BEDIENUNGSANLEITUNG 32LT601B SCHAUB LORENZ

Bedienungsanleitung Instruction Manual

32LT601B

SCHAUBLORENZ

Inhalt

Funktionen....2

Zubehör 2

Einleitung....3

Vorbereitung .... 3

Sicherheitshinweise....3

Netzspannung....3

Netzkabel....3

Feuchtigkeit und Wasser 3

Reinigung....3

Belüftung....4

Hitze und offenes Feuer 4

Gewitter 4

Ersatzteile 4

Servicearbeiten....4

Entsorgung 4

Informationen für Benutzer in Ländern der

Europäischen Union 4

Trennen des Geräts vom Netz 4

Kopfhörer-Lautstärke....4

Installation....4

LCD-Bildschirm....4

Warnhinweis 5

Übersicht über die Fernbedienung 6

LCD-TV und Bedientasten....7

Ansicht der Anschlüsse – Anschlüsse an der Rück-

seite 7

Ansicht der Anschlüsse – Anschlüsse an der Seite ... 9

Netzanschluss 9

Anschluss Antenne / Kabel 9

Verwendung der digitalen Multimedia-Anschlüsse .. 10

Anschluss von USB-Speichern 10

Seitlicher HDMI-Anschluss 10

Anschließen des LCD-TVs an einen PC .....11

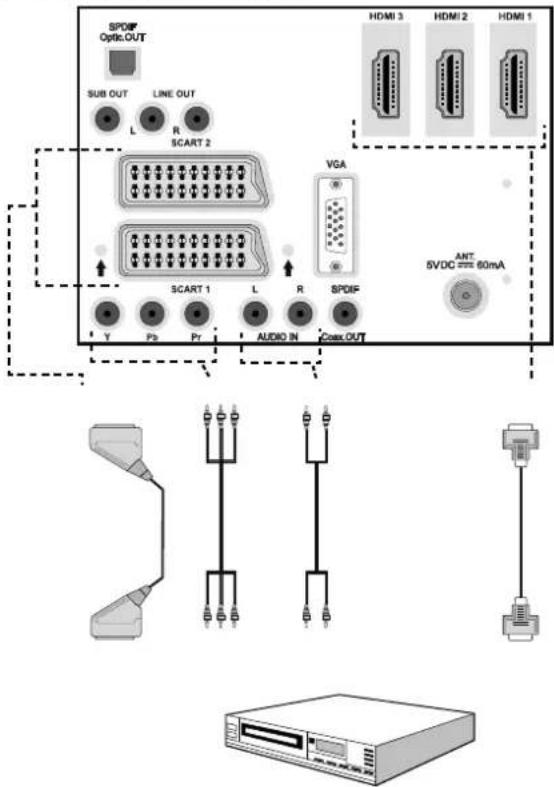

Anschluss eines DVD-Players 12

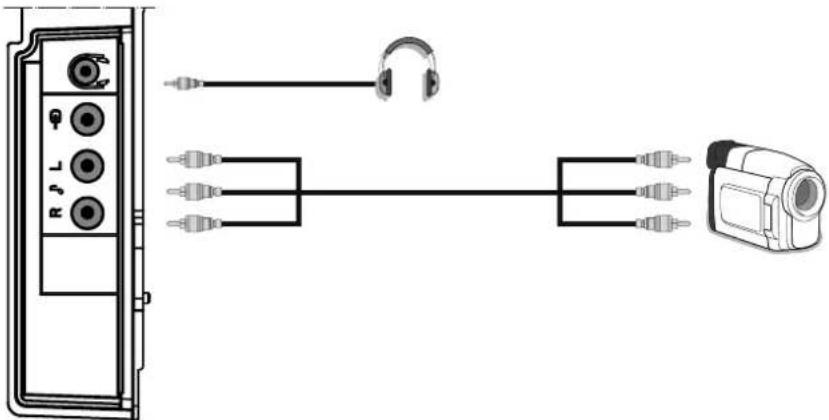

Verwendung der seitlichen Anschlüsse .... 13

Verwendung anderer Anschlüsse 14

Anschließen anderer Geräte über Scart ..... 15

Einlegen der Batterien in die Fernbedienung ..... 16

Betriebsbereich der Fernbedienung 16

Ein-/Ausschalten des TV-Geräts 16

Einschalten des TV-Geräts 16

TV-Gerät ausschalten 16

Eingangsauswahl 16

Grundlegende Bedienung.... 17

Bedienung mit den Tasten am TV-Gerät ..... 17

Bedienung mit den Tasten der Fernbedienung .... 17

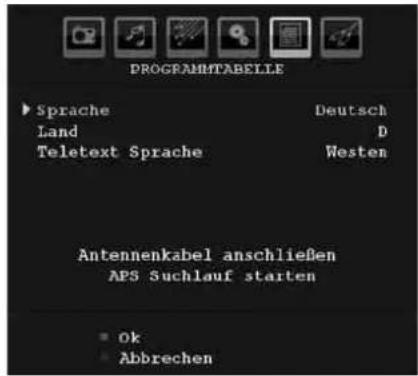

Erste Einstellungen.... 17

Allgemeine Bedienung.... 19

Informationszeile.... 19

Elektronischer Programmführer (EPG).... 19

Anzeigen von Untertiteln.... 20

Digitaler Teletext ( ^** nur für UK) ..... 20

Analoger Teletext 20

Breitbild....20

IDTV-Menüsystem....20

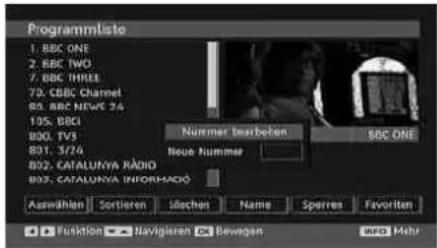

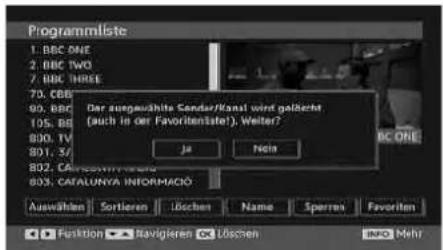

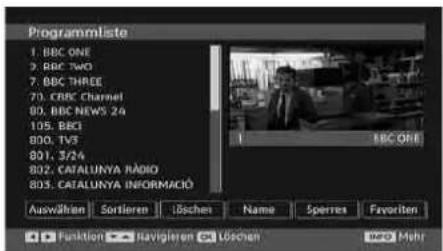

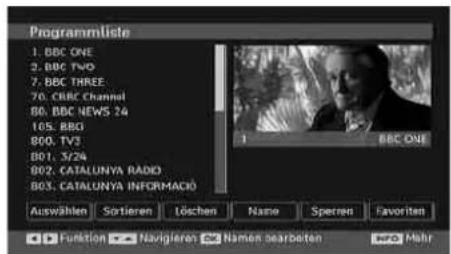

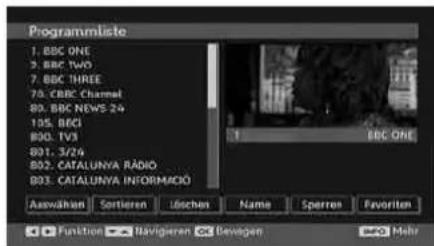

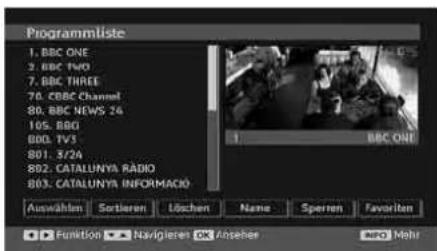

Kanalliste 21

Timer....23

TV Einstellungen.... 24

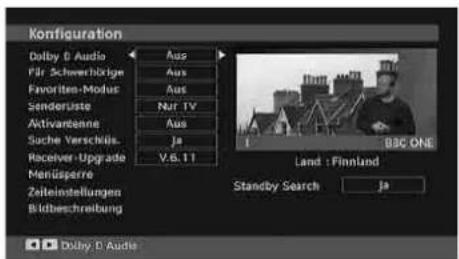

Einstellungen 24

Medienbrowser 33

Wiedergeben von MP3-Dateien.... 33

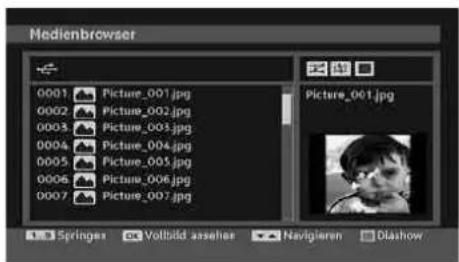

Ansehen von JPEG-Dateien 33

Optionen für Slideshow.... 34

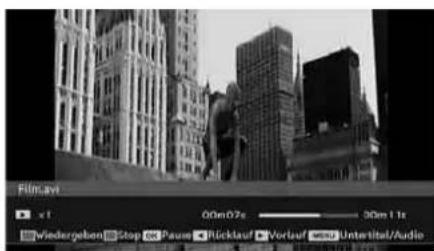

Videowiedergabe 34

Navigieren im Analog-TV-Menüsystem 34

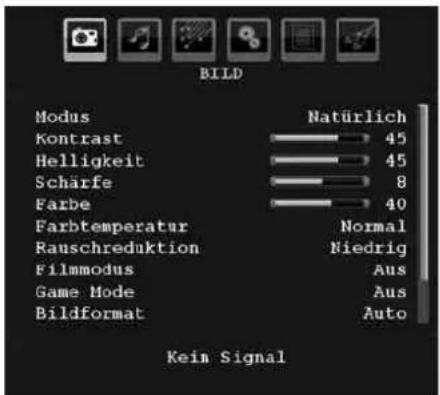

Menüsystem Analog-TV 35

Menü Bild 35

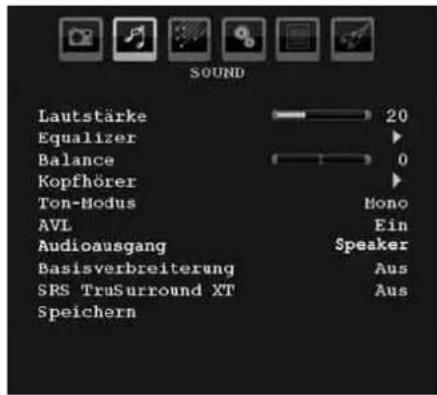

Menü Ton 36

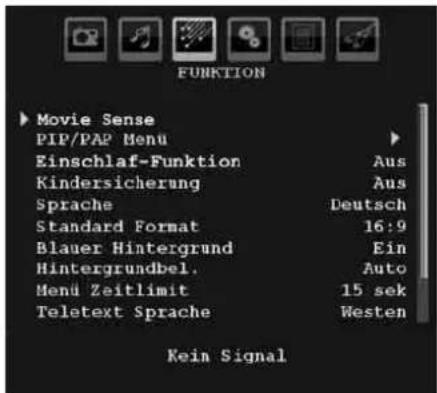

Menü Funktion (Feature) 37

Menü Installation.... 39

Menü Quelle 41

Menüsystem im PC-Modus 41

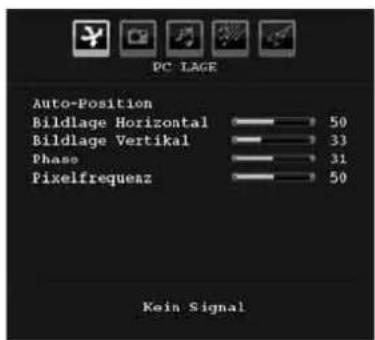

Menü PC Lage 41

Anzeige der TV-Information 42

Stummschaltungsfunktion 42

Picture-in-Picture (PIP) Modi 42

Auswahl Bildmodus 43

Standbild 43

Zoom-Modi 43

Auto 43

16:9 43

4:3....43

Panorama 43

14:9....43

Kino....43

Untertitel 43

Zoom....43

Teletext 44

Tipps 45

Pfl ege des Bildschirms 45

Bleibendes Bild 45

Kein Strom 45

Schlechte Bildqualität 45

Kein Bild.... 45

Ton 45

Fernbedienung....45

Eingabequellen....45

Anhang A: Typische Anzeigemodi PC-Eingang .... 46

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen) 47

Anhang C: PIP-/PAP-Kombinationen 48

Anhang D: Im USB-Modus unterstützte Dateiforma-

te 49

Technische Daten 50

Deutsch - 1 -

Funktionen

• LCD-Farbfernsehgerät mit Fernbedienung.
• FHD 1920 x 1080 LCD Panel
• DVB-T/C mit SDTV Auflösung
• Vollintegrierter Digital-/Kabel-TV (DVB-T/C) Tuner
- HDMI-Anschlüsse für Digital-Video und -Audio sind vorhanden. Dieser Anschluss kann außerdem High-Defi nition-Signale empfangen.
- USB-Eingang.
• 200 Programme VHF, UHF (analog).
• 300 Programme im Digitalmodus (IDTV)
- OSD-Menüsystem
- 2 Scart-Buchsen für externe Geräte (wie Video, Videospiele, Stereoanlage etc.)
• Stereo-Audiosystem ( SRS TruSurround XT )
- Teletext, FasText, TOPtext.
• Kopfhöreranschluss.
- Autoprogrammierung.
- Manuelle Sendersuche (vorwärts und rückwärts).
- Einschlaf-Funktion.
- Kindersicherung.
- Automatische Stummschaltung, wenn keine Übertragung stattfindet.
• NTSC-Wiedergabe.
- PIP / PAP / PAT-Funktionen.
• AVL (Automatische Lautstärkebegrenzung)
- Wird kein gültiges Signal entdeckt, schaltet sich das Gerät nach 5 Minuten automatisch in den Standby-Modus.
- PLL (Frequenzsuche).
• PC-Eingang.
- Plug&Play für Windows 98, ME, 2000, XP, Vista.
• Audio-Ausgang.
- Spielemodus (optional)
• 100 Hz Frequenz-Scan.
• Aktive Antennenversorgung

Zubehör

Wir danken Ihnen für den Kauf dieses Produkts.

Dieses Handbuch führt Sie in die richtige Bedienung Ihres TV-Geräts ein. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das TV-Gerät in Betrieb nehmen.

Bewahren Sie dieses Handbuch zur künftigen Verwendung sicher auf.

Vorbereitung

Halten Sie um das TV-Gerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten. Vermeiden Sie gefährliche Situationen und Defekte, indem Sie keine Gegenstände auf dem Gerät abstellen.

Verwenden Sie dieses Gerät nur in gemäßigten Klimabedingungen.

Lesen Sie bitte zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfältig durch.

Netzspannung

Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung auswählen.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehandhabt werden. Stecken Sie das Gerät niemals durch Ziehen am Kabel aus und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals Knoten in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausgetauscht werden muss, darf dies nur durch qualifi zierte Personen erfolgen.

Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung (vermeiden Sie das Badezimmer, die Spüle in der Küche oder die Umgebung der Waschmaschine). Achten Sie darauf, dass dieses Gerät niemals Regen oder Wasser ausgesetzt ist, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie zum Beispiel Blumenvasen, auf dem Gerät ab. Halten Sie das Gerät vor Tropf- und Spritzwasser geschützt.

Sollten Festkörper oder Flüssigkeiten in das Gerät eindringen, müssen Sie das Gerät vom Netz trennen und durch eine qualifi zierte Fachkraft überprüfen lassen, bevor es wieder in Betrieb genommen werden darf.

Reinigung

Ziehen Sie vor der Reinigung des Geräts den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen oder Sprühreiniger. Benutzen Sie ein weiches und trockenes Tuch.

Deutsch - 3 -

Belüftung

Die Schlitze und Öffnungen des Empfängers dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden.

Hitze und offenes Feuer

Das Gerät darf weder offenem Feuer noch anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden. Stellen Sie sicher, dass keine offenen

Flammen, wie z. B. brennende Kerzen, auf das Gerät gestellt werden. Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer od. dgl. ausgesetzt werden.

Gewitter

Trennen Sie das Netzkabel von der Steckdose, falls es Sturm oder Gewitter gibt oder das Gerät längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlaub fahren).

Ersatzteile

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller spezifiziert wurden oder die gleiche Spezifikation haben wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brand, elektrische Schläge oder andere Gefahren verursachen.

Servicearbeiten

Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich

Entsorgung

Hinweise zur Entsorgung:

• Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich auch wiederverwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen.
• Batterien, auch schwermetallfreie, dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden. Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Gebiet gültig sind.

- Die Kaltkathoden-Leuchtstoffröhre im LCD-Panel enthält eine geringe Menge Quecksilber. Bitte beachten Sie die örtlichen Vorschriften bei der Entsorgung.

Informationen für Benutzer in Ländern der Europäischen Union

Dieses Symbol auf der Verpackung zeigt an, dass das elektrische oder elektronische Gerät am Ende seiner Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss. Innerhalb der EU gibt es getrennte Sammel- und Recyclingsysteme.

Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Trennen des Geräts vom Netz

Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.

Kopfhörer-Lautstärke

Zu hoher Schalldruck oder zu hohe Lautstärken von Kopf- oder Ohrhörem können zu Gehörschäden führen.

Installation

Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn diese Option verfügbar ist).

LCD-Bildschirm

Das LCD-Panel ist ein Hochtechnologieprodukt mit etwa einer Million Dünnschicht-Transistoren, die selbst feine Bilddetails aufl ösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen oder gänzlich ausgeblendet sein. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihres Produkts aber in keiner Weise beeinträchtigt.

Dieses Gerät unterliegt der ISO-Norm "ISO-13406-2" (ISO 13406-2:2001(E)) Diese Norm folgend kann kein Garantieanspruch geltend gemacht werden, wenn diese Toleranzgrenzen nicht überschritten werden.

Deutsch - 4 -

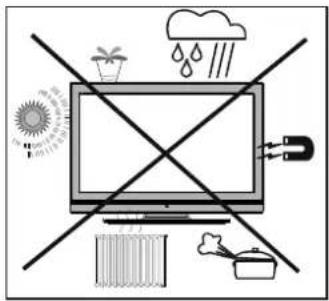

Warnhinweis

Lassen Sie das TV-Gerät nicht im Standby- oder aktiven Modus, wenn Sie weggehen.

SRS TruSurround XT® ist ein Warenzeichen der SRS Lab, Inc. Die TruSurround-Technologie wird unter Lizenz der SRS Labs, Inc. verwendet.

Sicherheitshinweise zum Betrieb des Gerätes

Werden Standbilder über einen Zeitraum von mehr als 2 Stunden ununterbrochen wiedergegeben, kann dies dazu führen, dass die Konturen der länger angezeigten Inhalte auf dem Bildschirm sichtbar bleiben, d.h.

permanente Nachbilder auf dem Bildschirm verbleiben. Das Gleiche gilt, wenn über einen Zeitraum von mehr als 2 Stunden

• ein unveränderter Hintergrund
• Logos, Videospiele, Computerbilder, Teletext
- ein nicht bildschirmfüllendes Format (z.B. 4:3-Formate) wiedergegeben wird.

Hinweis:

Dieses Gerät ist nicht für eine längerfristige Wiedergabe von Standbildern, einschließlich Logos, Videospielen, Computerbildern, Teletext und nicht bildschirmfüllende Formate geeignet.

Durch die Wiedergabe von Standbildern, Logos, Videospiele, Computerbilder, Teletext und nicht bildschirmfüllende Formate erzeugte, permanente Nachbilder können nicht mehr rückgängig gemacht werden. Sie stellen kein Betriebsfehler dar und sind nicht durch die Herstellergarantie gedeckt.

Deutsch -5-

Übersicht über die Fernbedienung

1. Standby
2. Mono-Stereo / Dual I-II / Actuelle Sprache (im DTV-Modus) (*)
3. Vergrößern (im TXT-Modus) / Bildgröße
4. Grün / Menü Bild / Untertitel ein-aus (*) (im DTV-Modus)
5. Rot /Menü Ton/ Kanalliste (*) (im DTV-Modus)
6. Zifferntasten
7. Teletex/ Mix(im TXT-Modus) / PAT
8. Cursor nach oben
9. Exit (im DTV-Modus) / Rück / Indexseite (im TXT-Modus)
10. Cursor nach links
11. Elektronischer Programmführer (im DTV-Modus)
12. AV / Quelle
13. Info / Anzeige (im TXT-Modus)
14. Lautstärke -
15. Stummschaltung
16. Programm Zurück / Programm weiter (im DTV-Modus)
17. Programm Weiter / Programm zurück (im DTV-Modus)
18. Lautstärke +
19. Auswahl Bildmodus
20. Schlaf-Timer (Sleep Timer)
21. Cursor nach unten
22. Auswahl Favoritenmodus (*) (im DTV-Modus)
23. Cursor links / Subseiten (im TXT modus)
24. OK (Speichern) / Selector/ Halten (im TXT-Modus)
25. Menü
26. Letztes Programm / Swap
27. Gelbe / Menü Funktion / Aktuelle Sprache (*) (im DTV-Modus)
28. Blau / Menü Installation / Auswahl Favoritenmodus (*) (im DTV modus)
29. Pip/Pap modus
30. Untertitel ein-aus / TXT unterteil

(*) nur für EU-Lände).

Deutsch -6-

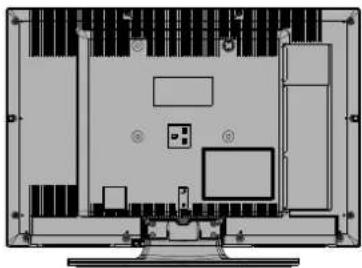

LCD-TV und Bedientasten

Tasten Programm 3. aufwärts/abwärts

Tasten Lautstärke +/-4.

Hinweis: Drücken Sie gleichzeitig die Tasten“-

I “”, und das Hauptmenü aufzurufen.

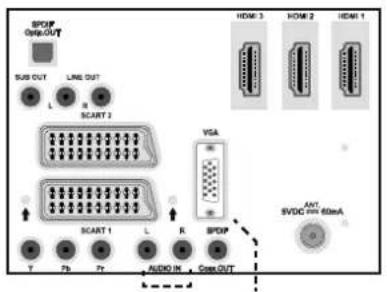

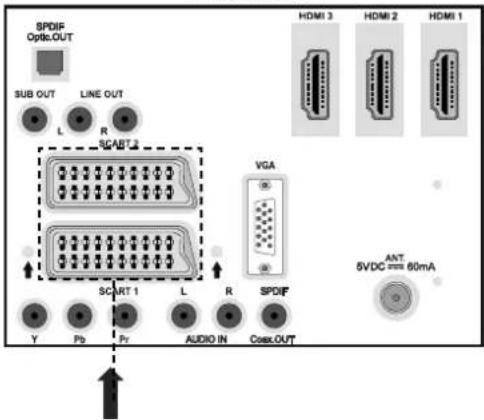

Ansicht der Anschlüsse – Anschlüsse an der Rückseite

10 11 HDMI 3 HDMI 2 HDMI 1 SPDIF Optic.OUT SUB OUT LINE OUT SCART 2 VGA SCART 1 L R SPDIF Y FB PI AUDIO IN CassOUT ANT 5VDC === 60mA ⑥ ⑦ ⑧ ⑨

1. Über den Ausgang S/PDIF-Digitalausgangt wird das digitale Audiosignal der gerade aktiven Quelle ausgegeben.

Verwenden Sie ein optisches Digitalkabel, um Audiosignale an ein Gerät mit einem S/PDIF-Eingang zu übertragen.

1. Am Anschluss Subwoofer Out können Sie einen externen aktiven Subwoofer anschließen, um so einen wesentlich tieferen Basseffekt zu erzeugen.

Verwenden Sie ein geeignetes RCA-Kabel, um das Gerät an einen Subwoofer anzuschließen.

1. Die Audioausgänge dienen zur Ausgabe von Audiosignalen an ein externes Gerät, wie etwa eine optionale Stereoanlage.

Um externe Lautsprecher oder dgl. an Ihr TV-Gerät anzuschließen, verwenden Sie ein Audiokabel und die AUDIO-AUSGÄNGE des TV-Geräts.

Deutsch -7-

1. Der SCART 2 -Anschluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n).
2. Der SCART 1 -Anschluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n). Schließen Sie das SCART -Kabel zwischen einer der SCART -Buchsen des TV-Geräts und der SCART -Buchse des Zusatzgeräts (z. B. Decoder, Videorecorder, DVD-Player) an. Hinweis: Wenn ein externes Gerät über die SCART-Anschlüsse angeschlossen wird, schaltet das Gerät automatisch in den AV-Modus. Wenn beide Buchsen gleichzeitig verwendet werden, hat SCART 1 Priorität über SCART 2, wenn nicht anders festgelegt. Hinweis: Wenn Sie verschlüsselte Kanäle sehen wollen, müssen Sie den Decoder an EXT-1 anschließen. Wenn Sie den Decoder nicht an den Anschluss Scart 1 (Ext-1) anschließen, funktioniert er unter Umständen nicht Hinweis: Das Bild kann auch durch die Qualität des Scart-Kabels beeinflusst werden.
3. Component Video-Eingänge (YPbPr) werden zum Anschließen von Component Video verwendet. Die Component Audio- und Video-Eingänge dienen zum Anschließen eines Gerätes mit Component-Ausgabe. Schließen Sie das Component-Video-Kabel zwischen den COMPONENT VIDEO-EINGÄNGEN am TV und den COMPONENT VIDEO-AUSGÄNGEN des Geräts an. Achten Sie beim Anschließen darauf, dass die Buchsen mit den Buchstaben "Y", "Pb", "Pr" am TV mit den entsprechenden Buchsen am Gerät verbunden werden.
4. Die Audioeingänge PC/YPbPr werden zum Anschließen des Audiosignals eines PCs oder für ein Gerät, das über YPbPr an das TV-Gerät angeschlossen wird, verwendet. Schließen Sie das PC-Audiokabel zwischen den AUDIOEINGÄNGEN am TV-Gerät und dem Audioausgang Ihres PCs an, um das PC-Audiosignal zu aktivieren. Schließen Sie das PC-Audiokabel zwischen den AUDIOEINGÄNGEN am TV-Gerät und dem Audioausgang Ihres Geräts an, um das Geräte-Audiosignal zu aktivieren.
5. Über den koaxialen Ausgang S/PDIF wird das digitale Audiosignal der gerade aktiven Quelle ausgegeben. Verwenden Sie ein koaxiales SPDIF-Kabel, um Audiosignale an ein Gerät mit einem S/PDIF-Eingang zu übertragen.

An den FR-EIngang wird eine Antenne oder ein Kabel angeschlossen. 9. Beachten Sie: Wenn Sie einen Decoder oder einen Medienrecorder verwenden, sollten Sie das Antennenkabel über diesen mit einem geeigneten Antennenkabel an das TV-Gerät anschließen, wie in der Abbildung gezeigt.

1. Der PC-Eingang dient für den Anschluss eines PCs an das TV-Gerät. Schließen Sie das PC-Kabel zwischen dem PC-EINGANG am TV-Gerät und dem PC-Ausgang des PCs an.
2. HDMI-3 HDMI Eingang..
3. HDMI 2: HDMI Eingang
4. HDMI 1: HDMI Eingang

Die HDMI-Eingänge dienen zum Anschluss eines Geräts mit einer HDMI-Buchse. Ihr LCD-Gerät kann High-Definition-Bilder von Geräten wie High-Definition-Satellitenreceivern oder -DVD-Playern wiedergeben. Diese Geräte müssen über die HDMI-Buchse oder die Component-Buchsen angeschlossen werden. Diese Buchsen können 720p- oder 1080i-Signale empfangen. Für einen Anschluss von HDMI zu HDMI ist keine Audioverbindung erforderlich.

Deutsch - 8 -

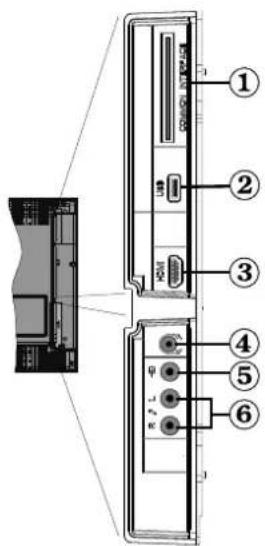

Ansicht der Anschlüsse – Anschlüsse an der Seite

Der CI-Steckplatz dient zum Einsetzen einer CI-Karte. Mit einer CI-1. Karte können Sie alle Kanäle sehen, die Sie abonniert haben. Weitere Informationen finden Sie im Abschnitt "Conditional Access".

Seitlicher USB-Eingang . 2. HINWEIS: Kein Software- bzw. Codec-Update möglich.

Der Seiten-HDMI-Eingang dient zum Anschluss eines Geräts mit einer 3. HDMI-Buchse.

Über die Kopfhörer-Buchse wird ein Kopfhörer an das System 4. angeschlossen. Schließen Sie hier einen KOPFHÖRER an, um das TV-Audiosignal mit Kopfhörern zu hören (optional).

Der Videoeingang wird zum Anschließen der Videosignale von 5. Zusatzgeräten verwendet. Schließen Sie das Audiokabel zwischen den VIDEOEINGÄNGEN des TV-Geräts und dem VIDEOAUSGANG des Zusatzgeräts an.

Die Audioeingänge werden zum Anschließen der Audiosignale von 6. Zusatzgeräten verwendet. Schließen Sie das Audiokabel zwischen den AUDIOEINGÄNGEN des TV-Geräts und dem AUDIOAUSGANG des Zusatzgeräts an. Hinweis: Wenn Sie ein Gerät über den VIDEOEINGANG an das TV-Gerät anschließen, sollten Sie das Gerät auch mit einem Audiokabel an die AUDIOEINGÄNGE des TV-Geräts anschließen, um das Audiosignal zu aktivieren.

WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240V AC Wechselspannung bei einer Frequenz von 50 Hz ausgelegt.

• Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Umgebungstemperatur im Raum anzupassen, bevor Sie es einstecken.
• Stecken Sie das Netzkabel in eine Netzsteckdose.

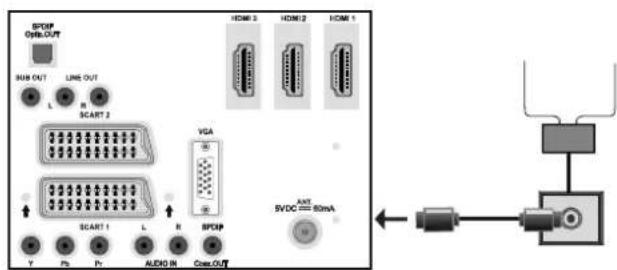

Anschluss Antenne / Kabel

- Schließen Sie den Antennen- oder Kabel-TV-Stecker (* Kabel optional) an die Buchse ANTENNE/KABEL an der Rückseite des TV-Geräts an

SPDP Outs.OUT SUB OUT LINE OUT L R SCART 2 VGA SCART 1 L R SPDP Y Ps Pv AUDIO IN CassOUT HDMI 3 HDMI 2 HDMI 1 ANT SVDC==SMA

RÜCKSEITE

Deutsch - 9 -

Verwendung der digitalen Multimedia-Anschlüsse

• Diese USB-Schnittstelle ist nur für die Wiedergabe von JPG- oder MP3-Dateien vorgesehen. Ein Betrieb von anderen USB Geräte ist nicht möglich.
• Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player) mit diesem TV-Gerät nicht kompatibel.
• Machen Sie gegebenenfalls Kopien von Ihren Dateien, bevor Sie das Gerät an das TV-Gerät anschließen, um mögliche Datenverluste zu vermeiden. Beachten Sie: Der Hersteller übernimmt keinerlei Haftung für beschädigte Dateien oder Datenverluste.
• Ziehen Sie das USB-Modul nicht ab, während eine Datei wiedergegeben wird.

VORSICHT: Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie sollten insbesondere nicht mehrmals schnell hintereinander das Laufwerk ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Player und besonders am USB-Gerät selbst entstehen.

SEITENANSICHT USB-SPEICHER

USB

Anschluss von USB-Speichern

• Stecken Sie das USB-Gerät in den USB-Eingang am TV-Gerät ein.
  Hinweis: USB-Festplatten werden nicht unterstützt
• Es wird empfohlen, dass Sie das USB-Gerät direkt an den USB-Eingang des TV-Geräts einstecken. Wenn Sie ein separates Kabel verwenden, könnten Kompatibilitätsprobleme auftreten.

Seitlicher HDMI-Anschluss

Sie können den seitlichen HDMI-Eingang benutzen, um ein Gerät mit HDMI-Anschluss an Ihr TV-Gerät anzuschließen.

Verwenden Sie dazu ein geeignetes HDMI-Kabel. Beachten Sie, dass Sie auf die Quelle HDMI-4 schalten müssen, um den Inhalt des angeschlossenen Geräts sehen zu können. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen.

- Der seitliche HDMI-Eingang unterstützt Anschlüsse von HDMI-Geräten wie z.B. DVD-Playern. Sie können den seitlichen HDMI-Eingang am TV-Gerät verwenden, um ein externes HDMI-Gerät anzuschließen. Verwenden Sie für den Anschluss ein HDMI-Kabel.

HDMI-GERÄT SEITENANSICHT

Deutsch - 10 -

Anschließen des LCD-TVs an einen PC

Zur Anzeige des Computerbilds auf Ihrem LCD-TV können Sie dieses an einen Computer anschließen.

• Schalten Sie Computer und TV-Gerät aus, bevor Sie die Anschlüsse vornehmen.
• Verwenden Sie ein 15-poliges D-Sub-Monitorkabel, um einen PC an das LCD-TV anzuschließen.
• Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle PC. Siehe dazu den Abschnitt "Eingangsauswahl".
• Stellen Sie die von Ihnen bevorzugte Auflösung ein. Informationen zur Auflösung finden Sie im Anhang.

RÜCKSEITE

SPCPB GND OUT SUB OUT LINE OUT L R SCART 2 VGA SCART 1 L R AUXO IN GND OUT HDMI 3 HDMI 2 HDMI 1 SVDAC 60mA ANT

Anschluss eines DVD-Players

Wenn Sie einen DVD-Player an Ihr LCD-TV-Gerät anschließen möchten, können Sie dafür die Anschlüsse des TV-Geräts verwenden. DVD-Player können verschiedene Anschlüsse aufweisen. Bitte sehen Sie im Handbuch Ihres DVD-Players für weiterführende Informationen nach. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen.

Beachten Sie: Die in der Abbildung gezeigten Kabel sind nicht im Lieferumfang enthalten.

• Hat Ihr DVD-Player eine HDMI-Buchse, können Sie ihn über HDMI anschließen. Schalten Sie auf HDMI als Quelle, wenn Sie den DVD-Player wie unten abgebildet anschließen. Siehe dazu den Abschnitt "Eingangsauswahl".
  • Die meisten DVD-Player werden über die COMPONENT-ANSCHLÜSSE angeschlossen. Verwenden Sie ein Component-Videokabel, um es an den Videoeingang anzuschließen. Um das Audiosignal wiederzugeben, verwenden Sie ein Component-Audiokabel wie unten in der Abbildung gezeigt. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle YPbPr. Siehe dazu den Abschnitt "Eingangsauswahl".
• Sie können den Anschluss auch über SCART 1 oder SCART 2 vornehmen. Verwenden Sie ein SCART-Kabel, wie in der Abbildung unten gezeigt.

Hinweis: Diese drei Anschlussmethoden haben dieselbe Funktion, aber auf verschiedenen Qualitätsstufen. Sie müssen nicht alle drei Anschlussarten verwenden.

SPDIF Optic.OUT SUB OUT LINE OUT L R SCART 2 VGA SCART 1 L R SPDIF Cass OUT HDMI 3 HDMI 2 HDMI 1 ANT 5VDC == 60mA Y Pb Pr AUDIO IN

RÜCKSEITE

Deutsch - 12 -

Verwendung der seitlichen Anschlüsse

Sie können eine Reihe von Zusatzgeräten an Ihr LCD-TV-Gerät anschließen. Die verschiedenen Anschlussmöglichkeiten werden unten gezeigt. Beachten Sie, dass die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten sind.

• Zum Anschluss eines Camcorders verwenden Sie bitte die VIDEO IN- und die AUDIOANSCHLÜSSE. Schließen Sie den Camcorder nicht gleichzeitig an die Anschlüsse VIDEO IN an, da dies zu Bildstörungen führen kann. Für die Auswahl der entsprechenden Quelle siehe den Abschnitt "Eingangsauswahl" im Folgenden.
• Um das Audiosignal über Kopfhörer zu hören, schließen Sie diesen an die Buchse KOPFHÖRER des TV-Geräts an

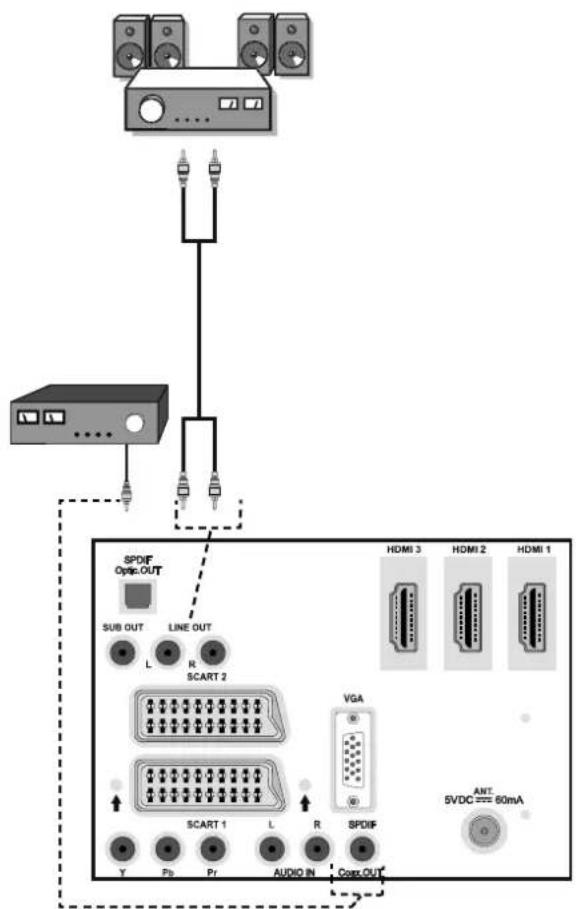

Verwendung anderer Anschlüsse

Sie können eine Reihe von Zusatzgeräten an Ihr LCD-TV-Gerät anschließen. Die verschiedenen Anschlussmöglichkeiten werden unten gezeigt. Beachten Sie, dass die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten sind.

• Verwenden Sie ein Audiokabel zum Anschluss externer Lautsprecher. Achten Sie darauf, die LINKEN und RECHTEN AUDIO-Buchsen nicht zu vertauschen. Schalten Sie das LCD-TV und die externen Lautsprecher erst ein, wenn Sie alle Anschlüsse vorgenommen haben. Lesen Sie für weitere Informationen das Handbuch Ihres Lautsprechersets.
• Zum Anschluss eines Geräts mit SPDIF-Unterstützung müssen Sie ein geeignetes SPDIF-Kabel verwenden, um eine Audioverbindung herzustellen.

SPDIF Optic.OUT SUB OUT LINE OUT L R SCART 2 HDMI 3 HDMI 2 HDMI 1 VGA SCART 1 L R SPDIF T Pb Pr AUDIO IN Casp.OUT ANT. 5VDC === 60mA

RÜCKSEITE

Deutsch - 14 -

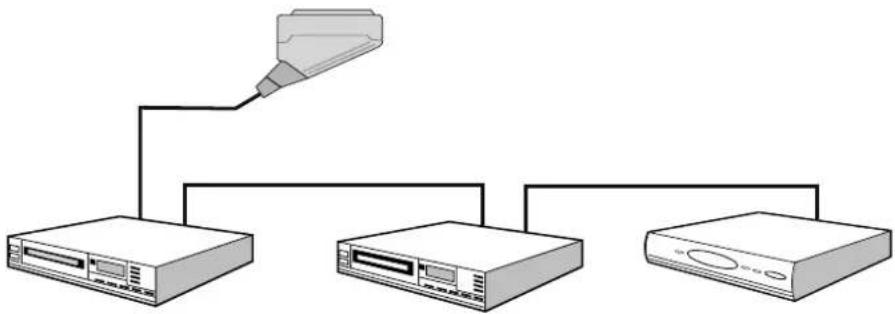

Anschließen anderer Geräte über Scart

Die meisten Geräte unterstützen einen SCART-Anschluss. Über die SCART-Buchsen können Sie einen DVD-Recorder, einen VCR oder einen Decoder an Ihr LCD-TV anschließen. Beachten Sie, dass die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten sind.

Schalten Sie das Zusatzgerät und TV-Gerät aus, bevor Sie die Anschlüsse vornehmen.

Lesen Sie für weitere Informationen das Handbuch des Zusatzgeräts.

RÜCKSEITE

SPDIF Optic.OUT SUB OUT LINE OUT L R HDMA 3 HDMI 2 HDMI 1 SCART 1 L R VGA SPDIF Y Pb Pr AUDIO IN Cbox.OUT ANT 5VDC = 60mA

Deutsch - 15 -

Einlegen der Batterien in die Fernbedienung

• Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung, indem Sie den angezeigten Teil leicht nach hinten schieben.
• Legen Sie zwei Batterien vom Typ AAA/R3 oder einem gleichwertigen Typ ein. Legen Sie die Batterien in der richtigen Orientierung ein und setzen Sie die Batteriefachabdeckung wieder ein.

Hinweis: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden.

Betriebsbereich der Fernbedienung

- Richten Sie die Spitze der Fernbedienung auf die Fernbedienungssensor-LED des TV-Geräts, während Sie eine Taste drücken.

Die Reichweite beträgt ca. 7 m / 23 ft.

Ein-/Ausschalten des TV-Geräts

Einschalten des TV-Geräts

• Schließen Sie das Netzkabel an ein 220-240V AC-Netz mit 50 Hz an.
• Drücken Sie die Taste STANDBY. Die Standby-LED leuchtet auf.
• Um das TV-Gerät aus dem Standby einzuschalten:
• Drücken Sie die Taste "☐", P+ / P- oder eine Zifferntaste auf der Fernbedienung.
• Drücken Sie die Taste -P/CH oder P/CH+ am TV-Gerät. Das TV-Gerät schaltet sich ein.

Hinweis: Wenn Sie Ihr TV-Gerät über die Tasten PROGRAMM AUF/AB auf der Fernbedienung oder am TV-Gerät einschalten, wird das zuletzt gesehene Programm wieder ausgewählt.

In beiden Fällen schaltet sich das TV-Gerät ein.

TV-Gerät ausschalten

• Drücken Sie die Taste 🔊" auf der Fernbedienung oder die STANDBY-Taste am TV-Gerät. Das Gerät schaltet dann in den Standby-Modus.
• Um das Gerät vollständig stromlos zu schalten, müssen Sie den Netzstecker aus der Steckdose ziehen.

Beachten Sie: Wenn das TV-Gerät in den Standby-Modus geschaltet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind.

Eingangsauswahl

Wenn Sie externe Geräte an Ihr TV angeschlossen haben, können Sie dieses auf unterschiedliche Eingabequellen schalten.

• Drücken Sie die Taste "SOURCE" auf der Fernbedienung, um die Quelle direkt zu ändern. oder,
• Wählen Sie die Option "Quelle" aus dem Hauptmenü über die Tasten "◀ oder "▶. Markieren Sie dann mit den Tasten "▼ oder "▲ einen Eingang und drücken Sie dann die Taste "▶, um ihn auszuwählen.

Hinweis: Sie können die gewünschten Quellenoptionen durch Drücken der Taste OK markieren. Daher sind, wenn die Taste "SOURCE" gedrückt wird, nur die markierten Quellenoptionen verfügbar (mit Ausnahme der Quelle TV).

Deutsch - 16 -

QUELLE : TV TV DTV/USB EXT-1 EXT-2 FAV HDMI-1 HDMI-2 HDMI-3 HDMI-4 XPbPr

Grundlegende Bedienung

Sie können Ihr TV-Gerät sowohl mit den Tasten auf der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Bedienung mit den Tasten am TV-Gerät

Einstellung der Lautstärke

- Drücken Sie die Taste ^2 , um die Lautstärke zu verringern bzw. die Taste ^2 , um die Lautstärke zu erhöhen. In der Mitte des unteren Bildschirmrands wird daraufhin ein Lautstärkebalken (Schieberegler) eingeblendet.

Programmauswahl

- Drücken Sie die Taste "P/CH +", um das nächste Programm aufzurufen bzw. die Taste "P/CH -", um das vorherige Programm auszuwählen.

Ansicht des Hauptmenüs

- Drücken Sie gleichzeitig die Tasten “—” /“▲+”, um das Hauptmenü aufzurufen. Wählen Sie im Hauptmenü über die Tasten “P/CH -” oder “P/CH +” ein Untermenü aus und öffnen Sie dieses Untermenü über die Tasten “—” oder “▲+”. Informationen über die Benutzung der Menüs fi nden Sie im Abschnitt Menüsystem .

AV-Modus

- Drücken Sie die Taste "TV/AV" im Bedienfeld am TV-Gerät, um das Gerät in die AV-Modi umzuschalten.

Bedienung mit den Tasten der Fernbedienung

- Über die Fernbedienung Ihres TV-Geräts können Sie sämtliche Funktionen des von Ihnen gewählten Modells steuern. Die Funktionen werden in Übereinstimmung mit dem Menüsystem Ihres TV-Geräts beschrieben. - Beschreibungen der Funktionen des Menüsystems finden Sie in den folgenden Abschnitten.

Einstellung der Lautstärke

- Drücken Sie die Taste "V +", um die Lautstärke zu erhöhen. Drücken Sie die Taste "V -", um die Lautstärke zu verringern. Auf dem Bildschirm wird eine Lautstärkeskala (Schieberegler) eingeblendet.

Programmauswahl (Vorheriges oder nächstes Programm)

• Drücken Sie die Taste "P-", um das vorhergehende Programm auszuwählen.
• Drücken Sie die Taste "P +", um das nächste Programm auszuwählen.

Programmwahl (Direktzugriff)

- Drücken Sie die Zifferntasten auf der Fernbedienung, um Programme zwischen 0 und 9 auszuwählen. Das TV-Gerät schaltet dann auf das ausgewählte Programm. Um Programme zwischen 10 - 299 (IDTV) oder 10-199 (analog) auszuwählen, drücken Sie der Reihe nach die Zifferntasten der gewünschten Programmnummer (z. B.: für Programm 27 drücken Sie zuerst 2 und dann 7). Wenn die vorgegebene Zeit für die Eingabe überschritten wird, wird das der ersten Ziffer entsprechende Programm angezeigt. Die zeitliche Begrenzung liegt bei 3 Sekunden.

- Drücken Sie die Programmnummer direkt, um erneut Programme mit einer einstelligen Ziffern auszuwählen.

Erste Einstellungen

Wenn Sie Ihr TV-Gerät zum ersten Mal einschalten, erscheint zuerst das IDTV-Menü.

Da das TV-Gerät das erste Mal benutzt wird, befin den sich noch keine Kanäle im Speicher.

Wenn Sie Ihr TV-Gerät das erste Mal einschalten, erscheint das Menü für die Sprachauswahl auf dem Bildschirm. Es erscheint die Mitteilung "Willkommen. Bitte wählen Sie Ihre Sprache aus!", die nacheinander in allen Sprachen im OSD-Menü eingeblendet wird: Markieren Sie mit den Tasten "▼" oder "▲" die gewünschte Sprache und drücken Sie die Taste OK. Danach wird das OSD-Menü "Erstinstallation" auf dem Fernsehbildschirm angezeigt. Wählen Sie durch Drücken der Tasten "◀" oder "▶" die gewünschte Länderoption und drücken Sie die Taste OK. (** für EU-Länder)

Beachten Sie: Das OSD-Menü für die Länderauswahl ist in UK nicht verfügbar

Nach der "Erstinstallation" erscheint folgender Hinweis auf dem Bildschirm :

Deutsch - 17 -

Autom. Sendersuche starten? Ja Nein

Wählen Sie "Ja" (Yes), um den automatischen Suchlauf zu starten und "Nein" (No), um abzubrechen.

- Um eine "Ja" oder "Nein"-Option auszuwählen, markieren Sie die Option über die Tasten "◀" oder "▶ und drücken Sie die Taste OK.

Danach erscheint auf dem Bildschirm die folgende OSD-Meldung:

Wenn Sie Option KABEL (CABLE) wählen, wird der folgende Bildschirm angezeigt:

Netzsuche Startfrequenz 114000 KHz Endfrequenz 958000 KHz Suche stop 8000 KHz ■■1 Singabe eines Verts ■■ Suchen ■■■ Verlassen

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren einer Zeile verwenden Sie die Tasten "Voder" Sie können den Frequenzbereich mit den Zifferntasten der Fernbedienung manuell eingeben.

- Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Während des Suchvorgangs wird der Bildschirm Automatische Suche (Automatic Search) eingeblendet.

Beachten Sie: Wenn Sie einen sehr großen Abstand zwischen Start- und Stopfrequenz eingeben, dauert die automatische Suche sehr lange.

HINWEIS: Der eingbaute Kabeltuner ist nur für TV-Sender in Standartauflösung geeignet (SDTV). Hochauflösende Sender (HDTV) werden nicht unterstützt.

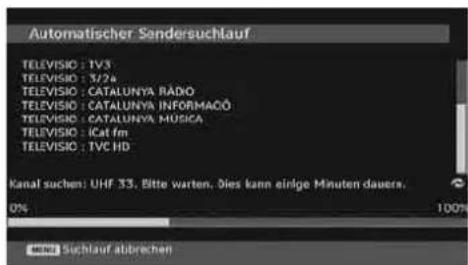

Wenn Sie die Option ANTENNE (AERIAL) aus dem Bildschirm Suchtyp (Search Type) wählen, sucht das Digital-TV nach digitalen terrestrischen TV-Sendern:

Automatischer Sandersuchlauf TELEVISIO : TV3 TELEVISIO : 3/24 TELEVISIO : CATALUNYA RÄNO TELEVISIO : CATALUNYA INFORMACÖ TELEVISIO : CATALUNYA MÜSICA TELEVISIO : iCat fm TELEVISIO : TVCHD Kanal suchen: UHF 33. Bitte warten. Dies kann einige Minuten dauera. 0% 100%

IDTV stellt sich automatisch auf die UHF- oder VHF-Übertragungskanäle ( ^** Optionen nur für Länder in Kontinentaleuropa) ein, sucht nach digitalen terrestrischen TV-Sendern und zeigt die Namen der gefundenen Kanäle an. Dieser Vorgang dauert etwa fünf Minuten. Über die Taste "MENU" können Sie den Suchvorgang jederzeit abbrechen.

Beachten Sie: Kann das Digital-TV keine Kanäle speichern, wird die Meldung "Keine Kanäle verfügbar" auf dem Bildschirm angezeigt.

HINWEIS: Der eingbaute DVB-T Tuner ist nur für TV-Sender in Standartauflösung geeignet (SDTV). Hochauflösende Sender (HDTV) werden nicht unterstützt.

Egal, ob Sie die Option ANTENNE (AERIAL) oder KABEL (CABLE) im Menü Suchtyp (Search Type) ausgewählt haben, wird nach Abschluss der automatischen Suche nach Digital-TV-Kanälen ein Abfragedialog eingeblendet, ob Sie analoge Kanäle suchen wollen:

Um nach analogen Kanälen zu suchen, wählen Sie "Ja". Das TV-Gerät schaltet in den Analog-TV-Modus. Das folgende Menü zur Suche nach analogen Kanälen wird eingeblendet:

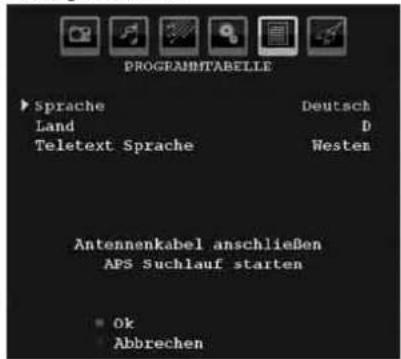

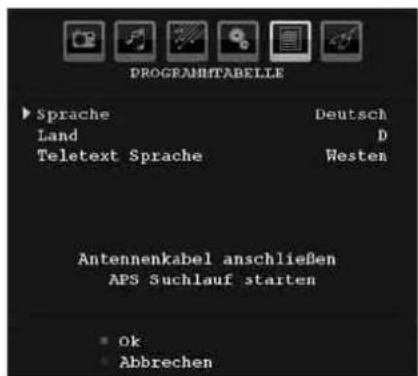

PROGRAMMÄTABELLE ► Sprache Deutsch Land D Teletext Sprache Westen Antennenkabel anschließen APS Suchlauf starten ■ Ok ■ Abbrechen

Deutsch - 18 -

Wählen Sie Ihr Land, Ihre Sprache und Teletextsprache mit den Tasten "◀ oder "▶ und " " ▼ oder " " aus. Drücken Sie OK oder die Taste ROT, um fortzusetzen. Zum Abbrechen drücken Sie die Taste BLAU.

Für weitere Informationen zu diesem Vorgang lesen Sie bitte den Abschnitt "Menü Programmierung".

Hinweis: Für die richtige Funktion des digitalen Teletexts im DTV-Modus müssen Sie im analogen AUTOPROGRAMM das Land auf UK setzen (Nur für Großbritannien).

Allgemeine Bedienung

Drücken Sie die Taste "SOURCE" und wählen Sie aus der Liste DTV/USB. Das TV-Gerät schaltet dann in den Digitalmodus.

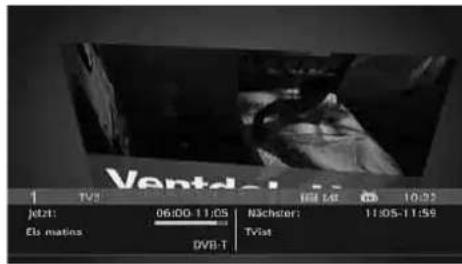

Informationszeile

• Wann immer Sie über die Tasten P-/P+ oder die Zifferntasten den Kanal ändern, wird das Kanalbild zusammen mit einer Informationszeile am unteren Ende des Bildschirms angezeigt (nur im DTV-Modus verfügbar). Dieses Bild wird für einige Sekunden auf dem Bildschirm angezeigt .
  • Die Informationszeile kann außerdem beim Fernsehen jederzeit angezeigt werden, indem Sie die Taste INFO auf der Fernbedienung drücken:

Ventral 1 TV3 10:25 Jetzt: 06:00-11:05 Nächster: 11:05-11:56 Els matins DVB-T Tviat

Die Informationszeile bietet eine Reihe von Informationen über den ausgewählten Kanal und die laufenden Programme. Der Name des Kanals wird zusammen mit der Kanallistennummer angezeigt.

Hinweis: Nicht alle Kanäle strahlen die Programmdaten aus. Sind Name und Zeitdauer des Programms nicht verfügbar, bleibt die Informationszeile leer.

- Außerdem zeigt die Informationszeile auch Symbole an, und wenn dieser Kanal ein Favoritenkanal ist, wird auch das Favoritensymbol angezeigt.

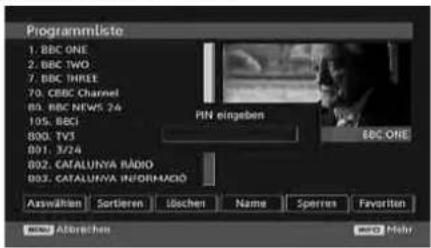

Wenn der ausgewählte Kanal gesperrt ist, müssen Sie den richtigen vierstelligen Code eingeben, um den Kanal sehen zu können. In diesem Fall wird auf dem Bildschirm die Meldung "PIN eingeben" angezeigt

PIN eingeben

Elektronischer Programmführer (EPG)

• Einige, aber nicht alle Kanäle senden Information über die laufende sowie nachfolgende Sendungen.
• Beachten Sie, dass die Informationen zu Sendungen automatisch aktualisiert werden. Sind auf den Kanälen keine Sendungsinformationen verfügbar, bleibt die EPG-Anzeige leer.
• Drücken Sie die Taste EPG, um das Menü EPG aufzurufen.
• Das Menü EPG erscheint auf dem Bildschirm. Sie können damit Programminformationen über den jeweiligen Kanal in der 7-TAGE-EPG erhalten. Alle Sendungen eines Kanals werden angezeigt. Die gerade laufende Sendung ist markiert und eine kurze Information über die Sendungen des Kanals wird eingeblendet, unter anderem: Name, kurze/detaillierte Sendungsbeschreibung, Beginn- und Endzeit. Durch wiederholtes Drücken der Tasten Links oder Rechts können Sie die Zeit ändern. Wenn in den Kanälen keine Informationen über Sendungen verfügbar sind, werden nur die Kanalnamen und die Daten angezeigt. Am unteren Bildschirmrand wird die Infozeile mit allen verfügbaren Befehlen angezeigt.

Programm-guide Mo 19/05 10:23 Mo 19/05 10:00 11:00 12:00 1. TVS 2. 3/24 3. CATALUNYA R... 4. CATALUNYA I... 5. CATALUNYA M... 6. I Cat fm 7. TVC HD 8. ColorBar 100/ 9. Codec43 10. Codec 16:5 11. BLUELeft1kHz Notices Ca Notices 3/2 Notices 3/2 Notices 3/2 Canal TVC HD en praves Verlag Erweit Tag Tag + ### Details Options Spingen Suche Jetzt

ROTE Taste (Verkleinern): verkleinert die Info-Boxen.

GRÜNE Taste (Vergrößern): vergrößert die Info-Boxen.

GELBE Taste (Vorherg. Tag) : zeigt die Programme des vorhergehenden Tags an.

BLAUE Taste (Nächster Tag) : zeigt die Programme des nächsten Tags an.

INFO (Details) : zeigt die erweiterte Kurzbeschreibung im Detail an.

Zifferntasten (Springen): zur direkten Auswahl des bevorzugten Kanals über die Zifferntasten.

Deutsch - 19 -

OK : zeigt die Optionen für zukünftige Programme an.

: springt zur aktuellen Sendung.

- Drücken Sie die Taste "0", um das Menü EPG-Suche aufzurufen. Mit dieser Funktion können Sie die Datenbank des EPG nach dem ausgewählten Genre oder Namen durchsuchen. Die im EPG verfügbaren Informationen werden durchsucht und die Ergebnisse, die zu Ihren Suchkriterien passen, angezeigt. Sie können Programme auswählen oder Timer einrichten, indem Sie einen Kanal markieren und dann die Taste OK drücken.

Hinweis: Der Suchvorgang kann nach dem gewünschten Datum oder auf Senderbasis erfolgen

Anzeigen von Untertiteln

Bei der digitalen terrestrischen Übertragung (DVB-T) werden manche Programme mit Untertiteln ausgestrahlt. Die Untertitel können beim Betrachten des Programms angezeigt werden.

Hinweis: Sie können die Untertitel aktivieren, indem Taste "SUBTTL" drücken.

Drücken Sie die Taste "MENU", um das Hauptmenü aufzurufen, markieren Sie Setup und dann das Menü Sprache mit den Tasten▼ oder "▲. Drücken Sie dann die Taste OK, um das Menü "Spracheinstellungen" aufzurufen.

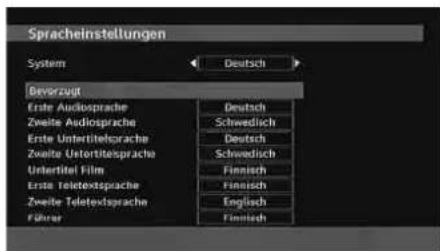

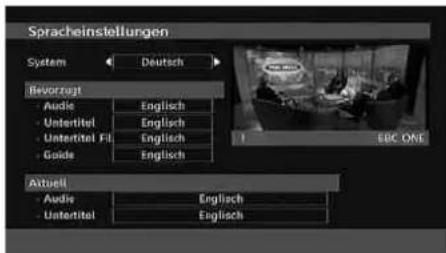

Markieren Sie die Option "Untertitel" im Menü "Spracheinstellungen" und verwenden Sie die Taste "◀" oder ▶, um die gewünschte Sprache für die Untertitel festzulegen.

Wenn die Option "Untertitel" aktiv und eine Sprache gewählt ist, erscheint bei Drücken der Taste TELETEXT (≡) folgende Warnmeldung auf dem Bildschirm (* nur für UK):

Interaktive Dienste sind nicht verfügbar, wenn Untertitel eingeschaltet sind. Wollen Sie die Untertitel nun abschalten? Ja Nein

Digitaler Teletext ( ^** nur für UK)

Bei einer digitalen, terrestrischen Sendung (DVB-T) können Sie neben Bildern und Ton auch digitalen Teletext sehen.

Digitaler Teletext wird manchmal zeitgleich mit der normalen Sendung übertragen.

• Wenn der Hinweis "Drücken Sie die Taste OK" oder eine ähnlich lautende Meldung erscheint, drücken Sie die Taste OK
• Drücken Sie die Taste TELETEXT (≡).

• Die Startseite des digitalen Teletext wird eingeblendet.
- Steuern Sie diese Information über die farbigen Tasten, die Cursorlasten und die Taste OK.
Die Bedienfunktion kann je nach Inhalt des digitalen Teletexts unterschiedlich sein.

Folgen Sie den Anweisungen, die auf dem Bildschirm des digitalen Teletexts angezeigt werden.

• Wenn der Hinweis "Drücken Sie die Taste SELECT" oder eine ähnlich lautende Meldung erscheint, drücken Sie die Taste OK.
• Wenn Sie die Taste TELETEXT (☒) drücken, schaltet das TV-Gerät auf normalen Fernsehbetrieb zurück.
• Bei einer digitalen, terrestrischen Sendung (DVB-T) verfügen Sie neben Kanälen, die digitalen Teletext und normales Fernsehbild beinhalten, auch solche, die nur digitalen Teletext ausstrahlen.
• Das Bildseitenverhältnis beim Ansehen eines Kanals, der nur über digitalen Teletext verfügt, entspricht dem Bildseitenverhältnis des zuletzt betrachteten Fernsehbilds.
• Wenn Sie erneut die Taste TELETEXT (drücken, wird der digitale Teletext-Bildschirm angezeigt.

Analoger Teletext

Die Verwendung des Teletexts und seiner Funktionen entsprechen jenen des analogen Teletextsystems. Bitte beachten Sie die Hinweise zum "TELETEXT".

Breitbild

Je nach Art der übertragenen Sendungen können Programme in einer Anzahl verschiedener Formate angesehen werden. Drücken Sie mehrmals die Taste SCREEN, um zwischen Auto, 16:9, 4:3, Panorama, 14:9, Kino, Zoom oder Untertitel zu wählen.

Wenn die Option Auto ausgewählt wurde, wird das angezeigte Format von dem gesendeten Bild bestimmt.

BITTE BEACHTEN SIE: Die Menügröße passt sich der gewählten Bildgröße an.

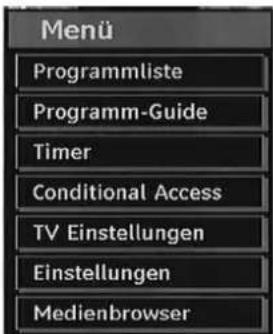

IDTV-Menüsystem

Das IDTV-Menü kann nur aufgerufen werden, wenn Sie eine digitale terrestrische Sendung ansehen. Drücken Sie die Taste TV/DTV, um IDTV einzuschalten, während das TV-Gerät im analogen Modus ist.

Drücken Sie die Taste "MENU". Das folgende Menü erscheint auf dem Bildschirm :

Deutsch - 20 -

Menü Programmliste Programm-Guide Timer Conditional Access TV Einstellungen Einstellungen Medienbrowser

Kanalliste

Drücken Sie die Tasten ▼ oder "▲ auf der Fernbedienung, stellen Sie sicher, dass die erste Option Kanalliste markiert ist und drücken Sie die Taste OK, um die Kanalliste anzuzeigen.

In diesem Menü können Sie folgende Aktionen ausführen:

• Navigieren in der Gesamtliste
- Kanäle löschen
- Kanäle umbenennen
- Kanäle sperren
- Favoriten einrichten
- Kanäle verschieben (oder sortieren)

In der Option Kanalliste werden die Kanäle verwaltet.

Programmliste 1. BBC ONE 2. BBC TWO 7. BBC THREE 70. CBC Channel 80. BBC NEWS 24 105. BBQ 800. TV 3 801. 3/24 802. CATALUNYA RADIO 803. CATALUNYA INFORMACIO BBC ONE Auswählen Sortieren Löchen Name Sperren Favoriten Funktion Navigleres OK Anseher auto Mehr

Navigieren in der Kanalgesamtliste

Drücken Sie die Tasten ▼ oder "▲, um den vorherigen bzw. nächsten Kanal auszuwählen. Sie können die Tasten P+ oder P- drücken, um eine Seite weiter nach oben oder unten zu blättern.

Um einen bestimmten Kanal anzusehen, markieren Sie ihn mit den Tasten "◀" oder "◀", und drücken Sie dann die Taste "OK", während über die Tasten "◀" oder "◀" in der Option Kanalliste das Symbol "Auswählen" markiert wird.

Dann werden Name und Nummer des gewählten Kanal links oben bzw. rechts oben in der Kanalanzeige bzw. rechts oben am Bildschirm angezeigt.

Verschieben von Kanälen in der Kanalliste

• Drücken Sie die Taste ▼" oder "▲ um einen Kanal auszuwählen, der verschoben werden soll.
• Drücken Sie die Tasten "◀" oder "◀", um im Kanallisten-Menü die Option "Löschen" auszuwählen.

Die folgende OSD wird neben der Option "OK" eingeblendet, um anzuzeigen, dass Sie über die Zifferntasten eine Nummer eingeben und dann mit "OK" bestätigen sollen.

Programmlste 1. BBC ONE 2. BBC TWO 7. BBC THREE 70. CBC Channel 85. BBC NEWS 34 105. BBC 800. TVS 801. 3/24 802. CATALUNYA RADIO 803. CATALUNYA INFORMADO Nummer barbehen BRC ONE Neue Nummer Ausbühlen Sortieren Löschen Name Sperren Favoriten Funktion Navigieren Bewegen and Mehr

Programmliste 1. BBC ONE 2. BBC TWO 3. BBC THREE 70. CBC Channel 80. BBC NEWS 24 105. BECI B00. TV3 B01. 3/24 B02. CATALUNYA RADIO B03. CATALUNYA INFORMICIO Ausbwahlen Sortieren Löschen Name Sperren Favoriten Funktion Navigieren Gewigen meg Mehr

Hinweis: Wenn Sie die Programmnummer des Kanals, den Sie verschieben wollen, eingeben, erscheint die Meldung “...Kanaldienste werden ersetzt. Wollen Sie fortsetzen?” als OSD-Anzeige. Drücken Sie OK zur Bestätigung oder “Nein” zum Abbrechen des Vorganges.

Löschen von Kanälen in der Kanalliste

• Drücken Sie die Taste ▼" oder "▲ um einen Kanal auszuwählen, der gelöscht werden soll.
• Drücken Sie die Tasten ▼" oder "▲", um im Kanallisten-Menü die Option "Löschen" auszuwählen. Im Menü Kanalliste befindet sich die Option "Löschen" neben der Option OK am unteren Bildschirmrand, um anzuzeigen, dass Sie OK drücken müssen, um den in der Kanalliste markierten Kanal zu löschen.

Deutsch - 21 -

Programmliste 1. BBC ONE 2. BBC TWO 3. BBC THREE 70. CBC Channel 80. BBC NEWS 24 105. BBC 800. TV3 801. 3/24 802. CATALUNYA RADIO 803. CATALUNYA INFORMACIÓ ABC ONE Auswählen Sortieren Löschen Name Sperrés Favoriten Funktion Havigieren Löschen were Mehr

Drücken Sie die Taste OK, um den in der Kanalliste markierten Kanal zu löschen. Der folgende Hinweis erscheint auf dem Bildschirm:

Programmlste 1. BBC ONE 2. BBC TWO 3. BBC THREE 70. CBB 90. BB 105. BB 800. TV 801. X/ 802. CALENTY-VIR 803. CATALUNYA INFORMACIÓ Der ausgewählte Sender/Kanal wird gelücht (auch in der Favoritenlste!). Weiter? Ja Nein BC ONE Auswählen Sortieren Löchen Name Sperren Favoriten Funktion Navigieren Lössen info! Mehr

Drücken Sie die Tasten 🔔 oder "→", um die gewünschte Option auszuwählen. Wenn Sie die Taste OK drücken, während "Ja" ausgewählt ist, wird der markierte Kanal gelöscht. Wenn Sie "Nein" auswählen, wird der Löschvorgang abgebrochen.

Kanäle umbenennen

Um einen bestimmten Kanal umzubenennen, muss dieser durch Drücken der Tasten "▼" oder "▲" markiert werden. Markieren Sie dann die Option Namen bearbeiten durch Drücken der Tasten "◀" oder "►". Drücken Sie die Taste OK, um die Umbenennungsfunktion zu aktivieren.

Programmliste 1. BBC ONE 2. BBC TWO 7. BBC THREE 70. CBC Channel 80. BBC NEWS 24 105. BBQ 800. TV3 801. 3/24 802. CATALUNYA RADIO 803. CATALUNYA INFORMACIO BBC ONE Auswählen Sortieren Löschen Name Sperren Favoriten Funktion Navigieren Namen searbeiten Hoo Mehr

Mit den Tasten "oder" können Sie den Eingabepunkt zum nächsten/vorigen Zeichen verschieben. Über die Tasten "oder" können Sie das aktuelle Zeichen ändern. So wird zum Beispiel das Zeichen 'b' durch Drücken von "zu einem 'a' und durch Drücken von "zu einem 'c'. Durch Drücken der Zifferntasten '0...9' können Sie das markierte Zeichen durch eines der Zeichen, die jeweils über der Taste aufgedruckt ist, ersetzen.

Drücken Sie die Taste "MENU", um die Bearbeitung abzubrechen oder die Taste OK, um den neuen Namen zu speichern.

Kanäle sperren

Das Sperren von Kanälen bietet die Möglichkeit, bestimmte Kanäle nur mit Passwort zugänglich zu machen. Um einen Kanal zu sperren, müssen Sie zunächst das Kindersicherungs-Passwort kennen. Es ist werksseitig auf 0000 gesetzt und kann nur im Menü Einstellungen geändert werden.

Wählen Sie den Kanal, den Sie sperren möchten, indem Sie ihn markieren und dann durch Drücken der Taste "◀" oder ► die Sperroption auswählen. Wird die OK-Taste gedrückt, erscheint ein OSD-Dialog und fragt nach dem Passwort.

Programmlisto 1. BBC ONE 2. BBC TWO 7. BBC THREE 70. CBC Channel 80. BBC NEWS 24 105. BBC 800. TV3 801. 3/24 802. CATALUNYA RADIO 803. CATALUNYA INFORMACIO PIN eingeben BBC ONE Asswählen Sortieren Löschen Name Sperries Favoriten and Altbrichen

Geben Sie das Passwort über die Zifferntasten der

Fernbedienung ein. Das Sperrsymbol "■" wird neben dem ausgewählten Kanal angezeigt. Wiederholen Sie den gleichen Vorgang, um die Sperre aufzuheben.

Favoriten einrichten

Sie können verschiedene Kanäle als Favoriten markieren, so dass Sie nur noch durch die Favoriten-Kanäle navigieren. Um einen Favoriten einzustellen, markieren Sie im unteren Teil des Menüs Kanalliste die Option "Favoriten".

Bitte das Segment „ Favoriten“ unterhalb von dem Menü der Kanalliste aktivieren, damit Sie einen Kanal als Favorit bestimmen können. Hinterher die Taste OK niederdrücken. Somit wird das Menü “Einordnen der Favoritenliste“ im Bildschirm angezeigt.

Anhand der Favoritenliste können Sie Ihre Favoritkanäle einordnen.

Die Kanallisten-OSD sieht wie folgt aus :

Favoritenlisten 1. BBC ONE 2. BBC TWO 7. BBC THREE 70. CBC Channel 80. BBC NEWS 24 105. BBC 800. TV3 801. 3/24 802. CATALUNYA RADIO 803. CATALUNYA INFORMACIO 1 BBC ONE Kanal auswählen Ok Hinzutigen/Entferen

Deutsch - 22 -

Kanal zu einer Favoritenliste hinzufügen

• Markieren Sie über die Tasten ▼ oder “▲ den Kanal, den Sie zur Favoritenliste hinzufügen möchten.
• Drücken Sie die Tasten "◀" oder "▶", um die Listennummer auszuwählen.
• Drücken Sie die Taste OK, um den markierten Kanal zu der ausgewählten Liste hinzuzufügen.
• Ein Symbol zeigt an, in welcher Favoritenliste sich jeder Kanal befin det. (In der obigen Abbildung zeigt das Symbol z.B. an, dass BBC ONE der Liste 1 hinzugefügt ist.)

Kanal aus der Favoritenliste entfernen

• Markieren Sie den Kanal, den Sie aus der Favoritenliste entfernen möchten.
• Markieren Sie die Listennummer des zu entfernenden Kanals und drücken Sie die Taste OK. Das Symbol der Listennummer verschwindet aus dem Menü.

Hinweis: Ein Kanal kann in mehreren Favoritenlisten vorhanden sein.

- Um die Favoriten zu aktivieren, rufen Sie das Menü Einstellungen auf und wählen Sie die zu aktivierende Listennummer im Favoriten-Modus aus, indem Sie die Tasten “◀” oder “▶” drücken, oder indem Sie die Favoritenliste durch Drücken der Taste BLAU ändern ( ^** für EU-Länder).

Hilfe am Bildschirm

In allen Menüs können Sie einfach die Taste INFO drücken, um Hilfeinformationen zu den Menüfunktionen anzuzeigen. Für das Menü Kanalliste wird der folgende Hinweis eingeblendet :

Programmliste 1. BBC ONE 2. BBC TWO 3. BBC THREE 70. CBC Channel 80. BBC NEWS 24 105. BSCI 600. TV3 1 BBC ONE Drücken Sie die OK-Taste auf Ihrer Fersbedienung, um auf das markierte Programm zu schalten. Drücken Sie MENU, um diesen Bildschirm zu verlassen. nro Abbrechen

Programmführer

Dieser Abschnitt entspricht den Hinweisen auf der Seite Allgemeine Bedienung. Bitte lesen Sie den Abschnitt EPG im Kapitel Allgemeine Bedienung.

Timer

Timer D: 07/06.21:18 Name Beglen Löge Disc ONE 07/06/07, 21:23 1h On Lösehan Baarbeiten Hazufügen

Um das Timerfenster einzublenden, aktivieren Sie diese Option im Hauptmenü. Um einen Timer hinzuzufügen, drücken Sie die Taste GELB auf der Fernbedienung. Das Fenster "Timer hinzufügen" wird eingeblendet.

Kanal : Mit den Tasten" oder "können Sie durch die TV- oder Radioliste navigieren.

Datum: Das Beginndatum wird über die Tasten Links/Rechts oder die Zifferntasten eingegeben.

Start: Die Beginnzeit wird über die Tasten Links/Rechts oder die Zifferntasten eingegeben.

Ende: Die Endzeit wird über die Tasten Links/Rechts oder die Zifferntasten eingegeben.

Dauer: Dauer zwischen Beginn- und Endzeit.

Wiederholen: Sie können die Wiederholung für den Timer auf Einmal, Täglich oder Wöchentlich einstellen

Ändern / Löschen : Damit können alle Änderungen für andere Benutzer erlaubt oder gesperrt werden.

Sie können die Einstellungen durch Drücken der Taste GRÜN speichern oder den Vorgang durch Drücken der Taste ROT abbrechen. Bearbeiten Sie die Liste mit der Taste GRÜN, oder löschen Sie sie mit der Taste ROT.

HINWEIS: Der Timer dient nur zur Aktivierung des Gerätes und nicht für eine etwaige externe Aufnahme.

Conditional Access

- Drücken Sie die Taste MENU, um das Hauptmenü anzuzeigen, und markieren Sie die Zeile "Conditional Access" über die Tasten "▼ oder " ▲ Drücken Sie anschließend die Taste OK :

Deutsch - 23 -

Menu Programmliste Programm-Guide Timer Conditional Access TV Einstellungen Einstellungen Medienbrowser

Einige digitale terrestrische Kanäle arbeiten auf Pay-per-View-Basis. Für diese benötigen Sie ein Abonnement sowie einen Hardware-Decoder.

Besorgen Sie sich durch die Anmeldung bei einem Pay-TV-Anbieter das CAM-Modul und die Smartcard und setzen Sie sie wie folgt in das TV-Gerät ein.

• Schalten Sie das TV-Gerät aus und ziehen Sie den Netzstecker.
• Stecken Sie das CAM-Modul und die Smartcard in den Schlitz, der sich im Anschlussfach auf der linken Seite des TV-Geräts (von vorne gesehen) befindet.
• Das CAM-Modul sollte korrekt eingesetzt werden. In der falschen Orientierung kann das Modul nicht eingesetzt werden. Versuchen Sie nicht, das CAM-Modul mit Gewalt einzusetzen, da dies sowohl das Modul als auch den Steckplatz am TV beschädigen kann.
• Schließen Sie das TV-Gerät wieder an die Stromversorgung an, schalten Sie es ein und warten Sie einen Moment, bis die Karte aktiviert wurde.
• Bei manchen CAM-Modulen sind folgende Einstellungen notwendig. Richten Sie das CAM-Modul ein, indem Sie das IDTV-Menü, Option Conditional Access aufrufen und die Taste OK drücken.)
• Die Fernseh-Vertragsinformationen: Rufen Sie IDTV auf; drücken Sie die Taste "MENU", markieren Sie die Option Conditional Access und drücken Sie die Taste OK.
• Wenn kein Modul eingesetzt wurde, erscheint der Hinweis: "Es konnte kein Conditional Access-Modul gefunden werden".
• Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls..

ACHTUNG: Sie dürfen das CI-Modul nur einsetzen oder entfernen, wenn das TV-Gerät im STANDBY-Modus oder ABGESCHALTET ist

TV Einstellungen

Mit dieser Option können Sie die TV-Funktionen anzeigen.

Vom Hauptmenü aus gelangen Sie zum Menü Digital-TV Einstellungen. Drücken Sie die Taste "MENU", um das Hauptmenü aufzurufen. Markieren Sie mit den Tasten "▼" oder "▲" die Option "TV Einstellungen" und drücken Sie die Taste OK, um das Menü aufzurufen.

Menu Programmliste Programm-Guide Timer Conditional Access TV Einstellungen Einstellungen Medienbrowser

Im Abschnitt "Menüsystem Analog-TV" finden Sie ausführliche Informationen über sämtliche Menüoptionen.

Einstellungen

Die Einstellungen in diesem Menü sehen wie folgt aus :

Einstellungen

Zum Konfi gurieren Ihrer TV-Einstellungen. Wählen die Option Einstellungen aus dem Menü Setup und drücken Sie dann OK, um dieses Menü aufzurufen. Drücken Sie die Taste BACK auf der Fernbedienung, um das Menü zu verlassen.

Konfiguration Dolby D Audio Aus Für Schwerchtrige Aus Favorites-Modus Aus Senderluste Nur 1V Aktivanteine Aus Suche Verschlüss. Ja Receiver-Upgrade V.6.11 Meningsspre Zeiteinstellungen Bildbeschreibung BBC ONE Land : Finnland Standby Search Ja Dolby D Audio

Dolby D Digital (\* nur für EU-Länder) (optional)

Markieren Sie im Menü Einstellungen (Confi guration) die Option Zeiteinstellungen (Time Settings) über die Tasten "▼oder" ▲ Drücken Sie die Taste ""/", ▶ um die Dolby Digital auf Ein oder Aus zu stellen. Wenn der Kanal, den Sie ansehen, Dolby Digitalunterstützt, können Sie diese Einstellung vornehmen.

Deutsch - 24 -

Hörgeschädigte ( ^** nur für EU-Länder)

Wählen Sie mit den Tasten ▼" oder "▲ die Einstellung Hörgeschädigte und drücken Sie die Taste "◀" oder "▶", um die Option auf Ein oder Aus zu setzen.

Wenn der Programmanbieter spezielle Audiosignale überträgt, können Sie diese Einstellung auf Ein setzen, um solche Signale zu empfangen.

Favorit-Modus

Bitte diese Funktion zum Ein/Ausschalten des Favorit-Modus anwenden. Durch das Drücken auf die Tasten "◀/ " können Sie den AVL in Positionen Ein (On) oder Aus bringen.

Kanalliste

Verwenden Sie die Tasten ▼ oder “▲, um zur Option Kanalliste (Channel list) zu gehen. Verwenden Sie die Tasten “◀ oder “▶, um den Kanallisten-Modus umzuschalten. Wenn Sie hier über die Tasten “◀oder “ ” die Option “Nur TV” wählen, können Sie nur durch TV-Kanäle navigieren. Wenn Sie hier über die Tasten “◀oder “ ” die Option “Nur Radio” (Radio Only) wählen, können Sie nur durch Radio-Kanäle navigieren. Wenn Sie hier über die Tasten “◀oder “▶ die Option “Nur Text” (Text only) wählen, können Sie nur durch Text-Kanäle navigieren. Um die letzten Änderungen zu speichern und das Menü zu verlassen, drücken Sie die Taste “MENU”.

Aktive Antenne

Bitte die Tasten "▼" oder "▲" benutzen, damit Sie die Option der aktiven Antenne bestimmen können.

In Position „Ein“ der Antennenleistung wird die Funktion +V5 durch das Drücken auf die Taste “◀” oder “▶an Ausgang der Antenne geleitet.

Diese Funktion ermöglicht die aktive Antenne zu benutzen.

Anmerkung: Falls eine Standartantenne anstatt von der aktiven Antenne angewendet wird, so muss die Leistung der Antenne in Position "Aus" eingestellt werden.

Verschlüsselte Kanäle suchen (Scan Encrypted) (\*\*)

(\*\*) Nur für Großbritannien

Die Funktion Verschlüsselte Kanäle (Scan Encrypted Channels) suchen ist nach Durchführung der Erstinstallation immer auf EIN gestellt. Wenn diese Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Wird die Funktion manuell auf AUS (OFF) gesetzt, werden bei der automatischen oder manuellen Suche keine verschlüsselten Kanäle berücksichtigt.

Wählen Sie mit den Tasten "▼" oder "▲ die Einstellung Verschlüsselte Kanäle suchen (Scan

Encrypted Channels) und drücken Sie die Taste "◀" oder "◀", um die Option auf Ein oder Aus zu setzen.

Receiveraktualisierung

Download über Antenne (OAD)

Um sicherzustellen, dass Ihr TV-Gerät stets auf dem aktuellen Stand ist, müssen Sie diese Einstellung verwenden. Stellen Sie sicher, dass das TV-Gerät im Standby-Modus ist. Das TV-Gerät wird automatisch täglich um 3 Uhr morgens hochgefahren und sucht dann nach neuen Informationen, die eventuell übertragen werden, und lädt diese automatisch auf Ihren Receiver herunter. Dieser Vorgang dauert normalerweise etwa 30 Minuten. Wenn Sie um diese Zeit gerade eine wichtige Aufnahme durchführen und diese nicht unterbrechen wollen, müssen Sie die OAD-Suche wie folgt deaktivieren:

Software-Upgrade Dieser Software-Built stammt vom 2008-10-31 um 20:38:17. Suche nach neuer Software Suchfortschritt:

• Drücken Sie die Taste "MENU" und wählen Sie mit den Tasten "▼" oder "▲ Setup und drücken Sie wieder OK.
• Markieren Sie mit den Tasten "▼" oder "▲das Menü Einstellungen und drücken Sie OK.
• Verwenden Sie die Tasten "▼" oder "▲, um "RECEIVERAKTUALISIERUNG" auszuwählen, und drücken Sie OK

Upgradeoptionen Automatische Suche Suche nach Upgrade Aktiviert

• Ändern Sie mit den Tasten 🔊 oder "▶" die Option "Automatische Suche" von Aktiviert auf Deaktiviert.
• Markieren Sie das Menü "Nach Upgrade suchen" mit den Tasten "▼" oder "▲ und drücken Sie OK, um die Aktualisierung zu starten.
• Wenn nach Abschluss des Suchvorgangs keine neuen Software gefunden worden ist, wird auf dem Bildschirm folgender Hinweis eingeblendet: "Die Suche nach einer Aktualisierung wurde abgeschlossen. Keine neue Software gefunden."
• Vergessen Sie nicht, die automatische OAD-Funktion wieder zu reaktivieren, nachdem Sie Ihre Aufzeichnung durchgeführt haben. Wiederholen Sie dazu die oben genannten Anweisungen, aber wählen Sie statt dessen AKTIVIEREN aus.

Deutsch - 25 -

Beachten Sie: Nach einem OAD-Update kann das TV-Gerät unter Umständen im Erstinstallationsmodus starten.

HINWEIS: Das Anbot für Up-Dates wie Antenne wird nicht in allen Ländern angeboten.

Kindersicherung

Verwenden Sie die Tasten ▼" oder "▲, um zur Option Kindersicherung zu gehen. Drücken Sie die Taste OK, um das Menü aufzurufen. Es wird ein Dialogfenster geöffnet, in dem der Sperrcode abgefragt wird. Dieser Code ist werksseitig auf "0000" eingestellt. PIN-Code eingeben. Wenn Sie den falschen Code eingeben, wird die Meldung "Falscher Pin" angezeigt. Ist der Code richtig, wird das Menü Kindersicherung angezeigt :

Jugendschutz Maturity Lock Aus Menüperre Deaktiviert PIN einstellen

Alterssperre (\*\*)

(**) Wenn Sie bei der Ersteinstellung UK als Länderoption auswählen, wird die Option Alterssperre (Maturity Lock) nicht angezeigt.

Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, werden keine Bild- und Tonsignale wiedergegeben.

Menüsperre

In der Option Menüsperre können Sie alle Menüs oder nur das Menü Installation sperren, um den Zugriff darauf zu verhindern. Wenn die Menüsperre deaktiviert ist, ist das Menüsystem voll zugänglich. Verwenden Sie die Tasten "▼" oder "▲", um zur Option Menüsperre zu gehen. Verwenden Sie die Tasten "◀" oder "▶", um den Menüsperre-Modus umzuschalten.

DEAKTIVIERT : Alle Menüs sind frei zugänglich.

ALLE MENÜS : Alle Menüs sind nur mit dem richtigen Sperrcode zugänglich. Damit kann der Benutzer weder Kanäle hinzufügen, löschen, umbenennen, verschieben, noch Timereinstellungen vornehmen.

MENÜ INSTALLATION: Damit wird das Menü Installation gesperrt, damit der Benutzer keine Kanäle hinzufügen kann. Die Änderungen werden übernommen, nachdem das 'Menü Einstellungen' verlassen wurde.

PIN einstellen

Verwenden Sie die Tasten ▼" oder "▲, um zur Option "PIN einstellen" zu gehen. Drücken Sie die Taste OK, um das Fenster "PIN einstellen" einzublenden. Verwenden Sie die Zifferntasten, um die neue PIN einzugeben. Zur Bestätigung müssen Sie den neuen PIN ein zweites Mal eingeben. Wenn beide PINs vierstellig und identisch sind, wird der PIN geändert. Der werksseitig eingestellte PIN-Code lautet 0000. Wenn Sie einen neuen PIN einstellen, schreiben Sie diesen bitte auf und bewahren Sie ihn an einem sicheren Ort auf .

PIN einstellen Neuer PIN Bestätigen

Zeiteinstellungen (\*)

(*) Die Länderauswahl ist für Großbritannien nicht verfügbar.

Markieren Sie im Menü Einstellungen die Option Zeiteinstellungen über die Tasten "▼ oder " ▲ Drücken Sie OK. Daraufhin wird das Untermenü Zeiteinstellungen eingeblendet. Die Optionen Aktuelle Zeit, Zeitzoneneinstellung und Zeitzone stehen zur Verfügung.

Markieren Sie die Option Zeitzoneneinstellung (Time Zone Setting) über die Tasten "▼" oder "▲ Die Einstellung dieser Option nehmen Sie mit den Tasten "◀oder "▼" vor. Sie kann auf AUTO oder MANUELL (MANUAL) gestellt werden. Wenn AUTO gewählt wird, können die Optionen Aktuelle Zeit (Current Time) und Zeitzone nicht eingestellt werden. Wenn für Zeitzoneneinstellung MANUELL ausgewählt wird, kann die Option Zeitzone (Time Zone) geändert werden

- Wählen Sie die Option Zeitzone durch Drücken der Taste "▼" oder "▲aus. Verwenden Sie die Tasten "◀ oder "▶, um die Zeitzone zwischen GMT-12 oder GMT+12 zu ändern. Die aktuelle Zeit oben im Menü ändert sich dann entsprechend der eingestellten Zeitzone.

Bildbeschreibung (optional)

Bei der Bildbeschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen. Ein Erzähler beschreibt die Darstellung und das Geschehen auf dem Bildschirm in den natürlichen Pausen im normalen Audiokanal (und manchmal falls erforderlich auch während der Dialoge). Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt. Wählen Sie eine Option mit den Tasten "▼" oder "▲aus. Verwenden Sie die Taste "◀oder "▶zur Einstellung.

Deutsch - 26 -

Bildbeschreibung Bildbeschreibung Auss Beverzugte Sprache Finnisch Relative Lautstärke -100 +100

Bildbeschreibung (optional)

Mit dieser Einstellung können Sie die Bildbeschreibung aktivieren oder deaktivieren, indem Sie die Tasten "◀" oder "▶drücken.

Bevorzugte Sprache (optional)

Durch Drücken der Tasten "◀" oder "▶können Sie die bevorzugte Sprache für die Bildbeschreibung ändern.

Diese Einstellung kann nur verwendet werden, wenn die Option auch verfügbar ist.

Relative Lautstärke (optional)

Mit dieser Einstellung kann die Lautstärke der Bildbeschreibung relativ zur Gesamtlautstärke verringert oder erhöht werden.

Standby-Suche (\*)

(*) Diese Einstellung ist nur sichtbar, wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist.

Wählen Sie mit den Tasten "▼" oder "▲" die Einstellung Standby-Suche und drücken Sie die Taste "▲oder" "▶um die Option auf Ein oder Aus zu setzen. Wenn Sie die Standby-Suche auf Aus stellen, ist diese Funktion nicht verfügbar.

Um die Standby-Suche nutzen zu können, stellen Sie bitte sicher, dass Sie die Option Standby-Suche auf Ein stellen.

Sprache

In diesem Menü können Sie die gewünschte Sprache einstellen. Die Sprache wird geändert, indem Sie die Taste OK drücken.

Spracheinstellungen System Deutsch Bevortigt • Audio Englisch • Untertitel Englisch • Untertitel Fit Englisch • Guide Englisch EBC ONE Aktuell • Audio Englisch • Untertitel Englisch

Menü: zeigt die Systemsprache an

Bevorzugt

Sofern verfügbar, werden diese Einstellungen verwendet. Andernfalls werden die aktuellen Einstellungen verwendet.

• Audio: Ändern Sie durch Drücken der Tasten "◀" oder "▶" die Audiosprache.
• Untertitel: Ändern Sie die Untertitelsprache mit den Tasten "◀" oder "▶". Die gewählte Sprache wird für die Untertitel verwendet.
• Guide: Ändern Sie durch Drücken der Tasten "◀" oder "▶ die Guidesprache.

Film Untertitel (optional)

• Damit die Untertitel richtig angezeigt werden, verwenden Sie bitte diese Einstellung, um eine Film -Untertitelsprache auszuwählen.
• Wählen Sie die gewünschte Option durch Drücken der Taste "◀" oder "▶aus.
• EPG: Ändern Sie durch Drücken der Tasten "◀" oder "▶" die EPG-Sprache.

Aktuell

• Audio: Wird die Audiosprache unterstützt, können Sie diese durch Drücken der Tasten "◀" oder "▶" ändern.
• Untertitel: Wird die Untertitelsprache unterstützt, können Sie diese durch Drücken der Tasten "◀" oder "▶"ändern. Die gewählte Sprache wird für die Untertitel verwendet.

Beachten Sie: Wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist, funktioniert das Menü Spracheinstellungen wie folgt:

Spracheinstellungen

Spracheinstellungen System Deutsch Bevorzugt Erste Audiosprache Zweite Audiosprache Erste Untertitelsprache Zweite Untertitelsprache Untertitel Film Erste Teletextsprache Zweite Teletextsprache Führer Deutsch Schwedisch Deutsch Schwedisch Finnisch Finnisch Englisch Finnisch

Markieren Sie im Menü Einstellungen die Option Spracheinstellungen durch Drücken der Tasten "▼" oder "▲ Drücken Sie OK. Daraufhin wird das Untermenü Spracheinstellungen (Language Settings) eingeblendet.

Verwenden Sie die Tasten "▼" oder "▲", um die Menüoptionen zu markieren, und drücken Sie dann die Tasten "◀" oder "▶", um sie einzustellen.

Deutsch - 27 -

Hinweise:

• Die Option Systemsprache (System Language) legt die Menüsprache auf dem Bildschirm fest.
• Die Option Audiosprache (Audio Language) wird zur Festlegung der Audiosprache des Kanals verwendet.
- Die primären Einstellungen haben die höchste Priorität, wenn mehrere Auswahlmöglichkeiten in einer Übertragung vorhanden sind. Die sekundären Einstellungen sind die Alternativen, wenn die primären Optionen nicht verfügbar sind.

Installation

Das Menü Installation soll Ihnen hauptsächlich beim effektiven Erstellen einer Kanaltabelle behilflich sein. Wählen Sie die Option Installation aus dem Menü Einstellungen durch Drücken der Tasten "▼" oder "▲".

In diesem Menü sind folgende Symbole enthalten:

• Antenneninstallation (Aerial Installation)
• Kabelinstallation (Cable Installation)
• Diensteliste löschen (Clear Service List) (*)
• Erstinstallation (First Time Installation)

(****) Für Dänemark, Schweden, Norwegen oder Finnland.

Installation Antenneninstallation Kabelinstallation Dienstellste löschen Erste Installation

Wählen Sie die Zeile Antenneninstallation und drücken Sie OK, um den Menüinhalt anzuzeigen:

Antenneninstallation Automatischer Sendersuchlauf Manueller Sendersuchlauf Frequenz Suchlauf Netzsuche

Automatische Kanalsuche (Automatic Channel Scan)

Die Automatische Suche wird gestartet, wenn die Taste OK gedrückt wird, während die Option Automatische Kanalsuche Automatische Kanalsuche (Automatic Channel Scan) markiert ist.

Auf dem Bildschirm wird folgender Hinweis eingeblendet

Markieren Sie über die Tasten ◀ oder ►Ja (Yes) oder Nein (No), und drücken Sie zur Bestätigung die Taste OK.

Wenn Ja (Yes) ausgewählt wird, beginnt die automatische Suche.

Wenn Nein (No) ausgewählt wird, wird die automatische Suche abgebrochen.

Nach Abschluss der Suche nach digitalen Kanälen wird eine Meldung eingeblendet, die die Suche nach analogen Kanälen abfragt:

Drücken Sie die Taste OK, um nach analogen Kanälen zu suchen. Das folgende Menü erscheint für die Suche nach analogen Kanälen:

PROGEABBITABELLE ► Sprache Deutsch Land D Teletext Sprache Westen Antennenkabel anschließen APS Suchlauf starten ■ Ok • Abbrechen

Wählen Sie Ihr Land, Ihre Sprache und Teletextsprache mit den Tasten▼" oder "▲ und "◀" oder "▶" aus. Drücken Sie OK oder die Taste ROT, um fortzusetzen. Zum Abbrechen drücken Sie die Taste BLAU. Während der automatischen Suche wird die folgende OSD-Meldung eingeblendet:

APS in Betrieb... 85.00 MHz 5% D Abbrechen

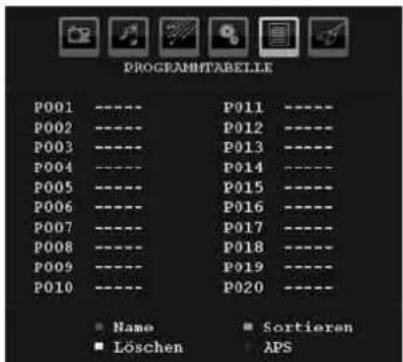

Nach Abschluss des APS wird die Programmtabelle auf dem Bildschirm angezeigt. In der Programmtabelle sehen Sie die Programmnummern sowie die Namen, die den Programmen zugeordnet sind.

Wenn Sie mit den Speicherplätzen und/oder den Programmnamen nicht einverstanden sind, können Sie diese im Menü Programmtabelle ändern.

Deutsch - 28 -

Bei der manuellen Suche wird die Nummer des Multiplexers manuell eingegeben und es wird nur dieser Multiplexer nach Kanälen durchsucht. Für jede gültige Kanalnummer wird am unteren Rand des Bildschirms der Signalpegel, die Signalqualität und der Netzwerkname eingeblendet.

Bei beiden Suchmöglichkeiten wird jeder bestehende Kanal in der Datenbank nicht noch einmal gespeichert, damit es keine Duplikate gibt.

Frequenzsuche (Frequency Search)

Geben Sie die gewünschte Frequenz ein. Drücken Sie OK, wenn Sie fertig sind, und das TV-Gerät beginnt die Frequenzsuche.

Netzwerksuche (Network Search)

Wenn Sie die Zeile Netzwerksuche (Network Search) wählen und die Taste OK drücken, wird der folgende Menübildschirm eingeblendet:

Wollen Sie die Netzsuche starten? Dabei wird die bisherige Kanalliste ersetzt. Ja Nein

Wählen Sie JA (YES) und der Bildschirm Netzwerksuche (Network Search) wird eingeblendet. Ser Vorgang wird dann gestartet.

Während der Netzwerksuche (Network Search) werden Kanäle, die die entsprechende Netzwerk-Information haben, durch die automatische Suche lokalisiert.

Nach Abschluss der Suche wird eine Meldung eingeblendet, die die Suche nach analogen Kanälen abfragt:

Drücken Sie die Taste OK, um nach analogen Kanälen zu suchen. Das folgende Menü erscheint für die Suche nach analogen Kanälen:

PROGRAMMITABELLE ► Sprache Land Teletext Sprache Deutsch D Westen Antennenkabel anschließen APS Suchlauf starten ■ Ok ■ Abbrechen

Wählen Sie Ihr Land, Ihre Sprache und Teletextsprache mit den Tasten▼ oder "▲ und "◀" oder "▶" aus. Drücken Sie OK oder die Taste ROT, um fortzusetzen. Zum Abbrechen drücken Sie die Taste BLAU. Während der automatischen Suche wird die folgende OSD-Meldung eingeblendet:

APS in Betrieb... D 93.50 MHz 6% • Abbrechen

Nach Abschluss des APS wird die Programmtabelle auf dem Bildschirm angezeigt. In der Programmtabelle sehen Sie die Programmnummern sowie die Namen, die den Programmen zugeordnet sind.

Wenn Sie mit den Speicherplätzen und/oder den Programmnamen nicht einverstanden sind, können Sie diese im Menü Programmtabelle (Program table) ändern.

Wählen Sie die Zeile Kabelinstallation (Cable Installation) und drücken Sie OK, um den Menüinhalt anzuzeigen:

HINWEIS: Der eingbaute Kabeltuner ist nur für TV-Sender in Standartauflösung geeignet (SDTV). Hochauflösende Sender (HDTV) werden nicht unterstützt.

Automatische Kanalsuche (Automatic Channel Scan)

Die Automatische Suche wird gestartet, wenn die Taste OK gedrückt wird, während die Option Automatische Kanalsuche Automatische Kanalsuche (Automatic Channel Scan) markiert ist.

Auf dem Bildschirm wird folgender Hinweis eingeblendet :

Deutsch - 29 -

Markieren Sie über die Tasten◀ oder ►Ja (Yes) oder Nein (No), und drücken Sie zur Bestätigung die Taste OK. Wenn Ja (Yes) ausgewählt wird, beginnt die automatische Suche.

Wenn Nein (No) ausgewählt wird, wird die automatische Suche abgebrochen.

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren einer Zeile verwenden Sie die Tasten "▼" oder "▲Sie können den Frequenzbereich mit den Zifferntasten der Fernbedienung manuell eingeben.

- Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten.

Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Während des Suchvorgangs wird der Bildschirm Automatische Suche (Automatic Search) eingeblendet.

Beachten Sie: Wenn Sie einen sehr großen Abstand zwischen Start- und Stopfrequenz eingeben, dauert die automatische Suche sehr lange.

Nach Abschluss der Suche nach digitalen Kanälen wird eine Meldung eingeblendet, die die Suche nach analogen Kanälen abfragt:

Drücken Sie die Taste OK, um nach analogen Kanälen zu suchen. Das folgende Menü erscheint für die Suche nach analogen Kanälen:

PROGRAMMITABELLE ► Sprache Deutsch Land D Teletext Sprache Westen Antennenkabel anschließen APS Suchlauf starten ■ Ok • Abbrechen

Deutsch - 30 -

Wählen Sie Ihr Land, Ihre Sprache und Teletextsprache mit den Tasten "▼" oder "▲" und "◀" oder "▶" aus. Drücken Sie OK oder die Taste ROT, um fortzusetzen. Zum Abbrechen drücken Sie die Taste BLAU. Während der automatischen Suche wird die folgende OSD-Meldung eingeblendet:

APS in Betrieb... D 85.00 MHz 5% Abbrechen

Nach Abschluss des APS wird die Programmtabelle auf dem Bildschirm angezeigt. In der Programmtabelle sehen Sie die Programmnummern sowie die Namen, die den Programmen zugeordnet sind.

Wenn Sie mit den Speicherplätzen und/oder den Programmnamen nicht einverstanden sind, können Sie diese im Menü Programmtabelle (Program table) ändern.

Frequenzsuche (Frequency Search)

Geben Sie die gewünschte Frequenz, Modulation und Symbolrate ein. Die Modulation kann auf Auto, 16QAM, 32QAM, 64QAM, 128QAM und 256QAM eingestellt werden.

Drücken Sie OK, wenn Sie fertig sind, und das TV-Gerät beginnt die Frequenzsuche.

Netzwerksuche (Network Search)

Wenn Sie die Zeile Netzwerksuche (Network Search) wählen und die Taste OK drücken, wird der folgende Menübildschirm eingeblendet:

Wollen Sie die Netzsuche starten? Dabei wird die bisherige Kanalliste ersetzt. Ja Nein

Wählen Sie JA (YES) und der Bildschirm Netzwerksuche (Network Search) wird eingeblendet. Geben Sie die Start- und Stopfrequenzbereiche ein, innerhalb welcher Sie suchen wollen.

- Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche nimmt dementsprechend zu. Wenn Sie fertig sind, drücken Sie OK, um fortzusetzen: Ser Vorgang wird dann gestartet.

Während der Netzwerksuche (Network Search) werden Kanäle, die die entsprechende Netzwerk-Information haben, durch die automatische Suche lokalisiert und die entsprechenden Frequenzen dieser Kanäle angezeigt.

Nach Abschluss der Suche wird eine Meldung eingeblendet, die die Suche nach analogen Kanälen abfragt:

Drücken Sie die Taste OK, um nach analogen Kanälen zu suchen. Das folgende Menü erscheint für die Suche nach analogen Kanälen:

PROGRANBITABELLE ► Sprache Deutsch Land D Teletext Sprache Westen Antennenkabel anschließen APS Suchlauf starten ■ Ok ■ Abbrechen

Wählen Sie Ihr Land, Ihre Sprache und Teletextsprache mit den Tasten▼ oder "▲ und "◀ oder "▶" aus. Drücken Sie OK oder die Taste ROT, um fortzusetzen. Zum Abbrechen drücken Sie die Taste BLAU. Während der automatischen Suche wird die folgende OSD-Meldung eingeblendet:

APS in Betrieb... D 93.50 MHz 6% Abbrechen

Nach Abschluss des APS wird die Programmtabelle auf dem Bildschirm angezeigt. In der Programmtabelle sehen Sie die Programmnummern sowie die Namen, die den Programmen zugeordnet sind.

Wenn Sie mit den Speicherplätzen und/oder den Programmnamen nicht einverstanden sind, können Sie diese im Menü Programmtabelle (Program table) ändern.

Diensteliste löschen (Clear Service List) (\*)

(*) Diese Einstellung ist nur sichtbar, wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist.

Verwenden Sie diese Einstellung, um die gespeicherten Kanäle zu löschen. Drücken Sie die Taste "▼" oder "

▲" um die Option Diensteliste löschen (Clear Service List) auszuwählen, und drücken Sie anschließend OK. Auf dem Bildschirm erscheint die folgende OSD-Meldung:

Drücken Sie OK zum Abbrechen. Wählen Sie Ja (Yes), indem Sie die Taste ◀ oder " ▶ drücken, und anschließend OK, um alle Kanäle zu löschen.

Sie können diese Option verwenden, um Standardeinstellungen zu laden, die werksseitig im Receiver gespeichert wurden.

Um die Werkseinstellungen zu übernehmen, markieren Sie die Option "Erstinstallation" ("First Time Installation") und drücken Sie die Taste OK. Dann werden Sie gefragt, ob Sie die Einstellungen löschen möchten oder nicht. Wählen Sie "Ja", indem Sie bei markiertem "Ja" die Taste OK drücken, um die bestehende Kanaltabelle zu löschen.

Danach werden Sie gebeten, das Löschen aller Kanäle und Einstellungen zu bestätigen:

Erst Installation mit autom. Sendersuche starten? Ja Nein

Durch Auswählen von Ja und Drücken der Taste OK wird die bestehende Kanaltabelle gelöscht.

Nach dem Laden der Werkseinstellungen wird das Menü "Erstinstallation" (First Time Installation) angezeigt.

Das Menü für die Sprachauswahl erscheint als erstes auf dem Bildschirm.

Markieren Sie mit den Tasten ▼" oder "▲ die gewünschte Sprache und drücken Sie die Taste OK. Danach wird das OSD-Menü "Erstinstallation" (First Time Installation) auf dem Bildschirm angezeigt. Wählen Sie durch Drücken der Tasten "◀ oder "▶" die gewünschte Länderoption und drücken Sie die Taste OK (** Optionen nur für Länder in Kontinentaleuropa).

Beachten Sie: Das OSD-Menü für die Länderauswahl ist in UK nicht verfügbar.

Als Nächstes erscheint die OSD zur Auswahl des Aktiven Antennenmodus auf dem Bildschirm. Stellen Sie diese mit den Tasten ◀ oder ►ein und drücken Sie OK, um fortzusetzen. Siehe den Abschnitt "Erste Einstellungen" für weitere Informationen.

Nach der Auswahl der Option Aktiver Antennenmodus erscheint die folgende Meldung auf dem Bildschirm:

Autom. Sendersuche starten? Ja Nein

Wählen Sie "Ja" (Yes), um den automatischen Suchlauf zu starten und "Nein" (No), um abzubrechen.

Deutsch - 31 -

- Um eine "Ja" oder "Nein"-Option auszuwählen, markieren Sie die Option über die Tasten ◀ oder ► und drücken Sie die Taste OK.

Danach erscheint auf dem Bildschirm die folgende OSD-Meldung:

Wenn Sie Option KABEL (CABLE) wählen, wird der folgende Bildschirm angezeigt:

Netzsuche Startfrequenz 114000 KHz Endfrequenz 956000 KHz Suche stop 8000 KHz Eingabe eines Werts Suchen Mutual Verlassen

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren einer Zeile verwenden Sie die Tasten "Voder" Sie können den Frequenzbereich mit den Zifferntasten der Fernbedienung manuell eingeben.

- Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Während des Suchvorgangs wird der Bildschirm Automatische Suche (Automatic Search) eingeblendet.

Beachten Sie: Wenn Sie einen sehr großen Abstand zwischen Start- und Stopfrequenz eingeben, dauert die automatische Suche sehr lange.

HINWEIS: Der eingbaute Kabeltuner ist nur für TV-Sender in Standartauflösung geeignet (SDTV). Hochauflösende Sender (HDTV) werden nicht unterstützt.

Wenn Sie die Option ANTENNE (AERIAL) aus dem Bildschirm Suchtyp (Search Type) wählen, sucht das Digital-TV nach digitalen terrestrischen TV-Sendern:

Automatischer Sandersuchlauf TELEVISIO : TV3 TELEVISIO : 3/24 TELEVISIO : CATALUNYA RÄNO TELEVISIO : CATALUNYA INFORMACÖ TELEVISIO : CATALUNYA MÜSICA TELEVISIO : iCat fm TELEVISIO : TVC HD Kanal suchen: UHF 33, Bitte warten. Dies kann einige Minuten dauera. 0% 100%

IDTV stellt sich automatisch auf die UHF- oder VHF-Übertragungskanäle ( ^** Optionen nur für Länder in Kontinentaleuropa) ein, sucht nach digitalen terrestrischen TV-Sendern und zeigt die Namen der gefundenen Kanäle an. Dieser Vorgang dauert etwa fünf Minuten. Über die Taste "MENU" können Sie den Suchvorgang jederzeit abbrechen.

Beachten Sie: Kann das Digital-TV keine Kanäle speichern, wird die Meldung "Keine Kanäle verfügbar" auf dem Bildschirm angezeigt.

Egal, ob Sie die Option ANTENNE (AERIAL) oder KABEL (CABLE) im Menü Suchtyp (Search Type) ausgewählt haben, wird nach Abschluss der automatischen Suche nach Digital-TV-Kanälen ein Abfragedialog eingeblendet, ob Sie analoge Kanäle suchen wollen:

Um nach analogen Kanälen zu suchen, wählen Sie "Ja" (Yes). Das TV-Gerät schaltet in den Analog-TV-Modus. Das folgende Menü zur Suche nach analogen Kanälen wird eingeblendet:

PROGRAMMITABELLE ► Sprache Deutsch Land D Teletext Sprache Westen Antennenkabel anschließen APS Suchlauf starten • Ok • Abbrechen

Wählen Sie Ihr Land, Ihre Sprache und Teletextsprache mit den Tasten▼" oder "▲ und "◀" oder "▶" aus. Drücken Sie OK oder die Taste ROT, um fortzusetzen. Zum Abbrechen drücken Sie die Taste BLAU...

Deutsch - 32 -

Für weitere Informationen zu diesem Vorgang lesen Sie bitte den Abschnitt "Menü Installation".

Beachten Sie: Für die richtige Funktion des digitalen Teletexts im DTV-Modus müssen Sie im analogen AUTOPROGRAMM das Land auf UK setzen (nur für UK)).

Medienbrowser

- Um das Medienbrowser-Fenster anzuzeigen, drücken Sie entweder die Taste "MENU" auf der Fernbedienung und wählen Sie dann die Option Medienbrowser durch Drücken der Taste "▼" oder

“▲”. Drücken Sie die Taste OK, um fortzusetzen. Der Inhalt des Menüs Medienbrowser (abhängig vom Inhalt Ihres USB-Geräts) wird angezeigt.

- Außerdem wird die folgende Meldung eingeblendet, wenn Sie ein USB-Gerät anstecken :

Wählen Sie JA, indem Sie die Tasten "◀ oder "▶" drücken, und drücken Sie anschließend OK. Der Medienbrowser wird aufgerufen.

Modienbrowser USB 1 USB 1 50.1 Diskbrowser Verlassen

- Sie können die Musik-, Bild- und Video-Dateien von einem USB-Speicherstick wiedergeben

Hinweis: Falls Sie den USB Stecker während des Analog Modus stecken, wird sich das TV automatisch ins digital Modus einsetzen.

Hinweis: Einige USB-Geräte werden unter Umständen nicht unterstützt.

Hinweis: Wenn der USB-Stick nach Ein-/Ausschalten oder nach der ersten Installation nicht erkannt wird, stecken Sie zuerst das USB-Gerät aus und schalten Sie die Box aus und wieder ein. Stecken Sie das USB-Gerät anschließend wieder ein.

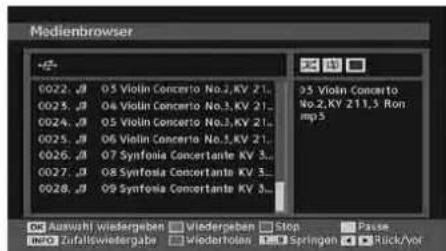

Wiedergeben von MP3-Dateien

Medienbrowser 022. J0 05 Violin Concerto No.2,KV 21. 023. J0 04 Violin Concerto No.3,KV 21. 024. J0 05 Violin Concerto No.3,KV 21. 025. J0 06 Violin Concerto No.3,KV 21. 026. J0 07 Synfonia Concertante KV 3... 027. J0 08 Synfonia Concertante KV 3... 028. J0 09 Synfonia Concertante KV 3... 05 Violin Concerto No.2,KV 211,3 Ron mp3 On Aawahl Wiedergeben Viedergeben Stop Passa info Zufaltwiedergab Wiedergoln Springan Rick/vor

Aktuelle Datei (Taste OK): Gibt die ausgewählte Datei wieder.

Wiedergabe (Taste Grün) : gibt alle Mediendateien im Ordner beginnend mit der ausgewählten Datei wieder.

Pause (Taste Gelb): Pausiert die Wiedergabe der Datei.

Stop (Taste Rot) : Stoppt die Wiedergabe der Datei.

Vorige/Nächste (Tasten Links/Rechts) : Springt zur vorhergehenden oder nächsten Datei und gibt diese wieder.

Zufall (Taste INFO): Gibt die Dateien in zufälliger Reihenfolge wieder. Ist der Zufallsmodus aktiviert, springt auch die Funktion Vorwärts/Zurück zufällig zu den entsprechenden Tracks.

Endlos (Taste Blau): Spielt die ausgewählte Datei wiederholt ab.

Ansehen von JPEG-Dateien

Medienbrowser 0001 Picture_001.jpg 0002 Picture_002.jpg 0003 Picture_003.jpg 0004 Picture_004.jpg 0005 Picture_005.jpg 0006 Picture_006.jpg 0007 Picture_007.jpg Picture_001.jpg Springa Voltbild assehea Navigeren Dlashow

Springen (Zifferntasten): springt zur Datei, die über die Zifferntasten ausgewählt wird.

OK: zeigt das ausgewählte Bild im Vollbildmodus an.

Wiedergabe / Diaschau (Taste Grün) : startet die Slideshow mit allen Dateien im Ordner.

Deutsch - 33 -

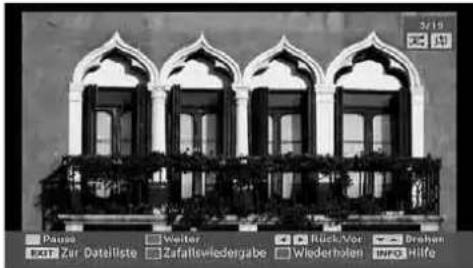

Optionen für Slideshow

3/19 文件 Pause Welter Rück-Vor Drehen EXIT Zur Detailliste Zafaltswiedergabe Wiederholen WRF Hilfe

Pause (Taste Gelb): Pausiert die Slideshow.

Fortsetzen (Taste Grün) : Slideshow fortsetzen.

Vorige/Nächste (Tasten Links/Rechts) : Springt zur vorhergehenden oder nächsten Datei der Slideshow.

Drehen (Tasten Auf/Ab) : Drehen des Bilds mit den Tasten Auf/Ab

BACK(Exit): Zurück zur Dateiliste

Zufall (Taste Rot) : zeigt die Dateien im aktuellen Ordner in zufälliger Reihenfolge an. Das Symbol dreht das markierte Symbol. Wird während der Slideshow der Zufallsmodus aktiviert, werden die folgenden Bilder zufällig angewählt (ist die Endlos-Wiedergabe nicht aktiviert, stoppt die Slideshow am Ende. Ist die Endlos-Wiedergabe aktiviert, beginnt die Diaschau am Ende von Neuem).

Endlos (Taste Blau): Die Diaschau wird ständig fortgesetzt, und das Symbol 📋 wird hervorgehoben.

Info: Aktiviert die Funktionsleiste.

Videowiedergabe

Wiedergabe (Taste Rot) : Startet die Videowiedergabe.

Stop (Taste Blau) : Stoppt die Videowiedergabe.

Pause (Taste OK): Pausiert die Videowiedergabe.

Rücklauf (Cursor nach links) : Startet den Rücklauf.

Vorlauf (Cursor nach rechts): Startet den Vorlauf.

Menü (Taste Menu) : Stellt Untertitel/Audio ein.

- Sie können die Untertitel mit der Taste OK einstellen, bevor Sie die Wiedergabe starten, bzw. mit der Taste MENU, während die Wiedergabe läuft.

Drücken Sie BACK(exit) um zum vorhergehenden Menü zurückzukehren.

Beachten Sie: Im Medienbrowser-Modus sind die Modi PIP/PAP nicht verfügbar.

Film.avi x1 00m07e 30m 11s Wiedergeben Stop Pause Rücklauf Vorlauf Untertitel/Audie

Navigieren im Analog-TV-Menüsystem

• Drücken Sie "MENU", um das Menü aufzurufen.
• Drücken Sie die Taste "◀" oder "▶", um ein Symbol auszuwählen.
• Verwenden Sie die Taste "▼" oder "▲, um eine Auswahl zu markieren.
• Drücken Sie die Tasten "◀" oder "▶", um die Einstellungen zu ändern.
• Drücken Sie "▶" für weitere Optionen.
• Drücken Sie zum Speichern OK .
• Um das Menü zu verlassen oder aus einem Untermenü zurückzukehren, drücken Sie "MENU".

Hinweis: Diese Erklärungen sind für die Navigation im gesamten Analog-TV-Menüsystem gültig. Um die Optionen auszuwählen, die in den folgenden Abschnitten erklärt werden, lesen Sie bitte den Abschnitt "Navigation im Analog-TV-Menüsystem".

Deutsch - 34 -

Menüsystem Analog-TV

Menü Bild

BILD Modus Kontrast Helligkeit Scharfe Farbe Farbtemperatur Rauschreduktion Filmmodus Game Mode Bildformat Nein Signal Natürlich 45 45 8 40 Normal Niedrig Aus Aus Auto

Modus

Je nach Ihren Wünschen können Sie die entsprechende Option Modus einstellen.

Wählen Sie die Option Modus mit den Tasten "▼" oder "▲. Drücken Sie die Taste "◀" oder " ", um eine der folgenden Optionen auszuwählen: Kino, Dynamisch und Natürlich.

Helligkeit/Kontrast/Farbe/Schärfe/Farbton

Drücken Sie die Tasten ▼" oder "▲, um die gewünschte Option auszuwählen. Drücken Sie die Tasten "◀ oder "▶ um den Wert einzustellen.

Hinweis: Die Option Farbton ist nur sichtbar, wenn das TV-Gerät ein NTSC-Signal empfängt.

Farbtemperatur

Wählen Sie die Option Farbtemperatur mit den Tasten "▼ oder "▲aus. Drücken Sie die Taste "◀" oder "▶", um eine der folgenden Optionen auszuwählen: Kühl, Normal und Warm.

Hinweis :

• Die Option Kühl ergibt ein Bild mit leichter Betonung von Blau.
• Die Option Warm ergibt ein Bild mit leichter Betonung von Rot.
- Wählen Sie Normal für normale Farben.

Rauschreduktion

Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern.

Wählen Sie die Option Rauschunterdrückung mit der Taste "▼" oder "▲" aus. Drücken Sie die Taste "◀" oder "■", um eine der folgenden Optionen auszuwählen: Niedrig, Mittel, Hoch oder Aus.

Filmmodus

Filme werden mit einer anderen Zahl von Einzelbildern pro Sekunde aufgenommen als normale Fernsehprogramme.

Wählen Sie die Option Filmmodus mit den Tasten "▼" oder "▲".

Drücken Sie die Taste "◀" oder "▶", um diese Funktion auf Ein bzw. Aus zu stellen.

Schalten Sie diese Funktion ein, wenn Sie sich Filme ansehen, um Szenen mit schnellen Bewegungen deutlich zu sehen.

Spielemodus (optional)

Wählen Sie die Spielemodus durch Drücken der Taste "▼oder" "▲Verwenden Sie die Taste " " oder

▶", um den Spielmodus auf Ein oder Aus zu stellen. Wenn der Spielemodus auf Ein gestellt ist, werden spezielle Spieleinstellungen, die für eine bessere Videodarstellung optimiert sind, geladen.

Während der Spielmodus aktiv ist, werden auch die Einstellungen für Bildmodus, Kontrast, Helligkeit, Schärfe, Farbe und Farbtemperatur ausgeblendet und deaktiviert.

Hinweis :

Die Taste zur Auswahl des Bildmodus auf der Fernbedienung reagiert nicht, während der Spielmodus aktiv ist.

Wenn das TV-Gerät in den PIP-/PAP-Modus geschaltet wird, wird die Option Spielmodus aus dem Menü Bild ausgeblendet und deaktiviert.

Bildzoom

Wählen Sie die Option Bildzoom durch Drücken der Taste "▼" oder "▲aus.

Verwenden Sie die Tasten ◀ oder ▶, um zwischen Auto, 16:9, 4:3, Panorama, 14:9, Kino, Untertitel oder Zoom auszuwählen.

Zurücksetzen

Wählen Sie die Option Zurücksetzen mit den Tasten "▼" oder "▲aus. Drücken Sie die Tasten "◀" oder "▶" oder OK, um die Bildmodi auf die Werkseinstellungen zurückzusetzen.

Speichern

Wählen Sie die Option Speichern mit den Tasten "▼" oder "▲" aus. Drücken Sie die Taste "►" oder OK, um die Einstellungen zu speichern. Auf dem Bildschirm erscheint die Meldung "Gespeichert...".

Deutsch - 35 -

Menü Ton

SOUND Lautstärke 20 Equalizer ▶ Balance 0 Kopfhörer ▶ Ton-Modus Mono AVL Ein Audioausgang Speaker Basisverbreiterung Aus SRS TruSurround XT Aus Speichern

Lautstärke

Wählen Sie die Option Lautstärke mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste" "oder", um den Wert für die Lautstärke einzustellen.

Equalizer

Wählen Sie die Option Equalizer mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste "", um in das Menü Equalizer zu gelangen.

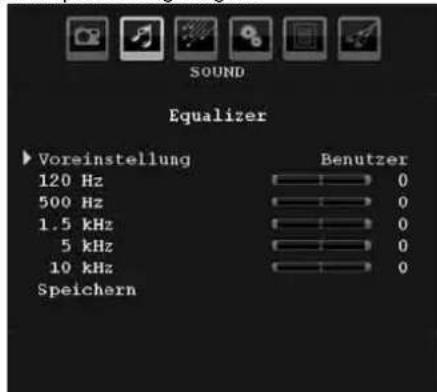

SOUND Equalizer ► Voreinstellung 120 Hz 500 Hz 1.5 kHz 5 kHz 10 kHz Speichern Benutzer 0 0 0 0 0

Drücken Sie die Tasten 🔔 oder 🔖, um die Voreinstellung zu ändern. Im Equalizer-Menü kann die Voreinstellung auf Musik, Film, Sprache, Flat, Klassik und Benutzer eingestellt werden.

Wählen Sie die gewünschte Frequenz durch Drücken der Tasten "▼" oder "▲und erhöhen oder verringern Sie die Frequenzverstärkung, indem Sie die Taste "◀" oder "▶" drücken.

Drücken Sie die Taste "MENU", um zum vorhergehenden Menü zurückzukehren.

Hinweis: Die Einstellungen des Menüs Equalizer können nur dann geändert werden, wenn Benutzer als der Equalizermodus eingestellt ist.

Balance

Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt. Wählen Sie die Option Balance mit den Tasten "▼ oder "aus. Drücken Sie die Taste " " oder " ", um den Wert für die Balance einzustellen. Die Balance kann zwischen -32 und + 32 eingestellt werden.

Kopfhörer

Wählen Sie die Option Kopfhörer mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste "", um das Menü Kopfhörer aufzurufen.

Die Optionen des Untermenüs Kopfhörer werden im Folgenden beschrieben:

Lautstärke

Wählen Sie die Option Lautstärke mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste "▶um die Kopfhörer-Lautstärke zu erhöhen. Drücken Sie die Taste "◀um die Kopfhörer-Lautstärke zu verringern. Die Lautstärke des Kopfhörers kann zwischen 0 und 63 eingestellt werden .

Kopfhörer-Ton (optional)

Wählen Sie die Option Kopfhörer-Ton mit den Tasten "▼" oder "▲aus. Durch Drücken der Taste " "oder "▶ können Sie Haupt, PIP/PAP, Aktiv oder Inaktiv auswählen.

Haupt : Ton des Hauptfensters.

Aktiv : Ton der aktuellen Auswahl.

Inaktiv : Ton des gerade nicht aktiven Fensters.

Ton-Modus (optional)

Wählen Sie die Option Ton-Modus mit den Tasten "▼" oder "Aaus. Durch Drücken der Taste " " oder " ▶" können Sie zwischen den Modi Mono, Stereo, Dual I oder Dual II wählen, jedoch nur, wenn der gewählte Kanal den entsprechenden Modus unterstützt.

AVL

Die Funktion Automatische Lautstärkebegrenzung (AVL) stellt den Klang so ein, dass beim Umschalten zwischen Kanälen mit unterschiedlicher Lautstärke die Lautstärke gleich bleibt (zum Beispiel ist die Lautstärke von Werbesendungen oft höher als die von anderen Programmen).

Wählen Sie die Option AVL mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste " "oder " ", um AVL auf Ein oder Aus zu stellen.

Audioausgang (Audio Out)

Drücken Sie die Taste "▼" oder "▲ um die Option Audioausgang (Audio Out) auszuwählen. Drücken Sie die Taste "◀ oder " ▶ um die Option Audioausgang (Audio Out) auf Lautsprecher (Speaker) oder LineOut/SPDIF zu stellen.

Deutsch - 36 -

Wenn Sie für die Option Audioausgang (Audio Out) LineOut/SPDIF wählen, wird das Audiosignal über die angeschlossenen Aktivlautsprecher ausgegeben. In diesem Fall erfolgt die Audioausgabe nicht über die Lautsprecher des TV-Geräts, und auch die Stummschaltungsfunktion steht nicht zur Verfügung. Ist LineOut/SPDIF aktiviert, wird die Anzeige Audioausgang (Audio Out) auf dem Bildschirm eingeblendet, wenn Sie die Lautstärketasten "▼" / "▲" oder die Stummschaltungs-Taste auf Ihrer Fernbedienung drücken.

Audioausgang

LineOut/SPDIF

Wenn Sie für die Option Audioausgang (Audio Out) über die Tasten "oder" "Lautsprecher (Speaker)" wählen, wird das Audiosignal über die Lautsprecher des TV-Geräts ausgegeben.

SPDIF-Ausgang

Wählen Sie die Option SPDIF-Ausgang mit den Tasten "▼ oder " " aus. Drücken Sie die Taste "◀" oder "▶", um SPDIF-Ausgang auf Ein oder Aus zu stellen .

Hinweis: Ist die Option SPDIF-Ausgang auf Ein eingestellt, ist der Kopfhörer deaktiviert.

SRS TruSurr XT

Wählen Sie durch Drücken von "▼" oder "▲ die Option SRS TruSurr XT. Drücken Sie die Taste "◀" oder "▶, um die Option SRS TruSurr XT auf ein oder aus zu stellen.

Beachten Sie: Wenn Sie die Option SRS TruSurr XT auf Ein einstellen, können unter Umständen einige Optionen im Menü Ton nicht eingestellt werden.

Effekt

Wenn Sie eine Sendung in Mono ansehen, können Sie die Option Basisverbreiterung einstellen, um einen stereo-ähnlichen, besseren Klang zu erzielen. Wenn das aktuelle Soundsystem Stereo ist, wird durch Einschalten dieses Effekts der Raumklang tiefer.

Wählen Sie die Option Basisverbreiterung mit den Tasten "▼" oder "▲ Drücken Sie die Taste " " oder "", um diese Funktion auf Ein bzw. Aus zu stellen.

Speichern

Wählen Sie die Option Speichern mit den Tasten "▼" oder "▲" aus. Drücken Sie die Taste "▶" oder OK, um die Einstellungen zu speichern. Auf dem Bildschirm erscheint die Meldung "Gespeichert...".

Menü Funktion (Feature)

FUNKTION Movie Sense PIP/PAP Menu Einschlaf-Funktion Kindersicherung Sprache Standard Format Blauer Hintergrund Hintergrundbel. Menu Zeitlimit Teletext Sprache Aus Aus Deutsch Ein Auto 15 sek Westen Kein Signal

Filmmodus (Movie Sense)

Drücken Sie die Taste "▼" oder "▲um Filmmodus (Movie Sense) auszuwählen.

Verwenden Sie die Tasten "◀" oder "▶" um die Option Filmmodus auf Niedrig, Mittel, Hoch oder Aus (Low, Med, High or Off) einzustellen. Solange die Funktion Filmmodus (Movie Sense) aktiv ist, werden die Videoeinstellungen des TV-Geräts für bewegte Bilder optimiert, um die Qualität und Lesbarkeit zu verbessern.

Ist die Option Filmmodus (Movie Sense) auf Niedrig, Mittel oder Hoch (Low, Med or High) eingestellt, steht die Option Filmmodus-Demo zur Verfügung. Ist eine dieser Optionen gewählt, beginnt der Demo-Modus, wenn Sie die OK-Taste drücken. Solange der Demomodus aktiv ist, bleibt der Bildschirm in zwei Hälften geteilt. Auf der einen Hälfte wird die Filmmodus-Funktion demonstriert, auf der anderen Hälfte wird das Bild mit den normalen Einstellungen für TV angezeigt.

Hinweise.

• Die Funktion Filmmodus (Movie Sense) arbeitet bei Übertragungen mit 24 Einzelbildern/Sekunde.
• Die Funktion Filmmodus (Movie Sense) ist nicht verfügbar, wenn der Spielemodus aktiv (On) ist. Wenn Sie zu einer anderen Quelle schalten und die Funktion Filmmodus (Movie Sense) einschalten, wird der Spielemodus (Game Mode) automatisch deaktiviert (Off).
• In den PC- und PIP/PAP-Modi sind die Funktionen Movie Sense und Movie Sense Demo nicht verfügbar.

Pip-Pap

Markieren Sie im Menü Funktion die Option PIP durch Drücken der Tasten "▼" oder "▲aus. Drücken Sie "►", um das Untermenü PIP aufzurufen:

Deutsch - 37 -

FUNKTION PIP/PAP Menü ►PIP/PAP Menü Aus

Mit den Tasten 🔊 oder 🔊 können Sie auf PIP- oder PAP-Modus schalten oder die Funktion deaktivieren.

Ist das TV-Gerät auf den PIP- oder PAP-Modus geschaltet, ändert sich das Untermenü PIP-PAP entsprechend und die folgenden Einstellungen sind auf dem Menübildschirm zu sehen.

Beachten Sie, dass nur die Optionen Quelle und Swap in den Menüeinstellungen aktiv sind, wenn Sie mit der Option PIP-PAP auf den PAP-Modus schalten.

Pip-Pap

Diese Option regelt den PIP- und PAP-Modus. Mit den Tasten "◀" oder "▶" können Sie das TV-Gerät auf Pip, Pap oder auf Aus schalten.

PIP-Größe

Mit dieser Option können Sie die Größe des PIP-Fensters auswählen. Drücken Sie die Taste "▼" oder "▲ um die Option PIP-Größe zu markieren. Mit der Taste "◀ oder " ▶ können Sie die Option PIP-Größe auf Klein oder Groß einstellen .

Hinweis: Diese Einstellung ist nicht aktiv, wenn das TV-Gerät im PAP-Modus ist.

PIP-Position

Mit dieser Einstellung wird das Teilbild verschoben. Wählen Sie die Option PIP-Position mit der Taste "▼" oder "▲aus. Verwenden Sie die Taste " "oder " ►" zum Einstellen der PIP-Position.

Die verfügbaren Positionen sind: Unten Rechts, Unten Links, Oben Links und Oben Rechts.

Quelle

Mit der Option PIP-Quelle können Sie die Signalquelle für das Teilbild einstellen.

Wählen Sie die Option PIP-Quelle mit der Taste "▼" oder "▲aus. Verwenden Sie die Taste "◀oder " " zum Einstellen der PIP -Quelle.

HINWEIS: Für die möglichen Quellen-Kombinationen für PIP und PAP lesen Sie bitte Anhang C im letzten Abschnitt der Bedienungsanleitung.

Programm

Diese Einstellung kann nicht verwendet werden.

Prgrammtausch

Wählen Sie die Option Programmtausch mit der Taste "▼oder " "Aus. Verwenden Sie die Taste "◀" oder ►zur Einstellung. Mit dieser Funktion können Sie die Programme zwischen Haupt- und PIP-Fenster austauschen.

Hinweis: Alle PIP/PAP-Modi werden im Anhang E aufgelistet.

Einschlaf-Funktion

Wählen Sie Einschlaf-Funktion durch Drücken der Taste "▼ oder " " aus. Drücken Sie die Tasten "◀" oder "▶", um die Einschlaf-Funktion einzustellen. Der Timer kann zwischen Aus und 120 Minuten in 10 -Minuten-Intervallen eingestellt werden.

Wenn die Einschlaf-Funktion aktiviert ist, schaltet das TV-Gerät nach Ablauf der ausgewählten Zeit automatisch in den Standby-Modus.

Kindersicherung

Drücken Sie die Taste "▼ oder " "um die Option Kindersicherung auszuwählen.

Drücken Sie die Taste "◀" oder "▶", um die Kindersicherung auf Ein oder Aus zu stellen. Wenn Ein gewählt wird, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes (mit Ausnahme der STANDBY -Taste) außer Funktion gesetzt.

Wenn eine Taste gedrückt wird, erscheint die Meldung Kindersicherung Ein auf dem Bildschirm, während das Menü ausgeblendet bleibt

Sprache

Wählen Sie die Option Sprache mit den Tasten "▼" oder "▲" aus. Wählen Sie eine Sprache mit den Tasten "◀" oder "▶aus.

Standard-Format

Wenn der Zoommodus auf AUTO gestellt ist, stellt das TV-Gerät den Zoommodus automatisch in Abhängigkeit vom übertragenen Signal ein. Wenn keine WSS- oder Bildgrößeninformation vorhanden ist, verwendet das TV-Gerät die hier festgelegte Einstellung. Wählen Sie die Option Standard-Format mit den Tasten "◀" oder "▲aus. Über die Taste "◀" oder "▶" können Sie die Option Standard-Format auf Panorama, 16:9, 4:3 oder 14:9 einstellen.

Deutsch - 38 -

Blauer Hintergrund

Wenn das Signal schwach oder ausgefallen ist, ändert sich das TV-Bild auf blau. Um dies zu ermöglichen, stellen Sie die Option Blauer Hintergrund auf Ein.

Wählen Sie die Option Blauer Hintergrund durch Drücken der Taste "▼" oder "▲" aus. Drücken Sie die Taste "◀" oder "▶", um die Option Blauer Hintergrund auf Ein bzw. Aus zu stellen.

Menühintergrund

Wählen Sie die Option Menühintergrund mit den Tasten "▼" oder "▲aus. Sie können die Stärke des Menühintergrunds einstellen, indem Sie die Tasten "◀" oder "▶drücken.

Hintergrundbel.

Mit dieser Einstellung wird die Hintergrundbeleuchtung geregelt. Wählen Sie die Option Hintergrundbel. durch Drücken von "▼" oder "▲aus. Drücken Sie die Taste "◀ oder "▶ um die Option Hintergrundbel. auf Auto, Minimum, Medium oder Maximum zu ändern.

Menü Zeitlimit

Um eine bestimmte Anzeigedauer für die Menüschirme einzustellen, stellen Sie hier den gewünschten Wert ein.

Wählen Sie die Option Menü Zeitlimit mit den Tasten "▼" oder "▲aus. Über die Taste " " oder " " können Sie das Menü Zeitlimit auf 15 Sek., 30 Sek. oder 60 Sek. einstellen.

Teletext-Sprache

Wählen Sie die Option Teletext-Sprache mit den Tasten "▼" oder "▲aus. Stellen Sie über die Taste "◀" oder "▶" die Teletext-Sprache auf West, Ost, Griechenland-Türkei, Kyrillisch, Arabisch oder Persisch ein.

Strom für Antenne (optional)

Wird für den Antennenstrom die Option Ein gewählt, werden +5V an den Antennenausgang geliefert.

Damit können auch aktive Antennen verwendet werden.

Hinweis: Wenn anstelle einer aktiven eine Standardantenne verwendet wird, sollten die Option auf "Aus" gestellt werden

HDMI-PC-Vollmodus (optional)

Wenn Sie den PC-Bildschirm im HDMI-Modus über die externe Verbindung sehen wollen, müssen Sie die Option HDMI-PC-Vollmodus (HDMI PC FULL MODE) auf Ein (On) einstellen, um das Bildverhältnis korrekt einstellen zu können. Bei bestimmten Auflösungen kann sie auch deaktiviert sein.

Beachten Sie: Wenn Sie ein HDMI-Gerät anschließen und das TV-Gerät in den HDMI-Modus schalten,

ist diese Option sichtbar (außer in der Auflösung 1080i/1080P).

Voll-Modus (optional)

Wenn Sie ein Gerät über die Anschlüsse HDMI oder YpbPr anschließen und die Auflösungen 1080i/1080P einstellen, wird die Option Voll-Modus sichtbar. Sie können den Voll-Modus über "◀" oder "▶" auf 1:1 oder Normal stellen. Wenn Sie sie auf 1:1 einstellen, wird das Bildverhältnis entsprechend eingestellt. Wenn Sie die Option auf Normal stellen, kann das Bildverhältnis u. U. größer werden.

Ext. Ausgang

Wählen Sie die Option Ext. Ausgang mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste " " oder " ", ▶ um Ext. Ausgang auf Ein oder Aus zu stellen.

Hinweis :

Zum Kopieren von einem DVD- oder VCR-Gerät sollten Sie die gewünschte Quelle aus dem Menü Quelle auswählen und im Menü Funktion die Option Ext. Ausgang auf "Ein" schalten.

Menü Installation

PROGRAMMIEURUNG Programm 1 Band C Kanal 5 Farb Norm Auto Ton Norm BG Feinabstimmung 0 Suchlauf 175.25 MHz Speichern

Programm

Wählen Sie die Option Programm mit den Tasten ▼ oder "haus. Wählen Sie eine Programmnummer mit den Tasten "oder "aus. Sie können außerdem eine Nummer eingeben, in dem Sie die Zifferntasten auf der Fernbedienung verwenden. Sie können 200 Programme zwischen 0 und 199 speichern.

Band

Für Band können Sie entweder C oder S auswählen. Drücken Sie die Taste "◀" oder "▶", um Band auszuwählen.

Kanal

Der Kanal kann über die Taste ◀ oder ►oder die Zifferntasten verändert werden.

Deutsch - 39 -

Farbnorm

Wählen Sie die Option Farbnorm mit den Tasten ▼ " oder " aus. Drücken Sie die Taste " oder " ", um die Farbnorm auf PAL, PAL 60, SECAM oder AUTO zu ändern.

Tonnorm

Wählen Sie die Option Tonnorm mit den Tasten ▼ oder "▲aus. Drücken Sie die Taste "◀oder "▶", um die Option Tonnorm auf BG, DK, I, L oder L' zu ändern.

Feinabstimmung

Wählen Sie die Option Feinabstimmung durch Drücken der Taste "▼" oder "▲aus. Drücken Sie die Taste "◀" oder "◀", um die Abstimmung einzustellen.

Suchlauf

Wählen Sie die Option Suchlauf mit den Tasten ▼ oder "▲aus. Drücken Sie die Taste " " oder " ", um die Programmsuche zu starten. Sie können auch die gewünschte Frequenz über die Zifferntasten eingeben, wenn die Suchoption markiert ist.

Speichern

Wählen Sie die Option Speichern mit den Tasten ▼ oder "▲" aus. Drücken Sie die Taste "▶" oder OK, um die Einstellungen zu speichern. Auf dem Bildschirm erscheint die Meldung "Gespeichert...".

Menü Programmierung in den AV-Modi

Im Menü Programmierung erscheint der folgende Bildschirm, wenn das TV-Gerät in den AV-Modi arbeitet. Beachten Sie, dass nur eingeschränkte Optionen zur Verfügung stehen. Schalten Sie in den TV-Modus, um den gesamten Inhalt des Menüs Programmierung zu sehen.

PROGRAMMIEURUNG Farb Norm Speichern Auto

Farbnorm

Wählen Sie die Option Farbnorm mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste "◀oder "",▶ um die Farbnorm auf PAL, SECAM, PAL 60, AUTO, NTSC 4.43 oder NTSC 3.58 zu ändern.

Speichern

Wählen Sie die Option Programm speichern mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste "▶" oder OK, um die Einstellungen zu speichern. Auf dem Bildschirm erscheint die Meldung "Gespeichert...".

Programmtabelle

Wählen Sie die Option Programmtabelle durch Drücken der Taste "▼" oder "▲aus. Drücken Sie "▶", um die Programmtabelle anzuzeigen.

PROGRAMMITABELLE P001 ---- P011 ---- P002 ---- P012 ---- P003 ---- P013 ---- P004 ---- P014 ---- P005 ---- P015 ---- P006 ---- P016 ---- P007 ---- P017 ---- P008 ---- P018 ---- P009 ---- P019 ---- P010 ---- P020 ---- ■ Name ■ Sortieren ■ Löschen APS

Durch Bewegen des Cursors in vier Richtungen können Sie auf einer Seite 20 Programme erreichen. Sie können den Cursor in den Seiten auf oder ab bewegen, indem Sie die Navigationstasten drücken, um alle dieser Programme im TV-Modus zu sehen (außer dem AV-Modus). Mit der Cursorbewegung erfolgt automatisch die Programmauswahl.

Name

Sie können den Namen eines ausgewählten Programmes durch Drücken der Taste ROT ändern.

Der erste Buchstabe des ausgewählten Namens wird markiert. Drücken Sie die Taste "▼" oder "▲" um diesen Buchstaben zu ändern und die Taste "◀" oder "▶", um die anderen Buchstaben auszuwählen. Speichern Sie den Namen, indem Sie die Taste ROT drücken.

Verschieben/Sortieren

Wählen Sie das einzufügende Programm über die Navigationstasten aus. Drücken Sie die Taste GRÜN. Verschieben Sie das ausgewählte Programm mit Hilfe der Navigationstasten zum gewünschten Programmplatz und drücken Sie erneut die Taste GRÜN.

Löschen

Drücken Sie die Taste GELB, um ein bestehendes Programm zu löschen. Wenn Sie die Taste GELB nun nochmals drücken, wird das ausgewählte Programm aus der Programmliste gelöscht und die anderen Programme rücken entsprechend nach oben.

Deutsch - 40 -

APS (Autoprogrammiersystem)

Wenn Sie die Taste BLAU für APS drücken, erscheint das Menü Autoprogrammiersystem auf dem Bildschirm

PROGRAMTABELLE ► Land D WARNING! Vorgespeicherte Programme werden gelöscht - ok - Abbrechen

Land

Drücken Sie "▼" oder "▲um Ihr Land auszuwählen. Wenn Sie die APS-Funktion abbrechen möchten, drücken Sie die Taste BLAU.

Wenn Sie die Taste OK oder ROT zum Starten des APS drücken, werden alle gespeicherten Programme gelöscht und das TV-Gerät sucht erneut nach den verfügbaren Kanälen. Während der Suche wird die folgende OSD-Meldung eingeblendet:

Wenn Sie die Taste BLAU drücken, wird die APS-Funktion gestoppt und die Programmtabelle wird am Bildschirm angezeigt.

Wenn Sie warten, bis der APS-Vorgang abgeschlossen ist, wird die Programmtabelle mit den gefundenen Programmen angezeigt.

Menü Quelle

Drücken Sie die Taste "▼" oder "▲um das sechste Symbol auszuwählen. Drücken Sie anschließend "▶" oder OK. Das Menü Quelle erscheint auf dem Bildschirm :

QUELLE : TV TV DTV/USB EXT-1 EXT-2 FAV HDMI-1 HDMI-2 HDMI-3 HDMI-4 YPbPr

Markieren Sie im Menü Quelle über die Taste ▼ oder "▲eine Quelle und wechseln Sie in diesen Modus, indem Sie die Taste ▼ drücken. Optionen für Quelle sind: TV, DTV/USB, EXT-1, EXT-2, FAV, HDMI-1, HDMI-2, HDMI-3, HDMI-4, YPbPr oder PC-VGA.

Hinweis: Wenn Sie optionale Geräte an Ihr TV-Gerät angeschlossen haben, müssen Sie den entsprechenden Eingang wählen, um das Bild von dieser Quelle zu wählen.

Menüsystem im PC-Modus

Lesen Sie den Abschnitt "Anschließen des LCD-TVs an einen PC" für den Anschluss eines PCs an das TV-Gerät.

Um auf die Quelle PC zu schalten, drücken Sie die Taste "SOURCE" auf der Fernbedienung und wählen Sie PC als Eingang. Sie können auch das Menü "Quelle" verwenden, um zum PC-Modus zu schalten.

Beachten Sie, dass die Menüeinstellungen für den PC-Modus nur verfügbar sind, wenn das TV-Gerät im PC-Modus ist.

Menü PC Lage

Wählen Sie das erste Symbol durch Drücken der Taste "◀" oder "▶". Das Menü PC Lage erscheint auf dem Bildschirm :

PC LAGE Auto-Position Bildlage Horizontal 50 Bildlage Vertikal 33 Phase 31 Pixelfrequency 50 Kein Signal

Deutsch - 41 -

Auto-Position

Wenn Sie das Bild horizontal oder vertikal in eine unerwünschte Position verschieben, können Sie mit dieser Option das Bild automatisch in die richtige Position verschieben. Mit dieser Einstellung wird daher automatisch die Anzeige optimiert.

Wählen Sie die Option Auto-Position mit den Tasten "▼" oder "▲". Drücken Sie die Taste OK. oder "◀", "◀"

Warnung: Bitte stellen Sie sicher, dass die automatische Einstellung mit einem Vollbild vorgenommen wird. So erzielen Sie die besten Resultate.

Bildlage Horizontal

Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben.

Wählen Sie die Option Bildlage Horizontal mit der Taste "▼" oder "▲aus. Verwenden Sie die Taste "◀" oder "◀", um den Wert einzustellen.

Bildlage Vertikal

Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben.

Wählen Sie die Option Bildlage Vertikal mit der Taste "▼" oder "▲aus. Verwenden Sie die Taste "◀" oder "▶", um den Wert einzustellen.

Phase

Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.

Wählen Sie die Option Phase mit den Tasten▼" oder "▲aus. Verwenden Sie die Taste " " oder ", am den Wert einzustellen.

Pixelfrequenz

Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.

Wählen Sie die Option Pixelfrequenz mit den Tasten "▼ oder " " Aus. Verwenden Sie die Taste " " oder ►, um den Wert einzustellen.

PC-Bildmenü

Um die Optionen für das PC-Bild einzustellen, gehen Sie wie folgt vor:

Drücken Sie die Taste ◀ oder ►, um das zweite Symbol auszuwählen. Das PC-Bildmenü erscheint auf dem Bildschirm.

Die Helligkeits-, Kontrast- und Farbtemperatur-Einstellungen in diesem Menü entsprechen den im "Menüsystem Analog-TV" unter dem Menü Bild vorgenommenen Einstellungen.

Hinweis: Wenn Sie die Option Farbtemperatur auf Benutzer stellen, können Sie die Einstellungen für R, G und B selbst defi nieren.

Menü Ton

Die Optionen dieses Menüs werden im Abschnitt "Menü Ton" im Abschnitt "Menüsystem" erklärt.

Menü Funktion

Die Einstellungen sind identisch mit jenen, die im Abschnitt "Menü Funktion" im Abschnitt "Menüsystem" erklärt werden.

Menü Quelle

Die Einstellungen sind identisch mit jenen, die im Abschnitt "Menü Funktion" im Abschnitt "Menüsystem" erklärt werden.

Menü Medienbrowser

Die Einstellungen sind identisch mit jenen, die im Abschnitt "Menü Medienbrowser" im Abschnitt "Menüsystem" erklärt werden.

Anzeige der TV-Information

Programmnummer, Programmname, Klanganzeige und Zoom-Modus werden am Bildschirm angezeigt, wenn ein neues Programm eingegeben wird oder die Taste INFO gedrückt wird.

Stummschaltungsfunktion

Drücken Sie die Taste ✗", um den Ton abzuschalten. Die Stummschaltungsanzeige wird im oberen Teil des Bildschirms angezeigt.

Um die Stummschaltung wieder auszuschalten, gibt es zwei Alternativen: Sie können die Taste "X" drücken oder alternativ dazu einfach den Lautstärkepegel höher oder niedriger stellen.

Drücken Sie die Taste "PIP", um in den PIP-Modus zu wechseln.

Im PIP-Modus wird ein kleines Bild (PIP-Bild) im Hauptbild angezeigt. Für das PIP-Fenster stehen eine Größe und 4 Positionen (links oben, rechts oben, links unten und rechts unten) zur Auswahl. Das Bildverhältnis des PIP-Fensters ist mit 4:3 festgelegt.

Wenn der PIP-Modus aktiv ist, ist das PIP-Fenster standardmäßig das aktive Fenster, wobei das aktive Fenster durch eine rote Umrandung hervorgehoben wird. Das aktive Fenster kann über die Tasten "◀" oder "▶geändert werden. Die OSD-Statusinfo bezieht sich auf das aktive Fenster. Die Position der Status-OSDs ist für beide Fenster gleich.

Drücken Sie nochmals die "PIP"-Taste, um den PIP-Modus zu verlassen.

Deutsch - 42 -

Auswahl Bildmodus

Durch Drücken der Taste PRESETS können Sie die Einstellungen im Bildmodus nach Ihren Wünschen vornehmen. Die verfügbaren Optionen sind Dynamisch, Natürlich und Kino.

Beachten Sie: Diese Funktion ist im PC-Modus nicht verfügbar

Standbild

Sie können das Bild auf dem Bildschirm anhalten, indem Sie die Taste "OK" auf der Fernbedienung drücken. Drücken Sie die Taste "OK", um das Bild festzuhalten. Drücken Sie nochmals diese Taste, um den Standbildmodus zu verlassen.

Zoom-Modi

Sie können das Bildseitenverhältnis (Bildformat) des TV ändern, um das Bild in unterschiedlichen Zoommodi anzusehen.

Drücken Sie die Taste "SCREEN", um den Zoommodus direkt zu ändern.

Die verfügbaren Zoommodi werden unten angeführt.

Hinweis:

In den YPbPr- und HDMI- Modi mit den Auflösungen 720p-1080i ist nur der Modus 16:9 verfügbar.

Im PC -Modus ist nur der Modus 16:9 verfügbar.

Auto

Wenn ein WSS-Signal (Wide Screen Signaling = Breitbildsignal) mit dem Bildseitenformat im Sendesignal oder im Signal von einem externen Gerät enthalten ist, ändert das TV-Gerät automatisch den ZOOM -Modus in Übereinstimmung mit dem WSS -Signal.

- Wenn der AUTO -Modus wegen schlechter Qualität des WSS -Signals nicht richtig funktioniert, oder wenn Sie den ZOOM -Modus selbst ändern wollen, können Sie manuell zu einem anderen ZOOM -Modus wechseln.

16:9

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen.

- Für Bilder mit einem Bildseitenverhältnis von 16:9, die zu einem normalen Bild (Bildseitenverhältnis von 4:3) verkleinert worden sind, verwenden Sie

zur Wiederherstellung des ursprünglichen Formats den 16:9-Modus.

4:3

Wird dazu verwendet, ein normales Bild (Bildseitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist.

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) ausdehnen, um den Bildschirm auszufüllen, ohne dabei das Bild unnatürlich erscheinen zu lassen.

Der obere und der untere Teil des Bildes sind leicht abgeschnitten.

14:9

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 14:9) bis zu den oberen und unteren Grenzen des Bildschirms gezoomt.

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) auf volle Bildschirmgröße gezoomt.

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) mit Untertiteln auf volle Bildschirmgröße gezoomt.

Mit dieser Option können Sie das Bild vergrößern

Deutsch - 43 -

Beachten Sie: Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten "

▼" / "▲drücken, während als Bildformat Panorama, 14:9, Kino oder Untertitel ausgewählt ist.

Teletext

Das Teletext-System überträgt Informationen wie Nachrichten, Sport und Wetter auf Ihr TV-Gerät. Wenn das Signal schwächer wird, zum Beispiel bei schlechten Witterungsbedingungen, können Textfehler auftreten, oder der Textmodus insgesamt deaktiviert werden.

Die Teletext-Funktionstasten werden unten angeführt:

“☐” Teletext / Mix /PAT-Modus

Aktiviert den Teletext bei einmaligem Drücken. Drücken Sie nochmals diese Taste, um den Teletextbildschirm über dem Programmbild anzuzeigen (Mix-Modus). Durch Drücken dieser Taste wird der Bildschirm in zwei Fenster unterteilt. In einem wird der Teletext angezeigt, im anderen der aktuelle TV-Kanal. Durch nochmaliges Drücken wird der Teletext-Modus verlassen.

"BACK" Index

Dient zur Auswahl der Teletext-Indexseite.

"SCREEN" Vergrößern

Drücken Sie einmal diese Taste, um die obere Hälfte der Seite zu vergrößern, und nochmals, um die untere Hälfte vergrößern zu lassen. Wenn Sie sie nochmals drücken, kehren Sie zur normalen Größe zurück.

“≡?” Anzeigen

Zeigt verborgene Informationen an (z. B. Lösungen von Rätseln oder Spielen).

"OK" Halten

Hält falls gewünscht eine Seite an. Um die Haltefunktion aufzuheben, nochmals diese Taste drücken.

▶" Unterseiten / Zeit

Wählt Unterseiten aus (sofern verfügbar), wenn der Teletext aktiv ist. Wenn der Teletext nicht aktiviert ist, wird die Zeitinformation angezeigt, sofern das entsprechende Programm Teletext überträgt.

P+ / P- und Ziffern (0-9)

Zum Auswählen einer Seite drücken.

Hinweis: Die meisten TV-Sender verwenden die Seitennummer 100 für die Indexseite.

Farbtasten

(ROT/GRÜN/GELB/BLAU)

Deutsch - 44 -

Ihr TV-Gerät unterstützt die Systeme FASTEXT und TOP text. Wenn diese Systeme verfügbar sind, werden die Seiten in Gruppen oder Themen unterteilt.

Ist das FASTEXT -System verfügbar, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Drücken Sie eine Farbtaste je nach Wunsch.

Farbiger Text zeigt Ihnen an, welche Farbtasten Sie verwenden können, wenn eine Übertragung im TOP text -System vorhanden ist. Durch Drücken der Tasten ▼" oder "▲ wird die jeweils nächste oder vorhergehende Seite angefordert.

Teletext Untertitel

Wenn Sie die Taste SUBTITLE drücken, wird die Teletext-Untertitelnformation im rechten unteren Teil des Bildschirms angezeigt (sofern verfügbar). Sie können die gewünschte Option auswählen, indem Sie sie mit den Tasten "▼oder " " markieren und dann die Taste OK drücken.

Tipps

Pfl ege des Bildschirms

Reinigen Sie den Bildschirm mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese Mittel die Bildschirmbeschichtung angreifen können.

Stecken Sie zu Ihrer Sicherheit vor der Reinigung den Netzstecker des Geräts aus. Wenn Sie das TV-Gerät bewegen oder transportieren, halten Sie es bitte richtig an der Unterseite.

Bleibendes Bild

Beachten Sie, dass bei der Anzeige von stehenden Bildern Geisterbilder auftreten können. Solche Bildstörungen auf LCD-TVs verschwinden meist nach einer Weile wieder. Schalten Sie das Gerät für eine Weile ab.

Um solche Störungen von vornherein zu vermeiden, sollten Sie keine stehenden Bilder lange Zeit anzeigen lassen.

Kein Strom

Wenn das Gerät keinen Strom hat, überprüfen Sie bitte das Netzkabel und dessen Anschluss an der Steckdose.

Schlechte Bildqualität

Haben Sie die richtige Farbnorm ausgewählt? Ist Ihr TV-Gerät oder die Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, etc. aufgestellt?

Berge oder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität verbessern, indem Sie die Antenne anders ausrichten.

Kann das Bild bzw. der Text kaum erkannt werden? Überprüfen Sie, ob Sie die richtige Frequenz eingegeben haben. Bitte stellen Sie die Kanäle neu ein.

Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab.

Kein Bild

Ist die Antenne richtig angeschlossen? Sind die Stecker fest mit der Antennenbuchse verbunden? Ist das Antennenkabel beschädigt? Wurden geeignete Stecker verwendet, um die Antenne anzuschließen? Wenn Sie nicht sicher sind, fragen Sie Ihren Händler.

Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der

Fernbedienung betätigt? Versuchen Sie es noch einmal.

Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.

Ton

Sie hören keinen Ton. Haben Sie den Ton eventuell durch das Betätigen der Taste unterbrochen?

Es funktioniert nur ein Lautsprecher. Ist die Balance auf nur eine Seite eingestellt? Siehe Menü Ton.

Fernbedienung

Das Gerät spricht nicht auf die Fernbedienung an. Möglicherweise sind die Batterien leer. In diesem Fall können Sie das TV-Gerät immer noch über die Tasten am Gerät bedienen.

Eingabequellen

Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen.

Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.

Deutsch - 45 -

Anhang A: Typische Anzeigemodi PC-Eingang

Das Display hat eine maximale Auflösung von 1920 x 1200. Die folgende Tabelle illustriert einige der typischen Anzeigemodi.

Unter Umständen unterstützt Ihr TV keine verschiedenen Auflösungen. Die unterstützten Auflösungen werden unten aufgelistet.

Wenn Sie Ihren PC mit einer nicht unterstützten Auflösung betreiben, erscheint eine Warnmeldung am Bildschirm.

Hinweis: Das Bildauflösung-Modus wir mit (*) angezeigt und ist nicht für die PIP/PAP Modus geeingnet.

Index	Auflösung Frequenz				Standard	Unterstützte Zoommodi
	Hor Ver	Ver (Hz)		Hor (KHz)
1 640	350 85 37.9	VESA 16,9, 4:3
2 640	400 85 37.9	VESA 16,9, 4:3
3 640	400 70 31.5	IBM VGA	16:9	4:3
4 640	480 60 31.5	VESA 16,9, 4:3
5 640	480 66 35.0	MAC		16:9, 4:3
6 640	480 72 37.9	VESA 16,9, 4:3
7 640	480 75 37.5	VESA 16,9, 4:3
8 640	480 85 43.3	VESA 16,9, 4:3
9 800	600 56 35.2	VESA 16,9, 4:3
10 800	600 60 37.9	VESA 16,9, 4:3
11	800 600	70 43.8		16:9, 4:3
12 800	600 72 48.1	VESA 16,9, 4:3
13 800	600 75 46.9	VESA 16,9, 4:3
14 800	600 85 53.7	VESA 16,9, 4:3
15 832	624 75 49.7	MAC		16:9, 4:3
16 1024	768 43 35.5				VESA (interlace)	16:9, 4:3
17 1024	768 60 48.4	VESA 16,9, 4:3
18*	1024 768	70 56.5 VESA 16,9, 4:3
19*	1024 768	72 57.7		16:9, 4:3
20*	1024 768	75 60.0		16:9, 4:3
21*	1024 768	85 68.3		16:9, 4:3
22 1152	864 60 53.8			16:9, 4:3
23*	1152 864	70 64.2 VESA 16,9, 4:3
24*	1152 864	75 67.5 VESA 16,9, 4:3
25*	1152 864	85 77.1 VESA 16,9, 4:3
26*	1152	870	75	68.9	MAC	16:9, 4:3
27 1280	768 60 47.7	VESA 16:9, 4:3
28 1360	768 60 47.7			16:9, 4:3
29*	1280 768	75 60.2 VESA 16,9, 4:3
30 1280	960 60 60.0	VESA 16:9, 4:3
31*	1280 960	75 75.0 VESA 16,9, 4:3
32*	1280 960	85 85.9 VESA 16,9, 4:3
33 1280	1024	60 64.0 VESA		16:9
34*	1280	1024	75	80.0	VESA	16:9
35*	1280	1024	85	91.1	VESA	16:9
36 1400	1050	60 65.3			16:9
37*	1400	1050	75	82.3		16:9
38 1440	900 60 56.9			16:9
39*	1440 900	75 70.6			16:9
40*	1600	1200	60	75.0	VESA	16:9
41 1680	1050	60 65.3			16:9
42*	1920	1200	60	74.5		16:9

Deutsch - 46 -

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen)

Quelle Unterstützungte Signale Verfügbar
EXT-1(SCART 1)	PAL 50/60 O
	NTSC 60 O
	RGB 50 O
	RGB 60 O
EXT-2(SCART-2)	PAL 50/60 O
	NTSC 60 O
	RGB 50 X
	RGB 60 X
FAV	PAL 50/60 O
	NTSC 60 O
YPbPr	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50Hz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
HDMI1HDMI2HDMI3HDMI4	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50 Hz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
	1080P 24 HZ	O

(X: Nicht möglich, O : Möglich)
Beachten Sie: In einigen Fällen kann unter Umständen ein Signal nicht richtig auf dem LCD-Schirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts.

Deutsch - 47 -

Anhang C: PIP-/PAP-Kombinationen

HAUPTBILD

TV

DTV/USB

Scart1

Scart2

FAV

HDMI1

HDMI2

H

DMI3

HDMI4

YPb

Pr

PC-VGA

TV

x

x

√(RGB)

x

x

√

√

√

√

√

DTV/USB

x

x

√

√

√

√

√

√

√

√

Scart1

√(RGB)

√

x

√(RGB)

√(RGB)

√

√

√

√

√

√

Scart2

x

√

√(RGB)

x

x

√

√

√

√

√

FAV

x

√

√(RGB)

x

x

√

√

√

√

√

HDMI1

√

√

√

√

√

x

x

x

HDMI2

√

√

√

√

√

x

x

x

HDMI3

√

√

√

√

√

x

x

x

HDMI4

√

√

√

√

√

x

x

x

YPbPr

√

√

√

√

√

√

√

√

√

x

PC-VGA

√

√

√

√

√

√

√

√

√

√

(RGB): Dies zeigt an, dass die Auswahl nur möglich ist, wenn an Scart-1 ein RGB-Signal anliegt.

Einschränkungen: Scart-1 muss ein RGB-Signal haben, um mit den Quellen TV, Scart-2, FAV und PIP/PAP zu ermöglichen.

Wenn diese Quellen im Hauptfenster angezeigt werden und Scart-1 kein RGB-Signal hat, kann die PIP/PAP-Quelle nicht auf die Quelle Scart-1 geschaltet werden.

Wenn die Quelle Scart-1 im Hauptfenster angezeigt werden und Scart-1 kein RGB-Signal hat, kann die PIP/PAP-Quelle nicht auf die Quelle TV, Scart-2 oder FAV geschaltet werden.

Deutsch - 48 -

Anhang D: Im USB-Modus unterstützte Dateiformate

Medium	Datei-erweiterung	Format		Hinweise
		Video Audio		(Max. Auflösung / Bitrate etc.)
Film	.mpg/.dat/.vob	MPEG1 MPEG Layer 1/2/3
		MPEG2 MPEG2
		XviD/ 3ivx PCM/MP3 XviD-Version bis: 1.1.2
		MPEG4 PCM/MP3
	.avi	MS ISO MPEG4	PCM/MP3 SP und ASP unterstützt
		MJPEG PCM 30fps@VGA
Musik	-- PCM Sample Rate: 8K ~ 48KHz
	.mp3 -		MPEG 1/2Layer 1/ 2/3 (MP3)	Sample-Rate: 8K ~ 48KHz, Bitrate: 32K~320Kbps
Foto	.jpg	Baseline JPEG		BxH = 14592x12288, Bis zu 179 MegapixelUnterstützte Formate: 444/ 440/ 422/ 420/Graustufen
		Progressive JPEG		Bis zu 4 MegapixelUnterstützte Formate: 444/ 440/ 422/ 420/Graustufen
	.gif GIF	BxH =		14592x12288, Bis zu 179 Megapixel
	.bmp bit	map BxH = 14592x12288, Bis zu		179 Megapixel
Ext. Untertitel	.srt			Textdateiformat wird unterstützt, jedoch kein Bilddateiformat
	.smi
	.sub

Hinweis: Die erforderlichen Bitraten für einige Videotypen sind höher als die Grenzen des USB-Ports. Aus diesem Grund können einige Videotypen nicht angezeigt werden.

Deutsch - 49 -

Technische Daten

TV-ÜBERTRAGUNG

75 Ohm (nicht geregelt)

BETRIEBSSPANNUNG

220-240V AC, 50 Hz.

AUDIO

SRS TruSurround XT

AUDIO-AUSGANGSLEISTUNG (W _RMS. ) (10% THD)

2×6

LEISTUNGSAUFNAHME (W)

150 W (max.)

< 1 W (Standby)

PANEL

16:9-Display, 32" Bildschirmgröße, FHD-Auflösung, 100 Hz

ABMESSUNGEN (mm)

TxLxB (Mit Standfuß): 212 x 776 x 567

Gewicht (kg): 12,30

TxLxB (Ohne Standfuß): 94 x 776 x 524

Gewicht (kg): 11,60

Digitaler Empfang (DVB-T) (**)	MHEG-5 Engine, erfüllt ISO / IEC 13522-5 UK Engine Profi le 1	für UK
	Object carousel-Support erfüllt ISO/IEC 135818-6 und UK DTT-Profil.
	Frequenzbereich : 474-850 MHz für UK-Modelle
	170-862 MHz für EU-Modelle
	Übertragungsstandards: DVB-T, MPEG2
	Demodulation: COFDM mit 2K/8K FFT-Modus.
	FEC: alle DVB-Modi
	Video: MP@ML, PAL, 4:3/16:9
	Audio: MPEG Layer I&II 32/44.148kHz.
Digitaler Empfang (DVB-C) (*)	Digitaleigenschaften: Übertragungsstandards: DVB-C, MPEG2
	Demodulation: • Symbolrate: 4.0 Msymbole/s bis 7.2 Msymbole/s• Modulation: 16-QAM , 32-QAM ,64-QAM, 128-QAM und 256-QAM
	Video: • Alle MPEG2 MP@ML-Formate mit Aufwärtskonvertierung und Filterung auf CCIR601-Format. • Analoge CVBS-Ausgänge.
	Audio: • Alle MPEG1 Layer 1- und 2-Modi• Unterstützte Abtastfrequenzen 32, 44,1 und 48 kHz

Deutsch - 50 -

Hinweise

Sicherheitshinweise

Achtung: um Feuer oder elektrischen Schlag zu vermeiden, nicht das Gehäuse oder die Rückseite öffnen.

Der Blitz mit Pfeilkopf in einem gleichseitigen Dreieck soll den Nutzer auf das Anliegen von nicht isolierter gefährlicher Spannung im Gerätegehäuse aufmerksam machen, die stark genug sein kann, um einer Person einen elektrischen Schlag zu versetzen.

CE Zertifikat Symbol: Wir haben Tests durchgeführt und aufgezeichnet, um das Einhalten aller relevanten EU-Richtlinien und Anforderungen zu gewährleisten.

Das Ausführungszeichen in einem gleichseitigen Dreieck soll den Nutzer auf wichtige Bedienungs,- Wartungs- und Serviceinstruktionen in der dem Gerät beiliegenden Gebrauchsanweisung aufmerksam machen.

Laserprodukt-Symbol auf der Rückseite des Gerätes; zeigt an, dass des sich bei dem Gerät um ein klassifiziertes Laserprodukt handelt. Ausserhalb des Gerätes nur schwache Laser und ungefährliche Strahlung verwenden.

Elektrische Geräte nicht in Kinderhände

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Batterien/Akkus können bei Verschlucken lebensgefährlich sein.

Bewahren Sie deshalb das Gerät und die Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Feuchtigkeit und Reinigung

Dieses Produkt ist nicht wasserfest! Tauchen Sie das Gerät nicht in Wasser ein und lassen ihn auch nicht mit Wasser in Berührung kommen. In das Gerät eindringende Wasser kann ernsthafte Schäden verursachen. Verwenden Sie keine Reinigungsmittel, die Alkohol,

Ammoniak, Benzen oder Schleifmittel enthalten, da diese das Gerät beschädigen können. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch.

Hitze und Wärme

Setzen Sie das Gerät nicht direkter Sonnenstrahlung aus. Achten Sie darauf, das das Gerät keinen direkten Wärmequellen wie Heizung oder offenem Feuer ausgesetzt ist. Achten Sie darauf, das die Lüftungsschlitze des Gerätes nicht verdeckt sind.

Wichtige Hinweise zum Gehörschutz, Vorsicht!

Ihr Gehör liegt Ihnen und auch uns am Herzen.

Deshalb seien Sie bitte vorsichtig beim Gebrauch dieses Gerätes.

Wir empfehlen: Vermeiden Sie hohe Lautstärken!

Sollte das Gerät von Kindern verwendet werden, achten Sie darauf, dass das Gerät nicht zu laut eingestellt wird.

Achtung!

Zu hohe Lautstärken können bei Kindern irreparable Schäden hervorrufen.

EINSTELLEN EINES SICHEREN LAUTSTÄRKEPEGELS

- Bei fortwährendem Hören von lauter Musik gewöhnt sich Ihr Gehör allmählich daran und vermittelt

Ihnen dann den Eindruck, als ob die Lautstärke niedriger wäre.

• Was Ihnen normal erscheint, kann allerdings in Wahrheit schädlich sein.
• Um sich davor zu schützen, stellen Sie die Lautstärke auf einen niedrigen Pegel ein.
• Erhöhen Sie die Lautstärke langsam, bis Sie problemlos und klar hören können.
  •Schäden an Ihrem Gehör sind vielfältig und können nicht rückgängig gemacht werden.
  •Sollten sich Ihnen Beschwerden im Ohr bemerkbar machen, kontaktieren Sie bitte einen Arzt.

Störungen anderer Gerätschaften

Sollten während des Gebrauchs TV- oder Radio-Störgeräusche auftreten, platzieren Sie das Gerät an einem anderen Ort innerhalb des Raumes/Gebäudes.

Entsorgung

Fachgerechtes Recycling

Batterien und Verpackungsmaterialien gehören nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Getrenntes entsorgen von Verpackungsmaterialien schont die Umwelt.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das

Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Copyright

Jede andere Nutzung ist ohne die Zustimmung von Schaub Lorenz International GmbH strengstens untersagt.

Alle Urheberrechtsvermerke und anderen Eigentumskennzeichen sind bei Nachbildungen beizubehalten.

Urheber- und andere Eigentumsrechte am Inhalt liegen bei Schaub Lorenz International GmbH Alle Rechte am Inhalt verbleiben bei Schaub Lorenz International GmbH.

Soweit nicht ausdrücklich ausgeschlossen, darf der veröffentlichte Inhalt dieser Anleitung in unveränderter Form für den privaten Gebrauch genutzt werden.

Contents

Features 56

Accessories 56

Introduction....57

Preparation....57

Garantiekarte bitte mit dem Kaufbeleg zwei Jahre aufbewahren!

Sollte es zu einer Störung an Ihrem Gerät kommen, gewährt SCHAUB LORENZ 14 Monate Garantie auf Material- und Herstellungsfehler, beginnend mit dem Kauftag.

Bei Fehlern, die der Garantie unterliegen, wenden Sie sich bitte an

■ den Händler Ihres Vertrauens
■ oder an die €-Mail Adresse: [e-mail]

Damit Sie in den Genuss der vollen Garantie kommen, sollten Sie bei der Installation unbedingt darauf achten, dass nur original mitgeliefertes Zubehör, wie z.B. Kabel, Stecker usw. verwendet werden. Bei Eingriff in das Gerät durch nicht autorisierte Personen erlöschen jegliche Gewährleistungs- und Garantieansprüche. Leistung aus Garantie- oder Gewähleistung erfolgt nicht bei Schäden welche durch unsachgemäße Installation, fehlerhafte Bedienung sowie durch mechanische Beschädigungen durch Unfall oder Stoß entstanden sind.

Anlagen: Kaufbeleg, Rechnung, Kassenbon usw.

Garantie kann nur erfolgen, wenn diese Garantiekarte vollständig ausgefüllt und mit einem Kaufbeleg versehen ist!

Name, Vorname:

Straße:

PLZ / Ort:

Telefon:

Modellbezeichnung + Artikel Nr.:

Kaufdatum: Händler:

Kurze Fehlerbeschreibung:

Unterschrift:

CE

Jeglliche nicht gestattete Verwendung des Namens/Markenlogos von SCHAUB LORENZ, ohne Genehmigung, ist zu unterlassen.
