| Marke | OK |
| Modell | OFZ10011A1 |
| Produktart | Gefrierschrank |
| Energieeffizienzklasse | A+ |
| Jährlicher Energieverbrauch | 149 kWh/Jahr |
| Gesamtlagerungsvolumen | 32 L |
| Gefriervermögen | 2 kg/24h |
| Sternebewertung | 4 Sterne (****) |
| Temperaturanstiegszeit | 10 Stunden |
| Klimaklasse | ST (16°C bis 38°C) |
| Geräuschemission | 42 dB(A) re 1 pW |
| Abmessungen (B x T x H) | 474 x 496 x 921 mm |
| Nettogewicht | 16 kg |
| Elektrischer Anschluss | 220-240 V ~ 50 Hz |
| Nennleistung | 0,55 A |
| Abtauart | Manuell |
| Kältemittel | Isobutan (R600a) |
| Temperaturregelung | Thermostatknopf (Positionen 1-7, Aus) |
| Türanschlag wechselbar | Ja |
| Verstellbare Füße | Ja (vorne) |
| Bauweise | Freistehend |
| Garantie | 2 Jahre |
Häufig gestellte Fragen - OFZ10011A1 OK
Benutzerfragen zu OFZ10011A1 OK
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch OFZ10011A1 - OK und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. OFZ10011A1 von der Marke OK.
BEDIENUNGSANLEITUNG OFZ10011A1 OK
WICHTIGES DOKUMENT! BITTE MIT KAUFBELEG AUFBEWAHREN
Sehr geehrte Kundin, sehr geehrter Kunde,
wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt.
Ihr OK – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere OK - Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.
Diese Anleitung bitte gut durchlesen.
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese
Bedienungsanleitung aufmerksam durch. Sie enthält wichtige
Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des
Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.
Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.
Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind oder eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutschland Tel.0 29 44-9716 791 oder gehen Sie auf unsere Homepage www.OK-ggv.de.
Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.
Inhaltsverzeichnis
1 Umweltschutz....3
2 Gebrauchs- und Sicherheitshinweise 4
2.1 Sicherheitshinweise 4
2.2 Allgemeine Sicherheitshinweise....4
2.3 Besondere Sicherheitshinweise 5
2.4 Kühlmittel....6
3 Bestimmungsgemäße Verwendung......6
4 Vor der ersten Inbetriebnahme....7
4.1 Aufstellen....7
4.2 Nivellieren....9
5 Geräteausstattung....9
6 Betrieb....10
6.1 Gerät einschalten....10
6.2 Temperatur einstellen....10
7 Die Lagerung von Lebensmitteln....11
7.1 Richtige Lagerung....11
7.2 Eiswürfel herstellen....13
8 Abtauen....13
9 Gerät ausschalten....14
10 Reinigung und Pflege....14
11 Tipps zur Energieeinsparung....15

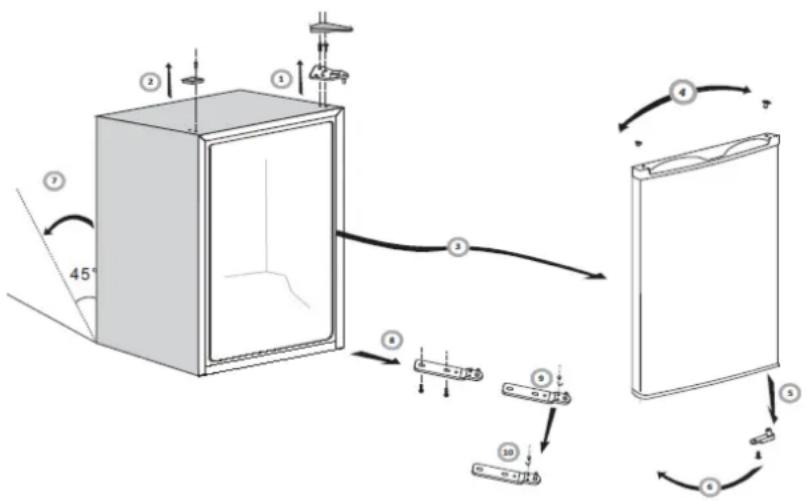

12 Türanschlagwechsel 16
13 Betriebsgeräusche 17
14 Störungen..... Störungsbehebung....18
15 Kundendienst....19
16 Technische Angaben....19
17 CE-Konformität....20
18 Produktdatenblatt für Haushaltkühlgeräte 21
1 Umweltschutz
Entsorgung von Geräten
Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift
20012 / 19 / EU
Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.
Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.
Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.
Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:
- Ziehen Sie den Netzstecker aus der Steckdose.
- Trennen Sie den Stecker vom Netzkabel.
- Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.
Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.
2 Gebrauchs- und Sicherheitshinweise
2.1 Sicherheitshinweise
Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.
Erklärung der Sicherheitshinweise
WARNUNG
Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!
VORSICHT
Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann!
WICHTIG
Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann.
2.2 Allgemeine Sicherheitshinweise
- Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu vermeiden.
- Das Gerät nur nach Angaben der Bedienungsanleitung montieren und anschliessen.
- Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.
WARNUNG
Fassen Sie den Stecker und das Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch STROMSCHLAG!
- Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
- Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose.
- Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden, um Gefährdungen zu vermeiden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
- Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.
2.3 Besondere Sicherheitshinweise
Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten
WARNUNG
Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten.
WARNUNG
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Wartungs- und Reinigungsarbeiten an diesem Geräte dürfen von Kindern nur unter Aufsicht durchgeführt werden.
2.4 Kühlmittel
VORSICHT
Kühlkreislauf nicht beschädigen.
Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher
Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufes beschädigt werden.
Vorgehen bei beschädigtem Kühlkreislauf:
- offenes Feuer und Zündquellen unbedingt vermeiden
- den Raum, in dem das Gerät steht, gut durchlüften.
3 Bestimmungsgemäße Verwendung
Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Gefrieren von Lebensmitteln benutzt, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann.
Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
Das Gerät ist nicht zum Einbau geeignet!
WARNUNG
Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.
VORSICHT
Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren (tierische oder pflanzliche) in Kontakt kommen, altern schneller und können reißen bzw. brechen.
VORSICHT
Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.
4 Vor der ersten Inbetriebnahme
Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten.
Transportschutz entfernen
Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen. Eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.
WARNUNG
Klebestreifen nicht mit einem scharfen Gegenstand z.B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden.
Nach dem Transport soll das Gerät für 12 Stunden stehen, damit sich das Kühlmittel im Kompressor sammeln kann. Die Nichtbeachtung könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.
Verpackungsmaterial
Achten Sie auf eine umweltgerechte Entsorgung. Siehe auch Kapitel 1.
4.1 Aufstellen
Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. Daher sollte das Gerät in einem gut belüfteten und trockenen Raum stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.
Das Gerät nicht im Freien aufstellen (z.B. Balkon, Terrasse, Gartenhaus, Wohnmobil etc.)
Zum Aufstellort des Gerätes beachten Sie auch die „Tipps zur Energieeinsparung“ im Kapitel 11.
DE
Die Klimaklasse ersehen Sie auf dem Typenschild, das sich außen an der Rückseite, oder im Gerät befindet. Bei den Technischen Angaben ist die Klimaklasse ebenfalls ersichtlich. Das Gerät muss so aufgestellt werden, dass der Netzstecker zugänglich ist.
Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:
SN 10 bis 32°C N 16 bis 32°C ST 16 bis 38°C T 16 bis 43°C
Die Luftzirkulation an der Geräterückwand und –oberkante beeinflusst den Energieverbrauch und die Gefrierleistung. Daher müssen die für die Belüftung des Gerätes minimalen Lüftungsquerschnitte eingehalten werden. Diese entnehmen Sie bitte den unten aufgeführten Tabellen und Zeichnungen.
Gerätemaße in mm
| A | B | C | D | E | F | G | H | I |
| 474 | 496 | 75 | 447 | 921 | 100 | 100 | 160^ | 948 |
Fig. 1 Fig. 2
Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füssen ausgeglichen werden.
Drehen Sie an den Füssen, bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht.

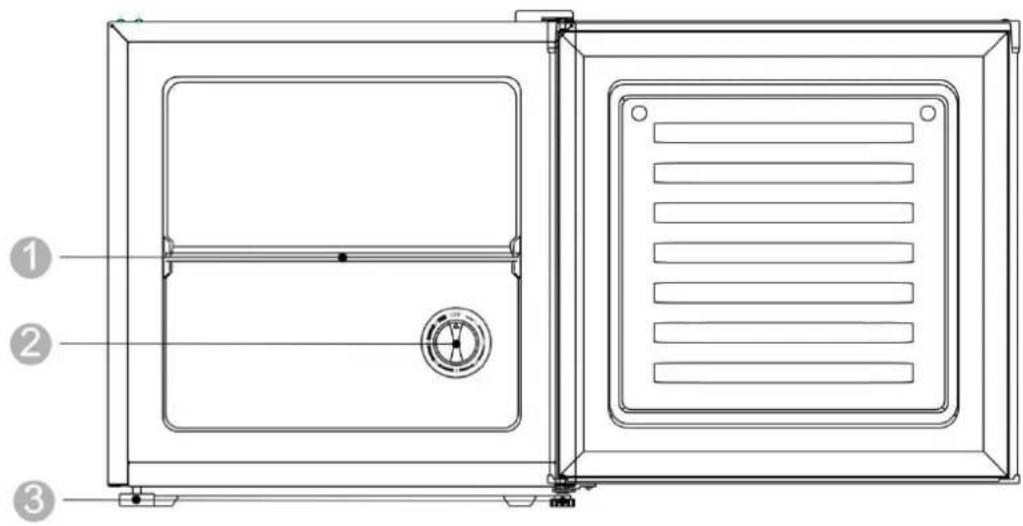

Lieferumfang: Abstellregal, 1 Bedienungsanleitung
1 Abstellregal
2 Temperaturregler
3 Verstellbare Füße
Gerät vor Inbetriebnahme reinigen
Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu reinigen. Siehe Hinweise unter Kapitel „Reinigung und Pflege“.
6.1 Gerät einschalten
Schalten Sie das Gerät am Temperaturregler ein, er befindet sich auf der Rückseite des Gerätes. Zum Einschalten des Gerätes, den Temperaturregler von "off" nach rechts auf den gewünschten Gefriermodus drehen.
- Bei Erstbetrieb stellen Sie den Temperaturregler zuerst auf die höchste Stufe. Nach ca. 6 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und das Gerät ist einsatzfähig. Der Temperaturregler kann auf eine mittlere Stufe zurück.
6.2 Temperatur einstellen
Der Temperaturregler dient dazu, die Innentemperatur des Gerätes konstant zu halten. Sie wird mit einem Drehknopf geregelt. Die Stellungen MIN – MAX regeln die verschiedenen Werte der Innentemperatur. Stellungen:
■ Stufe MIN (1): Niedrigste Kühlleistung
■ Stufe MAX:(7) Höchste Kühlleistung
Stellen Sie den Temperaturregler auf Stufe NORMAL (3 oder 4). Diese Einstellung ist bei einer durchschnittlichen Raumtemperatur von +20 °C bis +25 °C für Haus- und Bürogebrauch zu wählen.
Es kann sein, dass Sie die Stellung des Drehknopfes je nach Raumtemperatur, Standort des Gerätes oder bei häufigem Öffnen der Gerätetür anpassen müssen.
7 Die Lagerung von Lebensmitteln
7.1 Richtige Lagerung
Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende Vorsichtsmaßnahmen:
Nur einwandfreie Lebensmittel verwenden.
Öffnen Sie das Gerät nur, wenn es erforderlich ist und dann nur so kurz wie möglich.
Die Gefrierbox ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen, einwandfreien Lebensmitteln.
Einfrieren frischer Lebensmittel
Während des Gefriervorganges sollte die Temperatur von frischen Lebensmitteln so schnell wie möglich reduziert werden, damit die Bildung von Eiskristallen so gering wie möglich gehalten werden kann und die Lebensmittelstruktur nicht geschädigt wird. Sollte der Gefriervorgang langsam erfolgen, bilden sich Eiskristalle und die Qualität der Lebensmittel kann beeinträchtigt werden.
Bitte beachten Sie deshalb eine Vorlaufzeit von ca. 2-3 Stunden, bevor Sie Gefriergut frisch einfrieren. Drehen Sie hierzu den Temperaturregler auf die modellabhängig höchste Stufe.
Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gefrierschrank lagern. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.
Bereits gefrorene Lebensmittel sollten immer in einer der unteren Schubladen gelagert werden, damit die oberste Schublade für das Einfrieren frischer Lebensmittel zur Verfügung steht.
Das Gefriergut sollte wenn möglich immer in direktem Kontakt mit dem Schubladenboden gelagert werden. Lassen Sie einen Zwischenraum zwischen den einzelnen Gefriergütern, damit die kalte Luft zirkulieren kann.
Einmal aufgetaute Lebensmittel auf keinen Fall ein zweites Mal einfrieren. Tiefkühlgut nicht mit feuchten oder nassen Händen entnehmen: die Hände könnten daran festfrieren. Aus Sicherheitsgründen sind die Gefrierschubladen mit einer Stoppeinrichtung versehen. Sie können jedoch ganz entnommen werden, indem sie hochgezogen und dann herausgenommen werden. In umgekehrter Reihenfolge sind sie wieder einzusetzen.
Aufbewahren von Tiefkühlprodukten/Einfrieren frischer Nahrungsmittel Geräte mit Fächern, die mit dem Symbol gekennzeichnet sind, dienen zum Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat. Geräte, die mit dem Symbol gekennzeichnet sind, eigenen sich zum Aufbewahren von Tiefkühlprodukten, jedoch nicht zum Gefrieren von frischen Nahrungsmitteln, während Geräte mit dem Symbol für deides geeignet sind.
Zum Aufbewahren von Tiefkühlprodukten, darauf achten, dass sie der Händler vorher richtig gelagert hat und die Kühlkette nicht unterbrochen wurde.
Bei einem Stromausfall lassen Sie bitte die Tür geschlossen, die eingefrorenen Waren können mehrere Stunden überstehen.
VORSICHT
Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke in die Gefrierbox, insbesondere Mineralwasser, Bier, Sekt, Cola, usw.
EXPLOSIONSGEFAHR!
Lagern Sie keine Plastikflaschen in die Gefrierbox.
Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus der Gefrierbox. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.
Die Berührung von Gefriergut, Eis und von Metallteilen im Inneren des Gefrierteils kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.
GEFRIERVERBRENNUNGSGEFAHR!
WARNUNG
Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z.B. Butan, Propan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden. BRANDGEFAHR!
- Lagern Sie hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und stehend. Bitte berücksichtigen Sie die Hinweise des Getränkeherstellers.
- Frieren Sie nicht zu große Mengen auf einmal ein. Sie erhalten die Qualität der Lebensmittel am besten, wenn sie schnell bis zum Kern durchgefroren sind. Frieren Sie keine Lebensmittel ein, die schon einmal aufgetaut waren.
Zum Eingefrieren nicht geeignet sind u.a.
- Ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm und Mayonnaise
7.2 Eiswürfel herstellen
Füllen Sie die Eisschale zu drei Vierteln mit Wasser und stellen Sie sie auf den Boden des Gefrierraums. Festgefrorene Eisschale nur mit einem stumpfen Gegenstand lösen (Löffelstiel). Die fertigen Eiswürfel lösen sich leicht aus der Schale, wenn Sie diese für kurze Zeit unter fließendes Wasser halten.
8 Abtauen
Manuell
Im Gefrierschrank kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, muss das Gefriergerät abgetaut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch.
Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung. Das Gefriergut speichert die Kälte für einige Zeit.
Ziehen Sie den Netzstecker
■ Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum.
- Stellen Sie ein Gefäß mit warmem Wasser (80 °C) VORSICHT Verbrühungsgefahr! in den Innenraum und lassen Sie die Tür offen stehen. Dies unterstützt ein schnelleres Abtauen.
■ Verwenden Sie keine mechanischen Gegenstände zum Entfernen der Eisschicht.
Benutzen Sie im Innenraum des Gerätes keine elektrischen Geräte zum Abtauen.
- Entfernen Sie zuerst die groben Eisstücke aus der Gefrierbox. Nachdem auch die kleinen Eisstücke entfernt wurden, die Gefrierbox mit weichen Tüchern abtrocknen. Benutzen Sie im Innern des Gerätes keine elektrischen Geräte, welche vom Hersteller nicht ausdrücklich freigegeben sind.
9 Gerät ausschalten
Zum Abschalten des Gerätes den Temperaturregler auf Stellung „MIN“ drehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden:
■ Lebensmittel entnehmen.
- Temperaturregler auf Stellung „MIN“ drehen.
- Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
- Gerät gründlich reinigen (s. Abschnitt Reinigung und Pflege)
- Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.
WICHTIG
Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht und verpackt transportiert werden muss.
10 Reinigung und Pflege
Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.
WARNUNG
Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. STROMSCHLAGGEFAHR! Vor Reinigungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
WARNUNG
Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR!
Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.
Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel.
Schliessen Sie nach der Reinigung den Kühlschrank wieder am Stromnetz an.
WICHTIG
Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.
■ Gefriergut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern.
- Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben. Anschließend mit klarem Wasser nachwischen und trocken reiben.
- Nachdem alles gründlich getrocknet wurde, Gerät wieder in Betrieb nehmen.
11 Tipps zur Energieeinsparung
Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch.
Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken.
Die Anordnung der Schubladen, Regale und Ablagen wie sie auf der Abbildung zu ersehen sind, bietet die effizienteste Energienutzung und sollte daher möglichst beibehalten werden.
Ein gleichmäßig gefülltes Tiefkühlabteil trägt zur optimalen Energienutzung bei. Vermeiden Sie daher leere oder halbleere Abteile.
Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Tiefkühlschrank stellen. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.
Öffnen Sie die Tür nur so kurz wie nötig um den Kälteverlust zu minimieren. Kurzes Öffnen und korrekt geschlossene Türen senken den Energiebedarf.
Die Temperatur nicht kälter als notwendig einstellen, trägt zu einer optimalen Energienutzung bei.
Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen und der Energieverbrauch nicht unnötig erhöht wird.
12 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss. VERLETZUNGSGEFAHR!
(Alle Montageteile abbildungsähnlich)
Das Gerät kann sowohl von links als auch von rechts geöffnet werden. Das Gerät wird mit nach links zu öffnen, der Tür ausgeliefert. Falls Sie den Türanschlag wechseln möchten gehen Sie wie folgt vor:
- Die beiden Schrauben (1) vom oberen Scharnier lösen und das Scharnier entfernen
- Die Gerätetür vorsichtig aus dem unteren Bolzen aushebeln und behutsam zur Seite legen
- Die Abdeckkappen von der Gerätetür oben herausnehmen und auf der anderen Seite der Gerätetür (4) wieder einsetzen
- Die Führungsschiene (5) für den unteren Bolzen von der Gerätetür lösen und auf der gegenüberliegenden Seite (6) wieder fixieren.
- Das untere Scharnier (8) lösen, das Scharnier nehmen (9) und den Stift lösen (10), das Scharnier drehen (11), den Stift einsetzen und auf der anderen Seite anbringen.
- Die Gerätetür (12) auf den unteren Bolzen setzen und vorsichtig die Tür schliessen
- Den Stift vom oberen Scharnier (13) auf die Führung der Gerätetür einsetzen und das Scharnier am Gerät mit den beiden Schrauben fixieren zum Schluss noch die Abdeckkappe (14) einstecken.
Bevor das Gerät in Betrieb genommen wird, sollte der passgenaue Sitz der Tür geprüft werden.
13 Betriebsgeräusche
| GERÄUSCHE | GERÄUSCHART | URSACHE / BEHEBUNG |
| Normale Geräusche | Murmeln | Wird vom Kompressor verursacht, wenn er in Betrieb ist. |
Flüssigkeitsgeräusch | Entsteht durch die Zirkulation des Kühlmittels im Aggregat. | |
Klickgeräusche | Der Temperaturregler schaltet den Kompressor ein oder aus. | |
| Störende Geräusche | Vibrieren des Gitters oder der Röhren | Prüfen Sie, ob Gitter und Röhren richtig befestigt sind. |
| Flaschengeräusche | Lassen Sie einen Sicherheitsabstand zwischen den Flaschen und anderen Behältern |
14 Störungen..... Störungsbehebung
| STÖRUNG | MÖGLICHE URSACHE | MASSNAHME |
| Das Gerät gefriert nicht | Netzstecker ist nicht in der Steckdose | Stecken Sie den Netzstecker in die Netz-Steckdose. |
| Sicherung der Steckdose ausgelöst | Sicherung einschalten, eventuell Fachbetrieb hinzurufen | |
| Das Gerät steht nicht gerade | Gerät über den verstellbaren Fuß ausgleichen | |
| Das Gerät ist laut im Betrieb | Strömungsgeräusche im Kühlkreislauf | Solche Geräusche sind normal. Es sind keine weiteren Vorkehrungen nötig. |
| Verhindern nicht vollständig zugeschobene Schubladen das Schließen der Tür? | Kontrollieren und wenn nötig Lebensmittel richtig einräumen und Schubladen korrekt zuschieben. | |
| Das Gerät gefriert nicht richtig | Ist die Belüftung des Gerätes behindert? | Belüftungsschlitze freihalten, resp. Gerät nach Beschreibung in Kapitel "Installation" platzieren. |
WARNUNG
Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.
15 Kundendienst
Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.
WICHTIG
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.
Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können:
- 1 Modell
- 2 Version
- 3 Batch
• 4 EAN
Typenschild (Das Typenschild ist im Innenraum des Gerätes oder auf der Rückseite.)
- die vollständige Anschrift und Telefon- No,
• die Fehlerbeschreibung.
Telefonnummern Kundendienst:
Deutschland 0800-4994998
Österreich 0800-677099
E-Mail: ok-service@egs-gmbh.de
16 Technische Angaben
| Modell | OFZ10011A1 |
| Abtauen Gefrieren | Manuel |
| Elektrischer Anschluss [V/Hz] | 220-240 /50 |
| Nettogewicht [kg] | 16 |
| EAN Nr. | 4049011123403 |
***Technische Änderungen vorbehalten ***
17 CE-Konformität
Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien
des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.
Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.
*Technische Änderungen vorbehalten *
18 Produktdatenblatt für Haushaltkühlgeräte
Delegierte Verordnung (EU) 1060/2010
| Marke Exquisit | ||
| Modell OFZ 10011 A1 | ||
| Kategorie 1) 8 | ||
| Energieeffizienzklasse 2) A+ | ||
| Jährlicher Energieverbrauch 3) kWh/Jahr | 149 | |
| Nutzinhalt gesamt | 32 | |
| Nutzinhalt Kühlfach | - | |
| Nutzinhalt Gefrierfach | 32 | |
| Sternekennzeichnung 4) | 4* | |
| Frostfrei | Nein | |
| Lagerzeit bei Störung | h | 10 |
| Gefriervermögen | kg/24h | 2 |
| Klimaklasse 5) | ST | |
| Luftschallemissionen | dB(A) re1pW | 42 |
| Bauart | Standgerät | |
1) 1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel,
2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinlagerschrank
3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach,
4 = Kühlschrank mit einem Ein-Sterne-Fach, 5 = Kühlschrank mit einem Zwei-Sterne-Fach,
6 = Kühlschrank mit einem Drei-Sterne-Fach, 7 = Kühl-Gefriergerät,
8 = Gefrierschrank, 9 = Gefriertruhe, 10 = Mehrzweck-Kühlgeräte und sonstige
2) A+++ (höchste Effizienz) bis D (geringste Effizienz)
3) Energieverbrauch kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab"
4) "Null-Sterne-Fach": ein Gefriergut-Lagerfach, in dem die Temperatur unter 0°C liegt, das auch für die Bereitung und Lagerung von Eiswürfel genutzt werden kann, jedoch nicht zur Lagerung hoch verderblicher Lebensmittel vorgesehen ist.
Ein-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -6^ C nicht überschreitet, Zwei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -12^ C nicht überschreitet.
Drei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -18°C nicht überschreitet.
Vier-Sterne-Fach: (oder Gefrierfach) ein Fach zum Einfrieren von mindestens 4,5kg Lebensmittel je 100 l Nutzinhalt, in jedem Fall mindestens 2 kg.
5) Klimaklasse: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen niedrigste und höchste Temperatur bestimmt:
SN = 10°C-32°C, N = 16°C-32°C, ST = 16°C-38°C, T = 16°C-43°C
OFZ10011A1
Vertrieben durch:
Markeninhaber:
GGV Handelsges. mbH & Co. KG, Imtron GmbH
August-Thyssenstrasse 8 Wankelstr. 5
D-41564 Kaarst D-85046 Ingolstadt
ok.
Instruction Manual
OFZ 10011 A1
Mini freezer
EN
Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.
WARNING
Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR!
Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.
VORSICHT
GGV Handelsges. mbH & Co. KG, Imtron GmbH
August-Thyssenstrasse 8 Wankelstr. 5
D-41564 Kaarst D-85046 Ingolstadt
- Diese Anleitung bitte gut durchlesen.
- Inhaltsverzeichnis
- Umweltschutz
- Entsorgung von Geräten
- Gebrauchs- und Sicherheitshinweise
- Sicherheitshinweise
- Erklärung der Sicherheitshinweise
- WARNUNG
- VORSICHT
- WICHTIG
- Allgemeine Sicherheitshinweise
- Besondere Sicherheitshinweise
- Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten
- Kühlmittel
- Bestimmungsgemäße Verwendung
- Das Gerät ist nicht zum Einbau geeignet!
- Vor der ersten Inbetriebnahme
- Transportschutz entfernen
- Verpackungsmaterial
- Aufstellen
- Gerät vor Inbetriebnahme reinigen
- Gerät einschalten
- Temperatur einstellen
- Die Lagerung von Lebensmitteln
- Richtige Lagerung
- Einfrieren frischer Lebensmittel
- EXPLOSIONSGEFAHR!
- GEFRIERVERBRENNUNGSGEFAHR!
- Zum Eingefrieren nicht geeignet sind u.a.
- Eiswürfel herstellen
- Abtauen
- Manuell
- Ziehen Sie den Netzstecker
- Gerät ausschalten
- Reinigung und Pflege
- Tipps zur Energieeinsparung
- Türanschlagwechsel
- Betriebsgeräusche
- Störungen..... Störungsbehebung
- Kundendienst
- Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können:
- Telefonnummern Kundendienst:
- Technische Angaben
- CE-Konformität
- Produktdatenblatt für Haushaltkühlgeräte
- ok.
- Instruction Manual
- OFZ 10011 A1
- Mini freezer
- WARNING
Marke : OK
Modell : OFZ10011A1
Kategorie : Kühlschrank
