Produkttyp	Kühl-Gefriergerät (Standgerät)
Marke	OK
Modell	OFK 31122 A3
Energieeffizienzklasse	A+++
Jährlicher Energieverbrauch	94 kWh/Jahr
Nutzinhalt gesamt	119 l
Nutzinhalt Kühlfach	105 l
Nutzinhalt Gefrierfach	14 l
Sternekennzeichnung	4*
Lagerzeit bei Störung	15 h
Gefriervermögen	2 kg/24h
Klimaklasse	N-T (16 °C bis 38 °C)
Abmessungen (B x H x T)	560 x 845 x 575 mm
Gewicht (netto)	31 kg
Elektrischer Anschluss	220-240 V / 50 Hz
Leistungsaufnahme	55 W
Stromaufnahme	0,4 A
Beleuchtung	LED, 1,5 W (austauschbar durch Kundendienst)
Kühlmittel	R600a (Isobutan)
Abtauen Kühlteil	automatisch
Abtauen Gefrierteil	manuell
Türanschlag wechselbar	ja
Türgriffmontage	möglich (im Lieferumfang)
Innenausstattung	1 verstellbare Glasablage, 1 Gemüseschale, 2 Eierablagen, 3 Türfächer
Farbe	Weiß

Häufig gestellte Fragen - OFK 31122 A3 OK

Wie stelle ich die Temperatur am Kühlschrank OK OFK 31122 A3 ein?

Der Temperaturregler befindet sich an der rechten Seite im Innenraum. Drehen Sie ihn von Stufe 0 (AUS) nach rechts: je höher die Stufe (1-7), desto kälter. Für den Normalbetrieb empfehlen wir eine mittlere Einstellung. Nach dem Einschalten auf höchste Stufe drehen, nach ca. 1 Stunde zurückdrehen.

Wie reinige ich das Gerät richtig?

Vor der Reinigung Netzstecker ziehen. Verwenden Sie ein weiches Tuch mit lauwarmem Wasser und etwas Spülmittel. Keine scheuernden oder aggressiven Reinigungsmittel. Tauwasser-Ablaufloch regelmäßig mit einem Pfeifenreiniger säubern. Nach der Reinigung gut trocknen.

Was bedeutet die Klimaklasse N-T?

Die Klimaklasse gibt die Umgebungstemperatur an, für die das Gerät ausgelegt ist. N-T bedeutet, dass der Kühlschrank bei Temperaturen von 16 °C bis 38 °C einwandfrei funktioniert.

Wie kann ich Eiswürfel herstellen?

Füllen Sie eine Eiswürfelschale (nicht im Lieferumfang) zu drei Vierteln mit Wasser und stellen Sie sie auf den Boden des Gefrierraums. Zum Lösen festgefrorener Schale einen stumpfen Gegenstand (Löffelstiel) verwenden oder kurz unter fließendes Wasser halten.

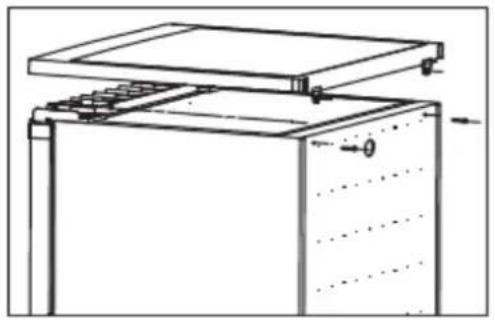

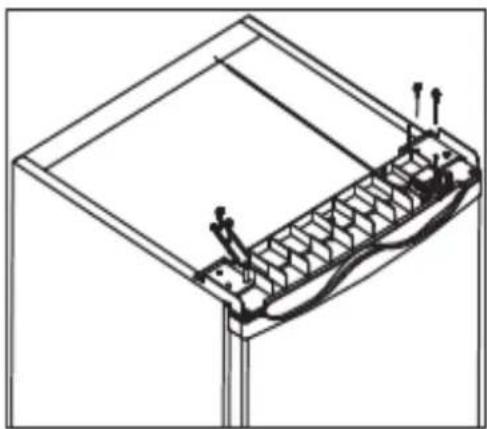

Wie wechsle ich den Türanschlag?

Stromnetzstecker ziehen, eine zweite Person zur Hilfe nehmen. Benötigt werden: Sechskantschlüssel, Kreuzschlitz- und Schlitzschraubendreher. Gehen Sie nach der Anleitung im Kapitel 12 vor: Abdeckplatte an der Rückseite entfernen, oberes Scharnier lösen, Tür abnehmen, unteres Scharnier auf die andere Seite setzen, oberes Scharnier um 180° drehen und links montieren. Achtung: Kippgefahr!

Die Innenbeleuchtung funktioniert nicht, aber der Kompressor läuft. Was tun?

Das Leuchtmittel (LED, 1,5 W) ist defekt. Der Austausch darf nur durch den Kundendienst erfolgen. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie den Kundendienst kontaktieren.

Warum bildet sich Reif an der Rückwand?

Mögliche Ursache: Der Temperaturregler ist zu hoch eingestellt, sodass der Kompressor dauernd läuft und die automatische Abtauung unterbrochen wird. Drehen Sie den Regler auf eine niedrigere Stufe. Auch häufiges Türöffnen oder zu hohe Raumtemperatur können die Ursache sein.

Wie kann ich Energie sparen?

- Gerät nicht in der Nähe von Wärmequellen aufstellen
- Ausreichende Belüftung an Rückseite und Seiten sicherstellen
- Tür nur kurz öffnen
- Lebensmittel erst abkühlen lassen, bevor sie eingeräumt werden
- Temperatur nicht kälter als nötig einstellen (optimal +7 °C)
- Gefriergut im Kühlschrank auftauen
- Türdichtungen auf Dichtheit prüfen

Was bedeuten die normalen Betriebsgeräusche?

- Murmeln: Kompressor in Betrieb
- Fließgeräusch: Kühlmittel zirkuliert
- Klickgeräusche: Temperaturregler schaltet Kompressor ein/aus
Diese Geräusche sind völlig normal. Störende Vibrationen oder Flaschengeräusche können durch richtige Befestigung oder ausreichenden Abstand behoben werden.

Wie entsorge ich das Gerät fachgerecht?

Das Gerät darf nicht über den Hausmüll entsorgt werden. Es fällt unter die EU-Richtlinie 2012/19/EU. Bringen Sie es zu einem Wertstoffhof oder einer Sammelstelle für Elektroaltgeräte. Vorher Netzstecker ziehen, Kabel durchtrennen und Türschlösser entfernen, um Kinder zu schützen.

BEDIENUNGSANLEITUNG OFK 31122 A3 OK

Diese Anleitung bitte gut durchlesen.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutschland Tel. [phone].

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Inhaltsverzeichnis

1 Gebrauchs- und Sicherheitshinweise 4

1.1 Erklärung der Sicherheitshinweise 4
1.2 Allgemeine Sicherheitshinweise....4
1.3 Besondere Sicherheitshinweise 5
1.4 Kühlmittel....6

2 Bestimmungsgemäße Verwendung......6

3 Vor der ersten Inbetriebnahme....7

3.1 Aufstellen....7
3.2 Nivellieren....9
3.3 Montieren der Gummistütze....9

4 Geräteausstattung....10

5 Betrieb....11

5.1 Gerät einschalten....11
5.2 Temperatur einstellen 11

6 Die Lagerung von Lebensmitteln....12

6.1 Anordnung der Abstellregale....12
6.2 Richtige Lagerung....13
6.3 Eiswürfel herstellen....15

7 Abtauen....15
8 Gerät ausschalten....16
9 Reinigung und Pflege....17

10 Leuchtmittel auswechseln 18
11 Tipps zur Energieeinsparung....18
12 Türanschlagwechsel 19
13 Türgriffmontage....22
14 Betriebsgeräusche 23
15 Störungen – Störungsbehebung......24
16 Kundendienst....25
17 Entsorgen von Geräten 26
18 Technische Angaben....27

1 Gebrauchs- und Sicherheitshinweise

1.1 Erklärung der Sicherheitshinweise

GEFAHR

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt!

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

Stromschlaggefahr

Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann!

WICHTIG

bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann!

1.2 Allgemeine Sicherheitshinweise

• Das Gerät nur verpackt transportieren, um Personen- und Sachschäden zu vermeiden.
• Das Gerät nur nach Angaben der Bedienungsanleitung montieren und anschließen.
• Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.

GEFAHR

Fassen Sie den Stecker und das Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch STROMSCHLAG!

• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Außer den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen Sie keine Eingriffe am Gerät vornehmen.

1.3 Besondere Sicherheitshinweise

Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten

GEFAHR

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten.

GEFAHR

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

1.4 Kühlmittel

VORSICHT

Kühlkreislauf nicht beschädigen.

Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufes beschädigt werden.

Damit im Falle eines Lecks im Kältemittel-Kreislauf kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge an Kältemittel in Ihrem Kühlgerät finden Sie auf dem Typenschild.

Vorgehen bei beschädigtem Kühlkreislauf:

• offenes Feuer und Zündquellen unbedingt vermeiden
• den Raum, in dem das Gerät steht, gut durchlüften

2 Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann.

Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

Das Gerät ist nicht zum Einbau geeignet!

WARNUNG

Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

VORSICHT

Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren (tierische oder pflanzliche) in Kontakt kommen, altern schneller und können reißen bzw. brechen.

VORSICHT

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.

3 Vor der ersten Inbetriebnahme

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten.

Transportschutz entfernen

VORSICHT

Klebestreifen nicht mit einem scharfen Gegenstand, z.B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen. Eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie auch alle Klebebänder und Verpackungsteile aus dem Inneren des Gerätes.

WICHTIG

Der Kondensator ist an der Rückseite des Gerätes eingeschäumt. Verschäumung niemals entfernen, das führt zu Schäden am Gerät und Garantieansprüche entfallen.

Lassen Sie das Gerät nach dem Transport für 12 Stunden stehen, damit sich das Kühlmittel im Kompressor sammeln kann. Das Nichtbeachten könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.

Verpackungsmaterial

Achten Sie auf eine umweltgerechte Entsorgung. Siehe auch Kapitel 17.

3.1 Aufstellen

Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum auf, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

Das Gerät nicht im Freien aufstellen (z.B. Balkon, Terrasse, Gartenhaus etc.)

Zum Aufstellort des Gerätes beachten Sie auch die „Tipps zur Energieeinsparung“ im Kapitel 11.

Die Klimaklasse ersehen Sie auf dem Typenschild, das sich außen an der Rückseite, oder im Gerät befindet. Sie finden die Klimaklasse auch im Kapitel „Technische Angaben“ dieser Bedienungsanleitung.

Stellen Sie das Gerät so auf, dass der Netzstecker zugänglich ist.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

SN 10 bis 32°C

N 16 bis 32°C

ST 16 bis 38°C

T 16 bis 43°C

Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den Energieverbrauch und die Kühl-/Gefrierleistung (je nach Modell). Halten Sie für die Belüftung des Gerätes die minimalen Lüftungsquerschnitte ein, siehe Tabellen und Zeichnungen.

WARNUNG

Bei Nichteinhaltung der Mindestabstände besteht Gefahr für Mensch und Gerät.

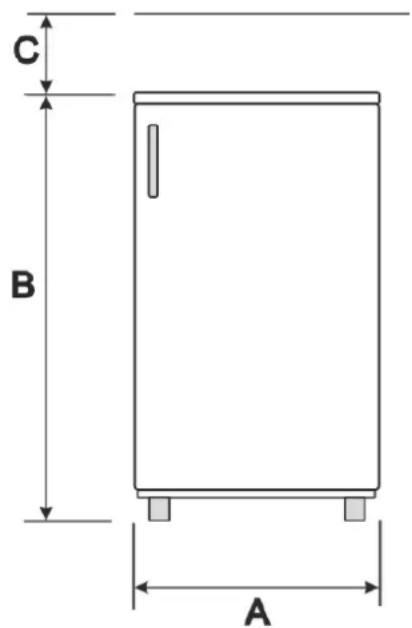

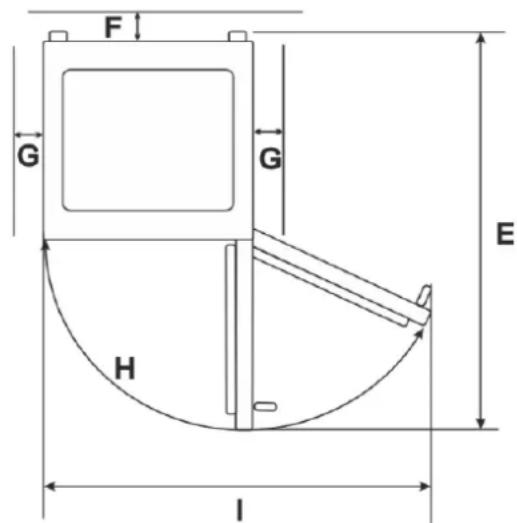

Gerätemaße in mm und Grad

A	B	C	D	D2	E	F	G	H	I
560	845	100	575	622	1100	30	50	180	1089

Fig. 1 Fig. 2

(alle Abbildungen ähnlich)

Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füßen ausgeglichen werden.

Drehen Sie an den Füßen, bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht.

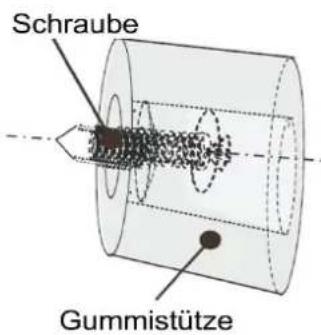

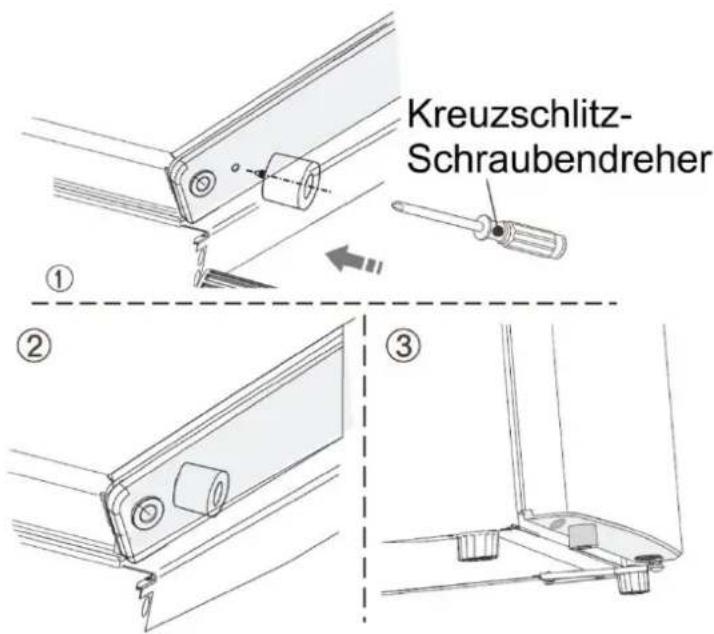

3.3 Montieren der Gummistütze

VORSICHT

Wird die Gerätetür mit einer Gesamtmasse von 15 kg und mehr belastet und um 90° geöffnet, besteht die Gefahr, dass der Kühlschrank nach vorne kippt.

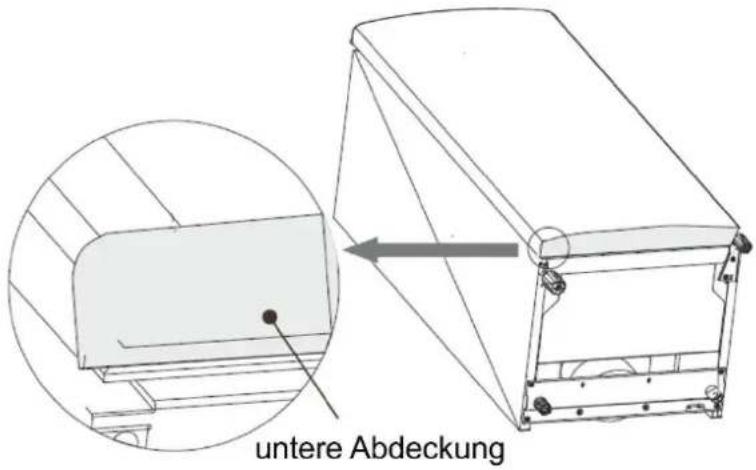

Befestigen Sie die Gummistütze an der unteren Abdeckung der Gerätetür, um das Gerät bei geöffneter Tür zu stabilisieren. Die Zubehörteile finden Sie in einer separaten Plastiktüte.

1. Kippen Sie das Gerät an, um das Schraubloch an der linken Seite der unteren Abdeckung zu finden.

1. Die Schraube in das Loch der Gummistütze stecken.

Geräteausstattung

1. Die Gummistütze mit der Schraube an der unteren Abdeckung der Gerätetür mit einem Kreuzschlitz-Schraubendreher befestigen.

4 Geräteausstattung

Lieferumfang

1 verstellbare Glasablage
1 Glasplatte über der Gemüseschale
1 Gemüseschale
2 Eierablagen
3 Türfächer
Bedienungsanleitung
(je nach Modellvariante sind Abweichungen möglich)

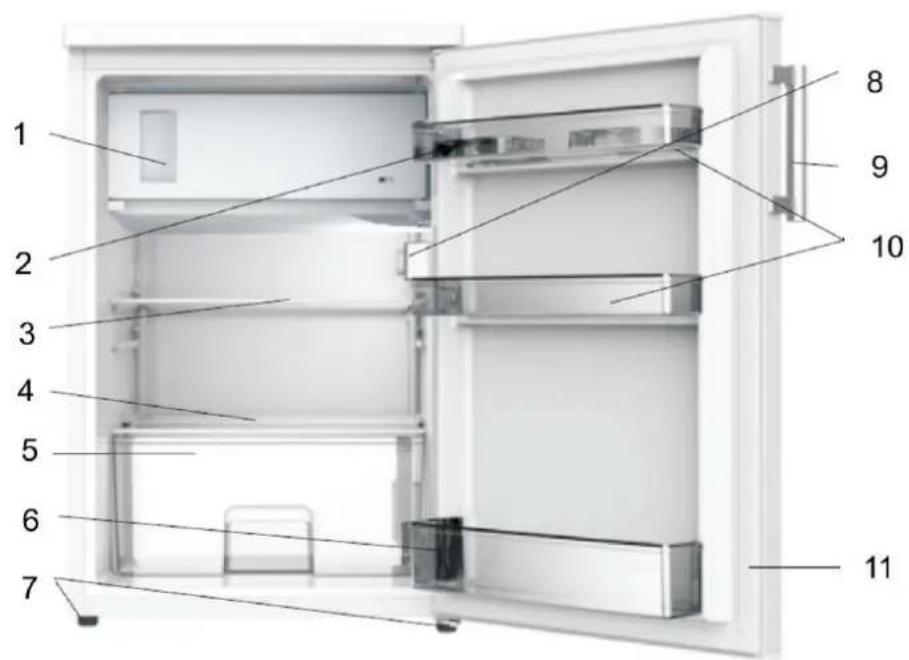

Bezeichnung

1 Gefrierfach
2 Eierablage
3 Glasabstellregal
4 Glasabstellregal über der Gemüseschale
5 Gemüseschale
6 Flaschenfach
7 verstellbare Füße
8 Innenbeleuchtung/ Temperaturregler
9 Türgriff
10 Türfächer
11 Türdichtung

Temperaturregler

Stufe 0 = OFF / AUS

Stufe 1 = niedrigste Einstellung

Stufe 7 = höchste Einstellung

Temperaturregler

5 Betrieb

Gerät vor Inbetriebnahme reinigen

Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen. Siehe Hinweise unter Kapitel „Reinigung und Pflege“.

5.1 Gerät einschalten

Schalten Sie das Gerät am Temperaturregler ein, er befindet sich an der rechten Seite des Innenraumes. Zum Einschalten des Gerätes, den Temperaturregler von "0 / MIN" nach rechts auf die gewünschte Kühltemperatur drehen.

• Bei Erstbetrieb stellen Sie den Temperaturregler zuerst auf die höchste Stufe. Nach ca. 1 Stunde hat das Gerät seine normale Betriebstemperatur erreicht und das Gerät ist einsatzfähig. Der Temperaturregler kann auf eine mittlere Stufe zurück gestellt werden.
  • Das Gefrierfach ist nach ca. 3 Stunden betriebsbereit.

5.2 Temperatur einstellen

Der Temperaturregler dient dazu, die Innentemperatur des Gerätes konstant zu halten. Sie wird mit einem Drehknopf geregelt.

Durch Öffnen der Gerätetür wird die Innenbeleuchtung eingeschaltet.

• Niedrigere Zahl / Min = niedrigere Kühlleistung, wärmer
• Höhere Zahl / Max = höhere Kühlleistung, kälter

Temperaturregler rechtsrum Richtung höhere Stufe/Max drehen bedeutet, im Schrankinneren wird es kälter. Bitte beachten Sie, dass sich die Temperatur in Abhängigkeit von der Umgebungstemperatur (Aufstellort), von der Häufigkeit des Türöffnens und der Bestückung ändert. Diese Faktoren sind wichtig für eine optimale Betriebstemperatur.

WICHTIG

Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe Temperaturreglereinstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die niedrige Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. Abschnitt Abtauen). Es kann daher passieren, dass sich eine dicke Reif- oder Eisschicht an der hinteren Innenwand bildet. In diesem Falle den Temperaturregler auf eine niedrigere Stellung drehen. In dieser Stellung wird der Kompressor wie gewöhnlich an- und ausgehen und das automatische Abtauen wird fortgesetzt.

Bei sehr hohen sommerlichen Temperaturen, stellen Sie den Temperaturregler auf eine höhere Stufe oder bei Bedarf höher, um die gewünschte Kühltemperatur zu halten.

Sollte sich bei einer hohen Temperaturregler-Einstellung Reif auf der Rückseite bilden, so ist es empfehlenswert, die Einstellung auf eine niedrigere Stufe zu stellen.

Nach längerer Nichtbenutzung des Gerätes, den Temperaturregler auf die höchste Stufe drehen siehe oben „Gerät einschalten“ (Kapitel 5.1).

WICHTIG

Achten Sie darauf, dass der Innenraum in normalen Mengen beladen wird, so dass kein Kühlgut in das Gerät gepresst werden muss.

6 Die Lagerung von Lebensmitteln

6.1 Anordnung der Abstellregale

Das Glasabstellregal im unteren Teil des Gerätes, über der Gemüseschale, sollte immer in der gleichen Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten.

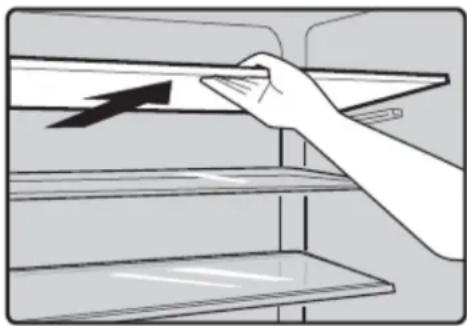

Die Glasabstellregale sind höhenverstellbar. Dazu die Glasabstellregale so weit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen.

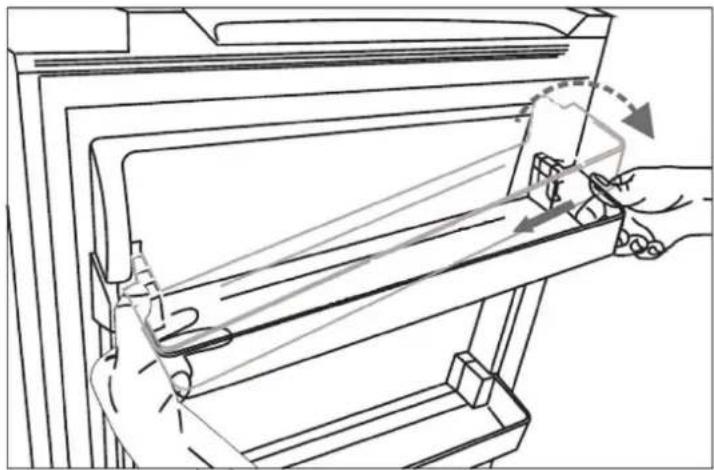

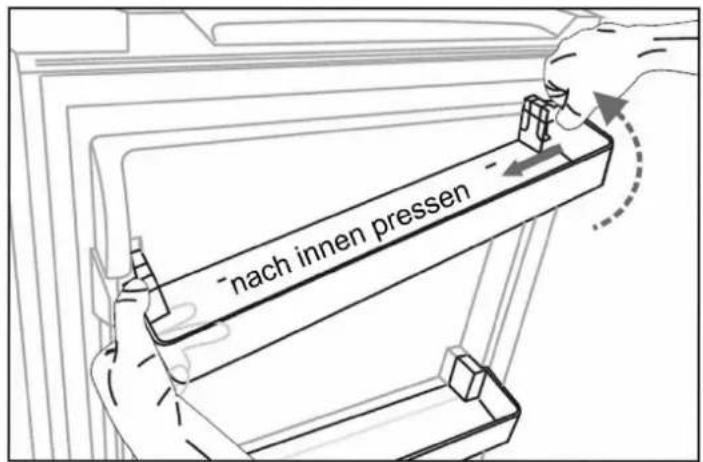

Türfächer abnehmen

Das Türfach an der linken Seite festhalten, die rechte Seite nach innen pressen und nach oben heben, bis es sich aus der Führungsnut löst. Dann kann das Türfach entnommen werden.

Das Türfach an der linken Seite in die Führungsnut einsetzen, die rechte Seite nach innen pressen und in der Führungsnut nach unten drücken.

6.2 Richtige Lagerung

Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende Vorsichtsmaßnahmen:

Nur einwandfreie Lebensmittel verwenden.

Der Zeitraum zwischen dem Kauf und dem Einlegen der Nahrungsmittel in das Gerät sollte so gering wie möglich gehalten werden.

Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum gelangen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut möglichst zu vermeiden.

Zum Verpacken eignen sich:

• Frischhaltebeutel und -folien welche für Lebensmittel geeignet sind
• Spezielle Hauben aus Kunststoff mit Gummizug
• Aluminiumfolie

Öffnen Sie das Gerät nur, wenn es erforderlich ist und dann nur so kurz wie möglich.

Aufbewahren von Nahrungsmitteln und Getränken

Der Kühlraum eignet sich zum Lagern von frischen Lebensmitteln und Getränken.

• Lagern Sie frische, verpackte Waren auf den Abstellböden, frisches Obst und Gemüse in der Gemüseschale.
• Obst und Gemüse sollte gereinigt und im Gemüsefach aufbewahrt werden.
• Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten gut eingepackt im Gerät aufbewahrt werden.
• Lagern Sie frisches Fleisch (alle Arten) bitte nur gut verpackt in Schutzfolie im Gerät und maximal 1 bis 2 Tage. Vermeiden Sie den Kontakt mit gekochten Speisen.
• Nahrungsmittel vor dem Aufbewahren abdecken (insbesondere Nahrungsmittel, die Gewürze enthalten). Gekochte Nahrungsmittel und kalte Gerichte usw. müssen gut abgedeckt sein und können an einer beliebigen Position im Gerät aufbewahrt werden.
• Stellen Sie warme Lebensmittel erst nach dem Abkühlen in den Kühlschrank.
• Nahrungsmittel so in den Kühlschrank stellen, dass die Luft frei im Fach zirkulieren kann.
• Stellen Sie Flaschen in das Flaschenfach in der Innentür. Nicht zu schwere Flaschen in das Flaschenfach stellen, das Fach könnte sich von der Tür lösen.

WARNUNG

Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden. BRANDGEFAHR!

Der Gefrierraum ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen, einwandfreien Lebensmitteln.

VORSICHT

Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw. EXPLOSIONSGEFAHR!

Lagern Sie keine Plastikflaschen im Gefrierfach.

Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.

Die Berührung von Gefriergut, Eis und von Metallteilen im Inneren des Gefrierteils kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen. GEFRIERVERBRENNUNGSGEFAHR!

Abtauen

• Lagern Sie hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und stehend. Bitte berücksichtigen Sie die Hinweise des Getränkeherstellers.
• Frieren Sie nicht zu große Mengen auf einmal ein. Sie erhalten die Qualität der Lebensmittel am besten, wenn sie schnell bis zum Kern durchgefroren sind. Die Temperatur während der Einfrierphase ist über den Temperaturregler im Kühlteil zu beeinflussen (nur Kühlschrank mit Gefrierfach und Kühlgefrierkombi).
• Frieren Sie keine Lebensmittel ein, die schon einmal aufgetaut waren.

Aufbewahren von Tiefkühlprodukten/Einfrieren frischer Nahrungsmittel

Geräte mit Fächern, die mit dem Symbol gekennzeichnet sind, dienen zum Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat. Geräte, die mit dem Symbol gekennzeichnet sind, eigenen sich zum Aufbewahren von Tiefkühlprodukten, jedoch nicht zum Gefrieren von frischen Nahrungsmitteln, während Geräte mit dem Symbol *** für beides geeignet sind.

Zum Aufbewahren von Tiefkühlprodukten, darauf achten, dass sie der Händler vorher richtig gelagert hat und die Kühlkette nicht unterbrochen wurde.

Bei einem Stromausfall lassen Sie bitte die Tür geschlossen, die eingefrorenen Waren können mehrere Stunden überstehen.

Zum Einfrieren nicht geeignet sind u.a.

- Ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm und Mayonnaise

6.3 Eiswürfel herstellen

Füllen Sie eine Eiswürfelschale (nicht im Lieferumfang enthalten) zu drei Vierteln mit Wasser und stellen Sie sie auf den Boden des Gefrierraums. Festgefrorene Eisschale nur mit einem stumpfen Gegenstand lösen (Löffelstiel). Die fertigen Eiswürfel lösen sich leicht aus der Schale, wenn Sie diese für kurze Zeit unter fließendes Wasser halten.

7 Abtauen

Kühlteil automatisch

Der Temperaturregler steuert eine Abtauautomatik. Während der Abtauphase kann die Temperatur bis +8°C ansteigen. Die Temperatur im kompletten Kältekreislauf ist dann +5 °C.

Vermeiden Sie eine Einstellung des Temperaturreglers, die zu einem ständigen Kühlen ohne Abtauphase führt. Die Temperatur im Kühlschrank würde zu stark sinken auf unter 0 °C und Getränke und frische Lebensmittel würden gefrieren. Durch die Vereisung der Rückwand nimmt der Energieverbrauch sehr stark zu und die Effizienz des Gerätes sinkt.

WICHTIG

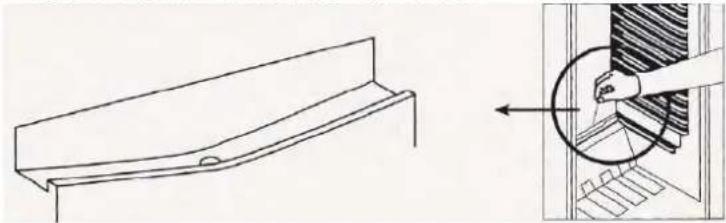

Sollte das Tauwasser aus dem Kanal zum Auffangbehälter nicht richtig ablaufen, prüfen Sie, ob der Ablaufkanal eventuell verstopft ist. Es darf kein Wasser auf dem Boden stehen oder mit den elektrischen Teilen in Berührung kommen.

Gefrierteil manuell

In dem Gefrierteil kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, muss das Gefriergerät abgetaut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch.

Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung (das Gefriergut speichert die Kälte für einige Zeit).

Ziehen Sie den Netzstecker

• Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum.
• Stellen Sie ein Gefäß mit warmem Wasser (80 °C) Achtung VERBRENNUNGSGEFAHR! in den Innenraum und lassen Sie die Tür offenstehen, dies unterstützt ein schnelleres Abtauen.
• Verwenden Sie keine mechanischen Gegenstände zum Entfernen der Eisschicht.
• Entfernen Sie zuerst die groben Eisstücke und anschließend die kleinen Eisstücke aus dem Gerät. Trocknen Sie das komplette Gerät mit trockenen, weichen Tüchern ab.

WARNUNG

Wenn Sie den Temperaturregler auf „0“/OFF stellen, wird die Kühlung ausgeschaltet, der Stromkreislauf bleibt hingegen aufrechterhalten. STROMSCHLAGGEFAHR!

8 Gerät ausschalten

Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

• Lebensmittel entnehmen.
• Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Gerät abtauen und gründlich reinigen (s. Abschnitt Reinigung und Pflege)
• Tür anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.

WICHTIG

Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht und verpackt transportiert werden muss.

9 Reinigung und Pflege

Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung,

regelmäßig gereinigt werden. Zum Reinigen der Glasablagen heben Sie diese etwas nach oben an und ziehen sie heraus, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. Das Einsetzen erfolgt in umgekehrter Reihenfolge.

Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. STROMSCHLAGGEFAHR! Vor Reinigungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR!

Heißer Dampf kann zu Schäden an Kunststoffteilen führen.

Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

VORSICHT

Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine VERBRÜHUNGSGEFAHR!

entstehen kann.

WICHTIG

Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.

Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel.

- Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern.

- Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen. Geben Sie etwas handelsübliches Geschirrspülmittel bei. Anschließend mit klarem Wasser nachwischen und trockenreiben.

- Überprüfen Sie auch das Tauwasser-Ablaufloch. Reinigen Sie es regelmäßig mit Hilfe von Pfeifenreinigern.

- Schließen Sie das Gerät nach der Reinigung wieder am Stromnetz an und schalten es ein.

10 Leuchtmittel auswechseln

WARNUNG

Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten, bzw. herausdrehen.

Leuchtmitteldaten: 220-240V, max. 1,5 W (LED)

Hinweis

Leuchtmittelwechsel darf nur durch den Kundendienst durchgeführt werden.

11 Tipps zur Energieeinsparung

Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch.

Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel, an den Geräteseiten und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken. Beachten Sie dazu auch die Abstandsmaße unter Kapitel „Aufstellen“.

Die Anordnung der Schubladen, Regale und Ablagen wie sie auf der Abbildung zu ersehen sind, bietet die effizienteste Energienutzung und sollte daher möglichst beibehalten werden.

Alle Schubladen und Ablagen sollten im Gerät verbleiben, um die Temperatur stabil zu halten und Energie zu sparen.

Um einen größeren Stauraum zu erhalten (z.B. bei großem Kühl-/Gefriergut) können die mittleren Ablagen/Schubladen entfernt werden.

Ein gleichmäßig gefülltes Kühl-/Tiefkühlabteil trägt zur optimalen Energienutzung bei. Vermeiden Sie daher leere oder halbleere Abteile.

Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Kühl-/Tiefkühlschrank stellen. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.

Lassen Sie Gefrorenes im Kühlschrank auftauen. Die Kälte des Gefriergutes vermindert den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz.

Öffnen Sie die Tür nur so kurz wie nötig um den Kälteverlust zu minimieren. Kurzes öffnen und korrekt geschlossene Türen senken den Energiebedarf.

Stellen die Temperatur nicht kälter als notwendig ein, das trägt zu einer optimalen Energienutzung bei. Die optimale Temperatur im Kühlschrank beträgt +7°C. Sie sollte bei Kühlschränken im obersten Fach möglichst weit vorne gemessen werden.

Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen und der Energieverbrauch nicht unnötig erhöht wird.

12 Türanschlagwechsel

VORSICHT

Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss. VERLETZUNGSGEFAHR!

Benötigtes Werkzeug
	Sechskant-Steckschlüssel
	Kreuzschlitz Schraubendreher
	Schraubendreher, flach
	Spachtel

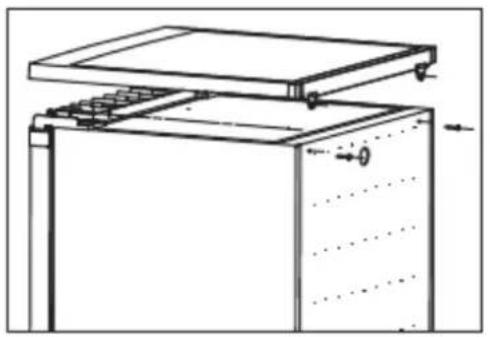

1. Entfernen Sie an der Geräterückseite die beiden Schrauben der Abdeckplatte. Heben Sie die Abdeckplatte ab und stellen Sie diese vorsichtig zur Seite oder legen Sie sie auf eine weiche Unterlage, um Kratzer zu vermeiden.

2. Entfernen Sie die vier Schrauben. Lösen Sie das obere Scharnier und legen es zur Seite. Heben Sie die Gerätetür aus dem unteren Bolzen und stellen Sie diese vorsichtig zur Seite oder legen Sie sie auf eine weiche Unterlage, um Kratzer zu vermeiden.

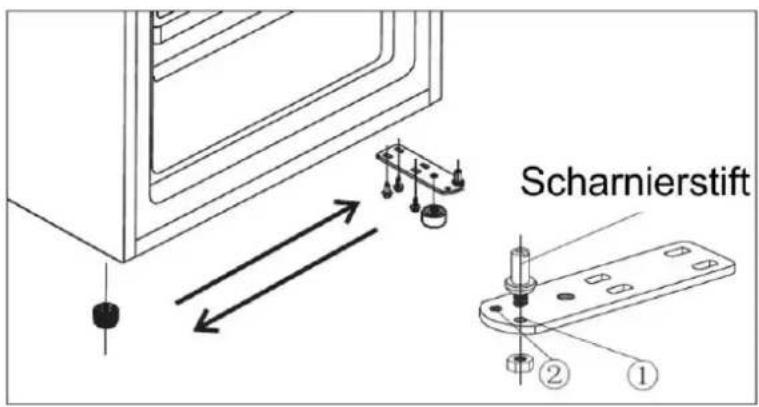

1. Schrauben Sie beide verstellbaren Füße ab und lösen Sie die Befestigungsschrauben des unteren Scharniers mit einem Schraubendreher. Schrauben Sie den Scharnierstift von Pos. 1 heraus und an Pos. 2 wieder ein. Montieren Sie

das untere Scharnier mit den Befestigungsschrauben und dem verstellbaren Fuß auf der linken Seite. Den verstellbaren Fuß von der linken Seite schrauben Sie rechts ein. Setzen Sie die Tür auf den Scharnierstift. Schließen Sie die Tür.

1. Drehen Sie das obere Scharnier um 180° und fixieren Sie den Bolzen so, dass der Bolzen nach unten zeigt. Setzen Sie das Scharnier mit dem Bolzen in das obere Türloch und befestigen Sie mit den beiden Schrauben das Scharnier links am Gerät. Verschließen Sie die Schraublöcher auf der rechten Seite mit den Abdeckkappen.

1. Prüfen Sie, ob die Tür exakt ausgerichtet ist und sicher und dicht schließt. Setzen Sie die Arbeitsplatte wieder auf und befestigen Sie diese mit den beiden Schrauben an der Rückseite.

Gefrierfachtür wechseln

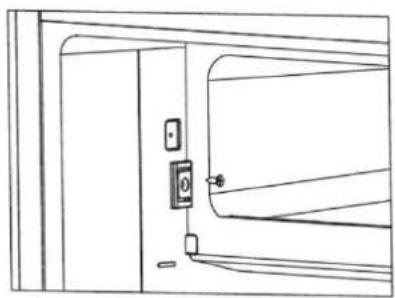

1. Die Gefrierfachtür schließen und die Schraube der Halterung unten lösen.

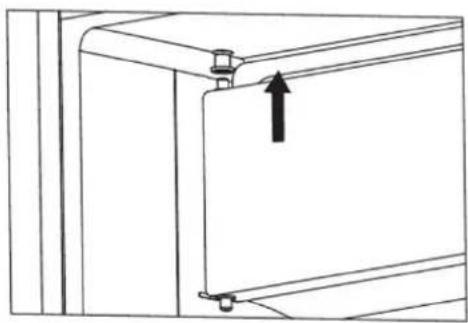

1. Die Gefrierfachtür etwas öffnen, nach unten drücken (1) und nach vorne ziehen. Die Gefrierfachtür zur Seite legen.

1. Die Türverriegelung mit einem Schraubendreher lösen und auf der gegenüberliegenden Seite anbringen.

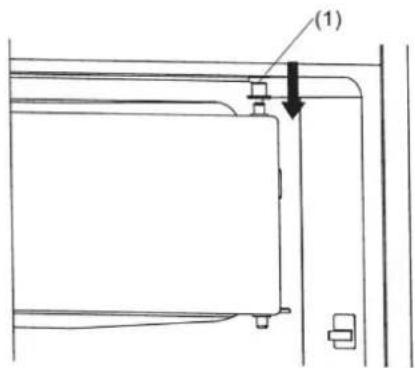

1. Gefrierfachtür um 180°Grad drehen. Die Abdeckkappe vom oberen Scharnier abnehmen und auf der anderen Seite wieder einstecken. Die Gefrierfachtür mit dem Stift in das obere Scharnier setzen. Die Gefrierfachtür schließen.

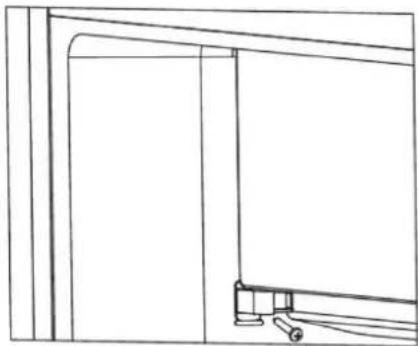

1. Die untere Halterung anschrauben. Darauf achten, dass die Dichtungen gut schließen. Alle Schrauben festziehen.

13 Türgriffmontage

1. Die Schrauben für die Türgriffmontage befinden sich mit dem Türgriff separat in einer Plastiktüte. Befinden sich die Schrauben in der Tür, schrauben Sie diese heraus und legen Sie sie zur Seite.
2. Legen Sie die Schraublöcher des Türgriffs an die Schraublöcher der Kühlschranktür und befestigen Sie den Griff mit den mitgelieferten Schrauben, bzw. mit denen, die Sie zuvor entfernt haben. Achten Sie auf einen festen Sitz des Türgriffs.
3. Verschließen Sie die Schraublöcher mit den Abdeckkappen an der Seite, an der kein Türgriff montiert ist.

Das Gerät nach Türanschlagwechsel wieder senkrecht stellen.

Passgenauen Sitz der Gerätetür prüfen.

Intakten Sitz der Türdichtung prüfen.

Frühestens nach zwei Stunden wieder am Stromnetz anschließen.

14 Betriebsgeräusche

GERÄUSCHE	GERÄUSCHART	URSACHE / BEHEBUNG
Normale Geräusche	Murmeln	Wird vom Kompressor verursacht, wenn er in Betrieb ist.
	Flüssigkeitsgeräusch	Entsteht durch die Zirkulation des Kühlmittels im Aggregat.
	Klickgeräusche	Der Temperaturregler schaltet den Kompressor ein oder aus.
Störende Geräusche	Vibrieren des Gitters oder der Röhren	Prüfen Sie, ob Gitter und Röhren richtig befestigt sind.
	Flaschengeräusche	Lassen Sie einen Sicherheitsabstand zwischen den Flaschen und anderen Behältern.

15 Störungen – Störungsbehebung

STÖRUNG	MÖGLICHE URSACHEN	MASSNAHMEN
Innenbeleuchtung funktioniert nicht, aber Kompressor läuft.	Das Leuchtmittel ist defekt.	Wechseln Sie das Leuchtmittel aus (siehe Kapitel 10).
Es steht Wasser im Gerät.	Das Tauwasser-Ablaufloch ist vollständig geschlossen.	Reinigen Sie das Tauwasser-Ablaufloch, z.B. mit einem Pfeifenreiniger.
Die Kühlgruppe läuft zu häufig an und zu lange.	- Sie haben die Gerätetür zu oft geöffnet.- Die Luftzirkulation um das Gerät ist behindert.	- Öffnen Sie nicht unnötig die Tür.- Lassen Sie die Umgebung des Gerätes frei.
Das Gerät kühlt nicht.	-Das Gerät ist ausgeschaltet oder ist nicht mit Strom versorgt.-Der Temperaturregler steht auf “0”.- Umgebungstemperatur zu niedrig.- Seitenwand sehr warm (nur für Modelle mit eingeschäumten Verflüssiger).	- Prüfen Sie, ob die Stromversorgung funktioniert, ob die Sicherungen intakt sind, ob der Netzstecker richtig in der Steckdose steckt.- Stellen Sie den Temperaturregler richtig ein.- Siehe Kapitel 5.2- Umgebungstemperatur zu hoch. Kein Fehler. Der Verflüssiger gibt die warme Luft an die Umgebung ab. Wenn die Umgebungs-temperatur zu warm ist kann die Wärme nicht mehr abgeführt werden. Sobald die Umgebungstemperatur gesunken ist kühlt das Gerät wieder normal. Halten Sie unbedingt die Abstände gemäß Kapitel „Aufstellen“ ein.

WARNUNG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.

16 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Zuständiger Kundendienst:

EGS GmbH

Dieselstraße 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: [phone]

Kundentelefon für Österreich: 0820 200 170

(aus dem österreichischen Festnetz 0,14 Euro/min, Mobilnetz anbieterabhängig abweichend)

E-Mail: [e-mail]

(Reparaturaufträge können auch online eingegeben werden.)

Internet: www.egs-gmbh.de

Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können:

• Version
• Batch
• Modell
  • EAN
• Seriennummer
  • die vollständige Anschrift und Telefon- No
  • die Fehlerbeschreibung.

Die gerätespezifischen Angaben finden Sie auf dem Typenschild (im Innenraum des Gerätes oder auf der Rückseite).

17 Entsorgen von Geräten

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Trennen Sie den Stecker vom Netzkabel.
• Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.

Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

18 Technische Angaben

Modell	OFK 31122 A3
Typ I (Anzahl der Temperaturregler)	1
Abtauen Kühlen	Automatisch
Abtauen Gefrieren	Manuell
Lampenleistung [W]	1,5
Elektrischer Anschluss [V/Hz]	220-240 / 50
Leistungsaufnahme [W]	55
Stromaufnahme [A]	0,4
Gewicht netto [kg]	31
EAN Nr. [Farbe Weiss]	4049011143197
Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“

*Technische Änderungen vorbehalten.

CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten*

Produktdatenblatt für Haushaltkühlgeräte

Delegierte Verordnung (EU) 1060/2010

Marke		ok
Modell		OFK 31122 A3
Kategorie 1)		7
Energieeffizienzklasse 2)		A+++
Jährlicher Energieverbrauch 3)	kWh/Jahr	94
Nutzinhalt gesamt	I	119
Nutzinhalt Kühlfach	I	105
Nutzinhalt 0° Kühlfach	I	-
Nutzinhalt Vier-Sterne-Fach	I	14
Nutzinhalt Zwei-Sterne-Fach	I	-
Sternekennzeichnung 4)		4 *
Frostfrei		Ja
Lagerzeit bei Störung	h	15
Gefriervermögen	kg/24h	2
Klimaklasse 5)		N-T
Luftschallemissionen	dB(A) re1pW	40
Bauart		Standgerät

1) 1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel,

2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinlagerschrank

3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach,

4 = Kühlschrank mit einem Ein-Sterne-Fach, 5 = Kühlschrank mit einem Zwei-Sterne-Fach,

6 = Kühlschrank mit einem Drei-Sterne-Fach, 7 = Kühl-Gefriergerät,

8 = Gefrierschrank, 9 = Gefriertruhe, 10 = Mehrzweck-Kühlgeräte und sonstige

^2) A+++ (höchste Effizienz) bis D (geringste Effizienz)

3) Energieverbrauch kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab"

4) "Null-Sterne-Fach": ein Gefriergut-Lagerfach, in dem die Temperatur unter 0°C liegt, das auch für Bereitung und Lagerung von Eiswürfel genutzt werden kann, jedoch nicht zur Lagerung hoch verderblicher Lebensmittel vorgesehen ist.

Ein-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -6°C nicht überschreitet, Zwei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -12°C nicht überschreitet. Drei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -18°C nicht überschreitet. Vier-Sterne-Fach: (oder Gefrierfach) ein Fach zum Einfrieren von mindestens 4,5kg Lebensmittel je 100 l Nutzinhalt, in jedem Fall mindestens 2 kg.

5) Klimaklasse: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen niedrigste und höchste Temperatur bestimmt:

SN = 10°C-32°C, N = 16°C-32°C, ST = 16°C-38°C, T = 16°C-43°C

ok.

OFK31122A3_2143197_OK1.0_DE_2018_01_31

Vertrieben durch:

Markeninhaber:

GGV Handelsges. mbH & Co. KG Imtron GmbH

August-Thyssen-Straße 8 Wankelstraße 5

D-41564 Kaarst D-85046 Ingolstadt
