Produkttyp	Mechanische Zeitschaltuhr für Innen- und Außenbereich
Modell	GT-ZSA-01
Marke	Tevion
Stromversorgung	220 - 240 V ~ 50 Hz
Schaltleistung (ohmsch)	max. 16 A (3.500 W)
Schaltleistung (induktiv)	max. 2 A (460 W)
Schutzart	IP44 (spritzwassergeschützt)
Umgebungstemperatur	-20 °C bis +40 °C
Zeiteinstellung	24-Stunden-Scheibe, 15-Minuten-Raster
Anzahl Schaltvorgänge pro Tag	max. 96 (jeweils 15 Minuten)
Kindersicherung	Ja (Steckdose mit verriegelten Kontakten)
Netzunterbrechung	Mikrounterbrechung
Gehäuse	Spritzwassergeschützt, Klarsichtklappe
Reinigung	Mit weichem, trockenem Tuch abwischen
Garantie	3 Jahre
Abmessungen (ca.)	8,5 x 8,5 x 6,5 cm
Gewicht (ca.)	200 g

Häufig gestellte Fragen - GT-ZSA-01 Tevion

Wie stelle ich die Uhrzeit und Schaltzeiten ein?

Drehen Sie die Einstellscheibe nur im Uhrzeigersinn (Pfeilrichtung). Drücken Sie die Schieber für die gewünschte Einschaltzeit nach unten (Strom ein) und für die Ausschaltzeit wieder nach oben (Strom aus). Stellen Sie dann die Scheibe so, dass der Zeitpfeil auf die aktuelle Uhrzeit zeigt.

Welche maximale Last kann die Zeitschaltuhr schalten?

Ohmsche Last (z.B. Glühlampen): max. 16 A (3.500 W). Induktive Last (z.B. Motoren, Transformatoren): max. 2 A (460 W).

Darf ich einen Heizlüfter oder ein Bügeleisen anschließen?

Nein, Geräte, die bei unbeaufsichtigtem Betrieb Gefahren verursachen können (z.B. Heizlüfter, Bügeleisen, Terrassenstrahler), dürfen nicht angeschlossen werden.

Was bedeutet IP44?

IP44 bedeutet, dass die Zeitschaltuhr spritzwassergeschützt ist. Sie ist gegen Spritzwasser aus allen Richtungen geschützt, aber nicht gegen starken Regen oder dauerhafte Nässe.

Warum schaltet sich das angeschlossene Gerät nicht zur eingestellten Zeit ein?

Mögliche Ursachen: Das Gerät ist nicht eingeschaltet, die Stecker sind nicht vollständig eingesteckt, oder die Uhrzeit der Scheibe stimmt nicht (z.B. nach Stromausfall oder Sommer-/Winterzeitumstellung). Prüfen Sie auch, ob die Schieber korrekt gedrückt sind.

Wie reinige ich die Zeitschaltuhr?

Ziehen Sie vor der Reinigung den Netzstecker. Wischen Sie die Zeitschaltuhr nur mit einem weichen, trockenen Tuch ab. Verwenden Sie keine scheuernden oder kratzenden Reinigungsmittel.

Was mache ich bei einem Stromausfall?

Nach einem Stromausfall bleibt die Scheibe stehen. Nach Wiederkehr der Spannung dreht sie sich weiter, aber die Uhrzeit wird nicht automatisch korrigiert. Stellen Sie die Scheibe bei Bedarf neu ein.

Kann ich mehrere Zeitschaltuhren hintereinander stecken?

Nein, das ist nicht erlaubt. Stecken Sie die Zeitschaltuhr immer direkt in die Wandsteckdose und nicht mit weiteren Schaltuhren oder Verlängerungskabeln.

Wie funktioniert die Kindersicherung?

Die Steckdose der Zeitschaltuhr ist so konstruiert, dass die beiden Stifte eines Gerätesteckers nur gleichzeitig eingeführt werden können. Das verhindert, dass Kinder einzelne Gegenstände hineinstecken.

Kann ich die Zeitschaltuhr draußen verwenden?

Ja, sie ist für den Außenbereich geeignet, solange die Steckdose geschützt ist (z.B. unter einem Vordach). Achten Sie darauf, dass die Steckdosenklappe auf dem Stecker des angeschlossenen Geräts liegt, um Spritzwasserschutz zu gewährleisten.

BEDIENUNGSANLEITUNG GT-ZSA-01 Tevion

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 2 Dienstag, 14. April 2009 1:56 13

Inhaltsverzeichnis

Sicherheit 3

Zeitschaltuhr in der Übersicht 6

Gebrauch 7

Reinigen 10

Technische Daten 11

Konformitätserklärung 11

Fehler-Suchtabelle 12

Entsorgen 12

Garantie 13

Garantiekarte 16

Zeitschaltuhren werden häufig als zusätzlicher Einbruchschutz verwendet, indem sie mehrmals in der Nacht eine Lampe ein- und ausschalten. Beachten Sie:

■ Informieren Sie Ihre Nachbarn, besonders bei längerer Abwesenheit, z. B. im Urlaub. Sie vermeiden damit Ärger und auch eventuell kostenpflichtige Polizei-Einsätze.

■ Die Zeitschaltuhr erhöht das persönliche Sicherheitsempfinden, stellt aber keinen tatsächlichen Einbruchschutz dar.

2

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 3 Dienstag, 14. April 2009 1:56 13

Sicherheit

Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Verwendungszweck

Die Zeitschaltuhr dient zum automatischen Ein- und Ausschalten von elektrischen Geräten und ist für den Innen- und Außenbereich geeignet. Die Zeitschaltuhr ist ausschließlich für den Privatgebrauch konzipiert.

Geräte, von denen bei unbeaufsichtigtem Betrieb Gefahren ausgehen (beispielsweise Terrassen-Heizstrahler, Bügeleisen, Heizlüfter etc.) dürfen nicht angeschlossen werden.

Gefahr für Kinder

- Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr.

3

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 4 Dienstag, 14. April 2009 1:56 13

Gefahr durch Elektrizität

Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose mit Schutzkontakten an, deren Spannung den „Technischen Daten“ entspricht.
■ Stecken Sie die Zeitschaltuhr so in eine Steckdose, dass das Einstellrad unten ist. Die Steckdosenklappe sollte auf dem Stecker des eingesteckten Gerätes liegen. Andernfalls ist die Steckverbindung nicht spritzwassergeschützt.
Bedienen Sie die Zeitschaltuhr nicht mit nassen Händen.
- Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell die Zeitschaltuhr aus der Steckdose ziehen können. Gerät und angeschlossene Verbraucher sind nur bei gezogenem Stecker spannungsfrei!
Benutzen Sie die Zeitschaltuhr nicht, wenn Sie offensichtlich beschädigt ist bzw. nicht mehr richtig funktioniert.
Ziehen Sie die Zeitschaltuhr aus der Steckdose, bevor Sie die Zeitschaltuhr oder das angeschlossene Gerät reinigen.
■ Nehmen Sie keine Veränderungen an der Zeitschaltuhr vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Beachten Sie auch die Garantiebedingungen.
■ Verwenden Sie kein Verlängerungskabel, um die Zeitschaltuhr anzuschließen. Stecken Sie die Zeitschaltuhr immer direkt in eine Steckdose mit Schutzkontakten.

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 5 Dienstag, 14. April 2009 1:56 13

Gefahr von Verletzung

■ Die Klappen von Einstellrad und Steckdose sind federbelastet und schließen daher zügig und mit einem gewissen Druck. Klemmgefahr!

Achtung - Sachschäden

Geräte mit einer Stromaufnahme von mehr als 16 Ampere (= 3.500 Watt Ohmsche Last) oder 2 Ampere (= 460 Watt induktiv, z. B. motorbetriebene Geräte, Transformatoren) dürfen nicht angeschlossen werden.
Schützen Sie die Zeitschaltuhr vor direktem Sonnenlicht und extremer Hitze. Die Zeitschaltuhr ist spritzwassergeschützt, darf aber nicht ständiger Feuchtigkeit ausgesetzt sein, z. B. Regen. Wählen Sie im Außenbereich eine Steckdose, die geschützt ist, beispielsweise durch ein Vordach.
- Setzen Sie keine weitere Kindersicherung in die Steckdose der Zeitschaltuhr ein. Die Verbindung zwischen Zeitschaltuhr und angeschlossenem Gerät ist dadurch beeinträchtigt. Überhitzungsgefahr!
■ Stecken Sie die Zeitschaltuhr nicht mit weiteren Schaltuhren oder ähnlichen Geräten hintereinander.
- Betreiben Sie keine schweren Steckernetzgeräte in der Zeitschaltuhr. Die Steckkontakte der Wandsteckdose könnten dadurch mechanisch überlastet werden.
■ Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. ä., um die Zeitschaltuhr zu reinigen. Hierbei könnte die Oberfläche zerkratzen.

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 6 Dienstag, 14. April 2009 1:56 13

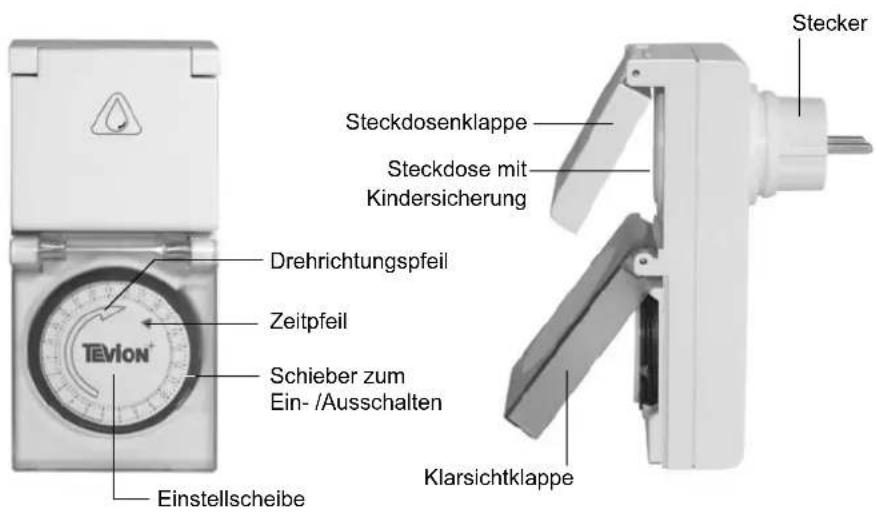

Zeitschaltuhr in der Übersicht

6

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 7 Dienstag, 14. April 2009 1:56 13

Gebrauch

Funktionsweise

Sobald Sie den Stecker der Zeitschaltuhr in eine Steckdose stecken, beginnt sich die Einstellscheibe zu drehen. Die Einstellscheibe wird von einem kleinen Synchronmotor ange-trieben, der seine Energie von der Netzspannung erhält.

Die Einstellscheibe stellt dabei die Uhr dar, die sich in 24 Stunden 1x vollständig dreht, entsprechende Stundenziffern sind auf der Einstellscheibe aufgedruckt.

Jede Stunde auf der Einstellscheibe ist „geviertelt“, also in vier gleiche Teile unterteilt, so dass jedes Teil 15 Minuten entspricht. Für jedes Viertel gibt es einen eigenen Ein- und Ausschalter in Form eines kleinen Schiebers.

Uhrzeit und Schaltzeiten einstellen

Hinweis

• Drehen Sie die Einstellscheibe nur in die aufgedruckte Pfeilrichtung.
• Die Schieber lassen sich am besten mit einer Nagelfeile oder einem sehr feinen Schlitzschraubendreher einstellen.

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 8 Dienstag, 14. April 2009 1:56 13

1. Stellen Sie mit den Schiebern die Schaltzeiten ein:

■ Schieber nach unten drücken: Strom fließt und das angeschlossene Gerät schaltet sich ein.

■ Schieber wieder hoch schieben: Stromfluss ist unterbrochen und das angeschlossene Gerät ist aus bzw. schaltet sich wieder aus.

1. Drehen Sie abschließend die Einstellscheibe so, dass der Zeitpfeil auf die aktuelle Tageszeit zeigt.

Die nebenstehende Beispiel-Abbildung zeigt die Uhrzeit „12:00 Uhr“.

Beispiel 1

Eine Gartenteich-Pumpe soll sich um 20:00 Uhr einschalten und um 22:15 Uhr wieder ausschalten.

Drücken Sie bei der Ziffer 20 beginnend neun Schieber herunter.

Beispiel 2

Einschaltzeit 1: Eine Lampe soll sich um 19:00 Uhr einschalten und um 22:30 Uhr wieder ausgehen.

Einschaltzeit 2: Um 03:15 Uhr morgens soll die Lampe nochmals für eine Viertelstunde leuchten.

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 9 Dienstag, 14. April 2009 1:56 13

Einschaltzeit 1: Drücken Sie bei der Ziffer 19 beginnend vierzehn Schieber herunter.
Einschaltzeit 2: Drücken Sie den zweiten Schieber hinter der Ziffer 3 herunter.

Gerät anschließen

ACHTUNG

• Geräte, von denen bei unbeaufsichtigtem Betrieb Gefahren ausgehen (z. B. Terrassen-Heizstrahler, Bügeleisen, Heizlüfter etc.) dürfen nicht angeschlossen werden.

• Geräte mit einer Stromaufnahme von mehr als 16 Ampere (= 3.500 Watt Ohmsche Last) oder 2 Ampere (= 460 Watt induktiv, z. B. motorbetriebene Geräte, Transformatoren) dürfen nicht angeschlossen werden.

• Stecken Sie die Zeitschaltuhr in eine Steckdose mit Schutzkontakten, deren Spannung den „Technischen Daten“ entspricht. Der Teil mit der Einstellscheibe und der Klarsichtklappe muss nach unten zeigen.

• Stecken Sie den Stecker des anderen Gerätes (Gartenteich-Pumpe, Lampe, Garten-sprenger, Radio etc.) in die Steckdose der Zeitschaltuhr.
• Schalten Sie das angeschlossene Gerät ein.

Das an die Zeitschaltuhr angeschlossene Gerät schaltet sich jetzt entsprechend der eingestellten Zeiten automatisch ein und wieder aus.

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 10 Dienstag, 14. April 2009 1:56 13

Hinweise zum Gebrauch

Sobald die Zeitschaltuhr aus der Steckdose gezogen wird oder es einen Stromausfall gibt, bleibt die Einstellscheibe („die Uhr“) stehen.
Fließt wieder Strom, z. B. nach einem Stromausfall, fängt die Einstellscheibe sich wieder an zu drehen, wobei die Uhrzeit NICHT automatisch nachgestellt wird.
■ Prüfen Sie daher bei längerem Gebrauch gelegentlich, ob die eingestellte Uhrzeit noch mit der tatsächlichen Uhrzeit übereinstimmt.
Das Zeitmaß dieser mechanischen Zeitschaltuhr ist die Viertelstunde, eine minutengenaue Einstellung der Uhrzeit ist nicht möglich. Wenn es beispielsweise erforderlich ist, ein Gerät exakt um 10:08 ein- oder auszuschalten, können Sie diese Zeitschaltuhr nicht benutzen. Verwenden Sie eine digitale Zeitschaltuhr.
Die Zeitschaltuhr besitzt eine Kindersicherung. Die beiden Stifte eines Steckers lassen sich nur gleichzeitig in die Steckdose einstecken.

Reinigen

ACHTUNG

Ziehen Sie die Zeitschaltuhr aus der Steckdose, bevor Sie die Zeitschaltuhr oder das angeschlossene Gerät reinigen.

Wischen Sie die Zeitschaltuhr bei Bedarf mit einem weichen, trockenen Tuch sauber.

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 11 Dienstag, 14. April 2009 1:56 13

Technische Daten

Bezeichnung: Mechanische Zeitschaltuhr

Stromversorgung: 220 - 240 V \~ 50 Hz

Schutzklasse: 1

Schaltlast: 16 A (Ohmsche Last) / 2 A (induktive Last)

Umgebungstemperatur: -20 °C bis +40 °C

Spritzwasserschutz: IP44

Netzunterbrechung: Mikrounterbrechung

Konformitätserklärung

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

11

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 12 Dienstag, 14. April 2009 1:56 13

Fehler-Suchtabelle

Fehler Mögliche Ursache und Abhilfe
Angeschlossenes Gerät schaltet sich nicht ein.	- Ein-/Ausschalter des Gerätes steht auf Ein?- Zeitschaltuhr und Gerätestecker sind beide jeweils vollständig eingesteckt?
Angeschlossenes Gerät schaltet sich zur falschen Uhrzeit ein.	- Ist die mit der Einstellscheibe eingestellte Uhrzeit korrekt?- Gab es einen Stromausfall oder wurde auf Sommer- bzw. Winterzeit umgestellt?

Entsorgen

Entsorgen Sie die Verpackung sortenrein.

Wenn der Artikel nicht mehr benutzt werden kann, fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung. Die Zeitschaltuhr darf nicht über den Hausmüll entsorgt werden.

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 13 Dienstag, 14. April 2009 1:56 13

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Produkt trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere unten aufgeführte Serviceadresse zu wenden.

Gern stehen wir Ihnen auch telefonisch über die unten genannte Service-Hotline zur Verfügung. Bitte wenden Sie sich vor Einsendung eines defekten Gerätes telefonisch an unser Service-Center, um die Abwicklung zu beschleunigen.

Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.

Während der Garantiezeit können defekte Geräte unfrei an u. a. Serviceadresse gesandt werden. Sie erhalten dann ein neues oder ein repariertes Gerät kostenlos zurück.

E42093 X/15/2009

13

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 14 Dienstag, 14. April 2009 1:56 13

Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

Garantieansprüche können Sie nur innerhalb eines Zeitraums von max. 3 Jahren, gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere Garantieleistung ist für Sie kostenlos.
■Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf des Garantiezeitraumes ist ausgeschlossen, es sei denn, die Garantieansprüche werden innerhalb einer Frist von 2 Wochen nach Ablauf des Garantiezeitraumes erhoben.
Ein defektes Gerät übersenden Sie bitte unter Beifügung der Garantiekarte und des Kassenbons portofrei an die Serviceadresse:

Zeitlos-Vertriebs GmbH / Zeitlos-Service-Team

Nachtwaid 6

79206 Breisach

Telefon-Hotline: [phone] (14 Cent / Minute)

Telefax-Hotline: [phone] (14 Cent / Minute)

[e-mail]

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 15 Dienstag, 14. April 2009 1:56 13

Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 3 Jahren ab Kaufdatum.

Bitte beachten Sie, dass unsere Garantie bei missbräuchlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen, Schäden durch höhere Gewalt oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt.

Wenn im Falle von Reparaturen dieses Gerät an die Serviceadresse geschickt werden muss, achten Sie bitte darauf, das Produkt angemessen zu verpacken. Wir tragen keine Verantwortung für Schäden, die durch den Transport entstehen.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die u. a. Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Outdoor_Zeitschaltuhr_MechanischA6.book Seite 16 Dienstag, 14. April 2009 1:56 13

Garantiekarte

Im Garantiefall sorgfältig in BLOCKBUCHSTABEN ausfüllen und unbedingt mit dem Gerät und dem Kassenbon einsenden. Gültig für 3 Jahre ab Verkaufsdatum/ Poststempel.

Artikel: Mechanische Zeitschaltuhr für den Innen- und Außenbereich GT-SZa-01

Fehlerbeschreibung:

E42093

gekauft bei: (Kassenbon beilegen)

Käufer: Name:

Straße:

PLZ und Ort

Telefon:

Unterschrift
