BEDIENUNGSANLEITUNG HMI Gas 310ECO PRO Remeha

Installations-, Bedienungs- und Wartungsanleitung

1 Einleitung ....4

1.1 Benutzte Symbole ....4
1.2 Abkürzungen ....4
1.3 Verantwortlichkeiten ....5

1.3.1 Pflichten des Herstellers ....5
1.3.2 Pflichten des Installateurs ....5
1.3.3 Pflichten des Benutzers 5

2 Sicherheitsvorschriften und Empfehlungen ....7

2.1 Sicherheitshinweise ....7
2.2 Empfehlungen ....7

3 Technische Beschreibung ....8

3.1 Schaltfeld 8

3.1.1 Bedeutung der Tasten 8
3.1.2 Bedeutung der Display-Symbole ......9

4 Anlage 10

4.1 Montage des Schaltfeldes ....10

5 Inbetriebnahme ....11

5.1 Das Schaltfeld einschalten ....11
5.2 Anzeige der gemessenen Werte .....12

5.2.1 Ablesen der verschiedenen Momentanwerte .....12
5.2.2 Auslesen des Betriebsstundenzählers und des Prozentsatzes erfolgreicher Einschaltvorgänge ....13
5.2.3 Status und Substatus ....13

5.3 Änderung der Einstellungen .....14

5.3.1 Parameterbeschreibung .....15

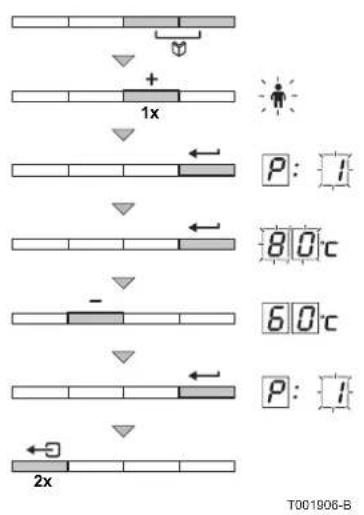

5.3.2 Änderung der Parameter der Benutzer-Ebene 19

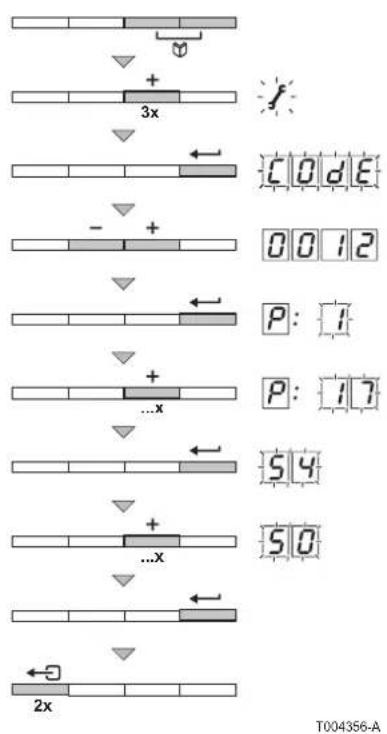

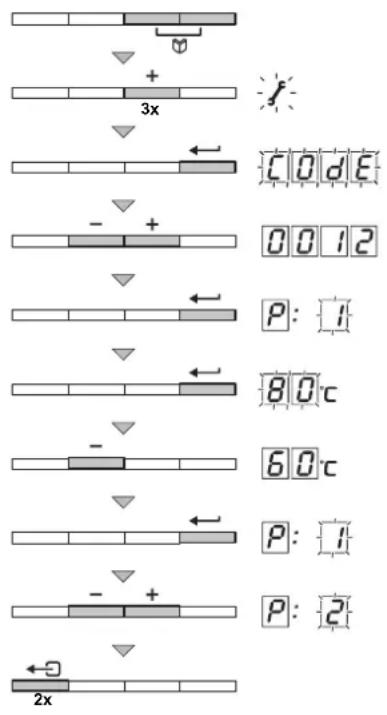

5.3.3 Änderung der Parameter der Installateur-Ebene 20

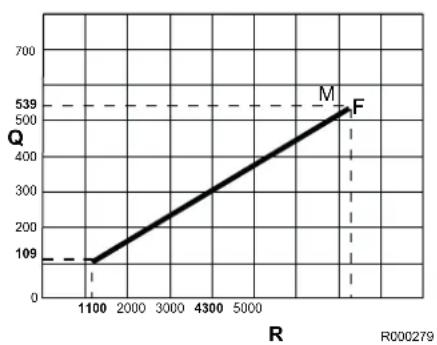

5.3.4 Einstellung der Maximalleistung des Heizungsmodus ....20

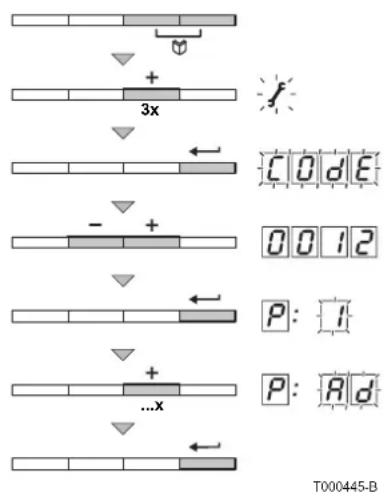

5.3.5 Rücksetzen auf die Werkseinstellungen .....22
5.3.6 Ausführung der automatischen Erkennungsfunktion ....23
5.3.7 Einstellung des manuellen Modus ......23

6 Bei Störungen 24

6.1 Blockaden und Sperren ......24

6.1.1 Allgemein 24
6.1.2 Blockierung ....24
6.1.3 Sperrung ......26

6.2 Fehlerspeicher ....30

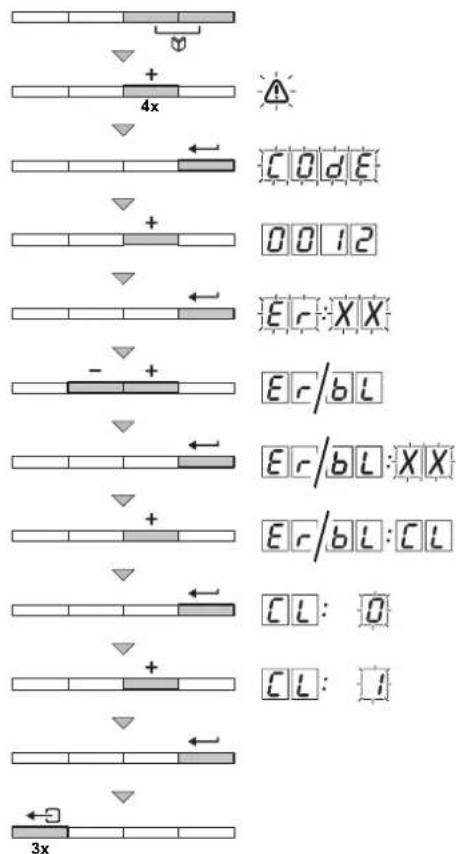

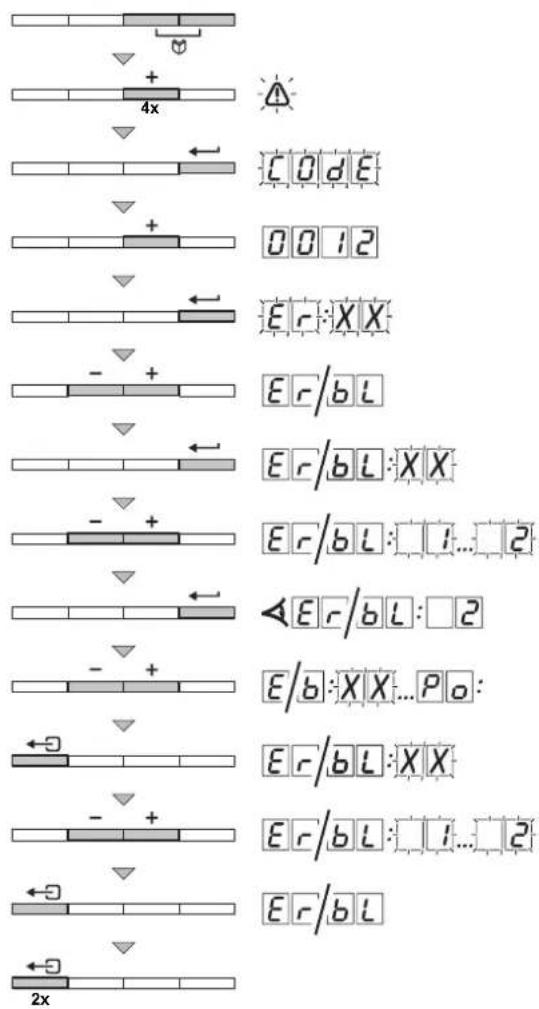

6.2.1 Auslesen der gespeicherten Fehler ......31
6.2.2 Löschen der Fehleranzeige ....32

1 Einleitung

1.1 Benutzte Symbole

In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen jedes Problem zu vermeiden und die korrekte Funktion des Gerätes sicherstellen.

GEFAHR

Hinweis auf eine Gefahr, die zu schweren Körperverletzungen führen kann.

WARNUNG

Hinweis auf eine Gefahr, die zu leichten Körperverletzungen führen kann.

ACHTUNG

Gefahr von Sachschäden.

Hinweis auf eine wichtige Information.

Kündigt einen Verweis auf andere Anleitungen oder Seiten der Anleitung an.

1.2 Abkürzungen

PCU: Primary Control Unit - Leiterplatte zur Steuerung des Brennerbetriebs
PSU: Parameter Storage Unit - Speicherung der Parameter der Leiterplatten PCU und SU
SCU: Secondary Control Unit - Leiterplatte für erweiterte Steuerung
SU: Safety Unit - Leiterplatte für Sicherheitsvorrichtung
ZH: Zentralheizung

1.3 Verantwortlichkeiten

1.3.1. Pflichten des Herstellers

Unsere Produkte werden unter Einhaltung der Anforderungen der verschiedenen europäischen geltenden Richtlinien hergestellt. Aus

diesem Grund werden sie mit dem C€-Kennzeichen und sämtlichen erforderlichen Dokumenten geliefert.

Technische Änderungen vorbehalten.

Wir können in folgenden Fällen als Hersteller nicht haftbar gemacht werden:

Nichteinhalten der Gebrauchsanweisungen für das Gerät.
Keine oder unzureichende Wartung des Gerätes.
Nichteinhalten der Installationsanweisungen für das Gerät.

1.3.2. Pflichten des Installateurs

Dem Installateur obliegt die Installation und die erste Inbetriebnahme des Gerätes. Der Installateur muss folgende Anweisungen beachten:

Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen.
▶ Installation in Übereinstimmung mit den geltenden Vorschriften und Normen.
▶ Durchführung der ersten Inbetriebnahme und aller erforderlichen Prüfungen.
▶ Die Anlage dem Benutzer erklären.
Wenn eine Wartung erforderlich ist, den Benutzer auf die Pflicht zur Kontrolle und Wartung des Gerätes aufmerksam machen.
Alle Bedienungsanleitungen dem Benutzer aushändigen.

1.3.3. Pflichten des Benutzers

Um einen optimalen Betrieb des Gerätes zu gewährleisten, muss der Benutzer folgende Anweisungen beachten:

Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen.
Für die Installation und die erste Inbetriebnahme muss qualifiziertes Fachpersonal beauftragt werden.
▶ Lassen Sie sich Ihre Anlage vom Installateur erklären.
Die erforderlichen Kontrollen und Wartungsarbeiten durch qualifiziertes Fachpersonal durchführen lassen.
▶ Bewahren Sie die Anleitungen in gutem Zustand in der Nähe des Gerätes auf.

Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich von Kindern) vorgesehen, deren körperliche oder geistige Fähigkeiten oder Sinneswahrnehmung beeinträchtigt ist oder die über keine Erfahrung und Kenntnisse bezüglich der Verwendung des Gerätes verfügen, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder entsprechend geschult werden. Kinder sind zu beaufsichtigen, damit sie nicht mit dem Gerät spielen.

Um Gefahrensituationen zu vermeiden, muss die Netzleitung, wenn sie beschädigt ist, vom Originalhersteller, dem Händler des Herstellers oder einer anderen entsprechend qualifizierten Person ausgetauscht werden.

2 Sicherheitsvorschriften und Empfehlungen

2.1 Sicherheitshinweise

Die genannten Sicherheitshinweise buchstäblich einhalten.

WARNUNG

▶ Dieses Gerät benötigt zu seinem Betrieb Strom.
Das Gerät ausschalten, bevor die elektrischen Anschlüsse vorgenommen werden.
Das Gerät und die Anlage dürfen ausschließlich nur von qualifiziertem Fachpersonal gewartet werden.
▶ Nur der Hersteller darf Reparaturen vornehmen.

2.2 Empfehlungen

Das Gerät und die Anlage dürfen ausschließlich nur von qualifiziertem Fachpersonal gewartet werden.

▶ Dieses Dokument an dem dafür vorgesehenen Ort im Inneren der Heizkesselverkleidung aufbewahren.
Der Zugang zum Gerät muss stets möglich sein.
Keine Aufkleber und Typenschilder von den Geräten entfernen oder abdecken.

3 Technische Beschreibung

3.1 Schaltfeld

i Für Informationen zur Bedienung des Kessels Gas 610 ECO PRO: Jedes Modul verfügt über ein eigenes Schaltfeld.

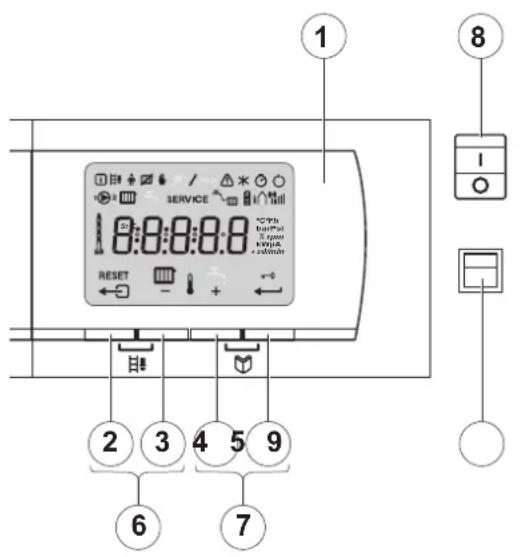

3.1.1. Bedeutung der Tasten

1 2 3 4 5 9 6 7 8

1 Display
2 Taste ← [Escape] oder RESET
3 Heizungstemperaturtaste oder [-]
4 Taste [+]
5 Taste ← [Eingabe] oder → 0 [Sperre aufheben]
6 Tasten ⚡ [Schornsteinfeger] (gleichzeitig die beiden Tasten 2 und 3 drücken)
7 Tasten [Menü] (gleichzeitig die beiden Tasten 4 und 5 drücken)
8 Schalter Ein /Aus
9 Anschluss PC

Das Display besitzt verschiedene Positionen und Symbole und liefert Informationen über den Funktionszustand des Heizkessels sowie eventuelle Störungen. Außerdem kann eine Wartungsmeldung auf dem Display erscheinen. Es können Zahlen, Punkte und/oder Buchstaben angezeigt werden. Die Symbole oberhalb der Funktionstasten geben deren aktuellen Zustand an.

Die auf dem Display angezeigten Daten können mit dem Parameter P4 konfiguriert werden.
Die Helligkeit der Display-Beleuchtung kann mit dem Parameter PS geändert werden.

Durch Einstellung des Parameters P4 auf 3 wird die Tastensperrfunktion aktiviert. Wenn während 3 Minuten keine Taste betätigt wird, verlischt die Display-Beleuchtung und dann werden nur noch der aktuelle Wasserdruck, die Taste RESET und das Symbol —0 angezeigt (Wasserdruck: Nur wenn der Wasserdrucksensor angeschlossen ist). Zum Reaktivieren der Anzeige und der verschiedenen Tasten während etwa 2 Sekunden die Taste ← drücken. Das Symbol —0 verschwindet vom Display.

3.1.2. Bedeutung der Display-Symbole

	Informationsmenü:Ablesen der verschiedenen Momentanwerte.		Schalter Ein /Aus (0/1):Nach 5 Sperrungen muss der Heizkessel aus- und wieder eingeschaltet werden.
	Schornsteinfegermodus:Erzwingen Vollast oder Teillast zur CO_2 -Messung.		Umwälzpumpe:Die Pumpe ist in Funktion.
	Benutzermenü:Zur Einstellung der Parameter der Benutzer-Ebene.		Funktion Zentralheizung:Zugriff auf den Parameter Heiztemperatur.
	Heizprogramm deaktiviert:Die Heizfunktion ist deaktiviert.		Tastensperre:Die Tastensperre ist aktiviert.
	Handbetrieb:Der Heizkessel arbeitet im Handbetrieb.	SERVICE	Gelbes Display, enthält die Symbole: f + SERVICE + (Wartungsmeldung).
	Wartungsmenü:Zur Einstellung der Parameter der Installateur-Ebene.		Wasserdruck:Wasserdruck zu gering.(Nur wenn der Wasserdrucksensor angeschlossen ist)
	Störung:Der Heizkessel ist auf Störung. Dies wird durch einen -Code und ein rotes Display angezeigt.	*	Frostschutzfunktion:Der Heizkessel arbeitet, um den Frostschutz zu gewährleisten.
	Brennerleistung:Leistungsniveau .		Betriebsstundenzähler-Menü:Ablesen der Betriebsstunden des Brenners, der Anzahl der erfolgreichen Anlaufvorgänge und der Anzahl der Stunden unter Spannung.
	Außenfühler:(Nur, wenn ein Außenfühler angeschlossen ist = Zubehör).		Signalstärkesymbol:Signalstärke der drahtlosen Regelung (falls angeschlossen).
	Batteriesymbol:Batteriezustand der drahtlosen Regelung (falls angeschlossen).

4 Anlage

4.1 Montage des Schaltfeldes

Das Kesselschaltfeld HMI GAS 310/610 ECO PRO ist bei Lieferung des Gas 310/610 ECO PRO Kessels standardmäßig eingebaut.

5 Inbetriebnahme

5.1 Das Schaltfeld einschalten

Für Informationen zur Bedienung des Kessels Gas 610 ECO PRO:

Die beschriebenen Funktionen und Anweisungen gelten für jedes Kesselmodul.

Das Kesselschaltfeld HMI GAS 310/610 ECO PRO ist betriebsbereit, sobald der Netzanschluss des Kessels eingeschaltet wird.

1. Den Gas-Absperrhahn des Heizkessels öffnen.
2. Einschalten mit dem Ein/Aus-Schalter des Heizkessels.
3. Komponente (Thermostat, Regelung) so einstellen das sich eine Wärmeanforderung ergibt.
4. Der Einschaltzyklus beginnt und kann nicht unterbrochen werden. Während des Einschaltzykluses werden auf der Anzeige die folgenden Informationen dargestellt:

Kurze Anzeige aller Display-Segmente, zur Überprüfung.

Die Versionsnummern werden im Wechsel angezeigt.

Ein kurzer Druck auf die Taste ← ermöglicht die Anzeige des aktuellen Funktionszustands auf dem Display:

Wärmeanforderung	Wärmeanforderung angehalten
1: Gebläse arbeitet 5: Abschalten des Brenners
2: Versuch einer Zündung des Brenners	6: Pumpennachlaufzeit
3: Heizbetrieb 0: Stand-by

Im Bereitschaftsmodus werden auf dem Display normalerweise der Wasserdruck neben dem Symbol ☐ (nur bei angeschlossenem Wasserdrucksensor) sowie die Symbole ⚪ und ♩ angezeigt.

Fehler während der Einschaltprozedur:

▶ Auf dem Display erscheinen keine Informationen:

– Die Spannung des Stromnetzes überprüfen
– Alle Hauptsicherungen überprüfen
- Den Anschluss des Netzkabels am Stecker im Steuermodul überprüfen (Sicherung prüfen F2 = 10 AT)
- Alle Sicherungen des Schaltfelds überprüfen: (F1 = 2 AT)

Ein Fehler wird auf dem Display durch das Fehlersymbol ⚠️ und einen blinkenden Fehlercode signalisiert.

• Die Bedeutung der Fehlercodes ist in der Fehlertabelle angegeben.
• 2 Sekunden lang die Taste RESET drücken, um den Heizkessel wieder zu starten.

5.2 Anzeige der gemessenen Werte

Für Informationen zur Bedienung des Kessels Gas 610 ECO PRO:

Die beschriebenen Funktionen und Anweisungen gelten für jedes Kesselmodul.

5.2.1. Ablesen der verschiedenen

Momentanwerte

Im Informationsmenü i können die folgenden Momentanwerte abgelesen werden:

▶ 5 t = Status.
5 = Substatus.
▶ E I = Vorlauftemperatur (°C).
▶ 2 = Rücklauftemperatur (°C).
▶ E 4 = Außentemperatur (°C)
Nur mit Außenfühler (Zubehör).
▶ 6 = Wärmetauschertemperatur (°C).
▶ 5 P = interner Sollwert (°C).
▶ F L = Ionisationsstrom (μA).
▶ n F = Gebläsedrehzahl (U/min).
▶ P r = Wasserdruck (bar (MPa)).
Nur wenn der Wasserdrucksensor angeschlossen ist (Zubehör).
▶ = Gelieferte Relativleistung (%).
5 | 1 = Mindestgasdruckwächter Gps (□ - = Nicht angeschlossen / □ | 1 = Gasdruck OK / □ 2 = Gasdruck inkorrekt)
Nur mit angeschlossenem Mindestgasdruckwächter (Zubehör)
▶ 52 = Gasventil-Prüfsystem Vps (□- = Nicht angeschlossen / □1 = Kein Gasleck / □2 = Gasleck vorhanden) Nur mit angeschlossener Gasleckkontrolle (Zubehör).
▶ U I = Analogeingang (V).
▶ U2 = Analogausgang (V).

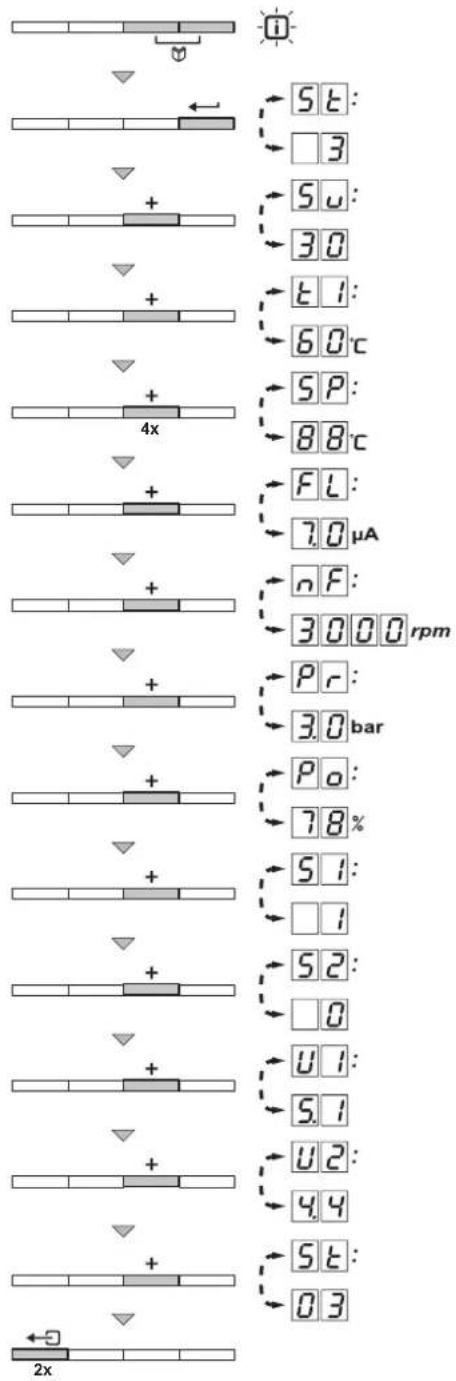

Um die aktuellen Werte abzulesen, wie folgt vorgehen:

1. Gleichzeitig die beiden Tasten 🎨 drücken. Das Display-Symbol ⓘ blinkt.

2. Mit der Taste ← bestätigen. 51 und der aktuelle Zustand 3 (Beispiel) erscheinen abwechselnd.

3. Die Taste [+] drücken. 50 und der aktuelle Substatus 30 (Beispiel) erscheinen abwechselnd.

4. Die Taste [+] drücken. ☐ und die aktuelle Vorlauftemperatur 60 °C (Beispiel) werden abwechselnd angezeigt.

5. Mehrfach die Taste [+] drücken, um die verschiedenen Parameter nacheinander anzuzeigen

6. Die Taste [+] drücken. Der Auslesezyklus beginnt wieder mit 5t.

T000816-G

1. 2 mal die Taste ← drücken, um zum aktuellen Betriebsmodus zurückzukehren.

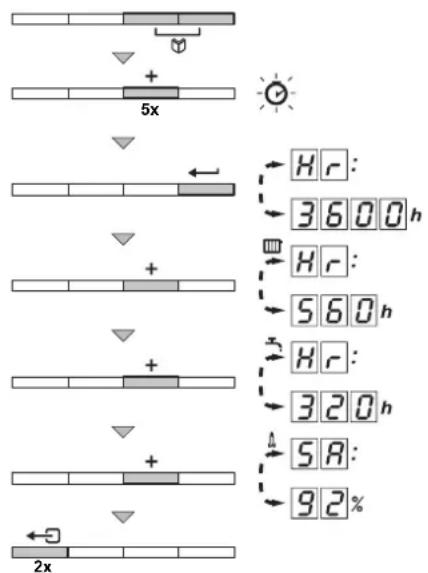

5.2.2. Auslesen des Betriebsstundenzählers und des Prozentsatzes erfolgreicher Einschaltvorgänge

1. Gleichzeitig die beiden Tasten 🎨 und dann die Taste [+] drücken, bis das Symbol ⚙ in der Menüleiste blinkt.
2. Die Taste ← drücken. Es werden abwechselndHr und die Zahl der Betriebsstunden des Heizkessels 3600 (Beispiel) angezeigt.
3. Die Taste [+] drücken. Im Display wird 📄 angezeigt. H r und die Betriebsstundenzahl im Heizungsmodus 560 (Beispiel) werden abwechselnd angezeigt.
4. Die Taste [+] drücken. Im Display wird 🔊 angezeigt. [5|R] und der Prozentsatz erfolgreicher Einschaltvorgänge [9|2] % (Beispiel) werden abwechselnd angezeigt.
5. 2 mal die Taste ←drücken, um zum aktuellen Betriebsmodus zurückzukehren.

5.2.3. Status und Substatus

Das Informationsmenü i zeigt die folgenden Status- und Substatusnummern an:

Status 5t		Substatus 5u
0	Ruhestellung	0	Ruhestellung
1	Heizkessel einschalten (Wärmeanforderung)	1	Anti-Kurzzyklus
		2	Hydraulikventil öffnen
		3	Einschalten der Pumpe
		4	Warten auf die korrekten Temperaturen für das Einschalten des Brenners
2	Brenner einschalten	10	Externes Gasventil öffnen
		11	Gebläse arbeitet
		12	Abgasklappe öffnen
		13	Vorbelüftung
		14	Warten auf das Freigabesignal
		15	Brenner läuft
		16	Gasventil-Prüfsystem VPS
		17	Vorzündung
		18	Hauptzündung
		19	Flammenüberwachung
		20	Zwischenlüftung
Status SE Substatus SU
3	Brenner im Heizbetrieb	30	Temperaturregelung
		31	Temperaturregelung begrenzt (ΔT Sicherung)
		32	Leistungsregelung
		33	Manometrischer Schutz Niveau 1 (Zurückmodulation)
		34	Manometrischer Schutz Niveau 2 (Teillast)
		35	Manometrischer Schutz Niveau 3 (Blockierung)
		36	Modulation: Steigerung zum Schutz der Flamme
		37	Temperatur Stabilisierungszeit
		38	Kaltstart
5	Abschalten des Brenners	40	Brenner aus
		41	Nachbelüftung
		42	Gebläse dreht sich nicht
		43	Abgasklappe schließen
		44	Gebläsestop
		45	Externes Gasventil schließen
6	Kesselstop (Ende der Wärmeanforderung)	60	Verzögerter Halt der Pumpe
		61	Pumpe aus
		62	Hydraulikventil schließen
		63	Start Antitaktzeit
8	Reglerstop	0	Warten auf Einschalten des Brenners
		1	Anti-Kurzyklus
9	Blockierung	XX	Blockiercode XX

5.3 Änderung der Einstellungen

Das Schaltfeld des Heizkessels ist für die häufigsten Heizungsanlagen voreingestellt. Mit diesen Einstellungen arbeiten praktisch alle Heizungsanlagen korrekt. Der Benutzer oder der Installateur kann die Parameter gemäß den eigenen Wünschen optimieren.

Für Informationen zu den Einstellungen des Kessels Gas 610 ECO PRO:

Die beschriebenen Parameter und Einstellungen gelten für jedes Kesselmodul. Deshalb muss jede Parameteränderung für alle Module identisch ausgeführt werden.

5.3.1. Parameterbeschreibung

■ Heizkesselart Gas 310 ECO PRO

Parameter	Beschreibung Einstellbereich		Werks-Einstellung
			Gas 310 ECO PRO
			285	355	4	30	50	575
	Vorlauftemperatur: TSET	20 bis 90 °C	80
	Pumpennachlaufzeit	1 bis 98 Minuten99 Minuten = kontinuierlich	5
	Heizkesselregelung	0 = Heizung aus1 = Heizung ein	1
	Anzeigefenster	0 = Einfach1 = Erweitert2 = Automatisch nach 3 Minuten auf einfach3 = Automatisch nach 3 Minuten auf einfach; Tastensperre aktiviert	2
	Helligkeit des Displays	0 = Abgedunkelt1 = Hell	1
	Maximale Gebläsedrehzahl	G20 (Gas H/E)(1)(x100 U/min)	52	5	35	38	43	41
		G25 (Gas L/LL)(x100 U/min)	53	5	6	35	38	43
	Minimale Gebläsedrehzahl	G20 (Gas H/E)(1)(x100 U/min)	14	1	5	9	10	11
		G25 (Gas L/LL)(x100 U/min)	14	1	5	9	10	11
	Offset Minimale Gebläsedrehzahl	Nicht ändern(x1 U/min)	0	50	50	50	0	50
	Drehzahl beim Einschalten	Nicht ändern(x100 U/min)	25	2	5	13	14	14
	Maximale Vorlauftemperatur des Systems	0 bis 90 °C 90
	Einstellung Heizkurze(Maximale Außentemperatur)Nur mit Außenfühler (Zubehör)	0 bis 30 °C 20
	Einstellung Heizkurze(Vorlauftemperatur)Nur mit Außenfühler (Zubehör)	0 bis 90 °C 20
	Einstellung Heizkurze(Minimale Außentemperatur)Nur mit Außenfühler (Zubehör)	-30 bis 0 °C -15
	Frostschutz-TemperaturNur mit Außenfühler (Zubehör)	von - 30 bis 0 °C - 10
	Funktion Störungsrelais X4(Wenn angeschlossen)	0 = Betriebsmeldung1 = Alarmanzeige	0
	Funktion Störungsrelais X5(Wenn angeschlossen)	0 = Betriebsmeldung1 = Alarmanzeige	1
	Mindest-Wasserdruck WpsNur wenn der Wasserdrucksensor angeschlossen ist (Zubehör)	0 - 7 bar (MPa) (x 0,1bar (MPa))0 = Nicht angeschlossen	0
Parameter Beschreibung Einstellbereich			Werks-Einstellung
			Gas 310 ECO PRO
			285	855	4	30	50	575
	Überprüfung des minimalen Gasdrucks Gps (Zubehör)	0 = Nicht angeschlossen1 = Angeschlossen	0
	Laufzeit des Hydraulikventils HdV (Wenn angeschlossen)	0 bis 255 Sekunden 0
	Laufzeit der Abgasklappen FgV Wenn angeschlossen	0 bis 255 Sekunden 0
	Wartezeit für die Freigabe 0 bis 255 Sekunden 0
	Gasventil-Prüfsystem VPS (Zubehör)	0 = Nicht angeschlossen1 = Angeschlossen	0
	Phasenerkennung Netzanschluss	0 = Aus1 = Ein	1
	Funktion blockierender Eingang	1 = Blockierung ohne Frostschutz2 = Blockierung mit Frostschutz3 = Sperrung mit Frostschutz (nur Pumpe)	1
	Funktion Analogausgang (0 - 10V) Steuerplatine SCU-S05	0 =Steuerplatine 0-10 V Wilo1 = Steuerplatine 0-10 V Grundfos2 = PWM Pumpe3 = Heizleistungsrückmeldung4 = Temperaturrückmeldung	0
	Funktion Analogeingang (0-10V) Steuerplatine SCU-S05	0 =OpenTherm-Regelung1 = Analoge Modulation der Temperatur (°C)2 = Analoge Modulation der Leistung (%)	0
	Durchschnittlicher Vorlauftemperatur-Faktor	Nicht ändern	6
	Anzeigeeinheiten	0 = °C / bar1 = F / PSI	0
	Wartungsmeldung	0 = Wartungsmeldungen aus1 = Wartungsmeldungen ein2 = Benutzerdefinierte Wartungsmeldung	0
	Betriebsstundenzahl des Heizkessels	( x 100)Nicht ändern	175
	Betriebsstundenzahl des Brenners	( x 100)Nicht ändern	30
	Pumpendrehzahlregelung (Mindestdrehzahl der Pumpe im Heizungsmodus)	2 - 10 (x 10%) 2
	Pumpendrehzahlregelung (Maximaldrehzahl der Pumpe im Heizungsmodus)	6 - 10 (x 10%) 10
	ΔT Zurückmodulation 10 bis 30 °C	25
	Erkennung der angeschlossenen SCU	0 = Keine Erkennung1 = Erkennung	0
	Werks-Einstellung	Um das Gerät auf die Werkseinstellungen zurückzusetzen oder nach einem Austausch der Hauptplatine für die Parameter und die Werte dF und dU des Typenschilds eingeben	X
			Y
(1) Diese Werkseinstellungen nur ändern, wenn es wirklich notwendig ist. Zum Beispiel, um den Heizkessel anzupassen an: G25 (Gas L/LL)

■ Heizkesselart Gas 610 ECO PRO

Parameter	Beschreibung Einstellbereich		Werks-Einstellung
			Gas 610 ECO PRO
			570	710	8	60	10	00 1150 1300
P1	Vorlauftemperatur: TSET	20 bis 90 °C	80
P2	Pumpennachlaufzeit	1 bis 98 Minuten99 Minuten = kontinuierlich	5
P3	Heizkesselregelung	0 = Heizung aus1 = Heizung ein	1
P4	Anzeigefenster	0 = Einfach1 = Erweitert2 = Automatisch nach 3 Minuten auf einfach3 = Automatisch nach 3 Minuten auf einfach; Tastensperre aktiviert	2
P5	Helligkeit des Displays	0 = Abgedunkelt1 = Hell	1
P17	Maximale Gebläsedrehzahl	G20 (Gas H/E)(1)(x100 U/min)	52	5	35	38	43	41
		G25 (Gas L/LL)(x100 U/min)	53	5	6	35	38	43
P18	Minimale Gebläsedrehzahl	G20 (Gas H/E)(1)(x100 U/min)	19	18	13	12	14	13
		G25 (Gas L/LL)(x100 U/min)	19	18	13	12	14	13
P19	Offset Minimale Gebläsedrehzahl	Nicht ändern(x1 U/min)	0	50	0	50	0	50
P20	Drehzahl beim Einschalten	Nicht ändern(x100 U/min)	25	25	14	14	15	16
P21	Maximale Vorlauftemperatur des Systems	0 bis 90 °C 90
P22	Einstellung Heizkurze(Maximale Außentemperatur)Nur mit Außenfühler (Zubehör)	0 bis 30 °C 20
P23	Einstellung Heizkurze(Vorlauftemperatur)Nur mit Außenfühler (Zubehör)	0 bis 90 °C 20
P24	Einstellung Heizkurze(Minimale Außentemperatur)Nur mit Außenfühler (Zubehör)	-30 bis 0 °C -15
P25	Frostschutz-TemperaturNur mit Außenfühler (Zubehör)	von - 30 bis 0 °C - 10
P26	Funktion Störungsrelais X4(Wenn angeschlossen)	0 = Betriebsmeldung1 = Alarmanzeige	0
P27	Funktion Störungsrelais X5(Wenn angeschlossen)	0 = Betriebsmeldung1 = Alarmanzeige	1
P28	Mindest-Wasserdruck WpsNur wenn der Wasserdrucksensor angeschlossen ist (Zubehör)	0 - 7 bar (MPa) (x 0,1bar (MPa))0 = Nicht angeschlossen	0
P29	Überprüfung des minimalen Gasdrucks Gps(Zubehör)	0 = Nicht angeschlossen1 = Angeschlossen	0
P30	Laufzeit des Hydraulikventils HdV(Wenn angeschlossen)	0 bis 255 Sekunden 0

Parameter Beschreibung Einstellbereich			Werks-Einstellung
			Gas 610 ECO PRO
			570 710 850 1000 1150 1300
P31	Laufzeit der Abgasklappen FgVWenn angeschlossen	0 bis 255 Sekunden 0
P32	Wartezeit für die Freigabe 0 bis 255 Sekunden 0
P33	Gasventil-Prüfsystem VPS(Zubehör)	0 = Nicht angeschlossen1 = Angeschlossen	0
P34	PhasenerkennungNetzanschluss	0 = Aus1 = Ein	1
P35	Funktion blockierender Eingang	1 = Blockierung ohne Frostschutz2 = Blockierung mit Frostschutz3 = Sperrung mit Frostschutz (nur Pumpe)	1
P36	Funktion Analogausgang (0 - 10V)Steuerplatine SCU-S05	0 = Steuerplatine 0-10 V Wilo1 = Steuerplatine 0-10 V Grundfos2 = PWM Pumpe3 = Heizleistungsrückmeldung4 = Temperaturrückmeldung	0
P37	Funktion Analogeingang (0-10V)Steuerplatine SCU-S05	0 = OpenTherm-Regelung1 = Analoge Modulation der Temperatur (°C)2 = Analoge Modulation der Leistung (%)	0
P38	Durchschnittlicher Vorlauftemperatur-Faktor	Nicht ändern	6
P39	Anzeigeeinheiten	0 = °C / bar1 = F / PSI	0
P40	Wartungsmeldung	0 = Wartungsmeldungen aus1 = Wartungsmeldungen ein2 = BenutzerdefinierteWartungsmeldung	0
P41	Betriebsstundenzahl des Heizkessels	( x 100)Nicht ändern	175
P42	Betriebsstundenzahl des Brenners	( x 100)Nicht ändern	30
P43	Pumpendrehzahlregelung(Mindestdrehzahl der Pumpe im Heizungsmodus)	2 - 10 (x 10%) 2
P44	Pumpendrehzahlregelung(Maximaldrehzahl der Pumpe im Heizungsmodus)	6 - 10 (x 10%) 10
P45	ΔT Zurückmodulation 10 bis 30 °C	25
Ald	Erkennung der angeschlossenen SCU	0 = Keine Erkennung1 = Erkennung	0
df und dU	Werks-Einstellung	Um das Gerät auf die Werkseinstellungen zurückzusetzen oder nach einem Austausch der Hauptplatine für die Parameter dF und dU die Werte dF und dU des Typenschilds eingeben	X
			Y

5.3.2. Änderung der Parameter der Benutzer-Ebene

Parameter P1 bis P5 können vom Benutzer geändert werden.

ACHTUNG

Änderungen der Werkseinstellungen können den Betrieb des Gerätes beeinträchtigen.

1. Gleichzeitig die beiden Tasten 🎨 und dann die Taste [+] drücken, bis das Symbol 🔒 in der Menüleiste blinkt.
2. Mit der Taste ← das Benutzer-Menü auswählen. P: I wird mit blinkend angezeigt.
3. Ein zweites Mal die Taste ← drücken. Der Wert 80 °C erscheint und blinkt (zum Beispiel).
4. Den Wert durch Drücken der Tasten [-] oder [+] ändern. In diesem Beispiel die Taste [-] verwenden, um den Wert auf 60 °C zu ändern.
5. Den Wert mit der Taste ← bestätigen. P: I wird mit I blinkend angezeigt.
6. 2 mal die Taste ← drücken, um zum aktuellen Betriebsmodus zurückzukehren.

Die Parameter P2 bis P5 können auf dieselbe Weise wie P1 geändert werden. Nach Schritt 2 mit der Taste [+] den gewünschten Parameter auswählen.

T000819-E

5.3.3. Änderung der Parameter der Installateur-Ebene

Die Parameter P17 bis dF dürfen nur von einem qualifizierten Fachmann verändert werden. Um Fehler durch Falscheinstellungen zu vermeiden, erfordert die Änderung bestimmter Parameter die Eingabe des speziellen Zugriffscodes 0012.

ACHTUNG

Änderungen der Werkseinstellungen können den Betrieb des Gerätes beeinträchtigen.

1. Gleichzeitig die beiden Tasten 🚙 und dann die Taste [+] drücken, bis das Symbol f in der Menüleiste blinkt.
2. Mit der Taste ← das Installateur-Menü wählen. Auf dem Display wird □□□E angezeigt.
3. Mit den Tasten [-] oder [+] den Installateur-Code eingeben.
4. Mit der Taste ← bestätigen. P: I wird mit I blinkend angezeigt.
5. Ein zweites Mal die Taste ← drücken. Der Wert 80 °C erscheint und blinkt (zum Beispiel).
6. Den Wert durch Drücken der Tasten [-] oder [+] ändern. In diesem Beispiel die Taste [-] verwenden, um den Wert auf 60 °C zu ändern.
7. Den Wert mit der Taste ← bestätigen: P : I wird mit I blinkend angezeigt.
8. Weitere Parameter bei Bedarf mit der Taste [-] oder [+] auswählen und einstellen.
9. 2 mal die Taste ←drücken, um zum aktuellen Betriebsmodus zurückzukehren.

Der Heizkessel schaltet in den normalen Betriebsmodus zurück, wenn während 3 Minuten keine andere Taste gedrückt wurde.

5.3.4. Einstellung der Maximalleistung des Heizungsmodus

Typ Gas 310- ECO PRO 575

M Maximalleistung (Erdgas)

F Werks-Einstellung

Q Wärmebelastung (kW)

R Drehzahl des Gebläses (U/min)

Die Drehzahl kann mit dem Parameter P17 geändert werden. Zwischen der Drehzahl und dem Eingang besteht ein linearer Zusammenhang: Siehe Grafik. Eine Grafik für die anderen Kessel kann auf die gleiche Weise erstellt werden.

5. Inbetriebnahme HMI Gas 310/610 ECO PRO

1. Gleichzeitig die beiden Tasten 🚙 und dann die Taste [+] drücken, bis das Symbol f in der Menüleiste blinkt.

2. Mit der Taste ← das Installateur-Menü auswählen. Auf dem Display wird □□□E angezeigt.

3. Mit den Tasten [-] oder [+] den Installateur-Code eingeben.

4. Mit der Taste ← bestätigen. P: I wird mit I blinkend angezeigt.

5. Die Taste [+] drücken, um den Parameter P: 17 aufzurufen.

6. Mit der Taste ← bestätigen.

7. Drücken Sie die [+] Taste, um die Drehzahl von z. B. 54 auf 50 zu reduzieren.

8. Den Wert mit der Taste ← bestätigen.

9. 2 mal die Taste ← drücken, um zum aktuellen Betriebsmodus zurückzukehren.

5.3.5. Rücksetzen auf die Werkseinstellungen

ACHTUNG

Durch Wiederherstellen der Werkseinstellungen werden möglicherweise auch benutzerdefinierte Einstellungen gelöscht. Deshalb sollten Sie zunächst alle benutzerdefinierten Parametereinstellungen (z. B. Einstellungen für eingebautes Zubehör wie ein Abgasventil oder eine Gasundichtigkeitskontrolle) notieren. Nehmen Sie diese speziellen Einstellungen erneut vor, nachdem die Werkseinstellungen wiederhergestellt wurden.

T000820-H

1. Gleichzeitig die beiden Tasten 🚆 und dann die Taste [+] drücken, bis das Symbol f in der Menüleiste blinkt.

2. Mit der Taste ← das Installateur-Menü auswählen. Auf dem Display wird □□□E angezeigt.

3. Mit den Tasten [-] oder [+] den Installateur-Code eingeben.

4. Mit der Taste ← bestätigen. P: I wird mit I blinkend angezeigt.

5. Mehrmals Taste [+] drücken. P: dF wird mit dF blinkend angezeigt.

6. Die Taste ← drücken. dF: X wird mit X blinkend angezeigt. X stellt den aktuellen Wert des Parameters dF dar. Diesen Wert mit dem Wert X vergleichen, der auf dem Typenschild angegeben ist.

7. Den auf dem Typenschild angegebenen Wert X mit den Tasten [-] oder [+] eingeben.

8. Den Wert mit der Taste ← bestätigen, d|F:Y wird mit Y blinkend angezeigt. Y stellt den aktuellen Wert des Parameters dU dar. Diesen Wert mit dem auf dem Typenschild angegebenen Wert Y vergleichen.

9. Den auf dem Typenschild angegebenen Wert Y mit den Tasten [-] oder [+] eingeben.

10. Den Wert mit der Taste ← bestätigen. Die Werkseinstellungen werden wiederhergestellt.

11. Das Display schaltet wieder in den normalen Betriebsmodus.

5.3.6. Ausführung der automatischen Erkennungsfunktion

Nach Entfernen einer Steuerplatine die automatische Erkennungsfunktion ausführen. Hierzu wie folgt vorgehen:

1. Gleichzeitig die beiden Tasten 🎨 und dann die Taste [+] drücken, bis das Symbol ⚡ in der Menüleiste blinkt.
2. Mit der Taste ← das Installateur-Menü auswählen. Auf dem Display wird □□□□E angezeigt.
3. Mit den Tasten [-] oder [+] den Installateur-Code eingeben.
4. Mit der Taste ← bestätigen. P : I wird mit I blinkend angezeigt.
5. Mehrmals Taste [+] drücken. P: R d wird mit R d blinkend angezeigt.
6. Mit der Taste ← bestätigen. Die automatische Erkennung wird ausgeführt.
7. Das Display schaltet wieder in den normalen Betriebsmodus.

5.3.7. Einstellung des manuellen Modus

In bestimmten Fällen muss der Heizkessel in den Handbetrieb geschaltet werden, zum Beispiel, wenn die Regelung noch nicht angeschlossen ist. Unter dem Symbol 🔊 kann der Heizkessel in den Automatik- oder Handbetrieb umgeschaltet werden. Hierzu wie folgt vorgehen:

1. Gleichzeitig die beiden Tasten 🎨 und dann die Taste [+] drücken, bis das Symbol 🔊 in der Menüleiste blinkt.
2. Die Taste ← drücken. Im Display-Fenster erscheint: oder
   Der Wert der minimalen Vorlauftemperatur. oder
   Der Wert der minimalen Vorlauftemperatur und Aktueller Wasserdruck (Nur wenn der Wasserdrucksensor angeschlossen ist).
3. Taste [+] drücken, um die Vorlauftemperatur manuell zu erhöhen.
4. Den Wert mit der Taste ← bestätigen. Der Heizkessel arbeitet jetzt im Handbetrieb.
5. 2 mal die Taste ← drücken, um zum aktuellen Betriebsmodus zurückzukehren.

T005266-B

6 Bei Störungen

6.1 Blockaden und Sperren

Für Informationen zur Bedienung des Kessels Gas 610 ECO PRO:

Die beschriebenen Funktionen und Anweisungen gelten für jedes Kesselmodul.

6.1.1. Allgemein

Der Heizkessel ist mit einer elektronischen Steuerungs- und Regelungsvorrichtung ausgestattet. Die Regelung arbeitet mit einem Mikroprozessor, dem Comfort Master ^© , der den Heizkessel schützt und ansteuert. Bei Signalisierung einer Störung wird der Heizkessel angehalten oder gesperrt.

6.1.2. Blockierung

Eine (vorübergehende) Blockierung ist ein Betriebsmodus des Heizkessels, der durch eine ungewöhnliche Situation hervorgerufen wird. In diesem Fall zeigt das Display einen Blockiercode (Code 58:9) an. Die Regelung versucht in bestimmten Zeitabständen den Heizkessel wieder zu starten. Der Heizkessel startet wieder, wenn die Ursachen der Blockierung beseitigt sind. Die Blockadecodes können wie folgt abgelesen werden:

1. Gleichzeitig die beiden Tasten 🎨 drücken.

2. Bestätigen durch Drücken der Taste ←. 5t und der Blockiercode 9 werden abwechselnd angezeigt.

3. Die Taste [+] drücken. Auf dem Display wird 5 u angezeigt.

Der Heizkessel setzt sich automatisch wieder in Betrieb, wenn die Ursache der Blockierung behoben wurde.

T001632-B

Blockiercode	Beschreibung Vermutliche Ursachen Überprüfung/Lösung
S:0	Parameterfehler	Fehler der Parameter auf der Leiterplatte PSU	dF und dU erneut einstellen\ Parameter mit Recom wieder zurücksetzen
S:1	Maximale Vorlauftemperatur überschritten	Keine oder unzureichende Zirkulation	Zirkulation überprüfen (Richtung, Pumpe, Ventile)Gründe für die Wärmeanforderung
S:3	Maximaler Temperaturanstieg des Wärmetauschers wurde überschritten	Keine oder unzureichende ZirkulationFühlerfehler	Zirkulation überprüfen (Richtung, Pumpe, Ventile)Wasserdruck überprüfenKesselkörper auf Verschmutzung überprüfenOrdnungsgemäße Funktion der Fühler prüfenÜberprüfen, ob der Fühler korrekt montiert ist
S:4	Die maximal zulässige Temperaturanstiegsrate der Vorlauftemperatur wird überschritten	Keine oder unzureichende Zirkulation	Zirkulation überprüfen (Richtung, Pumpe, Ventile)Gründe für die Wärmeanforderung
S:5S:6	Maximaler Temperaturunterschied zwischen Vorlauf und Rücklauf überschritten	Keine oder unzureichende ZirkulationFühlerfehler	Zirkulation überprüfen (Richtung, Pumpe, Ventile)Wasserdruck überprüfenKesselkörper auf Verschmutzung überprüfenOrdnungsgemäße Funktion der Fühler prüfenÜberprüfen, ob der Fühler korrekt montiert ist
S:8	Kein Freigabesignal	Externe UrsacheParameterfehlerFalscher Anschluss	Externe Ursache beseitigenParameter überprüfenVerkabelung überprüfen
S:9	Phase und Nullleiter der Netzspannung vertauscht	Fehler der Netzspannungs-VerkabelungUngeerdetes Netz oder 2-Phasen-Netz	Phase und Nullleiter tauschenDen Parameter P_34 auf O einstellen
S:10	Sperreingang aktiv	Externe UrsacheParameterfehlerFalscher Anschluss	Externe Ursache beseitigenParameter überprüfenVerkabelung überprüfen
S:11	Sperreingang oder Frostschutz aktiv	Externe UrsacheParameterfehlerFalscher Anschluss	Externe Ursache beseitigenParameter überprüfenVerkabelung überprüfen
S:13	Fehler der Datenübertragung mit der Leiterplatte SCU	Falscher Anschluss mit BUSLeiterplatte SCU ist nicht im Heizkessel installiert	Verkabelung überprüfenAutomatische Erkennung durchführen
S:14	Wasserdruck zu gering	Wasserdruck zu geringFehlerhafte Einstellung der Wasserdruck-Parameter 28 Wasserleck	Überprüfen:Wasserdruck der AnlageEinstellung des WasserdrucksensorsEinstellparameter 28
Blockiercode	Beschreibung Vermutliche Urs	sachen Überprüfung/Lösung
5U:15	Gasdruck zu gering	Keine oder unzureichende ZirkulationSchlechte Einstellung des Gasdruckwächters Gps auf der Leiterplatte SCU	Überprüfen, dass der Gashahn richtig geöffnet istVersorgungsdruck prüfenÜberprüfen, ob das Gasdruckwächtersystem Gps korrekt montiert istGasdruckwächtersystem Gps ggf. auswechseln
5U:16^(1)	Konfigurationsfehler oder SU-Platine nicht erkannt	Falsche Leiterplatte SU für diesen Heizkessel	Leiterplatte SU auswechseln
5U:17^(1)	Konfigurationsfehler oder falsche Standardparameter-Tabelle	Fehler der Parameter auf der Leiterplatte PCU	Leiterplatte PCU auswechseln
5U:18^(1)	Konfigurationsfehler oder PSU-Platine nicht erkannt	Falsche Leiterplatte PCU für diesen Heizkessel	Leiterplatte PCU auswechseln
5U:19^(1)	Konfigurationsfehler oder Parameter -dU unbekannt	Parameterfehler	und erneut einstellen
5U:20^(1)	Konfigurationsverfahren aktiv	Kurzzeitig aktiv nach der Inbetriebnahme des Heizkessels	Keine Maßnahme
5U:21	Fehler der Datenübertragung mit der Leiterplatte SU	Falscher Anschluss	Kontrollieren, ob die SU-Platine korrekt in den Steckverbinder der PCU-Platine gesteckt wurde
5U:22	Erlöschen der Flamme während des Betriebs	Kein Ionisationsstrom	Gasleitung entlüftenÜberprüfen, dass der Gashahn richtig geöffnet istVersorgungsdruck prüfenFunktion und Einstellung der Gasarmatur überprüfenSicherstellen, dass weder die Luftzuleitung noch die Abgasabfuhrleitung verstopft sindSicherstellen, dass die Abgase nicht wieder angesaugt werden
5U:24	Fehler Gasleckkontrolle	Falscher AnschlussGasarmatur defektGasleckkontrolle VPS fehlerhaft	Verkabelung überprüfenGasarmatur ersetzenGasleckkontrolle austauschen VPS
5U:25	Interner Fehler der Leiterplatte SU		Leiterplatte SU auswechseln
(1) Diese Blockaden werden nicht im Fehlerspeicher protokolliert

6.1.3. Sperrung

Wenn die Ursachen einer Blockierung nach mehreren automatischen Anlaufversuchen immer noch vorhanden sind, schaltet sich der Heizkessel in einen Sperrmodus (auch als Störung bezeichnet). Im Display wird angezeigt:

Display rot blinkend:

Das Symbol
Das Symbol RESET
Der Störungscode (zum Beispiel E:01)

▶ 2 Sekunden lang die Taste RESET drücken. Wenn der Fehlercode weiterhin erscheint, die Ursache in der Fehlertabelle nachlesen und die Lösung anwenden.

Der Fehlercode ist wichtig für die korrekte und schnelle Diagnose der Störungsart und für eine eventuelle technische Unterstützung durch Remeha.

Fehlercode	Beschreibung Vermutliche Ursachen	Überprüfung/Lösung
E:00	Einheit zur Speicherung der PSU-Parameter nicht gefunden	▸ Falscher Anschluss ▶ Verkabelung überprüfen
E:01	Die Sicherheitsparameter sind falsch	▸ Falscher Anschluss▸ PSU defekt	▸ Verkabelung überprüfen▸ PSU auswechseln
E:02	Kurzschluss des Vorlauftemperaturfühlers	▸ Falscher Anschluss▸ Fühler nicht oder falsch angeschlossen▸ Fühlerfehler	▸ Verkabelung überprüfen▸ Ordnungsgemäße Funktion der Fühler prüfen▸ Überprüfen, ob der Fühler korrekt montiert ist▸ Fühler ggf. ersetzen
E:03	Unterbrechung des Vorlauftemperaturfühlers	▸ Falscher Anschluss▸ Fühler nicht oder falsch angeschlossen▸ Fühlerfehler	▸ Verkabelung überprüfen▸ Ordnungsgemäße Funktion der Fühler prüfen▸ Überprüfen, ob der Fühler korrekt montiert ist▸ Fühler ggf. ersetzen
E:04E:05	▸ Temperatur des Wärmetauschers zu niedrig▸ Wärmetauschertemperatur zu hoch	▸ Falscher Anschluss▸ Keine Zirkulation▸ Fühler nicht oder falsch angeschlossen▸ Fühlerfehler	▸ Verkabelung überprüfen▸ Heizungsanlage entlüften▸ Zirkulation überprüfen (Richtung, Pumpe, Ventile)▸ Wasserdruck überprüfen▸ Kesselkörper auf Verschmutzung überprüfen▸ Überprüfen, ob der Fühler korrekt montiert ist▸ Ordnungsgemäße Funktion der Fühler prüfen▸ Fühler ggf. ersetzen
E:06	Kurzschluss des Rücklauftemperaturfühlers	▸ Falscher Anschluss▸ Fühler nicht oder falsch angeschlossen▸ Fühlerfehler	▸ Verkabelung überprüfen▸ Überprüfen, ob der Fühler korrekt montiert ist▸ Ordnungsgemäße Funktion der Fühler prüfen▸ Fühler ggf. ersetzen
E:07	Unterbrechnung des Rücklauftemperaturfühlers	▸ Falscher Anschluss▸ Fühler nicht oder falsch angeschlossen▸ Fühlerfehler	▸ Verkabelung überprüfen▸ Überprüfen, ob der Fühler korrekt montiert ist▸ Ordnungsgemäße Funktion der Fühler prüfen▸ Fühler ggf. ersetzen
E:08E:09	Rücklauftemperatur zu niedrigRücklauftemperatur zu hoch	Falscher AnschlussKeine ZirkulationFühler nicht oder falsch angeschlossenFühlerfehler	Verkabelung überprüfenKesselkörper auf Verschmutzung überprüfenHeizungsanlage entlüftenZirkulation überprüfen (Richtung, Pumpe, Ventile)Wasserdruck überprüfenOrdnungsgemäße Funktion der Fühler prüfenÜberprüfen, ob der Fühler korrekt montiert ist
E:10E:11	Differenz zwischen Vorlauf- und Rücklauftemperaturen zu groß	Keine ZirkulationFühler nicht oder falsch angeschlossenFühlerfehler	Heizungsanlage entlüftenWasserdruck überprüfenHeizungs-Umwälzpumpe auf Funktionstüchtigkeit überprüfenZirkulation überprüfen (Richtung, Pumpe, Ventile)Kesselkörper auf Verschmutzung überprüfenÜberprüfen, ob der Fühler korrekt montiert istOrdnungsgemäße Funktion der Fühler prüfenFühler ggf. ersetzen
E:12	Druckdifferenzschalter hat angesprochenTemperatur des Wärmetauschers jenseits des Normalbereichs (Maximalthermostat STB)	Die Luftzufuhr oder Abgasleitung blockiertFalscher AnschlussKeine ZirkulationFühler nicht oder falsch angeschlossenFühlerfehler	Sicherstellen, dass weder die Luftzuleitung noch die Abgasabfuhrleitung verstopft sindVerkabelung überprüfenWasserdruck überprüfenHeizungs-Umwälzpumpe auf Funktionstüchtigkeit überprüfenZirkulation überprüfen (Richtung, Pumpe, Ventile)Kesselkörper auf Verschmutzung überprüfenÜberprüfen, ob der Fühler korrekt montiert istOrdnungsgemäße Funktion der Fühler prüfenFühler ggf. ersetzen
E:14	5 fehlerhafte Zündversuche des Brenners	Fehlen des Zündfunken	Verkabelung des Zündtrafos überprüfenZünd- und Ionisationselektrode überprüfenÜberschläge zur Masse/Erde überprüfenErdung überprüfenAnsteuerung der SU-Platine defekt
		Zündfunken vorhanden, jedoch keine Flammenbildung	Sicherstellen, dass weder die Luftzuleitung noch die Abgasabfuhrleitung verstopft sindÜberprüfen, dass der Gashahn richtig geöffnet istVersorgungsdruck prüfenGasleitung entlüftenFunktion und Einstellung der Gasarmatur überprüfenZustand der Brenneroberfläche überprüfenVerdrahtung der Gasarmatur überprüfenAnsteuerung der SU-Platine defekt
		Vorhandensein einer Flamme, jedoch unzureichende Ionisierung (<3 μA)	Überprüfen, dass der Gashahn richtig geöffnet istVersorgungsdruck prüfenVerdrahtung der Zünd-Ionisationselektrode überprüfenErdung überprüfenZünd- und Ionisationselektrode überprüfenFunktion und Einstellung der Gasarmatur überprüfenZustand der Brenneroberfläche überprüfen
E:15	5 fehlgeschlagene Gasleckkontrollen	Kein Gasdruck oder zu niedriger GasdruckVerdrahtungsfehlerFehlerhafte Einstellung des VPS SchaltersDruckschalter VPS nicht oder schlecht montiertDruckschalter VPS defektGasarmatur defekt	Überprüfen, dass der Gashahn richtig geöffnet istVersorgungsdruck prüfenVerkabelung überprüfenÜberprüfen, ob das Gasdruckwächtersystem VPS korrekt montiert istÜberprüfen Sie, ob der VPS Schalter richtig eingestellt wurdeGasdruckwächtersystem VPS ggf. auswechselnGasarmatur überprüfen und ggf. ersetzen
E:16	Falsches Flammensignal	Ionisationsstrom vorhanden, obwohl keine Flamme brenntDer Brenner glüht nach: CO2-Wert zu hochZündtrafo defektGasarmatur defekt	Zünd- und Ionisationselektrode überprüfenCO2einstellenDen Zündtrafo ersetzen, falls erforderlichGasarmatur überprüfen und ggf. ersetzen
E:17	Fehler des Gasventils SU-Platine defekt	Falscher AnschlussSU-Platine defekt	Verkabelung überprüfenLeiterplatte SU kontrollieren und ggf. ersetzen
E:34	Gebläsestörung	▸ Falscher Anschluss▸ Gebläse defekt	▸ Verkabelung überprüfen▸ Ordnungsgemäßen Zug am Schornsteinanschluss prüfen▸ Ggf. Gebläse ersetzen
E:35	Vorlauf und Rücklauf vertauscht	▸ Umgekehrte Richtung der Wasserzirkulation▸ Falscher Anschluss▸ Fühler nicht oder falsch angeschlossen▸ Fühlerfehler	▸ Zirkulation überprüfen (Richtung, Pumpe, Ventile)▸ Überprüfen, ob der Fühler korrekt montiert ist▸ Ordnungsgemäße Funktion der Fühler prüfen▸ Fühler ggf. ersetzen
E:36	5x Flammenverlust	▸ Kein Ionisationsstrom oder unzureichend hoch	▸ Gasleitung entlüften▸ Überprüfen, dass der Gashahn richtig geöffnet ist▸ Versorgungsdruck prüfen▸ Funktion und Einstellung der Gasarmatur überprüfen▸ Sicherstellen, dass weder die Luftzuleitung noch die Abgasabfuhrleitung verstopft sind▸ Sicherstellen, dass die Abgase nicht wieder angesaugt werden
E:37	Fehler der Datenübertragung mit der Leiterplatte SU	▸ Falscher Anschluss	▸ Kontrollieren, ob die SU-Platine korrekt in den Steckverbinder der PCU-Platine gesteckt wurde
E:38	Fehler der Datenübertragung mit der Leiterplatte SCU	▸ Falscher Anschluss▸ SCU-Platine defekt	▸ Verkabelung überprüfen▸ SCU-Platine austauschen
E:39	Blockierender Eingang im Sperrmodus	▸ Falscher Anschluss▸ Externe Ursache▸ Parameter falsche eingestellt	▸ Verkabelung überprüfen▸ Externe Ursache beseitigen▸ Parameter überprüfen

6.2 Fehlerspeicher

Die Regelung des Heizkessels ist mit einem Fehlerspeicher ausgestattet. In diesem Speicher werden die 16 zuletzt aufgetretenen Fehler protokolliert.

Außer den Fehlercodes werden folgende Daten gespeichert:

▶ Häufigkeit des Auftretens des Fehlers: (n□:X X).
▶ Am Kessel ausgewählter Betriebmodus (5E:X|X).
Die Vorlauftemperatur ( : 1: X | X) und die Rücklauftemperatur ( : 2: X | X) zum Zeitpunkt des Auftretens des Fehlers.

Um auf den Fehlerspeicher zuzugreifen muss der Zugriffscode 0012 eingegeben werden.

6.2.1. Auslesen der gespeicherten Fehler

+ 4x CODE 0012 ER:XX - + ER/bL ER/bL:XX - + ER/bL:1...2 ◀ ER/bL:2 - + E/b:XX...Po: ER/bL:XX - + ER/bL:1...2 ◀ ER/bL 2x

T001530-B

1. Gleichzeitig die beiden Tasten 🎨 und dann die Taste [+] drücken, bis das Symbol ⚠ in der Menüleiste blinkt.
2. Mit der Taste ← das Installateur-Menü auswählen. Auf dem Display wird □□□E angezeigt.
3. Mit den Tasten [-] oder [+] den Installateur-Code eingeben.
4. Die Taste ← drücken. Auf dem Display wird E r : |X| |X| angezeigt.
5. Mit den Tasten [-] bzw. [+] kann die Liste der Störungen bzw. der Blockaden aufgerufen werden.
6. Mit der Taste ← bestätigen. E r : X X wird mit X X blinkend angezeigt = Letzter aufgetretener Fehler, Zum Beispiel □2.
7. Mit den Tasten [-] oder [+] kann durch die Störungen bzw. Blockaden geblättert werden.
8. Die Taste ← drücken, um die Einzelheiten der Störungen bzw. Blockaden anzuzeigen.
9. Die Tasten [-] oder [+] drücken, um die folgenden Daten abzurufen:

n:1 = Häufigkeit des Auftretens des Fehlers.

H-r = Betriebsstunden des Brenners.

5 t = Status.

5 u = Substatus.

E I = Vorlauftemperatur (°C).

2 = Rücklauftemperatur (°C).

4 = Außentemperatur (°C) (Nur mit Außenfühler).

E S = Wärmetauschertemperatur (°C).

5P = interner Sollwert (°C).

F = lonisationsstrom ().

=Gebläsedrehzahl in U/min.

= Wasserdruck (bar (MPa)). (Nur wenn der

Wasserdrucksensor angeschlossen ist)

|_0 = Gelieferte Relativleistung (%) .

1. Die Taste ← drücken, um die Anzeigeschleife zu stoppen. E r: X X wird mit X X blinkend angezeigt = Letzter aufgetretener Fehler.
2. Mit den Tasten [-] oder [+] kann durch die Störungen bzw. Blockaden geblättert werden.
3. Die Taste ← drücken, um die Liste der Störungen bzw. Blockaden aufzurufen.
   13.2 mal die Taste ← drücken, um den Fehlerspeicher zu schließen.

T000831-D

6.2.2. Löschen der Fehleranzeige

1. Gleichzeitig die beiden Tasten 🎨 und dann die Taste [+] drücken, bis das Symbol ⚠ in der Menüleiste blinkt.
2. Mit der Taste ← das Installateur-Menü auswählen. Auf dem Display wird □□□□E angezeigt.
3. Mit den Tasten [-] oder [+] den Installateur-Code eingeben.
4. Die Taste ← drücken. Auf dem Display wird E r : |X| |X| angezeigt.
5. Mit den Tasten [-] bzw. [+] kann die Liste der Störungen bzw. der Blockaden aufgerufen werden.
6. Mit der Taste ← bestätigen. E r: X X wird mit X X blinkend angezeigt.
7. Mehrmals die Taste [+] drücken, bis auf dem Display angezeigt wird.
8. Die Taste ← drücken. □□:□ wird mit □ blinkend angezeigt.
9. Die Taste [+] drücken, um den Wert von ☐ zu verändern.
10. Taste ← drücken, um den Fehlerspeicher zu löschen.
    11.3 mal die Taste ← drücken, um den Fehlerspeicher zu schließen.

De Dietrich Remeha GmbH

Rheiner Strasse 151

48282 Emsdetten

Tel: [phone] - 5

Fax: [phone] - 102

Internet: www.remeha.de

E-mail: [e-mail]

OpenTherm®

CE

© Impressum

Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden.

160514

DR remeha
