BEDIENUNGSANLEITUNG 2100 Clarke-tech

1. Einführung......2

1.1 Überblick
1.2 Grundfunktionen

2. Sicherheitshinweise....3

2.1 Hinweise
2.2 Sicherheitsvorkehrungen

3. Vor Inbetriebnahme....5

3.1 Zubehör
3.2 Die Satellitenantenne

4. Bedienelemente/Anschlüsse....6

4.1 Frontseite
4.2 Rückseite
4.3 Fernbedienung

5. Anschließen des Gerätes....10

6. Bedienung und Funktionen....11

6.1 Erste Schritte
6.2 Systemeinstellungen
6.3 Kanäle
6.4 Elektronischer Programmführer ( EPG)
6.5 Spiele
6.6 Systeminformationen

7. Fehlerbeseitigung....34

8. Spezifikationen....35

1.1 Überblick

Dieser Receiver ist für den Empfang freier( unverschlüsselter) Programme konzipiert. Abhängig von Ihrem Wohnort können Sie über 5000 verschiedene Programme empfangen. Sie können eine breite Auswahl an Kanälen mit Nachrichten, Musik, Filmen Sport oder Kultur empfangen.

Dieses Gerät wurde unter der Verwendung bester Komponenten hergestellt.

1.2 Grundfunktionen

MPEG-II Digital & voll DVB kompatibel

On-screen display mit 256 Farben.

DiSEqC Steuerung Version 1.0, 1.1, 1.2 und USALS kompatibel.

8 editierbare Favoritenlisten

Kanalwechsel unter 1 Sekunde

Erweiterte Blindsuche ( Blind search)

Kanalverwaltung mit Funktionen wie Favoritenlisten, Kanalsperre, Überspringen, Verschieben und Löschen.

Kanalsortierung nach Alphabet, Transponder und Verschlüsselungssystem

Mehrsprachige Benutzeroberfläche : Englisch, Italienisch, Türkisch, Arabisch, Farsi, Deutsch, Französisch, Russisch, Spanisch, Portugiesisch und Holländisch

Erweiterter elektr. Programmführer mit Programmreservierung über EPG.

Videotext.

DVB Untertitel

Umschaltung zwischen verschiedenen Sprachen bei mehrsprachig ausgestrahlten Sendungen

Last channel Speicherfunktion

Speicherkapazität für bis zu 5000 Kanälen

Erweitertes Kanallisten Menü

Multi Satellitensuche

Spiel emit Stereoton

Software und Kanallistenaktualisierung über Comschnittstelle ( RS 232) per Computer oder

Kindersicherungen wie Menüsperre, Receiversperre und Kanalsperre

Digitaler Ausio Ausgang (S/PIDF)

Multi Bild Anzeige

Zoom funKtion

Farbe am Receiver einstellbar

DiSEqC ein eingetragenes Warenzeichen von EUTELSAT

2.1 Allgemeine Hinweise

Bitte lesen Sie sorgfältich das Handbuch bevor Sie das Gerät benutzen.

Berühren Sie das Netzkabel nicht mit nassen Händen, das kann zu einem Stromschlag führen.

Öffnen Sie niemals das Gehäuse des Receivers. Es ist gefährlich das Innere des Gerätes zu berühren.

Stellen Sie das Gerät an einem Ort mit guter Durchlüftung und ohne Heizeinwirkung auf.

Wenn Sie das Gerät längere Zeit nicht nutzen ziehen Sie das Netzkabel aus der Steckdose.

Benutzen Sie nur einwandfreie Netzkabel weil sonst das Risiko eines Stromschlages gegeben ist.

Wenn der Empfang gestört ist wenden Sie sich bitte an Ihren örtlichen Fachbetrieb.

2.2 Sicherheitsvorkehrungen

Während der Installation beachten Sie bitte:

Stellen Sie das Gerät horizontal auf einer Ebenen Fläche auf. Die Aufstellung an einer unebenen Fläche kann Schäden im Gerät hervorrufen.

Stellen Sie keine Gegenstände auf dem Gerät ab.

Achten Sie darauf das keine Flüssigkeiten in das Gerät laufen oder spritzen.

Stellen Sie keine Wasserbehälter wie z.B. Vasen auf dem Gerät ab

Stellen Sie das Gerät nicht auf wo:

Vibrationen einwirken

Hohe Luftfeuchtigkeit herrscht

Zu hohe oder zu tiefe Temperaturen herrschen

Keine genügende Luftzufuhr besteht ( Raks, Regale)

Bei direkter Sonneneinstrahlung

Wenn Sie das Gerät von einem warmen an einen kühlen Platz bewegen kann es zu Kondensation kommen. Lassen Sie das Gerät in diesem Fall 2 Stunden abtrocknen

3.1 Zubehör

Die folgenden Zubehörteile liegen dem Gerät bei:

Sollte etwas von den genannten Teilen bei Ihrem Receiver fehlen, kontaktieren Sie bitte Ihren Fachhändler.

3.2 Die Satellitenantenne

Die Antenne muss korrekt nach Azimuth und Elevation ausgerichtet sein um guten Empfang zu gewährleisten.

Der Receiver ist in der Lage motorisierte Antennen mit DiSEqC 1.2 und USALS zu steuern. Befragen Sie dazu Ihren Fachhändler.

4.1 Bedienelemente und Anschlüsse Frontseite

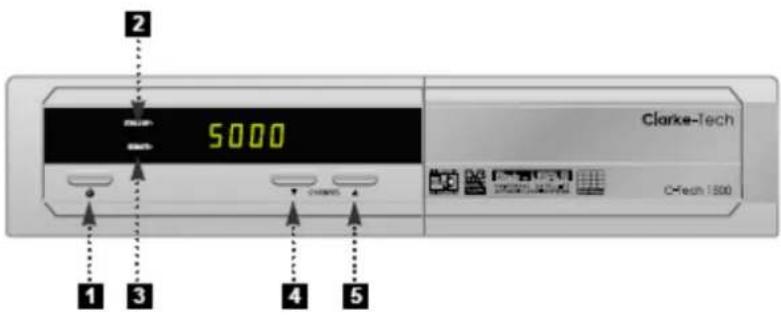

2 5000 Clarke-Tech C-Tech 1800 1 3 4 5

1. Power : schaltet den Receiver zwischen Standby und Betrieb ON

2. Standby/Power LED : Die LED leuchtet Rot im Standby Modus und ist aus wenn das Gerät läuft

3. Aktions (indicator) LED :leuchtet wenn Befehle der Fernbedieung gesendet werden

4-5 - CH. (▲/▼) Schaltet Kanäle hoch oder runter bzw. Ändert die Cursor Position bei Anwendungen

4.2 Bedienelemente und Anschlüsse Rückseite

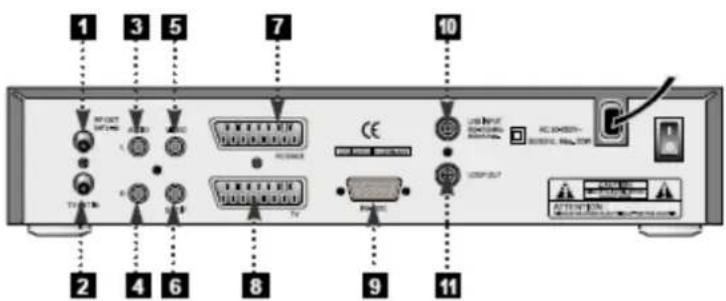

1 3 5 7 10 2 4 6 8 9 11

1. RF Ausgang UHF 21-69 IEC 169-2 Stecker TV Ausgang

2. TV ANT IN IEC 169-2 Buchse Eingang für terr. Antenne

3. AUDIO L Cinchbuchse Audio Ausgang links

4. AUDIO R Cinchbuchse Audio Ausgang rechts

5. VIDEO Cinchbuchse FBAS Video Ausgang

6. S/PDIF Cinchbuchse Audio Ausgang digital

7. VCR/AUX SCART Scartbuchse CVBS Video Ausgang CVBS und RGB Videoeingang

8. TV SCART Scartbuchse CVBS, RGB Video Ausgang

9. RS-232C 9 polig seriell Serielle Schnittstelle

10. LNB INPUT F – Buchse ZF Eingang des Tuners

11. LOOP OUT F – Buchse ZF Ausgang zum Durchschleifen

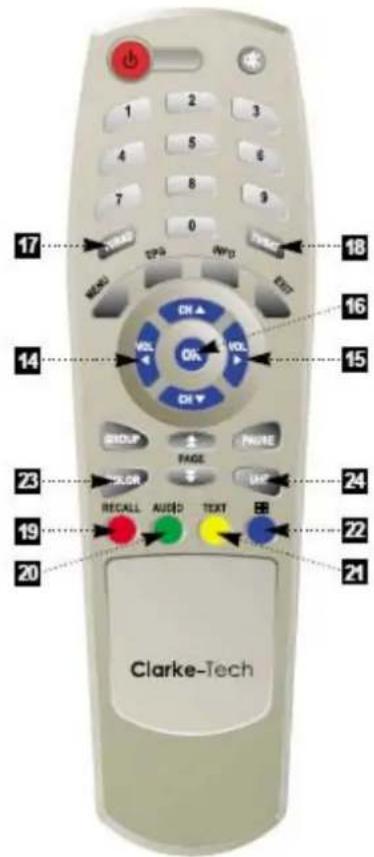

4.1 Bedienelemente und Anschlüsse Fernbedienung

1 POWER Schaltet den Receiver AN/AUS

2 MUTE schaltet den Ton stumm

3 Nr. 1-9 zur Eingabe von numerischen Werten

4 INFO zeigt Informationen zum Programm zweimaliges Pressen zeigt

5 PAUSE schaltet auf Standbild, nochmaliges drücken der Taste löst die Pause

6 EPG zeigt den elektr. Programmführer

7 GROUP schaltet zwischen Kanallisten oder Satelliten

8 Menü startet und beendet das Hauptmenü

9 EXIT Beendet laufende Anwendungen

10-11 Doppelpfeile blättert Seiten (z.B. Kanalliste)

12-13 hoch/runter Kanal auf /ab und Cursor im Menü

14-15 links/rechts Ändert Lautstärke und Werte im Menü

16 OK zeigt die Kanalliste oder Bestätigung im Menü

17 TV/Radio schaltet zwischen TV und Radioempfang

18 TV/SAT schaltet das AV Signal des Receivers zum TV Aus

19 RECALL (rot) schaltet zu vorherigen Kanal zurück

20 Audio ( grün ) schaltet zwischen versch. Tonspuren

21 TEXT (gelb) schaltet in den Videotextmodus

22 BLUE schaltet auf Multibildwiedergabe

23 COLOR Bildeinstellungen wie Farbe oder Kontrast

24 UHF zum Einstellen des UHF Kanals

1 2 3 4 5 6 7 8 9 0 NEXT Details NEXT INFO TEST 9 12 OK VOL VOL CH CH GROUP PAGE PHASE 5 7 COLOR RECALL AUDIO TEXT 11 Clarke-Tech

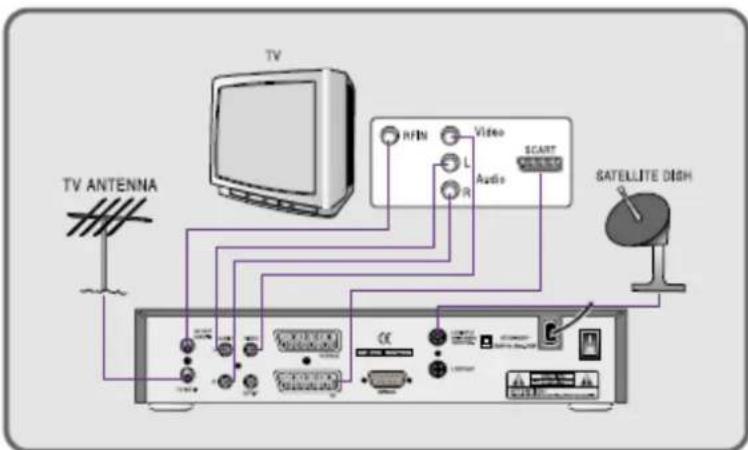

1. schließen Sie die TV Antenne ( oder Kabelanschluss) am Anschluss TV ANT IN an. ( nicht zwingend erforderlich)

2. schließen Sie das TV Kabel zum Fernseher an den Anschluss RF OUT an. (nicht zwingend erforderlich)

3. schließen Sie das Scartkabel zum TV an die Buchse TV SCART an

4. schließen Sie ggfls. den Videorecorder o.ä. an die Buchse VCR AUX SCART an.

5. schließen Sie das Kabel von der Satellitenantenne an die F-Buchse LNB INPUT an.

TV TV ANTENNA RFIN Video L Audio SCART SATELLITE DISH

6.1 Erste Schritte

Nachdem der Receiver eingeschaltet wurde fahren Sie wie folgt fort :

1. Menü Sprache einstellen

Schalten Sie den Receiver und Fernsehgerät ein.

In dem nun erscheinenden Menü wählen Sie die gewünschte Sprache aus Und bestätigen mit der OK TASTE.

1. Drücken Sie die Menü Taste um in das Hauptmenü zu gelangen.

2. Benutzen Sie die Hoch/Runter Tasten um sich im Menü zu bewegen.

3. Drücken Sie die OK Taste auf dem Menüpunkt Antenneneinstellungen wenn Sie eine motorisierte Antenne besitzen wählen Sie Drehanlageneinstellung

Sollte ein 4 – stelliger Pincode abgefragt werden so geben Sie „0000“ ein.

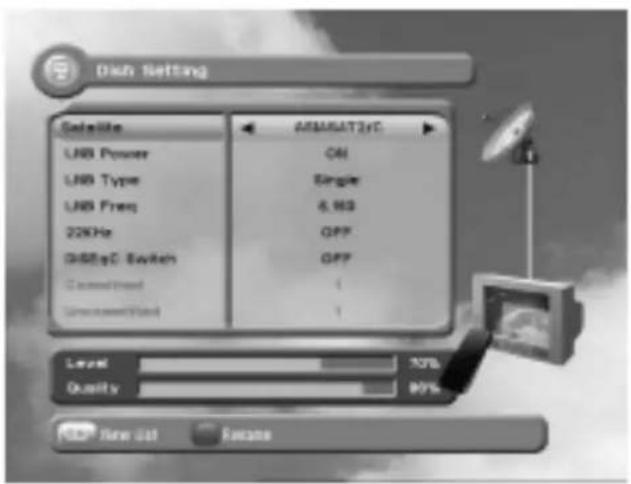

1. Wählen Sie den Wert aus den Sie zu ändern wünschen (Antenneneinstellungen)

2. Satellit: wählen Sie den zu durchsuchenden Satelliten aus

3. LNB Versorgung: wählen Sie zwischen AN und AUS
4. LNB TYP: wählen Sie zwischen Single, Universal und OCS
5. LNB Frequenz: geben Sie hier die Oszillatorfrequenz ihres LNB ein
6. 22 KHz: wählen Sie 0 oder 22 KHz wenn nicht auf Auto gestellt wurde
7. DiSEqC-Schalter: wählen Sie die Version zwischen Kein, 1.0 und 1.1 aus

8. Committed/Uncommitted wählen Sie den DiSEqC Port aus

9. Wählen Sie den Wert aus den Sie zu ändern wünschen (Drehanlageneinstellung)

- Frequenz

sollte die Voreinstellung nicht zutreffen so können Sie den Wert des Transponders ändern auf dem nach Signal gesucht wird.

- DiSeqC Motor

Wählen Sie das passende DiSEqC Protokoll für ihren Motor aus Zur Auswahl stehen USALS, DiSEqC 1.2 und AUS

Wenn die Einstellung DiSEqC 1.2 lautet:

- Verschieben: hiermit kann die Antenne nach Ost oder West bewegt werden

- Grenze : drücken Sie die OK Taste um Limits festzulegen

- Grenze deaktivieren: hiermit können Limits aufgehoben werden

- Zur Mitte: bewegt die Antenne zur Null – Position

Ost/Westgrenze festlegen: bewegen Sie die Antenne mit den LINKS/RECHTS Tasten

Drücken Sie die OK Taste um ein Limit festzulegen.

Wenn die Einstellung USALS lautet:

- Sat Grad : geben Sie hier die Position des Satelliten ein

• Antennenposition: drücken Sie die OK Taste
• Zur Referenz: bewegt die Antenne auf die Referenzposition Null
• Antenne Längengrad: geben Sie ihren Längengrad ein
• Antenne Breitengrad: geben Sie ihren Breitengrad ein

Daten wie die Position der Satelliten sowie Breiten- und Längengrad entnehmen Sie bitte der Dokumentation Ihres Motors.

Wenn Sie ihre Einstellungen vorgenommen haben drücken Sie die EXIT Taste.

Wichtig !!

Um korrekte Einstellungen vornehmen zu können sollten Sie über die Art ihres LNB informiert sein.

Sie sollten die Konfiguration Ihrer Satanlage kennen um korrekte DiSEqC und 22 KHz Einstellungen vornehmen zu können.

Satellitensuchlauf

Mit dieser Funktion sucht der Receiver nach verfügbaren Kanälen und speichert diese ab.

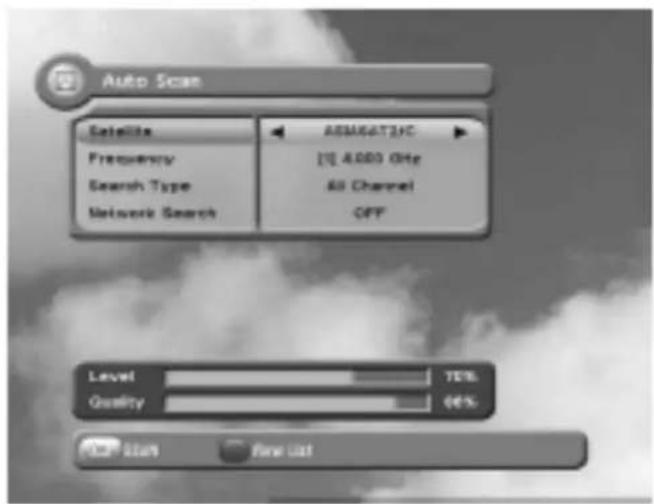

Automatischer Suchlauf (links Bild)

1. um mehr als einen Satelliten auf einmal abzusuchen drücken Sie bitte die RoteTaste wenn der Cursor auf Satellit steht.
2. drücken Sie die OK Taste auf den Namen der Satelliten in der Satellitenliste .Wenn Sie fertig sind drücken Sie die EXIT Taste um die Satellitenliste zu schließen.
3. Benutzen Sie die Hoch/Runter Tasten um Suchart- und Netzwerksucheoptionen festzulegen.

Suchart: entscheiden Sie welche Kanäle gesucht werden sollen, Alle Kanäle, nur Freie oder z.B. nur TV Kanäle

Suche Frequenzen: Schalten Sie diese Option um neue Transponder die mit bereits bestehenden verknüpft sind zu finden. Dabei durchsucht der Receiver zusätzlich die NIT (Network Information Table).

1. drücken Sie die OK Taste um den oder die Satelliten zu durchsuchen. (rechtes Bild)

Manuelle Kanalsuche (links Bild)

1. wählen Sie einen Transponder
2. um die Parameter (Frequenz, Symbolrate) des Transponders zu ändern benutzen Sie die Nummerntasten der Fernbedienung.
3. benutzen Sie die Grüne Taste um einen neuen Transponder einzufügen
4. um einen Transponder zu löschen benutzen Sie die Gelbe Taste
5. Sie durchsuchen einen Transponder indem Sie die Parameter eingeben und die OK Taste drücken

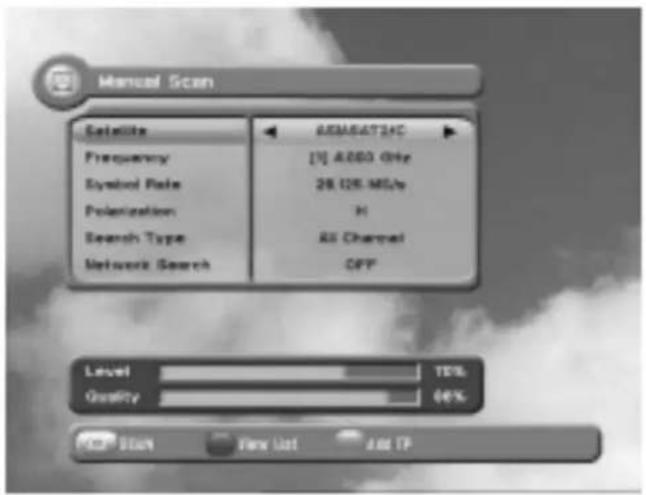

PIDs (Package Identifier) suche (rechtes Bild)

1. wählen Sie einen Transponder
2. um die Parameter (Frequenz, Symbolrate) des TP zu ändern benutzen Sie die Nummertasten der Fernbedienung
3. benutzen Sie die Grüne Taste um einen neune TP einzufügen
4. um einen TP zu löschen benutzen Sie die Gelbe Taste
5. um den TP zu durchsuchen geben Sie seine Parameter ein und benutzen die Hoch/Runter Tasten um manuell die PIDs eingeben zu können. Jeder Kanal hat in der Regel 3 PID's, die Audio PID, Die Video PID und die PCR PID.

Wenn Sie bestimmte Kanäle trotz Eingabe der korrekten Daten nicht empfangen können wenden Sie sich bitte an Ihren Fachhändler

Kanalauswahl

Sie können mit den HOCH/RUNTER Tasten zwischen den Kanälen hin und her schalten.

Wenn Sie die Kanalnummer wissen können sie diese direkt über die Zifferntasten anwählen
Wenn Sie den Kanalnamen oder den Transponder oder das Verschlüsselungssystem kennen können Sie die Kanalliste mit der OK Taste aufrufen ( Bild)

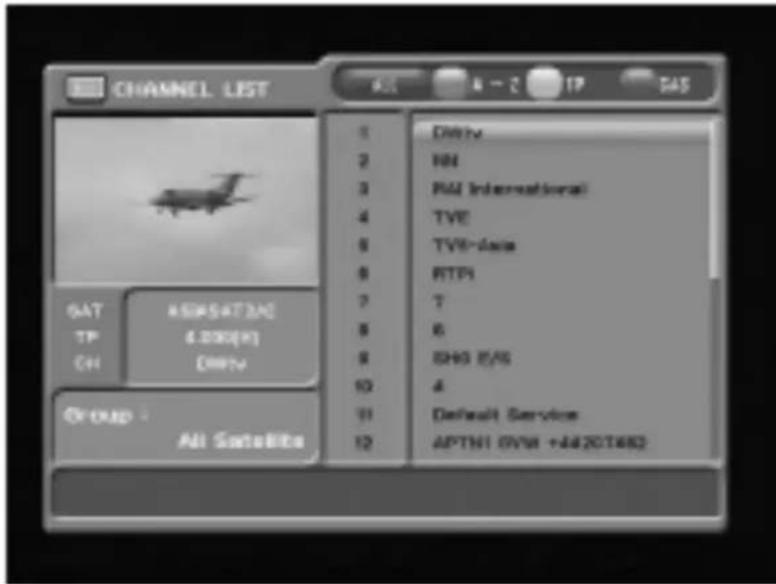

CHANNEL LEST GAT TP CH AISI/SAT/NC 4.000(H) DRIVE Group - All Satellites 8 2 3 4 6 8 7 9 8 10 11 12 Drive HMI Full International TVE TVB-Asia RTP1 7 6 SHG 8/5 4 Default Service APTN1 OVM +442CT682

1. Auf der linken Seite werden Detailinformationen zum Programm angezeigt
2. Sie können die folgenden Tasten verwenden um zu navigieren

HOCH/RUNTER: sie bewegen sich auf oder ab in der Kanalliste

LINKS/RECHTS: sie blättern seitenweise in der Kanalliste

ROTE Taste: zeigt alle Kanäle der aktuellen Gruppe an

GRÜNE Taste: zeigt alle Kanäle alphabetisch sortiert an

GELBE Taste: zeigt alle Kanäle nach Transponder sortiert an

BLAUE Taste: zeigt alle Kanäle nach Verschlüsselungssystem sortiert an

1. Drücken Sie die OK Taste wenn Sie den gewünschten Kanal gefunden und markiert haben

Lautstärkeregelung

1. Während Sie ein Programm sehen benutzen Sie die LINKS/ RECHTS Tasten um die Lautstärke zu regeln
2. Sie können den Ton stumm schalten indem Sie die MUTE Taste drücken. Es wird dann das Mute Symbol auf dem Bildschirm angezeigt. Um den Ton wieder zu aktivieren drücken Sie erneut MUTE.

Kanalinformationen

1. Drücken Sie die INFO Taste um das Informationsbanner für einige Sekunden einzublenden
2. Drücken Sie die INFO Taste erneut um detaillierte Informationen zu erhalten.

▶ TV / SAT Umschaltung

Benutzen Sie die TV/SAT Taste um folgende Signalquellen aufzurufen:

• TV MODUS : das Signal von TV ANT INPUT wird ausgegeben (in der Frontanzeige erscheint „TV“)
• VCR MODUS : das Signal von VCR SCART INPUT wird ausgegeben (in der Frontanzeige erscheint „TV“)
• SAT MODUS : das Signal von SATELLIT wird ausgegeben (in der Frontanzeige erscheint die Kanalnummernanzeige)

▶ TV/ RADIO Umschaltung

Mit dieser Taste schalten Sie zwischen TV- und Radiomodus

RECALL (ROT)

Diese Taste schaltet zum vorherigen Kanal um

Untertitel / Audio (GRÜN)

Wählen Sie den Untertitel oder Tonstatus des aktuellen Kanals AUDIO MODUS: wählen Sie zwischen Stereo- Mono links- Mono rechts AUDIO SPUR: wählen Sie zwischen verschiedenen Tonspuren

WICHTIG !!

Untertitel und Tonspuren können nur geändert werden wenn der Kanal diese Optionen anbietet.

GELB (Videotext)

Videotext kann auf Kanälen die diesen Service anbieten aufgerufen werden

PAUSE

Sie können mit dieser Taste auf Standbild schalten, nochmaliges drücken kehrt zur normalen Wiedergabe zurück

Wenn Standbild aktiviert ist können Sie die Zoomfunktion wie folgt nutzen:

1. wählen Sie mit den HOCH/RUNTER und LINKS/RECHTS Tasten einen Bildsektor aus
2. mit OK starten Sie die Vergrößerung mit nochmaligem OK verkleinern Sie wieder

Gruppe (Group)

im normalen TV oder Radiobetrieb können Sie mit dieser Taste Satelliten- oder Favoritenlisten aufrufen (nur angelegte oder gespeicherte Favoriten oder Satelliten werden angezeigt)

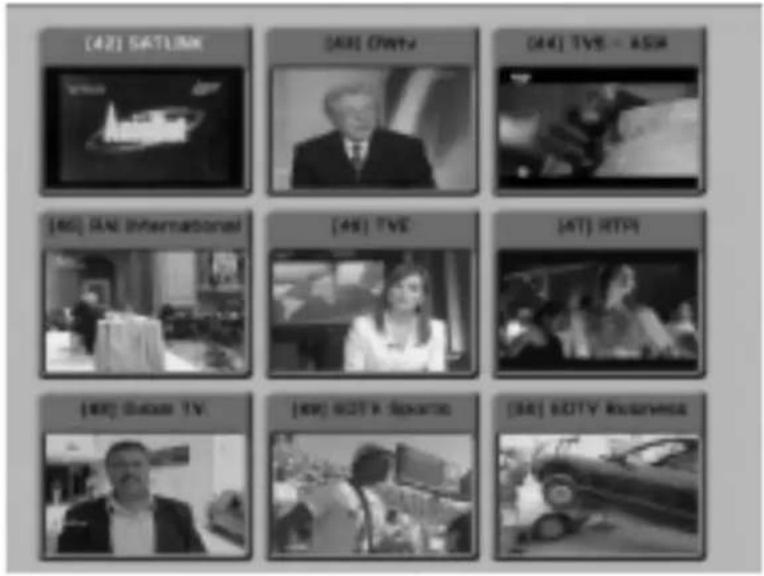

Multibildanzeige ( BLAUE Taste) ( Bild)

Mit dieser Taste können Sie den Multibild Modus aktivieren, Sie können die Anzahl der Bilder aus 1x2, 2x2, 2x3 oder 3x3 auswählen.

2. Audio / Video Einstellungen

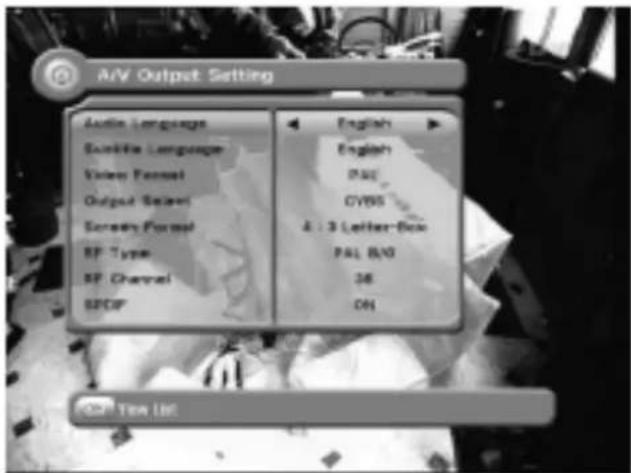

Dieses Untermenü erlaubt es die Bild und Toneinstellungen festzulegen. ( BILD oben )

• Audio Sprache : legt die Sprache der Haupttonspur fest
• Untertitel Sprache : legt die Sprache der Untertitel fest
• Video Format : legt die Art des Videoausgangs fest ( AUTO, PAL, NTSC)
• Ausgangssignal : legt die Art des Signals auf TV SCART fest ( CVBS/RGB)
• Bildschirmformat: wählt das Seitenverhältnis (16:9, 4:3 Letterbox, 4:3 PANSCAN)
• HF TYP: lässt die Auswahl der PAL Standards wie PAL B/G, PAL I oder PAL DK zu.
• HF Kanal: legt den Ausgangskanal des RF AusgangHF (Kanal 21-69) fest
• SPDIF: mit der Einstellung AN ist der digitale Ausgang aktiviert

3. OSD Einstellungen

Dieses Untermenü erlaubt Ihnen Einstellungen wie Menüsprache, Menüdurchsichtigkeit und Die Einblenddauer von Informationen festzulegen. ( BILD unten )

• Menüsprache: legt die gewünschte Menüsprache fest
• Transparenz: legt die Menütransparent fest (1 – 100%)
• Information Timeout: legt die Einblenddauer von Informationen fest
• Lautstärke Timeout: legt die Dauer der Lautstärkeanzeige fest.

020 Setting Menu Language English Transparency 70 % Information Timescale 5 sec Volume Timescale 5 sec Yes It

4. Sicherheitseinstellungen

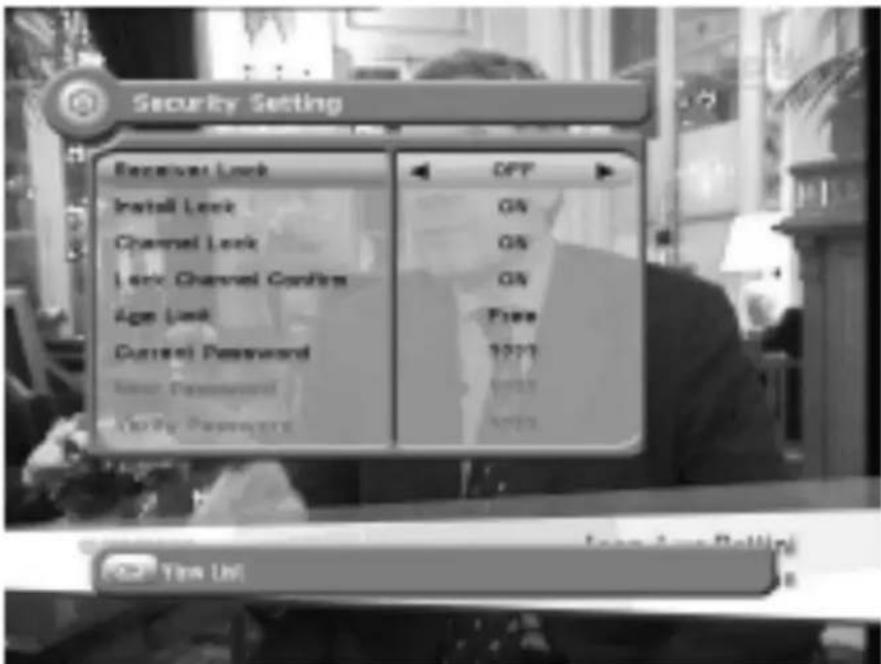

In diesem Untermenü werden Passwörter ( PIN-Codes) zum Sperren und Entsperren von Menüs festgelegt. (Bild)

• Receiver sperren: eingeschaltet wird beim Starten des Receivers das Passwort abgefragt.
• Installation sperren: eingeschaltet wird vor benutzen des Installationsmenüs das Passwort abgefragt.
• Kanalmenüsperre: eingeschaltet wird beim öffnen des Kanalmenüs das Passwort abgefragt.
• Kanalsperre: eingeschaltet wird bei gesperrten Kanälen das Passwort abgefragt.
• Altersbeschränkung: hier können Altersgrenzen wie Frei, über 8 Jahre bis über 18 Jahre festgelegt werden. Wenn das Programm Altersbeschränkungen mit sendet wird beim Aufrufen solcher Kanäle das Passwort abgefragt.
• Aktuelles Passwort: hier können Sie Ihr Passwort ändern indem Sie zunächst Ihr aktuelles Passwort eingeben.
• Neues Passwort: geben Sie hier Ihr neues Passwort mit Hilfe der Zifferntasten ein.
• Passwort bestätigen: geben Sie hier erneut Ihr neues Passwort zur Bestätigung ein

WICHTIG !! DAS voreingestellte Passwort ( PIN-Code) lautet: „ 0000“

5. Datenbank zurücksetzten

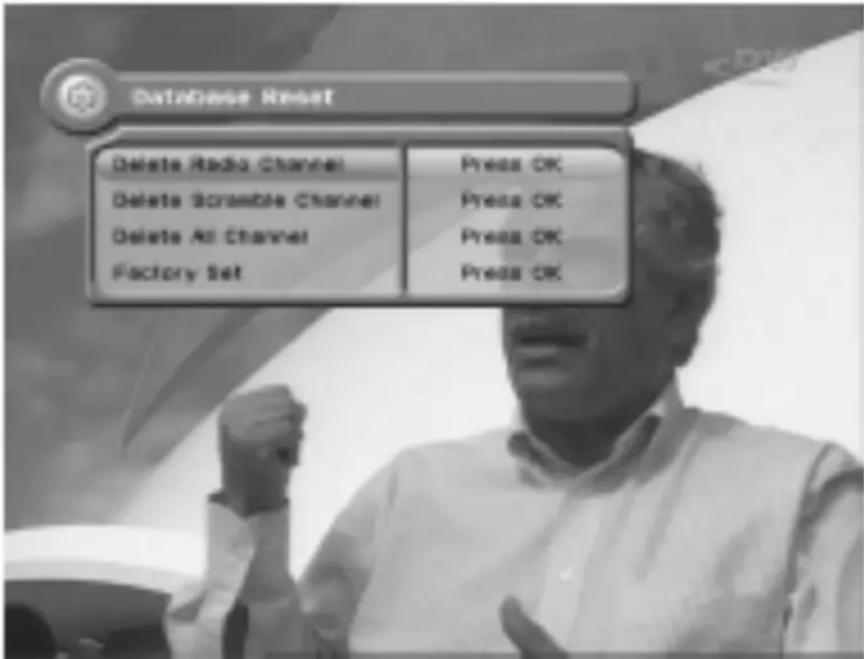

Dieses Untermenü dient zum zurücksetzten des Gerätes auf Werkseinstellung (das ist hilfreich wenn sich Probleme nach Änderungen im Menü ergeben)

• Radioprogramm löschen: Löscht alle gespeicherten Radiokanäle
• Verschlüs. Progr. löschen löscht alle verschlüsselten Programme
• Alle Programme löschen: löscht die gesamte Kanalliste
• Werkseinstellung: löscht alle Kanäle und vorgenommenen Einstellungen

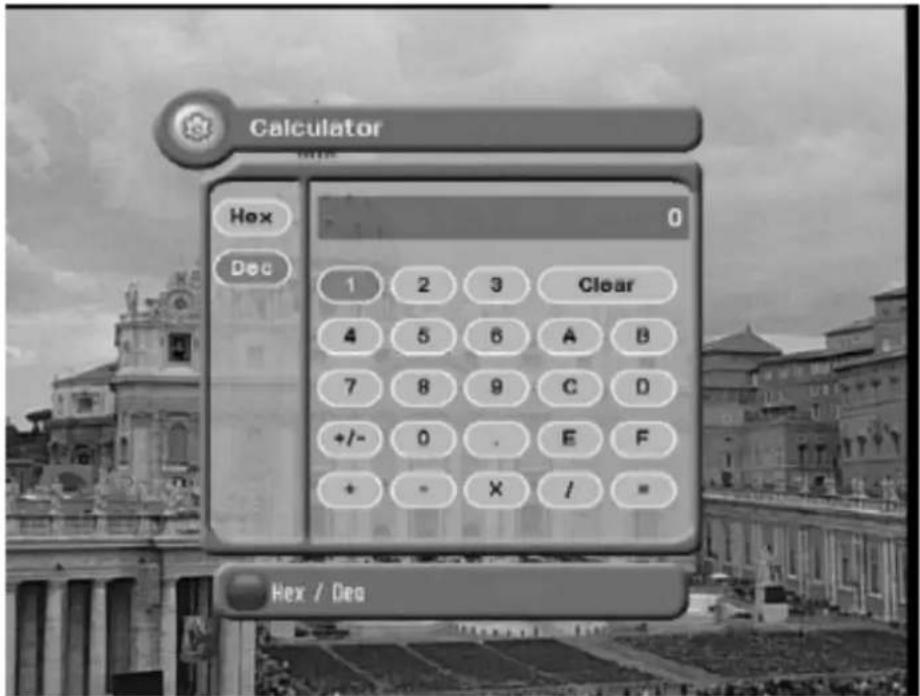

Hiermit rufen Sie den Rechner auf dem Bildschirm auf. (Bild)

Sie können zwischen Standardrechner und Hexadezimalrechner schalten indem Sie die ROTE Taste drücken.

Benutzen Sie die LINKS/ RECHTS Tasten sowie die OK Taste um den Rechner zu bedienen.

7. Datenübertragung 8 (optional)

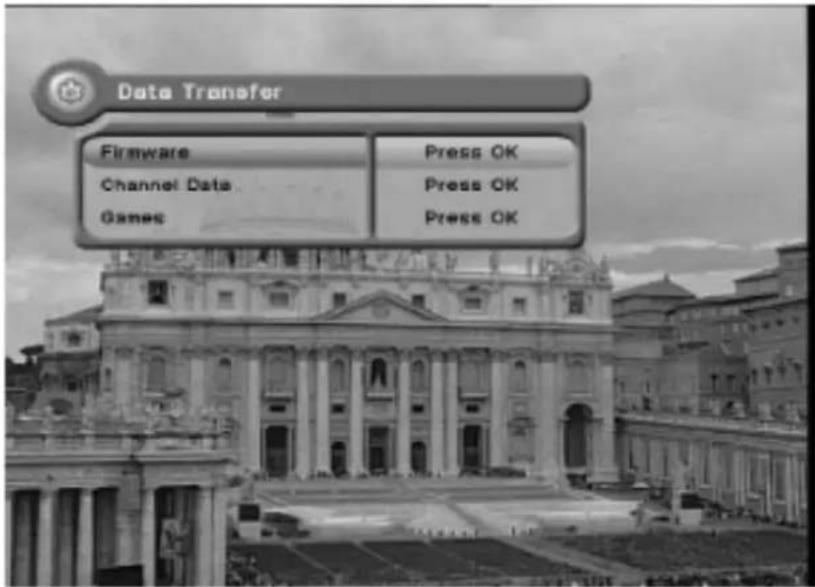

Mit diesem Untermenü können Sie Software von einem Receiver zu einem anderen übertragen. Sie können dabei wählen ob Sie Software, Kanallisten oder Spiele übertragen möchten.

• Firmware: Überträgt die Betriebssoftware zu einem anderen Receiver
• Programmdaten: Überträgt die Kanalliste zu einem anderen Receiver
• Spiele: Überträgt die Spiele zu einem anderen Receiver

1. Favoriten einstellen

Dieses Untermenü erlaubt das Anlegen von Favoriten Gruppen oder Kanälen. Sie können TV und Radiokanäle auf alternative Weise mit der TV/RADIO Taste anwählen. Der Receiver unterstützt bis zu 8 Favoritenlisten.

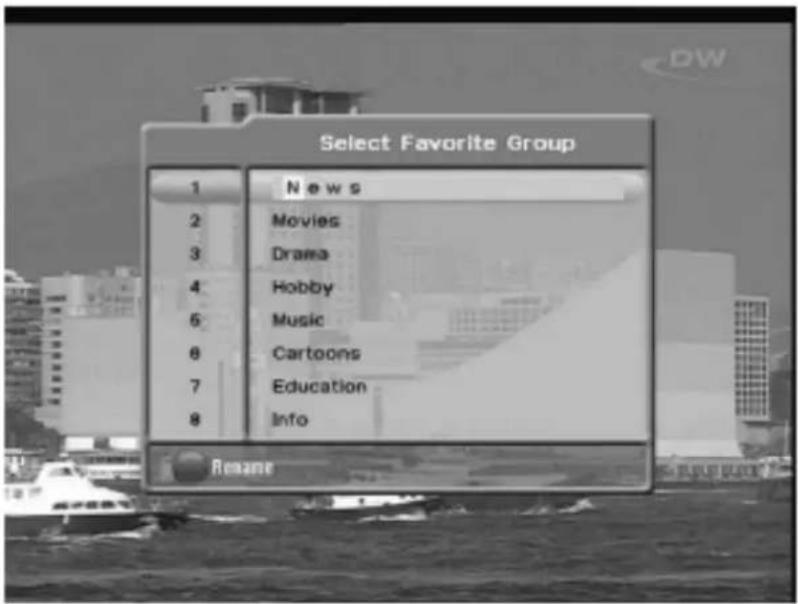

1. Drücken Sie die OK Taste auf „Favoriten anlegen“, Die Liste der Favoritenlisten erscheint.

1. Wählen Sie mit den HOCH/RUNTER Tasten und OK eine Liste aus. Das folgende Menü erscheint daraufhin. Sie können hier den Namen der Favoritenliste ändern. Drücken Sie dazu die ROTE Taste.

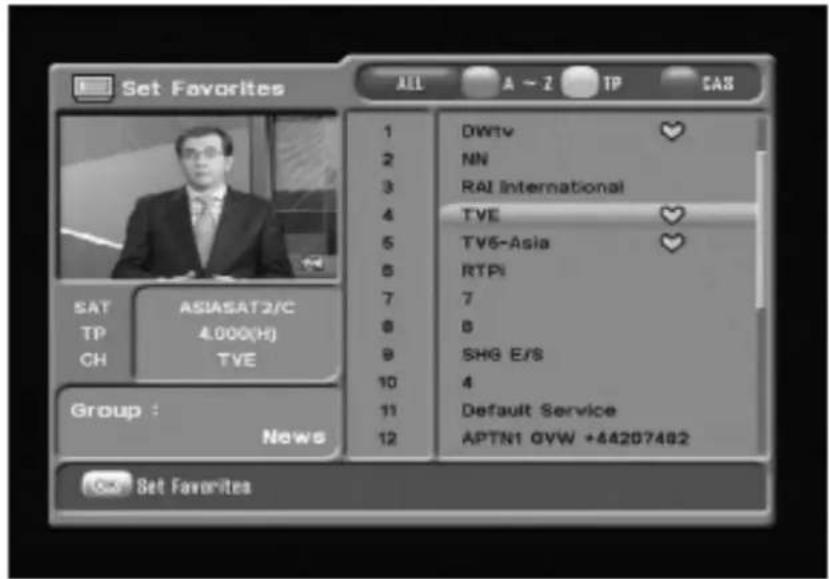

Set Favorites 1 DWTV 2 NN 3 RAI International 4 TVE 5 TV6-Asia 6 RTPi 7 7 8 B 9 SHG E/S 10 4 11 Default Service 12 APTN1 GVW [phone] SAT ASIASAT2/C TP 4.000(H) CH TVE Group : News Get Favorites

1. Mit der OK Taste können Sie Kanäle in die Favoritenliste einfügen bzw. entfernen.
2. Mit der EXIT Taste verlassen Sie das Untermenü

2. Programme editieren

In diesem Untermenü können Sie Kanäle umbenennen oder deren Parameter (PIDs) ändern. Kanalgruppen kann man mit der GROUP Taste wählen. Mit TV/RADIO können Sie zwischen TV und Radiokanälen wählen.

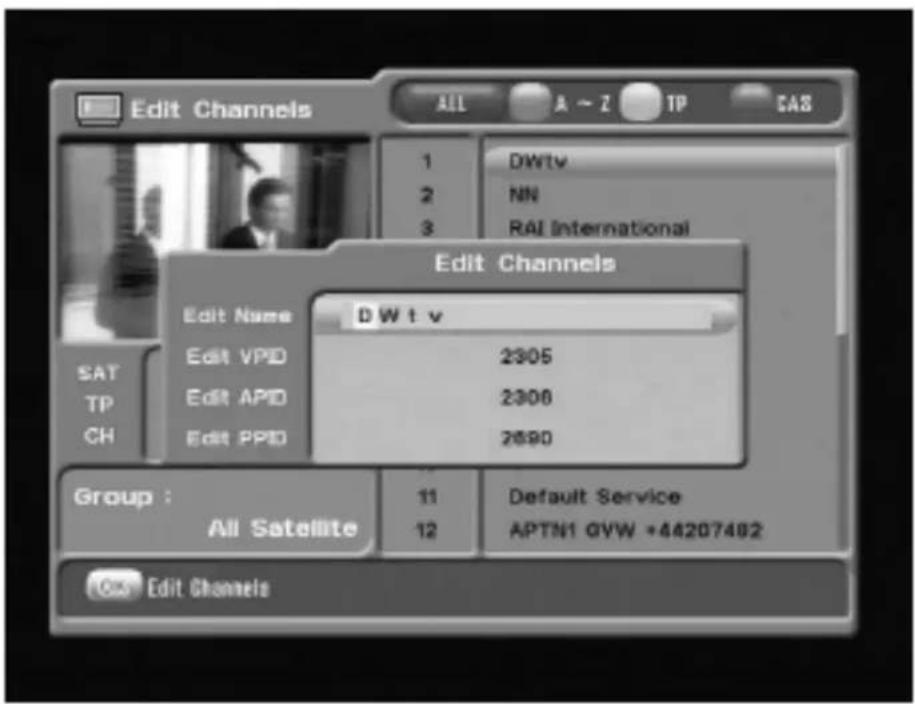

1. drücken Sie die OK Taste auf „Kanäle Bearbeiten“. Das folgende Menü erscheint auf dem Bildschirm.

Edit Channels 1 DWtv 2 NN 3 RAI International Edit Channels Edit Name DW tv SAT Edit VPID 2305 TP Edit APID 2306 CH Edit PPID 2690 Group : Default Service All Satellite APTN1 GVW [phone] Edit Channels

1. drücken Sie die OK Taste auf dem zu bearbeitenden Kanal
2. drücken Sie die OK Taste auf Umbenennen und ein Buchstabenfeld erscheint.
3. ebenso können die PID's der Kanäle mit Hilfe der Zifferntasten bearbeiten.

WICHTIG !! Die Audio, Video und PCR PID's sind von vitaler Bedeutung für den Empfang der Kanäle. Wenn Sie nicht sicher sind nehmen Sie professionelle Hilfe in Anspruch.

3. Programme verschieben

In diesem Untermenü können Sie Kanäle verschieben.

1. drücken Sie die OK Taste auf „Kanäle verschieben“. Das folgende Menü erscheint auf dem Bildschirm.

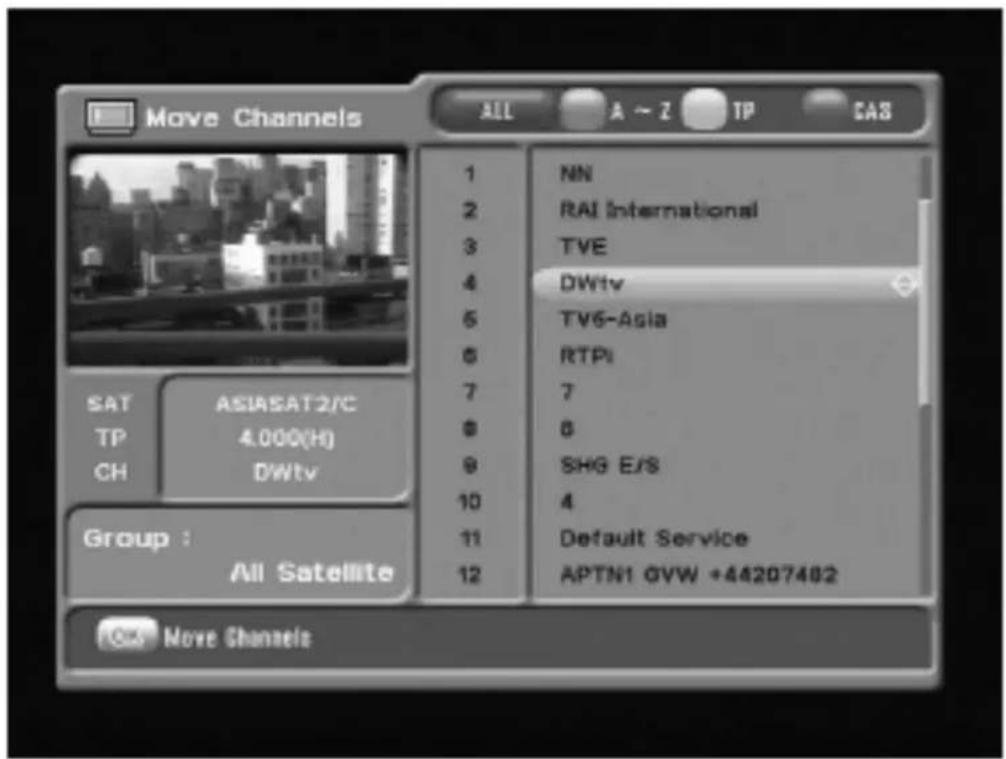

Move Channels ALL A - 2 TP CAS 1 NN 2 RAI International 3 TVE 4 DWtv 5 TV6-Asia 6 RTPi 7 7 8 8 9 SHG E/S 10 4 11 Default Service 12 APTN1 GVW [phone] SAT ASIASAT2/C TP 4.000(H) CH DWtv Group : All Satellite C# Move Channels

1. mit der OK Taste markieren Sie den Kanal der zu verschieben ist ( ein move Icon erscheint).
2. mit den HOCH/RUNTER, LINKS/RECHTS und Zifferntasten bewegen Sie den Kanal zur gewünschten Position in der Kanalliste.
3. mit nochmaligem drücken der OK Taste legen Sie den Kanal am neuen Platz ab.
4. Sie können das Menü mit der EXIT Taste verlassen.

4. Programme sperren

In diesem Untermenü können Sie Kanäle sperren um deren Benutzung nach Ihren Vorgaben einzuschränken. Immer wenn Sie einen gesperrten Kanal aufrufen wird das Passwort abgefragt. Wählen Sie den Kanal mit der TV/RADIO Taste oder eine Gruppe mit der GROUP Taste aus.

WICHTIG !! Im Untermenü, kap. 6.2 4. Sicherheitseinstellungen, muss die Kanalsperre aktiviert sein um den Zugriff tatsächlich zu sperren und das Passwort bei Zugriff abzufragen.

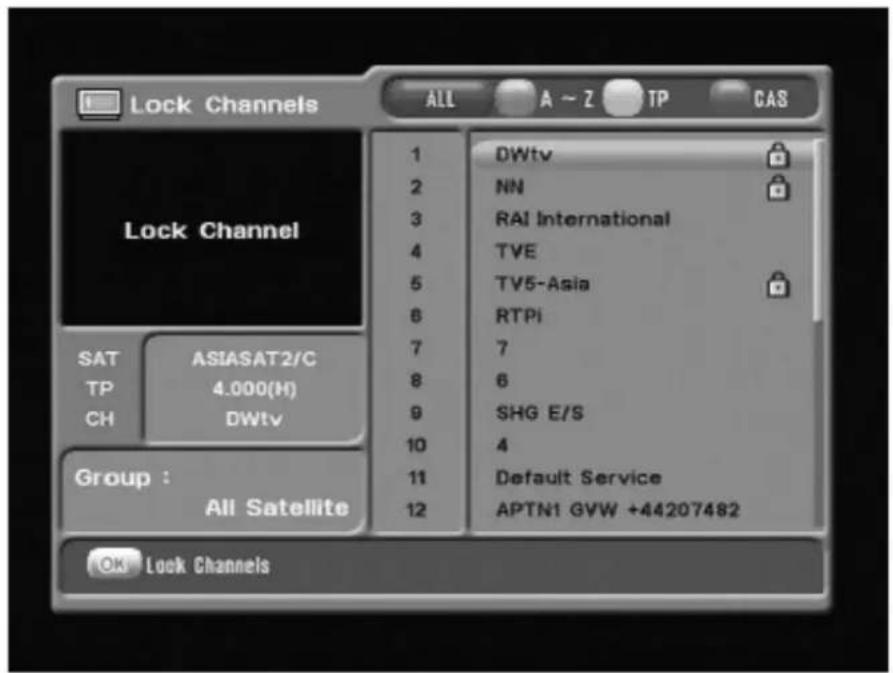

1. durch drücken der OK Taste auf „Kanalsperre“, erscheint folgendes Menü auf Ihrem Bildschirm.

Lock Channels ALL A ~ Z TP CAS 1 DWtv 2 NN 3 RAI International 4 TVE 5 TV5-Asia 6 RTPi 7 7 8 6 9 SHG E/S 10 4 11 Default Service 12 APTN1 GVW [phone] SAT ASIASAT2/C TP 4.000(H) CH DWtv Group : All Satellite OK Lock Channels

1. wenn Sie auf dem zu sperrenden Kanal die OK Taste drücken, wird dieser mit einem Sperrsymbol versehen. Sie könne gesperrte Kanäle auf demselben weg wieder entsperren.
2. mit der EXIT Taste verlassen Sie das Menü

5. Programm überspringen

In diesem Untermenü können Sie Kanäle zum überspringen markieren. Diese markierten Kanäle werden automatisch im normalen( nicht Menü) Betrieb bei der Nutzung der HOCH/RUNTER Tasten übersprungen.

Wählen Sie den Kanal mit der TV/ RADIO Taste oder eine Gruppe mit der GROUP Taste aus.

WICHTIG !! Die Kanäle werden nicht übersprungen wenn sie explizit mit den Zifferntasten angewählt werden.

1. durch drücken der OK Taste auf „Kanäle überspringen“, erscheint folgendes Menü auf Ihrem Bildschirm.

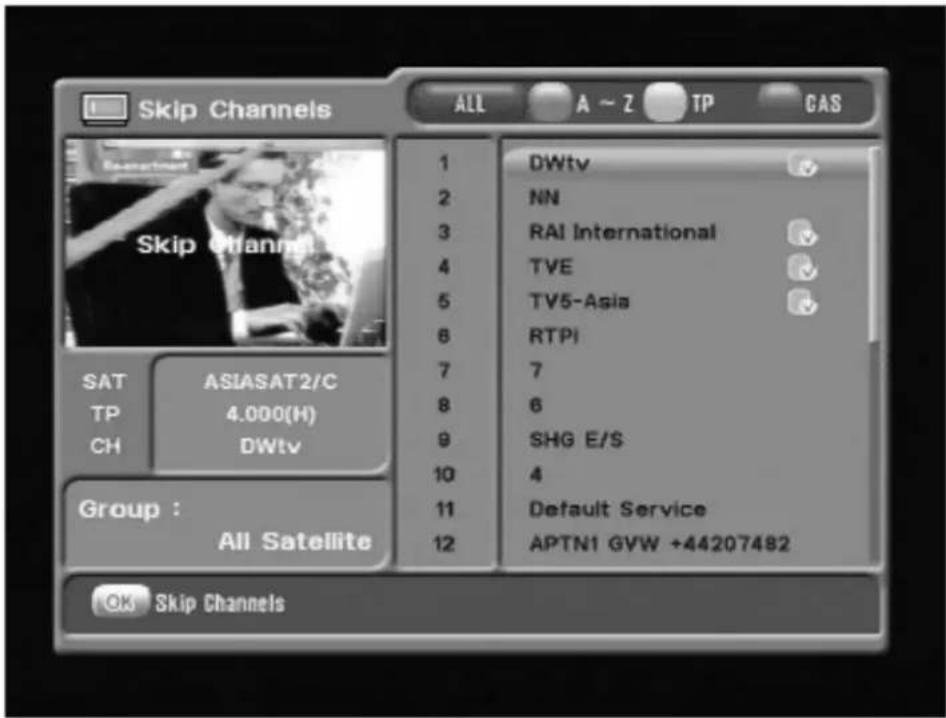

Skip Channels ALL A ~ Z TP CAS 1 DWtv 2 NN 3 RAI International 4 TVE 5 TV5-Asia 6 RTPi 7 7 8 6 9 SHG E/S 10 4 11 Default Service 12 APTN1 GVW [phone] SAT ASIASAT2/C TP 4.000(H) CH DWtv Group : All Satellite OK Skip Channels

1. wenn Sie auf dem zu überspringendem Kanal die OK Taste drücken, wird dieser mit einem Springsymbol versehen. Sie können zum überspringen markierte Kanäle auf demselben Weg wieder in von der Markierung befreien
2. mit der EXIT Taste verlassen Sie das Menü

6. Programme löschen

In diesem Untermenü können Sie Kanäle löschen..

Wählen Sie den Kanal mit der TV/ RADIO Taste oder eine Gruppe mit der GROUP Taste aus.

WICHTIG !! Die Kanäle werden nach dem Löschen aus der Datenbank entfernt und können nicht wieder aufgerufen werden.

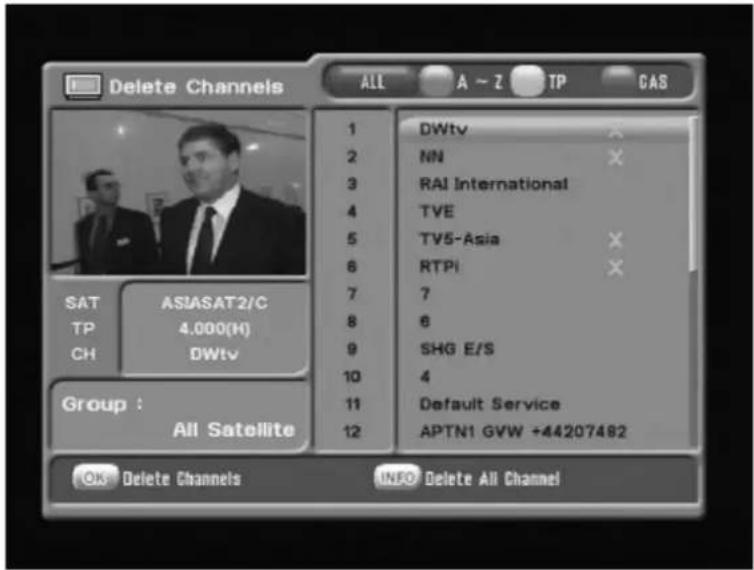

1. durch drücken der OK Taste auf „Kanäle löschen“, erscheint folgendes Menü auf Ihrem Bildschirm.

1. wenn Sie auf dem zu löschenden Kanal die OK Taste drücken, wird dieser mit einem Löschsymbol versehen. Sie können zum Löschen markierte Kanäle auf demselben Weg wieder in von der Markierung befreien
2. Durch drücken der INFO Taste werden alle markierten Kanäle gelöscht. Sie werden vor dem endgültigen Löschen aufgefordert das Passwort einzugeben.
3. mit der EXIT Taste verlassen Sie das Menü

1. EPG

In diesem Untermenü können Sie den elektronischen Programmführer ( EPG) erreichen.

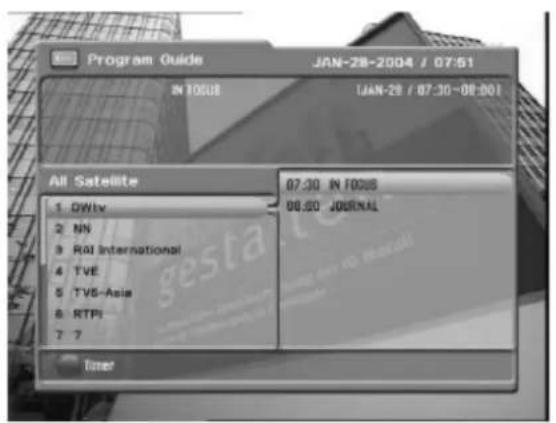

1. drücken Sie die EPG Taste um den EPG aufzurufen (Bild links)
2. mit den LINKS/RECHTS Tasten wechseln Sie zwischen der Anzeige des laufenden Programms und dem folgenden Programm.
3. mit den HOCH/RUNTER Tasten und den DOPPELPFEIL Tasten können Sie den Kanal wechseln dessen Programminformationen Sie sehen wollen. (Bild links)

4. Mit der OK Taste auf dem ausgewählten Kanal können Sie die EPG Daten abrufen. Wenn Sie auf der rechten Bildschirmseite die OK Taste benutzen:

5. auf den Informationen des laufenden Programms schalten Sie auf das aktuelle Programm zurück

6. wenn Sie auf den Informationen einer zukünftigen Sendung sind wird diese zur Erinnerung markiert und die Hintergrundfarbe der Anzeige ändert sich.

7. Sie können mit der TV/RADIO Taste zwischen TV und Radioprogrammen wechseln.

8. mit der GROUP Taste können Sie eine Programmgruppe oder Liste anwählen

9. Das Timermenü mit den zur Erinnerung markierten Sendungen erreichen Sie mit der ROTEN Taste. (Bild rechts)

Program Guide JAN-28-2004 / 07:51 IN FOCUS JAN-29 / 07:30-08:001 All Satellite 1 DWIv 07:30 IN FOCUS 2 NN 08:50 JOURNAL 3 ROI International 4 TVE 5 TV6-Asia 6 RTPi 7 7 Timer

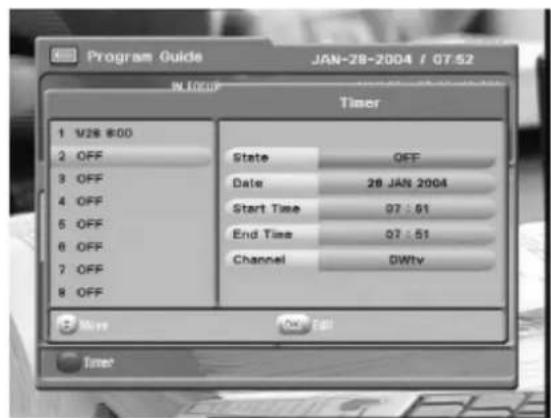

Program Guide JAN-28-2004 / 07:52 IN GROUP Timer 1 V28:00 2 OFF 3 OFF 4 OFF 5 OFF 6 OFF 7 OFF 8 OFF State OFF Date 28 JAN 2004 Start Time 07:51 End Time 07:51 Channel 0Wtv More Off Call Time

1. TIMER

In diesem Untermenü können Sie Ein und Ausschalttimer für Ihr Gerät festlegen

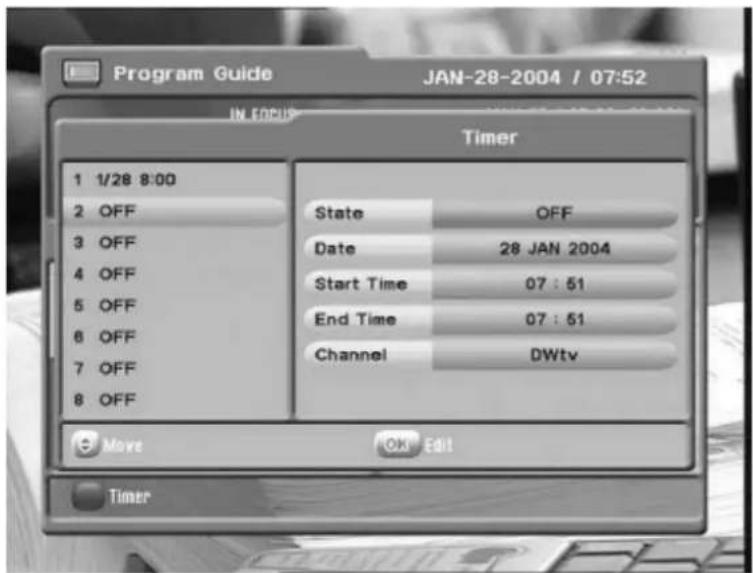

1. drücken Sie die ROTE Taste um das Timermenü aufzurufen

Program Guide JAN-28-2004 / 07:52 IN EOCUS Timer 1 1/28 8:00 2 OFF 3 OFF 4 OFF 5 OFF 6 OFF 7 OFF 8 OFF State OFF Date 28 JAN 2004 Start Time 07 : 51 End Time 07 : 51 Channel DWtv Move Off Edit Timer

1. mit der OK Taste wählen Sie einen Parameter des Timers aus.

2. mit den HOCH/RUNTER Tasten wechseln Sie die Parameter des Timers.

3. Timer Nummer: wählt den zu ändernden Timer (1-8)

4. Status: legt die Häufigkeit des Timers fest ( aus, einmal, täglich oder wöchentlich)
5. Datum: mit der OK Taste öffnet sich ein Kalender, wählen Sie ein Datum.
6. Angfangszeit: geben Sie die Startzeit mit Hilfe der Zifferntasten ein.
7. Endezeit: geben Sie die Endzeit mit Hilfe der Zifferntasten ein.
8. Programm: mit OK öffnet ich die Kanalliste, wählen Sie einen Kanal.

1. Tetris

1. drücken Sie die OK Taste auf „TETRIS“. Das folgende Menü erscheint auf dem Bildschirm.

1. mit den RECHTS/LINKS Tasten können Sie den Schwierigkeitsgrad festlegen
2. mit der OK Taste starten Sie das Spiel

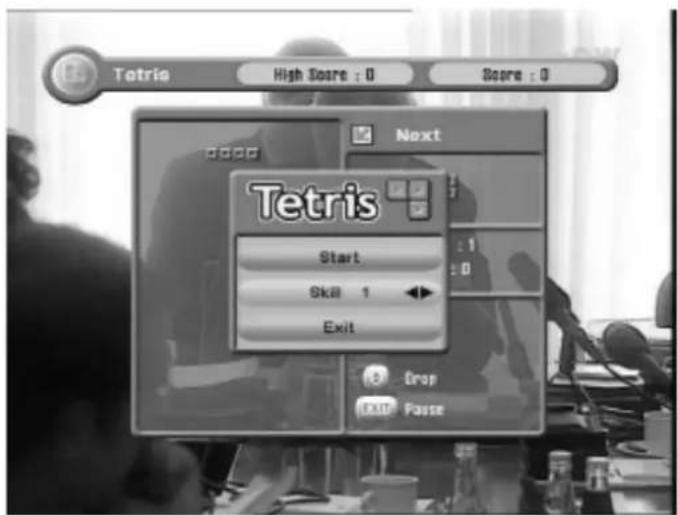

Tetris High Score : 180 Score : 180 Next LEVEL : 1 LINE : 0 OK Rotate Move Drop Exit Pause

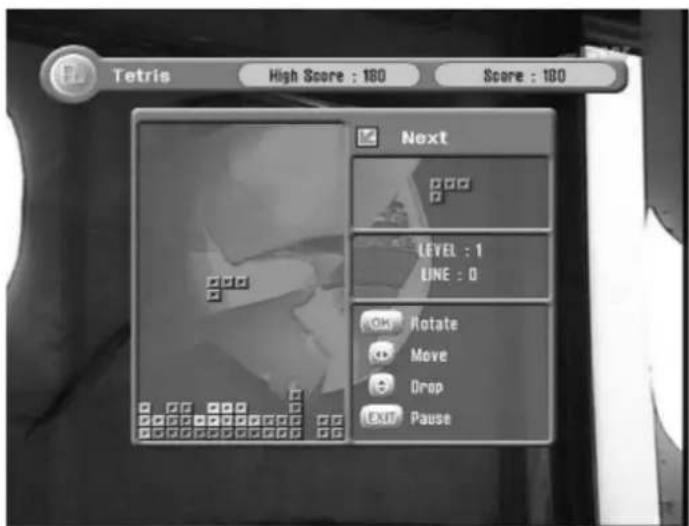

1. mit der OK Taste können Sie den Block rotieren lassen
2. mit den RECHTS/LINKS Tasten bewegen Sie den Block
3. mit der RUNTER Taste legen Sie den Block ab.
4. im oberen rechten Fenster können Sie den nächsten Block in einer Vorschau sehen
5. mit der EXIT Taste verlassen Sie das Spiel

2. Sokoban

Spielanleitung für Sobokan: Sie müssen die Bälle in die richtige Position bewegen. Die Bälle können nur geschoben nicht aber gezogen werden. Sie müssen also bedenken das die Bälle nicht in eine Ecke geschoben werden, von wo aus sie nicht mehr erreichbar sind. Sie können jeweils nur einen Ball auf einmal bewegen.

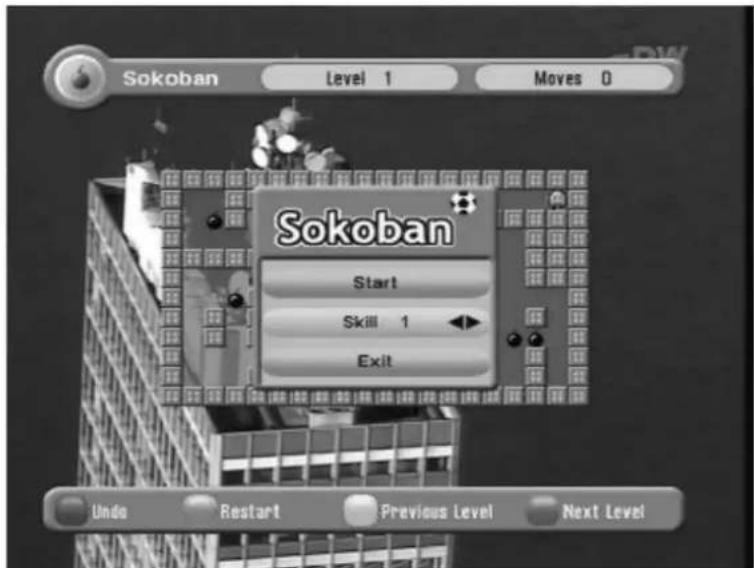

1. Drücken Sie die OK Taste auf „Sokoban“. Das folgende Menüfenster öffnet sich.

1. mit den RECHTS/LINKS Tasten können Sie den Schwierigkeitsgrad festlegen.

2. Mit der OK Taste starten Sie das Spiel, mit der EXIT Taste kehren Sie zum vorherigen Menü zurück.

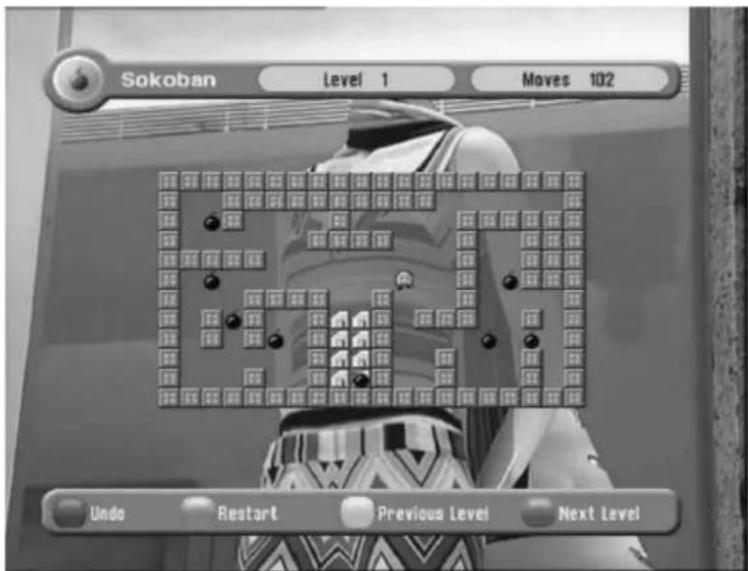

1. benutzen Sie die RECHTS/LINKS und HOCH/RUNTER Tasten zum bewegen
2. mit der ROTEN Taste können Sie den letzten Zug rückgängig machen
3. mit der GRÜNEN Taste können Sie das Spiel neu starten
4. mit der GELBEN und BLAUEN Taste können Sie einen Level vor oder zurück springen. Sie können nur innerhalb bereits erreichter Level springen.

3. Snake

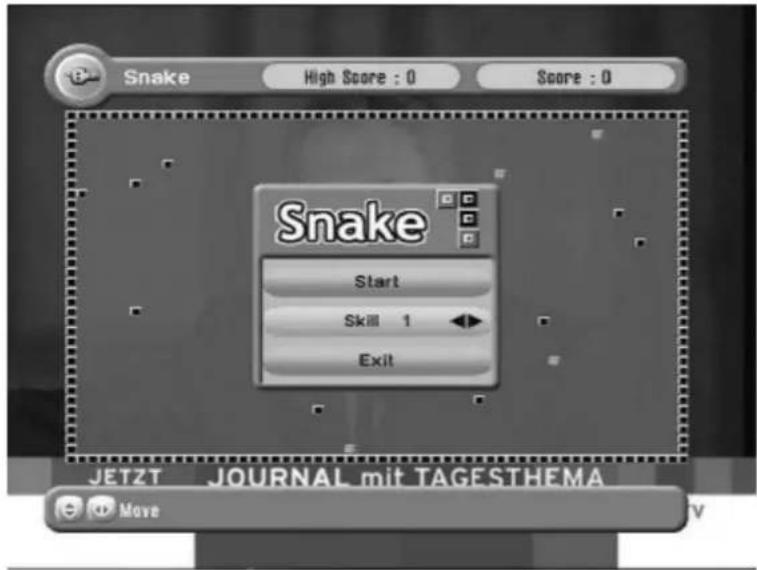

1. Wenn Sie die OK Taste auf „ SNAKE“ drücken erscheint folgendes Menü.

Snake High Score : 0 Score : 0 Snake Start Skill 1 Exit JETZT JOURNAL mit TAGESTHEMA Move

1. mit den RECHTS/LINKS Tasten können Sie den Schwierigkeitsgrad festlegen.
2. Drücken Sie die OK Taste um das Spiel zu starten oder drücken Sie EXIT um zum vorherigen Menü zurück zu kehren.
3. bewegen Sie sich im Spiel mit den RECHTS/LINKS und den HOCH/RUNTER Tasten.
4. durchfahren Sie mit der Schlange die Roten Symbole um die Länge der Schlange zu erhöhen und damit den Punktestand
5. wenn Sie die grünen Symbole durchfahren verkürzt sich die Schlange
6. vermeiden Sie schwarze Symbole zu treffen, das Spiel endet wenn Sie diese treffen.
7. Mit der EXIT Taste verlassen Sie das Spiel.

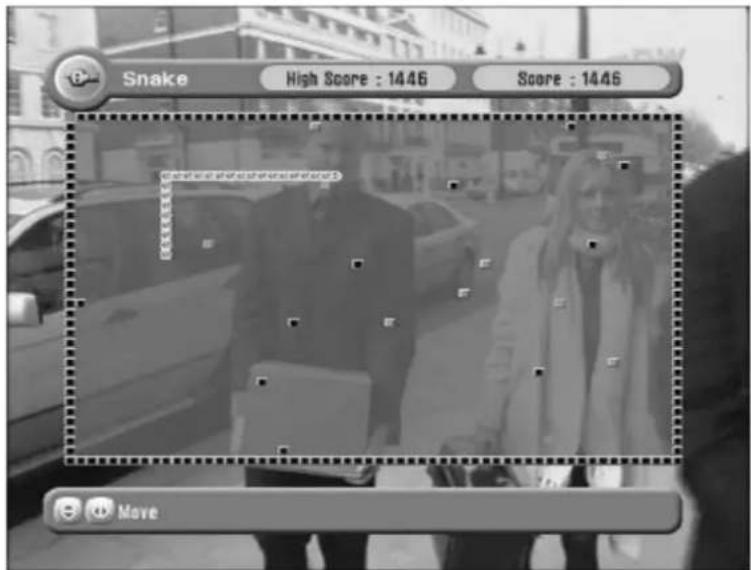

Snake High Score : 14.46 Score : 14.46 Move

6.6 Systeminformationen

Sie können aktuelle Informationen wie Receiverbezeichnung, Softwarestand, Hardwarerevision, Herstellungsdatum usw. einsehen.

WICHTIG !! Diese Informationen sind Hilfreich beim Softwareupdate oder Serviceanfragen beim Händler oder Hersteller.

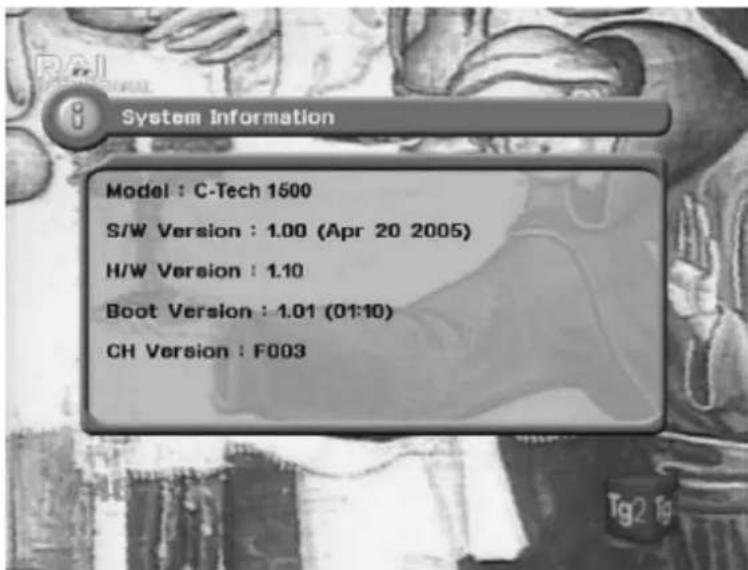

System Information Model : C-Tech 1500 S/W Version : 1.00 (Apr 20 2005) H/W Version : 1.10 Boot Version : 1.01 (01:10) CH Version : F003

7. Fehlerbeseitigung

Es kann viele Ursachen haben wenn Ihr Receiver sich nicht wie gewohnt verhält oder bedienen lässt. Wir haben Ihnen einige Prozeduren für häufige Fehler zusammengestellt.

Problem Mögliche Ursache Fehlerbehebung
Die LED an der Gerätefront leuchtet nicht	Der Netzstecker ist nicht eingesteckt	Stecken Sie das Netzkabel in eine Steckdose
Kein Bild und kein Ton	Der Video/ Audio Anschluss zum Fernseher ist nicht korrekt verbundenDas Satkabel ist nicht korrekt angeschlossenDie Antenne ist nicht richtig auf einenSatelliten ausgerichtetKein oder schlechtes SignalFlasche Kanaleinstellungen	Verbinden Sie die Audio/Videokabel korrekt mit dem FernseherSchließen Sie das Satkabel korrekt mit dem ReceiverRichten Sie die Antenne ausPrüfen Sie die Anschlüsse am LNB und allen Komponenten bis zum Receiver oder richten Sie die Antenne ausändern Sie die Kanaleinstellungen
Schwarzweißbild Der Ausgangsmodus ist falsche eingestellt (PAL/NTSC)		Benutzen Sie den Modus den Ihr TV unterstütztBenutzen Sie ggf. einen Konverter zu PAL/NTSC
Die Fernbedienung arbeitet nicht	Die Batterien sind leerFremde Lichtquellen interferieren mit Ihrem InfrarotsensorDie Fernbedienung zeigt in die falsche Richtung	Wechseln Sie die BatterienBeseitigen Sie die LichtquelleRichten Sie die Fernbedienung in Richtung Ihre Gerätes

1. Spezifikationen

Netzteil	StromaufnahmeSpannungsversorgungSpannungsfrequenz	max.9050	20-	W25060	VHz
Anschlüsse Rückseite	TV Scart Anschluss	Video Ausgang (RGB, CVBS)Audio Ausgang
VCR Scart Anschluss	Video Ausgang (CVBS)	VideoAudio	EingangAusgang		(RGB,	RVBS
Audio L/R	Video2 Cinchbuchsen (rot, weiß)	1	Cinchbuchse		(gelb)
Serieller Anschluss	9-pol. D-sub (Com)
	Tuner Tuner Durchschleif	EingangAusgang	ZF	F	-	Anschluss
			F	-	Anschluss
	Terrestrischer Modulator	EingangAusgang	IEC	-	BuchseStecker
UHF Modulator	AnschlussFrequenzbereichAusgangskanal		IEC Stecker/Buchse470K	-21	860-	MHz69	(UHF)
Physische Daten	MaßeG e w i		260 x 54 x 232 mm
