BEDIENUNGSANLEITUNG 5100 HD Plus Combo Clarke-tech

1.2 Grundfunktionen 3

1. Sicherheitshinweise 5

2.1 Allgemeine Hinweise 5

1. Vor der Inbetriebnahme 6

3.1 Lieferumfang 6

3.2 Die Satellitenantenne 6

1. Bedienelemente und Anschlüsse 7

4.1 Die Gerätefront 7

4.2 Die Geräterückseite 8

4.3 Die Fernbedienung 9

4.4 Das Front Display 11

1. Inbetriebnahme 12

5.1 Anschlie B en des Gerätes 12

1. Bedlenung und Funktionen 13

6.1 Erste Schritte 13

1) Menü Sprache einstellen 13

2) Land / Einstellungen 13

3) Antenneneinstellungen 14

4) Satellitensuchlauf 16

5) Terrestrial Suchlauf 19

6) Anwählen von Programmen 20

7) Die Benutzung der Fernbedlenung 21

6.2 Systemelnstellungen 25

1) Zelteinstellungen 25

2) Audio/Video 26

3) OSD Einstellungen 27

4) Front Display Einstellungen 27

5) Sicherheitseinstellungen 28

6) Datenbank zurücksetzen 29

7) IP - Einstellungen 30

8) Datenübertragung 31

6.3 Programme 32
1) Favoriten einstellen 32
2) Programme editieren 33
3) Programme verschieben 34
4) Programme sperten 35
5) Programme überspringen 36
6) Programme löschen 36
6.4 Der Elektronische Programmführer EPG 37
1) EPG 37
2) Timer 38
6.5 Spiele 39
1) Tetris.... 39
2) Sobokan 40
3) Snake 41
4) Taschenrechner 41
6.6 Storage 42
1) Das MP3 Menü 42
2) JPG Menü 43
3) Datenübertragung von USB zum Receiver 43
4) Disk Manager 44
5) File Manager 45
6.7 Systeminformationen 46
6.8 Common Interface 47
6.9 Kartenleser 48
6.10 PVR 49
1) Wiedergabellste (Playlist) 49
2) Trickmode 50
3) Bookmark (Lesezeichen) 52
4) Sofort Aufzeichnung 53
5) Timer Recording 54
6) Timer Shift 54

1. Technische Spezifikation 55

7.1 Fehlerbeseitigung 55

7.2 Technische Daten 56

Einführung

1.1 Überblick

• Dieser Receiver ist für den Empfang freier(unverschlüsselter) Programme konzipiert.
• Abhängig von Ihrem Wohnort können Sie über 10.000 verschiedene Programme empfangen. Sie können eine breite Auswahl an Kanälen mit Nachrichten, Musik, Filmen, Sport oder Kultur empfangen.
• Dieses Gerät wurde unter der Verwendung bester Komponenten hergestellt

1.2 Grundfunktionen

• MPEG-2/ MPEG-4/ H.264 AVC
• 2 Tuner ( x DVB-Satellite & x DVB-Terrestrial)
• DVB-S/ S2 Standard & DVB-T Standard
• Bild-Format Ausgabe In 576, 720, 1080
• HDMI Ausgang
• Satellitenliste für Suchlauf.
- OSD mit 256 Farben
• DISEqC Version 1.0, 1.1, 1.2 und USALS Kompatibel.
• Anlegen von 16 Favoritenlisten
- Kanäle können z.B. gesperrt, verschoben, gelöscht werden.
- Kanäle sortiert nach: A-Z, Transponder und CAS.
- Mehrsprachig (OSD & Menü) englisch, spanisch, portugliesisch, französisch, deutsch,
italienisch, türkisch, arabisch, persisch, russisch, Griechisch, Tschechisch, Rumänisch.
• Installation Wizard
• Erweitertes EPG und Programmreservierung auf EPG
- Teletext & Untertitel - OSD und VBI
- Letzter Kanal Funktion.
• Total 10,000 Kandle.
• Vorprogrammierte Kanäle (Optional)
- Komponenten Ausgang (YPbPr)
- Verschiedene Spiele
• Software & Kanallisten upgrade via RS-232C:

1.2 Grundfunktionen

• PC nach STB/ STB nach PC.
- Sperrfunktionen : Kindersicherung / Installations Sperre / Receiver Sperre.
• Zoom und Standbild Funktion
• Multipicture Anzelge
• High speed software upgrade via USB 2.0
• MP3 abspielen und JPEG Bilder betrachten
• Herstellerlizenz von Dolby Laboratories.
• 2 USB Ports (Frontseite, Rückseite)
• eSATA (External SATA Interface, nur 7200RPM)
• LAN 10/100Mbps Ethernet
• Standby Power consumption MAX. 1W
• 'Dolby' und das doppel D Symbol sind eingetragene Zeichen von Dolby
• Digital Audio Ausgang (S/PDIF) optisch
• S-Video Ausgang

Sicherheitshinweise

2.1 Allgemeine Hinweise

• Das Gerät ist für den Betrieb in geschlossenen Räumen konzipiert. Benutzen Sie es nicht in feuchter Umgebung.
• Platzieren Sie den Receiver an einer gut belüfteten Stelle so das die Luft um das Gerät zirkulleren kann.
• Wenn Sie das Gerät aus einer kalten Umgebung in eine Warme bringen, lassen Sie es sich akklimatisleren um Schäden durch Kondenswasser zu vermelden.
• Verdecken Sie nicht die Belüftungsöffnungen des Receivers.
• Stellen Sie keine Objekte auf das Gerät.
• Stellen Sie keine Behältnisse die Flüssigkeiten enthalten auf das Gerät. Spritzwasser kann den Receiver Irreparabel beschädigen und zu Kurzschluß führen.
• Der Receiver ist für eine Spannungsversorgung mit 200-240V, 50Hz vorgesehen.
• Wenn Sie das Gerät längere Zeit nicht nutzen oder ein Gewitter aufzieht empfiehlt es sich alle Anschlüsse vom Gerät zu trennen.
• Entfernen Sie das Netzkabel bevor Sie das Gerät säubern. Verwenden Sie zur Reinigung einen weichen, trockenen Lappen.
• Benutzen Sie bitte keine Reinigungsmittel zur Reinigung des Receivers.
• Achten Sie darauf das keine kleinen Objekte ins innere des Receivers fallen.
• Sollte Flüssigkeit oder Objekte in das Gerät gelangen empfehlen wir das Gerät einem Fachmann zur Entfernung zu beauftragen.
• Bitte vermeiden Sie knicke bei jeglicher Art von Kabel, das an dem Gerät verwendet wird. Sollte sich das Gerät ungewöhnlich oder garnicht funktionieren kontaktieren. Sie bitte eine Fachwerkstatt.
• Öffnen Sie das Gerät nicht selbst, ziehen Sie immer versierte Fachleute hinzu
• Bitte stecken Sie ausschließlich geeignet PayTV Karten in dem Kartenieser des Receivers. Versuchen Sie nicht andere Gegenstände in das Gerät einzuführen.

Hinwels! Der Hersteller ist nicht verantwortlich für die illegale Nutzung alleses Gerätes. Benutzen Sie das Gerät nicht um wichtige Daten zu spelchem. Die Daten könnten verloren gehen. Der Hersteller haftet nicht für Schäden oder Probleme die durch die Nutzung von Anwendungen Drifter entsehen.

Softwareupdates können die Funktionen des Receivers verändern. Druckfehler und Irrtümer vorbehalten.

Der Netzstecker wird benutzt um das Gerät vom Stromnetz zu trennen.

Auch nach der Netztrennung bleiben alle gespeicherten Daten erhalten

Vor der Inbetriebnahme

3.1 Lieferumfang

Handbuch : 1 Batterie ( Typ AAA ) : 2

Fernbedienung : 1 HDMI Kabel : 1

▶ Sollte eines der Telle nicht in der Verpackung sein wenden Sie sich bitte an Ihren Fachhändler

3.2 Die Satellitenantenne

Bitte stellen Sie vor dem ersten Sart des Receivers die Verbindung mit der Satellitenantenne her. Achten Sie auf eine korrekte Ausrichtung der Antenne und saubere (Kurzschlussfreie) Installation der F-Stecker.

▶ HINWEISI Der Receiver kann auch an DiSEqC 1.2 und USALS Drehanlegen betreiben werden. Für nähere Detalls konsultieren Sie bitte das Handbuch Ihres Motors.

Bedienelemente und Anschlüsse

4.1 Die Gerätefront

Clarke touch CTech HD 5180C 9999 HD-TV 1

1 Standby LED : Leuchtet Im Standby Modus ( abschaltbar)

2 Power Taste : Schaltet das Gerät ein oder in Standby

3 Menü Taste : Zum Öffnen des Menüs, zum verlassen von Menüs

4 Select Taste : Im TV Modus öffnen der Kanallste, In Menüs auswählen

5 Vol - Taste : Veringert die Lautstärke

6 Vol + Taste : Erhöht die Lautstärke

4.2 Die Geräterückseite

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 CE MATERIALS & SEISM AC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/DC/NC AC 12A 12B 12C 12D 12E 12F 12G 12H 12I 12J 12K 12L 12M 12N 12O 12P 12Q 12R 12S 12T 12U 12V 12W 12X 12Y 12Z 12A 12B 12C 12D 12E 12F 12G 12H 12I 12J 12K 12L 12M 12N 12O 12P 12Q 12R 12S 12T 12U 12V 12W 12X 12V 12W 12X 12Y 12Z 12A 12B 12C 12D 12E 12F 12G 12H 12I 12J 12K 12L 12M 12N 12O 12P 12Q 12R 12S 12W 12X 12Y 12Z 12A 12B 12C 12D 12E 12F 12G 12H 12I 12J 12K 12L 12M 12N 12O 12P 12Q 12R 12S 12W 12x

1 IEC Buchse für DVB T Antenne (nur Modell 5000 C Plus).

2 IEC Stecker Durchschlelfausgang zu anderen Geräten.

3 F - Buchse Ant IN Eingang für Sat-Signal.

4 F - Buchse, Durchschlelfausgang für DVB-S Signal zu anderen Geräten.

5 Cinchbuchse Video (gelb)- CVBS Video

6 Clinchbuchse Audio Links- analoger Audioausgang

7 Cinchbuchse Audio Rechts-analoger Audloausgang.

8 eSATA - E-SATA, External SATA

9 Component Video Ausgang Grün

10 Component Video Ausgang Blau

11 Component Video Ausgang Rot

12 S/PDIF- optischer digitaler Audioausgang ( AC3)

13 USB - USB A-type, USB 2.0

14 eSATA - E-SATA, External SATA

15 RS-232 Port - Für Software Updates / Sevicefunktionen 115000 bps

16 HDMI Anschluss, unkomprimierter digitaler Audio und Video Ausgang (HDMI 1.2a)

17 LAN - RJ-45, 10/100Mbps Ethernet

18 VCR/ AUX Scart Buchse - CVBS, RGB und Audio Ausgang bzw. Durchschleiffunktion für externe Geräte.

19 TV Scart Buchse - CVBS/RGB und Audio Ausgang zum TV

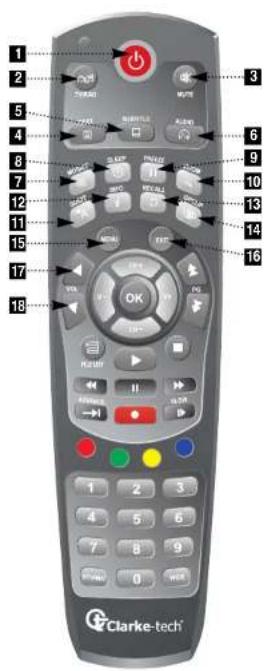

4.3 Die Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 OK PG PS RUBB VCC VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS VSS

1 Power Taste : schaltet das Gerät Ein und Aus

2 Umschalttaste zwischen TV und Radio Modus

3 Mute Taste : Stummschaltung

4 TEXT : Startet den Videotext (sofern verfügbar).

5 Subtitle : ruft Untertitel zur Sendung auf (sofern verfügbar)

6 Audio Taste : ruft das Audlomenü auf

7 Mosaic Taste : ruft die Multikanalvorschau auf

8 SleepTaste : Schlummerfunktion

9 Freeze Taste : Standbild

10 Zoom Taste: öffnet die Bildschirmlupe

11 Guide Taste : ruft den EPG auf

12 Info Taste : öffnet die Kanallinfo, 2 x erweiterte Info

13 Recall Taste : springt zum letzten Kanal zurück

14 Group Taste : ruft die Favoritenlisten auf

15 Menü Taste : ruft das Hauptmenü auf

16 Exit Taste : beendet Menüs und Funktionen

17 Vol + Taste : Lautstärke erhöhen

18 Vol - Taste : Lautstärke verringern

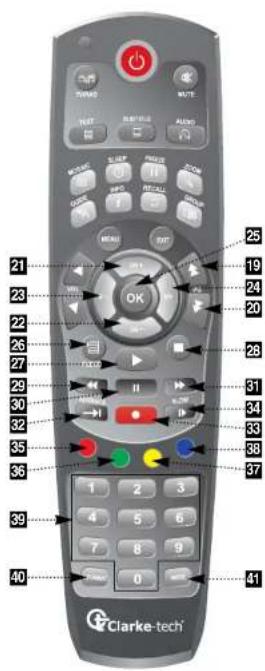

4.3 Die Fernbedienung

21 23 22 26 27 29 30 32 35 36 39 40 OK 1 2 3 4 5 6 7 8 9 0 25 19 24 20 28 31 34 33 38 37 41 Clarke-tech

19 Pg + Taste : Seitenweise blättern / Multifeed
20 Pg - Taste : Seitenweise blättern
21 Ch + Taste : Kanal hoch und Navigation in Menüs.
22 Ch - Taste : Kanal runter und Navigation in Menüs.
23 V- Taste : Lautstärke verringern und Navigation in Menüs.
24 V+ Taste : Lautstärke erhöhen und Navigation in Menüs.
25 OK-Taste : Ruft die Kanaliste auf, Bestätigung in Menüs
26 Filelist: öffnet die Liste der Medladotelen.
27 Play : Wiedergabe Taste
28 Stop Taste, zum Anhalten von Wiedergaben und Aufnahmen
29 RW Taste : schneller Rücklauf.
3D Pause Taste : hölt Wiedergaben an
31 FWD Taste : schneller Vorlauf
32 Advance Taste : schaltet zum Liveprogramm zurück.
33 REC Taste : Zum starten von Aufzelchnen
34 Slow Taste : startet die Zeitlupenwiedergabe.
35 Farb - Funktionstaste Rot -verschiedene Funktionen
36 Farb - Funktionstaste Grün -verschiedene Funktionen
37 Farb - Funktionstaste Gelb - verschiedene Funktionen
38 Farb - Funktionstaste -Blau -verschiedene Funktionen
39 Numerische Tasten : Zur Kanalwahl und Eingabe numerischer Werte
40 V-Format Taste : Umschaltung zwischen 576p, 576l, 720p und 1080l
41 Wide Taste : Auswahl des Bildseitenverhältnisses

4.4 Das Front Display

1 Power - Leuchtet im Betrieb.
2 Sat Modus
3 Aufnahme Indikator
4 Leuchtet im Timeshiftmodus
5 Leuchtet im Timeshiftmodus
6 Indikator für Timer während im Standby
7 Leuchtet wenn Sender in HDTV
8 Indikator für angeschlossene USB Geräte (Stick)
9 Kanal gesperrt
10 Dolby Digital verfügbar
11 Leuchtet bei Stummschaltung
12 nicht benutzt
13 nicht benutzt
14 MP3 Modus
15 MP3 Wiedergabeschleife
16 Radiomodus
17 TV Modus
18 DVB-T Modus (nur 5000 C)
19 Leuchtet im Datelliste Modus
20 Rotiert bei Wiedergaben von Media Datelen.
21 Gibt die Videocauflösung an
22 Indikator für Interlaced oder progressiv Modus

Inbetriebnahme

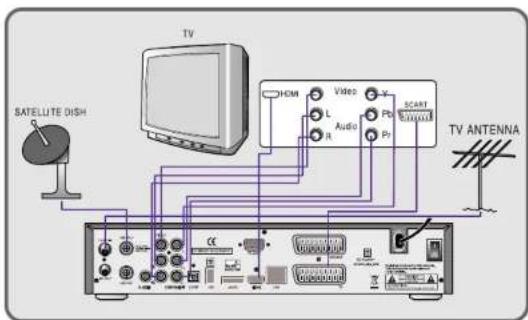

5.1 Anschließ en des Gerätes

1 Schließen Sie die Sat-Antennen an die Eingangsbuchse des Receivers an.
2 Schließen Sie die DVB-T Antenne an die Ant IN Buchse des Gerötes an. (optional bei Modell 5000 C Plus)
3 Schließen Sie das Scartkabel an Ihren TV an sofern Sie nicht HDMI nutzen.
4 Schließen Sie das HDMI Kabel zu Ihrem TV an. (bei Flat TV empfohlen) #
5 Schließen Sie ihren z.B. Videorekorder an die VCR Scartbuchse an.

SATELLITE DISH TV HDM Video Audio Pb Start VDD TV ANTENNA

Bedienung und Funktionen

6.1 Erste Schritte

Nachdem das Gerät angeschlossen und Eingeschaltet wurde gehen Sie wie folgt vor.

1) Menü Sprache einstellen

① Schalten Sie den Receiver und Fernsengerät ein.
② In dem nun erscheinenden Menü wählen Sie die gewünschte Sprache aus. Bestätigen Sie Ihre Auswahl mit der Taste.

Multi-Body Action 1. Engine 2. Sketch 3. Trigger 4. Edit 5. apply 6. Junction 7. Panesys 8. Plymouth

2) Land / Einstellungen

Wählen Sie ein Land und drücken die Taste. Wir empfenlen Einstellung Deutschland, dann wird das komplette DVB-T Kanalbond genutzt!

Written Sie Be Land 1 Screen 2 Deutschland 3 Germanzen 4 Zahlenback Video

6.1 Erste Schritte

3) Antenneneinstellungen

1 Drücken Sie die Menü Taste um in das Hauptmenü zu gelangen. ② Benutzen Sie die Navigationstasten und wählen einen Satellten ③ Installation, bestätigen Sie mit der Taste.

Autotransferencing Name: Programs USB Management USB Type USB Press 20000 RESET 10 RESET 17 84.00 MTSI.SAT 754 84.00 MTSI.SAT 514 70.00 MTSI.SAT 99 70.00 MTSI.SAT 6 70.00 MTSI.1 70.00 MTSI.TELISTAT 300 70.00 MTSI.TELISTAT 300m Project: Control: 84% 84%

\* Sollte ein 4 stelliger Pincode abgefragt werden so geben Sie "0000" ein. ④ Mit einer normalen Satellite-tenanenne wählen Sie bitte Antenneneinstellung, mit einer Drehanlage Drehanlagenelnstellung. ⑤ Wählen Sie den Wert aus den Sie anpassen wollen: - Satellit : rufen Sie mit der ☐ Taste die Liste der Satelliten auf und wählen den gewünschten Satelliten mit der Taste aus. - LNB Versorgung : wählen Sie zwischen AN, AUS, 3 V oder 8 V - LNB TYP : wählen Sie zwischen Single, Universal und OCS - LNB Frequenz : geben Sie hier die Oszillatorfrequenz Ihres LNB ein. - 22 KHz : wählen Sie 0 oder 22 KHz wenn nicht auf Auto gestellt wurde - DISEqC 1.0: wählen Sie zwischen DISEqC 1.0 Port. - DiSEqC 1.1: wählen Sie zwischen DiSEqC 1.1 Port. ⑥ Wählen Sie den Wert aus den Sie zu ändern wünschen (Drehanlageneinstellung) - Frequenz: sollte die Voreinstellung nicht zutreffen so können Sie den Wert des Transponders ändern auf dem nach Signal gesucht wird. - DISeqC Motor : Wählen Sie das passende DiSeqC Protokoll für ihren Motor aus zur Auswahl stehen USALS, DiSeqC 2 und AUS

6.1 Erste Schritte

Wenn die Einstellung DISEqC 1.2 lautet : - Verschieben : hiermit kann die Antenne nach Ost oder West bewegt werden - Move Fine : langsame Bewegeung zur Feinabstimmung - Grenze : ruft das Limits Menü auf festzulegen.

Driangangdunstaltung Glenk Pressure 0.5GHz Speed Vereil/Saturation None Time Speed Gel am Standard/Networks CODE ASATA*3VCI (1:389 Tpm) 12 STOP STOP Water Current OK Switchgear Speed Page 675 Quator 10% TCP Data north


D:\Users\Program Files\log Set(S) Frequency 0.12 KB / KDATATC ( 1.8 KB / 64Hz) Data GB network GB network GB network GB network GB network Project 375% 375% Data output

Wenn die Einstellung USALS lautet : - Verschleben : hiermit kann die Antenne nach Ost oder West bewegt werden - Sat Grad : geben Sie hier die Position des Satelliten ein - Zur Referenz : bewegt die Antenne auf die Referenzposition Null - Antenne Längengrad : geben Sie Ihren Längengrad ein - Antenne Breitengrad : geben Sie ihren Breitengrad ein

Setpoint Frequency Habitat/Quotation Contact Method Contact Point Contact ID Contact Position Contact ID USB: 0.000123 (C) (5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 52, 54, 56, 58, 60, 62, 64, 66, 68, 70, 72, 74, 76, 78, 80, 82, 84, 86, 88, 90, 92, 94, 96, 98, 100 USB: 0.000123 (C) (5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46) [JNA-5] STOP Multi-Channel USB: 0.000123 (C) (5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42] [JNA-5] USB: 0.000123 (C) (5, 6, 8,10,12,14,16,18,20,22] [JNA-5] USB: 0.000123 (C) USB: 0.000123 (C) USB: 0.000123 (C) USB: 0.000123 (C) USB: 0.000123 (C) USB: 0.000123 (C) USB: 0.000123 (C) USB: 0.000123 (C) USB : USB / USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB : USB: - GB / GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : USB: - GB / GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : USB: - GB / GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB : GB :GB USB: - GB / GB : GB : GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB / GB /GB

Daten wie die Position der Satelliten sowie Breiten- und Längengrad entnehmen Sie bitte der Dokumentation Ihres Motors.

6.1 Erste Schritte

Limits Menü: für beide Modi !!

- Grenze deaktivieren : hiermit können Limits aufgehoben werden - Zur Mitte : bewegt die Antenne zur Null - Position - Ost/Westgrenze festlegen : bewegen Sie die Antenne mit den Navigationstasten 7 Drücken Sie die Taste um ein Limit festzulegen.

4) Satellitensuchlauf

Mit dieser Funktion sucht der Receiver nach verfügbaren Kanälen und speichert diese ab. Öffnen Sie das Menü mit der Menü Taste und navigleren über das Installationsmenü zum Menüpunkt Automatischen Suchlauf. Zur Navigation benutzen Sie die hoch/runter, rechts/ links Tasten sowie die Taste.

▶ Automatischer Suchlauf

Wenn Sie mehr als einen Satellten durchsuchen möchten drücken Sie bitte die Rote Taste und markleren die gewünschten Satellten mit der OK Taste. Beenden Sie die Auswahl mit der Exit Taste. ② Benutzen Sie die die hoch/runter, rechts/ links Tasten um den Suchtyp zu wählen. Sie können hier aus: Alle Kandle, nur Freie oder z.B. nur TV Kandle gesucht werden sollen. ③ Suche Frequenzen: Schalten Sie diese Option um neue Transponder die mit bereits bestehenden verknüpft sind zu finden. Dabel durchsucht der Receiver zusätzlich die NIT (Network Information Table). ④ Drücken Sie die Taste um den oder die Satellten zu durchsuchen.

Automatic Switch Select: Frequency Current Type Current Frequencies VOLUME: 1000000000 15.00000000 Up Progression OK Page: Quartile: 67% 10%

6.1 Erste Schritte

▶ Blind Scan

① Wählen Sie mit der Fernbedlenung einen Satelliten welchen Sie absuchen möchten. - Scan Modus : Wöhle Schnell / Detail - SCAN : Startet den Suchlauf

Mail Scan Details Frequency Rate < .025 GHz Polarization ALL Security ALL

▶ Manuelle suchlauf

① wählen Sie einen Transponder 2 um die Parameter (Frequenz, Symbolrate) des Transponders zu ändern benutzen Sie die Nummerntasten der Fernbedlenung. ③ benutzen Sie die Grüne Taste um einen neuen Transponder einzufügen 4 um einen Transponder zu löschen benutzen Sie die Gelbe Taste 5 Sie durchsuchen einen Transponder Indem Sie die Parameter eingeben und die Taste drücken.

Macpuier 9.0 Status: Frequency: 12.1 MHz Systematic 13.0 MHz Translation Power Radio Top Radio Frequencies: New Programme USB Finger: quartal: 95% 95% COM COM mode COM mode

6.1 Erste Schritte

▶ PIDs (Package Identifier) suche

① wählen Sie elnen Transponder ② um die Parameter (Frequenz, Symbolrate) des TP zu ändern benutzen Sie die Nummertasten der Ferbedlenung ⑧ benutzen Sie die Grüne Taste um einen neune TP einzufügen ④ um einen TP zu löschen benutzen Sie die Gelbe Taste 6 um den TP zu durchsuchen geben Sie seine Parameter ein und benutzen die Hoch/Runter Tasten um manuell die PIDs eingeben zu können. Jeder Kanal hat in der Regel 3 PID's, die Audio PID, Die Video PID und die PCR PID.

▶ Fast Scan

- Wähle entweder Provider Canal Digital oder TV Vlaanderen - Für Ch,s umnummeren wähle EIN oder AUS - Drücke Feste um den Suchlauf zu starten.

CD4000 Selected Frequency 1:2.5 MHz Modulation 2:67% MHz Polarization R Video PS2 Audio PS2 PCB PS2 Audio PS2 Project: 80% Default: 60%


Foot Snap Options Include Presets Live Preview Save 32.5x9.0x 14 KB PSYS WOODMUS JPG 12 P8.2mm GPs Video 100% Default 70% 20%

6.1 Erste Schritte

5) Terrestrischer Suchlauf

Durch diese Funktion sucht der Receiver nach verfügbaren Kanälen.

▶ Automatischer Suchlauf

① Durch drücken der gelben Taste startet der automatische Suchlauf, Forschrift des Suchlaufes wird auf dem Bildschirm angezeigt. Gefundene Programme werden am Ende vom Suchlauf automatisch abgespeichert.

▶ Manueller Suchlauf-Aufnahme

① Einzelne Kandle oder Frequenzen können nach Auswahl oder Eingabe der Frequenz über die Nummerischen Tasten der Fernbedlenung, durchsucht werden ② Für die Bandbreite wanlen Sie : Alle, 7 MHz oder 8 MHz ③ Bei Such-Typ selektieren Sie zwischen: ALLE, nur FTA oder nur TV. 4 Hilfreich ist auch die Funktion Netzweksuche, hier werden zusätzlich Netzwerkinformationen zur Suche genutzt. Signalstärke und Qualität wird im unteren Bereich vom Bildschirm an gezeigt. ⑤ Drücken Sie die Foste um die Suche zu starten.

Terrestrial Solar Programs Designs Standard Dev Standard Dev Standard Dev Standard Dev Programs Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget Budget $12.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000


文件名(N): 文件类型: 文件名(N): 文件类型: 文件名(N): 文件类型: 文件名(N): 文件类型: 文件名(N): 文件类型: 文件名(N): 文件类型: 文件名(N): 文件类型: 文件名(N): 文件类型: 文件名(N): 文件类型: 文件名(N): 文件类型: 文件名(N): 文件类型: 文件名(N): 文件类型: (默认) (默认) (默认) (默认) (默认) (默认) (默认) (默认) (默认) (默认) (默认) (默认) (默认)

6.1 Erste Schritte

6) SENDERLISTE

Sie können mit den HOCH/RUNTER Tasten zwischen den Kanälen hin und her schalten. Wenn Sie die Kanalnummer wissen können sie diese direkt über die Zifferntasten der Fernbedienung anwählen. Wenn Sie den Kanalnamen oder den Transponder oder das Verschlüsselungssystem kennen können Sie die Kanalliste mit der OK Taste aufrufen.

SOMONELATE 1000-FY-83 200 MHz 225 Tavada 200 MHz 200 MHz 200 MHz 200 MHz

① Auf der linken Seite werden Detallinformationen zum Programm angezeigt ② Sie können die folgenden Tasten verwenden um zu navigieren - HOCH/RUNTER : Sie bewegen sich auf oder ab in der Kanollste - LINKS/RECHTS : Sie blättern seitenweise in der Kanalliste - ROTE Taste : zeigt alle Kanäle der aktuellen Gruppe an - GRÜNE Taste : zeigt alle Kanäle alphabetisch sortiert an - GELBE Taste : zeigt alle Kanöle nach Transponder sortiert an - BLAUE Taste : zeigt alle Kanöle nach Verschlüsselungssystem sortiert an 3 Drücken Sle die OK Taste wenn Sle den gewünschten Kanal in der Kanallste gefunden haben und ein weiters mal um den Kanal auf dem Bildschirm darzustellen. Nach dem drücken der OK Taste wird die Kanallste automatisch ausgeblendet und der gewählte Kanal angezeigt.

6.1 Erste Schritte

7) Die Benutzung der Fernbedienung

▶ Lautstärkeregelung

① Während Sie ein Programm sehen benutzen Sie die LINKS/ RECHTS Tasten um die Lautstärke zu regeln ② Sie können den Ton stumm schalten indem Sie die MUTE Taste drücken. Es wird dann das Mute Symbol auf dem Bildschirm angezeigt. Um den Ton wieder zu aktivieren drücken Sie erneut MUTE.

▶ Info Taste Kanalinformationen

Mit der Info Taste rufen Sie die Einblendung der Kanallinformationen auf. Diese enthalten Informationen zum laufenden und folgenden Programm auf diesem Kanal. Nochmaliges drücken der Taste ruft die erwelterten Informationen zur laufenden Sendung auf. Um zu den Infos der nachfolgenden Sendung zu gelangen benutzen Sie bitte die rechts/ links Tasten. Sie können mit der Info Taste diese Einblendung wieder schliegen. - TV/RADIO : Umschaltung Mit dieser Taste schalten Sie zwischen TV- und Radiomodus - RECALL : Diese Taste schaltet zum vorherigen Kanal um - Untertitel / Audio : Wählen Sie den Untertitel oder Tonstatus des aktuellen Kanals - AUDIO MODUS : wählen Sie zwischen Stereo- Mono links- Mono rechts - AUDIO SPUR : wählen Sie zwischen verschiedenen Tonspuren WICHTIG !! Tonspuren können nur geändert werden wenn der Kanal diese Optionen anbietet.

Street scene with modern glass buildings and traffic, no visible text or signage


Audio Level Audio Tree Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level Audio Level

6.1 Erste Schritte

▶ Taste TEXT(Videotext)

Videotext kann auf Kanälen die diesen Service anbleten aufgerufen werden.

TELETEXTO 172 Chates en el Teletexto... 860 V. Regione 103 Verónica 104 Sequión 105 Séndez 106 L'Oróte P.C. (Márcio) - CECO NOSY. Larle 107 SERVICIO 99 Papacón 100 Programa T## 101 Cotex 102 Trafalco 103 Santana S. de la fr. 120 Servicios y Servicios Subtotalos

▶ Taste Freeze (PAUSE)

Sie können mit dieser Taste auf Standbild schalten, nochmaliges drücken kehrt zur normalen Wiedergabe zurück Wenn Standbild aktiviert ist können Sie die Zoomfunktion wie folgt nutzen: Wählen Sie mit den HOCH/RUNTER und LINKS/RECHTS Tasten einen Bildsektor aus. ② Mit OK starten Sie die Vergroßerung mit nochmallgem OK verkleinern Sie wieder.

▶ Taste Group (Gruppe)

Im normalen TV oder Radlobetrieb können Sie mit dieser Taste Satelliten- oder Favoritenlisten aufrufen (nur angelegte oder gespelcherte Favoriten oder Satelliten werden angezeigt.

6.1 Erste Schritte

▶ Taste Mosaic (Multibildanzeige)

Mit dieser Taste können Sie den Multibild Modus aktivieren, Sie können alle Anzahl der Bilder aus x2, 2x2, 2x3 oder 3x3 auswählen. Mit den Navigationstasten können sie zwischen den Vorschaufenstern wechseln und jeweils mit der OK Taste aktivieren. Um einen der Kändle auf dem Großbild welterzuschulen drücken Sie nochmals die OK Taste.

Auto Subscription 100.0% APPRIFICATION Multi-APPRIFICATION New!


THE LIME'S TV BIG LIME'S TV I'm the most DO BILK KON DO BILK KON DO BILK KON

▶ Taste SUBTITLE (DVB Untertitel)

Wenn das Programm Untertitel anbietet können Sie diese mit der Subtitie Taste aufrufen. Verlassen Sie die Funktion mit der Exit Taste Hinweis! Sie können auch ein generelles Untertiteln einstellen.

Unrealize Auto Float

6.1 Erste Schritte

▶ Taste SLEEP (Schlummerfunktion)

Mit dieser Funktion können Sie eine Abschaltung nach 0 bis 20 Minuten festegen. Drücken Sie die Sleep Taste wiederholt und wählen Sie aus den folgenden Zeiten Aus, 10, 20, 30, 60, 100, 120 Minuten.

▶ Taste V.FORMAT

Mit dieser Taste legen Sie die Videocauflösung fest: 1080l, 720p oder 576p

wish Ist

▶ Taste WIDE

Sle können hier das Bildseltenverhältnis ändem: 4:3 : Pan-Scan oder Letter-Box 16:9 : Full-Screen oder Pillar-Box

6.2 Systemeinstellungen

1) Zeiteinstellungen

In dieses Menu können Sie die lokale Uhrzeit, den Kanal mit dem das Gerät automatisch einschaltet und den Sleeptimer einstellen. (Siehe Bild 6.2.) - Verwendung GMT : Setzen Sie den Schalter auf EIN, um die Zeitdifferenz zwischen Ihnen und der GMT automatisch einzustellen. - Aktuelles Datum : Wenn GMT deaktiviert Ist, können Sie hier das aktuelle Datum einstellen - Aktuelle Uhrzelt: Wenn GMT deaktiviert Ist, können Sie hier die aktuelle Uhrzelt einstellen - Regionaler Offset : Wenn GMT aktiviert Ist, können Sie hier die Zeitdifferenz zu GMT festiegen - Weckmodus : Auswachmodus zwischen Aus, Einmäßig und Täglich wählen - Weckzeit : Aufwachuhrzeit mittels numerischer Tasten der Fernbedlenung einstellen - Weckprogramm : Aufwachkanal auswählen - Sleep Mode : Schlafmodus zwischen Aus. Einmalig und Täglich wählen - Sleep Zeit : Schlofzeit mittels numerischer Tasten der Fernbedienung einstellen - Sommerzeit : Bei Sommerzeit EIN und in der Winterzeit AUS

Zentralerung Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Kanzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernung (K) Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs Konzernungs

6.2 Systemeinstellungen

2) Audio/Video

Dieses Untermenu erlaubt es die Bild und Toneinstellungen festzulegen. - Audio Sprache : legt die Sprache der Haupttonspur fest - Untertitel Sprache : legt die Sprache der Untertitel fest - SCART : Wöhle SCART TV Ausgang (CVBS/RGB) bei RGB EIN wird der Y, Pb, Pr Ausgang abgeschaltet! \- Bildschirmformat: wählt das Seltenverhältnis (6.9 / 4.3) \- Display Format : wählt das Seltenverhältnis (Letter Box/Pan Scan, Full Screen/Pillar Box) \- Video Format: Wähle Videoformat 1080l,720p,576p,576l \- Digital Audio : Wähle die Audioausgabe aus (Dolby/PCM) Wähle PCM, wenn angeschlossene Audiosysteme nur PCM verarbeiten können. Wähle Dolby Digital, wenn angeschlossene Audiosysteme Dolby Digital und PCM verarbeiten können. \- SPDIF Latency : Ton-Verzögerung (optischer Ausgang) ist einstellbar in 10 ms Schriften, zwischen 0 und 500 ms (max.)

Embottoming AV Jump Auto Service Unidicate Sprains SOI Mobile Browser Mobile Browser Video Format Digital Audio Small Laptops English Cable Image On M. 10 Rat Screen 100% COOKY SPORT 247

6.2 Systemeinstellungen

3) OSD Einstellungen

Dieses Unterrnenu erlaubt Ihnen Einstellungen wie Menüsprache, Menüdurchsichtigkeit und Die Einblenddauer von Informationen festzulegen - Menüsprache : legt die gewünschte Menüsprache fest - Transparenz : legt die Menütransparent fest (1% \~ 100%) - Info Anzelgendauer : legt die Einblenddauer von Informationen fest - Lautstärke Einblendung : legt die Dauer der Lautstärkeanzelge fest.

BASIC Distribution Transparency 70 % Data stream

4) Front Display Eintellungen

Dieses Unternenü gibt Ihnen die Möglichkeit das Erscheinungsbild des Receiver nach Ihren Wünschen anzupassen. - Blue Light : Ein oder Ausschalten der Blauen Standby-Leuchte des Receivers - Display Laufschrift : Kanalnamen im Display als Laufschrift oder statisch \- Kanal Nummer : Kanalnummer wird im Frontdisplay anzgezeigt oder nicht.

Front Display Setting Size Light Size Margin General Number 10% 10% 10%

6.2 Systemeinstellungen

5) Sicherheitseinstellungen

In diesem Untermenu werden Passwörter (PIN-Codes) zum Sperren und Entsperren von Menüs festgelegt. - Receiver sperren : eingeschaltet wird beim Starten des Receivers das Passwort abgefragt - Installation sperren : eingeschaltet wird vor benutzen des installationsmenüs das Passwort abgefragt - Kanalmenüsperre : eingeschaltet wird beim öffnen des Kanalmenüs das Passwort abgefragt \- Kanalsperre : eingeschaltet wird bei gesperten Kanälen das Passwort abgefragt \- Altersbeschränkung : hier können Altersgrenzen wie Frei, über 8 Jahre bis über 8 Jahre festgelegt werden. Wenn das Programm Altersbeschränkungen mit sendet wird beim Aufrufen solcher Kanäle das Passwort abgefragt. \- Aktuelles Passwort : hier können Sie Ihr Passwort ändern indem Sie zunächst Ihr aktuelles Passwort eingeben \- Neues Passwort : geben Sie hier Ihr neues Passwort mit Hilfe der Zifferntasten ein. \- Passwort bestätigen : geben Sie hier erneut Ihr neues Passwort zur Bestätigung ein

Schnetlaufwaltatelnung Software name Induction gen.ry Fandgeschäte Forschungsbestätigkeit Abnahmeveränderung Aktivauf, Finanziert Forschungsmäßungen ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABS ABCA max

6.2 Systemeinstellungen

6) Datenbank zurücksetzen

Dieses Untermenü dient zum zurücksetzten des Gerätes auf Werkseinstellung, (dos ist hilfreich wenn sich Probleme nach Änderungen im Menü ergeben). - Radioprogramm löschen : Löscht alle gespeicherten Radiokanöle - Verschlüs. Progr. löschen : löscht alle verschlüsselten Programme - Alle Programme löschen : löscht die gesamte Kanalliste - Werkseinstellung : löscht alle Kanäle und vorgenommenen Einstellungen

Category Reset Demographic Status: OK Status Demographic Status: OK Status Demographic Status: OK Status

6.2 Systemeinstellungen

7) IP Einstellungen

Wenn das Netzwerk die DHCP Funktion unterstützt, dann können die IP Einstellungen automatisch bezogen werden. Wenn das Netzwerk DHCP nicht unterstützt, müssen die IP Einstellungen manuell eingeben werden.

\- DHCP : EIN/AUS. Bel Einstellung EIN werden die Internet Protocol (IP) Netzwerkdaten automatisch bezogen. - IP-Adresse : Eingabe der IP-Adresse von Netzwerk - Subnetzmaske : Eingabe der Subnetzmaske vom Netzwek - Standard Gateway : Eingabe der Standard Gateway Adresse vom Netzwerk - DNS Server : Eingabe der IP Adresse vom DNS-Server - Mac - Adresse : Anzeige der Mac Adresse

1月 度521.5斤 1个月 度521.5斤


Fireworks Guide OK 148.562.738 Cancel Finish Guide OK Finish Guide

6.2 Systemeinstellungen

\- Firmware update : Download über LAN . ① BLAUE Taste, es scheint Eingabefeld der IP-Adresse. ② Taste, um nach Eingabe ein Ziel IP Adresse zu verbinden ③ Auswahl der Update-Software und Taste für das Importieren. \* Anmerkung : PC muss angeschlossen sein und das PC Tool muss in Betrieb sein.

Credicate Update USB... Mouse Bits

8) Datenübertragung

Mit diesem Untermenü können Sie Software von einem Receiver zu einem anderen übertragen. Sie können dabei wählen ob Sie Software oder Kanollisten übertragen möchten. (Siehe Bild 6.2.10)

Data Transfer Database Registration OK destinations OK destinations

\- Firmware : Überträgt die Betriebssoftware zu einem anderen Receiver - Programmdaten : Überträgt die Kanalliste zu einem anderen Receiver

6.3 Programme

1) Favoriten einstellen

Dieses Untermenu erlaubt das Anlegen von Favoriten Gruppen oder Kanälen. Sie können TV und Radiokanäte auf alternative Weise mit der TV/RADIO Taste anwählen. Der Receiver unterstützt bis zu 6 Favoritenlisten. 1 Drücken Sie die auf 'Favoriten anlegen', Die Liste der Favoritenlisten erscheint. ② Wählen Sie mit den Richtungstasten der Fernbedlenung und drücken Sie die rote Taste um den Namen der Liste zu ändern. ③ Benutzen Sie die Navigationstasten Hoch, Runter, Links und Rechts sowie die OK-Taste um einen Kanal der Favoritenliste hinzuzufügen. ④ Drücken Sie EXIT um das Menü zu verlassen

Favonlengrungsquote - wümlen No. 1 Mörschung Gesamt Holdingen Bilanzeln Kreischafts Buchlanden Infla Bilanzeln

6.3 Programme

2) Programme editieren

In diesem Unternenü können Sie Kanäle umbenennen oder deren Parameter (PIDs) ändern. Kanalgruppen kann man mit der GROUP Taste wählen. Mit TV/RADIO können Sie zwischen TV und Radiokanälen wählen. Drücken Sie die auf 'Kanöle Bearbeiten'. Das folgende Menü erscheint auf dem Bildschirm. (siehe Bild 6.3.3) ② drücken Sie die auf dem zu bearbeitenden Kanal ③ drücken Sie die auf Umbenennen und ein Buchstabenfeld erscheint. ④ ebenso können die PID's der Kanäle mit Hilfe der Zifferntasten bearbelten. WICHTIG!! Die Audio, Video und PCR PID's sind von vitaler Bedeutung für den Empfang der Kanäle. Wenn Sie nicht sicher sind nehmen Sie professionelle Hilfe in Anspruch.

Programme status 文件 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 文件类型: 文件名: 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工作簿 工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工件 工件类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型:工位 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型: 工位类型:

6.3 Programme

3) Programme verschieben

In diesem Untermenü können Sie Kanäle verschieben. Drücken Sie die auf 'Kanöle verschieben'. Das folgende Menü erscheint auf dem Bildschirm. ② Markieren Sie den Kanal der zu verschieben ist (ein move Icon erscheint). Mit den Zifferntasten bewegen Sie den Kanal zur gewünschten Position in der Kanalliste. ④ Mit nochmaligem drücken der OK-Taste legen Sie den Kanal am neuen Platz ab. ⑤ Sie können das Menü mit der EXIT-Taste verlassen

Programme video

Cabebox

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAU

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUS

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUST

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUSE

MACAUST

6.3 Programme

4) Programme sperren

In diesem Untermenü können Sie Kanäle sperren um deren Benutzung nach Ihren Vorgaben einzuschränken. Immer wenn Sie einen gesperten Kanal aufrufen wird das Passwort abgefragt. Wählen Sie den Kanal mit der TV/RADIO-Taste oder eine Gruppe mit der GROUP-Taste aus. Durch drücken der Taste "Kanalsperre" erscheint das folgende Menü auf Ihrem Bildschrim (Bild 6.3.5)

WICHTIG!!

Im Untermenü "Sicherheitseinstellungen" muss die Kanalsperre aktiviert sein, um den Zugriff tatsächlich zu sperren und das Passwort bei Zugriff abzufragen

Programme sport ALL A+2 B M 10 G 09 M 08 M 07 M 06 M 05 M 04 M 03 M 02 M 01 M 00 P 09 P 08 P 07 P 06 P 05 P 04 P 03 P 02 P 01 P 00 P 01 P 02 P 03 P 04 P 05 P 06 P 07 P 08 P 09 P 10 P 11 P 12 P 13 P 14 P 15 P 16 P 17 P 18 P 19 P 20 P 21 P 22 P 23 P 24 P 25 P 26 P 27 P 28 P 29 P 30 P 31 P 32 P 33 P 34 P 35 P 36 P 37 P 38 P 39 P 40 P 41 P 42 P 43 P 44 P 45 P 46 P 47 P 48 P 49 P 50 P 51 P 52 P 53 P 54 P 55 P 56 P 57 P 58 P 59 P 60 P 61 P 62 P 63 P 64 P 65 P 66 P 67 P 68 P 69 P 70 P 71 P 72 P 73 P 74 P 75 P 76 P 77 P 78 P 79 P 80

6.3 Programme

5) Programm überspringen

In diesem Untermend können Sie Kanöle zum überspringen markieren. Diese markierten Kanöle werden automatisch im normalen (nicht Menü) Betrieb bei der Nutzung der Richtungstasten übersprungen.

WICHTIG!!

Die Kanäle werden nicht übersprungen, wenn sie explizit mit den Zifferntasten angewählt werden.

Program Files B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 B41 B42 B43 B44 B45 B46 B47 B48 B49 B50 B51 B52 B53 B54 B55 B56 B57 B58 B59 B60 B61 B62 B63 B64 B65 B66 B67 B68 B69 B70 B71 B72 B73 B74 B75 B76 B77 B78 B79 B80 B81 B82 B83 B84 B85 B86 B87 B88 B89 B90 B91 B92 B93 B94 B95 B96 B97 B98 B99 C:\Program Files\nLOG 8\nLOG 9\nLOG 10\nLOG 11\nLOG 12\nLOG 13\nLOG 14\nLOG 15\nLOG 16\nLOG 17\nLOG 18\nLOG 19\nLOG 20\nLOG 21\nLOG 22\nLOG 23\nLOG 24\nLOG 25\nLOG 26\nLOG 27\nLOG 28\nLOG 29\nLOG 30\nLOG 31\nLOG 32\nLOG 33\nLOG 34\nLOG 35\nLOG 36\nLOG 37\nLOG 38\nLOG 39\nLOG 40\nLOG 41\nLOG 42\nLOG 43\nLOG 44\nLOG 45\nLOG 46\nLOG 47\nLOG 48\nLOG 49\nLOG 50\nLOG 51\nLOG 52\nLOG 53\nLOG 54\nLOG 55\nLOG 56\nLOG 57\nLOG 58\nLOG 59\nLOG 60\nLOG 61\nLOG 62\nLOG 63\nLOG 64\nLOG 65\nLOG 66\nLOG 67\nLOG 68\nLOG 69\nLOG 70\nLOG 71\nLOG 72\nLOG 73\nLOG 74\nLOG 75\nLOG 76\nLOG 77\nLOG 78\nLOG 79\nLOG 80\nLOG 81\nLOG 82\nLOG 83\nLOG 84\nLOG 85\nLOG 86\nLOG 87\nLOG 88\nLOG 89\nLOG 90\nLOG 91\nLOG 92\nLOG 93\nLOG 94\nLOG 95\nLOG 96\nLOG 97\nLOG 98\nLOG 99\nLOG 100

6) Programme löschen

In diesem Untermenü können Sie Kanäle löschen. Wählen Sie den Kanal mit der TV/RADIO-Taste oder eine Gruppe mit der GROUP-Taste aus. Durch drücken der Taste "Kanäle löschen" erscheint das folgende Menü auf Ihrem Bildschirm anzeigt, dass der Kanal zum löschen vorgesehen ist. Achtung: Mit der Info Taste wird die komplette Kanalliste gelöscht

Programme Editor B: 1-2 B: 1-2 B: 1-3 B: 1-4 B: 1-5 B: 1-6 B: 1-7 B: 1-8 B: 1-9 B: 1-10 B: 1-11 B: 1-12 B: 1-13 B: 1-14 B: 1-15 B: 1-16 B: 1-17 B: 1-18 B: 1-19 B: 1-20 B: 1-21 B: 1-22 B: 1-23 B: 1-24 B: 1-25 B: 1-26 B: 1-27 B: 1-28 B: 1-29 B: 1-30 B: 1-31 B: 1-32 B: 1-33 B: 1-34 B: 1-35 B: 1-36 B: 1-37 B: 1-38 B: 1-39 B: 1-40 B: 1-41 B: 1-42 B: 1-43 B: 1-44 B: 1-45 B: 1-46 B: 1-47 B: 1-48 B: 1-49 B: 1-50 B: 1-51 B: 1-52 B: 1-53 B: 1-54 B: 1-55 B: 1-56 B: 1-57 B: 1-58 B: 1-59 B: 1-60 B: 1-61 B: 1-62 B: 1-63 B: 1-64 B: 1-65 B: 1-66 B: 1-67 B: 1-68 B: 1-69 B: 1-70 B: 1-71 B: 1-72 B: 1-73 B: 1-74 B: 1-75 B: 1-76 B: 1-77 B: 1-78 B: 1-79 B: 1-80 B: 1-81 B: 1-82 B: 1-83 B: 1-84 B: 1-85 B: 1-86 B: 1-87 B: 1-88 B: 1-89 B: 1-90 B: 1-91 B: 1-92 B: 1-93 B: 1-94 B: 1-95 B: 1-96 B: 1-97 B: 1-98 B: 1-99 B: 20000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

.... 36 ....

6.4 Der Elektronische Programmführer EPG

1) EPG

In diesem Abschnitt erklären wir den elektronischen Programmführer (EPG) ① drücken Sie die Gulde Taste um den EPG aufzurufen ② mit den LINKS/RECHTS Tasten wechseln Sie zwischen der Kanalliste und der Programmvorschau. ⑧ mit den HOCH/RUNTER Tasten und den DOPPELPFEIL Tasten können Sie den Kanal wechseln dessen Programminformationen Sie sehen wollen. ④ Mit der OK Taste auf dem ausgewählten Kanal können Sie die EPG Daten abrufen. Wenn Sie auf der rechten Bildschirmseite die OK Taste benutzen: \- auf den Informationen des laufenden Programms schalten Sie auf das aktuelle Programm zurück \- wenn Sie auf den Informationen einer zukünftigen Sendung sind wird diese zur Erinnerung markiert und die Hintergrundfarbe der Anzelge ändert sich. ⑤ Sie können mit der TV/RADIO Taste zwischen TV und Radioprogrammen wechseln. ⑥ mit der GROUP Taste können Sie eine Programmgruppe oder Liste anwahlen Das Timermenü mit den zur Erinnerung/Aufzeichnung markierten Sendungen erreichen Sie mit der ROTEN Taste. ⑥ Mit der Record Taste können Sie einen Timer zur Aufnahme der Sednung setzten.

EPS 10-DEC-2007 / 01/01 File Options EPS: 0.00 - 0.00 - 0.00 Name: Size Options 10 - Change 0 11 - Add 0 12 - Add 1 13 - Add 2 14 - Add 3 15 - Add 4 16 - Add 5 17 - Add 6 18 - Add 7 19 - Add 8 20 - Add 9 21 - Add 10 22 - Add 11 23 - Add 12 24 - Add 13 25 - Add 14 26 - Add 15 27 - Add 16 28 - Add 17 29 - Add 18 30 - Add 19 31 - Add 20 32 - Add 21 33 - Add 22 34 - Add 23 35 - Add 24 36 - Add 25 37 - Add 26 38 - Add 27 39 - Add 28 40 - Add 29 41 - Add 30 42 - Add 31 43 - Add 32 44 - Add 33 45 - Add 34 46 - Add 35 47 - Add 36 48 - Add 37 49 - Add 38 50 - Add 39 51 - Add 40 52 - Add 41 53 - Add 42 54 - Add 43 55 - Add 44 56 - Add 45 57 - Add 46 58 - Add 47 59 - Add 48 60 - Add 49 61 - Add 50 62 - Add 51 63 - Add 52 64 - Add 53 65 - Add 54 66 - Add 55 67 - Add 56 68 - Add 57 69 - Add 58 70 - Add 59 71 - Add 60 72 - Add 61 73 - Add 62 74 - Add 63 75 - Add 64 76 - Add 65 77 - Add 66 78 - Add 67 79 - Add 68 80 - Add 69 81 - Add 70 82 - Add 71 83 - Add 72 84 - Add 73 85 - Add 74 86 - Add 75 87 - Add 76 88 - Add 77 89 - Add 78 90 - Add 79 91 - Add 80 92 - Add 81 93 - Add 82 94 - Add 83 95 - Add 84 96 - Add 85 97 - Add 86 98 - Add 87 99 - Add 88 100 - Add 89

.... 37 ....

6.4 Der Elektronische Programmführer EPG

2) Timer

In diesem Untermenü können Sie Timer zum Ein- und Ausschalten, Aufzeichnen oder als Erinnerungsfunktion festlegen. Drücken Sie im EPG die ROTE Taste um das Timermenü aufzurufen. ② Mit der OK Taste wählen Sie einen Parameter des Timers aus. ③ Mit den HOCH/RUNTER Tasten wechseln Sie die Parameter des Timers. - Timer Nummer : wählt den zu ändernden Timer (-8) - Status : legt die Häufigkeit des Timers fest ( aus, einmal, täglich oder wöchentlich) - Datum : mit der OK Taste öffnet sich ein Kalender, wählen Sie ein Datum. - Anfangszeit : geben Sie die Startzelt mit Hilfe der Zifferntasten ein. - Endzeit : geben Sie die Endzelt mit Hilfe der Zifferntasten ein. - Programm: wählen Sie hier das Programm auf dem der Timer aktiviert werden soll. - Record : legt fest ob die Sendung aufgezeichnet werden soll. Hinweis! Sie können Timer auch direkt aus dem EPG setzen indem Sie auf die gewüschte Sendung navigieren und mit der Reserve Taste für Erinnerungen oder der Record Taste für Aufzeichnungen einen Timer festlegen. WICHTIG!! Aufzeichnungen können nur ausgeführt werden wenn eine USB Festplatte an dem Receiver angeschlossen wurde.

EPS 1. Apr 2. Oct 3. Nov 4. Dec 5. Jan 6. Feb 7. Mar 8. Apr 9. May 10. Jun 11. Jul 12. Aug 13. Sep 14. Oct 15. Nov 16. Dec 17. Jan 18. Feb 19. Mar 20. Apr 21. May 22. Jun 23. Jul 24. Aug 25. Sep 26. Oct 27. Nov 28. Dec 29. Jan 30. Feb 31. Mar 32. Apr 33. May 34. Jun 35. Jul 36. Aug 37. Sep 38. Oct 39. Nov 40. Dec 50. Jan 51. Feb 52. Mar 53. Apr 54. May 55. Jun 56. Jul 57. Aug 58. Sep 59. Oct 60. Nov 61. Dec 62. Jan 63. Feb 64. Mar 65. Apr 66. May 67. Jun 68. Jul 69. Aug 70. Sep 71. Oct 72. Nov 73. Dec 74. Jan 75. Feb 76. Mar 77. Apr 78. May 79. Jun 80. Jul 81. Aug 82. Sep 83. Oct 84. Nov 85. Dec

6.5 Spiele

Der Receiver enthält 3 Spiele die Sie im Hauptmenü im Bereich Spiele finden

1) Tetris

① Drücken Sie die OK Taste auf "TETRIS". Das folgende Menü erscheint auf dem Bildschirm ( Bild rechts). ② mit den RECHTS/LINKS Tasten können Sie den Schwierlgkeitsgrad festlegen ③ mit der OK Taste starten Sie das Spiel ④ mit der OK Taste können Sie den Block rotleren lassen ⑤ mit den RECHTS/LINKS Tasten bewegen Sie den Block ⑥ mit der RUNTER Taste legen Sie den Block ab. ⑦ Im oberen rechten Fenster können Sie den nächsten Block in einer Vorschau sehen ⑧ mit der EXIT Taste verlassen Sie das Spiel.

Tetris Start End China to triple foreign investm

6.5 Spiele

2) Sokoban

Spielanleitung für Sobokan:

Sie müssen die Bälle in die richtige Position bewegen. Die Bälle können nur geschoben nicht aber gezogen werden. Sie müssen also bedenken das die Bälle nicht in eine Ecke geschoben werden, von wo aus sie nicht mehr erreichbar sind. Sie können jeweils nur einen Ball auf einmal bewegen.

Sobokan fortsetzung...

① Drücken Sie die OK Taste auf "Sokoban". Das folgende Menüfenster öffnet sich. ② mit den RECHTS/LINKS Tasten können Sie den Schwierigkeitsgrad festlegen. ③ Mit der OK Taste starten Sie das Spiel, mit der EXIT Taste kehren Sie zum vorherigen Menü zurück. ④ Benutzen Sie die RECHTS/LINKS und HOCH/RUNTER Tasten zum bewegen ⑤ mit der ROTEN Taste können Sie den letzten Zug rückgängig machen ⑥ mit der GRÜNEN Taste können Sie das Spiel neu starten ⑦ mit der GELBEN und BLAUEN Taste können Sie einen Level vor oder zurück springen. Sie können nur Innerhalb bereits erreichter Level springen.

Sekoban 12.1 23.1 Sekoban

.... 40 ....

6.5 Spiele

3) Snake

① Wenn Sie die OK Taste auf "SNAKE" drücken erscheint folgendes Menu. ② mit den RECHTS/LINKS Tasten können Sie den Schwierigkeitsgrad festlegen. ③ Drücken Sie die OK Taste um das Spiel zu starten oder drucken Sie EXIT um zum vorherigen Menü zurück zu kehren. ④ bewegen Sie sich im Spiel mit den RECHTS/LINKS und den HOCH/RUNTER Tasten. ⑤ durchfahren Sie mit der Schlange die Roten Symbole um die Lange der Schlange zu erhöhen und damit den Punktestand ⑥ wenn Sie die grünen Symbole durchfahren verkürzt sich die Schlange ⑦ vermelden Sie schwarze Symbole zu treffen, das Spiel endet wenn Sie diese treffen. ⑧ Mit der EXIT Taste verlassen Sie das Spiel

Snake Play 1 Play 2

4) Taschenrechner

Hiermit rufen Sie den Rechner auf dem Bildschirm auf. (Siehe Bild 6.5.4) - Sie können zwischen Standardrechner und Hexadezimalrechner schalten indem Sie die rote Taste drücken. - Benutzen Sie die Navigationstasten Hoch, Runter, Links und Rechts sowie die OK-Taste

Partner Enter 1 2 3 Clear 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 100 101 102 103 105 106 107 110 111 112 115 116 117 120 121 122 125 126 127 130 131 132 135 136 137 140 141 142 145 146 147 150 151 152 155 156 157 160 161 162 165 166 167 170 171 172 175 176 177 180 181 182 185 186 187 190 191 192 195 196 197 200 201 202 205 206 207 210 211 212 215 216 217 220 221 222 225 226 227 230 231 232 235 236 237 240 241 242 245 246 247 250 251 252 255 256 257 260 261 265 266 270 270 275 273 280 280 285 283 290 300

... 41 ...

6.6 Storage

Dieses Untermenü erlaubt es Ihnen verschiedene MP3 und JPG Dateien wiederzugeben oder eine neue Software in Verbindung mit einem USBFlashdatenträger einzuspielen.

1) MP3 Menü

Wählen Sie die MP3-Datel, die Sie anhören möchten, in der Datelliste mit Hilfe der Navigationstasten und wählen sie mit der OK Taste aus. ② Durch drücken der EXIT Taste können Sie die Datellste verbergen, die MP3-Player Funktionen können Sie dann über die Rechts/Links Tasten wählen und mit der OK Taste bedienen. ③ Regeln Sie mit den Vol+/Vol- Tasten die Lautstärke. ④ Drücken Sie List zum Anzeigen der MP3 Dateillste. ⑤ Drücken Sie Info zum Anzelgen der Informationen der ausgewählten MP3. - GROUP : Zelgt die MP3 Datelliste an. - INFO : Zelgt die Informationen der ausgewählten MP3 an. - GELB : Wählen Sie den gewünschten USB Speicher aus.

Scanned image of a music player interface with Chinese text labels and playback controls

6.6 Storage

2) JPG Menü

Wählen Sie die JPG-Datei, die Sie ansehen möchten, in der Dateiliste mit Hilfe der Navigationstasten und wählen sie mit der OK Taste aus. - ROT : Legt den Zeitintervall zwischen den Bildwechseln fest. - GRÜN : Automatische Bildfolge AN / AUS (Slideshow). - GELB : Wählen Sie den gewünschten USB Spelcher aus. - FILELIST : Blendet die Bilddatelen Ein oder AUS.

3) Datentransfer / Datenübertragung von USB zum Receiver

Sie können vom USB Stick Softwareupdates und z.8. Kanallisten zum Receiver übertragen. Wählen Sie die gewünschte Datel in der Datelliste des USB Sticks aus und drücken die OK Taste. - GELB : Wählen Sie den gewünschten USB Spelcher aus. - ROT : Herunterladen der aktuellen CNDF (Satelliten- und Kannallisten Datendatel sichern) Wichtig !! Bitte schalten Sie das Gerät während der Datenübertragung nicht aus.

FILE LIST MPa 1.PA 2.PA 3.PA 4.PA 5.PA 6.PA 7.PA 8.PA 9.PA 10.PA Close Image: 1.0 fps Close Image: 0.0 fps Close Image: 0.0 fps


FILE LIST NEW Cancel NEW PRICE ON/OCT Preview checkers Don't spin off the ETF OK Cancel Cancel OK

6.6 Storage

4) Disk Manager

In diesem Menü können Sie Ihre externen USB Speicher organisieren. Sie können die folgenden Funktionen nutzen: \- Laufwerk Vorgabe : Festlegen der PVR Festplatte. Notiz : Wenn External SATA angeschlossen wird, kann External SATA in volume0 aufgenommen". Sonst kann eine andere Festplatte in volume0 aufnehmen" - Festplatte Info : Mit der OK Taste rufen Sie hier Informationen zum verfügbaren Speicher auf den USB Geräten auf. - Überprüfe HDD : Testet die intigrität des USB Laufwerks. Start mit der OK Taste. - Formatieren HDD : formatiert das ausgewählte Laufwerk. Start mit der OK Taste. - ROT : Zeigt eine Liste der verfügbaren USB Laufwerke an. Hinweis! Das Gerät verwendet eine FAT32 Formatierung. NTFS wird nicht unterstützt.

Stock Manager 华娱 Resource Resources Product Info Energy Info PlayStation 1000 Radio Broadcast/Video iTunes/You Time 1000 0000 0000 0000 0000 OK Printings 3.999 健康更享吗 下载地址: UCU-58262ZZZ

6.6 Storage

5) File manager

Drück GELBE Taste für PC Verbindung. ② Drücke Taste nach Eingabe der PC IP Adresse Drücke Taste nach Zielauswahl. \* Anmerkung : PC muss angeschlossen sein und das PC Tool muss in Betrieb sein.

File Manager Installed Network Drive D:\Windows\103\196\202.10+ 31.08 / 32.08 Fox Files Browse


File Manager Project 201.06.2.34 D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg D:\Users\image.jpg 10.000 GB / 97,880 Free Details Images

4 Drück RECHTS Taste und ROT Taste für Datelauswahl. Drücke Taste nach drücken der MENU Taste für Auswahl der Funktion kopieren/verschleben/umbenennen/löschen/neuer Ordner 6 Wählst man kopieren oder verschleben aus diesen Funktionen. Drücke MENU Taste um Datel in ein Ziel einzufügen 8 Wöhle PASTE (Einfügen) um Datel zu kopleren oder zu verschleben.

Enjoy Documents FRC 988.1 GB Help Finish Finish Time 1.68 at5.08 Time


Copy Image 1.0.jpg 100% 100% 100%

6.7 Systeminformationen

Unter diesem Menüpunkt können Sie Geräteinformationen wie Software- und Hardwareversion, Herstellungsdatum usw. einsehen. Wichtig! Im Servicefall sollten Sie die Systeminformationen immer mit angeben.

Model 1.0 Tech HD300-C Software Version : 100 (DC) @ 200M Hardware Version : 100 Model Version : 20M CH Version : FISH + STDD01

6.8 Common Interface

1) Common Interface CI

Um verschlüsselte Inhalte auf Ihrem Gerät onsehen zu können benötigen Sie ein Common Interface Modul und eine Smartcard Ihres TV Anbieters. Je nach Art der Karte und des Moduls können Sie einen oder mehrere PayTV Angebote nutzen. Ohne Karte oder Modul können Sie nur unverschlüsselte sog. FTA Kanäle sehen. Stecken Sie Ihr Common Interface Modul in den CI Steckplatz hinter der Fontklappe auf der rechten Seite der Gerätefront. Im CI Menü wird angezeigt das das Modul Initialisiert und wenn dieser Prozess beendet ist wird die Kennung des Moduls angezeigt. Sie können das Interne Menü von CI Module öffnen Indem Sie im CI Menü auf das entsprechende Modul navigieren und es mit der OK Taste öffnen.

File Edit Options Welcome to Windows [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ]

6.9 Kartenleser

1) Conditional Access CA

Um verschlüsselte Inhalte auf Ihrem Gerät ansehen zu können benötigen Sie eine Smartcard Ihres TV Anbieters. Stecken Sie Ihre Smartkarte in den Kartenlesert hinter der Fontklappe auf der rechten Seite der Geratefront. Bitte beachten Sie das sie Karte mit dem goldenen Chip nach unten und in Richtung Gerät zeigend eingeschoben wird. Auf dem Bildschirm erscheint die Meldung "Smart Card Initialisierung". Das Gerät arbeltet mit dem Verschlüssungssystem Conax. Je nach Art der Karte können Sie einen oder mehrere PayTV Angebote nutzen. Ohne Karte oder Modul können Sie nur unverschlüsselte sog. FTA Kanäle sehen.

MarketMan Cryptokey MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan MarketMan

6.10 PVR

1) Wiedergabeliste (Playlist)

Während Sie ein Programm sehen, können Sie die PLAY-Taste drücken, um die Playlist anzeigen zu lassen. Während man ein Programm aufnimmt, drückt man die OK-Taste, um die Playlist anzeigen zu lassen. Wählen Sie mit den Navigationstasten und OK. Das folgende Menu wird Ihnen angezeigt Mit GROUP kann zwischen Datei und Verzeichnismodus gewechselt werden ADVANCE sortiert die Daten nach Name oder Zeit

NEW LIST 10 NDA 43-H 11 Bevacil 52-Y 12 NDA 43-H 13 NDA 52-Y 14 NDA 52-H 15 NDA 52-Y 16 NDA 52-H 17 NDA 52-Y 18 NDA 52-H 19 NDA 52-Y 20 BEvacil 70- 21 NEW WORLD ON EXPORT! 22 New Signage 23 NEW LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NEW LIFT NEW LIFT NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET LIST NET List

.... 48 .... .... 49 ....

6.10 PVR

2) Trick Mode

Schnelles Vor - Zurückspulen, während Sie die aufgezeichneten Dateien abspielen. Diese Funktion ist verfügbar im Abspielmodus oder Time-Shift Modus.

▶ PLAY

Diese Taste öffnet eine Banner mit der Spielzeit. Wenn Sie sich die Play-Liste anzeigen wollen, während Sie die Datei abspielen, drücken Sie die OK Taste

▶ PAUSE

Diese Taste wird die spielende Datel pousleren bis Sie wieder Play oder Pause drücken.

ADVANCE

Drücken Sie diese Taste um das laufende Programm zu überspringen.

▶ FF(Fast Forward)

\- Schneller Vorlauf \- Geschwindigkeit x2, x4, x8.

视频 2021.07.24 2:30

.... 50 ....

6.10 PVR

▶ RWD (Rewind)

Schneller Rücklauf Geschwindigkeit x2, x4, x8.

▶ Slow(1/2x, 1/4x)

Langsames obspielen, Zeitlupe.

▶ Jump

\- Position ändern im Film mit der FFW / RWD Sie können die Kontrollposition zur gewünschten Position durch die Benutzung des O Knopfes lokalisieren.

▶ Skip

\- 15 Sekunden Sprünge vorwärts mit \- 15 Sekunden Sprünge rückwarts mit

Street photo with visible store signboards and a blue control panel overlay in Chinese

.... 51 ....

6.10 PVR

3) Bookmark Lesezeichen

Markierung einer speziellen Stelle. - ROT : Mit dieser Taste erscheint ein kleines rotes Dreleck um die Stelle zu markleren, durch ein weiteres drücken der Taste wird die Markierung wieder aufgehoben. - GRÜN : Drücken Sie auf diese Taste und die gegenwärtige Position wird zur nächsten markierten Position springen und Datei wird ab dort abgespielt. - GELB : Drücken Sie auf diese Taste und die gegenwärtige Position wird zur pre-markierten Position springen und Datel wird ab dort abgespielt \* Hinweis : Maximal können 20 Stellen in einer Datei markiert werden

© Copyright 2009 文件名: C:\2017\7.5.4 类型: 所有 [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ]

6.10 PVR

4) Instant Recording Sofortige Aufzeichnung

Sie können einen gegenwärtigen Kanal aufzeichnen, indem Sie die Record Taste drücken. Drücken Sie einmal mehr die Record Taste. Das folgende Menü zeigt, dass Sie etwas auswählen können, wenn Sie einen gegenwartigen Kanal aufzeichnen. - Kanal : Es zeigt einen aktuellen Kanal - Name : Es zeigt einen gegenwärtigen Aufzeichnungsnamen - Dauer: Sie können die Dauer von Aufzeichnungszelt durch die Benutzung der Rechts/Links Tasten verändern und die gegenwärtige aufgezeichnete Zelts erscheint. \* Anmerkung : Während einer Aufzeichnung eines Programmes, kann nicht zu einem anderen Kanal gewechselt werden.

牛奴 1000.15.06 2000 100 0.00 3000 100 0.00 4000 100 0.00 5000 100 0.00 6000 100 0.00 7000 100 0.00 8000 100 0.00 9000 100 0.00 1000 15.06 1100 15.06 1200 15.06 1300 15.06 1400 15.06 1500 15.06 1600 15.06 1700 15.06 1800 15.06 1900 15.06 2000 15.06 2100 15.06 2200 15.06 2300 15.06 2400 15.06 2500 15.06 2600 15.06 2700 15.06 2800 15.06 2900 15.06 3000 15.06 3100 15.06 3200 15.06 3300 15.06 3400 15.06 3500 15.06 36


华妖 登录链接 登录 123 0 满足 Programs: GET-1 Name: GET-1 Entry: 移动: 289 天的开箱入帐户 1066 125 066

6.10 PVR

5) Timer Recording

Diese Funktion ist verfügbar wenn ein USB-Gerät angeschlossen ist. Sie können über EPG einen Kanal wählen, und die Record Taste drücken. (siehe Abschnitt EPG-Timer)

6) Time Shift

① Pausieren auf einem Live TV Kanol mit der Pause Taste, weiter mit der Wiedergabe Taste. Time-Shift ist auf 30 Min limitiert. ② Fortsetzen mit der Play Taste. ③ Trick-mode Zum springen die Taste ADVANCE drücken.

Street photo with visible store signboards and a large Chanel logo in the background

Technische Spezifikation

7.1 Fehlerbeseitigung

Es kann viele Ursachen haben wenn Ihr Receiver sich nicht wie gewohnt verhält oder bedienen lässt. Wir haben Ihnen einige Prozeduren für häufige Fehler zusammengestellt.

Problem	mögliche Ursache	Fehlerbehebung
Die LED an der Gerätefront leuchtet nicht	Der Netzstecker ist nicht eingesteckt	Stecken Sie das Netzkabel in eine Steckdose
Kein Bild und kein Ton	Der Video/ Audio Anschluss zum Fernseher ist nicht korrekt verbunden Das Satkabel ist nicht korrekt angeschlossen.Die Antenne ist nicht richtig auf einen Satelliten ausgerichtet.Kein oder schlechtes Signal .Falsche Kanaleinstellungen.	Verbinden Sie die Audio/Videookabel korrekt mit dem Fernseher.Schließen Sie das Satkabel korrekt mit dem Receiver.Richten Sie die Antenne aus.Prüfen Sie die Anschlüsse am LNB und allen Komponenten bis zum Receiver oder richten Sie die Antenne aus.Ändern Sie die Kanaleinstellungen.
Schwarzweißbild	Der Ausgangsmodus ist falsch eingestellt (PAL/NTSC)	Benutzen Sie den Modus den Ihr TV unterstützt Benutzen Sie ggf. einen Konverter zu PAL/NTSC
Die Fernbedlenung arbeitet nicht	Die Batterien sind leer Fremde Lichtquellen interferleren mit Ihrem InfrarotsensorDie Fernbedlenung zeigt in die faische Richtung	Wechsel Sie die Batterien Beseitigen Sie die LichtquelleRichten Sie die Fernbedlenung in Richtung ihre Gerätes

7.2 Technische Daten

System voll DVB kompatibel
Satellten Tuner Eingang	Anschlüsse	F-Buchse
	Frequenzbereich	950MHz ~ 2150MHz
	Eingangssignalpogel	-65dBm ~ -25dBm
	LNB Spannungsvers	DC 13/18V, max 400mA
	LNB Umschaltung	22 KHz
	DiSEqC	Ver 1.0/1.1/1.2/USALS Kompatibel
Demodulator	Front End	DVB-S/S2 QPSK, 8PSK
	Symbolrate	DVB-S: 2~45M/sps
		DVB-S2: 10~30Msps(QPSK) 10~30Msps(8PSK)
	SCPC und MCPC
	Spectral Inversion	Auto Umsetzung
Terrestrischer Tuner	Anschlüsse	IEC Buchse
	Durchgang/Loop	IEC Stecker
	Frequenzbereich	170 ~ 230 MHz, 470 ~ 862MHz
	Eingangswiderstand	75 Ohm Nominal
	Signalpegel	7/8MHz(-78dBm~-25dBm) umschaltbar
	Bandbreite	7/8MHz(-3dB) umschaltbar
	Wellenform	OFDM
	Träger	2k and 8k hierarchischal/nicht-hierarchisch
	Coderate	1/2, 2/3, 3/4, 5/6, 7/8
	Guardintervall	1/4, 1/8, 1/16, 1/32
Systemdaten	Hauptprozessor	32bit Prozessor (266MHz)
	DDR SD RAM	32Mbyte X 4
	Flash Rom	8Mbyte
	EEPROM	256Kbit
Video Decoder	MPEG 2	MPEG-2, MPEG-4, H.264
	Datentrate	bls zu 15M bits/s
	Auflösung	1920 x 1080l, 1280 x 720P, 720 x 576P/l
	Videoformat	PAL
	Seltenverhältniss	4:3, 16:9
Videotext	DVB Konform
MPEG Audio	MPEG layer &2
	Typ Mono, Stereo, Joint Stereo
	Samplingrate	32, 44.1 und 48 KHz
Frontanschluss	USB USB Typ A

Infrarot CodeFernbedlenung Reichweite bis zu 7 m
USB USB Versorgungsp. DC 5V Max 500mA
Netzteil Leistung	max	50W
	Spannung	100V ~250V
	Passive standby < 1W
	Frequenz 50Hz ~ 60Hz
Rückseitige TV Scart CVBS / RGB Video AusgangAnschlüsse Loop-through RGB Ausgang
		Audio Ausgang
		VCR SCART Video Ausgang(CVBS)
		Video Eingang(CVBS, RGB)
		Audio Ausgang(L, R)
		Video 1 x Cinch Gelb
		Audio Links/Rechts 2 x Cinch Rot-Weiß
		Komponenten YUV
		Serielle Schnittstelle
		Sat-Tuner Eingang
		Durchschleifausgang
		HDMI
		Terr. Eingang
		Terr. Durchschleifausg
		S/PDIF
		USB
		eSATA
		LAN / Netzwerk
Physische Parameter	Abmessungen BxHxT	335 X 58.5 X 247(mm)
	Gewicht	3Kg

 Entsorgung alter Elektrogeräte (Zutreffend in der EU und anderen europäischen Ländern mit speziellem Enstorgungssystem) Das Symbol auf dem Produkt soll darauf hin weisen das dieser Artikel nicht als Haushaltsmüll behandelt werden soll. Stattdessen soll dieses Gerät dem Recycling durch eine geeignete Annahmestelle zugeführt werden. Mit der fachgerechten Entsorgung trogen Sie dazu ob, dass es für die Natur oder Gesundheit schädliche Rückstände hinterlässt. Recycycling hillt natürliche Tessourcen zu schonen. Für mehr Informationen über das Recycling dieses Produktes wenden Sie sich an ihre Stadtverwaltung, das örtliche Recyclingunternehmen oder ihren Fachhändler.
