C-Tech 5000 HD

Benutzerhandbuch

Clarke-Tech C-Tech HD 5000 0180 MENU SELECT VOL CH KODLAY HDMI DIGITAL 17 KODAK 05 EPP 17 KODAK 06 EPP 17 KODAK 05 EPP 17 KODAK 06 EPP 17 KODAK 05 EPP 17 KODAK 06 EPP 17 KODAK 05 EPP 17 KODAK 06 EPP 17 KODAK 05 EPP 17 KODAK 06 EPP 17 KODAK 05 EPP

Inhalt

Einführung 2

Überblick 2

Grundfunktionen 2

Sicherheitshinweise 3

Allgemeine Hinweise 3

Vor der Inbetriebnahme 4

Lieferumfang 4

Die Satellitenantenne 4

Bedienelemente und Anschlüsse 5

Die Gerätefront 5

Die Geräterückseite 6

Die Fernbedienung 7

Das Front Display 9

Inbetriebnahme 10

Anschließen des Gerätes 10

Bedienung und Funktionen 11

Erste Schritte....11

Menü Sprache einstellen

Antenneneinstellungen

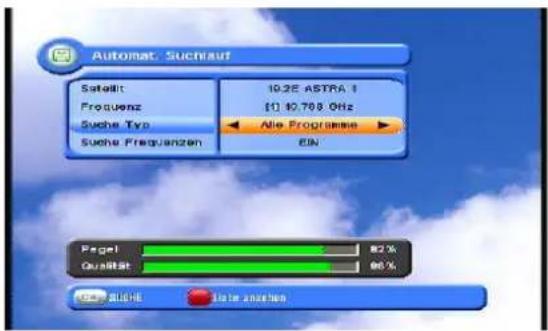

Satellitensuchlauf

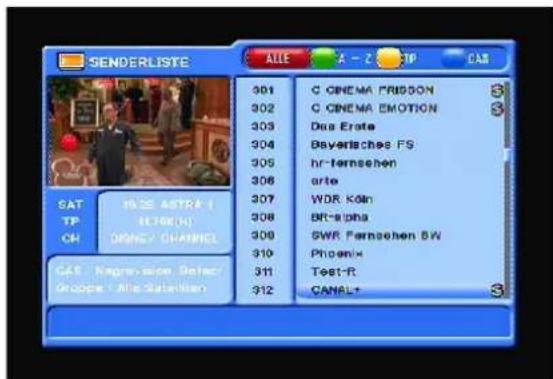

Anwählen von Programmen

Benutzung der Fernbedienung

Systemeinstellungen 19

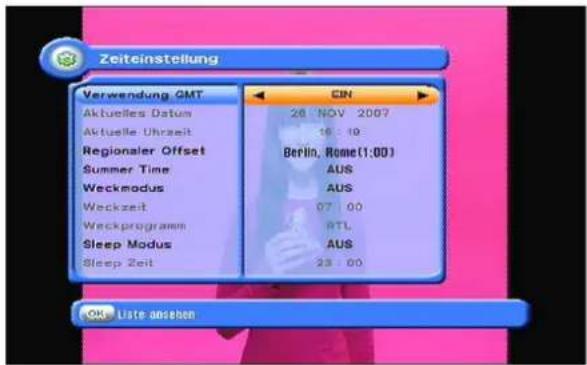

Zeiteinstellungen 19

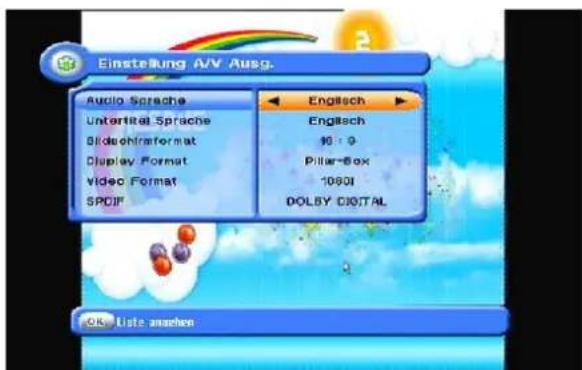

Audio/Video 20

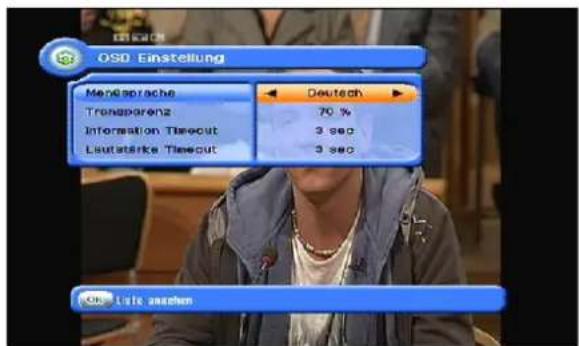

OSD Einstellungen 21

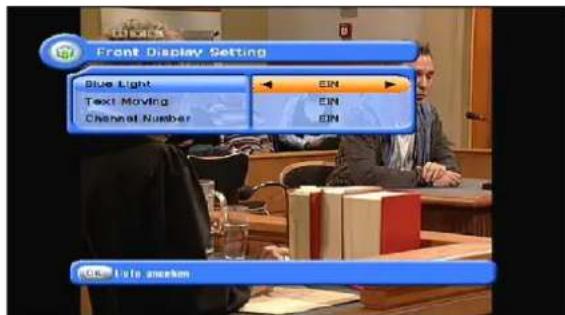

Front Display Einstellungen 21

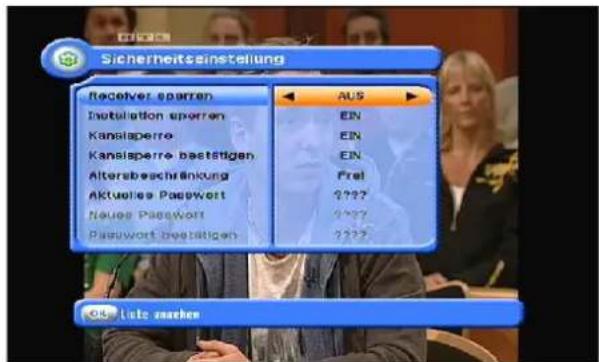

Sicherheitseinstellungen 22

Datenbank zurücksetzen 23

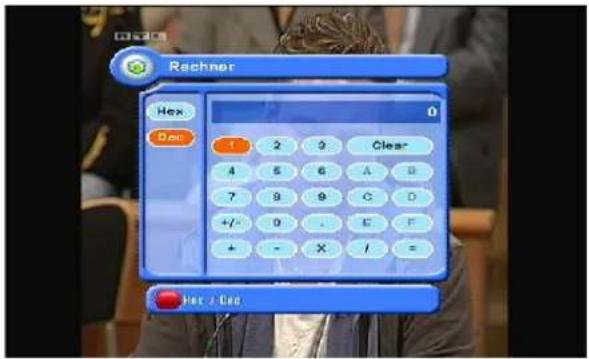

Rechner 24

Datenübertragung 24

Kanäle 25

Favorite einstellen 25

Programme editieren 25

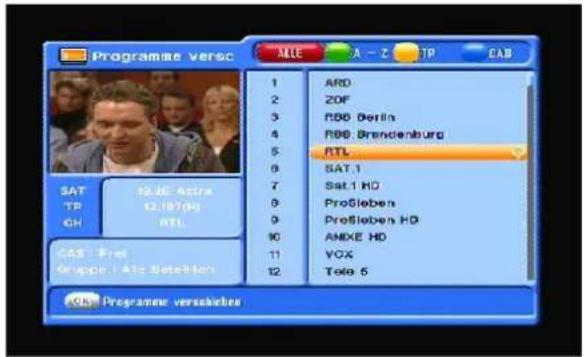

Programme verschieben 26

Programme sperren 27

Programme überspringen 28

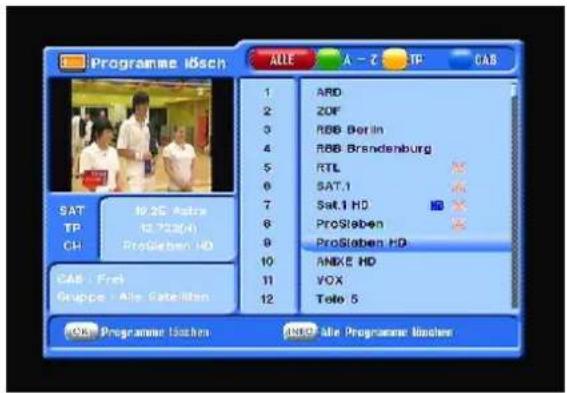

Programme löschen 29

Der Elektronische Programmführer EPG 30

EPG 30

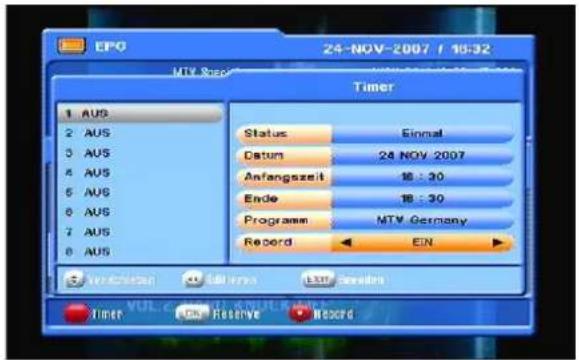

Timer 31

Spiele 32

Tetris 32

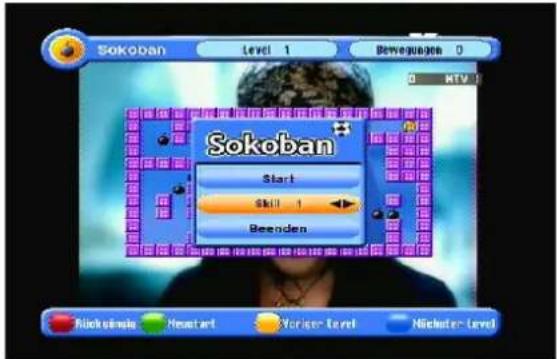

Sobokan 32

Snake 33

Das USB Menü 34

Das MP3 Menü 34

JPG Menü 35

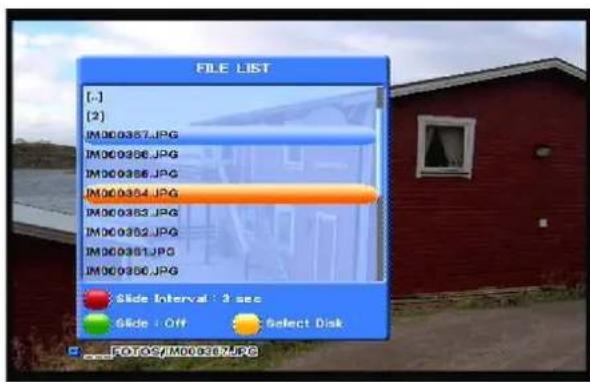

Datenübertragung von USB zum Receiver 35

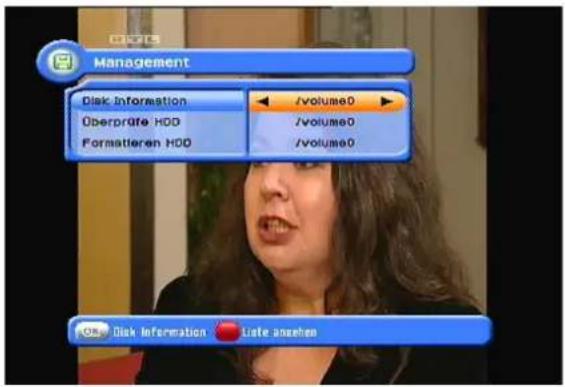

USB Management 36

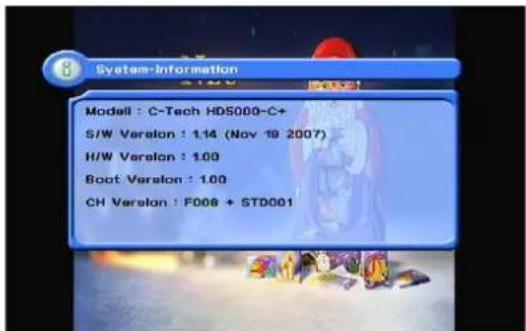

Systeminformationen 37

Common Interface 38

Kartenleser 39

PVR 40

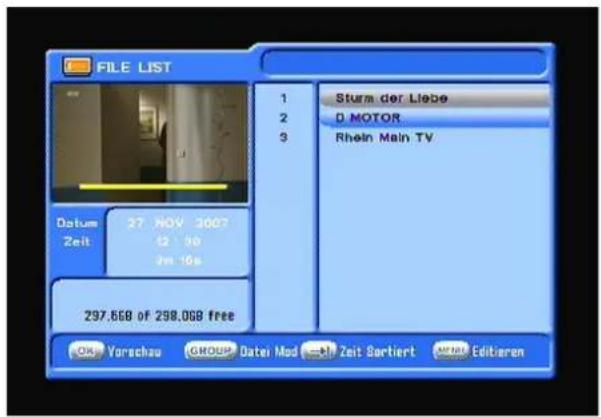

Wiedergabeliste (Playlist) 40

Trickmode 41

Bookmark (Lesezeichen) 43

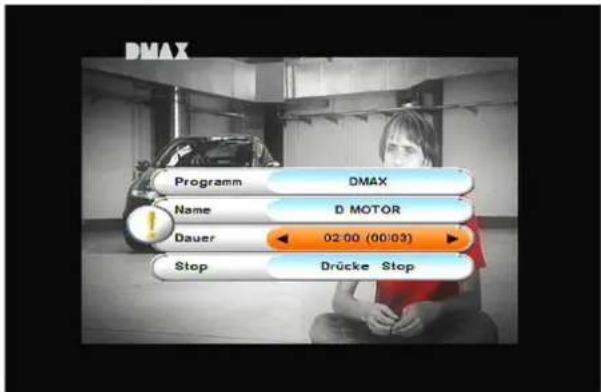

Sofort Aufzeichnung 44

Timer Recording 45

Timer Shift 45

Technische Spezifikation 46

Fehlerbeseitigung 46

Technische Daten 47

1. Einführung

1.1 Überblick

2.1 Allgemeine Hinweise

Dieser Receiver ist für den Empfang freier(unverschlüsselter) Programme konzipiert.

Abhängig von Ihrem Wohnort können Sie über 10,000 verschiedene Programme empfangen. Sie können eine breite Auswahl an Kanälen mit Nachrichten, Musik, Filmen, Sport oder Kultur empfangen.

Dieses Gerät wurde unter der Verwendung bester Komponenten hergestellt

1.2 Grundfunktionen

MPEG-2/ MPEG-4/ H.264 AVC

2 Tuner (1x DVB-Satellite & 1x DVB-Terrestrial)

DVB-S/ S2 Standard & DVB-T Standard

Bild-Format Ausgabe in 576, 720, 1080

1 HDMI Ausgang

Satellitenliste für Suchlauf.

OSD mit 256 Farben

Offnen Sie niemals das Gehäuse des

Stellen Sie das Gerät an einem Ort mit

DiSEqC Version 1.0, 1.1, 1.2 und USALS Kompatibel.

Anlegen von 16 Favoritenlisten

Kanäle können z.B. gesperrt, verschoben, gelöscht werden.

Kanäle sortiert nach: A-Z, Transponder und CAS.

Mehrsprachig (OSD & Menü) englisch, spanisch, portugiesisch,

französisch, deutsch, italienisch, türkisch, arabisch, persisch, russisch.

Installation Wizard

Erweitertes EPG und Programmreservierung auf EPG

Teletext & Untertitel - OSD und VBI

Letzter Kanal Funktion.

Total 10,000 Kanäle

Vorprogrammierte Kanäle (Optional)

Komponenten Ausgang (YPbPr)

Verschiedene Spiele

PC nach STB/ STB nach PC.

Sperrfunktionen Parental lock / Installation lock / receiver lock.

Zoom und Standbild Funktion

Multipicture Anzeige

Video color Einstellfunktion.

MP3 abspielen und JPEG Bilder betrachten

Herstellerlizenz von Dolby Laboratories.

"Dolby" und das doppel D Symbol sind eingetragene Zeichen von Dolby

Dolby Digital Audio Ausgang (S/PDIF) optisch

S-Video Ausgang

2.Sicherheitshinweise

2.1 Allgemeine Hinweise

• Das Gerät ist für den Betrieb in geschlossenen Räumen konzipiert. Benutzen Sie es nicht in feuchter Umgebung.
• Platzieren Sie den Receiver an einer gut belüfteten Stelle so das die Luft um das Gerät zirkulieren kann.
• Wenn Sie das Gerät aus einer kalten Umgebung in eine Warme bringen, lassen Sie es sich akklimatisieren um Schäden durch Kondenswasser zu vermeiden.
• Verdecken Sie nicht die Belüftungsöffnungen des Receivers.
• Stellen Sie keine Objekte auf das Gerät.
• Stellen Sie keine Behältnisse die Flüssigkeiten enthalten auf das Gerät. Spritzwasser kann den Receiver irreparabel beschädigen und zu Kurzschluß führen.
• Der Receiver ist für eine Spannungsversorgung mit 210-240 V, 50 Hz vorgesehen.
• Wenn Sie das Gerät längere Zeit nicht nutzen oder ein Gewitter aufzieht empfiehlt es sich alle Anschlüsse vom Gerät zu trennen.
• Entfernen Sie das Netzkabel bevor Sie das Gerät säubern. Verwenden Sie zur Reinigung einen weichen, trockenen Lappen.
• Benutzen Sie bitte keine Reinigungsmittel zur Reinigung des Receivers.
• Achten Sie darauf das keine kleinen Objekte ins innere des Receivers fallen.
• Sollte Flüssigkeit oder Objekte in das Gerät gelangen empfehlen wir das Gerät einem Fachmann zur Entfernung zu beauftragen.
• Bitte vermeiden Sie knicke bei jeglicher Art von Kabel, das an dem Gerät verwendet wird. Sollte sich das Gerät ungewöhnlich oder garnicht funktionieren ziehen Sie bitte eine Fachwerkstatt auf.
• Öffnen Sie das Gerät nicht selbst, ziehen Sie immer versierte Fachleute hinzu.
• Bitte stecken Sie ausschließlich geeignet PayTV Karten in dem Kartenleser des Receivers. Versuchen Sie nicht andere Gegenstände in das Gerät einzuführen.

Hinweis! Der Hersteller ist nicht verantwortlich für die illegale Nutzung dieses Gerätes. Benutzen Sie das Gerät nicht um wichtige Daten zu speichern. Die Daten könnten verloren gehen. Der Hersteller haftet nicht für Schäden oder Probleme die durch die Nutzung von Anwendungen Dritter entsehen.

Softwareupdates können die Funktionen des Receivers verändern.

Druckfehler und Irrtümer vorbehalten.

3. Vor der Inbetriebnahme

3.1 Lieferumfang

Sollte eines der Teile nicht in der Verpackung sein wenden Sie sich bitte an Ihren Fachhändler.

3.2 Die Satellitenantenne

Bitte stellen Sie vor dem ersten Sart des Receivers die Verbindung mit der Satellitenantenne her. Achten Sie auf eine korrekte Ausrichtung der Antenne und saubere (Kurzschlussfreie) Installation der F-Stecker.

HINWEIS! Der Receiver kann auch an DiSEqC 1.2 und USALS Drehanlegen betreiben werden. Für nähere Details konsultieren Sie bitte das Handbuch Ihres Motors.

4. Bedienelemente und Anschlüsse

4.1 Die Gerätefront

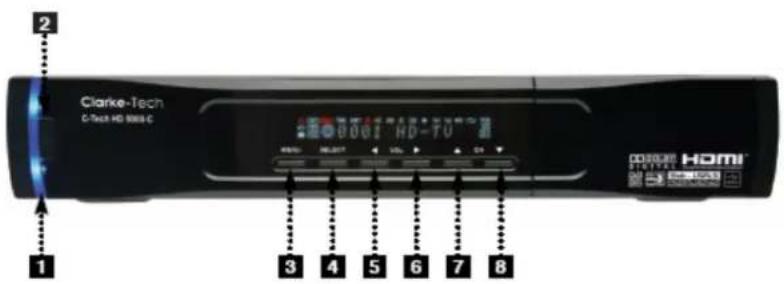

2 Clarke-Tech C/tech HD 8001 HD-TO 3 4 5 6 7 8

1. Standby LED - leuchtet im Standby Modus (abschaltbar)
   2.Power Taste - Schaltet das Gerät ein oder in Standby
2. Menü Taste - Zum Öffnen des Menüs, zum verlassen von Menüs
3. Select Taste - Im TV Modus öffnen der Kanalliste, in Menüs auswählen
   5.Vol - Taste - veringert die Lautstärke
4. Vol + Taste - erhöht die Lautstärke
   7.CH - Taste - Kanal runter, Navigation in Menüs
5. Ch+ Taste - Kanal hoch, Navigation in Menüs

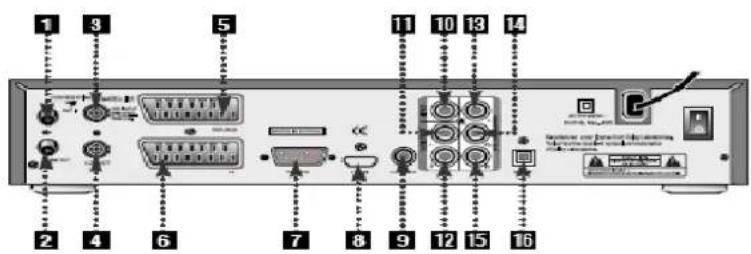

4.2 Die Geräterückseite

1. IEC Buchse für DVB-T Antenne (nur Modell 5000 C).
2. IEC Stecker Durchschleifausgang für DVB-T Signal zu anderen Geräten.
3. F - Buchse Ant IN Eingang für Sat-Signal.
4. F - Buchse, Durchschleifausgang für DVB-S Signal zu anderen Geräten.
5. VCR/ AUX Scart Buchse - CVBS, RGB und Audio Ausgang bzw. Durchschleiffunktion für externe Geräte.
6. TV Scart Buchse - CVBS/RGB und Audio Ausgang zum TV
7. RS-232 Port - Für Software Updates / Sevicefunktionen 115000 bps.
8. HDMI Anschluß- unkomprimierter, digitaler Audio und Video Ausgang.
9. S-Video - Ausgang für S-Video Signale
10. Cinchbuchse Video (gelb)- CVBS Video
11. Cinchbuchse Audio Links- analoger Audioausgang
12. Cinchbuchse Audio Rechts-analoger Audioausgang.
13. Component Video Ausgang Grün
14. Component Video Ausgang Blau
15. Component Video Ausgang Rot
16. S/PDIF- optischer digitaler Audioausgang ( AC3)

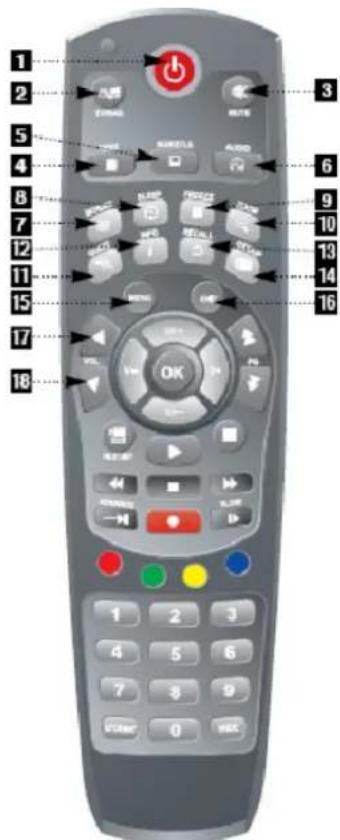

4.3 Die Fernbedienung

1. Power Taste - schaltet das Gerät Ein und Aus
2. Umschalttaste zwischen TV und Radio Modus
3. Mute Taste - Stummschaltung
4. TEXT - Startet den Videotext (sofern verfügbar)
5. Subtitle - ruft Untertitel zur Sendung auf (sofern verfügbar)
6. Audio Taste - ruft das Audiomenü auf
7. Mosaic Taste - ruft die Multikanalvorschau auf
8. SleepTaste - Schlummerfunktion
9. Freeze Taste - Standbild
10. Zoom Taste - öffnet die Bildschirmlupe
11. Guide Taste - ruft den EPG auf
12. Info Taste - öffnet die Kanalinfo, 2 x erweiterte Info
13. Recall Taste- springt zum letzten Kanal zurück

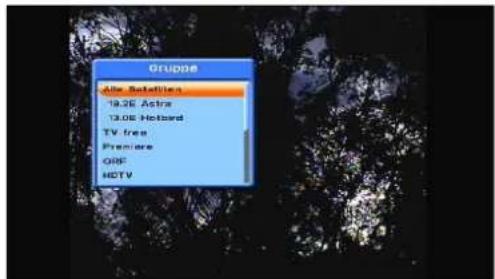

14. Group Taste- ruft die Favoritenlisten auf
15. Menü Taste - ruft das Hauptmenü auf
16. Exit Taste - beendet Menüs und Funktionen
17. Vol + Taste Lautstärke erhöhen.
18. Vol - Taste Lautstärke verringern

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 OK

Die Fernbedienung

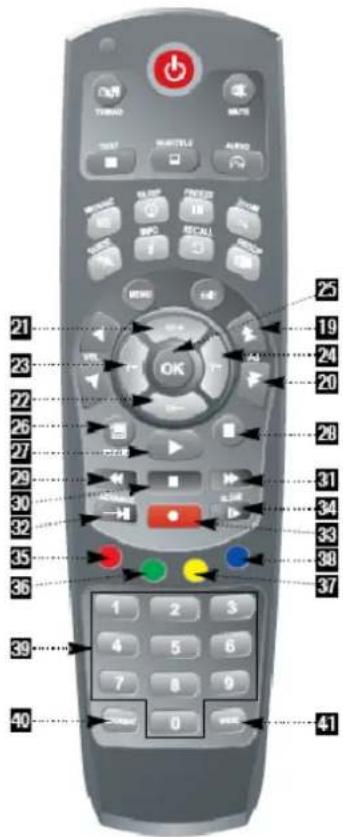

1. Pg + Taste - Seitenweise blättern / Multifeed

2. Pg - Taste - Seitenweise blättern

3. Ch + Taste - Kanal hoch und Navigation in Menüs.

4. Ch - Taste - Kanal runter und Navigation in Menüs

5. V- Taste - Lautstärke verringern und Navigation in Menüs.

6. V+ Taste - Lautstärke erhöhen und Navigation in Menüs.

7. OK- Taste - Ruft die Kanaliste auf, Bestätigung in Menüs

8. Filelist - öffnet die Liste der Mediadateien.

9. Play - Wiedergabe Taste

10. Stop Taste, zum Anhalten von Wiedergaben und Aufnahmen

11. RW Taste - schneller Rücklauf.

12. Pause Taste-hält Wiedergaben an

13. FWD Taste - schneller Vorlauf

14. Advance Taste - kehrt zum Liveprogramm zurück.

15. REC Taste - Zum starten von Aufzeichnen

16. Slow Taste - startet die Zeitlupenwiedergabe.

17. Farb - Funktionstaste -Rot -verschiedene Funktionen

18. Farb - Funktionstaste -Grün -verschiedene Funktionen

19. Farb - Funktionstaste -Gelb -verschiedene Funktionen

20. Farb - Funktionstaste -Blau -verschiedene Funktionen

21. Numerische Tasten- Zur Kanalwahl und Eingabe numerischer Werte

22. V-Format Taste Umschaltung zwischen 576p, 720p und 1080i

23. Wide Taste - Auswahl des Bildseitenverhältnisses

21 23 22 26 27 29 30 32 35 36 39 40 OK 1 2 3 4 5 6 7 8 9 0 25 19 24 20 28 31 34 33 38 37 41

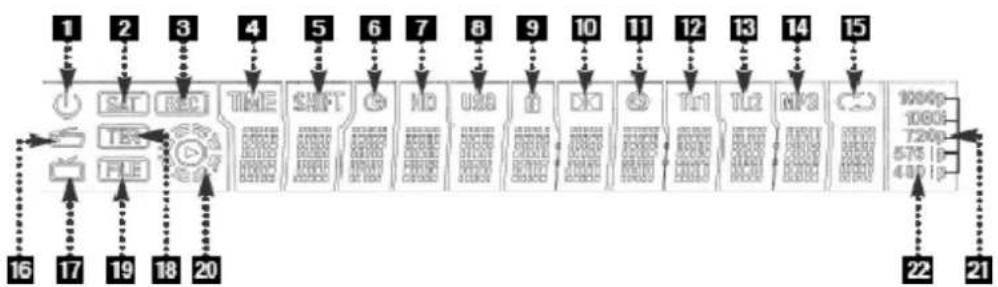

4.4 Das Front Display

1. Power - Leuchtet im Betrieb.
2. Sat Modus
3. Aufnahme Indikator
4. Leuchtet im Timeshiftmodus
5. Leuchtet im Timeshiftmodus
6. Indikator für Timer während im Standby
7. Indikator für angeschlossene USB Festplatte
8. Indikator für angeschlossene USB Geräte (Stick)
9. Kanal gesperrt
10. Dolby Digital verfügbar
11. Ton aus Anzeige
12. nicht benutzt
13. nicht benutzt
14. MP3 Modus
15. Radiomodus
16. TV Modus
17. DVB-T Modus (nur 5000 C)
18. Laufende Wiedergabe
19. Rotiert bei Wiedergaben von Media Dateien.
20. Vol - Taste Lautstärke verringern
21. Gibt die Videoauflösung an
22. Indikator für Interlaced oder progressiv Modus

5 Inbetriebnahme

5.1 Anschließen des Gerätes

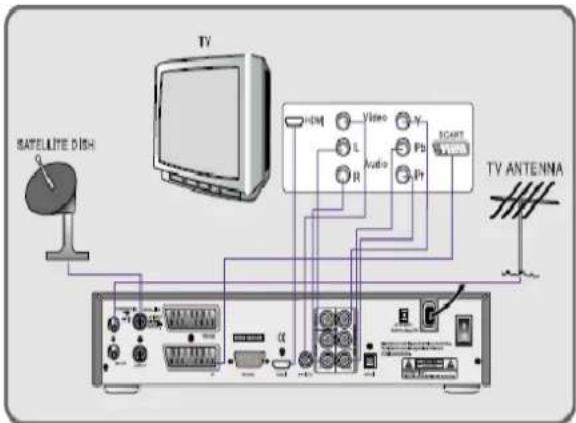

1. Schließen Sie die Sat-Antennen an die Eingangsbuchse des Receivers an.
2. Schließen Sie die DVB-T Antenne an die Ant IN Buchse des Gerätes an. (optional bei Modell 5000 C)
3. Schließen Sie das Antennenkabel vom RF OUT zum TV Gerät an. Für den Betrieb nicht erforderlich)
4. Schließen Sie das Scartkabel an Ihren TV an sofern Sie nicht HDMI nutzen.
5. Schließen Sie das HDMI Kabel zu Ihrem TV an. (bei Flat TV empfohlen) #
6. Schließen Sie ihren z.B. Videorekorder an die VCR Scartbuchse an.

SATELLITE DISH TV HDM L R Video Audio Py SCART TV ANTENNA

6 Bedienung und Funktionen

6.1 Erste Schritte

Nachdem das Gerät angeschlossen und Eingeschaltet wurde gehen Sie wie folgt vor.

Menü Sprache einstellen

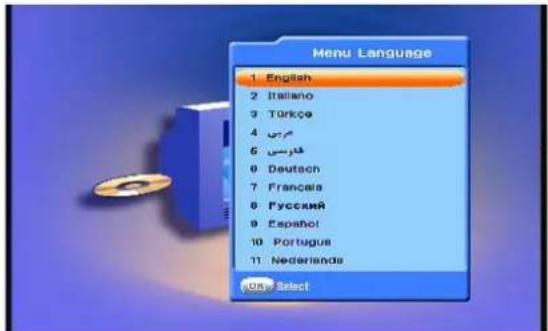

Schalten Sie den Receiver und Fernsehgerät ein. In dem nun erscheinenden Menü wählen Sie die gewünschte Sprache aus . Bestätigen Sie Ihre Auswahl mit der OK Taste.

Antenneneinstellungen

Drücken Sie die Menü Taste um in das Hauptmenü zu gelangen. Benutzen Sie die Navigationstasten C+/C- und wählen Installation, bestätigen Sie mit der OK Taste.

Sollte ein 4 stelliger Pincode abgefragt werden so geben Sie "0000" ein.

Mit einer normalen Satellitenantenne wählen Sie bitte Antenneneinstellung, mit einer Drehanlage Drehanlageneinstellung.

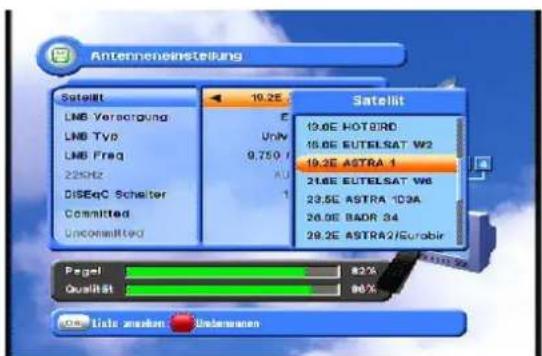

Wählen Sie den Wert aus den Sie anpassen wollen: Satellit - rufen Sie mit der OK Taste die Liste der Satelliten auf und wählen den gewünschten Satelliten mit der OK Taste aus. LNB Versorgung: wählen Sie zwischen AN, AUS, 13 V oder 18 V LNB TYP : wählen Sie zwischen Single, Universal und OCS LNB Frequenz : geben Sie hier die Oszillatorfrequenz ihres LNB ein.

Menu Language 1. English 2. Italiano 3. Türkçe 4. 5. 6. 7. Deutsch 8. Français 9. Русский 10. Español 11. Portugues 12. Nederlands 13. Select

Antenneneinstellung Satellit 19.2E Satellit LNB Versorgung LNB Typ LNB Freq 22kHz DISEqC Schelter Committed Uncommitted 19.0E HOTBIRD 18.0E EUTELSAT W2 19.2E ASTRA 1 21.0E EUTELSAT W6 23.5E ASTRA 1D3A 26.0E BADR 34 28.2E ASTRA2/Eurobir Pegel Qualität 82% 86% Kode links worden Untensenzen

Antenneneinstellungen

22 KHz: wählen Sie 0 oder 22 KHz wenn nicht auf Auto gestellt wurde

DiSEqC-Schalter: wählen Sie die Version zwischen Kein, 1.0 und 1.1 aus

Committed/Uncommitted: wählen Sie den DiSEqC Port aus

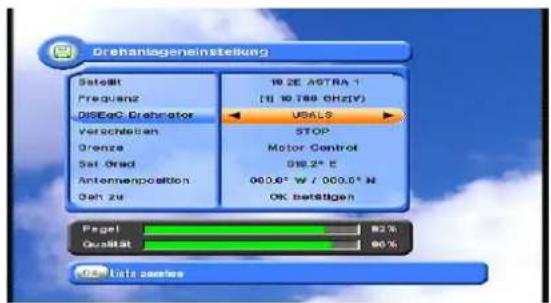

Wählen Sie den Wert aus den Sie zu ändern wünschen (Drehanlageneinstellung)

Frequenz: sollte die Voreinstellung nicht zutreffen so können Sie den Wert des Transponders ändern auf dem nach Signal gesucht wird.

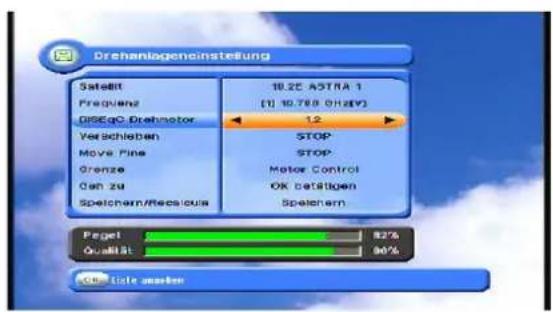

DiSeqC Motor: Wählen Sie das passende DiSEqC Protokoll für ihren Motor aus zur Auswahl stehen USALS, DiSEqC 1.2 und AUS

Wenn die Einstellung DiSEqC 1.2 lautet:

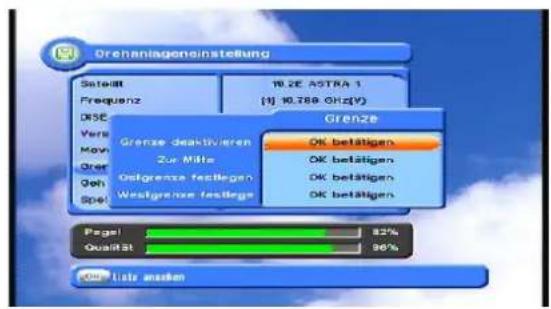

Verschieben: hiermit kann die Antenne nach Ost oder West bewegt werden Move Fine: langsame Bewegeung zur Feinabstimmung

Grenze: ruft das Limits Menü auf festzulegen.

Wenn die Einstellung USALS lautet:

Verschieben: hiermit kann die Antenne nach Ost oder West bewegt werden

Sat Grad: geben Sie hier die Position des Satelliten ein

Zur Referenz: bewegt die Antenne auf die Referenzposition Null

Antenne Längengrad: geben Sie ihren Längengrad ein

Antenne Breitengrad: geben Sie ihren Breitengrad ein

Daten wie die Position der Satelliten sowie Breiten- und Längengrad entnehmen Sie bitte der Dokumentation Ihres Motors.

Limits Menü: für beide Modi !!

Grenze deaktivieren: hiermit können Limits aufgehoben werden

Zur Mitte: bewegt die Antenne zur Null - Position

Ost/Westgrenze festlegen: bewegen Sie die Antenne mit den Navigationstasten

Drücken Sie die OK Taste um ein Limit festzulegen.

Drehanlageneinstellung Satellit 18.25 ASTRA 1 Frequenz [1] 10.788 OHkV DISEqC Drehmotor 12 Verschleben STOP Move Pine STOP Grenze Motor Control Can zu OK beteiligen Speichern/Revascular Speichern Page1 82% Qualität 96% Get Eile ansten

Orehanageneinstellung Seteilt Frequenz 19.2E ASTRA 1 [1] 10.758 GHz(V) DSC Vers Mov Ges Spei Grenze deaktivieren Zur Mite Ostgrenze festlegen Westgrenze festlegen Grenze OK betätigen OK betätigen OK betätigen OK betätigen Page1 82% Qualität 96% Last andersien

Drehanageneinstellung Satelit Frequenz DISCoc Drehrator Verschleben Grenze Sat Grad Antermenposition Geh zu 19.2E ASTRA-1 [8] 10.788 GHz(V) USALS STOP Motor Control 018.2° E 000,0° W / 000,0° N OK betätigen Pagel Qualität 82% 86% Data settes

6.1. Erste Schritte

3.Satellitensuchlauf

Mit dieser Funktion sucht der Receiver nach verfügbaren Kanälen und speichert diese ab.

Öffnen Sie das Menü mit der Menü Taste und navigieren über das Installationsmenü zum Menüpunkt Automatischen Suchlauf.

Zur Navigation benutzen Sie die hoch/runter, rechts/ links Tasten sowie die OK Taste.

Automatischer Suchlauf

1. Wenn Sie mehr als einen Satelliten durchsuchen möchten drücken Sie bitte die Rote Taste und markieren die gewünschten Satelliten mit der OK Taste. Beenden Sie die Auswahl mit der Exit Taste.
2. Benutzen Sie die die hoch/runter, rechts/ links Tasten um den Suchtyp zu wählen. Sie können hier aus: Alle Kanäle, nur Freie oder z.B. nur TV Kanäle gesucht werden sollen.
3. Suche Frequenzen: Schalten Sie diese Option um neue Transponder die mit bereits bestehenden verknüpft sind zu finden. Dabei durchsucht der Receiver zusätzlich die NIT (Network Information Table).
4. Drücken Sie die OK Taste um den oder die Satelliten zu durchsuchen.

Automat: Suchlauf Satellit 10.2E ASTRA.1 Frequenz £1 $0,768.0Hz Suche Typ Alle Programme Suche Frequenzen EIN Fegel 82% Qualität 86% Ges Altige State anzahlen

6.1 Erste Schritte

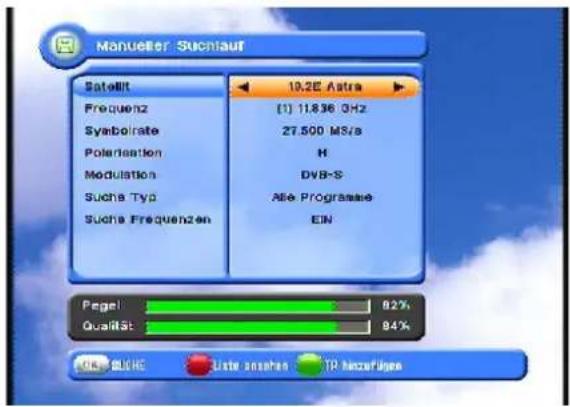

Manuelle Kanalsuche

1. wählen Sie einen Transponder
2. um die Parameter (Frequenz, Symbolrate) des Transponders zu ändern benutzen Sie die Nummerntasten der Fernbedienung.
3. benutzen Sie die Grüne Taste um einen neuen Transponder einzufügen
4. um einen Transponder zu löschen benutzen Sie die Gelbe Taste
5. Sie durchsuchen einen Transponder indem Sie die Parameter eingeben und die OK Taste drücken.

PIDs (Package Identifier) suche

1. wählen Sie einen Transponder
2. um die Parameter (Frequenz, Symbolrate) des TP zu ändern benutzen Sie die Nummertasten der Fernbedienung
3. benutzen Sie die Grüne Taste um einen neune TP einzufügen
4. um einen TP zu löschen benutzen Sie die Gelbe Taste
5. um den TP zu durchsuchen geben Sie seine Parameter ein und benutzen die Hoch/Runter Tasten um manuell die PIDs eingeben zu können. Jeder Kanal hat in der Regel 3 PID's, die Audio PID, Die Video PID und die PCR PID.

Manueller Sichlauf Satellit 10.2E Astra Frequenz (1) 11.836 GHz Symbolate 27.500 MS/s Polarisation H Modulation DVB-S Sucha Typ Alle Programme Sucha Frequenzen EIN Pegel 82% Qualist 84% OK BLHC User screenshot TIP hinzufügen

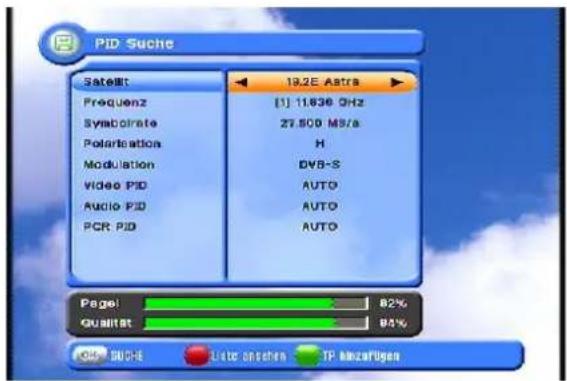

PID Suche Satellite 19.2E Astra Frequenz [1] 11636 GHz Synaborate 27.500 MHz/a Polarisation H Modulation DV8-S Video PID AUTO Audio PID AUTO PCR PID AUTO Page1 82% Qualitat 84% OK - BUSE Logic Options TP MiozurPugen

6.1 Erste Schritte

Anwählen von Programmen

Sie können mit den HOCH/RUNTER Tasten zwischen den Kanälen hin und her schalten. Wenn Sie die Kanalnummer wissen können sie diese direkt über die Zifferntasten der Fernbedienung anwählen. Wenn Sie den Kanalnamen oder den Transponder oder das Verschlüsselungssystem kennen können Sie die Kanalliste mit der OK Taste aufrufen.

1. Auf der linken Seite werden Detailinformationen zum Programm angezeigt
2. Sie können die folgenden Tasten verwenden um zu navigieren

HOCH/RUNTER: Sie bewegen sich auf oder ab in der Kanalliste

LINKS/RECHTS: Sie blättern seitenweise in der Kanalliste

ROTE Taste: zeigt alle Kanäle der aktuellen Gruppe an

GRÜNE Taste: zeigt alle Kanäle alphabetisch sortiert an

GELBE Taste: zeigt alle Kanäle nach Transponder sortiert an

BLAUE Taste: zeigt alle Kanäle nach Verschlüsselungssystem sortiert an

1. Drücken Sie die OK Taste wenn Sie den gewünschten Kanal in der Kanalliste gefunden haben und ein weiters mal um den Kanal auf dem Bildschirm darzustellen.

Nach dem drücken der OK Taste wird die Kanalliste automatisch ausgeblendet und der gewählte Kanal angezeigt.

SENDERLISTE ALLE A - Z TP CAN 301 C CINEMA FRIDSON 302 C CINEMA EMOTION 303 Das Erste 304 Bayerisches FS 305 hr-ternsehen 306 arte 307 WDR Köln 308 BR-alpha 309 SWR Fernsehen BW 310 Phoenix 311 Test-R 312 CANAL+

6.1 Erste Schritte

Die Benutzung der Fernbedienung

Lautstärkeregelung

1. Während Sie ein Programm sehen benutzen Sie die LINKS/ RECHTS Tasten um die Lautstärke zu regeln
2. Sie können den Ton stumm schalten indem Sie die MUTE Taste drücken. Es wird dann das Mute Symbol auf dem Bildschirm angezeigt. Um den Ton wieder zu aktivieren drücken Sie erneut MUTE.

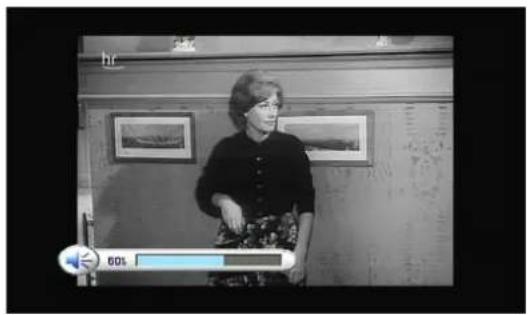

Info Taste Kanalinformationen

Mit der Info Taste rufen Sie die Einblendung der Kanalinformationen auf. Diese enthalten Informationen zum laufenden und folgenden Programm auf diesem Kanal. Nochmaliges drücken der Taste ruft die erweiterten Informationen zur laufenden Sendung auf. Um zu den Infos der nachfolgenden Sendung zu gelangen benutzen Sie bitte die rechts/ links Tasten. Sie können mit der Info Taste diese Einblendung wieder schließen.

TV/ RADIO Umschaltung Mit dieser Taste schalten Sie zwischen TV- und Radiomodus

RECALL Diese Taste schaltet zum vorherigen Kanal um Untertitel / Audio Wählen Sie den Untertitel oder Tonstatus des aktuellen Kanals AUDIO MODUS: wählen Sie zwischen Stereo- Mono links- Mono rechts AUDIO SPUR: wählen Sie zwischen verschiedenen Tonspuren

WICHTIG !! Untertitel und Tonspuren können nur geändert werden wenn der Kanal diese Optionen anbietet.

Die Benutzung der Fernbedienung

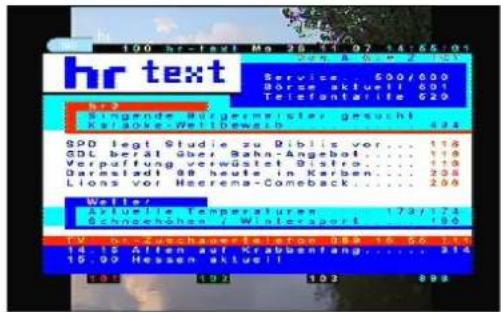

TEXT(Videotext)

Videotext kann auf Kanälen die diesen Service anbieten aufgerufen werden.

Freeze (PAUSE)

Sie können mit dieser Taste auf Standbild schalten, nochmaliges drücken kehrt zur normalen Wiedergabe zurück Wenn Standbild aktiviert ist können Sie die Zoomfunktion wie folgt nutzen:

1. Wählen Sie mit den HOCH/RUNTER und LINKS/RECHTS Tasten einen Bildsektor aus.
2. Mit OK starten Sie die Vergrößerung mit nochmaligem OK verkleinern Sie wieder.

Group (Gruppe)

Im normalen TV oder Radiobetrieb können Sie mit dieser Taste Satelliten- oder Favoritenlisten aufrufen (nur angelegte oder gespeicherte Favoriten oder Satelliten werden angezeigt.

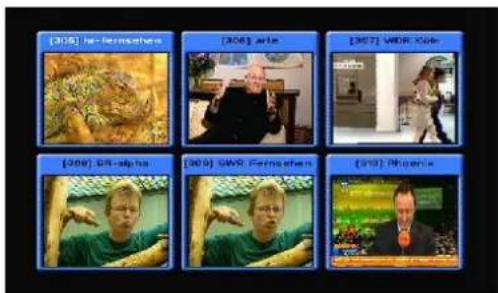

Mosaic (Multibildanzeige)

Mit dieser Taste können Sie den Multibild Modus aktivieren, Sie können die Anzahl der Bilder aus 1x2, 2x2, 2x3 oder 3x3 auswählen. Mit den Navigationstasten können sie zwischen den Vorschaufenstern wechseln und jeweils mit der OK Taste aktivieren. Um einen der Kanäle auf dem Großbild weiterzuschuien drücken Sie nochmals die OK Taste.

hr text Service 600/000 Horse aktuell 601 Telefantatite 529 SINGENDE MÜGEMEINRISER GESUCHI KARSOKE-Wettbewech 424 SPD legt Studie zu Bibliss vor... 118 GDL berät über Sahn-Angebot... 118 Verpfaffung verwüstet Bistro... 118 Darmsstadt 88 heute in Karben... 204 Lions vor Hecrema-Comeback... 204 Welter Aktuelle Temperaturen 1737/174 Schngehöhen / Wintersport... 180 TV: hrzuschauverisleron 189.19.50.119 14.15 Allen auf Krabbenfang... 214 15.99 Hessen aktuell... 183 192 192 899

Gruppe Air Satellites 19.25 Astra 13.05 Hobbard TV free Premiere ORF HDTV

Die Benutzung der Fernbedienung

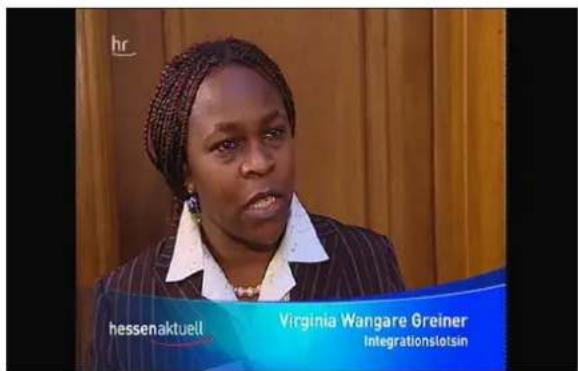

SUBTITLE (Untertitel

Wenn das Programm Untertitel anbietet können Sie diese mit der Subtitle Taste aufrufen. Verlassen Sie die Funktion mit der Exit Taste

Hinweis! Sie können auch ein generelles Untertiteln einstellen.

SLEEP (Schlummerfunktion)

Mit dieser Funktion können Sie eine Abschaltung nach 10 bis 120 Minuten festlegen. Drücken Sie die Sleep Taste wiederholt und wählen Sie aus den folgenden Zeiten Aus, 10, 20, 30, 60, 100, 120 Minuten.

V.FORMAT

Mit dieser Taste legen Sie die Videoauflösung fest: 1080i, 720p oder 576p

WIDE

Sie können hier das Bildseitenverhältnis ändern:

4:3: Pan-Scan oder Letter-Box

16:9: Full-Screen oder Pillar-Box

hr hessenaktuell Virginia Wangare Greiner Integrationsletsin

6.2 Systemeinstellungen

1. Zeiteinstellungen

In dieses Menü können Sie die lokale Uhrzeit, den Kanal mit dem das Gerät automatisch einschaltet und den Sleeptimer einstellen. (Siehe Bild 6.2.1)

GMT Usage Setzen Sie den Schalter auf ON, um die Zeitdifferenz zwischen Ihnen und der GMT automatisch einzustellen.

Current Date Wenn GMT deaktiviert ist, können Sie hier das aktuelle Datum einstellen

Current Time Wenn GMT deaktiviert ist, können Sie hier die aktuelle Uhrzeit einstellen

Local Offset Wenn GMT aktiviert ist, können Sie hier die Zeitdifferenz zwischen GMT und lokaler Zeit festlegen

Wake Up Mode Auswachmodus zwischen Aus, Einmalig und Täglich wählen

Wake Up Time Aufwachuhrzeit mittels numerischer Tasten der Fernbedienung einstellen

Wake Up Channel Aufwachkanal auswählen

Sleep Mode Schlafmodus zwischen Aus, Einmalig und Täglich wählen

Sleep Time Schlafzeit mittels numerischer Tasten der Fernbedienung einstellen

Zeiteinstellung Verwendung GMT Aktuelles Datum Aktuelle Uhrzeit Regionaler Offset Summer Time Weckmodus Weckzeit Weckprogramm Sleep Modus Sleep Zeit CIN 28 NOV 2007 16:10 Berlin, Rome(1:00) AUS AUS 07:00 RTL AUS 23:00 OK. Liste ansehen

6.2 Systemeinstellungen

2. Audio/Video

Dieses Untermenü erlaubt es die Bild und Toneinstellungen festzulegen.

Audio Sprache legt die Sprache der Haupttonspur fest

Untertitel Sprache legt die Sprache der Untertitel fest

Bildschirmformat wählt das Seitenverhältnis (16:9 / 4:3)

Display Format wählt das Seitenverhältnis (Letter Box/Pan Scan, Full Screen/Pillar Box)

SPDIF mit der Einstellung AN ist der digitale Ausgang aktiviert(Dolby/PCM)

Einstellung A/V Ausg. Audio Scrache Untertidal Sprache DiodechirFormat Display Format Video Format SPCIF Englisch Englisch 90:9 Pillar-Box 10801 DOLBY DIGITAL OK. Liste auchen

6.2 Systemeinstellungen

3. OSD Einstellungen

Dieses Untermenü erlaubt Ihnen Einstellungen wie Menüsprache, Menüdurchsichtigkeit und Die Einblenddauer von Informationen festzulegen

Menüsprache legt die gewünschte Menüsprache fest

Transparenz legt die Menütransparent fest (1% \~ 100%)

Information Timeout legt die Einblenddauer von Informationen fest

Lautstärke Timeout legt die Dauer der Lautstärkeanzeige fest.

OSD Einstellung Mengesprache Deutsch Transparenz 70 % Information Timeout 3 sec Lautstärke Timeout 3 sec OK: Lute anzen

4.Front Display Eintellungen

Dieses Untermenü gibt Ihnen die Möglichkeit das Erscheinungsbild des Receiver nach Ihren Wünschen anzupassen.

Blue Light Ein oder Ausschalten der Blauen Frontbeleuchtung des Receivers

Text Moving Kanalnamen im Display als Laufschrift oder statisch

Channel Number Kanalnummer wird im Frontdisplay anzgezeigt oder nicht.

6.2 Systemeinstellungen

4. Sicherheitseinstellungen

In diesem Untermenü werden Passwörter (PIN-Codes) zum Sperren und Entsperren von Menüs festgelegt.

Receiver sperren eingeschaltet wird beim Starten des Receivers das Passwort abgefragt

Installation sperren eingeschaltet wird vor benutzen des Installationsmenüs das Passwort abgefragt

Kanalmenüsperre eingeschaltet wird beim öffnen des Kanalmenüs das Passwort abgefragt

Kanalsperre eingeschaltet wird bei gesperrten Kanälen das Passwort abgefragt.

Altersbeschränkung hier können Altersgrenzen wie Frei, über 8 Jahre bis über 18 Jahre festgelegt werden. Wenn das Programm Altersbeschränkungen mit sendet wird beim Aufrufen solcher Kanäle das Passwort abgefragt.

Aktuelles Passwort hier können Sie Ihr Passwort ändern indem Sie zunächst Ihr aktuelles Passwort eingeben

Neues Passwort geben Sie hier Ihr neues Passwort mit Hilfe der Zifferntasten ein.

Passwort bestätigen geben Sie hier erneut Ihr neues Passwort zur Bestätigung ein

Sicherheitssinstellung Receiver sparrten Installation operrten Kanslaperre Kanslaperre bestätigen Altersbezeichnung Aktuelle Passwert Neuee Passwert Passwert bestätigen AUS EN EN EN Frei ???? ???? ???? CE: Istel anders

6.2 Systemeinstellungen

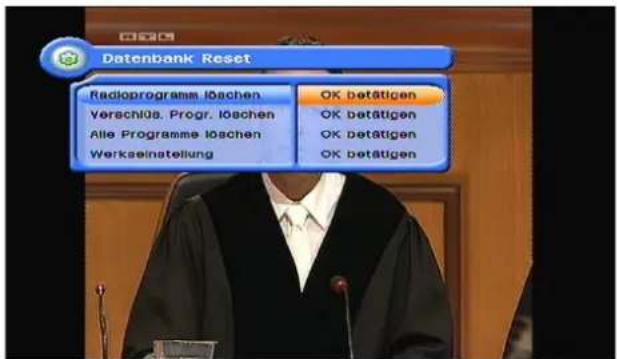

5. Datenbank zurücksetzen

Dieses Untermenü dient zum zurücksetzten des Gerätes auf Werkseinstellung. (das ist hilfreich wenn sich Probleme nach Änderungen im Menü ergeben).

Radioprogramm löschen Löscht alle gespeicherten Radiokanäle

Verschlüs. Progr. löschen löscht alle verschlüsselten Programme

Alle Programme löschen löscht die gesamte Kanalliste

Werkseinstellung löscht alle Kanäle und vorgenommenen Einstellungen

Datenbank Reset Radioprogram löschen Verschübe. Progr. löschen Alle Programme löschen Werkseinstellung OK betätigen OK betätigen OK betätigen OK betätigen

6.2 Systemeinstellungen

6. Taschenrechner

Hiermit rufen Sie den Rechner auf dem Bildschirm auf. (Siehe Bild 6.2.6)

* Sie können zwischen Standardrechner und Hexadezimalrechner schalten indem Sie die rote Taste drücken.
* Benutzen Sie die Navigationstasten Hoch, Runter, Links und Rechts sowie die OK-Taste

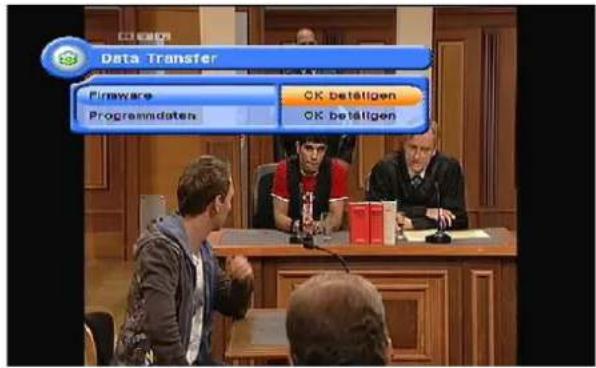

Mit diesem Untermenü können Sie Software von einem Receiver zu einem anderen übertragen. Sie können dabei wählen ob Sie Software, Kanallisten oder Spiele übertragen möchten. (Siehe Bild 6.2.7)

Firmware : Überträgt die Betriebssoftware zu einem anderen Receiver

Programmdaten : Überträgt die Kanalliste zu einem anderen Receiver

Data Transfer Finware OK betalligen Programdaten OK betalligen

6.3 Kanäle

1) Favoriten einstellen

Dieses Untermenü erlaubt das Anlegen von Favoriten Gruppen oder Kanälen. Sie können TV und Radiokanäle auf alternative Weise mit der TV/RADIO Taste anwählen. Der Receiver unterstützt bis zu 16 Favoritenlisten.

Drücken Sie die auf 'Favoriten anlegen', Die Liste der Favoritenlisten erscheint.

Wählen Sie mit den Richtungstasten der Fernbedienung und drücken Sie die rote Taste um den Namen der Liste zu ändern.

Benutzen Sie die Navigationstasten Hoch, Runter, Links und Rechts sowie die OK-Taste um einen Kanal der Favoritenliste hinzuzufügen.

Drücken Sie EXIT um das Menü zu verlassen

2) Programme editieren

In diesem Untermenü können Sie Kanäle umbenennen oder deren Parameter (PIDs) ändern. Kanalgruppen kann man mit der GROUP Taste wählen. Mit TV/RADIO können Sie zwischen TV und Radiokanälen wählen.

Drücken Sie die auf 'Kanäle Bearbeiten'. Das folgende Menü erscheint auf dem Bildschirm. (siehe Bild 6.3.3)

drücken Sie die auf dem zu bearbeitenden Kanal drücken Sie die auf Umbenennen und ein Buchstabenfeld erscheint. ebenso können die PID's der Kanäle mit Hilfe der Zifferntasten bearbeiten.

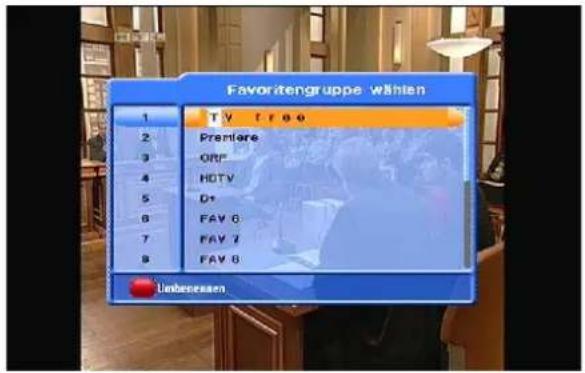

Favoritengruppe wählen 1 TV Free 2 Premiere 3 OR* 4 HDTV 5 D+ 6 FAV 0 7 FAV 7 8 FAV 0 Unbesessen

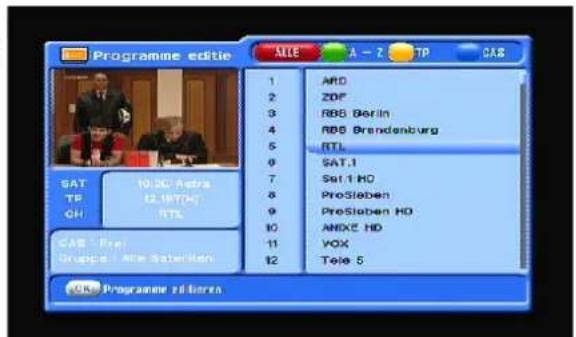

Programme editie SAT TP CH 10:30 Astra 12.1974 RTL GAS - Pre: Gruppe - Ate Sabenien ALLE A - Z RDF RBS Berlin RBS Brandenburg RTL SAT.1 Sui 1 HO ProSieben PreSieben HD ANIXE HD VOX Tele 5 GAS Programme zellaren

WICHTIG II

Die Audio, Video und PCR PID's sind von vitaler Bedeutung für den Empfang der Kanäle. Wenn Sie nicht sicher sind nehmen Sie professionelle Hilfe in Anspruch.

6.3 Kanäle

3) Programme verschieben

In diesem Untermenü können Sie Kanäle verschieben. Drücken Sie die auf 'Kanäle verschieben'. Das folgende Menü erscheint auf dem Bildschirm.

Markieren Sie den Kanal der zu verschieben ist (ein move Icon erscheint).

Mit den Zifferntasten bewegen Sie den Kanal zur gewünschten Position in der Kanalliste.

Mit nochmaligem drücken der OK-Taste legen Sie den Kanal am neuen Platz ab.

Sie können das Menü mit der EXIT-Taste verlassen

Programme versch ALCE A-Z TP CAB 1 ARD 2 ZOF 3 RBB Berlin 4 RBB Brendenburg 5 RTL 6 SAT.1 7 Sat.1 HD 8 ProSieben 9 ProSieben HD 10 ANIXE HD 11 VOX 12 Tolo 5 SAT TP CH CAS : Frei Gruppe : Aiz Satelten COS Programme verschiebe

6.3 Kanäle

4) Programme sperren

In diesem Untermenü können Sie Kanäle sperren um deren Benutzung nach Ihren Vorgaben einzuschränken. Immer wenn Sie einen gesperrten Kanal aufrufen wird das Passwort abgefragt. Wählen Sie den Kanal mit der TV/RADIO-Taste oder eine Gruppe mit der GROUP-Taste aus. Durch drücken der Taste „Kanalsperre“ erscheint das folgende Menü auf Ihrem Bildschrim (Bild 6.3.5)

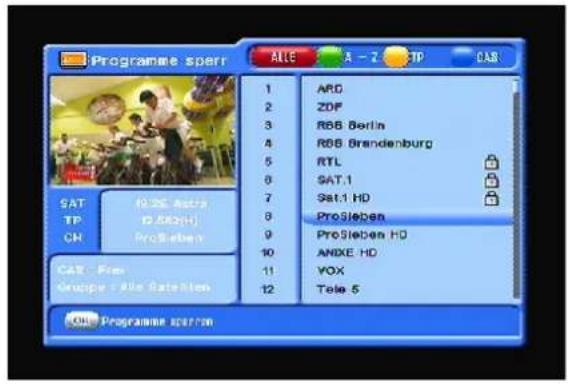

WICHTIG !!

Im Untermenü „Sicherheitseinstellungen“ muss die Kanalsperre aktiviert sein, um den Zugriff tatsächlich zu sperren und das Passwort bei Zugriff abzufragen

Programme sperr ALEA - Z - 30P CAS 1 ARD 2 ZDF 3 RBB Berlin 4 RBB Brandenburg 5 RTL 6 SAT.1 7 Sat.1 HD 8 ProSieben 9 ProSieben HD 10 ANIXE HD 11 VOX 12 Tele.5 SAT TP OK PROSieben CAT - Fox Gruppe - Alle Gateiten ONE Programme sperran

6.3 Kanäle

Programm überspringen

In diesem Untermenü können Sie Kanäle zum überspringen markieren. Diese markierten Kanäle werden automatisch im normalen( nicht Menü) Betrieb bei der Nutzung der Richtungstasten übersprungen.

WICHTIG!!

Die Kanäle werden nicht übersprungen, wenn sie explizit mit den Zifferntasten angewählt werden.

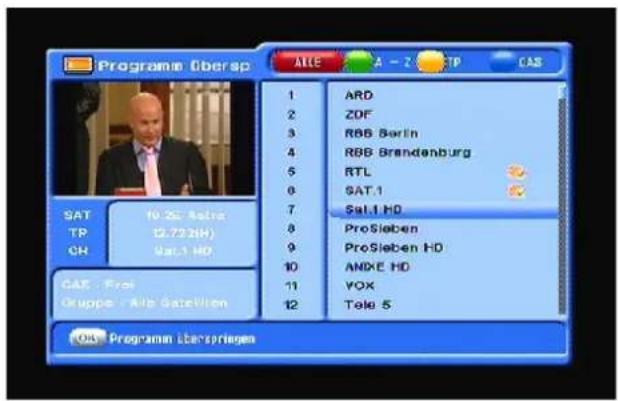

Programme Obersp AILE A - 2 CSP CAS 1 ARD 2 ZDF 3 RBB Berlin 4 RBB Brandenburg 5 RTL 6 SAT.1 7 Sat.1 HD 8 ProSieben 9 ProSieben HD 10 ANDKE HD 11 VOX 12 Tele 5 SAT TP CH CAT : Frei Gruppe : Alle Gatzellen OAS Programme überprisagen

6.3 Kanäle

6) Programme löschen

In diesem Untermenü können Sie Kanäle löschen. Wählen Sie den Kanal mit der TV/RADIO-Taste oder eine Gruppe mit der GROUP-Taste aus. Durch drücken der Taste „Kanäle löschen“ erscheint das folgende Menü auf Ihrem Bildschirm.

Wenn Sie einen Kanal in der Liste mit OK markieren, erhält er das Symbol, das Ihnen anzeigt, dass der Kanal zum löschen vorgesehen ist.

Programme lösch ALLE A - Z TP CAB 1 ARD 2 ZOF 3 RBB Berlin 4 RBB Brandenburg 5 RTL 6 SAT.1 7 Sat.1 HD 8 ProSloben 9 ProSloben HD 10 ANKE HD 11 VOX 12 Toto 5 SAT TP CH CAB : Frei Gruppe : Alle Gatenzen CAB : Programme löschern AND : Alle Programme löschen

6.4 Der Elektronische Programmführer EPG

EPG

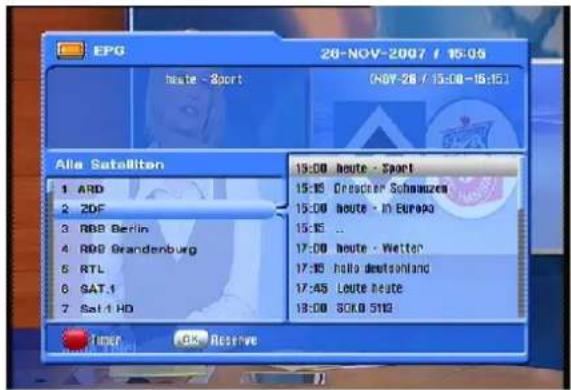

In diesem Abschnitt erklären wir den elektronischen Programmführer ( EPG)

1. drücken Sie die Guide Taste um den EPG aufzurufen
2. mit den LINKS/RECHTS Tasten wechseln Sie zwischen der Kanalliste und der Programmvorschau.
3. mit den HOCH/RUNTER Tasten und den DOPPELPFEIL Tasten können Sie den Kanal wechseln dessen Programminformationen Sie sehen wollen.
4. Mit der OK Taste auf dem ausgewählten Kanal können Sie die EPG Daten abrufen.

Wenn Sie auf der rechten Bildschirmseite die OK Taste benutzen:

• auf den Informationen des laufenden Programms schalten Sie auf das aktuelle Programm zurück

• wenn Sie auf den Informationen einer zukünftigen Sendung sind wird diese zur Erinnerung markiert und die Hintergrundfarbe der Anzeige ändert sich.

• Sie können mit der TV/RADIO Taste zwischen TV und Radioprogrammen wechseln.

• mit der GROUP Taste können Sie eine Programmgruppe oder Liste anwählen
• Das Timermenü mit den zur Erinnerung/Aufzeichnung markierten Sendungen erreichen Sie mit der ROTEN Taste.
• Mit der Record Taste können Sie einen Timer zur Aufnahme der Sednung setzten.

EPG 26-NOV-2007 / 15:09 heite - Sport (NOV-28 / 15:00-16:15) Alle Satelliten 1 ARD 2 ZDF 3 RBB Berlin 4 RBB Brandenburg 5 RTL 6 SAT.1 7 Sat.1 HD 15:00 Heute - Sport 15:15 Creischer Schauzenz 15:00 Heute - In Europa 15:15 ... 17:00 Heute - Wetter 17:15 hello deutschland 17:45 Leute Heute 18:00 SOK 5113 Timer Go Reserve

6.4 Der Elektronische Programmführer EPG

Timer

In diesem Untermenü können Sie Timer zum Ein- und Ausschalten,

Aufzeichnen oder als Erinnerungsfunktion festlegen.

1. Drücken Sie im EPG die ROTE Taste um das Timermenü aufzurufen.
2. Mit der OK Taste wählen Sie einen Parameter des Timers aus.

3. Mit den HOCH/RUNTER Tasten wechseln Sie die Parameter des Timers.

4. Timer Nummer: wählt den zu ändernden Timer (1-8)

5. Status: legt die Häufigkeit des Timers fest (aus, einmal, täglich oder wöchentlich)
6. Datum: mit der OK Taste öffnet sich ein Kalender, wählen Sie ein Datum.
7. Anfangszeit: geben Sie die Startzeit mit Hilfe der Zifferntasten ein.
8. Endzeit: geben Sie die Endzeit mit Hilfe der Zifferntasten ein.
9. Programm: wählen Sie hier das Programm auf dem der Timer aktiviert werden soll.
10. Record: legt fest ob die Sendung aufgezeichnet werden soll.

Hinweis! Sie können Timer auch direkt aus dem EPG setzen indem Sie auf die gewüschte Sendung navigieren und mit der Reserve Taste für Erinnerungen oder der Record Taste

für Aufzeichnungen einen Timer festlegen.

EPO 24-NOV-2007 / 16:32 MTV Pack Timer 1 AUS 2 AUS 3 AUS 4 AUS 5 AUS 6 AUS 7 AUS 8 AUS Status Einnat Datum 24 NOV 2007 Anfangszeit 18:30 Ende 18:30 Programm MTV Germany Record EIN VeriCenai Blirks Last Seagen Timer AS Reserve Record

Wichtig!! Aufzeichnungen können nur ausgeführt werden wenn eine USDB Festplatte an dem Receiver angeschlossen wurde.

6.5 Spiele

Spiele

Der Receiver enthält 3 Spiele die Sie im Hauptmenü im Bereich Spiele finden

1. Tetris

1. Drücken Sie die OK Taste auf „TETRIS“.

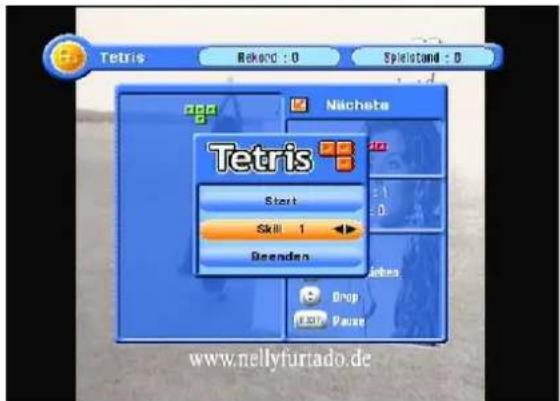

   Das folgende Menü erscheint auf dem Bildschirm ( Bild rechts).
2. mit den RECHTS/LINKS Tasten können Sie den Schwierigkeitsgrad festlegen
3. mit der OK Taste starten Sie das Spiel
4. mit der OK Taste können Sie den Block rotieren lassen
5. mit den RECHTS/LINKS Tasten bewegen Sie den Block
6. mit der RUNTER Taste legen Sie den Block ab.
7. im oberen rechten Fenster können Sie den nächsten Block in einer Vorschau sehen
8. mit der EXIT Taste verlassen Sie das Spiel.

2. Sokoban

Spielanleitung für Sobokan:

Sie müssen die Bälle in die richtige Position bewegen. Die Bälle können nur geschoben nicht aber gezogen werden. Sie müssen also bedenken das die Bälle nicht in eine Ecke geschoben werden, von wo aus sie nicht mehr erreichbar sind. Sie können jeweils nur einen Ball auf einmal bewegen.

Tetris Renkend : 0 Spielstand : 0 Nachete Tetris Start Skill 1 Deenden Drop 125% Pause www.nellyfurtado.de

Sokoban Level 1 Beverguggen 0 Sokoban Start Skill 1 Beenden Rikksinku Mestart Voriger Level Nichtuter Level

6.5 Spiele

Sobokan fortsetzung...

1. Drücken Sie die OK Taste auf „Sokoban“. Das folgende Menüfenster öffnet sich.
2. mit den RECHTS/LINKS Tasten können Sie den Schwierigkeitsgrad festlegen.
3. Mit der OK Taste starten Sie das Spiel, mit der EXIT Taste kehren Sie zum vorherigen Menü zurück.
4. Benutzen Sie die RECHTS/LINKS und HOCH/RUNTER Tasten zum bewegen
5. mit der ROTEN Taste können Sie den letzten Zug rückgängig machen
6. mit der GRÜNEN Taste können Sie das Spiel neu starten
7. mit der GELBEN und BLAUEN Taste können Sie einen Level vor oder zurück springen. Sie können nur innerhalb bereits erreichter Level springen.

3. Snake

1. Wenn Sie die OK Taste auf „SNAKE“ drücken erscheint folgendes Menü.
2. mit den RECHTS/LINKS Tasten können Sie den Schwierigkeitsgrad festlegen.
3. Drücken Sie die OK Taste um das Spiel zu starten oder drücken Sie EXIT um zum vorherigen Menü zurück zu kehren.
4. bewegen Sie sich im Spiel mit den RECHTS/LINKS und den HOCH/RUNTER Tasten.
5. durchfahren Sie mit der Schlange die Roten Symbole um die Länge der Schlange zu erhöhen und damit den Punktestand
6. wenn Sie die grünen Symbole durchfahren verkürzt sich die Schlange
7. vermeiden Sie schwarze Symbole zu treffen, das Spiel endet wenn Sie diese treffen.
8. Mit der EXIT Taste verlassen Sie das Spiel.

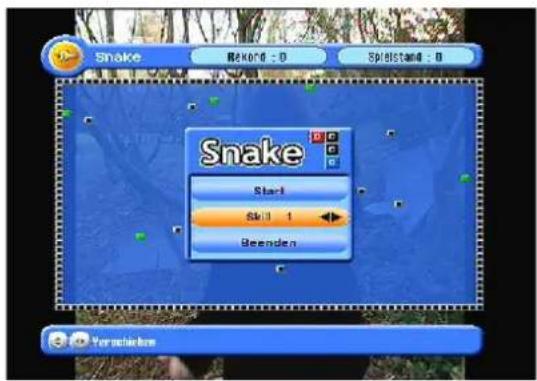

Snake Rekord : 0 Spisstand : 0 Snake Start Skill 1 Beenden Yerschleben

6.6 Das USB Menü

Dieses Untermenü erlaubt es Ihnen verschiedene MP3 und JPG Dateien wiederzugeben oder eine neue Software in Verbindung mit einem USB-Flashdatenträger einzuspielen.

MP3 Menü

Wählen Sie die MP3-Datei, die Sie anhören möchten, in der Dateiliste mit Hilfe der Navigationstasten und wählen sie mit der OK Taste aus.

Durch drücken der EXIT Taste können Sie die Dateilliste verbergen, die MP3-Player Funktionen können Sie dann über die Rechts/Links Tasten wählen und mit der OK Taste bedienen.

Regeln Sie mit den Vol+/Vol- Tasten die Lautstärke.

Drücken Sie List zum Anzeigen der MP3 Dateiliste.

Drücken Sie Info zum Anzeigen der Informationen der ausgewählten MP3.

GROUP: Zeigt die MP3 Dateiliste an.

INFO: Zeigt die Informationen der ausgewählten MP3 an.

GELB: Wählen Sie den gewünschten USB Speicher aus.

Mio Player 0:05 MUSH/EIGHTIED/FLASH And the PAN - Midnight FLE LIST [-] Benemerea - Venus.mp3 Captain Sensible - Wot.mp3 Earth Wind & Fire - Weekend.mp3 Evelyn Thomas - High Energy.mp3 FLASH And the PAN - Midnight Man.mp3 Frankie Goes to Hollywood - Relax (sex ms) Freeze - LO.mp3 Gap Band - Oops Upside Your HeadLmp3 Giorgio Morader - From Here To Eternity.m SIC Select Volume

6.6 Das USB Menü

JPG Menü

Wählen Sie die JPG-Datei, die Sie ansehen möchten, in der Dateiliste mit Hilfe der Navigationstasten und wählen sie mit der OK Taste aus.

ROT: Legt den Zeitintervall zwischen den Bildwechseln fest.

GRÜN : Automatische Bildfolge AN / AUS (Slideshow).

GELB : Wählen Sie den gewünschten USB Speicher aus.

FILELIST : Blendet die Bilddateien Ein oder AUS.

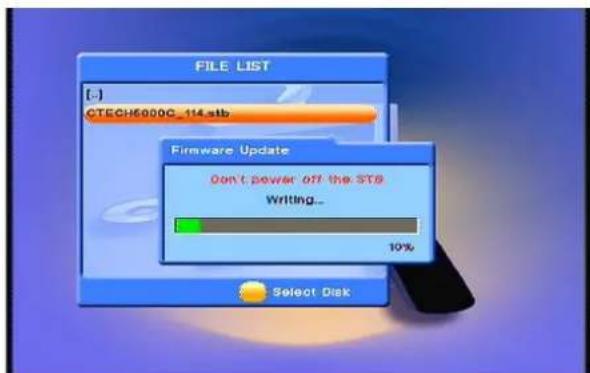

Datenübertragung von USB zum Receiver

Sie können vom USB Stick Softwareupdates und z.B. Kanallisten zum Receiver übertragen.

Wählen Sie die gewünschte Datei in der Dateiliste des USB Sticks aus und drücken die OK Taste.

GELB: Wählen Sie den gewünschten USB Speicher aus.

FILELIST : Blendet die Bilddateien Ein oder AUS.

Wichtig !! Bitte schalten Sie das Gerät während der Datenübertragung nicht aus.

FILE LIST [·] [2] IM00387.JPG IM00386.JPG IM00386.JPG IM00384.JPG IM00383.JPG IM00382.JPG IM00381.JPG IM00380.JPG Slide Interval: 3 sec Slide : Off Select Disk FOTOS/M00387.JPG

In diesem Menü können Sie Ihre externen USB Speicher organisieren.

Sie können die folgenden Funktionen nutzen:

Disk Informationen: Mit der OK Taste rufen Sie hier Informationen zum verfügbaren Speicher auf den USB Geräten auf.

Überprüfe HDD: Testet die integrität des USB Laufwerks, Start mit der OK Taste.

Formatiere HDD: formatiert das ausgewählte Laufwerk, Start mit der OK Taste.

ROT: Zeigt eine Liste der verfügbaren USB Laufwerke an.

Hinweis! Das Gerät verwendet eine FAT32 Formatierung. NTFS wird nicht unterstützt.

Management Disk Information Oberprüfe HDD Formatieren HDD /volume0 /volume0 /volume0 Disk Information Liste ansehen

6.7 Systeminformationen

Unter diesem Menüpunkt können Sie Geräteinformationen wie Software- und Hardwareversion, Herstellungsdatum usw. einsehen.

Wichtig ! Im Servicefall sollten Sie die Systeminformationen immer mit angeben.

System-Information Model: C-Tech HD5000-C+ S/W Version: 1.14 (Nov 19 2007) H/W Version: 1.00 Boot Version: 1.00 CH Version: F008 + ST0001

Um verschlüsselte Inhalte auf Ihrem Gerät ansehen zu können benötigen Sie ein Common Interface Modul und eine Smartcard Ihres TV Anbieters. Je nach Art der Karte und des Moduls können Sie einen oder mehrere PayTV Angebote nutzen.

Ohne Karte oder Modul können Sie nur unverschlüsselte sog. FTA Kanäle sehen.

Stecken Sie Ihr Common Interface Modul in den CI Steckplatz hinter der Fontklappe auf der rechten Seite der Gerätefront.

Im Cl Menü wird angezeigt das das Modul Initialisiert und wenn dieser Prozess beendet ist wird die Kennung des Moduls angezeigt.

Sie können das interne Menü von CI Module öffnen indem Sie im CI Menü auf das entsprechende Modul navigieren und es mit der OK Taste öffnen.

Hauptmond Installation Systemainstellungen Programme Sphere System-Information CI CA USB Vaccere Einschub #2 Gleich gelda's

6.9 Kartenleser

Um verschlüsselte Inhalte auf Ihrem Gerät ansehen zu können benötigen Sie eine Smartcard Ihres TV Anbieters.

Stecken Sie Ihre Smartkarte in den Kartenlesert hinter der Fontklappe auf der rechten Seite der Gerätefront.

Bitte beachten Sie das sie Karte mit dem goldenen Chip nach unten und in Richtung Gerät zeigend eingeschoben wird.

Auf dem Bildschirm erscheint die Meldung "Smart Card Initialisierung".

Das Gerät arbeitet mit dem Verschlüsslungssystem Conax.

Je nach Art der Karte können Sie einen oder mehrere PayTV Angebote nutzen.

Ohne Karte oder Modul können Sie nur unverschlüsselte sog. FTA Kanäle sehen.

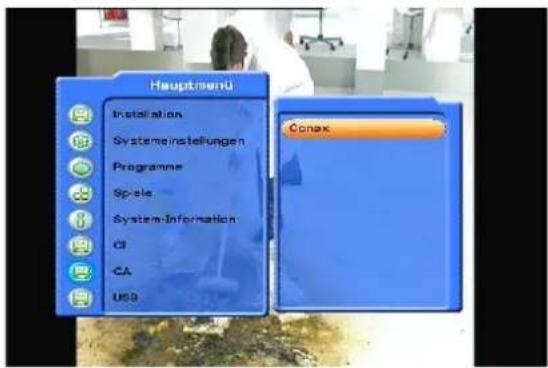

Hauptmanu Installation Systemeinstellungen Programme Spiele System-Information CI CA USB Conex

6.10 PVR

2. Wiedergabeliste (Playlist)

Während Sie ein Programm sehen, können Sie die PLAY-Taste drücken, um die Playlist anzeigen zu lassen.

Während man ein Programm aufnimmt, drückt man die OK-Taste, um die Playlist anzeigen zu lassen. Wählen Sie mit den Navigationstasten und OK. Das folgende Menü wird Ihnen angezeigt

Mit GROUP kann zwischen Datei und Verzeichnismodus gewechselt werden ADVANCE sortiert die Daten nach Name oder Zeit

FILE LIST 1 Sturm der Liebe 2 D MOTOR 3 Rhein Main TV Datum Zeit 37 NOV 2007 Q 50 Jm 16s 297.668 of 298.068 free OK Vorschau GROUP Datei Mod -M Zeit Sortiert AUTER Editieren

6.10 PVR

3. Trick Mode

Sie können den Trickmodus verwenden, während Sie die aufgezeichneten Dateien abspielen. Diese Funktion ist verfügbar im Abspielmodus oder Time-Shift Modus.

PLAY

Diese Taste öffnet eine Banner mit der Spielzeit. Wenn Sie sich die Play-Liste anzeigen wollen, während Sie die Datei abspielen, drücken Sie die

PAUSE

Diese Taste wird die spielende Datei pausieren bis Sie wieder Play oder Pause drücken.

ADVANCE

Drücken Sie diese Taste um das laufende Programm zu überspringen.

FF(Fast Forward)

- Schneller Vorlauf.

- Geschwindigkeit x2, x4 und x8.

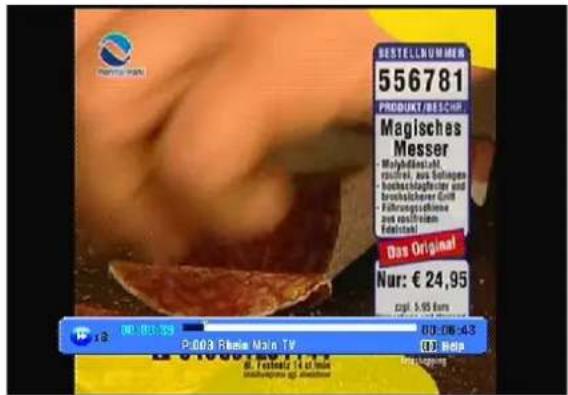

BESTELLNUMBER 556781 PRODUKT/BESCHI Magisches Messer - Molybässicht raufel, aus Betagen - hochschnitteter und - Bruchskohrer GmbH - Führungssthöme - aus sonstlichen - Erfolien Das Original Nur: € 24,95 zgl. 5,95 km 00-06-03 00-06-03 (0) No. 12 P.O.O.B. Riesie Main TV 310000.14.01.2014 davonoprenze og alstehne Konzugang

6.10 PVR

RWD (Rewind)

• Schneller Rücklauf
• Geschwindigkeit x2, x4 und x8.

Slow(1/2x, 1/4x)

Langsames abspielen, Zeitlupe.

Jump

- Position ändern im Film mit der FFW / RWD

Sie können die Kontrollposition zur gewünschten Position durch die Benutzung des 0 Knopfes lokalisieren.

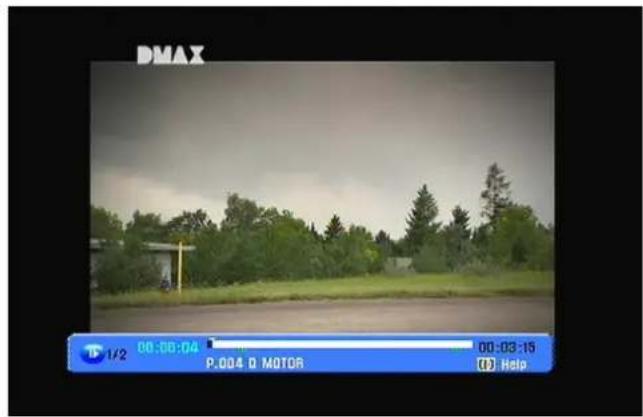

Skip

• 15 Sekunden Sprünge vorwärts mit
• 15 Sekunden Sprünge rückwärts mit

Bookmark Lesezeichen

Markierung einer speziellen Stelle.

ROT Mit dieser Taste erscheint ein kleines rotes Dreieck um die Stelle zu markieren, durch ein weiteres drücken der Taste wird die Markierung wieder aufgehoben.

GRÜN Drücken Sie auf diese Taste und die gegenwärtige Position wird zur nächsten markierten Position springen und Datei wird ab dort abgespielt.

GELB Drücken Sie auf diese Taste und die gegenwärtige Position wird zur pre-markierten Position springen und Datei wird ab dort abgespielt

Hinweis : Maximal können 20 Stellen in einer Datei markiert werden

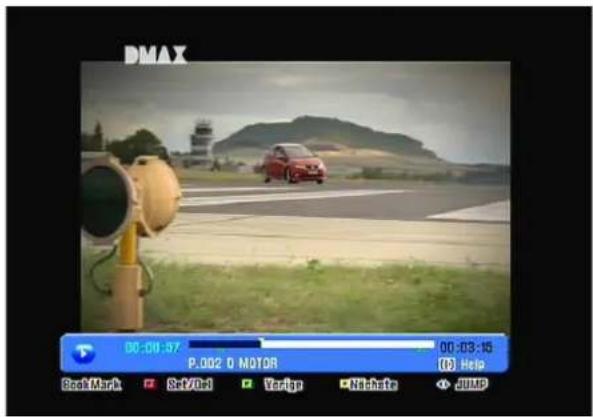

DMAX 00:00:37 P.002 0 MOTOR 00:03:15 (0) Help See Mark SetVod VerIgn Nebate JUMP

6.10 PVR

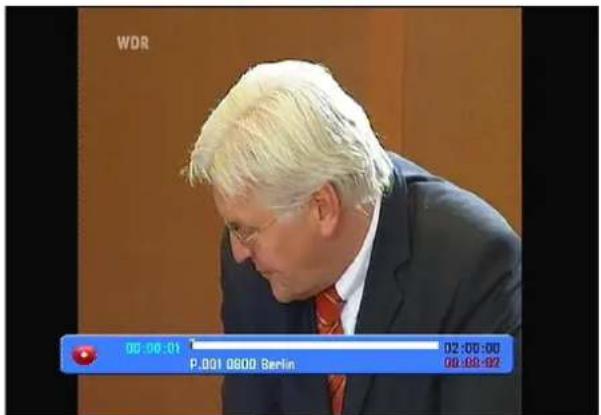

4) Instant Recording Sofortige Aufzeichnung

Sie können einen gegenwärtigen Kanal aufzeichnen, indem Sie die Record Taste drücken.

Drücken Sie einmal mehr die Record Taste.

Das folgende Menü zeigt, dass Sie etwas auswählen können, wenn Sie einen gegenwärtigen Kanal aufzeichnen.

Kanal Es zeigt einen aktuellen Kanal

Name Es zeigt einen gegenwärtigen Aufzeichnungsnamen

Dauer Sie können die Dauer von Aufzeichnungszeit durch die Benutzung der Rechts/Links Tasten verändern und die gegenwärtige aufgezeichnete Zeit erscheint.

Stop Wenn du die Aufzeichnung stoppen möchtest, drücke

WDR 00:00:01 P.001 0600 Berlin 02:00:00 00:00:02

Anmerkung : Während einer Aufzeichnung eines Programmes, kann nicht zu einem anderen Kanal gewechselt werden.

DMAX Programm DMAX Name D MOTOR Dauer 02:00 (00:03) Stop Drücke Stop

6.10 PVR

5) Timer Recording

Diese Funktion ist verfügbar wenn ein USB-Gerät angeschlossen ist. Sie können über EPG einen Kanal wählen, und die Record Taste drücken. (siehe Abschnitt EPG-Timer)

6) Time Shift

Pausieren auf einem Live TV Kanal mit der Pause Taste, weiter mit der Wiedergabe Taste. Time-Shift ist auf 30 Min.limitiert. Fortsetzen mit der Play Taste. Trick-mode Zum springen die Taste ADVANCE drücken.

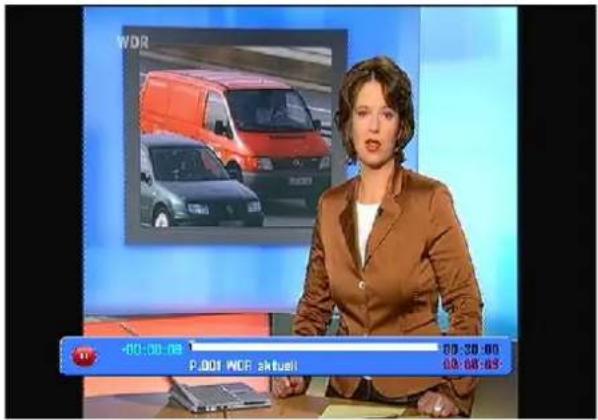

WDR -00:00:08 100:30:00 P.001 WDR aktuell 08:00:05

7 Technische Spezifikation

7.1 Fehlerbeseitigung

Es kann viele Ursachen haben wenn Ihr Receiver sich nicht wie gewohnt verhält oder bedienen lässt. Wir haben Ihnen einige Prozeduren für häufige Fehler zusammengestellt.

Problem mögliche Ursache Fehlerbehebung
Die LED an der Gerätefront leuchtet nicht	Der Netzstecker ist nicht eingesteckt Stecken Sie	das Netzkabel in eine Steckdose
Kein Bild und kein Ton Der Video/ Audio	Anschluss zum Fernseher ist nicht korrekt verbundenDas Satkabel ist nicht korrekt angeschlossen.Die Antenne ist nicht richtig auf einen Satelliten ausgerichtet.Kein oder schlechtes Signal .Falsche Kanaleinstellungen.	Verbinden Sie die Audio/Videokabel korrekt mit dem Fernseher.Schließen Sie das Satkabel korrekt mit dem Receiver.Richten Sie die Antenne aus.Prüfen Sie die Anschlüsse am LNB und allen Komponenten bis zum Receiver oder richten Sie die Antenne aus.Ändern Sie die Kanaleinstellungen.
Schwarzweißbild Der Ausgangsmodus ist falsch eingestellt (PAL/NTSC)		Benutzen Sie den Modus den Ihr TV unterstützt Benutzen Sie ggf. einen Konverter zu PAL/NTSC
Die Fernbedienung arbeitet nicht Die Batterien sind leer Fremde Lichtquellen interferrieren mit Ihrem InfrarotsensorDie Fernbedienung zeigt in die falsche Richtung		Wechseln Sie die BatterienBeseitigen Sie die LichtquelleRichten Sie die Fernbedienung in Richtung Ihre Gerätes

7.2 Technische Daten

System voll DVB kompatibel
Satelliten Tuner Eingang Anschlüsse F-Buchse
		Frequenzbereich 950MHz ~ 2150MHz
		Eingangssignalpegel -65dBm ~ -25dBm
		LNB Spannungsvers. DC 13/18V, max 400mA
		LNB Umschaltung 22 KHz
		DiSEqC Ver 1.0/1.1/1.2/US ALS Kompatibel
Demodulator Front End DV		B-S/S2 QPSK, 8PSK
		Symbolrate DVB-S : 2~45Msps
		DVB-S2 : 10~30Msps(QPSK) 10~31Msps(8PSK)
		SCPC und MCPC
		Spectral inversion Auto Umsetzung
Terrestrischer Tuner Anschlüsse IEC Buchse
		Durchgang/Loop IEC Stecker
		Frequenzbereich 170 ~ 230 MHz, 470 ~ 862MHz
		Eingangswiderstand 75 Ohm Nominal
		Signalpegel 7,8MHz(-78dBm~-25dBm) umschaltbar per software
		Bandbreite 7,8MHz(-3dB) umschaltbar per software
		Wellenform OFDM
		Träger 2k and 8k hierarchischal/nicht-hierarchisch
		Coderate 1/2, 2/3, 3/4, 5/6, 7/8
		Guardintervall 1/4, 1/8, 1/16, 1/32

7.2 Technische Daten

Systemdaten Hauptprozessor 32bit Prozessor (266MHz)
	DDR SD RAM 32Mbyte X 4
	Flash Rom 8Mbyte
	EEPROM 256Kbit
Video Decoder MPEG 2 MPEG-2, MPEG-4, H.264
Videotext DVB Konform
MPEG Audio MPEG 1 layer	Typ Mono, Stereo, Joint Stereo
	Samplingrate 32, 44.1 und 48 KHz
Serieller Port RS-232 9pin	D-sub male, Max 115K bps
Infrarot Fernbedienung	Code	NEC-IR
	Reichweite	bis zu 7 m
USB	USB Versorgungsp.	DC 5V Max 500mA
Netzteil	Leistung max 40W
	Spannung	100V ~250V
	Frequenz	50Hz ~ 60Hz
Rückseitige Anschlüsse	TV Scart	CVBS Video Ausgang
		Loop-through RGB Ausgang
		Audio Ausgang

7.2 Technische Daten

	VCR SCART Video Ausgang(CVBS)
	Video 1 x Cinch Gelb
	Audio Links/Rechts 2 x Cinch Rot-Weiß
	Komponenten YUV 3 x Cinch Gün-Blau-Rot
	serieller Datenport 9pin D-sub- RS232
	Digitaltuner Eingang 1 x F-Buchse
	Durchschleifausgang 1 x F-Buchse
	HDMI HDMI 1.0 Buchse
	terr. Eingang IEC Buchse
	terr. Durchschleifausg. IEC Stecker
	S/PDIF optisch
Physische Parameter Maße	335 X 58.5 X 247(mm)
	Gewicht 3 Kg

Entsorgung alter Elektrogeräte(Zutreffend in der EU und anderen europäischen Ländern mit speziellem Enstorgungssystem)

Das Symbol auf dem Produkt soll darauf hinweisen das dieser Artikel nicht als Haushaltsmüll behandelt werden soll. Stattdessen soll dieses Gerät dem Recycling durch eine geeignete Annahmestelle zugeführt werden.

Mit der fachgerechten Entsorgung tragen Sie dazu bei, dass es für die Natur oder Gesundheit schädliche Rückstände hinterlässt.

Receycling hilft natürliche Ressourcen zu schonen.

Für mehr Informationen über das Recycling dieses Produktes wenden Sie sich an Ihre Stadtverwaltung, das

örtliche Recyclingunternehmen oder Ihren Fachhändler.
