BEDIENUNGSANLEITUNG CT IT-EU 09 Combo Clarke-tech

1. Inhaltsverzeichnis

Seite

1. Inhaltsverzeichnis 2
2. Frontansicht und Tasten 3
3. Verpackungsinhalt 4
4. In Betrieb nehmen 5
5. Hauptmenü 5
6. Betrieb an einer Satellitenanlage (DVB-S) 6
7. Schnellsuche (DVB-S) 7
8. Channel Scan (DVB-S) 10
9. SAT Verwalten 13
10. Tp Verwalten 19
11. DVB-T Betrieb 21
12. Schnellsuche (DVB-T) 23
13. Channel Scan (Kanalsuche DVB-T) 24
14. Freq-Checking (DVB-T) 26
15. Mulmedia 28
16. Photo 30
17. Music 34
18. System Setup 36
19. Update über USB 38
20. Backup auf USB 39
21. Tasten für direkten Funkonsaufruf 41
22. Technische Spezikaonen 45

Anhang A:

Datensicherung auf USB-Sck 47

Edieren und Update Anleitung der Satellitenliste 48

Anhang B: Satelliten im Orbit 49

Hinweis : Abbildungen können abweichen !

Technische Änderungen vorbehalten

Der Inhalte dieser Anleitung wurden mit größter Sorgfalt zusammengestellt und entsprechen dem derzeigen Informaonsstand.

Dennoch weisen wir darauf hin, dass wir keine 100%-ige Garantie für die Richgheit dieser Anleitung geben können

2. Frontansicht und Tasten

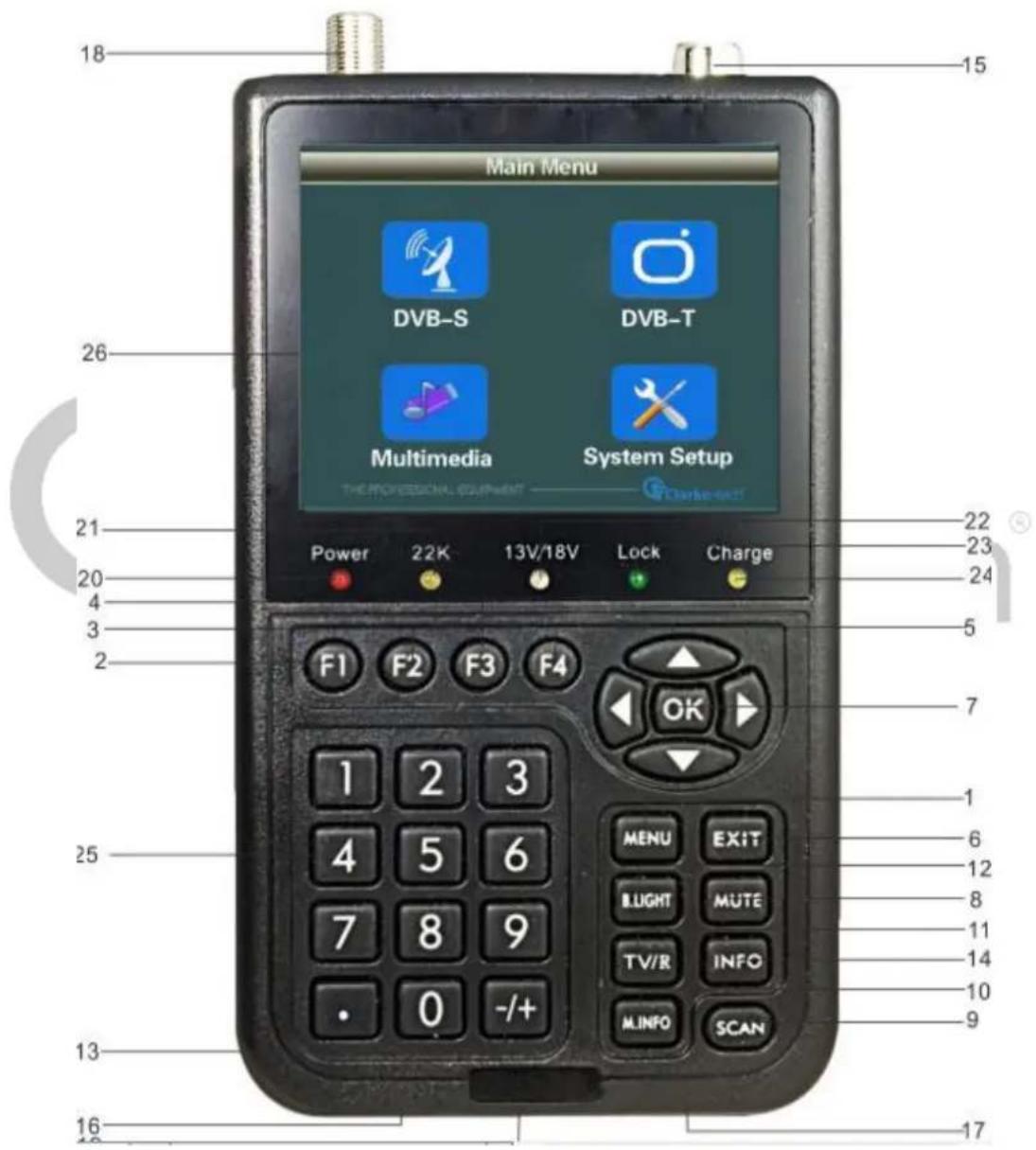

Main Menu DVB-S DVB-T Multimedia System Setup THE PROFESSIONAL EQUIPMENT Power 22K 13V/18V Lock Charge F1 F2 F3 F4 OK 1 2 3 MENU EXIT LIGHT MUTE TV/R INFO MINFO SCAN 26 21 20 4 3 2 25 13 16 17 15 22 23 24 5 7 1 6 12 8 11 14 10 9 18

No	Bezeichnung	Funktion
1	MENU	Öffnet das Hauptmenü / Springt in das übergeordnete Menü
2	F1	Variabel belegte Funktionstaste
3	F2	Variabel belegte Funktionstaste
4	F3	Variabel belegte Funktionstaste
5	F4	Variabel belegte Funktionstaste
6	EXIT	Änderung verwerfen / aktuelles Menü verlassen
7	▲▼◀▶/ OK	Pfeiltasten zum Bewegen des Cursors im Menü / Bestätigen
8	MUTE	Tonstummschaltung (Ein/Aus)
9	SCAN	Programmsuche (DVB-S) Schnellstart
10	M.INFO	Zeigt Signal & Qualität von 5 DVB-T Paketen als Diagramm
11	TV/R	Schaltet zwischen TV-und Radiobetrieb um
12	B.LIGHT	Schaltet die Displaybeleuchtung ein/aus
13	+/	Schaltet den Ton für die akustische Qualitätskontrolle ein/aus
14	INFO	Zeigt Informationen über das laufende Programm an
15	ANTENNE-IN	Anschluss für terrestrische Antenne (IEC-Buchse)
16	POWER O / I	Hauptschalter, Gerät ein/aus
17	USB-Buchse	USB Anschluss
18	LNB-IN	Anschluss für SAT-ZF / LNB (F-Buchse)
19	Ladebuchse	Anschluss für Netzteil oder KFZ-Ladegerät
20	Power LED	Betriebsanzeige
21	-ohne-	Versorgung für DVB-T-Aktivantenne eingeschaltet
22	13V/18V-LED	Zeigt die LNB-Spannung an (grün=H=18V; rot=V=13V; aus)
23	Lock-LED	Leuchtet, wenn ein Signal erkannt wurde
24	Charge-LED	Ladekontrolle
25	10er Tastatur	Eingabetastatur Nummerisch
26	LCD Bildschirm	Zeigt Programmdaten, Messdaten oder laufendes Programm

3. Verpackungsinhalt

• Messgerät
• Schutzhülle
• Datenkabel
• Netzladegerät
• KFZ Ladekabel
  • A/V Kabel

4. In Betrieb nehmen

Bringen Sie den Hauptschalter POWER in die Stellung „I“. Das Gerät startet mit dem letztgewählten Programm.

Hinweis: Wenn Sie eine Bildschirmeinblendung darüber informiert, dass die Gerätebatterie fast leer ist, schalten Sie das Messgerät baldmöglichst ab und laden es umgehend wieder auf. Vermeiden Sie Tiefentladung, denn diese beeinflusst die Lebensdauer des Akkus negativ.

Stromversorgung und Batteriepflege

Zum Lieferumfang gehört ein Netz-/Ladegerät mit 12V Ausgangsspannung und einer Strombelastbarkeit von 1,5A. Damit kann das Messgerät versorgt werden, wenn die Batterie zu schwach ist. In diesem Fall wird diese auch geladen. Im Gerät eingebaut ist eine (wechselbare) aufladbare Lithium-Batterie mit einer Nennspannung von 8,4V und einer Kapazität von 3000 mAh. Nach einer Auflade Dauer von 6 Stunden ermöglicht sie einen netzunabhängigen Betrieb von bis zu 4 Stunden.

Hinweis: Diese Zeitdauer ist ein ungefährer Wert. Sie kann sich, abhängig von der angeschlossenen Last ( LNB, Aktivantenne, etc. ) und der Einschaltdauer der Bildschirmanzeige verkürzen oder verlängern. Bitte laden Sie vor dem ersten Gebrauch die Batterie voll auf. Die hierfür empfohlene Ladedauer beträgt etwa 8 Stunden.

5. Hauptmenü

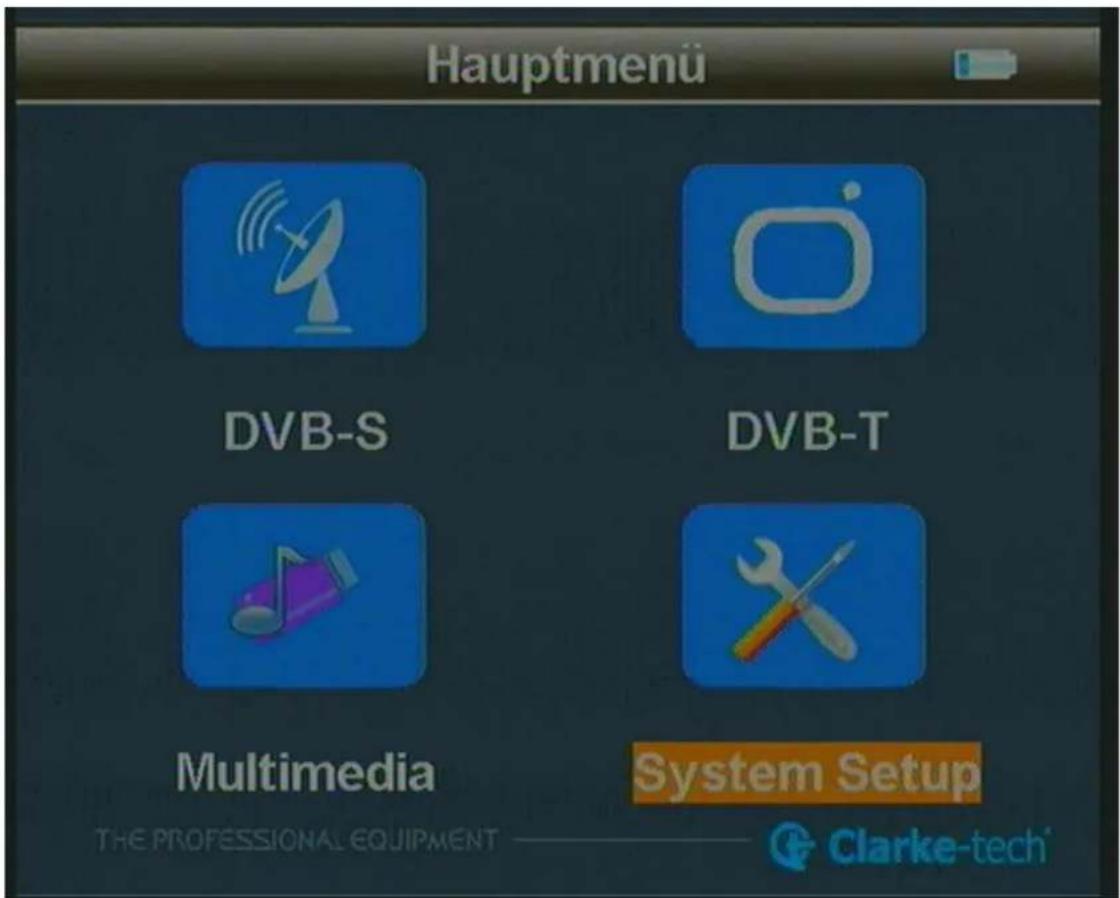

Drücken Sie die MENU -Taste, um ins Hauptmenü zu gelangen. Anschließend wählen Sie mit den Pfeiltasten ▲▼◀▶ die gewünschte Betriebsart aus und bestätigen die Auswahl mit der OK Taste.

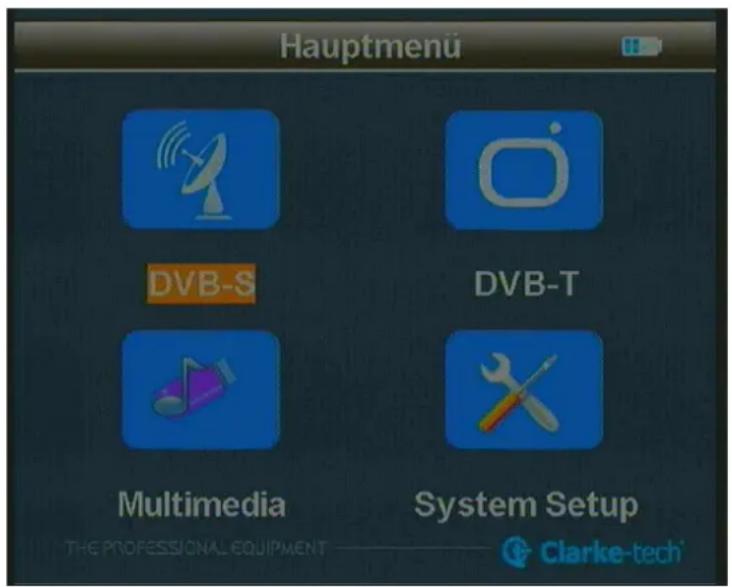

Hauptmenü DVB-S DVB-T Multimedia System Setup THE PROFESSIONAL EQUIPMENT Clarke-tech

6. Betrieb an einer Satellitenanlage (DVB-S)

Wählen Sie DVB-S und drücken die OK Taste.Es werden

3 Auswahlpunkte angeboten

DVB-S Schnellsuche Sat Verwalten Tp Verwalten THE PROFESSIONAL EQUIPMENT Clarke-tech

7. Schnellsuche (DVB-S)

Bestätigen Sie mit der OK Taste und Sie gelangen ins Menü der Programm Schnellsuche. Dieses Menü ist in 2 Hälften aufgeteilt.

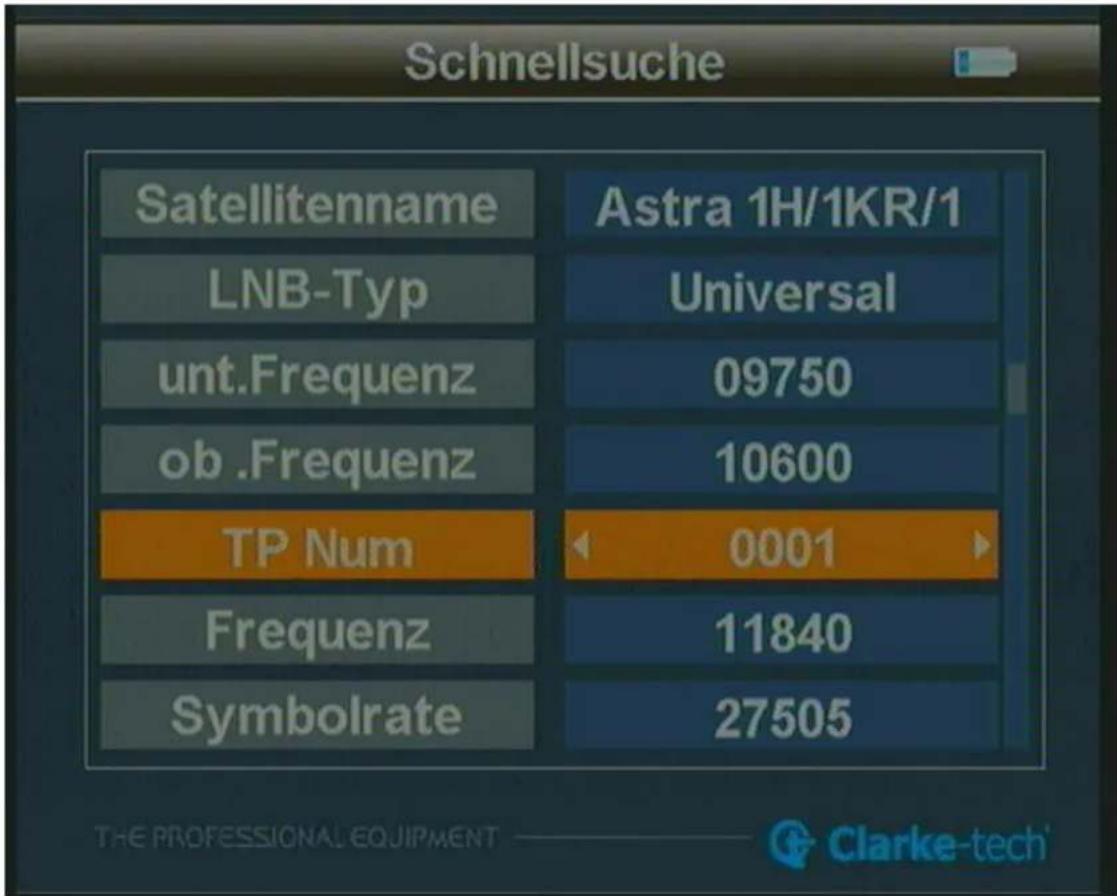

Schnellsuche Satellitenname Astra 1H/1KR/1 LNB-Typ Universal unt.Frequenz 09750 ob .Frequenz 10600 TP Num 0001 Frequenz 11840 Symbolrate 27505

Satellitenname

Wählen Sie mit ◀▶den gewünschten Satelliten aus.

LNB-Typ

Hier ist die Art des verwendeten LNBs einzustellen.

Unt. Frequenz / ob. Frequenz

Dient zur Festlegung der LOF des LNBs. Bei Verwendung von Standard-Universal-LNBs sind die Werte 9750MHz / 10600 MHz. Die Werte sind veränderbar und werden mit der 10er-Tastatur eingegeben. Durch diese Option ist auch die Messung an exotischen Anlagen möglich. Hinweis: Bei der Auswahl von normal C-Band (Standard: 5150 MHz) und normal KU-Band (9750 MHz) kann natürlich nur ein Wert eingestellt werden.

TP Num

Hier erfolgt die Auswahl des Transponders, auf dem gesucht werden soll. Für jeden Satelliten ist eine Referenz-Transponderliste vorgespeichert. Durch Druck auf die ◀▶Tasten öffnet sie sich. Mit ▲▼suchen Sie den entsprechenden Listeneintrag und bestätigen ihn mit „OK“. Ist der benötigte Eintrag (noch) nicht vorhanden, so können Sie irgendeinen auswählen und mit den folgenden Menüpunkten dessen Daten verändern.

Frequenz

Ändert die Suchfrequenz mit der nummerischen 10er Tastatur.

Symbolrate

Stellt die Symbolrate mit der nummerischen 10er Tastatur ein.

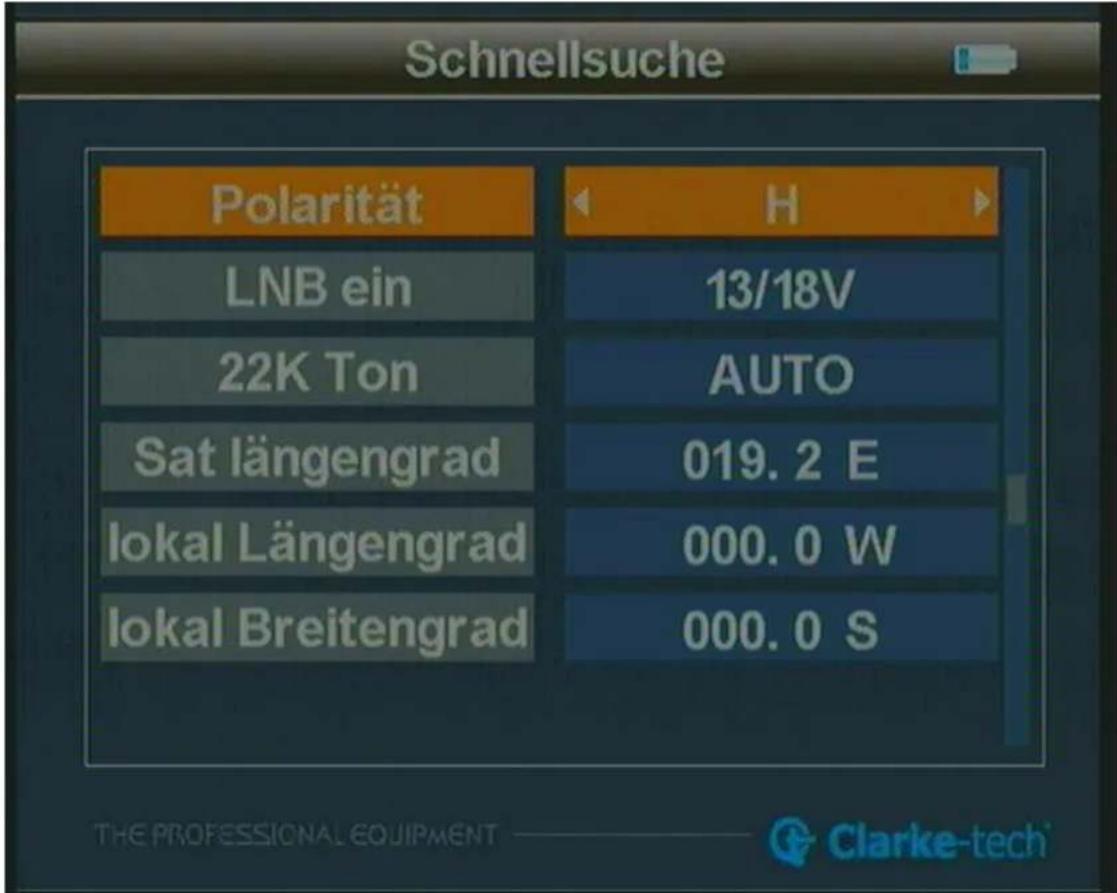

Schnellsuche Polarität H LNB ein 13/18V 22K Ton AUTO Sat längengrad 019.2 E lokal Längengrad 000.0 W lokal Breitengrad 000.0 S THE PROFESSIONAL EQUIPMENT Clarke-tech

Polarität

Verändert mittels ◀▶ die LNB-Spannung: Vertikal (13V), Horizontal (18V)

LNB ein

Schaltet die Stromversorgung des LNBs. In Stellung „13/18V“ wird das LNB versorgt, bei „AUS“ liegt keine Spannung an der F-Buchse an. Hinweis: Die Einstellung „AUS“ wird nur bei Messungen an z.B. versorgten, sogenannten EINKABEL-Lösungen verwendet, da ohne Spannung auch keine Steuersignale übermittelt werden können!

22 kHz Ton

Bei Auswahl eines UNIVERSAL-LNBs ist dieser Punkt fest auf AUTO eingestellt, weil die LOF-Umschaltung durch die Eingabe der Empfangsfrequenz erfolgt. Bei Verwendung eines C-oder KU-Band LNBs ist es hier möglich, das 22kHz Schaltsignal ein-oder auszuschalten, um anlagenspezifische Schaltvorgänge auszulösen.

Sat Längengrad

In diesem Feld ist die Orbitposition des Satelliten festgelegt. ◀▶ schalten zwischen E (Ost) und W (West) um, der Wert in Grad kann nach Drücken von „OK“ mit der nummerischen 10er Tastatur verändert werden.

Lokal Längengrad

Hier sollte der Längengrad des Mess-Standortes eingegeben werden.

Lokal Breitengrad

Hier sollte der Breitengrad des Mess-Standortes eingegeben werden.

Die Werte Sat Längengrad, lokal Längengrad und lokal Breitengrad dienen zur Ermittlung der korrekten mechanischen Antenneneinstellwerte.

Nach Auswahl oder Eingabe aller notwendigen Daten wechselt ein Druck auf die OK Taste ins Suchfenster Channel Scan.

Dort sehen Sie neben den eingestellten Satelliten- und Transponderdaten: eine große Balkenanzeige von Signalstärke und Signalqualität die errechneten Antennen-Einstelldaten: Azimuth, Elevation CBer: Die tatsächliche Bitfehlerrate vor der Fehlerkorrektur* VBer: Die Bitfehlerrate NACH der Fehlerkorrektur (=Viterbi) Pegel/ Signalstärke in dBμV

Fernsehrundfunk DVB-S QPSK min. 47 dB(μV)

TP Scan

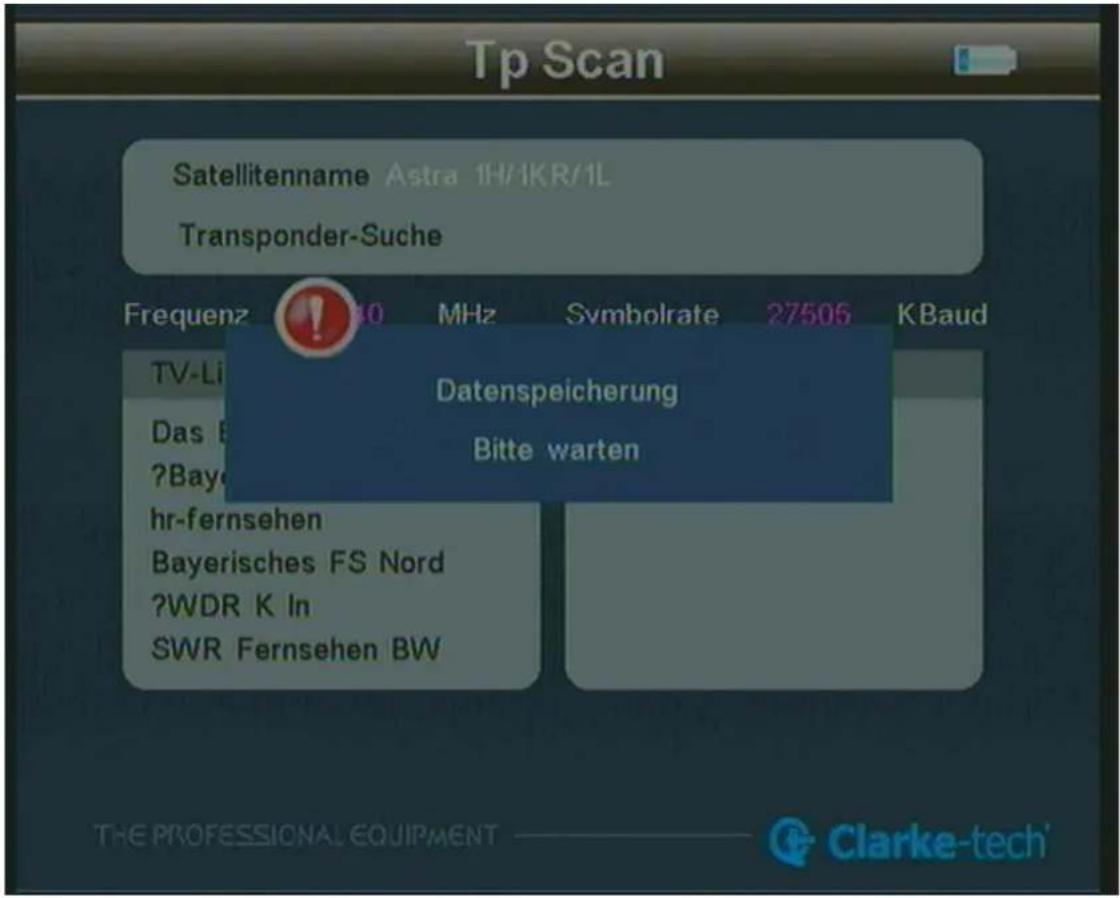

Drücken Sie OK auf der vorgewählten Position TP-Scan. Es startet der Programm-Suchlauf auf der eingestellten Frequenz. Sogenannter manueller Suchlauf auf einen Transponder.

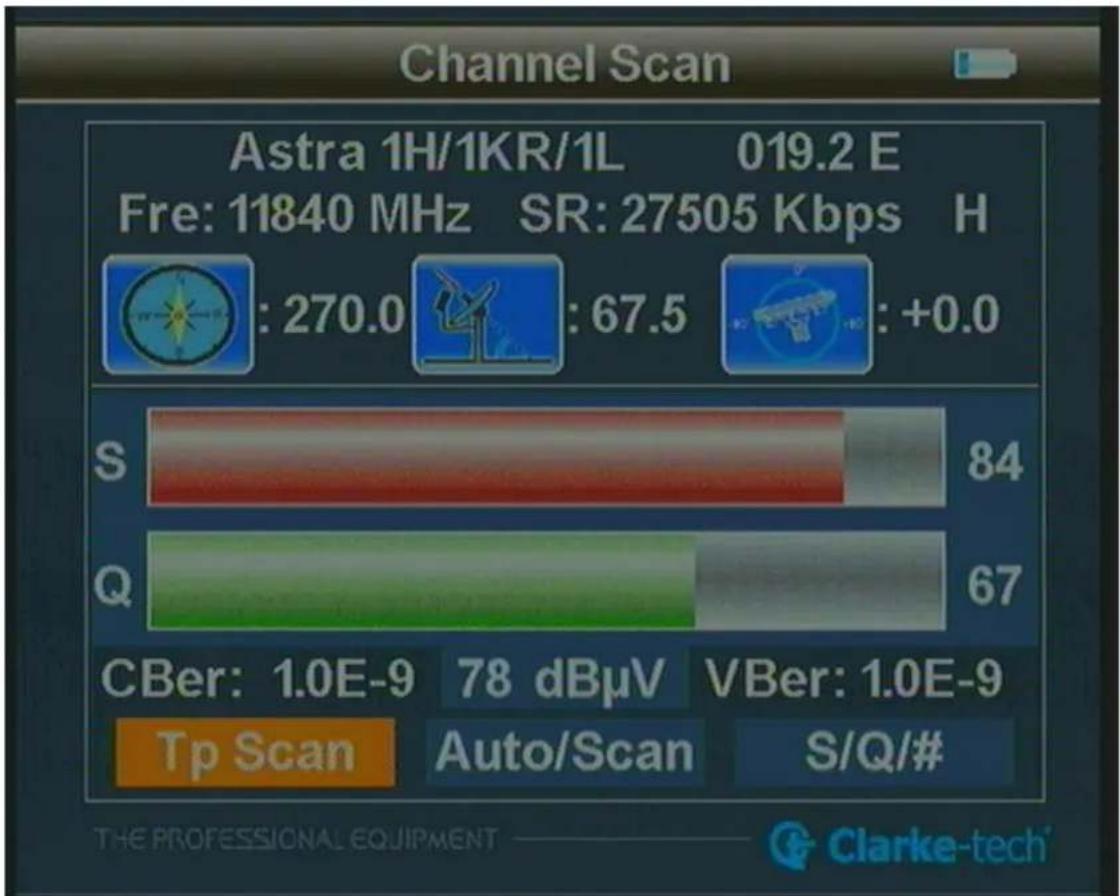

Tp Scan Satellitenname Astra 1H/1KR/1L Transponder-Suche Frequenz 30 MHz Symbolrate 27506 KBaud TV-Li Datenspeicherung Das B Bitte warten ?Baye hr-fernsehen Bayerisches FS Nord ?WDR K In SWR Fernsehen BW THE PROFESSIONAL EQUIPMENT Clarke-tech

Gefundene Programme werden automatisch abgespeichert, und die Anzeige kehrt zum letzten Menüpunkt zurück.

Auto / Scan

Diese Suchlauf-Variante durchläuft alle Transponder des ausgewählten Satelliten, speichert die gefundenen Programme ab und kehrt zum letzten Menüpunkt zurück.

S/Q/#

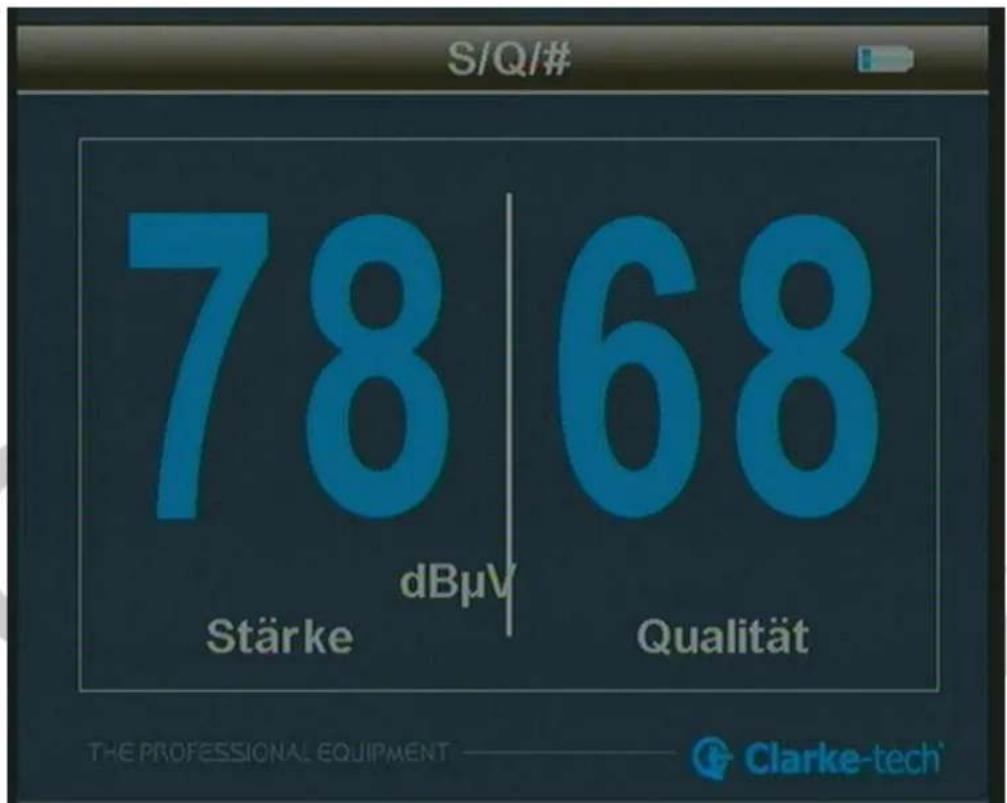

Sollte es nicht möglich sein, das Messgerät beim Einstellen der Antenne in unmittelbarer Nähe zu behalten, so besteht die Möglichkeit, Signalstärke und Signalqualität als bildschirmfüllende Digitalanzeige darzustellen. Wählen Sie mittels der ◀▶Tasten S/Q/ und bestätigen Sie mit „OK“. „EXIT“ beendet die bildschirmfüllende Darstellung wieder.

S/Q/# 78 68 dBμV Stärke Qualität THE PROFESSIONAL EQUIPMENT Clarke-tech

9. SAT Verwalten

Unter dieser Rubrik finden Sie alle Einstellungen, die Ihrem Messgerät sagen, mit welcher Art von Satellitenempfangsanlage es verbunden ist.

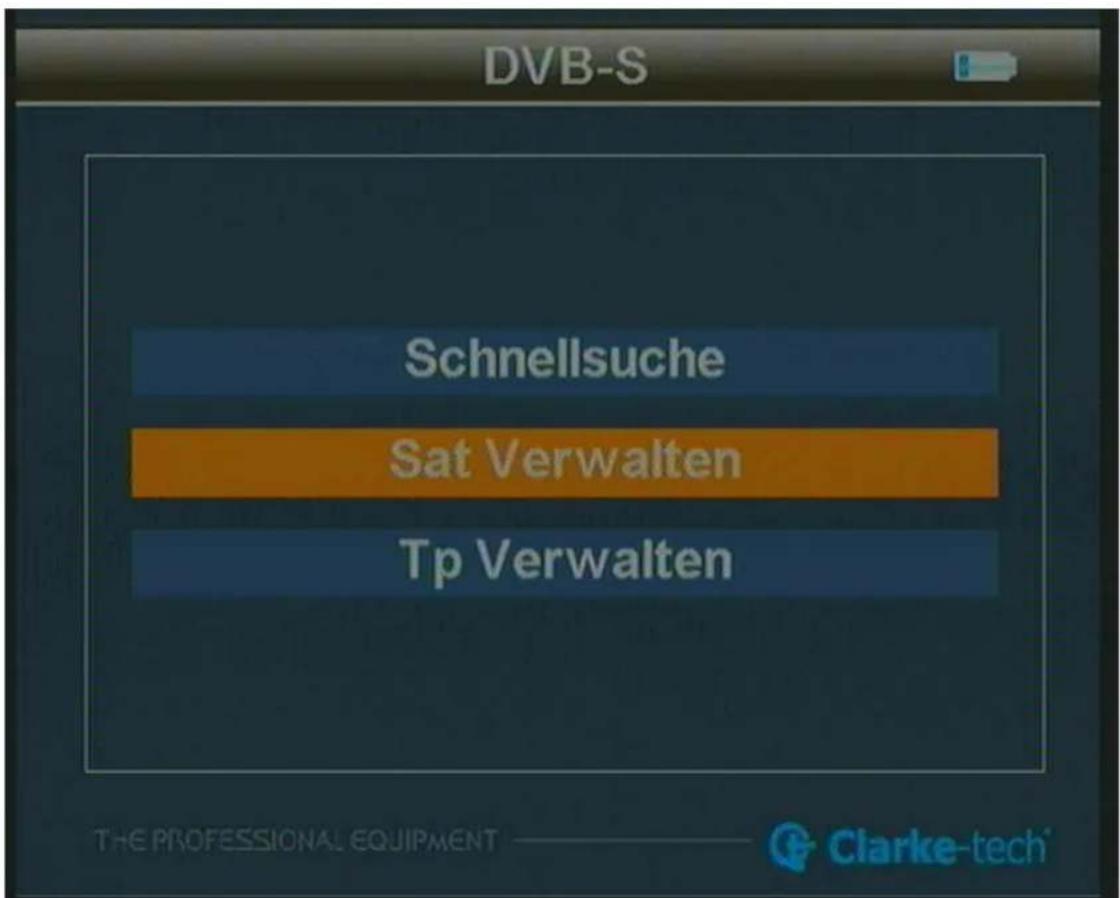

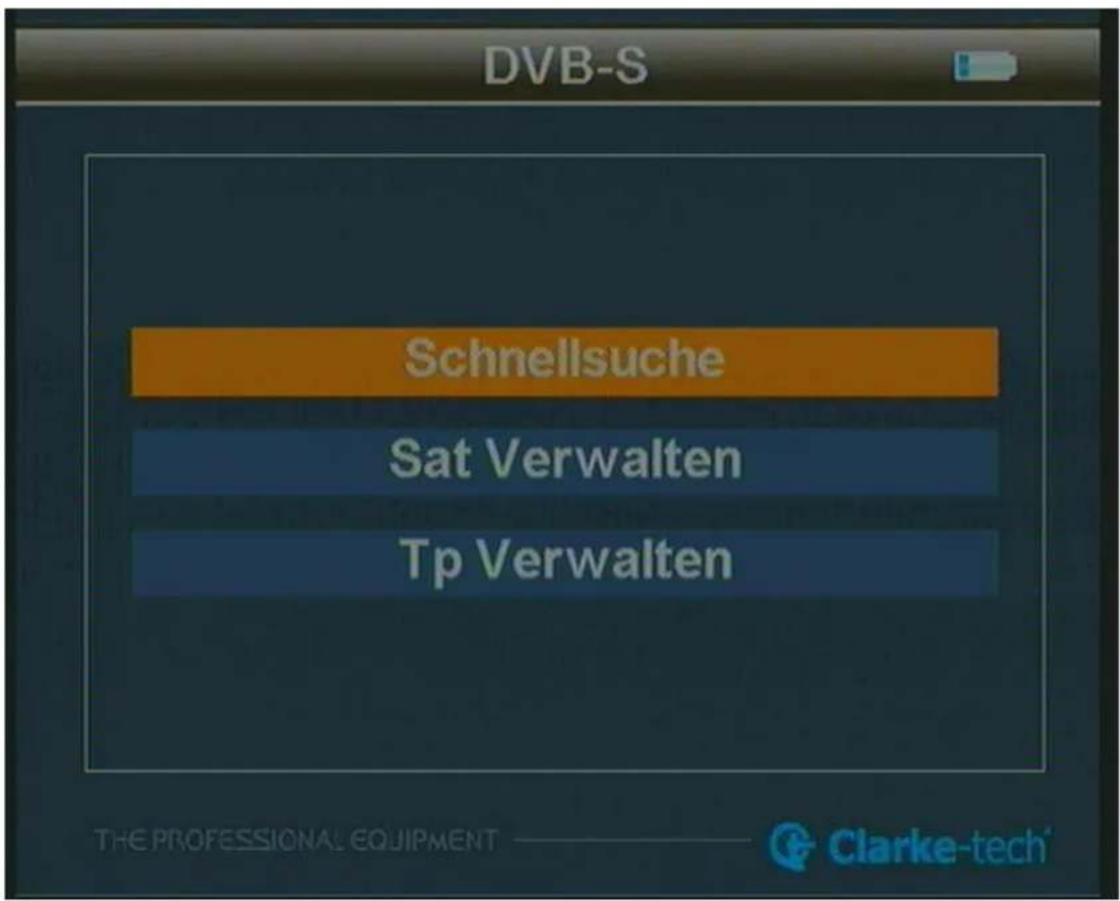

DVB-S Schnellsuche Sat Verwalten Tp Verwalten THE PROFESSIONAL EQUIPMENT Clarke-tech

Typ ändern

Die möglichen Einstellungen:

Keine bedeutet, Sie haben eine Standard-Anlage mit nur einem Satelliten angeschlossen und benötigen nur die üblichen Steuersignale 13/18V & 22 kHz.

Sat Verwalten Typ ändern KEINE Toneburst AUS KEINE Versch. Schalten Ende Clarke-tech

DiSEqC 1.0/1.1 ermöglicht, die Signale mehrerer feststehender SAT-Antennen über EINE Zuleitung zu empfangen. Dafür ist es notwendig, jedes LNB einem DiSEqC-Steuerbefehl zuzuordnen. Das Schema am Bildschirm leitet Sie grafisch durch den Vorgang. Die folgenden Tasten werden genutzt:

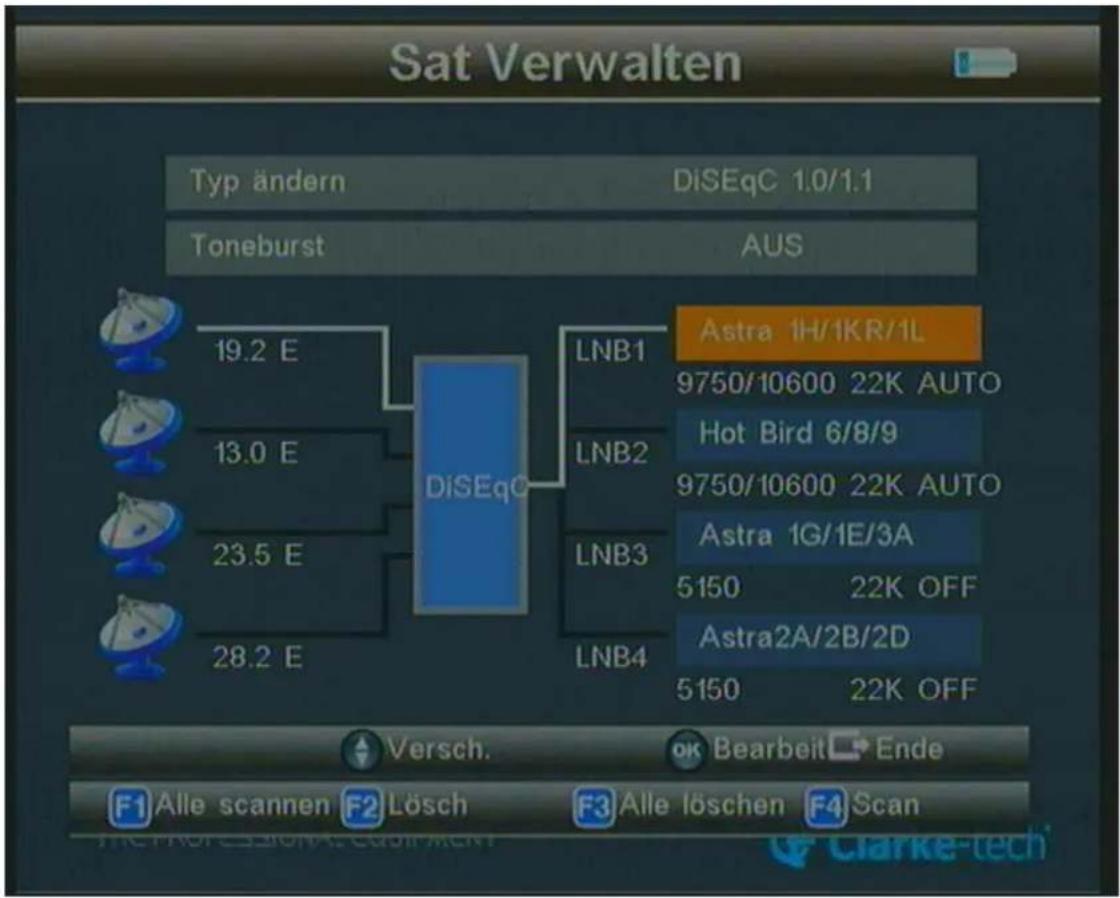

Sat Verwalten Typ ändern DiSEqC 1.0/1.1 Toneburst AUS 19.2 E DiSEqC LNB1 Astra 1H/1KR/1L 9750/10600 22K AUTO Hot Bird 6/8/9 9750/10600 22K AUTO LNB2 LNB3 Astra 1G/1E/3A 5150 22K OFF Astra2A/2B/2D 5150 22K OFF Versch. ok Bearbeit Ende F1 Alle scannen F2 Lösch F3 Alle löschen F4 Scan Clarke-tech

▲▼: Verschiebt die Zuordnungsmarkierung auf die Kombination, die geändert werden soll.

OK : Öffnet ein Fenster zur Bearbeitung der notwendigen Daten und speichert die Änderungen durch nochmaliges Drücken ab

F1: Alle scannen öffnet ein Fenster, wo mit der Suchmodus einzustellen ist. Mögliche Optionen sind: „Standard“, „Blind-schnell“, Blind-Detail“ und Netzwerk. OK bewirkt eine Suche auf ALLEN zugeordneten LNBs. Abbruch mit „EXIT“. Ferner ist die Eingrenzung auf Nur Freie Programme möglich.
F2: Löscht die angezeigte Zuordnung nach Bestätigung der Abfrage.
Abbruch mit „EXIT“
F3: Bewirkt das Löschen ALLER Zuordnungen nach Bestätigung.
Abbruch mit „EXIT“
F4: Scan öffnet ein Fenster, womit der Suchmodus einzustellen ist.
Mögliche Optionen sind: Standard, Blind-schnell, Blind-Detail und Netzwerk. OK bewirkt eine Suche auf dem aktuellen LNB. Abbruch mit „EXIT“.
EXIT: Beendet die Anlagenkonfiguration und speichert die Zuordnungen.

Drückt man „OK“, wenn ein Satellit markiert ist, ist es möglich, dessen Parameter zu bearbeiten. Die Anwahl erfolgt mit den ▲▼Tasten, Änderungen mit ◀▶ oder 10er Tastatur, je nach Bedarf.

Vorgehensweise:

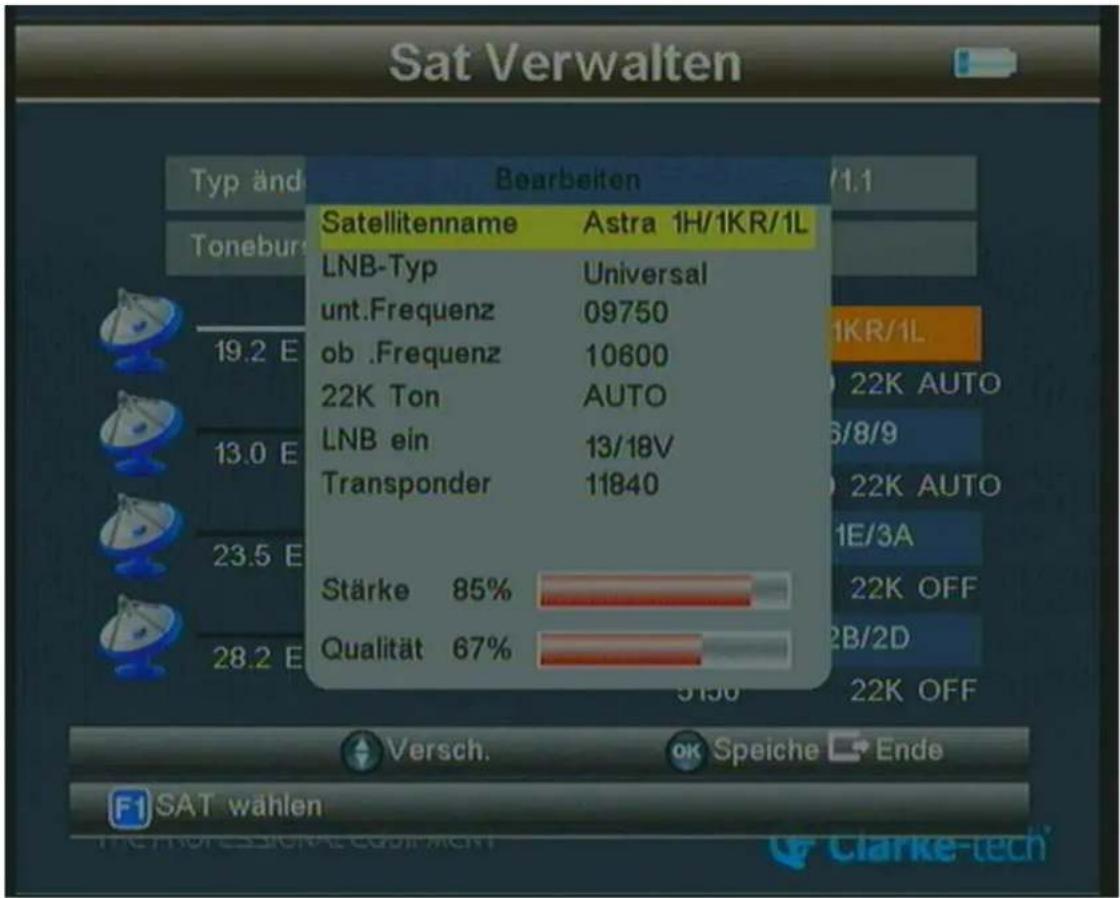

Zunächst wählt man den Punkt „Satellitenname“, drückt die „F1“ Taste und wählt mit ▲▼, welchen Satelliten man der aktuellen Position zuordnen möchte.

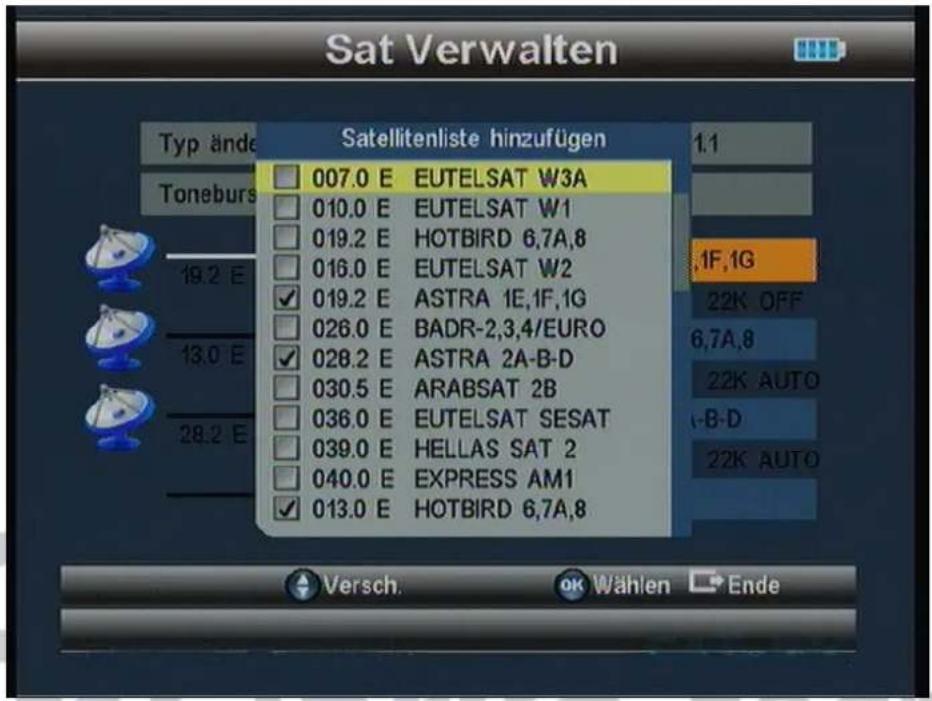

Sat Verwalten Typ ände Satellitenliste hinzufügen 1.1 Toneburs 007.0 E EUTELSAT W3A 010.0 E EUTELSAT W1 019.2 E HOTBIRD 6,7A,8 016.0 E EUTELSAT W2 19.2 E ✓ 019.2 E ASTRA 1E,1F,1G 026.0 E BADR-2,3,4/EURO ✓ 028.2 E ASTRA 2A-B-D 030.5 E ARABSAT 2B 036.0 E EUTELSAT SESAT 039.0 E HELLAS SAT 2 040.0 E EXPRESS AM1 ✓ 013.0 E HOTBIRD 6,7A,8 ,1F,1G 22K OFF 6,7A,8 22K AUTO -B-D 22K AUTO Versch. OK Wahlen Ende

Anschließend LNB-Typ korrekt eingeben.

Zuletzt wird der Transponder ausgewählt, welcher zur Programmsuche verwendet werden soll.

Hinweis: Wenn die Antennenanlage bereits justiert ist, erhalten Sie eine entsprechende Anzeige bei „Stärke“ und „Qualität“.

Sat Verwalten Typ änd Bearbeiten 1.1 Tonebur Satellitenname Astra 1H/1KR/1L LNB-Typ Universal unt.Frequenz 09750 ob .Frequenz 10600 22K Ton AUTO LNB ein 13/18V Transponder 11840 Stärke 85% Qualität 67% S150 Versch. ok Speiche Ende F1 SAT wählen Clarke-tech

DiSEqC 1.2/USALS wird benötigt, wenn eine motorgetriebene Antenne eingestellt werden soll. Je nach Motor Typ stehen verschiedene Steuerbefehle zur Verfügung. Die aktuell verfügbaren Optionen sehen Sie im jeweiligen Fenster eingeblendet.

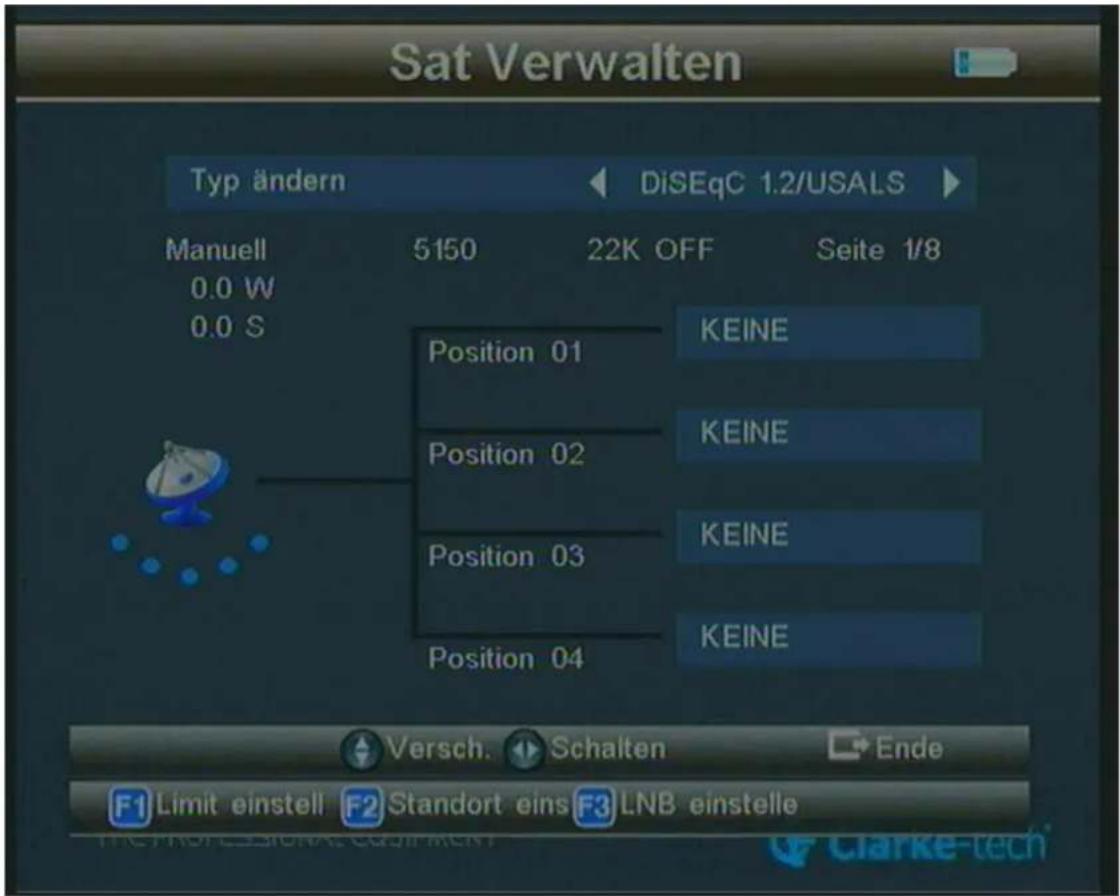

Sat Verwalten Typ ändern DiSEqC 1.2/USALS Manuell 5150 22K OFF Seite 1/8 0.0 W 0.0 S Position 01 KEINE Position 02 KEINE Position 03 KEINE Position 04 KEINE Versch. Schalten Ende F1 Limit einstell F2 Standort eins F3 LNB einstelle Clarke-tech

Tonburst ist ein einfaches Schaltsignal für bestimmte Antennen Umschalter Relais. Die Optionen sind „EIN“/„AUS“.

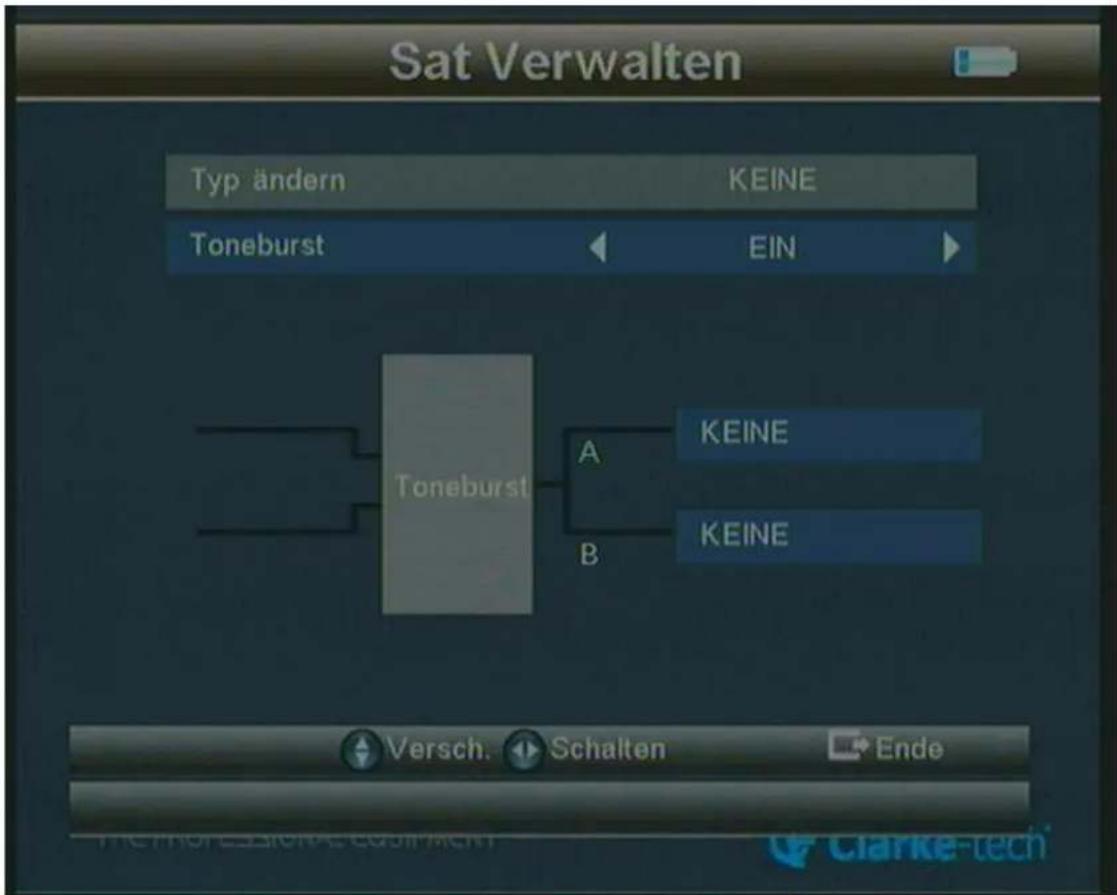

Sat Verwalten Typ ändern KEINE Toneburst EIN Toneburst A KEINE B KEINE Versch. Schalten Ende Clarke-tech

10. Tp Verwalten

Ihr Clarke-tech Messgerät besitzt eine Datenbank, in der die gängigsten Satelliten und eine Vielzahl von zugehörigen Transpondern gespeichert sind. Auf diese greifen die Auswahlfenster im Menüsystem zurück. Da die Satellitenbelegung ständigen Veränderungen unterworfen ist, gibt es hier die Möglichkeit, neue Satelliten und Transponder hinzuzufügen, vorhandene zu verändern und nicht mehr aktive zu entfernen. Die Bildschirmeinblendung informiert Sie über die verfügbaren Funktionen und wie man sie aufruft. An der Balkenanzeige am rechten Bildschirmrand ist zu erkennen, ob der angewählte Transponder aktiv ist (Stärke), und ob ein normgerechtes Signal empfangen wird (Qualität).

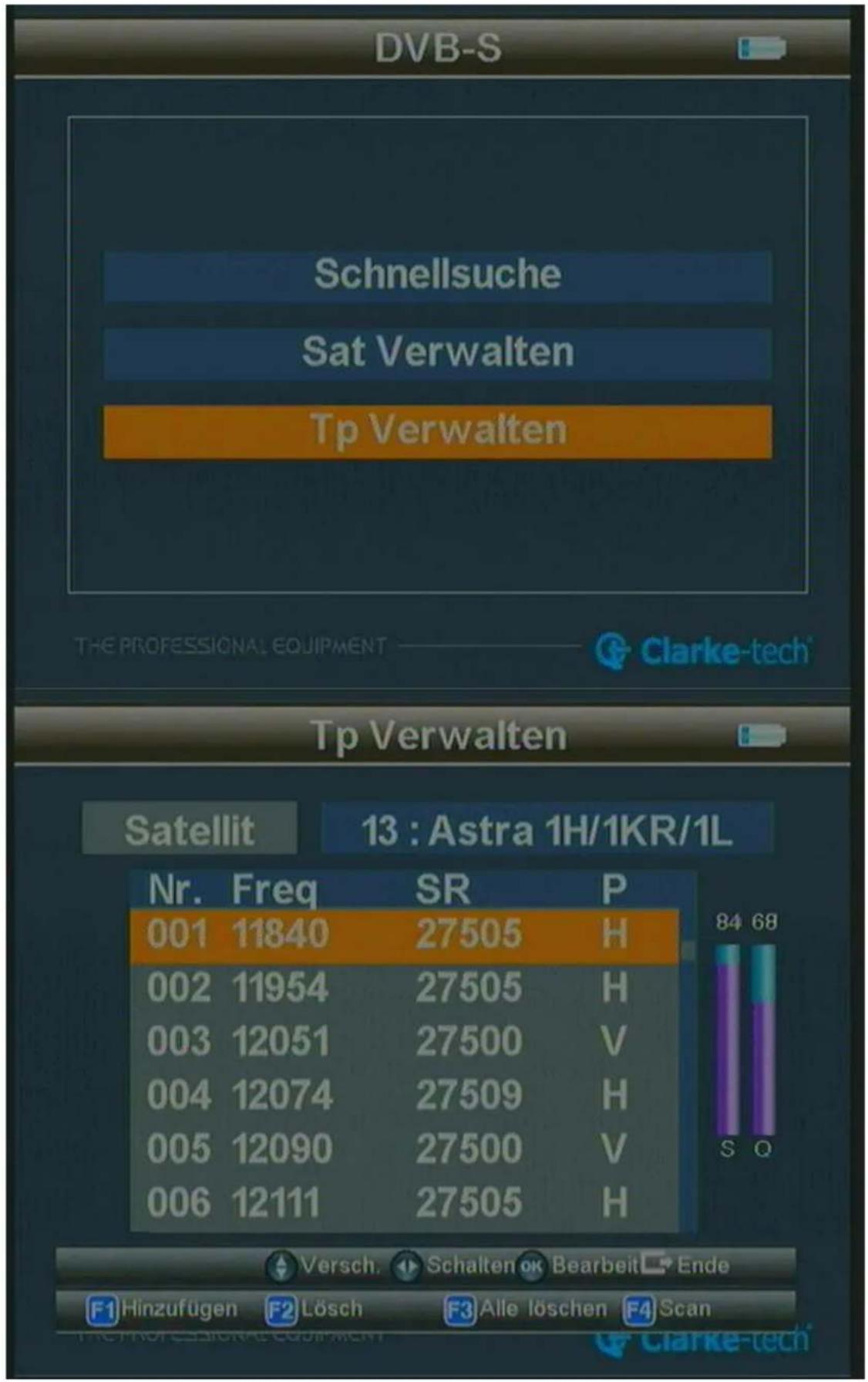

DVB-S Schnellsuche Sat Verwalten Tp Verwalten THE PROFESSIONAL EQUIPMENT Clarke-tech® Tp Verwalten Satellit 13 : Astra 1H/1KR/1L Nr. Freq SR P 001 11840 27505 H 002 11954 27505 H 003 12051 27500 V 004 12074 27509 H 005 12090 27500 V 006 12111 27505 H 84 68 S Q Versch. Schalten ok Bearbeit Ende F1 Hinzufügen F2 Lösch F3 Alle löschen F4 Scan Clarke-tech®

11. DVB-T Betrieb

Um den Messempfänger im DVB-T-Betrieb zu starten, wählen Sie „DVB-T“ im Hauptmenü (MENU drücken).

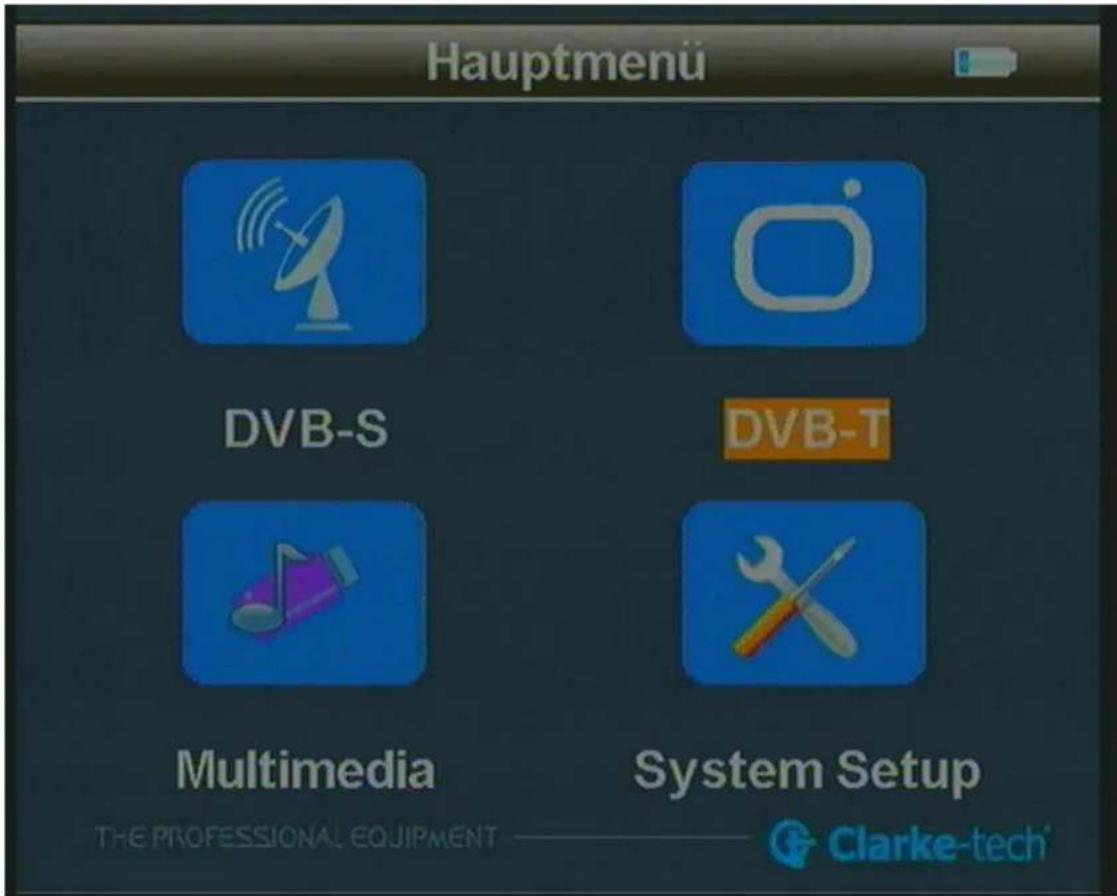

Hauptmenü DVB-S DVB-T Multimedia System Setup THE PROFESSIONAL EQUIPMENT Clarke-tech

Es erscheint ein Auswahlmenü.

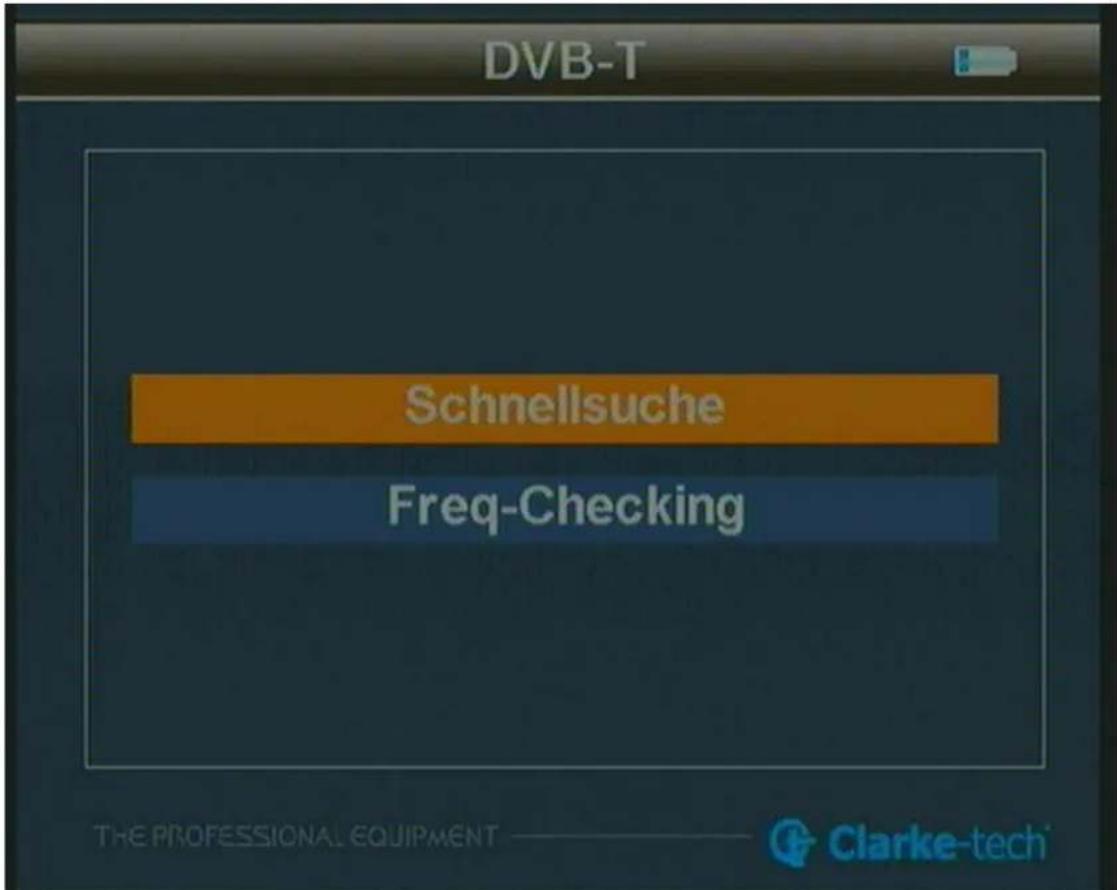

DVB-T Schnellsuche Freq-Checking THE PROFESSIONAL EQUIPMENT Clarke-tech

Die Schnellsuche dient zur umgehenden Ermittlung der Programmpakete, welche am Standort empfangen werden können.

Mit Freq - Checking können Sie Empfangspegel und Signalqualität von bis zu 5 Frequenzen gleichzeitig überwachen.

12. Schnellsuche (DVB-T)

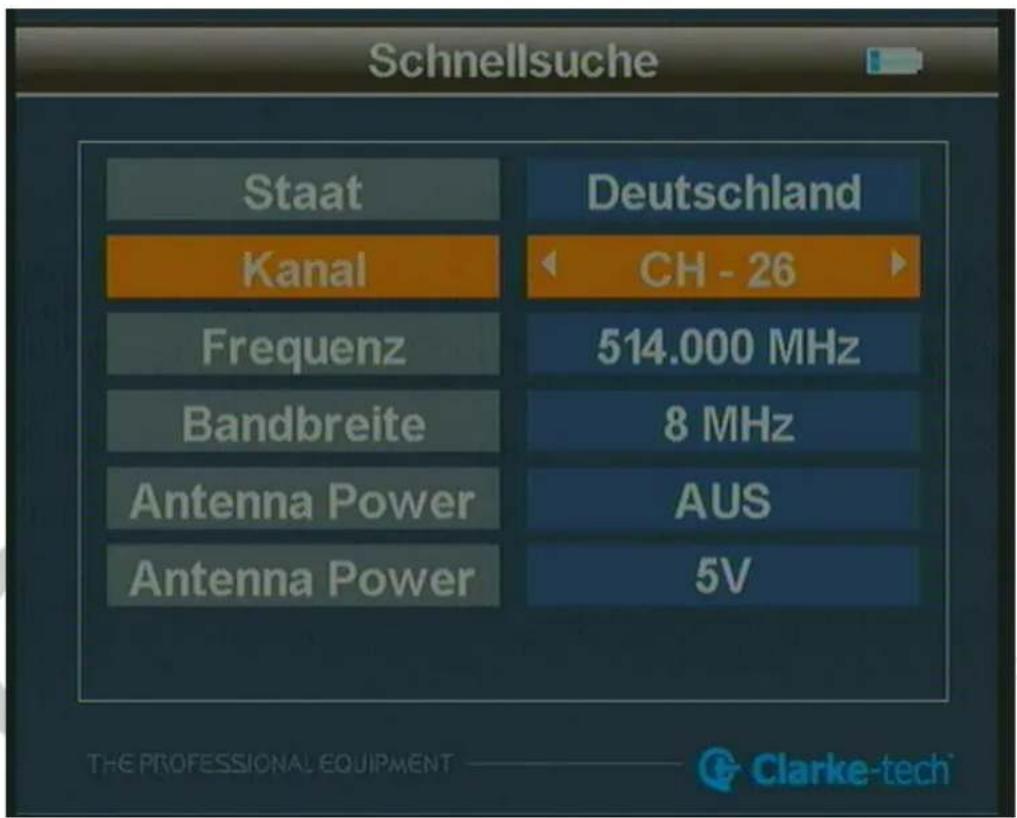

Zur Vorbereitung der Programmsuche sind einige Eingaben notwendig, um nationale Unterschiede im terrestrischen Kanalraster zu berücksichtigen. Die Auswahl des Änderungsfeldes erfolgt mit ▲▼, die Änderung mit den ◀▶Tasten oder ggf. mit der 10er Tastatur.

Schnellsuche Staat Kanal Frequenz Bandbreite Antenna Power Antenna Power Deutschland CH - 26 514.000 MHz 8 MHz AUS 5V THE PROFESSIONAL EQUIPMENT Clarke-tech

Staat: Erfordert die Eingabe des Empfangslandes

Kanal: Geben Sie hier den Empfangskanal ein

Frequenz: Alternativ zur Kanaleingabe ist hier die Eingabe der Frequenz möglich

Bandbreite: Unterschiedliche Frequenzbereiche nutzen verschiedene Kanalbandbreiten. Die Zuordnung Kanal zu Bandbreite erfolgt automatisch, kann hier auch geändert werden.

Antenna Power: (oben) Aktive DVB-T-Antennen benötigen evtl. eine Stromversorgung vom angeschlossenen Receiver. Diese kann hier zugeschaltet werden.

Antenna Power : (unten) Ist die Antennenversorgung eingeschaltet, so kann hier die benötigteSpannung eingestellt werden. 5V, 15V und 24V DC sind verfügbar.

Sind alle Werte korrekt eingestellt, OK Taste drücken und man gelangt in das Untermenü.

13. Channel Scan (Kanalsuche DVB-T)

In diesem Bildschirm werden angezeigt: ANT Power : Der Status der Stromversorgung für Aktivantennen, Fre : Die Eingangsfrequenz und BW : Kanalbandbreite. S und Q : Die Signalstärke und Signalqualität. Ber : Die Bitfehlerrate das Signal in dBuV und S/N : Signal-/Rauschverhältnis in dB

Ferner finden Sie am unteren Bilschirmrand 3 Funktionsfelder, die mit ◀▶ ausgewählt werden und mit „OK“ bestätigen.

Scan startet den manuellen Suchlauf und speichert die gefundenen Programme in der Senderliste.

Fernsehrundfunk DVB-T COFDM 64QAM min. 35 dB(μV) nach EN50083-7

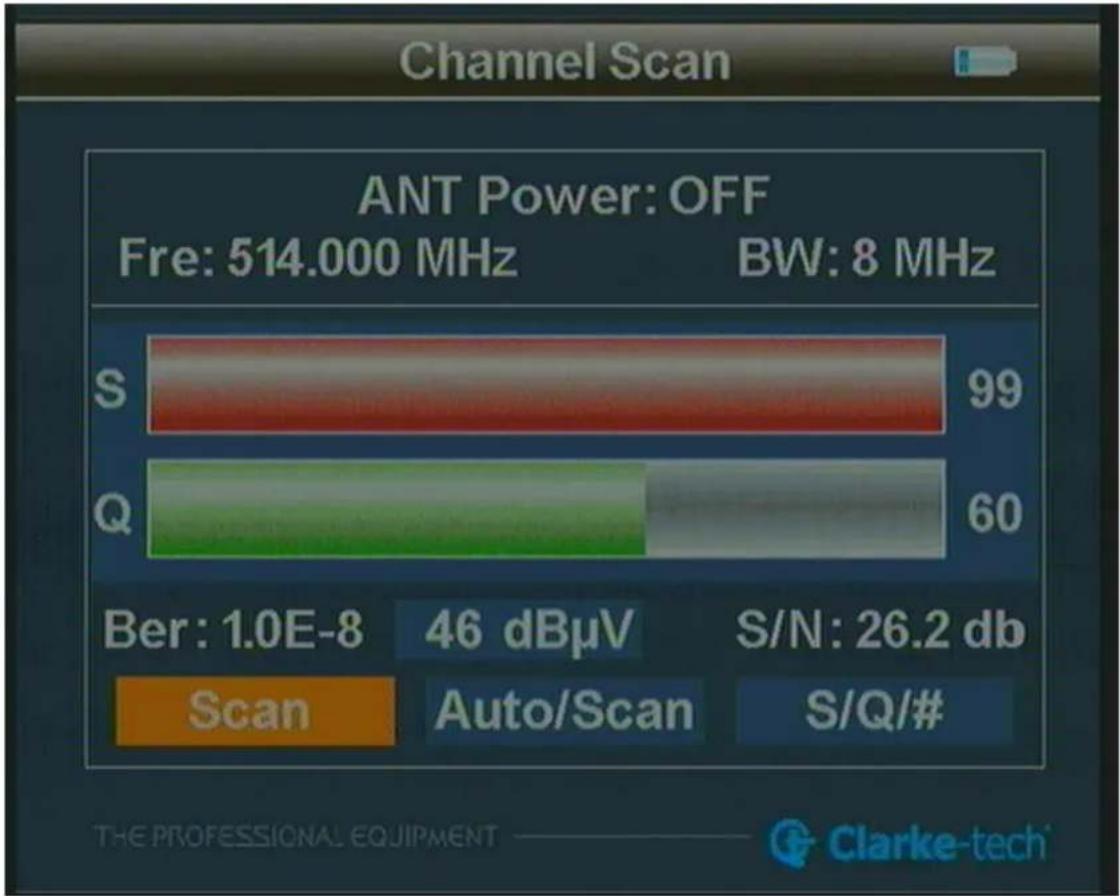

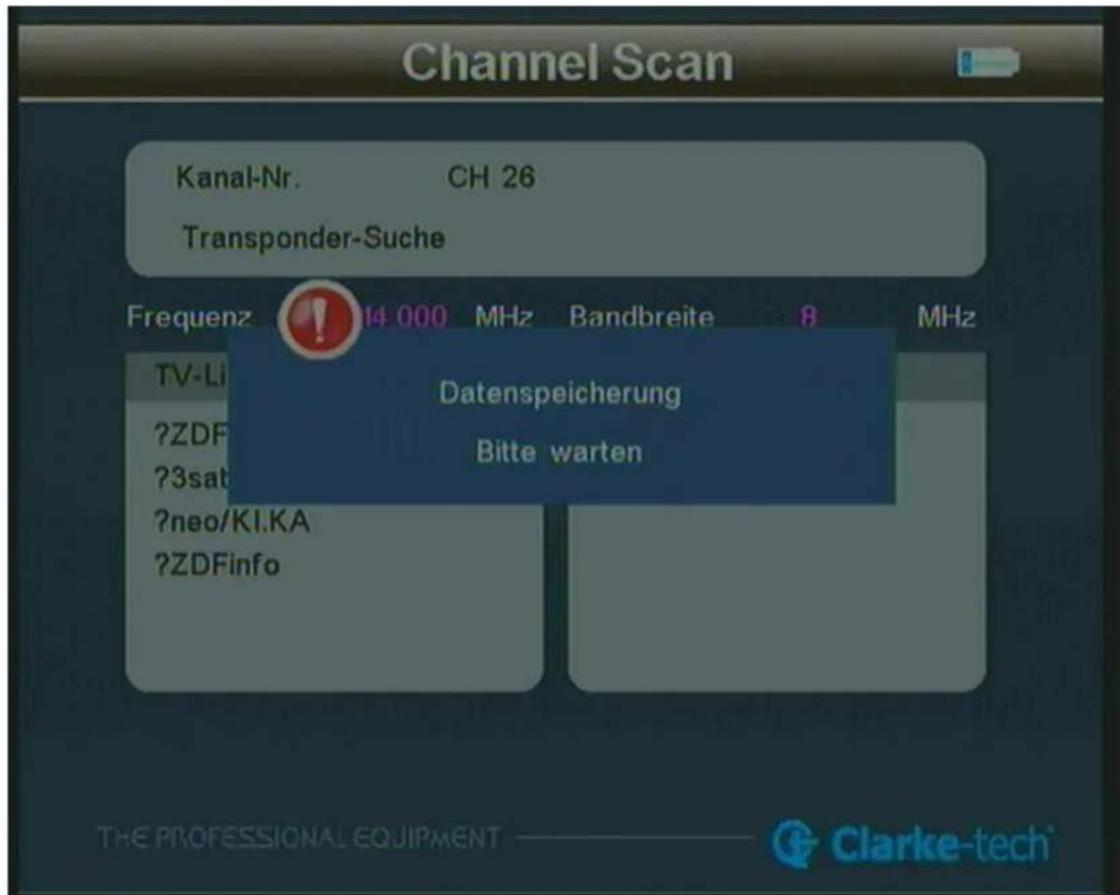

Channel Scan Kanal-Nr. CH 26 Transponder-Suche Frequenz 14.000 MHz Bandbreite 8 MHz TV-Li Datenspeicherung Bitte warten ?ZDF? ?3sat ?neo/KI.KA ?ZDFinfo THE PROFESSIONAL EQUIPMENT Clarke-tech

Auto/Scan startet den automatischen Suchlauf über alle Frequenzen des eingestellten Landes und speichert die Sender in der Programmliste ab. Dies benötigt Zeit, ist aber hilfreich, wenn man die örtlichen Empfangs Verhältnisse nicht kennt.

14. Freq-Checking (DVB-T)

Zur optimalen Antennenpositionierung bei schwierigen Empfangsverhältnissen wurde ein Werkzeug integriert, das Ihnen die gleichzeitige Überwachung von bis zu 5 DVB-T-Datenstreams ermöglicht.

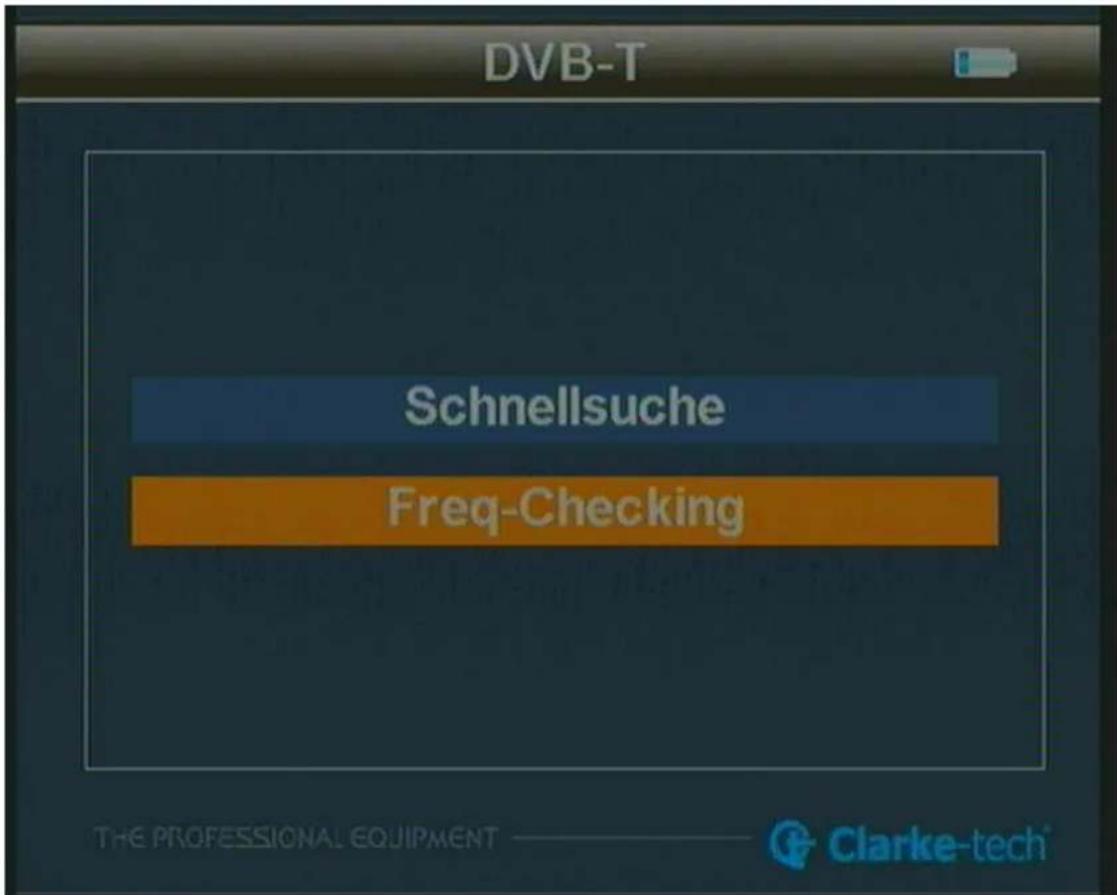

DVB-T Schnellsuche Freq-Checking THE PROFESSIONAL EQUIPMENT Clarke-tech®

Wählen Sie diesen Punkt im DVB-T-Menü, gelangen Sie auf einen Auswahlbildschirm mit den verfügbaren Kanälen. Markieren Sie die gewünschten Kanäle mit ▲▼ und aktivieren oder deaktivieren Sie mit ◀▶das Kästchen.

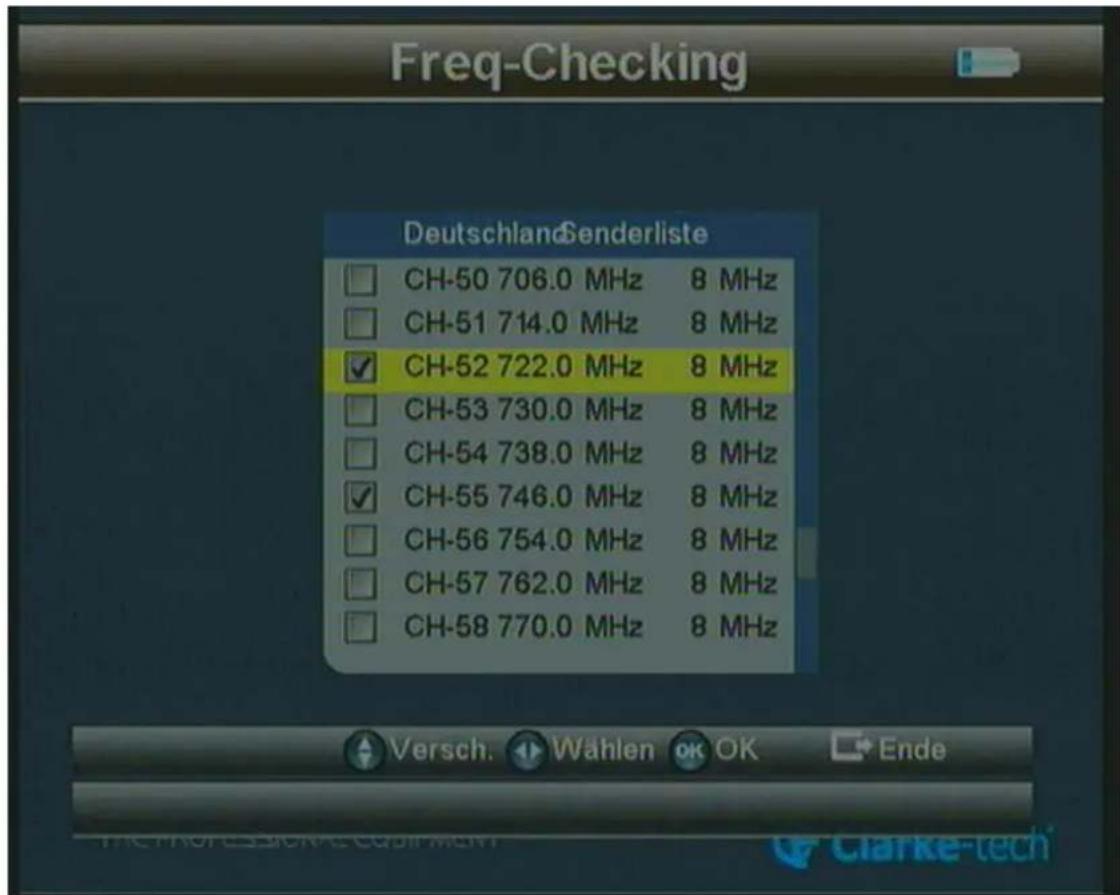

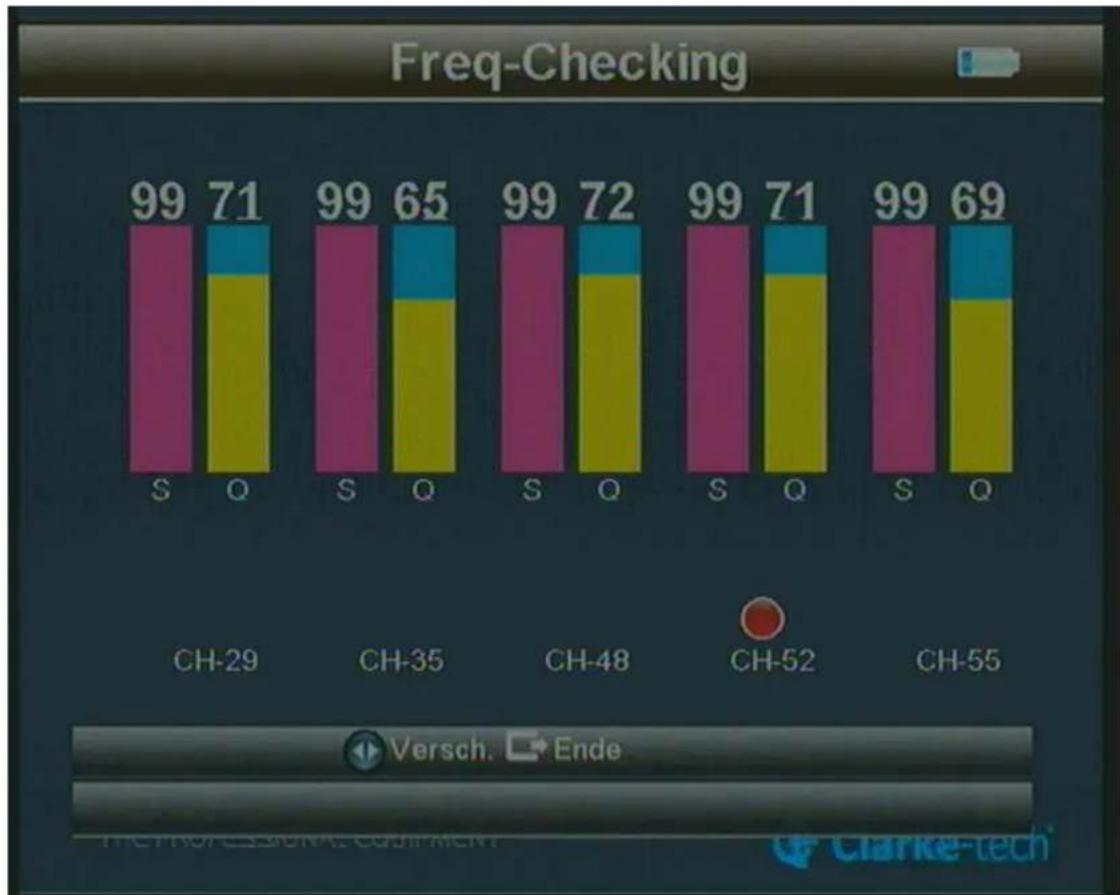

Freq-Checking DeutschlandSenderliste CH-50 706.0 MHz 8 MHz CH-51 714.0 MHz 8 MHz ✓ CH-52 722.0 MHz 8 MHz CH-53 730.0 MHz 8 MHz CH-54 738.0 MHz 8 MHz ✓ CH-55 746.0 MHz 8 MHz CH-56 754.0 MHz 8 MHz CH-57 762.0 MHz 8 MHz CH-58 770.0 MHz 8 MHz

Nach erfolgter Auswahl drücken Sie „OK“ und die Übersicht erscheint. Haben Sie mehr als 5 Kanäle markiert, so kann das Fenster mit den ◀▶Tasten nach links und rechts verschoben werden, um die anderen Kanäle zu sehen.

Mit EXIT Taste verlässt man diese Anzeige.

15. Mulmedia

Zur Anzeige von Bildern im JPG-Format und zur Wiedergabe von Audio-Dateien im MP3-Format von einem externen USB-Speichermedium ist ein Mediaplayer integriert. Dieser lässt sich vom Hauptmenü aus aufrufen. Zunächst ist die Art der Wiedergabedatei auszuwählen.

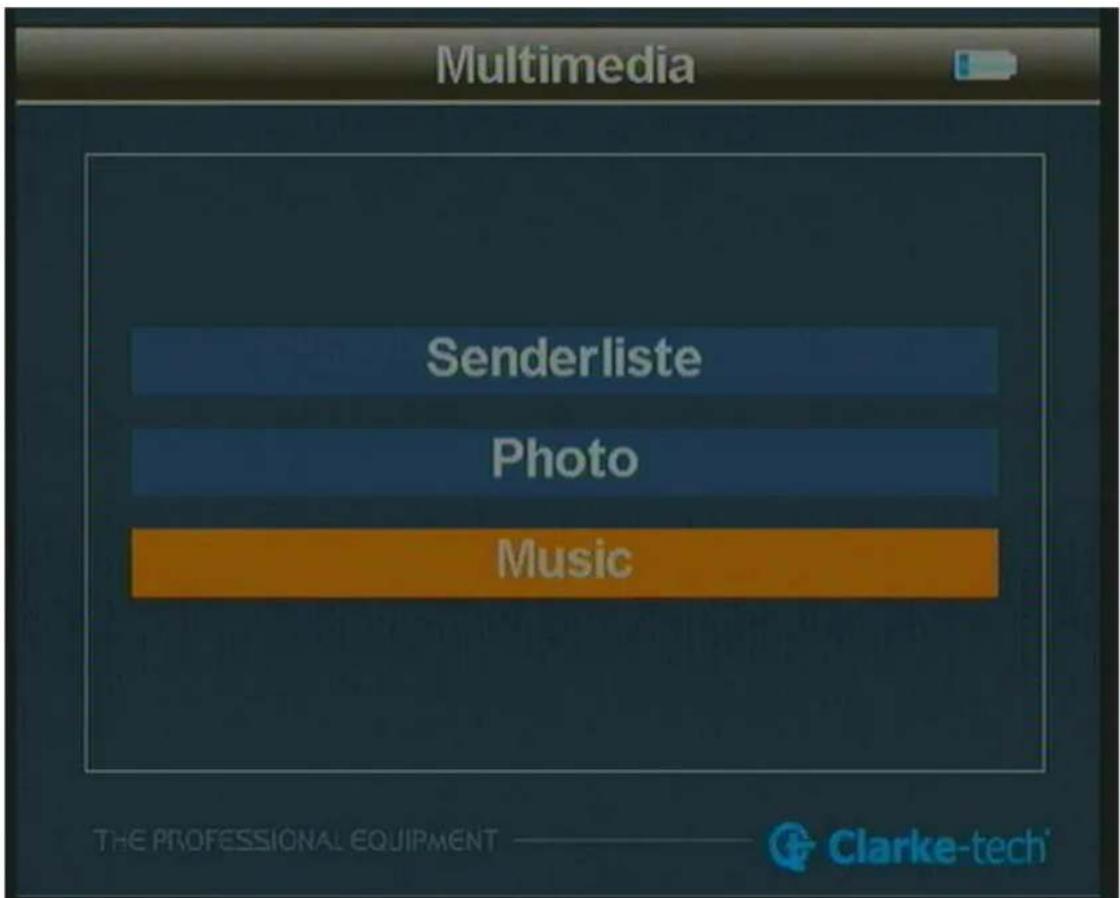

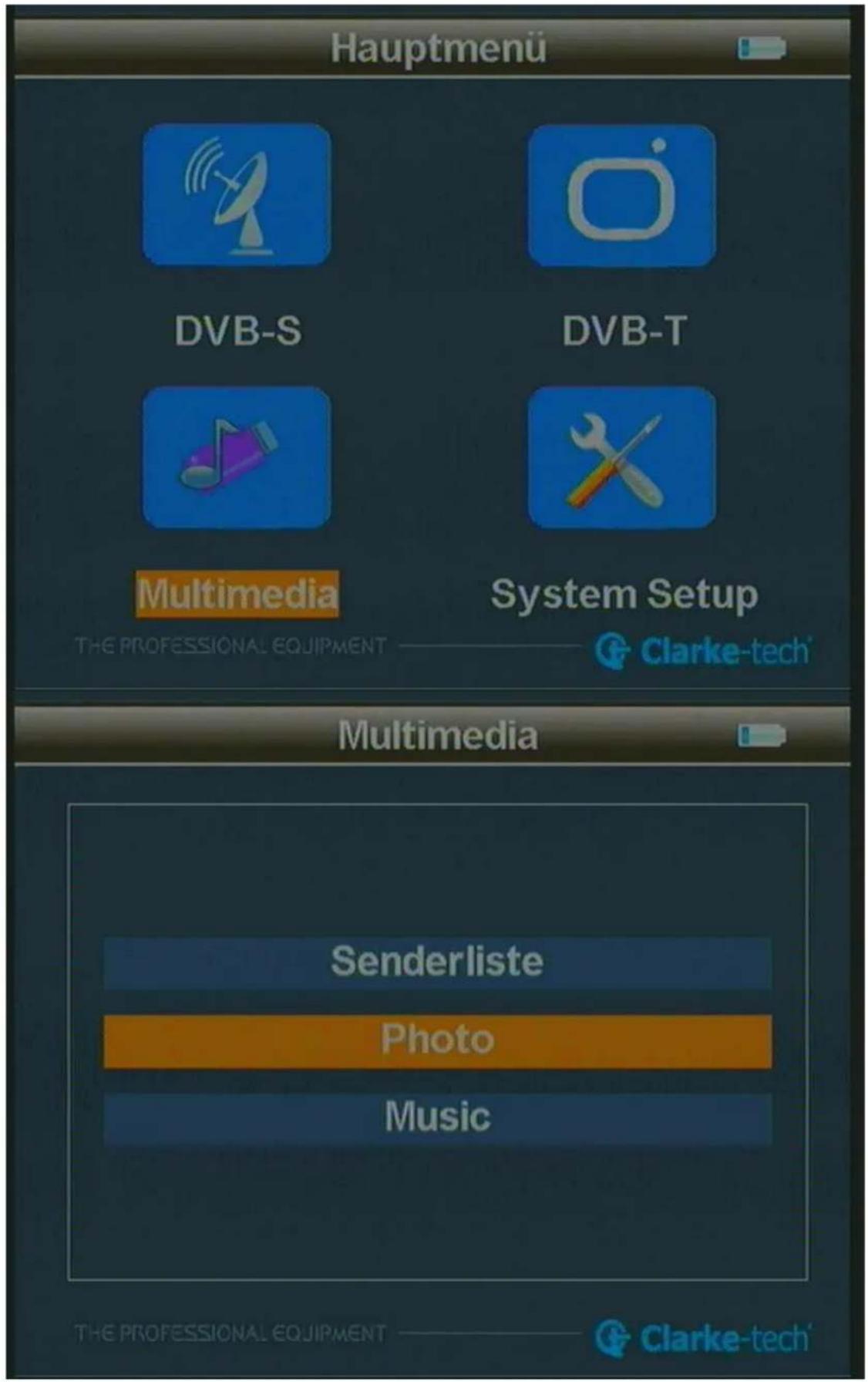

Hauptmenü DVB-S DVB-T Multimedia THE PROFESSIONAL EQUIPMENT System Setup Clarke-tech® Multimedia Senderliste Photo Music THE PROFESSIONAL EQUIPMENT Clarke-tech®

16. Photo

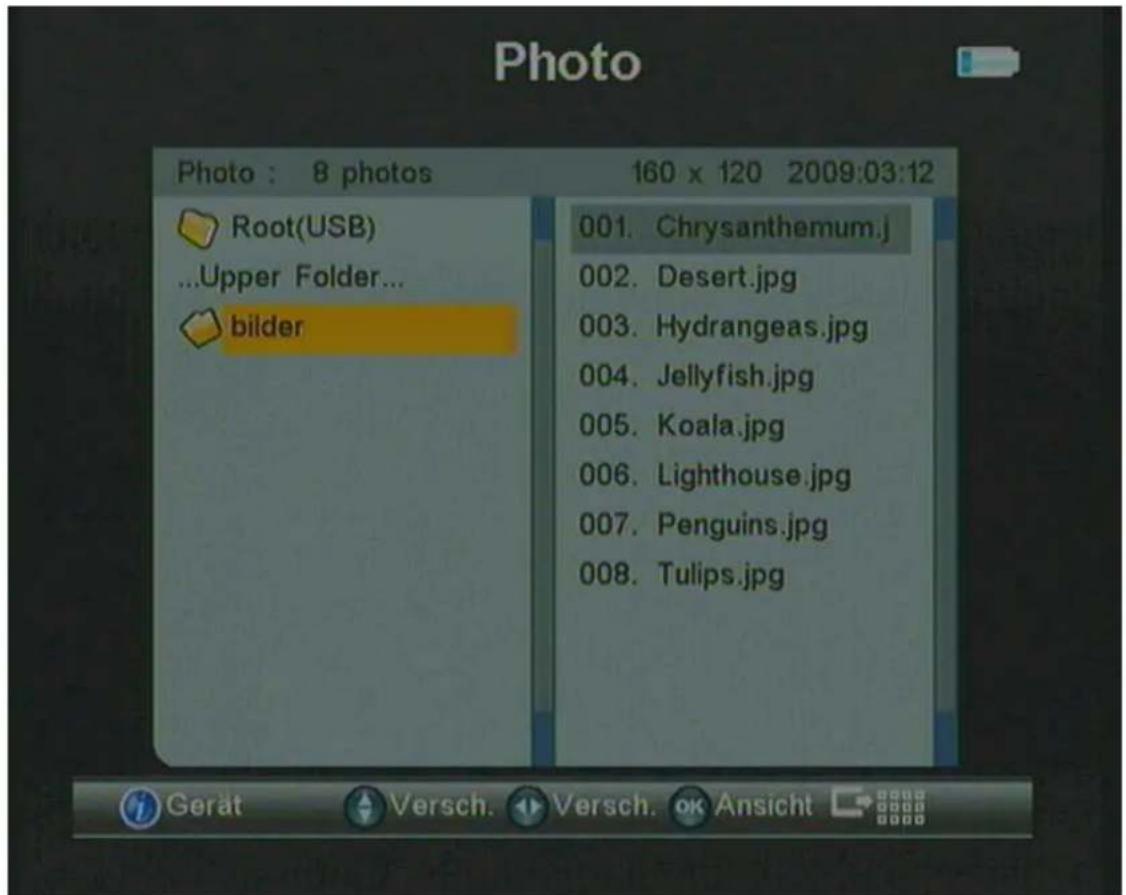

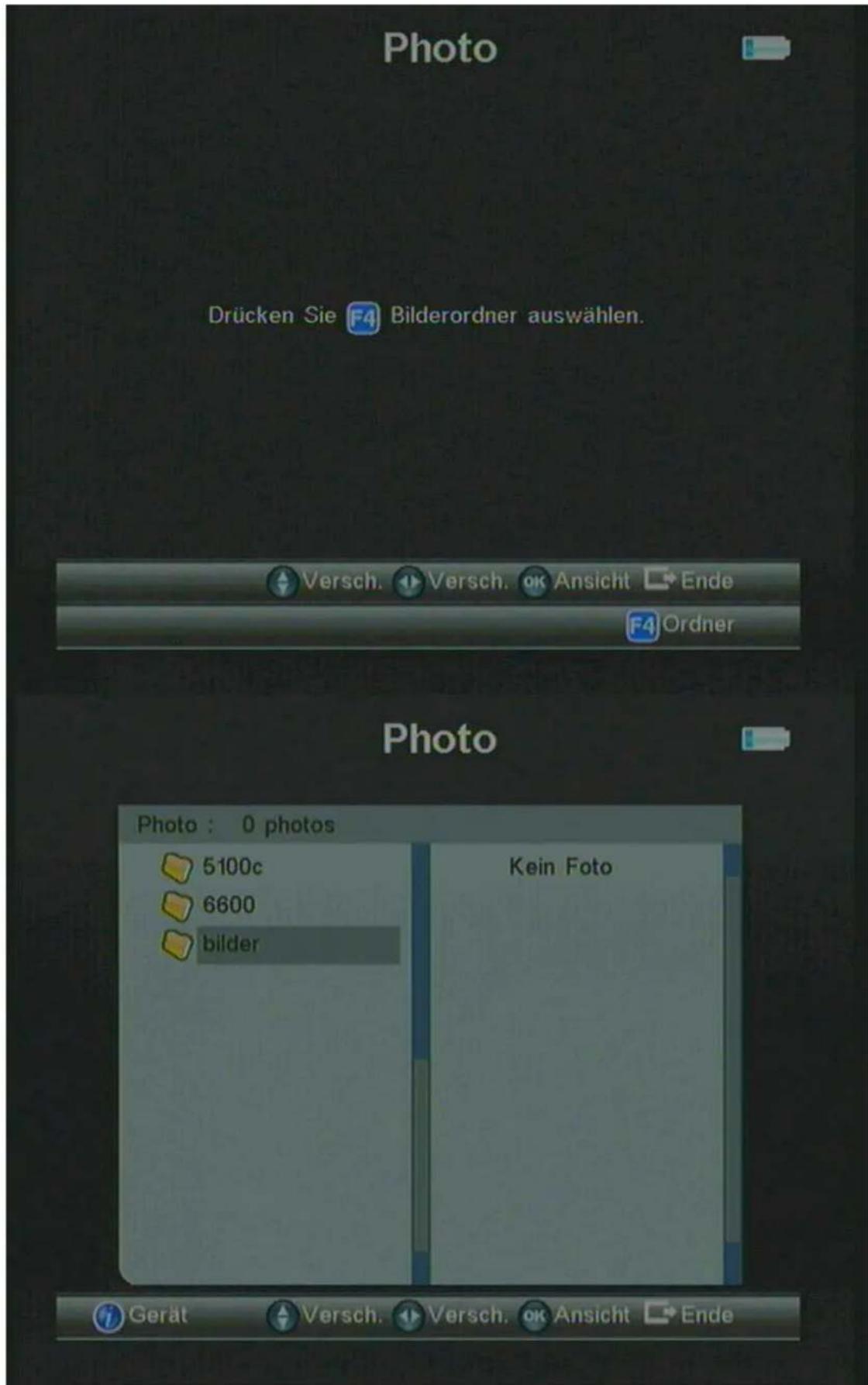

Nach Anschluss eines USB-Speichermediums und drücken der F4 Taste, erscheint dessen Verzeichnisbaum. Bewegen Sie sich mit den ▲▼◀▶Tasten zum gewünschten Bild und lassen es mit „OK“ anzeigen.

Multimedia Senderliste Photo Music THE PROFESSIONAL EQUIPMENT Clarke-tech

Photo Drücken Sie F4 Bilderordner auswählen. Versch. Versch. ok Ansicht Ende F4 Ordner Photo Photo : 0 photos 5100c 6600 bilder Kein Foto Geraat Versch. Versch. ok Ansicht Ende

Photo Photo : 8 photos 160 x 120 2009:03:12 Root(USB) ...Upper Folder... bilder 001. Chrysanthemum.j 002. Desert.jpg 003. Hydrangeas.jpg 004. Jellyfish.jpg 005. Koala.jpg 006. Lighthouse.jpg 007. Penguins.jpg 008. Tulips.jpg

2009:03:12 160 x 120 100% Chrysanthemum.jpg F1 F2 F3 F4 100% Weiter Drehen ok Dia

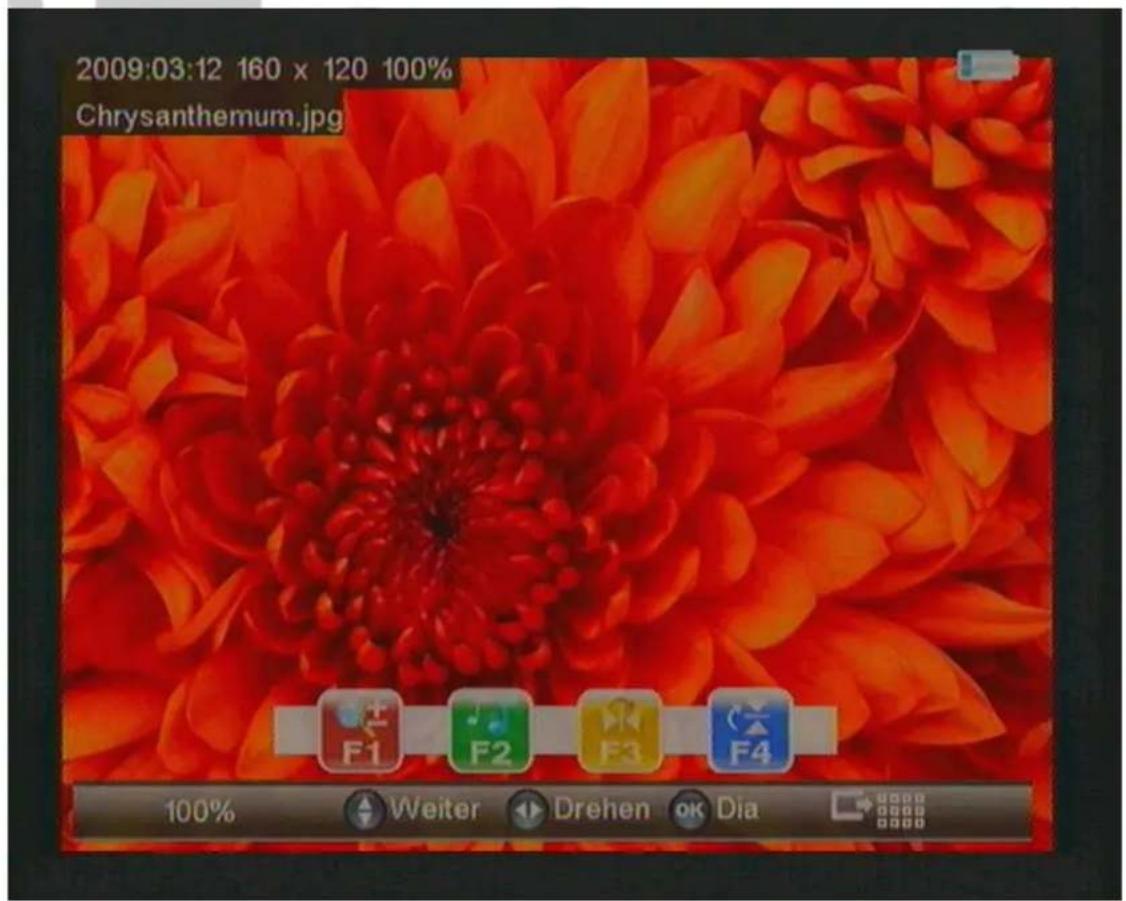

Während der Bildanzeige kann mit den ▲▼Tasten Vor - und Zurück geblättert werden. „Exit“ verlässt die Bildanzeige. Die Einblendung informiert über verfügbare Optionen. Auch die Funktionstasten werden genutzt und haben folgende Bedeutung:

F1: Verkleinert / Vergrössert das Bild, der Ausschnitt ist mit ▲▼◀▶wählbar.
F2: Wechsel zum Musikplayer
F3: Spiegelt das Bild horizontal
F4: Spiegelt das Bild vertikal

◀▶: Dreht das Bild im Uhrzeigersinn um 90°

OK : Startet eine Diashow der Bilder im Verzeichnis

17. Music

Das Abspielen von Audio-Dateien erfolgt in gleicher Weise. Dateien im mp3 Format können wiedergegeben werden. Ist ein USB-Datenträger angeschlossen, so erscheint dessen Verzeichnisbaum.

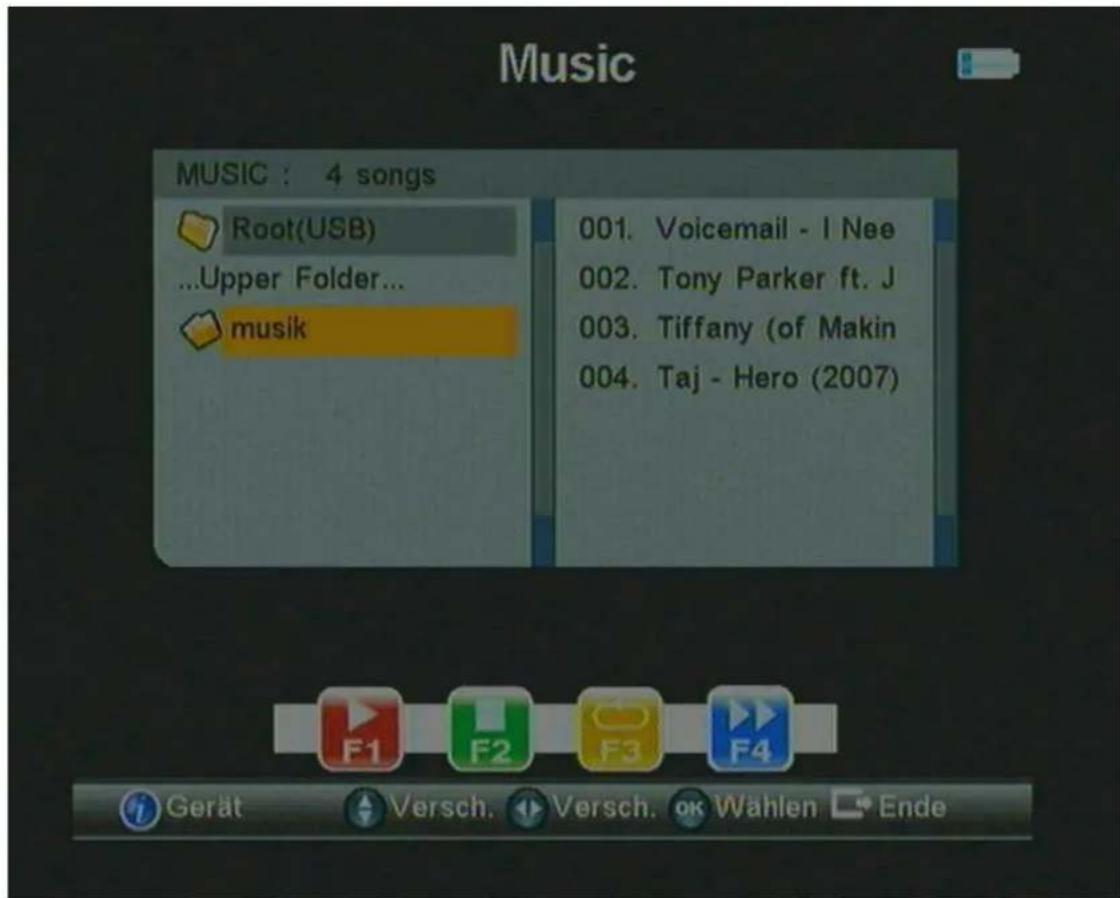

Multimedia Senderliste Photo Music THE PROFESSIONAL EQUIPMENT Clarke-tech

Wählen Sie einen Titel aus und bestätigen ihn mit „OK“ – der Player startet.

Music MUSIC : 4 songs Root(USB) ...Upper Folder... musik 001. Voicemail - I Nee 002. Tony Parker ft. J 003. Tiffany (of Makin 004. Taj - Hero (2007)

Neben einer grafischen Spektrum- und Laufzeitanzeige informiert Sie der Bildschirm bezüglich der verfügbaren Funktionen und deren Aufruf.

F1: Pause / Fortsetzen (Wiedergabe)
F2: Stopp
F3: Endloswiedergabe (Schleife)
F4: Nächster Titel

18. System Setup

In diesem Menü werden die grundlegenden Betriebsparameter des Messgerätes eingestellt.

Hauptmenu DVB-S DVB-T Multimedia System Setup THE PROFESSIONAL EQUIPMENT Clarke-tech

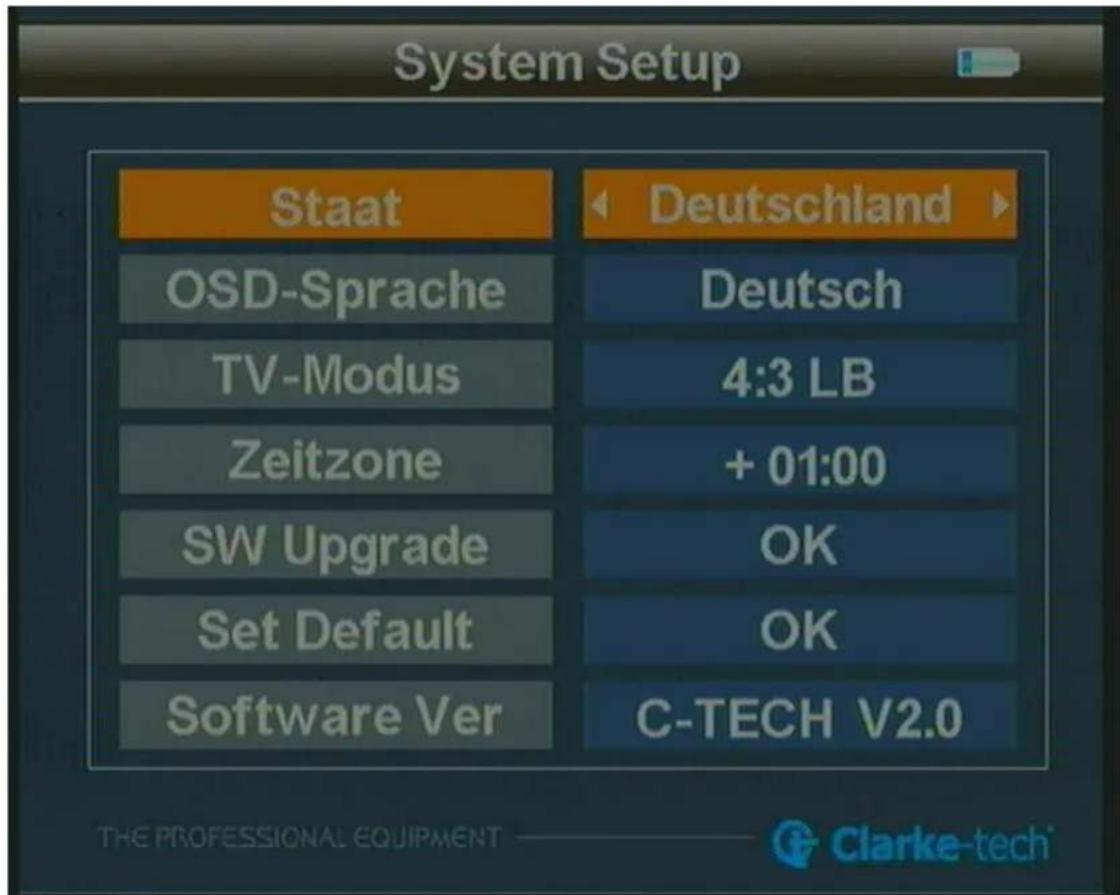

System Setup Staat OSD-Sprache TV-Modus Zeitzone SW Upgrade Set Default Software Ver Deutschland Deutsch 4:3 LB + 01:00 OK OK C-TECH V2.0

Staat: Wählt das Land aus, in dem das Gerät betrieben wird.

OSD-Sprache: Stellt die Menüsprache ein. Es sind mehrere Sprachen verfügbar.

TV – Modus: Bildschirmdarstellung 4:3LB Leerbox PS Pan&Scan 16:9 LB Leerbox PS Pan&Scan

Zeitzone: Wählt die aktuelle Zeitzone bezogen auf die Normalzeit (UTC, GMT).

SW Upgrade: Hier besteht die Möglichkeit, das Betriebssystem des Messgerätes zu aktualisieren, bzw. den aktuellen Systemstand auf einem USB-Sck zu sichern.

Set Default: VORSICHT !! setzt alle Einstellungen auf Auslieferzustand zurück.

1. Update über USB

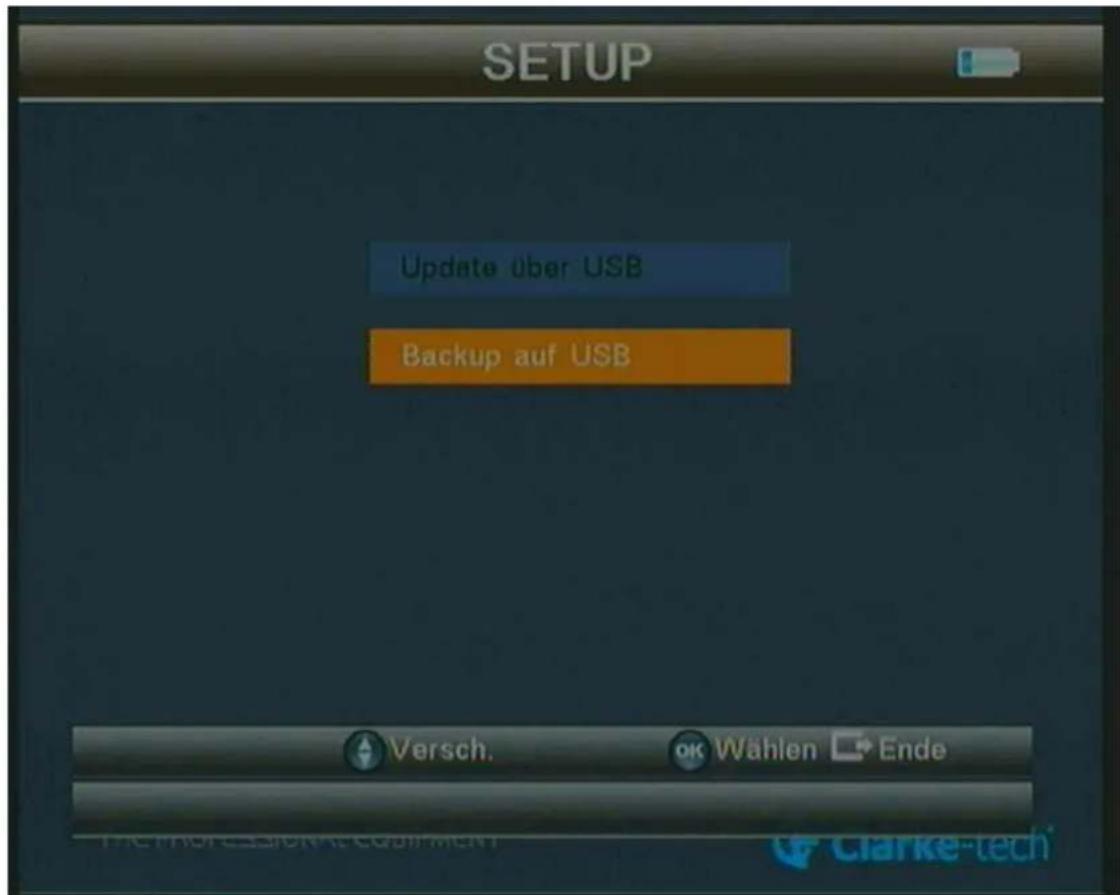

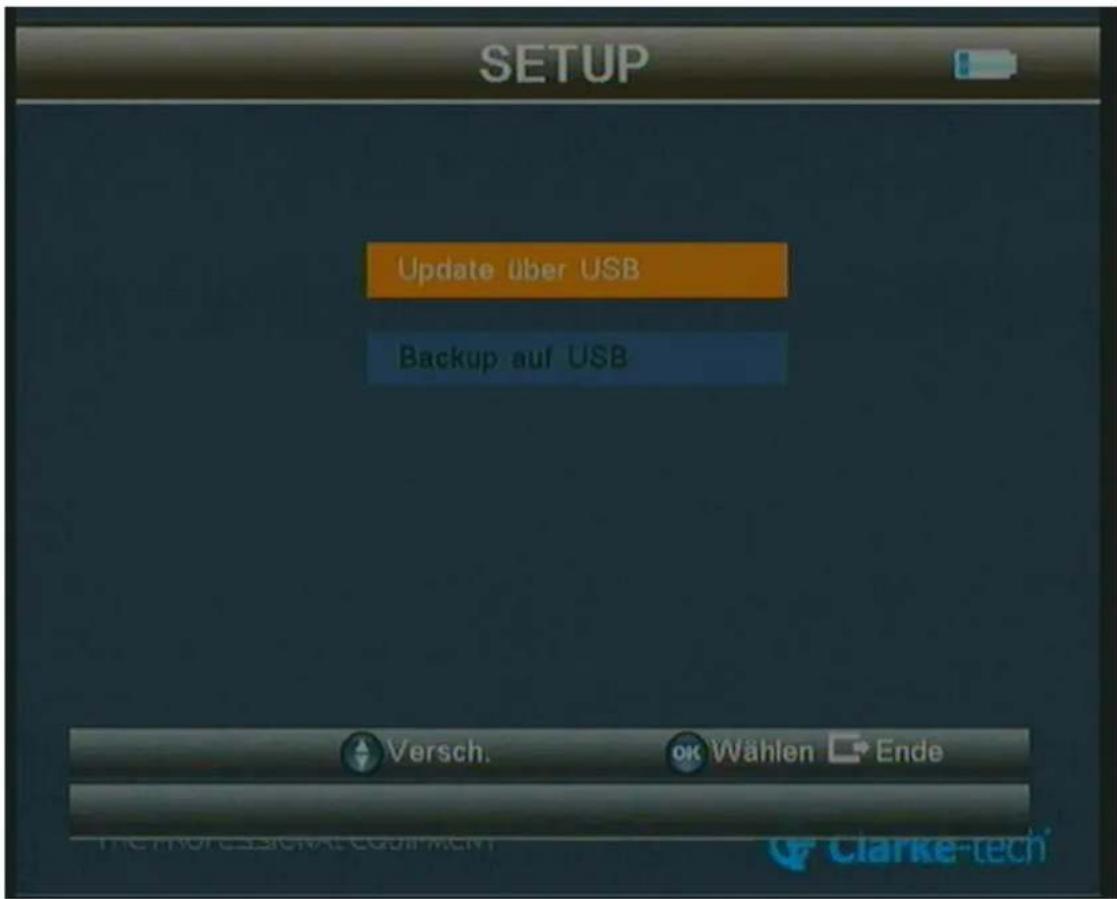

SETUP Update über USB Backup auf USB Versch. ok Wählen Ende TECHNORZIONAL EQUIPMENT CLARKE-tech

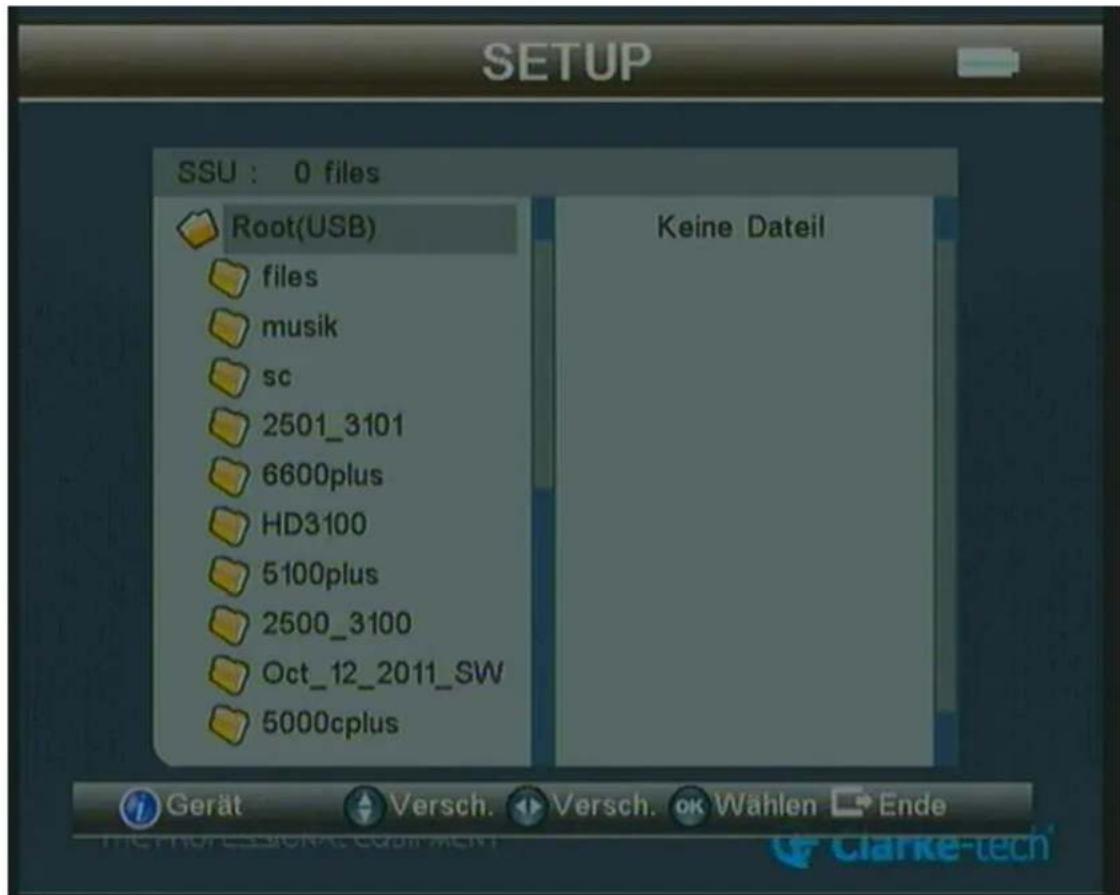

SETUP SSU : 0 files Root(USB) files musik sc 2501_3101 6600plus HD3100 5100plus 2500_3100 Oct_12_2011_SW 5000cplus Keine Dateil Geraät Versch. Versch. ok Wahlen Ende

Dieser Menüpunkt ermöglicht es, die Betriebssystemsoftware des Messgerätes auf den neuesten Stand zu aktualisieren. Laden Sie aus dem Internet die neueste Software herunter und speichern diese auf einem USB-Stick. USB-Stick in den USB-Anschluss des Messgerätes stecken. Wählen Sie dann den Punkt „SW Upgrade“ aus und mit OK bestätigen. Die Übertragung der Daten startet automatisch. Nach erfolgter Aktualisierung kehrt das Gerät zum letzten Menübildschirm zurück.

20. Backup auf USB

Ihre Einstellungen, die Senderlisten und andere Parameter lassen sich auf einem USB-Stick sichern. Zur Auswahl stehen: Standard-Datenbank, Benutzerdatenbank, Loader+Anwendung

SETUP Update über USB Backup auf USB Versch. OK Wahlen Ende The Information Equipment Clarke-tech

21. Tasten für direkten Funkonsaufruf

Im normalen TV-oder Radiobetrieb können einige Funktionen direkt aufgerufen werden.

Mit der OK Taste >zeigt die Liste der aktuell gespeicherten Programme an

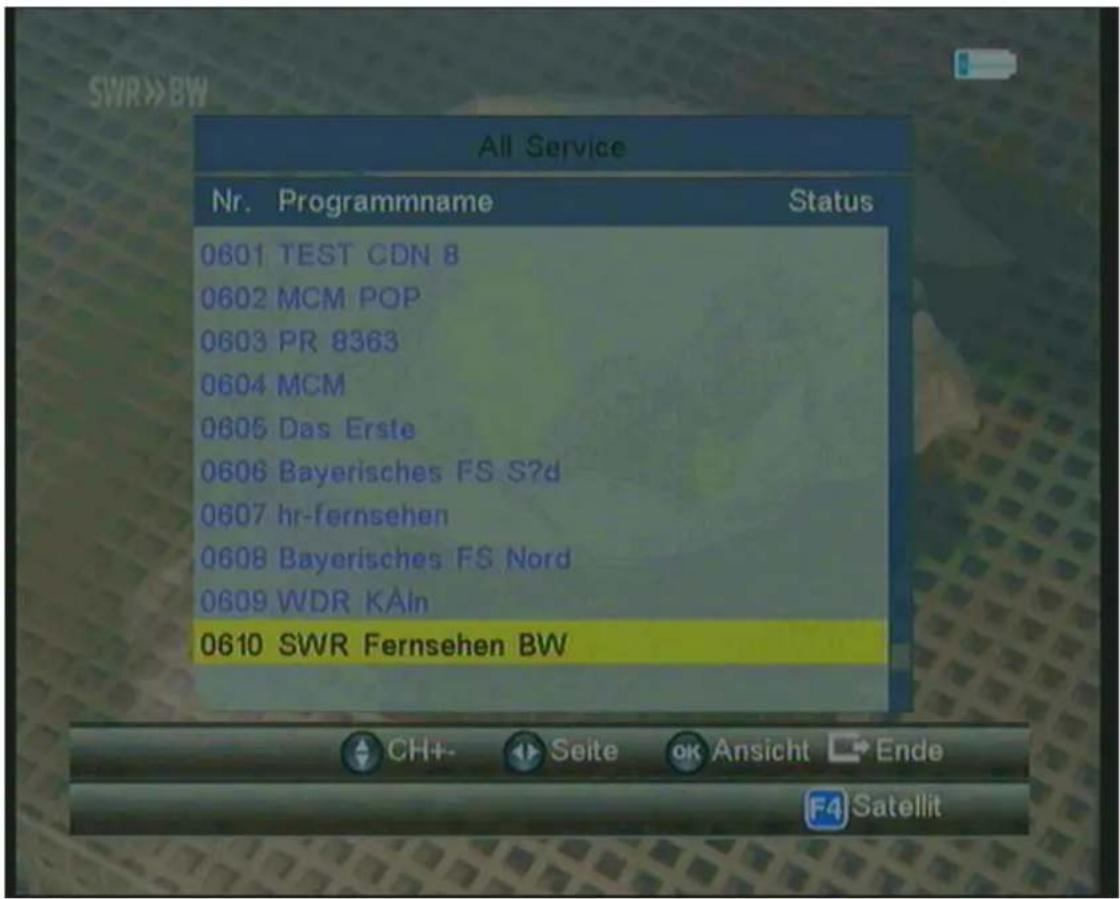

All Service Nr. Programmname Status 0601 TEST CDN 8 0602 MCM POP 0603 PR 8363 0604 MCM 0605 Das Erste 0606 Bayerisches FS S?d 0607 hr-fernsehen 0608 Bayerisches FS Nord 0609 WDR KÄln 0610 SWR Fernsehen BW

F4 ermöglicht den Zugang zu vielfältigen Programminformationen. Beachten Sie hierzu die angezeigten Optionen. Z.B. unterschiedliche Listen, mit den Navigationstasten ◀▶ zwischen All Service/DVB-T/Satellit/ umschalteten

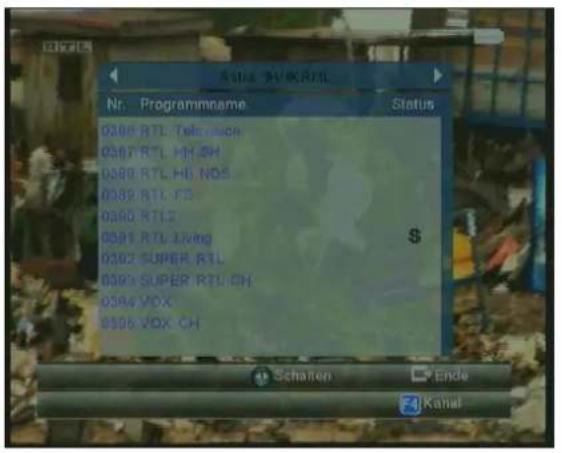

Asta TV/WRRL Nr. Programmname Status 0309 RTL Television 0307 RTL HH 5H 0309 RTL HI NOS 0309 RTL FS 0309 RTLZ 0501 RTL Living 0302 SUPER RTL 0503 SUPER RTL OH 0504 VOX 0505 VOX CH $

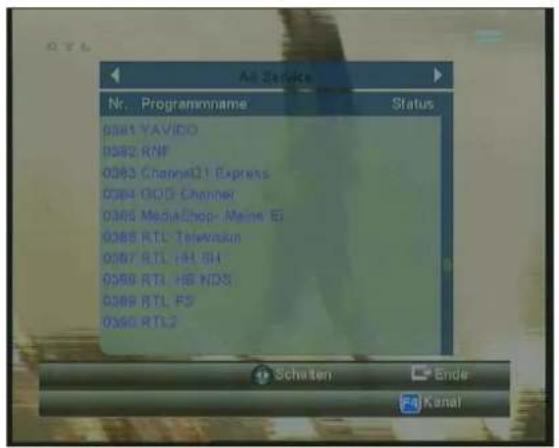

All Service Nr. Programmname Status 0381 YAVIDO 0382 RNF 0383 ChangeQ1 Express 0384 GDD Channel 0385 MediaShop- Meine E 0386 RTL Telewink 0387 RTL HJ NH 0388 RTI HS NDS 0389 RTL FS 0390 RTL2 Schaten Ende Kanal

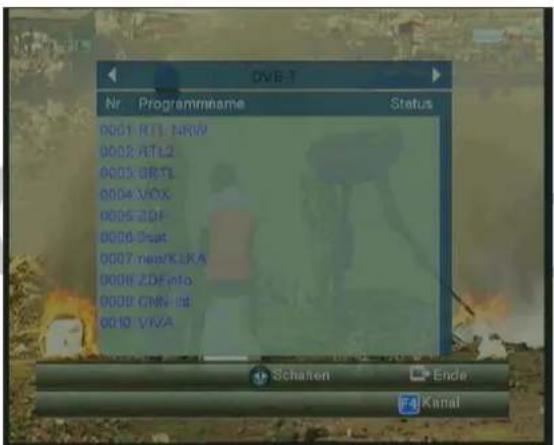

OVB-1 Nr. ProgrammeName Status 0001 RTI NRW 0002 RTL2 0005 BRTL 0004 VOX 0005 ZDF 0006 3sat 0007 new/KEKA 0008 ZDF info: 0009 GNV 88 0010 VIVA Schanen Ende F4 Kanal

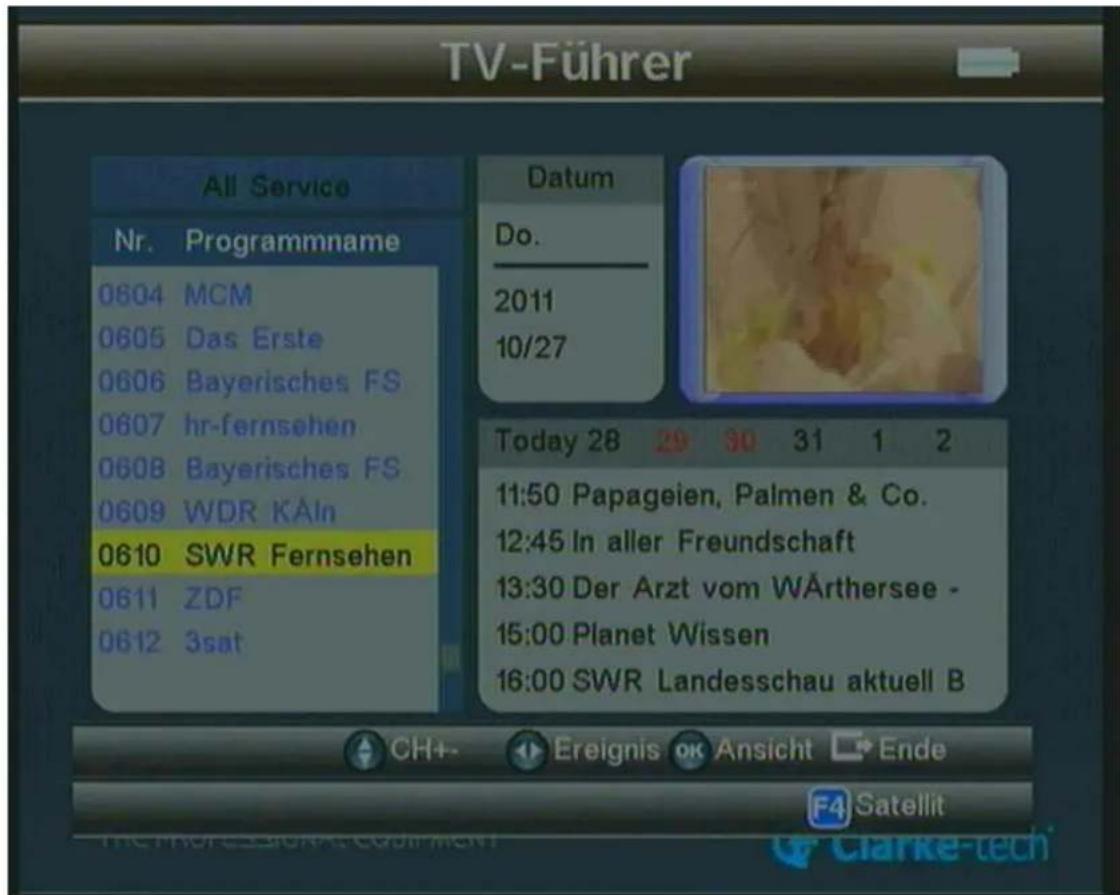

TV-Führer All Service Nr. Programmname 0604 MCM 0605 Das Erste 0606 Bayerisches FS 0607 hr-fernsehen 0608 Bayerisches FS 0609 WDR KÄln 0610 SWR Fernsehen 0611 ZDF 0612 3sat Datum Do. 2011 10/27 Today 28 29 30 31 1 2 11:50 Papageien, Palmen & Co. 12:45 In aller Freundschaft 13:30 Der Arzt vom WÄrthersee - 15:00 Planet Wissen 16:00 SWR Landesschau aktuell B CH+- Ereignis OK Ansicht Ende F4 Satellit Clarke-tech

Clarke-tech

F2 öffnet das Untertitel-Menü. Verfügbare Untertitel und Sprachen werden angezeigt und können ausgewählt werden.

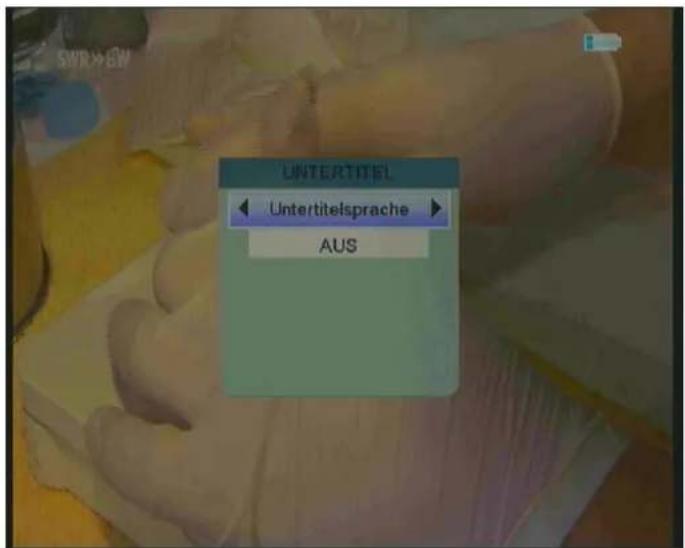

UNTERTITEL Untertitelsprache AUS

F3 führt zum Audiomenü. Verfügbare Tonkanäle und Tonoptionen werden angezeigt und können zur Wiedergabe angewählt werden.

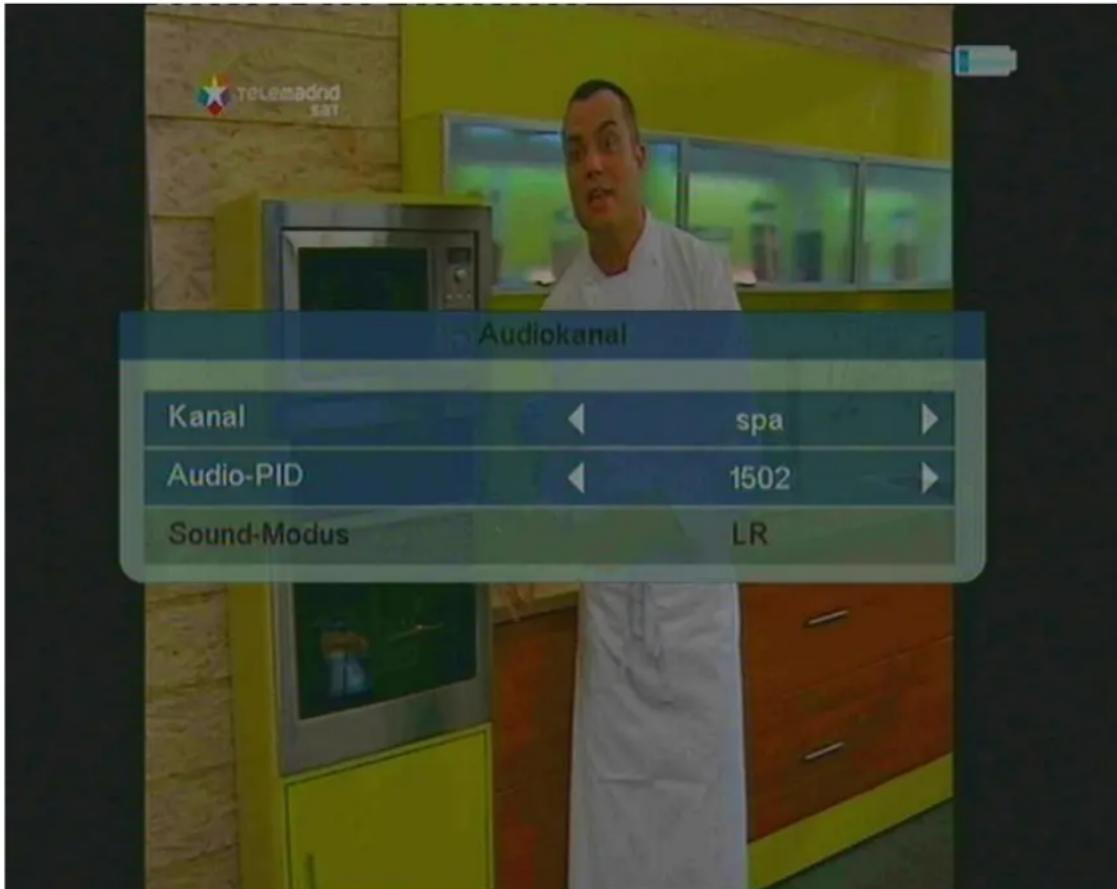

Telemadrid SAT Audiokanal Kanal spa Audio-PID 1502 Sound-Modus LR

22. Technische Spezikaonen

Antennen-eingänge	DVB-S	Anschluss	F-Buchse
		Frequenzbereich	950 ~ 2150 MHz
		Signalstärke	-65dBμV ~ -25dBμV
		LNB Versorgung	13/18V, 350mA
		Schaltfrequenz	22 kHz
		DiSEqC	1.0/1.1/1.2/USALS
	DVB-T	Anschluss	IEC-Buchse
		Frequenzbereich	VHF & UHF
		Kanalbreite	6/7/8 MHz
		Eingangsimpedanz	75 Ohm
Demodulator	DVB.S	Modulation	QPSK
		Demod.-Bereich	2 ~ 45 Mbps
		Paketkompatibilität	SCPC & MCPC
	DVB.T	Modulation	COFDM
		Mod.Arten	QPSK, 16/64QAM
		Sendemodus	2k, 8k
		Guard-Intervall	1/2,1/4,1/8,1/16,1/32
		Fehlerkorrektur	1/2,2/3,3/4,4/5,5/6,7/8
Technische Ausstattung		Prozessor	32Bit, 133MHz
		Flash-Speicher	8 MB
		SDRAM-Speicher	4 x 16 MB
Video-Decoder		MPEG2	MP@ML
		Datenrate	15 Mbit/s max.
		Auflösung	720x576, 720x480
		Videoformat	PAL/SECAM/NTSC
Audio		MPEG	MPEG 1&2
		Audio Typ	Single
		Sampling-Rate	32,44 / 48 kHz
Datenübertragung		Anschluss	USB (Host)
Stromversorgung		Li-Ion	8,4V / 3000 mAh
		Netzteil	Eingang	100~220V AC
			Ausgang	12V DC
Masse und Gewichte		Abmessungen	15,5 x 9,5 x 4,5 cm
		Nettogewicht	0,5 kg

Hinweise für den Umgang mit der eingebauten Baerie

WARNUNG !!!

In diesem Messgerät ist eine moderne Lithium Ionen Baerie eingebaut.

Dieser Baerietyp Generaon ermöglicht eine lange Betriebsdauer mit kurzen Ladeunterbrechungen, erfordert im Gegenzug aber einen peglichen Umgang.

Bie setzen Sie das Gerät keinen zu hohen Temperaturen oder einer mechanischen Belastung aus. Es könnte zu ungewollten chemischen Reakonen in der Baerie kommen, die die Baerie überhitzen könnten. Rauchentwicklung, Feuer oder schlimmstenfalls eine Explosion der Baerie wären die Folge!

Keinesfalls:

darf die Baerie ins Feuer geworfen oder erhitzt werden

die Umhüllung mit einem scharfen Gegenstand beschädigt werden auf die Baerie getreten oder sie mit einem schweren Gegenstand belastet werden.

ins Wasser geworfen oder irgendwie kurzgeschlossen werden.

Es besteht sonst die Gefahr von Personen- und Sachschäden!

HINWEIS!

Die Baerie darf ausschließlich nur mit den mitgelieferten Ladegeräten aufgeladen werden.

Die Zeitdauer der ersten Auadung sollte 5 Stunden nicht unterschreiten, in der Folge sollte eine Ladezeit von 12 Stunden nicht überschrien werden. Bie schalten Sie das Gerät während des Ladens aus.

Die Baerie darf in einem Temperaturbereich von 0°-40°C gelagert werden.

Benutzen Sie Ihr Messgerät über einen längeren Zeitraum nicht, so sollten Sie die Baerie etwa alle 2 Wochen nachladen, um eine schädliche Tiefentladung zu vermeiden.

Eine defekte Baerie ist leicht austauschbar.

Austauschen der Baerie

Verpolung der Anschlüsse beim Einbau führt zum Platzen der Baerie!

Verwenden Sie ausschliesslich die Originalbaerie des Herstellers!

Werfen Sie die alte Baerie keinesfalls ins Feuer oder in den Hausmüll!

Entsorgen Sie die alte Baerie in der nächsten Sammelstelle, da sie

umweltgefährdende Stoe enthält und ihre wertvollen Rohstoe wiederverwendet werden können.

Datensicherung auf USB-Sck

Nach Hinzufügen von Satellitendaten gehen diese leider immer wieder verloren wenn ein Werks Reset (set default) durchgeführt wurde.

Es gibt die Möglichkeit alle Einstellungen auf einem USB Speichersck zu sichern. Dies empehlt sich auch bereits bei Ersnbetriebnahme um alle Daten für immer auf eine Festplae zu sichern.

Folgende Dateien können gesichert werden:

Idapp1.ssu - Loader + Anwendungen

defdb.ssu - Standarddatenbank

userdb.ssu - Benutzerdatenbank

Die wichgste Datei ist die userdb.ssu (Benutzerdatenbank). In dieser Datei benden sich alle durchgeführten Einstellungen, die manuell am Messgerät hinzugefügten Satelliten und gespeicherte TV-Kanäle. Wird diese Datenbank nach einem Werks Reset wieder auf das Gerät zurückgeladen sind alle Einstellungen inklusive der Satelliten und TV-Kanäle wieder vorhanden.

Datei auf USB Speicher sichern:

1. In das Menü/System Setup gehen
2. USB-Speichermedium in die USB-Buchse am Messgerät einstecken
3. Im Menü SW Upgrade auswählen
4. Backup auf USB auswählen
5. In der Auswahl die gewünschte Datei zum Sichern auswählen
6. Nach der Bestägen mit der OK Taste werden die gewünschten Daten gesichert

Datei von USB Speichermedium laden:

1. In dass Menü/System Setup gehen
2. USB-Speichermedium in die USB-Buchse am Messgerät einstecken
3. Im Menü SW Upgrade auswählen
4. Update über USB auswählen
5. In der Auswahl die gewünschte Datei zum wiederherstellen auswählen
6. Nach Bestägen mit der OK Taste werden die gewünschten Daten wiederhergestellt

Edieren und Update Anleitung der Satellitenliste

1. Installieren Sie das Programm CTK DBTOOL auf Ihren PC (Win XP)
2. Programm CTK DBTOOL starten
3. Laden Sie die Satellitenliste in den Editor
4. Edieren Sie die Liste
5. Speichern Sie die ferge Liste (nicht [speichern unter])
6. Kopieren Sie die Liste auf einen USB Speicher Sck
7. USB Speicher Sck in Messgerät einstecken
8. Ins Menü System Setup auf FW Update gehen
9. Liste vom USB Speicher auf das Gerät laden
10. Anschließend in Setup [Set Default] durchführen

Anhang : Tabelle / Übersicht der Satelliten mit Geostaonärer Posion

Orbit Longitude	Inclination	Satellite Name
2E	2.2	Astra 1D
2E	3.1	Astra 1C
2.9E	failing	RascomStar-QAF1
2.9E		RascomStar-QAF1RRascom
3E	4.6	Telecom 2C
4E		Eutelsat W1 > EB 4A
4.2E	7.4	INSAT-2B
4.9E		Sirius 4
5E		NSS 5
5E	1	Sirius 3
5E		Astra 4A
5.2E	1.6	Thor 2
5.7E	2.1	Measat 2 > AfricaSat-2
6E	10.3	Skynet 4C (?5A)
7E	0.1	Eutelsat W3A
9E	0	KA-SAT
9E	0	Eurobird 9
9.5E	0.86	Meteosat 8 (MSG-1)
10E	0.1	Eutelsat W2A
11.8E		Sicral 1B
11.5E	5.9	Intelsat IS 603
11.7E		Raduga 1-8
12.1	4.3	Cosmos 2379
13E	0	Hotbird
13.2E	0	COMSAT Bw2
14.5E	Power failed 28 Jan 2009	Eutelsat W2M
16E		Eutelsat W2
15.8		Atlantic Bird 4
16E		EB16
16.0E		Eutelsat SESAT 1
16.1E	1.9	SICRAL 1
17	0.9	Raduga 1-8
Orbit Longitude	Inclination	Satellit Name
due 17E		Amos 5
19.2E		Astra 1H
19.3E		Astra KR
19.5E	8.9	Eutelsat 2-F3
21E		AfriStar
21.5E	8	Artemis
21.6E		Eutelsat W6 (was called W3)
23.5E		Astra 1E
23.5E		Astra 3A
23.5E		Astra 3A
23.5E		Astra 3B
23.6E		SESAT 1
25E	0.5	Inmarsat 3-F5
25E	2.2	Inmarsat 4 F-2 I-4 EMEA
25.5E		Hotbird 5 > EB2
26E		Arabsat BADR 3
26E		Arabsat BADR-C
26E		Arabsat 4B BADR-4
26E		Arabsat BADR-6
26.7E		Gorizont 29
28.2E		Astra 2A
28.2E		SES New Skies Astra 2B
28.2E		Astra 2D
28.5E		Eutelsat EurobirdTM 1
29E		XTAR-EUR Hispdesat Spain (govt-mil)
30.5E		Arabsat -2B
30.2E	0.2	Arabsat 3A BADR-3
31E	1.7	Turksat 1C
31.5E		Astra 1G
31.5E		Astra 2C
33E		Intelsat IS 802
33E		Intelsat Galaxy G-11
33.2E		Eutelsat Euro-Bird 3 E-Bird
34.3	13.7	AMC-14
34.7	8.3	NATO 4B
36.0E		RSCC Eutelsat W4
36E		Eutelsat W7
38E		Palapa C1 / Hughes HGS 3 / Anatolia 1 / IS HGS-3 / Paksat 1 more
38.1E		Palapa C1
39E		Hellas SAT-2
40E		RSCC Express A1R
40E		RSCC Express-AM1
40.1		DIRECTV 6 TEMPO 2
41.8		NSS-5
42E	0.1	Turksat 2A
42E	0.1	Turksat 3A
44.1E	2.8	Thuraya 2
44.3	6	Raduga 1 5
45.0E		Europestar 1 = IS PAS 12 = Intelsat 12 IS-12
45E		Telstar 7 = Intelsat IA-7 = Intelsat Galaxy 27 G-27
46E	2.2	Measat 1 => Africasat 1 map
46.7E	4.6	DFH 3-2
47E	0	Syracuse 3A (fr-mil)
47.5E	5	Intelsat IS 601
47.5E	1.4	Intelsat IS-24
48.3E	0.8	Hotbird 2 > Eurobird 9 > Eutelsat W48
48E		GSAT 2
49E		Yamal 202 SC-2
50.3		Fengyun 2A
50.8		Galaxy G-26
51.9E		Astra 1F
52.8		Skynet 5B
53E		RSCC SESAT 2, EXPRESS-AM22
54.9E		Intelsat IS 706
55E ?		Intelsat IS 709
55.1E		Insat 3E
55.1E		GSAT 8 / INSAT 4G
56E		RSCC Bonum 1
57.1E		NSS-12
57.6	5.6	Meteosat 7
60.0E		Intelsat IS 904
61.7	7.9	Eutelsat 2-F3
62.0E		Intelsat IS 902
64.2E		Intelsat IS 906
64.5		Inmarsat-3 F1
65E		Intelsat IS 702
66E		Intelsat IS 704
66E ?		Intelsat IS 17
67.7	8.9	Meteosat 6 MOP-3
68	0.3	Beidou G2
68.5E		IS PAS-10 = Intelsat 10 IS-10
68.5		Protostar 1
68.7E		IS PAS-7 = Intelsat 7 IS-7
69.6	14.1	ESIAFI Comstar 4
70.1		Raduga 1M-1
70.2		Cosmos 2371
70.3		Cosmos 2085
70.5E		Eutelsat W5
72.2	retired	IS PAS-4 = Intelsat 4 IS-4
72E ?		Intelsat IS-706
73.6	9.5	Luch 1
74		Kalpana-1 METSAT-1
retired	0.8	Edusat
74.1E		Insat 3C
74.1		INSAT-4CR
75	2.9	ABS-1A Koreasat 2
75		ABS-1 (LMI-1)
75.2E	0.9	Eutelsat EB 4 > W75
75.4	4.1	GOES 10
76.1	11.7	GORIZONT 27
76.5 E		APSTAR 2R / Telstar 10
77.1		TIANLIAN 1 CTDRS-1
77.5drift		COSMOS 2350Thaicom 2
78.5E		Thaicom 5
79	11.7	COSMOS 2133
79.2	10.7	RADUGA 32
80E	0.1	RSCC Express AM-2
80		Ekspress MD-1
80.3E	2.6	Beidou 1B
80.5	1	COSMOS 2440
81	10.3	INSAT-1D
83E		Insat 3B
83.1E		Insat 4A
83.1E		Insat 2E = Intelsat IS APR-1
84.7	11.5	TDRS 7
85		Intelsat 15
85	4.4	Raduga 1-7
85.2	0.1	Intelsat IS 709
86.4E	0.3	Fengyun-2 D Meto
87.6E		Sinosat Chinastar1 98-33
88E		ST-1 Singapore Taiwan 1
88E		ST-2 Singapore Taiwan 2
89E	1.9	TDRS 8
89.8E	5.9	Yamal 102
90E		Yamal 201
90.8E		Kodama DRTS
91.5E		Measat 3
91.5E		Measat 3A
92.2		CHINASAT 9
93.5		INSAT 3A
93.5E		INSAT 4B
95E		NSS 6
96.5E		RSCC EXPRESS-AM33
97.1	9.6	Asiasat 1
98E	1.6	Zhongxing 22
98.1		Zhongxing 20
98.7	5.4	THURAYA-3
99.4	7	RADUGA 1-5
99.7	8.7	Leasat 5 > PAS Leasat 5 > IS Leasat 5
100.6		Asiasat 5
103E		KazSat 1
103E	3.8	RSCC Express A2 2A
103.2		Zhongxing 22A
104	1.7	Fengyun 2E
105E		AsiaStar
105.3	0.9	Thaicom 1
105.5E		Asiasat 3S
107.4		ProtoStar 2 > SES 7
107.5E	4.1	Indostar/Cakrawarta 1
107.7	1.1	NIGCOMSAT 1
108E		Telekom 1
108.2E		NSS-11 = AMC SES Americom AAP-1 = GE 1A
109E	5	Inmarsat 2F4
109.2		Eutelsat 2 F-1
109.7E		B-SAT 1A
109.9E		BS-3N
109.9E		B-SAT 2A
109.9		B-SAT 3A
109.9E		B-SAT 2C
110E		JCSAT-110 NSAT-110
110.5E		IS APR-2 (Sinosat 1 xinnuo 1)
110.6E	0.2	Beidou 1C
113		Palapa D
113E		Mugunghwa 5 Koreasat 5
114.3		DFH-3-2
115.6		Zhongxing 6B
116E		Koreasat 6
116E		Mugungwa 3 > ABS 7
116.2E		Koreasat 3
117E	9.9	RSCC Gorizont 32
117.9	2.1	JCSAT R
118		Telkom 2
119.5		Thaicom 4
retired		Thaicom 1A
122.3E		Asiasat 4
123E	1.9	FengYun 2C
123.2E	1.3	Garuda 1
124E		JCSAT 4A
125		SINOSAT 3
127.9E		JCSAT 3A
128E		JCSAT 12
130E		APSTAR 1A
131.5E		SKYNET 4D
132	4.2	VINASAT-1
132.1E		JCSAT 5A
134E		APSTAR 6
136E		N-STAR-3-C
138E		APSTAR 5 Telstar 18
139.9	1.1	BEIDOU 1A
140.1E		MSAT 1-R(Meteo/Aviation) Himawari 6
140		EXPRESS AM 3
143	4.9	APSTAR 1
143E		Kizuna Winds
143.5E	2.3	Inmarsat-4 F1 I-4 Asia Pacific
143.7	1.1	SUPERBIRD C
144		SUPERBIRD C2
144E		MB-SAT
144.5E ?		Beidou DW3
145		MTSAT-2
145.9		HELLAS SAT 1 DFS-3
146E		Agila 2/Mabuhay
146E		ETS-8 = Kiku-8
150.5E		Palapa C2
152E		Optus D2
154		JCSAT 2A
156E		Optus D3
156E		Optus C1
157E		IS PAS 2 = Intelsat 2 IS-2
160E		Optus Aussat D1
162E		Superbird 4 B2
164E	2	Optus B3
166E		IS PAS 8 = Intelsat 8 IS-8
169E		Intelsat IS-5
172E		AMC 23 > GE-23
178	7.4	Intelsat IS 602
178E	0.1	Inmarsat 3 F3
180E		Intelsat IS 701
183E		NSS 9
183.2E	12.5	GOES 7
188.9	9.7	TDRS 6
192.4E 167.6W	10.4	TDRS 5
195E 165W	6.3	ANIK E1
200E 151W	2.9	DirectTV 2 DBS2
211E 149W	8.6	Express 1
215.7E	7.1	Inmarsat 2 F-1
221E 139W		GE-8 AMC 8
223E 137W		GE-7 AMC-7
225E 135W		AMC 10 GE10
225.5E 134.5		GOES-Spare GOES-11
227E 133W	drifting ?	Galaxy 15 G-15
229E 131W		SES AMC-11 GE-11
230.4E		HGS1 Asiasat 3
231E 129W		Ciel-2
233E 127W		Horizons 1 = Intelsat Horizons 1 = Galaxy 13
235E 125W		Intelsat Galaxy 14 G-14
235.1E 124.9W		AMC-21
237E 123W		Intelsat Galaxy 18
237E 123W		Intelsat Galaxy 12 G-12
239E 121W		EchoStar 9 = Telstar 13 = IS IA-13 = Intelsat Galaxy 23 G-23
239E 121W		Telstar 4 Telstar 402R
241E 119W		DirecTV 7S
241E 119W		Echostar 14 XIV
241.1E 118.9W		Echostar 7
241.3 118.3W		Anik F-3
243.2E 116.8W		Satmex 5
245E 85W		XM-4 Blues
245.1E 114.9W		Solidaridad 2
247E 113W		Satmex 6
248.9E		ANIK F2
248.9E 111.1W		Wildblue 1
248.9E 111.1W		Anik F-2 (Wildblue)
249E 111W	5.7	TerreStar-1
249.8E 110W		Echostar 10
250E 110W		Direct TV 5 Tempo 1
		Echostar 11
250	6.7	Galaxy 6
251.3	14.4	GOES 3
252.5	11.1	LES 9
252.7E 107.3W		Anik F-1
252.7E 107.3W		Anik F1R
253.5E 106.5W	2.4	MSAT M1
254E 106w	8.4	Solidaridad 1
254.7	0.4	GOES 13
254.5	14	Gstar 3
254.9E 105W	12.9	Satcom C5
254.9	11.2	Gstar 1
254.9E 105W		AMC 15 GE 15
255E 105W		AMC 18
255.3E 104.7W	8.0	ACTS
255.4E 104W	0.3	GOES 14
256.2E 104W	4.8	GALAXY 5
257E 103W		GE-1 AMC-1
257.1E 102.9W		Spaceway 1 F1
257.2E 102.8W		DirecTV 10
258.7E 101W	5	AMSC 1
258.9E 101.1W		DIRECTV 9S
258.9E 101.1W		DirecTV 4S
259.0E 101W		GE 4 AMC 4
259.0E 101W		GE 2 AMC 2
259.0E 101W		SES-1
259.2E 100.8W		DirecTV 8
261E 99.2W		DIRECTV 11
261E 99W		Spaceway 2
261E 99W		Intelsat Galaxy 16
	8.1	ASTRA 1A
262E 98W	3	Inmarsat 4-F3 I-4
262E 98W	6.4	Inmarsat 2-F2
263E 97W		Intelsat Americas 9 > Intelsat Galaxy 19
264E 96W		Sirius FM-5
265E 95W		Intelsat Galaxy G-3C
265E 94.9W		SPACEWAY 3
265.1E 94.9W		Telstar 5 = Intelsat IS IA-5 = Intelsat Galaxy 25 G-25
268E 92.8W		ICO G1
268E 92W		Brazilsat B2
269E 91W		NIMIQ 2
269E 91W		Telesat Nimiq 1
269E 91W		Intelsat Galaxy G-17
271E 89W		Telstar 8 = Intelsat IA-8 = Intelsat Galaxy 28 G-28
273E 87W		GE-3 AMC-3
274.8 85.2W		XM-2 Rock
274.9 85.1W		XM-1Roll
274.9 85.1W		XM-3 Rhythm
275E 85W		GE-2 AMC-16
276E 84W		Brazilsat B4
277E 83W		AMC 9 GE 12
278E 82W		Telesat Nimiq 4
279E 81W	1.3	Intelsat Galaxy 9 G-9
281E 79W	4.9	Satcom C3
281E 79W		GE 5 AMC 5
283E 77W		Echostar 1
283E 77W		Echostar 8
283E 77W	1.6	Echostar 4
284E 76W	0.2	GOES-12
285E 75W		Brazilsat B3
286E 74W		JCSAT Intelsat Horizons 2
287.3 E 72.7W		NIMIQ 5
287.4 E 72.6W		DirecTV 1R
72.4		ECHOSTAR 6
288E 72W		GE 6 AMC 6
288.2E 71.8W	2.3	Nahuel 1A
290E 70W		StarOne C2
292E 68W		Brazilsat B1
295E 65W		StarOne C1
297E 63W		Estrela do Sul - Telstar 14
297E 63W		Estrela do Sul - Telstar 14R
298E 62W	1.9	TDRS 9
61.7W ?		Echostar VI 6
298.3E 61.5W		Echostar 12 Rainbow 1
298.5E 61.5W		Echostar 3
61.3W		Echostar 2
299E 61W		Amazonas 1 Hispasat
60.9W		Amazonas 2
59.2W		BEIDOU 1D
302E 58W		IS PAS 9 = Intelsat 9 IS-9
302E 58W		IS 16 Intelsat 16
56.4W	13.5	TDRS 1
304.5E 55.5W		Intelsat IS 805
306E 54W	0.1	Inmarsat 3 F-4
307E 53W		Intelsat IS 707
307E 53W		Intelsat IS 24
310E 50W		IS PAS 1R = Intelsat 1R IS-1R
310E 50W		Intelsat IS-705
312E 48.9W	12.2	TDRS 3
313E 47W		NSS 703
314E 45.8W	11	TDRS 4
drift		IS PAS 3R = Intelsat 3R IS-3R
317E 43W		Intelsat 11 = IS 11
319E 41W	0.6	TDRS 10
319.5E 40.5W		NewSkies NSS-806
40.2	12.4	Intelsat 511
322.5E 37.5W		Telstar 11N
322.5E 37.5W		NSS-10 = AMC 12 = SES Astra 4A = Worldsat 2
323.7 36.3W	6.7	Galaxy 8
325.5E 34.5W		Intelsat IS 903
33.9	4.2	SKYNET 4F
326.5E 33.5W		HYLAS 1
31.4	1.3	INTELSAT 801 IS-801
328.5E 31.5W ?		Protostar 1> Intelsat 25
330E 30W		Spainsat Hisdesat(mil)
330E 30W		Hispasat 1C
330E 30W		Hispasat 1D
332.3E 27.7W		COSMOS 2397
332.5E 27.5W		Intelsat IS 907
334.7E 25.2W	1.2	BADR-3 ARABSAT 3A
335.5E 24.5W		Intelsat IS 905
338E 22W		NewSkies NSS-7
340E 20W		Intelsat 803 > NSS-5
340E 20W	6.9	Intelsat 603 IS-603
342E 18W		Intelsat IS 901
17.8	0.2	SKYNET 5C
344.5E 15.5W		Inmarsat 3 F2
345E 15W		Eutelsat Telstar 12 Orion 2
346E 14W	0.5	Express A4 4A
	6.9	GSTAR 4
347.5E 12.5W		Eutelsat Atlantic Bird TM 1
349E 11W		Ekspress AM-44
351.8E 8.2		COSMOS 2224
352E 8W		Eutelsat Atlantic Bird TM 2
352.2E 7.8W	3.4	Eutelsat Telecom 2D
352.7E 7.3W		Hotbird 10
353E 7W		Nilesat 101
353E 7W		Nilesat 102
353E 7W		Nilesat 201
355.1E 4.9W		Stellat 5 = Eutelsat Atlantic Bird AB3 TM 3
356E 4W		AMOS 2
356E 4W		AMOS 3
358.9E 1.1W		SKYNET 5A (?4C)
359E 1W		Intelsat IS 10-02
359.2E 0.8W	0.2	Thor 3,5,6
359.7E 0.3W	0.3	Meteosat-9 MSG-2
