Frontansicht und Tasten

19 Clarke-tech Main Menu Channel-Check Channel Scan Multimedia System Setup The PROFESSIONAL EQUIPMENT Clarke-tech Power Lock Charge 20 21 3 4 5 6 7 8 9 MENU F1 F2 OK F3 F4 EXIT 1 2 3 B.Light 4 5 6 7 8 9 TV/Radio 0 +/- INFO M INFO CT-IT09 T 12 13 14 15 16 17

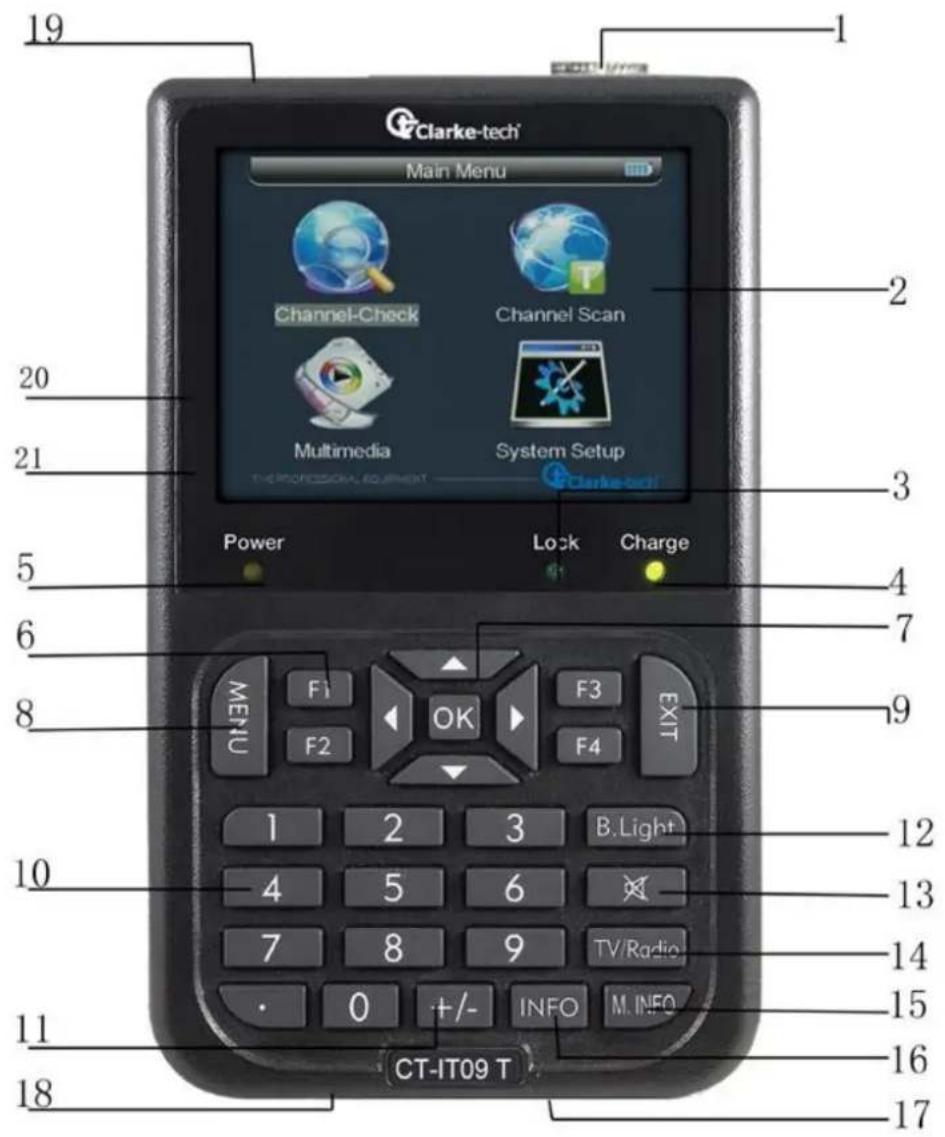

No	Bezeichnung	Funktion
8	MENU	Öffnet das Hauptmenü / Springt in das übergeordnete Menü
6	F1	Variabel belegte Funktionstaste
6	F2	Variabel belegte Funktionstaste
6	F3	Variabel belegte Funktionstaste
6	F4	Variabel belegte Funktionstaste
9	EXIT	Änderung verwerfen / aktuelles Menü verlassen
7	▲▼◀▶/ OK	Pfeiltasten zum Bewegen des Cursors im Menü / Bestätigen
13	MUTE	Tonstummschaltung (Ein/Aus)
15	M.INFO	Zeigt Signal & Qualität von 5 DVB-T Paketen als Diagramm
10	10er Tastatur	Eingabetastatur Nummerisch
11	+/-	Schaltet den Ton für die akustische Qualitätskontrolle ein/aus
12	B.LIGHT	Schaltet die Displaybeleuchtung ein/aus
2	LCD Bildschirm	Zeigt Programmdaten, Messdaten oder laufendes Programm
16	INFO	Zeigt Informationen über das laufende Programm an
1	ANTENNE-IN	Anschluss für terrestrische Antenne (IEC-Buchse)
19	POWER O / I	Hauptschalter, Gerät ein/aus
17	USB-Buchse	USB Anschluss
18	Ladebuchse	Anschluss für Netzteil oder KFZ-Ladegerät
5	Power LED	Betriebsanzeige
21	-ohne-	Versorgung für DVB-T-Aktivantenne eingeschaltet
3	Lock-LED	Leuchtet, wenn ein Signal erkannt wurde
4	Charge-LED	Ladekontrollanzeige
14	TV/R	Schaltet zwischen TV-und Radiobetrieb um
20	AV Ausgang	AV Ausgang
21	AV Eingang	AV Eingang

In Betrieb nehmen Einschalten

Bringen Sie den Hauptschalter POWER in die Stellung „I“. Das Gerät startet mit dem letztgewählten Programm.

Hinweis: Wenn Sie eine Bildschirmeinblendung darüber informiert, dass die Gerätebatterie fast leer ist, schalten Sie das Messgerät baldmöglichst ab und laden es umgehend wieder auf. Vermeiden Sie Tiefentladung, denn diese beeinflusst die Lebensdauer des Akkus negativ.

Stromversorgung und Batteriepflege

Zum Lieferumfang gehört ein Netz-/Ladegerät mit 12V Ausgangsspannung und einer Strombelastbarkeit von 1,5A. Damit kann das Messgerät versorgt werden, wenn die Batterie zu schwach ist. In diesem Fall wird diese auch geladen. Im Gerät eingebaut ist eine (wechselbare) aufladbare Lithium-Batterie mit einer Nennspannung von 8,4V und einer Kapazität von 3000 mAh. Nach einer Auflade Dauer von 6 Stunden ermöglicht sie einen netzunabhängigen Betrieb von bis zu 4 Stunden.

Hinweis: Diese Zeitdauer ist ein ungefährer Wert. Sie kann sich, abhängig von der angeschlossenen Last (Aktivantenne, Beleuchtung ...) und der Einschaltdauer der Bildschirmanzeige verkürzen oder verlängern. Bitte laden Sie vor dem ersten Gebrauch die Batterie voll auf. Die hierfür empfohlene Ladedauer beträgt etwa 8 Stunden.

Hauptmenü

Drücken Sie die MENU -Taste, um ins Hauptmenü zu gelangen. Anschließend wählen Sie mit den Pfeiltasten ▲▼◀▶ die gewünschte Betriebsart aus und bestätigen die Auswahl mit der OK Taste.

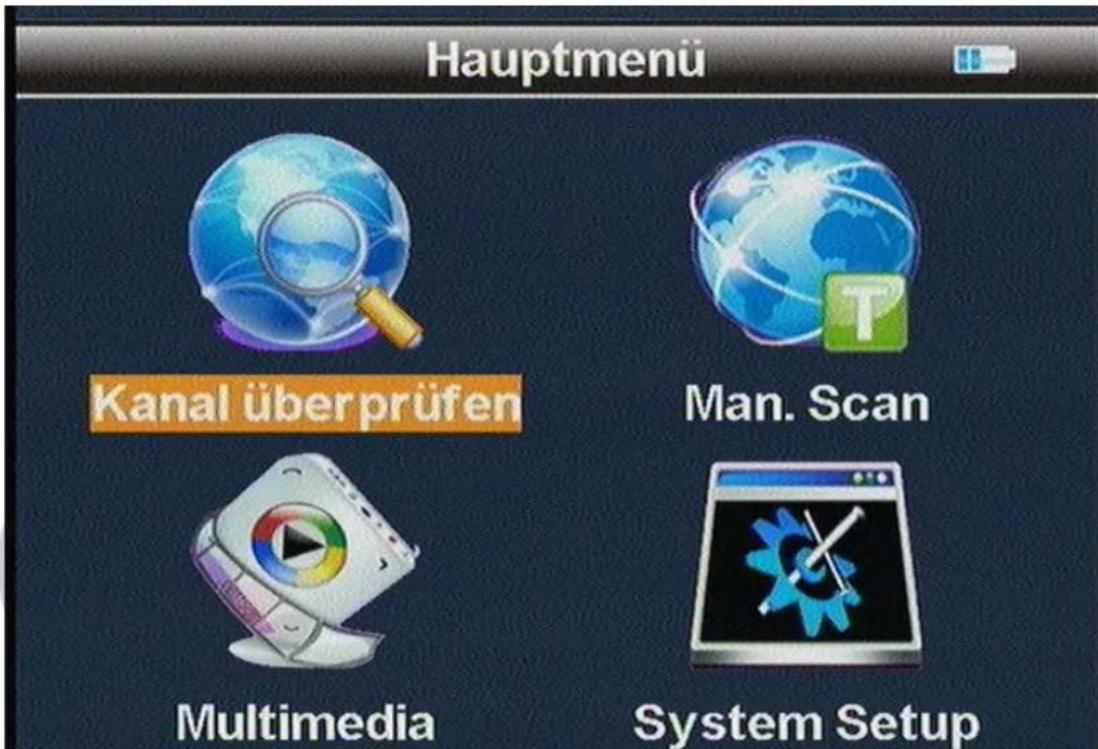

Hauptmenü Kanal über prüfen Man. Scan Multimedia System Setup

[Kanal überprüfen] Empfangspegel und Signalqualität überprüfen und von bis zu 5 Frequenzen gleichzeitig überwachen.

[Man.Scan] dient zum Suchen der Programmpakete, welche am Standort empfangbar sind.

Kanal überprüfen

Zur optimalen Antennenpositionierung

das Ihnen die gleichzeitige Überwachung von bis zu 5 DVB-T Datenströmen ermöglicht. Wählen Sie diesen Punkt im Menü, so gelangen Sie auf einen Auswahlbildschirm mit den verfügbaren Kanälen. Markieren Sie die gewünschten Kanäle mit ▲▼ und aktivieren oder deaktivieren Sie mit ◀▶ das jeweilige Kästchen.

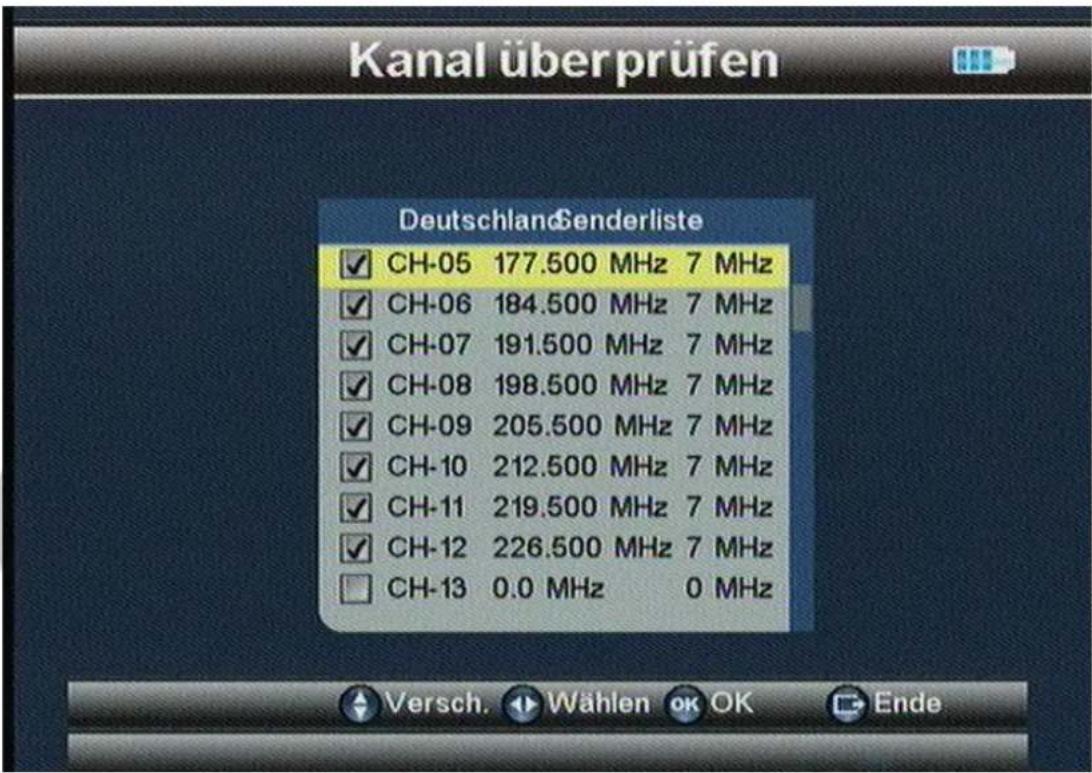

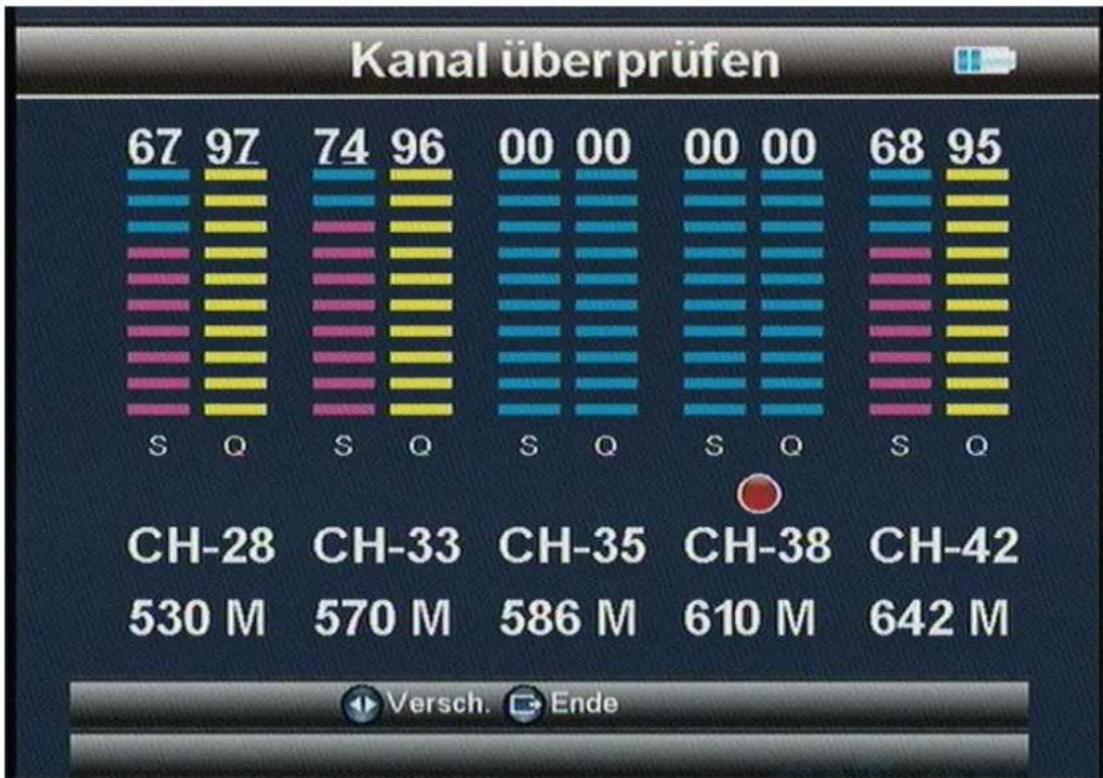

Kanal überprüfen DeutschlandSenderliste ✓ CH-05 177.500 MHz 7 MHz ✓ CH-06 184.500 MHz 7 MHz ✓ CH-07 191.500 MHz 7 MHz ✓ CH-08 198.500 MHz 7 MHz ✓ CH-09 205.500 MHz 7 MHz ✓ CH-10 212.500 MHz 7 MHz ✓ CH-11 219.500 MHz 7 MHz ✓ CH-12 226.500 MHz 7 MHz □ CH-13 0.0 MHz 0 MHz

Nach erfolgter Auswahl drücken Sie „OK“ und die Übersicht erscheint. Haben Sie mehr als die darstellbaren 5 Kanäle markiert, so kann das Fenster mit den ◀▶Tasten nach links und rechts verschoben werden, um die niedrigeren oder höheren Kanäle zu sehen.

Mit [EXIT] Ende verlässt man diese Anzeige.

Manuelle Suche ( Man.Scan)

Zur Vorbereitung der Programmsuche sind einige Eingaben notwendig, um nationale Unterschiede im terrestrischen Kanalraster zu berücksichtigen. Die Auswahl des Änderungsfeldes erfolgt mit ▲▼, die Änderung mit den ◀▶Tasten oder ggf. mit der 10er Tastatur.

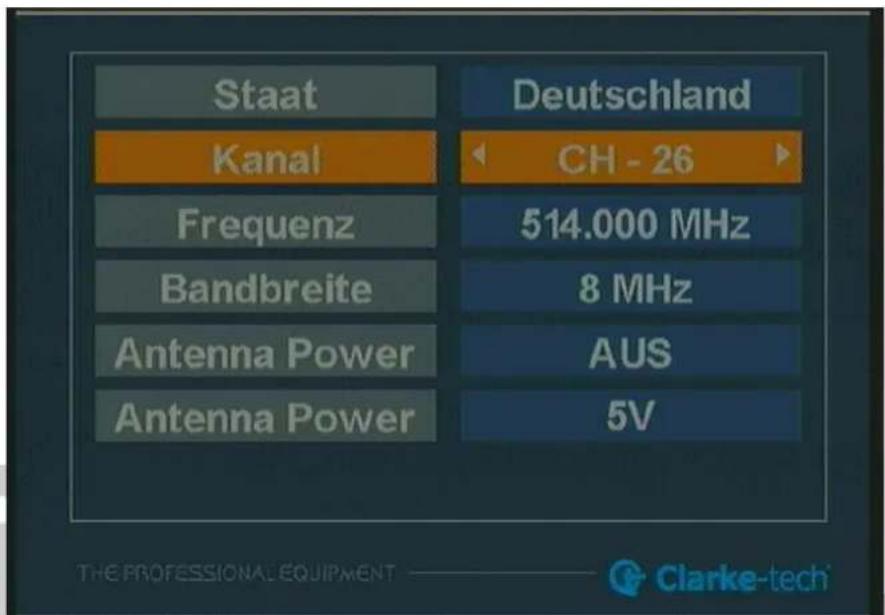

Staat Kanal Frequenz Bandbreite Antenna Power Antenna Power Deutschland CH - 26 514.000 MHz 8 MHz AUS 5V THE PROFESSIONAL EQUIPMENT Clarke-tech

Staat: Erfordert die Eingabe des Empfangslandes

Kanal: Geben Sie hier den Empfangskanal ein

Frequenz: Alternativ zur Kanaleingabe ist hier die Eingabe der Frequenz möglich

Bandbreite: Unterschiedliche Frequenzbereiche nutzen verschiedene Kanalbandbreiten. Die Zuordnung Kanal zu Bandbreite erfolgt automatisch, kann hier auch geändert werden.

Antenna Power: (oben) Aktive DVB-T-Antennen benötigen evtl. eine Stromversorgung vom angeschlossenen Receiver. Diese kann hier zugeschaltet werden.

Antenna Power : (unten) Ist die Antennenversorgung eingeschaltet, so kann hier die benötigteSpannung eingestellt werden. 5V, 15V und 24V DC sind verfügbar.

Sind alle Werte korrekt eingestellt, OK Taste drücken und man gelangt in das Untermenü.

Achtung : LCN Diese Einstellung ermöglicht die Suche von zugehörigen „Sub-Channels“bzw. „Feeds“. In Europa wird diese Betriebsart via DVB-T z.Zt. nicht überall genutzt. Bitte schalten Sie diese Option deshalb „AUS“.

Man. Scan

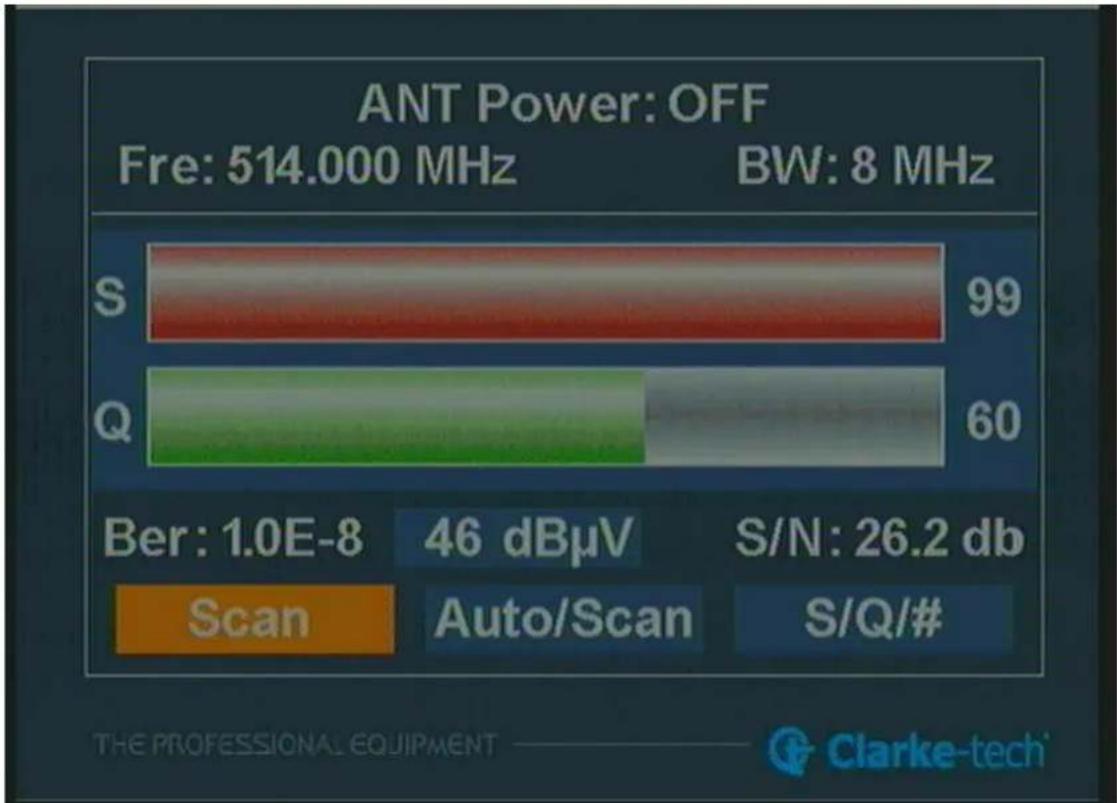

In diesem Bildschirm werden angezeigt: ANT Power : Der Status der Stromversorgung für Aktivantennen, Fre : Die Eingangsfrequenz und BW : Kanalbandbreite. S und Q : Die Signalstärke und Signalqualität. Ber : Die Bitfehlerrate das Signal in dBuV und S/N : Signal-/Rauschverhältnis in dB

Ferner finden Sie am unteren Bilschirmrand 3 Funktionsfelder, die mit ausgewählt werden und mit „OK“ bestätigen.

Scan startet den manuellen Suchlauf und speichert die gefundenen Programme in der Senderliste.

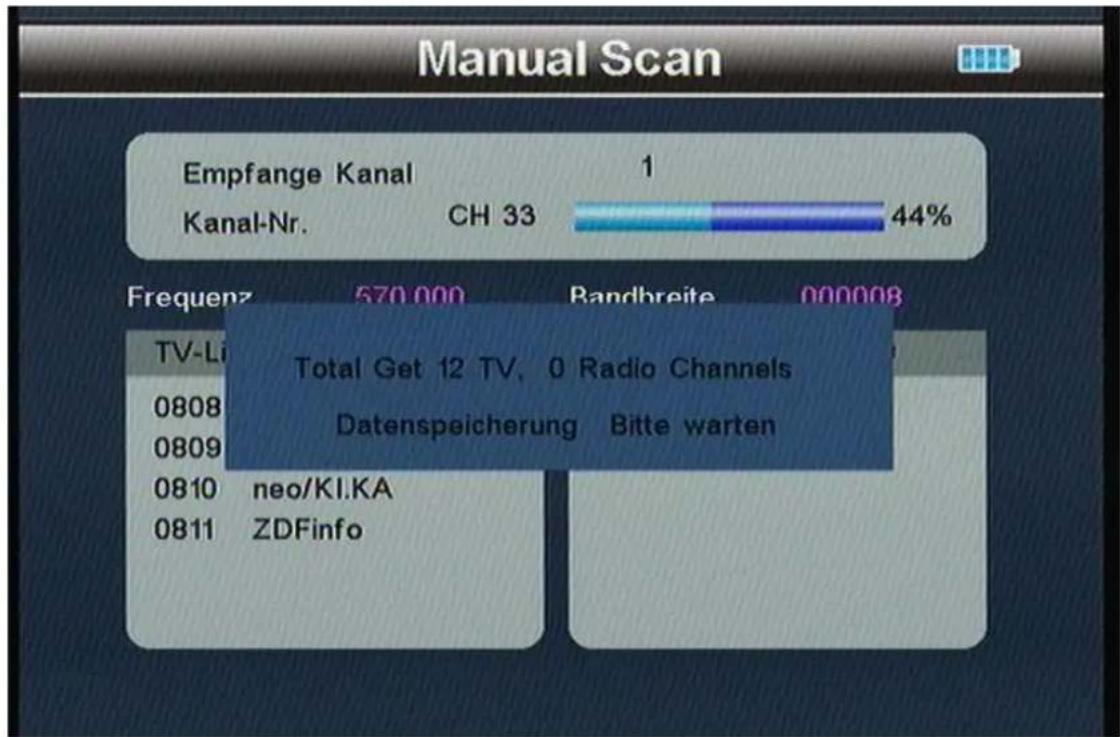

Manual Scan Empfange Kanal 1 Kanal-Nr. CH 33 44% Frequenz 570.000 Bandbreite 000008 TV-Li Total Get 12 TV, 0 Radio Channels 0808 Datenspeicherung Bitte warten 0809 0810 neo/KI.KA 0811 ZDFinfo

Auto/Scan startet den automatischen Suchlauf über alle Frequenzen des eingestellten Landes und speichert die Sender in der Programmliste ab. Dies benötigt Zeit, ist aber hilfreich, wenn man die örtlichen Empfangs Verhältnisse nicht kennt.

S/Q/#

Sollte es nicht möglich sein, das Messgerät beim Einstellen der Antenne in unmittelbarer Nähe zu behalten, so besteht die Möglichkeit, Signalstärke und -qualität als bildschirmfüllende Digitalanzeige darzustellen. Wählen Sie mittels der ◀▶Tasten [S/Q/#] und bestätigen Sie mit „OK“. „EXIT“ beendet den Zoom-Betrieb wieder.

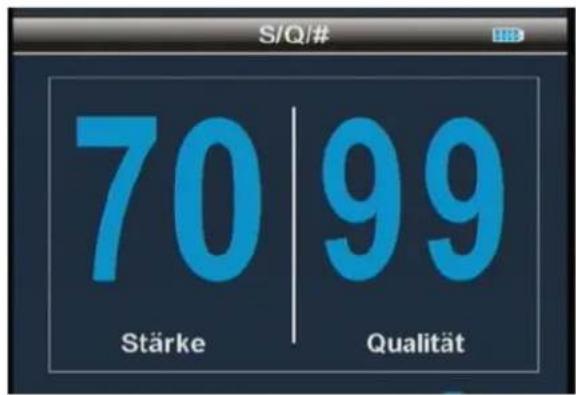

S/Q/# 70 99 Stärke Qualität

Mulmedia

Zur Anzeige von Bildern im JPG-Format und zur Wiedergabe von Audio-Dateien im MP3-Format von einem externen USB-Speichermedium ist ein Mediaplayer integriert. Dieser lässt sich vom Hauptmenü aus aufrufen. Zunächst ist die Art der Wiedergabedatei auszuwählen.

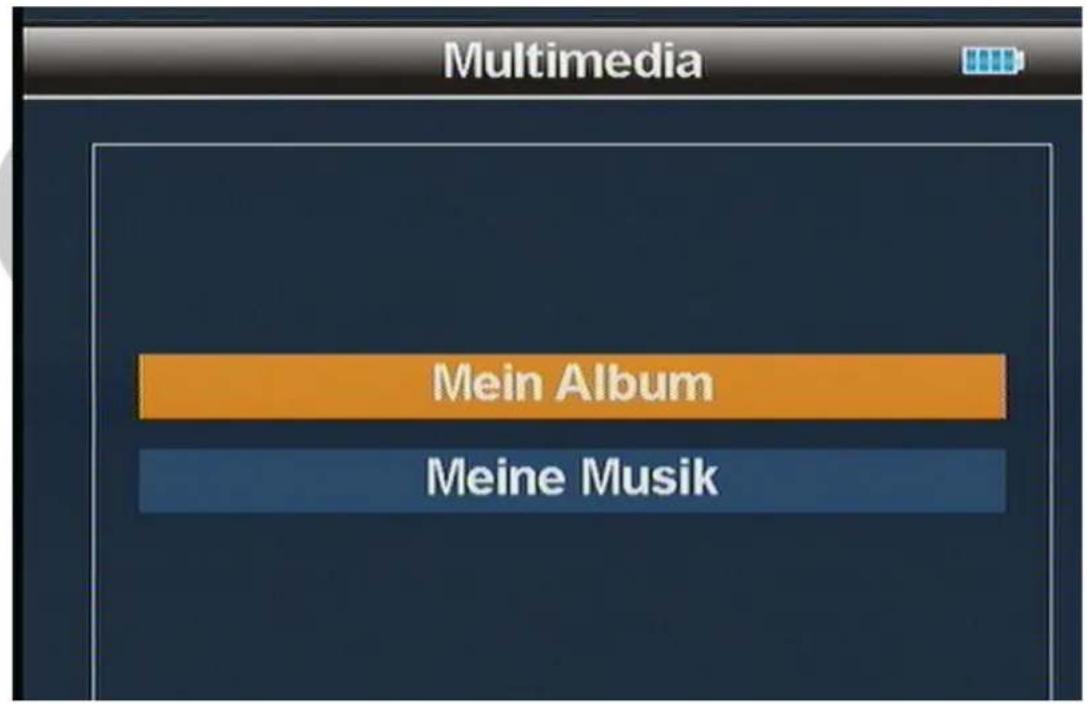

Multimedia Mein Album Meine Musik

Mein Album

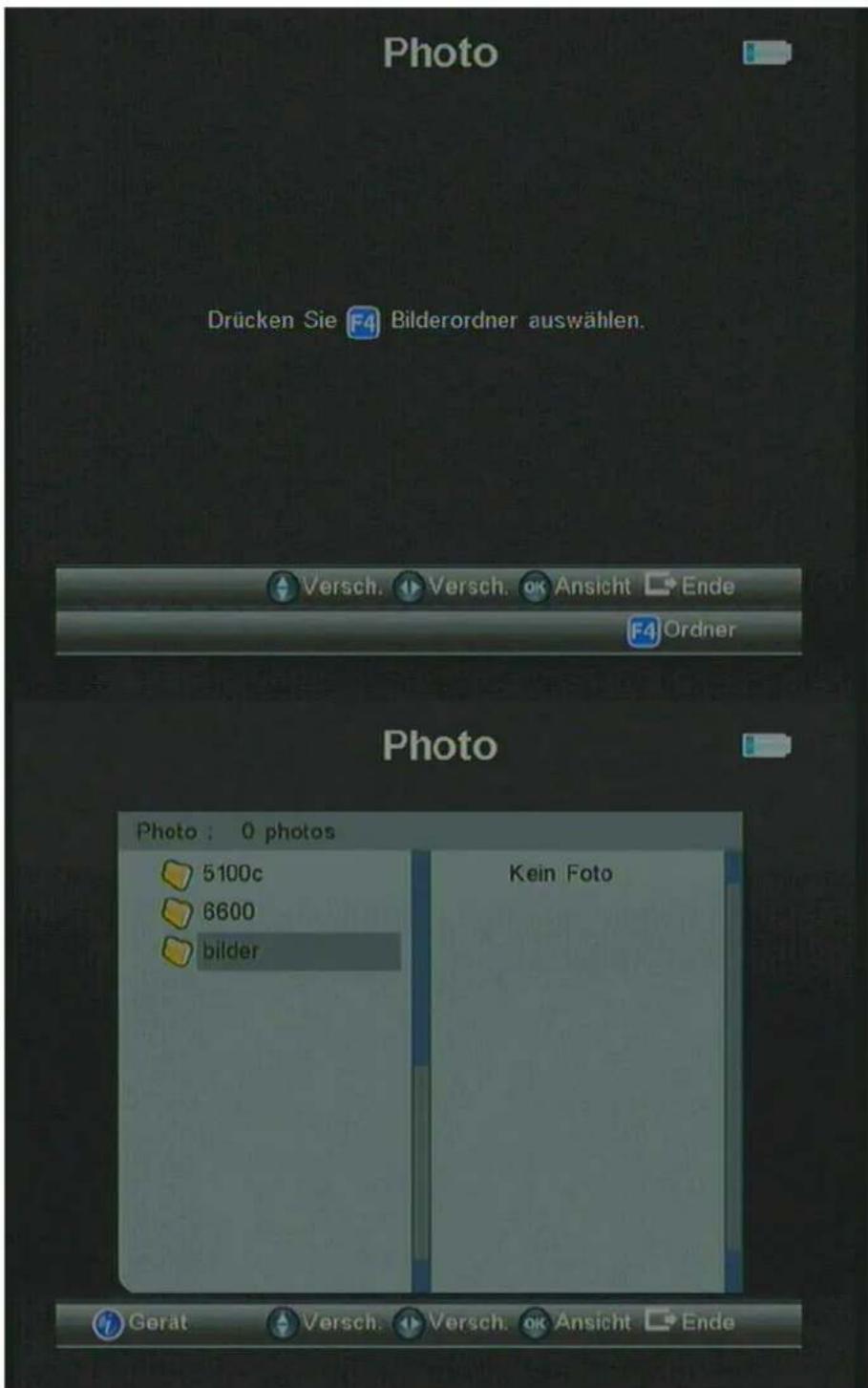

Nach Anschluss eines USB-Speichermediums und drücken der F4 Taste, erscheint dessen Verzeichnisbaum. Bewegen Sie sich mit den ▲▼◀▶Tasten zum gewünschten Bild und lassen es mit „OK“ anzeigen.

Photo Drücken Sie F4 Bilderordner auswählen. Versch. Versch. Ansicht Ende F4 Ordner Photo Photo : 0 photos 5100c 6600 bilder Kein Foto Geraut Versch. Versch. Ansicht Ende

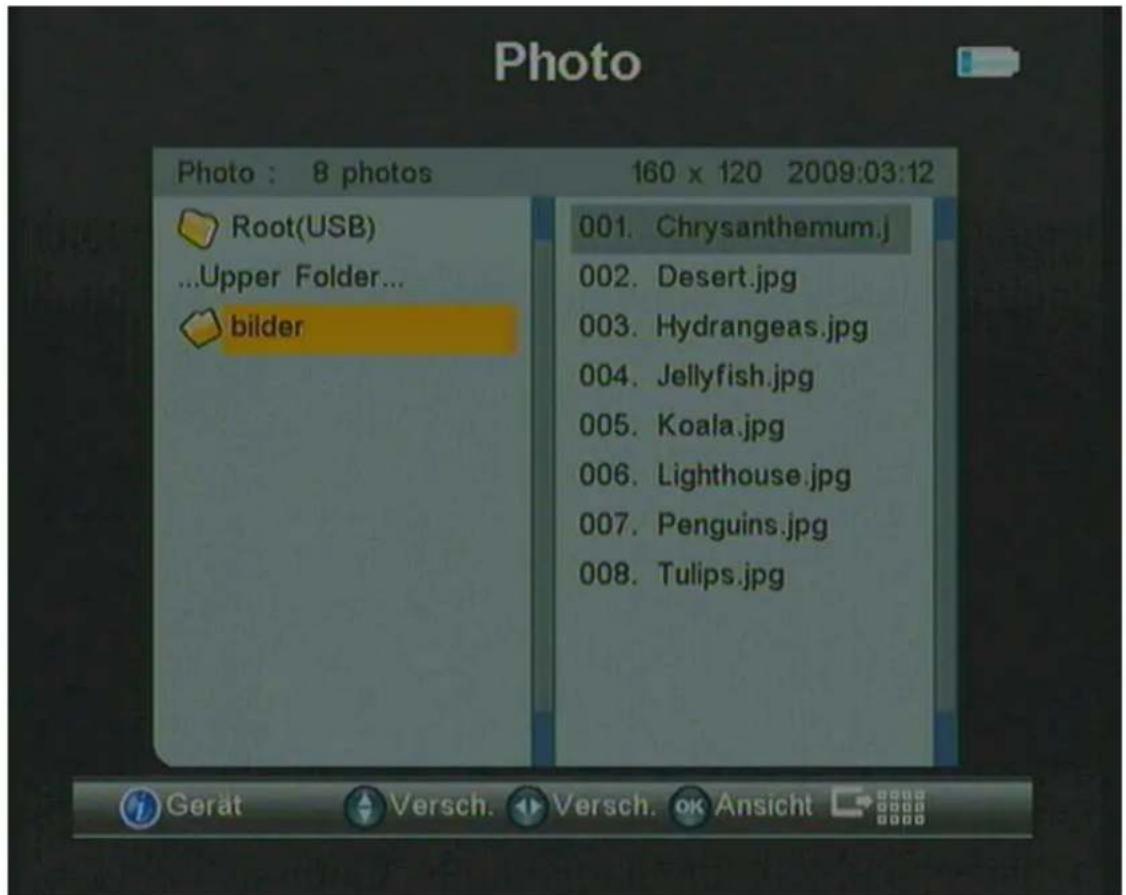

Photo Photo : 8 photos 160 x 120 2009:03:12 Root(USB) ...Upper Folder... bilder 001. Chrysanthemum.j 002. Desert.jpg 003. Hydrangeas.jpg 004. Jellyfish.jpg 005. Koala.jpg 006. Lighthouse.jpg 007. Penguins.jpg 008. Tulips.jpg

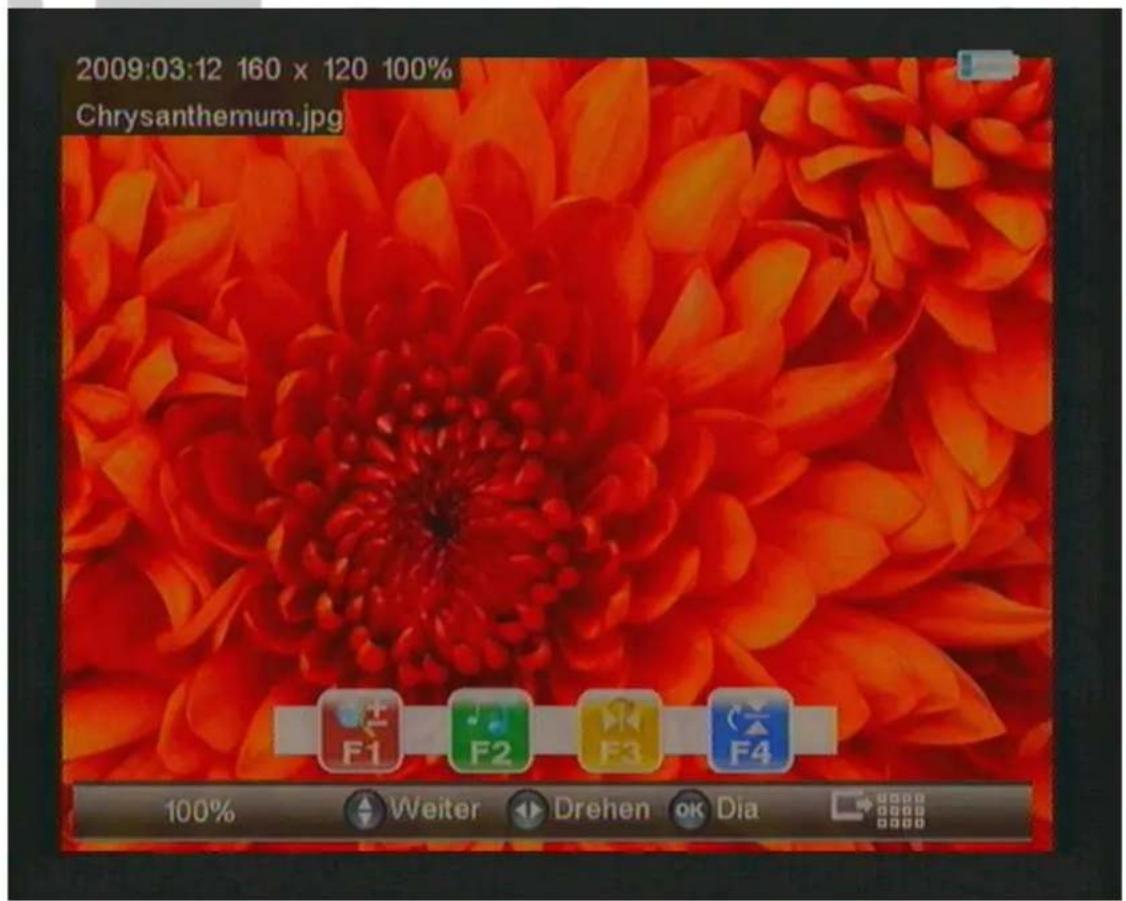

2009:03:12 160 x 120 100% Chrysanthemum.jpg F1 F2 F3 F4 100% Weiter Drehen ok Dia

Während der Bildanzeige kann mit den ▲▼Tasten Vor - und Zurück geblättert werden. „Exit“ verlässt die Bildanzeige. Die Einblendung informiert über verfügbare Optionen. Auch die Funktionstasten werden genutzt und haben folgende Bedeutung:

F1: Verkleinert / Vergrössert das Bild, der Ausschnitt ist mit ▲▼◀▶wählbar.
F2: Wechsel zum Musikplayer
F3: Spiegelt das Bild horizontal
F4: Spiegelt das Bild vertikal

◀▶: Dreht das Bild im Uhrzeigersinn um 90°

OK : Startet eine Diashow der Bilder im Verzeichnis

Meine Music

Das Abspielen von Audio-Dateien erfolgt in gleicher Weise. Dateien im mp3 Format können wiedergegeben werden. Ist ein USB-Datenträger angeschlossen, so erscheint dessen Verzeichnisbaum.

Wählen Sie einen Titel aus und bestätigen ihn mit „OK“ – der Player startet.

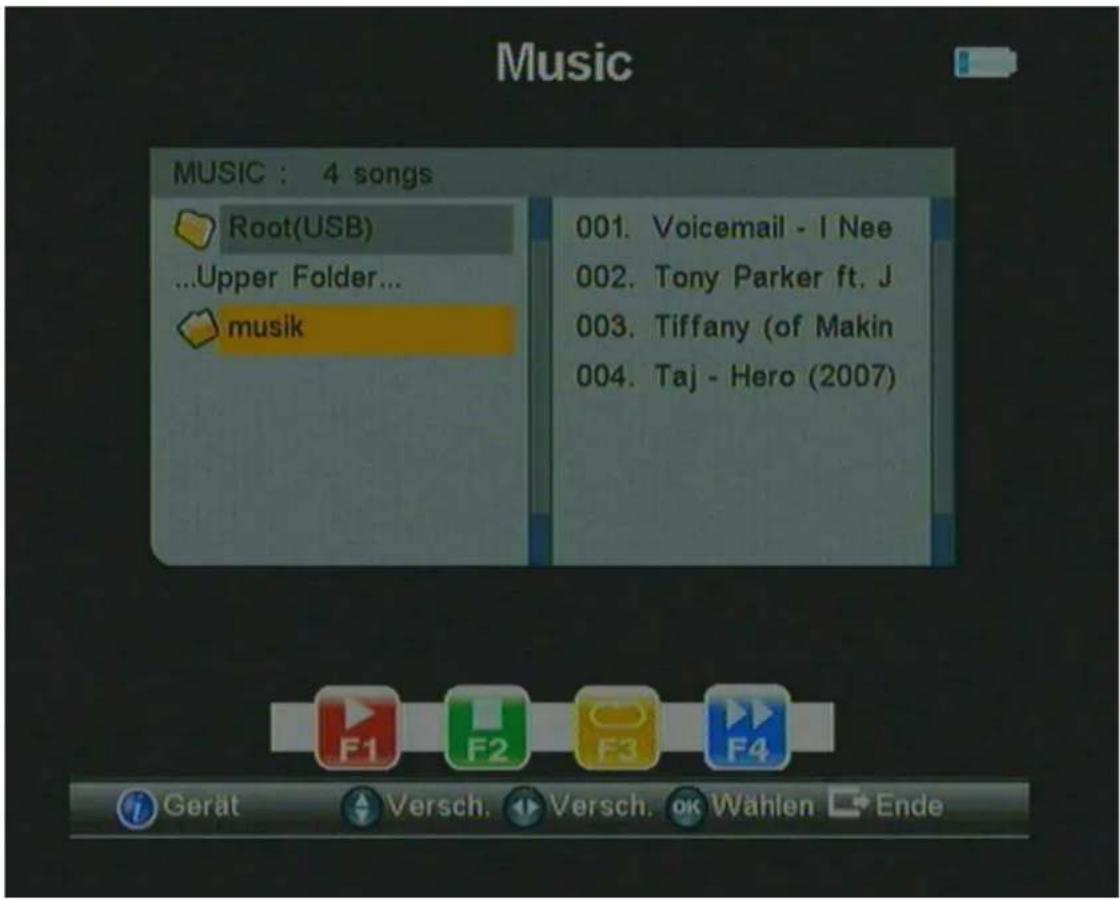

Music MUSIC : 4 songs Root(USB) ...Upper Folder... musik 001. Voicemail - I Nee 002. Tony Parker ft. J 003. Tiffany (of Makin 004. Taj - Hero (2007)

Neben einer grafischen Spektrum- und Laufzeitanzeige informiert Sie der Bildschirm bezüglich der verfügbaren Funktionen und deren Aufruf.

F1: Pause / Fortsetzen (Wiedergabe)
F2: Stopp
F3: Endloswiedergabe (Schleife)
F4: Nächster Titel

System Setup

Grundlegende Betriebsparameter des Messgerätes einstellen.

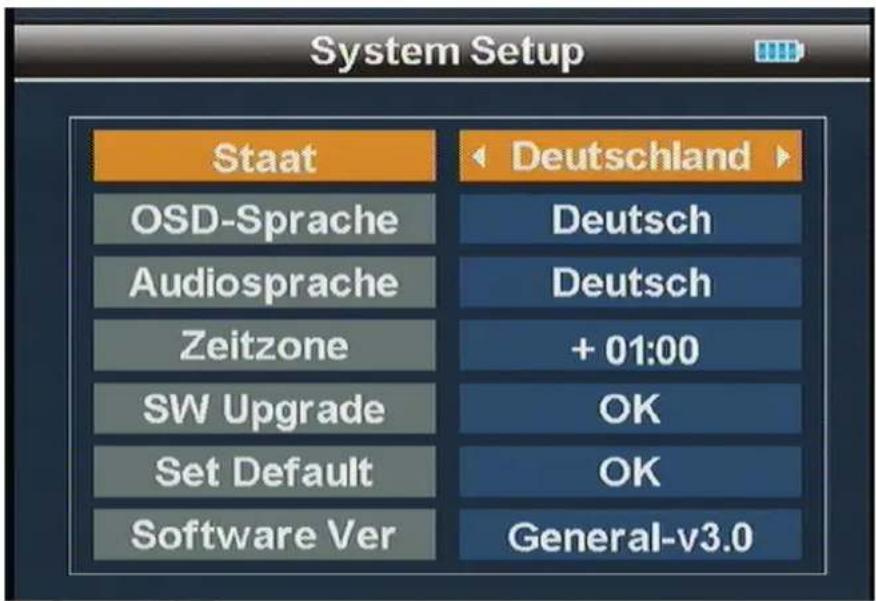

System Setup Staat OSD-Sprache Audiosprache Zeitzone SW Upgrade Set Default Software Ver Deutschland Deutsch Deutsch + 01:00 OK OK General-v3.0

Staat: Wählt das Land aus, in dem das Gerät betrieben wird.

OSD-Sprache: Stellt die Menüsprache ein. Mehrere Sprachen sind verfügbar.

Audiosprache: Wählt den bevorzugten Begleitton.

Zeitzone: Wählt die aktuelle Zeitzone bezogen auf die Normalzeit (GMT).

SW Upgrade: Hier besteht die Möglichkeit, das Betriebssystem des

Messgerätes mittels eines USB-Sticks zu aktualisieren.

SetSW Upgrade: Hier besteht die Möglichkeit, das Betriebssystem des Messgerätes zu aktualisieren, bzw. den aktuellen Systemstand auf einem USB-Sck zu sichern.

Set Default: VORSICHT !! setzt alle Einstellungen auf Auslieferzustand zurück.

NEU : KB - BackLight

Beleuchtung der Tasten

(AUS - 5 Sek. - 10 Sek. - 20 Second)

Update über USB

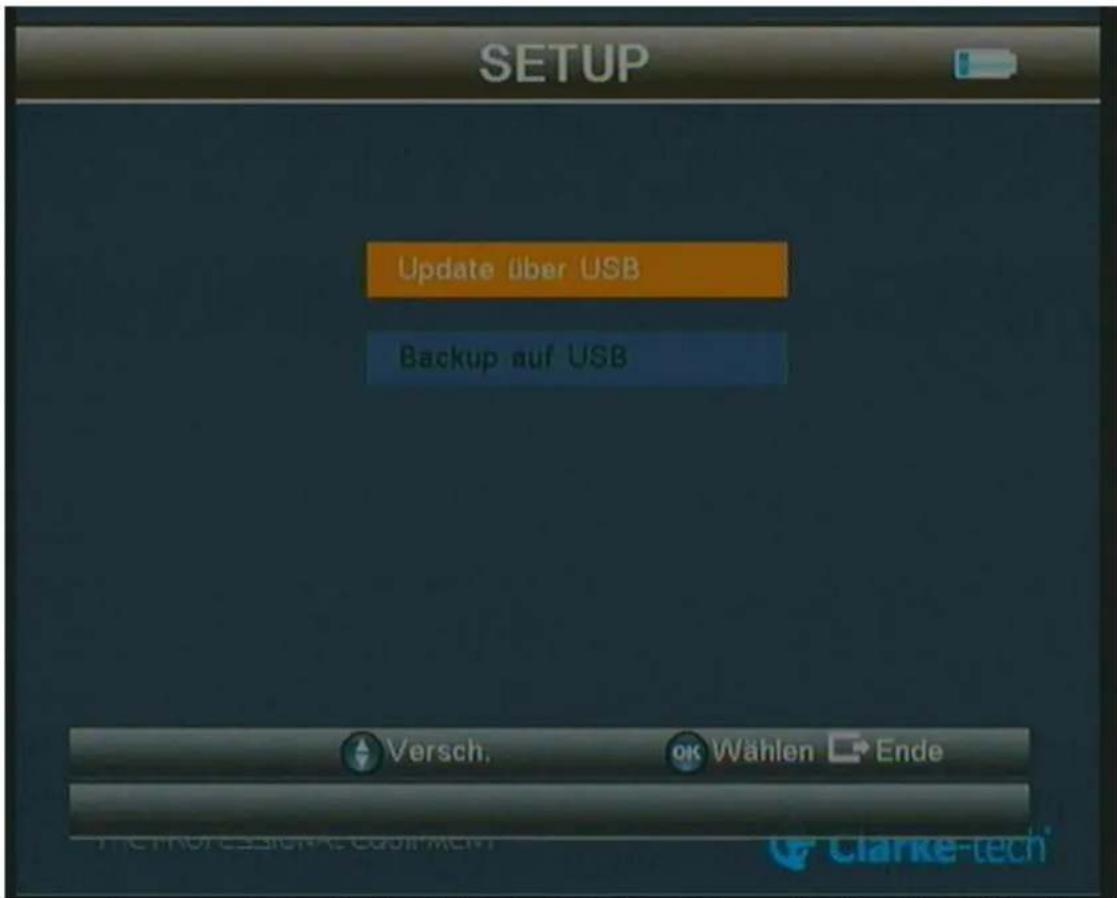

SETUP Update über USB Backup auf USB Versch. OK Wählen Ende THE PROFESSIONAL COOKING Clarke-tech

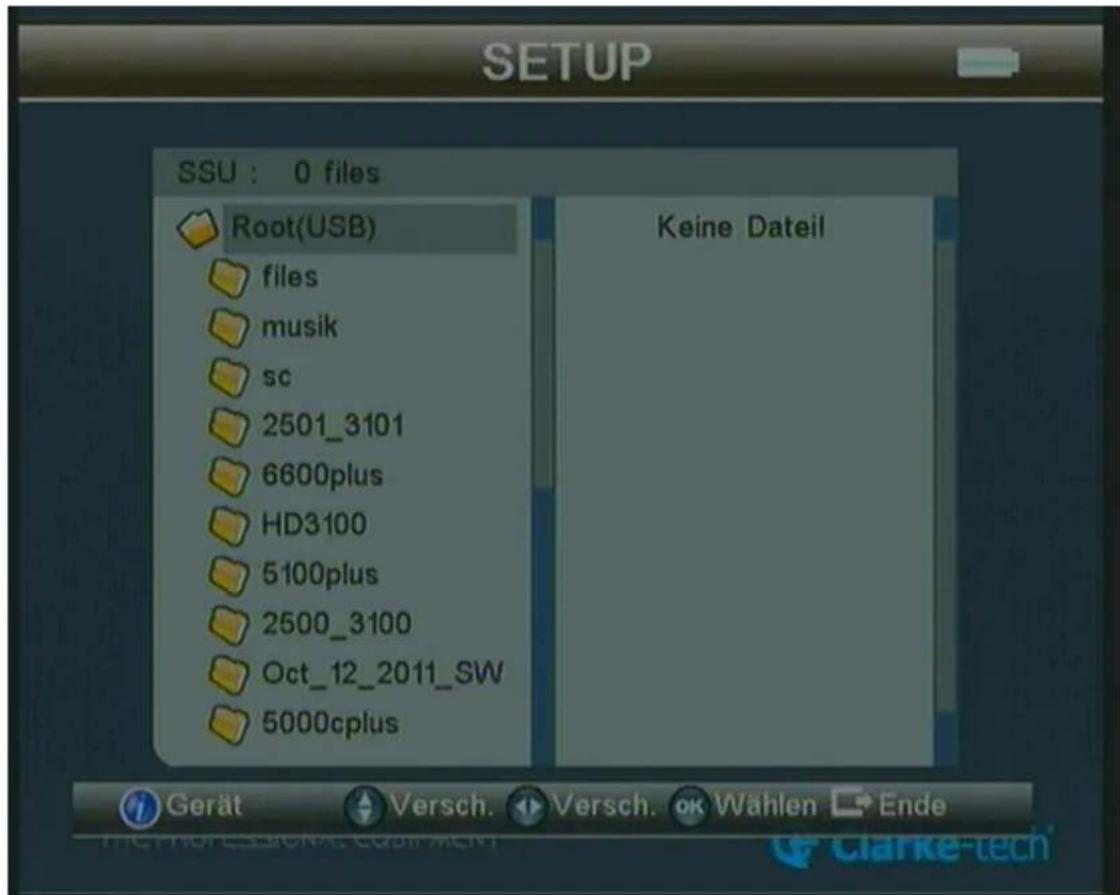

SETUP SSU : 0 files Root(USB) files musik sc 2501_3101 6600plus HD3100 5100plus 2500_3100 Oct_12_2011_SW 5000cplus Keine Dateil Geraät Versch. Versch. ok Wahlen Ende

Dieser Menüpunkt ermöglicht es, die Betriebssystemsoftware des Messgerätes auf den neuesten Stand zu aktualisieren. Laden Sie aus dem Internet die neueste Software herunter und speichern diese auf einem USB-Stick. USB-Stick in den USB-Anschluss des Messgerätes stecken. Wählen Sie dann den Punkt „SW Upgrade“ aus und mit OK bestätigen. Die Übertragung der Daten startet automatisch. Nach erfolgter Aktualisierung kehrt das Gerät zum letzten Menübildschirm zurück.

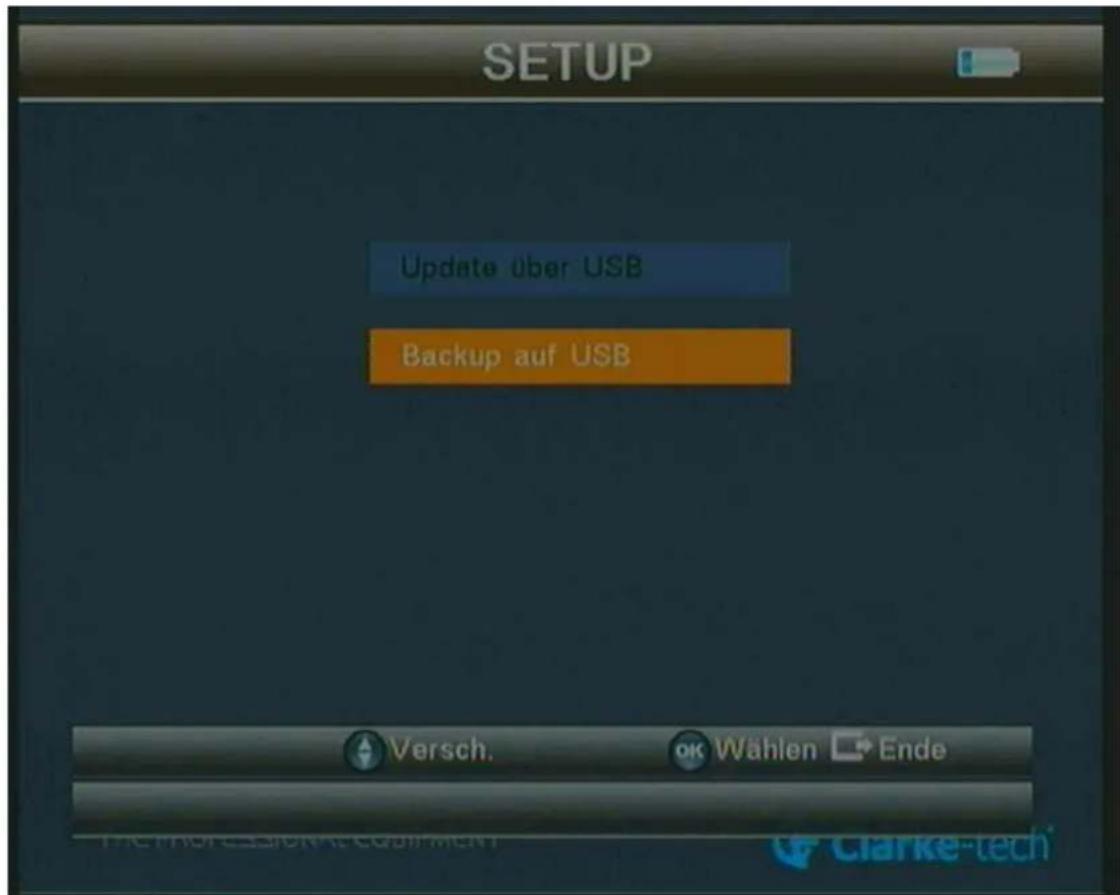

20. Backup auf USB

Ihre Einstellungen, die Senderlisten und andere Parameter lassen sich auf einem USB-Stick sichern. Zur Auswahl stehen: Standard-Datenbank, Benutzerdatenbank, Loader+Anwendung

SETUP Update über USB Backup auf USB Versch. OK Wahlen Ende The Information Equipment Clarke-tech

Clarke-tech

Tasten für direkten Funkonsaufruf

Im normalen TV-oder Radiobetrieb können einige Funktionen direkt aufgerufen werden.

Mit der OK Taste >zeigt die Liste der aktuell gespeicherten Programme an

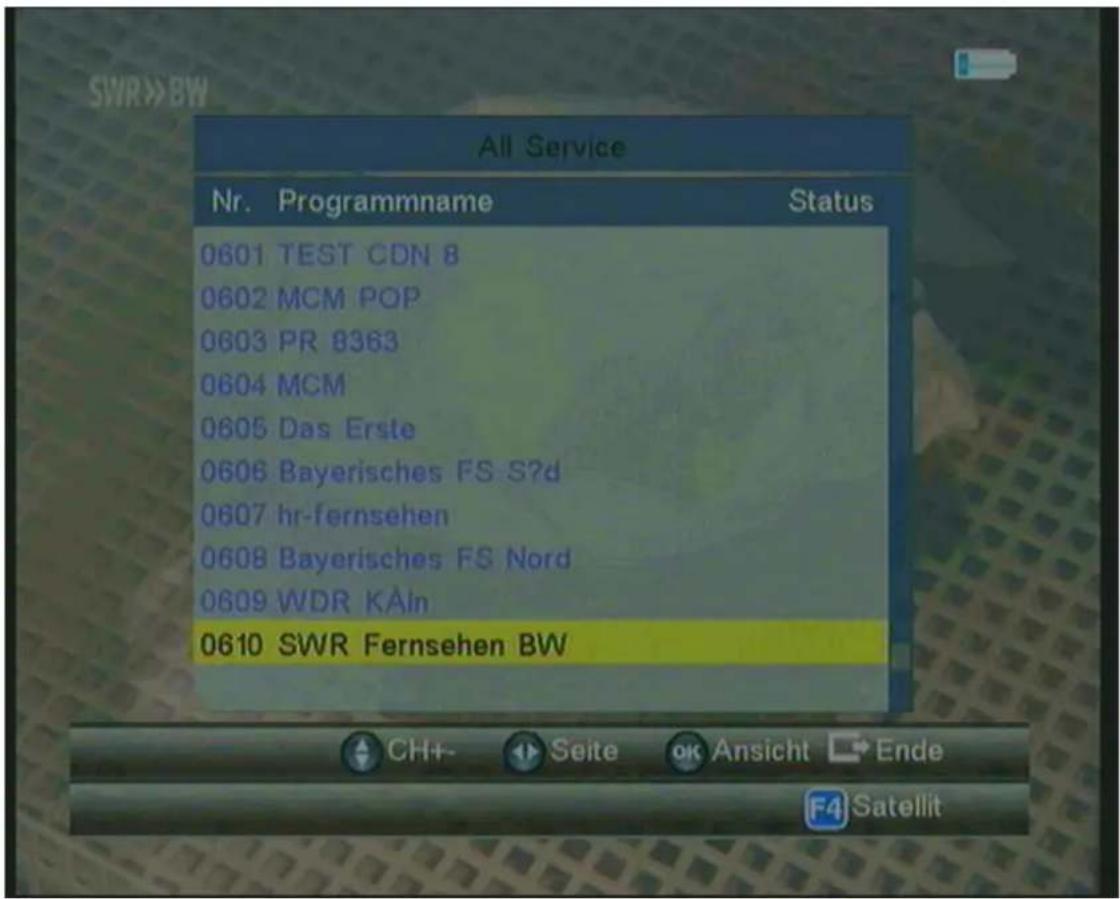

All Service Nr. Programmname Status 0601 TEST CDN 8 0602 MCM POP 0603 PR 8363 0604 MCM 0605 Das Erste 0606 Bayerisches FS S?d 0607 hr-fernsehen 0608 Bayerisches FS Nord 0609 WDR KÄln 0610 SWR Fernsehen BW

F4 ermöglicht den Zugang zu vielfältigen Programminformationen. Beachten Sie hierzu die angezeigten Optionen. Z.B. unterschiedliche Listen, mit den Navigationstasten ◀▶ zwischen All Service/DVB-T umschalteten

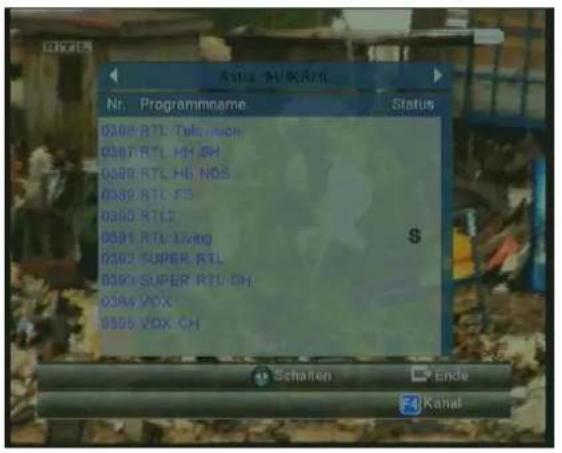

Asta: 1906 RTL Nr. Programmname Status 0308 RTL Television 0307 RTL HH SH 0309 RTL HI NOS 0309 RTL FS 0300 RTLZ 0501 RTL Living 0302 SUPER RTL 0503 SUPER RTL OH 0504 VOX 0505 VOX CH $

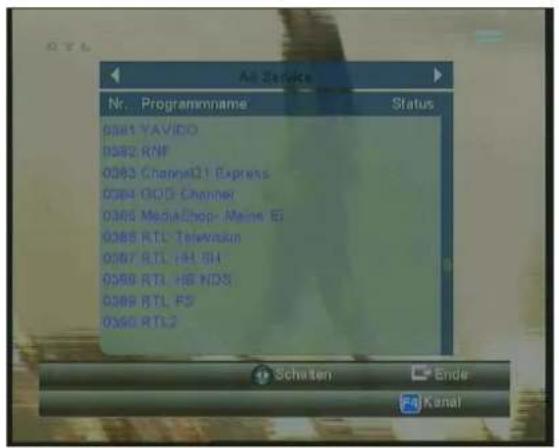

All Service Nr. Programmname Status 0381 YAVIDO 0382 RNF 0383 ChangeQ1 Express 0384 GDD Channel 0385 MediaShop- Meine E 0386 RTL Telewink 0387 RTL HJ NH 0388 RTI HS NDS 0389 RTL FS 0390 RTL2 Schaten Ende Kanal

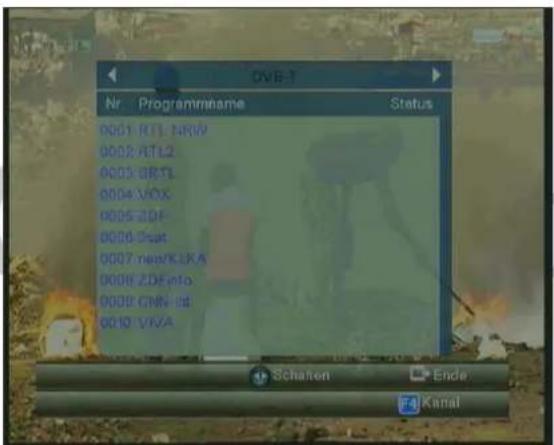

OVB-1 Nr. ProgrammeName Status 0001 RTI NRW 0002 RTL2 0003 BRTL 0004 VOX 0005 ZDF 0006 3sat 0007 new/KEKA 0008 ZDF info: 0009 GNV 88 0010 VIVA Schanen Ende F4 Kanal

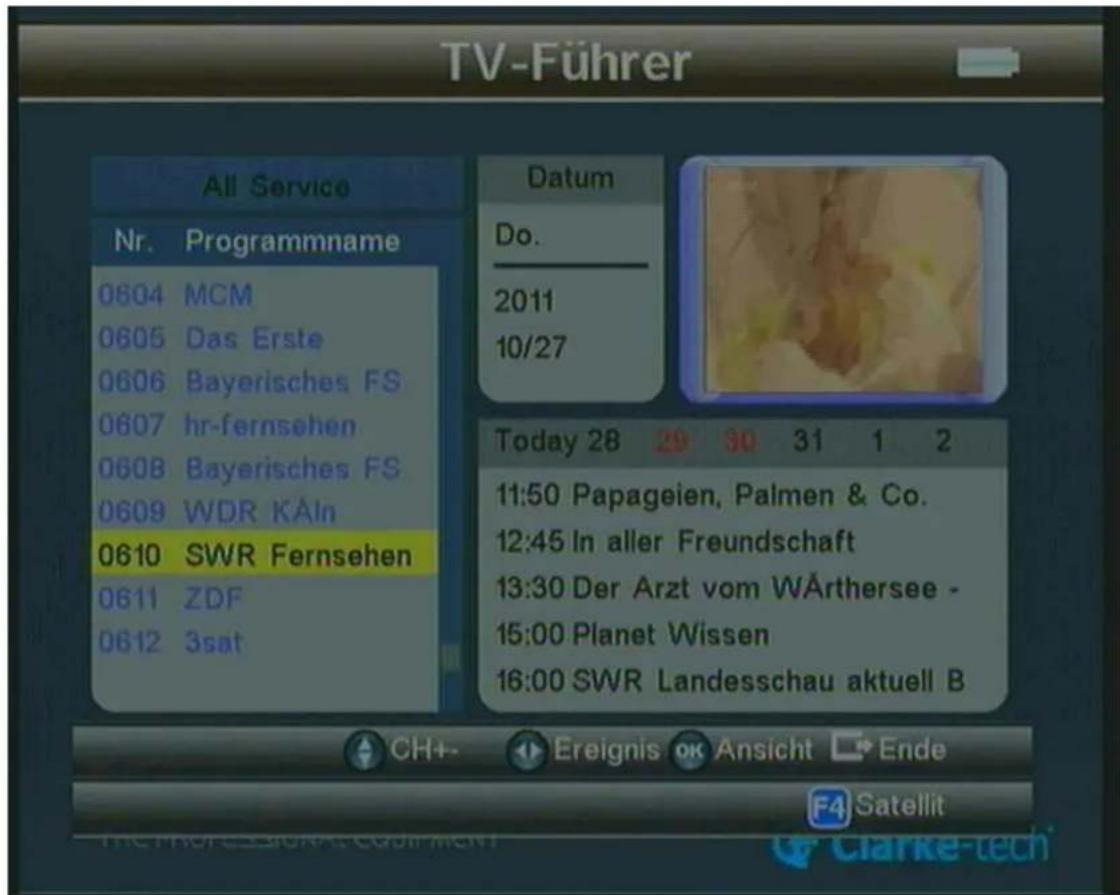

TV-Führer All Service Nr. Programmname 0604 MCM 0605 Das Erste 0606 Bayerisches FS 0607 hr-fernsehen 0608 Bayerisches FS 0609 WDR KÄln 0610 SWR Fernsehen 0611 ZDF 0612 3sat Datum Do. 2011 10/27 Today 28 29 30 31 1 2 11:50 Papageien, Palmen & Co. 12:45 In aller Freundschaft 13:30 Der Arzt vom WÄrthersee - 15:00 Planet Wissen 16:00 SWR Landesschau aktuell B CH+- Ereignis OK Ansicht Ende F4 Satellit Clarke-tech

Clarke-tech

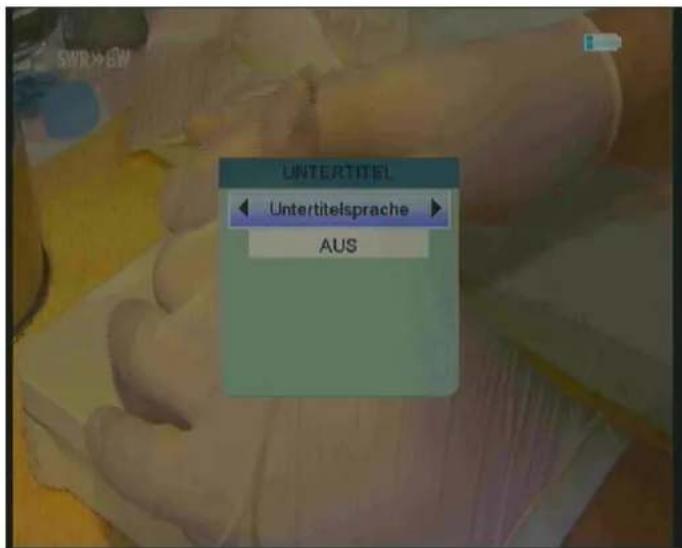

F2 öffnet das Untertitel-Menü. Verfügbare Untertitel und Sprachen werden angezeigt und können ausgewählt werden.

UNTERTITEL Untertitelsprache AUS

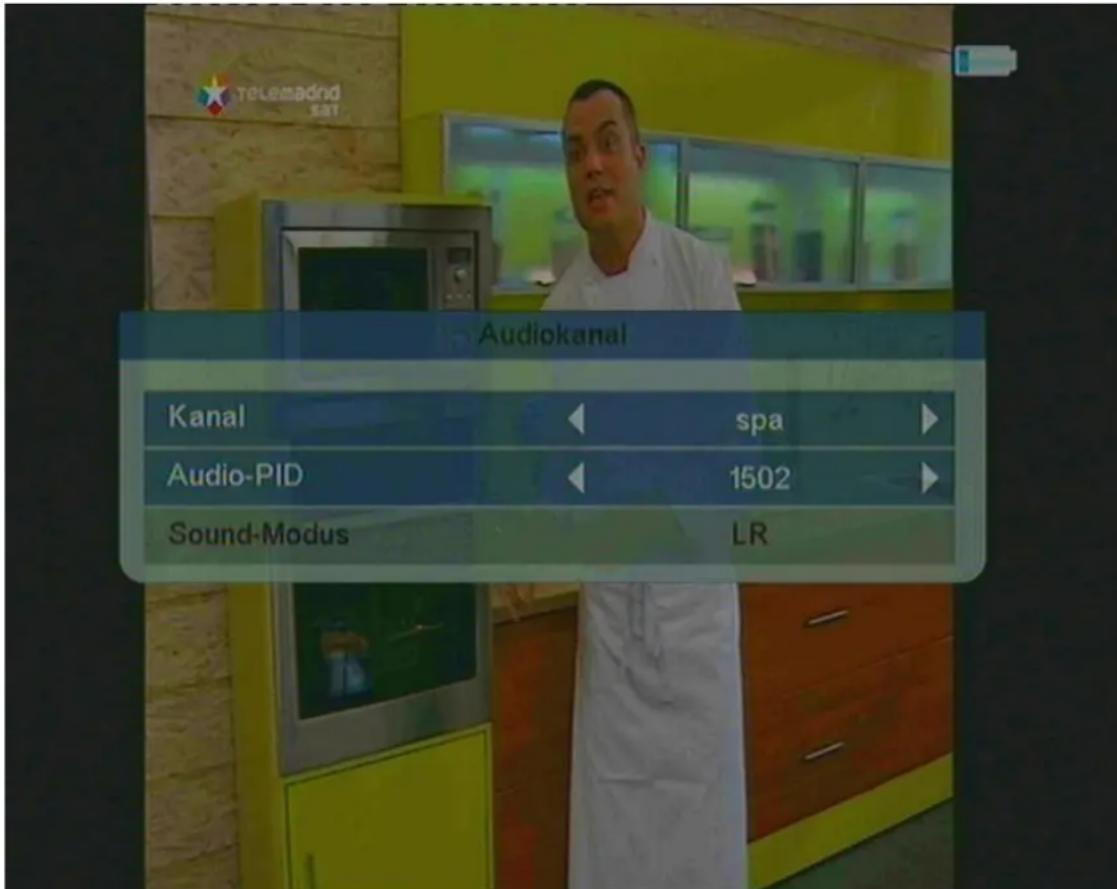

F3 führt zum Audiomenü. Verfügbare Tonkanäle und Tonoptionen werden angezeigt und können zur Wiedergabe angewählt werden.

Telemadrid SAT Audiokanal Kanal spa Audio-PID 1502 Sound-Modus LR

Technische Spezikaonen

	DVB-T	Anschluss	IEC-Buchse
		Frequenzbereich	VHF & UHF
		Kanalbreite	6/7/8 MHz
		Eingangsimpedanz	75 Ohm
	DVB.T	Modulation	COFDM
		Mod.Arten	QPSK, 16/64QAM
		Sendemodus	2k, 8k
		Guard-Intervall	1/2,1/4,1/8,1/16,1/32
		Fehlerkorrektur	1/2,2/3,3/4,4/5,5/6,7/8
Technische Ausstattung		Prozessor	32Bit RISC
		Flash-Speicher	16 MB
		SDRAM-Speicher	64 MB
Video-Decoder		MPEG2	MP@ML
		Datenrate	15 Mbit/s max.
		Auflösung	720x576, 720x480
		Videoformat	PAL/SECAM/NTSC
Audio		MPEG	MPEG 1&2
		Audio Typ	Single
		Sampling-Rate	32,44 / 48 kHz
Datenübertragung		Anschluss	USB (Host)
Stromversorgung		Li-Ion	8,4V / 3000 mAh
		Netzteil	Eingang	100~220V AC
			Ausgang	12V DC
Masse und Gewichte		Abmessungen	15,5 x 9,5 x 4,5 cm
		Nettogewicht	0,5 kg

Hinweise für den Umgang mit der eingebauten Baerie

WARNUNG !!!

In diesem Messgerät ist ein moderner Li-Ion (Lithium Ionen) Akku eingebaut. Diese Akku Typen Generaon ermöglicht eine lange Betriebsdauer mit kurzen Zyklen des Ladens, erfordert aber im Gegenzug auch einen peglichen Umgang.

Bie setzen Sie das Gerät keinen zu hohen Temperaturen oder einer mechanischen Belastung aus. Es könnte zu ungewollten chemischen Reakonen in der Baerie kommen, die die Baerie überhitzen könnten. Rauchentwicklung, Feuer oder schlimmstenfalls eine Explosion der Baerie wären die Folge!

Keinesfalls:

darf die Baerie ins Feuer geworfen oder erhitzt werden die Umhüllung mit einem scharfen Gegenstand beschädigt werden auf die Baerie getreten oder sie mit einem schweren Gegenstand belastet werden.

ins Wasser geworfen oder irgendwie kurzgeschlossen werden.

Es besteht sonst die Gefahr von Personen- und Sachschäden!

HINWEIS!

Die Baerie darf ausschließlich nur mit den mitgelieferten Ladegeräten aufgeladen werden.

Die Zeitdauer der ersten Auadung sollte 5 Stunden nicht unterschreiten, in der Folge sollte eine Ladezeit von 12 Stunden nicht überschrien werden. Bie schalten Sie das Gerät während des Ladens aus.

Die Baerie darf in einem Temperaturbereich von 0°-40°C gelagert werden.

Benutzen Sie Ihr Messgerät über einen längeren Zeitraum nicht, so sollten Sie die Baerie etwa alle 2 Wochen nachladen, um eine schädliche Tiefentladung zu vermeiden.

Eine defekte Baerie ist leicht austauschbar.

Austauschen der Baerie

Ein vertauschen der Anschlüsse beim Einbau führt zum Platzen der Baerie! Verwenden Sie ausschliesslich die Originalbaerie des Herstellers! Werfen Sie die alte Baerie keinesfalls ins Feuer oder in den Hausmüll! Entsorgen Sie die alte Baerie in der nächsten Sammelstelle, da sie umweltgefährdende Stoe enthält und ihre wertvollen Rohstoe wiederverwendet werden können.
