BEDIENUNGSANLEITUNG 2500 Plus Clarke-tech

1. Sicherheitshinweise....3

2.1 Hinweise

2.2 Sicherheitsvorkehrungen

1. Vor Inbetriebnahme 5

3.1 Zubehör

3.2 Die Satellitenanntenne

1. Bedienelemente/Anschlüsse 6

4.1 Frontseite

4.2 Rückseite

4.3 Fernbedienung

1. Anschließ en des Gerätes.... 10

2. Bedlenung und Funktionen 11

6.1 Erste Schritte

6.2 Systemeinstellungen

6.3 Kanäle

6.4 Elektronischer Programmführer(EPG)

6.5 Spiele

6.6 USB Menü

6.7 Systeminformationen

1. Fehlerbeseltigung 47

2. Technische Daten 48

Einführung

1.1 Überblick

Dieser Receiver Ist für den Empfang freier(unverschlüsselter) Programme konzipliert. Abhängig von Ihrem Wohnort können Sie über 10.000 verschiedene Programme empfangen. Sie können eine breite Auswahl an Kanölen mit Nachrichten, Musik, Filmen Sport oder Kultur empfangen. Dieses Gerät wurde unter der Verwendung bester Komponenten hergestellt.

1.2 Grundfunktionen

▶ Integriertes Conax CAS7
▶ MPEG-II Digital & voll DVB kompatibel
▶ On-screen display mit 256 Farben
▶ DISEqC Steuerung Version 1.0, 1.1, 1.2 und USALS kompatibel.
▶ 16 editierbare Favoritenlisten
▶ Kanalwechsel unter 1 Sekunde
▶ Erweiterte Blindsuche (Blind search)
Kanalverwaltung mit Funktionen wie Favoritenlisten, Kanalsperre, Überspringen, Verschieben und Löschen.
▶ Kanalsortierung nach Alphabet, Transponder und Verschlüsselungssystem
▶ Mehrsprachige Benutzeroberfläche : Englisch, Italienisch, Türkisch, Arabisch, Forsi, Deutsch, Französisch, Russisch, Spanisch, Portuglesisch und Holländisch
▶ Erweiterter elektr Programmführer mit Programmreservierung über EPG.
▶ Videotext
▶ DVB Untertitel
Umschaltung zwischen verschiedenen Sprachen bei mehrsprachig ausgestrollten Sendungen
Last channel Speicherfunktion
▶ Speicherkapazität für bis zu 10.000 Kanälen
▶ Erweltertes Kanallisten Menü
▶ Multi Sotellitensuche
▶ Spiel emit Stereoton
▶ Software und Kanallistenaktualisierung über Comschnittstelle (RS 232) per Computer oder von Receiver zu Receiver
▶ Kindersicherungen wie Menüspere, Receiversperre und Kanalsperre
▶ Digitaler Auslo Ausgang (S/PIDF)
▶ Multi Bild Anzelge
▶ Zoom funktion
▶ Farbe am Receiver einstellbar
▶ Component Ausgang(Y/Pb/Pr)
USB Interface
USB2.0 PVR vorbereitet über externe Festplatten mit Timeshift, Aufzeichnungs- & Wiedergabefunktionen.
▶ Schnelles Software Update über USB 2.0
▶ MP3 player und JPEG Anzeige

DISEqC ein eingetragenes Warenzelchen von EUTELSAT

Sicherheitshinweise

2.1 Allgemeine Hinweise

Bitte lesen Sie sorgfältlich das Handbuch bevor Sie das Gerät benutzen.

Öffnen Sie niemals das Gehäuse des Receivers. Es Ist gefährlich das Innere des Gerätes zu berühren.

Wenn Sie das Gerät längere Zeit nicht nutzen ziehen Sie das Netzkabel aus der Steckdose. Benutzen Sie nur einwandfreie Netzkabel weil sonst das Risiko eines Stromschlages gegeben ist.

Berühren Sie das Netzkabel nicht mit nassen Händen, das kann zu einem Stromschlag führen.

Stellen Sie das Gerät an einem Ort mit guter Durchlüftung und ohne Hezeinwirkung auf.

Wenn der Empfang gestört ist wenden Sie sich bitte an ihren örtlichen Fachbetrieb.

2.2 Sicherheitsvorkehrungen

Während der Installation beachten Sie bitte:

Stellen Sie das Gerät horizontal auf einer Ebenen Fläche auf. Die Aufstellung an einer unebenen Fläche kann Schäden im Gerät hervorrufen.

Stellen Sie keine Gegenstände auf dem Gerät ab.

Achten Sie darauf das keine Flüssigkeiten in das Gerät laufen oder spitzen.

Stellen Sie keine Wasserbehälter wie z B. Vasen auf dem Gerät ab.

Stellen Sie das Gerät nicht auf wo • Vibrationen einwirken

• Hohe Luftfeuchtigakelt
- Zu hohe oder zu liefe Temperaturen herrschen
- Keine genügende Luftzufuhr besteht (Raks, Regale)
• Bel direkter Sonneneinstrahlung

Wenn Sie das Gerät von einem warmen an einen kühlen Platz bewegen kann es zu Kondensation kommen. Lassen Sie das Gerät in diesem Fall 2 Stunden abtrocknen

▶ Der Netzstecker wird benutzt um das Gerät vom Stromnetz zu trennen. Auch nach der Netztrennung bleiben alle gespeicherten Daten erhalten.

Vor Inbetriebnahme

3.1 Zubehör

Die folgenden Zubehörteile liegen dem Gerät bei:

Bedlenungsanleitung

Fernbedienung

Batterlen

▶ Sollte etwas von den genannten Tellen bei Ihrem Receiver fehlen, kontaktieren Sie bitte Ihren Fachhändler.

3.2 Die Satellitenantenne

Die Antenne muss korrekt nach Azimuth und Elevation ausgerichtet sein um guten Empfang zu gewährleisten.

▶ Der Receiver ist in der Lage motorisierte Antennen mit DISEqC 1.2 und USALS zu steuern. Befragen Sie dazu Ihren Fachhändler.

Bedienelemente/Anschlüsse

4.1 Bedienelemente und Anschlüsse Frontseite

Clarke-Jach 9.999 1 5

1 Power : schaltet den Receiver zwischen Standby und Betrieb ON
2 Standby/Power LED : Die LED leuchtet Rot im Standby Modus und ist aus wenn das Gerät läuft
3 Aktlons (Indicator) LED : leuchtet wenn Befehle der Fernbedieung gesendet werden
4 - 5 CH. (▲▼-) Schaltet Kanäle hoch oder runter bzw. Ändert die Cursor Position bei Anwendungen

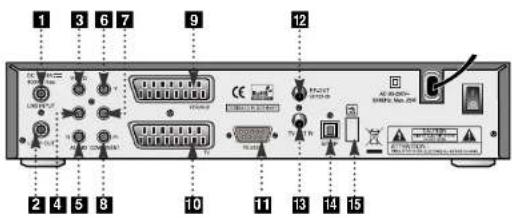

4.2 Bedienelemente und Anschlüsse Rückseite

1 3 6 7 9 12 2 4 5 8 10 11 13 14 15

No.	Name Connector Function
1	LNB INPUT F - Buchse ZF Eingang des Tuners
2	LOOP OUT F - Buchse ZF Ausgang zum Durchschleifen
3	VIDEO Cinchbuchse FBAS Video Ausgang
4	AUDIO L Cinchbuchse Audio Ausgang links
5	AUDIO R Cinchbuchse Audio Ausgang rechts
6	Y Cinchbuchse Component video Ausgang (Y)
7	Pb Cinchbuchse Component video Ausgang (Pb)
8	Pr Cinchbuchse Component video Ausgang (Pr)
9	VCR/AUX Scartbuchse CVBS Video AusgangSCART CVBS und RGB Videoeingang
10	TV SCART Scartbuchse CVBS, RGB Video Ausgang
11	RS-232C 9 polig seriell Serielle Schnittstelle
12	RF Ausgang 21-69 IEC 169-2 UHF Stecker TV Ausgang
13	TV ANT IN IEC 169-2 Buchse Eingang für terr. Antenne
14	S/PDIF Fiber Optic Digital Audio Ausgang (Optic).
15	USB USB Anschluss Type-A USB Schnittstelle

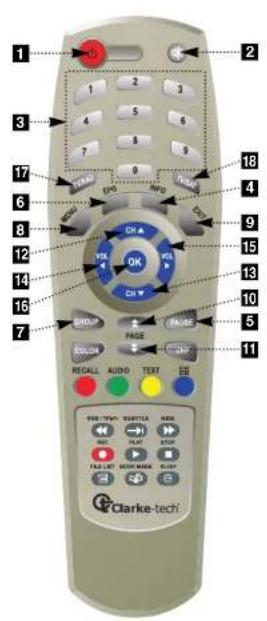

4.3 Bedienelemente und Anschlüsse Fernbedienung 4.3 Bedienelemente und Anschlüsse Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1 POWER : schaltet den Receiver AN/AUS
2 MUTE : schaltet den Ton stumm
3 Nr. 1-9 : zur Eingabe von numerischen Werten
4 INFO : zeigt Informationen zum Programm zweimaliges Drücken zeigt Details
5 PAUSE : schaltet auf Standbild, nochmaliges drücken der Taste löst die Pause
6 EPG : zeigt den elektr. Programmführer
7 GROUP : schaltet zwischen Kanallisten oder Satelliten
8 Menü : startet und beendet das Hauptmenü
9 EXIT : beendet laufende Anwendungen
10 - 11 ppelpfelle : blättert Selten (z.B. Kanalliste)
12 - 13 ch/runter : Kanal auf /ab und Cursor Im Menü
14 OK : zeigt die Kanalliste oder Bestätigung Im Menü
15 - 16ks/rechts : ändert Lautstärke und Werte im Menü
17 TV/RADIO : schaltet zwischen TV und Radicempfang
18 TV/SAT : schaltet das AV Signal des Receivers zum TV Aus

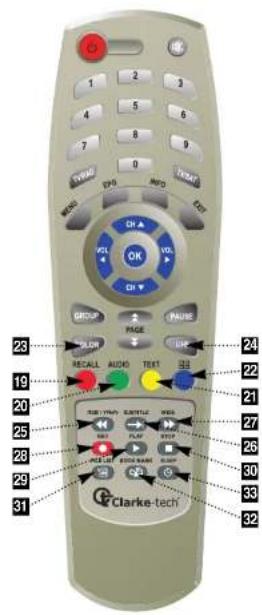

23 19 20 25 28 29 31 24 22 21 27 26 30 33 32 Clarke-tech

19 RECALL (rot) : schaltet zu vorherigen Kanal zurück
20 AUDIO(GRÜN) : ruft das Audio Auswahlmenü mit verschiedenen Tonspuren und Audiomodi auf. Im Menü Modus wird diese Taste für Spezialfunktionen genutzt.
21 TEXT (gelb) : schaltet in den Videotextmodus
22 BLUE : schaltet auf Multibildwiedergabe
23 COLOR : Bildelnstellungen wie Farbe oder Kontrast
24 UHF : zum Einstellen des UHF Kanals
25 RWD(RGB/YPbPr) : schneller Rücklauf bei Wiedergabe (inkl. Timeshift) und Steuerung des Videoausgangs Im Live Modus.
26 ADVANCE(Untertitel) geht zur laufenden Sendung bezügl. Anzeige vom Untertitel Im Live Modus.
27 FWD(WIDE) : schneller Vorlauf bei Wiedergabe (inkl. Timeshift) und Auswahl des Bildformats (Pan Scan, Letter-Box(4:3), Full screen oder Pillar-Box(16:9)) im Live Modus.
28 REC : Aufnahme starten.
29 PLAY : Wiedergabe starten.
30 STOP : Wiedergabe stoppen.
31 FILELIST : zur Anzeige der Wiedergabeliste.
32 BOOKMARK : setzt Lesezeichen in Aufzeichungen zum späteren Aufrufen dieser Position.
33 SLEEP : Schlummerfunktion, Das Gerät schaltet nach der eingestellten Zeit in den Standby Modus.

Anschließen des Gerätes

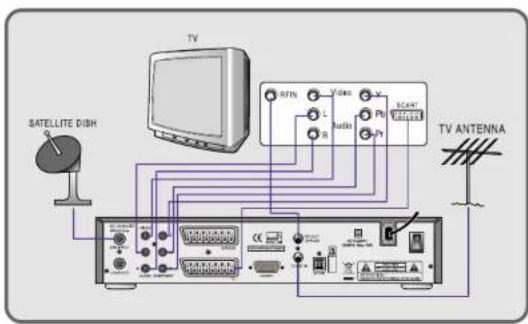

5.1 Anschließen des Gerätes

1 schließen Sie die TV Antenne (oder Kabelanschluss) am Anschluss TV ANT IN an. (nicht zwingend erforderlich)
2 schließen Sie das TV Kabel zum Fernseher an den Anschluss RF OUT an, (nicht zwingend erforderlich)
3 schließen Sie das Scartkabel zum TV an die Buchse TV SCART an
4 schließen Sie gglls. den Videorecorder o.ä. an die Buchse VCR AUX SCART an.
5 schließen Sie das Kabel von der Sotellitenantenne an die F-Buchse LNB INPUT an.

SATELLITE DISH TV RTN VGA L R Pt Pt SCANT VGA TV ANTENNA

Bedienung und Funktionen

6.1 Erste Schritte

Nachdem der Receiver eingeschaltet wurde fahren Sie wie folgt fort:

1. Menü Sprache einstellen

① Schalten Sie den Receiver und Fernsehgerät ein.
② In dem nun erscheinenden Menü wählen Sie die gewünschte Sprache aus

Und bestätigen mit der Taste.

Melding/Uncice 1. English 2. Tolerance 3. Topique 4. A###. 5. Design 6. Check 7. Process 8. Process 9. Custom 10. Process 11. Design Action

6.1 Erste Schritte 6.1 Erste Schritte

2) Antenneneinstellungen

Drücken Sie die Menü Taste um in das Hauptmenü zu gelangen. ② Benutzen Sie die festen um sich im Menü zu bewegen. ③ Drücken Sie die Taste auf dem Menüpunkt Antenneneinstellungen. Wenn Sie eine motorisierte Antenne besitzen wählen Sie Drehanlageneinstellung Sollte ein 4 - stelliger Pincode abgefragt werden so geben Sie "0000" ein.

AutoCorrecting Default USB Versorgung USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type USB Type


Sachan-Veränderung Temperature Pressure Gesamt, Voltage Vermögens Performance Lunch Gain ex. Sachan/Veränderung 40kA/125 (11.600, 0.000) 0.2 0.759 0.813 Metrachnahme Oil bilgalsen Basislens Signal 10% 10% Data samples

4 Wählen Sie den Wert aus den Sie zu ändern wünschen (Antennenelnstellungen) - Satellit : wählen Sie den zu durchsuchenden Sateillten aus - LNB Versorgung : wählen Sie zwischen AN, AUS(13V / 18V ist abhängig von Einstellung LNB TYP) - LNB TYP : wählen Sie zwischen Single, Universal und OCS - LNB Frequenz : geben Sie hier die Oszillatorfrequenz ihres LNB ein - 22 KHz : wählen Sie 0 oder 22 KHz wenn nicht auf Auto gestellt wurde - DISEqC-Schalter : wählen Sie die Version zwischen AUS, 1.0 und 1.1 aus - Committed/Uncomitted : wählen Sie den DISEqC Port aus ⑤ Wählen Sie den Wert aus den Sie zu ändern wünschen (Drehanlageneinstellung) - Frequenz : sollte die Voreinstellung nicht zutreffen so können Sie den Wert des Transponders ändern auf dem nach Signal gesucht wird. - DISeqC Motor : Wählen Sie das passende DISEqC Protokoll für Ihren Motor aus Zur Auswahl stehen USALS, DISEqC 1.2 und AUS

Wenn die Einstellung DiSEqC 1.2 lautet :

- Verschieben : hiermit kann die Antenne nach Ost oder West bewegt werden - Limit: drücken Sie die um Limits festzulegen. - Limit deaktivieren : hiermit können Limits aufgehoben werden - Zur Mitte : bewegt die Antenne zur Null - Position - Ost/West Limit festlegen : bewegen Sie die Antenne mit den ( . ) Drücken Sie die um ein Limit festzulegen.

Wenn die Einstellung USALS lautet :

- Sat Grad : geben Sie hier die Position des Satelliten ein - Antennenposition : drücken Sie die - Zur Referenz: bewegt die Antenne auf die Referenzposition Null - Antenne Längengrad : geben Sie Ihren Längengrad ein - Antenne Breitengrad : geben Sie Ihren Breitengrad ein Daten wie die Position der Sotelliten sowie Breiten- und Längengrad entnehmen Sie bitte der Dokumentation Inres Motors.

Wichtig !!

Um korrekte Einstellungen vornehmen zu können sollten Sie über die Art ihres LNB informiert sein. Sie sollten die Konfiguration Ihrer Satanlage kennen um korrekte DiSEqC und 22 KHz Einstellungen vornehmen zu können. ⑥ Wenn Sie Ihre Einstellungen vorgenommen haben drücken Sie die EXIT Taste.

6.1 Erste Schritte 6.1 Erste Schritte

3) Satellitensuchlauf

Mit dieser Funktion sucht der Receiver nach verfügbaren Kanalen und speichert diese ab. ▶ Automatischer Suchlauf

um mehr als einen Satelliten auf einmal abzusuchen drücken Sie bitte die RoteTaste wenn der Cursor auf Satellt steht. Mit Häckchen markierte Satelliten werden abgesucht. ② drücken Sie die auf den Namen der Satelliten in der Satellitenliste. Wenn Sie fertig sind drücken Sie die EXIT Taste um die Satellitenliste zu schließen. ③ Benutzen Sie die zum Suchart- und Netzwerksucheoptionen festzulegen. Such Typ: entscheiden Sie welche Kanäle gesucht werden sollen, Alle Kanäle, nur Frele oder z.B. nur TV Kanäle Suche Frequenzen : Schalten Sie diese Option um neue Transponder die mit bereits bestehenden verknüpft sind zu finden. Dabel durchsucht der Receiver zusätzlich die NIT (Network Information Table). 4 drücken Sie die OK Taste um den oder die Satellten zu durchsuchen.


Nokia1. Sustrius? Frequency Suie Type Suie Frequencies ADJATATION 70 5540 Hz Alt+Programms EN Page: Quarter: Audio mode


SUCME SUCME Path 0.0000 / 4.000 SUCME (1996) Ft. Path SUCME Path 128 STAN News 128 Star Cart 137 Movies ME 138 STAN Cine 137 Movies ME 138 World ME 139 World RN Page: Sentinel 50% 75%

▶ Blind Scan

Wählen sie den Gewünschten Satelliten mit Hilfe (der 'Pfell Tasten' auf der Fernbedienung aus. Mit Hilfe der roten Taste, können sie mehrere Satelliten Auswählen. ② Wöhlen sie die "Such" Option mit Hilfe der Pfeil ( / ) Tosten auf der Fernbedlenung. Polarisation: Wählen sie 'ALL' für alle möglichen Polarisationen aus, oder aber auch V oder H \- SR : Wählen sie zwischen > Schnell, Detail, über 7.5M, unter 7.5M oder unter 3.7M \- Suchmodus : Wahlen sie 'ALLE' oder 'FTA' oder 'TV' aus ③ Drücken sie auf der Fernbedienung um die Suche zu Starten.

Start search Default ASP.NET SP F400 - 8.330 GHz 6R F407 Per ALL Mouse ALL START List options

6.1 Erste Schritte

▶ Manuelle Kanalsuche

① wählen Sie einen Transponder 2 um die Parameter (Frequenz, Symbolrate) des Transponders zu ändern benutzen Sie die Nummerntasten der Fernbedlenung. ③ benutzen Sie die Grüne Taste um einen neuen Transponder einzufügen ④ um einen Transponder zu löschen benutzen Sie die Gelbe Taste 5 Sie durchsuchen einen Transponder indem Sie die Parameter eingeben und die Taste drücken.

▶ PIDs (Package Identifier) suche

① wählen Sie einen Transponder ② um die Parameter (Frequenz, Symbolrate) des IP zu ändern benutzen Sie die Nummerlasten der Fernbedienung ③ benutzen Sie die Grüne Taste um einen neune TP einzufügen 4 um einen TP zu löschen benutzen Sie die Gelbe Taste 5 um den TP zu durchsuchen geben Sie seine Parameter ein und benutzen die Hoch/Runter Tasten um manuell die PIDs eingeben zu können. Jeder Kanal hat in der Regel 3 PID's, die Audio PID. Die Video PID und die PCR PID.

Macromedia keyboard Select Properties Systematic Pertension Subtle Top Subtle Frequency AVGAT37E 1200 MHz ST 500 MHz Auto Progronic 800 Page 0% Quality 99% TCP 500 Auto mode Auto/Speed T1:100mm


PSD Spectrum Basic Audio Composite Digital Video HD Audio PSD PSD HD RGB Gray 90% White 80% RGB (RGB) Audio audio 2.000000 MHz 1.500 MHz 1.500 MHz Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto Auto PSD Auto 0.000000 MHz 1.500 MHz Video HD Auto Audio PSD Audio PSD HD Audio PSD HD Audio PSD HD Audio PSD HD Audio PSD HD Audio

\* Wichtig !!

Wenn Sie bestimmte Kanäle trotz Eingabe der korrekten Daten nicht empfangen können wenden Sie sich bitte an Ihren Fachhändler

6.1 Erste Schritte

4) Kanalauswahl

Sie können mit den Taste zwischen den Kanälen hin und her schalten. ▶ Wenn Sie die Kanalnummer wissen können sie diese direkt über die Zifferntasten anwahlen ▶ Wenn Sie den Kanalnamen oder den Transponder oder das Verschlüsselungssystem kennen können Sie die Kanallste mit der aufrufen


Programs versus SPT a - 1 D 342 GETY WABCD TV-DBB CNS GTX OM.TX FRAKOB TV Text-Live BTO TVD ON.PSC ON.BTC Server 1 Programs on the Internet

① Auf der linken Seite werden Detailinformationen zum Programm angezeigt ② Sie können die folgenden Tasten verwenden um zu navigleren \- /• sie bewegen sich auf oder ab in der Kanolliste \- /C: sie blättern seltenweise in der Kanalliste \- ROTE Taste : zeigt alle Kanäle der aktuellen Gruppe an \- GRÜNE Taste : zeigt alle Kanäle alphabetisch sortiert an \- GELBE Taste : zeigt alle Kanäle nach Transponder sortiert an \- BLAUE Taste : zeigt alle Kanäle nach Verschlüsselungssystem sortiert an ③ Drücken Sie die wenn Sie den gewünschten Kanal gefunden und markiert haben

6.1 Erste Schritte

5) Funktionen der Fernbedienung

▶ Lautstärkeregelung

① Während Sie ein Programm sehen benutzen Sie die um die Loutstärke zu regeln ② Sie können den Ton stumm schalten indem Sie die MUTE Taste drücken. Es wird dann das Mute Symbol auf dem Bildschirm angezeigt. Um den Ton wieder zu aktivieren drücken Sie erneut MUTE.

▶ Kanalinformationen

Drücken Sie die INFO Taste um das Informationsbonner für einige Sekunden einzublenden ② Drücken Sie die INFO Taste erneut um detaillierte Informationen zu erhalten.

▶ TV / SAT Umschaltung

Benutzen Sie die TV/SAT Taste um folgende Signalquellen aufzurufen: - TV MODUS : das Signal von TV ANT INPUT wird ausgegeben (in der Frontanzeige erscheint 'TV') - VCR MODUS : das Signal von VCR SCART INPUT wird ausgegeben (in der Frontanzeige erscheint 'TV') SAT MODUS : das Signal von SATELLIT wird ausgegeben (In der Frontanzeige erscheint die Kanalnummemanzelge)

▶ TV/RADIO Umschaltung

Mit dieser Taste schalten Sie zwischen TV- und Radiomodus

▶ RECALL (ROT)

Diese Taste schaltet zum vorherigen Kanal um

▶ Untertitel / Audio ( GRÜN)

Wählen Sie den Untertitel oder Tonstatus des aktuellen Kanals - AUDIO MODUS : wählen Sie zwischen Stereo- Mono links- Mono rechts - AUDIO SPUR : wählen Sie zwischen verschiedenen Tonspuren

\* WICHTIG !!

Untertitel und Tonspuren können nur geändert werden wenn der Kanal diese Optionen anbietet.

6.1 Erste Schritte

▶ GELB (Videotext)

Videotext kann auf Kanälen die diesen Service anbleten aufgerufen werden

▶ PAUSE

Sie können mit dieser Taste auf Standbild scholten, nochmalliges drücken kehrt zur normalen Wiedergabe zurück Wenn Standbild aktiviert ist können Sie die Zoomfunktion wie folgt nutzen. ① wählen Sie mit den Fund und Leinen Bildsektor aus. ② mit starten Sie die Vergrößerung mit nochmallgem verkleinem Sie wieder

▶ Gruppe (Group)

Im normalen TV oder Radlobetrieb können Sie mit dieser Taste Satelliten- oder Favoritenlisten aufrufen (nur angelegte oder gespeicherte Favoriten oder Satelliten werden angezeigt)

▶ Multibildanzeige (BLAUE Taste)

Mit dieser Taste können Sie den Multibild Modus aktivieren. Sie können die Anzahl der Bilder aus 1x2, 2x2, 2x3 oder 3x3 auswählen.

▶ SLEEP

Sie können den Receiver automatisch abschalten lassen. Wählen Sie den Zeitraum nachdem der Receiver in Standby gehen soll indem Sie die Sleep Taste drücken.

Pop Central Pop in Seoul

6.2 Systemeinstellungen

1) Zeiteinstellung

In dieses Menü können Sie die lokale Uhrzeit, den Kanal mit dem das Gerät automatisch einschaltet und den Sleeptimer einstellen.

- Verwendung GMT : Setzen Sie den Schalter auf EIN, um die Zeltdifferenz zwischen Ihnen und der GMT automatisch einzustellen. - Aktuelles Datum : Wenn GMT deaktiviert ist, können Sie hier das aktuelle Datum einstellen - Aktuelle Uhrzeit: Wenn GMT deaktiviert ist, können Sie hier die aktuelle Uhrzeit einstellen - Regionaler Offset: Wenn GMT aktiviert Ist, können Sie hier die Zeitdifferenz zu GMT festiegen - Weckmodus : Auswachmodus zwischen Aus, Einmällig und Täglich wählen - Weckzelt : Aufwachuhrzelt mittels numerischer Tasten der Fernbedlenung einstellen - Weckprogramm : Aufwachkanal auswählen - Sleep Modus : Schlafmodus zwischen Aus. Einmalig und Täglich wählen. - Sleep Zeit : Schlafzeit mittels numerischer Tasten der Fernbedienung einstellen - Sommerzelt : Bei Sommerzelt EIN und in der Winterzelt AUS

Information Technology Information GMT 100% 20% 30% 40% 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 150% 160% 170% 180% 190% 200% 210% 220% 230% 240% 250% 260% 270% 280% 290% 300% 310% 320% 330% 340% 350% 360% 370% 380% 390% 400% 410% 420% 430% 440% 450% 460% 470% 480% 490% 500% 510% 520% 530% 540% 550% 560% 570% 580% 590% 600% 610% 620% 630% 640% 650% 660% 670% 680% 690% 700% 710% 720% 730% 740% 750% 760% 770% 780% 790% 800% 810% 820% 830% 840% 850% 860% 870% 880% 890% 900% 910% 920% 930% 940% 950% 960% 970% 980% 990% 1000%

6.2 Systemeinstellungen

2) Audio / Video Einstellungen

Dieses Untermenu erlaubt es die Bild und Toneinstellungen festzulegen.

Audio Sprache : legt die Sprache der Haupttonspur fest - Untertitel Sprache : legt die Sprache der Untertitel fest - Video Format : legt die Art des Videoausgangs fest (AUTO, PAL, NTSC) - Ausgang wählen : legt die Art des Videcousgangs fest (CVBS/RGB/YPbPr) - Bildformat : Seltenverhältniss 4 : 3 / 16 : 9 Bildschirmformat : Format der Bildschirmanzeige Pan Scan/Letter-Box/Vollbild/Pillar-Box HF TYP : lässt die Auswahl der PAL Standards wie PAL B/G, PAL I oder PAL DK zu. HF Kanal : legt den Ausgangskanal des RF Ausgang UHF (Kanal 21-69) fest - SPDIF : mit der Einstellung AN ist der digitale Ausgang aktiviert

Emfishing ARX Jump Data Options Display English Visual RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB 80000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

6.2 Systemeinstellungen 6.2 Systemeinstellungen

3) OSD Einstellungen

Dieses Untermenü erlaubt Ihnen Einstellungen wie Menüsprache, Menüdurchsichtigkeit und Die Einblendauer von Informationen festzulegen.

Menüsprache : legt die gewünschte Menüsprache fest \- Transparenz : legt die Menütransparent fest (1% - 100%) \- Info Anzeigendauer : legt die Einblendauer von Informationen fest Lautstärke Einblendung : legt die Dauer der Lautstärkeanzeige fest

ISO Einkertung Temperature Rainfall Rate Temperature Trescent Rainfall Rate Trescent 10 % 9 mm 2.50m Data samples

4) Sicherheitseinstellungen

In diesem Unterveräu werden Passwörter (PIN-Codes) zum Sperren und Entsperren von Menüs festgelegt.

- Receiver sperren: eingeschaltet wird beim Starten des Receivers das Passwort abgefragt. Installation sperren: eingeschaltet wird vor benutzen des Installationsmenüs das Passwort abgefragt. - Kanalmenüsperre : eingeschaltet wird beim öffnen des Kanalmenüs das Passwort abgefragt. - Kanalsperre : eingeschaltet wird bei gespernten Kanalen das Passwort abgefragt. Altersbeschränkung: hier können Altersgrenzen wie Frei, über 8 Jahre bis über 18 Jahre festgelegt werden. Wenn das Programm Altersbeschränkungen mit sendet wird beim Aufrufen solcher Kanäle das Passwort abgefragt. - Aktuelles Passwort : hier können Sie Ihr Passwort ändern indem Sie zunächst Ihr aktuelles Passwort eingeben. - Neues Passwort : geben Sie hier Ihr neues Passwort mit Hilfe der Zifferntasten ein. Passwort bestätigen: geben Sie hier erneut Ihr neues Passwort zur Bestätigung ein \* WICHTIG !! DAS voreingestellte Passwort (PIN-Code) lautet : '0000'

Sachanferungszahlung Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts Konzernschafts MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN MEN

6.2 Systemeinstellungen

5) Datenbank Reset(zurücksetzten)

Dieses Untermenü dient zum zurücksetzten des Gerätes auf Werkseinstellung (das ist hilfreich wenn sich Probleme nach Änderungen im Menü ergeben)

- Radioprogramm löschen: Löscht alle gespeicherten Radiokanäle - Verschlüs. Progr. löschen : löscht alle verschlüsselten Programme - Alle Programme löschen : löscht die gesamte Kanalliste - Werkselnstellung : löscht alle Kanäle und vorgenommenen Einstellungen

Deutschland Event Deutschland Event Veränderung: Deutschen Veränderung: Prüge: Deutschen Aus-Programme: Deutschen Wertveränderung: Übrücken Übr. beizulegen Übr. beizulegen Übr. beizulegen Übr. beizulegen

6.2 Systemeinstellungen

6) Rechner

Hiermit rufen Sie den Rechner auf dem Bildschirm auf.

- Sie können zwischen Standardrechner und Hexadezimalrechner schalten indem. Sie die ROTE Taste drücken. - Benutzen Sie die 7 sowie die um den Rechner zu bedienen.

Exclusively via World and Microsoft Calculator OK Cancel 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 OK / OK DW-TV ARABTA

7) Datentransfer

Mit diesem Untermenü können Sie Software von einem Receiver zu einem anderen übertragen. Sie können dabei wählen ob Sie Software, Kanallisten oder Spiele übertragen möchten:

Firmware: Überträgt die Betriebssoftware zu einem anderen Receiver Programmdaten: Überträgt die Kanalliste zu einem anderen Receiver

Dota Transfer Programmation OK to Import Programmation OK to Import Berlinale Palast

6.3 Kanäle

1) Favoriten einstellen

Dieses Untermenü erlaubt das Anlagen von Favoriten Gruppen oder Kanalen. Sie können TV und Radiokanäle auf alternative Weise mit der TV/RADIO Taste anwählen. Der Receiver unterstützt bis zu 16 Favoritenlisten. Drücken Sie die auf 'Favoriten anlegen', Die Liste der Favoritenlisten erscheint.

② Wählen Sie mit den Tasten und eine Liste aus. Das folgende Menu erscheint daraufhin. Sie können hier den Namen der Favoritenliste ändern. Drücken Sie dazu die ROTE Taste.

③ Mit der können Sie Kanäle In die Favoritenliste einfügen bzw. entfernen. ④ Mit der EXIT Taste verlassen Sie das Untermenu.

Favorite languages within 3 Movie 4 Degree 5 History 6 Music 7 Commence 8 Education 9 Long The profile of the sound of sound, the


Favorite video 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

2) Programme editieren

In diesem Untermenü können Sie Kanäle umbenennen oder deren Parameter (PIDs) ändern. Kanalgruppen kann man mit der GROUP Taste wählen. Mit TV/RADIO können Sie zwischen TV und Radiokanälen wählen. drücken Sie die auf 'Kandle Bearbeiten'. Das folgende Menü erscheint auf dem Bildschirm.

② drücken Sie die auf dem zu bearbeitenden Kanal ③ drücken Sie die auf Umbenennen und ein Buchstabenfeld erscheint. 4 ebenso können die PID's der Kanäle mit Hilfe der Zifferntasten bearbelten. \* WICHTIG !! Die Audio, Video und PCR PID's sind von vitaler Bedeutung für den Empfang der Kanäle. Wenn Sie nicht sicher sind nehmen Sie professionelle Hilfe in Anspruch.

6.3 Kanäle


Programs editor Name editor 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Programs editor D: 1.1.1 1237 1238 1239 1241 1242 1243 1244 1245 1246 1247 1248 1249 1250 1251 1252 1253 1254 1255 1256 1257 1258 1259 1260 1261 1262 1263 1264 1265 1266 1267 1268 1269 1270 1271 1272 1273 1274 1275 1276 1277 1278 1279 1280 1281 1282 1283 1284 1285 1286 1287 1288 1289 1290 1291 1292 1293 1294 1295 1296 1297 1298 1299 1300

3) Programme verschieben

In diesem Untermenü können Sie Kanäle verschleben. 1 drücken Sie die auf 'Kändle verschleben'. Das folgende Menü erschelnt auf dem Bildschirm.

② mit der markieren Sie den Kanal der zu verschleben ist (ein move icon erscheint). ⑧ mit den 📞 / und Ziffernlasten bewegen Sie den Kanal zur gewünschten Position in der Kanalliste. 4 mit nochmaligem drücken der legen Sie den Kanal am neuen Platz ab. ⑤ Sie können das Menü mit der EXIT Taste verlassen.

Program video GCTV1 WABB TV-DNE CHF JLTY PANER TV GCTV1 Tall-New DTS TIF Chik Pts GNT DTS Server 1 Play Sudanian Regulator variation

6.3 Kanäle

4) Programme sperren

In diesem Untermenü können Sie Kanäle sperren um deren Benutzung nach Ihren Vorgaben einzuschränken. Immer wenn Sie einen gesperten Kanal aufrufen wird das Passwort abgefragt. Wählen Sie den Kanal mit der TV/RADIO Taste oder eine Gruppe mit der GROUP Taste aus. \* WICHTIG !! Im Untermenü, kap. 6.2 4. Sicherheitseinstellungen, muss die Kanalsperre aktiviert sein um den Zugriff tatsächlich zu sperren und das Passwort bei Zugriff abzufragen. ① durch drücken der Auf 'Kanalsperre', erscheint folgendes Menu auf Ihrem Bildschirm.

② wenn Sie auf dem zu sperrenden Kanal die ③ücken, wird dieser mit einem Spersymbol versehen. Sie könne gesperrte Kanäle auf demselben weg wieder entsperren. ③ mit der EXIT Taste verlossen Sie das Menu

Programme spec SAT 00:00:00 12:00:00 13:00:00 14:00:00 15:00:00 16:00:00 17:00:00 18:00:00 19:00:00 20:00:00 21:00:00 22:00:00 23:00:00 24:00:00 25:00:00 26:00:00 27:00:00 28:00:00 29:00:00 30:00:00 31:00:00 32:00:00 33:00:00 34:00:00 35:00:00 36:00:00 37:00:00 38:00:00 39:00:00 40:00:00 41:00:00 42:00:00 43:00:00 44:00:00 45:00:00 46:00:00 47:00:00 48:00:00 49:00:00 50:00:00 51:00:00 52:00:00 53:00:00 54:00:00 55:00:00 56:00:00 57:00:00 58:00:00 59:00:00 60:00:00 61:00:00 62:00:00 63:00:00 64:00:00 65:00:00 66:00:00 67:00:00 68:00:00 69: 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

6.3 Kanäle

5) Programm überspringen

In diesem Untermenu können Sie Kanäle zum überspringen markieren. Diese markierten Kanäle werden automatisch im normalen (nicht Menu) Betrieb bei der Nutzung der / Tasten übersprungen. Wählen Sie den Kanal mit der TV/RADIO Taste oder eine Gruppe mit der GROUP Taste aus. \* WICHTIG !! Die Kanäle werden nicht übersprungen wenn sie explizit mit den Zifferntasten angewählt werden. ① durch drücken der auf 'Kanäle überspringen', erscheint folgendes Menü auf Ihrem Bildschirm.

② wenn Sie auf dem zu überspringendem Kanal die drücken, wird dieser mit einem Springsymbol versehen. Sie können zum überspringen markierte Kanale auf demselben Weg wieder in von der Markierung befreien ③ mit der EXIT Taste verlassen Sie das Menü

Program Status GETM WABER TV-ONE CVR KTX ON TY PANEMT TV Test-New ETO TFS CHN PA GUE MTS SWEET 1 Get the success

6.3 Kanäle 6.4 EPG Elektronischer Programmführer

6) Programme löschen

In diesem Untermenü können Sie Kanäle löschen. Wahlen Sie den Kanal mit der TV/RADIO Taste oder eine Gruppe mit der GROUP Taste aus. \* WICHTIG !! Die Kanäle werden nach dem Löschen aus der Datenbank entfernt und können nicht wieder aufgerufen werden. ① durch drücken der auf 'Kanale löschen', erscheint folgendes Menü auf Ihrem Bildschirm.

② wenn Sie auf dem zu löschenden Kanal die frücken, wird dieser mit einem Löschsymbol versehen. Sie können zum Löschen markierte Kanäle auf demselben Weg wieder in von der Markierung befreien. ③ Durch drücken der INFO Taste werden alle markierten Kändle gelöscht. Sie werden vor dem endgültigen Löschen aufgefordert das Passwort einzugeben. ④ mit der EXIT Taste verlassen Sie das Menü

Programme 10.1 AIF 4 - 1 12 VSTP MABB TV-UNG CPS ATY ON TV FVB/DCN TV Tetra New DTS TVS CHN PWL CHN KTHC Service ASR Ate Substation Programme Suite Is the Register Suite

1) EPG

In diesem Untermend können Sie den elektronischen Programmführer (EPG) erreichen. ① drücken Sie die EPG Taste um den EPG aufzurufen

② mit den Tasten wechseln Sie zwischen der Anzelge des laufenden Programms und dem folgenden Programm. ③ mit den Tasten und den / Tasten können Sie den Kanal wechsel dessen Programminformationen Sie sehen wollen.

Mit der Taste auf dem ausgewählten Kanal können Sie die EPG Daten obrufen. Wenn Sie auf der rechten Bildschirmseite die OK Taste benutzen: - auf den Informationen des laufenden Programms schalten Sie auf das aktuelle Programm zurück - wenn Sie auf den Informationen einer zukünftigen Sendung sind wird diese zur Erinnerung markiert und die Hintergrundfarbe der Anzeige ändert sich. ⑤ Sie können mit der TV/RADIO Taste zwischen TV und Radioprogrammen wechseln. ⑥ mit der GROUP Taste können Sie eine Programmgruppe oder Liste anwählen 7 Das Timermenü mit den zur Erinnerung markierten Sendungen erreichen Sie mit der ROTEN Taste.

6.4 EPG Elektronischer Programmführer

2) TIMER

In diesem Untermenu können Sie Ein und Ausschalttimer für ihr Gerät festlegen drücken Sie die ROTE Taste um das Timermenü aufzurufen

② mit der Taste wählen Sie einen Parameter des Timers aus. ③ mit den Tasten wechseln Sie die Parameter des Timers. - Timer Nummer : wählt den zu ändernden Timer (1-8) - Status : legt die Häufigkeit des Timers fest (aus, einmal, täglich oder wöchentlich) - Datum : mit der ○ Taste öffnet sich ein Kalender, wählen Sie ein Datum. - Angfangszelt : geben Sie die Startzelt mit Hilfe der Zifferntasten ein. - Endezelt: geben Sie die Endzelt mit Hilfe der Zifferntasten ein. - Programm : mit 🔒 öffnet ich die Kanalliste, wählen Sie einen Kanal. - Aufnahme : Aufzeichnungsoption (AUS/AN). Diese Funktion steht nur bei angeschlossener Festplatte zur Verfügung - Power AUS : Schaltet das Gerät aus.

SPD 27-MPS-2007 / 02/19 In this series, we can search MSCI's history to communicate a product version if it is the name of MSCI. This version is not yet to be used in the image. The image contains an icon for the MSCI version. It is the File Selection 1. USBV 2. WARS 3. T1-03 4. CMS 5. ATR 6. OR 71 7. PPGPC 71 8. Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add 9. Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add 10. Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add 11. Add: Add: Add: + - 12. + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13. + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + 14. + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + 15. + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + 16. + + + + + + + + + + + + + + + + + + + + + + + + + + + + 17. + + + + + + + + + + + + + + + + + + + + + + + + 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21. . 22. . 23. . 24. . 25. . 26. . 27. . 28. . 29. . 30. . 31. . 32. . 33. . 34. . 35. . 36. . 37. . 38. . 39. . 40. . 41. . 42. . 43. . 44. . 45. . 46. . 47. . 48. . 49. . 50. . 51. . 52. . 53. . 54. . 55. . 56. . 57. . 58. . 59. . 60. . 61. . 62. . 63. . 64. . 65. . 66. . 67. . 68. . 69. . 70. . 71. . 72. . 73. . 74. . 75. . 76. . 77. . 78. . 79. . 80. . 81. . 82. . 83. . 84. . 85. . 86. . 87. . 88. . 89. . 90. . 91. . 92. . 93. . 94. . 95. . 96. . 97. . 98. . 99. . 100.


EPS 21-03 - 2008 / 04/24 Time C:\PL5\PL9\B D:\MCT\2008 E:\MCT\2008 F:\TAL\B A:ALB B:ALB C:ALB D:ALB E:ALB Status: Date: Programm Disagreen Disagreen Programm Disagreen Power AOS Status: 21-03-2008 01.01 01.01 01.01 01.01 01.01 01.01 01.01

6.5 Spiele

1) Tetris

1 drücken Sie die Taste auf 'TETRIS'. Das folgende Menü erscheint auf dem Bildschirm.

② mit den Tasten können Sie den Schwierigkeitsgrad festlegen ③ mit der Taste starten Sie das Spiel

. ④ mit der Taste können Sie den Block rotieren lassen ⑤ mit den / Tosten bewegen Sie den Block 6 mit der Taste legen Sie den Block ab. ⑦ Im oberen rechten Fenster können Sie den nächsten Block in einer Vorschau sehen ⑧ mit der EXIT Taste verlassen Sie das Spiel

Tetris Reset 2 Remove 1 Next Tetris Next Next 1 Remove 1 Drop Paste


New Add Delete

2) Sokoban

Splelanleitung für Sobokan: Sie müssen die Bälle In die richtige Position bewegen. Die Bälle können nur geschoben nicht aber gezogen werden. Sie müssen also bedenken das die Bälle nicht in eine Ecke geschoben werden, von wo aus sie nicht mehr erreichbar sind. Sie können jeweils nur einen Ball auf einmal bewegen. Drücken Sie die Taste auf 'Sokoban'. Das folgende Menüfenster öffnet sich.

. ② mit den Tasten können Sie den Schwierigkeitsgrad festlegen. ③ Mit der Taste starten Sie das Spiel, mit der EXIT Taste kehren Sie zum vorherigen Menü zurück.

. 4 benutzen Sie die und Tasten zum bewegen ⑤ mit der ROTEN Taste können Sie den letzten Zug rückgängig machen ⑥ mit der GRÜNEN Taste können Sie das Spiel neu starten

6.5 Spiele

7 mit der GELBEN und BLAUEN Taste können Sie einen Level vor oder zurück springen. Sie können nur innerhalb bereits erreichter Level springen.

Sokobaa Start Start 1 End Sokobaa


Sokkran Level 1 Brewpage 41 Populations Model1 Large Level Number Level

3) Snake

① Wenn Sie die Taste auf 'SNAKE' drücken erscheint folgendes Menü.

② mit den Tasten können Sie den Schwierlgkeitsgrad festlegen. ③ Drücken Sie die Taste um das Spiel zu starten oder drücken Sie EXIT um zum vorherigen Menü zurück zu kehren.

4 bewegen Sie sich im Spiel mit den / und den / Tosten. ⑤ durchfahren Sie mit der Schlange die Roten Symbole um die Länge der Schlange zu erhöhen und damit den Punktestand 6 wenn Sie die grünen Symbole durchfahren verkürzt sich die Schlange ⑦ vermelden Sie schwarze Symbole zu treffen, das Spiel endet wenn Sie diese treffen. ③ Mit der EXIT Taste verlassen Sie das Spiel.

Snake Start Start Descalers


Sticky Heart 144 Briplnst 44 Horizon

6.6 USB Menü

Dieses Untermenü erlaubt es Ihnen verschiedene MP3 und JPG Dateien wiederzugeben oder eine neue Software in Verbindung mit einem USB-Flashdatenträger einzuspielen.

1) MP3 menü

① Wahlen Sie die MP3-Datei, die Sie anhören möchten, in der Dateiliste mit aus und bestätigen Sie dies mit ② Durch drücken der EXIT Taste können Sie die Datellste verbergen, die MP3-Player Funktionen können Sie dann über die

Tasten bedienen. - Wählen Sie mit den

Tasten den Lautstärke-Kontrollbalken aus, dann können Sie die Lautstärke mit hoch/runter regeln. ④ Drücken Sie bei zum anzeigen der MP3 Dateiliste. 5 Drücken Sie bei zumkreigen der Informationen der ausgewählten MP3. - GROUP : Zeigt die MP3 Dateilliste an. - INFO : Zelgt die Informationen der ausgewählten MP3 an.

Scanned screenshot of a software interface with menu options and file paths, likely from an older or older application.


9:00 SIC

6.6 USB Menü

2) JPG Menü

① Drücken Sie um ein Bild auszuwählen.

② Drücken Sie um dieses Bild anzuzeigen \- ROT : Wähle Laufwerk - GRUN : Wahlt die Dia Show aus. - GELB : Setzt den Zeitabstand zwischen dem Bildwechsel. - FILELIST : Zelgt/Verbirgt die JPG Datelliste.

File 1.000 (5/2) Color: 2001 Dish, jus Sun, jus Garden, jus Green River Tarrife, jus Blue Diamond, jus Wheatfish, jus Hippocarp Flowers, jus Redwood White, jus Normal: 5000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 White: 297 Black: 16888888888888888888888888888888888888888888888888888888888888888888888888888888888888888888

3) Datentransfer Menü

Wählen Sie die Software, die Sie downloaden möchten, mit den Tasten aus.

- Drücken Sie zum starten des Downloads - Bitte schalten Sie den Receiver nicht aus, bevor der Downloadprozess beendet ist.

File LMC (FD) Default Default FIRIANTILIE DE LAURA Upgrade Don't power off the ETB OK Smart Store NET VALUE

.... 36 ....

6.6 USB Menü

4) PVR Management

\- Festplatteninformationen: Wählen Sie die Festplatte aus. Sie können die folgenden des ausgewählten Laufwerks einsehen: Dateisystem, Kapazität, benutzter Spelcherplatz und freier Spelcherplatz


PCR Management Enrichment/Inhibition Enrichment Bacteria Bacteria Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment Pseudo-Enrichment pH 300.0001 pH 280.0001 pH 260.0001 pH 240.0001 pH 220.0001 pH 200.0001 pH 180.0001 pH 160.0001 pH 140.0001 pH 120.0001 pH 100.0001 pH 80.0001 pH 60.0001 pH 40.0001 pH 20.0001 pH 10.0001 pH 8.0001 pH 6.0001 pH 4.0001 pH 2.0001 pH 1.0001 pH 0.5001 pH 0.2501 pH 0.1251 pH 0.0625 pH 0.0312 pH 0.0156 pH 0.0078 pH 0.0039 pH 0.0022 pH 0.0014 pH 0.0011 pH 0.0008 pH 0.0005 pH 0.0003 pH 0.0002 pH 0.0001 pH 0.0001

- Formatleren : Formatleren Sie Ihr USB Laufwerk. < Figure 6.6.6> \* Hinweis : Der Receiver unterstützt FAT 16 und FAT 32 (empfohlen). Das Dateisystem NTFS wird nicht unterstützt. Sollte ihr Laufwerks in NTFS formatiert sein, ändern Sie das Dateisystem auf FAT 32 indem Sie einen PC benutzen.

Pole Management Postoperative settings C Formal settings C Normal/Normal/Normal Toile Lamp SHP Format success

- Standardaufnahmegerät: hier kann der Pfad geändert werden - Test USB Geschwindigkeit : Hier können Sie testen ob Ihr Laufwerk für die PVR Funktion geeignet Ist. - Länge Timeshift : Wählen Sie den Speicherbereich der für Timeshiftfunktionen zur Verfügung stehen soll. - EPG Aufnahmetoleranz : Offset für Start- und Endzeit ... 37 ...

6.7 Systeminformationen

Sie können aktuelle Informationen wie Receiverbezeichnung, Softwarestand, Hardwarerevision, Herstellungssdatum usw. einsehen.

\* WICHTIG !!

Diese Informationen sind Hilfreich beim Softwareupdate oder Serviceanfragen beim Händler oder Hersteller.

System Information Model - 0-Tech 3680 Plus Software Version - 1.05 (Call 16.2008) Hardware Version - 1.05 Book Version - 3.00 (97.50) Oil Version - F808

.... 38 ....

6.8 Common Interface

1) CAM Initialisierung (CI Modul Erkennung) nur bei 3100plus

Um verschlüsselte Kanäle zu genießen, wird eine Smartkarte des Programmanbieter und ein geeignetes CI CAM Modul benötigt. Sollten mehrere Programmanbieter genutzt werden, benötigt man abhängig vom Programmanbieter für jede Smartkarte das passende CI CAM Modul. \* Hinweis: Ohne Smartkarte und CI Cam Modul können nur FTA (unverschlüsselte) Programme geschaut werden! ① Stecke das CI CAM Modul in den dafür vorgesehen Steckplatz. Stecke die Smartkarte ein. ② Die Nachricht CAM Initialisierung wird auf dem Bildschirm erscheinen.

③ Nach der Anzeige CAM Initialisierung sind die Komponenten in Funktion.

GAM Initialsierung

2) CAM (CI Modul Status)

① Selektiere im Hauptmenü 'CI' und drücke

② Folgen Sie den auf dem Bildschirm angezeigten Anweisungen. \* Hinweis : Weitere detaillierte Info-Anzeigen sind abhängig vom jeweiligen Modul !

DW-TV Package1 Package2 Programme System1 System2 System3 System4 System5 System6 System7 System8 System9 System10 System11 System12 System13 System14 System15 System16 System17 System18 System19 System20 System21 System22 System23 System24 System25 System26 System27 System28 System29 System30 System31 System32 System33 System34 System35 System36 System37 System38 System39 System40 System41 System42 System43 System44 System45 System46 System47 System48 System49 System50 System51 System52 System53 System54 System55 System56 System57 System58 System59 System60 System61 System62 System63 System64 System65 System66 System67 System68 System69 System70 System71 System72 System73 System74 System75 System76 System77 System78 System79 System80 System81 System82 System83 System84 System85 System86 System87 System88 System89 System90 System91 System92 System93 System94 System95 System96 System97 System98 System99 System100

... 39 ...

6.9 Conditional Access System 6.9 Conditional Access System

1) Initialisierung der Smartkarte

Um in CONAX CAS7 verschlüsselte Programme zu benutzen, benötigt man eine geeignete Pay TV Smartkarte des Programmanbieters. Wenn man mehr als einen Programmanbieter nutzen möchte, benötigt man vom jeden Programmanbieter eine geeignete Smartkarte \* Hinweis : Ohne geeignete Smartkarte können nur unverschlüsselte Programme angeschaut werden. ① Stecken Sie die Smartkarte in den dafür vorgesehenen Kartenschacht ② Auf dem Bildschirm erscheint Meldung "Smart Card Initialsierung"

③ Wenn die Anzelge 'Smart Card Initialsierung' verschwunden ist, können die Kanäte vom Programmanbieter der Smartkarte genutzt werden.

Smart Card Infliberung. INFLÜS IN FOCUS

2) Status der Smartkarte

1 Navigiere mit den 📄 / 📋 Tasten im Hauptmenü, selektiere 'CA' und drücke 🔒 um weitere Informationen über die Smartkarte anzuzelgen.

② Mit weiteren auf dem Bildschirm angezeigten Anweisungen fortfahren, um z.B. mehr detaillerte Informationen zur Smartkarte anzuzelgen. \* Anmerkung : Weitere detaillierte Informationen werden in diesem Handbuch nicht erwähnt. Diese Informationen/Daten sind abhängig von der genutzen Smartkarte.

Close OK

6.10 PVR

1) Abspielen von Dateien

Drücken Sie die Taste um die Liste der Aufzeichnungen anzuzelgen. Wählen Sie mit den Grund der Taste die gewünschte Datel aus. ② Durch drücken der Taste rufen Sie Detallinformationen zu der Datei aus. Die Informationen werden auf der linken Bildschirmseite angezeigt und enthalten folgende Informationen: Gesamtgröße der Datei, Wiedergabelänge, bereits abgespielte Länge und Laufwerksinformationen

③ Wenn Sie das Laufwerk vorbereitet haben, können Sie mit der Roten Taste ein anderes Laufwerk auswählen. ④ Drücken Sie die Grüne Taste um die gewöhlte Datel umzubenennen ⑤ Mit der Gelben Taste können Sie die gewählte Datei löschen. 6 Drücken Sie erneut die Taste und Sie wechseln auf den Hauptbildschirm. Nun wird der Statusbolken der Wiedergabe angezeigt,


File List 文件名(N): 类型(T): 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 100 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大小(S): 大写: D:\Program Files\Outlook\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\ Microsoft Excel 文件(F) 编辑(E) 编辑(E) 查看(V) 收藏(A) 工具(T) 帮助(H) 属性(P) 确定(O) 取消(C) 帮助(H) 重命名(R) 重命名类型(T) 重命名为(B) 重命名为(N) 重命名为(U) 重命名为(M) 重命名为(N) 重命名为(O) 重命名为(N) 重命名为(O) 重命名为(N) 重命名为(O) 重命名为(N) 重命名为(O) 重命名为(N) 重命名为(O) 重命名为(N) 重命名为(O) 重命名为(N) 重命名为(O) 重命名为(N) 重命名为(O) 重命名为(N) 重命名为(O) 重命名为(N) 重命名为(O) 重命名为(N) 重命名为O 重命名为(N) 重命名为(O) 重命名为(N) 重命名为O 重命名为(N) 重命名为O 重命名为(N) 重命名为O 重命名为(N) 重命名为O 重命名为(N) 重命名为O 重命名为(N) 重命名为O 重命名为(N) 重命名为O 重命名为(N) 重命名为O 重命名为(N) 重命名为O 重命名为(N) 重命名为O 重命名为(N) 重命名为O


Photo of a cruise ship at sea with visible Chinese text overlay and navigation icons

6.10 PVR

2) Wiedergabe Steuerung

Die Steuerungsfunktionen stehen während der Wiedergabe, Aufnahme oder Timeshift zur Verfügung.

▶ Wiedergabe Taste

\- Wenn eine Wiedergabe mit der Pause Taste angehalten wurde können Sie mit der Wiedergabe fortfahren indem Sie die Pause Taste erneut betätigen oder die Wiedergabe Taste drücken. \- Während Sie den schnellen Vor-oder Rücklauf (x2, x4 und x8) benutzen können Sie mit der Wiedergabe Taste zur normalen Wiedergabe wechseln.

▶ PAUSE Taste

\- Diese Taste hält die Wiedergabe an bis die Pause durch erneutes drücken der Taste oder der Wiedergabe Taste aufgehoben wird.

ADVANCE Taste

\- Wenn Sie zeltversetzt fernsehen (Timeshift) können Sie mit der Taste zum Live Programm zurückkehren. \- Wenn Sie eine Aufzelchnung ansehen können Sie mit derorte zum Live Programm zurückkehren und die aktuelle Wiedergabe beenden.

▶ Schneller Vorlauf Taste / schneller Rücklauf Taste

\- Während einer Wiedergabe können Sie mit den Tasten die Wiedergabegeschwindigkeit steuern.

\- Die Geschwindigkeitsstufen lauten x2, x4, und x8 \- Pause ist verfügbar.

Screenshot of a video player interface showing a scene with Chinese text overlays and UI elements


Map screenshot showing a map with labeled regions and a location marker in Chinese

6.10 PVR

▶ Sprung Taste

- Sie können innerhalb einer Wiedergabe jeden gewünschten Zeitpunkt mit der Gelben Taste anwählen und mit der Taste zu diesem Zeitpunkt springen. - Sie können sich innerhalb der Wiedergabe mit den € Tosten vor und zurück bewegen. Anhaltendes drücken der Tosten erlaubt einen sehr schnellen Vor/Rücklauf.

▶ Lesezelchen Taste

Zum markieren einer Stelle innerhalb einer Aufzeichnung zum späteren auflinden dieser Position.

- Lesezeichen Taste Betätigen Sie diese Taste um ein Lesezeichen während einer Wiedergabe zu setzen. Dieses Leszeichen wird als kleine rote Markierung auf dem Statusbalken angezeigt. Um ein Leszeichen zu entfernen wählen sie die Position des zu entfernenden Lesezeichens aus und drücken die Taste erneut. - Taste : Drücken Sie diese Taste während der Wiedergabe um zur Position des nächsten Lesezeichens zu springen und die Wiedergabe ab dem Lesezeichen fortzusetzen. - Taste : Drücken Sie diese Taste während der Wiedergabe um zur Position des vorherigen Lesezeichens zu springen und die Wiedergabe von dort fortzusetzen. \* Hinweis : Sie können bis zu 15 Lesezeichen pro Datei festlegen.

Entdeckungsreuse zwischen Nord- und Sügpar

6.10 PVR

3) Sofortaufnahme

\* Hinweis : Das USB Laufwerk sollte mehr als 65 Megabyte freien Speicher zur Verfügung stellen. 1 Sie können die Aufzeichnung eines Kanals mit der REC Taste starten. Nachdem der Statusbalken für 2 Sekunden angezeigt wurde, wird diese Anzelge minimiert. Um den Statusbalken aufzurufen drücken Sie die Info Taste. Mit der Info Taste rufen Sie den Statusbalken der Aufzeichnung auf. Die Anzelge können Sie durch erneutes drücken der Info Taste oder mit der Exit Taste beenden. ② Drücken Sie die Oste. Die folgende Abbildung zeigt wie Sie die Aufzeichnungsdauer ändern können. Die voreingestellte Aufzeichnungsdauer beträgt 2 Stunden.

- Dateiname : Zeigt die Bezeichnung einer aufgezeichneten Datel an. - Kanal : Zeigt den derzelt empfangenen Kanal an. - Aufnahmedauer : Zeigt die bereits aufgezeichnete Länger der Sendung an. - Restzeit : Zeigt die restliche Dauer der Aufzeichnung an. - Dauer: Sie können die Aufnahmedauer mit Hilfe der Nummernfasten Ihrer Fernbedlenung ändern. - Stop : Drücken Sie die Stop Taste um eine Aufzeichnung abzubrechen.

Video player interface showing a scene with a large iceberg and a cruise ship on water, with Chinese text overlays.


SLOW RED LEMON 2023 April 2024 Programs: 0x-7x Verlusteze Del 18:16:45 Verlusteze Del 1.06:19 Video: 0.0 0.0 0.0

6.10 PVR

③ Steuerung Innerhalb einer Aufzeichnung: Wenn Sie während einer Aufzeichnung die Taste betätigen wird automatisch ab der angesteuerten Position eine Wiedergabe gestartet. Diese Wiedergabe läuft, unabhängig von der im Hintergrund stattfindenden Aufzeichnung, bis zum Ende der Sendung. - Lesezeichen: Sie können schon während der Aufzeichnung Lesezeichen setzen (um ZB Werbeblöcke zum späteren Überspringen zu markieren. Drücken Sie dazu bitte die Lesezeichen Taste. - Sie können während einer Aufzeichnung bereits vorhandene Datelen anschauen. Drücken Sie dazu die Flie List Taste und starten die Wiedergabe der Datel Ihrer Wahl. Im Hintergrund läuft die Aufzeichnung weiter. Wenn die Wiedergabe beendet ist, die Aufzeichnung aber noch andauert, wechselt die Anzelge wieder zu dem aufgezeichneten Kanal. \* Hinweis : 1. Entfernen Sie niemals das USB Laufwerk während eine Aufzeichnung läuft. 2. Während einer Aufzeichnung können Sie den Kanal nicht wechseln.

Fehlerbeseitigung

Es kann viele Ursachen haben wenn Ihr Receiver sich nicht wie gewohnt verhält oder bedlenen lässt. Wir haben Ihnen einige Prozeduren für häufige Fehler zusammengestellt.

Problem	Mögliche Ursache	Fehlerbehebung
Die LED an der Gerätefront leuchtet nicht	Der Netzstecker ist nicht eingesteckt	Stecken Sie das Netzkabel in eine Steckdose
Keln Blid und kein Ton	Der Video/ Audio Anschluss zum Fernseher ist nicht korrekt verbundenDas Satkabel ist nicht korrekt angeschlossenDie Antenne ist nicht richtig auf einen Satelliten ausgerichtetKeln oder schlechtes SignalFlasche Kanaleinstellungen	Verbinden Sie die Audio/Videokabel korrekt mit dem FernseherSchließ en Sie das Satkabel korrekt mit dem ReceiverRichten Sie die Antenne ausPrüfen Sie die Anschlüsse am LNB und allen Komponenten bis zum Receiver oder richten Sie die Antenne ausändern Sie die Kanaleinstellungen
Schwarzweißbild	Der Ausgangsmodus ist falsch eingestellt (PAL/NTSC)	Benutzen Sie den Modus den Ihr TV unterstütztBenutzen Sie ggf. einen Konverter zu PAL/NTSC
Die Fernbedienung arbeitet nicht	Die Batterlen sind leer Fremde Lichtquellen Interferleren mit Ihrem InfrarotsensorDie Fernbedienung zeigt in die falsche Richtung	Wechseln Sie die BatterlenBeseitigen Sie die LichtquelleRichten Sie die Fernbedienung in Richtung Ihre Gerätes

Technische Daten

System	voll DVB kompatibel
Satelliten Tuner	Anschlüssel	IEC 169-24, F-Buchse
	Frequenzbereich	950MHz ~ 2150MHz
	Eingangssignalpegel	-65dBm ~ -25dBm
	LNB Spannungsvers.	DC 13/18V, max 400mA
	LNB Umschaltung	22KHz
	DISEqC	Ver 1.0/1.1/1.2/USALS Kompatibel
Demodulator	Modulationsart	QPSK
	Symbolrate	1Msps ~ 45Msps
	SCPC.MCPC Kompatibel
	Spectral Inversion	Automatische Umsetzung
Systemdaten	Hauptprozessor	32bit Prozessor (150MHz)
	SDRAM	16Mbyte
	FLASH	2Mbyte
	EEPROM	32Kbit
Video Decoder	MPEG 2	Main Profile @Main Level
	Datenrate	bls zu 15M bits/s
	Auflösung	720 X 576, 720 X 480
	Videoformat	NTSC, PAL
	Seitenverhältnis	4:3,16:9
Teletext	DVB kompatibel
MPEG Audio	MPEG 1 layer 1 & 2
	Typ	Mono, Stereo, Joint Stereo
	Samplingrate	32, 44 l u 48 kHz
Serleller Port	RS-232	9pln D-sub male, Max 115K bps
Fernbedlenung	Code	NEC-IR
	Reichwelte	bls zu 7 m
USB	USB Stromversorgung	DC 5V Max 500mA

Netzteil	Stromaufnahme	max. 25 W
	Spannungsversorgung	90 ~ 250 V
	Spannungsfrequenz	50 ~ 60 Hz
Anschlüsse Rückseite	TV Scart Anschluss	Video Ausgang(RGB, CVBS)
		Audio Ausgang
	VCR Scart Anschluss	Video Ausgang(CVBS)
		Video Eingang(RGB, CVBS)
		Audio Ausgang
	Video	1 Cinchbuchse(gelb)
	Audio L/R	2 Cinchbuchsen(rot, welß)
	Component(Y/Pb/Pr)	3 Cinchbuchse
	Serieller Anschluss	9-pol, D-sub(Com)
	Tuner Eingang ZF Tuner Ausgang	F - Anschluss
	Durchschleit	F - Anschluss
	Terrestrischer Eingang	IEC - Buchse
	Modulator Ausgang	IEC - Stecker
	S/PDIF	Fiber Optic
UHF Modulator	Anschluss	IEC Stecker/Buchse
	Frequenzbereich	470 ~ 860 MHz (UHF)
	Ausgangskanal	K 21 ~ 69
Physische Daten	Maße	260 x 54 x 232 mm
	Gewicht	1,8 Kg


Entsorgung alter Elektrogerate(Zutreffend in der EU und anderen europäischen Landem mit speziellem Enstorgungssystem)

Das Symbol auf dem Produkt soll darauf hinwiction das dieser Artikel nicht als Haushaltsmüll behandelt werden soll. Staftdessen soll dieses Gerät dem Recycling durch eine geolngto Annahmostelle zugeführt werden. Mit der fachgerochten Entsorgung tragen Sie dazu bei, dass es für die Natur oder Gesundheit schädliche Rückstände hinterlast, Recoveling stellt natürliche Rossourcen zu schonen. Für mehr Informationen über das Recycling dieses Produktes wenden Sie sich an Ihre worden Sie sich an Ihre Stadtvorwaltung, des örtliche Recyclingunleihenmen oder ihren Fachhändler.
