BEDIENUNGSANLEITUNG Precision MXL012-65TWIN Maxview

Vielen Dank und herzlichen Glückwunsch, dass Sie sich für die Maxview Precision Portable- Sat-Anlage entschieden haben.

Sollten sich bei der Inbetriebnahme Schwierigkeiten ergeben kontaktieren Sie bitte unseren Kundendienst unter [phone].

Bitte bewahren Sie diese Anleitung gut auf.

CONTENTS

4-5 Get To Know Your Precision
6-10 Detailed Set Up Guide
11 Line Of Sight information
12 Using Your Integrated Sat Finder
14 Connecting Your Precision
14 Guidelines for SKY Reception
15 Glossary Of Terms
16 Satellite Azimuth Guide
16 Adjusting LNB Skew
17 Skew Map
18-19 Elevation Map & Quick Set Up Guide
20 Fault Finding
22 Satellite Footprint Maps
23 Care & Maintenance
23 Safety
23 Guarantee
24 Maxview Contact Details

INHALTSVERZEICHNIS

4-5 Lernen Sie Ihre Precision kennen
6-10 Aufbauanleitung
11 Freie Sicht zum Satelliten
13 Verwendung des integrierten Sat-Finder
14 Anschlussschema
15 Fachbegriffe
16 Einrichten der Antenne auf den richtigen Azimuthwinkel
16 Einstellen des skew-winkels
17 Skew Karte
18-19 Elevationseinstellung - Aufbauanleitung
21 Fehlerbehebung
22 Ausleuchtzone
23 Pflege und Wartung
23 Sicherheit
23 Garantie
24 Kontakt

KIT CONTENTS LIEFERUMFANG

Tripod Holdall Transporttasche für Stativ

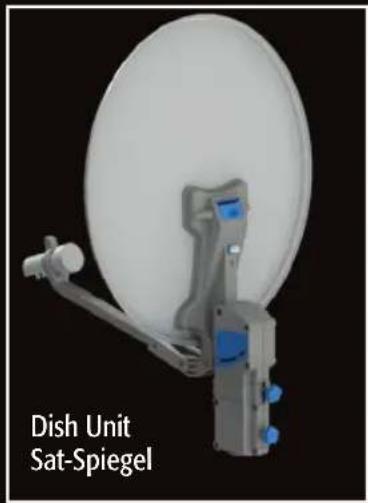

Maxview PRECISION Dish Unit Holdall Transporttasche für Sat-Spiegel

10m Flexible Cable flexibles Kabel

MAVIEV Compass Kompass

12/24/230 V Fernseher
*Satelliten Receiver oder Fernseher mit eingebautem Satelliten Receiver

Optionale Extras:

*Außensteckdose. bietet eine wasserdichte und ordentliche Kabeleinführung in das Fahrzeug.

* Separat erhältlich von Maxview. Besuchen Sie www.maxview.de.

Zur schnellen und einfachen Inbetriebnahme.

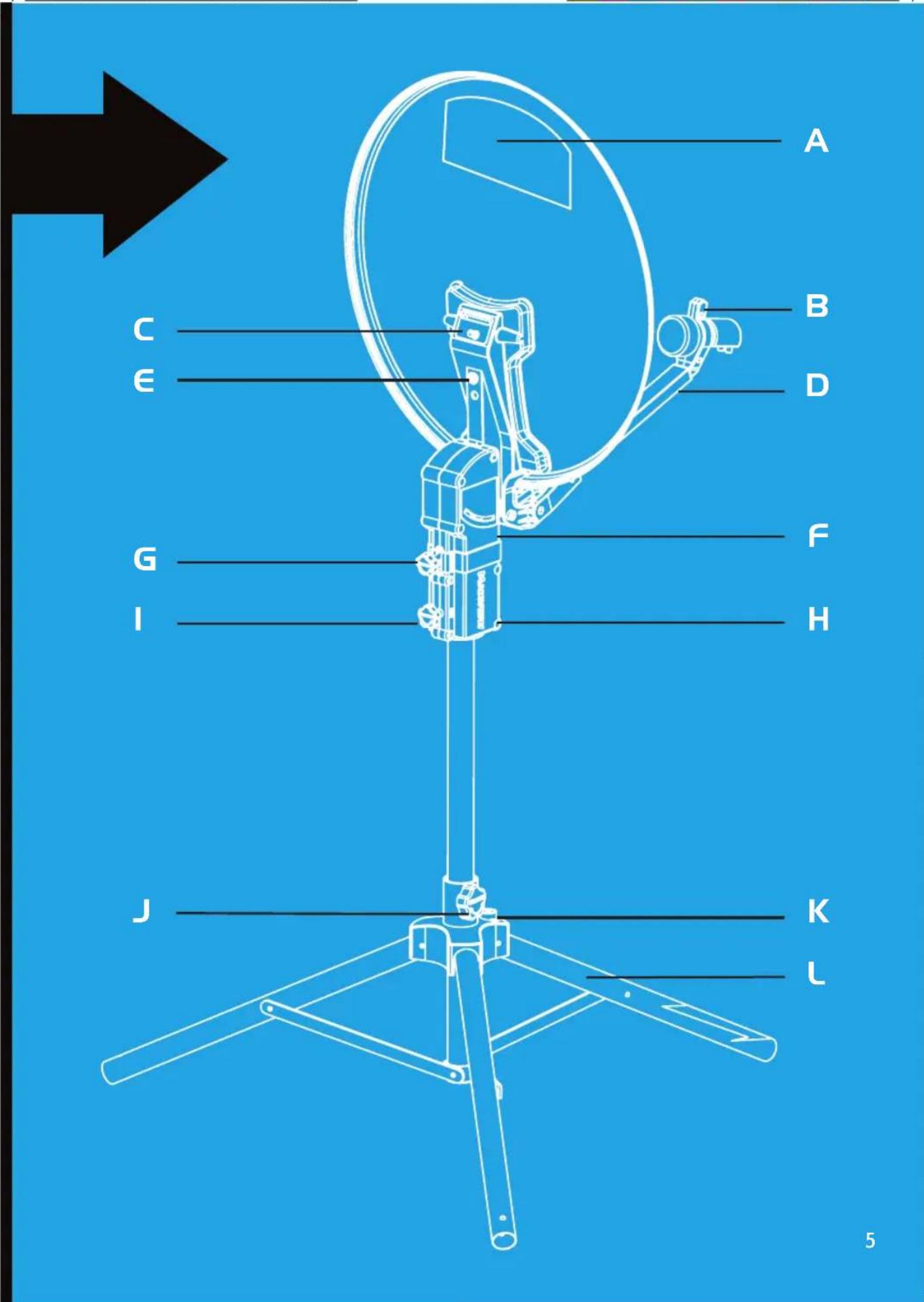

B. Magnetische LNB-Arm-Befestigung

Zum sichern des LNB-Arms beim Transport

C. Integrierter Sat-Finder

Zur Unterstützung der Ausrichtung der Maxview Precision Sat-Antenne.

D. Klappbarer LNB-Arm

Für einfaches und leichtes verstauen.

E. Anschlüsse für Koax-Kabel

Einfacher Zugang zum anschließen des Koax-Kabels

F. Elevations Indikator

Einfaches ablesen des Elevationswinkels

G. Elevations Arretierung

Einfache Arretierung des Elevationswinkels

H. Vormontierte Spiegeleinheit

Begrenzter Schwenkbereich zur leichteren Ausrichtung.

I. Azimuth Arretierung

Zur Arretierung der Sat-Antenne, wenn Sie den gewünschten Satelliten gefunden haben.

J. Stativ Feststeller

Zur Arretierung des Statives, wenn das Stativ in der gewünschten Position steht.

K. Wasserwaage

Unterstützt den schnellen Aufbau, Sie können ablesen ob das Stativ gerade steht.

L. "Süd-Bein" Markierung

Um das „Süd-Bein“ richtig Auszurichten benützen Sie den beiliegenden Kompass.

SET UP GUIDE AUFBAUANLEITUNG

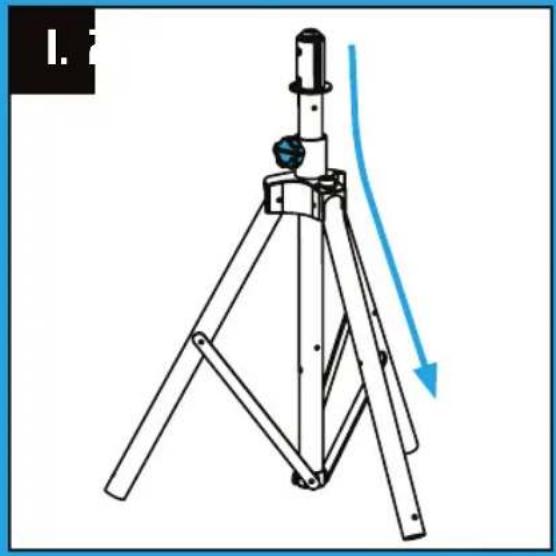

1. Erect tripod by pushing firmly down to open legs. Secure in open position by turning knob.
2. Öffnen Sie das Sat-Stativ indem Sie die Beine nach unten ziehen. Sichern Sie das Stativ in der geöffneten Position mit Hilfe des Feststellers.

FOR QUICK SET UP GUIDE SEE BACK OF DISH! FÜR DIE SCHNELLE MONTAGE SIEHE ANLEITUNG AUF DER SPIEGELRÜCKSEITE

Ensure no line of sight obstructions in South area. e.g. tall buildings or trees, reference page 11.

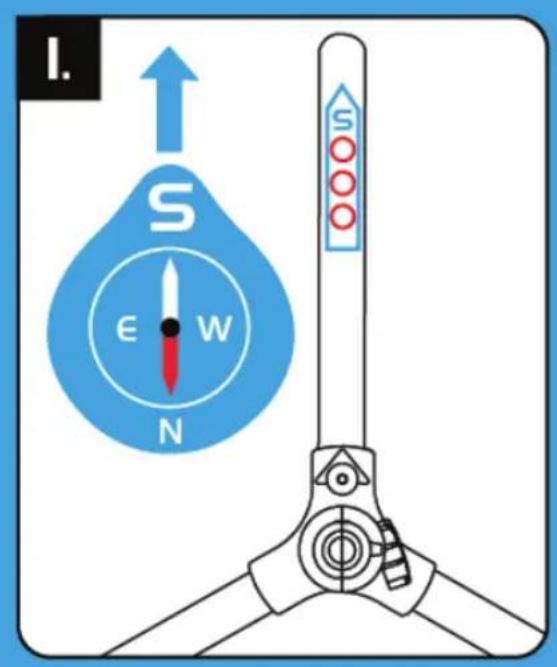

2. Benützen Sie den Kompass um das "Süd-Bein" optimal nach Süden auszurichten. Vergewissern Sie sich, dass keine Hindernisse die Sicht zum Satelliten versperren.
7) hohe Gebäude oder Bäume (Seite 11).

3.

4. South Süden

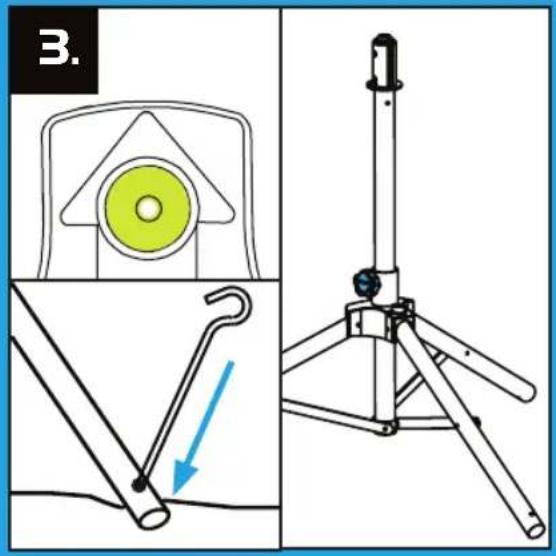

1. Level the tripod (use the level indicator as an approximate guide only - not critical). Use the pegs provided to secure tripod to the ground.

2. Stellen Sie das Stativ gerade hin (Benutzen Sie dafür die integrierte Wasserwaage als Richtwert). Um das Stativ zu sichern verwenden Sie die im Lieferumfang enthaltenen Heringe.

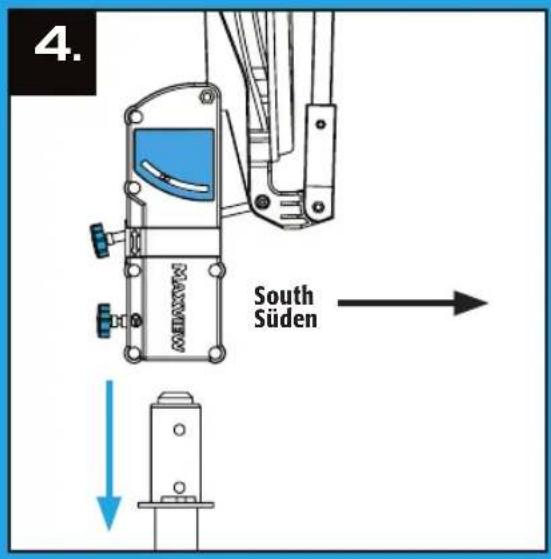

3. Mount dish unit onto tripod with the LNB arm facing towards the south leg. (Reference Image 2).

4. Installieren Sie die Spiegeleinheit auf das Sat-Stativ. Der LNB-Arm muss in Richtung des "Süd-Beins" zeigen.

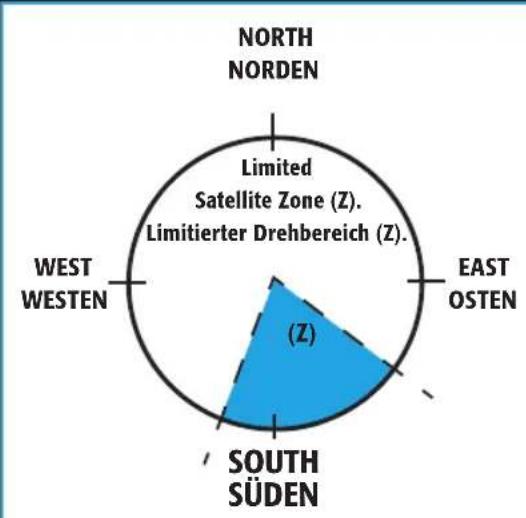

NORTH NORDEN Limited Satellite Zone (Z). Limitierter Drehbereich (Z). WEST WESTEN EAST OSTEN (S) SOUTH SÜDEN

NOTE/MERKE

Alle TV Satelliten die in Europa Verwendung finden befinden sich in der blauen Zone. Das Precision-Stativ hat einen limitierten Schwenkbereich, so dass Sie den Sat-Spiegel nur im Segment der blauen Zone bewegen können. Somit finden Sie Ihren gewünschten Satelliten schnell und einfach.

5.

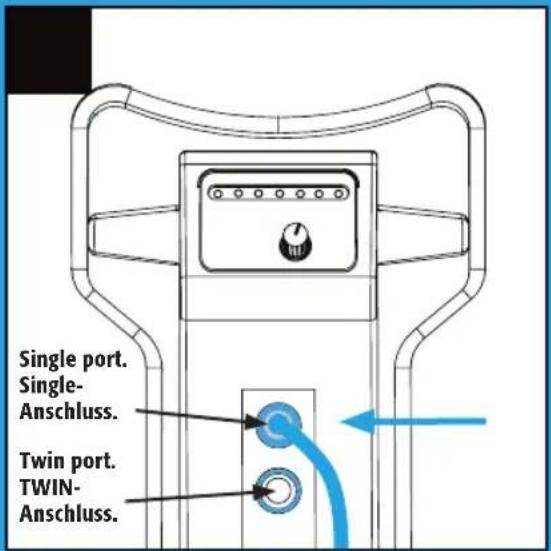

Single port. Single- Anschluss. Twin port. TWIN- Anschluss.

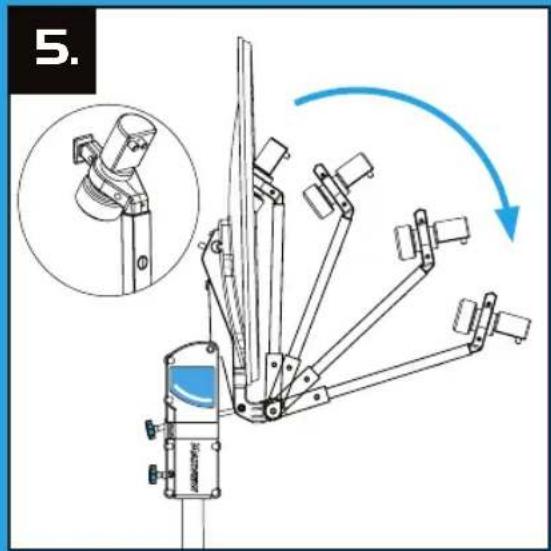

1. Pull down LNB arm from magnetic lock.

2. Ziehen Sie den LNB-Arm von der magnetischen LNB-Befestigung nach unten.

3. Plug in the 10m flexible cable to the coaxial cable port. See page 14 for receiver end connections.

1. Verbinden Sie das flexible 10m Koax-Kabel mit dem F-Anschluss an Ihrer Precision Sat-Antenne. (Siehe S. 14 für Receiver und Verbindungen).

Das Koax-Kabel muss an dem Eingang (Single-Anschluss) angeschlossen werden.

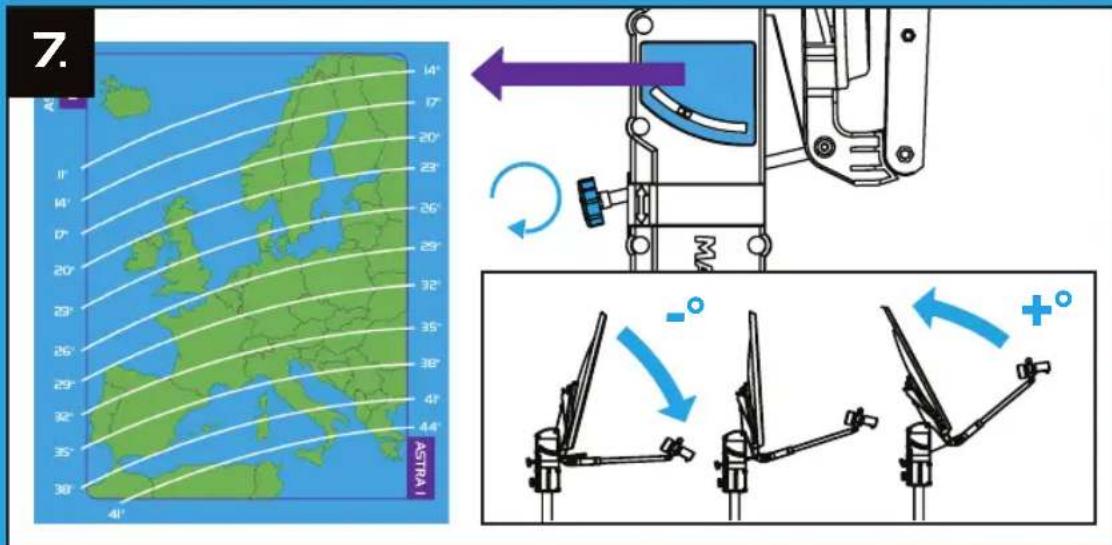

1. Use the elevation map to determine the required angle for your location. Set the dish to this angle using the elevation knob and indicator.
2. Verwenden Sie die Elevations Landkarte auf Seite 18, um den erforderlichen Winkel für Ihren Standort zu ermitteln. Stellen Sie nun den gewünschten Elevationswinkel an Ihrer Precision Sat-Antenne mit Hilfe der Elevationsanzeige ein nach der Einstellung muss der Elevationswinkel fixiert werden.

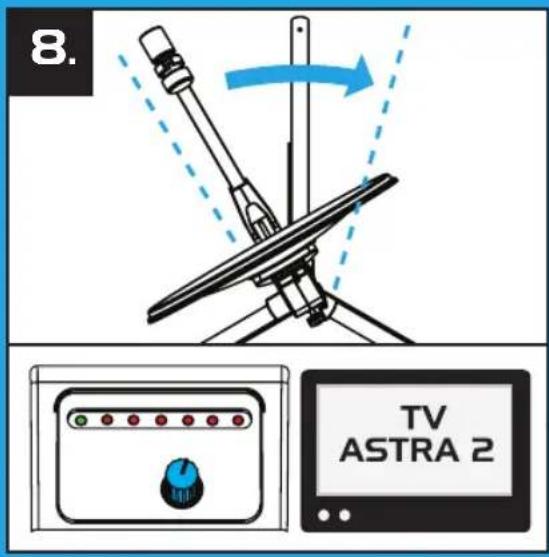

8. TV ASTRA 2

9. MAXVIEW

1. Drehen Sie nun langsam den Spiegel von links nach rechts bis der gewünschte Satellit gefunden ist. Für die Satellitensuche können Sie folgende Methoden anwenden:

2. Benutzen Sie den integrieten Sat-Finder (Seite 13).

3. Benutzen Sie den eingebauten Sat-Finder Ihres Receivers.

Siehe Rückseite für weitere Informationen über diese beiden Methoden.

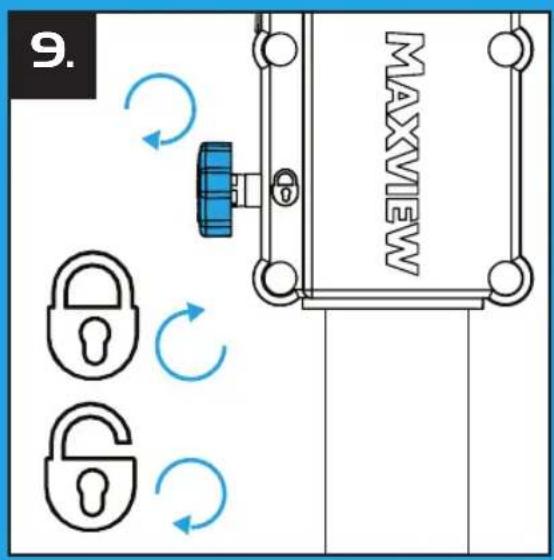

1. Once satellite is located, lock off the rotation by turning Azimuth lock knob. If you are experiencing signal drop out, fine tune your signal by slightly adjusting the elevation to improve TV picture quality. Again, you can aid this process by using:

2. The integrated sat finder.

3. Your receivers built in sat finder.

4. Wenn der gewünschte Satellit gefunden wurde fixieren Sie die Elevation um ein Verdrehen zu Verhindern. Um eine evtl. erforderliche Feineinstellung vorzunehmen gehen Sie bitte wie folgt vor:

5. Verwenden Sie den integrierten Sat-Finder.

6. Verwenden Sie den eingebauten Sat-Finder in Ihrem Receiver.

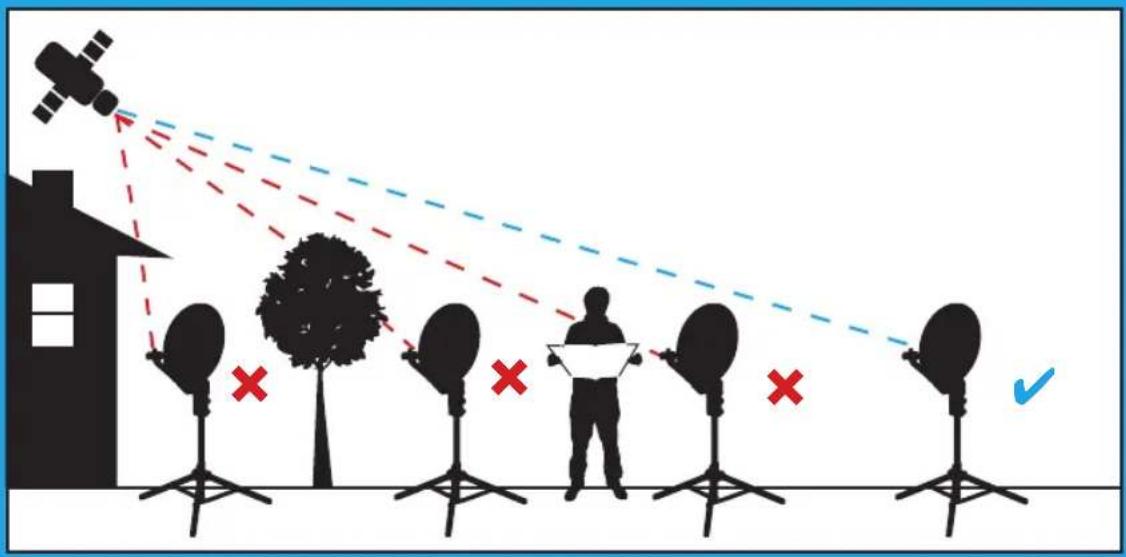

SATELLITE LINE OF SIGHT FREIE SICHT ZUM SATELLITEN

Versperren Sie nie die freie Sicht zum Satelliten.

Gehen Sie sicher, dass Sie freie Sicht zum Satelliten haben und dieser nicht durch Gebäude, Bäume oder andere Hindernisse versperrt wird.

Did you know?

Alle digitalen Sat-Receiver einen eingebauten Sat-Finder haben. Sollten Sie Ihr Fernsehgerät nicht sehen können machen Sie einfach den Ton lauter. So können Sie die Sat-Antenne auch ausrichten.

USING YOUR SAT FINDER

VERWENDUNG DES INTEGRIERTEN SAT-FINDER

Mit dem integrierten Sat-Finder ist es einfach den gewünschten Satelliten zu finden.

Anleitung für den integrierten Sat-Finder

Starten Sie die Suche indem Sie den Knopf am Sat-Finder gegen den Uhrzeigersinn drehen bis Sie einen tiefen Ton hören, des weiteren leuchten 2-3 rote LED's auf. Drehen Sie nun den Spiegel langsam von links nach rechts bis der Ton immer höher wird und mehr LED's aufleuchten.

Jetzt sollten Sie ein Bild an Ihrem Fernsehgerät haben.

Bitte beachten Sie, wenn Ihr Sat-Finder einen hohen Ton von sich gibt und mehrere Leuchtdioden leuchten und Sie kein Bild an Ihrem Fernsehgerät haben dann haben Sie einen anderen Satelliten gefunden. Wenn das passiert, dann einfach den Suchvorgang fortsetzen bis der gewünschte Satellit gefunden ist.

Beachten Sie auch, dass Ihr Receiver auf den gewünschten Satelliten eingestellt ist.

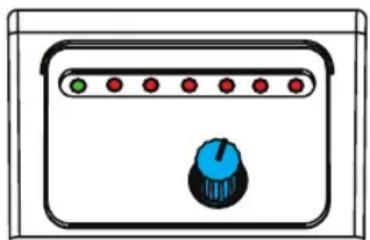

Feineinstellung mit Hilfe des integrierten Sat-Finders

Wenn Sie ein Bild auf Ihrem Fernsehgerät haben drehen Sie den Knopf an den Sat-Finder gegen den Uhrzeigersinn bis er einen tiefen Ton von sich gibt und nur noch zwei oder drei Leuchtdioden am Sat-Finder leuchten. Verändern Sie nun den Elevations- und den Azimutwinkel um ein verbessertes Signal zu empfangen, so dass der Ton höher wird und mehr Leuchtdioden aufleuchten.

Verwendung des eingebauten Sat-Finders in Ihrem Receiver

Vergewissern Sie sich, dass der integriert Sat-Finder ausgeschalten ist. Drehen sie den Knopf gegen den Uhrzeigersinn bis nur noch die grüne Diode am Sat-Finder leuchtet. Nun stellen Sie den gewünschten Satelliten an Ihrem Receiver ein (z.B.: Astra 1 für deutsche Sender). Jetzt müssen Sie das Sat-Finder Menü an Ihrem Receiver aufrufen. Drehen Sie jetzt wieder den Spiegel von links nach rechts bis die Signalqualität und Signalstärke Balken steigen.

Feineinstellung mit Hilfe des eingebauten Sat-Finders in Ihrem Recveiver

Wenn Sie ein Bild auf Ihrem TV-Gerät gefunden haben, stellen Sie nun den Elevationswinkel und die Azimut so ein, bis die beiden Balken den höchsten Wert anzeigen.

Wussten Sie, dass?

Die meisten Receiver mit eingebautem Sat-Finder verfügen über einen akustischen Ton verfügen der von der Lautstärke ansteigt je besser das Bild wird. Bitte überprüfen Sie in der Anleitung Ihres Sat-Receivers ob Ihr Receiver über einen akustischen Sat-Finder verfügt.

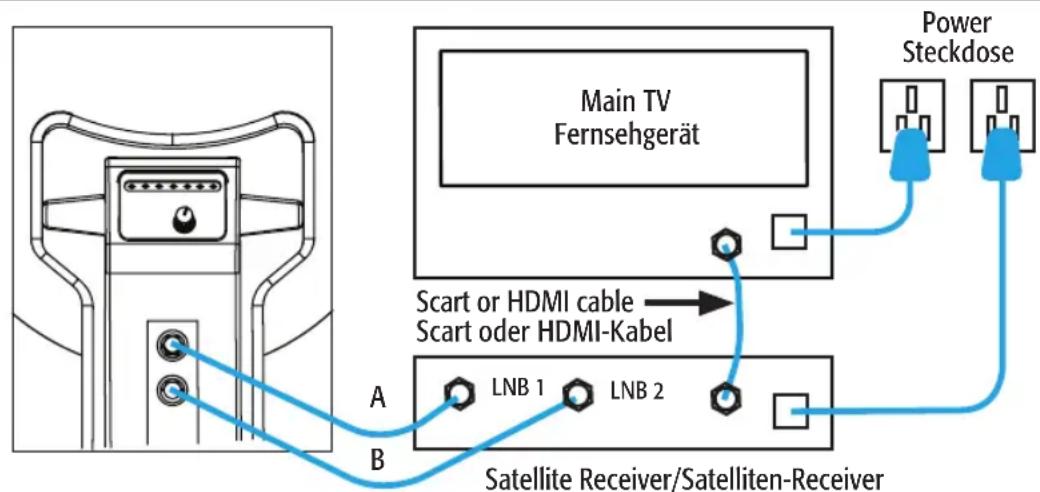

CONNECTING YOUR PRECISION SYSTEM ANSCHLUSS SCHEMA

Main TV Fernsehgerät Scart or HDMI cable Scart oder HDMI-Kabel LNB 1 LNB 2 Satellite Receiver/Satelliten-Receiver Power Steckdose

A. Single LNB
B. Twin LNB - Only available on models MXL012/65TWIN & MXL012/55TWIN.
Twin-LNB – Nur bei den Modellen 40043 und 40045 vorhanden.
Note: A twin LNB system can also be connected to 2 receivers. Or 2 TV's with in-built sat tuners.

GUIDELINES FOR SKY™ SATELLITE RECEPTION

Der Winkel zwischen der Erdoberfläche und dem Satelliten hat einen bestimmten Winkel. Dies ist der Neigungswinkel Ihres Sat-Spiegels. Der Elevationswinkel wird steiler umso näher man an den Äquator kommt.

Das ist der limitierte Schwenkbereich bei der Precision Sat-Antenne. Alle europäischen TV-Satelliten befinden sich im Süden.

Skew/Skew

Der Skew (engl. Schiefe, Schrägstellung) gibt bei Empfangsanlagen für geostationäre Satelliten die Abweichung der vertikalen Polarisation des Empfangssignals von der geografischen Vertikalen an.

Für optimalen Empfang muss das LNB vor der Satellitenschüssel um den Skew-Winkel geneigt montiert werden. Deshalb wird für Skew auch der Begriff LNB-Tilt (engl.: Neigung, Schieflage, Verkippung) verwendet. Das ist die Drehungsposition von einem LNB am Spiegel-Arm.

Footprint/Ausleuchtzone

Diese zeigt an wo Sie welche TV-Sender empfangen können. Ist sehr stark abhängig von der Spiegelgröße siehe Seite 22.

Line Of Sight/Frei Sicht zum Satelliten

Die Sat-Antenne muss freie Sicht zum Satelliten haben. Die Sicht darf nicht durch Hindernissen gestört werden.

LNB (Low Noise Block)/LNB

Das Gerät empfängt und sammelt die Satelliten Signale die vom Sat-Spiegel reflektiert werden und schickt Sie weiter zum Receiver

Free to Air bezeichnet alle frei empfangbaren TV-Sender die ohne Karte empfangbar sind.

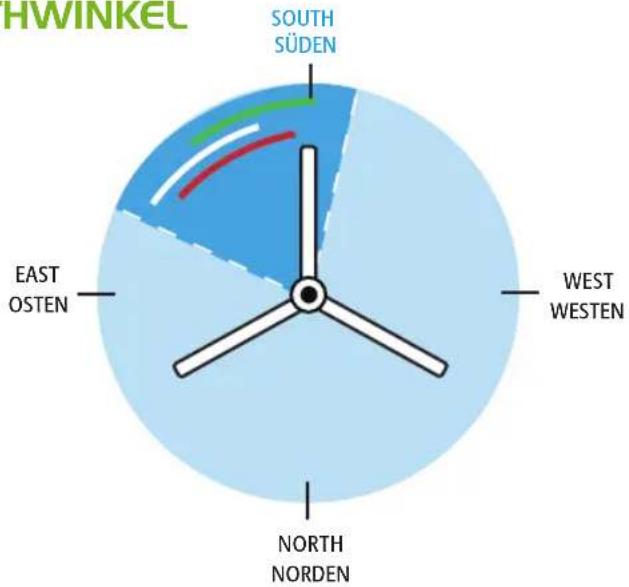

SATELLITE AZIMUTH ALIGNMENT GUIDE EINRICHTEN DER ANTENNE AUF DEN RICHTIGEN AZIMUTHWINKEL SOUT

Verwenden Sie diese Anleitung Sie wird Ihnen bei Ihrer Suche nach dem gewünschten Satelliten sicher helfen. Alle TV Satelliten befinden sich im Süden.

ASTRA 1

ASTRA 2

HOTBIRD

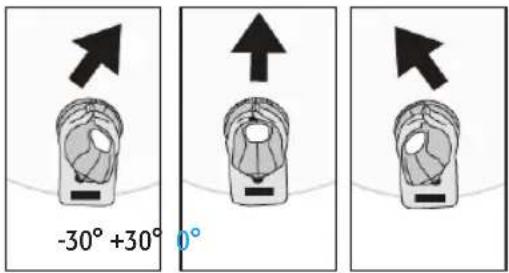

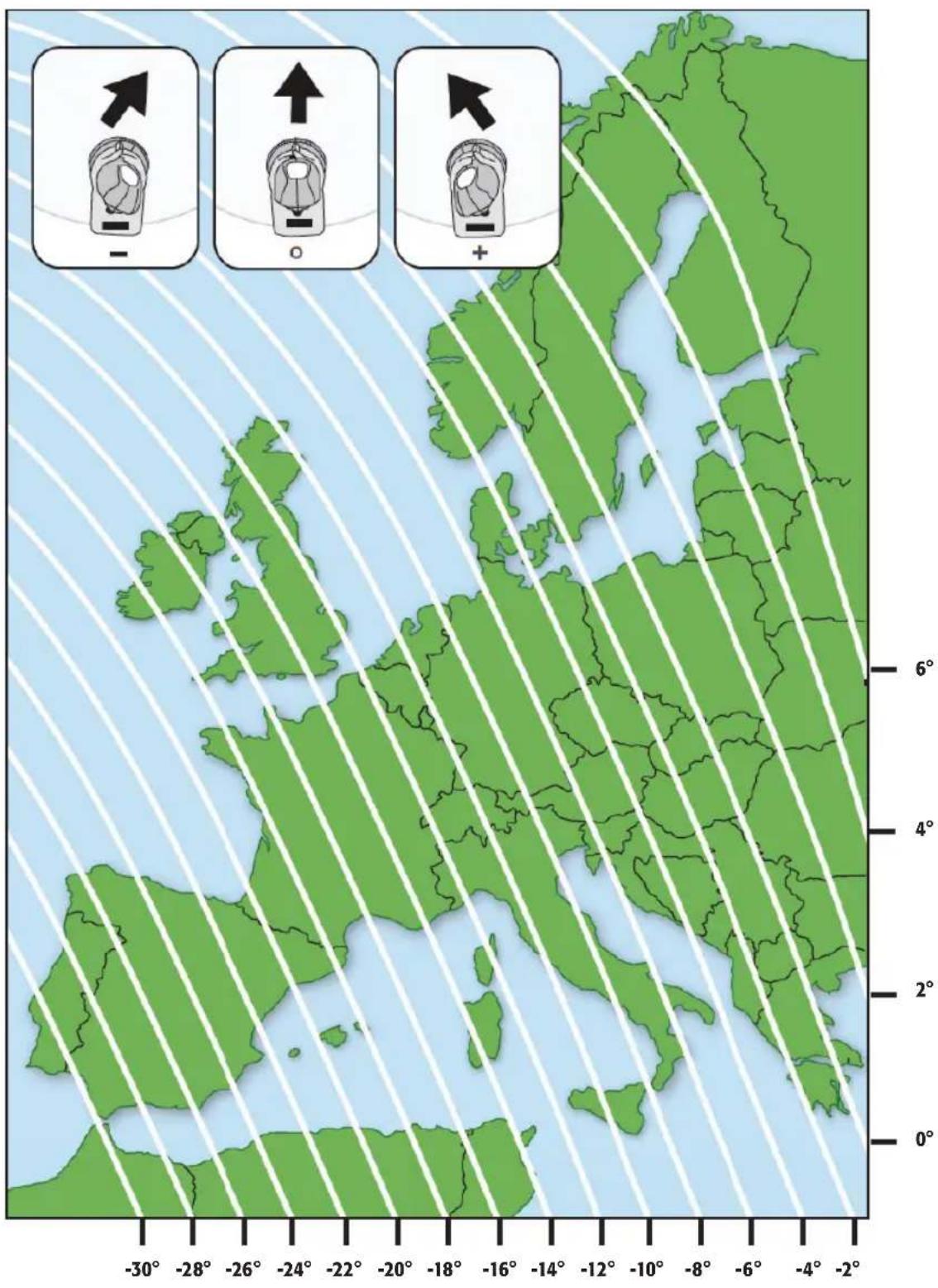

ADJUSTING LNB SKEW EINSTELLEN DES SKEW-WINKELS

Skew can be adjusted to maximise signal in fringe areas. Mit der Skew-Einstellung optimieren Sie den Empfang Ihrer Sat-Antenne am Rand der Ausleuchtzone

Entnehmen Sie den richtigen Skew-Winkel entsprechend Ihres Standorts von der Tabelle auf Seite 17. Verändern Sie den Skew-Winkel nur wenn Sie sich sehr weit Richtung Westen z.B Portugal, Gibraltar bewegen oder in östliche Richtung z.B. Ungarn, Griechenland reisen.

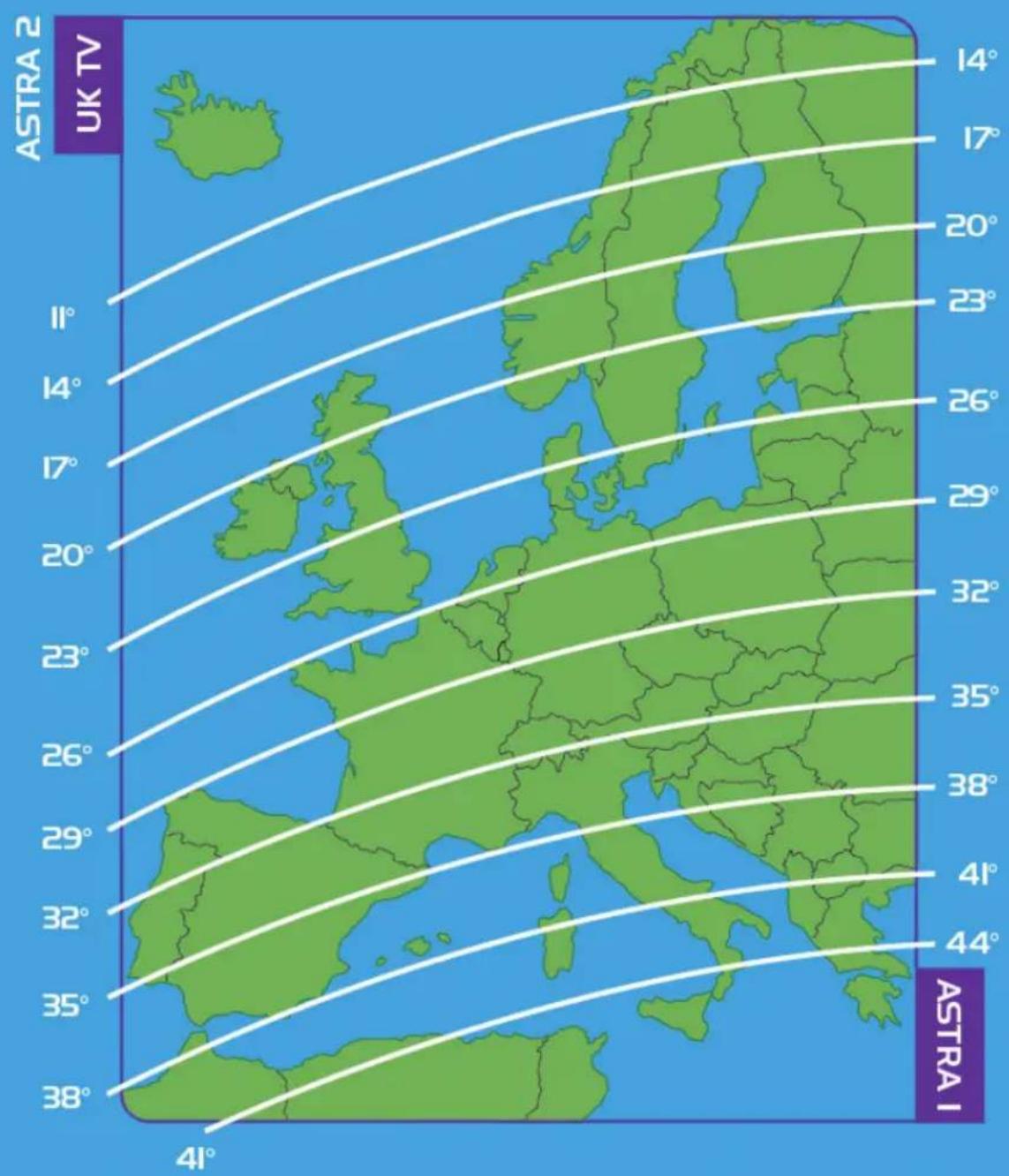

SKEW MAP SKEW KARTE

ELEVATION ZONE MAP LANDKARTE ZUR ELEVATIONSEINSTELLUNG

QUICK SET UP GUIDE AUFBAUANLEITUNG

Um einen klaren Stellitenempfang zu erhalten, muss der Spiegel korrekt vertikal (Elevation) und horizontal (Azimut) eingestellt sein.

1. Ich will den integrierten Sat-Finder nicht benutzen, kann ich ihn ausschalten?

Einfach den Knopf vollständig nach links drehen. Der Sat-Finder gibt jetzt keinen Ton mehr von sich nur eine grüne LED leuchtet.

1. Ich kann mein Sat-Stativ nicht genau in die Waage bringe?

Verändern Sie einfach Ihren Standort um einige Zentimeter um das Stativ in die Waage zu stellen. Sollte es Ihnen nicht gelingen verzeiht der Spiegel 2-3° Schiefstellung.

1. Mein Sat-Finder gibt einen hohen Ton von sich fast alle Leuchtdioden leuchten aber ich habe kein Bild?

Sie haben einen anderen Satelliten gefunden mit dem Ihr Receiver kein Bild aufbauen kann. Z.B.: Ihr Receiver ist auf Astra 1(für deutsche Sender) eingestellt Sie haben jetzt aber einen anderen Astra Satelliten gefunden. Nun einfach die Sat-Antenne weiterdrehen bis der gewünschte Satellit gefunden ist. Sollten Sie keinen Satelliten finden einfach die Neigung um drei Grad verstellen nach oben und dann nach unten und die Suche erneut starten.

1. Die Sat-Spiegeleinheit lässt sich nicht auf das Stativ montieren?

Vergewissern Sie sich, dass die Rotationssperre nicht in der Sperrposition ist.

1. Ich kann keine Satelliten in dem limitierten Schwenkbereich finden?

Vergewissern Sie sich, dass das "Süd-Bein" in die richtige Richtung zeigt. Das heißt dass "Süd-Bein" muss parallel zur weißen Nadel auf dem Kompass stehen.

1. Ich benutze den Twin-Anschluss an meiner Sat-Anlage und der Sat-Finder funktioniert nicht?

Der Sat-Finder ist nur mit dem oberem F-Anschluss verbunden. Verwenden Sie zum Anschluss des Receivers immer zuerst den oberen F-Anschluss

1. Funktioniert meine Sat-Anlage auch durch Bäume oder Gebäude?

Die TV-Signale vom Satelliten gehen nicht durch Objekte. Die Sat-Antenne muss eine freie Sicht zum Satelliten haben.

1. Meine Spiegeleinheit lässt sich nicht leicht drehen.

Gehen Sie sicher, dass die Azimutsperrschraube vollständig gelöst ist bevor Sie die Spiegeleinheit drehen.

1. Mein Sat-Spiegel hat übermäßige seitliche Bewegungen.

Das ist normal und erforderlich für die Drehung, nach dem Einstellvorgang sichern Sie den Spiegel mit der Azimutsperrschraube nun ist die Sat-Anlage stabil und bereit für perfekten Signalempfang.

1. Ich habe bemerkt, dass ich Wasser in meiner Sat-Anlage habe ist das ein Problem?

Die Antenne ist für den Outdoorgebrauch konstruiert das Wasser kann durch die Kunststoffverkleidungen abfließen ohne die Sat-Antenne zu beschädigen.

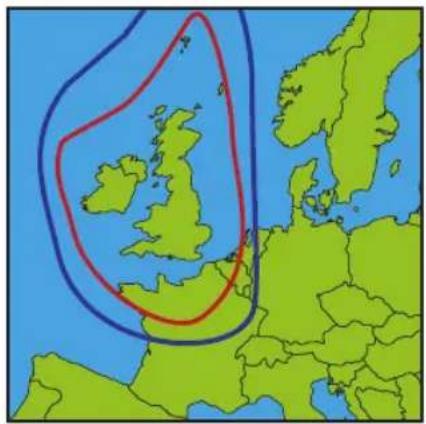

SATELLITE FOOTPRINT MAPS AUSLEUCHTZONE

Die Ausleuchtzone des Satelliten zeigt an in welchen Bereich der Satellit empfangbar ist und welche Spiegelgröße benötigt wird um alle Transponder eines Satelliten zu empfangen. Diese Ausleuchtzonen zeigen an in welchen Gebieten bzw. Ländern der Empfang mit der Maxview-Precision mit einem 55cm oder 65 cm Sat-Spiegel möglich ist.

Beachten Sie - das die aufgeführten Ausleuchtzonen nur einen ungefähren Bereich angeben. Für genauere Informationen besuchen Sie bitte folgende Internetseiten:

Die Precision ist so konstruiert, dass Sie keine außergewöhnliche Wartung braucht. Für optimale Signalstärke halten Sie die Antenne sauber von Verschmutzung an der Spiegeloberfläche.

1.Behandeln Sie die Antenne mit Vorsicht. Lassen Sie die Antenne nicht auf den Boden fallen.
2. Waschen Sie die Sat-Anlage niemals mit dem Dampfstrahler. Reinigen Sie die Kunststoffteile nur mit einem feuchten Lappen verwenden Sie niemals aggressive Reiniger.

ÜTZEN SIE DIE ANTENNE VERSCHMUTZUNG.

SAFETY

SICHERHEIT

Take care when adjusting systems, to avoid finger/s being trapped.
Always route cables carefully to avoid tripping over causing injury.
Always switch power off at the mains before starting any electrical work.

Legen Sie das Koax-Kabel flach und sichtbar auf den Boden um Stolperfallen zu vermeiden.
Wenn Sie die Sat-Antenne Auf- oder Abbauen schalten Sie vorher immer den Receiver aus.

2 YEAR GUARANTEE 2 JAHRE GARANTIE

Die Garantie erstreckt sich über die Zeit von 2 Jahren ab Kaufdatum. Der Hersteller oder Importeur übernimmt keine Haftung für Schäden, die durch nicht bestimmungsmäßen Gebrauch entstehen. Die Precision wurde konstruiert, gebaut in Übereinstimmung mit den Anforderungen der EMV-Richtlinie 2004/108/EG.

Bitte führen Sie dieses Produkt den entsprechenden Sammelstellen zu. Diese gewähren eine umweltgerechte Entsorgung.

CE

√ RoHS Compliant

STOMER SUPPORT DETAILS

Wenn Sie irgendwelche Problem mit der Sat-Antenne oder Fragen haben bitte kontaktieren Sie uns unter [phone]. Alternativ können Sie uns auch eine

E-Mail schreiben: [e-mail] oder schreiben Sie uns Maxview Vertriebs-GmbH, Gewerbegebiet Kugelbichl, Benzstr. 8, 82291 Mammendorf/Obb.

Visit www.maxview.de
