BEDIENUNGSANLEITUNG DSL-380 Palcom

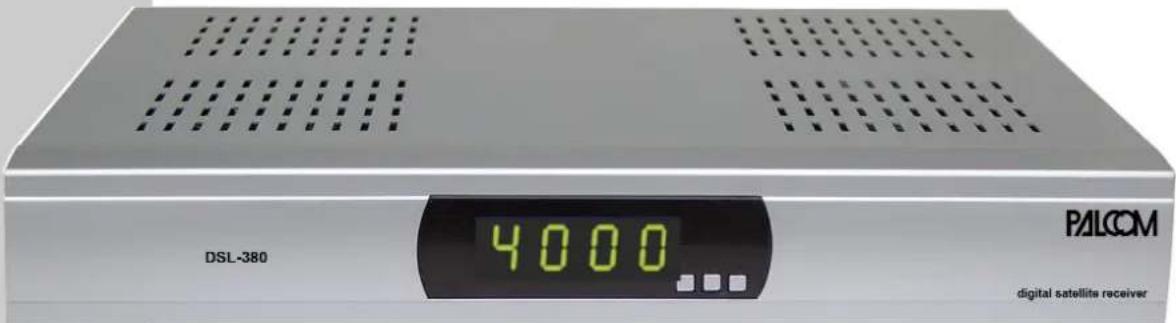

Bedienungsanleitung Digitaler Satellitenreceiver

DSL-380

- Lesen Sie die Bedienungsanleitung gründlich, bevor Sie das Gerät anschließen.

- Achten Sie darauf, dass das Gerät frei steht. Halten Sie Abstände von mindestens 20 cm nach links und rechts und 50 cm nach oben zu anderen Geräten und Möbelteilen, in denen Sie das Gerät betreiben, ein.

- Achten Sie darauf, dass alle Belüftungslöcher frei sind und kalte Luft durch das Gerät strömen kann. Stellen Sie keine weiteren elektronischen Geräte auf den Receiver. Legen Sie keine Gegenstände wie Zeitungen, Zeitschriften, Tischdecken oder Deckchen auf das Gerät. Achten Sie darauf, dass die Belüftungslöcher nicht durch Stores oder Gardinen verdeckt sind. Stellen Sie keine brennenden Gegenstände wie z.B. brennende Kerzen auf das Gerät.

- Achten Sie darauf, dass das Gerät keinen Dämpfen, Regen oder anderen spritzenden oder tropfenden Flüssigkeiten ausgesetzt ist. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände wie z.B. Vasen auf das Gerät.

- Öffnen Sie das Gerät in keinem Fall. Es besteht Lebensgefahr durch elektrischen Schlag.

- Um das Gerät komplett spannungsfrei zu machen, müssen Sie das Netzkabel aus der Steckdose ziehen. Wenn Sie das Gerät längere Zeit nicht benutzen, machen Sie es spannungsfrei, also ziehen Sie den Netzstecker aus der Steckdose.

- Berühren Sie das Netzkabel nicht mit nassen Händen.

- Achten Sie darauf, dass Sie alle Anschlussarbeiten abgeschlossen haben, bevor Sie das Gerät an das elektrische Netz anschließen

Inhalt

1.0 Leistungsmerkmale Seite 1

2.0 Bedienelemente und ihre Funktion

2.1 Frontblende Seite 2

2.2 Rückseite Seite 2

2.3 Fernbedienung Seite 3

3.0 Anschlüsse Seite 4

4.0 Einstellungen und Operationen

4.1 Erster Start

Seite 5

4.2 Grundeinstellungen Seite 5 - 6

4.3 Programme Seite 6 - 7

4.4 Installation Seite 8 - 10

5.0 Teletext Seite 10

6.0 Einstellungen Seite 11

7.0 Information

Seite 12

8.0 Operationen im normalen Betriebsmodus

Seite 12 - 13

9.0 Fehlerbehebung

Seite 14

10.0 Technische Daten

Seite 15

1. Leistungsmerkmale

- 4000 Programmplätze

- EPG (Electronic Program Guide - Elektronischer Programmführer)

- 10 Timer-Programmierungen

- Mehrsprachiges OSD-Menü

- 2 Scartbuchsen für TV und Videorecorder

- Cinchbuchen für Audio und Video

- S/PDIF-Ausgang (koaxial und optisch)

- DiSEqC™ 1.0 - Zum Empfang mehrerer SAT-Positionen

- DiSEqC™ 1.2 für Rotorsteuerung über das Antennenkabel

- Lautstärkeregelung über Fernbedienung

- SAT-Signalausgang für analogen SAT-Receiver (Loop through)

- Kurzschlusssicher

- Netzschalter

- RS232-Schnittstelle

Seite 1

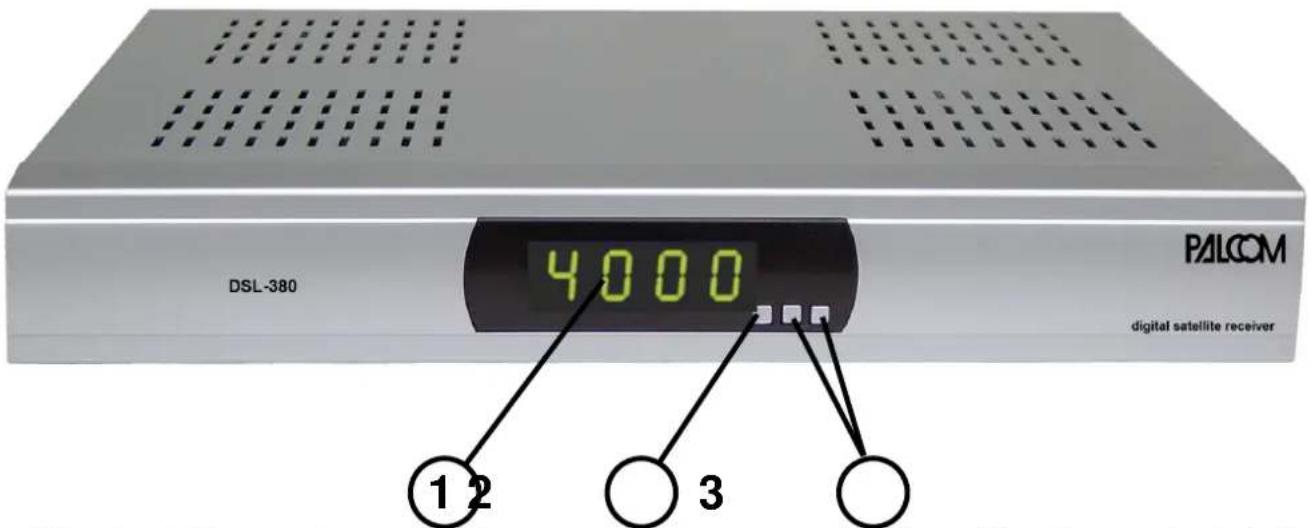

2.1 Frontblende

1. Die vier Ziffern zeigen die Programmnummer an. Im Stand-by Zustand wird die Zeit angezeigt. Die grüne LED leuchtet, wenn der DSL-380 in Betrieb ist. Die rote LED leuchtet, wenn das Gerät mit Strom versorgt wird.
2. Umschalten zwischen Betriebs- und Stand-by-Zustand.
3. CH up / CH down Programmumschaltung aufwärts/abwärts.

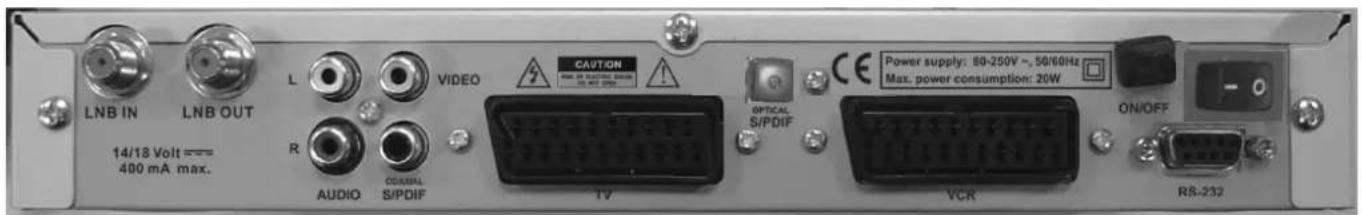

2.2 Rückseite

LNB IN LNB OUT 14/18 Volt === 400 mA max. L R AUDIO CAUTION ON/OFF VIDEO S/PDIF TV OPTICAL S/PDIF VCR Power supply: 80-250V ~, 50/60Hz Max. power consumption: 20W RS-232

LNB OUT : Anschluss zum analogen SAT-Receiver oder einem zweiten Digitalreceiver (Durchschleifbetrieb)

AUDIO L/R : Cinch-Buchsen für den Audioausgang

VIDEO : Cinch-Buchse für den Videoausgang

SPDIF (coax.) : Koaxialer Digital-Audioausgang für HIFI-Verstärker

SPDIF (opti.) : Optischer Digital-Audioausgang für HIFI-Verstärker

TV Scart : Scart-Buchse für den Anschluss eines TV-Gerätes

VCR Scart : Scart-Buchse für den Anschluss eines Videorecorders

RS232 : Serielle Schnittstelle für das Laden der Software

Netzschalter : Netzschalter (O = aus/I = ein)

AC : Netzkabel 80-250 Volt · 50 Hz/60 Hz

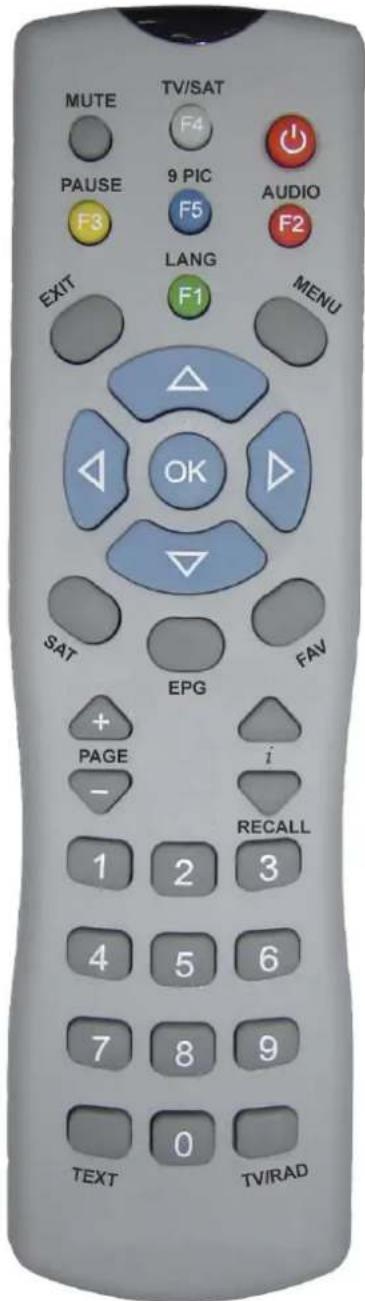

2.3 Fernbedienung

MUTE : Stummschaltung

TV/SAT : Umschalten zwischen TV- und AV-Modus

- Taste : Umschalten zwischen Normalbetrieb und Stand-by

PAUSE : Standbild

F5 : 9fache Programmübersicht (blaue Taste)

AUDIO : Auswahl der Audiomodus

EXIT : Rückkehr zum vorherigen Menü/Ausgang aus einem aktuellen Modus

LANG : Einblenden des Menüs zur Auswahl des Audio-Modus

MENU : Einblenden des Hauptmenüs

▲ / ▼ : Programmänderung oder Bewegen des Cursors durch das Menü

◀ / ▶ : Lautstärkeregulierung oder Bewegen des Cursors durch das Menü

OK : Auswahl des Menüpunktes oder Anzeige der Programmliste

SAT : Anzeige der Liste der Satelliten

EPG : Einblenden des EPG (Elektronischer Programmführer)

FAV : Einblenden des Modus der Favoritenkanäle

PAGE +/- : Seite Aufwärts/Abwärts in der Programmliste

i : Anzeige von Informationen zum aktuellen Kanal

RECALL : Rückkehr zum vorherigen Programm

ZIFFERNBLOCK : Eingabe der Programmnummer, des Passwortes, der PID usw.

TEXT : Startet den integrierten Teletextdecoder. Zum Verlassen des Teletextes betätigen Sie die Taste "Exit".

TV/RADIO : Umschalten zwischen TV- und Radiomodus

MUTE TV/SAT F4 9 PIC FAUSE F3 F5 AUDIO F2 LANG EXIT F1 MENU OK SAT EPG FAV PAGE - i RECALL 1 2 3 4 5 6 7 8 9 0 TEXT TV/RAD

3. Anschlüsse

Anschluss an die SAT-Antenne

Für den Anschluss werden ein oder mehrere Universal-LNB's zum Empfang der Satelliten-Programme benötigt. Die LNB's sollten die Oszillatorfrequenzen 10,6 GHz und 9,75 GHz haben. Diese werden auch als Universal LNB's bezeichnet. Bitte achten Sie darauf, dass das Abschirmgeflecht und die Alu-Folie guten Kontakt zum F-Stecker haben und dass am Innenleiter des Kabels kein Kurzschluss entsteht. Bitte kontrollieren Sie nach dem Aufdrehen des F-Steckers, ob der Innenleiter nicht von einem Drähtchen des Abschirmgeflechtes berührt wird. Sie haben die Möglichkeit, den Receiver an eine einzelne Antenne, über DiSEqC 1.0-Schalter an eine Mehrfachantenne, oder an eine DiSEqC 1.2 - Positionierer-Anlage anzuschließen.

Anschluss an das TV-Gerät

Zum Anschluss an das TV-Gerät verwenden Sie bitte ein SCART-Kabel. Im Bildschirm-Menü des Receivers können Sie die Einstellungen an Ihr TV-Gerät anpassen, wenn Sie z. B. ein TV-Gerät mit 16:9-Bildschirm besitzen. Die Voreinstellung des Bildschirmformates ist 4:3.

Anschluss an einen Videorecorder

Verbinden Sie den Videorecorder und den Satellitenreceiver mit einem SCART-Kabel. Über die Scartbuchse ist es möglich, SAT-Programme aufzuzeichnen und die Wiedergabe von Videokassetten zur TV-Scartbuchse durchzuschleifen.

Anschluss an die Stereoanlage

Der Ton der TV- und Radioprogramme kann über Ihre Stereoanlage wiedergegeben werden. Verbinden Sie die beiden Audio-Cinchbuchsen mit einem freien Eingang Ihrer Hifi-Anlage (z.B. AUX, Line IN, CD oder Tuner). Nicht geeignet sind Eingänge mit der Bezeichnung "Phono"!

Anschluss an eine Digitale Audioanlage

Die beiden Ausgänge SPDIF (optisch/koaxial) können Sie für den Anschluss einer digitalen Audioanlage mit Hilfe eines dafür geeigneten Koaxialkabels benutzen. Dieses Kabel erhalten Sie bei Ihrem PALCOM-Fachhändler.

Spannungsversorgung

Die Spannungsversorgung erfolgt durch den Anschluss an Ihre Netzsteckdose (230V Wechselspannung, 50Hz)

4. Einstellungen und Operationen

4.1 Erster Start

1) Schalten Sie TV-Gerät und Receiver ein.
2) Sollten Sie trotz korrekter Installation Ihrer Antennenanlage nicht sofort Bild und Ton empfangen, müssen Sie möglicherweise einige Parameter für die Systemkonfiguration ändern.

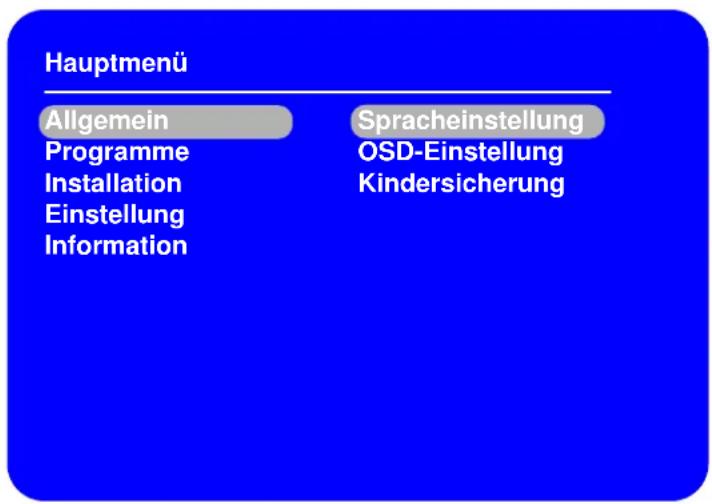

Drücken Sie die Taste MENU auf der Fernbedienung des Receivers. Es erscheint der abgebildete Menü-Bildschirm. Drücken Sie die Tasten ▲ / ▼, um in den gewünschten Menüpunkt zu unterlegen und drücken Sie die Taste OK, um den gewünschten Menüpunkt aufzurufen. Die jeweiligen Untermenü's werden Ihnen nach betätigen der Taste ▶ rechts auf dem Bildschirm angezeigt. Mit den Tasten ◀ / ▶ auf der Fernbedienung gelangen Sie auf die Untermenü's, wählen Sie dann die gewünschte Operation mit der Taste OK aus.

Hauptmenü Allgemein Programme Installation Einstellung Information Spracheinstellung OSD-Einstellung Kindersicherung

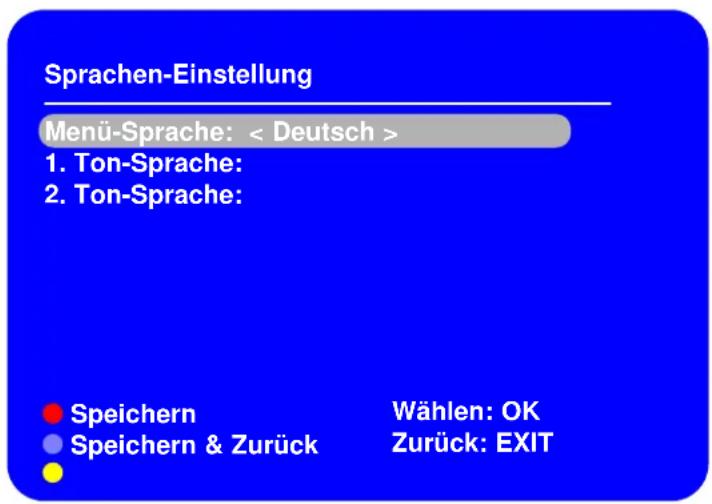

4.2 Grundeinstellungen Einstellung der Sprache

Sie können die Menüsprache und die Audio-Sprache auswählen. Benutzen Sie die Tasten ◀ / ▶ auf der Fernbedienung, um die Sprache zu ändern. Drücken Sie die Rote Taste, um die Einstellung zu speichern, oder drücken Sie die Blaue Taste, um zu speichern und das Menü zu verlassen. Um den Vorgang abzubrechen, drücken Sie die Taste EXIT.

Sprachen-Einstellung Menü-Sprache: < Deutsch > 1. Ton-Sprache: 2. Ton-Sprache: Speichern Speichern & Zurück Wählen: OK Zurück: EXIT

OSD (On Screen Display - Bildschirmmenü) - Einstellungen

In diesem Menü benutzen Sie die Tasten ◀ / ▶ um die Parameter zu ändern, die Taste OK um die Liste anzuzeigen, und die Tasten ▲ / ▼ zur Auswahl. Dann drücken Sie die Taste OK oder Rot um zu speichern, Blau um zu speichern und das Menü zu verlassen oder EXIT um abzubrechen.

Farb-Profil: Sie können andere Farben für das OSD-Menü auswählen.

Transparenz: Sie können die Transparenz auswählen. Helligkeit: Sie können die Helligkeit des OSD-Menüs auswählen. Seite 5

OSD-Anzeigedauer: Sie können auswählen, wie lange ein eingeblendetes Anzeigebanner sichtbar sein soll.

Kindersicherung

Sie können das Passwort (die PIN - Personal Identification Number), mit dem Sie Zugang zu den Receivereinstellungen und zu einzelnen Programmen erhalten, ändern. Geben Sie zunächst das alte Passwort ein (das vom Werk voreingestellte Passwort lautet 0000), um in das Menü zu gelangen.

Menü Sperren/Entsperren

Wenn das Menü entsperrt ist, werden Sie nicht nach der Eingabe eines Passwortes gefragt, um Operationen im Menü auszuführen. Benutzen Sie die Tasten ◀ / ▶ zur Änderung, wenn Sie dies wünschen.

Änderung des Passwortes

Um das Passwort zu ändern, geben Sie zunächst das aktuelle Passwort ein und danach das von Ihnen gewünschte neue Passwort. Das neue Passwort bestätigen Sie dann. Um die neue Einstellung zu speichern, drücken Sie die Taste Rot oder Blau.Achtung: Wenn Sie das Passwort ändern, merken Sie sich das neue Passwort gut! Wenn Sie das Passwort vergessen haben, bleibt Ihnen der Zugang versperrt!

4.3 Programme

In diesem Menü können Sie die Programmlisten bearbeiten. Mit der

Taste TV/Rad wählen Sie zwischen TV- und Radioprogrammen.

Mit der Taste SAT rufen Sie die Programmlisten anderer Satelliten auf. Mit EXIT speichern Sie und verlassen Sie das Menü.

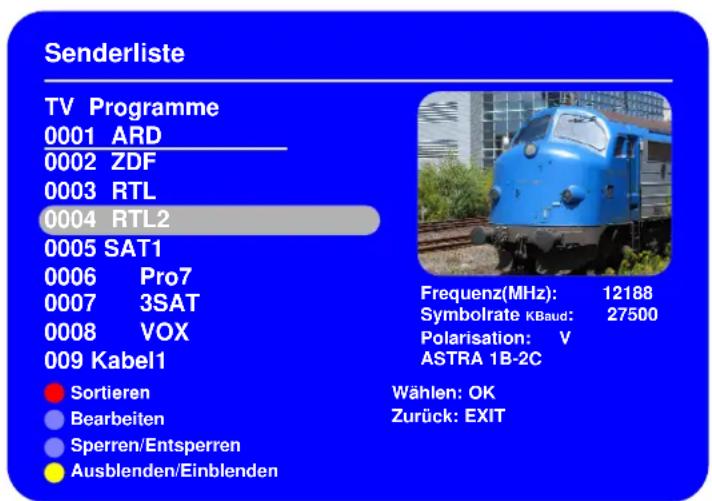

Automatisch Sortieren

Sie können die Reihenfolge der Programme ändern. Benutzen Sie die Taste Rot. Sie können Programme manuell ordnen. Benutzen Sie die entsprechende Farbtaste.

Senderliste TV Programme 0001 ARD 0002 ZDF 0003 RTL 0004 RTL2 0005 SAT1 0006 Pro7 0007 3SAT 0008 VOX 009 Kabel1 Sortieren Bearbeiten Sperren/Entsperren Ausblenden/Einblenden Frequenz(MHz): 12188 Symbolrate KBaud: 27500 Polarisation: V ASTRA 1B-2C Wählen: OK Zurück: EXIT

Manuell Sortieren

Sie können die Programmposition manuell verschieben. Benutzen Sie zunächst die Tasten Gelb und Rot. Das ausgewählte Programm wird markiert. Mit den Cursor-tasten verändern Sie die Position, dann benutzen Sie wieder die Taste Rot.

Bearbeiten

Sie können Programme löschen, den Programmnamen ändern und die PID ändern. Seien Sie sich bewusst, dass Änderungen in diesem Menü zur kompletten Löschung aller Programme führen können. Gelöschte Programme werden dann auch aus der Favoritenliste gelöscht.

Sperren/Entsperren

Sie können Programme sperren und entsperren. Um Zugang zu gesperrten Programmen zu erhalten, müssen Sie das Passwort eingeben.

Ausblenden/Einblenden

Wenn Sie ein Programm ausblenden, wird das Programm bei der Programmwahl übersprungen.

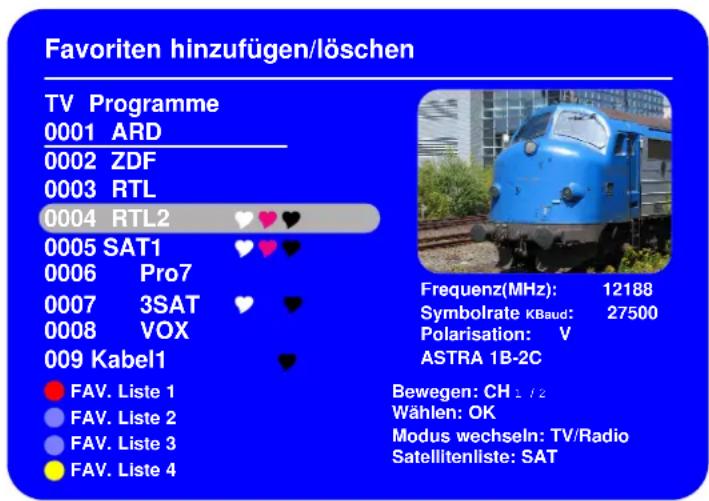

Favoriten hinzufügen/löschen

In diesem Menü können Sie Ihre Favoritenlisten zusammenstellen.

Favoritenliste bearbeiten

Sie können hier Ihre Favoritenlisten bearbeiten.

Favoriten hinzufügen/löschen TV Programme 0001 ARD 0002 ZDF 0003 RTL 0004 RTL2 ♥♥♥ 0005 SAT1 ♥♥♥♥ 0006 Pro7 0007 3SAT ♥♥♥ 0008 VOX 009 Kabel1 FAV. Liste 1 FAV. Liste 2 FAV. Liste 3 FAV. Liste 4 Frequenz(MHz): 12188 Symbolrate KBaud: 27500 Polarisation: V ASTRA 1B-2C Bewegen: CH 1/2 Wählen: OK Modus wechseln: TV/Radio Satelltenliste: SAT

4.4 Installation

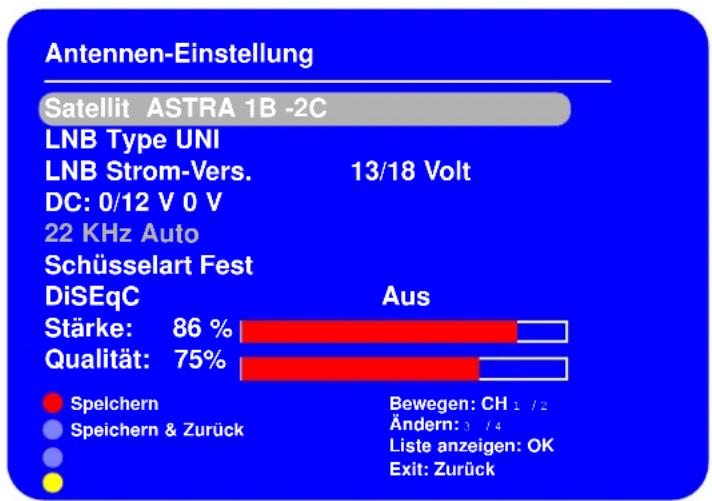

Antennen-Einstellung

In diesem, Menü wählen Sie die Satelliten zur Programmsuche aus. Den Namen des Satelliten können Sie bearbeiten. Wenn Sie die Taste OK drücken, erscheint das unten abgebildete Menü, in dem Sie die entsprechenden Einstellungen vornehmen können.

Satellit: Wenn Sie die Taste OK drücken, erscheint die Liste der verfügba ren Satelliten. Mit OK wählen Sie den Satelliten aus, mit EXIT brechen Sie ab und die Satellitenliste verschwindet.

LNB Typ: Sie können wählen zwischen den LNB-Typen Universal (9750-10600), 5150, 9750, 0050, 10600, 10750, 11200, 11475, oder im Punkt Benutzerdefiniert selbst die Oszillatorfrequenz eingeben. Standard ist hier Universal!

LNB Stromver: Wählen Sie 13/18V oder Aus, um die LNB Spannungsversorgung des LNB auszuschalten.

22KHz: Wenn Sie LNB's über einen 22kHz-Schalter angeschlossen haben, stellen Sie diesen Menüpunkt auf Ein.

Schüsselart: Benutzen Sie diesen Menüpunkt, wenn Sie einen Digitalen Positionierer-Motor angeschlossen haben. Die voreingestellte Option ist Fest. Wenn Sie den Spiegel über den angeschlossenen Rotor drehen wollen, wählen Sie die Option mit Rotor.

Entsprechend der gewählten Einstellung haben Sie nur Zugang zu den benötigten weiteren Menüpunkten.

DiSEqC: Voreingestellt ist Aus. Zur Benutzung eines DiSEqC-Schalters nehmen Sie hier die Einstellungen vor. Wenn Sie den LNB-Typ auf UNI eingestellt haben, haben Sie keinen Zugang zu den Menüpunkten LNB-Strom-Versorgung und 22kHz.

Positionierer - Menü

Wenn Sie einen DiSEqC 1.2 - Positionierer benutzen, nehmen Sie in diesem Menü die Einstellungen vor. Um die Positionen des Spiegels festzulegen, drücken Sie die Taste OK. Das Positionierer - Menü erscheint.

Satellit: Der Satellit, dessen Antennen-Position eingestellt wird, wird angezeigt. Um den Satelliten zu ändern, wählen Sie einen anderen Satelliten im Menü Antennen-Einstellung.

TP Freq.: Die Transponderfrequenz des ausgewählten Satelliten wird ange zeigt. Mit der Taste OK können Sie die Transponderliste aufrufen, um die Frequenz zu ändern.

Gehe zu P.: Benutzen Sie diesen Menüpunkt, um die Antennenposition ins Zentrum zu fahren. Während des Vorgangs wird eine Nachricht eingeblendet.

Drehen: Benutzen Sie diesen Menüpunkt, um die Antenne in West- oder Ostrichtung zu bewegen. Mit der linken Cursortaste bewegen Sie die Antenne in Ostrichtung, mit der rechten Cursortaste in Westrichtung.

Grenze: In diesem Menüpunkt können Sie die Ost- und Westgrenze der Bewegung Ihrer Antennenanlage festlegen bzw. diese Festlegungen wieder aufheben.

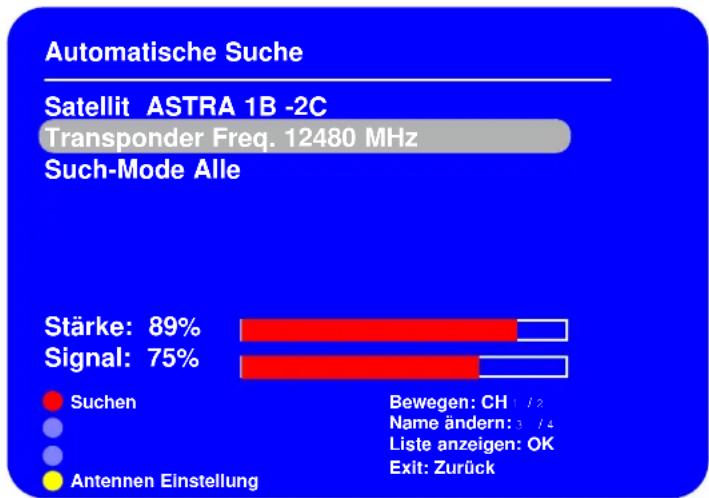

Automatische Suche

Wenn Sie die Antenneneinstellungen festgelegt haben, können Sie den Satelliten nach Programmen absuchen. Nach Festlegung der Parameter beginnt die Suche durch Drücken der RotenTaste.

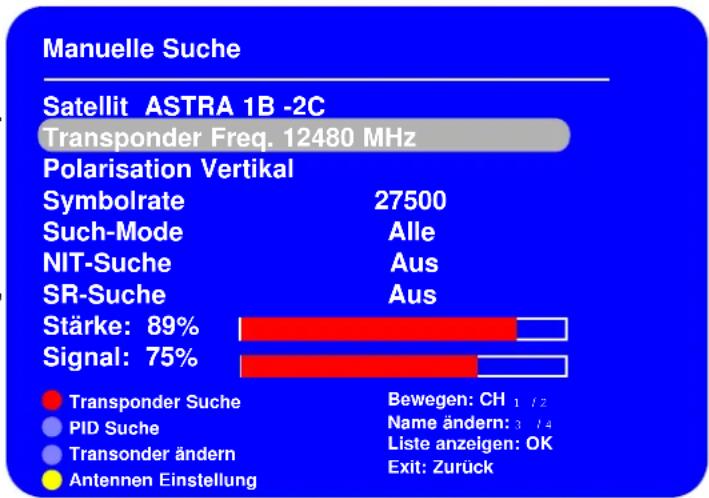

Manuelle Suche

In diesem Menü können Sie den Satelliten nach bestimmten Transpondern absuchen, von denen Sie die Parameter kennen.

Die Suche beginnt wieder durch drücken der Roten Taste, wenn Sie alle Parameter festgelegt haben.

Transponder Suche: Sie suchen nach den Programmen eines bestimmten Transponders.

PID Suche: Sie suchen nach einem bestimmten Programm des Transponders, von dem Sie die PID-Parameter kennen.

Transponder ändern: Sie können einen Transponder hinzufügen, ändern oder löschen.

NIT: Netzwerksuche

SR: Symbolratensuche

Daten löschen

Alle Programme löschen: Es werden nur die gespeicherten Programmdaten gelöscht, alle anderen Parameter werden nicht gelöscht.

Werkseinstellung:

Alle Einstellungen werden gelöscht und der Receiver wird in den Auslieferungszustand zurückversetzt.

5.0 Teletext

Benutzung des Teletextdecoders Ihres Fernsehgerätes.

Sofern gesendet, wird der Teletext an Ihr Fernsehgerät weitergegeben. Benutzen Sie zur Bedienung des Videotextes die Fernbedienung Ihres Fernsehgerätes.

Benutzung des internen Teletextdecoders

Alternativ dazu können Sie den integrierten Teletext-Decoder nutzen, um sich die Informationen anzeigen zu lassen. Schalten Sie das Programm ein, von dem Sie sich Teletext-Informationen ansehen möchten.

Durch Drücken der Taste Teletext schalten Sie den Teletext ein.

Geben Sie mit Hilfe der Zehnertastatur die gewünschte Teletextseite ein. Ihre Eingabe wird in

der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät die gewünschte Seite. Da die Teletextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt. Für alle Teletextbetreiber stellt die Seite 100 die Inhaltsangabe dar.

Durch Betätigen der Taste "Exit" kehren Sie in den Normalbetrieb zurück.

6. Einstellungen

System-Einstellungen

Farbsystem: Wählen Sie welches TV-System Sie benutzen möchten. Für Europa ist das System "PAL" Standard.

Video-Output: Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts ent sprechend Ihres TV-Gerätes FBAS oder RGB ein. Für Standard-Geräte stellen Sie FBAS ein.

Bildschirmformat: Wählen Sie entsprechend des Bildformates Ihres TV Gerätes 16:9 oder eines der beiden 4:3 Formate aus. Im Format "4:3 Letterbox" werden vom Receiver bei echten 16:9 Sendungen oben und unten schwarze Streifen an das Bild angefügt, so daß ein 4:3 Format entsteht. Im Format "4:3 PanScan" wird eine 16:9 Sendung rechts und links beschnitten, so daß Sie in der Bildmitte eine höhere Bildqualität erzielen. Sollten Sie einen modernen hochwertigen 4:3 Fernseher besitzen, der selbst eine Umschaltung auf 16:9 beherrscht, stellen Sie bitte im Receiver als Bildformat "16:9" ein. Dadurch wird das Bild in voller Auflösung vom Receiver an den Fernseher übertragen und sie erreichen die besten Ergebnisse.

Audio (SPDIF): Wird eine Sendung im Dolby Digital Sound ausgestrahlt, wird dieses Signal an dem optischen und dem koaxialen Ausgang ausgegeben, sofern Sie die Option "PCM, AC3" ausgewählt haben. Haben Sie die Option "PCM" eingeschaltet, wird das Signal nur an den Cinchbuchsen ausgegeben.

Zeiteinstellung: In diesem Menü stellen Sie das aktuelle Datum und die Zeit ein.

Timer-Einstellungen: In diesem Menü können Sie 10 verschiedene Timer programmieren. Gehen Sie durch die einzelnen Menü-Unterpunkte, um die von Ihnen gewünschten Aktionen fest zulegen.

Datentransfer: Dieses Menü dient dem Datentransfer zwischen zwei Receivern. Mit OK starten Sie den Transfer.

7.0 Information

In diesem Menüpunkt erhalten Sie Informationen zur Hard- und Software des Receivers und Sie können die Spiele Tetris und Snake spielen.

8.0 Operationen im normalen Betriebsmodus

Die Tastenfunktionen der Fernbedienung wurden bereits beschrieben, hier erhalten Sie noch einige zusätzliche Informationen. Diese Informationstafel wird eingeblendet, wenn Sie die Taste i drücken.

TV/Radio- Liste:	Wenn Sie die Taste OK drücken, wird die Liste der TV-bzw. Radioprogramme eingeblendet. In dieser Liste können Sie navigieren und durch OK ein Programm auswählen.
Favoritenliste:	Wenn Sie die Taste FAV auf der Fernbedienung drücken, sehen Sie die von Ihnen selbst zusammengestellten Favoritenlisten, in denen Sie die Programme auswählen können.
EPG:	Elektronischer Programmführer - Drücken Sie die Taste EPG auf der Fernbedienung, und Sie erhalten Informationen zum Programm, wenn diese vom Programmanbieter zur Verfügung gestellt werden. Durch Drücken der entsprechen den Farbtaste können Sie weitere Informationen abrufen.
Programmwahl:	Mit Hilfe der Tasten ▲/▼ schalten Sie die Programme jeweils um einen Programmplatz auf oder ab. Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein. Zum Beispiel: 5 für Programmplatz 5,5 dann 4 für Programmplatz 545, dann 7, dann 4 für Programmplatz 574Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch drücken der Taste “OK” beschleunigen.

Lautstärkeregelung: Sie haben die Möglichkeit, die Lautstärke Ihres Digital- Receivers zu regeln. Dieses erleichtert den Umgang mit dem Receiver, da Sie somit alle wichtigen Funktionen auf einer Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Digital-Receivers wird der Ton mit der zuletzt eingestellten Lautstärke wiedergegeben. Regeln Sie die Lautstärke Ihres Digital-Receivers mit Hilfe der Tasten ◀ / ► . Durch Drücken der Taste “MUTE” wird der Ton aus- bzw. durch erneutes Drücken dieser Taste wieder eingeschaltet.

Recall Rückkehr zum zuletzt eingestellten Programm. Durch betätigen der Taste "RECALL" auf der Fernbedienung wird das zuletzt eingestellte Programm wieder eingestellt. Drücken Sie die Taste erneut, wird wieder das zuvor gesehene Programm eingestellt.

EPG Elektronische Programmzeitschrift Ihr Digital-Receiver verfügt über eine elektronische Programmzeitschrift. Dadurch können Sie die Programminformationen einzelner oder mehrerer Programme auf dem Bildschirm darstellen. Sie können sich sehr schnell einen Überblick über die gerade laufenden Sendungen oder über die Sendungen des Tages bzw. der folgenden Tage ver schaffen. Die EPG - Funktionen erlauben Ihnen: - Informationen über Programminhalte auf dem Bildschirm darzustellen - Das Programmieren von Timern

EPG-Infofenster Bei jedem Programmwechsel wird am unteren Rand des Bildschirms eine Infozeite eingeblendet, die Ihnen einen kurzen Überblick über das gewählte Programm gibt. Folgende Informationen werden angezeigt, sofern diese vom Programmanbieter zu Verfügung gestellt werden. - Programmnummer (z.B. 0016) - Programmname (z.B. WDR Düsseldorf) - Start- und Endzeit der aktuellen Sendung (z.B. 16:15-18:00) - Name der aktuellen Sendung (z.B. daheim & unterwegs)

Sprachenauswahl (Taste auf der Fernbedienung: LANG (grün) Sie können die Audio-Sprache auswählen. Benutzen Sie die Tasten auf der Fernbedienung, um die Sprache zu ändern.

9.0 Fehlerbehebung

Die Leuchtdioden leuchten nicht, auch sonst keine Funktion.

Prüfen Sie, ob der Netzstecker fest sitzt und guten Kontakt hat. Vielleicht ist die Steckdose defekt. Prüfen Sie das Gerät an einer Dose, von der Sie wissen dass sie Strom führt.Achtung! Schäden am Stromnetz, an der Netzsteckdose, am Netzstecker oder am Netzkabel dürfen nur vom Fachmann behoben werden. Es besteht akute Verletzungs- und Lebensgefahr durch Stromschlag!

Kein Bild, kein Ton.

Kontrollieren Sie das LNB. Überprüfen Sie die Ausrichtung Ihres Satellitenspiegels. Überprüfen Sie die Kabelverbindungen zwischen LNB und Receiver.

Schlechte Signalqualität.

Überprüfen Sie die Ausrichtung Ihres Satellitenspiegels. Wenn die Leistung des LNB zu gering ist, verwenden Sie einen Verstärker. Tauschen Sie den Satellitenspiegel gegen einen größeren aus, wenn er zu klein sein sollte.

Die Fernbedienung arbeitet nicht.

Prüfen Sie die Batterien. Halten Sie die Fernbedienung in Richtung des Receivers.

10.0 Technische Daten

Type : 1×F-type, IEC169-24 Female

Frequency Range : 950MHz to 2150MHz

LNB Power : 13.5/18.5Vd ±5%, 400mA max, Kurzschluß geschützt

22kHz Tone : Frequency: 22k Hz ±2kHz,

DiSEqC Control : Version 1.0/ 1.2 Compatible

Demodulation : QPSK

Input Symbol Rate : 2-45Ms/s

FEC Decoder : Rate 1/2,2/3,3/4,5/6/7/8

Transport Stream : : MPEG-2 ISO/IEC 13818 Transport Stream

Profile Level : MPEG-2 MP@ML

Video Auflösung : MPEG/MusiCam Layer I &ll

Programmspeicherplätze : 4000

Empfangbare Satelliten : mehr als 97

TV Scart Ausgang : RGB, CVBS, L, R mit Laustärkeregelung

Cinch-Ausgänge : CVBS, L, R Ausgang (Gelb, Weiß, Rot)

RS-232-Schnistelle : Bitrate 115200 baud

PALCOM

PALCOM GmbH

Dechenstr. 17

40878 Ratingen

www.palcom.de
