BEDIENUNGSANLEITUNG Odan S TrekStor

Sicherheitshinweise ....3

1) Bedienelemente und Anschlüsse des SatReceiver Odan S 4
2) Anschließen des TrekStor SatReceiver Odan S 6

2.1) Verbinden mit Ihrer Satellitenanlage 6
2.2) Verbinden mit Ihrem Home-Entertainment-System 7
2.3) Anschluss an die Stromversorgung 7

3) Schnellinstallation des TrekStor SatReceiver Odan S 7
4) Bedienung des TrekStor SatReceiver Odan S 9

4.1) Allgemeine Bedienung 9
4.2) Bedienung des Hauptmenüs und das Verändern von Einstellungen 9
4.3) Bearbeitung der Sender- und Favoritenlisten 11
5) FAQ 13

BEDIENUNGSANLEITUNG

Wir gratulieren Ihnen zum Kauf des TrekStor SatReceiver Odan S und sind sicher, dass Sie viel Freude mit diesem Produkt haben werden. Bitte lesen Sie die folgenden Kapitel aufmerksam durch, damit Sie die Funktionen dieses Produkts und seine Bedienung kennenlernen.

Aktuelle Produktinformationen können Sie der TrekStor Website www.trekstor.de entnehmen.

Haben Sie Fragen zur Bedienung oder den Funktionen von diesem Produkt? Auf der TrekStor Website unter "SERVICE" → "FAQ" finden Sie Antworten auf die häufigsten Fragen.

i Selbstverständlich steht Ihnen auch unser Support bei allen Fragen rund um dieses Gerät gerne zur Verfügung. Am besten ist es, wenn Sie uns über das Support-Formular auf unserer Website www.trekstor.de unter "SERVICE" → "SUPPORT" kontaktieren oder unseren Support anrufen. Je ausführlicher die Beschreibung Ihres Anliegens ist, desto schneller und zielgerichteter können wir Ihnen helfen!

Lieferumfang

• SatReceiver Odan S
• Fernbedienung
  • 2 AAA-Batterien
  • Bedienungsanleitung

Sicherheitshinweise

Bitte lesen Sie zu Ihrer eigenen Sicherheit die folgenden Hinweise aufmerksam durch und befolgen Sie diese beim Betrieb Ihres TrekStor SatReceiver Odan S.

Aufstellen Ihres SatReceiver

• Betreiben Sie Ihren SatReceiver nur innerhalb von Gebäuden.
• Stellen Sie Ihren SatReceiver auf eine ebene und feste Unterlage. Er darf nicht in der Nähe von Heizungen oder unter direkter Sonneneinstrahlung stehen.
• Achten Sie auf ausreichende Belüftung Ihres SatReceiver. Decken Sie niemals die Lüftungsschlitze im Gehäuse des SatReceiver ab. Sorgen Sie für eine ausreichende Luftzirkulation am Standort Ihres SatReceiver, indem Sie um ihn herum ausreichend Platz lassen.
• Legen Sie keine Gegenstände auf Ihren SatReceiver. Große Gegenstände unterbrechen die Luftzirkulation und kleine Gegenstände könnten durch die Lüftungsschlitze in den SatReceiver fallen und ihn beschädigen.
• Ihr SatReceiver muss vor Feuchtigkeit, Wasserdampf und Flüssigkeiten geschützt werden. Stellen Sie keine Gefäße mit Flüssigkeiten in der Nähe Ihres SatReceiver auf. Verwenden Sie zur Reinigung Ihres SatReceiver keine flüssigen Reinigungsmittel. Diese können Ihren SatReceiver beschädigen oder sogar einen elektrischen Schlag verursachen!

Anschließen Ihres SatReceiver

• Um mögliche Schäden am Gerät und an der Satellitenanlage zu vermeiden, schalten Sie Ihren SatReceiver aus, bevor Sie ihn mit einem LNB (Low Noise Block Converter) oder mit einem Multischalter für Mehrteilnehmer-Anlagen verbinden.
• Der SatReceiver muss ebenfalls ausgeschaltet sein, wenn Sie ihn an einen Fernseher oder an ein anderes Gerät anschließen.

Stromanschluss

- Betreiben Sie Ihren SatReceiver nur an einem Stromnetz, das innerhalb der Spezifikationen 100-240 V AC, 50/60 Hz liegt.

- Bei Gewittern sollten Sie Ihren SatReceiver ausschalten und den Netzstecker sowie das Antennenkabel abziehen.

⚠️ Sorgen Sie dafür, dass sowohl die Satellitenantenne als auch der LNB mit dem Gebäudeblitzschutz oder einer anderen geeigneten Erdung verbunden sind.

- Trennen Sie bei längerer Abwesenheit (z. B. wenn Sie im Urlaub sind) sicherheitshalber den SatReceiver vom Netz und von Ihrer Antennenanlage.

Wartung

• Öffnen Sie niemals selber Ihren SatReceiver. Andernfalls besteht die Gefahr eines elektrischen Schlages.
• Reparaturen während der Gewährleistungszeit dürfen nur vom TrekStor-Service durchgeführt werden.
• Bitte bewahren Sie die Originalverpackung für den sicheren Transport Ihres SatReceiver auf.

Vermeidung von "BURN-IN"

Eine lang andauernde Darstellung von stehenden Bildern (z. B. einem Testbild) kann Ihren Fernseher dauerhaft beschädigen. Plasmabildschirme, Rückprojektionsfernseher und Röhrenfernseher sind besonders anfällig hierfür. Vermeiden Sie es daher, unbewegte Bilder für lange Zeiträume auf solchen Geräten darzustellen.

1) Bedienelemente und Anschlüsse des SatReceiver Odan S

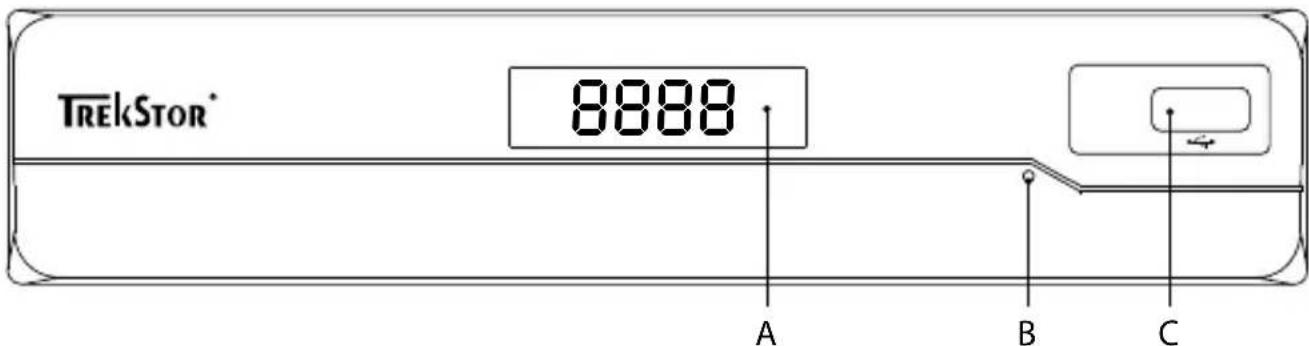

1.1) Bedienelemente an der Vorderseite

TrekStor* 8888 A B C

A) Senderanzeige: Zeigt Ihnen im Betrieb die Nummer des eingestellten Senders an.
B) Betriebsmodus-Anzeige: Zeigt den aktuellen Betriebsmodus des SatReceiver an. Leuchtet im Betrieb grün und im Standby-Modus rot.
C) USB Anschluss: Befindet sich auf der Vorderseite des SatReceiver und wird für Firmware-Updates oder den Medien-Playback benötigt.

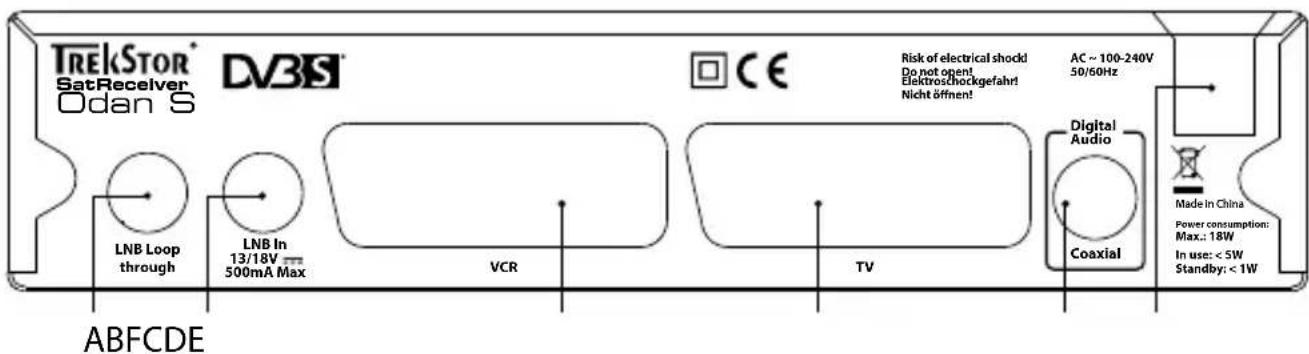

1.2) Anschlüsse an der Rückseite

TRELKSTOR® SatReceiver Odans S DV3S® LNB Loop through LNB In 13/18V 500mA Max VCR CE Risk of electrical shock Do not open! Elektroschockgefahr Nicht öffnen! AC ~ 100-240V 50/60Hz Digital Audio Coaxial Made in China Power consumption: Max.: 18W In use: < 5W Standby: < 1W ABFCDE

A) LNB Loop through: Ausgangsbuchse zur Weiterleitung des Satellitensignals an ein TV-Gerät oder einen Satellitenreceiver.
B) LNB In: Eingang für das Kabel zu Ihrer Satellitenantenne.
C) VCR SCART-Anschluss: An diesen Anschluss können Sie einen Videorekorder oder DVD-Spieler anschließen und dessen Audio- und Videosignale an Ihren Fernseher weiterleiten.
D) TV SCART-Ausgang: Audio-/Video-Ausgang für Fernseher.
E) S/PDIF-Ausgang (koaxial): Sie können diesen Ausgang mit einem Surround-Sound-fähigen Verstärker oder Fernseher verbinden.
F) Stromanschluss

1.3) Die Fernbedienung des TrekStor SatReceiver Odan S

STANDBY DTV/VCR MUTE A C B 123 D 4 5 6 789 E F AUDIO SUBTITLE G I H MENUEPGEXIT L J CH+ M VOO V L+ O OK N P TEXT TV/RADIO R Q PAUSE S

A) ⏻-Taste: Schaltet zwischen Betrieb und Standby-Modus um.
B) DTV/VCR: Schaltet zwischen dem VCR und dem DTV Modus um.
C) Ⓞ-Taste: Schaltet die Tonwiedergabe stumm.
D) Ziffernfeld: Tasten ① bis ⑨ für die Senderwahl und andere Benutzereingaben.
E) FAV: Für einen schnellen Wechsel zu den Favoritenlisten.
F) LAST-Taste: Mit dieser Taste können Sie schnell zwischen den beiden zuletzt gesehenen Sendern umschalten.
G) AUDIO: Zur Regelung der Soundwiedergabe
H) SUBTITLE: Dient der Auswahl von Untertiteln.
I) i-Taste: Mit dieser Taste können Sie sich Informationen zum gewählten Sender und der laufenden Sendung anzeigen lassen.
J) MENU-Taste: Öffnet das Hauptmenü.
K) EPG)-Taste: Öffnet das EPG (Elektronische Programmzeitschrift). Ein erneuter Druck auf diese Taste schließt das EPG.
L) EXIT-Taste: Mit dieser Taste verlassen Sie ein Menü und speichern die aktuellen Einstellungen.
M) ▶- bzw. ◀-Taste: Erhöht bzw. senkt die Lautstärke. Diese Tasten dienen auch der Auswahl von Untermenüs im Hauptmenü und von Einstellungsoptionen in den Untermenüs.
N) ▲- bzw. ▼-Taste: Wechselt zum nächsten bzw. vorherigen Sender in der aktuellen Senderliste. Diese Tasten dienen auch der Auswahl von Menüpunkten in Untermenüs.
O) ☑-Taste: Diese Taste bestätigt eine Auswahl bzw. öffnet die aktuelle Senderliste.
P) TEXT-Taste: Startet bzw. beendet die Anzeige von Videotext.
Q) PAUSE-Taste: Pausiert bzw. gibt die aktuelle Sendung wieder.
R) Farbige Tasten: Diese Tasten dienen der Auswahl von Funktionen und Aktionen in den Bildschirmmenüs.
S) Gelbe Taste: Wechselt zwischen der Wiedergabe von Fernseh- und Radiosendern.

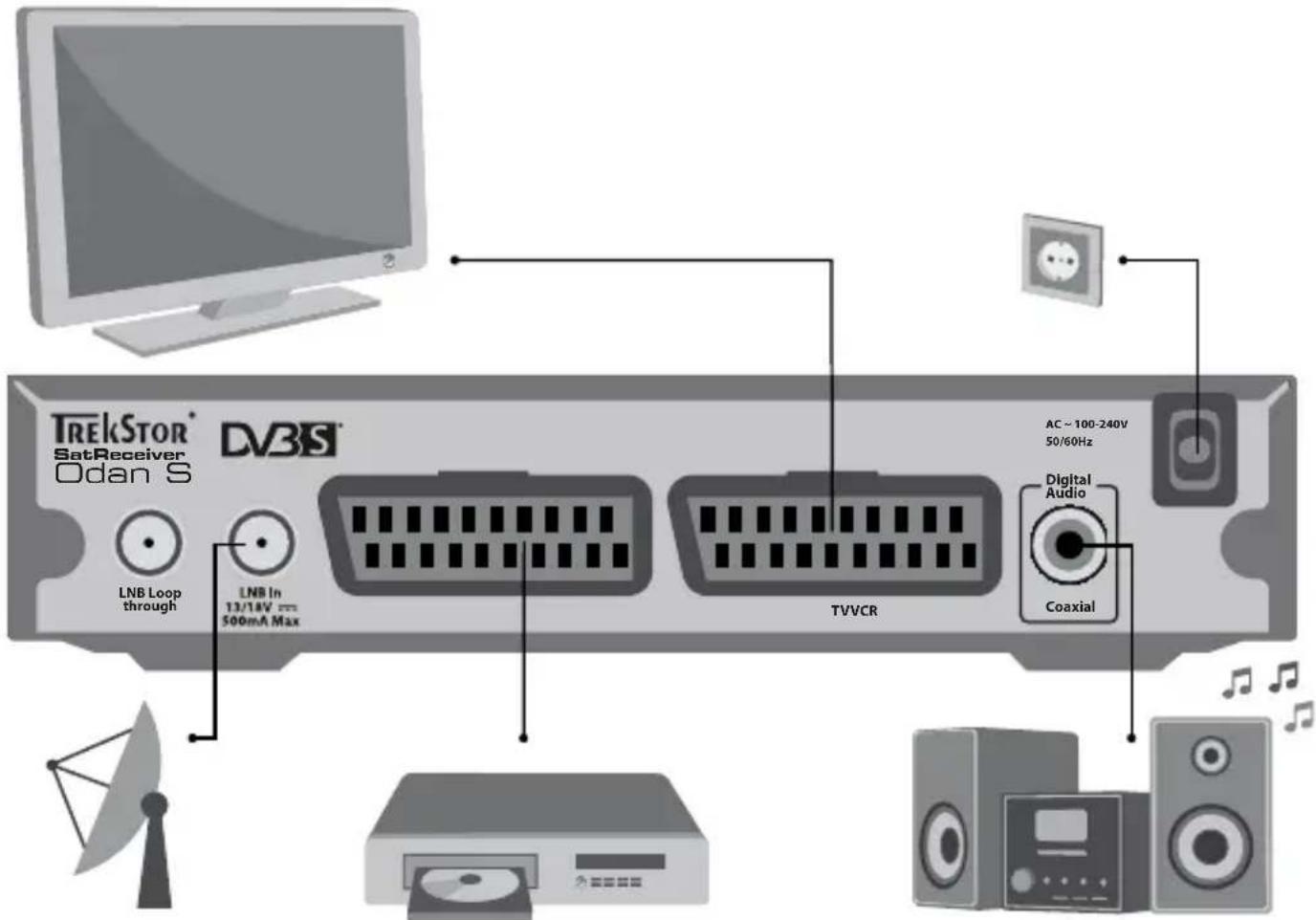

2) Anschließen des TrekStor SatReceiver Odan S

Schließen Sie Ihren SatReceiver noch nicht an die Stromversorgung an!

2.1) Verbinden mit Ihrer Satellitenanlage

Bei einer Einzelteilnehmerinstallation verbinden Sie bitte Ihren SatReceiver und den Universal-LNB der Satellitenantenne mit einem Koaxialkabel, an dessen Ende ein F-Stecker montiert ist. Dieser wird auf die "LNB IN" Buchse Ihres SatReceiver geschraubt.

Bei einer Mehrteilnehmerinstallation verwenden Sie bitte das Koaxialkabel zum Anschluss Ihres SatReceiver an einen Multischalter.

2.2) Verbinden mit Ihrem Home-Entertainment-System

Für den Anschluss Ihres SatReceiver an Ihren Fernseher bzw. Ihr Home-Entertainment-System haben Sie mehrere Möglichkeiten.

• SCART-Ausgang

Verbinden Sie den SCART-Ausgang (TV) Ihres SatReceiver und einen SCART-Eingang Ihres Fernsehers mit einem SCART-Kabel. Über den SCART-Ausgang werden sowohl Video- als auch Audiosignale ausgegeben.

- Anschluss an einen Verstärker oder eine HiFi-Anlage

Sie können Ihren SatReceiver mit einem analogen Cinch-Kabel (Audio L/R) oder mit einem digitalen S/PDIF-Kabel (koaxial) an einen geeigneten Eingang Ihres Verstärkers oder der HiFi-Anlage anschließen.

• Anschluss eines Videorekorders oder DVD-Spielers

Wenn Sie die Ausgabe von Ihrem Videorekorder oder DVD-Spieler an Ihren Fernseher weiterleiten wollen, schließen Sie die Audio-/Video-Quelle bitte an der zweiten SCART-Buchse (VCR) Ihres SatReceiver an. Wenn Sie die Ausgabe Ihres SatReceivers mit einem Videorekorder aufnehmen wollen, verbinden Sie den Eingang Ihres Videorekorders mit der ersten SCART-Buchse (TV) oder dem Composite- und dem Stereo-Audio-Ausgang.

2.3) Anschluss an die Stromversorgung

Wenn Sie Ihren SatReceiver mit der Satellitenanlage und Ihrem Audio-/Video-System verbunden haben, können Sie ihn mit dem Netzstecker an die Stromversorgung anschließen.

3) Schnellinstallation des TrekStor SatReceiver Odan S

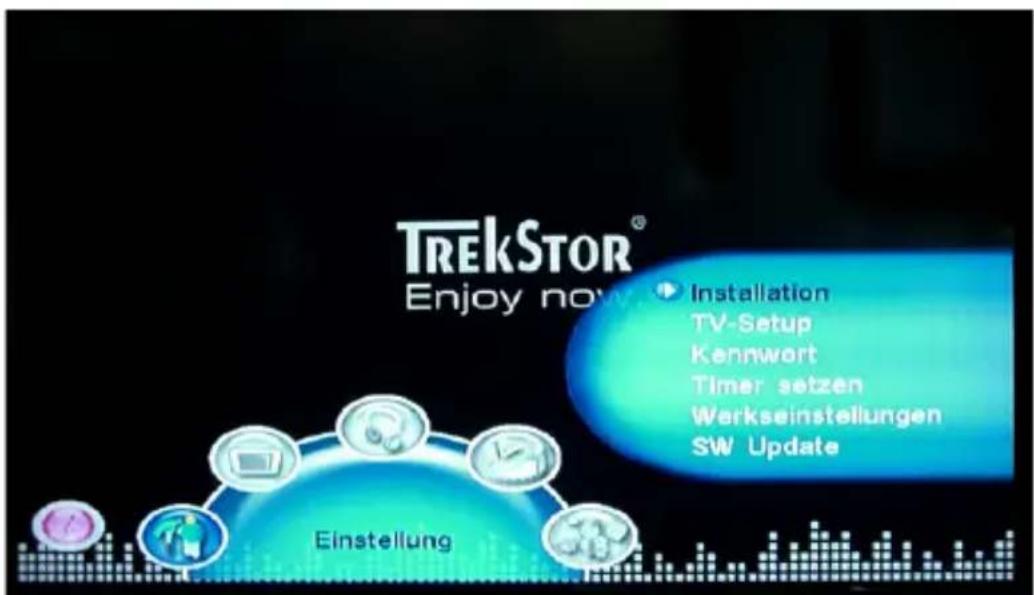

Über den Startbildschirm sollte zu Beginn die Menüsprache gewählt sowie ein Sendersuchlauf gestartet werden. Gehen Sie dabei wie folgt vor:

TREkSTOR® Enjoy now Installation TV-Setup Kennwort Timer setzen Werkseinstellungen SW Update Einstellung

a) Verbinden Sie, wie bereits beschrieben, Ihren SatReceiver zuerst mit Ihrer Satellitenanlage, dann mit Ihrem Fernseher bzw. Ihrem Home-Entertainment-System und anschließend mit der Stromversorgung.

b) Schalten Sie den SatReceiver mit einem Druck auf die ⏻-Taste der Fernbedienung ein.
c) Gehen Sie nun über " MENÜ" → "EINSTELLUNG" → "INSTALLATION" → "EINSTELLUNG" zu den Spracheinstellungen und wählen Sie dort die Menüsprache aus, die Sie verwenden wollen.

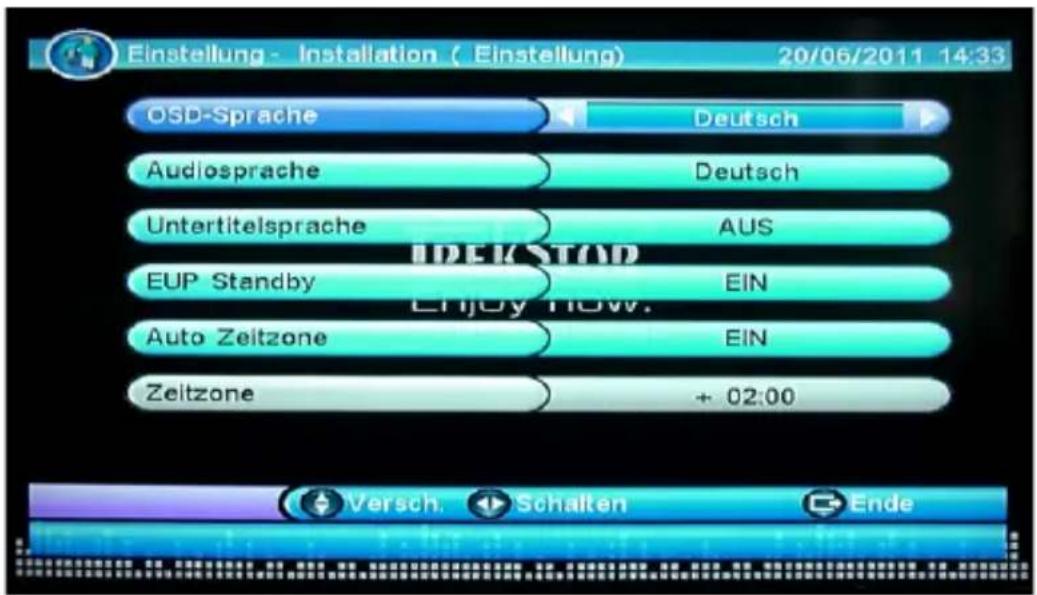

Einstellung - Installation ( Einstellung) 20/06/2011 14:33 OSD-Sprache Deutsch Audiosprache Deutsch Untertitelsprache AUS EUP Standby EIN Auto Zeitzone EIN Zeitzone + 02:00 Versch. Schalten Ende

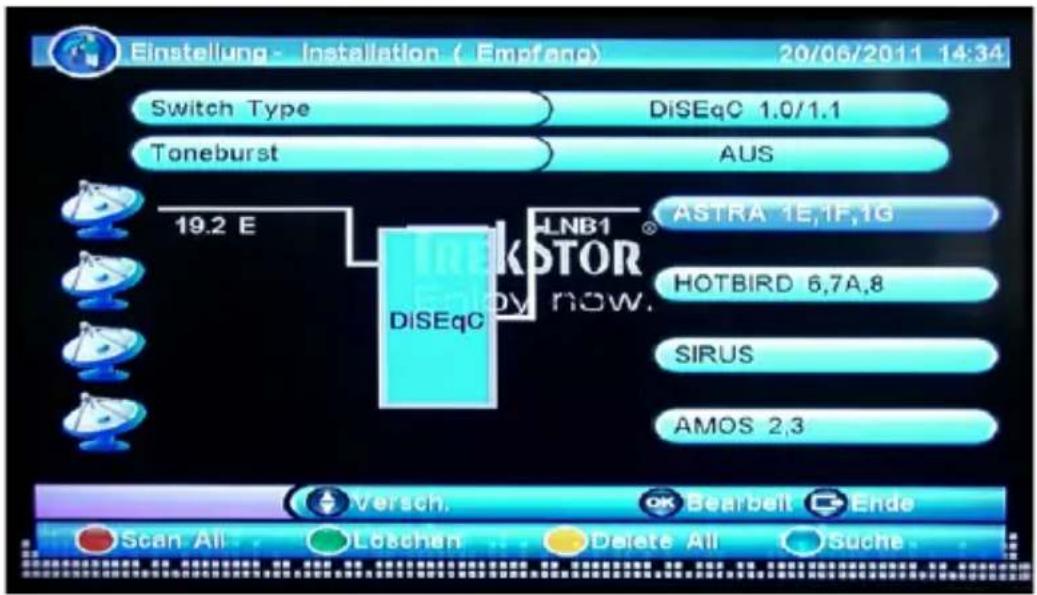

d) Wechseln Sie nun über "MENÜ" → "EINSTELLUNG" → "INSTALLATION" zu dem Menüpunkt "EMPFANG". Wählen Sie in diesem Menü den bzw. die gewünschten Satelliten aus. In den meisten Fällen ist dies der Satellit Astra auf der Position 19.2° E.

Einstellung - Installation ( Empfang) 20/06/2011 14:34 Switch Type DiSEqC 1.0/1.1 Toneburst AUS 19.2 E ASTRA 1E,1F,1G DiSEqC LNB1 KSTOR HOTBIRD 6,7A,8 SIRUS AMOS 2,3 Versch, Ok Bearbeit Ende Scan All Löschen Delete All Suche

e) Drücken Sie anschließend entweder die blaue Taste, um eine Einzelsatellitensuche zu starten oder die rote Taste für eine Multisatellitensuche. Während des Sendersuchlaufs werden Sie über den Fortschritt der Suche und die gefundenen Fernseh- und Radiosender informiert.

f) Nach Beendigung des Sendersuchlaufs wird die Senderliste automatisch gespeichert und der SatReceiver beginnt mit der Wiedergabe. Sie können nun die Senderlisten bearbeiten und Favoritenlisten erstellen. Eine Anleitung hierfür finden Sie in dem Abschnitt "BEARBEITUNG DER SENDER- UND FAVORITENLISTEN".

4) Bedienung des TrekStor SatReceiver Odan S

4.1) Allgemeine Bedienung

Ein-/Ausschalten des SatReceiver

Wenn der SatReceiver mit dem Stromnetz verbunden ist, können Sie ihn mit der Ⓞ-Taste auf der Fernbedienung in den Standby-Modus versetzen und wieder in Betrieb nehmen. Um den SatReceiver komplett auszuschalten, muss er vom Stromnetz getrennt werden.

Einstellen der Lautstärke

Die Lautstärke des SatReceiver können Sie mit der ▶- bzw. ◀-Taste erhöhen bzw. senken.

i Wenn Sie die ▶- bzw. ◀-Taste gedrückt halten, ändert sich die Lautstärke beständig.

Wenn Sie die Ⓜ-Taste drücken, können Sie die Tonwiedergabe Ihres SatReceiver stumm (Mute) und wieder laut schalten.

Sender wechseln

Sie haben mehrere Möglichkeiten, den wiedergegebenen Sender zu wechseln:

- Sie können mit den Zifferntasten (① bis ⑨) Ihrer Fernbedienung die Nummer eingeben, die der Sender in der aktuellen Senderliste besitzt. Wenn Sie z. B. den Sender mit der Nummer 23 auswählen möchten, drücken Sie nacheinander die Tasten ② und ③ und warten dann, bis der Sender gewechselt wird.

- Mit der ▲- oder der ▼-Taste der Fernbedienung können Sie zum nächsten bzw. vorhergehenden Sender in der aktuellen Senderliste wechseln.

- Sie können auch mit der ⓄK-Taste die Senderliste öffnen. Dort können Sie mit den Tasten ▲, ▼, ▶ und ◀ einen Sender markieren und mit einem erneuten Druck auf die ⓄK-Taste diesen Sender auswählen.

i Sie können mit dieser Methode auch einen Sender aus einer Favoritenliste auswählen. Zum Öffnen einer Favoritenliste, oder um zwischen den Favoritenlisten zu wechseln, drücken Sie bitte auf die FAV-Taste der Fernbedienung.

- Drücken Sie die LAST-Taste auf der Fernbedienung, um schnell zwischen den beiden zuletzt gesehenen Sendern umzuschalten.

4.2) Bedienung des Hauptmenüs und das Verändern von Einstellungen

Das Hauptmenü ist eine Übersicht, von der aus Sie auf die verschiedenen Funktionen Ihres SatReceiver zugreifen können. Zum Öffnen des Hauptmenüs drücken Sie bitte die MENU-Taste.

Durch Drücken der ▶- bzw. ◀-Taste markieren Sie eines der Untermenüs, geöffnet wird ein Untermenü mit der ⓄK-Taste. Mit der ▼- bzw. ▲-Taste können Sie dann zwischen den Menüpunkten der Untermenüs wechseln und mit der ⓄK-Taste eine Aktion starten. Durch Drücken der EXIT-Taste verlassen Sie ein Untermenü bzw. das Hauptmenü oder brechen eine Aktion ab.

Sie können im Hauptmenü Einstellungen zu den Sender- und Favoritenlisten vornehmen, die Bildausgabe einrichten oder Zeiteinstellungen vornehmen. Weiterhin können Sie Menü-, Audio- und Untertitelsprachen sowie die Bannerzeit ändern und Systemeinstellungen vornehmen.

Im Folgenden werden die wichtigsten Menüpunkte kurz dargestellt.

• TV-/Radio-Menü

TV-/Radio-Liste

Unter diesem Punkt können Sie die Favoritensender von TV oder Radio bearbeiten sowie über das EPG (nächster Menüpunkt) Informationen zum Fernseh- und Radioprogramm einsehen. Nutzen Sie das EPG auch, um Sendungen zu programmieren, sodass Sie diese nicht mehr vergessen.

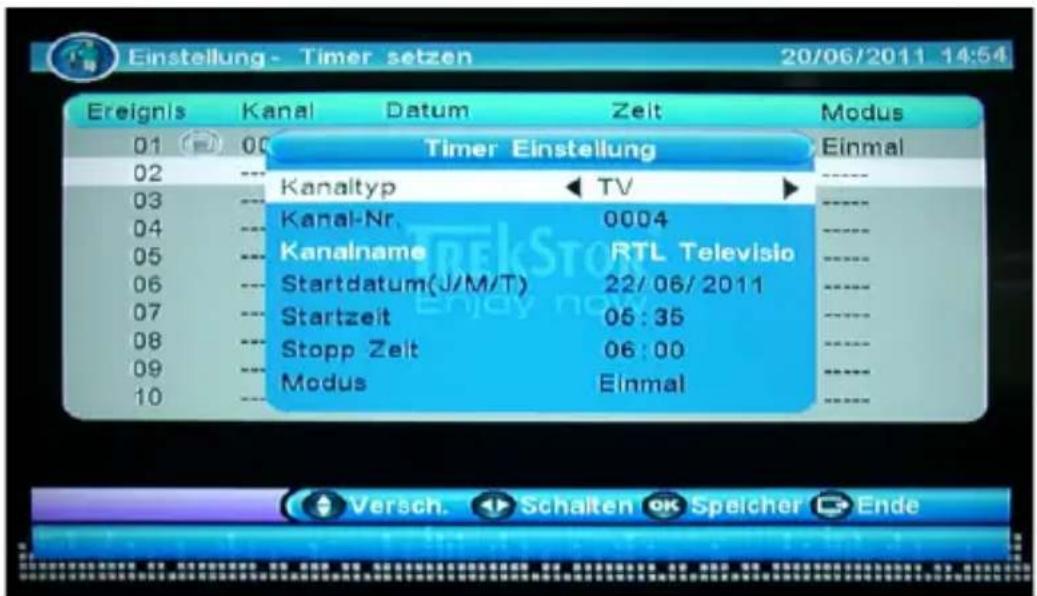

Einstellung - Timer setzen 20/06/2011 14:54 Ereignis Kanal Datum Zeit Modus 01 00 Timer Einstellung Einmal 02 --- Kanaltyp TV --- 03 --- Kanal-Nr. 0004 --- 04 --- Kanalname RTL Televisio --- 05 --- Startdatum(J/M/T) 22/06/2011 --- 06 --- Startzeit 05:35 --- 07 --- Stopp Zeit 06:00 --- 08 --- Modus Einmal --- 09 --- Modus 10 ---

- Multimedia

Mein Album/Meine Musik/Mein Film

Die Multimedifunktion ermöglicht Ihnen, Video-, Audio- oder Bilddateien von einer Festplatte oder einem USB-Stick auf dem TV-Gerät wiederzugeben. Schließen Sie dazu einfach den Datenträger über den USB-Anschluss an der Frontseite Ihres SatReceivers an und wählen Sie aus, welche Dateien Sie wiedergeben möchten.

Welche Dateien sich auf dem SatReceiver abspielen lassen, entnehmen Sie bitte der entsprechenden Produktseite auf www.trekstor.de.

- Accessory

Rechner

Wenn Sie diese Funktion anwählen, erscheint ein Taschenrechner auf dem Bildschirm Ihres Fernsehers. Benutzen Sie diese Funktion, wenn Sie am TV-Bildschirm etwas ausrechnen wollen.

- Einstellung

Kennwort einrichten

Mit Hilfe dieses Menüpunktes können Sie die Passwortfunktion aktivieren, um so beispielsweise für Kinder ungeeignete Sender zu sperren. Das voreingestellte Passwort des SatReceiver ist 0000. Dieses kann jedoch bei Bedarf verändert werden.

Werkseinstellungen

Wenn Sie diesen Menüeintrag wählen, werden die Einstellungen des SatReceivers auf die Werkseinstellungen zurückgesetzt und Sie können den SatReceiver komplett neu einstellen.

SW Update

Diese Funktion ermöglicht Ihnen, per USB ein Firmware-Update für Ihren SatReceiver durchzuführen.

4.3) Bearbeitung der Sender- und Favoritenlisten

Öffnen Sie mit der MENU-Taste das Hauptmenü, wählen Sie die "TV-LISTE" Option und öffnen Sie sie mit der OK-Taste.

Mit Hilfe des Senderlisten-Editors können Sie die Sender- und Favoritenlisten des SatReceiver bearbeiten. Auf der linken Seite des Bildschirms befindet sich die Senderliste. Mit der ▼- bzw. ▲-Taste können Sie die Markierung von einem Sender nach unten bzw. nach oben bewegen, mit der ◀- bzw. ▶-Taste wechseln Sie zwischen den verfügbaren Optionen. Mit Hilfe der Farbtasten der Fernbedienung können unterschiedliche Aktionen, die jeweils am unteren Ende des Bildschirms erklärt werden, auf den markierten Sender angewendet werden.

Auf der rechten Seite des Bildschirms befinden sich eine Vorschau des aktiven Senders und technische Informationen über den Sender.

Mit einem Druck auf die Ⓞ-Taste speichern Sie die Senderliste bzw. führen eine Aktion durch; mit ⒷIT verlassen Sie den Senderlisten-Editor bzw. können eine begonnene Aktion abbrechen.

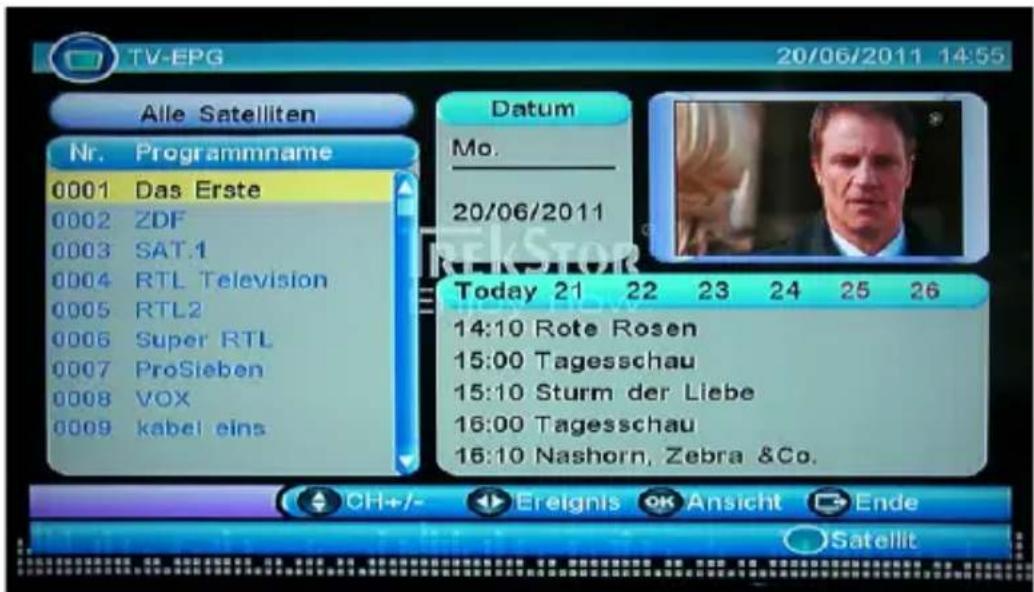

TV-EPG 20/06/2011 14:55 Alle Satelliten Nr. Programmname 0001 Das Erste 0002 ZDF 0003 SAT.1 0004 RTL Television 0005 RTL2 0006 Super RTL 0007 ProSieben 0008 VOX 0009 kabel eins Datum Mo. 20/06/2011 Today 21 22 23 24 25 26 14:10 Rote Rosen 15:00 Tagesschau 15:10 Sturm der Liebe 16:00 Tagesschau 16:10 Nashorn, Zebra &Co. CH+/- Ereignis Ansicht Ende Satellit

- Hinzufügen eines Senders zu einer Favoritenliste

Insgesamt haben Sie die Auswahl zwischen acht verschiedenen Favoritenlisten (symbolisch dargestellt), zu denen Sie einen Sender zuordnen können. Drücken Sie hierzu einfach eine der Ziffern 1 bis 8 und der aktuelle Sender wird der jeweiligen Favoritenliste hinzugefügt. Die gelb leuchtenden Symbole unter dem Vorschaubild zeigen an, welchen Favoriten der aktuelle Sender zugeordnet wurde. Um die Auswahl aufzuheben, drücken Sie die entsprechende Ziffer erneut. Wenn Sie sich außerhalb des Menüs befinden, drücken Sie die FAV-Taste, um zwischen den einzelnen Favoritenlisten zu wechseln.

• Sperren eines Senders

Nutzen Sie diese Funktion, wenn Sie einen Sender, der beispielsweise für Kinder ungeeignet ist, sperren wollen. Wenn Sie auf einen gesperrten Sender wechseln, werden Sie aufgefordert, das Passwort einzugeben.

- Senderinfos bearbeiten

Wählen Sie diese Option, wenn Sie Informationen zum aktuellen Sender (z. B. Programmname) bearbeiten möchten.

• Bewegen eines Senders

Wenn Sie diese Option anwählen, wird ein Symbol neben dem Namen des markierten Senders eingeblendet und Sie können den Sender mit den Tasten ▲ oder ▼ an seine neue Position bewegen. Ein Druck auf die Ⓞ-Taste beendet das Verschieben des Senders innerhalb der Senderliste und der Sender verbleibt an der aktuellen Position.

- Sortieren der Sender

Diese Funktion erlaubt es Ihnen, Kanäle entweder alphabetisch zu ordnen (rote Taste) oder nach verschlüsselten bzw. unverschlüsselten Sendern (grüner Taste) zu sortieren.

• Markieren eines Senders zum Überspringen

Mit dieser Funktion können Sie den markierten Sender zum Überspringen auswählen, d. h. der Sender wird bei einem Kanalwechsel mit der ▲- bzw. ▼-Taste nicht mehr angezeigt. Der Sender wird nur noch nach der Eingabe der Sendernummer oder der direkten Auswahl in der Senderliste angezeigt.

• Löschen eines Senders

Wählen Sie diese Option, um den markierten Sender aus der Senderliste zu löschen. Sie werden dann aufgefordert, das Löschen des Senders mit der Ⓞ-Taste zu bestätigen.

- Einen Sender suchen

Wenn Sie diese Option anwählen, erscheint ein Suchfeld über das Sie einen Sender in der aktuellen Liste suchen können.

5) FAQ

In diesem Kapitel erhalten Sie Antworten auf häufig gestellte Fragen und Hinweise zur Behebung von Problemen mit Ihrem SatReceiver

Ich habe den SatReceiver an meinen Fernseher bzw. meine HiFi-Anlage angeschlossen. Warum wird auf meinem Fernseher kein Bild angezeigt bzw. kein Ton an meiner HiFi-Anlage ausgegeben?

i Dieses Problem kann mehrere Ursachen haben. Bitte überprüfen Sie folgende Punkte:

1) Bitte stellen Sie sicher, dass Sie an Ihrem Fernsehgerät bzw. Ihrer HiFi-Anlage die korrekte AV-Quelle ausgewählt haben.
2) Bitte überprüfen Sie, ob Sie das korrekte Kabel für die Ausgabe des Video- und Audiosignals angeschlossen haben. Informationen zum korrekten Anschluss des SatReceiver an Ihren Fernseher und Ihr Home Entertainment-System finden Sie im Abschnitt "Verbinden mit Ihrem Home-Entertainment-System" in dieser Anleitung.
3) Auch wenn Sie den SatReceiver korrekt angeschlossen haben, kann unter Umständen ein falsches Videoausgangssignal eingestellt sein. Um das Ausgangssignal zu wechseln, drücken Sie bitte die DTV/VCR Taste auf der Fernbedienung. Warten Sie bitte kurz, bis der SatReceiver bzw. Ihr Fernseher die Änderungen umgesetzt haben.

Ich sehe auf meinem Fernseher nur die Nachricht "KEIN SIGNAL". Was ist die Ursache?

Der SatReceiver hat keine Verbindung zu Ihrer Satellitenanlage.

1) Überprüfen Sie in der Senderliste, ob der gewählte Sender von einem Satelliten gesendet wird, auf den Ihre Satellitenanlage ausgerichtet ist.
2) Überprüfen Sie Ihre Satellitenanlage und die Kabel von der Satellitenanlage zum SatReceiver.

Ich sehe auf meinem Fernseher die Nachricht "VERSCHLÜSSELT". Was ist die Ursache?

Mit dem SatReceiver können Sie keine verschlüsselten Sender (z. B. Pay-TV) empfangen.

Ich habe die Einstellungen des SatReceiver verstellt und möchte die Werkseinstellungen wiederherstellen.

Führen Sie, wie im Abschnitt "ALLGEMEINE BEDIENUNG" beschrieben, den Menüpunkt "WERKSEINSTELLUNGEN" aus. Der SatReceiver wird dadurch in den Auslieferungszustand versetzt. Die von Ihnen gespeicherten Senderlisten werden dabei gelöscht.

Ich habe die Menüsprache des SatReceiver verstellt. Wie kann ich die Menüsprache ändern?

Öffnen Sie mit der MENU-Taste das Hauptmenü. Wählen Sie anschließend im rotierenden Kreis das Werkzeugsymbol aus und bestätigen Sie zweimal die erste Option mit OK. Bleiben Sie erneut beim ersten Punkt und drücken dann so lange die ▶-Taste, bis das Menü wieder in der Sprache Ihrer Wahl angezeigt wird.

Wieso schaltet sich mein SatReceiver nach einer gewissen Zeit automatisch aus?

Das "EUP" ist aktiviert

Der Gesetzgeber schreibt vor, dass sich ein SatReceiver nach drei Stunden ohne Benutzereingabe automatisch ausschalten muss. Dieser Zeitrahmen ist unter "EUP" eingestellt. Sie können diese automatische Ausschaltung auch deaktivieren, indem Sie bei "EUP" die Einstellung "Aus" wählen.

Diese Funktion kann als Sleep-Timer verwendet werden. Ist "EUP" aktiviert schaltet sich das Gerät nach 3 Stunden ohne Benutzerangabe ab.

Was ist eine Firmware? Und was ein Firmware-Update?

Die Firmware ist das Programm, welches für die Steuerung Ihres SatReceiver zuständig ist. Ein Firmware-Update dient dazu, Verbesserungen der Firmware auf Ihren SatReceiver zu übertragen. Im Falle von Problemen mit Ihrem SatReceiver stellen Sie deshalb bitte sicher, dass Sie die aktuellste Version der Firmware installiert haben.

Wann sollte ich bei meinem SatReceiver ein Firmware-Update durchführen?

Ein Firmware-Update ist empfehlenswert, wenn die Funktion des SatReceiver gestört ist. Ein Firmware-Update kann ebenfalls neue Funktionen bereitstellen oder bestehende Funktionen verbessern. Daher ist es sinnvoll, immer die aktuellste Firmware zu verwenden. Die Versionsnummer der installierten Firmware ("SW VERSION") finden Sie, wenn Sie im Hauptmenü die Infotaste drücken.

Wo finde ich eine neue Firmware für meinen SatReceiver?

Wenn eine neue Firmware für Ihren SatReceiver verfügbar ist, finden Sie diese auf unserer Website www.trekstor.de im Download-Bereich für Ihren SatReceiver.

Wie kann ich ein Firmware-Update durchführen?

Das Firmware-Update erfolgt über das "MENÜ" → "EINSTELLUNG" → "SW-UPDATE". Eine ausführliche Anleitung für ein Firmware-Update befindet sich im ZIP-Archiv des Firmware-Updates, welches Sie von unserer Website herunterladen können.

Sicherheits- und Verwendungshinweise:

Technische Arbeiten an dem Produkt dürfen nur von entsprechend qualifizierten Personen durchgeführt werden. Das Produkt darf weder geöffnet werden noch dürfen Änderungen daran vorgenommen werden. Die Komponenten können nicht vom Nutzer gewartet werden.

Setzen Sie das Gerät niemals Feuchtigkeit, Kondenswasser und Nässe aus.

Schützen Sie das Gerät vor extrem hohen und niedrigen Temperaturen und Temperaturschwankungen. Betreiben Sie es nur bei einer Umgebungstemperatur innerhalb des Bereichs von 5°C und 40°C.

Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle auf und schützen Sie es vor direkter Sonneneinstrahlung.

Achten Sie bei der Verwendung und Lagerung des Geräts auf eine möglichst staubfreie Umgebung.

Die Reinigung der Oberfläche des Geräts darf niemals mit Lösungsmitteln, Farbverdünnern, Reinigungsmitteln oder anderen chemischen Produkten erfolgen, nutzen Sie stattdessen ein weiches, trockenes Tuch bzw. einen weichen Pinsel.

Batterien/Akkus enthalten chemische Substanzen und müssen ordnungsgemäß entsorgt werden. Batterien/Akkus gehören nicht in den Hausmüll. Sie können diese beispielsweise bei öffentlichen Sammelstellen Ihrer Gemeinde abgeben oder überall dort, wo Batterien/Akkus verkauft werden.

Der Hersteller behält sich das Recht vor, das Produkt ständig weiter zu entwickeln. Diese Änderungen können ohne direkte Beschreibung in dieser Bedienungsanleitung vorgenommen werden. Informationen in dieser Bedienungsanleitung müssen somit nicht den Stand der technischen Ausführung widerspiegeln.

Der Hersteller garantiert nur die Eignung für die eigentliche Bestimmung dieses Produktes. Weiter ist der Hersteller nicht für Beschädigungen oder Verlust von Daten und deren Folgeschäden verantwortlich.

Copyright © 2011 TrekStor GmbH. Alle Rechte vorbehalten. Bei weiteren erwähnten Produkt- oder Firmenbezeichnungen handelt es sich möglicherweise um Warenzeichen oder Markennamen der jeweiligen Inhaber.

coNtENts

Package contents 17

Safety information 17

Sollten Sie Fragen zu Ihrem TrekStor Produkt haben, gehen Sie bitte wie folgt vor:

• Überprüfen Sie anhand der Produkteigenschaften und der Funktionen Ihres Gerätes (auf der Verpackung ersichtlich), ob Sie die richtigen Einstellungen vorgenommen haben.
• Lesen Sie aufmerksam die gesamte Bedienungsanleitung.
• Informieren Sie sich auf unserer Website www.trekstor.de über aktuelle Informationen zu Ihrem Produkt (z. B. neu verfügbare Firmware-Updates).

Wenn Sie weitergehende Fragen zu Ihrem Produkt haben, beachten Sie bitte die folgenden TrekStor Supportoptionen:

FAQ Der FAQ-Bereich unserer Website bietet Ihnen vielfältige Problemlösungshinweise. Hier erhalten Sie Antworten zu den am häufigsten gestellten Fragen zu unseren Produkten.

E-Mail Füllen Sie das Supportformular auf unserer Website aus oder senden Sie eine E-Mail an [e-mail].

Telefonsupport Von Deutschland aus wählen Sie bitte 01805-TREKSTOR*, 01805-87357867 *. Die Nummer der Supporthotline für andere Länder finden Sie auf unserer Website unter "SERVICE".

* 14 Cent/Min. aus dem deutschen Festnetz der DTAG, max. 42 Cent/Min. aus Mobilfunknetzen.

Support information
