BEDIENUNGSANLEITUNG 57301 KORONA

Bestimmungsgemäßer Gebrauch

Lesen Sie vor Inbetriebnahme des Gerätes die folgenden Sicherheitshinweise sowie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese Unterlagen auf. Bei Weitergabe des Gerätes an einen Dritten geben Sie auch diese Anleitung weiter.

Dieses Gerät ist nur zum Erwärmen, Kochen, Backen und Grillen von Lebensmitteln geeignet. Jede andere Verwendung gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren für den Benutzer. Das Gerät ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt!

Sicherheit:

Dieses Symbol warnt vor allgemeinen

Verletzungsgefahren / Beschädigungen am Gerät!

Dieses Symbol warnt vor heißen Oberflächen, Verbrennungsgefahr!

Dieses Symbol warnt vor Gefahren von Stromschlag!

Allgemeine Sicherheitshinweise

• Bei nicht bestimmungsgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für evtl. auftretende Schäden übernommen werden.
• Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen.
• Prüfen Sie vor Inbetriebnahme, ob die Spannung Ihres Haushaltsstroms der Spannungsangabe auf dem Gerät entspricht, damit das Gerät bei Gebrauch nicht überhitzt und beschädigt wird.

Vorsicht! Lebensgefahr durch Stromschlag!

• Gerät, Netzkabel und Netzstecker nicht in Wasser oder andere Flüssigkeiten tauchen.
• Gerät nicht in der Nähe eines Wasch- oder Spülbecke benutzen.
  • Gerät nicht mit feuchten Händen benutzen.
  • Gerät nicht im Freien benutzen.

Elektrische Geräte sind kein Spielzeug!

• Das Gerät während des Gebrauchs nie unbeaufsichtigt lassen.
• Erlauben Sie Kindern ab 8 Jahren und älter sowie Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis nur dann eine unbeaufsichtigte Benutzung des Gerätes, wenn diese eine umfangreiche Unterweisung erhalten haben, die ihnen eine gefahrlose Benutzung des Gerätes erlaubt und diese die Gefahren bei unsachgemäßer Benutzung verstehen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass diese nicht mit dem Gerät spielen. Reinigung und Pflege des Gerätes darf nicht von Kindern unter 8 Jahren vorgenommen werden, es sei denn, dies sind älter als 8 Jahre und werden beaufsichtigt.

- Gerät und Netzkabel vor Kindern unter 8 Jahren unzugänglich aufbewahren.

- Ziehen Sie immer den Netzstecker, wenn das Gerät nicht in Betrieb ist und vor dem Reinigen.

- Netzkabel nur am Stecker aus der Steckdose ziehen.

- Gerät und Netzkabel dürfen nicht mit heißen Oberflächen in Berührung kommen, damit es nicht zu Beschädigungen am Gerät kommt.

- Das Netzkabel sollte nicht über die Tischkante/Arbeitsfläche herunterhängen, um ein Herunterreißen des Gerätes zu verhindern. Es darf nicht an scharfen Gegenständen scheuern.

• Das Netzkabel nicht knicken oder um das Gerät wickeln.

Das Gerät nicht verwenden,

• wenn das Netzkabel beschädigt ist.
  • bei Funktionsstörungen.
• wenn das Gerät durch einen Sturz oder eine andere Ursache möglicherweise Schaden genommen hat.

Schäden an der Netzanschlussleitung müssen durch eine autorisierte Fachwerkstatt überprüft bzw. repariert werden.

Nehmen Sie selbst niemals Veränderungen oder Reparaturen an dem Gerät vor.

• Verwenden Sie nur Original-Zubehörteile.
• Keinerlei Gegenstände in das Innere des Gehäuses einführen.
• Niemals selbst versuchen, das Gehäuse zu öffnen!
• Verwenden Sie dieses Gerät nicht zusammen mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem.

Gerätebezogene Sicherheitshinweise

Warnung! Zur Vermeidung von Verletzungen/ Beschädigungen des Gerätes, elektrischem Schock, eines Brandes und Verbrennungen!

• Das Gerät darf nur für den vorgesehenen Zweck ger werden.
• Stellen Sie das Gerät auf einen Tisch oder eine andere ebene, rutschfeste und hitzebeständige Arbeitsfläche. Stellen Sie es auf keine Metalloberfläche.
• Vorsicht! Während des Betriebes werden Gehäuse und Sichtfenster sehr heiß. Achten Sie unbedingt darauf, dass Sie während und nach der Benutzung des Gerätes nicht mit den aufgeheizten Teilen in Verbindung kommen.

Verbrennungsgefahr!

- Niemals die Heizstäbe berühren. Verbrennungsgefahr!

Bedienungsanleitung

DEUTSCH

• Das Gerät während des Betriebes nicht bewegen oder verschieben. Es besteht Verbrennungsgefahr!
• Das Gerät darf nicht unter oder in der Nähe von brennbaren Materialien, wie Hängeschränken oder Fenstervorhängen, etc. genutzt werden.
• Stützen Sie sich nicht auf der Glastür ab. Stellen Sie keine Gegenstände auf die Glastür. Das führt zu Beschädigungen an den Scharnieren.
• Lassen Sie das Gerät während des Betriebes niemals unbeaufsichtigt.
• Decken Sie nie die Lüftungsschlitze ab. Sorgen Sie für eine ausreichende Belüftung und halten Sie einen Sicherheitsabstand rings um das Gerät ein.
• Vorsicht: Besonders öl- bzw. fetthaltige Speisen können sich bei hoher Hitze leicht entzünden
• Vermeiden Sie zusätzliche Wärmezufuhr und stellen Sie das Gerät nicht in der Nähe von Wärme- bzw. Magnetquelle auf. Sorgen Sie für eine trockene Umgebung.
• Benutzen Sie keine Mehrfachsteckdosen. Der Netzstecker des Geräts muß im Notfall leicht erreichbar sein.
• Benutzen Sie das Gerät nicht zum Aufbewahren von Lebensmitteln oder anderen Dingen.
• Benutzen Sie nur hitzebeständiges Geschirr.
  • Nach Gebrauch immer den Netzstecker ziehen.
  • Gerät vor dem Reinigen unbedigt auskühlen lassen.

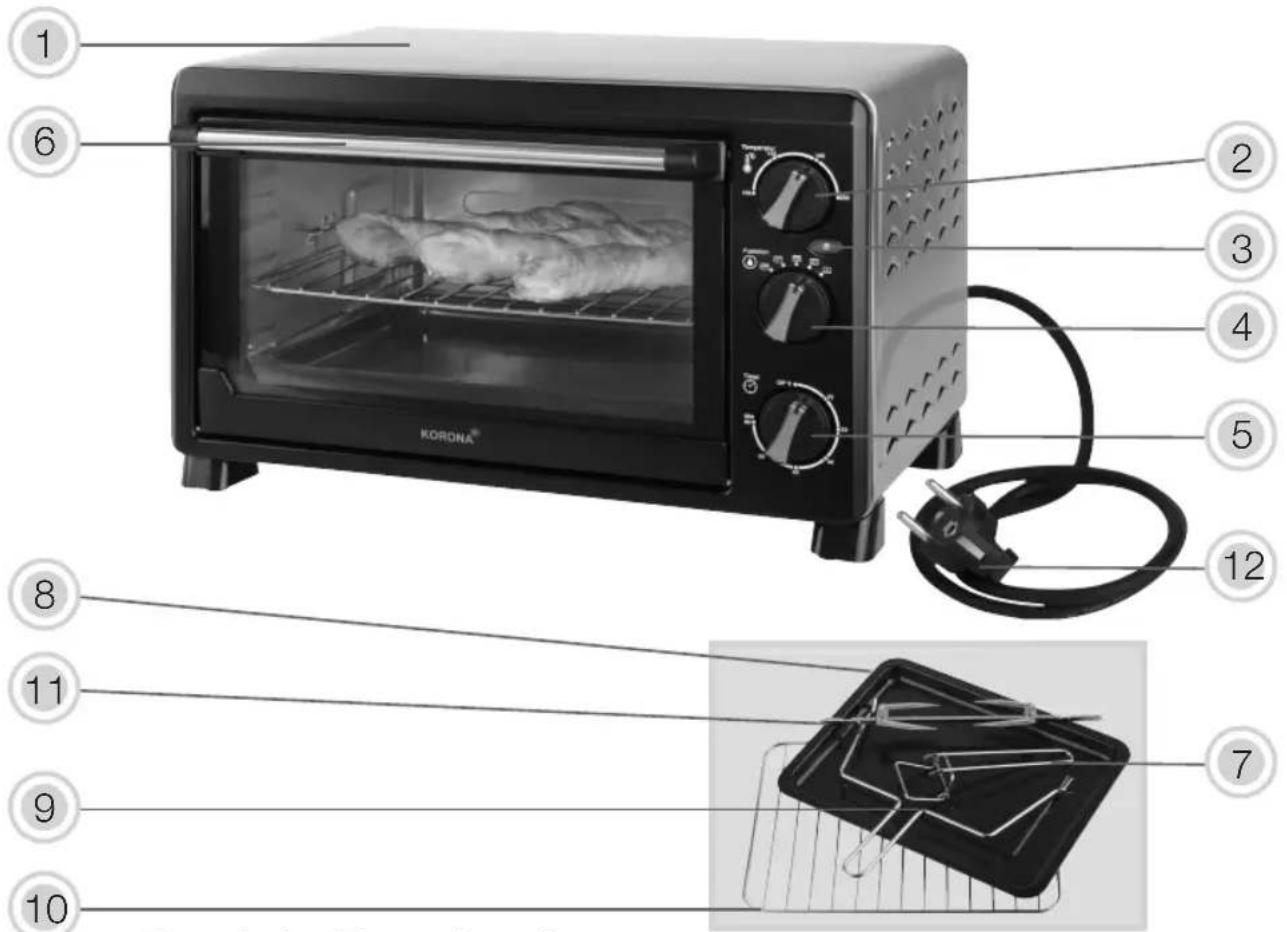

1 2 3 4 5 6 KORONA® 7 8 9 10

Produkt Beschreibung

1. Gehäuse
2. Temperaturregler
3. Kontrollleuchte
4. Funktionsregler
5. Timer und An-/Ausschalter
6. Griff der Glastür
7. Griff für Backblech und Grillrost
8. Backblech
9. Griff für Rotisseriesatz
10. Back- bzw. Grillrost
11. Rotisseriesatz
    (Drehspieß, Fixierungshalter mit Schrauben)
12. Netzkabel und -stecker

Temperaturregler

Mit dem Temperaturregler kann die gewünschte Temperatur (100°C - 230°C) eingestellt werden.

Funktionsschalter

Aktiviert die folgenden Funktion

• Aus
- Oberhitze mit Umluft
- Oberhitze mit Rotisseriefunktion
- Ober- und Unterhitze mit Umluft
- Unterhitze mit Umluft

Timer / Ein- Ausschalter

Das Gerät ist erst betriebsbereit, wenn mit dem Timer eine Back- bzw. Grillzeit ausgewählt wird.

Einstellungen:

• Aus
- Zeiteinstellung bis zu 60 Minuten
Das Gerät schaltet sich automatisch mit einem Alarm-Ton (DING) nach Ablauf der voreingestellten Back- bzw. Grillzeit ab.

Vor Erstgebrauch

• Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie das Gerät auf
  • Vollständigkeit und Unversehrtheit.
• Falls das Gerät Schäden aufweist, unter keinen Umständen benutzen.

Die Heizelemente des Grills verfügen über eine Schutzschicht. Betreiben Sie daher das Gerät, ohne Lebensmittel und bei geöffneter Gerätetür, für ca. 15 Minuten auf höchster Stufe, damit die aufgetragene Schutzschicht einbrennen kann. Dies kann zu einer geringen Rauch- bzw. Geruchsentwicklung führen. Dies ist normal und nicht schädlich. Sorgen Sie dabei für eine ausreichende Belüftung. Nach diesem Aufheizprozess lassen Sie das Gerät vollständig auskühlen und reinigen es gemäß "Reinigung und Pflege".

Warnung: Plastiktüten können eine Gefahr darstellen, außerhalb der Reichweite von Kleinkindern und Babies aufbewahren.

Standort

Achtung: Das Gerät nur an eine ordnungsgemäß installierte, Steckdose anschließen. Betreiben Sie das Gerät nicht zusammen mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem. Das Gerät darf nicht in einem Schrank eingebaut werden, da im Notfall die Steckdose leicht erreichbar sein muß.

Stellen Sie das Gerät auf eine ebene, rutschfeste und hitzebeständige Arbeitsfläche.

Achten Sie darauf, daß eine ausreichende Belüftung gewährleistet ist.

Halten Sie die folgenden Sicherheitsabstände zu den Wänden ein:

• Rückseite: 10 cm
• Seitlich: 5 cm
• Oben: 20 cm

Bedienung

Achten Sie unbedingt darauf, dass Sie während und kurz nach der Benutzung des Gerätes, nicht mit den aufgeheizten Teilen in Berührung kommen. Es besteht Verbrennungsgefahr! Benutzen Sie zur Entnahme der Lebensmittel Topflappen

Kochen, Backen und Grillen mit Umluft

Der Umluft-Modus wird automatisch zugeschaltet.

Der Umluft Modus ermöglicht eine gleichmäßige und schnelle Verteilung der Hitze im Gerät. Dadurch wird ein gleichmäßigeres Gar- und Bräunungsergebnis erzielt.

Oberhitze mit Umluft / Grillen

Grillen, Aufläufe, zum Überbacken, etc.

Oberhitze mit Rotisserie-Funktion

Grillhähnchen, Spießbraten, Schweinhaxen, etc.

Kombination von Ober- und Unterhitze mit Umluft:

Kuchen, Baguette (gefroren), zum Zubereiten von Braten, Pizza (gefroren), etc.

Unterhitze mit Umluft:

Kekse, Pizza, etc.

Dies sind nur Vorschläge, verlassen Sie sich auf Ihre Erfahrung beim Kochen.

Nehmen Sie das Backblech (8) und den Grill- bzw. Backrost (10) aus dem Gerät und legen Sie diese gegebenenfalls mit Backpapier aus. Das Backblech (8) kann auch mit Butter oder Öl bestrichen werden. Lassen Sie das Gerät vor jeder Benutzung auf die gewünschte Temperatur aufheizen. Wählen Sie die gewünschte Temperatur (2) und stellen Sie den Timer (5) auf 10 Minuten.

1. Stellen Sie das Gerät auf eine ebene, stabile, rutschfeste und hitzebeständige Arbeitsfläche und schließen es an eineordnungsgemäß installierte und frei zugängliche Steckdose an.
2. Abhängig von der gewünschten Temperatur (2), heizen Sie das Gerät für ca. 10 Minuten (5) auf. Lassen Sie dabei die Tür geschlossen.
3. Nachdem der Aufheizvorgang beendet ist, stellen/legen Sie das Back- bzw. Grillgut auf das Backblech (8) bzw. Grillrost (10) und schieben Sie es in eine der Führungsschienen im Garraum. Schließen Sie die Tür.

Hinweis: Falls Sie Grillgut mit einem hohen Fettgehalt auf dem Grillrost (10) vorbereiten, empfiehlt es sich das Backblech (8) in die unterste Führungsschiene zu schieben, um das tropfende Fett aufzufangen. Um ein gleichmäßiges Backergebnis bzw. Kochergebnis zu erzielen, empfehlen wir die mittlere Führungsschiene zu benutzen.

1. Wählen Sie die gewünschte Temperatur mit dem Temperaturregler (2). Danach mit dem Funktionsschalter (4) zwischen Oberhitze, Unterhitze oder Ober-/Unterhitze auswählen. Im Grillbetrieb immer die höchste Temperatur, 230 °C, und Oberhitze mit Umluft wählen.
2. Die Kontrollleuchte (3) leuchtet auf, sobald eine voreingestellte Zeit mit dem Timer (5) ausgewählt wird.

Hinweis: Während des Back- bzw. Grillvorgangs kann die Temperatur sowie die voreingestellte Zeit jederzeit adjustiert werden.

1. Sobald die voreingestellte Zeit abgelaufen ist, schaltet sich das Gerät mit einem Alarm-Ton (DING) automatisch ab. Der Ein-/Ausschalter (5) schiebt sich auf die OFF (Aus) Position.
2. Nach Beendigung des Back- bzw. Grillvorgangs stellen Sie sicher, dass der Timer (5) sowie der Funktionsschalter (4) auf OFF (Aus) Position stehen.
3. Ziehen Sie den Netzstecker (12) und lassen Sie das Gerät komplett abkühlen.

Das Gerät ist mit einem Thermostat ausgestattet. Während des Aufheizvorgangs schaltet sich das Gerät an und aus, um eine konstante Gartemperatur zu gewährleisten.

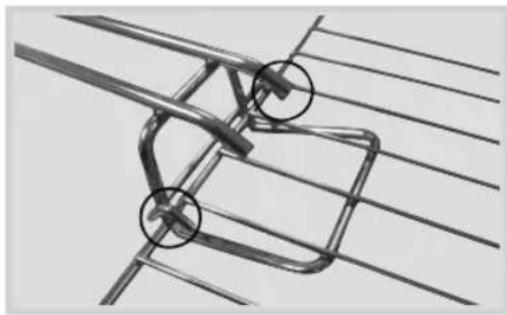

Entnahme des Backblechs bzw. Grillrostes

Zur Entnahme des Backblechs (8) bzw. des Grillrostes (1) benutzen Sie immer den mitgelieferten Griff (7) oder Topflappen.

Verbrennungsgefahr!

Zur Entnahme des Backblechs (8) / Grillrostes (10), siehe untenstehende Bilder.

Perfekt geeignet zum Grillen von Hähnchen und Spießbraten. Im Rotisserie-Betrieb immer die höchste Temperatur, 230 °C wählen.

Verwenden Sie kein tiefgefrorenes Fleisch, vor dem Grillen unbedingt auftauen lassen.

• Schieben Sie einen Fixierungshalter (11) auf den Drehspieß (11) und schrauben Sie diesen fest.
• Spießen Sie das vorbereitete Fleisch mittig auf den Drehspieß (11) bis dieses fest auf dem Fixierungshalter (11) steckt.
• Schieben Sie nun den zweiten Fixierungshalter (11) auf den Drehspieß (11) und fest in das Grillgut. Mit der Schraube fixieren.
• Stellen Sie sicher, dass das Grillgut mittig auf dem Drehspieß (11) sitzt.

Tip: Wenn Sie Hähnchen grillen möchte, stellen Sie sicher, dass Sie Flügel und Keulen mit einer hitzebeständigen und lebensmitteltauglichen Schnur zusammenbinden.

Empfehlung: Das Gewicht des Grillguts (Hähnchen, Braten) sollte 1 kg nicht überschreiten. Verlassen Sie sich bzgl. der Garzeit auf Ihre Kocherfahrung.

• Benutzen Sie zum Einsetzen des Rotisseriesatzes (11) den mitgelieferten Griff (9)
• Schieben Sie das Backblech (8) in die unterste Führungsschiene, um das tropfende Fett aufzufangen.
  • Schließen Sie die Tür und wählen die Rotisserie-Funktion (4).

Stellen Sie sicher, dass das Grillgut sich gut dreht und ie Brennstäbe noch das Backblech berührt.

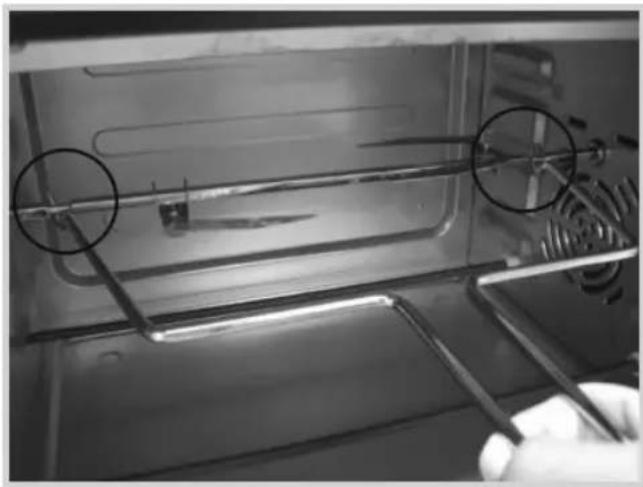

Einsetzen / Entnehmen des Rotisseriesatzes

Zum Einsetzen und zur Entnahme des Rotisseriesatzes

(11) benutzen Sie immer den mitgelieferten Griff (9) oder Topflappen. Verbrennungsgefahr!

Reinigung und Pflege

Aus hygienischen Gründen, das Gerät regelmäßig reinigen, nach jeder Benutzung, Lebensmittelreste entfernen. Starke Fettrückstände können überhitzen und zu Rauch- bzw. Brandentwicklung führen.

Vor der Reinigung immer den Netzstecker (12) des

Gerätes ziehen und komplett abkühlen lassen.

Gerät und Netzkabel niemals in Wasser oder andere Flüssigkeiten eintauchen. Elektrischer Schock!

Zum Reinigen des Gerätes keine

• aggressiven Reinigungsmittel oder Scheuermittel
- handelsüblichen Backofenreiniger verwenden.

Reinigen Sie das Gehäuse (1) mit einem leicht feuchten Tuch. Entfernen Sie regelmäßig beidseitig Spritzer an Tür und Sichtfenster, den Türdichtungen und angrenzenden Bereichen mit einem feuchten Tuch.

Backblech (8) bzw. Grillrost (10), Rotisserie-Satz (11) in warmem Spülwasser reinigen. Vorher abkühlen lassen.

Den Garraum nach jedem Gebrauch mit einem weichen feuchten Tuch auswischen. Falls notwendig etwas Spülwasser benutzen und trockenreiben. Es darf kein Wasser in die Lüftungsöffnungen dringen.

Entsorgungshinweis

Altgeräte, die mit dem abgebildeten Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen – gemäß und Elektronikgerätegesetz vom 24. März 2005 –

Elektrofachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Ihre Grill- und Backautomat 57301 befindet sich in einer Verpackung. Verpackungen sind Wertstoffe und somit wiederverwendungsfähig oder können in den Rohstoffkreislauf zurückgeführt werden.

Technische Daten

Netzspannung: 220 - 240 V \~ 50/60 Hz

Nennleistung: 1500 W

Schutzklasse: I

Fassungsvermögen: 23 L

CE

Technische Änderungen vorbehalten!

Garantie und Service:

Sie erhalten 2 Jahre Garantie ab Kaufdatum auf Material- und Fabrikationsfehler der Produkte.

Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen
  • für Verschleißteile (z.B. Batterien)
• für Mängel, die dem Kunden bereits beim Kauf bekann waren
  • bei Eigenverschulden des Kunden

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen.

Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der

KORONA electric GmbH, Sundern.

Service Adresse:

KORONA Service, Am Steinbach 9, 59872 Meschede-Enste

Telefon Hotline: [phone]

Mail: [e-mail]

web: www.korona-electric.de

geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht eingeräumt.
