BEDIENUNGSANLEITUNG JK-82 Oasis Jablotron
Der Satz sollte immer von eingeweistem Techniker installiert werden. Diese vereinfachte Anweisung beschreibt die gründliche Satzmontage, Details zu einzelnen Elementen sind in deren Manuals angeführt.
1. Satzinhalt
Alle Peripherien sind schon in Zentrale gemäß der folgenden Tabelle angelernt.
| Adresse | Peripherie | Anmerkung |
| 03 | JA-80M | DEL Echo |
| 04 | JA-80P | DEL Echo |
| 48 | RC-80 | Drucktasten und |
| 49 | JA-80F | In den IN-Eingang Magnetabtaster einschalten |
| 50 | JA-80L | |
| JA-82KY | In JA-80L angelernt |
2. Vor der Installation
Überzeugen Sie sich, dass die SIM-Karte, die im GSM-Kommunikationsmodul benützt wird, funktionsfähig ist und erfordert bei der Telefonschaltung keinen PIN-Code. Bei Prepaid-Karte den Kreditsaldo zu überprüfen.
3. Zentrale- und Tastaturinstallation
- Die Zentrale auf die gewählte Stelle montieren.
- SIM in dem Kommunikationsmodul einlegen.
- In die Anlage den Akku (durch Klebeblock fixieren) einschalten.
- Die Anlage ans Netz anschließen – grüne LED wird blinken.
- Rote LED im Kommunikationsmodul leuchtet während Anmeldung ins GSM-Netz und soll in 1 Min. löschen. Wird sie nicht löschen, schalten Sie das Netz sowie den Anlagenakku ab und prüfen Sie die SIM-Funktion im Telefon über.
-
Die Tastaturbatterie einrasten. Service stellt sich dar (schaltet sich die Tastatur nicht ein, ihre Batterien ab- und wieder einschalten).
-
durch Beibehaltung * bei Batterieeinschaltung öffnet sich das Tastaturmenü, das die Sprachenwahl ermöglicht (Deutsch = 6), man beendet durch #
o beim Verlassen durch die Taste # Service, es ist durch Eingabe * 0 8080 zu öffnen -
durch Türschließen der Tastatur im Service sind Batterien zu sparen.
-
über Tastatur Sequenz 98105 eingeben – Kommunikationsmodul-Texte werden ins Deutsche eingestellt
-
922 eingeben – GSM-Signalmessen schaltet ein, es soll wenigstens 2/4 sein (wenn nicht, Anlage verlagern oder SIM-Karte anderes Netzes anwenden).
- mit Taste # das Messen beenden und Zentraledeckel abschließen
- Vor Befestigung der JA-80F Tastatur, ihre Funktion aus gewähltem Platz prüfen. Empfohlen zur Tastatur (in IN-Eingang) magnetischer Türsensor (Satzbestandteil) ankoppeln. Tastatur dann durch Türöffnung wacht immer auf und ist in der Lage Ankunftsverzögerung zu signalisieren und Zutrittskarten zu lesen.
4. Melder- und Sireneinstallation

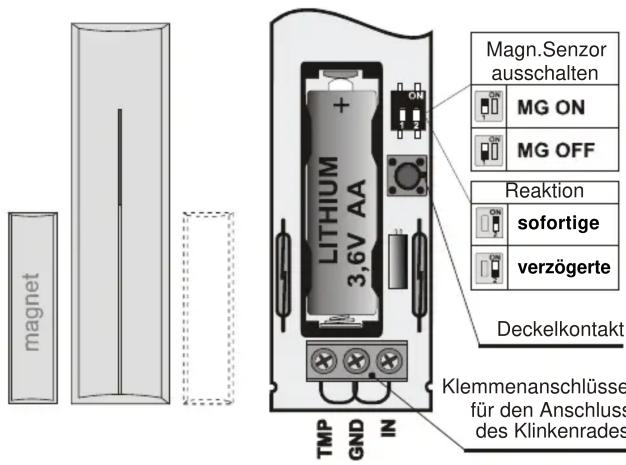

- JA-80M magnetischer Melder installieren und sein Echo (INS/DEL) eingeben, Batterie einrasten und den Deckel schließen.

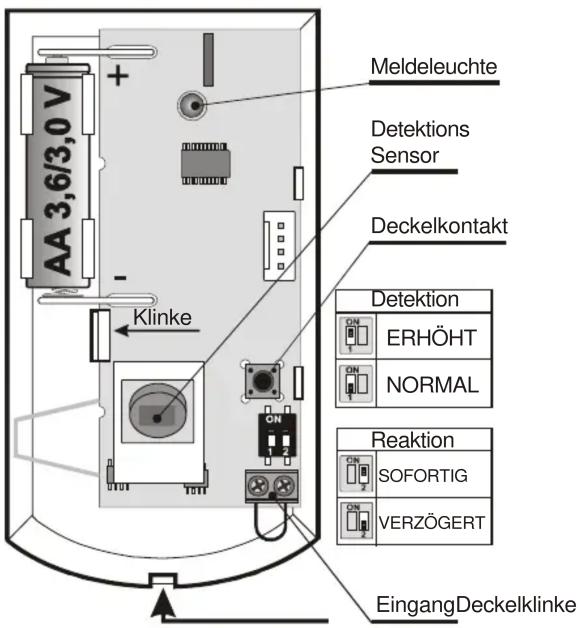

- JA-80P Bewegungsmelder ca. 2 bis 2,5 m über den Boden installieren und sein Echo (INS/DEL) einstellen, Batterie einschalten und Deckel schließen.
- Sirene JA-80L in den Netzstecker einstecken.



5. Beifügung weiterer drahtloser Peripherien
Fügen Sie weitere drahtlose Peripherien bei (bis zu 50 anwendbar), muss sich das System im Servicemodus befinden. Wenn nicht, geben Sie * 0 8080 ein.
- Durch Drucktaste 1 Lernen einschalten.
- Erste freie Adresse wird dargestellt (schrittweise durch Pfeile).
- Durch Batterieeinschaltung (Speisung) wird das Element angelernt (A leuchtet auf).
- Schlüsseletuis RC-80 lernen durch Druck und Halten vom
Drucktastenpaar 🔒 + oder + ● ○ an.
- Lernen wird durch die Taste # beendet.
- In Empfangsmodule UC-82 oder AC-82 lernt die Zentrale durch Eingabe 299 im Servicemodus an.
6. Testverfahren von Peripheriefunktionen
- System muss in Servicemodus sein, wenn nicht, geben Sie * 0 8080 ein.
- Peripherie aktivieren (z.B. Melder) – die Taste (Deckel muss geöffnet sein) stellt Signalbeschreibung dar.
○ Bewegungsmelder sind max. 15 Min. ab Deckelschließung zu testen, Detektion häufiger Bewegungen wird dann unterdrückt (für weiteres Testen den Deckel auf- und zumachen).
7. Kontrolle der Signalkraft von Peripherien
- An die Zentrale muss die Antenne angeschlossen sein und sie muss in Servicemodus sein, wenn nicht, geben Sie * 0 8080 ein.
- 298 eingeben, Adresse der niedrigsten zugeordneten Peripherie wird dargestellt.
- Diese Peripherie aktivieren, Tastatur (Tür soll geöffnet sein) stellt Signalqualität im Umfang 1/4 bis 4/4 dar, (er soll min. 2/4 sein, ist er schwächer, den Element verlagern).
○ Bewegungsmelder sind max. 15 Min. ab Deckelschließung zu testen, Detektion häufiger Bewegungen wird dann unterdrückt (für weiteres Testen den Deckel auf- und zumachen).
- JA-80F Tastatursignal wird durch Aktivierung des angeschlossenen Türsensors oder durch Aktivierung ihres Sabotagesensors.
- JA-80L Sirenesignal wird durch den Druck ihrer Drucktaste gemessen.
- Mit Pfeiltasten sind weitere Peripherien auszuwählen.
- Mit # wird das Messen beendet.
8. Systemeinstellung
- System muss in Servicemodus sein, wenn nicht, geben Sie * 0 8080 ein.
- Folgende Sequenzen (vollständiges Verzeichnis ist im Manual der Zentrale und des Kommunikationsmoduls) eingeben:
| Funktion | Sequenz | Anr |
| Neuer Servicekode | 5 xxxx xxxx | 8080 – Werkseitigxxxx – neuerServicekode |
| Abgangsverzögerung | 20x | x = x10s (zB. 205 = 50s)Werkseitig 30s |
| Ankunftsverzögerung | 21x | x = x5s (zB. 204 = 20s)Werkseitig 20s |
| Alarmlänge | 22x | x = Minuten 1 bis 8, 9 = 15min., Werkseitig 4min |
| Einstellung von Telefonnummern für Berichterstattung von Ereignissen auf Telefon | 81 M xx.x *0 | M = Speicher 1 bis 8M1 & 2 Alarm-SMSM3 & 4 Alarm-SMS & Tel.M5 & 6 Alarm-SMS & Tel.+Sich./Entsich.SMSM7 Alarm durch AnrufM8 Verletzungen-SMSxx..x = Tel. Nr.81 M *0 löscht Nr. |
| Übersendung Ankunfts-SMS auf erste Tel.Nr. im Speicher M | 926 x | x = 1 erlaubt (Werkseitig) x = 0 verboten |
| Feststell.d.Reg.Codes in www.GSMlink.cz | 910 xx.x *0 | xx.x ist Nr. Ihrer Handy |
| Einstell.d.Uhrzeit&Datum | 4 hh:mm TT MM JJ | |
9. GSM Kommunikationstest
- In Speicher M1 Ihre Handynummer speichern,
- Per Taste # Service beenden und per Druck beider Tasten auf Schlüsseletui Panikalarm aufrufen – System wird Alarm-SMS senden,
- Per Schlüsseletui Panikalarm beenden,
- Tel.Nr. der SIM-Karte in der Zentrale (angeführt in Alarm-SMS) anrufen. Anruf bis zu Piepton klingeln lassen, dann über Handytastatur Servicecode eingeben (werkseitig war 8080),
- Handy wird wie Systemtastatur arbeiten – erproben,
- Anruf beenden,
- In Speicher M Anwendertelefone speichern, Ihre Tel.Nr. in den Speicher M8 speichern.
10. Editation von Tastaturtexten
- System muss in Servicemodus sein, wenn nicht, geben Sie * 0 8080 ein,
- Taste drücken und halten? – Texteditation wird eingeschaltet,
- Tasten: 1 und 7 blättern Buchstaben und Nummern,
4 und 5 schieben den Kursor,
2 löscht das Zeichen,
▲ und ▼ Wahl von weiterem Text
beendet Editation.
Hinweis: Texte werden nur in Tastatur gespeichert. Bequemere Texteditation ist über PC und SW Olink möglich.
11. Installation beenden
- Mit Taste # den Servicemodus beenden und werkseitigen Masterkode auf die Zutrittskarte SYSTEM (im Satz enthalten) ändern. Durch Eingage *5 1234 und Karteanlegen,
- Führen Sie die Systembedienung dem Anwender vor.
| Durch Eingabe | Funktion |
| Anw. Kode/Karte | Scharfschaltung oder Unscharfschaltung |
| ABC | Vollständige Scharfschaltung |
| A | Anteilige Scharfschaltung A (wenn angewendet) |
| B | Anteilige Scharfschaltung AB (wenn angewendet) |
| *4 | Ereignisspeicher lesen (4 durch Schritte möglich) |
| *5 | Neuer MASTER-Kode (Bsp: *5 1234 2789 2789) |
| *6 | Neuer Anwenderkode/Karte (Bsp:F6 1234 03 3344 – stellt Kode 03 ein, Löschen F6 1234 03 0000) |
| *7 Kode | Bedienung unter Druck |
| *8 a *9 | Ausgangbedienung PGX und PGY (wenn angwdt.) |
| *0 MASTERKode | Wartungsmod. (Testen, Kodeübersicht, Bypass...) |
| # | Wahl oder Wartungsmodus beenden |
| ? | Aktive Melder, Fehlerursache oder PG-Ausgangzustände darstellen |
