SkyFunk 4 - Sicherheitskamera TECHNISAT - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts SkyFunk 4 TECHNISAT als PDF.
| Produkttyp | Drahtloses Video- und Audioübertragungssystem (Sicherheitskamera-System) |
| Modell | SkyFunk 4 |
| Marke | TechniSat |
| Abmessungen (Sender) | 190 x 115 x 45 mm |
| Abmessungen (Empfänger) | 190 x 115 x 45 mm |
| Gewicht (Sender) | 255 g |
| Gewicht (Empfänger) | 250 g |
| Stromversorgung (Sender) | 12 V DC, 180 mA |
| Stromversorgung (Empfänger) | 12 V DC, 250 mA |
| Sendefrequenz | 2,4 – 2,4835 GHz |
| Anzahl Video-/Audiokanäle | 4 |
| Anzahl IR-Kanäle (Fernbedienung) | 16 |
| Modulation | FM (Video und Audio) |
| Übertragung der Fernbediensignale | 434 MHz |
| Maximale Reichweite (ohne Hindernisse) | ca. 30 m (abhängig von Umgebung) |
| Anschlüsse | Scart (über Adapter), Cinch, DC-Eingang |
| Lieferumfang | 1 Sender, 1 Empfänger, 2 Steckernetzteile, 2 Scart-Cinch-Adapterkabel, 1 IR-Verlängerung, 1 Bedienungsanleitung, 1 Garantiekarte |
| Betriebstemperaturbereich | -20°C bis +50°C |
| Luftfeuchtigkeit (Betrieb) | bis 80 % relative Luftfeuchtigkeit |
| Sicherheitshinweise | Nicht öffnen, vor Feuchtigkeit schützen, bei Gewitter vom Netz trennen |
| Reinigung und Pflege | Nur mit trockenem Tuch reinigen, keine Flüssigkeiten verwenden |
| Entsorgung | Am Ende der Lebensdauer gemäß Elektro- und Elektronikgerätegesetz entsorgen |
| Besondere Merkmale | Drahtlose Übertragung von zwei Signalquellen, IR-Reflekt-Funktion, umschaltbar zwischen Quelle 1 und 2 |
| Zertifizierung | CE-Kennzeichnung, konform mit Richtlinie 1999/5/EG |
Häufig gestellte Fragen - SkyFunk 4 TECHNISAT
Benutzerfragen zu SkyFunk 4 TECHNISAT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Sicherheitskamera kostenlos im PDF-Format! Finden Sie Ihr Handbuch SkyFunk 4 - TECHNISAT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SkyFunk 4 von der Marke TECHNISAT.
BEDIENUNGSANLEITUNG SkyFunk 4 TECHNISAT
2,4 GHz Funkübertragungssystem für 2 Signalquellen
Mit 4 Kanälen für die Audio- und Videoübertragung und 16 Kanälen für die Übertragung der Fernbedienungssignale.






1 Sicherheitshinweise .....2
2 Allgemeines ....3
3 Anschluss .... 4
4 Aufstellen der Geräte .....6
5 Bedienung 6
6 Fehlersuchhilfen ....8
7 Technische Daten ....8
Europäische Vorschriften
Hiermit erklärt TechniSat, dass sich das Produkt SkyFunk 4 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Lt. dieser Richtlinie kann dieses Produkt in den folgenden Ländern zur Anwendung kommen.
| D | √ | A | √ |
Die vollständige Original-Konformitätserklärung kann im Internet unter folgender Adresse heruntergeladen werden:
http://www.technisat.de/konformitaet/skyfunk4.pdf
1 Sicherheitshinweise
Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.
Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein evtl. notwendiger Eingriff darf nur von Fachpersonal vorgenommen werden.
In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:
das Stromkabel bzw. Steckernetzteil ist beschädigt
das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
bei erheblichen Fehlfunktionen
bei starken äußeren Beschädigungen.
Betriebspausen
Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen vom Netz getrennt werden.
Überprüfen Sie vor der Inbetriebnahme den folgenden Lieferumfang auf Vollständigkeit:
1 SkyFunk 4 Sender 1 SkyFunk 4 Empfänger
2 Steckernetzteile 3 Adapterkabel Cinch <--> Scart
1 IR-Verlängerung 1 Garantiekarte
1 Bedienungsanleitung
Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.
Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei Ihrer Gemeindeverwaltung die zuständige Entsorgungsstelle.
2 Allgemeines
Das SkyFunk 4 System dient zur drahtlosen Übertragung von Video- und Stereo-Audiosignalen. Dazu wird das Video-Audiosignal einer bzw. zweier Quellen (z.B. eines Satelliten-receivers oder DVD-Players) vom Sender auf eine Frequenz von ca. 2,4 GHz umgesetzt und zum SkyFunk Empfänger gesendet. Dieser wandelt die Signale wieder in normale Video-Audiosignale um, die Sie dann über die Scart-Buchse eines Fernsehgerätes wiedergeben können.
Ebenso werden die Signale der Fernbedienung am Empfangsort in eine Frequenz von 434 MHz umgesetzt und zur Signalquelle gesendet, wodurch die Bedienung der Bild-/Tonquelle (z.B. Satellitenreceiver oder DVD-Player) ermöglicht wird. Zur Übertragung der Video- und Audiosignale stehen 4 Kanäle, der Fernbedienungssignale 16 Kanäle zur Verfügung. Diese werden durch DIP-Schalter an den SkyFunk 4 Geräten eingestellt.
Beachten Sie, dass Sender und Empfänger auf dem gleichen AV- und IR-Kanal betrieben werden müssen (siehe Punkt 5.1 und 5.2).
Ihr Produkt trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 03/06
SkyFunk und TechniSat sind eingetragene Warenzeichen der
TechniSat Digital GmbH
Postfach 560 - 54541 Daun
www.technisat.de

3 Anschluss des SkyFunk 4 Systems

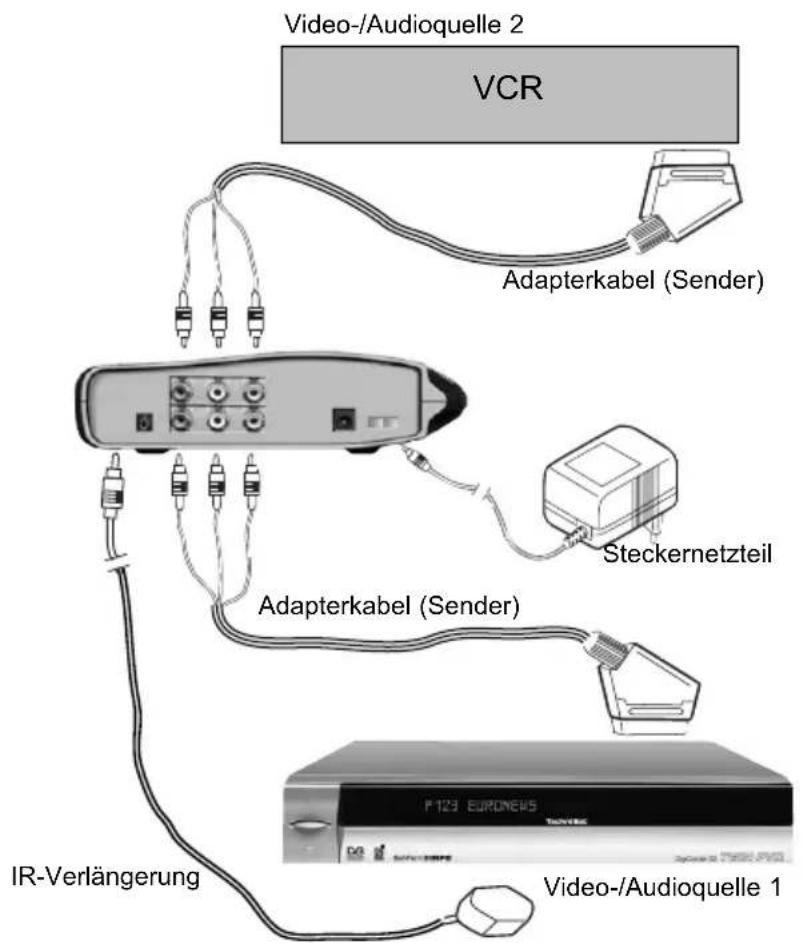

Anschluss des SkyFunk Senders

Verbinden Sie die Cinch-Stecker eines der beiliegen-den Adapterkabel Scart-Cinch mit der Aufschrift Sender mit dem SkyFunk 4 Sender. Beachten Sie dabei, dass Sie jeweils die Stecker und Buchsen mit gleicher Farbe miteinander verbinden.
Verbinden Sie den Scart-Stecker des Adapterkabels mit der Aufschrift Sender mit der Scart-Buchse der 1. Video-/Audioquelle, deren Signale Sie übertragen möchten.
Verbinden Sie in gleicher Weise die 2. Video-Audio-quelle mit dem SkyFunk 4 Sender.
Verbinden Sie die IR-Verlängerung mit der Buchse IR des SkyFunk 4 Senders. Die IR-Verlängerung sollte so platziert werden, dass "Blickkontakt" mit dem IR-Fenster (meistens in der Nähe der Anzeige von Geräten angebracht) der Videoquelle besteht. Nur so ist eine fehlerfreie Übertragung der Fernbediensignale gewährleistet.
Nachdem Sie alle zuvor genannten Verbindungen hergestellt haben, verbinden Sie das beiliegende Steckernetzteil mit der DC-Eingangsbuchse des SkyFunk 4 Senders.

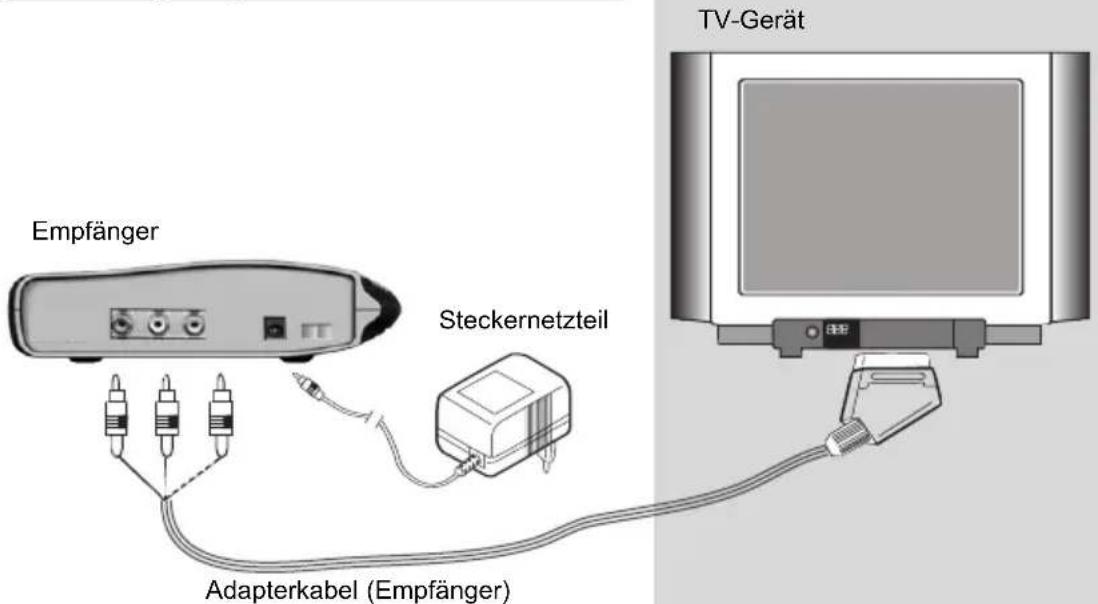

Anschluss des SkyFunk Empfängers

Verbinden Sie die Cinch-Stecker des beiliegenden Adapterkabels Scart-Cinch mit der Aufschrift Empfänger mit dem SkyFunk 4 Empfänger. Beachten Sie dabei, dass Sie jeweils die Stecker und Buchsen mit gleicher Farbe miteinander verbinden.
Der SkyFunk Empfänger sollte so aufgestellt werden, dass das rote IR-Fenster "Blickkontakt" zur Fernbedienung hat. Nur so ist die Übertragung der Fernbediensignale gewährleistet.
Nachdem Sie die zuvor genannten Verbindungen hergestellt haben, verbinden Sie das beiliegende Steckernetzteil mit der DC-Eingangsbuchse des SkyFunk 4 Empfängers.
Verbinden Sie den Scart-Stecker des Adapterkabels mit der Aufschrift Empfänger mit der Scart-Buchse Ihres Fernsehgerätes. Auf dem Programmplatz AV können Sie nun die Signale des SkyFunk 4 Empfängers sehen.
4 Aufstellen der Geräte
4.1 Allgemein
Folgendes sollten Sie beim Aufstellen der Geräte beachten:
Am günstigsten liegt der Aufstellort 1-2 m über dem Boden.
Um eine Beschädigung der Geräte durch Sturz zu vermeiden, sollten diese nur auf ebenem Untergrund aufgestellt werden.
Zwischen den Geräten Sender und Empfänger sollten sich möglichst wenig störende Objekte (z.B. Elektrogeräte) befinden.

Überprüfen Sie, dass beide Geräte (Sender und Empfänger) auf den gleichen AV- und IR-Kanal (siehe Punkt 5.1 und 5.2) eingestellt sind.
4.2 Sender
Stellen Sie den nach Kapitel 3 angeschlossenen Sender in der Nähe der Signalquellen auf. Postieren Sie die IR-Verlängerung so, dass mit dem IR-Fenster der Signalquelle Sichtkontakt besteht.
4.3 Empfänger
Den nach Kapitel 3 angeschlossenen Empfänger postieren Sie in der Nähe des Wiedergabegerätes (z.B. Fernsehgerät). Beachten Sie, dass Sie den Empfänger so postieren, dass von dem Ort, von dem Sie die Signalquelle bedienen möchten, das rote IR-Fenster sichtbar ist.
4.4 Ausrichtung der Geräte
Um eine möglichst gute Sende- und Empfangsleistung zu erreichen, sind in beide Geräte Antennen mit Richtwirkung eingebaut. Um die Übertragungsqualität zu optimieren, kann es daher gegebenenfalls erforderlich sein, die Position der Geräte und die Ausrichtung der Geräte zueinander zu verändern.
Sollte der Empfang weiterhin gestört sein, Überprüfen Sie bitte, ob der Empfang auf einem alternativen Kanal besser funktioniert.
5 Bedienung
Nachdem Sie nun alle Punkte ausgeführt haben, ist Ihr SkyFunk 4 einsatzbereit.
Schalten Sie nun beide Geräte mit Hilfe der Netz- schalter (Power) an der Geräterückseite ein.

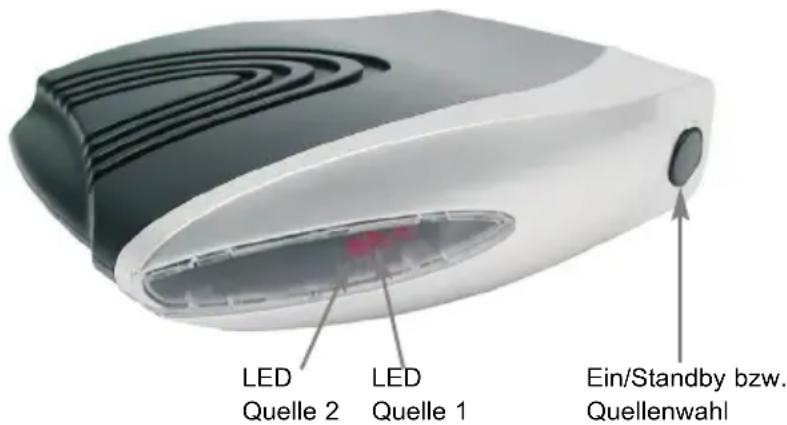

Durch gedrückthalten der Taste Ein/Standby/Quel- lenwahl schalten Sie das Gerät in Standby bzw. ein.
Durch kurzes Drücken der Taste Ein/Standby/Quellenwahl schalten Sie jeweils zwischen Quelle 1 und Quelle 2 um.

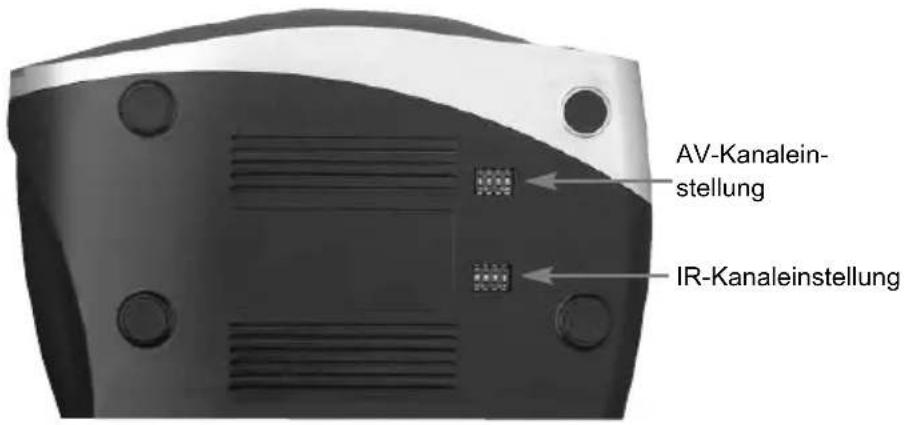

5.1 Einstellen des Sende- und Empfangskanals für Bild- und Ton-Signale (AV-Kanal)
Zum Verändern des Sende- bzw. Empfangskanals stellen Sie an beiden Geräten (Sender und Empfänger) den gewünschten Kanal ein. Die Schalter zur Kanaleinstellung befinden sich an der Unterseite der Geräte. Um z.B. Kanal 2 einzustellen, bringen Sie mit einem spitzen Gegenstand (z.B. Kugelschreiber, Schraubendreher o.ä.) Schalter 2 gemäß der nebenstehenden Abbildung in die Position "Ein". Die übrigen Schalter lassen Sie in der Position "Aus". Um einen anderen Übertragungskanal einzustellen, verfahren Sie bitte sinn-gemäß
Beachten Sie dabei, dass Sender und Empfänger jeweils auf den gleichen Kanal eingestellt werden.
5.2 Einstellen des Sende- und Empfangs- kanals für die Infrarot-Signale (IR-Kanal)
Die Schalter zur Einstellung des IR-Kanals befinden sich an der Unterseite der Geräte. Um z.B. Kanal 1 einzustellen, bringen Sie mit einem spitzen Gegenstand (z.B. Kugelschreiber, Schraubendreher o.ä.) Schalter 1 gemäß der nebenstehenden Abbildung in die Position "Ein". Die übrigen Schalter lassen Sie in der Position "Aus". Um einen anderen Übertragungskanal einzustellen, verfahren Sie bitte sinn-gemäß.
Beachten Sie dabei, dass Sender und Empfänger jeweils auf die gleiche Schalterstellung eingestellt werden.



5.3 Reflektion der IR-Signale

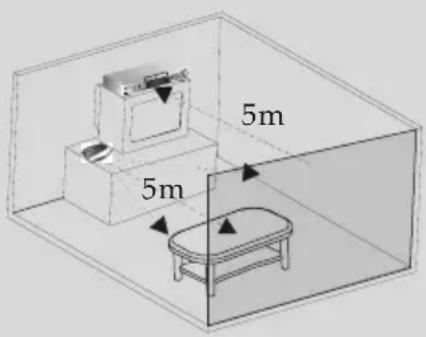

Durch die IR-Reflekt-Funktion des Senders werden die IR-Signale von Wänden bzw. Möbeln so reflektiert, dass Sie die AV-Quellen fernsteuern können. Halten Sie dabei einen Abstand von ca. 5m zwischen Sender und reflektierender Fläche z.B. einer Wand ein.
Sollte eine Reflektion der IR-Signale aufgrund baulicher Gegebenheiten nicht möglich sein, verwenden Sie bitte die IR-Verlängerung, wie in Punkt 3 beschrieben.
6 Fehlersuchhilfen
| Problem mögliche Ursache | |
| Kein Bild, kein Ton - Net | ntzschalter von Empfänger/ Sender ist nicht eingeschaltet- Kabelverbindungen fehlerhaft- Empfänger und Sender arbeiten auf unterschiedlichen Kanälen |
| Störungen in der Bild- und Tonübertragung | - Antennen des Systems sind schlecht ausgerichtet- Störsignale auf dem gewählten Übertragungskanal. Abhilfe: Anderen Übertragungskanal wählen.- In der Nähe befindet sich ein eingeschalteter Mikrowellenherd, der die Störungen verursacht.- Entfernung zwischen Sender und Empfänger zu groß. |
| Übertragung der Fernbedienung funktioniert nicht | - Fehlerhafte Kabelverbindung- Kein Sichtkontakt zwischen IR-Fernbedienung und Empfänger bzw. zwischen IR-Sender und Signalquelle.- Unterschiedliche IR-Kanäle eingestellt |
7 Technische Daten
| Sender | |
| Ausgangspegel 10 dBm | |
| Sendefrequenz 2,4 bis | 2,4835 GHz |
| Modulation FM (Video | u. Audio) |
| Kanäle 4 | |
| Pegel Video inAudio in | 1 Vss1 Vss |
| Impedanz Video inAudio in | 75 Ohm600 Ohm |
| Stromversorgung 12 V | DC 180 mA |
| Abmessungen 190 x 1 | 15 x 45 mm |
| Gewicht 255 g | |
| Empfänger | |
| Empfangsfrequenz 2,4 | bis 2,4835 GHz |
| Videopegel 1 Vss | |
| Audiopegel 1 Vss | |
| Empfindlichkeit -88 dBm | |
| Kanäle 4 | |
| Übertragungsfrequenz der Fernbediensignale | 434 MHz |
| Stromversorgung 12 V | DC 250 mA |
| Abmessungen 190 x 1 | 15 x 45 mm |
| Gewicht 250 g | |
