Produkttyp	Drahtloses Video- und Audio-Übertragungssystem (Sender und Empfänger)
Marke	TechniSat
Modell	TeleSuperLink 2
Abmessungen (Sender)	143 x 138 x 129 mm
Gewicht (Sender)	360 g
Stromversorgung	12 V DC, 600 mA (über Steckernetzteil)
Frequenzbereich	2,4 – 2,4835 GHz
Modulation	FM (Video und Audio)
Anzahl Kanäle	4 (umschaltbar)
Videoeingang	1 Vss, 75 Ohm (Cinch)
Audioeingang	1 Vss, 600 Ohm (Cinch)
Übertragung Fernbediensignale	434 MHz, 38 kHz Modulation
Reichweite	Ca. 30 m (je nach Umgebung)
Anschlüsse	Scart, Cinch (Video/Audio), IR-Sender/Empfänger
Lieferumfang	Sender, Empfänger, 2x Netzteil, 2x Scart-Cinch-Kabel, IR-Sender, IR-Empfänger
Besondere Funktionen	Auto Standby, IR-Rückkanal, Richtantennen
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweise	Nicht öffnen, vor Feuchtigkeit schützen, bei Gewitter vom Netz trennen
Zubehör (optional)	Zusätzlicher Empfänger (Art.-Nr. 0000/9047), externer Modulator (Art.-Nr. 0000/9049)
Konformität	CE-gekennzeichnet
Stand	02/00

Häufig gestellte Fragen - TeleSuperLink 2 TECHNISAT

Wie schließe ich das TeleSuperLink 2 System an?

Verbinden Sie die Cinch-Stecker des Scart-Cinch-Kabels mit dem Sender und Empfänger (farbcodiert). Schließen Sie den IR-Sender/-Empfänger an die Stromversorgungsbuchse an. Verbinden Sie den Sender mit der Videoquelle (z.B. Receiver) und den Empfänger mit dem Fernsehgerät über Scart. Stecken Sie die Netzteile ein.

Wie stelle ich den Kanal ein?

Stellen Sie an beiden Geräten (Sender und Empfänger) den Schiebeschalter auf die gleiche Position (1-4). Nur so ist eine korrekte Übertragung gewährleistet.

Warum habe ich kein Bild oder Ton?

Überprüfen Sie, ob beide Geräte eingeschaltet sind, die Kabel korrekt verbunden sind und Sender/Empfänger auf dem gleichen Kanal arbeiten. Bei Störungen wechseln Sie den Kanal.

Wie richte ich die Antennen aus?

Die Antennen der Geräte haben Richtwirkung. Stellen Sie sicher, dass die TechniSat-Schriftzüge auf Sender und Empfänger zueinander zeigen. Bei Betrieb auf unterschiedlichen Etagen neigen Sie die Kugeln entsprechend.

Kann ich das System mit einem TV ohne Scart-Anschluss verwenden?

Ja, verwenden Sie einen externen Modulator (Art.-Nr. 0000/9049), um das Signal über den HF-Eingang des Fernsehgerätes zu empfangen.

Wie weit reicht die Übertragung?

Die Reichweite beträgt je nach Umgebung etwa 30 Meter. Hindernisse wie Wände oder elektrische Geräte können die Reichweite verringern.

Was mache ich, wenn die Fernbedienung nicht funktioniert?

Stellen Sie sicher, dass der IR-Empfänger Sichtkontakt zur Fernbedienung und der IR-Sender Sichtkontakt zur Signalquelle hat. Überprüfen Sie die Kabelverbindungen. IR-Empfänger und -Sender dürfen nicht vertauscht sein.

Wie reinige ich die Geräte?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden.

Ist das Gerät sicher?

Das Gerät entspricht den EU-Normen (CE). Beachten Sie die Sicherheitshinweise: Nicht öffnen, vor Feuchtigkeit schützen, bei Gewitter vom Netz trennen.

Kann ich einen zweiten Empfänger anschließen?

Ja, ein zusätzlicher SkyFunk 2 Empfänger (Art.-Nr. 0000/9047) ist optional erhältlich, um das Signal an einem zweiten TV-Gerät zu empfangen.

BEDIENUNGSANLEITUNG TeleSuperLink 2 TECHNISAT

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

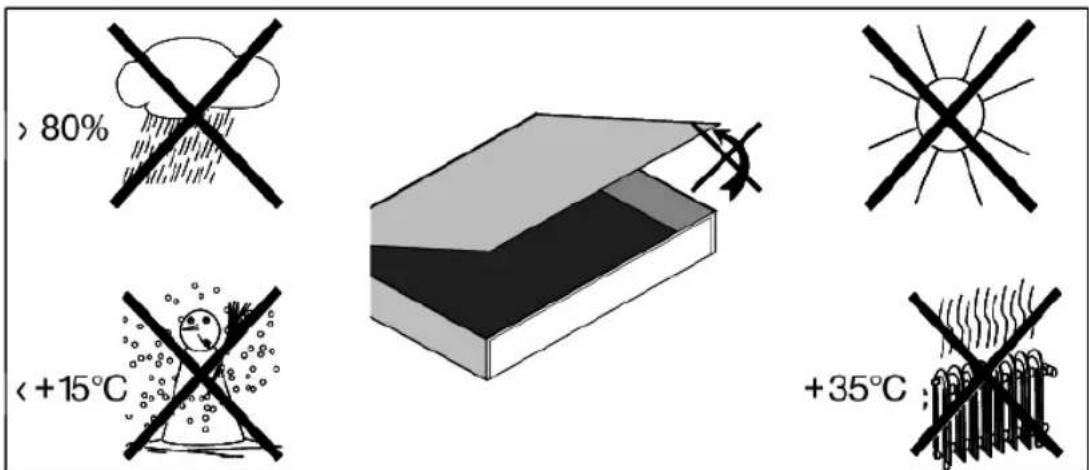

- Legen Sie keine Gegenstände auf den Deckel des Gerätes. Hier befinden sich Lüftungsschlitze, durch die Wärme aus dem Inneren entweicht.

- Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.

Betriebspausen:

Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen vom Netz getrennt werden.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

• das Stromkabel bzw. der Netzstecker ist beschädigt
• das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
• bei erheblichen Fehlfunktionen
• bei starken äusseren Beschädigungen.

Inhaltsverzeichnis

Kapitel Thema .Seite

1 Sicherheitshinweise ....2
2 Allgemeines ....3
3 Anschluss 4
4 Aufstellen der Geräte 6
5 Bedienung ....7
6 Fehlersuchhilfen ....8
7 Technische Daten 8

Überprüfen Sie vor der Inbetriebnahme die Lieferung anhand der Materialliste auf dem Karton auf Vollständigkeit!!!

TeleSuperLink 2

Beachten Sie, dass bei der Ausführung TeleSuperLink 2 (Artikel-N° 0000/9048) auf die Übertragung der Fernbediensignale verzichtet wurde.

Somit entfallen bei dieser Variante IR-Empfänger und -Sender.

2 Allgemeines

Das SkyFunk 2 System dient zur drahtlosen Übertragung von Video- und Stereo-Audiosignalen. Dazu wird das Video-Audiosignal einer Quelle (z.B. eines Receivers oder Videorecorders) vom Sender auf eine Frequenz von ca. 2,4 GHz umgesetzt und zum SkyFunk Empfänger gesendet. Dieser wandelt die Signale wieder in normale Video-Audiosignale um, die Sie dann über die Scart-Buchse eines Fernsehgerätes wiedergeben können. Sollte Ihr Fernsehgerät nicht über eine Scart-Buchse verfügen, können Sie einen im Fachhandel erhältlichen externen Modulator einsetzen und somit das Signal über den HF-Eingang Ihres Fernsehgerätes empfangen.

Ebenso werden die Steuersignale der vorhandenen Fernbedienung am Empfangsort in die Rückwegfrequenz von 434 MHz umgesetzt und zur Signalquelle gefunkt, wodurch die Bedienung der Bildquelle (z.B. eines Receivers oder Videorecorders) ermöglicht wird.

Zur Übertragung der Video- und Audiosignale stehen 4 Kanäle zur Verfügung, welche mittels Umschalter an den SkyFunk 2 Geräten eingestellt werden können.

Achten Sie darauf, dass Sender und Empfänger jeweils auf dem gleichen Kanal (Schalterstellung 1-4) betrieben werden müssen.

Optional sind folgende Artikel als Zubehör erhältlich:

Zusätzlicher SkyFunk 2 Empfänger (Art.Nr.: 0000/9047):

Zum Anschluss eines zweiten Empfängers (z.B. zweites TV-Gerät)

Externer Modulator (Art.Nr. 0000/9049):

Zum Anschluss eines TV-Gerätes ohne Scart-Anschluss

3 Anschluss des SkyFunk 2 Systems

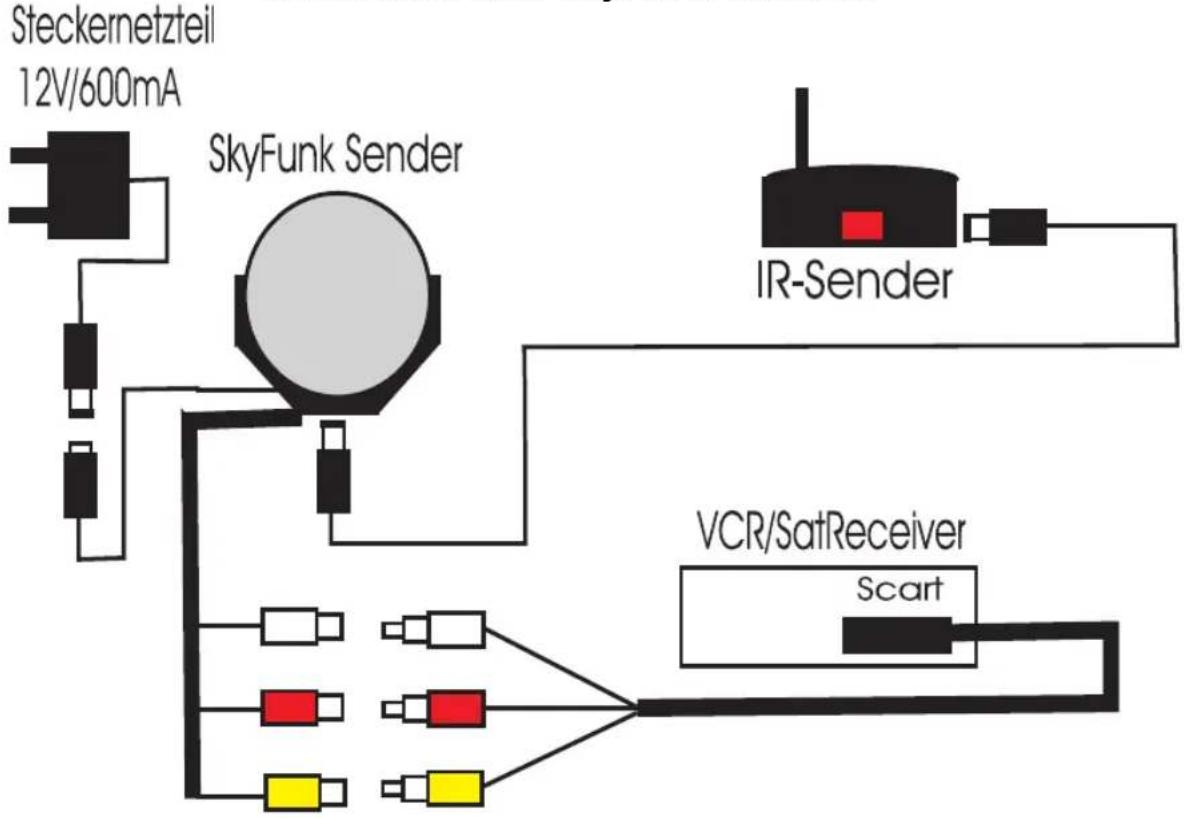

Anschluss des SkyFunk Senders

a) Verbinden Sie die Cinch-Stecker des beiliegenden Adapterkabels Scart-Cinch mit der Aufschrift Sender mit der SkyFunk 2 Kugel Sender. Beachten Sie dabei, dass Sie jeweils die Stecker mit gleicher Farbe miteinander verbinden.
b) Verbinden Sie den IR-Sender mit der Stromversorgungsbuchse am Boden der Sky-Funk 2 Kugel Sender. Verwenden Sie dazu bitte das beiliegende Kabel. Der IR-Sender sollte so aufgestellt werden, dass das rote IR-Fenster "Blickkontakt" mit dem IR-Fenster (meistens bei der Anzeige von Geräten angebracht) der Videoquelle hat. Nur so ist die Übertragung der Fernbediensignale gewährleistet.
c) Nachdem Sie alle zuvor genannten Verbindungen hergestellt haben, verbinden Sie das beiliegende Steckernetzteil mit dem verbleibenden Kabel der SkyFunk 2 Kugel Sender.

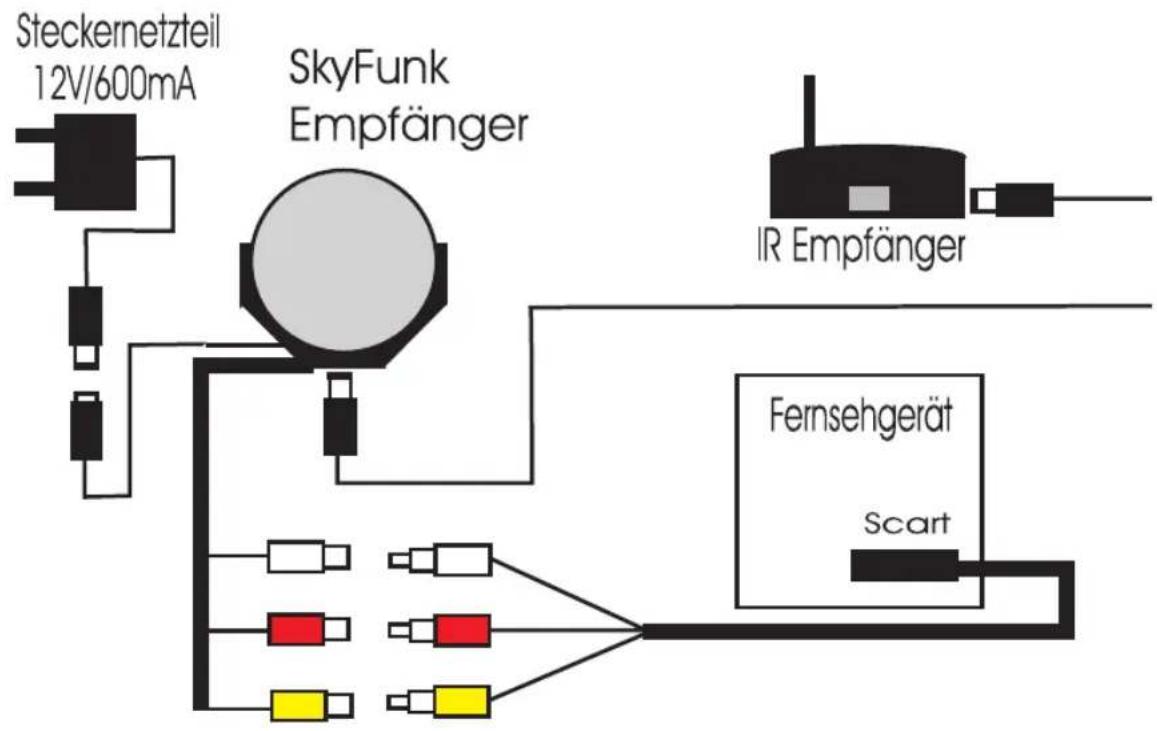

Anschluss des SkyFunk Empfängers

a) Verbinden Sie die Cinch-Stecker des beiliegenden Adapterkabels Scart-Cinch mit der Aufschrift Empfänger mit der SkyFunk 2 Kugel Empfänger. Beachten Sie dabei, dass Sie jeweils die Stecker mit gleicher Farbe miteinander verbinden.
b) Verbinden Sie den IR-Empfänger mit der Stromversorgungsbuchse am Boden der SkyFunk 2 Kugel Empfänger. Verwenden Sie dazu bitte das beiliegende Kabel. Der IR-Empfänger sollte so aufgestellt werden, dass das rote IR-Fenster "Blickkontakt" zur Fernbedienung hat. Nur so ist die Übertragung der Fernbediensignale gewährleistet.
c) Nachdem Sie alle zuvor genannten Verbindungen hergestellt haben, verbinden Sie das beiliegende Steckernetzteil mit dem verbleibenden Kabel der SkyFunk 2 Kugel Empfänger.
d) Anschluss an ein Fernsehgerät

Verbinden Sie das Scart-Kabel des Empfängers mit der Scart-Buchse Ihres Fernsehgerätes. Auf dem Programmplatz AV können Sie nun die Signale des SkyFunk-Empfängers sehen.

4 Aufstellen der Geräte

4.1 Allgemein

Folgendes sollten Sie beim Aufstellen der Geräte beachten:

• Am günstigsten liegt der Aufstellort 1-2 m über dem Boden
• Um eine Beschädigung der Geräte durch Sturz zu vermeiden, sollten diese nur auf ebenem Untergrund aufgestellt werden.
• Zwischen den Geräten Sender und Empfänger sollten sich möglichst wenig störende Objekte (z.B. Elektrogeräte) befinden.
• Überprüfen Sie, dass beide Geräte (Sender und Empfänger) auf den gleichen Kanal (Schiebeschalter mit den Positionen 1-4) eingestellt sind.

4.2 Sender

Stellen Sie den nach Kapitel 3 angeschlossenen Sender in der Nähe der Signalquelle auf. Postieren Sie den IR-Sender so, dass das rote IR-Fenster mit dem IR-Fenster der Signalquelle Sichtkontakt hat.

4.3 Empfänger

Den nach Kapitel 3 angeschlossenen Empfänger postieren Sie in der Nähe des Wiedergabegerätes (z.B. Fernsehgerät). Beachten Sie, dass Sie den IR-Empfänger so postieren, dass von dem Ort, von dem Sie die Signalquelle bedienen möchten, das rote IR-Fenster sichtbar ist.

4.4 Ausrichtung der Geräte

Um eine optimale Übertragungsqualität zu erreichen, sind in beide Geräte- Antennen mit Richtwirkung eingebaut.

Die Sende- bzw. Empfangsrichtung beider Geräte liegt jeweils in der Richtung des aufgedruckten TechniSat-Schriftzugs.

Achten Sie also beim Aufstellen der Geräte darauf, dass deren TechniSat-Schriftzüge jeweils zueinander schauen.

Werden die Geräte auf einer Etage betrieben, sollten Sender und Empfänger waagerecht aufgestellt werden.

Stehen die Geräte auf unterschiedlichen Etagen, so müssen Sender- und Empfängerkugel dem Aufstellort entsprechend geneigt aufgestellt werden. Dazu sind je nach Steilheit zwei Einstellungen möglich.

Sollte der Empfang gestört sein, sollten Sie zunächst überprüfen, ob der Empfang auf einem alternativen Kanal besser funktioniert.

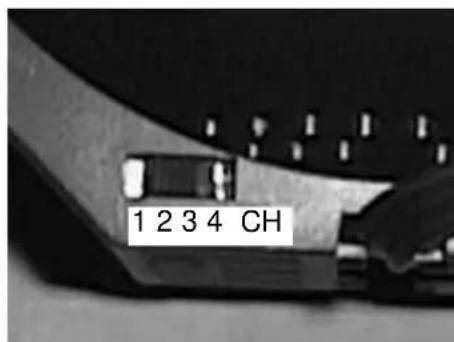

4.5 Einstellen des Sende- und Empfangskanals

Zum Verändern des Sende- bzw. Empfangskanals stellen Sie an beiden Geräten (Sender und Empfänger) den gewünschten Kanal ein. Beachten Sie dabei, dass Sender und Empfänger jeweils auf die gleiche Schalterstellung eingestellt werden.

5 Bedienung

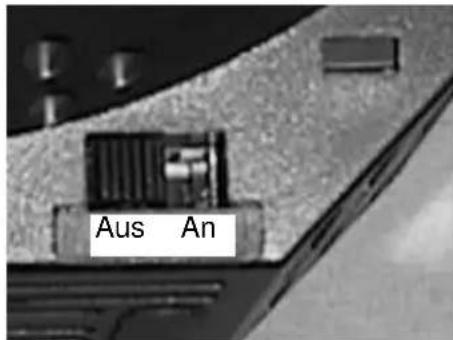

Nachdem Sie nun alle Punkte ausgeführt haben, ist Ihr SkyFunk 2 einsatzbereit. - Schalten Sie nun beide Geräte mit Hilfe der Netzschalter ein.

Auto Standby

Der SkyFunk-Sender überwacht das Videosignal und wechselt nach Abschalten der Videoquelle automatisch in den Standbybetrieb.

6 Fehlersuchhilfen

Problem	mögliche Ursache
Kein Bild, kein Ton	- Netzschalter von Empfänger und/oder Sender ist nicht eingeschaltet- Kabelverbindungen fehlerhaft- Empfänger und Sender arbeiten auf unterschiedlichen Kanälen
Störungen in der Bild- und Tonübertragung	- Antennen des Systems sind schlecht ausgerichtet- Störsignale auf dem gewählten Übertragungskanal. Abhilfe: Anderen Ausgangskanal wählen.- In der Nähe befindet sich ein eingeschalteter Mikrowellenherd, der die Störungen verursacht.- Entfernung zwischen Sender und Empfänger zu groß.
Übertragung der Fernbedienung funktioniert nicht	- Fehlerhafte Kabelverbindung- Kein Sichtkontakt zwischen IR-Fernbedienung und Empfänger bzw. zwischen IR-Sender und Signalquelle.- IR-Empfänger und IR-Sender sind vertauscht.

7 Technische Daten

Sender
Ausgangspegel	90 dBμV/m in einer Entfernung von 3 Metern
Sendefrequenz Modulation	2,4 bis 2,4835 GHzFM (Video u. Audio)
Pegel Video in Audio in	1Vss1Vss
Impedanz Video in Audio in	75 Ohm600 Ohm
Stromversorgung Abmessungen Gewicht	12V DC 600mA143 x 138 x 129mm360g

Empfänger
Videopegel	1Vss
Audiopegel	1Vss
Rauschzahl	3,5 dB
Übertragungsfrequenz der Fernbediensignale Modulationsfrequenz	434 MHz38 kHz
Stromversorgung Abmessungen Gewicht	siehe Sender siehe Sender siehe Sender

Ihr Produkt trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 02/00

SkyFunk, TeleSuperLink und TechniSat sind eingetragene Warenzeichen der

TechniSat Satellitenfernsehprodukte GmbH

Postfach 560 - 54541 Daun

www.technisat.de
