BEDIENUNGSANLEITUNG FW40E Hoonved

Die unterzeichnete Fa. erklärt unter eigener Verantwortung, dass folgende Produkte:

auf welche sich diese Erklärung bezieht, folgendem Standard entsprechen:

aufgrund der vorgesehenen Richtlinien:

Wir lehnen jegliche Verantwortung für Schäden an Personen oder Dingen ab, die auf fehlerhaftes Eingreifen Dritter oder auf mängelhafte Wartung oder Reparation zurückzuführen sind.

(Name und Stempel der rechtskräftigen Person)

Die Bilder zur Gebrauchsanweisung sind auf den letzten Seiten des Umschlages.

Gemäß der Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG, zur Beschränkung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten, sowie über Elektro- und Elektronik-Altgeräte“

Das Symbol, das eine durchgestrichene Abfalltonne auf Rädern darstellt, befindet sich auf dem Datenschild der Spülmaschine und bedeutet, dass das Altgerät im Zuge der Entsorgung getrennt gesammelt werden muss.

Die getrennte Sammlung der Spülmaschine als Elektro-Altgerät wird vom Vertreiber organisiert und abgewickelt.

Der Nutzer, der das betreffende Gerät entsorgen will, muss daher den Vertreiber kontaktieren und die Entsorgung gemäß dem System vornehmen, das der Vertreiber gewählt hat, um die getrennte Sammlung der Altgeräte zu gewährleisten.

Die getrennte Sammlung der Alt-Spülmaschine ist eine Voraussetzung für die spezifische Behandlung und das spezifische Recycling von Elektro- und Elektronik-Altgeräten und notwendig, um negative Auswirkungen auf Gesundheit und Umwelt zu vermeiden.

Ferner werden dadurch die Wiederverwendung und/oder das Recycling der Materialien, aus denen die Spülmaschine besteht, gefördert.

Die unsachgemäße Entsorgung des Geräts durch den Inhaber wird mit Verwaltungsstrafen gemäß dem geltenden Recht geahndet.

Bevor man den Geschirrspüler Mod. AP/FW E installiert, in Betrieb nimmt, einstellt oder Wartungsarbeiten daran vornimmt, ist dieses Handbuch aufmerksam durchzulesen.

Bei Betriebsstörungen der Maschine wenden Sie sich bitte ausschließlich an ein autorisiertes Kundendienst-Zentrum oder direkt an Firma HOONVED.

SPA

ATENCION

Der Hersteller behält sich das Recht vor, seine Produkte abzündern, falls es notwendig sei, ohne die haupteigenschaften des Gerät zu wechseln.

Beschreibung der Bedienvorrichtungen

• Bevor die Maschine in Betrieb genommen wird, muß der Bediener diese Betriebsanleitung aufmerksam durchgelesen und sich mit den technischen Eigenschaften und den Bedienungsvorrichtungen der Maschine vertraut gemacht haben.
• Bevor die Maschine installiert wird, ist sicherzustellen, daß die Standfläche dem Platzbedarf der Maschine entspricht.
• Falls die Maschine in "Unterbau" installiert ist bitte aufpassen dass das Fach und die Einrichtungen die in der Nähe stehen, geeignet sind d.h. dass nicht an dem Dampf der während und am Ende des Waschzyklus aus der Geschirrspülmaschine-Tür heraus kommt, empfindlich wären.
• Falls Teile der Maschine ein- oder ausgebaut werden müssen, sind ausschließlich Hebe- und Fördermittel zu verwenden, die dem Gewicht entsprechen.
• Nicht zulassen, daß unbefugtes oder nicht qualifiziertes Personal die Maschine in Betrieb nimmt, einstellt, bedient oder repariert. Für alle erforderlichen Arbeiten ist Bezug auf dieses Handbuch zu nehmen.
• Die mechanischen Teile und die elektrischen/elektronischen Komponenten im Innern der Maschine werden durch ganz verschlossene Platten geschützt.
• Bevor die Maschine gereinigt und/oder instandgehalten wird sicherstellen, daß der Hauptschalter auf "AUS" 0 steht, so daß die Maschine während der Ausführung der Arbeit nicht spannungsführend ist.
• Die elektrische Stromverteilungsanlage muß stromauf vom Hauptschalter der Maschine mit einem automatischen Ausklinksystem und einer geeigneten Erdungsanlage versehen sein, die allen Anforderungen der Industrienormen für die Unfallverhütung gerecht werden.
• Falls Arbeiten an dem Hauptschalter oder in seiner Nähe auszuführen sind, die Spannungsversorgung der Leitung ausschalten, an den der Hauptschalter angeschlossen ist.
• Alle Kontrollen und Wartungsarbeiten, bei denen die Sicherheitsvorrichtungen entfernt werden müssen, werden unter der alleinigen Verantwortung des Anwenders ausgeführt. Diese Arbeiten dürfen daher ausschließlich von spezialisiertem Personal mit entsprechender Genehmigung ausgeführt werden.
• Sicherstellen, daß alle der Sicherheit dienenden Unfallschutzvorrichtungen (Schranken, Schutzvorrichtungen, Schutzbleche, Mikroschalter etc.) nicht geändert oder aufgebrochen worden sind und daß sie vollkommen betriebsfähig sind, bevor man mit der Arbeit beginnt. Andernfalls sind sie vorher erst wieder betriebstüchtig zu machen.
• Die Sicherheitsvorrichtungen dürfen nicht ausgebaut werden.
• Um die Gefahr von Verletzungen zu vermeiden, nur elektrische Geräte verwenden, die geerdet sind und den Sicherheitsbestimmungen des jeweiligen Bestimmungslandes entsprechen.
• Die elektrische Anlage oder jede andere Vorrichtung auf keinen Fall manipulieren.
• Verwenden Sie nie die Hände oder ungeeignete Werkzeuge, um etwaige Leckstellen in den Leitungen zu suchen. Unter Druck stehende Luft oder Flüssigkeiten oder irritierende Substanzen könnten schwere Sach- und/oder Personenschäden

verursachen.

• Nie die Hände anstelle geeigneter Werkzeuge verwenden, um an der Maschine zu arbeiten.
• Nie die Hände oder andere Gegenstände verwenden, um sich bewegende Teile zum Stillstand zu bringen.
• JEDESMAL, WENN MAN AN DER MASCHINE ODER IN IHRER NÄHE ARBEITEN WILL, BESONDERS AUF DIE SCHILDER ACHTEN, DIE SICH AN DER MASCHINE BEFINDEN.
• Der Benutzer ist dazu verpflichtet, alle Schilder gut leserlich zu halten.
• Nicht auf die Maschinenklappe oder auf die Maschine steigen.
• Der Benutzer ist außerdem verpflichtet, alle Schilder zu ersetzen, die aus irgendeinem Grund beschädigt wurden oder nicht mehr deutlich erkennbar sind. Der Ersatz ist beim Ersatzteilzentrum zu bestellen.
• Bei einer Betriebsstörung der Maschine oder Schäden an ihren Bestandteilen den Verantwortlichen des Wartungspersonals verständigen, ohne selbst irgendwelche Reparaturen vorzunehmen.
• Es ist für alle verboten, die Maschine zu einem Zweck zu verwenden, der nicht ausdrücklich vorgesehen oder dokumentiert ist. Die Benutzung der Maschine muß immer mit den Modalitäten, in den Zeiten und an den Orten benutzt werden, die von den technischen Normen und den geltenden Gesetzen jedes Bestimmungslandes vorgesehen sind, auch wenn es in dem spezifischen Land keine Normen geben sollte, die den Sektor regeln.
• Benutzung der Maschine haftet nicht für etwaige Unfälle oder Sach- und Personenschäden infolge der Nichtbeachtung der Bestimmungen zur Sicherheit als auch der hier stehenden Normen.
• Diese Vorschriften gehören zusammen mit den Normen zur Installation der Maschine und den elektrischen Anschlüssen zu den industriellen Bestimmungen zur Unfallverhütung jedes einzelnen Landes.
• DIESE SICHERHEITSNORMEN VERVOLLSTÄNDIGEN ZWAR DIE SICHERHEITSNORMEN, DIE VOR ORT GELTEN, ERSETZEN SIE ABER NICHT.
• NIE unter Zeitdruck oder unsachgemäße Reparaturen ausführen, die den ordnungsgemäßen Betrieb der Maschine in Frage stellen könnten.
• BEIZWEIFELN VERLANGEN SIE DAS EINGREIFEN VON SPEZIALISIERTEM PERSONAL.
• JEDE MANIPULATION DER MASCHINE SEITENS DES BENUTZERS ENTHEBT DEN HERSTELLER VON SEINER HAFTUNG UND Macht DEN ANWENDER ZUM ALLEINVERANTWORTLICHEN GEGENÜBER DEN FÜR DIE UNFALLVERHÜTUNG ZUSTÄNDIGEN BEHÖRDEN.
• Dieses Gerät ist nicht geeignet für Personen (einschließlich Kinder) mit eingeschränkten körperlichen, mentalen oder sensorischen Fähigkeiten oder Mangel an Erfahrung und Kenntnissen, es sei denn, sie werden beaufsichtigt bzw. haben die entsprechenden Anweisungen von einer Person erhalten, die für Ihre Sicherheit verantwortlich ist.
• Verbot das Gerät mit Wasser zu reinigen

1.1 ALLGEMEINE BESCHREIBUNG

Die doppelwandige Kabine garantiert eine verbesserte Energieeinsparung.

Die Wanne ist innen ganz abgerundet und weist keine Hohlräume auf, damit kein Schmutz liegenbleiben kann.

Die installierte Leistung und die Konformation der Spül- und Klarspüleinrichtungen bieten die beste Garantie für ausgezeichnete Sauberkeit und Hygiene.

Die doppelwandige Struktur besteht aus fein geschliffenem Edelstahl 1.4301.

Die filter und das Spül- und Klarspülgestänge lassen sich zum Reinigen einfach ausbauen. Der Betrieb ist vollautomatisch.

Alle Innenteile der Maschine sind von der Vorderseite aus zugänglich.

Dadurch werden Wartungszeiten und Unkosten eingespart.

1.2 BENUTZUNGSTYP UND GEGENANZEIGEN

Die Maschinen sind entwickelt worden, um Geschirr zu spülen, das in besondere Körbe gestellt wird. Der Spülvorgang erfolgt unter Verwendung von Reinigungsmittel und Klarspülmittel.

- Geschirr, das mit der Maschine gespült werden kann: Gläser, Teetassen, Kaffeetassen, Unterteller, Besteck aus spülmaschinenfestem Material und mit einer solchen Größe, daß es in den Geschirrkorb paßt.

- Die Benutzung aller handelsüblichen speziellen Reinigungsmittel und Klarspülmittel für gewerblich benutzte Geschirrspüler ist zulässig.

ACHTUNG

Jede nicht bestimmungsgerechte Benutzung der Maschine enthebt den Hersteller vor jeder Haftung für Unfälle oder Sach- und Personenschäden und führt zum Verfall jedes Garantieanspruchs.

1.3 TRANSPORT, VERSAND UND LA- GERUNG (Abb. 2)

- Die Maschine kommt in der Regel in einem umreiften Karton verpackt zu Versand.

- Für den Transport der verpackten Maschine ist ein Gabelstapler oder ein Handhubwagen zu benutzen, wobei die Gabeln unter dem Karton ansetzen müssen.

ACHTUNG

Versand und Einlagerung der Maschine müssen an einem witterungsgeschützten Ort erfolgen.

1.4 EINGANGSKONTROLLE

Bei Erhalt der Ware prüfen, ob die Verpackungen vollständig und nach Sichtkontrolle unbeschädigt sind.

Wenn alles unbeschädigt ist, die Verpackung entfernen (vorbehaltlich der Fälle, in denen von der Herstellerfirma andere Anweisungen erteilt werden) und sicherstellen, daß die Maschine keine Transportschäden aufweist.

Dann auf etwaige strukturelle Schäden, Quetschschäden der Struktur, Bruchstellen prüfen.

Falls Beschädigungen oder Unregelmäßigkeiten festgestellt werden:

1- Benachrichtigen Sie sofort den Frachtführer, sowohl

telefonisch als auch schriftlich mit Einschreiben mit Rückschein;

2- Unterrichten Sie den Hersteller mittels Einschreiben mit Rückschein über den Vorfall.

WICHTIG

Die Mitteilung etwaiger Beschädigungen oder Störungen muß auf jeden Fall innerhalb von 3 Tagen ab dem Erhalt der Maschine erfolgen.

1.5 AUSPACKEN (Abb. 2-3-4)

Um die Maschine auszupacken, geht man folg. aßen vor:

1. Die Umreifungen (7) aufschneiden, welche den Karton befestigen.

2. Den Karton (8) entfernen, indem man ihn nach oben abzieht.

3. Die Schutzfolie von der Maschine abnehmen.

4. Die Maschine von der Holzpalette herunternehmen, indem man sie vom unteren Gehäuseteil her hebt (Abb. 4).

5. Alle Teile des Packmaterials müssen eingesammelt werden und sie dürfen nicht in die Reichweite von Kindern gelangen, weil sie eine Gefahrenquelle darstellen. Für die Entsorgung des Materials gilt, daß es wie Hausmüll zu behandeln ist.

ACHTUNG

Wenn die Maschine ausgepackt ist, AUF KEINEN FALL den Schaltkasten als Ansatzstelle zum Heben verwenden.

Die Maschine heben, indem man die vom unteren Teil des Gehäuses her mit einem Gabelstapler aufnimmt.

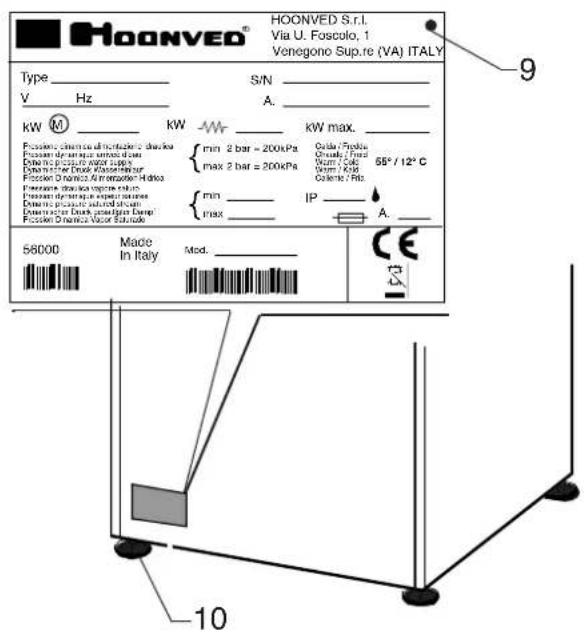

1.6 IDENTIFIZIERUNG DER MASCHINE (Abb. 5)

- Die Seriennummer und die Kenndaten der Maschine stehen auf dem Typenschild (9), das sich auf der Rückseite der Maschine befindet.

WICHTIG

Bei der Anforderung des Kundendienstes oder beim Bestellen von Ersatzteilen immer das Modell und die Seriennummer der Maschine angeben.

1.7 BESCHREIBUNG DER SICHERHEITSVORRICHTUNGEN

• Die Modelle AP E/FW E sind mit einem Sicherheits-Mikroschalter ausgestattet, der die Spülpumpe blockiert, wenn die Wannenklappe geöffnet wird.

• Die elektrischen Teile sind mit Schutzblechen verschlossen, die aufgeschraubt werden.

- Erdungsleiter mit Potentialausgleich.

- Überlauf als Sicherheitsvorrichtung gegen Wasserschäden.

1.8 NORMBEZÜGE

• Die Maschine und ihre Sicherheitsvorrichtungen sind in Konformität mit den folgenden Normen gebaut worden:

- Wesentliche Sicherheitsanforderungen nach der Richtlinie 2006/95/EWG (LVD) and 2004/108/EWG (EMC).

- Wesentliche Sicherheitsanforderungen nach der Richtlinie 2002/95/EWG (RoHS).

2.1 SPÜLPHASEN AP/FW E

2.1.a Maschine abgeschaltet

Wenn die Maschine abgeschaltet ist, erscheint am Display die Anzeige "OFF":

©loonvec Q1 SI 11/12 LGTCLC.CLC4 S9 START S3

2.1.b Maschine einschalten und vorbereite

Zum Einschalten der Maschine den Schalter "Q1" drücken. Die Anzeigelampe des zuletzt eingestellten

Zyklus BLINKT (LC1 - LC2 - LC3 - LC4).

LC1LC2LC3LC4

ACHTUI

Wenn die Maschine zum ersten Mal eingeschaltet wird, BLINKT die Anzeigelampe LC2.

Nun füllen sich zunächst der Boiler und dann den Tank automatisch auf.

Beim Auffüllen der Maschine erscheint am Display die Anzeige „F2“.

Wenn der Füllstand erreicht ist, schalten die Widerstände zum Aufheizen des Boilers und dann des Tankes ein.

Am Display wird die Temperatur des Tankes gemeldet;

WICHTIG

Beim ersten Einschalten sollte gewartet werden, bis am Display die Temperatur 55°C angezeigt wird.

SPÜLVORGANG

ACHTU

Wenn Schmutzreste angetrocknet oder in den zu spülenden Gegenständen eingebrannt sind, sind die Gegenstände vorher in Wasser mit einem entsprechenden Zusatzmittel einzuweichen.

Produkte zum Spülen von Hand sollten nicht verwendet werden, da sie zu Schaumbildung in der Maschine führen können.

Feste Schmutzreste entfernen und den Korb mit den zu spülenden Gegenständen in die Maschine einsetzen.

2.1.c Zyklus einstellen

Taste "S9" oder CYCLE drücken, um einen der 4 Spülzyklen einzustellen (KURZ, NORMAL, LANG, INTENSIV). Dabei gilt Folgendes:

LC 1: KURZER ZYKLUS = * 152 Sek.

LC 2: NORMALER ZYKLUS = * 182 Sek.

LC 3: LANGER ZYKLUS = * 242Sek.

2.1.d SPÜLZYKLUS STARTEN

2.1.d.1 SPÜLZYKLUS MANUELL STARTEN

Zum Starten des MANUELLEN Spülzyklus etwa 2 Sekunden lang die Starttaste "S3" drücken.

Die Anzeigelampen des Display werden in Reihelfolge leuchten, und die Meldung auf dem Display wird blinken (und melden dadurch, dass der Zyklus läuft). Die Anzeigelampe des eingestellten Zyklus BLINKT (z.B. LC2);

Anzeigelampe eingestellter Zyklus Display-Anzeigelampen Zyklus läuft

2.1.d.2 SPÜLZYKLUS AUTOMATISCH STARTEN

Um den Spülzyklus AUTOMATISCH zu starten (Öffnen und Schließen der Tür) muss der Startmodus entsprechend eingestellt werden. Starttaste „S3“ solange drücken, bis die Anzeigelampe des eingestellten Zyklus mit DAUERLICHT leuchtet (etwa 10 Sek. lang). Daraufhin kann der Spülzyklus AUTOMATISCH durch Schließen der Tür gestartet werden.

2.1.e Empfehlungen für den laufenden Spülvorgang

2.1.e.1 Displayanzeige

1) Während der Spülphase wird die Temperatur in der Wanne angezeigt und die Anzeigelampen des Displays leuchten nacheinander auf

59 Display-Anzeigelampen Zyklus läuft

2) In der Abtropfphase leuchten nur die Display-Anzeigelampen auf

3) In der Klarspülphase wird die Boilertemperatur angezeigt und die Anzeigelampen des Displays leuchten nacheinander auf

Wenn die Starttaste „S3“ erneut gedrückt wird, startet ein weiterer Spülzyklus.

Mit dieser Maschine erfolgt das Nachspülen stets bei für die Hygiene optimaler Temperatur.

Wenn die Nachspültemperatur nicht ausreicht, wird die Phase automatisch verlängert, bis die optimale Nachspültemperatur von 85°C erreicht ist.

Beim Hochfahren auf Optimaltemperatur können bis zu maximal 8 Minuten vergehen.

2.1.e.2 Zyklus abbrechen

1) Durch das Öffnen der Tür, ein Vorgang, der als NOTSTOP fungiert, kann der Spülzyklus abgebrochen werden. Am Display erscheint die Meldung „F1“;

Beim Schließen der Tür wird der Spülvorgang wieder aufgenommen.

2) Durch AUSSCHALTEN der Maschine mit dem Schalter „Q1“ wird der Spülzyklus abgebrochen.

3) Beim erneuten Einschalten der Maschine leuchtet die Anzeigelampe des zuletzt eingestellten Zyklus auf und am Display erscheint der Alarm „A1“

Die Anzeige verschwindet, sobald ein neuer Zyklus gestartet wird.

Nach dem Spülzyklus den Korb herausziehen und die letzten Tropfen vom Geschirr abschütteln.

Gegenstände trocknen lassen und mit sauberen Händen aus dem Korb nehmen.

Alles auf hygienisch einwandfreier und stabiler Unterlage abstellen.

2.1.f Selbstreinigung und Entleerung

Am Ende der Spüloperationen die Maschine durch Betätigung der „Q1“ Taste AUSSCHALTEN. Die Maschinentür schließen, die STARTtaste „S3“ drücken (etwa 5 Sek. langund gedrückt halten bis die Meldung „C1“ erscheint, erst dann die STARTtaste „S3“ freilassen;

Der Selbstreinigung und Ablaufzyklus wird beginnen, von den blinkenden Leds bestätigt, mit Aktivierung der Ablaufpumpe; Das Zyklusende wird durch die Meldung „OFF“ auf dem Display bestätigt. Maximale Dauer 2 1/2 /Minuten.

2.1.g Manuelle Entleerung

Miit dem manuellen Ablaufzyklus entleert werden, bei dem nur die Pumpe aktiv ist.

ACHTUN

Dieser Zyklus kann nur dann ausgeführt werden, wenn die Maschine EINGESCHALTET und der Tank voll Wasser ist.

Die „S9“ oder CYCLE Taste drücken und gedrückt halten; warten bis die Meldung „C2“ auf dem Display erscheint (etwa 5 Sek), und danach die „S9“ oder CYCLE Taste freilassen;

Der Ablaufzyklus wird beginnen, bestätigt von den blinkenden Leds auf dem Display; Das Ende der Phase wird durch die Meldung „OFF“ auf dem Display bestätigt. Maximale Dauer 1 Minuten.

Durch Druck auf die Taste „S9“ oder CYCLE kann der Ablaufzyklus vor Ablauf der eingestellten Zeit abgebrochen werden.

2.1.h Ablesen der TEMPERATURWERTE

Sowohl bei EINGESCHALTETER, als auch bei ABGE-SCHALTETER Maschine können durch Druck auf die Taste „SI“ zu jeder Zeit die REALEN und SOLLTEMPERATUREN des Wassers im Tank (t1) und im Boiler (t2) abgelesen werden.

Einmal die Taste „SI“ drücken. Am Display erscheint die Anzeige „(t1)“;

- Wird die Taste „SI“ ein zweites Mal gedrückt, erscheint di gemessene REALTEMPERATUR des Wassers im Tank;

- Mit einem weiteren Druck auf die Taste „SI“ erscheint die Anzeige der programmierten SOLLTEMPERATUR des Wassers in der Wanne (bezogen auf den jeweils eingestellten Zyklus);

- Mit einem weiteren Druck auf die Taste „SI“ erscheint am Display die Anzeige „(t2)“, die sich auf den Boiler bezieht;

- Wird die Taste „SI“ erneut gedrückt, erscheint die gemessene REALTEMPERATUR des Wassers im Boiler;

- Mit einem weiteren Druck auf die Taste „SI“ erscheint die Anzeige der programmierten SOLLTEMPERATUR des Wassers im Boiler (bezogen auf den jeweils eingestellten Zyklus);

- Mit einem weiteren Druck auf die Taste „SI“ erscheint wieder die ursprüngliche Anzeige.

Die oben beschriebenen Vorgänge KÖNNEN NICHT BEI LAUFENDEM ZYKLUS AUSGEFÜHRT WERDEN.

2.1.i Abschalten der Spülmaschine am Ende des Arbeitstags

Am Ende des Arbeitstags die Spülmaschine mit der Taste „Q1“ ABSCHALTEN.

Hauptschalter vor der Maschine ausschalten und die Wasserhähne zudrehen.

Bei ggf. erforderlichen Reparaturen ausschließlich vom Hersteller autorisierte Kundendienstfirmen einschalten.

HINWEISE FÜR DEN BETRIEB

(1) Kontrollieren, dass die Spültemperatur immer um 55-60°C liegt;

2) Nicht mit bloßen Händen in das Spülwasser mit Reinigungsmittel fassen; wenn dies passieren sollte, die Hände sofort unter fließendem Wasser reinigen;

3) Nur spezifische schaumfreie für Industrieger. verwenden;

4) Maschine bei Defekt oder Funktionsstörungen nicht verwenden;

Bei ggf. erforderlichen Reparaturen ausschließlich vom Hersteller autorisierte Kundendienstfirmen einschalten und auf Originalersatzteilen bestehen.

5) In keinem Fall die The formulations of origin of the machine, ohne vorher vom Hersteller autorisierte Kundendienstfirmen zu konsultieren.

Die Nichteinhaltung dieser Hinweise kann die Sicherheit der Maschine beeinträchtigen.

6) Bei Gerät im Betrieb die Türe nicht schlagartig öffnen. sser im Tank mehrmals pro Tag wechseln.

Die Nichteinhaltung dieser Hinweise kann die Sicherheit der Maschine beeinträchtigen.

Nützliche Hinweise für optimale Spülerergebnisse

Unzureichende Spülleistung ist durch Schmutzreste an den Gegenständen oder Geschirrteilen erkenntlich; Schleier können die Folge ungenügender Klarspülung sein.

In diesem Fall kontrollieren, dass die Klarspüldüsen (27) sauber sind und dass das Wassernetz unter Druck steht.

Bei Schmutzresten nach dem Spülen kontrollieren, dass:

- die Filter (22) (23) sauber sind;

- die Spültemperatur des Wassers um 55-60°C liegt;

- die Gegenstände richtig im Korb angeordnet sind;

- die Düsen sauber sind (26);

- die Spülarme (24) (25) frei drehen.

2.2. REINIGUNG (Abb. 10)

2.2.a Allgemeines

Die sorgfältige Beachtung der Wartungsvorschriften, die in diesem Teil bestehen, ist die beste Voraussetzung für die lange Haltbarkeit und den ordnungsgemäßen Betrieb des Geschirrspülers. Die Reparaturanfälligkeit nimmt dabei stark ab.

ACHTUNG

Bei unregelmäßigem Betrieb oder Ausfall irgendeines Teils der Maschine ist ZUNÄCHST SICHERZUSTELLEN, daß bei seiner Benutzung alle Anweisungen beachtet wurden, die in den vorstehenden Abschnitten beschrieben sind. Die Arbeiten müssen rechtzeitig ausgeführt werden, sobalo ein Anzeichen für eine Fehlfunktion zu sehen ist, damit die Störung nicht größer wird und auf andere Teile übergreift.

ACHTUNG

Die täglichen Reinigungsarbeiten sind am Ende der Arbeitszeit durchzuführen, wenn die Maschine ausgeschaltet ist, die Wasserhähne geschlossen sind und die Spülwanne leer ist.

1. Die Maschine innen gründlich reinigen.
2. Den Einlaßschutz (23).
3. Den Filter (22) aus dem Boden der Maschinen herausziehen und den Überlauf (21) aushaken.
4. Die Filter unter Fließwasser ausspülen und wieder korrekt einmontieren.

ACHTUNG

Die Spülgestänge häufig kontrollieren und reinigen. Dazu sind sie aus den Säulen zu ziehen, um dann Schmutz und Verkrustungen zu entfernen. Die Häufigkeit dieses Vorgangs hängt von der Menge des anfallenden Schmutzes und dem Resultaten des Spülvorgangs ab. Zum Reinigen der Spülmaschine innen und außen keine ätzenden Produkte wie Natriumhypochlorit (Chlorlauge oder Bleichlauge) und Salzsäure, Stahlwolle oder Stahlbürsten benutzen.

2.3. VORBEUGENDE WARTUNG (Abb. 10)

Die vorbeugenden Wartungsarbeiten sind durchzuführen, wenn die Maschine ausgeschaltet ist, der Hauptschalter ausgeschaltet ist, die Wasserhähne geschlossen sind und die Spülwanne leer ist.

2.3.a. Prüfung und Reinigung von Stangen und Düsen (Abb. 10)

Regelmäßig prüfen, daß der untere Spülkreisel und Klarspülkreisel (24/25) sowie die zugehörigen Düsen (26/27) nicht verstopft sind.

Reinigen die untere obere Gruppe:

1. Die Nutmutter (28) losdrehen und den Kreisel (24/25) heben.

2. Die Spül- und Klarspülgestänge waschen. Falls die Düsen (26/27) verstopft sind, sind sie auszubauen und zu reinigen. Dabei aber darauf achten, daß die Düsenform nicht verformt wird. Dann genau in der ursprünglichen Position wieder einbauen.

3. Das Ganze in der umgekehrten Reihenfolge wieder einbauen.

2.4 ENTKALKUNG

Bei hartem Wasser kommt es in der Maschine und auf dem Geschirr zu Kalkablagerungen, die aus funktionsbedingten und hygienischen Gründen mit entsprechenden Entkalkungsmaßnahmen entfernt werden müssen.

^3 Angaben zu Art und Weise sowie zur Häufigkeit der Entkalkung werden in der Regel vom Hersteller des Reinigungsmittels geliefert, der die entsprechenden Produkte anbietet.

Nicht überdosieren, um Schäden an der Maschine zu vermeiden. Die Angaben des Entkalkungsmittelherstellers sorgfältig befolgen und nach dem Entkalken gründlich nachspülen.

2.5 VORÜBERGEHENDE STILLLEGUNG

Wenn die Maschine einige Wochen lang vorübergehend außer Betrieb gesetzt wird, empfiehlt es sich, den Tank zu füllen und einige Spülzyklen ohne Geschirr und mit sauberem Wasser durchzuführen und dann abzupumpen, um Geruchsbildung zu vermeiden. Diesen Vorgang ggf. mehrmals ausführen, bis nur noch sauberes Wasser im Tank ist. Wenn die Maschine längere Zeit nicht benutzt wird, sollte das Wasser aus dem Boiler und aus der Elektropumpe abgelassen werden.

2.6 DEMOLIERUNG UND ENTSORGUNG

Wenn die Maschine schließlich verschrottet werden soll, Wasser wie oben beschrieben aus dem Tank und dem Boiler ablassen und Wasser- und Stromversorgung abtrennen. Die Bauteile gemäß den einschläg gen nationalen und örtlichen Entsorgungs- und Umweltschutzvorschriften entsorgen. Bauteile folgendermaßen nach Material trennen:

- Metallteile: Gehäuse, Auflageflächen, Platten, Filter;

• Elektronische Komponenten: Motoren, Fernschalter, Mikroschalter, Kabel;
• Kunststoffteile: Anschlüsse, Körbe; Gummiteile: Schläuche, Muffen.

2.7 Planmaßige Wartung

Es ist ratsam, die Maschine auf planmaßigen Wartung zu unterziehen alle 6 Monate.

Der Hersteller übernimmt keine Haftung für eventuelle Druckfehler in diesem Handbuch.

Die Anweisungen, Zeichnungen, Tabellen und alle anderen, in dieser Betriebsanleitung enthaltenen Informationen sind technisch reservierter Natur. Daher darf keine Information reproduziert oder an Dritte weitergegeben werden, wenn zuvor keine schriftliche Genehmigung von Firma HOONVED dazu eingeholt worden ist. Diese ist nämlich der ausschließliche Eigentümer davon und behält sich das Recht vor, ohne Vorbescheid alle Änderungen.

ÜBERSICHTSTABELLE DISPLAY-ALARMANZEIGEN

ANZEIGE	BESCHREIBUNG
A 1	ZYKLUS NICHT VOLLSTÄNDIG ausgeführt
A 2	WASSER IM BOILER überhitzt
A 3	TEMPERATURFÜHLER BOILER und/oder TANK defekt oder nicht angeschlossen
A 4	WASSERMANGEL im TANK
A 5	Unzureichende Aufheizung BOILER
H 1	UNZUREICHENDE WASSERTEMPERATUR KLASPÜLEN
H 2	Verpasste WASSERSENTLEERUNG DER TANK
H 3	UNZUREICHENDE WASSERTEMPERATUR SPÜLEN

ÜBERSICHTSTABELLE DISPLAY-MELDUNGEN

ANZEIGE	BESCHREIBUNG
F 1	TÜR OFFEN
F 2	TANK füllt sich mit WASSER
C 1	SELBSTREINIGUNG UND ABLAUF
C 2	MANUELLER ABLAUF
OFF	Maschine AUSGESCHALTET

ÜBERSICHTSTABELLE STARTTASTE (S3)

ZUSTAND DES GERÄTS	STARTTASTE (S3)
Gerät aus	OFF
Einschalten und Vorbereite	ROT (Anzeigelampe)
Gerät stand by	GRUEN (Anzeigelampe)
ZYKLUS	BLAU (Anzeigelampe)
ALARM beim laufenden Zyklus (nurA2/A3)	HELLGRUEN / BLAU (abwechselnd blinkend)
ALARM beim Washzyklus nicht gestartet (nur A2/A3)	HELLGRUEN (blinkend)

STÖRUNGEN - URSACHE - ABHILFE
STÖRUNG	URSACHE	ABHILFE
Die Maschine schaltet sich nicht ein.	Der Hauptschalter ist ausgeschaltet.	Schalter einschalten.
Es läuft kein Wasser in die Maschine.	Wasserhahn geschlossen.Filter in Zuwasserleitung schmutzig.Klarspüldüsen verstopft.Überlaufschlauch nicht gut einschaltet.ALARM A4:Wassermangel im TankMELDUNG F1:Tür offen	Hahn öffnen.Füllschlauch (12 Abb. 6/7) abtrennen und Filter reinigen.Düsen (27 Abb. 10) unter Fließwasser reinigen.Die richtige Einschaltung des Überlaufschlauches (21 Abb. 10) kontrollieren.Wasserversorgung prüfen;Maschine aus- und wieder einschaltenTürschließung und/oder Nivellierung der Maschine kontrollieren
Spülresultat nicht zufrieden stellend.	Spüldüsen verstopft.Spülfilter schmutzig.Spülgestänge blockiert.Kein Reinigungsmittel.ALARM H3:Unzureichende Wassertemperatur SpülenALARM A3:Temperaturfühler unterbrochen oder nicht angeschlossen	Spülschaufel (26 Abb. 10) reinigen.Filter (22 und 23 Abb. 10) reinigen.Spülgestänge (25 Abb. 10).Warten, bis die Temperatur im Tank den Sollwert erreicht hat.Kundenservice verständigen.
Klarspülresultat nicht zufriedenstellend.	Waschungslage nicht zufriedenstelled.Klarspüldüsen verstopft.Boiler versopft bei kalkstein.Niedriger Wasserdruck in der Leitung weniger als 2 bar - 200 kpaTemperature nich zufriedenstellend.Die Anstelle der Düsen oder die jenige beschädigte kontrollieren.ALARM H1:Unzureichende Wassertemperatur KlarspülenALARM A3:Temperaturfühler unterbrochen oder nicht angeschlossenALARM A5:Unzureichende Aufheizung Boiler	Die richtige Waschungslage kontrollieren.Die Düsen (27 Abb. 10) unter Fließwasser reinigen.Den Kundendienst anrufen.Abwarten, daß der Druck in der Wasserleitung wieder steigt oder eine Druckpumpe kaufen.Den Kundendienst anrufen.Die richtige Anstelle der Düsen kontrollieren oder die jenige beschädigte ersetzen.Warten, bis die Temperatur im Boiler den Sollwert erreicht hat.Kundenservice verständigen.Kundenservice verständigen.
	ALARM H2:Verpasste Wassersentleerung der Tank	Überprüfen Sie die Reinigung der Ablaufsleistungsnetz und/oder der Ablaufpumpe.

Fig. 5
