Typ	Hi-Fi-System
Modell	HXS 800 BT
Marke	Xoro
Funktionen	CD-Player, FM-Radio, Bluetooth, USB, AUX-Eingang, Fernbedienung
Bluetooth	Ja, zum kabellosen Musikstreaming
Lautsprechertyp	2-Wege-Stereo-Lautsprecher (Paar)
Ausgangsleistung	2 x 20 W RMS (ca.)
Stromversorgung	AC 100-240 V, 50/60 Hz
Abmessungen (Hauptgerät)	200 x 250 x 300 mm (ca.)
Gewicht (Hauptgerät)	3,5 kg (ca.)
Abmessungen (Lautsprecher)	150 x 200 x 250 mm pro Stück (ca.)
Gewicht (Lautsprecher)	1,5 kg pro Stück (ca.)
Display	LCD-Bildschirm mit Hintergrundbeleuchtung
Unterstützte Discs	CD, CD-R, CD-RW, MP3-CD
Radiobänder	FM, AM (falls zutreffend)
USB-Anschluss	Ja, zur Wiedergabe von MP3-Dateien
Kopfhöreranschluss	Ja, 3,5 mm
Fernbedienung	Inklusive (Batterien nicht im Lieferumfang)
Reinigung	Mit einem weichen, trockenen Tuch abwischen; Flüssigkeiten vermeiden
Sicherheit	Nicht Feuchtigkeit oder Wärmequellen aussetzen
Reparierbarkeit	Ersatzteile über Xoro-Servicecenter erhältlich

Häufig gestellte Fragen - HXS 800 BT XORO

Wie koppele ich mein Telefon über Bluetooth?

Drücken Sie wiederholt die Taste Source, bis Bluetooth im Display erscheint. Aktivieren Sie dann Bluetooth auf Ihrem Telefon und wählen Sie HXS 800 BT aus der Liste. Bestätigen Sie die Kopplung, falls erforderlich. Die Verbindung ist erfolgreich, wenn die LED aufhört zu blinken.

Kann ich Musik von einem USB-Stick abspielen?

Ja, stecken Sie einen USB-Stick (FAT32-Format) mit MP3-Dateien in den USB-Anschluss. Das System erkennt die Dateien automatisch und spielt sie ab. Verwenden Sie die Tasten Skip, um Titel zu wechseln.

Wie stelle ich den Wecker?

Halten Sie die Taste Timer/Alarm gedrückt, bis die Stundenziffern blinken. Stellen Sie mit den Tasten Tuning +/- die Stunde ein, drücken Sie dann erneut Timer/Alarm, um die Minuten einzustellen. Drücken Sie Power zur Bestätigung. Stellen Sie sicher, dass sich das System im Standby-Modus befindet, damit der Wecker funktioniert.

Welche Disc-Typen unterstützt der CD-Player?

Der CD-Player unterstützt Standard-CD, CD-R, CD-RW und MP3-CD-Discs. Verwenden Sie keine zerkratzten oder beschädigten Discs.

Wie verbessere ich den FM-Radioempfang?

Ziehen Sie die FM-Antenne vollständig aus und positionieren Sie sie für den besten Empfang. Halten Sie die Antenne von metallischen Gegenständen fern. Bei schlechtem Empfang kann der Anschluss einer externen FM-Antenne erforderlich sein.

Meine Fernbedienung funktioniert nicht. Was soll ich tun?

Ersetzen Sie zuerst die Batterien durch neue AAA-Batterien. Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Gerät befinden. Richten Sie die Fernbedienung direkt auf den IR-Sensor an der Vorderseite des Hauptgeräts. Wenn es immer noch nicht funktioniert, setzen Sie das System zurück, indem Sie es für eine Minute vom Stromnetz trennen.

Kann ich externe Lautsprecher anschließen?

Das System wird mit eigenen Lautsprechern geliefert. Ersetzen Sie sie nicht durch andere Lautsprecher, da Impedanz und Leistungswerte darauf abgestimmt sind. Verwenden Sie nur die mitgelieferten Lautsprecher.

Wie reinige ich das System?

Verwenden Sie ein weiches, trockenes Tuch, um das Äußere abzuwischen. Verwenden Sie keine chemischen Reinigungsmittel oder Flüssigkeiten. Reinigen Sie die CD-Linse bei Bedarf mit einer speziellen Linsenreinigungs-CD.

Warum schaltet sich das System automatisch aus?

Das System verfügt über eine automatische Abschaltfunktion zur Energieeinsparung. Wenn etwa 15 Minuten lang kein Audio abgespielt und keine Taste gedrückt wird, wechselt es in den Standby-Modus. Drücken Sie die Taste Power, um es wieder einzuschalten.

Wo finde ich die Bedienungsanleitung oder Ersatzteile?

Die Bedienungsanleitung kann von der Xoro-Website heruntergeladen werden. Für Ersatzteile wenden Sie sich an den Xoro-Kundendienst oder autorisierte Servicecenter. Geben Sie das Modell HXS 800 BT an.

BEDIENUNGSANLEITUNG HXS 800 BT XORO

Benutzerhandbuch (Deutsch)

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden.

Bluetooth

• Die Funksignale von Bluetooth-Geräten können andere elektronische oder medizinische Geräte stören. Halten Sie den HXS 800 BT von medizinischen Geräten fern. Halten Sie einen Sicherheitsabstand von min. 40cm zu Herzschrittmachern ein. Schalten Sie das Gerät in Bereichen ab, in denen die Verwendung verboten ist. Beispiele: Tankstellen, Flugzeuge, Krankenhäuser und andere medizinische Einrichtungen, Bereiche mit automatisch gesteuerten Anlagen und Maschinen.
• Die Leistung von drahtlosen Verbindungen kann abhängig von den verwendeten Geräten und Umgebungsbedingungen variieren. Die MAS Elektronik AG übernimmt keine Haftung, falls es durch die Verwendung des HXS 800 BT zu Datenverlust oder nicht autorisierten Zugriff auf Daten kommt.

Sicherheitshinweise

• Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
- Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Netzspannung nicht kennen, fragen Sie bitte einen Elektriker.
• Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
- Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
- Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
- Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

• Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
• Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
• Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
• Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.
  • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
  • Vermeiden Sie Hitzestau am Gerät.
  • Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
  • Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
• Setzen Sie das Gerät nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
• Der Das Gerätes muss von Datenträgern wie Disketten, Karten mit Magnetstreifen (EC- oder Kreditkarten), Fernsehgeräten, Festplatten usw. ferngehalten werden.
• Schützen Sie das Gerät vor Kälte und hohen Temperaturen. Der Akku erreicht seine optimale Leistung nur bei Temperaturen zwischen 15°C - 25°C. Nicht ins Feuer werfen!

Akku

- Laden Sie den Akku vollständig auf, bevor Sie das Gerät längerer Zeit nicht benutzen. Versuchen Sie nicht, den Akku zu öffnen. Auslaufende Batteriensäure nicht berühren.

Verwendung

Das Gerät ist für die Verwendung in Privathaushalten konzipiert.

Technische Daten

Bluetooth-Version 2.1+EDR (2,4GHz)

Profile A2DP, AVRCP, HFP, HSP

Reichweite ca. 10m

Lautsprecher 2x6W (Musikleistung, THD=10%)

Akku 7,4V, 1000mA/h (Lilon)

Stromversorgung 9V Gleichspannung, max. 1A

Abmessungen 200mm(Durchmesser)x55mm(Höhe)

Gewicht ca. 800g (inkl. Netzteil)

Servicefall

• Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal.
• Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

• Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
• Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigarettenrauch werden nicht im Rahmen der Gewährleistung behoben.

Kontakt mit dem Xoro-Kundendienst aufnehmen:

Per Telefon: [phone] (Mo-Fr, 11.00 Uhr bis 17.00 Uhr)

Per eMail:[e-mail]

ERS GmbH Elektronik Repair Service

Weidegrund 3

21614 Buxtehude

Deutschland

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Bitte entsorgen Sie Batterien nicht im Hausmüll.

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

• HXS 800 BT
• Netzteil
  • Anleitung

Hinweise:

• Das Gerät darf nur mit dem original Zubehör verwendet werden.
• Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

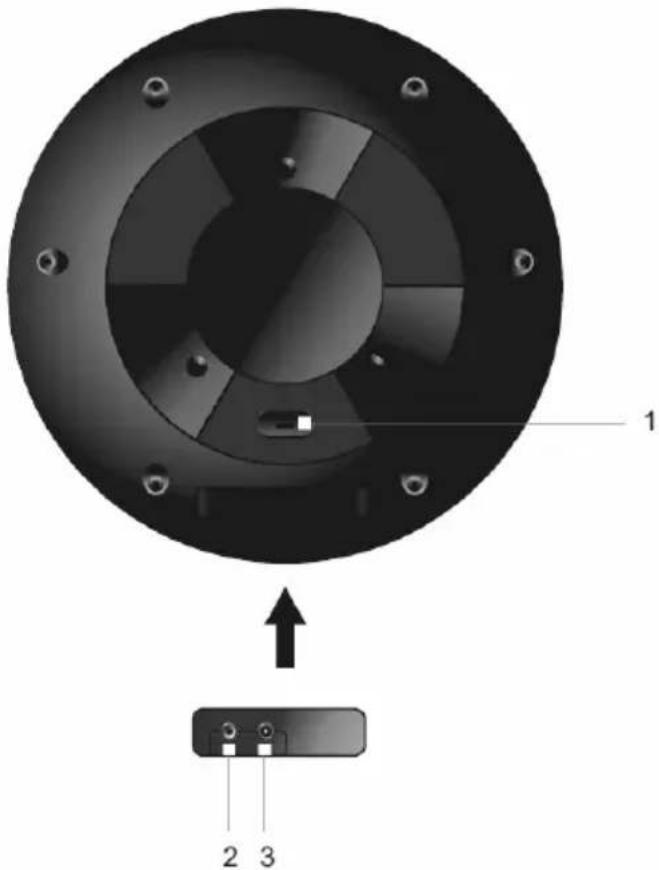

Bedienelemente und Anschlüsse

1 Hauptschalter

2 AUX (Audio-Eingang/3,5mm Klinkenbuchse)
3 DC (Anschlussbuchse für das mitgelieferte Netzteil)

Hinweis: Bitte verwenden Sie nur das mitgelieferte Netzteil für den Betrieb des Bluetooth-Lautsprechers. Nur so sind Betriebssicherheit und die Einhaltung der Normen sichergestellt. Auf dem Typenschild des Netzteils ist angegeben, mit welcher Netzspannung der Betrieb erfolgen darf.

1 PLAY/PAUSE (Nur bei einer Bluetooth-Verbindung)

Berühren Sie diese Schaltfläche, um die Wiedergabe des aktuellen Titels zu pausieren. Durch eine zweite Berührung wird die Wiedergabe fortgesetzt. Bitte beachten Sie, dass diese Funktion nur zur Verfügung steht, wenn Ihr Bluetooth-Gerät (Handy, Tablet PC usw.) und die Wiedergabe-Software alle nötigen Bluetooth-Profile unterstützten.

2/6 Vorherige/Nächster Titel (Nur bei einer Bluetooth-Verbindung)

Berühren Sie diese Schaltflächen, um den vorherigen bzw. nächsten Titel in der Wiedergabeliste auf Ihrem Bluetooth-Gerät (Handy, Tablet PC usw.) wiederzugeben. Bitte beachten Sie, dass diese Funktion nur zur Verfügung steht, wenn Ihr Bluetooth-Gerät (Handy, Tablet PC usw.) und die Wiedergabe-Software alle nötigen Bluetooth-Profile unterstützten.

3/7 Lautstärke verringern/erhöhen

Tippen Sie mehrfach auf diese Schaltflächen, um die Lautstärke zu reduzieren bzw. zu erhöhen. Diese Einstellung ist unabhängig vom der Lautstärkeeinstellung Ihres Bluetooth-Gerätes (Handy, Tablet PC usw.). Ggf. müssen Sie die Lautstärke Ihres Bluetooth-Gerät ebenfalls erhöhen bzw. reduzieren.

4 M

Durch kurzes Berühren dieser Schaltfläche können Sie auswählen, welche Verbindung Sie verwenden wollen (CH1 BT= Bluetooth-Verbindung, CH2 AUX= Kabelverbindung zum Audio-Eingang AUX). Durch langes Berühren der Schaltfläche kann die NON-CLIP-Funktion aus- (OFF) und eingeschaltet (ON) werden. Die NON-CLIP-Funktion ist standardmäßig eingeschaltet und ermöglicht die Wiedergabe von hohen Lautstärken ohne den Ton zu verzerren.

5 Telefonanruf annehmen/auflegen (Freisprechfunktion/Nur bei einer Bluetooth-Verbindung)

Haben Sie den Lautsprecher über Bluetooth mit einem Gerät mit Telefonfunktion verbunden, können Sie eingehenden Anrufe mit dieser Schaltfläche annehmen und durch erneutes Berühren dieser das Gespräch beenden. Beachten Sie dazu auch das Handbuch Ihres Bluetooth-Gerätes.

8 DISPLAY

Das Display zeigt die gewählte Verbindung und den Akku/Lade-Status an.

Hinweise:

• Die Beleuchtung der Schaltflächen schaltet sich einige Sekunden nach der letzten Berührung ab, um Energie zu sparen.
- Wenn der Lautsprecher ca. 15min ohne Bluetooth-Verbindung ist bzw. kein Signal erhält, wechselt er in den Schlafmodus, um Energie zu sparen. Um den Lautsprechen wieder nutzen zu können, müssen Sie ihn mit dem Hauptschalter auf der Rückseite abschalten und nach einer kurzen Wartezeit wieder einschalten.

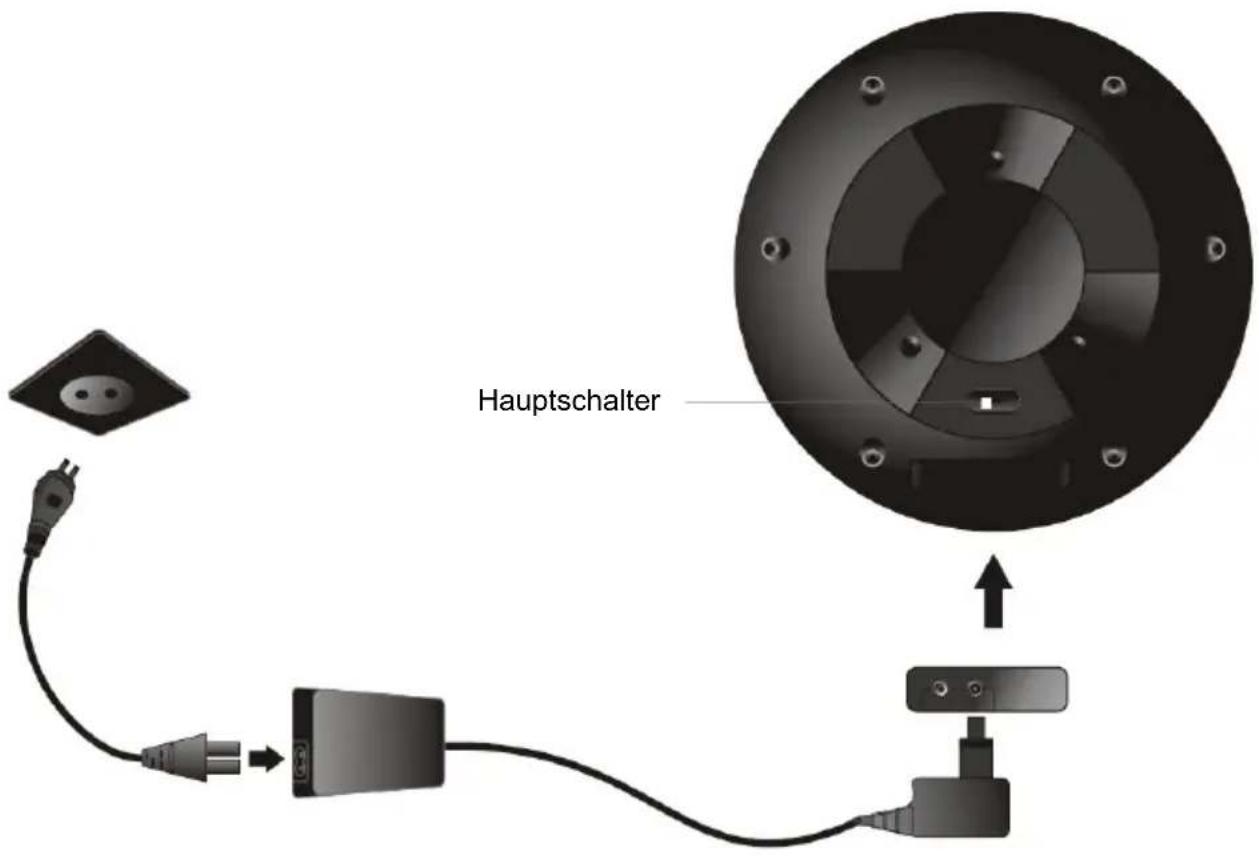

Erste Verwendung - Akku aufladen

• Verbinden Sie den runden Stecker des Netzteils in die Buchse DC 9V des Lautsprechers.
- Stecken Sie das Netzteil in eine gut zugängliche Steckdose. Das Netzteil erwärmt sich im Betrieb, achten Sie auf ausreichende Belüftung.
- Schalten Sie den Lautsprecher mit dem Hauptschalter ein.
- Im Display signalisieren das Netzsteckersymbol und das blinkende Akkusymbol den Ladevorgang. Ein kompletter Ladevorgang dauert ca. 4 Stunden.

Erste Verwendung - Mit einem Bluetooth-Gerät verbinden

• Schalten Sie den Lautsprecher mit dem Hauptschalter aus und warten Sie, bis alle Anzeigen im Display erloschen sind.
• Schalten Sie den Lautsprecher mit dem Hauptschalter ein.
• Überprüfen Sie, ob im Display CH01 BT angezeigt wird. Sollte das nicht der Fall sein, berühren Sie die Schaltfläche M, um die Bluetooth-Verbindung zu aktivieren.
• Mit zwei Tonsignalen signalisiert der Lautsprecher Ihnen, dass er für das Herstellen einer Bluetooth-Verbindung bereit ist.
• Aktivieren Sie jetzt die Bluetooth-Funktion Ihres Bluetooth-Gerätes (Tablet, Handy usw.) und starten Sie die Suche nach neuen Bluetooth-Geräten. Beachten Sie dazu bitte auch das Handbuch Ihres Bluetooth-Gerätes (Tablet, Handy usw.).
• Der Lautsprecher HXS 800 BT wird von Ihrem Bluetooth-Geräte (Tablet, Handy usw.) erkannt, stellen Sie eine Kopplung mit dem Lautsprecher her.
• Sollte Ihre Bluetooth-Gerät nach einem Passcode fragen, geben Sie bitte 0 0 0 0 ein.

Hinweis: Sie müssen den HXS 800 BT nur beim erstmaligen Verbinden mit einem Bluetooth-Gerät koppeln. Nur wenn eine erneute Verbindung mit dem gleichen oder einem neuen Gerät nicht hergestellt werden kann, müssen Sie die Geräte erneut koppeln.

Erste Verwendung - Kabelverbindung

• Schalten Sie den Lautsprecher mit dem Hauptschalter aus.
• Verbinden Sie die Signalquelle über ein Audiokabel mit dem AUX-Eingang des Lautsprechers (3,5mm Klinkenbuchse. Ein passendes Verbindungskabel erhalten Sie im Fachhandel).
• Schalten Sie den Lautsprecher mit dem Hauptschalter ein.
  • Mit der Schaltfläche M wählen Sie die Verbindung CH02 AUX aus.

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebau-

ten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Kundendienst

E-Mail: [e-mail]

Kundendienst: 04161 800 24 24 (Mo-Fr, 11.00 Uhr bis 17.00 Uhr)

ERS GmbH Elektronik Repair Service

Weidegrund 3

21614 Buxtehude, Germany

Weidegrund 3 21614 Buxtehude Deutschland
