BEDIENUNGSANLEITUNG Rojo T5 Horizon Fitness

WICHTIG: VOR DEM GEBRAUCH DIESE SICHERHEITSHINWEISE LESEN!

Während Sie das Laufband aufbauen, sollten Sie bei bestimmten Schritten besonders aufpassen. Es ist sehr wichtig, dass Sie der Aufbauanleitung genau folgen und alle Teile festgezogen werden. Wern Sie der Aufbauanladung nicht folgen, kann es sein, dass Teile des Rahmens nicht angezogen wurden und anschließend locker wirken und bei Benutzung klappen. Es darf kein seitlicher Spielraum an dem Konsolenmast vorhanden sein. Des Weltoren darf es auch keinen Spielfraum nach vorne und hinten beim Aufbau der Konsole oder der Armstangen geben. Um Schäden an Ihrem Laufband zu vermeiden, sollten Sie die Aufbauanleitung erneut lesen und dann Fehler, die beim Aufbau vielleicht gemacht wurden, korrigleren.

AUSPACKEN

Stellen Sie die Verpackung auf eine ebene Fläche. Wir empfehlen Ihnen, eine Schutzfolie auf Ihren Boden zu legen, um Kralzer zu vermeiden. Seien Sie beim Transport und Aufbau vorsichtig. Öffnen Sie die Verpackung nicht, wenn sie auf der Seite liegt. Nachdem die Umreifungsbänder entfernt wurden, sollten Sie das Gerät erst wieder bewegen oder transportieren, wenn es ganz aufgebaut ist, richtig sieht und der Entbriegelungsstift gesichert ist. Packen Sie das Gerät am besten dort aus, wo Sie es auch benutzen möchten. Das Laufband ist mit Hochdruckstoßdämpfern ausgestattet, was dazu führen kann, dass das Laufband bei falscher Handhabung plötzlich aufklappt. Versuchen Sie niernals das Laufband an dem Steigungsrahmen zu heben oder zu bewegen. Bei Nichtbeachten der Anleitung kann es zu Verletzungen kommen.

Notieren Sie sich Ihre Seriennummer und Modellnummer, bevor Sie mit dem Aufbau beginnen. Sie finden sie links neben dem Ein-/Ausschalter.

SERIENNUMMER:

MODELLNUMMER:

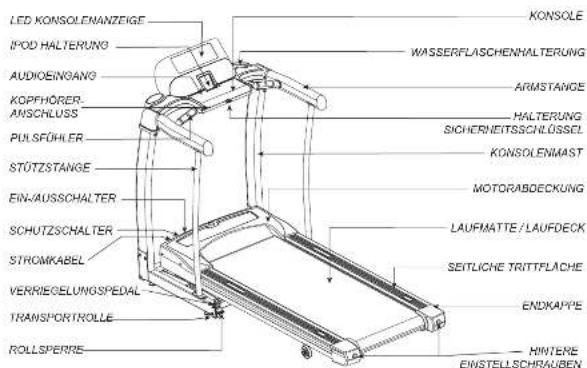

LED KONSOLENANZEIGE IPOD HALTERUNG AUDIOENANGO KOPFHÖRER ANSCHLUSS PULSFÜHLER STÜTZSTANGE EIN-VAUSSCHALTER SCHUTZSCHALTER STROMKABEL VERRIEGELUNGSPEDAL TRANSPORTROLLE ROLLSPERRE KONSOLE WASSERFLASCHENHALTERUNG ARMSTANCE HALTERUNG SICHERNETTSSCHLÜSSLER KONSOLENMAST MOTORABDECKUNG LAUFMATTE/LAUFDECK SEITLICHE TRITTFLACHE ENDKAPPE HIMTERE EINSTELLSCHRAUBEN

BEINHALTETE WERKZEUGE

□ Schraubendreher
8 mm Inbusschlüssel (T-Form)
□ 5 mm Inbusschlüssel (T-Form)
□ 5 mm Inbusschlüssel (L-Form)

BEINHALTETE TEILE

□ 1 Konsolenaufbau (unter dem Laufdeck)
□ 1 Sicherheitsschlüssel
□ 2 Konsolonmaste
□ 1 Flasche Silikonöl
2 Armslangen
□ 3 iPod Halterungen
□ 2 Stützstangen
□ 1 universelle MP3-Spieler Halterung
□ 2 Wasserflaschenhalterungen
□ 1 iPod Gummistopfen
□ 6 Schraubentülen
□ 1 Audio Adapterkabel
□ 1 Stromkabel

Kontaktieren Sie bei Fragen oder fehlenden Teilen Ihren Händler. Die Kontaktinformationen finden Sie auf der Rückseite dieser Anleitung.

VOR DEM AUFBAU

Öffnen Sie den Karton. Holen Sie Einzelteile und lose Pappe heraus. Versuchen Sie nicht, das Laufband anzuheben. Entfernen Sie die Einwickelfolie von dem Konsolenmast.

Hinweis: Achten Sie während jedes Aufbauschrifts darauf, dass alle Muttern und Schrauben leicht angezogen wurden, bevor sie ganz festgezogen werden. Wir empfehlen Ihnen, beim Aufbau die Schraubengewinde mit Schmierfett einzuschmieren.

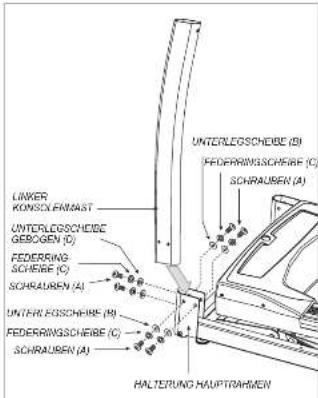

AUFBAUSCHRITT 1

SCHRAUBENTÜTE 1 BEINHALTET:

LINKER KONSOEN FANNAST UNTERLEGSCHEBE (B) FEDERRINGSCHEBE (C) SCHRAUSEN (A) UNTERLEGSCHEBE (GEGGEN (D)) FEDERRINGSCHEBE (C) SCHRAUSEN (A) UNTERLEGSCHEBE (A) FEDERRINGSCHEBE (C) SCHRAUSEN (A) HALTERUNG HAUFTRAHMEN

A) Öffnen Sie die Schraubentüte 1.

B) Stecken Sie den linken Konsolenmast in die Hallerung des Hauptrahmens.

C) Befestigen Sie den Konsolenmast von der Außenseite mit 2 Schrauben (A), 2 Federringscheiben (C) und 2 Unterlegscheiben (B) an der Halterung des Hauprahmens.

D) Befestigen Sie den Konsolenmast von der Innenseite mit 2 Schrauben (A), 2 Federringscheiben (C) und 2 Unterlegscheiben (B) an der Halterung des Hauptrahmens.

E) Befestigen Sie den Konsolenmast von der Vorderseite mit 2 Schrauben (A), 2 Federringscheiben (C) und 2 Unterlegscheiben gebogen (B) an der Halterung des Haupbrahmens.

Hinweis: Ziehen Sie alle Schrauben erst nach dem Aufbauschritt 6 vollständig fest.

AUFBAUSCHRITT 2

SCHRAUBENTÜTE 2 BEINHALTET:

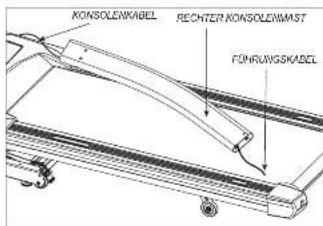

KONSOLENKABEL RECHTER KONSOLENMAST FÜHRUNGSKABEL

A) Ziehen Sie mit Hilfe des Führungsdrahtes das Konsolenkabel durch den rechten Konsolenmast.

Nachdem Sie den Führungsdraht durch den Konsolenmast gezogen haben, sollte sich das Konsolenkabel am oberen Ende des Konsolenmasts befinden. Entfernen die den Führungsdraht.

B) Öffnen Sie die Schraubentüte 2

C) Stecken Sie den rechten Konsolenmast in die Halterung des Hauptrahmens.

Hinweis: Achten Sie darauf, das Konsolenkabel nicht einzuklemmen, wenn Sie den Konsolenmast in die Halterung stecken.

D) Befestigen Sie den Konsolenmast von der Außenseite mit 2 Schrauben (A), 2 Fedemingscheiben (C) und 2 Unterlegscheiben (B) an der Halterung des Hauptrahmens.

E) Befestigen Sie den Konsolenmast von der Innenseite mit 2 Schrauben (A), 2 Federringscheiben (C) und 2 Unterlegscheiben (B) an der Halterung des Hauptrahmens.

F) Befestigen Sie den Konsolenmast von der Vorderseite mit 2 Schrauben (A), 2 Federringscheiben (C) und 2 Unterlegscheiben gebogen (B) an der Halterung des Hauptrahmens.

Hinweis: Ziehen Sie alle Schrauben erst nach dem Aufbauschnitt 6 vollständig fest.

AUFBAUSCHRITT 3

SCHRAUBENTÜTE 3 BEINHALTET:

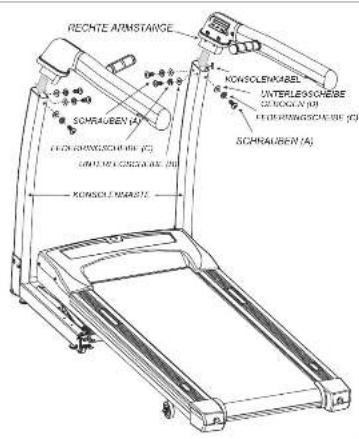

RECHTE ARMSTANGE KONSOLEB/AGREL INTERLESSSCHERBE DECKING (A) EUXEDEN/ASSOCIATE (C) SCHRAUBEN (A) SCHRAUBEN (A)

A) Öffnen Sie die Schrauben-tüte 3.

B) Stecken Sie in aufgeklappter Laufbandposition die rechte Armstange auf den rechten Konsolenmast. Führen Sie vorsichtig das Konsolenkabel von unten durch die Armstange nach oben durch die Öffnung (siehe zweite Abbildung). Das Herzfrequenzkabel und Stromkabel müssen ebenfalls durch die Öffnung gezogen werden.

Hinweis: Achten Sie darauf, das Konsolenkabel nicht einzuklemmen, wenn Sie die rechte Armstange auf den rechten Konsolenmast stecken.

C) Befestigen Sie die rechte Armstange von der Innenseite mit 2 Schrauben (A), 2 Federringscheiben (C) und 2 Unterlegscheiben an dem rechten Konsolenmast. Befestigen Sie die rechte Armstange von der Rückseite mit 1 Schraube (A), 1 Federringscheibe (C) und 1 Unterlegscheibe (D) an dem rechten Konsolenmast (siehe Abbildung).

D) Wiederholen Sie diesen Schnitt auf der anderen Seite.

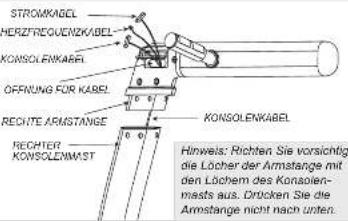

STROMKABEL HERZTRIGUEINZKABEL KONSOLENKABEL OFFNUNG FOR KABEL RECHTE ARMSTANGE RECHTER KONSOLENMIST KONSOLENKABEL Hinweis: Richten Sie vorsichtig die Lücher der Armstange mit den Lüchem des Konaolenmests aus. Drücken Sie die Armstange nicht nach unten.

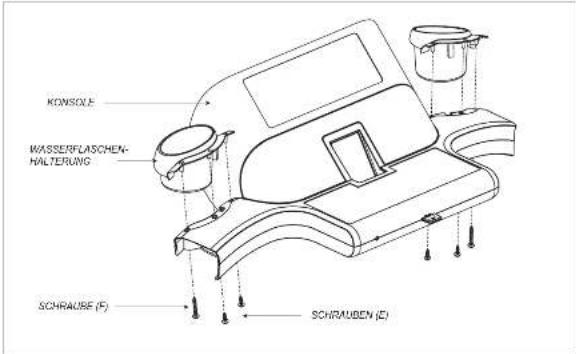

AUFBAUSCHRITT 4

SCHRAUBENTÜTE 4 BEINHALTET:

KOWSOLE WASSERFLASCHEN- HÄLTERUNG SCHRAUBE (F) SCHRAUBEN (E)

A) Öffnen Sie die Schraubentüte 4.

B) Befestigen Sie die Wasserflaschenhalterungen mit 4 Schrauben (E) und 2 Schrauben (F) an der Konsole.

Hinweis: Es wird Ihnen vielleicht leichter fallen, die Wasserfalschenhalterungen zu montieren, wenn Sie die Konsole auf den Kopf stellen. Achten Sie darauf, die Schrauben nicht zu fest zu ziehen.

AUFBAUSCHRITT 5

SCHRAUBENTÜTE 5 BEINHALTET:

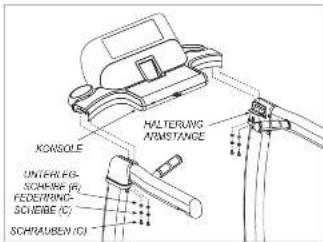

KONSOLE HALTERUNG ARMSTANCE UNTERFEG- SCHERBE (R) FEDERFING- SCHERBE (C) SCHRAUBEW (G)

A) Öffnen Sie die Schraubentüte 5.

B) Stecken Sie die Konsole auf die Halterungen der Amstange (siehe Abbildung).

Hinweis: Achten Sie darauf, das Konsolenkabel nicht einzuklemmen, wenn Sie die Konsole auf die Halterungen der Armstange stecken.

C) Befestigen Sie Konsole von der Unterseite mit 2 Schrauben (G), 2 Federingscheiben (C) und 2 Unterlegscheiben (B) an der Halterung der Armstange.
D) Wiederholen Sie diesen Schritt auf der anderen Seite.

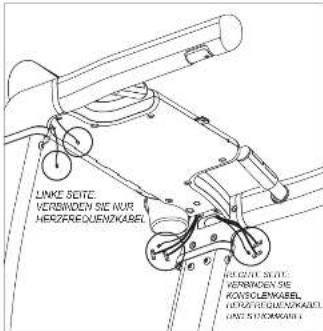

E) Ziehen Sie vorsichtig unter der Konsole auf der rechten Seite das Konsolen-, Herzfrequenz- und Stromkabel heraus. Verbinden Sie die Kabel mit den entsprechenden Kabeln der Amstange.
F) Wiederholen Sie diesen Schnitt für die Herzfrequenzkabel auf der linken Seite.
G) Verstauen Sie die verbundenen Kabel wieder in den Öffnungen.

Hinweis: Ziehen Sie alle Schrauben erst nach dem Aufbauschnitt 6 vollständig fest.

LINKER SETTE VERWINDEN SIE NUR HERZFREQUENZKABEL LINKER SETTE VERWINDEN SIE KONSOLEMKABEL HAPPYREQUENZKABEL HAPPYREQUENZKABEL

AUFBAUSCHRITT 6

SCHRAUBENTÜTE 6 BEINHALTET:

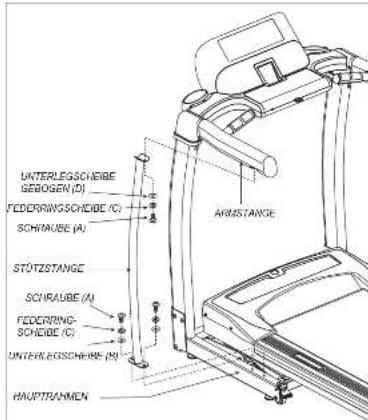

UNTERLEGSCHERBE GEBÖGEN (D) FEDERRIGSCHERBE (C) SCHIRÄUSE (A) STÖTZSTANGE SCHIRÄUSE (N) FEDERRING- SCHERBE (C) UNTERLEGSCHERBE (R) HANPTRAHMEN ARRESTANCE

A) Öffnen Sie die Schraubentüte 6.
B) Stecken Sie in aufgeklappter Laufbandposition die Stützstange zwischen die Armstange und Hauptrahmen.
C) Befestigen Sie die Stützstange oben mit 1 Schraube (A), 1 Federringscheibe (C) und 1 Unterlegscheibe gebogen (D). Befestigen Sie die Stützstange unten mit 2 Schrauben (A), 2 Federringscheiben (C) und 2 Unterlegscheiben (B).
D) Wiederholen Sie diesen Schritt auf der anderen Seite.

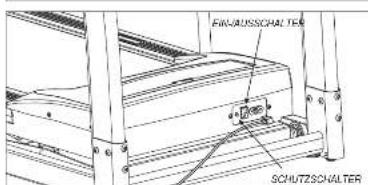

E) Stecken Sie das Stromkabel in das Laufband und eine Steckdose. Der Ein-/Ausschalter befindet sich direkt neben dem Anschluss für das Stromkabel. Drücken Sie den Schalter auf Ein, so dass der Schalter aufleuchtet. Sie hören einen Signalton und die Konsole leuchtet auf.
F) Vor der Erstbenutzung sollten Sie das Laufband schmieren. Lesen Sie dazu mehr auf Seite 23.

FINNAUSSCHALTER SCHUTZSCHALTER

SIE SIND FERTIG!

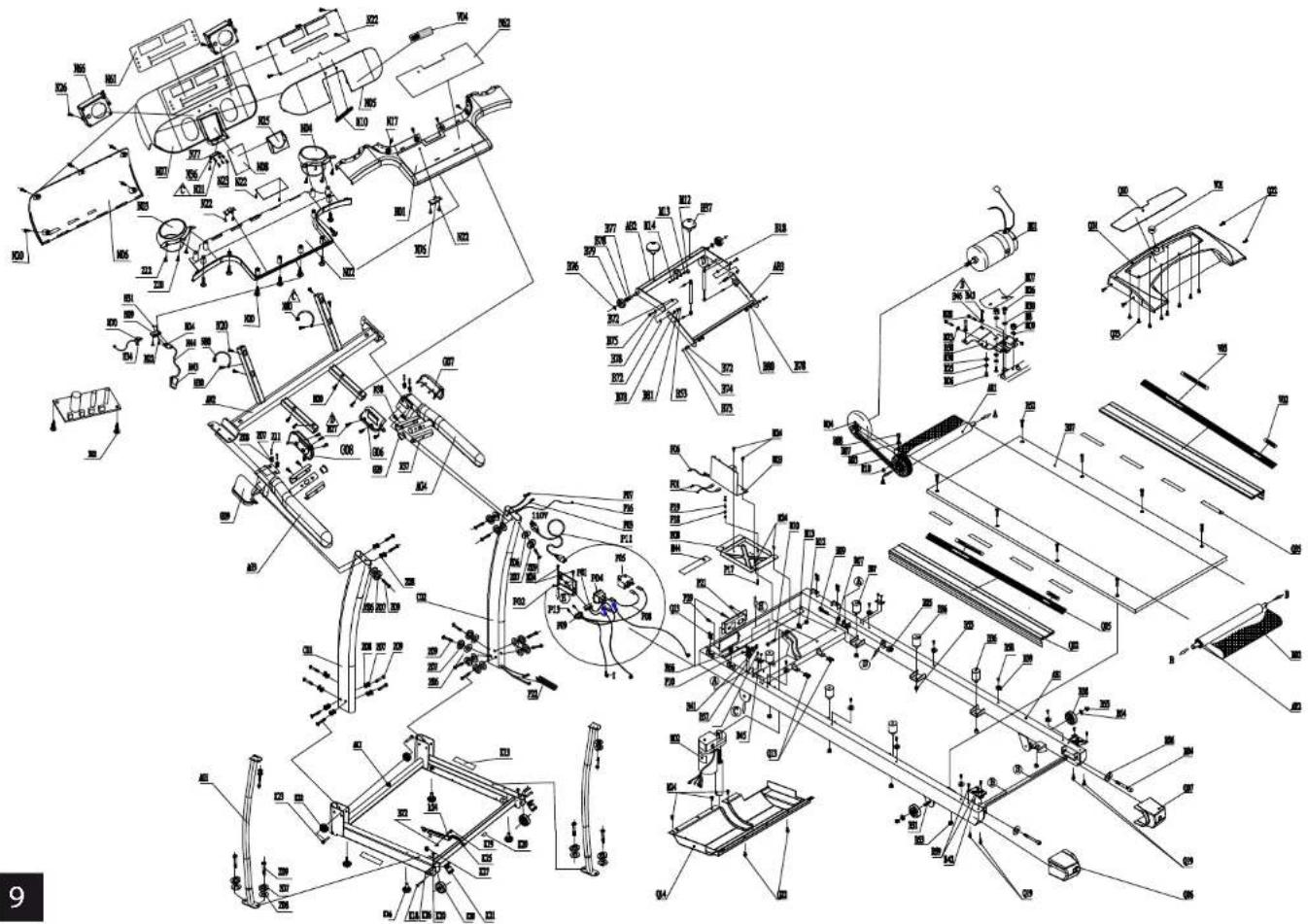

EXPLOSIONSZEICHNUNG ROJO T4 / ROJO T5
