Produkttyp	GPS-Navigationssystem mit DVD/CD-Player
Abmessungen (ca.)	178 mm x 160 mm x 100 mm (2-DIN)
Gewicht (ca.)	2,5 kg
Stromversorgung	12 V Gleichstrom, negative Masse
Sicherung	15 A (Flachsicherung)
Hauptfunktionen	GPS-Navigation, CD/DVD, USB, iPod, Bluetooth (optional), Rückfahrkamera, Lenkradfernbedienung

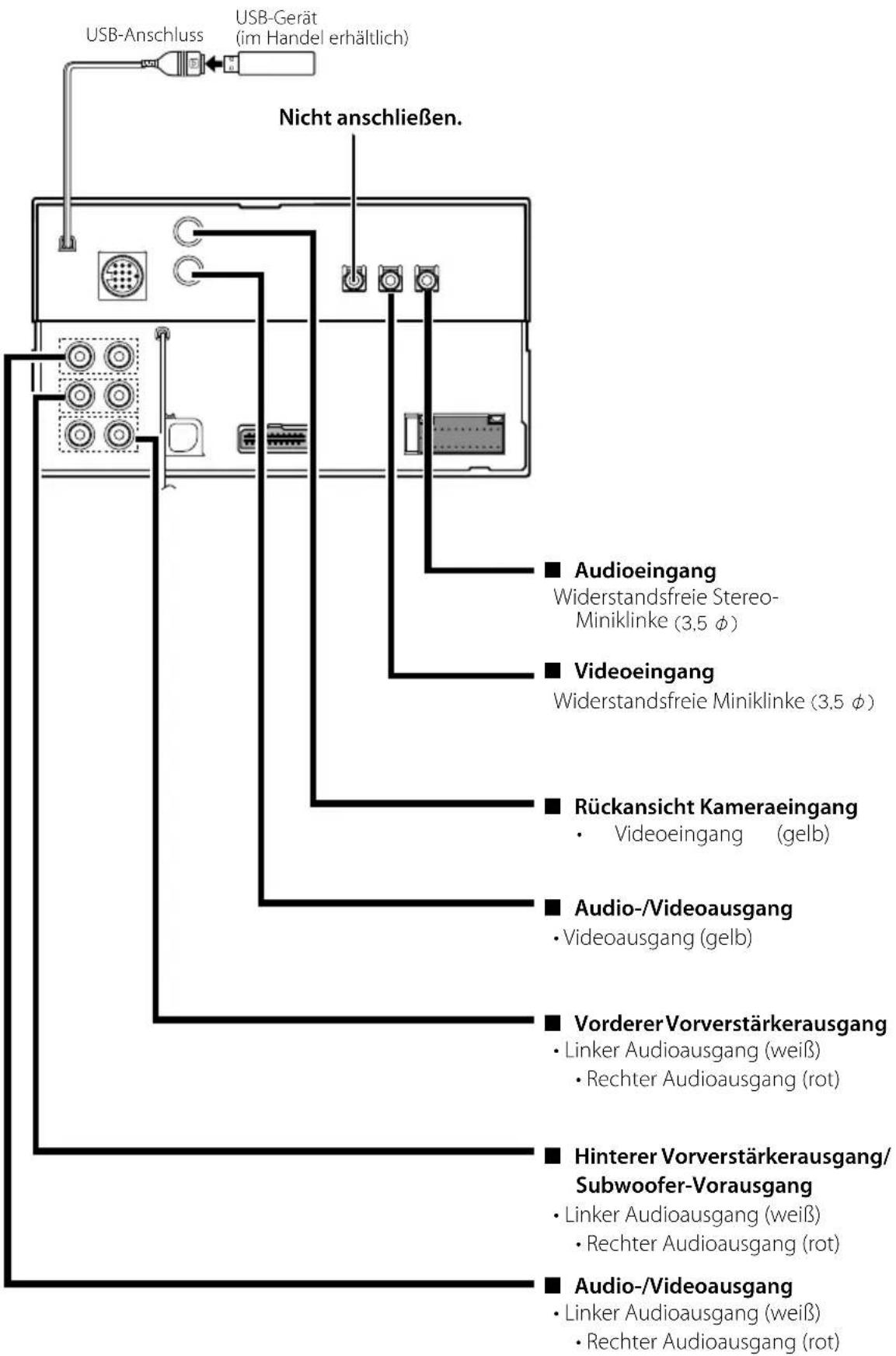

Audioausgänge	Vorverstärkerausgang vorn/hinten, Subwoofer-Vorausgang
Videoeingänge/-ausgänge	Videoeingang (Rückfahrkamera), Videoausgang, AV-Eingang
Kühlung	Integrierter Lüfter zur Kühlung
Einbauwinkel	Maximal 30° Neigung
Reinigung	Mit weichem, trockenem Tuch; keine Lösungsmittel
Sicherheitshinweise	Nur Fachpersonal einbauen; Batterie vorher abklemmen
Ersatzteile	Sicherung (15A), Kabelbaum, Montagerahmen, Ausbauwerkzeug
Reparatur	Nur durch autorisierte Fachwerkstatt
Kompatible Zubehörteile	KCA-iP300V (iPod), TV-Tuner, Bluetooth-Modul, Navigationssystem

Häufig gestellte Fragen - DDX52 KENWOOD

Wie schließe ich das Kenwood DDX52 richtig an?

Was bedeutet die Meldung 'PROTECT' auf dem Display?

Kann ich das Gerät in einem Fahrzeug mit 24 Volt betreiben?

Wie kann ich eine Rückfahrkamera anschließen?

Warum lässt sich das Gerät nicht einschalten?

Kann ich mein iPhone über USB anschließen?

Wie reinige ich das Gerät richtig?

Welche Sicherung ist verbaut?

Kann ich die Lenkradfernbedienung nutzen?

Was ist beim Einbau zu beachten?

BEDIENUNGSANLEITUNG DDX52 KENWOOD

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden.
2. Schließen Sie die Ein- und Ausgangskabel der einzelnen Geräte an.
3. Schließen Sie alle Kabel am Kabelbaum an.
4. Nehmen Sie den Anschluss B des Kabelbaums und schließen Sie ihn am Lautsprecheranschluss in Ihrem Fahrzeug an.
5. Nehmen Sie den Anschluss A des Kabelbaums und schließen Sie ihn am externen Netzanschluss Ihres Fahrzeugs an.
6. Schließen Sie den Kabelbaum-Anschluss am Gerät an.
7. Installieren Sie das Gerät in Ihrem Fahrzeug.
8. Schließen Sie den Minuspol der Batterie an.
9. Drücken Sie die Rückstelltaste.

▲WARNUNG

- Wenn Sie ein Zündungskabel (rot) und ein Batteriekabel (gelb) an das Chassis des Fahrzeugs (Erde) anschließen, könnten Sie einen Kurzschluss verursachen, der zu einem Brand führt. Schließen Sie diese Kabel immer an eine Stromquelle an, die durch den Sicherungskasten führt.

!

• Einbau und Verkabelung dieses Produkts erfordern Fachwissen und Erfahrung. Aus Sicherheitsgründen sollten Einbau und Verkabelung von Fachpersonal durchgeführt werden.
• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub. Vermeiden Sie bei der Installation zudem Orte mit zu viel Staub oder Spritzwasser.
• Verwenden Sie auf keinen Fall Ihre eigenen Schrauben. Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Schrauben. Zu lange oder zu dicke Schrauben könnten das Gerät beschädigen.
• Wenn das Gerät nicht eingeschaltet wird ("PROTECT" wird angezeigt), ist möglicherweise ein Kurzschluss im Lautsprecherkabel aufgetreten, oder es ist in Kontakt mit dem Fahrzeugchassis gekommen und hat so die Schutzfunktion aktiviert. Aus diesem Grund sollte das Lautsprecherkabel überprüft werden.

• Stellen Sie sicher, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen.

• Falls das Zündschloss Ihres Fahrzeugs über keine ACC-Stellung verfügt, oder falls das Zündkabel an eine Stromquelle mit Konstantspannung wie beispielsweise ein Batteriekabel angeschlossen ist, wird die Stromversorgung des Geräts nicht mit der Zündung verbunden (d. h. das Gerät wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Geräts mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

• Verwenden Sie einen handelsüblichen Übergangsadapter, wenn der Stecker nicht zum Anschluss im Fahrzeug passt.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um einen Kurzschluss zu vermeiden, entfernen Sie bitte auf keinen Fall die Kappen an den Enden der nicht angeschlossenen Kabel oder Anschlüsse.
• Wenn die Konsole über eine Klappe verfügt, stellen Sie bitte sicher, dass Sie das Gerät so installieren, dass das Bedienfeld beim Schließen und Öffnen nicht an die Klappe stößt.
• Wenn die Sicherung durchbrennt, stellen Sie bitte zuerst sicher, dass sich die Kabel nicht berühren, damit es zu keinem Kurzschluss kommt; tauschen Sie anschließend die alte Sicherung durch eine neu mit den selben Nennwerten aus.
• Schließen Sie die Lautsprecherkabel ordnungsgemäß an den für sie vorgesehenen Anschlüssen an. Das Gerät könnte u. U. beschädigt werden oder eine Fehlfunktion aufweisen, wenn Sie die ⊖-Kabel teilen oder an einem Metallteil im Wagen erden.
• Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren.
• Montieren Sie das Gerät bitte so, dass der Befestigungswinkel höchstens 30° beträgt.

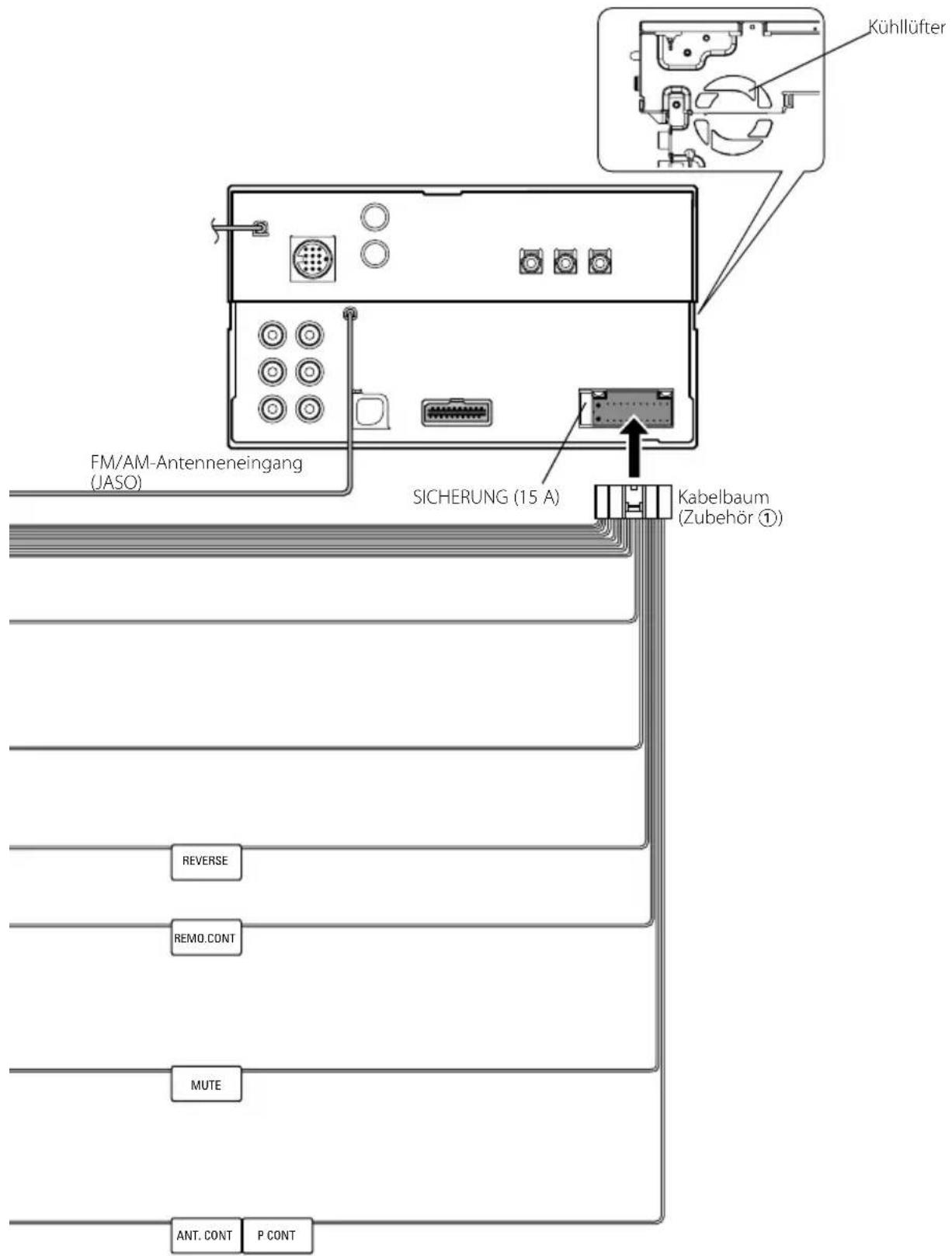

• Dieses Gerät verfügt über eine Lüfterkühlung (Seite 15) zur Verminderung der Innentemperatur. Achten Sie beim Einbau des Geräts darauf, dass die Austrittsöffnungen des Kühlers nicht blockiert werden. Durch Abdecken dieser Öffnungen wird die Kühlung des Geräts behindert, was zu Fehlfunktionen führen kann.
• Drücken Sie bei der Installation des Gerätes in das Fahrzeug nicht zu hart auf die Bedienfeldoberfläche. Anderenfalls kann es zu Kratzern, Beschädigungen oder Fehlfunktionen kommen.

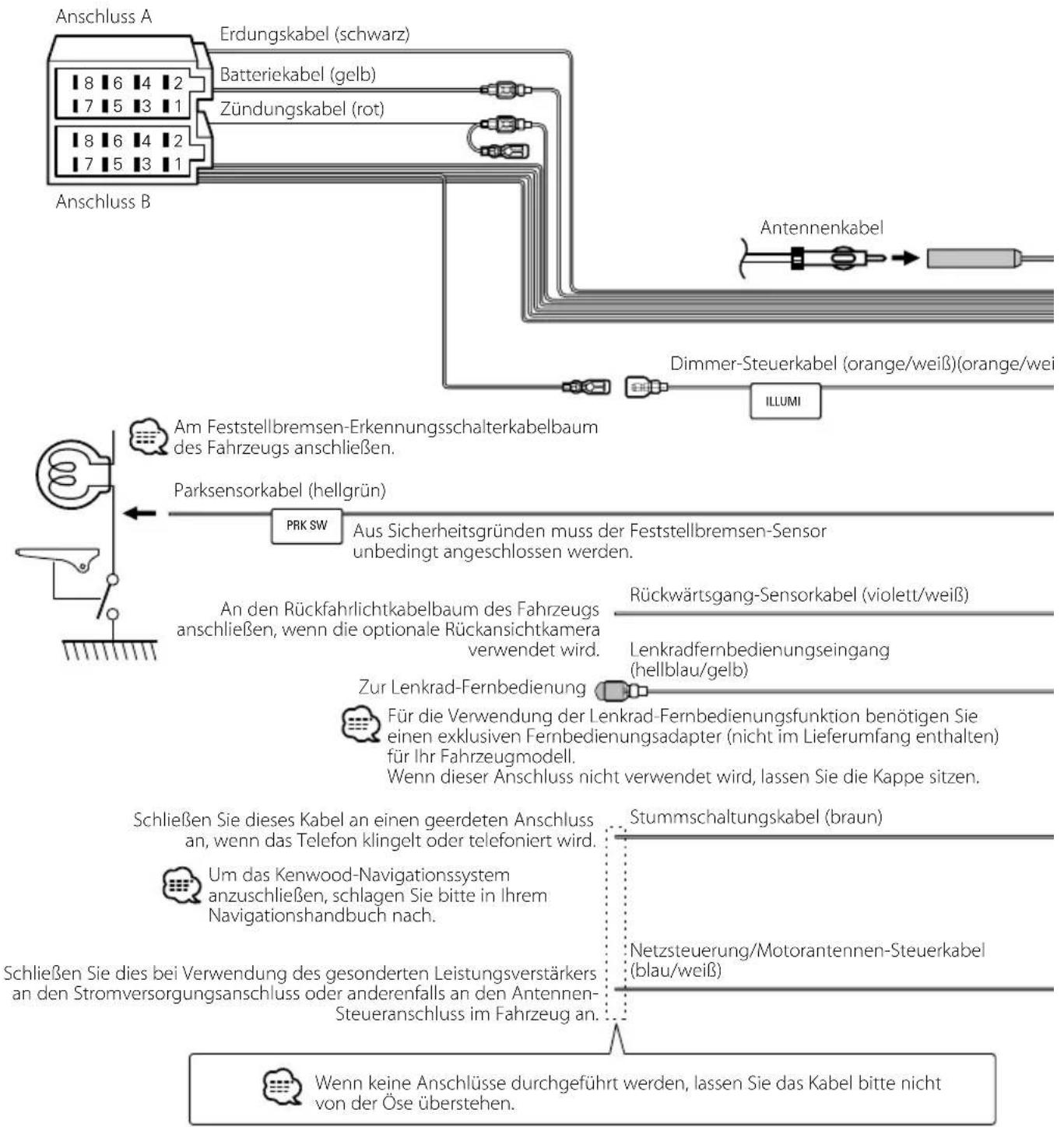


Anschluss-Funktionsanleitung

Stiftnummern für die ISO-Anschlüsse	Kabelfarbe Funktionen
ExternerStromanschlussA-4 gelb BatterieA-5 blau/weiß StromversorgungA-6 orange/weiß DimmerA-7 rot Zündung (ACC)A-8 schwarz Erdungsanschluss	(Masse)
LautsprecheranschlussB-1 violett Hinten rechts (+)B-2 violett/schwarz Hinten rechts (−)B-3 grau Vorne rechts (−)B-4 grau/schwarz Vorne rechts (−)B-5 weiß Vorne links (+)B-6 weiß/schwarz Vorne links (−)B-7 grün Hinten links (+)B-8 grün/schwarz Hinten links (−)

⚠️ WARNUNG

Anschluss des ISO-Steckers

Die Stiftbelegung für die ISO-Stecker hängt von dem Typ Ihres Fahrzeugs ab. Nehmen Sie unbedingt die richtigen Anschlüsse vor, um eine Beschädigung des Gerätes zu vermeiden.

Der Standardanschluss für den Kabelbaum wird unten unter

① beschrieben. Falls die ISO-Steckerstifte entsprechend
② oder ③ belegt sind, führen Sie den Anschluss bitte wie dargestellt durch.

Stellen Sie bitte unbedingt sicher, dass das Kabel wie unter 2 unten dargestellt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen zu installieren.

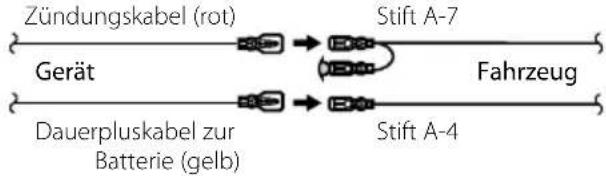

1 (Standardeinstellung) Der Stift A-7 des ISO-Steckers des Fahrzeugs ist mit der Zündung verbunden, und der Stift A-4 ist mit der Konstantstromversorgung verbunden.

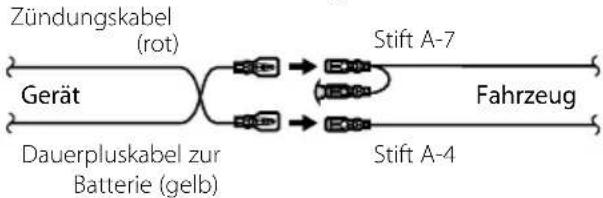

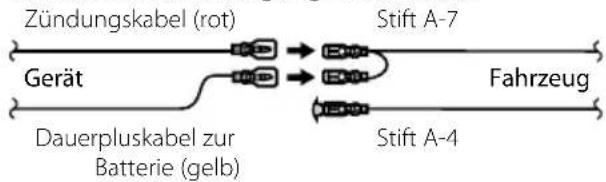

2 Der Stift A-7 des ISO-Steckers des Fahrzeugs ist mit der Konstantstromversorgung verbunden, und der Stift A-4 ist mit der Zündung verbunden.

3 Der Stift A-4 des ISO-Steckers des Fahrzeugs ist mit nichts verbunden, während der Stift A-7 mit der Konstantstromversorgung verbunden ist (oder beide Stifte, A-7 und A-4, sind mit der Konstantstromversorgung verbunden).

- Wenn der Anschluss so durchgeführt wird, wie oben unter 3 beschrieben, ist die Stromversorgung des Geräts nicht mit dem Zündschloss gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten.

Um die Stromversorgung des Geräts mit der Zündung zu koppeln, schließen Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

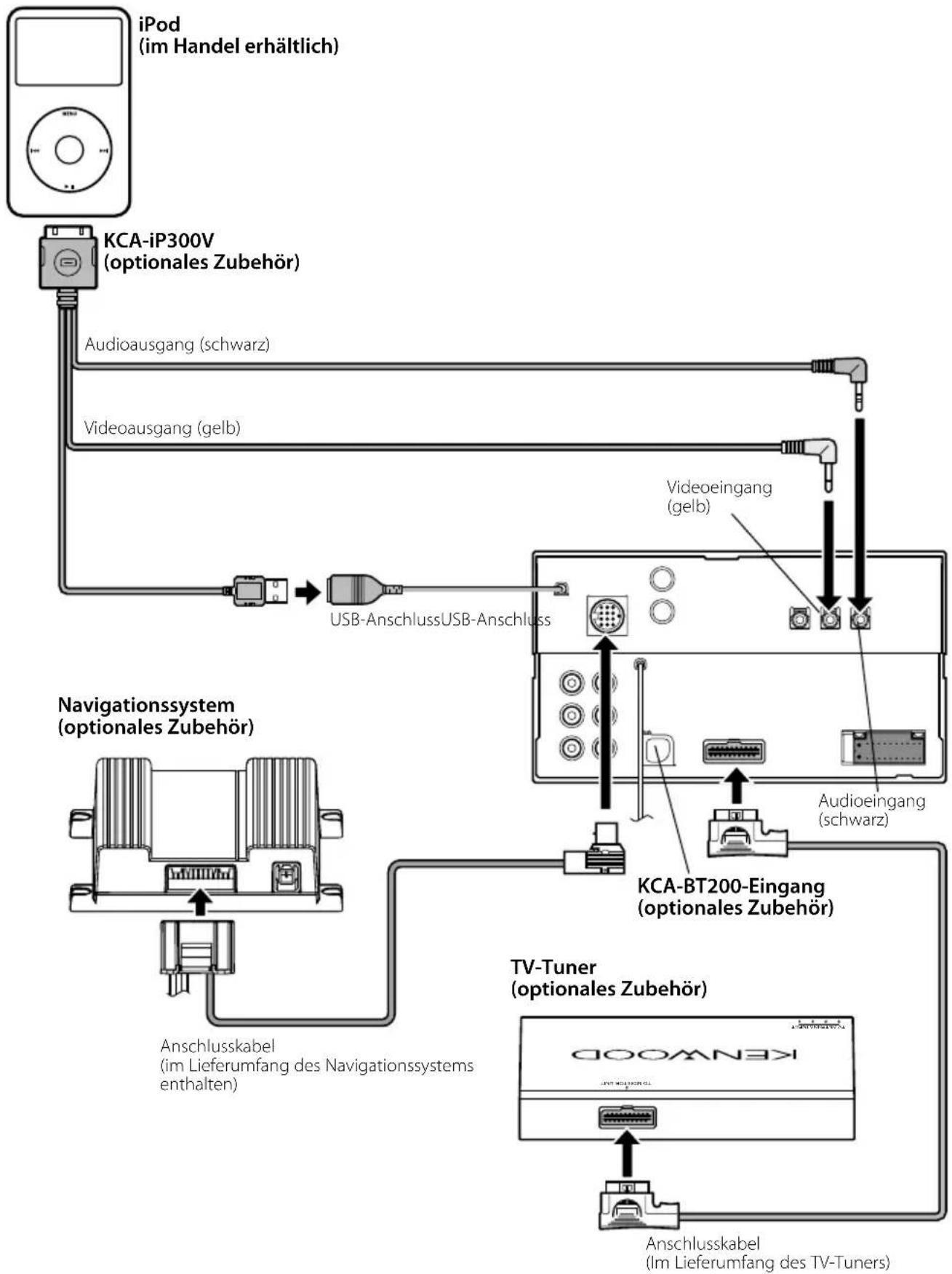


Stellen Sie sicher, dass das Gerät sicher an Ort und Stelle installiert ist. Falls das Gerät nicht stabil ist, könnte dies zu einer Fehlfunktion führen (beispielsweise könnte der Ton springen).

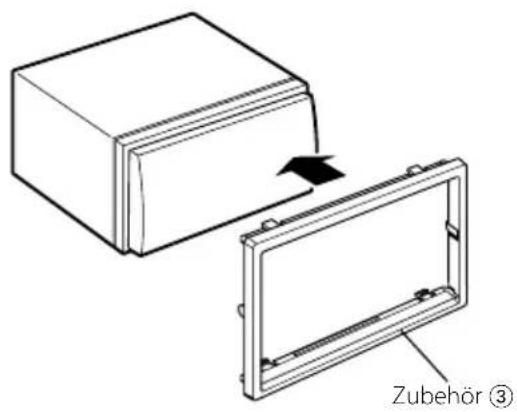

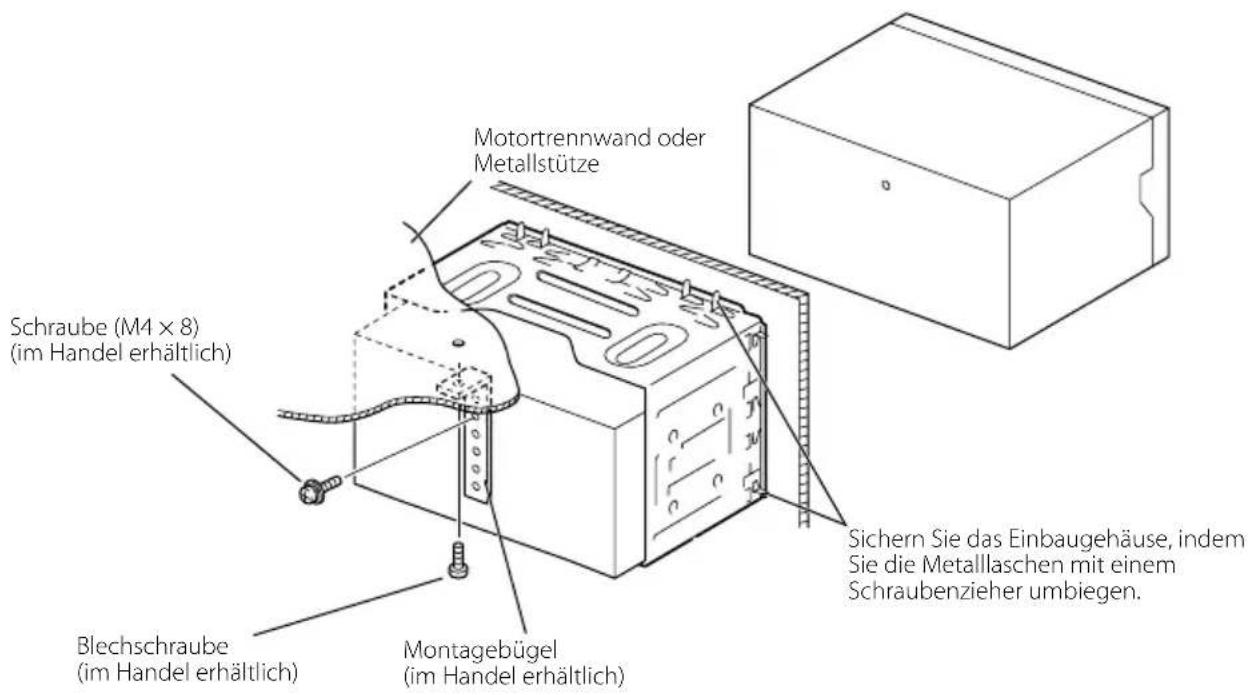

Anbringung des Schließblechs

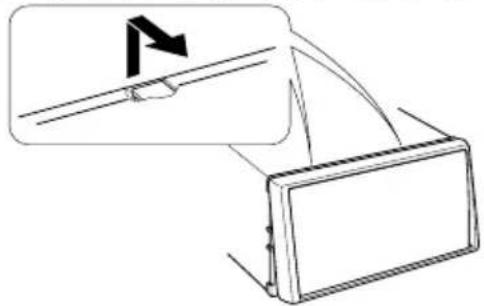

Abnehmen des Hartgummi-Rahmens (Armaturenblende)

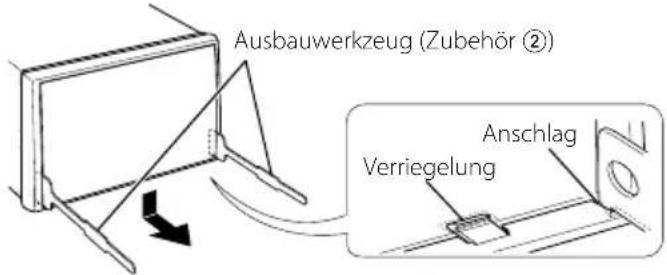

1. Lassen Sie die Anschlagstifte des Ausbauwerkzeugs einrasten ② und bauen Sie die beiden Verriegelungen der unteren Hälfte aus. Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen.

- Der Rahmen kann auf die gleiche Weise von der oberen Hälfte entfernt werden.

1. Führen Sie nach dem Ausbau der unteren Hälfte den Ausbau der beiden oberen Stellen durch.

1. Entfernen Sie den Hartgummi-Rahmen, indem Sie sich des in Abschnitt dargestellten Verfahrens bedienen.

2. Entfernen Sie die Sechskantschraube mit der Unterlegscheibe (M4 × 8) an der Rückseite des Geräts.

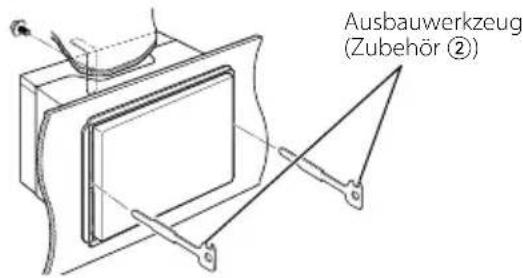

3. Setzen Sie die beiden Ausbauwerkzeuge ② in die seitlichen Schlitze wie in der Abbildung dargestellt ein.

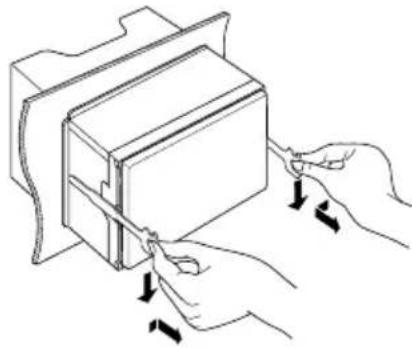

1. Drücken Sie die Ausbauwerkzeuge nach unten und ziehen Sie das Gerät etwa bis zur Hälfte heraus.

- Achten Sie darauf, sich nicht an den Fangstiften am Ausbauwerkzeug zu verletzen.

1. Umfassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus.
