Produkttyp	GPS-Navigationssystem mit DVD/CD/MP3/WMA-Wiedergabe
Marke	Kenwood
Modell	DDX6029
Abmessungen (B x H x T)	178 mm x 100 mm x 160 mm (Doppel-DIN)
Gewicht	ca. 1,5 kg
Stromversorgung	14,4 V Gleichstrom (11-16 V zulässig), 15 A Sicherung
Funkempfang	UKW/MW (FM/AM) mit Antenneneingang
GPS-Navigation	Integriertes GPS-Modul mit Kartenfunktion
Videoeingang	Rückfahrkamera-Eingang (lila/weiß Kabel)
Audio/Video-Ausgang	4-Kanal-Lautsprecheranschlüsse (vorne/hinten links/rechts)
Steuerung	Lenkradfernbedienungseingang (hellblau/gelb)
Zusatzgeräte	Anschluss für optionalen Disc-Wechsler und TV-Tuner (KENWOOD)
Sicherheitseinrichtungen	Feststellbremsen-Sensor (hellgrün), 15 A Sicherung, Überhitzungsschutz (Lüfter)
Einbauwinkel	max. 30° Neigung für Monitor
Reinigung	Mit weichem, trockenem Tuch; keine scheuernden oder lösungsmittelhaltigen Reiniger
Reparatur	Nur durch qualifiziertes Fachpersonal; Sicherungskasten nicht überbrücken
Ersatzteile	Sicherung (15 A), Zubehörteile ③ (Ausbauwerkzeug), ④ (Antennenkabel), ⑤⑦ (Schließbleche für Fahrzeugtypen)
Lieferumfang	Gerät, Kabelbaum, Montagematerial, Bedienungsanleitung

Häufig gestellte Fragen - DDX6029 KENWOOD

Wie schließe ich das Kenwood DDX6029 richtig an die Fahrzeugelektrik an?

Ziehen Sie vor dem Anschluss den Zündschlüssel ab und trennen Sie den Minuspol der Batterie. Schließen Sie das rote Zündungskabel (ACC) an eine über die Zündung geschaltete Stromquelle an und das gelbe Batteriekabel an die Dauerstromquelle. Beachten Sie die ISO-Steckerbelegung: Stift A-7 (rot) für Zündung und Stift A-4 (gelb) für Batterie. Bei abweichender Fahrzeugverkabelung (z. B. VW) muss die Belegung angepasst werden.

Welche Sicherung ist im Kenwood DDX6029 verbaut?

Das Gerät verwendet eine 15 A-Flachsicherung. Diese sitzt im Batteriekabel (gelb). Bei Durchbrennen bitte nur durch eine Sicherung mit gleichem Nennwert ersetzen.

Kann ich eine Rückfahrkamera anschließen?

Ja, das Kenwood DDX6029 verfügt über einen Rückfahrkamera-Eingang (lila/weißes Kabel). Schließen Sie die Kamera an dieses Kabel an und verbinden Sie das Rücksetzsensorkabel mit dem Rücklicht-Kabelbaum des Fahrzeugs, damit das Bild automatisch beim Einlegen des Rückwärtsgangs angezeigt wird.

Warum schaltet sich das Gerät nach dem Einschalten wieder aus?

Dies kann an einem Kurzschluss der Lautsprecherkabel liegen. Überprüfen Sie, ob die Lautsprecherkabel korrekt angeschlossen sind und sich nicht gegenseitig oder an der Fahrzeugkarosserie berühren. Die Schutzfunktion des Geräts schaltet bei Kurzschluss automatisch ab.

Wie installiere ich das Gerät in einem Fahrzeug mit ungewöhnlicher Konsole?

Das Gerät wird mit verschiedenen Schließblechen (Zubehör ⑤, ⑦) geliefert, die je nach Fahrzeugtyp (z. B. GM, Toyota/Scion, Nissan) zugeschnitten werden müssen. Entfernen Sie zuerst den Hartgummirahmen, schneiden Sie das passende Schließblech zu und befestigen Sie es am Gerät. Achten Sie auf einen stabilen Sitz, um Sprünge im Ton zu vermeiden.

Kann ich die Lenkradfernbedienung nutzen?

Ja, das Kenwood DDX6029 hat einen Eingang für die Lenkradfernbedienung (hellblau/gelbes Kabel). Schließen Sie das Kabel an die entsprechende Leitung im Fahrzeug an. Möglicherweise ist ein Adapter erforderlich.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse und das Display zu reinigen. Keine scharfen Reiniger, Alkohol oder Scheuermittel verwenden, da diese die Oberfläche beschädigen können.

Welche Audioformate werden unterstützt?

Das Kenwood DDX6029 unterstützt CD, DVD, MP3 und WMA. Weitere Formate können über USB oder Disc-Wechsler abgespielt werden.

Was bedeutet der Anschluss ‚REM0.CONT‘ (schwarz)?

Der Anschluss REM0.CONT (schwarz) ist der Fernbedienungsausgang zur Steuerung externer Geräte wie Verstärker. Er schaltet diese Geräte ein/aus, wenn das Hauptgerät ein- oder ausgeschaltet wird.

Wie entferne ich das Gerät aus dem Armaturenbrett?

Entfernen Sie zuerst den Hartgummi-Rahmen mit den mitgelieferten Ausbauwerkzeugen ③. Lösen Sie dann die Sechskantschraube an der Rückseite. Setzen Sie die Werkzeuge in die seitlichen Schlitze ein, drücken Sie sie nach unten und ziehen Sie das Gerät vorsichtig heraus. Achten Sie auf Verletzungen durch die Werkzeugvorsprünge.

BEDIENUNGSANLEITUNG DDX6029 KENWOOD

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden.
2. Schließen Sie die Ein- und Ausgangskabel der einzelnen Geräte an.
3. Schließen Sie alle Kabel am Kabelbaum an.
4. Nehmen Sie den Anschluss B des Kabelbaums und schließen Sie ihn am Lautsprecheranschluss in Ihrem Fahrzeug an.
5. Nehmen Sie den Anschluss A des Kabelbaums und schließen Sie ihn am externen Netzanschluss Ihres Fahrzeugs an.
6. Schließen Sie den Kabelbaum-Anschluss am Gerät an.

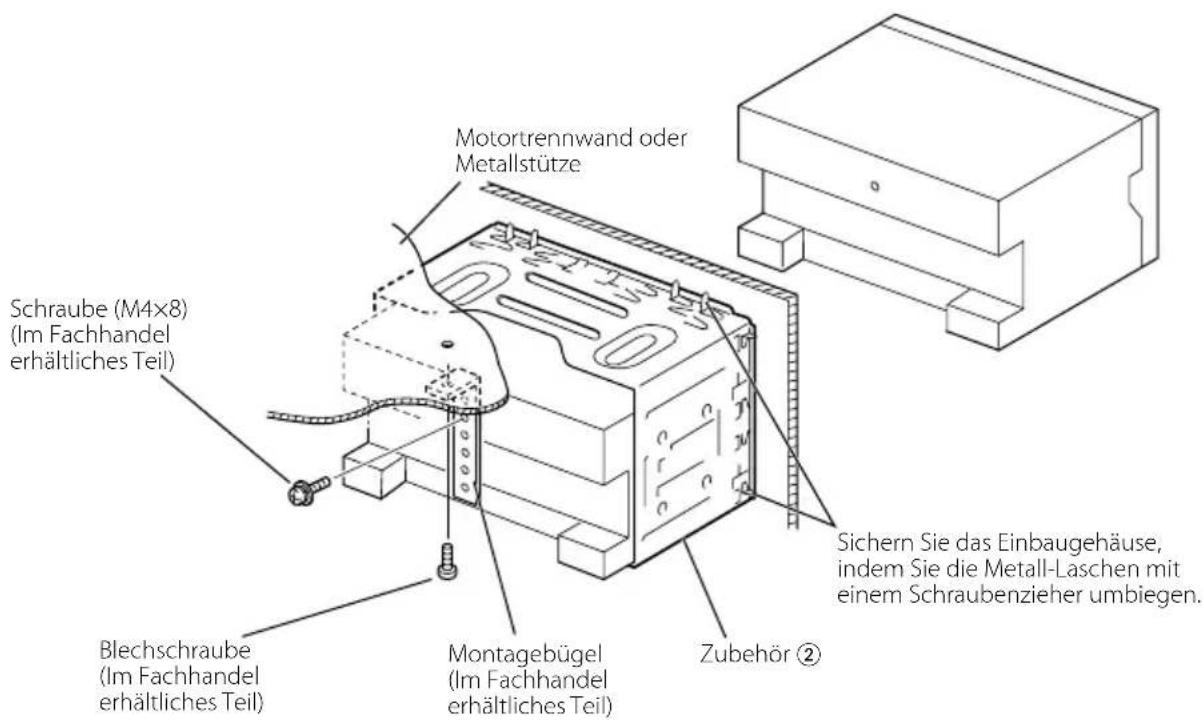

7. Bauen Sie das Gerät ein.
8. Schließen Sie den Minuspol der Batterie an.
9. Drücken Sie die Rückstelltaste.

▲WARNUNG

• Wenn Sie ein Zündungskabel (rot) und ein Batteriekabel (gelb) an das Chassis des Fahrzeugs (Erde) anschließen, könnten Sie einen Kurzschluss verursachen, der zu einem Brand führt. Schließen Sie diese Kabel immer an eine Stromquelle an, die durch den Sicherungskasten führt.
• Schließen Sie die Sicherung nicht vom Zündungskabel (rot) und dem Batteriekabel (gelb) aus. Die Stromversorgung muss über die Sicherung mit den Kabeln verbunden sein.

ACHTUNG

• Wenn die Stromversorgung nicht eingeschaltet ist (oder wenn sie eingeschaltet ist, sich gleich darauf aber wieder ausschaltet), wurde das Lautsprecherkabel möglicherweise kurzgeschlossen oder es berührt die Fahrzeugkarosserie, so dass die Schutzfunktion aktiviert wurde. Überprüfen Sie daher das Lautsprecherkabel.
• Falls die Zündung Ihres Fahrzeugs keine ACC-Position aufweist, schließen Sie das Zündungskabel bitte an eine Stromquelle an, die sich mit dem Zündschlüssel ein- und ausschalten lässt. Wenn Sie die Zündungsleitung an eine Stromquelle mit einer konstanten Stromversorgung wie beispielsweise an Batteriekabeln anschließen, stirbt die Batterie unter Umständen ab.
• Wenn die Konsole über eine Klappe verfügt, stellen Sie bitte sicher, dass Sie das Gerät so installieren, dass das Bedienfeld beim Schließen und Öffnen nicht an die Klappe stößt.

• Wenn die Sicherung durchbrennt, stellen Sie bitte zuerst sicher, dass sich die Kabel nicht berühren, damit es zu keinem Kurzschluss kommt; tauschen Sie anschließend die alte Sicherung durch eine neu mit den selben Nennwerten aus.

• Nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material isolieren. Um einen Kurzschluss zu vermeiden, entfernen Sie bitte auf keinen Fall die Kappen an den Enden der nicht angeschlossenen Kabel oder Anschlüsse.

• Schließen Sie die Lautsprecherkabel ordnungsgemäß an den für sie vorgesehenen Anschlüssen an. Das Gerät könnte unter Umständen beschädigt werden oder eine Fehlfunktion aufweisen, wenn Sie die ⊖-Kabel teilen oder an einem beliebigen Metallteil im Wagen erden.
• Wenn nur zwei Lautsprecher am System angeschlossen sind, schließen Sie die Anschlüsse bitte entweder an den beiden vorderen Ausgangsanschlüssen oder an den beiden hinteren Ausgangsanschlüssen an (mischen Sie auf keinen Fall vorne und hinten). Wenn Sie beispielsweise den ⊕-Anschluss des linken Lautsprechers an einen der vorderen Ausgangsanschlüsse anschließen, schließen Sie den ⊖-Anschluss auf keinen Fall an einen der beiden hinteren Ausgangsanschlüsse an.
• Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren.
• Montieren Sie das Gerät bitte so, dass der Befestigungswinkel höchstens 30° beträgt.

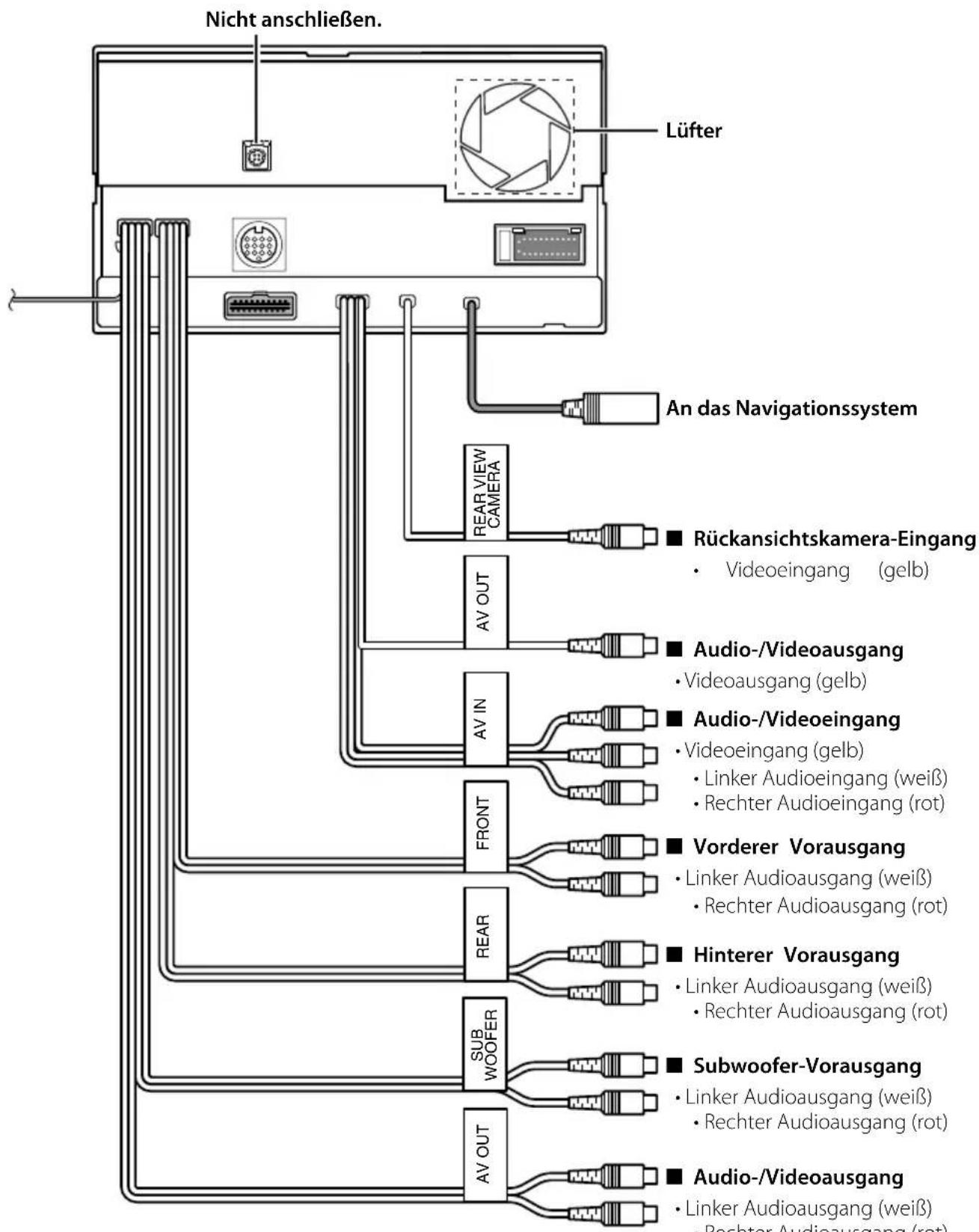

• Dieses Gerät verfügt über einen Lüfter (Seite 27), um die Innentemperatur des Geräts zu senken. Montieren Sie das Gerät nicht an einer Stelle, an der der Lüfter blockiert wird. Wenn die Lüftungsöffnungen blockiert werden, wird die interne Abkühlung verhindert, was zu einer Fehlfunktion führt.

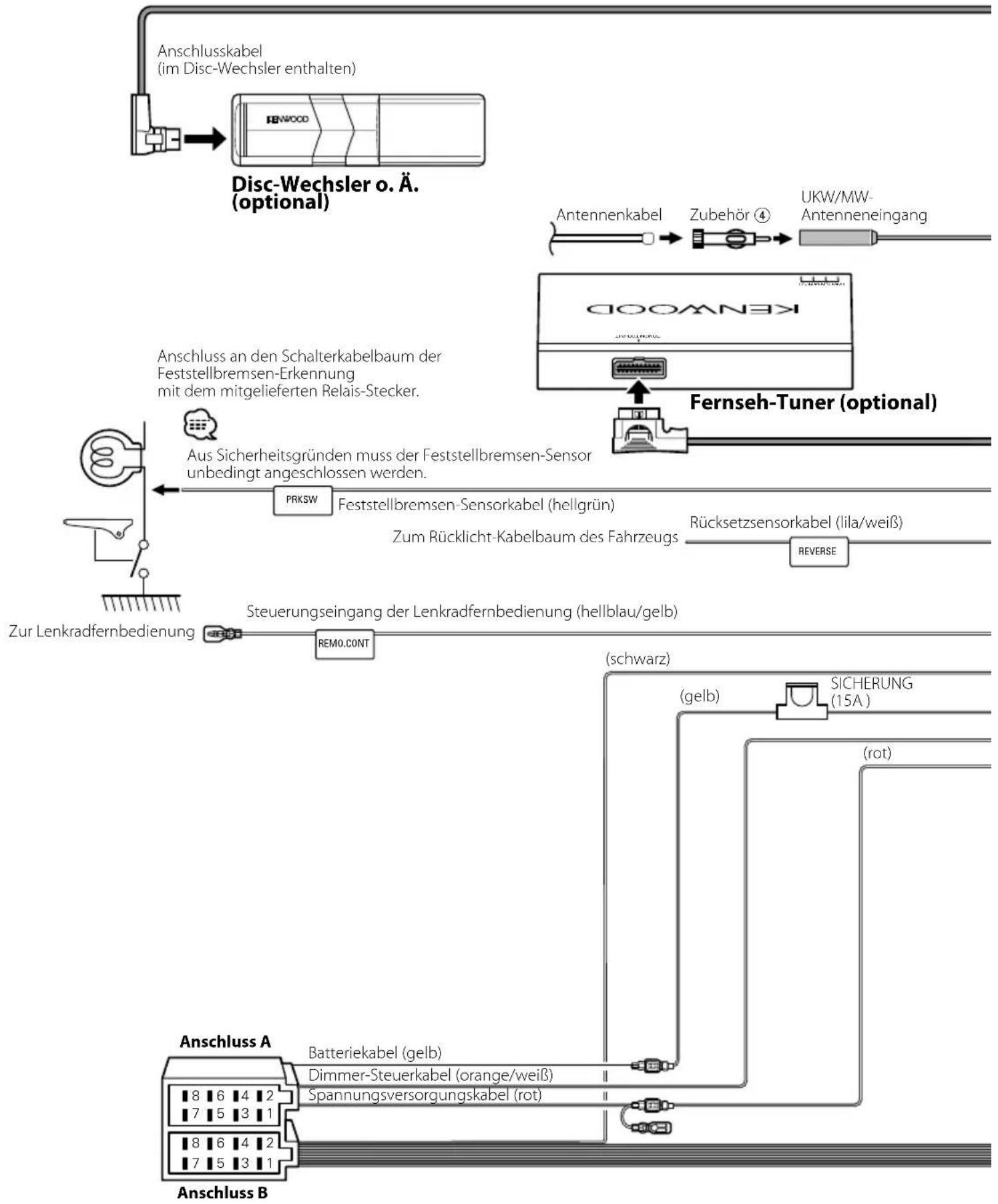

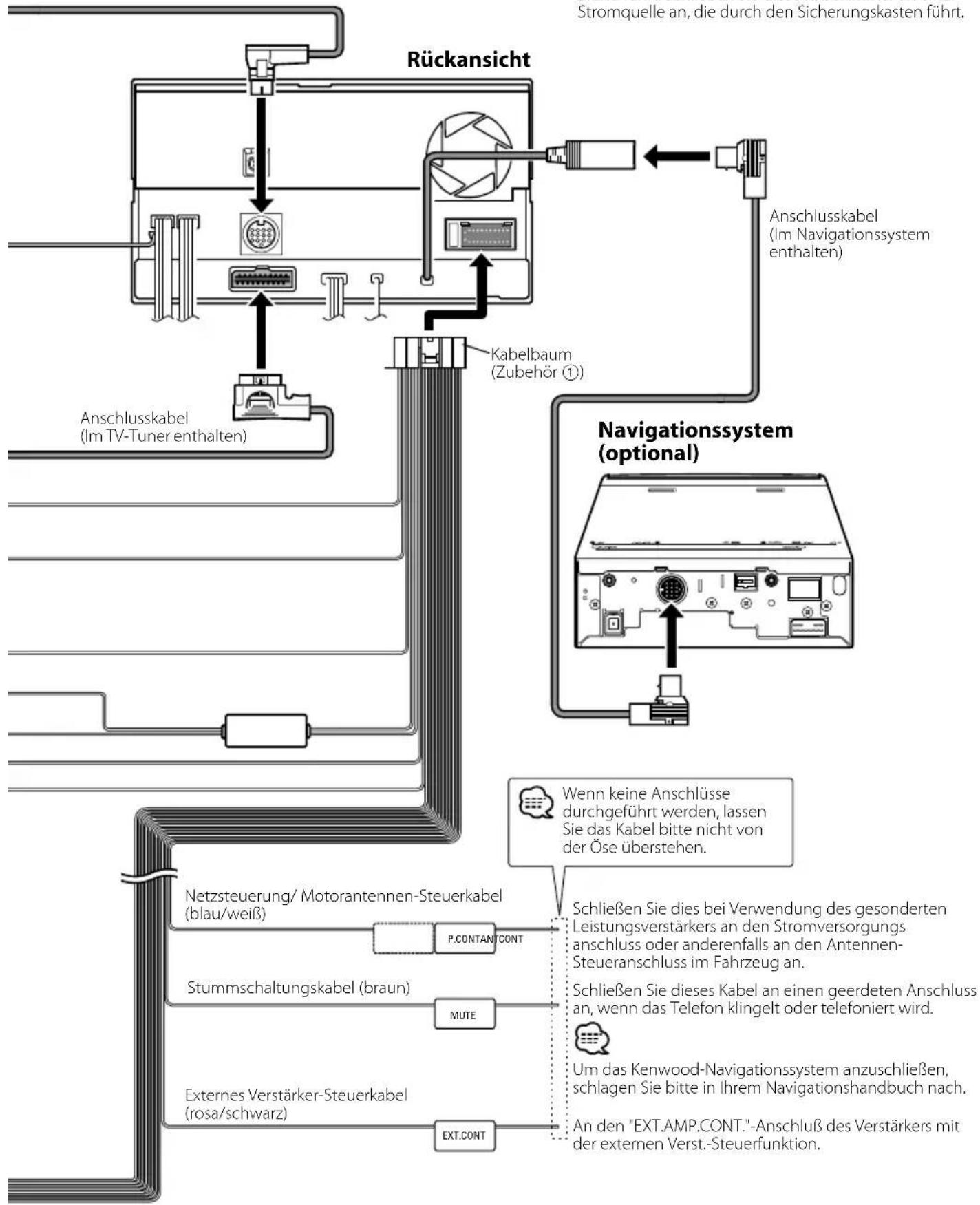

Anschluss

Wenn Sie ein Zündungskabel (rot) und ein Batteriekabel (gelb) an das Chassis des Fahrzeugs (Erde) anschließen, könnten Sie einen Kurzschluss verursachen, der zu einem Brand führt. Schließen Sie diese Kabel immer an eine Stromquelle an, die durch den Sicherungskasten führt.

Anschluss des ISO-Steckers

Die Stiftbelegung für die ISO-Stecker hängt von dem Typ Ihres Fahrzeugs ab. Nehmen Sie unbedingt die richtigen Anschlüsse vor, um eine Beschädigung des Gerätes zu vermeiden.

Der Standardanschluss für den Kabelbaum wird unten unter 1 beschrieben. Falls die ISO-Steckerstifte entsprechend 2 oder 3 belegt sind, führen Sie den Anschluss bitte wie dargestellt durch.

Stellen Sie bitte unbedingt sicher, dass das Kabel wie unter 2 unten dargestellt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen o. Ä. zu installieren.

1 (Standardeinstellung) Der Stift A-7 (rot) des ISO-Anschlusses des Fahrzeugs ist mit der Zündung verbunden, und der Stift A-4 (gelb) ist mit der konstanten Stromversorgung verbunden.

GerätFahrzeug

2 Der Stift A-7 (rot) des ISO-Anschlusses des Fahrzeugs ist mit der konstanten Stromversorgung verbunden, und der Stift A-4 (gelb) ist mit der Zündung verbunden.

GerätFahrzeug

3 Der Stift A-4 (gelb) des ISO-Anschlusses des Fahrzeugs ist an nichts angeschlossen, während der Stift A-7 (rot) an die konstante Stromversorgung angeschlossen ist (oder sowohl der Stift A-7 (rot) als auch der Stift A-4 (gelb) ist an die konstante Stromversorgung angeschlossen).

GerätFahrzeug

- Wenn der Anschluss so durchgeführt wird, wie oben unter 3 beschrieben, ist die Stromversorgung des Geräts nicht mit dem Zündschloss gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten. Um die Stromversorgung des Geräts mit der Zündung zu koppeln, schließen Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

Anschluss-Funktionsanleitung

Stiftnummern für die ISO-Anschlüsse Kabelfarbe Funktionen
Externer Stromanschluss

A-4 gelb Batterie
A-5 blau/weiß Stromversorgung
A-6 orange/weiß Dimmer
A-7 rot Zündung (ACC)
A-8 schwarz Erdungsanschluss (Masse)
Lautsprecheranschluss
B-1 violett Hinten rechts (+)
B-2 violett/schwarz Hinten rechts (-)
B-3 grau Vorne rechts (+)
B-4 grau/schwarz Vorne rechts (-)
B-5 weiß	Vorne links (+)
B-6 weiß/schwarz	Vorne links (-)
B-7 grün	Hinten links (+)
B-8 grün/schwarz	Hinten links (-)

Anbringung des Schließblechs

■ Für General Motors

1. Nehmen Sie den Hartgummirahmen entsprechend dem Abschnitt ab.

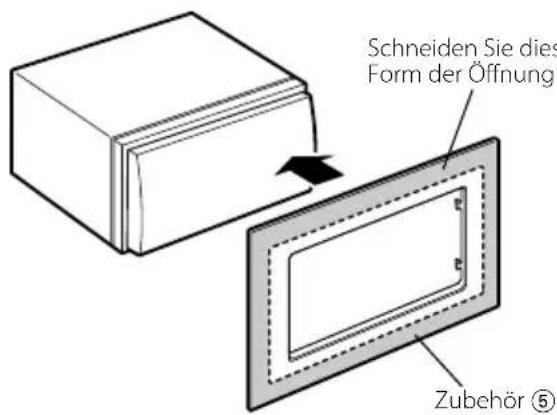

2. Schneiden Sie Zubehör ⑤ entsprechend der Öffnung in der Mittelkonsole aus.
3. Befestigen Sie Zubehör ⑤ am Gerät.

Schneiden Sie dies anhand der Form der Öffnung im Fahrzeug aus.

■ Für Toyota/Scion

1. Nehmen Sie den Hartgummirahmen entsprechend dem Abschnitt ab.

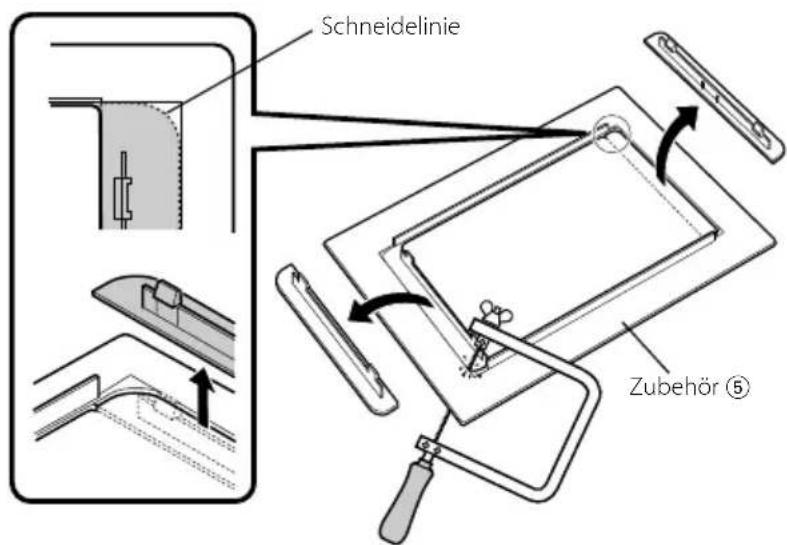

2. Schneiden Sie Zubehör ⑤ wie abgebildet aus.

Beachten Sie beim Ausschneiden von Zubehör ⑤, dass es in die Öffnung der Mittelkonsole passen muss.

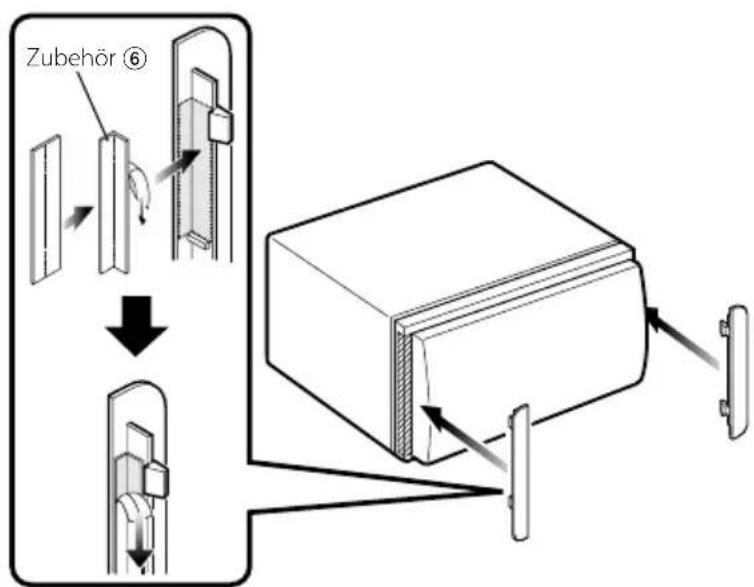

1. Falten Sie das zweiseitige Klebeband (Zubehör ⑥) entlang des Schlitzes und befestigen Sie es wie abgebildet am ausgeschnittenen Zubehör ⑤ an der Mittelleiste. Verwenden Sie zwei Stück Zubehör ⑥ für ein ausgeschnittenes Zubehör ⑤.
2. Befestigen Sie das ausgeschnittene Zubehör ⑤ am Gerät.

Für Nissan

1. Nehmen Sie den Hartgummirahmen entsprechend dem Abschnitt ab.

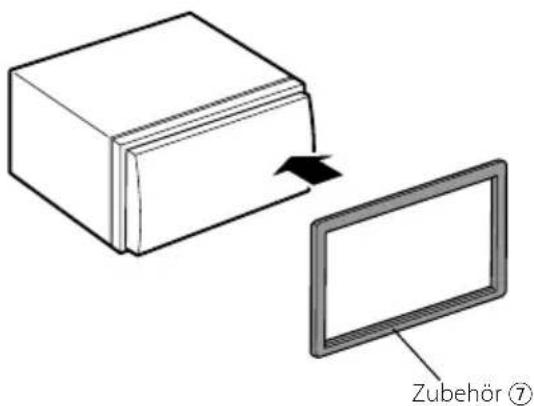

2. Befestigen Sie Zubehör ⑦ am Gerät.

Stellen Sie sicher, dass das Gerät sicher an Ort und Stelle installiert ist. Falls das Gerät nicht stabil ist, könnte dies zu einer Fehlfunktion führen (beispielsweise könnte der Ton springen).

Entfernen des Monitors/Players

■ Abnehmen des Hartgummi-Rahmens (Schließblech)

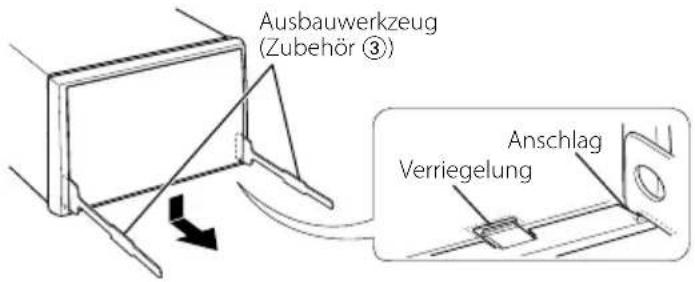

1. Lassen Sie die Anschlagstifte des Ausbauwerkzeugs einrasten ③ und bauen Sie die beiden Verriegelungen der unteren Hälfte aus. Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen.

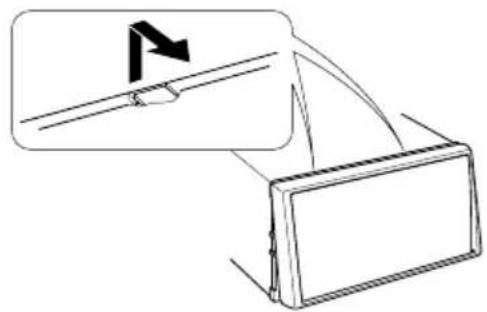

2. Nach Ausbau der unteren Hälfte, Ausbau bei den beiden oberen Stellen vornehmen.

Der Rahmen kann von der Oberseite auf die gleiche Weise ausgebaut werden.

■ Ausbau des Gerätes

1. Entfernen Sie den Hartgummi-Rahmen, indem Sie sich des in Abschnitt dargestellten Verfahrens bedienen.

2. Entfernen Sie die Sechskantschraube mit der Unterlegscheibe (M4 × 8) an der Rückseite des Geräts.

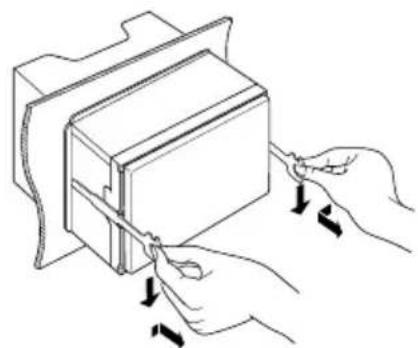

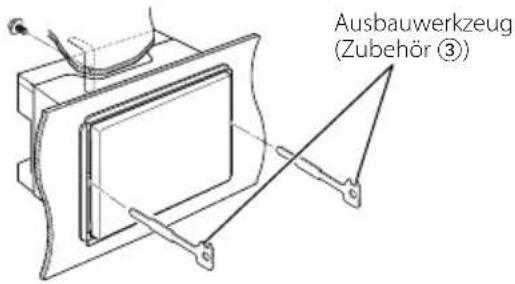

3. Setzen Sie die beiden Ausbauwerkzeuge ③ in die seitlichen Schlitze wie in der Abbildung dargestellt ein.

4. Drücken Sie die Ausbauwerkzeuge nach unten und ziehen Sie das Gerät etwa bis zur Hälfte heraus.

Achten Sie darauf, dass Sie sich nicht an den Vorsprüngen der Ausbauwerkzeuge verletzen.

1. Fassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus.
