DDX8029 - GPS KENWOOD - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio mit GPS
Marke	Kenwood
Modell	DDX8029
Stromversorgung	12 V Gleichstrom (Fahrzeugbatterie)
ISO-Anschluss	Stift A-4 (gelb) Batterie, A-7 (rot) Zündung, A-8 (schwarz) Masse
Lautsprecheranschluss	4 Kanäle: vorne links/rechts, hinten links/rechts
Subwoofer-Ausgang	Ja (Vorverstärkerausgang)
Vorverstärkerausgänge	Front, Rear, Subwoofer
Videoeingänge	AV IN1, AV IN2, Rückfahrkamera (REAR VIEW CAMERA)
Videoausgang	AV OUT
Audioeingänge (iPod)	3,5 mm Klinke (widerstandsfrei)
USB-Anschluss	Ja (für iPod und USB-Geräte)
Kompatibilität iPod/iPhone	Über optionalen Adapter KCA-iP300V
Optionale Erweiterungen	Disc-Wechsler, TV-Tuner, iPod-Adapter
Einbauneigung	Maximal 30°
Kühlung	Lüfterkühlung (Austrittsöffnungen nicht blockieren)
Sicherung	Nicht im Lieferumfang; nur Sicherung gleicher Nennwerte verwenden
Bedienungsanleitung	Kostenlos als PDF auf notice-facile.com
Sprachen	Mehrsprachig (DE, EN, FR, ES u.a.)
Abmessungen (ca.)	178 x 100 x 160 mm (2 DIN Standard)
Gewicht (ca.)	2,0 kg

Häufig gestellte Fragen - DDX8029 KENWOOD

Wie schließe ich das Kenwood DDX8029 korrekt an?

Zuerst den Zündschlüssel abziehen und den Minuspol der Batterie trennen. Dann die Ein- und Ausgangskabel der Geräte verbinden, alle Kabel am Kabelbaum anschließen. Anschluss B (Lautsprecher) und Anschluss A (externer Strom) gemäß der Stiftbelegung verbinden. Danach den Kabelbaum am Gerät anschließen, das Gerät einbauen, Batteriepol wieder anschließen und den Reset-Knopf drücken.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Vermeiden Sie Kurzschlüsse: Zündungskabel (rot) und Batteriekabel (gelb) nicht an Fahrzeugmasse anschließen, sondern immer über den Sicherungskasten. Sicherung nicht umgehen. Bei nicht funktionierender Stromversorgung Lautsprecherkabel auf Kurzschluss prüfen. Isolieren Sie nicht angeschlossene Kabel mit Vinylband.

Wie schließe ich einen iPod oder ein iPhone an?

Verwenden Sie den optionalen Adapter KCA-iP300V. Schließen Sie den Adapter an den iPod/iPhone an und verbinden Sie den Audioausgang (schwarz) und Videoausgang (gelb) mit den entsprechenden Eingängen am Gerät (AUDIO IN, VIDEO IN). Alternativ über den USB-Anschluss.

Was bedeuten die Stiftbelegungen des ISO-Steckers?

A-4 (gelb): Batterie (Dauerplus), A-5 (blau/weiß): Stromsteuerung, A-6 (orange/weiß): Dimmer, A-7 (rot): Zündung (ACC), A-8 (schwarz): Masse. Bei Lautsprechern: B-1 bis B-8 für die jeweiligen Kanäle (+ und -).

Kann ich eine Rückfahrkamera anschließen?

Ja, das Gerät hat einen speziellen Eingang REAR VIEW CAMERA (Videoeingang gelb). Schließen Sie die Kamera dort an.

Wie vermeide ich Schäden beim Einbau?

Stellen Sie sicher, dass das Gerät sicher sitzt und der Befestigungswinkel maximal 30° beträgt. Blockieren Sie nicht die Lüfteröffnungen. Überprüfen Sie nach Einbau die Funktion von Bremslichtern, Blinkern und Scheibenwischern.

Welche optionalen Zubehörteile gibt es?

Optional erhältlich sind: Disc-Wechsler, TV-Tuner (jeweils mit Anschlusskabel) und der iPod-Adapter KCA-iP300V.

Wie stelle ich die Dimmer-Funktion ein?

Der Dimmer wird über das orange/weiße Kabel (A-6) gesteuert. Verbinden Sie es mit dem Fahrzeug-Dimmer-Signal, um die Display-Helligkeit automatisch anzupassen.

Was mache ich, wenn die Sicherung durchbrennt?

Überprüfen Sie zuerst, ob sich Kabel berühren oder ein Kurzschluss vorliegt. Tauschen Sie die Sicherung nur gegen eine mit denselben Nennwerten aus. Verwenden Sie keine höhere Absicherung.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung steht auf notice-facile.com als kostenloser PDF-Download zur Verfügung. Sie können auch eine Übersetzung in Ihrer Sprache anfordern.

BEDIENUNGSANLEITUNG DDX8029 KENWOOD

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden.
2. Schließen Sie die Ein- und Ausgangskabel der einzelnen Geräte an.
3. Schließen Sie alle Kabel am Kabelbaum an.
4. Nehmen Sie den Anschluss B des Kabelbaums und schließen Sie ihn am Lautsprecheranschluss in Ihrem Fahrzeug an.
5. Nehmen Sie den Anschluss A des Kabelbaums und schließen Sie ihn am externen Netzanschluss Ihres Fahrzeugs an.
6. Schließen Sie den Kabelbaum-Anschluss am Gerät an.
7. Installieren Sie das Gerät in Ihrem Fahrzeug.
8. Schließen Sie den Minuspol der Batterie an.
9. Drücken Sie die Rückstelltaste.

▲WARNUNG

• Wenn Sie ein Zündungskabel (rot) und ein Batteriekabel (gelb) an das Chassis des Fahrzeugs (Erde) anschließen, könnten Sie einen Kurzschluss verursachen, der zu einem Brand führt. Schließen Sie diese Kabel immer an eine Stromquelle an, die durch den Sicherungskasten führt.
• Schließen Sie die Sicherung nicht vom Zündungskabel (rot) und dem Batteriekabel (gelb) aus. Die Stromversorgung muss über die Sicherung mit den Kabeln verbunden sein.

• Falls sich die Stromversorgung nicht einschaltet (oder falls sie sich ein-, aber sofort wieder ausschaltet), weist das Lautsprecherkabel u. U. einen Kurzschluss auf oder hat das Chassis des Fahrzeugs berührt und die Schutzfunktion wurde aktiviert. Aus diesem Grund sollte das Lautsprecherkabel überprüft werden.
• Falls die Zündung Ihres Fahrzeugs keine ACC-Position aufweist, schließen Sie das Zündungskabel bitte an eine Stromquelle an, die sich mit dem Zündschlüssel ein- und ausschalten lässt. Wenn Sie das Zündungskabel an eine Stromquelle mit einer konstanten Stromversorgung wie beispielsweise an Batteriekabeln anschließen, stirbt die Batterie u. U. ab.
• Verwenden Sie Antennen-Übergangsadapter (ISO-JASO) nur dann, wenn das Antennenkabel über einen ISO-Stecker verfügt.
• Wenn die Konsole über eine Klappe verfügt, stellen Sie bitte sicher, dass Sie das Gerät so installieren, dass das Bedienfeld beim Schließen und Öffnen nicht an die Klappe stößt.
• Wenn die Sicherung durchbrennt, stellen Sie bitte zuerst sicher, dass sich die Kabel nicht berühren, damit es zu keinem Kurzschluss kommt; tauschen Sie anschließend die alte Sicherung durch eine neu mit den selben Nennwerten aus.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um einen Kurzschluss zu vermeiden, entfernen Sie bitte auf keinen Fall die Kappen an den Enden der nicht angeschlossenen Kabel oder Anschlüsse.
• Schließen Sie die Lautsprecherkabel ordnungsgemäß an den für sie vorgesehenen Anschlüssen an. Das Gerät könnte u. U. beschädigt werden oder eine Fehlfunktion aufweisen, wenn Sie die ⊖-Kabel teilen oder an einem Metallteil im Wagen erden.
• Wenn nur zwei Lautsprecher am System angeschlossen sind, schließen Sie die Anschlüsse bitte entweder an den beiden vorderen Ausgangsanschlüssen oder an den beiden hinteren Ausgangsanschlüssen an (mischen Sie auf keinen Fall vorne und hinten). Wenn Sie beispielsweise den ⊕-Anschluss des linken Lautsprechers an einen der vorderen Ausgangsanschlüsse anschließen, schließen Sie den ⊖-Anschluss auf keinen Fall an einen der beiden hinteren Ausgangsanschlüsse an.
• Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren.
• Montieren Sie das Gerät bitte so, dass der Befestigungswinkel höchstens 30° beträgt.
• Dieses Gerät verfügt über eine Lüfterkühlung (Seite 15) zur Verminderung der Innentemperatur. Achten Sie beim Einbau des Geräts darauf, dass die Austrittsöffnungen des Kühlers nicht blockiert werden. Durch Abdecken dieser Öffnungen wird die Kühlung des Geräts behindert, was zu Fehlfunktionen führen kann.

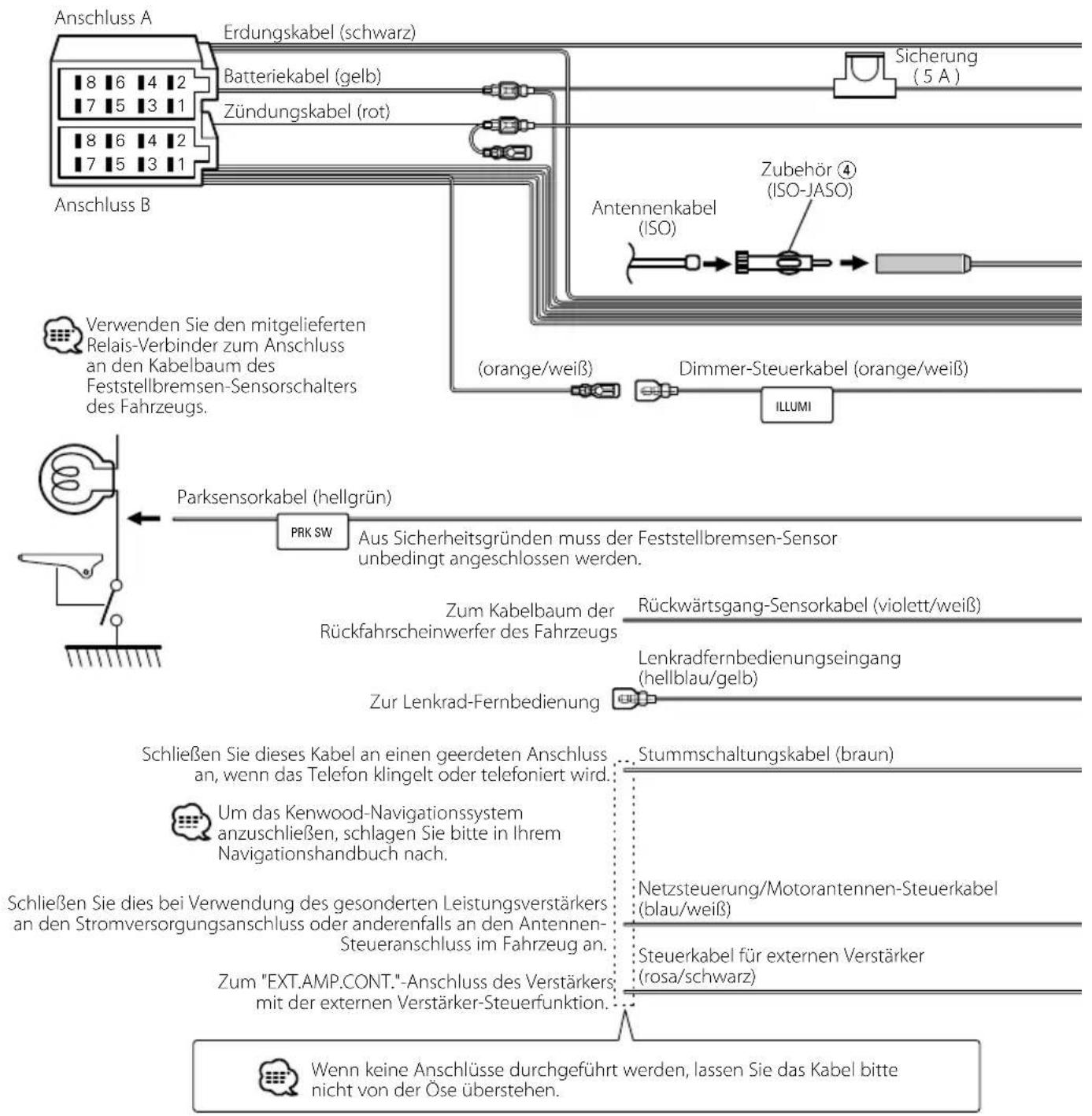

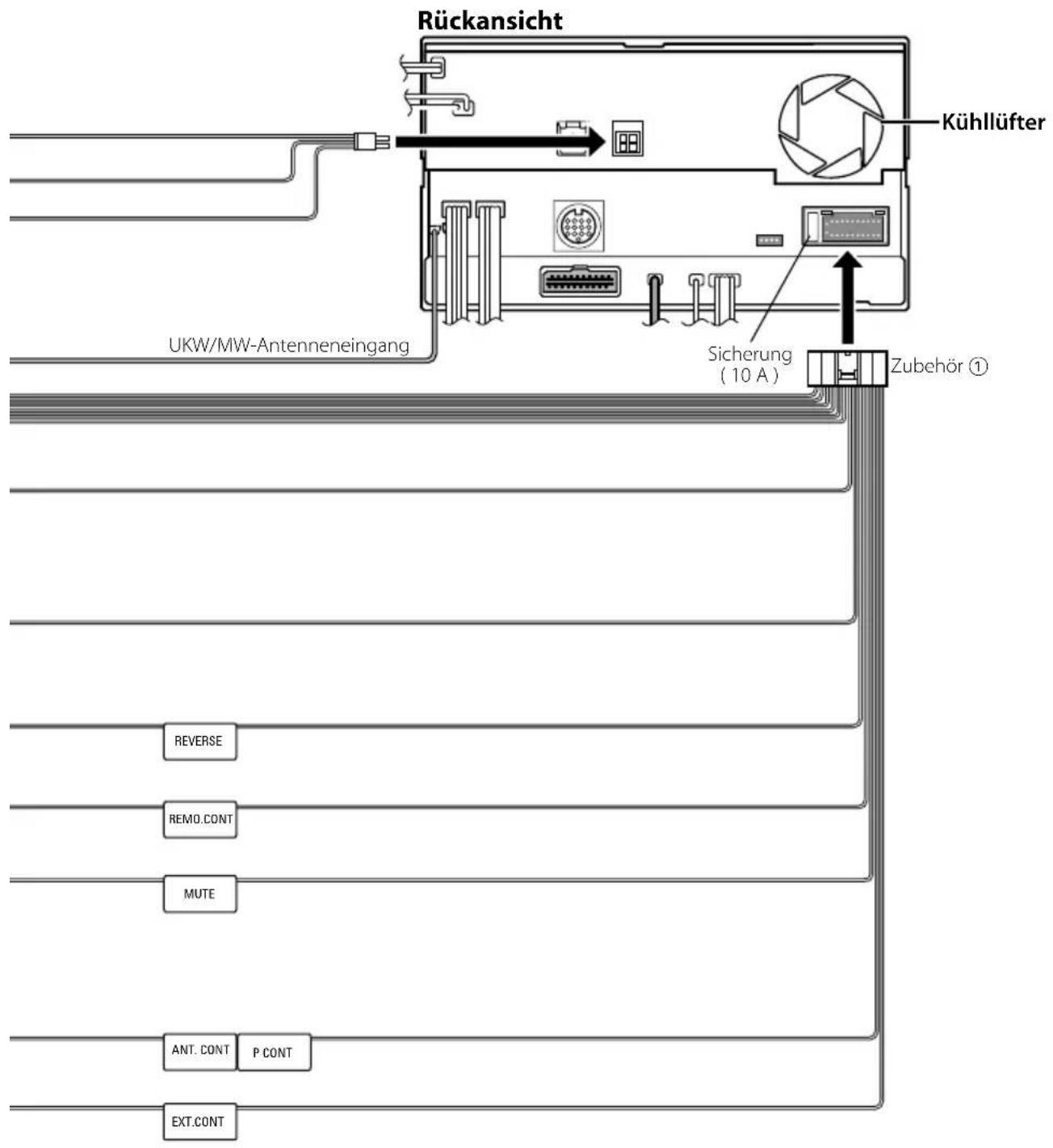

Anschlussfunktionsanleitung

Stiftnummern für ISO-Anschlüsse	Kabelfarbe Funktionen
Externer StromanschlussA-4 gelb BatterieA-5 blau/weiß StromsteuerungA-6 orange/weiß DimmerA-7 rot Zündung (ACC)A-8 schwarz Erdungsanschluss	(Masse)
LautsprecheranschlussB-1 lila Hinten rechts (+)B-2 lila/schwarz Hinten rechts (−)B-3 grau Vorne rechts (+)B-4 grau/schwarz Vorne rechts (−)B-5 weiß Vorne links (+)B-6 weiß/schwarz Vorne links (−)B-7 grün Hinten links (+)B-8 grün/schwarz Hinten links (−)

▲WARNUNG

Anschluss des ISO-Anschlusses

Die Stiftbelegung für die ISO-Anschlüsse hängt von der Art des von Ihnen verwendeten Fahrzeugs ab. Stellen Sie sicher, dass Sie die Anschlüsse zur Vermeidung einer Beschädigung des Geräts ordnungsgemäß durchführen.

Der Standardanschluss für den Kabelbaum wird unten unter 1 beschrieben. Falls die ISO-Anschlussstifte entsprechend 2 oder 3 belegt sind, führen Sie den Anschluss bitte wie dargestellt durch.

Stellen Sie bitte unbedingt sicher, dass das Kabel wie unter 2 unten dargestellt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen zu installieren.

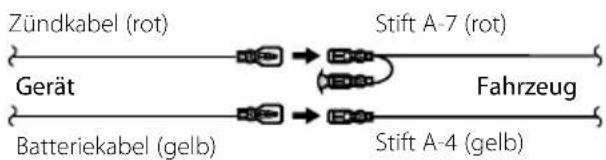

1(Standard-Einstellung) Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Zündung verbunden, während der Stift A-4 (gelb) mit der Konstantspannungsquelle verbunden ist.


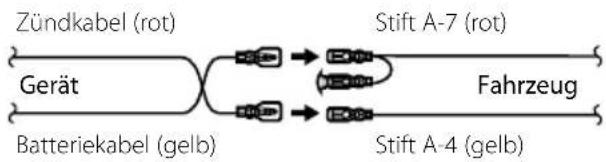

2 Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 (gelb) mit der Zündung verbunden ist.


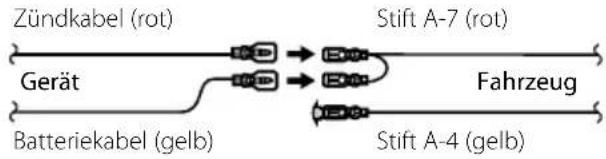

3 Der Stift A-4 (gelb) des ISO-Anschlusses am Fahrzeug ist mit nichts verbunden, während der Stift A-7 (rot) mit der Konstantspannungsquelle verbunden ist (oder Stift A-7 (rot) und Stift A-4 (gelb) sind mit der Konstantspannungsquelle verbunden).

- Wenn der Anschluss so durchgeführt wird, wie oben unter

3 beschrieben, ist die Stromversorgung des Geräts nicht mit dem Zündschloss gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten.

Um die Stromversorgung des Geräts mit der Zündung zu koppeln, schließen Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

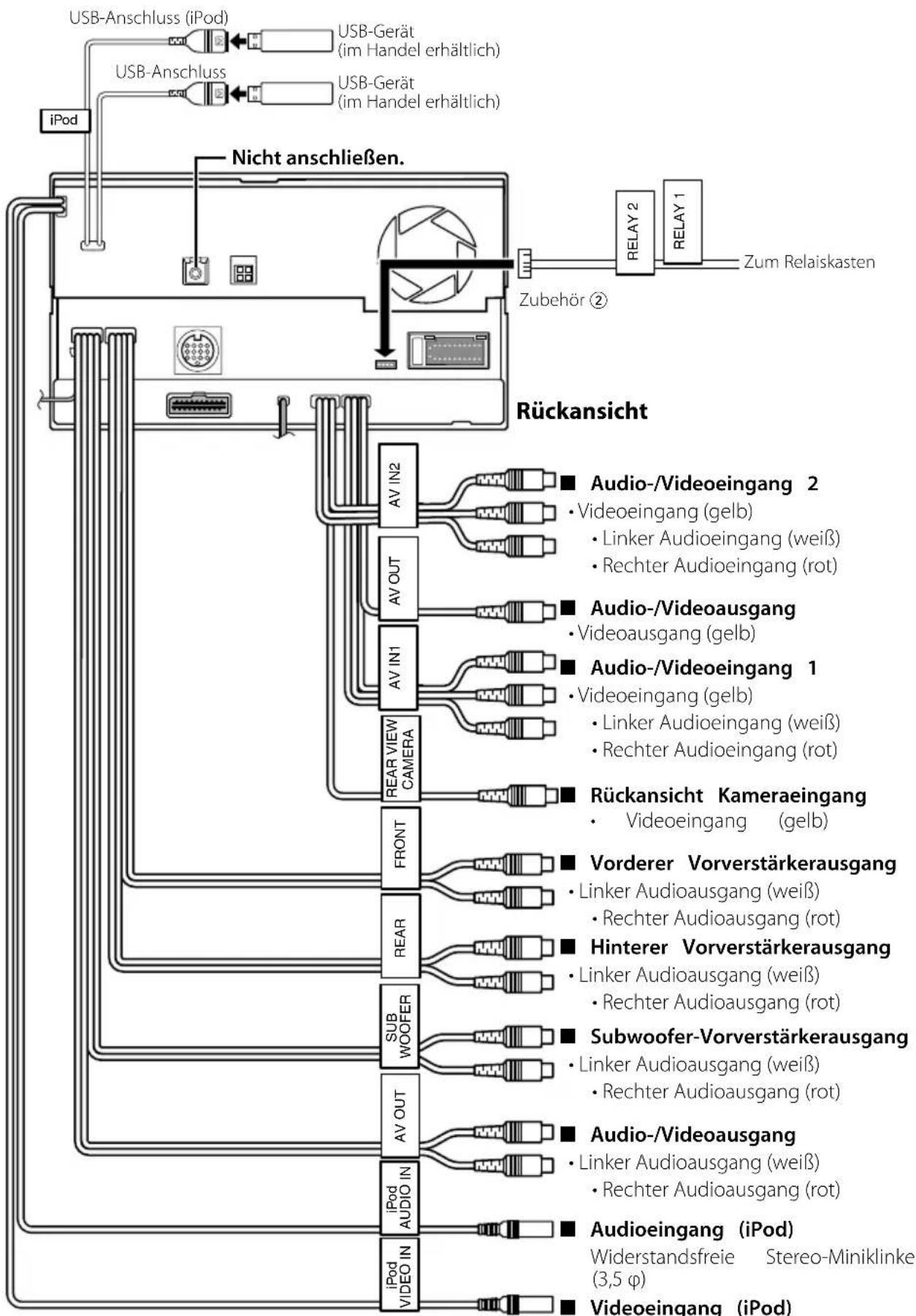


Widerstandsfreie Miniklinke (3,5 φ)

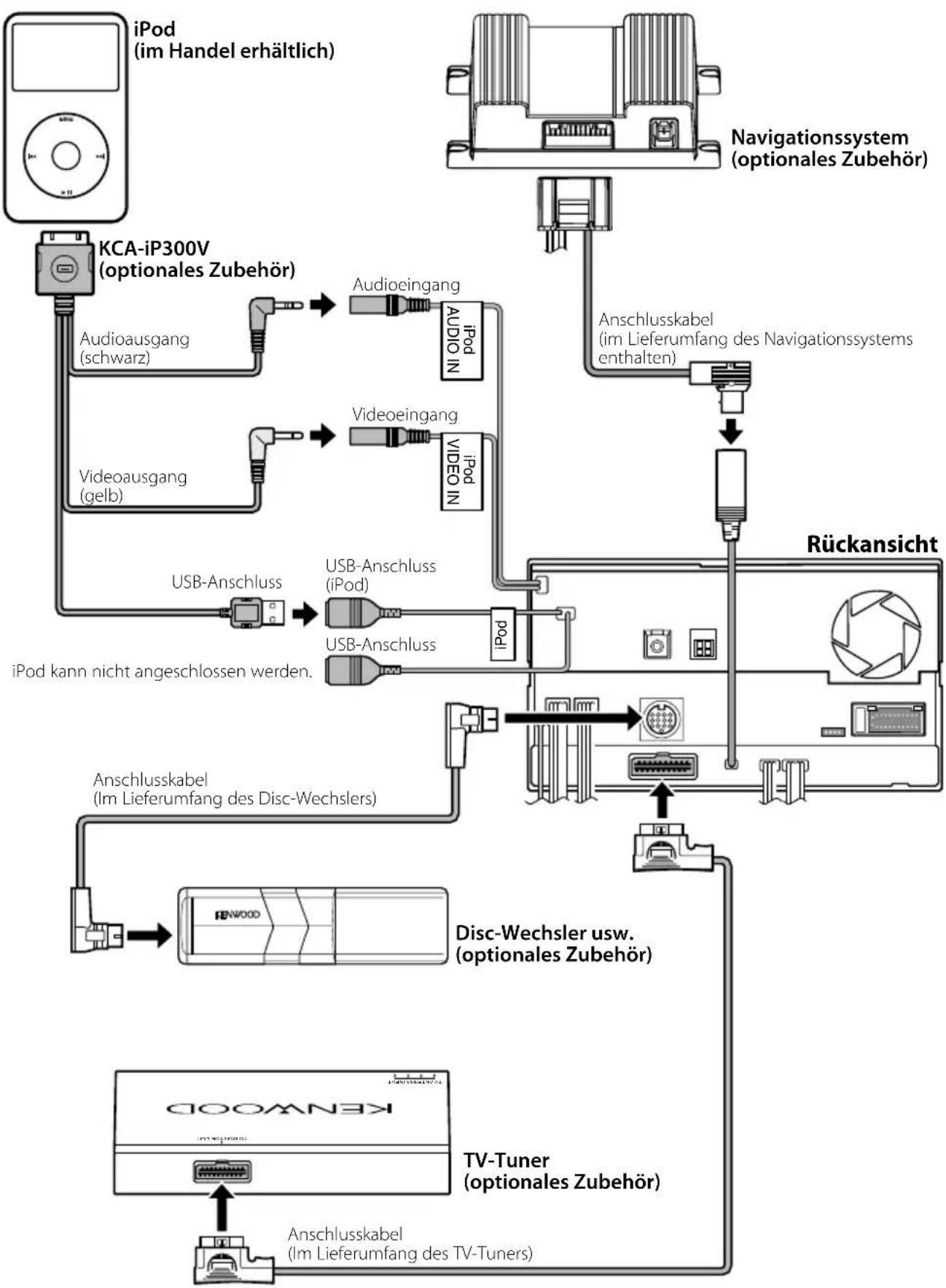

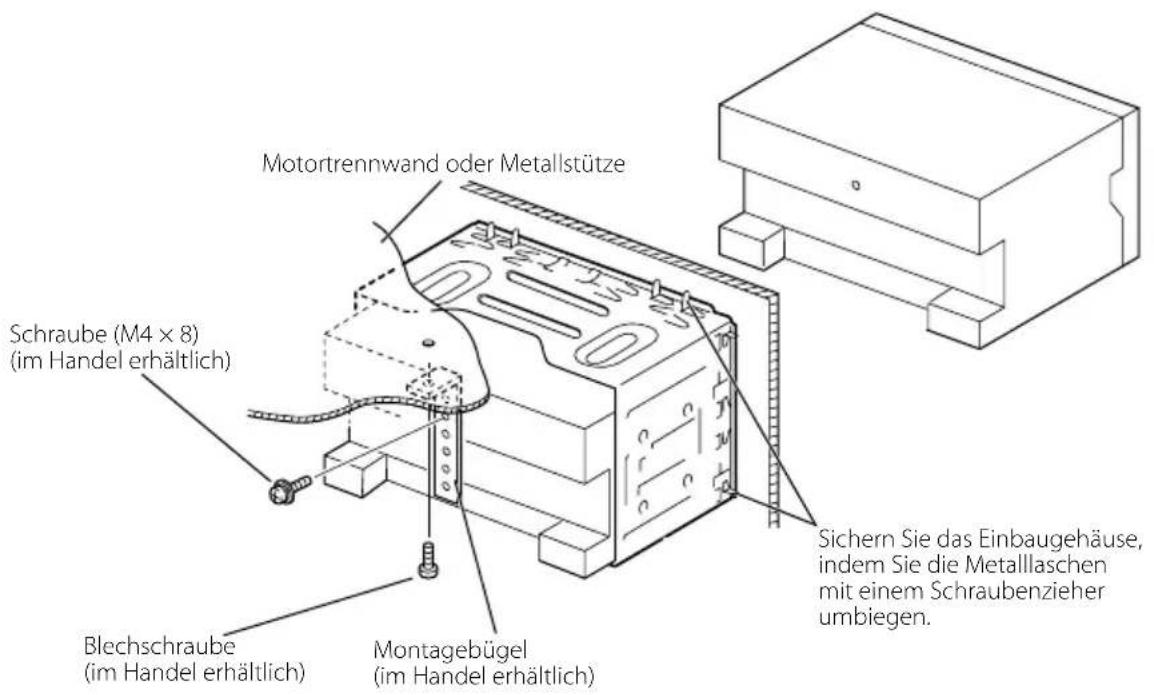

Stellen Sie sicher, dass das Gerät sicher an Ort und Stelle installiert ist. Falls das Gerät nicht stabil ist, könnte dies zu einer Fehlfunktion führen (beispielsweise könnte der Ton springen).

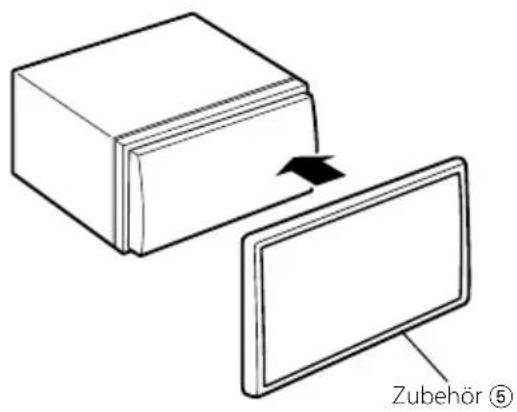

Anbringung des Schließblechs

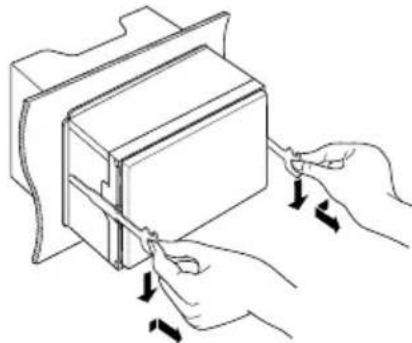

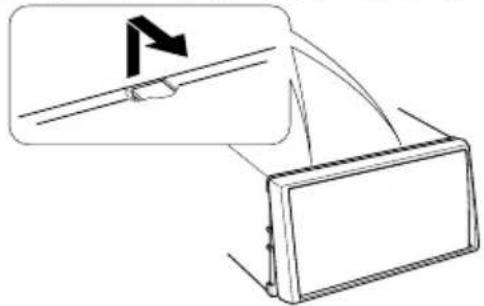

Abnehmen des Hartgummi-Rahmens (Armaturenblende)

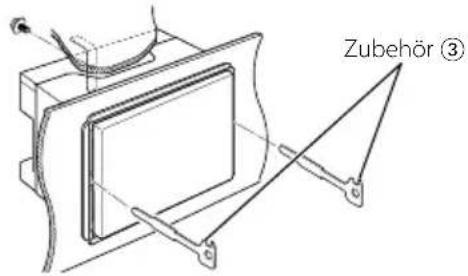

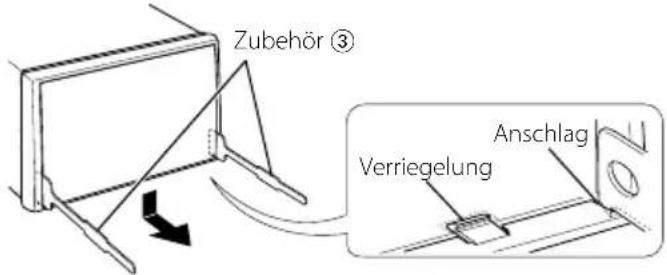

1. Führen Sie die Fangstifte am Ausbauwerkzeug ③ ein und entfernen Sie die beiden Verriegelungen an der unteren Hälfte. Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen.

- Der Rahmen kann auf die gleiche Weise von der oberen Hälfte entfernt werden.

1. Führen Sie nach dem Ausbau der unteren Hälfte den Ausbau der beiden oberen Stellen durch.

1. Entfernen Sie den Hartgummi-Rahmen, indem Sie sich des in Abschnitt dargestellten Verfahrens bedienen.
2. Entfernen Sie die Sechskantschraube mit der Unterlegscheibe (M4 × 8) an der Rückseite des Geräts.
3. Schieben Sie die beiden Ausbauwerkzeuge ③ fest in die Schlitze auf beiden Seiten, wie gezeigt.

1. Drücken Sie die Ausbauwerkzeuge nach unten und ziehen Sie das Gerät etwa bis zur Hälfte heraus.

• Achten Sie darauf, sich nicht an den Fangstiften am Ausbauwerkzeug zu verletzen.
• Umfassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus.
