BEDIENUNGSANLEITUNG Desk 1 Bachmann

Innovative Produkte für den professionellen Anwender.

It's electric.

BACH MANN

Bachmann International. Bauen Sie auf beste Verbindungen.

Bachmann schafft Verbindungen. Damit Energie- und Datenströme exakt dort zur Verfügung stehen, wo sie gebraucht werden. Im industriellen, gewerblichen und privaten Bereich, in Büro-, und Schulungsräumen, auf Schreib- und Konferenztischen. Bachmann Facility- und IT-Systeme sind dabei so flexibel, dass Sie das Energie- und Datenmanagement auch zukünftigen Anforderungen jederzeit anpassen können. Und mit dem topaktuellen Bachmann Elektromaterial haben Sie die Sicherheit, selbst ausgefallenen Kundenwünschen an Elektrik und Elektronik zu entsprechen.

Eine der wichtigsten Zielsetzungen unseres Unternehmens ist es, unseren Kunden mit innovativen Produkten nachhaltigen Erfolg zu sichern. Bei der Entwicklung unserer standardisierten und kundenspezifischen Systeme und Produkte nutzen wir daher alle Möglichkeiten, die professionelles Engineering und modernes Prozessmanagement heute bieten.

Beispielsweise bei der Optimierung des Energiemanagements und der effizienten Nutzung von Energie. Hier arbeiten unsere Techniker tagtäglich daran, Ihnen mit intelligenten Produkten neue Möglichkeiten zur Realisierung effizienter Energiekonzepte zu erschließen. Sprechen Sie mit uns über Ihre Projekte, wenn Sie mit besseren Verbindungen rechnen wollen.

Wir begleiten Sie von der fundierten Beratung über die Lieferung einbau- fertiger Komponenten und Module bis zur Planung und Entwicklung Ihrer individuellen Lösungen. Dabei setzen wir alle Hebel an, um Ihre Erwartungen an uns und unsere Systeme zu übertreffen.

Wir freuen uns auf beste Verbindungen für Sie – und mit Ihnen!

Qualität auf allen Ebenen

Erst zufrieden sein, wenn man die optimale Lösung hat. Eine Philosophie, die für alle Ebenen unseres Unternehmens gilt und von allen Mitarbeiterinnen und Mitarbeitern konsequent gelebt wird. So entstehen Produkte, die außen wie innen zu den besten am Weltmarkt zählen. Dies zeigt unter anderem auch unsere Zertifizierung nach DIN EN ISO 9001:2000.

10v ZERTIFIKAT the 20th anniversary of the International Finance Association www.iztec.com International (now) 2015 (2016) 100% ownership, 34% of the Zertifikat www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.ize partnership www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.izatione.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.ezte partnership www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.iztec.com www.ezte partnership www.ezte partnership

NEUHEITEN 4

Bachmann Facility Systeme 8

Elegante und praktische Lösungen für die Energie- und Datenversorgung in Büro-, Schulungs- und Konferenzräumen. Modular aufgebaute, flexible Systeme für Versorgung und Kommunikation.

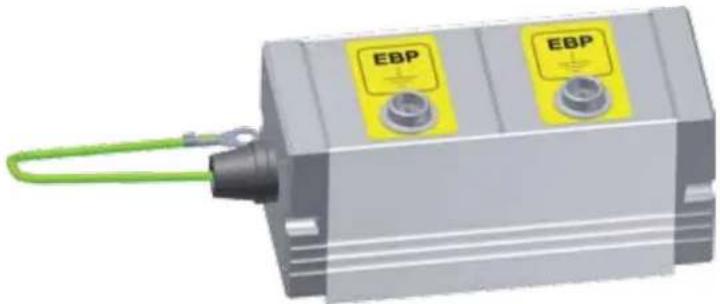

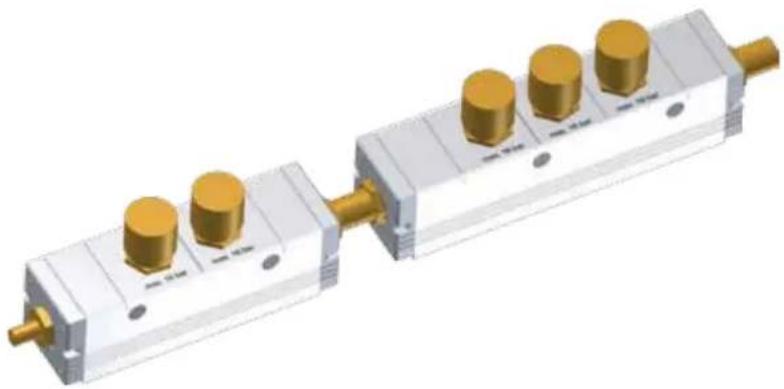

Steckdoseneinheiten für Strom und Daten, Module für Druckluft und ESD, Arbeitsplatzbeleuchtung. Bachmann Qualität für moderne Handarbeitsplätze.

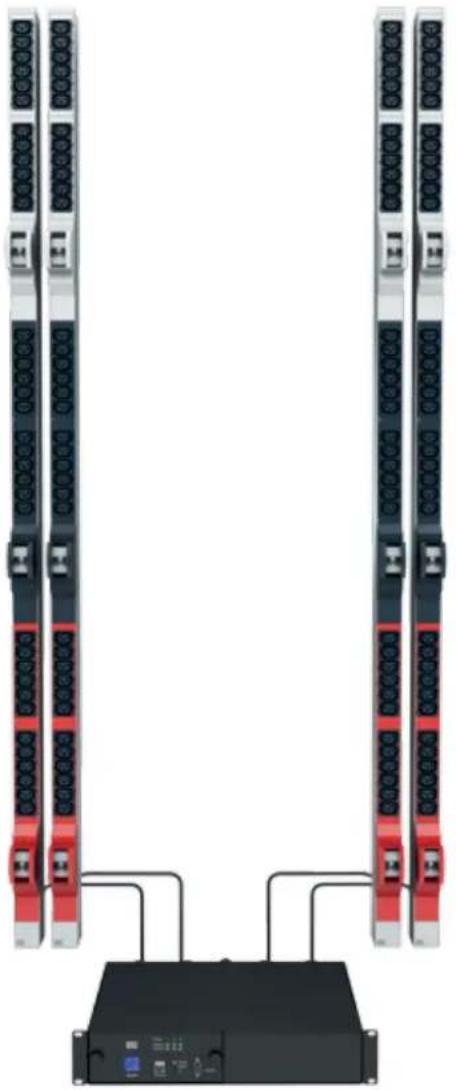

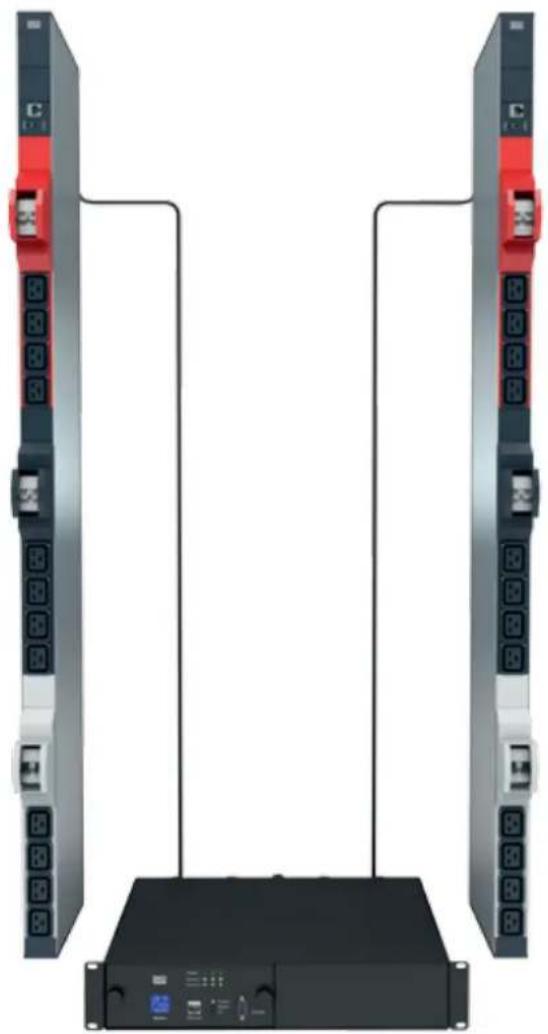

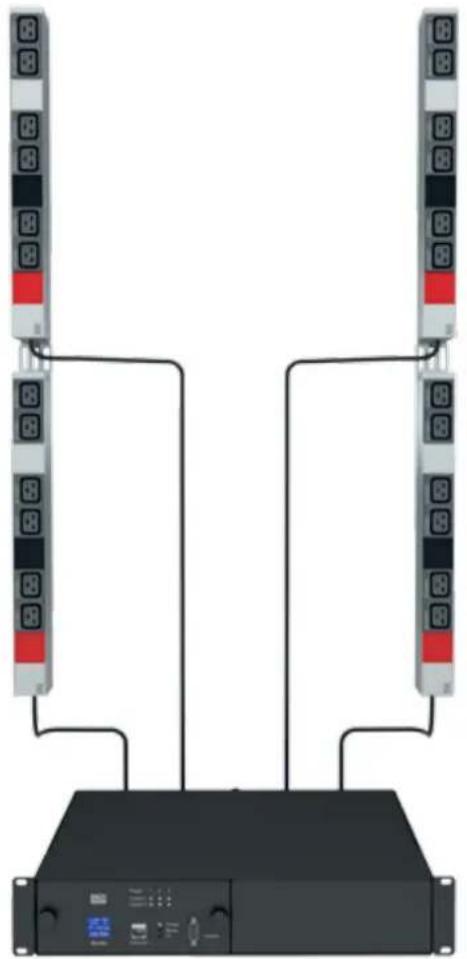

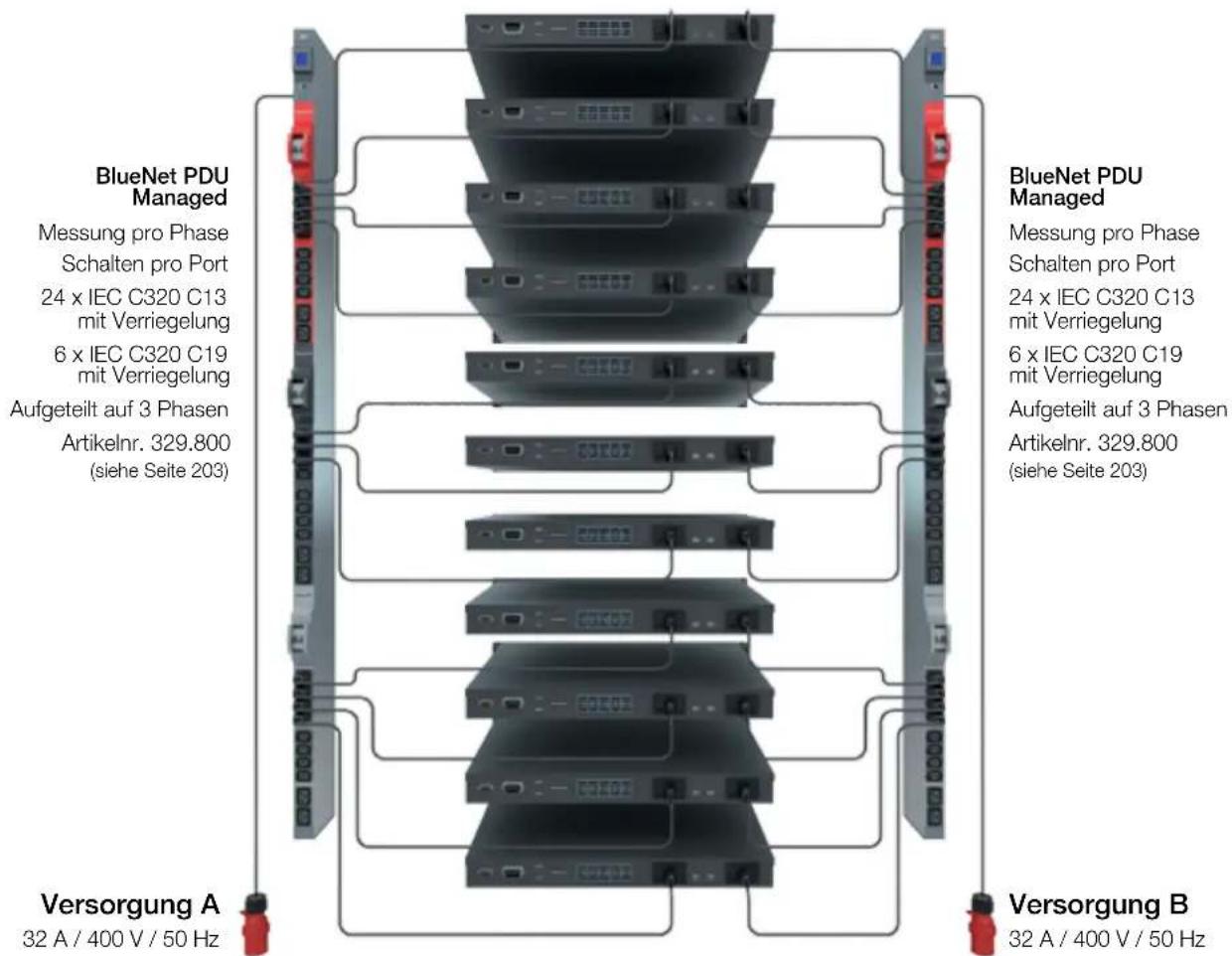

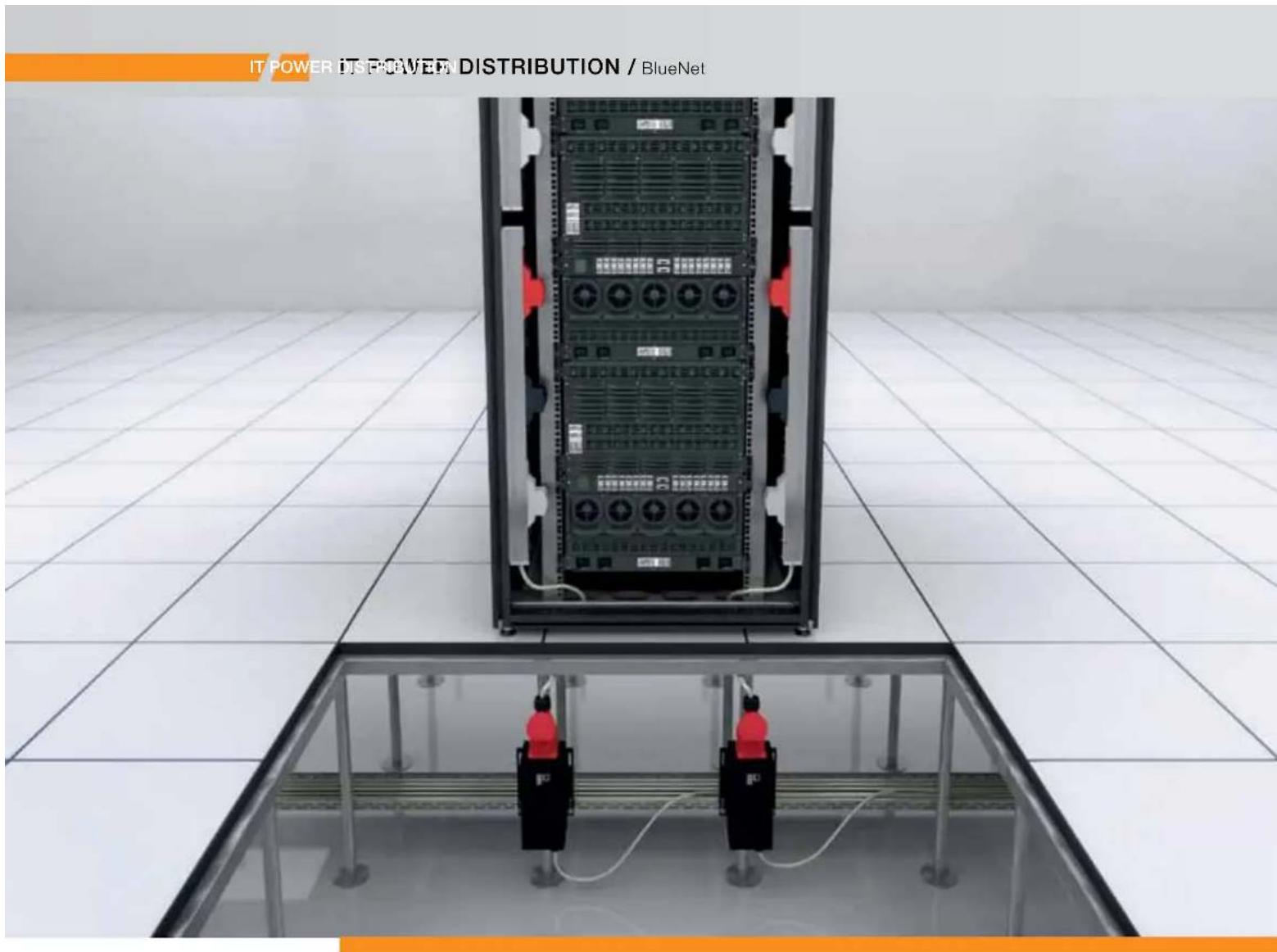

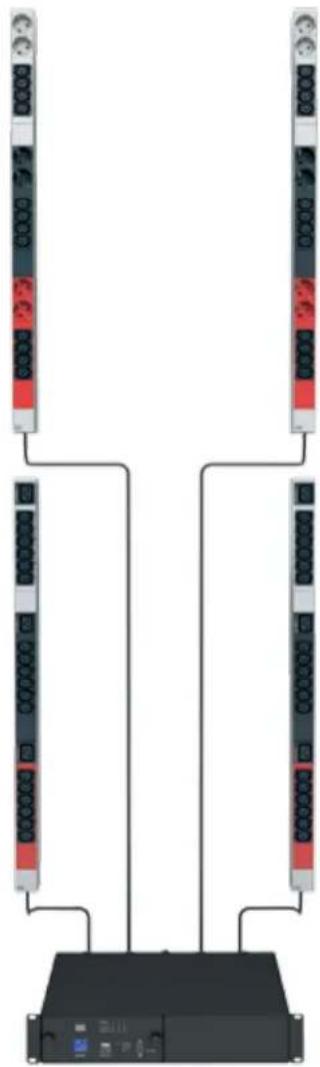

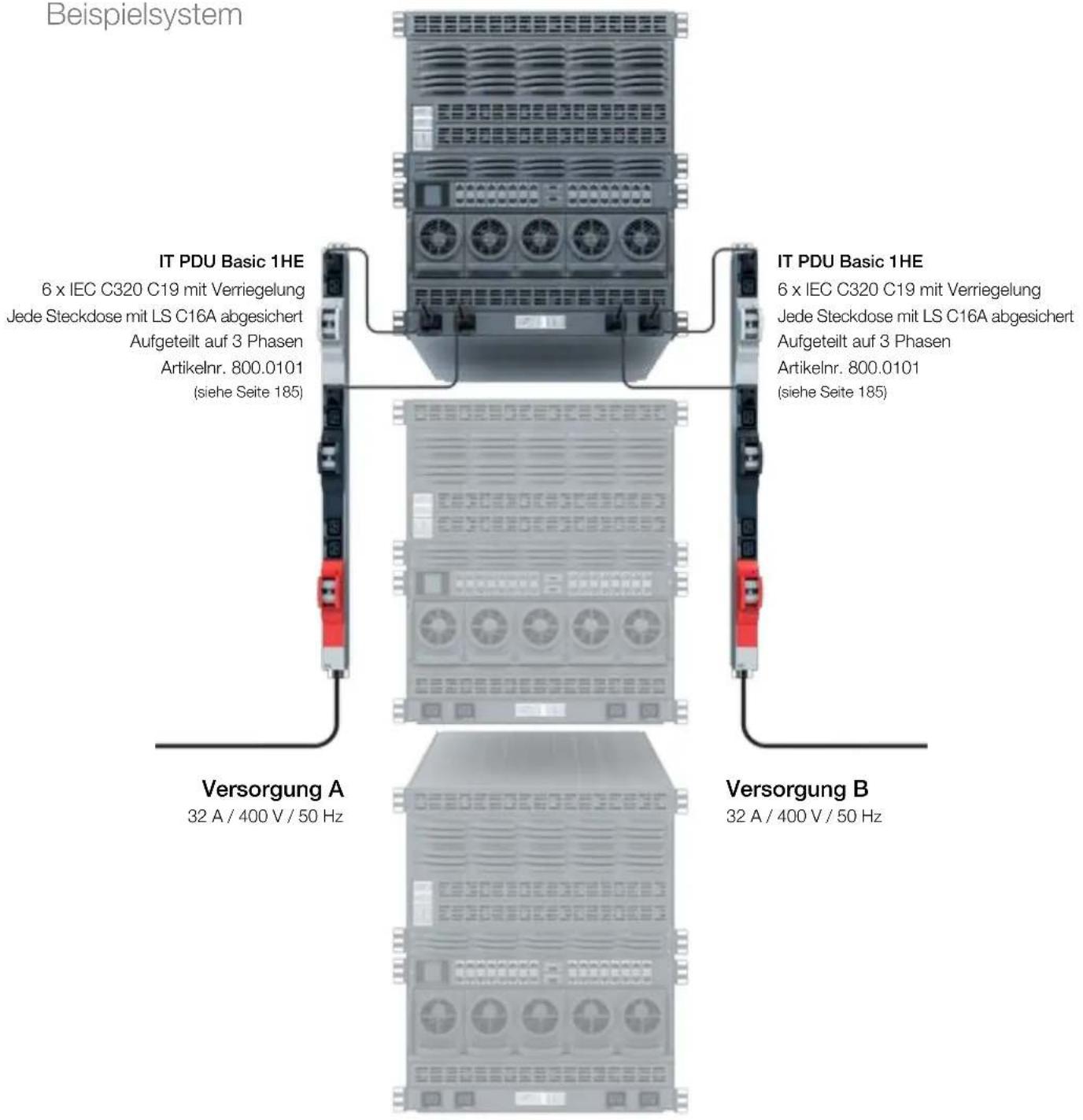

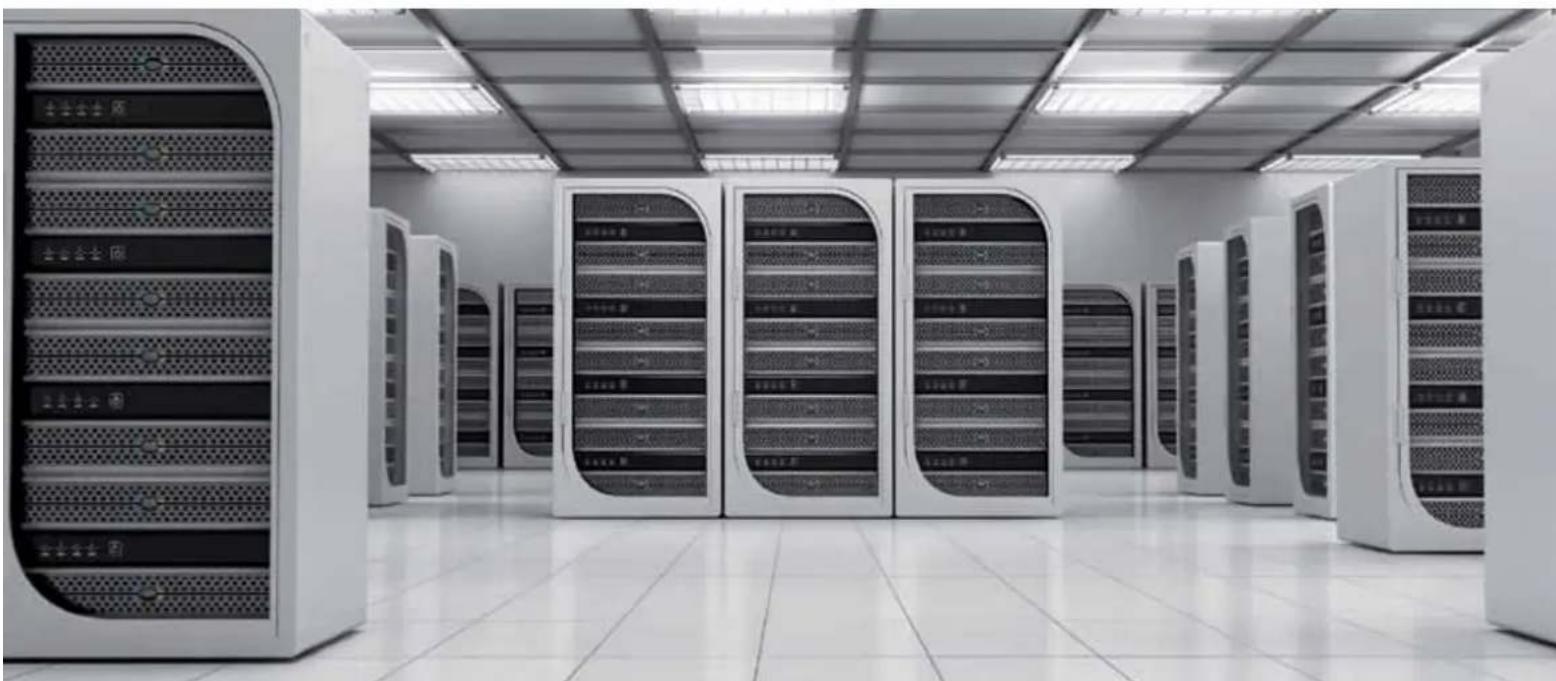

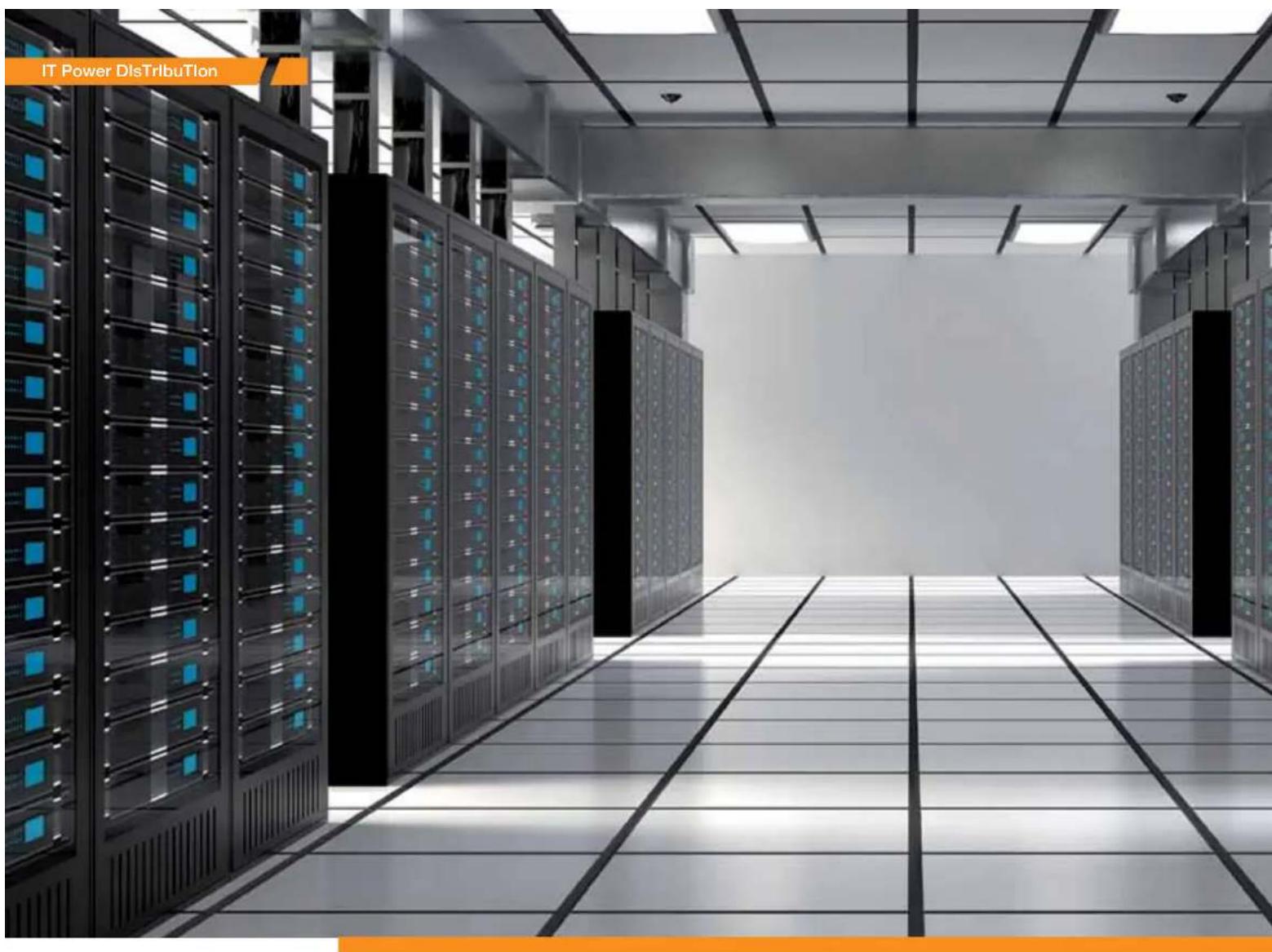

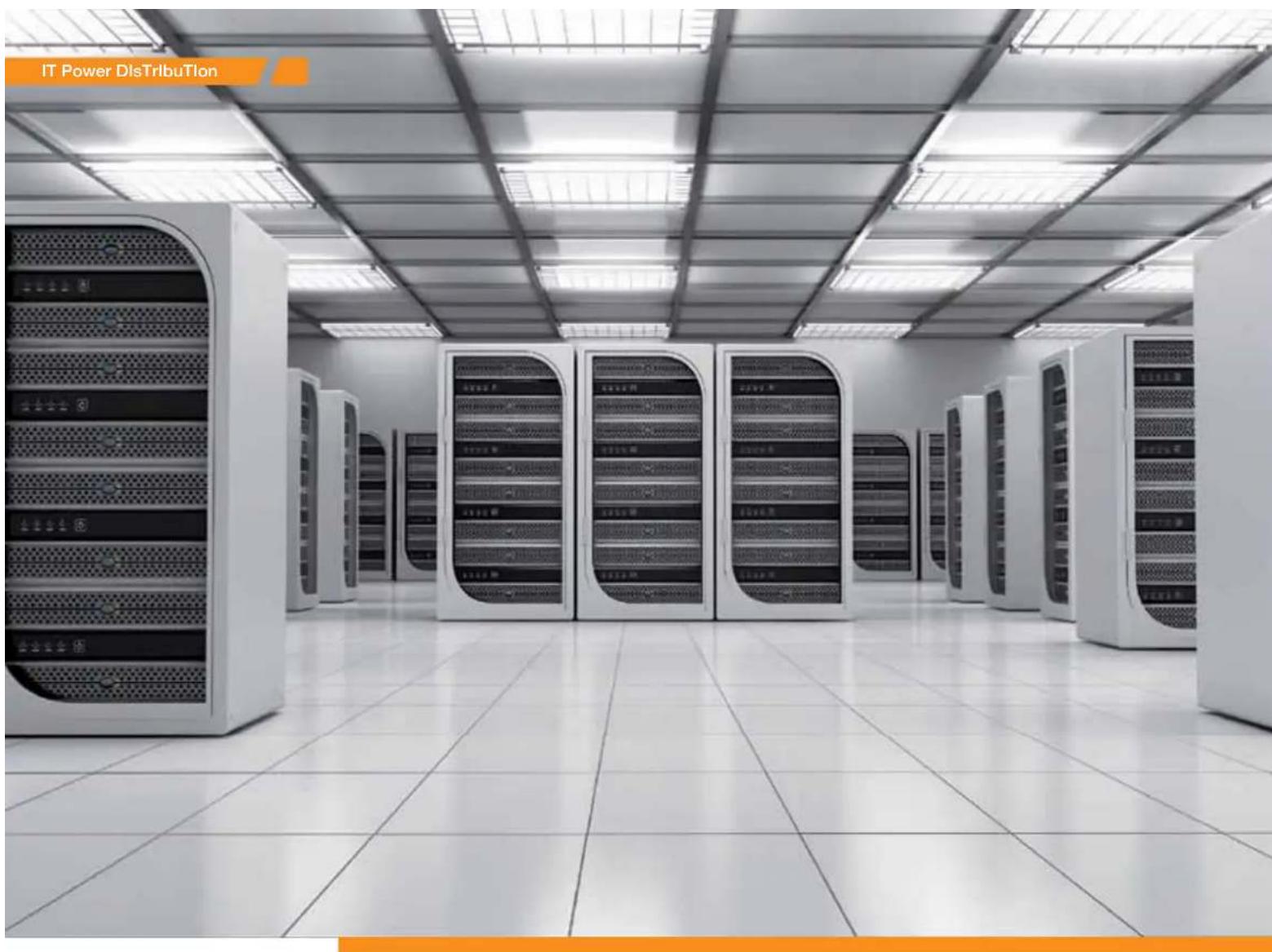

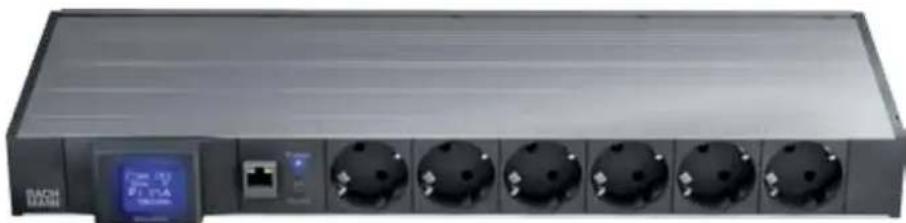

Versorgungssysteme für das effiziente Energiemanagement moderner IT Lösungen. Alles von der Stromversorgung für Schaltschränke bis zu hochwertigen integrierten Elektronik-Bauteilen.

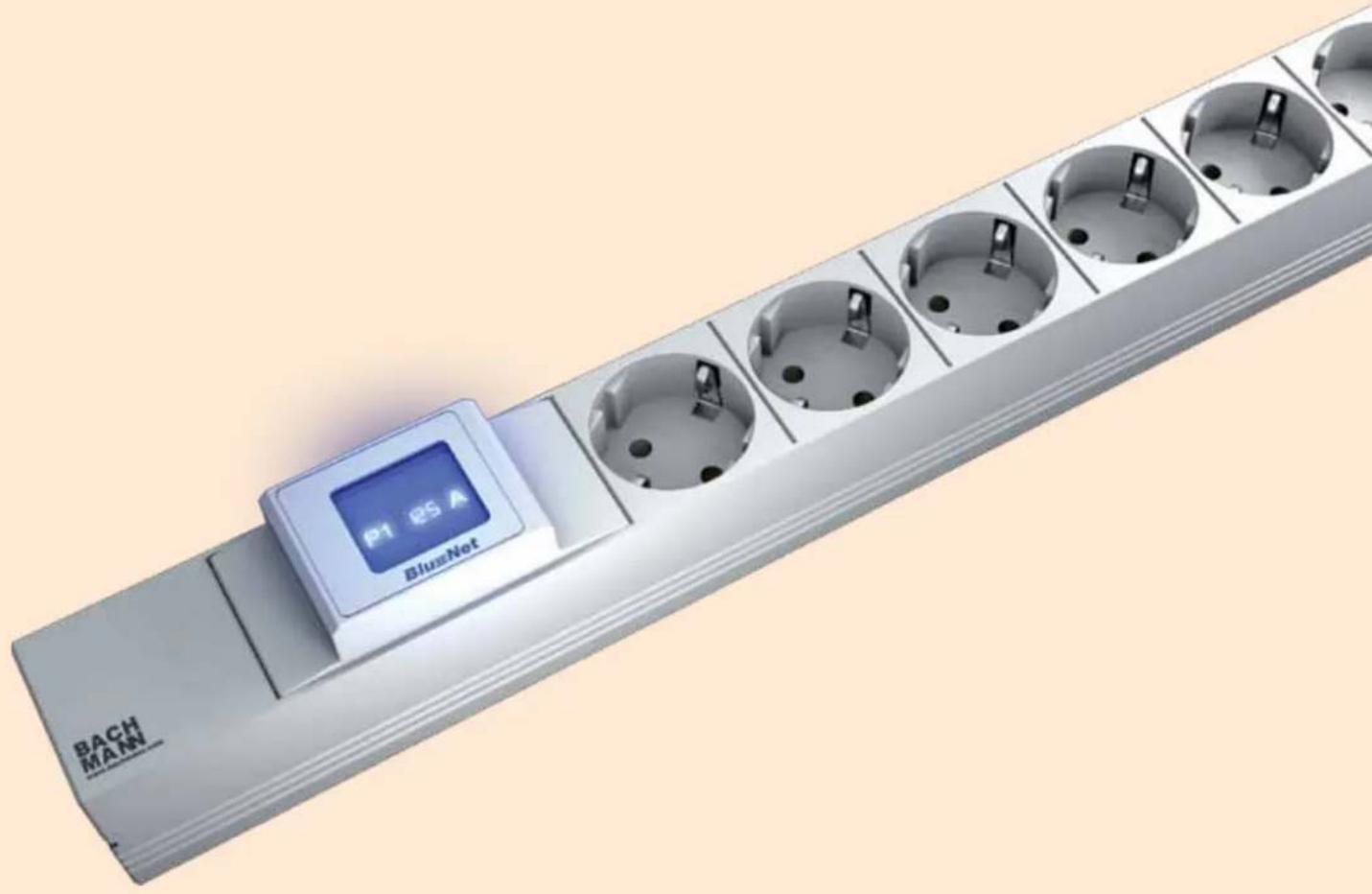

Blu≡Net

Efficient Power Management

Bachmann Elektromaterial....216

Das umfassende Programm rund um Elektrik und Elektronik. Alles, was der Fachmann braucht, stets auf dem aktuellen Stand der Technik: bewährte Komponenten, hochwertige Produkte.

NEU

FACILITY Systeme

POWER FRAME COVER

Seite 34

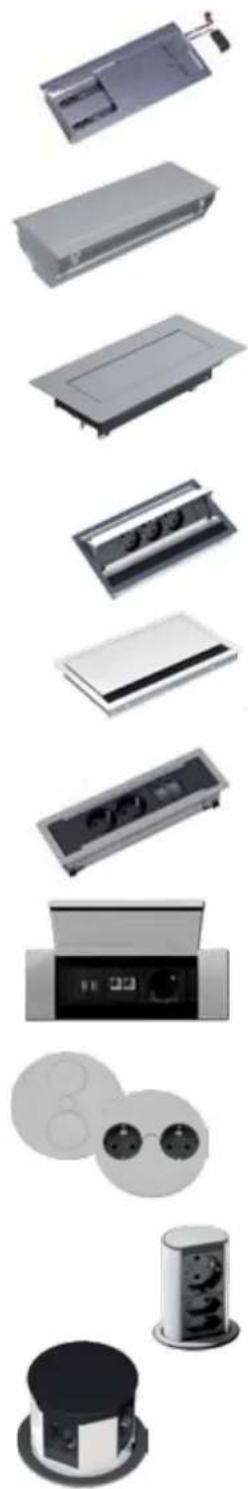

Tischanschlussfelder

SLIDE 10

Wird per Steuerung geöffnet und wieder geschlossen. In geschlossenem Zustand ist der Tischausschnitt in die Tischoberfläche bündig integriert und belastbar. Mit Drehmomentbegrenzung.

CONFERENCE 12

Energie- und Datenversorgung der praktischen Art. Im Ruhezustand in die Tischoberfläche integriert. Öffnet automatisch per Daumendruck. Mit Federklappe, schließbar mit angeschlossenen Kabeln.

TOP FRAME 16

TOP FRAME ist die neue Lösung für die Strom- und Datenversorgung in Konferenzräumen. Dank vollständig versenkbarer Abdeckung ist von jedem Sitzplatz des Tisches aus der Strom- und Datenzugriff bequem zu erreichen.

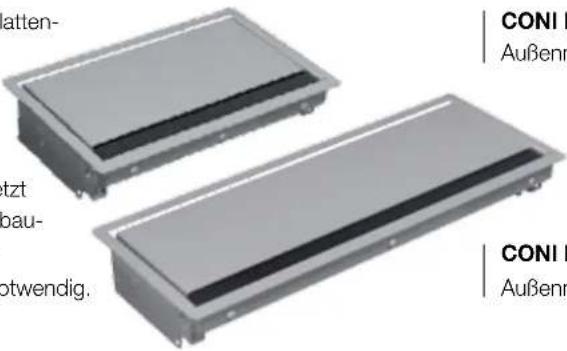

CONI 22

Freier Zugang zur Energie- und Datenversorgung auf dem Tisch. Auch mit angeschlossenen Kabeln in die Oberfläche integriert. Dank integriertem Bürsteneinsatz werden Kabel nicht geklemmt.

CONI COVER 28

Eleganter Zugang zu separaten Versorgungseinheiten unter dem Tisch. Ideal auch für nachträglichen Einbau. Mit integriertem Bürsteneinsatz, zum Schließen auch bei eingesteckten Geräten.

POWER FRAME 30

Für den integrierten Energie- und Datenanschluss von Arbeitsplätzen. Vielfältige Anwendungsmöglichkeiten. Die Steckdoseneinheit wird einfach in den Einbaurahmen eingeklickt.

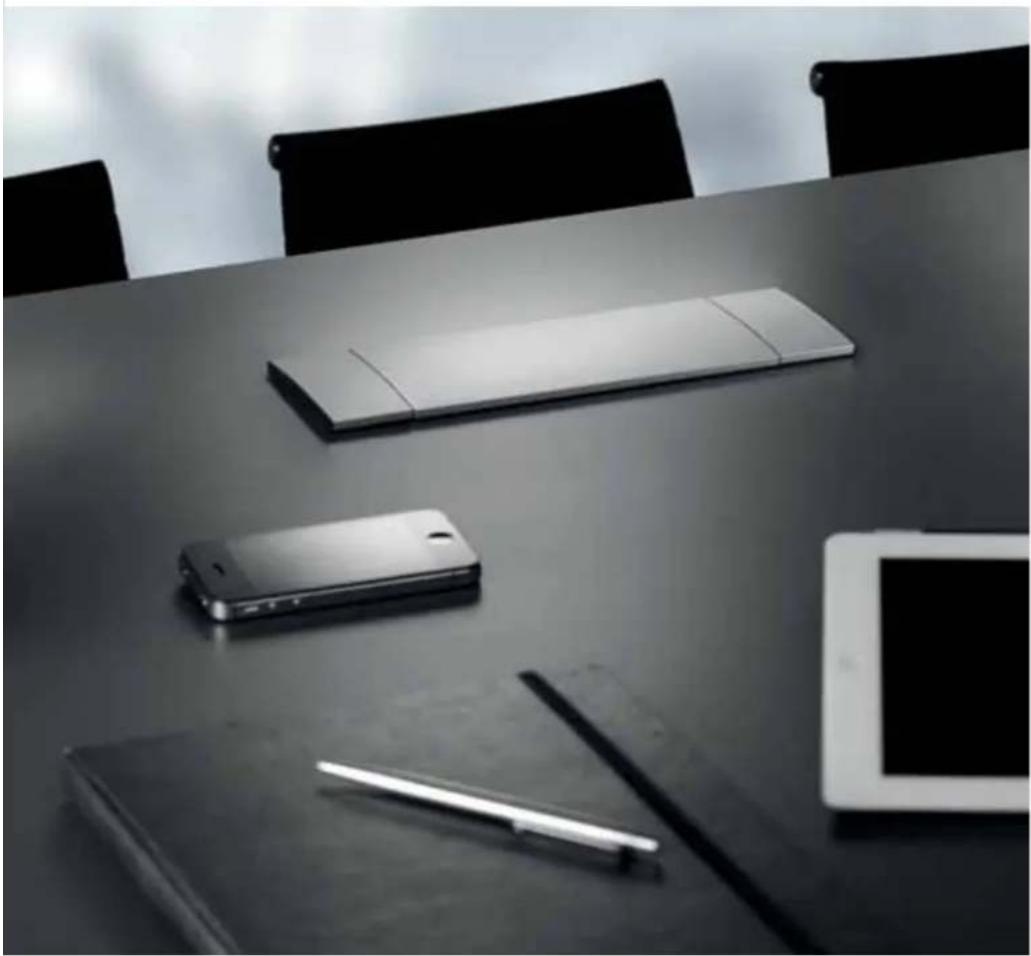

POWER FRAME COVER NEU 34

Die würdige Evolution der POWER FRAME. Eine elegante und formschöne Aluminium-Abdeckung, die besonders gut in designorientierte Konferenz- und Büro-Ambiente passt.

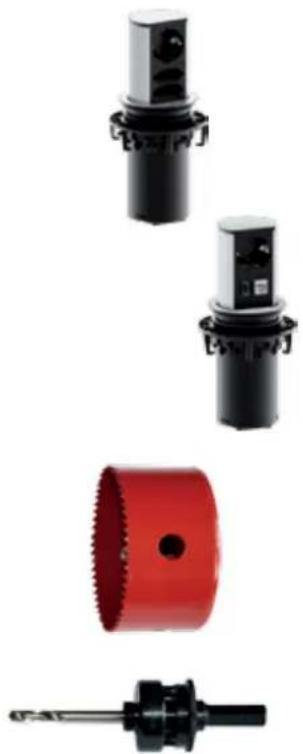

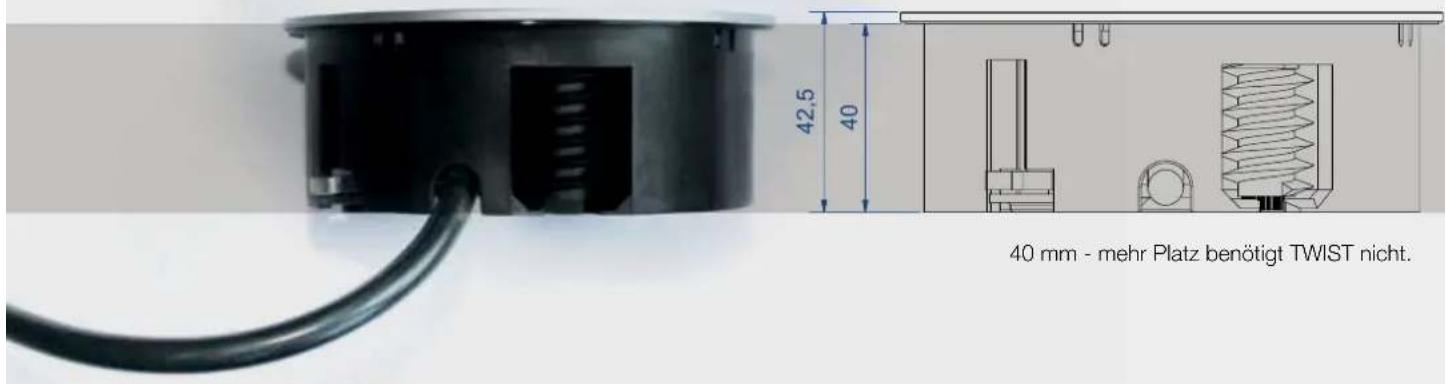

TWIST NEU 36

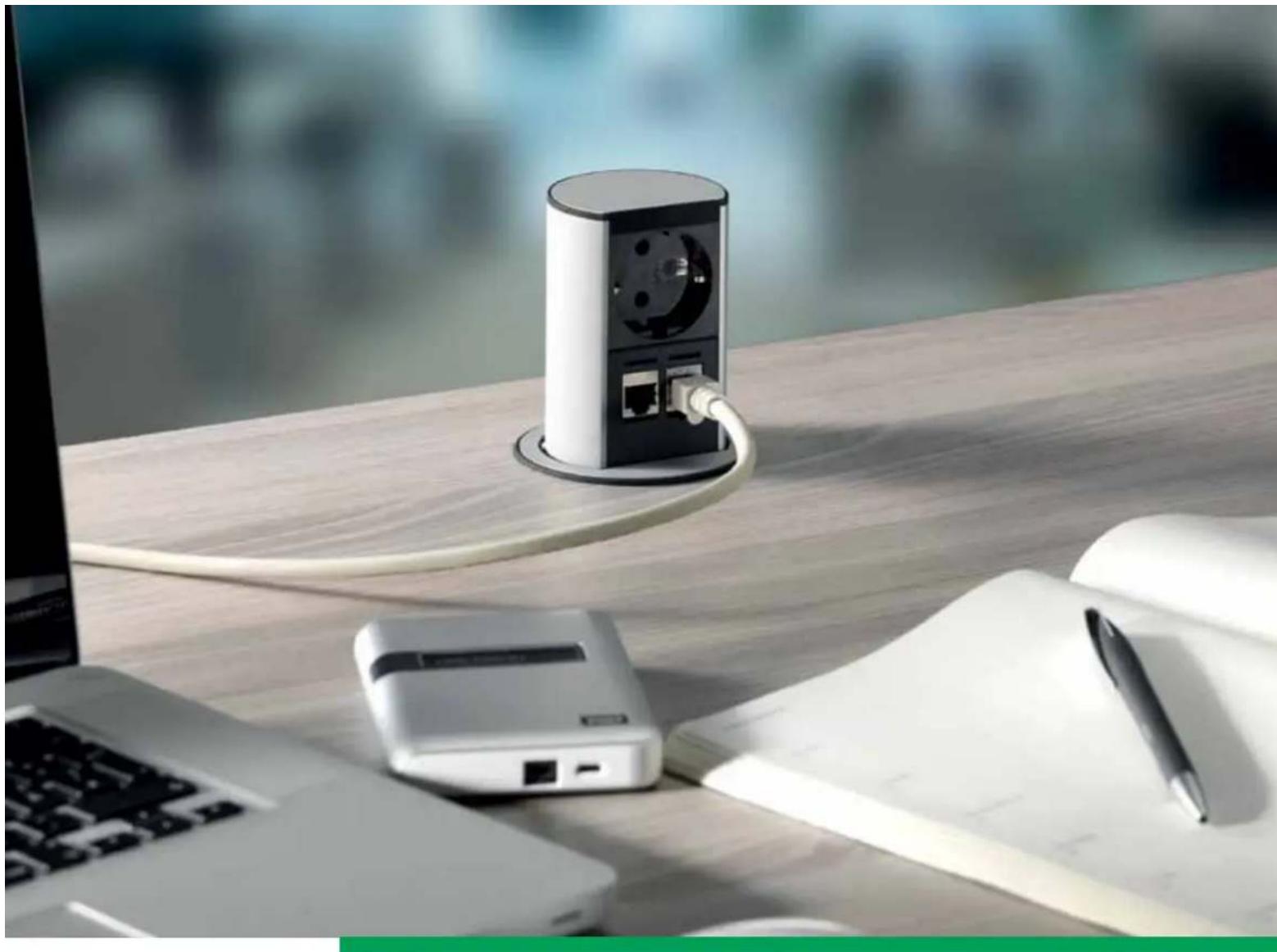

Sehr kompakte Steckdoseneinheit und platzsparende Kabelführung. TWIST ist so flach, dass sie darunterliegende Einbauten nicht stört. Red Dot Product Design Award Winner 2012

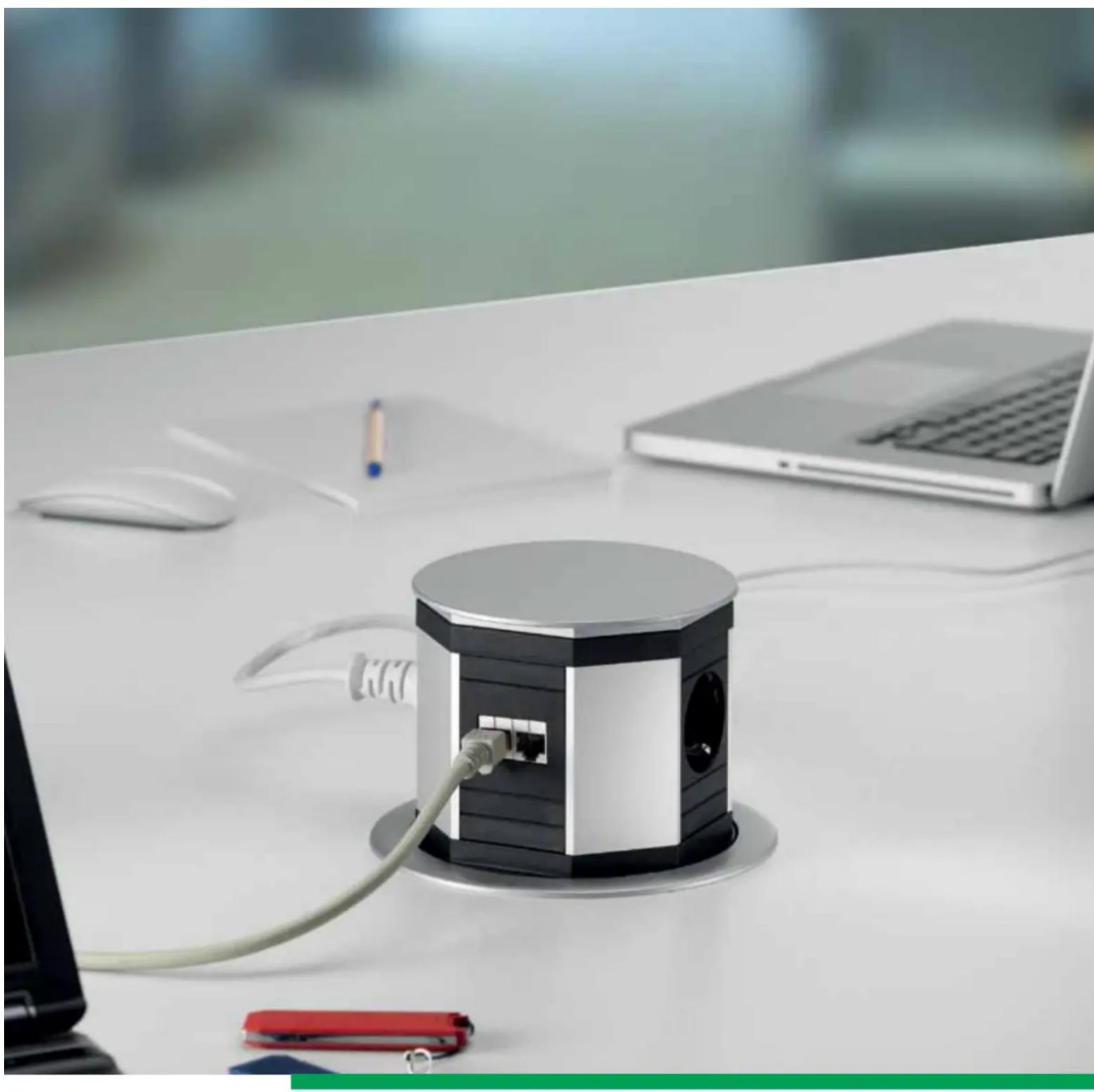

ELEVATOR NEU 38

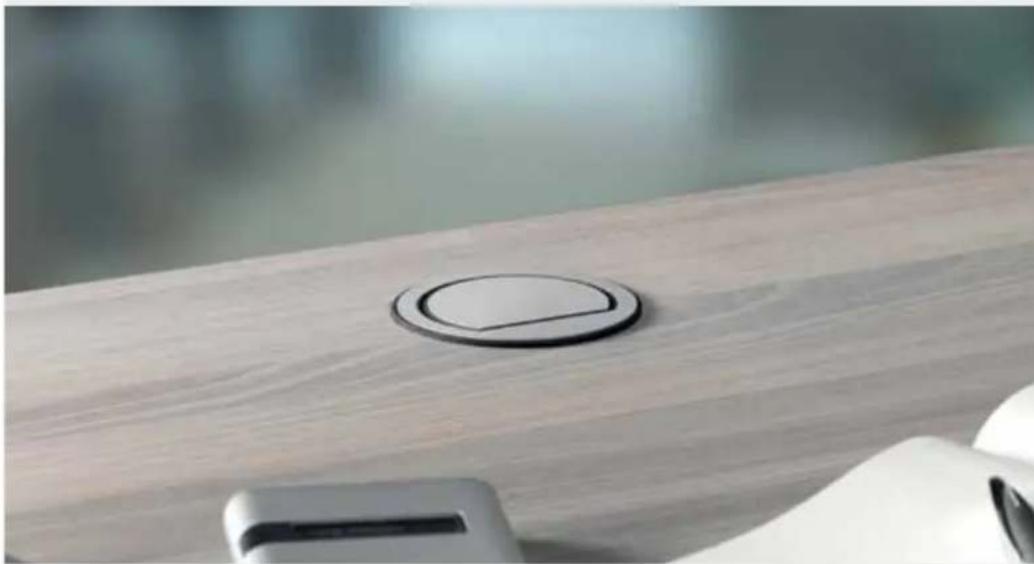

Konzipiert für 79 mm Standard-Lochdurchmesser ist ELEVATOR das kompakte Kraftpaket. Im Ruhezustand in der Tischplatte versenkt, fährt er auf leichten Druck automatisch aus.

LIFT 40

Funktionelle Kombination von anspruchsvollem Design und präziser Mechanik. Im Ruhezustand in der Tischplatte versenkt. Fährt auf leichten Druck automatisch aus. Zum Andocken auf vier Seiten.

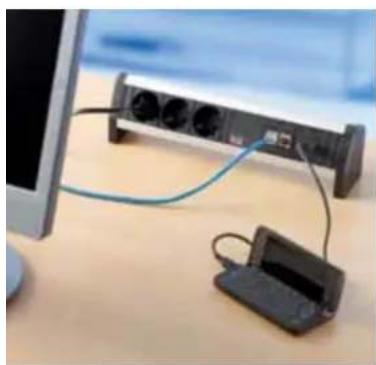

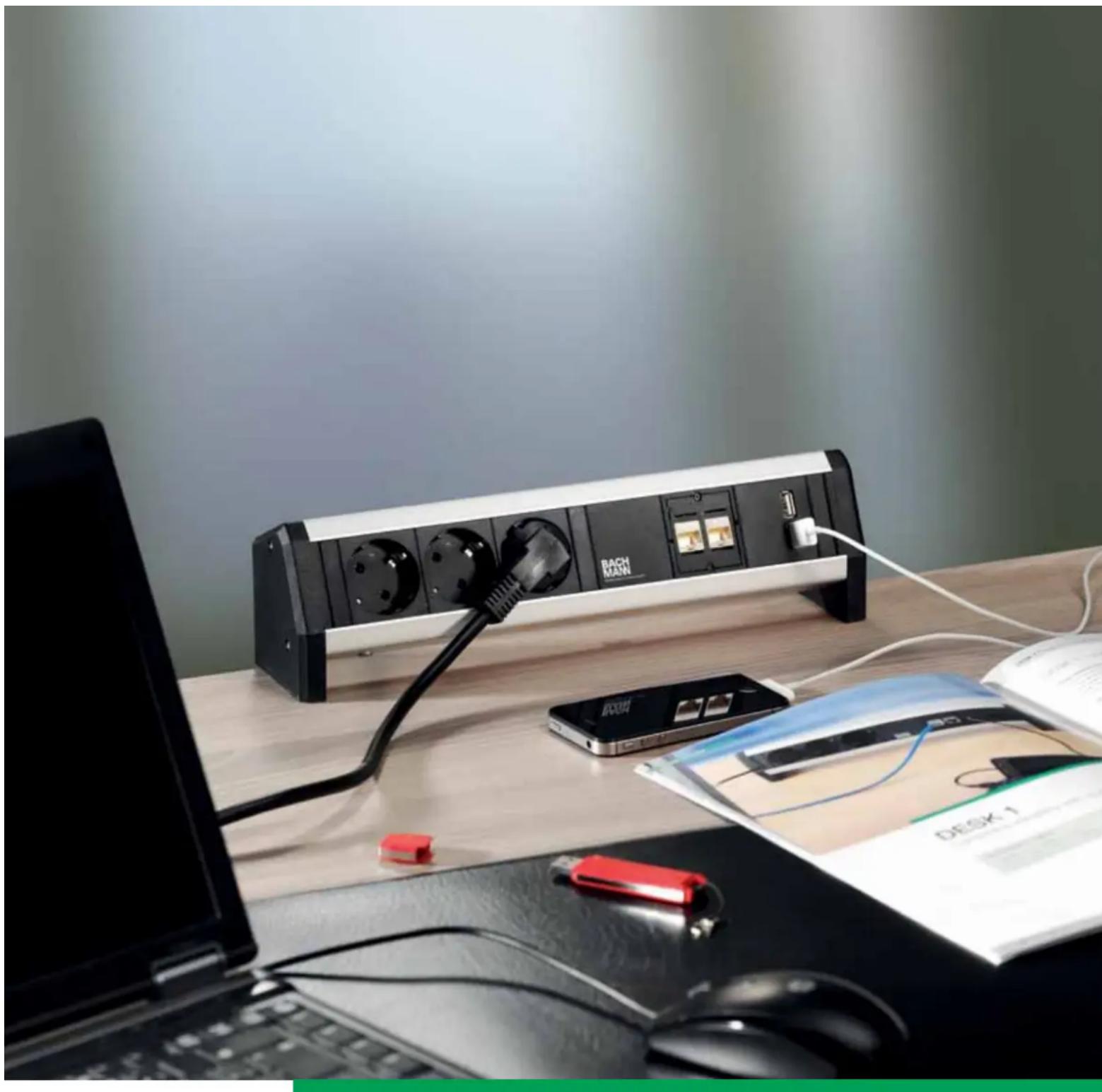

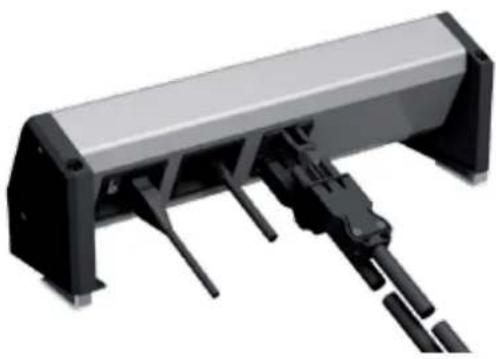

DESK 1 44

Ideal, wo Arbeitsplätze flexibel genutzt werden. Modularer Aufbau für individuelle Bestückung mit Kommunikations- und Versorgungsanschlüssen. Fest installiert oder frei aufgestellt.

DESK 2....54

Die neue Generation der Desk mit gehobenem Designanspruch. Die Zukunftssicherheit bleibt durch die gewohnte Modularität erhalten.

STEP 60

Für die flexible Energie- und Datenversorgung an Arbeitsplätzen, in Trennwandsystemen, Doppelböden etc. Nahezu grenzenlose Möglichkeiten durch konsequente Modularität.

Custom Module

CUSTOM MODULE 66

CUSTOM steht in diesem Katalog überall dort, wo Module flexibel gewechselt werden können. CUSTOM MODULE für Daten-, Video- und Audioverbindungen passen Bachmann Facility Systeme individuellen Anforderungen optimal an.

Medientechnik

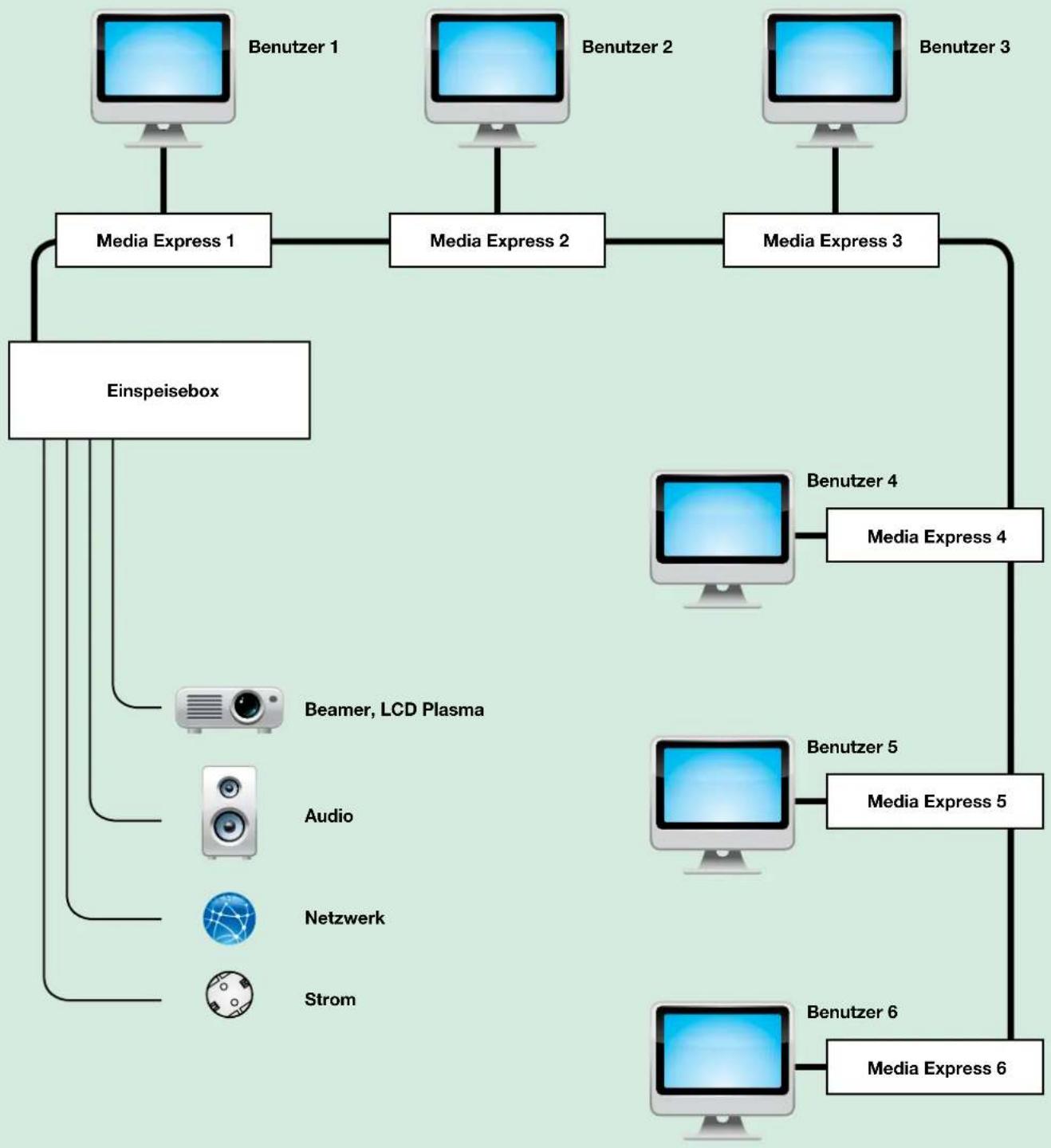

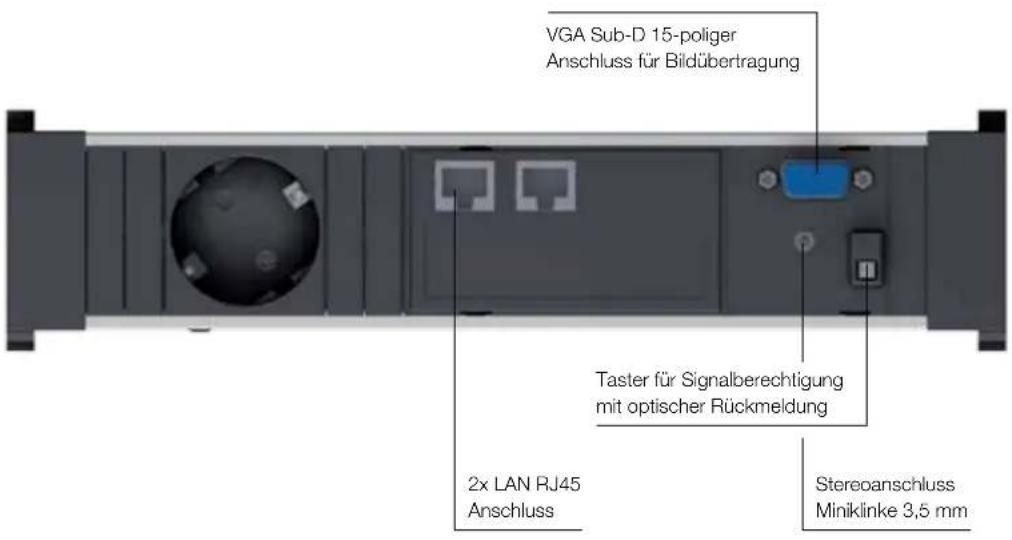

Media Express 98

Einfach und effizient durch Plug & Play-Technologie

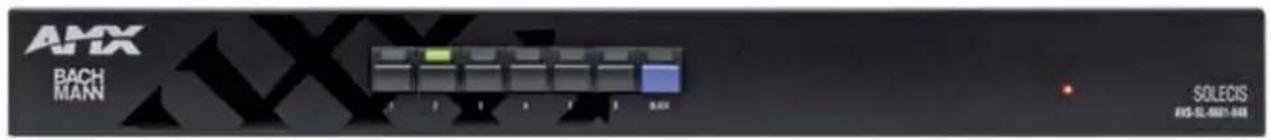

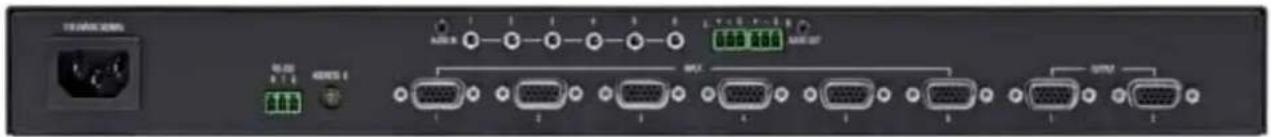

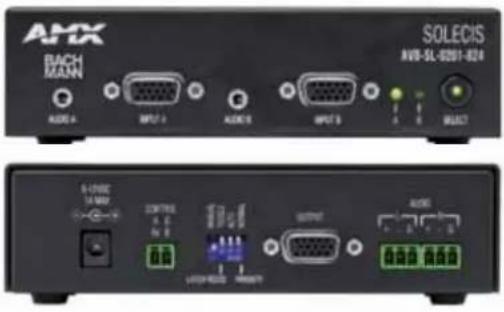

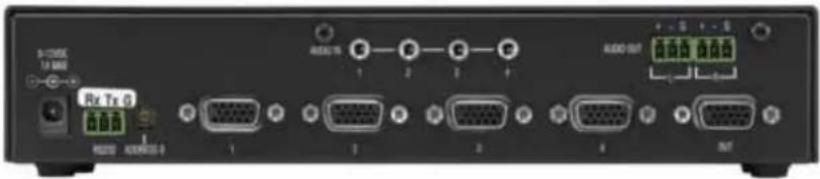

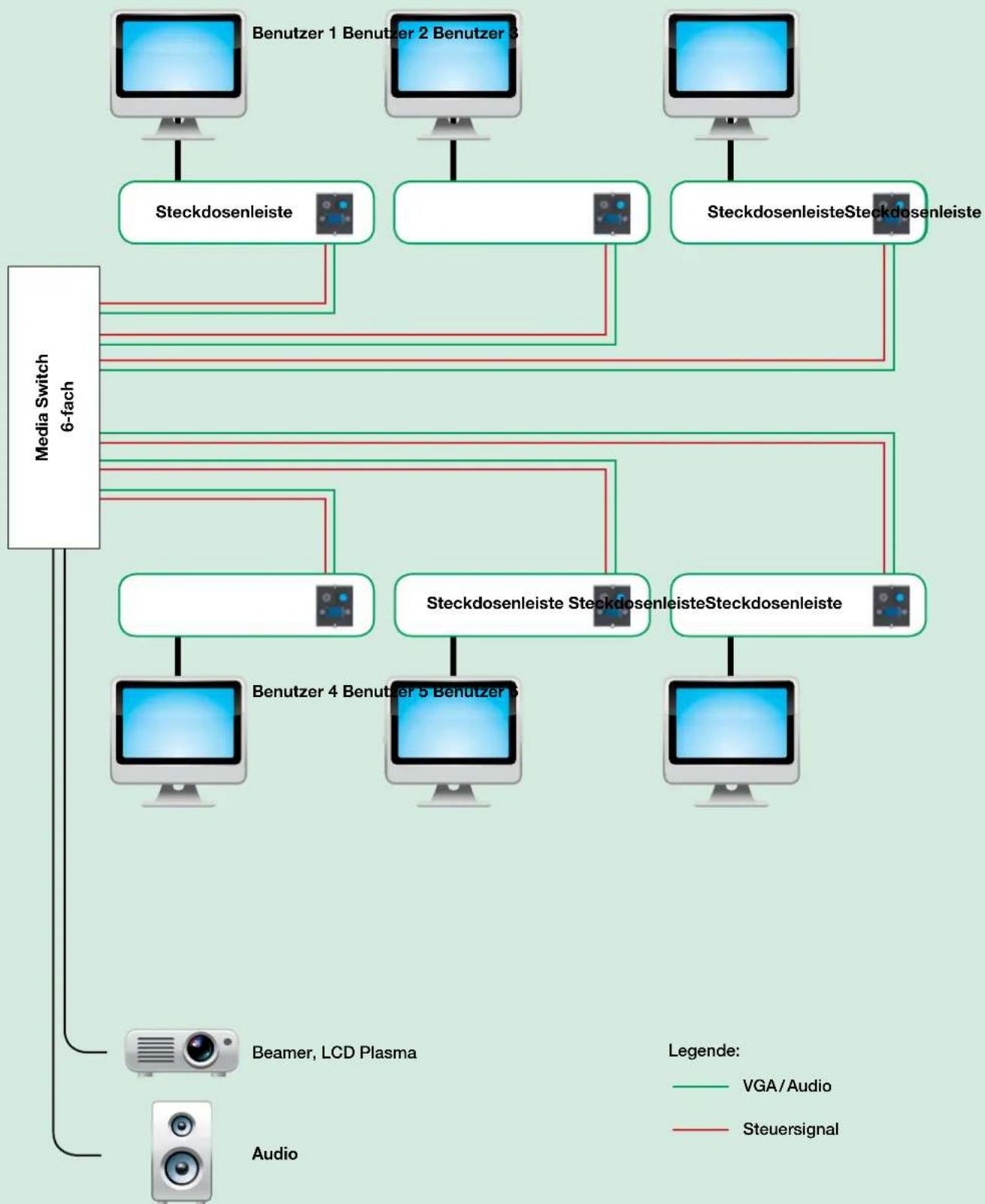

Media Switch 104

Flexibilität und Betriebssicherheit durch hochwertige Komponenten

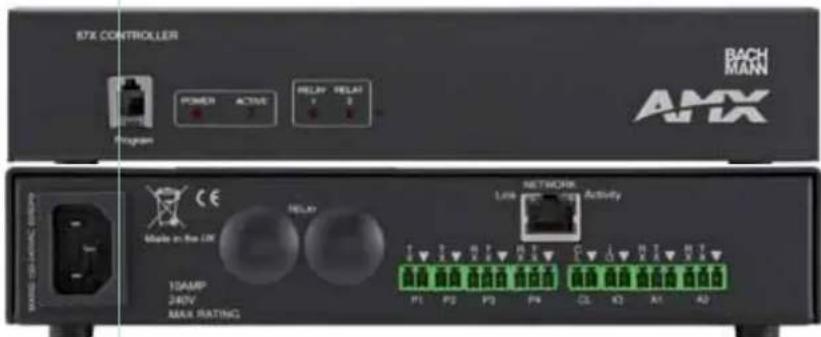

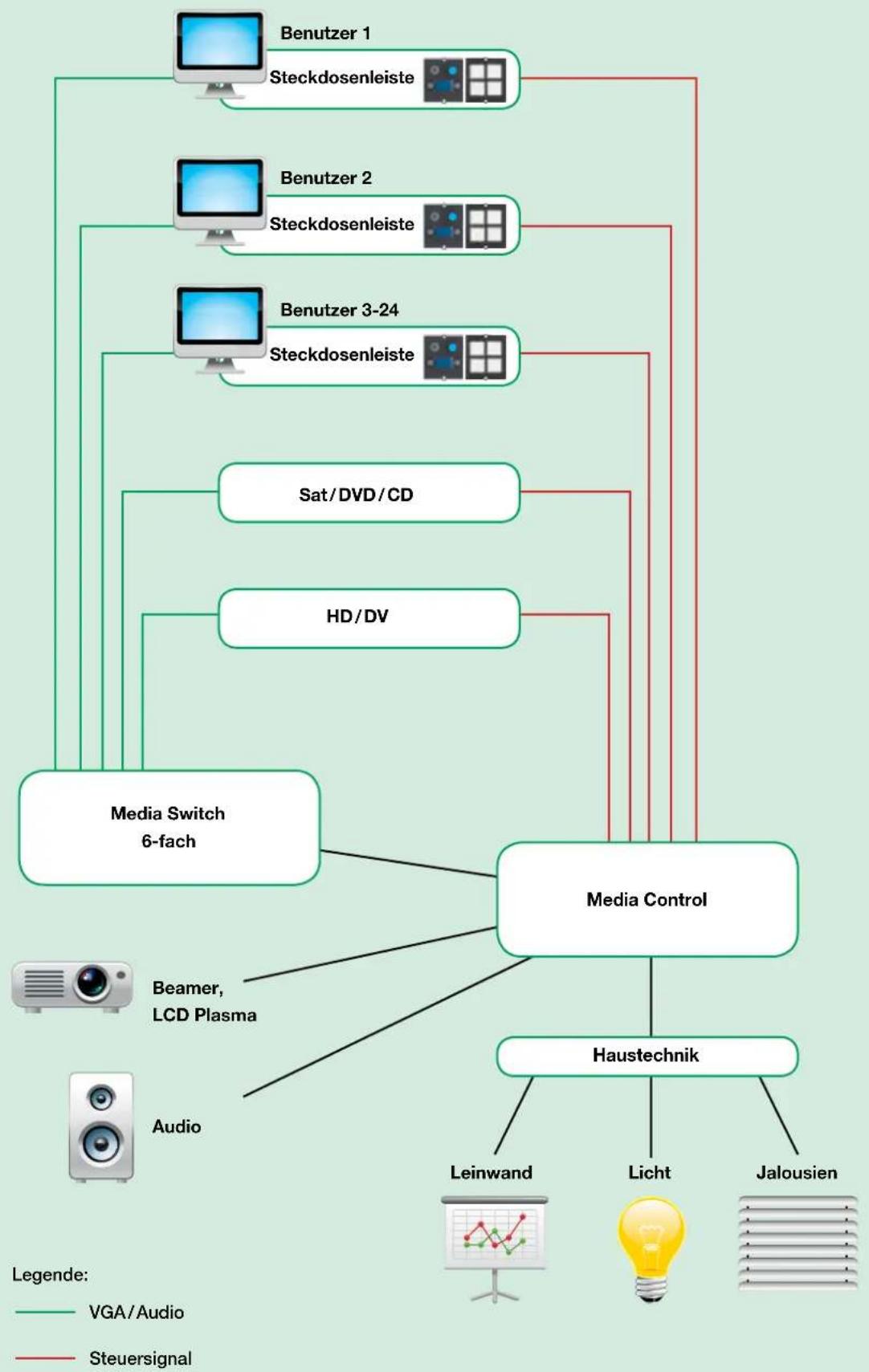

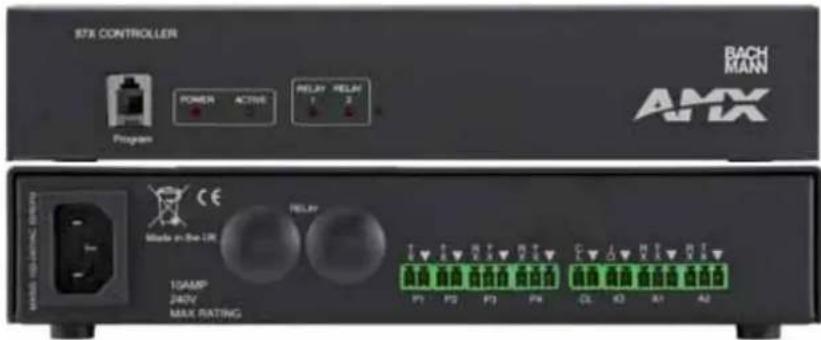

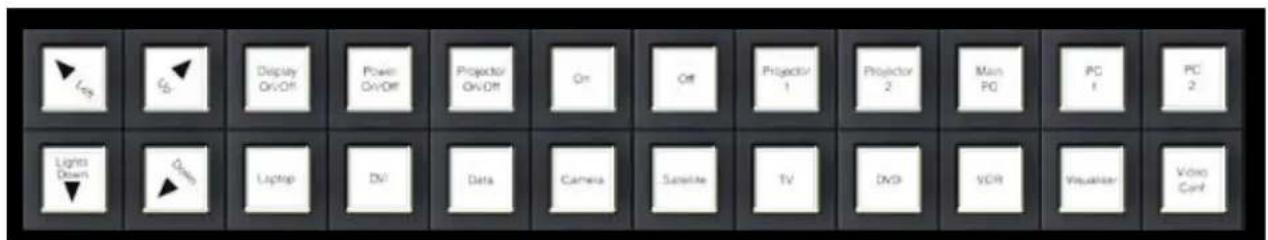

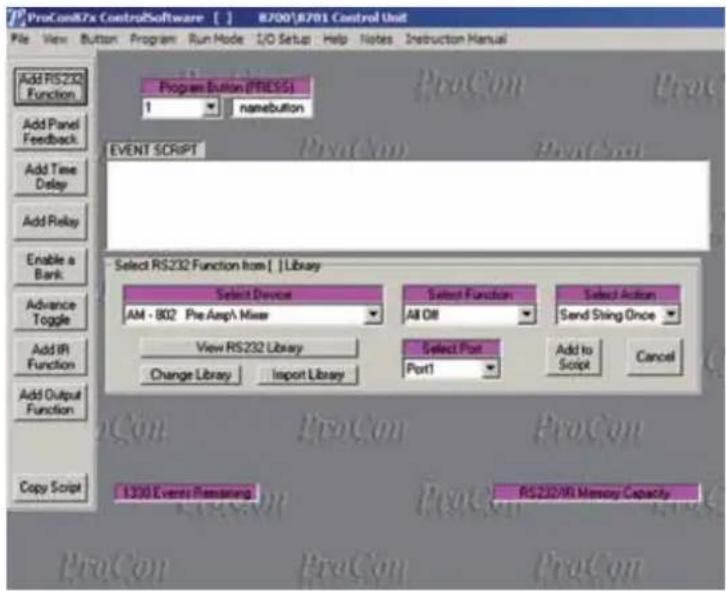

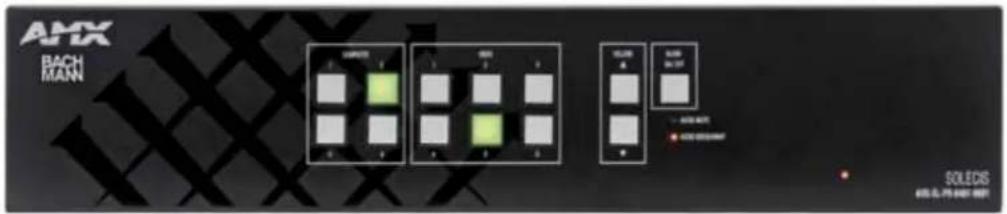

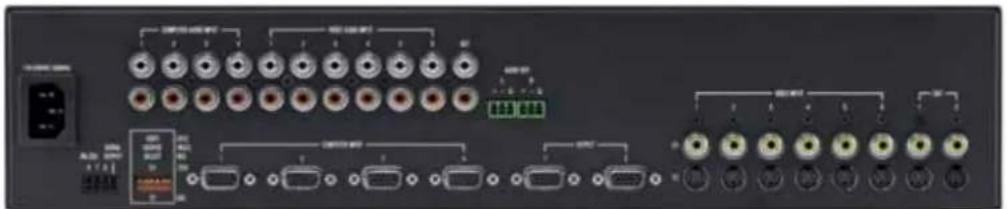

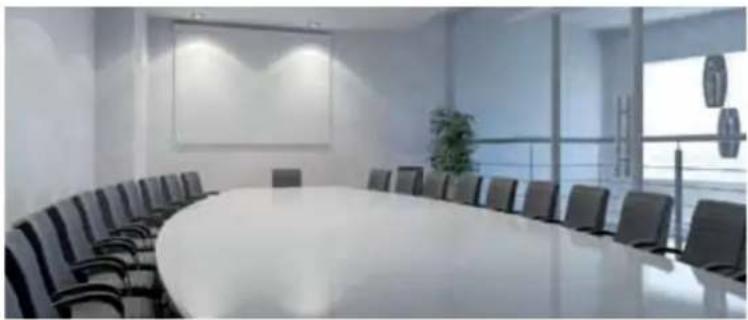

Media Control....110

Komplexe Abläufe einfach steuern in Medien- und Facility-Anwendungen

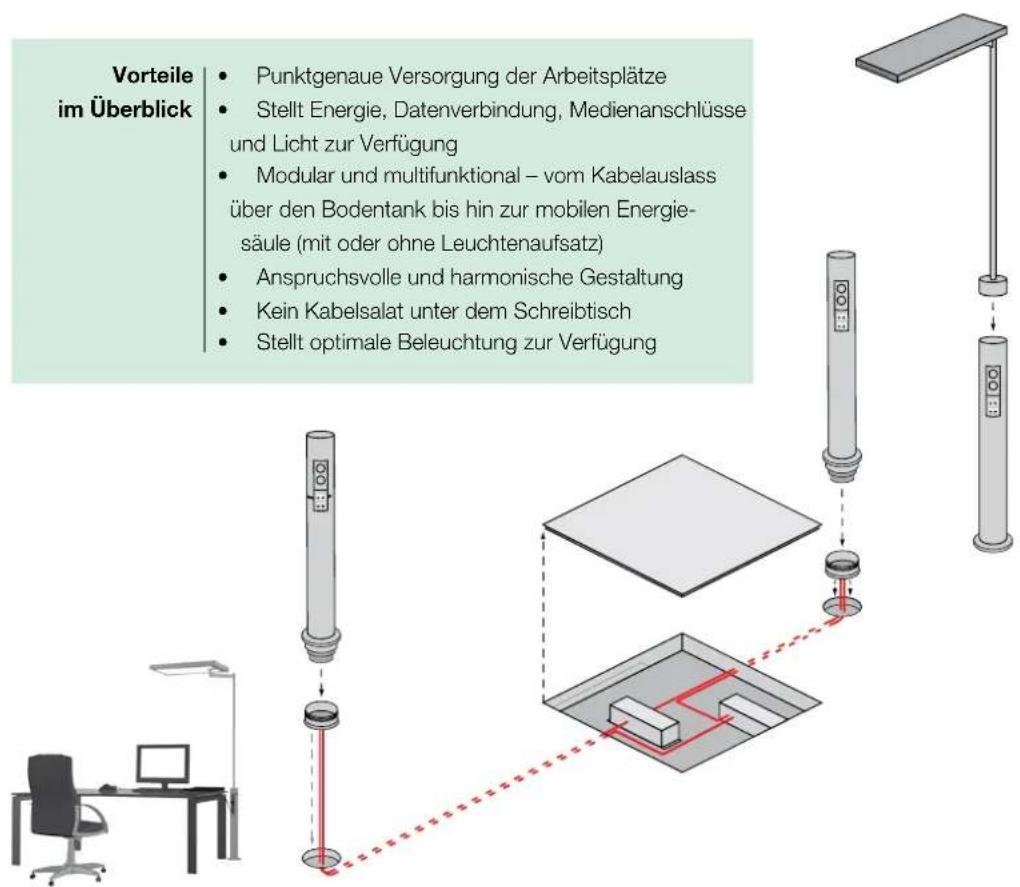

LanLight® Systemübersicht 122

Modulare Gebäude-Installationslösung für die flexible Versorgung von Office-Arbeitsplätzen

Grundeinheit und Einsätze.... 124

Anschlussplatten für Strom und Daten

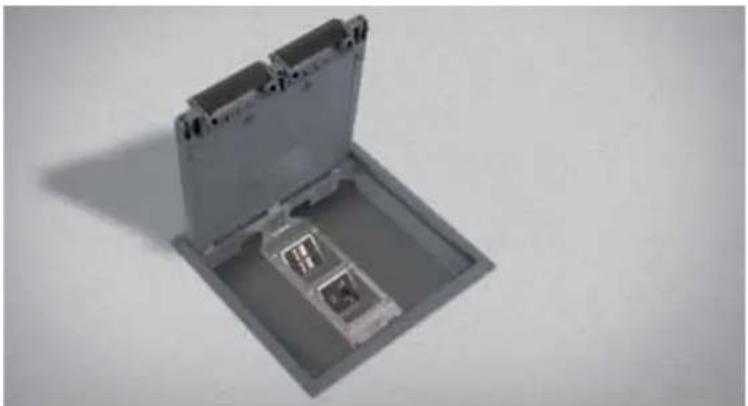

Liftdeckel 126

Moderne Bodentanks für trocken gereinigte Böden

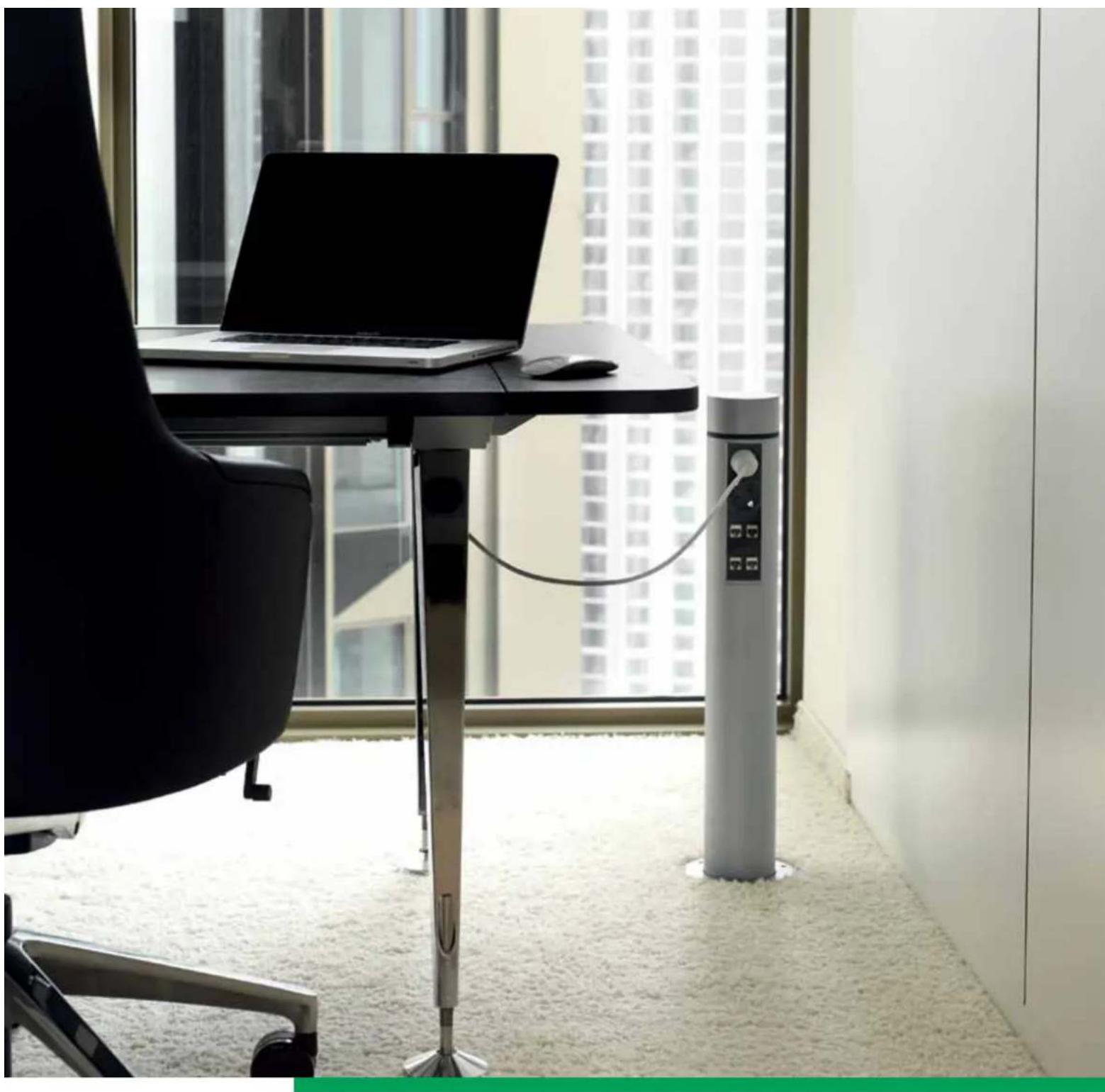

Säulen 127

Mobile Säulen für Strom- und Datenverteilung in Doppel- und Hohlraumböden

Unterflur-Verteiler für Strom- und Datentechnik

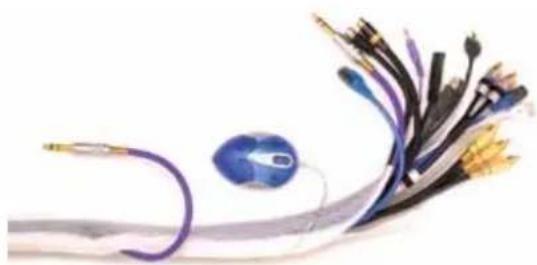

ZUBEHÖR, LEITUNGEN & KABELMANAGEMENT....132

Custom

LanLight®

Funktionalität auf Tastendruck

SLIDE wird per Tastendruck geöffnet und wieder geschlossen. Beim Öffnen versenkt die integrierte Elektronik den Tischausschnitt unter die Tischplatte. Für freien Zugriff auf die Energie- und Datenversorgungsmodule. In geschlossenem Zustand ist der Tischausschnitt in die Tischoberfläche bündig integriert und besonders praktisch.

Für die Sicherheit von Anwendern und Kabeln sorgt eine elektronisch geregelte Drehmomentbegrenzung. Ein Quetschen von Fingern oder Versorgungskabeln ist ausgeschlossen. Die SLIDE ist in unterschiedlichen Konfigurationen verfügbar, Steckdoseneinheiten können einfach ausgetauscht werden.

SLIDE – auf zurückhaltende Art, Funktionen freizugeben, wenn sie gebraucht werden. Einfach per Tastendruck.

Vorteile im Überblick

• Öffnen und Schließen per Tastendruck
  • Belastbar in geschlossenem Zustand
  • Voll in die Tischoberfläche integriert
• Sicherheit durch Drehmomentbegrenzung
  • Steckdoseneinheit problemlos austauschbar

Artikelnr. Ausführung

SLIDE Gehäuse Schwarz

913.000 · Modul zur Montage in Tischsysteme

- Anschlussfertig inkl. Bewegungsmechanismus, Steuerungselektronik und Befestigungsmaterial

• Inkl. Einbaurahmen für 2 Steckdoseneinheiten (siehe Seite 16)
• Inkl. Edelstahltatster mit 2,0 m Steuerleitung und Anschlussstecker zur Steuerung der SLIDE
• Geeignet für den Einbau in Platten (Plattenstärke muss auf 8 mm angepasst werden)
• Inkl. Ausschnittszeichnung für die Tischbearbeitung
• Maße (L x B x H): ca. 725 x 340,5 x 70,3 mm

SLIDE Gehäuse beleuchtet Schwarz

913.005 · Einbaurahmen zur Montage in Tischsysteme

• Anschlussfertig inkl. Bewegungsmechanismus, Steuerungselektronik und Befestigungsmaterial
• Mit 2 blauen LED Lichtleisten, leuchten im geöffneten Zustand
• Inkl. Einbaurahmen für 2 Steckdoseneinheiten (siehe Seite 16)
• Inkl. Edelstahltaster mit 2,0 m Steuerleitung und Anschlussstecker zur Steuerung der SLIDE
• Geeignet für den Einbau in Platten (Plattenstärke muss auf 8 mm angepasst werden)
• Inkl. Ausschnittszeichnung für die Tischbearbeitung
  · Maße (L x B x H): ca. 725 x 340,5 x 70,3 mm

Passende Steckdoseneinheiten für Slide, Conference und Top Frame finden Sie auf Seite 20/21

SLIDE – komfortabel auch beim Einbau.

Alles vorbereitet für schnelle Befestigung

Das SLIDE Modul wird an der Unterseite der Tischplatte angeschraubt. Die Anschraubmöglichkeit ist auf eine Plattenstärke von 20 mm ausgelegt. Bei Tischplatten, größer als 20 mm muss der Bereich um das SLIDE Modul Gehäuse auf 20 mm Stärke zugefräst werden.

Die Abmessungen des beweglichen Tischausschnitts liegen bei ca. (L x B) 302,5 x 236 mm. Der Steckdosen-Einbaurahmen wird am SLIDE Modul mit den im Lieferumfang enthaltenen Schrauben befestigt. An diesem Einbaurahmen lassen sich auch die Steckdoseneinheiten (in der kurzen Ausführung) integrieren und bei Bedarf auswechseln. Steckdoseneinheiten finden Sie auf Seite 20/21.

Ausführung der Leitungen auch geschlossen möglich

Der bewegliche Wagen des SLIDE Moduls wird über einen Taster geöffnet bzw. geschlossen. Der Wagen selbst kann einen „längeren Einschnitt“ haben, damit Leitungen selbst in geschlossenem Zustand ausgeführt werden können. Durch die Ausführung des Tischausschnitts kann der Kunde entscheiden, ob er diesen Einschnitt auch an der Tischoberfläche anbietet.

Elektronik schafft Sicherheit

Sobald beim Zufahren des „Wagens“ ein Widerstand spürbar wird, stoppt die Elektronik den Wagen. So können weder Finger noch Leitungen eingeklemmt, verletzt bzw. beschädigt werden.

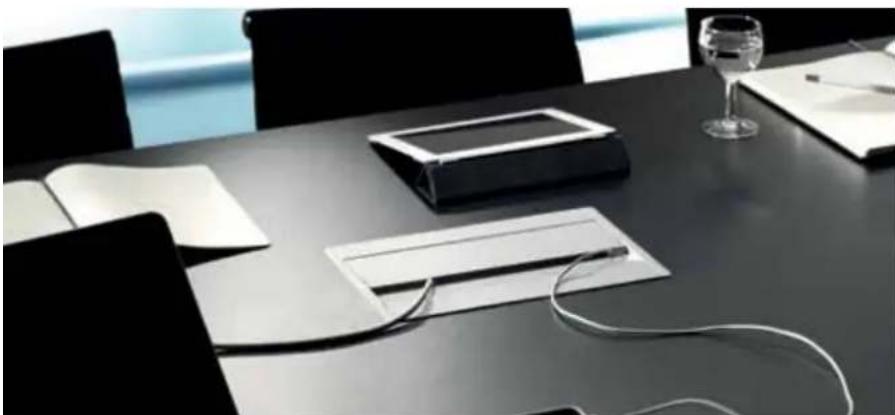

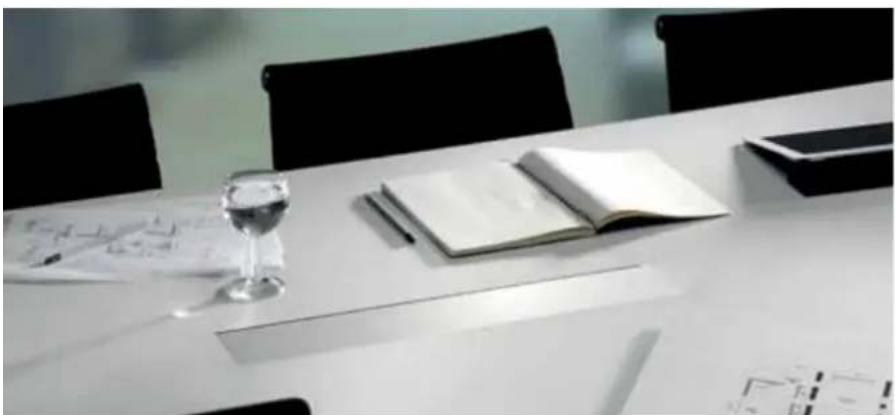

CONFERENCE löst den individuellen Zugriff auf die Energie- und Datenversorgung auf höchst elegante und diskrete Art. An Konferenz- und Schulungstischen ebenso wie an hochwertigen Arbeitsplätzen.

Im Ruhezustand ist CONFERENCE in die Tischoberfläche integriert. Werden Anschlüsse gebraucht, genügt ein Daumendruck und die per Magnetverschluss gehaltene Öffnungsklappe schwenkt nach oben. Sind Notebook, Beamer, Mikro und Co. angeschlossen, kann die Öffnungsklappe wieder geschlossen werden. Die gegenüber liegende schmale Verschlussklappe passt sich den ausgeführten Kabeln an, nichts wird gequetscht, die edle Optik des Tisches bleibt erhalten.

CONFERENCE Einbaurahmen gibt es sowohl für den nachträglichen Einbau, als auch für den bündigen Einbau in Tischplatten. Beim Untertischeinbau sind Öffnungs- und Verschlussklappe bündig mit der Tischoberfläche. Da wir die Klappen auf Wunsch in so gut wie allen Beschichtungen und auch in furnierbarer Ausführung liefern, erfüllt CONFERENCE auch höchste Anforderungen an edles Design und harmonische Gestaltung.

Die Konfiguration der Datenanschlüsse kann bei CONFERENCE frei gewählt werden. Darüber hinaus besteht jederzeit die Möglichkeit, die jeweilige Steckdosen einheit schnell und ohne Werkzeug auszuwechseln. Damit höchste Funktionalität und hochwertiges Design über viele Jahre den Entwicklungen der Kommunikationstechnik angepasst werden können.

Vorteile im Überblick

• In die Tischoberfläche integriert
- Öffnen per Daumendruck
• Schließbar mit angeschlossenen Kabeln
• Für nachträglichen wie auch bündigen Einbau
• Bündig mit Tischplatte einbaubar
- Oberfläche furnierbar
• Freie Wahl der Konfiguration (siehe Custom Module ab Seite 66)
- Schneller Austausch der kompletten Steckdoseneinheit

CONFERENCE wird einfach per Daumendruck geöffnet. Die Einheit kann dank flexibler Verschlussklappe auch bei eingesteckten Geräten geschlossen werden, ohne dabei Kabel zu quetschen.

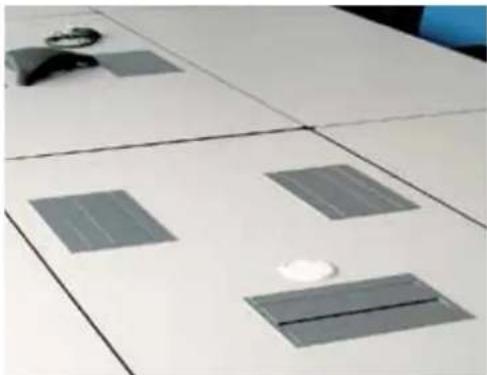

CONFERENCE – so variabel wie es der Einsatz erfordert.

Einfache Montage des Einbaurahmens

Die Montage des Einbaurahmens ist sehr einfach und kann mit üblichen Werkzeugen erfolgen. Ein rechteckiger Ausschnitt in der Tischplatte genügt.

Rahmenlos

Conference Untertischeinbaurahmen (rahmenlos) werden von der unteren Seite der Tischplatte montiert. Damit sind auf der Tischoberfläche nur die schwenkbaren Klappen sichtbar. Für die besondere Bearbeitung der Tischausschnitte stehen Ihnen im Lieferumfang entsprechende Zeichnungen oder im Downloadbereich auf www.bachmann.com zur Verfügung. Bei Bedarf lassen sich die Klappen mittels dem integrierten Bajonettverschluss aus dem Einbaurahmen entnehmen. Auf den Klappen kann somit, mittels Klebetechnik, auch ein entsprechendes Furnier von der Tischober fläche aufgetragen werden (die Bearbeitung erfolgt nicht ab Werk).

Ausschnittsmaße erhalten Sie in der Verpackung des Einbaurahmens, per E-Mail oder im Downloadbereich auf www.bachmann.com

Steckdoseneinheit einfach einklicken

Die Steckdoseneinheit muss separat vom Einbaurahmen bestellt werden. Sie wird werkzeuglos in den Einbaurahmen eingeklickt. Die Austauschbarkeit der Steckdoseneinheit garantiert dem Nutzer langfristig Flexibilität und Zukunftssicherheit.

CONFERENCE mit Rahmen

• Seitenteile abgerundet, mit Möglichkeit zum bündigen Einbau in die Tischoberfläche
• Inkl. Schnellwechsel-Vorrichtung zum Auswechseln der Steckdoseneinheit
  · Inkl. Befestigungskrallen und Montageanweisung mit Ausschnittmaßen

Artikelnr. Ausführung

CONFERENCE Einbaurahmen, lang Mondsteineisenglimmer

338.0200 · Außenmaße: ca. 466,1 x 182,4 mm, Einbaumaße: ca. 450,1 x 166,4 mm · Einbautiefe: 110 mm

CONFERENCE Einbaurahmen, kurz Mondsteineisenglimmer

338.0201 · Außenmaße: ca. 284,6 x 182,4 mm, Einbaumaße: ca. 268,6 x 166,4 mm · Einbautiefe: 110 mm

CONFERENCE Einbaurahmen, lang RAL9006, Silbergrau

338.0221 · Außenmaße: ca. 466,1 x 182,4 mm, Einbaumaße: ca. 450,1 x 166,4 mm · Einbautiefe: 110 mm

CONFERENCE Einbaurahmen, kurz RAL9006, Silbergrau

338.0219 · Außenmaße: ca. 284,6 x 182,4 mm, Einbaumaße: ca. 268,6 x 166,4 mm · Einbautiefe: 110 mm

CONFERENCE Einbaurahmen, lang Chromeffektlack

338.0212 · Außenmaße: ca. 466,1 x 182,4 mm, Einbaumaße: ca. 450,1 x 166,4 mm - Einbautiefe: 110 mm

CONFERENCE Einbaurahmen, kurz Chromeffektlack

338.0210 · Außenmaße: ca. 284,6 x 182,4 mm, Einbaumaße: ca. 268,6 x 166,4 mm · Einbautiefe: 110 mm

CONFERENCE rahmenlos

Artikelnr. Ausführung

CONFERENCE Untertischeinbaurahmen, lang RAL9006, Silbergrau

338.0230 · Abmessungen (sichtbare Oberfläche): ca. 442,5 x 119 mm · Einbautiefe: 107 mm

CONFERENCE Untertischeinbaurahmen, kurz RAL9006, Silbergrau

338.0231 · Abmessungen (sichtbare Oberfläche): ca. 261,5 x 119 mm · Einbautiefe: 107 mm

Passende Steckdoseneinheiten für Slide, Conference und Top Frame finden Sie auf Seite 20/21

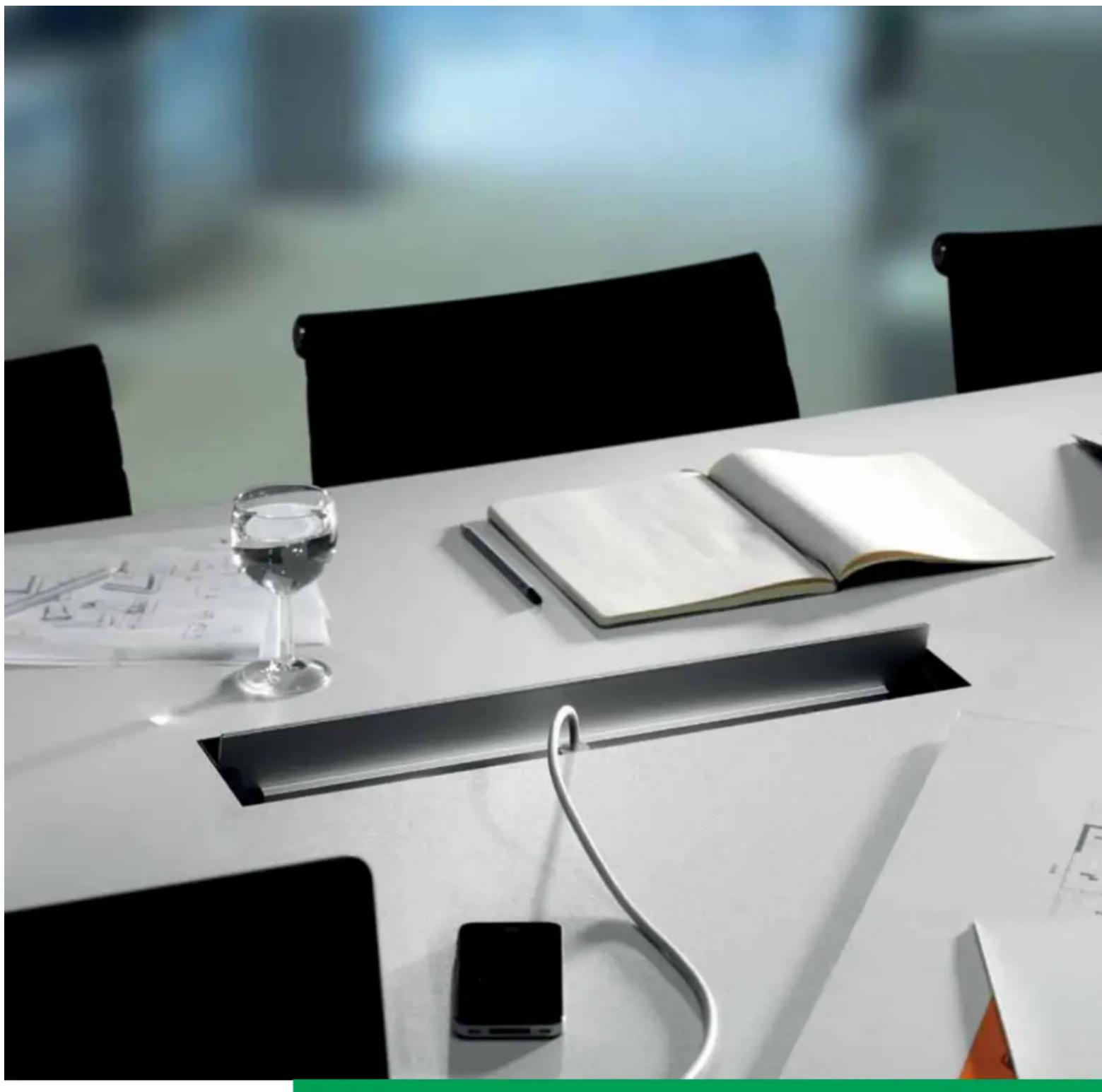

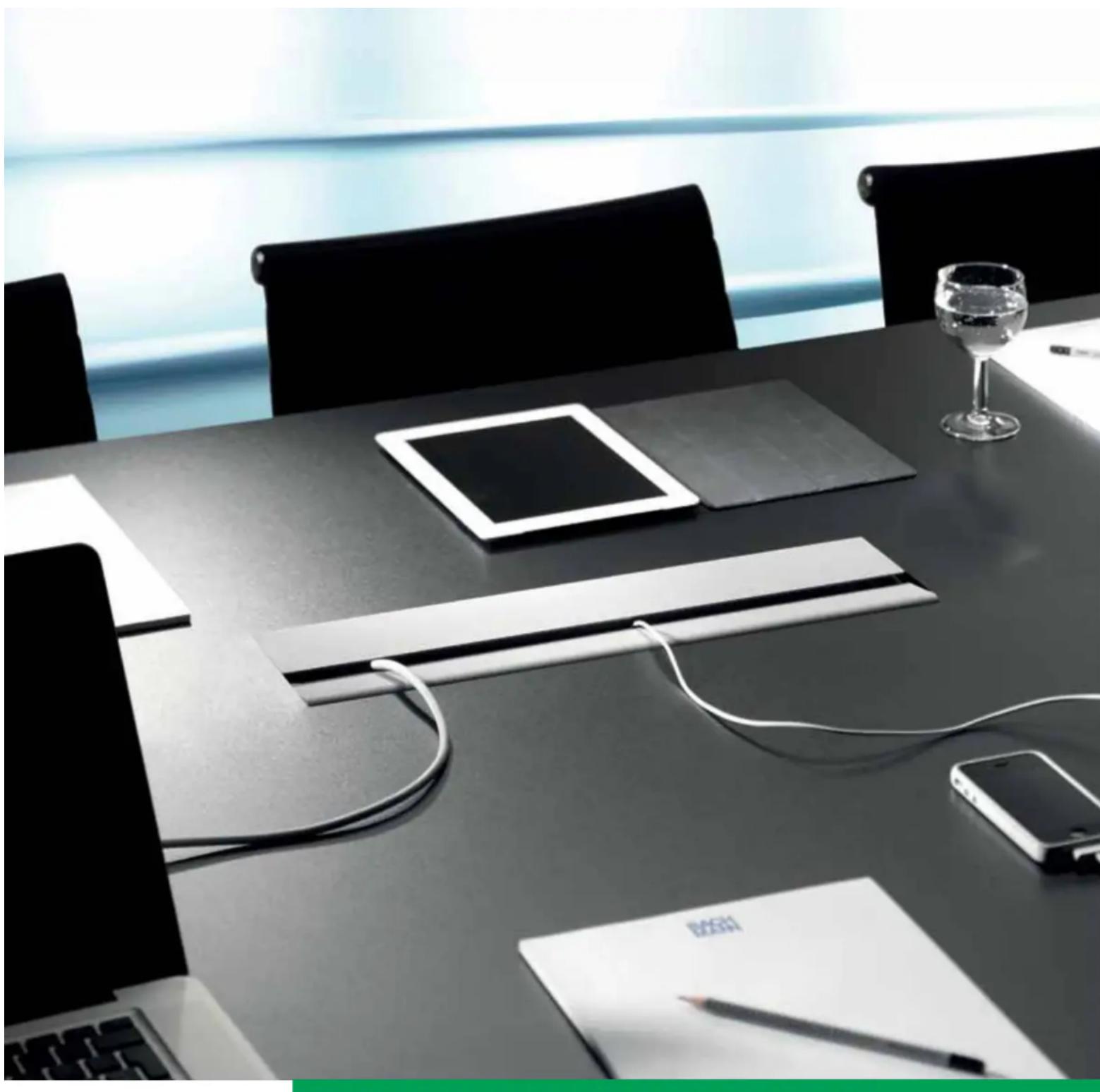

TOP FRAME ist die neue Lösung für die Strom- und Datenversorgung in Konferenzräumen. Dank vollständig versenkbarer Abdeckung ist von jedem Sitzplatz des Tisches aus der Strom- und Datenzugriff bequem zu erreichen. Die ausgewogene Geometrie der TOP FRAME passt sich elegant in die Tischoberfläche ein und erlaubt es, sie auch mit anspruchsvollen Oberflächen zu furnieren.

Das Öffnen der TOP FRAME unterstreicht ihren Anspruch an Eleganz: TOP FRAME wird einfach mit einen Fingerstrich geöffnet und wieder geschlossen - geräuschlos.

Mit umlaufendem Rahmen ist TOP FRAME auch für den nachträglichen Einbau geeignet. Selbstverständlich sind die Steckdoseneinheiten schnell austauschbar und mit den flexiblen Bachmann Custom Modulen zu bestücken.

TOP FRAME ist in verschiedenen Ausführungen erhältlich:

Alu EV1 eloxiert oder RAL 9006 gepulvert. Weitere Oberflächen sind optional erhältlich. Die Klappe kann auch mit einem Furnier bis 0,6 mm beklebt werden, ohne dass die Ausschnittsmaße verändert werden müssen.

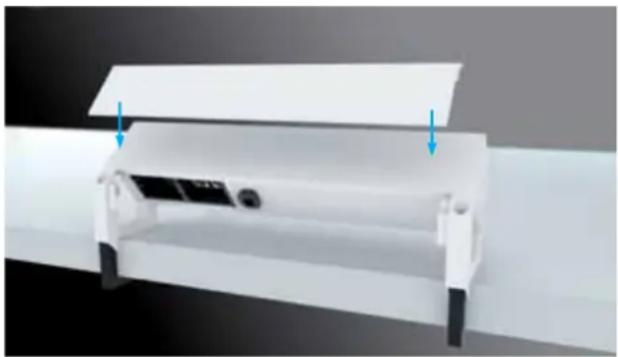

Im Einbaurahmen kann eine Steckdoseneinheit werkzeuglos eingeklipst werden. Jeweils passend für die beiden Längen der TOP FRAME ist die kurze Ausführung mit 4 Modulen und die lange Ausführung mit 8 Modulen geeignet.

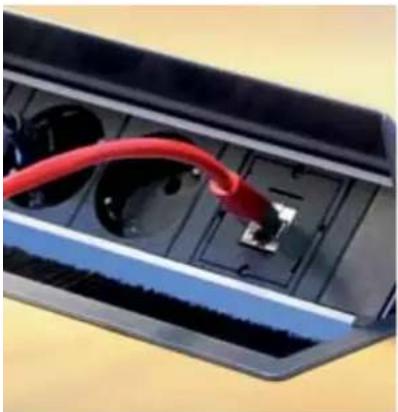

Vorteile im Überblick

• Strom- und Datenzugriff von jedem Sitzplatz aus
- Geräuschlose Öffnung
• In die Tischoberfläche integriert
• Bündig mit Tischplatte einbaubar
- Version mit umlaufendem Rahmen für nachträglichen Einbau geeignet
• Oberfläche furnierbar
• Freie Wahl der Konfiguration
- Schneller Austausch der kompletten Steckdoseneinheit

TOP FRAME öffnet geräuschlos und ist auch vom gegenüberliegenden Sitzplatz aus bequem zu bedienen.

Eleganz in Vollendung

- Inkl. Befestigungszubehör

Artikelnr. Ausführung

TOP FRAME Unterbau Schwarz

Top Frame Unterbau ohne Klappe, Gehäuse schwarz gepulvert
925.100 · 4-fach
	· Maße (L x B x H): ca. 300 x 92 x 98 mm
925.101 · 8-fach
	· Maße (L x B x H): ca. 482,5 x 92 x 98 mm

TOP FRAME Deckel gestrahlt und EV1 eloxiert

Top Frame Deckel gestrahlt und eloxiert, mit Befestigungsschrauben
925.0044 ·	4-fachzur Montage auf TOP FRAME Unterbau (Artikel-Nr. 925.100)
925.0034 ·	8-fachzur Montage auf TOP FRAME Unterbau (Artikel-Nr. 925.101)

TOP FRAME Deckel gestrahlt und schwarz eloxiert

Top Frame Deckel gestrahlt und schwarz eloxiert, mit Befestigungsschrauben
925.0047	4-fachzur Montage auf TOP FRAME Unterbau (Artikel-Nr. 925.100)
925.0049	8-fachzur Montage auf TOP FRAME Unterbau (Artikel-Nr. 925.101)

TOP FRAME Deckel EV1 eloxiert

Top Frame Deckel EV1 eloxiert, mit Befestigungsschrauben
925.0022 ·	4-fach
	· zur Montage auf TOP FRAME Unterbau (Artikel-Nr. 925.100)
925.0023 ·	8-fach
	· zur Montage auf TOP FRAME Unterbau (Artikel-Nr. 925.101)

TOP FRAME mit Rahmen

- Inkl. Befestigungszubehör

Artikelnr. Ausführung

TOP FRAME RAL 9006

Umlaufender Rahmen unsymmetrisch, kurz – für 4-fach Steckdoseneinheit

925.500 · Aluminium-Klappe RAL 9006, Gehäuse schwarz gepulvert · Maße (L x B x H): ca. 340,5 x 162 x 98,35 mm

Umlaufender Rahmen unsymmetrisch, lang – für 8-fach Steckdoseneinheit

925.501 · Aluminium-Klappe RAL 9006, Gehäuse schwarz gepulvert · Maße (L x B x H): ca. 583 x 162 x 110 mm

Umlaufender Rahmen symmetrisch, kurz – für 4-fach Steckdoseneinheit

925.800 · Aluminium-Klappe RAL 9006, Gehäuse schwarz gepulvert · Maße (L x B x H): ca. 400,5 x 192 x 98,35 mm

Umlaufender Rahmen symmetrisch, lang – für 8-fach Steckdoseneinheit

925.801 · Aluminium-Klappe RAL 9006, Gehäuse schwarz gepulvert - Maße (L x B x H): ca. 583 x 192 x 98,35 mm

Passende Steckdoseneinheiten für Slide, Conference und Top Frame finden Sie auf den nächsten beiden Seiten

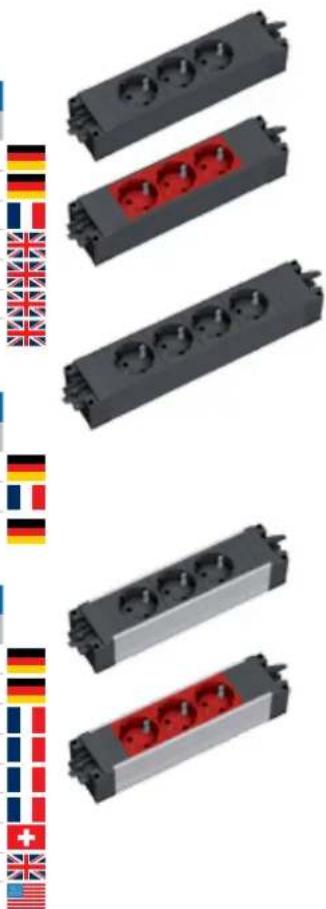

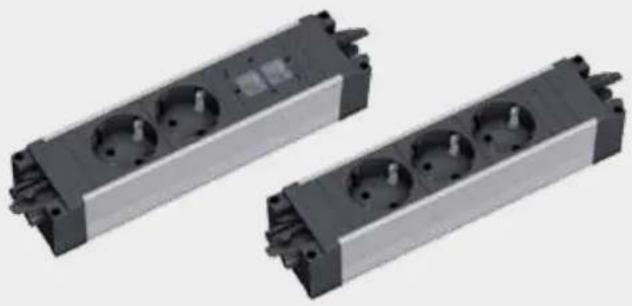

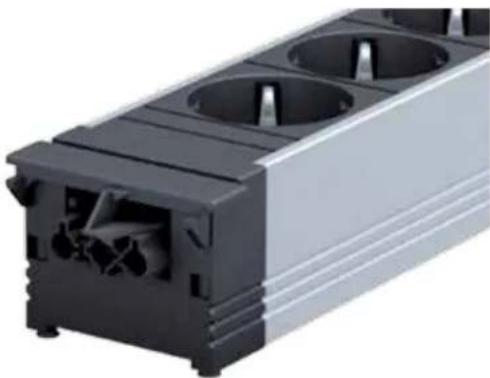

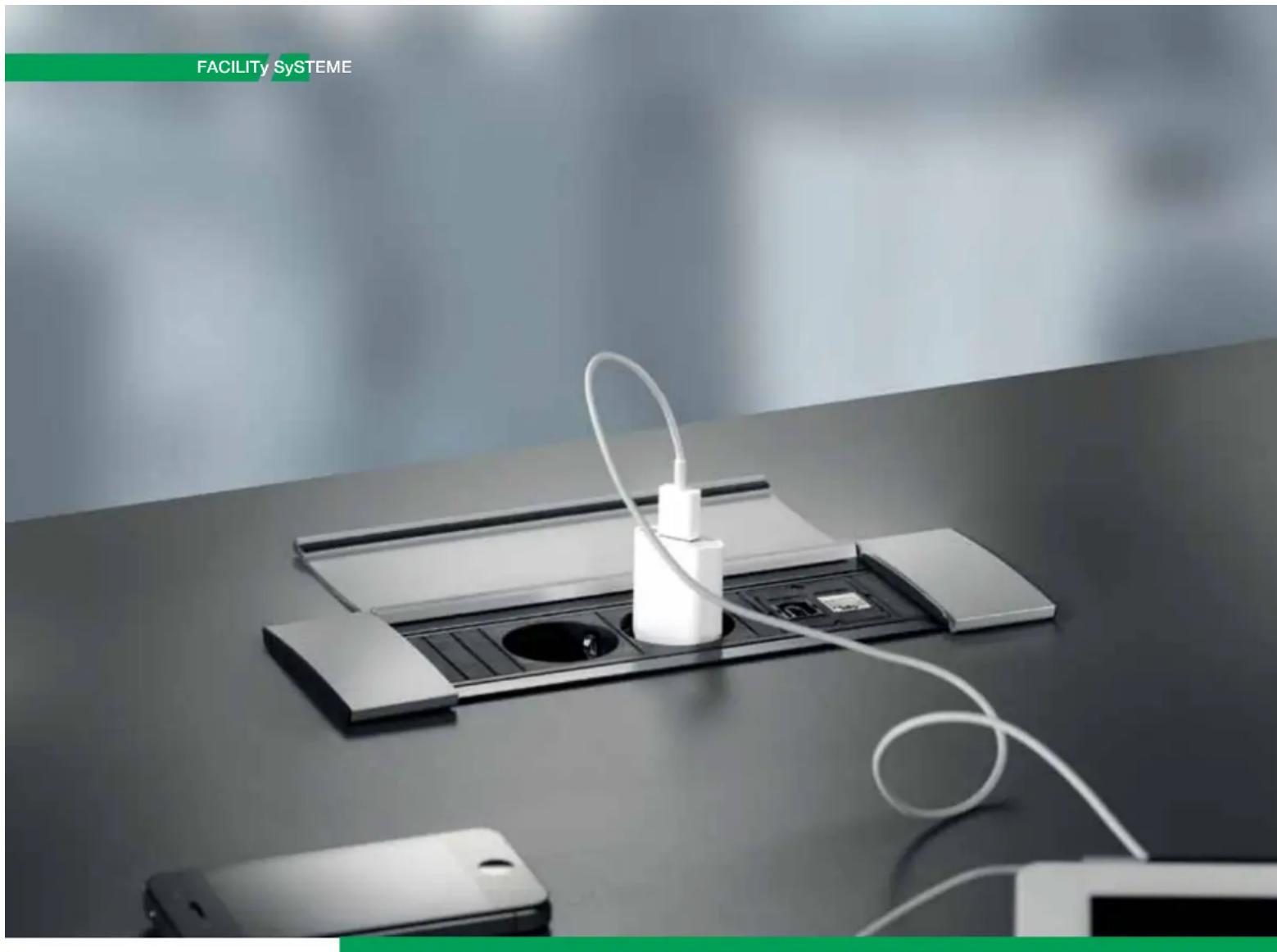

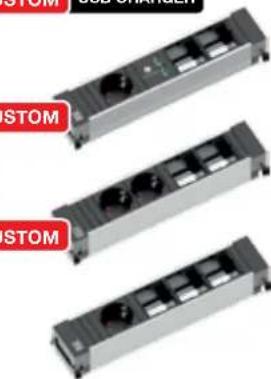

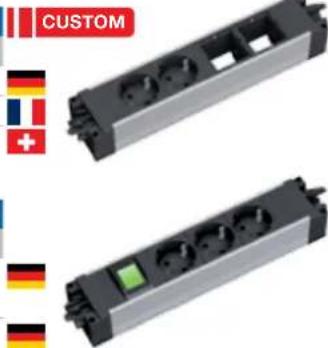

4-fach Steckdoseneinheiten für Slide / Conference / Top Frame

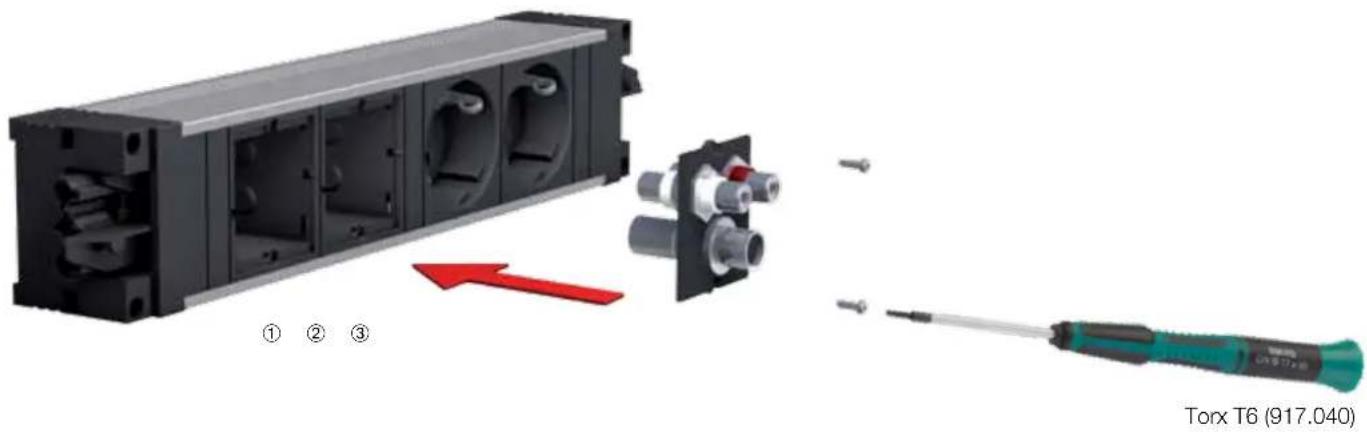

Stromleitungen und Custom Module sind separat erhältlich. Länderhinweis siehe Glossar.

Artikelnr. Ausführung

CUSTOM

4-fach: 3x Custom Module + Steckdose Strom Länge: ca. 260 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

909.002 · 1	Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht
909.025 · 1	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
909.028* · 1	Schweiz / CH Steckdose, schwarz, 0° gedreht
909.065* · 1	Italien / Schuko Kombination, schwarz, 35° gedreht

CUSTOM

4-fach: 2x Custom Module + Steckdosen Strom Länge: ca. 260 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
909.003 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
909.010 · 2	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
909.017 · 2	Schweiz / CH Steckdosen, schwarz, 0° gedreht
909.029* · 2	Italien / Schuko Kombination, schwarz, 35° gedreht

4-fach: 1x Custom Modul + Steckdosen Strom Länge: ca. 260 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
909.004 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
909.011 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
909.018 · 4	Schweiz / CH Steckdosen, schwarz, 0° gedreht
909.058* · 3	Italien / Schuko Kombination, schwarz, 35° gedreht
909.0023*	2 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 45° gedreht

CUSTOM

4-fach: 4x Custom Module Länge: ca. 260 mm

Aluminiumprofil eloxiert; ohne Stromanschluss

909.000 · ohne Steckdosen

USB CHARGER CUSTOM

4-fach: 1x USB Doppelcharger (5,2V/2,15A) + Custom Module + Steckdosen Strom L: ca. 260 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buc 909.0056 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht · 1x USB Doppelcharger, 1 x Custom Modul

909.0059 · 2 Frankreich/ UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht · 1x USB Doppelcharger, 1 x Custom Modul

8-fach Steckdoseneinheiten für Conference / Top Frame

Stromleitungen und Custom Module sind separat erhältlich. Länderhinweis siehe Glossar.

Artikelnr. Ausführung

USB CHARGER CUSTOM

8-fach: 1x USB Doppelcharger (5,2V/2,15A) + Custom Module + Steckdosen Strom L: ca. 444 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 BuC
909.0057 ·	3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht · 1x USB Doppelcharger, 4 x Custom Module
909.0060 ·	3 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht · 1x USB Doppelcharger, 4 x Custom Module
909.0058 ·	3 UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht · 1x USB Doppelcharger, 2 x Custom Module

* Keine Lagertype

8-fach Steckdoseneinheiten für Conference / Top Frame

Stromleitungen und Custom Module sind separat erhältlich. Länderhinweis siehe Glossar.

Artikelnr. Ausführung

8-fach: 6x Custom Module + Steckdose Strom Länge: ca. 444 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
909.005 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
909.012 · 2	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
909.033* · 2	Schweiz / CH Steckdosen, schwarz, 0° gedreht

CUSTOM

8-fach: 5x Custom Module + Steckdose Strom Länge: ca. 444 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
909.006 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
909.013 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
909.0029*	2 UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht

CUSTOM

8-fach: 4x Custom Module + Steckdose Strom Länge: ca. 444 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
909.007 · 4	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
909.014 · 4	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
909.019* · 5	Schweiz / CH Steckdosen, schwarz, 0° gedreht
909.050* · 4	Italien / Schuko Kombination, schwarz, 35° gedreht
909.0028 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht

CUSTOM

8-fach: 3x Custom Module + Steckdose Strom Länge: ca. 444 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
909.008 · 5	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
909.015 · 5	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
909.020* · 6	Schweiz / CH Steckdosen, schwarz, 0° gedreht
909.0027* · 3	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht

CUSTOM

8-fach: 2x Custom Module + Steckdose Strom Länge: ca. 444 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
909.009 · 6	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
909.016 · 6	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
909.0026 · 4	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht

CUSTOM

8-fach: 8x Custom Module Länge: ca. 444 mm

Aluminiumprofil eloxiert; ohne Stromanschluss

909.001 · ohne Steckdosen

CONFERENCE Führungsschienen-Set

Artikelnr. Ausführung

CONFERENCE Führungsschienen-Set Schwarz

Für Steckdoseneinheiten (Seite 6 - 7)

940.099 · Führungsschiene Kunststoff schwarz

· Inkl. 2 Senkkopfschrauben 2,9 x 13 mm mit Torx nach DIN 7982

CONI bringt Flexibilität an die Arbeitsoberfläche, beispielsweise in Konferenz- und Schulungsräumen. Denn CONI ermöglicht den freien individuellen Zugang zur Strom-, Medien- und Datenversorgung auf dem Tisch. Und es gewährt dank minimaler Einbautiefe absolute Beinfreiheit unterm Tisch, auch bei randnahem Einbau. Unterschiedliche serienmäßige Oberflächendesigns sorgen zudem für die nötige gestalterische Freiheit.

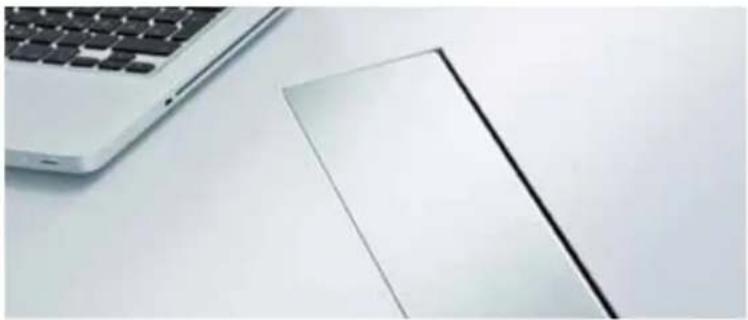

CONI ist in geschlossenem Zustand in die Tischoberfläche integriert. Werden Anschlüsse benötigt, öffnet man einfach den Deckel, steckt die gewünschten Stecker ein und macht den Deckel wieder zu. Dabei werden dank integriertem Bürsteneinsatz keine Kabel geklemmt. Das harmonische Erscheinungsbild eines „ebenen“ Tisches bleibt gewahrt.

Die Konfiguration der Datenanschlüsse kann bei CONI frei gewählt werden (siehe Custom Module ab Seite 66). Darüber hinaus besteht jederzeit die Möglichkeit, die jeweilige Steckdoseneinheit schnell und ohne Werkzeug auszuwechseln. Integrierte Funktionalität und Flexibilität also nicht nur für die Gegenwart – sondern auch für alle zukünftigen Entwicklungen.

Vorteile im Überblick

• In die Tischoberfläche integriert
- Minimale Einbautiefe, robuste Rahmenbauart
- Integrierter Bürsteneinsatz zum Schließen mit angeschlossenen Kabeln

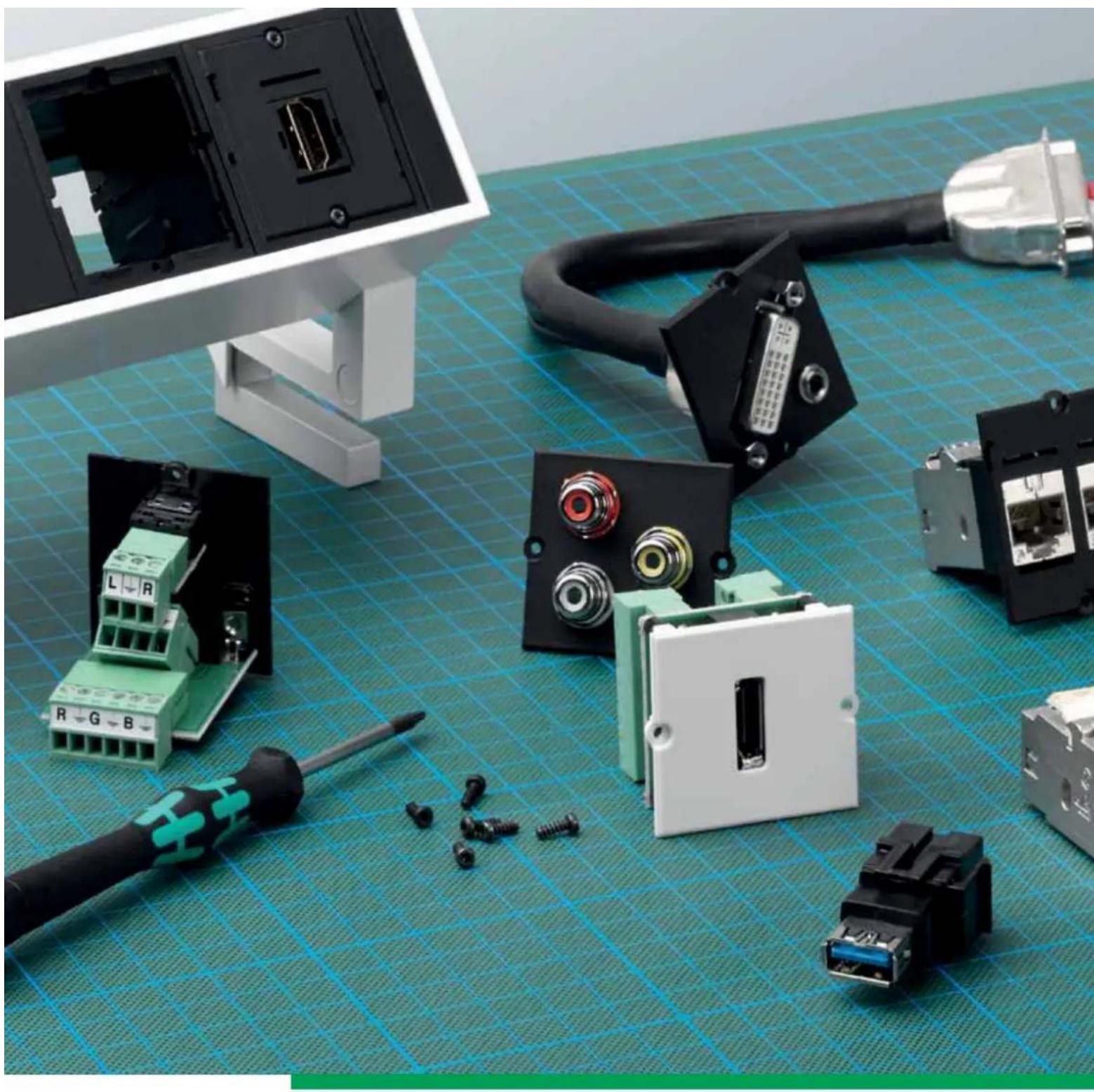

• Freie Wahl der Konfiguration (siehe Custom Module ab Seite 66)
- Schneller Austausch der kompletten Steckdoseneinheit
• Nachträglicher Einbau möglich

CONI sorgt für freien Zugang zur Strom-, Medien- und Datenversorgung. Durch den integrierten Bürsteneinsatz kann der Deckel bei eingesteckten Geräten geschlossen werden, ohne Kabel einzuklemmen.

Integrierte Funktionalität

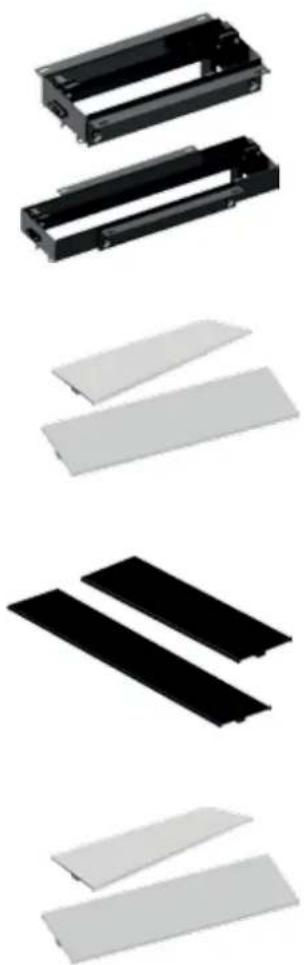

CONI Einbaurahmen, kurze und lange Ausführung

Die Einbautiefe beträgt 56 mm, geeignet für Plattenstärken ab 10 mm. Der Eckenradius R5 ermöglicht den bündigen Einbau in Tischplatte.

Die Bürstenleisten können einfach und werkzeuglos durch farbige Bürstenleisten ersetzt werden. Dazu ist lediglich der Ausbau des Einbau-rahmens aus der Tischplatte sowie das Lösen der 3 wiederverwendbaren Kunststoffnieten notwendig.

atten- tzt bau- otwendig. CONI Außenr CONI Außenr

CONI Einbaurahmen kurz

Außenmaße: ca. 248 x 151 mm

CONI Einbaurahmen lang

Außenmaße: ca. 386,5 x 151 mm

Artikelnr. Ausführung

CONI kurz Silbergrau

338.0203 · Silbergrau ähnlich RAL9006

338.0205 · Silbergrau ähnlich RAL9006

CONI kurz Anthrazit

338.0204 · Anthrazit

CONI kurz Seidenmatt weiß

911.000 · Seidenmatt weiß RAL9010

CONI lang Seidenmatt weiß

911.001 · Seidenmatt weiß RAL9010

911.004 · Edelstahl geschliffen

CONI lang Edelstahl

911.005 · Edelstahl geschliffen

CONI Halterung

• Zur Befestigung von CONI Steckdoseneinheiten unabhängig vom Einbaurahmen, Einbau z. B. unterhalb der Tischplatte in eine Kabelwanne. Zur Befestigung werden handelsübliche Spanplatten-Schrauben benötigt.
• Der rückseitige Abgang und Biegeradien der Strom- und Datenanschlüsse werden berücksichtigt.

Artikelnr. Ausführung

CONI Halterung hoch

918.002 · Schwarz

• 2 Stück im Polybeutel
• Abstand Steckdosenprofil zum Boden: 30mm Abstand Boden zur Oberkante
• Steckdosenleiste: 74mm

• Für die optionale Montage an CONI Einbaurahmen (kurze und lange Version)
• Ermöglicht die Verstauung von Kabelüberlängen im eingesteckten Zustand
• Leichte Montage durch Einhaken im bereits montiertem Einbaurahmen mittels mitgelieferten Kunststoffnieten
  · Geringe zusätzliche Einbautiefe von ca. 20 mm zur Einbautiefe des Einbaurahmen

Artikelnr. Ausführung

CONI Holder

911.910 · Ausführung für Coni Einbaurahmen kurz
911.913 · Ausführung für Coni Einbaurahmen lang

Artikelnr. Ausführung

CONI Bürstenleiste kurz

911.900 · Rot
911.901 · Blau
911.902 · Weiß
911.903 · Gelb
911.904 · Schwarz

911.905 · Rot
911.906 · Blau
911.907 - Weiß
911.908 · Gelb
911.909 - Schwarz

3-fach Steckdoseneinheiten für CONI

Stromleitungen und Custom Module sind separat erhältlich. Länderhinweis siehe Glossar.

Artikelnr. Ausführung

CUSTOM

3-fach: 2x Custom Module + Steckdose Strom Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker

912.002 · 1 Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht

912.009 - 1 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

912.016 · 1 Schweiz / CH Steckdose, schwarz, 0° gedreht

912.0055* | 1 Italien / Schuko Kombination, schwarz, 35° gedreht

CUSTOM

3-fach: 1x Custom Modul + Steckdosen Strom Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker

912.003 · 2 Schutzkontaktsteckdosen, schwarz, 35° gedreht

912.010 · 2 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht

912.015 · 3 Schweiz / CH Steckdosen, schwarz, 0° gedreht

912.037* · 1 Schutzkontaktsteckdose, schwarz, 35° gedreht,

· 1 Schweiz / CH Steckdose, schwarz, 0°, gedreht

912.045* · 2 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 90° gedreht

CUSTOM

3-fach: 1x Custom Modul + Steckdosen Strom schwarz und rot Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 2 x 0,1m Leitung (schwarz und rot) und GST18i3 Stecker (schwarz)

912.023* · | Schutzkontaktsteckdose, schwarz, 35° gedreht

· 1 Schutzkontaktsteckdose, rot, 35° gedreht

3-fach: 2x CAT5e + Steckdosen Strom Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker

333.1008 · 2 Schutzkontaktsteckdosen, schwarz, 35° gedreht

· 2 CAT5e RJ45, Frontseite: Buchse / Rückseite: Buchse

3-fach: Steckdosen Strom Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker

333.1007 3 Schutzkontaktsteckdosen, schwarz, 35° gedreht

3-fach: 3x Custom Module Länge: ca. 217 mm

Aluminiumprofil eloxiert; ohne Stromanschluss

912.000 ohne Steckdosen

CUSTOM

Aluminiumprofil eloxiert; ohne Stromanschluss

912.000 ohne Steckdosen

Artikelnr. Ausführung

USB CHARGER CUSTOM

3-fach: 1 x USB Doppelcharger (5,2V/2,15A) + Custom Module + Steckdosen Strom Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1 m Leitung und GST18i3 Stecker

912.0167 · 1 Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht

· 1 x USB Doppelcharger (5,2V/2,15A), 1 x Custom Modul

912.0156 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

· 1 x USB Doppelcharger (5,2V/2,15A)

912.0171 · 1 Frankreich/ UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

- 1 x USB Doppelcharger (5,2V/2,15A), 1 x Custom Modul

* Keine Lagertype

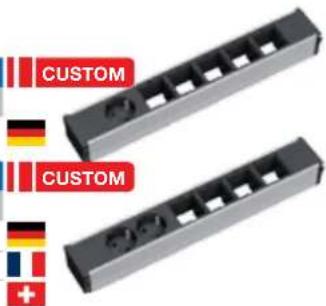

6-fach Steckdoseneinheiten für CONI

Stromleitungen und Custom Module sind separat erhältlich. Länderhinweis siehe Glossar.

Artikelnr. Ausführung

6-fach: 5x Custom Module + Steckdose Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker912.004 · 1| Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht

6-fach: 4x Custom Module + Steckdose Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
912.005 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
912.011 · 2	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
912.017 · 3	Schweiz / CH Steckdosen, schwarz, 0° gedreht
912.0125*	1 UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht

6-fach: 3x Custom Module + Steckdose Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
912.006 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
912.012 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
912.018 · 4	Schweiz / CH Steckdosen, schwarz, 0° gedreht
912.022* · 3	UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 90° gedreht
912.0124*	2 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 45° gedreht

6-fach: 2x Custom Module + Steckdose Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
912.007 · 4	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
912.013 · 4	Frankreich / UTE Steckdosen, mit Kinderschutz, schwarz, 35° gedreht
912.019 · 5	Schweiz / CH Steckdosen, schwarz, 0° gedreht
912.035* · 1	Schutzkontaktsteckdose, schwarz, 35° gedreht· 3 Schweiz / CH Steckdosen, schwarz, 0° gedreht
912.0123 · 3	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht

6-fach: 1x Custom Modul + Steckdose Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker

912.008 · 5 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

912.014 · 5 Frankreich / UTE Steckdosen, mit Kinderschutz, schwarz, 35° gedreht

912.021* · 4 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 90° gedreht

912.0122 · 4 UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht

6-fach: 3x Custom Modul + Steckdose Strom schwarz und rot Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 2 x 0,1m Leitung (schwarz und rot) und GST18i3 Stecker (schwarz)
912.024 · 1	Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht
· 2 Schutzkontaktsteckdosen mit Kinderschutz, rot, 35° gedreht

6-fach: 2x Custom Modul + Steckdose Strom schwarz und rot Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 2 x 0,1m Leitung (schwarz und rot) und GST18i3 Stecker (schwarz)
912.025 · 2	Schutzkontaktsteckdosen, schwarz, 35° gedreht
· 2 Schutzkontaktsteckdosen, rot, 35° gedreht

6-fach: 6x Custom Modul Länge: ca. 356 mm

Aluminiumprofil eloxiert; ohne Stromanschluss

912.001 ohne Steckdosen

Artikelnr. Ausführung

6-fach: 1x USB Doppelcharger (5,2V/2,15A)+ Custom Module + Steckdosen Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1 m Leitung und GST18i3 Stecker
912.0168 ·	2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht · 1 x USB Doppelcharger, 3 x Custom Module
912.0169 ·	3 Schweiz/ CH Steckdosen mit Kinderschutz, schwarz, 90° gedreht · 1 x USB Doppelcharger, 3 x Custom Module
912.0172 ·	2 Frankreich/ UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht · 1 x USB Doppelcharger, 3 x Custom Module
912.0170 ·	2 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 45° gedreht · 1 x USB Doppelcharger, 2 x Custom Module

CONI COVER ist der elegante Zugang zu separaten Versorgungseinheiten bzw. handelsüblichen Kabelverlegungssystemen unter der Tischplatte. Ideal zum Beispiel für Arbeitstische mit installiertem Kabelkanal. CONI COVER kann selbstverständlich auch nachträglich eingebaut werden.

Wird der Zugang zu den Anschlüssen unter der Tischplatte benötigt, wird einfach der Deckel von CONI COVER geöffnet. Dank integriertem Bürsteneinsatz kann die Klappe auch bei eingesteckten Geräten wieder geschlossen werden. Das harmonische Erscheinungsbild eines „ebenen“ Tisches bleibt gewahrt.

CONI COVER, die elegante Klappe für funktionelle Lösungen – einfach zugreifen!

Vorteile im Überblick

• Unabhängig von Kanal- und Möbelfabrikat einsetzbar
  • Ideal für nachträglichen Einbau
• Integrierter Bürsteneinsatz zum Schließen auch mit angeschlossenen Kabeln

CONI COVER Einbaurahmen gibt es in kurzer und langer Ausführung. Der Eckenradius R5 ermöglicht den bündigen Einbau in die Tischplatte. Die Einbautiefe beträgt ca. 24 mm, geeignet für Plattenstärken ab 16 mm. Die Befestigung an die Tischplatte erfolgt mit 4 Schrauben. Diese werden durch entsprechende Bohrungen an den Längsseiten des Einbaurahmens von innen angeschraubt. Montagehinweise und Ausschnittsmaße sind im Lieferumfang enthalten.

CoNI CoVER Einbaurahmen kurz

Außenmaße: 248 x 149 mm

CoNI CoVER Einbaurahmen lang

Außenmaße: 387 x 149 mm

Artikelnr. Ausführung

CoNI CoVER kurz silbergrau

338.0081 · Stahlblech Silbergrau RAL9006 (ähnlich)

CoNI CoVER lang silbergrau

338.0080 · Stahlblech Silbergrau RAL9006 (ähnlich)

CoNI CoVER kurz seidenmatt weiß

911.500 · Seidenmatt weiß RAL9010

CoNI CoVER lang seidenmatt weiß

911.501 · Seidenmatt weiß RAL9010

CoNI CoVER kurz schwarz

911.502 · Schwarz RAL9005

CoNI CoVER lang schwarz

911.503 · Schwarz RAL9005

CONI COVER und STEP.

Die ausbaufähige Kombination.

Mit den modular aufgebauten STEP Steckdoseneinheiten haben Sie alles zur Hand, was Sie für Ihre ganz spezielle, maßgeschneiderte Strom- und Daten versorgung brauchen. Für den schnellen und eleganten Zugang sorgt CONI COVER mit integriertem Bürsteneinsatz. STEP finden Sie ab Seite 60.

Einfacher Zugang zu allen Versorgungseinheiten, die unter der Tischplatte angebracht sind. Beispielsweise zu den modular aufgebauten STEP Steckdoseneinheiten.

STEP finden Sie auf Seite 60

POWER FRAME ist die kompakte Lösung für den integrierten und leicht zugänglichen Energie- und Datenanschluss von Arbeitsplätzen. Entweder für den Einbau ab Werk, oder auch für den nachträglichen Einbau.

Kompakte Abmessungen in Kombination mit hochwertigem, zeitlosem Design eröffnen POWER FRAME nahezu grenzenlose Anwendungsmöglichkeiten auch weit über den Büroarbeitsplatz hinaus. Beispielsweise in Verkaufsräumen und Schaufenstern, auf Messen und an Demoständen. Kurz – überall dort, wo es auf sichere und schnelle Verbindungen ankommt.

Dass die gewählte Steckdoseneinheit ohne Werkzeug einfach von unten in den Einbaurahmen eingesteckt wird, macht die Sache perfekt. POWER FRAME, wenn die Lösung kompakter und effizienter sein soll.

Vorteile im Überblick
- Kompakte Maße - Nachträglicher Einbau möglich - Zeitloses Design - Vielseitig einsetzbar - Schneller Einbau kompletter St

POWER FRAME ist die Lösung für leicht zugängliche Energie- und Datenanschlüsse an Arbeitsplätzen und weiteren Einsatzorten. Die Steckdoseneinheit wird einfach von unten in den Einbaurahmen eingesteckt.

Kompakt und effizient

POWER FRAME –

die praktische Einheit für schnellen Einbau.

POWER FRAME ist eine einfach zugängliche Elektrifizierungs einheit am Arbeitsplatz. Die Steckdoseneinheit wird in den Einbaurahmen eingeklickt und kann nach Bedarf ausgetauscht oder mit Custom Modulen bestückt werden.

Einbaurahmen für Tischplattenstärken: ab 10 mm
Einbautiefe (des Einbaurahmens): ca. 36 mm
Eckenradius für bündigen Einbau: R5
Einbautiefe gesamt (mit Leitungen): ca. 70 mm
Die Abgänge der Strom- und Daten anschlüsse befinden sich auf der Rückseite der Steckdoseneinheit.

Einbaurahmen

Artikelnr. Ausführung

POWER FRAME Einbaurahmen 3-fach Außenmaß ca. 241 x 73 mm

317.000 · Silbergrau RAL 9006 ähnlich

317.001 · Edelstahl

915.000 · Schwarz RAL 9005

915.001 · Weiß RAL 9010

Artikelnr. Ausführung

POWER FRAME Einbaurahmen 4-fach Länge: ca. 283,5 x 73 mm

317.006 · Silbergrau RAL 9006 ähnlich

915.004 · Schwarz RAL 9005

Steckdoseneinheiten Kunststoff, 3-fach

Artikelnr. Ausführung

CUSTOM

3-fach: 2x Custom Module + Steckdose Strom Länge: ca. 220 mm

Kunststoffprofil; Stromeingang: 0,1m Leitung und GST18i3 Stecker
916.061 · 1	Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht
916.063 · 1	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

3-fach: 1x Custom Modul + Steckdosen Strom Länge: ca. 220 mm

Kunststoffprofil; Stromeingang: 0,1m Leitung und GST18i3 Stecker
916.060 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
916.062 · 2	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht

3-fach: Steckdosen Strom Länge: ca. 220 mm

Kunststoffprofil; Stromeingang: 0,1m Leitung und GST18i3 Stecker
317.117 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
916.059 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht

Steckdoseneinheiten Aluminium, 3-fach

Artikelnr. Ausführung

3-fach: 2x Custom Module + Steckdosen Strom Länge: ca. 220 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
916.001 · 1	Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht
916.003 · 1	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
916.005* · 1	Schweiz / CH Steckdose schwarz, 0° gedreht

CUSTOM

3-fach: 1x Custom Modul + Steckdosen Strom Länge: ca. 220 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
916.000 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
916.002 · 2	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
916.004* · 3	Schweiz / CH Steckdosen, schwarz, 0° gedreht
916.082 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 90° gedreht

CUSTOM

3-fach: 2x CAT5e + Steckdosen Strom Länge: ca. 220 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker317.101 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht· 2 CAT5e RJ45, Frontseite: Buchse / Rückseite: Buchse

3-fach: Steckdosen Strom Länge: ca. 220 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
317.100 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
317.102 · 3	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
916.1129 3	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 90° gedreht

3-fach: 3x Custom Module Länge: ca. 220 mm

Aluminiumprofil eloxiert; ohne Stromanschluss

916.010 · reine Custom Module Variante

3-fach: 1x USB Doppelcharger (5,2V/2,15A) + 1 x Custom Modul + Steckdosen Strom Länge: ca. 220 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1 m Leitung und GST18i3 Stecker

916.0039 · 1 Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht

916.0042 · 1 Frankreich/ UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

3-fach: 1x USB Doppelcharger (5,2V/2,15A) + Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: 0,1 m Leitung und GST18i3 Stecker

916.0040 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

STOM USB CHARGER

Steckdoseneinheiten, 4-fach

Artikelnr. Ausführung

4-fach: 1x USB Doppelcharger (5,2V/2,15A) + 2x Custom Module + Steckdosen Strom L: ca. 261,9 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1 m Leitung und GST18l3 Stecker916.0041* | 1 Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht

STOM USB CHARGER

4-fach: 2x Custom Modul + Steckdosen Strom L: ca. 261,9 mm

Kunststoff schwarz; Stromeingang: 0,1m Leitung und GST18i3 Stecker

916.0601 · 2 Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht

4-fach: 3x Custom Modul + Steckdosen Strom L: ca. 261,9 mm

Kunststoff schwarz; Stromeingang: 0,1m Leitung und GST18i3 Stecker

916.0611 · | Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht

* Keine Lagertype

FACILITY SystemE

POWER FRAME COVER

Strom ist ab sofort elegant

Die Evolution der kompakten POWER FRAME ist die POWER FRAME COVER. Eine elegante und formschöne Aluminium-Abdeckung, die besonders für designorientierte Konferenz- und Büro-Ambiente konzipiert wurde und ganz nebenbei Strom- und Datenanschlüsse vor Staub und Schmutz schützt.

Vorteile im Überblick

• Designstück aus eloxiertem Aluminium
• Für Konferenz- und Schreibtische
• Strom- und Datenzugriff von jedem Sitzplatz aus
• Staubschutz
- Vielfältige Kombinationsmöglichkeiten mit Steckdosen- und Daten/Audio/Video-Modulen

POWER FRAME COVER

NEU

Artikelnr. Ausführung

POWER FRAME COVER 3-fach Maße ca. 255 x 87 x 8 mm

3-fach Power Frame Rahmen schwarz (Art. 915.000), mit Aluminiumklappe, zum Einkleben in den Tisch

915.500 · Aluminium

915.503 · Aluminium, lackiert in Weiß RAL 9010

915.501 · Aluminium, lackiert in Inox

POWER FRAME COVER 4-fach Maße ca. 298 x 87 x 8 mm

4-fach Power Frame Rahmen schwarz (Art. 915.004), mit Aluminiumklappe, zum Einkleben in den Tisch 915.502 · Aluminium

In Kombination mit der POWER FRAME COVER können ausschließlich Steckdoseneinheiten mit ebenbündig abschließenden Custom Modulen verwendet werden.

Passende Steckdoseneinheiten finden Sie auf den vorhergehenden Seiten.

Strom über den Tellerrand hinaus

Die TWIST ist eine Steckdoseneinheit für Büro, Lounge und Küche. Dank kompakter Bauform und geringer Einbautiefe wird sie platzsparend in Schreibtische oder Küchenarbeitsplatten integriert. Die Stromleitung wird eng am Gehäuse geführt, so dass die Einbautiefe nur ca. 40 mm beträgt - ein Einbau über Schubladen ist damit problemlos möglich.

Durch die Edelstahl- beziehungsweise Chromoptik fügt sich die TWIST sowohl in moderne als auch in organisch-lebendige Form- und Farbkonzepte ein. Clever ist der Verschluss: nach Gebrauch wird die Abdeckung gedreht – die Steckdosen verschwinden darunter.

Die TWIST ist Preisträgerin des Red Dot Product Design Award 2012.

Vorteile im Überblick

• Sehr geringe Einbautiefe (ca. 40 mm)
• Kompakte Bauform (Hx∅: ca. 42,5 x 115 mm)
- Platzsparende Kabelführung
• Einfache und schnelle Montage
• Edelstahl oder Chrom matt
• Red Dot Product Design Award Winner 2012

TWIST

Artikelnr. Ausführung

TWIST 2S

Metallische Abdeckscheibe im „Edelstahl-Look“; Stromeingang: 2,0m Leitung mit Aderendhülsen und beigelegtem Schutzkontakt-Montagestecker schwarz

931.000 - 2 x Schutzkontaktsteckdosen mit Kinderschutz, schwarz - Einbaudurchmesser 105 mm, Einbautiefe 40 mm - für Plattenstärken ab 20 mm

TWIST 1S 2P

Metallische Abdeckscheibe Chrom matt; Stromeingang: 0,2m mit GST18i3 Stecker

931.001 · 1 x Schutzkontaktsteckdose mit Kinderschutz, schwarz · 2 x Keystone-Aufnahme für Datenbuchsen · Einbaudurchmesser 105 mm, Einbautiefe 40 mm · für Plattenstärken ab 20 mm

Lochsäge ∅ 105 mm

Für den Einbau der TWIST

931.900 · in Holz / Kunststoff · Schnitttiefe bis 44 mm

Aufnahmewerkzeug für Lochsäge 931.900

918.900 · mit Zentrierbohrer

Keystone-Module für 931.001 finden Sie im Kapitel Custom Module.

NEU

TWIST ist so kompakt, dass sie selbst über Schubladen montiert werden kann.

Mit 42,5 mm Gesamthöhe ist TWIST so kompakt, dass sie auf nahezu allen Flächen verbaut werden kann. Selbst darunter liegende Schubladen sind kein Problem. Und durch den flexiblen Kabelauslass findet das Kabel in einer ausgefrästen Nut Platz.

42,5 40 40 mm - mehr Platz benötigt TWIST nicht.

Strom fährt ab sofort im Fahrstuhl

ELEVATOR passt sich jeder Arbeitsumgebung optimal an. Mit 79 mm Durchmesser ist ELEVATOR ideal geeignet, wenn es darum geht Strom- und Datenanschlüsse auf kleinstem Raum zu integrieren.

Per Daumendruck fährt ELEVATOR aus und wird so auch wieder versenkt. ELEVATOR gibt es in zwei Ausführungen: mit drei Steckdosen oder mit einer Steckdose und zwei Datenschlüssen.

Der Einbau ist denkbar einfach. ELEVATOR wird in einen Ausschnitt von 79 mm Durchmessern gesetzt und mittels Kontering von unten an der Tischplatte befestigt.

Vorteile

im Überblick

• Fährt per Daumendruck aus
• 2 Konfigurationen
• Passend für 79 mm Standard-Bohrung
- Einfache und schnelle Montage
• Nachträglicher Einbau möglich
• Aluminium vernickelt, gebürstet
- Klassisches Design
- Für Plattenstärken von 16 - 40 mm

Artikelnr. Ausführung

ELEVATOR Steckdoseneinheit
Aluminiumprofil im Edelstahl-Look; Küchen-Variante; Stromeingang: 2,0 m H05VV-F 3G 1,5mm² mit Aderendhülsen und beiliegendem Schutzkontakt-Montagestecker

928.003 · 1

Schutzkontaktsteckdosen, mit Kinderschutz, schwarz, 35° gedreht · 2 Euro-Steckdosen, mit Kinderschutz, schwarz

Aluminiumprofil E0EV01 eloxiert; Office-Variante

Stromeingang: 0,3m H05VV-F3G1,5mm² mit GST18 Stecker; Datenleitungen 3,0m und Stecker

928.004 · 1	Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht · 2 CAT5e RJ45 mit 3,0m Datenleitung und Stecker RJ45
928.005 · 1	Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht · 1 USB A Buchse mit 3,0m Datenleitung und Stecker · 1 CAT5e RJ45 mit 3,0m Datenleitung und Stecker RJ45
928.006 · 1	Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht · 1 HDMI Buchse mit 3,0m Datenleitung und Stecker · 1 CAT5e RJ45 mit 3,0m Datenleitung und Stecker

Artikelnr. Ausführung

Lochsäge ∅ 79 mm
Für den Einbau der ELEVATOR

928.900 · in Holz/ Kunststoff

· Schnitttiefe bis 44 mm

Aufnahmewerkzeug für Lochsäge

918.900 · mit Zentrierbohrer

NEU

Lochausschnitte mit 79 mm Durchmesser

100 mm hoch, 79 mm im Durchmesser: Mit 3 Steckdosen ist ELEVATOR ein wahres Kraftpaket auf kleinstem Raum. ELEVATOR öffnet selbständig per Daumendruck. Nach Gebrauch wird er einfach wieder versenkt.

LIFT ist die rundum funktionelle Kombination von anspruchsvollem Design und präziser Mechanik. Im Ruhezustand ist die Einheit elegant in der Tischplatte versenkt. Auf leichten Druck fährt sie automatisch aus und ist auf vier Seiten zum Andocken bereit. Werden die Zugänge nicht mehr benötigt, wird LIFT per Hand wieder in seine Ausgangslage versenkt.

LIFT kann in mehreren Varianten mit Strom- und Datenanschlüssen ausgestattet werden. Die äußerst kompakte Einheit benötigt für den Einbau eine Bohrung von nur 140 mm Durchmesser, die Einbautiefe in geschlossenem wie in geöffnetem Zustand beträgt lediglich 195 mm.

LIFT zeigt, dass man Energie- und Datenversorgung durchaus genießen kann – dank Hightech in bewegender Form.

Vorteile im Überblick

• Fährt auf Druck automatisch aus

• Rundum ansprechendes Design

- Zugänge auf vier Seiten

• Äußerst kompakte Bauweise

• Geringe Einbautiefe

• 4 Steckeinheiten auf 1 Höheneinheit

LIFT fährt auf leichten Druck aus – und auch wieder ein. Die Einheit ist auf vier Seiten zum Andocken bereit und kann in mehreren Varianten mit Strom- und Datenanschlüssen ausgestattet werden.

Hightech in Bewegung

Gehäusefarbe SCHWARZ

Artikelnr. Ausführung

LIFT: Steckdosen Strom

904.000 · 4 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

904.004 · 4 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht

904.024* · 4 Schweiz / CH Steckdosen, schwarz, 0° gedreht

904.020* · 4 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 90° gedreht

LIFT: 2x CAT6 + Steckdosen Strom
Gehäusefarbe schwarz; Stromeingang: 3,0m Leitung und Stecker; Datenleitung 3,0m und Stecker RJ45
904.001 · 3	Schutzkontaktsteckdosen, mit Kinderschutz, schwarz, 35° gedreht
904.005 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
904.025* · 3	Schweiz / CH Steckdosen schwarz, 0° gedreht
904.021* · 3	UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 90° gedreht

LIFT: 2x CAT6, 1x VGA + Miniklinke + Steckdosen Strom

Gehäusefarbe schwarz; Stromeingang: 3,0m Leitung und Stecker;CAT6 Datenleitung 3,0m und Stecker RJ45; VGA 15-polig und Miniklinke mit 3,0m Leitung und Stecker

904.002 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

904.006 · 2 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

904.026* · 2 Schweiz / CH Steckdosen, schwarz, 0° gedreht

904.022* · 2 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 90° gedreht

LIFT: 2x CAT6, 2x USB + Steckdosen Strom

Gehäusefarbe schwarz; Stromeingang: 3,0m Leitung und Stecker;CAT6 Datenleitung 3,0m und Stecker RJ45; USB A Buchse mit 3,0m Leitung und Stecker

904.003 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

904.007 · 2 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

904.027* · 2 Schweiz / CH Steckdosen, schwarz, 0° gedreht

904.023* · 2 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 90° gedreht

LIFT: 2x CAT 6, 1x VGA + Miniklinke, 1 x HDMI, Steckdose Strom
Gehäusefarbe schwarz; Stromeingang: 3,0m Leitung und Stecker
904.045	CAT6 Datenleitung 3,0m u. Stecker RJ45; VGA 15-polig u. Miniklinke mit 3,0m Leitung u. Stecker1 x Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht, mit 3,0m Leitung u. Stecker2 x CAT6 RJ45 mit 3,0m Datenleitung und Stecker RJ451 x VGA+Miniklinke mit je 3,0m Leitung1 x HDMI mit Stecker

USB CHARGER	LIFT: 1x USB Doppelcharger (5,2V/2,15A), 2x CAT6 + Steckdosen Strom
	Gehäusefarbe schwarz; Stromeingang: 3,0 m Leitung und Stecker; Datenleitung 3,0 m und Stecker RJ45
	904.0001* 2 x Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
	· 1 x USB Doppelcharger
	· 2 x CAT6 RJ45 Buchse

Gehäusefarbe SILBER

Artikelnr. Ausführung

LIFT: Steckdosen Strom

Gehäusefarbe silber; Stromeingang: 0,5m Leitung und GST18i3 Stecker

904.008 · 4 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

Gehäusefarbe schwarz; Stromeingang: 3,0m Leitung und Stecker; Datenleitung 3,0m und Stecker RJ45

904.009 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

LIFT: 2xCAT6, 1xVGA + Miniklinke + Steckdosen Strom

Gehäusefarbe schwarz; Stromeingang: 3,0m Leitung und Stecker;

CAT6 Datenleitung 3,0m und Stecker RJ45; VGA 15-polig und Miniklinke mit 3,0m Leitung und Stecker

904.010 - 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

LIFT: 2xCAT6, 2x USB + Steckdosen Strom

Gehäusefarbe schwarz; Stromeingang: 3,0m Leitung und Stecker;

CAT6 Datenleitung 3,0m und Stecker RJ45; USB A Buchse mit 3,0m Leitung und Stecker

904.011 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

Lochsäge ∅ 140 mm

Für Einbau LIFT

904.900 · Lochsäge zum Einspannen, mit Zentrierbohrer

- Durchmesser 140 mm

DESK schafft optimale Voraussetzungen für das Daten-, Medien- und Energie management überall dort, wo Arbeitsplätze flexibel genutzt werden. Beispiels weise in Besprechungsräumen, im Home-Office oder beim Desk-Sharing.

Der modulare Aufbau von DESK ermöglicht die individuelle Bestückung ab Werk exakt mit den Kommunikations- und Versorgungsanschlüssen, die für den jeweiligen Arbeitsplatz und Einsatz benötigt werden. So stehen beim Strom anschluss sowohl das flexible Wieland Stecksystem als auch fest angeschlossene Leitungen zur freien Wahl. Die Datenanschlüsse sind standardmäßig mit Adaptern ausgestattet, können jedoch ebenfalls mit fest angeschlossener Leitung ausgeführt werden.

Vielfalt ist bei DESK auch bei der Platzierung angesagt. Es wird mit Haltewinkeln oder Schrauben an der Tischplatte befestigt oder auch frei aufgestellt. Eben genau so, wie es Einsatz und Stil erfordern.

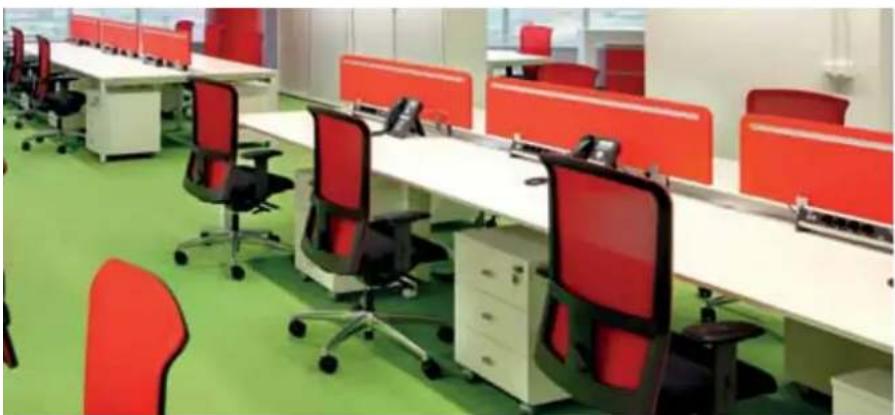

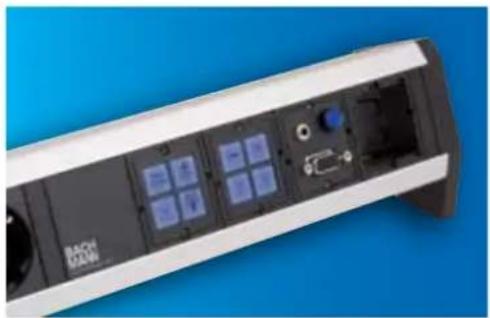

Vorteile im Überblick

• Überall flexibel einsetzbar
- Mit Wieland Stecksystem oder fest angeschlossenen Leitungen
• Mit Befestigung oder frei aufstellbar auf dem Tisch
- Custom Versionen für Zukunftsicherheit

Der modulare Aufbau von DESK ermöglicht ab Werk die individuelle Bestückung mit Kommunikations- und Versorgungsanschlüssen nach Wunsch. DESK kann an der Tischplatte befestigt oder frei aufgestellt werden.

DESK 1 – alle Möglichkeiten sicher im Griff.

Steckverbindung standardmäßig

Der Standard-Stromanschluss ist mit rückseitig im Profil eingebautem Wieland Steckverbinder ausgeführt und bietet die Möglichkeit der sicheren Stromeinspeisung und gleichzeitig Flexibilität in Bezug auf die Länge der Leitung. Die Leitungen können bei Bedarf getauscht werden, um z. B. längere oder kürzere Stromeinspeiseleitungen einzusetzen. Standardmäßig verwenden wir den weltweit verbreiteten Steckverbinder GST18 der Fa. Wieland. Die Steckverbindung verfügt über eine vorschriftsmäßige Verrastung und kann bei Bedarf wieder entriegelt werden. Die Kontaktanschlüsse der Steckverbindung sind berührungssicher.

Eine Stromausgangsbuchse bietet die Möglichkeit, Strom an das nächste Modul weiterzuleiten.

Befestigen ohne Beschädigung

DESK 1 lässt sich mit einem Haltewinkelset schnell und einfach an die Tischkante montieren. Für die Montage wird ein 4-er Inbusschlüssel benötigt, um die innen liegende Schraube am Haltewinkel anzuziehen. Durch die Befestigung wird die Tischplatte nicht beschädigt. Verschiedene Haltewinkel und Montageeinheiten finden Sie auf Seite 51.

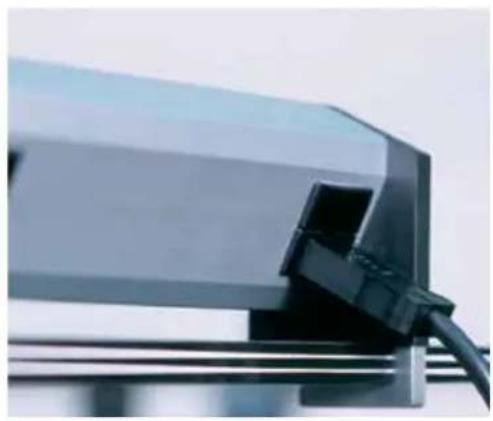

DESK 1 plus STEP in Kombination

Die ideale Gesamtlösung am einzelnen Büroarbeitsplatz ist die Kombination von DESK 1 und STEP Steckdoseneinheit. DESK 1 bietet leichten Zugriff zu Strom- und Datenanschlüssen für unterschiedliche Geräte (Laptop, Handy, USB usw.), während die STEP Steckdoseneinheit unterhalb der Tischplatte die fest installierten Geräte wie PC, Monitor, Drucker usw. mit Strom versorgt. Die STEP Steckdoseneinheit wird unter der Tischplatte angeschraubt oder in einem Untertischkanal positioniert.

Mit dem integrierten Wieland Stecksystem können mehrere Steckdosen-einheiten normgerecht hintereinander angeschlossen werden.

Eine detaillierte Produktbeschreibung finden Sie auf den Folgeseiten.

DESK 1

Länderkennung

Steckdoseninssätze

Leerfelder für Custum Module

USB-Charger

Schalter beleuchtet

CAT5e RJ45 Buchse/Buchse

VGA+Miniklinke 3,5 mm

USB 3.0 A/A Buchse

inkl. Haltewinkel

inkl. Zuleitung

Kinderschutz

Länge in mm

902.0182

DE 2 1 ja - -

- - - - ja 281,3

902.011

DE 2 2 - - - - - - - ja 322,5

902.0183*

DE 2 2 ja - -

- - - - - ja 323,8

902.0048

DE 3 - - - - - - - ja 270,0

339.1002

DE 3 - - - - - - - ja - ja 225,0

902.0050

DE 3 - - ja - - - - - ja 313,0

339.1001

DE 3 - - ja - - - - ja ja 268,0

339.1004

DE 3 - - - 2 - - ja - ja 280,0

339.1005

DE 3 - - - 2 1 - ja - ja 325,0

339.1006

DE 3 - - - 2 - 1 ja - ja 325,0

902.000

DE 3 1 - - - - - - - ja 322,5

902.017

DE 3 1 - ja - - - - - ja 365,0

902.001

DE 3 2 - - - - - - ja 365,0

902.018

DE 3 2 - ja - - - - - ja 408,0

902.012

DE 1/2

2 - - - - - - - ja 385,0

902.002

DE 3 3 - - - - - - ja 366,3

902.019

DE 3 3 - ja - - - - ja 450,0

902.003

DE 3 4 - - - - - - ja 450,0

902.0049

DE 4 - - - - - - - ja 313,0

339.1000

DE 4 - - - - - - ja ja 268,0

902.0185

UTE

2 1 ja - - - - - - ja 281,3

902.004

UTE

3 1 - - - - - - ja 323,0

902.005

UTE

3 2 - - - - - - ja 365,0

902.006

UTE

3 3 - - - - - - ja 366,3

902.007

UTE

3 4 - - - - - - ja 450,0

902.0161

cH

2 2 ja - - - - - - 323,8

902.008

cH

3 1 - - - - - - 258,0

902.009

cH

3 2 - - - - - - 301,0

902.010

cH

3 3 - - - - - - 258,0

902.0184

UK 2 1 ja - -

- - - - - ja 300,7

902.024

UK 2 2 - - - - - - ja 346,3

902.039

UK 3 2 - - - - - - ja 309,0

* Keine Lagertype

DESK 1 Steckdoseneinheiten

Max. 16A/230V\~

Länderhinweis siehe Glossar

Stromleitungen und Haltewinkel sind separat erhältlich

Artikelnr. Ausführung

Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.0048 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 270 mm

Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.0049 · 4 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 313 mm

902.0050 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

· 1 Schalter 2-polig beleuchtet

• Länge 313 mm

DESK 1 Steckdoseneinheiten

Max. 16A/230V\~

Länderhinweis siehe Glossar

mit Leerfeldern für Custom Module

Stromleitungen, Custom Module und Haltewinkel sind separat erhältlich

Artikelnr. Ausführung

CUSTOM

1x Custom Modul + Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.000 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 322,5 mm

902.017 · 3 Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht

· 1 Schalter 2-polig beleuchtet, Länge 365 mm

902.004 - 3 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht, Länge 322,5 mm

902.008 · 3 Schweiz / CH Steckdosen schwarz, 0° gedreht, Länge 258mm

CUSTOM

2x Custom Modul + Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.001 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 365 mm

902.011 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 322,5 mm

902.018 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 407,5 mm

- 1 Schalter 2-polig beleuchtet

902.005 · 3 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 365 mm

902.009 · 3 Schweiz / CH Steckdosen schwarz, 0° gedreht , Länge 300,5 mm

902.039* · 3 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 90° gedreht, Länge 309 mm

902.024 | · 2 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 45° gedreht, Länge 346,3 mm

3x Custom Modul + Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.002 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 366,3 mm

902.006 - 3 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 366,3 mm

902.010 · 3 Schweiz / CH Steckdose schwarz, 0° gedreht, Länge 257,5 mm

Passende Wieland-Leitungen finden Sie auf Seite 135

* Keine Lagertype

DESK 1 Steckdoseneinheiten

Max. 16A/230V\~

Länderhinweis siehe Glossar

mit Leerfeldern für Custom Module

Stromleitungen, Custom Module und Haltewinkel sind separat erhältlich

Artikelnr. Ausführung

4x Custom Modul + Steckdosen Strom
Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.003 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 450 mm
902.007 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 450 mm

CUSTOM

CUSTOM

2x Custom Modul + Steckdosen Strom
Aluminiumprofil eloxiert; Stromeingang: 2 x GST18 (schwarz und rot)

902.012 · 1 Schutzkontaktsteckdose mit Kinderschutz, schwarz, 35° gedreht · 2 Schutzkontaktsteckdose mit Kinderschutz, rot, 35° gedreht, Länge 385 mm

CUSTOM

1x Custom Modul + Steckdosen Strom + Schalter beleuchtet
Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.017 · 3

Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht · 1x Schalter beleuchtet; Länge 365mm

CUSTOM

2x Custom Modul + Steckdosen Strom + Schalter beleuchtet
Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.018 - 3

Schutzkontaktsteckdosen, mit Kinderschutz, schwarz, 35° gedreht · 1x Schalter beleuchtet; Länge 407,5 mm

CUSTOM

3x Custom Modul + Steckdosen Strom + Schalter beleuchtet
Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.019 - 3

Schutzkontaktsteckdosen, mit Kinderschutz, schwarz, 35° gedreht- 1x Schalter beleuchtet; Länge 450 mm

CUSTOM
USB CHARGER

Artikelnr. Ausführung

DESK 1 mit 1 x USB Doppelcharger (5,2V/2,15A), 1 x Custom Modul + Steckdosen Strom
Aluminiumprofil eloxiert; Stromeingang: GST18/ Stromausgang: GST18

902.0182 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 281,3 mm

902.0185 · 2 Frankreich/UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 281,3 mm

902.0184 · 2 UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht, Länge 300,7 mm

CUSTOM
USB CHARGER

DESK 1 mit 1 x USB Doppelcharger (5,2V/2,15A), 2 x Custom Modul + Steckdosen Strom
Aluminiumprofil eloxiert; Stromeingang: GST18/ Stromausgang: GST18

902.0183*	2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 323,8 mm
902.0161	2 Schweiz/CH Steckdose, schwarz, 90° gedreht, Länge 323,8 mm

Passende Wieland-Leitungen finden Sie auf Seite 135

Max. 16A/230V\~ Länderhinweis siehe Glossar

• Aluminiumprofil eloxiert, Steckdosen schwarz
• Inkl. Haltewinkel Standard und Schrauben

Artikelnr. Ausführung

DESK 1 3x Schutzkontakt, GST18
Länge: ca. 280 mm
2xCAT5e

339.1004 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

· 2x CAT5e RJ45, Frontseite: Buchse / Rückseite: Buchse

· Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

· Inkl. Haltewinkel Standard und Schrauben

DESK 1 3x Schutzkontakt, GST18
Länge: ca. 325 mm
2x CAT5e, 1x VGA

339.1005 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

· 2x CAT5e RJ45, Frontseite: Buchse / Rückseite: Buchse

· 1x VGA 15-polig + Miniklinke 3,5 mm

· Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

· Inkl. Haltewinkel Standard und Schrauben

DESK 1 3x Schutzkontakt, GST18
Länge: ca. 325 mm
2x CAT5e, 1x USB

339.1006 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

· 2x CAT5e RJ45, Frontseite: Buchse / Rückseite: Buchse

· 1x USB A / A Buchse

· Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

· Inkl. Haltewinkel Standard und Schrauben

DESK 1 3x Schutzkontakt, GST18
Länge: ca. 225 mm

339.1002 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

Inkl. Haltewinkel Standard und Schrauben

DESK 1 4x Schutzkontakt
Länge: ca. 268 mm
Festanschluss

339.1000 · 4 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

· Stromeingang: 3,0 m, H05VV-F 3G 1,50 mm2 schwarz, mit Schutzkontakt-Winkelstecker

· Inkl. Haltewinkel Standard und Schrauben

DESK 1 3x Schutzkontakt
Länge: ca. 268 mm
Festanschluss, 1x Schalter

339.1001 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

· 1x Schalter 2-polig, grün beleuchtet

· Stromeingang: 3,0 m, H05VV-F 3G 1,50 mm2 schwarz, mit Schutzkontakt-Winkelstecker

· Inkl. Haltewinkel Standard und Schrauben

DESK 1 Zubehör

Artikelnr. Ausführung

DESK 1 Haltewinkel schmal für Tischplattenstärke bis 50 mm

918.001 · Edelstahl, Materialstärke 3 mm

- Inhalt: 2 Haltewinkel Edelstahl + 2 Inbusschrauben M5 x 45 mm

DESK 1 Haltewinkel Standard für Tischplattenstärke bis 50 mm

930.120 · Aluminium eloxiert, Materialstärke ca. 9 mm

• Inhalt:
- 2x Haltebügel Aluminiumprofil eloxiert
- 2x Inbusschrauben M5 x 60 mm

DESK 1 Haltewinkel lang für Tischplattenstärke bis 80 mm

930.180 · Haltewinkel lang 50 - 80 mm

• Inhalt:
- 2x Haltebügel schwarz lackiert RAL9011
- 2x Inbusschrauben M5 x 45 mm
- 2x Inbusschrauben M5 x 60 mm

Spanplattenschraube für DESK Endkappen für Tischplattenstärke ab 15 mm

930.183 · 2x Spanplattenschraube 4 x 90 mm inkl. Messing-Gewindehülse

DESK 1 Halteplatte

930.182 · Kunststoff schwarz

• Halteplatten zum Aufstecken auf DESK Endkappen
• Inhalt:
• 2x Halteplatten
• 2x Schrauben
• 2x TESA POWER STRIP

Abschalten und Strom sparen

Die Bachmann Abschaltautomatik ermöglicht ohne großen Verdrahtungsaufwand eine effiziente Stromeinsparung während der Nichtnutzungsdauer von Geräten in heutigen Bürolandschaften.

Das Abschalten von Geräten wird nicht mehr dem Zufall überlassen, Strom sparen wird über das Herunterfahren des PCs realisiert.

Die Effektivität übersteigt das Einsparpotential von Master & Slave Steckdosenleisten, da es praktisch keine Ruhestromaufnahme des Master Geräts aufweist und der Stromverbrauch während der Nichtnutzungsdauer gleich Null ist.

Vorteile im Überblick

• Vollständige Abschaltung
• Keine Ruhestromaufnahme des Master-Geräts
- Kein Strom – keine Brandgefahr
- Einsparpotenzial von bis zu 70,- € pro Jahr und Arbeitsplatz
- Verbesserung der COBilanz

Abschaltautomatik Bausteine

GREEN

Artikelnr. Ausführung

STEP ALU Abschaltautomatik Länge: ca. 263 mm

906.005 · Aluminiumprofil eloxiert

• 1x Abschaltautomatik mit Schulzkontaktsteckdose
• 1x Tasteranschluss mit 0,5 m Leitung und Steckverbinder zur Anbindung am Modul 917.060
• Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

Modul 1x Taster Abschaltautomatik / Automatic Saves Energy

917.060 · 1x Taster schwarz mit 1,0 m Leitung und 2 poligen Steckverbinder

• Durch Betätigung des Tasters wird die Stromversorgung der an die Abschaltautomatik angeschlossenen Geräte wieder aufgenommen.
• Einsetzbar in jede Steckdoseneinheit mit Custom Modulen

Zum Komplettieren des Systems wird noch ein Tischanschlussfeld mit Custom Modul Leerfeld und eine STEP benötigt.

Mit der Abschaltautomatik sind Einsparungen von bis zu 70,- € pro Jahr und Arbeitsplatz möglich.

DESK 2 ist eine Steckdosenleiste, die mit verschiedenen Kommunikationsmodulen bestückt werden kann. Sie wurde für die flexible Nutzung im Büro, in Besprechungsräumen, im Home-Office oder für das Desk-Sharing konzipiert.

Die Steckdosenleiste ist aus Aluminium gefertigt und in unterschiedlichen Farben erhältlich. Die Anschlüsse werden an die normierten Modulfenster geschraubt und können einfach umgerüstet werden.

DESK 2 wird platzsparend mit Aluminium-Haltewinkeln an der Tischplatte befestigt, Leitungen werden hinter der Sichtblende geführt.

DESK 2 ist Preisträger des red dot design award 2011, des IF Product Design Award 2012 und war nominiert für den Deutschen Designpreis 2012. Die Gestaltung ist schlicht und klar, die verarbeiteten Materialien sind hochwertig und langlebig.

Vorteile im Überblick

• Designlösung für moderne Arbeitsplätze
• Benutzerorientierte 45° Ausrichtung
• Verdeckte Leitungsführung bis Tischkante
- Custom Versionen für Zukunftssicherheit
• Red Dot Design Award Winner 2011
• Preisträger IF Award 2012
• Nominiert für den Deutschen Designpreis 2012

Besonderes Augenmerk wurde bei der DESK 2 auf Design gelegt. Technisch ist die DESK 2 wie auch ihr Vorgänger DESK 1 modular aufgebaut. Mit den Bachmann Custom Modulen wird DESK 2 wie alle anderen Tischanschlussfelder von Bachmann mit Medien- und Datenmodulen an individuelle Bedürfnisse und zukünftige Einsatzzwecke angepasst.

Design trifft Technik

DESK 2 Steckdoseneinheiten

Artikelnr. Ausführung

Steckdosen Strom Länge: ca. 197 mm
Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm² mit GST18; inkl. Haltewinkel

902.2048 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht · Lackiert in RAL 9010 Weiß
902.4048 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht · Lackiert in Inox
902.300 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht · Lackiert in RAL 9010 Weiß · 1,5m separate Gerätezuleitung GST18/Schuko
902.500 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht · Lackiert in Inox

Steckdosen Strom

Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm ^2 mit GST 18i; inkl. Haltewinkel
902.213 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht
	Lackiert in RAL 9010 Weiß, Länge: 196,7 mm
902.214* · 4	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht
	Lackiert in RAL 9010 Weiß, Länge: 316,7 mm

DESK 2 Steckdoseneinheiten unbestückt

Artikelnr. Ausführung

1x Custom Modul + Steckdosen Strom Länge: ca. 239 mm

Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.200 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
902.204 · 3	Frankreich/UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
902.206 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht· Lackiert in RAL 9010 Weiß
902.208 · 3	Schweiz/CH T13 Steckdosen, schwarz, 90° gedreht· Lackiert in RAL 9010 Weiß
902.400 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht· Lackiert in Inox
902.404 · 3	Frankreich/UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht· Lackiert in Inox
902.406 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht· Lackiert in Inox
902.408 · 3	Schweiz/CH T13 Steckdosen, schwarz, 90° gedreht· Lackiert in Inox

1x Custom Modul + Steckdosen Strom Länge: ca. 204 mm

Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.203 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedrehtLackiert in RAL 9010 Weiß
902.403 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedrehtLackiert in Inox

2x Custom Modul + Steckdosen Strom Länge: ca. 239 mm

Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.211 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedrehtLackiert in RAL 9010 Weiß
902.411 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedrehtLackiert in Inox

2x Custom Modul + Steckdosen Strom Länge: ca. 274 mm

Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm2 mit GST18; inkl. Haltewinkel

902.207* · 2 UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht

· Lackiert in RAL 9010 Weiß

902.407* · 2 UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht

· Lackiert in Inox

* Keine Lagertype

DESK 2 Steckdoseneinheiten

Artikelnr. Ausführung

2x Custom Modul + Steckdosen Strom Länge: ca. 282 mm
Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm² mit GST18; inkl. Haltewinkel

	902.201 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
	902.205 · 3	Frankreich/UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
	902.209 · 3	Schweiz/CH T13 Steckdosen, schwarz, 90° gedreht· Lackiert in RAL 9010 Weiß
	902.401 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht· Lackiert in Inox
	902.405 · 3	Frankreich/UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht· Lackiert in Inox
	902.409 · 3	Schweiz/CH T13 Steckdosen, schwarz, 90° gedreht· Lackiert in Inox

3x Custom Modul + Steckdosen Strom Länge: ca. 324 mm

Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.202 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
902.402 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox

DESK 2 Steckdoseneinheiten

ARTikelnr. Ausführung
USB CHARGER CUSTOM	DESK 2 mit 1 x USB Doppelcharger (5,2V/2,15A), 1 x Custom Modul + Steckdosen Strom
	Aluminiumprofil; Stromeingang 0,2m H05VV-F3G1,5mm2 mit GST 18; inkl. Haltewinkel
	902.228 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht· Länge 239,2 mm· Lackiert in RAL 9010 Weiß
	902.232* · 2 Frankreich/ UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht· Länge 239,2 mm· Lackiert in RAL 9010 Weiß
	902.231* · 2 UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht· Länge 284,2 mm· Lackiert in RAL 9010 Weiß
	902.428 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht· Länge 239,2 mm· Lackiert in Inox
	902.432* · 2 Frankreich/ UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht· Länge 239,2 mm· Lackiert in Inox
	902.431* · 2 UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht· Länge 284,2 mm· Lackiert in Inox

DESK 2 Steckdoseneinheiten

Artikelnr. Ausführung

DESK 2 mit 1 x USB Doppelcharger (5,2V/2,15A), 2 x Custom Modul + Steckdosen Strom		CUSTOM	USB CHARGER
Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm2 mit GST18; inkl. Haltewinkel
902.229* · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
902.230* · 2 Schweiz/ CH T13 Steckdosen, schwarz, 90° gedreht		+
902.429* · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
902.430* · 2 Schweiz/ CH T13 Steckdosen, schwarz, 90° gedreht		+

DESK 2 Steckdoseneinheiten bestückt

Artikelnr. Ausführung

1x Custom Modul + Steckdosen Strom Länge: ca. 239 mm
Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm2 mit GST18; inkl. Haltewinkel
902.301 · 3 Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß· 1 CAT6 Kupplung Buchse/Buchse· 1 USB A/A 3.0 Keystone Modul· 1,5m separate Gerätezuleitung GST18/Schuko
902.501 · 3 Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox· 1 CAT6 Kupplung Buchse/Buchse· 1 USB A/A 3.0 Keystone Modul· 1,5m separate Gerätezuleitung GST18/Schuko
2x Custom Modul + Steckdosen Strom Länge: ca. 282 mm
Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm2 mit GST18; inkl. Haltewinkel
902.302 · 3 Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß· 2 CAT6 Kupplung Buchse/Buchse· 1 USB A/A 3.0 Keystone Modul· 1 HDMI Keystone Buchse/Buchse· 1,5m separate Gerätezuleitung GST18/Schuko
902.502 · 3 Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox· 2 CAT6 Kupplung Buchse/Buchse· 1 USB A/A 3.0 Keystone Modul· 1 HDMI Keystone Buchse/Buchse· 1,5m separate Gerätezuleitung GST18/Schuko

Zubehör

Artikelnr. Ausführung

DESK 2 Kabelführung

Verdeckte Kabelführung bis unter die Tischkante

918.106 Kunststoff, lackiert in RAL 9010 Weiß

918.107 Kunststoff, lackiert in Inox

Haltewinkel der DESK 2 sind für Tischplattenstärken von 10 mm bis 40 mm geeignet. Alternativ können DESK 1 Haltewinkel Standard (Artikel-Nr. 930.120) auch für DESK 2 verwendet werden. Diese umfassen in Kombination mit DESK 2 einen Spannbereich von 25 mm bis 55 mm.

STEP verwirklicht das Prinzip der Modularität mit absoluter Konsequenz. Das System ist deshalb ideal für die flexible Energie- und Datenversorgung an Arbeitsplätzen, in Trennwandsystemen, Doppelböden und weiteren Verbindungsanwendungen.

Die Modularität der STEP Steckdoseneinheiten bietet nahezu grenzenlose Möglichkeiten: Vom einfachen Elektrifizierungs-Set bis hin zu Steckdosen einheiten mit integrierten Datenanschlüssen, FI / LS-Schalter, Überspannungsschutz, Anschlüssen für Medientechnik und vielem mehr.

STEP ist für die Stromversorgung standardmäßig mit dem Wieland Stecksystem ausgestattet und kann daher mit unterschiedlichen Leitungs- längen eingespeist werden. Darüber hinaus sind auf Wunsch auch weitere Steckverbindungssystemerealisierbar.

STEP liefert individuelle Lösungen nach Maß, die allen Anforderungen moderner Energie- und Datenversorgung entsprechen. Kurz: Zukunftssicherheit Step by Step.

Vorteile im Überblick
- Konsequente Modularität - Vielseitige Anwendungen - Stecksystem serienmäßig - Jederzeit ausbaubar - Funktionale Effizienz

STEP ist ideal für die flexible Energie- und Datenversorgung an Arbeitsplätzen, in Trennwandsystemen, Doppelböden und weiteren Verbindungsanwendungen.

Zukunftssicherheit Step by Step

STEP – das ausbaufähige Allroundsystem.

Perfekt vorbereitet für beste Verbindungen

Die STEP Steckdoseneinheit ist mit Aluminium- oder Kunststoffprofil verfügbar. Mehrere Steckdoseneinheiten können als Baukastensystem miteinander verbunden werden.

In erster Linie ist STEP als einfache Elektrifizierungseinheit für den Büroarbeits platz ausgelegt. An STEP können permanent aufgestellte Geräte wie PC, Monitor, Drucker usw. angeschlossen werden.

STEP Steckdoseneinheiten verfügen über einen Strom eingang und einen Stromausgang, jeweils stirnseitig in den Endkappen integriert. Die eingebauten Steckverbinder GST18 von Wieland sind besonders bewährte Verbin- der für den Büroeinsatz und verfügen über die entsprechende Kodierung und Steckerverrastung nach gültiger Norm.

Vielfältige Befestigungsoptionen

STEP Steckdoseneinheiten sind vielseitig einsetzbar. Zum Beispiel für die Montage unter Tischplatten, in Kabelkanäle und Trennwände. Zur Montage für die unterschiedlichen Anwendungen stehen verschiedene Befestigungsmöglichkeiten zur Verfügung (ab Seite 65).

STEP Kombinationsmöglichkeiten

Einzelne Module können zusammengesteckt oder mit einer Verbindungsleitung beliebig kombiniert werden. Dadurch wird STEP zum individuellen Stromverteilungs system. Andere Steckverbindungssysteme wie z. B. Wago Winsta, Woertz, Ensto sind auf Anfrage realisierbar.

Länderhinweis siehe Glossar

Stromleitungen und Custom Module sind separat erhältlich

Artikelnr. Ausführung

STEP BASE: Steckdosen Strom Länge: ca. 220 mm
Kunststoffprofil; Stromeingang: GST18 / Stromausgang: GST18

336.600 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
336.601 · 3	Schutzkontaktsteckdosen mit Kinderschutz, rot, 35° gedreht
336.603 · 3	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
906.1306 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht
906.0059 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht, 2 Schalter
906.0055 · 4	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht
906.0060 · 4	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht, 1 Schalter

STEP BASE: Steckdosen Strom Länge: ca. 262,5 mm (Sonderlängen beachten)
Kunststoffprofil; Stromeingang: GST18 / Stromausgang: GST18

336.604 · 4	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
336.606 · 4	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
336.626 · 5	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 305 mm

STEP ALU: Steckdosen Strom Länge: ca. 220 mm (Sonderlängen beachten)
Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.039 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
336.067 · 3	Schutzkontaktsteckdosen mit Kinderschutz, rot, 35° gedreht
906.1075 · 3	Frankreich/ UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 220 mm
336.046 · 4	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 262,5 mm
336.072 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, rot EDV, 35° gedreht
336.088 · 4	Frankreich / UTE Steckdosen mit Kinderschutz, rot EDV, 35° gedreht, Länge 262,5 mm
906.1086*	3 Schweiz / CH Steckdosen schwarz, 90° gedreht
906.1059*	· 3 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 45° gedreht, Länge 314,5 mm
336.076 · 3	USA Steckdose schwarz, 0° gedreht, Länge 195 mm

STEP ALU: 1x Custom Modul + Steckdosen Strom Länge: ca. 220 mm
Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

906.000 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
906.002 · 2	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
906.071 · 2	Schweiz / CH Steckdosen schwarz, 90° gedreht
336.079	· 2 UK 3,15A einzeln abgesichert, mit Kinderschutz, schwarz, 45° gedreht (Länge 284,5 mm)

STEP ALU: 2x Custom Modul + Steckdosen Strom Länge: ca. 262,5 mm
Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

906.001 · 2 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

906.009* · 2 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

906.080* · 2 Schweiz / CH Steckdose schwarz, 90°, gedreht

STEP ALU: 1x Schalter + Steckdosen Strom Länge: ca. 262,5 mm
Aluminiumprofil: Stromeingang: GST18 / Stromausgang: GST18

906.003 · 3x Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

· Schalter schaltet nur Steckdosen (nicht Stromausgang)

906.031 · 3x Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

· Schalter schaltet Steckdosen und Stromausgang

STEP ALU: 1 x USB Doppelcharger (5,2V/2,15A), 1 x Custom Modul + Steckdosen Strom L: ca. 262,8 mm
Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

906.0113*

2x Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

CUSTOM USB CHARGER

Alle STEP Sicherheitsmodule sind mit STEP ALU und STEP BASE kompatibel

Länderhinweis siehe Glossar. Stromleitungen und Custom Module sind separat erhältlich.

Artikelnr. Ausführung

STEP ALU Überspannungsschutz, GST18 Länge: ca. 147 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.003 · Überspannungsschutz 2 kV mit Funktions- und Ausfallanzeige

STEP ALU Überspannungsschutz + Netz- und Frequenzfilter, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.004 · Überspannungsschutz 2 kV mit Funktions- und Ausfallanzeige und Netzfilter 30 MHz

STEP ALU LS, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.015 · Leitungsschutzschalter 16 A, 2-polig

- Charakteristik B

STEP ALU FI, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.014 · Fl-Schutzschalter 16 A, Ansprechstrom 30 mA, Ansprechzeit 30 mS, 2-polig

STEP ALU FI, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

906.067 · FI-Schutzschalter 16A, Ansprechstrom 10mA, Ansprechzeit 30mS, 2-polig

- Stromeingang: GST18i3 Stecker; Stromausgang: GST18i3 Buchse;

STEP ALU FI / LS, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.065 · FI / LS-Kombination bestehend aus:

- FI-Schutzschalter 16 A, Ansprechstrom 30 mA, Ansprechzeit 30 mS, 2-polig

- Leitungsschutzschalter 16 A Nennstrom, 400 V, 2-polig

- Charakteristik B; 6 kA

STEP ALU Master & Slave, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.006 · Master & Slave Schaltung mit Schwellenwerteinstellung ab 10 W

- Wirkleistung: 0,29W / Scheinleistung: 1,05W

STEP ALU Abschaltautomatik Länge: ca. 263 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18 Siehe Seite 48

906.005 · 1x Abschaltautomatik mit Steckdose

· 1x Tasteranschluss mit 0,5 m Leitung und Steckverbinder

zur Anbindung am Modul 917.060

Artikelnr. Ausführung

Montagezubehör

375.502 · Inhalt:

• 4 Schrauben 2,9 x 30 mm
• 2 Abdeckungsstreifen für die Endkappen als optischer Abschluss (Zum Aufstecken auf die Endkappen, wenn zwei Steckdoseneinheiten miteinander verbunden werden)
• 1 Endkappe für Stromausgangsbuchse

Haltewinkel Edelstahl

940.096 · Zum Aufstecken in STEP-Profilrückseite

• Ideal bei Einsatz von Steckdoseneinheiten mit Datenanschlüssen
  · 2 Stück

Haltewinkel Edelstahl mit Langloch

940.024 · Zum Aufstecken in STEP-Profilrückseite

• Mit Langloch (Schlüsselloch) zum Anschrauben, ideal bei Einsatz von Steckdoseneinheiten mit Datenanschlüssen
• 1 Stück links, 1 Stück rechts

Halteblech Edelstahl gerade

940.097 · Zum Aufstecken in STEP-Profilrückseite

· Zum Anschrauben z. B. unter einem Tisch
- 2 Stück, verpackt im Polybeutel

Abdeckstreifen STEP

375.529 · Zum Aufstecken auf die Endkappen der STEP Steckdoseneinheit

• Zum optischen Abschluss
• Kunststoff schwarz
• 2 Stück, verpackt im Polybeutel

Montageplatte Stahlblech

940.108 · Zum Einschieben in die STEP Profilrückseite

• Durch Anschrauben der Mutter auf der Gewindeschraube wird die Steckdoseneinheit fixiert

- Inhalt:

- 1 Montageplatte inkl. Schraube M5, Unterlegscheibe und Mutter

Kunststoffbefestigungssclip STEP

918.025 · Zur Befestigung von Steckoseneinheiten STEP BASE und STEP ALU

in entsprechende Ausschnitte im Blech (Stärke 2,0 mm)
- Inhalt: 2 Befestigungscips aus Kunststoff, 4 Schrauben 2,9 x 30 mm
- Zeichnungen für die benötigten Ausschnitte können bei Bedarf angefordert werden.

Pure electrical component symbols without any text or labels

STEP Gerätezuleitung mit Erdanschluss siehe im Kapitel Zubehör

• Vorkonfektionierte Stromzuleitungen mit integriertem Erdanschluss
- Erdung der Steckdoseneinheit unabhängig von der Installation
- Optimal in Verbindung mit den STEP Steckdoseneinheiten (ab Seite 60)

Bachmann Custom Module sind die zentralen Bausteine für Video-, Audio- und Netzwerkverbindungen. Durch ihren Aufbau ermöglichen sie Ihnen eine einfache und flexible Installation in den Bereichen Facility Systeme, Rack- und Elektro installationen. Die vielseitigen Custom Module machen Bachmann Facility Systeme noch flexibler. Denn mit den einfach austauschbaren Modulen können Sie alle individuellen Anforderungen Ihrer Kunden hinsichtlich Daten-, Video- und Audio verbindungen schnell und einfach erfüllen.

Diese Flexibilität bietet Bachmann jetzt auch für 10" und 19" Panel Installationen. Die einheitlichen Custom Module ermöglichen eine optimale Konfiguration für jede Anforderung an Medientechnik und Netzwerkverbindungen. Buchse / Buchse oder Anschlüsse mit Schraubklemmen sorgen auch hier für eine denkbar einfache Installation.

Bachmann Custom Module bieten Ihnen auch eine hervorragende Ergänzung im Bereich der Elektroinstallation. Wenige Bauteile machen die Custom Module kompatibel zu den gängigen Schalterprogrammen namhafter Hersteller. Durch die einfache Montage und Demontage können alle Installationen schnell an geänderte Anforderungen oder den neuesten Stand der Technik angepasst werden.

Vorteile im Überblick

• Flexibel austauschbare Module
• Für Daten-, Video- und Audioverbindungen
- Einsatz im Bereich Facility Systeme, Rack Installationen und Elektroinstallationen
• Integration in alle Schalterprogramme namhafter Hersteller
- Einfacher Anschluss durch Buchse / Buchse oder Schraubklemmenanschluss

Steckdoseneinheiten 19" und 10" Medien Racks Elektroinstallation

So vielfältig wie Ihre Verwendungen

In den leeren Einbaurahmen ^① der Bachmann Facility Systeme werden die Custom Module ^② eingeschraubt und mit zwei Torx Schrauben ^③ fixiert. Durch Lösen der Schrauben können die Custom Module einfach ausgetauscht werden.

Custom Module in den Facility Systemen

Individuelle Bestückung

Moderne Technik und starke Ideen sind die gemeinsame Basis aller Bachmann Facility Systeme. Sie eröffnen Ihnen mit ausbaufähigen Steckdosenleisten und den Facility Custom Modulen zur individuellen Bestückung effiziente Wege für flexible Anschlüsse. Sie sorgen mit praktischen Einheiten für die sichere Vernetzung am Schreibtisch und sie fördern mit elegant versenkbaren Versorgungssystemen die reibungslose Kommunikation bei Konferenzen. In den Bachmann Facility Produkten stehen neben den ab Werk eingebauten Steckdosen auch Leermodule zur individuellen Bestückung zur Verfügung. Im Lieferumfang der Custom Module sind die Schrauben enthalten.

Zukunftssicher durch höchste Flexibilität

Eine Änderung der Bestückung hält Ihnen die Möglichkeiten offen, jederzeit auf den neuesten Stand der Technik umzurüsten. Dabei ist das Berühren von stromführenden Kontakten aufgrund der integrierten Isolation nicht möglich. Eine erneute Prüfung der Steckdoseneinheit in Bezug auf die Stromanschlüsse ist nicht notwendig und hat keinen Einfluss auf die Gewährleistung. Produkte zu Facility Systemen finden Sie im Bachmann Gesamtkatalog und im Auszugskatalog Facility Systeme.

Kompatibel mit Bachmann Facility System

In 19" und 10" Racks ^① werden die Custom Module ^② durch einstecken und verschrauben fixiert. Die offene Bauweise und Buchse / Buchse Custom Module oder Custom Module mit Schraubklemmen ermöglichen eine einfache Systemintegration.

Custom Module in der Rack Installation

Vollintegration von Medien- und Netzwerktechnik

Die 19" und 10" Panels ermöglichen eine flexible und einfache Integration von Medien- und Netzwerktechnik in Ihr Racksystem. Durch die leicht anschraubbaren Custom Module (dazugehörende Torx M2 Schrauben sind im Liefer umfang der Panels enthalten) können Sie jederzeit auf geänderte Anforderungen reagieren. Die Buchse / Buchse oder Schraubklemmen Technik ermöglicht eine kompakte und übersichtliche Installation. Die Panels benötigen zur Installation nur eine Höhen einheit (44,5 mm) und sind dadurch besonders platzsparend.

903.000 Bachmann 19" Panel, 1 HE, mit Bügel für Zugentlastung, für die Aufnahme von 10 Custom Modulen (Schrauben für Montage der Custom Module im Lieferumfeng enthalten)

903.001 Bachmann 10" Panel, 1 HE, mit Bügel für Zugentlastung, für die Aufnahme von 5 Custom Modulen (Schrauben für Montage der Custom Module im Lieferumfang enthalten)

Kompatibel mit Bachmann IT Rackpanel

Mit Trägerplatte ^① und Adapterrahmen ^② (siehe Seite 74) werden Custom Module ^③ in einer Schalterdose installiert.

Custom Module in der Elektroinstallation

Unbegrenzte Installationsmöglichkeiten

Mit wenigen zusätzlichen Bauteilen erschließen sich völlig neue Möglichkeiten in der Elektroinstallation. Sowohl bei der Installation in der Schalterdose als auch im Brüstungskanal bietet das umfassende Sortiment der Custom Module die Möglichkeit Audio, Video und Netzwerk einfach zu integrieren. Durch die standard mäßig lieferbaren 50 x 50 mm und 55 x 55 mm Adapterrahmen ergänzen die Custom Module optimal alle gängigen Schalterprogramme namhafter Hersteller. Die rückseitigen Anschlüsse können entweder als Buchse / Buchse oder als Schraub klemme verbunden werden. Ein aufwändiges verlöten oder konfektionieren ist nicht notwendig. Eine Kompatibilitätsliste der Custom Module zu unterschiedlichen Herstellern von Schalterprogrammen finden Sie ab Seite 72.

917.064 Trägerplatte ( Passende Torx M2 Schrauben sind im Lieferumfang enthalten )

Adapterrahmen, 50x50 mm und 55x55 mm in Farbe schwarz und weiß

Montagehalter Brüstungskanäle (beispielhafte Abbildung) Verschiedene Montagehalter oder Gorätebecher erhalten Sie bei den jeweiligen Brüstungskanalherstellem

Der Montagehalter wird im Brüstungskanal eingesetzt. Auf dieser Basis erfolgt die Verschraubung von Trägerplatte ^① und Adapterrahmen ^② (50x50 mm oder 55x55 mm) sowie dem Bachmann Custom Modul ^③ .

Selbst für den Einbau in herkömmliche Bodentanks lassen sich die Bachmann Custom Module ^③ verwenden. Die Custom Modul Halterung ^④ für Bodentank systeme bietet die direkte Einbaumöglichkeit der Custom Module. Der Einsatz der Trägerplatte ^① und des Adapterrahmens ^② ist damit nicht notwendig. Die Bachmann Custom Modul Halterung ^③ ist passend für Bodentanks verschiedener Hersteller. Bitte berücksichtigen Sie dabei die notwendige Einbautiefe der Custom Module.

④
Kompatibel mit Bachmann Elektroinstallationen

Hersteller*	Schalterprogramm*	Bachmann Adapterrahmen** Farbe schwarz	Bachmann Adapterrahmen** Farbe weiß	+ Adapter Herstellernummer
Berker S.1 917.066 917.169 -
	B.1 917.066 917.169 -
	B.3 917.066 917.169 -
	B.7 Glas 917.066 917.169 -
	K.1	917.065	917.168	1108/124 1108/106 1108/109 1108/102
	K.5 917.065 917.168 1108/104
	Arsys 917.065 917.168 1108/101 1108/104 1108/111 1108/169 1108/102
	Modul 2 917.065 917.168 114 309 114 302
Busch-Jaeger	carat 917.065 917.168 1746/10-81 1746/10-82 1746/10-84
	pur edelstahl	917.065	917.168	1746/10-866
	impuls	917.065 917.168		1746/10-71 1746/10-72 1746/10-74 1746/10-79 1746/10-777 1746/10-783
	solo	917.065 917.168		1746/10-82 1746/10-84 1746/10-85 1746/10-86 1746/10-87 1746/10-88 1746/10-803 1746/10-815
	Busch-axcent	917.065 917.168 1746/10-84
	future	917.065	917.168	1746/10-82 1746/10-84 1746/10-85 1746/10-89
	Future linear	917.065 917.168		1746/10-81 1746/10-82 1746/10-83 1746/10-84 1746/10-89
EGB	Elegant Standard	917.065	917.168	143090045
ELSO	JOY	917.065	917.168	363080 363084
	RIVA	917.065 917.168 203080 203084 2030831 2030811 2030819
	RIVA	917.066 917.169 203160 203164 2031611 2031619
	SCALA	917.065 917.168 203080 203084 2030811 2030819
	SCALA	917.066 917.169 203160 203164 2031611 2031619
	FASHION	917.065 917.168		203080 203084 203081 2030812 203082 2030831 203086 203089 2030844
	FASHION	917.066 917.169 203160 203164 203160D
	NOVIA	917.066 917.169 284800 284804
	NOVIA	917.065 917.168		283160 283164 2831631 2831612 283166 283169 28 31611
	CLASSIC	917.065 917.168 303110 303111
Gira	Standard 55	917.066	917.169	-
	E2	917.066 917.169 -
	Event	917.066 917.169 -
	Esprit	917.066 917.169 -
	E22	917.066 917.169 0289202
	Edelstahl Serie 20/21	917.066	917.169	028920
	TX_44	917.066 917.169 028966 028967 028965
	Flächenschalter	917.066 917.169 0289111 0289112
	S-Color	917.065 917.168 028240 028242 028243 028246 028247
Jäger	Opus	917.065	917.168	560.050.02
Jung	AS 500	917.066	917.169	-
	AS Universal	917.066 917.169 -
	A 500	917.066 917.169 -
	A plus	917.066 917.169 -
	A creation	917.066 917.169 -
	LS-design	917.066 917.169 AL2961Z5-L ES2961Z5-L
	LS 990	917.066	917.169	LS961Z5WW LS961Z5SW LS961Z5AL
	LS plus	917.066	917.169	AL2961Z5-L ES2961Z5-L

* Name und Produktbezeichnung des jeweiligen Herstellers
** Zum Einbau im Schalterprogramm den jeweiligen Bachmann Adapterrahmen zusätzlich bestellen.

Hersteller * Schalterprogramm *		Bachmann Adapterrahmen** Farbe schwarz	Bachmann Adapterrahmen** Farbe weiß	+ Adapter Herstellernummer
Jung FD-design	917.066 917.169 AL2961Z5-L ES2961Z5-L
	CD 500 917.065 917.168 590ZCD 590ZWW
	LS 990	917.065	917.168	LS961Z LS961ZWW LS961ZLG LS961ZSW
	LS 990 917.065 917.168 LS961Z5 LS961Z5WW LS961Z5SW
	Aluminium 917.065 917.168 LS961Z LS961ZWW LS961ZLG LS961ZSW
	Aluminium 917.066 917.169			LS961Z5 LS961Z5WW LS961Z5SW AL2961Z5-LES2961Z5-L
	Edelstahl 917.065 917.168 LS961Z LS961ZWW LS961ZLG LS961ZSW
	Edelstahl 917.066 917.169			LS961Z5 LS961Z5WW LS961Z5SW AL2961Z5-LES2961Z5-L
	Anthrazit 917.065 917.168 LS961Z LS961ZWW LS961ZLG LS961ZW
	Anthrazit 917.066 917.169			LS961Z5 LS961Z5WW LS961Z5SW AL2961Z5-LES2961Z5-L
	Glanzchrom 917.065 917.168 LS961Z LS961ZWW LS961ZLG LS961ZSW
	Glanzchrom 917.066 917.169			LS961Z5 LS961Z5WW LS961Z5SW AL2961Z5-LES2961Z5-L
Merten 1-M	917.066 917.169 -
	ATELIER-M	917.066 917.169 -
	M-SMART	917.066 917.169 -
	M-PLAN	917.066 917.169 -
	M-PLAN GLAS	917.066 917.169 -
	M-PLAN Metall	917.066 917.169 -
	M-PLAN II 917.066 917.169 -
	M-ARC	917.066 917.169 -
	M-STAR	917.066 917.169 -
	ARTEC	917.065	917.168	516094 516099
	AQUADESIGN	917.065 917.168	518344 518319 518314	518360
PEHA	Standard	917.066	917.169	219511 219611
	Standard	917.065	917.168	219411 219211 219711 219311 218711
	Dialog	917.065	917.168	828611 819511 768611 847311 838011 778611 316611
	Aura	917.065 917.168	117211 129511 155811
	Nova	917.065 917.168	027211 042211 057211
	Nova	917.066	917.169	100511 100711 100611
POPP	FOREVER	917.065	917.168	729828 729811
	PALLAS	917.065	917.168	729842 729866 729859
	ARCADA 917.065 917.168 -
Presto-Vedder	Regina Klassik	917.065	917.168	730RW 730RUW
	Alessa	917.065 917.168	230RUW
	Alessa plus	917.065 917.168	230RUW
	Fiorena	917.065	917.168	3030RUW 3030RW 3030RSI 3030RSGR
Siemens	DELTA line	917.065	917.168	5TG2557 5TG2587 5TG1160 5TG1150
	DELTA vita	917.065	917.168	5TG2557 5TG1160 5TG1150
	DELTA miro	917.065	917.168	5TG2557 5TG2587 5TG1160 5TG1150
	DELTA style	917.065	917.168	5TG1326 5TG1326-1 5TG1366
	DELTA style	917.066	917.169	5TG1327 5TG1327-1 5TG1367
	DELTA profil	917.065	917.168	5TG1806 5TG1866 5TG1766 5TG18365TG1706-1 5TG1746-1
	DELTA profil 917.066 917.169			5TG1893 5TG1885 5TG1762 5TG18355TG1705-1 5TG1745-1

*Name und Produktbezeichnung des jeweiligen Herstellers
**Zum Einbau im Schalterprogramm den jeweiligen Bachmann Adapterrahmen zusätzlich bestellen.

Schalterprogramm

Artikelnr. Ausführung

Trägerplatte Custom Module für Schalterprogramm Edelstahl

917.064 · Trägerplatte Edelstahl passend auf handelsübliche Gerätedosen für Unterputz, Hohlraum und Geräteeinbaudosen für Brüstungskanäle - Inkl. 2 Torx M2 Schrauben - Für Brüstungskanäle wird ein zusätzlicher Montagehalter benötigt ( siehe Hersteller Programm )

Adapterrahmen für Schalterprogramm Kunststoff

917.065 · 50 x 50 mm · Schwarz · Zum Einbau in handelsübliche Schalterprogramme (50 x 50 mm Innenmaß) in Verbindung mit der Edelstahl Trägerplatte 917.064 Bitte beachten Sie die Kompatibilitätsliste ab der Seite 72

Adapterrahmen für Schalterprogramm Kunststoff

917.168 · 50 x 50 mm · Weiß RAL 9010 · Zum Einbau in handelsübliche Schalterprogramme (50 x 50 mm Innenmaß) in Verbindung mit der Edelstahl Trägerplatte 917.064 Bitte beachten Sie die Kompatibilitätsliste ab der Seite 72

Adapterrahmen für Schalterprogramm Kunststoff

917.066 · 55 x 55 mm · Schwarz · Zum Einbau in handelsübliche Schalterprogramme (55 x 55 mm Innenmaß) in Verbindung mit der Edelstahl Trägerplatte 917.064 Bitte beachten Sie die Kompatibilitätsliste ab der Seite 72

Adapterrahmen für Schalterprogramm Kunststoff

917.169 · 55 x 55 mm - Weiß RAL 9010 - Zum Einbau in handelsübliche Schalterprogramme (55 x 55 mm Innenmaß) in Verbindung mit der Edelstahl Trägerplatte 917.064 Bitte beachten Sie die Kompatibilitätsliste ab der Seite 72

Bodentanks

Artikelnr. Ausführung

Halterung Bodentank 2-fach Stahlblech

2x custom Modul

917.068 - Für die Montage in OBO Bettermann Gerätebecher- / Bodentanksysteme

• Für die Montage von 2 Custom Modulen (Quereinbau)
• Inkl. Torx M2 Schrauben

Halterung Bodentank 3-fach Stahlblech

3x custom Modul

917.067 · Für die Montage in OBO Bettermann Gerätebecher- / Bodentanksysteme

• Für die Montage von 3 Custom Modulen (Quereinbau)
• Inkl. Torx M2 Schrauben

Halterung Bodentank 2-fach Kunststoff schwarz

2x custom Modul

917.139 · Halterung für Electraplan Bodentanks

• Für die Montage von 2 Custom Modulen (Quereinbau)
• Inkl. Torx M2 Schrauben für Custom Module

Halterung Bodentank 3-fach Kunststoff schwarz

3x custom Modul

917.140 · Halterung für Electraplan Bodentanks

• Für die Montage von 3 Custom Modulen (Quereinbau)
• Inkl. Torx M2 Schrauben für Custom Module

Medienracks-/IT-Panels

Artikelnr. Ausführung

10" Custom Modul Panel 1 HE Aluminium schwarz eloxiert

903.001 · Für die Montage von bis zu 5 Custom Modulen

- Inkl. Befestigungszubehör und Torx M2 Schrauben

19" Custom Modul Panel 1 HE Aluminium schwarz eloxiert

903.000 · Für die Montage von bis zu 10 Custom Modulen

- Inkl. Befestigungszubehör und Torx M2 Schrauben

Module für Keystone Datenanschlüsse · Alle Module werden mit 2 Torx T6 Schrauben geliefert.

Artikelnr. Ausführung

Modul 2x Keystone

917.000 - Modul schwarz mit Aufnahme für 2 Datenbuchsen mit Keystone - Befestigung
- Passend für nachfolgend aufgeführte Datenbuchsen
917.158 - Modul weiß mit Aufnahme für 2 Datenbuchsen mit Keystone - Befestigung
- Passend für nachfolgend aufgeführte Datenbuchsen

Modul 1x Keystone

917.001 · Modul schwarz mit Aufnahme für 1 Datenbuchse mit Keystone - Befestigung
- Passend für nachfolgend aufgeführte Datenbuchsen
917.159 · Modul weiß mit Aufnahme für 1 Datenbuchse mit Keystone - Befestigung
• Passend für nachfolgend aufgeführte Datenbuchsen

Modul 2x Keystone mit Metallhalterung

917.061 · Modul schwarz mit Aufnahme für 2 Datenbuchsen mit Keystone - Befestigung
- Keystone - Aufnahme mit Metallhalterung auf der Rückseite der Abdeckung für hohe Beanspruchung
- Passend für nachfolgend aufgeführte Datenbuchsen

Modul 1x Keystone mit Metallhalterung

917.062 · Modul schwarz mit Aufnahme für 1 Datenbuchse mit Keystone - Befestigung
- Keystone - Aufnahme mit Metallhalterung auf der Rückseite der Abdeckung für hohe Beanspruchung
- Passend für nachfolgend aufgeführte Datenbuchsen

Datenanschlüsse für Custom Module 917.000, 917.001, 917.061 und 917.062

Buchse/Buchse (Passende Datenleitungen finden Sie im Zubehör)

Artikelnr. Ausführung

CAT6 Kupplung Buchse/Buchse

940.044 · Typ: BTR E-DAT
- Frontseite: RJ45 (Keystone-Befestigung), Rückseite: RJ45 (E-DAT Aufnängung)
· Geschirmt

CAT6 Kupplung / Buchse-Buchse

940.083 · Frontseite: RJ45 (Keystone-Befestigung), Rückseite: RJ45 (Keystone-Befestigung)
- Geschirmt

CAT6 Kupplung Buchse/Buchse

940.112 · Frontseite: RJ45 (Keystone-Befestigung), Rückseite: RJ45 (Keystone-Befestigung)
- Ungeschirmt

CAT5e Kupplung Buchse/Buchse

940.057 · Frontseite: RJ45 (Keystone-Befestigung), Rückseite: RJ45 (Keystone-Befestigung)
- Geschirmt

ISDN RJ12 Buchse/Buchse

940.085 · Frontseite: RJ12 (Keystone-Befestigung), Rückseite: RJ12 (Keystone-Befestigung)
• Ungeschirmt

Steckplatzabdeckung Keystone

917.057 · Steckplatzabdeckung zum Einklipsen in einen leeren Keystone Steckplatz

- Als Platzhalter für nachträglich eingesteckte Buchsen verwendbar

- Passend für 917.000 / 917.001 / 917.061 / 917.062

Datenanschlüsse für Custom Module 917.000, 917.001, 917.061 und 917.062

Buchse/Zuleitung

Artikelnr. Ausführung

CAT6a 10GB Patch-Leitung Stecker / Buchse 3,0 m

918.033 · Frontseite: Buchse RJ45 CAT6a TKM 10GB

Leitung schwarz mit Stecker RJ45

Geschirmt

CAT6a 10GB Patch-Leitung Stecker / Buchse 5,0 m

918.034 · Frontseite: Buchse RJ45 CAT6a TKM 10GB
	Leitung schwarz mit Stecker RJ45
	Geschirmt

CAT6a 10GB Buchse TKM

918.035 · CAT6a Anschlussbuchse TKM 10GB
	Ohne Leitung (geeignet für werkzeuglosen Anschluss der Datenleitung)
	Geschirmt

Shutter RJ 45

930.143 · Abdeckung für Keystone Custom Modul
	· Werkzeuglos einsetzbar
	· Passend für die Custom Module 917.000/917.001/917.051/917.052
	· Mit Beschriftungspapierstreifen
	· Universell passend für 1 und 2 Datenanschlüsse
	· Optimaler Einsatz als Staubschutz für die Kontakte der Datenbuchsen bei Nichtbenutzung

Keystone Anschlüsse für Medientechnik

Artikelnr. Version

Custom Modul 1x HDMI Keystone
Schwarz

918.040 · Frontseite: Buchse HDMI

Rückseite: Buchse HDMI, ohne Leitung

Montage in Keystone Rahmen 917.000 oder 917.001

ca. 85 mm benötigte Einbautiefe

Custom Modul 1x Miniklinke 3,5mm Keystone
Schwarz

917.157 · Frontseite: Buchse Miniklinke Stereo 3,5mm

Rückseite: Buchse Miniklinke mit ca. 0,1m Leitung

Montage in Keystone Rahmen 917.000 oder 917.001

ca. 65 mm benötigte Einbautiefe

Custom Modul 1x USB 3.0 A / A Keystone
Schwarz

917.120 - Frontseite: Buchse USB A

Rückseite: Buchse USB A

Montage in Keystone Rahmen 917.000 oder 917.001

ca. 85 mm benötigte Einbautiefe

FACILITY SySTEME

IT RACKPANEL

ELEKTROINSTALLATION

Artikelnr. Ausführung

LWL-LC Duplex Keystone

918.071 · LWL-LC Duplex Kupplung - Keystone-Befestigung

LWL-ST Duplex Keystone

918.073 · LWL-ST Duplex Kupplung · Keystone-Befestigung

TOSLINK Keystone

918.045 · TOSLINK Kupplung Lichtleiter Audio · Keystone-Befestigung

LWL-SC Keystone

918.072 · LWL-SC Kupplung Keystone-Befestigung

LWL-MT-RJ Keystone

918.074 · LWL-MT-RJ Kupplung - Keystone-Befestigung

Kabeldurchführungen

Frontseite Rückseite

Modul 1x Kabeldurchführung Daten

917.032 · Modul mit Bohrung und 2-teilige Kabeldurchführung für Datenleitungen bis ∅ 11 mm

Modul 1x Kabeldurchführung VGA

917.033 - 1x 2-teilige Kabeldurchführung, ideal zum Durchführen von VGA-Leitungen, ohne Kabel. • Geeignet für Leitungen bis 24 mm Durchmesser

Module für Datenanschlüsse · Alle Module werden mit 2 Torx T6 Schrauben geliefert.

BTR ^**

· E-DAT Modul CAT6a 8(8)

· E-DAT Modul Kupplung 8(8) CAT6

DAETWyLER ^4-8

- unilan MS 1 / 8 CAT6 RJ45

- unilan RJ45-Durchführungskupplung CAT6

· unilan MU 1 / 8 CAT6 RJ45

KERPEN ^A*

· VarioKeystone

Buchsenmodul RJ45

Modul 2x BTR E-DAT Modul CAT6

917.038 · Modul mit Ausschnitt und Montagemodul für 2x BTR E-DAT Modul CAT6 (nicht enthalten)

- Auch passend für Daetwyler Unilan Modul MS 1-8

Modul 1x BTR E-DAT Modul CAT6

917.006 · Modul mit Ausschnitt und Montagemodul für 1x BTR E-DAT Modul CAT6 (nicht enthalten)

- Auch passend für Daetwyler Unilan Modul MS 1-8

Modul 1x Systimax CAT6

917.003 · Modul mit Ausschnitt und Montageplatte für 1x Systimax CAT6 MGS500 und MGS400 Serie (nicht enthalten)

FACILITY SySTEME IT RACKPANEL ELEKTROINSTALLATION

Module für Datenanschlüsse · Alle Module werden mit 2 Torx T6 Schrauben geliefert.

Artikelnr. Ausführung

Modul 1x RDM CAT6

917.005 · Modul mit Ausschnitt und Montageplatte für

1x Reichle de Masari (RDM) CAT6 (nicht enthalten)

Modul 1x BKS

917.153 · Modul mit Ausschnitt für Datenanschlüsse BKS (RJ, RJ250, RJUTP, RJpro und

MMC3000pro) mit Hilfe des Montageclips 403-7540xx (nicht im Lieferumfang enthalten).

- Passend auch für Kerpen ELine 1200 C7 Buchse mit Hilfe des ELine EC7 Adapterclips LKD9ZE300210000), nicht im Lieferumfang enthalten.

Modul Nexans 2-fach

917.052 · Modul schwarz mit Ausschnitt für 2 Nexans LAN-mark-6 CAT6

(einklipsbar mit dem Keystone Clip Nexans)

- Datenbuchse und Keystone Clip separat erhältlich

Modul Nexans 1-fach

917.051 · Modul schwarz mit Ausschnitt für 1 Nexans LAN- mark-6 CAT6

(einklipsbar mit dem Keystone Clip Nexans)

- Datenbuchse und Keystone Clip separat erhältlich

Modul 1x Panduit CAT6

917.007 · Modul mit Ausschnitt und Montageplatte schwarz für 1x Panduit CAT6 (nicht enthalten)

Modul 1x Corning CAT6

917.002

- Modul mit Ausschnitt und Montageplatte schwarz für 1x Tera CAT6 S250 (nicht enthalten)

- Passend für Corning Module: S500 Modul / CAXASM-00104-C001, S500 fx / CAXASM-00104-C002,

S10 ten / CAXTSM-00112-C001, S10 ten fx / CAXTSM-00112-C004, S250 Modul / CAXESM-00100-C001,

S250 fx / CAXESM-00100-C004, S100 eL / CAXGSM-00100-C001, S100 e / CAXDSM-00100-C001

Modul 2x CAT7 Tera

917.039 - Modul mit Ausschnitt und Montageplatte schwarz, für 2x Tera CAT7 (nicht enthalten)

- DAETWYLER unilan PS 1 / 8 CAT7, CORNING S1200 Modul S1200 geschirmt CAT7 +

Modul 1x CAT7 Tera

917.008 · Modul mit Ausschnitt und Montageplatte schwarz, für 1x Tera CAT7 (nicht enthalten)

· DAETWYLER unilan PS 1 / 8 CAT7, CORNING S1200 Modul S1200 geschirmt CAT7 +

FACILITY SySTEME

IT RACKPANEL

ELEKTROINSTALLATION

hersteller

917.000

917.001

917.061

917.062

917.038

917.006

917.003

917.002

917.051

917.052

917.053

917.008

917.038

917.007

917.005

Bachmann Ausführungen

CAT6 Kupplung geschirmt 940.044

xxxxx

CAT6 Kupplung ungeschirmt 940.112 xxxx

CAT5e Kupplung 940.057

xxxxx

ISDN RJ12 Buchse ungeschirmt xxxx

CAT6a 10GB Buchse TKM, geschirmt, für Selbstanschluß 918.035 xxxx

CAT6a 10GB Buchse TKM, geschirmt, mit 3,0m Leitung und Stecker RJ45 / 918.033 xxxx

CAT6a 10GB Buchse TKM, geschirmt, mit 5,0m Leitung und Stecker RJ45 / 918.034 xxxx

Steckplatzabdeckung / Blindabdeckung Keystone schwarz / 917.057 xxxx

Shutter RJ45 / 930.143 xx

LWL - LC Duplex Keystone / 918.071 xxxx

LWL-SC Keystone / 918.072 xxxx

LWL-ST Keystone / 918.073 xxxx

LWL-MT-RJ Keystone / 918.074 xxxx

TOSLINK Keystone / 918.045 xxxx

Tyco Electronics / AMP NETCONNECT*

SL Serie 110Connect Jacks CAT6

X

xxx

SL Serie 110Connect Jacks CAT5e

X

x

x

x

SL Serie 110Connect Jacks CAT3

X

x

x

x

SL Serie Toolless Jacks CAT5e

xxxxx

SL Serie Toolless Jacks CAT3

xxxxx

Modularer Telefonkoppler RJ45 / RJ11 Koppler

xxxxx

AMP-TWIST-6S SL Jack CAT6

xxxxx

Standard 110Connect Jacks CAT5e

x

x

Standard 110Connect Jacks CAT3 RJ45 / RJ11

x

x

AMP-TWIST 6AS SL RJ45 Jack

xxxxx

ADC KRONE*

KM8 RJ45 Modular Keystone geschirmt

x

x

KM8 RJ45 Modular Keystone ungeschirmt

x

x

BELDEN*

Giga Flex Keystone

xxxxx

Giga Flex MDVO

xxxxx

BKS* (einsetzbar mit Hilfe des Montageclips 403-7540xx (nicht im Lieferumfang enthalten)

RJ, RJ250, RJUTP, RJpro und MMC3000pro

x

*Name und Produktbezeichnung des jeweiligen Herstellers

hersteller

917.000

917.001

917.061

917.062

917.038

917.006

917.003

917.002

917.051

917.052

917.053

917.008

917.038

917.007

917.005

BRAND-REX*

10GPLUS Jack geschirmt

xxxxx

Augmented Category 6 Shielded Tool-free Jack / AC6JAKS000 xxxx

CAT5e GIGAPlus Jack 110 IDC 568 xx

CAT6 Keystone plus xx

CAT6 Keystone Snap In xxxx

CAT6 Plus xx

Cat6Plus geschirmtes Modul / C6CJAKS000CR xxxx

Category 6 Shielded Tool-free Jack 7 C6CJAKS000 xxxx

BTR*

C6A modul 180° / 130B11-E

x

x

E-DAT Modul CAT6a 8(8) xx

E-DAT Modul Kupplung 8(8) CAT6 1309A0-I xxxxxx

E-DAT Modul Kupplung 8(8) CAT6 1309A0-I xx

UTP modul CAT5e / 130A08-I / 130A08-I-B1 xxxx

UAE Modul CAT5e ungeschirmt 130908-

xxxxx

UAE modul CAT6 130909-I / 130909-I-B1

xx

UTP modul 8 (8) CAT6 / 130A10-I / 130A10-29-I / 130A10-29-I-B1

x

x

x

x

CIMABOX*

CAT5e und CAT6 Keystone CJ545U / CJ545F

xxxxx

Geschirmt und ungeschirmt CJ645U / CJ645F

xxxxx

COBINET*

Patchkabelkupplung TopConnect RJ45

x

x

RJ45-Modul TopKey

xx

CORNING*

S10 TEN / CAXTSM-00112-C001

x

S10 TEN fx / CAXTSM-00112-C004

x

S100 e / CAXDSM-00100-C001

x

S100 eL / CAXGSM-00100-C001

x

S1200 Modul S1200 geschirmt CAT7 / CAXFSM-00100-C001

xx

S250 fx / CAXESM-00100-C004

x

S250 Modul / CAXESM-00100-C001

x

S500 fx / CAXASM-00104-C002

x

S500fx Modul / CAXBSM-00104-C002

xxxxx

S500 Modul / CAXBSM-00104-C001

xxxxx

S500 Modul / CAXASM-00104-C001

x

*Name und Produktbezeichnung des jeweiligen Herstellers

hersteller

917.000

917.001

917.061

917.062

917.038

917.006

917.003

917.002

917.051

917.052

917.053

917.008

917.038

917.007

917.005

DAETWyLER*

unilan RJ45-Kupplung CAT6 417 446

xxxxx

unilan Modul KS 1 / 8 CAT6 RJ45 418 050 xxxx

unilan Modul KS 1 / 8 CAT5e RJ45 418 051 xxxx

unilan Modul KST 1 / 8 Tocilless CAT6 RJ45 418 053 xxxx

unilan Modul KU 1 / 8 CAT6 418 080 xxxx

unilan Modul KU 1 / 8 CAT6 418 081 xxxx

unilan Modul KU 1 / 8 CAT5e 418 082 xxxx

unilan Modul KU 1 / 8 CAT5e 418 083 xxxx

unilan® Modul PS-GG45 7A 1000 MHz 400 102 + 400 103****

x

x

unilan® Modul KS-T 6A 1/8 Tool-less Cat. 6A/EA geschirmt 418 060 xxxx

unilan® Modul KS-TS 6 1/8 Tool-less Slimline Cat.6/EA geschirmt 418 054 xxxx

unilan® RJ45 Keystone Koppler CAT6 / 418 057 xxxx

unilan® Modul KS-T5 1/8 Tool-less Cat. 5e geschirmt / 418 055 xxxx

unilan® RJ45-Modul MS-K 1/8 Cat.6a geschirmt - Modular Solution 440 001 xxxx

unilan® Modul MS-K Plus 1/8 Cat. 6A geschirmt 440 004 xxxx

unilan MS 1 / 8 CAT6 RJ45

xx

unilan RJ45-Durchführungskupplung CAT6

xx

unilan MU 1 / 8 CAT6 RJ45

xx

unilan PS 1 / 8 CAT7

xx

xxxxx

EFB ECOLAN*

E-20050

xxxxx

E-20051

xxxxx

E-20060

xxxxx

E-20061

xxxxx

37486.1

xxxxx

37488.1

xxxxx

37508.2

xxxxx

x

x

ERSyS*

CAT5C-SIJ-FKey-002

x

x

Ersys 356k-8c5e

x

x

Ersys 628MC-8-C5E

x

x

xxxxx

GIGAMEDIA*

RJ45 CAT6 UTP / STP

xxxxx

RJ45 CAT6 contacts 110 UTP / STP

xxxxx

RJ45 CAT5e UTP / STP

xxxxx

3M*

Volition RJ45 K6 Modul ohne Schirmhaube*

x

x

*Name und Produktbezeichnung des jeweiligen Herstellers

hersteller

917.000

917.001

917.061

917.062

917.038

917.006

917.003

917.002

917.051

917.052

917.053

917.008

917.038

917.007

917.005

KERPEN*

Eline 250 MLS RJ45 geschirmt

xxxxx

Eline 250 MLU RJ45 ungeschirmt xxxxx

ELine 600® GG45-Buchse / 9ZE20001 xxxxx

VarioKeystone Buchsenmodul RJ45 xx

xxxxx

NEXANS* (Einbau nur mit zusätzlichem Keystone Clip)

LANmark-5 Snap-in EVO

x

x

LANmark-6 EVO RJ45 snap-in xx

LANmark-6 10G Snap-In xx

LANmark-7 GG45 Snap-in xx

x

x

Panduit*

Mini-Com® Mini-JackTM Category 3 UTP Jack Modules

x

Mini-Com® TX5eTM Keyed Shielded Jack Modules x

Mini-Com® Category 6 UTP Coupler Module x

Reichle de Masari*

RDM CAT6

x

RUTENBECK*

UM-real.Cat.6a A

xxxxx

xxxxx

SETEC*

CAT6 Modular Keystone Jack geschirmt

xxxxx

SeSix eXtra Keystone Jack XKJ xxxxx

SeSix Universal Keystone Jack UKJ xxxxx

SeSix Modular Keystone Jack MKJ xxxxx

SySTIMAX*

MGS500 CAT6 Serie

x

MGS400 Serie x

x

TELEGÄRTNER*

AMJ-Modul K CAT6+

xx

AMJ-Kupplung K CAT6

x

x

AMJ-Kupplung K CAT5e xx

xxxxx

TKM*

RJ-MOD - Cat. 6 / 4677682

xxxxx

GG45 / 4677701 (Einbau mit Keystone - Clip möglich) xxxxx

*Name und Produktbezeichnung des jeweiligen Herstellers

Video- und Audio-Module Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Frontseite Rückseite

Custom Modul 1x VGA + Miniklinke

Schwarz

917.045 · Frontseite: Buchse VGA und Miniklinke
- Rückseite: Buchse VGA und Miniklinke mit ca. 0,1m Leitung
- ca. 70 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke

Schwarz

917.071 · Frontseite: Buchse VGA und Miniklinke
· Rückseite: Schraubklemme 10-polig (VGA) und 3-polig (Stereo)
- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke Weiß

917.160 · Frontseite: Buchse VGA und Miniklinke
- Rückseite: Schraubklemme 10-polig (VGA) und 3-polig (Stereo)
- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke

Schwarz

917.073 - Frontseite: Buchse VGA und Miniklinke
- Rückseite: 5x BNC Buchse mit ca. 0,3m Leitung (VGA) und 3-polig (Stereo)
- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke

Schwarz

917.150 · Frontseite: Buchse VGA und Miniklinke
- Rückseite: VGA + Miniklinke Buchse mit je ca. 0,2m Leitung
· ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke und Taster für MediaNet Switcher Schwarz

917.134 · Frontseite: Buchse VGA und Miniklinke + Taster blau beleuchtet

- Rückseite: Buchse VGA und Miniklinke mit ca. 0,1m Leitung + Buchse RJ12 für Taster

- ca. 70 mm benötigte Einbautiefe

FACILITY SySTEME

IT RACKPANEL

ELEKTROINSTALLATION

Alle Module werden mit 2 Torx T6 Schrauben geliefert. Passende Leitungen finden Sie im Zubehör

Artikelnr. Version

Custom Modul 1x VGA + Miniklinke und Taster für MediaNet Switcher Schwarz

917.074 · Frontseite: Buchse VGA und Miniklinke + Taster blau beleuchtet

- Rückseite: Schraubklemme 10-polig (VGA) und 3-polig (Stereo) + Mikrosteckklemme (Taster)

- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke und Taster für MediaNet Switcher Schwarz

917.077 · Frontseite: Buchse VGA und Miniklinke + Taster blau beleuchtet

· Rückseite: 5x BNC Buchse mit ca. 0,3m Leitung (VGA) und 3-polig (Stereo) + Microsteckklemme (Taster)

- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA Schwarz

917.011 - Frontseite: Buchse VGA

- Rückseite: Buchse VGA

- ca. 70 mm benötigte Einbautiefe

Custom Modul 1x VGA Schwarz

917.069 · Frontseite: Buchse VGA

• Rückseite: Schraubklemme 10-polig (VGA)

- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA Schwarz

917.070 · Frontseite: Buchse VGA

- Rückseite: 5x BNC Buchse mit ca. 0,3m Leitung (VGA)

- ca. 35 mm benötigte Einbautiefe

Custom Modul 1x VGA Schwarz

917.072 · Frontseite: Stecker VGA

- Rückseite: Schraubklemme 10-polig (VGA)

- ca. 50 mm benötigte Einbautiefe

Frontseite Rückseite

FACILITY SySTEME IT RACKPANEL ELEKTROINSTALLATION

Video- und Audio-Module Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Frontseite Rückseite

Custom Modul 1x DVI-I + Miniklinke Schwarz

917.021

• Rückseite: Buchse DVI-I und Miniklinke mit je ca. 0,1m Leitung
• ca. 75 mm benötigte Einbautiefe

Custom Modul 1x DVI-I Schwarz

917.078

• Rückseite: Buchse DVI-I mit ca. 0,1m Leitung
· ca. 75 mm benötigte Einbautiefe

Custom Modul 1x HDMI Keystone Schwarz

918.040

• Rückseite: Buchse HDMI, ohne Leitung
· Montage in Keystone Rahmen 917.000 oder 917.001
· ca. 85 mm benötigte Einbautiefe

Custom Modul 1x HDMI Schwarz

917.143

ontseite: Buchse HDMI
- Rückseite: Schraubklemme 2 x 9-polig (HDMI)
- ca. 40 mm benötigte Einbautiefe

Custom Modul 1x HDMI WeiB

917.183

ontseite: Buchse HDMI
- Rückseite: Schraubklemmer 2 x 9-polig (HDMI)
· ca. 40 mm benötigte Einbautiefe

Custom Modul 1x Display Port Schwarz

917.145

ontseite: Buchse Display Port
- Rückseite: Buchse Display Port, ohne Leitung
· ca. 70 mm benötigte Einbautiefe

FACILITY SySTEME

IT RACKPANEL

ELEKTROINSTALLATION

Video- und Audio-Module

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Modul 1x Video + Cinch Stereo BVM-1 Schwarz

917.026 · Frontseite: Buchse Cinch Video (gelb) + Cinch Stereo (rot + weiß)

- Rückseite: Buchse Cinch ohne Leitung

Custom Modul 1x Cinch Video + Stereo Schwarz

917.085 · Frontseite: Buchse Cinch Video (gelb) + Cinch Stereo (rot + weiß)

- Rückseite: Schraubklemme 10-polig (VGA)

- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x Cinch Video + Stereo Weiß

917.161 · Frontseite: Buchse Cinch Video (gelb) + Cinch Stereo (rot + weiß)

- Rückseite: Schraubklemme 10-polig (VGA)

- ca. 50 mm benötigte Einbautiefe

Modul 1x VBNC + Cinch Stereo Schwarz

917.027 · Frontseite: Buchse BNC Video (gelb) + Cinch Stereo (rot + weiß)

Modul 1x S-Video + Cinch Stereo Schwarz

917.028 · Frontseite: Buchse S-Video (S-VHS) + Cinch Stereo (rot + weiß)

Custom Modul 1x S-Video + Cinch Stereo Schwarz

917.081 · Frontseite: Buchse S-Video + Cinch Stereo (rot + weiß)

- Rückseite: Schraubklemme 4-polig (S-Video) + 3-polig (Stereo)

- ca. 30 mm benötigte Einbautiefe

Custom Modul 1x S-Video + Cinch Stereo Weiß

917.162 · Frontseite: Buchse S-Video + Cinch Stereo (rot + weiß)

- Rückseite: Schraubklemme 4-polig (S-Video) + 3-polig (Stereo)

- ca. 30 mm benötigte Einbautiefe

FACILITY SySTEME

IT RACKPANEL

ELEKTROINSTALLATION

Video- und Audio-Module

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Frontseite Rückseite

Artikelnr. Version

Modul 1x S-Video + Cinch Stereo

Schwarz

917.035·

ontseite: Buchse S-Video (S-VHS) + Buchse Cinch Video (gelb)

- Rückseite: Buchse S-Video + Video ohne Leitung

Custom Modul 1x S-Video + Cinch Video

Schwarz

917.083·

ontseite: Buchse S-Video + Cinch Video (gelb)

· Rückseite: Schraubklemme 4-polig (S-Video) + ca. 0,3m Leitung mit 2x BNC (Stereo)

- ca. 30 mm benötigte Einbautiefe

Custom Modul 1x BNC R / G / B Schwarz

917.088

ontseite: Buchse BNC R / G / B (rot / grün / blau)

• Rückseite: Schraubklemme 6-pol.

- ca. 30 mm benötigte Einbautiefe

Custom Modul 1x BNC R / G / B Schwarz

917.090·

ontseite: Buchse BNC R / G / B (rot / grün / blau)

- Rückseite: Buchse BNC R / G / B (rot / grün / blau)

· ca. 65 mm benötigte Einbautiefe

Custom Modul 1x SAT / TV / Radio Schwarz

917.030·

ontseite: F-Verbinder (SAT) und 2x COAX (TV + Radio)

- Rückseite: F-Verbinder (SAT) und 2x COAX (TV + Radio)

· ca. 50 mm benötigte Einbautiefe

Custom Modul 1x TV / Radio Schwarz

917.117·

ontseite: 2x COAX (TV + Radio)

- Rückseite: 2x COAX (TV + Radio)

- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x Cinch Stereo Schwarz

917.022·

ontseite: Buchse Cinch Stereo (rot + weiß)

- Rückseite: Buchse Cinch Stereo (rot + weiß) ohne Leitung

· ca. 55 mm benötigte Einbautiefe

FACILITY SySTEME

IT RACKPANEL

ELEKTROINSTALLATION

Video- und Audio-Module

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Custom Modul 1x Cinch Stereo Schwarz

917.089 · Frontseite: Buchse Cinch Stereo (rot + weiß)

- Rückseite: Schraubklemme 3-polig (Stereo)

- ca. 35 mm benötigte Einbautiefe

Custom Modul 1x Cinch Stereo Weiß

917.163 · Frontseite: Buchse Cinch Stereo (rot + weiß)

• Rückseite: Schraubklemme 3-polig (Stereo)

- ca. 35 mm benötigte Einbautiefe

Custom Modul 1x Miniklinke 3,5mm Schwarz

917.023 · Frontseite: Buchse Miniklinke Stereo 3,5mm (rot + weiß)

- Rückseite: Buchse Cinch Stereo (rot + weiß)

- ca. 65 mm benötigte Einbautiefe

Custom Modul 1x Miniklinke 3,5mm Keystone Schwarz

917.157 · Frontseite: Buchse Miniklinke Stereo 3,5mm

- Rückseite: Buchse Miniklinke mit ca. 0,1m Leitung

· Montage in Keystone Rahmen 917.000 oder 917.001

- ca. 65 mm benötigte Einbautiefe

Custom Modul 1x Miniklinke 3,5mm Schwarz

917.091 · Frontseite: Buchse Miniklinke Stereo 3,5mm

- Rückseite: Schraubklemme 3-polig

- ca. 35 mm benötigte Einbautiefe

Custom Modul 1x Miniklinke 3,5mm Weiß

917.164 · Frontseite: Buchse Miniklinke Stereo 3,5mm

• Rückseite: Schraubklemme 3-polig

· ca. 35 mm benötigte Einbautiefe

Custom Modul 1x Klinke 6,3mm Stereo Schwarz

917.036 · Frontseite: Buchse Klinke Stereo 6,3mm

- Rückseite: Leitung ca. 0,1m mit Buchse Klinke 6,3 mm

- ca. 65 mm benötigte Einbautiefe

FACILITY SySTEME IT RACKPANEL ELEKTROINSTALLATION

Frontseite Rückseite

Audio-Module Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Frontseite Rückseite

• Rückseite: Leitung ca. 0,1m mit Stecker XLR 3-polig
• ca. 65 mm benötigte Einbautiefe

Custom Modul 1x XLR Buchse 3-polig

Schwarz

917.096

ontseite: Buchse XLR 3-polig
• Rückseite: Schraubklemme 3-polig
- ca. 40 mm benötigte Einbautiefe

Custom Modul 1x XLR Buchse 3-polig

Weiß

917.165

ontseite: Buchse XLR 3-polig
- Rückseite: Schraubklemme 3-polig
- ca. 40 mm benötigte Einbautiefe

ontseite: Buchse XLR 4-polig
- Rückseite: Schraubklemme 4-polig
· ca. 40 mm benötigte Einbautiefe

Custom Modul 1x XLR Buchse 5-polig

Schwarz

917.101

ontseite: Buchse XLR 5-polig
• Rückseite: Schraubklemme 5-polig
- ca. 40 mm benötigte Einbautiefe

Custom Modul 1x XLR Stecker 3-polig

Schwarz

917.095

ontseite: Stecker XLR 3-polig
- Rückseite: Schraubklemme 3-polig
- ca. 40 mm benötigte Einbautiefe

Custom Modul 1x XLR Stecker 4-polig

Schwarz

917.098

ontseite: Stecker XLR 4-polig
• Rückseite: Schraubklemme 4-polig
- ca. 40 mm benötigte Einbautiefe
- ca. 40 mm benötigte Einbautiefe

FACILITY SySTEME

IT RACKPANEL

ELEKTROINSTALLATION

Audio-Module

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Custom Modul 1x XLR Stecker 5-polig Schwarz

917.100 · Frontseite: Stecker XLR 5-polig

• Rückseite: Schraubklemme 5-polig
• ca. 40 mm benötigte Einbautiefe

Frontseite Rückseite

Custom Modul Combo Serie 1x XLR Buchse 3-polig + 1x Klinke Buchse 6,3mm Schwarz

917.094 · Frontseite: XLR Buchse 3-pol. + Buchse Klinke Stereo 6,3mm

• Rückseite: Schraubklemme 2 x 3-polig
• ca. 40 mm benötigte Einbautiefe

Custom Modul 1x Speakon 2-pol. + Klinke 6,3mm Stereo Schwarz

917.102 · Frontseite: Buchse Speakon + Klinke Stereo 6,3mm

• Rückseite: Schraubklemme
• ca. 50 mm benötigte Einbautiefe

Custom Modul 1x Speakon 4-polig Schwarz

917.110 · Frontseite: Buchse Speakon 4-polig

• Rückseite: Schraubklemme
• ca. 40 mm benötigte Einbautiefe

Custom Modul 1x Lautsprecheranschluss Stereo Schwarz

917.114 · Frontseite: Lautsprecherschraubanschluss Stereo (rot + schwarz)

• Rückseite: Schraubklemme
- ca. 30 mm benötigte Einbautiefe

FACILITY SySTEME IT RACKPANEL ELEKTROINSTALLATION

Datenübertragung

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Frontseite Rückseite

Artikelnr. Version

Custom Modul 1x USB 3.0 A / A Keystone Schwarz

917.120 · Frontseite: Buchse USB A

• Rückseite: Buchse USB A
  • Montage in Keystone Rahmen 917.000 oder 917.001 (siehe Seite 72)
• ca. 85 mm benötigte Einbautiefe

Custom Modul 2x USB 2.0 A / A Schwarz

917.141 · Frontseite: 2x Buchse USB A

• Rückseite: Schraubklemme 2x 4-polig
- ca. 40 mm benötigte Einbautiefe

Custom Modul 2x USB 2.0 A / A Weiß

917.182 · Frontseite: 2x Buchse USB A

• Rückseite: Schraubklemme 2x 4-polig
• ca. 40 mm benötigte Einbautiefe

Custom Modul 1x USB 2.0 A / B Schwarz

917.018 · Frontseite: Buchse USB A

• Rückseite: Buchse USB B
- ca. 85 mm benötigte Einbautiefe

Custom Modul 1x USB 2.0 B / A Schwarz

917.019 · Frontseite: Buchse USB B

• Rückseite: Buchse USB A
- ca. 85 mm benötigte Einbautiefe

Custom Modul 1x FireWire Schwarz

917.037 · Frontseite: Buchse FireWire 6-polig

• Rückseite: Buchse FireWire 6-polig
• ca. 85 mm benötigte Einbautiefe

Custom Modul RS232 Buchse Schwarz

917.075 · Frontseite: Buchse RS232 SubD 9-polig

• Rückseite: Schraubklemme 9-polig
• ca. 40 mm benötigte Einbautiefe

Custom Modul RS232 Stecker Schwarz

917.076 · Frontseite: Stecker RS232 SubD 9-polig

• Rückseite: Schraubklemme 9-polig
- ca. 40 mm benötigte Einbautiefe

FACILITY SySTEME

IT RACKPANEL

ELEKTROINSTALLATION

Datenübertragung

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Custom Modul 1x RS232 Buchse Schwarz

917.012 · Frontseite: Buchse RS232 SubD 9-polig

• Rückseite: Buchse RS232 SubD 9-polig
• ca. 70 mm benötigte Einbautiefe

Custom Modul 1x RS232 Buchse Crossover Schwarz

917.116 · Frontseite: Buchse RS232 SubD 9-polig

· Rückseite: Stecker RS232 SubD 9-polig Crossover (gekreutzt)
- ca. 70 mm benötigte Einbautiefe

Custom Modul PS2 Maus + Tastatur Schwarz

917.031 · Frontseite: 2x Buchse MiniDIN 6-polig (Maus - Mintgrün und Tastatur - lila)

• Rückseite: 2x Buchse MiniDIN 6-polig (Maus - Mintgrün und Tastatur - lila)
• ca. 50 mm benötigte Einbautiefe

Stromübertragung

Artikelnr. Version

Custom Modul Power Con blau (Stromeingang) Schwarz

917.112 · Frontseite: Buchse Power Con, blau

• Rückseite: Schraubanschluss, inkl. 2 Crimphülsen und Abdeckkappe
• ca. 40 mm benötigte Einbautiefe

Custom Modul Power Con grau (Stromausgang) Schwarz

917.113 · Frontseite: Buchse Power Con, grau

• Rückseite: Schraubanschluss, inkl. 2 Crimphülsen und Abdeckkappe
• ca. 40 mm benötigte Einbautiefe

FACILITY SySTEME

IT RACKPANEL

ELEKTROINSTALLATION

Frontseite

Rückseite

Steuerung Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Frontseite Rückseite

Artikelnr. Version

Custom Modul mit Edelstahltaster Schwarz

917.046 · Frontseite: Edelstahltaster; Schaltleistung: 50 mA/24 V/DC;

- Rückseite: Schraubklemme 2-polig

- ca. 30 mm benötigte Einbautiefe

Custom Modul mit Edelstahltaster, blau beleuchtet Schwarz

917.047 · Frontseite: Edelstahltaster blau beleuchtet (Ringbeleuchtung);

Schaltleistung: 50 mA/24 V/DC

• Rückseite: Lötstifte 4-polig

- ca. 30 mm benötigte Einbautiefe

Custom Modul mit Taster Abschaltautomatik Schwarz

917.060 · Frontseite: Taster schwarz;

- Rückseite: Steckverbinder GST15i2 mit ca. 1,0m Leitung (passend zu Steckdosenleisten mit Abschaltautomatik z.B. STEP Abschaltautomatik 906.005

- ca. 40 mm benötigte Einbautiefe

Custom Modul mit Taster Schwarz

917.152 · Frontseite: Taster Auf / Ab

- Rückseite: ca.1,0m 3G1,0mm² Leitung mit Aderendhülsen (beschriftet)

- ca. 60 mm benötigte Einbautiefe

Custom Modul mit Schalter (zur Schaltung externer Geräte) Schwarz

917.135 · Frontseite: Wippschalter 2-polig grün

- Rückseite: ca. 1,0m H05VV-F 4G1,50mm² Leitung mit Aderendhülsen (beschriftet)

- ca. 60 mm benötigte Einbautiefe

Custom Modul mit 4-fach Tastenfeld für Media Controller Schwarz

917.127 · Frontseite: 4 Taster weiß, blau beleuchtet

- Rückseite: 2x RJ45 Buchsen für Anschluss an Mediencontroller und Weiterleitung an weitere gleiche Module

- ca. 30 mm benötigte Einbautiefe

- Hinweis: nicht in Elektroinstallationen einsetzbar!

Custom Modul mit 4-fach Tastenfeld für KNX Applikation Schwarz

917.056 - Frontseite: 4 Taster weiß, blau beleuchtet, mit verschiedene Symbolen zum Einlegen

programmierbar auf KNX Installationen; mit integriertem BUS - Ankoppler; Spannungsversorgung: Systemspannung 30V DC über BUS - Steckklemme;

- Rückseite: BUS - Steckklemme 2-polig

- ca. 35 mm benötigte Einbautiefe

Custom Modul mit 4-fach Tastenfeld für EnOcean Applikation Schwarz

917.093 · Frontseite: 4 Taster weiß, blau beleuchtet, mit verschiedene Symbolen zum Einlegen

programmierbar auf EnOcean Applikation; mit integriertem Funkmodul, batteriegepuffert;

- ca. 35 mm benötigte Einbautiefe

FACILITY SySTEME IT RACKPANEL ELEKTROINSTALLATION

Zubehör

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Custom Modul Blindabdeckung Schwarz

917.009 · Blindabdeckung als Platzhalter oder zur Selbstbestückung mit eigenen Steckverbinder · Material: Kunststoff, schwarz, Materialstärke 1,8mm

Custom Modul Blindabdeckung Weiß

917.166 · Blindabdeckung als Platzhalter oder zur Selbstbestückung mit eigenen Steckverbinder · Material: Kunststoff, weiß, Materialstärke 1,8mm

Custom Modul Blindabdeckung mit Anschraubdome Schwarz

917.010 · Blindabdeckung als Platzhalter oder zur Selbstbestückung mit eigenen Steckverbinder · Anschraubdome auf der Modulrückseite zur Befestigungrungen z.B. von Platinen oder Blechhalterungen · Material: Kunststoff, schwarz, Materialstärke 1,8mm

Custom Modul Blindabdeckung mit Anschraubdome Weiß

917.167 · Blindabdeckung als Platzhalter oder zur Selbstbestückung mit eigenen Steckverbinder - Anschraubdome auf der Modulrückseite zur Befestigung z.B. von Platinen oder Blechhalterungen - Material: Kunststoff, weiß, Materialstärke 1,8mm

Schrauben Torx T6 für Custom Module in Steckdoseneinheiten Facility Schwarz

917.041 · Ausgelegt für 10 Schraubzyklen; Inhalt: 10 Stk. in Farbe schwarz

Schrauben Torx T6 für Custom Module in Elektroinstallation (Trägerplatte) und 10" + 19" Panels Schwarz

917.111 · Ausgelegt für 10 Schraubzyklen; Inhalt: 10 Stk. in Farbe schwarz

Schraubendreher Torx T6 Schwarz

917.040 - Schraubendreher Torx T6 passend zu den Schrauben der Custom Module

Bachmann Medientechnik Systeme lösen das individuelle Medienmanagement in Konferenz- und Schulungsräumen auf flexible und elegante Art. Von der einfachen Signalumschaltung von Bild- und Tonsignalen bis zur zentralen Steuerung sämtlicher Medien bieten sie die maßgeschneiderte Lösung für jeden Anwender.

Mit modernsten Komponenten – unter anderem Steuerelementen des Weltmarktführers AMX® – sowie der kompletten Anschlusstechnik bieten Bachmann Medientechnik Systeme für jede Anforderung alles aus einer Hand. Dank modularem Aufbau sowie intelligenter Verkabelung können Installationen in kürzester Zeit aufgebaut oder dem jeweiligen Bedarf angepasst werden.

Zur Flexibilitat kommt die Eleganz der Bachmann Komplettlösungen. Denn ganz gleich, wie umfangreich ein Bachmann Medientechnik System ausgelegt ist: Es lässt sich schnell und einfach mit den Facility Systemen von Bachmann kombinieren.

Media Express

Einfach und effizient durch Plug & Play-Technologie.

Das Bachmann Medientechnik System Media Express ermöglicht eine einfache Signalumschaltung von Bild- und Tonsignalen und ist bereits in den Anschlussfeldern der Bachmann Facility Produkt reihen integriert. Media Express bietet neben Signalumschaltung für Bild und Ton auch die Weiterführung des Netzwerkanschlusses für jeden Benutzer.

Media Switch

Flexibilität und Betriebssicherheit durch hochwertige Komponenten.

Das System Media Switch (Amx® inside) ermöglicht die einfache Signalumschaltung von Bild- und Tonsignalen mehrerer Benutzer auf unterschiedliche Medien wie Beamer, Projektor oder Monitor. Sämtliche Elemente können mit den bestehenden Bachmann Facility Produkten kombiniert werden.

Media Control

Komplexe Abläufe einfach steuern in Medien- und Facility-Anwendungen.

Beim System Media Control (Amx® inside) werden Controller eingesetzt, um unterschiedliche Medien von einer zentralen Stelle aus zu steuern. Damit können verschiedene Abläufe bei der Benutzung eines Besprechungs- oder Konferenzraumes per Tastendruck vom Bachmann Anschlussfeld aktiviert werden. Die Bedienung ist sehr komfortabel und für Besucher leicht verständlich.

Media Express –

Einfach und effizient durch Plug & Play-Technologie.

Das System Media Express ist die Lösung für die einfache Signalumschaltung von Bild- und Tonsignalen. Das System ist bereits in den Anschlussfeldern der Bachmann Facility Produktreihen integriert. Neben der Signalumschaltung wird auch die Weiterführung des Netzwerkanschlusses für jeden Benutzer ermöglicht.

Die einzelnen Anschlussfelder des Media Express werden dabei in Reihe verkettet (Daisy-Chain). Zur Verkettung wird lediglich ein Kabelsatz mit 3 Anschlüssen benötigt. Die An schlüsse werden im Plug & Play Prinzip in die Anschlussfelder eingesteckt. Eine Programmierung der Einheiten ist nicht notwendig, die Reihenfolge der Anschlusseinheiten ist frei wählbar. Das System initialisiert sich selbstständig und kann sofort eingesetzt werden.

Flexibel umschalten

Die Signalumschaltung ermöglicht die Übertragung von Bild- und Tonsignalen vom Anschlussfeld zu einem D/V-Projektor oder Bildschirm. Dabei wird über den integrierten Taster auch die Signalberechtigung zur Übertragung des Bild- und Tonsignals des jeweiligen Benutzers aktiviert. Eine LED am Taster signalisiert die Aktivierung.

Für die Bildübertragung wird das herkömmliche Stecksystem VGA Sub-D 15-polig frontseitig am Anschlussfeld eingesetzt. So können Laptops problemlos über VGA-Verbindungskabel angeschlossen werden. Besonders praktisch: Ein zusätzlicher Signalverstärker ist nicht notwendig, da er bereits in der Einspeisebox integriert ist. Somit ist die einwandfreie Bildübertragung sichergestellt (bei Berücksichtigung der maximalen Benutzeranzahl und Leitungslänge). Eine einzige Einspeisung ermöglicht den Aufbau des Systems.

Über Verbindungsleitungen können bis zu 6 Anschlussfelder miteinander verbunden werden. Eine zentrale Umschaltbox ist nicht notwendig. Beamer, Projektor oder Bildschirm können direkt an die Einspeisebox angeschlossen werden.

Einfaches verketten

Der Netzwerkanschluss benötigt nur einen Zugang (erfolgt über die Einspeiseleitung) und bietet in jedem Anschlussfeld zwei RJ45 LAN Ports mit Signalverstärkung zum Anschluss von Laptops an. Dabei wird das Netzwerk über die Verbindungsleitung von Benutzer zu Benutzer weitergeführt. Der integrierte Switch für das Netzwerk ist auf 10 / 100 MBit ausgelegt und reicht je nach vorhandener Netzwerkinstallation für bis zu 6 Teilnehmer.

Einspeisebox

Für den Systemaufbau wird der Einsatz einer Einspeisebox benötigt. Diese Box stellt die Verbindung zwischen den Anschlussfeldern und den Ausgabegeräten (Beamer, Audio, Netzwerk) her.

Vorteile im Überblick

• Einfaches Plug & Play Prinzip
- Bereits im Anschlussfeld integrierte Elektronik
- Verfügbar für die meisten Bachmann Facility Systeme
• Vorkonfektionierte Leitungssätze
• Bild-, Ton- und Netzwerkweiterführung
• Einfache, dezentrale Signalumschaltung
• Kompakte und platzsparende Einheit

Konfigurationshinweise und Bestimmungslisten können Sie unter www.bachmann.com abrufen. Bei Fragen zu Projekten können wir Ihnen unter [e-mail] weiterhelfen.

Kurzübersicht Media Express Anschlüsse

VGA Sub-D 15-poliger Anschluss für Bildübertragung Taster für Signalberechtigung mit optischer Rückmeldung 2x LAN RJ45 Anschluss Stereoanschluss Miniklinke 3,5 mm

Technische Daten Media Express:

Video/Audio:

• Hardware detect/automatische Erkennung
- Eingangssignal: - 0,7 Vss/75 Ohm RGB, 5V H&V-Sync, 1,8 Vss Audio, 24 Bit/96 kHz - VGA Sub-D 15-poliger Stecker
- Ausgangssignal: - 0,7 Vss/75 Ohm RGB, 5V H&V-Sync, 3,5Vss Audio, 24 Bit/96 kHz - Sub-D 26-poliger Buchse
• Videobandbreite: (+/- 3dB) 300 MHz
• Auflösung max: 1600 x 1024
- Übertragungslänge: 20x MediaNet Express – Module / Leitungslänge: max. 50 m insgesamt
• Audio: Stereo L / R

Anschlüsse:

• 1x VGA Sub-D 15-polig
• 1x 3,5 mm Stereoanschluss Miniklinke
• 2x LAN RJ45 Anschluss
• Steckdosen nach Wahl der Anschlusseinheit

Netzwerk:

• 2x Port RJ45 10 / 100 MBit
• CAT5 mit LED (Speed und aktiv LED)

Netzteil:

• 2,5 A; 18 V
• Max. Stromaufnahme pro Anschusseinheit - 500 mA

Media Express

Die Media Express Einheit kann auch in andere Facility Systeme wie POWER FRAME und STEP integriert werden. Die gewünschte Konfiguration fragen Sie bitte entsprechend an.

• Aluminiumprofil eloxiert, Steckdosen schwarz, 35° gedreht
  · Media Express
  • Stromeingang: GST18i3
  • Stromausgang: GST18i3

Artikelnr. Ausführung

1x Schutzkontakt, GST18i3, kurz (TOP FRAME, CONFERENCE) Länge: ca. 260 mm
1x Media Express

903.2000 · 1 Schutzkontaktsteckdose · 1 Media Express

3x Schutzkontakt, GST18i3, lang (TOP FRAME, CONFERENCE) Länge: ca. 444 mm
1x Media Express, 2x custom Module

903.2001 · 3 Schutzkontaktsteckdosen

· 1 Media Express

· 2 Custom Module leer

2x Schutzkontakt, GST18i3 (CONI) Länge: ca. 356 mm
1x Media Express, 1x custom Modul

903.3000 · 2 Schutzkontaktsteckdosen

· 1 Media Express

· 1 Custom Modul leer

3x Schutzkontakt, GST18i3 (CONI) Länge: ca. 356 mm
1x Media Express

903.3001 · 3 Schutzkontaktsteckdosen· 1 Media Express

Artikelnr. Ausführung

Einspeisebox media Express

Box zur Einspeisung des Media Express Systems

903.400 - Verteilung der Signale:

– Bild (D/V-Projektor), VGA Sub-D 15-polig auf Sub-D 26-polig
- Ton (Lautsprecher), Cinch Stereo auf Sub-D 26-polig
- Daten (Netzwerk), RJ45 auf RJ45
- Signalberechtigung auf Sub-D 26-polig
- RS-232 Schnittstelle zur optionalen Programmierung

Einspeiseleitung Media Express

• Einspeiseleitung 2,0 m Länge
• Kabelsatz im Gewebeschlauch zusammengefasst

Artikelnr. Ausführung

Einspeiseleitung media Express

Einspeiseleitung zur Einspeisebox

903.500 · 1x VGA-Stecker 15-polig / Sub-D 26-polig Buchse
· 1x CAT6 Patchleitung Stecker / Stecker geschirmt
· 1x Stromleitung Schutzkontaktwinkelstecker und GST18i3 Buchse

Verbindungsleitung Media Express

• Verbindungsleitung 2,0 m Länge
• Kabelsatz im Gewebeschlauch zusammengefasst

Artikelnr. Ausführung

Verbindungsleitung media Express

Zur Verbindung von Anschlusseinheit zu Anschlusseinheit

903.600 · 1x Sub-D 26-polig (90° Stecker / 45° Buchse)
· 1x CAT6 Patchleitung Stecker / Stecker geschirmt
- 1x Stromleitung Wieland GST18i3 Stecker und GST18i3 Buchse

Musterbestellung für 4 Präsentationsplätze

Anzahl Artikelnr. Bezeichnung

4x Artikel Ihrer Wahl siehe Seite 97

(903.2000, 903.2001, 903.2000, 903.2001)

Media Express

Anzahl Artikelnr. Bezeichnung

1x 903.400 Box zur Einspeisung des Media Express Systems

1x 903.500 Einspeiseleitung zur Einspeisebox

Einspeiseleitung

Anzahl Artikelnr. Bezeichnung

3x 903.600 Verbindungsleitung

zur Verbindung von Anschlusseinheit zu Anschlusseinheit

Verbindung

stromNetzwerkBeamer Audio

Konfigurationshinweise und Bestimmungslisten

können Sie unter www.bachmann.com abrufen.

Bei Fragen zu Projekten können wir Ihnen unter

[e-mail] weiterhelfen.

Media Switch –

Flexibilität und Betriebssicherheit durch hochwertige Komponenten.

Einfach installieren

Die zeitgemäße Ausstattung von Besprechungsräumen beinhaltet heute auch die Signalumschaltung unterschiedlicher Quellen. Dabei kommt es vor allem auf einfache Installation, hohen Bedienkomfort und Flexibilität an. All diese Anforderungen werden vom System Media Switch beispielhaft erfüllt.

Problemlos integrieren

Die Bedienelemente können in die bestehenden Bachmann Facility Produkte im Plug & Play Prinzip integriert werden. Wie alle Bachmann Medientechnik Systeme ist auch Media Switch einfach zu planen, günstig in der Installation und leicht zu bedienen. Mehrere Benutzer können mit Laptops an verschiedene Anschlussfelder andocken.

Über die VGA-Anschlüsse in den Anschlussfeldern können z. B. Präsentationen am Beamer übertragen werden. Sobald ein Benutzer auf den Taster am Anschlussfeld drückt, schaltet der Switcher auf das Bildsignal des jeweiligen Anschlussfelds/Laptops um. Vom Anschlussfeld wird über einen vorkonfektionierten Kabelsatz die Verbindung zum Switcher/Umschalter hergestellt. Der Switcher/Umschalter erhält über den Tastendruck den Umschaltbefehl, durch den das Bild- und Tonsignal auf Beamer und Lautsprecher umgeschaltet wird.

Für ein einwandfreies Bildsignal wird beim Media Switch System der Einsatz von Signalverstärkern empfohlen. Damit können auch Bildsignale von Geräten mit schwächeren Grafikkarten in wesentlich besserer Qualität übertragen werden. Die Installation des Signalverstärkers erfolgt zwischen jedem Anschlussfeld und dem Switcher/Umschalter.

Umgeschaltet wird durch Betätigung des Tasters am Custom Modul mit VGA- und Miniklinke im Anschlussfeld. Sobald der Taster gedrückt wurde, wird das Bild- und Tonsignal zum Switcher/Umschalter geschaltet. Der Taster leuchtet blau, solange kein anderer Benutzer die Signalberechtigung über den Taster an seinem Anschlussfeld betätigt.

Vorteile im Überblick

• Einfache und kostengünstige Signalumschaltung
• Sternförmige Konfiguration, ideal für kleine Besprechungsräume
  • Plug & Play Anschlüsse
• Dezentrale Umschaltung – jeder Benutzer kann seine Berechtigung über Tastendruck anwählen
• Mehrere Switcher/Umschalter können untereinander kaskadiert werden, somit kann das System entsprechend auf mehr Benutzer erweitert werden
• Anschluss an alle Bachmann Facility Systeme mit eingebautem VGA-, Miniklinke- und Taster-Anschluss für Switcher (siehe Artikelnr. 917.143)
• Vorgefertigte Leitungssätze für Verbindung zwischen Anschlussfeld/Signalverstärker und Switcher/Umschalter

Switcher/Umschalter

• Stromversorgung: 9–12V DC 15W
- Inklusive Stromleitung und Bedienungsanleitung deutsch / englisch

AHX BACK MANN AIDS A OUTPUT A AIDS B OUTPUT B SOLECIS AVB-SL-8201-824 SELECT S-10000 SA-MDD CONTROL A E A E LADYF-RDSD RMSRDT CONTROL AIDS AIDS

Für den Switcher/Umschalter 903.100 gibt es zwei Möglichkeiten zum Anschluss des Custom Moduls 917.134:

1. Ohne Rückmeldung bei Signalberechtigung, d. h. der Taster wird bei Erlangen der Signalberechtigung nicht beleuchtet. Dafür wird das Set mit der Signalberechtigung 903.113 verwendet (siehe Seite 118).
2. Mit Rückmeldung bei Signalberechtigung, d. h. der Taster wird bei Erlangen der Signalberechtigung blau beleuchtet. Dafür wird das Set mit der Signalberechtigung 903.112 verwendet (siehe Seite 118).

Artikelnr. Ausführung

Switcher / Umschalter L x B x H: 145 x 115 x 40 mm

2x VGA / Audio Eingang, 1x VGA / Audio Ausgang

903.100 · RGB Eingang / Ausgang: Analog HD-15 (VGA)
- Impedanz 75 Ohm / Max. Level 1V p-p
- RGB Bandbreite: 400 MHz -3 dB
- RGB Return Loss: 45dB@10MHz, 27dB@100MHz
- Adjacent Input Crosstalk: 73dB@10MHz, 50dB@100MHz
· Audio Eingang / Ausgang: Analog 3,5 mm Stereo / Max Level 2V p-p

AMX BACK MANN PS BLACK SOLECIS AVS-SL-0401-838

0-200K 1.0 MB Rx Tx 0 R3200 800000.0 A350 TR 1 2 3 4 A350 OUT + - + - + - 1 2 3 4 OUT

Für den Switcher/Umschalter 903.101 gibt es die Möglichkeiten zum Anschluss des Custom Moduls 917.134 mittels dem Signalumsetzer 903.112 (siehe Seite 118) mit optischer Rückmeldung durch beleuchteten Taster.

Artikelnr. Ausführung

Switcher / Umschalter L x B x H: 225 x 125 x 45 mm

4x VGA / Audio Eingang, 1x VGA / Audio Ausgang

903.101 · RGB Eingang / Ausgang: Analog HD-15 (VGA)
- Impedanz 75 Ohm / Max. Level 1V p-p
- RGB Bandbreite: 350 MHz -3 dB
- RGB Return Loss: 45dB@10MHz, 32dB@100MHz
· Audio Eingang / Ausgang: Analog 3,5 mm Stereo / Max Level 2V p-p

Passende Halterungen auf Seite 118

AMX BACH MANN SOLECIS AS-02-0021-048

TELEPHONE USB 10 AUSB 8 USB 12 MINT USB 13 USB 14 USB 15 USB 16 USB 17 USB 18 USB 19 USB 20 USB 21 USB 22 USB 23 USB 24 USB 25 USB 26 USB 27 USB 28 USB 29 USB 30 USB 31 USB 32 USB 33 USB 34 USB 35 USB 36 USB 37 USB 38 USB 39 USB 40 USB 41 USB 42 USB 43 USB 44 USB 45 USB 46 USB 47 USB 48 USB 49 USB 50

Für den Switcher/Umschalter 903.102 gibt es die Möglichkeiten zum Anschluss des Custom Moduls 917.134 mittels dem Signalumsetzer 903.112 (siehe Seite 118) mit optischer Rückmeldung durch beleuchteten Taster.

Artikelnr. Ausführung

Switcher / Umschalter L x B x H: 482 x 170 x 45 mm

6x VGA / Audio Eingang, 1x VGA / Audio Ausgang

903.102 · RGB Eingang / Ausgang: Analog HD-15 (VGA)
- Impedanz 75 Ohm / Max. Level 1V p-p
- RGB Bandbreite: 400 MHz -3 dB
- RGB Return Loss: 45dB@10MHz, 2dB@100MHz
· Audio Eingang / Ausgang: Analog 3,5 mm Stereo / Max Level 2V p-p
- Halterung für 19" Montage inklusive

Signalverstärker

• Speziell bei der Bildübertragung können Störungen auftreten. Diese können z. B. durch leistungsschwächere Grafikkarten am Laptop oder längere Kabelstrecken auftreten
• Um Bildsignale zu verstärken, empfehlen wir den Einsatz eines Signalverstärkers für jeden Benutzer
• Optimale Verstärkung der Bildsignale und somit Störsicherheit bei Nutzung durch verschiedene Benutzer
• Zusätzlicher Ausgang (VGA 15HD) für Anschluss an einem zusätzlichen Monitor
  • Kompakte und leicht zu installierende Einheit

AMX R36H SOLECIS AVB-DA-RGBWV-0102

Artikelnr. Ausführung

Signalverstärker VGA L x B x H: 150 x 70 x 35 mm

1x VGA Eingang, 2x VGA Ausgang

903.104 · RGB Eingang / Ausgang: Analog HD-15 (VGA),
- 1x Video IN / 2x Video OUT
- Impedanz 75 Ohm / Max. Level 1V p-p
- Ausgangsverstärkung 1,0 (unity gain)
- RGB Bandbreite: 400 MHz -3 dB
- Stromversorgung: 9V DC 3W
- Inklusive Stromleitung und Bedienungsanleitung deutsch / englisch

Musterbestellung für 4 Präsentationsplätze

Anzahl Artikelnr. Bezeichnung

4x Steckdoseneinheiten aus Bachmann Facility Systeme mit Custom Modul Leerfeld
4x 917.134 Custom Modul VGA, Miniklinke und Taster für Media Switch

Tischanschlussfeld

Anzahl Artikelnr. Bezeichnung

4x 903.104 VGA Signalverstärker
4x 918.009 VGA Verbindungskabel Steckdoseneinheit zum Signalverstärker optional:
4x 918.023 Halterung

Signalverstärker

Anzahl Artikelnr. Bezeichnung

1x 903.101 Switch 4-fach VGA + Audio
1x 918.023 Halterung

Switch

Anzahl Artikelnr. Bezeichnung

4x 903.107-110 Kabelset VGA + Ton + Signalberechtigung / Länge nach Wahl

1x 903.112 Signalumsetzer 2-6-fach mit Rückmeldung

Verkabelung

Beamer Audio

Konfigurationshinweise und Bestimmungslisten können Sie unter www.bachmann.com abrufen.

Bei Fragen zu Projekten können wir Ihnen unter [e-mail] weiterhelfen.

Media Control –

Komplexe Abläufe einfach steuern in Medien- und Facility-Anwendungen.

Um unterschiedliche Medien von einer zentralen Stelle aus zu steuern, werden Controller eingesetzt. Damit können verschiedene Abläufe bei der Benutzung eines Besprechungs- oder Konferenzraumes per Tastendruck vom Bachmann Anschlussfeld aktiviert werden. Die Bedienung ist sehr einfach und auch für Besucher bzw. Neuanwender leicht verständlich. Die verschiedenen Abläufe können individuell zwischen dem Bedienfeld (eingebaut im Anschlussfeld) und dem Controller vorgenommen werden.

Vorteile im Überblick

• Zentrale Steuerungsmöglichkeit mehrerer Medien
• Sehr einfache Bedienung
- Einfache Installation und leicht zu lernende Programmierung
• Plug & Play Prinzip angepasst an die Bachmann Anschlussfelder
- Bis zu 6 Tastermodule nacheinander anschließbar oder 2 Strings mit weiteren Modulen für bis zu 24 Tastenbefehle programmierbar
- Mehrere Taster können mit demselben Befehl an Controller programmiert werden (somit auch dezentrale Steuerung möglich)
- Einfache Verbindung der Tastermodule durch handelsübliche RJ45 Patchleitungen (Stecker/Stecker)
• 2 integrierte Relais 230 V\~ 10 A mit je 1 Schutzkontaktkupplung für direkten Anschluss
- Anschlussfertige Einheit mit Zubehör (Programmierkabel, IR-Transmitter)
• Nachrüstung bestehender Anlagen möglich
• Vorprogrammierte DEMO Version auf CD
- Grundprogrammierung kann bei Bedarf wieder abgerufen werden (von CD oder Download)
- Programmierung auf Wunsch (Abläufe, Geräte usw.) kann optional von Bachmann erstellt und zur Verfügung gestellt werden

Einfach programmieren

Die Programmierung selbst ist denkbar einfach und kann mit der mitgelieferten Software und Bedienungsanleitung (deutsch/englisch) schnell ausgeführt werden. Auch nachträgliche Änderungen oder Ergänzungen können problemlos eingespielt werden.

Mit den Steuerfunktionen können unterschiedliche Medien gesteuert werden: z. B. Beamer, DVD, SAT, TV, Leinwand, Licht, Jalousien usw. Über 2 integrierte 230 V\~ 10 A Relais kann beispielsweise eine Leinwand direkt am Controller angeschlossen werden. Das heißt, für die Steuerung reicht das Verlegen einer Stromleitung aus.

Mediensteuerung

Die mitgelieferte Software ermöglicht eine einfache Programmierung selbst komplexer Abläufe.

Programmierte Abläufe auf Tastendruck starten

Piktogramme zu anderen Tasten- belegungen im Lieferumfang enthalten

Kaskadierbar bis zu 6 Tasterfeldern mit 24 Abläufen

Tastenfeld auf Seite 118

Passende Halterungen auf Seite 118

Media Control

• Memory Speicher = 8 kByte
  · 2x 230 V\~ Relais 10 A integriert
  · 2x RS-232 Schnittstelle
  -Baud Rate 1.200 - 57.600
• Data Bits 7/8
• Stop Bits 1/2
• Command String 1-22 Bytes

· 2x Infrarot Schnittstelle PPM oder PWM

- PWM Frequenz 30 - 62 KHz

· Stromanschluss: 100–240V\~

- Netzgerät, Programmierkabel, 2x Infrarot Transmitter, Programmiersoftware und Bedienungsanleitung deutsch/englisch enthalten

STX CONTROLLER BACH MANN AMX POWER ACTIVE RELAY RELAY Program Made on the UK 10AMP 240V MAX RATING RELAY P1 P2 P3 P4 CL A3 A1 A2

Artikelnr. Ausführung

Controller L x B x H: 225 x 125 x 45 mm

Control System mit Programmierfunktion

903.105 ^* · Control System mit Programmierfunktion

- I/O Port: Eingang External switch detect

BACH MAIN AMX BACH MAIN POWER ACTIVE RELAY RELAY Program CE Made in the UK 10AARP 240V MAX RATING NELAY NETWORK Line power rating Activity P1 P2 P3 P4 C5 K2 A1 A2

Controller TCP / IP L x B x H: 225 x 125 x 45 mm

Control System mit Programmierfunktion und TCP / IP Schnittstelle

903.106* · Control System mit Programmierfunktion und TCP/IP Schnittstelle
- Geräte können über das Netzwerk Herstellerübergreifend kommunizieren
· I / O Port: Eingang: External switch detect

Programmierung nach Wunsch

Erhältlich für Controller 903.105 und 903.106

903.114 · Programmierung nach Angabe von:

• angeschlossenen Geräten (Hersteller, Type)
• gewünschte Abläufe (max. 24 Befehle)
• Versand der Datei erfolgt per E-Mail

*Keine Lagertype / Passende Halterungen auf Seite 118

Switch Funktion

Kombinierter Quellenumschalter für 4 auf 2 VGA, 6 auf 2 S-Video bzw. FBAS und 10 auf 2 Stereo Audio Signale. Das Ausgangssignal liegt dabei immer gleichzeitig auf den dualen Ausgängen an.

Ideal für Anwendungen mit mehreren unterschiedlichen Signalquellen – RGBHV, S-Video, FBAS und Audio. Die 6 Videoeingänge können wahlweise mit einem S-Video oder FBAS Signal belegt werden. Eine Kombination beider Signale ist möglich.

Die 10 Audioeingänge sind zum Anschluss von unsymmetrischen Stereo Audio Signalen geeignet. Ein Ausgang bietet ein unsymmetrisches, der andere ein symmetrisches Stereosignal zur Weiterverarbeitung an. Der Pegel der Audioeingangssignale und die Lautstärke der Audioausgänge können eingestellt werden. Ton und Bildinhalt lassen sich abschalten (Mute / Blank).

Control Funktion

Die Steuerung der Funktionen erfolgt manuell über das Frontbedienfeld oder abgesetzt über RS-232 vom Tastenmodul im Anschlussfeld aus. Bei Steuerung mit RS-232 ist es möglich, Audio- und Videoeingänge getrennt zu schalten. Außerdem ist ein programmierbarer RS-232 Ausgangsport vorhanden, um damit angeschlossene Displays oder Projektoren zu steuern.

ANX BACK COMPRESS 1 2 3 4 5 6 7 8 9 10 SOLEDS 600V 700V 800V 900V

Artikelnr. Ausführung

Präsentation Switcher / Umschalter L x B x H: 150 x 70 x 35 mm

4x Eingang / 2x Ausgang VGA, 10x Eingang / 2x Ausgang Audio, 6x Eingang / 2x Ausgang S-Video

903.103 · Eingänge / Signale: 4x RGBHV, 6x S-Video / FBAS, 10x Stereo Audio

• Ausgänge je 2 (dual)
• Bandbreite: 350 MHz
• Stereo Audio unsymmetrisch auf symmetrisch
• Frontbedienfeld und RS-232 Steuerung
• RS-232 Steuerausgang für angeschlossene Wiedergabegeräte
• Stromversorgung: 100 – 240 V AC 15 W
• Inklusive Stromleitung und Bedienungsanleitung deutsch / englisch
• Inklusive Halterung für 19 ^st Montage

Musterbestellung für 4 Präsentationsplätze

Anzahl Artikelnr. Bezeichnung

4x Steckdoseneinheiten aus Bachmann Facility Systeme mit Custom Modul Leerfeld
4x 917.134 Custom Modul VGA, Miniklinke und Taster für Media Switch
1-6x 917.127 Custom Modul Taster

Tischanschlussfeld

Anzahl Artikelnr. Bezeichnung

4x 903.104 VGA Signalverstärker
4x 918.009 VGA Verbindungskabel Steckdoseneinheit zum Signalverstärker optional:
4x 918.023 Halterung

Signalverstärker

Anzahl Artikelnr. Bezeichnung

1x 903.101 Switch 4-fach VGA + Audio
1x 918.023 Halterung

Switch

Anzahl Artikelnr. Bezeichnung

1x 903.105 Controller

1x 903.111 Konverter Controller

Controller

Anzahl Artikelnr. Bezeichnung

1-6x 918.006 - 008 Patch Leitung für Verbindung Custom Modul Taster 917.127

Kabelausgang

Leinwand Licht JalousienBeamer Audio

Konfigurationshinweise und Bestimmungslisten können Sie unter www.bachmann.com abrufen. Bei Fragen zu Projekten können wir Ihnen unter [e-mail] weiterhelfen.

Facility Steuerungsmodule

Mit Tastenmodulen im Custom Modul Format ermöglicht Bachmann die komfortable Steuerung von Licht und Jalousien in Großraumbüros, Einzelraumbüros, Besprechungs- oder Konferenzräumen.

Der Einbau der Tastenmodule erfolgt in greifbarer Benutzernähe: im Tischanschlussfeld am Büroarbeitsplatz oder in Besprechungsräumen. Optimale Licht- und Jalousieeinstellungen können somit bequem vom Sitzplatz aus vorgenommen werden. Durch den erhöhten Bedienkomfort kann bequem auf neue Umgebungssituationen reagiert werden – und dadurch Energie eingespart werden.

KNX - Tastenmodul 4-fach

Das KNX Tastenmodul 4-fach ist als Custom Modul ausgeführt und kann nachträglich oder ab Werk in Bachmann Tischanschlussfelder integriert werden. Der Einbau in Rack- und Elektroinstallationen ist mit dem Custom Modul System ebenfalls möglich.

Funktionen wie Schalten, Dimmen, Abspeichern von Lichtszenen, Jalousiesteuerung usw. lassen sich über die einheitliche ETS-Software vom Fachpersonal programmieren. Detaillierte Fachkenntnisse durch KNX-Schulungen werden vorausgesetzt.

Jede Taste lässt sich nach Wunsch konfigurieren und entsprechend beschriften (übliche Piktogramme sind im Lieferumfang enthalten). Die blaue Beleuchtung zeigt den Aktivitätsstatus an.

Das Tastenmodul lässt sich durch KNX geschultes Personal einfach installieren. Die entsprechende Busankopplung ist im Tastenmodul integriert und lässt sich mittels Klemmen einfach an die Bus Verkabelung anschließen.

4x KNX / EIB Tasten Custom Modul

• 4x Tasten, rechteckig, selbst beschriftbar, blau hinterleuchtet, programmierbar auf EIB/KNX Installationen
• Mit integriertem Busankoppler und Busklemme (beschriftbar mit physikalischer Adresse)
• Spannungsversorgung: Systemspannung 30 V DC über Busklemme
• Einsatz: z. B. als Taster zur Bedienung von Licht, Jalousien usw.

Artikelnr. Ausführung

Mikrosteckklemmen

917.056 Rückseite:

- BUS Steckklemmen

· ca. 35 mm benötigte

Einbautiefe

EnOcean Tastenmodul 4-fach

Das EnOcean Tastenmodul ermöglicht eine kabellose Steuerung von z. B. Licht, Jalousie, Leinwand usw. Der Installationsaufwand ist denkbar einfach: Das Tastenmodul lässt sich in Bachmann Tischanschlussfelder mit Custom Modulen oder in Wand- oder Brüstungsin installationen einsetzen. Per Funk werden die gewünschte Steuersignale an den Empfänger übertragen. Jede Taste lässt sich individuell programmieren. Störungen sind aufgrund der EnOcean Technologie (868 MHz) nahezu ausgeschlossen.

Eine Kabelinstallation ist bei diesem Modul nicht notwendig. Die Stromversorgung erfolgt mittels einer integrierten Batterie, die bis zu 1 Million Schaltzyklen ermöglicht.

Bei Bedarf lässt sich das EnOcean Tastenmodul auch in die KNX Bus Gebäudeleittechnik einbinden.

4x EnOcean Tasten Custom Modul

Artikelnr. Ausführung

Frontseite:

• 4x Tasten, rechteckig, selbst beschriftbar, blau hinterleuchtet
• Programmierbar auf EnOcean Applikationen
• Spannungsversorgung:

Funkmodul batteriegepuffert

• Inklusive Einleger mit gängigen Piktogrammen
  · Einsatz: z. B. als Taster zur Bedienung

von Licht, Jalousien usw.

- ca. 35 mm benötigte

Einbautiefe

FACILITY SySTEME

RACKPANEL

LEKTROINSTALLATION

Custom Module

Artikelnr. Ausführung

Custom Modul VGA, Miniklinke und Taster für Media Switcher

917.134 · Custom Modul für Einbau in Bachmann Anschlussfelder

• 1x VGA 15-pol. Buchse / Buchse
- 1x Miniklinke 3,5 mm Buchse mit ca. 0,1 m Leitung und Miniklinke Buchse 3,5 mm
- 1x Taster blau beleuchtet mit ca. 0,1 m Leitung und RJ12 für Switchersteuerung
- Ca. 70 mm benötigte Einbautiefe

Custom Modul mit 4-fach Tastatur für Media Controller

Einsatz in alle Facility Systeme möglich

917.127 · Custom Modul, auch für nachträgliche Montage
- 4 Taster weiß, blau beleuchtet, mit verschiedenen Symbolen zum Einlegen
- Rückseitig: 2 x RJ45 Anschlüsse für Anschluss an Mediencontroller und Weiterleitung an weitere gleiche Module
- Inklusive Einleger mit gängigen Piktogrammen
- Ca. 80 mm benötigte Einbautiefe

Patch-Leitung Stecker/Stecker

Für Verbindung vom Costum Modul 917.127 zum Signalumsetzer

918.006	1,0 m	• Seite 1: Stecker RJ45 Hirose TM12
918.007	3,0 m • Seite 2:	Stecker RJ45 Hirose TM12
918.008	5,0 m	• Geschirmt

Signalumsetzer Media

Artikelnr. Ausführung

Signalumsetzer 2-fach

Zur Umsetzung der Berechtigungssignale von jedem Teilnehmer. Ohne optische Rückmeldung am Taster

903.113 · Eingang: 2x RJ12 Buchse
· Ausgang: 1x 2-polige Klemme zum Anschluss an Switcher
- Nur für Switcher 903.100 einsetzbar

Für die Switcher / Umschalter 2x, 4x und 6x VGA / Audio erfolgt der Anschluss des Custom Moduls 917.134 mittels dem Signalumsetzer 2–6-fach RS-232 (903.112) mit optischer Rückmeldung durch beleuchteten Taster.

Signalumsetzer 2 – 6-fach L x B x H: 225 x 125 x 45 mm

Zur Umsetzung der Berechtigungssignale von jedem Teilnehmer. Mit optischer Rückmeldung am Taster

903.112 · Eingang: 6x RJ12 Buchse

· Ausgang: 1x RS-232 9-polige Sub-D
- Mit 1,0 m Leitung mit Steckklemme zum Anschluss der 2-poligen Klemme an Switcher
• Inklusive Netzgerät

Für Anschluss einer zusätzlichen Taster Modul Reihe

903.111 · Media Konverter für Anschluss an Controller

• Seite 1: RS-232
• Seite 2: RJ45
• Inklusive Netzgerät

Halterung für Umschalter/Controller

Für Montage unter der Tischplatte

918.023 · Halterung für Montage unter einer Tischplatte (siehe Seite 102)

Kombikabel und Verlängerungen

Artikelnr. Länge Ausführung

VGA 15-polig HD Verlängerung

1x VGA
918.009	1,0 m	· High Quality VGA-Kabel zur Verbindung vom:
940.047	3,0 m – Anschlussfeld zum Laptop
940.048	5,0 m	– Anschlussfeld zum Signalverstärker– Signalverstärker zum Monitor / TV (optional)· Seite 1: 1x VGA-Stecker 15 HD· Seite 2: 1x VGA-Stecker 15 HD

1x VGA, 1x Miniklinke
918.066	1,0 m	· High Quality VGA-Kabel zur Verbindung vom:
918.067	3,0 m – Anschlussfeld zum Laptop
918.068	5,0 m – Anschlussfeld zum Signalverstärker
918.069	10,0 m	– Signalverstärker zum Monitor / TV (optional)
		· Seite 1: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm
		· Seite 2: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm
		· Stecker mit Metallgehäuse und Abschirmung

Media Kombikabel

1x VGA, 1x Miniklinke, 1x Steuersignal
903.107	1,0 m	· Professionelles High Quality VGA-Kabel zusätzlich mit Audio- und Steuerkabel zur Schaltung der Switcher über den Taster im
903.108	3,0 m
903.109	5,0 m	Custom Modul 917.134
903.110	10,0 m	· Seite 1: 1x VGA-Stecker 15 HD; 1x Miniklinke-Stecker 3,5 mm; 1x RJ12 für Taster· Seite 2: 1x VGA-Stecker 15 HD; 1x Miniklinke-Stecker 3,5 mm; 1x RJ12 für Taster· Stecker mit Metallgehäuse und Abschirmung

Zubehör

Artikelnr. Ausführung

STEP BASE 3x Schutzkontakt, GST18i3 Länge: ca. 220 mm

Stromanschluss für Switcher und Controller
336.600 · Kunststoffprofil, Steckdosen schwarz
	· 3 Schutzkontaktsteckdosen, 35° gedreht
	· Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

LanLight® bringt Energie, Netzwerk-Connectivity, Medienanschlüsse und sogar Beleuchtung in einem modularen, multifunktionalen System zusammen und ermöglicht mit durchgängiger Modularität die flexible Nutzung und Gestaltung von Office-Bereichen. Das Versorgungssystem schafft Ordnung bei der Anbindung des Arbeitsplatzes, erhöht damit die Sicherheit und fügt sich mit seiner klaren Formensprache und der hochwertigen Materialität harmonisch und dezent in das Ambiente ein.

Das LanLight® Basismodul kann unterschiedliche Moduleinsätze aufnehmen: Zur Verfügung stehen Bodentankeinsätze für alle Medien – von der Schutzkontakt Steckdose bis hin zur HDMI-Buchse –, die auf Wunsch auch vollständig vorinstalliert mit geprüften Anschlussleitungen geliefert werden können.

Besonderes Feature: Für die Ausstattung des Basismoduls mit der mobilen Energiesäule bietet LanLight® eine neuartige Selbstkontaktierung, bei der in einem einzigen Steckvorgang alle Verbindungen hergestellt werden.

LanLight^ wird in einer Bohrung von nur 152 mm Durchmesser installiert. Diese unkomplizierte und einfache Montage, die kompakte Bauweise und die hochfunktionelle Modularität machen es möglich, dass Installationen und Energieverbraucher nur dort eingebaut werden, wo sie tatsächlich genutzt werden. Dadurch kann LanLight^ bedarfsgerecht installiert und ebenso einfach wieder de installiert werden. Vorteil: einzelne Systembauteile werden bei Umstrukturierungen immer wieder verwendet und die übliche Vorhaltung von Installationen entfällt.

Vorteile im Überblick Punktgenaue Versorgung der Arbeitsplätze Stellt Energie, Datenverbindung, Medienanschlüsse und Licht zur Verfügung Modular und multifunktional – vom Kabelauslass über den Bodentank bis hin zur mobilen Energie-säule (mit oder ohne Leuchtenaufsatz) Anspruchsvolle und harmonische Gestaltung Kein Kabelsalat unter dem Schreibtisch Stellt optimale Beleuchtung zur Verfügung

Im Zusammenspiel mit Consolidation Points kann LanLight® nahezu jeden Punkt im Raum erreichen und dort Energie, Daten, Medien und Licht zur Verfügung stellen. Optimal sind Leitungslängen bis 9 Metern.

Modulare Installationslösung für die flexible Versorgung von Office-Arbeitsplätzen

LanLight®

SMART SUPPLY SYSTEM

LanLight® bietet ...

• einen Kabelauslass
- einen Bodentank mit verschiedenen Einsätzen für zahlreiche Anwendungen
- steckbare mobile Energiesäulen mit zwei Stromkreisen und bis zu acht Datenanschlüssen mit selbstkontaktierender Schnittstelle (mobile Säule)
- steckbare Energiesäulen mit zwei Stromkreisen und bis zu acht Datenanschlüssen mit fertig konfektionierten Patchkabeln
- ein steckbares Leuchtenmodul, einseitig, mit zweiachsig schwenkbarem Lichtkopf
- ein steckbares Leuchtenmodul, zweiseitig, mit schwenkbarem Lichtkopf

Grundeinheit 924.1016
Modulare Einbaudose

Bodenauslass

kein Einsatz notwendig

Bodentank-Versionen

Anschlussplatte 924.4000
4x Strom Wieland GST15i3
8x Keystone-Aufnahme

Schuko-Anschlussplatte 924.4002
2x Schuko
4x Keystone-Aufnahme

Medien-Anschlussplatte 924.4003
3x Strom Wieland GST15i3
3x Custom Medienmodul-Aufnahme

Basis für Patch-Versionen

Halterung Patchsäule 924.1041
Konus Patchsäule

Basis für Selbstkontaktierung

Anschlussplatte 924.4005
Selbstkontaktierung
2x Strom für max.
2x Datenleitungsset 924.700

Datenleitungsset 924.700
4x Terra CAT7 Jack, 6m Länge

Stufe 1 Stufe 2

LanLight® ist eine Marke der Bierbrauer Hoff Planungsgesellschaft mbH

Liftdeckelset 924.1038

für 5 bzw. 8 mm Bodenbeläge

Liftdeckelset

Liftdeckelset 924.1018

Edelstahl

Mini Patchesäule 924.6000

150 mm, 2x Schuko

Leuchten erhalten Sie von unserem Partner

LUDWIG Leuchten auf Anfrage

Stufe 1: LanLight® Grundeinheit

Artikelnr. Ausführung

Grundeinheit für alle LanLight® Komponenten

Modulare Einbaudose

924.1016 · Zur Montage in Doppel- und Hohlraumböden
· Befestigung in rundem Ausschnitt mit 152 (+1) mm Durchmesser
- Für Bodenstärken von 25 bis 70 mm (für Säulenvarianten Bodenstärke mind. 35 mm)
- Fixierung über drei Spannkrallen
· Gesamthöhe: 97 mm, Einbautiefe: 93 mm, Außendurchmesser: 162 mm
· Alu-Druckguss

Stufe 2: LanLight® Einsätze

Artikelnr. Ausführung

Anschlussplatte 8P/4S mit Kabelpeitsche und GST18i3 Stecker

Anschlussplatte zur Montage im LanLight® Liftdeckelset

924.4001 · Für den Anschluss von bis zu 4 Wieland GST15i3 Buchsen (Strom) und 8 Datenjacks (Keystone)
- Rückseitige Zugentlastung für Stromanschlüsse
- Entriegelungshilfe für Wieland GST15i3 Stecker
· 4 x Wieland GST15i3 Einbaubuchse, montiert,
inkl. 0,2m H05W-F3G2,5mm² Zuleitung auf GST18i3 Stecker
- Für den Anschluss von bis zu 8 Datenjacks (Keystone)
- Rückseitige Zugentlastung für Stromanschlüsse
• Kodierte Anschlüsse (Daten 1-8, Strom A-D)
· Durchmesser: 114,8 mm

Anschlussplatte 8P/4S für bauseitigen Stromanschluss

Anschlussplatte zur Montage im LanLight® Liftdeckelset

924.4000 | Für den Anschluss von bis zu 4 Wieland GST15i3 Buchsen (Strom) und 8 Datenjacks (Keystone)
- Rückseitige Zugentlastung für Stromanschlüsse
- Entriegelungshilfe für Wieland GST15i3 Stecker
- Kodierte Anschlüsse (Daten 1-8, Strom A-D)
- 4 x Wieland GST15i3 Einbaubuchse
- Anschluss von bis zu 8 Datenjacks (Keystone)
· Durchmesser: 114,8 mm

Schutzkontakteinheit 4P/2S mit Kabelpeitsche und GST18i3 Stecker

Anschlussplatte zur Montage im LanLight® Liftdeckelset

924.4009 · Für den Anschluss von bis zu 4 Datenjacks (Keystone)
- Rückseitige Zugentlastung für Stromanschluss in Gehäuse integriert
- Kodierte Anschlüsse (Daten 1-4, Strom A-B)
· Inkl. 2 x 0,2m H05W-F3G2,5mm² Zuleitung auf GST18i3 Stecker
- Durchmesser: 114,8 mm

Schutzkontakteinheit Anschlussplatte 4P/2S für bauseitigen Stromanschluss

Anschlussplatte zur Montage im LanLight® Liftdeckelset

924.4002 · Für den Anschluss von bis zu zwei Phasen an den Schutzkontaktsteckdosen
- Für den Anschluss von bis zu 4 Datenjacks (Keystone)
- Rückseitige Zugentlastung für Stromanschluss in Gehäuse integriert
· Kodierte Anschlüsse (Daten 1-4, Strom A-B)
· Durchmesser: 114,8 mm

Artikelnr. Ausführung

Anschlussplatte 3 x Custom Module und 3 x Strom mit Kabelpeitsche und GST18i3 Stecker

Anschlussplatte zur Montage in der LanLight ^® Deckelführung

924.4004 · Für den Anschluss von bis zu 3 Bachmann Custom Modulen

• 3 x Wieland GST15i3 Einbaubuchse, montiert, inkl. 0,2m H05W-F3G2,5mm² Zuleitung auf GST18i3 Stecker
• Rückseitige Zugentlastung für Stromanschlüsse
• Entriegelungshilfe für Wieland GST15i3 Stecker
  · Kodierte Anschlüsse (Custom Module 1-3, Strom A-C)
• Durchmesser: 114,8 mm

Medien Anschlussplatte 3 x Custom Modul und 3 x Strom für bauseitigen Stromanschluss

Anschlussplatte zur Montage im LanLight® Liftdeckelset

924.4003 · Für den Anschluss von bis zu 3 Wieland GST15i3 Buchsen (Strom) und 3 Bachmann Custom Modulen
- Rückseitige Zugentlastung für Stromanschlüsse
- 3 x Wieland GST15i3 Einbaubuchse
- Entriegelungshilfe für Wieland GST15i3 Stecker
- Kodierte Anschlüsse (Custom Module 1-3, Strom A-C)
· Durchmesser: 114,8 mm

Custom

Selbstkontakt 10GBit 4P/2S mit Kabelpeitsche und GST18i3 Stecker

Anschlussplatte zur Montage in die Modulare Einbaudose

924.4006* Basis zur Aufnahme der Energiesäule Selbstkontakt 924.5000 oder 924.5001
· Vorbereitet zur Aufnahme von 1-2 Datenleitungs-Sets 924.700
• Kodierte Anschlüsse (Daten 1-8, Strom A-B)
- Für 924.1041
· 2 x Wieland GST15i3 Einbaubuchse, montiert, inkl. 0,2m H05VV-F3G2,5mm² Zuleitung auf GST18i3 Stecker
· Durchmesser: 114,8 mm

Selbstkontakt 10GBit für bauseitigen Stromanschluss

Anschlussplatte zur Montage in die Modulare Einbaudose

924.4005* Basis zur Aufnahme der Energiesäule Selbstkontakt 924.5000 oder 924.5001
· Vorbereitet zur Aufnahme von 1-2 Datenleitungs-Sets 924.700
- Kodierte Anschlüsse (Daten 1-8, Strom A-B)
- Für 924.1041
· 2 x Wieland GST15i3 Einbaubuchse
- Durchmesser: 114,8 mm

Für Anschlussplatte Selbstkontaktierung 924.4005 und 924.4006

924.700* · 4 x Tyco Electronics CAT7 (Terra) Jacks auf Tyco Electronics CAT6 a Plug

• Säule, 2-seitig mit 8 Ports: 2 x Datenleitungsset 924.700 notwendig
• Säule, 1-seitig mit 4 Ports: 1 x Datenleitungsset 924.700 notwendig
• Leitungslänge je 6 m
• Konfektioniert zum Leitungsbundle

Konus Säulenaufnahme

Konus als Säulenaufnahme

924.1041 · Einsatz zur direkten Aufnahme der LanLight * Säulen

- Für 924.5002, 924.5003 und 924.6000

Artikelnr. Ausführung

Liftdeckel Set mit Edelstahl-Inlay

Liftdeckelset für den Einbau in die Modulare Einbaudose

924.1018	Zwei Positionen: Nutzungszustand offen / ungenutzter Zustand geschlossen
	• Mit Verrastung in geöffnetem Zustand
	• Mit Staubschutz als Kabeldurchführung
	• Mit Beschriftungskarte für Anschlüsse
	• Mit Edelstahl-Inlay
	• Einlage ∅: innen 49 mm, außen 142 mm
	• Liftdeckel ∅ 146,4 mm, Deckelführung ∅ 128,8 mm

Liftdeckelset für den Einbau in die Modulare Einbaudose

924.1038	Zwei Positionen: Nutzungszustand offen / ungenutzter Zustand geschlossen
	• Mit Verrastung in geöffnetem Zustand
	• Mit Staubschutz als Kabeldurchführung
	• Mit Beschriftungskarte für Anschlüsse
	• Für das Einkleben von trocken gepflegten Oberflächen mit 5 mm oder 8 mm Dicke (z. B. Teppich, Laminat)
	• Einlage ∅: innen 49 mm, außen 142 mm, Belagtiefe 5 mm oder 8 mm
	• Liftdeckel ∅ 146,4 mm, Deckelführung ∅ 128,8 mm

Liftdeckel Set Selbstkontakt mit Edelstahl-Inlay

Liftdeckelset für den Einbau in den Konus der Selbstkontaktierung

924.1039*	Zwei Positionen: Nutzungszustand offen / ungenutzter Zustand geschlossen
	• Mit Verrastung in geöffnetem Zustand
	• Mit Beschriftungskarte für Anschlüsse
	• Mit Edelstahl-Inlay
	• Einlage ∅: innen 49 mm, außen 142 mm, Tiefe 5 mm oder 8 mm
	• Liftdeckel ∅ 146,4 mm, Deckelführung ∅ 128,8 mm

Liftdeckel Set Selbstkontakt 5 mm / 8 mm

Liftdeckelset für den Einbau in den Konus der Selbstkontaktierung

924.1040*

Zwei Positionen: Nutzungszustand offen / ungenutzter Zustand geschlossenMit Verrastung in geöffnetem ZustandMit Beschriftungskarte für AnschlüsseFür das Einkleben von trocken gepflegten Oberflächenmit 5 mm oder 8 mm Dicke (z. B. Teppich, Laminat)Einlage ∅: innen 49 mm, außen 142 mm, Belagtiefe 5 mm oder 8 mmLiftdeckel ∅ 146,4 mm, Deckelführung ∅ 128,8 mm

Drehdeckel für Inlay 12 mm

Drehdeckel zum Aufschrauben auf Konus für Säulenaufnahme

924.1046 · Deckel zum Verschließen der Modularen Einbaudose mit Konus (924.1016, 924.1041)

· Wassergeschützt

· Für Inlay (z.B. Stein/Fliese) mit ca. 12 mm Stärke

· Inkl. Montageschlüssel und Hülsen

· Einlage ∅: innen 139 mm

Stufe 3: LanLight® Ausbaueinheiten

Artikelnr. Ausführung

Säule Selbstkontakt 10GBit 4P/2S einseitig
Säule 10GBit für 1-2 Arbeitsplätze

924.5000*	Zum einfachen Ein- und Ausstecken in die LanLight® Konusaufnahme (924.1041)
	• 2 Schutzkontaktsteckdosen (2 Phasen) und 4 Tyco Cat6 Jacks
	• Kodierte Anschlüsse (Daten 1-4, Strom A-B)
	• Komplett vorverdrahtet, inkl. 4 x Tyco Terra Cat7 Plug zur Selbstkontaktierung
	• Steckdosen: 2-polig mit Schutzkontakt, 16A/3680W, AC250V, IP20, schwarz
	• Säule kann durch Aufstecken einer LanLight® Systemleuchte erweitert werden
	• Höhe 640 mm, Durchmesser 95 mm

Säule Selbstkontakt 10GBit 8P/4S zweiseitig
Säule 10GBit für 3-4 Arbeitsplätze

924.5001*	Zum einfachen Ein- und Ausstecken in die LanLight® Konusaufnahme (924.1041)
	• 4 Schutzkontaktsteckdosen (2 Phasen) und 8 Tyco Cat6, Jacks
	• Kodierte Anschlüsse (Dalen 1-8, Strom A-D)
	• Komplett vorverdrahtet, inkl. 8 x Tyco Terra Cat7 Plug zur Selbstkontaktierung
	• Steckdosen: 2-polig mit Schutzkontakt, 16A/3680W, AC250V, IP20, schwarz
	• Säule kann durch Aufstecken einer LanLight® Systemleuchte erweitert werden
	• Höhe 640 mm, Durchmesser 95 mm

Patchsäule 4P/2S einseitig
Säule für 1-2 Arbeitsplätze

924.5002 · Zum einfachen Aufsetzen auf die LanLight® Konusaufnahme (924.1041)

· 2 Schutzkontaktsteckdosen (2 Phasen) und 4 CAT6, Jacks (Keystone)

· Kodierte Anschlüsse (Daten 1-4, Strom A-B)

· 2 x Stromzuleitung 6 m H05VV-F3G2,5mm2 auf Wieland GST18i3 Stecker

· 4 x Datenleitungen 6 m CAT6, Jack auf CAT6, Plug

· Steckdosen: 2-polig mit Schutzkontakt, 16A/3680W, AC250V, IP20, schwarz

· Säule kann durch Aufstecken einer LanLight® Systemleuchte erweitert werden

· Material Säule: Pressstrangguss Aluminium, pulverbeschichtet RAL 9006

· Höhe 640 mm, Durchmesser 95 mm

Patchsäule 8P/4S zweiseitig
Säule für 3-4 Arbeitsplätze

924.5003 · Zum einfachen Aufsetzen auf die LanLight® Konusaufnahme (924.1041)

· 4 Schutzkontaktsteckdosen (2 Phasen) und 8 CAT6, Jacks (Keystone)

· Kodierte Anschlüsse (Daten 1-8, Strom A-D)

· 4 x Stromzuleitung 6 m H05VV-F3G2,5mm2 auf Wieland GST18i3 Stecker

· 8 x Datenleitungen 6 m CAT6, Jack auf CAT6, Plug

· Steckdosen: 2-polig mit Schutzkontakt, 16A/3680W, AC250V, IP20, schwarz

· Säule kann durch Aufstecken einer LanLight® Systemleuchte erweitert werden

· Höhe 640 mm, Durchmesser 95 mm

Mini-Patchesäule 2S
Minisäule

924.6000 · Mini-Patchsäule zum einfachen Aufsetzen auf die LanLight® Konusaufnahme (924.1041)

· 2 Schutzkontaktsteckdosen (2 Phasen)

· Kodierte Anschlüsse (Strom A·B)

· 30 mm Schwallwasserschutz

· 2 x 0,2 m Kabelpeitsche H05VV-F3G2,5mm2 und GST18i3 Stecker inkl. GST T-Stück

· Steckdosen: 2-polig mit Schutzkontakt, 16A/3680W, AC250V, IP20, schwarz

· Höhe 150 mm, Durchmesser 95 mm

Installationslösungen aus einer Hand

Mit dem neuen System für die Unterbodenverteilung und Installation nach MUTO-Konzept bietet Bachmann eine schlüssige und einfache Installationslösung, die Strom und Daten bis zum Schreibtisch zur Verfügung stellt.

Die Consolidation Points für Strom und Daten werden mit dem Etagenverteiler konventionell verbunden. Bodenauslässe und Tischsteckdosenleisten aus dem Facility Programm von Bachmann komplettieren das Installations-Kit. Ab dem Consolidation Point ermöglicht der Bodenauslass die bequemen Weiterführung von Strom und Daten zum Arbeitsplatz. Damit entfallen komplizierte, starre Installationen wie zum Beispiel die herkömmliche Installation mit Bodentanks.

Die Netzwerk-Installation ist dank „Open Office Cabling“, CP und MUTO-Konzepten (Multi User Terminal Outlet) flexibel, zukunftssicher und gleichzeitig kostenoptimiert. Die Kombination von Strom- und Datenanschlüssen finden Sie in verschiedenen Facility Systemen von Bachmann. Damit bieten sie eine benutzerorientierte Anschlusseinheit.

Im Gesamtkatalog der Firma Bachmann finden Sie dazu unterschiedliche Tischsteckdoseneinheiten zur Montage an Büroarbeitsplätzen auf dem Tisch oder im Tisch. Alle Ausführungen können nach Wunsch konfiguriert und anschlussfertig bezogen werden.

Daten Strom DESK Tischsteckdoseneinheit Strom Daten Arbeitsplatz 1 Daten Strom DESK Tischsteckdoseneinheit Strom Daten Arbeitsplatz 2

CP Halterung

• Stabile Stahlblechhalterung für CPs
- Halterungen mit sicherem, werkzeuglosem Ein- und Ausrastmechanismus
- feste Verankerung am Boden mit integrierten Anschraublaschen
• Halterungen mit erhöhtem Trittschutz von ca. 200 kg inkl. CP Unit
• Erhöhte Position der CP Units für mehr Sicherheit bei leichtem Wassereinbruch

CP Strom

• CP Strom ist vorverdrahtet und elektrisch ab Werk geprüft
• Stromanschlüsse mit Steckverbindersystemen des Herstellers Wieland (Gesis GST); Ausführungen mit Wago (Winsta) auf Anfrage möglich
• Bei Bedarf können andere Steckverbindersysteme integriert werden
• Zeitoptimierte Installation vor Ort
  • Zukunftssicher durch flexiblen Ausbau

CP Strom Wiederanschluss

CP Daten

• CP Daten mittels Custom Modulen modular und flexibel
• Integration verschiedener Hersteller-Systeme
• Montagefreundlich und zukunftssicher dank Modularität
- Bei Austausch wird lediglich die Datenanschluss-Aufnahme gewechselt
• Halterung und Unit bleiben bei Austausch bestehen
• Zusätzliche Zugentlastung des Datenanschlusses mit Kabelbinder möglich

Consolidation Point Units für Strom

• Vorverdrahtet und elektrisch geprüft
  • Mit Wieland GST18i3 Steckverbinder

Artikelnr. Ausführung

Consolidation Point Units für Strom

Kurz
919.2000	6-fach GST18i3 Buchse sw, 1-phasigStromeingang: GST18i3
919.2001	2 x 3-fach GST18i3 Buchse, 2-phasigBuchsen in schwarz und rotStromeingang: GST18i3

Consolidation Point Units für Strom

Lang
919.2002	12-fach GST18i3 Buchse sw, 1-phasig• Stromeingang: GST18i3
919.2003	2 x 6-fach GST18i3 Buchse, 2-phasig• Buchsen in schwarz und rot• Stromeingang: GST18i3
919.2004	3 x 4-fach GST18i3 Buchse, 3-phasig• Buchsen in schwarz und rot und grau• Stromeingang: 3 x GST18i3 Buchse
919.2005	3 x 4-fach GST18i3 Buchse, 3-phasig• Buchsen in rot und schwarz und grau• Stromeingang seitlich in Endkappe mit Wiederanschlussklemme für Selbstanschluss

Consolidation Point Units für Daten

• Ohne Strom, für Integration von Bachmann Custom Modulen
- Aluminiumprofil eloxiert

Artikelnr. Ausführung

CUSTOM

Consolidation Point Units für Daten

912.000 · 3-fach Custom Module unbestückt· Kurz: 217 mm

912.001 · 6-fach Custom Module unbestückt· Lang: 356 mm

Consolidation Point Halterung

• Farbe schwarz (RAL 9005)
- Halterung Stahlblech

Artikelnr. Ausführung

Consolidation Point Halterung L x B x H: 295 x 85 x 65 mm

919.1100 · Kurz (für Units mit 3 Modulen)

919.1101 · | Lang (für Units mit 6 Modulen)

Bodenauslass für trockengepflegte Böden

Auslass für trockengepflegte Böden (Doppel- und Hohlraumboden) ab 24 mm Dicke für den Leitungsabgang aus dem Unterboden (Consolidation Point) zur Steckdoseneinheit am Tisch. Der Auslass verfügt über eine sehr einfache Universalbefestigung. Mit jeweils einer Umdrehung der beiden exzentrischen Inbus-Schrauben im äußerem Ring wird der Auslass fest im Boden verankert und kann bei Bedarf wieder leicht ausgebaut werden. 2 getrennt voneinander aufstellbare Klappen ermöglichen die Ausführung der Leitungen aus dem Boden. Die Klappen haben eine geöffnete ver rastbare Stellung, Leitungen werden dabei gegen Abknicken geschützt. Bei Bedarf lassen sich die Klappen mit dem inneren Ring um 130° drehen. An den Auslassklappen können Gewebeschläuche oder Kabelführungssysteme aus dem Bachmann Sortiment angedockt werden. Sofern der Auslass nicht mehr verwendet wird, können die Klappen versenkt werden und als betretbarer Blinddeckel verwendet werden.

• Exit Point/Bodenauslass für Strom- und Datenleitungen
• Montage in Doppelböden ab 24 mm Stärke
• Für Lochdurchmesser 112 mm
• Einfacher Fixiermechanismus mit Inbus-Schlüsseln
• 2 Klappen, drehbar um ca. 130°, für Leitungsabgang
  • Material Polyamid (halogenfrei)

Artikelnr. Ausführung

Exit Point / Bodenauslass RAL 9005

919.1000 · Schwarz RAL 9005

Datenleitungen -> Übertragung von Daten innerhalb verschiedener Kategorien

(siehe Glossar) Einsatz für Netzwerk und IP - Telefonie

Artikelnr. Länge Ausführung

CAT5e Patch-Leitung Stecker / Stecker

918.003	1,0 m	Leitung CAT5e geschirmt, Farbe graugemäß ISO / IEC 11801 und EN 50173Seite 1 und 2: Stecker RJ45 mit Knickschutztülle und Schutzlasche für Verriegelungpassend z.B. für die CAT5e Buchse / Buchse 940.057
940.052	3,0 m
940.053	5,0 m

CAT6 Patch-Leitung Stecker / Stecker

940.040 3,0 m	Leitung CAT6 geschirmt, Farbe grau
940.041 5,0 m	gemäß ISO / IEC 11801 und EN 50173
Seite 1 und 2: Stecker RJ45 mit Knickschutztülle und Schutzlasche für Verriegelung passend z.B. für die CAT6 Buchse / Buchse 940.044

CAT6a Patch-Leitung Stecker / Stecker

918.006	1,0 m	Leitung CAT7 geschirmt, Farbe schwarz gemäß IEC 61156-6Seite 1 und 2: Stecker RJ45 Hirose TM12 CAT6a mit Knickschutztülle und Entriegelungslasche passend z.B. für die CAT6 Buchse / Buchse 940.044
918.007	3,0 m
918.008	5,0 m

CAT6a Patch-Leitung Stecker

918.033	3,0 m	Leitung CAT7 geschirmt, Farbe schwarzgemäß IEC 61156-6
918.034	5,0 m
Seite 1: Stecker RJ45		Hirose TM12 CAT6a mit Knickschutztülle undEntriegelungslasche. Seite 2: Buchse CAT6a TKM 10GB Keystone.einbaubar in die Keystone Rahmen 917.000 / 917.001 / 917.061 / 917.062

RJ12 Patch-Leitung Stecker / Stecker

940.089*	3,0 m · Leitung RJ12 ungeschirmt, Farbe schwarz
•	gemäß ISO / IEC 11801 und EN 50173
• Seite 1 und 2: Stecker RJ12 mit Knickschutztülle
	passend z.B. für die RJ12 Buchse / Buchse 940.085

VGA 15-pol. HD mit und ohne Miniklinke Leitung (Stereo 3,5mm) ->

Übertragung von analogen Bild- und Tonsignalen

Artikelnr. Länge Ausführung

Kombikabel VGA 15-pol. HD mit Miniklinke

918.066	1,0 m	· High Quality Leitung, hochflexibel, Farbe schwarzSeite 1: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm
918.067	3,0 m ·
918.068	5,0 m · Seite	2: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm
918.069	10,0 m	· Stecker mit Metallgehäuse und Abschirmung,zusätzliche Ferritkerne sind nicht notwendig· einsetzbar bei Custom Module mit VGA +Miniklinke Buchse / Buchse (z.B. 917.045 etc.)

918.009	1,0 m	· High Quality Leitung, flexibel, Farbe schwarz
940.047	3,0 m ·	Seite 1: 1x VGA-Stecker 15 HD
940.048	5,0 m	· Seite 2: 1x VGA-Stecker 15 HD
· einsetzbar bei Custom Module mit VGA Buchse / Buchse (z.B. 917.011)

* Keine Lagertype

Media Kombikabel VGA 15-pol. HD mit Miniklinke

(Stereo 3,5mm) und RJ12 (Signalsteuerung) für Media Switch

Artikelnr. Länge Ausführung

Kombikabel VGA 15-pol. HD mit Miniklinke und Signalsteuerung

903.107	1,0 m	· High Quality Leitung, hochflexibel, Farbe schwarzSeite 1: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm und RJ12 Stecker
903.108	3,0 m ·
903.109	5,0 m ·	Seite 1: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm und RJ12 Stecker
903.110	10,0 m	· Stecker mit Metallgehäuse und Abschirmung,zusätzliche Ferritkerne sind nicht notwendig· einsetzbar bei Custom Module mit VGA+ Miniklinke Buchse / Buchse und Taster (z.B. 917.134)

HDMI Verbindungskabel -> Digitale Übertragung von Bild und Ton Signale

Artikelnr. Länge Ausführung

HDMI Verbindungskabel

918.019 3,0 m	· HDMI Leitung, Farbe schwarz
918.020 5,0 m	· Seite 1: 1x HDMI Stecker 19-polig
· Seite 2: 1x HDMI Stecker 19-polig
	· einsetzbar bei Custom Module mit HDMI Buchse / Buchse (z.B. 918.040)

DVI-I Verbindungskabel --> Digitale Übertragung von Bild Signale

(kompatibel mit DVI-A und DVI-D Steckverbinder)

Artikelnr. Länge Ausführung

DVI-I Verbindungskabel

918.017 3,0 m	· DVI Leitung, Farbe schwarz
918.018* 5,0 m	· Seite 1: 1x DVI Stecker
· Seite 2: 1x DVI Stecker	· einsetzbar bei Custom Module mit DVI-I Buchse / Buchse (z.B. 917.021 / 917.078)

Cinch Video + Stereo Verbindungskabel -> Übertragung von analoge Bild und Ton Signale

Artikelnr. Länge Ausführung

Cinch Video + Stereo Verbindungskabel

918.015*	3,0 m	· Cinch Verbindungskabelsatz, Farbe schwarz
918.016*	5,0 m	· Seite 1: Cinch Stecker (rot + weiß + gelb)
· Seite 2: Cinch Stecker (rot + weiß + gelb)
		· einsetzbar bei Custom Module mit Cinch Buchse / Buchse (z.B. 917.026)

S-Video (Hosiden) Verbindungskabel -> Übertragung von analoge Bild Signale

Artikelnr. Länge Ausführung

S-Video (Hosiden) Verbindungskabel

940.104*	3,0 m	· S-Video (Hosiden) Verbindungskabel, Farbe schwarz
940.105*	5,0 m	· Seite 1: S-Video Stecker
· Seite 2: S-Video Stecker
		· einsetzbar bei Custom Module mit S-Video Buchse / Buchse (z.B. 917.028 / 917.035)

* Keine Lagertype

Miniklinke 3,5mm Verbindungskabel -> Übertragung von Ton Signale

Artikelnr. Länge Ausführung

Miniklinke 3,5mm Verbindungskabel für Ton Signale

918.010	1,5 m	· Miniklinke 3,5mm (Stereo) Verbindungskabel, Farbe schwarz
918.011	2,5 m · Seite 1: Stecker Miniklinke 3,5mm Stereo
918.012	5,0 m	· Seite 2: Stecker Miniklinke 3,5mm Stereo · einsetzbar bei Custom Module mit Miniklinke Buchse / Buchse (z.B. 917.045 / 917.157)

Cinch Stereo Verbindungskabel -> Übertragung von Ton Signale

Artikelnr. Länge Ausführung

Cinch Stereo Verbindungskabel für Ton Signale

940.049	3,0 m · Cinch (Stereo) Verbindungskabel, Farbe schwarz
	· Seite 1: Stecker Cinch Stereo (rot + weiß)
· Seite 2: Stecker Cinch Stereo (rot + weiß)
	· einsetzbar bei Custom Module mit Cinch
	Buchse / Buchse (z.B. 917.027 / 917.028 / 917.022 / 917.023)

XLR Verbindungskabel -> Übertragung von Ton Signale (z.B. Mikrofon)

Artikelnr. Länge Ausführung

XLR 3-pol. Verbindungskabel für Ton Signale

918.013	3,0 m	· XLR 3-pol. Verbindungskabel, Farbe schwarz
918.014	5,0 m	· Seite 1: Stecker XLR 3-polig mit Verriegelung
· Seite 2: Buchse XLR		3-polig mit Verriegelung
		· einsetzbar bei Custom Module mit XLR Anschluss (z.B. 917.024)

USB Anschlusskabel -> Übertragung von Daten

Artikelnr. Länge Ausführung

USB A/A Anschlusskabel

918.021	1,0 m	· USB A / A Anschlusskabel, Farbe schwarz
940.045	3,0 m · Seite	: Stecker A
918.022	5,0 m	· Seite 2: Stecker Aeinsetzbar bei Custom Modulemit USB A Buchse / Buchse (z.B. 917.120 / 917.019)

USB A/B Anschlusskabel

940.046	3,0 m · USB A / B Anschlusskabel, Farbe schwarz
• Seite 1:	Stecker A
• Seite 2:	Stecker B
		• einsetzbar bei Custom Module mit USB B Buchse (z.B. 917.018)

Fire Wire Anschlusskabel --> Übertragung von Daten

Artikelnr. Länge Ausführung

FireWire Verbindungskabel

918.024	4,5 m · FireWire Verbindungskabel, Farbe schwarz
· Seite 1: Stecker FireWire 6-polig
· Seite 2: Stecker FireWire 6-polig
	· einsetzbar bei Custom Module mit FireWire Buchse / Buchse (z.B. 917.037)

Stromzuleitungen für Bachmann Facility Systeme

wieland

Für den Stromanschluss der Facility-Produkte stehen Leitungen mit dem Wieland GST18 Stecksystem zur Verfügung. Vorteile dieser Leitungen mit weltweit eingesetzten Steckverbindern sind Flexibilität in der Länge, Austauschbarkeit bei anderen Längenanforderungen, Verfügbarkeit für verschiedene Länder. Selbst Stromweiterleitung zu anderen Steckdoseneinheiten ist kein Problem und erfolgt meist werkzeuglos.

Artikelnr. Länge Ausführung

Gerätezuleitung, GST18 Schutzkontakt schwarz

375.000	1,5 m	· Leitung: H05VV-F 3G 1,5 mm2
375.075	2,0 m · Seite 1: Schutzkontakt-Winkelstecker
375.003	3,0 m · Seite 2: Wieland GST18i3 Buchse
375.005	4,0 m
375.007	5,0 m
375.039	10,0 m

Halogenfreie Leitung

375.044	2,0 m	· Leitung: S05VV-F 3G 1,5 mm ^2
375.045	3,0 m · Seite 1	: Schutzkontakt-Winkelstecker
375.046	5,0 m	· Seite 2: Wieland GST18i3 Buchse

Gerätezuleitung mit zusätzlichem Erdanschluss

· Vorkonfektionierte Stromzuleitungen mit integriertem Erdanschluss
· Erdung der Steckdoseneinheit unabhängig von der Installation
· Optimal in Verbindung mit den STEP Steckdoseneinheiten (ab Seite 56)
- Tischgestelle können unabhängig von der integrierten Steckdoseneinheit mitgeerdet werden

Artikelnr. Länge Ausführung

Gerätezuleitung, GST18 Schutzkontakt schwarz

Mit zusätzlichem Erdanschluss
375.115 2,0 m	Leitung: H05VV-F 3G 1,5 mm2
375.116 3,0 m · Seite 1:	Schutzkontakt-Winkelstecker
375.117 5,0 m	Seite 2: Wieland GST18i3 Buchse mit 0,3 m1,5 mm2 grün / gelb mit Ringkabelschuh M6

Gerätezuleitung, GST18 - Stecker CH / Schweiz schwarz

375.016	1,5 m	· Leitung: H05VV-F 3G 1,0 mm2
375.017	3,0 m · Seite 1: Stecker CH / Schweiz
375.018	5,0 m	· Seite 2: Wieland GST18i3 Buchse

Gerätezuleitung, GST18 - Stecker UK 13A schwarz

375.068	2,0 m	· Leitung: H05VV-F 3G 1,5 mm ^2
375.069	3,0 m · Seite 1: Stecker UK 13A
375.070	4,0 m	· Seite 2: Wieland GST18i3 Buchse

schwarz

Geräteverlängerung, GST18/GST18

375.050	0,3 m	· Leitung: H05VV-F 3G 1,5 mm2
375.053	1,0 m · Seite 1: Wieland GST18 i 3 Stecker
375.038	2,0 m · Seite 2: Wieland GST18 i 3 Buchse
375.055	3,0 m

Halogenfreie Leitung
schwarz

375.080	0,3 m	· Leitung: S05Z1Z1-F3G 1,5 mm2
375.081	1,0 m · Seite 1: Wieland GST18i3 Stecker
375.082	2,0 m · Seite 2: Wieland GST18i3 Buchse
375.083	3,0 m

Geräteverlängerung, GST15/GST18
schwarz

375.127	1,5 m	· Leitung: H05VV-F 3G 1,5 mm ^2
375.128	3,0 m · Seite 1: Wieland GST15 i 3 Stecker
375.129	5,0 m	· Seite 2: Wieland GST18 i 3 Buchse

Leitungen mit ST18 Stecksystem (altes Stecksystem, nicht unter Last steckbar)

Artikelnr. Länge Ausführung

Gerätezuleitung, ST18 Schutzkontakt Schwarz

375.004	1,5 m	· Leitung: H05VV-F 3G 1,5 mm2
375.079	2,0 m	· Seite 1: Schutzkontakt-Winkelstecker
375.040	3,0 m	· Seite 2: Wieland ST18/3 Buchse
375.076	5,0 m

Geräteverlängerung, ST18/ST18
Schwarz

375.071	0,5 m	Leitung: H05VV-F 3G 1,5 mm2
375.072	1,0 m	Seite 1: Wieland ST18 /3 Stecker
375.073	1,5 m	Seite 2: Wieland ST18 / 3 Buchse
375.064	3,0 m

Verbinder / Verteiler

Artikelnr. Version Ausführung

Zwischenkupplung Schwarz

Ohne Verriegelung
375.500 GST/GST	Zur einfachen Verbindung von z. B.
375.515 GST/ST	2 STEP-Steckdoseneinheiten mit demselben Stecksystem oder verschiedenen Stecksystemen
375.516 ST/GST	1x Eingang (Steckerteil) und 1x Ausgang (Buchsenteil)

Verteilerblock, GST18

Zur Stromweiterleitung
375.101 1x Eingang, 2x Ausgang (1)	·Eingang: Steckerteil 3-polig
375.102 1x Eingang, 2x Ausgang (2) · Ausgang: Buchsenteil 3-polig
375.105 1x Eingang, 3x Ausgang (3)

Durchgangsverdrahtung für Drehstrom 5- und 3-polig

375.106

1x Eingang, 1 + 6x Ausgang

·Eingang: 1x Stecker 5-polig·Ausgang: 1x Buchse 5-polig;·6x Buchse 3-polig pro Außenleiter

Verriegelungen

Artikelnr. Version Ausführung

Verriegelung für Gerätestecker und Kupplungen

Gemäß VDE 0628

375.518 Wieland 05.587.3156.1 · Zum Aufrasten auf die entsprechenden Stecker und Kupplungen

Rasthaken (Verriegelung)

Gemäß VDE 0628

375.501 Schwarz · Für Snap-in Einbaustecker- und kupplung Wieland 05.584.0153.0

Zubehör

Artikelnr. Version Ausführung

Endkappe

375.503 Schwarz · Zum Einstecken in die Snap-in Einbaustecker- und Wieland 05.561.3653.1 kupplung

Montagezubehör

Artikelnr. Version Ausführung

Gerätestecker Schraubanschluss, GST18i3

375.504 Schwarz · Montagefertig, mit Zugentlastung
	Wieland 92.932.3053.1 · Für Querschnitt 0,75 - 2,5 mm^2 , ein- und feindrähtigeLeiter ohne Aderendhülse anschließbar
375.517 Weiß	Wieland 92.932.3052.0 · Für Leitungsdurchmesser von 6,5 - 10,5 mm (H05VV, NYM)

Gerätestecker Federkraftanschluss, GST18i3

Verriegelbar, kodiert
940.073 Hellrot · Montagefertig, mit Zugentlastung
	Wieland 92.934.0553.0	· Für starre Leitungen von 1,5 - 2,5 mm^2 ,feindrähtige Leitungen 1,5 mm^2 mit Aderendhülsen
940.074 Kieselgrau
	Wieland 92.934.0153.0	· 2 Anschlüsse pro Pol, unmontiert,für Leitungen H05VV, NYM ( 7,8 - 10,3 mm )· Abmantellänge 45 mm,Abisolierlänge 1,5 mm^2 und 2,5 mm^2 : 9 mm

Gerätekupplung Schraubanschluss, GST18i3

375.505 Schwarz · Montagefertig, mit Zugentlastung
Wieland 92.931.3053.1	Für Querschnitt 0,75 - 2,5 mm^2 , ein- und feindrähtige Leiter ohne Aderendhülse anschließbar
375.514 WeißWieland 92.931.3053.0	Für Leitungsdurchmesser von 6,5 - 10,5 mm (H05VV, NYM)Abmantellänge 31 mm; Abisolierlänge: 7 mm

Gerätekupplung Federkraftanschluss, GST18i3

Verriegelbar, kodiert
940.070 Hellrot · Montagefertig, mit Zugentlastung
	Wieland 92.933.0553.0	· Für starre Leitungen von 1,5 - 2,5 mm^2 ,feindrähtige Leitungen 1,5 mm^2 mit Aderendhülsen
940.071 Kieselgrau
	Wieland 92.933.0153.0	· 2 Anschlüsse pro Pol, unmontiert,für Leitungen H05VV, NYM ( 7,8 - 10,3 mm )· Abmantellänge 45 mm,Abisolierlänge 1,5 mm^2 und 2,5 mm^2 : 9 mm

Einbaustecker Snap-in Federkraft, GST18i3

Mit Verriegelung
375.506 Schwarz · Für Materialstärke 0,5 – 1,5 mm einrastbar
	Wieland 92.032.9658.1	in Gehäuseausschnitt
375.519 Weiß		· Feindrähtige Leitung 0,5 – 1,5 mm^2 mit Aderendhülse
		· Starre Leitung 0,5 – 2,5 mm^2
375.520 Hellrot		· Abisolierlänge 0,5 – 1,5 mm^2 : 8 mm,
		Abisolierlänge 2,5 mm^2 : 9 mm
375.521 Kieselgrau

Einbaukupplung Snap-in Federkraft, GST18i3

Mit Verriegelung
375.507 Schwarz · Für Materialstärke	0,5 – 1,5 mm einrastbar
	Wieland 92.031.9658.1	in Gehäuseausschnitt
375.523 Hellrot		· Abisolierlänge 0,5 – 1,5 mm2: 8 mm,
	Wieland 92.031.8558.0	Abisolierlänge 2,5 mm2: 9 mm
375.524 Kieselgrau
	Wieland 92.031.9758.0

wieland

Perfekte Installationslösungen

Bachmann befreit Arbeitsplätze von herumliegenden Kabeln. Das Kabelführungs system KABEL-SCHLANGE® ermöglicht eine optimale Kabelverlegung am Arbeitsplatz zwischen Tisch, Bodentank, Wandkanal und verschiedenen Geräte.

Für jede Anforderung bietet Bachmann das passende Kabelführungssystem. Ob die Leitungen am Boden geführt werden oder vom Boden zum Tisch verlegt werden müssen, die unterschiedlichen Systeme sind miteinander kompatibel. Ein durchdachtes und durchgängiges Kabelmanagement-Konzept steht Ihnen zur Verfügung.

Standardmäßig bieten wir Ihnen die verschiedenen Systeme in den Farben Schwarz und Silber an, auf Wunsch liefern wir auch Sonderfarben.

Flexibles Kabelführungssystem

· Kettenglieder tritt- und bruchsicher und zueinander verschiebbar angeordnet
- 2 Steckeransätze zur Kraftübertragung auch bei Drehmomenten und Querkräften
- Seitliches, quetschisicheres Ausfädeln einzelner Kabel durch Spezialgeometrie

Individuell

Stecken

Kürzen

Verlängern

Artikelnr. Farbe Ausführung

Kabelschlange® Classic (für die horizontale und vertikale Kabelführung)

930.030 Schwarz	· 3-Kammer-System zur Trennung von Schwachstrom, Daten- und Stromleitungen
930.031 Silber	· 46 Kettenglieder, B x H: ca. 53 x 23 mm· Länge auseinandergezogen: ca. 100 cm, zusammengeschoben: ca. 72 cm

Kabelschlange® Cube (für die horizontale und vertikale Kabelführung)

930.058 Schwarz	2-Kammer-System zur Trennung von Daten- und Stromleitungen
930.059 Silber	34 Kettenglieder, B x H: ca. 55 x 25 mmLänge auseinandergezogen: ca.100 cm, zusammengeschoben: ca. 69 cm

Kabelschlange® Pro (für die horizontale und vertikale Kabelführung)

930.032 Schwarz	· Erhöhte Trittfestigkeit auch für Durchgangsbereiche
930.033 Silber	· Kurzzeitbelastungen bis 120 kg auf 5 Kettenglieder möglich
	· 2-Kammer-System zur Trennung von Daten- und Stromleitungen
	· Auch direkt an Kabelschlange® Classic anschließbar
	· 34 Kettenglieder, B x H: ca. 90 x 24 mm
	· Länge auseinandergezogen: ca.100 cm, zusammengeschoben: ca. 70 cm

Kabelschlange® Premium-Set (für die vertikale Kabelführung)

930.049 Schwarz · Designorientiertes Premium-Set:
930.050 Silber 16 Kettenglieder, B x H: ca. 70 x 35 mm	1 x Metallbodenplatte in jeweiliger Farbe1 x Tischanbindung in jeweiliger FarbeDie Kettenglieder können komplett zu einem selbstarretierenden, eliptischen Kabelkanal zusammen geschoben werden.2-Kammer-System zur Trennung von Daten- und StromleitungenLänge inklusive Bodenplatte und Tischanbindung ca. 78 cmLänge ohne Zubehör ca. 75 mmLänge zusammengeschoben: ca. 59 cm im Set

Kabelschlange® Quadro-Set (für die vertikale Kabelführung)

930.016 Schwarz · Funktionales und designorientiertes Set:
930.017 Silber 23 quadratische Kettenglieder, B x H: ca. 45 x 45 mm
	1 x Metallbodenplatte in jeweiliger Farbe
	1 x Tischanbindung in jeweiliger Farbe
	Das System Quadro ist besonders zugstabil und kann daher für die Installation aus der Decke für Raumhöhen bis zu ca. 5 Metem verwendet werden.
	2-Kammer-System zur Trennung von Daten- und Stromleitungen
	Länge inklusive Bodenplatte und Tischanbindung ca. 76 cm

NEU er

Kabelschlange® Quadro (als Ergänzung zum Set Artikel-Nr.: 930.016 und 930.017)

930.018 Schwarz	· als Ergänzung zum Set Artikel-Nr.: 930.016 und 930.017
930.019 Silber · für höhenverstellbare Sitz-/ Stehkombinationen oder Tischhöhen ab 75 cm sowie für Deckenabhängungen · 32 Glieder, Länge ca. 100 cm

Kabelschlange® FLEX II-Set (für die vertikale Kabelführung)

930.022 Schwarz · Set kompakt und flexibel:
930.023 Silber 38 Kettenglieder, B x H: ca. 55 x 22 mm
	1 x Metallbodenplatte in jeweiliger Farbe
	1 x Tischanbindung in jeweiliger Farbe
	2-Kammer-System zur Trennung von Daten- und Stromleitungen sowie für Deckenabhängungen
	Länge inklusive Bodenplatte und Tischanbindung ca. 75 cm

Artikelnr. Farbe Ausführung

Kabelschlange® FLEX II (als Ergänzung zum Set Artikel-Nr.: 930.022 und 930.023)

930.020 Schwarz	· für Sitz-/ Stehkombinationen
930.021 Silber · 54 Glieder. Länge ca. 100 cm

Easy-Bridge®

930.027 Silber		· Trittfester Aluminium Bodenkanal, Länge 100 cm
		· Direkte Anbindung der Kabelschlange Pro® möglich
		· Für Teppich

Easy-Bridge®

930.028 Silber · Trittfester Aluminium Bodenkanal, Länge 100 cm
	Direkte Anbindung der Kabelschlange Pro ^ möglich
	Für glatte Böden

Easy-Steel® Montagestab

930.024* · Maße: Länge 750 mm, Durchmesser 5 mm

Easy-Desk-3G®

930.025* Silber · Befestigung von Easy-Steel

3 Montagestab

Easy-Connect®

930.026* Silber · Universalkupplung

Easy-Desk-2B®

930.029 Schwarz	Adapter zum senkrechten Anschluss an Möbel
930.090 Silber	Kombinierbar mit Easy-Stop® und Easy-Steel®Inklusive 2 Schrauben 4 x 12 mm

930.091 Schwarz	· 3-teilige Kabelzugentlastung für Kabelschlange® Classic, Cube, Pro
930.092 Silber	· Kombinierbar mit Easy-Desk-2B® und Easy-Steel®
	· Inklusive Klemmschrauben

Kabelklammer-Set mit Zugentlastung

930.051 Schwarz · Zum Anschrauben unter der Tischplatte
	bestehend aus: Kabelklammer inkl. 2 Befestigungsschrauben und Zugentlastung mit Justierschraube

E-Cube-K-540® Energiesäule zur Strom- und Datenversorgung

930.166 · Zur Aufnahme von Steckdosen im Innenraum (z.B. Artikel-Nr.: 333.0122)
	· Material Aluminium eloxiert/ Kunststoff
	· Maße: Höhe ca. 54 cm/ Deckel ca. 22,3 x 22,3 cm/ Boden ca. 24 x 24 cm
	· Lochmaß 80 mm inklusive Easy Outlet® Teleskopdeckel

Abbildung zeigt 930.099 und 930.137

Zubehör Anschluss Boden

Artikelnr. Farbe Ausführung

Easy-Outlet® Bodeneinheit

930.098* Schwarz	· Fußbodenebene Einbaueinheit
930.099* Silber	· Zugfeste Spreizbefestigung
	· Für trockengepflegte Doppel- und Hohlböden geeignet

Easy-Cover® Teleskopdeckel für Bodeneinheit

930.100* Schwarz	· Teleskopdeckel-Set für Easy-Outlet® Bodeneinheit
930.137 Silber

* Keine Lagertype

Zubehör Anschluss Boden

Artikelnr. Farbe Ausführung

Easy-Cover-I®(Systemanbindung für Bodeneinheit)

930.162* Schwarz	· Anschluss für 1 x Cube, Pro, Classic oder Flex
930.138* Silber	· Material: PP für Einsatz in Bodenauslass

Easy-Cover-II® (Systemanbindung für Bodeneinheit)

930.163* Schwarz	· Anschluss für 2 x Cube, Pro, Classic oder Flex
930.139* Silber	· Material: PP für Einsatz in Bodenauslass

Easy-Cover-Quadro® (Systemanbindung für Bodeneinheit)

930.164* Schwarz	· Anschluss für 1 x Kabelschlange® Quadro
930.160* Silber	· Material: PP für Einsatz in Bodenauslass

Easy-Cover-Premium® (Systemanbindung für Bodeneinheit)

930.165* Schwarz	· Anschluss für 1 x Kabelschlange® Premium
930.161* Silber	· Material: PP für Einsatz in Bodenauslass

Easy-Switch® Verteiler (für Kabelschlange® Classic, Cube, Pro)

930.034* Schwarz	· 3-Wege Verteiler
930.035* Silber	· inklusive 4 Koppelglieder KS Cube®

Easy-Switch® Verteiler (für Kabelschlange® Classic, Cube, Pro und einem vertikalen Anschluss K. Premium)

930.057* Schwarz · 4-Wege Verteiler mit Befestigungsschraube und Bodenplatte· inklusive 4 Koppelglieder KS Cube®

Easy-Cap®

930.044* Schwarz	· Abdeckkappe für nicht benötigte Anschlüsse von Easy-Switch
930.045* Silber

Easy-Clip-S® Bodenauslassadapter für alle gängigen Bodenauslässe

930.036 ^+ · Für Bodenauslass für Kabelschlange · Maße: L x B: ca. 86 x 47 mm

® Classic

Easy-Clip-L® Bodenauslassadapter für alle gängigen Bodenauslässe

930.054* · Für Bodenauslass für Kabelschlange		* Pro und Cube
	· Maße: L x B: ca. 91,5 x 51 mm

Zubehör Anschluss Decke

Artikelnr. Farbe Ausführung

Easy-Cover-B® (Systemanbindung mit geringer Kraftübertragung an abgehängte Decken)

930.093*

Weiß · Blinddeckel aus Polypropylen

Easy-Cover-I® (Systemanbindung mit geringer Kraftübertragung an abgehängte Decken)

930.094* Weiß · Anschluss für 1 x Cube, Pro, Classic oder Flex· Material: POM für abgehängte Decken

Easy-Cover-II® (Systemanbindung mit geringer Kraftübertragung an abgehängte Decken)

930.095* Weiß · Anschluss für 2 x Cube, Pro, Classic oder Flex · Material: POM für abgehängte Decken

Easy-Cover-Quadro® (Systemanbindung mit geringer Kraftübertragung an abgehängte Decken)

930.096*	Weiß · Anschluss für	1 x Kabelschlange	® Quadro
		· Material: POM für abgehängte Decken

Easy-Cover-Premium® (Systemanbindung mit geringer Kraftübertragung an abgehängte Decken)

930.097* Weiß · Anschluss für 1 x Kabelschlange		® Premium
	· Material: POM für abgehängte Decken

Artikelnr. Länge Ausführung

930.060	1,0 m	• Aluminiumprofil eloxiert, mit Riffelstruktur für ausreichende Rutschfestigkeit
930.061	2,0 m	• 3-Kammer-System für die getrennte Verlegung von Strom- und Datenkabeln
		• Zur Verklebung (doppelseitiges Klebeband) oder zum Anschrauben am Boden (siehe Befestigungszubehör)

CABLE BRIDGE
Winkel für Kabelkanal

930.062	45°	· Winkel aus eloxiertem Aluminium
930.063	90°

CABLE BRIDGE
Verbindungselement für Kabelkanal

930.064 Gerade · Element zum Verbinden gerader Kabelkanäle
	· Fixierung durch Anschrauben der integrierten Inbusschrauben· 2 Stück

CABLE BRIDGE
Befestigungszubehör für Kabelkanal

930.065 Gerade · Zum Anschrauben der Kabelkanäle an den Enden · 4 Stück

Wrap Gewebeschläuche

Wrap Gewebeschläuche bündeln und schützen Kabel und Drähte im Büro- und Heimbereich.

Die dehnbare Geflechtummantelung gewährleistet durch monofile Garne Abriebs- und Feuerfestigkeit und ist somit optimal auch im Profi- und Industriebereich einsetzbar.

Automatic Wrap

Vorteile im Überblick

• Einfache, kosten- und arbeitssparende Installation
  • Flexibler als spiralförmige
  oder gewundene Lösungen
  • 25 % Überlappung für sichere Kabelbündelung
  • Widersteht Chemikalien und Lösungsmitteln
• Halogenfrei
  • Schnitt- und abriebsresistent
• Formstabil bei einer Betriebstemperatur von -75 °C bis +125 °C

Artikelnr. Länge Ausführung

Automatic Wrap

Maße: ∅ 2,54 cm = 1 inch
930.900	1,0 m · Schwarz
930.901	2,0 m · Schwarz
930.902	3,0 m · Schwarz

Automatic Wrap

Maße: ∅ 5,08 cm = 2 inch
930.903	1,0 m · Schwarz
930.904	2,0 m · Schwarz
930.905	3,0 m · Schwarz

Manual Wrap in Farbe

Vorteile im Überblick

• Hochleistungsklettverschluss für häufigen Zugriff
• Dehnbar über Stecker und Anschlüsse
- Halogenfrei
• Widersteht Chemikalien und Lösungsmitteln
• Schmelzpunkt \~230 °C

Artikelnr. Version Ausführung

Manual Wrap

Maße: ∅ 3,18 cm = 1 1⁄4 inch
930.906*	1,0 m · Schwarz
930.907*	2,0 m · Schwarz
930.908*	3,0 m · Schwarz

Maße: ∅ 5,08 cm = 2 inch

930.909*	1,0 m · Schwarz
930.910*	2,0 m · Schwarz
930.911*	3,0 m · Schwarz

* Keine Lagertype

Nominal Diameter

Effiziente Strom- und Datenführung in der Fertigung

Bachmann Manufacturing Systeme garantieren dafür, dass Sie weltweit optimale Anschlüsse und beste Verbindungen nutzen können. Unsere Systeme sind mit allen international gängigen Steckdosen und Datenanschlüssen konfigurierbar. Module können schnell und ohne großen Aufwand nachgerüstet oder ausgetauscht werden. Kurz – Bachmann bietet Ihnen alle Möglichkeiten für ein zukunftssicheres Energie- und Datenmanagement.

Partnerschaft mit dem Kunden steht bei Bachmann an erster Stelle. Das beginnt bereits beim sogenannten Customized Engineering. Denn Ingenieurleistungen für kundenspezifische Lösungen sind für unser internationales Entwicklerte am ebenso wichtig wie die Weiterentwicklung des gesamten Bachmann Sortiments. Das Ergebnis sind zahlreiche Gebrauchsmuster und Patente auf technische Innovationen und Speziallösungen Marke Bachmann.

Steckdoseneinheiten 146

BlueNet Energiemanagement 148

Einspeisemodule 149

Drucklufteinheiten 150

ESD-Einheiten....151

STEP 152

Abschaltautomatik 154

Handwerkerleiste 155

Befestigungen 156

DESK....157

Custom Module 158

Leitungen 159

Licht 160

Blu≡Net

Custom

FACTORY – die professionelle Lösung

Energieleisten im Aluminiumprofil 1HE mit 44,5 mm Breite, optimal geeignet für die Montage an T-Nut Profile mit 45 mm.

• Kein Überstehen der Energieleisten über das T-Nut Profil 45 mm
  • Montagemöglichkeit an T-Nut Profil mit 30 / 45 / 60 mm
  • Montagemöglichkeit an Ständerprofil unterschiedlicher Anbieter
  • Leichte Montage mit angepassten Halterungen (ESD-fähig)
  • Stromein- und Ausgang mit Wieland GST18 Stecksystem
• Verkettung der Energieleisten untereinander mittels Geräteverlängerungen (siehe Seite 159)
• Einspeisung direkt am Stromanschluss mit Gerätezuleitung (siehe Seite 159) oder über Einspeisemodule (ab Seite 149)

Max. 16 A / 230 V\~

Artikelnr. Ausführung

FACTORY 1HE 3x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W

Länge: ca. 294 mm

509.001 · Aluminiumprofil eloxiert 1HE

· 3 Schutzkontaktsteckdosen RAL7035, 35° gedreht
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

1 Schalter beleuchtet, schaltet Stromausgang

509.002 · Aluminiumprofil eloxiert 1HE

• 2 Schutzkontaktsteckdosen RAL7035, 35° gedreht
  · 1 Schalter rot, 2-polig, schaltet Stromausgang (z.B. für Leuchte)
  • Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
• Inkl. Steckerverrastung

1 Schalter beleuchtet, schaltet Stromeingang (Steckdosen und Stromausgang)

509.003 · Aluminiumprofil eloxiert 1HE

· 1 Schalter rot, 2-polig, schaltet Stromeingang
- 2 Schutzkontaktsteckdose RAL7035, 35° gedreht
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

Passende Halterungen auf Seite 156

Max. 16 A / 230 V\~

Artikelnr. Ausführung

FACTORY 1HE 8x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 866 mm
2 Schalter beleuchtet

509.004 · Aluminiumprofil eloxiert 1HE

· 1 Schalter grün, 2-polig, schaltet Steckdosen

· 8 Schutzkontaktsteckdosen RAL7035, 35° gedreht mit Dosenabstand

· 1 Schalter rot, 2-polig, schaltet nur Stromausgang weiß

· Stromanschlüsse seitlich im Profil:

· Stromeingang: GST18i3 Stecker sw

· Stromausgang: 2xGST18i3 Buchse sw / ws

· Inkl. Steckerverrastung

FACTORY 1HE 10x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 1086 mm
2 Schalter beleuchtet

509.005 · Aluminiumprofil eloxiert 1HE

· 1 Schalter grün, 2-polig, schaltet Steckdosen

· 10 Schutzkontaktsteckdose RAL7035, 35° gedreht mit Dosenabstand

· 1 Schalter rot, 2-polig, schaltet Stromausgänge

· Stromanschlüsse seitlich im Profil:

· Stromeingang: GST18i3 Stecker schwarz

· Stromausgang: 2xGST18i3 Buchse sw/ws

· Inkl. Steckerverrastung

Für die horizontale Montage 2-polig beleuchteter Wippschalter für Stromausgang weiß Breiter Abstand: 42,5 mm für bequemen Einsatz verschieden großer Netzgeräte nebeneinander 2-polig beleuchteter Wippschalter zur Schaltung der Steckdosen Stromeingang GST18i3 Stromausgang GST18i3 für Peripheriegeräte Stromausgang weiß (z.B. für Leuchte)

BLUENET – Potenziale erkennen und nutzen

Blu≡Net

Bachmann BlueNet schafft optimale Voraussetzungen für effizientes Energiemanagement. Es macht Energieverbrauch transparent – und damit steuerbar – mit intelligenten Produkten, die Ihnen dabei helfen, aktuelle Daten dort zu erheben, wo Energie verbraucht wird und so Einsparpotenziale zu erkennen, zu dokumentieren und zu nutzen.

• Integrierte Funktion für die Messung von Strom, Spannung, Leistung, Phasenwinkel, Frequenz und Gesamtverbrauch (BlueNet Metered Plus)
  • Anzeige der Messwerte im Display
• Modulare Bauweise erlaubt Konfiguration der PDUs nach Kundenwunsch

Leistungsmessung (kW)

Frequenz (Hz)

Phasenangabe (P 1, 2, 3) Stromstärke U

Gesamtverbrauch (kWh)

2.77 kW 230V 50 Hz 15°

Netzspannung (V)

Phasenwinkel

P1 12,5A

1586,9kWh

Artikelnr. Ausführung

509.009 · Aluminiumprofil eloxiert 1HE

· 1 Strommessung (digit. Amperemeter)

- Stromeingang: GST18i3 Stecker schwarz

· Stromausgang: 2 x GST18i3 Buchse schwarz

- Features Strommessung:

Messbereich 0-16A, max. Strom 32A,

Genauigkeit: Klasse1, hintergrundbeleuchtetes LC Display

Strom- und Leistungsmessung mit Phasenwinkelangabe

509.012 · Aluminiumprofil eloxiert 1HE

• 1 Strommessung + Leistungsmessung

- Stromeingang: GST18i3 Stecker schwarz

- Stromausgang: 2 x GST18i3 Buchse schwarz

- Features Leistungsmessung:

hintergrundbeleuchtetes LC Display, Messgenauigkeit: Klasse 1, 1-phasig, max. 16A

Netzspannung (V), Ampère (A), Frequenz (Hz), Phasenwinkel,

Kilowattstunde (kWh), Leistungsmessung (kW)

e - mehr Sicherheit am Arbeitsplatz

Einspeisemodule mit Aluminiumprofil 1HE (44,5 mm Breite) mit Schutzvorrichtungen und 2 Stromausgängen

• Verwendbar als Basiseinheit für jede Energieleiste
• Leichte Montage mit angepassten Halterungen (ESD-fähig)
- Verbindung an Energieleiste mittels Geräteverlängerung (siehe Seite 139)
- 1 x Stromeingang und 2 x Stromausgang mit Wieland GST18 Stecksystem zum Anschluss an eine oder zwei Energieleisten oder Arbeitsplätzen
- Integrierte Schutzeinrichtung mit Überspannungsschutz, Leitungsschutzschalter oder FI-Schutzschalter
- Einspeisemodule mit eingebauter Strom- und Leistungsmessung zum Erfassen des Energieverbrauchs am Arbeitsplatz

Artikelnr. Ausführung

FACTORY 1HE Überspannungsschutz mit Filter, GST18, max. 16A / 230V\~ / 3.680W Länge: ca. 235 mm

509.006 - Aluminiumprofil eloxiert 1HE

• 1 Überspannungsschutz 6,5kA mit optischer Funktions- und Ausfallanzeige; Netzfilter 30MHz
• Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: 2 x GST18i3 Buchse schwarz

FACTORY 1HE Leitungsschutzschalter, GST18, max. 16A / 230V\~ / 3.680W Länge: ca. 235 mm

509.007 · Aluminiumprofil eloxiert 1HE

· 1 Leitungsschutzschalter 16A, 2-polig, Char. B
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: 2 x GST18i3 Buchse schwarz

FACTORY 1HE Fehlerstromschutzschalter* (RCD), GST18, max. 16A / 230V\~ / 3.680W Länge: ca. 235 mm

509.008 · Aluminiumprofil eloxiert 1HE

• 1 FI – Schutzschalter 16A, Ansprechstrom 10mA, Ansprechzeit 30mS, 2-polig
  • Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: 2 x GST18i3 Buchse schwarz
  * Seit 1. Februar 2009 müssen Steckdosen-Stromkreise, welche durch elektrotechnische Laien genutzt werden, mit einem RCD ausgestattet sein.
  Innenraum: bis 20 A / Außenbereich: bis 32 A

DRUCKLUFT – alles in einem System

Aluminiumprofil 1HE (44,5 mm Breite) mit genormten Druckluftanschlüssen bis max. 16 bar

• Einfache Montage mit angepassten Halterungen
  • Genormte Druckluftanschlüsse mit Nennweite 7
• Einspeisung und Weiterleitung über Nennweite 5
• Direkte Verkettung der Leisten möglich oder über Verbindungsschlauch
• Weitere Nennweiten und Konfigurationen sind auf Anfrage möglich

Artikelnr. Ausführung

FACTORY 1HE 2x Druckluftanschluss max. 16 bar Länge: ca. 147 mm

509.010 · Aluminiumprofil eloxiert 1HE
· 2 Druckluftanschlüsse (Kupplung NW7)
·Eingang Druckluft Stecker NW5
· Ausgang Druckluft Kupplung NW5

Länge: ca. 147 mm

FACTORY 1HE 3x Druckluftanschluss max. 16 bar Länge: ca. 187 mm

509.011 · Aluminiumprofil eloxiert 1HE
- 3 Druckluftanschlüsse (Kupplung NW7)
·Eingang Druckluft Stecker NW5
- Ausgang Druckluft Kupplung NW5

Druckluft

Normale Luft wird mittels Kompressoren auf einen höheren Druck gebracht und kann für den Antrieb verschiedener Geräte eingesetzt werden. Die Bachmann FACTORY Drucklufteinheit verteilt die Druckluft auf zwei oder drei Anschlüsse für End-

geräte (Schrauber, Druckluftpistolen usw.). Jede Drucklufteinheit hat auch einen Druckluftausgang. Damit können mehrere Drucklufteinheiten untereinander kombiniert werden.

ESD – Schutz rundum

Aluminiumprofil 1HE (44,5 mm Breite) mit genormten ESD Anschlüssen

• Einfache Montage mit angepassten Halterungen (ESD-fähig)
• Einfache Einbindung ins ESD-Konzept des Arbeitsplatzes mittels genormter Steckanschlüsse und somit Verwendung als EBP (earth bonding point)
• Weitere Nennweiten und Konfigurationen sind auf Anfrage möglich

Artikelnr. Ausführung

FACtoRY 1HE 3x EsD 10 ohm

Länge: ca. 104,5 mm

509.013 · Aluminiumprofil eloxiert 1HE

• 2x ESD Druckknopfbuchsen 10 mm, 10 Ohm
• Eingang: 3 m Leitung grün/gelb mit M4 Ringkabelschuh

FACtoRY 1HE 3x EsD 10 ohm

Länge: ca. 147 mm

509.014 · Aluminiumprofil eloxiert 1HE

• 3x ESD Druckknopfbuchsen 10 mm, 10 Ohm
• Eingang: 3 m Leitung grün/gelb mit M4 Ringkabelschuh

ESD ist die Abkürzung für „Electro Static Discharge“ (dt: elektrostatische Entladung) und wird durch den Ladungsaustausch zwischen zwei Körpern mit unterschiedlichen Spannungspotenzialen hervorgerufen. Elektrostatische Aufladung entsteht, wenn zwei unterschiedliche Materialien aneinander reiben oder voneinander getrennt werden. Beispiele hierfür sind: Laufen über Kunststoffböden, Rei-

bung auf synthetischer Kleidung, Verrücken von Plastikbehältern, Abrollen von PVC-Klebebändern, Bewegung von Förderbändern. Statische Ladung kann in modernen Arbeitsbereichen hohe Spannungen verursachen. Ladungen über 10 kV sind nicht unüblich. Bei einer Luftfeuchtigkeit unter 20% wurden schon 30 kV gemessen.

STEP – die preiswerte Alternative

Energieleisten mit Kunststoff- oder Aluminiumprofil (52 mm Breite) als einfaches, modulares Elektrifizierungs-Set.

• Kompakte Abmessungen und stabiles Gehäuse
• Montagemöglichkeit an T-Nut Profilen und Ständerprofilen unterschiedlicher Anbieter
• Leichte Montage mit angepassten Halterungen (ESD-fähig)
• Stromein- und Ausgang mit Wieland GST18 Stecksystem
• Optionale Bestückung der Leisten mit Modulen (ab Seite 149)
- Verkettung der Energieleisten untereinander mittels Geräteverlängerungen (siehe Seite 159)
- Einspeisung direkt am Stromanschluss mit Gerätezuleitung (siehe Seite 159) oder über Einspeisemodule (ab Seite 149)

Max. 16 A / 230 V\~

Artikelnr. Ausführung

STEP BASE 3xSchutzkontakt, GST18, max. 16A / 230V\~ / 3.680W

Länge: ca. 220 mm

336.600 - Kunststoffprofil hellgrau, Steckdosen schwarz
· 3x Schutzkontaktsteckdosen, 35° gedreht
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

STEP BASE 3xSchutzkontakt rot, GST18, max. 16A / 230V\~ / 3.680W

Länge: ca. 220 mm

336.601 · Kunststoffprofil hellgrau, Steckdosen rot

· 3 Schutzkontaktsteckdosen, 35° gedreht
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

336.604 · Kunststoffprofil hellgrau, Steckdosen schwarz
· 4 Schutzkontaktsteckdosen, 35° gedreht
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

Max. 16 A / 230 V\~

Artikelnr. Ausführung

STEP ALU 1xSchalter 3xSchutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 262,5 mm
1x Schalter, schaltet nur Steckdosen

906.003 · Aluminiumprofil eloxiert, Steckdosen schwarz

1 Schalter grün, 2-polig, beleuchtet, schaltet nur Steckdosen (nicht Stromausgang)

3 Schutzkontaktsteckdosen 35° gedreht

Stromeingang: GST18i3 Stecker schwarz

Stromausgang: GST18i3 Buchse schwarz

Inkl. Steckerverrastung

STEP ALU 1xSchalter 3xSchutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
1x Schalter, schaltet Stromeingang (Steckdosen und Stromausgang)

906.031 · Aluminiumprofil eloxiert, Steckdosen schwarz

· 1 Schalter grün, 2-polig, beleuchtet, schaltet Stromeingang

· 3 Schutzkontaktsteckdosen, 35° gedreht

· Stromeingang: GST18i3 Stecker schwarz

· Stromausgang: GST18i3 Buchse schwarz

· Inkl. Steckerverrastung

906.000 · 1	Aluminiumprofil eloxiert 1HE
	3 Schutzkontaktsteckdosen, 35° gedreht
	1 Custom Modul Abdeckung leer
	Stromeingang: GST18i3 Stecker schwarz
	Stromausgang: GST18i3 Buchse schwarz
	Inkl. Steckerverrastung

STEP ALU, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 220 mm
Überspannungsschutz

336.004 · Aluminiumprofil eloxiert 1HE

· 1 Überspannungsschutz 6,5kA mit Funktions- und Ausfallanzeige; Netzfilter 30MHz

· Stromeingang: GST 18i3 Stecker schwarz

· Stromausgang: GST18i3 Buchse schwarz

· Inkl. Steckerverrastung

Länge: ca. 220 mm

STEP ALU, GST18, max. 16A / 230V\~ / 3.680W
Leitungsschutzschalter 16A

336.015 · Aluminiumprofil eloxiert 1HE

· 1 Leitungsschutzschalter 16A, 2-polig, Charakteristik B

· Stromeingang: GST 18i3 Stecker schwarz

· Stromausgang: GST18i3 Buchse schwarz

· Inkl. Steckerverrastung

STEP ALU, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 220 mm
FI-Schutzschalter 16A, 10 mA

906.067 · Aluminiumprofil eloxiert, Steckdosen schwarz

· 1 Fl-Schutzschalter 16A, Ansprechstrom 10mA, Ansprechzeit 30mS, 2-polig

· Stromeingang: GST18i3 Stecker schwarz

· Stromausgang: GST18i3 Buchse schwarz

· Inkl. Steckerverrastung

ABSCHALTAUTOMATIK - automatisch Strom sparen

Die Bachmann Abschaltautomatik ermöglicht ohne großen Verdrahtungsaufwand eine effiziente Strom-einsparung während der Nichtnutzungsdauer von Geräten. Das Abschalten von Geräten wird nicht mehr dem Zufall überlassen, Strom sparen wird über das Unterschreiten eines definierten Schwellenwertes realisiert. Die Effektivität übersteigt das Einsparpotential von Master & Slave Steckdosenleisten, da es praktisch keine Ruhestromaufnahme des Master Geräts aufweist und der Stromverbrauch während der Nichtnutzungsdauer gleich Null ist – die Abschaltautomatik spart jährlich ca. 70,- Euro Stand-by Strom.

Max. 16 A / 230 V\~

Artikelnr. Ausführung

STEP ALU Abschaltautomatik, GST18, max. 16A / 230V\~ / 3.680W

Länge: ca. 263 mm

Passende Halterungen auf Seite 136

906.005 · Aluminiumprofil eloxiert 1HE

• 1 Abschaltautomatik mit Schwellwerteinstellung
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

Funktionsweise der Abschaltautomatik

123

Mit dem Abschalten des Hauptgerätes wird ein vordefinierter Schwellenwert unterschritten 30 Sekunden nach Abschalten des Hauptgeräts (1) werden die nachgelagerten Steckdosen stromlos geschaltet - es wird kein Stand-by Strom verbraucht. Das System wird durch Drücken des Tasters eingeschaltet. (Taster 917.060, siehe Seite 146) Strom Einspeisung Abschaltautomatik (Master Gerät) STEP mit Steckdosen für Peripheriegeräte Strom Weiterleitung

Handwerkerleiste: robuste Profiqualität

• Direkter Anschluss einer separaten Erdleitung bis 4 mm ^2
  • Leicht zugängliche Anschlussklemme für Anschluss anderer Leitungslängen
  • Endstücke mit zusätzlichen Anschraublöchern für die Montage an verschiedenen Profilen (T-Nut oder Ständerprofile)
  • Anordnung der Steckdoseneinsätze in 90° mit zusätzlich 15 mm Abstand (ideal für Netzstecker mit großem Gehäuse)
  • 2,0 m Leitung H05VV-F 3G1,50mm² mit Schutzkontakt-Winkelstecker

Artikelnr. Ausführung

Handwerkerleiste, Steckdosen 90°, max. 16A / 230V- / 3.680W
Ohne Schalter
300.000 ·	6 Schutzkontaktsteckdosen 90° gedreht
300.001 ·	9 Schutzkontaktsteckdosen 90° gedreht
300.002 ·	12 Schutzkontaktsteckdosen 90° gedreht
Mit Schalter, 2-polig grün beleuchtet
300.003 ·	6 Schutzkontaktsteckdosen 90° gedreht
300.004 ·	9 Schutzkontaktsteckdosen 90° gedreht
300.005 ·	12 Schutzkontaktsteckdosen 90° gedreht

Energieleiste für die horizontale Montage

• Kombination von Steckdosen und verschiedenen Custom Modulen (siehe Seite 158)
• Montagemöglichkeit an T-Nut Profilen und Ständerprofilen unterschiedlicher Anbieter mit beigefügten Haltewinkeln aus Metall, jedoch vollisoliert zum Steckdosenprofil (ESD-fähig)
• Einspeisung direkt am Stromanschluss mit Gerätezuleitung (siehe Seite 159) oder über Einspeisemodule (ab Seite 149)

Artikelnr. Ausführung

Universal ALU 2xSchalter 6xSchutzkontakt, max. 16A / 230V- / 3.680W Länge: ca. 920 mm CUSTOM 906.039* - Aluminiumprofil eloxiert, >1HE • 1 Schalter grün, 2-polig, schaltet Steckdosen • 3 Schutzkontaktsteckdosen schwarz, 35° gedreht • 5 Abdeckungen Custom Modul leer • 3 Schutzkontaktsteckdosen schwarz, 35° gedreht • 1 Schalter rot, 2-polig, schaltet Stromausgang • Stromeingang: GST18i3 Stecker schwarz • Inkl. Steckerverrastung

TWIN: für Arbeitsplätze mit hohem Steckplatzbedarf

• Kompakte Abmessungen durch Bestückung auf 2 Profilbahnen
• Montagemöglichkeit an T-Nut Profilen und Ständerprofilen unterschiedlicher Anbieter mit beigefügten Haltewinkeln aus Metall, jedoch vollisoliert zum Steckdosenprofil (ESD-fähig)
• Optionale Bestückung der Leisten mit Daten- oder Medientechnikmodulen (ab Seite 158)
• Einspeisung direkt am Stromanschluss mit Gerätezuleitung (siehe Seite 159) oder über Einspeisemodule (ab Seite 149)

Artikelnr. Ausführung

Universal ALU 10xSchutzkontakt, max. 16A / 230V~ / 3.680W Länge: ca. 366 mm CUSTOM 922.014* · Aluminiumprofil eloxiert, >1HE · 2x 5 Schutzkontaktsteckdosen, 35° gedreht · 2 Abdeckungen Custom Modul leer · Stromeingang: 0,1m H05VV-F 3G1,50mm² schwarz mit GST18i3 Stecker · Inkl. 4 Haltewinkel 940.096 (siehe Seite 144)

*Keine Lagertype / Passende Halterungen auf Seite 156

Befestigungen – passend für alle Systeme

Halterungen für Energieleisten der Reihe FACTORY und STEP an T-Nut Profilen, Ständerprofilen und Tischplatten.

• ESD-kompatible Halterungen
• Einfache Montage und Flexibilität bei Austausch
• Verwendung handelsüblicher Verschraubungen M8 oder M6 und handelsüblicher Werkzeuge

Befestigungszubehör für Bachmann PDUs

Artikelnr. Ausführung

Kunststoffhalterset für Energieleisten Factory, Step und Universal Kunststoff

509.000 · Kunststoffhalterset:
- Schraublöcher für M8 und M6 Schrauben
- Farbe lichtgrau RAL7035

Haltewinkel Edelstahl

940.096 · Zum Aufstecken in Profilrückseite von Factory und Step und in Endkappe von Universal

· Ideal bei Einsatz von Energieleisten mit Datenanschlüssen

(rückseitiger Ausgang der Daten- und Medienleitungen)

· 2 Stk. im Polybeutel verpackt

Schrauben

509.015 · Für T-Nut Profil 10 mm

Inhalt:

· 2 Schrauben M6 x 16 DIN 7984-8.8

- 2 U-Scheiben für M6 (D6,4) verzinkt

· 2 Hammermuttern M6 verzinkt

Verwendung der Kunststoffhalter für unterschiedliche Montage an T-Nut oder Ständerprofilen.

Die Kunststoffhalter werden in die rückseitige Profilnut der Energieleiste eingeschoben.

Passend für Energieleisten der Reihen FACTORY und STEP.

Einsatz Haltewinkel bei STEP Energieleisten mit Höhe 36 mm.

Keine ESD-fähigkeit gegeben.

Einsatz Haltewinkel bei UNIVERSAL Energieleisten. Haltewinkel lässt sich einfach in die Endkappe UNIVERSAL einstecken und in verschiedenen Positionen fixieren.

DESK – variable Auftisch-Steckdoseneinheit

DESK Energieleisten als Auftischeinheit für Arbeitsplätze mit Kombination aus Stromanschlüssen und Daten- oder Medientechnikmodulen

• Kombination aus Stromanschlüssen und Daten- oder Medientechnikmodulen
• Abschaltmöglichkeit der Steckdosen und des Stromausgangs zur Energieeinsparung
  • Montagemöglichkeit an Tischarbeitsplätzen mittels Schrauben oder Haltewinkeln (separat erhältlich)
• Optionale Bestückung der Leisten mit Daten- oder Medientechnikmodulen (siehe ab Seite 158)
• Einspeisung direkt am Stromanschluss mit Gerätezuleitung (siehe Seite 159) oder über Einspeisemodule (ab Seite 149)

Max. 16 A / 230 V\~

Artikelnr. Ausführung

DESK 1xSchalter, 3x Schutzkontakt, max. 16A / 230V\~ / 3.680W
Länge: ca. 268 mm

339.1001 · Aluminiumprofil eloxiert, Steckdosen schwarz

· 1 Schalter grün, 2-polig, beleuchtet, schaltet Steckdosen

· 3 Schutzkontaktsteckdosen, 35° gedreht

· Stromeingang: 3,0m H05VV-F 3G1,50mm2 schwarz mit Schutzkontaktwinkelstecker

· inkl. Haltewinkel Standard

DESK 1xSchalter, 3x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 368 mm

1xCustom Modul
902.017 · Aluminiumprofil eloxiert, Steckdosen schwarz
	1 Schalter grün, 2-polig, beleuchtet, schaltet Steckdosen und Stromausgang
	3 Schutzkontaktsteckdosen, 35° gedreht
	1 Custom Modul Abdeckung leer
	Stromeingang: GST18i3 Stecker schwarz
	Stromausgang: GST18i3 Buchse schwarz
	ohne Haitewinkel (separat erhältlich)

CUSTOM

DESK 1xSchalter, 3x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 409 mm

2xCustom Modul
902.018 · Aluminiumprofil eloxiert, Steckdosen schwarz
	1 Schalter grün, 2-polig, beleuchtet, schaltet Steckdosen und Stromausgang3 Schutzkontaktsteckdosen, 35° gedreht2 Custom Modul Abdeckungen leerStromeingang: GST18i3 Stecker schwarzStromausgang: GST18i3 Buchse schwarzohne Haitewinkel (separat erhältlich)

CUSTOM

für Tischplattenstärke bis 50 mm

DESK Haltewinkel Standard

930.120 · Aluminium eloxiert, Materialstärke ca. 9 mm

Inhalt:

· 2 Haltebügel Aluminium eloxiert

· 2 Inbusschrauben M5 x 60 mm

für Tischplattenstärke ab 15 mm

DESK Schrauben für Endkappen

930.183 · 2

Spax Schrauben 5 x 90 mm inkl. Messing-Gewindehülse

Custom Module – für Netzwerk, Medien und Programmierung

Bachmann Custom Module sind die zentralen Bausteine für Netzwerk- und Medien- bzw.

Programmierverbindungen und können einfach und flexibel in Energieleisten mit Custom Modul Abdeckungen eingebaut werden.

• Flexibel austauschbare Module
- Einfacher Anschluss durch Buchse/Buchse Versionen u. Verbindungsleitungen
• Als Bausatz bestellbar
- Nachträglicher Einbau oder Austausch möglich
- Keine Verletzung der Gewährleistung bei Einbau/Austausch, da jeder einzelne Rahmen seine Isolierung hat
• Schrauben und Rahmen auf ca. 10 Schraubzyklen ausgelegt
• Schrauben = Torx T6 Weitere Ausführungen finden Sie auf Seite 66

Artikelnr.

Modul 2x Keystone

917.000

• Modul schwarz mit Aufnahme
  für 2 Datenbuchsen
  mit Keystone - Befestigung

Modul 1x Keystone

917.001

• Modul schwarz mit Aufnahme
  für 1 Datenbuchse
  mit Keystone - Befestigung

· LWL-LC Duplex Kupplung
- Keystone-Befestigung
- Passend in Module 917.000 und 917.001

LWL-SC Keystone

918.072

• LWL-SC Kupplung
• Keystone-Befestigung
• Passend in Module 917.000 und 917.001

PS2 Maus + Tastatur

917.031

• Frontseite: PS2 MiniDin Buchse (mintgrün für Maus und lila für Tastatur)
• Rückseite: PS2 MiniDin Buchse (mintgrün für Maus und lila für Tastatur)

Taster Abschaltautomatik

917.060

• Frontseite: Taster, schwarz für Abschaltautomatik
• Rückseite: 1,0m H05W-F 2x0,75mm² sw mit Wieland GST 15i2 Steckverbindung
• Einsatz in jede Steckdoseneinheit mit Custom Module

Artikelnr.

CAT6 Kupplung Buchse/Buchse

940.044

• Typ: BTR E-DAT
• Frontseite: RJ45 (Keystone-Befestigung)
• Rückseite: RJ45 (E-DAT Aufhängung)
  · Geschirmt
  · Passend in Module 917.000 und 917.001

CAT5e Kupplung Buchse/Buchse

940.057

• Frontseite: RJ45 (Keystone-Befestigung)
  · Rückseite: RJ45 (Keystone-Befestigung)
  · Geschirmt
  · Passend in Module 917.000 und 917.001

ISDN RJ12 Buchse/Buchse

940.085

• Frontseite: RJ12 (Keystone-Befestigung)
  · Rückseite: RJ12 (Keystone-Befestigung)
  · Ungeschirmt
  · Passend in Module 917.000 und 917.001

CAT6a 10GB Patch-Leitung Stecker / Buchse 3,0 m

918.033

• Frontseite: Buchse RJ45 CAT6a TKM 10GB
  · Leitung schwarz mit Stecker RJ45
  · Geschirmt
  · Passend in Module 917.000 und 917.001

BNC R/G/B

917.090

• Frontseite + Rückseite:
  BNC R/G/B Buchse

RS232

917.012

• Frontseite + Rückseite:
  RS232 9-pol. Buchse

Zuleitungen und Verteiler

Für die Einspeisung bzw. Verkettung mehrerer Energieleisten stehen Leitungen mit den weltweit eingesetzten Wieland GST18 Steckverbindern zur Verfügung.

• Vorgefertigte Leitungen in unterschiedlichen Längen
- Weltweit genormte Steckverbinder mit berührungsgeschützten Kontakten
- Mit vorgeschriebener Verrastungsmöglichkeit an den Energieleisten
- Werkzeugloser Anschluss an die Energieleisten
• Nachträglicher Abbau möglich
- Erdungsmöglichkeit des Stromanschlusses über den separat ausgeführten Erdanschluss bei der Gerätezuleitung 375.115 – 375.117

wieland

In Leitungen Verfügung.

Artikelnr. Länge Ausführung

Gerätezuleitung, GST18/Schutzkontakt

Mit zusätzlichem Erdanschluss
375.115	2,0 m	Leitung: H05VV-F 3G1,50mm ^2
375.116	3,0 m · Seite 1: Schutzkontakt – Winkelstecker
375.117	5,0 m	Seite 2: Wieland GST18i3 Buchse mit 0,3 m 2,5mm ^2 grün/gelb mit Ringkabelschuh M6

Gerätezuleitung, GST18/Schutzkontakt

375.000	1,5 m	Leitung: H05VV-F 3G1,50mm2
375.075	2,0 m · Seite 1: Schutzkontakt – Winkelstecker
375.003	3,0 m · Seite 2: Wieland GST18i3 Buchse
375.005	4,0 m
375.007	5,0 m
375.039	10,0 m

Geräteverlängerung, GST18/GST18

375.050	0,3 m	· Leitung: H05VV-F 3G1,50mm2
375.053	1,0 m · Seite 1:	Wieland GST18i3 Stecker
375.038	2,0 m · Seite 2:	Wieland GST18i3 Buchse
375.055	3,0 m

Abgriffsleitung, GST18/Schutzkontaktkupplung

Ausziehlänge von - bis
375.097 0,5-2,5 m	Geräteverlängerung Wendelleitung
375.098 1,0-5,0 m	Leitung: H07BQ-F 3G1,50mm ^2 orangeSeite 1: Wieland GST18i3 SteckerSeite 2: Schutzkontaktkupplung schwarz

Verteilerblock

Zur Stromweiterleitung
375.101 1xEingang, 2xAusgang (1)	· Eingang: Steckerteil 3-polig
375.102 1xEingang, 2xAusgang (2) · Ausgang: Buchsenteil 3-polig
375.105 1xEingang, 2xAusgang (3)

Durchgangsverdrahtung für Drehstrom 5- und 3-polig

375.106 1xEingang, 1+6xAusgang · Eingang: 1x Stecker 5-pol.
	· Ausgang: 1xBuchse 5-pol.
	6xBuchse 3-pol pro Außenleiter

Zwischenkupplung

Ohne Verriegelung
375.500 GST Eingang/GST Ausgang	Zur einfachen Verbindung von z.B. zwei Factory Energieleisten

FACTORY LIGHT – gutes Licht für Montage-Arbeitsplätze

Gutes Licht fördert die Leistungsfähigkeit und das Wohlbefinden. Für die besonderen Lichtanforderungen bei Montage-Arbeitsplätzen sind in Zusammenarbeit mit Siteco ebensolche besonderen Leuchten entstanden. Diese Leuchtentypen zur waagrechten Montage über dem Arbeitsfeld und zur senkrechten Montage am Ständerprofil erzeugen helles und flächiges Licht auf dem Arbeitsplatz. Die Leuchten können je nach Einsatzgebiet einzeln oder kombiniert eingesetzt werden. Die Auslegeleuchte zur Montage am senkrechten Ständerprofil (770.000) ist zudem dreh- und schwenkbar, wodurch der Abstrahlwinkel an persönliche und aufgabenspezifische Anforderungen anzupassen ist. Beste Voraussetzungen für absolut blendfreies Licht, das ermüdungsarmes und effizientes Arbeiten fördert. Beide Leuchten arbeiten durch Einsatz von Leuchtstofflampen, eloxierten Rastern und elektronischen Betriebsgeräten (EVG) äußerst effektiv und energiesparend.

Artikelnr. Ausführung

SITECO Montageplatz-Auslegerleuchte

Länge: 610 mm, Breite: 125 mm

• Inkl. Leuchtmittel 1 x TC-L 36W / 840
• Elektronisches Vorschaltgerät (EVG) für minimale Verlustleistung
• Aluminium Spiegelraster seidenmatt eloxiert, für hohen Lichtkomfort und hohe Effizienz
• Zur Montage am senkrechten Profilrahmen
• Auslegearm 360° drehbar und 180° schwenkbar, dadurch individuell auszurichten
  • Montage ohne Öffnen der Leuchte möglich
  · GST 18/3 Stromeingang

SITECO Montageplatz-Anbauleuchte Länge: 899 mm, Breite 87 mm (inkl. Befestigungslasche 126 mm)

770.001 · Aluminium-Profil-Leuchte RAL9006, matt

• Inkl. Leuchtmittel 1 x T16 39W / 840
• Elektronisches Vorschaltgerät (EVG) für minimale Verlustleistung
• Aluminium Spiegelraster seidenmatt eloxiert, für hohen Lichtkomfort und hohe Effizienz
  · CRF (Contrast Rendering Faktor) Raster zur Vermeidung der Reflexblendung
• Zur Montage am waagrechten Dachprofil
• Montage ohne Öffnen der Leuchte möglich
  · GST 18/3 Stromeingang + Stromausgang mit 3-poliger Durchgangsverdrahtung

Im System sind die Leuchten über die BACHMANN FACTORY Energieleisten mit Schalter am Stromausgang (siehe Seite 146) oder jeden anderen externen Schalter zu bedienen.

Die Leuchten haben keinen eingebauten Schalter.

Eulumdat Daten auf Anfrage erhältlich.

FACTORY SPOTLIGHT – Licht auf den Punkt gebracht

Es gibt Arbeitsanforderungen, bei denen eine besonders hohe Leuchtdichte auf dem Werkstück unerlässlich ist. Mit der LED Flexarmleuchte (770.002) können Sie die Lichtintensität und den Beleuchtungswinkel schnell und flexibel jeder Arbeitssituation anpassen. Der hochwertige Flexschlauch ermöglicht präzises und schnelles Positionieren des Leuchtenkopfs. Dieser bleibt dank LED Technik deutlich kühler als eine 20W Halogenlampe, und ist trotzdem heller als eine 35W Halogenlampe. Wenn besondere Anforderungen an eine teilflächenbezogene Beleuchtung herrschen, ist unsere LED Flexleuchte somit die perfekte Ergänzung zur flächigen Arbeitsplatzbeleuchtung (siehe FACTORY LIGHT 770.000 + 770.001).

Artikelnr. Ausführung

Montageplatz LED-Flexarmleuchte

770.002 · Hochleistungs - Leuchtenkopf mit 3 x 3W POWER LED, coolwhite, 30°Ausstrahlungswinkel

· Bis zu 60.000 Betriebsstunden/Dauerlicht geeignet
- Beleuchtungsstärke 5.000 Lux bei 0,5 m Abstand
- Lichtstrom 600 Lumen
- Leuchtenkopf IP64 (Staub- und Spritzwassergeschützt)
- Spezieller Befestigungswinkel zur Montage an T-Nut Profilen unterschiedlicher Anbieter
- Externes LED Betriebsgerät (IP20) mit GST 18/3 Stromanschluss
· Flexarmlänge 500 mm, Leuchtenkopf Durchmesser 75 mm

Kostenvergleich LED-Leuchte - herkömmliche Beleuchtung

Typ LED-Leuchte Glühlampe Halogenleuchtmittel
Anschaffungskosten Leuchte in € 360,00 150,00 250,00
Leuchtmittelkosten / Stück in € -1,50 4,00
Lebensdauer Leuchtmittel in Std. 60.000 ca. 1.000	ca. 2.000
Verbrauch	9 Watt 60 Watt	20 Watt
Leuchtmittelkosten nach 60.000 Betriebsstunden in €	-	90,00	120,00
Stromverbrauch nach 60.000 Betriebsstunden in kWh	540	3.600	1.200
Kosten (ca. 0,20 €/kWh) 108,00 720,00 240,00
Gesamtkosten nach 60.000 Betriebsstunden in €	468,00 960,00 610,00

Gerechnet mit 60.000 Betriebsstunden

IT Power Distribution

EINFÜHRUNG / ANWENDUNGSBEISPIELE ..... 164

POWER DISTRIBUTION UNIT 1 HE....176

Stromversorgung für 19" Datenschränke

POWER DISTRIBUTION UNIT > 1 HE ..... 188

Stromversorgung für 19" Datenschränke

BLUENET 192

Intelligente Stromversorgung für 19" Datenschränke

Blu≡Net

Efficient Power Management

Intelligente Stromversorgung für 19" Datenschränke

Cee wAnDsTeCKDose . . . neu . . . . . . . . . . 206

Intelligente Stromversorgung für 19" Datenschränke

Zubehör... neu 208

2.77kW 230V 50Hz 15° P: 12.5A 1586.9kWh

IT Power DlsTribuTion

IT Power DlsTrlbuTlon

Bachmann IT Power Distribution mit System

Vierzig Jahre Erfahrung in Entwicklung, Herstellung und Vertrieb von Power Distribution Lösungen. Dieser Tradition verpflichtet, steht BACHMANN für hochwertige und innovative Elektronik, sowie für hohe Messgenauigkeit, verpackt in extrem stabilen Aluminium-Gehäusen.

Wir bieten Ihnen Lösungen im Bereich Energieverteilung der IT. Ein Höchstmaß an Sicherheit gewährt unsere intelligente und modular aufgebaute Produktpalette. Die Power Distribution Unit PDU Basic sowie die Bachmann BlueNet Produkte erfüllen alle wichtigen Anforderungen für eine zukunftsorientierte, hochgradig effiziente Energieverteilung insbesondere im Datacenter.

Hierzu bietet Ihnen Bachmann Power Distribution verschiedene Lösungswege an:

• Neue und intelligente Energieverteilungssysteme
• Nachrüstung bestehender Energieverteilungssysteme
• Kombination vorhandener PDUs mit Bachmann Power Distribution Produkten

KONFIGURATIONSBEISPIEL RACK

Beispielsystem

IT PDU Basic 1HE

12 x IEC C320 C13 mit Verriegelung 6 x Schutzkontaktsteckdose Aufgeteilt auf 3 Phasen Artikelnr. 800.0109 (siehe Seite 185)

IT PDU Basic 1HE
12 x IEC C320 C13 mit Verriegelung 6 x Schutzkontaktsteckdose Aufgeteilt auf 3 Phasen Artikelnr. 800.0109 (siehe Seite 185)
16 A / 400 V / 50 Hz

Versorgung B

Vorteile im Überblick

• Hohe Packungsdichte (48 A / PDU)
- Platzsparend (Tiefe: 47 mm)
• Passt auch in kleine Racks
• Hoch verfügbar (N +1 Redundanz)
• C13 Steckdosen verriegelbar
• Farbliche Kennzeichnung der Phasen

KONFIGURATIONSBEISPIEL RACK

Beispielsystem

IT PDU Basic 1HE 12 x IEC C320 C13 mit Verriegelung 6 x Schutzkontaktsteckdose Aufgeteilt auf 3 Phasen Artikelnr. 800.0109 (siche Seite 185) IT PDU Basic 1HE 18 x IEC C320 C13 mit Verriegelung 3 x IEC C320 C19 mit Verriegelung Aufgeteilt auf 3 Phasen Artikelnr. 800.0104 (siche Seite 185) Versorgung A 2 x 16 A / 400 V / 50 Hz IT PDU Basic 1HE 12 x IEC C320 C13 mit Verriegelung 6 x Schutzkontaktsteckdose Aufgeteilt auf 3 Phasen Artikelnr. 800.0109 (siche Seite 185) IT PDU Basic 1HE 18 x IEC C320 C13 mit Verriegelung 3 x lEC C320 C19 mit Verriegelung Aufgeteilt auf 3 Phasen Artikelnr. 800.0104 (siche Seite 185) Versorgung B 2 x 16 A / 400 V / 50 Hz Stabile und platzsparende Fixierung von zwei PDUs mit vertikaler Verbindungslasche.

Vorteile im Überblick

• Sehr hohe Packungsdichte (96 A pro Seite)
• Sehr gute MTTR (mean time to repair)
- Platzsparend (Tiefe: 47 mm)
- Höchste Verfügbarkeit durch komplette physikalische und elektrische Trennung
• C13 und C19 Steckdosen verriegelbar
• Farbliche Kennzeichnung der Phasen

BLADE CENTER RACK

Beispielsystem

Beispielsystem IT PDU Basic 1HE 6 x IEC C320 C19 mit Verriegelung Jede Steckdose mit LS C16A abgesichert Aufgeteilt auf 3 Phasen Artikelnr. 800.0101 (siehe Seite 185) Versorgung A 32 A / 400 V / 50 Hz IT PDU Basic 1HE 6 x IEC C320 C19 mit Verriegelung Jede Steckdose mit LS C16A abgesichert Aufgeteilt auf 3 Phasen Artikelnr. 800.0101 (siehe Seite 185) Versorgung B 32 A / 400 V / 50 Hz

Vorteile im Überblick

• Geringer Verkabelungsaufwand
- Absicherung im Rack mit Schutz vor versehentlichem Schalten
• Selektiver Sicherungsaufbau
- Redundante Stromversorgung, speziell für hohe Leistungen (22 kW / PDU)
• Kompakte PDU Bauweise

NACHRÜSTLÖSUNG

Beispielsystem

Bereits installierte PDU

BlueNet Monitored Nachrüstmodul 16 A / 400 V / 50 Hz CEE Stecker 16 A / 400 V / 50 Hz CEE Kupplung Artikelnr. 329.3004 (siehe Seite 200)

Versorgung

16 A / 400 V / 50 Hz

Vorteile im Überblick

• Einfach nachzurüsten über Steckverbinder
• Überwachung je Phase
  (Strom, Spannung, Leistung, Power Factor)
  • Überwachung der Neutralleiter
• Integrierte Ethernetschnittstelle
• Schnittstelle für externe Temperatur- und Feuchtesensoren
  • OLED Display per Software drehbar
• Nachrüstmodule je nach Ausführung bis 32 A

INTELLIGENTES PDU KONZEPT

Beispielsystem
Vorteile im Überblick

• System mit N + 1 Redundanz
• Sehr hohe Packungsdichte (96 A pro Seite)
- Integrierte Messung von Strom, Spannung, Frequenz, Power Factor, Wirkleistung und Energie
• Schaltung pro Steckdose
- LS-Automaten teilen 32 A pro Phase auf zwei Blöcke mit jeweils 16 A auf
- Integrierte Ethernetschnittstelle

MODULARE POWER DISTRIBUTION

Beispielsystem

IT PDU Basic 1HE

12 x IEC C320 C13 mit Verriegelung

6 x Schutzkontaktsteckdose

Aufgeteilt auf 3 Phasen

Artikelnr. 800.0109

(siehe Seite 185)

IT PDU Basic 1HE

18 x IEC C320 C13 mit Verriegelung

3 x IEC320 C19 mit Verriegelung

Aufgeteilt auf 3 Phasen

Artikelnr. 800.0104

(siehe Seite 185)

Versorgung A

16 A / 400 V / 50 Hz

BlueNet Power Unit mit Messeinheit

329.9008 + 329.9011

(siehe Seite 202)

IT PDU Basic 1HE

12 x IEC C320 C13 mit Verriegelung

6 x Schutzkontaktsteckdose

Aufgeteilt auf 3 Phasen

Artikelnr. 800.0109

(siehe Seite 185)

IT PDU Basic 1HE

18 x IEC C320 C13 mit Verriegelung

3 x IEC320 C19 mit Verriegelung

Aufgeteilt auf 3 Phasen

Artikelnr. 800.0104

(siehe Seite 185)

Versorgung B

16 A / 400 V / 50 Hz

Vorteile im Überblick

• Zwei voneinander galvanisch getrennte Einspeisungen mit jeweils 400 V / 16 A / 50 Hz
• Bis zu vier Steckdosenleisten anschließbar
• Im Betrieb austauschbare Messeinheit (Plug & Play)
• Integrierte Leistungsmessung
• Ethernetschnittstelle mit integriertem Web-Server
  • Sehr gutes Kosten-Nutzen-Verhältnis
  • Geringer Platzbedarf (2 HE)

MODULARE POWER DISTRIBUTION

Beispielsystem

Aufgeteilt auf drei Phasen

Artikelnr. 329.704

(siehe Seite 202)

Aufgeteilt auf drei Phasen

Artikelnr. 329.704

(siehe Seite 202)

Versorgung A

32 A / 400 V / 50 Hz

BlueNet Power Unit mit Messeinheit

329.9012 + 329.9011

(siehe Seite 202)

Versorgung B

32 A / 400 V / 50 Hz

Vorteile im Überblick

• Ideal zur Kombination mit schaltbaren PDUs
• Getrennte Ethernetschnittstellen für Mess- und Schaltelektronik
• Zwei voneinander galvanisch getrennte Einspeisungen mit jeweils 400 V / 32 A / 50 Hz
• Bis zu zwei Steckdosenleisten anschließbar
• Im Betrieb austauschbare Messeinheit (Plug & Play)
• Integrierte Leistungsmessung
• Ethernetschnittstelle mit integriertem Web-Server
  • Sehr gutes Kosten-Nutzen-Verhältnis
  • Geringer Platzbedarf (2 HE)

MODULARE POWER DISTRIBUTION

Beispielsystem

2 x IT PDU Basic 1HE

36 x IEC C320 C13 mit Verriegelung

Aufgeteilt auf 3 Phasen

Artikelnr. 800.0102

(siehe Seite 185)

36 x IEC C320 C13 mit Verriegelung

Aufgeteilt auf 3 Phasen

Artikelnr. 800.0102

(siehe Seite 185)

Versorgung A

32 A / 400 V / 50 Hz

BlueNet Power Unit mit Messeinheit

329.9012 + 329.9011

(siehe Seite 202)

Versorgung B

32 A / 400 V / 50 Hz

Vorteile im Überblick

• Ideal zur Kombination mit PDUs mit integrierten LS C16A Sicherungsautomaten
• Minimierter Verkabelungs- und Installationsaufwand durch 400 V / 32 A Zuleitungen
• Zwei voneinander galvanisch getrennte Einspeisungen mit jeweils 400 V / 32 A / 50 Hz
• Bis zu vier Steckdosenleisten anschließbar
• Im Betrieb austauschbare Messeinheit (Plug & Play)
• Integrierte Leistungsmessung
• Ethernetschnittstelle mit integriertem Web-Server
  • Sehr gutes Kosten-Nutzen-Verhältnis
  • Geringer Platzbedarf (2 HE)

MODULARE POWER DISTRIBUTION

Beispielsystem

IT PDU Basic 1HE

6 x IEC C320 C19 mit Verriegelung

Aufgeteilt auf 3 Phasen

Artikelnr. 800.0111

(siehe Seite 185)

6 x IEC C320 C19 mit Verriegelung

Aufgeteilt auf 3 Phasen

Artikelnr. 800.0111

(siehe Seite 185)

Versorgung A

16 A / 400 V / 50 Hz

Versorgung B

16 A / 400 V / 50 Hz

BlueNet Power Unit mit Messeinheit

329.9013 + 329.9011

(siehe Seite 202)

Vorteile im Überblick

• Ideal für Kombination mit Blade PDUs
• Zwei voneinander galvanisch getrennte Einspeisungen mit jeweils 400 V / 16 A / 50 Hz
• Bis zu vier Steckdosenleisten anschließbar
• Im Betrieb austauschbare Messeinheit (Plug & Play)
• Integrierte Leistungsmessung
• Ethernetschnittstelle mit integriertem Web-Server
  • Sehr gutes Kosten / Nutzen Verhältnis
  • Geringer Platzbedarf (2 HE)

MODULARE POWER DISTRIBUTION FÜR BLADE CENTER

Beispielsystem

BlueNet Power Unit mit Messeinheit

Artikelnr. 329.9015 und 329.9010

(siehe Seite 205)

Versorgung A

16 A / 400 V / 50 Hz

BlueNet Power Unit mit Messeinheit

Artikelnr. 329.9015 und 329.9010

(siehe Seite 205)

Versorgung B

16 A / 400 V / 50 Hz

BlueNet Power Unit mit Messeinheit

Artikelnr. 329.9015 und 329.9010

(siehe Seite 205)

Versorgung A

16 A / 400 V / 50 Hz

BlueNet Power Unit mit Messeinheit

Artikelnr. 329.9015 und 329.9010

(siehe Seite 205)

Versorgung B

16 A / 400 V / 50 Hz

Vorteile im Überblick

• Direkter Anschluss von bis zu vier Verbrauchern mit C19 Steckern möglich
• Ideal für Kombination mit Blade PDUs oder kleinerer Anzahl an Servern im Rack
• Zwei voneinander galvanisch getrennte C20 Einspeisungen mit jeweils 400 V / 16 A / 50 Hz
• Im Betrieb austauschbare Messeinheit (Plug & Play)
• Integrierte Leistungsmessung
• Ethernetschnittstelle mit integriertem Web-Server
  • Sehr gutes Kosten-Nutzen-Verhältnis
  • Geringer Platzbedarf (2 HE)

• Stromversorgung für 19" Datenschränke
  · Universelle Winkel zur Befestigung im 19" Datenschrank
• Flexible Positionierungen im Rack, Rückwand und vertikal am Gehäuserahmen
• Verschiedene Länderausführungen als Standard verfügbar
• Verschiedene Steckdosenfarben auf Anfrage erhältlich

ungen im Rack, Rückwand und vertikal am Gehäuserahmen lerausführungen als Standard verfügbar kdosenfarben auf Anfrage erhältlich Modularer Aufbau der Steckdosen Wahlweise mit beleuchtetem grünen Schalter, 2-polig Endstücke genietet, nicht zu öffnen Verwindungssteifes Profil 1 HE, geringe Profitiefe 44 mm aus hochwertigem, eloxiertem Aluminium silber

IeC VerrlegelbAr

19" IT PDU Basic (230 V / 50 Hz)

• Stromversorgung für 19" Datenschränke mit verriegelbaren IEC Steckdosen
• Verriegelungslaschen zum Schutz vor unbeabsichtigtem Abziehen
• Verschiedene Steckdosenfarben auf Anfrage erhältlich

Mit Verriegelungs-abdeckung Verwindungssteifes Profil 1 HE, geringe Profitiefe 44 mm, aus hochwertigem, eloxiertem Aluminium silber Mit zwei Verriegelungslaschen werden zwei Anschlusskabel gesichert. Optimale Verriegelung nur mit Bachmann Anschlusskabel.

Haltewinkel bei allen PDUs inklusive.

übersPAnnungssChuTZ

19" IT PDU Basic (230 V / 50 Hz)

• Stromversorgung für 19" Datenschränke mit integrierten Schutzfunktionen
• Überspannungsschutz gegen Stromspitzen im 230 V Stromnetz
• Netz- und Frequenzfilter dämpft Störungen (symmetrisch und asymmetrisch) im Hochfrequenzbereich
• Verschiedene Steckdosenfarben auf Anfrage erhältlich

senfarben auf Anfrage erhältlich Überspannungsschutz 6,5 k A, nach DIN EN 61643-11:08 – 2007 Wahlweise mit beleuchtetem grünen Schalter, 2-polig Endstücke genietet, nicht zu öffnen Verwindungssteifes Profil 1 HE, geringe Profitiefe 44 mm aus hochwertigem, eloxiertem Aluminium silber Funktions- und Ausfallanzeige Netz- und Frequenzfilter

ProTeCTlon

19" IT PDU Basic (230 V / 50 Hz)

• Stromversorgung für 19" Datenschränke mit integrierten Sicherungen
• Universelle Winkel zur Befestigung im 19" Datenschrank
• Flexible Positionierungen im Rack, an Rückwand und vertikal am Gehäuserahmen
• Verschiedene Länderausführungen als Standard verfügbar
• Verschiedene Steckdosenfarben auf Anfrage erhältlich

BGEN Protection Unit: kann Feinsicherung, FI- oder Leitungsschutzschalter enthalten Modularer Aufbau der Steckdosen Verwindungssteifes Profil 1HE, geringe Profittiefe 44 mm aus hochwertigem, eloxiertem Aluminium silber

IT Power DlsTribuTion

IT PDu bAsIC 1he

Power Distribution Units 230 V / 50 Hz

Bachmann bietet Ihnen mit der IT-PDU 1 HE eine riesige Auswahl an PDUs in einem hochwertigen Aluminiumprofil. Aufgrund der äußerst kompakten Bauform von nur 1 Höheneinheit, 44 mm Tiefe und 19 Zoll Breite sind die PDUs platzsparend in Ihrem IT Rack integrierbar. Mit Hilfe der Multifunktions-Haltewinkel sind unterschiedliche Einbauvarianten (z.B. nach innen versetzte Montage) problemlos möglich. Unsere hohe Qualitätsanforderung garantiert Ihnen einen sicheren Kontakt.

19" IT PDU Basic (230 V / 50 Hz)

Beschreibung siehe Seite 176

Artikelnr. Ausführung Farbe (Kunststoff / Profil)

19" IT PDU Basic

Ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.401 9 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.506 9 Schutzkontaktsteckdosen lichtgrau schwarz / schwarz
333.539 9 IEC320 Kaltgerätedosen C13 schwarz lichtgrau / silber
333.616 12 IEC320 Kaltgerätedosen C13 schwarz schwarz / schwarz
Ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit IEC320 C20 Stecker
333.815 8 IEC320 Kaltgerätedosen C19 schwarz lichtgrau / silber
Ohne Schalter, ohne Zuleitung, wiederanschliessbar mit Lüsterklemme
333.416 8 Schutzkontaktsteckdosen lichtlichtgrau lichtgrau / silber
333.830 12 IEC320 Kaltgerätedosen C13 schwarz schwarz / schwarz
Mit Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.400 8 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.505 8 Schutzkontaktsteckdosen lichtgrau schwarz / schwarz

19" IT PDU Überspannungsschutz (230 V / 50 Hz)

Beschreibung siehe Seite 177

Artikelnr. Ausführung Farbe

19" IT PDU Basic mit Überspannungsschutz

Ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.404 8 Schutzkontaktsteckdosen grau lichtgrau / silber
333.534 8 Schutzkontaktsteckdosen schwarz schwarz / schwarz
Mit Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.405 7 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.535 7 Schutzkontaktsteckdosen schwarz schwarz / schwarz
19“ IT PDU Basic mit Überspannungsschutz + Netz- und Frequenzfilter
Ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.402 6 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.536 6 Schutzkontaktsteckdosen schwarz schwarz / schwarz
Mit Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.403 5 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.537 5 Schutzkontaktsteckdosen schwarz schwarz / schwarz
19“ IT PDU Basic Netz- und Frequenzfilter
Ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.406 7 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber

Beschreibung siehe Seite 177

Artikelnr. Ausführung Farbe (Kunststoff / Profil)

19" IT PDU Basic mit Sicherung

10 Ampère Feinsicherung, 2,0 m H05VV-F 3G 1,00 mm ^2 , schwarz, mit IEC320 C14 Stecker
333.410 8	Schutzkontaktsteckdosen rot lichtgrau / silber
333.538 8	Schutzkontaktsteckdosen rot schwarz / schwarz
10 Ampère Feinsicherung, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
333.408 8	EC320 Kaltgerätedosen C13 schwarz lichtgrau / silber
10 Ampère Feinsicherung, 2,0 m H05VV-F 3G 1,00 mm ^2 , schwarz, mit IEC320 C14 Stecker
333.540 8	EC320 Kaltgerätedosen C13 schwarz lichtgrau / silber
1 x FI-Schutzschalter 16 A Ansprechstrom 30 mA
333.411 6	Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
1 x LS-Schalter 16 A Charakteristik B
333.412 6	Schutzkontaktsteckdosen lichtgrau lichtgrau / silber

Zero U-Space IT PDU Basic (230 V / 50 Hz)

Artikelnr. Ausführung Farbe (Kunststoff / Profil)

Zero U-Space IT PDU Basic

Ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
333.413 12	Schutzkontaktsteckdosen lichtgrau lichtgrau / silber

10" IT PDU Basic (230 V / 50 Hz)

Artikelnr. Ausführung Farbe (Kunststoff / Profil)

IT PDU Basic

10 Zoll, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
333.417 3	Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.0122 4	Schutzkontaktsteckdosen lichtgrau lichtgrau / silber

19" IT PDU Master + Slave (230 V / 50 Hz)

• Trennt nach dem Herunterfahren / Abschalten des Master-Gerätes dieses, sowie auch alle Slave-Geräte automatisch vom Stromnetz
• Schaltet nach dem Einschalten des Master-Gerätes dieses, sowie auch alle Slave-Geräte automatisch ein
• Schaltzustandsanzeige durch integrierte LED

Artikelnr. Ausführung Farbe (Kunststoff / Profil)

19" IT PDU Master + Slave

2,0 m H05VV-F 3G 1,50 mm², schwarz, mit Schutzkontakt-Winkelstecker

333.407 1 + 4 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber

19" Fusebox (32 A / 400 V / 50 Hz)

• Platzsparende Möglichkeit um eine 32 A / 400 V Einspeisung auf zwei 16 A / 400 V Einspeisungen aufzuteilen
• 6 x 16 A Leitungsschutzschalter mit C-Charakteristik
  Artikelnr. Ausführung

19" IT PDU Fusebox

Eingang: 32 A / 400 V CEE Stecker Ausgang: 2 x 16 A / 400 V Kupplung

800.0120 6 x Leitungsschutzschalter 16 A C-Charakteristik

Mit zwei Verriegelungslaschen werden zwei Anschlusskabel gesichert. Optimale Verriegelung nur mit Bachmann Anschlusskabel.

Anschlusskabel und Verriegelungslaschen finden Sie auf Seite 209.

IEC320 C19 mit IEC-Lock

Das IEC-Lock System bietet Schutz für Computer, da Server und elektrische Geräte durch Vibrationen versehentlich getrennt werden können.

IT PDu bAsIC 1he

Ländervarianten

IT PDU Basic Schweiz

Artikelnr. Ausführung Farbe Zuleitung

19" IT PDU Basic Schweiz
Ohne Schalter

800.1259	8 x CH Typ 13 90° schwarz 2,0 m H05W	F 3G1,0mm	?
		mit CH Stecker Typ 12
800.1262	8 x CH Typ 23 90° schwarz 3,0 m H05W	F 3G1,5mm	?
		mit CH Stecker Typ 23

Mit Schalter

800.1263 7	x CH Typ 13 90° schwarz	2,0 m H05VV	F 3G1,0mm	^2
			mit CH Stecker Typ 12
800.1264 7	x CH Typ 23 90° schwarz	3,0 m H05VV	F 3G1,5mm	^2
			mit CH Stecker Typ 23

19" IT PDU Basic Überspannungsschutz Schweiz

Ohne Schalter

800.1260 7	x CH Typ 13 90 ^ schwarz	2,0 m H05W	F 3G1,0mm	2
			mit CH Stecker Typ 12
800.1258 7	x CH Typ 23 90 ^ schwarz	3,0 m H05W	F 3G1,5mm	2
			mit CH Stecker Typ 23

19" IT PDU Basic Überspannungsschutz + Netz- und Frequenzfilter Schweiz

Ohne Schalter

800.1261 5	x CH Typ 13 90 ^ schwarz	2,0 m H05VV	F 3G1,0mm	^2
			mit CH Stecker Typ 12
800.1265 5	x CH Typ 23 90 ^ schwarz	3,0 m H05VV	F 3G1,5mm	^2
			mit CH Stecker Typ 23

IT PDU Basic UK

Artikelnr. Ausführung Farbe

19" IT PDU Basic UK

Ohne Schalter, 2,0 m H05VV-F 3G1,5mm2 mit UK Stecker

333.804 7 k UK 90° mit Kinderschutz grau

Mit Schalter, 2,0 m H05VV-F 3G1,5mm2 mit UK Stecker

333.805 6 k UK 90° mit Kinderschutz grau

IT PDU Basic Frankreich

Artikelnr. Ausführung Farbe

19" IT PDU Basic Frankreich

Ohne Schalter, 2,0 m H05VV-F 3G1,5mm2 mit Schutzkontaktwinkelstecker
333.418 9 x UTE Steckdosen grau
Ohne Schalter, Wiederanschließbar mit Lüsterklemme
333.819 8 x UTE Steckdosen grau
Mit Schalter
333.419 8 x UTE Steckdosen + Schalter grau

19" IT PDU Basic Überspannungsschutz Frankreich

Ohne Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.4061 8 x UTE Steckdosen grau
Mit Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.838 7 x UTE Steckdosen grau

19" IT PDU Basic Überspannungsschutz + Netz- und Frequenzfilter Frankreich

Ohne Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.4063 6 x UTE Steckdosen grau
Mit Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.840 5 x UTE Steckdosen grau

19" IT PDU Basic mit Sicherung Frankreich

1 x FI-Schutzschalter 16 A Ansprechstrom 30 mA2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.4065 € x UTE Steckdosen grau
1 x LS-Schalter 16 A Charakteristik B, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.4066 € x UTE Steckdosen grau

Bei der Entwicklung der IT PDU stand die platzsparende und modular erweiterbare Integration der PDU ins Serverrack im Vordergrund. Das Maß des hochwertigen und sehr stabilen Aluprofils beträgt kompakte 44 x 47 mm. Die platzsparende Bauweise bietet dadurch Raum für Datenverkabelung und Luftführung zur Klimatisierung des Serverracks.

Durch das einfache, mechanische Zusammenstecken mittels Verbindungslaschen der IT-PDUs ist eine Kombination unterschiedlicher Steckerausführungen ganz einfach möglich.

19" IT PDU Basic (3 x 16 A / 400 V / 50 Hz)

Artikelnr. Ausführung Maße

19" IT PDU Basic

16 Ampère, 3,0 m H05VV-F 5G2,5mm ^2 mit CEE Stecker 16A rot
800.0111 ^4 6 IEC320 Kaltgerätedosen C19	482,6x44x47mm
16 Ampère, 3,0 m H05VV-F 5G2,5mm ^2 mit Aderendhülsen
800.0112 ^4 6 IEC320 Kaltgerätedosen C19	482,6x44x47mm

Zero U-Space IT PDU Basic (32 A / 230 V / 50 Hz)

Mit integrierten LS-Automaten

Artikelnr. Ausführung Maße

Zero U-Space IT PDU Basic

Ohne Schalter, 3,0 m H05VV-F 3G 4 mm2, grau, mit CEE Stecker 32A blau
800.0119	20 IEC320 Kaltgerätedosen C13 schwarz, 2 x LS C16A	778x44x47mm

Zero U-Space IT PDU Basic (3 x 16 A / 400 V / 50 Hz)

Artikelnr. Ausführung Maße

Zero U-Space IT PDU Basic 16 Ampère

16 Ampère, 3,0 m 5G2,5mm ^2 mit CEE Stecker 16A rot
800.0104*	18 IEC320 Kaltgerätedosen C13, 3 IEC320 Kaltgerätedosen C19 821x44x47mm
800.0105	18 IEC320 Kaltgerätedosen C13 821x44x47mm
800.0107	15 Schutzkontaktsteckdosen 821x44x47mm
800.0109	12 IEC320 Kaltgerätedosen C13, 6 Schutzkontaktsteckdosen 821x44x47mm
16 Ampère, 3,0 m 5G2,5mm ^2 mit Aderendhülsen
800.0106*	18 IEC320 Kaltgerätedosen C13 821x44x47mm
800.0108*	15 Schutzkontaktsteckdosen 821x44x47mm
800.0110*	12 IEC320 Kaltgerätedosen C13, 6 Schutzkontaktsteckdosen 821x44x47mm

Zero U-Space IT PDU Basic (2 x 3 x 16 A / 400 V / 50 Hz)

Artikelnr. Ausführung Maße

Zero U-Space IT PDU Basic 16 Ampère

Zwei separate Zuleitungen, 16 Ampère, 3,0 m 5G2,5mm ^2 mit CEE Stecker 16A rot800.0113* 36 IEC320 Kaltgerätedosen C13, 12 Schutzkontaktsteckdosen 1840x44x47mm800.0114* 48 IEC320 Kaltgerätedosen C13 1840x44x47mm

Zero U-Space IT PDU Basic (3 x 32 A / 400 V / 50 Hz)

Mit integrierten LS-Automaten

Artikelnr. Ausführung Absicherung Maße

Zero U-Space IT PDU Basic 32 Ampère

32 Ampère, 3,0 m 5G4mm ^2 mit CEE Stecker 32A rot

800.0100 12 IEC320 Kaltgerätedosen C19 6 Leitungsschutzschalter C16A 1075x44x47mm

800.0101* 6 IEC320 Kaltgerätedosen C19 6 Leitungsschutzschalter C16A 820x44x47mm

800.0102 36 IEC320 Kaltgerätedosen C13 6 Leitungsschutzschalter C16A 1586x44x47mm

32 Ampère, 3,0 m 5G4mm ^2 mit Aderendhülsen

800.0103* 36 IEC320 Kaltgerätedosen C13 6 Leitungsschutzschalter C16A 1586x44x47mm

Anschlussmöglichkeit für Türpositionsschalter Zuleitung 1,5 m HO5W-F3G 1,5 mm², schwarz Schalter Dulux-SE 1 W Leuchtmittel Verwindungssteifes Profil 1HE, geringe Profitiefe 44 mm aus hochwertigem, eloxiertem Aluminium silber

sChrAnK- beleuChTung

19" Leuchte 1 HE

Vorteile im Überblick

• Leuchte für 19" Datenschränke
• Mit Ein- und Ausschalter
- Mit integriertem Steckdosentopf in verschiedenen Länderausführungen
• Elektronisches Betriebsgerät (EVG)
- Inklusive Haltewinkel

Max. 16 A / 230 V\~

- Stromeingang: 1,5 m H05VV-F 3G 1,50 mm ^2 , schwarz, angespritzter Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, Kunststoff RAL7035, Endstücke genietet, nicht zu öffnen.

Artikelnr. Ausführung

19" Leuchte, 1 HE Länge: 438,5 mm

1x Schalter
755.000 · 1	Schutzkontaktsteckdose
755.002 · 1	Steckdose UTE
1x Schalter, 1x Anschlussmöglichkeit für Türpositionsschalter
755.001 · 1	Schutzkontaktsteckdose
755.003 · 1	Steckdose UTE

Haltewinkelset mit Türpositionsschalter

1x Türpositionsschalter, 1x Montageset, 1x Schalter

755.004 · Türpositionsschalter für 755.001

Befestigungswinkel aus Stahlblech:

4 verstellbare Schraubbefestigungen, jeweils im 90° Winkel drehbar. Einbau vertikal oder horizontal möglich.

PDu > 1 he Alu

Power Distribution Units

• Verwindungssteifes Profil > 1 HE (52 mm), Profiltiefe 44 mm
• Modularer Aufbau der Steckdosen
• Steckdosen Standardfarbe weiß, in weiteren Farben schwarz, gelb, rot, braun, blau, grün erhältlich
  · Wahlweise mit beleuchtetem Schalter, 2-polig
• Hochwertig integrierte Elektronikbauteile wie z. B. Überspannungsschutz, Netz- und Frequenzfilter
• Haltewinkel inklusive

Endstücke genietet, nicht zu öffnen

Stromeingang: 2,0 m, H05VV-F 3G 1,50 mm², grau, mit angespritztem Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, Steckdosen weiß, 35° gedreht, inklusive Befestigungswinkel

Artikelnr. Ausführung

19", 8x Schutzkontakt länge: 440 mm

333.001 · 8 Schutzkontaktsteckdosen, weiß

19", 7x Schutzkontakt länge: 440 mm

1x Schalter grün

333.000 · 7 Schutzkontaktsteckdosen, weiß

- Schalter grün

19", 7x Schutzkontakt länge: 440 mm

1x Überspannungsschutz

333.004 - 7 Schutzkontaktsteckdosen, weiß

- Überspannungsschutz

19", 6x Schutzkontakt länge: 440 mm

1x Überspannungsschutz, 1x Schalter grün

333.005 · 6 Schutzkontaktsteckdosen, weiß

- Schalter grün

- Überspannungsschutz

19", 5x Schutzkontakt länge: 440 mm

1x Überspannungsschutz + Netz- und Frequenzfilter

333.002 · 5 Schutzkontaktsteckdosen, weiß

- Überspannungsschutz + Netz- und Frequenzfilter

19", 4x Schutzkontakt länge: 440 mm

1x Überspannungsschutz + Netz- und Frequenzfilter, 1x Schalter grün

331.0202 · 4 Schutzkontaktsteckdosen, weiß

• Schalter grün

- Überspannungsschutz + Netz- und Frequenzfilter

• Verwindungssteifes Profil > 1 HE (52 mm) aus hochwertigem PVC, Profiltiefe 44 mm
• Wahlweise mit beleuchtetem Schalter, 2-polig
• Hochwertig integrierte Elektronikbauteile wie z. B. Überspannungsschutz, Netz- und Frequenzfilter
• Haltewinkel inklusive

Endstücke genietet, nicht zu öffnen

Stromeingang: 2,0 m, H05VV-F 3G 1,50 mm², grau, mit angespritztem Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, Steckdosen lichtgrau RAL7035, 35° gedreht, inklusive Befestigungswinkel

Artikelnr. Ausführung

19", 8x Schutzkontakt Länge: 440 mm

333.601 · 8 Schutzkontaktsteckdosen

19", 7x Schutzkontakt Länge: 440 mm

1x Schalter grün

333.600 · 7 Schutzkontaktsteckdosen

- Schalter grün

19", 7x Schutzkontakt Länge: 440 mm

1x Überspannungsschutz

333.604 · 7 Schutzkontaktsteckdosen

- Überspannungsschutz

19", 6x Schutzkontakt Länge: 440 mm

1x Überspannungsschutz, 1x Schalter, grün

333.605 · 6 Schutzkontaktsteckdosen

- Schalter grün

- Überspannungsschutz

19", 5x Schutzkontakt Länge: 440 mm

1x Überspannungsschutz + Netz- und Frequenzfilter

333.602 · 5 Schutzkontaktsteckdosen

- Überspannungsschutz + Netz- und Frequenzfilter

Haltewinkel aus Edelstahl:

Die Montage in unterschiedlichen Höhen und Winkeln wird durch die Befestigung in den Schlitzen der Endkappe möglich.

2 x 2 Anschraublöcher zur Befestigung 15 mm Abstand zwischen den Steckdoseneinsätzen Mit integrierter Anschlussklemme für Stromleitung und zusätzlichem Ausgang für separaten Erdleiter. Geschraubt und wiederanschließbar Zusätzliche Anschraublöcher für Montage an 19"- Datenschränken 2-polig beleuchteter Wippschalter 16A Robustes Kunststoffprofil, sehr verwindungssteif Schutzkontaktsteckdosen sind um 90° gedreht. 2,0 m Zuleitung H05VV-F 3G 1,5 mm² mit angespritztem Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem

hAnDwerKerleIsTe

Robuste Kunststoff-Leiste in Profiqualität.

Mit vergrößertem Abstand zwischen den Steckdosentöpfen zur problemlosen Platzierung von Netzteilen und Betriebsgeräten.

Vorteile im Überblick

• Modernes, technisches Design
- Endstücke mit zusätzlichen Anschraublöchern für die Montage in Datenschränken
- Zusätzlicher Erdleiteranschluss möglich ohne das Gehäuse zu öffnen
- Leisten in 19"-Abmessung verfügbar

Handwerkerleiste 90° gedreht

• Zuleitung: 2,0 m H05VV-F 3G 1,50 mm², schwarz mit Schutzkontakt-Winkelstecker
• Steckdoseneinsätze schwarz, Abstände von 15 mm zwischen den Steckdosen

Artikelnr. Ausführung Maße: (L x B x H)

Steckdosenleiste 90°
Ohne Schalter

300.000 ·	6 Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
300.001 ·	9 Schutzkontaktsteckdosen · ca. 617 x 74 x 45 mm
300.002 ·	12 Schutzkontaktsteckdosen · ca. 790 x 74 x 45 mm

1x Wippschalter grün

300.003 · 6	Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
300.004 · 9	Schutzkontaktsteckdosen · ca. 617 x 74 x 45 mm
300.005 · 12	Schutzkontaktsteckdosen · ca. 790 x 74 x 45 mm

1 x Überspannungsschutz, 1x Wippschalter grün

300.011 · 6 Schutzkontaktsteckdosen · ca. 490 x 74 x 45 mm

1 x Überspannungsschutz + Netz- und Frequenzfilter, 1x Wippschalter grün

300.012 · 6 Schutzkontaktsteckdosen · ca. 575 x 74 x 45 mm

Überspannungsschutz mit Filter

Überspannungsschutz – nach EN 61643-1:2005, EN 61643-11:2002 + A11:2007, Typ 3, Ableitstrom 6,5 kA, Ansprechzeit < 25 nS. Geeignet für 16 A (Feinsicherung auf Wunsch), mit Varistoren, Temperatursicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch). Netz- und Frequenzfilter, nach VDE 0565-3:05-2006, Dämpfungsdiagramm im Datenblatt.

Handwerkerleiste 35° gedreht

· Zuleitung: 2,0 m H05VV-F 3G 1,50 mm², schwarz
- Anschraubmaß 465 mm, Steckdosen um 35° gedreht

Artikelnr. Ausführung Maße: (L x B x H)

Steckdosenleiste 35°
Ohne Schalter

300.006 · 8

Schutzkontaktsteckdosen · ca. 482,6 x 74 x 45 mm

1x Wippschalter grün

300.007 · 7 Schutzkontaktsteckdosen · ca. 482,6 x 74 x 45 mm

BlueNet ist das intelligente Energiemanagementsystem mit einer Messgenauigkeit von +/- 1 %. Die Messung des Neutralleiters sorgt zusätzlich für ein Mehr an Sicherheit. Alarmwerte für Strom, Spannung und den Phasenwinkel können für eine frühzeitige Erkennung von physikalischen Gefahrenquellen individuell eingestellt werden. Zusätzlich können Temperatursensoren beziehungsweise Feuchtesensoren angeschlossen werden. Alle BlueNet Network Series Produkte verfügen über eine integrierte Ethernetschnittstelle und können per SNMP an Monitoring Systeme angebunden werden.

Energieüberwachung und -anzeige

BlueNet schafft optimale Voraussetzungen für effizientes Energiemanagement. Um Energiekosten zu überwachen und zu steuern, ist es notwendig zu wissen, wo und wann sie entstehen. Über alle relevanten Daten, wie Verbrauch, Spannung, Leistung und mehr, informiert BlueNet.

Kapazitätsplanung

Wissen was läuft. Mittels Messung einzelner Lasten können Administratoren eine effektive Planung ihres Rechenzentrums vornehmen. Lasten können so verteilt werden, dass Ausfälle durch überlastete Stromkreise ausgeschlossen sind.

Sicherheit

Die automatische Benachrichtigung bei Erreichen der Schwellwerte alarmiert Betreuer per E-Mail und SNMP bevor ein Ausfall eintreten kann. Neustarts per Webverbindung erhöhen zusätzlich Verfügbarkeit und Flexibilität.

Netzwerkbasierte Auswertung und Steuerung

Die von BlueNet erfassten Daten werden netzwerkbasiert zentral ausgewertet. So verfügt man neben der exakten Energiekostenübersicht auch über Informationen vorhandener Lastreserven, sowie über Eingriffsmöglichkeiten in die Stromversorgung.

Sparen Sie Energie

Für eine genaue Analyse des Stromverbrauchs in Rechenzentren ist BlueNet die optimale Lösung. Administratoren sind damit in der Lage, Server für eine Virtualisierung oder eine Stillegung auszuwählen. Mittels Vorher-Nachher-Vergleich des Energieverbrauchs können Einsparungen bei den Stromkosten in die Budgetplanung erreicht werden.

Features	Metered	Metered Plus	Monitored, CEE-Wandsteckdose	Monitored Plus	Switched Managed
Messung
Strom	●●●●	—●●	●	●		●
Spannung —		●●●—●	●	●		●
Phasenwinkel —		●—●—●		●		●
Frequenz —		●●●—●	●	●		●
Energie —		●●●—●	●	●		●
Blindleistung — —			●●—●	●		●
Wirkleistung	—	●●●—●	●	●		●
Scheinleistung	—	—	●●—●	●		●
Power Faktor	—	—	●●—●	●		●
Nullleiterüberwachung	—	—	modellabhängig	modellabhängig	—	modellabhängig
Messung pro Phase	●●●●	—●●	●	●		●
Display
Art	LCD	LCD	TFT / 2"	LCD	LCD	LCD
Anzeige per Software drehbar	—	—	●—	—	—
Darstellung variabel einstellbar	—	—	●—	—	—
Sensorik
Integrierter Temperatur Sensor	—	—	●—	—	—
Anschlüsse für externe Sensoren	—	—2	—	—	—
Schalten
Einzeln schaltbar	—	—	—	—	●	●
Schaltzustandskontrolle	—	—	—	—	O	O
Netzwerk
Ethernet (10/100 MBit/s)	—	—	●●	●●	●	●
ModBus TCP/IP	—	—	—	O	O	O
HTTP	—	—	●●	●●	●	●
HTTPS	—	—	—	●	●	●
SSH	—	—	—	●	●	●
DHCP	—	—	●●	●●	●	●
SMTP	—	—	—	●	●	●
SNMP	—	—	●●	●●	●	●
Syslog	—	—	—	●	●	●
NTP	—	—	●●	●●	●	●
Alarmierung (SMTP, SNMP)	—	—	—	●	●	●

BlueNet Monitored

Leistungsmessung (kW)

Tatsächlich aufgenommene Leistung der Verbraucher unter Berücksichtigung der Phasenverschiebung. Leistungsverbrauch der angeschlossenen Geräte.

Das Display der BlueNet Metered Series:

Die wichtigsten Werte auf einen Blick erfassen und bewerten.

Vorteile

im Überblick

• Strommessung
• Spannungsmessung
• Messung des Phasenwinkels
• Messung der Leistung unter Berücksichtigung des Phasenwinkels
• Messung der Frequenz
• BlueNet Display
• Genauigkeitsklasse 1

BlueNet Metered (16 A / 230 V / 50 Hz)

• Integrierte Strommessung für bis zu 32 A (je nach Ausführung)
• 3-stellige Ampère-Anzeige auf beleuchtetem LC-Display
• Messgenauigkeit +/- 1 %
• Endstücke genietet, nicht zu öffnen
• Inklusive Befestigungswinkel und Schrauben
• Kunststoff lichtgrau, Aluminiumprofil silber

Artikelnr. Ausführung Maße (L x B x H)

BlueNet Metered

integriertes Ampèremeter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.808 7 Schutzkontaktsteckdosen ca. 482,6 x 44 x 58
333.810 8 EC320 Kaltgerätedosen C13 ca. 482,6 x 44 x 58
333.862 7 EC320 Kaltgerätedosen C19 ca. 482,6 x 44 x 58
333.864 7 UTE Steckdosen ca. 482,6 x 44 x 58
integriertes Ampèremeter, 2,0 m H05VV-F 3G 1,00 mm2, schwarz, mit CH Stecker Typ 12
333.0422 7 CH Steckdosen Typ 13 ca. 482,6 x 44 x 58

BlueNet Metered Plus (16 A / 230 V / 50 Hz)

• Integrierte Messung von:
  Strom, Wirkleistung, Spannung, Frequenz, Phasenwinkel und Energie
• Anzeige auf beleuchtetem LC-Display
• Rücksetzbarer Energiezähler (Wert bleibt auch ohne Stromversorgung gespeichert)
• Messgenauigkeit +/- 1 %
• Endstücke genietet nicht zu öffnen
• Inklusive Befestigungswinkel und Schrauben
• Kunststoff lichtgrau, Aluminiumprofil silber

Artikelnr. Ausführung Maße (L x B x H)

BlueNet Metered Plus

integrierte Leistungsmessung, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
329.213 6 Schutzkontaktsteckdosen ca. 482,6 x 44 x 58
329.214 8 EC320 Kaltgerätedosen C13 ca. 482,6 x 44 x 58
329.215 6 EC320 Kaltgerätedosen C19 ca. 482,6 x 44 x 58

Die anliegende Spannung des Netzes, an dem die Leistungsmessung angeschlossen ist, wird angezeigt.

Ampère (A)

Aktuelle Stromstärke, die von den angeschlossenen Geräten in Anspruch genommen wird.

230 V

12.5 A

50.00 Hz

PF 0.966

2.77 kW

MODE DELTA

Frequenz (Hz)

Aktuelle Netzfrequenz

Power Factor

Zeigt den Power Factor an.

Leistungsmessung (kW)

Tatsächlich aufgenommene Leistung der Verbraucher unter Berücksichtigung der Phasenverschiebung. Leistungsverbrauch der angeschlossenen Geräte.

Blu≡Net

Network Series

Bequem vom Arbeitsplatz aus, wird mit den BlueNet Network Series Produkten das Stromnetz des Rechenzentrums überwacht und ferngesteuert. Die Verfügbarkeit des Rechenzentrums wird mit BlueNet erhöht, Ausfallzeiten minimiert und Kosten gespart.

Mit der BlueNet Network Series werden Strom-, Spannungs- und Leistungswerte überwacht. Dies ermöglicht eine effiziente Planung von Ressourcen und eine Alarmierung im Fehlerfall.

blueneT MonIToreD

Power Distribution Units

• Integrierte Messung von Strom, Spannung, Frequenz, Wirk-, Schein-, Blindleistung und Powerfaktor
• Integrierter Ethernetanschluss
  • Bedienung mittels Webbrowser
  · U. a. folgende Protokolle : HTTP; SNMP
• Integrierter Temperatursensor
• Anschlussmöglichkeit von bis zu zwei Sensoren
• Äußerst kompakte Bauform (BxT: 44 mm x 47 mm)
• Stabiles Alugehäuse
• Hochauflösendes TFT Display
• Anzeige kann per Software zur besseren Ablesbarkeit gedreht werden

Artikelnr. Ausführung Maße

2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
329.3009 6	Schutzkontaktsteckdosen 482,6x44x47mm
329.3010 8	IEC320 Kaltgerätedosen C13 482,6x44x47mm
329.3011*	6 IEC320 Kaltgerätedosen C13, 2 IEC320 Kaltgerätedosen C19	482,6x44x47mm

BlueNet Monitored PDU 3-phasig (3 x 16 A / 400 V / 50 Hz)

Artikelnr. Ausführung Maße

BlueNet Monitored 3-phasig

3,0 m H05VV-F 5G 2,50 mm2, schwarz, mit CEE Stecker 16A rot
329.3012	36 IEC320 Kaltgerätedosen C13, 6 Schutzkontaktsteckdosen 1757,7x44x47mm
329.3013	36 IEC320 Kaltgerätedosen C13, 6 IEC320 Kaltgerätedosen C19	1757,7x44x47mm
329.3014	42 IEC320 Kaltgerätedosen C13 1675x44x47mm

BlueNet Monitored Zubehör

Artikelnr. Beschreibung

BlueNet Monitored Zubehör

329.3102	Temperatursensor
329.3104*	Kombinationssensor Temperatur- und Feuchtigkeit
329.3105*	USB Kabel zum direkten Anschluss der PDU an den PC

329.3012

blueneT MonIToreD

Nachrüstmodule

Die BlueNet Monitored Nachrüstmodule dienen der Nachrüstung intelligenter Bausteine in ein bestehendes Power Distribution System. Der Installationsaufwand und die Kosten werden durch die einfache Integration stark minimiert. Die Nachrüstmodule sind sowohl mit integriertem Ethernetanschluß als auch mit Power Line Kommunikationsadapter lieferbar. Die Power Line Module vereinfachen die Integration weiter durch geringeren Verkabelungsaufwand.

Artikelnr. Eingang Ausgang Maße (L x B x H)

BlueNet Monitored 19" Nachrüstmodul mit integriertem Ethernetanschluss

329.3001*	Wago X-Com 3 Phasen 32A Wago X-Com 3 Phasen 32A 482,6 x 44 x 47mm
329.3003*	CEE rot 3 Phasen 16A 3 IEC320 C19 16A 482,6 x 44 x 47mm
329.3004	CEE rot 3 Phasen 16A CEE rot 3 Phasen 16A 482,6 x 44 x 47mm

BlueNet Monitored Nachrüstmodule Power Line (400 V / 50 Hz)

Artikelnr. Eingang Ausgang Maße (L x B x H)

BlueNet Monitored 19" Nachrüstmodul mit Power Line Kommunikationsmodul

329.3005*	Wago X-Com 3 Phasen 32A Wago X-Com 3 Phasen 32A 482,6 x 44 x 47mm
329.3007*	CEE rot 3 Phasen 16A 3 IEC320 C19 16A 482,6 x 44 x 47mm
329.3008*	CEE rot 3 Phasen 16A CEE rot 3 Phasen 16A 482,6 x 44 x 47mm

- Mit dem BlueNet Power Line Concentrator werden die Daten der Power Line PDUs gesammelt und über die Ethernetschnittstelle im Netzwerk zur Verfügung gestellt

Artikelnr. Ausführug

BlueNet Concentrator mit Power Line Kommunikationsmodul

329.3016*	1-phasig / 230 V
329.3017*	3-phasig / 400 V

blueneT MonlToreD Plus

Power Distribution Units

• Integrierte Messung von Strom, Wirkleistung, Spannung, Frequenz und Phasenwinkel
• Integrierter Ethernetanschluss
  • Bedienung mittels Webbrowser
  · U.a. folgende Protokolle: HTTP, HTTPS, SNMP, SMTP, NTP, SSH
• Stabiles Aluminiumgehäuse
• Beleuchtetes LCD Display

BlueNet Monitored Plus PDU 1-phasig (16 A / 230 V / 50 Hz)

Artikelnr. Ausführung Maße (L x B x T)

19", 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
329.600 6	Schutzkontaktsteckdosen 482,6 x 44 x 199 mm
329.601 8	EC320 Kaltgerätedosen C13 482,6 x 44 x 199 mm
329.602 6	EC320 Kaltgerätedosen C19 482,6 x 44 x 199 mm

VERRIEGELBAR

BlueNet Monitored Plus PDU 3-phasig (3 x 16 A / 400 V / 50 Hz)

Artikelnr. Ausführung Maße (L x B x T)

BlueNet Monitored Plus 3-phasig

3,0 m H05VV-F 5G 2,5 mm2, schwarz, mit CEE Stecker 16 A rot
329.615 9 IEC320 Kaltgerätesteckdosen C19 695 x 44 x 199 mm
329.617 9 Schutzkontaktsteckdosen	695 x 44 x 199 mm

3,0 m H05VV-F 5G 2,5 mm², schwarz, mit Aderendhülsen

329.616*	9 IEC320 Kaltgerätesteckdosen C19 695 x 44 x 199 mm
329.618*	9 Schutzkontaktsteckdosen	695 x 44 x 199 mm

BlueNet Monitored Plus PDU 3-phasig (3 x 32 A / 400 V / 50 Hz)

Bei den 32 Ampère Varianten der Monitored Plus PDUs werden die 32 Ampère pro Phase mit zwei LS-Automaten auf jeweils zwei Topfgruppen aufgeteilt.

Artikelnr. Ausführung Maße (L x B x T)

BlueNet Monitored Plus 3-phasig

3,0 m H05VV-F 5G 4 mm2, schwarz, mit CEE Stecker 32A rot
329.604 24	IEC320 Kaltgerätedosen C13, 6 IEC320 Kaltgerätedosen C19 1713 x 44 x 207 mm
329.605 12	IEC320 Kaltgerätedosen C19 1202 x 44 x 207 mm
329.606 24	Schutzkontaktsteckdosen 1713 x 44 x 207 mm

VERRIEGELBAR

• Einzeln schaltbare Steckdosen
  · Sicheres Schalten im Nulldurchgang
• Integrierte LED Schaltzustandskontrolle pro Port
• Integrierter Ethernetanschluss
  • Bedienung mittels Webbrowser
  · U.a. folgende Protokolle: HTTP, HTTPS, SNMP, SMTP, NTP, SSH
• Stabiles Aluminiumgehäuse

Artikelnr. Ausführung Maße (L x B x T)

19", 2,0 m H05VV-F 3G 1,50 mm², schwarz, mit Schutzkontakt-Winkelstecker

329.700 8 | EC320 Kaltgerätedosen C13 482,6 x 44 x 199 mm

329.702 6 Schutzkontaktsteckdosen 482,6 x 44 x 199 mm

Zero-U Space, 2,0 m H05VV-F 3G 1,50 mm², schwarz, mit Schutzkontakt-Winkelstecker

VERRIEGELBAR

329.701 16 IEC320 Kaltgerätedosen C13 692 x 44 x 199 mm

BlueNet Switched PDU 3-phasig (3 x 32 A / 400 V / 50 Hz)

Bei den 32 Ampère Varianten der Switched PDUs werden die 32 Ampère pro Phase mit zwei LS-Automaten auf jeweils zwei Topfgruppen aufgeteilt.

Artikelnr. Ausführung Maße (L x B x T)

VERRIEGELBAR

3,0 m Ölflex 3G 4 mm², schwarz, mit CEE Stecker 32A rot

329.703 24 IEC320 Kaltgerätedosen C13, 6 IEC320 Kaltgerätedosen C19 1713 x 44 x 207 mm

329.704 12 IEC320 Kaltgerätedosen C19 1202 x 44 x 207 mm

329.705 24 Schutzkontaktsteckdosen 1713 x 44 x 207 mm

329.704

blueneT MAnAgeD

Power Distribution Units

• Einzeln schaltbare Steckdosen
  · Sicheres Schalten im Nulldurchgang
• Integrierte LED Schaltzustandskontrolle pro Port
• Integrierter Ethernetanschluss
  • Bedienung mittels Webbrowser
  · Integrierte Messung von Strom, Wirkleistung, Spannung, Frequenz und Phasenwinkel
  · U.a. folgende Protokolle: HTTP, HTTPS, SNMP, SMTP, NTP, SSH
• Stabiles Aluminiumgehäuse
• Beleuchtetes LCD Display

BlueNet Managed PDU 3-phasig (3 x 32 A / 400 V / 50 Hz)

Bei den 32 Ampère Varianten der Managed PDUs werden die 32 Ampère pro Phase mit zwei LS-Automaten auf jeweils zwei Topfgruppen aufgeteilt.

Artikelnr. Ausführung Maße (L x B x T)

3,0 m H05VV-F 5G 4 mm2, schwarz, mit CEE Stecker 32A rot
329.800 24	IEC320 Kaltgerätedosen C13, 6 IEC320 Kaltgerätedosen C19 1713	x 44 x 207 mm
329.801 12	IEC320 Kaltgerätedosen C19 1202 x 44 x 207 mm
329.802 24	Schutzkontaktsteckdosen 1713 x 44 x 207 mm

VERRIEGELBAR

Die Messeinheit ist im Betrieb austauschbar ohne die Stromversorgung der angeschlossenen Geräte zu unterbrechen.

BACH Control Control 1 Control 2 Control LC-Display leistung, Span-

Es werden nur zwei

Höheneinheiten verbraucht.

Frontseitig auf dem LC-Display können Strom, Wirkleistung, Spannung, Frequenz, Phasenwinkel und Energie abgelesen werden. Über LEDs wird angezeigt, ob auf den jeweiligen Phasen Spannung anliegt.

Ein integrierter Ethernetport ermöglicht die Abfrage der Werte und das Setzen von Alarmschwellwerten über einen Webbrowser oder SNMP.

Zwei galvanische Einspeisungen

Zwei galvanisch voneinander getrennte Einspeisungen.

BLUENET POWER UNIT

Modulare Stromverteilung in Rechenzentren

BlueNet POWER UNIT bietet eine modulare Plattform für Power Distribution in Rechenzentren. Die POWER UNIT Grundeinheit dient zur Stromverteilung im Rack. Die Messeinheit kann bei Bedarf, ohne Unterbrechung der Stromversorgung im laufenden Betrieb nachgerüstet oder ausgetauscht werden.

BLUENET POWER UNIT

Power Distribution Units

• Integrierte Messung von Strom, Wirkleistung, Spannung, Frequenz und Phasenwinkel
  · Zwei galvanisch getrennte Spannungsversorgungen
  • Integrierter Ethernetanschluss
• Bedienung mittels Webbrowser, SNMP oder serieller Schnittstelle
• Optional auch mit ModBus TCP steuerbar (auf Anfrage)
  · U.a. folgende Protokolle: HTTP, HTTPS, SNMP, SMTP, NTP, SSH
• Stabiles Stahlblechgehäuse
• Beleuchtetes LC-Display
• Im Betrieb austauschbare Messeinheit, ohne Unterbrechung der Stromversorgung

BlueNet Power Unit Grundeinheit (Messeinheit ist separat erhältlich)

Artikelnr. Eingang Ausgang

blueNet Power Unit 435,6 x 88 x 317 mm

2 x 1 Phasig 230 V
329.9007*	2 x 3,0m CEE 16 A / 230 V 4 x CEE	16 A / 230 V
329.9014*	2 x 3,0m CEE 16 A / 230 V 2 x CEE	16 A / 230 V
329.9015*	2 x C20 16 A / 230 V 4 x C19 16 A	230 V
329.9016*	2 x C20 16 A / 230 V 2 x C19 16 A	230 V
2 x 3 Phasig 400 V
329.9008*	2 x 3,0m CEE 16 A / 400 V 4 x CEE	16 A / 400 V
329.9013*	2 x 3,0m CEE 16 A / 400 V 2 x CEE	16 A / 400 V
329.9009*	2 x 3,0m CEE 32 A / 400 V 4 x CEE	32 A / 400 V
329.9012*	2 x 3,0m CEE 32 A / 400 V 2 x CEE	32 A / 400 V

329.9007 329.9007 329.9014 329.9015 329.9008 329.9008 329.9013 BlueNet Power Unit Messeinheit

Artikelnr. Ausführung

mit integriertem Ethernetanschluss
329.9010*	16 - 32 A / 230 V
329.9011	16 - 32 A / 400 V

BlueNet Power Unit Set (Grundeinheit + Messeinheit)

Artikelnr. Eingang Ausgang

blueNet Power Unit 435,6 x 88 x 317 mm

2 x 1-phasig 230 V
329.9001 2	x 3,0m CEE 16 A / 230 V 4 x CEE	16 A / 230 V
2 x 3-phasig 400 V
329.9002 2	x 3,0m CEE 16 A / 400 V 4 x CEE	16 A / 400 V
329.9003 2	x 3,0m CEE 32 A / 400 V 4 x CEE	32 A / 400 V

* Keine Lagertype, Lieferzeit auf Anfrage

IT POWER DISPOWER DISTRIBUTION / BlueNet

BLUENET CEE WANDSTECKDOSE

Intelligente Infrastruktur

Die BlueNet CEE Wandsteckdose ist ein einfach zu installierendes intelligentes System zur Energieüberwachung und -anzeige. Das Produkt ist hervorragend für Rechenzentren und Industrieanwendungen geeignet. Die BlueNet CEE Wandsteckdose lässt sich schnell und kostengünstig durch den integrierten Klemmblock, oder wahlweise durch das bereits montierte Anschlusskabel, in bestehende sowie neue Infrastrukturen integrieren.

NEU

BLUENET CEE WANDSTECKDOSE

Intelligente Infrastruktur

• Integrierte Messung von Strom, Spannung, Frequenz, Wirk-, Schein-, Blindleistung und Powerfaktor
• Integrierter Ethernetanschluss
  • Bedienung mittels Webbrowser
  · U.a. folgende Protokolle: HTTP, SNMP
• Integrierter Temperatursensor
• Anschlussmöglichkeit von bis zu zwei Sensoren (s. Seite 199)
• Stabiles Stahlblechgehäuse
• Hochauflösendes TFT Display
• Anzeige kann per Software zur besseren Ablesbarkeit gedreht werden
  • Wiederanschließbar mit Klemmblock
• Abnehmbare Montageplatte für Kabelkanäle oder Wandmontage
• Weitere Montageplatten auf Anfrage.

BlueNet CEE Wandsteckdose

Artikelnr. Eingang Ausgang

blueNet Wandsteckdose 232 x 104 x 102 mm
16 Ampère

329.3030	1,0m CEE Stecker blau CEE Dose 16 A / 230 V
329.3031	1,0m CEE Stecker rot CEE Dose 16 A / 400 V
329.3032	Anschlussklemme CEE Dose 16 A / 230 V
329.3033	Anschlussklemme CEE Dose 16 A / 400 V

32 Ampère

329.3034	1,0m CEE Stecker blau CEE Dose 32 A / 230 V
329.3035	1,0m CEE Stecker rot CEE Dose 32 A / 400 V
329.3036	Anschlussklemme CEE Dose 32 A / 230 V
329.3037	Anschlussklemme CEE Dose 32 A / 400 V

Integrierter Ethernetanschluss &

Anschlussmöglichkeit für bis zu zwei externe Sensoren (Siehe S. 199).

Das TFT Display ist zur besseren

Ablesbarkeit in 90° Schritten drehbar.

eit in 90° Schritten drehbar. Abnehmbare könle oder

Der integrierte Klemmblock ermöglichten einfachen Anschluss an eine vorhandene Verkabelung.

Abnehmbare Montageplatte für Kabelkanäle oder Wandmontage. Weitere Montageplatten auf Anfrage.

Zubehör

Befestigungswinkel für Standard 1 HE Profile

- Mittels Schraubverbindung werden die Winkel an der Endkappe der PDU verschraubt (Schrauben werden mitgeliefert).

Artikelnr. Ausführung

Befestigungswinkel 1 HE

19", Zero-U Space

940.142 · Befestigungswinkel links und rechts

Befestigungswinkel > 1 HE

19", Zero-U Space

940.096 · Befestigungswinkel links und rechts

Befestigungswinkel aus Stahlblech für 1 HE:

4 verstellbare Schraubbefestigungen, jeweils im 90° Winkel drehbar, vertikaler Einbau ebenfalls möglich.

Befestigungswinkel für die VM Profilvariante / Zero U-Space Montage

- Befestigung an der Steckdosenleiste durch Einschieben in die vorgesehene Profilnut.

- Keine zusätzlichen Schrauben notwendig.

Artikelnr. Ausführung

Befestigungswinkel 1 HE

19", Zero-U Space

940.141 · Montagewinkel links und rechts

Befestigungswinkel 1 HE

Zero-U Space

940.143 - Montagewinkel links und rechts

Verbindungslasche 1 HE

Zero-U Space

800.0053 · Zur Verbindung zweier vertikal montierter PDUs

Artikelnr. Ausführung

Verriegelungslaschen

940.103 · Verriegelungslasche rot für IEC 320-Kaltgerätedosen C13, VPE 12 St.

Anschlussleitung für Verriegelung

Artikelnr. Ausführung

Anschlusskabel für Verriegelung

356.119 · Anschlusskabel 0,5 m schwarz, H05VV-F 3G 1,0 mm2
	Seite 1: Kaltgerätestecker gespritzt IEC C14
	Seite 2: Kaltgerätedose gespritzt IEC C13
356.120 · Anschlusskabel 1,0 m schwarz, H05VV-F 3G 1,0 mm2
		Seite 1: Kaltgerätestecker gespritzt IEC C14
		Seite 2: Kaltgerätedose gespritzt IEC C13

Verschlusskappe IEC320 C13 & C19

Artikelnr. Ausführung

Anschlusskabel für Verriegelung

800.0050 C19 Verschlusskappen 10 St. inkl. Entriegelungswerkzeug

800.0051 C13 Verschlusskappen 10 St. inkl. Entriegelungswerkzeug

800.0052 Entriegelungswerkzeug für Verschlusskappe

Schaltsperre

- Zum Schutz gegen unbeabsichtigtes Schalten von Leitungs- und FI- Schutzschalter

Artikelnr. Ausführung

Schaltsperre

940.140 · Betätigungssperre für Sicherungssautomaten und Schalter, 1-polig, zum Schutz gegen unerlaubtes oder Gefahren bedingtes Betätigen des Schalthebels

RackFix werkzeuglose Montage an der 19" Schiene

- Selbstsichernde Befestigungsstecker zur werkzeuglosen Befestigung von PDUs im 19" Rack

Artikelnr. Ausführung

RackFix werkzeuglose Rackbefestigung

940.166 Befestigungssclip VPE 50 Stück

940.167 Demontagewerkzeug für Befestigungssclip

Datenleitungen -> Übertragung von Daten innerhalb verschiedener Kategorien

Artikelnr. Länge Ausführung

CAT5e Patch-Leitung Stecker / Stecker

918.003	1,0 m	Leitung CAT5e geschirmt, Farbe grau
940.052	3,0 m · gemäß ISO / IEC 11801 und EN 50173
940.053	5,0 m	Seite 1 und 2: Stecker RJ45 mit Knickschutztülle und Schutzlasche für Verriegelungpassend z.B. für die CAT5e Buchse / Buchse 940.057

CAT6 Patch-Leitung Stecker / Stecker

940.040	3,0 m	Leitung CAT6 geschirmt, Farbe grau
940.041	5,0 m	gemäß ISO / IEC 11801 und EN 50173
Seite 1 und 2: Stecker RJ45 mit Knickschutztülle und Schutzlasche für Verriegelung

CAT6a Patch-Leitung Stecker / Stecker

918.006	1,0 m	Leitung CAT7 geschirmt, Farbe schwarzIEC 61156-6
918.007	3,0 m · gemäß
918.008	5,0 m	Seite 1 und 2: Stecker RJ45 Hirose TM12 CAT6a mit Knickschutztülle und Entriegelungslaschepassend z.B. für die CAT6 Buchse / Buchse 940.044

CAT6a Patch-Leitung Stecker

918.033	3,0 m	Leitung CAT7 geschirmt, Farbe schwarz
918.034	5,0 m	gemäß IEC 61156-6
Seite 1: Stecker RJ45		Hirose TM12 CAT6a mit Knickschutztülle undEntriegelungslasche. Seite 2: Buchse CAT6a TKM 10GB Keystone.
		einbaubar in die Keystone Rahmen 917.000 / 917.001 / 917.061 / 917.062

RJ12 Patch-Leitung Stecker / Stecker

940.089	3,0 m · Leitung RJ12 ungeschirmt, Farbe schwarz
· gemäß ISO / IEC 11801 und EN 50173
· Seite 1 und 2: Stecker RJ12 mit Knickschutztülle
	· passend z.B. für die RJ12 Buchse / Buchse 940.085

Artikelnr. Länge Ausführung

USB A/B Anschlusskabel

940.046	3,0 m · USB A / B Anschlusskabel, Farbe schwarz
• Seite 1: Stecker A
• Seite 2: Stecker B
	• einsetzbar bei Custom Modulen mit USB B Buchse (z.B. 917.018)

Flexibles Kabelführungssystem

· Kettenglieder tritt- und bruchsicher und zueinander verschiebbar angeordnet
- 2 Steckeransätze zur Kraftübertragung auch bei Drehmomenten und Querkräften
- Seitliches, quetschisicheres Ausfädeln einzelner Kabel durch Spezialgeometrie

Artikelnr. Farbe Ausführung

KABELSCHLANGE® Classic

930.030 Schwarz	· Für die horizontale und vertikale Kabelführung
930.031 Silber	· 3-Kammer-System zur Trennung von Schwachstrom, Daten- und Stromleitungen
	· 46 Kettenglieder, B x H: ca. 54 x 23 mm
	· Länge auseinandergezogen: ca. 100 cm
	· Länge zusammengeschoben: ca. 72 cm

KABELSCHLANGE® Cube

930.058 Schwarz	• Für die horizontale und vertikale Kabelführung
930.059 Silber	• 2-Kammer-System zur Trennung von Schwachstrom, Daten- und Stromleitungen• 34 Kettenglieder, B x H: ca. 55 x 25 mm• Länge auseinandergezogen: ca. 100 cm• Länge zusammengeschoben: ca. 69 cm

KABELSCHLANGE® Pro

930.032 Schwarz	Für die horizontale Kabelführung
930.033 Silber	Erhöhte Trittfestigkeit auch für DurchgangsbereicheKurzzeitbelastungen bis 120 kg auf 5 Kettenglieder möglich2-Kammer-System zur Trennung von Daten- und StromleitungenAuch direkt an KABELSCHLANGE®Classic anschließbar34 Kettenglieder, B x H: ca. 90 x 24 mmLänge auseinandergezogen: ca. 100 cmLänge zusammengeschoben: ca. 69 cm

KABELSCHLANGE® Premium-Set

930.049 Schwarz

Für die vertikale Kabelführung an hochwertige BüromöbelDesignorientiertes Premium-Set:16 Kettenglieder, B x H: ca. 35 x 70 mm1x Metallbodenplatte in jeweiliger Farbe1x Endstück zur Tischanbindung, SchraubenDie Kettenglieder können komplett zu einem selbstarretierenden,elliptischen Kabelkanal zusammen geschoben werden2-Kammer-System zur Trennung von Daten- und StromleitungenLänge inkl. Bodenplatte und Tischbefestigung ca. 78 cmLänge ohne Zubehör ca. 75 cmLänge zusammengeschoben: ca. 59 cm je Set

930.050 Silber

KABELSCHLANGE® Easy-Clip

Für KABELSCHLANGE® Classic, Cube und Pro
930.037 Schwarz	Clip zum werkzeugfreien flexiblen Anschluss an Energiesäulen (z. B. Power Tower)Den Clip am Ende der KABELSCHLANGE® einstecken und den Drahtbügel an der Energiesäule anklemmen
930.038 Silber

KABELSCHLANGE® Easy-Clip für Bodenauslass

930.036	Für KABEL-SCHLANGE®Classic	· Patentierter Adapter für das Andocken der KABELSCHLANGE®Kabelführungssysteme an alle gängigen Bodenauslässe· Clip mit Langlöchern und Befestigungsbohrungen, kann durch Abtrennen nicht benötigter Bauteile zur horizontalen oder vertikalen Montage an Möbeln oder Brüstungs kanälen verwendet werden· Clip zum Aufstecken an der Unterseite des letzten Kettengliedes· Clip gibt bei Stößen (z. B. durch Bodenreinigung) flexibel nach und verhindert dadurch Beschädigungen am Auslass oder Clip
930.054	Für KABEL-SCHLANGE®Pro und Cube

Artikelnr. Farbe Ausführung

KABELSCHLANGE® Easy-Fix 90S Maße (L x B x H) 48 x 20 x 20 mm

Für KABELSCHLANGE® Classic, Cube und Pro
930.055 Schwarz · Winkel zur senkrechten Befestigung z. B. an Tischplatten (Unterseite)
	· T = 1,5 mm; 2 Bohrungen ∅ = 4 mm. Bohrungsabstand 30 mm

KABELSCHLANGE® Easy-Stop

930.042 Schwarz · Zugentlastung (für vorschriftsmäßige Kabelverlegung) fixiert Kabel sicher und zugfest am BefestigungspunktFür horizontale und vertikale Befestigung geeignetAls Einzelbauteil oder in Kombination mit allen Easy-Line® VerlegeschienenMit Anschlussclips zum richtungsunabhängigen Anschluss des Systems

KABELSCHLANGE® Easy-Line®

Für KABELSCHLANGE® Classic und Pro in Kurven und Geraden
930.039	Gerade	· Ideal zur Wand- oder Deckenmontage
930.040	Kurve 90°	· Verwendung auch als horizontale Tischkabelführung,als Brüstungskanal oder Sockelleiste
	Radius 150mm
930.041	Kurve 22,5°	· 4 Stück Easy-Line® Geraden reichen für einen MeterKABELSCHLANGE® Classic
		· Bitte an jedem freien Ende eine Easy-Stop® Zugentlastung verwenden!

KABELSCHLANGE® Kabelklammer-Set mit Zugentlastung

930.051 Schwarz · Kabelklammer-Set zum Anschrauben unter der Tischplatte
	· Leitungen können mit der Kabelklammer unter der Tischplatte weitergeführt werden
	· Inhalt:
	- Kabelklammer inkl. 2 Befestigungsschrauben (auch für dünne Tischplatten)
	- Zugentlastung mit Justierschraube

KABELSCHLANGE® Easy-Switch®

Für KABELSCHLANGE® Classic, Cube und Pro
930.034 Schwarz	Mit dem Easy-Switch® Verteiler wird die KABELSCHLANGE® zum netzwerkfähigen Kabelführungssystem
930.035 Silber	Easy-Switch® wird mittels der Adapterkettenglieder werkzeugfrei an die KABELSCHLANGE® angedockt
	Hinweis: Für die Anwendung mit KABELSCHLANGE® Pro auch Kettenglieder Classic zur Anbindung an den Verteiler bestellen

KABELSCHLANGE® Easy-Switch®

Für KABELSCHLANGE® Classic, Cube, Pro und Premium
930.057 Schwarz · 4-Wege-Verteiler mit 3x 120° horizontalen Abzweigbuchsen für KABELSCHLANGE® Classic, Cube und Pro
	· 1 vertikaler Koppelpunkt für KABELSCHLANGE® Premium
	· Inkl. Befestigungsschraube und massiver Basisplatte Easy-Floor-Premium
	· Set enthält 4 Koppelglieder KS Cube zum Anschluss der KABELSCHLANGE® Pro

KABELSCHLANGE® Easy-Cap®

930.044 Schwarz	- Blindkappe zum Verschließen nicht benötigter Anschlusspunkte von Easy-Switch ^
930.045 Silber

BRIDGE – der Kabelkanal

Artikelnr. Länge Ausführung

CABLE BRIDGE Maße: (B x H) 146 x 9 mm

Kabelkanal gerade
930.060	1,0 m	• Aluminiumprofil eloxiert, mit Riffelstruktur für ausreichende Rutschfestigkeit
930.061	2,0 m	• 3-Kammer-System für die getrennte Verlegung von Strom- und Datenkabeln• Zur Verklebung (doppelseitiges Klebeband) oder zum Anschrauben am Boden (siehe Befestigungszubehör)

Winkel für Kabelkanal
930.062	45°	· Winkel aus eloxiertem Aluminium
930.063	90°

Verbindungselement für Kabelkanal
930.064	Gerade · Element zum Verbinden gerader Kabelkanäle
	· Fixierung durch Anschrauben der integrierten Schrauben
	· 2 Stück

Befestigungszubehör für Kabelkanal
930.065	Gerade · Zum	Anschrauben der Kabelkanäle an den Enden · 4 Stück

Wrap Gewebeschläuche

Wrap Gewebeschläuche bündeln und schützen Kabel und Drähte im RZ- und Bürobereich.

Die dehnbare Geflechtummantelung gewährleistet durch monofile Garne Abriebs- und Feuerfestigkeit und ist somit optimal auch im Profi- und Industriebereich einsetzbar.

Wrap Gewebeschläuche bieten eine hochwertige Ästhetik und können auch nachträglich problemlos an Kabsätze angebracht werden.

Die einzigartige, teilbare, halbstarre Flechtweise macht den Automatic Wrap zur idealen Lösung für den Bereich einfacher Installationen. Die seitliche Öffnung ermöglicht die Unterbringung einer Vielzahl von Anwendungen und lässt sich einfach wieder schließen, ohne dass zusätzliche Hilfsmittel, wie z. B. Klebeband benötigt werden. Das PET Geflecht ist leicht und flexibel. Die um 25 % überstehende Kante verdeckt auch innenliegende Kabelverlängerungen und Anschlüsse. Automatic Wrap lässt sich um enge Kanten verlegen, ohne sich zu öffnen oder zu verziehen. Im Gegensatz zu starren Kabelkanälen beeinflusst es die Flexibilität des Kabelstrangs nicht.

Vorteile im Überblick

• Einfache, kosten- und arbeitssparende Installation
• Flexibler als spiralförmige oder gewundene Lösungen
  • 25 % Überlappung für sichere Kabelbündelung
  • Widersteht Chemikalien und Lösungsmitteln
• Halogenfrei
  • Schnitt- und abriebresistent
• Formstabil bei einer Betriebstemperatur von -75 °C bis +125 °C

Artikelnr. Länge Ausführung

Manual Wrap ist ein exklusives Produkt, das die perfekte Lösung für eine Vielzahl von Anwendungen bietet. Ein Hochleistungsklettverschluss ermöglicht eine einfache Installation der Anwendung. Er bietet die Möglichkeit, später auf die gesamte Lauflänge zuzugreifen, um z. B. Kabel oder Anschlüsse hinzuzufügen oder zu entfernen. Durch das dehnbare gewebte Geflecht ermöglicht das Manual Wrap die Bündelung und Ummantelung von verschiedenen Durchmessern. Manual Wrap umschließt auch außergewöhnlich geformte Anwendungen. Manual Wrap lässt sich sauber mit einem Heißschneidegerät zuschneiden (optional erhältlich).

Vorteile im Überblick

• Hochleistungsklettverschluss für häufigen Zugriff
  • Dehnbar über Stecker und Anschlüsse
• Halogenfrei
  • Widersteht Chemikalien und Lösungsmitteln
  • Schmelzpunkt \~230 °C

Artikelnr. Version Ausführung

Manual Wrap

Maße: ∅ 3,18 cm = 1 1⁄4 inch
930.906*	1,0 m · Schwarz
930.907*	2,0 m · Schwarz
930.908*	3,0 m · Schwarz

HANDWERKERLEISTE NEU 230

SMART 234

WEITERE STECKDOSEN 240

LEiTuNgEN

ANSCHLUSSLEITUNGEN 246

SPIRALLEITUNGEN 256

VERLÄNGERUNGEN 260

pErsonEnsCHutzsCHaltEr/prCD-s 288

pErsonEnsCHutzsCHaltEr/prCD 290

EnErgiEmEssgErätE nEu 291

zEitsCHaltuHrEn 292

rEisEstECkEr 292

skross rEisEstECkEr 296

STECKER / KUPPLUNGEN

Euro-stECkEr 300

sCHutzkontakt kunststoff....304

sCHutzkontakt gummi 305

inter BAR / zubEHör . . . nEu . . . . . . . . . . . . . . . . . 311

Abschalten und Strom sparen

Die Bachmann Abschaltautomatik ermöglicht ohne großen Verdrahtungsaufwand eine effiziente Stromeinsparung während der Nichtnutzungsdauer von Geräten in heutigen Bürolandschaften.

Das Abschalten von Geräten wird nicht mehr dem Zufall überlassen, Strom sparen wird über das Herunterfahren des PCs realisiert.

Die Effektivität übersteigt das Einsparpotential von Master & Slave Steckdosenleisten, da es praktisch keine Ruhestromaufnahme des Master Geräts aufweist und der Stromverbrauch während der Nichtnutzungsdauer gleich Null ist.

Vorteile im Überblick

• Vollständige Abschaltung
• Keine Ruhestromaufnahme des Master-Geräts
- Kein Strom – keine Brandgefahr
- Einsparpotenzial von bis zu 70,- € pro Jahr und Arbeitsplatz
- Verbesserung der COBilanz

Abschaltautomatik

GREEN

CONNECTUS Abschaltautomatik S. 226

Steckdosenleisten mit Schalter sind zwar generell gut geeignet zum Energie- sparen, da sie den Stand-by-Betrieb der angeschlossenen Geräte verhindern. Nur leider wird oft vergessen, sie auszuschalten. Die Abschaltautomatik spart Energie automatisch: durch intelligente Elektronik.

• Trennt 30 Sekunden nach dem Herunterfahren / Abschalten des an der Master-Steckdose angeschlossenen Gerätes dieses sowie auch alle an die Slave-Steckdosen angeschlossenen Geräte (z. B. PC, TV) automatisch vom Stromnetz.
• Zur Wiederherstellung der Stromversorgung wird einfach der Taster gedrückt.
• Optional mit Relaisfernschaltung (einfach an der Tischplatte zu montieren)
• Spart pro Arbeitsplatz (mit PC, Monitor, Drucker) bis zu 200 kWh / Jahr

Monitor Scanner Drucker PC Taster Abschalt- automatik GREEN ~ 40 € pro Jahr je Arbeitsplatz

Master & Slave

GREEN

Master & Slave S. 227

Auch die Master & Slave Steckdoseneinheit spart automatisch Energie. Beim Ab- und auch beim Einschalten des an der Master-Steckdose angeschlossenen Geräts wird dieses sowie auch alle an die Slave-Steckdosen angeschlossenen Geräte (z. B. PC, TV) automatisch ab- bzw. eingeschaltet.

Besonders bequem: Die Master & Slave Elektronik ist auch für Mastergeräte mit Fernbedienung geeignet.

• Trennt nach dem Herunterfahren / Abschalten des Master-Gerätes dieses sowie auch alle Slave-Geräte automatisch vom Stromnetz
• Schaltet nach dem Einschalten des Master-Geräts dieses sowie auch alle Slave-Geräte automatisch ein
  • Schaltzustandsanzeige durch integrierte LED
• Spart pro Arbeitsplatz (mit PC, Monitor, Drucker) bis zu 150 kWh / Jahr

nlossenen lossenen geräte dieses sowie PC Monitor Scanner Drucker GREEN ~ 25 € pro Jah

Zeitschaltuhr

GREEN

Zeitschaltuhren S. 292

Zahlreiche Geräte im Haushalt wie auch im gewerblichen Bereich lassen sich über einfach bedienbare Zeitschaltuhren wesentlich effizienter nutzen. Denn die Zeitschaltuhr denkt mit: Der Anwender kann das Ein- und Ausschalten einfach vergessen.

- Schaltet angeschlossene Geräte im eingestellten Zeitfenster automatisch aus und ein

Energiemessgeräte S. 291

Die Identifikation von „Stromfressern“ ist grundlegend für die gezielte Überwachung und Senkung des Energieverbrauchs. Das Energiemessgerät verschafft auf einfache Art die komplette Übersicht, welche Geräte oder Gerätegruppen den Stromverbrauch über Gebühr erhöhen. Informationen über den Stromverbrauch (kWh) und aktuelle Wirkleistungen (W) ermöglichen gezielte Sparmaßnahmen.

• Für Energieverbrauchsüberwachung und Vorausberechnung der Energiekosten angeschlossener Geräte
• Mit Steckadapter für mobilen Einsatz in unterschiedlichen Verbrauchern

21.12 s 0.02 GREEN

Die Angaben beziehen sich nicht auf das gezeigte Produkt und sind nicht Bestandteil des Produktangebotes, sondern dienen allein Vergleichszwecken.

Bequeme und schnelle Wiederanschließbarkeit Aufhängeloch Schutzkontakt-Steckdosen um 35° gedreht, mit vernickelten Schutzkontakten und integriertem Kinderschutz 2-polig beleuchteter Wippschalter 16A Abgerundete Endstücke mit praktischer Kabelaufwicklung und Anschraubösen Verwindungssteifes Profil aus hochwertigem, eloxiertem Aluminium Hochwertige integrierte Elektronikbauteile wie z.B.: Überspannungsschutz sowie Netz- und Frequenzfilter, Master & Slave, ISDN-Schutz usw. 1,75 m H05W-F 3G 1,50 mm² Zuleitung mit angespritztem Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem

primo

Steckdosenleiste für den Profi.

Vorteile im Überblick

• Exklusiv im Fachhandel
• Profi Qualität
- Vollsortiment
• Modernes, anspruchsvolles Design
- Geprüfte Bauteile
• Halogen- und PVC freie Steckdosentöpfe

Max. 16 A / 3.680 W

- 1,75 m Zuleitung: H05W-V-F 3G 1,50 mm², Steckdoseneinsätze schwarz mit angespritztem Schutzkontakt-Winkelstecker

Artikelnr. Ausführung Maße: (L x B x H)

PRIMO
Ohne Schalter

331.000 ·	3 Schutzkontaktsteckdosen, schwarz · ca. 304 x 71 x 46 mm
331.010 ·	6 Schutzkontaktsteckdosen, schwarz · ca. 431 x 71 x 46 mm
331.011 ·	9 Schutzkontaktsteckdosen, schwarz · ca. 560 x 71 x 46 mm
331.012 ·	12 Schutzkontaktsteckdosen, schwarz · ca. 690 x 71 x 46 mm

PRIMO
1x Schalter grün

330.070 ·	3 Schutzkontaktsteckdosen, schwarz · ca. 304 x 71 x 54 mm
330.071 ·	6 Schutzkontaktsteckdosen, schwarz · ca. 431 x 71 x 54 mm
330.072 ·	9 Schutzkontaktsteckdosen, schwarz · ca. 560 x 71 x 54 mm
330.073 ·	12 Schutzkontaktsteckdosen, schwarz · ca. 690 x 71 x 54 mm

PRIMO, 6x Schutzkontakt
1x Überspannungsschutz, ohne Schalter

331.014 · 6	Schutzkontaktsteckdosen · ca. 474 x 71 x 47 mm
	· Überspannungsschutz, Transientenschutz
	· Ableitstrom 6,5k A

PRIMO, 6x Schutzkontakt
1x Überspannungsschutz, 1x Schalter grün

331.013 · 6	Schutzkontaktsteckdosen · ca. 474 x 71 x 54 mm
	· Überspannungsschutz, Transientenschutz
	· Ableitstrom 6,5k A
	· Schalter grün

PRIMO
1x Überspannungsschutz + Netz- und Frequenzfilter, ohne Schalter

Überspannungsschutz + Netz- und Frequenzfilter
331.006 · 6	Schutzkontaktsteckdosen · ca. 515 x 71 x 47 mm
331.007 · 9	Schutzkontaktsteckdosen · ca. 645 x 71 x 47 mm

PRIMO
1x Überspannungsschutz + Netz- und Frequenzfilter, 1x Schalter grün

· Überspannungsschutz + Netz- und Frequenzfilter

· Schalter grün

331.071 · 6 Schutzkontaktsteckdosen · ca. 560 x 71 x 54 mm

331.072 · 9 Schutzkontaktsteckdosen · ca. 690 x 71 x 54 mm

Überspannungsschutz mit Filter

Überspannungsschutz – nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3, Ableitstrom 6,5 kA, Ansprechzeit < 25 nS. Geeignet für 16 A (Feinsicherung auf Wunsch), mit Varistoren, Temperatursicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch). Netz- und Frequenzfilter – nach VDE 0565-3:05-2006 für Spannungsspitzen bis 30 MHz, Dämpfungsdiagramm im Datenblatt.

Max. 16 A / 3.680 W

- 1,75 m Zuleitung: H05VV-F 3G 1,50 mm², mit angespritztem Schutzkontakt-Winkelstecker

Artikelnr. Ausführung Maße: (L x B x H)

PRIMO, 6x Schutzkontakt
1x Überspannungsschutz + Netz- und Frequenzfilter, 1x ISDN - Schutz, 1x Schalter grün

331.074* · 5 Schutzkontaktsteckdosen · ca. 645 x 71 x 54 mm

· Überspannungsschutz + Netz- und Frequenzfilter

· ISDN - Überspannungsschutz für 1x ISDN-Eingang, 3x ISDN-Ausgang

Master & Slave
332.071 · 1	+ 6 Schutzkontaktsteckdosen · ca. 573 x 71 x 47 mm
	· Mit Schwellenwerteinstellung

Master & Slave, mit Überspannungsschutz + Netz- und Frequenzfilter
333.071 · 1	+ 6 Schutzkontaktsteckdosen · ca. 695 x 71 x 47 mm
	· Mit Schwellenwerteinstellung
	· Überspannungsschutz + Netz- und Frequenzfilter

USB CHARGER NEU

Primo Alu mit USB-Charger

8x Schutzkontaktsteckdosen
331.154 · Steckdosen um 35° gedreht		· ca. 560 x 71 x 54 mm
	· Doppel-USB-Ladeport mit 2.150 mA
	· Schalter grün
	· Zuleitung 1,75m H05VV-F 3G1,5mm2 schwarz mit Schutzkontakt Winkelstecker

PRIMO, 5x Schutzkontakt

85 mm Dosenabstand, ohne Schalter

· Ideal zum Einstecken von Netzgerätestecker

331.032 · 5 Schutzkontaktsteckdosen, schwarz · ca. 515 x 71 x 46 mm

EDV - rot, ohne Schalter

331.040 · 6 rote Schutzkontaktsteckdosen für EDV-Stromkreise · ca. 390 x 71 x 46 mm

1x FI-Schutzschalter
331.035 · 6	Schutzkontaktsteckdosen · ca. 516 x 71 x 83 mm
	· FI-Schutzschalter 30 m A
	· Auslösezeit < 30 mS
	· 2-polig

Überspannungsschutz mit Filter: Überspannungsschutz – nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3, Ableitstrom 6,5 kA, Ansprechzeit < 25 nS. Geeignet für 16 A (Feinsicherung auf Wunsch), mit Varistoren, Temperaturisicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch). Netz- und Frequenzfilter – nach VDE 0565-3:05-2006 für Spannungsspitzen bis 30 MHz, Dämpfungsdiagramm im Datenblatt.

* Keine Lagertype

nungsschutz nungsschutz für

PRIMO – Produktmatrix

Optische Ausfallanzeige des Überspannungsschutzes Überspannungsschutz (optional mit Netz- und Frequenzfilter) Vernickelte Schutzkontakte, Schutzkontakt-Steckdosen um 35° gedreht und integrierter Kinderschutz 1,75 m lange Zuleitung H05VV-F 3G 1,5 mm² mit angespritztem Schutzkontaktwinkelstecker mit doppeltem Schutzkontaktsystem 2-polig beleuchteter Wippschalter 16 A Grundkörper aus hochwertigem, eloxiertem Aluminium

Hochwertige Steckdosenleiste.

Vorteile im Überblick

• Montagesatz inkl. Schrauben zur Befestigung beigelegt
• Ergonomische hochwertige Steckdosenleiste
• Übersichtliches Anschlusssystem

Max. 16 A / 3.680 W

- Zuleitung: 1,75 m H05VV-F 3G 1,50 mm², schwarz mit angespritztem Schutzkontaktwinkelstecker mit doppeltem Schutzkontaktsystem, Steckdoseneinsätze schwarz, 35° gedreht mit Kinderschutz

Artikelnr. Ausführung Maße: (L x B x H)

DUO 6x Schutzkontakt

Aluminium

1x Schalter

335.002 · 6 Schutzkontaktsteckdosen, 35° gedreht · 240 x 116 x 60 mm · 1x Schalter, grün

DUO 2x 6 Schutzkontakt

Aluminium

1x Überspannungsschutz, 2x Schalter

335.009 · 12 Schutzkontaktsteckdosen, 35° gedreht · 405 x 116 x 60 mm · 2x Schalter grün, je ein Schalter pro Seite

DUO 6x Schutzkontakt

Aluminium

1x Überspannungsschutz mit Netz- und Frequenzfilter, 1x Schalter

335.007 · 6 Schutzkontaktsteckdosen, 35° gedreht · 325 x 116 x 60 mm · 1x Schalter, grün

Vernickelte Schutzkontakte, Schutzkontakt-Steckdosen um 35° gedreht und integrierter Kinderschutz 2-polig beleuchteter Wippschalter 16 A 1,75 m lange Zuleitung H05VV-F 3G 1,5 mm² mit angespritztem Schutzkontaktwinkelstecker mit doppeltem Schutzkontaktsystem Optische Ausfallanzeige des Überspannungs- schutzes (optional mit Netz- und Frequenzfilter) Grundkörper aus hochwertigem, eloxiertem Aluminium

CompaCt

Steckdosenturm.

Vorteile im Überblick

• Ideal für viele Anschlüsse auf engstem Raum
  • In ansprechendem Design
  • Montagezubehör im Lieferumfang enthalten

Max. 16 A / 3.680 W

- Zuleitung: 1,75 m H05W-F 3G 1,50 mm², schwarz mit angespritztem Schutzkontaktwinkelstecker mit doppeltem Schutzkontaktsystem, Steckdoseneinsätze schwarz, 35° gedreht mit Kinderschutz

Artikelnr. Ausführung Maße: (L x B x H)

COMPACT 8x Schutzkontakt		Aluminium
1x Schalter
334.006 · 8	Schutzkontaktsteckdosen, 35^ gedreht · 116 x 116 x 179 mm· 1x Schalter, grün
COMPACT 12x Schutzkontakt		Aluminium
1x Schalter
334.001 · 12	Schutzkontaktsteckdosen, 35^ gedreht · 116 x 116 x 222 mm· 1x Schalter, grün
COMPACT 9x Schutzkontakt		Aluminium
1x Überspannungsschutz mit Netz- und Frequenzfilter, 1x Schalter
334.003 · 9	Schutzkontaktsteckdosen, 35^ gedreht · 116 x 116 x 222 mm· Überspannungsschutz mit Netz und Frequenzfilter· 1 Schalter, grün

2,0 m H05VV-F3G 1,50 mm² Zuleitung mit angespritztem Schutzkontakt-Winkelstecker mit doppeltem Schutzkontakt- system. Außer bei: 330.300 2-poliger beleuchteter Wippschalter 16A Integrierter Kinderschutz Praktische Kabelaufwicklung integriert Kunststoffprofil silber Schwarze Endkappen Steckdoseneinsätze um 35° gedreht, mit vernickeltem Schutzkontakt Montageflansch für schnelle und sichere Befestigung

ConnECtus

Modulare Steckdosenleiste aus Kunststoff.

Vorteile im Überblick

• Sehr gutes Preis- Leistungsverhältnis
• Exklusiv im Fachhandel
- Breites Sortiment
• Hochwertige Technik
- Geprüfte Bauteile
• Halogen- und PVC freie Steckdosentöpfe

Max. 16 A / 3.680 W

· Zuleitung: 2,0 m H05W-V F 3G 1,50 mm², schwarz

Artikelnr. Ausführung Maße: (L x B x H)

CONNECTUS
1x Wippschalter orange

330.100 ·	4 Schutzkontaktsteckdosen · ca. 355 x 72 x 49 mm
330.101 ·	6 Schutzkontaktsteckdosen · ca. 440 x 72 x 49 mm
330.102 ·	9 Schutzkontaktsteckdosen · ca. 570 x 72 x 49 mm
330.103 ·	12 Schutzkontaktsteckdosen · ca. 695 x 72 x 49 mm

CONNECTUS 6x Schutzkontakt
1x Überspannungsschutz, 1x Wippschalter orange

330.104 · 6	Schutzkontaktsteckdosen · ca. 480 x 72 x 49 mm
	· Überspannungsschutz
	· Optische Funktions-und Ausfallanzeige

CONNECTUS 6x Schutzkontakt
1x Überspannungsschutz + Netz- und Frequenzfilter, 1x Wippschalter orange

330.105 · 6 Schutzkontaktsteckdosen · ca. 568 x 72 x 49 mm

· Überspannungsschutz + Netz- und Frequenzfilter

· Optische Funktions-und Ausfallanzeige

CONNECTUS 1 + 4x Schutzkontakt
Master & Slave

330.106 · 1	Master- + 4 Slave-Schutzkontaktsteckdosen · ca. 480 x 72 x 42 mm
	· Mit Schwellenwerteinstellung

CONNECTUS 1 + 4x Schutzkontakt
Master & Slave, mit Überspannungsschutz + Netz- und Frequenzfilter

330.107 · 1	Master- + 4 Slave-Schutzkontaktsteckdosen · ca. 610 x 72 x 49 mm
	· Mit Schwellenwerteinstellung
	· Überspannungsschutz + Netz- und Frequenzfilter
	· Optische Funktions-und Ausfallanzeige

Zuleitung: 2,0 m H05W-F 3G 1,00 mm², mit IEC-Kaltgerätestecker schwarz, Typ C14, Steckdosen rot

Artikelnr. Ausführung Maße: (L x B x H)

CONNECTUS, 3x Schutzkontakt

1x 10 A Sicherung

330.300 · 3 Schutzkontaktsteckdosen, rot · ca. 273 x 72 x 46 mm · Feinsicherung 10 A

Max. 16 A / 3.680 W

· 1,5 m Zuleitung: H05W-F 3G 1,50 mm²,
- Fußtrittschalter mit 2poliger Abschaltung
- Ein Tritt auf den Schalter beendet den sinnlosen Stromverbrauch im Stand-By Betrieb der angeschlossenen Geräte

Artikelnr. Ausführung Maße: (L x B x H)

330.142 · Funktions-LED im Fußtrittschalter · ca. 442 x 72 x 49 mm · 1,5 m H05VV-F4G1,50 mm² Leitung zum Schalter · 6 Schutzkontaktsteckdosen

6x Schuko schwarz/grau mit Kinderschutz,1x Fußtrittschalter mit LED, schwarz

330.153 · Zuleitung H05VV-F 3G1.50mm² 1,5m schwarz zum Stecker · ca. 572 x 72 x 49 mm · H05VV-F4G1.50mm² 1,5m schwarz zum Fußtrittschalter · 1x GVS (ÜSS+Netz- und Frequenzfilter) · Nicht öffenbar, nicht wiederanschließbar · In Karton verpackt

Max. 16 A / 3.680 W

· Zuleitung: 2,0 m H05W-V F 3G 1,50 mm², schwarz mit Schutzkontakt-Winkelstecker
· Externer Taster (Fußtrittschalter) an 2,0m Leitung
· Schaltet auch den Standby-Strom in der Masterdose ab

Artikelnr. Ausführung Maße: (L x B x H)

1x integrierte Abschaltautomatik

330.140 · 1 Master- + 4 Slave Schutzkontaktsteckdosen · ca. 538 x 72 x 49 mm · Mit integrierter Abschaltautomatik mit externem Taster · Mit Schwellenwerteinstellung

Überspannungsschutz mit Filter: Überspannungsschutz – nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3, Ableitstrom 6,5 kA, Ansprechzeit < 25 nS. Geeignet für 16 A (Feinsicherung auf Wunsch), mit Varistoren, Temperatursicherung, Gasableter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch). Netz- und Frequenzfilter – nach VDE 0565-3:05-2006 für Spannungssplizen bis 30 MHz, Dämpfungsdiagramm im Datenblatt.

Max. 16 A / 3.600 W

· Zuleitung: 2.0 m H05W-F 3G 1.50 mm², schwarz

Artikelnr. Ausführung Maße: (L x B x H)

CONNECTUS
1x Wippschalter orange

330.100F	4 UTE Steckdosen · ca. 355 x 72 x 49 mm
330.101F	6 UTE Steckdosen · ca. 440 x 72 x 49 mm

CONNECTUS 6x UTE Steckdosen
1x Überspannungsschutz + Netz- und Frequenzfilter, 1x Wippschalter orange

330.104F*

6 UTE Steckdosen · ca. 480 x 72 x 49 mmÜberspannungsschutz + Netz- und FrequenzfilterOptische Funktions-und Ausfallanzeige

CONNECTUS 1 + 4x UTE Steckdosen
Master & Slave

330.106F*	· 1 Master- + 4 Slave-Schutzkontaktsteckdosen	· ca. 480 x 72 x 49 mm
	· Mit Schwellenwerteinstellung

Mit integrierter Anschlussklemme für Stromleitung und zusätzlicher Ausgang für separaten Erdleiter. Geschraubt und wiederanschließbar Zusätzliche Anschraublöcher für Montage an 19"- Datenschränken 2 x 2 Anschraublöcher zur Befestigung 15 mm Abstand zwischen den Steckdoseneinsätzen 2-polig beleuchteter Wippschalter 16A Robustes Kunststoffprofil, sehr verwindungssteif Schutzkontaktsteckdosen sind um 90° gedreht. 2,0 m Zuleitung H05VV-F 3G 1,5 mm² mit angespritztem Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem

HanDWERkErlEistE

Robuste Kunststoff-Leiste in Profiqualität.

Mit vergrößertem Abstand zwischen den Steckdosentöpfen, zur problemlosen Platzierung von Netzteilen und Betriebsgeräten.

Vorteile im Überblick

• Modernes technisches Design
- Endstücke mit zusätzlichen Anschraublöchern für die Montage in Datenschränken
- Zusätzlicher Erdleiteranschluß möglich ohne das Gehäuse zu öffnen
• Leisten in 19" Abmessung verfügbar

Handwerkerleiste 90° gedreht

• Zuleitung: 2,0 m H05VV-F 3G 1,50 mm², schwarz mit Schutzkontakt Winkelstecker
• Steckdoseneinsätze schwarz, Abstände von 15 mm zwischen den Steckdosen

Artikelnr. Ausführung Maße: (L x B x H)

Steckdosenleiste 90°

Ohne Schalter
300.000 · 6 Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
300.001 · 9 Schutzkontaktsteckdosen · ca. 617 x 74 x 45 mm
300.002 · 12 Schutzkontaktsteckdosen · ca. 790 x 74 x 45 mm

19"

1x Wippschalter grün

300.003 · 6 Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
300.004 · 9 Schutzkontaktsteckdosen · ca. 617 x 74 x 45 mm
300.005 · 12 Schutzkontaktsteckdosen · ca. 790 x 74 x 45 mm

1 x Überspannungsschutz, 1x Wippschalter grün

300.011 · 6

Schutzkontaktsteckdosen · ca. 490 x 74 x 45 mm

1 x Überspannungsschutz + Netz- und Frequenzfilter, 1x Wippschalter grün

300.012 · 6

Schutzkontaktsteckdosen · ca. 575 x 74 x 45 mm

Überspannungsschutz mit Filter:

Überspannungsschutz – nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3, Ableitstrom 6,5 kA, Ansprechzeit < 25 nS. Geeignet für 16 A (Feinsicherung auf Varistoren, Temperatursicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch). Netz- und Frequenzfilter – nach VDE 0565-3:05-2006 für Spannungsspitzen bis 30 MHz, Dämpfungs-diagramm im Datenblatt.

Handwerkerleiste 90° gedreht

• Zuleitung: 2,0 m H05W-V F 3G 1,50 mm², schwarz mit Schutzkontakt Winkelstecker
• Steckdoseneinsätze schwarz, Abstände von 15 mm zwischen den Steckdosen

USB CHARGER

Artikelnr. Ausführung Maße: (L x B x H)

Handwerkerleiste mit USB-Charger

5x Schutzkontaktsteckdosen

300.030 · Steckdosen um 90° gedreht · ca. 445 x 74 x 45 mm

· Doppel-USB-Ladeport mit 2.150 mA
- Schalter grün
- Zuleitung 2,0m H05W-F 3G1,5mm² schwarz

mit Schutzkontakt Winkelstecker

Handwerkerleiste 35° gedreht

· Zuleitung: 2,0 m H05W-V F 3G 1,50 mm², schwarz
- Anschraubmaß 465 mm, Steckdosen um 35° gedreht

Artikelnr. Ausführung Maße: (L x B x H)

Steckdosenleiste 35°

Ohne Schalter

300.006 · 8 Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
1x Wippschalter grün
300.007 · 7 Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
- Im neutralen Polybeutel

HANDWERKERLEISTE - Produktmatrix

HANDWERKERLEISTE	Länderkennung	Steckdosen um 90° gedreht	Schalter	Überspannungsschutz	Netz- u. Frequenzfilter	Wiederanschließbar	Kinderschutz	Hinweis	Länge in mm
300.030	DE 5 ja - - ja - USB 445
300.000	DE 6 - - - ja - 19" 445
300.003	DE 6 ja - - ja - 19" 445
300.011	DE 6 ja ja - ja - - 490
300.007	DE 7 (35°) ja - - ja - 19" 445
300.006	DE 8 (35°) - - - ja - 19" 445
300.001	DE 9 - - - ja - - 617
300.004	DE 9 ja - - ja - - 617
300.002	DE 12 - - - ja - - 790
300.005	DE 12 ja - - ja - - 790
300.012	DE 6 ja ja ja - - 575

line

2-polig, beleuchteter Wippschalter

Zuleitung mit angespritztem Schutzkontakt-Winkelstecker mit doppeltem Schutzkontakt-system

Integrierter Kinderschutz

Steckdoseneinsätze um 35° gedreht, mit vernickeltem Schutzkontakt

Montageflansch für schnelle und sichere Befestigung

smart

Tischsteckdose in Fachhandelsqualität.

Vorteile im Überblick

• Exklusiv im Fachhandel
• Fachhandelsdesign
• Für den professionellen Einsatz
- Geprüfte Qualität
- Produktvarianten:
- Geschraubt und wiederanschließbar
- Überspannungsschutz

Max. 16 A / 3.680 W

ssende Schraubhalterung siehe Seite 237

• 3x Schutzkontaktsteckdosen
· Zuleitung: H05W-F 3G 1,50 mm²

Artikelnr. Ausführung VPE

SMART (nicht wieder anschließbar)	Maße: ca. 185 x 56 x 41 mm
1,5 m Zuleitung, geschraubt (Einwegschrauben), ohne Schalter
·3 Schutzkontaktsteckdosen, mit Kinderschutz
387.170 · Schwarz 20 Stück
387.270 · Weiß 20 Stück
3,0 m Zuleitung, geschraubt (Einwegschrauben), ohne Schalter
·3 Schutzkontaktsteckdosen, mit Kinderschutz
387.171 · Schwarz 20 Stück
387.271 · Weiß 20 Stück
5,0 m Zuleitung, geschraubt (Einwegschrauben), ohne Schalter
·3 Schutzkontaktsteckdosen, mit Kinderschutz
387.172 · Schwarz 15 Stück
387.272 · Weiß 15 Stück

Artikelnr. Ausführung VPE

SMART (wieder anschließbar)	Maße: ca. 185 x 56 x 41 mm
1,5 m Zuleitung, geschraubt (Mehrwegschrauben), ohne Schalter
· 3 Schutzkontaktsteckdosen, mit Kinderschutz
388.170 · Schwarz 20 Stück
388.270 · Weiß 20 Stück
3,0 m Zuleitung, geschraubt (Mehrwegschrauben), ohne Schalter
· 3 Schutzkontaktsteckdosen, mit Kinderschutz
388.171 · Schwarz 20 Stück
388.271 · Weiß 20 Stück
388.471 · Braun 20 Stück
388.371 · Rot 20 Stück
5,0 m Zuleitung, geschraubt (Mehrwegschrauben), ohne Schalter
· 3 Schutzkontaktsteckdosen, mit Kinderschutz
388.172 · Schwarz 15 Stück
388.272 · Weiß 15 Stück
Ohne Zuleitung, geschraubt (Mehrwegschrauben), ohne Schalter
· 3 Schutzkontaktsteckdosen, mit Kinderschutz
385.170 · Schwarz 20 Stück
385.270 · Weiß 20 Stück

· Zuleitung: H05W-F 3G 1,50 mm²

Artikelnr. Ausführung VPE

SMArT 4x Schutzkontakt
Maße: ca. 288 x 56 x 41 mm
1,5 m Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar, ohne Schalter

· 4 Schutzkontaktsteckdosen, mit Kinderschutz

381.121K · Schwarz 20 Stück

381.221K · Weiß 20 Stück

1,5 m Zuleitung, 1x Schalter, geschraubt (Mehrwegschrauben), wiederanschließbar

· 4 Schutzkontaktsteckdosen, mit Kinderschutz

381.130K · Schwarz 20 Stück

381.230K · Weiß 20 Stück

SMArT 6x Schutzkontakt
Maße: ca. 370 x 56 x 41 mm

1x Überspannungsschutz, 1x Schalter, 1,5 m Zuleitung, geschraubt (Einwegschrauben), nicht wiederanschl.

· 6 Schutzkontaktsteckdosen, mit Kinderschutz

· Überspannungsschutz bestehend aus: 2 Varistoren, Nennableiterstrom 6,5 k A, 16 A,3.680 W, Temperatur-Sicherung, optische Ausfallanzeige

381.2501K · Weiß 20 Stück

SMArT 6x Schutzkontakt
Maße: ca. 340 x 56 x 41 mm

1,5 m Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar, ohne Schalte

· 6 Schutzkontaktsteckdosen, mit Kinderschutz

381.147K · Schwarz 20 Stück

381.247K · Weiß 20 Stück

3,0 m Zuleitung, geschraubt (Mehrwegschrauben) wiederanschließbar, ohne Schalter

· 6 Schutzkontaktsteckdosen, mit Kinderschutz

381.148K · Schwarz 20 Stück

381.248K · Weiß 20 Stück

5,0 m Zuleitung, geschraubt (Mehrwegschrauben) wiederanschließbar, ohne Schalter

· 6 Schutzkontaktsteckdosen, mit Kinderschutz

381.149K · Schwarz 15 Stück

381.249K · Weiß 15 Stück

Ohne Zuleitung, geschraubt (Mehrwegschrauben) wiederanschließbar, ohne Schalter

· 6 Schutzkontaktsteckdosen, mit Kinderschutz

381.146K · Schwarz 20 Stück

381.246K · Weiß 20 Stück

1,5 m Zuleitung, 1x Schalter, geschraubt (Mehrwegschrauben) wiederanschließbar

· 6 Schutzkontaktsteckdosen, mit Kinderschutz
381.150K · Schwarz	20 Stück
381.250K · Weiß	20 Stück
381.450K · Braun	20 Stück

3,0 m Zuleitung, 1x Schalter, geschraubt (Mehrwegschrauben) wiederanschließbar

6 Schutzkontaktsteckdosen, mit Kinderschutz

381.151K · Schwarz 20 Stück

381.251K · Weiß 20 Stück

5,0 m Zuleitung, 1x Schalter, geschraubt (Mehrwegschrauben) wiederanschließbar

· 6 Schutzkontaktsteckdosen, mit Kinderschutz
381.152K · Schwarz	15 Stück
381.252K · Weiß	15 Stück

Max. 16 A / 3.680 W

· Zuleitung: H05W-F 3G 1.50 mm², weiß

Artikelnr. Ausführung VPE

SMART 3x UTE	Maße: ca. 185 x 56 x 41 mm
1,5 m Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar, ohne Schalter
· 3 UTE, mit Kinderschutz
388.270F · Weiß 20 Stück
3,0 m Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar, ohne Schalter
· 3 UTE, mit Kinderschutz
388.271F · Weiß 20 Stück

SMART 6x UTE		Maße: ca. 340 x 56 x 41 mm
1,5 m Zuleitung, 1x Schalter, geschraubt (Mehrwegschrauben), wiederanschließbar, Kinderschutz
· 6 UTE, mit Kinderschutz
381.250F · Weiß 20 Stück
3,0 m Zuleitung, geschraubt (Mehrwegschr.), wiederanschl., Kindersch., 1x Übersp.sch., 1x Schalter
· 6 UTE, mit Kinderschutz
· Überspannungsschutz bestehend aus: 2 Varistoren, Nennableiterstrom 6,5 k A, 16 A,3.600 W, Temperatur-Sicherung, optische Ausfallanzeige
381.2512K · Weiß 20 Stück
381.2507K · Schwarz 20 Stück

Schraubhalterung für SMART-Steckdosenleisten

• Tischbefestigung mittels Schraubhalterung z.B. an einer Tischkante
• In Längs- und Querrichtung montierbar

Artikelnr. Ausführung VPE

SMART Tischbefestigung

Für alle wiederanschließbaren (Mehrwegschrauben) Steckdosenleisten, Kunststoff-Version

919.273 · Weiß 1 Stück

· Zuleitung: H05W-F 3G 1,50 mm²

Artikelnr. Ausführung VPE

3 x Schutzkontakt
Winkelstecker, 45° gedreht, ohne Schalter

3x Schutzkontaktsteckdosen, ohne Kinderschutz
387.270S	Weiß, Zuleitung 1,5 m 20 Stück
387.271S	Weiß, Zuleitung 3,0 m 20 Stück

Winkelstecker, 45° gedreht, 1 x Schalter rot

3x Schutzkontaktsteckdosen, mit Kinderschutz

384.272S · Weiß, Zuleitung 1,5 m 20 Stück

6 x Schutzkontakt
Winkelstecker, 45° gedreht, ohne Schalter

6x Schutzkontaktsteckdosen, mit Kinderschutz
381.241S	Weiß, Zuleitung 1,5 m 20 Stück
381.141S	Schwarz, Zuleitung 1,5 m 20 Stück

Winkelstecker, 45° gedreht, 1x Schalter rot

6x Schutzkontaktsteckdosen, mit Kinderschutz
381.244S	Weiß, Zuleitung 1,5 m 20 Stück
381.144S	Schwarz, Zuleitung 1,5 m 20 Stück

Exporttypen, da 1,0 mm ^2 Kabelquerschnitt in Deutschland nicht zugelassen ist.

Artikelnr. Ausführung VPE

3x Schutzkontakt

1x Schalter rot, 1,4 m Zuleitung H05VV-F 3G 1,00 mm2, mit Winkelstecker und 45° gedreht
· 3 Schutzkontaktsteckdosen, ohne Kinderschutz
384.371S ·Weiß 20 Stück

6x Schutzkontakt

1,4 m Zuleitung H05VV-F 3G 1,00 mm2, mit Winkelstecker und 45° gedreht, ohne Schalter
6 Schutzkontaktsteckdosen, mit Kinderschutz
381.340S ·Weiß 20 Stück

6x Schutzkontakt

1x Schalter rot, 1,4 m Zuleitung H05VV-F 3G 1,00 mm2, mit Winkelstecker und 45° gedreht
-6 Schutzkontaktsteckdosen, mit Kinderschutz
381.343S -Weiß 20 Stück

Artikelnr. Ausführung VPE

Steckdosenleiste

1,5 m Zuleitung H05VV-F 3G 1,50 mm2, geschraubt, wiederanschließbar, mit Schutzkontakt-Winkelstecker

· 2 Schutzkontaktsteckdosen

380.270 · Weiß 25 Stück

1,5 m Zuleitung H05VV-F 3G 1,50 mm2, geschraubt, wiederanschließbar, mit Schutzkontakt-Winkelstecker

· 4 Schutzkontaktsteckdosen

380.271 · Weiß 25 Stück

Multistecker

Artikelnr. Ausführung VPE

Multistecker, max. 2,5A/250V\~

2 Euro-Steckdosen

921.271 · Weiß

30 Stück

Aufputz Standard ERGE Schutzkontaktsteckdosen, max. 16 A / 250 V

Artikelnr. Ausführung VPE

Aufputz Standard ERGE Schutzkontaktsteckdose

1x Aufputz Schutzkontakdose, DIN 49 440

382.204 · Grönlandweiß 10 Stück

2x Aufputz Schutzkontakdose, DIN 49 440

382.205 · Grönlandweiß 10 Stück

Überlastschutz

Artikelnr. Ausführung VPE

Überlastschutz-Steckdosenleiste Serie 8110
2-fach

924.164 · 230V~, 50Hz/16A 1 Stück

· Zum Anschluss von zwei Geräten mit hohem Energieverbrauch (bspw. Waschmaschine und Wäschetrockner)

· 1,5 m Anschlussleitung mit Stecker

· 1 Steckdose Abschaltautomatik energieabhängig

· 1 Steckdose Dauerstrom

· Abmessung: 75 x 45 x 270 mm

· Anschraubbar

· Gewicht 450 g

Die Powercubes machen auf jedem Schreibtisch eine gute Figur und vereinen modernes Design mit technischer Vielfalt. Verschiedene Funktionalitäten werden kompakt, praktisch und platzsparend kombiniert.

Vorteile im Überblick

• Zuleitung: 2,0m H05VV-F 3G 1,00 mm², schwarz mit Schutzkontakt-Winkelstecker
  • Maße (L x B x H): 105 x 120 x 95mm
  • Zwei feste und eine um 90° drehbare Steckdose mit Überspannungsschutz
• Überspannungsschutz- und Erdungsanzeigen: Grüne LED zeigt an, dass das Stromnetz sauber geerdet ist. Rote LED zeigt an, dass der Spannungsschutz korrekt arbeitet.
• X3 Mehrstufiger Metall-Oxid Varistor absorbiert Stromstöße und bietet damit Schutz vor hochenergetischen Spannungsspitzen

Artikelnr. Ausführung VPE

Powercube
Powercube, 3x Schutzkontaktsteckdose 10A/230V

335.050 · Rücksetzbare Sicherung 10A 1 Stück

· Kopfhörer- und Mikrofonanschlüsse

· Spannungsschutzanzeige

· Erdungsanzeige

· X3 Mehrstufiger Metall-Oxid Varistor

· Hochfrequenz-Kondensator zur Rauschunterdrückung

· Sicherheitsabschalttechnik

· Mit Kindersicherung

Powercube Protection, 3x Schutzkontaktsteckdose 10A/230V

335.051 Zusätzliche Merkmale des Powercube Protection: 1 Stück

· Telefon-, Fax-, Modem- und Netzwerkschutz

· USB 2.0 Ladegerät mit 2 Ports

Der Ein/Aus-Schalter in der Auftischeinheit schaltet die Untertisch-einheit aus Überspannungsschutz 2 x USB Ladegerät 5 x 16 A Schutzkontakt + 2 x 2,5 A Euro Steckdose mit Kindersicherung Zuleitung 1,2 m H05VV-F5G 1,0mm² Rücksetzbare Sicherung 10 A Zuleitung 2 m H05VV-F3G 1,0mm² GREEN

DUO POWER 16 A und 2,5 A / 250 V

Der Ein/Aus-Schalter in der Auftischeinheit schaltet die Untertischeinheit aus. Damit kann Stand-by-Strom von Geräten (z.B. Monitor, Drucker, Computer), die in der Untertischeinheit eingesteckt sind eingespart werden, während die Auftischeinheit weiterhin Strom liefert um z.B. das Handy aufzuladen.

Vorteile im Überblick

• Zuleitung 2,0 m H05VV-F3G 1.0mm ^2
- 5 x 16 A Schutzkontakt + 2 x 2,5 A Euro Steckdose
- Kindersicherung
• Rücksetzbare Sicherung 10 A
• 2 x USB Ladegerät
- Überspannungsschutz

Auftischeinheit Untertischeinheit

Artikelnr. Ausführung VPE

Duo Power

5 x Schutzkontaktsteckdose 16 A und 2 x 2,5 A Euro Steckdose / 250 V

335.055 · Duo Power mit Überspannungsschutz 1 Stück

Praktische Vielfalt für den Garten.

Vorteile im Überblick

• Schutzkontaktsteckdosen IP44 spritzwassergeschützt
- Anschlussblock zum Anschluss externer Zuleitungen für den Außenbereich mit Mindestquerschnitt 1,5mm², maximal 3,0mm²
- Energiesäulen für den Garten aus witterungsbeständigem Polystone
• Granitsteinoptik fügt sich harmonisch in das Erscheinungsbild des Gartens ein
- Möglichkeit zur unkomplizierten Nutzung von Gartengeräten, Beleuchtung und Bewässerungsanlagen
- Bei dem Modell mit Zeitschaltuhr können Elektrogeräte im Garten zu programmierten Zeiten an- und abgeschaltet werden. So wird der Garten z. B. auch in Abwesenheit des Besitzers regelmäßig bewässert.
- Das Modell mit Leuchte bietet ein behagliches Ambiente für jede Gartenparty oder beleuchtet den Weg zur Haustür.

Gartensäulen

Artikelnr. Ausführung

Gartensäule 4x Schutzkontakt 160 x 160 x 280 mm
1x Spritzwasserschutz

394.170 · 4

Außenbereich Schutzkontaktsteckdosen IP44

Gartensäule mit Timer 2x Schutzkontakt 160 x 160 x 280 mm
1x Spritzwasserschutz, 1x Timer

394.171 · 2

Außenbereich Schutzkontaktsteckdosen IP44

• Mechanischer 24 h Timer
  · E27 Fassung für max. 11 W Energiesparlampe

Gartensäule mit Leuchte 2x Schutzkontakt 150 x 150 x 460 mm

1x Spritzwasserschutz, 1x Leuchte

394.172 · 2 Außenbereich Schutzkontaktsteckdosen IP44

Garten-Steckdose mit Erdspieß, 16A/230V\~, IP44

Artikelnr. Ausführung VPE

Garten-Steckdose
2,0 m Leitung: H07RN-F 3G 1,50 mm² mit Schutzkontakt-Zentralstecker

394.180 · 2x Schutzkontakt-Steckdosen 230 V~ 1 Stück

· Mit Klappdeckel, spritzwassergeschützt, IP44

· Schwarz

2,0 m Leitung: H07RN-F 3G 1,50 mm² mit Schutzkontakt-Zentralstecker

394.182 · 4x Schutzkontakt-Steckdosen 230 V~ 1 Stück

· Mit Klappdeckel, spritzwassergeschützt, IP44

· Schwarz

Garten-Steckdose, 3 Schutzkontaktsteckdosen
2,0 m Leitung: H07RN-F 3G 1,50 mm² mit Schutzkontakt-Zentralstecker

394.175 - 3x Schutzkontakt-Steckdosen 230 V~ 1 Stück

• Mit Klappdeckel, spritzwassergeschützt, IP44

• Grün

Herd-Anschlussleitung mit Aderendhülsen PVC, 70 °C

• Seite 1: 50 mm abgemantelt mit Aderendhülsen
• Seite 2: 110 mm abgemantelt mit Aderendhülsen, 140 mm grün-gelber Schutzleiter

Artikelnr. Länge Farbe VPE

H05VV-F 5G 1,50 mm2		∅ ca. 9,5 mm
Unverpackt
116.270 1,5 m · Weiß 50 Stück
116.271 2,0 m · Weiß 50 Stück
116.272 3,0 m · Weiß 30 Stück
Einzeln verpackt
116.280 1,5 m · Weiß 50 Stück

H05VV-F 3G 2,50 mm2		∅ ca. 10,1 mm
Unverpackt
118.270 1,5 m · Weiß 50 Stück

H05VV-F 5G 2,50 mm2		∅ ca. 11,3 mm
Unverpackt
119.270 1,5 m · Weiß 50 Stück
119.271 2,0 m · Weiß 30 Stück
119.272 3,0 m · Weiß 20 Stück
Einzeln verpackt
119.280 1,5 m · Weiß 50 Stück
119.281 2,0 m · Weiß 30 Stück

Herd-Anschlussleitung mit Gabelkabelschuhen PVC, 70 °C

• Seite 1: 50 mm abgemantelt mit Aderendhülsen
• Seite 2: 110 mm abgemantelt mit Gabelkabelschuhen M5, 140 mm grün-gelber Schutzleiter

Artikelnr. Länge Farbe VPE

H05VV-F 5G 2,50 mm2		∅ ca. 11,3 mm
Unverpackt
119.274 2,0 m · Weiß 30 Stück

Herd-Anschlussdose 16A/380V\~

· Duroplast-Ausführung zur Auf- und Unterputzmontage
- Leichter und schneller Anschluss durch großen Anschlussraum
- Klemmbereich: 0,75 – 2,5 mm ^2 für 55 mm Wanddose

- Für 55 mm Wanddosen / Höhe 23 mm

190.270 · Weiß 20 Stück

Geräte-Anschlussdose 16A/380V\~

• Thermoplast-Ausführung zur Unterputzmontage
• Einfache Montage durch den herausnehmbaren Klemmstein und Decke mit Schnappverschluss
• Mit Schraubklemme 5x 2,50 mm ^2 und Zugentlastung
• Für 55 mm Wanddose / Höhe 14 mm

Geräte-Anschlussdose

190.271 · Weiß 20 Stück

Küchen-Anschlussbox

• Universelle Montagehilfe für den Anschluss von Kochfeld, Backofen, Geschirrspüler
• Keine Verlegung von zusätzlichen Steckdosen
  • Die bereits bestehende Herdanschlussdose kann weiter verwendet werden
• Kostenersparnis, da kein nachträgliches Verlegen von Steckdosen erforderlich
• Wiederanschließbare WAGO®-Klemmen

Artikelnr. Ausführung VPE

Grau, mit Anschraubösen, Anschlusswert bis 10 kW
H05VV-F 5G2,5mm ^2 für HerdanschlussdoseH05VV-F 4G2,5mm ^2 für KochfeldH05VV-F 3G2,5mm ^2 mit Schutzkontaktsteckdose für Backofen oder Geschirrspüler/montierbar
923.003 Küchen-Anschlussbox 2 m 1 Stück(Herdanschlussdose 2,0m; Kochfeld 2,0m; Backofen o. Geschirrsp 2,0m)
923.004 Küchen-Anschlussbox 5 m 1 Stück(Herdanschlussdose 2,0m; Kochfeld 5,0m; Backofen o. Geschirrsp 5,0m)
923.005 Küchen-Anschlussbox 10 m 1 Stück(Herdanschlussdose 2,0m; Kochfeld 10,0m; Backofen o. Geschirrsp 10,0m)

Euro-Zuleitung PVC, 70 °C

• Seite 1: Eurostecker 2,5 A, angespritzt
• Seite 2: 25 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

H03VVH2-F 2x 0,75 mm ^2		Flachleitung ca. 3,6 x 5,6 mm
Unverpackt
202.174 2,0 m · Schwarz	100 Stück
202.274 2,0 m · Weiß	100 Stück
202.175 3,0 m · Schwarz	100 Stück
202.275 3,0 m · Weiß	100 Stück
Einzeln verpackt
202.184 2,0 m · Schwarz	50 Stück
202.284 2,0 m · Weiß	50 Stück
202.185 3,0 m · Schwarz	50 Stück
202.285 3,0 m · Weiß	50 Stück

Euro-Zuleitung mit Zwischenschalter PVC, 70 °C

• Seite 1: Eurostecker 2,5 A, angespritzt
- Seite 2: 25 mm abgemantelt mit Aderendhülsen, 1-poliger Zwischenschalter – ca. 50 cm von Seite 2 eingebaut

Artikelnr. Länge Farbe VPE

H03VVH2-F 2x 0,75 mm ^2		Flachleitung ca. 3,6 x 5,6 mm
Unverpackt
211.174 1,8 m · Schwarz 100 Stück
211.274 1,8 m · Weiß 100 Stück

Schutzkontakt-Zuleitung PVC mit Zwischenschalter, 70 °C

• Nicht öffenbar
• Abmaße Schalter: 60 x 26 x 13 mm
• Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen, 1-poliger Zwischenschalter – nach ca. 50 cm eingebaut

Artikelnr. Länge Farbe VPE

h03VV-F 3G 0,75 mm2		∅ ca. 5,5 mm
Unverpackt
302.174 2,0 m · Schwarz 100 Stück
302.274 2,0 m · Weiß 100 Stück

Staubsauger-Ersatzleitung PVC, 70 °C

• Seite 1: Konturenstecker, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

h05VV-F 2x 0,75 mm ^2		∅ ca. 6,4 mm
Einzeln verpackt
240.187	6,3 m · Schwarz 20 Stück
240.189	10,0 m · Schwarz 20 Stück

Konturen-Zuleitung PVC, 70 °C

• Seite 1: Konturenstecker, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

h05VV-F 2x 1,00 mm ^2			∅ ca. 6,5 mm
Unverpackt
241.175	3,0 m · Schwarz 50 Stück
241.275	3,0 m · Weiß 50 Stück

Schutzkontakt-Zuleitung PVC, max. 16 A / 250 V\~, 70 °C

• Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe | VPE

h03VV-F 3G 0,75 mm2		∅ ca. 5,5 mm
Unverpackt
301.174 2,0 m · Schwarz 100 Stück
301.274 2,0 m · Weiß 100 Stück
301.974 2,0 m · Grau 100 Stück
301.175 3,0 m · Schwarz 100 Stück
301.275 3,0 m · Weiß 100 Stück

h05VV-F 3G 1,00 mm2		∅ ca. 7,0 mm
Unverpackt
304.174 2,0 m · Schwarz	100 Stück
304.274 2,0 m · Weiß	100 Stück
304.974 2,0 m · Grau	100 Stück
304.175 3,0 m · Schwarz	50 Stück
304.275 3,0 m · Weiß	50 Stück
304.176 5,0 m · Schwarz	30 Stück
304.276 5,0 m · Weiß	30 Stück

Einzeln verpackt
304.184 2,0 m · Schwarz	50 Stück
304.284 2,0 m · Weiß	50 Stück
304.185 3,0 m · Schwarz	50 Stück
304.285 3,0 m · Weiß	50 Stück

h05VV-F 3G 1,50 mm2			∅ ca. 8,0 mm
Unverpackt
305.174 2,0 m · Schwarz	50 Stück
305.274 2,0 m · Weiß	50 Stück
305.974 2,0 m · Grau	50 Stück
305.175 3,0 m · Schwarz	50 Stück
305.275 3,0 m · Weiß	50 Stück
305.975 3,0 m · Grau	50 Stück
305.176 5,0 m · Schwarz	30 Stück
305.276 5,0 m · Weiß	30 Stück

Einzeln verpackt
305.184 2,0 m · Schwarz	50 Stück
305.284 2,0 m · Weiß	50 Stück
305.185 3,0 m · Schwarz	20 Stück
305.285 3,0 m · Weiß	20 Stück

Schutzkontakt-Zuleitung PVC, max. 16 A / 250 V\~, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

H03VV-F 3G 0,75 mm² ∅ ca. 5,5 mm

Unverpackt

311.273 1,5 m · Weiß 100 Stück

H03VV-F 3G 0,75 mm² ∅ ca. 5,5 mm

Einzeln verpackt ø ca. 6,0 mm

312.174 2,0 m · Schwarz 100 Stück

312.175 3,0 m · Schwarz 100 Stück

312.275 3,0 m · Weiß 100 Stück

Bügeleisen-Zuleitung Textil, 150 °C

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

H03RT-H 3G 0,75 mm² - TEXTIL ∅ ca. 6,5 mm

Unverpackt
313.175 3,0 m · Grau/Weiß	50 Stück

Einzeln verpackt
313.185 3,0 m · Grau/Weiß	50 Stück

Kleingeräte-Zuleitung PVC, max. 2,5 A / 250 V\~

• Seite 1: Euroflachstecker, angespritzt
• Seite 2: Kleingerätedose, angespritzt

Artikelnr. Länge Farbe VPE

H03VVH2-F 2x 0,75 mm² Flachleitung ca. 3,6 x 5,6 mm

Unverpackt
251.173 1,5 m · Schwarz	200 Stück

Einzeln verpackt
251.183 1,5 m · Schwarz	50 Stück

Kaltgeräte-Zuleitung PVC, 10A/250V\~, 70°C

• Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Kaltgerätedose, IEC 320 / C13, angespritzt

Artikelnr. Länge Farbe VPE

h05VV-F 3G 0,75 mm2		∅ ca. 5,8 mm
Unverpackt
351.174 2,0 m · Schwarz	100 Stück
351.974 2,0 m · Grau	100 Stück
Einzeln verpackt
351.184 2,0 m · Schwarz	50 Stück
351.984 2,0 m · Grau	50 Stück

h05VV-F 3G 1,00 mm2		∅ ca. 7,0 mm
Unverpackt
353.175 3,0 m · Schwarz 50 Stück
353.975 3,0 m · Grau 50 Stück
Einzeln verpackt
353.185 3,0 m · Schwarz 50 Stück
353.985 3,0 m · Grau 50 Stück

Kaltgeräte-Zuleitung PVC, 16A/250V\~, 70°C

• Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
  • Seite 2: Kaltgerätedose C19 (915.174)

Artikelnr. Länge Farbe VPE

h05VV-F 3G 1,50 mm2		∅ ca. 8,4 mm
Unverpackt
352.174 2,0 m · Schwarz	50 Stück
352.175 3,0 m · Schwarz	50 Stück

Kaltgeräte-Verlängerung, 10A/250V\~, 70°C

• Seite 1: Kaltgerätestecker mit Schutzkontakt IEC 320 / C14, angespritzt
• Seite 2: Kaltgerätedose mit Schutzkontakt IEC 320 / C13, angespritzt
• Für die optimale Verbindung zwischen Computer und Bildschirm oder als Verlängerung

Artikelnr. Länge Farbe VPE

h05VV-F 3G 0,75 mm2			∅ ca. 5,8 mm
Unverpackt
356.974	2,0 m · Grau	100 Stück

h05VV-F 3G 1,00 mm2			∅ ca. 7,0 mm
Unverpackt
356.975	3,0 m · Grau 50 Stück

Kaltgeräte-Verlängerung PVC, 16A/250V\~, 70°C

• Seite 1: Kaltgerätestecker C20 (915.175)

- Seite 2: Kaltgerätedose C19 (915.174)

Artikelnr. Länge Farbe VPE

h05VV-F 3G 1,50 mm2		∅ ca. 8,4 mm
Unverpackt
356.174 2,0 m · Schwarz 50 Stück
356.175 3,0 m · Schwarz 50 Stück

Warmgeräte-Zuleitung PVC, 10 A / 250 V\~ (nur für den Exportbedarf)

- Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt

- Seite 2: Warmgerätedose 10 A, IEC 320 / C15, montiert

Artikelnr. Länge Farbe VPE

h05VV-F 3G 1,00 mm2		∅ ca. 7,0 mm
Unverpackt
361.174 2,0 m · Schwarz 50 Stück
Einzeln verpackt
361.184 2,0 m · Schwarz 50 Stück

Heißgeräte-Zuleitung Gummi, 10A/250V\~, 155°C

- Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt

- Seite 2: Heißgerätedose 10 A, montiert

Artikelnr. Länge Farbe VPE

h05rr-F 3G 1,00 mm2	∅ ca. 6,5 mm
Unverpackt
372.174 2,0 m · Schwarz 50 Stück
Einzeln verpackt
372.184 2,0 m · Schwarz 20 Stück

Universal-Zuleitung PVC, 10 A / 250 V\~ (nur für den Exportbedarf)

- Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt

- Seite 2: Heißgerätedose 10 A, montiert

Artikelnr. Länge Farbe VPE

h05VV-F 3G 1,00 mm2	∅ ca. 7,0 mm
Unverpackt
373.174 2,0 m · Schwarz 50 Stück

Konturen-Zuleitung Neoprene, 16A/250V\~, 70°C

• Seite 1: Konturenstecker, angespritzt
- Seite 2: 30 mm abgemantelt mit Aderendhülsen
- Ideale Anschlussleitung für Elektrowerkzeuge

Artikelnr. Länge Farbe VPE

h07rn-F 2x 1,00 mm2		∅ ca. 7,7 mm
Unverpackt
246.174 2,0 m · Schwarz	50 Stück
246.175 3,0 m · Schwarz	50 Stück
246.375 3,0 m · Rot	50 Stück
246.176 5,0 m · Schwarz	20 Stück
246.376 5,0 m · Rot	20 Stück
Einzeln verpackt
246.185 3,0 m · Schwarz	20 Stück
246.186 5,0 m · Schwarz	20 Stück

h07rn-F 2x 1,50 mm2			∅ ca. 8,7 mm
Unverpackt
248.174 2,0 m · Schwarz	50 Stück
248.175 3,0 m · Schwarz	50 Stück
248.176 5,0 m · Schwarz	20 Stück
Einzeln verpackt
248.185 3,0 m · Schwarz	20 Stück
248.186 5,0 m · Schwarz	20 Stück

Konturen-Zuleitung Gummi/PUR, 16A/250V\~, 70°C

• Seite 1: Konturenstecker, angespritzt
- Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

h05BQ-F 2x 1,00 mm2		∅ ca. 6,8 mm
Unverpackt
244.875 3,0 m · Orange	50 Stück
244.876 5,0 m · Orange	30 Stück

h07BQ-F 2x 1,50 mm2			∅ ca. 8,3 mm
Unverpackt
249.875 3,0 m · Orange	50 Stück
249.876 5,0 m · Orange	30 Stück

Schutzkontakt-Zuleitung Neoprene, max. 16 A / 250 V-

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt Stecker mit Spritzwasserschutz!
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

h05rr-F 3G 0,75 mm2		∅ ca. 6,7 mm
Unverpackt
321.174 2,0 m · Schwarz 50 Stück
321.175 3,0 m · Schwarz 50 Stück
321.176 5,0 m · Schwarz 20 Stück

h07rn-F 3G 1,00 mm2		∅ ca. 8,9 mm
Unverpackt
320.174 2,0 m · Schwarz 50 Stück
320.175 3,0 m · Schwarz 50 Stück
320.176 5,0 m · Schwarz 20 Stück
Einzeln verpackt
320.185 3,0 m · Schwarz 20 Stück
320.186 5,0 m · Schwarz 20 Stück

h07m-F 3G 1,50 mm2		∅ ca. 9,5 mm
Unverpackt
322.174 2,0 m · Schwarz 50 Stück
322.175 3,0 m · Schwarz 30 Stück
322.176 5,0 m · Schwarz 20 Stück
Einzeln verpackt
322.184 2,0 m · Schwarz 20 Stück
322.185 3,0 m · Schwarz 20 Stück
322.186 5,0 m · Schwarz 20 Stück

h07rn-F 3G 2,50 mm2		∅ ca. 11,3 mm
Einzeln verpackt
323.185 3,0 m · Schwarz	10 Stück
323.186 5,0 m · Schwarz	10 Stück

Schutzkontakt-Zuleitung Gummi / PUR, max. 16 A / 250 V-

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt Stecker mit Spritzwasserschutz!
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

h05BQ-F 3G 1,00 mm2			∅ ca. 7,9 mm
Unverpackt
328.875	3,0 m · Orange	50 Stück
328.876	5,0 m · Orange	30 Stück

h07BQ-F 3G 1,50 mm2			∅ ca. 8,6 mm
Unverpackt
327.875	3,0 m · Orange	30 Stück
327.876	5,0 m · Orange	20 Stück

Hinweis

• Für Konturen- und Schutzkontakt-Zuleitung
• Konturen-Zuleitung: 244.875 / 244.876 / 249.875 / 249.876
• Schutzkontakt-Zuleitung: 328.875 / 328.876 / 327.875 / 327.876
• Konturen-Zuleitung: 244.875 / 244.876 / 249.875 / 249.876

Leitungsaufbau

• Kupferleiter, feindrähtig verzinnt.
• Aderisolation aus Äthylen / Propylen-Gummi.
- Mantel aus Polyurethan, Mischungstyp 11Ym1 nach VDE 0250 Teil 818/585

Anwendungs- beispiele

• Im Freien und in trockenen, feuchten und nassen Räumen.
• Bei hohen mechanischen Beanspruchungen auf Baustellen, in Werkstätten, im Maschinen- und Anlagenbau sowie der Chemischen Industrie.
• Überall wo hohe Anforderungen an Abriebfestigkeit, Kerbzähigkeit und Ölbeständigkeit gestellt werden.
• Besonders geeignet als Zuleitung für elektrische Handgeräte.

Sonderkonfektionen führen wir nach Ihrer Spezifikation oder nach kostenfreier Beratung durch unsere Spezialisten durch. Als langjähriger Hersteller verfügen wir über ein großes Know-how. Siehe auch Seite 300ff (internationale Stecker und Kupplungen).

Transparente Anschlussleitung

• Adern FEP T 180 °C / Mantel PVC T 105 °C 450 / 750 V, Erdleiter-Faden grün-gelb
• Seite 1: 40 mm abgemantelt mit Aderendhülsen
• Seite 2: 40 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

Doppelt isolierte Leitung 3x 0,75 mm²

130.080	1,5 m · Transparent	1 Stück
130.081	3,0 m · Transparent	1 Stück

Doppelt isolierte Leitung 3x 1,50 mm²

131.080	1,5 m · Transparent	1 Stück
131.081	3,0 m · Transparent	1 Stück

Doppelt isolierte Leitung 3x 0,75 mm²

150.072 50,0 m Ring · Transparent

1 Stück

Doppelt isolierte Leitung 3x 1,50 mm²

150.070 50,0 m Ring · Transparent

1 Stück

Doppelt isolierte Leitung 5x 0,75 mm²

132.080	1,5 m · Transparent	1 Stück
132.081	3,0 m · Transparent	1 Stück

Doppelt isolierte Leitung 5x 1,50 mm²

133.080	1,5 m · Transparent	1 Stück
133.081	3,0 m · Transparent	1 Stück

Doppelt isolierte Leitung 5x 1,50 mm²

151.070 50,0 m Ring · Transparent

1 Stück

Doppelt isolierte Leitung 5x 0,75 mm²

151.072 50,0 m Ring · Transparent

1 Stück

Wendellänge (WL) = geschlossene Länge
Arbeitslänge (AL) = max. Ausziehlänge
∅ = Leitungsdurchmesser
WID = Wendelinnendurchmesser
WAD = Wendelaußendurchmesser
S1 = Seite 1
S2 = Seite 2
M1 = abgemantelt
A1 = Adernendhülse

spirallEitungEn

Breites Lagersortiment und individuelle Fertigung

Als ein führender Hersteller von Spiralleitungen verfügen wir über erhebliches Know-how und zählen führende Welt-Firmen zu unseren Kunden. Spezifisch entwickelt – von der Kommunikationswendel im Hubschrauber bis zur Roboterwendel in technisch schwierigem Umfeld – finden wir auch die Lösung für Sie.

Eigenschaften Anwendungsbeispiele

Eigenschaften

Anwendungs- beispiele

Eigenschaften

Anwendungs- beispiele

• Preiswert, geringe mechanische Festigkeit, mittlere chemische Beständigkeit, mittlere Rückstellkraft.
  • Für Hausgeräte, Leuchten und EDV Anlagen.

• Gute chemische Beständigkeit, gute Kältebeständigkeit, ausgezeichnete Abrieb- und Kerbfestigkeit, sehr gute Ölbeständigkeit, gute Rückstellkraft.
• Für Anschlußleitungen im Maschinenbau und in der Bauindustrie (Baugeräte).

Adern Gummi PUR / Mantel PUR

• Gute Verschleißfestigkeit, gute chemische Beständigkeit, gute Kältebeständigkeit, ausgezeichnete Abrieb- und Kerbfestigkeit, sehr gute Ölbeständigkeit, gute Rückstellkraft.
• Bei Maschinen und Anlagen, die VDE-gerecht angeschlossen werden müssen: Bspw. Maschinenbau, Baumaschinen, Elektrowerkzeuge, Kommunikationstechnik – Besonders für den Einsatz im Freien bzw. in feuchten Räumen.

Spiralleitungen PVC Adern: PVC, Mantel: PVC, Dehnfaktor 1:4, 70 °C

- Seite 1 / Seite 2: je 200 mm glatt geschnitten

- Eigenschaften: preiswert, geringe mechanische Festigkeit, mittlere chemische Beständigkeit, mittlere Rückstellkraft

- Anwendungsbeispiele: Leuchten, EDV-Anlagen, bewegliche Geräte und Apparate

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Spiralleitung

H05VV-F 3G 1,50 mm2, ∅ ca. 8,4 mm, WID: ca. 10 mm, WAD: ca. 27 mm
654.180	500 mm 2.000 mm · Schwarz 50 Stück
654.280	500 mm 2.000 mm · Weiß 50 Stück
654.181	1.000 mm 4.000 mm · Schwarz 30 Stück
654.281	1.000 mm 4.000 mm · Weiß 30 Stück
654.182	1.500 mm 6.000 mm · Schwarz 15 Stück
654.282	1.500 mm 6.000 mm · Weiß 15 Stück

Spiralleitung PUR Adern: PVC, Mantel: PUR, Dehnfaktor 1:5, 70 °C

- Seite 1 / Seite 2: je 200 mm glatt geschnitten

- Eigenschaften: gute chemische Beständigkeit, gute Kältebeständigkeit, ausgezeichnete Abrieb- und Kerbfestigkeit, sehr gute Rückstellkraft

- Anwendungsbeispiele: Anschlussleitungen im Maschinenbau, in der Bauindustrie oder bei Robotern

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Spiralleitung PUR

YMH11Y-J 3G 1,50 mm2, ∅ ca. 8,0 mm, WID: ca. 13 mm, WAD: ca. 29 mm
692.180	500 mm 2.500 mm · Schwarz	30 Stück
692.280	500 mm 2.500 mm · Weiß		30 Stück
692.181	1.000 mm 5.000 mm · Schwarz	20 Stück
692.281	1.000 mm 5.000 mm · Weiß		20 Stück
692.182	1.500 mm 7.500 mm · Schwarz	15 Stück
692.282	1.500 mm 7.500 mm · Weiß		15 Stück

Spiralleitung PUR Adern: PVC, Mantel: PUR, Dehnfaktor 1:5, 70 °C

Artikelnr. Wendellänge Arbeitslänge Ausführung

VPE

Spiralleitung PUR

YMH11Y-J 5x 1,50 mm2, ∅ ca. 10,0 mm, WID: ca. 18 mm, WAD: ca. 39 mm
693.180	500 mm	2.500 mm	· Schwarz	20 Stück
693.280	500 mm	2.500 mm	· Weiß	20 Stück
693.181	1.000 mm	5.000 mm	· Schwarz	10 Stück
693.281	1.000 mm 5.000 mm · Weiß		10 Stück
693.182	1.500 mm	7.500 mm	· Schwarz	5 Stück
693.282	1.500 mm	7.500 mm	· Weiß	5 Stück

Spiralleitung PUR Adern: Gummi, Mantel: PUR, Dehnfaktor 1:5, 70 °C

• Seite 1 / Seite 2: je 200 mm glatt geschnitten
• Eigenschaften: gute chemische Beständigkeit, gute Kältebeständigkeit, mikrobenfest, ausgezeichnete Abrieb- und Kerbfestigkeit, mikobenfest, hohe Scheuer- Schleifbeanspruchung, sehr gute Rückstellkraft
• Anwendungsbeispiele: Bei Maschinen und Anlagen die VDE-gerecht angeschlossen werden müssen: bspw. im Maschinenbau, Elektrowerkzeuge, Baumaschinen, Kommunikationstechnik
• Besonders für den Einsatz im Freien bzw. feuchten Räumen geeignet, UV-beständig

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Spiralleitung PUR

H07BQ-F 3G 1,50 mm2, ∅ ca. 9,5 mm, WID: ca. 13 mm, WAD: ca. 32 mm
684.880	500 mm 2.500 mm · Orange	20 Stück
684.881	1.000 mm 5.000 mm · Orange	15 Stück
684.882	1.500 mm 7.500 mm · Orange	10 Stück
H07BQ-F 5G 1,50 mm2, ∅ ca. 11,3 mm, WID: ca. 18 mm, WAD: ca. 41 mm
685.880	500 mm 2.500 mm · Orange	20 Stück
685.881	1.000 mm 5.000 mm · Orange	10 Stück
685.882	1.500 mm 7.500 mm · Orange	5 Stück
H07BQ-F 7G 1,50 mm2, ∅ ca. 13,9 mm, WID: ca. 18 mm, WAD: ca. 46 mm
681.880	500 mm 2.500 mm · Orange	20 Stück
681.881	1.000 mm 5.000 mm · Orange	10 Stück
681.882	1.500 mm 7.500 mm · Orange	5 Stück
H07BQ-F 3G 2,50 mm2, ∅ ca. 10,8 mm, WID: ca. 18 mm, WAD: ca. 40 mm
682.880	500 mm 2.500 mm · Orange	20 Stück
682.881	1.000 mm 5.000 mm · Orange	10 Stück
682.882	1.500 mm 7.500 mm · Orange	5 Stück
H07BQ-F 5G 2,50 mm2, ∅ ca. 13,7 mm, WID: ca. 18 mm, WAD: ca. 46 mm
683.880	500 mm 2.500 mm · Orange	20 Stück
683.881	1.000 mm 5.000 mm · Orange	10 Stück
683.882	1.500 mm 7.500 mm · Orange	5 Stück

Konturen-Zuleitung PUR Aden: Gummi, Mantel: PUR, Dehnfaktor 1:5, 70 °C

• Seite 1: angespritzter Konturenstecker
- Seite 2: Länge 100 mm, davon 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Konturen-Zuleitung PUR

H05BQ-F 2x 1,00 mm ^2 , ∅ ca. 7 mm, WID: ca. 9 mm, WAD: ca. 23 mm

624.871 1.000 mm 5.000 mm · Orange 50 Stück

Schutzkontakt-Spiralzuleitung PVC Adorn: PVC, Mantel: PVC, Dehnfaktor 1:4, 70 °C

• Seite 1: Schutzkontakt-Winkelstecker Typ 30F mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Länge 100 mm, davon 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Schutzkontakt-Spiralzuleitung PVC

H05VV-F 3G 1,50 mm2, ∅ ca. 8,4 mm, WID: ca. 10 mm, WAD: ca. 27 mm
663.170	00 mm 2.000 mm · Schwarz	50 Stück
663.270	00 mm 2.000 mm · Weiß	50 Stück
663.171	1.000 mm 4.000 mm · Schwarz	30 Stück
663.271	1.000 mm 4.000 mm · Weiß	30 Stück

Schutzkontakt-Spiralzuleitung PUR (Adern: Gummi, Mantel: PUR, Dehnfaktor 1:5, 70 °C

• Seite 1: Länge 100 mm gerade, Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Länge 200 mm, davon 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Schutzkontakt-Spiralzuleitung PUR

H07BQ-F 3G 1,50 mm2, ∅ ca. 9,5 mm, WID: ca. 13 mm, WAD: ca. 32 mm
665.870	500 mm	2.500 mm · Orange	10 Stück
665.871	1.000 mm	5.000 mm · Orange	10 Stück

Leuchten-Spiralleitungen

Enden: Jeweils 140 mm davon 80 mm abgemantelt mit Aderendhülsen

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Leuchten-Spiralzuleitung (konfektioniert)

H05VV-F 3G 1,50 mm2, ∅ ca. 8,4 mm, WID: ca. 10 mm, WAD: ca. 27 mm
· Adern: PVC, Mantel: PVC, Dehnfaktor 1:4, 70 °C
654.283	400 mm 1.600 mm · Weiß	50 Stück
654.284	800 mm 3.200 mm · Weiß	25 Stück
YMH11Y-J 5x 1,50 mm2, ∅ ca. 10 mm, WID: ca. 13 mm, WAD: ca. 34 mm
· Adern: PVC, Mantel: PUR, Dehnfaktor 1:5, 70 °C
693.283	400 mm 2.000 mm · Weiß	20 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, PVC, 70 °C

• Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Schutzkontaktkupplung, angespritzt, mit zusätzlichem Kinderschutz in der Kupplung

Artikelnr. Ausführung VPE

Schutzkontakt-Verlängerung, Leitung: H05VV-F 3G 1,50 mm²

Länge: 2 m

341.200S · Weiß 50 Stück

Länge: 3 m

341.201S · Weiß 50 Stück

Länge: 5 m

341.202S · Weiß 30 Stück

Länge: 10 m

341.203S · Weiß 20 Stück

Schutzkontakt-Spiralverlängerung PVC, Dehnfaktor 1:4, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Schutzkontakt-Kupplung, angespritzt

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Schutzkontakt-Spiralverlängerung PVC

H05VV-F 3G 1,50 mm2, ∅ ca. 8,4 mm, WID: ca. 10 mm, WAD: ca. 27 mm
672.180	500 mm 2.000 mm · Schwarz	20 Stück
672.280	500 mm 2.000 mm · Weiß	20 Stück
672.181	1.000 mm 4.000 mm · Schwarz	20 Stück
672.281	1.000 mm 4.000 mm · Weiß	20 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, IP20, PVC, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Schutzkontaktkupplung, angespritzt mit Deckel

Artikelnr. Ausführung VPE

Schutzkontakt-Verlängerung, Leitung: H05VV-F 3G 1,50 mm², Sicherheitsfarbe Orange

Länge: 10 m

341.879 · Orange 1 Stück

Länge: 25 m

341.870 · Orange 1 Stück

Euro-Verlängerung, 2,5A/250V\~, PVC, 70 °C

• Seite 1: Eurostecker, montiert, Typ 20
- Seite 2: Eurokupplung, montiert, Typ 23
- Leitung: H03VVH2-F2 0,75 mm², Flachleitung

Artikelnr. Ausführung VPE

Euro-Verlängerung

Länge: 2,0 m
233.184 · Schwarz 20 Stück
233.284 · Weiß 20 Stück
Länge: 3,0 m
233.185 · Schwarz 20 Stück
233.285 · Weiß 20 Stück
Länge: 5,0 m
233.186 · Schwarz 20 Stück
233.286 · Weiß 20 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, PVC, 70 °C

• Seite 1: Schutzkontakt Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Schutzkontaktkupplung, angespritzt

Artikelnr. Ausführung VPE

Schutzkontakt-Verlängerung, Leitung: H05VV-F 3G 1,50 mm²

Länge: 2,0 m
341.184 · Schwarz 50 Stück
341.284 · Weiß 50 Stück
Länge: 3,0 m
341.185 · Schwarz 50 Stück
341.285 · Weiß 50 Stück
Länge: 4,0 m
341.287 · Weiß 50 Stück
Länge: 5,0 m
341.186 · Schwarz 50 Stück
341.286 · Weiß 50 Stück
Länge: 7,5 m
341.288 · Weiß 20 Stück
Länge: 10 m
341.189 · Schwarz 15 Stück
341.289 · Weiß 15 Stück
Länge: 15 m
341.281 · Weiß 10 Stück

Rasenmäher-Verlängerung, 16A/250V\~, Gummi/Neoprene, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker
- Seite 2: Schutzkontakt-Kupplung mit Deckel

Artikelnr. Ausführung VPE

Rasenmäher-Verlängerung, Leitung: H07RN-F3G 1,50 mm²

15 m
343.373 · Rot 1 Stück
25 m
343.370 · Rot 1 Stück
35 m
343.372 · Rot 1 Stück
50 m
343.371 · Rot 1 Stück

Kabelsafe, IP44

• Bietet besten Schutz für Steckverbindungen von Stromkabeln
• Kindersicher und wasserdicht
  · Ideal für den Außenbereich
• Schützt Steckverbindungen Ihrer Weihnachts- und Festbeleuchtung
• Praktische Einsatzmöglichkeiten im Campingbereich und bei der Arbeit mit Elektro-Rasenmähern
  · Zum dauerhaften Einsatz im Garten und auf Baustellen

Artikelnr. Ausführung VPE

Kabelsafe, IP44

919.371 · Max. Leitungsdurchmesser 9 mm 1 Stück · Innenmaße 180 mm lang, ∅ 60 mm · Orange

• Bietet hervorragenden Schutz für Steckdosenleisten, Verlängerungen und Adapter
• 6 Leitungseinführungen mit separater Zugentlassung
• Abschließbar und rückseitig montierbar, sehr robuste Bauweise
  · Zum dauerhaften Einsatz in Garten und auf Baustellen
  · Ideal geeignet für Weihnachtsbeleuchtung, Gartengeräte und den Campingbereich

Artikelnr. Ausführung VPE

Kabelsafe-Box, IP64

904.100 · Geeignet für Leitungsdurchmesser von H05VV - F3G 1,5 mm bis H07RN-F3G1,5 mm² · Hellgrau · UV-beständig · Passend für z. B. sämtliche Smart Line 3fach · Nutzfläche: 85 mm tief, 275 mm breit

1 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, Gummi, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker
- Seite 2: Schutzkontaktkupplung mit Deckel

Artikelnr. Ausführung VPE

Schutzkontakt-Verlängerung, Leitung: H05RR-F3G 1,50 mm²

Länge: 10 m
343.179 · Schwarz 1 Stück
Länge: 25 m
343.177 · Schwarz 1 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, IP44, Gummi/Neoprene, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker
- Seite 2: Schutzkontaktkupplung mit Deckel
- Schwere Ausführung für den Einsatz im Freien und auf Baustellen

Artikelnr. Ausführung VPE

Schutzkontakt-Verlängerung, Leitung: H07RN-F3G 1,50 mm²

Länge: 5 m
343.170 · Schwarz 1 Stück
Länge: 10 m
343.171 · Schwarz 1 Stück
Länge: 25 m
343.172 · Schwarz 1 Stück
Länge: 50 m
343.173 · Schwarz 1 Stück

Schutzkontakt-Verlängerung, Leitung: H07RN-F3G 2,50 mm²

Länge: 10 m
343.191 · Schwarz 1 Stück
Länge: 25 m
343.192 · Schwarz 1 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, IP44, Gummi/Neoprene, 70 °C

· 3-fach Gummi-Hängekupplung und Klappdeckel (IP44)
• Seite 1: Schutzkontakt-Zentralstecker
- Seite 2: 3-fach Gummi-Hängekupplung mit Klappdeckel und genormter Schnappverrastung

Artikelnr. Ausführung VPE

Schutzkontakt-Verlängerung, Leitung: H07RN-F3G 1,50 mm²

Länge: 5 m
343.174 · Schwarz 1 Stück
Länge: 10 m
343.175 · Schwarz 1 Stück
Länge: 25 m
343.176 · Schwarz 1 Stück

CEE-Verlängerung, 32 A/400 V\~, Gummi/Neoprene, IP44, 70 °C

• Seite 1: CEE-Stecker 32A/6h/400V
• Seite 2: CEE-Kupplung 32A/6h/400V
• Für den Einsatz im Freien und auf Baustellen geeignet

Artikelnr. Ausführung VPE

CEE-Verlängerung, H07RN-F5G 2,5 mm²

Länge: 5 m
345.170 · Schwarz	1 Stück
Länge: 10 m
345.171 · Schwarz	1 Stück
Länge: 25 m
345.172 · Schwarz	1 Stück

CEE-Verlängerung, H07RN-F5G 4,00 mm²

Länge: 5 m
346.170 · Schwarz	1 Stück
Länge: 10 m
346.171 · Schwarz	1 Stück
Länge: 25 m
346.172 · Schwarz	1 Stück

CEE-Verlängerung, H07RN-F5G 6,00 mm²

Länge: 10 m
348.171 · Schwarz	1 Stück
Länge: 25 m
348.172 · Schwarz	1 Stück

Kabeltragehilfe

• Vereinfacht den Transport von langen Leitungen oder Schläuchen durch den Handgriff
• Verstellbar und biegsam

Artikelnr. Ausführung VPE

Kabeltragehilfe

394.179 · Orange

1 Stück

CEE-Verlängerung, 16A/400V\~, Gummi/Neoprene, IP44, 70 °C

• Seite 1: CEE-Stecker 16A/6h/400V
• Seite 2: CEE-Kupplung 16A/6h/400V
• Für den Einsatz im Freien und auf Baustellen geeignet

Artikelnr. Ausführung VPE

CEE-Verlängerung, H07RN-F5G 1,5 mm²

Länge: 5 m
344.170 · Schwarz	1 Stück

Länge: 10 m
344.171 · Schwarz	1 Stück

Länge: 25 m
344.172 · Schwarz	1 Stück

CEE-Verlängerung, H07RN-F5G 1,5 mm², mit Phasenwender

Länge: 10 m
344.174 · Schwarz	1 Stück

Länge: 25 m
344.175 · Schwarz	1 Stück

CEE-Verlängerung, H07RN-F5G 2,5 mm²

Länge: 5 m
347.170 · Schwarz	1 Stück

Länge: 10 m
347.171 · Schwarz	1 Stück

Länge: 25 m
347.172 · Schwarz	1 Stück

Zwei Steckerplätze zur Fixierung des Schutz- kontaktsteckers im ungenutzten Zustand

Integriertes Gewinde und Drehkurbel zum vereinfachten Aufrollen der Leitung

Größtmöglicher Schutz gegen Elektro- unfälle, da vollisoliert

mEistErtrommEl

Die BACHMANN Meistertrommel ist die ideale Kabeltrommel für den Profi. Mit der Meistertrommel stehen Sie auf der sicheren Seite und das in gewohnter BACHMANN Qualität. Um dies zu dokumentieren, wird jede Meistertrommel stückgeprüft und mit einem Prüfetikett versehen.

Vorteile im Überblick

• Unempfindlich gegen Benzine und Öle. Gute Chemikalienbeständigkeit Wetterfest, kein Rost, keine Korrosion!
  • Temperaturbeständigkeit von -15°C bis +60°C
  IP54

Meistertrommel

Artikelnr. Ausführung

Meistertrommel 4x Schutzkontakt

Leertrommel

399.000 · 4 Schutzkontaktsteckdosen

25 m H07RN-F3G 1,5 mm2, schwarz

399.003 · 4 Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker

Meistertrommel 4x Schutzkontakt

40 m H07RN-F3G 1,5 mm2, schwarz
399.004 · 4	Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker
50 m H07RN-F3G 1,5 mm2, schwarz
399.005 · 4	Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker
40 m H07RN-F3G 2,5 mm2, schwarz
399.006 · 4	Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker

Meistertrommel 3x Schutzkontakt, 1x CEE

Leertrommel
399.007 · 3	Schutzkontaktsteckdosen
	· 1 CEE-Steckdose 16 A
25 m H07RN-F5G 2,5 mm2, schwarz
399.009 · 3	Schutzkontaktsteckdosen
	· 1 CEE-Steckdose 16 A mit CEE-Stecker 16 A

Meistertrommel Baustellenleitung Österreich

40 m XYMM-J3G 1,5 mm2, gelb

399.012 · 4 Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker

Meistertrommel Sonstiges

399.010* · Leertrommel mit geschlossener Platte zur eigenen Bestückung

kabEltrommEl

Gerätetrommel mit Thermoschalter

- Integrierte Kabelhaspel und Feststellbremse

Artikelnr. Ausführung VPE

Kunststoff Leertrommel groß, Leitung bis max. 50 m H05VV-F 3G 1,50 mm²

397.003 · Scheibendurchmesser 290 mm 1 Stück · Trommel: Schwarz

Kabeltrommel, 4-fach, 16A/250V\~, IP20

· 4 Schutzkontaktsteckdosen 250V \~ ohne Deckel
- Integrierter 1-poliger Thermoschutzschalter

Artikelnr. Ausführung VPE

Kunststoff Kabeltrommel, Leitung: H05VV-F 3G 1,50 mm²

25 m

392.180 · Zentralstecker mit doppeltem Schutzkontaktsystem 1 Stück · Kabel: Schwarz, Trommel: Schwarz

50 m

392.181 · Zentralstecker mit doppeltem Schutzkontaktsystem 1 Stück · Kabel: Schwarz, Trommel: Schwarz

Kunststoff Kabeltrommel, Leitung: H05RR-F 3G 1,50 mm²

25 m

395.180 · Schutzkontaktzentralstecker 1 Stück · Kabel: Schwarz, Trommel: Schwarz

50 m

395.181 · Schutzkontaktzentralstecker 1 Stück · Kabel: Schwarz, Trommel: Schwarz

Kunststoff Leertrommel groß, Leitung bis max. 50 m H05RR-F 3G 1,50 mm²

396.181 · Scheibendurchmesser 280 mm 1 Stück · Trommel: Schwarz

Stahlblech Kabeltrommel, Leitung: H05VV-F 3G 1,50 mm²

25 m

398.183 · Zentralstecker mit doppeltem Schutzkontaktsystem 1 Stück · Kabel: Schwarz, Trommel: Silber

Artikelnr. Ausführung VPE

Stahlblech Kabeltrommel, Leitung: H05RR-F 3G 1,50 mm²

25 m

398.181 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Silber

50 m

398.182 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Silber

Stahlblech Leertrommel groß

396.182 · Scheibendurchmesser 290 mm 1 Stück

· Trommel: Silber

Kabeltrommel, 3-fach, 16A/250V\~

· 3 Schutzkontaktsteckdosen 250 V \~ mit Klappdeckel
- Integrierter 1-poliger Thermoschutzschalter
- Spritzwassergeschützt – für den Einsatz im Freien

Artikelnr. Ausführung VPE

Kunststoff Kabeltrommel, Leitung: H07RN-F 3G 1,50 mm²
25 m, IP44

392.182 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Schwarz

40 m. IP44

392.183 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Schwarz

Kunststoff Leertrommel, Leitung bis max. 40 m

396.183 · Scheibendurchmesser 280 mm 1 Stück

· Trommel: Schwarz

Stahlblech Kabeltrommel, Leitung: H05RR-F 3G 1,50 mm²
50 m, IP20

398.186 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Silber

Stahlblech Kabeltrommel, Leitung: H07RN-F 3G 1,50 mm²
40 m, IP44

398.180 · Schutzkontaktzentralstecker 1 Stück

- Kabel: Schwarz, Trommel: Silber

Stahlblech Leertrommel, Leitung bis max. 40 m

396.187 · Scheibendurchmesser 280 mm 1 Stück

· Trommel: Silber

Vorteile im Überblick

• Spritzwasserschutz IP44
• Integrierter Thermoschutzschalter
• Für den Einsatz im Freien

Profi-Kabeltrommel 3-fach, 16A/250V\~

• 3 Schutzkontakt-Steckdosen mit Klappdeckel
• Integrierter 1-poliger Thermoschutzschalter
  • Doppelrohrgestell
  · Trommelkörper aus bruchfestem Spezialkunststoff

Artikelnr. Ausführung VPE

Profi-Kabeltrommel, Leitung: H07RN-F 3G 1,50 mm²

25m

399.181 · Schutzkontaktzentralstecker 1 Stück
· Kabel: Schwarz, Trommel: Schwarz

40 m

399.182 · Schutzkontaktzentralstecker 1 Stück
• Kabel: Schwarz, Trommel: Schwarz

Leertrommel, Leitung bis max. 40 m H07RN-F 3G 1,50 mm²

396.184 · Scheibendurchmesser 280 mm 1 Stück
· Trommelkörper aus bruchfestem Spezialkunststoff, schwarz

Profi-Kabeltrommel 3-fach, 16A/400V\~

· 1 CEE-Steckdosen 16A/400V
- 2 Schutzkontakt-Steckdosen 250 V \~ mit Klappdeckel
- Integrierter 3-poliger Thermoschutzschalter
• Doppelrohrgestell

Artikelnr. Ausführung VPE

Profi-Kabeltrommel, Leitung: H07RN-F 5G 1,50 mm²

25 m

399.180 · CEE-Stecker 16A/400V \~ 1 Stück
• Trommelkörper aus bruchfestem Kunststoff
· Kabel: Schwarz, Trommel: Schwarz

Profi-Kabeltrommel, Leitung: H07RN-F 5G 2,50 mm²

40 m

399.186 · CEE-Stecker 16A/400V - 1 Stück

· Trommelkörper aus unzerbrechlichem Hartgummi

· Kabel: Schwarz

PRCD-Kabeltrommel 3-fach

· 3 Schutzkontakt-Steckdosen mit Klappdeckel und integriertem Thermoschutzschalter, 1-polig
· Doppelrohrgestell, Trommelkörper aus unzerbrechlichem Hartgummi

Artikelnr. Ausführung VPE

PRCD-Kabeltrommel, Leitung: H07BQ-F 3G 1,50 mm²

25 m

398.200 · Schutzkontaktstecker 16A/30mA1 Stück

· Kabel: Orange, Trommel: Schwarz

Profi-Kabeltrommel 4-fach, 16A/250V\~

· 4 Schutzkontakt-Steckdosen mit Klappdeckel, integrierter 1-poliger Thermoschutzschalter
• Doppelrohrgestell, Trommelkörper aus unzerbrechlichem Hartgummi

Artikelnr. Ausführung VPE

Profi-Kabeltrommel, Leitung: H07RN-F 3G 2,50 mm²

50 m

399.189 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz

Ersatzteile für Kabeltrommeln

Artikelnr. Ausführung VPE

Thermoschutzschalter

1-polig (passend für alle Kabeltrommeln Seite 268 - 271)

900.180 · Rot 1 Stück

3-polig

900.181 · Rot 1 Stück

Steckdoseneinsatz

4-fach mit Thermoschutz

900.187 · Schwarz 1 Stück

3-fach mit Deckel mit Thermoschutz

910.105 · Deckel: Rot, Platte: Schwarz 1 Stück

2x Schutzkontaktsteckdosen, 1x CEE-Steckdosen16A/400V\~
2-fach mit Klappdeckel, ohne Thermoschutz

910.106 · Deckel: Rot, Platte: Schwarz 1 Stück

• 4 Schutzkontaktsteckdosen mit integriertem Thermoschutzschalter, 1-polig
· Winkelstecker mit doppeltem Schutzkontaktsystem, Ausführung mit Handgriff und Kurbel

Artikelnr. Ausführung VPE

Kabelbox, Leitung: H05VV-F 3G 1,50 mm²
10 m

393.002

Max. Belastbarkeit : 3.500W abgewickelt, 1.200W aufgewickeltMit KinderschutzKabel: Schwarz, Box: Schwarz

6 Stück

Kabelbox, Leitung: H05VV-F 3G 1,50 mm²
20 m

393.006 · Hoch bruchfeste Ausführung 1 Stück

· Max. Belastbarkeit : 3.500 W abgewickelt, 1.000 W aufgewickelt

· Kabel: Schwarz, Box: Schwarz / Blau

Artikelnr. Ausführung VPE

Federzug-Kabeltrommel mit Rückholautomatik
15 m

392.187 · Leitung H07RN-F 3G1,5 mit Schutzkontaktsteckerz 1 Stück

· 4-fach Steckdoseneinsatz mit Klappdeckel

· 230V / 16A / max. 3500W abgerollt und 1000W aufgerollt

· VDE-Thermoschutzschalter

· mit Kunststoff-Handgriff; Kunststoffgestell; Farbe: Blau

Power Bag, Max. 16A / 3600 W, IP44

• 4 Schutzkontaktsteckdosen IP44 spritzwassergeschützt
· 2,0 m H07RN-F 3G 1,50 mm²
· Mit Tragegriff und praktischer Aufwickelvorrichtung für die Leitung
· Kompakte Bauweise
- Ideal geeignet für den Einsatz im Freien

Artikelnr. Ausführung VPE

Power Bag mit 4 Schutzkontaktsteckdosen und PRCD
IP44

393.011 · Hellgrau/Grün 1 Stück

· PRCD mit Testfunktion

· Auslösestrom < 30 mA, Auslösezeit< 30 ms

Vollgummi-Verteiler, IP44

Artikelnr. Ausführung VPE

Vollgummi-Verteiler
2,0 m Zuleitung H07RN-F5G 6,00 mm²

349.020 · Eingang: - 1x CEE-Stecker 32 A / 400 V ~ 1 Stück

· Ausgang: - 1x CEE-Steckdose 32 A / 400 V -

- 2x CEE-Steckdose 16 A / 400 V -

- 3x Schutzkontakt-Steckdosen 16 A / 250 V ~

· Absicherung: - 1x LS 16 A / 3-polig

- 3x LS 16 A / 1-polig

- 1x FI 40 A / 0,03 A / 4-polig, über alle Ausgänge

2,0 m Zuleitung H07RN-F3G 2,50 mm²

349.185	·Eingang:	- 1x Vollgummi-Schutzkontaktstecker 16 A/250V ~
	·Ausgang:	- 6x Schutzkontakt-Steckdosen 16 A / 250 V ~

2,0 m Zuleitung H07RN-F5G 2,50 mm²

349.184 · Eingang: - 1x CEE-Stecker 16 A / 400 V ~ 1 Stück

· Ausgang: - 1x CEE-Steckdose 16 A / 400 V ~

- 3x Schutzkontakt-Steckdosen 16 A / 250 V ~

IP44 Steckdosenleiste

Artikelnr. Ausführung VPE

3-fach Schutzkontakt Steckdosenleiste mit Deckeln
IP44; 230V, 16A

381.109 · Bauart: DIN 49 440 Teil 1 1 Stück

· Mit Aufhängeöse und 4 Befestigungspunkten

· Solide Elastomer Ausführung

Einzelstrombegrenzer und Stromzähler

Artikelnr. Ausführung VPE

Start Einschaltstrombegrenzer
230V 1-phasig

349.017 · Engang: 1,5m Leitung H07RN-F 3G1,5; mit Schutzkontaktstecker schwarz 1 Stück

· Ausgang: 1x CEE-Schutzkontaktsteckdose 230V / 16A, 3-polig

· Geeignet für LS 16A, Charakteristik B, C

· IP44

400V 3-phasig

349.018 · Eingang: 1,5m Leitung H07RN-F 5G1,5; mit CEE-Stecker 400V/16A 5-polig	1 Stück
· Ausgang: 1 x CEE-Steckdose 400V / 16A, 5-polig
· Geeignet für LS 16A, Charakteristik C, D
· IP44

Stromzähler MID 230V

349.019

• Eingang: 1 x 1,5 m H07RN-F 3G2,5 mit Schutzkontaktstecker• Ausgang: 1 x 1,5 m H07RN-F 3G2,5 mit Schutzkontaktkupplung• Integrierter Strom- und Betriebsstundenzähler;• Zähler MID geeicht und verplombt, nicht rückstellbar• Gehäuse aus hoch-bruchfestem Spezialkunststoff

CEE-Verteiler, 250V\~/400V\~, IP44

• Hoch bruchfeste Spezialkunststoff-Ausführung, spritzwassergeschützt
• Ideal für den mobilen Einsatz im Freien
• Mit praktischer Kabelaufwicklung und integriertem Tragegriff

Artikelnr. Ausführung VPE

CEE-Verteiler

2,0 m Zuleitung H07RN-F5G 2,50 mm²

349.008 · Eingang: - 1x CEE-Stecker 16 A / 400 V ~ 1 Stück · Ausgang: - 2x CEE-Steckdose 16 A / 400 V ~ - 4x Schutzkontakt-Steckdosen 16 A / 250 V ~

CEE-Verteiler mit Absicherung

4,0 m Zuleitung H07RN-F5G 2,50 mm²

349.009 · Eingang: - 1x CEE-Stecker 32 A / 400 V ~ 1 Stück

· Ausgang: - 1x CEE-Steckdose 32 A / 400 V ~

- 1x CEE-Steckdose 16 A / 400 V ~

- 4x Schutzkontakt-Steckdosen 16 A / 250 V ~

· Absicherung: - 1x C16 A-Automat, 3-polig

- 2x C16 A-Automat, 1-polig

349.010 · Eingang: - 1x CEE-Stecker 32 A / 400 V ~ 1 Stück

· Ausgang: - 1x CEE-Steckdose 32 A / 400 V ~

- 1x CEE-Steckdose 16 A / 400 V ~

- 4x Schutzkontakt-Steckdosen 250 V ~

· Absicherung: - 1x FI 40 A / 0,03 A / 4-polig, über alle Ausgänge

- 1x C16 A-Automat, 3-polig

- 2x C16 A-Automat, 1-polig

· IP44

CEE-Verteiler mit Absicherung

Zuleitung: 2 m H07RN-F 5G4 2,50 mm²

349.011 · Eingang: - CEE-Stecker 400V / 32A / 5polig 1 Stück

· Ausgang: - 2x CEE-Steckdosen 400V / 32A / 5polig

- 2x CEE-Steckdosen 400V / 16A / 5polig

- 4 x Schutzkontakt-Steckdosen 230V / 16A

· Absicherung: - 1 x FI-Schutzschalter 40A, 30mA, 4polig

- 2 x Leitungsschutzschalter C16A, 1-polig

- 1 x Leitungsschutzschalter C16A, 3-polig

· Gehäuse aus hoch-bruchfestem Spezialkunstsstoff und Tragegriff

· IP44

Stromverteiler sind nicht zur Verwendung als Baumstromverteiler und nicht für den schweren Baustelleneinsatzgeeignet.

• Hoch bruchfeste Spezialkunststoff-Ausführung, spritzwassergeschüzt
• Für den Einsatz im Freien, inklusive Aufhängebügel

Artikelnr. Ausführung VPE

CEE-Adapter

349.012 · Eingang: 1x CEE-Stecker 16 A / 400 V ~ 1 Stück · Ausgang: 1x CEE-Steckdose 32 A / 400 V ~

349.006 · Eingang: 1x CEE-Stecker 16 A / 400 V ~ 1 Stück · Ausgang: 1x CEE-Steckdose 16 A / 400 V ~ 1x CEE-Steckdose 32 A / 400 V ~ 2x Schutzkontakt-Steckdose 250 V ~

349.028 · Eingang: 1x CEE-Stecker 16 A / 400 V ~ 1 Stück · Ausgang: 3x Schutzkontakt-Steckdosen 16 A / 250 V ~

349.033 · Eingang: 1x CEE-Stecker 16 A / 400 V ~ 1 Stück · Ausgang: 3x CEE-Steckdosen 16 A / 400 V ~

349.029 · Eingang: 1x CEE-Stecker 16 A / 400 V ~ 1 Stück · Ausgang: 1x CEE-Steckdose 16 A / 400 V ~ 3x Schutzkontakt-Steckdosen 16 A / 250 V ~

Absicherung: 3x 10 A Sicherung

349.183 · Eingang: 1x CEE-Stecker 32 A / 400 V ~ 1 Stück · Ausgang: 1x CEE-Steckdose 16 A / 400 V ~

Absicherung: 3x 10 A Sicherung

349.007 · Eingang: 1x CEE-Stecker 32 A / 400 V ~ 1 Stück · Ausgang: 1x CEE-Steckdose 16 A / 400 V ~ 1x CEE-Steckdose 32 A / 400 V ~ 1x Schutzkontakt-Steckdose 250 V ~

CEE-Adapter mit 1,5 m Zuleitung: H07RN-F5G 1,5 mm²

Geschraubt/wiederanschließbar

349.027 · Eingang: 1x CEE-Stecker 16 A / 400 V ~ 1 Stück · Ausgang: 3x Schutzkontakt-Steckdosen 250 V ~

Geschraubt/wiederanschließbar

349.035 · Eingang: 1x CEE-Stecker 16 A / 400 V ~ 1 Stück · Ausgang: 3x CEE-Steckdosen 16 A / 400 V ~

Ersatzteile

· Sicherungssockel für CEE-Adapter 900.1086
- Sicherungshalter für CEE-Adapter 900.1061
- Feinsicherung

• Anschlussfertig verdrahtet
• Leitungseinführung mit Verschraubung
• Bietet große Flexibilität und mehr Bewegungsfreiheit, z. B. in Werkstätten und an Montageplätzen

würfel infertig verdrahtet einführung mit Verschraubung böbe Flexibilität und mehr Bewegungsfreiheit, Werkstätten und an Montageplätzen Praktischer Aufhängebügel Praktischer Vielzweckhaken Druckluft optional Energiewürfel aus hochbruchfestem Spezialkunststoff

Artikelnr. Ausführung

Energiewürfel 4x Schutzkontakt

Für Leitungsdurchmesser 3x 1,5 mm2 – 5x 1,5 mm2
349.300	· 4 Schutzkontaktsteckdosen 16A/230V
349.301	· 4 Schutzkontaktsteckdosen 16A/230V· 1 Druckluftanschluss mit Eingang 1⁄2" und 2 x Abgang 1⁄2"

Energiewürfel 1x CEE, 4x Schutzkontakt

Für Leitungsdurchmesser 5x 1,5 mm2 – 5x 2,5 mm2
349.302	· 1 CEE-Steckdosen 16A/400V, 5-polig· 4 Schutzkontaktsteckdosen 16A/230V
349.303	· 1 CEE-Steckdosen 16A/400V, 5-polig· 4 Schutzkontaktsteckdosen 16A/230V· 1 Druckluftanschluss mit Eingang 1⁄2" und 2 x Abgang 1⁄2"

Energiewürfel 2x CEE, 2x Schutzkontakt

Für Leitungsdurchmesser 5x 1,5 mm2 – 5x 4 mm2
349.304	· 2 CEE-Steckdosen 16A/400V, 5-polig· 2 Schutzkontaktsteckdosen 16A/230V
349.305	· 2 CEE-Steckdosen 16A/400V, 5-polig· 2 Schutzkontaktsteckdosen 16A/230V· 1 Druckluftanschluss mit Eingang 1⁄2" und 2 x Abgang 1⁄2"

Energiewürfel

Artikelnr. Ausführung VPE

Energiewürfel mit Datenanschluss
IP44

349.310 · 4x Schutzkontakt-Steckdosen 16A/230V 1 Stück
	· 1x CEE-Steckdose 16A
	· 1x Druckluftanschluss mit Eingang 1/2"
	· 2x Druckluft-Abgang 1/2"
	· 1x Datendose IP67 mit 2x RJ45 Cat.6 Modul
	· Leitungseinführung mit Verschraubung von 5G1,5 bis 5G2,5
	· Aus hochbruchfestem Spezialkunststoff
	· Anschlussfertig verdrahtet
349.311 2x Schutzkontakt-Steckdosen 16A/230V 1 Stück
	2x CEE-Steckdose 16A
	1x Druckluftanschluss mit Eingang 1/2"
	2x Druckluft-Abgang 1/2"
	1x Datendose IP67 mit 2x RJ45 Cat.6 Modul
	Leitungseinführung mit Verschraubung von 5G2,5 bis 5G4
	Aus hochbruchfestem Spezialkunststoff
	Anschlussfertig verdrahtet

CEE-Adapter mit LS
IP44

349.013 Adapter CEE 400V 1 Stück

Eingang: 1 CEE-Stecker 32A; Ausgang: 1 CEE-Steckdose 16A gummiertes Gehäuse

Absicherung: 1 x Leitungsschutzschalter C16A, 3-polig

CEE-Wand-Kombidose, 400V\~/6h/5-polig, IP44, nach IEC 309

Artikelnr. Ausführung VPE

CEE-Wand-Kombidose (Montage nur durch den qualifizierten Fachmann)
1x CEE-Wanddose 400 V \~, 1x Schutzkontaktsteckdose 250 V \~

· Polycarbonat Ausführung mit Kabelknickschutz, spritzwassergeschützt

910.002 · 16A1 Stück · Rot

Aufhängehaken Versionen mit 90, bzw. 160 LEDs – dadurch sehr hell. Magnethalter im Lieferumfang enthalten Profiversion (Alu/Gummi) mit Taschenlampenfunktion

IED-akku- HanDIEuCHtEn

Vorteile im Überblick

• Sehr lange Lebensdauer durch LED-Technik
• Flexibler Einsatz durch Akkubetrieb
• Ca. 4 Stunden Leuchtdauer mit einer Akkuladung
• Ladezeit ca. 4 Stunden
• 230 VAC und 12 VDC Ladegerät im Lieferumfang enthalten
• LEDs sind Erschütterungsresistent
• Geringe Wärmeentwicklung

LED Akku Handleuchte

• Magnethalter
· Kunststoff
- Inklusive 230 V \~ Netzteil
- Einzeln verpackt im Blister
· ∅ 6 cm

Artikelnr. Ausführung VPE

LED Akku Handleuchte
Mit Kfz-Ladegerät

394.188 ·	60 LEDs 3,6W mit 1 Magnethalter, Länge 42 cm 20 Stück
394.189 ·	90 LEDs 5,4W mit 1 Magnethalter, Länge 47,5 cm 20 Stück
394.190 ·	160 LEDs 9,6W mit 2 Magnethalter, Länge 53,5 cm 20 Stück

PROFI LED Akku Handleuchte

394.191 · 60 + 17 LEDs als Taschenlampenfunktion, mit 2 Magnethalter 20 Stück

· Inklusive 12V Ladekabel für Zigarettenanzünder im Auto

LED Akku Stirnleuchte

• Hohe Lichtausbeute und lange Lebensdauer
- Kleine Abmessungen
- Leuchte ist um 90° schwenkbar
- Verstellbares Gummiband daher flexibel im Kopf- und Armbereich anbringbar
- Einsatzmöglichkeiten in Beruf, Sport und Freizeit

Artikelnr. Ausführung VPE

LED Akku Stirnleuchte
19 LEDs

394.200 · Inklusive 230V~ Netzteil 1 Stück

· 4 Schaltzustände: 1x drücken=1LED, 2x drücken=7LEDs

3x drücken= 19 LEDs, 4x drücken= 19 LEDs blinkend

· 8W-Leuchtstofflampe
- Nicht auswechselbar mit integriertem Reflektor
- Elektr. Vorschaltgerät im Griff eingebaut, 50 HZ
- Kunststoff-Ausführung mit schlagfestem Schutzrohr und drehbaren Haken
- 5,0 m H05VV-F 2x 0,75 mm² Zuleitung mit Eurostecker 2,5 A
· IP20, inklusive Leuchtmittel

Artikelnr. Ausführung VPE

Stableuchte	Länge ohne Haken: 46,5 cm
IP20
394.184 · Schwarz 1 Stück
· ∅ 1,5 cm

Profi-Stableuchte mit Energiesparlampe 11 W/250V\~, IP54

• 11 W-Energiesparlampe
· Auswechselbar, blendfreies und angenehmes Licht
- Ölbeständige Gummiausführung mit schlagfestem Schutzrohr
- Integrierter Reflektor und stabiler Aufhängehaken
· 5,0 m H05RN-F 2x 1,00 mm² Gummikabel mit Konturenstecker
- Spritzwasser- und staubgeschützte Ausführung
· Inklusive Leuchtmittel (Dulux S 11 Watt)

Artikelnr. Ausführung VPE

Profi-Stableuchte	Länge/Breite: 40 cm/4,5 cm
IP54, Schutzklasse II, doppelisoliert
720.006 · Schwarz 1 Stück

Gummi-Handleuchte, 250 V\~, IP44

· Fassung E27, max 100W
• Auswechselbar, mit Schutzglas
- Ölbeständige Gummiausführung
- Metallkorb mit integriertem Aufhängehaken, ohne Leuchtmittel

Artikelnr. Ausführung VPE

Gummi-Handleuchte		Länge/Breite: 40 cm/4,5 cm
IP44, Schutzklasse II, doppelisoliert
394.183 · 5,0 m H05RN-F 2x 0,75 mm2 Zuleitung mit Stecker 1 Stück
· Schwarz
IP 40, ohne Leitung
394.187 · Schwarz 1 Stück
Ersatzglas
910.1011 · Schutzglas 1 Stück

Halogenstrahler 120W mit Erdspieß, 16A/230V\~, IP44

Artikelnr. Ausführung VPE

Halogenstrahler

IP44

· 2,0 m Leitung: H05RN-F 3G 1,00 mm² mit Schutzkontakt-Winkelstecker

- Alu-Druckguss-Gehäuse mit Kühlrippen

- Leuchtkörper ist dreh- und schwenkbar

• Inklusive Leuchtmittel

394.181 · Schwarz 1 Stück

E27-Fassung mit Erdspieß, 16 A / 230 V\~, IP44

Artikelnr. Ausführung VPE

E 27 Fassung mit Erdspieß

IP44

· 2,0 m Leitung: H05RN-F 2x 1,00 mm² mit Konturenstecker

- Kunststoffgehäuse mit Dichtung, spritzwassergeschützt

- Leuchtkörper ist schwenkbar

- Nur in Verbindung mit PAR38-Leuchtmittel 80 W (nicht enthalten)

720.000 · Schwarz 1 Stück

LED Klasse 1 Alu-Druckguss- Gehäuse Energiesparende LED-Technik Für den ständigen Einsatz im Außenbereich Reflektor mit Sicherheitsglas

LED STRAHLER

Vorteile im Überblick

• LED Klasse 1
• Lange Lebensdauer durch LED-Technik
• Geringer Energieverbrauch
- Minimale Wärmeentwicklung
• Erschütterungsresistent
• Gehäuse aus robustem Alu-Druckguss
- Praktische Aufhänge,- Stell- und
Befestigungsmöglichkeiten

LED Strahler

Artikelnr. Ausführung VPE

Chip-LED-Strahler

· LED Klasse 1

• Abstrahlwinkel 120°
• Alu-Druckguss Gehäuse
• Schwenk- und arretierbarer Reflektor mit Sicherheitsglas
  · IP65

50W mit LED-Chip; 220-240 V / 50-60 Hz

720.025 · ca. 3600 Lumen, Lichtfarbe 6400K 1 Stück

· 2 m Zuleitung H07RN-F 3G1,5 mit Schutzkontaktstecker

80W mit LED-Chip; 220-240 V / 50-60 Hz

720.026 · ca. 7000 Lumen, Lichtfarbe 6400K 1 Stück

- 2 m Zuleitung H07RN-F 3G1,5 mit Schutzkontaktstecker

Mobiler Power-LED-Strahler

20W mit Gestell; 220-240 V / 50-60 Hz

720.027 · ca. 1600 Lumen, Lichtfarbe 6400K 1 Stück

• 2 m Zuleitung H05RN-F 3G1,0 mit Schutzkontaktstecker
  · LED Klasse 1
• Abstrahlwinkel 60°
  • Alu-Druckguss Gehäuse
• Schwenk- und arretierbarer Reflektor mit Sicherheitsglas
  · IP65

Profi Power-LED-Strahler

· LED Klasse 1
- Abstrahlwinkel 60°
• Alu-Druckguss Gehäuse
- Schwenk- und arretierbarer Reflektor mit Sicherheitsglas

12W; 220-240 V / 50-60 Hz

720.028 · ca. 960 Lumen, Lichtfarbe 6400K 1 Stück

· 2 m Zuleitung H05RN-F 3G1,0
· IP65

12W; 220-240 V / 50-60 Hz

720.029 · ca. 960 Lumen, Lichtfarbe 6400K 1 Stück

• Ohne Zuleitung
• Metall-Kabeleinführung für Leitungen bis 3G1,5mm²
• IP65

12W mit Bewegungsmelder 120°; 220-240 V / 50-60 Hz

720.030 · ca. 960 Lumen, Lichtfarbe 6400K 1 Stück

• Ohne Zuleitung
• Metall-Kabeleinführung für Leitungen bis 3G1,5mm ^2
• IP44
• Bewegungsmelder: Reichweite max 12 m
• Einstellzeit 9 sek bis 10 min
• integrierter Dämmerungsschalter

7W mit Erdspieß; 220-240 V / 50-60 Hz

720.031 · ca. 560 Lumen, Lichtfarbe 6400K 1 Stück

• 1,5 m Zuleitung H05RN-F 3G1,0 mit Schutzkontaktstecker
  · IP65

NEU

Schlagfestes Kunststoffgehäuse mit ölbeständiger Gummi-Einfassung und Polycarbonatscheibe 5,0 m Zuleitung H07RN-F3G 1,5 mm² Gummikabel mit Gummistecker

Schlagfestes Kunststoffgehäuse mit ölbeständiger Gummi-Einfassung und Polycarbonatscheibe

profi arbEitslEuCHtE

Für den Baustelleneinsatz.

Vorteile im Überblick

• Einsatz energieeffizienter Leuchtstofflampen
• Inklusive Leuchtmittel 4000 Kelvin
- Spritzwasser und staubgeschützte Ausführung IP44 Schutzklasse ||
• Stufenlos einstellbare Bügel zur Positionierung
• Stativmontage möglich
• Version mit integrierten Schutzkontakt-Steckdosen

Profi-Arbeitsleuchten

• Schattenfreies und angenehmes Licht.
• Schutzkontakt-Steckdosen 250 V\~ rückseitig im Gehäuse eingebaut für den Anschluss weiterer Geräte (Artikel 720.020 und 720.021).
• Anwendungsbeispiele: Werkstätten, Handwerk, ideal für den Einsatz im Freien und auf Baustellen!

Artikelnr. Ausführung VPE

Profi-Arbeitsleuchte		Schwarz
720.022	36W (2x 18W), 2.900 Lumen, ohne Schutzkontakt-Steckdose34 x 23 x 11 cm	1 Stück
720.020	72W (2x 36W), 5.800 Lumen, mit 2 Schutzkontakt-Steckdosen49,5 x 28,5 x 11 cm	1 Stück
720.021	108W (3x 36W), 8.700 Lumen, mit 1 Schutzkontakt-Steckdose55 x 29 x 11 cm	1 Stück

Profi-Stativ

• Stabile 3-Fuß-Ausführung, verzinkt, mit Montageplatte und Befestigungsschrauben, praktischer Kabelaufwicklung
• Einstellbar bis 2,50 m Höhe
  • Gewicht: 6 kg

Artikelnr. Ausführung VPE

Profi-Stativ	Silber
730.004 · Stabile Ausführung in Silber 1 Stück

Profi-Rundum-Leuchte IP54

• Schlag- und bruchfestes Kompaktgehäuse
• Als Stand- und Pendelleuchte einsetzbar
  · ca. ∅ x H: 19 x 38 cm

Artikelnr. Ausführung VPE

Energiesparleuchte 230 V / 16 A

360° Rundumleuchte

394.195 · Inklusive Energiespar-Leuchtmittel G24 mit 42W 1 Stück

· ca. 3100 Lumen, Lichtfarbe 6400K

· Mit Ein/Aus-Schalter

· Sehr gute Raumausleuchtung

· Bruchfestes Polycarbonatglas

· 2 x Schutzkontaktsteckdosen mit Klappdeckel IP54

· 5 m Zuleitung H07RN-F 3G1,5 mit Schutzkontaktstecker

· Flexible Befestigung durch Aufhänge- und Montagemöglichkeit

Artikelnr. Ausführung VPE

Halogen-Mobillicht

IP44

• 2 m Leitung: H05W-F3G 1,00 mm² mit Stecker
  · 400 W R7S-Leuchtmittel inklusive
• Alu-Druckguss-Gehäuse mit Kühlippen
  · Stufenlos einstellbares Gestell in Schwarz mit Tragegriff
  720.013 · Schwarz 1 Stück

Halogen mit Stativ, 1x 400 W, IP44

Artikelnr. Ausführung VPE

Halogen-Mobillicht

IP44

· 2 m Leitung: H05W-F3G 1,00 mm² mit Stecker
· 400 W R7S-Leuchtmittel inklusive
- Alu-Druckguss-Gehäuse mit Kühlippen
- Stativ mit Alu-Druckguss-Gelenk, Höhenverstellbar bis 2 m
· Mit praktischer Kabelaufwicklung
- Zur Verwendung im Freien

722.009 · Stativfarbe gelb, Belastung 5-7 kg 1 Stück

- Halogen Mobillicht

Artikelnr. Ausführung VPE

Leuchtenfassung, konfektioniert

E27

· 60 W Kunstoff-E 27-Fassung
· 0,2 m H03W-F2x 0,75 mm²
· Schwarz
· Abgabe nur in VPE 20
641.170 · Mit 2-poliger Lüsterklemme 20 Stück
641.171 · Mit Steckklemme 20 Stück

Silikongehäuse MAXI Serie 1000 Siehe auch Seite 277

• Für Halogen-Kaltlichtspiegellampen, ∅ 51 mm, 12 V \~, maximal 35 Watt
• Keine Cool-Beam Leuchtmittel verwenden
  · Dreifachisolierung, mit Kabel, ohne Leuchtmittel

Artikelnr. Ausführung VPE

Silikongehäuse MAXI Serie 1000

Mit Keramikfassung
924.224 · Transparent 1 Stück
924.225 · Weiß 1 Stück
Mit Keramikfassung, VPE 50 Stück im Beutel, geschüttet
924.332 · Weiß 500 Stück
Ohne Keramikfassung, VPE 50 Stück im Beutel, geschüttet
924.334 · Weiß 500 Stück

Dekoringe Serie 1002

Für Silikongehäuse MAXI Serie 1000
- Maße: innen 5 cm, außen 8 cm
924.231 - Chrom 20 Stück
924.250 - Edelstahl matt gebürstet 20 Stück

Silikon-Gehäuse MAXI für Niedervolt-Halogen-Einbaustrahler

Das Silikon-Gehäuse MAXI besteht aus einem hochtemperaturbeständigen High-Tech-Elastomer mit überragenden Werkstoffeigenschaften und damit einer Vielzahl von Anwendungsbereichen:

• Absolut rostfrei
• UV-, ozon- und alterungsbeständig
• Hitze- und kältebeständig
  · Hervorragend wetter- und seeklimabeständig
  · Patentgeschützt
• Problemloser schneller Ein- und Ausbau
  · Keine Einzelteilmontage
  · Leuchtmittelwechsel ohne Werkzeug
• Keine störenden Metallringe
  · Schnellmontage-Technik
  · Federnlose Befestigung

· Auch im Laden- und Messebau einsetzbar (Dekoranpassung!)

Einbau in:

· Vollmaterial unterschiedlicher Stärke
· In leicht ausbrechendes Material wie
· Rigips, Faserplatten, Spanplatten usw.

Ø 68 Ø 51 50 Ø 78

Pulsestarter Siehe auch Seite 277

Artikelnr. Ausführung VPE

Pulsestarter Serie 8600

Sofortzündung (Schnellstarter)

- Für Leuchstofflampen, senkt die Kosten für Wartung und Ersatz der Leuchtstofflampen, schont die Umwelt, 10 Jahre Garantie, -30 °C bis +75 °C, ENEC Zulassung

924.167 · EFS 120 / 110-250 V -, 15-22 W 10 Stück

924.168 · EFS 600 / 200-260 V -, 18-125 W 10 Stück

inter BAR

Zum direkten Anschluss in die Zuleitung des Elektrogerätes geeignet Große, leicht bedienbare EIN- und AUS-Tasten Zusätzliche, optische Schaltstellungsanzeige Gekapselte Version für den rauhen Betrieb

pErsonEnsCHutz- sCHaltEr

Personenschutzschalter mit Schutzleiter- überwachung

Von der Berufsgenossenschaft empfohlen:

Als Schnurzwischengerät ausgeführte, allpolig schaltende, ortsveränderliche Differenzstromschutzeinrichtung mit elektronischer Fehlerstromauswertung. Für Wechsel-, pulsierende gleich- und phasenangeschnittene Bemessungsfehlerströme 10 oder 30 m A. Mit Unterspannungsauslösung, Schutzleitererkennung und -überwachung sowie Fremdspannungserkennung. Der PRCD-S erkennt die Fremdspannung auf dem Schutzleiter, unterbricht jedoch die Schutzleiter-Verbindung nicht. Die Fremdspannung kann sich dadurch über ihre eigenen, vorgeschalteten Schutzorgane FI und LS freischalten.

Mobiles Schutzschaltgerät PRCD-S 230 V\~, 16 A, 30 m A Verlängerung, IP44

• Leitungslängen: Stecker – PRCD-S: 0,15 m PRCD-S – Kupplung: 3,0 m
• Ortsveränderliche Schutzeinrichtung PRCD-S konfektioniert mit Leitung H07RN-F 3G 1,5 mm²
• Verpackt im robusten Koffer

Artikelnr. Ausführung VPE

Mobiles Schutzschaltgerät PRCD-S

1x Schutzleiterüberwachung
• Seite 1: Vollgummi-Winkelstecker mit 2 Schutzkontaktsystemen
• Seite 2: Vollgummi-Kupplung mit Deckel, Schutzart IP44
919.014 • Schwarz 1 Stück
1x Schutzleiterüberwachung
• Seite 1: Vollgummi-Winkelstecker mit 2 Schutzkontaktsystemen
• Seite 2: Vollgummi-Kupplung 3-fach mit Deckel, Schutzart IP44
919.015 • Schwarz 1 Stück

PRCD-S 230V\~, 16A, 30mA, IP55

• Anschlussquerschnitt 1 mm ^2 - 2,5 mm ^2
• Prüfzeichen BG, Köln SEV, VDE, GS

Artikelnr. Ausführung VPE

PRCD-S

1x Schutzleiterüberwachung
· PRCD-S
· Bemessungsdifferenzstrom 30mA
919.016 · Schwarz 1 Stück

PRCD-K 230V\~, 16A, 30mA, IP55

• Anschlussquerschnitt 1 mm ^2 - 2,5 mm ^2
• Prüfzeichen VDE, TÜV, GS

Artikelnr. Ausführung VPE

PRCD-K

1x Differenzstromschutzeinrichtung 1x Unterspannungsauslösung
919.018 · Schwarz 1 Stück

Vorteile im Überblick

Schutzumfang

• Speziell als Schutzverteiler für kleine Baustellen nach Empfehlung der Berufsgenossenschaft für Feinmechanik und Elektrotechnik (ZH1 / 271), sowie für alle ortsveränderliche Elektrogeräte geeignet.
  • Unabhängig vom verwendeten Steckersystem einsetzbar
• Unterspannungsauslösung
• Bei Fehler im angeschlossenem Elektrogerät Schutz entsprechend DIN VDE 0661. Auftretende Fehlerströme durch defekte Verbraucher führen zur allpoligen Abschaltung durch den PRCD-S
• Bei Anlagefehlern in der Festinstallation. Der PRCD-S erkennt alle Fehler in der Festinstallation und lässt sich dann nicht einschalten.

PRCD ADAPTER 16A/250V\~/50Hz/3.680W

· Abschaltung 2-polig (L, N) mit Unterspannungsauslösung, Auslösestrom < 30 m A, Auslösezeit < 30 m S
- Geprüft nach: EN 61008-1:1994+A2+A11, EN 61008-2-1 / 08.94 IEC 884-1 / A1 / 12.94

Artikelnr. Ausführung VPE

PRCD-Adapter

Fehlerstromschutzstecker mit Klappdeckel, IP44

919.284 · Weiß 50 Stück

PRCD-Montagestecker

Fehlerstromschutzstecker, IP44

919.183 · Geeignet bis Gummileitung H05RNF-F3 1,5 mm² 50 Stück · Schwarz

PRCD Personenschutzschalter 16A/250V\~/3.600W

· 2-Phasig, Abschaltung 2-polig (L, N) mit Unterspannungsauslösung
- Geprüft nach: T+V GS / KEMA: EN 61008-1-1994+A2+A11, EN 61008-2-1 / 08.94, IEC 884-1/A1/12.94, IEC 884-1/06.94
- Der Schutzleiter (PE) wird entsprechend der IEC-Norm nicht unterbrochen

Artikelnr. Ausführung VPE

PRCD Personenschutzschalter

IP44

919.190 · Auslösestrom < 10 m A 1 Stück · Auslösezeit < 10 m s · Schwarz

IP55

919.189 · Auslösestrom < 30 m A 1 Stück · Auslösezeit < 30 m s · Schwarz

Schutzkontaktverlängerung mit PRCD 16A/250V\~/3.600W

· 3,0 m HO7BQ-F3G 1,5 mm², mit eingebundenem Personenschutzschalter PRCD 919.189 nach ca.1,5 m
- Einzeln verpackt im Polybeutel

Artikelnr. Ausführung VPE

Schutzkontaktverlängerung

Mit PRCD 919.189

341.880 · Seite 1: Montagestecker 913.173 1 Stück · Seite 2: Montagekupplung 919.177 · Schwarz/Orange

• 3 Schutzkontakt-Steckdosen mit Klappdeckel und Thermoschutzschalter, 1-polig
  • Trommelkörper aus unzerbrechlichem Hartgummi

Artikelnr. Ausführung VPE

PRCD-Kabeltrommel, Leitung: H07BQ-F 3G 1,50 mm²

25 m

398.200 · Schutzkontaktstecker 16A/30mA1 Stück · Kabel: Orange, Trommel: Schwarz

Überspannungsschutzadapter 16A/230V\~/50Hz/3.680W

Artikelnr. Ausführung VPE

Überspannungsschutz-Steckadapter
1x Überspannungsschutzadapter mit optischer Funktions- und Ausfallanzeige (100 x 56,5 x 76 mm)
919.003 · Weiß 1 Stück

· Kurzschlussfestigkeit bis 4,5 k A

· Max. Spitzenstrom 4500 A für Pulse von 8 / 20 μ

· Max. Überspannung: 6000 V

· Max. Energieaufnahme: 165 Joule für Pulse von 10 / 100 μ Ansprechzeit < 1 ns

· Mit Kinderschutz

1x Universal Überspannungsschutzadapter mit ISDN, TEL und TV Absicherung (177,9 x 62 x 33 mm)

919.004 · IP20 1 Stück

· Kurzschlußfestigkeit bis 4,5 k A

· Optische Funktions- und Ausfallanzeige

· Max. Spitzenstrom 4500 A für Pulse von 8 / 20 μ

· Max. Überspannung: 6000 V

· Ansprechzeit < 1 ns

· Mit Kinderschutz

· Weiß

1x Überspannungsschutzadapter (177,9 x 62 x 33 mm)

919.005 · Mit LED Überlastanzeige in 8 Stufen, IP20 1 Stück

· Optische Funktions- und Ausfallanzeige

· Weiß

Überspannungsschutzadapter

1x Überspannungsschutz, 1x Varistor, max. Ableitstrom 4,5 k A pro Varistor, optischer Funktionsanzeige920.000 · Weiß 10 Stück

Energiemessgerät 160 – 250 V\~

Artikelnr. Ausführung VPE

Energiemessgerät
852.9821 · Großes LCD-Display mit blauem Hintergrundlicht 1 Stück

· Digitale Anzeige u.a. von Stromverbrauch, Energiekosten (2 verschiedene Tarife programmierbar), Spannung (V), Strom (A), Wirkleistung (W)

· Zähler für Leistung und Kosten zurücksetzbar

· Nennleistung 3860W, Eigenverbrauch <1W

· Weiß

NEU GREEN

Mechanische Zeitschaltuhren

• Mechanische Zeitschaltuhren, 24h, 16A/230V\~/3.680 W:
• Kunststoff-Version mit integriertem Kinderschutz, einfache Bedienung, beiliegende Bedienungsanleitung

Artikelnr. Ausführung

Mechanische Zeitschaltuhr

852.101 · Weiß

• Kleinster Schaltabstand: 15 Minuten
- 96 Ein- und Ausschaltzeiten pro Tag (24 h) möglich
- 121 x 74 x 76 mm (L x B x H)

Mechanische Zeitschaltuhr IP44

1x Spritzwasserschutz (IP 44)

852.102 · Mit durchsichtigem Klappdeckel

• Geeignet für den Betrieb in Feuchträumen
- Betriebstemperaturbereich: -25 °C bis +55 °C
- Kleinster Schaltabstand: 15 Minuten
· 96 Ein- und Ausschaltzeiten pro Tag (24 h) möglich
· 150 × 74 × 82 mm (L × B × H)

Mini Zeitschaltuhr (mechanisch)

852.104 · Weiß

• Kleinster Schaltabstand: 30 Minuten
• 48 Ein- und Ausschaltzeiten pro Tag (24 h) möglich
• Schalter für Abschaltung der Timerfunktion
  · 103 × 54 × 70 mm (L × B × H)

Digitale Zeitschaltuhr, 24h, 16A/230V\~/3.680W

• Kunststoff-Version mit LCD-Display und integriertem Kinderschutz, einfache Bedienung, beiliegende Bedienungsanleitung, integrierte, wiederaufladbare Batterie, kleinster Schaltabstand: 1 Minute
• Tages- und Wochenprogrammierung möglich, eingebauter Zufallsgenerator, Countdown-Funktion, Reset Möglichkeit

Artikelnr. Ausführung

Digitale Zeitschaltuhr

852.103 · Weiß

- 120 x 64 x 76 mm (L x B x H)

Reisestecker Adapter 16A/250V\~

• Adapter mit Schutzkontaktsystem mit Aufbewahrungsbeutel mit austauschbaren Länderadapterern
  • Passend für: Rot Lichtenstein/Schweiz

Grün Chile/Griechenland/Italien

Blau Afrika/Asien/Commonwealth-Länder/England/Irland/Mittlerer Osten

Schwarz GUS/Japan/Kanada/Mittel-und Südamerika/Süd-und Ostasien/USA

Gelb Australien / Neuseeland und teilweise China

Artikelnr. Ausführung

VPE

Reisestecker Adapter

Schutzklasse 1

914.670 · Bunt

10 Stück

Hinweis: Adapter sind keine Spannungsumwandler. Sie sind nicht für den Dauerbetrieb geeignet.

Reisestecker, 3-polig

KEMA approbiert

Artikelnr. Ausführung VPE

Reisestecker Adapter
1 x Schutzkontakt mit 5 Ländereinsätzen
914.672 · Schwarz mit Reisebeutel 10 Stück

· Der einzige von KEMA approbierte Reisestecker

· Italien, England, Irland, Afrika, Asien

· USA, Kanada, Japan, Schweiz, Liechtenstein

· China, Australien, Neuseeland

• Buchsenseite: Schutzkontakt
- Steckerfarbe: weiß

Artikelnr. Ausführung VPE

Reisestecker 15A/125V- USA/Schutzkontakt

3-polig

921.004 · Steckerstiftseite: USA 10 Stück

Reisestecker 10/16A/250V\~ Frankreich/Schutzkontakt

3-polig
921.005	- Steckerstiftseite: Frankreich

Reisestecker 10A/250V\~, max. 1.500W Italien/Schutzkontakt

3-polig

921.006 · Steckerstiftseite: Italien, Spanien 50 Stück

Reisestecker 13A/250V\~ Großbritannien /Schutzkontakt

1x Feinsicherung, 3-polig
921.010	• Steckerstiftseite: England/Irland/Malta• Integrierte 13 A-Feinsicherung, austau
900.1077	• Ersatzsicherung / 13 A-Feinsicherung 1

Reisestecker 10 A/250 V\~ Schweiz / Schutzkontakt

3-polig

921.011 · Steckerstiftseite: Schweiz 100 Stück

Reisestecker 10 A/250 V\~ Australien/Schutzkontakt

3-polig

921.014 · Steckerstiftseite: Australien 10 Stück

Hinweis: Adapter sind keine Spannungsumwandler. Sie sind nicht für den Dauerbetrieb geeignet.

- Steckerfarbe: weiß

Artikelnr. Ausführung VPE

Reisestecker 13A/250V\~ Großbritannien / Euro und Kontur
1x Feinsicherung, 2-polig

921.008 · Integrierte 13 A-Feinsicherung, austauschbar 10 Stück

· Steckerstiftseite: England/Irland/Malta/Hongkong/Zypern

· Buchsenseite: Euro-/Konturenstecker

Reisestecker Set

2-polig

• Set mit 3 verschiedenen Stecker- Adapter
• 1. Passend für Südeuropa: Frankreich, Griechenland, Polen, Italien, Spanien, Türkei, Tschechien
• 1. Passend für Amerika: Asien, Fernost, Kanada, Mittel- und Südamerika, USA
• 1. Passend für altes englisches System: Afrika, China, Hongkong, Indien, Karibik, Sri Lanka
     914.270 · Weiß 25 Stück

Reisestecker einzeln

2-polig

914.271 · Passend für Südeuropa: Frankreich, Griechenland, Polen, Italien, Spanien, Türkei, Tschechien 25 Stück

Reisestecker einzeln

2-polig

914.272 · Passend für Amerika: Asien, Fernost, Kanada, 25 Stück Mittel- und Südamerika, USA

Reisestecker einzeln

2-polig

914.273 · Passend für das alte englische System: Afrika, China, Hongkong, 25 Stück Indien, Karibik, Sri Lanka

Hinweis: Adapter sind keine Spannungsumwandler. Sie sind nicht für den Dauerbetrieb geeignet.

Adapter für das Schutzkontaktsystem

Artikelnr. Ausführung VPE

Reisestecker 10/16A/250V~	Schutzkontakt/Universal
2- und 3-polig
• Steckerstiftseite: Schutzkontakt / Deutschland / Frankreich / Belgien, mit doppeltem Schutzkontakssystem
921.000 • Buchsenseite: Universal, passend für alle gängigen Stecker 10 Stück weltweit, mit Kinderschutz• Grau

Reisestecker 15A/125V~	Schutzkontakt/USA
3-polig
• Steckerstiftseite: Schutzkontakt / Deutschland / Frankreich / Belgien, mit doppeltem Schutzkontakssystem
921.003 • Buchsenseite: USA 10 Stück
• Weiß

Reisestecker 10/16A/125V-		Schutzkontakt/Frankreich (UTE)
3-polig
• Steckerstiftseite: Schutzkontakt/Deutschland
921.002	• Buchsenseite: Belgien/Frankreich/Polen/Slowakei/Tschechien• Weiß	25 Stück

Reisestecker 10 A/220 V- max. 2.200 W	Schutzkontakt / England
3-polig
• Steckerstiftseite: Schutzkontakt / Deutschland / Frankreich / Belgien
921.001 • Buchsenseite: England mit Kinderschutz 10 Stück
• Weiß

Reisestecker 10A/250V~	Schutzkontakt/Schweiz
3-polig
• Steckerstiftseite: Schutzkontakt/Deutschland
921.012 • Buchsenseite: Schweiz 10 Stück
• Weiß

Umwandlungsstecker 10A/250V~	Schutzkontakt/Italien
3-polig
• Steckerstiftseite: Schutzkontakt / Deutschland
921.013 • Buchsenseite: Italien 10 Stück
• Weiß

Hinweis: Adapter sind keine Spannungsumwandler. Sie sind nicht für den Dauerbetrieb geeignet.

EIEktromatErial SKROSS® ADAPT TO THE WORLD SKROSS ADAPT TO THE WORLD DESIGNED IN SWITZERLAND 18 Dyder Smartphone Shaver MP3 player Laptop Camera Game console GPS Camcorder TabletPC

skross

Die globale Entdeckung.

Vorteile im Überblick

• Patentiertes "all-in-one" Länderschiebersystem
• Ausgezeichnet mit Funktions- und Design-Awards
- Marktführer im Bereich hochwertiger Multiadapter, länderspezifischer Reiseadapter sowie leistungs-fähiger USB-Ladegeräte

DESIGNED IN SWITZERLAND

Reisestecker / Reiseadapter

Artikelnr.

Ausführung

Maße: (L x B x H)

SKROSS Reisestecker und -adapter
World Adapter PRO, 100 - 250 V, max. 2200 W, weiß

110.3118	Geeignet für alle geerdeten und ungeerdeten Geräte (2- und 3-Pol)Eingangsseite: Europa (Schuko)Ausschiebbare Stecker: Italien, Schweiz, UK, USA Australien/ChinaIntegrierte Sicherung	72 x 54 x 57 mm

130.2400

·Eingangsseite: Europa (Schuko)·Ausschiebbare Stecker: Italien/Schweiz, UK, USA Australien/China·Duales USB Top zum Laden von 2 USB-Geräten gleichzeitig·Integrierte Sicherung·USB output 5V/1300mA

·73 x 57 x 76 mm(inkl. USB Top)

DUAL FORT USB 1300 mA 2X USB

Artikelnr.

Ausführung

Maße: (L x B x H)

SKROSS Reisestecker und -adapter
World Adapter Classic, 2-polig, 100V-250V, max. 550W

110.0160

Geeignet für alle 2-poligen GeräteEingangsseite: Euro, UK, USA/Japan, Australien/ChinaAusschiebbare Stecker: Euro, UK, USA/Japan,Australien/ChinaIntegrierte Sicherung

59 x 56 x 60 mm

Artikelnr. Ausführung Maße: (L x B x H)

SKROSS Reisestecker und -adapter
Single Travel Adapter, geeignet für Geräte der Schutzklasse I und II, 3-polig, weiß

150.0203

Eingangsseite: Europa (Schuko), Frankreich, Deutschl.Ausgangsseite: USALeistung: Max. 15A/125V~

53 x 60 x 63 mm

150.0205 · Eingangsseite: Europa (Schuko), Frankreich, Deutschl. · 53 x 60 x 72 mm
• Ausgangsseite: Schweiz
Leistung: Max. 10A/250V\~ (integrierte Sicherung)

150.0207 · Eingangsseite: Europa (Schuko), Frankreich, Deutschl. · 57 x 64 x 64 mm
• Ausgangsseite: UK
Leistung: Max. 13A/250V\~ (integrierte Sicherung)

150.0209 | · Eingangsseite: Europa (Schuko), Frankreich, Deutschl. | · 53 x 60 x 62 mm
• Ausgangsseite: Australien
Leistung: Max. 10A/250V-

150.0212 · Eingangsseite: Europa (Schuko), Frankreich, Deutschl. · 60 x 52 x 66 mm
• Ausgangsseite: Italien
Leistung: Max. 16A/250V\~

150.0211 · Eingangsseite: Australien, China/UK/USA/Italien/Europa (2-polig)/Schweiz · 58 x 58 x 45 mm
Ausgangsseite: Europa (Schuko), Frankreich, Deutschl.
Leistung: Max. 16A/250V\~

Reisestecker / Reiseadapter

Artikelnr. Ausführung Maße: (L x B x H)

SKROSS Reisestecker und -adapter
World USB Charger, USB Output: 5V/max. 1300mA, weiß

130.2300 ·

Dualer USB Charger · 55 x 53 x 55 mmUnterstützt Micro USB Technologie sowie i-GeräteKompatibilität (Steckdosen seitig):Europa, UK, USA, Australien

SKROSS Reisestecker und -adapter
Euro USB Charger, USB Output: 5V/ max. 1300mA, weiß

130.2402

Verwendbar in Ländern mit Euro-Steckdosenstandardsowie modular mit allen SKROSS Adaptern weltweit2 USB Ports für leistungsstarkes Ladenvon zwei USB-Geräten gleichzeitig

59 x 48 x 57 mm

SKROSS Reisestecker und -adapter
Midget Car Charger USB, 12V, 2100mA, weiß

290.0608 ·	Der kompakte USB Anschluss für das Auto · 43 x 21 x 22 mm
	Eingangsspannung: 12V
	Ausgangsspannung: 5.0 +/-0,25V

Adapter sind keine Spannungswandler und nicht für den Dauerbetrieb geeignet.

Die Eingangsspannung des anzuschließenden Gerätes muss mit der Spannung des lokalen

Stromnetzes übereinstimmen.

Euro-Stecker 2,5A/250V\~

• Kunststoff-Ausführung
• Verpackte Ausführung: je 3 Stück im Polybeutel – Abgabe nur in VPE 3 Stück
  · Abgabe an den Endverbraucher nur konfektioniert zulässig
• Anschluss nur durch den qualifizierten Fachmann
• Für Leitungen bis H05W-F 2x 0,75 mm²

Artikelnr. Ausführung VPE

Euro Stecker

Mit Quetschanschluss unverpackt
910.171 · Schwarz	25 Stück
910.271 · Weiß	25 Stück

Euro Stecker

Mit Schraubanschluss verpackt
900.010 · Schwarz	3 Stück
900.011 · Weiß	3 Stück
Mit Schraubanschluss unverpackt
900.002 · Schwarz	100 Stück
900.003 · Weiß	100 Stück

Euro-Kupplung 2,5A/250V\~

• Kunststoff-Ausführung
• Verpackte Ausführung: je 3 Stück im Polybeutel – Abgabe nur in VPE 3 Stück
• Abgabe an den Endverbraucher nur konfektioniert zulässig
• Anschluss nur durch den qualifizierten Fachmann
• Für Leitungen bis H05W-F 2x 0,75 mm²

Artikelnr. Ausführung VPE

Mit Quetschanschluss unverpackt
912.171 · Schwarz	25 Stück
912.271 · Weiß	25 Stück

Euro Kupplung

Mit Schraubanschluss verpackt
900.012 · Schwarz	3 Stück
900.013 · Weiß	3 Stück
Mit Schraubanschluss unverpackt
900.004 · Schwarz	100 Stück
900.005 · Weiß	100 Stück

Schutzkontakt-Stecker 16A/250V\~

Artikelnr. Ausführung VPE

Schutzkontakt Montagestecker

H05VV-F 3G 0,75/1,0/1,5 mm2
Mit doppeltem Schutzkontaktsystem und vernickelten Kontakten, z.B. Deutschland und Frankreich
Kleine bruchfeste Ausführung mit separater Zugentlastung, ohne verlierbare Teile
910.100 · Schwarz 10 Stück
910.200 · Weiß 10 Stück

Artikelnr. Ausführung VPE

Schutzkontakt Zentralstecker DIN 49441
H05VV-F 3G 1,0 mm²

·Kleine bruchfeste Ausführung aus Kunststoff, mit Zugentlastung

910.170 · Schwarz 40 Stück

910.270 · Weiß 40 Stück

910.470 · Braun 40 Stück

Schutzkontakt Zentralstecker DIN 49441
H05VV-F 3G 1,0 mm²

· Große bruchfeste Ausführung aus Kunststoff, mit Zugentlastung

910.971 · Grau 25 Stück

Schutzkontakt Winkelstecker

H05VV-F 3G 1,50 mm²

·Kleine bruchfeste Ausführung aus Kunststoff, mit Seitenschutzkontakt

911.172 · Schwarz 50 Stück

911.272 · Weiß 50 Stück

Schutzkontakt Flächenstecker/Winkel
H05VV-F 3G 1,50 mm²

Bruchfeste Ausführung, mit seitlicher Einführung
911.170	Schwarz 40 Stück
911.270	Weiß 40 Stück
911.470	Braun 40 Stück

Schutzkontakt Winkelstecker mit Schalter
H05VV-F 3G 1,50 mm²

Bruchfeste Ausführung aus Kunststoff, mit 2-poligen Wippschalter

911.171 · Schwarz 20 Stück

911.271 · Weiß 20 Stück

Schutzkontakt Winkelstecker mit Kontrollschalter
H05VV-F 3G 1,50 mm²

Bruchfeste Ausführung aus Kunststoff, mit 2-poligen beleuchteten Wippschalter

911.273 · Weiß 20 Stück

Schutzkontakt-Kupplung 16A/250V\~

Artikelnr. Ausführung VPE

Schutzkontakt Kupplung
H05VV-F 3G 1,5 mm²

·Kleine bruchfeste Ausführung aus Kunststoff
912.170 · Schwarz	50 Stück
912.270 · Weiß	50 Stück
912.470 · Braun	50 Stück

Schutzkontakt Kupplung
H05VV-F 3G 1,5 mm²

· Große bruchfeste Ausführung aus Kunststoff, mit Knickschutztülle

912.971 · Grau 15 Stück

Gummi-Stecker und Kupplungen 16A/250V\~

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm ^2
• Abgabe an den Endverbraucher nur konfektioniert zulässig
• Anschluss nur durch den qualifizierten Fachmann

Artikelnr. Ausführung VPE

Gummi-Stecker

IP44, DIN 49441

· Thermoplasteinsatz mit doppelter Erdung
• Passend auch für Frankreich und Belgien
· Drehbare Zugentlastung für unterschiedliche Leistungsquerschnitte

913.171 · Schwarz 20 Stück

IP44, DIN 49441-2-AR1

• BruchfesterThermoplasteinsatz mit Schutzkontakt
  · Genormte Schnappverrastung und Knickschutz
• Seitliche Verschraubung und Buchsenklemmen
  · Temperaturbereich -40 °C bis 70°C

913.172 · Schwarz 20 Stück

Gummi-Kupplung

DIN 49440

· Thermoplasteinsatz mit Schutzkontakt und Zugentlastung
913.174 · Schwarz 10 Stück

IP44, DIN 49440

· Thermoplasteinsatz mit Schutzkontakt und Zugentlastung
- Mit Deckel
919.176 · Schwarz 10 Stück

Vollgummi-Stecker und Kupplungen 16A/250V\~

• Abgabe an den Endverbraucher nur konfektioniert zulässig
• Anschluss nur durch den qualifizierten Fachmann

Artikelnr. Ausführung VPE

Vollgummi-Stecker

IP44, DIN 49441-2-AR1

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm ^2
  · Vollgummi-Einsatz mit Schutzkontakt
  · Genormte Schnappverrastung und Knickschutz
• Seitliche Verschraubung und Buchsenklemmen
  · Temperaturbereich -40 °C bis 70°C

913.173 · Schwarz 20 Stück

Vollgummi-Winkelstecker

IP44, DIN 49441-2-AR1

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm ^2
• Robuste Industrieausführung mit Vollgummi-Einsatz und Schutzkontakt
• Genormte Schnappverrastung
• Flächenklemmen und Metall-Zugentlastung
• Seitliche Verschraubung und Buchsenklemmen
  · Temperaturbereich -40 °C bis 70°C

919.171 · Schwarz 10 Stück
919.178 · Mit doppeltem Schutzkontaktsystem geeignet für belg. / frz. Norm
· Schwarz

Artikelnr. Ausführung VPE

Vollgummi-Konturenstecker, 2-polig

• Für Montage an Leitungen bis H07RN-F 2x 2,50 mm², ohne Schutzkontakt
• Schnappverrastung, Abgabe an den Endverbraucher nur konfektioniert zulässig
• Anschluss nur durch den qualifizierten Fachmann

919.179 · Schwarz 20 Stück

Vollgummi-Kupplung

DIN 49440-2-D-AR1

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm², Temperaturbereich -40 °C bis 70°C
  · Vollgummieinsatz mit Schutzkontakt und seitlicher Verschraubung
• Robuste Industrieausführung mit Flächenklemmen und genormter Schnappverrastung

913.175 · Schwarz 10 Stück

IP44, DIN 49440-2-D-AR1

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm², Temperaturbereich -40 °C bis 70°C
• Thermoplasteinsatz mit Schutzkontakt und seitlicher Verschraubung und Deckel
• Robuste Industrieausführung mit Flächenklemmen und genormter Schnappverrastung

919.177 · Schwarz 10 Stück

IP44 Steckdosenleiste

Artikelnr. Ausführung VPE

3-fach Schutzkontakt Steckdosenleiste mit Deckeln

IP44; 230V, 16A

381.109 · Bauart: DIN 49 440 Teil 1 1 Stück
- Mit Aufhängeöse und 4 Befestigungspunkten
• Solide Elastomer Ausführung

3-Wegekupplungen 16A/250V\~, IP44

Artikelnr. Ausführung VPE

Vollgummi-3-Wegekupplung

IP44, DIN 49440-2-D-AR1

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm², Vollgummieinsatz mit Schutzkontakt
• Robuste Industrieausführung mit Klappdeckel und Aufhängebügel,

genormte Schnappverrastung und Knickschutz

• Seitliche Verschraubung und Buchsenklemmen, Temperaturbereich -40 °C bis 70°C
• Für den dauerhaften Einsatz im Freien und auf Baustellen

913.170 · Schwarz 10 Stück

PA-Gehäuse-3-Wegekupplung

IP20, DIN 49440-2-D-AR1

• Für die Montage an Leitungen bis H07RN-F3G2,5mm², PA-Einsatz mit Schutzkontakt
• Mit Aufhängeöse und Knickschutz, Anschlüsse mit Schraubklemmen
  · Temperaturbereich -40°C bis 70°C

919.1751* | Schwarz 10 Stück

Schnurzwischenschalter 16A/250V\~,IP44

Artikelnr. Ausführung VPE

Vollgummi-Schnurzwischenschalter

IP44

· 2-polig schaltend
- Für Rundkabel bis H07RN-F 3G 2,50 mm²

923.174 - Schwarz 10 Stück

* Keine Lagertype

Internationale Schutzkontakt-Stecker

Artikelnr. Ausführung VPE

Schutzkontakt-Stecker Schweiz CH, 10A/250V~

CH

Leitungen bis 3G 1,00 mm²

- Thermoplast-Ausführung

• Mit Zugentlastung

910.175 · Schwarz 1 Stück

910.275 · Weiß 1 Stück

Schutzkontakt-Stecker England UK, 13A/250V~

UK

Leitungen bis 3G 1,50 mm²

- Kunststoff-Ausführung

- Integrierte 13 A Feinsicherung

- Mit Zugentlastung

910.176 · Schwarz 1 Stück

910.276 · Weiß 1 Stück

Schutzkontakt-Stecker USA, 15A/125V~

USA

3-polig

- Nicht polarisiert

- Thermoplast-Ausführung

910.179 · Schwarz 20 Stück

Stecker USA

USA

2-polig

- Nicht polarisiert, Duroplast

910.178 · Schwarz 100 Stück

Schutzkontakt-Stecker Italien, 10A/250V~

Italien

3-polig

- Thermoplast-Ausführung

910.174 · Schwarz 50 Stück

Schutzkontakt-Stecker Australien, 10 A/250 V~

Australien

3-polig

- Mit isolierten Stiften und Tülle

910.182 · Schwarz 40 Stück

910.282 · Weiß 40 Stück

Internationale Schutzkontakt-Kupplungen

Artikelnr. Ausführung VPE

Schutzkontakt-Kupplung Schweiz CH, 10A/250V~

CH

912.174* · Schwarz 50 Stück

912.274 - Weiß 50 Stück

Schutzkontakt-Kupplung England UK, 13A/250V~

Mit Funktionsanzeige

- Thermoplast-Ausführung

910.177* · Schwarz 10 Stück

910.277* · Weiß 10 Stück

Schutzkontakt-Kupplung mit Erdungsstift Belgien / Frankreich 15 A / 125 V~

Schutzkontakt/UTB

Mit Knickschutztülle

- Thermoplast-Ausführung

912.173 · Schwarz 35 Stück

912.273 · Weiß 35 Stück

* Keine Lagertype

Internationale Vollgummi- Stecker und Kupplungen

· Bis max. H07RN-F 3G 2,5 mm²
• Belgisch-Französisches System
- IP44, Thermoplast- und Vollgummi-Ausführung, mit Schnappverrastung

Artikelnr. Ausführung VPE

Vollgummi-Stecker, 16A/250V~	Schutzkontakt/UTE
IP44

913.169 · Mit doppeltem Schutzkontakt 20 Stück

· Mit seitliche Verschraubung, Buchsen- und Flächenklemmen

· Schwarz

Vollgummi-Kupplung, 16 A/250 V~		Schutzkontakt/UTE
IP44
919.169 · Mit Schnappverrastung, Berührungsschutz 10 Stück · Mit Thermoplast-Deckel · Schwarz

Kaltgerätestecker und Kaltgerätedosen

Artikelnr. Ausführung VPE

Kaltgerätestecker mit Schutzkontakt

C14, 10A/250V~, 70 °C
· Für Leitungen bis 3G 1,00 mm2, Thermoplast-Ausführung mit Schutzkontakt C14 für Kabelanschluss· Schraubanschluss, Knickschutztülle und Zugentlastung
915.171 · Schwarz 50 Stück
915.271 · Weiß 50 Stück
915.971 · Grau (RAL7035) 50 Stück

Kaltgeräte-Winkelstecker mit Schutzkontakt

C14, 10A/250V~, 70 °C
· Für Leitungen bis 3G 1,00 mm2, Thermoplast-Ausführung mit Schutzkontakt C14 für Kabelanschluss
· Schraubanschluss, Knickschutztülle und Zugentlastung, Kabelgang rechts
915.172 · Schwarz 50 Stück

Kaltgerätedose mit Schutzkontakt

C13, 10A/250V~, 70 °C
· Für Leitungen bis 3G 1,00 mm2, Thermoplast-Ausführung mit Schutzkontakt C13 für Kabelanschluss· Schraubanschluss, Knickschutztülle und Zugentlastung
915.170 · Schwarz 25 Stück
915.270 · Weiß 25 Stück
915.970 · Grau (RAL7035) 25 Stück

Kaltgeräte-Winkeldose mit Schutzkontakt

C13, 10A/250V~, 70 °C
· Für Leitungen bis 3G 1,00 mm2, Thermoplast-Ausführung mit Schutzkontakt C13 für Kabelanschluss· Schraubanschluss, Knickschutztülle und Zugentlastung, Kabelgang rechts
915.173 · Schwarz 25 Stück
915.973 · Grau (RAL7035) 25 Stück

Kaltgeräte-Einbaustecker

C14, E, 10A/250V~, 70 °C
· Thermoplast-Ausführung mit Schraubanschluss
917.170 · Schwarz 50 Stück

Kaltgerätestecker und Kaltgerätedosen

Artikelnr. Ausführung VPE

Kaltgeräte-Einbaudose

C13, F, 10A/250V\~, 70°C

· Thermoplast-Ausführung mit Schraubanschluss

917.171 · Schwarz 50 Stück

Kaltgerätestecker und Kaltgerätedosen

Artikelnr. Ausführung VPE

Kaltgerätestecker

C20, 16A/250V\~, 70 °C

· Thermoplast-Ausführung mit Schutzkontakt

- Mit Knickschutztülle zur Leitungsmontage

915.175 · Schwarz 25 Stück

Kaltgeräte-Einbaustecker |

C20, 16A/250V\~, 70°C

- Thermoplast-Ausführung

917.173 · Schwarz 25 Stück

Kaltgerätedose mit Schutzkontakt

- Für Leitungen bis 3G 1,50 mm²

· Thermoplast-Ausführung mit Schutzkontakt C19

- Knickschutztülle zur Leitungsmontage

915.174 · Schwarz 25 Stück

Kaltgeräte-Einbaudose mit Schutzkontakt

C19, J, 16A/250V\~, 70 °C

· Thermoplast-Ausführung mit Schutzkontakt C19

917.172 · Schwarz 25 Stück

Heißgerätestecker und Heißgerätedosen

Artikelnr. Ausführung VPE

Heißgeräte-Einbaustecker

C16A, E, 10A/250V\~, 155 °C

· Thermoplast-Ausführung mit Schraubanschluss

918.170 · Schwarz 50 Stück

Heißgerätedose mit Schutzkontakt

C15A, 10A/250V\~, 155 °C

- Für Leitungen bis 3G 1,00 mm²

- Thermoplast-Ausführung mit Schutzkontakt C15A für Kabelanschluss

· Schraubanschluss, Knickschutztülle und Zugentlastung

916.170 · Schwarz 25 Stück

916.970 · Grau (RAL7035) 25 Stück

Heißgerätedosen

Artikelnr. Ausführung VPE

Heißgerätedose
C21, 16A/250V\~, 155 °C

· Knickschutztülle zur Leitungsmontage

918.171 · Schwarz 25 Stück

Heißgerätedose mit Schutzkontakt

10A/250V\~, 155 °C

• Für Leitungen bis 3G 1,00 mm2

• Steatit-Ausführung

• Knickschutztülle und Zugentlastung

• Nur für Export- und Ersatzbedarf zugelassen

919.170 • Schwarz 20 Stück

919.270 • Weiß 20 Stück

Anschlussdosen

Artikelnr. Ausführung VPE

Geräte-Anschlussdose
16A/380V\~

· Für 55 mm Wanddosen / Höhe 14 mm

· Thermoplast-Ausführung zur Unterputzmontage

· Einfache Montage durch herausnehmbaren Klemmstein

· Deckel mit Schnappverschluss

· Mit Schraubklemmen 5x 2,50 mm^2 und Zugentlastung

190.271 · Weiß 20 Stück

Herd-Anschlussdose
16A/380V\~

· Für 55 mm Wanddosen / Höhe 23 mm

190.270 · Weiß 20 Stück

Sicherheits-Steckvorrichtung Perilex Stecker 16 A / 250 V \~

Artikelnr. Ausführung VPE

Perilex-Stecker
IP54

·Seitliche Einführung, 3-polig + E + O NACH VDE0100 / 5.73

·Wassergeschüzt IP20

349.203 ·Weiß 10 Stück

Artikelnr. Ausführung VPE

Zwischenschalter 2A/250V\~
Für Leitungen bis H03VVH2-F2x 0,75 mm²

· Kunststoff

923.170 · Schwarz 1 Stück

923.270 · Weiß 1 Stück

Leuchtenfassung, konfektioniert
E27

· 60 W Kunstoff-E 27-Fassung
· Abgabe nur in VPE 20
641.170 · 0,2 m H03VV-F2x 0,75 mm ^2	20 Stück
· Mit 2-poliger Lüsterklemme
· Schwarz
641.171 · 0,2 m H03VV-F2x 0,75 mm ^2	20 Stück
· Mit Steckklemme
· Schwarz

Umwandlungsfassung
E 27 auf E 14

730.005 · Außengewinde: E 27 1 Stück

· Innengewinde: E 14

· Gewinde: Messing

· Isolierung: Kunststoff

Umwandlungsfassung
E 40 auf E 27

730.008 · Außengewinde: E 40 1 Stück

· Innengewinde: E 27

· Gewinde: Messing

· Isolierung: Porzellan

Porzellanklemme
Für Aderquerschnitte bis 2,5 mm²

Ohne Drahtschutz
950.000 · 1	-polig 1 StückMaße: 17 x 9,5 x 12 mm
950.002 · 2	-polig mit Befestigungsloch in der Mitte 1 StückMaße: 21 x 18 x 16 mm
950.003 · 3	-polig mit Befestigungsloch in der Mitte 1 StückMaße: 33 x 19 x 16 mm
Für Aderquerschnitte bis 4 mm2
950.004 · 2	-polig mit Befestigungsloch in der Mitte 1 StückMaße: 24 x 22 x 22 mm

Deckendose, ∅ 70 mm

· Inklusive Schrauben

· Lose im Beutel

190.273 · Weiß 20 Stück

Zubehör Illu-Lichterketten

Artikelnr. Ausführung VPE

Abzweigdose

Für Flachleitungen H05RN H2x 1,5 mm²

740.015 · Schwarz 30 Stück

Vollgummi-Winkelstecker

IP44

740.017 · Für Flachkabel 10 Stück
- Mit Schnappverrastung
- Mit Flächenklemmen
- Mit 2-facher Frontverschraubung
- Schwarz

Flachkabelstecker für Illu-Leitung 16 A / 250 V\~

DIN 49406, für Leitungen H05RN H2-F2x 1,5 mm²

740.002 · Vollgummi-Ausführung 10 Stück

• Ohne Schutzkontakt

- Mit Schnappverrastung

• Schwarz

Flachkabelkupplung für Illu-Leitung

DIN 0282

740.003 · Mit Klappkabel und Aufhängung 10 Stück

- Ohne Schutzkontakt

- Nur für Konturenstecker

• Schwarz

Endstück für Illu-Leitung

DIN 0282

740.004 · Mit Aufhängehaken 10 Stück

- Für den sicheren Abschluß des Leitungsendes

• Schwarz

Artikelnr. Ausführung VPE

Lichterkette mit Stecker und Endstück
Mit Stecker und Endstück

· Außenabmessung ca. 5,20 x 13,20 m

· Inklusive Gummistecker und Endstück mit Haken

740.005 · Mit 10 Fassungen E 27	1 Stück
· Ohne Leuchtmittel
· Grün
740.006 · Mit 20 Fassungen E 27	1 Stück
· Ohne Leuchtmittel
· Grün

Fassungen

Artikelnr. Ausführung VPE

Illu-Fassung

E 27

· Zur Verwendung im Freien

· Wärme- und witterungsbeständiger Thermoplast

· Spritzwassergeschützt in Verwendung mit Dichtring (740.001 / 740.012) – muss extra bestellt werden

740.000 · Max. 40 W 100 Stück

· Schutzklasse ||/IP44

· Bis 165 °C ohne Dichtring

Illu-Fassung mit Befestigungssockel

· Zur Befestigung auf festem Untergrund

· Abstand der Befestigungsschrauben: 40 mm

· Im Außenbereich nur mit Gummidichtung zu verwenden.

Dichtring (740.001 / 740.012) – muss extra bestellt werden

740.011 · E	27 50 Stück
	Schwarz
740.010 · E	14 50 Stück
	Schwarz

Artikelnr. Ausführung VPE

Dichtring für Illu-Fassungen

· Zur Aus- oder Nachrüstung von Fassungen an Lichterketten für den Außenbereich

· Gewährleistet Tropfwasserschutz bei der Ausrichtung der Glühlampe nach unten

740.001 · E	27 500 Stück· Schwarz
740.012 · E	14 150 Stück· Schwarz

Silikongehäuse MAXI Serie 1000 Siehe auch Seite 287

• Für Halogen-Kaltlichtspiegellampen, ∅ 51 mm, 12 V \~, maximal 35 Watt
• Keine Cool-Beam Leuchtmittel verwenden
  · Dreifachisolierung, mit Kabel, ohne Leuchtmittel

Artikelnr. Ausführung VPE

Silikongehäuse MAXI Serie 1000

Mit Keramikfassung
924.224 · Transparent 1 Stück
924.225 · Weiß 1 Stück
Mit Keramikfassung, VPE 50 Stück im Beutel, geschüttet
924.332 · Weiß 500 Stück
Ohne Keramikfassung, VPE 50 Stück im Beutel, geschüttet
924.334 · Weiß 500 Stück

Dekoringe Serie 1002

Für Silikongehäuse MAXI Serie 1000
- Maße: innen 5 cm, außen 8 cm
924.231 · Chrom 1 Stück
924.250 · Edelstahl matt gebürstet 1 Stück

inter BAR

Silikon-Gehäuse MAXI für Niedervolt-Halogen-Einbaustrahler

Das Silikon-Gehäuse MAXI besteht aus einem hochtemperaturbeständigen High-Tech-Elastomer mit überragenden Werkstoffeigenschaften und damit einer Vielzahl von Anwendungsbereichen:

• Absolut rostfrei
• UV-, ozon- und alterungsbeständig
• Hitze- und kältebeständig
  · Hervorragend wetter- und seeklimabeständig
  · Patentgeschützt
• Problemloser schneller Ein- und Ausbau
  · Keine Einzelteilmontage
  · Leuchtmittelwechsel ohne Werkzeug
• Keine störenden Metallringe
  · Schnellmontage-Technik
  · Federnlose Befestigung

· Auch im Laden- und Messebau einsetzbar (Dekoranpassung!)

Einbau in:

· Vollmaterial unterschiedlicher Stärke
· In leicht ausbrechendes Material wie
· Rigips, Faserplatten, Spanplatten usw.

Pulsestarter Siehe auch Seite 253

Artikelnr. Ausführung VPE

Pulsestarter Serie 8600

Sofortzündung (Schnellstarter)

- Für Leuchstofflampen, senkt die Kosten für Wartung und Ersatz der Leuchtstofflampen, schont die Umwelt, 10 Jahre Garantie, -30 °C bis +75 °C, ENEC Zulassung

924.167 · EFS 120 / 110-250 V -, 4-22 W 10 Stück

924.168 · EFS 600 / 200-260 V -, 4-125 W 10 Stück

inter BAR

Kindersicherheit

Artikelnr. Ausführung VPE

Teddy Serie 6310

Steckdosenschutz

• Steckdosenschutz zum Einstecken in Schutzkontakt-Steckdosen
• Abdeckkappe mit Schlüssel
• Nur mit dem beigefügtem Schlüssel aus der Steckdose zu entfernen
• 5 Stück und 3 Schlüssel im Klarsichtbeutel (Preis pro Beutel)

924.201 · Weiß 10 Beutel

924.101 · Schwarz 10 Beutel

924.004 · Braun (Abgabe in VPE) 10 Beutel

- Lose geschüttet (Preis pro Stück)

924.005 · Weiß 50 Stück

Teddy-Automatic Serie 6320

Steckdosenschutz

• Steckdosenschutz zum Einkleben in Schutzkontakt-Steckdosen
• 5 Stück auf Blisterkarte (Preis pro Karte)
  924.009 · Weiß 20 Karten
  924.010 · Schwarz 20 Karten
  924.011 · Braun 20 Karten

- Lose geschüttet (Preis pro Stück)

924.012 · Weiß 250 Stück

Schutzkappen Serie 2002

· Zum Einstecken in Schutzkontakt-Steckdosen
· 10 Stück im Klarsichtbeutel (Preis pro Beutel)
924.172 ^* · Weiß 10 Stück

Steckdosenschutz-Automatic Serie 8500

• Schiebetechnik ohne Klebeplättchen
• Mit Aussparung für den Erdungskontakt für das französische System

924.173 · Weiß 250 Stück

Teddy-Duo Serie 6330

Orientierungslicht

· Orientierungslicht und Steckdosenschutz
• Mit Schlüssel
- 1 Stück auf Blisterkarte (Preis pro Karte)

924.001 · Rot leuchtend 20 Stück

924.002* · Rot leuchtend mit Motiv 20 Stück

Schnur-Zwischenschalter

• Mit Schraubkontakten
• Für doppelt isoliertes Flachkabel 2x 0,75 mm ^2

Artikelnr. Ausführung VPE

Schnur-Zwischenschalter Serie 5052, 2A/250V~	LxBxH 66 x 30 x 21 mm
Ausschalter 2-polig
· Unbeleuchtet, für Geräte der Schutzklasse ||· Kennzeichnung 0 - 1· Für doppelt isolierte Flachkabel 2 x 0,75 mm^2
924.028 · Gehäuse schwarz, Wippe schwarz 20 Stück
924.029 · Gehäuse weiß, Wippe weiß 20 Stück
Ausschalter 2-polig
· Beleuchtet, für Geräte der Schutzklasse ||· Kennzeichnung 0 - 1· Für doppelt isolierte Flachkabel 2 x 0,75 mm^2
924.031* · Gehäuse weiß, Wippe weiß 20 Stück

Schnur-Zwischenschalter Serie 5044, 2(1)A/250V~	LxBxH 66 x 30 x 21 mm
Ausschalter 1-polig
· Gehäuse und Zugentlastung geschraubt, 2 Verbindungsklemmen· Für doppelt isoliertes Flachkabel 2x 0,75 mm^2 und 3x 0,75 mm^2 · Wendezugentlastung
924.259 · Gehäuse transparent, Knopf transparent 20 Stück
924.023 · Gehäuse weiß, Knopf schwarz 20 Stück
924.024 · Gehäuse schwarz, Knopf schwarz 20 Stück
924.025 · Gehäuse weiß, Knopf weiß 20 Stück
924.026 · Gehäuse braun, Knopf beige 20 Stück
924.027 · Gehäuse gold, Knopf gold 20 Stück
924.260* · Gehäuse titan, Knopf schwarz	20 Stück

Schnur-Zwischenschalter Serie 8007, 2 A / 250 V ~	LBH 61 x 23 x 15 mm
Ausschalter 1-polig
· Zugentlastung und Gehäuse geschraubt
· Verbindungsklemme für Null-Leiter
· Für doppelt isoliertes Flachkabel 2x 0,75 mm^2 und 3x 0,75 mm^2
924.036 · Gehäuse schwarz, Wippe schwarz 50 Stück
924.037 · Gehäuse weiß, Wippe weiß 50 Stück
924.038 · Gehäuse braun, Wippe braun	50 Stück
924.039 · Gehäuse gold, Wippe gold	50 Stück

Schnur-Zwischenschalter Serie 8002, 2 A / 250 V ~	LBH 58 x 28 x 29 mm (ohne Knopf)
Ausschalter 1-polig
· Zugentlastung geschraubt, Gehäuse-Schnappmontage, mit eingesetztem Druckknopfschalter, Knopf ∅ 12 mm
· Verbindungsklemme für Null-Leiter
· Für doppelt isoliertes Flachkabel 2x 0,75 mm^2 und 3x 0,75 mm^2
924.032 · Gehäuse schwarz, Knopf schwarz 50 Stück
924.033 · Gehäuse weiß, Knopf weiß 50 Stück
924.034* · Gehäuse braun, Knopf braun	50 Stück

Schnur-Zwischenschalter Serie 5055, 3(2) A / 250 V ~	LBH 67 x 22 x 17 mm (ohne Wippe)
Ausschalter 1-polig
Zugentlastung durch Isolierstoffschraube, Gehäuse-SchnappmontageVerbindungsklemme für Null-LeiterKontakte mit silber, deshalb besonders für LED geeignetFür doppelt isoliertes Flachkabel 2x 0,75 mm^2 und 3x 0,75 mm^2
924.043 · Gehäuse schwarz, Wippe schwarz 50 Stück
924.044 · Gehäuse weiß, Wippe weiß 50 Stück
924.045 · Gehäuse braun, Wippe braun	50 Stück
924.046 · Gehäuse gold, Wippe gold	50 Stück
924.261* · Gehäuse titan, Wippe schwarz	50 Stück

* Keine Lagertype, Beschaffung nur in ganzen Verpackungseinheiten

Artikelnr. Ausführung VPE

Schnur-Zwischenschalter Serie 8006, 6(4) A / 250 V \~ LBH 76 x 26 x 23 mm
Ausschalter 1-polig

Zugentlastung zum Schrauben, Gehäuse geschraubt, 2 Verbindungsklemmen, Kennzeichnung 0 - IFür doppelt isoliertes Flachkabel 2x 0,75 mm ^2 un 3x 0,75 mm ^2 Geeignet zum sekundärseitigen Schalten von Halogenleuchten
924.047 · Gehäuse schwarz, Wippe schwarz 50 Stück
924.048 · Gehäuse weiß, Wippe weiß 50 Stück
924.049 · Gehäuse braun, Wippe braun 50 Stück
924.050 · Gehäuse gold, Wippe braun 50 Stück

Zugentlastung zum Schrauben, Gehäuse geschraubt, Verbindungsklemme für SchutzleiterKennzeichnung 0 - IFür Kabel 2 × 0,75 mm^2 und 3 × 0,75 mm^2
924.051 · Gehäuse schwarz, Wippe rot	50 Stück
924.052 · Gehäuse weiß, Wippe weiß 50 Stück
924.053 · Gehäuse braun, Wippe beige	50 Stück

Schnur-Zwischenschalter Serie 8010, 10(4) A / 250 V \~ LBH 80 x 30 x 25 mm
Ausschalter 2-polig

Zugentlastung zum Schrauben, Gehäuse geschraubt, Verbindungsklemme für Schutzleiter
Kennzeichnung 0 - 1
Beleuchtet
Für doppelt isoliertes Flachkabel 2x 0,75 mm ^2 und 3x 0,75 mm ^2
924.327*	Gehäuse schwarz, Wippe rot	50 Stück

Gehäuse mit doppeltem Kabelausgang2 VerbindungsklemmenSchaltung 0-1-1+2-2-0Für Kabel 2 × 0,75 mm^2 und 3 × 0,75 mm^2
924.054 · Gehäuse schwarz, Knopf schwarz 10 Stück
924.055 · Gehäuse weiß, Knopf weiß 10 Stück

Truhen-Taster „Sprungkontakt“

• Mit Schraubkontakten, T 85° C
• Zweilochbefestigung, Befestigungslöcher ∅ 3,5 mm

Artikelnr. Ausführung VPE

Handelsausführung mit ZusatzgehäuseLochabstand 43 mm
924.203 · Gehäuse weiß, Knopf weiß 40 Stück
924.103 · Gehäuse schwarz, Knopf schwarz 40 Stück
Industrieausführung ohne ZusatzgehäuseLochabstand 25,5 mm
Achtung: Auf VDE-gerechten Einbau achten, z. B. nur auf Isolierstoff-Flächen aufschrauben (Kunststoff)
924.071* · Gehäuse weiß, Knopf weiß 100 Stück
924.072* · Gehäuse schwarz, Knopf schwarz 100 Stück

* Keine Lagertype, Beschaffung nur in ganzen Verpackungseinheiten

Tret-Zwischenschalter

• Mit Schraubkontakten
- Für doppelt isoliertes Flachkabel 2x 0,75 mm² und 3x 0,75 mm²
- 2 Verbindungsklemmen
• Gehäuse-Schnappmontage
- Zugentlastung geschraubt

Artikelnr. Ausführung VPE

Tret-Zwischenschalter Serie 5062, 2(1)A/250 V~		∅ 66 mm
Ausschalter 1-polig
924.056 · Gehäuse gold, Knopf gold 10 Stück
924.057 · Gehäuse weiß, Knopf schwarz 10 Stück
924.058 · Gehäuse schwarz, Knopf schwarz 10 Stück
924.059 · Gehäuse weiß, Knopf weiß 10 Stück
924.060 · Gehäuse braun, Knopf beige 10 Stück

Tret-Zwischenschalter Serie 8009 2(1)A/250V~		∅ 66 mm
Ausschalter 1-polig
924.062 · Gehäuse schwarz, Knopf schwarz 10 Stück
924.063 · Gehäuse weiß, Knopf weiß 10 Stück
924.064 · Gehäuse braun, Knopf braun 10 Stück
924.065 · Gehäuse gold, Knopf gold 10 Stück

Tret-Zwischenschalter Serie 8009 6(2)A/250V ~		∅ 66 mm
Ausschalter 1-polig
· Geeignet zum sekundärseitigen Schalten von Halogenleuchten
924.068 · Gehäuse schwarz, Knopf schwarz 10 Stück
924.069 · Gehäuse weiß, Knopf weiß 10 Stück

Tret-Zwischenschalter Serie 8009 2(1) A/250V ~		∅ 66 mm
Serienschalter 1-polig
· Schaltung 0-1-1+2-2-0
924.066 · Gehäuse weiß, Knopf schwarz 10 Stück
924.067 · Gehäuse schwarz, Knopf schwarz 10 Stück
924.264 · Gehäuse gold, Knopf gold 10 Stück

Tret-Zwischenschalter Serie 8008 2A/250V~		∅ 66 mm
Ausschalter 1-polig
924.061 · Gehäuse messing, Knopf schwarz 10 Stück
· Gehäuse und Zugentlastung geschraubt, keine Gehäuse-Schnappmontage

• Mit Schraubkontakten
• Gehäuse und Zugentlastung geschraubt

Artikelnr. Ausführung VPE

Schnur-Endschalter Serie 8016 10(2) A/250V~		30 x 51 x 20 mm
Ausschalter 1-polig, Kennzeichnung 0 - 1
924.073 · Gehäuse weiß, Wippe weiß		50 Stück
924.074* · Gehäuse schwarz, Wippe schwarz		50 Stück

Schnur-Enddimmer Serie 8013

• Hand- und Fußbetätigung, für Niedervolt-Halogenlampen (für konventionelle Trafos)
• Für Hochvolt-Halogenlampen, für Glühlampen, von 20-500 W

Artikelnr. Ausführung VPE

Schnur-Enddimmer Serie 8013 250V~		107 x 60 x 30 mm
Mit 2 m Kabel und Gerätestecker
924.078 · Gehäuse schwarz, Schieber schwarz 1 Stück
924.079 · Gehäuse weiß, Schieber weiß 1 Stück
924.080 · Gehäuse gold, Schieber gold 1 Stück
924.266* · Gehäuse titan, Schieber schwarz 1 Stück

Schnur-Zwischendimmer Serie 8013 250V~		107 x 60 x 30 mm
924.075 · Gehäuse schwarz, Schieber schwarz 1 Stück
924.076 · Gehäuse weiß, Schieber weiß 1 Stück
924.077 · Gehäuse gold, Schieber gold 1 Stück
924.265 · Gehäuse titan, Schieber schwarz 1 Stück
924.336 · Gehäuse transparent, Schieber transparent 1 Stück

Schnur-Zwischendimmer Serie 8015

- Mit Beleuchtung, für Glühlampen, mit Zugentlastung

Artikelnr. Ausführung VPE

Schnur-Zwischendimmer Serie 8015 230V~		92 x 28 x 27 mm
Von 40 bis 160 Watt, mit Feinsicherung 0,8A
924.267* · Gehäuse transparent 10 Stück
924.081 · Gehäuse schwarz 10 Stück
924.082 · Gehäuse weiß 10 Stück

* Keine Lagertype, Beschaffung nur in ganzen Verpackungseinheiten

Schnur-Zwischendimmer Serie 8113

• Für Niedervolt-Halogenlampen (mit elektronischen Transformatoren)
• Für Hochvolt-Halogenlampen, für Glühlampen

Artikelnr. Ausführung VPE

Schnur-Zwischendimmer / Phasenabschnitt-Dimmer Serie 8113 230 V \~ 130 x 60 x 35 mm
50 Hz, 20 bis 300 VA

Anschlussmöglichkeit frei wählbar (als Zwischen- oder Enddimmer)
Hand- und Fußbetätigung
Brummfrei, Ohne Sicherung, Separator Ein- und Ausschalter, Orientierungslicht in der Dunkelheit
924.338 · Gehäuse schwarz	1 Stück

Schnur-Zwischendimmer Serie 8114 250 V \~ 96 x 41 x 29 mm
50 Hz, 20 bis 200 W / VA

Dreh-Ausfunktion, mit SchutzleiteranschlussFür Niedervolt-Halogenlampen mit konventionellem TrafoFür Hochvolt-Halogenlampen für GlühlampenVon Außen zugänglicher Sicherungsschalter, ermöglicht einen problemlosen Sicherungswechsel
924.340 · Gehäuse schwarz, Drehrad hellgrau 1 Stück
924.342 · Gehäuse transparent 1 Stück
924.343 · Gehäuse weiß 1 Stück
924.344 · Gehäuse gold 1 Stück

Wippenschalter Serie 3652

- Mit und ohne Beleuchtung, Flachsteckanschlüsse 6,3 x 0,8 mm

Einrastbefestigung für Ausschnitt 11 x 30 mm

Artikelnr. Ausführung VPE

Wippenschalter Serie 3652 16(8) A / 250 V \~, T 185 °C

Ausschalter 1-polig, unbeleuchtet, ohne Wippenprägung

924.090 · Gehäuse weiß, Wippe weiß 50 Stück

924.091 · Gehäuse schwarz, Wippe schwarz 50 Stück

Ausschalter 1-polig, beleuchtet, ohne Wippenprägung

924.111 · Gehäuse weiß, Wippe rot 50 Stück
924.112 · Gehäuse schwarz, Wippe rot	50 Stück
924.113* · Gehäuse schwarz, Wippe gelb	50 Stück
924.114 · Gehäuse schwarz, Wippe grün	50 Stück

Umschalter 1-polig, unbeleuchtet, ohne Wippenprägung, ohne Mittelstellung

924.092*

· Gehäuse schwarz, Wippe schwarz 50 Stück

* Keine Lagertype, Beschaffung nur in ganzen Verpackungseinheiten

- Mit und ohne Beleuchtung, Flachsteckanschlüsse 6,3 x 0,8 mm

Einrastbefestigung für Ausschnitt 22 x 30 mm

Artikelnr. Ausführung VPE

Wippenschalter Serie 3652 16(8) A / 250 V \~, T 125 °C

Ausschalter 2-polig, unbeleuchtet, mit Wippenprägung 0 l

924.094 · Gehäuse weiß, Wippe weiß 50 Stück

924.095 · Gehäuse schwarz, Wippe schwarz 50 Stück

Ausschalter 2-polig, beleuchtet, mit Wippenprägung 0 l

924.096 · Gehäuse weiß, Wippe rot 50 Stück

924.097 · Gehäuse schwarz, Wippe grün 50 Stück

924.098 · Gehäuse schwarz, Wippe gelb 50 Stück

924.099 · Gehäuse schwarz, Wippe rot 50 Stück

Umschalter 2-polig, unbeleuchtet, ohne Wippenprägung, ohne Mittelstellung

924.109 · Gehäuse schwarz, Wippe schwarz 50 Stück

Ausschalter 2 x 1-polig, beleuchtet, ohne Wippenprägung

924.120 · Gehäuse schwarz, Wippe rot / rot 25 Stück

PVC-Kappen und Rahmen

· Zum nachträglichen Aufstecken als Spritzwasser- und Staubschutz für Serie 3652

Artikelnr. Ausführung VPE

SPVC-Kappen und Rahmen Serie 22

für 1-polige Wippenschalter

924.115* · Rahmen weiß, Kappe klar 50 Stück

924.116 · Rahmen schwarz, Kappe klar 50 Stück

für 2-polige Wippenschalter

924.118 · Rahmen schwarz, Kappe klar 50 Stück

Wippenschalter Serie 8004

• Einrastbefestigung für Ausschnitt 19,4 x 13 mm
• Geeignet zum sekundärseitigen Schalten von Halogenleuchten
• Unbeleuchtet, Kennzeichnung 01

Artikelnr. Ausführung VPE

924.127 · Flachsteckanschlüsse 4,8 mm 50 Stück
	Gehäuse schwarz, Wippe schwarz
924.128* · Schraubanschlüsse 50 Stück
	Gehäuse schwarz, Wippe rot

* Keine Lagertype, Beschaffung nur in ganzen Verpackungseinheiten

Wippenschalter Serie 8005

• Einrastbefestigung für Ausschnitt 22 x 30 mm
• Kombinierte Flachsteckanschlüsse 6,3 mm
• Schraubanschlüsse M 3
• Beleuchtet, Kennzeichnung 01

Artikelnr. Ausführung VPE

Wippenschalter Serie 8005 16(4) A / 250 V \~, T 85 °C

Ausschalter 2-polig

924.129 ^* · Gehäuse schwarz, Wippe rot 100 Stück

Wippenschalter Serie 8014

Artikelnr. Ausführung VPE

Wippenschalter Serie 8014 6(2) A / 250 V \~, T 85 °C

Ausschalter 1-polig

· Einbaumaß ∅ 22 mm, Befestigungsgewinde M 22, SK II
- Schraubkontakte, mit Kunststoff-Sechskantmutter
• Geeignet zum sekundärseitigen Schalten von Halogenleuchten
924.131 ^* - Gehäuse weiß, Wippe weiß 50 Stück
924.132* · Gehäuse schwarz, Wippe schwarz 50 Stück

Wippenschalter Serie 8014 6(2) A / 250 V \~, T 120 °C

Ausschalter 1-polig

- Einbaumaß (Lochmaß) ∅ 19 mm, SK II, Schraubkontakte, mit Berührungsschutz

- Geeignet zum sekundärseitigen Schalten von Halogenleuchten

924.133 · Gehäuse schwarz, Wippe schwarz 50 Stück

924.134 · Gehäuse weiß, Wippe weiß 50 Stück

Wippenschalter Serie 8014 16(4) A / 250 V \~, T 85 °C

Ausschalter 2-polig

- Einrastbefestigung für Ausschnitt 22 x 30 mm, Kombinierte Flachsteckanschlüsse 6,3 mm

- Schraubanschlüsse M 3, mit Wasserschutzkappe, Beleuchtet, Kennzeichnung 0 l

924.136 · Gehäuse rot, Wippe rot 50 Stück

· Zentralbefestigung M 12 x 1 mm, Schraubkontakte, Glockenmutter aufgeschraubt
· Schaltung 0-1-1+2-2-0

Artikelnr. Ausführung VPE

Druckserienschalter Serie 3076 2 A / 250 V \~, T 100 °C
Serienschalter 1-polig

924.140*	Knopf weiß, Gewindelänge 8 mm	50 Stück
924.141*	Knopf weiß, Gewindelänge 12 mm	100 Stück

Druckknopfschalter

· Zentralbefestigung M 10 x 1 mm, Schraubkontakte, Glockenmutter aufgeschraubt

Artikelnr. Ausführung VPE

924.142 · Knopf weiß, Gewindelänge 8 mm 100 Stück

924.143 · Knopf schwarz, Gewindelänge 8 mm 100 Stück

924.145* · Knopf weiß, universell einsetzbar für 8-15 mm Gewinde 100 Stück· Mit 2 Gewinde-Reduzierringen 100 Stück

Druckknopfschalter Serie 8001 6(2) A / 250 V \~ AC, T 85 °C
Ausschalter 1-polig

· Geeignet zum sekundärseitigen Schalten von Halogenleuchten

924.144 · Knopf weiß, Gewindelänge 8 mm 100 Stück

Druckknopfschalter Serie 3030 2(1) A / 250 V \~, T 85 °C
Ausschalter 1-polig

· Rändelmutter aufgeschraubt

924.137 · Knopf weiß, Gewindelänge 11,5 mm 100 Stück

924.138 · Knopf schwarz, Gewindelänge 11,5 mm 100 Stück

- Ohne Gewinde, Schraubkontakte, Befestigungslöcher ∅ 3,6 mm

Artikelnr. Ausführung VPE

Drucktaster Serie 8001 2A/250V - AC
Schließer 2-polig

924.146* · Knopf weiß 50 Stück

* Keine Lagertype, Beschaffung nur in ganzen Verpackungseinheiten

Taster

• Zentralbefestigung M 10 x 1 mm, Schraubkontakte, Glockenmutter aufgeschraubt
• Mit 2 Gewinde-Reduzierringen, universell einsetzbar für 8-15 mm Gewinde

Artikelnr. Ausführung VPE

Taster Serie 8001 2(0,7) A / 250 V \~, T 100 °C
Schließer 1-polig

924.149* · Knopf weiß, Gewindelänge 8-15 mm 100 Stück

Zugschalter

- Schraubkontakte

Artikelnr. Ausführung VPE

Zugschalter Serie 3716 4(1) A / 250 V \~, T 125 °C
Ausschalter 1-polig

924.151 · Gehäuse schwarz 50 Stück

· Zweilochbefestigung

· Lochabstand 20 mm

· Befestigungslöcher ∅ 3,4 mm

Zugschalter Serie 3730 2(1) A / 250 V \~, T 125 °C

Ausschalter 1-polig

924.152 · Gehäuse schwarz 100 Stück

· Einlochbefestigung

· Befestigungslöcher ∅ 3,2 mm

924.153 · Gehäuse schwarz 100 Stück

· Lochabstand 22-25 mm

· Mit Anschraublaschen

Zugschalter Serie 3746 2 A / 250 V \~, T 125 °C
Ausschalter 1-polig

ZweilochbefestigungLochabstand 22 mmBefestigungslöcher ∅ 3,4 mm
924.154 · Gehäuse braun-schwarz, Zugschnurführung stirnseitig	50 Stück
924.155 · Gehäuse braun-schwarz, Zugschnurführung breitseitig	50 Stück
Lochabstand 23 mmBefestigungslöcher ∅ 3,4 mmMit Befestigungsplatte
924.156 · Gehäuse braun-schwarz, Zugschnurführung stirnseitig	50 Stück

inter BAR

• Zweilochbefestigung, Lochabstand 20 mm, Befestigungslöcher ∅ 3,4 mm
• Schraubkontakte

Artikelnr. Ausführung VPE

Zugschalter Serie 8017 2 A / 250 V \~, T 100 °C

Ausschalter 2-polig

924.159* · Gehäuse schwarz 50 Stück

Zugserienschalter

• Zweilochbefestigung, Lochabstand 22 mm, Befestigungslöcher ∅ 3,15 mm
  · Schraubkontakte, Schaltung 0-1-1+2-2-0

Artikelnr. Ausführung VPE

• 25 cm, mit Zugkegel
  · Passend für Schaltertypen 3716, 3730, 3746, 8017, 3776

Artikelnr. Ausführung VPE

924.158 · Weiß 50 Stück

Kippschalter

• Geeignet für Geräte der Schutzklasse II, Zentralbefestigung M 12 x 0,75 mm, Sechskant- und Rändelmutter aufgeschraubt
  · Kipphebel und Gehäuse aus Thermoplast, Kontakte aus Silber, Anschlüsse versilbert
  • Geeignet zum sekundärseitigen Schalten von Halogenleuchten

Artikelnr. Ausführung VPE

924.160 - Lötanschluss 50 Stück

924.161 · Steckanschluss 4,8 mm 50 Stück

Kippschalter Serie 8400 6(4) A / 250 V \~, T 85 °C

Umschalter 1-polig

924.162* · Lötanschluss 50 Stück

924.163' · Steckanschluss 4,8 mm 50 Stück

* Keine Lagertype, Beschaffung nur in ganzen Verpackungseinheiten

Spezialprodukte

Artikelnr. Ausführung VPE

Pulsestarter Serie 8600
Sofortzündung (Schnellstarter)

Für Leuchtstofflampen, senkt die Kosten für Wartung und Ersatz der Leuchtstofflampen, schont die Umwelt, 10 Jahre Garantie, -30 °C bis +75 °C

924.167	· EFS 120/110-250V~, 4-22W	10 Stück
924.168	· EFS 600/200-260V~, 4-125W	10 Stück

Überlastschutz-Steckdosenleiste Serie 8110
2-fach

924.164 · 230V-, 50Hz/16A 1 Stück

· Zum Anschluss von zwei Geräten mit hohem Energieverbrauch (bspw. Waschmaschine und Wäschetrockner)

· 1,5 m Anschlussleitung mit Stecker

· 1 Steckdose Abschaltautomatik energieabhängig

· 1 Steckdose Dauerstrom

· Anschraubbar

· Gewicht 450 g

Hinweis

Die Überlastschutz-Sleckdosenleiste löst die Probleme beim Betrieb von zwei Geräten, z. B. Waschmaschine und Trockner, mit hohem Energieverbrauch an einer Zuleitung. Das Auslösen der Sicherung wird verhindert und das Vorlegen von neuen Leitungen ist nicht mehr nötig. Der gleichzeitige Betrieb beider Geräte wird möglich, da die Überlastschutz-Steckdosenleiste den Wäschetrockner während der Heizphase der Waschmaschine abschaltet. Nach Ende des Heizvorgangs wird der Wäschetrockner automatisch wieder zugeschaltet. Bei elektronischen Trocknern Bedienungsanleitung beachten,

Artikelnr. Ausführung VPE

Powersocket-Thermo Serie 8140 Maße: 59 x 107 x 40 mm

Temperaturgesteuerte Steckdose mit 1x Schukostecker max. 230V / 16A

924.174 · Eingebauter Akku Ni-MH 2,4V / 40mA 10 Stück

· Integriertes Thermostat

· Einstellbarer Temperaturbereich: 5°C-30°C, 40°F-85°F

· Betriebstemperatur: -10°C bis 70°C

· Genauigkeit: +/- 1°C

· LCD-Display, mit farblicher Betriebsanzeige

· Anzeige Soll/Ist -Temperatur

· Steckdose manuell schaltbar

Dämmerungsschalter DS-A Serie 8812 Maße: 34 x 22,5 x 16 mm

230 V AC, 50/60 Hz, +/- 10%
924.171 · Max. Last 100 VA bei TU = -20°C bis + 35°C	1 Stück
· Laststrom max 430 mA
· Einschaltschwelle ca. 5 - 15 Lux
· Ausschaltschwelle ca. 30 - 40 Lux
· Gehäuse vergossen

Pinfix Serie 8821

Artikelnr. Ausführung VPE

Pinfix Serie 8821
Spezielle Lösung für schwere Flachsteckernetzteile

· Für ganz Europa (außer Schweiz) · Pinfix ist patentiert, 1 Stück auf Blisterkarte
924.329 · Schwarz 20 Karten
924.330 · Weiß	20 Karten

* Keine Lagertype, Beschaffung nur in ganzen Verpackungseinheiten

Programmierbare Tasten mit Beleuchtung zur Steuerung von Geräten und Medien.

10-Zoll-Panel (10")

Einbaurahmen mit genormter Brete 10° = 254 mm mit Anschraublöchern zum Anschrauben an 10° Recks. Wird in der Veranstaltungs-, Medien- und Labortechnik oder in Rechenzentren eingesetzt. In der Regel haben die Panels eine Höhe von 1 HE (1 Höheneinheit / 1 Unit) und sind mit 1,75° = 44,5 mm spezifiziert.

19-Zoll-Panel (19")

Einbaurahmen mit genormter Breite 19" = 482,6 mm mit Anschraublöchern zum Anschrauben an 19" Racks. Wird häufig in der Veranstaltungs-, Medien- und Labortechnik oder in Rechenzentren eingesetzt. In der Regel haben die Panels eine Höhe von 1 HE (1 Höheneinheit / 1 Unit) und sind mit 1,75" = 44,5 mm spezifiziert.

BNC-Steckverbinder - Bayonet Neill Concelman

sind koaxiale Steckverbinder mit einem Bajonett verschluss für Hochfrequenzen bis etwa 1 GHz, teilweise bis 4 GHz, mit einem definierten Wellenwiderstand von 50 oder 75 Ω (untereinander steckbar). Sie werden hauptsächlich in der Funk- und Videotechnik eingesetzt. Die BNC-Technik hat sich auch zur Übertragung von schwachen Gloichströmen, niedefrequenten Wochselströmen und Impulsen im Laborbetrieb durchgesetzt, weil der Außenleiter elektrische Störungen abschimmt. Der koaxiale Aufbau bietet so Schutz gegen extome elektrische Folder. Aus diesem Grund sind auch die Anschlüsse an Messgeräten wie Osziloskop, Frequenzzähler und Funktionsgenerator in der Regel in BNC-Technik ausgeführt.

Bandbreite

Die Differenz zweier Frequenzen, die einen bestimmten, kontinuierlich zusammenhängenden Frequenzbereich bilden.

BAS

Siehe Cinch (RCA)

Blank

Funktion bei Bildausgabegeräten um auf ein schwarzes Standbild umzuschalten.

CAT

Grundsätzlich werden in der Datenanschluss technik folgende Kategorien und Klassifizierungen vorgenommen: Kategorie Klasse MHz GB CAT5e D 100 1

CAT6 E 250 1

CAT6a E 500 10

CAT7 F 600 10

CAT7a F 1.000

Der Unterschied zwischen Kategorie und Klasse ist: die einzelnen Komponenten wie Kabel, Daten anschlussdose (Buchse), Stecker usw. werden in Kategorien eingestuft. Der Zusammenschluss dieser Komponenten, also das komplette Datennetzwerk wird als Klasse bezeichnet. Die Klasse des gesamten Netzwerkes wird somit von der schwächsten Komponente bestimmt. Beispiel: wird CAT6 Kabel und CAT6 Stecker mit einer CAT5e Buchse zusammengeschlossen, so erreicht das gesamte Netzwerk nur Klasse D. Man unterscheidet in der Datenanschlusstechnik zwischen geschirmten und ungeschirmten Komponenten, Weltweit wird die ungeschirmte Ausführung am häufigsten eingesetzt, in Deutschland kommen annähend zu 100 % geschirmte Verkabelung zum Einsatz. Die derzeit gültige Norm für diesen Bereich der Datenanschlusstechnik sind in der EN 50173 zusammengefasst.

Cinch (RCA)

Für ungenormte Steckverbinder zur Übertragung von elektrischen Signalen, vorrangig an Koaxialkabeln. Einsatz: Audio weiß = linker analoger Kanal (manchmal auch schwarz); Audio rot = rechter analoger Kanal; Orange = digital Audio; Video gelb = Com posite Video, analoges, unmodulierters TV-Bildsignal im Basisband (BAS oder FBAS); Video grün = Y (Helligkeit); Video Blau = Pb (Farbdifferenz); Video Rot = Pr (Farbdifferenz)

Das Coaxial-Kabel ist ein spezielles Kabel, das als konzentrischer Leiter zur Übertragung hochfrequenter Signale, wie in der Fornsehtechnik zur Übertragung von analogen FBAS-Signalen oder zur Übertragung digitaler Studiosignale (DSC), eingesetzt wird.

Composite Video

Siehe Cinch (RCA)

Controller

Siehe Mediensteuerung

Crossover

Als Crosskabel oder Crossoverkabel bezeichnet man in der Computernetz-Technik ein achtadriges Twisted-Pair-Kabel, das zwar auf jeder Seite einen RJ45-Stecker besitzt, wobei allerdings in einem Stecker gewisse Kabeladern vertauscht werden. Es wird benötigt, um z. B. zwei Computer direkt mit einander zu verbinden. Statt eines Crossover-Kabels kann man auch ein ungekreuztes Kabel mit einem Crossover-Adapter verwenden, um die Kreuzung der Adempaare vorzunehmen. Die einfachste Anwendungsmöglichkeit für ein Crosskabel ist, zwei Computer mit Netzwerkarten miteinander zu verbinden, ohne notwendigerweise einen Hub oder einen Switcheinsetzen zu müssen. Die beiden so miteinanderverbundenen Computer bilden zusammen ein voll wertiges Netzwerk im allerkleinsten Rahmen. Bei Gigabit-Ethernet kann auf Crosskabel meist verzichtet werden, da Auto-MDI-X im Standard definiert ist und von den meisten Geräten unterstützt wird. In einem Crossover-Kabel werden also an einem Ende die Sendedaten mit den Empfangsdaten vertauscht, damit bei einer Direkt-Verbindung auch der Datonaustausch erfolgt. Würde man die Sende-/Empfangsdaten an einem Ende nicht tauschen wurde keine Verbindung untereinander entstehen.

DVB - Digital Video Broadcasting

Bis 2010 sollen Radio- und Fernsehprogramme in ganz Deutschland über DVB ("Digital Video Broadcasting") übertragen worden. Als Übertragungswege stehen grundsätzlich terrestrische Frequenzen (DVB-T), Kabel (DVB-C) und Satellit (DVB-S) zur Verfügung. Noch in der Erprobung ist ein Mobilfunkstandard (DVB-H). Der Empfang setzt in jedem Fall einen speziellen Receiver voraus.

DVB-T ermöglicht die Übertragung von bis zu 24 Fern-
schprogrammen über die herkömmliche Hausantenne. Die
Programme werden unverschlüsselt ausgestrahlt und sind
somit kostenfrei. Privatsender beteiligen sich aber bislang
nur in Ballungsgobleten an DVB-T.

DVB-C bietet mehr Programme – theoretisch bis zu 500. Voraussetzung für den Empfang ist ein kostenpflichtiger Kabelanschluss. Privatsender senden im digitalen Kabelnetz meist verschlüsselt und sind nur mit einer Smartcard des Netzbetreibers zu sehen.

Display Port

Display Port für die Übertragung von Bild- und Tonsignalen (z.B. Monitor, DVD-Player, Plasma-TV, etc.)

DVI - Digital Video Interface

Digitale Schnittstelle für Videosignale. Der Ton wird dabei über einen eigenen Eingang übertragen. Die hochauflösenden ( HD ) Formate setzen allerdings auf den neuen Eingang HDMI. Grundsätzlich gibt es drei verschiedene DVI-Anschlüsse:

DVI-A überträgt nur analoge Signale.

DVI-I ist in der Lage, sowohl analoge als auch digitale Signale zu übertragen.

DVI-D schließlich überträgt nur digitale Signale. Hat der neue TFT-Monitor eine DVI-D-Schnittstelle, lässt sich die alte Grafikkarte mit analogem VGA-Anschluss nicht daran anschließen.

EIB

Der europäische Installationsbus (EIB) ist ein Standard nach EN50090, der beschreibt, wie bei einer Installation Sensoren und Aktoren in einem Haus miteinander verbunden werden müssen. Darüber hinaus definiert er auch das Kommunikationsprotokoll. Der EIB steuert zum Beispiel die Beleuchtung und Jalousien beziehungsweise Beschattungseinrichtungen, die Heizung sowie die Schließ- und Alarmanlage. EIB wurde weiterentwickelt und ist seit 2002 als KNX – Standard bekannt.

Ethernet

Protokoll, das die Datenübertragung in lokalen Netzwerken (LANs) regelt. Der Übertragungsstandard wurde 1976 von dem kalifornischen Konzern Xerox entwickelt.

FireWire

Die FireWire-Schnittstelle wird für den schnellen Datenaustausch zwischen Computer und Multimedia- oder anderen Peripheriegeraten eingesetzt. FireWire lässt sich dank der hohen Übertragungsrate auch als Alternative zu Ethemet nutzen (IP over FireWire).

FBAS

Siehe Cinch (RCA)

F-Steckverbinder

(IEC 60169-24) sind koaxiale Steckverbinder mit Schraubverriegelung für Hochfrequenz bis etwa 5 GHz mit einem definierten Wellenwiderstand von 75 Ω. Weltwelt die am meisten verwendeten Steckverbinder im Bereich des Satellitenfernsehens.

Full-HD-TV

Full-HD Modelle stellen Fernseh- und Videobilder mit 1.920 x 1.080 Bildpunkten dar, also mit der derzeit höchsten Pixelzahl von HDTV-Ubertragungen oder High-Definition-Zuspielungen. Diese Bildqualität entspricht der fünftachen Auflösung herkömmlicher Fernsehbilder, Selbst aus geringern Betrachtungsabstand erkennt der Zuschauer keinerlei sichtbare Pixelstrukturen. Videoprojektionen profitieren von der vollen HD-Auflösung besonders. Mit dem Begriff wird zumelst die Eigenschaft eines HDTV-fähigen Gerätes bezeichnet, die höchst mögliche HD-Auflösung ausgeben zu können.

Hardware detect

Automatische Erkennung von Eingangssignalen, wenn z. B. ein Laptop im laufenden Betrieb angeschlossen wird, erkennt das Ausgabegerät automatisch das neu angoschlossene Gerät.

HDMI - High Definition Multimedia Interface

Schnittstelle für die Übertragung von Bild- und Tondaten bei HDTV und HD-Fernsehem. Es ermöglicht die völlig digitale Übertragung von Videodaten und Digitalton mit bis zu acht Kanälen. Der digitale Kopierschutz HDOP ist integriert.

HDTV hat eine deutlich höhere Auflösung, zeigt das Bild schärfer und detaillreicher und wird im Format 16:9 statt im bisherigen Maß 4:3 ausgestrahlt. Die Auflösung beträgt bis zu 1.920 x 1.080 Pixel. Um die HD-Bilder zu sehen, benötigt man einen Fernscher mit dem Siegel „HD ready“.

HiFi - High Fidelity

Engl. hohe ( Klang- ) Troue, kurz HiFi ist ein Qualitätsstandard für Audio-Wiedergabegeräte.

Hosiden

Siehe S-Video.

Impedanz

Die Impedanz, auch Wechselstromwidetstand genannt, gibt das Verhältnis von elektrischer Spannung an einem Verbraucher (Bauelement, Leitung usw.) zum aufgenommenem Strom an. Die Impedanz hat Bedeutung bei der Anpassung von Hochfrequenzleitungen, aber auch bei der Wellenausbreitung im Freien Raum. Wenn zum Beispiel die Eingangsimpedanz eines Gerätes nicht mit der Impedanz der Leitung übereinstimmt, kommt es zu Reflexionen, was die Leistungsübertragung mindert und was zu Resonanzerscheinungen und damit zu einem nicht linearen Frequenzgang führen kann.

Internationaler Standard für ein digitales Telefonnetz. Bietet die Möglichkeit mehrere Kanäle gleichzeitig zu übertragen. Beim Basisanschluss stehen Nutzern zwei unabhängig von einander verfügbare Kanäle für das Telefonieren oder das Internet zur Verfügung. Die Bandbreite fasst 64 (kb/s).

Keystone

Universelles Einbaumaß für Montageausschnitte von 19,3x14,7 mm.

Klinke (TRS Connector oder Audio Jack)

International weit veroreitete elektrische Steck verbinder zur Übertragung von Wechsel- oder Gleichspannung im SELV-Bereich (Safety Extra Low Voltage, Schutzkleinspannung). Zum Anwendungsbereich von Klinkensteckern, -buchsen und -kupplungen gehören beispielsweise die Weiterleitung von Audio signalen oder die Verbindung zu einem Notzteil zur Stromversorgung eines Kleingerätes. Häufig wird der Klinkenstecker zum Anschluss von Kopfhörern eingesetzt. Ausführungen: 3,5 mm (Miniklinke) für tragbare Geräte (MP3-Player, Discman), Soundkarten und kleine Kopfhörer, 6,35 mm (Klinke) für Stereoanlagen, Geräte aus der Musikproduktion (Mischpulte, Effektgeräte, Synthesizer, Keyboards, E-Planos, E-Gitarren und Gitarrenverstärker).

KNX

Die KNX-Technologie entstand aus der technischen Zusammenführung der drei europaweit etalierten Bus-Standards EIB (Elektroinstallationstechnik), EHS (Haushaltsgeräte und Unterhaltungselektronik) und Batibus (Heizung/Lüftung/Klima) und bildet somit eine einheitliche technologische Plattform für alle Bereiche der Haus- und Gebäudesystemtechnik in Form eines internationalen Industriestandards.

KNX ermöglicht die zentrale Steuerung nahezu aller Komponenten der Haus- und Gebäudesystemtechnik von der Beleuchtung über die Heizung bis zur Alarmanlage und bietet sowohl im Zweckbau als auch im Wohnungsbau ein ermeßliches Plus an Komfort, Sicherheit und Wirtschaftlichkeit. Die KNX-Spezifikation wurde im Frühjahr 2002 durch die damals neu gegründete KNX Association vorgestellt. Basierend auf dem EIB Standard, mit dem die neue Technologie-Plattform nach wie vor in vollem Umfang kompatibel ist, entstand KNX durch die Erweiterung mit neuen Konfigurationsmechanismen und Übertragungsmedien, die ursprünglich für Batibus und EHS entwickelt worden waren. Berelts 2003 wurde KNX von der CENELEC, dem europäischen Komtee für elektrotechnische Normung mit Sitz in Brüssel, als europäischer Standard EN 50090 ratifiziert. Kurze Zeit später folgte die Ratifizierung durch das Normungsinstitut CEN nach EN 13321-1 als europäischer Standard für die Gebäudeautomation.

Computometzwerk, das auf räumlich begrenztem Geblet über Kabelverbindung oder per Funk verschiedene Computer und Peripherlegeräte verbindet.

LAUTSPRECHERANSCHLUSS

Stereo (rot+weiß) mit Schraubverschluss für Tonsignal-Übertragung.

LC

Dieser Stecker ist ähnlich der SC-Technik, nur kleiner.

LWL - Lichtwellenleiter

Sind aus Lichtleitern bestehende oder zusammengesetzte, tollweise konfektionierte, mit Stockverbindungen versehene Kabel und Leitungen zur Übertragung von Licht im sichtbaren sowie ultra violetten oder infraroten Bereich. Lichtleitkabel bilden mehr oder weniger stark bligsame Verbindungen zur Übertragung optischer Signale oder auch hoher optischer Strahlungsleistungen.

Mediensteuerung

Steuerung von Video-, Strom-, Licht- und Tontechnik im Gebäude. Ton, Licht und Video werden entsprechend durch Befehle gesteuert. Über die Mediensteuerung können alle, an einer Präsentation beteiligten, Geräte zusammengefasst und in einem zeitlichen Ablauf gesteuert werden.

Miniklinke

Buchse 3,5 mm für Tonübertragung (z.B. vom Laptop, PC zum Lautsprecheranschluss).

Mini-USB

Ist eine kompakte Stecker- bzw. Buchservariante des USB-Standards. Sie wurde für Geräte mit geringem Platzangebot entwickelt, etwa für Handys oder Digitalkameras.

MTRJ

Dieser Stecker nimmt zwei Fasern auf, die Übergänge sind in einem gemeinsamen Kunststoffblock eingebettet, der die Form eines RJ45-Steckers hat. Diese Bauform verhindert ebenfalls das Vertauschen der Hin- und Rückleiter, einfach zu stecken und wieder zu entriegeln. Der Stecker ist für Monomode- und für Multimodelasern geeignet.

MUTE

Stummschaftung bei Audio-Geräten.

Herkömmlicher Fernsenstandard in Europa für analoge Fernsehsignale mit einer Auflösung von 720 x 576 Pixeln.

Potentialfreier Kontakt

Dient der Übertragung eines Zustandes zwischen elektrischen Geräten. Der Kontakt wird üblicherweise über ein Relais oder Optokoppler realisiert. Dabei werden die elektrischen Stromkreise der zu verbindenden Geräte galvanisch voneinander abgekoppelt. Diese Lösung ist die einfachste und sicherste Methode um z. B. digitale Datenpunkte elektrisch zu übertragen.

Power Con

3-polige Netz-Steckverbindung mit Codierung und Verlegelung. Wird hauptsächlich in der Bühnen technik eingesetzt. Die Verriegelbarkelt der Stecker bietet Schutz vor versehentlichem Abziehen.

PS/2-Schnittstelle (PS/2-Anschluss, PS/2-Port, ursprünglich Auxiliary Port). Weit verbreilete serielle 6-polige Schnittstelle für Eingabegeräte (z. B. Maus und Tastatur) bei Personal Computern.

RCA

Siehe Cinch (RCA)

RGB - Signal

Beim RGB-Signal werden die Farben rot, grün und blau jeweils in einem eigenen Kanal übertragen beziehungsweise gespeichert. RGB-Signale werden zum Beispiel bei Computern über den VGA-Anschluss oder in der Videotechnik über den SCART-Anschluss übertragen.

RJ-Steckverbindungen (Registered Jack)

Sind genormte Steckverbindungen für Telekommunikations verkabelungen. Die Standards beschreiben die Bauformen von Steckern und Buchsen sowie deren Kontaktbelegungen und werden mit den Buchstaben RJ in Verbindung mit einer Zahl (z. B. RJ-45) – teilweise auch ohne Bindestrich – bezeichnet. Beispiele: RJ126P6C/RJ458P8C

BJ12

siehe RJ-Steckverbindungen (Registered Jack)

Router

Ein Gerät, das Datenpakete über verschiedene Netzwerke weiterleitet. Der Router dient dabei als Verknüpfungsrechner zum Beispiel zwischen zwei lokalen Netzwerken (LAN) und legt automatisch den optimalen Weg für die Versendung der Datenpaketefest.

RS-232

Serieller Schnittstellenstandard mit 25- oder 9-pollger Verbindung für die serielle Übertragung von Computer-Daten – auch V.24 genannt. Zum Einsatz kommen 1 zu 1 Pin – Belegung als auch gekreuzte Belegung (Crossover).

sc

Dieser Stecker wird bei LAN-Neinstallationen verwendet. Das rechteckige Design kann für Multi mode- und Monomode-Glasfaser verwendet werden. Die mittlere Einfügedämpfung liegt bei 0,2 dB, die maximale bei 0,4 dB. Der Vorteil gegenüber dem ST Stecker liegt in der Push-Pull-Technik – d. h. der Stecker verriegelt sich automatisch beim Einstecken und entiegelt sich beim Abziehen. Dadurch lassen sich Duplexstecker erstellen (zwei Stecker, verbunden durch einen Duplex-Clip) und Duplex-Verbindungen gleichzeitig stecken und abziehen.

Speakon

Lautsprecher-Steckverbinder, der eine hohe Robustheit, Kontaktbelastbarkeit von 20 A und sichere Verriegelung bietet. Verfügbar sind Speakon-Steckverbinder als zweipolige, vierpolige und achtpolige Version, wobei die 2- und 4-poligen Typen unterein ander kompatibel sind. Die achtpolige Version unter scheidet sich durch ihre größere Bauform. Durch die Anzahl verfügbarer Kontakte in nur einem Steckverbinder ist es möglich, mehrkanalige Passiv-Systeme, Satelliten-Subwoofer-Systeme oder Mehrkanal-Monitor Lautsprecher-Konstellationen mit nur einem Kabel anzuschließen.

ST

Diese Stecker ( auch als BFOC-Stecker bekannt ) sind in LANs verbreitet und sind für für Monomode- und Multimode-Glaslaserkabel geeignet. Die mittlere Einfügedämpfung liegt bei 0,3 dB, die maximale bei 0,5 dB.

S-Video/Super Video System

S-Video, auch als Y/C-Verfahren bekannt, bezeichnet ein spezielles analoges Videosignalverfahren, bei dem die Helligkeitsinformation gesondert von der Farbträgerinformation übertragen bzw. verarbeitet wird. Eingesetzt wird S-Video zum Beispiel in VHS Videorekorden.

S-VHS - Super Video Home System

Verbesserter, abwärtskompestibler VHS-Standard für Heimvideo Videoband-Aufzeichnungsverfahren und bietet eine verbesserte Bildauflösung und höhere Farbgenausigkeit. Die horizontale Bildauflösung ist um etwa 2 /3 besser als bei VHS. S-VHS ist ein Standard und keine Steckverbindung kann aber über die S-Video (Hosiden) Steckverbindung übertragen werden.

Switch

Netzwerk-Komponente zur Verbindung mehrerer Computer bzw. Netz-Segmente in einem lokalen Netzwerk (LAN). Switche analysieren den Netzwerkverkehr und treffen logische Entscheidungen.

Switcher VGA/Audio

Schalten mehrere Eingangsquellen (z. B. mehrere Laptops) nach Bodarf um und geben das Signal an Ausgabemedion (z. B. Beamer, Projektor, Monitor, Lautsprecher) weiter.

TASTER

Blau belouchet, zur Steuerung von Geräten (z.B. Umschalter). Wipptaster Auf / Ab zur Steuerung externer Geräte, z.B. Leinwand, Jalousie usw.

TASTER ABSCHALTAUTOMATIK

Zum Anschluss mittels Steckverbinder an Steckdosenleisten mit Abschaltautomatik zur automatischen Abschaltung von angeschlossenen Geräte. Durch Betätigung des Tasters wird die Stromversorgung der an die Abschaltautomatik angeschlossenen Geräte wieder aufgenommen.

TASTER EDELSTAHL

Zum Selbstanschluss zur Steuerung von Geräte und Medien

TOSLINK

Standardisiertes Lichtwellenleiter-Verbindungssystem für optische Signal-Übertragungen im Bereich bis etwa 20 Mb / s. Wird für die Übertragung digitaler Audiosignale zwischen Audio-Geräten verwendet.

TrueHD

Audiostandard für hochauflösende Medien wie Blu-ray und HD-DVD. Dabei werden die Audlocieten zu 100 % verlustfrei komprimiert. Der Codec ermöglicht eine Datenrate von bis zu 18 Mb/s.

USB - Universal Serial Bus

Per USB lassen sich unterschiedliche Geräte per Kabel verbinden. USB ist ein bitsorienter Bus, die einzelnen Bits eines Datenpaketes worden nacheinander übertragen. Geräte mit USB können im laufenden Betrieb miteinander verbunden worden, da neu angeschlossene Geräte automatisch erkannt worden. Per USB worden unter anderem Drucker, Digitalkameras, MP3-Player oder Festplatten mit dem Computer verknüpft.

Überspannungsschutz mit Filter

Überspannungsschutz – nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3, Ablofbstrom 6,5 kA, Ansprechzeit < 25 nS. Geignet für 16 A (Feinsicherung auf Wunsch), mit Varistoren, Temperatursicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch). Netz- und Frequenzfilter – nach VDE 0565-3:05-2006 für Spannungsspitzen bis 30 MHz, Dämpfungs-diagramm im Datenblatt.

VGA - Video Graphics Array

bezeichnet einen Computergrafik-Standard (EISA, 1987), der bestimmte Kombinationen von Bildaufl üsung und Farbanzahl (Farb-Bit-Tiefe) sowie Wiederholffrequenz definiert. VGA ermöglicht eine Auflösung von 640 × 480 Pixeln, wobei VGA-Kabel eine höhere Auflösung ermöglichen. VGA 15-pol. Buchse für Bildsignalübertragung (z.B. vom Laptop, PC Monitor zum Projektor, Beamer, VGA Umschaltung usw.)

XLR

Industriestandard für elektrische Steckverbindungen. Einsatz in der professionellen Beschallungs- und Tonstudio-Technik. 3-polige XLR-Steckverbindungen werden für analoge Mikrofon- und Lautsprechersignale sowie digitale AES / EBU-Signale eingesetzt, 5-polige XLR-Steckerverbindungen für digitale Lichtsteuerdaten DMX.

M-Schuko 35° / 90° Schutzkontakt

Steckdoseneinsatz Schutzkontakt 16A/250V\~ max. 3.600W

· Nach DIN VDE 0620-1 Bauart DIN 49 440
· Farben: schwarz, rot, weiß, grau
· 35° gedreht
- Modulbreite 42,5 mm
- Einsetzbar in: Deutschland, Österreich, Niederlande, Italien (teilweise), Spanien, Portugal, Schweden, Norwegen, Finnland, Slowenien, Rumänien, Ungarn, Afghanistan, Andorra, Vatikanstaat, San Marino, Estland, Südkorea, Indonesien, Island, Chile, Bulgarien

M-UTE 35° / 90° Frankreich

Steckdoseneinsatz UTE/Frankreich 16A/250V\~ max. 3.600W

· Nach NF C 61-314
- Mit integrierten Kinderschutz
· Farben: schwarz, rot, weiß, grau
· 35° gedreht
- Modulbreite 42,5 mm
· Einsetzbar in: Frankreich, Belgien, Polen, Monaco, Slowakei, Tschechei

M-UTE EDV rot Frankreich

Steckdoseneinsatz UTE/Frankreich EDV rot 16A/250V\~ max. 3.600W

· Nach NF C 61-314
- Mit integrierten Kinderschutz und zusätzlicher Stecksicherung
· Farbe: rot
· 35° gedreht
- Modulbreite 42,5 mm
· Einsetzbar in: Frankreich, Belgien, Polen, Monaco, Slowakei, Tschechei

Steckdoseneinsatz Schweiz CH 10A/250V\~ max. 2.500W

· Nach SEV 1011:98
· Farben: schwarz, rot
· 0° gedreht
- Modulbreite 35 mm
· Einsetzbar in: Schweiz, Liechtenstein

Steckdoseneinsatz USA 15A/115V\~ max.

· Nach UL
· Farbe: schwarz
· 0° gedreht
- Modulbreite 32 mm
· Einsetzbar in: USA, Kanada, Mexiko, Südamerika (teilweise)

Steckdoseneinsatz England einzeln abgesichert 3,15A/240V\~ oder 5A/240V\~

· Nach BS 5733:1995
· Einzeln abgesichert, wahlweise 3,15 A oder 5 A
- Mit integrierten Kinderschutz
· Farbe: schwarz
- 45° gedreht
- Einsetzbar in: Großbritannien gemäß Norm für Büromöbel

M-UK 90° England

Steckdoseneinsatz England 13A/240V\~

· Nach BS 1363
- Mit integrierten Kinderschutz
· Farbe: schwarz
· 90° gedreht
- Modulbreite 54 mm
· Einsetzbar in: Großbritannien, Irland, Singapur, Malaysia, Zypern, Malta, Hong Kong, Dubai

M-IT 35° Italien

Steckdosenkombination Schutzkontakt/Italien 10A/230V oder 16A/230V\~

• Mit integriertem Kinderschutz
  · Farbe: schwarz
  · 35° gedreht
• Modulbreite 45 mm
• Einsetzbar in: Italien, Südtirol, Südamerika (teilweise)

M-AUS 90° Australien

Steckdosenkombination Australien 10A/250V

· Nach AS/NZS 3112
· Farbe: schwarz
· 90° gedreht
- Modulbreite 45 mm
- Einsetzbar in: Australien, Neuseeland, Argentinien

M-CN 90° China

Steckdoseneinsatz China 10A/250V

• Nach CCC
  · Farbe: schwarz
• 90° gedreht
• Modulbreite 42,5 mm
• Einsetzbar in China

M-DK 35° Dänemark

Steckdoseneinsatz Dänemark Haushalt 10A/250V\~

· Nach DS/IEC 60884-1:2004
· Farbe: schwarz
· 35° gedreht
- Modulbreite 42,5 mm
- Einsetzbar in: Dänemark

M-DK EDV 35° Dänemark

Steckdoseneinsatz Dänemark EDV 10A/250V\~

· Nach DS/IEC 60884-1:2004
· Farbe: schwarz
· 35° gedreht
- Modulbreite 42,5 mm
· Einsetzbar in: Dänemark

M-IEC 10A

Steckdoseneinsatz Kaltgerätedose 10A/250V\~

· Nach IEC 320
· Farbe: schwarz
· 90° gedreht
- Modulbreite 42,5 mm
· Einsetzbar: international

M-IEC 16A

Steckdoseneinsatz Kaltgerätedose 16A/250V\~

· Nach IEC 320
· Farbe: schwarz
- 90° gedreht
- Modulbreite 42,5 mm
- Einsetzbar: international

M-GST18i3

Steckdoseneinsatz GST18i3 16A/250V\~

· Nach DIN VDE 0628
· Farben: schwarz, rot, weiß, kieselgrau
· 90° gedreht
- Modulbreite 42,5 mm
- Einsetzbar: international

Steckersysteme 3-polig mit Schutzkontakt

Passend für alle europäischen Länder außer z. T. Schweiz, Italien und England.

Schutzkontakt-Winkelstecker Typ 30

Mit doppeltem Schutzkontaktsystem

Zum Beispiel passend für:

· H03VV-F 3G 0,75 mm²
· H05W-F 3G 0,75 mm²
· H05VV-F 3G 1,00 mm²
· H05W-F 3G 1,50 mm²
· H07BQ-F 3G 1,50 mm²
· H05BQ-F 3G 0,75 mm²

Schutzkontakt-Zentralstecker Typ 31

Mit doppeltem Schutzkontaktsystem

Zum Beispiel passend für:

Schutzkontakt-Zentralstecker Typ 32

Mit doppeltem Schutzkontaktsystem, spritzwassergeschützt

Zum Beispiel passend für:

· H05W-F 3G 1,50 mm²
· H05RR-F 3G 0,75 mm²
· H05RR-F 3G 1,50 mm ^2
· H07RN-F 3G 1,00 mm²
· H07RN-F 3G 1,50 mm²
· H07BQ-F 3G 1,50 mm²
· H07RN-F 3G 2,50 mm²

Schutzkontakt-Kupplung Typ 34

Zum Beispiel passend für:
· H05VV-F3G 1,00 mm²
· H05VV-F 3G 1,50 mm²
· H05VV-F 3G 2,50 mm²
· H07RN-F 3G 1,00 mm²
· H07RN-F 3G 1,50 mm²

Schweizer Stecker und Kupplungen

SEV-geprüfte Ausführung.

Schweizer Stecker Typ 11, 10 A

2-polig

Zum Beispiel passend für:

· H03VH2-F 2 x 0,75 mm ^2

Schweizer Stecker Typ 12, 10 A

3-polig

Zum Beispiel passend für:

Schweizer Kupplung Typ 11 D

2-polig

Zum Beispiel passend für:

· H03VWH2-F 2 x 0.75 mm ^4

· H03W-F 2 × 0.75 mm²

· H05W-F 2 x 1,00 mm²

Schweizer Stecker Typ 23, 10A/16A

3-polig

Zum Beispiel passend für:

Internationale Stecker

Schutzklasse 0-Stecker Typ 44

2-polig

Zum Beispiel passend für:

· H03VV-F 2 × 0,75 mm²
· H05W-V 2 x 0,75 mm²
· H05VV-F 2 x 1,00 mm²
· H05W-F 2 x 1,50 mm²

England-Stecker Typ 45-2, 13 A

2-polig, angespritzt mit eingebauter 13 A-Sicherung

Zum Beispiel passend für:

England-Stecker Typ 45, 13 A

3-polig, angespritzt mit eingebauter 13 A-Sicherung

Zum Beispiel passend für:

· H03W-F 3G 0,75 mm²
· H05W-V 3G 0,75 mm²
· H05W-V 3G 1,00 mm²
· H05W-F 3G 1,50 mm²

USA-Stecker UL / CSA Typ 46-2

2-polig

Leistungstypen gemäß Ihrer Anfrage.

USA-Stecker UL / CSA Typ 46

3-polig

Leistungstypen gemäß Ihrer Anfrage.

Italien-Stecker Typ 49, 10A

3-polig

Zum Beispiel passend für:

· H05VV-F3G0,75mm²
· H05VV-F3G1,00mm²

Italien-Stecker Typ 50, 16A

3-polig

Zum Beispiel passend für:
· H05W-V3G1,50mm²

Dänemark-Stecker Typ 47, 10A

3-polig

Zum Beispiel passend für:

· H05W-F3G0,75mm²
· H05VV-F3G1,00mm²
· H05W-F3G1,50mm²

Dänemark-Winkelstecker Typ 47W, 10A

3-polig

Zum Beispiel passend für:

· H05W-F3G0,75mm²
· H05W-V3G1,00mm²
- H05W-F3G1,50mm²

Dänemark EDV-Stecker Typ 48, 10A

3-polig

Zum Beispiel passend für:

· H05VV-F3G0,75mm²
· H05W-V3G1,00mm²
· H05VV-F3G1,50mm²

Dänemark-Winkelstecker Typ 48W, 10A

3-polig

Zum Beispiel passend für:

· H05W-F3G0,75mm²
· H05W-F3G1,00mm²
· H05W-V3G1,50mm²

Steckersysteme 2-polig ohne Schutzkontakt

Passend für alle europäischen Länder außer z. T. Schweiz, Italien und England.

Euroflachstecker Typ 20 F

Zum Beispiel passend für:

Euroflachstecker Typ 20

Zum Beispiel passend für:

Konturenstecker Typ 24 G

Zum Beispiel passend für:

· H05RN-F 2 x 1,00 mm²
· H07RN-F 2 x 1,00 mm²
· H07RN-F 2 x 1,50 mm²
· H05BQ-F 2 x 1,00 mm²
· H07BQ-F 2 x 1,50 mm²

Konturenstecker Typ 24 K

Zum Beispiel passend für:

Konturenstecker Typ 24 S

Spritzwassergeschützt, schlagfest

Zum Beispiel passend für:

· H07RN-F 2 x 1,00 mm²
· H07RN-F 2 x 1,50 mm²
· H05BQ-F 2 x 1,0 mm²
· H05BQ-F 2 x 1,5 mm²

IEC-Geräteverbindungen

Kaltgeräte-Stecker zentral Typ 35 S

2-polig, 70°C

Zum Beispiel passend für:

· H05W-V 2 × 0,75 mm²
· H05W-V 2 x 1,00 mm²

Kaltgeräte-Stecker zentral Typ 35 S

3-polig, 70°C

Zum Beispiel passend für:

· H05W-F 3G 0,75 mm²
· H05W-F 3G 1,00 mm²

Kaltgeräte-Dose zentral Typ 35-2

2-polig, 70°C

Zum Beispiel passend für:

Kaltgeräte-Dose zentral Typ 35

3-polig, 70°C

Zum Beispiel passend für:

· H05W-F 3G 0,75 mm ^2
· H05VV-F 3G 1,00 mm²

Kaltgeräte-Dose Winkel Typ 35-2 W

2-polig, rechts, links, 70 °C

Zum Beispiel passend für:

Kaltgeräte-Dose Winkel Typ 35 W

3-polig, rechts, links, 70 °C

Zum Beispiel passend für:

· H05W-F 3G 0,75 mm²
- H05W-F 3G 1,00 mm²

Kleingeräte-Dose Typ 25 D

120°C, montiert
Zum Beispiel passend für:
· H03VWH2-F 2 x 0,75 mm ^2

Heißgeräte-Dose Typ 37

155°C, montiert
Leistungstypen gemäß Ihrer Anfrage.

Art-Nr. Seite	Art-Nr. Seite	Art-Nr. Seite		Art-Nr. Seite	Art-Nr. Seite
110.0160 297	246.175 253	305.175 249		329.3030 207	331.000 221
110.3118 297	246.176 253	305.176 249		329.3031 207	331.006 221
116.270 246	246.165 253	305.164 249		329.3032 207	331.007 221
116.271 246	246.186 253	305.185 249		329.3033 207	331.010 221
116.272 246	246.375 253	305.274 249		329.3034 207	331.011 221
116.280 246	246.376 253	305.275 249		329.3035 207	331.012 221
116.270 246	248.174 253	305.276 249		329.3036 207	331.013 221
119.270 246	248.175 253	305.284 249		329.3037 207	331.014 221
119.271 246	248.176 253	305.265 249		329.3102 199	331.0202 188
119.272 246	248.185 253	305.974 249		329.3104 199	331.032 222
119.274 246	248.186 253	305.975 249		329.3105 199	331.035 222
119.280 246	249.875 253	311.273 250		329.600 201	331.040 222
119.281 246	249.876 253	312.174 250		329.601 201	331.071 221
130.080 255	251.173 250	312.175 250		329.602 201	331.072 221
130.081 255	251.183 250	312.275 250		329.604 201	331.074 222
130.2300 299	290.0608 289	313.175 250		329.605 201	331.154 222
130.2400 297	300.000 155	313.185 250		329.606 201	332.071 222
130.2402 299	300.000 191	317.000 32		329.615 201	333.000 188
131.080 255	300.000 231	317.001 32		329.616 201	333.001 188
131.081 255	300.001 155	317.006 32		329.617 201	333.002 188
132.080 255	300.001 191	317.100 33		329.618 201	333.004 188
132.081 255	300.001 231	317.101 33		329.700 202	333.005 188
133.080 255	300.002 155	317.102 33		329.701 202	333.0122 180
133.081 255	300.002 191	317.117 32		329.702 202	333.0422 197
150.0203 298	300.002 231	317.173 306		329.703 202	333.071 222
150.0205 298	300.003 155	320.175 254		329.704 202	333.1007 26
150.0207 298	300.003 191	320.176 254		329.705 202	333.1008 26
150.0209 298	300.003 231	320.185 254		329.800 203	333.400 179
150.0211 298	300.004 155	320.186 254		329.801 203	333.401 179
150.0212 298	300.004 191	321.174 254		329.802 203	333.402 179
150.070 255	300.004 231	321.175 254		329.9001 205	333.403 179
150.072 255	300.005 155	321.176 254		329.9002 205	333.404 179
151.070 255	300.005 191	322.174 254		329.9003 205	333.405 179
151.072 255	300.005 231	322.175 254		329.9007 205	333.406 179
190.270 246	300.006 191	322.176 254		329.9008 205	333.4061 183
190.270 307	300.006 232	322.184 254		329.9009 205	333.4063 183
190.271 246	300.007 191	322.185 254		329.9010 205	333.4066 183
190.271 307	300.007 232	322.186 254		329.9011 205	333.4066 183
190.273 308	300.011 191	323.185 254		329.9012 205	333.407 181
202.174 247	300.011 231	323.186 254		329.9013 205	333.408 180
202.175 247	300.012 191	327.875 254		329.9014 205	333.410 180
202.184 247	300.012 231	327.876 254		329.9015 205	333.411 180
202.186 247	300.030 232	328.875 254		329.9016 205	333.412 180
202.274 247	301.174 249	328.876 254		330.070 221	333.413 180
202.275 247	301.175 249	329.174 254		330.071 221	333.416 179
202.284 247	301.274 249	329.213 197		330.072 221	333.417 180
202.285 247	301.275 249	329.214 197		330.073 221	333.418 183
211.174 247	301.974 249	329.215 197		330.100 227	333.419 183
211.274 247	302.174 248	329.3001 200		330.100F 229	333.505 179
233.184 261	302.274 248	329.3003 200		330.101 227	333.506 179
233.185 261	304.174 249	329.3004 200		330.101F 229	333.534 179
233.186 261	304.175 249	329.3005 200		330.102 227	333.535 179
233.284 261	304.176 249	329.3007 200		330.103 227	333.536 179
233.285 261	304.184 249	329.3008 200		330.104 227	333.537 179
233.286 261	304.185 249	329.3009 199		330.104F 229	333.538 180
240.187 248	304.274 249	329.3010 199		330.105 227	333.539 179
240.189 248	304.275 249	329.3011 199		330.106 227	333.540 180
241.175 248	304.276 249	329.3012 199		330.107 227	333.600 189
241.275 248	304.284 249	329.3013 199		330.140 228	333.601 189
244.875 253	304.285 249	329.3014 199		330.142 228	333.602 189
244.876 253	304.974 249	329.3016 200		330.153 228	333.604 189
246.174 253	306.174 249	329.3017 200		330.300 228	333.605 189

Art-Nr. Seite	Art-Nr. Seite	Art-Nr. Seite		Art-Nr. Seite		Art-Nr. Seite
333.616 179	339.1000 50	349.010 274		375.044 135		375.524 137
333.804 182	339.1001 50	349.011 274		375.045 135		375.529 65
333.805 182	339.1001 157	349.012 275		375.046 135		380.270 241
333.808 197	339.1002 50	349.013 277		375.050 135		380.271 241
333.810 197	339.1004 50	349.017 273		375.050 159		381.109 273
333.815 179	339.1005 50	349.018 273		375.053 135		381.109 303
333.819 183	339.1006 50	349.019 273		375.053 159		381.121K 236
333.830 179	339.100F 229	349.020 273		375.055 135		381.130K 236
333.838 183	341.184 261	349.027 275		375.055 159		381.141S 240
333.840 183	341.185 261	349.028 275		375.064 136		381.144S 240
333.862 197	341.186 261	349.029 275		375.068 135		381.148K 236
333.864 197	341.189 261	349.033 275		375.069 135		381.147K 236
334.001 225	341.200S 260	349.035 275		375.070 135		381.148K 236
334.003 225	341.201S 260	349.183 275		375.071 136		381.149K 236
334.006 225	341.202S 260	349.184 273		375.072 136		381.150K 236
335.002 224	341.203S 260	349.185 273		375.073 136		381.151K 236
335.007 224	341.281 261	349.203 307		375.075 135		381.152K 236
335.009 224	341.284 261	349.300 276		375.075 159		381.221K 236
335.050 242	341.285 261	349.301 276		375.076 136		381.230K 236
335.051 242	341.286 261	349.302 276		375.079 136		381.241S 240
335.056 243	341.287 261	349.303 276		375.080 135		381.244S 240
336.003 64	341.288 261	349.304 276		375.081 135		381.246K 236
336.004 64	341.289 261	349.310 277		375.082 135		381.247K 236
336.004 153	341.870 260	349.311 277		375.083 135		381.248K 236
336.006 64	341.879 260	351.174 251		375.097 159		381.249K 236
336.014 64	341.880 290	351.184 251		375.098 159		381.2501K 236
336.015 64	343.170 263	351.974 251		375.101 136		381.2507K 237
336.015 153	343.171 263	351.984 251		375.101 159		381.250F 237
336.039 63	343.172 263	352.174 251		375.102 136		381.250K 236
336.046 63	343.173 263	352.175 251		375.102 159		381.2512K 237
336.065 64	343.174 263	353.175 251		375.105 136		381.251K 236
336.067 63	343.175 263	353.185 251		375.105 159		381.252K 236
336.072 63	343.176 263	353.975 251		375.106 136		381.340S 240
336.076 63	343.177 263	353.965 251		375.106 159		381.343S 240
336.079 63	343.179 263	356.119 209		375.115 135		381.460K 236
336.088 63	343.191 263	356.120 209		375.115 159		382.204 241
336.600 63	343.192 263	356.174 252		375.116 135		382.205 241
336.600 119	343.370 262	356.175 252		375.116 159		384.272S 240
336.600 152	343.371 262	356.974 251		375.117 135		384.371S 240
336.601 63	343.372 262	356.975 251		375.117 159		385.170 235
336.601 152	343.373 262	361.174 252		375.127 135		387.170 235
336.603 63	344.170 265	361.184 252		375.128 135		387.171 235
336.604 63	344.171 265	372.174 252		375.129 135		387.172 235
336.604 152	344.172 265	372.184 252		375.270 235		387.270 235
336.606 63	344.174 265	373.174 252		375.500 136		387.270S 240
336.626 63	344.175 265	375.000 135		375.500 159		387.271 235
338.0080 29	345.170 264	375.000 159		375.501 136		387.271S 240
338.0081 29	345.171 264	375.003 135		375.502 65		387.272 235
338.0200 15	345.172 264	375.003 159		375.503 136		388.170 235
338.0201 15	346.170 264	375.004 136		375.504 137		388.171 235
338.0203 24	346.171 264	375.005 135		375.505 137		388.172 235
338.0204 24	346.172 264	375.005 159		375.506 137		388.270 235
338.0205 24	347.170 265	375.007 135		375.507 137		388.270F 237
338.0206 24	347.171 265	375.007 159		375.514 137		388.271 235
338.0210 15	347.172 265	375.016 135		375.515 136		388.271F 237
338.0212 15	348.171 264	375.017 135		375.516 136		388.272 235
338.0214 24	348.172 264	375.018 135		375.517 137		388.371 235
338.0219 15	349.005 276	375.038 135		375.518 136		388.471 235
338.0221 15	349.006 275	375.038 159		375.519 137		392.180 268
338.0227 24	349.007 275	375.039 135		375.520 137		392.181 268
338.0230 15	349.008 274	375.039 159		375.521 137		392.182 269
338.0231 15	349.009 274	375.040 136		375.523 137		392.183 269

Art-Nr. Seite	Art-Nr. Seite	Art-Nr. Seite		Art-Nr. Seite		Art-Nr. Seite
392.187 272	509.012 148	720.026 283		852.104 292		902.232 58
393.002 272	509.013 151	720.027 283		852.9821 291		902.300 57
393.006 272	509.014 151	720.028 283		900.002 300		902.301 59
393.011 272	509.015 156	720.029 283		900.003 300		902.302 59
394.170 245	624.871 259	720.030 283		900.004 300		902.400 57
394.171 245	641.170 286	720.031 283		900.005 300		902.401 58
394.172 245	641.170 308	722.009 286		900.010 300		902.402 58
394.175 245	641.171 280	730.004 285		900.011 300		902.403 57
394.179 265	641.171 308	730.005 308		900.012 300		902.404 57
394.180 245	654.180 257	730.008 308		900.013 300		902.4048 57
394.181 261	654.181 257	740.000 310		900.1077 293		902.405 58
394.182 245	654.182 257	740.001 310		900.180 271		902.406 57
394.183 280	654.280 257	740.002 309		900.181 271		902.407 57
394.184 280	654.281 257	740.003 309		900.187 271		902.408 57
394.187 260	654.282 257	740.004 309		900.000 48		902.409 58
394.188 279	654.283 259	740.005 310		900.001 48		902.411 57
394.189 279	654.284 259	740.006 310		900.002 48		902.428 58
394.190 279	663.170 259	740.010 310		900.003 49		902.429 59
394.191 279	663.171 259	740.011 310		900.004 48		902.430 59
394.195 285	663.270 259	740.012 310		900.0048 48		902.431 58
394.200 279	663.271 259	740.015 309		900.0049 48		902.432 58
395.180 268	665.870 259	740.017 309		900.005 48		902.500 57
395.181 268	665.871 259	755.000 187		900.0060 48		902.501 59
396.181 268	672.180 260	755.001 187		900.006 48		902.502 59
396.182 269	672.181 260	755.002 187		900.007 49		903.000 75
396.183 269	672.281 260	755.003 187		900.008 48		903.001 75
396.184 270	681.880 258	755.004 187		900.009 48		903.100 106
396.187 269	681.881 258	770.000 160		900.010 48		903.101 106
397.003 268	681.882 258	770.001 160		900.011 48		903.102 107
398.180 269	682.280 260	770.002 161		900.012 49		903.103 114
398.181 269	682.880 258	800.0050 209		900.0161 49		903.104 108
398.182 269	682.881 258	800.0051 209		900.017 48		903.105 113
398.183 268	682.882 258	800.0052 209		900.017 49		903.106 113
398.186 269	683.880 258	800.0053 208		900.017 157		903.107 119
398.200 271	683.881 258	800.0100 185		900.018 48		903.107 133
398.200 290	683.882 258	800.0101 185		900.018 49		903.108 119
399.000 267	684.880 258	800.0102 185		900.018 157		903.108 133
399.003 267	684.881 258	800.0103 185		900.0182 49		903.109 119
399.004 267	684.882 258	800.0104 185		900.0183 49		903.109 133
399.005 267	685.880 258	800.0105 185		900.0184 49		903.110 119
399.006 267	685.881 258	800.0106 185		900.0185 49		903.110 133
399.007 267	685.882 258	800.0107 185		900.019 49		903.111 118
399.009 267	692.180 257	800.0108 185		900.024 48		903.112 118
399.010 267	692.181 257	800.0109 185		900.039 48		903.113 118
399.012 267	692.182 257	800.0110 185		900.200 57		903.114 113
399.180 270	692.280 257	800.0111 185		900.201 58		903.2000 101
399.181 270	692.281 257	800.0112 185		900.202 58		903.2001 101
399.182 270	692.282 257	800.0113 185		900.203 57		903.3000 101
399.186 270	693.180 258	800.0114 185		900.204 57		903.3001 101
399.189 271	693.181 258	800.0119 185		900.2048 57		903.400 102
509.000 156	693.182 258	800.0120 181		900.205 58		903.500 102
509.001 146	693.280 258	800.1258 182		900.206 57		903.600 102
509.002 146	693.281 258	800.1259 182		900.207 57		904.000 42
509.003 146	693.282 258	800.1260 182		900.208 57		904.0001 42
509.004 147	693.283 259	800.1261 182		900.209 58		904.001 42
509.005 147	720.000 281	800.1262 182		900.211 57		904.002 42
509.006 149	720.006 280	800.1263 182		900.213 57		904.003 42
509.007 149	720.013 286	800.1264 182		900.214 57		904.004 42
509.008 149	720.020 285	800.1265 182		900.228 58		904.005 42
509.009 148	720.021 285	852.101 292		900.229 59		904.006 42
509.010 150	720.022 285	852.102 292		900.230 59		904.007 42
509.011 150	720.025 283	852.103 292		900.231 58		904.008 43

Art-Nr. Seite		Art-Nr. Seite		Art-Nr. Seite		Art-Nr. Seite		Art-Nr. Seite
904.009 43		909.013 21		911.906 25		913.172 302		917.010 95
904.010 43		909.014 21		911.907 25		913.173 302		917.011 85
904.011 43		909.015 21		911.908 25		913.174 302		917.012 93
904.020 42		909.016 21		911.909 25		913.175 303		917.012 158
904.021 42		909.017 20		911.910 25		913.271 300		917.018 92
904.022 42		909.018 20		911.913 25		914.270 294		917.019 92
904.023 42		909.019 21		912.000 26		914.271 294		917.021 86
904.024 42		909.020 21		912.000 130		914.272 294		917.022 88
904.025 42		909.025 20		912.001 27		914.273 294		917.023 89
904.026 42		909.028 20		912.001 130		914.670 292		917.024 90
904.027 42		909.029 20		912.002 26		914.672 293		917.026 87
904.045 42		909.033 21		912.003 26		915.000 32		917.027 87
904.100 262		909.050 21		912.004 27		915.001 32		917.028 87
904.900 43		909.058 20		912.005 27		915.004 32		917.030 88
906.000 63		909.065 20		912.0055 26		915.170 305		917.031 93
906.000 153		910.002 277		912.006 27		915.171 305		917.031 158
906.001 63		910.100 300		912.007 27		915.172 305		917.032 78
906.002 63		910.101 1 280		912.008 27		915.173 305		917.033 78
906.003 63		910.105 271		912.009 26		915.174 306		917.035 88
906.003 153		910.106 271		912.010 26		915.175 306		917.036 89
906.005 53		910.170 301		912.011 27		915.270 305		917.037 92
906.005 64		910.171 300		912.012 27		915.271 305		917.038 78
906.006 154		910.174 304		912.0122 27		915.500 35		917.039 79
906.0055 63		910.175 304		912.0123 27		915.501 35		917.040 95
906.0059 63		910.176 304		912.0124 27		915.502 35		917.041 95
906.0060 63		910.177 304		912.0125 27		915.503 35		917.045 84
906.009 63		910.178 304		912.013 27		915.970 305		917.046 94
906.0113 63		910.179 304		912.014 27		915.971 305		917.047 94
906.031 63		910.182 304		912.015 26		915.973 305		917.051 79
906.031 153		910.200 300		912.0156 26		916.000 33		917.052 79
906.039 155		910.270 301		912.016 26		916.001 33		917.056 94
906.067 64		910.271 300		912.0167 26		916.002 33		917.056 116
906.087 153		910.275 304		912.0168 27		916.003 33		917.057 76
906.071 63		910.276 304		912.0169 27		916.0039 33		917.060 53
906.080 63		910.277 304		912.017 27		916.004 33		917.060 94
906.1059 63		910.282 304		912.0170 27		916.0040 33		917.060 158
906.1075 63		910.470 301		912.0171 26		916.0041 33		917.061 76
906.1086 63		910.971 301		912.0172 27		916.0042 33		917.062 76
906.1306 63		911.000 24		912.018 27		916.005 33		917.064 74
909.000 20		911.001 24		912.019 27		916.010 33		917.065 74
909.001 21		911.002 24		912.021 27		916.059 32		917.066 74
909.002 20		911.003 24		912.022 27		916.060 32		917.067 75
909.0023 20		911.004 24		912.023 26		916.0601 33		917.068 75
909.0026 21		911.005 24		912.024 27		916.061 32		917.069 65
909.0027 21		911.170 301		912.025 27		916.0611 33		917.070 85
909.0028 21		911.171 301		912.035 27		916.062 32		917.071 84
909.0029 21		911.172 301		912.037 26		916.063 32		917.072 85
909.003 20		911.270 301		912.045 26		916.082 33		917.073 84
909.004 20		911.271 301		912.170 301		916.1129 33		917.074 85
909.005 21		911.272 301		912.171 300		916.170 306		917.075 92
909.0056 20		911.273 301		912.173 304		916.970 306		917.076 92
909.0057 20		911.470 301		912.174 304		917.000 76		917.077 85
909.0058 20		911.500 29		912.270 301		917.000 158		917.078 86
909.0059 20		911.501 29		912.273 304		917.001 76		917.081 87
909.006 21		911.502 29		912.274 304		917.001 158		917.083 88
909.0060 20		911.503 29		912.470 301		917.002 79		917.085 87
909.007 21		911.900 25		912.971 301		917.003 78		917.088 88
909.008 21		911.901 25		913.000 11		917.005 79		917.089 89
909.009 21		911.902 25		913.005 11		917.006 78		917.090 88
909.010 20		911.903 25		913.169 305		917.007 79		917.090 158
909.011 20		911.904 25		913.170 303		917.008 79		917.091 89
909.012 21		911.905 25		913.171 302		917.009 96		917.093 94

Art-Nr. Seite	Art-Nr. Seite	Art-Nr. Seite		Art-Nr. Seite		Art-Nr. Seite
917.093 117	918.008 210	919.171 302		924.038 313		924.113 317
917.094 91	918.009 119	919.1751 303		924.039 313		924.114 317
917.095 90	918.009 132	919.176 302		924.043 313		924.115 318
917.096 90	918.010 134	919.177 303		924.044 313		924.116 318
917.098 90	918.011 134	919.178 302		924.045 313		924.118 318
917.099 90	918.012 134	919.179 303		924.048 313		924.120 318
917.100 91	918.013 134	919.183 290		924.047 314		924.127 318
917.101 90	918.014 134	919.189 290		924.049 314		924.128 318
917.102 91	918.015 133	919.190 290		924.049 314		924.129 319
917.110 91	918.016 133	919.2000 130		924.050 314		924.131 319
917.111 95	918.017 133	919.2001 130		924.051 314		924.132 319
917.112 93	918.018 133	919.2002 130		924.052 314		924.133 319
917.113 93	918.019 133	919.2003 130		924.053 314		924.134 319
917.114 91	918.020 133	919.2004 130		924.054 314		924.136 319
917.116 93	918.021 134	919.2005 130		924.055 314		924.137 320
917.117 88	918.022 134	919.270 307		924.056 315		924.138 320
917.120 77	918.023 118	919.273 237		924.057 315		924.140 320
917.120 92	918.024 134	919.284 290		924.058 315		924.141 320
917.127 94	918.025 65	919.371 262		924.059 315		924.142 320
917.127 118	918.033 77	920.000 291		924.060 315		924.143 320
917.134 84	918.033 132	921.000 295		924.061 315		924.144 320
917.134 118	918.033 158	921.001 295		924.062 315		924.145 320
917.136 94	918.033 210	921.002 295		924.063 315		924.146 320
917.139 75	918.034 77	921.003 295		924.064 315		924.149 321
917.140 75	918.034 132	921.004 293		924.065 315		924.151 321
917.141 92	918.034 210	921.005 293		924.066 315		924.152 321
917.143 86	918.035 77	921.006 293		924.067 315		924.153 321
917.145 86	918.040 77	921.008 294		924.068 315		924.154 321
917.150 84	918.040 86	921.010 293		924.069 315		924.155 321
917.152 94	918.045 78	921.011 293		924.071 314		924.156 321
917.153 79	918.066 119	921.012 295		924.072 314		924.157 322
917.157 77	918.066 132	921.013 295		924.073 316		924.158 322
917.157 89	918.067 119	921.014 293		924.074 316		924.159 322
917.158 76	918.067 132	921.271 241		924.075 316		924.160 322
917.159 76	918.068 119	922.014 155		924.076 316		924.161 322
917.160 84	918.068 132	923.003 247		924.077 316		924.162 322
917.161 87	918.069 119	923.004 247		924.078 316		924.163 322
917.162 87	918.069 132	923.005 247		924.079 316		924.164 241
917.163 89	918.071 78	923.170 308		924.080 316		924.164 323
917.164 89	918.071 158	923.174 303		924.081 316		924.167 287
917.165 90	918.072 78	923.270 308		924.082 316		924.167 311
917.166 95	918.072 158	924.001 312		924.090 317		924.167 323
917.167 95	918.073 78	924.002 312		924.091 317		924.168 287
917.168 74	918.074 78	924.004 312		924.092 317		924.168 311
917.169 74	918.106 59	924.005 312		924.094 318		924.168 323
917.170 305	918.107 59	924.009 312		924.095 318		924.171 323
917.171 306	918.170 306	924.010 312		924.096 318		924.172 312
917.172 306	918.171 307	924.011 312		924.097 318		924.173 312
917.182 92	918.900 37	924.012 312		924.098 318		924.174 323
917.183 86	918.900 39	924.023 313		924.099 318		924.201 312
918.001 51	919.003 291	924.024 313		924.101 312		924.203 314
918.002 25	919.004 291	924.025 313		924.106 124		924.224 287
918.003 132	919.005 291	924.026 313		924.108 126		924.224 311
918.003 210	919.014 289	924.027 313		924.103 314		924.225 287
918.006 118	919.015 289	924.028 313		924.108 126		924.225 311
918.006 132	919.016 289	924.029 313		924.109 126		924.231 287
918.006 210	919.018 289	924.031 313		924.104 126		924.231 311
918.007 118	919.1000 131	924.032 313		924.104 125		924.250 287
918.007 132	919.1100 130	924.033 313		924.106 126		924.250 311
918.007 210	919.1101 130	924.034 313		924.109 318		924.259 313
918.008 118	919.169 305	924.036 313		924.111 317		924.260 313
918.008 132	919.170 307	924.037 313		924.112 317		924.261 313

Art-Nr. Seite	Art-Nr. Seite	Art-Nr. Seite	Art-Nr. Seite
924.264 315	930.030 139	930.120 51	940.053 210
924.265 316	930.030 211	930.120 157	940.057 76
924.266 316	930.031 139	930.137 140	940.057 158
924.267 316	930.031 211	930.138 141	940.070 137
924.327 314	930.032 139	930.139 141	940.071 137
924.329 323	930.032 211	930.143 77	940.073 137
924.330 323	930.033 139	930.160 141	940.074 137
924.332 287	930.033 211	930.161 141	940.083 76
924.332 311	930.034 141	930.162 141	940.085 76
924.334 287	930.034 212	930.163 141	940.085 158
924.334 311	930.035 141	930.164 141	940.089 132
924.336 316	930.035 212	930.165 141	940.089 210
924.338 317	930.036 141	930.166 140	940.096 65
924.340 317	930.036 211	930.180 51	940.096 156
924.342 317	930.037 211	930.182 51	940.096 208
924.343 317	930.038 211	930.183 51	940.097 65
924.344 317	930.039 212	930.183 157	940.099 21
924.4000 124	930.040 212	930.900 143	940.103 209
924.4001 124	930.041 212	930.900 214	940.104 133
924.4002 124	930.042 212	930.901 143	940.105 133
924.4003 125	930.044 141	930.901 214	940.108 65
924.4004 125	930.044 212	930.902 143	940.112 76
924.4005 125	930.045 141	930.902 214	940.140 209
924.4006 125	930.045 212	930.903 143	940.141 208
924.4009 124	930.049 139	930.903 214	940.142 208
924.5000 127	930.049 211	930.904 143	940.143 208
924.5001 127	930.050 139	930.904 214	940.166 209
924.5002 127	930.050 211	930.905 143	940.167 209
924.5003 127	930.051 140	930.905 214	950.000 308
924.6000 127	930.051 212	930.906 143	950.002 308
924.700 125	930.054 141	930.906 215	950.003 308
925.0022 18	930.054 211	930.907 143	950.004 308
925.0023 18	930.055 212	930.907 215
925.0034 18	930.057 141	930.908 143
925.0044 18	930.057 212	930.908 215
925.0047 18	930.058 139	930.909 143
925.0049 18	930.058 211	930.909 215
925.100 18	930.059 139	930.910 143
925.101 18	930.059 211	930.910 215
925.500 19	930.060 142	930.911 143
925.501 19	930.060 213	930.911 215
925.800 19	930.061 142	931.000 37
925.801 19	930.061 213	931.001 37
928.003 39	930.062 142	931.900 37
928.004 39	930.062 213	940.024 65
928.005 39	930.063 142	940.040 132
928.006 39	930.063 213	940.041 132
928.900 39	930.064 142	940.041 210
930.016 139	930.064 213	940.044 76
930.017 139	930.065 142	940.044 158
930.018 139	930.065 213	940.044 210
930.019 139	930.090 140	940.045 134
930.020 140	930.091 140	940.046 134
930.021 140	930.092 140	940.046 210
930.022 139	930.093 141	940.047 119
930.023 139	930.094 141	940.047 132
930.024 140	930.095 141	940.048 119
930.025 140	930.096 141	940.048 132
930.026 140	930.097 141	940.049 134
930.027 140	930.098 140	940.052 132
930.028 140	930.099 140	940.052 210
930.029 140	930.100 140	940.053 132
