Liebe Kundin, lieber Kunde

Wir beglückwünschen Sie zum Kauf eines Motorrollers der SFM GmbH.

Die SFM GmbH steht seit 1886 für Qualität und Innovation.

Sollte an Ihrem Motorroller trotzdem einmal etwas nicht in Ordnung sein, oder falls eine Reparatur notwendig wird, wenden Sie sich bitte an Ihren SFM-Händler.

Diese Betriebsanleitung müssen Sie auf- merksam durchlesen, um sich schnell mit Ihrem Fahrzeug vertraut zu machen. Die sachkundige Behandlung, neben der regelmäßigen Pflege und Wertung des Fahrzeuges dient seiner Werterhaltung.

Bitte beachten Sie aus Gründen der Sicherheit auch unbedingt die Informationen über Änderungen, Zubehör und Ersatzleiko.

Geben Sie die Betriebsanleitung beim Verkauf Ihres Fahrzeuges dem neuen Besitzer mit.

SFM Bikes arbeitet ständig an der Weiterentwicklung aller Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumfangs in Form, Ausstattung und der Technik möglich sind. Aus den Angaben, Abbildungen und Beschreibungen dieser Betriebsanleitung können daher keine Ansprüche hergeleitet werden.

Alle Texte, Abbildungen und Anweisungen dieser Anleitung befinden sich auf dem Informationsstand zum Zeitpunkt der Drucklelegung. Die in dieser Anleitung enthaltenen Angaben sind bei Ausgabeschluss gültig, Iratum bzw. Auslassungen vorbehalten.

Nachdruck. Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne Genehmigung nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben SFM Bikes ausdrücklich vorbehalten. Änderungen vorbehalten.

SFM GmbH

Sicherheitssymbole und Hinweise

Bitte besonders beachten:

WARNUNG

Vorsichtsmaßnahmen, die vor möglicher Unfall-, Verletzungs- oder Lebensgefahr schützen.

BRANDGEFAHR

Am Auspuff treten hohe Tempe raturen auf Achten Sie darauf, dass im Fahrbetrieb, im Leerlauf oder beim Parken keine leicht entflammbaren Materialien (Bekleidung und Gepäck usw.) in Kontakt mit der heißen Auspuffanlage kommen! – Brandgefahr!

ACHTUNG

Wichtige Hinweise und Vorsichtsregeln, die eine Beschädigung des Fahrzeuges verhindern. Nichtbeachtung kann zum Gewährleistungsausschluss führen.

HINWEIS

Besondere Hinweise zur besseren Handhabung bei Bedien-, Kontroll- und Einstellvorgängen sowie Pflegearbeiten.

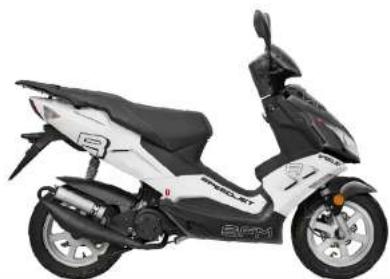

SpeedJet R

INHALTSVERZEICHNIS

ÜBERSICHT UND BEDIENUNG

Fahrzeugidentnummer, Fahrgestellnummer, Motornummer ..... 3

Seitenansicht rechts und links 4 - 5

Cockpit....6

Lenkerarmatur links und rechts 6

Zünd- Lenkschloss 7

Heimlach, Depacklakert

Kraftstoff, Kraftstofftank 9

Tanköcker. 10

Schmitzüllan: 11 Seiten und Hauptständer: 10

Sellen- und Hauptständer 12

SICHERHEITSHINWEISE

Checkliste....13

Beladung, Beleuchtung 14

FAHRHINWEISE

Sicher fahren 14

Wirtschaftlich und umweitbewußt fahren....15

Einfahrhinweise 16

Starten 17 - 18

Bremsen, Abstellen....19 - 20

PFLEGEHINWEISE

Fahrzeugpflege, Pflegemittel....21 - 22

Winterbetrieb, Korrosionsschutz 22

Lackschäden ausbessern, Reifenpflege 23

Stillegen, Inbetriebnahme 23

Technische Änderungen......24

Zubehör und Ersatzteile

INHALTSVERZEICHNIS

SpeedJet R

WARTUNGSHINWEISE

Getriebeöl-Kontrolle....25

Lenkungslager, Teleskopgabel prilfen 25

Federbein einstellen 26

Reifenprofil, Reifenluftdruck, Reifengröße....27

Vorderadbremse kontrollieren 28 - 29

Hinterradbremse kontrollieren 30

Gasdrehgriffspiel kontrollieren....31

TECHNISCHE DATEN

Motor 32

Kraftübertragung 33

Fahrgestell....33

Schmier- und Betriebstoffe 34

Elektrische Ausrüstung 34

Abmessungen und Gewichte 35

GEWÄHRLEISTUNG UND SERVICE DATEN

Gewährleistungsbedingungen 36

Verschleistelliste 37 - 38

Inspektionsplan.... 39 - 41

Wartungsbestätigung 42 - 43

SpeedJet R

ÜBERSICHT UND BEDIENUNG

Fahrzeugidentnummer

Die Angaben der rechten oder linken Motorrollerseite sind aus Sicht des aufgesessenen Fahrers gesehen.

Die Fahrzeugidentnummer (1) des Motor-rollers befindet sich auf der rechten Seite unterhalb der Verkleidung.

Die Fahrgestellnummer des Motorrollers befindet sich am Rahmen hinter der vor- deren Abdeckung (2).

Die Motomummer (3) des Motorollers befindet sich auf der linken Fahrzeugseite.

Schüssel

Mit Ihrem Fahrzeug erhalten Sie zwei identische Schlüssel für:

- Zündschloss und Gepäckfach.

Bewahren Sie den Ersalzschlüssel an einem sicheren Ort auf.

ÜBERSICHT UND BEDIENUNG

SpeedJet R

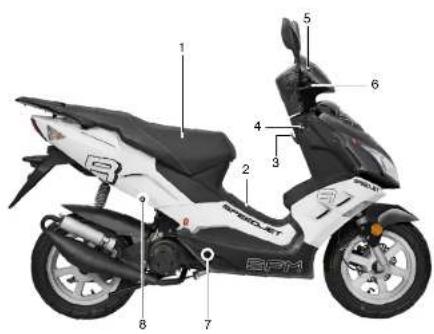

Fahrzeugansicht rechts

1 Holmfach mil Zugang zum - Tankdeckel
- Öltank für Zweitaktöl - Bordwerkzeug
2. Batteriefach und Sicherung
3 Gepäckhaken
4 Zünd-Lenkschloss
5 Bremsflüssigkeitsbehälter für Vorderradbremse
6 Bremshebel Vorderracbremse
7 Zündkerze
8 Fahrzeugidentnummer

1 2 3 4 5 6 7 8 BPM SPEQST

SpeedJet R

ÜBERSICHT UND BEDIENUNG

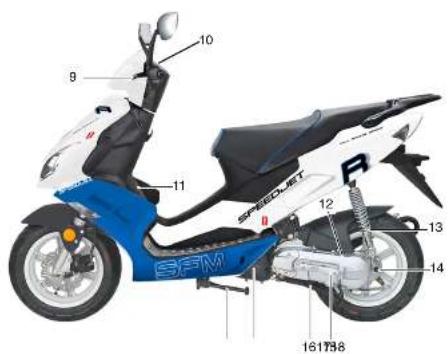

Fahrzeugansicht links

9 Bremshebel Hinterradbremse
10 Cockpit
11 Fahrgestellnummer
12 Melornummer
13 Federbein Einstellung
14 Getriebeölkontrollschraube
15 Kickstarter
16 Hauptständer
17 Luftfilter
18 Seltenständer

SFM 161738 14 13 12 11 9 10 SPECKT

ÜBERSICHT UND BEDIENUNG

SpeedJet R

Cockpit

Lenkerarmatur rechts Lenkerarmatur links

Instrumente

1 Tachometer km/h / mph

2 Kilometerzähler km

3Kreftstoffanzeige

Kontrollleuchten

4 Blinkeranzeige links

5 Fernlichtanzeige

6 Ölstand - Zweitaarlöl

7 Blinkeranzeige rechts

grùn

blau

rot

grùn

1 Festgrift

2 Handbremshezel für Hinteradbremse

3 Fern-/Abblendschalter

Fernlicht: nach oben drücken

Abblendlicht: nach unten drücken

4 Blinkerschalter

- Nach links schieben:

Blinker links in Betrieb

- Nach rechts schieben: Blinker rechts in Betrieb

Zur Blinker- Rückstellung

Schalter drücken

5 Druckknopf Signalhorn

6 Handbremshebel für Vorderradbremse

7Gasdrehgrill

8 Lichtschalter

Aus

joo! Standichl

Standlicht und Abblendlicht

9 ⑨ Startknopf

Speedjet R

Zünd- Lenkschloss

ÜBERSICHT UND BEDIENUNG

Zünd- Lenkschloss

WARNING

Das Zünd- Lenkschloss (1) nicht während der Fahrt auf Stellung Zündung aus umschalten!

HINWEIS

Schüssel

Mit Ihrem Fahrzeug erhalten Sie zwei identische Zündschlüssel. Bewahren Sie den Ersatzschlüssel an einem sicheren Ort auf.

HINWEIS

Bleibt der Zündschlüssel zu lange in Position Ω, ohne das der Motor läuft, führt dies zur Entladung der Batterie und kann Startschwierigkeiten verursachen.

(2) Zündung an

Motor kann gestartet werden. Zündachlüssel kann nicht aus dem Zündachlosa genommen werden.

(3) Ölstand Kontrollleuchte prüfen In Schlüsselposition (3) muss die Kontrollleuchte (6) für den Ölstand des Zweitaktöls kurz rot aufleuch- ten.

(4) Zündung aus

Motor ist aus und kann nicht gestartet werden. Zündschlüssel kann entnommen werden.

(5) Lenkschloss gesichert und Zündung aus

Lenker nach links bis kurz vor dem Anschlag drehen.

Zündschlüssel auf die Poston f drehen und abziehen.

Das Lenkschlüss ist gesichen, Um zu entriegeln, Zündschlüssel von Position auf drehen.

ÜBERSICHT UND BEDIENUNG

Speedlet R

Helmfach

HINWEIS

• Keine Wertgegenstände darin aufbewahren.
• Versichern Sie sich, dass das Schloss pingerasstet ist.
• Vor dem Waschen alle Gegenstände aus dem Helmfach entfernen.
• Durch die Wärme des Motors erhöht sich die Temperatur im Helmlach Transportieren Sie keine wärneemplindliche Gegenstände.

Gepäckhaken

Öffnen mit dem Schlüssel

- Zündschlüssel (1) in das Schloss einstecken und nach rechts drehen.

Schließen

- Die Sitzbank (2) nach unten drücken bis die Verrieglung einrastet.

Den Zündschlüssel nie in das Helmfach legen! Nach dem Einrasten des Schlosses den Zündschlüssel abziehen.

WARNUNG

Maximale Beladung: 10 kg Achten Sie auf die einwandfreie Verriegelung der Sitzbank. Eine nicht verschlossene Sitzbank bedeutet Unfallgefahr.

Der Gepäckhaken (1) dient zum Befestigen entsprechender Gepäckstücke.

WARNUNG

Maximale Belastung:

Keine sperrigen Lasten daran befestigen.

SpeedJet R

ÜBERSICHT UND BEDIENUNG

Kraftstoff, Kraftstofftank

WARNUNG

Kraftstoff ist feuergefährlich und explosiv! Nicht Rauchen! Kein offenes Feuer bei allen Tätigkeiten am Kraftstofftank. Kraftstoff nur bis max. zum unteren Rand der Tanköffnung befüllen.

Kraftstoff dehnt sich unter Wärmeelnwirkung und Sonnenbestrahlung aus. Tanken Sie deshalb niemals randvoll. Nicht bei laufendem Motor tanken. Nie mit glühender Zigarette oder offenem Feuer in die Nähe des geöffneten Tanks kommen - Benzindämpfe können sich entzünden.

Kraftstoffvorrat, Tanken

HINWEIS

Die Kraftstoffanzeige (1) arbeitet bei eingeschalteter Zündung.

Die Skala mit dem Tanksäulensymbol erinnert daran, wann getankt werden muss.

E = Leer

F = Voll

Den Kraftstotttank niemals ganz leerfahren.

Kraftstoff auffüllen

- Nur bleitfreien Superkratbstoff (mindestens 95 Oktanj) tanken.

ÜBERSICHT UND BEDIENUNG

SpeedJet R

Tankdeckel

Der Tankdeckel (3) befindet sich unter der Silzbank.

Öffnen:

• Zündschlüssel (1) in das Schloss einstecken und nach rechts drehen.
• Sitzbank (2) öffnen.
• Tankdeckel (3) nach unten drücken und durch Drehen nach links öffnen.

Schneben.

• Tankdeckel so aufsetzen, dass die Markierungen (A und B) fluchten.
• Tankdeckel nach unten drücken und durch Drehen nach rechts schließen.
• Die Sitzbank nach unten drücken bis die Verrieglung einrastet.
  Nach dem Einrasten des Schlosses den Zündschlüssel abziehen.

SpeedJet R

ÜBERSICHT UND BEDIENUNG

Schmieröltank

Bei jedem Tanken den Zweitaktölstand prüfen, ggf. nachfüllen. Wenn der Ölstand zu niedrig, ist leuchtet die Kontrollleuchte (1 ☐) auf und es muss innerhalb der nächsten 50 km Zweitaktöl nachgefüllt werden.
Bel Nichtbeachtung besteht für daraus entstehende Schäden keine Gewährleistung.

HINWEIS

Ölstand Kontrollleuchte prüfen

In Schlüsselposition (*) muss die Kontrollleuchte (1) für den Ölstand des Zweitaktlös kurz rot aulleuchten.

Schmieröl auffüllen

• Nur mineralisches- oder nalbsynthe- lisches Öl für Getrennitschmierung: API-Norm TC, JASO-Norm FC verwenden.
• Sitzbank öffnen (siehe Kapitel Tankdeckel).
• Schraube (2) herausschrauben und Wartungsdeckel (3) nach oben öffnen.
• Öltankdeckel (4) öffnen und max. bis

zur Unterkante (5) des Einfüllstutzens nachfüllen.

• Öllankdeckel wieder verschließen.
• Wartungsdeckel (2) befestigen und Sitzbank verschließen.

ÜBERSICHT UND BEDIENUNG

SpeedJet R

Seitenständer, Hauptständer

Motorroller auf Seitenständer oder Hauptständer stellen

WARNING Im Ständerbereich immer auf festen Untergrund achten. Bei Straßengefälle Motorroller in Rich tung „bergauf“ stellen. Sich nicht in den Schwenkbereich des Ständers stellen, wenn der Motorroller vom Ständer genommen wird.

Der Ständer muss in jedem Fall vor Fahrtbeginn ganz zurückgeklappt werden! – Unfallgefahr!

Seltenständer

• Motor ausschallen.
• Mil der linken Hand den linken Lenkergriff festhalten.
• Parkgriff (3) mit der rechten Hand festhalten.
• Sellensänder (1) am Ausleger mit dem rechten Fuß bis zum vorderen Anschlag ausklappen und gegenhalten.
• Motorroller langsam bis zur Stützwirkung nach links neigen und leicht nach hinten ziehen.

Hauptständer

• Motor ausschallen.
• Mit der linken Hand den linken Lenkergriff festhalten.
• Parkgriff (3) mit der rechten Hand festhalten.
  Hauptständer (2) mit dem rechten Fuß nach unten drücken und den Roller über dem Hauptständerschwerpunkt nach hinten ziehen.

SpeedJet R

SICHERHEITSPRÜFUNG

Checkliste

Sicherheitskontrolle vor jeder Fahrt anhand der Checkliste durchführen.

Befolgen Sie die Sicherheitskontrolle genau. Wartlungs- und Kontrollarbeiten vor Fanfrantritt ausführen oder durch ihren SFM-Händler durchführen lassen. Sie erhalten dadurch die Gewisheit, dass ihr Motorroller den gesetzlichen Verkehrsbestimmungen entspricht. Grundvoraussetzung für Ihre Sicherheit sowie für die Sicherheit der anderen Verkehrsteilnehmer ist ein technisch einwandfreier Motorroller.

Prüfen Sie vor Fahrlantritt nachfolgende Punkte:

- Lenkung (leichtgängig und frei von Spiel)

- Kraftstoffvorrat

- Vorderradbremse

- Hinlerradbromse

- Reifen (Profil und Luftdruck)

- Teleskopgabel

- Beladung / Beleuchtung

• Gesamtgewicht

- Bremsflüssigkeitsstand

- Funktion der Bremsen

Wenden Sie sich bei Problemen oder Schwierigkeiten an Ihren SFM-Fachhändler. Er steht Ihnen mit Rat und Tat zur Seite.

WARNUNG

Keine spannungsführenden Teile des Zündsystems bei laufendem Motor oder

BRANDGEFAHR

Am Auspuff treten hohe Temperaturen auf.

Achten Sie darauf, dass im Fahrbetrieb, im Leerlauf oder beim Parken keine leicht entflammbaren Materialien (z. B. Heu, Gras, Bekleidung, Gepäck usw. In Kontakt mit der heißen Auspuffanlage kommen).

- Brandgefahr!

SICHERHEITSPRÜFUNG

SpeedJet R

Beladung / Beleuchtung

WARNUNG

Verwenden Sie zu Ihrer Sicherheit nur Original-SFM-Zubehör oder Produkte, die von SFM freigegeben sind. SFM kann nicht für jedes Fremdkprodukt beurteilen, ob Sie es in Zusammenhang mit Ihrem Motorroller ohne Sicherheitsrisiko verwenden können. Diese Gewähr kann auch eine TÜV-Abnahme oder eine behördliche Genehmigung (EU- Prüfzeichen) nicht in allen Fällen geben, da der Prüfumfang nicht immer ausreicht.

HINWEIS

SFM-Zubehör und von SFM freigegebene Produkte sowie qualifizierte Beralung erhalten Sie bei Ihrem SFM-Fachhändler.

Richtig beladen

• Auf gleichmäßige Gewichtsverteilung
  links/rechts achten.
• Schwere Gepäckstücke möglichst nach
  vorn packen.
• Belastigungs auf korreichen und fasten
• Belesligun, Sitz prüfen.
• Keine sperrigen Laslen transportieren.
• Beleuchtung nicht verdecken.

WARNUNG

Zulässiges Gesamtgewicht nicht über- schreiten.

Reifenluftdruck überprüfen.

Beleuchtung überprüfen

WARNUNG

Vor jeder Fahrl die Funktion aller Beleuchtungskomponenten prüfen.

Sauberkeit des Scheinwerfers und der Leuchtengläser überprüfen.

Sicher fahren

ACHTUNG

Die Fahrsicherheit wird weitgehend auch von der Fahrweise bestimmt.

• Geprüften/ zugelassenen Schutzhelm aufsetzen und Verschluss korrekt schließen.
• Geeignete Schutzkleidung tragen.
• Füße auf der Fußauflage lassen.
• Nicht fahren, wenn die Fahrtüchtigkeit beeinträchtigt ist.

Nicht nur durch Alkohol, sondern auch durch Drogen und Medikamente kann das Reaktionsvermögen beeinträchtigt werden.

• Die Verkehrregeln strikt einhalten.
• Die Fahrgeschwindigkeit stets den Verkehrsverhältnissen und dem Straßenzusland anpassen.

Vor allem bei glatter, rutschiger Straße muss stets beachlet werden, dass die Fahrstabilität und das Bremsvermögen durch die Haftfähigkeit der Reifen begrenzt werden.

SpeedJet R

FAHRHINWEISE

Wirtschaftlich und umweltbewußt fahren

Der Kraftstoffverbrauch, die Umwellbelastung und der Verschieß von Motor, Bremsen und Reifen hängen von verschiedenen Fakloren ab. Der persönliche Fahrstill bestimmt weitgehend die Wirtschaftlichkeit und die Abgas- und Geräuschentwicklung.

Motor nicht im Stand warmlaufen lassen. Im Leerlauf dauert es sehr lange, bis der Motor betriebswarm wird. In der Warmlaufphase sind jedoch Verschleiß und Schadstoffaussloß besonders hoch. Doshalo sofort nach dem Stärten lostahren.

Starke Beschleunigung vermeiden. Durch gefühlvolles Gasgeben wird nicht nur der Kraftstoffverbrauch verminder, auch die Umweltbelastung und der Verschließ nehmen ab.

Möglichst gleichmäßig und vorausschauend fahren. Unnötige Beschleunigungs- und Bremsmanöver müssen mit hohem Kraftstoffverbrauch und erhöhter Umweltbelastung bezahlt werden.

Motor während verkehrsbedingter War- tezeit abstellen.

Die verschiedenen Einsatzbedingungen wirken sich ebenfalls auf den Kraftstoffverbrauch aus. Ungünstig für den Verbrauch sind z.B. folgende Bedingungen:

- Hohe Verkehrsdichte, also besonders Großstactverkehr mit vielen Ampelstops. - Häufiger Kurzstreckenbetrieb mit immer neuem Starten und Warmfahren des Motors.

Fahrten vorausschauend planen. Kurzstreckenverkehr usw. möglichst vermeiden.

Der Kraftstoffverbrauch wird auch von anderen Bedingungen beeinflußt, auf die Sie als Fahrer keinen Einfluß haben, z.B. schlechter Straßenzusland, Steigungen, Winterbetrieb.

Für sparsamen Verbrauch sind folgende Punkte zu beachten:

- Die vorgesehenen inspections-Intervalle sind genau einzuhalten.

- Die regelmäßige Betreuung durch den Fachhändler gewährleistet nicht nur ständige Betriebs bereitschaft, sondern auch Wirtschaftlichkeit, gennge Umweltbelastung und lange Lebensdauer.

- Heilenfulldruck alle zwei Wochen prufen.

Durch zu geringen Reifenfülldruck erhöht sich der Rollwiderstand des Reifens. Dadurch steigt nicht nur der Kraftsstoffverbrauch, auch der Reifenverschleiß nimmt zu und das Fahrverhalten wird verschlechtert.

- Kraftstoffverbrauch laufend kontrollieren. - Schmierölsland des älteren prüfen.

FAHRHINWEISE

SpeedJet R

Einfahrhinweise

Einfahrvorschriften für Motor und Getriebe

ACHTUNG Das Überschreiten der Einfahrdreh - zahlen fördert den Motorverschleiß! Bei Motorstörungen während der Einfahrzeit sofort den SFM- Fach händler aufsuchen.

HINWEIS Fahren Sie während der Einfahrzeit in häufig wechselnden Last- und Drenzahlbereichen. Wahlen Sie kurvenreiche und leicht hügelige Fahrstrecken. Vermeiden Sie konstant niedrige Drehzahlen und Vollgas unter Last.

- Die ersten 500 km: Gasgriff nur zur Hälte aufdrehen. - Bis 1000 km: Gasgriff nicht mehr als bis zu drei Viertel aufdrehen.

ACHTUNG Nach den ersten 1000 km unbedingt die erste Inspektion durchführen lassen.

Rechtzeitige Anmeklung bei Ihrem SFM-Fachhändler erspart Ihnen eventuelle Wartezeiten.

Neue Reifen einfahren

WARNING Neue Reifen haben eine glatte Oberfläche. Sie müssen daher bei verhaltener Fahrweise durch Ein fahren in wechselnden Schräglagen aufgerauht werden!

Erst durch das Einfahren wird die volle Haftfähigkeit der Lauffläche erreicht!

[Non-Text]

Nova Promahölläte einfehlern

WARNING Neue Bremsbeläge müssen sich „einfahren“ und haben daher während der ersten 500 km noch nicht die optimale Reibkraft.

Die etwas verminderte Bremswirkung kann durch stärkeren Druck auf den Bremshebel ausgeglichen werden.

Grundlose Vollbremsungen während dieser Zeit vermeiden!

SpeedJet R

FAHRHINWEISE

Starten mit E-Starter

! WARNING

Motor niemals in geschlossenen Räumen laufen lassen. Motorabgase sind hochgiftig – Lebensgefahr!

Um den Motorroller zu starten, Roller auf den Hauptständer stellen und die Hinterradbremse belätigen.

Vor dem Starten

• Motorroller auf den Hauptständer stellen.
  • Zündschloss (1) mit dem Zündschlüssel
  auf Betriebsstellung ○ drehen.
• Gasdrehorif (4) nicht öffnen.

• Handbromshebel (2) ziehen und festhalten.

• Danach den Startknopf (1)(3) betätigen.

• Sollte der Motor nicht nach 3-5 Sekunden anspringen, den Gasgriff (4) um eine 1/8-1/4 Drehung öffnen und nochmals starten.
• Motorroller vom Hauptständer stellen.
• Aufsteigen.
• Erst vor dem Anfahren Bremse Ibalaasen.

ACHTUNG

Falls der Motor nicht sofort startet, den Startknopf loslassen, einige Sekunden warten und erneut drücken. Den Startknopf jeweils nur für kurze Zeit betätigen, um die Batterie zu schonen.

Niemals den Startknopf länger als 10 Sekunden drücken.

⚠️ WARNING Motor niemals in geschlossenen Räumen laufen lassen. Motorabgase sind hochgiftig – Lebensgefahr!

FAHRHINWEISE

SpeedJet R

Starten mit Kickstarter

WARNUNG

Motor niemals in geschlossenen Räumen laufen lassen. Motorabgase sind hochgiftig – Lebensgefahr!

ACHTUNG

Kickstarter (3) nicht gegen den Anschlag zurückprallen lassen.

• Der Roller muss auf dem Hauptständer stehen, während der Kickstarter betätigt wird.
• Zündschloss (1) mit dem Zündschlüssel auf Betriebestellung ○ drehen.
• Gasdrehgriff (2) nicht öffnen.
• Kickstarterpedal (3) kräftig nach unten treten.
• Sollte der Motor nicht nach 3-5 Sekunden anspringen, den Gasgriff (2) um eine 1/8-1/4 Drehung öffnen und nochmals starlen.

HINWEIS

Starten Sie den Roller ab und zu mit dem Kickstarler, um dessen einwandfreie Funktion zu überprüfen.

SpeedJet R

FAHRHINWEISE

Bremsen

Nasse Bremsen

Nach dem Waschen des Motomollers, nach Wasserdurchfahrten oder bei Regen kann die Bremswirkung wegen feuchter bzw. Im Winter vereister Bremsscheiben und Bremsbeläge verzügerl einsetzen.

WARNUNG

Die Bremaen müssen erst trockengebremst werden!

Salzschicht auf der Bremse Bei Fahrlen auf salzgestreuten Straßen kann die volle Bremswirkung verzügert einsetzen, wenn längere Zeit nicht gebremst wird.

Öl- und fettfrele Bremsen

WARNUNG

Bremsscheiben und Bremsbeläge müssen öl- und fettfrei sein!

Nach längerer Standzeit des Motor-rollers kann, bedingt durch Flugrost, bei der ersten Bremsung eine erhöhte Bremswirkung auftreten. Hat sich eine starke Rostschicht gebildet, kann dies u. U. zum Blockieren der Bremsen führen. Deshalb bei Fahrlantritt die Bremsen mehrmals vorsichtig betätigen, bis die Bremsen normal ansprechen.

HINWEIS

Üben Sie das Bremsen für den „Ernattfall“ dort, wo Sie sich und andere nicht gefährden (z. B. auf Verkehrsübungsplätzen).

WARNUNG

Die Salzschicht auf Bremsschei ben und Bremsbelägen muss beim Bremsen erst abgeschliffen werden.

Verschmutzte Bremsen

Bei Fahrten auf verschmutzten Straßen kann die Brønswirkung wegen verschmutzter Bremsscheiben und Bremsbeläge verzögert einsetzen.

WARNUNG

Die Bremsen müssen erst saubergebremst werden! Verstärkter Belagverschleiß durch verschmutzte Bremsen!

FAHRHINWEISE

Speedlet R

Bremsen

Bremsen

Die Bremsen des Vorderrades und des Hinterrades können unabhängig vonesinander betätigt worden. Die Vor der radbremse wird mit dem rechten Hand brems hebel (1) und die Hinterradbreme mit dem linken Handbremshebel (2) be lätigt.

Beim Anhalten oder beim Verringern der Geschwindigkeit Gas wegnehmen und bei-de Bremsen gleichzeitig betätigen.

In engen Kurven, auf sandigen und schmier- ligen Straßen, nassem Asphalt und bei Glatteis sollte mit der Vorderradbremse vorsichtig gebremst werden, damit das Vorderrad nicht blockiert und wegrutscht. Bitte mit Gefühl bremsen. Blockierende Räcker haben eine geringe Bremswirkung und können außerdem zum Schleudern und zum Sturz führen. Grundsätzlich nicht in den Kurven bremsen, sondern immer davor! Bremsen in der Kurve erhöht die Rutsch- gefahr.

Motor abstellen

- Zündschloss (3) mit dem Zündschlüssel nach links in Position 1ärehen. - Zündschlüssel abziehen.

SpeedJet R

FAHRHINWEISE

Fahrzeugpflege / Pflegemittel

HINWEIS

Regelmäßige und sachkundige Pflege dient der Weiterhaltung des Motorrollers und ist eine der Voraussetzungen für die Anerkennung von Gewährleistungsansprüchen. Korrosion durch Pflegemangel oder durch Winterbetrieb unterliegen nicht der Gewährleistung.

ACHTUNG

Gummi- und Kunststoffteile dürfen nicht durch aggressive oder eindringende Reinigungs- und Lösungsmittel beschädigt werden.

WARNUNG

Nach dem Reinigen bzw. vor Fahrtbeginn immer eine Bremsprobe durchführen!

ACHTUNG

Keine Dampf- oder Hochdruckstrahlgeräte verwenden! Der hohe Wasserdruck kann zu Beschädigungen an Dichtungen, am hydraulischen Bromssystem und an der gesamten Elektrik führen.

Säubern

• Zum Waschen ausschließlich einen weichen Schwamm und klares Wasser verwenden.
• Nur mit welchem Tuch oder Leder nach-polleren!
• Staub und Schmutz nicht mit trockenem Lappen abwischen (Kralzer im Lack und an den Verkleidungen).

PFLEGEHINWEISE

SpeedJet R

Fahrzeugpflege / Pflegemittel

Pflegemittel

Der Motorroller sollte bei Bedarf mit handelsüblichen Konservierungs- und Pflegemitteln gepflegt werden.

- Korrosionsgefährdete Teile vorsorglich und vor allem im Winter regelmäßig mit Konservierungs- und Pflegemitteln behandeln.

ACHTUNG

Für den Kraftstofftank und allen Kunststoffteilen keine silikonhaltigen Pflegemittel und Locknollermittel verwenden.

- Rahmen und Alu-Teile nach längerer Fahrten gründlich reinigen und mit einem handelsüblichen Korrosionsschutzmittel konservieren.

Winterbetrieb und Korrosionsschutz

HINWEIS

Im Interesse des Umweltschutzes bitten wir Sie, Pflegemittel sparsam anzuwenden und nur soiche zu gebrauchen, die als umweilfreundlich gekennzeichnet sind.

Wird der Motorroller in den Wintermonaten benutzt, können durch Streusalze beträchtliche Schäden auftreten.

ACHTUNG

Kein warmes Wasser verwenden – verstärkte Salzeinwirkung.

- Motorroller nach Fahrtende sofort mit kaltem Wasser reinigen.

- Korrosionsgefährdete Teile vor dem Betrieb mit Korrosionsschutzmitteln auf Wachsbasis behandeln und dies ggf. mehrmals wiederholen.

SpeedJet R

Lackschäden ausbessern

Lackschäden ausbessern

Kleine Lackschäden sofort mit einem Lackstift ausbessern.

Reifenpflege

Reifenpflege

Wenn der Motorroller über einen längeren Zeitraum nicht benutzt wird, empfiehlt es sich, den Motorroller so abzustellen, dass die Reifen unbelastet sind.

Motorroller bzw. Bereifung nicht über einen längeren Zeitraum in zu warmen Räumen – wie Helzungskeller – aufbewahren.

WARNUNG

Die Mindestreifenprofiltiefe von 2,0 mm sollte nicht unterschritten werden.

PFLEGEHINWEISE

Stilllegen / Inbetriebnahme

Stilllegen

- Motorroller reinigen.

- Batterie ausbauen. - Bremshebelgelenke und Seiten-Ständerlagerungen mit geeigneten Schmiermitteln einsprühen.

- Blanke / verchromte Teile mit säurefreiern Fett (Vaseline) einreiben.

- Motorroller in einem trockenen Raum aufbewahren und aufbocken, so dass beide Räder unbelastet sind.

- Reifendruck um 0,3 bar erhöhen.

HINWEIS

Arbeiten für Stillegen / Inbetriebnahme mit Inspektion durch den SFM- Fach händler verbinden.

Inbetriebnahme

- Außenkonservierung entfernen.

- Motorroller reinigen.

- Betriebsbereite Batterie einbauen.

- Batteriepolklemmen mit Polfett konser-

vieren.

- Reifenfülldruck kontrollieren / regulieren.

- Bremsen überprüfen.

- Arbeiteten nach inspektionsplan durchgrund-

ten.

- Sicherheitskontrollen durchführen.

PFLEGEHINWEISE

SpeedJet R

Technische Änderungen, Zubehör und Ersatzteile

Technische Änderungen am Fahrzeug können zum Erlöschen der EG-Betriebs-erlaubnis führen.

Sollen technische Änderungen vorgenommen werden, sind unsere Richtlinien zu beachten. Damit wird erreicht, dass keine Schäden am Fahrzeug entstehen, die Verkehrs- und Betriebssicherheit erhalten bleiben und die Änderungen zulässig sind. Der SFM-Fachhändler führt diese Arbeiten gewissenhalt aus.

Vor dem Kauf von Zubehör und vor allen technische Änderungen sollte stets eine Beratung durch einen SFM- Fachhändler erfolgen.

ACHTUNG

In Ihrem eigenen Interesse empfehlen wir, für SFM Fahrzeuge nur aus-drücklich freigegebenes SFM- Zubehör und Original SFM-Ersatzteile zu verwenden. Für dieses Zubehör und diese Teile wurden Sicherheit, Eignung und Zuverlässigkeit speziell für das SFM Fahrzeug geprüft.

Für anderes Zubehör und Teile können wir dies - auch wenn im Einzelfall eine Abnahme durch einen amtlich anerkannten Techn. Prüf- und Überwachungsverein oder eine behördliche Genehmigung vorliegen sollte - trotz laufender Marktbeobachtung nicht beurtellen und auch nicht hatten.

Freigegebenes SFM-Zubehör und Original SFM-Ersatzteile erhalten Sie beim SFM-Fachhändler.

Dorl wird auch die Montage lachgerecht durchgeführt.

SpeedJet R

WARTUNGSHINWEISE

Getriebeöl

- Handbremse anziehen um die Vorderradbremse zu blockieren.

Dann die Gabelholme (2) mit den Lenker mehrmals runter und raul pumpen.

Die Federung muss einwandfrei ansprechen

Gabelholme auf Ölundichtigkeit kontrollieren.

Getriebeöl- Kontrolle

• Betriebswarmen Motor abstellen und ca. 5 Minuten warten.
• Motorroller auf den Hauptständer und ebenen Grund stellen.
• Einfüllschraube (1) öffnen und prüfen ob das Öl bis an die untere Kante der Einfüllöffnung reicht.
• Falls erforderlich Getriebeöl Hypoid SAE 85W-140 bis an die untere Kante der Öffnung auffüllen.
• Einfüllschraube festschrauben.

HINWEIS

Die Teleskopgabel darf im Lenkeinschlag nicht klommen und muss leicht in beide Endstellungen zurückklappen.
- Handbremse anziehen um die Vorderradbremse zu blockieren.
- Lenker mit beiden Händen festhalten und versuchen den Lenker (1) vor- und zurück zu bewegen.
Ist ein merkliches Spiel im Lenkkopllager vorhanden, muss dieses vom SFM-Fachhändler eingestellt werden.

HINWEIS

Falls irgendwelche Beschäigungen an der Teleskopgabel festgestellt werden, einen SFM-Händler zur weiteren Überprüfung aufsuchen.

WARTUNGSHINWEISE

SpeedJet R

Federbein einstellen

WARNUNG

Vor Fahrtbeginn entsprechend dem Gesamtgewicht Federvorspannung am Federbein einstellen!

A = härter

B = weicher

Federvorspannung einstellen

HINWEIS

Die Federvorspannung kann stufenweise verstellt werden.

Zum Erhöhen der Federvorspannung (Federung härter) die Einstellscheibe (1) mit einem Hakenschlüssel in Richtung 'A' drehen.

Zum Verringern der Federvorspannung (Federung welcher) die Einstellscheibe (1) mit einem Hakenschlüssel in Richtung "B" drehen.

SpeedJet R

WARTUNGSHINWEISE

Reifenprofil

Reifenprofil kontrollieren

WARNUNG

Gesetzlich vorgeschriebene Mindest- profiliefe beachten. Nie ohne Ventilkappen (1) fahren.

Gut festgeschraubte Ventilkappen verhindern einen plötzlichen Reifenluftdruckverlust.

• Profilliefe in der Reifenmitte (2) messen.

Die Mindestprofiliefe soll nicht unterschritten werden: 2,0 mm.

Hierzu die Verschleißmarkierung (3) beachten.

Reifenluftdruck kontrollieren

WARNUNG

Reifenluftdruck in Hinsicht auf das Gesamtgewicht regulieren. Das Gesamtgewicht darf die Tragkraft der Reifen nicht überschreiten. Unkorrekter Reifenluftdruck hat erheblichen Einfluss auf die Fahreigenschaften des Kraftrads und auf die Lebensdauer der Reifen!

Bei kallen Reifen:

- Ventilkappen abschrauben.

- Beifestülldruck prüden / regulieren

- Ventilkappen aufschrauben

1. left-class

Vorne 2,0 bar Hinten 2,25 ba

Reifengröße

Das Fahrzeug ist serienmäßig mit folgender

Reifengröße ausgestaltet

Vorne 120/70-12 56J

Hinten 130/70-12 56J

Die Reifen sind schlauchlos.

WARNUNG

Nur vom Hersteller freigegebene Reifen verwenden. Die Ver wen dung von nicht freigegebenen Reifenmarken, Reifentypen und Relfengrößen führt zum Erlöschen der Betriebserlaubnis des Fahrzeuges. Es dürfen nur Reifenpaare vom selben Hersteller verwendet werden.

WARTUNGSHINWEISE

SpeedJet R

Vorderradbremse

Bremsflüssigkeitsbehälter

Plötzliche Spielveränderungen oder schwammiger Widerstand am Bremshebel (1) sind auf Mängel am Hydrauliksystem zurückzuführen. Wenn Sie Zweifel an der Botriebssicherheit der Bremsanlage haben, fahren Sie nicht welter und ziehen Sie umgehend einen SFM-Fachhändler zu Rate.

Bremsflüssigkeitsstand kontrolleren

! WARNING

Die Bremsflüssigkeit muss alle zwei Jah re durch einen SFM-Fachhändler gewechselt werden. MIN-Markierung nicht unterschreiten! Nur Bremsflüssigkeit der Klassifikation DOT 4 verwenden.

• Lenker so einschlagen, dass der Bremsflüssigkeitsbehälter (2) wasgerecht steht.
• Das Sichtfensier (3) muss bis oberhalb der MIN-Markierung mit Bremsflüssigkeit bedeckt sein.
• Wenn Luftblasen erkennbar sind: Bromsbeläge auf Verschließ kontrollieren und gegebenenfalls Bromsilüssigkeit durch den Fachhändler nachfüllen lassen.

ACHTUNG

Bremsflüssigkeit kann Schäden an Lack und Kunststoffteilen verursachen.

SpeedJet R

WARTUNGSHINWEISE

Vorderradbremse

Zu Ihrer Sicherheit sind Arbeiten an der Bremsanlage durch einen SFM-Fachhändler ausführen zu lassen.

Mindestbelagstärke nicht unterschreiten.

• Sichtkontrolle am Bremssettel (1) durchführen.
• Bremsbelagstärke überprüfen.
  Mindestbelagstärke: A = 2,0 mm
• Ist die Mincestbelagstärke unterschritten: Bremsbeläge (2) durch einen SFM-Fachhändler wechseln lassen.

• Sichtkontrolle an der Bromsscheibe (3) durchführen.
• Bremsscheibenstärke überprüfen.

Mindeststärke: = 3,0 mm

- Ist die Minderbelagstärke unterschritten: Bremsscheibe (3) durch einen SFM-Fachhändler wechseln lassen.

WARTUNGSHINWEISE

SpeedJet R

Hinterradbremse

Hinterradbremse kontrolleren

Bremsbeläge kontrollieren

ACHTUNG

Zu Ihrer Sicherheit sind Arbeiten an der Bremsanlage durch einen SFM-Fachhändler ausführen zu lassen.

HINWEIS

Durch den betriebsbedingten Verschleiß der Bromstocläge ist ein Nachstellen der Handbremse erforderlich.

Kontrolle

- Der Leerweg (A) am Handbremshebel (1) soll ca. 10-20 mm belragen.

ACHTUNG

Bei gezogener Handbremse (1) darf sich die Markierung (2) des hinteren Bremshebels mit der Markierung (3) am Bremsdeckel nicht decken. Andernfalls ist die Mindestbelagstärke unterschritten.

Bremsbeläge durch einen SFM-Fachhändler wechseln lassen.

Speedjet R

WARTUNGSHINWEISE

Gasdrehgriffspiel kontrollieren

anderen Teilen behindert wird.

- Gasdrehgriff bis zum spürbaren Widerstand öffnen.

- Spiel messen. Sollwert: A = 1-2 mm

ACHTUNG

Zu Ihrer Sicherheit sind Arbeiten am Gaszug durch einen SFM-Fachhändler ausführen zu lassen.

Kontrolle:

- Kontrollieren Sie den Gaszug durch Drehen des Gasgriffs (1) von geschlossener zur oftener Position auf Leichtgängigkeit.

- Durch Bewegen des Lenkers kontrollieren, ob der Gaszug scheuert.

- Kontrollieren Sie den Gaszug, ob er von

TECHNISCHE DATEN TECHNISCHE DATEN
SpeedJet R

Motor Typ LJ50QT-M-05 Typ LJ50QT-M-04 Mofa 25 km/h
Motor Bauart: Einzylinder-Zweitakt-Ottomotor
Hubraum: 49 cm	3
Bohrung: ø 40 mm
Hub: 39,2 mm
Verdichtung: 6,5:1
Schmierung: Getrenntschmiersystem mit Ölpumpe und 2 Taktöl
Kühlung: Gebläsekühlung
Leistung: 2,8 kW bei 6.500 1/min 1,1 kW bei 5.000 1/min
Drehmoment:	4,2 Nm bei 6.500 1/min	2,2 Nm bei 4.500 1/min
Zündanlage:	Transistorzündanlage mit elektronischer Zündkontrolle (CDI)
Zündkerze:	NGK BPR 6 HS
Elektrodenabstand:	0,6 - 0,7 mm
Vergaser:	MIKUNI Typ 16-56829	MIKUNI Typ 16-56830
Leerlaufdrehzahl:	1.800 +/- 180 1/min
Luftfilter:	Schwammfilter, auswaschbar
Anlasser:	Elektrostarter und Kickstarter

SpeedJet R

Kraftübertragung	Typ LJ50QT-M-05	Typ LJ50QT-M-04 Mofa 25 km/h
Kupplung:	Fliehkraftkupplung
Getriebe:	Stufenlose Variomatik
Fahrgestell
Fahrzeugausführung:	VIN: L4HFTBBPxxx	VIN: L4HFABBPxxx
Vorderradfederung:	Teleskopgabel
Hinterradfederung:	Triebsatzschwinge, hydraulisch gedämpftes Federbein, einstellbar
Feige vorne:	Alufelge MT 3,50 x 12
Feige hinten:	Alufelge MT 3,50 x 12
Reifen vorne:	120/70-12 56J schlauchlos
Reifen hinten:	130/70-12 56J schlauchlos
Reifendruck:	vorne = 2,0 bar hinten = 2,25 bar
Bremse vorne:	Wave Scheibenbremse ø 190 mm, hydraulisch betätigt
Bremse hinten:	Trommelbremse ø 110 mm, mechanisch betätigt

TECHNISCHE DATEN
SpeedJet R

Schmier- und Betriebsstoffe	Typ LJ50QT-M-05 Typ LJ50QT-M-04 Mofa 25 km/h
Kraftstoff Tankinhalt: ca. 6,0 L + 0,5 Liter
Kraftstoff: Superkraftsioff ROZ 95
Schmieröl Tankinhalt	ca. 1,2 Liter
Schmieröl: Mineralisches- oder halbsynthetisches Öl für Getrenntschmierung: API-Norm TC, JASO-Norm FC
Getrieboöl: Füllmenge:	Hypoid-Getrieboöl SAE 85W - 140 oder SAE 80W-90 GL6 0,10 Liter bei Ölwechsel 0,11 Liter bei Instandsetzung
Gabelöl: Viskosität SAE 10W, Gabelöfüllmenge 80 - 85 ml
Bremsflüssigkeit:	DOT 4

SpeedJet R
TECHNISCHEDATEN

Elektrische Ausrüstung	Typ LJ50QT-M-05 Typ LJ50QT-M-04 Mofa 25 km/h
Drehstromgenerator: Wechselstrom 12V 90W
Batterie: 12V 6Ah MF (geschlossen, wartungsfrei)
Sicherung: 15 A
Scheinwerfer: Abblend-Fernlicht	2 x 12V 35W/35W
Standlicht: 2 x12V 5W
Cockpitbeleuchtung
Tacho:	12V 1,7W
Blinker Kontrolleuchten:	12V 1,7W
Fernlicht Kontrolleuchte:	12V 1,7W
Brems-Rücklicht: 12V 21/5W
Blinkleuchten:	4 x 12V 10W
Maße und Gewichte
Gesamtlänge:	1870 mm
Breite über Lenker: 700 mm ohne Rückspiegel
Maximale Höhe:	1165 mm ohne Rückspiegel
Achsabsland:	1320 mm
Sitzhöhe:	800 mm
Leergewicht:	90 kg
Zulässiges Gesamtgewicht:	240 kg
Höchstgeschwindigkeit:	45 km/h	25 km/h

GEWÄHRLEISTUNG

SpeedJet R

Gewährleistungsbedingungen

Die Firma SFM GmbH orbringt im Rahmen Ihrer gesetzlichen Gewährleistungsverpflichtungen im Falle eines auftretenden Mangels folgende Leistungen über den autorisierten SFM Händler (Verkäufer) an den Käufer:

1. Die Firma SFM GmbH beseitigt, über den autorisierten SFM Händler (Verkäufer), in einem Zeitraum von 24 Monaten ab Übergabe des Fahrzeuges an den Endkunden, die auftretenden Mängel, die auf Material- oder Herstellungsfleiter beruhen, durch Reparatur oder Austausch des betroffenen Teiles gemäß den gesetzlichen Gewährleistungsregelungen. Sie kann die verlangte Reparatur bzw. den Austausch des mangelbehaften Teiles verwegem, wenn dies nur mit unverhältnismäßigen Kosten möglich ist. In diesem Fall kann die Firma SFM GmbH über den autorisierten SFM Händler (Verkäufer) den Mängel durch die jeweils andere Möglichkeit der Nacherfüllung beheben. Sind beide Arten der Nacherfüllung nur mit unverhältnismäßigen Kosten möglich, kann die Firma SFM GmbH über den autorisierten SFM Händler (Verkäufer) die Nacherfüllung insgesamt verweigern. Dem Kunden stehen dann die gesetzlichen Ansprüche

zu. Ersetzte Teile gehen in das Eigentum der Firma SFM GmbH über.

1. Durch den Einbau von Ersatzteilen im Rahmen eines Gewährleistungstalles wird die ab Lieferung des Fahrzeuges an den Kunden laufende Gewährleistungsfrist nicht verlängert.

2. Von der Gewährleistung unberührt bleiben Abnutzungserscheinungen in Folge des normalen Gebrauches sowie Abnutzungen durch unsachgemäße Handhabung und unsachgemäßen Gebrauch, Oxydation und Korosion werden aufgrund von Umweiteinflüssen hervorge-rufen und stellen ebenfalls keinen dem Gewährleistungsrecht unterfallenden Mangel dar.

3. Der Käufer verliert seinen Gewährleistungsanspruch bei: Manipulation des Fahrzeuges, Anbau einer anderen Auspuffanlage, Änderung der Getriebe-, Sekundärübersetzung und bei Anbau von Zubehör und Ersatzteilen, welche nicht von der Firma SFM GmbH freigegeben wurden. Ebenfalls zu einem Verlust des Gewährleistungsanspruches führen Eingriffe durch eine nicht von der Firma SFM GmbH autorisierte Werkstatt, sowie die Nichteinhaltung der Wartungs-

intervalle bei einem autorisierten SFM Händler.

Bei Anzeige eines Gewährleistungsfalles hat der Käuler dem Verkäuler das ordnungsgemäß ausgefüllte Serviceheft vorzulegen.

Die folgende Tabelle gibt dem Käufer einen Überblick über die durchschnittlichen Grenzen der jeweiligen Verschleißteile:

Speedjet R

GEWÄHRLEISTUNG

Verschleißteileliste

Verschleißtelle Verschleißgrenzen
Rieiten, Schläuche je nach Fahrweise, Belastung und Luftdruck kann die Verschleißgrenze schon bei 500 km oder früher erreicht sein.
Schmierstoffe bei jedem Wartungsintervall.
Leuchtmittel, Glühbirnen je nach Fahrbahnbeschaffenheit / Fahrbahnunebenheiten reduziert sich die Lebensdauer, dies kann bereits ab 500 km der Fall sein.
Bremsböläge, Bremskölze je nach Fahrweise und Belastung können diese bei 1500 km verschlossen sein, im Gelände auch früher.
Dichtringe, Dichtmittel, O-Ringe, Wellendichtringe	müssen um eine einwanctreile Funktion zu gewährleisten bei jedem Wartungsintervall oder bei Bedarf ersetzt werden.
Öle, Luftfiller, Dichtheilskontrolle des Schmiersystems	bei der ersten Inspektion nach 1000 km dann bei allen Wartungsintervallen (alle 3000 km / 8000 km). Olistand vor jeder Fahrt prüfen.
Radlager, Lenkungslager, Wellendichtringe der Gabel, Racinabe, Gabelholme	je nach Fahrbahnbeschaffenheit und Pflege ist ein Verschleiß ab 1500 km möglich. Verschmutzung setzt die Lebensdauer herab. Nicht mit dem Hochdruckreiniger waschen!
Schwingenlager je nach Belastung und Pflege ab 1500 km.
Tachowellen / Kabel, Tachoantriebe je nach Pflege ab 500 km.
Verkleidungsscheiben, Verkleidungstelle werden bei Reinigung mit einem falschen Reinigungsmittel sofort matt oder die Oberfläche verkratzt.

GEWÄHRLEISTUNG

SpeedJet R

Verschleißteileliste

Verschleißteile Verschleißgrenzen
Luftfilter bei jedem regelmäßigen Wartungsintervall und bei starker Beanspruchung früher.
Startorbatterie, Akkus, Sicherungen, Anlasserkohlen, Anlassertreilauf	je nach Außentemporatur ist mit einem Ausfall ab dem 6. Monat zu rechnen, bei Kurzstrecken früher.
Spiegelgläser je nach Außentemporatur und Pflege ab dem 6. Monat, im Winterbetrieb auch früher.
Seilzüge, Bremsselle, Gaszüge je nach Einsatz und Pflege ab dem 6. Monat.
Selbstsichernde Muttern, Splinte, Sicherungsblecho, verklebte Schraubverbindungen	bei jeder Wartung oder bei jedem Öffnen der Muttern oder der Sicherung.
Variomatkrollen, Übertragungsmemen, Keiliernen, Riemenscheiben	je nach Fahrweise und Belastung können diese bei 500 km verschlissen sein.
Kupplungsboläge / Roibscheiben	je nach Fahrweise und Belastung können diese bei 500 km verschlissen sein.
Kolben, Zylinder, Kurbelwelle, Pfeuel Motoriager	je nach Fahrweise, Belastung und Pflege können diese Bauteile bei 200 Betriebstunden verschlissen sein.
Zündkerze bei jedem oder jedem zweiten Wartungsintervall.
Auspuffanlage, Kontrolle der Hallerungen	Kontrolle bei jeder Wartung, je nach Fahrweise, Belastung und Pflege können diese Bauteile bei 500 Betriebstunden verschlissen sein, im Winter- und Kurzstreckenbetrieb auch früher. Oxydation / Korrosion ist ein Pflegemangel!

SpeedJet R

INSPEKTIONSPLAN

Bille beachten Sie folgendes:

• Inspektionsarbeiten während des Gewährleistungszeitraumes und danach ausnahmises durch einen von uns aner-
  aushämmislos durch einen von uns ander- kannlen Fachbändler ausführen lassen.
• Inspektionsintervalle einhalten und vom Fachhändler bestätigen lassen.

- Nur Original-SFM-Ersatzteile verwenden.

ACHTUNG

Bei Nichtbeachtung erlischt der Gewährleistungsanspruch.

Im Inspektionsplan werden die verschiedenen Arbeiten erläutert.

Inspektionsintervalle sind während der Gewährleistungszeitraum einzuhalten.

Lassen Sie Ihren Motorroller regelmäßig bei einem autorisierten SFM-Händler überprüfen, so dass Ihr Motorroller in gutem Zustand bleibt.

HINWEIS

Falls Sie auf staubigen Straßen fahren, lassen Sie den Luftfiller öllers Reinigen oder austauschen, als im Wartungsplan vorgesehen.

Sollten Sie regelmäßig Höchstgeschwindigkeit fahren und / oder sollte das Fahrzeug einen hohen Kilometerstand erreicht haben, lassen Sie öfters als im Wartungsplan vorgesehen. Wartungsarbeiten von Ihrem SFM-Händler durchführen.

WARNUNG

Sicherheitsgründe verbieten es, über einen eng begronzten Rahmen hinaus Reparaturen und Einstellarbeiten an Motor und Fahrgestell selbständig vorzunehmen. Durch Basteln an sicherheitsrelevanten Tellen gefährdet man sich und andere Verkehrsteilnehmer.

Dies gilt insbesondere für Arbeiten an: Auspuffanlage, Vergaser, Zündanlage, Len kung, Bremsanlage und Beleuchtung.

Vor Beginn der Arbeit an der elektrischen Anlage zur Vermeidung von Kurzschlüssen Batterie-Minuspol abklemmen.

INSPEKTIONSPLAN
SpeedJet R

I = Inspektion, reinigen, und einstellenA = AustauschenR = Reinigen (Ersatz falls notwendig)S = Schmieren
BauteileBaugruppe	vor jederInbetriebnahme	1. Servicensch1.000 km	alle3.000 km /6 Monate	alle6.000 km /12 Monate	alle12.000 km /24 Monate
Luftfilter (Papierfilter) IIR A
Kraftstofffilter III A
Zündkerze III A
Zündzeitpunkt II
Vergaser (Leerlaufeinstellung) III
Gaszugspiel III
Ölpumpe Antriebsrad I / S I / A
Ölpumpe Funktion überprüfen	I	I / S	I
Ölpumpe Einstellung überprüfen	III
Getriebeöl	I	A	I	A
Getriebe dicht	III
Kurbelwellinghäuse dicht	III
Kurbelwellinghäuse Entlüttung		II
Antriebsriemen; Rollen			I	I / A
Kupplungscheibe			I	I / A

SpeedJet R
INSPEKTIONSPLAN

I = Inspektion, reinigen, und einstellenA = AustauschenR = Reinigen (Ersatz falls notwendig)S = Schmieren
BautelleBaugruppe	vor jederInbetriebnahme	1. Servicenach1.000 km	alle3.000 km /6 Monate	alle6.000 km /12 Monate	alle12.000 km /24 Monate
Schrauben und Muttern (Motor)	III
Auspuffsystem		II
Kraftstofftank und Leitungen	III
Batterle	III
Lenkerkoptfager und Lenker	III
Federung vorne / hinten	II		I
Stosadämpfer	II		I
Reifendruck	III
Bromsonfunktion / Bremsbeläge	III
Bremsflüssigkeit	III		A / alle		2 Jahre
Haupt- und Seitensländer	II	I / S
Schrauben und Muttern (Fahrgestell)	III

WARTUNGSBESTÄTIGUNG WARTUNGSBESTÄTIGUNG
SpeedJet R

1000 km / 1 Monat1. ServiceHändlerstempel:km......Datum......	nach 3.000 km /6 MonateHändlerstempel:km......Datum......	nach 5.000 km /12 MonatenHändlerstempel:km......Datum......	nach 9.000 km /18 MonatenHändlerstempel:km......Datum......
nach 12.000 km /24 MonatenHändlerstempel:km......Datum......	nach 15.000 km /30 MonatenHändlerstempel:km......Datum......	nach 18.000 km /38 MonatenHändlerstempel:km......Datum......	nach 21.000 km /42 MonatenHändlerstempel:km......Datum......

SpeedJet R
Bremsflüssigkeit

Bremstüssigkeit neu		Bremstüssigkeit neu		Bremstüssigkeit neu		Bremstüssigkeit neu
ja	nein	ja	nein	ja	nein	ja	nein
km		km		km		km
Datum		Datum		Datum		Datum
Stempel, Unkorschrill		Stempel, Unkorschrill		Stempel, Unkorschrill		Stempel, Unkorschrill
