Liebe Kundin, lieber Kunde,

Wir begückswünschen Sie zum Kauf eines Elektro-Rollers der SFM GmbH.

Die SFM GmbH sieht seit 1886 für Qualität und Innovation.

Sollte an Ihrem Elektro-Roller trotzdem einmal etwas nicht in Ordnung sein, oder falls eine Reparatur notwendig wird, wenden Sie sich bitte an Ihren SFM-Händler.

Diese Betriebsanleitung müssen Sie auf-
merksam durchlesen, um sich schnell
mit Ihrem Fahrzeug vertraut zu machen.
Die sachkundige Behandlung, neben der
regelmäßigen Pflege und Wartung des
Fahrzeuges dient seiner Werterhaltung.

Bitte beachten Sie aus Gründen der Sicherheit auch unbedingt die Informationen über Änderungen, Zubehör und Ersatzteile.

Geben Sie die Betriebsanleitung beim Verkauf Ihres Fahrzeuges dem neuen Besitzer mit.

SFM Bikes arbeitet ständig an der Weiterentwicklung aller Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumfanges in Form, Ausstattung und der Technik möglich sind. Aus den Angaben, Abbildungen und Beschreibungen dieser Betriebsanleitung können daher keine Ansprüche hergeleritet werden.

Alle Texte, Abbildungen und Anweisungen dieser Anleitung befinden sich auf dem Informationsstand zum Zeitpunkt der Drucklegung. Die in dieser Anleitung enthaltenen Angaben sind bei Ausgabeschluss gültig. Irrum bzw. Auslassungen vorbehalten.

Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne Genehmigung nicht gestaltet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der SFM GmbH ausdrücklich vorbehalten. Änderungen vorbehalten.

SFM GmbH

Verwendete Symbole

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Verletzungen und Schäden am Gerät zu vermeiden:

WARNING

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG

Weist auf mögliche Gefährdung für das Gerät oder andere Gegenstände hin. Nichtbeachtung kann zum Gewährleistungsausschluss führen.

HINWEIS

Hebt Tipps und Informationen für Sie hervor.

INHALTSVERZEICHNISÖliver 500

Bedienung Bremson 21 Seilenansicht 2-3 E-Roller abstellen 22

Lenkerarmaturen 4 Reifendruck 22

Stromachlosa....5

Sitzposition 5 Pflege

Sattelnöche einstellen....6 Pflege....23-24

Sattel einstellen 6 Entsorgung 25

E-Roller zusammenfallen....7-9 Technische Änderungen,....26

Sicherheitshinweise Ladegerst......10 Zuldenor, Ersatzelle

Sicherheitshinweise Akku....12 Handhabung vom Akku....13 Wartung Federbein einstellen....27

Akku laden....14 Technische Daten

Akkufach öffen Akku entnehmen....15 Fahrgestell....28

Fahren

Sicherheitshinweise....16-17 Gewährleistung UND SERVICE

Ein- und Ausschalten des Antriebs.....18 Gewährleistungsbedingungen.....30

Kapazitätsanzeige 18 Verschleissteileliste 31-32

Reichweite 19 Übergabenschweis 33

Stromdrehgriff....19 Wartungsplan....34-35

Antahren 20 Wartungsnehweis 35

Mitnahme von Lasten 20 Fahrzeug -Kenndaten Typschild 37

HINWEIS

Schüssel

Mit Ihrem E-Roller erhalten Sie zwei identische Schlüssel für das Strom- und Akkufach Schloss.

Bewahren Sie den Zweitschlüssel an einem sicheren Ort auf.

BEDIENUNG

Oliver 500

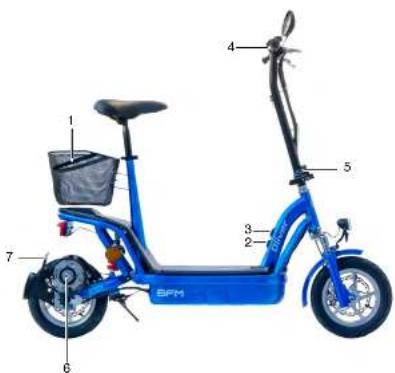

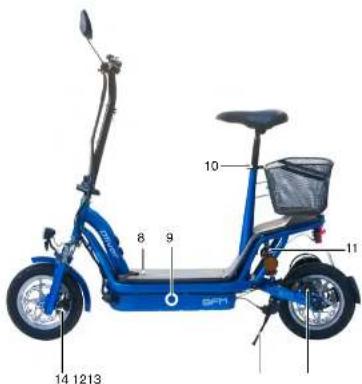

Seitenansicht rechts

1. Gepäckorb
   2 Buchse für Ladegerät
   3 Zündschloß
   4 Lenkerarmaturen
   5 Schnellspannhebel Lenkerrohr
   6 Elektromotor
2. Kennzeichenhalter

1. Schloß für Akkufach
   9 Akkutach
   10 Schnellspannhebel für Sattelstütze
   11 Federbeln, verstellbar
   12 Scheibenbremse hinten
   13 Seitenständer
   14 Scheibenbremse vorne

10 8 9 14 1213 SFN 11

BEDIENUNG

Oliver 500

Funktion und Bedienung Lenkerarmaturen

9 Akku Kapazitätsanzeige

Oliver 500

BEDIENUNG

Stromschloss

Schlüsselstellungen

HINWEIS

Bleibl der Schlüssel zu lange in Position

ON Ⓞ führt dies zur Entledung des Akkus.

ON Strom an

Der Stromkreis ist geschlossen und

der E-Motor kann betrieben werden.

Der Schlüssel kann nicht aus dem Schloss genommen werden.

OFF Strom aus

Der Stromkreis ist unterbrochen.

Der Schlüssel kann entnommen

werden.

Sitzposition

Um ein bequemes, ermüdungstreles und sicheres Fahren zu ermöglichen ist die Sattelhöhe der jeweiligen Körpergröße anzupassen.

Die Sattelhöhe ist korrekt, wenn beim Sitzen mit nicht ganz durchgestrecktem Bein die Fußspitzen den Boden berühren können.

BEDIENUNG

Oliver 500

Sattelhöhe einstellen

WARNUNG

Ein nicht ganz geschlossener Schnellspannhebel kann sich wieder öffnen. Dadurch kann sich der Sattel während der Fahrt nach unten verschleben. Dies kann zu schweren Stürzen führen.

Das Umlegen des Schnellspannhebels muß so schwer gehen, dass dafür der Handballen benötigt wird. Nur dann ist die Spannung stark genug.

Darauf achten, dass der Sattel höchstens bis zur Markierung (3) herausgezogen werden darf.

Sattel einstellen

- Schnellspannhebel(1)lösen, Satteinöhe ermitteln und Verschluss spannen.

- Durch Verstellen der Mutter (2) am Schnellspannhebel kann die Spannkraft reguliert werden.

Der Sattel kann geneigt und in Längsrichtung eingestellt werden.

HINWEIS

Um Sitzbeschwerden zu vermeiden, sollte der Sattel möglichst waagrecht eingestellt werden.

- Sechskantmuttern (1) auf beiden Selten lösen.

- Sattel (2) in gewünschte Horizontallage stellen bzw. nach vorn oder hinten verschleben und Muttern (1) festziehen.

Oliver 500

BEDIENUNG

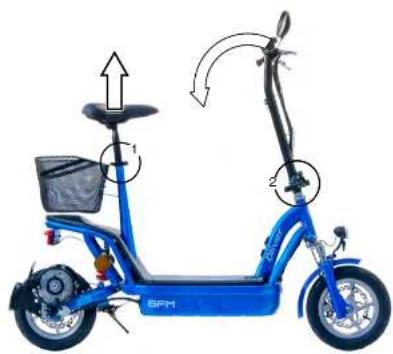

E-Roller zusammenfalten

HINWEIS

Der E-Roller kann für einen leichteren Transport zusammengefaltet werden.

Der E-Holler lässt sich im zusammengetalltelem Zustand vorwärts schieben.

1. Schnollspannhebel für Sattelrohr lösen.

2. Schnellspannhebelfür Lenkerrohrlösen.

Abmessungen im fahrbereitem Zustand in mm:

Länge 1570 x Breite 610 x Höhe max. 1010

E-Roller zusammenfalten

- Den vorderen Schnellspannhebel (1) entriegeln und nach außen schwenken.

- Lenkerrohr (2) nach unten klappen.

Oliver 500

BEDIENUNG

E-Roller zusammenfalten

- Schnellspannhebel (1) entriegen und Sattel mit Stützrohr (2) herausziehen.

WARNUNG

ALLE SCHNELLSPANNHEBEL

Ein nicht ganz geschlossener Schnellspannhebel kann sich wieder öffnen. Dies kann zu schweren Stürzen führen.

Das Umlegen des Schnellspannhebels muß so schwer gehen, dass dafür der Handballen benötigt wird. Nur dann ist die Spannung stark genug.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

BEDIENUNG

Oliver 500

Wichtige Sicherheitshinweise für das Ladegerät

Bevor Sie das Ladegerät in Betrieb nehmen, lesen Sie bitte diese Sicherheitshinweise.

⚠️ WARNING Ladegerät vor Kinderhänden schützen. Um Verletzungsrisiken vorzubeugen, dürfen Sie nur SFM Silicium Akkus aufladen. Andere Batterie-Arten können explodieren, wenn sie aufgeladen werden. Dies kann zu Personen- und Materialschäden führen.

Der Gebrauch von Zubehör oder Akkus, die von uns nicht verkauft oder empfohlen werden, kann zu Brandgefahr, elektrischem Schock oder Verletzungen führen.

Vermeiden Sie unbedingt den Betrieb des Gerätes in feuchter oder nasser Umgebung.

Vermeiden Sie unbedingt Wassereintritt in das Gerät. Falls doch Flüssigkeit eingetreten ist: Sofort Ladegerät vom Netz trennen und dieses zur Überprüfung zu Ihrem Fachhändler bringen. Sorgen Sie für eine ebene Fläche, auf der das Gerät sicher steht.

Trennen Sie das Gerät bei Nichtgebrauch vom Stromnetz.

Ziehen Sie dabei nicht am Kabel, um Kabelschäden und damit die Gefahr eines Stromschlages zu vermeiden.

Vergewissern Sie sich, dass das Netzkabel nach Gebrauch aufgerollt oder zusammengelegt ist.

Betreiben Sie das Ladegerät nicht mit beschädigtem Kabel oder Stecker. Sorgen Sie für sofortiges Auswechseln durch eine Fachkraft.

Betrelben Sie das Ladegerät nicht, nachdem es einen starken Schlag erhalten hat, fallengelassen oder anderweitig beschädigt wurde.

Zerlegen Sie das Ladegerät keineswegs selbst. Fehlerhafte Montage kann zu elektrischem Schlag oder Feuer führen. Um elektrischem Schlag vorzubeugen, trennen Sie bitte das Ladegerät vom Netz, bevor Sie es reinigen.

Die Gerätereinigung sollte nur mit einem trockenen Tuch oder einem Lappen erfolgen. Keinesfalls Öl, Wasser oder Lösungsmittel benutzen.

Ein Verlängerungskabel sollte nur verwendet werden, wenn unbedingt erforderlich. Der Gebrauch von Verlängerungskabeln, die nicht in Ordnung sind, kann zu Bränden oder elektrischem Schlag führen. Wenn ein Verlängerungskabel verwendet werden muss, dann vergewissern Sie sich, dass

- die Anzahl der Stifte des Steckers in Anzahl, Größe und Form demjenigen

- das Verlängerungskabel korrekt verdrahtet und in gutem elektrischen Zustand Ist.

- der Kabelquerschnitt groß genug für die Wechselstromauslegung des Ladegerätes ist.

- das Verlängerungskabel keine sichtbaren Schäden aufweist.

- bei Verwendung von Kabeltrommeln die Trommel voll abgewickelt ist.

Oliver 500

BEDIENUNG

Ladegerät-Funktionen

Die LED (Leuchtdioide 1) am Ladegerät hält Sie über den Betriebszustand ständig auf dem laufenden. Sie werden über Status und Ladevorgang des Akkus auf einen Blick Informiert.

Ladezyklus und LED- Anzeigen für Silliclum Akku
LED MODUS
Grün Akku noch nicht angeschlossen
Rot Ladevorgang
Grün Ladevorgang beendet

Störungen

Bitte prüfen Sie:

- Ist das Netzkabel richtig angeschlossen? - Sind die Kontakte des Ladegerätes und des Akkus sauber und nicht beschädigt oder verbogen?

- Ist der Akku beschädigt oder defekt?

Falls eine ordnungsgemäße Ladung des Akkus nicht möglich ist:

- Prüfen, obdie Steckdose Spannung führt, ggf. anderen Verbraucher anschließen.

- Prüfen, ob einwandfreier Kontakt an den Sleckverbindungen vorhanden ist.

- Sollte noch immer kein Laden möglich sein, lassen Sie bitte Akku und Ladegerät von Ihrem nächstgelegenen SFM-Fachnändler überprüfen.

BEDIENUNG

Oliver 500

Wichtige Sicherheitshinweise für den Akku

Wichtige Hinweise, die Sie vor Inbetriebnahme unbedingt lesen sollten und deren Beachtung wir dringend empfehlen:

- Die Akkus des E-Rollers sind im Neuzu- stand zu ca. 80% geladen.

- Der Akku entwickelt seine max. Leistung nach ca. fünf Entlade-/Ladezyklen.

ACHTUNG

- Der Akkus und das Ladegerät des E-Rollers sind aufeinander abgestimmt. Laden Sie deshalb die Akkus niemals mit einem anderen Ladegerät.

- Akku vor harten Stößen und Feuchtigkeit schützen.

• Prüfen Sie bitte bevor Sie das Ladegerät an das Netz anschließen, ob die Spannung Ihres Stromnetzes mit der auf dem Typenschild des Ladegerätes angegebenen Netzspannung übereinstimmt.
• Die maximale Lebensdauer der Akkus wird erzielt, wenn Sie diese bei einer Umgebungstemperatur zwischen +10°C und max. +30°C laden.
• Bei starker Beanspruchung erwärmen sich die Akkus. Vor Beginn des Ladevorgangs bitte auf Raumtemperatur achten bzw. ca. 30 Minuten abkühlen lassen.

WARNING

• Akku vor Kindern schützen.
• Öffnen und zerlegen Sie den Akku keinesfalls selbst.
• Keinen Kurzschluss durch metallische Gegenstände am Akku verursachen.
• Nicht in irgendwelche Flüssigkeiten tauchen.
• Unbrauchbarer Akku darf auf gar kel- nen Fall verbrannt werden! Es besteht Explosionsgefahr!

VERÄTZUNGSGEFAHR

Bei Undichtigkeit und Austritt von Elektrolyte den Akku nicht mehr be- nutzen.

ERSTE HILFE

Säurespritzer im Auge sofort einige Minuten mit klarem Wasser spülen! Danach unverzüglich einen Arzt auf suchen.

Säurespritzer auf der Haut oder Kei dung sofort mit Säureumwandler oder Soilenlauge neutralisieren und mit viel Wasser nachspülen.

Wurde Säure getrunken, sofort den Arzt konsultieren.

HINWEIS

Ein ausgedienter Akku unterliegt der Entsorgungsplicht. Der Akku enthält giltige Schwermetalle und unterliegt deshalb der Sondermüllbehandlung.

Ihr SFM Bikes- Fachhändler übernimmt für Sie die Entsorgung.

Oliver 500

BEDIENUNG

Handhabung vom Akku und Ladegerät

• Alle 3 Monate nachladen.
• Bei Wiederinbetriebnahme des Akkus nach längerem Nichtgebrauch (z.B. nach Winter-Stillegung) sollte der Akku ca. 1 Tag am Ladegerät belassen werden.

ACHTUNG

Nichtbeachtung kann zur Tiefstentladung des Akkus führen.
Bei tiefentladenem Akku kann keine Gewährleistung übernommen werden.

HINWEIS

* Selbstentladung

Bedingt durch vorwiegend chemische Vorgänge in gasdichten Zellen entlädt sich der Akku in Abhängigkeit von der Zeit, des Ladezustandes und den Umgebungsbedingungen (Temperatur, Luftfeuchtigkeit) von selbst.
Dies ergibt eine entsprechend kürzere Fahrstrecke mit Elektroantrieb.

BEDIENUNG

Oliver 500

Akku laden

Parken Sie den Roller auf dem Seitenständer in der Nähe einer Steckdose. Diese muss mit mindestens 10 A abgesichert sein.

- Schlüssel (1) am Stromschloss auf Position OFF drehen. Der Stromkreis ist unterbrochen.

• Abdeckung (2) an der Akku Ladebuchse öffnen.
• Ladestecker (3) des Ladesgerätes (4) an der Akku Ladebuchse anschließen.
• Netzstecker (4) des Ladegerätes an das Stromnetz 100-240 V, 50-60 Hz anschließen.

- Der Akku ist voll aufgeladen, wenn die Leuchtdiode (4) am Ladegerät grün leuchtet.

Oliver 500

BEDIENUNG

Akkufach öffnen Akku entnehmen

- Das Akkursch mit Schlüssel (1) öffnen und Trittbrett (2) nach oben abnehmen.

- Die Akkutesche mit dem Griff (3) nach oben herausnehmen.

- Das Stromkabel (4) trennen und Akku (5) entnehmen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

FAHREN

Oliver 500

Sicherheitshinweise

Sicherheitskontrolle vor jeder Fahrt anhand der Checkliste durchführen.

Befolgen Sie die Sicherheitskontrolle genau. Warlungs- und Kontrollarbeiten vor Fahrtantritt ausführen oder durch ihren SFM-Händler durchführen lassen. Sie erhalten dadurch die Gewisheit, dass Ihr Motorroller den gesetzlichen Verkehrstbestimmungen entspricht. Grundvoraussetzung für ihre Sicherheit sowie für die Sicherheit der anderen Verkehrsteilnehmer ist ein technisch E-Roller.

Prüfen Sie vor Fahrlantritt nachfolgende Punkte:

- Lenkung (leichtgängig und frei von Spiel)

- Verderradbremse

- Hinterradbremse

- Reifen (Profil und Luftdruck)

- Beladung / Beleuchtung

- Gesamtgewicht

- Funktion der Bremsen

Wenden Sie sich bei Problemen oder Schwierigkeiten an Ihren SFM-Fachhändler. Er steht Ihnen mit Rat und Tal zur Seite.

Sicher fahren

ACHTUNG

Die Fahrsicherheit wird weitgehend auch von der Fahrweise bestimmt.

Deebelb

- Geprüften/ zugelassenen Schulzheim aufsetzen und Verschluss korrekt schließen.

- Geeignete Schutzkleidung tragen.

- Füße auf dem Trittbrett lassen. - Nicht fahren, wenn die Fahrlüchtigkeit beeinträchtigt ist.

Nicht nur durch Alkohol, sondern auch durch Drogen und Medikamente kann das Roaktionsvermögen beeinträchtigt werden.

- Die Verkehrsregeln strikt einhalten.

- Die Fahrgeschwindigkeit stets den Verkehrsverhältnissen und dem Straßenzustand anpassen.

Vor allem bei glatter, rutschiger Straße muss stets beachtet werden, dass die Fahrstabilität und das Bromsvormögen durch die Haftfähigkeit der Reifen begrenzt werden.

FAHRENOilver

Sicherheitshinweise

Worauf achte Ich beim Fahren?

Ist der E-Roller in ordnungsgemäßem Zustand, kann es losgehen. Es hängt von Ihrem eigenen Fahrverhalten und Können ob Geschäftstätungen zu gehalten.

ab, Gefahrenstiduationen zu Vermelden:

- Machen Sie sich mit Ihrem E-Holler vertraut

WARNING

Bevor Sie losfahren den Lenker geradeaus festhalten.

- Halten Sie sich immer an die Verkehrsregeln.

- Fahren Sie nie abseits von befestigten Wegen.

- Fahren Sie nicht im toten Winkel von anderen Verkehrsteilnehmern.

- Zeigen Sie rechtzeitig an, wohlin Sie abbiegen wollen.

- Denken Sie daran, dass die Wendigkeit von E-Rollern andere Verkehrsteilnehmer übernaschen kann, und rechnen Sie mit den Fehlern anderer Verkehrsteilnehmer.

- Fahren Sie defensiv und den Gegebenheiten angepasst.

- Halten Sie den Lenker beidhändig fest. Nur so können Sie auf plötzlich auftauchende Gefahrensituationen wie z. B. Hindernisse sicher reagieren.

- Auf sandigem Untergrund, Laub und nasser Fahrbahn haben die Reifen nicht so viel Bodenhaftung wie auf trockenem Asphalt. Berücksichtigen Sie das beim Kurvenfahren und Bremsen, um nicht wegzurutschen. Bedenken Sie auch den längeren Bremaweg.

- Schalten Sie vor Steigungen rechtzeitig herunter.

Was ziehe ich an?

Viele Unfälle passieren, weil Zweiradfahrer nicht rechtzeitig erkannt werden. Daher ist es sinnvoll, helle und auffällige Kieidung zu tragen. Achten Sie darauf, dass Sie keine weite Kieidung tragen, mit der man am Lenker oder in den Rädern hängenbleiben kann. Es sollte für Sie selbstverständlich sein, immer einen Helm zu tragen. Achten Sie darauf, dass Ihr Helm den Sicherheit-normen SNELL und ANSI oder der neuen ECE-Norm entspricht. Tragen Sie zum Schutz Ihrer Augen eine Fahrradbrille.

FAHREN

Oliver 500

Ein- und Ausschalten des Antriebs

Kapazitätsanzeige

Bleibt der Schlüssel (1) zu lange in Position ON ⚡ lührl dies zur Entladung des Akkus.

ON Antrieb aktiviert

Der Stromkreis ist geschlossen und der E-Motor kann betrieben werden. Der Schlüssel kann nicht aus dem Schloss genommen werden.

OFF Antrieb ausgeschaltet

Der Stromkreis ist unterbrochen. Der Schlüssel kann entnommen werden.

Die Kapazilätsanzeige zeigt den Ladezustand des Akkus an.

1 LED FULL leuchtet:

Der Akku ist voll geladen.

2 LED HALF leuchtet:

Der Akku ist zu ca. 50% geladen.

3 LED LOW leuchtet: Der Akku ist fast leer, Sie sollten ihn bald aufladen (ca. 25% Restkapazität).

Oliver 500

FAHREN

Reichweite mit einer Akkuladung

Stromdrehgriff

Die erzielbare Reichweite mit einer Ladung des Akkus hängt von verschiedenen Faktoren ab. Dazu zählen der Akku- und Rollerzustand und vor allem das Wegstreckenprofil.

Unter normalen Bedingungen hat der Akku eine Reichweite von bis zu 30 km.

HINWEIS

Je weniger Prozent angezeigt werden deslo geringer ist die Reichweite.

Denken Sie aber daran:

• Laden Sie vor jeder größeren Tour den Akku, und überprüfen Sie den Reifendruck.
• Der Akku entwickelt seine max. Leistung erst nach ca. fünf Entlade-Vladezyklen.
• Der Akku unterliegt einer normalen Selbstentladung.

HINWEIS

Bellängeren Bergauftahrten kann der Motor so warm werden, dass der Strom über den Temperatursensor im Motor reduziert wird und die Motorleistung nachlässt.

Überprüfen Sie vor dem Losfahren, dass der Stromdrehgriff (1) leichtgängig in die Ausgangsstellung zurückgeht. Eine Schwergängigkeit des Stromdrehgriffs kann zu Unfällen führen. Suchen Sie Ihren Fachhändler auf, wenn Sie die Schwergängigkeit nicht selbst beheben können.

Der Stromdrehgriff (1) dient zur Beschleunigung des Rollers. Wird der Griff losgelassen, geht dieser automatisch in seine Ausgangsstellung zurück

FAHREN

Oliver 500

Anfahren

Nachdem die Elektrik eingeschaltet und der Seltenständer (2) eingeklappt ist, nicht ungewollt am Stromdrehgriff drehen - der Roller reagiert sofort.

Anfahren

Einen Fuß auf das Trittbrett (3) stellen, leicht "Gas" geben und im Moment des Anfahrens den anderen Fuß ebenfalls auf das Trittbrett stellen.

Mitnahme von Lasten

WARNING

• Keine sperrigen Lasten transportieren.
• Beleuchtung nicht verdecken.
• Keine Personen mitnehmen.
• Keinen Anhänger ankuppeln

Durch die Mitnahme von Lasten in jeder Form ändert sich das Fahrverhalten. Je größer die Last, desto kritischer wird dieser Zustand. Grundsätzlich sollen Lasten (Einkaufslaschen olc.) nicht am Lenker, sondern auf dem dafür vorgesehenen Gepäcktach transportiert werden.

Zulässige Gesamtbelastung des E-Rollers beachten.

Max. 140 kg

Diebstahlsicherung

Sichern Sie Ihren E-Roller mit einem zusätzlichen Seilschloss gegen Diebstahl, und schließen Sie es nur an festen Einrichtungen wie z.B. Fahrradständern an.

Das Sellachlosa sollte den Rahmen und das Hinterrad sichern. Achten Sie darauf, das das Schloss eng um den E-Roller und die feste Einrichtung schließt.

WARNUNG - STURZGEFAHR!

Ein Sturz mit schwerwiegenden Verletzungen kann die Ursache sein, wenn folgende Punkte nicht beachtet werden: Bevor Sie losfahren den Lenker (1) geradeaus festhalten.

Immer mit beiden Händen am Lenker fahren. Einhändiges Fahren bedeutet Unfallgefahr.

Oliver 500

FAHREN

Bremsen

Bremsen

Die Bremsen des Vorder- und des Hinterrades können unabhängig voneinander betätigt werden.

Beim Anhalten oder beim Verringern der Geschwindigkeit, beide Bremsen gleichzeitig betätigen.

WARNUNG

Das Modell ist mit Scheibenbremsen ausgestaltet, die eine sehr hohe Bremsleistung erreichen.

Inengen Kurven, auf sandigen und schmierigen Straßen, nassem Asphalt und bei Glatteis sollte mit der Vorderradbremse vorsichtig gebremst werden, damit das Vorderrad nicht wegrutscht.

Bitte mit Gefühl bremsen. Blockierende Räder haben eine geringere Bremswirkung und können außerdem zum Schleudern und zum Sturz führen.

Handbremshebel für Vorderradbremse

Handbremshebel für Hinterradbremse

Grundsätzlich nicht in Kurven bremsen sondern immer davor!

Bremsen in der Kurve erhöht die Rutschgefahr.

HINWEIS

Üben Sie das Bremsen, für den "Ernsilfall", dortwo Sie sich und andere nicht gefährden (z. B. auf Verkehrsübungsplätzen).

FAHREN

Oliver 500

E-Roller abstellen

Beim Ausklappen des Ständers(1) immer auf sicheren Stand und festen Untergrund achten, damit ein Umfallen verhindert wird.

Reifendruck

- Den Akku mit Schlüssel 2) ausschalten.

- Schlüssel aufdie Position: OFF Strom aus drehen, und abziehen.

Noben handelsüblichen Handluftpumpen können die Reifen mit auch Kompressor-Luftdruckgeräten aufgepumpt werden.

WARNING

Beim Aufpumpen der Reifen mit Kompressor-Luftdruckgeräten (z. B. an Tankstellen) Ist Vorsicht geboten. Durch das kleine Volumen der Schläuche ist die max. Füllmenge schnell erreicht.

Reifendruck vorn und hinten: max. 3,5 bar.

Oliver 500

PFLEGE

Pflege / Pflegemittel

HINWEIS

Regelmäßige und sachkundige Pflege dient der Werterhallung des E-Rollers und ist eine der Voraussetzungen für die Anerkennung von Gewährleistungsansprüchen. Korrosion durch Pflegemangel oder durch Winterbetrieb unterliegen nicht der Gewährleistung.

ACHTUNG

Gumml- und Kunststoffteile dürfen nicht durch aggressive oder eindringende Reinigungs- und Lösungsmittel beschädigt werden.

WARNUNG

Nach dem Reinigen bzw. vor Fahrtbeginn immer eine Bremsprobe durchführen!

ACHTUNG

Keine Dampf- oder Hochdruckstrahlgeräte verwenden! Der hohe Wasserdruck kann zu Beschädigungen an Lagerstellen Dichtungen, Akku und an der gesamten Elektrik führen.

Säubern

- Zum Waschen ausschließlich einen

weichen Schwamm und klares Wasser vorwonden.

- Nur mit welchem Tuch oder Leder nach-polleren!

- Staub und Schmutz nicht mit trockenem Lappen abwischen (Kratzer im Lack und an den Verkleidungen).

PFLEGE

Oliver 500

Pflege / Pflegemittel

Pflegemittel

Der E-Roller sollte bei Bedarf mit handelsüblichen Konservierungs- und Pflegemitteln gepflegt werden.

- Korrosionsgefährdete Telle vorsorglich und vor allem im Winter regelmäßig mit Konservierungs- und Pflegemitteln behandeln.

ACHTUNG

Für Kunststoffteilen keine silikonhaltigen Pflegemittel und Lackpoliermittel verwenden.

- Rahmen und Alu-Teile nach längeren Fahrten gründlich reinigen und mit einem handelsüblichen Korrosionsschutzmittel konservieren.

Winterbetrieb und Korrosionsschutz

HINWEIS

Im Interesse des Umweltschutzes bitten wir Sie, Pflogemittel sparsam anzuwenden und nur solche zu gebrauchen, die als umweltfreundlich gekennzeichnet sind.

Wird der E-Roller in den Wintermonaten benutzt, können durch Streusalze beträchtliche Schäden auftreten.

ACHTUNG

Kein warmes Wasser verwenden – verstärkte Salzeinwirkung.

- E-Holler nach Fahrtende sofort mit kaltem Wasser reinigen.

- E-Roller gut rückten. - Korrosionsgefährdete Teile vor dem Betrieb mit Korrosionsschutzmitteln auf Wachsbasis behandeln und dies ggf. mehrmals wiederholen.

Lackschäden ausbessern

Kleine Lackschäden sofort mit einem Lack- shift ausbessern.

Reifenpflege

Wenn der E-Roller über einen längeren Zeitraum nicht benutzt wird, empflehlt es sich, den E-Roller so abzustellen, dass die Reifen unbelastet sind.

E-Roller bzw. Bereifung nicht über einen längeren Zeitraum in zu warmen Räumen – wie Heizungskeller – aufbewahren.

ACHTUNG

Die Reifenprofilstärke darf 1 mm nicht unterschreiten.

Das Befahren von Randsteinen, scharfkantigen Hindernissen, Bodenver-tiefungen, Schlaglöchern usw., kann Schäden an der Felge bzw. am Reifen (Leinwandriss) verursachen, wobei ein zu niedriger Reifendruck dafür ursächlich sein kann.

Ein Gewährleistungsanspruch besteht dafür nicht.

Entsorgung

HINWEIS

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinie 2002/96/EU in nationales Recht gilt folgendes:

Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebenadauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an den SFM Bikes-Fachhändler zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.

Das Symbol auf dem Produkt, weist auf diese Bestimmung hin:

Mit der Wiederverwertung, der stofflichen Verwertung oder anderer Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beilrag zum Schulz unserer Umwelt.

In Deutschland gelten oben genannte Entsorgungsregeln, laut Batterieverordnung, für Batterien und Akkus entsprechend.

Akkus unterliegen der Entsorgungspflicht, sie enthalten giftige Schwermetalle und unterliegen deshalb der Sondermüllbehandlung. Der SFM Bikes-Fachhändler übernimmt die Entsorgung.

Ladegerät

Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden.

Informationen erhalten Sie bei Ihrer Kommunalbehörle oder Ihrem SFM Bikes-Fachhändler. Wenn das Gebrauchsende erreicht ist, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen.

PFLEGEOllver

PFLEGE

Oliver 500

Technische Änderungen, Zubehör und Ersatzteile

Soilen technische Änderungen vorgenommen werden, sind unsere Richtlinien zu beachten. Damit wird erreicht, dass keine Schäden am E-Roller entstehen, die Verkehrs- und Betriebssicherheit erhalten bleiben und die Änderungen zulässig sind. Der SFM Bikes-Fachhändler führt diese Arbeiten gewissenhaft aus.

Vor dem Kauf von Zubehör und vor allen technische Änderungen sollte stets eine Beratung durch einen SFM Bikes-Fachhändler erfolgen.

ACHTUNG

In Ihrem eigenen Interesse empfehlen wir, für SFM Bikes nur ausdrücklich freigogobenes SFM Bikes-Zubehör und Original SFM Bikes-Ersatzteile zu verwenden. Für dieses Zubehör und diese Teile wurden Sicherheit, Eignung und Zuverlässigkeit speziell für den SFM E-Roller geprüft.

Für anderes Zubehör und Teile können wir dies - auch wenn im Einzelfall eine Abnahme durch einen amtlich anerkannten Techn. Prüf- und Überwachungsverein oder eine behördliche Genehmigung vorliegen sollte - trotz laufender Marktbeobachtung nicht beurteilen und auch nicht haften.

Freigegebenes SFM Bikes- Zubehör und Original SFM Bikes- Ersatzteile erhalten Sie beim SFM Bikes- Fachhändler.

Dorl wird auch die Monlage fachgerecht durchgeführt.

Oliver 500

WARTUNG

Federbein einstellen

1 B A

Federvorspannung einstellen

HINWEIS

Die Federvorspannung kann stufenlos verstellt werden.

Zum Erhöhen der Federvorspannung (Federung härter) die Einstellmutter (1) mit einem Hakenschlüssel in Richtung "A" drehen.

WARNING

Vor Fahrtbeginn entsprechend dem Gesamtgewicht Federvorspannung am Federbein einstellen!

Zum Verringern der Federvorspannung (Federung welcher) die Einstellmutter (1) mit einem Hakenschlüssel in Richtung "B" drehen.

A = härter

B = weicher

TECHNISCHE DATEN
Oliver 500

Modell Oliver 500
Typ E- Roller
Allgemein
Loorgewicht je nach Ausstattung ca. 42 kg
Zulässige Gesamtgewicht max. 140 kg
Zul. Bel. Gepäckträger max. 25 kg
Maße (L x B x H) mm 1430 x 530 x max. 1090
Maße Radstand mm 1085
Höchstgeschwindigkeit ca. 20 km/h
Fahrwerk
Sitzhöhe min. 790 - max. 990 mm
Rahmen Stahlrohrnahmen. Rahmenhöhe 33 cm
Gabel Stahlgabel, gefedert
Flieften vorne und hinten 48/90-B (12 1⁄2 x 2 1⁄2 )
Felge vorne und hinten 20 x 1.5
Reifendruck vorn und hinten	max. 3.4 bar
Bremse, vorne	Scheibenbremse, ∅ 160 mm
Bremse, hinten	Scheibenbremse, ∅ 160 mm
Balsuchtung	LED

Oliver 500
TECHNISCHE DATEN

Modell	Oliver 500
Motor - Antriebselnheit	Bürstenloser Gleichstrommotor
Nennspannung	36 Volt
Nennloistung ca. 0,5 kW
Übersetzung	4,43
Akku	Silicium
Spannung	36 Volt
Spitzenstrom 14 A
Nennkapazität / Nennleistung	12 Ah / 432 Wh
Gewicht	ca. 13 kg
Reichweite mit Motorbetrieb bei einem Gesamtgewicht von ca. 100 kg, korrektem Luftdruck, ebener Fahrbahn,ohne kräftigen Gegenwind etc.	bis zu 30 km
Lebensdauer je nach Akku- Belastung / Akku-Behandlung	ca. 500 bis 1.000 Ladezykien
Ladegerät	Netzspannung 100-230 V / 50-60 Hz CE - Konform
Ladespannung	42 Volt
Ladesstrom	ca. 2 A
Anzelge	Durch Leuchtdiode rot/grün
Gewicht	ca. 550 g
Ladezeit bei leerem Akku	ca. 6-8 Stunden

GEWÄHRLEISTUNG

Oliver 500

Gewährleistungsbedingungen

Die Firma SFM GmbH erbringt im Rahmen ihrer gesetzlichen Gewährleistungsverpflichtungen im Falle eines auftretender Mangels folgende Leistungen über den autorisierten SFM Händler (Verkäuter) an den Käufer:

1. Die Firma SFM GmbH beseitigt, über den autorisierten SFM Händler (Verkäufer), in einem Zeitraum von 24 Monaton ab Übergabe des Fahrzeuges an den Endkunden, die auftretenden Mängel, die auf Material- oder Herstellungstehler beruhen, durch Deraturer oder Austausch des betroffenen Teiles gemäß den gesetzlichen Gewährleistungsregelungen. Sie kann die vorlangte Reparatur bzw. den Austausch des mangelbehafelter Teiles verworgern, wenn dies nur mit unverhältnismäßigen Kosten möglichen ist. In diesem Fall kann die Firma SFM GmbH über den autorisierten SFM Händler (Verkäufer) den Mangel durch die jeweils andere Möglichkeit der Nacherfüllung beihen. Sind beide Arten der Nacherfüllung nur mit unverhältnismäßigen Kosten möglichen, kann die Firma SFM GmbH über den autorisierten SFM Händler (Verkäufer) die Nacherfüllung insgesamt verweigern. Dem Kunden stehen dann die gesetzlichen Ansprüche

zu. Ersetzle Teile gehen in das Eigenturn der Firme SFM GmbH über.

1. Durch den Einbau von Ersatzteilen im Rahmen eines Gewährleistungsfalles wird die ab Lieferung des Fahrzeuges an den Kunden laufende Gewährleistungsfrist nicht verlängen.

2. Von der Gewährleistung unberührt bleiben Abnutzungserscheinungen in Folge des normalen Gebrauches sowie Abnutzungen durch unsachgemäße Handhabung und unsachgemäßen Gebrauch. Oxydation und Korrosion werden aufgrund von Umweltelfüssen hervorgerufen und stellen ebenfalls keinen dem Gewährleistungsrecht unterfallenden Mangel dar.

3. Der Käufer verliert seinen Gewährleistungsanspruch bei: Manipulation des Fahrzeuges, Anbau einer anderen Auspflanlage, Änkörung der Getriebo-, Sekundärübersetzung und bei Anbau von Zubehör und Ersatzteilen, welche nicht von der Firma SFM GmbH treigegeben wurden. Ebenfalls zu einem Verlust des Gewährleistungsanspruches führen Eingriffe durch eine nicht von der Firma SFM GmbH autorisiere Werkstatt, sowie die Nichteinhaltung der Wartungs-

intervalle bei einem autorisierten SFM Händler.

1. Bei Anzeige eines Gewährleistungstalles hat der Käufer dem Verkäufer das ordnungsgemäß ausgefüllte Servicehelt vorzulegen.

2. Die folgende Tabelle gibt dem Käufer einen Überblick über die durchschnittlichen Grenzen der jeweiligen Verschleibteile:

Oliver 500

GEWÄHRLEISTUNG

Verschleißteileliste

Verschleißteile Verschleißgrenzen
Reifen, Schläuche, Felgen	Je nach Fahrweise, Belastung und Luftdruck kann die Verschleißgrenze schon bei 500 km oder früher erreicht sein.
Häder, Naben	Je nach Fahrweise, Belastung und Luftdruck kann die Verschleißgrenze schon bei 1000 km oder früher erreicht sein. Oxidation ist ein Pflegemangel!
Gabel Kontrolle bei jeder Wartung.
Beleuchtung, Glühbimen, Elektroanlage, Steuorelektronik	Je nach Fahrbahnbeschaffenheit / Fahrbahnunebenheiten reduziert sich die Lebensdauer, dies kann bereits nach 500 km der Fall sein.
Bremsbeläge je nach Fahrweise und	Belastung können diese bei 500 km verschlissen sein.
Wellendichtsringe am Motor und den Hädern	Je nach Fahrbahnbeschaffenheit und Pflege ist ein Verschließ ab 500 km möglich. Verschmuzung setzt die Lebensdauer herab. Kontrolle bei jeder Wartung. Nicht mit dem Hochdruckreiniger waschen!
Radiager, Lenkungslager	Je nach Fahrbahnbeschaffenheit und Pflege ist ein Verschließ ab 500 km möglich. Verschmuzung der Radnabe setzt die Lebensdauer herab. Kontrolle bei jeder Wartung. Nicht mit dem Hochdruckreiniger waschen!
Kabelverbindungen, Schalter Je nach	Pflege ab 500 km. Kontrolle bei jeder Wartung.

GEWÄHRLEISTUNG
Oliver 500
Verschleißteileliste

Verschleißteile Verschleißgrenzen
Akku, Sicherung Je nach Aussentemp	pratur ist mit einem Ausfall ab dem 6. Monat zu rechnen, beiKunzstrockenbetrieb früher.
Seiltzüge, Brennaseile Je nach Einsatz und Pflege ab dem 6. Monat.
Selbstsichernde Mutlern, Splinio,verklefte Schraubverbindungen,Sicherungsbleche	Bei jeder Wartung oder bei jedem Öfthen der Mutter oder der Sicherung.

Oliver 500
SERVICE
Übergabe- Nachweis

Rahmen-Nummer:
Motor-Nummer:
Schlüssel-Nummer:
verkauft am:
durch:
Händlerstempel:

SERVICE

Oliver 500 Oliver 500 SERVICE

Wartung und Pflege

WARNUNG

Sicherheitsgründe verbieten es über einen eng begrenzten Rahmen hinaus, Reparaturen und Einstellarbeiten selbständig vorzunehmen. Durch unsachgemäßes Arbeiten an sicherheitsbezogenen Tellen gefährdet man sich und andere Verkehrsteilnehmer.

Dies gilt insbesondere für Arbeiten an: Lenkung. Bremsanlage und Beleuchlung.

ACHTUNG

Vor allen Arbeiten an der Elektrik ist die Stockverbindung vom Akku zu trennen. Keine Eingriffe an der Elektronik vornehmen. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch.

Jegliche Arbeiten an der Motoreinheit, dem Kabelstrang, dem Akku und dem Ladegerät bzw. deren Demontage führen zum Erlöschen der Gewährleistungsansprüche.

Bittle beachten Sie folgendes:

- Wartungsarbeiten während des Gewährleistungszeitraumes und danach ausnahmslos durch einen von uns anerkannten Fachhändler ausführen lassen.

- Nur Original-SFM Bikes-Ersatzteile verwenden.

Wartungsplan

Die mit X gekennzeichneten Arbeiten sind beim jeweiligem Kilometeistand auszuführen	Übergabe	500 Km1 Monat	1.000 km3 Monate	2.000 km8 Monate	3.000 km12 Monate	4.000 km16 Monate	5.000 km24 Monate
Probefahrvor und nach Arbeitsdurchführung zur allgemeinen Kontrolle der Betriebs- und Verkehrsicherheit.	xxxxxxx
Alle Schrauben und Muttern auf festen Sitz prüfen ggf. nachziehen. Achsmultern - Lenkungslager - Lenker - Satiel - Satelstütze - Bremsen - Trelkurbel	xxxxxxx
Hinterradspur prüfen, ggf. einstellen, xxxxxx
Lenkungslager prüfen ggf. nachstellen. Bei Bedarf neu flotten und einstellen.		xxxxxxx
Seitzüge prüfen und einstellen. Bei Bedarf auch zwischenzeitlich.	xxxxxxx
Naben prüfen, ggf. nachstellen und Lager schirmieren. xxxxx	xx
Reifenprofilstärke prüfen. xxxxxx
Reifenluftdruck prüfen. xxxxxx
Bremsanlage auf Funktion prüfen ggf. nachstellen, xxxxxx	xx
bremsbeläge prüfen (Mindestbeilagstärke beachten) ggf. erneuern.			xxxxxx
Beleuchtungs-Signalanlage prüfen, ggf. einstellen, xxxxxx	xx
Aku ggf. mil SFM Bike-Ladogerät laden. xxxxxx

SERVICE

Oliver 500

Wartungsnachweis

ÜbergabeHändlerstempel:km......Datum......	nach 500 km /1 MonatHändlerstempel:km......Datum......	nach 1.000 km /3 MonatenHändlerstempel:km......Datum......	nach 2.000 km /6 MonatenHändlerstempel:km......Datum......
nach 3.000 km /12 MonatenHändlerstempel:km......Datum......	nach 4.000 km /18 MonatenHändlerstempel:km......Datum......	nach 5.000 km /24 MonatenHändlerstempel:km......Datum......	nach 6.000 km /30 MonatenHändlerstempel:km......Datum......

36

Oliver 500

SERVICE

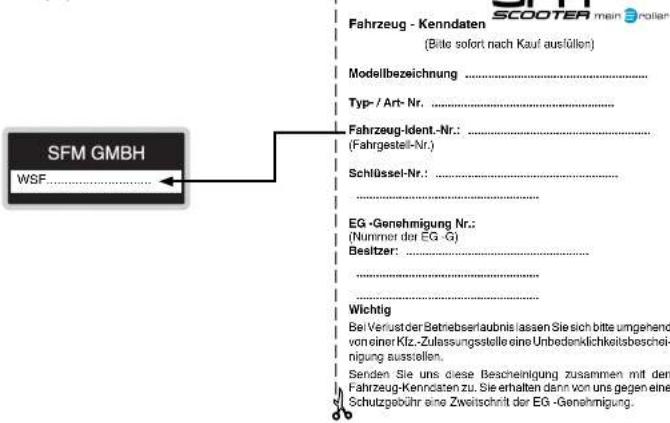

Fahrzeug- Kenndaten Typschild für Oliver 500 (Musterbeispiel):

SFM GMBH WSF..... Fahrzeug - Kenndaten (Bille sofort nach Kauf ausfüllen) Modellbezeichnung ...... Typ-/Art-Nr. ...... Fahrzeug-Ident.-Nr.: ...... (Fahrgestell-Nr.) Schlüssel-Nr.: ...... EG -Genehmigung Nr.: ...... (Nummer der EG -G) Besitzer: ...... Wichtig Bei Verlust der Betriebserlaubnis lassen Sie sich bitte umgehend von einer Kfz.-Zulassungssteile eine Unbedenklichkeitsbescheinigung ausstellen. Senden Sie uns diese Bescheinigung zusammen mit den Fahrzeug-Kenndaten zu. Sie erhalten dann von uns gegen einer Schutzgebühr eine Zweitschrift der EG -Genehmigung.

37
