BEDIENUNGSANLEITUNG Oliver 500 (2015) SFM

Strawinsky-Straße 27b · D-90455 Nürnberg

E-Mail: [e-mail] · www.stm-bikes.de

2015 07 008

SFM

SCOOTER mein 3 roller

Diese Betriebsanleitung sollten Sie auf- merksam durchlesen, um sich schnell mit Ihrem Fahrzeug vertraut zu machen. Die sachkundige Behandlung, neben der regelmäßigen Pflege und Wartung des Fahrzeuges dient seiner Worterhaltung.

Bitte beachten Sie aus Gründen der Sicherheit auch unbedingt die Informationen über Änderungen, Zubehör und Ersatzteile.

Geben Sie die Betriebsanleitung beim Verkauf Ihres Fahrzeuges dem neuen Besitzer mit.

SFM Bikes arbeitet ständig an der Weiterentwicklung aller Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumfanges in Form, Ausstattung und der Technik möglich sind. Aus den Angaben, Abbildungen und Beschreibungen dieser Betriebsanleitung können daher keine Ansprüche hergeleritet werden.

Alle Texte, Abbildungen und Anweisungen dieser Anleitung befinden sich auf dem Informationsstand zum Zeitpunkt der Drucklegung. Die in dieser Anleitung enthaltenen Angaben sind bei Ausgabeschluss güllig. Irrum bzw. Auslassungen vorbehalten.

Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne Genehmigung nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberecht bleiben SFM Bikes ausdrücklich vorbehalten. Änderungen vorbehalten.

SFM Bikes Distribution GmbH

Sicherheitssymbole und Hinweise

Bitte besonders beachten:

BRANDGEFAHR

Der Akku und das Ladegerät sind aufel-

hander abgestimmt. Laden Sie deshalb der Akty siemals mit einem anderen

den AKKU immalls mit einem anderen Ladegeräl. Es besteht Brandgefahr!

Ein Gewährleistungsanspruch besteht

dafür nicht.

WARNING

Vorsichtsmaßnahmen, die vor möglicher

Unfall-, Verletzungs- oder Lebensgefahr

ACHTUNG

Wichtige Hinweise und Vorsichtsregeln,

die eine Beschädigung des Fahrzeuges

verhindern. Nichtbeachtung kann zum

Gewannheistungsausschluss fuhren.

HINWEIS

Besondere Hinweise zur besseren Hand-

habung bei Bedien-, Kontroll- und Einstell-

vorgangen sowie Pflegearbeiten.

ANWEI5DOVERZEICHNIS

Bedienung Mitnahme von Lasten 22

Seitenansicht 2-3 Bremsen 23

Lenkerarmaturen 4 E-Roller abstellen 24

Stromachloss....5 Reifendruck....24

Sitzposition 5

Sattelnöhe einstellen....6 Pflege

Sattel einstellen 6 Pflege 25-26

E-Roller zusammenfalten 7-9 Entsorgung 27

Sicherheitshinweise Ladegerät......10 Technische Änderungen......28

Ladegerät Funktionen 11-12 Zubehör, Ersatzteile

Sichorboitschirwino Akku 12

Handhabung von Akku 14-15 Wartung

und Ladegerät Federbein einstellen 29

Akku laden....16

Akkufach öffen Akku entnehmen......17 Technische Daten

Fahrgestell....30

Fahren Motor-Akku-Ladegerät 31-32

Ein- und Ausschallen des Antriebs.....20 Gewährleistung UND SERVICE

Kapazitätsanzeige 20 Gewährleistungsbedingungen 33

TURBO Schalter....20 Verschleissteileliste....34-35

Reichweite 21 Übergabenachweis 36

Stromdrehgriff....21 Wartungsplan....37-38

Anfahren 22 Wartungsschweis 39

Fahrzeug -Konndaten Typschild......41

BEDIENUNG

Oliver 500

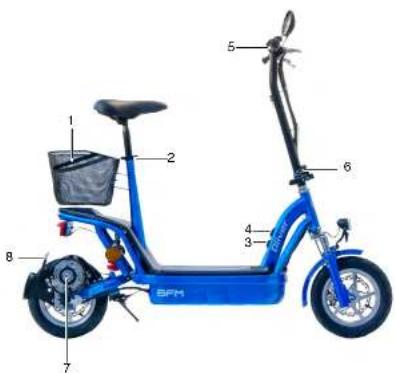

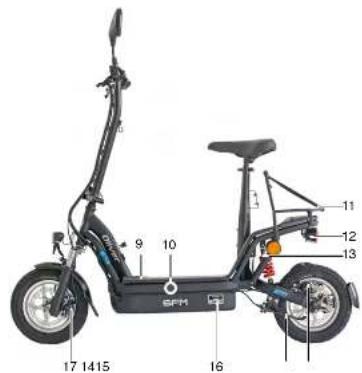

Seitenansicht rechts

1 Gepäckkorb (wahlweise)
2 Schnellspannhebel für Sattelstütze
3 Buchse für Ladegerät
4 Zündschloß
5 Lenkerarmaturen
6 Schnellspannhebel Lenkerrohr
7. Elektromotor
8 Kennzeichenhalter

1. Schloss für Akkulach
   10 Akkutech
   11 Gepäckträger (wahlweise)
   12 Rücklicht mit Bremslicht
   13 Federbein, verstellbar
   14 Scheibenbremse hinten
   15 Seitenständer
   16 Typschild
   16 Scheibenbremse vorne

9 10 11 12 13 16 17 1415 SFM

BEDIENUNG

Oliver 500

Funktion und Bedienung Lenkerarmaturen

1 Festgriff links
2 Bromshebel Hinterradbremse
3 Lichtschalter
4 Hupe

Lenkerarmatur rechts

5 Tacho (Beipack)
6 Glocke
7 Bremshebel Vorderracbremse
8 Festgriff, rechts
9 Stromdrehgrift
10 Akku Kapazitätsanzeige
11 'TURBO' Schalter

Oliver 500

BEDIENUNG

Stromschloss

Schlüsselstellungen
HINWEIS
Bleibl der Schlüssel zu lange in Position ON 1 führt dies zur Entladung des Akkus.
ON Strom an
Der Stromkreis ist geschlossen und der E-Motor kann betrieben werden. Der Schlüssel kann nicht aus dem Schloss genommen werden.
OFF Strom aus
Der Stromkreis ist unterbrochen. Der Schlüssel kann entnommen werden.

Sitzposition

Um ein bequemes, ermüdungsfreies und sicheres Fahren zu ermöglichen ist die Sattelhöhe der jeweiligen Körpergröße anzupassen.

Die Sattelhöhe istkorrekt, wenn beim Sitzen mit nicht ganz durchgestrecktem Bein die Fußspitzen den Boden berühren können.

BEDIENUNG

Oliver 500

Sattelhöhe einstellen

WARNUNG

Ein nicht ganz geschlossener Schnellspannhebel kann sich wieder öffnen. Dadurch kann sich der Sattel während der Fahrt nach unten verschleben. Dies kann zu schweren Stürzen führen.

Das Umlegen des Schnellspannhebels muß so schwer gehen, dass dafür der Handballen benötigt wird. Nur dann ist die Spannung stark genug.

Darauf achten, dass der Sattel höchstens bis zur Markierung (3) herausgezogen werden darf.

Sattel einstellen

- Schnellspannhebel(1)lösen, Sattelnöhe ermitteln und Verschluss spannen.

- Durch Verstellen der Mutter (2) am Schnellspannhebel kann die Spannkraft reguliert werden.

Der Sattel kann geneigt und in Längsrichtung eingestellt werden.

HINWEIS

Um Sitzbeschwerden zu vermeiden, sollte der Sattel möglichst waagrecht eingestellt werden.

- Sechskantmuttern (1) auf beiden Selten lösen.

- Sattel (2) in gewünschte Horizontallage stellen bzw. nach vorn oder hinten verschleben und Muttern (1) festziehen.

Oliver 500

BEDIENUNG

E-Roller zusammenfalten

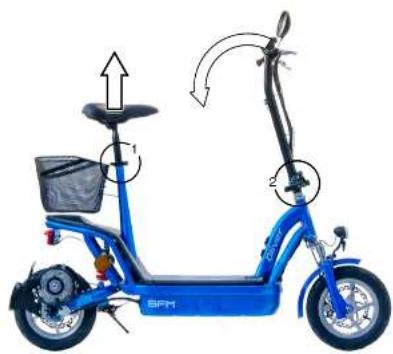

HINWEIS

Der E-Roller kann für einen leichteren Transport zusammengefaltet werden.

Der E-Holler lässt sich im zusammengetalltelem Zustand vorwärts schieben.

1. Schnollspannhebel für Sattelrohr lösen.

2. Schnellspannhebelfür Lenkerrohrlösen.

Abmessungen im fahrbereitem Zustand in mm:

Länge 1570 x Breite 610 x Höhe max. 1010

E-Roller zusammenfalten

- Den vorderen Schnellspannhebel (1) entriegeln und nach außen schwenken.

- Lenkerrohr (2) nach unten klappen.

E-Roller zusammenfalten

1 2

Sattel

- Schnellspannhebel (1) entriegen und Sattel mit Stützrohr (2) herausziehen.

ALLE SCHNELLSPANNHEBEL

Ein nicht ganz geschlossener Schnellspannhebel kann sich wieder öffnen. Dies kann zu schweren Stürzen führen.

Das Umlegen des Schnellspannhebels muß so schwer gehen, dass dafür der Handballen benötigt wird. Nur dann ist die Spannung stark genug.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

BEDIENUNG

Oliver 500

Wichtige Sicherheitshinweise für das Ladegerät

Bevor Sie das Ladegerät in Betrieb nehmen, lesen Sie bitte diese Sicherheitshinweise.

WARNUNG

Ladegerät vor Kinderhänden schützen. Um Verletzungsrisiken vorzubeugen, dürfen Sie nur SFM Silicium Akkus aufladen. Andere Batterie-Arten können explodleren, wenn sie aufgeladen werden. Dies kann zu Personen- und Materialschäden führen.

Der Gebrauch von Zubehör oder Akkus, die von uns nicht verkauft oder empfohlen werden, kann zu Brandgefahr, elektrischem Schock oder Verletzungen führen.

Vermeiden Sie unbedingt den Betrieb des Gerätes in feuchter oder nasser Umgebung.

Vermeiden Sie unbedingt Wassereintritt in das Gerät. Falls doch Flüssigkeit eingetreten ist: Sofort Ladegerät vom Netz trennen und dieses zur Überprüfung zu Ihrem Fachhändler bringen. Sorgen Sie für eine ebene Fläche, auf der das Gerät sicher steht.

Trennen Sie das Gerät bei Nichtgebrauch vom Stromnetz.

Ziehen Sie dabei nicht am Kabel, um Kabelschäden und damit die Gefahr eines Stromschlages zu vermeiden.

Vergewissern Sie sich, dass das Netzkabel nach Gebrauch aufgerollt oder zusammengelegt ist.

Betreiben Sie das Ladegerät nicht mit beschädigtem Kabel oder Stecker. Sorgen Sie für sofortiges Auswechseln durch eine Fachkraft.

Betrelben Sie das Ladegerät nicht, nachdem es einen starken Schlag erhalten hat, fallengelassen oder anderweitig beschädigt wurde.

Zerlegen Sie das Ladegerät keineswegs selbst. Fehlerhafte Montage kann zu elektrischem Schlag oder Feuer führen. Um elektrischem Schlag vorzubougen, trennen Sie bitte das Ladegerät vom Netz, bevor Sie es reinigen.

Die Gerätereinigung sollte nur mit einem trockenen Tuch oder einem Lappen erfolgen. Keinesfalls Öl, Wasser oder Lösungsmittel benutzen.

Ein Verlängerungskabel sollte nur verwendet werden, wenn unbedingt erforderlich. Der Gebrauch von Verlängerungskabeln, die nicht in Ordnung sind, kann zu Bränden oder elektrischem Schlag führen. Wenn ein Verlängerungskabel verwendet werden muss, dann vergewissem Sie sich, dass

- die Anzahl der Stifte des Steckers in

Anzahl, Größe und Form demjenigen

des Ladegerates genau entspricht. - das Verlängerungskabel korrekt verdrahtet und in gutem elektrischen Zustand ist.

- der Kabelquerschnitt groß genug für die Wechselstromauslegung des Ladegerätes ist.

- das Verlängerungskabel keine sicht- baren Schäden aufwelst.

- bei Verwendung von Kabeltrommeln die Trommel voll abgewickelt ist.

Oliver 500

BEDIENUNG

Funktionen Ladegerät 1,6 A für Silizium-Akku mit 12 Ah

Die LED (Leuchtdiode 1 bzw. 2) am Ladegerät hält Sie über den Betriebszustand ständig auf dem laufenden. Sie werden über Status und Ladevorgang des Akkus auf einen Blick informiert.

Funktionen Ladegerät 2,4 A für Li-Ion-Akku mit 12 Ah

- Ist die Sicherung am Ladegerät defekt?

- Ist das Netzkabel richtig angeschlossen?

- Sind die Kontakte des Ladegerätes und des Akkus sauber und nicht beschädigt oder verbogen?

Ladezyklus und LED- Anzeigen für am Ladegerät

LED MODUS
Grün Akku noch nicht angeschlossen
Flot oder Orange Ladevorgang
Grün Ladevorgang beendet

- Ist der Akku beschädigt oder defekt?

- Sitzt der Stecker des Ladegeräles fest in der Akkubuchse?

Falls eine ordnungsgemäße Ladung des Akkus nicht möglich ist:

- Prüfen, obdie Steckdose Spannung führt, ggf. anderen Verbraucher anschließen.

- Prüten, ob einwandfreier Kontakt an den Steckverbindungen vorhanden ist.

- Sollte noch immer kein Laden möglich sein, lassen Sie bitte Akku und Ladgegerät von Ihrem nächstgelegenen SFM-Fachhändler überprüfen.

BEDIENUNG

NEU oder geändert Oliver 500

Funktionen Ladegerät 4,0 A für Li-Ion-Akku mit 20 Ah

Die LED (Leuchtdioxide 1) am Ladegerät hält Sie über den Betriebszustand ständig auf dem laufenden. Sie werden über Status und Ladevorgang des Akkus auf einen Blick informiert.

Ladezyklus und LED-Anzeige am Ladegerät
LED MODUS
Grün	Akku noch nicht angeschlossen
Orange	Ladevorgang
Grün	Ladevorgang beendet

ACHTUNG

Zur Vermeidung einer Überhitzung des Ladegerätes darf der Lüfter (2) während des Ladevorgangs nicht verdeckt sein.

Bei Störungen prüfen:

• Ist die Sicherung (3) am Ladegerät defekt?
• Ist das Netzkabel richtig angeschlossen?
• Sind die Kontakte des Ladegerätes und des Akkus sauber und nicht beschädigt oder verbogen?
• Ist der Akku beschädigt oder defekt?
• Sitzt der Stecker des Ladegerätes fest in der Akkubuchse?

Falls eine ordnungsgemäße Ladung des Akkus nicht möglich ist:

• Prüfen, ob die Stecklose Spannung führt, ggt. anderes Gerät anschließen.
• Prüfen, ob einwandfreier Kontakt an den Stockverbindungen vorhanden ist.
• Sollte noch immer kein Laden möglich sein, lassen Sie bitte Akku und Ladegerät von Ihrem nächstgelegenen SFM-Fachhändler überprüfen.

Oliver 500

BEDIENUNG

Wichtige Sicherheitshinweise für den Akku

Wichtige Hinweise, die Sie vor Inbetriebnahme unbedingt lesen sollten und deren Beachtung wir dringend empfehlen:

• Die Akkus des E-Rollers sind im Neuzustand zu ca. 80% geladen.
• Der Akku entwickelt seine max. Leistung nach ca. fünf Entlade-/Ladezykien.

ACHTUNG

• Der Akkus und das Ladegerät des E-Rollers sind aufeinander abgestimmt. Laden Sie deshalb die Akkus niemals mit einem anderen Ladegerät.

• Akku vor harten Stößen und Feuchtigkeit schützen.

• Prüten Sie bitte bevor Sie das Ladegerät an das Netz anschließen, ob die Spannung Ihres Stromnetzes mit der auf dem Typenschild des Ladegerätes angegebenen Netzspannung übereinstimmt.

• Die maximale Lebensdauer der Akkus wird erzielt, wenn Sie diese bei einer Umgebungstemperatur zwischen +10°C und max. +30°C laden.
• Bei starker Beanspruchung erwärmen sich die Akkus. Vor Beginn des Ladevorgangs bitte auf Raumtemperatur achten bzw. ca. 30 Minulen abkühlen lassen.

WARNING

• Akku vor Kindern schützen.
• Öffnen und zerlegen Sie den Akku keinestalls selbst.
• Keinen Kurzschluss durch metallische Gegenstände am Akku verursachen.
• Nicht in Irgendwelche Flüssigkeiten tauchen.
• Unbrauchbarer Akku darf auf gar keinen Fall verbrannt werden! Es besteht Explosionsgefahr!

VERÄTZUNGSGEFAHR

Bei Undichtigkeit und Austritt von Elektrolyte den Akku nicht mehr be- nutzen.

ERSTE HILFE

Säurespritzer im Auge sofort einige Minuten mit klarem Wasser spülen! Danach unverzüglich einen Arzt auf suchen. Säurespritzer auf der Haut oder Klei dung sofort mit Säureumwandler oder Seilenlauge neutralisieren und mit viel Wasser nachspülen.

Wurde Säure getrunken, sofort den Arzt konsultieren.

HINWEIS

Ein ausgedienter Akku unterliegt der Entsorgungspflicht. Der Akku enthält gillige Schwermetalle und unterliegt deshalb der Sondermüllbehandlung.

Ihr SFM Bikes- Fachhändler übernimmt für Sie die Entsorgung.

BEDIENUNG

Oliver 500

Handhabung von Akku und Ladegerät

Um eine möglichst lange Lebensdauer des Akkus zu erreichen, sollten folgende Hinweise unbedingt beachtet werden:

• Bei einem Akkutemperatur-Bereich von unter +0°C und über +60°C wird das La-degerät nicht aktiv. Deshalb vor Ladung den Akku etwa auf Raumtemperatur bringen.
• Das Ladegerät ist ein durch Mikrocomputer gesteuertes System mit vielen Überwachungs- und Kontroll-Funktionen. Unter anderem schaltet dieses Gerät ab wenn der Akku voll geladen Ist.

Der Akku wird dadurch nicht überladen.

Trotzdem empfehlen wir, den Akku nur am Ladogerät zu belassen, wenn das Fahrzeug in absehbarer Zeit (mehrere Tage) wieder eingesetzt werden soll.
- Akku bei längerern Nichlgebrauch keinesfalls am Ladogerät angeschlossen lassen.
- Bei Stilllegung (z.B. im Winter) den Akku möglichstim geladenen Zustand in einem trockenen Raum aufbewahren.
- Alle 2 Monate nachladen.

- Bei Wiederinbetriebnahme des Akkus nach längerem Nichtgebrauch (z.B. nach Winter-Stillegung) sollte der Akku ca. 1 Tag am Ladegeräl belassen worden.

ACHTUNG

Nichtbeachtung kann zur Tiefstentladung des Akkus führen.
Bei tiefentladenem Akku kann keine Gewährleistung übernommen werden.

HINWEIS

Selbstentladung

Bedingt durch vorwiegend chemische Vorgänge in gasdichten Zellen entlädt sich der Akku in Abhängigkeit von der Zeit, des Ladezustandes und den Umgebungsbedingungen (Temperatur. Luftleuchtigkeit) von selbst.
Dies ergibt eine entsprechend kürzere Fahrstrecke mit Elektrosantrieb.

Oliver 500

BEDIENUNG

Handhabung von Akku und Ladegerät

BRANDGEFAHR

Der Oliver 500 wird mit unterschiedlichen Akku's und den dazu passenden Ladegeräten ausgeliefert.

Der Akku und das Ladegerät sind aufeinander abgestimmt. Laden Sie deshalb den Akku niemals mit einem anderen Ladegerät. Es besteht Brandgefahr! Ein Gewährleistungsanspruch besteht dafür nicht.

Ladegerät 1,6 A für Silizium-Akku mit 12 Ah

Ladegerät 2,4 A für Li-Ion-Akku mit 12 Ah

Ladegerät 4,0 A für Li-Ion-Akku mit 20 Ah

Nur bei ausgebautem Sillzium Akku ist das beigefügte Adapterkabel (1) zum Laden zu verwenden.

BEDIENUNG

Oliver 500

Akku laden

Parken Sie den Roller auf dem Seitenständer in der Nähe einer Steckdose. Diese muss mit mindestens 10 A abgesichert sein.

- Schlüssel (1) am Stromschloss auf Position ✉ OFF crehen. Der Stromkreis ist unterbrochen.

• Abdeckung (2) an der Akku Ladebuchse öffnen.
• Ladestecker (3) des Ladesgerätes an der Akku Ladebuchse anschließen.
• Netzstecker (4) des Ladegerätes an das Stromnetz 100-240 V, 50-60 Hz anschließen.

- Der Akku ist voll aufgeladen, wenn die Leuchtdiode (5) am Ladegerät grün leuchtet.

Oliver 500

BEDIENUNG

Akkufach öffnen Akku entnehmen

- Das Akkufsch mit Schlüssel (1) öffnen und Trittbrett (2) nach oben abnehmen.

- Die Akkutesche mit dem Griff (3) nach oben herausnehmen.

- Das Stromkabel (4) trennen und Akku (5) entnehmen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

FAHREN

Oliver 500

Sicherheitshinweise

Sicherheltskontrolle vor jeder Fahrt anhand der Checkliste durchführen.

Befolgen Sie die Sicherheitskontrolle genau. Warlungs- und Kontrollarbeiten vor Fahrtantritt ausführen oder durch Ihren SFM-Händler durchführen lassen. Sie erhalten dadurch die Gewisheit, dass Ihr Motorroller den gesetzlichen Verkehrsbestimmungen entspricht. Grundvoraussetzung für Ihre Sicherheit sowie für die Sicherheit der anderen Verkehrsteilnehmer ist ein technisch E-Roller.

Prüfen Sie vor Fahrlantrill nachfolgende Punkte:

- Lenkung (leichtgängig und frei von Spiel)

- Verderradbremse

- Hinterradbremse

- Reifen (Profil und Luftdruck)

• Beladung / Beleuchtung

- Gesamtgewicht

- Funktion der Bremsen

Wenden Sie sich bei Problemen oder Schwierigkeiten an Ihren SFM-Fachhändler. Er steht Ihnen mit Rat und Tal zur Seile.

Sicher fahren

ACHTUNG

Die Fahrsicherheit wird weitgehend auch von der Fahrweise bestimmt.

Deshalb

• Geprüften/ zugelassenen Schutzhelm aufsetzen und Verschluss korrekt schließen.
• Geeignete Schutzkleidung tragen.
• Füße auf dem Trittbrett lassen.
• Nicht fahren, wenn die Fahrtüchtigkeit beeinträchtigt ist.

Nicht nur durch Alkohol, sondern auch durch Drogen und Medikamente kann das Roaktionsvermögen beeinträchtigt werden.

• Die Verkehrsregeln strikt einhalten.
• Die Fahrgeschwindigkeit stets den Verkehrsverhältnissen und dem Straßenzustand anpassen.

Vor allem bei glatter, rutschiger Straße muss stets beachtet werden, dass die Fahrstabilität und das Bromsvormögen durch die Haftfähigkeit der Reifen begrenzt werden.

FAHRENÖllver

Sicherheitshinweise

Worauf achte Ich beim Fahren?

Ist der E-Roller in ordnungsgemäßem Zustand, kann es losgehen. Es hängt von Ihrem eigenen Fahrverhalten und Können ob Gefahrenstätungen zu vermeisten:
- Machen Sie sich mit Ihrem E-Roller vertraut

WARNING

Bevor Sie losfahren den Lenker geradeaus festhalten.

- Halten Sie sich immer an die Verkehrsregeln.

• Fahren Sie nie abseits von befestigten Wegen.
• Fahren Sie nicht im toten Winkel von anderen Verkehrsteilnehmern.
• Zeigen Sie rechtzeitig an, wohin Sie abbiegen wollen.
• Denken Sie daran, dass die Wendigkeit von E-Rollom andere Vorkehrsteilnehmer überfaschen kann, und rechnen Sie mit den Fehlern anderer Verkehrsteilnehmer.

• Fahren Sie defensiv und den Gegebenheiten angepasst.

• Halten Sie den Lenker beidhändig fest. Nur so können Sie auf plötzlich auftauchende Gefahrensituationen wie z. B. Hindernisse sicher reagieren.

• Auf sandigem Untergrund, Laub und nasser Fahrbahn haben die Reifen nicht so viel Bodenhaftung wie auf trockenem Asphalt. Berücksichtigen Sie das beim Kurvenfahren und Bremsen, um nicht wegzurutschen. Bedenken Sie auch den längeren Bremaweg.
• Schalten Sie vor Steigungen rechtzeitig herunter.

Was ziehe ich an?

Viele Unfälle passieren, weil Zweiradfahrer nicht rechtzeitig erkannt werden. Daher ist es sinnvoll, helle und auffällige Kleidung zu tragen. Achten Sie darauf, dass Sie keine weite Kleidung tragen, mit der man am Lenker oder in den Rädern hängenbleiben kann. Es sollte für Sie selbstverständlich sein, immer einen Helm zu tragen. Achlen Sie darauf, dass ihr Helm den Sicherheitnormen SNELL und ANSI oder der neuen ECE-Norm entspricht. Tragen Sie zum Schutz Ihrer Augen eine Fahrradbrille.

FAHREN

Oliver 500

Ein- und Ausschalten des Antriebs

Bleibt der Schlüssel (1) zu lange in Position ON ⚡ lührl dies zur Entladung des Akkus.

N Antrieb aktiviert

Der Stromkreis ist geschlossen und der E-Motor kann betrieben werden. Der Schlüssel kann nicht aus dem Schloss genommen werden.

OFF Antrieb ausgeschaltet

Der Stromkreis ist unterbrochen. Der Schlüssel kann entnommen werden.

Die Kapazitätsanzeige zeigt den momentanen Ladezustand des Akkus an.

1 LED FULL leuchtet Grün

Der Akku ist voll geladen.

2 LED HALF leuchtet Gelb: Der Akku ist zu ca. 50% geladen.

3 LED LOW leuchtet Rot: Der Akku ist fast leer, Sie sollten ihn bald aufladen (ca. 25% Restkapazität).

Durch Schalten des Turbo-Schaller (1) nach links erreicht man eine starke Beschleunigung.

Durch Schalten des Turbo-Schalter (1) nach rechts erreicht man eine schwache Beschleunigung.

Die Reichweile verringert sich bei gedrücktem Turbo Schalter nach links entsprechend.

Oliver 500

FAHREN

Reichweite mit einer Akkuladung Stromdrehgriff

Die erzielbare Reichweite mit einer Ladung des Akkus hängt von verschiedenen Faktoren ab. Dazu zählen der Akku- und Fahrzeugzustand, Last, Außentemperatur und vor allem das Wegstreckenprofil wie z. b. Steigungen Gegenwind.

Unter normalen Bedingungen ergibt sich eine Reichweite bis zu:

12 Ah Sillizium Akku 25 km
12 Ah Li-Ion Akku 25 km
20 Ah Li-Ion Akku 40 km

WICHTIG:

- Laden Sie vor jeder größeren Fahrl den Akku, und überprüfen Sie den Reifendruck.

- Der Akku entwickelt seine max. Leistung erst nach ca. fünf Entlade-/Ladezyklen.

- Der Akku unterliegt einer normalen Selbstentladung.

HINWEIS

Beilängeren Bergauflahrten kann der Motor so warm werden, dass der Strom über den Temperatursensor im Motor reduziert wird und die Motorleistung nachlässt.

WARNUNG

Überprüfen Sie vor dem Losfahren, dass der Stromdrehgriff (1) leichtgängig in die Ausgangsstellung zurückgeht. Eine Schwergängigkeit des Stromdrehgriffs kann zu Unfällen führen.

Suchen Sie Ihren Fachhändler auf, wenn Sie die Schwergängigkeit nicht selbst beheben können.

Der Stromdrehgriff (1) dient zur Beschleunigung des Rollers. Wird der Griff losgelassen, geht dieser automatisch in seine Ausgangsstellung zurück

FAHREN

Oliver 500

Anfahren

⚠️ WARNING - STURZGEFAHR! Ein Sturz mit schwerviegenden Verletzungen kann die Ursache sein, wenn folgende Punkte nicht beachtet werden: Bevor Sie lostfahren den Lenker (1) geradeaus festhalten. Immer mit beiden Händen am Lenker fahren. Einhändiges Fahren bedeutet Unfallgefahr.

Nachdem die Elektrik eingeschaltet und der Seitenständer (2) eingeklappt ist, nicht ungewollt am Stromdrehgriff drehen - der Roller reagiert sofort.

Anfahren

Einen Fuß auf das Trittbrett (3) stellen, leicht "Gas" geben und im Moment des Anfahrens den anderen Fuß ebenfalls auf das Trittbrett stellen.

Mitnahme von Lasten

WARNING

• Keine sperrigen Lasten transportieren.
• Beleuchtung nicht verdecken.
• Keine Personen mitnehmen.
• Keinen Anhänger ankuppeln

Durch die Mitnahme von Lasten in jeder Form ändert sich das Fahrverhalten. Je größer die Last, desto kritischer wird dieser Zustand. Grundsätzlich sollen Lasten (Einkaufslaschen olc.) nicht am Lenker, sondern auf dem dafür vorgesehenen Gepäcktach transportiert werden.

Zulässige Gesamtbelastung des E-Rollers beachten.

Max. 140 kg

Diebstahlsicherung

Sichern Sie Ihren E-Roller mit einem zusätzlichen Seilschloss gegen Diebstahl, und schließen Sie es nur an festen Einrichtungen wie z.B. Fahrradständern an.

Das Sellachlosa sollte den Rahmen und das Hinterrad sichern. Achten Sie darauf, das das Schloss eng um den E-Roller und die feste Einrichtung schließt.

Oliver 500

FAHREN

Bremsen

Bremsen

Die Bremsen des Vorder- und des Hinterrades können unabhängig voneinander betätigt werden.
Beim Anhalten oder beim Verringem der Geschwindigkeit, beide Bremsen gleichzeitig betätigen.

WARNING

Das Modell ist mit Scheibenbromsen ausgestaltet, die eine sehr hohe Bremsleistung erreichen.

Inengen Kurven, auf sandigen und schmierigen Straßen, nassem Asphalt und bei Glatteis sollte mit der Vorderradbremse vorsichtig gebremst werden, damit das Vorderrad nicht wegrutscht.

Bitte mit Gefühl bremsen. Blockierende Räder haben eine geringere Bremswirkung und können außerdem zum Schleudern und zum Sturz führen.

Handbremshebel für Hinteradbremse
Handbromshebel für Vorderradbromse

Grundsätzlich nicht in Kurven bremsen sondern immer davor!
Bremsen in der Kurve erhöht die Rutsch- gefahr.

[Unreadable]

HINWEIS

Üben Sie das Bremsen, für den "Ernstfall", dort wo Sie sich und andere nicht gefährden (z. B. auf Verkehrsübungsplätzen).

FAHREN

Oliver 500

E-Roller abstellen

Beim Ausklappen des Ständers(1) immer auf sicheren Stand und festen Untergrund achten, damit ein Umfallen verhindert wird.

• Den Akku mit Schlüssel 2) ausschalten.
• Schlüssel aufdie Position: OFF Strom aus drehen, und abziehen.

Reifendruck

Noben handelsüblichen Handluftpumpen können die Reifen mit auch Kompressor-Luftdruckgeräten aufgepumpt werden.

WARNUNG

Beim Aufpumpen der Reifen mit Kompressor-Luftdruckgeräten (z. B. an Tankstellen) Ist Vorsicht geboten. Durch das kleine Volumen der Schläuche ist die max. Füllmenge schnell erreicht.

Reifendruck vorn und hinten: max. 3,5 bar.

Oliver 500

PFLEGE

Pflege / Pflegemittel

HINWEIS

Regelmäßige und sachkundige Pflege dient der Werterhallung des E-Rollers und ist eine der Voraussetzungen für die Anerkennung von Gewährleistungsansprüchen. Korrosion durch Pflegemangel oder durch Winterbetrieb unterliegen nicht der Gewährleistung.

ACHTUNG

Gumml- und Kunststoffteile dürfen nicht durch aggressive oder eindringende Reinigungs- und Lösungsmittel beschädigt werden.

WARNUNG

Nach dem Reinigen bzw. vor Fahrtbeginn immer eine Bremsprobe durchführen!

ACHTUNG

Keine Dampf- oder Hochdruckstrahlgeräte verwenden! Der hohe Wasserdruck kann zu Beschädigungen an Lagerstellen Dichtungen, Akku und an der gesamten Elektrik führen.

Säubern

• Zum Waschen ausschließlich einen
  weichen Schwamm und klares Wasser vorwonden.
• Nur mit welchem Tuch oder Leder nach-polleren!
• Staub und Schmutz nicht mit trockenem Lappen abwischen (Kratzer im Lack und an den Verkleidungen).

PFLEGE

Oliver 500

Pflege / Pflegemittel

Pflegemittel

Der E-Roller sollte bei Bedarf mit handelsüblichen Konservierungs- und Pflegemitteln gepflegt werden.

- Korrosionsgefährdete Telle vorsorglich und vor allem im Winter regelmäßig mit Konservierungs- und Pflegemitteln behandeln.

ACHTUNG

Für Kunststoffteilen keine silikonhaltigen Pflegemittel und Lackpoliermittel verwenden.

- Rahmen und Alu-Teile nach längeren Fahrten gründlich reinigen und mit einem handelsüblichen Korrosionsschutzmittel konservieren.

Winterbetrieb und Korrosionsschutz

HINWEIS

Im Interesse des Umweltschutzes bitten wir Sie, Pflogemittel sparsam anzuwenden und nur solche zu gebrauchen, die als umweltfreundlich gekennzeichnet sind.

Wird der E-Roller in den Wintermonaten benutzt, können durch Streusalze beträchtliche Schäden auftreten.

ACHTUNG

Kein warmes Wasser verwenden – verstärkte Salzeinwirkung.

- E-Roller nach Fahrtende sofort mit kaltem Wasser reinigen.

- E-Roller gut rückten. - Korrosionsgefährdete Teile vor dem Betrieb mit Korrosionsschutzmitteln auf Wachsbasis behandeln und dies ggf. mehrmals wiederholen.

Lackschäden ausbessern

Kleine Lackschäden sofort mit einem Lack- shift ausbessern.

Reifenpflege

Wenn der E-Roller über einen längeren Zeitraum nicht benutzt wird, empflehlt es sich, den E-Roller so abzustellen, dass die Reifen unbelastet sind.

E-Roller bzw. Bereifung nicht über einen längeren Zeitraum in zu warmen Räumen – wie Heizungskeller – aufbewahren.

ACHTUNG

Die Reifenprofilstärke darf 1 mm nicht unterschreiten.

Das Befahren von Randsteinen, scharfkantigen Hindernissen, Bodenver-tiefungen, Schlaglöchern usw., kann Schäden an der Felge bzw. am Reifen (Leinwandriss) verursachen, wobei ein zu niedriger Reifendruck dafür ursächlich sein kann.

Ein Gewährleistungsanspruch besteht dafür nicht.

Oliver 500

PFLEGE

Entsorgung

HINWEIS

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinie 2002/96/EU in nationales Recht gilt folgendes:

Elektrische und elektronische Geräte dür-

fen nicht mit dem Hausmüll entsorgt werden.

Der Verbraucher ist gesetzlich vorpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an den SFM Bikes-Fachhändler zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.

Das Symbol auf dem Produkt, weist auf diese Bestimmung hin:

Mit der Wiederverwertung, der stofflichen Verwertung oder anderer Formen der Verwertung von Allgeräten leisten Sie einen wichtigen Betrag zum Schutz unserer Umwelt.

In Deutschland gellen oben genannte Entsorgungsregeln, laut Batterieverordnung, für Batterien und Akkus entsprechend.

Akkus unterliegen der Entsorgungspflicht, sie enthalten giltige Schwermetalle und unterliegen deshalb der Sondermüllbehandlung. Der SFM Bikes-Fachhändler übernimmt die Entsorgung.

Ladegerät

Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden.

Informationen erhalten Sie bei Ihrer Kommunalbehörde oder Ihrem SFM Bikos-Fachhändler. Wenn das Gebrauchsende erreicht ist, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtronnen.

Übrige Komponenten

Entsorgen Sie die Komponenten entsprechend der in Ihrem Land geltenden Umweltvorschriften.

Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder Ihren SFM Bikes-Fachnändler.

PFLEGE

Oliver 500

Technische Änderungen, Zubehör und Ersatzteile

Technische Änderungen am Fahrzeug können zum Erlöschen der EG-Betriebserlaubnis führen.

Sollen technische Änderungen vorgenommen werden, sind unsere Richtlinien zu beachten. Damit wird erreicht, dass keine Schäden am Fahrzeug entstehen, die Verkehrs- und Betriebssicherheit erhalten bleiben und die Änderungen zulässig sind. Der SFM Bikes-Fachhändler führt diese Arbeiten gewissenhaft aus.

Vor dem Kauf von Zubehör und vor allen technische Änderungen sollte stets eine Beratung durch einen SFM Bikes-Fachhändler erfolgen.

ACHTUNG

In Ihrem eigenen Interesse empfehlen wir, für SFM Bikes Fahrzeuge nur ausdrücklich freigegebenes SFM Bikes- Zubehör und Original SFM Bikes- Ersatzteile zu verwenden. Für dieses Zubehör und diese Telle wurden Sicherheit, Eignung und Zuverlässigkeit speziell für das SFM Bikes Fahrzeug geprüft.

Für anderes Zubehör und Teile können wir dies - auch wenn im Einzelfall eine Abnahme durch einen amtlich anerkannten Techn. Prüf- und Überwachungsverein oder eine behördliche Genehmigung vorliegen sollte - trotz laufender Marktbeobachtung nicht beurtellen und auch nicht hatten.

Freigegebenes SFM Bikes- Zubehör und Original SFM Bikes- Ersatzteile erhalten Sie beim SFM Bikes- Fachhändler.

Dorl wird auch die Montlage fachgerecht durchgeführt.

Oliver 500

WARTUNG

Federbein einstellen

1 B A

Federvorspannung einstellen

HINWEIS

Die Federvorspannung kann stufenlos verstellt werden.

Zum Erhöhen der Federvorspannung (Federung härter) die Einstellmutter (1) mit einem Hakenschlüssel in Richtung "A" drehen.

WARNING

Vor Fahrtbeginn entsprechend dem Gesamtgewicht Federvorspannung am Federbein einstellen!

Zum Verringern der Federvorspannung (Federung welcher) die Einstellmutter (1) mit einem Hakenschlüssel in Richtung "B" drehen.

A = härter

B = welcher

TECHNISCHE DATEN
Oliver 500

Modell Oliver 500
Typ 500 - Leichtmola	ø1'2002/24'0597'01
Allgemein
Leergewicht je nach Ausstattung ca.	42 kg (mit Silizium-Akku)
Leergewicht ohne Akku ca. 29 kg
Zulässiges Gesamtgewicht max. 140 kg
Zulässige Belastung Korb	max. 5 kg
Zulässige Belastung Gopäckträger	max. 25 kg
Maße (L x B x H) mm 1430 x 530 x max. 1090 (ohne Spiegel)
Sitzhöhe min. 780 - 940 mm
Anzahl der Silzplätze 1
Höchsgeschwindigkeit	ca. 20 km/h abhängig von Akkulactung, Stegung, Last, Außentemperatur, Reifendruck, etc...
Fahrwerk
Reifen vorne und hinten 48/80-8: Zo	1:1212×214 ; ETRTO: 62-203
Reifen Abrollumfang 977 mm für die	Tacho Eingabe
Felge vorne und hinten 8 x 1.2
Reifendruck vom und hinten max. 3	4 bar (min. 2,25 bar) – empfohlen: 2,75 bar
Bremse, vorne	Scheibentremse
Bremse, hinten	Scheibenbremse
Beleuchtung	LED

Oliver 500
TECHNISCHE DATEN

Modell	Oltiver 500
Motor - Antriebseinheit	BLDC Motor/ Getriebeeinheit am Hinterrad
Nennspannung	36 Volt
Nennleistung	500 W
Kraftübertragung	Zahnradgetriebe
Übersetzung	1:6,8

TECHNISCHE DATEN
Oliver 500

Modell Oliver 500
Akku Silicium- Akku Li-Ion Akku	Li-Ion Akku
Nennspannung 3x12 V (Raihe) 36 V 36 V
Spitzenstrom 25 A 25 A 40 ANennkapazität / Nennleistung 12 Ah 12 Ah 20 Ah
Nennleistung 432 Wh 432 Wh 720 Wh
Gewicht ca. 13 kg	ca. 3,8 kg ca. 4,9 kg
Reichwerte mit Motorbetrieb bei einem Gesamtgewicht von ca. 100 kg, korrekden Luftbruck, ebener Fahrbahn,ohne kräftigen Gegenwind etc.	bis zu 25 km	bis zu 25 km	bis zu 40 km
Lebensdauer je nach Akku- Bela-stung / Akku- Behandlung	ca. 500 Ladezyklen	ca. 500 bis 1.000Ladezyklen	ca. 500 bis 1.000Ladezyklen
Ladegerät CE - Konform	für 12 Ah Silizium-Akku	für 12 Ah Li-Ion Akku	für 20 Ah Li-Ion Akku
Netzespannung	100-230 V / 50-60 Hz	100-230 V / 50-60 Hz	100-230 V / 50-60 Hz
Ladespannung 36 Volt	36 Voll	36 Voll
Ladestrom	ca. 1,6 A	ca. 2,4 A	ca. 4,0 A
Gewicht ca. 400 g	ca. 900 g	ca. 700 g
Ladezeit bei leerem Akku	ca. 6 Stunden/ bis 80%Akkukapazitätca. 5 Stunden	ca. 5 Stunden/ bis 80%Akkukapazitätca. 3,5 Stunden	ca. 5 Stunden/ bis 80%Akkukapazitätca. 3,5 Stunden
Anzeige	Durch Leuchtdiode rot/grün oder orange/grün

Oliver 500

GEWÄHRLEISTUNG

Gewährleistungsbedingungen

Die Firma SFM Bikos Distribution GmbH erbringt im Rahmen ihrer gesetzlichen Gewährleistungsverpflichtungen im Falle eines auftretenden Mangels folgende Leistungen über den autorisierten SFM Händler (Verkäufer) an den Käufer:

1. Die Firma SFM Bikes Distribution GmbH bestellt, über den autorisierten SFM Händler (Verkäufer). In einem Zeitraum von 24 Monaten ab Übergabe des Fahrzeuges an den Endkunden, die aufreitenden Mängel, die auf Material- oder Herstellungslehler beruhen, durch Reparatur oder Austausch des betroffenen Teiles gemäß den gesetzlichen Gewährleistungsregolungen. Sie kann die verlangte Reparatur bzw. den Austausch des mangelbeharteten Teiles verweigern, wenn dies nur mit unverhältnismäßigen Kosten möglich ist. In diesem Fall kann die Firma SFM Bikes Distribution GmbH über den autorisierten SFM Händler (Verkäufer) den Mängel durch die jeweils andere Möglichkeit der Nacherfüllung beheben. Sind beste Arten der Nacherfüllung nur mit unverhältnismäßigen Kosten möglich, kann die Firma SFM Bikes Distribution GmbH über den autorisierten SFM Händler (Verkäufer) die Nacherfüllung insgesamt

verweigern. Dom Kunden stehen dann die gesetzlichen Ansprüche zu. Ersetzte Teile gehen in das Eigentum der Firma SFM Bikes Distribution GmbH über.

1. Durch den Einbau von Ersatzteilen im Rahmen eines Gewährleistungsfalles wird die ab Lieferung des Fahrzeuges an den Kunden laufende Gewährleistungs- Mist nicht verlängert.
2. Von der Gewährleistung unberührt bleiben Abnutzungserrscheinungen in Folge des normalen Gebrauches sowie Abnutzungen durch unsachgemäße Handhabung und unsachgemäßen Gebrauch. Oxydation und Korrosion werden aufgrund von Umwelteinflüssen hervorgerufen und stellen ebenfalls keinen dem Gewährleistungsrecht unterfallenden Mangel dar.
3. Der Käuler verliert seinen Gewährleistungsanspruch bei: Manipulation des Fahrzeuges, Anbau einer anderen Auspuffanlage, Änderung der Getriebe-, Sekundärüberselzung und bei Anbau von Zubehör und Ersalzteilen, welche nicht von der Firma SFM Bikes Distribution GmbH freigegeben wurden.

Ebenfalls zu einem Vorlust des Gewährleistungsanspruches führen Eingriffe durch eine nicht von der Firma SFM Bikes Distribution GmbH autorisierte Werkstatt, sowie die Nichteinhaltung der Wartungsintervalle bei einem autorisierten SFM Händler.

1. BeiAnzeige eines Gewährleistungslales hat der Käufer dem Verkäufer das ordnungsgemäß ausgeteilte Servicehelt vorzulegen.
2. Die folgende Tabelle gibt dem Käufer einen Überblick über die durchschnittlichen Grenzen der jeweiligen Verschleißteile:

GEWÄHRLEISTUNG

Oliver 500

Verschleißteileliste

Verschleißteile Verschleißgrenzen
Raifen, Schläuche, Felgen	Je nach Fahrweise, Belastung und Luftdruck kann die Verschleißgrenze schon bei 500 km oder früher erreicht sein.
Räder, Naben	Je nach Fahrweise, Belastung und Luftdruck kann die Verschleißgrenze schon bei 1000 km oder früher erreicht sein. Oxidation ist ein Pflegemangel!
Gabel Kontrolle bei jeder Wartung.
Beleuchtung, Glühömen, Elektroanlage, Steuerelektronik	Je nach Fahrbahnbeschaffenheit / Fahrbahnunebenheiten reduziert sich die Lebensdauer, dies kann bereits nach 500 km der Fall sein.
Bremsbeläge Je nach Fahrweise und	Belastung können diese bei 500 km verschlissen sein.
Wellendichtringe am Motor und den Flädern	Je nach Fahrbahnbeschaffenheit und Pflege ist ein Verschleiß ab 500 km möglich. Verschmutzung setzt die Lebensdauer herab. Kontrolle bei jeder Wartung. Nicht mit dem Hochdruckreiniger waschen!
Radlager, Lenkungslager	Je nach Fahrbahnbeschaffenheit und Pflege ist ein Verschleiß ab 500 km möglich. Verschmutzung der Radnabe setzt die Lebensdauer herab. Kontrolle bei jeder Wartung. Nicht mit dem Hochdruckreiniger waschen!
Kabelverbindungen, Schalter Je nach	Pflege ab 500 km. Kontrolle bei jeder Wartung.

Oliver 500

GEWÄHRLEISTUNG

Verschleißteileliste

Verschleißteile Verschleißgrenzen
Reinigung und Schmierung der Kette	Nach allen 500 km und jeder Wäsche.
Ritzel. Kettenräder, Kettenführungen	Je nach Fahrbahnbeschaffenheit und Pflege ist ein Verschleiß ab 500 km möglich. Nicht mit dem Hochdruckreiniger waschen! Kontrolle bei jeder Wartung.
Freikaufzahnkranz Je nach Pflege ab dem 6. Monat.
Akku, Sicherung Je nach Aussentemperatur ist mit einem Ausfall ab dem 6. Monat zu rechnen. bei Kurzstreckenbetrieb früher.
Seiltzüge, Bremasselle Je nach Einsatz und Pflege ab dem 6. Monat.
Selbstsichernde Muttern, Splinte, verklebte Schraubworbindungen, Sicherungsableche	Bei jeder Wartung oder bei jedem Öffnen der Multer oder der Sicherung.

SERVICE

Oliver 500

Übergabe- Nachweis

Rahmen-Nummer:
Motor-Nummer:
Aku-Nummer:
verkauft am:
durch:
Händlerstempel:

36

Wartung und Pflege

WARNUNG

Sicherheitsgründe verbielen es über einen eng begrenzten Rahmen hinaus, Reparaturen und Einstellarbeiten selbständig vorzunehmen. Durch unsachgemäßes Arbeiten an sicherheitsbezogenen Tellen gefährdet man sich und andere Verkehrsteilnehmer.

Dies gilt insbesondere für Arbeiten an: Lenkung, Bremsanlage und Beleuchlung.

ACHTUNG

Vor allen Arbeiten an der Elektrik ist die Steckverbindung vom Akku zu trennen. Keine Eingriffe an der Elektronikvomehmen. Bei Nichtbeachtung erllscht der Gewährleistungsanspruch.

Jegliche Arbeiten an der Motoreinheit, dem Kabelstrang, dem Akku und dem Ladegerät bzw. deren Demontageführen zum Erlöschen der Gewährleistungsansprüche.

SERVICEOliver

Bitte beachten Sie folgendes:

- Wartungsarbeiten während des Gewährleistungszeitraumes und danach ausnahmskös durch einen von uns anerkannten Fachhändler ausführen lassen.

- Nur Original-SFM Bikes-Ersatzteile verwenden.

37

SERVICE
Oliver 500
Wartungsplan

Die mit X gekennzeichneten Arbeiten sind beim jeweiligem Kilometelstand auszuführen	Übergabe	500 Km1 Monat	1.000 km3 Monate	3.000 km8 Monate	6.000 km12 Monate	9.000 km16 Monate
Probefahrt vor und nach Arbeitsdurchführung zur allgemeinen Kontrolle der Betriebs- und Verkehrssicherheit.	x x x	x x x
Alle Schrauben und Muttern auf festen Sitz prüfen ggf. nachziehen. Achsmuttern - Lenkungslager - Lenker-Bremsen - Schwinge	x x x	x x x
Lenkungslager prüfen ggf. nachstellen. Bei Bedarf neu fetten und einstellen.		x x x x x
Spiel der Gabellederung überprüfen. x x x x x x
Seilzüge prüfen und einstellen. Bei Bedarf auch zwischenzeitlich.	x x x x	x x
Reifenprofilstärke prüfen. x x x x x x
Reifenlußdruck prüfen. x x x x x x
Bremsanlage auf Funktion prüfen ggf. nachstellen. x x x x x x
Bremsbeläge prüfen (Mindestbelagsstärke beachten) ggf. erneuem.			x x x x
Beleuchtungs-Signalanlage prüfen, ggf. einstellen. x x x x x x
Aku ggf. mit SFM Ladegerst laden. x x x x x x

Oliver 500
SERVICE
Wartungsnachweis

ÜbergabeHändlerstempel:	nach 500 km /1 MonatHändlerstempel:	nach 1.000 km /3 MonatenHändlerstempel:	nach 3.000 km /6 MonatenHändlerstempel:
km ......Datum ......	km ......Datum ......	km ......Datum ......	km ......Datum ......

nach 6.000 km /12 MonatenHändlerstempel:	nach 9.000 km /18 MonatenHändlerstempel:	nach 12.000 km /24 MonatenHändlerstempel:	nach 15.000 km /30 MonatenHändlerstempel:
km ......Datum......	km ......Datum......	km ......Datum......	km ......Datum......

Oliver 500

Oliver 500

SERVICESERV

Fahrzeug- Kenndaten Typschild

Fahrzeug - Kenndaten

(Bitte sofort nach Kauf ausfüllen)

Modellbezeichnung

Typ-/Art-Nr.

Fahrzeug-Ident.-Nr.:

(Fahrgestell-Nr.)

Schlüssel-Nr.:

EG -Genehmigung Nr.:

(Nummer der EG -G)

Besitzer:

[EMPTY]

Wichtig

Bei Verlust der Betriebserlaubnis lassen Sie sich bitte umgehend von einer Kfz.-Zulassungsstelle eine Unbedenklichkeitsbescheinigung ausstellen.

Senden Sie uns diese Bescheinigung zusammen mit den Fahrzeug-Kenndaten zu. Sie erhalten dann von uns gegen eine Schutzgebühr eine Zweitschrift der EG -Genehmigung.
