Produkttyp	Einbaukochfeld (Glaskeramik)
Marke	Ariston Thermo
Modell	KZT 6013 T F
Kategorie	Herd (Kochfeld)
Anzahl Kochzonen	4 (einfache Strahlerkochzonen)
Kochzone hinten rechts	1400 W, Ø 180 mm
Kochzone vorne rechts	1800 W, Ø 180 mm
Kochzone hinten links	600 W, Ø 100 mm
Kochzone vorne links	1400 W, Ø 200 mm
Gesamtleistung	5100 W
Spannung/Frequenz	230 V / 50 Hz (Einphasenanschluss)
Steuerung	Touch-Bedienfeld mit Tasten
Timer	Programmierbar bis 199 Minuten
Kindersicherung	Tastensperre
Restwärmeanzeige	Ja
Überhitzungsschutz	Ja (reduziert Leistung bei Überhitzung)
Sicherheitsautomatik	Automatische Abschaltung nach max. Betriebsdauer
Reinigung	Glaskeramik-Reiniger, Schaber für Verschmutzungen
Einbauart	Ausschnittmontage in Arbeitsplatte
Zubehör	Schaber, Befestigungsklammern

Häufig gestellte Fragen - KZT 6013 T F Ariston Thermo

Wie schalte ich das Kochfeld ein?

Drücken Sie die ON/OFF-Taste etwa 1 Sekunde lang, bis die Anzeigen aufleuchten.

Wie stelle ich die Leistung einer Kochzone ein?

Wählen Sie die Kochzone mit der Wahltaste aus und stellen Sie die gewünschte Leistung mit den Tasten + und - ein.

Wie verwende ich den Timer?

Wählen Sie die Kochzone aus, drücken Sie die Programmiertaste, stellen Sie die Zeit mit +/- ein und bestätigen Sie mit der Bestätigungstaste. Die Kochzone schaltet nach Ablauf automatisch ab.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Sperrtaste (Schloss-Symbol). Die Kontrollleuchte zeigt an, dass die Tasten gesperrt sind. Zum Entsperren drücken Sie die Taste erneut einige Sekunden.

Warum blinkt die Restwärmeanzeige?

Die Restwärmeanzeige leuchtet, solange die Kochzone heiß ist (über 60°C). Sie erlischt erst nach Abkühlung.

Was tun bei Überhitzung?

Das Gerät reduziert automatisch die Leistung der vorderen Kochzonen auf Stufe 3, bis die Temperatur sinkt. Schalten Sie das Kochfeld aus, wenn es zu heiß wird.

Wie reinige ich das Glaskeramik-Kochfeld richtig?

Verwenden Sie einen speziellen Glaskeramik-Reiniger und ein weiches Tuch. Hartnäckige Verschmutzungen mit dem mitgelieferten Schaber entfernen. Keine Scheuermittel oder Hochdruckreiniger verwenden.

Was bedeutet das Tonsignal?

Ein Warnsignal ertönt, wenn ein Gegenstand länger als 10 Sekunden auf dem Bedienfeld liegt, Flüssigkeit verschüttet wurde oder eine Taste zu lange gedrückt wird. Entfernen Sie die Ursache, um das Signal auszuschalten.

Kann ich das Kochfeld über einem Backofen installieren?

Ja, sofern der Backofen über ein Kühlsystem mit Zwangsbelüftung verfügt. Ein Abstand von mindestens 10 mm zwischen Ausschnitt und Unterschrank ist erforderlich.

Welches Kochgeschirr ist geeignet?

Verwenden Sie Töpfe und Pfannen mit flachem Boden, der die Kochzone vollständig bedeckt. Der Boden sollte sauber und trocken sein. Kein Geschirr verwenden, das auch auf Gasflammen genutzt wird.

BEDIENUNGSANLEITUNG KZT 6013 T F Ariston Thermo

Beschreibung des Gerätes' 16-17

Bedienfeld

Erweiterbare Kochzonen

Inbetriebsetzung und Gebrauch' 18-19

Einschalten des Kochfeldes

Einschalten der Kochzonen

Einschalten der erweiterbaren Kochzonen

Ausschalten der Kochzonen

Programmierung der Garzeit

Sperre der Schaltelemente

Ausschalten des Kochfeldes

Praktische Ratschläge zum Einsatz des Gerätes

Sicherheitsvorrichtungen

Vorsichtsmaßregeln und Hinweise' 20

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege' 21

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Demontage des Kochfeldes

Technische Beschreibung der Modelle

DE

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür dass sie im Falle eines Verkaufs' eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet damit auch der Nachbesitzer die Möglichkeit hat darin nachschlagen zu können.

! Lesen Sie bitte die nachfolgenden Hinweise aufmerksam durch. Sie liefern wichtige Informationen hinsichtlich der Installation des Gebrauchs und der Sicherheit

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten' muss das für den Einbau bestimmte Möbelteil folgende Eigenschaften aufweisen:

• Die Auflagelläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca 100°C standzuhalten.
• Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestattet sein:
• Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren.

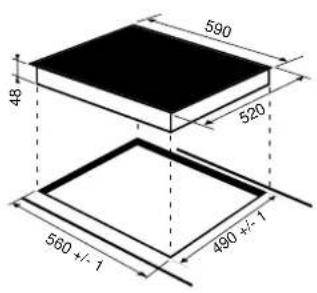

• Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitte folgender Abmessungen vorzusehen:

Belüftung

Um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden, muss das Kochfeld wie folgt angebracht werden:

- in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand bzw. jeder anderen vertikalen Fläche; - um einen Abstand von mindestens 10 mm zwischen dem für den Einbau bestimmten Ausschnitt und dem

entsprechenden Unterschrank zu gewährleisten:

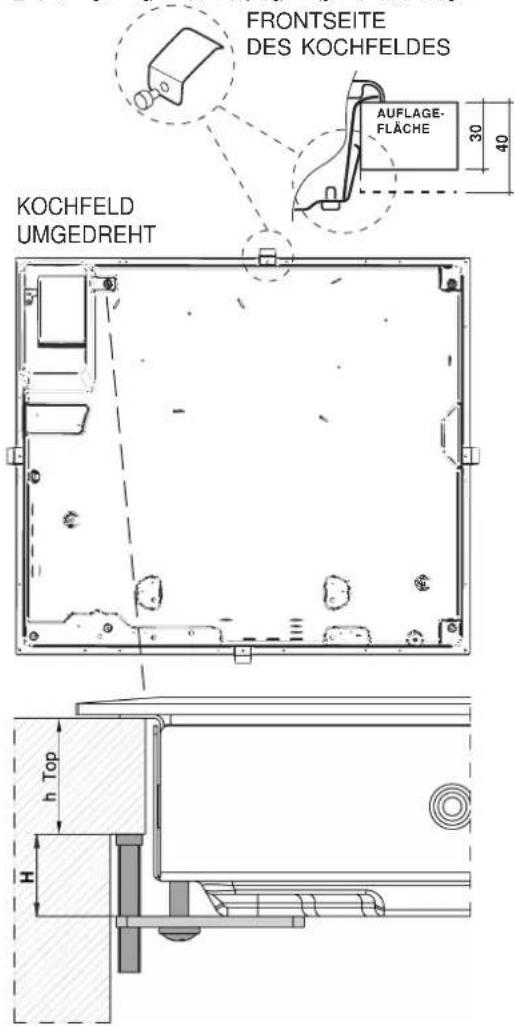

Befestigung

Das Kochfeld muss auf einer perfekt ebenen Stütz- bzw. Auflagefläche installiert werden. Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen

Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt und zwar je nach der Stärke der Auflagefläche:

• 30 mm: Schraube 17'55 mm;
• 40 mm: Schraube 7'55 mm

verfahren Sie zur Befestigung wie folgt:

1' Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen' stumpfen Schrauben in die in der Mitte einer jeden Kochfeldseite befindlichen Lochbohrungen:
2' Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den
Möbelausschnitt ein' und zwar so' dass es vorschriftsmäßig auf der gesamten Auflagefläche aufstützt 3' Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes' und schrauben Sie diese mittels der vier langen' spitzen Schrauben fest' bis das Glas an der Auflagefläche anhaftet

! Die Schrauben der Zentrierungsfedern müssen unbedingt zugänglich sein:
! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein:
! Alle zum Schutz dienenden Teile müssen so befestigt werden' dass ein Entfernen derselben' ohne ein Werkzeug zu Hilfe nehmen zu müssen' nicht möglich ist

Elektroanschluss

! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen sämtliche Elektroanschlüsse getrennt vorgenommen werden und dies nicht nur aus Sicherheitsgründen sondern auch um den Backofen' falls nötig leichter herausziehen zu können.

Klemmengehäuse

KOCHFELD UMGEDREHT

Das Gerät ist mit einem Gehäuse (befindlich im unteren Teil) ausgestattet' das für den Anschluss an andersartige Elektroversorgungen bestimmt ist (die Abbildung ist nur richtungsweisend' demnach ist es möglich' dass sie mit dem erworbenen Gerät nicht übereinstimmt)

Einphasenanschluss

Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schließen Sie die

Netzspannung und -frequenz	Elektrokabel	Anschluss der Drähte
230V 1+N ~ 50 Hz		: gelb/grün;N: die 2 blauenDrähte zusammenL: braun zusammen mit schwarz

Andere Anschlussarten

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen: Netzspannung und -frequenz

• 400V \~ 2+N \~ 50 Hz
• 230V 3 \~ 50 Hz
• 400V \~ 2+2N \~ 50 Hz

Trennen Sie die Drähte und schließen Sie sie gemäß

Netzspannung und -frequenz	Elektrokabel	Anschluss der Drähte
400V - 2+N ~ 50 Hz230V 3 ~ 50Hz		: gelb/grün;N: die 2 blauen Drähte zusammenL1: schwarzL2: braun
400V - 2+2N ~ 50 Hz		: gelb/grün;N1: blauN2: blauL1: schwarzL2: braun

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und Frequenz

- 400V 3 ^- N \~ 50 Hz dann verfahren Sie wie folgt:

! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden:

1' Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RRF' oder eines höheren Wertes' geeigneter Maße (Kabelquerschnitt: 25 mm)
2. Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an (siehe Abbildung Klemmengehäuse)
3' Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen' die der erforderlichen Anschlussart entsprechen' aus und positionieren Sie die Brücken in Anlehnung an nachfolgende Tabelle und Zeichnungen:

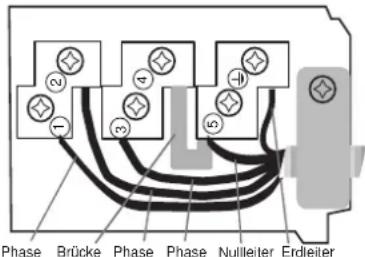

4' Verlegen Sie die Drähte gemäß nachstehenden Zeichnungen und Tabelle und schließen Sie die Drähte an' Ziehen Sie die Klemmenschrauben hierbei fest an'

Netzspannung und -frequenz	Elektrischer Anschluss Klemmengehäuse
400V 3-N ~50 Hz	1L1	2L2	3L3	4N	5
					Dreiphasenanschluss400

5' Befestigen Sie das Netzkabel in der entsprechenden Kabelklemme und schließen Sie den Deckel

Dreiphasenanschluss 400

Anschluss des Netzkabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlossen ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten:

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht:
• die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen:

! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein:
! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.
! Das Netzkabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden.
! Der Hersteller lehnt jede Verantwortung ab' falls diese Vorschriften nicht eingehalten werden sollten.

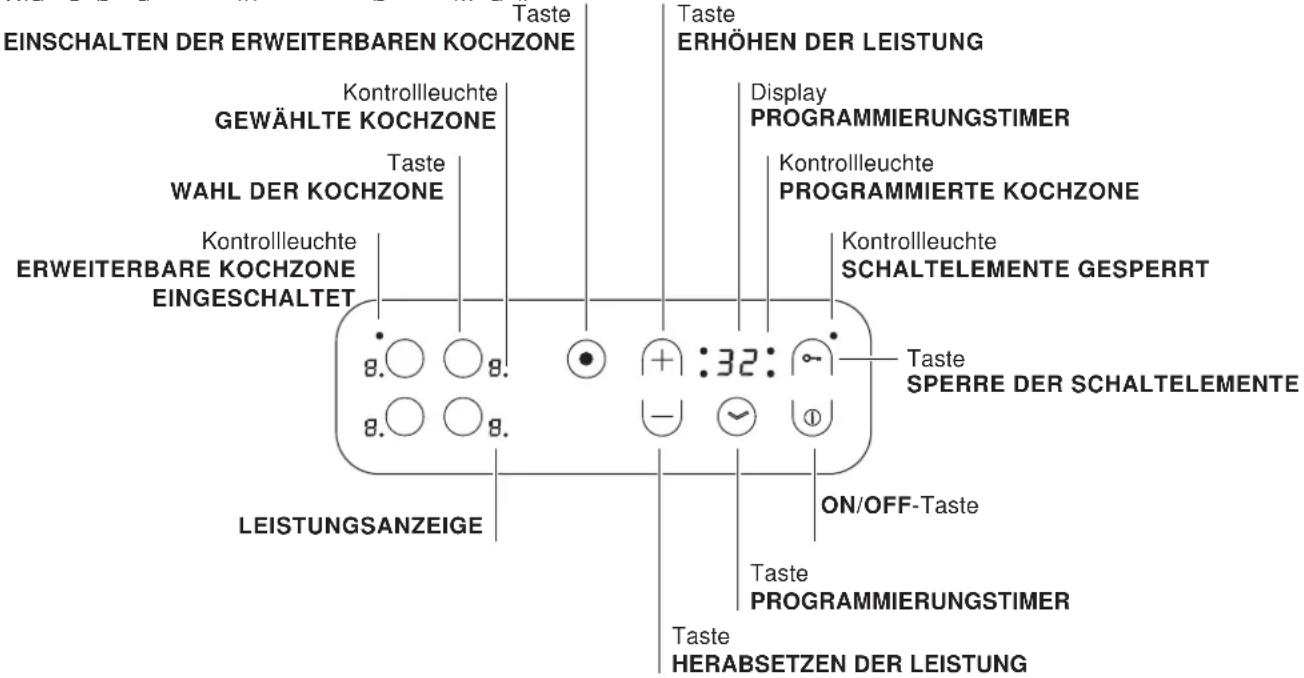

Bedienfeld

Das hier beschriebene Bedienfeld dient nur als Beispiel es handelt sich nicht unbedingt um eine genaue Widergabe des von Ihnen erworbenen Modells.

• Taste ERHÖHEN DER LEISTUNG: Zum Einschalten sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch):
• Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch)
• LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich.
• Taste ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes
• Taste PROGRAMMIERUNGSTIMER: Mittels dieser Taste kann die für jede Kochzone jeweils programmierte Zeit reguliert werden (siehe Inbetriebsetzung und Gebrauch)
• Display PROGRAMMIERUNGSTIMER: Auf diesem Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch):

• Kontrolleuchten PROGRAMMIERTE KOCHZONE: Diese zeigen die Kochzonen an die programmiert wurden (siehe Inbetriebsetzung und Gebrauch)

• Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch)

• Kontrollleuchte SCHALTELEMENTE GESPERRT: Diese signalisiert dass die Schaltelemente gesperrt wurden (siehe Inbetriebsetzung und Gebrauch):
• Taste EINSCHALTEN DER ERWEITERBAREN KOCHZONE: Mittels dieser kann die erweiterbare Kochzone ein- bzw. ausgeschaltet werden (siehe Inbetriebsetzung und Gebrauch):
• Kontrolleuchte ERWEITERBARE KOCHZONE EINGESCHALTET: Diese zeigt an' dass die erweiterbare Kochzone eingeschaltet wurde.
• Kontrollleuchte GEWÄHLTE KOCHZONE: Diese zeigt an' dass die der Kontrollleuchte entsprechende Kochzone gewählt wurde und die gewünschten Einstellungen demnach vorgenommen werden können:
• Taste WAHL DER KOCHZONE: Mittels dieser wird die gewünschte Kochzone gewählt

Erweiterbare Kochzonen

Einige Modelle verfügen über erweiterbare Kochzonen. Diese können unterschiedliche Formen aufweisen sowie unterschiedliche Erweiterungsmöglichkeiten besitzen (Doppel- oder Dreifach-Kochzone). Hier werden die entsprechenden Bedienelemente aufgeführt mit denen die Modelle bestückt sind, die über solche Optionen verfügen.

Runde' erweiterbare Kochzone

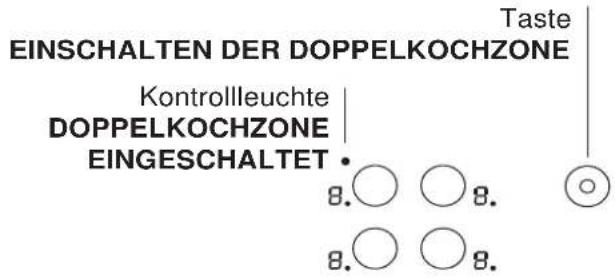

• Taste EINSCHALTEN DER DOPPELKOCHZONE: Mittels dieser kann die Doppelkochzone aktiviert werden (siehe Inbetriebsetzung und Gebrauch)
• Kontrollleuchte DOPPELKOCHZONE EINGESCHALTET: Diese zeigt an' dass die Doppelkochzone eingeschaltet wurde

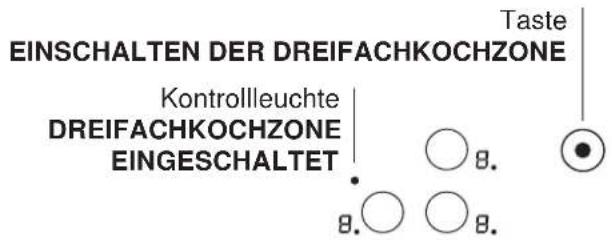

• Taste EINSCHALTEN DER DREIFACHKOCHZONE: Mittels dieser kann die Dreifachkochzone aktiviert werden (siehe Inbetriebsetzung und Gebrauch)
• Kontrollleuchte DREIFACHKOCHZONE EINGESCHALTET: Diese zeigt an' dass die Dreifachkochzone eingeschaltet wurde

! Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen: Wir empfehlen Ihnen' diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen: Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein: Dies wird sich nach kurzer Zeit geben:

! Wird das Kochfeld an das Stromnetz angeschlossen' leuchten für einige Sekunden sämtliche auf der Bedienblende befindlichen Kontroll- und Anzeigeleuchten auf und es ertönt ein kurzer Signalton. Nur wenn die Kontrollleuchten und Anzeigen erlöschen' kann das Kochfeld eingeschaltet werden.

Einschalten des Kochfeldes

Das Kochfeld wird über die Taste (für ca 1 Sekunde gedrückt halten) eingeschaltet

Einschalten der Kochzonen

Eine jede Kochzone wird über einen Leistungsregler bestehend aus zwei Tasten ( ^- und +) aktiviert

• Betätigen Sie die Taste (+), um die Kochzone einzuschalten; stellen Sie daraufhin mittels der Tasten (-) und (+) die gewünschte Leistung ein
• Um sofort auf maximale Leistung einzustellen drücken Sie kurz auf die Taste

Einschalten der erweiterbaren Kochzonen

• Doppelkochzone:
1. Drücken Sie die Taste (+) um die interne Kochzone zu aktivieren:
2' Handelt es sich bei der zweiten um eine runde Kochzone: dann drücken Sie die Taste oder um die zweite Kochzone zu aktivieren/deaktivieren:

- Dreifachkochzone:

1° Schalten Sie die Doppelkochzone wie angegeben ein
2° Handelt es sich bei der Kochzone um eine runde Kochzone: dann drücken Sie die Taste um die gesamte Kochzone (Dreifachkochzone) ein- bzw. auszuschalten.

Ausschalten der Kochzonen

• Drücken Sie die Taste: Die Kochzonenleistung sinkt allmählich bis zum völligen Ausschalten der Kochzone.
• Oder drücken Sie gleichzeitig die Tasten Ⓑ und (+): Die Leistung sinkt sofort auf 0' die Kochzone wird ausgeschaltet

Programmierung der Garzeit

! Sämtliche Kochzonen können für eine Garzeit von 199 Minuten programmiert werden:

1' Wählen Sie die Kochzone über die entsprechende Wahltaste:
2' Stellen Sie die Gartemperatur ein
3' Drücken Sie die Programmiertaste
3' Stellen Sie über die Tasten "-" und "+" die gewünschte Garzeit ein
4' Bestätigen Sie die Einstellung durch Druck auf die Taste 🔊.

Die Zeitrechnung (rückwärtiger Ablauf) des Timers setzt unverzüglich ein. Ist die programmierte Garzeit abgelaufen' ertönt (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet. Wiederholen Sie obige Schritte für jede Kochzone' die Sie programmieren möchten.

Sperre der Schaltelemente

Während der Betriebszeit des Kochfeldes können die Schaltelemente gesperrt werden um irrtümliche Einstellungsänderungen zu verhindern (durch Kinder bei der Reinigung usw.) Drücken Sie die Taste 📄, dann werden die Schaltelemente gesperrt. Die über der Taste befindliche Kontrollleuchte leuchtet auf Zu weiteren Einstellungen (z'B' um den Garvorgang zu unterbrechen) müssen die Schaltelemente erst wieder freigegeben werden. Drücken Sie die Taste 📄 für einige Sekunden; die Kontrollleuchte erlischt die Schaltelemente werden freigegeben.

Ausschalten des Kochfeldes

Durch Drücken der Taste wird das Kochfeld ausgeschaltet. Sollten die Schaltelemente gesperrt worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gesperrt. Um das Kochfeld wieder einschalten zu können, müssen die Schaltelemente vorher entsperrt werden.

Praktische Ratschläge zum Einsatz des Gerätes

So gibt Ihnen Ihr Kochfeld sein Bestes:

- Benutzen Sie Kochgeschirr mit flachem Boden um zu gewährleisten' dass der Boden vollständig auf der Heizfläche aufliegt

- Benutzen Sie Kochgeschirr' dessen Durchmesser mit dem der Kochzone übereinstimmt' d'h' dessen Boden die Kochzone ganz bedeckt' und somit die gesamte Wärme genutzt wird

• Achten Sie darauf dass der Boden des Kochgeschirrs trocken und sauber ist nur so ist ein perfektes Aufliegen des Geschirrbodens' sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr' das auch auf Gasflammen verwendet wird: Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.
• Lassen Sie niemals eine Kochzone eingeschaltet' wenn kein Topf darauf steht. Auf diese Weise würde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht' was Schäden an den Heizelementen zur Folge haben könnte:

Empfohlene Leistungsstufen für die unterschiedlichen Gararten:

Leistungsstufen	Kleine Kochzone(1100 > 1400 W)	MittelgroßeKochzone(1800 > 2000 W)	GroßeKochzone(2300 > 2500 W)
Mini Schokolade Erhitzen		Sanftgaren
Medi Soßen Sanftgaren			Flüssigkeitenzum Kochenbringen
Maxi Sanftgaren		Flüssigkeitenzum Kochenbringen	Frittieren /Grillen

Sicherheitsvorrichtungen

Restwärmeanzeigen

Die neben den entsprechenden Kochzonen befindlichen Restwärmeanzeigen bleiben auch nach Ausschalten noch so lange eingeschaltet bis die Temperatur der entsprechenden Heizelemente unter 60°C sinkt um Sie auf die Gefahr' sich verbrennen zu können aufmerksam zu machen.

Nichtgebrauch

Wird das Kochfeld eingeschaltet jedoch für ungefähr 2 Minuten nicht in Betrieb genommen' wird die Funktion "Sperre der Schaltelemente" aktiviert. Bleibt dieser Status für weitere 4 Minuten bestehen schaltet sich das Kochfeld automatisch aus:

überhitzung

Ein anhaltender Einsatz des Kochfeldes kann ein Überhitzen der elektronischen Komponenten bewirken. In einem solchen Fall schaltet eine Überhitzungsschutzvorrichtung die vorderen Kochzonen zeitweilig auf eine reduzierte Leistung (Stufe 3) bis die Temperatur nicht auf einen annehmbaren Wert gesunken ist

Sicherheitsautomatik

Das Gerät ist mit einer Sicherheitsautomatik ausgestattet die die Kochzone automatisch abschaltet wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird (siehe Tabelle) Während eines solchen Sicherheitsintervalls werden auf dem Display abwechselnd die Buchstaben Tl und ME angezeigt.

Leistungsgrad	Maximale Betriebszeit in Stunden
1	10
2	6
3-4-5-5
6	4
7-8-3
9-10-2
11	1

Tonsignal

Einige Anomalien' wie:

• Gegenstände (Topf' Besteck usw')' die für länger als 10 Sekunden auf dem Schaltfeld liegen'
• Flüssigkeit die über das Schaltfeld gegossen wurde
• ein zu langer Druck auf eine Taste' können die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Befindet sich das Kochfeld in einem solchen Zustand, werden die Schaltelemente automatisch gesperrt: Zur Entsperrung drücken Sie die Taste ( ) die Einstellungen werden beibehalten. Wird die Störung nicht beseitigt bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden:

CE Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19'02'73 (Niederspannung) und nachfolgenden Änderungen
• 89/336/EWG vom 03'05'89 (elektromagnetische verträglichkeit) und nachfolgenden Änderungen
• 93/68/EWG vom 22'07'93 und nachfolgenden Änderungen:

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt
• Das Gerät darf nicht im Freien aufgestellt werden auch nicht wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht wenn Sie barfuß sind
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmittein verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett
• Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle
• Vermeiden Sie' dass das Netzkabel anderer Elektrogeräte in Kontakt mit heißen Kochfeldteilen gelangt
• Bitte berücksichtigen Sie' dass die Kochzonen noch für ca 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch):

• Halten Sie sämtliche Gegenstände' die schmelzen könnten' wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern' Achten Sie besonders auf Verpackungsmaterial' Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen' können sie das Kochfeld dauerhaft beschädigen'

• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose' sondern nur am Netzstecker selbst
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose

Entsorgung

• Entsorgung des verpackungsmaterials: Befolgen Sie die lokalen vorschriften; verpackungsmaterial kann wiederverwertet werden.
• Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Stadtmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden: um die Rückführung und das Recycling der Materialen zu optimieren aus denen die Geräte hergestellt sind und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern. Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Händler wenden.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen:

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln' wie Backofensprays' Fleckenentferner' Rostentfernungsmittel' Reiniger in Pulverform und Scheuerschwämme' die die Oberfläche des Kochfeldes hoffnungslos beschädigen würden' ist zu vermeiden.

! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf oder Hochdruckreinigungsgeräte

- Zur täglichen Pflege genügt es' das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.

- Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspülen und sorgfältig abzutrocknen.

- Starke verschmutzungen lassen sich mit dem mitgelieferten Schaber entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden um zu vermeiden; dass sich die verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.

! Der mitgelieferte Schaber ist äußerst scharf. Seien Sie bitte vorsichtig beim Gebrauch desselben.

- Auf dem Kochfeld versehentlich geschmolzene Alufolie' Plastikteile oder Kunststoffe' sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.

- Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm' den ein solches Produkt hinterlässt' schützt die Oberfläche vor eventuell überkochenden Speisen' Es empfiehlt sich' diese Nachbehandlung bei lauwarmem oder abgekühltem Gerät vorzunehmen

- Achten Sie bitte darauf das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Rückstände der Reinigungsmittel könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen

(nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahlteilen könnten Flecken zurückbleiben' sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längere Zeit darauf vorhanden sein.

Es ist ratsam' das Kochfeld nach der Reinigung gut nachzuspülen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet muss es sofort sorgsam getrocknet werden.

! Einige Kochfelder sind mit einem Aluminjumrahmen versehen' der Edelstahl sehr ähnlich ist Verwenden Sie bitte keine Produkte zur Reinigung und Entfettung' die nicht für Aluminjum geeignet sind

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen' verfahren Sie bitte wie folgt:

1. Schrauben Sie die Schrauben aus' die zur Befestigung der seitlichen Zentrierungsfedern dienen;

2' lockern Sie die Schrauben der Eck-Befestigungsbügel;

3' nehmen Sie das Kochfeld aus dem Möbelausschnitt heraus.

! Wir empfehlen dringlich' Innenmechanismen nicht eigenhändig zu reparieren: Kontaktieren Sie bei Störungen bitte den Kundendienst'

Technische Beschreibung der Modelle

DE

In den angeführten Tabellen werden' Modell für Modell' die Energiebedarfswerte' die Art der Heizelemente und der Durchmesser einer jeden Kochzone ausgewiesen.

Kochfelder	KZT 6013 T F		KZT 6114 D F
Kochzonen	Leistung (W)	Durchmesser (mm)	Kochzonen	Leistung (W)
Hinten rechts			R	1400
Vorne rechts	R 1800 180 R 1800 180
Hinten links	R 600 100 RD 1000/2200 210
Vorne links			R	140200
Mitte links	RT 750/1750/2700	270
Gesamtleistung	5100		6600
	R = einfache Strahlerkochzone' RD = doppelte Strahlerkochzone'

RT = dreifache Strahlerkochzone

DENL

Nederlands' 1

KZT 6013 T F KZT 6114 D F
