Produkttyp	Interaktives Grafiktablett mit Display
Modell	DTZ-2100 (Cintiq 21UX)
Hersteller	Wacom
Bildschirmdiagonale	21,3 Zoll (54,1 cm)
Auflösung	1600 x 1200 Pixel (UXGA)
Farbtiefe	16,7 Millionen Farben
Leuchtkraft	200 cd/m²
Kontrastverhältnis	500:1
Betrachtungswinkel	176° horizontal und vertikal
Druckempfindlichkeit	1024 Stufen (Stift)
Stifttechnologie	Kabelloser, batterieloser Stift mit programmierbaren Tasten
Schnittstellen	DVI-D, VGA, USB 2.0, Audio-Eingang
Stromversorgung	Netzteil 100–240 V, 50/60 Hz
Leistungsaufnahme	Ca. 36 W (max.)
Abmessungen (B x H x T)	543 x 378 x 61 mm
Gewicht	Ca. 8,0 kg
Lieferumfang	Grafiktablett, Stift, Stifthalter, Netzteil, Kabel (DVI, USB, Audio), Stiftspitzen (10 Stk.), Treiber-CD, Installationsanleitung
Reinigung	Display mit weichem, antistatischem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheitshinweise	Nur mitgeliefertes Netzteil verwenden; Gerät bei Gewitter vom Stromnetz trennen; keine Flüssigkeiten in der Nähe des Geräts
Reparierbarkeit	Reparatur nur durch autorisierten Service; Ersatzteile (Stift, Spitzen, Netzteile) über Wacom erhältlich

Häufig gestellte Fragen - DTZ-2100 WACOM

Wie schließe ich das DTZ-2100 an meinen Computer an?

Verbinden Sie das DVI-Kabel und das USB-Kabel mit Ihrem Computer. Schließen Sie dann das Netzteil an und schalten Sie das Gerät ein. Installieren Sie die Treiber von der mitgelieferten CD oder von der Wacom-Website.

Welche Stiftspitzen sind mit dem DTZ-2100 kompatibel?

Das DTZ-2100 verwendet Standard-Stiftspitzen (Standardspitzen und Federspitzen), die im Lieferumfang enthalten sind. Ersatzspitzen können Sie direkt bei Wacom bestellen.

Wie kalibriere ich den Bildschirm des DTZ-2100?

Öffnen Sie die Wacom Tablet-Eigenschaften in der Systemsteuerung, wählen Sie den Bildschirm aus und klicken Sie auf „Kalibrieren…“. Folgen Sie den Anweisungen auf dem Bildschirm.

Was kann ich tun, wenn die Druckempfindlichkeit nicht funktioniert?

Stellen Sie sicher, dass der richtige Treiber installiert ist. Überprüfen Sie in den Wacom Tablet-Eigenschaften, ob die Druckempfindlichkeit aktiviert ist. Testen Sie den Stift in einer unterstützten Anwendung wie Photoshop.

Wie reinige ich das Display des DTZ-2100 richtig?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht angefeuchtet ist (nur Wasser oder spezieller Bildschirmreiniger). Wischen Sie vorsichtig über das Display. Keine aggressiven Chemikalien oder Scheuermittel verwenden.

Kann ich das DTZ-2100 mit einem Mac verwenden?

Ja, das DTZ-2100 ist mit Mac-Computern kompatibel. Laden Sie den entsprechenden Treiber von der Wacom-Website herunter und installieren Sie ihn. Schließen Sie das Gerät über DVI und USB an.

Wo finde ich die neuesten Treiber für das DTZ-2100?

Besuchen Sie die Wacom-Support-Website und suchen Sie nach dem Modell DTZ-2100. Dort finden Sie die aktuellen Treiber für Windows und Mac.

Wie wechsle ich die Stiftspitze?

Ziehen Sie die alte Spitze mit dem Spitzenentferner (im Stifthalter) heraus. Stecken Sie die neue Spitze vorsichtig in den Stift, bis sie einrastet.

Die Tasten am Stift funktionieren nicht – was kann ich tun?

Öffnen Sie die Wacom Tablet-Eigenschaften und prüfen Sie die Tastenzuweisung. Setzen Sie die Tasten ggf. zurück. Wenn das Problem weiterhin besteht, installieren Sie den Treiber neu.

Wie schalte ich das DTZ-2100 aus?

Drücken Sie den Netzschalter an der Seite oder Vorderseite des Geräts. Alternativ können Sie das Netzteil abziehen, wenn das Gerät nicht verwendet wird. Achten Sie darauf, den Computer vorher zu trennen.

BEDIENUNGSANLEITUNG DTZ-2100 WACOM

Benutzerhandbuch für die Software

INHALT

Über dieses Handbuch 2

Navigieren im Handbuch 2

ANPASSEN DURCH DEN BENUTZER 3

Öffnen des Kontrollfeldes 3

Übersicht über das Kontrollfeld 4

Einstellungen des Kontrollfeldes 5

Kalibrieren des Interactive Pen Display 6

Anpassen der Frequenz und Nachführung (nur VGA) 7

Anpassen des Stiftes 8

Optionale Stifte 8

Anpassen der Empfindlichkeit der Stiftspitze und des

Doppelklicks 9

Einstellen der Radiererempfindlichkeit 10

Erweiterte Einstellungen für den Druck von Spitze

und Radierer 11

Anpassen der Werkzeugtasten 12

Tastenfunktionen 13

Anpassen der Neigungsempfindlichkeit 16

Cintig mit anderen Bildschirmen verwenden 16

Anpassen der Tablettfunktionen 17

Anpassen der ExpressKeys 18

Anpassen der Tablett-Touch Strips 19

Erweiterte Touch Strip-Einstellungen 23

Anpassen des Popup-Menüs 24

Arbeiten mit mehreren Werkzeugen 25

Arbeiten mit anwendungsspezifischen Einstellungen 26

Erstellen anwendungsspezifischer Einstellungen 27

Ändern der Einstellungen für spezifische Werkzeuge

und Anwendungen 28

Entfernen anwendungsspezifischer Einstellungen 28

Ändern des Tablettmodus 28

Installieren mehrerer Tabletts 28

GLOSSAR 29

INDEX 31

Über dieses Handbuch

Dieses interaktive Dokument bietet schnellen Zugriff auf Informationen über das Cintiq Interactive Pen Display.

Klicken Sie auf eine Navigationsschaltfläche oder ein hervorgehobenes Wort, um durch das Dokument zu blättern. Die Informationen beziehen sich auf beide Systemplattformen (Windows und Macintosh). Die Bildschirmabbildungen stammen aus Windows, sofern nicht anders angegeben.

Hinweis: Dieses Handbuch enthält keine Anweisungen zur Installation des Cintiq. Weitere Informationen zur Installation des Cintiq finden Sie im Installationshandbuch Ihres Produkts.

Wenn Sie noch keine Erfahrung mit elektronischer Dokumentation haben, lesen Sie zunächst den Abschnitt navigieren im handbuch.

Die folgenden Punkte sollten ebenfalls beachtet werden:

- KAPITÄLCHEN kennzeichnen die Namen von Tastaturtasten, Dialogfeldern und Kontrollfeldoptionen. - Sie können beim Lesen dieses Dokuments mit dem Lupensymbol jederzeit die Ansicht des Handbuchs vergrößern.

• Die folgenden Informationen sind in diesem Produkt nicht enthalten: Informationen zu Ihrer Computerhardware und Ihrem Betriebssystem sowie Informationen zur Anwendersoftware. Die beste Informationsquelle hierfür sind die Handbücher und Disketten bzw. CDs, die mit Ihrer Hardware, dem Betriebssystem oder der Anwendung geliefert wurden.

- Zahlreiche Grafikanwendungen verfügen über integrierte Unterstützung von Cintiq-Funktionen, wie z. B. Druckempfindlichkeit, Neigung, Drehung, Tool ID und Airbrush-Simulation. Eine Liste dieser Anwendungen finden Sie auf der Website von Wacom. Weitere Informationen darüber, wie Sie Cintiq-Funktionen in einer bestimmten Anwendung verwenden können, finden Sie im Handbuch der jeweiligen Anwendung.

Navigieren im Handbuch

Benutzen Sie die Navigierhilfen, um im Handbuch zu blättern.

Zur ersten Seite.

INHALT

Zum Inhaltsverzeichnis.

INDEX

Zum Index.

Zurück zur vorherigen Ansicht.

Eine Seite vor- bzw. zurückblättern.

ÜBERSCHRIFTTEXT

Zum Beginn des Abschnitts.

Thema

Zum Thema.

Fortsetzung des Themas.

Adobe Reader bietet Ihnen weitere Funktionen zum Verwenden und Drucken des Handbuchs. Weitere Informationen erhalten Sie in der Adobe Reader-Hilfe.

ANPASSEN DURCH DEN BENUTZER

Wenn Sie die Grundlagen des Cintiq Interactive Pen Display beherrschen, können Sie das Cintiq Ihren Bedürfnissen entsprechend anpassen. In diesem Kapitel wird erläutert, wie Sie über das Kontrollfeld des Wacom-Tabletts die Einstellungen für Ihr Interactive Pen Display und die Eingabegeräte vornehmen.

Fortgeschrittene Benutzer erfahren, wie sich das Cintiq durch Erstellen von anwendungsspezifischen Einstellungen weiter optimieren lässt.

Öffnen des Kontrollfeldes

Übersicht über das Kontrollfeld

Einstellungen des Kontrollfeldes

Öffnen des Kontrollfeldes

Um das Kontrollfeld des Wacom-Tabletts zu öffnen, verwenden Sie den Cintiq-Stift auf dem Interactive Pen Display:

• Windows. Klicken Sie auf die Windows-Schaltfläche START, und wählen Sie ALLE PROGRAMME. (In anderen Versionen als Windows XP wählen Sie die Gruppe PROGRAMME.) Wählen Sie danach WACOM TABLETT aus, und wählen Sie die Option WACOM TABLETT.
• Macintosh. Öffnen Sie SYSTEMEINSTELLUNGEN im Apple-Menü, im Dock-Menü oder im Ordner APPLICATIONS. Klicken Sie dann auf das Symbol WACOM TABLETT.

Nachdem Sie das Kontrollfeld geöffnet haben, können Sie mit dem Anpassen des Cintiq beginnen.

Übersicht über das Kontrollfeld

Sie können das Cintiq über das Kontrollfeld des Wacom-Tabletts anpassen.

Im oberen Teil des Kontrollfeldes werden Symbole für Ihr TABLETT, Ihre WERKZEUGE und ANWENDUNGEN mit benutzerdefinierten Einstellungen angezeigt.

Experimentieren Sie mit verschiedenen Einstellungen im Kontrollfeld. So können Sie herausfinden, welche für Sie am besten geeignet sind.

Alle Änderungen treten sofort in Kraft. Sie können jedoch jederzeit auf STANDARD klicken, um die Standardeinstellungen wiederherzustellen. Weitere Informationen über die Funktionen auf den einzelnen Registerkarten finden Sie unter einstellungen des kontrollfeldes.

Zu den meisten Elementen des Kontrollfeldes werden QuickInfos angezeigt. Bewegen Sie einfach den Bildschirmcursor auf ein Element, und lassen Sie ihn dort ruhen. Nach wenigen Sekunden wird eine QuickInfo angezeigt.

Zur Navigation im Kontrollfeld können Sie auch die Tabulator- und die Pfeiltasten verwenden.

Listen und Registerkarten des Kontrollfeldes: In der TABLETT-, WERKZEUG- und ANWENDUNGSLISTE des Kontrollfeldes können Sie das Tablett, das Werkzeug oder die Anwendung auswählen, für das bzw. die Sie die Einstellungen ändern möchten. Um Werkzeugeinstellungen zu ändern, öffnen Sie das Kontrollfeld mit dem anzupassenden Werkzeug. Das Werkzeug wird automatisch in der WERKZEUGLISTE markiert, und die entsprechenden Registerkarten werden angezeigt. Andere anzupassende Werkzeuge können in der WERKZEUGLISTE ausgewählt werden, indem Sie auf das entsprechende Symbol klicken (die dazugehörige Registerkarte wird angezeigt). Weitere Informationen finden Sie unter Anpassen des Stiftes und anpassen der tablettfunktionen.

In der TABLETTLISTE wird ein Symbol für jedes unterstützte Tablett angezeigt, das im System installiert ist. Alle unter dieser Liste aufgeführten Einstellungen gelten für das ausgewählte Tablett.

In der WERKZEUGLISTE wird ein Symbol für die FUNKTIONEN des Tabletts und für jedes Cintiq-Werkzeug angezeigt, das auf dem Tablett verwendet wurde. Wenn ein neues Werkzeug zum ersten Mal verwendet wird, wird es automatisch der Werkzeugliste hinzugefügt und arbeitet mit den Standardeinstellungen. Siehe auch arbeiten mit mehreren werkzeugen.

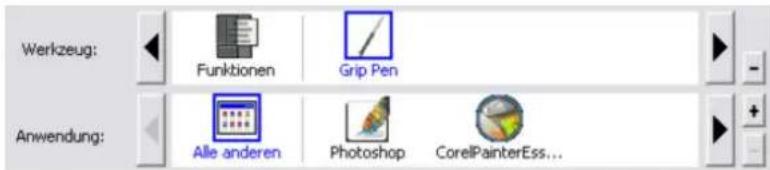

In der ANWENDUNGSLISTE können Sie die Werkzeugeinstellungen festlegen, die nur für eine bestimmte Anwendung gelten. Siehe arbeiten mit anwendungsspezifischen einstellungen.

Ihre aktuelle Auswahl ist markiert.

Hinweis: Die ANWENDUNGSLISTE des Kontrollfeldes ist für erfahrene Benutzer bestimmt. Es ist nicht erforderlich, Anwendungen zu markieren oder hinzuzufügen, um Ihre Cintiq-Werkzeuge anzupassen.

Einstellungen des Kontrollfeldes

Diese Abschnitte können als Referenz bei der Arbeit mit dem Kontrollfeld des Wacom-Tabletts verwendet werden. Sie bieten genaue Informationen zu den einzelnen Registerkarten und einigen komplexeren Themen. Viele Abschnitte enthalten auch nützliche Tipps zur Anpassung.

Kalibrieren des Interactive Pen Display

Anpassen der Frequenz und Nachführung (nur VGA)

Anpassen des Stiftes

Anpassen der Tablettfunktionen

Anpassen des Popup-Menüs

Arbeiten mit mehreren Werkzeugen

Arbeiten mit anwendungsspezifischen Einstellungen

Ändern des Tablettmodus

Installieren mehrerer Tabletts

Kalibrieren des Interactive Pen Display

Sie müssen das Pen Display Tablet kalibrieren, um die Cursorpositionierung am Bildschirm mit der des Stiftes auf dem Display-Bildschirm abzustimmen. Dies ist notwendig, um die durch die Glasauflage des Display-Bildschirms verursachte Brechung auszugleichen. Wenn Sie das Cintiq in Arbeitsposition gebracht haben, führen Sie das unten beschriebene Verfahren aus.

Wichtig: Wenn mit dem Cintiq eine VGA-Verbindung verwendet wird, müssen Sie sicherstellen, dass der LCD-Bildschirm vor der Kalibrierung des Tabletts ordnungsgemäß angeschlossen wurde.

1. Wählen Sie im Kontrollfeld des Wacom-Tabletts in der WERKZEUGLISTE den Grip Pen, und wählen Sie anschließend die Registerkarte KALIBRIEREN.
2. Wenn Sie mit mehreren Bildschirmen arbeiten, wählen Sie unter MONITOR die für das Cintiq zutreffenden Optionen aus. (Nur Bildschirme, die mit einer vom Cintiq unterstützten Auflösung arbeiten, werden in der Liste angezeigt.)
3. Klicken Sie auf die Schaltfläche KALIBRIEREN..., um das Kalibrierungsfenster aufzurufen.
4. Halten Sie den Stift und Ihren Kopf wie gewohnt, und klicken Sie mit der Stiftspitze auf die Mitte des Fadenkreuzes in der linken oberen Ecke.
5. Klicken Sie danach auf die Mitte des Fadenkreuzes in der rechten unteren Ecke.
6. Testen Sie die Ausrichtung, und klicken Sie auf OK, um die Kalibrierung zu bestätigen. Klicken Sie auf ERNEUT VERSUCHEN, um erneut zu kalibrieren. Detaillierte Anweisungen und Hinweise auf zusätzliche Optionen erhalten Sie im Kalibrierungsfenster. Die Kalibrierungseinstellungen beziehen sich auf alle Anwendungen.

Hinweis: Wenn mehr als ein Tablett auf Ihrem System installiert ist, müssen Sie die verwendete Cintiq-Einheit in der TABLETTLISTE des Kontrollfeldes auswählen.

Testbild für Frequenz und Nachführung. Weitere Informationen finden Sie unter Anpassen der Frequenz und Nachführung (nur VGA).

Tipp: Wenn Sie den Cursor lieber im Verhältnis zur Stiftspitze leicht versetzt verwenden möchten, klicken Sie auf einen Punkt, der den gewünschten Abstand zum Fadenkreuz darstellt. Wenn Sie z. B. den Bildschirmcursor 2,5 mm über und links von der Stiftspitze verwenden möchten, klicken Sie auf einen Punkt 2,5 mm unter und rechts neben der Stiftspitze.

Anpassen der Frequenz und Nachführung (nur VGA)

Bei manchen Computern und Grafikkarten wird die Multi-Sync-Funktion möglicherweise nicht korrekt ausgeführt, wenn das Cintiq zum ersten Mal angeschlossen wird. Wenn Bereiche des Texts verschwommen sind, passen Sie die Einstellungen für Frequenz und Nachführung wie folgt an. Um kräftige Bilder zu erhalten, stellen Sie die Auflösung für die Grafikkarte auf 1600 x 1200 ein.

1. Wählen Sie im Kontrollfeld des Wacom-Tabletts die Registerkarte KALIBRIEREN.
2. Wenn Sie mit mehreren Displays arbeiten, muss im Menü MONITOR das dem Cintiq entsprechende Display ausgewählt sein.
3. Klicken Sie auf die Schaltfläche KALIBRIEREN..., um das Kalibrierungsfenster aufzurufen.
4. Klicken Sie auf die Cintiq-Schaltfläche MENÜ. Anschließend werden die Einstellungen des OSD-Menüs (On Screen Display) angezeigt. Wählen Sie im HAUPTMENÜ die Option BILD... und die Optionen für FREQUENZ. Passen Sie anschließend die Frequenzstufe so an, dass das Muster der feinen vertikalen Linien gleichmäßig angezeigt wird. (Weitere Informationen zum Vornehmen von OSD-Einstellungen erhalten Sie im Abschnitt "Einstellen des LCD-Monitors" im Installationshandbuch und im Handbuch zur Hardware für das Cintiq.)
5. Wählen Sie im OSD-Menü die Optionen BILD... und ANGLEICHEN. Stellen Sie den Wert für die Nachführung so ein, dass das Testbild klar angezeigt wird.
6. Wenn Sie die Einstellungen angepasst haben, verlassen Sie das OSD-Menü. Klicken Sie auf die Schaltfläche ABBRECHEN, oder drücken Sie die Esc-Taste, um das Fenster für die Monitorkalibrierung zu schließen.

Kalibrieren

Monitor:

Cintiq 21UX

Kalibrieren:

Um das Tablett an die LCD-Anzeige anzugleichen, klicken Sie auf die Schaltfläche Kalibrieren... und folgen den Anweisungen im Dialogfeld Kalibrierung.

Kalbrieren...

[Display anpassen, so dass sich das gesamte Fenster auf dem zukalbrierenden Tablett behindet]

In diesem Dialogfeld können Sie die Shiftspitze und den Bildschimnurse aufeinander abstimmen oder den Abstand zwischen Shiftspitze und Bildschimnurse festlegen.

WICHTIG: Positionieren Sie bei der kallbrierung den Bildschirm so, wie Sie später damit arbeiten werden und haben Sie Ihren Kopf so, als wurden Sie mit dem Tabiert arbeiten.

BEWEGEN der Süffspitze mit Hilfe des Bildschirmcursions: Kicken Sie zurent in die Mitte des oberen Inken Fadenkreuzes, davon in die Mitte des unteren rechten Fadenkreuzes. ZER FESTLEGÜG ERES KLEINEN VERSITÄZES zwischen Süffspitze und Cursten: Kicken Sie zunächst auf die gewünschte Steile für den Versatz von oberen Inken Fadenkreuz. (Wenn i. B. der Bildschirmcursor ein wenig links und überhab der Süffspitze positioniert sein soll, fühden Sie mit der Süffspitze ein wenig rechts und unterhalb des Fadenkreuzes.) Kicken Sie anschließend auf den gewünschten Versatz von unteren rechten Fadenkreuz. HINWEG: Ein zu großer Versatz erschuert das Kunden auf Ponds im Bildschirmand.

Testen Sie die Ausrichtung. Micken Sie auf „OK“, um die Erstellung zu übernehmen, oder auf „Wiederheiten“, um weitere Änderungen

Drücken Sie Esc ^2 , um den Vorgang abzubrechen.

Testbild für Frequenz und Nachführung.

Anpassen des Stiftes

Der Cintiq-Stift lässt sich leicht anpassen. Öffnen Sie mit dem Stift zunächst das Kontrollfeld des Wacom-Tabletts. Der Stift wird in der WERKZEUGLISTE markiert, und die entsprechenden Registerkarten werden angezeigt. Wählen Sie eine Registerkarte und darauf die gewünschten Optionen aus.

Einstellen der Radiererempfindlichkeit

Anpassen der Neigungsempfindlichkeit

Anpassen der Werkzeugtasten

Anpassen der Empfindlichkeit der Stiftspitze und des Doppelklicks

Arbeiten mit anwendungsspezifischen Einstellungen

Optionale Stifte

Wacom bietet eine Auswahl von optionalen Stiften, wie z. B. den Intuos3 Art Marker und die Intuos3 Airbrush, die mit dem Cintiq 21UX kompatibel sind. (Weitere Informationen finden Sie im Installationshandbuch und im Handbuch zur Hardware für das Cintiq 21UX.) Diese Werkzeuge werden von der Treibersoftware vollständig unterstützt. Sie werden in der WERKZEUGLISTE des Kontrollfelds des Wacom-Tabletts angezeigt, nachdem mit der Stiftspitze der aktive Bereich des Interactive Pen Display berührt wurde. Das Kontrollfeld wird automatisch aktualisiert und zeigt das neue Werkzeug und die dafür zur Verfügung stehenden Anpassungsoptionen an.

In Anwendungen, die die entsprechenden Funktionen dieser Stifte unterstützten, können Sie die Drehung des Art Marker oder das Fingerrad der Airbrush einstellen. Weitere Informationen finden Sie in der Dokumentation Ihrer Anwendung.

Wenn Sie diese optionalen Werkzeuge auf Ihrem Pen Display Tablet verwenden möchten, besuchen Sie zunächst die Website von Wacom. Sie finden hier eine Liste mit Anwendungen, die die erweiterten Funktionen dieser Werkzeuge unterstützen.

Anpassen der Empfindlichkeit der Stiftspitze und des Doppelklicks

Um die Empfindlichkeit der Cintiq-Stiftspitze anzupassen, wählen Sie die Registerkarte STIFT. Um breite Pinselstriche zu erzeugen oder mit einer leichten Berührung zu klicken, verwenden Sie eine weiche Einstellung für die Spitze. Maximale Kontrolle beim Zeichnen von dünnen Linien erhalten Sie, wenn Sie eine harte Einstellung für die Spitze wählen.

Stellt die zum Klicken oder Zeichnen erforderliche Druckstärke ein. Ziehen Sie den Schieberegler auf eine weichere oder härtere Einstellung.

Zeigt das Dialogfeld EMPFINDLICHKEITSDETAILS der Spitze an, in dem Sie die Empfindlichkeit der Spitze weiter anpassen können.

Positionieren Sie den Bildschirmcursor über einen leeren Bereich des Kontrollfelds, und drücken Sie mit der Stiftspitze auf das Tablett, um die aktuelle Einstellung der Empfindlichkeit der Stiftspitze zu testen. Unter AKTUELLER DRUCK können Sie bestimmen, wie stark Sie auf den Stift drücken müssen, um den Maximaldruck zu erzielen.

Passt die Größe des Doppelklickbereichs an. Ein höherer Wert erleichtert das Doppelklicken.

Ziehen Sie den Schieberegler in die Stellung Aus, falls Sie keine Doppelklickunterstützung wünschen.

Stellt auf der Registerkarte die Standardeinstellungen wieder her.

Tipps:

• Stellen Sie die EMPFINDLICHKEIT der Stiftspitze auf „Weich“, um in den meisten druckempfindlichen Anwendungen ein größeres Spektrum von Druckstärken zu erzielen.
• In einigen Programmen kann eine weiche Druckempfindlichkeit bewirken, dass der Stift zu stark reagiert. Jeder kleine Druck auf den Stift wird auf dem Bildschirm vergrößert. Stellen Sie in diesem Fall einen härteren Empfindlichkeitswert für die Stiftspitze ein.
• Doppelklicken: Um das Doppelklicken zu erleichtern, vergrößern Sie den Bereich, innerhalb dessen ein Doppelklick akzeptiert wird (den Doppelklickabstand).

Hinweis: Ein großer Doppelklickabstand kann den Beginn von Pinselstrichen in einigen Grafikanwendungen verzögern. Stellen Sie in diesem Fall einen kleineren Doppelklickabstand ein, und verwenden Sie die Seitentaste zum Doppelklicken. Sie können auch einen der ExpressKeys zum Doppelklicken einrichten.

Einstellen der Radiererempfindlichkeit

Um beim Cintiq-Stift die Radiererempfindlichkeit anzupassen, wählen Sie die Registerkarte RADIERER. Um mit breitem Strich zu radieren oder mit leichter Berührung zu klicken, verwenden Sie eine weiche Radierereinstellung. Um beim Radieren eine maximale Kontrolle zu erhalten, wählen Sie eine harte Radierereinstellung.

Erweiterte Einstellungen für den Druck von Spitze und Radierer

Um Druckeinstellungen von Stift und Radierer noch weiter anzupassen, klicken Sie auf der Registerkarte STIFT bzw. RADIERER auf die Schaltfläche DETAILS... . Das Dialogfeld EMPFINDLICHKEITSDETAILS wird eingeblendet. Mit den Optionen dieses Dialogfeldes können Sie den Stift- bzw. Radiererdruck und den Klickdruck unabhängig voneinander ändern. (Auf den Registerkarten STIFT und RADIERER werden diese Einstellungen gleichzeitig mit dem Schieberegler für die EMPFINDLICHKEIT DER STIFTSPITZE bzw. RADIEREREMPFINDLICHKEIT geändert.)

Wichtig: Die Schieberegler EMPFINDLICHKEIT DER STIFTSPITZE bzw. RADIEREREMPFINDLICHKEIT setzen die Detaileinstellungen für den Druck außer Kraft. Wenn Sie beim Anpassen der erweiterten Einstellungen den Schieberegler ziehen, werden die Detaileinstellungen gelöscht.

Ziehen Sie den Schieberegler, um eine Einstellung für die Druckempfindlichkeit zu wählen. Wenn Sie schon bei einer leichten Berührung den vollen — Druck erzielen möchten, wählen Sie eine weichere Einstellung.

Ziehen Sie den —— Schieberegler, um den Klickschwellenwert anzupassen.

Diese Einstellung legen den Druck fest, der für einen Klick mit der Spitze aufgewendet werden muss.

Unter PROFIL werden die ausgewählte DRUCK-EMPFINDLICHKEITSKURVE und die Einstellungen für KLICKSCHWELLENWERT angezeigt.

Eine ansteigende Kurve macht den Stift empfindlicher.

Ziehen Sie mit der Stiftspitze oder dem Radierer mehrere Striche innerhalb des Feldes, um die Ergebnisse der Änderungen zu testen.

Anpassen der Werkzeugtasten

Wählen Sie die Registerkarte STIFT, um die zugewiesenen Funktionen für die Seitenschalter und die Spitze des Cintig zu ändern.

Jede Werkzeugtaste kann so eingestellt werden, dass sie verschiedene Mausfunktionen ausführt. Die gewünschte Funktion lässt sich aus den Pulldown-Menüs auswählen.

Doppelklicken Sie hier, um die zugewiesene Funktion der Stiftspitze zu ändern.

• Mindestens einer Werkzeugtaste sollte die Funktion MAUSKLICK zugewiesen werden.
• In den meisten Grafikprogrammen muss für die Spitze MAUSKLICK eingestellt sein, um zeichnen zu können.

Stellt auf der Registerkarte die Standardeinstellungen wieder her.

Wählen Sie die tastenfunktion aus, die beim Drücken des oberen bzw. unteren Seitenschalters ausgeführt werden soll.

Wenn Sie die Stiftspitze 5 mm oder näher über die Tablettoberfläche halten, ohne diese zu berühren, und den oberen bzw. unteren Seitenschalter drücken, wird die ausgewählte Funktion ausgeführt.

Tipp: Um das Doppelklicken einfacher zu gestalten, können Sie den Seitenschalter so konfigurieren, dass automatisch ein Doppelklick ausgelöst wird. Wählen Sie hierzu DOPPELKLICKEN.

Hinweis: Um eine exakte Platzierung der Klicks mit rechter oder mittlerer Maustaste zu erreichen, können Sie den SEITENSCHALTER-EXPERTENMODUS aktivieren. Klicken Sie am unteren Rand des Kontrollfeldes auf die Schaltfläche OPTIONEN..., um das Dialogfeld OPTIONEN zu öffnen. (SEITENSCHALTER-EXPERTENMODUS ist die Standardeinstellung für Tablet-PCs.)

Tastenfunktionen

In der folgenden Liste werden die Optionen für die Einstellungen von Werkzeugtasten, Tablettsteuerelementen und Popup-Menüs beschrieben. Beachten Sie, dass nicht alle Optionen für alle Steuerelemente verfügbar sind.

KLICKEN. Diese Option simuliert einen Klick mit der primären Maustaste. Mindestens eine Taste sollte diese Funktion ausführen, damit Sie immer navigieren und klicken können.

DOPPELKLICKEN: Simuliert einen Doppelklick. Um das Doppelklicken zu erleichtern, verwenden Sie diese Funktion, anstatt zwei Mal mit der Stiftspitze zu tippen.

MITTLERER MAUSKLICK. Simuliert einen mittleren Mausklick.

RECHTER MAUSKLICK. Simuliert einen rechten Mausklick, mit dem ein Kontextmenü angezeigt wird.

DAUERKLICK. Simuliert das Gedrückthalten der primären Maustaste. Drücken Sie die Werkzeugtaste ein Mal, um einen Dauerklick auszulösen. Drücken Sie die Werkzeugtaste erneut, um den Dauerklick abzustellen. Der Dauerklick ist für das Ziehen von Objekten oder Markieren von Textabschnitten nützlich.

1. KLICKEN (WEITER). Simuliert das Klicken mit der vierten Maustaste, mit dem in Windows-Systemen normalerweise der Befehl VORWÄRTS in Browseranwendungen verknüpft ist.

2. KLICKEN (ZURÜCK). Simuliert das Klicken mit der fünften Maustaste, mit dem bei Windows-Systemen normalerweise der Befehl ZURÜCK in Browseranwendungen verknüpft ist.

ANWENDUNGSDEFINIERT. Gibt Informationen über die Tastennummer an die Anwendung weiter. Dies gilt für Anwendungen, wie z. B. CAD-Programme, die integrierte Tablettunterstützung bieten.

STANDARD. Setzt eine Taste auf die Standardeinstellung zurück.

DEAKTIVIERT. Deaktiviert die Tastenfunktion.

RADIEREN. Standardeinstellung für den Radierer. Weitere Informationen zur Verwendung des Radierers finden Sie in Ihrem Handbuch zur Hardware.

INK TOGGLE. (Macintosh.) Schaltet die Funktion INK ANYWHERE von Inkwell ein und aus. Inkwell erkennt Ihre Handschrift automatisch, wandelt sie in Text um und fügt sie in das Dokument ein. Beachten Sie, dass die Tintenfunktion eingeschaltet sein muss, damit diese Funktion ausgeführt werden kann. Informationen über die Arbeit mit Inkwell finden Sie in der Macintosh-Hilfe.

TASTENANSCHLAG.... Ermöglicht die Simulation von Tastenanschlägen.

MODUSUMSCHALTER.... Wechselt zwischen STIFTMODUS und MAUSMODUS.

ZUSATZTASTE.... Ermöglicht die Simulation von Zusatztasten.

ÖFFNEN/AUSFÜHREN.... Öffnet eine Anwendung, eine Datei oder ein Skript.

POPUP-MENÜ. Zeigt ein Popup-Menü auf Ihrem Bildschirm an. Weitere Informationen finden Sie unter Anpassen des Popup-Menüs.

DRUCKFESTHALTEFUNKTION. Hält den Druck so lange auf der aktuellen Druckstufe, bis die Taste losgelassen wird. Sie können beispielsweise druckempfindlich zeichnen, bis Sie die gewünschte Pinselbreite erreicht haben. Anschließend können Sie die Taste drücken und mit dem Zeichnen in derselben Pinselbreite so lange fortfahren, bis Sie die Taste loslassen.

- TASTENANSCHLAG.... Ermöglicht die Simulation von Tastenanschlägen. Bei Auswahl dieser Option wird das Dialogfeld TASTENANSCHLAG DEFINIEREN angezeigt, in dem Sie einen Tastenanschlag oder eine Tastenkombination für die Wiedergabe eingeben können.

Im Eingabefeld TASTEN können Sie einen Tastenanschlag oder eine Tastenkombination manuell eingeben. Tastenkombinationen können Buchstaben, Zahlen, Funktionstasten (z. B. F3) und Zusatztasten (z. B. UMSCHALTTASTE, ALT-TASTE oder STRG-TASTE für Windows oder UMSCHALTTASTE, OPTIONSTASTE, BEFEHLSTASTE und CTRL-TASTE für Macintosh) umfassen.

Sie können auch spezielle Tastenanschläge oder Tastenkombinationen aus dem Dropdown-Menü SPEZIELL HINZUFÜGEN auswählen. Wenn Sie eine Auswahl treffen, wird diese in das Eingabefeld TASTEN eingetragen.

Nach dem Definieren eines Tastenanschlags bzw. einer Tastenkombination klicken Sie auf OK.

Wichtig: Da die EINGABETASTE als definierter Tastenanschlag ausgewählt werden kann, lässt sie sich nicht zum Auswählen von OK verwenden. Zum Klicken auf die Schaltfläche OK müssen Sie das Cintiq-Werkzeug verwenden.

Geben Sie einen Namen für die Tastendefinition ein, wenn Sie dazu aufgefordert werden. Der Name wird im entsprechenden Steuerelement bzw. in der Popup-Menüliste angezeigt.

Die Tastenfunktionen sind nicht immer gleich, sondern lassen sich für jede Anwendung individuell festlegen. Weitere Informationen finden Sie unter arbeiten mit anwendungsspezifischen einstellungen.

Löscht das

Eingabefeld für

Tastenanschläge.

Löscht nur den letzten

Eintrag im Eingabefeld für

Tastenanschläge.

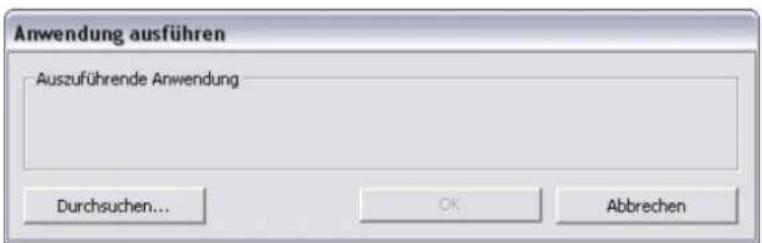

- Ö FFNEN/AUSFÜHREN.... Öffnet ein Dialogfeld, in dem Sie eine bestimmte Anwendung, eine Datei oder ein Skript zum Start auswählen können.

Klicken Sie auf DURCHSUCHEN..., um Anwendungen, Dateien oder Skrispts zu suchen, die gestartet werden sollen. Ihre Auswahl wird im Feld AUSZUFÜHRENDE ANWENDUNG angezeigt.

Klicken Sie auf OK, um die Auswahl zu bestätigen. Das Dialogfeld wird geschlossen und die von Ihnen ausgewählte Option für ÖFFNEN/AUSFÜHREN... als Option der Werkzeugtaste zugewiesen. Wenn Ihre Auswahl für das Popup-Menü gilt, wird sie in der Popup-Menüliste angezeigt.

Wenn Sie das nächste Mal die Werkzeugtaste drücken oder eine Auswahl im Popup-Menü treffen, wird die definierte Anwendung, die Datei bzw. das Skript gestartet.

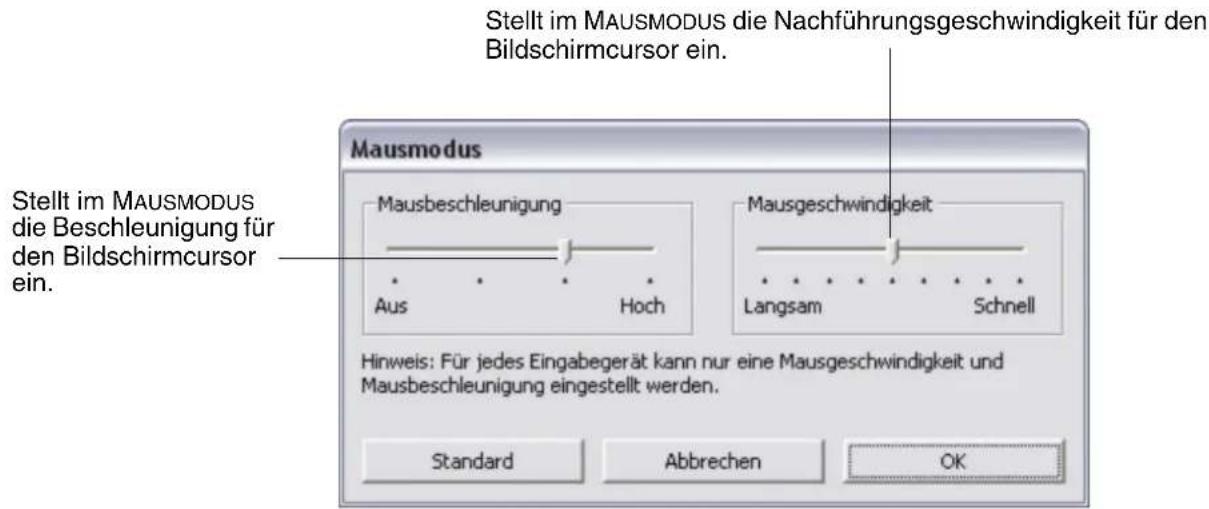

- MODUSWECHSEL... Wechselt zwischen STIFTMODUS und MAUSMODUS. Wenn Sie MODUSUMSCHALTER... zum ersten Mal einer Werkzeugtaste zuweisen, wird das Dialogfeld MAUSMODUS angezeigt, in dem Sie die Beschleunigung und die Geschwindigkeit der Maus einstellen können.

Tipp: Wenn Sie neben Ihrem Cintiq einen zweiten Bildschirm verwenden, können Sie mit dem Stift in den MAUSMODUS wechseln und anschließend mit dem Stift auf dem zweiten Bildschirm den Cursor steuern.

Hinweis: Auf die Einstellungen des MAUSMODUS kann über verschiedene Bereiche des Kontrollfeldes zugegriffen werden. Zu jedem Eingabegerät bzw. jeder Anwendung, die Sie anpassen, kann nur eine Einstellung für MAUSBESCHLEUNIGUNG und MAUSGESCHWINDIGKEIT vorgenommen werden.

- Z USATZTASTE... Ermöglicht die Simulation von Zusatztasten (wie UMSCHALTTASTE, ALT oder STRG für Windows oder UMSCHALTTASTE, OPTION, BEFEHL und STRG für Macintosh). In vielen Anwendungen wird mithilfe der Zusatztasten die Größe und die Platzierung von Objekten beschränkt. Bei Auswahl dieser Option wird das Dialogfeld ZUSATZTASTE DEFINIEREN angezeigt. In ihm können Sie eine oder mehrere Funktionen für Zusatztasten zuweisen. Klicken Sie nach Auswählen der Zusatztastenfunktion auf OK.

Anpassen der Neigungsempfindlichkeit

Um die Neigungsempfindlichkeit der Cintiq-Stiftspitze anzupassen, wählen Sie die Registerkarte STIFT. Die Neigungsempfindlichkeit bestimmt, wie weit Sie Ihr Werkzeug neigen müssen, um in Ihrer Anwendung einen maximalen Effekt zu erzielen. Bei hoher Empfindlichkeit müssen Sie den Stift weniger stark neigen als bei niedriger Empfindlichkeit. Wie bei der Druckempfindlichkeit kann die Neigung zum Steuern von Pinseleigenschaften verwendet werden. Ihre Neigungseinstellung ist sowohl für die Spitze als auch den Radierer Ihres Werkzeugs gültig.

Ziehen Sie den Schieberegler, um – die NEIGUNGSEMPFINDLICHKEIT zu erhöhen oder zu senken. Testen Sie anschließend die Einstellung in einer Anwendung, die die Neigung unterstützt um sicherzustellen, dass der gewünschte Effekt erzielt wird.

Hinweis: Neigung ist richtungsabhängig und kann in einigen Anwendungen zur Steuerung der Pinselausrichtung dienen.

Stellt auf der Registerkarte die Standardeinstellungen wieder her.

Auf unserer Webseite finden Sie eine Liste mit Anwendungen, die zurzeit die Neigungsfunktionen unterstützen.

Cintiq mit anderen Bildschirmen verwenden

Wenn Sie auf einem System mit dem Cintiq und zusätzlichen Bildschirmen arbeiten, hängt die Geschwindigkeit der Cursorbewegung auf den Standardbildschirmen von Ihren Systemkonfigurationen ab.

• Wenn im Spiegelmodus ein zweiter Bildschirm angeschlossen wird, werden sowohl auf dem Cintiq als auch auf dem anderen Bildschirm das gleiche Bild und die gleichen Cursorbewegungen angezeigt.
• Wenn Sie das Cintiq mit anderen Bildschirmen im erweiterten Bildschirmmodus verwenden, müssen Sie die Stiftnachführung in MAUSMODUS ändern, um mit Ihrem Stift auf den anderen Bildschirmen arbeiten zu können.

Tipps:

• Wenn das Cintiq zusammen mit anderen Bildschirmen verwendet werden soll, wählen Sie für einen der Stiftseitenschalter oder eine der ExpressKeys des Display Tablet die Einstellung MODUSWECHSEL. Anschließend können Sie schnell zwischen STIFTMODUS für das Arbeiten mit dem Cintiq und MAUSMODUS für das Arbeiten mit den anderen Bildschirmen wechseln.
• Wenn das Cintiq mit anderen Bildschirmen verwendet werden soll, können Sie auch ein Intuos3-Tablett erwerben und im STIFTMODUS für die anderen Bildschirme verwenden. Der Cintiq-Stift kann dann sowohl mit dem Cintiq als auch mit dem Intuos3-Tablett verwendet werden.

Anpassen der Tablettfunktionen

Das Cintiq Interactive Pen Display lässt sich genauso leicht anpassen wie der Cintiq-Stift. Öffnen Sie einfach das Kontrollfeld des Wacom-Tabletts, und klicken Sie auf das Symbol FUNKTIONEN in der WERKZEUGLISTE. Wählen Sie eine Registerkarte aus, um Einstellungen über die verfügbaren Optionen anzupassen und zu ändern.

Anpassen der Tablett-Touch Strips

Anpassen der ExpressKeys

Anpassen des Popup-Menüs

Arbeiten mit anwendungsspezifischen Einstellungen

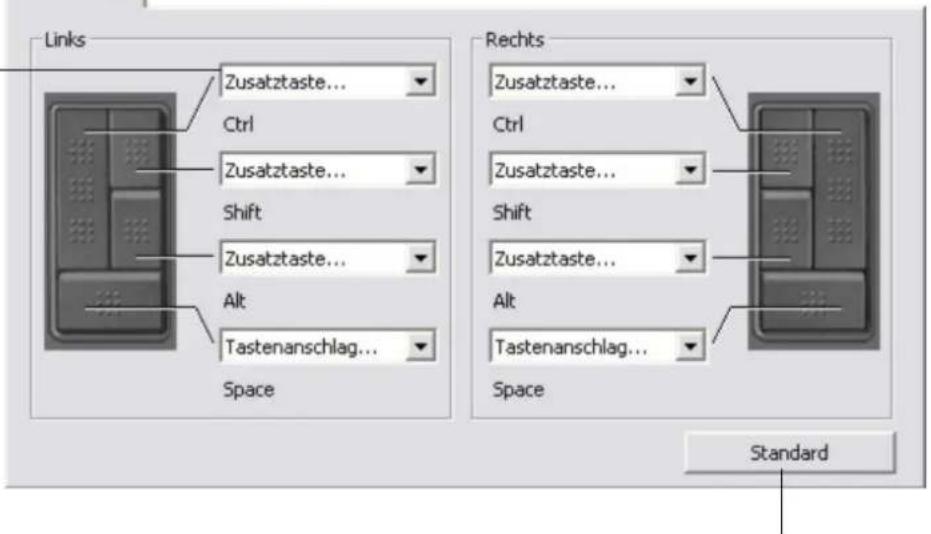

Anpassen der ExpressKeys

Jeder Taste kann eine Zusatztaste, ein Tastenanschlag oder eine andere Funktion zugewiesen werden. Wenn Sie die Registerkarte EXPRESSKEYS auswählen, wird die aktuell ausgewählte Funktion der einzelnen Tasten im entsprechenden Pulldown-Menü angezeigt. Eine Beschreibung der verfügbaren Optionen finden Sie unter tastenfunktionen.

Um eine Taste anzupassen, wählen Sie eine Option aus dem entsprechenden Pulldown-Menü aus.

Hinweis: ExpressKeys lassen sich für den Einsatz mit speziellen Anwendungen definieren. Alle Änderungen auf dieser Registerkarte gelten für das in der ANWENDUNGSLISTE aktuell ausgewählte Element. Wenn Sie keine anwendungsspezifischen Einstellungen festlegen, gelten die Einstellungen der Registerkarte für alle Anwendungen.

Wählen Sie aus den Pulldown-Menüs eine Funktion, die beim Drücken der Taste ausgeführt werden soll. Ihre Auswahl wird entweder im Pulldown-Menü oder unter dem Menü angezeigt.

ExpressKeys

Stellt auf der Registerkarte die Standardeinstellungen wieder her.

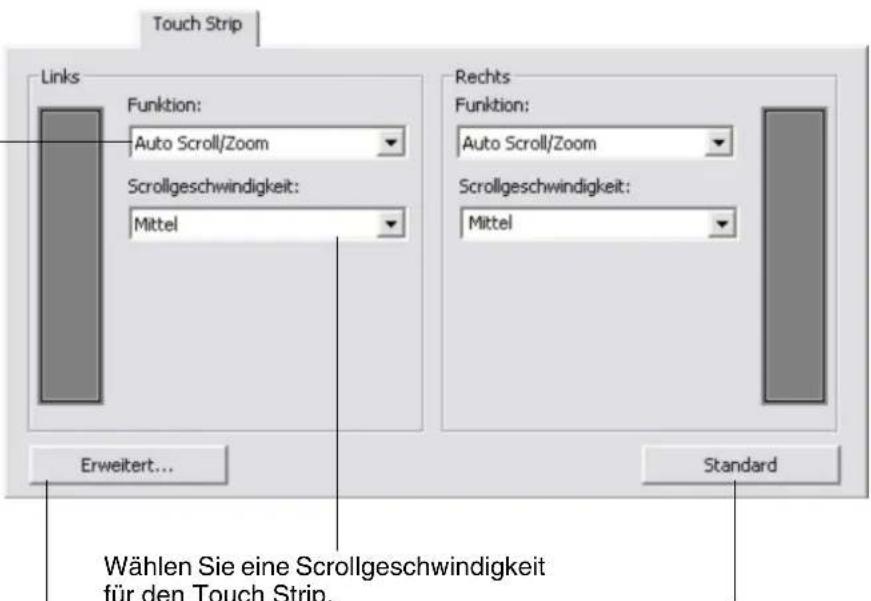

Anpassen der Tablett-Touch Strips

Wenn Sie die Registerkarte TOUCH STRIP auswählen, wird die aktuell ausgewählte Funktion der einzelnen Touch Strips angezeigt.

Jeder Touch Strip lässt sich so anpassen, dass er Zoom-, Scroll- oder Tastenanschlagsaktionen durchführen kann. Sie können einen Touch Strip auch deaktivieren, bis sie ihm eine neue Funktion zuweisen oder erneut die Standardeinstellungen verwenden möchten. Weitere Informationen zur Verwendung der Touch Strips finden Sie im Handbuch zur Hardware.

Hinweis: Touch Strips lassen sich für den Einsatz mit speziellen Anwendungen definieren. Alle Änderungen auf dieser Registerkarte gelten für das in der ANWENDUNGSLISTE aktuell ausgewählte Symbol.

Zum Anpassen eines Touch Strip wählen Sie eine FUNKTION aus, die bei Verwendung des Touch Strip ausgeführt werden soll.

• AUTO SCROLL/ZOOM ist die Standardeinstellung für jeden Touch Strip. Wenn diese Einstellung für den Touch Strip gewählt wurde, führt dieser in den meisten Grafikanwendungen Zoom-Aktionen und in den meisten anderen Anwendungen Scrollaktionen durch.
• Wählen Sie SCROLLEN, um die benutzerdefinierten Scolleinstellungen für den Touch Strip festzulegen.
• Wählen Sie ZOOM, um die benutzerdefinierten Zoom-Einstellungen für den Touch Strip festzulegen.
• Wählen Sie TASTENANSCHLÄGE, um die Tastenanschlagseinstellungen für den Touch Strip festzulegen.
• Wählen Sie DEAKTIVIERT, wenn Sie den Touch Strip deaktivieren möchten.

Stellt für die Registerkarteneinstellungen und alle erweiterten Touch Strip-Einstellungen die Standardeinstellungen wieder her.

Klicken Sie auf diese Schaltfläche, um das Dialogfeld ERWEITERTE TOUCH STRIP-EINSTELLUNGEN zu öffnen, in dem Sie spezielle Touch Strip-Funktionsbereiche aktivieren bzw. deaktivieren können. Erweiterte Touch Strip-Einstellungen enthält weitere Details.

- Scolleinstellungen für den Touch Strip. Jeder Touch Strip lässt sich so anpassen, dass er nur Scrollaktionen ausführt.

Wenn SCROLLEN ausgewählt ist, löst eine Auf- oder Abwärtsbewegung auf dem Touch Strip in den meisten Anwendungen einen Bildlauf nach oben bzw. nach unten aus.

Hinweis: Einige Anwendungen interpretieren Scrollaktionen möglicherweise als Zoom-Aktionen oder ignorieren den Bildlauf vollständig.

Wenn Sie SCROLLEN im Pulldown-Menü FUNKTION eines Touch Strip auswählen, werden auf der Registerkarte die benutzerdefinierten Scrolloptionen zu dem entsprechenden Touch Strip angezeigt.

Wählen Sie eine Scrollgeschwindigkeit für den Touch Strip.

Wenn Sie eine oder mehrere — Zusatztastenoptionen unter KOMBINIEREN MIT: auswählen, wird bzw. werden die ausgewählten Option(en) bei jedem Scrollereignis an die Anwendung gesendet. Beispielsweise können Sie damit einen benutzerdefinierten Zoom oder andere Aktionen in einer Anwendung erstellen.

Macintosh: Verfügbare Optionen sind OPTIONS-, BEFEHLS- (Apfel-Taste), STRG- und UMSCHALTTASTE.

- Zoom-Einstellungen für den Touch Strip. Jeder Touch Strip lässt sich so anpassen, dass er nur Zoom-Aktionen ausführt.

Wenn ZOOM ausgewählt ist, löst eine Auf- oder Abwärtsbewegung auf dem Touch Strip in den meisten Grafikanwendungen eine Vergrößerung bzw. Verkleinerung aus.

Hinweis: Einige Anwendungen interpretieren Zoom-Aktionen möglicherweise als Scrollaktionen oder ignorieren das Zoomen vollständig.

- Tastenanschlagseinstellungen für den Touch Strip. Jeder Touch Strip lässt sich so anpassen, dass er benutzerdefinierte Tastenanschläge ausführt. Nachdem Sie den Touch Strip für die Funktion TASTENANSCHLAG angepasst haben, erfolgt bei jeder Verwendung des Touch Strip ein einzelner Tastenanschlag.

Hinweis: Informationen darüber, welche Tastenkombinationen von einer bestimmten Anwendung unterstützt werden, finden Sie in der Dokumentation der entsprechenden Anwendung.

Wenn Sie TASTENANSCHLAG im Pulldown-Menü FUNKTION eines Touch Strip auswählen, werden auf der Registerkarte die benutzerdefinierten Tastenanschlagsoptionen zu dem entsprechenden Touch Strip angezeigt.

Um den Tastenanschlag anzupassen, der gesendet werden soll, wenn Sie mit dem Finger oder der Werkzeugspitze auf dem Touch Strip entlangfahren, klicken Sie auf eine Taste und geben eine Tastenanschlagsfunktion ein. Die neue Einstellung für den Tastenanschlag wird als neuer Tastenname unter ZUM FESTLEGEN KLICKEN AUF: angezeigt.

Tipp: Photoshop-Benutzer, die häufig mit unterschiedlichen Pinselgrößen arbeiten, können einem Touch Strip die Tasten [ und ] zuweisen. Wenn Sie dann den Finger auf dem Touch Strip nach oben oder untern bewegen, ändert sich die Pinselgröße, ohne dass Sie die Tastatur oder die Photoshop-Palette für Pinsel verwenden müssen.

Erweiterte Touch Strip-Einstellungen

Die Touch Strips lassen sich im Dialogfeld ERWEITERTE TOUCH STRIP-EINSTELLUNGEN weiter anpassen.

Wenn Sie auf der Registerkarte TOUCH STRIP auf die Schaltfläche ERWEITERT... klicken, wird das Dialogfeld ERWEITERTE TOUCH STRIP-EINSTELLUNGEN angezeigt. Die Einstellungen in diesem Dialogfeld sind allgemein und gelten für alle Anwendungen.

Wenn Sie die Daueroperation und die — Einzelschrittoperation des Touch Strip nicht verwenden möchten, deaktivieren Sie dieses Kästchen. Standardmäßig ist diese Option ausgewählt.

Weitere Informationen zur Verwendung der speziellen Funktionsbereiche finden Sie in Ihrem Handbuch zur Hardware.

Setzt die Optionen im Dialogfeld auf ihre Standardwerte zurück.

Anpassen des Popup-Menüs

Auf der Registerkarte POPUP-MENÜ können Sie die in der Popup-Menüliste verfügbaren Funktionen anpassen.

Zum Anzeigen des Popup-Menüs belegen Sie eine Ihrer Werkzeugtasten oder ExpressKeys mit der Funktion POPUP-MENÜ. Wenn Sie diese Taste drücken, wird das Popup-Menü angezeigt. Wählen Sie Einträge im Popup-Menü durch Klicken aus. Um das Popup-Menü ohne Auswahl einer Option zu schließen, klicken Sie in den Bereich außerhalb des Menüs.

Zeigt eine Liste von Funktionen an, die dem Popup-Menü hinzugefügt wurden. Um die Position eines Elements zu ändern, ziehen Sie es an die gewünschte Stelle. Doppelklicken Sie auf ein Element, um es zu bearbeiten.

Über die Einstellungen für die Schriftarten können Sie das Aussehen des Textes im Popup-Menü ändern.

Setzt alle Registerkarteneinstellungen auf ihre Standardwerte zurück.

Wichtig: Durch diese Aktion werden alle definierten Popup-Menü-Elemente gelöscht.

Hinweise:

STIFTMODUS versetzt das Werkzeug in den Modus STIFT.

MAUSMODUS versetzt das Werkzeug in den Modus MAUS. Wenn Sie der Popup-Menüliste den MAUSMODUS hinzufügen, wird das Dialogfeld MAUSMODUS angezeigt. Dort können Sie die Beschleunigung und die Geschwindigkeit der Maus einstellen.

Arbeiten mit mehreren Werkzeugen

Das Kontrollfeld des Wacom-Tabletts soll Ihnen bei der Anpassung und Verwaltung der Einstellungen Ihrer Cintiq-Werkzeuge helfen. Das Werkzeug, mit dem Sie das Kontrollfeld öffnen, wird automatisch markiert, und die entsprechenden Registerkarten für dieses Werkzeug werden angezeigt.

Jedes Cintiq-Eingabegerät verfügt über eine Tool-ID als

Identifikationsmerkmal. Alle benutzerdefinierten Einstellungen sind nur für das spezielle Werkzeug gültig, für das sie vorgenommen wurden.

Identische Cintiq-Eingabegeräte werden als nummerierte Geräte angezeigt. Das ausgewählte Werkzeug ist hervorgehoben.

In der WERKZEUGLISTE wird ein Symbol für die FUNKTIONEN des Tabletts und für jedes Cintiq-Werkzeug angezeigt, das auf dem Tablett verwendet wurde.

Wenn keine ____ anwendungsspezifischen Einstellungen hinzugefügt wurden, wird das Symbol ALLE angezeigt und die Werkzeugeinstellungen sind für alle Anwendungen gültig.

Die Einstellungen auf den Registerkarten sind nur für das ausgewählte Werkzeug und die ausgewählte Anwendung gültig.

Entfernt das ausgewählte

Werkzeug.

Das Symbol

FUNKTIONEN kann nicht gelöscht werden.

Die Schaltfläche ist deaktiviert, wenn die Liste nur ein Element enthält.

Andere unterstützte Werkzeuge, wie z. B. die Intuos3 Airbrush oder der Intuos3 Art Marker, werden in der WERKZEUGLISTE mit den entsprechenden Namen angezeigt. Wenn Sie auf Ihrem Pen Display Tablet ein unterstütztes Werkzeug verwenden, werden die entsprechenden Optionen der Registerkarte automatisch im Kontrollfeld aktualisiert.

Tipp: Sie können jedem Werkzeug einen anderen Namen geben, indem Sie auf das Symbol des Werkzeugs doppelklicken und den neuen Namen eingeben. Zum Beispiel: „Zeichenstift“ oder „Malpinsel“. Das Symbol FUNKTIONEN kann nicht umbenannt werden.

Um der WERKZEUGLISTE des Kontrollfeldes ein Werkzeug hinzuzufügen, verwenden Sie einfach das Werkzeug auf dem Cintiq Interactive Pen Display.

• Wenn ein neues Werkzeug zum ersten Mal auf dem Tablett platziert wird, gelten seine entsprechenden Standardeinstellungen und nicht die benutzerdefinierten Einstellungen eines anderen Werkzeugs. Dies ist auch dann der Fall, wenn es sich um die gleichen Geräte handelt. Falls das Kontrollfeld des Wacom-Tabletts geöffnet ist, wird das Werkzeug automatisch der WERKZEUGLISTE hinzugefügt. Sie können dann das Werkzeug durch Ändern der Einstellungen auf der Registerkarte anpassen.
• Wenn Sie ein Werkzeug auswählen, das Sie der W ERKZEUGLISTE hinzugefügt haben, werden die entsprechenden Einstellungen für das Werkzeug auf der Registerkarte angezeigt. Jede Änderung der Einstellungen auf der Registerkarte wird dann auf dieses Werkzeug angewendet. Die Änderung wird sofort wirksam.

Um ein ausgewähltes Werkzeug aus der WERKZEUGLISTE des Kontrollfeldes zu löschen, klicken Sie auf die Schaltfläche [ – ] der WERKZEUGLISTE. Klicken Sie in dem Dialogfeld, das anschließend angezeigt wird, auf LÖSCHEN, um die Auswahl zu bestätigen. Das ausgewählte Werkzeug wird mit allen dazugehörigen, von Ihnen erstellten benutzerdefinierten Einstellungen aus der Liste gelöscht. (Ein entferntes Werkzeug kann der WERKZEUGLISTE wieder hinzugefügt werden, indem Sie es erneut auf dem Tablett platzieren.)

Hinweis: Das Symbol FUNKTIONEN lässt sich nicht aus der WERKZEUGLISTE entfernen.

Arbeiten mit anwendungsspezifischen Einstellungen

Möglicherweise möchten Sie ein Werkzeug für den Einsatz in einer bestimmten Anwendung anpassen. Beispielsweise können Sie in einer Anwendung mit einem festen Stiftdruck arbeiten und in einer anderen Anwendung mit einem weichen. Sie können der ANWENDUNGSLISTE eine Anwendung hinzufügen und anschließend deren Werkzeugeinstellungen anpassen.

- Wenn keine anwendungsspezifischen Einstellungen erstellt wurden und ein Werkzeug aus der WERKZEUGLISTE ausgewählt wird, wird in der ANWENDUNGSLISTE das Symbol ALLE angezeigt. Es enthält Werkzeugeinstellungen, die für alle Ihre Anwendungen gelten. Im Beispiel unten wurden keine anwendungsspezifischen Einstellungen für den Stift hinzugefügt, so dass das Symbol ALLE angezeigt wird und für den Stift in allen Anwendungen die gleichen Einstellungen gelten.

- Wenn der ANWENDUNGSLISTE anwendungsspezifische Einstellungen hinzugefügt werden, ändert sich das Symbol ALLE in ALLE ANDEREN, und für die neu hinzugefügte(n) Anwendung(en) wird ein Anwendungssymbol angezeigt. Im folgenden Beispiel wurden für den Stift anwendungsspezifische Einstellungen für Photoshop und Painter hinzugefügt.

Wenn Sie im Beispiel oben das Symbol ALLE ANDEREN wählen und Veränderungen an den Registerkarteneinstellungen vornehmen, gelten die Änderungen für den Stift in allen Anwendungen außer in Photoshop und Painter, für die eigene Stifteinstellungen vorgenommen wurden. Wenn Sie das Symbol für PHOTOSHOP wählen und Änderungen an den Registerkarteneinstellungen vornehmen, gelten die Änderungen für den Stift nur dann, wenn Sie Photoshop verwenden. Wenn Sie entsprechend das Symbol PAINTER wählen und Änderungen an den Registerkarteneinstellungen vornehmen, gelten die Änderungen nur, solange Sie Painter verwenden.

Wenn Sie anwendungsspezifische Einstellungen vornehmen, erstellen Sie für das ausgewählte Werkzeug und die ausgewählte Anwendung eine eigene Einstellungsgruppe. Weitere Informationen finden Sie in den folgenden Abschnitten:

Erstellen anwendungsspezifischer Einstellungen

Ändern der Einstellungen für spezifische Werkzeuge und Anwendungen

Entfernen anwendungsspezifischer Einstellungen

Erstellen anwendungsspezifischer Einstellungen

Um eine anwendungsspezifische Einstellung zu erstellen, wählen Sie zunächst das Interactive Pen Display und das Eingabegerät aus, für die die anwendungsspezifischen Einstellungen gelten sollen. Klicken Sie danach in der ANWENDUNGSLISTE auf die Schaltfläche [ + ], um das Dialogfeld ANWENDUNG FÜR BENUTZERDEFINIERTE EINSTELLUNGEN HINZUFÜGEN anzuzeigen.

Wählen Sie eine der beiden — Methoden zum Auswählen einer Anwendung:

• Öffnen Sie die Anwendung, für die die benutzerdefinierte Einstellung erstellt werden soll, und wählen Sie diese Anwendung im Feld GEÖFFNETE ANWENDUNGEN aus.
• Über DURCHSUCHEN wählen Sie die .exe-Datei einer beliebigen installierten Anwendung aus.

Ihre Auswahl wird dem Feld AUSGEWÄHLTE ANWENDUNG hinzugefügt.

Klicken Sie auf OK, um den Vorgang abzuschließen.

Hinweis: Wenn die ausführbaren Dateien zweier Programme denselben Name besitzen, besitzen sie immer dieselben benutzerdefinierten Einstellungen.

Zeigt den Namen der ausgewählten Anwendung an.

Klicken Sie auf OK, um die Auswahl anzunehmen und das Dialogfeld zu schließen.

Nach Hinzufügen einer Anwendung wird das entsprechende Symbol in der ANWENDUNGSLISTE angezeigt, sobald das entsprechende Werkzeug in der WERKZEUGLISTE ausgewählt ist. Wählen Sie die Anwendung aus, und passen Sie die Einstellungen für das Werkzeug und die ausgewählte Anwendung auf der Registerkarte des Kontrollfelds an.

Nachdem Sie anwendungsspezifische Einstellungen erstellt haben, verwenden Anwendungen, für die keine eigenen Einstellungen gelten, die Werkzeugeinstellungen für ALLE ANDEREN.

Tipp: Passen Sie zunächst die Einstellungen für eine Anwendung an. Wenn Sie sich mit dieser Vorgehensweise vertraut gemacht haben, können Sie weitere anwendungsspezifische Einstellungen vornehmen.

Ändern der Einstellungen für spezifische Werkzeuge und Anwendungen

Um Werkzeugeinstellungen für eine bestimmte Anwendung zu ändern, wählen Sie das Werkzeug und die Anwendung aus, und passen Sie die Einstellungen auf der Registerkarte an.

Entfernen anwendungsspezifischer Einstellungen

So entfernen Sie eine anwendungsspezifische Einstellung:

1. Wählen Sie in der W ERKZEUGLISTE das Werkzeug aus, dessen anwendungsspezifischen Einstellungen entfernt werden sollen. Wählen Sie anschließend in der ANWENDUNGSLISTE die Anwendung aus, die aus der Liste entfernt werden soll.
2. Klicken Sie in der A NWENDUNGSLISTE auf die Schaltfläche [–]. Klicken Sie in dem Dialogfeld, das anschließend angezeigt wird, auf LÖSCHEN, um die Auswahl zu bestätigen. Die ausgewählte Anwendung wird aus der Liste entfernt, und zugehörige benutzerdefinierte Werkzeugeinstellungen werden gelöscht.

Tipp: Wenn alle anwendungsspezifischen Einstellungen eines bestimmten Werkzeugs schnell entfernt werden sollen, entfernen Sie das Werkzeug aus der WERKZEUGLISTE. Legen Sie anschließend das Werkzeug wieder auf das Interactive Pen Display. Das Werkzeug wird mit seinen Standardeinstellungen wieder in die WERKZEUGLISTE aufgenommen.

Ändern des Tablettmodus

Doppelklicken Sie in der TABLETTLISTE des Kontrollfeldes auf das Symbol für das Interactive Pen Display, um das Dialogfeld TABLETTMODUS zu öffnen. Die TABLETTMODUS-Einstellung ist für alle Werkzeuge und Anwendungen gültig.

Installieren mehrerer Tabletts

Die TABLETTLISTE enthält für jedes unterstützte Tablett, das vom System erkannt wurde, ein Symbol. Sie ermöglicht Ihnen die Auswahl der Tabletts, für die Ihre Änderungen gelten sollen.

Wählen Sie ein Tablettsymbol, für das Sie Werkzeug- und Anwendungseinstellungen anpassen möchten.

Um ein neues Tablett hinzuzufügen, schließen Sie es an Ihren Computer an.

• Bei USB-Tabletts sucht das System die USB-Anschlüsse. Sobald das neue Tablett gefunden ist, wird es automatisch initialisiert.
• Wenn mehrere Tabletts installiert sind, wird das Tablett, mit dem das Kontrollfeld des Wacom-Tabletts geöffnet wurde, als Standardtablett ausgewählt.

Um eines der Tabletts aus dem Treiber zu entfernen, wählen Sie im Kontrollfeld des Wacom-Tabletts das zu löschende Tablett aus, und klicken Sie neben der TABLETTLISTE auf die Schaltfläche [– ]. Beachten Sie, dass Sie den Computer neu starten müssen, bevor Sie das Tablett erneut dem Treiber hinzufügen können.

GLOSSAR

Aktionsbereich. Die Höhe über dem aktiven Bereich des Tabletts, in der Cintiq-Eingabegeräte erkannt werden.

Aktiver Bereich. Der Bereich des Pen Display Tablet, auf dem Ihre Cintiq-Eingabegeräte erkannt werden.

Anwendung mit Radiererunterstützung. Eine Software-Anwendung mit integrierter Unterstützung des Stift-Radierers.

Wie eine solche Anwendung den Radierer nutzt, hängt von den jeweiligen Programmvoraussetzungen ab.

Anwendungsspezifische Einstellungen. Einstellungen für Cintiq-Werkzeuge und das Cintiq-Tablett, die für individuelle Anwendungen angepasst wurden. Über das Kontrollfeld des Wacom-Tabletts können Sie ein Werkzeug so anpassen, dass es in unterschiedlichen Anwendungen jeweils unterschiedlich funktioniert. Ihre anwendungsspezifischen Einstellungen sind wirksam, sobald Sie die Anwendung verwenden. Siehe auch arbeiten mit anwendungsspezifischen einstellungen.

Bildschirmcursor. Der Zeiger auf dem Computerbildschirm. Die Form des Bildschirmcursors (z. B. I-Säule, Pfeil oder Kästchen) hängt von der aktiven Anwendung ab.

Doppelklickbereich. Die in Bildschirmpixel gemessene Maximalentfernung, die der Cursor zwischen zweifachem Tastenklicken zurücklegen kann. Trotz der zurückgelegten Entfernung wird innerhalb des Doppelklickbereichs zweifaches Klicken als Doppelklick registriert. Ein größerer Doppelklickbereich erleichtert zwar das Doppelklicken, kann allerdings in einigen Grafikanwendungen zu einer Verzögerung der Pinselstriche führen.

Doppelklickunterstützung. Eine Funktion des Kontrollfeldes des Wacom-Tabletts, die durch Festlegen der Größe des Doppelklickbereichs das Doppelklicken erleichtert.

Druckempfindlich. Die Cintiq-Stiftspitze und der Cintiq-Radierer sind in der Lage, den ausgeübten Druck zu registrieren. Dadurch können in Anwendungen, die Druckempfindlichkeit unterstützen, natürlich aussehende Stift-, Pinsel- und Radiererstriche erzeugt werden.

Druckempfindliche Anwendung. Jede Anwendung, die druckempfindliche Eingaben unterstützt.

Fingerrad. Das Steuerungsrad der optionalen Airbrush.

Klickdruck. Der Druck, den Sie auf die Stiftspitze ausüben müssen, damit ein Klicken ausgelöst wird.

Mausbeschleunigung. Eine Einstellung zur Anpassung der Bildschirmcursorbeschleunigung, wenn sich Ihr Cintiq-Eingabegerät im Mausmodus befindet.

Mausgeschwindigkeit. Eine Einstellung zur Anpassung der Geschwindigkeit, mit der sich der Bildschirmcursor bewegt, wenn sich ein Cintiq-Eingabegerät im Mausmodus befindet.

Mausmodus. Eine Methode zum Positionieren des Bildschirmcursors. Wenn Sie ein Cintiq-Eingabegerät auf das Tablett setzen, können Sie den Bildschirmcursor ähnlich wie bei der Arbeit mit einer herkömmlichen Maus – durch Aufnehmen und Verschieben – bewegen.

Dieses Verfahren wird als relative Positionierung bezeichnet. Siehe auch Stiftmodus.

Neigungsempfindlich. Ein Leistungsmerkmal von Cintiq-Stiftspitze und Radierer, das die Erkennung des Neigungswinkels zwischen Werkzeug und Tablett ermöglicht. Dadurch können in Anwendungen, die die Neigungsempfindlichkeit unterstützen, natürlich aussehende Stift-, Pinsel- und Radiererstriche erzeugt werden.

Pixel. Die kleinste Maßeinheit auf dem Display-Bildschirm.

Popup-Menü. Ein Fenster, in dem Tastenfunktionen und andere mögliche Aktionen aufgeführt sind. Sie können die Tasten Ihres Cintiq-Eingabegeräts oder die ExpressKeys so anpassen, dass dieses Menü angezeigt wird.

Spitze. Die austauschbare Stiftspitze.

Stiftmodus. Eine Methode zum Positionieren des Bildschirmcursors. Sobald Sie Ihr Cintiq-Eingabegerät auf das Pen Display Tablet setzen, springt der Bildschirmcursor an die entsprechende Stelle auf dem Bildschirm. Diese Methode wird als absolute Positionierung bezeichnet. Sie ist die Standardeinstellung für den Cintiq-Stift. Der STIFTMODUS ermöglicht es Ihnen außerdem, den Bildschirmcursor schnell zu platzieren, ohne ihn erst suchen und über den Desktop bewegen zu müssen. Siehe auch Mausmodus.

Tool ID. Ein Identifikationsmerkmal für jedes Cintiq-Werkzeug. Wenn Sie mit zwei gleichartigen Stiften arbeiten, erkennt das Tablett jeden als separates Werkzeug. Dies ist besonders nützlich, wenn Sie jeden Stift unterschiedlich angepasst haben.

USB. Universal Serial Bus. Ein Hardware-Schnittstellenstandard für den Anschluss von Peripheriegeräten an den Computer. USB unterstützt das so genannte „Hot-Plugging“, d. h. Sie können ein USB-Gerät anschließen bzw. entfernen, ohne den Computer auszuschalten.

Verhältnis. Das Verhältnis zwischen der vertikalen und der horizontalen Dimension des aktiven Bereichs des Pen Display Tablet.

Wintab. Ein Schnittstellenstandard, der von Windows-Anwendungen für den Empfang von Tablettinformationen verwendet wird.

Das Cintiq unterstützt alle Wintab-kompatiblen Anwendungen unter Windows.

Zusatztaste. Zu den Zusatztasten gehören die UMSCHALTTASTE sowie die Tasten ALT und STRG für Windows oder die UMSCHALTASTE, die Taste CTRL-TASTE, BEFEHLSTASTE und OPTIONSTASTE auf einem Macintosh. Sie können Ihre Cintiq-Werkzeugtasten oder die ExpressKeys für die Simulation einer Zusatztaste programmieren.

INDEX

Anpassen

Doppelklick 9

Empfindlichkeit der Spitze erweiterte 11

Empfindlichkeit der Stiftspitze 9

Neigungsempfindlichkeit 16

Popup-Menü 24

Radiererempfindlichkeit 10 erweiterte 11

Stift 8

Tablett 17

ExpressKeys 18

Touch Strips 19

Touch Strips 19

Bildlaufeinstellungen 20

erweiterte Einstellungen 23

Tastenanschlageinstellungen 21

Zoom-Einstellungen 21

Werkzeugtasten 12

Anwendungsspezifische Einstellungen arbeiten mit

Einstellungen ändern 28

entfernen 28

erstellen 27

Bildschirme, Cintiq verwenden mit anderen 16

Doppelklick, anpassen 9

Einstellungen

ändern für bestimmte Anwendungen und Werkzeuge 28

entfernen 28

Kontrollfeld 5

Empfindlichkeit der Spitze, anpassen erweiterte

Empfindlichkeit der Stiftspitze, anpassen 9

Entfernen von Einstellungen 28

Frequenz und Nachführung, anpassen 7

Funktionen, Tasten 13

Funktionen, Kontrollfeld 4

Handbuch, über dieses 2

Hinzufügen eines neuen Werkzeugs 25

Installieren mehrerer Tabletts 28

Kalibrieren, Interactive Pen Display 6

Kontrollfeld

Einstellungen 5

Funktionen 4

Listen 5

öffnen 3

Registerkarten 5

Mehrere Tabletts, installieren 28

Nachführung und Frequenz, anpassen 7

Neigungsempfindlichkeit, anpassen 16

Neues Werkzeug, hinzufügen 25

Popup-Menü, anpassen 24

Radiererempfindlichkeit, anpassen 10

erweiterte 11

Stift, anpassen 8

Stifte, optional 8

Tablett

anpassen 17

ExpressKeys, anpassen 18

Modus, ändern 28

Touch Strips, anpassen 19

Tastenfunktionen 13

Touch Strip

anpassen 19

Bildlaufeinstellungen 20

erweiterte Einstellungen 23

Tastenanschlageinstellungen 21

Zoom-Einstellungen 21

Über dieses Handbuch 2

Werkzeugtasten, anpassen 12

Wacom Cintiq® Benutzerhandbuch für die Software

Deutsche Version 1.0, 6. Januar 2005

Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf außer für Ihren eigenen Bedarf vervielfältigt werden. Wacom behält sich das Recht vor, ohne vorherige Ankündigung Änderungen an diesem Dokument durchzuführen. Wacom ist stets bestrebt, in diesem Dokument nur aktuelle und exakte Informationen zu veröffentlichen. Dennoch behält sich Wacom das Recht vor, Spezifikationen und Produktkonfigurationen nach eigenem Ermessen ohne vorherige Mitteilung und ohne Aufnahme in dieses Dokument zu ändern.

Tool ID und DuoSwitch sind Marken, Cintiq, Penabled und Wacom sind eingetragene Marken von WACOM Company, Limited.

Adobe, Acrobat, Reader und Photoshop sind eingetragene Marken oder Marken von Adobe Systems Incorporated in den USA und/oder anderen Ländern. Microsoft und Windows sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Apple, das Apple-Logo und Macintosh sind eingetragene Marken von Apple Computer, Inc. in den USA und anderen Ländern. Alle weiteren in diesem Handbuch erwähnten Firmen- und Produktnamen können Marken und/oder eingetragene Marken sein. Die Erwähnung von Produkten von Drittherstellern dient Informationszwecken und stellt weder eine Billigung noch eine Empfehlung dar. Wacom übernimmt keinerlei Verantwortung hinsichtlich der Leistung und der Verwendung dieser Produkte.

ExpressKey ist eine eingetragene Marke von Ginsan Industries, Inc. und wird mit ausdrücklicher Genehmigung verwendet.

Penabled WACOM

Achten Sie auf das Penabled-Logo. Es stellt sicher, dass Sie das natürliche Gefühl und die hohe Leistung der patentierten kabel- und batterielosen Stifttechnologie von Wacom erhalten.
