GT 220 - Durchlauferhitzer und Warmwasserspeicher DE DIETRICH - Kostenlose Bedienungsanleitung

Produkttyp	Gas-Durchlauferhitzer
Modell	GT 220
Marke	De Dietrich
Abmessungen (HxBxT)	600 x 300 x 250 mm
Gewicht	12 kg
Gasart	Erdgas (E/LL) oder Flüssiggas (Propan/Butan)
Nennwärmebelastung	24 kW
Wasseranschluss	G 1/2"
Abgasanschluss	80/125 mm (konzentrisch)
Zündung	Elektronische Zündung (Netzbetrieb oder Batterie)
Warmwasserleistung	ca. 10 l/min bei ΔT=35 °C
Mindestwasserdruck	0,3 bar
Maximaler Wasserdruck	10 bar
Sicherheitseinrichtungen	Thermoelement, Überhitzungsschutz, Druckwächter
Wartungshinweis	Jährliche Wartung durch Fachmann empfohlen
Reinigung	Gehäuse mit feuchtem Tuch abwischen, keine aggressiven Reiniger
Ersatzteile	Original De Dietrich-Ersatzteile über Fachhandel erhältlich
Reparaturindex	8,0/10 (modellabhängig)
Energieeffizienzklasse	A (gemäß EU-Verordnung)
Schutzart	IPX4
Umgebungstemperatur	0 °C bis 40 °C

Häufig gestellte Fragen - GT 220 DE DIETRICH

Wie installiere ich den De Dietrich GT 220 korrekt?

Die Installation darf nur von einem zugelassenen Fachbetrieb durchgeführt werden. Beachten Sie die örtlichen Vorschriften für Gas- und Wasseranschlüsse sowie die Abgasführung. Das Gerät muss an der mitgelieferten Wandhalterung befestigt werden.

Welcher Gasanschluss ist für den GT 220 erforderlich?

Der GT 220 kann an Erdgas (E/LL) oder Flüssiggas (Propan/Butan) angeschlossen werden. Der Gasanschluss erfolgt über einen G 1/2"-Anschluss. Ein Umbausatz ist für die jeweilige Gasart erforderlich.

Wie stelle ich die Wassertemperatur am GT 220 ein?

Die Wassertemperatur wird über einen Drehregler an der Vorderseite des Geräts eingestellt. Drehen Sie den Regler im Uhrzeigersinn für heißeres Wasser. Die maximale Temperatur beträgt ca. 60 °C.

Wie oft muss der GT 220 gewartet werden?

Es wird eine jährliche Wartung durch einen Fachmann empfohlen, um die einwandfreie Funktion und Sicherheit zu gewährleisten. Dabei werden unter anderem die Brenner, der Wärmetauscher und die Abgaswege überprüft.

Was tun, wenn der GT 220 nicht zündet?

Prüfen Sie zuerst die Gas- und Wasserzufuhr sowie die Stromversorgung (Netz oder Batterie). Stellen Sie sicher, dass der Wasserhahn voll geöffnet ist. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Welche Sicherheitsfunktionen hat der GT 220?

Das Gerät verfügt über eine Thermoelement-Sicherheitseinrichtung, einen Überhitzungsschutz und einen Druckwächter. Diese verhindern Gasaustritt und Überhitzung.

Kann der GT 220 auch bei Frost betrieben werden?

Der GT 220 ist für den Einsatz in frostfreien Räumen vorgesehen. Bei Frostgefahr muss das Gerät entleert werden, um Schäden zu vermeiden. Eine Frostschutzfunktion ist nicht vorhanden.

Wie reinige ich den GT 220?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel. Vermeiden Sie aggressive oder scheuernde Reiniger. Die Innenteile dürfen nur vom Fachmann gereinigt werden.

Wo finde ich Ersatzteile für den GT 220?

Original De Dietrich-Ersatzteile erhalten Sie über den Fachhandel oder autorisierte Servicepartner. Halten Sie die Modellnummer und das Typenschild bereit.

Wie laut ist der GT 220 im Betrieb?

Der Geräuschpegel liegt bei ca. 50 dB(A) im Normalbetrieb, vergleichbar mit einer leisen Unterhaltung. Eine regelmäßige Wartung kann die Lautstärke niedrig halten.

BEDIENUNGSANLEITUNG GT 220 DE DIETRICH

Reihe GT 120 - GTU C 120 - GT 220

Öl-Niedertemperaturheizkessel

Öl-Brennwertheizkessel

Deutsch

21/09/06

Bedienungs- Anleitung

Wichtige Installationshinweise....3

1 Belüftung 3
2 Brenner....3
3 Wartung 4

Beschreibung....5

1 Heizkessel 5
2 Schaltfeld 6

Inbetriebnahme ....10

Ausschalten des Kessels 10

Bei Störungen 10

Benutzte Symbole

	Vorsicht Gefahr	Personen- und Sachschadengefahr. Für die Sicherheit der Personen und der Teile müssen die Anweisungen unbedingt beachtet werden
	Hinweis Bitte berücksichtigen Sie die Hinweise um den Komfort aufrecht zu gewährleisten
	Verweis Verweis auf andere Anleitungen oder Seiten der Anleitung

Herzlichen Glückwunsch! Sie haben sich für ein Qualitätsprodukt entschieden. Es wird dringend empfohlen, die nachstehenden Anweisungen zu lesen, um die optimale Funktion Ihrer Anlage zu gewährleisten. Wir sind überzeugt, dass unser Produkt Ihren Erwartungen entsprechen wird.

Wichtige Installationshinweise

Der einwandfreie Betrieb des Geräts hängt von der strikten Einhaltung dieser Anleitung ab.
Eingriffe am Gerät dürfen nur durch einen autorisierten Heizungsfachbetrieb durchgeführt werden.
Für Schäden, die auf einen unsachgemäßen Gebrauch des Gerätes, mangelnde oder unzureichende Wartung oder unsachgemäße Installation des Gerätes zurückzuführen sind (wobei es Ihnen obliegt, dafür zu sorgen, dass die Installation durch einen autorisierten Heizungsfachbetrieb erfolgt), kann der Hersteller nicht haftbar gemacht werden.
Gas- und wasserführende Anschlüsse auf Dichtheit prüfen.

Vergewissern Sie sich, dass das Gerät auf den eingesetzten Brennstoff eingestellt ist.
Halten Sie die angegebenen Polaritäten an den Klemmen ein: Phase (L), Nulleiter (N) und Erde 12 .
Um den Korrosionsschutz der Warmwassererwärmer mit Titananode (Schutzsystem Titan Active System®) zu gewährleisten, das Schaltfeld stets eingeschaltet lassen. Um die Heizung oder die Trinkwassererwärmung abzuschalten, Betriebsart Sommer oder Frostschutz wählen.

1 Belüftung

Achtung:

Um eine Beschädigung des Heizkessels zu vermeiden, muss die Kontaminierung der Verbrennungsluft durch chlorierte und/oder fluorierte Verbindungen verhindert werden, da sie besonders korrosiv sind. Diese Verbindungen kommen zum Beispiel in Spraydosen, Farben, Lösungsmitteln, Reinigungsmitteln, Waschmitteln, Detergenzien, Klebstoffen, Streusalz usw. vor. Folglich:

• Abluft aus derartigen Räumen nicht ansaugen: Friseursalons, Reinigungen, industrielle Werkstätten (Lösungsmittel), Räume mit Kühlanlagen (Risiko des Austritts von Kühlmittel) usw.
• Derartige Produkte nicht in der Nähe der Heizkessel lagern.

Im Fall der Korrosion des Heizkessels und/oder seiner Peripheriegeräte durch chlorierte und/oder fluorierte Verbindungen (s. o.), wird keine Gewährleistung übernommen.

1.1 Versionen mit Schornsteinanschluss - Versionen Brennwert mit Schornsteinanschluss

Die untere Belüftungsöffnungen gegenüber der oberen Entlüftungsöffnungen so anordnen, dass die Umwälzung der Luft den gesamten Heizraum betrifft.

Die Größe und Anordnung der Be- und Entlüftungsöffnungen sind den örtlichen Bestimmungen zu entnehmen.

Die Luftzufuhr in den Heizraum nicht unterbinden(auch nicht teilweise).

1.2 Raumluftunabhängige Versionen (In Deutschland nicht lieferbar)

- Die Heizkessel GTU 120 FF entsprechen der Norm Ölheizkessel Typ C (XPD 35-430). Die Heizkessel können in allen Arten von Räumlichkeiten unabhängig von deren Rauminhalt installiert werden, auch wenn diese keine Fenster oder sonstige Öffnungen besitzen.

für- Sie dürfen nur mit Vorrichtungen, die von De Dietrich vertrieben werden, in Betrieb genommen werden (insbesondere die konzentrischen Züge, Anschlussteile, Luft/Abgasführungen).

2 B r e n n e r

Siehe Bedienungsanleitung des Brenners.

• Wartung und Reinigung des Heizkessels sind mindestens einmal jährlich durch einen qualifizierten Fachmann vorzunehmen.
• Öl-Brennwertheizkessel: Die Wartung des Brennwertwärmetauschers und der Neutralisationsanlage sind mindestens einmal jährlich durch einen qualifizierten Fachmann vorzunehmen.

Zur Gewährleistung der Betriebssicherheit des Kessels: Den Siphon und den Kondensatablauf unbedingt einmal jährlich überprüfen und reinigen.

Ohne jährliche Wartung kann der Siphon verstopfen, wodurch das Kondensat nicht mehr ablaufen kann und die Abgasleitungen zusetzt, sodass es zu Betriebsstörungen des Heizkessels kommt.

• Regelmäßig den Wasserstand der Anlage überprüfen. Füllen Sie bei Bedarf Wasser nach, wobei der Zulauf von kaltem Wasser in den heißen Kessel vermieden werden muss. Wenn dies mehrmals pro Saison erforderlich ist, das Leck suchen und abdichten.
• Es wird empfohlen, einen Wartungsvertrag abzuschließen.

Die Anlage ausschließlich im Bedarfsfall entleeren. Beispiel: Mehrere Monate andauernde Abwesenheit mit Frostgefahr im Gebäude.

Beschreibung

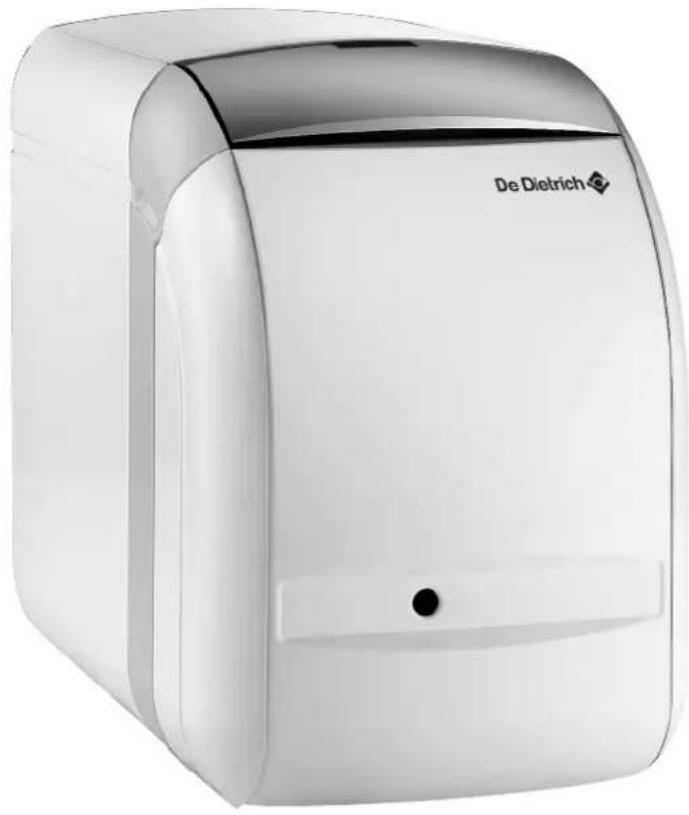

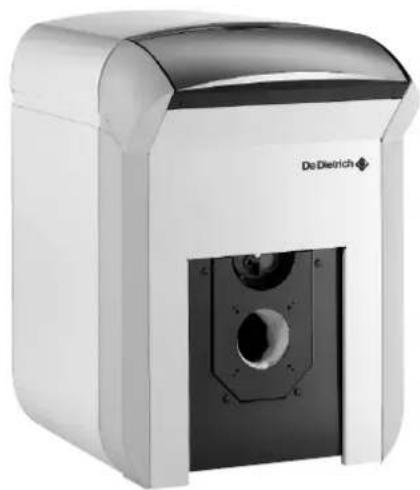

1 Heizkessel

Die vorgestellten Modelle werden in den einzelnen Ländern gemäß den jeweiligen Verkaufsprogrammen vertrieben.

GT 120

GTU 1200 V / GTU 1200 V FF / GTU C 1200 V

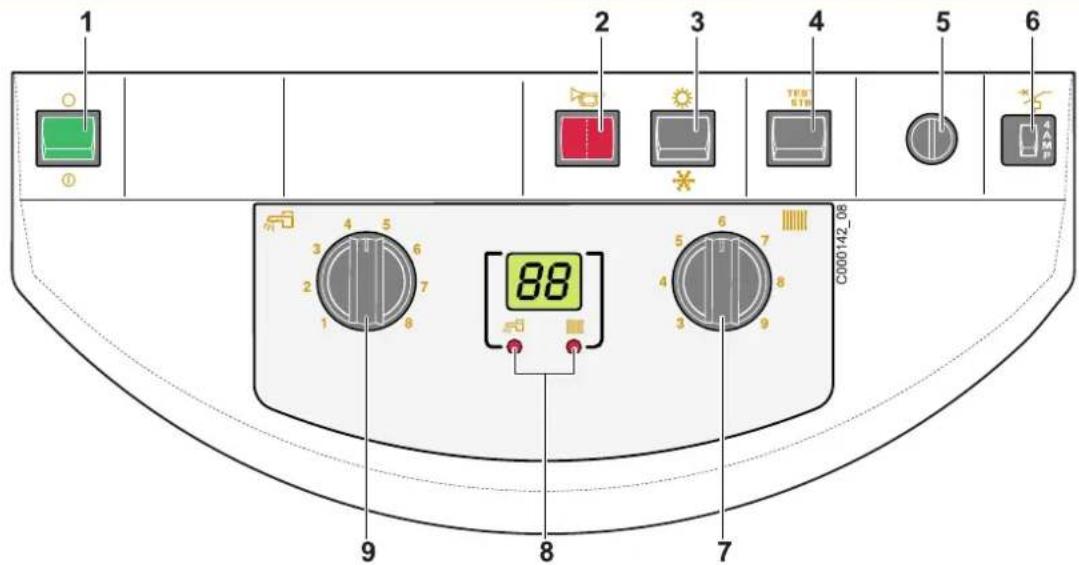

2.1 B / B2-Schaltfeld

1 Hauptschalter Ein

①/Aus ○

2 Alarmleuchte

3 Sommer

Winter ✿ Schalter

4 TEST STB Drucktaste

5 Sicherheitstemperaturbegrenzer mit manueller Wiedereinschaltung

6 B -Schaltfeld: Verzögerter Leistungsschalter (4 A)

B2-Schaltfeld: Verzögerter Leistungsschalter (6 A)

7 Kesselthermostat

8 Anzeige der folgenden Temperaturen im Wechsel:

- Anzeige | | | | leuchtet: Wassertemperatur im Heizkessel

- Anzeige 📄 leuchtet: Warmwassertemperatur

9 Warmwasserthermostat

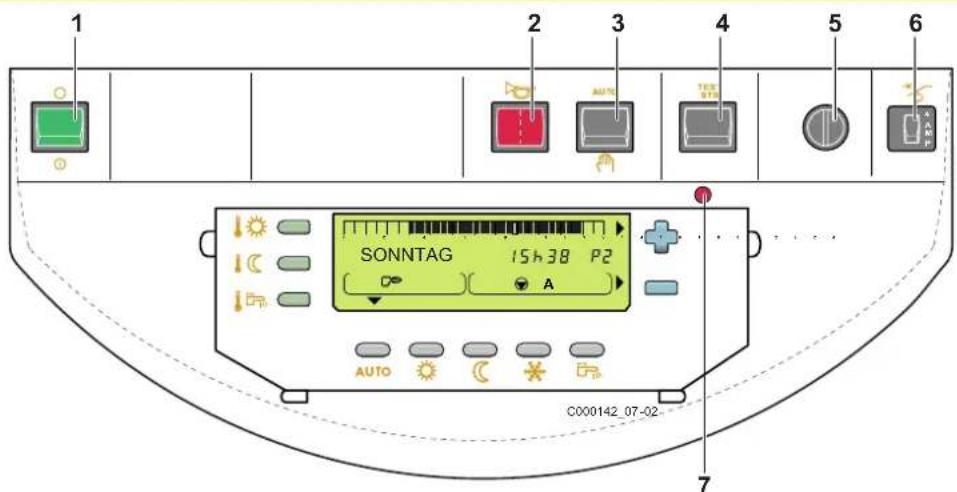

2.2 Easymatic E-E1 / Easyradio ER-E1R-Schaltfeld

1 Hauptschalter Ein

①/Aus ○

2 Kesselthermometer

3 Alarmleuchte

4 Schalter AUTO/

5 TEST STB Drucktaste

6 Sicherheitstemperaturbegrenzer mit manueller Wiedereinschaltung

7 Verzögerter Leistungsschalter (4 A)

Tasten zur Temperatureinstellung

	Tagtemperatur
	Absenk-Temperatur
	Warmwassertemperatur
+/-	Erlaubt die Einstellung der gewählten Temperatur

Betriebsartenwahltasten

Taste MODE:

AUTO Automatik-Betrieb nach dem eingestellten Programm
	Dauernd Tagbetrieb (Zwangsbetrieb)
	Dauernd Absenkbetrieb (Zwangsbetrieb)
	Frostschutzbetrieb
	Sommerbetrieb

Taste 📞: Freigegebene Warmwassererwärmung

	Brenner in Betrieb
	Heizungspumpe in Betrieb
	Nur bei Easyradio verfügbarWenn das Symbol blinkt, Batterien ersetzen

	Taste zur Einstellung der Uhrzeit und des Tages
PROG	Zugriff auf die Zeitprogrammierung der Heizkreise.Kreislauf A für Easymatic, Kreislauf A und B für Easymatic 1.
PROG	Zugriff auf die Zeitprogrammierung des Warmwasserkreises
Programmierungstasten
	Festlegen (in 1/2-stündigen Schritten) des Zeitraums für die Tagestemperatur oder die freigegebeneWarmwassererwärmung (dunkler Bereich)
	Festlegen (in 1/2-stündigen Schritten) des Zeitraums für die Nachttemperatur oder die freigegebeneWarmwassererwärmung (heller Bereich)
	Rückkehr Taste

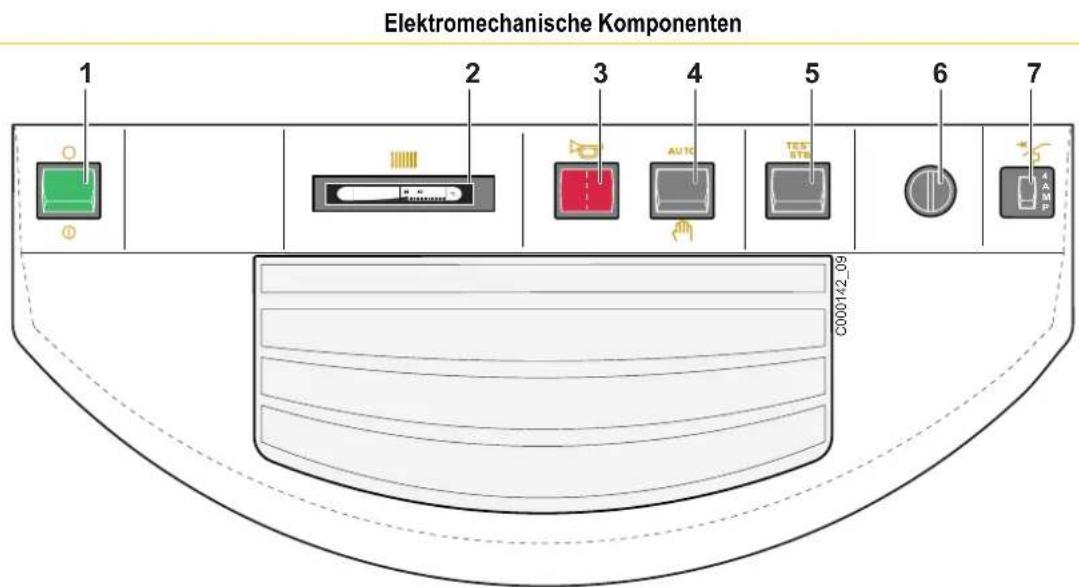

Elektromechanische Komponenten

1 Hauptschalter Ein

①/Aus ○

2 Alarmleuchte

3 Schalter AUTO/

4 TEST STB Drucktaste

5 Sicherheitstemperaturbegrenzer mit manueller Wiedereinschaltung (110 °C)

6 Verzögerter Leistungsschalter (6 A)

7 Betriebsleuchte

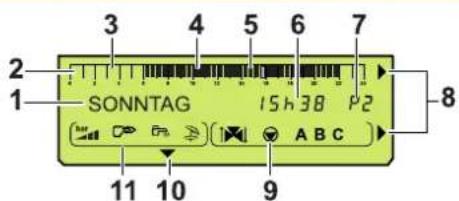

Display

1 Text- und Zahlenanzeige

2 Balkenanzeige der Programmierung des angezeigten Kreises A, B oder C

3 Heller Bereich: Zeitraum für die Nachttemperatur oder die freigegebene Warmwassererwärmung

4 Dunkler Bereich: Zeitraum für die Tagestemperatur oder die freigegebene Warmwassererwärmung

5 Blinkender Balken für laufende Zeitangabe

6 Zahlenanzeige (Tageszeit, eingestellte Daten, Parameter, usw...)

7 Anzeige des laufenden Programmes P1, P2, P3, P4 oder

So : Sommerbetrieb

8 Blinkende Pfeile wenn man mit Tasten + oder - den angezeigten Parameter einstellen (verändern) kann

9 Betriebsartanzeige der Kreise

Öffnen des 3-Wege Mischerventils

Schliessen des 3-Wege Mischerventils

Pumpe des angezeigten Kreises in Betrieb

A, B, C Name des angezeigten Kreises

10 Die Kennziffer wird über dem aktiven Betriebsmodus angezeigt

11 Anzeige des Betriebszustandes

Ladepumpe für den Warmwassererwärmungskreis in Betrieb

Sommerbetrieb

nicht vorhanden

Brenner in Betrieb

Mit der Option Kolli AD217:

▶ Funktionsweise mit modulierendem Brenner

Brenner arbeitet mit einer Erhöhung des Leistungsniveaus

Brenner arbeitet mit einer Verringerung des Leistungsniveaus

Brenner arbeitet mit konstantem Leistungsniveau

▶ Betrieb mit Brenner 2 Geschwindigkeiten

Brenner arbeitet mit 1 Geschwindigkeit

Brenner arbeitet mit 2 Geschwindigkeiten

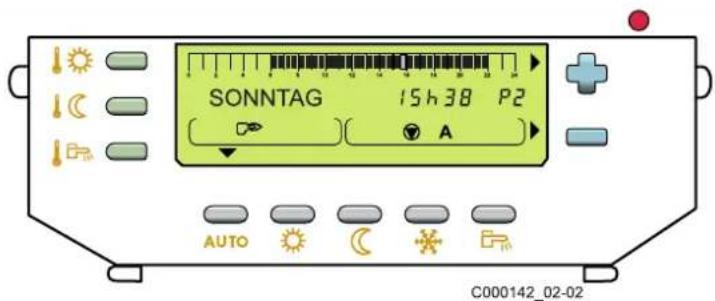

Zugängliche Tasten bei geschlossener Abdeckblende

Tasten zur Temperatureinstellung

Tagtemperatur

Absenk-Temperatur

Warmwassertemperatur

Erlaubt die Einstellung der gewählten Temperatur

Betriebsartenwahltasten

AUTO Automatik-Betrieb nach dem eingestellten Programm

Dauernd Tagbetrieb (Zwangsbetrieb): - bis Mitternacht, wenn ▼ blinkt - permanent, wenn ▼ nicht blinkt

Dauernd Absenkbetrieb (Zwangsbetrieb): - bis Mitternacht, wenn ▼ blinkt - permanent, wenn ▼ nicht blinkt

Frostschutzbetrieb

Freigegebene Warmwassererwärmung

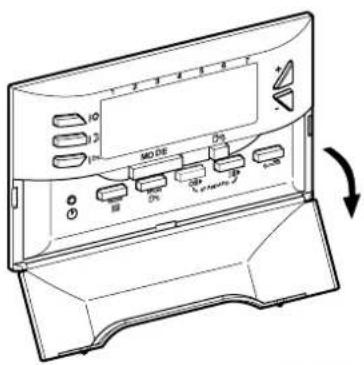

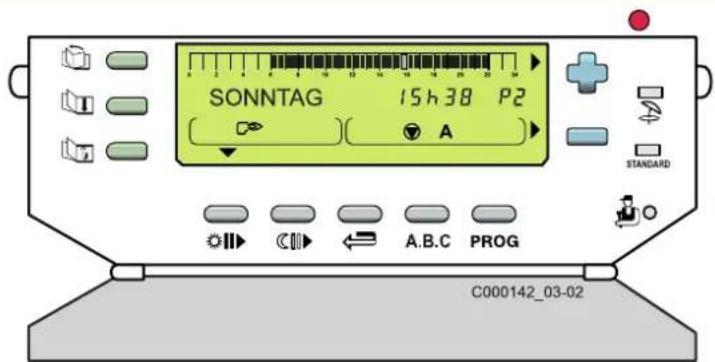

Zugängliche Tasten bei geöffneter Abdeckblende

Manuelle Sommerabschaltung

Der Heizkreis wird getrennt und die

Warmwasserproduktion sichergestellt. Die Symbole

und E werden angezeigt.

STANDARD Taste für "Standard"-Programm

Zurücksetzen aller Zeitprogramme.

Zugangstaste zur Fachebene

Zugangstasten für Einstellungen und Messungen

Absätze-Auswahl

Zeilen-Auswahl

Rückkehr zur vorherigen Zeile

Programmierungstasten

Festlegen (in 1/2-stündigen Schritten) des Zeitraums für die Tagestemperatur oder die freigegebene Warmwassererwärmung (dunkler Bereich)

Festlegen (in 1/2-stündigen Schritten) des Zeitraums für die Nachttemperatur oder die freigegebene Warmwassererwärmung (heller Bereich)

Rückkehr Taste

A, B, C Auswahltaste für den anzuzeigenden Kreislauf

PROG Auswahltaste für das aktive Heizprogramm (P1, P2, P3 oder P4)

3 B r e n n e r

Siehe Bedienungsanleitung des Brenners.

Inbetriebnahme

Die Erst-Inbetriebnahme darf nur duch zugelassenes Fachpersonal erfolgen.

1. Den Wasserdruck in der Anlage überprüfen. Falls erforderlich Wasser nachfüllen.

2. Wenn Heizöl verwendet wird, den Heizölstand im Tank überprüfen.

3. Den Heizölzulauf oder den Gashahn öffnen.

4. B / B2-Schaltfeld:
5. Sommer/Winter-Schalter auf ✿ stellen
   E / E1 / D-Schaltfeld:
6. Schalter AUTO/µm auf AUTO stellen.
7. Ein/Aus-Schalter auf ① stellen.

Ausschalten des Kessels

Ein/Aus-Schalter auf ○ stellen.

In der Stellung Aus ○ ist der Warmwasserbereiter mit Titananode nicht gegen Korrosion geschützt.

Vorsichtsmaßnahmen bei Frostgefahr

Heizkreise:

Frostschutzmittel verwenden, um ein Einfrieren des Heizungswassers zu vermeiden. Andernfalls die Anlage vollständig entleeren. In jedem Falle einen Installateur befragen.

Trinkwasserkreis:

Den Wassererwärmer und die Warmwasserleitungen entleeren.

Vorsichtsmaßnahmen bei längerer Außerbetriebsetzung (12 Monate oder mehr)

• Den Kessel und den Schornstein sorgfältig reinigen lassen.
• Die Tür des Kessels schließen, um jegliche Luftzirkulation im Kessel zu verhindern.

- Kessel/Schornstein-Verbindungsrohr abnehmen, und Abgasstutzen verschließen.

Bei Störungen

Folgende Überprüfungen sind vor der Benachrichtigung Ihres Installateurs durchzuführen:

Der Brenner läuft nicht an.

Siehe Bedienungsanleitung des Brenners.

Der Brenner arbeitet, aber die Heizkörper sind kalt.

• Heizkörper entlüften.
• Den Primärkreis auffüllen.
• Kesselkreispumpe auf Funktionstüchtigkeit überprüfen.
• Wenn häufig Wasser nachgefüllt werden muss, sollten Sie Ihren Installateur benachrichtigen.

Vor der Meldung von Fehlfunktionen an den Installateur folgende Informationen ermitteln:

• Produkttyp
• Seriennummer
• Brennstoffart

Diese Angaben befinden sich auf dem Typenschild, das auf der Seitenverkleidung des Heizkessels klebt.
