Produkttyp	Waschmaschine mit Trockenfunktion (Waschtrockner)
Modell	FS-3612 IT
Marke	Fagor
Fassungsvermögen (Waschen)	6 kg
Fassungsvermögen (Trocknen)	4 kg (bei Wasch+Trocken-Programm) / 1,5 kg (empfindliche Gewebe)
Maximale Schleuderdrehzahl	1100 U/min
Programme	16 Programme (Grundprogramme, Schonprogramme, Zusatzprogramme, Trockenprogramme)
Zusatzfunktionen	Bügelleicht, Extraspülgang, Intensivwäsche, Knitterschutz (Flot), Startzeitvorwahl (bis 24 h), Kindersicherung (Tastenverriegelung)
Display	Digitalanzeige mit Programmphasen, Restzeit, Drehzahl
Energieverbrauch (60°C Hauptwäsche)	ca. 1,02 kWh (laut Programmtabelle)
Wasserverbrauch (60°C Hauptwäsche)	ca. 49 Liter (laut Programmtabelle)
Anschlusswert	2200 W
Spannung	220-230 V ~ 50 Hz
Schutzart	IPX4
Wasserdruck (Zulauf)	0,05 – 1 MPa (0,5 – 10 kg/cm²)
Abflusshöhe	50 – 70 cm über Boden
Geräteabmessungen (ca.)	Standardmaße für freistehende Waschtrockner (85 x 60 x 55 cm) – siehe Typenschild
Gewicht (ca.)	ca. 70 kg (Schätzung)
Wartung	Regelmäßige Reinigung des Waschmittelfachs und des Filters; Anti-Kalk-Programm empfohlen
Sicherheit	Kindersicherung, Türverriegelung, Unwuchtkontrolle, Überhitzungsschutz, Aquastopp (?)

Häufig gestellte Fragen - FS-3612 IT FAGOR

Die Maschine startet nicht. Was kann ich tun?

Überprüfen Sie, ob die Tür richtig geschlossen ist. Prüfen Sie die Stromversorgung und ob der Netzstecker eingesteckt ist. Drücken Sie die Taste Start/Pause. Wenn die Anzeige F04 erscheint, ist die Tür nicht richtig geschlossen.

Warum läuft kein Wasser in die Maschine?

Mögliche Ursachen: Wasserhahn geschlossen, Wasserzufuhr unterbrochen oder der Zulauffilter ist verstopft. Öffnen Sie den Wasserhahn und reinigen Sie den Filter im Zulaufschlauch. Bei Anzeige F01 liegt ein Wasserzulaufproblem vor.

Das Wasser läuft nicht ab und die Maschine schleudert nicht. Fehlercode F02.

Der Filter der Ablaufpumpe könnte verstopft sein. Reinigen Sie den Filter gemäß der Anleitung im Kapitel Wartung und Reinigung. Auch eine Verstopfung im Ablaufschlauch oder Hausanschluss möglich.

Die Maschine vibriert stark oder ist laut. Was tun?

Stellen Sie sicher, dass die Transportsicherungen (Blockierschrauben) entfernt wurden. Richten Sie die Maschine mit den verstellbaren Füßen waagerecht aus. Ungleichmäßige Beladung kann ebenfalls Vibrationen verursachen.

Warum ist beim Waschen kaum Wasser in der Trommel sichtbar?

Die Maschine passt die Wassermenge automatisch an die Wäschemenge und Stoffart an. Dies ist normal und spart Wasser und Energie. Das Waschergebnis ist trotzdem optimal.

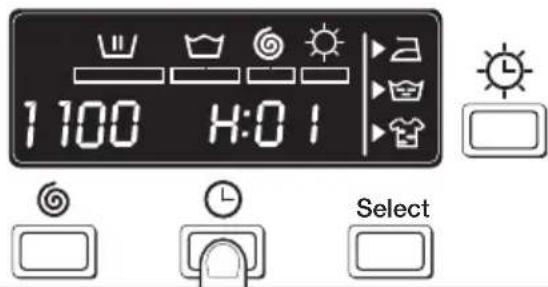

Wie kann ich die Startzeit vorprogrammieren?

Wählen Sie zuerst das gewünschte Programm. Drücken Sie dann mehrmals die Taste Programmieren Uhrzeit, um die gewünschte Verzögerung (1 bis 24 Stunden) einzustellen. Bei Modellen ohne Display leuchten Kontrolllampen.

Was bedeuten die Fehlercodes F01 bis F10?

F01: Kein Wasserzulauf. F02: Wasser läuft nicht ab. F03: Maschine schleudert nicht (Unwucht). F04: Tür nicht geschlossen. F05-F10: Andere Störungen – bitte Kundendienst benachrichtigen.

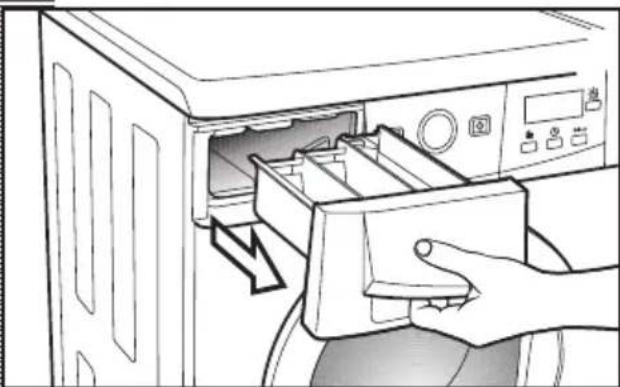

Wie reinige ich das Waschmittelfach?

Ziehen Sie das Fach kräftig heraus, entfernen Sie die Siphons aus den Kammern für Weichspüler etc. und reinigen Sie alles mit lauwarmem Wasser und einer Bürste. Setzen Sie die Siphons nach der Reinigung wieder ein.

Wie oft sollte der Filter gereinigt werden?

Reinigen Sie den Filter, wenn die Pumpe blockiert ist (z.B. durch Münzen oder Knöpfe) oder regelmäßig alle 2-3 Monate, um Verstopfungen vorzubeugen. Anleitung in der Bedienungsanleitung.

Kann ich die Maschine unter eine Arbeitsplatte einbauen?

Ja, wenn Sie die Abdeckplatte entfernen, benötigen Sie ein Unterbaublech (als Zubehör erhältlich). Folgen Sie der Einbauanleitung in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG FS-3612 IT FAGOR

Handbuch für Einbau und Bedienung der Wasch- und Trockenmaschine Installatie- en gebruikershandleiding van de wasmachine-droger

inhaltsverzeichnis

HINWEISE 4

BESCHREIBUNG 5

EINBAU UND MONTAGE 6

BEDIENUNG DES GERÄTS UND

PRAKTISCHE HINWEISE 10

WARTUNG UND

REINIGUNG DES GERÄTS 20

SICHERHEIT UND

PROBLEMLÖSUNGEN 22

HINWEISE ZUM UMWELTSCHUTZ 25

inhoudsopgave

OPMERKINGEN 26

SPECIFICATIES 27

INSTALLATIE EN MONTAGE 28

GEBRUIK VAN HET APPARAAT

EN PRAKTISCHE ADVIEZEN 32

ONDERHOUD EN REINIGING

VAN HET APPARAAT 42

VEILIGHEID EN OPLOSSEN

VAN PROBLEMEN 44

WAARSCHUWINGEN BETREFFENDE

HET MILIEU 47

■ Diese Waschmaschine wird mit einem Handbuch geliefert, das die Anweisungen zum Betrieb, zur Wartung und zur Installation enthält. Lesen Sie alle Anweisungen zur Bedienung, bevor Sie die Waschmaschine benutzen, so wie es das Symbol anzeigt.

■ Trocknen Sie keine Kleidungsstücke in einem Trockner mit einer Trommel, die nicht zuvor gewaschen wurden.

■ Waschen Sie keine Kleidungsstücke, die zuvor mit Benzin, Lösungsmitteln gewaschen, gereinigt oder darin eingeweicht wurden, noch mit Mitteln zur Trockenreinigung oder die mit anderen brennbaren oder explosiven Substanzen behandelt wurden, weil diese Dämpfe absondern, die zu Bränden oder Explosionen führen können.

■ Geben Sie kein Benzin, Lösungsmittel, Mittel zur Trockenreinigung oder andere brennbare oder explosive Substanzen ins Waschwasser, weil diese Dämpfe absondern, die zu Bränden oder Explosionen führen können.

■ Die Kleidungsstücke, die mit Speiseöl verunreinigt wurden, oder mit Substanzen wie Aceton, Alkohol, Benzin, Kerosin, Fleckenreinigern, Verdünnungsmitteln, Wachsen und Substanzen für deren Beseitigung, sollten mit heißem Wasser gewaschen werden, denen eine Extramenge an Waschmittel beigegeben wird, bevor Sie in die Trommel des Trockners gegeben werden.

■ Artikel wie Schaum, (Latexschaum), Duschmützen, wasserfeste Stoffe, Artikel, die mit Gummi gefüttert sind, und Kleidung oder Kopfkissen, die eine Füllung aus Schaumstoff haben, dürfen nicht in einem Trockner mit einer Trommel getrocknet werden.

■ Reparieren Sie die Waschmaschine nicht, noch tauschen Sie Teile aus oder versuchen Sie irgendeine Handlung an ihr, die nicht ausdrücklich in den Anweisungen zur Instandhaltung des Handbuchs empfohlen wird.

■ Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, vom Technischen Kundendienst oder von qualifiziertem Personal ausgetauscht werden, um Gefahren zu vermeiden.

■ Benutzen Sie keine Verlängerung oder einen Adapter, um die Waschmaschine an das Stromnetz anzuschließen

■ Steigen Sie nicht auf die Maschine und stützen Sie sich nicht auf die offene Ladeluke auf.

■ Die Maschine darf nur dafür eingesetzt werden, wofür Sie konstruiert wurde.

■ Folgen Sie den Anweisungen zum Waschen. die der Hersteller der Kleidungsstücke empfohlen hat.

■ Die Weichspüler oder ähnliche Produkte dürfen nur gemäß den Angaben des Herstellers angewendet werden.

■ Das Gerät darf nicht hinter einer Tür angeschlossen werden, die mit Schlüssel abschließbar ist, einer Schiebetür oder einer Tür mit Scharnier, die sich auf der entgegen gesetzten Seite eines Trockner mit einer Trommel befindet.

■ Nehmen Sie die Waschmaschine nicht in Betrieb, bis Sie sich darüber versichert haben, dass:

• sie in Übereinstimmung den Anweisungen zur Installation angeschlossen wurde.
• alle Anschlüsse zum Wasser, zum Abwasser, zum Stromnetz und zur Erdung nach der geltenden lokalen Gesetzgebung und aller übrigen Vorschriften vorgenommen wurde.

Das Ende eines Trocknungszyklus mit einem Trommeltrockner wird ohne Hitze durchgeführt (Kühlzyklus), damit die Kleidungsstücke nicht beschädigt werden. Halten Sie niemals den Trockner mit einer Trommel an, bevor das Ende des Zyklus zum Trocknen erreicht wurde, außer Sie entnehmen die Kleidungsstücke sofort und breiten sie aus, damit sich die Hitze auflösen kann.

■ Dieses Gerät ist nicht für die Benutzung durch Personen konzipiert (Kinder eingeschlossen), die über eingeschränkte physische, sensorische oder mentale Kapazitäten verfügen oder die keine Erfahrung mit dem Gerät verfügen, außer wenn diese unter Aufsicht einer Person stehen, die für ihre Sicherheit sorgt. Überwachen Sie Kinder, um sich zu versichern, dass sie nicht mit dem Gerät spielen.

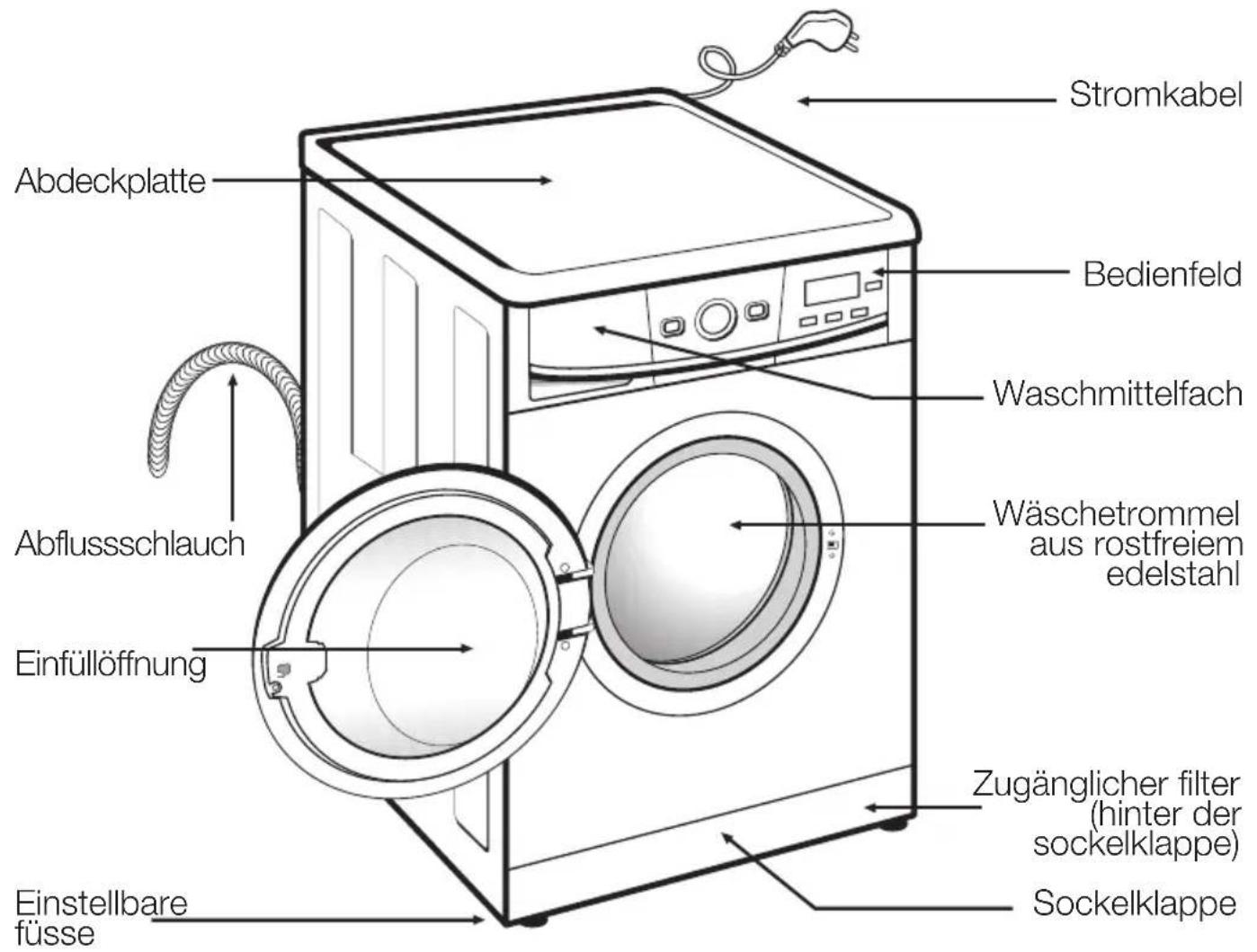

waschmaschine beschreibung

Wasserzufuhrschlauch.

waschmaschine einbau und mo

einbau und montage

1 ENTFERNEN DER VERPACKUNG UND LÖSEN DER BLOCKIER-VORRICHTUNGEN

ENTFERNEN DER VERPACKUNG

a Entfernen Sie die Unterlage, die Winkelstücke und die obere Abdeckung.

BLOCKIERVORRICHTUNGEN

a Lösen Sie die Befestigungschrauben der drei Plastikstücke die an der Hinterseite der Waschmaschine angebracht sind.
b Losen Sie die drei Blockierschrauben und nehmen Sie sie heraus.
c Decken Sie die Öffnungen mit den vorher entfernten Plastikplatten ab.

Bewahren Sie bitte die Blockierschrauben für eventuelle spätere Transporte auf.

Den Wasserzulaufschlauch finden Sie im Inneren der Wäschetrommel:

a Schliessen Sie das gekröpfte Ende des Wasserschlauchs an das Gewinde des Elektroventils an, das sich an der Rückseite des Geräts befindet.
b Schliessen Sie das andere Ende an die Wasserzufuhr an. Ziehen Sie nach dem Anbringen die Anschlussmutter gut fest.

Achten Sie darauf, dass das abgeknickte Ende des Ablaufschlauchs gut im Ablaufrohr verankert ist und ein Herausrutschen unmöglich ist, da es sonst zu Überschwemmungen kommen kann. Ist bei Ihrer Waschmaschine ein Anschluss an die Warmwasserversorgung vorgesehen, schliessen Sie den Schlauch mit der roten Mutter an den Warmwasserhahn und an das Elektroventil mit dem roten Filter an. Benutzen Sie zum Anschluss der Waschmaschine an die Wasserversorgung bitte nur die mit dem Gerät gelieferten fabrikneuen Wasserschläuche. Gebrauchte Schläuche dürfen nicht verwendet werden. Für den einwandfreien Betrieb der Waschmaschine muss der Wasserdruck zwischen 0,05 und 1MPa betragen (0,5 bis 10 Kgr/cm²).

a Die Abflussöffnung sollte sich an einem festen Punkt etwa 50 bis 70 cm über dem Boden befinden. Achten Sie bitte darauf, dass der Abwasserschlauch weder gespannt, geknickt noch gedreht wird.

3 AUSRICHTEN DER WASCHMASCHINE UND ANSCHLUSS AN DIE STROMVERSORGUNG

einbau und montage

AUSRICHTEN

Bitte beachten!

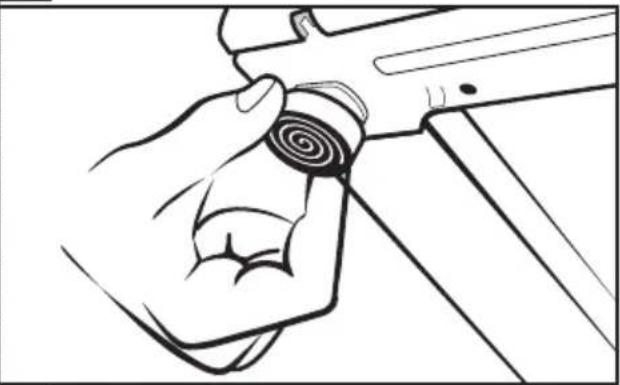

Richten Sie die Waschmaschine mit Hilfe der Einstellfüsse aus, so dass sie gleichmäßig belastet auf dem Boden steht. Auf diese Weise reduzieren Sie die Lärmentwicklung während des Waschens und vermeiden, dass die Maschine ihre Position verändert.

Bei Modellen mit Ausrichtmutter muss diese mit einem Schraubenschlüssel angezogen werden.

Bevor Sie die Maschine an das Stromnetz anschliessen, lesen Sie bitte die technischen Informationen auf dem Typenschild, das sich am Einfüllöffnung befindet. Vergewissern Sie sich, dass die vorhandene Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt.

Entfernen Sie das Typenschild nicht, es enthält wichtige Informationen.

Bitte beachten!

Die Waschmaschine muss an einen Netzanschluss mit vorschriftsgemässer Erdung angeschlossen werden.

Die Leitungen, Stecker, Steckdosen, Sicherungen, Schalter und Stromzähler müssen für die auf dem Typenschild angegebene Höchstleistung ausgerichtet sein. Stecken Sie den Stecker nie mit feuchten Händen in die Steckdose!

Umfassen Sie den Stecker mit der Hand, um diesen aus der Steckdose zu ziehen.

Reissen Sie nicht am Kabel. Ist das Stromkabel beschädigt, muss dieses durch ein Originalersatzteil ersetzt werden.

Wenden Sie sich in diesem Fall bitte an den Hersteller oder Ihren Kundendienst.

Bei eingebauten Waschmaschinen muss das Stromkabel auch nach dem Einbau zugänglich sein.

4 EINBAU DER WASCHMASCHINE IN EINE KÜCHENZEILE UND VORHERIGER REINIGUNGSDURCHLAUF

EINBAU UNTER EINER ARBEITSPLATTE

Die Waschmaschine kann unter die Arbeitsplatte Ihrer Küchenzeile eingebaut werden.

Ist es notwendig, die auf der Waschmaschine angebrachte Abdeckplatte zum Einbau abzunehmen, muss auf der Oberfläche der Waschmaschine ein Unterbaublech angebracht werden. Dieses können Sie über den Hersteller oder Ihren Kundendienst beziehen.

Zum Anbringen des Unterbaublechs gehen Sie bitte folgendermassen vor:

a Nehmen Sie die Abdeckplatte der Waschmaschine ab, indem Sie die seitlichen Schrauben lösen und die Platte leicht nach hinten ziehen.
b Lösen Sie die Schrauben der vier Befestigungsstücke und nehmen Sie diese ab.
c Bringen Sie auf dem Rahmen der Maschine, auf den das Unterbaublech aufgelegt wird, Schaumstoffklebeband an, um Geräuschentwicklung zu vermeiden. Legen Sie danach das Unterbaublech auf und schrauben Sie es fest.

REINIGUNGSLAUF VOR INBETRIEBNAHME

Wir raten dazu, nach Abschluss des Einbaus und vor der Inbetriebnahme der Waschmaschine einen Probelauf durchzuführen.

Dieser dient zum Überprüfen des einwandfreien Einbaus, der Anschlüsse und des Ablaufs und dient ausserdem zur gründlichen Reinigung des Inneren der Maschine vor dem ersten Waschen (sieh folgende Seiten).

a Drücken Sie die Tast ON/OFF.
b Wählen Sie Hauptwäsche bei 60°C.

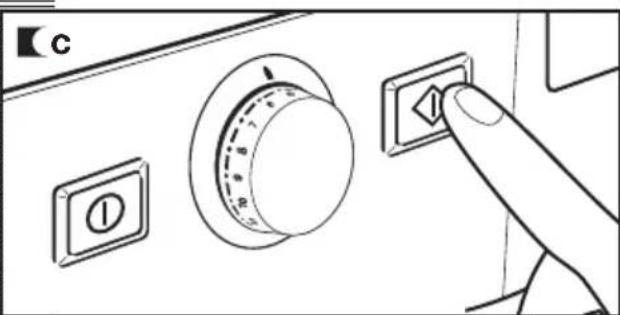

c Drücken Sie die Taste Start/Pause.

1 VORBEREITUNG DER WÄSCHESTÜCKE VOR

VORBEREITUNG

Bitte beachten!

Versichern Sie sich bevor Sie die Wäsche in die Maschine geben, dass Hosen- und Jackentaschen leer sind.

Münzen und andere kleine Objekte können die Funktion der Absaugpumpe behindern.

SORTIEREN DER WÄSCHE

a Sortieren Sie die Wäsche nach Stoffart oder Herstellung.

Für empfindliche Wäschestücke empfehlen wir die Wahl eines Schonprogramms. Kleidungsstücke aus Wolle können mit einem speziellen Wollprogramm gewaschen werden.

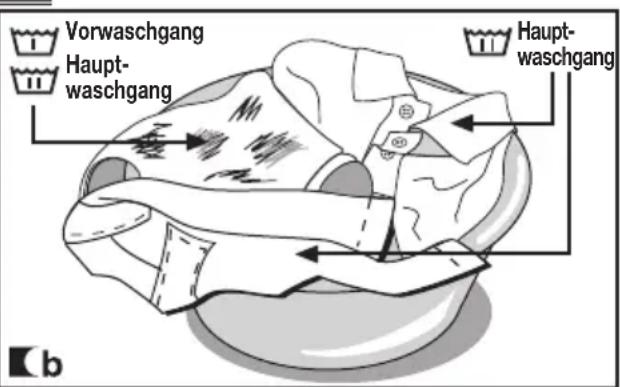

b Sortieren Sie die Wäsche nach Verschmutzungsgrad.

• Waschen Sie nur leicht verschmutzte Wäsche in einem Kurzprogramm.
• Waschen Sie normal verschmutzte Wäsche in einem Programm ohne Vorwaschgang.
• Stark verschmutzte Wäsche kann in einem Vollprogramm mit Vorwaschgang gewaschen werden.

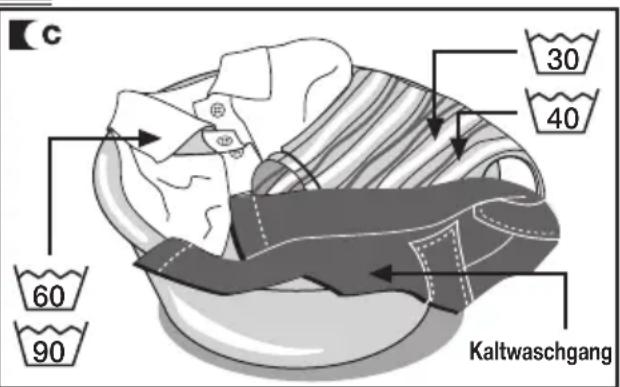

c Sortieren Sie die Wäsche nach Farben.

Waschen Sie Buntwäsche und Weisswäsche getrennt.

Bitte beachten!

Wir empfehlen, das Fassungsvermögen der Maschine voll auszunutzen. Daduch sparen Sie Wasser und Strom. Ebenso ist es ratsam, in einer Maschinenladung Wäschestücke von verschiedener Grösse zu waschen. So wird die Waschleistung verstärkt. Ausserdem wird die Wäsche während des Schleuderns gleichmässiger verteilt, wodurch die Geräuschentwicklung vermindert wird.

Sehr kleine Wäschestücke sollten in einen Waschsack gegeben werden.

ZUGABE DES WASCHMITTELS UND DER ZUSATZMITTEL

bedienen des geräts und praktische hinweise

WASCHMITTEL

UND ZUSATZMITTEL

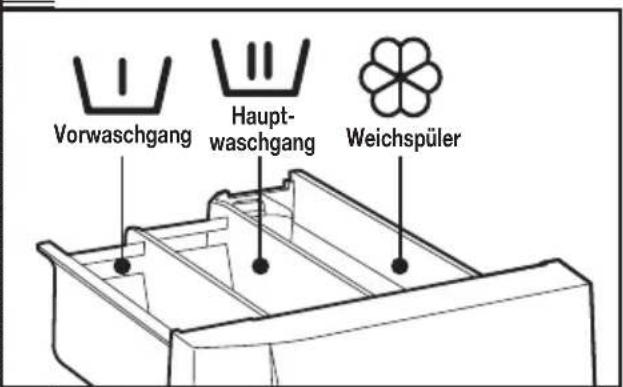

a Das Waschmittelfach Ihrer Waschmaschine verfügt über drei Abteilungen.
b Füllen Sie Wasch- und Zusatzmittel vor dem Starten des Waschprogramms in die dafür vorgesehene Abteilung des Waschmittelfachs.
c Auch die Verwendung von Flüssigwaschmittel ist möglich. Dazu benötigen Sie einen speziellen Einsatz für das Waschmittelfach, den Sie als Zubehörteil bei Ihrem Kundendienst erwerben können.

Bitte beachten! Bitte beachten!

Der Einsatz für Flüssigwaschmittel muss in der Abteilung für den Hauptwaschgang angebracht werden.

Die Füllmenge des Flüssigwaschmittels darf auf keinen Fall den an der Seite des Einsatzes mit MAX markierten Höchstfüllstand überschreiten.

Bitte beachten Sie, dass die Dosierung des Waschmittels von folgenden Faktoren abhängt:

■ Menge der Wäsche.
■ Verschmutzungsgrad der Wäsche.
Härtegrad des Wassers (Information über den Härtegrad des Wassers erhalten Sie bei Ihrer örtlichen Verwaltung).

Bei hohem Härtegrad des Wassers empfehlen wir die Verwendung eines Produktes zur Wasserenthärtung.

Hinweis zum Umweltschutz

Waschmittelkonzentrate sind weniger belastend für Natur und Umwelt.

Höhere Dosierung des Waschmittels verbessert nicht das Waschergebnis sondern verursacht nur unnötige

Kosten und eine zusätzliche Belastung der Umwelt.

Bitte beachten Sie bei der Dosierung des Waschmittels immer genau die Anweisungen des Herstellers.

3 AUSWAHL DES PROGRAMMS ZUM WASCHEN UND TROCKNEN

bedienen des geräts und praktische hinweise

Um das Programm zum Waschen und Trocknen auszuwählen, führen Sie die folgenden Schritte aus:

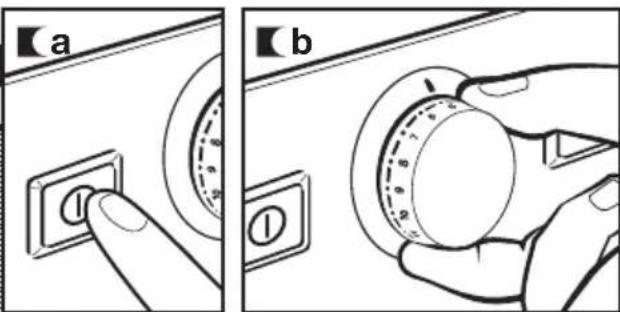

a Schalten Sie mit der ON / OFF Taste die Maschine ein.
b Ziehen Sie den Drehknopf zur Programmwahl heraus.
c Wählen Sie das Programm zum Waschen aus, indem Sie den Drehknopf zur Programmwahl drehen (siehe Tabelle der Waschprogramme).

Um ein Programm zum Trocknen auszuwählen, führen Sie die folgenden Schritte aus:

a Wählen Sie die Zeit zum Trocknen, in dem Sie den Schalter für die Zeitwahl drücken.

Auf der Anzeige wird die Zeit angezeigt. Sie erhöht sich, wenn Sie auf den Schalter für die Trockenzeit drücken.

Bitte beachten!

Wenn Sie eine Option Waschen + Trocknen wählen, darf die Füllung nicht größer als 4 Kg. sein (1,5 Kg. bei Programmen mit sensiblen Geweben).

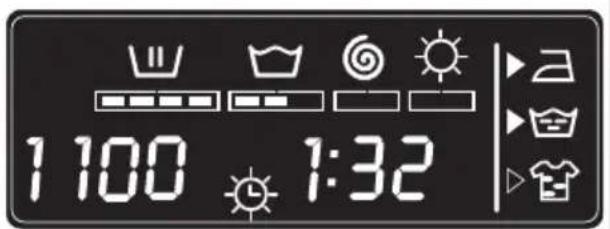

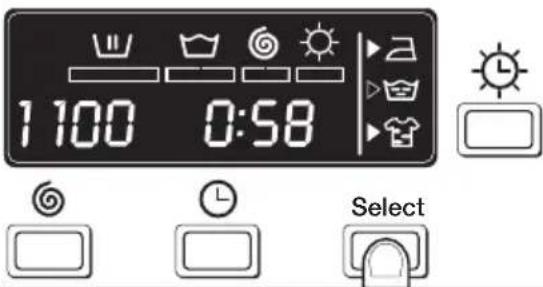

Nach der Auswahl des Programms erscheinen auf dem Display die folgenden Angaben:

1 Phasen des Programms für Waschen und Trocknen

Waschen

Spülen

Schleudern

Trocknen

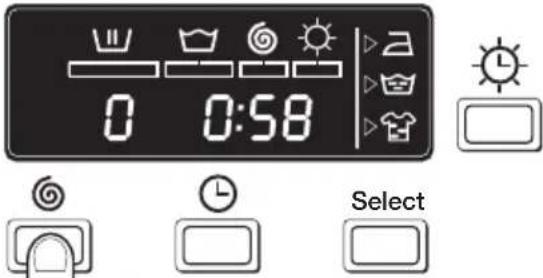

2 Zahl der Umdrehungen

3 Nr. des Programms (für einige Sekunden) und danach die effektive Laufzeit des Programms.

4 Zusatzfunktionen

Bügelleicht

Extraspülgang

Intensivwäsche

Es kann zwischen vier verschiedenen Programmtypen gewählt werden:

Grundprogramme

Schonprogramme

Zusatzprogramme

Programme zum Trocknen

WASCHPROGRAMMS
Grundprogramme Feinwäsche Zusatzprogram Prog. zum Trocknen

1 Kaltwäsche	8 Feinwäsche kalt	12 Spuelen	14 Normales Trocknen
2 Schnellwäsche 30°C	9 Feinwäsche 30°C	13 Schleudern	15 Sensibles Trocknen
3 Hauptwäsche 30°C	10 Feinwäsche 40°C		16 Entleeren/Beenden
4 Hauptwäsche 40°C	11 Feinwäsche 60°C
5 Hauptwäsche 60°C
6 Hauptwäsche 90°C
7 Vorwäsche 60°C

Umweltschutzhinweis

Wählen Sie bitte sorgfältig das richtige Waschprogramm und vermeiden Sie eine Vorwäsche, falls diese nicht unbedingt notwendig ist. Sie sparen dadurch Kosten und tragen zum Umweltschutz bei.

	Programm		Empfohlene Temperatur	Gewebeart	Wahltasten
					Extra-spulen	Intensiv-wäsche	Bügel-leicht	Auverahl Schwingänge	Ohne Schleudern	Krittverschutz
Grundprogramme	1	Kaltwäsche	Kalt	Baumwolle/Leinen empfindliche Farben sehr leichte Verschmutzung	JA
	2	Schnellwäsche 30°C		Baumwolle/Leinen Weiss/Bunt sehr leichte Verschmutzung	JA	NEIN	JA
	3	Hauptwäsche 30°C		Baumwolle/Leinen empfindliche Farben leichte Verschmutzung	JA
	4	Hauptwäsche 40°C		Baumwolle/Leinen farbechte Wäsche leichte Verschmutzung	JA
	5 (*)	Hauptwäsche 60°C		Baumwolle/Leinen farbechte Wäsche normale Verschmutzung	JA
	6	Hauptwäsche 90°C		Baumwolle/Leinen weisse Wäsche starke Verschmutzung	JA
	7	Vorwäsche 60°C		Baumwolle/Leinen weiss/farbecht starke Verschmutzung	JA
Schonprogramme	8	Feinwäsche kalt	Kalt	Synthetik/Mischgewebe Baumwolle empfindliche Farben sehr leichte Verschmutzung	JA
	9	Feinwäsche 30°C		Synthetik/Mischgewebe Baumwolle empfindliche Farben leichte Verschmutzung	JA
	10	Feinwäsche 40°C		Synthetik/Mischgewebe Baumwolle empfindliche Farben normale Verschmutzung	JA
	11	Feinwäsche 60°C		Synthetik/Mischgewebe Baumwolle weiss/farbecht normale Verschmutzung	JA
Zusatzprogramme	12	Spuelen	—	Baumwolle/Baumwoll-Mischgewebe Synthetik/Feinwäsche Wolle/Mischgewebe mit Wolle	JA	NEIN	JA
	13	Schleudern	—	Baumwolle/Baumwoll-Mischgewebe Synthetik/Feinwäsche Wolle/Mischgewebe mit Wolle	NEIN		JA
Prog. zum Trocknen	14	Normales Trocknen	—	Baumwolle/Leinen	—
	15	Sensibles Trocknen	—	Synthetische Stoffe/Mischungen	—
	16	Entleeren/Beenden	—	Baumwolle/Baumwoll-Mischgewebe Synthetik/Feinwäsche Wolle/Mischgewebe mit Wolle	NEIN

(*) Programm zur Bewertung des Waschens und des Energieverbrauchs gemäss Richtlinie EN60456, bei Drücken der Taste Intensivwäsche.

Fassungsvermögen Max. (Kg)	Fach für Waschmittel und Zusatzmittel	Beschreibung des Programms	TURBO TIME PLUS
			Gesamt-verbrauch KWh/Liter	Dauer ca. (Minuten)
6		Hauptwäsche, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	0,15/49	60
1,5		KURZE LAUFZEIT, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	0,20/30	30
6		Hauptwäsche, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	0,40/49	82
6			0,65/49	87
6			1,02/49	91
6			1,90/55	110
6		Vorwäsche, Hauptwäsche, Spülen, Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	1,45/60	105
3		Feinwäsche, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, leichtes Schleudern am Ende	0,15/55	50
3			0,35/55	50
3			0,60/55	55
3			1,00/55	70
6		Spülen, automatische Aufnahme von Zusatzmitteln wenn gewünscht, langes Schleudern am Ende	0,05/30	23
6	—	Entleeren und langes Schleudern am Ende	0,05/0	10
4	—	Normales Trocknen	2,8/48	160
3			1,8/27	100
1,5	—	Sensibles Trocknen	1,2/26	95
6	—	Entleeren und Programmende Vorrücken zum Programmend	0,00/0	2

4 AUSWAHL SCHLEUDERPROGRAMME

bedienen des geräts und praktische hinweise

SCHLEUDERN

Die Zusatzprogramme werden immer erst nach der Wahl des Waschprogramms eingestellt. Wird das Waschprogramm nachträglich geändert, werden die eingestellten Zusatzfunktionen automatisch annulliert.

a Taste zur Wahl des Schleudergangs und des Knitterschutz-Programms (flot)

Das ausgewählte Programm hat eine zugeordnete Umdrehungszahl für das Schleudern.

b Die Drehzahl kann geändert werden, indem man wiederholt auf die Schleudertaste drückt. Die Drehzahl reduziert sich dabei in 100er Schritten bis 400 bei Modellen mit Display. Bei Modellen ohne Display leuchtet die Betriebsleuchte auf.

c Ohne Schleudern

Durch erneutes Drücken der Wahltaste Schleudern wird der Schleudergang ausgeschaltet. Dies dient zum Waschen bestimmter Wäschestücke, die nicht geschleudert werden dürfen oder nicht knittern sollen.

d Wahlmöglichkeit: flot/Knitterschutz

Bei dieser Einstellung hält die Maschine im letzten Spülgang an und die Wäsche bleibt in der Trommel im Wasserbad. Wird die Einstellung ausgeschaltet, setzt sich das Programm automatisch fort, das Wasser wird abgepumpt und die Maschine beginnt zu schleudern. Diese Einstellung ist sinnvoll wenn sie bei Programmende die Wäsche nicht sofort aus der Maschine nehmen können und das Knittern durch längeres Verbleiben der geschleuderten Wäsche in der Trommel vermeiden möchten.

a

b

C

d

5 STARTZEITVORWAHL UND ZUSATZFUNKTIONEN

bedienen der maschine

STARTZEITVORWAHL

Taste zur Programmierung des Waschbeginns Eine Startzeitvorwahl von bis zu 24 Stunden ist möglich. Die Startzeit kann erst nach der Auswahl des Waschprogramms eingestellt werden. Drücken Sie zum Einstellen der Startzeit die Uhrzeit-Tast. Mit jedem Drücken der Taste wird die Startzeit um eine Stunde vorgestellt. Bei Modellen mit Display wird mit jedem Impuls der Start der Maschine um eine weitere Stunde verzögert. Jedes Drücken verzögert den Beginn um eine weitere Stunde.

Annullieren der Startzeit

Zum Annullieren der Startzeit wird ebenfalls die Uhrzeit-Taste gedrückt. Sobald Sie bei 24 Uhr angelangt sind, drücken Sie die Taste ein weiteres Mal und die Startzeit wird annuliert. Bei Programmwechsel wird die eingestellte Startzeit ebenfalls automatisch annulliert.

ZUSATZFUNKTIONEN

Wahltaste für die Zusatzfunktionen, je nach Waschrogramm.

a Es gibt 3 Optionen: Einfaches Bügeln, Extra Spülen und Intensives Waschen. Betätigen Sie die Taste und die gewünschte Option wird angezeigt.

b Durch das Drücken mehrer Tasten können sie auch zwei oder drei Zusatzfunktionen kombinieren, je nach dem eingestellten Waschprogramm.

Taste: Leichtbügeln (☎)

Diese Einstellung verhindert Faltenbildung bei der Wäsche durch spezielle Trommeldrehungen nach dem Schleudern, durch die die Wäsche aufgeschüttelt wird und so leichter zu bügeln ist.

Taste: Extraspülen (☐)

Die Wäsche wird länger und dadurch intensiver gespült als bei den Standardprogrammen. Dies wird beim Waschen von grossen Wässchemengen empfohlen und für Personen mit empfindlicher Haut. Bitte beachten Sie, dass dadurch auch der Wasserverbrauch erhöht wird.

Taste: Intesivwäsche (☐)

Diese Einstellung wird besonders empfohlen bei stark verschmutzter Wäsche und Flecken. Durch die Verlängerung des Waschzyklus wird ein intensiveres Waschergebnis erziehlt.

a

b

Bite beachten!

Wird während der Einstellung der Zusatzfunktionen das Programm gewechselt oder die Taste ON/OFF gedrückt, werden alle bis dahin gewählten Zusatzfunktionen annuliert.

6 INBETRIEBNAHME UND VERRIEGELN

bedienen der maschine

INBETRIEBNAHME

Taste Start/Pause

a Drücken Sie zum Starten der Waschmaschine die Taste Start/Pause. Auf der Anzeige wird in jedem Moment die Zeit angezeigt, die bis zum Ende des Wasch- und Trockenvorgangs fehlt.

Auswahl der Blockierung

Über die Blockierung wird gesichert, dass bei der Betätigung der Tasten das ausgewählt Programm und die Optionen zum Waschen und Trocknen nicht beeinflusst werden. Es wird benutzt, um zum Beispiel Eingriffe von Kindern zu verhindern. Aktivieren Sie die Verriegelung erst nach dem Einstellen des Waschprogramms und der Zusatzfunktionen.

Auslösen der Verriegelung

a Die Verriegelung wird durch Drücken der Taste Start / Pause während mindestens drei Sekunden ausgelöst. Auf dem Display sehen Sie, ob die Verriegelung ausgelöst wurde.

Lösen der Verriegelung

b Die Verriegelung der Tasten wird bei Ende des Waschprogramms automatisch gelöst. Wenn Sie die Verriegelung bei laufendem Waschprogramm lösen möchten, halten Sie die Starttaste erneut während drei Sekunden gedrückt. Nach den drei Sekunden erscheint die Anzeige der Verriegelung auf dem Display mit dem Hinweis Pause. Durch Drücken der Taste ON/OFF wird die Verriegelung gelöst.

Wenn das Programm sich im Betrieb befindet, kann auf der Anzeige angezeigt werden, in welcher Fase es sich befindet und wie viel Zeit bis zur Beendigung noch fehlt.

Die einzelnen Waschphasen erscheinen aufeinanderfolgend im oberen Teil des Displays, gemäss dem Ablauf de Programms. Die bis zum erreichen des Programmendes benötigte Zeit erscheint ebenfalls auf dem Display. Die Anzeige wird nicht pro Minute, aber in regelmässigen Abständen aktualisiert.

Sie können durch Drücken der entsprechenden Taste weitere Zusatzfunktionen einstellen, allerdings darf das Waschprogramm die jeweilige Phase noch nicht erreicht haben und Zusatzfunktion muss für das eingestellte Programm vorgesehen sein.

Die Betätigung der Taste für den verzögerten Start hat während des Waschbetriebs keine Wirkung.

Das Drücken der Taste Start / Pause bei laufendem Waschprogramm löst die Funktion PAUSE aus.

Bitte beachten!

Wenn Sie während des Wasch- und Trockenvorgangs das Programm über den Wahlschalter ändern, bleibt die Maschine in einer PAUSE stehen und das Programm wird annulliert.

Drücken Sie zum Herausnehmen oder Hinzufügen eines Wäschestücks die Taste Start / Pause. Versichern Sie sich, dass der Wasserstand unter der Höhe der Ladeluke liegt und die Temperatur in der Wäschetrommel nicht zu heiss ist. Drücken Sie danach erneut die Taste Start / Pause und das Waschprogramm wird fortgesetzt.

STROMAUSFALL

Komme es zu einem Stromausfall, nimmt die Maschine nach dem Wiederherstellen der Stromversorgung genau dort den Betrieb wieder auf, wo er unterbrochen wurde (die Informationen werden während mehrerer Stunden gespeichert).

hinweise

■ Genaues Ausrichten der Maschine mit den Einstellfüssen verringert die Geräuschentwicklung beim Schleudern.
■ Waschen Sie, wenn möglich, in einem Waschgang Kleidungsstücke unterschiedlicher Grösse. Dadurch wird die Wäsche gleichmässiger in der Trommel verteilt und das Schleuderergebnis verbessert.
Alle Modelle verfügen über ein Sicherheitssystem, das den Schleudervorgang unterbindet, wenn die Wäsche zu sehr auf einer Seite der Trommel konzentriert ist. Auf diese Weise werden zu starke Vibrationen verhindert. Sollte Sie feststellen dass die Wäsche nicht ausreichend geschleudert wurde, verteilen sie sie gleichmäßig in der Trommel und schleudern sie erneut.

waschmaschine wartung und reinigung

WARTUNG

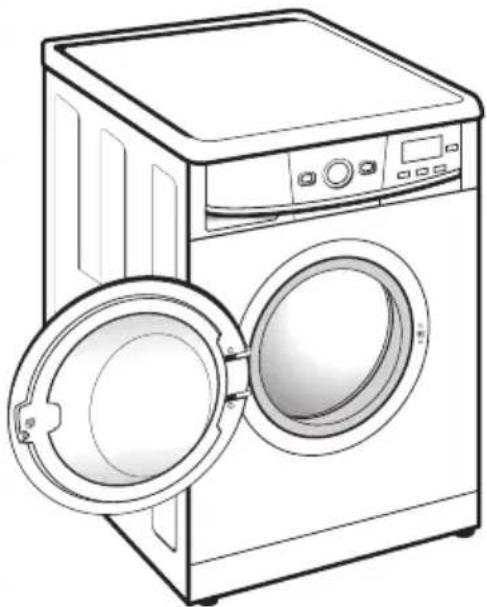

Lassen Sie nach jedem Waschen die Trommeltür der Maschine eine Weile offen stehen, damit die Luft ungehindert in der Maschine zirkulieren kann.

Es wird empfohlen, in regelmässigen Abständen, je nach Härte des Wassers, ein komplettes Waschprogramm mit einem Anti-Kalk-Mittel durchlaufen zu lassen. Dadurch verlängern Sie die Lebensdauer ihrer Waschmaschine.

Ziehen Sie bitte den Netzstecker bevor Sie die Maschine reinigen oder warten.

1 REINIGUNG DES WASCHMITTELFACHS

Reinigen Sie das Waschmittelfach, sobald sich darin Wasch- oder Zusatzmittel abgelagert haben.

a Entnehmen Sie das Waschmittelfach, in dem Sie es mit Schwung aus der Maschine ziehen.
b Reinigen Sie die Abteilungen des Waschmittelfachs mit lauwarmem Wasser und einer Bürste.
c Nehmen Sie die Siphons in den Abteilungen für Zusatzmittel des Waschmittelfachs heraus und reinigen Sie sie. Setzen Sie sie danach wieder ein und versichern Sie sich, dass sie gut sitzen. Geben Sie dann die Waschmittelschublade wieder in die Maschine.

Ein schlecht sitzender oder verschmutzter Siphon behindert die Aufnahme von Zusatzmitteln und hat zur Folge, dass nach dem Waschen Wasserreste im Waschmittelfach übrigbleiben.

REINIGUNG DES FILTRES

Reinigen Sie den Filter, wenn die Pumpe durch Gegenstände blockiert wurde, die in die Maschine geraten sind.

a Öffnen Sie den Deckel am Sockel, indem Sie auf den Flansch drücken und leicht an ihm ziehen.
b Um das Wasser aufzufangen, das beim herausnehmen des Filters herausläuft, geben Sie vorher einen Teller oder ein anderes Gefäss darunter.
c Drehen Sie den Filter eine viertel oder halbe Umdrehung nach links. Das Wasser beginnt herauszulaufen.
d Sobald das Wasser aus dem Filter abgelaufen ist, drehen sie ihn so lange, bis sie ihn herausnehmen können. Zu diesem Zwecke ziehen Sie ihn vorsichtig nach vorn.
e Entfernen Sie die Gegenstände, die möglicherweise durch den Filter aufgefangen wurden, und reinigen Sie ihn von Fuseln.
f Setzen Sie den Filter ein und bringen Sie die Sockelklappe wieder an.

Bitte beachten!

Zum Vermeiden von Verbrühungen führen Sie diesen Vorgang nicht aus, wenn die Temperatur des Waschwassers über 30°C beträgt.

REINIGUNG VON AUSSEN

Verwenden Sie zur Reinigung der Maschine von Aussen lauwarmes Seifenwasser oder ein mildes Reinigungsmittel, keine Scheuermittel und keine Lösungsmittel.

Bitte beachten!

Entfernen Sie sofort Waschmittel oder Zusatzmittel, das aus dem Waschmittelfach ausgetreten ist, da dieses die Oberfläche des Geräts angreift.

sicherheit und problemlösungen

Bestimmte Probleme, die beim Betrieb der Maschine auftreten können, lassen sich durch das Befolgen der unten aufgeführten Anweisungen möglicherweise selbst beheben.

Besteht das Problem weiter, benachrichtigen sie bitte Ihren KUNDENDIENST.

Bitte beachten!

Öffnen Sie auf keinen Fall selbst das Gerät! Im Inneren des Geräts befindet sich keine Sicherung oder analoge Komponente, die vom Benutzer ausgewechselt werden könnte.

Anzeige	Mögliche Störungen
FO1	Es läuft kein Wasser in die Maschine ein
FO2	Wasser läuft nicht ab, Maschine schleudert nicht
CO3	Maschine schleudert nicht
FO4	Maschine startet nicht
FO5
⋮	Benachrichtigen Sie bitte den technischen Kundendienst
⋮
F10

MÖGLICHE STÖRUNGEN

Warum startet die Maschine nicht?

Warum vibriert die Maschine zu stark oder entwickelt übermässigen Lärm?

Wenn die Maschine nicht startet kann das folgende Gründe haben:

■ Prüfen Sie, ob die Tür richtig geschlossen ist.
■ Die Waschmaschine ist nicht an das Stromnetz angeschlossen, oder es liegt kein Strom an den Leitungen.
■ Die Start/Pause Taste wurde nicht gedrückt.
■ Wenn die Tür der Waschmaschine nicht richtig geschlossen ist, erscheint auf dem Display F04.

Dies kann folgende Ursachen haben:

■ Die Blockier- und Transportschrauben wurden nicht entfernt.
■ Die Maschine ist nicht richtig ausgerichtet oder steht nicht gut auf dem Boden.

Warum läuft kein Wasser in die Maschine?

Warum läuft das Wasser nicht ab und die Maschine schleudert nicht?

Warum Schleudert die Maschine nicht?

Warum ist beim Waschen kein Wasser in der Trommel zu sehen?

■ Die Anzeige F01 – kein Wasserzulauf– kann dadurch bedingt sein, dass das Wasser abgestellt ist, der Hahn des Wasserzulaufs abgedreht ist, oder der Eingangsfilter der Maschine verstopft ist.
Zum Beseitigen der Störung können Sie folgendes tun: Warten Sie, bis die Wasserversorgung wieder gewährleistet ist, öffnen Sie den Hahn des Wasserzulauft, lösen Sie den Zulaufschlauch und reinigen Sie den Filter. Wenn dieser Fehler auftritt, erscheint au f dem Display F01.
Das Erscheinen von F02 kann folgende Gründe haben: Blockierung der Motorpumpe die für das Abpumpen des Wassers zuständig ist, Verstopfung in der Rohrleitung des Gebäudes oder unsachgemässer elektrischer Anschluss der Motorpumpe.
■ Massnahmen: Liegt die Ursache des Problems in der Behinderung der Motorpumpe durch Verstopfung des Filters, beheben Sie das Problem wie in Kapitel 2, Wartung und Reinigung der Maschine, beschrieben. Wenn dieser Fehler auftritt, erscheint auf dem Display F02.
■ Dies ist bedingt durch die ungleichmässige Verteilung der Wäsche in der Trommel und kann übermässige Vibrationen zur Folge haben.
■ Stellen Sie erneut ein Schleuderprogramm ein. Wenn dieser Fehler auftritt, erscheint auf dem Display C3.

Dies liegt daran, dass die Maschine über ein System verfügt, das sich an die Wäschemenge und die Stoffart anpasst, und die Wassermenge und den Energieverbrauch automatisch darauf einstellt, um die Umweltbelastung so gering wie möglich zu halten. Auch wenn die Wassermenge, die sie durch die Einfüllöffnung wahrnehmen, niedrig erscheint, besteht kein Grund zur Beunruhigung. Das Wasch- und Spülergebnis ist trotzdem optimal.

Warum bleibt Wasser im Waschmittelfach zurück?

Warum lässt sich die Einfüllöffnung nicht sofort nach dem Ende des Waschgangs öffnen?

Warum stimmt die auf der Uhr angezeigte Restzeit nicht mit der tatsächlichen Zeit des Endes des eingestellten Zyklus überein?

Andere Hinweise

Dies kann seine Ursache darin haben, dass das Waschmittelfach gereinigt werden muss. Dieser einfache Vorgang wird im Kapitel Wartung und Reinigung des Geräts beschrieben.

1- Reinigung des Waschmittelfachs.

Moderne Waschmaschinen sind mit verschiedenen Sicherheitssystem ausgestattet. Eines davon besteht darin, dass sich die Waschmaschine nicht öffnen lässt, bevor die Trommel nicht komplett zum Stillstand gekommen ist. Es dauert etwa zwei Minuten, bis sich die Trommeltür öffnen lässt.

Es handelt sich bei dieser Zeitangabe um einen Richtwert, der durch bestimmte Bedingungen während des Ablaufs des eingestellten Programms beeinträchtigt werden kann. Z.B. die Temperatur des Wassers bei Waschbeginn, die Wäschemenge oder beim Schleudern durch die Wäsche verursachtes Ungleichgewicht.

■ Die Waschmaschine kann auch weitere Störungen anzeigen. Wenn dies der Fall ist, erscheinen auf dem Display die Anzeigen F05, F06..., F10.

Bitte verständigen Sie in diesem Fall den Technischen Kundendienst.

waschmaschine hinweise zum umweltschutz

Umweltschutzhinweis

INFORMATION ZUR VORSCHRIFTGEMÄSSEN ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN

Ist das Gerät nicht mehr funktionsfähig, darf dieses nicht gemeinsam mit dem üblichen Hausmüll entsorgt werden.

Das Gerät kann ohne jegliche Kosten in speziell dafür vorgesehenen Annahmestellen abgegeben werden. Die Adressen dieser Stellen erhalten Sie von ihrer örtlichen Verwaltung. Auch bestimmte Hersteller bieten diesen Service an.

Durch die getrennte Entsorgung eines Elektrogeräts vermeiden sie mögliche negative Auswirkungen auf die Umwelt und die Gesundheit, die durch eine unsachgemässe Entsorgung ausgelöst werden können. Durch Verwertung und Recycling der Bestandteile des Geräts werden gleichzeitig Energie und Rohstoffe eingespart.

Ein auf dem Gerät angebrachtes Symbol weist darauf hin, dass dieses Gerät getrennt entsorgt werden muss und nicht in übliche Hausmüllbehälter gegeben werden darf.

Wenden Sie sich für alle weiteren Informationen bitte an die örtliche Verwaltung oder an den Händler, bei dem Sie dieses Gerät gekauft haben.

ELEKTRISCHE AANSLUITING
