Produkttyp	Scanner
Marke	Kodak
Modell	i1320
Scannertyp	Einzugsscanner (Dokumenteneinzug)
Maximale Auflösung	600 dpi
Maximale Scanfläche	A4 / Letter
Duplex-Scan	Ja, automatischer beidseitiger Scan
Geschwindigkeit (S/W)	bis zu 60 Seiten/Minute
ADF-Kapazität	bis zu 80 Blatt
Schnittstelle	USB 2.0 Hi-Speed
Stromversorgung	Netzteil (24 V DC, 2,5 A)
Leistungsaufnahme (Betrieb)	ca. 30 W
Leistungsaufnahme (Standby)	ca. 4 W
Abmessungen (B x T x H)	33 x 28 x 19 cm
Gewicht	ca. 5,1 kg
Mitgelieferte Software	KODAK Capture Pro, TWAIN-Treiber
Betriebssysteme	Windows 7/8/10, macOS (eingeschränkt)
Reinigung	Reinigungskarte und Walzenreinigungsset verwenden
Sicherheitszertifikate	CE, FCC, UL
Ersatzteile	Einzugswalzen, Trennrollen, Reinigungskarten
Garantie	1 Jahr (Herstellergarantie)

Häufig gestellte Fragen - i1320 KODAK

Wie reinige ich den Kodak i1320 Scanner richtig?

Welche Betriebssysteme werden unterstützt?

Kann ich beidseitig scannen (Duplex)?

Wie viele Blatt kann der automatische Dokumenteneinzug (ADF) fassen?

Welche Software wird mit dem Scanner geliefert?

Was tun bei einem Papierstau?

Ist der Scanner mit USB 3.0 kompatibel?

Kann ich Dokumente unterschiedlicher Größen gleichzeitig scannen?

Wo finde ich Ersatzteile wie Walzen oder Reinigungskarten?

Wie stelle ich die Scanauflösung ein?

BEDIENUNGSANLEITUNG i1320 KODAK

Vorsichtsmaßnahmen für Benutzer

• Stellen Sie den Scanner auf eine feste, ebene Oberfläche, die einem Gewicht von 5,5 kg standhält.
• Stellen Sie den Scanner nicht an einem staubigen oder feuchten Ort auf. Dies kann zu einem elektrischen Schlag oder einem Brand führen. Betreiben Sie das Gerät grundsätzlich nur an trockenen Standorten in geschlossenen Räumen.
• Achten Sie darauf, dass sich die Steckdose nicht weiter als 1,5 m vom Scanner entfernt befindet und leicht zugänglich ist.
• Verwenden Sie ausschließlich das mit dem Scanner gelieferte Netzkabel. Die Verwendung eines anderen Netzkabels kann zu einem elektrischen Schlag führen und/oder das Gerät beschädigen.
• Achten Sie darauf, dass das eine Ende des Netzkabels fest in der Steckdose sitzt. Andernfalls kann es zu einem elektrischen Schlag oder einem Brand führen.
• Beschädigen, knoten, schneiden oder ändern Sie das Netzkabel nicht. Dies kann zu einem elektrischen Schlag oder einem Brand führen.
• Für den Scanner ist eine eigene Steckdose erforderlich. Verwenden Sie kein Verlängerungskabel und keine Steckerleiste für den Scanner.
• Verwenden Sie nur das mit dem Scanner mitgelieferte Wechselstrom-Netzteil. Verwenden Sie das Scanner-Netzteil nicht für ein anderes Produkt.
• Achten Sie darauf, dass die Steckdose leicht zugänglich ist, so dass Sie im Notfall schnell den Netzstecker herausziehen können.
• Verwenden Sie den Scanner nicht, wenn er außergewöhnlich heiß wird, einen seltsamen Geruch verströmt, merkwürdige Geräusche macht oder wenn Rauch aus dem Gerät austritt. Halten Sie in diesem Fall den Scanner sofort an und ziehen Sie den Stecker aus der Steckdose. Wenden Sie sich an den Kodak Kundendienst.
• Zerlegen oder verändern Sie den Scanner oder das Netzteil nicht.
• Bewegen Sie den Scanner nicht, wenn das Netzkabel und das Schnittstellenkabel angeschlossen sind. Dies kann zu einer Beschädigung des Kabels führen. Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Scanner bewegen.
• Befolgen Sie die von Kodak empfohlenen Reinigungsmethoden. Verwenden Sie keine Druckluft, Zerstäuber oder Sprays zum Reinigen, Diese verteilen nur den Staub und die Schmutzpartikel im Scanner, was zu Funktionsstörungen des Geräts führen kann.
• Sicherheitsdatenblätter (Material Safety Data Sheets, MSDS) für Chemikalien finden Sie auf der Kodak-Website unter www.kodak.com/go/msds. Für den Zugriff auf die Sicherheitsdatenblätter benötigen Sie die Katalognummer des jeweiligen Produkts. Diese sowie Angaben zum Zubehör finden Sie im Abschnitt „Zubehör und Verbrauchsmaterialien“ weiter hinten in diesem Handbuch.

Umweltinformationen

• Die Kodak Scanner der Serie i1200/i1300 Plus erfüllen internationale Umweltschutzrichtlinien.
- Für die Entsorgung von Verbrauchsmaterialien, die im Zuge der Wartung oder bei Reparaturen ausgewechselt werden, liegen Richtlinien vor; halten Sie sich im Zweifel an die lokalen Vorschriften oder wenden Sie sich an Ihren Kodak Partner, wenn Sie weitere Informationen benötigen.
- Informationen zur Entsorgung oder zum Recycling erhalten Sie bei Ihren lokalen Behörden. Informationen zu Recycling-Programmen in den USA finden Sie auf der Website www.kodak.com/go/scannerrecycling. HINWEIS: Produkt enthält Quecksilber. Gemäß lokalen oder nationalen Vorschriften entsorgen.

• Die Produktverpackung kann dem Recycling zugeführt werden.

• Die Bauteile des Scanners können wiederverwendet oder der Wiederverwertung zugeführt werden.

- Die Kodak Scanner der Serie i1200/i1300 Plus sind Energy Star-konform und sind werkseitig auf eine Standardzeit von 15 Minuten eingestellt.

Europäische Union

Dieses Symbol weist darauf hin, dass dieses Produkt zur Entsorgung einer entsprechenden Recyclingstelle zugeführt werden muss. Bitte wenden Sie sich an Ihre lokale Kodak Vertretung oder besuchen Sie www.kodak.com/go/recycle, um mehr Informationen zur Entsorgung und zum Recycling dieses Produkts zu erhalten.

Unter www.kodak.com/go/REACH finden Sie Informationen zu Substanzen, die sich auf der Kandidatenliste gemäß Artikel 59(1) der EG-Verordnung Nr. 1907/2006 (REACH) befinden.

Akustische Emissionen

Maschinenlärminformationsverordnung – 3, GSGV

Der arbeitsplatzbezogene Emissionswert beträgt <70 db(A).

[Machine Noise Information Ordinance — 3, GSGV]

Elektromagnetische Verträglichkeit

USA: Dieses Gerät wurde getestet und liegt gemäß Abschnitt 15 der FCC-Bestimmungen innerhalb der Grenzwerte für ein Digitalgerät der Klasse B. Die darin festgelegten Grenzwerte sollen beim Einsatz derartiger Geräte in Wohngebieten einen ausreichenden Schutz gegen Störstrahlungen gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abstrahlen. Wird es nicht gemäß den Angaben des Handbuchs installiert und betrieben, kann es sich störend auf den Rundfunk- und Fernsehempfang auswirken. Trotz dieser Vorsichtsmaßnahmen kann das Auftreten von Störungen in Einzelfällen nicht ausgeschlossen werden. Verursacht dieses Gerät Störungen beim Radio- oder Fernsehempfang, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollten Sie eine oder mehrere der nachfolgend aufgeführten Maßnahmen ergreifen, um die Störung zu beheben:

• Richten Sie die Empfangsantenne anders aus oder stellen Sie sie an einem anderen Ort auf.
• Vergrößern des Abstands zwischen dem Gerät und dem Empfänger.
• Das Gerät an eine Steckdose anschließen, die nicht mit dem Stromkreis des Empfängers verbunden ist.
• Beratung durch einen erfahrenen Radio- bzw. TV-Techniker.

Änderungen, die ohne ausdrückliche Genehmigung der zuständigen Stelle vorgenommen wurden, können zum Erlöschen der Betriebserlaubnis für das Gerät führen. Wenn geschirmte Schnittstellenkabel mit dem Produkt geliefert oder zusätzliche Komponenten und Zubehörteile an anderer Stelle für die Verwendung mit dem Produkt angegeben wurden, müssen diese verwendet werden, um den FCC-Richtlinien zu entsprechen.

Korea: Da dieses Gerät die EMC-Zertifizierung für die Verwendung in Haushalten erhalten hat, darf es an jedem beliebigen Ort eingesetzt werden, auch in Wohngebieten.

Japan: Dies ist ein Produkt der Klasse B gemäß dem Standard des Voluntary Control Council for Interference by Information Technology Equipment (VCCI). Wenn es in der Nähe eines Radio- oder Fernsehempfängers in einer Wohnumgebung betrieben wird, kann es Funkstörstrahlungen verursachen. Installieren und verwenden Sie das Gerät entsprechend den Anweisungen im Benutzerhandbuch.

Begleitdokumentation 1-2

Zubehör.... 1-2

Lieferumfang.... 1-2

Scanner-Komponenten.... 1-3

Die Kodak Scanner der Serie i1200/i1300 Plus sind kompakte Dokumentenscanner, die sich hervorragend für Arbeitsgruppen und andere dezentralisierte Anwendungen eignen. Alle Scanner sind mit einer Funktion ausgestattet, die es erlaubt, das Scannergehäuse und somit auch die Ein- und Ausgabefächer in den zum Scannen günstigsten Neigungswinkel zu bringen.

Jedes Modell verfügt über die Smart Touch-Technik: Mit ihr können Sie Dokumente auf Knopfdruck per E-Mail versenden, drucken oder automatisch in einer bestimmten Anwendung öffnen. Die Scanner i1200/i1300 Plus unterstützen zudem das optional erhältliche Kodak A3-Flachbett.

Im Lieferumfang der i1200/i1300 Plus Scanner Serie sind diese Modelle enthalten:

• Kodak i1210 Plus Scanner
• Kodak i1220 Plus Scanner
• Kodak i1310 Plus Scanner
• Kodak i1320 Plus Scanner

HINWEIS: Dieses Benutzerhandbuch enthält Informationen und Anweisungen zu den Kodak Scannern der Serie i1200/i1300 Plus. Die Angaben in diesem Handbuch gelten für alle Scannermodelle, sofern nicht anders angegeben.

Begleitdokumentation

Zusätzlich zu diesem Benutzerhandbuch steht folgende Dokumentation zur Verfügung:

• Installationshandbuch – Bietet detaillierte Anweisungen zur Installation des Scanners.
• Handbücher zum Scan-Setup – Die Kodak i1200/i1300 Plus Scanner Serie wird mit einer TWAIN-Datenquelle und einem ISIS-Treiber ausgeliefert. In den Handbüchern zum Scan-Setup werden die grundlegenden Bildverarbeitungsfunktionen erläutert. Es ist auf der Installations-CD im PDF-Format enthalten.
• Smart Touch-Benutzerhandbuch – Bietet Informationen und Anweisungen zur Smart Touch-Funktionalität. Dieses Handbuch ist auf der Installations-CD im PDF-Format enthalten.
• Referenzhandbuch – Beschreibt leicht verständlich und mit vielen Bildern die Reinigung des Scanners. Bewahren Sie dieses Handbuch in der Nähe des Scanners auf, damit Sie es schnell zur Hand haben.

Zubehör

• Kodak Zubehörteil für weißen Hintergrund – Beim Scannen von durchscheinenden oder sehr dünnen Dokumenten reduziert dieses Zubehörteil das Durchschimmern des schwarzen Hintergrunds und erzeugt weißere Bilder. Kat.-Nr. 892 7717
• Kodak A4-Flachbett – Das Kodak A3-Flachbett ist ein Zubehörteil, mit dem Sie Dokumente von ungewöhnlicher Beschaffenheit bis zu einer Größe von A3 mit dem Kodak Scanner der Serie i1200/i1300 Plus scannen können. KAT-Nr. 179 6747

Lieferumfang Öffnen Sie zunächst die Verpackung und prüfen Sie den Inhalt auf Vollständigkeit:

• Kodak i1210 Plus, i1220 Plus, i1310 Plus oder i1320 Plus Scanner
• Ausgabefach
• Optionales Ausgabe-Kit
• USB 2.0-Kabel
• Netzteil
• Netzkabel
• Muster-Reinigungs-Kit
• Begrüßungspaket:
• Installations-CD
• Anwendungs-CDs (einschließlich ScanSoft PaperPort und ScanSoft OmniPage)
• Garantie-/Registrierungsdokumente
• Gedrucktes Benutzerhandbuch
• Gedrucktes Wartungshandbuch
• Installationshandbuch
• Kontaktdatenblätter für Service & Support
• Verschiedene Begleitdokumente

Scanner- Komponenten

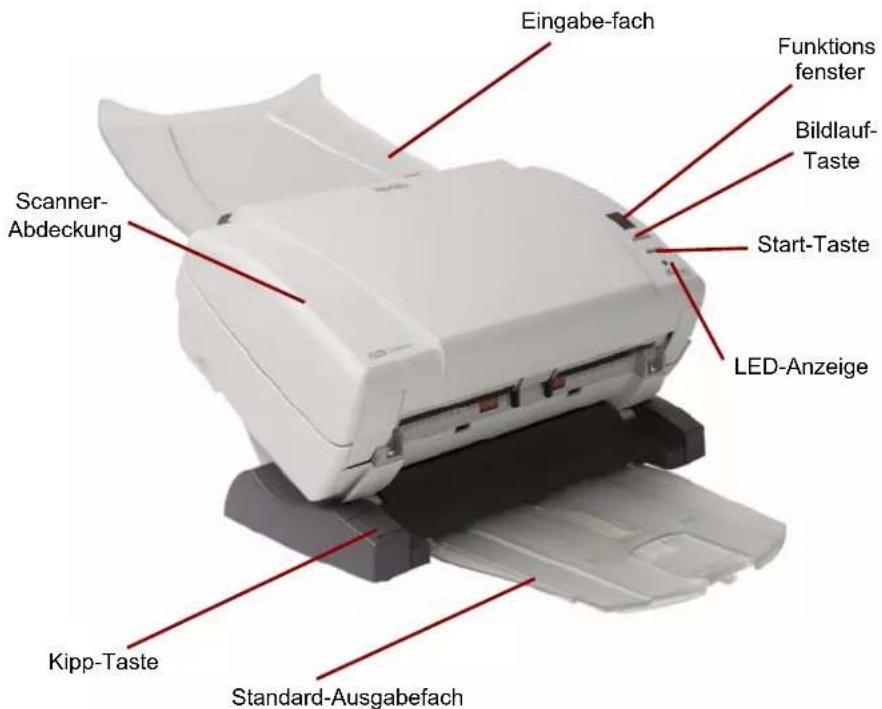

Frontansicht

Scannerabdeckung – Bietet Zugang zu den inneren Bauteilen des Scanners, beispielsweise zum Imaging-Bereich und zu den Trennmodulen.

Freigabeknopf zum Kippen – Ermöglicht es Ihnen, den Scanner in eine aufrechte oder nach unten geneigte Position zu kippen.

Standard-Ausgabefach – Fängt die gescannten Dokumente auf. Verwenden Sie dieses Fach, wenn Sie maximal fünf Seiten scannen. Bei mehr Seiten steht das optionale Ausgabe-Kit zur Verfügung.

Einzugsfach – Fasst bis zu 75 Dokumente (75 g/m²).

Funktionsfenster – Zeigt 0-9 an. Diese Ziffern entsprechenden vordefinierten Funktionen. E wird angezeigt, wenn ein Fehler auftritt.

Bildlauftaste – Mit dieser Taste durchlaufen und wählen Sie vordefinierte Funktionen oder Anwendungen für das Scannen.

Start-Taste – Startet die ausgewählte Anwendung, die mit der im Funktionsfenster angezeigten Zahl verknüpft ist.

LED-Anzeige – Zeigt durch Leuchten oder Blinken den Scannerstatus an.

- Grün leuchtend: Scanner ist betriebsbereit

- Grün blinkend: Scanner wird vorbereitet

- Rot blinkend: Fehlerzustand, z. B. Scannerabdeckung ist offen, bei gleichzeitiger Anzeige von „E“ im Funktionsfenster.

Fehlercodebeschreibungen finden Sie in Kapitel 5, Fehlerbehebung.

HINWEIS: Die Start-Taste, die Bildlauftaste und das Funktionsfenster werden in Verbindung mit der Smart Touch-Funktion verwendet.

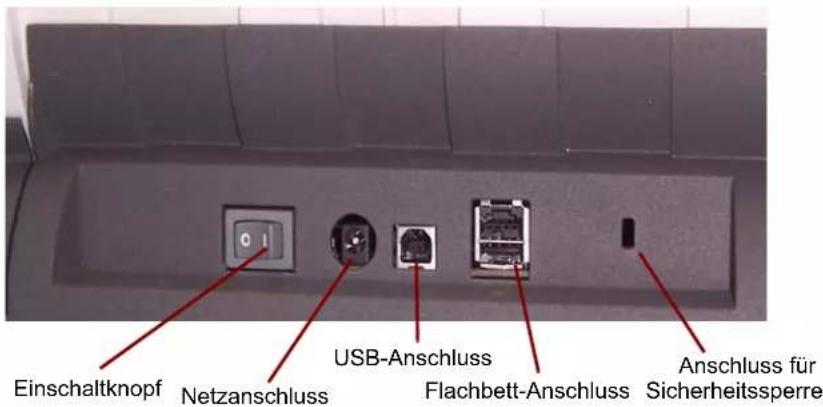

Rückansicht

Netzschalter – Hiermit schalten Sie den Scanner ein und aus.

Netzanschluss – Hier wird das Netzkabel an den Scanner angeschlossen.

USB-Anschluss – Hier wird der Scanner mit dem PC verbunden.

Flachbett-Anschluss – Zur Verbindung des als Zubehör erhältlichen Flachbetts mit dem Scanner.

Anschluss für Sicherheitsschloss – Zum Anschließen eines Sicherheitsschlosses am Scanner. Sicherheitsschlösser sind im Bürofachhandel erhältlich. Lesen Sie die dem Sicherheitsschloss beigefügten Installationsanweisungen.

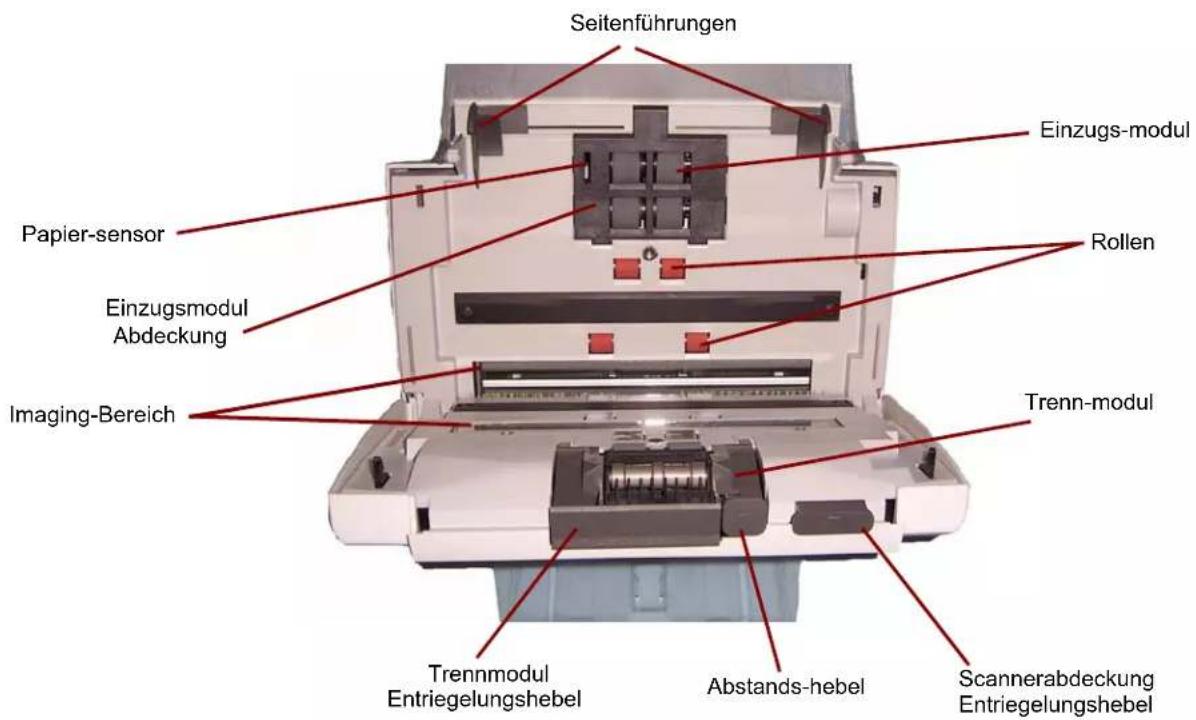

Innenansicht

Seitenführungen – Durch Vor- und Zurückschieben der Führungen können Sie den Scanner auf das Format der Dokumente einstellen, die Sie scannen möchten.

Dokumentensensor – Erkennt, ob Dokumente im Einzugsfach vorhanden sind.

Abdeckung des Einzugsmoduls – Diese Abdeckung muss zum Reinigen oder Auswechseln des Einzugsmoduls oder der Rollengummis des Einzugsmoduls entfernt werden.

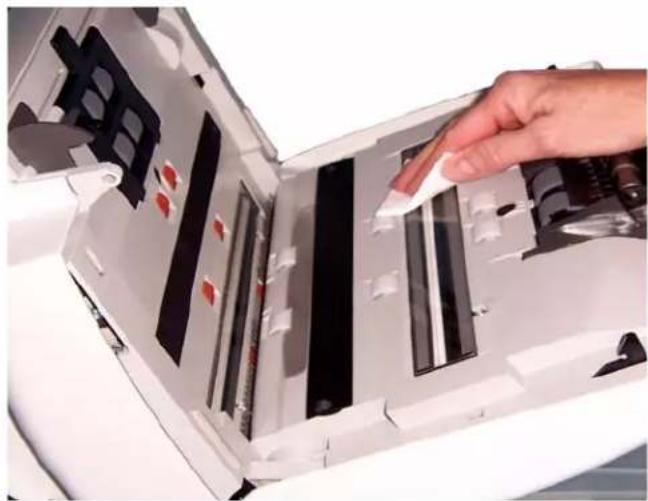

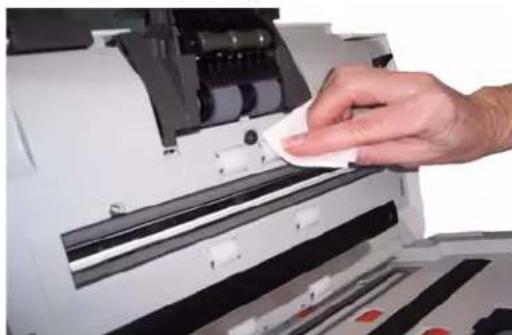

Imaging-Bereich – Halten Sie den Imaging-Bereich sauber, um eine optimale Bildqualität zu erzielen.

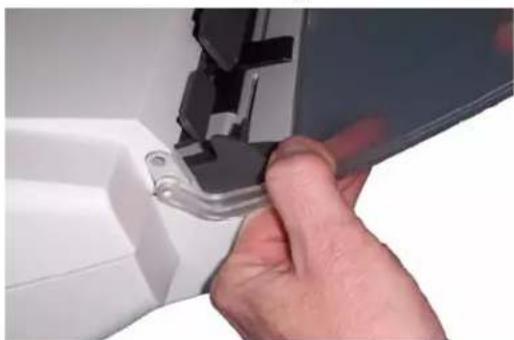

Entriegelungshebel des Trennmoduls – Drücken Sie den Entriegelungshebel nach unten, wenn Sie das Trennmodul reinigen oder auswechseln möchten.

Abstandshebel – Mit diesem Hebel können Sie den Abstand zwischen Einzugsmodul und Trennmodul bei Dokumenten, die eine spezielle Behandlung benötigen, z. B. stark eingerissenen Dokumenten.

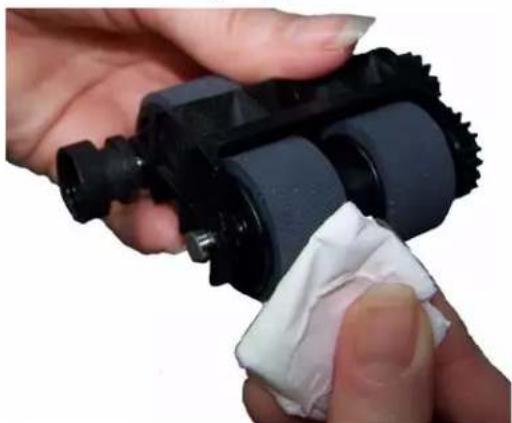

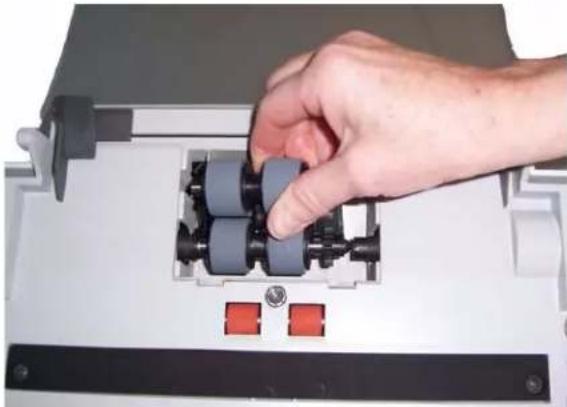

Einzugsmodul, Rollen und Trennmodul – Diese Komponenten ermöglichen den problemlosen Einzug von Dokumenten verschiedener Größe, Stärke und Beschaffenheit.

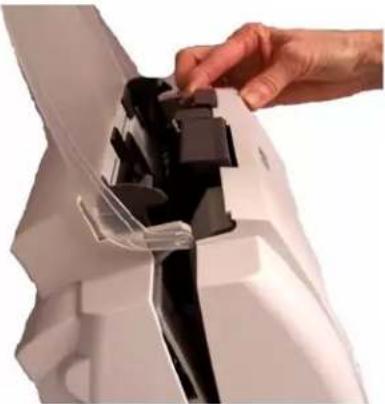

Entriegelungshebel der Scannerabdeckung – Hiermit können Sie den Scanner öffnen und den Papierweg reinigen oder einen etwaigen Papierstau beseitigen.

Inhalt

Installieren des Scanners....2-1

Installieren der Kodak Treibersoftware - Windows....2-1

Installieren der Kodak Treibersoftware - Linux.... 2-2

Anbringen des Standard-Ausgabefachs 2-3

Anbringen des optionalen Ausgabe-Kits 2-4

Anschließen des Netzkabels und des USB-Kabels 2-7

Einschalten des Scanners 2-8

Installieren des Scanners

Dieser Abschnitt enthält detaillierte Informationen aus dem Installationshandbuch, das mit Ihrem Scanner bereitgestellt wird. Führen Sie die folgenden Schritte zur Installation Ihres Scanners in der angegebenen Reihenfolge aus.

HINWEIS: Wenn Sie alle Schritte im Installationshandbuch bereits ausgeführt haben, überspringen Sie diesen Abschnitt.

Installation der Kodak Treibersoftware für Windows

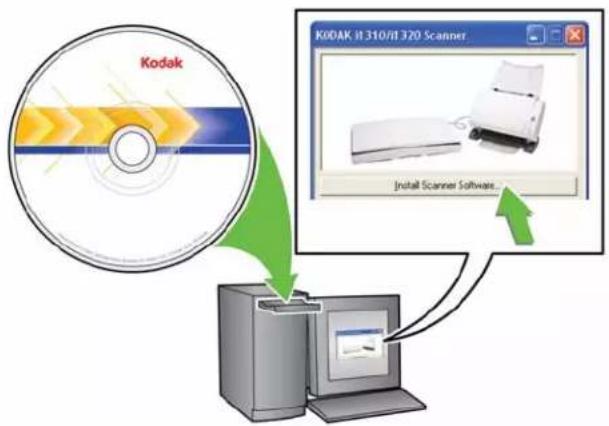

1. Legen Sie die Installations-CD für die Kodak i1200/i1300 Plus Scanner Serie in das CD-ROM-Laufwerk ein. Das Installationsprogramm wird automatisch gestartet.

HINWEIS: Für die Scanner der Serie i1200/i1300 Plus sind separate Installations-CDs erforderlich. Achten Sie darauf, die richtige CD für Ihren Scanner auszuwählen.

1. Wählen Sie Scanner-Software installieren.

HINWEISE:

- Wenn die CD nicht automatisch startet, klicken Sie auf das Symbol „Arbeitsplatz“ auf Ihrem Desktop. Doppelklicken Sie auf das Symbol für Ihr CD-ROM-Laufwerk und doppelklicken Sie dann auf setup.exe.

- Wenn die Meldung Portions of this application are already installed (Teile dieser Anwendung sind bereits installiert) angezeigt wird, klicken Sie auf Ja, um den Installationsvorgang fortzusetzen. Bereits installierte Kodak Scanner-Software, die mit diesem Scanner verwendet wird, wird aktualisiert.

1. Klicken Sie auf Weiter, wenn der Begrüßungsbildschirm angezeigt wird.
2. Klicken Sie auf I Agree (Ich stimme zu), wenn Sie die Software-Lizenzvereinbarung gelesen und akzeptiert haben. Die Installation beginnt und es werden mehrere Statusbildschirme angezeigt.
3. Klicken Sie auf Fertig stellen, wenn die Installation abgeschlossen ist.
4. Nehmen Sie die Installations-CD aus dem CD-ROM-Laufwerk.

Installation der Kodak Treibersoftware für Linux

Linux-Treiber erhalten Sie auf der Kodak-Website. Unter www.Kodak.com/go/disupport finden Sie die aktuellen Linux-Treiber und Installationsanweisungen.

Installieren Sie die Treibersoftware, bevor Sie den Scanner an den PC anschließen.

HINWEISE:

• Je nach dem Betriebssystem, auf dem die Installation durchgeführt wird (Ubuntu, Fedora oder SUSE), weicht die im Folgenden aufgeführte Vorgehensweise möglicherweise geringfügig ab.
• Kodak Scanner-Software erfordert QT3. Stellen Sie sicher, dass diese Programme in Ihrem System installiert sind (z. B. Fedora: Anwendungen > Software hinzufügen/entfernen).
• Zur Installation der Software müssen Sie sich als Superuser anwenden.

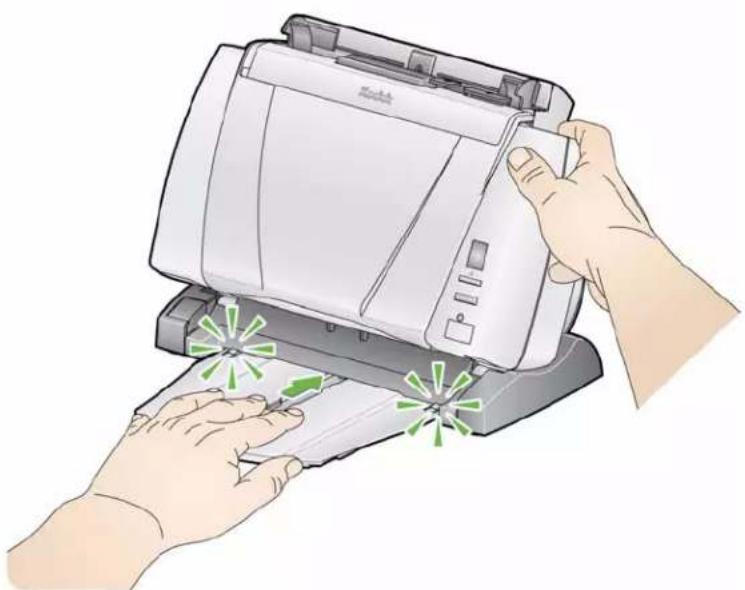

Anbringen des Standard-Ausgabefachs

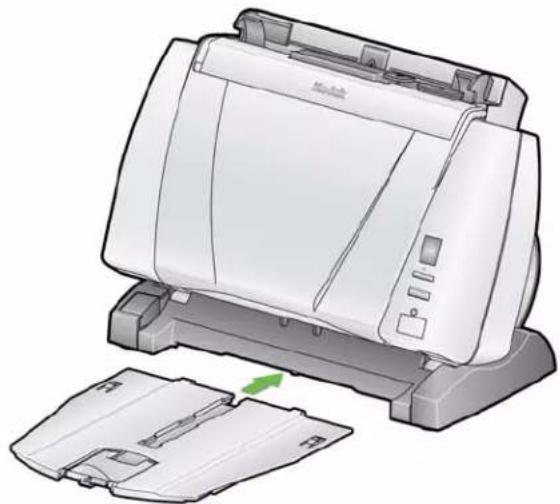

1. Schieben Sie das Ausgabefach entlang der mittleren Führung wie abgebildet unter den Scanner.

1. Drücken Sie es ganz nach hinten, bis es einrastet.

Anbringen des optionalen Ausgabe-Kits

Die Kodak Scanner der Serie i1200/i1300 Plus werden mit einem Ausgabe-Kit geliefert, das folgende Komponenten umfasst: eine Ausgabefachverlängerung, eine Zunge und einen Clip. Dieses Ausgabe-Kit ist optional, wird jedoch zum Scannen großer Dokumentenstapel empfohlen.

So bringen Sie das optionale Ausgabe-Kit an:

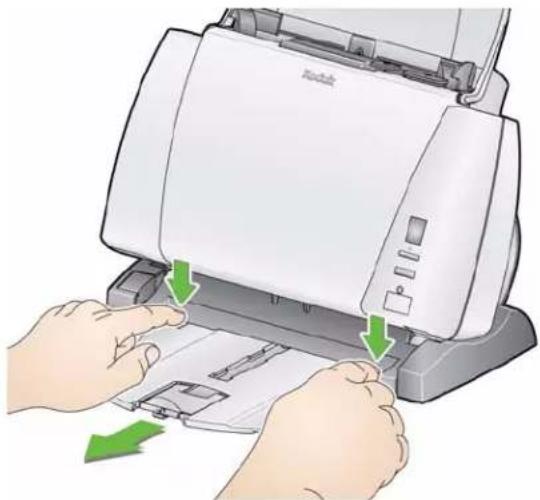

1. Entfernen Sie das Standard-Ausgabefach vom Scanner, indem Sie es an den beiden Nasen nach unten drücken und herausziehen.

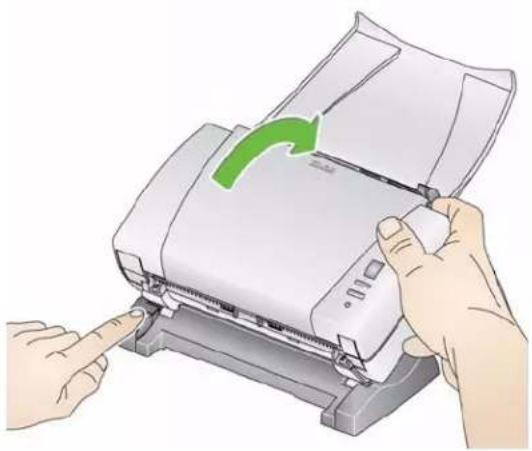

1. Halten Sie den Freigabeknopf zum Kippen gedrückt und drehen Sie das Scannergehäuse nach unten.

HINWEIS: Der Scanner muss nach unten gekippt sein, wenn das Ausgabe-Kit verwendet wird.

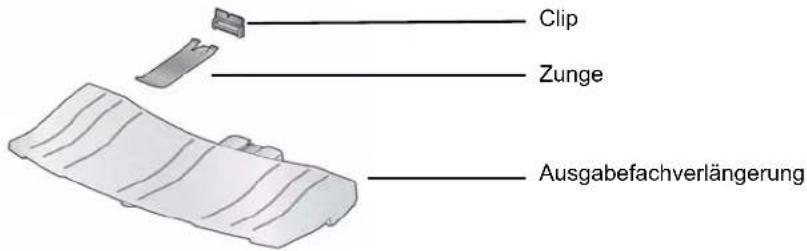

1. Schieben Sie die Ausgabefachverlängerung entlang der mittleren Führung unter die Scannerplattform und drücken Sie sie nach hinten, bis sie einrastet.

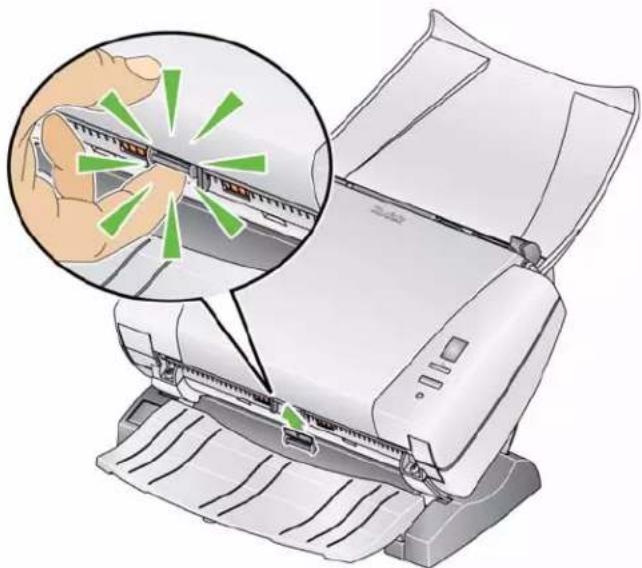

1. Setzen Sie den Clip ein, indem Sie ihn in die beiden Aussparungen in der Mitte des Scanners nach oben schieben, bis er einrastet.

HINWEIS: Wenn der Clip angebracht wurde, muss er nicht mehr entfernt werden.

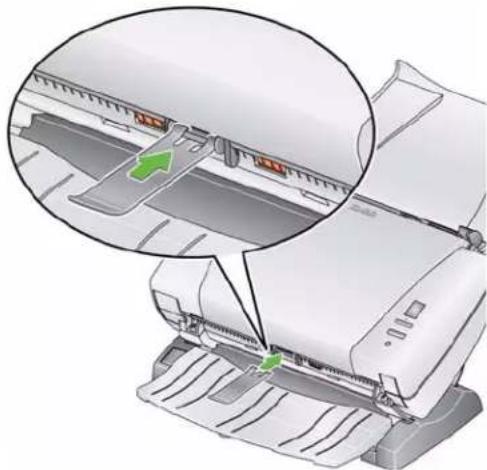

1. Schieben Sie die Zunge auf den Clip.

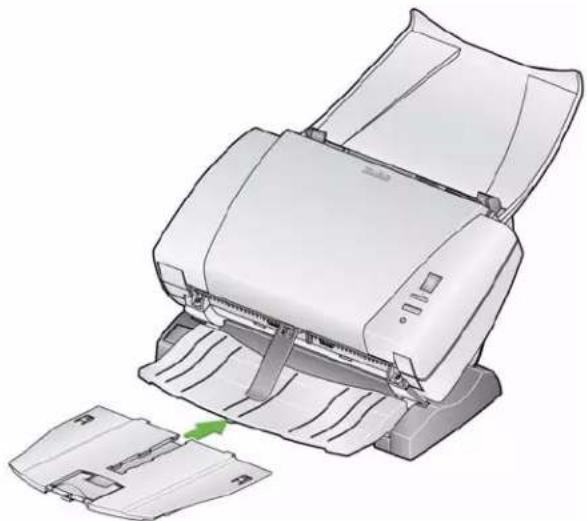

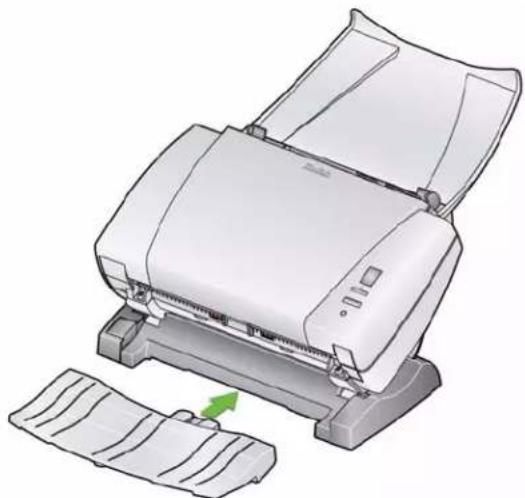

1. Schieben Sie das Standard-Ausgabefach entlang der Schiene unter die Ausgabefachverlängerung und drücken Sie es nach hinten, bis es einrastet.

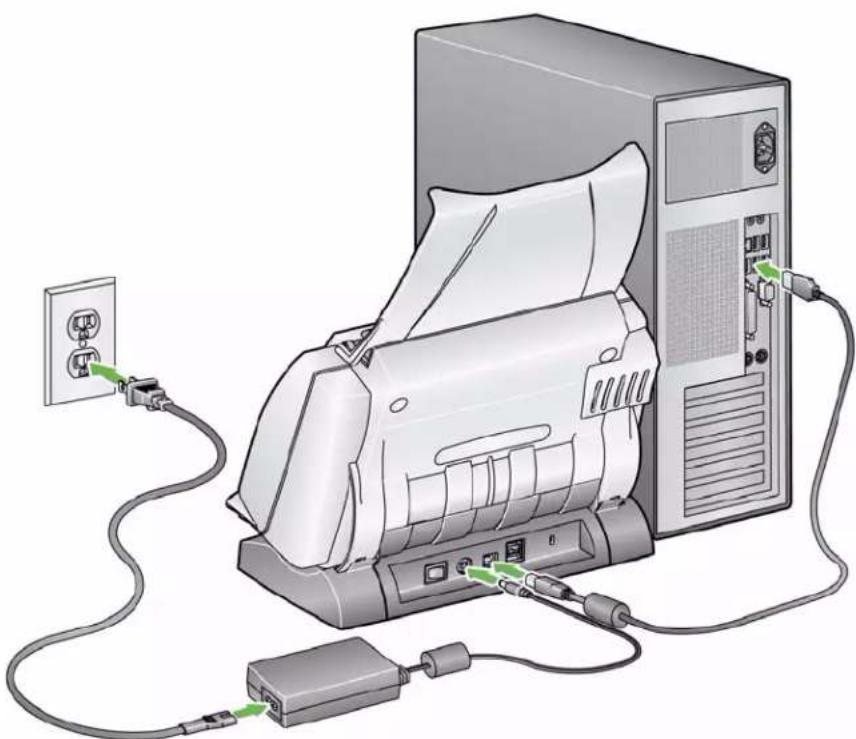

Anschließen des Netzkabels und des USB-Kabels

Nachdem die Treiber installiert wurden, verbinden Sie das Netzkabel und das USB-Kabel mit dem Scanner. Beachten Sie die nachfolgende Abbildung bezüglich der korrekten Anschlüsse. Achten Sie darauf, dass sich die Steckdose nicht weiter als 1,5 m vom Scanner entfernt befindet und leicht zugänglich ist.

1. Wählen Sie das für Ihre Region passende Netzkabel aus. Im Lieferumfang sind verschiedene Netzkabel enthalten.
2. Verbinden Sie das für die Stromversorgung an Ihrem Standort geeignete Netzkabel mit der Steckdose.

HINWEIS: Stellen Sie sicher, dass das Netzkabel fest in der Steckdose steckt.

1. Stecken Sie das eine Ende des Netzkabels in den Netzanschluss am Scanner.
2. Stecken Sie das andere Ende des Netzkabels in die Steckdose.

1. Schließen Sie das USB-Kabel an den USB-Anschluss des Scanners an. Dieser befindet sich auf der Rückseite des Geräts.
2. Schließen Sie das andere Ende an den richtigen USB-Anschluss des PCs an.

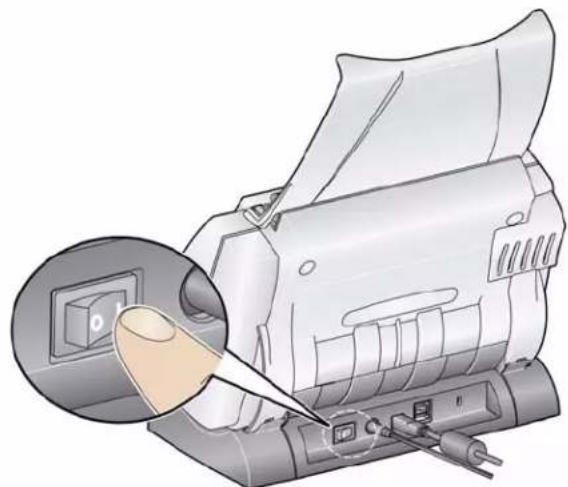

Einschalten des Scanners • Drücken Sie den Netzschalter auf der Rückseite, um den Scanner einzuschalten (Position (|)).

Nach dem Einschalten blinkt die grüne Kontrollleuchte auf der Vorderseite des Scanners, während dieser einen Selbsttest durchführt.

Warten Sie, bis das Betriebssystem den Scanner mit der installierten Software synchronisiert hat.

Wenn der Installationsvorgang abgeschlossen und der Scanner zum Scannen bereit ist, leuchtet die grüne LED dauerhaft.

Inhalt

Scanner betriebsbereit machen....3-1

Dokumente zum Scannen vorbereiten.... 3-3

Scananwendung auswählen.... 3-4

Mit Smart Touch scannen 3-4

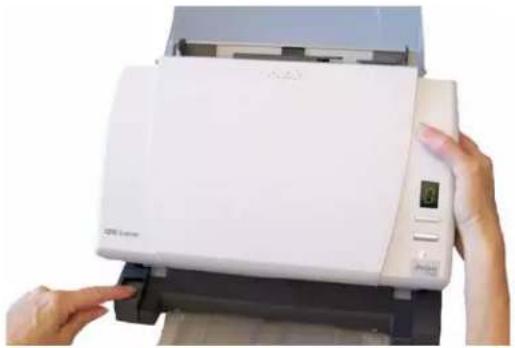

Scanner betriebsbereit machen

1. Stellen Sie sicher, dass der Scanner eingeschaltet und zum Scannen bereit ist (grüne Kontrollleuchte leuchtet dauerhaft).

WICHTIG: Achten Sie bei Verwendung der Neigefunktion darauf, dass die Scannerabdeckung geschlossen ist.

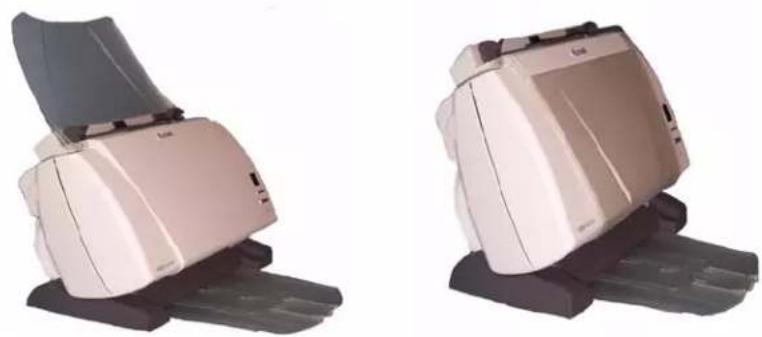

1. Wählen Sie die gewünschte Scannerposition.

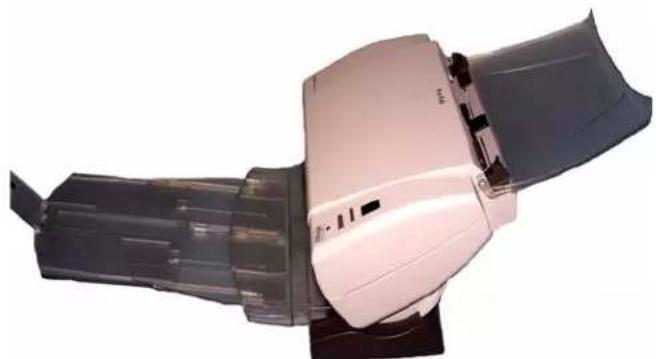

- Nach unten geneigte Position: Diese Position bietet die größte Flexibilität und wird für die meisten Scanvorgänge empfohlen. Halten Sie den Freigabeknopf zum Kippen gedrückt und kippen Sie den Scanner von sich weg.

- Aufrechte Position: Verwenden Sie diese Position, wenn Sie nur wenig Platz zur Verfügung haben. Halten Sie den Freigabeknopf zum Kippen gedrückt und kippen Sie den Scanner zu sich hin.

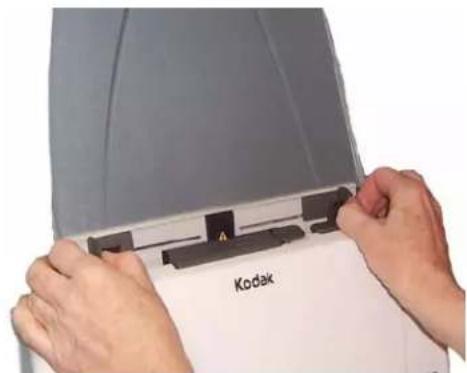

1. Stellen Sie die Seitenführungen ein (indem Sie sie nach innen oder außen schieben), um sie an die Größe der gescannten Dokumente anzupassen.

1. Passen Sie das Einzugsfach an. Sie können Dokumente bei geöffnetem oder geschlossenem Einzugsfach scannen. Führen Sie die Dokumente bei geöffnetem Einzugsfach zu, wenn Sie einen Dokumentstapel scannen möchten.

Einzugsfach – geöffnet Einzugsfach – geschlossen

Wenn nicht viel Platz zur Verfügung steht, können Sie das Einzugsfach schließen und die Dokumente problemlos einzeln zuführen.

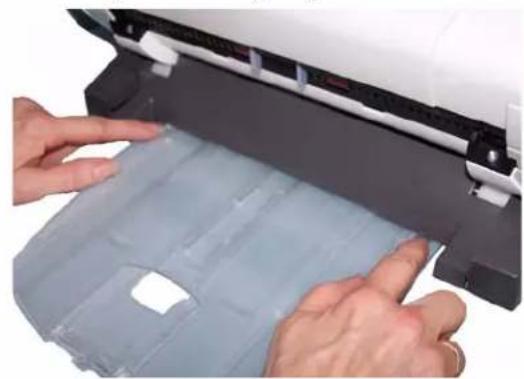

1. Passen Sie das Ausgabefach an Ihre Scananforderungen an.

- Das Standard-Ausgabefach kann so positioniert werden, dass es flach auf dem Tisch liegt. Diese Position ist für das Scannen von nur wenigen Seiten geeignet.

- Bringen Sie den Scanner in die nach unten geneigte Position, wenn Sie mehr als fünf Seiten scannen und die Ausgabefachverlängerung verwenden.

- Das Ausgabefach kann verlängert werden, um Dokumente mit einer Länge von bis zu 36 cm aufzufangen.

Dokumente zum Scannen vorbereiten

1. Dokumente in Standardgrößen werden problemlos eingezogen. Wenn Sie Ihre Dokumente für den Scanvorgang vorbereiten, stapeln Sie sie so, dass die Vorderkanten aneinander ausgerichtet sind und mittig im Einzugsfach liegen. Auf diese Weise kann der Einzug die Dokumente einzeln in den Scanner einziehen.

2. Entfernen Sie vor dem Scannen sämtliche Büro- oder Heftklammern. An den Dokumenten befindliche Büro- oder Heftklammern können den Scanner und die Dokumente beschädigen.

3. Alle Tinten und Korrekturflüssigkeiten auf dem Papier müssen bei Beginn des Scannens trocken sein.

4. Legen Sie die zu scannenden Dokumente in das Einzugsfach des Scanners. Achten Sie darauf, dass die Vorderseite der Dokumente zum Einzugsfach zeigt und die Dokumente mit der Oberkante zuerst in das Einzugsfach gelegt werden (siehe unten).

Scananwendung auswählen

Smart Touch – Kodak bietet Smart Touch-Funktionen, mit denen Sie schnell und einfach gängige Scanaufgaben durchführen können, z. B.:

• eingehende Kundenkorrespondenz scannen und an einen Kollegen in einer anderen Niederlassung weiterleiten
• durchsuchbare PDFs von gedruckten Berichten erstellen
• Rechnungen scannen, faxen und drucken
• Fotos für eine Präsentation scannen

Sie können neun vordefinierte Aufgabenverknüpfungen verwenden. Sie können die Verknüpfungen an Ihre individuellen Anforderungen anpassen und umbenennen. Sie können auch Bilder in der Vorschau anzeigen und bearbeiten (zoomen, schwenken, drehen, zuschneiden und vieles mehr), bevor Sie sie an ihr Ziel weitersenden.

ScanSoft PaperPort – Mit dieser Software können Sie Ihre Dokumente in organisierte Dateien scannen, die Sie leicht finden und gemeinsam mit anderen Anwendern nutzen können. PaperPort bietet eine einzigartige visuelle Benutzeroberfläche, auf der Ihre Dokumente als Miniaturbilder angezeigt werden, damit Sie die gesuchten Informationen schnell und einfach finden können.

ScanSoft OmniPage – Diese Produktivitätsanwendung ermöglicht eine exakte Dokumentenkonvertierung zur Umwandlung von Papierdokumenten und PDF-Dateien in elektronische Dateien, die Sie bearbeiten, durchsuchen und weitergeben können. Die OCR-Engines und die genaue Formatierung gewährleisten, dass Ihre elektronischen Dokumente genau wie das Original aussehen - komplett mit Text, Grafiken, Spalten und Tabellen.

HINWEIS: Smart Touch wurde zusammen mit der Kodak Treibersoftware installiert. Die anderen oben erwähnten Scananwendungen befinden sich auf separaten CDs, die im Lieferumfang Ihres Scanners enthalten sind. In den Benutzerhandbüchern der Anwendungen finden Sie Anweisungen zur Installation und Verwendung.

Mit Smart Touch scannen

Folgende Beispielschritte veranschaulichen das Erstellen einer Schwarzweiß-PDF-Datei mit der Smart Touch-Funktion. Weitere Informationen über Smart Touch finden Sie im Benutzerhandbuch für Smart Touch auf der Installations-CD.

1. Drücken Sie die Bildlauf-Taste, bis die Nummer 6 im Funktionsfenster angezeigt wird.

2. Drücken Sie die Start-Taste.

Das Dokument wird gescannt und das Ergebnisbild wird im Ausgabeordner im Verzeichnis „Smart Touch“ unter „Eigene Dateien“ gespeichert.

4 Wartung

Inhalt

Öffnen der Scannerabdeckung 4-1

Reinigung....4-2

Reinigen der Rollen 4-2

Reinigen des Trennmoduls.... 4-3

Reinigen des Einzugsmoduls.... 4-4

Reinigen des Scanners mit einem Staubsauger 4-6

Reinigen des Imaging-Bereichs 4-7

Verwenden eines Transport-Reinigungsblatts.... 4-7

Auswechseln von Komponenten 4-8

Auswechseln des Trennmoduls und der Rollengummis...... 4-8

Auswechseln des Vortrenn-Pads 4-10

Austauschen des Einzugsmoduls und der Rollengummis...... 4-11

Anpassen der Spannung der Vortrenn-Rolle 4-14

Zubehör und Verbrauchsmaterialien.... 4-15

Öffnen der Scannerabdeckung

1. Stellen Sie vor dem Öffnen der Scannerabdeckung sicher, dass sich das Einzugsfach in der geöffneten Position befindet und dass das optionale Ausgabefach und/oder die Zunge entfernt werden, sofern sie angebracht sind.

2. Halten Sie den Entriegelungshebel der Scannerabdeckung gedrückt und ziehen Sie die Scannerabdeckung nach unten.

1. Schließen Sie die Scannerabdeckung mit beiden Händen, wenn Sie mit der Reinigung oder dem Austauschen eines Bauteils fertig sind.

Reinigung Ihr Scanner muss von Zeit zu Zeit gereinigt werden. Wenn sich Ihre

Dokumente nicht problemlos einziehen lassen, mehrere Dokumente auf einmal eingezogen werden oder Streifen auf Ihren Bildern zu sehen sind, ist es an der Zeit, den Scanner zu reinigen. Im Abschnitt „Zubehör und Verbrauchsmaterialien“ am Ende dieses Kapitels finden Sie eine Liste der Zubehörteile, die zum Reinigen des Scanners erforderlich sind.

WICHTIG: Verwenden Sie ausschließlich nicht entzündliche Reinigungsmittel wie die von Kodak Parts Services erhältlichen. Verwenden Sie keine Haushaltsreiniger. Lassen Sie die Oberflächen zunächst auf Zimmertemperatur abkühlen. Verwenden Sie die Reinigungsmittel nicht auf heißen Oberflächen. Sorgen Sie für ausreichende Belüftung. Verwenden Sie Reinigungsmittel nicht in geschlossenen Räumen.

HINWEISE:

• Trennen Sie das Gerät vom Stromnetz, bevor Sie mit der Reinigung beginnen.
• Waschen Sie daher nach der Reinigung Ihre Hände mit Wasser und Seife.

Reinigen der Rollen 1. Öffnen Sie die Scannerabdeckung.

1. Wischen Sie die Rollen mit einem Rollenreinigungspad auf ganzer Breite ab. Drehen Sie die Einzugsrollen, um die gesamte Oberfläche zu reinigen.

WICHTIG: Die Reinigungspads enthalten Natrium-Laurylethersulfat, das Augenreizungen verursachen kann. Nähere Informationen finden Sie im Material Safety Data Sheet (MSDS).

1. Trocknen Sie die Rollen mit einem Kodak Microfasertuch.

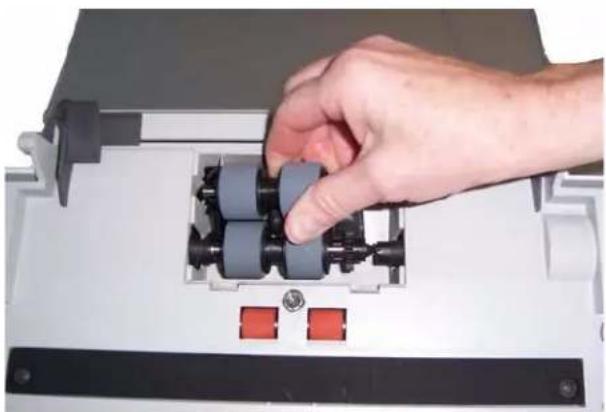

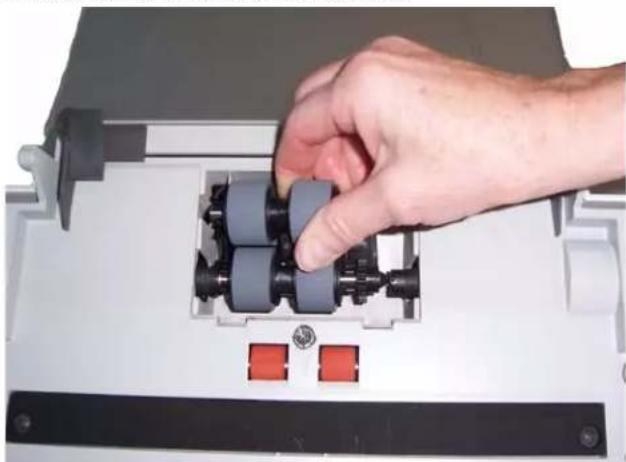

Reinigen des Trennmoduls

Für eine gründliche Reinigung sollte das Trennmodul aus dem Scanner entfernt werden.

HINWEIS: Wenn Sie das Einzugsfach vorher entfernen, kommen Sie leichter an das Trennmodul heran und können es einfacher entfernen oder reinigen. Zum Herausnehmen des Einzugsfachs drücken Sie es behutsam nach rechts oder links, um den Stift aus der Führung zu bewegen, und ziehen Sie dann das Einzugsfach heraus.

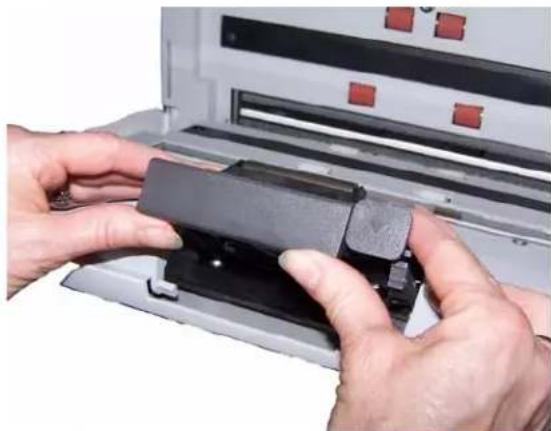

1. Drücken Sie das Trennmodul nach oben, bis es freigegeben wird, und heben Sie es ab.

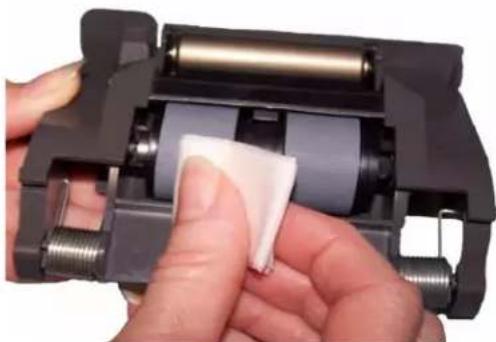

1. Drehen Sie die Rollen des Trennmoduls und wischen Sie sie dabei mit einem Rollenreinigungspad ab.

1. Überprüfen Sie das Trennmodul.

Wenn die Transportrolle des Trennmoduls abgenutzt oder beschädigt aussieht, tauschen Sie die Rollengummis oder das Trennmodul aus. Weitere Informationen finden Sie unter „Auswechseln von Komponenten“.

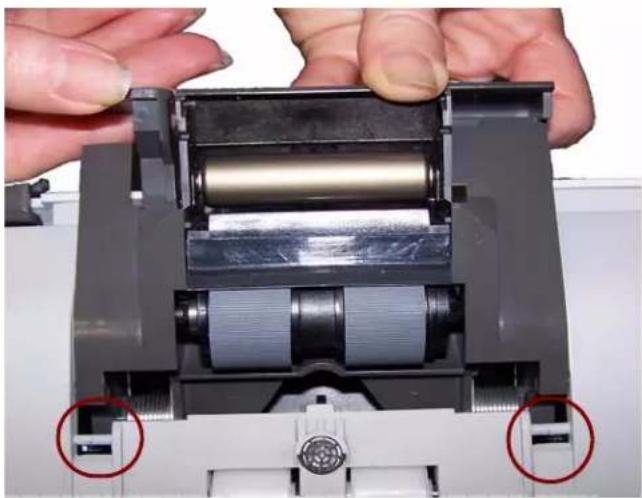

1. Setzen Sie das Trennmodul ein, indem Sie die Nasen an den Aussparungen ausrichten und das Modul einrasten lassen.

Reinigen des Einzugsmoduls

HINWEIS: Achten Sie beim Herausnehmen oder Reinigen des Einzugsmoduls darauf, den Dokumentensensor nicht zu beschädigen.

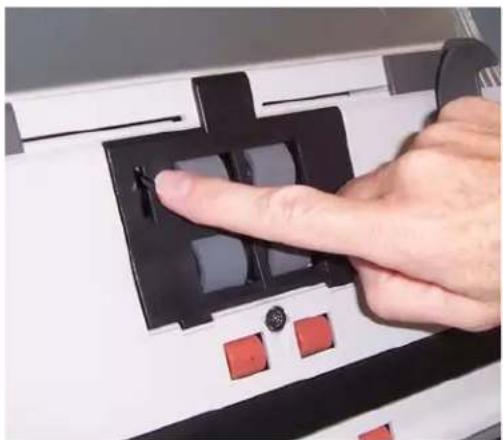

1. Ziehen Sie an der hervorstehenden Kante der Einzugsmodulabdeckung und nehmen Sie diese ab.

1. Drehen Sie das Einzugsmodul nach vorne, drücken Sie es nach links und nehmen Sie es heraus.

1. Drehen Sie die Rollengummis von Hand und reinigen Sie sie mit Hilfe eines Reinigungspads.

1. Überprüfen Sie das Einzugsmodul.

Wenn die Rollengummis des Einzugsmoduls abgenutzt oder beschädigt erscheinen, tauschen Sie die Ringe oder das Einzugsmodul aus. Weitere Informationen finden Sie unter „Auswechseln von Komponenten“.

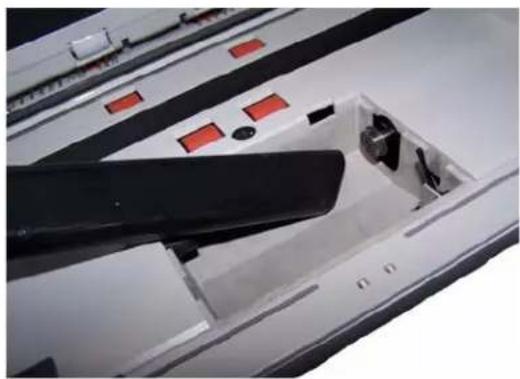

1. Entfernen Sie Staub und Schmutz im Bereich des Einzugsmoduls mit Hilfe eines Staubsaugers oder Reinigungspads.

1. Setzen Sie das Einzugsmodul wieder ein, indem Sie die Stifte ausrichten und es nach links drücken. Achten Sie darauf, dass die Zahnräder korrekt ausgerichtet sind und das Modul einrastet. Kippen Sie das Einzugsmodul wieder in seine Position zurück.

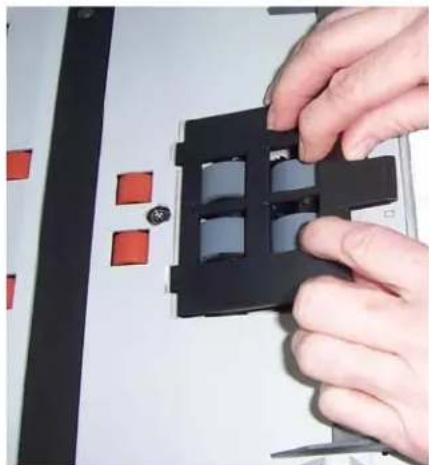

1. Setzen Sie die Einzugsmodulabdeckung wieder ein, indem Sie die Nasen an den Aussparungen ausrichten und die Abdeckung nach unten drücken, bis sie einrastet.

Reinigen des Scanners mit einem Staubsauger

Bevor Sie den Imaging-Bereich reinigen, sollten Sie das Innere des Scanners mit einem Staubsauger von Staub und Ablagerungen befreien.

Reinigen des Imaging-Bereichs

1. Wischen Sie den oberen und unteren Imaging-Bereich mit einem Antistatiktuch ab. Achten Sie beim Reinigen darauf, den Imaging-Bereich nicht zu verkratzen.

WICHTIG: Antistatiktücher enthalten Isopropylalkohol, der Augenreizungen und trockene Haut verursachen kann. Waschen Sie daher nach der Reinigung Ihre Hände mit Wasser und Seife. Nähere Informationen finden Sie im Material Safety Data Sheet (MSDS).

1. Reinigen Sie nochmals den oberen und den unteren Imaging-Bereich mit Hilfe des wiederverwendbaren Reinigungspads für das Optiksystem, um eventuell vorhandene Streifen zu entfernen.
2. Schließen Sie anschließend die Scannerabdeckung mit beiden Händen.

Verwenden eines Transport-Reinigungsblatts

1. Entfernen Sie die Hülle des Transport-Reinigungsblatts.
2. Stellen Sie die Seitenführungen auf die Größe des Reinigungsblatts ein.
3. Legen Sie ein Transport-Reinigungsblatt im Hochformat (mit der Klebeseite nach oben) in das Einzugsfach.
4. Scannen Sie das Transport-Reinigungsblatt mit der Scananwendung.
5. Drehen Sie das Transport-Reinigungsblatt nach dem ersten Scanvorgang um (so dass die Klebeseite nach unten zeigt) und scannen Sie erneut.
6. Öffnen Sie die Scannerabdeckung und reinigen Sie den Imaging-Bereich mit einem fusselfreien Tuch.
7. Schließen Sie die Scannerabdeckung mit beiden Händen.
8. Überprüfen Sie die Bildqualität.
9. Wiederholen Sie diesen Vorgang so oft, bis die Rollen keine Verunreinigungen mehr aufweisen.

HINWEIS: Wenn das Transport-Reinigungsblatt sehr schmutzig ist, ersetzen Sie es durch ein neues.

Auswechseln von Komponenten

Kodak Scanner haben austauschbare Rollengummis, mit denen eine Vielzahl an unterschiedlichen Dokumenttypen, -größen und -stärken eingezogen werden kann. Die Haltbarkeit und Leistungsfähigkeit der Rollengummis hängt von der Art der gescannten Dokumente, der Häufigkeit der Reinigung des Papierpfads und der Rollengummis sowie von der Einhaltung des empfohlenen Zeitraums für den Austausch der Rollengummis ab. Die normale Lebensdauer der Rollengummis liegt bei etwa 125.000 Seiten. Die Zahlen zur Nutzung werden jedoch nicht garantiert. Die Betriebsumgebung, die Dokumenttypen, der Zustand der gescannten Dokumente und die Einhaltung bzw. Nichteinhaltung der empfohlenen Reinigungs- und Austauschverfahren sind Faktoren, die die Lebensdauer von Verbrauchsmaterialien beeinträchtigen können. Sie sollten die Rollengummis austauschen, wenn es immer häufiger zu Mehrfacheinzügen oder Papierstaus kommt, oder wenn die Leistung des Papiereinzugs trotz Durchführung der beschriebenen Reinigungsverfahren nachlässt.

HINWEISE:

• Trennen Sie das Gerät vom Stromnetz, bevor Sie mit dem Auswechseln von Komponenten beginnen.
• Bestimmte Papiersorten (z. B. Durchschreib- oder Zeitungspapier), das Unterlassen der regelmäßigen Reinigung und/oder die Verwendung nicht empfohlener Reinigungslösungen können die Verwendbarkeitsdauer der Rollen verkürzen.

Auswechseln des Trennmoduls und der Rollengummis

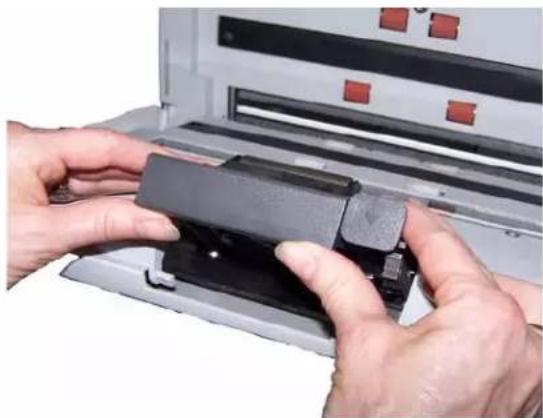

1. Drücken Sie das Trennmodul nach oben, bis es freigegeben wird, und heben Sie es ab.

- Wenn Sie das Trennmodul austauschen, setzen Sie das neue Trennmodul ein, indem Sie die Nasen in die Aussparungen setzen und das Modul einrasten lassen.

- Wenn Sie die Rollengummis austauschen, fahren Sie mit Schritt 2 fort.

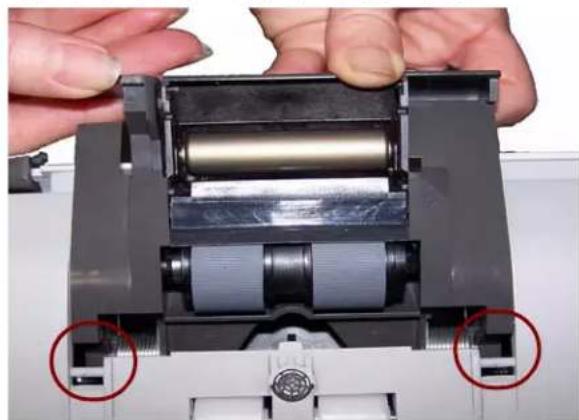

1. Halten Sie das Trennmodul fest und drücken Sie gleichzeitig den Entriegelungshebel nach hinten, um sich Zugang zur Separator-Rolle zu verschaffen.

VORSICHT: Seien Sie hierbei vorsichtig, da der Entriegelungshebel unter Federspannung steht und zurückschnellt, wenn Sie ihn nicht gut festhalten.

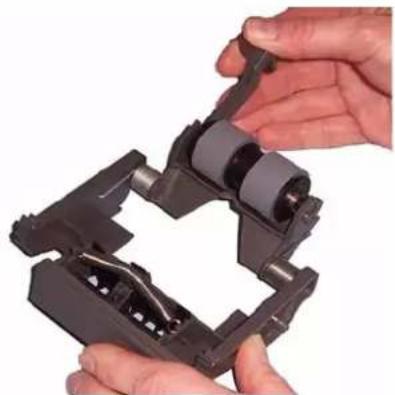

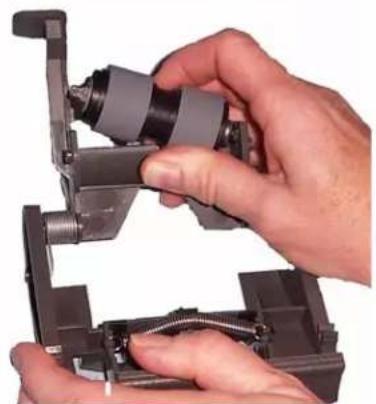

1. Nehmen Sie die Separator-Rolle aus dem Trennmodulgehäuse heraus.

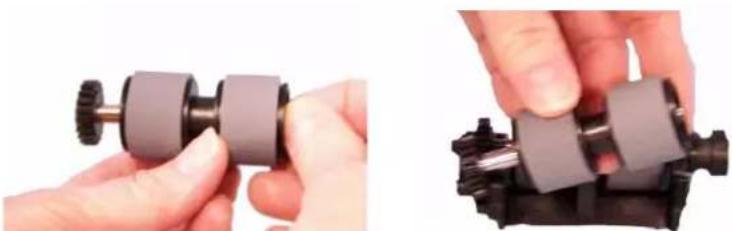

1. Entfernen Sie die beiden Rollengummis, indem Sie sie einzeln von der Antriebsstange abziehen.

1. Montieren Sie die neuen Rollengummis, indem Sie diese vorsichtig auf die Antriebsstange ziehen.

WICHTIG: Dehnen Sie die Rollengummis nicht zu stark, damit sie nicht einreißen.

1. Setzen Sie die Separator-Rolle wieder in das Gehäuse ein. Achten Sie darauf, dass die Separator-Rolle richtig einrastet.

2. Setzen Sie das Trennmodul wieder ein, indem Sie die Nasen in die Aussparungen setzen und das Modul einrasten lassen.

3. Nehmen Sie das Trennmodul aus dem Scanner heraus, wie unter „Auswechseln des Trennmoduls und der Rollengummis“ beschrieben.

4. Halten Sie das Trennmodul mit beiden Händen und suchen Sie die beiden seitlichen Nasen, die sich an der Hinterseite des Trennmoduls befinden.

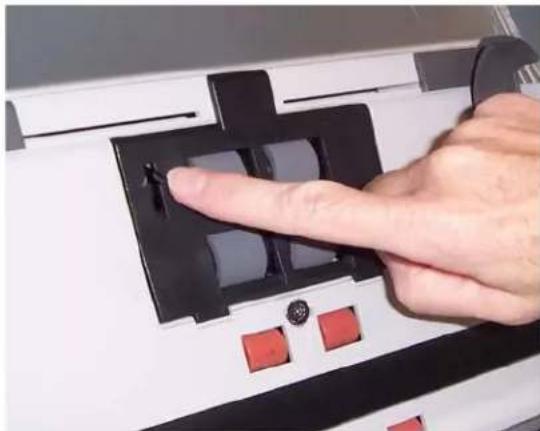

1. Drücken Sie die seitlichen Nasen nach unten, bis das Vortrenn-Pad auf der Vorderseite des Trennmoduls etwas herausragt.

Auswechseln des Vortrenn-Pads

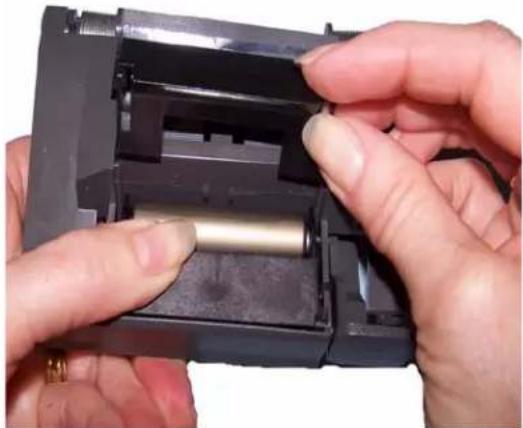

1. Ziehen Sie das Vortrenn-Pad aus dem Trennmodul heraus.

1. Entsorgen Sie das abgenutzte Vortrenn-Pad.
2. Richten Sie die Laschen des neuen Vortrenn-Pads auf die Aufnahmen im Trennmodul aus.
3. Drücken Sie das Vortrenn-Pad fest in die Aufnahmen hinein, bis die Klappe des Vortrenn-Pads leicht auf den Rollengummis des Trennmoduls aufliegt.

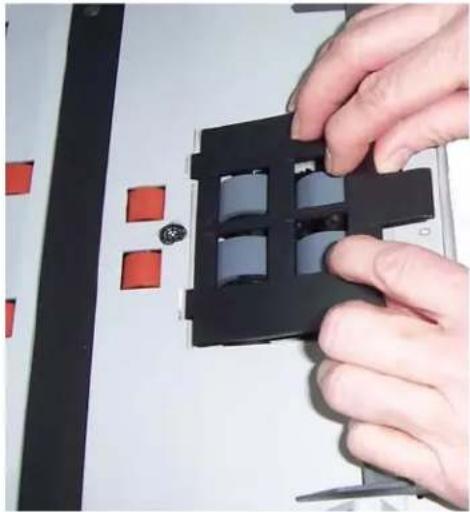

4. Setzen Sie das Trennmodul wieder ein, indem Sie die Nasen in die Aussparungen setzen und das Modul einrasten lassen.

Auswechseln des Einzugsmoduls und der Rollengummis

HINWEIS: Der Dokumentensensor befindet sich rechts vom Einzugsmodul. Achten Sie beim Herausnehmen oder Reinigen des Einzugsmoduls darauf, den Dokumentensensor nicht zu beschädigen.

1. Drücken Sie gegen die hervorstehende Kante der Einzugsmodulabdeckung und nehmen Sie sie ab.

1. Drücken Sie die Einrastvorrichtung der Einzugsmodulabdeckung nach oben und nehmen Sie die Abdeckung ab.

- Wenn Sie das Einzugsmodul austauschen, setzen Sie das neue Einzugsmodul ein, indem Sie die Stifte ausrichten und das Modul nach links drücken, bis es in seine korrekte Position gleitet. Achten Sie darauf, dass die Zahnräder richtig ausgerichtet sind und das Modul einrastet. Fahren Sie dann mit Schritt 8 fort.

- Wenn Sie die Rollengummis austauschen, fahren Sie mit Schritt 3 fort.

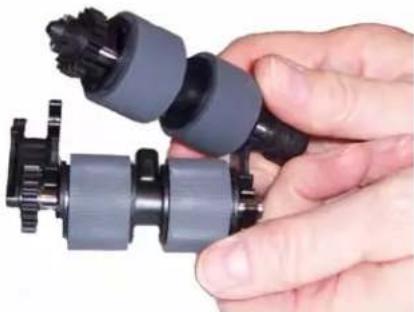

1. Entfernen Sie eine der Antriebsrollen, indem Sie sie anheben und herausziehen.

1. Entfernen Sie die beiden Rollengummis, indem Sie sie einzeln von der Antriebsrolle abziehen.

1. Montieren Sie die neuen Rollengummis, indem Sie diese vorsichtig auf die Antriebsstange ziehen.

WICHTIG:Dehnen Sie die Rollengummis nicht zu stark, damit sie nicht einreißen.

1. Montieren Sie die Antriebsstange wieder im Einzugsmodul. Unter Umständen müssen Sie die Welle etwas nach links oder rechts schieben, damit sich die Antriebsrolle richtig in das Gehäuse des Einzugsmoduls einpasst.

1. Wiederholen Sie Schritte für die andere Antriebsrolle.

2. Bauen Sie das Einzugsmodul wieder ein.

3. Setzen Sie die Einzugsmodulabdeckung wieder ein, indem Sie die Laschen in die vorgesehenen Löcher einsetzen und die Einzugsmodulabdeckung nach unten drücken, bis sie einrastet.

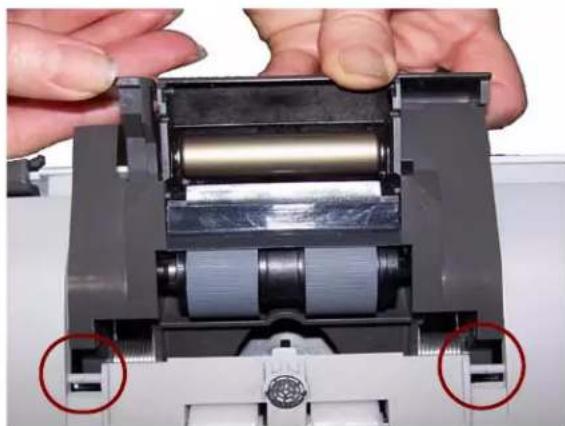

Anpassen der Spannung der Vortrenn-Rolle

Wenn Mehrfacheinzüge oder Papierstaus auftreten, muss möglicherweise die Spannung der Vortrenn-Rolle angepasst werden.

1. Nehmen Sie das Trennmodul aus dem Scanner heraus, wie unter „Auswechseln der Transportrolle des Trennmoduls“ beschrieben.

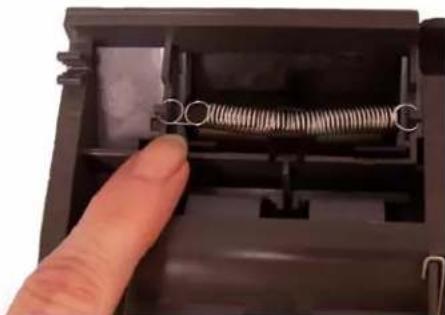

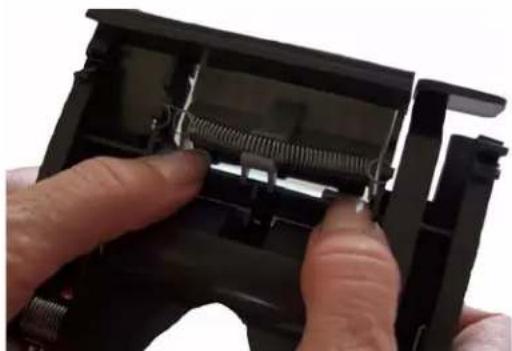

2. Suchen Sie die Feder des Trennmoduls.

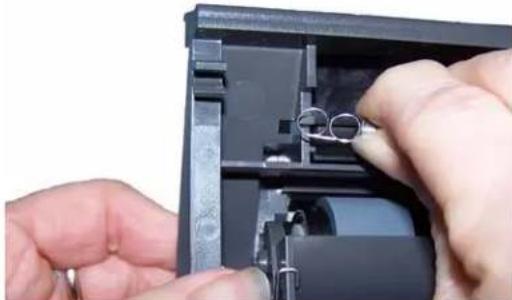

1. Nehmen Sie die Feder aus der Halterung und bewegen Sie sie nach links oder rechts, um die Spannung anzupassen.

1. Wenn Sie fertig sind, setzen Sie das Trennmodul wieder ein, indem Sie die Nasen in die Aussparungen setzen und das Modul einrasten lassen.

Zubehör und Verbrauchsmaterialien

Wenden Sie sich zum Bestellen von Zubehör und Verbrauchsmaterialien an Ihren Scanner-Fachhändler.

Beschreibung Kat.-Nr.
Kodak Einzugsrollen für Scanner der Serie i1200/i1300 Plus (Menge 12)	148 4864
Kodak Trennmodul für Scanner der Serie i1200/i1300 Plus 173	6115
Kodak Einzugsmodul für Scanner der Serie i1200/i1300 Plus 826	9607
Kodak Digital Science Reinigungspads für Transportrollen (24 Stück)	853 5981
Kodak Digital Science Transport-Reinigungsblätter (50 Stück)	169 0783
Antistatiktücher für Kodak Scanner (6 Päckchen à 24 Stück)	896 5519
Reinigungspad für das Optiksystem 868 3724

HINWEIS: Teile und Katalognummern können sich ohne Vorankündigung ändern.

Dieser Anhang enthält Scannerspezifikationen und Systemanforderungen.

Scannertyp/Geschwindigkeit	Kodak i1210 Plus Scanner: ein Simplex-Scanner, der bis zu 30 Seiten pro Minute in Farbe oder Schwarzweiß und bis zu 45 Seiten pro Minute in Graustufen mit 200 dpi verarbeiten kann.Kodak i1220 Plus Scanner: ein Duplex-Scanner, der bis zu 30 Seiten pro Minute in Farbe oder Schwarzweiß und bis zu 45 Seiten pro Minute in Graustufen mit 200 dpi verarbeiten kann.Kodak i1310 Plus Scanner: ein Simplex-Scanner, der bis zu 40 Seiten pro Minute in Farbe oder Schwarzweiß und bis zu 60 Seiten pro Minute in Graustufen mit 200 dpi verarbeiten kann.Kodak i1320 Plus Scanner: ein Duplex-Scanner, der bis zu 40 Seiten pro Minute in Farbe oder Schwarzweiß und bis zu 60 Seiten pro Minute in Graustufen mit 200 dpi verarbeiten kann.
Scantechnologie CCD-ElementGrauwerttiefe bei der Ausgabe: 256 Stufen (8 Bit)Farbtiefe bei der Farberfassung: 48 Bit (3 x 16)Farbtiefe bei der Farbausgabe: 24 Bit (8 x 3)
Ausgabeauflösung 75, 100, 150, 200, 240, 300, 400, 600 und 1200 dpi
Ausgabe-Dateiformate	Einseitiges und mehrseitiges TIFF, JPEG, RTF, PDF und durchsuchbare PDF-Dateien
Kleinstes Dokumentenformat	63,5 x 50 mm
Größtes Dokumentenformat	Scanner – 215 x 863 mmFlachbett – 215 x 297 mm
Papiergewicht	34 g/m2 bis 413 g/m2
ADF-Kapazität	75 Blatt (75 g/m2) Papier: Verarbeitet kleine Dokumente wie Ausweise, geprägte Karten und Versicherungskarten
Empfohlenes Tagesvolumen	3,000: i1210 und i1220 Plus Scanner5,000: i1310 und i1320 Plus Scanner
Lichtquelle Zwei Kaltkathoden-Leuchtstofflampen
Elektrischer Anschluß 100-240 V (international), 50/60 Hz
Abmessungen des Scanners	Höhe: 246 mm (ohne Einzugsfach)Breite: 330 mmTiefe: 162 mm (ohne Einzugsfach und Ausgabefach)
Gewicht des Scanners i1210/i1310 Plus: 5,2 kgi1220/i1320 Plus: 5,5 kg
Host-Verbindung USB 2.0
Betriebstemperatur: 10°C bis 35°C
Luftfeuchtigkeit (Betrieb) 15 bis 76% RH
Umgebungsfaktoren ENERGY STAR-konforme Scanner
Leistungsaufnahme - Scanner	Ausgeschaltet: <4 WBetrieb: <35 W
Leistungsaufnahme mit A3-Flachbett	Ausgeschaltet: ≤6 WBetrieb: <65 W
Lautstärke(Schalldruckpegel)	Betrieb: unter 58 dB(A)Ausgeschaltet: unter 30 dB(A)
Mitgelieferte Treiber und Software	Nuance ScanSoft Paperport Software für Kodak ScannerNuance ScanSoft Omnipage Pro Software für Kodak ScannerNuance ScanSoft Paperport Deluxe Software (asiatisch) für Kodak Scanner

Systemanforderungen

Nachfolgend ist die Mindestsystemkonfiguration aufgeführt, die für den Betrieb der Kodak Scanner der Serie i1200/i1300 Plus erforderlich ist.

- Empfohlener Prozessor und Arbeitsspeicher:

• Bei Dokumenten mit einer Länge von bis zu 660 mm bei bis zu 400 dpi: Core-2-Duo-Prozessor mit 2 GHz/Core, 2 GB RAM
• Bei längeren Dokumenten/höheren Auflösungen: Core-2-Duo-Prozessor mit 2 GHz/Core, 3 GB RAM

• Für Windows 7 x64-Bit

• Bei Dokumenten mit einer Länge von bis zu 660 mm bei bis zu 400 dpi: Core-2-Duo-Prozessor mit 2 GHz/Core, 2 GB RAM

• Bei längeren Dokumenten/höheren Auflösungen: Core-2-Duo-Prozessor mit 2 GHz/Core, 4 GB RAM
• USB 2.0-Anschluss (kompatibel mit USB 1.1, dann jedoch mit niedrigerer Geschwindigkeit)

• 200 MB freier Festplattenspeicher
- Unterstützte Betriebssysteme:

• Microsoft Windows 8 (32 Bit und 64 Bit)
• Microsoft Windows 7 (32 Bit und 64 Bit)
• Microsoft Windows Vista (32 Bit und 64 Bit), SP2
• Microsoft Windows XP SP2/SP3 (32 Bit)
• Microsoft Windows XP SP2 x64 Edition

• Microsoft Windows 2003 Server R2 x64 Edition (nur TWAIN)

• Linux Ubuntu 9.04

• Linux SUSE 11.1
• Linux Fedora 10

Enthaltene Treiber:

• Windows-Betriebssysteme: TWAIN, ISIS, WIA
  • Linux-Distributionen: TWAIN und SANE

Wir gratulieren Ihnen zum Kauf eines Kodak Scanners. Kodak Scanner sind für höchste Leistungsfähigkeit und Zuverlässigkeit ausgelegt. Für alle Kodak Scanner gelten die folgenden Garantiebestimmungen:

Eingeschränkte Garantie für Kodak Scanner

Die Eastman Kodak Company leistet für die von Kodak oder seinen autorisierten Vertriebspartnern vertriebenen Kodak Scanner (nicht jedoch für Ersatzteile und Verbrauchsmaterialien) die folgende, eingeschränkte Garantie:

Kodak garantiert, dass jeder Kodak Scanner ab dem Zeitpunkt des Verkaufs während der Garantiezeit des jeweiligen Produkts frei von Material- und Verarbeitungsfehlern bleibt und dass die Leistungsspezifikationen des betreffenden Kodak Scanners eingehalten werden.

Für alle Kodak Scanner gelten die nachfolgend beschriebenen Einschränkungen der Garantie: Ein Kodak Scanner, der nachgewiesenermaßen defekt ist oder den Produktspezifikationen nicht mehr entspricht, wird nach Ermessen von Kodak entweder repariert oder durch ein neues oder generalüberholtes Produkt ersetzt.

Die Garantiezeit des erworbenen Kodak Scanners kann unter der Rufnummer [phone] oder im Internet unter www.Kodak.com/go/disupport in Erfahrung gebracht werden. Sie findet sich außerdem in der Zusammenfassung der eingeschränkten Garantie, die dem Kodak Scanner in Form einer Garantiekarte beiliegt.

Für die Inanspruchnahme des Garantieservices muss ein Kaufnachweis vorgelegt werden.

Garantieausschlüsse

Die eingeschränkte Garantie von Kodak gilt nicht für Kodak Scanner, an denen nach dem Kauf beispielsweise durch Unglücksfälle, Unfälle, höhere Gewalt oder durch den Transport Schäden entstanden sind, wenn beispielsweise (a) die Verpackung und der Rückversand des Scanners an Kodak zur Reparatur auf Garantie unter Nichteinhaltung der zum betreffenden Zeitpunkt geltenden Verpackungs- und Versandvorschriften von Kodak erfolgt sind, etwa durch versäumtes Wiederanbringen der Transportverriegelung vor dem Versand oder durch versäumtes Lösen der Transportverriegelung vor der Inbetriebnahme, oder wenn (b) die Installation, Systemintegration, Programmierung, Neuinstallation von Betriebssystemen oder Anwendungsprogrammen, Eingriffe in das Systeme, Umzüge, die Wiederherstellung von Daten oder das Entfernen des Produkts oder einer seiner Komponenten (z. B. nach Bruch eines Anschlusses, der Abdeckung, der Glasfläche, eines Stifts oder einer Dichtung) für den Schaden ursächlich sind, oder wenn (c) Service-Arbeiten, technische Veränderungen oder Reparaturen nicht von Kodak oder einem von Kodak autorisierten Dienstleister durchgeführt wurden, Manipulationen vorgenommen, gefälschte oder nicht von Kodak stammende Komponenten, Baugruppen, Zubehörteile oder Module verwendet wurden, oder wenn (d) Missbrauch, unsachgemäße Bewegung oder Instandhaltung, falsche Behandlung, Bedienfehler, das Unterlassen der notwendigen Beaufsichtigung oder Wartung, z. B. auch die Verwendung bestimmter Reinigungsprodukte oder Zubehörteile ohne Billigung durch Kodak, oder die Verwendung des Geräts unter Nichteinhaltung der empfohlenen Verfahren oder Spezifikationen als Ursachen für den Schaden in Frage kommen, oder wenn (e) Umgebungsbedingungen (z. B. starke Hitze oder andere ungünstige Umgebungseinflüsse), Korrosion, Verfärbungen, außerhalb des Produkts vorgenommene Elektroarbeiten, unzureichender oder fehlender Schutz vor elektrostatischer Entladung für den Schaden ursächlich ist, oder wenn (f) versäumt wurde, verfügbare Firmware- oder Software-Updates für das Produkt zu installieren oder wenn (g) irgendeine der von Zeit zu Zeit von Kodak publizierten Ausschlussbedingungen eintritt, die im Internet unter www.Kodak.com/go/disupport oder unter der Rufnummer [phone] in Erfahrung gebracht werden können.

Kodak leistet für Produkte, die in anderen Ländern als den USA gekauft wurden, in den USA keine Garantie. Käufer, die ein Produkt über ausländische Vertriebskanäle erworben haben, können sich hinsichtlich des Garantieschutzes gegebenenfalls an den Verkäufer des Produkts wenden.

Kodak leistet keinerlei Garantie für Produkte, die als Teil eines von Fremdanbietern verkaufen Produkts, Computersystems oder sonstigen elektronischen Geräts erworben wurden.

Etwaige Garantien für solche Produkte werden vom Originalhersteller (OEM, Original Equipment Manufacturer) als Bestandteil seines Produkts oder Systems geleistet.

Für das ersatzweise gelieferte Produkt gilt die für das defekte Produkt noch verbleibende Garantiezeit oder eine Garantiefrist von dreißig (30) Tagen, je nachdem, welcher Zeitraum der längere ist.

Installationswarnung und Haftungsausschluss

KODAK HAFTET UNABHÄNGIG VON DER URSACHE FÜR KEINERLEI ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE AUS DEM VERKAUF, DER INSTALLATION, DER VERWENDUNG, DER WARTUNG ODER DER FEHLERHAFTEN FUNKTIONSWEISE DIESES PRODUKTS RESULTIEREN. ZU DEN SCHÄDEN, FÜR DIE KODAK KEINE HAFTUNG ÜBERNIMMT, GEHÖREN UNTER ANDEREM UMSATZ- ODER GEWINNVERLUSTE, DATENVERLUSTE, KOSTEN FÜR AUSFALLZEITEN, VERLUSTE INFOLGE DER VERWENDUNG DES PRODUKTS, KOSTEN FÜR ERSATZPRODUKTE, EINRICHTUNGEN ODER LEISTUNGEN BZW. ANSPRÜCHE VON KUNDEN BEZÜGLICH SOLCHER SCHÄDEN.

Bei etwaigen Widersprüchen zwischen anderen Abschnitten dieses Anhangs und den Garantiebestimmungen haben die Garantiebestimmungen Vorrang.

Inanspruchnahme des Garantieservices

Kodak Scannern liegt Dokumentation bei, in der das Auspacken, die Vorbereitung, die Einrichtung und die Bedienung des Geräts beschrieben sind. Viele Fragen, die sich dem Endbenutzer hinsichtlich der richtigen Installation, Bedienung und Wartung des Produkts stellen können, klären sich bei aufmerksamer Lektüre des Benutzerhandbuchs. Sollten Sie dennoch technische Unterstützung benötigen, sehen Sie bitte zuerst auf unserer Website unter www.Kodak.com/go/disupport nach oder wenden Sie sich an:

Kodaks Response Center: [phone]

Das Response Center ist von Montag bis Freitag (außer an US-amerikanischen Feiertagen) von 8:00 bis 17:00 Uhr Ortszeit verfügbar.

Halten Sie bitte bei Ihrem Anruf die Modell-, Teile- und Seriennummer des Kodak Scanners sowie den Kaufnachweis bereit. Außerdem müssen Sie imstande sein, das Problem hinreichend genau zu beschreiben.

Die Mitarbeiter des Response Centers helfen Ihnen per Telefon dabei, das Problem zu beheben. Unter Umständen wird man Sie bitten, einige einfache Selbstdiagnose-Tests durchzuführen und die Ergebnisse sowie etwaige Fehlermeldungen mitzuteilen. Auf diese Weise kann das Response Center feststellen, ob das Problem am Kodak Scanner oder an einer anderen Komponente liegt und ob es telefonisch gelöst werden kann. Sollte das Response Center feststellen, dass ein von der Garantie oder von einem gesondert erworbenen Wartungsvertrag abgedecktes Hardwareproblem vorliegt, wird man Ihnen gegebenenfalls eine Rücksende-Autorisierungsnummer (RMA-Nummer) mitteilen, den Serviceauftrag in die Wege leiten und die Reparatur oder den Austausch des Geräts veranlassen.

Richtlinien zu Versand und Verpackung

Der Käufer muss garantiebedingte Rücksendungen so durchführen, dass eine etwaige Beschädigung des Produkts auf dem Transportweg vollkommen ausgeschlossen ist. Wird dies unterlassen, verfällt die Garantie auf den Kodak Scanner. Kodak rät dem Käufer, die Originalverpackung und Verpackungsmaterialien zu Lager- und Versandzwecken aufzubewahren. Kodak ist für Probleme die aus Transportschäden resultieren, nicht verantwortlich. Der Käufer darf nur den Kodak Scanner zurücksenden. Vor dem Versand sind alle Zubehörteile (z. B. Adapter, Kabel, Software, Handbücher usw.) zu entfernen. Kodak übernimmt für solche Gegenstände keine Verantwortung und sendet sie mit dem reparierten oder ausgetauschten Kodak Scanner nicht wieder zurück. Sämtliche Produkte sind im Original-Transportbehälter oder in einem von Kodak als geeignet befundenen Transportbehälter zurückzusenden. Vor dem Versand des Kodak Scanners ist die Transportverriegelung anzubringen. Falls die Originalverpackung nicht mehr verfügbar ist, erfragen Sie bitte beim Kodak Response Center unter der Rufnummer [phone] die entsprechenden Bestellinformationen für diese Artikel.

Rücksendung

Damit für Kodak Scanner Garantieleistungen wie vorstehend beschrieben erbracht werden können, muss sich der Käufer zunächst unter der Rufnummer [phone] eine Rücksende-Autorisierungsnummer (RMA-Nummer) ausstellen lassen und den Kodak Scanner innerhalb von zehn (10) Werktagen ab RMA-Ausstellung auf eigene Kosten und eigene Gefahr sowie unter Einhaltung der geltenden Versand- und Verpackungsrichtlinien an die zusammen mit der RMA-Nummer mitgeteilte Adresse senden.

Etwaige defekte oder von Kodak ausgetauschte Teile werden Eigentum von Kodak.

Pflichten des Kunden

DURCH DAS ANFORDERN VON SERVICELEISTUNGEN ERKENNT DER GARANTIEBERECHTIGTE KÄUFER DIE KONDITIONEN DER EINGESCHRÄNKTEN GARANTIE AN, EINSCHLIESSLICH DER BESTIMMUNGEN ZU HAFTUNGSAUSSCHLUSS UND HAFTUNGSBESCHRÄNKUNG. VOR DER INANSPRUCHNAHME VON GARANTIELEISTUNGEN HAT DER ENDBENUTZER ETWAIGE DATEN ODER DATEIEN ZU SICHERN, DIE VERLOREN GEHEN ODER BESCHÄDIGT WERDEN KÖNNTEN. KODAK IST IN KEINER WEISE FÜR VERLOREN GEGANGENE ODER BESCHÄDIGTE DATEN ODER DATEIEN VERANTWORTLICH.

Beschreibung des Garantieservices

Die Eastman Kodak Company (Kodak) bietet im Rahmen ihrer Garantiepflichten und als Unterstützung ihrer Kunden bei der Verwendung und Pflege des Kodak Scanners verschiedene Serviceprogramme (im Folgenden: „Servicemethoden“) an. Ein Kodak Scanner stellt eine wichtige Investition dar. Kodak Scanner ermöglichen die notwendige Produktivität, um konkurrenzfähig zu bleiben. Ein plötzlicher Ausfall dieser Produktivität, und sei es nur kurzzeitig, kann dazu führen, dass zugesagte Leistungen nicht erbracht werden können. Ausfallzeiten können sehr kostspielig sein, nicht nur wegen der Reparaturkosten, sondern auch wegen der verlorenen Arbeitszeit. Kodak kann Ihnen durch Serviceleistungen im Rahmen der eingeschränkten Garantie dabei helfen, solche Probleme zu mildern. Die Art der Servicemethode (siehe unten) ist dabei vom Produkttyp abhängig.

Bei bestimmten Kodak Scannern liegt eine Garantie-Registrierkarte und eine weitere Karte mit einer Zusammenfassung der Garantiebestimmungen bei. Die Karte mit der Zusammenfassung der Garantiebestimmungen ist bei jedem Modell etwas anders gestaltet. Diese Karte enthält wichtige Informationen in Verbindung mit der Garantie, z. B. die Modellnummer und die Garantiebestimmungen. Welche Servicemethoden für einen bestimmten Kodak Scanner in Frage kommen, finden Sie auf der Karte mit der Zusammenfassung der Garantiebestimmungen.

Sollte die Garantiekarte oder die Karte mit der Zusammenfassung der Garantiebestimmungen nicht auffindbar sein, können Sie die neuesten Garantiebestimmungen, Informationen zum Serviceprogramm und zu seinen Einschränkungen sowie weitere Informationen zu dem betreffenden Produkt im Internet unter www.Kodak.com/go/disupport oder telefonisch unter der Rufnummer [phone] in Erfahrung bringen.

Um Verzögerungen bei der Abwicklung von Garantiefällen zu vermeiden, empfiehlt Kodak nachdrücklich, die dem Scanner beiliegende Registrierkarte bei erster Gelegenheit auszufüllen und zurückzusenden. Sollte die Garantiekarte nicht auffindbar sein, können Sie die Registrierung auch online unter www.Kodak.com/go/disupport oder telefonisch unter der Rufnummer [phone] vornehmen.

Kodak bietet auch eine Reihe von Serviceprogrammen an, die Sie zusätzlich erwerben können, um die Verwendung und Pflege Ihres Kodak Scanners zu vereinfachen.

Kodak hat sich zum Ziel gesetzt, seinen Garantiepflichten mit höchster Qualität, Leistungsfähigkeit und Zuverlässigkeit nachzukommen.

Vor-Ort-Service

Nachdem das Response Center ein Hardwareproblem bei einem Scanner verifiziert hat, kann bei manchen Kodak Scannern eine Vor-Ort-Reparatur anberaumt und weiter verfolgt werden. Dazu wird ein Servicetechniker von Kodak zur Durchführung von Reparaturarbeiten an den Standort des Produkts entsandt, wenn dieser innerhalb der 48 zusammenhängenden US-Bundesstaaten oder in bestimmten Gebieten von Alaska oder Hawaii liegt, und sofern keine Gefahren oder Hindernisse sonstiger Natur den Zugang des Servicetechnikers zum Scanner erschweren. Weitere Informationen zu entsprechenden Servicegebieten finden Sie auf unserer Website unter: www.Kodak.com/go/docimaging. Der Vor-Ort-Service ist von Montag bis Freitag (außer an US-amerikanischen Feiertagen) von 8:00 bis 17:00 Uhr Ortszeit verfügbar.

AUR

AUR ist das wahrscheinlich einfachste und umfassendste Serviceangebot der gesamten Branche. Im unwahrscheinlichen Fall eines Produktdefekts bei garantieberechtigten Käufern bestimmter Kodak Scanner ersetzt Kodak das Produkt innerhalb von zwei Werktagen.

AUR bietet erweiterte Austauschleistungen bei bestimmten fehlerhaften oder beschädigten Kodak Scannern. Damit Sie unser AUR-Modell nutzen können, müssen Sie sich als Käufer des Scanners eine RMA-Nummer ausstellen lassen, den Vertrag über die erweiterten Austauschleistungen unterschreiben und über Ihre Kreditkarte eine Kaution für das Austauschprodukt hinterlegen. Die RMA-Nummer sollten Sie gut aufbewahren, für den Fall, dass der Status des Austauschprodukts überprüft werden muss. Der garantieberechtigte Käufer wird nach der Adresse gefragt, an die das Austauschprodukt versandt werden soll. Der garantieberechtigte Käufer erhält darüber hinaus per Fax eine Versandanleitung für das defekte Produkt. Danach erhält der garantieberechtigte Käufer innerhalb von zwei Werktagen nach Erfassung des Servicevorgangs und Eingang des unterschriebenen Vertrags bei Kodak ein Austauschprodukt. Das defekte Produkt muss bei Kodak innerhalb von zehn (10) Tagen nach Eingang des Austauschprodukts beim Endbenutzer eingehen, da andernfalls die Kreditkarte des Endbenutzers mit dem Listenpreis des Austauschprodukts belastet wird. Der Versand des Austauschprodukts geht zu Lasten der Firma Kodak, die einen Spediteur ihrer Wahl beauftragt. Lieferungen, die unter Missachtung der Anweisungen und des Speditionswahlrechts von Kodak versendet werden, können zum Erlöschen der Garantie führen.

Achten Sie bitte darauf, dass Sie alle nicht von der Garantie abgedeckten Optionen und Zubehörteile entfernen (z. B. Netzkabel, die Dokumentation usw.), bevor Sie das Gerät an Kodak senden. Für den Rückversand des defekten Produkts müssen der Karton und das Verpackungsmaterial des Austauschprodukts verwendet werden. Wird das defekte Produkt nicht im Karton und mit dem Verpackungsmaterial des Austauschprodukts zurückgesandt, kann dies zum Erlöschen der Garantie führen. Die Rücksende-Autorisierungsnummer (RMA-Nummer) muss deutlich sichtbar an der Außenseite des Kartons angebracht werden, damit das defekte Produkt ordnungsgemäß empfangen und verbucht werden kann.

Bring-In-Reparaturservice

Wenn der Kodak Scanner für erweiterte Austauschleistungen oder für Vor-Ort-Service nicht in Frage kommt, kann der garantieberechtigte Käufer unseren Bring-In-Reparaturservice nutzen. Der garantieberechtigte Käufer wird angewiesen, das Produkt zum nächstgelegenen Reparaturzentrum zu senden. Das Produkt muss auf Kosten und Gefahr des garantieberechtigten Käufers an das Reparaturzentrum versandt werden. Achten Sie bitte darauf, dass Sie alle nicht von der Garantie abgedeckten Optionen und Zubehörteile entfernen (z. B. Netzkabel, die Dokumentation usw.), bevor Sie das Gerät an das Reparaturzentrum senden. Sämtliche Produkte sind im Original-Transportbehälter oder in einem von Kodak als geeignet befundenen Transportbehälter zurückzusenden. Vor dem Versand des Kodak Scanners ist die Transportverriegelung anzubringen. Falls die Originalverpackung nicht mehr verfügbar ist, erfragen Sie bitte beim Kodak Response Center unter der Rufnummer [phone] die entsprechenden Bestellinformationen für diesen Artikel. Damit für Kodak Scanner Serviceleistungen erbracht werden können, muss sich der Käufer zunächst unter der Rufnummer [phone] eine Rücksende-Autorisierungsnummer (RMA-Nummer) ausstellen lassen und den Kodak Scanner innerhalb von zehn (10) Werktagen ab RMA-Ausstellung auf eigene Kosten und eigene Gefahr an die zusammen mit der RMA-Nummer mitgeteilte Adresse senden. Die Rücksende-Autorisierungsnummer (RMA-Nummer) muss deutlich sichtbar an der Außenseite des Kartons angebracht werden, damit das defekte Produkt ordnungsgemäß empfangen und verbucht werden kann.

Nach Erhalt des Produkts wird dieses im Reparaturzentrum innerhalb von zehn (10) Werktagen repariert. Das reparierte Produkt wird portofrei per 48-Stunden-Expressversand an den garantieberechtigten Käufer zurückgesandt.

Wichtige Einschränkungen

Garantieberechtigung: Das Programm für erweiterte Austauschleistungen und der Depot-Service stehen garantieberechtigten Käufern in den fünfzig (50) US-Bundesstaaten zur Verfügung, der Vor-Ort-Service in den achtundvierzig (48) zusammenhängenden US-Bundesstaaten und in bestimmten Gegenden von Alaska und Hawaii, und zwar für Produkte, die bei autorisierten Kodak Händlern erworben wurden. Garantieleistungen für den Kodak Scanner müssen nicht erbracht werden, wenn auf das Produkt irgendeines der zum betreffenden Zeitpunkt geltenden Ausschlusskriterien zutrifft, z. B. wenn sich der Käufer bei der Rücksendung der defekten Produkte nicht an die zum betreffenden Zeitpunkt geltenden Versand- und Verpackungsrichtlinien hält. Als „garantieberechtigte Käufer“ oder „Endbenutzer“ gelten nur solche Personen, die den Kodak Scanner zur eigenen privaten oder geschäftlichen Nutzung gekauft haben, nicht jedoch zum Wiederverkauf.

Verbrauchsmaterialien: Verbrauchsmaterialien sind Gegenstände, die sich bei normaler Verwendung abnutzen und somit bei Bedarf durch den Endbenutzer ersetzt werden müssen. Verbrauchsmaterialien, Zubehör und andere der Abnutzung unterliegende Artikel sowie die gemäß Benutzerhandbuch vom Benutzer zu ersetzenden Artikel sind nicht von der Garantie abgedeckt.

Falls Sie irgendwelche dieser von der Garantie ausgeschlossenen Teile oder Dienstleistungen benötigen, können Sie diese gegebenenfalls über einen autorisierten Dienstleister zu dessen Stundensätzen und geltenden Konditionen beziehen.

Etwaige defekte oder von Kodak ausgetauschte Teile werden Eigentum von Kodak.

Kontaktaufnahme mit Kodak

Informationen zu Kodak Scannern:

Website: www.Kodak.com/go/docimaging

Telefonische Beratung zu Service und Reparaturen sowie technische Unterstützung für Kunden in den USA:

Telefonische Unterstützung ist von Montag bis Freitag (außer an US-amerikanischen Feiertagen) von 8:00 bis 17:00 Uhr Ortszeit verfügbar. Telefon: [phone]

Technische Dokumentation und Antworten auf häufig gestellte Fragen – rund um die Uhr:

Website: www.Kodak.com/go/docimaging

Informationen zu Service-Programmen:

© Kodak, 2013. Alle Rechte vorbehalten.

TM: Kodak
