Produkttyp	Schlüsselschalter AP / UP für Sicherheitsanlagen
Modell	DAS 4300 A (AP) / DAS 4300 U (UP)
Abmessungen (AP)	Gehäuse: 79 mm x 113 mm x 53,5 mm (BxHxT)
Abmessungen (UP)	Frontplatte: 101 mm x 135 mm; Unterputzkasten: 79 mm x 113 mm x 53,5 mm
Gewicht (AP, ohne Zylinder)	ca. 400 g
Gewicht (UP, ohne Zylinder)	ca. 500 g
Betriebsspannung	9-15 V DC (Nennspannung 12 V DC)
Stromaufnahme je LED	ca. 10 mA
Stromaufnahme Summer	ca. 25 mA
Stromaufnahme Heizwiderstand (optional)	ca. 150 mA
Belastbarkeit aller Kontakte	max. 60 V / 0,5 A
Betriebstemperatur	-20 °C bis +60 °C
Schutzart	IP 54
Gehäusematerial	Alu-Druckguss (AP) / Alu-Feinguss (UP)
Farbe	weiß RAL 9010, pulverbeschichtet, feinstrukturiert, matt
Schaltfunktionen	Scharf-/Unscharf-Schalter (S/US) als Rast- oder Tastschalter umrüstbar; Test-Schalter (TS) als Tastschalter
Sabotageschutz	Abhebe- und Abreißkontakt mit integriertem 5 KΩ Widerstand (durch Lötbrücke überbrückbar); Bohrschutz innenliegend und ringsum
Anschlüsse	21-poliger Stecker für Bohrschutz; Kabelzugentlastung mit beigelegtem Kabelbinder
Zylindertyp	Profil-Halbzylinder mit Schließbartstellung 0° (maximale Gesamtlänge 42 mm, Grundlänge 27 / 31 mm)
LEDs	2 LEDs (grün/gelb) auf Frontplatte, frei belegbar, mit Vorwiderständen R1/R2
Summer	12 V, 85 dB / 10 cm, integriert
Heizwiderstand (optional)	Drahtwiderstand 82 Ω / 4-5 W, an Klemmen 20/21
VdS-Zulassung	Nr. G 197 707
CE-Kennzeichnung	ja (Freiverkehrszeichen)

Häufig gestellte Fragen - DAS 4300 JUNG

Wie wird der Schalter von Rast- auf Tastbetrieb umgestellt?

Welche Spannung benötigt der DAS 4300?

Wie wird der Schlüsselschalter montiert (Aufputz)?

Kann ich den DAS 4300 auch unterputz montieren?

Welche Widerstände sind für die Scharfschaltung wichtig?

Wie werden die LEDs angeschlossen?

Welche Schutzart hat das Gerät?

Wie erfolgt die Sabotageüberwachung?

Welche Zylinder sind kompatibel?

Wo finde ich Unterstützung bei technischen Problemen?

BEDIENUNGSANLEITUNG DAS 4300 JUNG

Bedienungsanleitung für Schlüsselschalter AP / UP

Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen.

2. Ausführung

Das Bedienteil ist mit zwei Kontaktsätzen ausgerüstet, die als Rast- oder Tastschalter arbeiten können. Durch das Entfernen des Drahtbügels, wird der Rastschalter zum Tastschalter umgerüstet.

Im Auslieferungszustand ist der Scharf-/Unscharfschalter (S/US) auf Rastbetrieb, der Test-Schalter (TS) auf Tastbetrieb eingestellt.

Die Scharfschaltgruppe kann durch die eingebauten 10 KΩ Widerstände SSG-Zentralen direkt scharf/unscharf schalten. Diese Widerstände sind durch Lötbrücken abschaltbar, oder können durch andere Kombinationen laut Anschlussplan ersetzt werden. Die Frontplatte enthält serienmäßig einen innenliegenden Bohrschutz, das Gehäuse wird durch einen Rundum-Bohrschutz geschützt.

Das Bedienteil ist sowohl mit Abhebe- als auch Abreißkontakt ausgerüstet. In die Sabotage ist ein 5 KΩ Widerstand eingeschleift, der mittels Lötbrücke kurzgeschlossen werden kann.

Grundsätzlich kann das Bedienteil auch mit anderen Widerstandskombinationen ausgeliefert werden.

Die zwei LEDs auf der Frontplatte sind frei belegbar. Ein Summer ist im Bedienteil integriert.

Zur Bedienung werden handelsübliche Profil-Halbzylinder mit Schließbartstellung 0° verwendet (bitte Schließnase auf 0° einstellen). Für VdS-Geräte muss ein Profil-Halbzylinder für Schalteinrichtungen nach Verzeichnis VdS-2299 eingesetzt werden.

3. Einbau Zylinder

• Gehäusedeckel durch Lösen der 4 Senkschrauben abnehmen.
• Den 3-poligen Stecker des Bohrschutzes (Anschlusspins 17/18/19) abziehen.

• Den Zylinder ( Schließbartstellung 0° ) von hinten durch den Deckelbohrschutz bis zum Gehäusedeckel einstecken.

• Den Zylinder mittels der beigefügten M5-Schraube (Sechskant-Kopf - 8mm Gabelschlüssel) und Federscheibe an dem dafür vorgesehenen Winkel am Gehäusedeckel befestigen.

• Prüfen, ob der Schließbart des Zylinders die Schalter einwandfrei betätigt, indem der Gehäusedeckel in das Gehäuse gelegt wird und der Zylinder in beide Stellungen gedreht wird. Dabei müssen die Schalter S1 und S2 betätigt werden.

4. Montage Gehäuse

4.1. Aufputz:

Das Gehäuse wird mit vier Schrauben an einer ebenen und stabilen Fläche befestigt. Darauf achten, dass das Gehäuse nicht verzogen wird und der Sabotageschalter (Abreißkontakt) sicher schalten kann.

Das Anschlusskabel durch die obere runde Öffnung in das Gehäuse führen und auf ca. 15 cm ablängen und abmanteln.

4.2. Unterputz:

Aus der Wand einen Ausbruch ausstemmen, so dass das Gehäuse bündig mit dem Putz abschließt:

Das Anschlusskabel durch die obere runde Öffnung in das Gehäuse führen und auf ca. 15 cm ablängen und abmanteln.

Gehäuse einputzen.

Achtung! Nur die obere runde Öffnung zur Kabeleinführung verwenden. Beigelegten Kabelbinder zur Kabelzugentlastung um das Kabel, nahe am Gehäuseboden, festbinden.

Gehäuse an Erdungslasche (links von Kabeleinführung) erden.

5. Umstellen der Kontaktsätze

Auslieferungszustand:

Scharf-/Unscharf-Schalter (S/US): Rastbetrieb

Test-Schalter (TS): Tastbetrieb

Die Rastfeder schalterseitig (nicht betätigerseitig!) vorsichtig aushängen, dadurch wird von Rastbetrieb auf Tastbetrieb umgestellt.

Bitte beachten: die Rastfeder niemals an der Betätigerseite aushängen, sonst fällt der Schalter auseinander.

Schalterseite

Betätigerseite

Rastschalter
Tastschaltei

5.1. Verdrahtung

• Das abgemantelte Kabel nach Anschlussplan anschließen.
• Die LEDs können über die eingebauten Vorwiderstände (R1/R2) oder direkt angesteuert werden. Bei direkter Ansteuerung muss die

Alarmzentrale

Art.-Nr.: DAS 4300 A

DAS 4300 U

Schlüsselschalter

Strombegrenzung bei max. 10mA liegen. Die LEDs sind frei belegbar.

• Der Scharf/Unscharf - Schalter enthält Widerstände, durch die SSG-Zentralen direkt geschärft werden können. Sind diese Widerstände unerwünscht, so können sie laut Anschlussplan mittels der Brücken außer Betrieb gesetzt werden oder andere Widerstandskombination eingelötet werden.
• Beim Einführen des Gehäusedeckels in das Gehäuse darauf achten, dass die Anschlussdrähte weder Sabotageschalter, Zylinder oder die Kontaktsätze behindern!

Alarmzentrale

Art.-Nr.: DAS 4300 A

DAS 4300 U

Schlüsselschalter

1 + 2 - 3 R1 1K LED GN VDR1 VAR16V

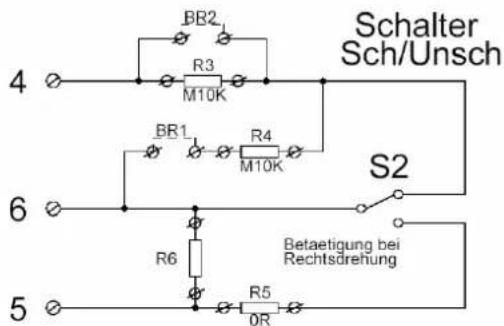

Schalter Sch/Unsch 4 R3 M10K BR2 BR1 R4 M10K S2 6 R6 Betaetigung bei Rechtsdrehung 5 R5 0R

7 - VDR3 VAR16V 8 + SUM

9 + 10 - 11 VDR2 VAR16V R2 1K LED GE

S1, S2 als Schalter oder Taster umruestbar

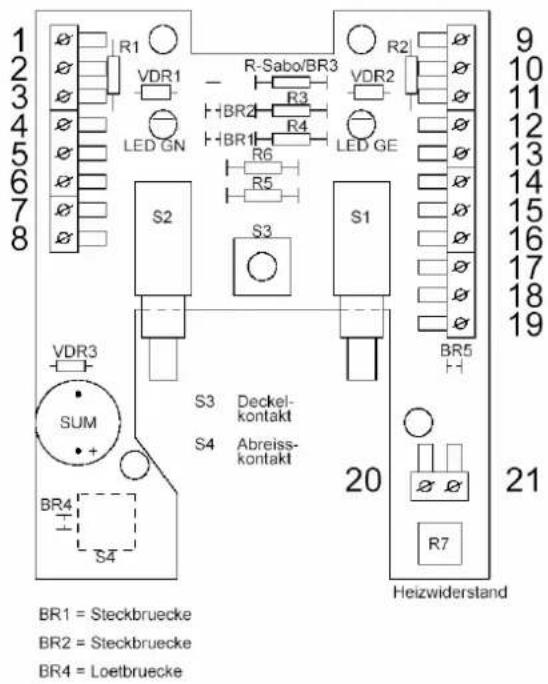

1 2 3 4 5 6 7 8 R1 VDR1 LED GN S2 S3 S4 BR4 S4 R-Sabo/BR3 R3 BR2 R4 R6 R5 S1 S3 Deckel- kontakt S4 Abreiss- kontakt 9 10 11 12 13 14 15 16 17 18 19 BR5 20 Heizwiderstand 21 BR1 = Steckbruecke BR2 = Steckbruecke BR4 = Loetbruecke

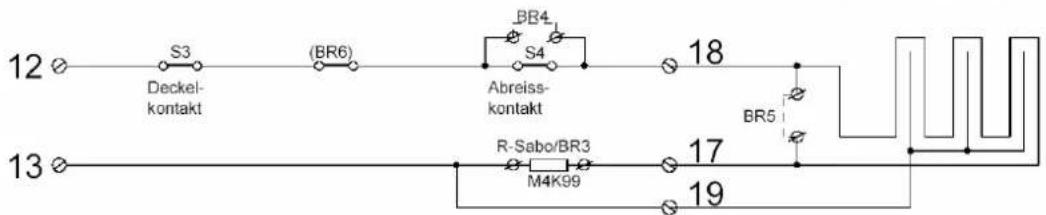

Bohrschutz Deckel - Gehaeuse

12 S3 Deckel- kontakt (BR6) BB4 S4 Abreiss- kontakt 18 BR5 13 R-Sabo/BR3 M4K99 17 19

14 Betaetigung bei Linksdrehung 15 S1 TS-Schalter 16

20 R7 82R 5W Heizwiderstand (Option) 21 U=10-15V DC/AC

6. Technische Daten

Betriebsspannung: 9-15 V DC

Nennspannung: 12 V DC

Signalgeber: Summer 12 V 85 dB / 10 cm

Heizwiderstand (optional): Drahtwiderstand 82R / 4-5W

Stromaufnahme je LED: ca. 10 mA

Stromaufnahme Summer: ca. 25 mA

Stromaufnahme Heizwid.: ca. 150 mA

Belastbarkeit aller Kontakte: max. 60 V / 0,5 A

Betriebstemperatur: -20 °C bis +60 °C

Schutzart: IP 54

Mechanik:

Gehäuse, AP-Frontplatte: Alu-Druckguss

UP-Frontplatte: Alu-Feinguss

Farbe: weiß RAL 9010, pulverbeschichtet, feinstrukturiert, matt

VdS-Zulassungs-Nr. G 197 707

Maße AP-Ausführung:

Gehäuse (BxHxT): 79 mm x 113 mm x 53,5 mm

Gewicht (ohne Zylinder): ca. 400 g

Maße UP-Ausführung:

Frontplatte (BxH): 101 mm x135 mm

Unterputzkasten (BxHxT): 79 mm x 113 mm x 53,5 mm

Gewicht (ohne Zylinder): ca. 500 g

Gesamt-Zylinderlänge: max. 42 mm

Grundlänge: 27 / 31 mm

7. Gewährleistung

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

D-44532 Lünen

Service-Line: 0 23 55 . 80 65 51

Telefax: 0 23 55.80 61 89

E-Mail: [e-mail]

Technik (allgemein)

Service-Line: 0 23 55 . 80 65 55

Telefax: 0 23 55 . 80 62 55

E-Mail: [e-mail]

Technik (KNX)

Service-Line: 0 23 55 . 80 65 56

Telefax: 0 23 55.80 62 55

Alarmzentrale

Art.-Nr.: DAS 4300 A

DAS 4300 U

Schlüsselschalter

E-Mail:

[e-mail]

CE Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
