BEDIENUNGSANLEITUNG DAS 4000 JUNG

Bedienungsanleitung Alarmzentrale DAS 4000

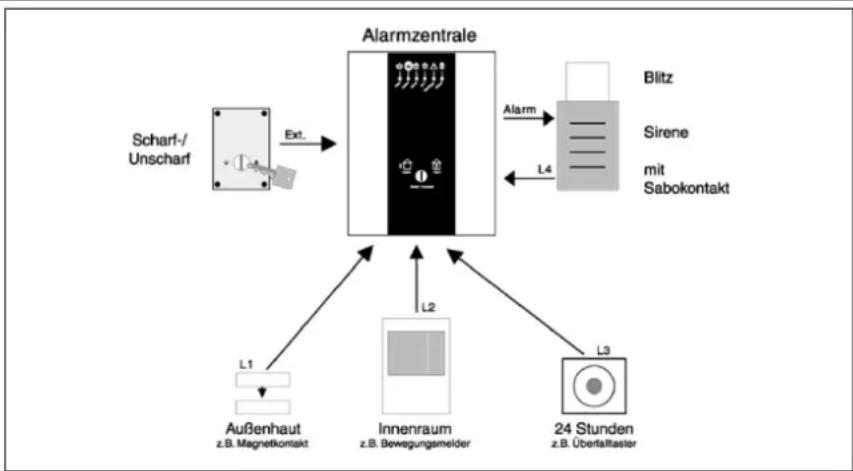

Eine Alarmzentrale für einfache Anwendungen (kleine Objekte, Wohnungen). Die Melder, Geber und Schalteinrichtungen werden mit der Alarmzentrale verdrahtet.

Die Alarmzentrale verfügt über einen integrierten Summer zur internen Alarmierung. Die Scharfschaltung (INTERN / EXTERN) erfolgt über einen integrierten Schlüsselschalter. Die externe Scharfschaltung kann zusätzlich über eine externe Schalteinrichtung (z.B. Schlüsselschalter) erfolgen. Es sind Ausgänge für eine externe Statusanzeige und eine Alarm-Weiterschaltung vorhanden. Die Scharf- und Alarm-Verzögerungszeit ist von 0 bis 60 Sek. einstellbar. Die Alarmdauer der externen Sirene ist von 0 bis 180 Sek. einstellbar. Jede Meldelinie hat eine „eigene“ LED (Meldelinie ist auf => LED ist an).

Eine Alarmauslösung erfolgt bei folgenden Anlagenzuständen:

Meldelinie (Überwachung)	Unscharf	Extern-Scharf	Intern-Scharf
L1 (Außenhaut) nein ja ja
L2 (Innenraum) nein ja nein
L3 (24 Stunden) ja ja ja
L4 (Sabotage) nein ja ja

2. Gefahrenhinweise

Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen.

Vor dem Öffnen des Gehäuses die Alarmzentrale von der Netzspannung (AC 230 V) freischalten.

Kenntnisse in Einsatz, Planung und Inbetriebnahme von Alarmanlagen werden vorausgesetzt.

Die Alarmzentrale kann keinen Einbruch oder Brand verhindern, sondern lediglich einen Einbruchsversuch oder Rauch melden.

3. Montage

3.1. Montageort

Montieren Sie die Alarmzentrale nicht an Orten, an denen sie extremen Temperaturen ausgesetzt ist (z.B. direkte Sonneneinstrahlung).

3.2. Vorgehensweise

Um die Alarmzentrale zu montieren, gehen Sie wie folgt vor:

1. Die Bohrschablone am Montageort fixieren und die Löcher bohren.

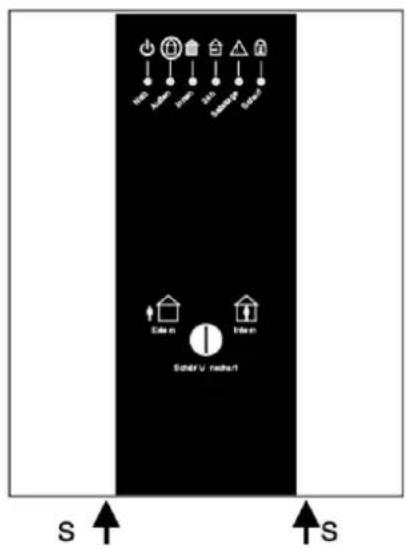

2. Die zwei Schrauben S lösen und das Gehäuse öffnen.
3. Die benötigten Kabeleinführungen am Gehäuse-Unterteil ausbrechen und Kabel einführen.
4. Das Gehäuse-Unterteil mit drei Schrauben befestigen.
5. Die Spannungsversorgung, Geber, Melder und Schalteinrichtung anschließen
6. Das Gehäuse schließen und die zwei Schrauben S festdrehen.

S Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein Ein S S

Hinweis: Befestigungsmaterial und Schlüssel befinden sich im Gehäuse.

4. Installation

Die Alarmzentrale kann ohne Einschränkung der Funktionalität an Netzspannung (AC 230 V\~) oder an einem externen Bordnetz (DC 12 V) betrieben werden.

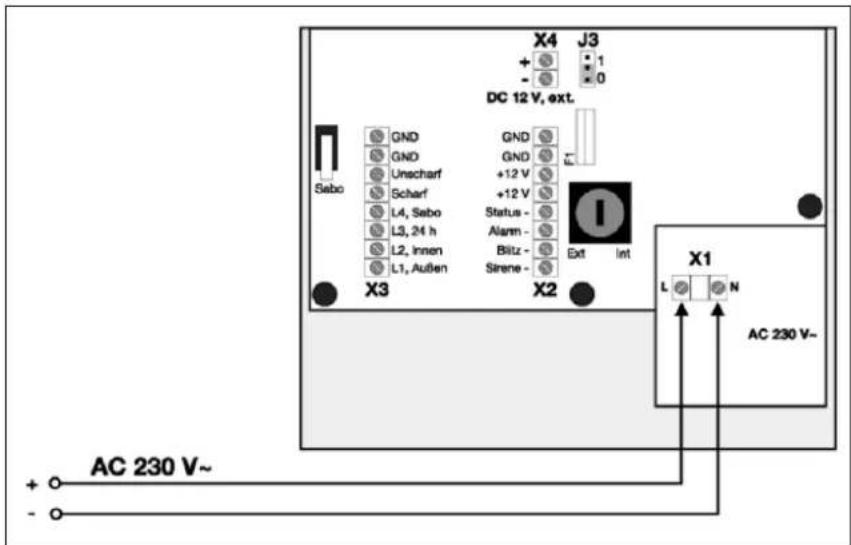

4.1. Anschluss an AC 230 V\~

Die Spannungsversorgung mit Netz (AC 230 V\~) erfolgt an der Klemmleiste X1.

Die Steckbrücke J3 muss in der Position „0“ gesteckt sein.

Bei Betrieb mit Netzspannung leuchtet die LED Netz.

X4 J3 + - 1 - 0 DC 12 V, ext. Sebo GND GND GND GND Unscharf +12 V Scharf +12 V L4, Sebo Status - L3, 24 h Alarm - L2, Innen Blitz - L1, Außen Sirene - X3 X2 Ext Int X1 L N AC 230 V~ + AC 230 V~ -

Achtung!

Der Gesamt-Strom der Ausgänge darf 1 A nicht überschreiten.

Bei einer Last von mehr als 12 W löst die Sicherung F1 = T 1,25A L aus.

Hinweis zu Leitungslängen und Anzahl der Melder

Im AC 230 V Betrieb sind folgende Maximalangaben nicht zu überschreiten:

• 5 Bewegungsmelder für die Gesamtanlage,
• 10 Glasbruchsensoren und 20 Magnetkontakte pro Meldelinie,
• 30 m Leitung (J-Y(St)Y 4x2x0,8 mm) zu der Außensirene mit Blitzlicht,

- 150 m Leitung (J-Y(St)Y 2x2x0,8 mm oder 4x2x0,6 mm) für die Spannungsversorgung von Bewegungsmeldern,

- 1000 m Leitung (J-Y(St)Y 2x2x0,8 mm) pro Meldelinie.

Bei Verwendung einer Leitung mit einem Durchmesser von 0,6 mm sind die Leitungslängenangaben auf die Hälfte zu reduzieren.

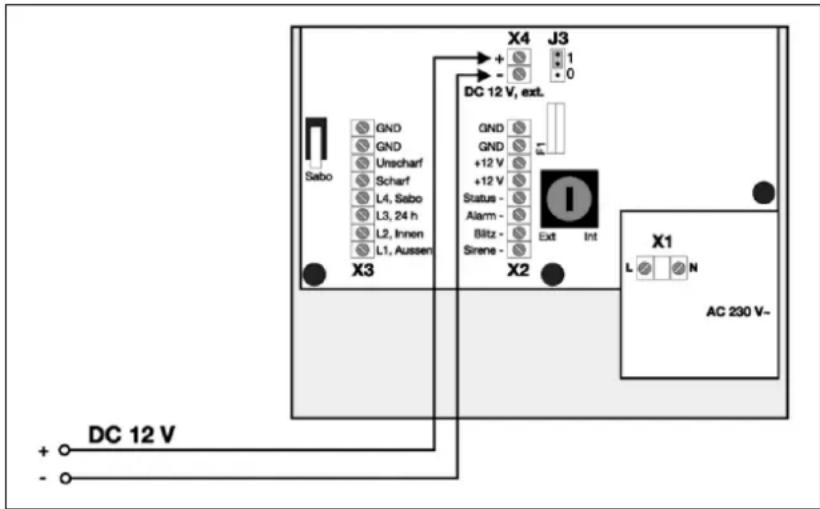

4.2. Anschluss an DC 12 V (externes Bordnetz)

Die Spannungsversorgung mit einem externen Bordnetz (DC 12 V) erfolgt an der Klemmleiste X4. Auf die richtige Polarität ist zu achten.

Die Steckbrücke J3 muss in der Position „1“ gesteckt sein.

Bei Betrieb mit DC 12 V leuchtet die LED Netz.

X4 J3 + - DC 12 V, ext. GND GND +12 V +12 V Status - Alarm - Bilitz - Sirene - Ext Int X1 L N AC 230 V- + DC 12 V - -

Achtung!

Der Gesamt-Strom der Ausgänge darf 1 A nicht überschreiten.

Bei einer Last von mehr als 12 W löst die Sicherung F1 = T 1,25A L aus.

Hinweis zu Leitungslängen und Anzahl der Melder

Im DC 12 V Betrieb sind folgende Maximalangaben nicht zu überschreiten:

• 5 Bewegungsmelder für die Gesamtanlage,
• 10 Glasbruchsensoren und 20 Magnetkontakte pro Meldelinie,

• 15 m Leitung (J-Y(St)Y 4x2x0,8 mm) zu der Außensirene mit Blitzlicht,

• 100 m Leitung (J-Y(St)Y 2x2x0,8 mm oder 4x2x0,6 mm) für die Spannungsversorgung
  • von Bewegungsmeldern,

• 1000 m Leitung (J-Y(St)Y 2x2x0,8 mm) pro Meldelinie.
  Bei Verwendung einer Leitung mit einem Durchmesser von 0,6 mm sind die Leitungslängenangaben auf die Hälfte zu reduzieren.

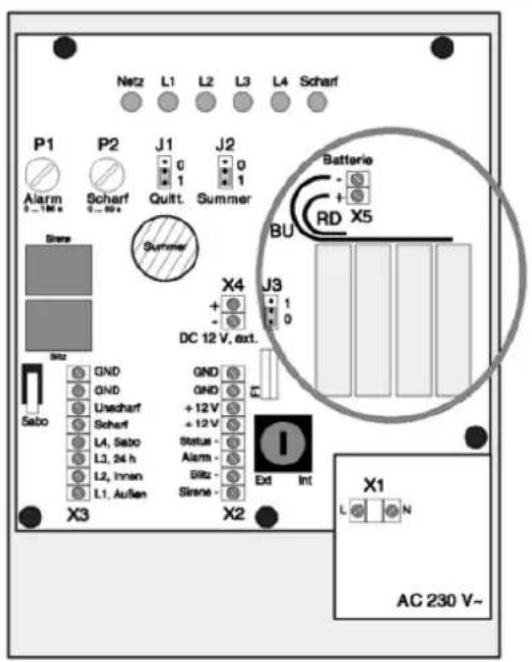

4.3. Notstrom-Batterie

Auf Wunsch kann eine Notstrom-Batterie an die Klemmleiste X5 angeschlossen werden, um bei Ausfall der Netzspannung oder des externen Bordnetzes die Alarmzentrale und gegebenenfalls angeschlossene Komponenten mit Spannung zu versorgen.

Bei Ausfall der Spannungsversorgung und Betrieb mit dieser Batterie blinkt die LED Netz.

Netz L1 L2 L3 L4 Scharf P1 P2 J1 J2 Alarm Scharf Quit. Summer 0-1 1 1 Batterie RD X5 BU X4 J3 DC 12 V, ext. + - 1 0 Sabs GND GND Unscharf Scharf L4, Sabo L3, 24 h L2, Innen L1, Außen GND GND +12 V +12 V Status - Alarm - Ditz - Sirane - Ext Int X1 L N AC 230 V~ X3 X2

Batterietyp: Lithium-Batterie, 14,4 V / 1,9 Ah (siehe Technische Daten)

Anschluss: blaue Leitung (BU) = - rote Leitung (RD) = +

Hinweise

• Im Alarmfall wird nur der Blitz, aber nicht die Sirene angesteuert.
• Nach einem Alarm bei Ausfall der Spannungsversorgung müssen Sie die Batterie wechseln.

Die Batterie-Lebensdauer beträgt im Normalfall ca. 3 Jahre.

Die Notstrombetriebszeit (Batteriebetrieb) beträgt:

Anlagenzustand	ohne Bewegungsmelder	1 bis 5Bewegungsmelder
Unscharf 12 Stunden	10 bis 3 Stunden
Scharf 12 Stunden	10 bis 3 Stunden
Alarmfall 3 Stunden	2,5 bis 1 Stunde

Zeitangaben sind Richtwerte. Sie sind abhängig vom Alter der Batterie, der Umgebungstemperatur, sowie der angeschlossenen Bewegungsmelder und Alarmgeber.

5. Gefahren- und Entsorgungshinweise

Achtung! Explosionsgefahr bei unsachgemäßem Austausch der Batterie.

Batterien gehören nicht in Kinderhand. Verbrauchte Batterien sofort entfernen und umweltfreundlich entsorgen.

Notstrom-Batterie nur durch identischen Typ ersetzten.

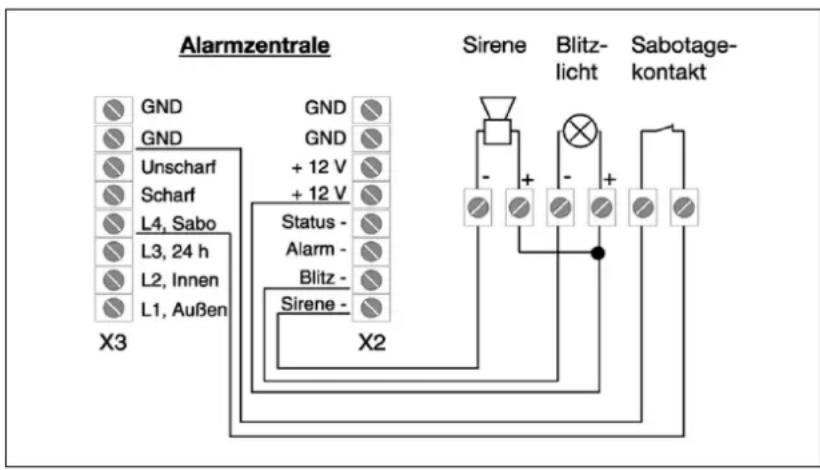

6. Geber

Die Geber werden mit der Klemmleiste X2 (Ausgänge der Alarmzentrale) verdrahtet.

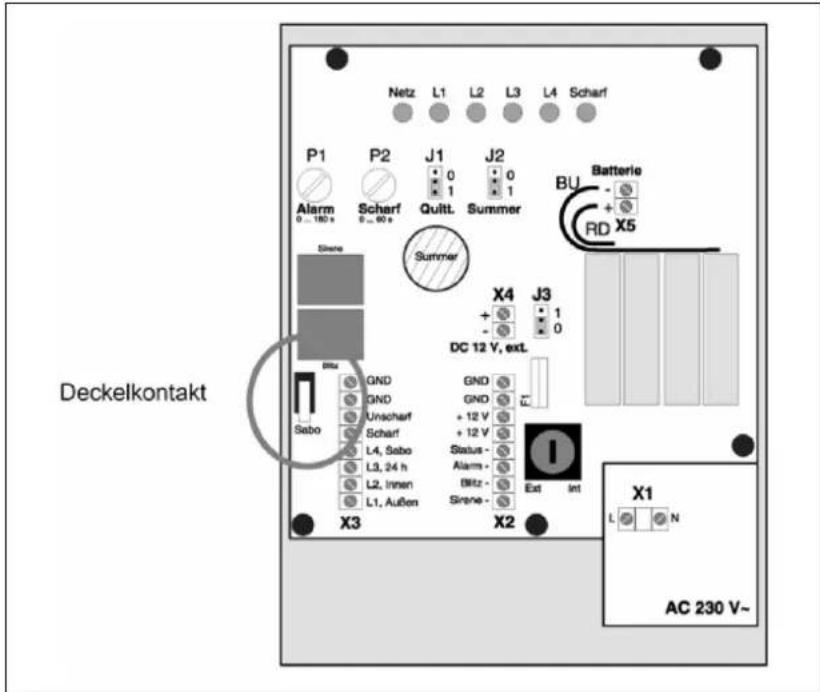

Der Sabotagekontakt wird an der Klemmleiste X3 angeschlossen.

Alarmzentrale GND GND Unscharf Scharf L4, Sabo L3, 24 h L2, Innen L1, Außen X3 GND GND + 12 V + 12 V Status - Alarm - Blitz - Sirene - X2 Sirene Blitz- licht Sabotage- kontakt

Klemme	Funktion
Sirene - Anschluss für Außensirene, Alarmdauer von 0..180 Sekunden.Bei Netzausfall und Betrieb der Notstrom-Batterie wird dieser Ausgang nicht angesteuert.
Blitz -	Anschluss für Blitzleuchte, Alarm bis unscharf
+ 12 V	Versorgung für externe Melder/Geber (DC 12 V)
L 4, Sabo Linie 4:Öffner für Sabotage-Überwachung (z.B. Öffnungskontakte).
GND Masse

Hinweise

• Der maximale Strom aller angeschlossenen Lasten (DC 12 V) inkl. Melderversorgung
  • (z.B. Bewegungsmelder) darf 1 A nicht überschreiten.
• Angaben zu Leitungslängen und -typen sind den Hinweisen zu entnehmen.
• Keine anderen Lastarten anschließen.

7. Melder

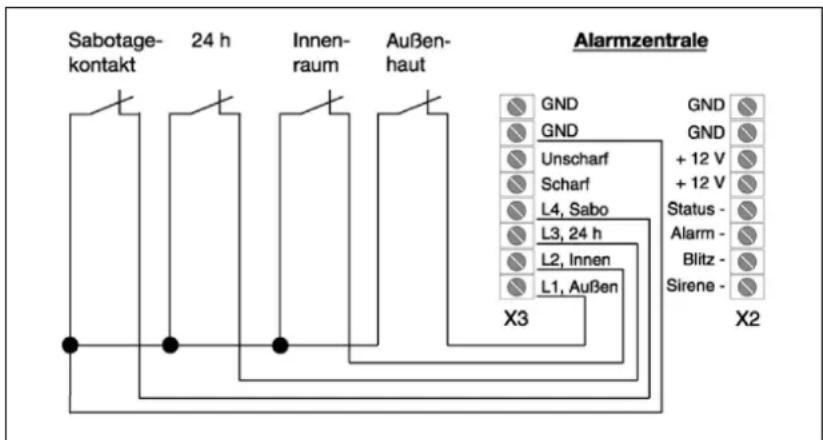

Die Melder werden mit der Klemmleiste X3 (Eingänge der Alarmzentrale) verdrahtet.

Klemme	Funktion
L 1, Außen Linie	1: Öffner für Außenhaut-Überwachung (z.B. Magnetkontakt)
L 2, Innen Linie 2	Öffner für Innenraum-Überwachung (z.B. Bewegungsmelder)
L 3, 24 h Linie 3	Öffner für permanente (24 Stunden) Überwachung, unabhängig vom Scharfzustand der Anlage ( z.B. Notfall-Taster)
L 4, Sabo Linie 4	Öffner für Sabotage-Überwachung (z.B. Öffnungskontakte)
GND	Masse

Hinweise

• Alle Eingänge werden gegen Masse (GND) geschaltet.
• Wenn ein Eingang nicht benutzt wird, muss eine Drahtbrücke gegen Masse (GND)
• gesetzt werden.
• Angaben zu Leitungslängen und zur Anzahl der Melder sind den Hinweisen auf zu entnehmen.
• Für die Melderverdrahtung wird der Leitungstyp J-Y (St) Y 2x2x0,8 mm empfohlen.

8. Anschlussbeispiele Bewegungsmelder

Die Alarmzentrale kann bis zu fünf 12 V-Bewegungsmelder mit Spannung versorgen.

Bei Anschluss von mehr als einem Alarm-Bewegungsmelder werden die Öffnerkontakte „Alarm“ und „Sabo“ der Melder immer in Reihe verdrahtet. Je nach örtlichen Gegebenheiten ist eine sternförmige Leitungsverlegung der Alarm- Bewegungsmelder sinnvoll.

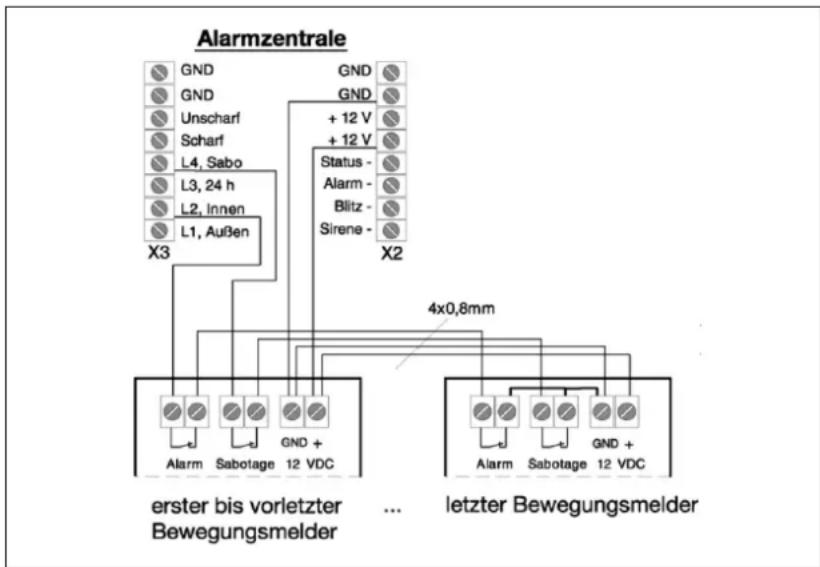

Leitungsverlegung zu den Alarm-Bewegungsmelder in Reihe

Bei dem letzten Bewegungsmelder sind die Ausgänge von Alarm und Sabotage mit GND zu verbinden.

Klemme	Funktion
L 2, Innen Linie 2:	Öffner für Innenraum-Überwachung (z.B. Bewegungsmelder)
L 4, Sabo Linie 4:	Öffner für Sabotage-Überwachung (z.B. Öffnungskontakte)
+ 12 V Versorgung für externe Melder/Geber (DC 12 V)
GND	Masse

Hinweis

Bei einer Leitungsverlegung zu den Alarm-Bewegungsmeldern in Reihe ist eine Anschlussleitung mit mindestens vier Adern notwendig.

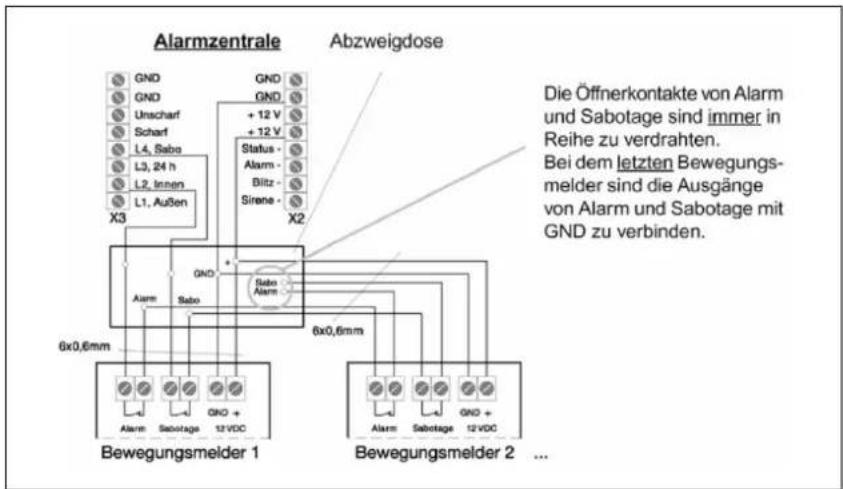

Sternförmige Leitungsverlegung zu den Alarm-Bewegungsmeldern
    AC["Die Öffnerkontakte von Alarm und Sabotage sind immer in Reihe zu verdrahten. Bei dem letzten Bewegungsmelder sind die Ausgänge von Alarm und Sabotage mit GND zu verbinden."]

Klemme	Funktion
L 2, Innen Linie 2:	Öffner für Innenraum-Überwachung (z.B. Bewegungsmelder)
L 4, Sabo Linie 4:	Öffner für Sabotage-Überwachung (z.B. Öffnungskontakte).
+ 12 V Versorgung für externe Melder/Geber (DC 12 V)
GND	Masse

Hinweise

• Bei der sternförmigen Leitungsverlegung zu den Alarm-Bewegungsmeldern ist eine Anschlussleitung mit mindestens sechs Adern notwendig.
• Aufgrund enger Anschlussräume in vielen Bewegungsmeldern sollte bei sternförmiger Leitungsverlegung der Leitungstyp J-Y (St) Y 4x2x0,6 mm verwendet werden.

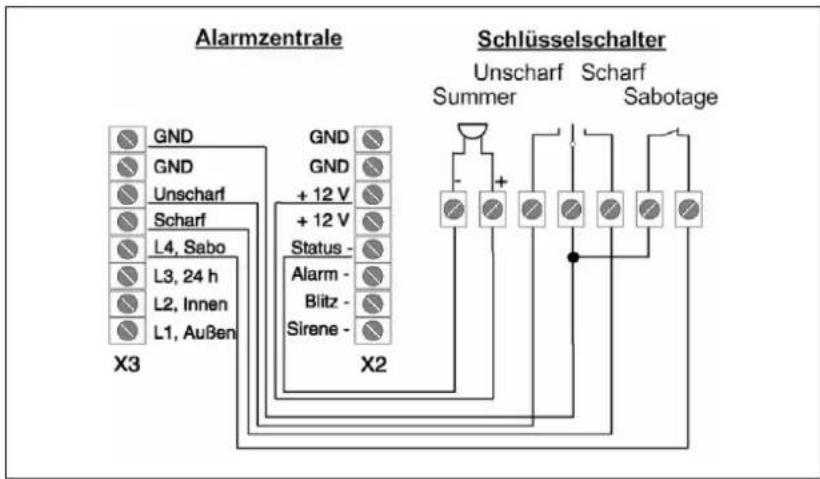

8.1. Schalteinrichtung (externer Schlüsselschalter)

Die Alarmzentrale kann mit einem externen Schlüsselschalter verdrahtet werden.

Die detaillierten Anschlussbedingungen entnehmen Sie bitte der Bedienungsanleitung des Schlüsselschalters.
        M["Alarm -"]
        N["Blitz -"]
        O["Sirene -"]
        P["X2"] --> Q["+"]
        R["X3"] --> S["X2"]
    end
    style Alarmzentrale fill:#f9f,stroke:#333
    style Schlüsselschalter fill:#bbf,stroke:#333

Klemme	Funktion
Scharf Taster	(Schließer) für Scharf-Schaltung (Scharfschalt-Wunsch)
Unscharf Taster	(Schließer) für Unscharf-Schaltung
L 4, Sabo Linie	4: Öffner für Sabotage-Überwachung(z.B. Öffnungskontakte).
Status - Anschluss für externen Summer oder externe Scharf-LED(Scharf = 3 Sek. an, Unscharf = zweimal 1 Sek. an)
+ 12 V Versorgung für externe Melder/Geber (DC 12 V)
GND	Masse

8.2.

8.3. Alarm-Weiterschaltung mit TWG

Im Alarmfall wird die Klemme Alarm (von Alarm bis Unscharf-Schaltung) geschaltet.

Dieser Ausgang kann mit dem Eingang eines Telefon-Wählgerätes (TWG) verdrahtet werden. Die Versorgung (DC 12 V) des TWG kann die Alarmzentrale übernehmen.

Die detaillierten Anschlussbedingungen entnehmen Sie bitte der Bedienungsanleitung „Telefon-Wählgerät“.
    note right of A: X3
    note left of I: Versorgung, DC 12V
    note right of TWG: Sabotage-kontakt
    note right of TWG: Eingang
    note right of X2
    note right of +: + -
    note right of -: -

Klemme	Funktion
L 4, Sabo Linie	4: Öffner für Sabotage-Überwachung (z.B. Öffnungskontakte).
Alarm - Anschluss für TWG
+ 12 V Versorgung für externe Melder/Geber (DC 12 V)
GND	Masse

Hinweis

Der Ausgang Alarm schaltet gegen Masse (GND). Dieser Ausgang kann maximal mit 10 mA belastet werden (Überlastungsschutz).

9. Einstellungen

Mit den Potentiometern P1 und P2 sowie den Steckbrücken J1 und J2 können Sie die Einstellungen der Alarmzentrale an Ihre Anforderungen anpassen.

P1 P2 J1 J2 Alarm Scharf 0_60 s 0 1 0 1 0_180 s Quitt. Summer

Potentiometer	Funktion
P1, Alarm - Alarmdauer des Summers und der Sirene, von 0 Sek. (Linksanschlag) bis ca. 180 Sek. (Rechtsanschlag).
P2, Scharf Scharf- und Alarm-Verzögerungszeit von 0 Sek. (Linksanschlag) bis ca. 60 Sek. (Rechtsanschlag).Scharf-VerzögerungZeit zwischen Unscharf- und Scharf-Zustand bei Scharf-Schalt-Wunsch.Alarm-VerzögerungZeit zwischen Scharf- und Alarm-Zustand bei einer Meldung der Linie 1 (Außenhaut) oder der Linie 2 (Innenraum).

Steckbrücke	Funktion
J1, Quitt Scharf-/Unscharf-Bestätigung über externen Geber (Blitz) (Scharf = 1 Sekunde, Unscharf = 5 Sekunden).1 = ja, 0 = nein
J2, Summer 1 = interner Summer ertönt parallel zum Status-Ausgang,0 = interner Summer ertönt nur bei Alarm

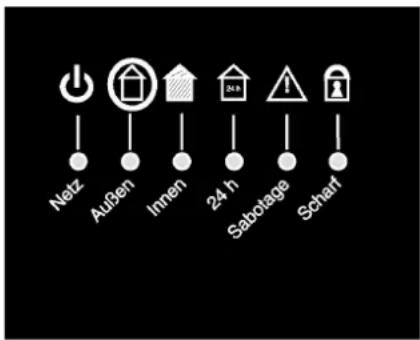

10. Anzeige

Die LED-Anzeige informiert über den Zustand der Alarmzentrale.

Netz Außen Innen 24 h Sabolage Scharf

Bedeutung der LED:

LED-Anzeige	LED an	LED blinkt
Netz (grüne LED) Normalbetrieb	Netzausfall
Außen, Linie 1 (rote LED) Linie	geöffnet Alarm
Innen, Linie 2 (rote LED) Linie	geöffnet Alarm
24 h, Linie 3 (rote LED) ---	Alarm
Sabotage, Linie 4 (rote LED)	Linie geöffnet Alarm
Scharf, (gelbe LED)	Intern-Scharf	Scharfschaltverzögerung

Die wichtigsten Anlagenzustände im Überblick:

Anzeige Anlagenzustand
LED Netz an Unscharf
alle LED aus	Extern-Scharf oder Externer Alarm
LED Netz und LED Scharf an	Intern-Scharf
alle LED blinken, außer LED Netz	Interner Alarm

11. Bedienung

Die Alarmzentrale wird über den integrierten Schlüsselschalter bedient. Zusätzlich kann zum externen Scharf-/Unscharfschalten ein externer Schlüsselschalter eingesetzt werden.

Der integrierte Schlüsselschalter ist immer in Mittelstellung (Grundstellung) zurückzudrehen. Nur in dieser Stellung können Sie den Schlüssel abziehen.

Extern Intern Scharf / Unscharf

11.1. Unscharf schalten

Um die Alarmzentrale unscharf zu schalten, gehen Sie wie folgt vor:

1. Schlüsselschalter für ca. 0,5 Sek. in Stellung Extern oder Intern drehen.
2. Die LED Scharf erlischt, wenn Sie aus dem Intern-Scharf-Zustand unscharf schalten.
3. Die Anlage ist unscharf. Im Unscharf-Zustand leuchtet nur die LED Netz.

Hinweise

• Die externe Status-LED (falls verwendet) blinkt zweimal beim Unscharf-Schalt-Vorgang. Parallel dazu ertönt der interne Summer, wenn Steckbrücke J2 in Position „1“ gesteckt ist.
• Die Bestätigung des Unscharfschaltens erfolgt über einen externen Geber (Blitz), wenn Steckbrücke J1 in Position „1“ gesteckt ist (Blitzdauer ca. 5 Sek.).

Verhalten der Alarmzentrale bei Melderauslösung im Unscharf-Zustand:

Meldelinie (Überwachung)	LED	Alarm	Summer	Blitz	Sirene
Linie1 (Außenhaut) ein aus	aus	aus
Linie 2 (Innenraum) ein aus	aus	aus
Linie 3 (24 Stunden) blinkt ein	ein	ein	ein
Linie 4 (Sabotage) blinkt aus	ein	aus	aus

11.2.Intern-Scharf schalten

Um die Alarmzentrale Intern-Scharf zu schalten, gehen Sie wie folgt vor:

1. Schlüsselschalter für ca. 0,5 Sek. nach rechts in Stellung Intern drehen.
2. Während der Verzögerungszeit (siehe „Einstellungen“ Seite 15) blinkt die LED Scharf. In diesem Zeitraum können Sie den Überwachungsbereich verlassen, ohne Alarm auszulösen.
3. Zur Bestätigung des Scharfschaltens leuchtet die LED Scharf.

Hinweise

• Die externe Status-LED (falls verwendet) leuchtet zur Bestätigung des Scharfschaltens für ca. 3 Sekunden. Parallel dazu ertönt der interne Summer, wenn Steckbrücke J2 in Position „1“ gesteckt ist.
• Wenn sich die Linie 1 oder Linie 4 in einem alarmrelevanten Zustand befindet (z.B. Fenster geöffnet), können Sie die Alarmzentrale nicht scharfschalten.
  Eine Quittierung bleibt aus.

Verhalten der Alarmzentrale bei Melderauslösung im Intern-Scharf-Zustand:

Meldelinie (Überwachung)	LED	Alarm	Summer	Blitz	Sirene
Linie1 (Außenhaut)	1	aus	2, 3, 4	aus	aus
Linie 2 (Innenraum)	ein	aus	aus	aus	aus
Linie 3 (24 Stunden)	blinkt	ein	ein, 4	ein	ein, 4
Linie 4 (Sabotage)	blinkt	ein	ein, 4	aus	aus

(1) Nach Ablauf der eingestellten Verzögerungszeit am Potentiometer P2 blinken alle LED, außer der LED Netz.
(2) Während der eingestellten Verzögerungszeit am Potentiometer P2 ertönt ein Intervallton.
(3) Nach Ablauf der eingestellten Verzögerungszeit am Potentiometer P2 ertönt ein Dauerton
(4) Nach Ablauf der eingestellten Alarmdauer am Potentiometer P1 aus.

Hinweis

Bei einem internen Alarm blinken alle LED, außer der LED Netz.

11.3. Extern-Scharf schalten

Um die Alarmzentrale Extern-Scharf zu schalten, gehen Sie wie folgt vor:

1. Schlüsselschalter für ca. 0,5 Sek. nach links in Stellung Extern drehen.
2. Während der Verzögerungszeit blinkt die LED Scharf. In diesem Zeitraum können Sie den Überwachungsbereich verlassen, ohne Alarm auszulösen.
3. Zur Bestätigung des Scharfschaltens erlöschen alle LED.

Hinweise

• Die externe Status-LED (falls verwendet) leuchtet zur Bestätigung des Scharfschaltens für ca. 3 Sekunden. Parallel dazu ertönt der interne Summer, wenn Steckbrücke J2 in Position „1“ gesteckt ist.
• Die Bestätigung des Scharfschaltens erfolgt über einen externen Geber (Blitz), wenn Steckbrücke J1 in Position „1“ gesteckt ist (Blitzdauer = ca. 1 Sek.).
• Wenn sich eine Meldelinie in einem alarmrelevanten Zustand befindet (z.B. Bewegung im Innenraum), können Sie die Alarmzentrale nicht scharfschalten. Eine Quittierung bleibt aus.

Verhalten der Alarmzentrale bei Melderauslösung im Extern-Scharf-Zustand:

Meldelinie (Überwachung)	LED	Alarm	Summer	Blitz	Sirene
Linie1 (Außenhaut) aus 1 2,	3, 4	1 1, 4
Linie 2 (Innenraum) aus 1 2,	3, 4	1 1, 4
Linie 3 (24 Stunden)	aus	ein	ein, 4	ein	ein, 4
Linie 4 (Sabotage)	aus	ein	ein, 4	ein	ein, 4

(1) Nach Ablauf der eingestellten Verzögerungszeit am Potentiometer P2 ein.
(2) Während der eingestellten Verzögerungszeit am Potentiometer P2 ertönt ein Intervallton.
(3) Nach Ablauf der eingestellten Verzögerungszeit am Potentiometer P2 ertönt ein Dauerton
(4) Nach Ablauf der eingestellten Alarmdauer am Potentiometer P1 aus.

Hinweis

Bei einem externen Alarm erfolgt keine Anzeige. Erst nach dem Unscharfschalten blinkt die LED der Meldelinie, die zu diesem Alarm geführt hat.

11.4. Extern Scharf mit externem Schlüsselschalter

Die Bedienung eines externen Schlüsselschalters entnehmen Sie bitte der Bedienungsanleitung des Schlüsselschalters.

Die Alarmzentrale kann mit einem externen Schlüsselschalter in den Extern-Scharf-Zustand geschaltet werden.

Der Schlüssel muss hierzu für ca. 0,5 Sek. in Stellung „Scharf“ gedreht werden.

Zum Unscharf-Schalten muss der Schlüssel für ca. 0,5 Sek. in Stellung „Unscharf“ gedreht werden.

U S

Hinweise

Über den externen Schlüsselschalter sind folgende Bedienungen nicht möglich:

• Schalten in den Intern-Scharf-Zustand.
- Unscharf-Schalten aus dem Extern-Scharf-Zustand nach einer Sabotageauslösung.
- Zurücksetzen des Alarmspeichers.

11.5. Alarm-Rücksetzung

Nach einem Alarm oder Sabotage muss die Alarmzentrale zurück gesetzt werden.

Vorgehensweise:

1. Anlage Unscharf schalten: Den integrierten Schlüsselschalter für ca. 0,5 Sek. In der Stellung Extern oder Intern halten. Die Linie, die den Alarm ausgelöst hat, wird durch eine blinkende LED angezeigt (Alarmspeicher).
2. Alarmspeicher zurücksetzen: Den integrierten Schlüsselschalter für ca. 10 Sek. in der Stellung Extern oder Intern halten, bis alle LED-Anzeigen erlöschen.
3. Anlage betriebsbereit schalten: Den Schlüsselschalter wieder in die Mittelstellung drehen. Bei erfolgreicher Rücksetzung leuchten für ca. 1 Sek. alle LED und der Summer ertönt für ca. 1 Sekunde. Die LED Netz leuchtet. Die Alarmzentrale befindet sich jetzt im Unscharf-Zustand.

12. Sabotage-Überwachung

Die Alarmzentrale verfügt über einen Deckelkontakt, d.h. ein Öffnen des Gehäuses führt zu einer Sabotage-Meldung.

Netz L1 L2 L3 L4 Scharf P1 P2 J1 J2 Alarm Scharf Quitt. Summer 0...160s 0...90s 1 BU Batterie RD X5 Sirene Summer X4 J3 + - DC 12 V, ext. 1 0 Batu Sebo GND GND GND GND Unscharf + 12 V Scharf + 12 V L4, Sebo Status - L3, 24 h Alarm - L2, Innen Blitz - L1, Außen Sirne - X3 X2 X1 L N AC 230 V~ Deckelkontakt

Diese Meldung wird wie eine Meldung auf Linie 4 (Sabotage-Überwachung) von der Alarmzentrale verarbeitet.

Zustand	LED		Alarm	Summer
Unscharf blinkt aus	3 Sek.	ein aus aus
Intern Scharf blinkt	ein ein,	1 aus aus
Extern Scharf aus	ein ein,	1 ein ein,	1

(1) Nach Ablauf der eingestellten Alarmdauer am Potentiometer P1 aus.

Hinweise

• Nach Auslösen der Meldelinie 4 (Sabotage-Überwachung) ist keine Scharfschaltung der Anlage möglich. Der Alarmspeicher muss erst zurückgesetzt werden.
• An der Meldelinie 4 darf kein Abschlusswiderstand verwendet werden.

13. Peripherie

Die Alarmzentrale kann externe Komponenten mit Betriebsspannung (DC 12 V) versorgen.

Weitere Details entnehmen Sie bitte den jeweiligen

Bedienungsanleitungen.

Beachten Sie die jeweiligen Anschlussbedingungen.

GND GND Unscharf Scharf L4, Sabo L3, 24 h L2, Innen L1, Außen X3 GND GND + 12 V + 12 V Status - Alarm - Blitz - Sirene - X2

Hinweise

• Leitungslängenangaben zu Meldern und Gebern, sowie die maximale Melderanzahl sind den Hinweisen auf Seite 6 und 7 zu entnehmen.
• Der maximale Strom aller angeschlossenen Lasten (DC 12 V) inkl. Melderversorgung (z.B. Bewegungsmelder) und Geber (z.B. Außensirene mit Blitz) darf 1 A nicht überschreiten. Bei einer Last von mehr als 12 W löst die Sicherung F1 = T 1,25A L aus.

14. Netzausfall

Ein Netzausfall (AC 230 V\~) oder Ausfall des externen Bordnetzes (DC 12 V) wird, bei Betrieb mit einer Notstrom-Batterie, durch die blinkende LED Netz dargestellt.

Hinweise

• Nach einem Alarm bei Ausfall der Spannungsversorgung empfehlen wir, die Notstrom-Batterie zu ersetzen.
• Im Alarmfall wird die Außensirene nicht angesteuert.
• Bei Netzausfall ist keine Scharfschaltung der Anlage möglich.

15. Technische Daten

Betriebsspannung AC 230 V\~, +/- 10 % oder DC 12 V, + 2/- 1 V

Stromaufnahme AC 10 mA oder DC 70 mA

Notstromversorgung möglich mit Li-Batterie 14,4 VDC

Art.-Nr. FUS 4515

(nicht im Lieferumfang enthalten)

Ausgangs-Spannung

für externe Geräte Bei AC 230 V = DC 12 V, +/- 5%

Bei ext. Bordnetz = U

Bordnetz

Sicherung für 12 V Ausgänge T 1,25A L

Belastbarkeit der 12 V Ausgänge Maximal 1 A

Belastbarkeit der Ausgänge Alarm, Status 10 mA

Lautstärke Summer 60 dB(A), bei Abstand von 1 m

Impulsdauer für Eingänge Mindestens 0,4 Sek.

Eingangsbeschaltung

Geschlossen < 4 kΩ

Geöffnet > 100 kΩ

Sirenendauer

0 bis 180 Sek., einstellbar

Scharf-/Alarm-Verzögerung

0 bis 60 Sek., einstellbar

Betriebstemperatur

0 bis + 50 °C

Abmessungen (B x H x T)

165 x 215 x 48 mm

Schutzart

IP 20

Gewicht

600 g

Integrierter Schlüsselschalter

Die Alarmzentrale wird mit einem Schlüsselschalter bedient.

Für Nachbestellungen ist auf den dazugehörigen Schlüsseln (2 Stück im Lieferumfang enthalten) eine 3-stellige Nummer aufgebracht.

Die Schlüsselnummer ist nach der Installation vom Installateur hier einzutragen.

Schlüssel-Nr.: ____

Technische Änderungen vorbehalten.

16. Hilfe bei Störungen

Probleme während der Inbetriebnahme:

Fehlerbeschreibung	mögliche Ursache
Keine Funktion: Anlage geht nicht in den Betriebsbereit-Zustand	Die Steckbrücke J3 befindet sich nicht in der richtigen Position:AC 230 V ⇌ J3 = 0DC 12 V ⇌ J3 = 1
Die Anlage ist nicht Scharfzuschalten: Eine Linie wird als geöffnet angezeigt (LED an).	Wird eine der vier Meldelinien nicht beschaltet, ist eine Brücke dieser Linie zur Klemme GND zu legen.Sicherstellen, dass alle Melderkontakte geschlossen sind.
Die Anlage ist nicht Scharfzuschalten Es lag ein Alarm vor (LED blinkt):	Der Alarm muss zurückgesetzt werden
Die Alarmgeber funktionieren nicht.	Sicherung F1 überprüfen

17. Gewährleistung

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

D-44532 Lünen

Service-Line: 0 23 55 . 80 65 51

Telefax: 0 23 55 . 80 61 89

E-Mail: [e-mail]

Technik (allgemein)

Service-Line: 0 23 55 . 80 65 55

Telefax: 0 23 55 . 80 62 55

E-Mail: [e-mail]

Technik (KNX)

Service-Line: 0 23 55 . 80 65 56

Telefax: 0 23 55 . 80 62 55

E-Mail: [e-mail]

CE Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
