BEDIENUNGSANLEITUNG RC20 BUDERUS

1 Einführung 3
2 Der sichere Umgang mit dem RC20 4

2.1 Bestimmungsgemäßer Gebrauch 4
2.2 Beachten Sie diese Hinweise....4
2.3 Reinigung. 5
2.4 Entsorgung. 5
2.5 Weitere Hinweise 5

3 Erste Schritte mit Ihrem Raumcontroller. 6

3.1 Bedienelemente....6
3.2 Kurzanleitung 9

4 Die Funktionen .....10

4.1 Raumtemperatur direkt ändern. 10
4.2 Raumtemperatur einstellen .....14
4.3 Warmwasser bereiten .....17
4.4 Uhrzeit und Wochentag einstellen....19
4.5 Was ist ein Heizprogramm?.....20
4.6 Heizprogramm wählen....21
4.7 Übersicht der Heizprogramme .....22

5 Informationen zur Einstellung der Bedieneinheit .....23

5.1 Was regelt der Raumcontroller RC20? .....23
5.2 Regelungsarten der Heizungsregelung.....24
5.3 Tipps zum Energie sparenden Heizen .....26

6 Störungen beheben....27

6.1 Die häufigsten Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
6.2 Störungsanzeigen .....28

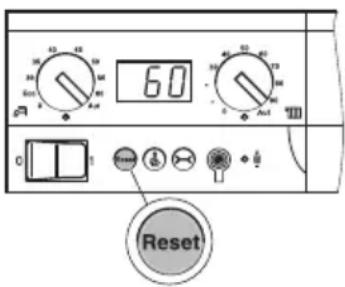

6.3 Störungen zurücksetzen (Reset)....30

7 Stichwortverzeichnis....31

1 Einführung

Der Raumcontroller RC20 ermöglicht Ihnen eine einfache Bedienung Ihrer Buderus Heizungsanlage mit Energie-Management-System (EMS). Die Heizungsanlage wird so geregelt, dass Sie einen optimalen Wärmekomfort bei minimalem Energieverbrauch erreichen können.

Werkseitig ist der Raumcontroller RC20 so voreingestellt, dass er sofort betriebsbereit ist. Die Voreinstellungen, wie z. B. das Heizprogramm, können Sie verändern und an Ihre Bedürfnisse anpassen.

Mit Hilfe von Funktionen können Sie Energie sparen, ohne auf Ihren Komfort zu verzichten. So können Sie z. B. jederzeit mit einem einfachen Tastendruck die Warmwasserbereitung starten.

CE

Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien sowie den ergänzenden nationalen Anforderungen. Die Konformität wird mit der CE-Konformitätserklärung nachgewiesen. Sie können die Konformitätserklärung des Produktes im Internet unter www.heiztechnik.buderus.de abrufen oder bei der zuständigen Buderus-Niederlassung anfordern.

2 Der sichere Umgang mit dem RC20

Der Raumcontroller RC20 wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln entwickelt und gebaut. Bei unsachgemäßer Anwendung können dennoch Gefahren oder Sachschäden nicht ganz ausgeschlossen werden.

• Betreiben Sie die Heizungsanlage daher nur bestimmungsgemäß und in einwandfreiem Zustand.
• Lesen Sie diese Anleitung sorgfältig durch.
• Beachten Sie die Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden.

2.1 Bestimmungsgemäßer Gebrauch

Der Raumcontroller RC20 darf ausschließlich dazu verwendet werden, um Heizungsanlagen von Buderus in Ein- und Mehrfamilienhäusern zu bedienen und zu regeln.

Der Heizkessel muss mit EMS (Energie-Management-System) oder UBA1.x (Universeller Brennerautomat) ausgestattet sein. Wir empfehlen, die Heizungsanlage immer mit Raumcontroller zu betreiben (ohne Raumcontroller nur Notbetrieb möglich).

2.2 Beachten Sie diese Hinweise

ANWENDERHINWEIS

• Im Gefahrenfall schalten Sie den Heizungsnotschalter vor dem Heizungsraum aus oder trennen Sie die Anlage über die Haussicherung vom Stromnetz.
• Lassen Sie Störungen an der Heizungsanlage sofort durch eine Heizungsfachfirma beheben.

VORSICHT!

ANLAGENSCHADEN

durch Frost.

Wenn die Heizungsanlage nicht in Betrieb ist, kann sie bei Frost einfrieren.

• Lassen Sie die Heizungsanlage ständig eingeschaltet.
• Im Fall einer Störabschaltung versuchen Sie die Störung zurückzusetzen oder benachrichtigen Sie Ihre Heizungsfachfirma.

2.3 Reinigung

- Reinigen Sie den Raumcontroller nur mit einem feuchten Tuch.

2.4 Entsorgung

• Entsorgen Sie die Verpackung umweltgerecht.
• Eine Komponente, die ausgetauscht werden soll, ist durch eine autorisierte Stelle umweltgerecht zu entsorgen.

2.5 Weitere Hinweise

Montage, Wartung, Reparatur und Störungsdiagnose dürfen nur durch Heizungsfachfirmen ausgeführt werden.

ANWENDERHINWEIS

Alle Änderungen und Einstellungen, die Sie am Raumcontroller vornehmen, müssen der Heizungsanlage entsprechen.

Öffnen Sie niemals das Gehäuse der Bedieneinheit.

3 Erste Schritte mit Ihrem Raumcontroller

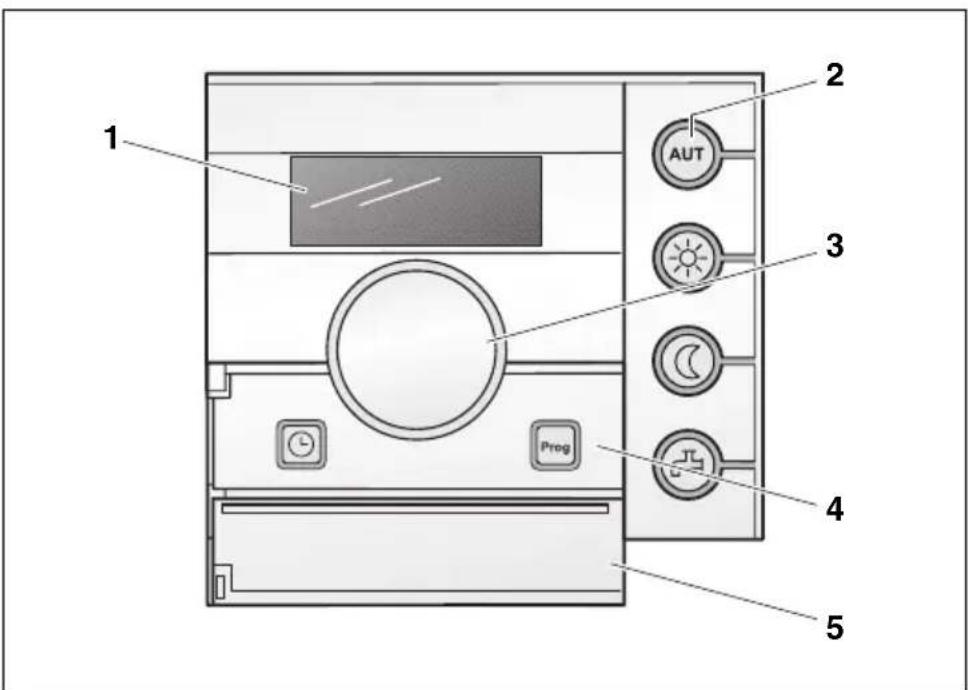

3.1 Bedienelemente

1 2 AUT 3 Prog 4 5

Abb. 1 Bedienelemente des RC20

Pos. 1: Display

Pos. 2: Tasten für die Grundfunktionen mit Leuchtdioden (LED)

Pos. 3: Drehknopf zum Verändern von Werten und Temperaturen oder zum Bewegen in den Menüs

Pos. 4: Tasten „Prog“ und „Zeit“

Pos. 5: Klappe, deckt die Tasten „Prog“ und „Zeit“ ab

Tasten für Grundfunktionen (Abb. 1, Pos. 2)

Tasten für erweiterte Funktionen (Abb. 1, Pos. 4)

Taste „AUT“ (Automatik) Taste

Taste „Tagbetrieb“ Taste „Prog“

Taste „Nachtbetrieb“

Taste „Warmwasser“

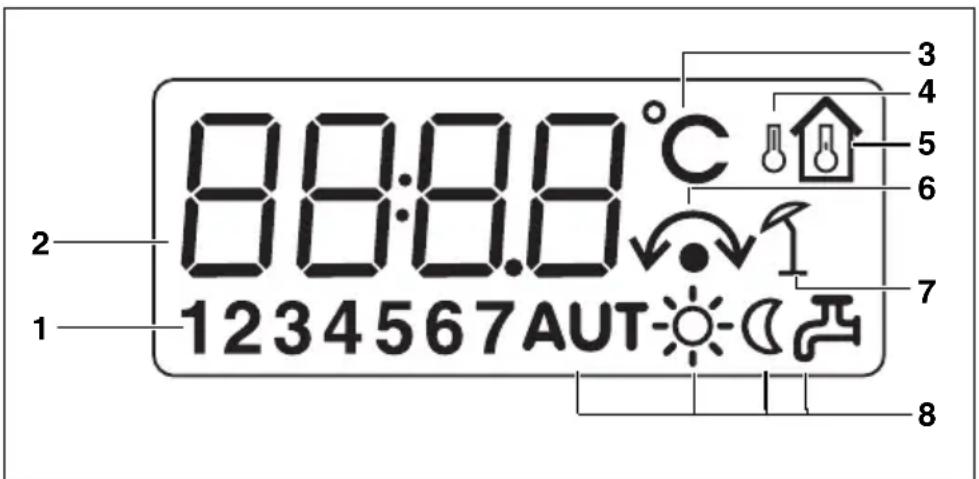

Display (Abb. 1, Pos. 1)

Im Display werden eingestellte und gemessene Werte und Temperaturen angezeigt, z. B. die gemessene Raumtemperatur (Daueranzeige in Werkseinstellung).

8:08:08 1234567AUT 3 4 5 6 7 8

Abb. 2 Erläuterung der Elemente des Displays

Pos. 1: Wochentag (1 = Mo, 2 = Di, ... 7 = So)

Pos. 2: Eingestellter bzw. gemessener Wert oder Temperatur

Pos. 3: Anzeige „Temperatur in °C“

Pos. 4: Anzeige „Außentemperatur“ (nur in Verbindung mit einer Bedieneinheit, wie z. B. RC30/RC35 (siehe Seite 23, RC20 als Fernbedienung)

Pos. 5: Anzeige „gemessene Raumtemperatur“

Pos. 6: Anzeige:

a) Raumtemperatur kann jetzt eingestellt werden oder b) Raumtemperatur ist vorübergehend geändert (temporärer Raumsollwert, siehe Kapitel 4.2.2, Seite 15)

Pos. 7: Anzeige „Sommerbetrieb“ (nur in Verbindung mit einer Bedieneinheit, wie z. B. RC30/RC35, die den Sommerbetrieb für die Heizungsanlage vorgibt)

Pos. 8: Betriebszustand-Symbole (siehe Tabelle 1, Seite 8)

Das Display zeigt vier Querbalken an, wenn Sie versuchen, einen Wert zu ändern, der sich nicht ändern lässt, oder eine Einstellung nicht möglich ist.

Leuchtdioden (Abb. 1, Pos. 2, Seite 6)

Die grünen Leuchtdioden (LEDs) und die Symbole im Display geben Auskunft über den aktuellen Betriebszustand:

LED	Symbol Betriebs		szustand
		„Auto-matikbetrieb“	Das Symbol leuchtet, wenn der Automatik-Betrieb (Heizprogramm) aktiv ist. Zusätzlich leuchtet das Symbol „Tagbetrieb“ oder das Symbol „Nachtbetrieb“.2)Wenn die Urlaubsfunktion aktiv ist, leuchtet nur das Symbol „AUT“.
		„Tag-betrieb“	Das Symbol leuchtet im normalen Heizbetrieb (Tagbetrieb).
	[assol]	„Nacht-betrieb“	Das Symbol leuchtet im abgesenkten Heizbetrieb (Nachtbetrieb).
		„Warm-wasser“	Das Symbol leuchtet, wenn die Warmwassertemperatur unter den eingestellten Wert gesunken ist.1)
			Das Symbol leuchtet nicht, wenn die Warmwassertemperatur im gewünschten Temperaturbereich ist bzw. kein Warmwasserbereiter am EMS installiert ist.1)
			Das Symbol blinkt, wenn Warmwasser über die Funktion „Warmwasser Einmalladung“ aufgeheizt wird.1)
		„Auto-/Tag-/Nacht-betrieb“	Betriebsart: „temporärer Raumsollwert“. Raum-temperatur ist vorübergehend geändert (siehe Kapitel 4.2.2, Seite 15). Die geänderte Einstellung bleibt erhalten, bis die Heizungsanlage die Betriebsart wechselt (z. B. in den Nachtbetrieb).

Tab. 1 Betriebszustand

1) Bei Heizkesseln mit UBA 1.x leuchtet die LED gar nicht.
2) Bei Heizkesseln mit UBA 1.x leuchtet immer nur eine LED.

Klappe (Abb. 1, Pos. 5, Seite 6)

Wenn Sie die Klappe öffnen möchten, ziehen Sie die Klappe an der Griffmulde auf der linken Seite zu sich hin. Durch das Öffnen wird ein Schalter betätigt. Hinter der Klappe befinden sich die Tas- ten für die Einstellung der Uhrzeit und des Wochentages sowie zur Auswahl des Heizprogrammes.

3.2 Kurzanleitung

Temperaturen einstellen (Kapitel 4, Seite 10)

	Tasten Funktion	Werks-einstellung	Einstellung
			Bereich Anlage
Klappe geschlossen		Temperatur für Automatik-Betrieb (Tag/Nacht)	21/17 °C	wie Tag/Nacht
		Temperatur für Tagbetrieb (manueller Betrieb)	21 °C 6 –	30 °C
		Temperatur für Nachtbetrieb (manueller Betrieb)	17 °C 5 –	29 °C
		Zurückschalten in den Automatik-Betrieb nach Änderung der Tag-/Nachttemperatur
		Temperatur vorübergehend ändern („temporärer Raum-sollwert“ 🌐
		Durch Drücken einer Taste wird ein temporärer Raumsoll-wert aufgehoben und der gewählte Betrieb aktiviert.
		Warmwasser-temperatur	60 °C	30–60(80)°C

Funktionen (Kapitel 4, Seite 10)

	Tasten Funktion Seite
Klappe geöffnet		Uhrzeit einstellen Seite 19
		Heizprogramm auswählen Seite 21

4 Die Funktionen

Dieses Kapitel beschreibt, wie Sie Raum- und Warmwassertemperaturen ändern können, welche Vorteile der Automatik-Betrieb bringt, wie Sie den manuellen Betrieb sinnvoll nutzen können, usw.

Die Funktionen bedienen Sie durch Drücken einer Taste auf der rechten Seite des RC20 und durch Drehen des Drehknopfes.

4.1 Raumtemperatur direkt ändern

Wenn es Ihnen in der Wohnung insgesamt zu kühl ist, erhöhen Sie die Raumtemperatur am Drehknopf und lassen die Heizkörper- thermostatventile unverändert.

Beispiel: Raumtemperatur einstellen

Stellen Sie mit dem Drehknopf die gewünschte Raumtemperatur ein.

ANWENDERHINWEIS

Die vorübergehend geänderte Temperatur-Einstellung bleibt erhalten, bis Sie eine Betriebsarten-Taste drücken oder bis die Heizungsanlage die Betriebsart wechselt (z. B. in den Nachtbetrieb).

Weitere Möglichkeiten zum Ändern der Raumtemperatur finden Sie in Kapitel 4.2, Seite 14.

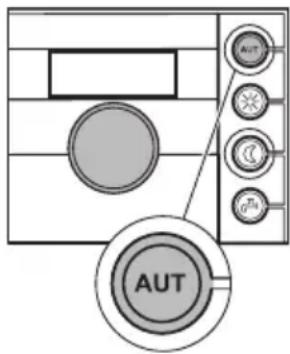

4.1.1 Betriebsart wählen

AUT AUT

Sie können den Raumcontroller RC20 auf zwei Arten betreiben:

• im Automatik-Betrieb
• im manuellen Betrieb

4.1.2 Automatik-Betrieb wählen

Normalerweise wird nachts weniger geheizt als tagsüber. Im Automatik-Betrieb schaltet der Raumcontroller automatisch zwischen dem Tagbetrieb (normaler Heizbetrieb) und dem Nachtbetrieb (abgesenkter Heizbetrieb) um. Dadurch müssen Sie abends und morgens nicht mehr die Thermostatventile der Heizkörper verstellen.

Die Zeitpunkte, zu denen Ihre Heizungsanlage vom Tag- in den Nachtbetrieb – und umgekehrt – umschaltet, sind über Heizprogramme (siehe Kapitel 4.5 „Was ist ein Heizprogramm?“, Seite 20) werkseitig voreingestellt. Sie können jedoch auch ein anderes Heizprogramm aus den vorhandenen Standardprogrammen wählen.

Durch das Heizprogramm wird zu festgelegten Zeiten geheizt bzw. die Raumtemperatur abgesenkt. Der Zeitpunkt, zu dem vom Nacht- in den Tagbetrieb (und umgekehrt) gewechselt wird, wird „Schaltpunkt“ genannt.

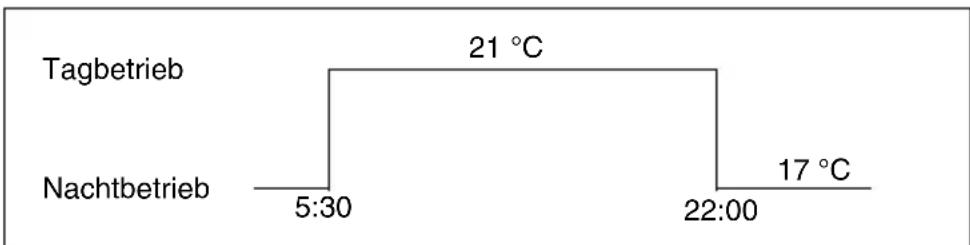

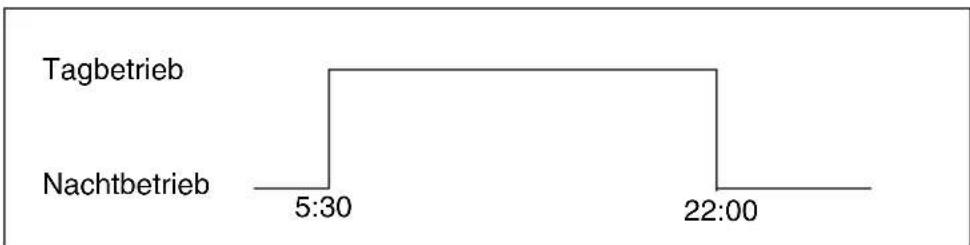

Abb. 3 Wechsel von Tag- und Nachtbetrieb zu festgelegten Uhrzeiten

2 1.0°C AUT

2 1.0°C AUT

Beispiel: Automatik-Betrieb aktivieren

Taste „AUT“ drücken.

Das Display zeigt das Symbol „AUT“ an, der Automatik-Betrieb ist aktiv. Solange Sie die Taste „AUT“ gedrückt halten, leuchtet das Pfeilsymbol und das Display zeigt die eingestellte Raumtemperatur für den Automatik-Betrieb an.

Wenn Sie die Taste „AUT“ loslassen, zeigt das Display wieder die Daueranzeige (z. B. die gemessene Raumtemperatur) an. Zusätzlich leuchtet entweder das Symbol „Tagbetrieb“ oder das Symbol „Nachtbetrieb“. Dies ist von den eingestellten Zeiten für Tag- und Nachtbetrieb abhängig.

ANWENDERHINWEIS

Wenn der RC20 als Fernbedienung installiert ist (siehe Kapitel 5.1 „Was regelt der Raumcontroller RC20?“, Seite 23): In den Übergangszeiten im Frühjahr und Herbst kann es sein, dass Sie es in der Wohnung als zu kühl empfinden, obwohl sich die Heizungsanlage aufgrund der Außentemperatur im Sommerbetrieb befindet (nur Warmwasserbereitung). Wählen Sie in diesem Fall den manuellen Betrieb um stundenweise zu heizen.

Wenn der RC20 alleinige Bedieneinheit ist, wird die Raumtemperatur geregelt. Da die Außentemperatur nicht berücksichtigt wird gibt es auch keine Sommer-/Winterumschaltung.

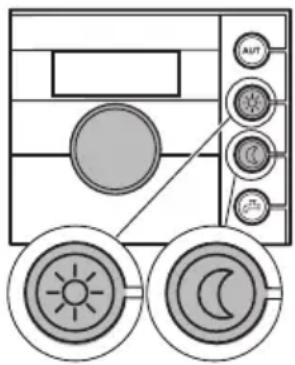

4.1.3 Manuellen Betrieb wählen

Wenn Sie zum Beispiel einmal abends länger oder morgens erst später heizen möchten, können Sie dazu den manuellen Betrieb (Handbetrieb) wählen. Es gibt zwei Temperaturen für den manuellen Tag- und Nachtbetrieb. Der manuelle Tagbetrieb kann z. B. dazu benutzt werden, um im Sommerbetrieb an kühlen Tagen zu heizen (nur wenn der RC20 als Fernbedienung installiert ist, siehe Kapitel 5.1, Seite 23).

Taste „Tagbetrieb“ drücken, um in den manuellen Betrieb zu wechseln.

2 1.0°C ↓ ↑

Das Display zeigt die eingestellte Raumtemperatur für den Tagbetrieb an. Das Symbol „Tagbetrieb“ im Display leuchtet. Ihre Heizungsanlage befindet sich nun ständig im Tagbetrieb (normaler Heizbetrieb).

Taste „Nachtbetrieb“ drücken, um in den manuellen Betrieb zu wechseln.

17.0°C ↓ ←

Das Display zeigt die eingestellte Raumtemperatur für den Nachtbetrieb an. Das Symbol „Nachtbetrieb“ im Display leuchtet. Ihre Heizungsanlage befindet sich nun ständig im Nachtbetrieb (abgesenkter Heizbetrieb) mit geringerer Raumtemperatur.

ANWENDERHINWEIS

Wenn Sie den manuellen Betrieb gewählt haben, ist das gewählte Heizprogramm nicht mehr aktiv (z. B. keine Nachtabsenkung der Raumtemperatur).

Wenn Sie wieder in den Automatik-Betrieb wechseln möchten, drücken Sie die Taste „AUT“.

4.2 Raumtemperatur einstellen

Grundsätzlich können Sie die Raumtemperatur mit dem Drehknopf einstellen. Dies kann auf drei unterschiedliche Arten geschehen:

– Raumtemperatur für die aktuelle Betriebsart (z. B. Automatik-Tag-Betrieb) ändern. Die geänderte Einstellung gilt ab jetzt für den Automatik-Tag-Betrieb.
– Raumtemperatur vorübergehend ändern. Die geänderte Einstellung bleibt erhalten, bis die Heizungsanlage die Betriebsart wechselt (z. B. in den Nachtbetrieb).
– Raumtemperatur für die nicht aktuelle Betriebsart ändern, z. B. tagsüber die Nacht-Raumtemperatur ändern. Die geänderte Einstellung gilt ab jetzt für diese Betriebsart.

ANWENDERHINWEIS

Als Daueranzeige wird standardmäßig die gemessene Raumtemperatur angezeigt. Ihr Heizungsfachmann kann auch eine andere Daueranzeige einstellen.

ANWENDERHINWEIS

Der Raumtemperaturfühler befindet sich im RC20. Ein separater externer Raumtemperaturfühler ist nicht anschließbar.

4.2.1 Raumtemperatur für die aktuelle Betriebsart einstellen

Die eingestellte Raumtemperatur gilt für den gerade aktiven Heizbetrieb, also Tag- oder Nachtbetrieb. Sie erkennen den jeweils aktiven Heizbetrieb am Leuchten des entsprechenden Symbols.

Sie befinden sich im Automatik-Betrieb und möchten die Raum-temperatur ändern.

Drücken Sie die „AUT“-Taste und stellen Sie mit dem Drehknopf die gewünschte Raumtemperatur ein.

23.0°C AUT

2 10°C AUT

Die Anzeige wechselt von der Daueranzeige auf die eingestellte Raumtemperatur, die Sie jetzt ändern können (z. B. hier für den Automatik-Tagbetrieb). Drehen des Drehknopfes im Uhrzeigersinn erhöht den Wert, Drehen gegen den Uhrzeigersinn verringert den Wert.

Die neu eingestellte Raumtemperatur ist nach etwa 2 Sekunden gespeichert. Danach wechselt die Anzeige zurück zur Daueranzeige (z. B. die gemessene Raumtemperatur).

4.2.2 Raumtemperatur vorübergehend ändern (temporärer Raumsollwert)

Sie befinden sich im Automatik- oder im manuellen Betrieb und möchten die Raumtemperatur vorübergehend ändern. Diese Funktion ist verfügbar, wenn der RC20 als alleinige Bedieneinheit oder als Fernbedienung zu einer Bedieneinheit RC35 installiert ist (siehe Kapitel 5.1, Seite 23). Wenn der RC20 als Fernbedienung zu einer Bedieneinheit RC30 installiert ist, verwenden Sie den manuellen Betrieb (siehe Kapitel 4.1.3, Seite 13).

ANWENDERHINWEIS

Ist in Verbindung mit RC35 (RC20 als Fernbedienung) der Urlaubsbetrieb für den Heizkreis aktiv, kann am RC20 der Urlaubs-sollwert und nicht der temporäre Raumsollwert verstellt werden.

Stellen Sie mit dem Drehknopf die gewünschte Raumtemperatur ein.

23.0°C AUT

Die Anzeige wechselt von der Daueranzeige auf die eingestellte Raumtemperatur, die Sie jetzt ändern können. Drehen des Drehknopfes im Uhrzeigersinn erhöht den Wert, Drehen gegen den Uhrzeigersinn verringert den Wert.

2 1.0°C AUT

Die neu eingestellte Raumtemperatur ist nach etwa 2 Sekunden gespeichert. Danach wechselt die Anzeige zurück zur Daueranzeige (z. B. die gemessene Raumtemperatur).

ANWENDERHINWEIS

Ein temporärer Raumsollwert wird durch das Symbol angezeigt.

Die vorübergehend geänderte Temperatur-Einstellung bleibt erhalten, bis Sie eine Betriebsarten-Tasten (z.B. Taste „AUT“) drücken oder bis die Heizungsanlage die Betriebsart wechselt (z. B. in den Nachtbetrieb).

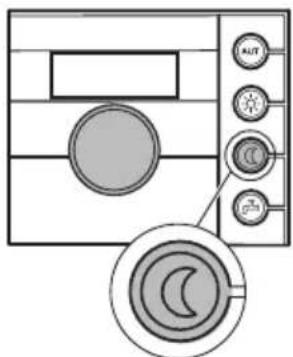

4.2.3 Raumtemperatur für die nicht aktuelle Betriebsart einstellen

Sie können die Raumtemperatur auch für eine Betriebsart einstellen, die zurzeit nicht aktiv ist.

Sie befinden sich z. B. im Automatik-Betrieb „Tag“ und möchten die eingestellte Nachttemperatur ändern.

Taste „Nachtbetrieb“ gedrückt halten und mit dem Drehknopf die gewünschte Raumtemperatur einstellen.

17.0°C

Die Anzeige wechselt von der Daueranzeige auf die eingestellte Nachttemperatur, die Sie jetzt ändern können.

2.10°C 5 C

Taste „Nachtbetrieb“ loslassen. Die neu eingestellte Nachttemperatur ist nach etwa 2 Sekunden gespeichert. Danach wechselt die Anzeige zurück zur Daueranzeige.

Taste „AUT“ drücken.

Die LED der Taste „AUT“ leuchtet, der Automatik-Betrieb ist wieder aktiv.

ANWENDERHINWEIS

Wenn Sie sich im Automatik-Betrieb „Nacht“ befinden und die eingestellte Tagtemperatur ändern möchten, müssen Sie wie oben beschrieben vorgehen, aber die Taste „Tagbetrieb“ gedrückt halten.

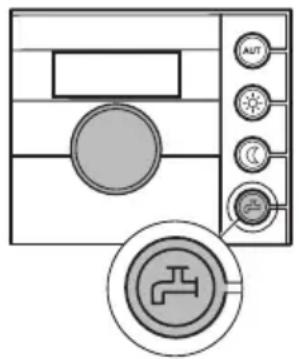

4.3 Warmwasser bereiten

Der Raumcontroller bietet Ihnen die Möglichkeit, auch das Warmwasser energiebewusst aufzuheizen. Die Einstellung ist abhängig davon, wie der Raumcontroller installiert ist (siehe Kapitel 5.1 „Was regelt der Raumcontroller RC20?“, Seite 23):

- Wenn der Raumcontroller RC20 die alleinige Bedieneinheit im System ist, beginnt die Warmwasserbereitung automatisch 30 Minuten vor dem Tagbetrieb des Heizprogrammes. Im Nachtbetrieb wird kein Warmwasser bereitet. Die Zirkulationspumpe wird im Tagbetrieb zweimal pro Stunde für drei Minuten angesteuert, um die ständige Versorgung der Zapfstellen mit Warmwasser sicherzustellen. Die maximal einstellbare Warmwassertemperatur beträgt 60 °C (= Werkseinstellung).

- Wenn der Raumcontroller RC20 als Fernbedienung für einen Heizkreis installiert ist ^1) , wird die Warmwasserbereitung und der Betrieb der Zirkulationspumpe für die komplette Heizungsanlage mit der Bedieneinheit (z. B. RC30/RC35) eingestellt. Die eingestellte Warmwassertemperatur kann mit dem RC30/ RC35 oder dem RC20 geändert werden, es gilt jedoch der Einstellbereich des RC30/RC35 (maximal 80 °C).

4.3.1 Warmwassertemperatur einstellen

WARNUNG!

VERBRÜHUNGSGEFAHR

Die werkseitig eingestellte Warmwassertemperatur beträgt 60°C. Bei höheren Einstellungen besteht Verbrühungsgefahr an den Zapfstellen.

- Drehen Sie bei höheren Einstellungen als 60 °C nur gemischtes Warmwasser auf.

So können Sie die Warmwassertemperatur kontrollieren oder ändern:

Taste „Warmwasser“ gedrückt halten und mit dem Drehknopf die gewünschte Warmwassertemperatur einstellen.

1) Nicht möglich beim Betrieb an Heizkesseln mit UBA 1.x.

60°C

Taste „Warmwasser“ loslassen. Die neu eingestellte Warmwassertemperatur ist sofort gespeichert. Danach erscheint wieder die Daueranzeige.

4.3.2 Warmwasser Einmalladung 1)

Im Tagbetrieb wird Warmwasser verbrauchsabhängig automatisch nachgeladen, wenn die Warmwassertemperatur 5 °C unter den eingestellten Wert sinkt.

Im Nachtbetrieb kann noch vorhandenes Warmwasser aus dem Warmwasserspeicher gezapft werden. Wenn die LED der Taste „Warmwasser“ am RC20 leuchtet, ist die Warmwassertemperatur unter den eingestellten Wert gesunken. Wenn Sie dann einmal Wasser mit der eingestellten Warmwassertemperatur benötigen, gehen Sie wie folgt vor:

Taste „Warmwasser“ drücken.

Die LED an der Taste „Warmwasser“ blinkt, die einmalige Warmwasserbereitung wird gestartet (bis die eingestellte Temperatur wieder erreicht ist).

Je nach Speichergröße und Kesselleistung ist das Warmwasser nach ca. 10 bis 30 Minuten bereitet. Bei Durchlauferhitzern bzw. Kombiwasserheizern ist Warmwasser nahezu sofort vorhanden.

ANWENDERHINWEIS

Wenn Sie die Funktion irrtümlich gestartet haben, drücken Sie die Taste „Warmwasser“ ein zweites Mal. Das Nachladen wird dann abgebrochen und die LED blinkt nicht mehr.

ANWENDERHINWEIS

In einem modernem Buderus-Warmwasserspeicher kühlt das Wasser ohne Zapfung pro Stunde nur um ca. 0,5 °C ab, d. h. eine Nachladung erfolgt erst nach 10 Stunden. Bei Bedarf können Sie das Warmwasser manuell auf 60 °C nachladen (siehe Kapitel 4.3.2 „Warmwasser Einmalladung ^1) “, Seite 18).

1) Nicht möglich beim Betrieb an Heizkesseln mit UBA 1.x.

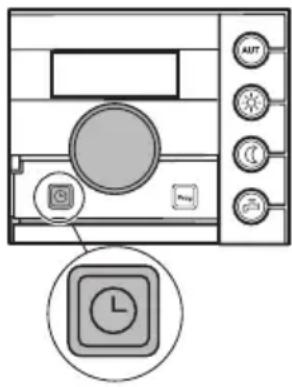

4.4 Uhrzeit und Wochentag einstellen

Ihre Heizungsanlage benötigt die genaue Uhrzeit und den Wochentag um korrekt zu arbeiten. Sie können beides am Raumcontroller neu einstellen, z. B. nach einem längeren Stromausfall.

Wenn der Raumcontroller RC20 als Fernbedienung einem RC30/RC35 zugeordnet ist, können Uhrzeit und Wochentag nur am RC30/RC35 eingestellt werden. Der RC20 übernimmt die Einstellung des RC30/RC35.

- Klappe öffnen.

Taste „Zeit“ gedrückt halten und mit dem Drehknopf die aktuelle Uhrzeit einstellen.

Taste „Zeit“ loslassen um die Uhrzeit zu speichern.

Taste „Zeit“ erneut gedrückt halten und mit dem Drehknopf den aktuellen Wochentag einstellen (1 = Mo, 2 = Di, ... 7 = So).

Taste „Zeit“ loslassen um den Wochentag zu speichern.

ANWENDERHINWEIS

Die Uhr läuft auch nach einem Stromausfall ca. 10 Stunden weiter, falls der Raumcontroller vorher mindestens sechs Stunden lang mit Strom versorgt wurde.

Falls die Uhr zunehmend vor- oder nachgeht, können Sie dies von Ihrem Heizungsfachmann korrigieren lassen.

4.5 Was ist ein Heizprogramm?

Ein Heizprogramm sorgt für den automatischen Wechsel der Betriebsart (Tag- und Nachtbetrieb) zu festgelegten Zeiten. Das Heizprogramm bestimmt auch die Zeiten für die Warmwasserbereitung und den Betrieb der Zirkulationspumpe.

Bevor Sie ein Heizprogramm auswählen, überlegen Sie bitte:

– Zu welcher Zeit soll es morgens warm sein? Ist der Zeitpunkt auch vom Wochentag abhängig?
– Ab welcher Zeit benötigen Sie abends die Heizung nicht mehr? Auch das kann vom Wochentag abhängig sein.

Buderus bietet mit dem Raumcontroller RC20 acht eingestellte Standardprogramme zur direkten Auswahl an.

Wenn der Raumcontroller als Fernbedienung zu einer Bedieneinheit RC30/RC35 installiert ist, können Heizprogramme aus dem RC30/RC35 im RC20 genutzt werden (sog. „Eigenprogramm“, siehe Kapitel 4.7 „Übersicht der Heizprogramme“, Seite 22).

ANWENDERHINWEIS

Es dauert unterschiedlich lange, bis die Heizungsanlage Ihre Räume aufgeheizt hat. Das hängt von der Außentemperatur, der Gebäudedämmung und der Absenkung der Raumtemperatur ab.

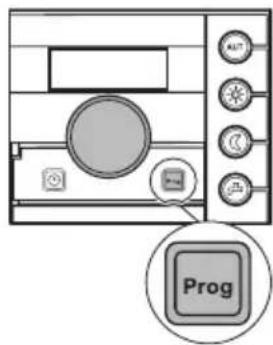

4.6 Heizprogramm wählen

Prog

Der Raumcontroller RC20 ist mit acht unterschiedlichen Heizprogrammen ausgestattet. Eine Übersicht der voreingestellten Zeiten der Heizprogramme finden Sie auf der nächsten Seite.

Bitte prüfen Sie, welches Heizprogramm am besten zu Ihren Bedürfnissen passt, um so Wärmekomfort und Energieeinsparung zu optimieren. Berücksichtigen Sie dabei vor allem die Anzahl und Uhrzeiten der Schaltpunkte für Tag- und Nachtbetrieb. Werkseitig ist das Programm „Pr 1“ (Programm „Familie“) voreingestellt.

Abb. 4 Heizprogramm „Pr 1“ (Werkseinstellung) an den Tagen Montag bis Donnerstag

- Klappe öffnen.

Taste „Prog“ gedrückt halten.

Die Nummer des momentan eingestellten Heizprogrammes erscheint (siehe Tabelle 2). Mit dem Drehknopf das gewünschte Heizprogramm auswählen.

Taste „Prog“ loslassen. Das neu ausgewählte Heizprogramm ist gespeichert. Das Display zeigt wieder die Daueranzeige an.

ANWENDERHINWEIS

Das gewählte Heizprogramm ist nur wirksam, wenn der Automatik-Betrieb eingestellt ist (siehe Kapitel 4.1.2 „Automatik-Betrieb wählen“, Seite 11).

4.7 Übersicht der Heizprogramme

Nr.	Programm	Tag	Ein	Aus	Ein	Aus	Ein	Aus
„Pr 1“	„Familie“(Werkseinstellung)	Mo-DoFrSaSo	5:305:306:307:00	22:0023:0023:3022:00
„Pr 2“	„Morgens“Frühschichtarbeit	Mo-DoFrSaSo	4:304:306:307:00	22:0023:0023:3022:00
„Pr 3“	„Abends“Spätschichtarbeit	Mo-FrSaSo	6:306:307:00	23:0023:3023:00
„Pr 4“	„Vormittags“Halbtagsarbeitmorgens	Mo-DoFrSaSo	5:305:306:307:00	8:308:3023:3022:00	12:0012:00	22:0023:00
„Pr 5“	„Nachmittags“Halbtagsarbeitnachmittags	Mo-DoFrSaSo	6:006:006:307:00	11:3011:3023:3022:00	16:0015:00	22:0023:00
„Pr 6“	„Mittags“Mittags zu Hause	Mo-DoFrSaSo	6:006:006:007:00	8:008:0023:0022:00	11:3011:30	13:0023:00	17:00 22:00
„Pr 7“ „Single“		Mo-DoFrSaSo	6:006:007:008:00	8:008:0023:3022:00	16:0015:00	22:0023:00
„Pr 8“	„Senioren“	Mo-So	5:30	22:00
„Pr 9“ „Neu“		Ständiger Heizbetrieb (24 h). Diese Anzeige erscheint im RC20, während im RC30/RC35 ein neues Heizprogramm eingegeben wird (nur bei RC20 als Fernbedienung). ^1)
„Pr 0“	„Eigenprogrammaus RC30/RC35“	Nur bei RC20 als Fernbedienung: Aktiviert das im RC30/RC35 eingegebene „Eigenprogramm 1“ für den RC20-Heizkreis. ^1)
„Pr 10“	„Eigenprogrammaus RC35“	Nur bei RC20 als Fernbedienung in Verbindung mit RC35: Aktiviert das im RC35 eingegebene „Eigenprogramm 2“ für den RC20-Heizkreis. ^1)

Tab. 2 Heizprogramme („Ein“ = Tagbetrieb, „Aus“ = Nachtbetrieb)
1) Nicht möglich beim Betrieb an Heizkesseln mit UBA 1.x.

5 Informationen zur Einstellung der Bedieneinheit

5.1 Was regelt der Raumcontroller RC20?

Der Raumcontroller RC20 regelt die Raumtemperatur mit Hilfe der Vorlauftemperatur eines Heizkreises. Dabei kann der Raumcontroller auf zwei verschiedene Arten in das Energie-Management-System (EMS) eingebunden werden:

– Als alleinige Bedieneinheit im System (Werkseinstellung):
Der Raumcontroller RC20 wird in einem Wohnraum (Referenzraum) montiert und ohne weitere Bedieneinheit (wie z. B.
RC30/RC35) in der Heizungsanlage betrieben.
Beispiel: Einfamilienhaus mit einem Heizkreis.

– Als Fernbedienung für einen Heizkreis: 1)

Der Raumcontroller RC20 wird zusammen mit einer übergeordneten Bedieneinheit (z. B. RC30/RC35) betrieben.

Der RC30/RC35 wird entweder im Wohnraum oder am Heizkessel montiert und regelt einen Heizkreis (z. B. den der Hauptwohnung). Der RC20 erfasst die Raumtemperatur in der Einliegerwohnung und regelt diesen zweiten Heizkreis. Grundlegende Einstellungen der Heizungsanlage werden am RC30/RC35 vorgenommen, diese stehen dadurch auch für den RC20-Heizkreis zur Verfügung.

Beispiele: Zweifamilienhaus oder Einfamilienhaus mit zwei Heizkreisen (z. B. Heizkörper und Fußbodenheizung).

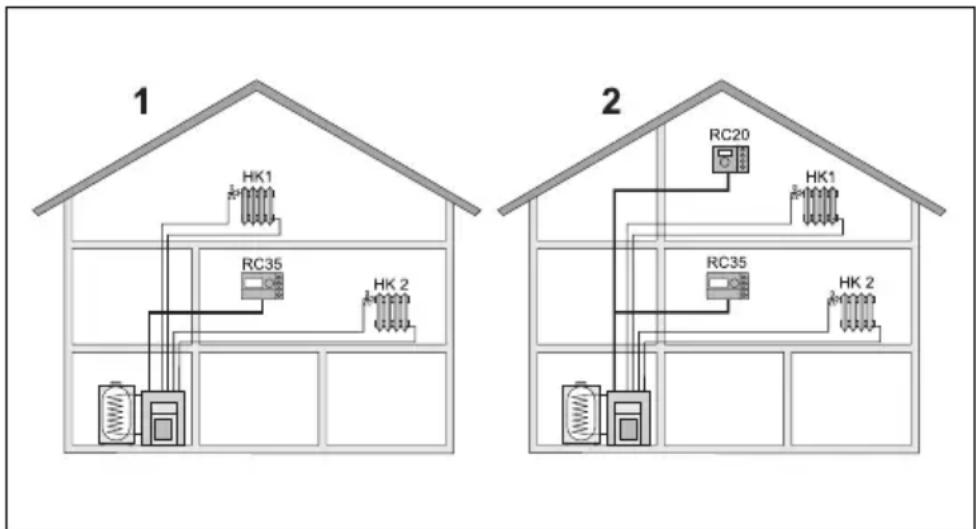

1 HK1 RC35 HK 2 2 RC20 HK1 RC35 HK 2

Abb. 5 Möglichkeiten für eine Heizungsanlage mit zwei Heizkreisen

Pos. 1: Beide Heizkreise werden von einer Bedieneinheit geregelt.

Pos. 2: Jeder Heizkreis ist mit einer eigenen Bedieneinheit/Fernbedienung ausgestattet.

5.2 Regelungsarten der Heizungsregelung

Die Heizungsregelung kann in drei Regelungsarten arbeiten. Je nach Anforderung wird Ihr Heizungsfachmann eine davon auswählen und für Sie einstellen:

– Raumtemperaturregelung: In diesem Fall muss die Bedieneinheit in einem für die Wohnung repräsentativen Raum montiert sein. Die Bedieneinheit misst die Raumtemperatur in diesem „Referenzraum“. Die Vorlauftemperatur wird abhängig von der eingestellten und der gemessenen Raumtemperatur geregelt. Daher wirken sich fremde Temperatureinflüsse im Referenzraum (z. B. ein geöffnetes Fenster, Sonneneinstrahlung oder Wärme eines Kamins) auf die gesamte Wohnung aus. Stellen Sie die Raumtemperatur der Wohnung bzw. des Referenzraums an der Bedieneinheit ein. Höhere oder niedrigere Temperaturen in den anderen Räumen erreichen Sie durch Einstellung der Heizkörper-Thermostatventile.

– Außentemperaturregelung (Witterungsführung): Die Außentemperatur wird mithilfe eines Temperaturfühlers gemessen. Die Höhe der Vorlauftemperatur wird ausschließlich aus der Außentemperatur über die eingestellte Heiz-

Informationen zur Einstellung der Bedieneinheit 5

kennlinie berechnet.

An der Bedieneinheit können Sie die Raumtemperatur für die ganze Wohnung einstellen (die Heizkennlinie wird dadurch nach oben oder unten verschoben). Die Heizkörper-Thermostatventile müssen Sie in jedem Raum so einstellen, dass die gewünschte Raumtemperatur erreicht wird.

– Außentemperaturregelung mit Einfluss der Raumtemperatur: Bei dieser Regelungsart ist die Vorlauftemperatur in erster Linie von der Außentemperatur abhängig, sie wird jedoch in einem von Ihrem Heizungsfachmann einstellbaren Rahmen von der Raumtemperatur mitbestimmt.

ANWENDERHINWEIS

Wenn der RC20 als alleinige Bedieneinheit installiert ist, wird immer Raumtemperaturregelung verwendet.

Wenn der RC20 als Fernbedienung für einen Heizkreis installiert ist, gilt die Regelungsart, die in der übergeordneten Bedieneinheit RC30/RC35 eingestellt ist.

5.3 Tipps zum Energie sparenden Heizen

1€ EURO

– Sie können ca. 6 % Heizkosten einsparen, indem Sie die Tag-Raumtemperatur um 1 °C reduzieren.
– Heizen Sie nur dann, wenn Sie die Wärme benötigen. Nutzen Sie die Schaltprogramme zur automatischen Nachtabsenkung.
– Lüften Sie richtig: Die Fenster für einige Minuten weit öffnen, anstatt sie ständig gekippt zu halten.
– Schließen Sie während des Lüftens die Thermostatventile.
– Stellen Sie sicher, dass Ihre Fenster und Türen dicht sind.
- Stellen Sie keine großen Gegenstände, wie z. B. ein Sofa, direkt vor die Heizkörper (mindestens 50 cm Abstand). Die erwärmte Luft kann sonst nicht zirkulieren und den Raum erwärmen.
– Auch bei der Warmwasserbereitung können Sie Energie sparen: Vergleichen Sie die Zeiten, zu welchen die Räume warm sein sollen mit denen, zu welchen Sie warmes Wasser benötigen. Nutzen Sie ggf. ein separates Schaltprogramm für die Warmwasserbereitung.
– Lassen Sie Ihre Heizungsanlage einmal jährlich von Ihrem Heizungsfachmann warten.

6 Störungen beheben

In diesem Kapitel finden Sie häufige Fragen und Antworten zu Ihrer Heizungsanlage. Damit können Sie oftmals vermeintliche Störungen selber beheben. Daran anschließend sind Störungen und deren Abhilfe in einer Tabelle aufgeführt.

6.1 Die häufigsten Fragen

Warum stimmt die mit einem separaten Thermometer gemessene Raumtemperatur nicht mit der eingestellten Raumtemperatur überein?

Unterschiedliche Größen haben Einfluss auf die Raumtemperatur. Wenn der Raumcontroller RC20 an einer kalten Wand angebracht ist, wird sie von der kalten Temperatur der Wand beeinflusst. Wenn sie an einer warmen Stelle im Raum angebracht ist, z. B. in der Nähe eines Kamins, wird sie von dessen Wärme beeinflusst. Darum kann an einem separaten Thermometer eine andere Raumtemperatur gemessen werden, als am Raumcontroller RC20 eingestellt wurde.

Wenn Sie die gemessene Raumtemperatur mit den Messwerten eines anderen Thermometers vergleichen möchten, ist Folgendes wichtig:

• Das separate Thermometer und der Raumcontroller RC20 müssen sich nahe beieinander befinden.
  – Das separate Thermometer muss genau sein.
• Messen Sie die Raumtemperatur zum Vergleichen nicht in der Aufheizphase der Heizungsanlage, da der Raumcontroller RC20 und das separate Thermometer unterschiedlich schnell auf die steigende Raumtemperatur reagieren können.

Wenn Sie diese Punkte beachtet haben und dennoch eine Abweichung feststellen, kann Ihr Heizungsfachmann die im RC20 angezeigte Raumtemperatur kalibrieren.

6.2 Störungsanzeigen

Service- oder Störungsmeldungen können Sie am Display des Raumcontrollers RC20 ablesen.

Die Tabelle 3 erklärt mögliche Störungen und besondere Anzeigen.

Code	Display Ursache Abhilfe
	Keine Anzeige: Ihre He	Heizungsanlage ist ausgeschaltet.	Schalten Sie die Heizungsanlage ein.
		Die Stromversorgung des RC20 von der Heizungsanlage ist unterbrochen.	Prüfen Sie, ob der Raumcontroller korrekt im Wandhalter sitzt.
			Prüfen Sie, ob die zwei Kabel am Wandhalter des Raumcontrollers angeschlossen sind.
	Nach Einschalten: Zusätzlich blinken die LEDs der Tasten im Wechsel.	Verbindungsaufbau und Initialisierung: Nach dem Einschalten werden Daten zwischen EMS und RC20 übertragen (keine Störung).	Warten Sie einige Sekunden (bis zu einer Minute).
	Beim Ändern einer Einstellung:	Dieser Parameter kann nicht geändert werden bzw. diese Einstellung ist nicht zulässig.
xxx/xxx1)	Beispiel: Die LEDs der Tasten blinken im Wechsel. Das Display blinkt nicht.	Eine Störung in der Heizungsanlage oder im RC20 liegt vor.Die Störungsursache kann vorübergehend sein. Die Heizungsanlage kehrt dann selbständig in den Normalbetrieb zurück.	Benachrichtigen Sie Ihren Heizungsfachmann, wenn nicht selbständig wieder die Daueranzeige im Display erscheint.
	Zusätzlich blinkt das Display.	Eine Störung in der Heizungsanlage oder im RC20 liegt vor.Wenn eine Störung blinkend angezeigt wird, muss diese mit einem Reset zurückgesetzt werden.	Versuchen Sie, die Störung zurückzusetzen (siehe Kapitel 6.3 „Störungen zurücksetzen (Reset)“, Seite 30).
A01/8161)		Die Kommunikation zum Energie-Management-System (EMS) der Heizungsanlage ist gestört, z. B. durch einen Wackelkontakt oder durch elektromagnetische Einstrahlungen.	Prüfen Sie, ob die Bedieneinheit korrekt im Wandhalter sitzt.
			Prüfen Sie, ob die Kabel am Wandhalter der Bedieneinheit ange-schlossen sind.
A11/8021)		Die Zeit- bzw. Datumseingabe fehlt. Dies kann z. B. durch einen längeren Stromausfall verursacht worden sein.	Geben Sie Uhrzeit bzw. Datum am RC30/RC35 ein, damit alle Heizprogramme und weitere Funktionen arbeiten können.
A11/8031)
A18/8021)		Die Zeit- bzw. Datumseingabe fehlt. Dies kann z. B. durch einen längeren Stromausfall verursacht worden sein.	Geben Sie Uhrzeit bzw. Datum am RC20 ein, damit alle Heizprogramme und weitere Funktionen arbeiten können.
Hxx2)	Beispiel: Es ist eine Wartung erforderlich.	Die Heizungsanlage bleibt so weit möglich in Betrieb.	Benachrichtigen Sie Ihren Heizungsfachmann, um die Wartung durchführen zu lassen.
H 72)		Der Wasserdruck in der Heizungsanlage ist auf einen niedrigen Wert gefallen. Dies ist die einzige Wartungsmeldung, die Sie selber beheben können. Die Heizungsanlage muss mit einem digitalen Drucksensor ausgestattet sein. Wenn dies nicht der Fall ist, müssen Sie den Anlagendruck am Manometer von Zeit zu Zeit prü-fen.	Füllen Sie Heizungswasser auf, wie in der Bedienungsanleitung des Heizkessels beschrieben.

Tab. 3 Störungen und besondere Anzeigen

Tab. 3 Störungen und besondere Anzeigen

1) Der Störungscode ist zweiteilig. Zuerst wird der Servicecode angezeigt (z. B. „A01“). Drehknopf nach rechts drehen, um den zweiten Teil (z. B. „816“) anzuzeigen.

2) Nicht möglich beim Betrieb an Heizkesseln mit UBA 1.x.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

ANWENDERHINWEIS

Weitere Störungsanzeigen sind möglich. Erläuterungen dazu finden Sie in den mitgelieferten Unterlagen oder fragen Sie Ihren Heizungsfachbetrieb.

Wenn in der Heizungsanlage eine Bedieneinheit (wie z. B. RC30/RC35) installiert ist, kann diese die Störung als Klartextmeldung anzeigen.

6.3 Störungen zurücksetzen (Reset)

60 Reset

Einige Störungen lassen sich durch einen Reset beseitigen. Dies gilt für verriegelnde Störungen. Diese können Sie daran erkennen, dass das Display der Kesselbedieneinheit BC10 bzw. der UBA1.x blinkt.

- Taste „Reset“ an der Kesselbedieneinheit BC10 bzw. der UBA1.x drücken, um den Fehler zurückzusetzen.

Das Display zeigt „rE“ an, während der Reset durchgeführt wird.

- Wenn sich der Fehler durch Drücken der Taste nicht zurücksetzen lässt (Display blinkt weiterhin), den Heizungsfachmann benachrichtigen.

VORSICHT!

ANLAGENSCHADEN

durch Frost.

Wenn die Heizungsanlage durch eine Störabschaltung nicht in Betrieb ist, kann sie bei Frost einfrieren.

• Versuchen Sie, die Störung zurückzusetzen.
• Wenn dies nicht möglich ist, benachrichtigen Sie sofort die Heizungsfachfirma.

7 Stichwortverzeichnis

A

alleinige Bedieneinheit .....23

Außentemperaturregelung .....24

Automatik-Betrieb ..... 11

B

Betriebsart 11

automatisch 11

manuell 13

Nacht 13

Tag 13

wählen 11

Betriebszustand (Symbole) ..... 8

D

Daueranzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Display 7

Drehknopf. 6

E

Energie sparen ..... 26

F

Fernbedienung .....23

Frostgefahr 5,30

H

Heizbetrieb

abgesenkt, siehe Nachtbetrieb

normal, siehe Tagbetrieb

Heizen, energiesparend ..... 26

Heizprogramm .....20, 21

Heizungsnotschalter .....4

K

Kalibrierung, Raumtemperatur .....27

Klappe, Tastenabdeckung ..... 6, 8

L

Leuchtdiode (LED) .....8

M

Manueller Betrieb 13

N

Nachtbetrieb 8, 11, 12

R

Raumtemperatur einstellen .....14

Raumtemperaturregelung .....24

RC20 alleine im System .....23

Referenzraum ..... 24

Regelungsarten .....24

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Reset 30

S

Schaltpunkt ..... 11

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . 4

Störungen zurücksetzen .....30

Störungstabelle .....28

Stromausfall ..... 19

T

Tagbetrieb 8, 11, 12

temporärer Raumsollwert .....15

Thermometer, separat .....27

Thermostatventil 11

U

UBA1.x .4

Übergangszeiten, Heizen in . . . . . . . 12

Uhrzeit, einstellen ..... 19

W

Warmwasser nachladen .....18

Warmwassertemperatur .....17

Witterungsführung 24

Wochentag 19

Z

Zirkulation ..... 17

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Heizungsfachbetrieb:

Buderus

Deutschland

BBT Thermotechnik GmbH

Buderus Deutschland, D-35573 Wetzlar

www.heiztechnik.buderus.de

[e-mail]

Österreich

Buderus Austria Heiztechnik GmbH

Karl-Schönherr-Str. 2, A-4600 Wels

www.buderus.at

[e-mail]

Schweiz

Buderus Heiztechnik AG

Netzibodenstr. 36, CH-4133 Pratteln

www.buderus.ch

[e-mail]
