BEDIENUNGSANLEITUNG RC35 BUDERUS

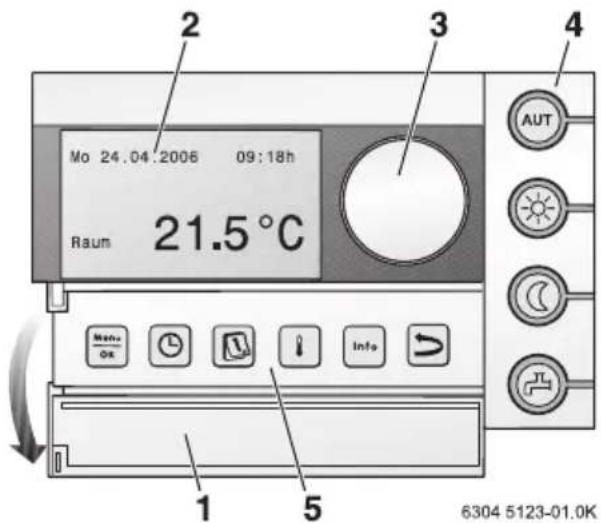

Legende zur Abbildung:

1 Klappe, zum Öffnen links an der Griffmulde ziehen
2 Display
3 Drehknopf zum Verändern von Werten und Temperaturen oder zum Bewegen in den Menüs

Mo 24.04:2006 09:18h Raum 21.5°C 1 5 AUT 6304 5123-01.0K

4 Tasten für Grundfunktionen: Wenn die LED leuchtet, ...

„AUT“ (Automatik) ... ist das Schaltprogramm aktiv (automatische Umschaltung

zwischen Tag- und Nacht-Raumtemperatur).

„Tag-Betrieb“ (manuell) ... arbeitet die Heizung mit der eingestellten Tag-Raumtempe-

ratur. Die Warmwasserbereitung ist eingeschaltet (Werks-einstellung).

„Nacht-Betrieb“ (manuell)

... arbeitet die Heizung mit der Nacht-Raumtemperatur. Frostschutz ist gegeben. Die Warmwasserbereitung ist ausgeschaltet (Werkseinstellung).

„Warmwasser“ ... ist die Warmwassertemperatur unter den eingestellten

Wert gesunken. Durch Drücken der Taste kann das Warmwasser wieder aufgeheizt werden (dabei blinkt die LED). ^1)

5 Tasten für

zusätzliche Funktionen:

„Menu/OK“ Bedienermenü öffnen und Auswahl bestätigen.

Bei gleichzeitigem Drehen des Drehknopfes: Einstellung ändern.

„Uhrzeit“ Uhrzeit einstellen.

„Datum“ Datum einstellen.

„Temperatur“ Raumtemperatur einstellen.

„Info“ Info-Menü öffnen (Werte abfragen).

„Zurück“ Einen Schritt oder Menüpunkt zurückgehen.

1) Die LED kann auch abgeschaltet werden. Bei Heizkesseln mit UBA1.x leuchtet die LED gar nicht.

Inhaltsverzeichnis

Bedienübersicht 2

Inhaltsverzeichnis 3

1 Sicherheitshinweise und Symbole 5

1.1 Sicherheitshinweise 5
1.2 Symbolerklärung 6

2 Kurzbedienungsanleitung 7

3 Angaben zum Gerät 10

3.1 Produktbeschreibung 10
3.2 Bestimmungsgemäßer Gebrauch ..... 10
3.3 EG-Konformitätserklärung ..... 10
3.4 Reinigung ..... 10
3.5 Entsorgung 10

4 Grundlegende Bedienung 11

4.1 Display 11
4.2 Betriebsart einstellen 12
4.3 Raumtemperatur vorübergehend ändern .....13
4.4 Raumtemperatur dauerhaft ändern ..... 14
4.5 Raumtemperatur für bestimmte Heizkreise einstellen . . . . . . . . . . . 15
4.6 Datum und Uhrzeit einstellen 16
4.7 Warmwasserfunktionen einstellen ..... 17
4.8 Informationen abfragen (Info-Menü) 19
4.9 Meldungen im Display 21
4.10 Außerbetriebnahme/Ausschalten 21

5 Bedienung mit dem Bedienermenü 22

5.1 Einführung Bedienermenü 22
5.2 Übersicht Bedienermenü 24
5.3 Heizkreis auswählen 25
5.4 Standardanzeige einstellen 28

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Inhaltsverzeichnis

5.5 Betriebsarten einstellen 28

5.5.1 Betriebsarten für Warmwasser 29
5.5.2 Betriebsarten für Zirkulation 29

5.6 Schaltprogramm einstellen 30

5.6.1 Programm wählen 31
5.6.2 Aktuelles Programm anzeigen 33
5.6.3 Schaltpunkt ändern 33
5.6.4 Schaltpunkt eingeben 34
5.6.5 Schaltpunkt löschen 35
5.6.6 Raumtemperaturen einstellen 36

5.7 Warmwasserprogramm einstellen 37
5.8 Zirkulationsprogramm einstellen 37
5.9 Umschaltschwelle Sommer-/Winterbetrieb einstellen ..... 38
5.10 Sommer-/Winterzeitumstellung einstellen 38
5.11 Warmwassertemperatur einstellen 39
5.12 Urlaub einstellen 39
5.13 Partyfunktion einstellen 42
5.14 Pausefunktion einstellen 42
5.15 Thermische Desinfektion einstellen 43
5.16 Raumtemperaturanzeige abgleichen 43
5.17 Vorheizphase einer Gas-Wärmepumpe einstellen ..... 44

6 Informationen zur Einstellung der Bedieneinheit 45

6.1 Regelungsarten der Heizungsregelung 45
6.2 Tipps zum Energiesparen 46

7 S t ö r u n g e n b e h e

7.1 Die häufigsten Fragen 47
7.2 Stör- und Wartungsmeldungen ..... 49
7.3 Störungen zurücksetzen (Reset) 51

8 Einstellprotokoll 52

Stichwortverzeichnis

53

Buderus

Änderungen aufgrund technischer Verbesserungen vorbehalten!

1 Sicherheitshinweise und Symbole

1.1 Sicherheitshinweise

●Anleitung einhalten, damit die einwandfreie Funktion gewährleistet wird.
- Gerät nur von einem zugelassenen Installateur montieren und in Betrieb nehmen lassen.

Lesen und beachten Sie die Sicherheitshinweise und Verhaltensregeln:

Verbrühungsgefahr an den Zapfstellen

• Wenn Warmwassertemperaturen über 60 °C eingestellt sind: Nur gemischtes Warmwasser aufdrehen.
• Während der thermischen Desinfektion: Nur gemischtes Warmwasser aufdrehen.

Warnung: Frost

Wenn die Heizungsanlage nicht in Betrieb ist, kann sie bei Frost einfrieren:

●Heizungsanlage ständig eingeschaltet lassen.
- Bei einer Störung: Die Störung umgehend selbst zurücksetzen oder Fachbetrieb anrufen.

1.2 Symbolerklärung

Sicherheitshinweise im Text werden mit einem Warndreieck und einem Rahmen gekennzeichnet.

Signalwörter kennzeichnen die Schwere der Gefahr, die auftritt, wenn die Maßnahmen zur Schadensverminderung nicht befolgt werden.

• Vorsicht bedeutet, dass leichte Sachschäden auftreten können.
• Warnung bedeutet, dass leichte Personenschäden oder schwere Sachschäden auftreten können.

Hinweise im Text werden mit nebenstehendem Symbol gekennzeichnet. Sie werden durch horizontale Linien ober- und unterhalb des Textes begrenzt.

Hinweise enthalten wichtige Informationen in solchen Fällen, in denen keine Gefahren für Mensch oder Gerät drohen.

Displaytexte: Begriffe, die sich direkt auf Displayanzeigen beziehen, werden im Fließtext fett dargestellt.

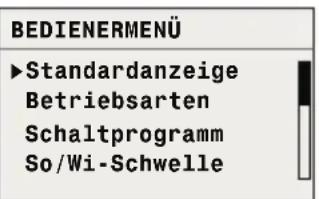

Beispiel: BEDIENERMENÜ

BEDIENERMENÜ ►Standardanzeige Betriebsarten Schaltprogramm So/Wi-Schwelle

Handlungen: Handlungsschritte werden mit einem Aufzählungspunkt gekennzeichnet.

Beispiel: ● Taste ☐Menu OK drücken.

Wenn Handlungen mehr als zwei Schritte umfassen und die Reihenfolge von Bedeutung ist, werden sie nummeriert (1., 2., ...).

Zur Verwendung der Anleitung: In Kapitel 5.1 „Einführung Bedienermenü“ werden die Bedienschritte ausführlich erklärt, mit denen Sie alle Einstellungen im Bedienermenü vornehmen können. In den darauf folgenden Abschnitten wird die Bedienung nur kurz dargestellt.

Buderus

Änderungen aufgrund technischer Verbesserungen vorbehalten!

2 Kurzbedienungsanleitung

Ausgangssituation: Die Klappe ist geschlossen.

Was mache ich, ... Bedienung Anzeige/Ergebnis
wenn es in der gan- zen Wohnung an diesem Tagvor- übergehendzu kühl/warm ist?	●Drehknopf drehen. Die aktuell eingestellte Raumtemperatur blinkt.●Mit dem Drehknopf die gewünschte Raumtemperatur einstellen.●Drehknopf loslassen. Die geänderte Raumtemperatur ist gespeichert (blinkt nicht mehr). Die Standardanzeige erscheint wieder.Im Automatikbetrieb gilt die geänderte Raumtemperatur bis zur nächsten Umschaltung in den Nacht-/Tag-Betrieb.
wenn es in der gan- zen Wohnungdauerhaftzu kühl/warm ist?→ Raumtemperatur ändern und Automatik aktivieren	●Tag-Raumtemperatur ändern: Taste gedrückt halten und gleichzeitig Drehknopf drehen.●Nacht-Raumtemperatur ändern: Taste gedrückt halten und gleichzeitig Drehknopf drehen.1)●Wir empfehlen, die Automatik zu aktivieren:Taste drücken. Die geänderten Raumtemperaturen sind gespeichert. Die LED neben der Taste leuchtet.
um einmalig zu hei- zen zu ungewohnten Zeiten (außerhalb des Schaltpro- gramms)?→ manueller Tag- Betrieb („Ständig heizen“), Automatik ist abgeschaltet	●Manuellen Tag-Betrieb aktivieren: Taste drücken. Die LED neben der Taste leuchtet.Um die einmalige Heizphase zu beenden:●Automatik wieder aktivieren: Taste drücken. Die LED neben der Taste leuchtet.

Tab. 1 Kurzbedienungsanleitung – Raumtemperaturen

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Was mache ich, ... Bedienung Anzeige/Ergebnis
um bei längerer Abwesenheit Energie zu sparen?→ manueller Nacht-Betrieb („Ständig reduziert“), Automatik ist abgeschaltet	●Manuellen Nacht-Betrieb aktivieren:Taste drücken.Die LED neben der Taste leuchtet.1)Wenn Sie zurückkehren:●Automatik wieder aktivieren:Taste drücken.Die LED neben der Taste leuchtet.

Tab. 1 Kurzbedienungsanleitung – Raumtemperaturen

1) Wenn als Nachtabsenkart „Abschalt“ eingestellt ist, wird die Heizung nachts abgeschaltet. Es kann keine Nacht-Raumtemperatur eingestellt werden. Das Display zeigt eine entsprechende Meldung.

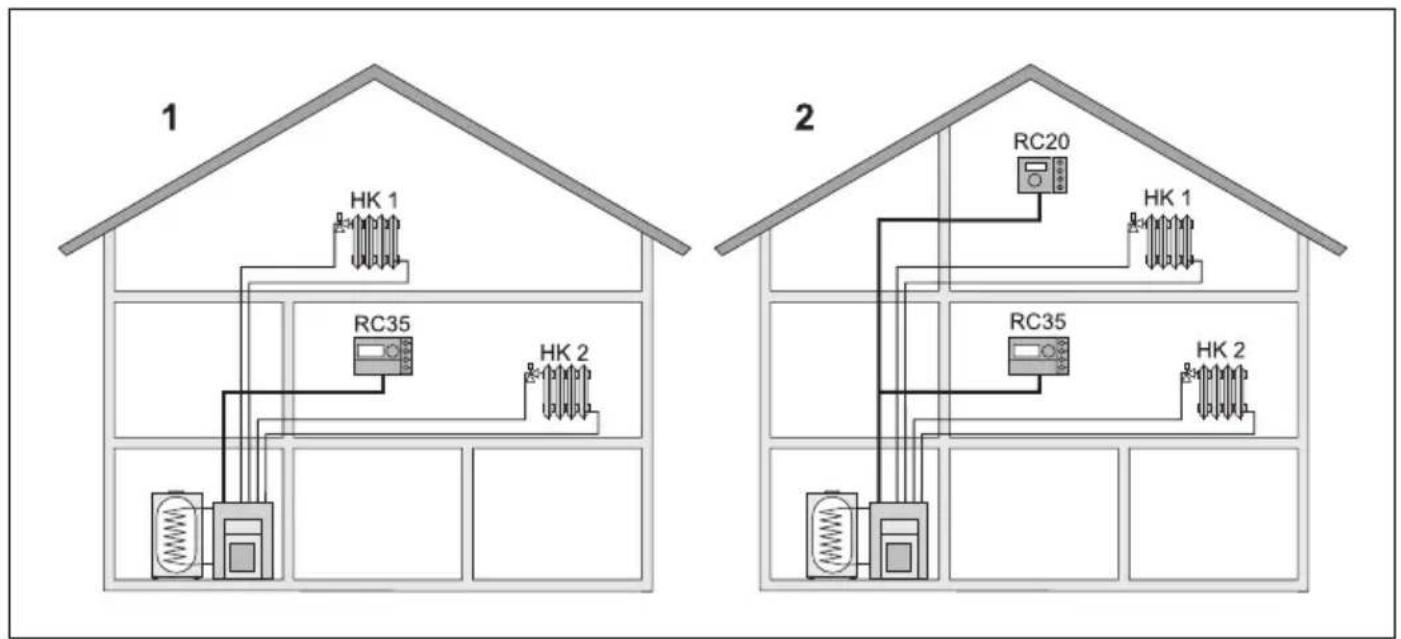

Bei größeren Heizungsanlagen mit mehreren Heizkreisen beachten Sie:

Die zuvor beschriebenen Änderungen der Raumtemperatur gelten für alle Heizkreise, die der Bedieneinheit RC35 zugeordnet sind (sog. RC35 Heizkreise, Seite 25). Dies ist der normale Anwendungsfall.

Wenn Sie jedoch die Raumtemperatur für andere Heizkreise ändern möchten: Lesen Sie auf Seite 36.

Kurzbedienungsanleitung – weitere Funktionen

Einige der folgenden Funktionen bedienen Sie mit dem Bedienermenü. Wie Sie dieses Menü bedienen, lesen Sie ab Seite 22.

Was mache ich, ... Bedienung Anzeige/Ergebnis
um während des Urlaubs Heizenergie zu sparen?	●Urlaubsbetrieb im Bedienermenü einstellen (Seite 39).

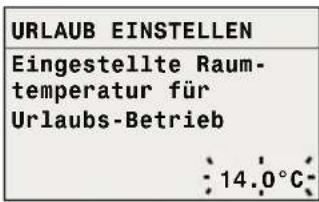

um die Urlaubs-temperatur zu ändern?	Voraussetzung: Urlaubsbetrieb ist aktiv.●Drehknopf drehen.Die Raumtemperatur ist für die Restdauer des Urlaubs geändert.

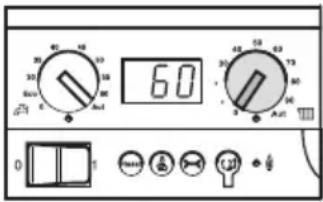

im Sommer (nur Warmwasser, keine Heizung)?	Die Bedieneinheit schaltet temperatur-abhängig automatisch zwischen Sommer-und Winterbetrieb um. Wenn Sie jedoch manuell umschalten möchten:●An der Kesselbedieneinheit BC10 den Drehknopf auf „0“ stellen.●RC35-Einstellungen unverändert lassen.	BC10 am Heizkessel
wenn es mir in Über-gangszeiten (Früh-jahr/Herbst) zu kühl oder zu warm ist?	●Die Schaltschwelle der Sommer-/Winter-Umschaltung im Bedienermenü einstellen (Seite 38).-oder-●Manuellen Betrieb verwenden.
wenn die Uhr auf Sommer-/Winter-zeit umgestellt wird?	Die Bedieneinheit RC35 stellt automatisch zwischen Sommer- und Winterzeit um (Seite 38).
wenn sich mein Tag-/Nacht-Rhyth-mus ändert (z. B. Schichtarbeit)?	●Ein anderes Schaltprogramm im Bedie-nermenü wählen (Seite 30).●Das Schaltprogramm ggf. nach den Bedürfnissen anpassen: Schaltpunkte ändern, einfügen oder löschen (Seite 33).
um den Kontrast des Displays zu ändern?	●Kontrast ändern: Tasten und gedrückt halten und gleichzeitig Drehknopf drehen.

Tab. 2 Kurzbedienungsanleitung – weitere Funktionen

Tab. 2 Kurzbedienungsanleitung – weitere Funktionen

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

3 Angaben zum Gerät

3.1 Produktbeschreibung

Die Bedieneinheit RC35 ermöglicht Ihnen eine einfache Bedienung Ihrer Buderus Heizungsanlage. Mit dem Drehknopf können Sie die Raumtemperatur in der ganzen Wohnung ändern. Die Thermostatventile an den Heizkörpern müssen Sie nur noch verstellen, wenn es in einem einzelnen Raum zu kühl oder zu warm ist.

Die Automatik mit dem einstellbaren Schaltprogramm sorgt für einen Energie sparenden Betrieb, indem die Raumtemperatur zu bestimmten Uhrzeiten reduziert oder die Heizung ganz abgeschaltet wird (einstellbare Nachabsenkung). Die Heizungsanlage wird so geregelt, dass Sie einen optimalen Wärmekomfort bei minimalem Energieverbrauch erreichen können.

3.2 Bestimmungsgemäßer Gebrauch

Die Bedieneinheit RC35 darf ausschließlich dazu verwendet werden, um Heizungsanlagen von Buderus in Ein- und Mehrfamilienhäusern zu bedienen und zu regeln.

Der Heizkessel muss mit EMS (Energie-Management-System) oder UBA1.x (Universeller Brennerautomat) ausgestattet sein. Wir empfehlen, die Heizungsanlage immer mit Bedieneinheit zu betreiben (ohne Bedieneinheit nur Notbetrieb möglich).

3.3 EG-Konformitätserklärung

Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien sowie den ergänzenden nationalen Anforderungen. Die Konformität wird mit der CE-Konformitätserklärung nachgewiesen. Sie können die Konformitätserklärung des Produktes im Internet unter www.heiztechnik.buderus.de abrufen oder bei der zuständigen Buderus-Niederlassung anfordern.

3.4 Reinigung

●Die Bedieneinheit nur mit einem feuchten Tuch reinigen.

3.5 Entsorgung

●Die Verpackung umweltgerecht entsorgen.

- Bei Austausch einer Komponente: Das Altteil umweltgerecht entsorgen.

Buderus

Änderungen aufgrund technischer Verbesserungen vorbehalten!

4 Grundlegende Bedienung

4.1 Display

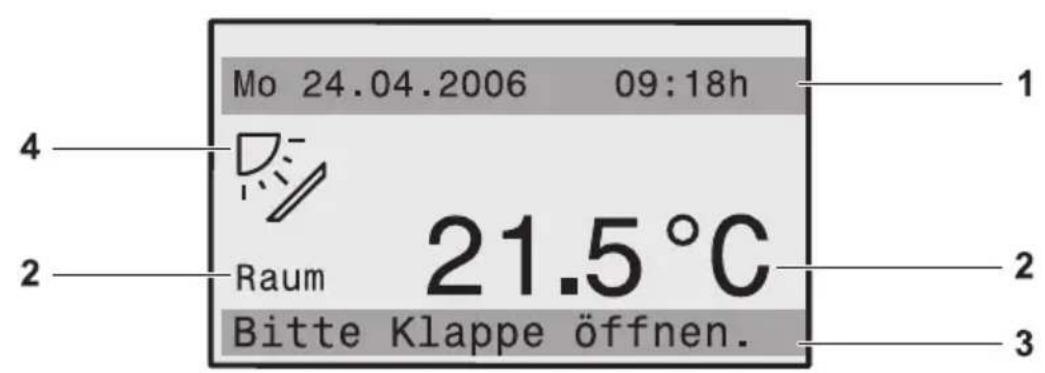

Das Display der Bedieneinheit RC35 kann im normalen Betrieb folgende Elemente anzeigen:

Mo 24.04.2006 09:18h Raum 21.5°C Bitte Klappe öffnen.

6304 5123-03.0K

Bild 1 Elemente des Displays

1 obere Infozeile: Standardanzeige (in Werkseinstellung: Datum und Uhrzeit)
2 große Temperaturanzeige der Raum- oder Kesseltemperatur
3 untere Statuszeile, angezeigt werden: diverse Betriebsarten und Hinweis auf Fehler- und Wartungsmeldungen (wenn vorhanden)
4 Symbol Solar (wenn Solaranlage vorhanden und aktiv)

Sie können einstellen, welcher Wert in der ersten Zeile der Standardanzeige (Bild 1, 1) dauerhaft angezeigt wird (Seite 28).

Wenn die Bedieneinheit am Heizkessel montiert ist, kann die Raumtemperatur nicht gemessen werden. Anstelle der Raumtemperatur (Bild 1, 2) wird dann die Kesseltemperatur (Kessel) angezeigt.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

4.2 Betriebsart einstellen

Die Betriebsart können Sie direkt durch Drücken der angegebenen Taste aktivieren:

Betriebsart Taste Erklärung
Automatik(empfohlene Einstellung)		Das Schaltprogramm ist aktiv. Zur eingestellten Uhrzeit (Schaltpunkt) wird automatisch zwischen Tag- und Nacht-Betrieb umgeschaltet.1) Nachts wird die Heizung mit einer reduzierten Raumtemperatur betrieben (Werkseinstellung, auch Nachtabschaltung möglich).Die Warmwasserbereitung ist tagsüber an und nachts aus (Werkseinstellung).Die LED der Taste Automatik leuchtet, zusätzlich leuchtet je nach aktuellem Status die LED für Tag- oder Nacht-Betrieb.
Ständig heizen(manueller Tag-Betrieb)		Werkseinstellung: 21 °C. Der manuelle Tag-Betrieb ist nützlich, wenn Sie einmal zu ungewohnten Zeiten hei-zen möchten. Die Automatik ist abgeschaltet.Die Warmwasserbereitung ist an (Werkseinstellung).Es leuchtet nur die LED Tag-Betrieb.
Ständig reduziert(manueller Nacht-Betrieb)		Werkseinstellung: 17 °C. Die Heizung wird mit einer reduzierten Raumtemperatur betrieben (Werks-einstellung). Der manuelle Nacht-Betrieb ist nützlich, wenn Sie einmal längere Zeit abwesend sind. Die Automatik ist abgeschaltet.Die Warmwasserbereitung ist aus (Werkseinstellung).Es leuchtet nur die LED Nacht-Betrieb.

Tab. 3 Erklärung der Betriebsarten

1) Der automatische Tag- und Nacht-Betrieb entspricht dem manuellen Tag- und Nacht-Betrieb. Der Unterschied besteht nur in der automatischen Umschaltung.

Die Einstellung über die angegebenen Tasten gilt für die Heizkreise, die der Bedieneinheit RC35 zugeordnet sind (sog. RC35 Heizkreise, Seite 25). Um die Betriebsart für andere Heizkreise einzustellen: Verwenden Sie Bedienermenü \ Betriebsarten (Seite 28).

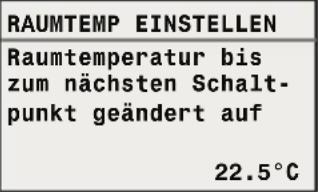

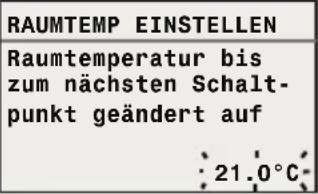

4.3 Raumtemperatur vorübergehend ändern

Die Raumtemperatur soll nur bis zum nächsten Schaltpunkt geändert werden. Im Schaltpunkt schaltet die Automatik zwischen Tag- und Nachtbetrieb um (Seite 30). Danach heizt die Heizungsanlage wieder mit der normal eingestellten Raumtemperatur.

Ausgangssituation: Die Klappe ist geschlossen.

	Bedienung Ergebnis
1. Drehknopf drehen.Die aktuell eingestellte Raumtemperatur blinkt.Drehknopf weiter drehen. Drehen im Uhrzeigersinnerhöht, Drehen gegen den Uhrzeigersinn senkt die Raumtemperatur.
2. Wenn die gewünschte Raumtemperatur erreicht ist: Drehknopf loslassen.Die geänderte Raumtemperatur ist gespeichert (blinkt nicht mehr).Die Standardanzeige erscheint wieder.
Im manuellen Betrieb leuchtet die LED neben der Taste AUT nicht. In diesem Fall gilt die geänderte Raumtemperatur, bis Sie eine der Tasten drücken.

Vorübergehende Raumtemperaturänderung beenden

- Zurückkehren zum Automatikbetrieb: Taste drücken.

Das Automatikprogramm verwendet die regulär eingestellten Temperaturen für Tag- und Nachtbetrieb.

-oder-

- Zurückkehren zum manuellen Betrieb: Eine der Tasten oder drücken.

Die regulär eingestellten Temperaturen für Tag- bzw. Nachtbetrieb werden verwendet.

Wenn die Heizungsanlage mit einer Fernbedienung RC20 (Seite 26) ausgestattet ist: Die vorübergehende Raumtemperaturänderung ist auch an der Fernbedienung möglich, wenn diese ab dem Jahr 2006 produziert wurde.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

4.4 Raumtemperatur dauerhaft ändern

Vorsicht: Anlagenschaden

durch Frost. Wenn Raumtemperaturen unter 10 °C eingestellt werden, können Räume bereits so weit auskühlen, dass z. B. Rohrleitungen in Außenwänden bei Frost einfrieren.

- Höhere Raumtemperaturen als 10 °C einstellen.

	Bedienung Ergebnis
1. Tag-Raumtemperatur ändern: Taste gedrückt halten und gleichzeitig Drehknopf drehen.		RAUMTEMP EINSTELLENEingestellte Raum-temperatur für Tag-Betrieb: 20.5°C
2. Nacht-Raumtemperatur ändern 1): Taste gedrückt halten und gleichzeitig Drehknopf drehen.		RAUMTEMP EINSTELLENEingestellte Raum-temperatur für Nacht-Betrieb: 17.0°C
3. Wir empfehlen, die Automatik zu aktivieren. Die Automatik sorgt für die automatische Umschaltung zwischen Tag- und Nacht-Betrieb (Nachtabsenkung).Taste drücken.		Automatikbetrieb ist ausgewählt.Wechsel zwischen:Tag: 20.5°CNacht: 17.0°C
Der Automatikbetrieb mit den geänderten Raumtemperaturen ist aktiv. Die LED neben der Taste leuchtet. Die Standardanzeige erscheint wieder.

1) Wenn als Nachtabsenkart „Abschaltbetrieb“ eingestellt ist, wird die Heizung nachts abgeschaltet. Es kann keine Nacht-Raumtemperatur eingestellt werden. Das Display zeigt eine entsprechende Meldung.

4.5 Raumtemperatur für bestimmte Heizkreise einstellen

Mit der Taste können Sie die Raumtemperatur für ausgewählte Heizkreise einstellen, wenn die Heizungsanlage mit mehreren Heizkreisen (Seite 26) ausgestattet ist.

Es werden nur die Heizkreise angezeigt, die nicht mit einer Fernbedienung RC20 ausgestattet sind. Die Auswahl entfällt, wenn nur ein Heizkreis zur Auswahl steht. Alle RC35 Heizkreise haben die gleichen Raumtemperatur-Sollwerte.

Wenn die Auswahl entfällt oder wenn Sie RC35 Heizkreise auswählen, stellen Sie hiermit dieselben Temperaturen ein wie auf Seite 14 beschrieben.

Vorsicht: Anlagenschaden

durch Frost. Wenn Raumtemperaturen unter 10 °C eingestellt werden, können Räume bereits so weit auskühlen, dass z. B. Rohrleitungen in Außenwänden bei Frost einfrieren.

- Höhere Raumtemperaturen als 10 °C einstellen.

1. Klappe öffnen (links an der Griffmulde ziehen).
2. Taste drücken und wieder loslassen.
3. Heizkreis auswählen (Seite 25 – 27). Die Auswahl des Heizkreises entfällt, wenn nur ein Heizkreis installiert ist.
4. Tag-Raumtemperatur ändern: Taste gedrückt halten und gleichzeitig den Drehknopf drehen.
5. Drehknopf drehen, um zur Nacht-Raumtemperatur zu wechseln.
6. Nacht-Raumtemperatur ändern: Taste gedrückt halten und gleichzeitig den Drehknopf drehen.
7. Taste mehrmals drücken oder die Klappe schließen, um die Standardanzeige wieder anzuzeigen. Die geänderten Raumtemperaturen sind aktiv.

Wenn als Nachtabsenkart „Abschaltbetrieb“ eingestellt ist, wird die Heizung nachts abgeschaltet. Es kann keine Nacht-Raumtemperatur eingestellt werden. Das Display zeigt eine entsprechende Meldung.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

4.6 Datum und Uhrzeit einstellen

Die Heizungsanlage benötigt Datum und Uhrzeit, um korrekt zu arbeiten. Die Uhr läuft auch nach einem Stromausfall für ca. 8 Stunden weiter. Wenn ein Stromausfall länger dauert, zeigt das Display an, dass Sie Datum und Uhrzeit neu einstellen müssen.

Datum einstellen:

1. Klappe öffnen (links an der Griffmulde ziehen).
2. Taste drücken. Das Jahr blinkt.
3. Das Jahr einstellen: Taste gedrückt halten und gleichzeitig den Drehknopf drehen.
4. Taste loslassen. Das Jahr ist gespeichert.
5. Schritte 2 bis 4 wiederholen, um Monat und Tag einzustellen.
   Das eingestellte Datum wird kurz angezeigt. Danach erscheint die Standardanzeige.

Uhrzeit einstellen:

1. Taste drücken. Die Stunden blinken.
2. Die Stunden einstellen: Taste gedrückt halten und gleichzeitig den Drehknopf drehen.
3. Taste loslassen. Die Stunden sind gespeichert.
4. Schritte 1 bis 3 wiederholen, um die Minuten einzustellen.
   Die eingestellte Uhrzeit wird kurz angezeigt. Danach erscheint die Standardanzeige.

4.7 Warmwasserfunktionen einstellen

Bei Warmwassertemperaturen über 60 °C besteht Verbrühungsgefahr!

Warnung: Verbrühungsgefahr!

Die werkseitig eingestellte Warmwassertemperatur beträgt 60 °C. Bei höheren Einstellungen besteht Verbrühungsgefahr an den Zapfstellen.

- Drehen Sie bei höheren Einstellungen als 60 °C nur gemischtes Warmwasser auf.

Warnung: Verbrühungsgefahr!

Bei der thermischen Desinfektion wird das Warmwasser über 60 °C erwärmt.

- Drehen Sie während oder nach der thermischen Desinfektion nur gemischtes Warmwasser auf.

Was? Wofür? Bedienung
	Ausgangssituation: Die Klappe ist geschlossen.
Warmwassertemperatur ändernIn der Werkseinstellung steht Warmwasser während der Heizphasen (Tag-Betrieb) des gewählten Schaltprogramms zur Verfügung. Der Warmwasserspeicher wird einmal morgens 30 Minuten vor Heizbeginn aufgeladen.Wenn die Heizungsanlage mit einer Fernbedienung (z. B. RC20, Seite 26) ausgestattet ist: Auch an der Fernbedienung kann die Warmwassertemperatur der gesamten Heizungsanlage geändert werden.	●Warmwassertemperatur ändern: Taste gedrückt halten und gleichzeitig Drehknopf drehen.Wenn Sie eine Meldung erhalten, dass die Einstellung nicht möglich ist: An der Kesselbedieneinheit BC10 den Drehknopf auf „Aut“ einstellen.

Tab. 4 Warmwasserfunktionen einstellen

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Was? Wofür? Bedienung
Warmwasser einmal aufheizenErst dann, wenn die Temperatur um 5 °C unter die eingestellte Warmwassertemperatur gesunken ist, wird während des Tag-Betriebes automatisch wieder Wasser erwärmt (um Energie zu sparen).Wenn Sie einmal abends oder außerhalb der eingestellten Tagbetriebszeiten größere Mengen heißes Wasser benötigen, können Sie Warmwasser aufheizen.Diese Funktion ist bei Heizkesseln mit UBA1.x nicht möglich.	Sie erkennen am Leuchten der LED ^1) der Taste , wenn die Warmwassertemperatur unter den eingestellten Wert gesunken ist.Warmwasser manuell aufheizen: Taste drücken.Die LED an der Taste blinkt ^1) . Das Aufheizen wird gestartet und danach automatisch beendet.Wenn kein Aufheizen erforderlich ist (Wasser noch warm), erscheint eine Meldung. Es wird nur die Zirkulationspumpe gestartet (sofern vorhanden), damit Warmwasser schneller an den Zapfstellen verfügbar ist.Wenn das Aufheizen abgebrochen werden soll: Taste emeut drücken.
Warmwasser regelmäßig aufheizen	Wenn Sie regelmäßig außerhalb der eingestellten Tagbetriebszeiten größere Mengen heißes Wasser benötigen, können Sie ein separates Warmwasserprogramm einstellen (Seite 37).
Thermische Desinfektion ein-/aus-schaltenDiese Funktion heizt das Warmwasser auf eine Temperatur auf, die zur Abtötung von Krankheitserregern (z. B. Legionellen) erforderlich ist.	Thermische Desinfektion einstellen (Seite 43).

Tab. 4 Warmwasserfunktionen einstellen
1) Die LED „Warmwasser“ kann auch durch die Heizungsfachfirma abgeschaltet worden sein.

4.8 Informationen abfragen (Info-Menü)

Mit dem Info-Menü können Sie sich eingestellte und gemessene Werte anzeigen lassen. Welche Informationen zur Verfügung stehen, ist abhängig von den installierten Komponenten der Heizungsanlage.

	Bedienung Ergebnis
1.	Klappe öffnen (links an der Griffmulde ziehen).	Fr 02.12.2005 10:20hAußentemperatur -5°C21.5°C
2.	Taste drücken, um das Menü INFO zu öffnen.Für fünf Sekunden zeigt das Display nebenstehende Mel-dung. Danach geht es automatisch weiter.-oder-Drehknopf drehen, um sofort zur nächsten Anzeige zu gehen.	Durch Drehen am Dreh-Knopf erhalten SieInformationen überdie Anlage.
3.	Drehknopf ○ drehen, um weitere Informationen anzuzeigen.	INFO\RAUM\HEIZKREIS 1Eingestellte Raum-temperatur: 20,5°CGemessene Raum-Temperatur: 20,6°C
4.	Zum Beenden des Info-Menüs: Taste drücken oder die Klappe schließen.Die Standardanzeige wird wieder angezeigt.

Tab. 5 So benutzen Sie das Info-Menü

Warmwasser-Meldung im Info-Menü

Warmwasser ist am Kessel ausgeschaltet. Diese Meldung bedeutet, dass an der Kesselbedieneinheit BC10 der Drehknopf auf „0“ gestellt ist.

Drehknopf auf „Aut“ einstellen, um die Warmwasserbereitung über RC35 einstellbar zu machen.

Die Betriebsarten-Tasten besitzen im Info-Menü keine Funktion.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Grafik-Anzeigen im Info-Menü (Außentemperaturverlauf und solarer Zugewinn)

Das Info-Menü bietet Ihnen z. B. die Möglichkeit, sich den Außentemperaturverlauf der letzten zwei Tage sowie (wenn Solarkomponenten installiert sind) den solaren Zugewinn grafisch anzeigen zu lassen. Auf diese Weise erhalten Sie eine übersichtliche Darstellung, die einen Vergleich der jeweiligen Werte einfach macht.

In beiden Anzeigen wird der Graf alle 15 Minuten aktualisiert sowie um 0:00 Uhr ein neuer Graf begonnen. Daher erscheint zwischen 0:00 und 0:14 Uhr keine Anzeige für den aktuellen Tag.

Die Minimal- und Maximalwerte werden dynamisch angepasst.

Außentemperaturverlauf (Wetterstation):

In zwei Anzeigen wird der Temperaturverlauf des heutigen sowie des gestrigen Tages dargestellt. Zusätzlich werden der minimale und der maximale Wert seit 0:00 Uhr des gestrigen Tages dargestellt.

Solarer Zugewinn (Solarertrag):

Die Anzeige des solaren Zugewinns informiert darüber, welcher Beitrag zur Warmwassererwärmung durch den Solarkollektor geleistet wird. Dieser wird mit Hilfe der Temperaturdifferenz zwischen Speicher und Solarkollektor in Verbindung mit der Modulation der Solarpumpe ermittelt.

Der solare Zugewinn ist insbesondere von der installierten Anlage mit ihren Komponenten abhängig und daher für eine Wertangabe in kWh nicht geeignet. Der Anzeigewert ist somit eine anlagenspezifische Größe, die sich nur schlecht mit anderen Solaranlagen vergleichen lässt. Er eignet sich jedoch sehr gut für Vergleiche mit dem Zugewinn an verschiedenen Tagen.

4.9 Meldungen im Display

Die Bedieneinheit zeigt eine Meldung an, wenn z. B. eine Einstellung unter den gegebenen Voraussetzungen nicht möglich ist.

Wenn das Display unten Weiter mit bel. Taste anzeigt:

- Eine beliebige Taste drücken, um die Meldung zu bestätigen und zu schließen.

Weiter mit bel. Taste

4.10 Außerbetriebnahme/Ausschalten

Die Bedieneinheit RC35 wird über die Heizungsanlage mit Strom versorgt und bleibt ständig eingeschaltet. Sie wird nur dann ausgeschaltet, wenn die Heizungsanlage z. B. zu Wartungszwecken abgeschaltet wird.

- Zum Ein- bzw. Ausschalten der Heizungsanlage: Betriebs-schalter an der Kesselbedieneinheit BC10 auf Position 1 (EIN) bzw. 0 (AUS) schalten.

60 0

Nach dem Ausschalten oder einem Stromausfall bleiben Datum und Uhrzeit bis zu 8 Stunden erhalten. Alle anderen Einstellungen bleiben dauerhaft erhalten.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

5 Bedienung mit dem Bedienermenü

5.1 Einführung Bedienermenü

Mit dem Bedienermenü können Sie bestimmte Einstellungen vornehmen. Die Vorgehensweise bei der Bedienung ist immer gleich:

1. Klappe öffnen (links an der Griffmulde ziehen).
2. Taste drücken, um das Menü BEDIENERMENÜ zu öffnen.
3. Drehknopf ⬇ drehen, um die Auswahl (mit ▶ markiert) zu ändern.

4. Taste drücken, um eine Auswahl zu treffen.

5. Taste ☐ menu OK gedrückt halten (der Wert blinkt) und gleichzeitig den Drehknopf ⏻ drehen, um den Wert zu ändern. Taste loslassen: Der geänderte Wert wird gespeichert.

6. Taste ☑brücken, um einen Schritt zurückzugehen.

-oder-

- Taste ➞ mehrmals drücken oder die Klappe schließen, um die Standardanzeige wieder anzuzeigen.

Beispiel: Betriebsart Ständig heizen für Heizkreis 1 einstellen

	Bedienung Ergebnis
1. Klappe öffnen (links an der Griffmulde ziehen).
2. Taste drücken, um das Menü BEDIENERMENÜ zu öffnen.

Tab. 6 So benutzen Sie das Bedienermenü (Beispiel)

Bedienung mit dem Bedienermenü 5

	Bedienung Ergebnis
3.	Drehknopf nach links drehen, bis Betriebsarten ausgewählt ist (mit markiert).	BEDIENERMENÜStandardanzeige▶Betriebsarten SchaltprogrammSo/Wi-Schwelle
4. Taste dr [kcdx] en, um die Auswahl zu bestätigen.Das Menü BEDIENER \ BETRIEBSART wird geöffnet.Das Aussehen des Displays ist abhängig von der Anzahl der Heizkreise. Wenn nur ein Heizkreis, kein Warmwasser und keine Zirkulationspumpe installiert sind, erscheint diese Anzeige gar nicht (Seite 25).Weiter mit dem nächsten Schritt.		BEDIENER\BETRIEBSART▶Heizkreis 1Heizkreis 2Heizkreis 3Warmwasser
5. Taste dr [64x2] en, um Heizkreis 1 auszuwählen.		BETRIEBSART\HK 1Welche Betriebsart soll verwendet werden?Automatik
6. Taste ge [kwsc] okt halten (der Wert blinkt) und gleichzeitig den Drehknopf drehen, um den Wert zu ändern.		BETRIEBSART\HK 1Welche Betriebsart soll verwendet werden?Automatik
7. Taste lo [DG04] sen.Der Wert blinkt nicht mehr. Der geänderte Wert ist gespeichert.		BETRIEBSART\HK 1Welche Betriebsart soll verwendet werden?ständig heizen
8. Wenn Sie dieses Beispiel nur zum Üben durchgeführt haben:Stellen Sie sicher, dass die ursprüngliche Einstellung erhalten bleibt.Dazu ggf. Schritte 6 und 7 wiederholen.		BETRIEBSART\HK 1Welche Betriebsart soll verwendet werden?Automatik

BEDIENERMENÜ

BEDIENER\BETRIEBSART

BETRIEBSART\HK 1

BETRIEBSART\HK 1

BETRIEBSART\HK 1

BETRIEBSART\HK 1

Tab. 6 So benutzen Sie das Bedienermenü (Beispiel)

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

	Bedienung	Ergebnis
9. Taste drücken, um einen Schritt zurückzugehen.-oder-Zum Beenden der Einstellungen: Taste mehrmals drücken oder die Klappe schließen.Die Standardanzeige wird wieder angezeigt.
Mit dieser Vorgehensweise können Sie alle Einstellungen im BEDIENERMENÜ vornehmen.

Tab. 6 So benutzen Sie das Bedienermenü (Beispiel)

5.2 Übersicht Bedienermenü

Das Bedienermenü ist in folgende Menüpunkte untergliedert:

Menüpunkt Zweck des Menüpunkts Seite
Standardanzeige Standardanzeige (Daueranzeige) des Displays auswählen 28
Betriebsarten Betriebsart für alle installierten Heizkreise einstellen (Automatik, Ständig heizen, Ständig reduziert), auch für die Heizkreise Warmwasser und Zirkulation möglich	28
Schaltprogramm zwischen Tag-/Nacht-Betrieb zu festgelegten Uhrzeiten und Wochentagen wechseln (nur bei Automatik aktiv), für Warmwasser und Zirkulation separate Programme möglich	30
So-/Wi-Schwelle zwischen Sommer- und Winterbetrieb automatisch umschalten (abhängig von der Außentemperatur)	38
Sommer-/Winter-zeit	Uhrzeit zwischen Sommer- und Winterzeit automatisch umstellen lassen
Warmwassertemp. Warmwassertemperatur einstellen 39
Urlaub während des Urlaubs das eingestellte Schaltprogramm unterbrechen (Energie sparen bei Abwesenheit bzw. Komfort bei Anwesenheit)	39
Partyfunktion Tag-Betrieb einmalig für eine bestimmte Zeit verlängern 42
Pausefunktion	Tag-Betrieb einmalig für eine bestimmte Zeit unterbrechen (Abwesenheit)

Tab. 7 Bedienermenü

Buderus

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Menüpunkt	Zweck des Menüpunkts	Seite
Therm. Desinfektion	Warmwasser zum Abtöten von Krankheitserregern aufheizen	43
Raumtemp-Korrek-tur	angezeigte Raumtemperatur mit einem Thermometer abgleichen	43
GWP-Vorheizphase	gasbetriebene Wärmepumpe einstellen 44

Tab. 7 Bedienermenü

5.3 Heizkreis auswählen

Wenn die Heizungsanlage mit mehreren Heizkreisen ausgestattet ist: Vor manchen Einstellungen müssen Sie auswählen, für welche(n) Heizkreis(e) diese Einstellung gelten soll. Es werden nur die tatsächlich vorhandenen Heizkreise angezeigt:

Heizkreis-Auswahl Erklärung
Heizkreis 1 Heizkreis ohne Mischventil
ab Heizkreis 2	Heizkreise mit Mischventil, d. h. mit einer reduzierbaren Vorlauf-temperatur
RC35 Heizkreise	alle Heizkreise, die RC35 zugeordnet sind, d. h. keine eigene Fernbedienung haben (Bild 2, 1); wird nur angezeigt, wenn mehrere Heizkreise dem RC35 zugeordnet sind
Warmwasser Warmwasserbereitung, die über RC35 geregelt wird
Zirkulation Zirkulationspumpe, die über RC35 angesteuert wird
Solar Solaranlage, falls installiert
Gesamtanlage	alle Heizkreise, Warmwasser, Zirkulationspumpe und Solar

Tab. 8 Heizkreise, die in der Heizungsanlage installiert sein können

Empfehlung: Wenn mehrere Heizkreise installiert sind, ist es in den meisten Fällen sinnvoll, RC35 Heizkreise auszuwählen.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Wenn nur ein Heizkreis, kein Warmwasser, keine Zirkulationspumpe und keine Solaranlage installiert sind, entfällt die Auswahl des Heizkreises. Bei Heizkesseln mit UBA1.x entfällt die Auswahl des Heizkreises.

Was ist ein Heizkreis?

Ein Heizkreis beschreibt den Kreislauf, den das Heizungswasser vom Heizkessel über die Heizkörper und zurücknimmt. An einen Heizkessel können mehrere Heizkreise angeschlossen sein, z. B. ein Heizkreis für Heizkörper und ein weiterer Heizkreis für eine Fußbodenheizung. Die Heizkörper werden dabei mit höheren Vorlauftemperaturen betrieben als die Fußbodenheizung. Die Vorlauftemperatur ist die vom Heizkessel erzeugte Temperatur des Heizungswassers, die in den Vorlauf des Heizkreises eingespeist wird.

Mit der Bedieneinheit RC35 können Sie mehrere Heizkreise bedienen und regeln (Bild 2, 1). Neben dem RC35 kann aber auch für weitere Heizkreise eine separate „Fernbedienung“ (z. B. RC20) installiert sein (Bild 2, 2). Eine Fernbedienung ist sinnvoll, wenn in den Heizkreisen unterschiedliche Heizsysteme (z. B. Heizkörper/Fußbodenheizung) und/oder unterschiedliche Temperaturniveaus erwünscht sind.

1 HK 1 RC35 HK 2 2 RC20 HK 1 RC35 HK 2

Bild 2 Möglichkeiten für eine Heizungsanlage mit zwei Heizkreisen

1 Beide Heizkreise werden von einer Bedieneinheit geregelt.
2 Jeder Heizkreis ist mit einer eigenen Bedieneinheit/Fernbedienung ausgestattet.

Bezeichnung der Heizkreise für das Beispiel in Bild 2

Wenn Sie Einstellungen vornehmen, die für einen bestimmten Heizkreis gelten, müssen Sie zuvor den Heizkreis auswählen. Zur Auswahl stehen Ihnen dann die in Tabelle 9 genannten Bezeichnungen.

Unterschiedliche Temperaturen in den Heizkreisen (Tabelle 9, 1b) sind auch mit der Bedieneinheit RC35 ohne Fernbedienung möglich, wenn der Heizungsfachmann dies entsprechend eingestellt hat. In diesem Fall werden die Raumtemperaturen für den separaten Heizkreis über das Bedienermenü eingestellt (Seite 36).

Bild 2 Für Heizkreis 1+2	Bezeichnung der Heizkreise im Display	Raumtemperatur einstellen
1(a) gleiche Raumtemperatur (Werkseinstellung)	HK1 + HK2 = RC35 Heizkreise ^1)	Seite 13 – 15
1(b) unterschiedliche Raumtemperatur möglich ^2)	HK1 = RC35 Heizkreise HK2 = Heizkreis 2	HK1: Seite 13 – 15HK2: Seite 15 oder 36
2 unterschiedliche Raumtemperatur möglich	HK1 = Heizkreis 1 HK2 = RC35 Heizkreise	HK1: über RC20HK2: Seite 13 – 15

Tab. 9 Bezeichnung der Heizkreise für das Beispiel in Bild 2

1) Die Auswahl des Heizkreises entfällt, wenn keine anderen Heizkreise wie z. B. Warmwasser zur Verfügung stehen.

2) hier: Einstellung durch Heizungsfachmann HK 1 = RC35, HK 2 = Keine

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

5.4 Standardanzeige einstellen

Mit diesem Menüpunkt kann der Wert ausgewählt werden, der standardmäßig in der oberen Zeile im Display angezeigt wird (Daueranzeige).

1. Bedienermenü öffnen.

2. Standardanzeige auswählen. Mögliche Standardanzeigen sind:

3. Datum + Uhrzeit (Werkseinstellung)

4. Außentemperatur (gemessene Außentemperatur)
5. Kesseltemperatur (gemessene Kesseltemperatur, Vorlauftemperatur)
6. Warmwassertemperatur (im Warmwasserspeicher)
7. Kollektortemperatur (nur bei Solaranlagen)

5.5 Betriebsarten einstellen

Für die RC35 Heizkreise kann die Betriebsart direkt durch Drücken der jeweiligen Taste (z. B. Aueingestellt werden. Für die übrigen Heizkreise verwenden Sie diesen Menüpunkt. Wenn der Heizkreis mit einer Fernbedienung (z. B. RC20/RC20RF) ausgestattet ist, können Sie auch die Betriebsart-Tasten der Fernbedienung verwenden.

1. Bedienermenü öffnen.
2. Betriebsarten auswählen.
3. Wenn Ihre Heizungsanlage mit mehreren Heizkreisen (Seite 25) ausgestattet ist: Den gewünschten Heizkreis auswählen und bestätigen.
4. Betriebsart für den ausgewählten Heizkreis einstellen:

- Automatik (Schaltprogramm)

- Ständig heizen (manueller Tag-Betrieb)

- Ständig reduziert (manueller Nacht-Betrieb)

Weitere Informationen zu den Betriebsarten finden Sie auf Seite 12.

Wenn nur ein Heizkreis und kein Warmwasser installiert ist, entfällt die Auswahl des Heizkreises.

5.5.1 Betriebsarten für Warmwasser

Für die Warmwasserbereitung können Sie eine dieser Betriebsarten einstellen:

• Automatik (Schaltprogramm). Dies kann entweder das Schaltprogramm für die Heizung oder ein eigenes Warmwasserprogramm (Seite 37) sein.
• Ständig an (manueller Dauerbetrieb). Das Warmwasser wird dauerhaft auf der eingestellten Temperatur gehalten.
• Ständig aus (manueller Nacht-Betrieb). Mit der Taste 📊 können Sie die Warmwasserbereitung bei Bedarf starten (Warmwasser einmal aufheizen, Seite 18).

5.5.2 Betriebsarten für Zirkulation

Die Zirkulationspumpe sorgt für eine schnelle Versorgung von Warmwasser an den Zapfstellen (wenn installiert). Dazu wird das Warmwasser über eine separate Zirkulationsleitung ein- oder mehrmals pro Stunde durch die Zirkulationspumpe umgewälzt. Dieses Intervall kann Ihr Heizungsfachmann im Servicemenü anpassen.

Für die Zirkulation können Sie eine dieser Betriebsarten einstellen:

• Automatik: Die Zirkulation beginnt 30 Minuten vor dem Einschalten des ersten Heizkreises und stoppt mit dem Ausschalten des letzten Heizkreises (Werkseinstellung). Alternativ können Sie ein separates Zirkulationsprogramm einstellen (Seite 37).
• Ständig an: Die Zirkulationspumpe läuft dauerhaft unabhängig von den Heizkreisen im eingestellten Intervall.
• Ständig aus: Die Zirkulationspumpe wird nicht im Intervall angesteuert. Mit der Taste können Sie bei Bedarf Warmwasser aufheizen und die Zirkulation starten.

5.6 Schaltprogramm einstellen

Die Automatik sorgt für den automatischen Wechsel zwischen Tag- und Nacht-Betrieb zu festgelegten Uhrzeiten. In der Werkseinstellung sind 21 bzw. 17 °C für Tag- bzw. Nacht-betrieb eingestellt.

Bevor Sie ein Schaltprogramm („Heizprogramm“) auswählen, überlegen Sie bitte:

• Zu welcher Zeit soll es morgens warm sein? Ist der Zeitpunkt auch vom Wochentag abhängig?
  – Gibt es Tage, an denen Sie tagsüber nicht heizen möchten?

• Ab welcher Zeit benötigen Sie abends die Heizung nicht mehr? Auch das kann vom Wochentag abhängig sein.

• Bedienermenü öffnen.

• Schaltprogramm auswählen.

• Wenn Ihre Heizungsanlage mit mehreren Heizkreisen (Seite 25) ausgestattet ist: Den gewünschten Heizkreis auswählen und bestätigen. Für jeden Heizkreis kann ein eigenes Schaltprogramm eingestellt werden.

Danach werden folgende Auswahlmöglichkeiten angezeigt:

• Programm wählen (Seite 31)

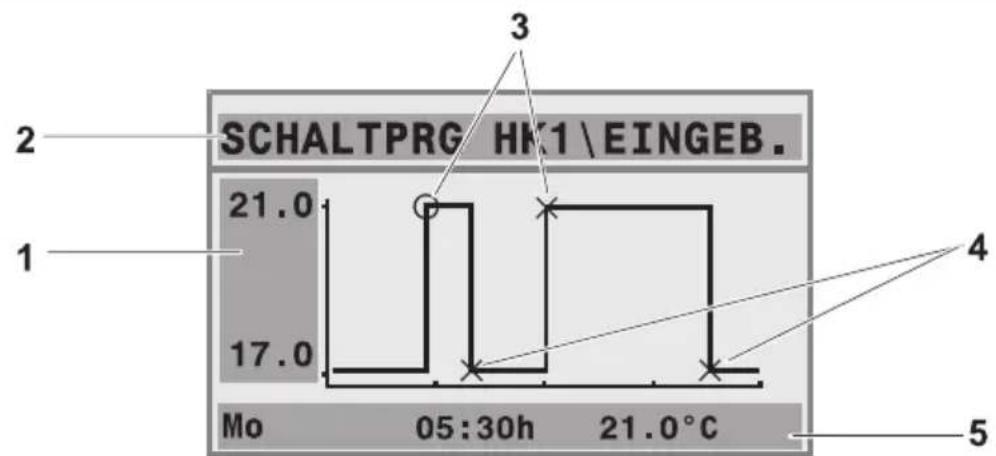

• akt. Prog. anzeigen (Seite 33)
  – Schaltpkt ändern (Seite 33)
  – Schaltpkt eingeben (Seite 34)
  – Schaltpkt löschen (Seite 35)

- Raumtemperaturen (Seite 36, nicht möglich für die Heizkreise Warmwasser, Zirkulation und Solar)

1. Empfehlung: Mit der Auswahlmöglichkeit Programm wählen das Programm auswählen, das Ihren Lebensgewohnheiten am besten entspricht.

2. Wenn das Standardprogramm noch angepasst werden soll: Einzelne Schaltpunkte ändern, einfügen oder löschen.

-oder-

1. Wenn Sie ein komplett neues Schaltprogramm erstellen möchten: Programm wählen und Neues Programm einstellen.

Der Menüpunkt Schaltpkt eingeben (Seite 34) wird automatisch geöffnet, mit dem Sie das Programm erstellen können.

In der Werkseinstellung bestimmt das Schaltprogramm auch die Zeiten für die Warmwasserbereitung und den Betrieb der Zirkulationspumpe. Sie können jedoch für beide Funktionen auch separate Schaltprogramme einstellen (Kapitel 5.7 und 5.8).

5.6.1 Programm wählen

Hier können Sie ein Schaltprogramm auswählen und dadurch aktivieren. Dies kann eines der voreingestellten Standardprogramme (Tabelle 10, Seite 32) sein oder ein von Ihnen neu erstelltes oder geändertes.

Zwei neue oder geänderte Schaltprogramme können Sie als Eigen 1 bzw. Eigen 2 speichern und auswählen.

Voreingestelltes Schaltprogramm wählen:

1. Taste gedrückt halten und Drehknopf drehen, um ein Schaltprogramm auszuwählen und zu aktivieren.
2. Taste drücken, um zurück zu den Auswahlmöglichkeiten zu gelangen.
3. Um das ausgewählte Programm grafisch anzuzeigen, akt. Prog. anzeigen (Seite 33) auswählen.

-oder-

1. Taste mehrmals drücken, um zurück zur Standardanzeige zu gelangen.

Neues Programm erstellen:

●Neues Programm wählen.

Der Menüpunkt Schaltpunkt eingeben (Seite 34) wird automatisch geöffnet, mit dem Sie das Programm erstellen können.

Wenn die Heizungsanlage mit einer Fernbedienung (z. B. RC20, Seite 26) ausgestattet ist: Auch an der Fernbedienung kann das Programm Eigen 2 verwendet werden, wenn die Fernbedienung RC20 ab dem Jahr 2006 produziert wurde.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Ein- und Ausschaltpunkte der Standardprogramme

Programm	Tag	EIN	AUS	EIN	AUS	EIN	AUS
Familie(Werks-einstellung)	Mo-DoFrSaSo	5:305:306:307:00	22:0023:0023:3022:00
Morgen(Frühschicht-arbeit)	Mo-DoFrSaSo	4:304:306:307:00	22:0023:0023:3022:00
Abend(Spätschicht-arbeit)	Mo-FrSaSo	6:306:307:00	23:0023:3023:00
Vormittag(Halbtagsarbeit morgens)	Mo-DoFrSaSo	5:305:306:307:00	8:308:3023:3022:00	12:0012:00	22:0023:00
Nachmittag(Halbtagsarbeit nachmittags)	Mo-DoFrSaSo	6:006:006:307:00	11:3011:3023:3022:00	16:0015:00	22:0023:00
Mittag(Mittags zu Hause)	Mo-DoFrSaSo	6:006:006:007:00	8:008:0023:0022:00	11:3011:30	13:0023:00	17:00 22:00
Single Mo-Do		6:006:007:008:00	8:008:0023:3022:00	16:0015:00	22:0023:00
Senioren Mo-So 5:30 22:00
Neues Pro-gramm	Wenn Sie Neues Programm wählen, können Sie mit Schaltpunkt eingebenein neues Programm erstellen.Zwei neue oder geänderte Schaltprogramme können Sie als Eigen 1 bzw. Eigen 2 speichern und auswählen.
Eigen 1 Mo-Do
	FrSaSo
Eigen 2 Mo-Do
	FrSaSo

Tab. 10 Standardprogramme (EIN = Tag-Betrieb, AUS = Nacht-Betrieb)

5.6.2 Aktuelles Programm anzeigen

Mit akt. Prog. anzeigen können Sie das aktuell eingestellte Schaltprogramm grafisch anzeigen (Bild 3).

• Der Graf zeigt immer das Schaltprogramm für einen Wochentag oder Block von Tagen.
• Der aktuelle Schaltpunkt blinkt (Kreis und Kreuz im Wechsel). Unter dem Graf werden die Uhrzeit zu diesem Schaltpunkt angezeigt und die Temperatur, die ab diesem Zeitpunkt gilt.
• Weitere Schaltpunkte sind mit einem Kreuz markiert.

Bild 3 Beispiel für das Schaltprogramm Vormittag

1 Angabe der Tag- und Nachtemperatur
2 Orientierungszeile
3 Einschaltpunkte (Wechsel in den Tag-Betrieb)
4 Ausschaltpunkte (Wechsel in den Nacht-Betrieb)
5 Status- und Einstellzeile für den ausgewählten Schaltpunkt

1. Drehknopf nach rechts drehen.
   Der nächste Schaltpunkt wird angezeigt.
2. Drehknopf weiter drehen, um die weiteren Tage anzuzeigen.
3. Taste drücken, um zurück zur Auswahl zu gelangen.

5.6.3 Schaltpunkt ändern

Mit Schaltpkt ändern können Sie in einem Schaltprogramm die Uhrzeiten ändern, zu denen auf ein anderes Temperaturniveau umgeschaltet wird.

1. Drehknopf drehen, um einen anderen Schaltpunkt auszuwählen. Weiter drehen, um zu einem anderen Wochentag zu gelangen. Der ausgewählte Schaltpunkt blinkt.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Bedienung mit dem Bedienermenü5

1. Taste gedrückt halten und Drehknopf drehen, um die Uhrzeit für diesen Schaltpunkt zu ändern.
2. Wenn gewünscht: Taste gedrückt halten und Drehknopf drehen, um diesen Schaltpunkt in einen Ein- bzw. Ausschaltpunkt zu ändern.
3. Schritte 1 bis 3 wiederholen, um weitere Schaltpunkte zu ändern.
4. Taste drücken, um die Eingabe zu beenden.

Wenn Sie das Programm geändert haben und dann 5 min lang keine Taste drücken, wird die Eingabe ebenfalls beendet (weiter mit dem nächsten Schritt).

1. Taste gedrückt halten und Drehknopf drehen, um das geänderte Programm als Eigen1 oder Eigen2 zu speichern oder Keine Speicherung wählen um abzubrechen. Das Programm Eigen1 bzw. Eigen2 wird ab jetzt für diesen Heizkreis verwendet.

Wenn Sie Schaltpunkte für einen Block von Tagen (Mo-Do, Mo-Fr, Mo-So, Sa-So) einstellen möchten, wählen Sie Programm wählen \ Neues Programm.

5.6.4 Schaltpunkt eingeben

Mit Schaltpkt eingeben können Sie zusätzliche Schaltpunkte für eine Heiz- oder Energiesparphase (Tag-/Nacht-Betrieb) hinzufügen oder ein neues Schaltprogramm erstellen. Sie können Schaltpunkte für jeden Tag separat eingeben. Der minimale Abstand zwischen Schaltpunkten ist 10 min (Ein- bzw. Ausschaltdauer).

Geben Sie zu jedem Einschaltpunkt (1, Tag-Betrieb) auch einen Ausschaltpunkt (2, Nacht-Betrieb) ein, damit die Heizung auch wieder in den Nacht-Betrieb wechselt.

Die maximale Anzahl der Schaltpunkte ist 42 je Heizkreis.

1. Drehknopf drehen, um den Wochentag zu wählen.
2. Taste gedrückt halten und Drehknopf drehen, um die Uhrzeit für diesen Schaltpunkt zu ändern.
   Der Schaltpunkt blinkt in der Grafik, solange er noch nicht vollständig eingegeben ist.
3. Taste gedrückt halten und Drehknopf drehen, um festzulegen, ob es ein Ein- oder Ausschaltpunkt sein soll.
   Wenn der Schaltpunkt vollständig eingegeben ist, blinken alle Werte für drei Sekunden. In dieser Zeit kann der Schaltpunkt noch geändert werden. Danach ist der Schaltpunkt gespeichert.

Buderus

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Bedienung mit dem Bedienermenü 5

1. Schritte 1 bis 3 wiederholen, um weitere Schaltpunkte einzugeben.
2. Drehknopf drehen, um zwischen den Tagen zu wechseln.
3. Taste drücken, um die Eingabe zu beenden.

Wenn Sie das Programm geändert haben und dann 5 min lang keine Taste drücken, wird die Eingabe ebenfalls beendet (weiter mit dem nächsten Schritt).

1. Taste gedrückt halten und Drehknopf drehen, um das geänderte oder neue Programm als Eigen1 oder Eigen2 zu speichern oder Keine Speicherung wählen um abzubrechen.

Das Programm Eigen1 oder Eigen2 wird ab jetzt für diesen Heizkreis verwendet.

5.6.5 Schaltpunkt löschen

Mit Schaltpkt löschen können Sie nicht benötigte Schaltphasen löschen.

Stellen Sie sicher, dass Sie immer zwei Schaltpunkte einer Schaltphase löschen (Ein- und Ausschaltpunkt), damit die Heizung auch wieder in den Nacht-Betrieb wechselt.

1. Drehknopf drehen, um einen anderen Schaltpunkt auszuwählen. Der ausgewählte Schaltpunkt blinkt.
2. Taste gedrückt halten und Drehknopf auf Ja drehen. Der Schaltpunkt ist gelöscht.
3. Drehknopf drehen, um zwischen den Tagen zu wechseln.
4. Taste drücken, um die Eingabe zu beenden.

Wenn Sie das Programm geändert haben und dann 5 min lang keine Taste drücken, wird die Eingabe ebenfalls beendet (weiter mit dem nächsten Schritt).

1. Taste gedrückt halten und Drehknopf drehen, um das geänderte oder neue Programm als Eigen1 oder Eigen2 zu speichern oder Keine Speicherung wählen um abzubrechen.

Das Programm Eigen1 oder Eigen2 wird ab jetzt für diesen Heizkreis verwendet.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

5.6.6 Raumtemperaturen einstellen

Der Menüpunkt Raumtemperaturen ist nur für Heizkreise ohne Fernbedienung (erster Fall) verfügbar. In den beiden anderen Fällen wird der Menüpunkt Raumtemperaturen nicht angezeigt.

Fallunterscheidung:

• Heizkreise ohne Fernbedienung (Seite 52, Einstellung „Keine“): Es sind unterschiedliche Raumtemperaturen im Vergleich zu den RC35-Heizkreisen möglich. Einstellung der Raumtemperatur wie unten beschrieben.
• RC35 Heizkreise: Die Raumtemperaturen sind für alle dem RC35 zugeordneten Heizkreise gleich. Für die RC35 Heizkreise müssen Sie die Raumtemperatur mit der Taste und nicht im Bedienermenü einstellen (Seite 15).
• Heizkreise mit Fernbedienung, z. B. RC20/RC20RF: Die Raumtemperaturen stellen Sie nicht an der Bedieneinheit, sondern an der Fernbedienung ein.

Wenn als Nachtabsenkart „Abschaltbetrieb“ eingestellt ist, wird die Heizung nachts abgeschaltet. Es kann keine Nacht-Raumtemperatur eingestellt werden. Das Display zeigt eine entsprechende Meldung.

Raumtemperaturen mit Bedienermenü \ Schaltprogramm einstellen

Hier können Sie die Raumtemperatur für den vorher im Schaltprogramm bereits ausgewählten Heizkreis einstellen.

1. Bedienermenü öffnen.
2. Schaltprogramm auswählen.
3. Heizkreis auswählen (Seite 25 – 27).
4. Raumtemperaturen auswählen.

Vorsicht: Anlagenschaden

durch Frost. Wenn Raumtemperaturen unter 10 °C eingestellt werden, können Räume bereits so weit auskühlen, dass z. B. Rohrleitungen in Außenwänden bei Frost einfrieren.

- Höhere Raumtemperaturen als 10 °C einstellen.

1. Gewünschte Raumtemperatur einstellen.
2. Drehknopf drehen, um zwischen den Temperaturen für Tag- und Nacht-Betrieb zu wechseln.

5.7 Warmwasserprogramm einstellen

In der Einstellung Nach Heizkreisen (Werkseinstellung) sind die Ein- und Ausschaltzeiten der Warmwasserbereitung an das gewählte Schaltprogramm angelehnt. Dies gewährleistet, dass Warmwasser während der Heizphasen (Tag-Betrieb) zur Verfügung steht.

Wenn Sie ein separates Warmwasserprogramm eingeben möchten, empfehlen wir Ihnen:

– den Warmwasserspeicher nur einmal morgens vor Heizbeginn aufzuladen

- und bei regelmäßigem Bedarf abends eventuell eine weitere Heizphase zu programmieren.

Dadurch können Sie den Energieverbrauch nochmals deutlich senken.

Ein Warmwasserprogramm einstellen, das unabhängig von den Heizphasen ist:

1. Bedienermenü öffnen.

2. Schaltprogramm auswählen.

3. Heizkreis Warmwasser auswählen.

4. Mit Schaltpkt ändern, Schaltpkt eingeben oder Schaltpkt löschen das Programm anpassen (Seite 33) oder ein neues Programm eingeben.

5. Das Programm als Eigen 1 speichern oder Keine Speicherung wählen um abzubrechen.

6. Prüfen, dass Automatik als Betriebsart \ Warmwasser eingestellt ist, damit das eingestellte Programm auch aktiv ist (Seite 29).

Wenn Sie einmalig außerhalb der eingestellten Zeit Warmwasser benötigen, können Sie es kurzfristig aufheizen („Warmwasser einmal aufheizen“, Seite 18).

5.8 Zirkulationsprogramm einstellen

Mit einem Zirkulationsprogramm können Sie die Ein- und Ausschaltzeiten der Zirkulationspumpe unabhängig vom Schaltprogramm für die Heizung eingeben. Gehen Sie hierzu entsprechend der Eingabe eines Warmwasserprogrammes (Kapitel 5.7) vor.

Diese Funktion ist bei Heizkesseln mit UBA1.x nicht möglich.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

5.9 Umschaltschwelle Sommer-/Winterbetrieb einstellen

Voraussetzungen: Ein Außentemperaturfühler ist vorhanden. Die Heizungsanlage wird außentemperaturgeführt geregelt (mit oder ohne Einfluss der Raumtemperatur, Seite 45). Bei raumtemperaturgeführter Regelung wird der Menüpunkt So-/Wi-Schwelle nicht angezeigt.

Die Heizungsanlage schaltet unterhalb einer einstellbaren Außentemperatur automatisch auf Winterbetrieb um (Heizung ein).

Stellen Sie sicher, dass die Automatik aktiv ist.

1. Bedienermenü öffnen.
2. So-/Wi-Schwelle auswählen.
3. Wenn Ihre Heizungsanlage mit mehreren Heizkreisen (Seite 25) ausgestattet ist: Den gewünschten Heizkreis auswählen und bestätigen.
4. Um in den Übergangszeiten im Frühjahr und Herbst Energie zu sparen: Umschalt-schwelle verringern (Werkseinstellung: 17 °C).
5. Um in den Übergangszeiten einen höheren Wärmekomfort zu haben: Umschalt-schwelle erhöhen.

Wenn es Ihnen vorübergehend zu warm oder zu kalt ist, können Sie auch den manuellen Betrieb verwenden (Seite 13).

Bei der Umschaltung wird auch die Wärmespeicherfähigkeit des Gebäudes berücksichtigt und ausgenutzt. Da die Temperatur in der Wohnung langsam sinkt, kann es sein, dass die Heizungsanlage erst später in den Winterbetrieb wechselt, obwohl die Außentemperatur schon unter der Umschaltschwelle ist.

5.10 Sommer-/Winterzeitumstellung einstellen

Die Bedieneinheit stellt automatisch auf Sommer- bzw. Winterzeit um. Mit Sommer-/Winterzeit kann die automatische Umschaltung ausgeschaltet werden.

Der Termin für die automatische Umschaltung richtet sich nach den gesetzlichen Vorgaben:

• Umstellung auf die Sommerzeit: am letzten Märzwochenende am Sonntag um 2:00 Uhr auf 3:00 Uhr (+1 h).

• Umstellung auf die Winterzeit: am letzten Oktoberwochenende am Sonntag um 3:00 Uhr auf 2:00 Uhr (-1 h).

• Bedienermenü öffnen.

• Sommer-/Winterzeit auswählen.
• Ja oder Nein einstellen (Werkseinstellung: Ja).

Falls sich die gesetzlichen Vorgaben für die Umstellung ändern sollten, stellen Sie die Sommer-/Winterzeit-Umstellung auf Nein.

Stellen Sie dann die Uhrzeit manuell um.

5.11 Warmwassertemperatur einstellen

Die Warmwassertemperatur ist die Temperatur, auf die das Warmwasser im Warmwasserspeicher erhitzt wird.

Warnung: Verbrühungsgefahr!

Die werkseitig eingestellte Warmwassertemperatur beträgt 60 °C. Bei höheren Einstellungen besteht Verbrühungsgefahr an den Zapfstellen.

- Drehen Sie bei höheren Einstellungen als 60 °C nur gemischtes Warmwasser auf.

1. Bedienermenü öffnen.
2. Warmwassertemp. auswählen.
3. Gewünschte Warmwassertemperatur einstellen (Werkseinstellung: 60 °C).

Die gleiche Einstellung können Sie aber auch ohne Bedienermenü vornehmen:

- Taste 📋 gedrückt halten und gleichzeitig Drehknopf 🏻 drehen.

Wenn Sie eine Meldung erhalten, dass die Einstellung nicht möglich ist: An der Kesselbedieneinheit BC10 den Drehknopf auf „Aut“ einstellen.

5.12 Urlaub einstellen

Nutzen Sie den Urlaubsbetrieb, um während eines Urlaubs die Heizungsanlage abweichend vom normalen Schaltprogramm zu betreiben.

Sie können jeweils nur einen Urlaubszeitraum einstellen.

1. Bedienermenü öffnen.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Bedienung mit dem Bedienermenü5

1. Urlaub auswählen.
2. Heizkreis wählen, der in den Urlaubsbetrieb geschaltet werden soll:

– Gesamtanlage: Heizkreise, Warmwasser und Zirkulation
- RC35-Heizkreise: Diese Auswahl wird nur angezeigt, wenn ein oder mehrere Heizkreise dem RC35 zugeordnet sind; Warmwasser und übrige Heizkreise bleiben aktiv.
– Einzelne Heizkreise: Es werden nur Heizkreise angezeigt, die nicht dem RC35 zugeordnet sind, die also eine eigene oder keine Fernbedienung haben.

1. Abwesenheit/Anwesenheit einstellen:

- abwesend: Die Heizung wird mit einer reduzierten, einstellbaren Urlaubstemperatur (abgesenkter Betrieb) betrieben. Bei vorheriger Auswahl Gesamtanlage werden Warmwasser und Zirkulation abgeschaltet.

Wenn nur einzelne Heizkreise im Urlaubsbetrieb sind, bleiben Warmwasser und Zirkulation weiterhin aktiv (Tabelle 11, Seite 41).

- anwesend: Heizung und Warmwasser stehen jeden Tag wie an normalen Samstagen zur Verfügung.

1. Jahr, Monat und Tag des ersten Urlaubstages nacheinander einstellen. Der Urlaubsbetrieb beginnt um 0:00 Uhr des ersten Tages.
2. Taste drücken. Das Jahr blinkt.
3. Das Jahr einstellen: Taste gedrückt halten und gleichzeitig den Drehknopf drehen.
4. Taste loslassen. Das Jahr ist gespeichert.
5. Schritte 6 bis 8 zweimal wiederholen, um Monat und Tag einzustellen.

Das Startdatum des Urlaubs ist fertig eingestellt.

1. Drehknopf nach rechts drehen, um das Enddatum des Urlaubs einzustellen.
2. Das Enddatum des Urlaubs entsprechend der Schritte 6 bis 9 einstellen.

Bei abwesend stellen Sie als Enddatum den ersten Tag für den normalen Betrieb (Tag der Ankunft) ein, damit es bei der Ankunft wieder warm ist.

Bei anwesend stellen Sie als Enddatum den letzten Tag des Urlaubs ein.

1. Nur bei abwesend zusätzlich: Drehknopf 🔍 nach rechts drehen, um die Temperatur für den Urlaubszeitraum einzustellen (Werkseinstellung 17 °C).

Der Urlaubsbetrieb ist jetzt vollständig eingestellt.

13.Die Klappe schließen, um die Einstellung zu beenden.

Während des Urlaubs wird bei geöffneter Klappe das Enddatum angezeigt.

Buderus

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Während des Urlaubsbetriebes abwesend können Sie die Temperatur mit dem Drehknopf einfach ändern. Die Klappe muss dazu geschlossen sein.

Wenn Sie den Urlaubsbetrieb vorzeitig beenden möchten:

• Das Bedienermenü \ Urlaub nochmals öffnen.
• Bei der Frage Wollen Sie die Urlaubsfunktion beenden? die Antwort Ja einstellen.

Urlaub einge-stellt als	Warmwasser (WW) Zirkulationspumpe (ZP)
	Warmwasser-programm nach Heizkreisen (Werkseinst.)	eigenes WW-Programm (S. 37)	Warmwasser-programm nach Heizkreisen u. kein eigenes ZP-Programm1)(Werkseinst.)	eigenes WW-Programm (S. 37) und kein eigenes ZP-Programm1)	eigenes ZP-Programm (S. 37)
abwesend: Gesamtanlage	Urlaubsbetrieb (WW aus) Urlaubsbetrieb (ZP aus)
abwesend: einzelne Heiz-kreise	Wenn alle HK im Urlaub: Urlaubs-betrieb (WW aus)	kein Urlaubs-betrieb	Wenn alle HK im Urlaub: Urlaubsbe-trieb (ZP aus)	kein Urlaubs-betrieb	kein Urlaubs-betrieb
	Wenn mind. ein HK nicht im Urlaub: kein Urlaubsbetrieb2)		Wenn mind. ein HK nicht im Urlaub: kein Urlaubsbetrieb2)
anwesend: Gesamtanlage	wie Schalt-programm für Samstage	wie WW-Pro-gramm für Samstage2)	wie Schalt-programm für Samstage	wie WW-Pro-gramm für Sams-tage2)	wie ZP-Pro-gramm für Samstage
anwesend: einzelne Heiz-kreise	Wenn alle HK im Urlaub: wie Schaltprogramm für Samstage2)	kein Urlaubs-betrieb	Wenn alle HK im Urlaub: wie Schalt-programm für Samstage2)	kein Urlaubs-betrieb	kein Urlaubs-betrieb
	Wenn mind. ein HK nicht im Urlaub: kein Urlaubsbetrieb2)		Wenn mind. ein HK nicht im Urlaub: kein Urlaubsbetrieb2)

Tab. 11 Funktion von Warmwasser (WW) und Zirkulationspumpe (ZP) während des Urlaubsbetriebes

1)	Es ist kein eigenes Zirkulationsprogramm eingestellt, d. h. die Zeiten der Zirkulationspumpe entsprechen den Zeiten des Warmwasserprogramms.

2) Es gelten der früheste Einschaltpunkt und späteste Ausschaltpunkt aller Heizkreise an diesem Tag.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

5.13 Partyfunktion einstellen

Mit der Partyfunktion können Sie den Zeitpunkt, an dem Ihre Heizung normalerweise in den Nacht-Betrieb wechselt, auf einen späteren Zeitpunkt verschieben. Dadurch wird länger im Tag-Betrieb (Ständig heizen) geheizt, wenn Sie abends einmal länger feiern wollen.

1. Bedienermenü öffnen.
2. Partyfunktion auswählen.
3. Wenn Ihre Heizungsanlage mit mehreren Heizkreisen (Seite 25) ausgestattet ist: Den gewünschten Heizkreis auswählen und bestätigen.
4. Taste gedrückt halten und gleichzeitig den Drehknopf drehen, um die Anzahl der Stunden (0 bis 99) einzustellen, für die im Tag-Betrieb geheizt werden soll. Die Partyfunktion ist aktiv. Die Restdauer wird im Display angezeigt. Nach Ablauf der Zeit startet die Automatik wieder.

Partyfunktion vorzeitig beenden:

- BEDIENERMENÜ \ Partyfunktion wieder öffnen und beenden auswählen.

5.14 Pausefunktion einstellen

Mit der Pausefunktion können Sie einstellen, dass Ihre Heizung trotz eines eingestellten Schaltprogrammes für einen bestimmten Zeitraum im Nacht-Betrieb (Ständig reduziert) läuft, z. B. bei Abwesenheit.

1. Bedienermenü öffnen.
2. Pausefunktion auswählen.
3. Wenn Ihre Heizungsanlage mit mehreren Heizkreisen (Seite 25) ausgestattet ist: Den gewünschten Heizkreis auswählen und bestätigen.
4. Taste gedrückt halten und gleichzeitig den Drehknopf drehen, um die Anzahl der Stunden (0 bis 99) einzustellen, für die reduziert geheizt werden soll. Die Pausefunktion ist aktiv. Nach Ablauf der Zeit startet die Automatik wieder.

Pausefunktion vorzeitig beenden:

- BEDIENERMENÜ \ Pausefunktion wieder öffnen und beenden auswählen.

5.15 Thermische Desinfektion einstellen

Wenn Sie diese Funktion aktivieren, wird einmal wöchentlich oder täglich das Warmwasser auf eine Temperatur aufgeheizt, die zur Abtötung von Krankheitserregern (z. B. Legionellen) erforderlich ist.

Diese Funktion ist bei Heizkesseln mit UBA1.x nicht möglich.

Warnung: Verbrühungsgefahr!

durch heißes Wasser an den Zapfstellen. Bei der thermischen Desinfektion kann das Warmwasser über 60 °C erwärmt werden.

- Drehen Sie während oder nach der thermischen Desinfektion nur gemischtes Warmwasser auf.

1. Bedienermenü öffnen.
2. Therm. Desinfektion auswählen.
3. Ja oder Nein einstellen.
   Wenn die thermische Desinfektion eingeschaltet ist:
4. Temperatur einstellen, auf die das Warmwasser zur Desinfektion erhitzt werden soll (Werkseinstellung: 70 °C).
5. Wochentag einstellen (Werkseinstellung: Dienstag).
6. Uhrzeit einstellen (Werkseinstellung: 01:00 Uhr morgens; Start nur zu vollen Stunden möglich).

5.16 Raumtemperaturanzeige abgleichen

Wenn sich ein separates Thermometer in der Nähe der Bedieneinheit befindet, kann es sein, dass dieses eine andere Raumtemperatur als die Bedieneinheit anzeigt. Falls Sie die Anzeige der Bedieneinheit mit dem Thermometer abgleichen („kalibrieren“) möchten, können Sie die Funktion Raumtemp-Korrektur nutzen.

Bevor Sie die Raumtemperatur abgleichen, sollten Sie die folgenden Aspekte beachten:

• Misst das Thermometer genauer als die Bedieneinheit?
• Befindet sich das Thermometer in der Nähe der Bedieneinheit, so dass beide den gleichen Wärmeeinflüssen ausgesetzt sind (z. B. Sonneneinstrahlung, Kamin)?

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Ein Thermometer kann Temperaturänderungen langsamer oder schneller anzeigen als die Bedieneinheit.

- Kalibrieren Sie die Bedieneinheit darum nicht während der Absenk- oder Aufheizphasen Ihrer Heizungsanlage.

1. Bedienermenü öffnen.
2. Raumtemp-Korrektur auswählen.
3. Kalibrierung der Raumtemperatur einstellen: Das „K“ in der Anzeige steht für die Einheit Kelvin; 1 K entspricht 1 °C. Die Werkseinstellung ist 0.0 K.

Beispiel: Wenn das Thermometer eine um 0,5 °C höhere Temperatur als die Bedieneinheit anzeigt, geben Sie „+0,5 K“ als Kalibrierwert ein.

Das Ergebnis wird als korrigierte Raumtemperatur sofort angezeigt.

5.17 Vorheizphase einer Gas-Wärmepumpe einstellen

Mit GWP-Vorheizphase können Sie eine Vorheizphase für eine gasbetriebene Wärme-pumpe (Loganova GWP) einstellen. Für andere Geräte hat diese Einstellung keine Aus-wirkungen.

Das Aggregat der Gas-Wärmepumpe heizt während der Vorheizphase die Heizungsanlage ohne Spitzenlastkessel vor. In der Regel wird durch den kontinuierlichen Betrieb der Wärmepumpe der Gesamtwirkungsgrad gesteigert und mehr Energie eingespart als während einer Raumtemperaturabsenkung. Daher empfehlen wir, eine Vorheizphase festzulegen.

1. Bedienermenü öffnen.
2. GWP-Vorheizphase auswählen.
3. Vorheizphase einstellen: Die gewünschte Dauer einstellen (0:00 bis 16:30 Stunden: Minuten).

Die Vorheizphase beginnt um die eingestellte Zeit vor dem Tagbetrieb des ersten Heizkreises.

Den höchsten Wirkungsgrad erreichen Sie, wenn die Gas-Wärmepumpe im Dauerbetrieb läuft. Dazu wählen Sie die Vorheizphase länger als die Dauer des Nachtbetriebes des eingestellten Schaltprogrammes.

6 Informationen zur Einstellung der Bedieneinheit

6.1 Regelungsarten der Heizungsregelung

Die Heizungsregelung kann in drei Regelungsarten arbeiten. Je nach Anforderung wird Ihr Heizungsfachmann eine davon auswählen und für Sie einstellen:

• Außentemperaturregelung (Witterungsführung): Die Außentemperatur wird mithilfe eines Temperaturfühlers gemessen. Die Höhe der Vorlauftemperatur wird ausschließlich aus der Außentemperatur über die eingestellte Heizkennlinie berechnet.
  An der Bedieneinheit können Sie die Raumtemperatur für die ganze Wohnung einstellen (die Heizkennlinie wird dadurch nach oben oder unten verschoben). Die Heizkörper-Thermostatventile müssen Sie in jedem Raum so einstellen, dass die gewünschte Raumtemperatur erreicht wird.
• Raumtemperaturregelung: In diesem Fall muss die Bedieneinheit in einem für die Wohnung repräsentativen Raum montiert sein. Die Bedieneinheit misst die Raumtemperatur in diesem „Referenzraum“. Die Vorlauftemperatur wird abhängig von der eingestellten und der gemessenen Raumtemperatur geregelt. Daher wirken sich fremde Temperature-inflüsse im Referenzraum (z. B. ein geöffnetes Fenster, Sonneneinstrahlung oder Wärme eines Kamins) auf die gesamte Wohnung aus.
  Stellen Sie die Raumtemperatur der Wohnung bzw. des Referenzraums an der Bedieneinheit ein. Höhere oder niedrigere Temperaturen in den anderen Räumen erreichen Sie durch Einstellung der Heizkörper-Thermostatventile.
• Außentemperaturregelung mit Einfluss der Raumtemperatur: Bei dieser Regelungsart ist die Vorlauftemperatur in erster Linie von der Außentemperatur abhängig, sie wird jedoch in einem von Ihrem Heizungsfachmann einstellbaren Rahmen von der Raumtemperatur mitbestimmt.

Für Raumtemperaturregelung und für Außentemperaturregelung mit Einfluss der Raumtemperatur gilt:

Die Heizkörper-Thermostatventile im „Referenzraum“ (Raum, in dem die Bedieneinheit angebracht ist) müssen ganz aufgedreht sein! Die Vorlauftemperatur wird in Abhängigkeit der dort gemessenen Raumtemperatur geregelt. Sie darf nicht durch zugedrehte Thermostatventile begrenzt werden.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

6.2 Tipps zum Energiesparen

- Sie können ca. 6 % Heizkosten einsparen, indem Sie die Tag-Raumtemperatur um 1 °C reduzieren.

– Heizen Sie nur dann, wenn Sie die Wärme benötigen. Nutzen Sie die Schaltprogramme zur automatischen Nachtabsenkung.

– Lüften Sie richtig: Die Fenster für einige Minuten weit öffnen, anstatt sie ständig gekippt zu halten.

- Schließen Sie während des Lüftens die Thermostatventile.

- Stellen Sie sicher, dass Ihre Fenster und Türen dicht sind.

- Stellen Sie keine großen Gegenstände, wie z. B. ein Sofa, direkt vor die Heizkörper (mindestens 50 cm Abstand). Die erwärmte Luft kann sonst nicht zirkulieren und den Raum erwärmen.

- Auch bei der Warmwasserbereitung können Sie Energie sparen: Vergleichen Sie die Zeiten, zu welchen die Räume warm sein sollen mit denen, zu welchen Sie warmes Wasser benötigen. Nutzen Sie ggf. ein separates Schaltprogramm für die Warmwasserbereitung.

– Lassen Sie Ihre Heizungsanlage einmal jährlich von Ihrem Heizungsfachmann warten.

1元 Euro

7 Störungen beheben

In diesem Kapitel finden Sie häufige Fragen und Antworten zu Ihrer Heizungsanlage. Damit können Sie oftmals vermeintliche Störungen selbst beheben. Am Ende des Kapitels sind Störungen und entsprechende Abhilfemaßnahmen in einer Tabelle aufgeführt.

7.1 Die häufigsten Fragen

Warum stelle ich eine Raumtemperatur ein, obwohl diese nicht gemessen wird?

Wenn Sie die Raumtemperatur einstellen, obwohl die Raumtemperatur bei außentemperaturgeführter Regelung nicht gemessen wird, verändern Sie dadurch die Heizkennlinie. Hierdurch wird auch die Raumtemperatur geändert, weil sich die Temperatur des Heizungswassers und damit die Temperatur an den Heizkörpern ändert.

Warum stimmt die mit einem separaten Thermometer gemessene Raumtemperatur nicht mit der eingestellten Raumtemperatur überein?

Unterschiedliche Größen haben Einfluss auf die Raumtemperatur. Wenn die Bedieneinheit RC35 an einer kalten Wand angebracht ist, wird sie von der kalten Temperatur der Wand beeinflusst. Wenn sie an einer warmen Stelle im Raum angebracht ist, z. B. in der Nähe eines Kamins, wird sie von dessen Wärme beeinflusst. Darum kann an einem separaten Thermometer eine andere Raumtemperatur gemessen werden, als an der Bedieneinheit RC35 eingestellt wurde.

Wenn Sie die gemessene Raumtemperatur mit den Messwerten eines anderen Thermometers vergleichen möchten, ist Folgendes wichtig:

• Das separate Thermometer und die Bedieneinheit müssen sich nahe beieinander befinden.
• Das separate Thermometer muss genau sein.
• Messen Sie die Raumtemperatur zum Vergleichen nicht in der Aufheizphase der Heizungsanlage, da die beiden Anzeigen unterschiedlich schnell auf die Temperaturänderung reagieren können.

Wenn Sie diese Punkte beachtet haben und dennoch eine Abweichung feststellen, können Sie die Raumtemperaturanzeige abgleichen (Seite 43).

Warum werden bei höheren Außentemperaturen die Heizkörper (zu) warm?

Wenn Sie eine Heizungsanlage mit einem Heizkreis ohne Mischventil (Heizkreis 1) haben, ist das normal. Die Umwälzpumpe startet erst, wenn der Heizkessel eine bestimmte Vor-lauftemperatur erreicht hat. Wenn die Vorlauftemperatur höher ist, als aufgrund der Außentemperatur benötigt, können Heizkörper kurzzeitig wärmer werden. Die Heizungs-

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Störungen beheben7

regelung erkennt dies und reagiert nach kurzer Zeit entsprechend darauf. Lassen Sie die Thermostatventile an den Heizkörpern unverändert geöffnet und warten Sie, bis die eingestellte Raumtemperatur erreicht wird.

Auch im Sommerbetrieb können Heizkörper unter einem bestimmten Umstand kurzzeitig erwärmt werden: Die Umwälzpumpe wird automatisch in einem bestimmten Intervall gestartet, um zu verhindern, dass sie sich „festsetzt“ (blockiert). Falls die Pumpe zufällig direkt nach der Erwärmung von Trinkwasser gestartet wird, wird die nicht nutzbare Restwärme über den Heizkreis und die Heizkörper abgeführt.

Warum läuft nachts die Umwälzpumpe, obwohl gar nicht oder nur wenig geheizt wird?

Der Grund dafür ist abhängig davon, welche Einstellung Ihr Heizungsfachmann für die Nachabsenkung vorgenommen hat.

• Reduzierter Betrieb: Die Umwälzpumpe läuft auch, wenn weniger geheizt wird, um die eingestellte, wenn auch niedrige Raumtemperatur zu erreichen.
• Abschaltbetrieb: Die Heizungsanlage (und damit auch die Umwälzpumpe) ist im Nacht-Betrieb automatisch abgeschaltet. Wenn die Außentemperatur unter die Frostschutztemperatur sinkt, wird die Umwälzpumpe über die Funktion „Frostschutz“ automatisch eingeschaltet.
• Außenhaltbetrieb und Raumhaltbetrieb: Die Heizungsanlage wird automatisch eingeschaltet, wenn die gemessene Temperatur unter den eingestellten Wert sinkt. Die Umwälzpumpe läuft dann mit an.

Die gemessene Raumtemperatur ist höher als die eingestellte Raumtemperatur. Warum läuft der Heizkessel trotzdem?

Der Heizkessel kann heizen, um Warmwasser zu erwärmen.

Ihre Heizungsanlage kann auf drei mögliche Regelungsarten eingestellt sein (Seite 45):

• Raumtemperaturregelung: Der Heizkessel schaltet sich ab, wenn die eingestellte Raumtemperatur erreicht ist.
• Außentemperaturregelung: Die Heizungsanlage läuft in Abhängigkeit von der Außen-temperatur.
  – Außentemperaturregelung mit Einfluss der Raumtemperatur: Die Heizungsanlage nutzt die Vorteile der beiden zuvor genannten Regelungsarten.

In den letzten beiden Fällen kann der Heizkessel arbeiten, auch wenn die gemessene Raumtemperatur höher ist als die eingestellte Raumtemperatur.

7.2 Stör- und Wartungsmeldungen

Die Bedieneinheit unterscheidet drei Arten von Meldungen:

• Störungen (im Betrieb des Heizkessels)
• Anlagenfehler (falsche Einstellungen der Bedieneinheit oder Fehler von Komponenten)
• Wartungsmeldungen (Information, dass eine Wartungsmaßnahme erforderlich ist)

Störungen

Das Display zeigt folgende Meldung an: Ihre Anlage ist auf Störung. Bitte öffnen Sie die Klappe der Bedieneinheit.

Vorsicht: Anlagenschaden

durch Frost. Wenn die Heizungsanlage durch eine Störabschaltung nicht in Betrieb ist, kann sie bei Frost einfrieren.

• Versuchen Sie, die Störung zurückzusetzen.

• Wenn dies nicht möglich ist, benachrichtigen Sie sofort den Heizungsfachbetrieb.

• Klappe öffnen (links an der Griffmulde ziehen).

Das Display kann den Namen und die Telefonnummer der Heizungsfirma anzeigen, wenn dies eingestellt wurde.

1. Drehknopf drehen (ggf. mehrmals, wenn mehrere Meldungen vorliegen), um die Meldung und den Code (letzte Zeile im Display) anzuzeigen.
2. Prüfen, ob Sie die Störung mit einem Reset (Seite 51) selbst beseitigen können.
3. Andernfalls sofort Heizungsfachfirma benachrichtigen (Meldung und Code mitteilen).
4. Taste drücken oder die Klappe schließen, um die Standardanzeige wieder anzuzeigen.

Die Störungen sind abhängig vom verwendeten Heizkesseltyp. Informationen zu den Störungen finden Sie in den Unterlagen des Heizkessels.

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Anlagenfehler und Wartungsmeldungen

Das Display zeigt Bitte Klappe öffnen in der untersten Zeile des Displays an. Die Heizungsanlage bleibt soweit möglich in Betrieb, d. h. es kann noch weiter geheizt werden.

1. Klappe öffnen (links an der Griffmulde ziehen).
2. Drehknopf drehen.

Das Display zeigt an, ob eine Störung (= Anlagenfehler) oder eine Wartung vorliegt. Zusätzlich kann das Display den Namen und die Telefonnummer der Heizungsfirma anzeigen, wenn dies eingestellt wurde.

1. Drehknopf drehen (ggf. mehrmals, wenn mehrere Meldungen vorliegen), um die Meldung und den Code (letzte Zeile im Display) anzuzeigen.
2. Prüfen, ob Sie die Meldung mithilfe der Tabelle 12 selbst beseitigen können.
3. Andernfalls Heizungsfachfirma benachrichtigen (Meldung und Code mitteilen).
4. Taste drücken oder die Klappe schließen, um die Standardanzeige wieder anzuzeigen.

Code Display Ursache Abhilfe
	Keine Anzeige im Display	Ihre Heizungsanlage ist ausgeschaltet.	●Heizungsanlage einschalten.
		Die Stromversorgung von der Heizungsanlage ist unterbrochen.	●Prüfen, ob die Bedieneinheit korrekt im Wandhalter sitzt.●Prüfen, ob die Kabel am Wandhalter der Bedieneinheit angeschlossen sind.
	RC35-Version: ...Anschluss an: ...Verbindungsaufbau	Nach dem Einschalten werden Daten zwischen EMS/UBA und RC35 übertragen (keine Störung).	●Einige Sekunden warten.
A01/816	Keine Kommunikation mit UBA/MC10.	Die Kommunikation zum EMS/UBA ist gestört, z. B. durch einen Wackelkontakt oder durch elektromagnetische Einstrahlungen.	●Prüfen, ob die Bedieneinheit korrekt im Wandhalter sitzt.●Prüfen, ob die Kabel am Wandhalter der Bedieneinheit angeschlossen sind.
A11/802	Uhrzeit noch nicht eingestellt.	Die Zeit- bzw. Datumseingabe fehlt. Dies kann z. B. durch einen längeren Stromausfall verursacht worden sein.	●Uhrzeit bzw. Datum eingeben, damit das Schaltprogramm und weitere Funktionen arbeiten können.
A11/803	Datum noch nicht eingestellt.
Hxx	Bitte Klappe öffnen.	Es ist eine Wartung erforderlich. Die Heizungsanlage bleibt so weit möglich in Betrieb.	●Heizungsfachbetrieb benachrichtigen, um die Wartung durchführen zu lassen.

Tab. 12 Tabelle mit Anlagenfehlern und Wartungsmeldungen

Code Display Ursache Abhilfe
H 7 Wasserdruck ist zu gering.	Der Wasserdruck in der Heizungsanlage ist auf einen niedrigen Wert gefallen.Dieser Wert wird nur angezeigt, wenn die Heizungsanlage mit einem digitalen Drucksensor ausgestattet ist.	Dies ist die einzige Wartungsmeldung (Hxx), die Sie selbst beheben können.Heizungswasser nachfüllen, wie in der Bedienungsanleitung des Heizkessels beschrieben.

Tab. 12 Tabelle mit Anlagenfehlern und Wartungsmeldungen

Spalte „Code“ in Tabelle 12

Die Meldungen sind mit Codes gekennzeichnet. Diese geben dem Heizungsfachmann Aufschluss über die Ursache.

Die Codes werden links und rechts unten im Display angezeigt.

Wartungsmeldungen werden bei Heizkesseln mit UBA1.x nicht angezeigt.

7.3 Störungen zurücksetzen (Reset)

Einige Störungen lassen sich durch einen Reset beseitigen. Dies gilt für verriegelnde Störungen. Diese können Sie daran erkennen, dass das Display der Kesselbedieneinheit BC10 bzw. der UBA1.x blinkt.

• Taste „Reset“ an der Kesselbedieneinheit BC10 bzw. an der UBA1.x drücken, um den Fehler zurückzusetzen. Das Display zeigt „rE“ an, während der Reset durchgeführt wird.
• Wenn sich der Fehler durch Drücken der Taste nicht zurücksetzen lässt (Display blinkt weiterhin), den Heizungsfachmann benachrichtigen.

60 Reset

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

8 Einstellprotokoll

Das Einstellprotokoll soll vom Heizungsfachmann bei der Inbetriebnahme ausge-

füllt werden und dient zu Ihrer Information.

Zuordnung der Heizkreise:

	Wohneinheit (Beispiele: Erdgeschoss, Einliegerwohnung)	Fernbedienung (RC35, RC20/RC20RF, Keine1)
Heizkreis 1
Heizkreis 22)
Heizkreis 32)
Heizkreis 42)

Tab. 13 Zuordnung der Heizkreise
1) In der Einstellung „Keine“ kann der Heizkreis über RC35 eingestellt werden, er gehört jedoch nicht zu den sog. RC35 Heizkreisen (Raumtemperaturen dadurch getrennt einstellbar).
2) Bei Heizkesseln mit UBA1.x nicht vorhanden.

Wichtige Einstellungen Ihrer Heizungsanlage:

	Einstellmöglichkeiten Einstellung
Absenkart (Nacht-absenkung)	Außenhalt-, Raumhalt-, Abschalt-betrieb, Reduzierter Betrieb
Regelfunktion (Seite 45) Außentemperaturregelung (ohne/mit Raumeinfluss), Raumtemp.regelung
Heizkennlinie Auslegungstemperatur: minimale Außentemperatur: Offset:
Gebäudeart Leicht, Mittel, Schwer
Laufzeit Zirkulations-pumpe	Dauer, 2 x, 3 x, 4 x, 5 x, 6 x pro Stunde für je drei Minuten
Warmwasservorrang ja, nein
Schaltprogramm (Uhr-zeiten, Seite 30)	Standardprogramm Name: eigenes Programm

Tab. 14 Bei der Inbetriebnahme festgelegte Einstellungen

Stichwortverzeichnis

A

Abgleich Raumtemperatur .....43

Abschaltbetrieb .....48

Abwesenheit .....7—8

Anlagenfehler 50

Ausschalten 21

Ausschaltpunkt ..... 32, 33

Außenhaltbetrieb ..... 48

Außentemperatur, höhere .....47

Außentemperaturregelung ..... 45, 48

Außentemperaturverlauf .....20

Außerbetriebnahme .....21

Automatik 12,28

B

Bedienermenü

- Einführung zur Bedienung .....22

- Übersicht der Menüpunkte .....24

Betriebsarten ..... 12, 28

- Warmwasser 29

Bitte Klappe öffnen .....50

D

Datum einstellen .....16

Daueranzeige 28

Desinfektion, thermische .....43

Display, Erklärung .....11

Displaytexte (Darstellung) .....6

E

Einschaltpunkt 32, 33

Einstellprotokoll .....52

- Tipps zum Energiesparen .....46

Entsorgung .....10

F

Fehler 49

Fernbedienung 26

Frost 5,51

- Störungen bei Frostgefahr .....49

Frostschutz 48

G

Gas-Wärmepumpe 44

H

Heizkreis

- Bezeichnung bei Auswahlmöglichkeiten . 2 7

- Erklärung 26

Heizkreis auswählen ..... 25—27

I

Info-Menü 19

K

Kalibrierung Raumtemperatur .....43

Kontrast des Displays .....8—9

Kurzanleitung .....7

Kurzbedienungsanleitung .....8

M

manueller Tag-/Nacht-Betrieb .....12

Meldungen im Display .....21

N

Nachtabsenkung .....48

Nacht-Betrieb 12,33

P

Partyfunktion 42

Pausefunktion 42

R

Raumhaltbetrieb 48

Raumtemperatur

-abweichende Anzeige 47

- Anzeige abgleichen ..... 43

- dauerhaft ändern ..... 14

-einstellen. 27,36

- für bestimmte Heizkreise einstellen 15, 27

- unterschiedliche in Heizkreisen .....27

- vorübergehend ändern ..... 13

- zu kühl/zu warm .....7

Raumtemperaturregelung ..... 45, 48

RC35 Heizkreise ..... 25—27

Reduzierter Betrieb .....48

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Stichwortverzeichnis8

Referenzraum 45

Regelungsarten der Heizungsregelung .. 45

Reinigung 10

Reset 51

S

Schaltprogramm 28

- anzeigen 33

- einstellen 30

- Programm wählen 31

- Warmwasser 37

- Zirkulation 37

Schaltpunkt

- ändern 33

- eingeben 34

- löschen 35

Sicherheitshinweise ..... 5

So-/Wi-Schwelle 38

solarer Zugewinn 20

Sommer-/Winterbetrieb umschalten . . . 8—9

Sommer-/Winterzeitumstellung ..... 38

Standardanzeige 28

Ständig heizen (manuell Tag) .....12, 28

Ständig reduziert (manuell Nacht) . . . 12, 28

Störungen 49

Störungen zurücksetzen 51

Stromausfall 21

Symbolerklärung 6

T

Tag-/Nacht-Rhythmus 8—9

Tag-Betrieb .....12, 33

Temperatur, siehe Raumtemperatur

Thermische Desinfektion 43

Thermostatventile .....10, 45

U

Übergangszeiten, heizen in ..... 8—9

Uhrzeit auf Sommer-/Winterzeit ..... 8—9

Uhrzeit einstellen 16

Umschaltschwelle Sommer-/Winterbetrieb 38

Umwälzpumpe 48

Urlaubsbetrieb 39

Urlaubstemperatur 8–9

V

Vorheizphase, Gas-Wärmepumpe ..... 44

Vorlauftemperatur ..... 26

W

Wärmepumpe 44

Warmwasser (Betriebsarten) ..... 29

Warmwasser einmal aufheizen .....17—18

Warmwasser-Meldungen im Info-Menü . . 19

Warmwasserprogramm 37

Warmwassertemperatur einstellen . . . 17, 39

Wartungsmeldungen ..... 50

Witterungsführung 45

Z

Zirkulation (Betriebsarten) ..... 29

Zirkulationsprogramm 37

Buderus

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Änderungen aufgrund technischer Verbesserungen vorbehalten!

Buderus

Heizungsfachbetrieb:

Buderus

Deutschland

BBT Thermotechnik GmbH

Buderus Deutschland, D-35573 Wetzlar

www.heiztechnik.buderus.de

[e-mail]

Österreich

Buderus Austria Heiztechnik GmbH

Karl-Schönherr-Str. 2, A-4600 Wels

www.buderus.at

[e-mail]

Schweiz

Buderus Heiztechnik AG

Netzibodenstr. 36, CH-4133 Pratteln

www.buderus.ch

[e-mail]
