BEDIENUNGSANLEITUNG NO-038 Karcher Audio

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie in der Lage sind, die maximale Leistungsfähigkeit dessen auszuschöpfen und die Sicherheit bei Installation, Verwendung und Wartung gewährleistet wird. Bewahren Sie diese Bedienungsanleitung so auf, dass Sie sie immer griffbereit haben.

Unsere Hotline für technische Fragen: 07082 / 925420

(Mo. – Do.: 8.00 – 16.30 Uhr | Fr.: 8.00 – 15.00 Uhr)

Bitte machen Sie von dieser Hotline Gebrauch, da technische Probleme meist hier schon behoben werden können, ohne dass Sie Ihr Gerät einsenden müssen.

Internet: www.karcher-products.de

E-Mail: [e-mail]

Karcher AG | Gewerbestr. 19 | 75217 Birkenfeld

Sicherheitshinweise

1. Bedienungsanleitung lesen – Lesen Sie die Bedienungsanleitung aufmerksam, um sich mit der Bedienung des Gerätes vertraut zu machen.
2. Bedienungsanleitung aufbewahren – Bewahren Sie die Bedienungsanleitung sorgfältig auf.
3. Hinweise beachten – Beachten Sie alle Hinweise und Anweisungen in der Bedienungsanleitung.
4. Wasser und Feuchtigkeit – Das Gerät darf nicht in der Nähe von Wasser (z. B. einer Badewanne, einem Waschbecken, einem Schwimmbecken, etc.) oder an feuchten Orten, bzw. in tropischem Klima verwendet werden. Stellen Sie keine mit Flüssigkeiten befüllten Objekte oder Gefäße (z. B. Vasen) auf das Gerät. Setzen Sie das Gerät weder Tropf- noch Spritzwasser aus.
5. Aufstellung – Das Gerät darf nur auf einer stabilen, ebenen Oberfläche aufgestellt werden. Platzieren Sie das Gerät so, dass es keinen Erschütterungen ausgesetzt werden kann.
6. Wandmontage – Eine Wand- oder Deckenmontage darf nur dann erfolgen, wenn das Gerät dafür vorgesehen ist.
7. Belüftung – Stellen Sie das Gerät immer so auf, dass die Lüftungsöffnungen nicht blockiert oder verdeckt (z. B. von einem Vorhang, einer Decke, einer Zeitung, etc.) werden. Das Gerät darf z. B. nicht auf einem Bett, Sofa, Teppich, etc. aufgestellt werden. Für eine ausreichende Belüftung sollte ein Freiraum von mindestens 5 cm um das Gerät herum eingehalten werden.
8. Hitze – Das Gerät darf nicht in die Nähe von Hitzequellen, wie z. B. einer Heizung, einem Herd oder anderen Geräten gelangen.
9. Stromversorgung – Das Gerät darf nur mit der auf der Geräterückseite angegebenen Spannung betrieben werden.
10. Kabel & Stecker – Das Netzkabel und der Netzstecker müssen immer in einwandfreiem Zustand sein. Der Netzstecker muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können. Sämtliche Kabel sollten immer so ausgelegt werden, dass diese keine Stolperfalle darstellen und nicht beschädigt werden können. Stellen Sie keine Objekte auf Kabel. Wandsteckdosen, Verlängerungskabel und Mehrfachsteckerleisten dürfen niemals überbelegt werden.
11. Reinigung – Reinigen Sie das Gerät ausschließlich mit einem trockenen, weichen und sauberen Tuch. Verwenden Sie niemals chemische Reinigungsmittel. Ziehen Sie vor dem Reinigen den Netzstecker.
12. Nichtverwendung – Wenn Sie das Gerät für längere Zeit nicht verwenden, ziehen Sie den Netzstecker.
13. Eintritt von Objekten oder Flüssigkeiten – Es dürfen keine Objekte in das Gehäuse des Gerätes gelangen. Das Gerät darf niemals in Kontakt mit irgendwelchen Flüssigkeiten gelangen.
14. Wann Sie eine Servicestelle aufsuchen sollten – Ziehen Sie umgehend den Netzstecker und suchen Sie eine qualifizierte Servicestelle auf, wenn einer der folgenden Ereignisse eintritt:
    a) Wenn der Netzstecker oder das Netzkabel beschädigt ist.
    b) Wenn Objekte in das Gehäuse eingedrungen sind oder das Gerät in Kontakt mit einer Flüssigkeit war.
    c) Wenn das Gerät nicht ordnungsgemäß funktioniert. Nehmen Sie selbst nur solche Einstellungen vor, die in dieser Bedienungsanleitung erklärt werden.
    d) Wenn das Gerät heruntergefallen ist oder in sonstiger Weise einer Erschütterung ausgesetzt war.
15. Reparaturen – Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Versuchen Sie niemals, das Gerät selbst zu reparieren. Öffnen Sie niemals das Gehäuse.
16. Offenes Feuer – Halten Sie das Gerät fern von offenem Feuer. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät.
17. Gewitter – Während eines Gewitters sollten Sie den Netzstecker ziehen.
18. Sicherheitscheck – Nach einer Reparatur sollte der durchführende Techniker einen Sicherheitscheck des Gerätes vornehmen, um zu versichern, dass das Gerät einwandfrei funktioniert.
19. Batterien – Setzen Sie Batterien immer richtig gepolt in elektrische Geräte ein. Explosionsgefahr wenn Batterien falsch eingesetzt werden. Ersetzen Sie alte Batterien stets mit neuen des gleichen Typs. Verwenden Sie alte und neue Batterien nie gleichzeitig. Alte Batterien gehören nicht in den Hausmüll, sondern müssen separat in den dafür vorgesehenen Behältern entsorgt

werden. Batterien dürfen nicht übermäßiger Hitze, wie z. B. durch Sonnenschein, Feuer o. ä. ausgesetzt werden.

1. Lautstärke – Um Hörschäden vorzubeugen, vermeiden Sie es, zu lange bei hohen Lautstärken zu hören.
2. Kopfhörer – Eine zu hohe Lautstärke bei Verwendung von Ohr- oder Kopfhörern kann zu Hörschäden führen.

VORSICHT

WARNUNG: Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät niemals Wasser, Regen oder Feuchtigkeit aus.

WARNUNG: Um die Gefahr eines elektrischen Schlags zu verringern, öffnen Sie niemals das Gehäuse dieses Gerätes. Versuchen Sie niemals, das Gerät selbst zu reparieren. Wartungsarbeiten und Reparaturen dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

Dieses Symbol weist den Benutzer auf gefährliche Spannung innerhalb des Gerätes hin. Es besteht die Gefahr eines elektrischen Schlags.

Dieses Symbol weist den Benutzer auf Teile hin, deren Funktion und Wartung genauestens beschrieben sind.

Batterien und Akkus dürfen nicht mit dem normalen Hausmüll entsorgt werden. Jeder Verbraucher ist verpflichtet, alte Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben, so dass sie einer umweltschonenden Entsorgung zugeführt werden können.

Entsorgung von Elektro- und Elektronikaltgeräten

Dieses Symbol auf dem Produkt weist darauf hin, dass dieses nicht zusammen mit dem normalen Hausmüll entsorgt werden darf. Für zu entsorgende Elektro- und Elektronikaltgeräte gibt es ein besonderes, kostenfreies Entsorgungssystem. Weitere Informationen erhalten Sie von Ihrem lokalen Entsorgungsunternehmen oder von dem Händler, bei dem Sie dieses Produkt erworben haben. Mit der getrennten Entsorgung helfen Sie, die Umwelt und Gesundheit Ihrer Mitmenschen zu schützen.

Pflege & Wartung

Anlage

Behandeln Sie das Gehäuse wie ein hochwertiges Möbelstück. Entfernen Sie Staub und leichten Schmutz mit einem weichen, nicht-scheuernden Tuch.

Fingerabdrücke am Gehäuse können Sie mit ein wenig eines geeigneten Möbelreinigers entfernen. Achten Sie darauf, dass Reinigungsmittel nicht auf die Plastik- und Metallteile des Gerätes gelangen. Wir empfehlen, ein weiches, nicht-scheuerndes Tuch ganz leicht mit einem geeigneten Möbelreiniger zu benetzen, anstatt diesen direkt auf das Gehäuse zu sprühen.

Disks

1. Umgang mit Disks

2. Das Disk-Fach Ihres Gerätes muss stets geschlossen sein, sodass kein Staub und Schmutz eindringen können, die die Linse beschädigen würden.

3. Berühren Sie niemals die bespielte Seite einer Disk.
4. Bekleben und beschreiben Sie niemals eine Disk.
   • Biegen Sie Disks nicht.
5. Halten Sie Disks immer an deren äußeren Kanten.

1. Aufbewahrung von Disks

2. Bewahren Sie Disks stets in ihren jeweiligen Schutzhüllen auf.

3. Setzen Sie Disks niemals dem direkten Sonnenlicht, Staub, Schmutz, hohen Temperaturen, hoher Luftfeuchtigkeit oder Nässe aus.

4. Reinigen von Disks

5. Sollte eine Disk einmal verschmutzt sein, so verwenden Sie zum Säubern ein sauberes, trockenes Tuch.

6. Ziehen Sie das Tuch vorsichtig von der Mitte der Disk zur äußeren Kante:

Richtig Falsch

- Verwenden Sie niemals chemische Reinigungsmittel, Wasser, Verdünnungsmittel oder antistatisches Spray.

1. Kompatibilität

- Aufgrund der Vielzahl von Komprimierungsverfahren kann es vorkommen, dass vereinzelte Disks nicht wiedergegeben werden können.

Kassetten

Loses Band kann eingeklemmt werden oder sich in der Kassettenspule aufwickeln. Mit einem sechskantigen Bleistift oder einem ähnlichen Werkzeug sanft drehen, um das Band fest aufzurollen, wie gegenüberliegend gezeigt.

Nachdem Sie die Lockerung wie oben beschrieben herausgenommen haben und sich die Spule fest anfühlt, kann das für die Begradigung der Bandspule ausreichend sein. Zu fest aufgerolltes Band kann zu ungleichmäßiger Wiedergabegeschwindigkeit oder Bandverwicklung führen. In den meisten Fällen können Knicke im Band durch schnel-

les Spulen von einem Ende zum anderen entfernt werden.

Vermeiden Sie die Nutzung von C120-Kassetten in diesem Gerät.

Schallplatten sind hochsensible Tonträger, die eine richtige Pflege beanspruchen. Sollten Sie sich unsicher sein, wie Sie mit Ihren Schallplatten richtig umgehen sollen, lassen Sie sich von einem Fachmann beraten.

Weitere Hinweise zum Gerät

Einstellen einer sicheren Lautstärke

• Beim ständigen Hören lauter Musik gewöhnt sich Ihr Gehör daran und lässt die Lautstärke geringer erscheinen.
• Was normal erscheint, kann schon lange zu laut und gesundheitsschädlich sein.
• Stellen Sie zu Ihrer eigenen Sicherheit die Lautstärke niedrig ein.
• Erhöhen Sie die Lautstärke langsam.
  • Die Hörschäden können weitreichend und nicht heilbar sein.
• Wenden Sie sich bei Hörproblemen bitte unverzüglich an Ihren Hausarzt.

Kondensation

• Beim Umsetzen des Geräts von einer kalten in eine warme Umgebung kann es zu Kondensationsbildung kommen. In diesem Fall sind Fehlfunktionen nicht auszuschließen.
• Schalten Sie das Gerät nicht ein und benutzen es für etwa 1 Stunde nicht, bis es ausgetrocknet ist.

Energie sparen

• Wenn innerhalb von etwa 20 Minuten kein Audiosignal erkannt wird, schaltet das Gerät automatisch in den Standby-Modus (außer im Radiomodus).
  Um das Gerät wieder einzuschalten, schalten Sie das Gerät anhand des EIN-/AUS-Schalters aus und dann wieder an.
• Bei längerer Nichtbenutzung den Netzstecker aus der Steckdose ziehen und Batterien aus der Fernbedienung herausnehmen.

Vorbereitungen vor der Inbetriebnahme

Auspacken und aufstellen

1. Nehmen Sie das Gerät vorsichtig aus dem Karton und entfernen Sie alles Verpackungsmaterial.

2. Stellen Sie das Gerät auf eine ebene, stabile Oberfläche in der Nähe einer Steckdose.

3. Öffnen Sie den Deckel des Schallplattenspielers (WICHTIG: Siehe auch Abschnitt „Deckel öffnen & schließen“ in diesem Kapitel).

4. Nehmen Sie das Gerät vorsichtig aus dem Karton und entfernen Sie alles Verpackungsmaterial.

5. Stellen Sie das Gerät auf eine ebene, stabile Oberfläche in der Nähe einer Steckdose.
6. Öffnen Sie den Deckel des Schallplattenspielers (WICHTIG: Siehe auch Abschnitt „Deckel öffnen & schließen“ in diesem Kapitel).

Der Schallplattenspieler wurde für den Versand/Transport mit einer Transportschraube versehen. Drehen Sie diese Transportschraube anhand eines geeigneten Schraubendreher im Uhrzeigersinn (WICHTIG: Siehe auch Abschnitt „Transportschraube“ in diesem Kapitel).

Transportschra

1. Nehmen Sie die weiß-schimmernde Plastik-Schutzkappe vom Lesekopf ab, indem Sie die Schutzkappe vorsichtig nach vorne abziehen.

2. Entfernen Sie den Kabelbinder, der als Transportsicherung dient, vom Tonarm.

3. Lösen Sie den Tonarm-Sicherungsclip.

Tonarm- Sicherungsclip

Lesekopf- Schutzkappe

Deckel öffnen & schließen

1. Um den Deckel zu öffnen, heben Sie diesen vorsichtig bis zum Anschlag an und lassen Sie die Halterung einrasten.
2. Um den Deckel zu schließen, heben Sie diesen leicht an (1) und lösen Sie die Halterung (2). Nun können Sie den Deckel vorsichtig schließen.

UM BESCHÄDIGUNGEN AM GEHÄUSE ODER DECKEL ZU VERMEIDEN, SCHLIEßen SIE DEN DECKEL NIEMALS MIT GEWALT. HEBEN SIE DEN DECKEL IMMER LEICHT AN, UM DIE HALTERUNG ZU LÖSEN.

Transportschraube

Um den Plattenspieler beim Versand/Transport vor Beschädigungen zu schützen, ist dieser mit einer silbernen Transportschraube versehen, die sich in der oberen rechten Ecke des Platten-spielers befindet.

• Vor der Inbetriebnahme muss diese Transportschraube anhand eines geeigneten Schraubendrehers komplett eingedreht werden (im Uhrzeigersinn).
  Es ist gewollt, dass der Plattenteller bei eingedrehter Transportschraube nicht komplett starr am Gehäuse aufsitzt, sondern leichtes Spiel aufweist. Den Plattenteller jedoch niemals eindrücken oder anheben - Beschädigungsgefahr!

- Wenn der Plattenspieler erneut versendet werden soll, muss die Transportschraube herausgedreht werden (entgegen dem Uhrzeigersinn), da es sonst zu Beschädigungen kommen kann.

Stecken Sie den Netzstecker in eine haushaltsübliche Steckdose. Versichern Sie sich, dass die Ausgangsleistung der Steckdose mit der auf dem Typenschild des Gerätes angegebenen Spannung übereinstimmt.

Netzstecker Steckdose

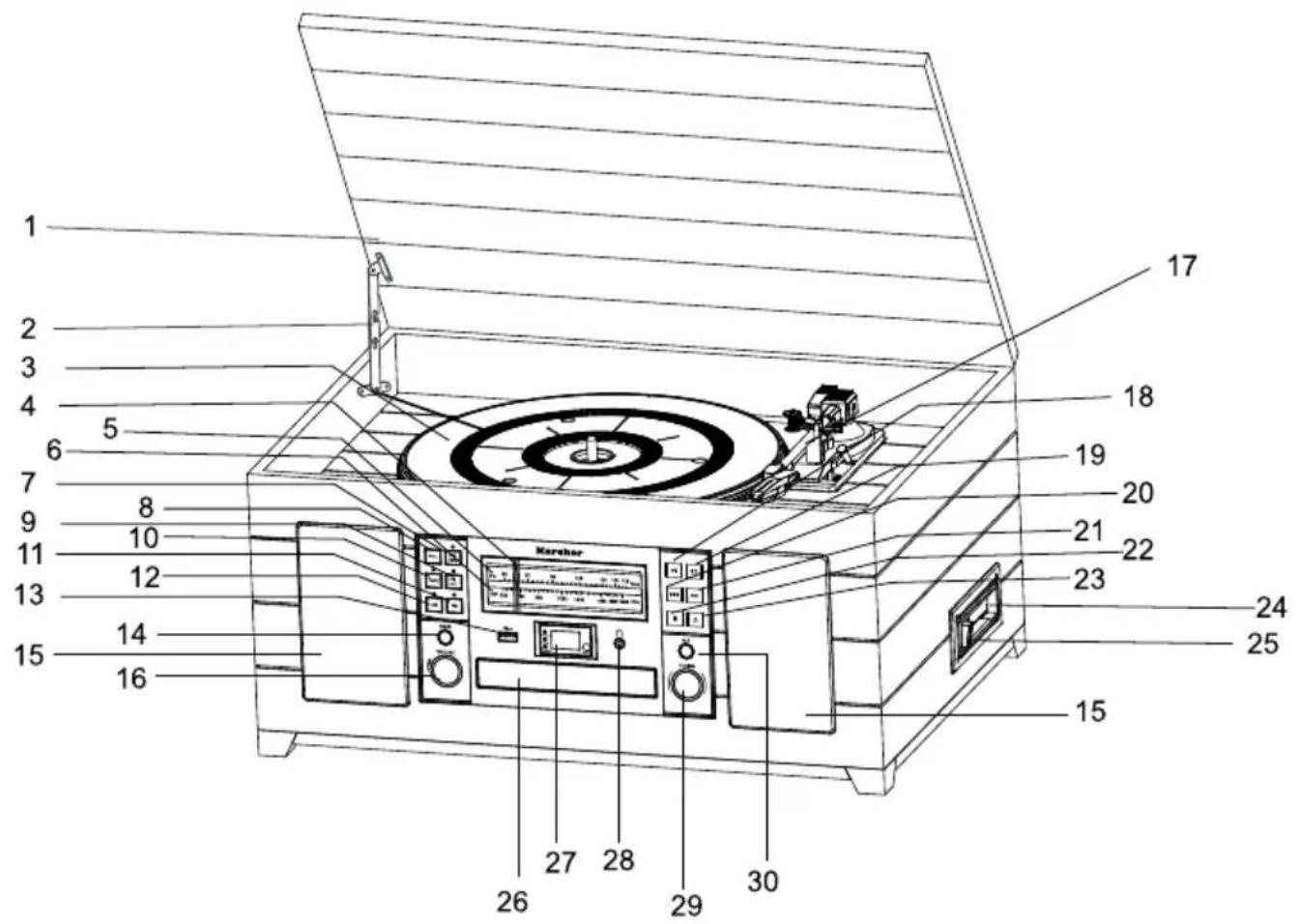

Bedienelemente

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Karsher

1. Deckel Schallplattenspieler
2. Deckelhalterung
3. Schallplattenspieler
4. Zeiger
5. UKW-Frequenzanzeige
6. MW-Frequenzanzeige
7. Taste CD/USB
8. Taste PROGRAM
9. Taste PHONO/AUX

10. Taste TAPE

11. Taste FM

12. Taste AM
13. USB-Anschluss
14. Taste BASS
15. Lautsprecher
16. Lautstärkeregler (VOLUME)
17. Tonarm
18. Taste ▶LAY/PAUSE
19. Taste REPEAT

20. Taste SKIP REV.

21. Taste ▶ SKIP FWD.

22. Taste ■ STOP
23. Taste OPEN/CLOSE
24. Kassettenspieler
25. Taste Cassette EJ/FF (Eject/ Fast Forward)
26. CD-Fach
27. LED-Display
28. Kopfhöreranschluss
29. Sendersucher (TUNING)
30. Taste ALT

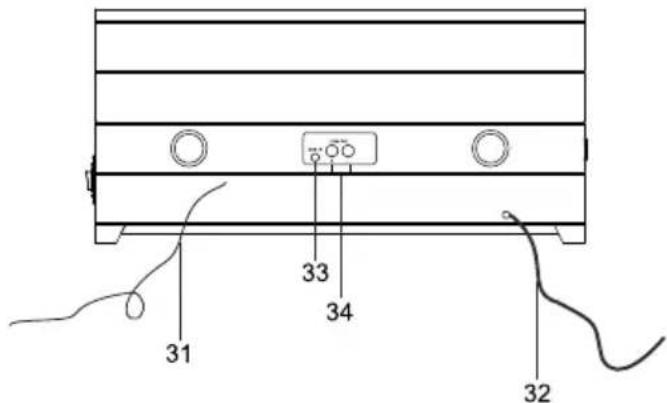

Rückseite Seite

31 33 34 32

1. UKW-Wurfantenne
2. Netzkabel
3. AUX-Eingang
4. Line-Out-Anschluss (R/L)

35

1. EIN-/AUS-Schalter

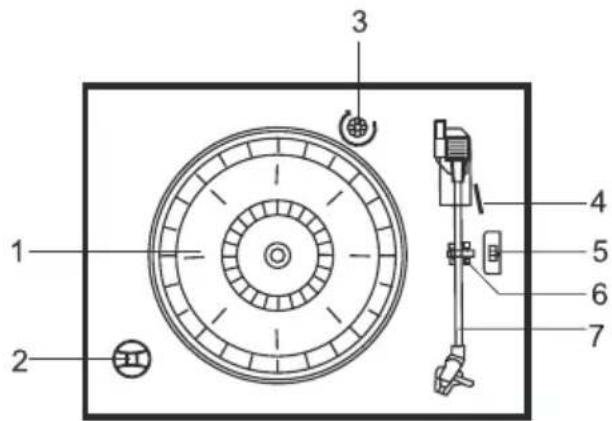

Plattenspieler

1. Plattenteller
2. 45-U/Min.-Adapter
3. Transportschraube
4. Tonarmlift-Hebel
5. Geschwindigkeitswählschalter (33, 45, 78 U/Min.)
6. Tonarm-Sicherungsclip
7. Tonarm mit Lesekopf

1 2 3 4 5 6 7

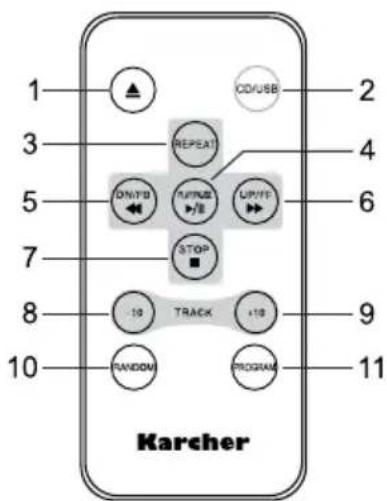

Fernbedienung

1. ▲ OPEN/CLOSE
2. CD/USB
3. REPEAT
4. PLAY/PAUSE
5. DN/FB (SKIP REV)
6. DN/FF (SKIP FWD)
7. ■ STOP
8. TRACK -10
9. TRACK +10
10. RANDOM
11. PROGRAM

1 2 3 4 5 6 7 8 9 10 11 Karcher 10 RANDOM PROGRAM STOP UP/FF TURUS REPEAT ON/OB OD/USB

Hinweis:

• Die Tasten der Fernbedienung haben die gleichen Funktionen wie die entsprechenden Tasten am Gerät. Die Fernbedienung kann im MP3-CD- und USB-Modus verwendet werden.

Grundfunktionen

Gerät ein- & ausschalten

1. Versorgen Sie das Gerät mit Strom wie zuvor beschrieben.
2. Schalten Sie das Gerät ein, indem Sie den EIN-/AUS-Schalter an der Geräteseite auf die Position „I“ stellen.
3. Um das Gerät auszuschalten, stellen Sie den EIN-/AUS-Schalter an der Geräteseite auf die Position „O“.

Lautstärke einstellen

• Um die Lautstärke zu erhöhen, drehen Sie den Lautstärkeregler im Uhrzeigersinn.
• Um die Lautstärke zu verringern, drehen Sie den Lautstärkeregler entgegen dem Uhrzeigersinn.

Bass

- Drücken Sie während der Wiedergabe die Taste BASS, um die Tiefen hervorzuheben (Bass-Effekt).

Alt

- Drücken Sie während der Wiedergabe die Taste ALT, um die Höhen hervorzuheben.

Radio

1. Schalten Sie das Gerät ein wie zuvor beschrieben.
2. Drücken Sie die Taste AM oder FM, um UKW (FM) oder MW (AM) auszuwählen.
3. Wählen Sie einen gewünschten Sender, indem Sie den Sendersucher zur entsprechenden Frequenz drehen.
4. Stellen Sie anhand des Lautstärkeregler die gewünschte Lautstärke ein.

Hinweise:

• Legen Sie die UKW-Wurfantenne für einen optimalen UKW-Empfang vollständig aus.
  • Die MW-Antenne befindet sich im Gerät. Versuchen Sie für einen besseren Empfang, das Gerät zu drehen oder an einem anderen Ort aufzustellen.

CD-Player

Wiedergabe

1. Schalten Sie das Gerät ein wie zuvor beschrieben.
2. Drücken Sie die Taste CD/USB, um in den CD-Modus zu wechseln.
3. Drücken Sie die Taste OPEN/CLOSE, um das CD-Fach zu öffnen. Das Display zeigt „OP“ an.
4. Legen Sie eine CD / CD-R / CD-RW / CD-MP3 mit der bedruckten Seite nach oben zeigend in das CD-Fach.
5. Drücken Sie die Taste OPEN/CLOSE erneut, um das CD-Fach zu schließen. Im Display wird kurz „--“ angezeigt, dann die Gesamtzahl der Titel auf der eingelegten Disk. Wenn sich keine Disk im CD-Fach befindet oder diese falsch eingelegt ist, zeigt das Display „NOD“.
6. Die Wiedergabe startet automatisch.
7. Stellen Sie anhand des Lautstärkeregler die gewünschte Lautstärke ein.
8. Um die Wiedergabe zu pausieren, drücken Sie die Taste ▶I PLAY/PAUSE einmal. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
9. Um die Wiedergabe zu beenden, drücken Sie die Taste ■ STOP.

Schnellvorlauf/Schnellrücklauf & Titel überspringen

• Um zum vorherigen Titel zu springen, drücken Sie die Taste ◀ SKIP REV.

• Um zum nächsten Titel zu springen, drücken Sie die Taste ▶ SKIP FWD.

• Um 10 Titel auf einmal zu überspringen, drücken Sie die Taste TRACK -10 oder TRACK +10 auf der Fernbedienung.

• Um beim aktuellen Titel einen Schnellvorlauf durchzuführen, halten Sie die Taste ▶I SKIP FWD. gedrückt. Wenn Sie die gewünschte Stelle im Titel erreichen, lassen Sie die Taste los und der Titel wird wieder normal wiedergegeben.
• Um beim aktuellen Titel einen Schnellrücklauf durchzuführen, halten Sie die Taste ◀ SKIP REV. gedrückt. Wenn Sie die gewünschte Stelle im Titel erreichen, lassen Sie die Taste los und der Titel wird wieder normal wiedergegeben.

Wiederholmodi

Während der Wiedergabe

• drücken Sie die Taste <> REPEAT einmal, um den aktuellen Titel zu wiederholen. Der Repeat-Indikator blinkt.
• drücken Sie die Taste <> REPEAT ein zweites Mal, um alle Titel zu wiederholen. Der Repeat-Indikator leuchtet dauerhaft.
• drücken Sie die Taste ☐ REPEAT ein drittes Mal, um die Wiederholfunktion auszuschalten. Der Repeat-Indikator erlischt. Die Wiederholfunktion wird auch durch Drücken der Taste ■ STOP beendet.

Zufalls-Wiedergabe

Drücken Sie während der Wiedergabe die Taste RANDOM, um alle Titel der Disk in zufälliger Reihenfolge abspielen zu lassen. Um die Zufalls-Funktion auszuschalten, drücken Sie Taste erneut.

Wiedergabereihenfolge festlegen

Sie können eine Reihenfolge von bis zu 20 Titeln (CD-Modus), bzw. bis zu 99 Titeln (MP3/USB-Modus) festlegen, in welcher diese abgespielt werden sollen.

1. Drücken Sie im CD-Stopp-Modus die Taste PROGRAM. Das Display zeigt kurz „P01“ und der Programm-Indikator blinkt.

2. Wählen Sie anhand der Tasten ◀ SKIP REV. / ► SKIP FWD. den Titel, der in der Reihenfolge zuerst abgespielt werden soll.

3. Drücken Sie erneut die Taste PROGRAM. „P02“ wird im Display blinkend angezeigt.

4. Wiederholen Sie die Schritte 2 - 3, um bis zu 20 (bzw. 99) Titel in Ihrer Reihenfolge zu speichern.

5. Drücken Sie die Taste ▶II PLAY/PAUSE, um die Wiedergabe der Reihenfolge zu starten.

6. Schnellvorlauf, Schnellrücklauf, Titel überspringen und Wiederholmodi können wie oben beschrieben verwendet werden.

7. Um die Wiedergabe zu beenden, drücken Sie die Taste ■ STOP. Drücken Sie die Taste ein zweites Mal, um die Reihenfolge zu löschen.

USB-Wiedergabe

1. Schalten Sie das Gerät ein wie zuvor beschrieben.
2. Drücken Sie die Taste CD/USB, um in den CD-Modus zu wechseln und halten Sie dann die Taste ▶I PLAY/PAUSE am Gerät kurz gedrückt, um in den USB-Modus zu wechseln. Im Display wird „USb“ angezeigt.
3. Stecken Sie einen USB-Stick in den USB-Anschluss am Gerät.
4. Im Display wird kurz „--“ angezeigt, dann die Gesamtzahl der Titel auf dem eingesteckten USB-Stock. Wenn sich kein USB-Stick im USB-Anschluss befindet, zeigt das Display „NOU“.
5. Die Wiedergabe startet automatisch.
6. Stellen Sie anhand des Lautstärkeregler die gewünschte Lautstärke ein.
7. Um die Wiedergabe zu pausieren, drücken Sie die Taste ▶I PLAY/PAUSE einmal. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
8. Um die Wiedergabe zu beenden, drücken Sie die Taste ■ STOP.

Wiedergabemodi

Titel überspringen, Schnellvorlauf, Schnellrücklauf sowie Wiederholmodi und Zufallswiedergabefunktionen sind identisch mit denen bei der CD-Wiedergabe. Beschrieben werden diese Funktionen im Abschnitt zuvor.

Hinweise:

• Ein USB-Stick muss stets direkt an den USB-Anschluss am Gerät angeschlossen werden. Die Verwendung eines USB-Verlängerungskabels wird vom Gerät nicht unterstützt. Der USB-Anschluss des Gerätes kann nicht mit einem Computer kommunizieren.
• Die Einlesedauer eines USB-Speichersticks hängt von der Geschwindigkeit des Speichermediums und der darauf befindlichen Anzahl von Titeln/Verzeichnissen ab. In manchen Fällen kann die Einlesedauer bis zu 60 Sekunden betragen.
• Schalten Sie das Gerät aus bevor Sie einen USB-Speicherstick herausziehen. Der Hersteller ist für Datenverlust oder -beschädigung nicht verantwortlich.
• Aufgrund unterschiedlicher Komprimierungsverfahren kann es vorkommen, dass vereinzelte Dateien oder USB-Sticks nicht wiedergegeben werden können.

Kassettenwiedergabe

1. Schalten Sie das Gerät ein wie zuvor beschrieben.
2. Drücken Sie die Taste TAPE, um in den Kassetten-Modus zu wechseln.

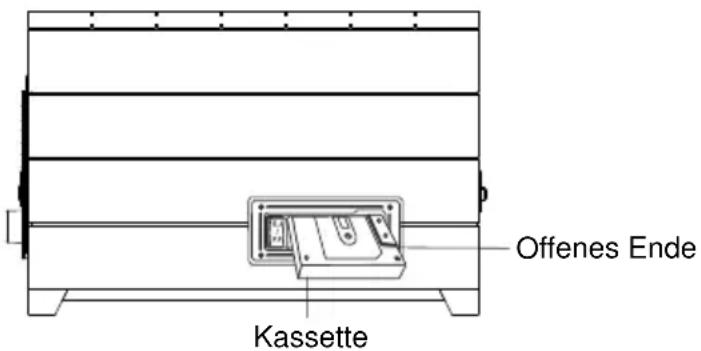

3. Stecken Sie eine Kassette wie nachfolgend dargestellt in den Kassettenspieler ein. Die Seite, die Sie abspielen möchten muss nach oben zeigen und das offene Ende nach rechts.

Offenes Ende Kassette

1. Die Wiedergabe beginnt automatisch.
2. Stellen Sie anhand des Lautstärkeregler die gewünschte Lautstärke ein.

3. Um die Kassette schnell vorzuspulen, drücken Sie die Taste EJ/FF (Eject/Fast Forward) etwa bis zur Hälfte. Solange die Taste so gedrückt gehalten wird, läuft der Schnellvorlauf. Wenn die Taste losgelassen wird, wird die normale Wiedergabe fortgesetzt.

4. Am Ende der Kassette stoppt die Wiedergabe automatisch. Drücken Sie die Taste EJ/FF (Eject/Fast Forward), um die Kassette auszuwerfen. Die Taste EJ/FF (Eject/Fast Forward) kann auch während der Wiedergabe gedrückt werden, um diese manuell zu beenden.

Schallplattenspieler

1. Schalten Sie das Gerät ein wie zuvor beschrieben.
2. Drücken Sie die Taste PH(ONO)/AUX, um in den Schallplattenspielermodus zu wechseln. Versichern Sie sich, dass Sie die Schutzkappe vom Lesekopf abgenommen haben.
3. Legen Sie eine Schallplatte auf den Plattenteller..
4. Wählen Sie die gewünschte Geschwindigkeit anhand des Geschwindigkeitswählschalters (33, 45 oder 78 U/Min.). Zum Abspielen von 45er-Singles setzen Sie den 45-U/Min.-Adapter auf die

Spindel.

1. Öffnen Sie den Tonarm-Sicherungsclip.
2. Heben Sie nun den Tonarm aus dessen Ablage anhand des Tonarmlift-Hebels an und drehen Sie den Tonarm vorsichtig in Richtung Plattenspieler. Der Plattenteller beginnt, sich zu drehen.
3. Bewegen Sie den Tonram vorsichtig über die Schallplatte an die Stelle, von der die Wiedergabe beginnen soll und lassen diesen dann langsam anhand des Tonarmlift-Hebels herab.
4. Stellen Sie anhand des Lautstärkeregler die gewünschte Lautstärke ein.
5. Am Ende der Schallplatte bewegt sich der Tonarm vollständig automatisch zurück auf seine Ablage!
6. Wenn Sie die Wiedergabe vor Ende der Schallplatte beenden wollen, so heben Sie den Tonarm vorsichtig anhand des Tonarmlift-Hebels an und bewegen den Tonarm behutsam über dessen Ablage. Der Plattenspieler hört auf, sich zu drehen. Lassen Sie den Tonarm anhand des Tonarmlift-Hebels herab auf die Ablage.

• Den Tonarm immer nur anhand des Tonarmlift-Hebels heben und senken.
- Drehen oder stoppen Sie den Plattenteller niemals von Hand.
- Wenn der Plattenspieler nicht verwendet wird, muss der Tonarm mit dem Tonarm-Sicherungsclip gesichert sein, da ein Bewegen oder Rütteln des Gerätes sonst zu Beschädigungen führen kann.
- Vor jeder Nutzung des Plattenspielers sollten Nadel und Schallplatte bestimmungsgemäß gereinigt werden, um vorzeitigem Verschleiß vorzubeugen.

- Säubern Sie die Nadel anhand einer speziellen Reinigungsbürste von hinten nach vorne.

- Säubern Sie die Platte anhand eines speziellen Reinigungstuch für Schallplatten.

- Versichern Sie sich vor jeder Nutzung, dass sich die Nadel noch in einwandfreiem Zustand befindet, da diese natürlichem Verschleiß ausgesetzt ist.

Eine abgenutzte oder gesplitterte Nadel muss ersetzt werden, da diese sonst die Schallplatte beschädigen könnte. Verwenden Sie nur Originalnadeln.

Anschlüsse

Kopfhörer

Ein Kopfhöreranschluss (3,5 mm) befindet sich an der Vorderseite des Gehäuses, so dass Sie Musik hören können, ohne andere Personen zu stören. Für die Nutzung dieser Buchse stecken Sie Kopfhörer (nicht im Lieferumfang) ein und stellen die Lautstärke auf ein angenehmes Niveau.

Hinweise:

• Wenn externe Kopfhörer angeschlossen sind, werden die Lautsprecher stumm geschaltet.
• Das Hören bei hoher Lautstärke für lange Zeit kann die Ohren des Benutzers schädigen.

AUX-Eingang

An den AUX-Eingang am Gerät können Sie ein externes Gerät, wie z. B. einen MP3-Player anschließen, um dessen Sound über die Gerätelautsprecher wiederzugeben.

1. Um das externe Gerät anzuschließen, verbinden Sie dieses über ein 3,5 mm Audiokabel (nicht im Lieferumfang) mit dem AUX-Eingang an der Geräterückseite.
2. Schalten Sie das Gerät ein wie zuvor beschrieben und drücken Sie die Taste PH(ONO)/AUX, um in den Phono/AUX-Modus zu wechseln. Um die AUX-Funktion zu verwenden, starten Sie nicht den Plattenspieler (der Tonarm muss sich auf seiner Ablage befinden)!
3. Schalten Sie das externe Gerät (z. B. MP3-Player) ein.
4. Starten Sie die Wiedergabe am externen Gerät und stellen Sie die gewünschte Lautstärke ein.
5. Um zu einem anderen Modus zurückzuschalten, ziehen Sie den Stecker aus dem AUX-Eingang heraus und drücken Sie die Taste für den gewünschten Modus.
6. Wenn Sie das Gerät ausschalten, schaltet sich das externe Gerät nicht ebenfalls aus. Sie müssen das externe Gerät separat ausschalten.

Line Out

An den Line-Out-Anschluss an der Geräterückseite können Sie externe Lautsprecher für zusätzlichen Hörgenuss anschließen.

Technische Daten

Stromversorgung: AC 230V \~ 50Hz

Radiofrequenzbereich: UKW (FM) 88 - 108 MHz

Gerätemaße (BxTxH) ca.: 470 x 335 x 225 mm

Technische und optische Änderungen jederzeit vorbehalten.

Safety Information
