BEDIENUNGSANLEITUNG MC 6560 Karcher Audio

Musikcenter mit CD/MP3-Player, PLL-Radio, USB, SD/MMC | Bedienungsanleitung

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie in der Lage sind, die maximale Leistungsfähigkeit dessen auszuschöpfen und die Sicherheit bei Installation, Verwendung und Wartung gewährleistet wird. Bewahren Sie diese Bedienungsanleitung so auf, dass Sie sie immer griffbereit haben.

Unsere Hotline für technische Fragen: 0900/1000036

(Mo. – Do.: 8.00 – 16.30 Uhr | Fr.: 8.00 – 15.00 Uhr | 0,99 €/Min. aus dem deutschen Festnetz)

Bitte machen Sie von dieser Hotline Gebrauch, da technische Probleme meist hier schon behoben werden können, ohne dass Sie Ihr Gerät einsenden müssen.

Internet: www.karcher-products.de

E-Mail: [e-mail]

Sicherheitshinweise

1. Bedienungsanleitung lesen – Lesen Sie die Bedienungsanleitung aufmerksam, um sich mit der Bedienung des Gerätes vertraut zu machen.
2. Bedienungsanleitung aufbewahren – Bewahren Sie die Bedienungsanleitung sorgfältig auf.
3. Hinweise beachten – Beachten Sie alle Hinweise und Anweisungen in der Bedienungsanleitung.
4. Wasser und Feuchtigkeit – Das Gerät darf nicht in der Nähe von Wasser (z. B. einer Badewanne, einem Waschbecken, einem Schwimmbecken, etc.) oder an feuchten Orten, bzw. in tropischem Klima verwendet werden. Stellen Sie keine mit Flüssigkeiten befüllten Objekte oder Gefäße (z. B. Vasen) auf das Gerät. Setzen Sie das Gerät weder Tropf- noch Spritzwasser aus.
5. Aufstellung – Das Gerät darf nur auf einer stabilen, ebenen Oberfläche aufgestellt werden. Platzieren Sie das Gerät so, dass es keinen Erschütterungen ausgesetzt werden kann.
6. Wandmontage – Eine Wand- oder Deckenmontage darf nur dann erfolgen, wenn das Gerät dafür vorgesehen ist.
7. Belüftung – Stellen Sie das Gerät immer so auf, dass die Lüftungsöffnungen nicht blockiert oder verdeckt (z. B. von einem Vorhang, einer Decke, einer Zeitung, etc.) werden. Das Gerät darf z. B. nicht auf einem Bett, Sofa, Teppich, etc. aufgestellt werden. Für eine ausreichende Belüftung sollte ein Freiraum von mindestens 5 cm um das Gerät herum eingehalten werden.
8. Hitze – Das Gerät darf nicht in die Nähe von Hitzequellen, wie z. B. einer Heizung, einem Herd oder anderen Geräten gelangen.
9. Stromversorgung – Das Gerät darf nur mit der auf der Geräterückseite angegebenen Spannung betrieben werden.
10. Kabel & Stecker – Das Netzkabel und der Netzstecker müssen immer in einwandfreiem Zustand sein. Der Netzstecker muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können. Sämtliche Kabel sollten immer so ausgelegt werden, dass diese keine Stolperfalle darstellen und nicht beschädigt werden können. Stellen Sie keine Objekte auf Kabel. Wandsteckdosen, Verlängerungskabel und Mehrfachsteckerleisten dürfen niemals überbelegt werden.
11. Reinigung – Reinigen Sie das Gerät ausschließlich mit einem trockenen, weichen und sauberen Tuch. Verwenden Sie niemals chemische Reinigungsmittel. Ziehen Sie vor dem Reinigen den Netzstecker.
12. Nichtverwendung – Wenn Sie das Gerät für längere Zeit nicht verwenden, ziehen Sie den Netzstecker.
13. Eintritt von Objekten oder Flüssigkeiten – Es dürfen keine Objekte in das Gehäuse des Gerätes gelangen. Das Gerät darf niemals in Kontakt mit irgendwelchen Flüssigkeiten gelangen.
14. Wann Sie eine Servicestelle aufsuchen sollten – Ziehen Sie umgehend den Netzstecker und suchen Sie eine qualifizierte Servicestelle auf, wenn einer der folgenden Ereignisse eintritt:
    a) Wenn der Netzstecker oder das Netzkabel beschädigt ist.
    b) Wenn Objekte in das Gehäuse eingedrungen sind oder das Gerät in Kontakt mit einer Flüssigkeit war.
    c) Wenn das Gerät nicht ordnungsgemäß funktioniert. Nehmen Sie selbst nur solche Einstellungen vor, die in dieser Bedienungsanleitung erklärt werden.
    d) Wenn das Gerät heruntergefallen ist oder in sonstiger Weise einer Erschütterung ausgesetzt war.
15. Reparaturen – Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Versuchen Sie niemals, das Gerät selbst zu reparieren. Öffnen Sie niemals das Gehäuse.
16. Offenes Feuer – Halten Sie das Gerät fern von offenem Feuer. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät.
17. Gewitter – Während eines Gewitters sollten Sie den Netzstecker ziehen.
18. Sicherheitscheck – Nach einer Reparatur sollte der durchführende Techniker einen Sicherheitscheck des Gerätes vornehmen, um zu versichern, dass das Gerät einwandfrei funktioniert.
19. Batterien – Setzen Sie Batterien immer richtig gepolt in elektrische Geräte ein. Explosionsgefahr wenn Batterien falsch eingesetzt werden. Ersetzen Sie alte Batterien stets mit neuen des gleichen Typs. Verwenden Sie alte und neue Batterien nie gleichzeitig. Alte Batterien gehören nicht in den Hausmüll, sondern müssen separat in den dafür vorgesehenen Behältern entsorgt

werden. Batterien dürfen nicht übermäßiger Hitze, wie z. B. durch Sonnenschein, Feuer o. ä. ausgesetzt werden.

1. Kopfhörer – Eine zu hohe Lautstärke bei Verwendung von Ohr- oder Kopfhörern kann zu Hörschäden führen (Kopfhörer nicht im Lieferumfang enthalten).

VORSICHT

WARNUNG: Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät niemals Wasser, Regen oder Feuchtigkeit aus.

WARNUNG: Um die Gefahr eines elektrischen Schlags zu verringern, öffnen Sie niemals das Gehäuse dieses Gerätes. Versuchen Sie niemals, das Gerät selbst zu reparieren. Wartungsarbeiten und Reparaturen dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

Dieses Symbol weist den Benutzer auf gefährliche Spannung innerhalb des Gerätes hin. Es besteht die Gefahr eines elektrischen Schlags.

Dieses Symbol weist den Benutzer auf Teile hin, deren Funktion und Wartung genauestens beschrieben sind.

Batterien und Akkus dürfen nicht mit dem normalen Hausmüll entsorgt werden. Jeder Verbraucher ist verpflichtet, alte Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben, so dass sie einer umweltschonenden Entsorgung zugeführt werden können.

Entsorgung von Elektro- und Elektronikaltgeräten

Dieses Symbol auf dem Produkt weist darauf hin, dass dieses nicht zusammen mit dem normalen Hausmüll entsorgt werden darf. Für zu entsorgende Elektro- und Elektronikaltgeräte gibt es ein besonderes, kostenfreies Entsorgungssystem. Weitere Informationen erhalten Sie von Ihrem lokalen Entsorgungsunternehmen oder von dem Händler, bei dem Sie dieses Produkt erworben haben. Mit der getrennten Entsorgung helfen Sie, die Umwelt und Gesundheit Ihrer Mitmenschen zu schützen.

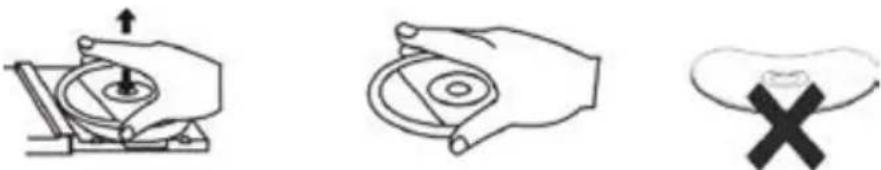

1. Umgang mit Disks

- Das Disk-Fach Ihres Gerätes muss stets geschlossen sein, sodass kein Staub und Schmutz eindringen können, die die Linse beschädigen würden.

- Berühren Sie niemals die bespielte Seite einer Disk.

- Bekleben und beschreiben Sie niemals eine Disk.

• Biegen Sie Disks nicht.

- Halten Sie Disks immer an deren äußeren Kanten.

1. Aufbewahrung von Disks

2. Bewahren Sie Disks stets in ihren jeweiligen Schutzhüllen auf.

3. Setzen Sie Disks niemals dem direkten Sonnenlicht, Staub, Schmutz, hohen Temperaturen, hoher Luftfeuchtigkeit oder Nässe aus.

4. Reinigen von Disks

5. Sollte eine Disk einmal verschmutzt sein, so verwenden Sie zum Säubern ein sauberes, trockenes Tuch.

6. Ziehen Sie das Tuch vorsichtig von der Mitte der Disk zur äußeren Kante:

Richtig Falsch

- Verwenden Sie niemals chemische Reinigungsmittel, Wasser, Verdünnungsmittel oder anti-statisches Spray.

1. Kompatibilität

- Aufgrund der Vielzahl von Komprimierungsverfahren kann es vorkommen, dass vereinzelte Disks nicht wiedergegeben werden können.

HINWEISE ZU DIESER BEDIENUNGSANLEITUNG:

1. Diese Bedienungsanleitung wird vom Hersteller ohne jegliche Gewährleistung veröffentlicht. Korrekturen und Änderungen dieser Bedienungsanleitung zur Beseitigung typographischer Fehler und redaktioneller Ungenauigkeiten sowie aufgrund von (technischen) Verbesserungen (Änderungen) der Geräte können vom Hersteller jederzeit ohne Ankündigung vorgenommen werden. Änderungen dieser Art werden in zukünftigen Ausgaben dieser Bedienungsanleitung berücksichtigt. Alle Rechte vorbehalten.

2. Alle Abbildungen dienen ausschließlich der Illustration und zeigen nicht immer die exakte Darstellung des Artikels.

3. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisung, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

WEITERE HINWEISE ZUM GERÄT

Einstellen einer sicheren Lautstärke

- Beim ständigen Hören lauter Musik gewöhnt sich Ihr Gehör daran und lässt die Lautstärke geringer erscheinen.

• Was normal erscheint, kann schon lange zu laut und gesundheitsschädlich sein.
• Stellen Sie zu Ihrer eigenen Sicherheit die Lautstärke niedrig ein.
• Erhöhen Sie die Lautstärke langsam.
  • Die Hörschäden können weitreichend und nicht heilbar sein.
• Wenden Sie sich bei Hörproblemen bitte unverzüglich an Ihren Hausarzt.

Kondensation:

- Beim Umsetzen des Geräts von einer kalten in eine warme Umgebung kann es zu Kondensationsbildung kommen. In diesem Fall sind Fehlfunktionen nicht auszuschließen. Schalten Sie das Gerät nicht ein und benutzen es für etwa 1 Stunde nicht, bis es ausgetrocknet ist.

Energie sparen:

- Bei längerer Nichtbenutzung den Netzstecker aus der Steckdose ziehen.

Auspacken:

• Nehmen Sie Ihr Gerät vorsichtig aus der Verpackung. Sie sollten die Verpackung zur weiteren Verwendung aufheben.
• Entfernen Sie vorsichtig etwaige Schutzkartons und Schutzfolien.
  • Die Hinweisaufkleber zur Verkabelung sollten erst nach dem Anschluss entfernt werden.

Aufbaudiagramm:

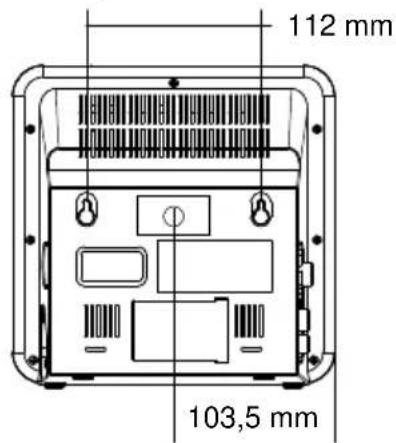

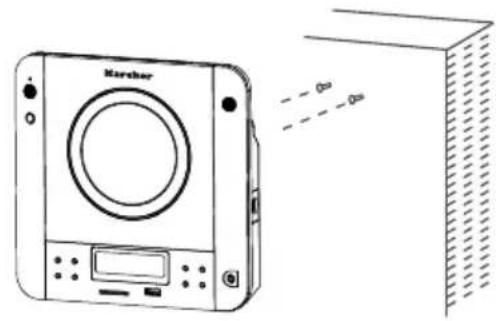

1. Wandmontage

112 mm 103,5 mm

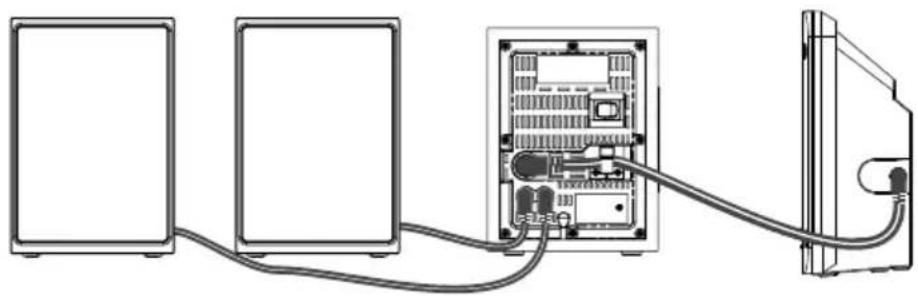

2. Lautsprecheranschluss

Die Stecker der Kabels zum Verbinden der Anlage mit dem Subwoofer haben unterschiedliche Pins. Um den Anschluss des Subwoofers mit der Anlage so einfach als möglich zu gestalten, sind die Steckerseiten mit Aufklebern gekennzeichnet:

• Die Steckerseite mit dem Aufkleber „CONNECT MAIN“ muss an die Anlage angeschlossen werden.
• Die Steckerseite mit dem Aufkleber „CONNECT WOOFER“ muss an den Subwoofer angeschlossen werden.

Entfernen Sie nach dem Anschließen die gelben Hinweisaufkleber vom Gerät.

BEDIENELEMENTE

1. Lautsprecher
2. AUX-Anschluss R
3. AUX-Anschluss L
4. FM-Antenne
5. Standby/On-Anzeige
6. Standby/On-Taste
7. Fernbedienungssensor
8. MEM/C-ADJ.-Taste

9. FUNCTION-Taste

10. Volume - Taste (Lautstärke verringern)

11. Volume + Taste (Lautstärke erhöhen)

12. SD/MMC-Kartenleser

13. LCD-Display

14. USB-Anschluss

15. SKIP/TUNE SEARCH DN.-Taste

16. SKIP/TUNE SEARCH UP-Taste

17. Kopfhöreranschluss

18. STOP/MENU-Taste

19. PLAY/PAUSE-Taste

20. CD-Fach

21. CD-Fach OPEN/CLOSE-Taste

22. Subwooferausgang

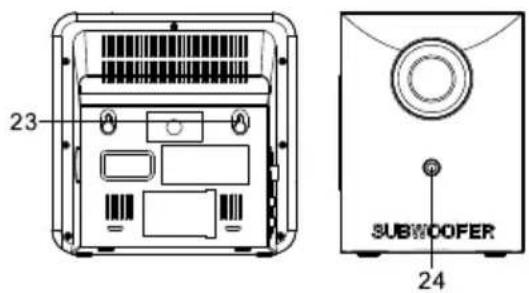

23. Wandaufhängung

24. Subwoofer-Standby-Anzeige

25. Subwoofer-Netzschalter

26. Eingangssteckdose für Anschluss der Anlage

27. Lautsprecherausgang

28. Netzkabel

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

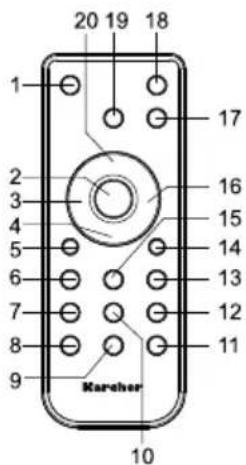

Einsetzen der Batterie in die Fernbedienung

1. Öffnen Sie das Batteriefach.

20 19 18 1 17 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Karcher

CR2032

1. Legen Sie die Batterie (CR2032 - Knopfzelle) wie in der Zeichnung dargestellt ein und achten Sie auf die korrekte Polarität ("+" nach oben zeigend).
2. Setzen Sie den Batterieschlitten wieder ein. Achten Sie darauf, dass dieser einrastet.

Hinweis: Nehmen Sie bei längerer Nichtbenutzung die Batterie aus der Fernbedienung heraus.

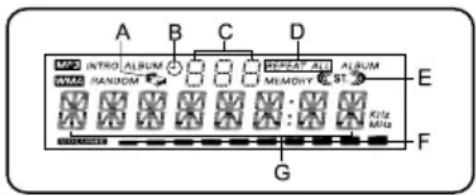

LCD-DISPLAY

A. SLEEP-Anzeige
B. TIMER-Anzeige
C. ALBUM/RADIO MEMORY NUMBER-Anzeige
D. REPEAT 1 / ALL-Anzeige
E. STEREO-Anzeige
F. TRACK/NUMBER/TIME-Anzeige

A B C D MND INTRO ALBUM HYMA MANDOM REPEAT ALL ALBUM MEMORY ST. E F G KHz MHz

ERSTE INBETRIEBNAHME

Nachdem Sie Subwoofer und Lautsprecher mit der Anlage verbunden haben, stecken Sie den Netzstecker in eine geeignete Wandsteckdose. Schalten Sie den Netzschalter an der Rückseite des Subwoofers ein ("ON").

1. Die Anlage und der Subwoofer befinden sich nun im Standby-Modus, beide Standby-Anzeigen leuchten rot.
2. Drücken Sie die STANDBY-Taste am Gerät oder auf der Fernbedienung, um das Gerät einzuschalten.
3. Die Standby-Anzeige am Subwoofer leuchtet nun grün, während die an der Anlage erlischt.

Hinweis: Um das Gerät vollständig auszuschalten, ziehen Sie den Netzstecker.

EINSCHALTEN/STANDBY

1. Schalten Sie zuerst den Subwoofer anhand des Netzschalters auf dessen Rückseite ein („ON“).
2. Drücken Sie die STANDBY-Taste an der Gerätevorderseite oder auf der Fernbedienung, um das Gerät einzuschalten.
3. Wählen Sie die Audioeingangsquelle (CD, USB, SD/MMC, AUX oder TUNER) aus, indem Sie die FUNCTION-Taste drücken.
4. Stellen Sie anhand des Lautstärkereglers (VOLUME+/-) die gewünschte Lautstärke ein.
5. Wählen Sie eine gewünschte Equalizer-Voreinstellung (PASS, ROCK, JAZZ, CLASSIC oder POP) aus, indem Sie die EQ-Taste auf der Fernbedienung drücken.
6. Um das Gerät wieder in den Standby-Modus zu schalten, drücken Sie die STANDBY-Taste am Gerät oder auf der Fernbedienung.

Hinweise:

• Wenn sich das Gerät im CD-, USB- oder CARD-Modus befindet, aber kein entsprechendes Medium eingelegt ist, schaltet sich das Gerät nach 15 Minuten automatisch ab.
• Um Strom zu sparen, schalten Sie das Gerät bei Nichtverwendung anhand des Netzschalters auf der Subwoofer-Rückseite aus.

UHRZEITEINSTELLUNG

Das Gerät muss sich im Standby-Modus befinden.

1. Halten Sie die Taste MEM/C-ADJ. gedrückt, bis die Zeit im 12-Stunden-Modus oder im 24-Stunden-Modus angezeigt wird und blinkt.
2. Drücken Sie ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN, um zwischen 12-Stunden-Anzeige und 24- Stunden-Anzeige umzuschalten.
3. Drücken Sie die Taste MEM/C-ADJ. ein weiteres Mal. Die Stundenanzeige blinkt. Stellen Sie mit ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN die Stunden ein.
4. Drücken Sie die Taste MEM/C-ADJ. ein weiteres Mal. Die Minutenanzeige blinkt. Stellen Sie mit ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN die Minuten ein.
5. Drücken Sie die Taste MEM/C-ADJ. ein weiteres Mal, um die Zeiteingabe zu bestätigen.

Hinweis:

Wenn innerhalb von ca. 10 Sekunden keine Taste gedrückt wird, wird der Einstellmodus verlassen und zum letzten Modus zurückgekehrt.

TIMEREINSTELLUNGEN

Das Gerät muss sich im Standby-Modus befinden und die Uhrzeit muss eingestellt sein.

1. Drücken Sie einmal die Taste TIMER. Auf dem Display werden „ ☉ ON“ und „00:00“ angezeigt, wobei die Stundenanzeige blinkt (siehe Abbildung F1).
2. Stellen Sie die Stunden mit ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN ein.

3. Drücken Sie die Taste TIMER ein weiteres Mal. Die Minutenanzeige blinkt. Stellen Sie mit ▶▶SKIP/TUN. UP bzw. SKIP/TUN. DOWN die Minuten ein.

4. Drücken Sie die Taste TIMER ein weiteres Mal, um die Einschaltzeit des Timers zu bestätigen.

5. Auf dem Display wird „ OFF“ angezeigt und die Stundenanzeige blinkt (siehe Abbildung F2).

6. Wiederholen Sie die Schritte 2 bis 3 und bestätigen Sie mit einem erneuten Tastendruck auf TIMER die Ausschaltzeit des Timers.

7. Wählen Sie mit ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN die Betriebsart „TUNER“, „CD, „USB“ oder „SD CARD“ für den eingestellten Zeitpunkt aus.

8. Drücken Sie die Taste TIMER ein weiteres Mal. Die Anzeige „VOL“ blinkt auf dem Display. Stellen Sie mit ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN die gewünschte Musiklautstärke ein.

9. Nachdem Sie Ein- und Ausschaltzeiten festgelegt haben drücken Sie erneut die TIMER-Taste. Im display wird "angezeigt.

10. Das Gerät schaltet sich automatisch zur eingestellten Einschaltzeit ein, geht in die voreingestellte Betriebsart und schaltet sich automatisch zur eingestellten Ausschaltzeit aus.

Hinweise:

• Wenn innerhalb von ca. 10 Sekunden keine Taste gedrückt wird, wird der Einstellmodus verlassen und zum letzten Modus zurückgekehrt.
• Wenn während dem Einstellen der Einschaltzeit des Timers das Display „ERROR“ anzeigt, sind Einschalt- und Ausschaltzeit identisch. In diesem Fall stellen Sie bitte zuerst die Ausschaltzeit ein.

① F1

OFF F2

EQUALIZER (über Fernbedienung)

Drücken von EQ zeigt den aktuell eingestellten Klangeffekt an.

Wählen Sie den gewünschten Klangeffekt durch wiederholtes Drücken auf EQ aus:

Bei „PASS“ ist der Equalizer ausgeschaltet.

EINSCHLAFFUNKTION EINSTELLEN (über Fernbedienung)

1. Falls Sie mit Musik einschlafen möchten, drücken Sie die Taste SLEEP.
2. Sie können den Zeitraum bis zum automatischen Ausschalten auswählen: 90, 80, 70 usw. bis 10 Minuten. Sie können die Einschlaffunktion im Radio-, CD/MP3, USB, SD/CARD oder AUX-Betrieb einstellen.

FUNKTIONSAUSWAHL

Mit jedem Tastendruck auf FUNCTION können Sie eine andere Betriebsart wählen, siehe unten:

RADIOBETRIEB

1. Schalten Sie das Gerät ein und drücken Sie wiederholt die FUNCTION-Taste am Gerät oder auf der Fernbedienung, um das Radio („TUNER“) auszuwählen.
2. Wählen Sie anhand der Tasten SKIP/TUNE SEARCH (UP oder DOWN) am Gerät oder auf der Fernbedienung einen gewünschten Sender aus.

Mono/Stereo-Auswahl

Mit diesem Gerät können Sie FM(UKW)-Sender empfangen.

1. Falls Sie keinen UKW-Stereosender auswählen können, drücken Sie die Taste ID3/MONO/ST. auf der Fernbedienung. Im Display wird „STEREO“ angezeigt und wenn Sie einen UKW-Stereosender empfangen, wird die UKW-Stereobetriebsart „CST.D“ anzeigt.
2. Wenn Sie erneut die Taste ID3/MONO/ST. drücken, schaltet das Gerät wieder in den Monobetrieb und der UKW-Stereostatus „erlischt.

Automatische Sendersuche

1. Halten Sie die Taste ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN mindestens eine Sekunde lang gedrückt. Lassen Sie die Taste dann los. Der Tuner sucht automatisch nach dem ersten Radiosender mit ausreichender Signalstärke.
2. Wiederholen Sie die oben beschriebenen Schritte, falls Sie einen anderen Sender einstellen möchten.

Speichern von Radiosendern

Sie können Ihre Lieblingsradiosender im Programmspeicher abspeichern (bis zu 30 UKW-Sender).

1. Stellen Sie den gewünschten Sender ein.
2. Drücken Sie die Taste MEM/C-ADJ.
3. Drücken Sie die Taste PRESET/FOLDER (UP bzw. DOWN), um die gewünschte Speichernummer anzuwählen.
4. Drücken Sie die Taste MEM/C-ADJ. ein weiteres Mal, um Ihre Auswahl zu bestätigen.
5. Um weitere Sender abzuspeichern, wiederholen Sie bitte die Schritte 2 bis 4.
6. Um die gespeicherten Sender auszutauschen, wiederholen Sie bitte die Schritte 2 bis 4.

Hinweise:

• Das Abspeichern eines neuen Radiosenders auf einem Speicherplatz löscht den zuvor auf diesem Speicherplatz enthaltenen Radiosender.
• Zum Löschen aller vorbelegten Sender halten Sie die Taste PLAY/PAUSE im Standbymodus kurz gedrückt.

Auswählen der gespeicherten Radiosender

1. Drücken Sie Taste PRESET/FOLDER (UP bzw. DOWN), um den gewünschten gespeicherten Radiosender aufzurufen.
2. Die Speichernnummer des Radiosenders wird zusammen mit der entsprechenden Radiofrequenz angezeigt.

FM-Antenne

Wickeln Sie die FM-Antenne vollständig ab, um einen möglichst optimalen Radioempfang zu erhalten.

CD/MP3/WMA-BETRIEB

Laden einer Disk (CD/MP3/WMA)

1. Schalten Sie das Gerät ein und drücken Sie die FUNCTION-Taste, um den CD-Modus auszuwählen.
2. Drücken Sie die Taste OPEN/CLOSE am Gerät oder auf der Fernbedienung - das CD-Fach öffnet sich nun automatisch (Abb. F3).
3. Legen Sie eine CD mit der bedruckten Seite nach außen zeigend in das CD-Fach ein. Drücken Sie die Taste OPEN/CLOSE, um das CD-Fach zu schließen. Die CD wird nun gelesen.

Hinweise:

1. Dieser Player kann CD, CD-R, CD-RW und MP3/WMA-Disks wiedergeben.
2. Es können „8 cm“- und „Multisession“-MP3-CDs gelesen werden.
3. Die Wiedergabe-Transferrate liegt bei 8-256 kbps (MP3), bzw. 8-192 kbps (WMA).
4. Eine CD kann max. 99 Verzeichnisse und 999 Tracks enthalten.
5. Aufgrund unterschiedlicher Komprimierungsverfahren ist es möglich, dass einige Disks nicht abgespielt werden können. Falls eine CD oder der Inhalt nicht gelesen werden können, wird die Meldung „NO DISC“ angezeigt (siehe Abb. F4).

OPEN F3

NO DI SC F4

Wiedergabe einer Disk

- CD

1. Legen Sie eine Disk ein. Die Wiedergabe wird durch Drücken von PLAY/PAUSE gestartet. Die Wiedergabe beginnt mit dem ersten Track. In der Anzeige wird „Cd“, die laufende Tracknummer und die abgelaufene Zeit angezeigt (siehe Abb. F5).
2. Drücken Sie PLAY /PAUSE, um die Wiedergabe zu unterbrechen. Die Anzeige der abgelaufenen Zeit blinkt (siehe Abb. F6).
3. Drücken Sie erneut PLAY/PAUSE, um die Wiedergabe fortzusetzen.
4. Drücken Sie einmal die Taste ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN. Die vorherige oder nächste Tracknummer erscheint und die Wiedergabe wird gestartet.
5. Halten Sie die Taste ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN gedrückt, um den laufen-den Titel zu durchsuchen.
6. Drücken Sie STOP ■, um die Wiedergabe zu beenden.

1. Legen Sie eine MP3/WMA-Disk ein. Die Wiedergabe wird durch Drücken von PLAY/PAUSE gestartet. Die Wiedergabe beginnt mit dem ersten Track. In der Anzeige werden „MP3“, die Albumnummer, die laufende Tracknummer und die abgelaufene Zeit angezeigt (siehe Abb. F7).
2. Drücken Sie PLAY/PAUSE, um die Wiedergabe zu unterbrechen. Die Anzeige der abgelaufenen Zeit blinkt (siehe Abb. F8).
3. Drücken Sie erneut PLAY/PAUSE, um die Wiedergabe fortzusetzen.
4. Drücken Sie einmal die Taste ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN. Die vorherige oder nächste Tracknummer erscheint und die Wiedergabe wird gestartet.
5. Halten Sie die Taste ▶▶SKIP/TUN. UP bzw. ◀◀SKIP/TUN. DOWN gedrückt, um den laufen-den Titel zu durchsuchen.
6. Wenn mehrere Verzeichnisse auf der Disk angelegt sind, können Sie diese auswählen, indem Sie die Taste PRESET/FOLDER (UP oder DOWN) drücken.
7. Drücken Sie STOP ■, um die Wiedergabe zu beenden.

ID3-Tags (über Fernbedienung)

Nur im MP3/WMA-Modus.

1. Drücken Sie ID3/MONO/ST. zum Aufrufen der ID3-Funktion.

2. Wenn die MP3-Datei ID3-Informationen enthält, werden automatisch „Title“, „Artist“ und „Album“ auf dem Display angezeigt.

3. Drücken Sie erneut ID3/MONO/ST. Die ID3-Funktion wird ausgeschaltet.

USB-/SD-KARTEN-BETRIEB

USB-Geräte und SD-Karten nur im Standby-Betrieb einstecken oder abziehen.

1. Stecken Sie ein USB-Gerät in den USB-Anschluss oder eine SD/MMC-Speicherkarte in den Kartenleser. Drücken Sie dann die STANDBY-Taste, um das Gerät einzuschalten.
2. Drücken Sie die FUNCTION-Taste am Gerät oder auf der Fernbedienung um den Modus USB oder SD/MMC auszuwählen. Das Gerät liest nun die Gesamtanzahl an Verzeichnissen und Tracks (Abb. F9).
3. Wenn auf dem USB-Gerät mehrere Verzeichnisse angelegt sind:

a. Wählen Sie mit den Tasten PRESET/FOLDER (UP oder DOWN) zwischen den Verzeichnissen.
b. Wählen Sie mit den Tasten SKIP/TUNE SEARCH(UP oder DOWN) zwischen den Titeln im jeweiligen Verzeichnis.

1. Wenn MP3-, bzw. WMA-Dateien über ID3-Tags verfügen:

a. Drücken Sie während der Wiedergabe von entsprechenden MP3- oder WMA-Dateien die Taste ID3/MO./ST. einmal. Im Display wird „ID3 ON“ angezeigt. Titel, Interpret und Albumname werden dann im Display angezeigt.
b. Um die Anzeige der ID3-Tags wieder auszuschalten, drücken Sie erneut die Taste ID3/MO./ST. Im Display wird „ID3 OFF“ angezeigt.

Hinweise:

• Im USB/SD-Modus werden MP3- und WMA-Dateien unterstützt. Aufgrund unterschiedlicher Komprimierungsverfahren kann es vorkommen, dass vereinzelt Dateien nicht wiedergegeben werden können.
• Dieses Gerät unterstützt die meisten USB-Sticks und SD/MMC/SDHC-Speicherkarten (bis zu 32GB bei SDHC-Karten). Generell gilt, je größer der Speicher des Mediums ist, desto länger dauert das Einlesen. Wenn der Speicher zu groß ist, kann dieser nicht gelesen werden. Des weiteren kann es vorkommen, dass einige USB-Geräte oder SD/MMC/SDHC-Speicherkarten aufgrund verschiedener Standards einzelner Hersteller nicht mit diesem Gerät kompatibel sind.
• Es werden USB1.1 und 2.0 unterstützt.
• „Dual-Voltage-MMC“- und „MMC-Plus“-Speicherkarten werden nicht unterstützt.
• DRM-geschützte WMA-Dateien werden nicht unterstützt.
• Bei Verwendung eines USB-Verlängerungskabels darf dieses max. 0,5 m lang sein.

MP3 WMA 115 018 STOP F9

Wiedergabe aller Titel auf dem USB-Stick/der SD-Speicherkarte

1. Die Wiedergabe wird durch drücken der Taste PLAY/PAUSE gestartet und beginnt mit dem ersten Titel. Im Display wird die Titelnummer und die abgelaufene Zeit angezeigt (Abb. F10)
2. Um die Wiedergabe anzuhalten, drücken Sie die Taste PLAY/PAUSE. Die Zeitanzeige blinkt (Abb. F11).
3. Um die Wiedergabe fortzusetzen, drücken Sie erneut die PLAY/PAUSE-Taste.
4. Um die Wiedergabe zu beenden, drücken Sie die Taste STOP/MENU.

Hinweis: Ein USB-Gerät, bzw. eine SD/MMC/SDHC-Speicherkarte darf nur im Standbymodus

eingesteckt oder abgezogen werden. Andernfalls kann das jeweilige Gerät beschädigt werden. Der Hersteller haftet nicht für Datenverlust oder Beschädigungen an USB-Geräten oder SD/MMC/SDHC-Speicherkarten.

WIEDERHOLUNGSMODUS (REPEAT, über Fernbedienung)

- CD

1. Falls Sie während der Wiedergabe einer Audio-CD einen einzelnen Track wiederholen möchten, drücken Sie einmal die Taste REPEAT. Die Anzeige „REPEAT“ leuchtet auf (Abb. F12).
2. Falls Sie alle Tracks wiederholen möchten, drücken Sie zweimal die Taste REPEAT. Die Anzeige „REPEAT ALL“ leuchtet auf (Abb. F13).
3. Zum Beenden der Wiederholfunktion drücken Sie dreimal die Taste REPEAT.

1. Falls Sie während der Wiedergabe einer MP3/WMA-CD einen einzelnen Track wiederholen möchten, drücken Sie einmal die Taste REPEAT. Die Anzeige „REPEAT“ leuchtet auf (Abb. F14).
2. Falls Sie alle Tracks wiederholen möchten, drücken Sie zweimal die Taste REPEAT. Die Anzeige „REPEAT ALL“ leuchtet auf (Abb. F15).
3. Falls Sie das aktuelle Album wiederholen möchten, drücken Sie dreimal die Taste REPEAT . Die Anzeige „REPEAT ALBUM“ leuchtet auf (Abb. F16).
4. Zum Beenden der Wiederholfunktion drücken Sie viermal die Taste REPEAT.

ZUFALLSWIEDERGABE (RANDOM, über Fernbedienung)

1. Drücken Sie einmal die Taste RANDOM. Die Anzeige „RANDOM“ leuchtet auf (siehe Abb. F17).
2. Drücken Sie ggf. PLAY/PAUSE, um die Wiedergabe zu starten. Die Tracks werden in zufälliger Reihenfolge abgespielt.
3. Drücken Sie die Taste RANDOM ein weiteres Mal, um die Zufallswiedergabe zu beenden.

ANSPIELEN (INTRO, über Fernbedienung)

1. Drücken Sie einmal die Taste INTRO. Die Anzeige „INTRO“ leuchtet auf (Abb. F18).
2. Das Gerät gibt die ersten 10 Sekunden jedes Tracks wieder.
3. Drücken Sie die Taste INTRO ein weiteres Mal, um das Anspielen zu beenden.

RANDOM 10 C d 00:0 1 F17

PROGRAMMIEREN EINER WIEDERGABEREIHENFOLGE

Sie können durch das Programmieren des CD-Players bis zu 32 Tracks im Audio-CD-Modus oder bis zu 64 Tracks im MP3-/WMA-/USB-/SD-Modus in beliebiger Reihenfolge abspielen. Das Programmieren ist nur im Stoppmodus möglich.

1. Festlegen der Reihenfolge

- CD

1. Drücken Sie die Taste MEM/C-ADJ., um in den Programmmodus zu wechseln (Abb. F19).
2. Wählen Sie mit den Tasten SKIP/TUNER SEARCH(UP oder DOWN) den Titel, der als erstes abgespielt werden soll.

3. Drücken Sie erneut die Taste MEM/C-ADJ., um zu bestätigen.

4. Wiederholen Sie die Schritte 3 und 4, um die weiteren Titel festzulegen.

- MP3/WMA/USB/SD-KARTE

1. Drücken Sie die Taste MEM/C-ADJ., um in den Programmmodus zu wechseln. Die Anzeige der Albumnummer blinkt (Abb. F20).
2. Drücken Sie die Taste PRESET/FOLDER, um das gewünschte Verzeichnis auszuwählen.
3. Öffnen Sie das Verzeichnis durch drücken der Taste MEM/C-ADJ. Die Anzeige der Titelnummer blinkt (Abb. F21).
4. Wählen Sie mit den Tasten SKIP/TUNER SEARCH(UP oder DOWN) den Titel, der als erstes abgespielt werden soll.
5. Drücken Sie erneut die Taste MEM/C-ADJ., um zu bestätigen.
6. Wiederholen Sie die Schritte 2 bis 4, um die weiteren Titel festzulegen.

2. PROGRAMMIERTE REIHENFOLGE ABSPIELEN

Nachdem Sie die Titel in die gewünschte Reihenfolge gebracht haben, drücken Sie die Taste PLAY/PAUSE am Gerät oder auf der Fernbedienung, um die Wiedergabe mit dem ersten Titel zu beginnen. Nachdem alle Titel wiedergegeben wurden, erscheint im Display die Anzahl aller Titel und die entsprechende Abspielzeit.

3. PROGRAMMIERTE REIHENFOLGE LÖSCHEN

1. Drücken Sie die STOP-Taste oder öffnen Sie das Diskfach, um die programmierte Reihenfolge zu löschen.
2. Wenn Sie eine neue Reihenfolge festlegen, wird die zuvor gespeicherte ebenfalls gelöscht.

Hinweise:

1. Falls Sie während der Wiedergabe den aktuellen Track wiederholen möchten, drücken Sie einmal die Taste REPEAT. Die Anzeige „REPEAT“ leuchtet auf.
2. Falls Sie alle Tracks wiederholen möchten, drücken Sie zweimal die Taste REPEAT. Die Anzeige „REPEAT ALL“ leuchtet auf.
3. Zum Beenden der Wiederholfunktion drücken Sie dreimal die Taste REPEAT.

AUX IN

Der AUX-In-Anschluss befindet sich an der linken Seite des Gerätes. Über ein 3,5 mm Stereokabel (nicht im Lieferumfang) können Sie externe Komponenten, wie z. B. einen MP3-Player anschließen.

1. Um die AUX-Funktion auszuwählen, drücken Sie wiederholt die FUNCTION-Taste am Gerät oder auf der Fernbedienung bis „AUX“ im Display angezeigt wird.

2. Starten Sie die Wiedergabe am externen Gerät.

STUMMSCHALTUNG (MUTE, über Fernbedienung)

1. Wenn Sie einmal die Taste MUTE drücken, blinkt die Lautstärkepegelanzeige und die Audio-Ausgabe wird kurzzeitig unterbrochen (Abb. F22).
2. Drücken Sie die Taste MUTE ein weiteres Mal. Die Anzeige erlischt und die Audio-Ausgabe erklingt wie gewohnt.

F22 □ | □ | : 1□

KOPFHÖRER

Das Gerät ist mit einem Kopfhörerausgang ausgestattet. Um einen Kopfhörer (nicht im Lieferumfang) anzuschließen, verbinden Sie den 3,5 mm Mini-Stereostecker des Kopfhörers mit der Buchse an der Vorderseite des Geräts. Die Lautsprecher werden während der Benutzung der Kopfhörer automa-

tisch abgeschaltet.

FEHLERBEHEBUNG

Überprüfen Sie bitte zunächst die Anschlüsse, bevor Sie die nachstehende Liste durchgehen. Sollten Fehler und Störungen danach weiterhin bestehen, dann wenden Sie sich bitte an den Kundendienst.

Problem Mögliche Ursache Lösungsvorschlag
AllgemeinKein Ton	Lautstärke ist zu gering eingestellt. Netzkabel ist nicht angeschlossen.	Regeln Sie die Lautstärke.Schließen Sie das Netzkabel korrekt an.
Keine Tastenfunktion	Elektrostatische Aufladung.	Ziehen Sie den Netzstecker für einige Sekunden und schalten das Gerät danach wieder ein.
CD/MP3Keine WiedergabeFehlerhafte Wieder-gabe	Die CD wurde verkehrt geladen.Die CD ist beschädigt oder ver-schmutzt.Die CD ist beschlagen.Die CD ist beschädigt oder ver-schmutzt.	Laden Sie die CD mit dem Aufdruck nach oben.Ersetzen oder reinigen Sie die CD.Mit einem weichen Tuch abwischen.Ersetzen oder reinigen Sie die CD.
FernbedienungKeine Funktion.	Batterie falsch eingesetzt.Die Batterie ist erschöpft.Fernbedienung ist nicht auf Gerät ausgerichtet.Es befinden sich Hindernisse zwischen Fernbedienung und dem Sensor.Reichweite überschritten.	Überprüfen Sie die Polarität der eingesetzten Batterie.Tauschen Sie die Batterie aus.Richten Sie die Fernbedienung auf den Sensor vorn im Gerät aus.Entfernen Sie die Hindernisse.Verwenden Sie die Fernbedienung aus geringerer Distanz.
KopfhörerKein Ton	Der Kopfhörerstecker wurde nicht richtig eingesteckt.Lautstärke ist zu gering eingestellt.Die CD ist beschädigt.	Stecken Sie den Kopfhörerstecker richtig ein.Erhöhen Sie die Lautstärke.Wechseln Sie die CD.

TECHNISCHE SPEZIFIKATIONEN

ALLGEMEIN

STROMVERSORGUNG: AC 230V\~50Hz AUSGANGSLEISTUNG: 2x 4,5W + 28W (RMS)

RADIO

FREQUENZBEREICH: UKW 87,5 - 108 MHz

CD-PLAYER

OPTISCHE AUFNAHME: 3-STRAHL-LASER

FREQUENZGANG: 100 Hz – 16 kHz

GERÄTEABMESSUNGEN:

HAUPTGERÄT: 207 (B) x 85 (T) x 206,5 (H) mm

LAUTSPRECHER: 153 (B) x 60 (T) x 204 (H) mm

SUBWOOFER: 131 (B) x 242 (T) x 173 (H) mm

NETTOGEWICHT: 6,6 kg

Technische und optische Änderungen jederzeit vorbehalten.

NOTIZEN

Safety Information
