MC-DX40 - Hi-Fi-System TEAC - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-System mit CD/MP3/WMA-Wiedergabe, USB, FM/AM-Radio, AUX-Eingang
Marke	TEAC
Modell	MC-DX40
Verstärkerausgangsleistung (L+R)	10 W + 10 W
Verstärkerausgangsleistung (Subwoofer)	15 W
Frequenzgang (Verstärker)	50 Hz - 20.000 Hz
Frequenzgang des CD-Players	20 Hz - 20.000 Hz (±1 dB)
Signal-Rausch-Abstand des CD-Players	55 dB
FM-Frequenzbereich	87,50 - 108,00 MHz (50-kHz-Schritt)
AM-Frequenzbereich	522 - 1.629 kHz (9-kHz-Schritt)
Lautsprechertyp	Fullrange-Flachtyp, 4 Ohm
Subwoofer-Impedanz	8 Ohm
Maße Hauptgerät (B x H x T)	247 x 169,5 x 83 mm
Maße Lautsprecher (je, B x H x T)	210 x 169,5 x 85 mm
Maße Subwoofer (B x H x T)	170 x 220 x 325 mm
Gewicht Hauptgerät (Netto)	1,3 kg
Gewicht Lautsprecher (je)	0,6 kg
Gewicht Subwoofer (Netto)	4,8 kg
Stromversorgung	230 V AC, 50 Hz
Stromverbrauch	74 W
Unterstützte Discs	CD-DA, CD-R/RW (finalisiert), MP3/WMA-CDs
USB-Kompatibilität	USB 1.1 Full Speed, FAT16/32, bis zu 500 Dateien
Fernbedienungsbatterie	CR2025 (3V)
Wandmontage	Hauptgerät und Lautsprecher (Halterungen enthalten)
Besondere Merkmale	RDS, PTY-Suche, Sleep-Timer, programmierbare Wiedergabe, Zufallswiedergabe, Wiederholung, Bass-/Höhenregler, Kopfhöreranschluss

Häufig gestellte Fragen - MC-DX40 TEAC

Wie schließe ich die Lautsprecher und den Subwoofer an?

Schließen Sie die mitgelieferten Lautsprecherkabel an die L- und R-Buchsen am Subwoofer an. Verwenden Sie das mitgelieferte Subwoofer-Kabel, um die TO SUBWOOFER-Buchse am Hauptgerät mit der FROM MAIN-Buchse am Subwoofer zu verbinden. Stellen Sie sicher, dass alle Verbindungen fest sitzen, bevor Sie das Gerät einschalten.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie zunächst, ob der Netzschalter des Subwoofers auf EIN steht. Stellen Sie dann sicher, dass das Hauptgerät eingeschaltet ist (STANDBY/ON-Taste). Vergewissern Sie sich, dass die richtige Quelle (CD, USB, Radio, AUX) über die FUNCTION-Taste ausgewählt ist. Überprüfen Sie auch die Lautstärke, den Kopfhöreranschluss (der die Lautsprecher stummschaltet, wenn ein Stecker eingesteckt ist) und ob die Stummschaltung nicht aktiv ist (drücken Sie MUTING).

Wie stelle ich die Uhr ein?

Halten Sie im Standby-Modus die TIME SET-Taste gedrückt, bis die Stundenanzeige blinkt. Stellen Sie mit den Überspringtasten (|◀◀ / ▶▶|) die Stunde ein und drücken Sie dann TIME SET. Die Minuten blinken; stellen Sie sie ebenfalls ein und drücken Sie dann erneut TIME SET, um die Uhr zu starten.

Kann ich MP3-Dateien von einem USB-Stick abspielen?

Ja. Schließen Sie ein USB-Speichergerät (FAT16/32 formatiert, max. 500 Dateien) an den USB-Anschluss an. Drücken Sie FUNCTION, um USB auszuwählen, und dann Wiedergabe/Pause. Hinweis: iPod shuffle und NTFS-Laufwerke werden nicht unterstützt. Das Gerät unterstützt MP3-Dateien mit Abtastraten bis zu 48 kHz und Bitraten bis zu 320 kbps.

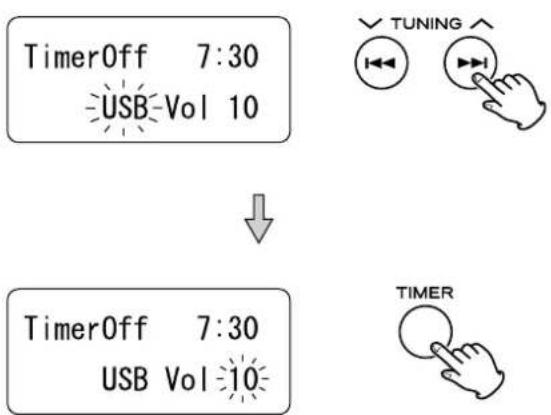

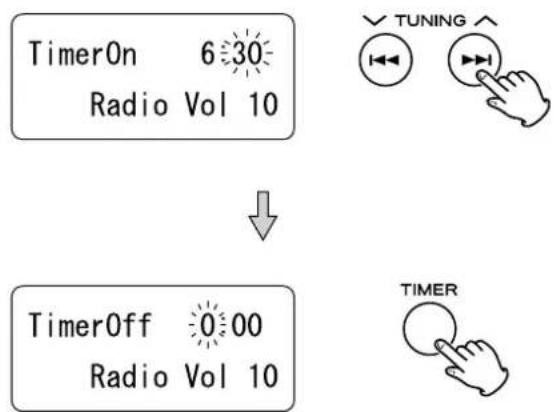

Wie programmiere ich den Timer für automatisches Ein-/Ausschalten?

Stellen Sie zuerst die Uhr. Halten Sie die TIMER-Taste gedrückt, bis 'TimerOn' erscheint. Stellen Sie die Startzeit (Stunde/Minute) mit den Überspringtasten ein und bestätigen Sie mit TIMER. Stellen Sie dann die Stoppzeit auf die gleiche Weise ein. Wählen Sie anschließend die Quelle (Radio, CD oder USB) und stellen Sie die Lautstärke ein. Schalten Sie das Gerät schließlich in den Standby-Modus. Der Timer läuft täglich.

Was soll ich tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob das Hauptgerät eingeschaltet ist. Ersetzen Sie gegebenenfalls die Batterie (CR2025). Richten Sie die Fernbedienung direkt auf den Sensor an der Vorderseite innerhalb von 5 Metern. Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät. Starke Umgebungsbeleuchtung kann ebenfalls stören.

Wie verbessere ich den FM-Radioempfang?

Ziehen Sie die mitgelieferte Innen-FM-Antenne aus und drehen Sie sie. Bei schlechtem Empfang versuchen Sie eine Außen-FM-Antenne. Sie können auch die FM MODE-Taste drücken, um auf MONO umzuschalten, was Rauschen bei schwachen Signalen reduziert.

Warum springt die CD oder spielt nicht ab?

Stellen Sie sicher, dass die Disc sauber, unverkratzt und mit der Beschriftung nach oben eingelegt ist. CD-R/RW-Discs müssen finalisiert sein. Überprüfen Sie, ob die Disc nicht verzogen oder beschädigt ist. Vermeiden Sie Bewegungen des Geräts während der Wiedergabe. Bei MP3/WMA-Discs stellen Sie sicher, dass die Dateien korrekt formatiert sind.

Kann ich externe Geräte wie ein Smartphone anschließen?

Ja, verwenden Sie die AUX IN-Buchse an der Vorderseite. Schließen Sie Ihr Gerät mit einem 3,5-mm-Stereokabel an. Wählen Sie die AUX-Quelle mit der FUNCTION-Taste. Stellen Sie die Lautstärke sowohl am externen Gerät als auch am MC-DX40 ein.

Wie reinige und pflege ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Verschmutzungen befeuchten Sie das Tuch leicht mit einer milden Seifenlösung. Sprühen Sie niemals Flüssigkeiten direkt auf das Gerät. Vermeiden Sie Lösungsmittel wie Benzin oder Verdünner. Halten Sie die Lüftungsschlitze frei und vermeiden Sie die Aufstellung in der Nähe von Wärmequellen oder Feuchtigkeit.

BEDIENUNGSANLEITUNG MC-DX40 TEAC

Vielen Dank, dass Sie sich für TEAC entschieden haben. Lesen Sie diese Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie alle Leistungsmerkmale dieses Geräts voll ausschöpfen.

Inhalt....30

Vor der ersten Inbetriebnahme 30

Aufstellung oder Montage der Lautsprecher 31

Anschließen 32

Discs 34

MP3 und WMA....35

Fernbedienung 35

Bedienelemente und deren Funktion 36

Grundlegende Bedienung....38

CD/MP3

Wiedergabe einer Disc 40

Wiedergabe über ein USB-Gerät 41

Grundlegende Wiedergabefunktionen....42

Auswählen eines Albums/Ordners (nur MP3/WMA)....43

Shuffle-Wiedergabe 43

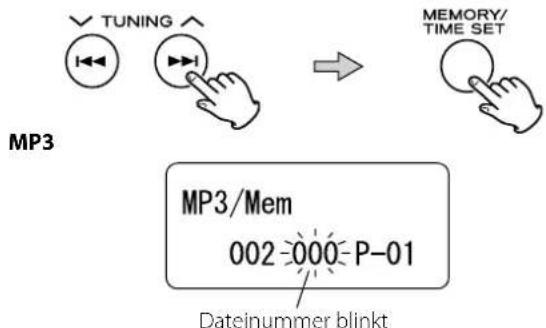

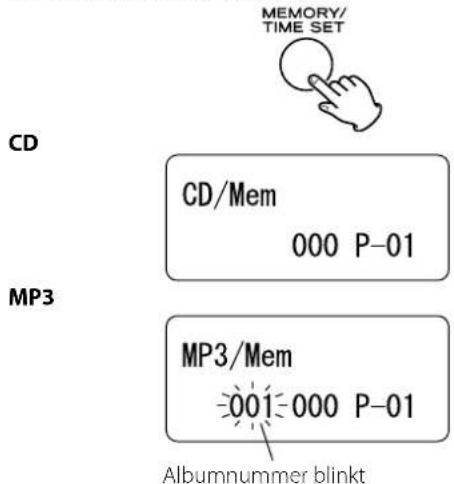

Programmierte Wiedergabe 44

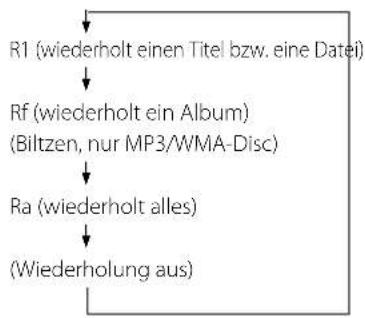

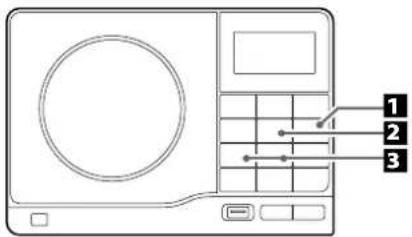

Wiederholungen....45

Radio

Radioempfang 46

Voreingestellte Sender 47

RDS....48

RDS (PTY Suche) 48

PTY (Programmtyp) 49

AUX

Wiedergabe einer externen Audio-Quelle 49

Einstellen der Uhrzeit....50

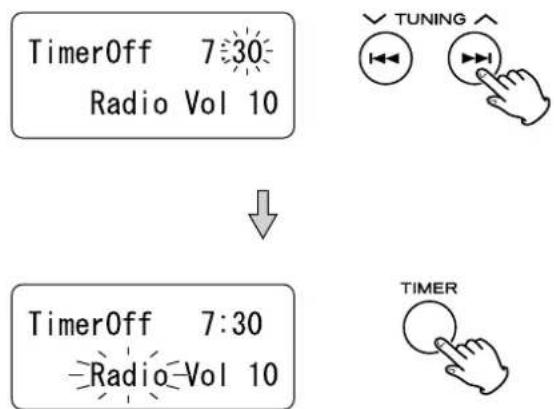

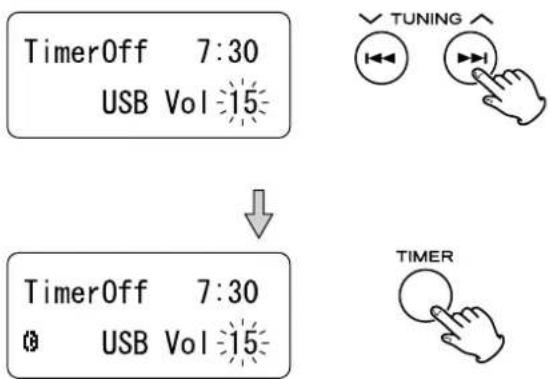

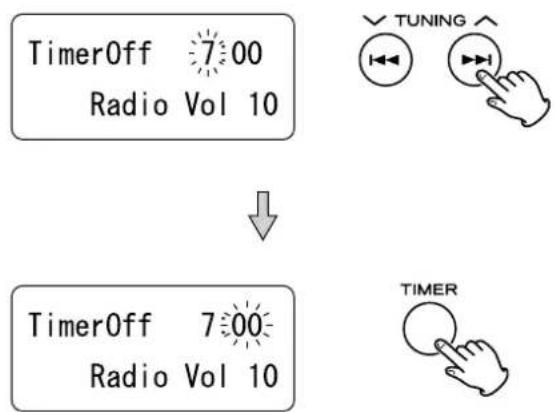

Einstellen des Timers....51

Technische Daten....53

Problembehebung bei Funktionsstörungen....54

Vor der ersten Inbetriebnahme

Beachten Sie folgende Hinweise, bevor Sie das Gerät in Betrieb nehmen:

• Achten Sie bei der Aufstellung stets auf ausreichenden Platz zur Belüftung, da sich das Gerät während des Betriebs erwärmen kann.
  Installieren Sie den Subwoofer nicht in geschlossen Möbeln, wie etwa einem Schrank oder ähnlichem.
• Die Netzspannung für den Betrieb des Geräts muss mit den Angaben auf der Geräterückseite übereinstimmen. Wenden Sie sich im Zweifelsfall bitte an einen Elektrofachmann.
• Wählen Sie einen geeigneten Aufstellungsort für das Gerät. Es sollte nicht direkter Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt sein. Vermeiden Sie auch Aufstellungsorte, die starken Vibrationen, hohem Staubaufkommen, Hitze, Kälte oder Feuchtigkeit ausgesetzt sind.
• Platzieren Sie das Gerät nicht auf anderen elektronischen Komponenten.
• Öffnen Sie niemals das Gehäuse, da dadurch interne elektronische Schaltungen beschädigt werden oder Sie einen Stromschlag erleiden könnten. Wenn ein Fremdkörper ins Geräteinnere eingedrungen ist, sollten Sie sich umgehend mit Ihrem Händler oder einem autorisierten Servicecenter in Verbindung setzen.
• Ziehen Sie zum Trennen des Netzanschlusses grundsätzlich am Stecker des Netzkabels. Ziehen Sie niemals am Kabel selbst.
• Berühren Sie die Lasereinheit nicht und schließen Sie das CD-Fach nach jedem Gebrauch, um Verschmutzungen zu verhindern.
• Reinigen Sie das Gerät nicht mit chemischen Lösungsmitteln, da diese das Gehäuse beschädigen könnten. Verwenden Sie zum Reinigen ein sauberes, trockenes und fusselfreies Tuch.
• Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, damit sie bei Bedarf stets griffbereit ist.

ACHTUNG: BEWEGEN SIE DAS GERÄT NICHT WÄHREND DER WIEDERGABE

Während der Wiedergabe rotiert die Disc mit hoher Geschwindigkeit. Heben Sie das Gerät während der Wiedergabe NICHT an. Dadurch könnte die Disc oder das Gerät beschädigt werden.

BEWEGEN DES GERÄTS

Achten Sie darauf, dass sich keine Disc im Laufwerk befindet, wenn Sie das Gerät an einem anderen Ort aufstellen oder wieder verpacken möchten. Nur so können Sie Fehlfunktionen oder Schäden beim Transport vermeiden.

NXT ist ein Warenzeichen von New Transducers Ltd.

Aufstellung oder Montage der Lautsprecher

Sie können das Gerät und/oder die beiden Lautsprecherboxen entweder an der Wand montieren. Ebenfalls können Sie die Lautsprecherboxen vertikal aufstellen.

Vorkehrunge

• Beachten Sie, dass die Kabel ungefähr 2 m lang sind. Deshalb sollten Sie das Gerät und die Lautsprecherboxen nicht zu weit vom Subwoofer entfernt anbringen.
• Um die Lautsprecher an der Wand aufzuhängen, bohren. Sie die entsprechenden Löcher in eine tragfeste Wand, wie z. B. eine Holz- oder Betonwand.
• Die im Lieferumfang enthaltenen Befestigungsklammern von TEAC dienen der einfacheren Montage. Informieren Sie sich über die statische Beschaffenheit des Gebäudes, und gehen Sie beim Anbringen der Montageklammern gewissenhaft vor. Wenn Sie bezüglich der Verwendung der mitgelieferten Montageklammern im Zweifel sind, wenden Sie sich an Ihren Händler oder einen entsprechenden Fachmann.

Wandmontage

1. Befestigen Sie die Metallklammern mit den mitgelieferten Schrauben an der Rückseite der Lautsprecherboxen.

1. Markieren Sie die genauen Bohrpunkte mithilfe des beiliegenden Montageblatts an der Wand.
2. Bohren Sie die Löcher an den markierten Stellen.
3. Befestigen Sie die Kunststoffhalterung für das Gerät mithilfe handelsüblicher Schrauben.
4. Schrauben Sie zwei im Handel erhältliche Schrauben an den Lautsprecherpositionen ein.

Lassen Sie dabei einen Abstand von ca. 3 mm zwischen dem Schraubenkopf und der Wand.

1. Bevor Sie zum nächsten Schritt weitergehen, schließen Sie den Subwoofer und die Lautsprecherboxen an (siehe Seite 32-33).

2. Hängen Sie das Gerät vorsichtig an den Schrauben der zugehörigen Halterung ein, und hängen Sie dann die Lautsprecherboxen an die Schrauben in der Wand.

Hauptgerät Lautsprecher

Vergewissern Sie sich, dass die Lautsprecherbox richtig am Haken hängt und dass die Haken für das Gewicht der Lautsprecher stark genug sind, bevor Sie die Box loslassen.

Vertikale Aufstellung der Lautsprecherboxen

Sie können die Lautsprecherboxen auch vertikal positionieren.

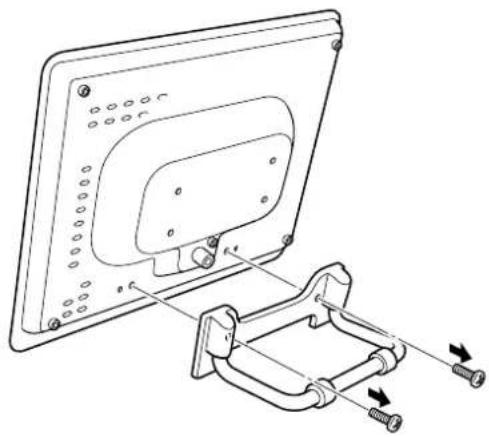

1. Entfernen Sie die Schrauben, um den Lautsprecherständer zu lösen.

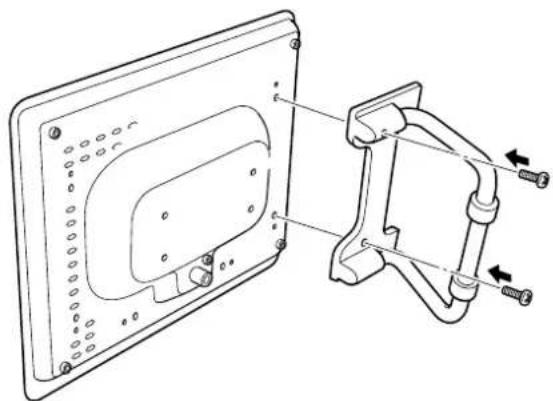

1. Bringen Sie den Ständer dann senkrecht an.

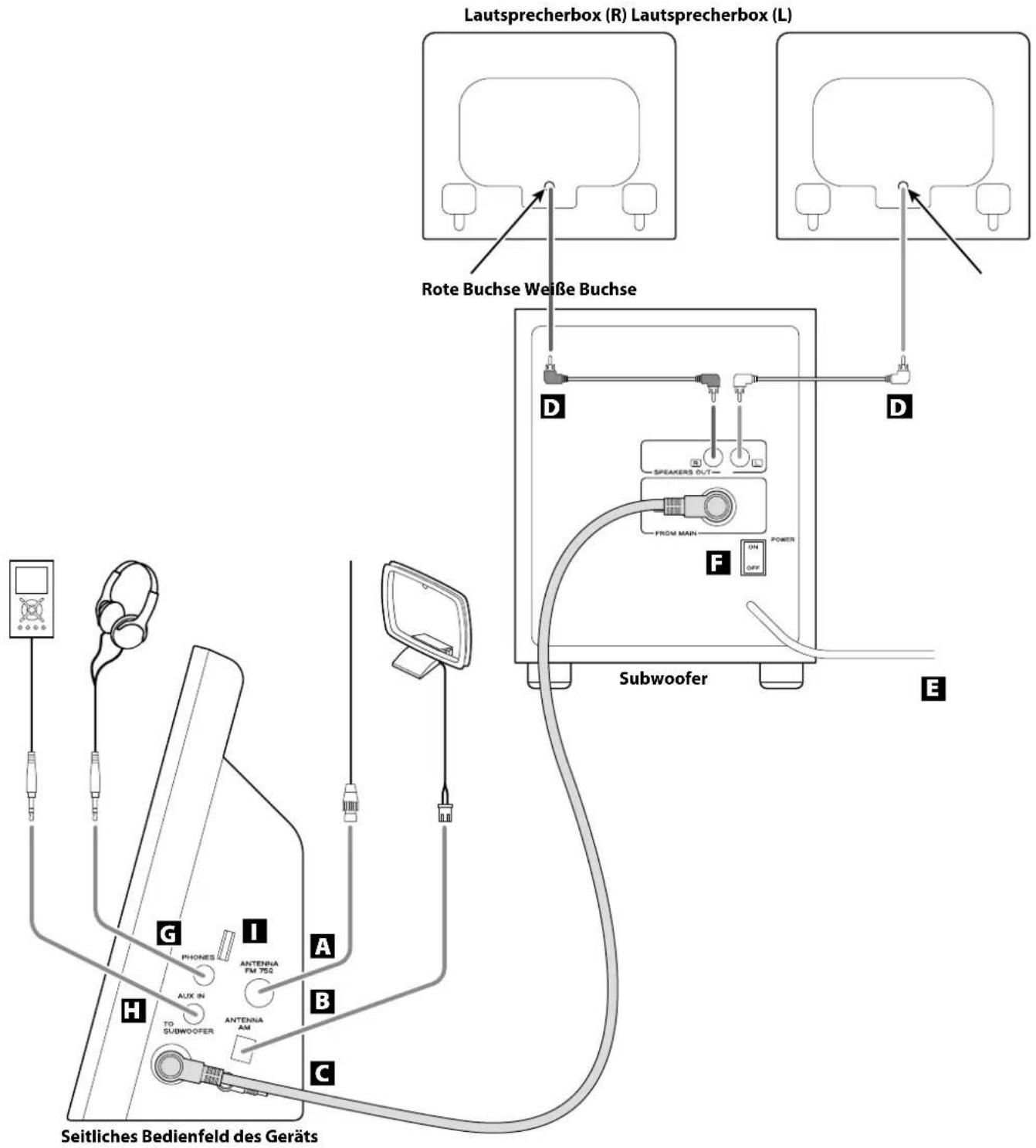

• Schalten Sie zunächst alle anzuschließenden Komponenten aus.
• Lesen Sie die entsprechenden Abschnitte zu den einzelnen Komponenten, die Sie an dieses Gerät anschließen möchten.
• Achten Sie auf korrekten und sicheren Sitz der Steckverbindungen. Um Brummen und Rauschen zu vermeiden, sollten die Verbindungskabel nicht zusammen mit dem Netzkabel verlaufen.

A UKW-Innenantenne

Schließen Sie das mitgelieferte UKW-Antennenkabel an dieser Buchse an.

Führen Sie das Kabel an der Wand entlang zu einem Fenster, und befestigen Sie es mit einer Heftzwecke am Fensterrahmen oder an der Wand, je nachdem, wo der Empfang am besten ist.

UKW-Außenantenne

In Gebieten mit schwachem UKW-Empfang benötigen Sie eventuell eine UKW-Außenantenne. Normalerweise reicht dafür eine Drei-Element-Antenne aus. In Gebieten mit besonders schwachen UKW-Signalen kann jedoch eine Antenne mit fünf oder mehr Elementen erforderlich sein.

- Entfernen Sie bei Verwendung einer Außenantenne die UKW-Innenantenne.

B MW-Drehrahmenantenne

Richten Sie die MW-Antenne so aus, dass Sie die besten Empfangsergebnisse erzielen.

Zum Aufstellen der Rahmenantenne auf einer Fläche führen Sie die Klauen an der Unterseite der Antenne in die Nut des Antennensockels ein.

Gegebenenfalls können Sie die MW-Antenne, wie in der folgenden Abbildung dargestellt, an der Wand befestigen.

Halten Sie alle sonstigen Drähte und Kabel, wie z.B. Netzkabel, Lautsprecherkabel und Verbindungskabel, möglichst weit von der Antenne entfernt.

C Subwoofer

Verbinden Sie die Buchsen „TO SUBWOOFER“ und „FROM MAIN“ mit dem mitgelieferten Kabel.

- Schließen Sie die Stecker in der angezeigten Richtung an.

D LAUTSPRECHERBOXEN

Schließen Sie mithilfe der mitgelieferten Lautsprecherkabel den Stecker des linken Lautsprechers an L. an und den des rechten Lautsprechers an R.

- Sie sollten keine anderen als die im Lieferumfang enthaltenen Lautsprecherboxen für diese Terminals verwenden.

E Netzkabel

Stellen Sie sicher, dass das Netzkabel an einer Wandsteckdose angeschlossen ist, welche die richtige Spannung liefert. Halten Sie beim Verbinden oder Abziehen des Netzkabels immer den Netzstecker fest. Ziehen oder reißen Sie niemals am Kabel selbst.

F Netzschalter des Subwoofers (POWER)

Mit diesem Schalter können Sie das System ein- oder ausschalten.

- Wenn Sie den Subwoofer über den Netzschalter ausschalten, wird die Uhrzeit Zurückgestellt.

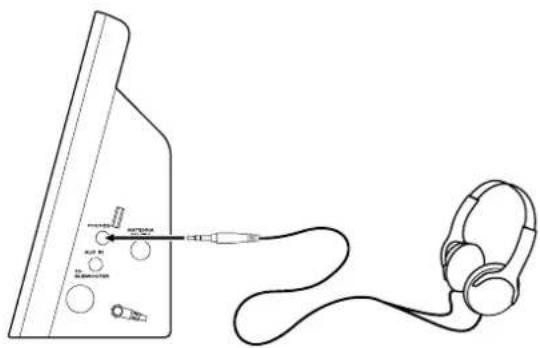

G Kopfhörer

Stellen Sie zunächst die Lautstärke auf das Minimum ein. Schließen Sie dann den Kopfhörer an der PHONES-Buchse an und stellen Sie die Lautstärke mithilfe der VOLUME-Regler nach Wunsch ein. Solange der Kopfhörer an der Buchse angeschlossen ist, ist über die Lautsprecherboxen nichts zu hören.

ACHTUNG

Verringern Sie immer den Lautstärkepegel, bevor Sie den Kopfhörer einstecken. SO VERMEIDEN SIE GEHÖRSCHÄDEN – Setzen Sie den Kopfhörer erst auf, nachdem Sie ihn eingesteckt haben.

H AUX IN

Dieser Anschluss ist für einen tragbaren Audio-Player bestimmt. Verbinden Sie dazu den Player über ein im Handel erhältliches Miniklinkenkabel mit den Buchsen LINE OUT oder PHONES (Audioausgang).

Achten Sie bei Verwendung der PHONES-Buchse am Miniplayer darauf, dass Sie dessen Wiedergabelautstärke entsprechend einstellen müssen, da ansonsten über den MC-DX40 kein Ton zu hören ist.

Reservebuchse

Discs, die zur Wiedergabe mit diesem Gerät geeignet sind:

- Herkömmliche Audio-CDs mit dem CD-DA-Logo auf dem Aufkleber:

• Korrekt finalisierte CD-R- und CD-RW-Discs
• MP3/WMA CDs

Hinweis:

• Abhängig von der Qualität einer Disc sowie dem Format der Aufzeichnungen, kann es vorkommen, dass manche CD-R/CD-RW-Discs nicht wiedergegeben werden können.
• Kopiergeschützte CDs und andere CDs, deren Spezifikationen nicht dem CD-Standard entsprechen, werden mit diesem Player möglicherweise nicht korrekt wiedergegeben. Bei Wiedergabe solcher CDs auf diesem Gerät haften TEAC Corporation sowie deren Tochtergesellschaften und Niederlassungen nicht für etwa daraus entstehende Folgeschäden und übernehmen keine Garantie für die Qualität der Wiedergabe. Falls durch CDs, die nicht dem Standard entsprechen, Probleme auftreten, sollten Sie sich an den jeweiligen Hersteller der CDs wenden.

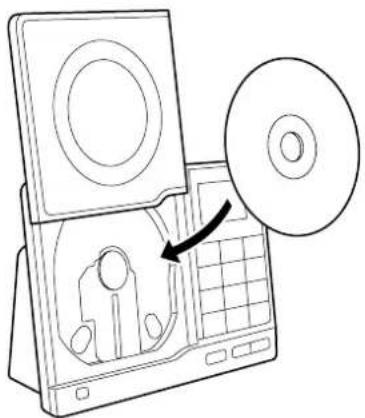

• Legen Sie die CD stets so ins Laufwerk, dass deren bedruckte Labelseite nach oben zeigt. (Compact Discs können lediglich einseitig wiedergegeben oder beschrieben werden.)
• Um eine CD aus der CD-Box zu entnehmen, drücken Sie leicht auf die Mitte der Box. Fassen Sie die CD am Rand an, und nehmen Sie sie vorsichtig aus der Box.

Entnehmen der CD Anfassen der CD

- Eine verschmutzte CD können Sie mit einem weichen, trockenen Tuch reinigen. Wischen Sie dabei kreisförmig von der CD-Mitte nach außen:

• Verwenden Sie niemals chemische Reinigungsmittel, wie z. B. Sprays, Antistatikmittel, Flüssigkeiten, Benzin oder Verdünner. Dadurch würde die Kunststoffoberfläche der Disc irreparabel beschädigt.
• Staub und Kratzer können zu Beeinträchtigungen bei der Wiedergabe führen. Legen Sie die CD daher nach Gebrauch stets sofort wieder in die jeweilige Box zurück.

• Setzen Sie CDs nicht über längere Zeiträume hinweg direkter Sonneneinstrahlung, hoher Luftfeuchtigkeit oder höheren Temperaturen aus. Langzeitige Hitzeeinwirkung kann zu Verformungen des Discs führen.

• Versuchen Sie nicht eine verformte, gewellte oder beschädigte CD wiederzugeben. Dadurch können irreparable Schäden am Wiedergabemechanismus entstehen.

• CD-R- und CD-RW-Discs sind gegenüber Hitzeeinwirkung und ultravioletter Strahlung empfindlicher als gewöhnliche CDs. Daher ist bei ihrer Aufbewahrung besonders darauf zu achten, dass sie nicht direkter Sonneneinstrahlung oder anderen Hitzequellen, wie etwa Heizkörpern oder wärmeerzeugenden elektrischen Geräten ausgesetzt sind.
• Beschriften Sie das Label mit einem weichen, ölhaltigen Filzstift. Verwenden Sie niemals Kugelschreiber oder Stifte mit harter Spitze, um die CD nicht zu beschädigen.
• Verwenden Sie keine CD-Stabilizer. Die kommerziellen CD-Stabilizer sind nicht für dieses Gerät geeignet und führen zu Beschädigungen und Fehlfunktionen.
• Verwenden Sie keine ungewöhnlich geformten CDs (achteckig, herzförmig, im Visitenkartenformat usw.). Diese können das Gerät beschädigen:

- Falls Sie weitere Informationen bezüglich Handhabung und Pflege von CD-Rs/CD-RWs benötigen, lesen Sie die Herstellerhinweise, die Sie zusammen mit der jeweiligen Disc erhalten haben. Sie können sich auch direkt an den Hersteller wenden.

MP3 und WMA Fernbedien

• Mit diesem Gerät können Sie auf einer CD-R, CD-RW, und MP3-Dateien auf a einem USB-Stick gespeicherte MP3- und WMA-Dateien wiedergeben.
• Die Namen der MP3- oder WMA-Dateien sollten aus alphanumerischen Zeichen bestehen. Symbole und Fullsize- bzw. Doppelbyte-Zeichen, wie z. B. japanische, chinesische oder ähnliche Schriftzeichen, werden nicht korrekt dargestellt. Außerdem sollte dem Namen stets die Dateierweiterung folgen. („mp3“ für MP3-Dateien, „wma“ für WMA-Dateien).
• MP3-Dateien weisen Mono- oder Stereoqualität sowie das Format MPEG-1 Audio Layer 3 auf. Mit diesem Gerät können Sie MP3-Dateien mit einer Samplingrate von 44,1 kHz oder 48 kHz und einer Datenübertragungsrate von 320 kb/s oder niedriger abspielen.
• WMA-Dateien können mit einer Samplingrate von 44,1 kHz und einer Datenübertragungsrate von 192 kb/s oder niedriger abgespielt werden. WMA steht für Windows Media Audio.
• Die Klangqualität der Audioinformationen bei 128 kb/s entspricht ungefähr der normalen Audio-CD-Qualität. Es können auch MP3-Titel mit niedrigerer Bitrate wiedergegeben werden, die Klangqualität wird in diesem Fall jedoch merklich schlechter.

Disc

• Um eine Disc wiedergeben zu können, muss diese finalisiert sein.
  • Die CD-ROM muss der ISO-Norm 9660 entsprechen.
• Falls sich auf der Disc mehr als 255 Dateien befinden, können bei der Wiedergabe Störungen auftreten.

USB

• Dieses Gerät unterstützt USB 1.1 FULL SPEED (12 Mb/s).
• Es können MP3-Dateien auf verschiedenen externen USB-Speichergeräten wie z. B. USB Flash-Speicher oder HDD wiedergegeben werden. Der HDD-Speicher muss das Format FAT 16 oder FAT 32 aufweisen; das NTFS-Format ist jedoch nicht geeignet.
• Falls sich auf dem USB-Gerät mehr als 500 Dateien befinden, können bei der Wiedergabe Störungen auftreten.
• MP3-Player können bei diesem Gerät möglicherweise nicht über USB wiedergegeben werden.

g

Sie können das Gerät auch über die mitgelieferte Fernbedienung steuern.

Halten Sie dazu die Fernbedienung so, dass sie auf den Fernsensor an der Vorderseite des Geräts zeigt.

• Befinden sich Gegenstände zwischen dem Gerät und der Fernbedienung, ist eventuell keine Fernsteuerung möglich. Dies gilt auch bei Nutzung der Fernbedienung im Wirkbereich.
• Wird die Fernbedienung in der Nähe anderer Produkte verwendet, die Infrarotstrahlen erzeugen, oder wenn sich weitere Fernbedienungen mit Infrarotstrahlen in der Nähe befinden, kann es zu Störungen kommen. Umgekehrt funktionieren möglicherweise auch die anderen Produkte in diesem Fall nicht korrekt.

Einlegen der Batterie

1

2

1 Nehmen Sie den Deckel des Batteriefachs ab.
2 Legen Sie eine Lithiumbatterie (CR2025, 3V) so ein, dass die positive Seite (⊕) nach außen zeigt.
3 Schließen Sie das Batteriefach.

Ersetzen der Batterie

Wenn der Betriebsradius, in dem das Gerät auf Steuerbefehle der Fernbedienung reagiert, mit der Zeit abnimmt, ist dies ein Anzeichen dafür, dass die Batterie verbraucht ist. Ersetzen Sie in diesem Fall die verbrauchte Batterie durch eine neue.

Vorsichtsmaßnahmen beim Umgang mit Batterien

Erhitzen oder zerlegen Sie die Batterie nicht. Werfen Sie verbrauchte Batterien niemals in offenes Feuer.

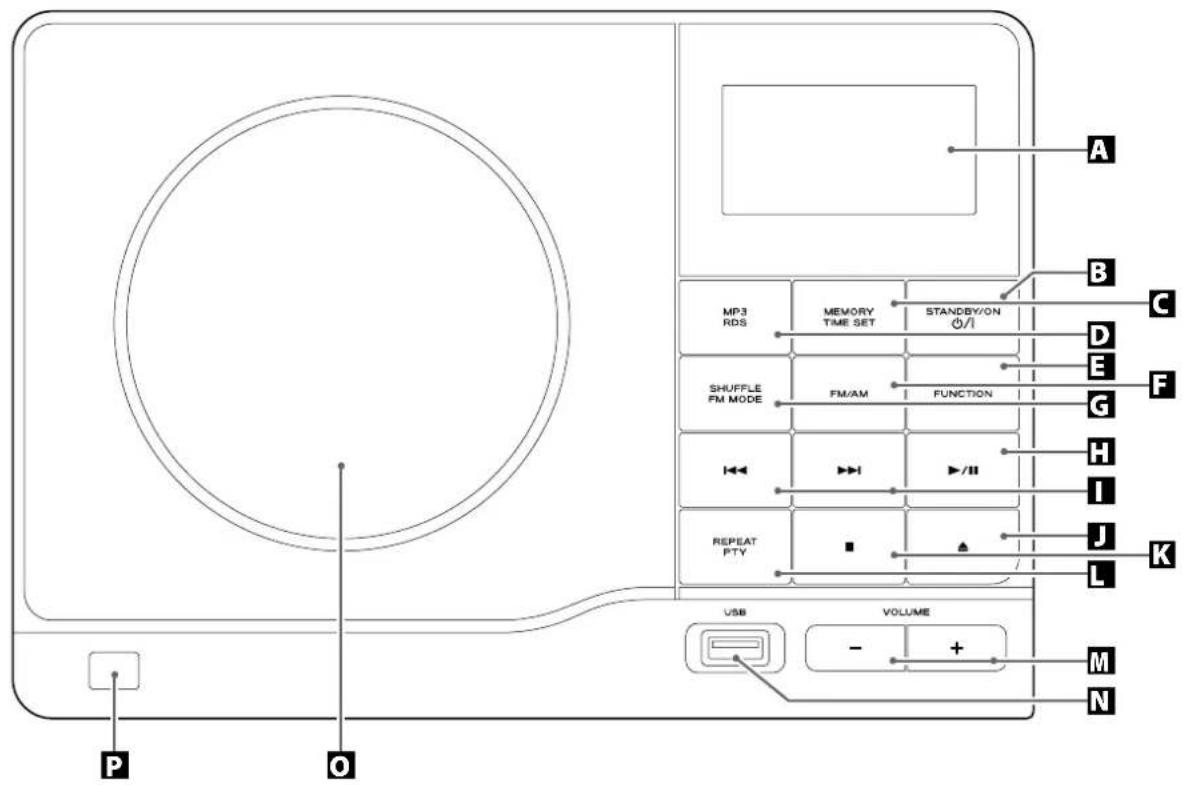

Die Erläuterungen und Anweisungen in dieser Bedienungsanleitung beziehen sich lediglich auf die Bezeichnungen der Bedienelemente auf der Vorderseite des Geräts. Die Funktionsweise korrespondierender Tasten auf der Fernbedienung ist ähnlich.

A Display

B STANDBY/ON ( )0/1

Mit dieser Taste schalten Sie das Gerät ein bzw. setzen es in den Standby-Modus.

Die Stromversorgung des Geräts erfolgt über den Subwoofer. Deshalb müssen Sie zuerst den Subwoofer einschalten.

Befindet sich das Gerät im Standby-Modus, leuchtet die Netzanzeige orange.

Ist das Gerät eingeschaltet, leuchtet sie blau.

C MEMORY/TIME SET

Im CD-Modus können Sie mit dieser Taste Musiktitel oder - dateien programmieren.

Im Radiobetrieb stellen Sie damit Sender ein.

Darüber hinaus dient diese Taste zum Einstellen der Uhrzeit.

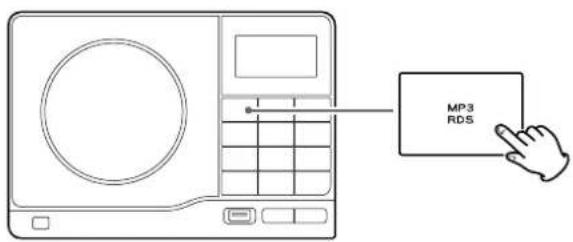

D MP3/RDS

Mit dieser Taste können Sie während der Wiedergabe von MP3/WMA-Dateien die im Display angezeigten Informationen ändern. Im FM-Modus wählen Sie damit einen RDS-Modus aus.

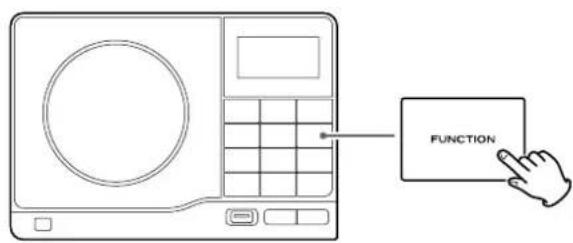

E FUNCTION

Mit dieser Taste wählen Sie eine Tonquelle aus (CD, USB, Radio oder AUX).

FM/AM

Mit dieser Taste wählen Sie die MW- (AM) oder UKW-Frequenz (FM) aus.

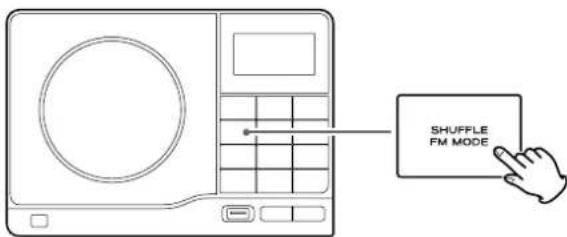

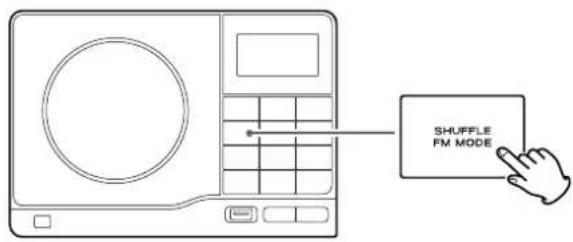

G SHUFFLE/FM MODE

Im CD- oder USB-Modus schalten Sie mit dieser Taste die Shuffle-Wiedergabe ein oder aus.

Im FM-Modus können Sie damit Stereo oder Mono wählen.

Play/Pause (▶/II)

Im CD- oder USB-Modus starten oder unterbrechen Sie mit dieser Taste die Wiedergabe.

Überspringen/Tuning (|◀◀/▶▶▶)

Durch kurzes Drücken dieser Tasten können Sie im CD- oder USB-Modus Musiktitel überspringen. Wenn Sie einen bestimmten Teil des Musiktitels suchen möchten, halten Sie die Taste gedrückt. Im Radiobetrieb können Sie damit Sender abstimmen.

Im Standby-Modus dienen diese Tasten zum Einstellen der Uhr und des Timers.

Öffnen/Schließen (▲)

Im CD-Modus öffnen oder schließen Sie mit dieser Taste die CD-Klappe.

K Stopp (■)

Im CD- oder USB-Modus halten Sie mit dieser Taste die Wiedergabe an.

LREPEAT/PTY

Im CD- oder USB-Modus stellen Sie mit dieser Taste die Wiederholfunktion ein.

Im FM-Modus dient die Taste zur Auswahl von PTY.

M VOLUME (-, +)

Drücken Sie die Taste „+“ oder „-“, um die Lautstärke einzustellen.

N USB-Anschluss

Dieser USB-Anschluss unterstützt USB 1.1.

CD-Tür

P Fernbedienungssensor

Bei Steuerung des Geräts über die Fernbedienung richten Sie sie auf diese Stelle.

a TIMER

Diese Taste verwenden Sie zusammen mit den Überspringen-Tasten (1◄◄/►►1), um den Timer einzustellen.

b PRESET/FOLDER (, ↗

Im Radiobetrieb stellen Sie mit diesen Tasten einen Sender ein. Während der Wiedergabe einer MP3/WMA-Datei können Sie damit ein Album/einen Ordner auf der Disc auswählen.

c TREBLE

Diese Taste dient zusammen mit den VOLUME-Tasten zum Einstellen des Klangbereichs bei hohen Frequenzen.

d BASS

Diese Taste dient zusammen mit den VOLUME-Tasten zum Einstellen des Klangbereichs bei tiefen Frequenzen.

e Dimmer ()

Mit dieser Taste können Sie die Helligkeit des Displays auf der Vorderseite ändern.

f SLEEP

Mit dieser Taste stellen Sie den Sleep Timer ein.

g MUTING

Diese Taste dient der Stummschaltung.

1 Schalten Sie den Subwoofer ein.

(Rückseite des Subwoofers)

2 Drücken Sie die Taste STANDBY/ON ( ) am Gerät.

3 Wählen Sie durch Drücken der FUNCTION-Taste eine Tonquelle aus.

CD/Stop No Disc

1. 50MHz FM

AUX 0:00

USB Not connected

• Um eine externe Tonquelle wiederzugeben, die an die Eingangsbuchse AUX IN angeschlossen ist, wählen Sie AUX.
• Im AUX-Modus wird im Display immer die Uhr angezeigt.
• Wenn Sie die Taste TIME SET im CD- oder Radiobetrieb 2 Sekunden lang drücken, wird die Uhr einige Sekunden lang angezeigt.

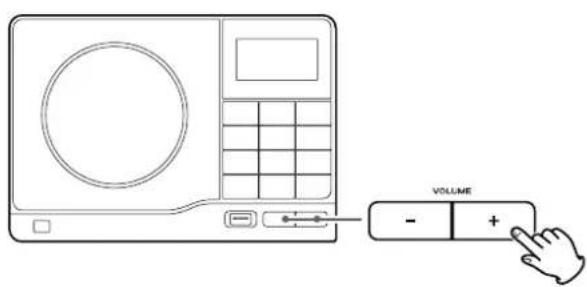

4 Starten Sie die Wiedergabe der Tonquelle und stellen Sie die Lautstärke mit den VOLUME-Tasten ein.

Muting (Stummschaltung)

Um den Ton vorübergehend stummzuschalten, drücken Sie die MUTING-Taste.

Durch erneutes Drücken der MUTING-Taste wird die Stummschaltung aufgehoben.

• Bei aktivierter Stummschaltung blinkt die Anzeige „Muting“ auf dem Display.
• Wenn Sie die Lautstärke bei aktivierter Stummschaltung ändern, wird die Stummschaltung aufgehoben.
• Dies gilt auch bei Änderung der Betriebsfunktion.

Kopfhörer

Stellen Sie zunächst die Lautstärke auf das Minimum ein. Schließen Sie dann den Kopfhörer an der PHONES-Buchse an und stellen Sie die Lautstärke mithilfe der VOLUME-Regler nach Wunsch ein. Solange der Kopfhörer an der Buchse angeschlossen ist, ist über die Lautsprecherboxen nichts zu hören.

Verringern Sie immer den Lautstärkepegel, bevor Sie den Kopfhörer einstecken. SO VERMEIDEN SIE GEHÖRSCHÄDEN – Setzen Sie den Kopfhörer erst auf, nachdem Sie ihn eingesteckt haben.

Sleep Timer

Durch wiederholtes Drücken der SLEEP-Taste können Sie ein Intervall (zwischen 90 und 10 Minuten) einstellen. Sobald die eingestellte Zeitdauer erreicht ist, wird das Gerät automatisch ausgeschaltet und in den Standby-Modus versetzt.

Dimmer

Mit der Dimmer-Taste () können Sie das Display dimmen.

- Diese Funktion steht bei Drücken der Taste STANDBY/ON nicht zur Verfügung.

Klangregelung

1. Drücken Sie die BASS- oder TREBLE-Taste.

Um den Klangbereich für die Tiefen einzustellen, drücken Sie die BASS-Taste.

Um den Klangbereich für die Höhen einzustellen, drücken Sie die TREBLE-Taste.

2. Drücken Sie innerhalb von 2 Sekunden die VOLUME-Tasten, um die Einstellung zu ändern.

Der Pegel kann von -4 bis +4 eingestellt werden.

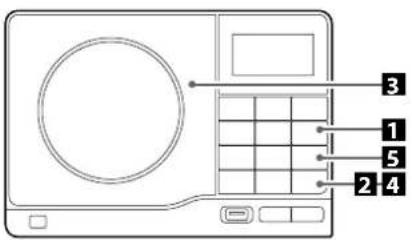

1 Drücken Sie die FUNCTION-Taste und wählen Sie „CD“.

2 Drücken Sie die Taste für Öffnen/Schließen (▲).

3 Legen Sie eine Disc mit dem Label nach oben auf den Verriegelungsmechanismus in der Mitte des Players ein.

Drücken Sie die Disc leicht auf die Verriegelung, bis ein leiser „Klick“ zu hören ist. Dieser gibt an, dass die Disc korrekt eingelegt wurde.

• Legen Sie immer nur eine Disc auf einmal in das Laufwerk ein.
• Vergewissern Sie sich, dass die Disc korrekt eingelegt und fest auf dem Verriegelungsmechanismus eingerastet ist.

4 Drücken Sie die Taste zum Öffnen/Schließen (▲), um das CD-Fach zu schließen.

• Es dauert möglicherweise einige Sekunden, bis die Daten von der Disc eingelesen sind. Während dieser Zeitspanne sind sämtliche Tastenfunktionen deaktiviert. Warten Sie, bis die Gesamtzahl der Musiktitel sowie die gesamte Wiedergabedauer der Disc angezeigt werden.
• Befindet sich keine Disc im CD-Fach, wird die Meldung „No Disc“ angezeigt.

Audio-CD

Die Gesamtzahl der Musiktitel und die gesamte Wiedergabedauer der Disk werden angezeigt.

CD/Stop

T015 43:08

MP3/WMA-Disc

Die Gesamtzahl der Dateien auf der Disc wird angezeigt. Auch bei der Wiedergabe von WMA-Dateien wird im Display „MP3“ angezeigt.

MP3/Stop

Total file 0144

5 Drücken Sie die Taste für Wiedergabe/Pause (▶ /II), um die Wiedergabe zu starten.

Die Wiedergabe beginnt ab dem ersten Musiktitel bzw. ab der ersten Datei.

Audio-CD

MP3/WMA-Disc

• MP3/WMA-Dateien aus Unterordnern werden automatisch in das Stammverzeichnis „000“ (Root) gelegt. Die Wiedergabe beginnt dann ab der ersten Datei im Stammverzeichnis „000“.
• Enthält ein Album/Ordner keine MP3/WMA-Dateien, werden diese Ordner übersprungen.
• Nachdem alle Titel/Dateien gespielt wurden, endet die Wiedergabe automatisch.

Mit diesem Gerät können keine Dateien wiedergegeben werden, die auf einer Festplatte gespeichert sind.

1 Drücken Sie die FUNCTION-Taste und wählen Sie „USB“.

Wenn kein USB-Gerät angeschlossen ist, wird auf dem Display „Not connected“ angezeigt.

Ist ein USB-Stick angeschlossen, werden sämtliche Daten von dem USB-Stick eingelesen, und das Gerät geht bei Beginn der ersten Datei in den Pause-Modus über.

2 Schließen Sie ein USB-Gerät an dem entsprechenden USB-Anschluss auf der Vorderseite des Geräts an.

Sämtliche Daten werden von dem USB-Stick eingelesen und das Gerät geht bei Beginn der ersten Datei in den Pause-Modus über.

• Je nach Anzahl der vom USB-Stick zu ladenden Dateien und Ordner kann das Einlesen bis zu einigen Minuten dauern.
• Ein iPod-Shuffle kann über diesen Anschluss nicht wiedergegeben werden.

Wenn Sie die Stopptaste (■) drücken, wird im Display die Gesamtzahl der Dateien angezeigt.

USB/Stop

Total file 0144

Gesamtzahl der Dateien

3 Drücken Sie die Taste für Wiedergabe/Pause (▶/II).

Die Wiedergabe beginnt ab der ersten Datei.

• MP3/WMA-Dateien aus Unterordnern werden automatisch in den „ROOT“-Ordner (Stammverzeichnis) gelegt. Die Wiedergabe beginnt dann ab der ersten Datei im „ROOT“-Ordner.
• Enthält ein Album/Ordner keine MP3/WMA-Dateien, werden diese Ordner übersprungen.
• Nachdem alle Titel/Dateien gespielt wurden, endet die Wiedergabe automatisch.

A Kurzzeitiges Unterbrechen der Wiedergabe (Pausemodus)

Drücken Sie während der Wiedergabe die Taste für Wiedergabe/Pause (▶/■). Die Wiedergabe wird an der aktuellen Position angehalten und auf dem Display wird „Pause“ angezeigt. Wenn Sie mit der Wiedergabe fortfahren möchten, drücken Sie die Wiedergabe/Pause-Taste (▶/■) erneut.

B Beenden der Wiedergabe

Drücken Sie die Stopptaste (■), um die Wiedergabe anzuhalten.

C Springen zum nächsten oder vorhergehenden Musiktitel

Drücken Sie während der Wiedergabe mehrmals auf die Überspringen-Taste (◀◀ oder ▶▶), bis der gewünschte Titel gefunden wurde. Der ausgewählte Musiktitel wird ab Anfang wiedergegeben.

Drücken Sie im Stoppmodus mehrmals die Überspringen-Taste (◀◀ oder ▶▶▶), bis der gewünschte Titel gefunden wurde. Drücken Sie die Wiedergabe/Pause-Taste (▶/▶), um die Wiedergabe ab dem ausgewählten Titel zu starten.

• Wenn Sie die I◀◀-Taste während der Wiedergabe drücken, wird der Musiktitel ab Anfang wiedergegeben. Um zum Anfang des vorherigen Titels zurückzukehren, drücken Sie die I◀◀-Taste zweimal.
• Bei Wiedergabe einer programmierten Titelfolge wird jeweils der folgende oder vorherige Musiktitel innerhalb der Programmfolge wiedergegeben.

D Suchen einer bestimmten Titelpassage

Halten Sie während der Wiedergabe eine der Überspringen-Tasten (I◀◀ oder ▶▶▶) gedrückt, bis Sie die gewünschte Stelle gefunden haben, und lassen Sie die Taste dann wieder los. Während der Suche wird auf dem Display „Search“ angezeigt.

E Anzeigen von MP3/WMA-Informationen

Wenn Sie während der Wiedergabe einer MP3/WMA-Datei die MP3-Taste mehrmals drücken, ändern sich die jeweils angezeigten Informationen über den aktuellen Musiktitel wie folgt:

Bei der Wiedergabe einer MP3/WMA-Disc, müssen Sie die MP3-Taste mindestens 1 Sekunde lang drücken. Die Informationen zum aktuellen Musiktitel werden ablaufend angezeigt. Um die Anzeige anzuhalten, drücken Sie die MP3-Taste erneut.

- Wenn das Gerät die Informationen nicht lesen kann, wird auf dem Display die Meldung „UNKNOWN“ angezeigt.

Auswählen eines Albums/Ordners (nur MP3/WMA)

Im Stopp- oder im Wiedergabemodus können Sie einen Ordner bzw. eine bestimmte Datei in einem Ordner suchen und wiedergeben.

1 Drücken Sie die FOLDER-Tasten (/), um einen Ordner auszuwählen.

Die Reihenfolge der angezeigten Ordner kann sich je nach hierarchischer Ordnerstruktur ändern.

2 Drücken Sie die Taste für Wiedergabe/Pause (▶ /III).

3 Zum Auswählen einer Datei drücken Sie die Überspringen-Taste (1◄◄ oder ►►1).

- In dem ausgewählten Ordner können Sie die gewünschte Datei auswählen.

4 Drücken Sie die Taste für Wiedergabe/Pause (▶/II).

Die Wiedergabe beginnt ab der ausgewählten Datei.

Shuffle-Wiedergabe

Die Musiktitel/Dateien können in zufälliger Reihenfolge wiedergegeben werden. Drücken Sie im Wiedergabe- oder Stoppmodus die SHUFFLE-Taste. Auf dem Display wird die Meldung „Shuffle“ angezeigt.

- Wenn Sie während der Shuffle-Wiedergabe die Taste ▶▶1 drücken, wird der nächste Musiktitel/Datei nach dem Zufallsprinzip ausgewählt und gespielt.

Wenn Sie die Taste ◀◀◀ drücken, wird der nächste Musiktitel nach dem Zufallsprinzip ausgewählt und gespielt.

Bei Shuffle-Wiedergabe können keine Musiktitel/Datei wiederholt werden.

- Bei der programmierten Wiedergabe ist kein Shuffle-Modus möglich.

- Durch Drücken einer der folgenden Tasten wird der Shuffle-Modus ausgeschaltet:

SHUFFLE, Stopp (■), FUNCTION, FM/AM STANDBY/ON, Öffnen/Schließen (▲)

Sie können bis zu 32 Musiktitel/Dateien in der von Ihnen gewünschten Reihenfolge programmieren.

• Legen Sie zunächst entweder eine Disc fest.
• Dateien in einem USB-Gerat können nicht programmiert werden.

Drücken Sie die FUNCTION-Taste und wählen Sie „CD“ oder „USB“.

2 Drücken Sie die MEMORY-Taste.

Im Display wird „Mem“ angezeigt.

- Um den Programmiermodus zu beenden, drücken Sie die Stopptaste (■).

3 Drücken Sie mehrmals die Überspringen-Taste (oder ▶▶), um ein Album/einen MP3/WMA; anschließend drücken Sie die MEMORY-Taste.

• MP 3-Dateien aus Unterordnern befinden sich im Stammverzeichnis „001“ (ROOT).
• Bei Wiedergabe einer Audio-CD können Sie diesen Schritt überspringen.

4 Um einen Musiktitel auszuwählen, drücken Sie mehrmals die Überspringen-Taste (|◀◀ oder ▶▶!) und anschließend die MEMORY-Taste.

Der Musiktitel bzw. die Datei ist nun programmiert und auf dem Display wird „P-02“ angezeigt.

• Wiederholen Sie die Schritte 3 und 4 für alle weiteren Musiktitel/Dateien, die Sie programmieren möchten.
• Sie können bis zu 32 Titel programmieren.

5 Sobald Sie alle gewünschten Titelnummern programmiert haben, drücken Sie die Play/Pause-Taste (▶/II), um mit der Wiedergabe dieser Titelfolge zu beginnen.

- Wenn alle programmierten Musiktitel/Dateien gespielt wurden oder wenn Sie die Stopptaste (■) drücken, erlischt die Anzeige „Mem“ und der Programmmodus wird deaktiviert. Das Programm bleibt jedoch weiterhin gespeichert. Durch Drücken der MEMORY-Taste und anschließend der Play/Pause-Taste (▶/■) können Sie jederzeit zur Programmwiedergabe zurückkehren.

• Bei der programmierten Wiedergabe ist die Shuffle-Funktion deaktiviert.
• Enthält ein Album auf einer Disc außer MP3- und WMA-Dateien noch andere Dateitypen, wie z. B. JPEG-Dateien, wird die programmierte Titelfolge möglicherweise nicht korrekt wiedergegeben. Programmieren Sie deshalb nur MP3- und WMA-Dateien.

Wiederholungen

So überprüfen Sie die programmierte Titelfolge

Drücken Sie im Stoppmodus mehrmals die MEMORY-Taste. Titel- und Programmnummer werden auf dem Display angezeigt.

So fügen Sie einen Titel am Programmende hinzu

Drücken Sie im Stoppmodus mehrmals die MEMORY-Taste, bis auf dem Display „00“ oder „000“ angezeigt wird. Wählen Sie mithilfe der Überspringen-Taste (◀◀ oder ▶▶▶) eine Titelnummer aus und drücken Sie dann die MEMORY-Taste. Dadurch wird der Musiktitel am Programmende hinzugefügt.

So überschreiben Sie das Programm

Drücken Sie im Stoppmodus mehrmals die MEMORY-Taste, bis auf dem Display die Nummer des gewünschten Programms angezeigt wird.

Wählen Sie mithilfe der Überspringen-Taste (1◀◀ oder ▶▶▶1) eine andere Titelnummer aus und drücken Sie dann die MEMORY-Taste.

So löschen Sie das Programm

Den Inhalt eines Programms können Sie mit den folgenden Tasten löschen: Öffnen/Schließen (▲), FUNCTION, FM/AM, STANDBY/ON

- Wenn Sie das Gerät vom Stromnetz trennen, wird die programmierte Titelfolge gelöscht.

Durch mehrmaliges Drücken der REPEAT-Taste ändert sich der Wiederholungsmodus wie folgt:

- Durch Drücken der Stopptaste (■) wird der Wiederholungsmodus ausgeschaltet.

- Während der Wiedergabe einer programmierten Titelfolge kann „Rf“ nicht ausgewählt werden.

Wiederholen eines Titels bzw. einer Datei (R1)

Der aktuell gespielte Musiktitel (bzw. die Datei) wird mehrmals wiedergegeben. Wenn Sie im R1-Modus einen anderen Titel oder eine andere Datei auswählen, wird dieser/diese fortlaufend wiederholt.

Wenn Sie im Stoppmodus den R1-Modus wählen und anschließend einen Titel bzw. eine Datei auswählen, wird dieser/diese fortlaufend wiederholt.

Wiederholen eines Albums (Rf) (nur MP3/WMA-Disc)

Alle Titel oder Dateien eines Albums werden fortlaufend wiederholt.

Wenn Sie im Rf-Modus ein anderes Album auswählen, werden die Titel/Dateien dieses Albums fortlaufend wiederholt.

Wiederholen aller Titel (Ra)

Alle Titel oder Dateien werden fortlaufend wiederholt.

- Im Programmmodus werden alle programmierten Titel fortlaufend wiederholt.

1 Drücken Sie die FUNCTION-Taste und wählen Sie „Radio“.

- Die Funktion „Radio“ können Sie auch über die FM/AM-Taste auswählen.

2 Drücken Sie die FM/AM-Taste, um entweder FM (UKW) oder AM (MW) auszuwählen.

3 Wählen Sie den gewünschten Sender aus (automatischer Sendersuchlauf).

Halten Sie die TUNING/PRESET-Taste (I◀◀ oder ▶▶▶1) länger 0,5 Sekunden lang gedrückt.

Sobald ein Sender gefunden wurde, wird der Suchlauf automatisch angehalten.

Durch Drücken der TUNING/PRESET-Taste (◀◀ oder ▶▶▶) können Sie den Suchlauf ebenfalls anhalten.

Auswählen von Sendern, die beim automatischen Suchlauf nicht erkannt wurden (manuelle Senderwahl)

Wenn die TUNING/PRESET-Taste (1◀◀ oder ▶▶▶1) nur kurzzeitig gedrückt wird (höchstens 0,5 Sekunden), ändert sich die Empfangsfrequenz jeweils um einen festen Wert.

Drücken Sie mehrmals die TUNING-Taste, bis der gewünschte Sender gefunden ist.

FM MODE-Taste

Mit dieser Taste können Sie abwechselnd zwischen Stereo- und Monoqualität umschalten.

Auto (Stereo)

FM-Stereosendungen werden in Stereoqualität empfangen. In diesem Fall wird auf dem Display „St“ angezeigt.

- Klangstörungen deuten auf ein zu schwaches Signal für den Stereoempfang hin. In diesem Fall wird automatisch in die Monoqualität umgeschaltet.

Mono

Wählen Sie diese Einstellung, wenn der FM-Stereoempfang gestört ist. Auf dem Display wird „Mo“ angezeigt. Um störende Nebengeräusche zu unterdrücken, wird auf monauralen Empfang umgeschaltet.

Bei schlechter Empfangsqualität

MW-Sender

Drehen Sie die MW-Antenne oder positionieren Sie diese neu, damit Sie MW-Sender störungsfrei empfangen können.

UKW-Sender

Verlängern und drehen Sie die UKW-Antenne, bis Sie einwandfreien Empfang haben.

In Gebieten mit schwachem UKW-Empfang benötigen Sie eventuell eine UKW-Außenanntenne (siehe Seite 33).

Voreingestellte Sender

Sie können 30 UKW- und 30 MW-Sender speichern.

1 Suchen Sie den gewünschten Sender (siehe Schritte 1 bis 3 auf Seite 46).

2 Drücken Sie die MEMORY-Taste.

3 Wählen Sie mit den PRESET-Tasten auf der Fernbedienung in ne rh al b vo n 3 Se k und en den gew ün scht en Senderspeicher aus.

Senderspeicher

Preset Save

4 Drücken Sie innerhalb von 5 Sekunden die MEMORY-Taste.

Der Sender ist nun gespeichert.

Um weitere Sender zu speichern, wiederholen Sie die Schritte bis 4.

So wählen Sie einen gespeicherten Sender aus

1 Drücken Sie die FM/AM-Taste, um einen Frequenzbereich auszuwählen.

2 Drücken Sie mehrmals die PRESET-Taste, bis Sie den gewünschten Sender gefunden haben.

RDS

RDS (Radio Data System) ist ein Service der Rundfunkanstalten, der neben dem normalen Radioprogramm die Ausstrahlung zusätzlicher Textinformationen ermöglicht.

Der RDS-Dienst steht ausschließlich in Europa bei UKW-Empfang (FM) zur Verfügung.

1 Stellen Sie einen UKW-Sender ein (siehe Schritte auf Seite 46).

1 bis 3

2 Drücken Sie die RDS-Taste.

Durch mehrmaliges kurzes Drücken der RDS-Taste ändert sich der RDS-Modus wie folgt:

PS (Programme Service Name)

Bei Auswahl von PS blinkt auf dem Display ungefähr 4 Sekunden lang „PS“. Anschließend wird entweder PS oder der Name eines Radiosenders angezeigt. Sind keine PS-Informationen verfügbar, so wird die Empfangsfrequenz angezeigt.

PTY (Programme Type)

Bei Auswahl von PTY blinkt auf dem Display ungefähr

4 Sekunden lang „PTY“. Anschließend wird die Musiksparte angezeigt.

RT (Radio Text)

Bei Auswahl von RT blinkt auf dem Display ungefähr

4 Sekunden lang „RT“. Anschließend werden Zusatz- oder Programminformationen des Senders in einer Zeile mit bis zu 64 Zeichen angezeigt.

Sind keine CT/PTY/RT-Daten verfügbar, so wird automatisch in den PS-Modus umgeschaltet.

Die Uhrzeitanzeige wird automatisch mit den vom jeweiligen Sender empfangenen CT-Daten synchronisiert.

Falls Sie einen Sender eingestellt haben, der RDS-Daten überträgt, die übertragenen CT-Werte allerdings von der tatsächlichen, aktuellen Uhrzeit abweichen, kann dies zu falschen Ein- und Ausschaltzeiten beim Timerbetrieb führen.

CT-Daten werden unabhängig vom eingestellten RDS-Modus empfangen, und die Uhrzeitanzeige des Tuners wird hierzu synchronisiert.

Um den CT-Modus ein- oder auszuschalten, halten Sie bitte die RDS MODE Taste mindestens 10 Sekunden gedrückt.

RDS (PTY Suche)

Mit dieser Funktion können Sie einen Sender suchen.

1 Wählen Sie mithilfe der FM/AM-Taste FM aus.

2 Drücken Sie die PTY-Taste.

Auf dem Display wird „PTY SEL“ angezeigt.

Wählen Sie das gewünschte PTY-Programm mithilfe der Überspringen-Tasten (|◀◀ / ▶▶▶).

Es stehen 31 Programmtypen zur Auswahl.

4 Drücken Sie die PTY-Taste.

Der Suchlauf wird gestartet.

- Sobald das ausgewählte Programm gefunden wurde, endet der Suchlauf und der Programmtyp wird auf dem Display angezeigt.

- Falls der gesuchte Programmtyp mit der PTY-Suchfunktion nicht gefunden wird, endet der Suchlauf bei der anfangs eingestellten Frequenz.

- Wenn Sie den Suchlauf beenden möchten, drücken Sie die PTY-Taste.

PTY (Programmtyp)

NEWS : Kurze Ansagen, Ereignisse, öffentliche Meinungen, Reportagen, aktuelle Situationen.

AFFAIRS : Stellungnahmen, Ansagen mit praktischen Hinweisen, Dokumentationen, Diskussionen, Analysen usw.

INFO : Tagesnachrichten oder Mitteilungen wie z. B. Wettervorhersagen, Verbraucherempfehlungen, medizinische Hinweise usw.

SPORT : Sportnachrichten.

EDUCATE : Bildung und Kultur.

DRAMA : Radiokonzerte, Hörspiele und Hörserien.

CULTURE : Alle Arten von nationalen oder regionalen Kulturveranstaltungen, einschließlich religiöse, philosophische, sozialwissenschaftliche Themen, Fremdsprachen, Theater usw.

SCIENCE : Naturwissenschaften und Technologie.

VARIED : Unterhaltungsprogramme wie Quiz, Interview, Comedy, Satire usw.

POP M : Popmusik, kommerzielle Programme und Werbesendungen.

ROCK M : Rockmusik.

M.O.R.M : Popmusik, normalerweise Songs mit einer Laufzeit unter 5 Minuten.

LIGHT M : Klassische Musik, instrumentale Stücke, Chormusik sowie leichte Unterhaltungsmusik.

CLASSICS : Klassische Werke, einschließlich Orchester, Opern, Symphonien, Kammermusik usw.

OTHER M : Sonstige Musikstile (Rhythm & Blues, Reggae usw.).

WEATHER : Wetterberichte und -vorhersagen

FINANCE : Nachrichten aus der Finanz- und Wirtschaftswelt, Börsenmeldungen

CHILDREN : Kinderprogramme

SOCIAL : Soziale Belange

RELIGION : Programme mit religiösen Inhalten

PHONE IN : Programme, bei denen sich Zuhörer telefonisch beteiligen.

TRAVEL : Reiseberichte

LEISURE : Programme, die sich mit verschiedenen Hobbys und Freizeitaktivitäten befassen.

JAZZ : Jazzmusik.

COUNTRY : Country Music

NATION M : Landesübliche Musik verschiedener Länder

OLDIES : Musik aus der "guten alten Zeit"

FOLK M : Volksmusik

DOCUMENT: Dokumentationen

TEST

ALARM : Eine Sendung, die über einen Notzustand oder eine Naturkatastrophe informiert.

Wiedergabe einer externen Audio-Quelle

Verbinden Sie die Ausgangsbuchse des Audio-Geräts (Beispiel: die PHONES-Buchse eines tragbaren Audio-Players) mit der AUX IN-Buchse des MC-DX40. Verwenden Sie dazu ein im Handel erhältliches Stereo-Miniklinkenkabel.

2 Drücken Sie die FUNCTION-Taste und wählen Sie „AUX“.

3 Starten Sie die Wiedergabe der Audio-Quelle und stellen Sie die Lautstärke mit den VOLUME-Tasten des MC-DX40 sowie des externen Audio-Players ein.

Bei Verwendung der PHONES-Buchse am Player müssen Sie die Lautstärke des Players entsprechend einstellen, da ansonsten über den MC-DX40 kein Ton zu hören ist.

Wenn Sie den Subwoofer über den Netzschalter ausschalten, wird die Uhrzeit Zurückgestellt.

Drücken Sie bei eingeschaltetem Gerät die STANDBY/ON-Taste ( m es in den Standby-Modus zu versetzen.

2 Drücken Sie die TIME SET-Taste und halten Sie sie gedrückt.

Die Stundenanzeige blinkt.

- Wenn innerhalb von 10 Sekunden keine Taste gedrückt wird, wird die Uhrzeiteinstellung abgebrochen.

3 Drücken Sie die Überspringen-Taste (1◄◄ oder ►►1), um die aktuelle Stunde einzustellen.

4 Drücken Sie die TIME SET-Taste.

Die Minutenanzeige blinkt.

5 Drücken Sie die Überspringen-Taste (|◀◀ oder ▶▶|), um die aktuelle Minute einzustellen.

6 Drücken Sie die TIME SET-Taste.

Die Uhr zeigt die eingestellte Zeit an.

• Das Gerät kann so programmiert werden, dass es sich zum angegebenen Zeitpunkt automatisch aus- oder einschaltet.
• Stellen Sie erst die aktuelle Uhrzeit ein, bevor Sie den Timer programmieren.

1 Drücken Sie die TIMER-Taste, und halten Sie sie solange gedrückt, bis auf dem Display „TimerOn“ angezeigt wird.

TimerOn 0:00

Radio Vol 10

Die Stundenanzeige beginnt zu blinken.

• Wenn innerhalb von 60 Sekunden keine Taste gedrückt wird, wird die Timereinstellung abgebrochen.
  2 Drücken Sie die Überspringen-Taste (|◀◀ oder ▶▶|), um die Startzeit (Stunde) festzulegen. Drücken Sie dann die TIMER-Taste.

TimerOn 6:00

Radio Vol 10

TimerOn 6:00

Radio Vol 10

Die Minutenanzeige beginnt zu blinken.

3 Drücken Sie die Überspringen-Taste (1◄◄ oder ►►1), um die Startzeit (Minute) festzulegen. Drücken Sie dann die TIMER-Taste.

Auf dem Display wird „TimerOff“ angezeigt, und die Stundenanzeige beginnt zu blinken.

4 Drücken Sie die Überspringen-Taste (|◀◀ oder▶▶|), um die Stoppzeit (Minute) festzulegen. Drücken Sie dann die TIMER-Taste.

Die Minutenanzeige beginnt zu blinken.

5 Drücken Sie die Überspringen-Taste (|◀◀ oder▶▶|), um die Stoppzeit (Stunde) festzulegen. Drücken Sie dann die TIMER-Taste.

Einstellen des Timers 2

6 Drücken Sie die Überspringen-Taste (1◄◄ oder ►►1), um eine Audio-Quelle auszuwählen (Radio, CD oder USB). Drücken Sie dann die TIMER-Taste.

- Die Option „AUX“ kann nicht ausgewählt werden.

7 Drücken Sie die Überspringen-Taste (|◀◀ oder ▶▶|) und anschließend die TIMER-Taste.

Das Einstellen des Timers ist damit abgeschlossen, und die Timerfunktion ist aktiviert.

Die Timereinstellungen werden nacheinander auf dem Display angezeigt.

8 Bereiten Sie die Audio-Quelle vor.

Wenn Sie „Radio“ in Schritt 6 ausgewählt haben, stellen Sie nun den gewünschten Sender ein.

Wenn Sie „CD“ in Schritt 6 ausgewählt haben, legen Sie nun eine Disc ein.

Wenn Sie „USB“ in Schritt 6 ausgewählt haben, schließen Sie nun ein USB-Speichergerät an.

9 Drücken Sie die STANDBY/ON-Taste, um das Gerät auszuschalten (Standby).

Die Uhrzeit und die TIMER-Einstellungen werden angezeigt. Das Gerät wird jeden Tag zur angegebenen Uhrzeit ein- und ausgeschaltet.

Damit der Timer aktiviert wird, müssen Sie das Gerät ausschalten (Standby).

Wenn Sie den Subwoofer über den Netzschalter ausschalten, wird die Uhrzeit Zurückgestellt. Den Subwoofer dürfen Sie nicht ausschalten, das sonst der Timer nicht aktiviert wird.

• Wenn das Gerät über den Timer eingeschaltet wird, erhöht sich die Wiedergabelautstärke allmählich, bis die voreingestellte Lautstärke erreicht ist.
• Wenn als Audio-Quelle „USB“ gewählt wurde, jedoch kein USB-Speichergerät angeschlossen ist, wird das Gerät mit Radioempfang eingeschaltet.
• Wenn als Audio-Quelle „CD“ gewählt wurde, jedoch keine Disc eingelegt ist, wird das Gerät mit Radioempfang eingeschaltet.
• Wenn als Audio-Quelle „Radio“ gewählt wurde und sich das Gerät einschaltet, so wird der zuletzt ausgewählte Sender eingestellt.

So aktivieren oder deaktivieren Sie den Timer

Drücken Sie einmal die TIMER-Taste. Solange die Timer-Einstellungen angezeigt werden, drücken Sie diese Taste erneut, um die Timer-Funktion zu aktivieren oder zu deaktivieren.

Technische Daten

VERSTÄRKER

Ausgangsleistung (L+R) 10 W + 10 W
Ausgangsleistung (Subwoofer) 15 W
Eingangsempfindlichkeit 500 mV
Frequenzgang 50 bis 20.000 Hz

TUNER (UKW)

Frequenzbereich ..... 87,50 bis 108,00 MHz (50 kHz Schritte)
Empfindlichkeit (S/N30dB).... 10 dBμV/m

TUNER (MW)

Frequenzbereich....522 bis 1.629 kHz (9kHz Schritte)
Empfindlichkeit (S/N20dB).... 54 dBμV/m

CD PLAYER

Frequenzgang 20 bis 20.000 Hz (±1 dB)
Rauschabstand 55 dB
Gleichlaufschwankung ....nicht messbar

LAUTSPRECHER

Typ....Breitband-Flachlautsprecherpaneel
Impedanz....4 Ohm

SUBWOOFER

Impedanz....8 Ohm

ALLGEMEIN

Netzspannung....230 V AC, 50 Hz Leistungsaufnahme....74 W

Abmessungen (B x H x T) Hauptgerät.... 247 x 169,5 x 83 mm L & R Lautsprecherboxen.... 210 x 169,5 x 85 mm Subwoofer.... 170 x 220 x 325 mm

Gewicht Hauptgerät....1,3 kg L & R Lautsprecherboxen.... jeweils 0,6 kg Subwoofer....4,8 kg

Standardzubehör

Fernbedienung (RC-1195) x 1
Batterie für Fernbedienung (CR2025) x 1
Subwoofer-Kabel x 1
Lautsprecherkabel x 2
UKW-Antenne x 1
MW-Antenne x 1

Wandbefestigungsklammern für Lautsprecher x 4 Wandbefestigungsklammern für Hauptgerät x 1 Schrauben x 8 Montagezeichnung für Wandbefestigung x 1

Bedienungsanleitung x 1 Anschluss-Schnellanleitung x 1 Garantiekarte x 1

• Änderungen in Design und technischer Ausführung vorbehalten.
• Angaben zu Gewicht und Abmessungen sind Näherungswerte.
• Lei cht e Abwe ich ungen zwischen Abbildungen und Produktionsmodellen sind möglich.

Problembehebung bei Funktionsstörungen

Falls Probleme mit Ihrem System auftreten sollten, versuchen Sie diese anhand der folgenden Aufstellung selbst zu beheben, bevor Sie Ihren Händler oder ein TEAC-Servicecenter kontaktieren.

Allgemein

Keine Stromversorgung

Überprüfen Sie die Verbindung zwischen Wandsteckdose und Netzteil. Vergewissern Sie sich, dass es sich bei dem Netzanschluss nicht um eine Schaltersteckdose handelt. Ist dies der Fall, überprüfen Sie, dass sie eingeschaltet ist. Überprüfen Sie die Funktion der Wandsteckdose, indem Sie ein anderes Gerät wie z. B. eine Lampe oder einen Ventilator anschließen.

Keine Wiedergabe über die angeschlossenen Lautsprecher.

→ Wählen Sie die Audio-Quelle mit der FUNCTION-Taste aus.
→ Überprüfen Sie den Anschluss der Lautsprecherboxen.
→ Stellen Sie die gewünschte Lautstärke ein.
→ Ziehen Sie den Kopfhörerstecker aus dem PHONES-Anschluss.
→ Falls „Muting“ blinkt, drücken Sie die MUTING-Taste.

Starkes Rauschen bei der Wiedergabe.

Das Gerät befindet sich in unmittelbarer Nähe eines Fernsehgeräts oder eines ähnlichen Geräts. Wählen Sie einen von den entsprechenden Geräten weiter entfernten Aufstellungsort, oder schalten Sie diese aus.

Die Fernbedienung funktioniert nicht.

→ Drücken Sie die STANDBY/ON-Taste, um das Gerät einzuschalten.
→ Tauschen Sie gegebenenfalls verbrauchte Batterien gegen neue aus.
→ Richten Sie die Fernbedienung innerhalb ihres Aktionsradius (5 m) auf die Vorderseite des Geräts.
→ Entfernen Sie eventuell vorhandene Gegenstände in direkter Linie zwischen Fernbedienung und Gerät.
→ Falls das Gerät einer starken Lichtquelle ausgesetzt ist, schalten Sie diese aus.

CD Player

Keine Wiedergabe

→ Legen Sie eine Disc mit der Wiedergabeseite nach unten ein.
→ Reinigen Sie die Disc-Oberfläche, falls sie verschmutzt ist.
→ Es wurde eine leere Disc eingelegt. Legen Sie eine Disc mit Aufnahmen ein.
In seltenen Fällen können CD-R/RW-Discs eventuell nicht wiedergegeben werden. Versuchen Sie es mit einer anderen Disc.
Nicht finalisierte CD-R/RW-Discs können nicht wiedergegeben werden. Finalisieren Sie die Disc in einem CD Recorder, und versuchen Sie es erneut.

Aussetzer bei der Wiedergabe

→ Stellen Sie das Gerät auf einer stabilen, ebenen Fläche auf, um Vibrationen und Stöße zu vermeiden.
→ Reinigen Sie die Disc-Oberfläche, falls sie verschmutzt ist.
→ Verwenden Sie keine zerkratzten, beschädigten oder verformten Discs.

Tuner

Keine Wiedergabe von Sendern oder sehr schwaches Signal.

→ Stellen Sie die Empfangsfrequenz des gewünschten Senders genau ein.
→ Richten Sie die UKW- oder MW-Antenne auf beste Empfangsqualität aus.

Obwohl ein Programm in Stereoqualität ausgestrahlt wird, wird es lediglich in Mono wiedergegeben.

→ Schalten Sie den STEREO-Modus über die FM MODE-Taste ein.

Falls sich die Störungen nicht beheben lassen, ziehen Sie den Netzstecker aus der Wandsteckdose und schließen ihn erneut an.

Pflege

Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Sie können auch eine verdünnte neutrale Reinigungsflüssigkeit verwenden. In diesem Fall sollten Sie jedoch das Gehäuse nach der Reinigung gründlich abtrocknen. Verwenden Sie niemals Verdünner, Benzin oder Alkohol, da dies zur Beschädigung des Gehäuses führen kann.

Zur Vermeidung von Kondensation

Wenn das Gerät (oder eine Disc) von einer kalten in eine warme Umgebung gebracht oder nach einer extremen Temperaturänderung betrieben wird, besteht die Gefahr der Kondensbildung. Hierbei schlägt sich Luftfeuchtigkeit auf internen Bauteilen und der Laufwerkmechanik nieder, wodurch Betriebsstörungen hervorgerufen werden können.

Lassen Sie, zur Vermeidung oder nach Auftreten dieses Kondensationseffekts, das Gerät für eine oder zwei Stunden eingeschaltet, ohne es zu betätigen. Nachdem es sich an die neue Umgebungstemperatur angepasst hat, können Sie es wieder, wie gewohnt, betreiben.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte und benutzter Batterien

Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/EC, bringen Sie alte Geräte und benutzte Batterien bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte und Batterien, kontaktieren Sie bitte Ihre örtliche Stadtoder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (unterezwei Symbolbeispiele):

Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall entspricht dies den Anforderungen der Direktive zur Verwendung chemischer Stoffe.

Pb

Inhoud
