BEDIENUNGSANLEITUNG BT4140 Karcher Audio

Mini-Bluetooth®-Lautsprecher | Bedienungsanleitung

Mini Bluetooth® Speaker | User Manual

Vorwort

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie in der Lage sind, die maximale Leistungsfähigkeit dessen auszuschöpfen und die Sicherheit bei Installation, Verwendung und Wartung gewährleistet wird. Bewahren Sie diese Bedienungsanleitung so auf, dass Sie sie immer griffbereit haben.

Unsere Hotline für technische Fragen: 0900/1000036

(Mo. – Do.: 8.00 – 16.30 Uhr | Fr.: 8.00 – 15.00 Uhr | 0,99 €/Min. aus dem deutschen Festnetz)

Bitte machen Sie von dieser Hotline Gebrauch, da technische Probleme meist hier schon behoben werden können, ohne dass Sie Ihr Gerät einsenden müssen.

Internet: www.karcher-products.de

E-Mail: [e-mail]

Karcher AG | Gewerbestr. 19 | 75217 Birkenfeld

1. Bedienungsanleitung lesen – Lesen Sie die Bedienungsanleitung aufmerksam, um sich mit der Bedienung des Gerätes vertraut zu machen.
2. Bedienungsanleitung aufbewahren – Bewahren Sie die Bedienungsanleitung sorgfältig auf.
3. Hinweise beachten – Beachten Sie alle Hinweise und Anweisungen in der Bedienungsanleitung.
4. Wasser und Feuchtigkeit – Das Gerät darf nicht in der Nähe von Wasser (z. B. einer Badewanne, einem Waschbecken, einem Schwimmbecken, etc.) oder an feuchten Orten, bzw. in tropischem Klima verwendet werden. Stellen Sie keine mit Flüssigkeiten befüllten Objekte oder Gefäße (z. B. Vasen) auf das Gerät. Setzen Sie das Gerät weder Tropf- noch Spritzwasser aus.
5. Aufstellung – Das Gerät darf nur auf einer stabilen, ebenen Oberfläche aufgestellt werden. Platzieren Sie das Gerät so, dass es keinen Erschütterungen ausgesetzt werden kann.
6. Wandmontage – Eine Wand- oder Deckenmontage darf nur dann erfolgen, wenn das Gerät dafür vorgesehen ist.
7. Belüftung – Stellen Sie das Gerät immer so auf, dass die Lüftungsöffnungen nicht blockiert oder verdeckt (z. B. von einem Vorhang, einer Decke, einer Zeitung, etc.) werden. Das Gerät darf z. B. nicht auf einem Bett, Sofa, Teppich, etc. aufgestellt werden. Für eine ausreichende Belüftung sollte ein Freiraum von mindestens 5 cm um das Gerät herum eingehalten werden.
8. Hitze – Das Gerät darf nicht in die Nähe von Hitzequellen, wie z. B. einer Heizung, einem Herd oder anderen Geräten gelangen.
9. Stromversorgung – Das Gerät darf nur mit der auf der Geräterückseite angegebenen Spannung betrieben werden.
10. Kabel & Stecker – Das Netzkabel und der Netzstecker müssen immer in einwandfreiem Zustand sein. Der Netzstecker muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können. Sämtliche Kabel sollten immer so ausgelegt werden, dass diese keine Stolperfalle darstellen und nicht beschädigt werden können. Stellen Sie keine Objekte auf Kabel. Wandsteckdosen, Verlängerungskabel und Mehrfachsteckerleisten dürfen niemals überbelegt werden.
11. Reinigung – Reinigen Sie das Gerät ausschließlich mit einem trockenen, weichen und sauberen Tuch. Verwenden Sie nie-

mals chemische Reinigungsmittel. Ziehen Sie vor dem Reinigen den Netzstecker.

1. Nichtverwendung – Wenn Sie das Gerät für längere Zeit nicht verwenden, ziehen Sie den Netzstecker.

2. Eintritt von Objekten oder Flüssigkeiten – Es dürfen keine Objekte in das Gehäuse des Gerätes gelangen. Das Gerät darf niemals in Kontakt mit irgendwelchen Flüssigkeiten gelangen.

3. Wann Sie eine Servicestelle aufsuchen sollten – Ziehen Sie umgehend den Netzstecker und suchen Sie eine qualifizierte Servicestelle auf, wenn einer der folgenden Ereignisse eintritt:

a) Wenn der Netzstecker oder das Netzkabel beschädigt ist.
b) Wenn Objekte in das Gehäuse eingedrungen sind oder das Gerät in Kontakt mit einer Flüssigkeit war.
c) Wenn das Gerät nicht ordnungsgemäß funktioniert. Nehmen Sie selbst nur solche Einstellungen vor, die in dieser Bedienungsanleitung erklärt werden.

d) Wenn das Gerät heruntergefallen ist oder in sonstiger Weise einer Erschütterung ausgesetzt war.

1. Reparaturen – Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Versuchen Sie niemals, das Gerät selbst zu reparieren. Öffnen Sie niemals das Gehäuse.
2. Offenes Feuer – Halten Sie das Gerät fern von offenem Feuer. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät.
3. Gewitter – Während eines Gewitters sollten Sie den Netzstekker ziehen.
4. Sicherheitscheck – Nach einer Reparatur sollte der durchführende Techniker einen Sicherheitscheck des Gerätes vornehmen, um zu versichern, dass das Gerät einwandfrei funktioniert.
5. Batterien – Setzen Sie Batterien immer richtig gepolt in elektrische Geräte ein. Explosionsgefahr wenn Batterien falsch eingesetzt werden. Ersetzen Sie alte Batterien stets mit neuen des gleichen Typs. Verwenden Sie alte und neue Batterien nie gleichzeitig. Alte Batterien gehören nicht in den Hausmüll, sondern müssen separat in den dafür vorgesehenen Behältern entsorgt werden. Batterien dürfen nicht übermäßiger Hitze, wie z. B. durch Sonnenschein, Feuer o. ä. ausgesetzt werden.
6. Kopfhörer (sofern anwendbar) – Eine zu hohe Lautstärke bei Verwendung von Ohr- oder Kopfhörern kann zu Hörschäden führen.

VORSICHT GEFAHR EINES ELEKTRO- SCHOCKS WARNUNG: Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät niemals Wasser, Regen oder Feuchtigkeit aus.

WARNUNG: Um die Gefahr eines elektrischen Schlags zu verringern, öffnen Sie niemals das Gehäuse dieses Gerätes. Versuchen Sie niemals, das Gerät selbst zu reparieren. Wartungsarbeiten und Reparaturen dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

DE

Dieses Symbol weist den Benutzer auf gefährliche Spannung innerhalb des Gerätes hin. Es besteht die Gefahr eines elektrischen Schlags.

Dieses Symbol weist den Benutzer auf Teile hin, deren Funktion und Wartung genauestens beschrieben sind.

Weitere Hinweise zur Verwendung von Bluetooth®-Geräten

• Die Funksignale eines Bluetooth ^® -Gerätes können die Funktion anderer elektrischer und medizinischer Geräte stören.
• Schalten Sie das Gerät aus, wenn die Verwendung eines solchen verboten ist.

Kompatibilität

• Die Funktion hängt von der Bluetooth ^® -Technologie Ihres externen Gerätes ab. Beachten Sie die Bedienungsanleitung Ihres externen Gerätes.
- Der Hersteller ist nicht verantwortlich für Verlust oder Beschädigung von Daten jeglicher Art.

HINWEISE ZU DIESER BEDIENUNGSANLEITUNG

1. Diese Bedienungsanleitung wird vom Hersteller ohne jegliche Gewährleistung veröffentlicht. Korrekturen und Änderungen dieser Bedienungsanleitung zur Beseitigung typographischer Fehler und redaktioneller Ungenauigkeiten sowie aufgrund von (technischen) Verbesserungen (Änderungen) der Geräte können vom Hersteller jederzeit ohne Ankündigung vorgenommen werden. Änderungen dieser Art werden in zukünftigen Ausgaben dieser Bedienungsanleitung berücksichtigt. Alle Rechte vorbehalten.

2. Alle Abbildungen dienen ausschließlich der Illustration und zeigen nicht immer die exakte Darstellung des Artikels.

3. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person

beaufsichtigt oder erhielten von ihr Anweisung, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen.

WEITERE HINWEISE ZUM GERÄT Einstellen einer sicheren Lautstärke

• Beim ständigen Hören lauter Musik gewöhnt sich Ihr Gehör daran und lässt die Lautstärke geringer erscheinen.
• Was normal erscheint, kann schon lange zu laut und gesundheitsschädlich sein.
• Stellen Sie zu Ihrer eigenen Sicherheit die Lautstärke niedrig ein.
• Erhöhen Sie die Lautstärke langsam.
  • Die Hörschäden können weitreichend und nicht heilbar sein.
• Wenden Sie sich bei Hörproblemen bitte unverzüglich an Ihren Hausarzt.

Kondensation

- Beim Umsetzen des Geräts von einer kalten in eine warme Umgebung kann es zu Kondensationsbildung kommen. In diesem Fall sind Fehlfunktionen nicht auszuschließen. Schalten Sie das Gerät nicht ein und benutzen es für etwa 1 Stunde nicht, bis es ausgetrocknet ist.

Auspacken

• Nehmen Sie Ihr Gerät vorsichtig aus der Verpackung. Sie sollten die Verpackung zur weiteren Verwendung aufheben.
• Entfernen Sie vorsichtig etwaige Schutzkartons und Schutzfolien.

Überblick

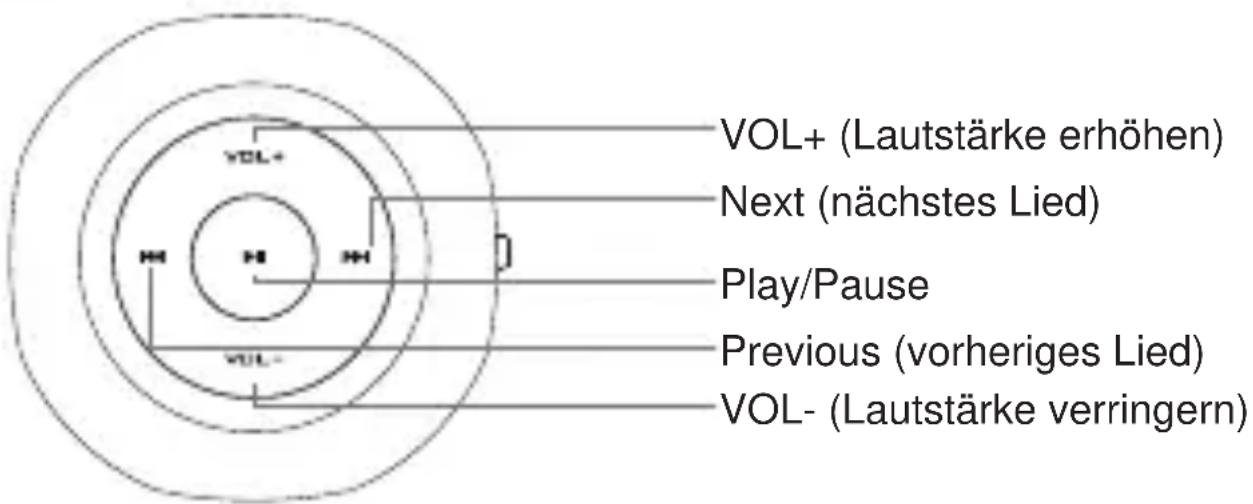

VOL+ (Lautstärke erhöhen) Next (nächstes Lied) Play/Pause Previous (vorheriges Lied) VOL- (Lautstärke verringern)

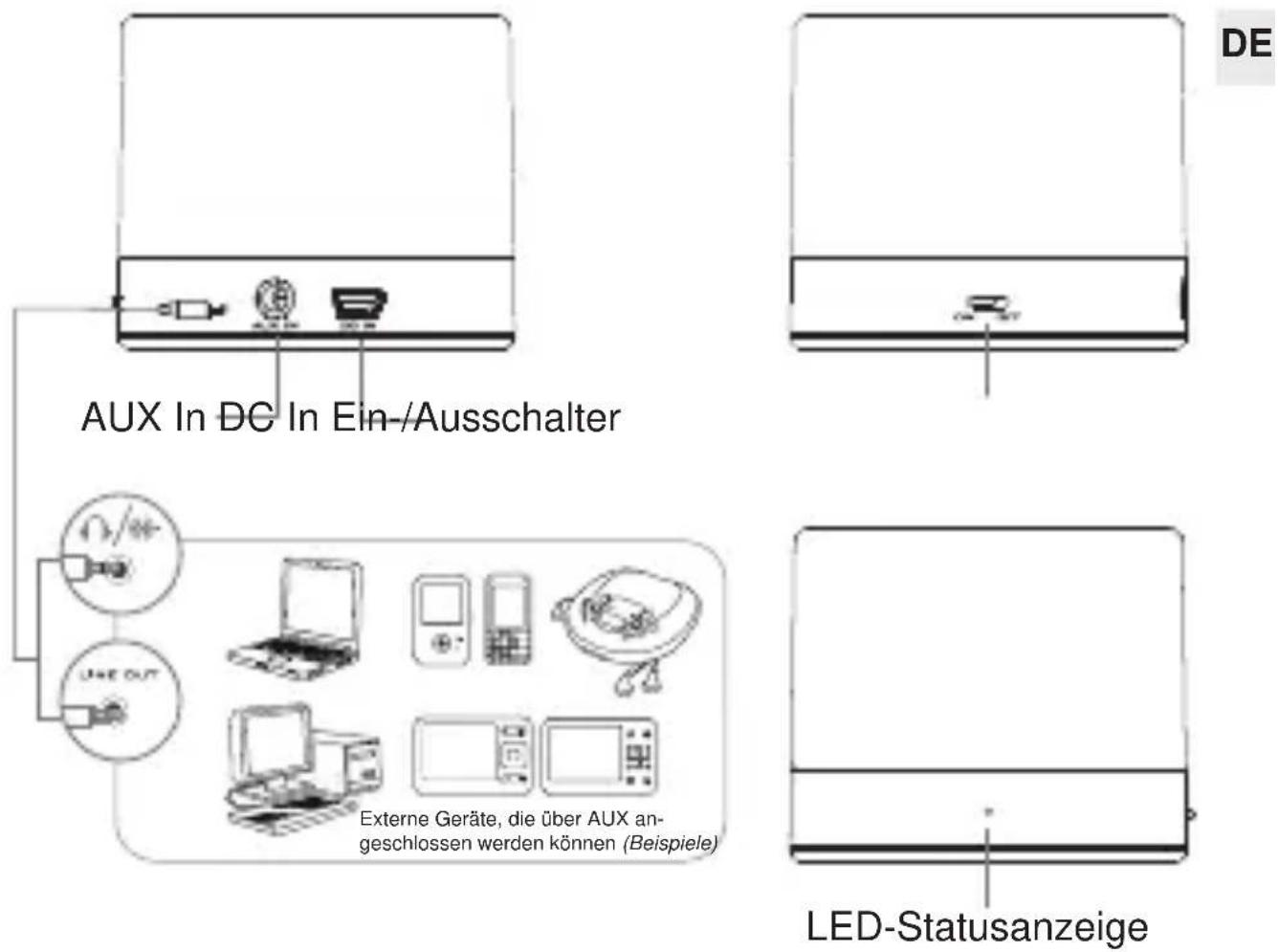

AUX In DC In Ein-/Ausschalter DE N/4 LINE OUT Externe Geräte, die über AUX an- geschlossen werden können (Beispiele) LED-Statusanzeige

LED-Statusanzeige:

LED-Status Lautsprecher-Status
LED leuchtet rot Akku wird geladen
LED hört auf, rot zu leuchten	Laden des Akkus ist fertig
LED blinkt schnell blau Koppelt gerade
LED blinkt alle 2 Sekunden blau	Mit einem Bluetooth®-Gerät verbunden

Stromversorgung

• Die Kapazität des integrierten Akkus beträgt 3,7V, 400mAh.
- Um den Akku zu laden, schließen Sie den Lautsprecher über das mitgelieferte USB-Kabel an einen Computer an (der Computer muss eingeschaltet sein). Unter normalen Gegebenheiten dauert der Ladevorgang etwa 3 Stunden. Während des Ladens kann der Lautsprecher aus- oder eingeschaltet sein (dabei dauert der Ladevorgang etwas länger, besonders, wenn währenddessen Musik gestreamed wird).
- Während des Ladevorgangs leuchtet die LED-Statusanzeige rot.
- Wenn der Ladevorgang beendet ist, erlischt die LED-Status-

anzeige.

• Um den Lautsprecher einzuschalten, stellen Sie den Ein-/Ausschalter auf „ON“.
• Schalten Sie das Gerät nach Verwendung wieder aus, indem Sie den Ein-/Ausschalter auf „OFF“ stellen.
  • Die Abspieldauer mit einer Akkuladung beträgt etwa 3 Stunden (abhängig von der Lautstärke und Audioquelle).

Der USB-Anschluss an diesem Lautsprecher dient ausschließlich der Akkuladefunktion. Das Gerät kann nicht mit einem Computer kommunizieren und es können keine anderen Geräte über USB für eine Audiowiedergabe angeschlossen werden.

Bluetooth®-Verbindung

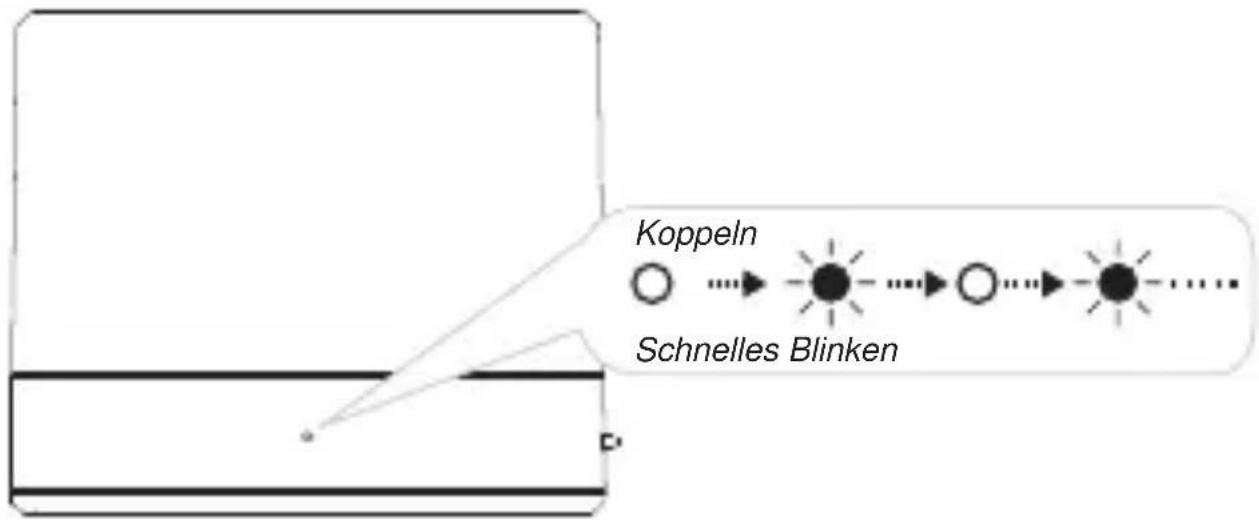

Einstellungen am Lautsprecher

- Wenn ein Piepton ertönt und die LED-Statusanzeige schnell blau blinkt, befindet sich das Gerät im Kopplungsmodus.

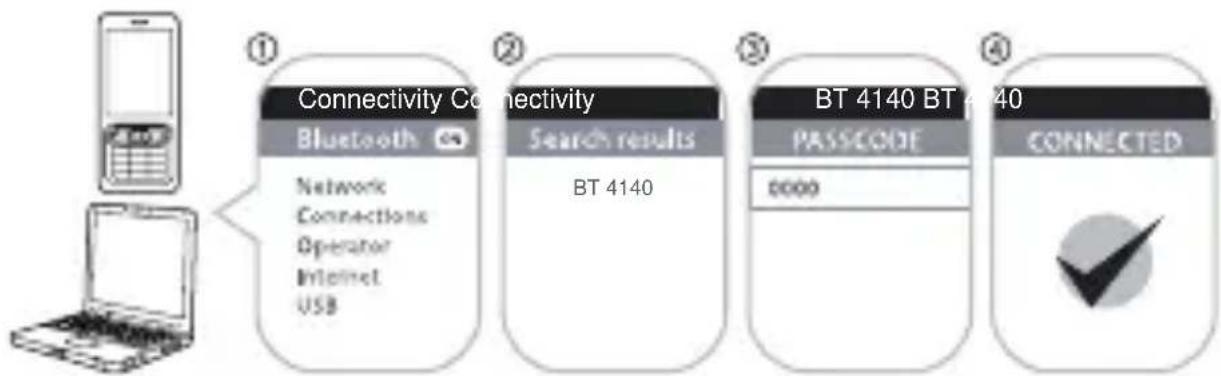

Einstellungen am externen Gerät

1. Schalten Sie die Bluetooth®-Funktion an Ihrem Gerät ein.
2. Suchen Sie nach BT 4140.
3. Koppeln Sie Ihr Gerät mit dem BT 4140. Falls Sie nach einem Passwort gefragt werden, geben Sie „0000“ ein.
4. Das Koppeln ist nun beendet und Sie können Musik auf den Lautsprecher streamen.

Hinweis:

• Die obige Illustration ist nur ein beispielhaftes Menü. Das Menü Ihres Gerätes sieht ggf. anders aus.

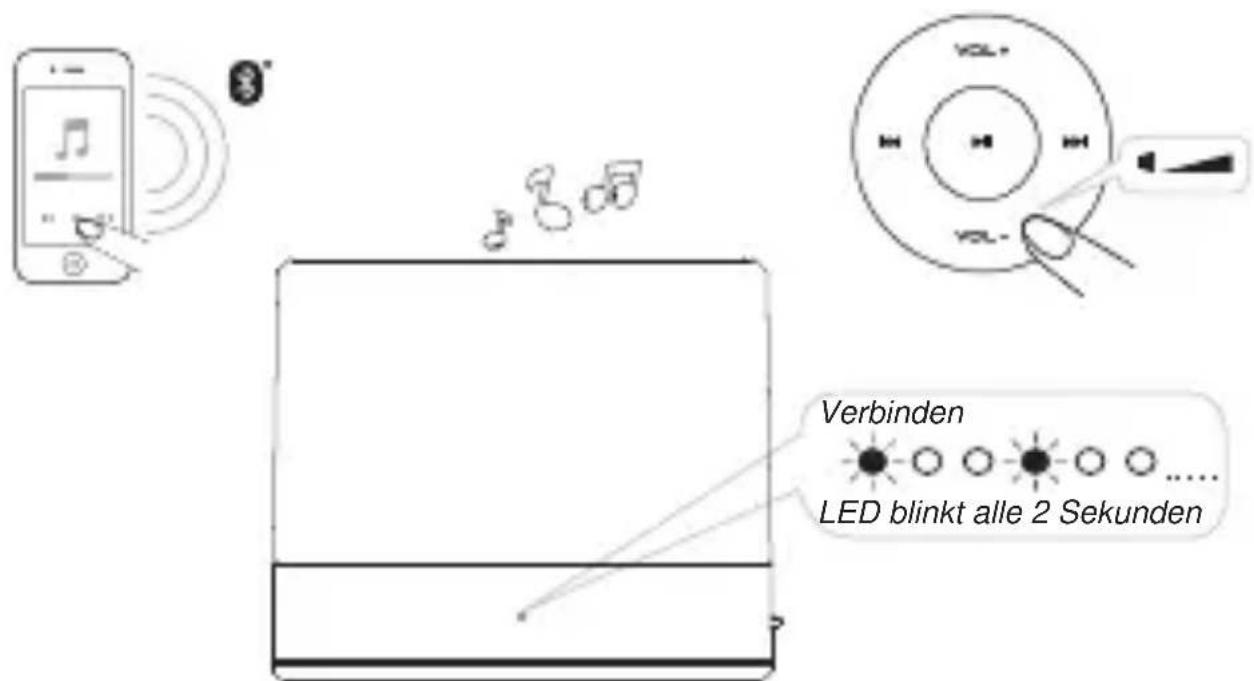

Musik via Bluetooth® streamen

Verbinden LED blinkt alle 2 Sekunden

- Stellen Sie anhand der Tasten VOL +/- die gewünschte Lautstärke ein. Es ist ein Piepton zu hören, wenn die maximal

einstellbare Lautstärke erreicht ist.

- Zusätzlich können Sie die Lautstärke und den Equalizer an Ihrem externen Gerät einstellen, um den bestmöglichen Sound zu erhalten.

Weitere Funktionen

Verbindung zwischen Bluetooth®-Gerät und BT 4140 neu herstellen Ein zuvor gekoppeltes Bluetooth®-Gerät kann einfach mit dem Lautsprecher neu verbunden werden:

- Wählen Sie den Eintrag BT 4140 in Ihrem Bluetooth®-Gerät, um neu zu verbinden. Jedes der 6 zuletzt gekoppelten Bluetooth® - Geräte kann mit dem BT 4140 schnell verbunden werden, ohne es erneut koppeln zu müssen.

Hinweise:

• BT 4140 kann bis zu 6 gekoppelte Geräte speichern.
Dadurch ist es möglich, diese schnell erneut zu verbinden, ohne erneut koppeln zu müssen. Wenn ein siebtes Gerät an BT 4140 gekoppelt wird, so wird das erste der letzten sechs gekoppelten gelöscht. Zu jeder Zeit werden bis zu 6 zuvor gekoppelte Geräte gespeichert.
- Halten Sie die Play/Pause-Taste für 8 Sekunden lang gedrückt, um BT 4140 vom gekoppelten Gerät zu trennen. Die LED leuchtet blau. Um das gekoppelte Gerät wieder zu verbinden, halten Sie die Play/Pause-Taste erneut 8 Sekunden lang gedrückt.

AUX-Eingang

An den AUX-Eingang können Sie ein externes Gerät, wie z. B. einen MP3-Player anschließen, um dessen Sound über die Gerätelautsprecher wiederzugeben.

• Um das externe Gerät anzuschließen, verbinden Sie dieses über ein 3,5 mm Audiokabel (nicht im Lieferumfang enthalten) mit dem AUX-Eingang am BT 4140.
• Schalten Sie das externe Gerät (z. B. MP3-Player) ein.
• Starten Sie die Wiedergabe am externen Gerät und stellen Sie die gewünschte Lautstärke ein.
• Nach Verwendung müssen beide Geräte separat ausgeschaltet werden.

Hinweis:

Der AUX-Eingang hat eine feste Lautstärkeeinstellung. Um die Lautstärke bei Wiedergabe über AUX zu verändern, müssen Sie diese an Ihrem externen Gerät regeln.

DE

Fehlerbehebung

Sollte an diesem Gerät einmal wider Erwarten ein Fehler auftreten, so versuchen Sie zunächst, diesen anhand der folgenden Tipps selbst zu beheben:

• BT 4140 lässt sich nicht einschalten

Versichern Sie sich, dass der integrierte Akku ausreichend aufgeladen ist.

Versichern Sie sich, dass der Ein-/Ausschalter auf „ON“ steht.

Wenn der Lautsprecher eingeschaltet ist, leuchtet die LED-

Statusanzeige.

- Es besteht keine Bluetooth ®-Verbindung zwischen BT 4140 und dem externen Gerät

Versichern Sie sich, dass Ihr externes Bluetooth®-Gerät das A2DP-Profil unterstützt. Schlagen Sie in dessen Bedienungsanleitung für weitere Hinweise nach.

Des weiteren können Sie folgendes versuchen:

• Löschen Sie den Eintrag BT 4140 aus Ihrem gekoppelten Bluetooth®-Gerät und führen Sie die Schritte aus dem Abschnitt „Bluetooth®-Verbindung“ durch, um Ihr Gerät erneut mit BT 4140 zu koppeln.
• Versichern Sie sich, dass weder BT 4140 noch Ihr Bluetooth®-Gerät mit anderen Geräten verbunden sind.
• Bei manchen Bluetooth ^ -Geräten müssen Sie ggf. BT 4140 als Ihr Standardausgabegerät festlegen, nachdem es gekoppelt ist. Schlagen Sie in der Bedienungsanleitung des externen Geräts für weitere Hinweise nach.

- Bluetooth ®Verbindung ist hergestellt aber es spielt keine Musik

Versichern Sie sich, dass die Lautstärke des Lautsprechers und die des externen Gerätes nicht auf Null gestellt ist (stummgeschaltet). Bei manchen Computern mit integriertem Bluetooth ^® , USB-Bluetooth ^® -Dongles von Drittanbietern oder anderen Geräten,

müssen Sie ggf. den Audioausgang als BT 4140 festlegen. Schlagen Sie in der Bedienungsanleitung des externen Geräts für weitere Hinweise nach.

Technische Daten

Integrierter Akku: Li-Ion 3,7V, 400mAh

Eingangsspannung: DC 5V (USB)

Ausgangsleistung: 2,5W (RMS)

Gerätemaße (BxTxH) ca.: 60 x 60 x 50 mm

Technische und optische Änderungen jederzeit vorbehalten.
