BEDIENUNGSANLEITUNG BT4160 Karcher Audio

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie in der Lage sind, die maximale Leistungsfähigkeit dessen auszuschöpfen und die Sicherheit bei Installation, Verwendung und Wartung gewährleistet wird. Bewahren Sie diese Bedienungsanleitung so auf, dass Sie sie immer griffbereit haben.

Unsere Hotline für technische Fragen: 0900/1000036

(Mo. – Do.: 8.00 – 16.30 Uhr | Fr.: 8.00 – 15.00 Uhr | 0,99 €/Min. aus dem deutschen Festnetz)

Bitte machen Sie von dieser Hotline Gebrauch, da technische Probleme meist hier schon behoben werden können, ohne dass Sie Ihr Gerät einsenden müssen.

Internet: www.karcher-products.de

E-Mail: [e-mail]

Sicherheitshinweise

1. Bedienungsanleitung lesen – Lesen Sie die Bedienungsanleitung aufmerksam, um sich mit der Bedienung des Gerätes vertraut zu machen.
2. Bedienungsanleitung aufbewahren – Bewahren Sie die Bedienungsanleitung sorgfältig auf.
3. Hinweise beachten – Beachten Sie alle Hinweise und Anweisungen in der Bedienungsanleitung.
4. Wasser und Feuchtigkeit – Das Gerät darf nicht in der Nähe von Wasser (z. B. einer Badewanne, einem Waschbecken, einem Schwimmbecken, etc.) oder an feuchten Orten, bzw. in tropischem Klima verwendet werden. Stellen Sie keine mit Flüssigkeiten befüllten Objekte oder Gefäße (z. B. Vasen) auf das Gerät. Setzen Sie das Gerät weder Tropf- noch Spritzwasser aus.
5. Aufstellung – Das Gerät darf nur auf einer stabilen, ebenen Oberfläche aufgestellt werden. Platzieren Sie das Gerät so, dass es keinen Erschütterungen ausgesetzt werden kann.
6. Wandmontage – Eine Wand- oder Deckenmontage darf nur dann erfolgen, wenn das Gerät dafür vorgesehen ist.
7. Belüftung – Stellen Sie das Gerät immer so auf, dass die Lüftungsöffnungen nicht blokkiert oder verdeckt (z. B. von einem Vorhang, einer Decke, einer Zeitung, etc.) werden. Das Gerät darf z. B. nicht auf einem Bett, Sofa, Teppich, etc. aufgestellt werden. Für eine ausreichende Belüftung sollte ein Freiraum von mindestens 5 cm um das Gerät herum eingehalten werden.
8. Hitze – Das Gerät darf nicht in die Nähe von Hitzequellen, wie z. B. einer Heizung, einem Herd oder anderen Geräten gelangen.
9. Stromversorgung – Das Gerät darf nur mit der auf der Geräterückseite angegebenen Spannung betrieben werden.
10. Kabel & Stecker – Das Netzkabel und der Netzstecker müssen immer in einwandfreiem Zustand sein. Der Netzstecker muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können. Sämtliche Kabel sollten immer so ausgelegt werden, dass diese keine Stolperfalle darstellen und nicht beschädigt werden können. Stellen Sie keine Objekte auf Kabel. Wandsteckdosen, Verlängerungskabel und Mehrfachsteckerleisten dürfen niemals überbelegt werden.
11. Reinigung – Reinigen Sie das Gerät ausschließlich mit einem trockenen, weichen und sauberen Tuch. Verwenden Sie niemals chemische Reinigungsmittel. Ziehen Sie vor dem Reinigen den Netzstecker.
12. Nichtverwendung – Wenn Sie das Gerät für längere Zeit nicht verwenden, ziehen Sie den Netzstecker.
13. Eintritt von Objekten oder Flüssigkeiten – Es dürfen keine Objekte in das Gehäuse des Gerätes gelangen. Das Gerät darf niemals in Kontakt mit irgendwelchen Flüssigkeiten gelangen.
14. Wann Sie eine Servicestelle aufsuchen sollten – Ziehen Sie umgehend den Netzstecker und suchen Sie eine qualifizierte Servicestelle auf, wenn einer der folgenden Ereignisse

eintritt:

a) Wenn der Netzstecker oder das Netzkabel beschädigt ist.
b) Wenn Objekte in das Gehäuse eingedrungen sind oder das Gerät in Kontakt mit einer Flüssigkeit war.
c) Wenn das Gerät nicht ordnungsgemäß funktioniert. Nehmen Sie selbst nur solche Einstellungen vor, die in dieser Bedienungsanleitung erklärt werden.
d) Wenn das Gerät heruntergefallen ist oder in sonstiger Weise einer Erschütterung ausgesetzt war.

1. Reparaturen – Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Versuchen Sie niemals, das Gerät selbst zu reparieren. Öffnen Sie niemals das Gehäuse.
2. Offenes Feuer – Halten Sie das Gerät fern von offenem Feuer. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät.
3. Gewitter – Während eines Gewitters sollten Sie den Netzstecker ziehen.
4. Sicherheitscheck – Nach einer Reparatur sollte der durchführende Techniker einen Sicherheitscheck des Gerätes vornehmen, um zu versichern, dass das Gerät einwandfrei funktioniert.
5. Batterien – Setzen Sie Batterien immer richtig gepolt in elektrische Geräte ein. Explosionsgefahr wenn Batterien falsch eingesetzt werden. Ersetzen Sie alte Batterien stets mit neuen des gleichen Typs. Verwenden Sie alte und neue Batterien nie gleichzeitig. Alte Batterien gehören nicht in den Hausmüll, sondern müssen separat in den dafür vorgesehenen Behältern entsorgt werden. Batterien dürfen nicht übermäßiger Hitze, wie z. B. durch Sonnenschein, Feuer o. ä. ausgesetzt werden.
6. Kopfhörer (sofern anwendbar) – Eine zu hohe Lautstärke bei Verwendung von Ohr- oder Kopfhörern kann zu Hörschäden führen.

VORSICHT GEFAHR EINES ELEKTRO- SCHOCKS

WARNUNG: Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät niemals Wasser, Regen oder Feuchtigkeit aus.

WARNUNG: Um die Gefahr eines elektrischen Schlags zu verringern, öffnen Sie niemals das Gehäuse dieses Gerätes. Versuchen Sie niemals, das Gerät selbst zu reparieren. Wartungsarbeiten und Reparaturen dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

Dieses Symbol weist den Benutzer auf gefährliche Spannung innerhalb des Gerätes hin. Es besteht die Gefahr eines elektrischen Schlags.

Dieses Symbol weist den Benutzer auf Teile hin, deren Funktion und Wartung genauestens beschrieben sind.

Weitere Hinweise zur Verwendung von Bluetooth®-Geräten

• Die Funksignale eines Bluetooth®-Gerätes können die Funktion anderer elektrischer und medizinischer Geräte stören.
• Schalten Sie das Gerät aus, wenn die Verwendung eines solchen verboten ist.

Kompatibilität

• Die Funktion hängt von der Bluetooth ^® -Technologie Ihres externen Gerätes ab. Beachten Sie die Bedienungsanleitung Ihres externen Gerätes.
  • Der Hersteller ist nicht verantwortlich für Verlust oder Beschädigung von Daten jeglicher Art.

HINWEISE ZU DIESER BEDIENUNGSANLEITUNG

1. Diese Bedienungsanleitung wird vom Hersteller ohne jegliche Gewährleistung veröffentlicht. Korrekturen und Änderungen dieser Bedienungsanleitung zur Beseitigung typographischer Fehler und redaktioneller Ungenauigkeiten sowie aufgrund von (technischen) Verbesserungen (Änderungen) der Geräte können vom Hersteller jederzeit ohne Ankündigung vorgenommen werden. Änderungen dieser Art werden in zukünftigen Ausgaben dieser Bedienungsanleitung berücksichtigt. Alle Rechte vorbehalten.
2. Alle Abbildungen dienen ausschließlich der Illustration und zeigen nicht immer die exakte Darstellung des Artikels.
3. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisung, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

WEITERE HINWEISE ZUM GERÄT

Einstellen einer sicheren Lautstärke

• Beim ständigen Hören lauter Musik gewöhnt sich Ihr Gehör daran und lässt die Lautstärke geringer erscheinen.
• Was normal erscheint, kann schon lange zu laut und gesundheitsschädlich sein.
• Stellen Sie zu Ihrer eigenen Sicherheit die Lautstärke niedrig ein.
• Erhöhen Sie die Lautstärke langsam.
  • Die Hörschäden können weitreichend und nicht heilbar sein.
• Wenden Sie sich bei Hörproblemen bitte unverzüglich an Ihren Hausarzt.

Kondensation

- Beim Umsetzen des Geräts von einer kalten in eine warme Umgebung kann es zu Kondensationsbildung kommen. In diesem Fall sind Fehlfunktionen nicht auszuschließen. Schalten Sie das Gerät nicht ein und benutzen es für etwa 1 Stunde nicht, bis es ausgetrocknet ist.

Auspacken

• Nehmen Sie Ihr Gerät vorsichtig aus der Verpackung. Sie sollten die Verpackung zur weiteren Verwendung aufheben.
• Entfernen Sie vorsichtig etwaige Schutzkartons und Schutzfolien.

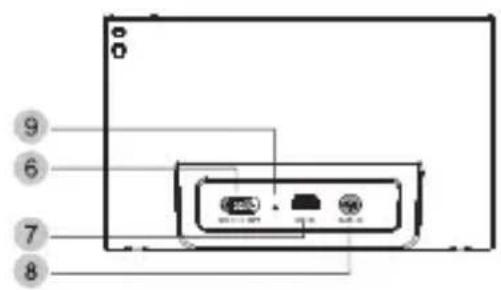

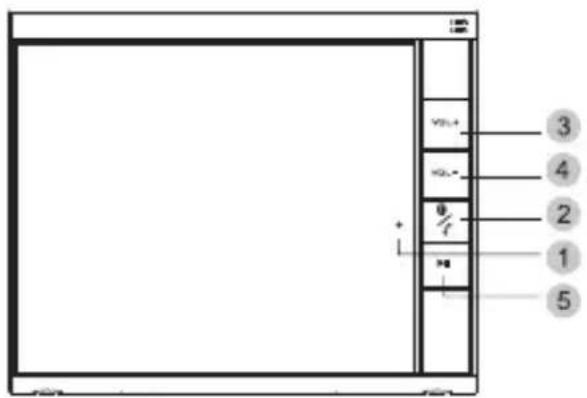

Überblick

3 4 2 1 5

0 9 6 7 8

1. LED-Statusanzeige:

LED-Status Lautsprecher-Status

Leuchtet ständig Leerlauf (eingeschaltet aber nicht mit einem Bluetooth®-Gerät verbunden)

LED blinkt schnell Koppelt gerade

LED blinkt alle 2 Sekunden Mit einem Bluetooth®-Gerät verbunden

1. CONNECT-Taste / Anrufe annehmen und beenden
2. Lautstärke + (erhöhen)
3. Lautstärke - (verringern)
4. Play/Pause
5. Ein-/Ausschalter
6. USB-Anschluss (zum Laden des Akkus)
7. AUX-Eingang
8. Akkuladestandanzeige

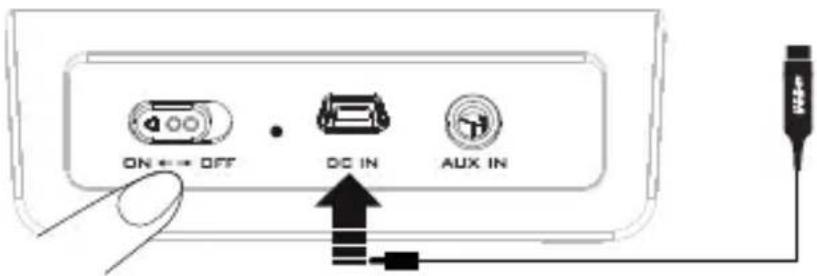

Stromversorgung

• Die Kapazität des integrierten Akkus beträgt 550mAh.
- Um den Akku zu laden, schließen Sie den Lautsprecher über das mitgelieferte USB-Kabel an einen Computer an (der Computer muss eingeschaltet sein). Unter normalen Gegebenheiten dauert der Ladevorgang etwa 4 Stunden. Während des Ladens kann der Lautspre-

cher aus- oder eingeschaltet sein (dabei dauert der Ladevorgang etwas länger, besonders, wenn währenddessen Musik gestreamed wird).

• Während des Ladevorgangs leuchtet die Akkuladestandanzeige rot.
• Wenn der Ladevorgang beendet ist, leuchtet die Akkuladestandanzeige grün.
  • Um den Lautsprecher einzuschalten, stellen Sie den Ein-/Ausschalter auf „ON”.
• Schalten Sie das Gerät nach Verwendung wieder aus, indem Sie den Ein-/Ausschalter auf „OFF“ stellen.
• Die Abspieldauer mit einer Akkuladung beträgt etwa 4 Stunden (abhängig von der Lautstärke und Audioquelle).

Der USB-Anschluss an diesem Lautsprecher dient ausschließlich der Akkuladefunktion. Das Gerät kann nicht mit einem Computer kommunizieren und es können keine anderen Geräte über USB für eine Audiowiedergabe angeschlossen werden.

Bluetooth®-Verbindung

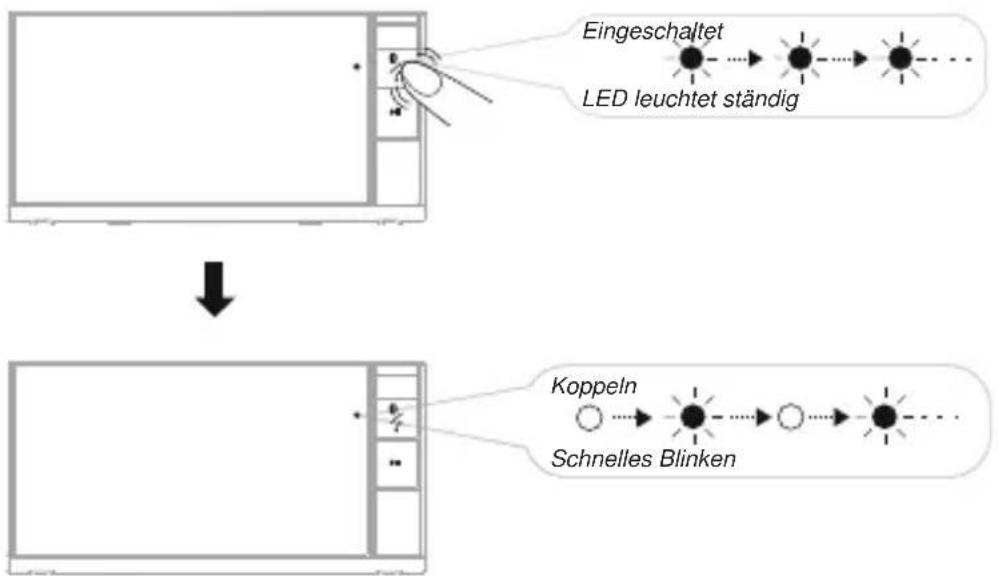

Einstellungen am Lautsprecher

• Die LED-Statusanzeige leuchtet dauerhaft, um anzuzeigen, dass der Lautsprecher eingeschaltet ist. Um das Koppeln mit anderen Bluetooth®-Geräten zu ermöglichen, halten Sie die CONNECT-Taste 3 Sekunden lang gedrückt. Lassen Sie die Taste los, wenn ein doppelter Piepton ertönt und die Statusanzeige schnell blinkt.

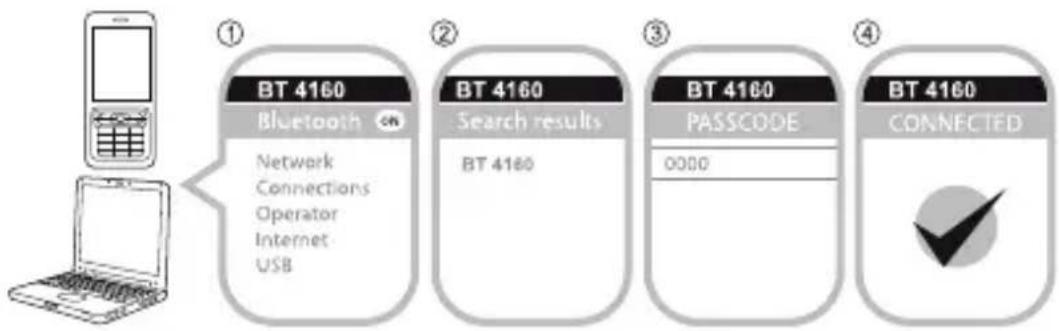

Einstellungen am externen Gerät

1. Schalten Sie die Bluetooth ^® -Funktion an Ihrem Gerät ein.
2. Suchen Sie nach BT 4160.
3. Koppeln Sie Ihre Gerät mit dem BT 4160. Falls Sie nach einem Passwort gefragt werden, geben Sie „0000“ ein.
4. Das Koppeln ist nun beendet und Sie können Musik auf den Lautsprecher streamen.

Hinweise:

• Eventuell müssen Sie die CONNECT-Taste am Lautsprecher 3 Sekunden lang gedrückt halten während Ihr Gerät danach sucht, um den BT 4160 zu finden.
• Die obige Illustration ist nur ein beispielhaftes Menü. Das Menü Ihres Gerätes sieht ggf. anders aus.

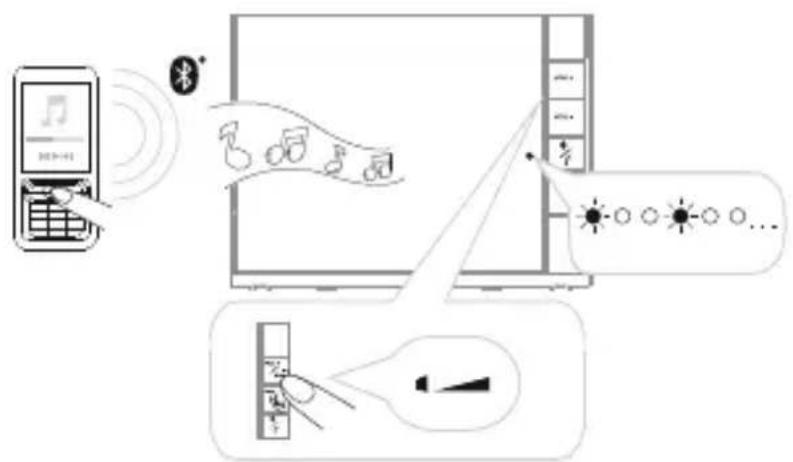

Musik via Bluetooth® streamen

• Stellen Sie anhand der Tasten Lautstärke +/- die gewünschte Lautstärke ein. Es ist ein Piepton zu hören, wenn die maximal, bzw. minimal einstellbare Lautstärke erreicht ist.
• Zusätzlich können Sie die Lautstärke und den Equalizer an Ihrem externen Gerät einstellen, um den bestmöglichen Sound zu erhalten.

Weitere Funktionen

Verbindung zwischen Bluetooth®-Gerät und BT 4160 neu herstellen

Ein zuvor gekoppeltes Bluetooth®-Gerät kann einfach mit dem Lautsprecher neu verbunden werden:

- Wählen Sie den Eintrag BT 4160 in Ihrem Bluetooth®-Gerät, um neu zu verbinden. Jedes der 8 zuletzt gekoppelten Bluetooth®-Geräte kann mit dem BT 4160 schnell verbunden werden, ohne es erneut koppeln zu müssen.

Hinweis:

BT 4160 kann bis zu 8 gekoppelte Geräte speichern. Dadurch ist es möglich, diese schnell erneut zu verbinden, ohne erneut koppeln zu müssen. Wenn ein neuntes Gerät an BT 4160 gekoppelt wird, so wird das erste der letzten acht gekoppelten gelöscht. Zu jeder Zeit werden bis zu 8 zuvor gekoppelte Geräte gespeichert.

Zwischen den zwei zuletzt gekoppelten Bluetooth®-Geräten wechseln

Sie können zwischen den letzten zwei gekoppelten Geräten wechseln, um abwechselnd Musik vom einen oder vom anderen Bluetooth®-Gerät zu hören:

1. Drücken Sie die CONNECT-Taste einmal.
2. Die LED-Statusanzeige geht aus und blinkt dann in einem 2-Sekunden-Intervall.
3. Das Gerät ist nun bereit, Musik zu streamen.

Hinweise:

• Versichern Sie sich, dass bei beiden Geräten die Bluetooth ^® -Funktion eingeschaltet ist.
• Während des Umschaltens vom einen Gerät auf das andere kann es zu kurzen Aussetzern kommen, wenn während des Umschaltens bereits Musik auf dem zweiten Gerät läuft. Dies ist normal. Nach ein paar Sekunden ist die Wiedergabe stabil.

Freisprechfunktion

Wenn Sie über BT 4160 Musik hören und es geht ein Anruf auf dem gekoppelten Gerät ein, so ertönt ein Klingeln. Um den Anruf entgegenzunehmen, drücken Sie die CONNECT-Taste. Die Stimme des Anrufers wird nun über den Lautsprecher wiedergegeben. Um den Anruf zu beenden und zur Musikwiedergabe zurückzukehren, drücken Sie erneut die CONNECT-Taste.

Wenn Sie vom gekoppelten Gerät selbst einen Anruf tätigen, so ist der Ton über den Lautsprecher hörbar.

Standardeinstellungen wiederherstellen

Sie können die Standardeinstellungen des BT 4160 wiederherstellen und dessen Speicher mit gekoppelten Geräten löschen, indem Sie folgendermaßen vorgehen:

1. Halten Sie die CONNECT-Taste 8 Sekunden lang gedrückt, während der Lautsprecher eingeschaltet ist.
2. Ein langer Piepton ertönt. Die LED-Statusanzeige blinkt schnell.
3. Der Speicher ist nun gelöscht und der Lautsprecher im Kopplungsmodus. Es können nun wieder Bluetooth®Geräte gekoppelt werden.

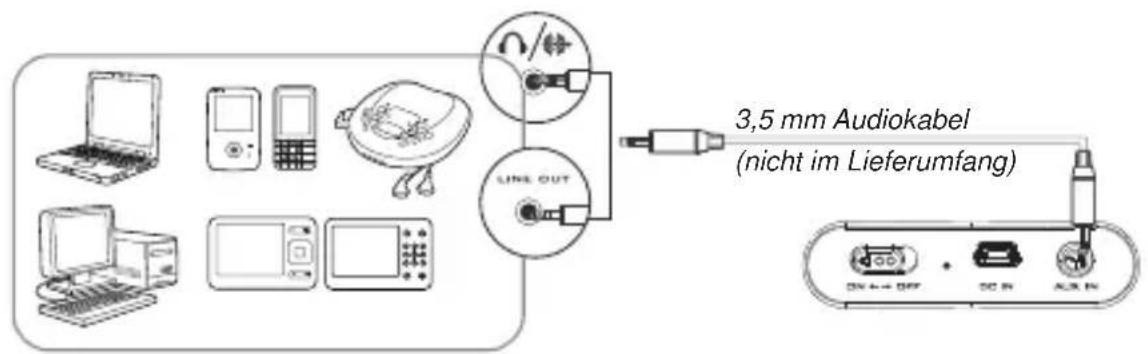

AUX-Eingang

An den AUX-Eingang an der Geräterückseite können Sie ein externes Gerät, wie z. B. einen MP3-Player anschließen, um dessen Sound über die Gerätelautsprecher wiederzugeben.

3,5 mm Audiokabel (nicht im Lieferumfang)

• Um das externe Gerät anzuschließen, verbinden Sie dieses über ein 3,5 mm Audiokabel (nicht im Lieferumfang enthalten) mit dem AUX-Eingang an der Geräterückseite des BT 4160.
• Schalten Sie das externe Gerät (z. B. MP3-Player) ein.
• Starten Sie die Wiedergabe am externen Gerät und stellen Sie die gewünschte Lautstärke ein.
• Nach Verwendung müssen beide Geräte separat ausgeschaltet werden.

Hinweis:

Der AUX-Eingang hat eine feste Lautstärkeeinstellung. Um die Lautstärke bei Wiedergabe über AUX zu verändern, müssen Sie diese an Ihrem externen Gerät regeln.

Fehlerbehebung

Sollte an diesem Gerät einmal wider Erwarten ein Fehler auftreten, so versuchen Sie zunächst, diesen anhand der folgenden Tipps selbst zu beheben:

• BT 4160 lässt sich nicht einschalten

Versichern Sie sich, dass der integrierte Akku ausreichend aufgeladen ist.

Versichern Sie sich, dass der Ein-/Ausschalter auf „ON“ steht. Wenn der Lautsprecher eingeschaltet ist, leuchtet die LED-Statusanzeige.

- Es besteht keine Bluetooth ^ -Verbindung zwischen BT 4160 und dem externen Gerät

Versichern Sie sich, dass Ihr externes Bluetooth®-Gerät das A2DP-Profil unterstützt. Schlagen Sie in dessen Bedienungsanleitung für weitere Hinweise nach.

Des weiteren können Sie folgendes versuchen:

• Löschen Sie den Eintrag BT 4160 aus Ihrem gekoppelten Bluetooth®-Gerät und führen Sie die Schritte aus dem Abschnitt „Bluetooth®-Verbindung“ durch, um Ihr Gerät erneut mit BT 4160 zu koppeln.
• Versichern Sie sich, dass weder BT 4160 noch Ihr Bluetooth®-Gerät mit anderen Geräten verbunden sind.
• Bei manchen Bluetooth ®-Geräten müssen Sie ggf. BT 4160 als Ihr Standardausgabegerät festlegen, nachdem es gekoppelt ist. Schlagen Sie in der Bedienungsanleitung des externen Geräts für weitere Hinweise nach.
  • Halten Sie die CONNECT-Taste 8 Sekunden lang gedrückt, um BT 4160 zurückzusetzen.

- Bluetooth ®-Verbindung ist hergestellt aber es spielt keine Musik

Versichern Sie sich, dass die Lautstärke des Lautsprechers und die des externen Gerätes nicht auf Null gestellt ist (stummgeschaltet).

Bei manchen Computern mit integriertem Bluetooth ^® , USB-Bluetooth ^® -Dongles von Drittanbietern oder anderen Geräten, müssen Sie ggf. den Audioausgang als BT 4160 festlegen. Schlagen Sie in der Bedienungsanleitung des externen Geräts für weitere Hinweise nach.

Technische Daten

Integrierter Akku: Li-Ion 550mAh

Eingangsspannung: DC 5V (USB)

Ausgangsleistung: 5W

Gerätemaße (BxTxH) ca.: 120 x 60 x 73 mm

Technische und optische Änderungen jederzeit vorbehalten.

Batterien und Akkus

Batterien und Akkus dürfen nicht mit dem normalen Hausmüll entsorgt werden. Jeder Verbraucher ist verpflichtet, alte Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben, so dass sie einer umweltschonenden Entsorgung zugeführt werden können.

Entsorgung von Elektro- und Elektronikaltgeräten

Dieses Symbol auf dem Produkt weist darauf hin, dass dieses nicht zusammen mit dem normalen Hausmüll entsorgt werden darf. Für zu entsorgende Elektro- und Elektronikaltgeräte gibt es ein besonderes, kostenfreies Entsorgungssystem. Weitere Informationen erhalten Sie von Ihrem lokalen Entsorgungsunternehmen oder von dem Händler, bei dem Sie dieses Produkt erworben haben. Mit der getrennten Entsorgung helfen Sie, die Umwelt und Gesundheit Ihrer Mitmenschen zu schützen.

CE

Wir, Karcher AG (Inverkehrbringer), bestätigen hiermit, dass dieses Gerät mit den grundlegenden Anforderungen der Richtlinie 1999/5/EG und der weiteren relevanten Richtlinien übereinstimmt.

Eine Kopie der Konformitätserklärung kann unter der folgenden Adresse bezogen werden:

Karcher AG | Gewerbestr. 19 | 75217 Birkenfeld

Oder im Internet unter folgendem Link:

http://www.karcher-products.de/index.php/Konformitaetserklaerungen.html

Bluetooth

Die Bluetooth®-Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc., und jegliche Verwendung der Marken durch Karcher ist lizenziert. Andere Marken und Markennamen sind Eigentum ihrer jeweiligen Besitzer.

Bluetooth® QDID: B018937
