BEDIENUNGSANLEITUNG 272S4 PHILIPS

DE Bedienungsanleitung 1

Kundendienst und Garantie 41

Problemlösung und häufig gestellte Fragen 47

Inhalt

1. Wichtig 1

1.1 Sicherheitsmaßnahmen und Wartung......1
1.2 Hinweise zur Notation .....2
1.3 Geräte und Verpackungsmaterialien richtig entsorgen ....3

10.2 SmartControl Premium – Häufig gestellte Fragen......48
10.3 Allgemeine häufig gestellte Fragen 49
10.4 MultiView – häufig gestellte Fragen 52

2. Monitor einrichten 4

2.1 Installation 4
2.2 Monitor bedienen 5
2.3 MultiView 9
2.4 Basisbaugruppe zur VESA-Montage entfernen ....11

3. Bildoptimierung......12

3.1 SmartImage....12
3.2 SmartContrast 13

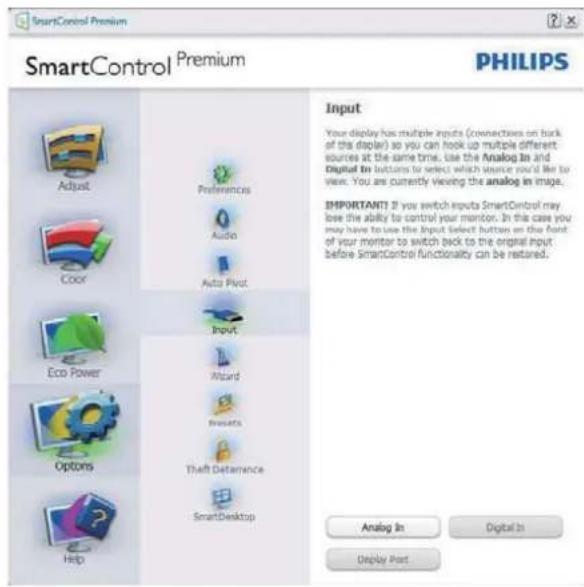

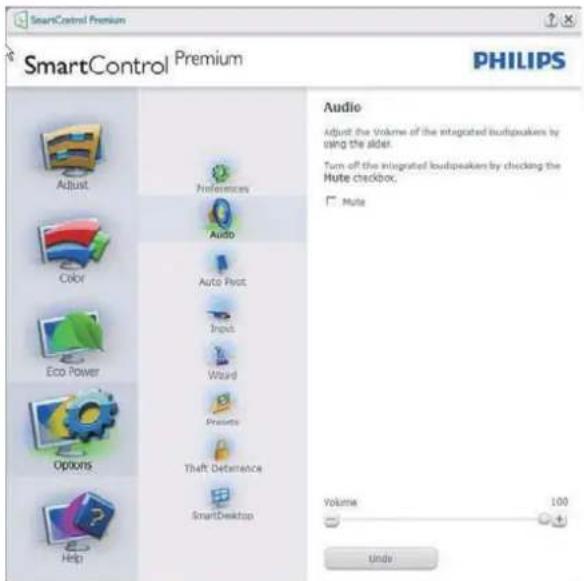

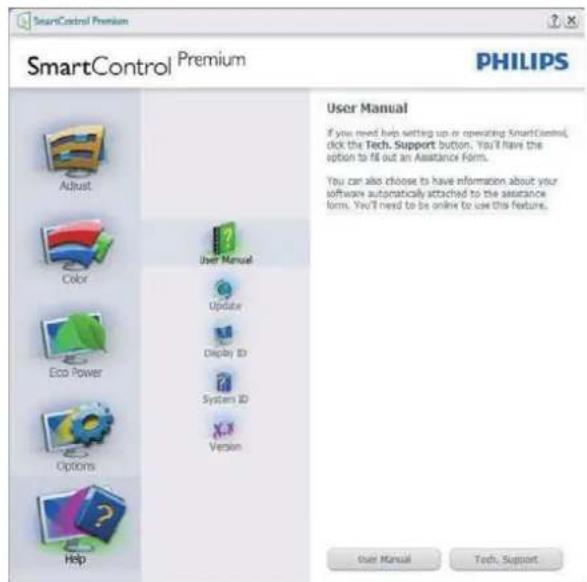

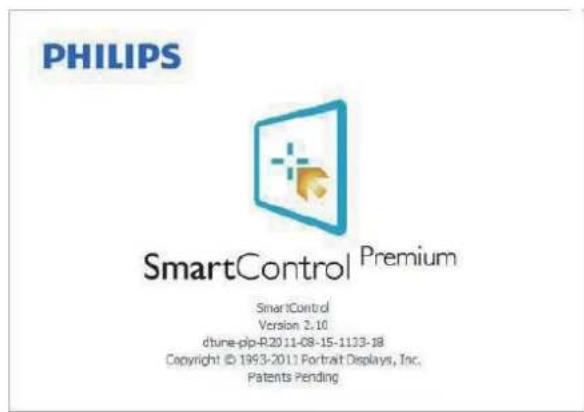

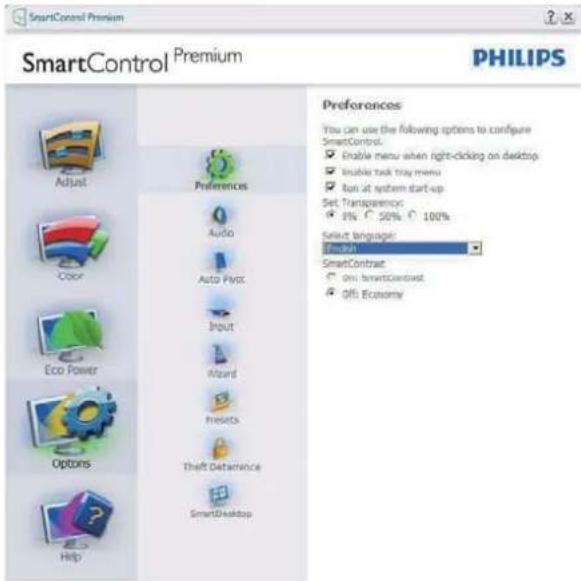

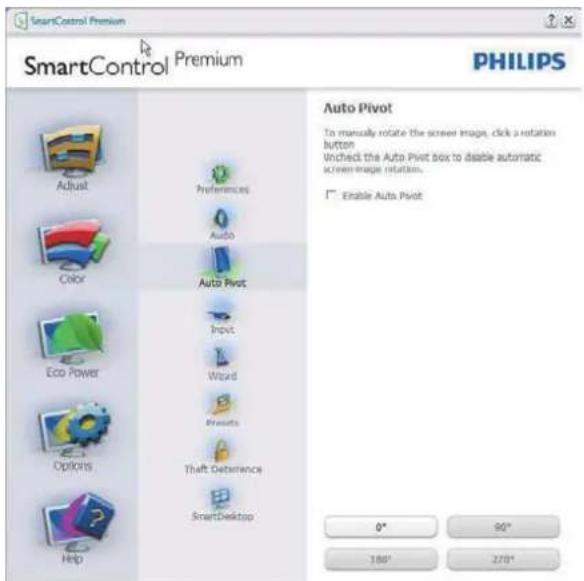

3.3 Philips SmartControl Premium......13

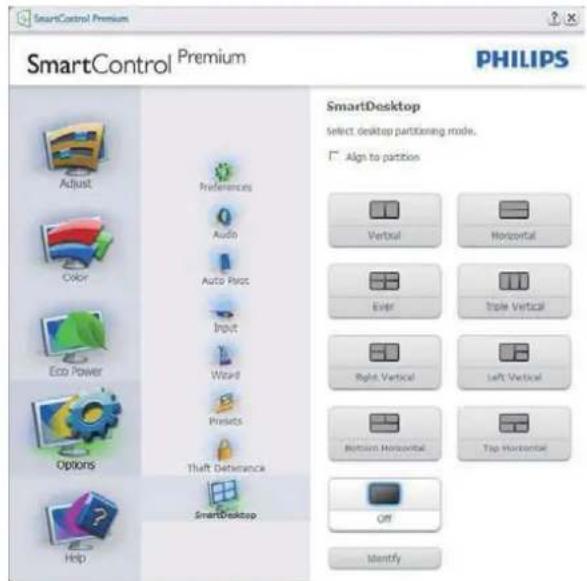

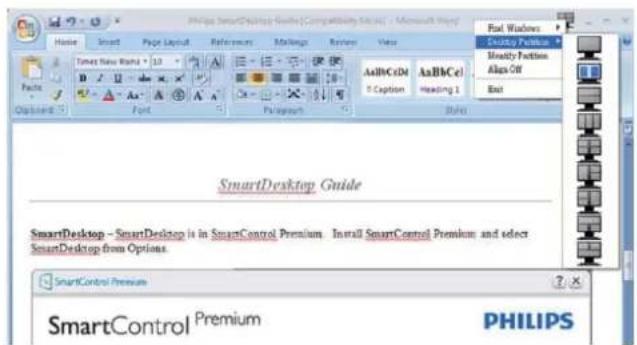

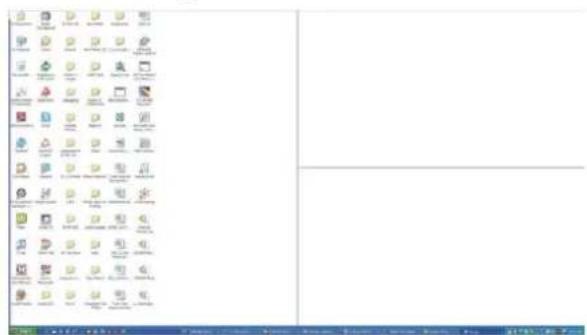

3.4 SmartDesktop-Anleitung .....21

4. PowerSensor™ 26

5. MHL (HD-Anschluss für mobile Geräte)......27

6. Technische Daten 28

6.1 Auflösung und Vorgabemodi......30
6.2 Kristallklar 30

7. Energieverwaltung......31

8. Behördliche Vorschriften......32

9. Kundendienst und Garantie......41

9.1 Philips-Richtlinien zu Flachbildschirm-Pixeldefekten....41
9.2 Kundendienst und Garantie 43

10. Problemlösung und häufig gestellte Fragen 47

10.1 Problemlösung 47

1. Wichtig

Diese elektronische Bedienungsanleitung richtet sich an jeden Benutzer des Philips-Monitors. Nehmen Sie sich zum Studium dieser Bedienungsanleitung etwas Zeit, bevor Sie Ihren neuen Monitor benutzen. Die Anleitung enthält wichtige Informationen und Hinweise zum Betrieb ihres Monitors.

Die Garantie der Firma Philips findet dann Anwendung, wenn der Artikel ordnungsgemäß für dessen beabsichtigten Gebrauch benutzt wurde und zwar gemäß der Bedienungsanleitung und nach Vorlage der ursprünglichen Rechnung oder des Kassenbons, auf dem das Kaufdatum, der Name des Händlers sowie die Modell- und Herstellungsnummer des Artikels aufgeführt sind.

1.1 Sicherheitsmaßnahmen und Wartung

Warnungen

Der Einsatz von Bedienelementen, Einstellungen und Vorgehensweisen, die nicht in dieser Dokumentation erwähnt und empfohlen werden, kann zu Stromschlägen und weiteren elektrischen und mechanischen Gefährdungen führen.

Vor dem Anschließen und Benutzen des Computermonitors die folgenden Anweisungen lesen und befolgen.

Bedienung

• Bitte setzen Sie den Monitor keinem direkten Sonnenlicht, sehr hellem Kunstlicht oder anderen Wärmequellen aus. Längere Aussetzung derartiger Umgebungen kann eine Verfärbung sowie Schäden am Monitor verursachen.
• Entfernen Sie alle Gegenstände, die ggf. in die Belüftungsöffnungen fallen oder die adäquate Kühlung der Monitor-Elektronik behindern könnten.
  • Die Belüftungsöffnungen des Gehäuses dürfen niemals abgedeckt werden.
• Vergewissern Sie sich bei der Aufstellung des Monitors, dass Netzstecker und Steckdose leicht erreichbar sind.

• Wenn der Monitor durch Ziehen des Netzsteckers ausgeschaltet wird, warten Sie 6 Sekunden, bevor Sie den Netzstecker wieder anschließen, um den Normalbetrieb wieder aufzunehmen.

• Achten Sie darauf, ausnahmslos das von Philips mitgelieferte zulässige Netzkabel zu benutzen. Wenn Ihr Netzkabel fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundencenter auf. (Diese sind dem Kapitel Kundendienst-/Kundeninformationscenter zu entnehmen.)

• Setzen Sie den Monitor im Betrieb keinen starken Vibrationen und Erschütterungen aus.
• Der LCD-Monitor darf während des Betriebs oder Transports keinen Stößen oder Schlägen ausgesetzt und nicht fallen gelassen werden.

Instandhaltung

- Üben Sie keinen starken Druck auf das Monitorpanel aus; andemfalls kann Ihr Monitor beschädigt werden. Wenn Sie Ihren Monitor umstellen möchten, greifen Sie ihn am Rahmen; heben Sie den Monitor niemals an, indem Sie das Bildschirmpanel mit Händen oder Fingern ergreifen.

- Wenn Sie den Monitor längere Zeit nicht benutzen, ziehen Sie das Netzkabel.

- Auch zur Reinigung des Monitors mit einem leicht angefeuchteten Tuch ziehen Sie erst das Netzkabel. Wenn der Bildschirm ausgeschaltet ist kann er mit einem trockenen Tuch abgewischt werden. Benutzen Sie zur Reinigung Ihres Monitors jedoch niemals organische Lösemittel, wie z. B. Alkohol oder Reinigungsflüssigkeiten auf Ammoniakbasis.

- Zur Vermeidung des Risikos eines elektrischen Schlags oder einer dauerhaften Beschädigung des Gerätes muss der Monitor vor Staub, Regen, Wasser oder einer zu hohen Luftfeuchtigkeit geschützt werden.

- Sollte der Monitor nass werden, wischen Sie ihn so schnell wie möglich mit einem trockenen Tuch ab.

- Sollten Fremdkörper oder Wasser in Ihren Monitor eindringen, schalten Sie das Gerät umgehend aus und ziehen das Netzkabel. Entfernen Sie dann den Fremdkörper bzw. das Wasser und lassen Sie den Monitor vom Kundendienst überprüfen.

- Lagern Sie den Monitor nicht an Orten, an denen er Hitze, direkter Sonneneinstrahlung oder extrem niedrigen Temperaturen ausgesetzt ist.

- Um die optimale Betriebsleistung und Lebensdauer Ihres Monitors zu gewährleisten, benutzen Sie den Monitor bitte in einer Betriebsumgebung, die

1. Wichtig

innerhalb des folgenden Temperatur- und Feuchtigkeitsbereichs liegt:

• Temperatur: 0-40°C 32-95°F
• Feuchtigkeit: 20 - 80 % relative Luftfeuchtigkeit

Wichtige Informationen zu eingebrannten Bildern/Geisterbildern

• Aktivieren Sie grundsätzlich einen bewegten Bildschirmschoner, wenn Sie Ihren Monitor verlassen. Achten Sie grundsätzlich darauf, dass das Bild bei der Anzeige statischer Inhalte von Zeit zu Zeit gewechselt wird – zum Beispiel durch einen passenden Bildschirmschoner. Die über längere Zeit ununterbrochene Anzeige von unbewegten, statischen Bildem kann zu „eingebrannten“ Bildern führen, die man auch „Nachbilder“ oder „Geisterbilder“ nennt.
• Solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten“ Bilder zählen zu den bekannten Phänomenen der LCD-Panel-Technologie. In den meisten Fällen verschwinden solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten“ Bilder bei abgeschaltetem Gerät im Laufe der Zeit von selbst.

Warning

Wenn Sie keinen Bildschirnschoner oder eine Anwendung zur regelmäßigen Aktualisierung des Bildschirminhaltes aktivieren, kann dies „eingebrannte Bilder“, „Nachbilder“ oder „Geisterbilder“ erzeugen, die nicht mehr verschwinden und nicht reparabel sind. Obige Schäden werden nicht durch die Garantie abgedeckt.

Service

• Das Gehäuse darf nur von qualifizierten Service-Technikern geöffnet werden.
• Sollten Sie zur Reparatur oder zum Ein- oder Zusammenbau Dokumente benötigen, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundendienst-Center auf. (Diese sind dem Kapitel „Kundendienst-Center“ zu entnehmen.)
• Hinweise zum Transport und Versand finden Sie in den „Technischen Daten“.
• Lassen Sie Ihren Monitor niemals in einem der direkten Sonneneinstrahlung ausgesetzten Auto/Kofferraum zurück.

Anmerkung

Sollte der Monitor nicht normal funktionieren oder sollten Sie nicht genau wissen, was Sie zu tun haben, nachdem die in dem vorliegenden Handbuch enthaltenen Bedienungsanweisungen befolgt wurden, ziehen Sie bitte einen Kundendienst-Techniker zu Rate.

1.2 Hinweise zur Notation

In den folgenden Unterabschnitten wird die Notation erläutert, die in diesem Dokument verwendet wurde.

Anmerkungen, Vorsichtshinweise und Warnungen

In diesem Handbuch können Abschnitte entweder fett oder kursiv gedruckt und mit einem Symbol versehen sein. Diese Textabschnitte enthalten Anmerkungen, Vorsichtshinweise oder Warnungen. Sie werden wie folgt eingesetzt:

Anmerkung

Dieses Symbol weist auf wichtige Informationen und Tipps hin, mit denen Sie Ihr Computersystem besser einsetzen können.

Vorsicht

Dieses Symbol verweist auf Informationen darüber, wie entweder eventuelle Schäden an der Hardware oder Datenverlust vermieden werden können.

Warning

Dieses Symbol weist auf mögliche Verletzungsgefahren hin, und gibt an, wie diese vermieden werden können.

Es können auch andere Warnungen in anderen Formaten angezeigt werden, die nicht mit einem Symbol versehen sind. In solchen Fällen ist die spezifische Darstellung der Warnung behördlich vorgeschrieben.

1. Wichtig

1.3 Geräte und

Verpackungsmaterialien richtig entsorgen

Elektrische und elektronische Altgeräte

Diese Kennzeichnung am Produkt oder an seiner Verpackung signalisiert, dass dieses Produkt gemäß europäischer Direktive 2012/19/EU zur Handhabung elektrischer und elektronischer Altgeräte nicht mit dem regulären Hausmüll entsorgt werden darf. Sie müssen dieses Gerät zu einer speziellen Sammelstelle für elektrische und elektronische Altgeräte bringen. Ihre Stadtverwaltung, Ihr örtliches Entsorgungsunternehmen oder der Händler, bei dem Sie das Produkt erworben haben, informieren Sie gerne über geeignete Sammelstellen für elektrische und elektronische Altgeräte in Ihrer Nähe.

Ihr neuer Monitor enthält Rohstoffe, die recycelt und wiederverwendet werden können. Das Gerät kann von spezialisierten Unternehmen sachgerecht recycelt werden; so können möglichst viele Materialien wiederverwertet werden, während nur ein geringer Teil entsorgt werden muss.

Wir haben auf sämtliches unnötiges

Verpackungsmaterial verzichtet und dafür gesorgt, dass sich die Verpackung leicht in einzelne Materialien trennen lässt.

Ihr Vertriebsrepräsentant informiert Sie gerne über örtliche Regelungen zur richtigen Entsorgung Ihres alten Monitors und der Verpackung.

Hinweise zu Rücknahme und Recycling

Philips verfolgt technisch und ökonomisch sinnvolle Ziele zur Optimierung der Umweltverträglichkeit ihrer Produkte, Dienste und Aktivitäten.

Von der Planung über das Design bis hin zur Produktion legt Philips größten Wert darauf, Produkte herzustellen, die problemlos recycelt werden können. Bei Philips geht es bei der Behandlung von Altgeräten vorrangig darum, möglichst an landesweiten Rücknahmeinitiativen und Recyclingsprogrammen mitzuwirken – vorzugsweise in Zusammenarbeit mit Mitbewerbern –, in deren Rahmen sämtliche Materialien (Produkte und zugehöriges Verpackungsmaterial) in Harmonie mit Umweltschutzgesetzen und Rücknahmeprogrammen von Vertragsunternehmen recycelt werden.

Ihr Anzeigegerät wurde aus hochwertigen Materialien und Komponenten gefertigt, die recycelt und wiederverwendet werden können.

Weitere Informationen über unser Recyclingprogramm erhalten Sie unter http://www.philips.com/sites/philipsglobal/about/sustainability/ourenvironment/productrecyclingservices.page

2. Monitor einrichten

2. Monitor einrichten

2.1 Installation

1 Lieferumfang

* Dual-Link-DVI-Kabel

*Dieser Vorgang ist je nach Land verschieden

Anmerkung

Verwenden Sie nur das AC/DC-Netzteilmodell: Philips ADPC1965.

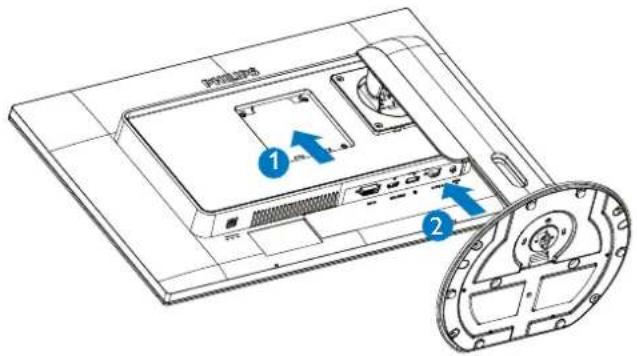

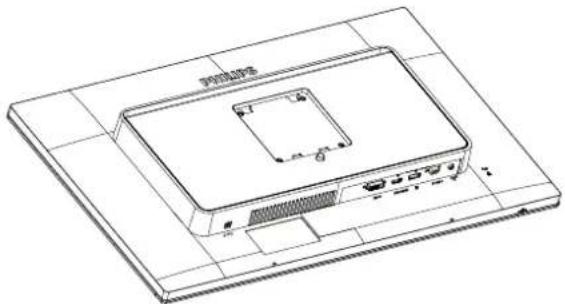

2 Basisständer anbringen

1. Platzieren Sie den Bildschirm mit dem Panel nach unten auf einem weichen Untergrund. Achten Sie darauf, dass der Bildschirm nicht zerkratzt oder beschädigt wird.

1. Halten Sie den Ständer mit beiden Händen.

(1) Bringen Sie den Ständer vorsichtig an der VESA-Halterung an, bis der Ständer an der Verriegelung einrastet.

(2) Bringen Sie die Basis vorsichtig am Ständer an.

2. Monitor einrichten

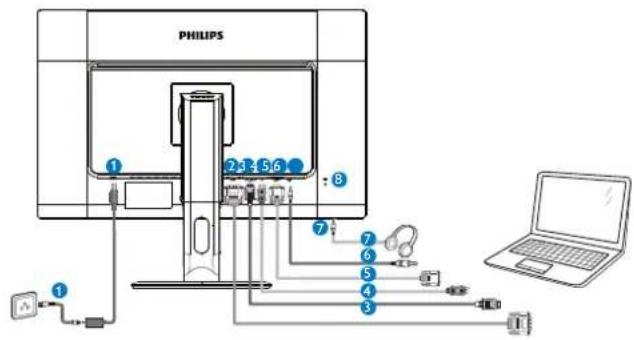

3 Mit Ihrem Computer verbinden

PHILIPS 1 2.5 4 6.6 8 7 6 5 4 3 1 Laptop

1 DC-Netzeingang
2 DVI-Eingang
3 MHL-HDMI-Eingang
4 Monitoreingang
5 VGA-Eingang
6 Audioeingang
7 Kopfhörerbuchse
8 Kensington-Diebstahlsicherung

2.2 Monitor bedienen

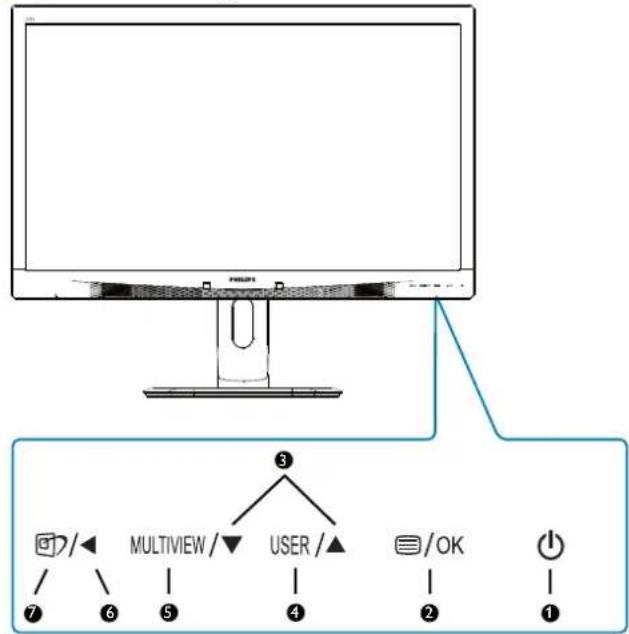

1 Beschreibung der Bedientasten

3 MULTIVIEW/▼ USER/▲ 7 6 5 4 2 1 □/◀ □/OK ⏻

1	∅	Monitor ein- und ausschalten.
2	∅/OK	Auf das OSD-Menü zugreifen.OSD-Einstellungen bestätigen.
3	▲▼	OSD-Menü anpassen.
4	USER	Benutzereinstellungen-Taste.Passen Sie Ihre gewünschten Funktionen über das Bildschirmmenü an und weisen Sie diese der Benutzertaste zu.
5	MULTIVIEW	BiB/BuB/Off (Aus)/Swap (Wechsel)
6	◀	Zum Zurückkehren zur vorherigen OSD-Ebene.
7	∅	SmartImage-Schnelltaste.Sie können aus sechs Modi auswählen: Office (Büro), Photo (Foto), Movie (Film), Game (Spiel), Economy (Energiesparen), Off (Aus).

2 USER (BENUTZER) -Taste anpassen

Diese Schnelltaste ermöglicht Ihnen die Einstellung auf Ihre bevorzugten Parameter.

1. Drücken Sie zum Aufrufen des Bildschirmmenüs die 📄-Taste an der Frontblende.

2. Monitor einrichten

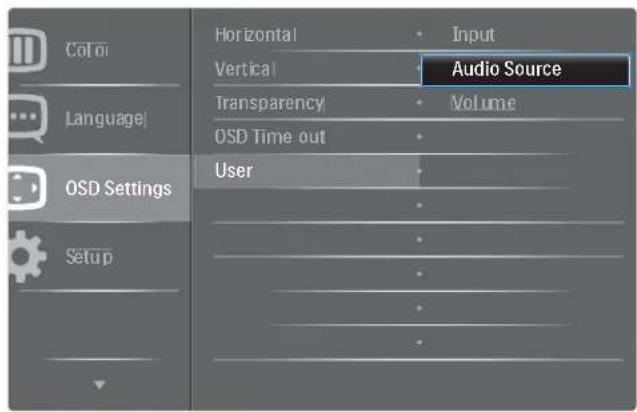

1. Wählen Sie mit ▲ oder ▼ das Hauptmenü [OSD Settings] (OSD-Einstellungen), drücken Sie dann die OK-Taste.
2. Wählen Sie mit ▲ oder ▼ die Option [User] (Benutzer), drücken Sie dann die OK-Taste.
3. Wählen Sie mit ▲ oder ▼ Ihre bevorzugte Funktion: [Input] (Eingang), [Audio Source] (Quelle), [Volume] (Lautstärke).
4. Drücken Sie zum Bestätigen Ihrer Auswahl die OK-Taste.

Nun können Sie direkt die Schnelltaste USER an der Frontblende drücken. Nur Ihre vorausgewählte Funktion erscheint zum Schnellzugriff.

MULTIVIEW /▼ USER /▲ @/OK

Beispiel: Falls Sie [Audio Source] (Audioquelle) als Schnelltaste ausgewählt haben, erscheint bei Betätigung der USER -Taste an der Frontblende das [Audio Source] (Audioquelle)-Menü.

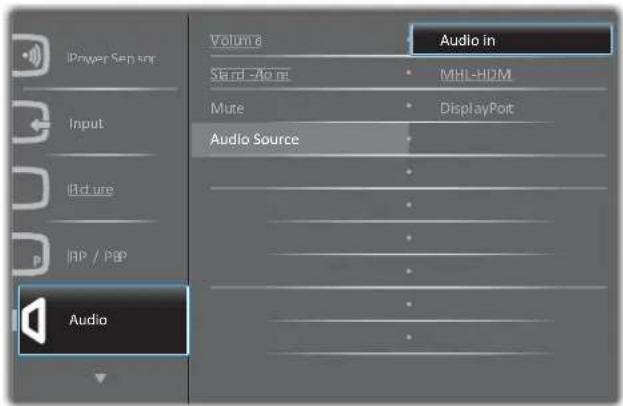

3 Unabhängige Audiowiedergabe, unabhängig vom Videoeingang

Ihr Philips-Monitor kann die Audioquelle unabhängig von der Videoquelle wiedergeben.

Beispiel: Sie können die MP3-Inhalte von der am [Audio In] (Audioeingang)-Port dieses Monitors angeschlossenen Audioquelle wiedergeben und dennoch Ihre per [MHL-HDMI] oder [DisplayPort] verbundene Videoquelle anzeigen.

1. Drücken Sie zum Aufrufen des Bildschirmmenüs die 📄-Taste an der Frontblende.

Prayer Sep. var Input Picture AP / PAP Audio Volume Audio in Start -40 at Mure Audio Source MHL-HDM DisplayPort Audio

1. Wählen Sie mit ▲ oder ▼ das Hauptmenü [Audio], drücken Sie dann die OK-Taste.
2. Wählen Sie mit ▲ oder ▼ die Option [Audio Source] (Audioquelle), drücken Sie dann die OK-Taste.
3. Wählen Sie mit ▲ oder ▼ Ihre bevorzugte Audioquelle: [DisplayPort], [MHL-HDMI] oder [Audio In] (Audioeingang).
4. Drücken Sie zum Bestätigen Ihrer Auswahl die OK-Taste.

Anmerkung

• Wenn Sie diesen Monitor das nächste Mal einschalten, wird standardmäßig die zuvor eingestellte Audioquelle ausgewählt.
• Falls Sie dies ändern möchten, müssen Sie erneut die Schritte zur Auswahl einer anderen bevorzugten Standardaudioquelle durchlaufen.

2. Monitor einrichten

4 Beschreibung der Bildschirmanzeige

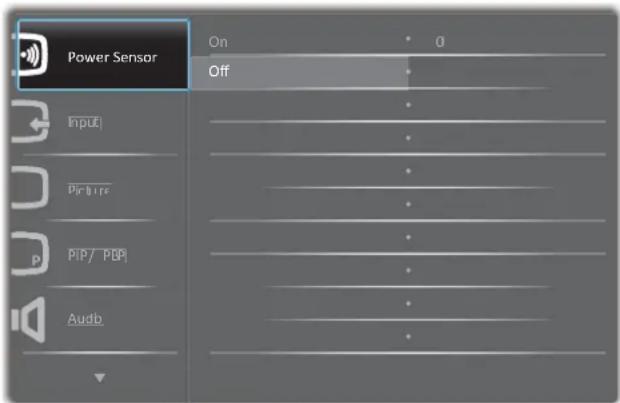

Was ist ein Bildschirmmenü (OSD)?

Das Bildschirmmenü ist ein Merkmal aller Philips-Monitore. Dadurch kann der Endnutzer die Anpassung von Bildschirm-Betriebseinstellungen oder die Anwahl von Monitor-Funktionen direkt über ein Anweisungsfenster auf dem Bildschirm vornehmen. Auf dem Bildschirm erscheint folgende benutzerfreundliche Schnittstelle:

Power Sensor On 0 Off Input Picture PIP/POP Audb

Einfache Hinweise zu den Bedientasten

Im oben gezeigten Bildschirmmenü können Sie durch die Betätigung der Tasten ▲▼ an der Frontblende des Monitors den Cursor bewegen und mit OK die Auswahl bzw. Änderung bestätigen.

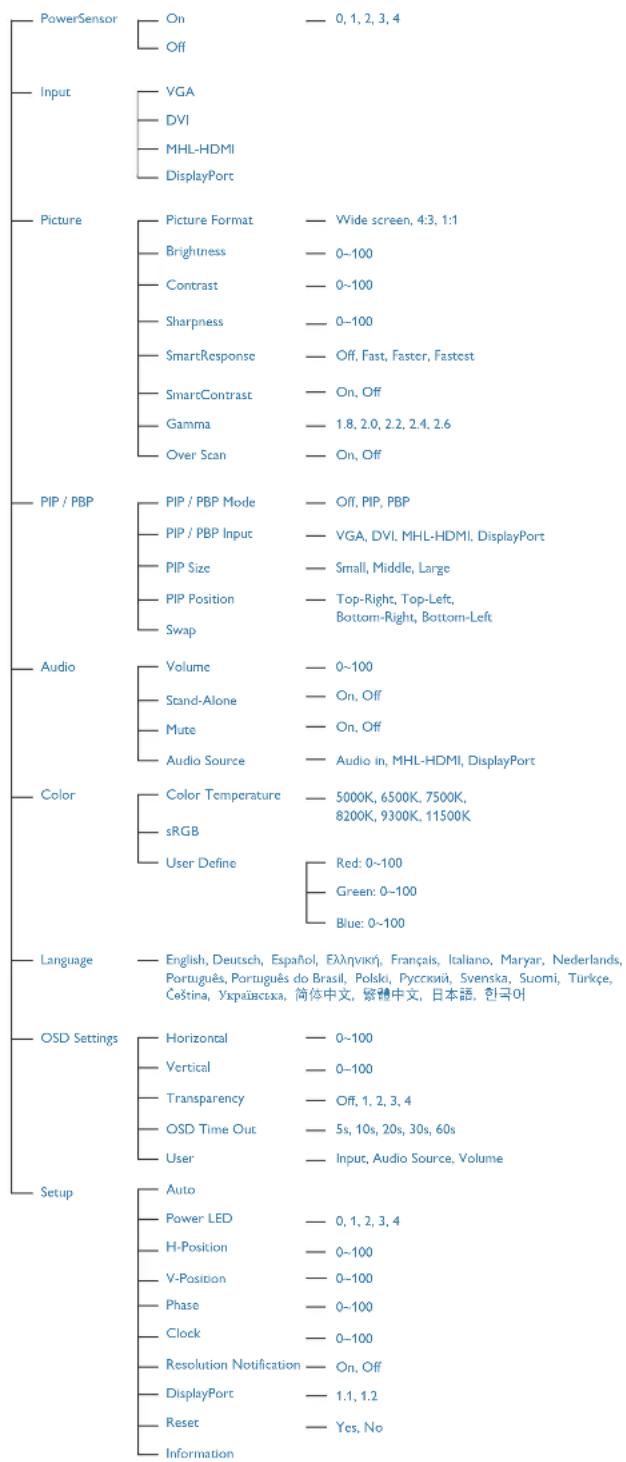

Das OSD-Menü

Im Folgenden finden Sie einen Überblick über die Struktur der Bildschirmanzeige. Sie können dies als Referenz nutzen, wenn Sie sich zu einem späteren Zeitpunkt durch die verschiedenen Einstellungen arbeiten.

Main menu Sub menu

PowerSensor On — 0, 1, 2, 3, 4 Off Input VGA DVI MHL-HDMI DisplayPort Picture Picture Format — Wide screen, 4:3, 1:1 Brightness — 0~100 Contrast — 0~100 Sharpness — 0~100 SmartResponse — Off, Fast, Faster, Fastest SmartContrast — On, Off Gamma — 1.8, 2.0, 2.2, 2.4, 2.6 Over Scan — On, Off PIP / PBP PIP / PBP Mode — Off, PIP, PBP PIP / PBP Input — VGA, DVI, MHL-HDMI, DisplayPort PIP Size — Small, Middle, Large PIP Position — Top-Right, Top-Left, Swap — Bottom-Right, Bottom-Left Audio Volume — 0~100 Stand-Alone — On, Off Mute — On, Off Audio Source — Audio in, MHL-HDMI, DisplayPort Color Color Temperature — 5000K, 6500K, 7500K, sRGB — 8200K, 9300K, 11500K User Define — Red: 0~100 Green: 0~100 Blue: 0~100 Language — English, Deutsch, Español, Élényviki, Français, Italiano, Maryar, Nederlands, Português, Português do Brasil, Polski, Русский, Svenska, Suomi, Türke, Čeština, Украївкта, 简体中文, 緊體中文, 日本語, 汉국어 OSD Settings Horizontal — 0~100 Vertical — 0~100 Transparency — Off, 1, 2, 3, 4 OSD Time Out — 5s, 10s, 20s, 30s, 60s User — Input, Audio Source, Volume Setup Auto Power LED — 0, 1, 2, 3, 4 H-Position — 0~100 V-Position — 0~100 Phase — 0~100 Clock — 0~100 Resolution Notification — On, Off DisplayPort — 1.1, 1.2 Reset — Yes, No Information

2. Monitor einrichten

5 Hinweis zur Auflösung

Der Monitor kann seine volle Leistung bei einer physikalischen Auflösung von 2560 × 1440 Bildpunkten bei 60 Hz Bildwiederholfrequenz ausspielen. Wird der Monitor mit einer anderen Auflösung betrieben, wird eine Wammeldung auf dem Bildschirm angezeigt: Use 2560 × 1440 @ 60 Hz for best results. (Mit einer Auflösung von 2560 × 1440 bei 60 Hz erreichen Sie die besten Ergebnisse.)

Die Anzeige der nativen Auflösung kann mittels der Option Setup im Bildschirmmenü ausgeschaltet werden.

6 Physische Funktionen

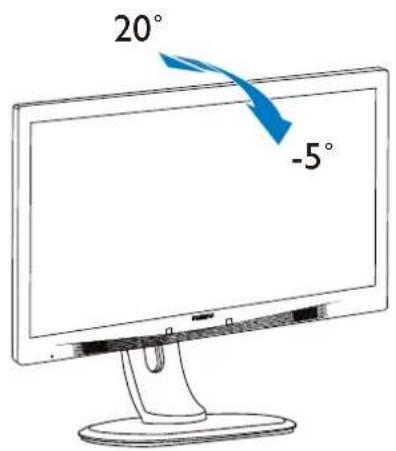

Neigung

20° -5°

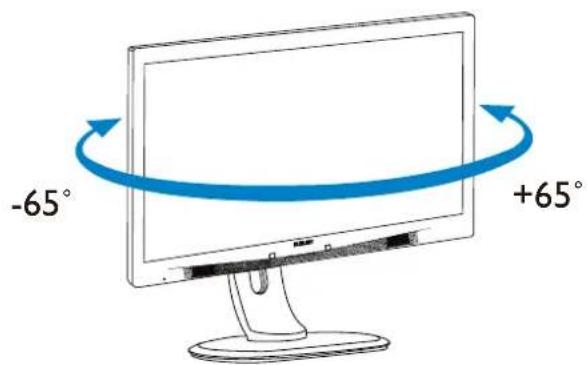

Schwenken

2. Monitor einrichten

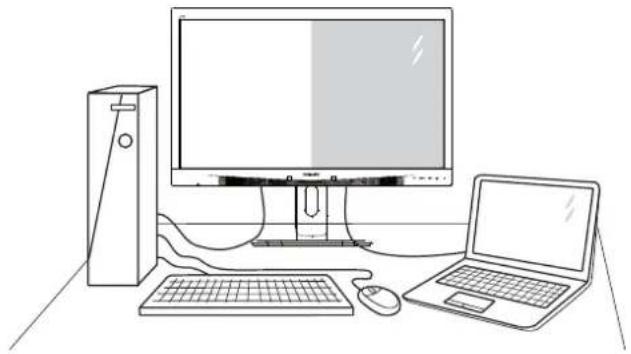

2.3 MultiView

MultiView ermöglicht die aktive Dualverbindung und -betrachtung, sodass Sie mit mehreren Geräten, wie PC und Notebook, gleichzeitig arbeiten können; dies macht die komplexe Bearbeitung mehrerer Aufgaben zu einem Kinderspiel.

2 Wieso brauche ich das?

Mit dem besonders hochauflösenden MultiView-Bildschirm von Philips können Sie eine Welt der Konnektivität auf komfortable Weise im Büro oder zuhause erleben. Mit diesem Bildschirm können Sie bequem mehrere Inhaltsquellen an einem Display genießen. Beispiel: Möglicherweise möchten Sie den Echtzeitnachrichten-Feed mit Ton im kleinen Fenster verfolgen, während Sie an Ihrem aktuellsten Blog arbeiten; oder Sie möchten eine Excel-Datei von Ihrem Ultrabook bearbeiten, während Sie per Anmeldung am gesicherten Unternehmensintranet auf Dateien zugreifen.

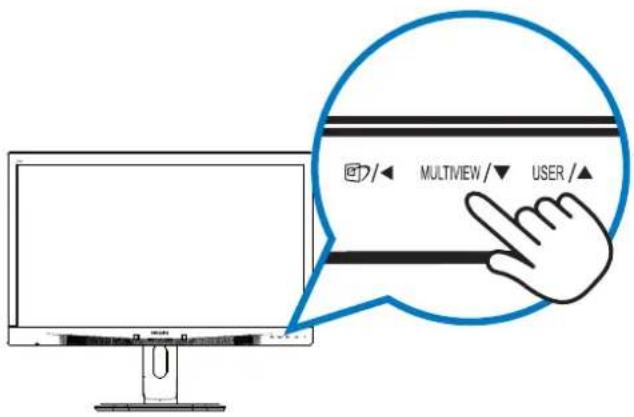

3 Wie aktiviere ich MultiView per Schnelltaste?

1. Drücken Sie die MULTIVIEW-Schnelltaste an der Frontblende.

MULTIVIEW /▼ USER /▲

1. Das MultiView-Auswahlmenü erscheint. Drücken Sie zur Auswahl ▲ oder ▼.

1. Drücken Sie zum Bestätigen Ihrer Auswahl die -Taste; dadurch wird das Menü automatisch ausgeblendet.

4 Wie aktiviere ich MultiView per Bildschirmmenü?

Neben der Betätigung der MSCIVIEWaste an der Frontblende, können Sie die MultiView-Funktion auch im Bildschirmmenü auswählen.

1. Drücken Sie zum Aufrufen des Bildschirmmenüs die 📄-Taste an der Frontblende.

iPower Sensor Input Picture PIP / PBP iAudio PIP/PBP Mode Off PIP/PBP Input PIP PIP Size PBP PIP Position Swap ;

1. Wählen Sie mit ▲ oder ▼ das Hauptmenü [PIP / PBP] (BiB / BuB), drücken Sie dann die OK-Taste.

2. Wählen Sie mit ▲ oder ▼ die Option [PIP / PBP Mode] (BiB- / BuB-Modus), drücken Sie dann die OK-Taste.

3. Wählen Sie mit ▲ oder ▼ die Option [PIP] (BiB) oder [PBP] (BuB).

4. Nun können Sie sich zum Einstellen von [PIP / PBP Input] (BiB- / BuB-Eingang), [PIP Size] (BiB-Quelle), [PIP Position] (BiB-Position) oder [Swap] (Wechsel) rückwärts bewegen.

5. Drücken Sie zum Bestätigen Ihrer Auswahl die OK-Taste.

5 MultiView im Bildschirmmenü

- PIP / PBP Mode (BiB- / BuB-Modus): Es gibt zwei Modi für MultiView: [PIP] (BiB) und [PBP] (BuB).

2. Monitor einrichten

[PIP] (BiB): Bild-im-Bild

Öffnet ein Subfenster mit einer anderen Signalquelle.

A (Haupt) B

Wenn die Subquelle nicht erkannt wird:

A (Haupt)

[PBP] (BuB): Bild-und-Bild

Öffnet ein Subfenster (nebeneinander) mit einer anderen Signalquelle.

Wenn die Subquelle nicht erkannt wird:

Hinweis

An der Ober- und Unterkante werden zur Korrektur des Seitenverhältnisses im BuB-Modus schwarze Streifen angezeigt.

- PIP / PBP Input (BiB- / BuB-Eingang): Sie können zwischen vier verschiedenen Videoeingängen als Subanzeigequelle wählen: [VGA], [DVI], [MHL-HDMI] und [DisplayPort].

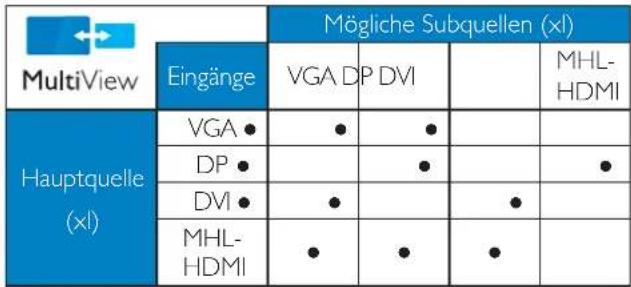

Hinweise zur Kompatibilität von Haupt-/Subeingangsquelle entnehmen Sie bitte der nachstehenden Tabelle.

- PIP Size (BiB-Größe): Wenn BiB aktiviert ist, können Sie zwischen drei Subfenstergrößen wählen: [Small] (Klein), [Middle] (Mittel), [Large] (Groß).

A (Haupt)

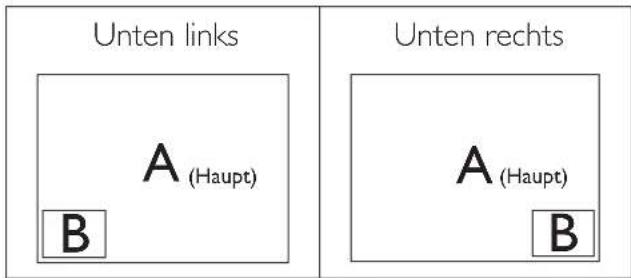

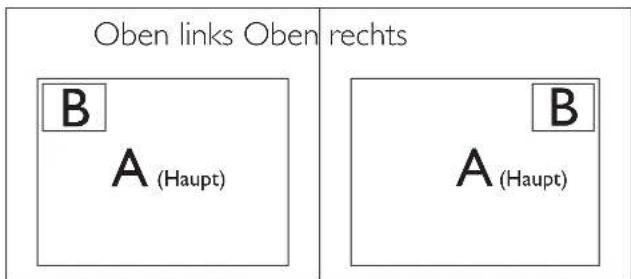

- PIP Position (BiB-Position): Wenn BiB aktiviert ist, können Sie zwischen vier Subfensterpositionen wählen.

Oben links Oben rechts B A (Haupt) B A (Haupt)

Unten links A (Haupt) B Unten rechts A (Haupt) B

- Swap (Wechsel): Haupt- und Subbildquelle werden am Display ausgetauscht.

A- und B-Quelle im [PIP] (BiB)-Modus tauschen:

A- und B-Quelle im [PBP] (BuB)-Modus tauschen:

2. Monitor einrichten

• Off (Aus): Beendet die MultiView-Funktion.

Hinweis

Beim Einsatz der Wechselfunktion werden Video- und Audioquelle gleichzeitig getauscht. (Weitere Einzelheiten finden Sie auf Seite 6, „Unabhängige Audiowiedergabe, unabhängig vom Videoeingang“.)

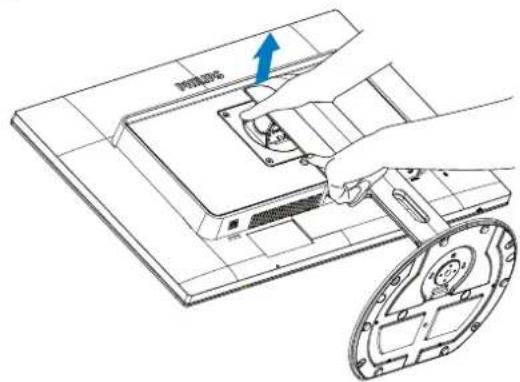

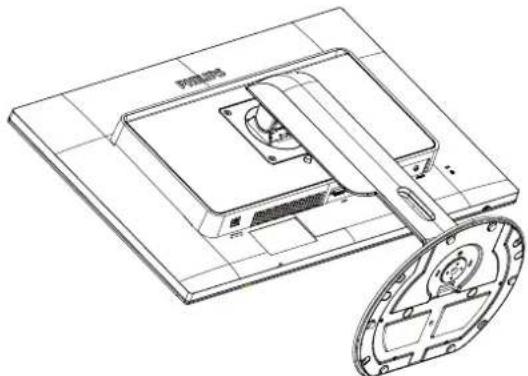

2.4 Basisbaugruppe zur VESA-Montage entfernen

Bitte machen Sie sich mit den nachstehenden Hinweisen vertraut, bevor Sie die Monitorbasis zerlegen – so vermeiden Sie mögliche Beschädigungen und Verletzungen.

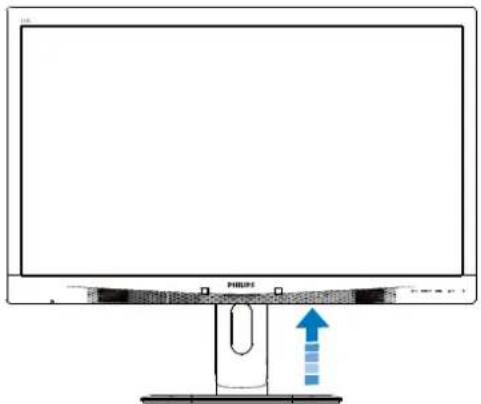

1. Ziehen Sie die Monitorbasis auf ihre maximale Höhe aus.

1. Platzieren Sie den Bildschirm mit dem Panel nach unten auf einem weichen Untergrund. Achten Sie darauf, dass der Bildschirm nicht zerkratzt oder beschädigt wird. Heben Sie den Ständer dann an.

1. Kippen Sie die Basis und schieben Sie sie heraus, während Sie die Freigabetaste gedrückt halten.

预处理

Anmerkung

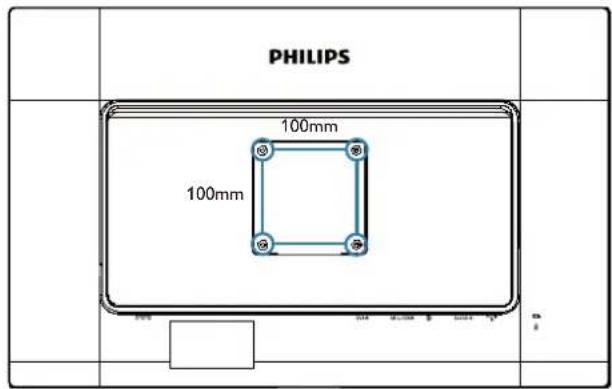

Der Monitor kann an einer VESA-kompatiblen Standardhalterung (100 mm Lochabstand) angebracht werden.

PHILIPS 100mm 100mm

3. Bildoptimierung

3. Bildoptimierung

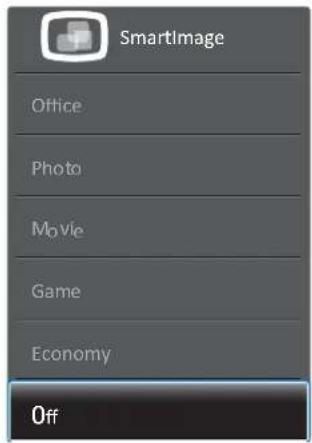

3.1 SmartImage

1 Was ist das?

SmartImage bietet Ihnen Vorgabeeinstellungen, die Ihren Bildschirm optimal an unterschiedliche Bildinhalte anpassen und Helligkeit, Kontrast, Farbe und Schärfe in Echtzeit perfekt regeln. Ob Sie mit Texten arbeiten, Bilder betrachten oder ein Video anschauen – Philips SmartImage sorgt stets für ein optimales Bild.

2 Wieso brauche ich das?

Sie wünschen sich einen Monitor, der Ihnen unter allen Umständen ein optimales Bild bietet. Die SmartImage-Software regelt Helligkeit, Kontrast, Farbe und Schärfe in Echtzeit und sorgt damit jederzeit für eine perfekte Darstellung.

3 Wie funktioniert das?

SmartImage ist eine exklusive, führende Philips-Technologie, welche die auf dem Bildschirm dargestellten Inhalte analysiert. Je nach ausgewähltem Einsatzzweck passt SmartImage Einstellungen wie Kontrast, Farbsättigung und Bildschärfe ständig optimal an die jeweiligen Inhalte an – und dies alles in Echtzeit mit einem einzigen Tastendruck.

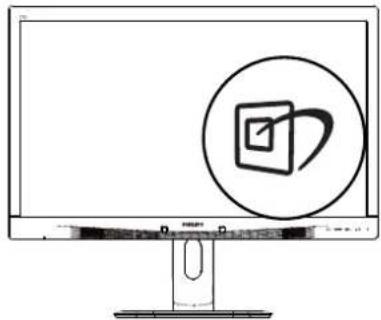

4 Wie schalte ich SmartImage ein?

1. Drücken S ^4 ; das SmartImage-OSD wird angezeigt.

2. Durch weitere Betätigung von ▲▼ schalten Sie zwischen den Optionen Office (Büro), Photo (Foto), Movie (Film), Game (Spiel), Economy (Energiesparen) und Off (Aus) um.

3. Das SmartImage-OSD verschwindet nach 5 Sekunden von selbst; alternativ können Sie zum Bestätigen die Taste Drücken.

Sie können aus sechs Modi auswählen: Office (Büro), Photo (Foto), Movie (Film), Game (Spiel), Economy (Energiesparen), und Off (Aus).

SmartImage Office Photo Movie Game Economy Off

• Office (Büro): Verbessert die Textdarstellung und vermindert die Helligkeit; so können Sie Texte besser lesen und überlasten Ihre Augen nicht. Dieser Modus eignet sich ganz besonders zur Verbesserung von Lesbarkeit und Produktivität, wenn Sie mit Tabellenkalkulationen, PDF-Dateien, gescannten Artikeln und anderen allgemeinen Büroanwendungen arbeiten.

- Photo (Foto): Dieses Profil kombiniert verbesserte Farbsättigung, Schärfe und dynamischen Kontrast zur Darstellung von Fotos und anderen Bildern in lebendigen Farben – ohne störende Artefakte und blasse Farbwiedergabe.

- Movie (Film): Stärkere Leuchtkraft, satte Farben, dynamische Kontraste und rasiemesserscharfe Bilder sorgen für eine detailgetreue Darstellung auch in dunkleren Bildbereichen Ihrer Videos; ohne Farbschlieren in helleren Bereichen – zum optimalen, naturgetreuen Videogenuss.

• Game (Spiel): Aktiviert eine spezielle Overdrive-Schaltung und ermöglicht kürzeste Reaktionszeiten, glättet Kanten schnell bewegter Objekte, verbessert den Kontrast – kurz: Sorgt für ein mitreißendes Spielerlebnis.

• Economy (Energiesparen): Bei diesem Profil werden Helligkeit, Kontrast und Hintergrundbeleuchtung fein angepasst;

3. Bildoptimierung

dieser Modus eignet sich ganz besonders für die tägliche Büroarbeit bei geringem Stromverbrauch.

• Off (Aus): Die Bildoptimierung durch SmartImage bleibt abgeschaltet.

3.2 SmartContrast

1 Was ist das?

Eine einzigartige Technologie, die Bildinhalte dynamisch analysiert, das Kontrastverhältnis des Bildschirms optimal daran anpasst, die Intensität der Hintergrundbeleuchtung bei hellen Bildern steigert oder bei dunklen Szenen entsprechend vermindert. All dies trägt zu intensiveren, schärferen Bildern und perfektem Videogenuss bei.

2 Wieso brauche ich das?

Sie wünschen sich eine optimale, scharfe und angenehme Darstellung sämtlicher Bildinhalte. SmartContrast passt Kontrast und Hintergrundbeleuchtung dynamisch an die Bildinhalte an – so genießen Sie eine intensive Bilddarstellung bei Videospielen und Firmen und ein angenehmes Bild, wenn Sie beispielsweise mit Texten arbeiten. Und durch einen niedrigeren Energieverbrauch sparen Sie Stromkosten und verlängern die Lebenszeit Ihres Monitors.

3 Wie funktioniert das?

Wenn Sie SmartContrast einschalten, werden die Bildinhalte ständig in Echtzeit analysiert, Darstellung und Hintergrundbeleuchtung verzögerungsfrei an die jeweilige Situation angepasst. Diese Funktion sorgt durch dynamische Verbesserung des Kontrastes für ein unvergessliches Erlebnis beim Anschauen von Videos und bei spannenden Spielen.

3.3 Philips SmartControl Premium

Die neue SmartControl Premium-Software von Philips erleichtert Ihnen die Steuerung Ihres Monitors mit einer leicht bedienbaren, grafischen Benutzeroberfläche. Komplizierte Anpassungen sind nunmehr eine Frage der Vergangenheit, da Sie diese anwenderfreundliche Software mit Leichtigkeit durch Feinabstimmung der Auflösung,

Farbkalibrierung, Takt-/Phaseneinstellung, RGB-Weißpunktabgleich und vieles mehr leitet.

Durch den Einsatz aktuellster Technologien bei Kernalgorithmen, die schnelle Verarbeitung und Reaktion gewährleisten, wird diese Windows-kompatible, Symbol-gestützte Software die tägliche Arbeit mit Ihrem Philips-Monitor zum reinen Vergnügen machen!

Installation

• Schließen Sie die Installation nach Anweisungen ab.
• Sie können die Software gleich nach dem Abschluss der Installation starten.
• Nach der Installation können Sie die Software durch Anklicken der Verknüpfung auf dem Desktop oder in der Symbolleiste starten.

PHILIPS

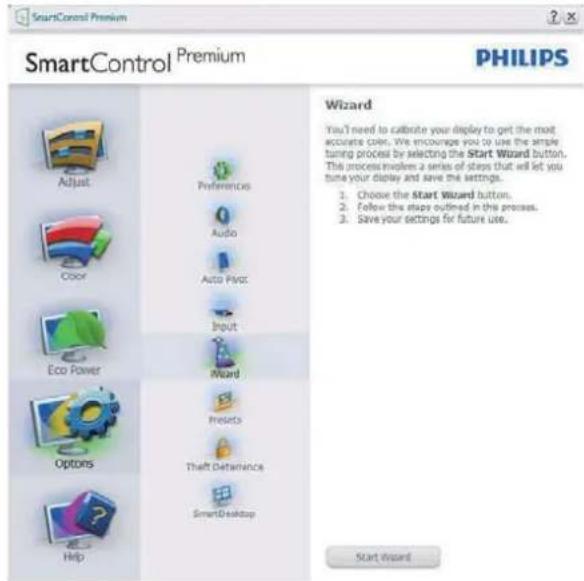

• Nach der Installation von SmartControl Premium startet der Assistent zur ersten Inbetriebnahme automatisch.
• Der Assistent leitet Sie Schritt für Schritt durch die Anpassung der Monitoreinstellungen.
• Sie können den Assistenten zu einem späteren Zeitpunkt erneut über das Menü Plug-in aufrufen.

• Weitere Optionen können auch ohne Unterstützung durch den Assistenten im Bereich Standard eingestellt werden.

• Bildoptimierung


2 Mit Standard-Bedienfeld beginnen

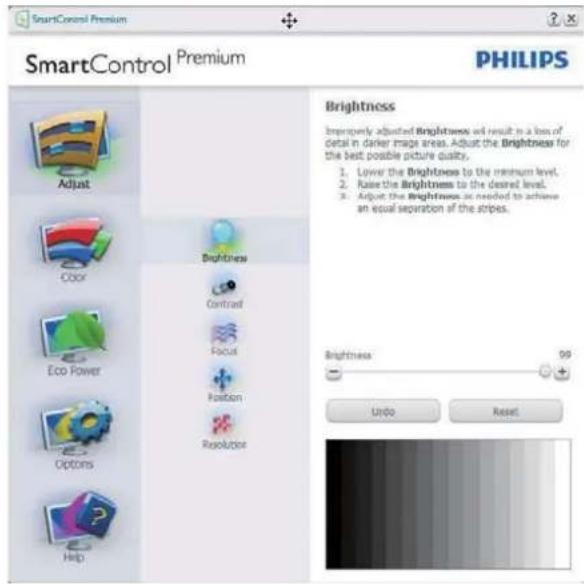

Adjust menu (Anpassungsmenü)

• Im Adjust menu (Anpassungsmenü) können Sie Brightnesss (Helligkeit), Contrast (Kontrast), Focus (Fokus), Position (Position) und Resolution (Auflösung) anpassen.
• Folgen Sie bei der Anpassung bitte den Hinweisen auf dem Bildschirm.
• Bei Bedarf können Sie die Installation jederzeit abbrechen Abbrechen.

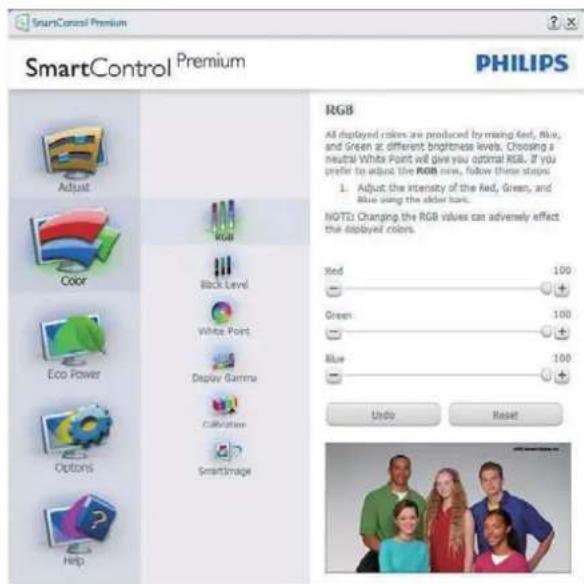

• Im Color menu (Farbmenü) können Sie RGB-Werte, Black Level (Schwarzpegel), White Point (Weißpunkt), Display Gamma (Anzeige-Gamma), Color Calibration (Farbkalibrierung) und SmartImage-Einstellungen anpassen. (Bitte lesen Sie dazu auch den Abschnitt über SmartImage.)
• Folgen Sie bei der Anpassung bitte den Hinweisen auf dem Bildschirm.
• Schauen Sie sich bitte die nachstehende Tabelle mit Untermenüs an, die je nach Ihren Eingaben angezeigt werden.
• Beispiel zur Color Calibration (Farbkalibrierung).

1. „Show Me“ (Zeigen) startet das Lemprogramm zur Farbkalibrierung.

2. Start - startet die Farbkalibrierung in sechs Schritten.

3. Die Quick View (Schnellansicht) zeigt Vorher-/Nachher-Bilder.

4. Zur Rückkehr zum Farbe-Bedienfeld klicken Sie auf die Cancel (Abbrechen)-Schaltfläche.

5. Enable color calibration (Farbkalibrierung aktivieren) - per Vorgabe eingeschaltet. Wenn dies nicht markiert ist, kann keine Farbkalibrierung ausgeführt werden - die Start- und Quick View (Schnellansicht)-Schaltflächen sind ausgeblendet.

6. Patent-Info im Kalibrierungsbildschirm.

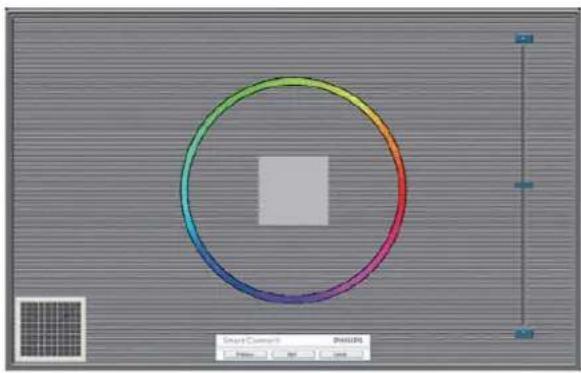

Erste Farbe-Kalibrierungsbildschirm

• Die Previous (Zurück)-Schaltfläche kann erst im zweiten Bildschirm genutzt werden.
- Mit der Weiter-Schaltfläche gelangen Sie zu den nächsten Farbeinstellhilfen (insgesamt sechs).
- Bei letztmaligem Klicken auf "Weiter" wird zunächst das Menü "File" (Datei) und dann das Fenster "Presets" (Voreinstellungen) geöffnet.
- Wenn Sie auf Abbrechen klicken, gelangen Sie wieder zur Seite Plug-in.

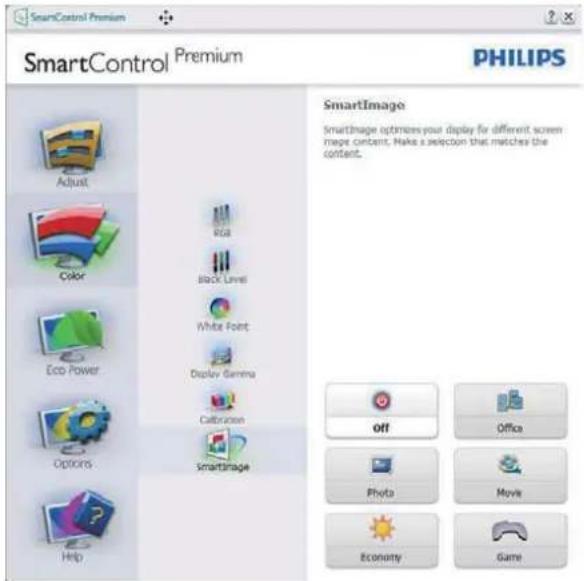

SmartImage

Mit dieser Funktion können Sie die Bildeinstellungen perfekt an die jeweiligen Bildinhalte anpassen.

Wenn Entertainment (Unterhaltung) ausgewählt ist, werden die Einstellungen SmartContrast und SmartResponse aktiviert.

Options (Optionen) Menü

Options (Optionen) > Preferences (Voreinstellungen) – Wird nur aktiv, wenn Sie Preferences (Voreinstellungen) aus dem Options (Optionen) Menü auswählen. Bei nicht unterstützten, DDC/Cl-fähigen Anzeigegeräten stehen nur die Help (Hilfe)- und Options (Optionen)-Register zur Auswahl.

3. Bildoptimierung

• Zeigt die aktuellen Voreinstellungen an.
• Diese Funktion wird durch ein markiertes Kästchen aktiviert. Dieses Kontrollkästchen dient als Umschalter.
  • Die Option Enable Context Menu on desktop (Kontextmenü auf Desktop aktivieren) ist per Vorgabe markiert (eingeschaltet). Durch Enable Context Menu (Kontextmenü aktivieren) werden die SmartControl Premium-Auswahlmöglichkeiten Select Preset (Voreinstellung wählen) und Tune Display (Bildschirm fein abstimmen) im Kontextmenü angezeigt, das sich nach einem Rechtsklick öffnet. Bei der Einstellung Deaktiviert wird SmartControl Premium nicht mehr im Kontextmenü angezeigt.

• Die Option Enable Task Tray icon (Taskleistensymbol aktivieren) ist per Vorgabe markiert (eingeschaltet). Kontextmenü aktivieren zeigt das SmartControl Premium-Menü in der Taskleiste an. Durch Rechtsklick auf das Symbol in der Taskleiste erscheinen die Menüoptionen zu Help (Hilfe) und Technical Support (Technischer Kundendienst). Check for Upgrade (Auf Aktualisierung prüfen), About (Info) und Exit (Beenden). Wenn die Option Taskleistenmenü aktivieren ausgeschaltet ist, wird lediglich die Option Beenden im Taskleistenmenü angezeigt.

• Die Option Run at Startup (Bei Systemstart ausführen) ist per Vorgabe markiert (eingeschaltet). Wenn diese Option deaktiviert ist, wird SmartControl Premium beim Systemstart weder aufgerufen noch in der Taskleiste angezeigt. In diesem Fall können Sie SmartControl Premium nur über die Desktop-

Verknüpfung oder über die entsprechende Programmdatei aufrufen. Wenn dieses Kästchen nicht markiert (deaktiviert) ist, werden keine Einstellungen beim Start geladen.

• Transparenzmodus aktivieren (Windows 7, Windows 8, Vista, XP). Vorgabe: 0 % Transparenz.

Options (Optionen) >Audio - Wird nur aktiv, wenn Sie Audio aus dem Options Menu (Optionen-Menü) auswählen.

Bei nicht unterstützten, DDC/Cl-fähigen Anzeigegeräten stehen nur die Help (Hilfe)- und Options (Optionen)-Register zur Auswahl.

Options (Optionen) > Auto Pivot (Auto-Drehung)

SmartControl Premium SmartControl Premium PHILIPS Adjust Preferences Audio Auto Pivot Input Wizard Results Thaft Deherence SmartDesktop Auto Pivot To manually rotate the screen image, click a rotation button Uncheck the Auto Pivot box to disable automatic screen image rotation. Enable Auto Pivot 0° 90° 180° 278°

Options (Optionen) > Input (Eingang) – Wird nur aktiv, wenn Sie Input (Eingang) aus dem Options (Optionen)-Menü auswählen. Bei nicht unterstützten, DDC/Cl-fähigen Anzeigegeräten stehen nur die Help (Hilfe)- und Options (Optionen)-Register zur Auswahl.

3. Bildoptimierung

Sämtliche weiteren SmartControl Premium-Register können nicht ausgewählt werden.

• Zeigt das Quelle-Bedienfeld und die aktuelle Eingangsquelleneinstellung an.
• Bei Anzeigegeräten mit nur einem Eingang wird dieses Bedienfeld nicht angezeigt.

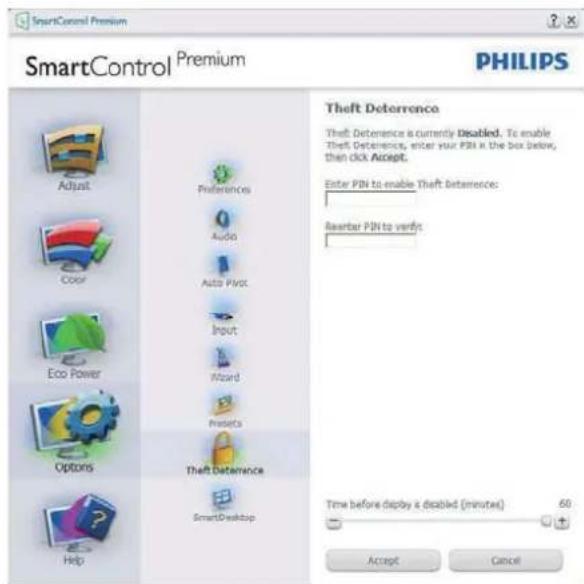

Options (Optionen) > Theft Deterrence (Diebstahlschutz) - Das Theft Deterrence Pane (Diebstahlschutzfeld) lässt sich nur dann auswählen, wenn zuvor der Theft Deterrence Mode (Diebstahlschutzmodus) aus dem Plug-in-Menü ausgewählt wurde.

Zum Aktivieren des Theft Deterrence (Diebstahlschutzes) klicken Sie auf die Enable Theft Deterrence Mode (Diebstahlschutz aktivieren)- Schaltfläche; der folgende Bildschirm öffnet sich:

• Hier können Sie eine PIN eingeben; diese PIN muss aus 4 bis 9 Ziffern bestehen.
• Nach der PIN-Eingabe klicken Sie auf die Übernehmen-Schaltfläche – ein Popup-Dialogfenster öffnet sich auf der folgenden Seite.
• Bei den Minuten kann ein Minimalwert von 5 eingestellt werden. Der Schieber ist per Vorgabe bereits auf 5 eingestellt.
• Das Anzeigegerät muss nicht erst an einen anderen Host angeschlossen werden, ehe der Theft Deterrence (Diebstahlschutz)-Modus aufgerufen wird.

Nach der PIN-Erstellung zeigt das Diebstahlschutz-Bedienfeld Diebstahlschutz aktiviert an; eine PIN-Optionen-Schaltfläche wird angezeigt:

• Diebstahlschutz aktiviert wird angezeigt.
- Ein spezielles Theft Deterrence (Diebstahlschutz)-Bedienfeld öffnet sich auf den nächsten Seite.
• Die Schaltfläche PIN-Optionen wird erst nach der Erstellung einer PIN angezeigt. Diese Schaltfläche öffnet eine sichere PIN-Internetseite.

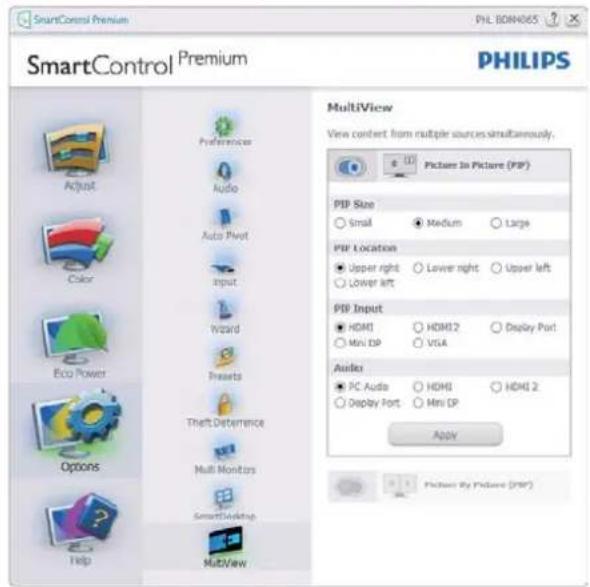

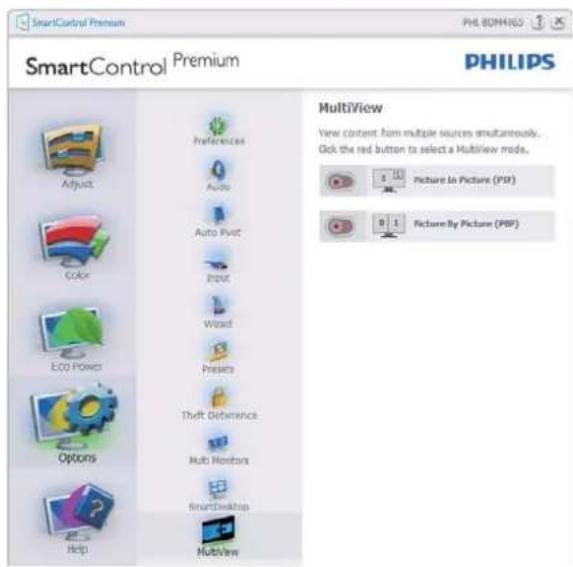

Options (Optionen) > MultiView – Ermöglicht Nutzern die Ansicht von Inhalten von mehreren Quellen im BiB- und BuB-Modus. Klicken Sie zur Auswahl eines MultiView-Modus auf die rote Schaltfläche.

- PIP mode (BiB-Modus): Wählen Sie Size (Größe), Location (Position), Input (Eingang) und Audio.

1. Bildoptimierung

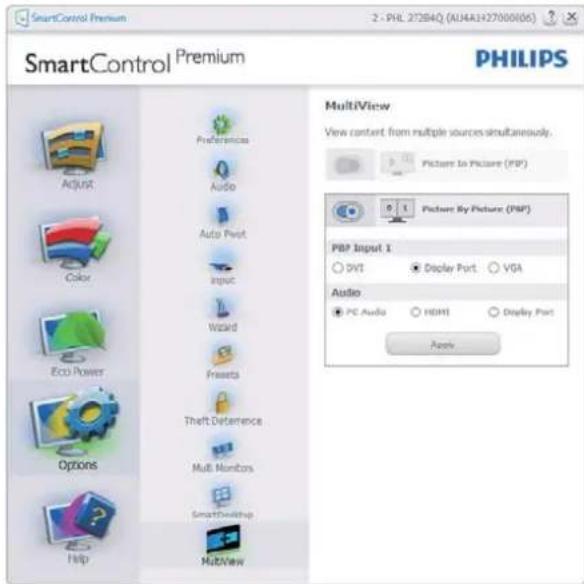

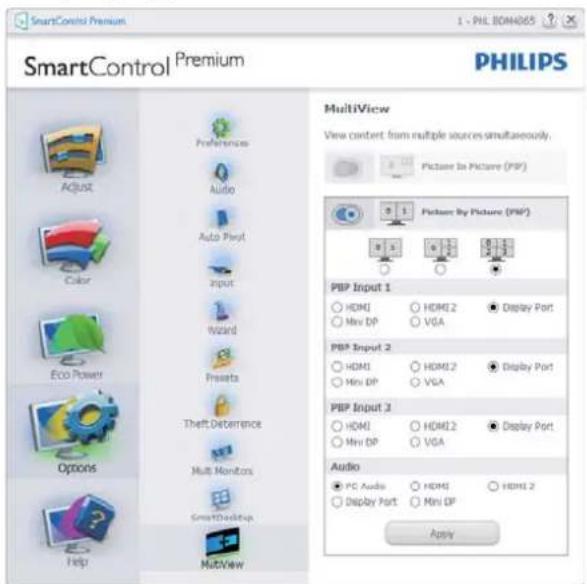

- PBP mode (BuB-Modus): Wählen Sie Input (Eingang) und Audio.

SmartControl Premium PHILIPS SmartControl Premium MultiView View content from multiple sources simultaneously. Picture In Picture (PIP) Picture By Picture (PIP) PBP Input 1 HDMI Mini DP HDMI2 VGA Display Port PBP Input 2 HDMI Mini DP HDMI2 VGA Display Port PBP Input 3 HDMI Mini DP HDMI2 VGA Display Port Audio PC Audio Display Port HDMI Mini DP HDMI2 Apply

Help (Hilfe) > User Manual (Bedienungsanleitung) – Kann nur durch Auswahl von Bedienungsanleitung aus dem Help (Hilfe)-Menü ausgewählt werden. Bei nicht unterstützten DDC/Cl-fähigen Anzeigegeräten stehen nur die Register Help (Hilfe) und Options (Optionen) zur Auswahl.

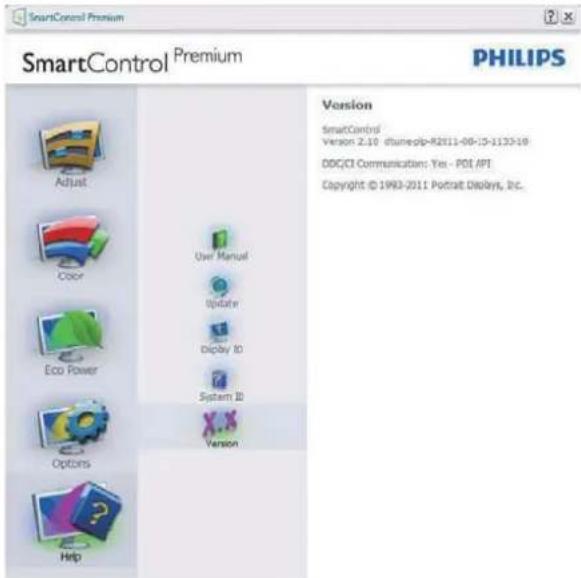

Help (Hilfe) > Version – Kann nur durch Auswahl von Version aus dem Help (Hilfe)-Menüausgewählt werden. Bei nicht unterstützten, DDC/Cl-fähigen Anzeigegeräten stehen nur die Help (Hilfe)- und Options (Optionen)-Register zur Auswahl.

3. Bildoptimierung

SmartControl Premium SmartControl Premium PHILIPS Version SmartControl Version 2.10 dtaunegb-R2811-08-19-1133-18 DDC/CI Communication: Yes - PDI API Copyright © 1993-2011 Portrait Displays, Inc. Adjust Color Eco Power Options Help User Manual Update Display ID System ID Version

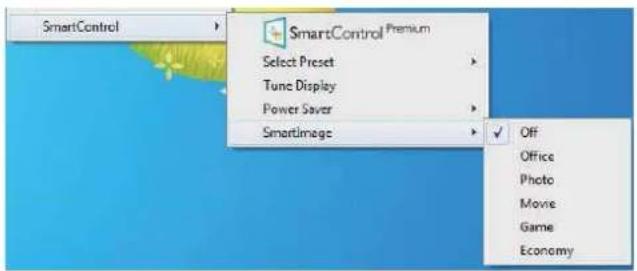

Context Sensitive Menu (Kontextmenü)

Das Context Sensitive Menu (Kontextmenü) ist per Vorgabe aktiviert.

Dieses Menü wird nur angezeigt, wenn die Option Kontextmenü aktivieren unter Options (Optionen) > Preferences (Voreinstellungen) markiert ist.

SmartControl Select Preset Tune Display Power Saver SmartImage SmartControl Premium Off Office Photo Movie Game Economy

Vier Einträge finden sich im Kontextmenü:

• SmartControl Premium – Bei dieser Auswahl wird der About (Info)-Bildschirm angezeigt.
• Select Preset (Voreinstellung auswählen) - Liefert ein hierarchisches Menü mit gespeicherten Voreinstellungen zur sofortigen Anwendung. Die derzeit ausgewählte Voreinstellung wird durch ein Häkchen gekennzeichnet. Zudem können Sie über das Auswahlmenü Werksvorgaben aufrufen.
• Tune Display (Bildschirm fein abstimmen) - Öffnet das SmartControl Premium-Bedienfeld.
• SmartImage – Zeigt aktuelle Einstellungen: Office (Büro), Photo (Foto), Movie (Film), Game (Spiel), Economy (Energiesparen), Off (Aus).

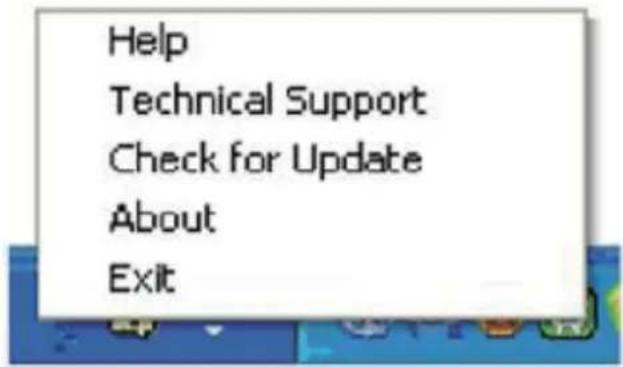

Taskleistenmenü aktiviert

Das Taskleistenmenü wird angezeigt, wenn Sie mit der rechten Maustaste auf das SmartControl Premium-Symbol in der Taskleiste klicken. Mit einem Linksklick starten Sie die Anwendung.

Im Taskleistenmenü finden Sie fünf Einträge:

• Help (Hilfe) - Ruft die Bedienungsanleitung auf: Die Bedienungsanleitung wird in einem Standardbrowser-Fenster geöffnet.
• Technical Support (Technische Unterstützung) - Ruft eine Seite zur technischen Unterstützung auf.
• Check for Update (Auf Aktualisierung prüfen) - Öffnet eine Portalseite und prüft, ob aktuellere Versionen vorliegen.
• About (Info) - Zeigt detaillierte Informationen an: Produktversion, Versionsinformationen und Produkname.
• Exit (Beenden) - SmartControl Premium schließen.

Wenn Sie SmartControl Premium wieder ausführen möchten, wählen Sie SmartControl Premium aus dem Programmenü, doppelklicken auf das Desktop-Symbol oder starten das System neu.

Taskleistenmenü deaktiviert

Wenn das Taskleistenmenü in den Voreinstellungen deaktiviert wurde, steht nur die Exit(Beenden)-Option zur Verfügung. Wenn Sie SmartControl Premium komplett aus dem Taskleistenmenü entfernen möchten, deaktivieren Sie unter Options (Optionen) > Preferences (Voreinstellungen) die Einstellung Run at Startup (Bei Systemstart ausführen).

Hinweis

Die Abbildungen in diesem Abschnitten dienen nur zu Informationszwecken. Die SmartControl-Softwareversion kann sich ohne Benachrichtigung ändern. Bitte prüfen Sie stets die offizielle Portrait-Webseite www.portrait.com/dtune/phl/enu/index und laden die aktuellste SmartControl-Softwareversion herunter.

3.4 SmartDesktop-Anleitung

1 SmartDesktop

SmartDesktop befindet sich in SmartControl Premium. Installieren Sie SmartControl Premium und wählen Sie SmartDesktop unter Optionen aus.

SmartControl Premium SmartControl Premium PHILIPS SmartDesktop Select desktop partitioning mode. Align to partition Adjust Preferences Audio Auto Pivot Input Word Presets Options Thaft Deherence SmartDesktop Help Vertical Horizontal Ever Take Vertical Right Vertical Left Vertical Bottom Horizontal Top Horizontal Off Identify

• Die Option „An Partition ausrichten“ aktiviert die automatische Ausrichtung des Fenster, wenn dieses in die definierte Partition gezogen wird.
- Wählen Sie die gewünschte Partition, indem Sie auf das Symbol klicken. Die Partition wird auf den Desktop angewandt, das Symbol wird hervorgehoben.
- „Identifizieren“ ist eine schnelle Methode zur Anzeige des Rasters.

2 Fenster ziehen und ablegen

Nachdem die Partitionen konfiguriert und An Partition ausrichten ausgewählt wurde, kann ein Fenster zur automatisch Ausrichtung in den Bereich gezogen werden.

3. Bildoptimierung

Wenn sich das Fenster und der Mauszeiger in dem Bereich befinden, wird dieser hervorgehoben.

Hinweis

Wenn der Umriss des Bereichs nicht sichtbar ist, während Sie das Fenster ziehen, ist „Show windows contents while dragging“ (Fensterinhalt beim Ziehen anzeigen) deaktiviert. So aktivieren Sie die Option:

1. Klicken Sie in der Systemsteuerung auf „System“.
2. Klicken Sie auf „Erweiterte Systemeinstellungen“ (befindet sich bei den Betriebssystemen Vista, Windows 7 und Windows 8 auf der linken Seitenleiste).
3. Klicken Sie unter „Leistung“ auf „Einstellungen“.
4. Setzen Sie ein Häkchen im Kontrollkästchen „Fensterinhalt beim Ziehen anzeigen“ und klicken Sie anschließend auf „OK“.

Alternativer Pfad:

Vista:

„Control Panel“ (Systemsteuerung) > „Personalization“ (Anpassung) > „Window Color and Appearance“ (Fensterfarbe und -darstellung) > „Open Classic appearance properties for more color options“ (Eigenschaften für klassische Darstellung öffnen, um weitere Optionen anzuzeigen) > „Effects“ (Effekte) > „Show window contents while dragging“ (Fensterinhalt beim Ziehen anzeigen).

XP:

„Display Properties“ (Anzeigeeigenschaften) > „Appearance“ (Darstellung) > „Effects...“ (Effekte...) > wählen Sie „Show window contents while dragging“ (Fensterinhalt beim Ziehen anzeigen).

Win 7:

Kein alternativer Pfad verfügbar.

Win 8:

In Windows 8 rechtsklicken Sie auf die untere linke Ecke, und wählen Sie dann System > 'Advanced system settings' (Erweiterte Systemeinstellungen) (linke Seitenleiste) > 'Leistungsabschnitt' – 'Settings' (Einstellungen) > 'Show window contents while dragging' (Fensterinhalt beim Ziehen anzeigen).

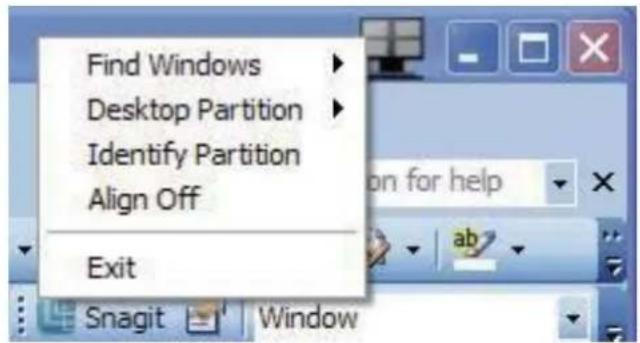

3 Titelleistenoptionen

Auf die Desktop-Partition kann von der Titelleiste des aktiven Fensters aus zugegriffen werden. Sie erhalten so eine schnelle und einfache Methode zur Verwaltung des Desktops sowie zum Senden eines beliebigen Fensters zu einer Partition, ohne es ziehen und ablegen zu müssen. Bewegen Sie den Cursor zum Aufrufen des Menüs auf die Titelleiste des aktiven Fensters.

Rechtsklicken Sie zum Anzeigen des Menüs auf das Desktop-Partition-Symbol.

1. Find Windows (Fenster suchen) – In bestimmten Fällen hat der Anwender möglicherweise mehrere Fenster in der gleichen Partition eingerichtet. Fenster suchen zeigt alle geöffneten Fenster an und schiebt das ausgewählte Fenster in den Vordergrund.
2. Desktop-Partition – Desktop-Partition zeigt die aktuell ausgewählte Partition an und ermöglicht dem Anwender das schnelle Wechseln zu einer im Menü angezeigten Partition.

Wenn mehr als ein Monitor angeschlossen ist, kann der Anwender den Zielmonitor auswählen, um die Partition zu ändern. Das hervorgehobene Symbol steht für die derzeit aktive Partition.

1. Identify Partition (Partition identifizieren) - Zeigt das Umrissraster der aktuellen Partition auf dem Desktop an.
2. Align On (Ausrichten ein) / Align Off (Ausrichten aus) – De-/Aktiviert die automatische Ausrichtung beim Ziehen-und-Ablegen.
3. Exit (Beenden) – Schließt Desktop-Partition und Anzeigefeineinstellung. Zum Neustart führen Sie die Anzeigefeineinstellung vom Startmenü oder über die Verknüpfung auf dem Desktop aus.

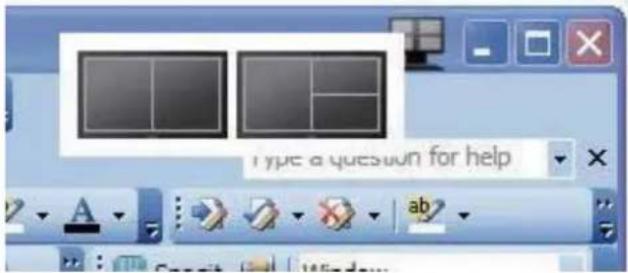

5 Linksklick-Menü

Klicken Sie mit der linken Maustaste auf das Desktop-Partition-Symbol; dadurch wird das aktive Fenster schnell ohne Ziehen-und-Ablegen an eine Partition gesendet. Wenn Sie die Maustaste loslassen, wird das Fenster zur hervorgehobenen Partition gesendet.

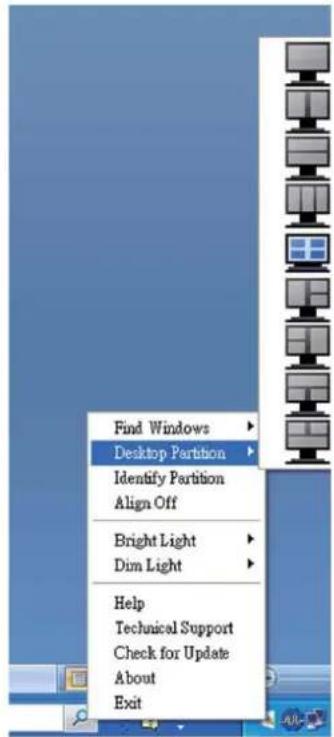

6 Taskleiste-Rechtsklick

Die Taskleiste enthält auch die meisten der von der Titelleiste unterstützten Funktionen (mit Ausnahme des automatischen Sendens eines Fensters zu einer Partition).

• Find Windows (Fenster suchen) – In bestimmten Fällen hat der Anwender möglicherweise mehrere Fenster in der gleichen Partition eingerichtet. Fenster suchen zeigt alle geöffneten Fenster an und schiebt das ausgewählte Fenster in den Vordergrund.
• Desktop-Partition – Desktop-Partition zeigt die aktuell ausgewählte Partition an und ermöglicht dem Anwender das schnelle Wechseln zu einer im Menü angezeigten Partition.
• Identify Partition (Partition identifizieren) – Zeigt das Umrissraster der aktuellen Partition auf dem Desktop an.
• Align On (Ausrichten ein) / Align Off (Ausrichten aus) – De-/Aktiviert die automatische Ausrichtung beim Ziehen-und-Ablegen.

3. Bildoptimierung

7 SmartDesktop - Partitionsdefinitionen

Name Beschreibung Bild
Gesamter Desktop Wendet alle Einstellungen auf den gesamten Desktop an.
Vertikal Gibt Ihnen Zugriff auf die Bildschirmauflösung und teilt die Anzeige vertikal in zwei gleichgroße Bereiche.Behalten Sie bei 90/270 die vertikale Konfiguration bei.
Horizontal Gibt Ihnen Zugriff auf die Bildschirmauflösung und teilt die Anzeige horizontal in zwei gleichgroße Bereiche.Behalten Sie bei 90/270 die horizontale Konfiguration bei.
Vertikal dreifach Gibt Ihnen Zugriff auf die Bildschirmauflösung und teilt die Anzeige vertikal in drei gleichgroße Bereiche.Bei 90 Partition 1 horizontal oben, Partition 2 horizontal Mitte, Partition 3 horizontal unten.Bei 270 Partition 3 horizontal oben, Partition 2 horizontal Mitte, Partition 1 horizontal unten.
Vertikal teilen links Gibt Ihnen Zugriff auf die Bildschirmauflösung und teilt die Anzeige vertikal in zwei Bereiche auf. Links sehen Sie einen einzelnen Bereich und rechts einen weiterhin in zwei gleichgroße Unterbereiche geteilten Bereich.Bei 90 Partition 1 oben, Partition 2 & 3 unten.Bei 270 Partition 1 unten, Partition 2 & 3 oben.
Vertikal teilen rechts Gibt Ihnen Zugriff auf die Bildschirmauflösung und teilt die Anzeige vertikal in zwei Bereiche auf. Rechts sehen Sie einen einzelnen Bereich und links einen weiterhin in zwei gleichgroße Unterbereiche geteilten Bereich.Bei 90 Partition 1 & 2 oben, Partition 3 unten.Bei 270 Partition 3 oben, Partition 1 & 2 unten.
Horizontal teilen oben Gibt Ihnen Zugriff auf die Bildschirmauflösung und teilt die Anzeige in zwei gleich große horizontale Bereiche auf. Oben ist ein einzelner Bereich und unten ist ein in zwei gleichgroße Unterbereiche aufgeteilter Bereich.Bei 90 Partition 1 vertical rechts, Partition 2 & 3 vertical links.Bei 270 Partition 1 vertical links, Partition 2 & 3 vertical rechts.

1. Bildoptimierung

Name Beschreibung Bild
Horizontal teilen unten	Gibt Ihnen Zugriff auf die Bildschirmauflösung und teilt die Anzeige in zwei gleich große horizontale Bereiche auf. Unten ist ein einzelner Bereich und oben ist ein in zwei gleich große Unterbereiche aufgeteilter Bereich.Bei 90 Partition 1 & 2 vertikal rechts, Partition 3 vertikal links.Bei 270 Partition 1 & 2 vertikal links, Partition 3 vertikal rechts.
Gleichmäßig teilen Gibt	Ihnen Zugriff auf die Bildschirmauflösung und teilt die Anzeige in vier gleichgroße Bereiche.

4. PowerSensor™

1 Wie funktioniert das?

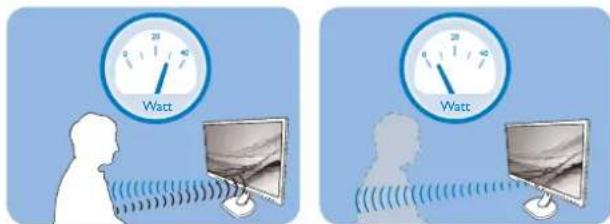

• PowerSensor arbeitet zur Erkennung der Anwesenheit des Benutzers auf Grundlage der Übertragung und des Empfangs harmloser Infrarotsignale.
- Wenn sich der Benutzer vor dem Monitor befindet, funktioniert dieser normal entsprechend den zuvor festgelegten Einstellungen, d. h. Helligkeit, Kontrast, Farbe etc.
- Wenn der Monitor beispielsweise auf eine Helligkeit von 100 % eingestellt wurde, reduziert sich der Stromverbrauch des Monitors automatisch um bis zu 80 %, sobald der Benutzer seinen Platz vor dem Monitor verlässt.

Benutzer anwesend Benutzer nicht anwesend

Der oben abgebildete Stromverbrauch dient nur der Veranschaulichung.

2 Einstellungen

Standardeinstellungen

PowerSensor dient der Erkennung der Anwesenheit des Benutzers bei einer Entfernung von 30 bis 100 cm und innerhalb von fünf Grad links und rechts vor dem Monitor.

Angepasste Einstellungen

Wenn Sie eine Position außerhalb der oben genannten Perimeter bevorzugen, wählen Sie zur optimalen Erkennung eine höhere Signalstärke: Je höher die Einstellung, desto stärker das Erkennungssignal. Zur maximalen PowerSensor-Effizienz und angemessenen Erkennung positionieren Sie sich bitte direkt vor Ihrem Monitor.

• Wenn Sie mehr als 100 cm vom Monitor entfernt sind, nutzen Sie das maximale Erkennungssignal auf Entfernungen von bis zu 120 cm. (Einstellung 4)
• Da einige dunkle Kleidungsstücke Infrarotsignale selbst dann absorbieren, wenn der Benutzer innerhalb von 100 cm vom Bildschirm entfernt ist, sollten Sie die Signalstärke beim Tragen schwarzer oder dunkler Kleidung erhöhen.

Schnelltaste Sensorabstand

Form/Server + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Quer-/Hochformat-Modus (bei ausgewählten Modellen)

Die obigen Abbildungen dienen lediglich der Veranschaulichung und entsprechen möglicherweise nicht exakt dem Aussehen dieses Modells.

So passen Sie die Einstellungen an

Falls PowerSensor inner- oder außerhalb des Standardbereichs nicht richtig funktioniert, können Sie die Funktion wie folgt fein einstellen:

• Passen Sie die USER-Taste als PowerSensor-Schnelltaste an. Beachten Sie den Abschnitt „USER (BENUTZER)" -Taste anpassen. (Falls Ihr Display über eine „Sensor"-Schnelltaste verfügt, fahren Sie mit dem nächsten Schritt fort.)
• Drücken Sie die PowerSensor-Schnelltaste.
  • Sie sehen die Einstellleiste.
  • Passen Sie die PowerSensor-Erkennung auf Einstellung 4 an; drücken Sie OK.
• Prüfen Sie, ob PowerSensor Sie und Ihre aktuelle Position bei der neuen Einrichtung korrekt erkennt.
• Die PowerSensor-Funktion dient nur dem Einsatz im Querformat (horizontale Position). Nachdem PowerSensor aktiviert wurde, schaltet sich die Funktion automatisch aus, wenn der Monitor ins Hochformat (90 °/vertikale Position) gedreht wird; er schaltet sich ein, sobald sich der Monitor wieder im Querformat befindet.

Hinweis

Ein manuell ausgewählter PowerSensor-Modus kann solange nicht eingesetzt werden, bis sie ihn neu angepasst oder den Standardmodus wiederhergestellt haben. Falls der PowerSensor zu empfindlich auf Bewegungen in der Nähe reagiert, reduzieren Sie bitte die Signalstärke.

5. MHL (HD-Anschluss für mobile Geräte)

1 Was ist das?

MHL steht für „HD-Anschluss für mobile Geräte“ – dabei handelt es sich um eine Audio/Video-Schnittstelle für mobile Geräte, über die Sie Mobiltelefone und andere portable Geräte an HD-Anzeigegeräte anschließen können.

Über ein separat erhältliches MHL-Kabel können Sie Ihre MHL-fähigen Mobilgeräten ganz einfach an das große Philips-MHL-Display anschließen und Ihre HD-Videos in bester Bild- und Tonqualität genießen.

Die Vorteile beschränken sich nicht nur auf den Genuss mobiler Spiele, Fotos, Filme und Anwendungen auf HD-Niveau – Ihr mobiles Gerät wird dabei gleichzeitig aufgeladen, damit der Spaß kein vorzeitiges Ende findet.

2 Wie nutze ich die MHL-Funktion?

Damit Sie die MHL-Funktion nutzen können, benötigen Sie ein MHL-zertifiziertes Mobilgerät. Eine Auflistung MHL-zertifizierter Geräte finden Sie auf den offiziellen MHL-Internetseiten: http://www.mhlconsortium.org

Zusätzlich benötigen Sie ein separat erhältliches MHL-zertifiziertes Spezialkabel, damit Sie diese Funktion nutzen können.

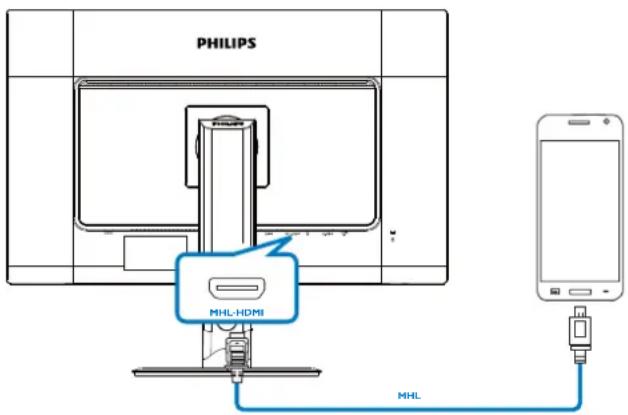

3 Wie funktioniert das? (Wie funktioniert der Anschluss?)

Schließen Sie das separat erhältliche MHL-Kabel an den Mini-USB-Port Ihres Mobilgerätes und an den mit [MHL-HDMI] gekennzeichneten Anschluss am Anzeigegerät an. Nun können Sie Bilder und sämtliche Funktionen Ihres Mobilgerätes – beispielsweise Internet, Spiele, Fotos etc. – in voller Größe genießen. Wenn Ihr Monitor mit Lautsprechem ausgestattet ist, wird auch der Ton ausgegeben. Beim Trennen der MHL-Verbindung und beim Abschalten des Mobilgerätes schaltet sich die MHL-Funktion automatisch ab.

PHILIPS MHL-HDMI MHL

Anmerkung

• Der mit [MHL-HDMI] gekennzeichnete Anschluss ist der einzige Anschluss des Anzeigegerätes, der MHL-Funktionalität beim Anschluss eines MHL-Kabels unterstützt. Bitte beachten Sie, dass sich MHL-zertifizierte Kabel von üblichen HDMI-Kabeln unterscheiden.
• Mobile Geräte mit MHL-Zertifizierung müssen separat erworben werden.
• Wenn bereits andere Geräte mit dem Monitor verbunden und aktiv sind, müssen Sie den Monitor eventuell manuell in den MHL-HDMI-Modus umschalten.
• Dieses Philips-Display ist MHL-zertifiziert. Falls Ihr MHL-Gerät jedoch keine Verbindung herstellt bzw. nicht richtig funktioniert, prüfen Sie die häufig gestellten Fragen zu Ihrem MHL-Gerät oder wenden Sie sich direkt an Ihren Händler. Je nach Gerätehersteller ist es eventuell erforderlich, ein spezielles MHL-Kabel des Herstellers oder einen Adapter einzusetzen, damit das Gerät mit MHL-Geräten anderer Marken funktioniert. Bitte beachten Sie, dass solche Probleme nicht vom Philips-Anzeigegerät verursacht werden.

6. Technische Daten

Bild/Display
Bildschimpaneltyp TFT-LCD
Hintergrundbeleuchtung	LED
Panelgröße 27 Zoll Breitbild (68,6 cm)
Bildformat 16:9
Pixelabstand 0,233 x 0,233 mm
Helligkeit 350 cd/m2 (typisch)
SmartContrast 20.000.000:1
Kontrastverhältnis 1000:1 (typ.)
Reaktionszeit (typisch)	5 ms (GtG)
SmartResponse	2 ms (GtG)
Optimale Auflösung	2560 x 1440 bei 60 Hz
Betrachtungswinkel	170° (H) / 160° (V) (typisch) bei C/R > 10
Bildverbesserungen	SmartImage
Anzeigefarben	16,7 M
Vertikale Aktualisierungsrate	56 Hz - 76 Hz
Horizontalfrequenz	30 kHz - 83 kHz
sRGB	Ja
Anschlüsse
Signaleingang/-ausgang	DVI (digital), VGA (analog), DisplayPort, MHL-HDMI
Eingangsignal	Getrennte Synchronisierung, Synchronisierung bei Grün
Audioeingang/-ausgang	PC-Audioeingang, Kopfhörerausgang
Zusätzliche Merkmale
Integrierte Lautsprecher	2 W x 2
Komfortfunktionen	☑/◀ MULTIVIEW/▼ USER/▲ ☑/OK ⏻
OSD-Sprachen	Englisch, Deutsch, Spanisch, Griechisch, Französisch, Italienisch, Ungarisch, Niederländisch, Portugiesisch, Brasilianisches Portugiesisch, Polnisch, Russisch, Schwedisch, Finnisch, Türkisch, Tschechisch, Ukrai-nisch, Vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch, Koreanisch
Sonstige Komfortmerkmale	VESA-Halterung (100 x 100 mm), Kensington-Schloss
Plug and Play-Kompatibilität	DDC/CI, sRGB, Windows 7/8/8.1, Mac OSX
Ständer
Neigung	-5° / +20°
Schwenken	-65° / +65°
Höhenverstellung	120 mm
Schwenkanpassung	90°
Stromversorgung
Betrieb	46,4 W (typisch), 85 W (max.)
Ruhezustand (Bereitschaft)	< 0,5 W
Aus	< 0,3 W
Eingeschaltet (Energiesparmodus)	21 W (typisch)

1. Technische Daten

Energie (EnergyStar-Testverfahren)
Energieverbrauch	Netzeingangsspannung bei 100 V Wechselspannung, 50 Hz	Netzeingangsspannung bei 115 V Wechselspannung, 60 Hz	Netzeingangsspannung bei 230 V Wechselspannung, 50 Hz
Normalbetrieb	28,78	28,97 W (typisch) 28,89 W (typisch)
Ruhezustand (Bereitschaft) < 0,37 W		< 0,37 W < 0,36 W
Aus < 0,23 W		< 0,23 W < 0,23 W
Wärmeableitung *	Netzeingangsspannung bei 100 V Wechselspannung, 50 Hz	Netzeingangsspannung bei 115 V Wechselspannung, 60 Hz	Netzeingangsspannung bei 230 V Wechselspannung, 50 Hz
Normalbetrieb 98,2 BTU/h (typisch)		98,9 BTU/h (typisch)	98,6 BTU/h (typisch)
Ruhezustand (Bereitschaft) < 1,26 BT	U/hr	< 1,26 BTU/hr < 1,23	BTU/hr
Aus < 0,78 BTU/hr		< 0,78 BTU/hr < 0,78	BTU/hr
Betriebsanzeige-LED Betrieb: Weiß. Bereitschaftsmodus: Weiß (blinkend)
Stromversorgung Extern 100 bis 240 V Wechselspannung, 50 – 60 Hz
Abmessungen
Gerät mit Ständer (B x H x T)	639 x 540 x 244 mm
Gerät ohne Ständer (B x H x T)	639 x 405 x 68 mm
Gerät mit Verpackung (B x H x T)	740 x 299 x 490 mm
Gewicht
Gerät mit Ständer	6,72 kg
Gerät ohne Ständer	4,4 kg
Gerät mit Verpackung	10,6kg
Betriebsbedingungen
Temperaturbereich	Bedienung: 0°C bis 40°CAusgeschaltet: -20°C bis 60°C
Relative Luftfeuchtigkeit	20 % bis 80 %
Umwelt
ROHS	Ja
EPEAT	Gold (www.epeat.net)
Verpackung	100 % recyclingfähig
Bestimmte Substanzen	100 % PVC/BFR-freies Gehäuse
EnergyStar	Ja
Einhaltung von Richtlinien
Zulassungen	CE-Kennzeichnung, FCC-Klasse B, CU-EAC,TCO,TÜV-GS,TÜV-Ergo, ETL, BSMI
Gehäuse
Farbe	Schwarz/Silber
Design	Textur

Anmerkung

1. EPEAT Gold oder Silber sind nur dort gültig, wo Philips das Produkt registriert. Einzelheiten zum Registrierungsstatus in Ihrem Land erhalten Sie unter www.epeat.net.
2. Diese Daten können sich ohne Vorankündigung ändern. Unter www.philips.com/support finden Sie die aktuellsten Broschüren.
3. Die intelligente Reaktionszeit ist der Optimalwert der GtG- oder GtG-(SW)-Tests.

6.1 Auflösung und Vorgabemodi

1 Maximale Auflösung

2560 × 1440 bei 60 Hz (Digitaleingang)

2 Empfohlene Auflösung

2560 × 1440 bei 60 Hz (Digitaleingang)

Horizontal-frequenz (kHz)	Auflösung	Vertikal - frequenz (Hz)
31,47 720 ×	400 70,09
31,47 640 ×	480 59,94
35,00 640 ×	480 66,67
37,86 640 ×	480 72,81
37,5 640 ×	480 75,00
37,88 800 ×	600 60,32
46,88 800 ×	600 75,00
48,36 1024	× 768 60,00
60,02 1024	× 768 75,03
44,77 1280	× 720 59,86
63,98 1280	× 1024	60,02
79,98 1280	× 1024	75,03
55,94 1440	× 900 59,89
70,64 1440	× 900 74,99
75,00 1600	× 1200	60,00
65,29 1680	× 1050	59,95
67,50 1920	× 1080	60,00
74,04 1920	× 1080	59,95
88,79 2560	× 1440	59,95

Anmerkung

• Bitte beachten Sie, dass Ihr Bildschirm bei seiner nativen Auflösung von 2560 x 1440 bei 60 Hz am besten funktioniert. Zur Erzielung optimaler Anzeigequalität befolgen Sie bitte diese Auflösungempfehlung.
• Beim Einsatz von DVI wird zur Erzielung der maximalen Auflösung von 2560 x 1440 ein Dual-Link-DVI-Kabel benötigt.
  • Die höchste unterstützte Auflösung bei HDMI beträgt 2560 x 1440, doch die entscheidenden Faktoren sind stets die Fähigkeiten der Grafikkarte und des BluRay-/Video-Players.

6.2 Kristallklar

Dieser topaktuelle Philips-Bildschirm liefert Crystalclear-Bilder mit der Auflösung 2560 x 1440. Durch Einsatz hochleistungsfähiger Bildschirme mit besonders hoher Pixeldichte, breitem Betrachtungswinkel (178/178) und Quellen mit hoher Bandbreite wie DisplayPort, HDMI oder Dual-Link-DVI erweckt dieser neue Monitor Ihre Bilder und Grafiken zu Leben. Egal ob Sie ein anspruchsvoller Experte sind, der extrem detaillierte Informationen für CAD-CAM-Lösungen benötigt, 3D-Grafikanwendungen oder Finanzassistenten bei der Arbeit mit großen Tabellenkalkulationen nutzt – dieser Philips-Bildschirm liefert Ihnen Crystalclear-Bilder.

7. Energieverwaltung

Wenn eine VESA DPM-kompatible Grafikkarte oder Software in Ihrem PC installiert ist, kann der Monitor seinen Energieverbrauch bei Nichtnutzung automatisch verringem. Der Monitor kann durch Tastatur-, Maus- und sonstige Eingaben wieder betriebsbereit gemacht werden. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung der automatischen Energiesparfunktion:

Energieverwaltung – Definition
VESA-Modus	Video	H-Sync	V-Sync	Stromverbrauch	LED-Farbe
Aktiv	Ein	Ja	Ja	46,4 W (typisch), 85 (max.)	Weiß
Ruhezu-stand (Be-reitschaft)	Aus Nein Nein			< 0,5 W	Weiß (blinkend)
Aus Aus	--			< 0,3 W	Aus

Der Stromverbrauch dieses Monitors wird mit folgender Installation gemessen.

• Physikalische Auflösung: 2560 x 1440
- Kontrast: 50%
• Helligkeit: 350 Nits
• Farbtemperatur: 6500K mit vollem Weißbereich
• Audio inaktiv (Aus)

Anmerkung

Diese Daten können sich ohne Vorankündigung ändern.

8. Behördliche Vorschriften

Lead-free Product

8. Behördliche Vorschriften

EPEAT

(www.epeat.net)

CE-Konformitätserklärung

Dieses Produkt erfüllt folgende Vorgaben:

• EN60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 (Einrichtungen der Informationstechnik – Sicherheit).
• EN55022:2010 (Einrichtungen der Informationstechnik – Funkstöreigenschaften).

• EN55024:2010 (Einrichtungen der Informationstechnik – Störfestigkeitseigenschaften).
  • EN61000-3-2:2006 + A1:2009 + A2:2009 (Grenzwerte für Oberschwingungsströme).

• EN61000-3-3:2008 (Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker) gemäß geltenden Vorgaben.

• EN50581:2012 (Technische Dokumentation für die Bewertung von Elektro- und Elektronikprodukten im Hinblick auf die Beschränkung gefährlicher Substanzen).
• EN50564:2011 (Elektro- und Elektronikhaushalts- und -Bürogeräte – Messung von geringem Energieverbrauch).
  • 2006/95/EC (Niederspannungsdirektive).
  • 2004/108/EC (EMV-Direktive).
• 2009/125/EG (Ökodesign-Richtlinie, Erp; EG-Nr. 1275/2008, Implementierungsrichtlinie zum Energieverbrauch für Produkte im Bereitschafts- oder ausgeschalteten Zustand).
• 2011/65/EU (RoHS-Richtlinie) und wurde von einer Produktionsorganisation auf ISO9000-Stufe produziert.

und ist durch eine Fertigungsorganisation auf ISO9000-Stufe produziert.

- ISO9241-307:2008 (ergonomische Anforderungen, Analyse- und Konformitätsverfahren für elektronische optische Anzeigen).

• GS EK1-2000:2013 (GS-Kennzeichnungsvoraussetzungen).

- prEN50279:1998 (Optische Anzeigeeinheiten – Messverfahren für niederfrequente elektrische und magnetische Felder).

- MPR-II (MPR:1990:8/1990:10 niederfrequente elektrische und magnetische Felder).

- TCO certified (Vorgaben zur Umweltschutzkennzeichnung hinsichtlich Ergonomie, Energie, Ökologie und Emissionen, TCO: Swedish Confederation of Professional Employees) bei TCO-Versionen.

8. Behördliche Vorschriften

8. Behördliche Vorschriften

8. Behördliche Vorschriften

8. Behördliche Vorschriften

Ergonomie Hinweis (nur Deutschland)

Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch Röntgenstrahlen" festgelegten Vorschriften.

Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III 5 Abs. 4 der Röntgenverordnung erfüllt sind.

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß

1. Reparaturen nur durch Fachpersonal durchgeführt werden.
2. nur original-Ersatzteile verwendet werden.
3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem Zeichenkontrast wären die Folge). Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

8. Behördliche Vorschriften

8. Behördliche Vorschriften

8. Behördliche Vorschriften

使环保用期限

9. Kundendienst und Garantie

9. Kundendienst und Garantie

9.1 Philips-Richtlinien zu Flachbildschirm-Pixeldefekten

Philips ist stets darum bemüht, Produkte höchster Qualität anzubieten. Wir setzen die fortschrittlichsten Herstellungsprozesse der Branche ein und führen strengste Qualitätskontrollen durch. Jedoch sind die bei TFT-Bildschirmen für Flachbildschirme eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben, jedoch wird von Philips garantiert, dass alle Bildschirme mit einer inakzeptablen Anzahl an Defekten entweder repariert oder gemäß der Gewährleistung ersetzt werden. In diesem Hinweis werden die verschiedenen Arten von Pixelfehlern erläutert, und akzeptable Defektstufen für jede Art definiert. Um ein Anrecht auf Reparaturen oder einen Ersatz gemäß der Gewährleistung zu haben, hat die Anzahl der Pixeldefekte eines TFT-Monitors diese noch akzeptablen Stufen zu überschreiten. So dürfen beispielsweise nicht mehr als 0,0004 % der Subpixel eines Monitors Mängel aufweisen. Da einige Arten oder Kombinationen von Pixeldefekten offensichtlicher sind als andere, setzt Philips für diese noch strengere Qualitätsmaßstäbe. Diese Garantie gilt weltweit.

Pixel und Subpixel

Ein Pixel oder Bildelement besteht aus drei Subpixeln in den Grundfarben rot, grün und blau. Bilder werden durch eine Zusammensetzung vieler Pixel erzeugt. Wenn alle Subpixel eines Pixels erleuchtet sind, erscheinen die drei farbigen Subpixel als einzelnes weißes Pixel. Wenn alle drei Subpixel nicht erleuchtet sind, erscheinen

die drei farbigen Subpixel als einzelnes schwarzes Pixel. Weitere Kombinationen beleuchteter und unbeleuchteter Pixel erscheinen als Einzelpixel anderer Farben.

Arten von Pixeldefekten

Pixel- und Subpixeldefekte erscheinen auf dem Bildschirm in verschiedenen Arten. Es gibt zwei Kategorien von Pixeldefekten und mehrere Arten von Subpixeldefekten innerhalb dieser Kategorien.

Ständig leuchtendes Pixel

Ständig leuchtende Pixel erscheinen als Pixel oder Subpixel, die immer erleuchtet („eingeschaltet“) sind. Das heißt, dass ein heller Punkt ein Subpixel ist, der auf dem Bildschirm hell bleibt, wenn der Bildschirm ein dunkles Bild zeigt. Die folgenden Typen von Bright-Dot-Fehlern kommen vor.

G R B

Ein erleuchtetes rotes, grünes oder blaues Subpixel.

P Y C

Zwei benachbarte erleuchtete Subpixel:

- =Rot + Blau = Violett

- =Rot + Grün = Gelb

- =Grün + Blau = Zyan (Hellblau)

W

Drei benachbarte erleuchtete Subpixel (ein weißes Pixel).

9. Kundendienst und Garantie

Anmerkung

Ein roter oder blauer Bright-Dot ist über 50 Prozent heller als benachbarte Punkte; ein grüner Bright-Dot ist 30 Prozent heller als benachbarte Punkte.

Ständig schwarzes Pixel

Ständig schwarze Pixel erscheinen als Pixel oder Subpixel, die immer dunkel „ausgeschaltet“ sind. Das heißt, dass ein dunkler Punkt ein Subpixel ist, der auf dem Bildschirm dunkel bleibt, wenn der Bildschirm ein helles Bild zeigt. Die folgenden Typen von Black-Dot-Fehlern kommen vor.

Abstände zwischen den Pixeldefekten

Da Pixel- und Subpixeldefekte derselben Art, die sich in geringem Abstand zueinander befinden, leichter bemerkt werden können, spezifiziert Philips auch den zulässigen Abstand zwischen Pixeldefekten.

Toleranzen bei Pixeldefekten

Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur oder Ersatz infolge von Pixeldefekten haben, muss ein TFT-Bildschirm in einem Flachbildschirm von Philips Pixel oder Subpixel aufweisen, die die in den nachstehenden Tabellen aufgeführten Toleranzen überschreiten.

Ständig leuchtendes Pixel Akzeptables Niveau
1 Leucht-Subpixel=3
2 anliegende Leucht-Subpixel=1
3 anliegende Leucht-Subpixel (ein weißes Pixel)=0
Abstand zwischen zwei defekten Hellpunkten* >15 mm
Gesamtzahl der defekten Hellpunkte aller Art 3
Ständig schwarzes Pixel	Akzeptables Niveau
1 Dunkel-Subpixel	5 oder weniger
2 anliegende Dunkel-Subpixel	2 oder weniger
3 anliegende Dunkel-Subpixel	0
Abstand zwischen zwei defekten Dunkelpunkten*	>15 mm
Gesamtzahl der defekten Dunkelpunkte aller Art	5 oder weniger
Gesamtzahl der defekten Punkte	Akzeptables Niveau
Gesamtzahl der defekten Hell- oder Dunkelpunkte aller Art	5 oder weniger

Anmerkung

1. 1 oder 2 anliegende Subpixel defekt = 1 Punkt defekt
2. Dieser Monitor ist ISO9241-307-konform (ISO9241-307: Ergonomische Anforderungen, Analyse- und Konformitätsverfahren für elektronische optische Anzeigen).
3. ISO9241-307 ist der Nachfolger des bisher bekannten ISO13406-Standards, der von der International Organisation for Standardisation (ISO) aufgehoben wird durch: 2008-11-13.

9.2 Kundendienst und Garantie

Informationen über Garantieabdeckung und zusätzliche Anforderungen zur Inanspruchnahme des Kundendienstes in Ihrer Region erhalten Sie auf der Webseite www.philips.com/support. Alternativ können Sie Ihren örtlichen Philips-Kundendienst über eine der nachstehenden Nummern kontaktieren.

Kontaktdaten in Westeuropa:

Land CSP Hotlinenummer Preis		Bürozeiten
Austria	RTS	[phone]	€ 0,07	Mon to Fri : 9am - 6pm
Belgium	Ecare	[phone]	€ 0,06	Mon to Fri : 9am - 6pm
Cyprus	Alman	[phone]	Free of charge	Mon to Fri : 9am - 6pm
Denmark	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Finland	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
France	Mainteq	[phone]	€ 0,09	Mon to Fri : 9am - 6pm
Germany	RTS	[phone]	€ 0,09	Mon to Fri : 9am - 6pm
Greece	Alman	[phone]	Free of charge	Mon to Fri : 9am - 6pm
Ireland	Celestica	[phone]	Local call tariff	Mon to Fri : 8am - 5pm
Italy	Anovo Italy	[phone] € 0.08	€ 0,08	Mon to Fri : 9am - 6pm
Luxembourg	Ecare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Netherlands	Ecare	[phone]	€ 0,10	Mon to Fri : 9am - 6pm
Norway	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Poland	MSI	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Portugal	Mainteq	[phone]	Free of charge	Mon to Fri : 8am - 5pm
Spain	Mainteq	[phone]	€ 0,10	Mon to Fri : 9am - 6pm
Sweden	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Switzerland	ANOVO CH	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
United Kingdom	Celestica	[phone]	Local call tariff	Mon to Fri : 8am - 5pm

9. Kundendienst und Garantie

Kontaktdaten in Zentral- und Osteuropa:

Land Callcenter CSP Kundendienstnummer
Belarus N/A IBA			[phone] [phone]
Bulgaria N/A LAN Service [phone]
Croatia N/A MR Service Ltd [phone]
Czech Rep. N/A Asupport [phone]
Estonia N/A FUJITSU			[phone](General) [phone](workshop)
Georgia N/A Esabi	[phone]
Hungary	N/A Profi Service		[phone](General) [phone](For AOC&Philips only)
Kazakhstan	N/A	Classic Service I.l.c.	[phone]
Latvia	N/A	ServiceNet	[phone] [phone]
Lithuania	N/A UAB Servicenet		[phone](general) [phone] (for Philips)
Macedonia	N/A AMC	+389 2	3125097
Moldova	N/A	Comel	[phone]
Romania	N/A Skin	+40 21	2101969
Russia	N/A CPS	+7 (495)	645 6746
Serbia&Montenegro	N/A	Kim Tec d.o.o.	[phone]
Slovakia	N/A	Datalan Service	[phone]
Slovenia	N/A	PC H.and	[phone]
the republic of Belarus	N/A	ServiceBy	[phone]
Turkey	N/A	Tecpro	[phone]
Ukraine	N/A Topaz	+38044	525 64 95
	N/A Comel	+380 56	27444225

Kontaktdaten in Lateinamerika:

Land	Callcenter	Kundendienstnummer
Brazil	Vermont	0800-7254101
Argentina		0800 3330 856

9. Kundendienst und Garantie

Kontaktdaten in China:

Land Callcenter Kundendienstnummer
China PCCW Limited 4008 800 008

Kontaktdaten in Nordamerika:

Land Callcenter Kundendienstnummer
U.S.A. EPI - e-center [phone]
Canada EPI - e-center [phone]

Kontaktdaten zur Region Asien/Pazifik / Naher Osten / Afrika:

Land ASP Kundendienstnummer Bürozeiten
Australia	AGOS NETWORK PTY LTD	1300 360 386	Mon.~Fri. 9:00am-5:30pm
New Zealand	Visual Group Ltd.	0800 657447	Mon.~Fri. 8:30am-5:30pm
Hong Kong Macau	Company: Smart Pixels Technology Ltd.	Hong Kong: Tel: [phone] Macau: Tel: [phone]	Mon.~Fri. 9:00am-6:00pm Sat. 9:00am-1:00pm
India	REDINGTON INDIA LTD	Tel: [phone] SMS: PHILIPS to 56677	Mon.~Fri. 9:00am-5:30pm
Indonesia	PT. CORMIC SERVISINDO PERKASA	[phone] (Customer Hotline) [phone] (Customer Hotline)	Mon.~Thu. 08:30-12:00; 13:00-17:30 Fri. 08:30-11:30; 13:00-17:30"
Korea	Alphascan Displays, Inc	1661-5003	Mon.~Fri. 9:00am-5:30pm Sat. 9:00am-1:00pm
Malaysia	R-Logic Sdn Bhd	[phone]	Mon.~Fri. 8:15am-5:00pm Sat. 8:30am-12:30am
Pakistan	TVONICS Pakistan	[phone]	Sun.~Thu. 10:00am-6:00pm
Singapore	Philips Singapore Pte Ltd (Philips Consumer Care Center)	(65) 6882 3966	Mon.~Fri. 9:00am-6:00pm Sat. 9:00am-1:00pm
Taiwan	FETEC.CO	0800-231-099	Mon.~Fri. 09:00 - 18:00
Thailand	Axis Computer System Co., Ltd.	[phone] Mon.~Fri.	08:30am~05:30pm
South Africa	Computer Repair Technologies	011 262 3586	Mon.~ Fri. 08:00am~05:00pm
Israel	Eastronics LTD	1-800-567000	Sun.~Thu. 08:00-18:00

1. Kundendienst und Garantie

Vietnam	FPT Service Informatic Company Ltd. - Ho Chi Minh City Branch	[phone]Ho Chi Minh City+84 5113.562666Danang City+84 5113.562666Can tho Province	Mon.~Fri. 8:00-12:00, 13:30-17:30Sat. 8:00-12:00
Philippines	EA Global Supply Chain Solutions ,Inc.	[phone]; 6359456 Mon.~Fri. 8:30am~5:30pm
Armenia Azerbaijan Georgia Kyrgyzstan Tajikistan	Firebird service centre	[phone] Sun.~Thu. 09:00 - 18:00
Uzbekistan	Soniko Plus Private Enterprise Ltd	[phone] Mon.~Fri. 09:00 - 18:00
Turkmenistan	Technostar Service Centre	+(99312) 460733, 460957	Mon.~Fri. 09:00 - 18:00
Japan	フィリップスモニター・サポートセンター	0120-060-530 Mon.~Fri. 10:00 - 17:00

10. Problemlösung und häufig gestellte Fragen

10. Problemlösung und häufig gestellte Fragen

10.1 Problemlösung

Auf dieser Seite finden Sie Hinweise zu Problemen, die Sie in den meisten Fällen selbst korrigieren können. Sollte sich das Problem nicht mit Hilfe dieser Hinweise beheben lassen, wenden Sie sich bitte an den Philips-Kundendienst.

1 Allgemeine Probleme

Kein Bild (Betriebs-LED leuchtet nicht)

• Überzeugen Sie sich davon, dass das Netzkabel sowohl mit der Steckdose als auch mit dem Netzanschluss an der Rückseite des Monitors verbunden ist.
• Schauen Sie zunächst nach, ob die Ein-/Austaste an der Vorderseite des Monitors auf Aus eingestellt ist. In diesem Fall stellen Sie den Monitor mit der Ein-/Austaste auf Ein.

Kein Bild (Betriebs-LED leuchtet weiß)

• Vergewissem Sie sich, dass der Computer eingeschaltet ist.
• Überzeugen Sie sich davon, dass das Signalkabel richtig an den Computer angeschlossen ist.
• Achten Sie darauf, dass die Anschlussstifte am Monitorkabel nicht verbogen sind. Falls ja, lassen Sie das Kabel reparieren oder austauschen.
• Möglicherweise wurde die Energiesparen-Funktion aktiviert.

Der Bildschirm zeigt

• Überzeugen Sie sich davon, dass das Monitorkabel richtig an den Computer angeschlossen ist. (Lesen Sie auch in der Schnellstartanleitung nach.)
• Prüfen Sie, ob die Anschlussstifte im Stecker verbogen oder gebrochen sind.
• Vergewissem Sie sich, dass der Computer eingeschaltet ist.

AUTO-Taste funktioniert nicht

- Die Auto-Funktion arbeitet nur im VGA-Analog (anlagen VGA)-Modus. Bitte korrigieren Sie die entsprechenden Werte manuell über das OSD-Menü.

Anmerkung

Die Auto-Funktion arbeitet nicht im DVI-Digital (digitalen DVI)-Modus, da sie hier überflüssig ist.

Sichtbare Rauch- oder Funkenbildung

• Führen Sie keine Schritte zur Problemlösung aus.
• Trennen Sie den Monitor aus Sicherheitsgründen unverzüglich von der Stromversorgung.
• Wenden Sie sich unverzüglich an den Philips-Kundendienst.

2 Bildprobleme

Das Bild ist nicht zentriert

• Passen Sie die Bildposition mit der Auto-Funktion unter OSD-Hauptmenü an.
• Passen Sie die Bildposition über die Setup (Einrichtung) Phase/Clock (Takt) unter OSD-Hauptmenü an. Dies funktioniert lediglich im VGA-Modus.

Das Bild zittert

- Vergewissern Sie sich, dass das Signalkabel richtig und wackelfrei an den Grafikkartenausgang angeschlossen ist.

Vertikale Bildstörungen

• Passen Sie das Bild mit der Auto-Funktion im OSD-Hauptmenü an.
• Beseitigen Sie die Bildstörungen über die Einstellungen Phase/Clock (Takt) unter Setup (Einrichtung) im OSD-Hauptmenü. Dies funktioniert lediglich im VGA-Modus.

Horizontale Bildstörungen

• Passen Sie das Bild mit der Auto-Funktion im OSD-Hauptmenü an.
• Beseitigen Sie die Bildstörungen über die Einstellungen Phase/Clock (Takt) unter Setup (Einrichtung) im OSD-Hauptmenü. Dies funktioniert lediglich im VGA-Modus.

10. Problemlösung und häufig gestellte Fragen

Bild ist verschwommen, undeutlich oder zu dunkel

- Passen Sie Helligkeit und Kontrast im OSD-Menü an.

Ein „Nachbild“, „Geisterbild“ oder „eingebranntes Bild“ verbleibt auf dem Bildschirm.

• Wenn längere Zeit Bilder angezeigt werden, die sich nicht verändern, können sich solche Bilder einbrennen – dies wird als „Geisterbilder“, „Nachbilder“ oder „eingebrannte“ Bilder bezeichnet. Solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten Bilder“ zählen zu den bekannten Phänomenen der LCD-Technologie. In den meisten Fällen verschwinden solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten Bilder“ bei abgeschaltetem Gerät im Laufe der Zeit von selbst.
• Aktivieren Sie grundsätzlich einen bewegten Bildschirmschoner, wenn Sie Ihren Monitor verlassen.
• Achten Sie grundsätzlich darauf, dass das Bild bei der Anzeige statischer Inhalte von Zeit zu Zeit gewechselt wird – zum Beispiel durch einen passenden Bildschirmschoner.
• Wenn Sie keinen Bildschirmschoner oder eine Anwendung zur regelmäßigen Aktualisierung des Bildschirminhaltes aktivieren, kann dies „eingebrannte Bilder“, „Nachbilder“ oder „Geisterbilder“ erzeugen, die nicht mehr verschwinden und nicht reparabel sind. Solche Schäden werden nicht durch die Garantie abgedeckt.

Bild ist verzerrt. Text erscheint verschwommen oder ausgefranst.

- Stellen Sie die Anzeigewauflösung des Computers auf die physikalische Auflösung des Monitors ein.

Grüne, rote, blaue, schwarze oder weiße Punkte sind im Bild zu sehen.

- Es handelt sich um Pixelfehler. Auch in der heutigen, modernen Zeit können solche Effekte bei der LCD-Technologie nicht ausgeschlossen werden. Weitere Details entnehmen Sie bitte unserer Pixelfehler-Richtlinie.

Die Betriebsanzeige leuchtet zu hell und stört mich.

- Sie können die Helligkeit der Betriebsanzeige unter LED-Einstellungen im OSD-Hauptmenü entsprechend anpassen.

3 Audioprobleme

Kein Ton

• Überprüfen Sie die Audiokabelverbindung zwischen PC und Monitor.
• Vergewissern Sie sich, dass der Ton nicht stummgeschaltet ist. Öffnen Sie das OSD-Menü, wählen Sie „Audio“ und anschließend „Mute (Stummschaltung)“. Wählen Sie die Option „Off (Aus)“.
• Passen Sie die Lautstärke über die „Volume (Lautstärke)“-Funktion im OSD-Hauptmenü an.

4 USB-Probleme

USB-Peripheriegeräte funktionieren nicht

• Prüfen Sie, ob das USB-Kabel richtig an Ihren Monitor angeschlossen ist.
• Schalten Sie den Monitor aus und wieder ein. Eventuell müssen die USB-Treiber am PC installiert oder neu installiert werden; achten Sie beim Einsatz eines Hubs darauf, dass dieser eingeschaltet und betriebsbereit ist.
• Schließen Sie Ihre USB-Peripheriegeräte erneut an.

Wenn Sie weitere Unterstützung wünschen, schauen Sie sich bitte unsere Liste mit Kundendienstzentren an und wenden sich an einen Philips-Kundendienstmitarbeiter.

10.2 SmartControl Premium – Häufig gestellte Fragen

F1: Ich habe einen anderen Monitor an den PC angeschlossen; nun kann ich SmartControl Premium nicht mehr benutzen. Was soll ich tun?

Antwort: Starten Sie den PC neu, probieren Sie aus, ob SmartControl Premium jetzt funktioniert. Andernfalls müssen Sie SmartControl Premium entfernen und neu installieren, damit der richtige Treiber installiert wird.

F2: Die SmartControl Premium- Funktionen ließen sich bisher problemlos nutzen, funktionieren jetzt jedoch nicht mehr. Was kann ich tun?

Antwort: Wenn Folgendes ausgeführt wurde, muss der Monitortreiber eventuell erneut installiert werden.

10. Problemlösung und häufig gestellte Fragen

• Die Grafikkarte wurde getauscht.
• Der Grafikkartentreiber wurde aktualisiert.
- Das Betriebssystem wurde per Service Pack oder auf andere Weise aktualisiert.
- Monitor- und/oder Grafikkartentreiber wurden per Windows-Update aktualisiert.

- Windows wurde gestartet, während der Monitor ausgeschaltet oder nicht angeschlossen war. Zur Überprüfung klicken Sie bitte mit der rechten Maustaste auf Arbeitsplatz und wählen Eigenschaften > Hardware > Geräte-Manager. Falls unter Monitor ein „Plug and Play-Monitor“ angezeigt wird, ist eine Neuinstallation erforderlich. Entfernen Sie SmartControl Premium, installieren Sie SmartControl anschließend erneut.

F3: Wenn ich nach der SmartControl Premium-Installation auf das SmartControl Premium-Register klicke, erscheint nichts oder es wird eine Fehlermeldung angezeigt. Was ist geschehen?

Antwort: Eventuell ist Ihre Grafikkarte nicht mit SmartControl Premium kompatibel. Falls Sie eine Grafikkarte der oben aufgeführten Marken besitzen, versuchen Sie zunächst, den aktuellsten Grafikkartentreiber von den Internetseiten des jeweiligen Herstellers herunterzuladen. Installieren Sie den Treiber. Deinstallieren Sie SmartControl Premium, installieren Sie die Software anschließend erneut. Falls auch dies nichts nützt, wird Ihre Grafikkarte leider nicht unterstützt. Bitte schauen Sie auf den Philips-Internetseiten nach, ob ein aktualisierter SmartControl Premium-Treiber erhältlich ist.

F4: Wenn ich auf Product Information (Produktinformationen) klicke, werden nur unvollständige Informationen angezeigt. Woran liegt das?

Antwort: Möglicherweise liegt Ihr Grafikkartentreiber nicht in der aktuellsten Version vor und unterstützt die DDC/CI-Schnittstelle nur unvollständig. Bitte laden Sie den aktuellsten Grafikkartentreiber von den Internetseiten des jeweiligen Herstellers herunter. Installieren Sie den Treiber. Deinstallieren Sie SmartControl

Premium, installieren Sie die Software anschließend erneut.

F5: Ich habe meine PIN für die Theft Deterrence Function (Diebstahlschutzfunktion) vergessen. Was kann ich tun?

Antwort: Der Philips-Kundendienst ist berechtigt, einen Nachweis der rechtmäßigen Eigentümerschaft des Monitors zu verlangen.

Bitte beachten Sie, dass die Diebstahlschutzfunktion als komfortabler optionaler Bonus bereitgestellt wird. Die Verwaltung der PIN-Nummem liegt allein in der Verantwortung des jeweiligen Benutzers bzw. der Organisation, der/die diese eingerichtet hat.

Falls Sie die PIN-Nummer vergessen haben, kann das Philips-Kundencenter diese nach Verifikation der Eigentümerschaft gegen eine Schutzgebühr zurücksetzen. Bitte beachten Sie, dass dieses Verfahren nicht durch die herkömmlichen Garantiebedingungen abgedeckt ist.

F6: Bei einem Monitor mit SmartImage-Funktion reagiert das sRGB-Schema der Farbtemperaturfunktion in SmartControl Premium nicht, warum?

Antwort: Wenn SmartImage aktiv ist, wird die sRGB-Einstellung automatisch abgeschaltet. Wenn Sie sRGB wieder nutzen möchten, müssen Sie SmartImage mit der Taste an der Frontblende Ihres Monitors abschalten.

10.3 Allgemeine häufig gestellte Fragen

F1: Was soll ich tun, wenn mein Monitor die Meldung „Cannot display this video

10. Problemlösung und häufig gestellte Fragen

mode“ (Dieser Videomodus kann nicht angezeigt werden) zeigt?

Antwort: Empfohlene Auflösung dieses Monitors: 2560 x 1440 bei 60 Hz.

• Trennen Sie sämtliche Kabel, schließen Sie den PC wieder an den Monitor an, den Sie zuvor genutzt haben.
• Wählen Sie Einstellungen/ Systemsteuerung aus dem Windows-Startmenü. Rufen Sie in der Systemsteuerung den Eintrag Display (Anzeig) auf. Wählen Sie in der AnzeigeSystemsteuerung das „Settings“ (Einstellungen)-Register. Stellen Sie im Feld „Desktop Area“ (Desktop-Bereich) eine Auflösung von 2560 x 1440 Pixeln mit dem Schieber ein.
• Öffnen Sie die „Advanced Properties“ (Erweiterten Einstellungen), stellen Sie im Register „Monitor“ eine Bildschirmaktualisierungsrate von 60 Hertz ein, klicken Sie anschließend auf OK.
• Starten Sie den Computer neu, wiederholen Sie die Schritte 2 und 3 und vergewissem Sie sich, dass Ihr PC nun mit der Auflösung 2560 x 1440 bei 60 Hz arbeitet.
• Fahren Sie den Computer herunter, trennen Sie den alten Monitor und schließen Sie Ihren neuen Philips-Monitor wieder an.
• Schalten Sie den Monitor und anschließend den PC ein.

Treiberdiskette gefragt. Legen Sie die mitgelieferte CD nach Aufforderung in das CD- oder DVD-Laufwerk ein. Die Monitortreiber (inf- und icm-Dateien) werden automatisch installiert.

F4: Wie stelle ich die Auflösung ein?

Antwort: Die verfügbaren Auflösungen werden durch die Kombination Grafikkarte/Grafiktreiber und Monitor vorgegeben. Sie können die gewünschte Auflösung in der Windows® Control Panel (Windows®-Systemsteuerung) unter „Anzeigeeigenschaften“ auswählen.

F5: Was kann ich tun, wenn ich mich bei den Monitoreinstellungen über das OSD komplett verzettele?

Antwort: Klicken Sie einfach auf, rufen Sie die Werksvorgaben anschließend mit [Reset] (Rücksetzen) auf.

F6: Ist der Bildschirm unempfindlich gegenüber Kratzern?

Antwort: Generell empfehlen wir, die Bildfläche keinen starken Stößen auszusetzen und nicht mit Gegenständen dagegen zu tippen. Achten Sie beim Umgang mit dem Monitor darauf, keinen Druck auf die Bildfläche auszuüben. Andernfalls kann die Garantie erlöschen.

F7: Wie reinige ich die Bildfläche?

Zur regulären Reinigung benutzen Sie ein sauberes, weiches Tuch. Bei hartnäckigen Verschmutzungen setzen Sie zusätzlich etwas Isopropylalkohol (Isopropanol) ein. Verzichten Sie auf sämtliche Lösungsmittel wie Ethylalkohol, Ethanol, Azeton, Hexan, und so weiter.

F8: Kann ich die Farbeinstellungen meines Monitors ändern?

Antwort: Ja, Sie können die Farbeinstellungen auf folgende Weise über das OSD ändern:

• Blenden Sie das OSD-Menü (Bildschirmmenü) mit der 📄-Taste ein.
• Wählen Sie mit ▼ die Option [Color (Farbe)], rufen Sie die Farbeinstellungen

F2: Welche BildschirmaktualisierungsrateAntwort: wird für Monitore empfohlen?

Antwort: Die empfohlene Bildwiederholfrequenz des Monitors beträgt 60 Hz. Falls es zu Bildstörungen kommen sollte, können Sie versuchsweise auch 75 Hz einstellen.

F3: Welche Funktion haben die inf- und icm-Dateien auf der CD? Wie installiere ich die Treiber (inf und icm)?

Antwort: Bei diesen Dateien handelt es sich um die Treiberdateien für Ihren Monitor. Installieren Sie die Treiber wie in der Bedienungsanleitung beschrieben. Bei der ersten Installation des Monitors werden Sie von Ihrem Computer eventuell nach Monitortreibem (inf- und icm-Dateien) oder nach einer

10. Problemlösung und häufig gestellte Fragen

anschließend mit auf. Die drei folgenden Einstellungen sind möglich.

1. Color Temperature (Farbtemperatur): Hier stehen Ihnen die sechs Auswahlmöglichkeiten 5000K, 6500K, 7500K, 8200K, 9300K und 11500K zur Verfügung. Mit der Einstellung 5000K erzielen Sie eine warme, leicht rötliche Bilddarstellung, bei 11500K erscheint das Bild kühler, mit einem leichten Blaustich.
2. sRGB: Dies ist eine Standardeinstellung zur korrekten Farbdarstellung beim Einsatz unterschiedlicher Geräte (z. B. Digitalkameras, Monitore, Drucker, Scanner usw.).
3. User Define (Benutzerdefiniert): Bei dieser Option können Sie Ihre eigenen Farbeinstellungen definieren, indem Sie die Intensitäten von Rot, Grün und Blau vorgeben.

Anmerkung

Eine Methode zur Messung der Lichtfarbe, die ein Objekt beim Erhitzen abstrahlt. Die Ergebnisse dieser Messung werden anhand einer absoluten Skala (in Grad Kelvin) ausgedrückt. Niedrige Farbtemperaturen wie 2004K erscheinen rötlich, höhere Farbtemperaturen wie 9300K weisen einen Blaustich auf. Eine neutrale Farbtemperatur liegt bei 6504K.

F9: Kann ich meinen Monitor an jeden PC, Mac oder an Workstations anschließen?

Antwort: Ja. Sämtliche Philips-Monitore sind mit Standard-PCs, Macs und Workstations vollständig kompatibel. Zum Anschluss an Mac-Systeme benötigen Sie einen Kabeladapter. Ihr Philips-Verkaufsrepräsentant informiert Sie gerne über Ihre individuellen Möglichkeiten.

F10: Funktionieren Phillips-Monitore nach dem Plug-and-Play-Prinzip?

Antwort: Ja, die Monitore sind unter Windows 7/Windows 8/Vista/XP/NT, Mac OS X und Linux Plug-and-Play-kompatibel.

F11: Was sind Geisterbilder, Nachbilder bzw. eingebrannte Bilder bei Bildschirmen?

Antwort: Wenn längere Zeit Bilder angezeigt werden, die sich nicht verändern, können sich solche Bilder einbrennen – dies wird als „Geisterbilder“, „Nachbilder“ oder „eingebrannte“ Bilder bezeichnet. Solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten Bilder“ zählen zu den bekannten Phänomenen der LCD-Technologie. In den meisten Fällen verschwinden solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten“ Bilder bei abgeschaltetem Gerät im Laufe der Zeit von selbst.

Aktivieren Sie grundsätzlich einen bewegten Bildschirmschoner, wenn Sie Ihren Monitor verlassen.

Achten Sie grundsätzlich darauf, dass das Bild bei der Anzeige statischer Inhalte von Zeit zu Zeit gewechselt wird – zum Beispiel durch einen passenden Bildschirmschoner.

Warnung

Wenn Sie keinen Bildschirmschoner oder eine Anwendung zur regelmäßigen Aktualisierung des Bildschirminhaltes aktivieren, kann dies „eingebrannte Bilder“, „Nachbilder“ oder „Geisterbilder“ erzeugen, die nicht mehr verschwinden und nicht reparabel sind. Obige Schäden werden nicht durch die Garantie abgedeckt.

F12: Warum erscheinen Texte nicht scharf, sondern ausgefranst?

Antwort: Ihr Monitor funktioniert mit seiner physikalischen Auflösung von 2560 x 1440 Bildpunkten bei 60 Hz am besten. Stellen Sie zur optimalen Darstellung diese Auflösung ein.

10. Problemlösung und häufig gestellte Fragen

10.4 MultiView – häufig gestellte Fragen

F1: Warum kann ich BiB oder BuB bei den Quellen DVI und MHL-HDMI nicht aktivieren?

Antwort: Hinweise zu Hauptquellen und unterstützten Subquellen entnehmen Sie bitte der nachstehenden Tabelle.

MultiView		Mögliche Subquellen (xl)
	Eingänge	VGA	DP DVI		MHL-HDMI
Hauptquelle (xl)	VGA ●
	DP ●				●
	DVI ●	●		●
	MHL-HDMI ●		●	●

F2: Kann ich das BiB-Subfenster vergrößern?

Antwort: Ja, Sie können zwischen 3 Größen wählen: [Small] (Klein), [Middle] (Mittel), [Large] (Groß). Drücken Sie zum Aufrufen des Bildschimmenüs 📋. Wählen Sie Ihre bevorzugte [PIP Size] (BiB-Größe)-Option im [PIP / PBP] (BiB / BuB)-Hauptmenü.

F3: Wie kann ich vom Video unabhängigen Ton ausgeben?

Antwort: Normalerweise ist die Audioquelle mit der Hauptbildquelle verknüpft. Falls Sie die Audioquelle ändern möchten (Beispiel: Sie möchten die Inhalte Ihres MP3-Players unabhängig von der Videoeingangsquelle wiedergeben), drücken Sie zum Aufrufen des Bildschirmmenüs die 📄-Taste. Wählen Sie Ihre bevorzugte [Audio Source] (Audioquelle)-Option aus dem [Audio]-Hauptmenü.

Bitte beachten Sie, dass der Monitor beim nächsten Einschalten standardmäßig die zuletzt eingestellte Audioquelle auswählt. Falls Sie dies wieder ändern möchten, müssen Sie erneut die Schritte zur Auswahl einer anderen bevorzugten Audioquelle (Standardmodus) durchlaufen.

Audio Source Audio in MHL-HDMI DisplayPort

PHILIPS

© 2014 Koninklijke Philips N. V. Sämtliche Rechte vorbehalten.

Philips und das Philips-Schild-Symbol sind eingetragene Marken der Koninklijke Philips N. V. und werden unter Lizenz der Koninklijke Philips N. V. verwendet.

Technischen Daten können sich ohne Vorankündigung ändern.

Version: M4272SE1T
