Produkttyp	LED-Monitor
Bildschirmdiagonale	60,5 cm (23,8 Zoll)
Auflösung	1920 x 1080 (Full HD)
Panel-Typ	IPS
Seitenverhältnis	16:9
Kontrastverhältnis	1000:1 (statisch)
Helligkeit	250 cd/m²
Reaktionszeit	4 ms (Gray-to-Gray)
Bildwiederholrate	60 Hz
Betrachtungswinkel	178° / 178°
Anschlüsse	1 x VGA, 1 x DVI-D, 1 x HDMI 1.4, 1 x DisplayPort 1.2
Ergonomie	Höhenverstellbar (130 mm), Pivot (90°), Schwenkbar (-175° / +175°), Neigbar (-5° / +20°)
VESA-Montage	100 x 100 mm
Lautsprecher	2 x 2 W
Stromverbrauch (typisch)	25,7 W
Stromverbrauch (Standby)	0,5 W
Energieeffizienzklasse	E (EU 2017/1369)
Abmessungen (mit Standfuß)	540 x 518 x 218 mm
Gewicht (mit Standfuß)	5,4 kg
Besonderheiten	Flicker-Free, EasyRead-Modus, LowBlue-Modus
Lieferumfang	Monitor, Netzkabel, VGA-Kabel, DVI-Kabel, DisplayPort-Kabel, Schnellstartanleitung, CD-Treiber
Garantie	2 Jahre

Häufig gestellte Fragen - 243S7EJMB PHILIPS

Wie kann ich die Bildschirmhelligkeit am Philips 243S7EJMB einstellen?

Drücken Sie die Menütaste am Monitor, navigieren Sie zu Helligkeit und passen Sie den Wert mit den Pfeiltasten an.

Der Monitor zeigt kein Bild an. Was kann ich tun?

Überprüfen Sie die Stromversorgung, stellen Sie sicher, dass das richtige Eingangssignal ausgewählt ist (z.B. HDMI) und testen Sie ein anderes Kabel oder Gerät.

Wie reinige ich den Bildschirm des 243S7EJMB?

Verwenden Sie ein weiches, fusselfreies Tuch, leicht angefeuchtet mit Wasser oder einem speziellen Bildschirmreiniger. Nie aggressive Reinigungsmittel oder Scheuermittel verwenden.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor ist VESA-kompatibel (100x100 mm). Entfernen Sie den Standfuß und schrauben Sie eine geeignete Wandhalterung an.

Welche Auflösung wird empfohlen?

Die native Auflösung beträgt 1920 x 1080 bei 60 Hz. Verwenden Sie diese Einstellung für optimale Bildqualität.

Was ist der EasyRead-Modus?

Der EasyRead-Modus simuliert Papier und reduziert die Blaulichtemission für ein angenehmeres Lesen. Aktivieren Sie ihn über das OSD-Menü unter EasyRead.

Wie wechsle ich die Eingangsquelle?

Drücken Sie die Eingangstaste (Input) am Monitor und wählen Sie mit den Pfeiltasten die gewünschte Quelle wie VGA, DVI, HDMI oder DisplayPort.

Der Monitor flackert. Was ist die Ursache?

Flicker-Free-Technologie reduziert Flimmern. Überprüfen Sie die Bildwiederholrate (60 Hz) und das Kabel. Schalten Sie ggf. den Flicker-Free-Modus im Menü ein.

Kann ich den Monitor pivotieren (drehen)?

Ja, der Standfuß ermöglicht eine 90°-Drehung in den Hochformat-Modus. Achten Sie darauf, den Monitor zuerst in die höchste Position zu bringen.

Wo finde ich die Treiber für den 243S7EJMB?

Die Treiber befinden sich auf der mitgelieferten CD oder auf der Philips-Support-Website unter der Modellnummer 243S7EJMB.

BEDIENUNGSANLEITUNG 243S7EJMB PHILIPS

DE Bedienungsanleitung 1

Kundendienst und Garantie 21

Problemlösungund häufig gestellte Fragen 25

Inhalt

1. Wichtig ....1

1.1 Sicherheitsmaßnahmen und Wartung ....1

1.2 Hinweise zur Notation ....3

1.3 Geräte und Verpackungsmaterialien richtig entsorgen ....4

2. Monitor einrichten .... 5

2.1 Installation 5

2.2 Monitor bedienen .....7

2.3 Basisbaugruppe zur VESA-Montage entfernen ....10

2.4 Einführung von SoftBlue-Technologie ....11

3. Bildoptimierung .....12

3.1 SmartImage 12

3.2 SmartContrast ....13

4. Technische Daten .....14

4.1 Auflösung und Vorgabemodi ..19

5. Energieverwaltung .....20

6. Kundendienst und Garantie ... 21

6.1 Philips-Richtlinien zu Flachbildschirm- Pixeldefekten ....21

6.2 Kundendienst und Garantie ..24

7. Problemlösung und häufig gestellte Fragen ......25

7.1 Problemlösung 25

7.2 Allgemeine häufig gestellte Fragen 27

1. Wichtig

Diese elektronische Bedienungsanleitung richtet sich an jeden Benutzer des Philips-Monitors. Nehmen Sie sich zum Studium dieser Bedienungsanleitung etwas Zeit, bevor Sie Ihren neuen Monitor benutzen. Die Anleitung enthält wichtige Informationen und Hinweise zum Betrieb ihres Monitors.

Die Garantie der Firma Philips findet dann Anwendung, wenn der Artikel ordnungsgemäß für dessen beabsichtigten Gebrauch benutzt wurde und zwar gemäß der Bedienungsanleitung und nach Vorlage der ursprünglichen Rechnung oder des Kassenbons, auf dem das Kaufdatum, der Name des Händlers sowie die Modell- und Herstellungsnummer des Artikels aufgeführt sind.

1.1 Sicherheitsmaßnahmen und Wartung

Warning

Der Einsatz von Bedienelementen, Einstellungen und Vorgehensweisen, die nicht in dieser Dokumentation erwähnt und empfohlen werden, kann zu Stromschlägen und weiteren elektrischen und mechanischen Gefährdungen führen.

Vor dem Anschließen und Benutzen des Computermonitors die folgenden Anweisungen lesen und befolgen.

Übermäßiger Schalldruck von Ohrhörern bzw. Kopfhörern kann einen Hörverlust bewirken. Eine Einstellung des Equalizers auf Maximalwerte erhöht die Ausgangsspannung am Ohrhörer- bzw. Kopfhörerausgang und damit auch den Schalldruckpegel.

Bedienung

- Bitte setzen Sie den Monitor keinem direkten Sonnenlicht, sehr hellem Kunstlicht oder anderen Wärmequellen aus. Längere

Aussetzung derartiger Umgebungen kann eine Verfärbung sowie Schäden am Monitor verursachen.

- Entfernen Sie alle Gegenstände, die ggf. in die Belüftungsöffnungen fallen oder die adäquate Kühlung der Monitor-Elektronik behindern könnten.

• Die Belüftungsöffnungen des Gehäuses dürfen niemals abgedeckt werden.

- Vergewissern Sie sich bei der Aufstellung des Monitors, dass Netzstecker und Steckdose leicht erreichbar sind.

- Wenn der Monitor durch Ziehen des Netzsteckers ausgeschaltet wird, warten Sie 6 Sekunden, bevor Sie den Netzstecker wieder anschließen, um den Normalbetrieb wieder aufzunehmen.

- Achten Sie darauf, ausnahmslos das von Philips mitgelieferte zulässige Netzkabel zu benutzen. Wenn Ihr Netzkabel fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundencenter auf. (Bitte beachten Sie die in der Anleitung mit wichtigen Informationen aufgelisteten Servicekontaktdaten.)

- Betreiben Sie das Gerät mit der angegebenen Stromversorgung. Achten Sie darauf, den Monitor nur mit der angegebenen Stromversorgung zu betreiben. Eine falsche Spannung kann zu Fehlfunktionen und Brand oder Stromschlag führen.

- Schützen Sie das Kabel. Ziehen oder biegen Sie Netzkabel und Signalkabel nicht. Stellen Sie weder den Monitor noch andere schwere Gegenstände auf die Kabel. Bei Beschädigung der Kabel drohen Brand- und Stromschlaggefahr.

- Setzen Sie den Monitor im Betrieb keinen starken Vibrationen und Erschütterungen aus.

Wichtig

• Der LCD-Monitor darf während des Betriebs oder Transports keinen Stößen oder Schlägen ausgesetzt und nicht fallen gelassen werden.

• Eine übermäßige Benutzung kann Ihre Augen überanstrengen. Es ist besser, häufiger kurze Pausen als seltener lange Pausen zu machen. Machen Sie beispielsweise lieber alle 50 bis 60 Minuten eine 5- bis 10-minütige Pause als alle zwei Stunden eine 15-minütige Pause. Versuchen Sie mit Hilfe folgender Maßnahmen, eine Überanstrengung Ihrer Augen bei langer Bildschirmarbeit zu verhindern:

• Konzentrieren Sie sich nach langer Fokussierung des Bildschirms auf Gegenstände in unterschiedlichen Entfernungen.

• Blinzeln Sie bewusst während der Arbeit.
• Entspannen Sie Ihre Augen, indem Sie sie schließen und sanft mit ihnen rollen.
• Richten Sie Ihren Bildschirm auf eine geeignete und einen geeigneten Winkel entsprechend Ihrer Körpergröße aus.
  • Passen Sie Helligkeit und Kontrast auf geeignete Werte an.
  • Passen Sie die Umgebungsbeleuchtung in etwa auf die Bildschirmhelligkeit an. Vermeiden Sie fluoreszierendes Licht und Oberflächen, die nicht allzu viel Licht reflektieren.
• Wenden Sie sich an einen Arzt, falls Ihre Symptome nicht nachlassen.

Instandhaltung

- Üben Sie keinen starken Druck auf das Monitorpanel aus; andernfalls kann Ihr LCD-Monitor beschädigt werden. Wenn Sie Ihren Monitor umstellen wollen, fassen Sie ihn an der Außenseite an; Sie dürfen den Monitor niemals mit Ihrer Hand oder Ihren Fingern auf dem LCD-Panel hochheben.

• Wenn Sie den Monitor längere Zeit nicht benutzen, ziehen Sie das Netzkabel.
• Auch zur Reinigung des Monitors mit einem leicht angefeuchteten Tuch ziehen Sie erst das Netzkabel. Wenn der Bildschirm ausgeschaltet ist kann er mit einem trockenen Tuch abgewischt werden. Benutzen Sie zur Reinigung Ihres Monitors jedoch niemals organische Lösemittel, wie z. B. Alkohol oder Reinigungsflüssigkeiten auf Ammoniakbasis.
• Zur Vermeidung des Risikos eines elektrischen Schlags oder einer dauerhaften Beschädigung des Gerätes muss der Monitor vor Staub, Regen, Wasser oder einer zu hohen Luftfeuchtigkeit geschützt werden.
• Sollte der Monitor nass werden, wischen Sie ihn so schnell wie möglich mit einem trockenen Tuch ab.
• Sollten Fremdkörper oder Wasser in Ihren Monitor eindringen, schalten Sie das Gerät umgehend aus und ziehen das Netzkabel. Entfernen Sie dann den Fremdkörper bzw. das Wasser und lassen Sie den Monitor vom Kundendienst überprüfen.
• Lagern Sie den Monitor nicht an Orten, an denen er Hitze, direkter Sonneneinstrahlung oder extrem niedrigen Temperaturen ausgesetzt ist.
• Um die optimale Betriebsleistung und Lebensdauer Ihres Monitors zu gewährleisten, benutzen Sie den Monitor bitte in einer Betriebsumgebung, die innerhalb des folgenden Temperatur- und Feuchtigkeitsbereichs liegt.

• Temperatur: 0-40°C 32-104°F

• Feuchtigkeit: 20 - 80 % relative Luftfeuchtigkeit

Wichtige Informationen zu eingebrannten Bildern/Geisterbildern

- Aktivieren Sie grundsätzlich einen bewegten Bildschirmschoner, wenn

1. Wichtig

Sie Ihren Monitor verlassen. Achten Sie grundsätzlich darauf, dass das Bild bei der Anzeige statischer Inhalte von Zeit zu Zeit gewechselt wird – zum Beispiel durch einen passenden Bildschirmschoner. Die über längere Zeit ununterbrochene Anzeige von unbewegten, statischen Bildern kann zu „eingebrannten“ Bildern führen, die man auch „Nachbilder“ oder „Geisterbilder“ nennt.

- Solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten“ Bilder zählen zu den bekannten Phänomenen der LCD-Panel-Technologie. In den meisten Fällen verschwinden solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten“ Bilder bei abgeschaltetem Gerät im Laufe der Zeit von selbst.

Warning

Wenn Sie keinen Bildschirmschoner oder eine Anwendung zur regelmäßigen Aktualisierung des Bildschirminhaltes aktivieren, kann dies „eingebrannte Bilder“, „Nachbilder“ oder „Geisterbilder“ erzeugen, die nicht mehr verschwinden und nicht reparabel sind. Solche Schäden werden nicht durch die Garantie abgedeckt.

Service

• Das Gehäuse darf nur von qualifizierten Service-Technikern geöffnet werden.
• Sollten Sie zur Reparatur oder zum Ein- oder Zusammenbau Dokumente benötigen, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundendienst-Center auf. (Bitte beachten Sie die in der Anleitung mit wichtigen Informationen aufgelisteten Servicekontaktdaten.)
• Hinweise zum Transport und Versand finden Sie in den „Technischen Daten“.
• Lassen Sie Ihren Monitor niemals in einem der direkten Sonneneinstrahlung ausgesetzten Auto/Kofferraum zurück.

Hinweis

Sollte der Monitor nicht normal funktionieren oder sollten Sie nicht genau wissen, was Sie zu tun haben, nachdem die in dem vorliegenden Handbuch enthaltenen Bedienungsanweisungen befolgt wurden, ziehen Sie bitte einen Kundendienst-Techniker zu Rate.

1.2 Hinweise zur Notation

In den folgenden Unterabschnitten wird die Notation erläutert, die in diesem Dokument verwendet wurde.

Anmerkungen, Vorsichtshinweise und Warnungen

In diesem Handbuch können Abschnitte entweder fett oder kursiv gedruckt und mit einem Symbol versehen sein. Diese Textabschnitte enthalten Anmerkungen, Vorsichtshinweise oder Warnungen. Sie werden wie folgt eingesetzt:

Hinweis

Dieses Symbol weist auf wichtige Informationen und Tipps hin, mit denen Sie Ihr Computersystem besser einsetzen können.

Vorsicht

Dieses Symbol verweist auf Informationen darüber, wie entweder eventuelle Schäden an der Hardware oder Datenverlust vermieden werden können.

Warning

Dieses Symbol weist auf mögliche Verletzungsgefahren hin, und gibt an, wie diese vermieden werden können.

Es können auch andere Warnungen in anderen Formaten angezeigt werden, die nicht mit einem Symbol versehen sind. In solchen Fällen ist die spezifische Darstellung der Warnung behördlich vorgeschrieben.

1.3 Geräte und Verpackungsmaterialien richtig entsorgen

Elektrische und elektronische Altgeräte

Diese Kennzeichnung am Produkt oder an seiner Verpackung signalisiert, dass dieses Produkt gemäß europäischer Direktive 2012/19/EU zur Handhabung elektrischer und elektronischer Altgeräte nicht mit dem regulären Hausmüll entsorgt werden darf. Sie müssen dieses Gerät zu einer speziellen Sammelstelle für elektrische und elektronische Altgeräte bringen. Ihre Stadtverwaltung, Ihr örtliches Entsorgungsunternehmen oder der Händler, bei dem Sie das Produkt erworben haben, informieren Sie gerne über geeignete Sammelstellen für elektrische und elektronische Altgeräte in Ihrer Nähe.

Ihr neuer Monitor enthält Rohstoffe, die recycelt und wiederverwendet werden können. Das Gerät kann von spezialisierten Unternehmen sachgerecht recycelt werden; so können möglichst viele Materialien wiederverwertet werden, während nur ein geringer Teil entsorgt werden muss.

Wir haben auf sämtliches unnötiges Verpackungsmaterial verzichtet und dafür gesorgt, dass sich die Verpackung leicht in einzelne Materialien trennen lässt.

Ihr Vertriebsrepräsentant informiert Sie gerne über örtliche Regelungen

zur richtigen Entsorgung Ihres alten Monitors und der Verpackung.

Hinweise zu Rücknahme und Recycling Philips verfolgt technisch und ökonomisch sinnvolle Ziele zur Optimierung der Umweltverträglichkeit ihrer Produkte, Dienste und Aktivitäten.

Von der Planung über das Design bis hin zur Produktion legt Philips größten Wert darauf, Produkte herzustellen, die problemlos recycelt werden können. Bei Philips geht es bei der Behandlung von Altgeräten vorrangig darum, möglichst an landesweiten Rücknahmeinitiativen und Recyclingsprogrammen mitzuwirken – vorzugsweise in Zusammenarbeit mit Mitbewerbern –, in deren Rahmen sämtliche Materialien (Produkte und zugehöriges Verpackungsmaterial) in Harmonie mit Umweltschutzgesetzen und Rücknahmeprogrammen von Vertragsunternehmen recycelt werden.

Ihr Anzeigegerät wurde aus hochwertigen Materialien und Komponenten gefertigt, die recycelt und wiederverwendet werden können.

Wenn Sie mehr über unser Recyclingprogramm erfahren möchten, besuchen Sie bitte:

2. Monitor einrichten

2.1 Installation

1 Lieferumfang

* DP
(2X3S7EYMB, 2X3S7EJMB)

* HDMI
(2X3S7EHMB, 2X3S7EJMB)

* Audiokabel

* USB
(2X3S7EJMB)

*Variiert je nach Region

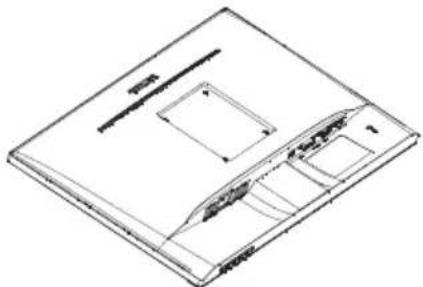

2 Basis installieren

1. Platzieren Sie den Bildschirm mit dem Panel nach unten auf einem weichen Untergrund. Achten Sie darauf, dass der Bildschirm nicht zerkratzt oder beschädigt wird.

1. Halten Sie den Ständer mit beiden Händen.

(1) Bringen Sie den Ständer vorsichtig an der VESA-Halterung an, bis der Ständer an der Verriegelung einrastet.
(2) Ziehen Sie die Montageschrauben mit einem Schraubendreher fest, sichern Sie die Stütze am Monitor.
(3) Bringen Sie die Basis vorsichtig am Ständer an.
(4) Ziehen Sie die Schraube an der Unterseite der Basis mit Ihren Fingern fest; bringen Sie die Basis sicher am Ständer an.

2. Monitor einrichten

3 Mit Ihrem PC verbinden

2X3S7EHMB:

1 Kensington-Diebstahlsicherung
2 Kopfhörerbuchse
3 Audioeingang
4 VGA-Eingang
5 HDMI-Eingang
6 Wechselstromeingang

2X3S7EYMB:

1 Kensington-Diebstahlsicherung
2 Kopfhörerbuchse
3 Audioeingang
4 VGA-Eingang
5 DisplayPort-Eingang
6 Wechselstromeingang

223S7EJMB:

1 Kensington-Diebstahlsicherung
2 Kopfhörerbuchse
3 Audioeingang
4 VGA-Eingang
5 HDMI-Eingang
6 DisplayPort-Eingang
7 USB-Downstream
8 USB-Upstream
9 Wechselstromeingang

2. Monitor einrichten

243S7EJMB:

1 Kensington-Diebstahlsicherung
2 Kopfhörerbuchse
3 Audioeingang
4 VGA-Eingang
5 HDMI-Eingang
6 DisplayPort-Eingang
7 USB-Upstream
8 USB-Downstream
9 Wechselstromeingang

PC-Verbindung

1. Schließen Sie das Netzkabel richtig an der Rückseite des Monitors an.
2. Schalten Sie den Computer aus, trennen Sie das Netzkabel.
3. Verbinden Sie das Signalkabel des Monitors mit dem Videoanschluss an der Rückseite des Computers.
4. Verbinden Sie die Netzkabel des Computers und des Monitors mit einer Steckdose in der Nähe.
5. Schalten Sie Computer und Bildschirm ein. Wenn der Monitor ein Bild anzeigt, ist die Installation abgeschlossen.

2.2 Monitor bedienen

1 Beschreibung der Bedientasten

1	∅	Monitor ein- und ausschalten.
2	∅/OK	Auf das OSD-Menü zugreifen. OSD-Einstellungen bestätigen.
3	▲▼	OSD-Menü anpassen.
4		Lautstärke des Lautsprechers anpassen.
5		Signaleingangsquelle wechseln.
6		Zum Zurückkehren zur vorherigen OSD-Ebene.
7		SmartImage. Es stehen mehrere Optionen zur Auswahl: EasyRead, Büro, Foto, Film, Spiel, Öko, Schwaches Blaulicht und Aus.

2. Monitor einrichten

2 Beschreibung der Bildschirmanzeige

Was ist ein Bildschirmmenü (OSD)?

Das Bildschirmmenü ist ein Merkmal aller Philips-LCD-Monitore. Dadurch kann der Endnutzer die Anpassung von Bildschirm-Betriebseinstellungen oder die Anwahl von Monitor-Funktionen direkt über ein Anweisungsfenster auf dem Bildschirm vornehmen. Auf dem Bildschirm erscheint folgende benutzerfreundliche Schnittstelle:

Einfache Hinweise zu den Bedientasten Im oben gezeigten Bildschirmmenü können Sie durch die Betätigung der Tasten ▼ an der Frontblende des Monitors den Cursor bewegen und mit OK die Auswahl bzw. Änderung bestätigen.

Das OSD-Menü

Im Folgenden finden Sie einen Überblick über die Struktur der Bildschirmanzeige. Sie können dies als Referenz nutzen, wenn Sie sich zu einem späteren Zeitpunkt durch die verschiedenen Einstellungen arbeiten.

Main menu Sub menu

2. Monitor einrichten

3 Hinweis zur Auflösung

Der Monitor kann seine volle Leistung bei einer physikalischen Auflösung von 1920 x 1080Bildpunkten bei 60 Hz Bildwiederholfrequenz ausspielen. Wird der Monitor mit einer anderen Auflösung betrieben, wird eine Warnmeldung auf dem Bildschirm angezeigt: Use 1920 x 1080@ 60 Hz for best results. (Mit einer Auflösung von 1920 x 1080bei 60 Hz erreichen Sie die besten Ergebnisse.)

Die Anzeige der nativen Auflösung kann mittels der Option Setup im Bildschirmmenü ausgeschaltet werden.

4 Physische Funktionen

Neigung

Schwenken

2.3 Basisbaugruppe zur VESA-Montage entfernen

Bitte machen Sie sich mit den nachstehenden Hinweisen vertraut, bevor Sie die Monitorbasis zerlegen – so vermeiden Sie mögliche Beschädigungen und Verletzungen.

1. Ziehen Sie die Monitorbasis auf ihre maximale Höhe aus.

1. Platzieren Sie den Bildschirm mit dem Panel nach unten auf einem weichen Untergrund. Achten Sie darauf, dass der Bildschirm nicht zerkratzt oder beschädigt wird.

1. Lösen Sie die Montageschrauben, entfernen Sie dann den Ständer vom Monitor.

Hinweis Der Monitor kann an einer VESA-Standardhalterung (100 mm Lochabstand) angebracht werden. VESA-Montageschraube M4. Wenden Sie sich bei einer Wandmontage immer an den Hersteller.

2.4 Einführung von SoftBlue-Technologie

SoftBlue-LED-Technologie nutzt eine intelligente Technologie zur Reduzierung von schädlichem kurzwelligem blauem Licht, ohne dass angezeigte Farben oder Bilder beeinträchtigt werden.

SoftBlue-LED-Technologie ist die internationale Prüforganisation TÜV Rheinland bezüglich der Reduzierung von schädlichem blauem Licht zertifiziert.

Anmerkung

SoftBlue stimmt mit der TÜV-ABL-Zertifizierung überein, wenn sich LBL im ausgeschalteten Modus und die Farbtemperatur im Standardmodus befindet.

3. Bildoptimierung

3.1 SmartImage

1 Was ist das?

SmartImage bietet Ihnen Vorgabeeinstellungen, die Ihren Bildschirm optimal an unterschiedliche Bildinhalte anpassen und Helligkeit, Kontrast, Farbe und Schärfe in Echtzeit perfekt regeln. Ob Sie mit Texten arbeiten, Bilder betrachten oder ein Video anschauen – Philips SmartImage sorgt stets für ein optimales Bild.

2 Wieso brauche ich das?

Sie wünschen sich einen Monitor, der Ihnen unter allen Umständen ein optimales Bild bietet. Die SmartImage-Software regelt Helligkeit, Kontrast, Farbe und Schärfe in Echtzeit und sorgt damit jederzeit für eine perfekte Darstellung.

3 Wie funktioniert das?

SmartImage ist eine exklusive, führende Philips-Technologie, welche die auf dem Bildschirm dargestellten Inhalte analysiert. Je nach ausgewähltem Einsatzzweck passt SmartImage Einstellungen wie Kontrast, Farbsättigung und Bildschärfe ständig optimal an die jeweiligen Inhalte an – und dies alles in Echtzeit mit einem einzigen Tastendruck.

4 Wie schalte ich SmartImage ein?

1. Drücken Sie, das SmartImage-OSD wird angezeigt.
2. Durch wiederholtes Drücken von ▼

▲ schalten Sie zwischen EasyRead, Büro, Foto, Film, Spiel, Öko, Schwaches Blaulicht und Aus um.

1. Das SmartImage-OSD verschwindet nach 5 Sekunden von selbst, wenn Sie es nicht zuvor durch Bestätigung mit OK ausblenden und Ihre Auswahl damit bestätigen.

Es stehen mehrere Optionen zur Auswahl: EasyRead, Büro, Foto, Film, Spiel, Öko, Schwaches Blaulicht und Aus.

• EasyRead: Verbessert die Lesbarkeit textbasierter Anwendungen wie PDF-eBooks. Durch Einsatz eines speziellen Algorithmus, der Kontrast und Schärfe von Textinhalt erhöht, wird die Anzeige zum augenschonenden Lesen optimiert, indem Helligkeit, Kontrast und Farbtemperatur des Monitors angepasst werden.
• Office (Büro): Verbessert die Textdarstellung und vermindert die Helligkeit; so können Sie Texte besser lesen und überlasten Ihre Augen nicht. Dieser Modus eignet sich ganz besonders zur Verbesserung von Lesbarkeit und Produktivität, wenn Sie mit Tabellenkalkulationen, PDF-Dateien,

3. Bildoptimierung

gescannten Artikeln und anderen allgemeinen Büroanwendungen arbeiten.

- Photo (Foto): Dieses Profil kombiniert verbesserte Farbsättigung, Schärfe und dynamischen Kontrast zur Darstellung von Fotos und anderen Bildern in lebendigen Farben – ohne störende Artefakte und blasse Farbwiedergabe.

- Movie (Film): Stärkere Leuchtkraft, satte Farben, dynamische Kontraste und rasiermesserscharfe Bilder sorgen für eine detailgetreue Darstellung auch in dunkleren Bildbereichen Ihrer Videos; ohne Farbschlieren in helleren Bereichen – zum optimalen, naturgetreuen Videogenuss.

- Game (Spiel): Aktiviert eine spezielle Overdrive-Schaltung und ermöglicht kürzeste Reaktionszeiten, glättet Kanten schnell bewegter Objekte, verbessert den Kontrast – kurz: sorgt für ultimativen Spaß am Spielen.

- Economy (Energiesparen): Bei diesem Profil werden Helligkeit, Kontrast und Hintergrundbeleuchtung fein angepasst; dieser Modus eignet sich ganz besonders für die tägliche Büroarbeit bei geringem Stromverbrauch.

- LowBlue Mode (LowBlue-Modus): LowBlue-Modus für höheren Augenkomfort. Studien haben gezeigt, dass kurzwellige blaue Lichtstrahlen von LED-Displays die Augen mit der Zeit ebenso schädigen und das Sehvermögen beeinträchtigen können wie ultraviolette Strahlen. Philips' auf das Wohlbefinden ausgelegte Einstellung LowBlue-Modus nutzt eine intelligente Softwaretechnologie zur Reduzierung von schädlichem kurzweiligem blauem Licht.

- Off (Aus): Die Bildoptimierung durch SmartImage bleibt abgeschaltet.

3.2 SmartContrast

1 Was ist das?

Eine einzigartige Technologie, die Bildinhalte dynamisch analysiert, das Kontrastverhältnis des Bildschirms optimal daran anpasst, die Intensität der Hintergrundbeleuchtung bei hellen Bildern steigert oder bei dunklen Szenen entsprechend vermindert. All dies trägt zu intensiveren, schärferen Bildern und perfektem Videogenuss bei.

2 Wieso brauche ich das?

Sie wünschen sich eine optimale, scharfe und angenehme Darstellung sämtlicher Bildinhalte. SmartContrast passt Kontrast und Hintergrundbeleuchtung dynamisch an die Bildinhalte an – so genießen Sie eine intensive Bilddarstellung bei Videospielen und Firmen und ein angenehmes Bild, wenn Sie beispielsweise mit Texten arbeiten. Und durch einen niedrigeren Energieverbrauch sparen Sie Stromkosten und verlängern die Lebenszeit Ihres Monitors.

3 Wie funktioniert das?

Wenn Sie SmartContrast einschalten, werden die Bildinhalte ständig in Echtzeit analysiert, Darstellung und Hintergrundbeleuchtung verzögerungsfrei an die jeweilige Situation angepasst. Diese Funktion sorgt durch dynamische Verbesserung des Kontrastes für ein unvergessliches Erlebnis beim Anschauen von Videos und bei spannenden Spielen.

1. Technische Daten

Bild/Display
Bildschirmpaneltyp IPS-Technologie
Hintergrundbeleuchtung LED
Panelgröße	223S7: 21,5 Zoll Breitbild (54,6 cm)243S7: 23,8 Zoll Breitbild (60,5 cm)
Bildformat	16:9
Pixelabstand	223S7: 0,248 x 0,248 mm243S7: 0,275 x 0,275 mm
Kontrastverhältnis (typisch) 1,000:1
Optimale Auflösung 1920 x 1080bei 60 Hz
Betrachtungswinkel 178° (H) / 178° (V) bei C/R > 10
Anzeigefarben 16,7 Millionen	(6 bit+FRC)
Color Gamut	NTSC 68% (CIE1931)
Flimmerfrei Ja
Bildverbesserungen SmartImage
Vertikale Aktualisierungsrate 56 Hz - 76 Hz
Horizontalfrequenz 30 kHz - 83 kHz
sRGB Ja
SoftBlue	Ja
LowBlue-Modus Ja
EasyRead Ja
Anschlüsse
Signaleingang/-ausgang	2X3S7EYMB: VGA(analog), DisplayPort 1.2(digital)2X3S7EHMB: VGA(analog), HDMI 1.4(digital)2X3S7EJMB: VGA(analog), HDMI 1.4(digital), DisplayPort 1.2(digital)
USB	USB 2.0×4 (223S7EJMB)USB 2.0×2 , USB 3.0 x2 (243S7EJMB)
Eingangsignal Getrennte Synchronisierung, Synchronisierung bei Grün
Audioeingang/-ausgang PC-Audioeingang, Kopfhörerausgang
Zusätzliche Merkmale
Integrierter Lautsprecher	2 W x 2
Komfortfunktionen
OSD-Sprachen	Englisch, Deutsch, Spanisch, Griechisch, Französisch, Italienisch, Ungarisch, Niederländisch, Portugiesisch, Brasilianisches Portugiesisch, Polnisch, Russisch, Schwedisch, Finnisch, Türkisch, Tschechisch, Ukrainisch, Vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch, Koreanisch
Sonstige Komfortmerkmale	VESA-Halterung (100 x 100 mm), Kensington-Schloss
Plug and Play-Kompatibilität	DDC/CI, sRGB, Windows 10/8.1/8/7, Mac OS X
Ständer
Neigung	-5 / +25 Grad

1. Technische Daten

Schwenken -175 / +175 Grad
Höhenverstellung 130mm
Drehung 90 Grad

Stromversorgung (223S7EHMB)
Verbrauch	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb 20,6	W (typ.) 20,5 W (typ.)	20,2 W (typ.)
Ruhezustand(Bereitschaft)	< 0,5 W < 0,5 W < 0,5 W	W
Aus < 0,3 W < 0,3 W	< 0,3 W
Wärmeableitung *	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb 70,31	BTU/h (typ.) 69,97 BTU/h (typ.) 68,94 BTU/h (typ.)
Ruhezustand(Bereitschaft)	< 1,71 BTU/h < 1,71 BTU/h < 1,71 BTU/h
Aus < 1,02 BTU/h < 1,02 BTU/h < 1,02 BTU/h
Betriebsmodus(Öko-Modus)	9,5 W (typ.)
Betriebsanzeige-LED	Betrieb: Weiß. Bereitschaftsmodus: Weiß (blinkend)
Stromversorgung	Integriert, 100 bis 240 V Wechselspannung, 50 bis 60 Hz

Stromversorgung (223S7EYMB)
Verbrauch	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb 20,6	W (typ.) 20,5 W (typ.)	20,2 W (typ.)
Ruhezustand(Bereitschaft)	< 0,5 W < 0,5 W < 0,5 W	W
Aus < 0,3 W < 0,3 W	< 0,3 W
Wärmeableitung *	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb	70,31 BTU/h (typ.)	69,97 BTU/h (typ.)	68,94 BTU/h (typ.)
Ruhezustand(Bereitschaft)	< 1,71 BTU/h	< 1,71 BTU/h	< 1,71 BTU/h
Aus	< 1,02 BTU/h	< 1,02 BTU/h	< 1,02 BTU/h
Betriebsmodus(Öko-Modus)	10 W (typ.)
Betriebsanzeige-LED	Betrieb: Weiß. Bereitschaftsmodus: Weiß (blinkend)
Stromversorgung	Integriert, 100 bis 240 V Wechselspannung, 50 bis 60 Hz

1. Technische Daten

Stromversorgung (223S7EJMB)
Verbrauch	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb 21,3	W (typ.) 20,7 W (typ.)	21,52 W (typ.)
Ruhezustand(Bereitschaft)	< 0,5 W < 0,5 W < 0,5 W
Aus < 0,3 W < 0,3 W	< 0,3 W
Wärmeableitung *	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb 72,7	BTU/h (typ.) 70,65 BTU/h (typ.) 73,45 BTU/h (typ.)
Ruhezustand(Bereitschaft)	< 1,71 BTU/h < 1,71 BTU/h < 1,71 BTU/h
Aus < 1,02 BTU/h <	1,02 BTU/h < 1,02 BTU/h
Betriebsmodus(Öko-Modus)	10 W (typ.)
Betriebsanzeige-LED	Betrieb: Weiß. Bereitschaftsmodus: Weiß (blinkend)
Stromversorgung Integriert, 100 bis 240 V Wechselspannung, 50 bis 60 Hz
Stromversorgung (243S7EHMB)
Verbrauch	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb 22,5	W (typ.) 22 W (typ.) 21,8 W (typ.)
Ruhezustand(Bereitschaft)	< 0,5 W < 0,5 W < 0,5 W
Aus < 0,3 W < 0,3 W	< 0,3 W
Wärmeableitung *	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	2 30 VWechselspannung,50 Hz
Normalbetrieb	76,79 BTU/h (typ.)	75,09 BTU/h (typ.)	74,4 BTU/h (typ.)
Ruhezustand(Bereitschaft)	< 1,71 BTU/h	< 1,71 BTU/h	< 1,71 BTU/h
Aus < 1,02 BTU/h <	1,02 BTU/h < 1,02 BTU/h
Betriebsmodus(Öko-Modus)	11 W (typ.)
Betriebsanzeige-LED	Betrieb: Weiß. Bereitschaftsmodus: Weiß (blinkend)
Stromversorgung Integriert, 100 bis 240 V Wechselspannung, 50 bis 60 Hz
Stromversorgung (243S7EYMB)
Verbrauch	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb 22,5	W (typ.) 22 W (typ.) 21,8 W (typ.)
Ruhezustand(Bereitschaft	< 0,5 W < 0,5 W < 0,5 W

1. Technische Daten

Aus < 0,3 W < 0,3 W	< 0,3 W
Wärmeableitung *	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb 76,79 BTU/h (typ.) 75,09 BTU/h (typ.) 74,4 BTU/h (typ.)
Ruhezustand(Bereitschaft)	< 1,71 BTU/h < 1,71 BTU/h < 1,71 BTU/h
Aus < 1,02 BTU/h < 1,02 BTU/h < 1,02 BTU/h
Betriebsmodus(Öko-Modus)	10,5 W (typ.)
Betriebsanzeige-LED	Betrieb: Weiß. Bereitschaftsmodus: Weiß (blinkend)
Stromversorgung Integriert, 100 bis 240 V Wechselspannung, 50 bis 60 Hz

Stromversorgung (243S7EJMB)
Verbrauch	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb 23,5	W (typ.) 22,8 W (typ.)	21,8 W (typ.)
Ruhezustand(Bereitschaft)	< 0,5 W < 0,5 W < 0,5 W	W
Aus < 0,3 W < 0,3 W	< 0,3 W
Wärmeableitung *	100 VWechselspannung,60 Hz	115 VWechselspannung,60 Hz	230 VWechselspannung,50 Hz
Normalbetrieb 80,2	BTU/h (typ.) 77,82 BTU/h (typ.) 74,4 BTU/h (typ.)
Ruhezustand(Bereitschaft)	< 1,71 BTU/h	< 1,71 BTU/h	< 1,71 BTU/h
Aus < 1,02 BTU/h	< 1,02 BTU/h	< 1,02 BTU/h
Betriebsmodus(Öko-Modus)	11 W (typ.)
Betriebsanzeige-LED	Betrieb: Weiß. Bereitschaftsmodus: Weiß (blinkend)
Stromversorgung Integriert, 100 bis 240 V Wechselspannung, 50 bis 60 Hz

Abmessungen
Gerät mit Ständer (B x H x T)	490 x 455 x 202 mm(223S7)540 x 483 x 202 mm(243S7)
Gerät ohne Ständer(B x H x T)	490 x 296 x 45 mm(223S7)540 x 325 x 45 mm(243S7)
Gerät mit Verpackung(B x H x T)	552 x 420 x 194 mm(223S7)602 x 457 x 199 mm(243S7)
Gewicht
Gerät mit Ständer	4,51 kg(223S7EYMB/223S7EHMB)4,65 kg(223S7EJMB)5,00 kg(243S7EYMB/243S7EHMB)5,10 kg(243S7EJMB)

1. Technische Daten

Gerät ohne Ständer	2,63 kg(223S7EYMB/223S7EHMB)2,77 kg(223S7EJMB)3,10 kg(243S7EYMB/243S7EHMB)3,20 kg(243S7EJMB)
Gerät mit Verpackung	6,56 kg(223S7EYMB/223S7EHMB)6,65 kg(223S7EJMB)7,29 kg(243S7EYMB/243S7EHMB)7,40 kg(243S7EJMB)

Betriebsbedingungen
Temperaturbereich (Betrieb)	0°C bis 40°C
Relative Feuchtigkeit (Betrieb)	20% bis 80%
Luftdruck (Betrieb) 700 bis 1060 hPa
Temperatur (nicht im Betrieb)	-20°C bis 60°C
Relative Feuchtigkeit (Ausgeschaltet)	10% bis 90%
Luftdruck (Ausgeschaltet) 500 bis 1060 hPa

Umwelt und Energie
ROHS Ja
Verpackung 100 % recyclingfähig
Bestimmte Substanzen 100 % PVC/BFR-freies Gehäuse
Gehäuse
Farbe Schwarz
Design Textur

Hinweis

Diese Daten können sich ohne Vorankündigung ändern. Unter www.philips.com/support finden Sie die aktuellsten Broschüren.

4.1 Auflösung und Vorgabemodi

1 Maximale Auflösung

1920 x 1080 bei 60 Hz (Analogeingang)

1920 x 1080bei 60 Hz (Digitaleingang)

2 Empfohlene Auflösung

1920 x 1080bei 60 Hz (Digitaleingang)

Horizontal-frequenz (kHz)	Auflösung Vertikal-frequenz (Hz)
31,47 720 x 400 70,09
31,47 640 x 480 59,94
35,00 640 x 480 66,67
37,86 640 x 480 72,81
37,50 640 x 480 75,00
35,16 800 x 600 56,25
37,88 800 x 600 60,32
46,88 800 x 600 75,00
48,08 800 x 600 72,19
47,73 832 x 624 74,55
48,36 1024 x 768	60,00
56,48 1024 x 768 70,07
60,02 1024 x 768 75,03
44,77 1280 x 720 59,86
60 1280 x 960	60
63,89 1280 x 1024 60,02
79,98 1280 x 1024 75,03
55,94 1440 x 900 59,89
65,29 1680 x 1050	59,95

Hinweis

Bitte beachten Sie, dass Ihr Bildschirm bei seiner nativen Auflösung von 1920 x 1080bei 60 Hz am besten funktioniert. Halten Sie sich für optimale Anzeigequalität an diese Auflösungsempfehlungen.

5. Energieverwaltung

Wenn eine VESA DPM-kompatible Grafikkarte oder Software in Ihrem PC installiert ist, kann der Monitor seinen Energieverbrauch bei Nichtnutzung automatisch verringern. Der Monitor kann durch Tastatur-, Maus- und sonstige Eingaben wieder betriebsbereit gemacht werden. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung der automatischen Energiesparfunktion:

223S7EHMB

Energieverwaltung – Definition
VESA-Modus	Video	H-Sync	V-Sync	Strom-verbrauch	LED-Farbe
Aktiv Ein	Ja Ja			20,6 W (typ.)30 W (max.)	Weiß
Ruhezustand (Bereitschaft)	Aus Nein Nein			0,5 W (typ.)	Weiß (blinkend)
Aus Aus –				0,3 W (typ.)	Aus

223S7EYMB

Energieverwaltung – Definition
VESA-Modus	Video	H-Sync	V-Sync	Strom-verbrauch	LED-Farbe
Aktiv Ein	Ja Ja			20,6 W (typ.)30 W (max.)	Weiß
Ruhezustand (Bereitschaft)	Aus Nein Nein			0,5 W (typ.)	Weiß (blinkend)
Aus Aus – -				0,3 W (typ.)	Aus

223S7EJMB

Energieverwaltung – Definition
VESA-Modus	Video	H-Sync	V-Sync	Strom-verbrauch	LED-Farbe
Aktiv Ein	Ja Ja			20,7 W (typ.)45 W (max.)	Weiß
Ruhezustand (Bereitschaft)	Aus Nein Nein			0,5 W (typ.)	Weiß (blinkend)
Aus Aus –				0,3 W (typ.)	Aus

243S7EHMB

Energieverwaltung – Definition
VESA-Modus	Video	H-Sync	V-Sync	Strom-verbrauch	LED-Farbe
Aktiv Ein	Ja Ja			22,5 W (typ.)35 W (max.)	Weiß
Ruhezustand (Bereitschaft)	Aus Nein Nein			0,5 W (typ.)	Weiß (blinkend)
Aus Aus –				0,3 W (typ.)	Aus

243S7EYMB

Energieverwaltung – Definition
VESA-Modus	Video	H-Sync	V-Sync	Strom-verbrauch	LED-Farbe
Aktiv Ein	Ja Ja			22,5 W (typ.)35 W (max.)	Weiß
Ruhezustand (Bereitschaft)	Aus Nein Nein			0,5 W (typ.)	Weiß (blinkend)
Aus Aus - -				0,3 W (typ.)	Aus

243S7EJMB

Energieverwaltung – Definition
VESA-Modus	Video	H-Sync	V-Sync	Strom-verbrauch	LED-Farbe
Aktiv Ein	Ja Ja			22,8 W (typ.)45 W (max.)	Weiß
Ruhezustand (Bereitschaft)	Aus Nein Nein			0,5 W (typ.)	Weiß (blinkend)
Aus Aus –	–			0,3 W (typ.)	Aus

Der Stromverbrauch dieses Monitors wird mit folgender Installation gemessen.

• Physikalische Auflösung: 1920 x 1080
- Kontrast: 50 %
• Helligkeit: 100%
• Farbtemperatur: 6500K mit vollem Weißbereich

Hinweis

Diese Daten können sich ohne Vorankündigung ändern.

6. Kundendienst und Garantie

6.1 Philips-Richtlinien zu Flachbildschirm-Pixeldefekten

Philips ist stets darum bemüht, Produkte höchster Qualität anzubieten. Wir setzen die fortschrittlichsten Herstellungsprozesse der Branche ein und führen strengste Qualitätskontrollen durch. Jedoch sind die bei TFT-Bildschirmen für Flachbildschirme eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben, jedoch wird von Philips garantiert, dass alle Bildschirme mit einer inakzeptablen Anzahl an Defekten entweder repariert oder gemäß der Gewährleistung ersetzt werden. In diesem Hinweis werden die verschiedenen Arten von Pixelfehlern erläutert, und akzeptable Defektstufen für jede Art definiert. Um ein Anrecht auf Reparaturen oder einen Ersatz gemäß der Gewährleistung zu haben, hat die Anzahl der Pixeldefekte eines TFT-Monitors diese noch akzeptablen Stufen zu überschreiten. So dürfen beispielsweise nicht mehr als 0,0004 % der Subpixel eines Monitors Mängel aufweisen. Da einige Arten oder Kombinationen von Pixeldefekten offensichtlicher sind als andere, setzt Philips für diese noch strengere Qualitätsmaßstäbe. Diese Garantie gilt weltweit.

Pixel und Subpixel

Ein Pixel oder Bildelement besteht aus drei Subpixeln in den Grundfarben rot, grün und blau. Bilder werden durch eine Zusammensetzung vieler Pixel erzeugt. Wenn alle Subpixel eines Pixels erleuchtet sind, erscheinen die drei farbigen Subpixel als einzelnes weißes Pixel. Wenn alle drei Subpixel nicht erleuchtet sind, erscheinen die drei farbigen Subpixel als einzelnes schwarzes Pixel. Weitere Kombinationen beleuchteter und unbeleuchteter Pixel erscheinen als Einzelpixel anderer Farben.

Arten von Pixeldefekten

Pixel- und Subpixeldefekte erscheinen auf dem Bildschirm in verschiedenen Arten. Es gibt zwei Kategorien von Pixeldefekten und mehrere Arten von Subpixeldefekten innerhalb dieser Kategorien.

Ständig leuchtendes Pixel

Ständig leuchtende Pixel erscheinen als Pixel oder Subpixel, die immer erleuchtet („eingeschaltet“) sind. Das heißt, dass ein heller Punkt ein Subpixel ist, der auf dem Bildschirm hell bleibt, wenn der Bildschirm ein dunkles Bild zeigt. Die folgenden Typen von Bright-Dot-Fehlern kommen vor.

Ein erleuchtetes rotes, grünes oder blaues Subpixel.

6. Kundendienst und Garantie

Zwei benachbarte erleuchtete Subpixel:

• Rot + Blau = Violett
• Rot + Grün = Gelb
• Grün + Blau = Zyan (Hellblau)

Drei benachbarte erleuchtete Subpixel (ein weißes Pixel).

Hinweis

Ein roter oder blauer Bright-Dot ist über 50 Prozent heller als benachbarte Punkte; ein grüner Bright-Dot ist 30 Prozent heller als benachbarte Punkte.

Ständig schwarzes Pixel

Ständig schwarze Pixel erscheinen als Pixel oder Subpixel, die immer dunkel „ausgeschaltet“ sind. Das heißt, dass ein dunkler Punkt ein Subpixel ist, der auf dem Bildschirm dunkel bleibt, wenn der Bildschirm ein helles Bild zeigt. Die folgenden Typen von Black-Dot-Fehlern kommen vor.

Abstände zwischen den Pixeldefekten Da Pixel- und Subpixeldefekte derselben Art, die sich in geringem Abstand zueinander befinden, leichter bemerkt werden können, spezifiziert Philips auch den zulässigen Abstand zwischen Pixeldefekten.

6. Kundendienst und Garantie

Toleranzen bei Pixeldefekten

Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur oder Ersatz infolge von Pixeldefekten haben, muss ein TFT-Bildschirm in einem Flachbildschirm von Philips Pixel oder Subpixel aufweisen, die die in den nachstehenden Tabellen aufgeführten Toleranzen überschreiten.

Ständig leuchtendes Pixel Akzeptables Niveau
1 Leucht-Subpixel 3
2 anliegende Leucht-Subpixel 1
3 anliegende Leucht-Subpixel (ein weißes Pixel) 1
Abstand zwischen zwei defekten Hellpunkten* >15 mm
Gesamtzahl der defekten Hellpunkte aller Art 3
Ständig schwarzes Pixel Akzeptables Niveau
1 Dunkel-Subpixel 5 oder weniger
2 anliegende Dunkel-Subpixel 2 oder weniger
3 anliegende Dunkel-Subpixel 1
Abstand zwischen zwei defekten Dunkelpunkten* >15 mm
Gesamtzahl der defekten Dunkelpunkte aller Art 5 oder weniger
Gesamtzahl der defekten Punkte Akzeptables Niveau
Gesamtzahl der defekten Hell- oder Dunkelpunkte aller Art 5 oder weniger

Hinweis

1 oder 2 anliegende Subpixel defekt = 1 Punkt defekt.

6.2 Kundendienst und Garantie

Informationen zu Garantieabdeckung und zusätzlichen Anforderungen zur Inanspruchnahme des Kundendienstes in Ihrer Region erhalten Sie auf der Webseite www.philips.com/support oder bei Ihrem örtlichen Philips-Kundendienst.

Wenn Sie Ihre allgemeine Garantiedauer verlängern möchten, wird über unseren zertifizierten Kundendienst ein Servicepaket außerhalb der Garantie angeboten.

Die Garantiedauer entnehmen Sie bitte der Garantieerklärung in der Anleitung mit wichtigen Informationen.

Falls Sie diesen Dienst in Anspruch nehmen möchten, erwerben Sie ihn bitte innerhalb von 30 Kalendertagen ab dem Originalkaufdatum. Während der verlängerten Garantiedauer beinhaltet der Service Abholung, Reparatur und Rückgabe. Allerdings trägt der Anwender sämtliche Kosten.

Falls der zertifizierte Servicepartner die erforderlichen Reparaturen im Rahmen des erweiterten Garantiepakets nicht durchführen kann, finden wir nach Möglichkeit innerhalb der von Ihnen erworbenen verlängerten Garantiedauer alternative Lösungen für Sie.

Weitere Einzelheiten erfahren Sie von unserem Philips-Kundendienstrepräsentanten oder vom örtlichen Kundendienst (per Rufnummer).

Nachstehend werden die Rufnummern des Philips-Kundendienstes aufgelistet.

• LokaleStandardgarantiedauer	• VerlängerteGarantiedauer	• Gesamtgarantiedauer
• Variiert je nach Region	• +1 Jahr	• Lokale Standardgarantiedauer + 1
	• +2 Jahre • Lokale Standardgarantiedauer + 2
	• +3 Jahre • Lokale Standardgarantiedauer + 3

**Originalkaufbeleg des Produktes und Kaufbeleg der erweiterten Garantie erforderlich.

Anmerkung

Rufnummern regionaler Service-Hotlines finden Sie in der Anleitung mit wichtigen Informationen auf der Support-Seite der Philips-Webseite.

7. Problemlösung und häufig gestellte Fragen

7.1 Problemlösung

Auf dieser Seite finden Sie Hinweise zu Problemen, die Sie in den meisten Fällen selbst korrigieren können. Sollte sich das Problem nicht mit Hilfe dieser Hinweise beheben lassen, wenden Sie sich bitte an den Philips-Kundendienst.

1 Allgemeine Probleme

Kein Bild (Betriebs-LED leuchtet nicht)

• Überzeugen Sie sich davon, dass das Netzkabel sowohl mit der Steckdose als auch mit dem Netzanschluss an der Rückseite des Monitors verbunden ist.
• Schauen Sie zunächst nach, ob die Ein-/Austaste an der Vorderseite des Monitors auf Aus eingestellt ist. In diesem Fall stellen Sie den Monitor mit der Ein-/Austaste auf Ein.

Kein Bild (Betriebs-LED leuchtet weiß)

• Vergewissern Sie sich, dass der Computer eingeschaltet ist.
- Überzeugen Sie sich davon, dass das Signalkabel richtig an den Computer angeschlossen ist.
- Achten Sie darauf, dass die Anschlussstifte am Monitorkabel nicht verbogen sind. Falls ja, lassen Sie das Kabel reparieren oder austauschen.
- Möglicherweise wurde die Energiesparen-Funktion aktiviert

Der Bildschirm zeigt

• Überzeugen Sie sich davon, dass das Monitorkabel richtig an den Computer angeschlossen ist. (Lesen Sie auch in der Schnellstartanleitung nach).
• Prüfen Sie, ob die Anschlussstifte im Stecker verbogen oder gebrochen sind.
  • Vergewissern Sie sich, dass der Computer eingeschaltet ist.

AUTO-Taste funktioniert nicht

• Die Auto-Funktion arbeitet nur im analogen VGA-Modus. Bitte korrigieren Sie die entsprechenden Werte manuell über das OSD-Menü.

Hinweis

Die Auto-Funktion arbeitet nicht im digitalen DVI-Modus, da sie hier überflüssig ist.

Sichtbare Rauch- oder Funkenbildung

• Führen Sie keine Schritte zur Problemlösung aus.
• Trennen Sie den Monitor aus Sicherheitsgründen unverzüglich von der Stromversorgung
• Wenden Sie sich unverzüglich an den Philips-Kundendienst.

2 Bildprobleme

Das Bild ist nicht zentriert

• Passen Sie die Bildposition mit der Auto-Funktion unter OSD-Hauptmenü an.
• Passen Sie die Bildposition über die Einrichtung Phase/Takt unter OSD-Hauptmenü an. Dies funktioniert lediglich im VGA-Modus.

Das Bild zittert

- Vergewissern Sie sich, dass das Signalkabel richtig und wackelfrei an den Grafikkartenausgang angeschlossen ist.

7. Problemlösung und häufig gestellte Fragen

Vertikale Bildstörungen

• Passen Sie das Bild mit der Auto-Funktion im OSD-Hauptmenü an.
• Beseitigen Sie die Bildstörungen über die Einstellungen Phase/Takt unter Einrichtung im OSD-Hauptmenü. Dies funktioniert lediglich im VGA-Modus.

Horizontale Bildstörungen

• Passen Sie das Bild mit der Auto-Funktion im OSD-Hauptmenü an.
- Beseitigen Sie die Bildstörungen über die Einstellungen Phase/Takt unter Einrichtung im OSD-Hauptmenü. Dies funktioniert lediglich im VGA-Modus.

Bild ist verschwommen, undeutlich oder zu dunkel

- Passen Sie Helligkeit und Kontrast im OSD-Menü an.

Ein „Nachbild“, „Geisterbild“ oder „eingebranntes Bild“ verbleibt auf dem Bildschirm.

- Wenn längere Zeit Bilder angezeigt werden, die sich nicht verändern, können sich solche Bilder einbrennen – dies wird als „Geisterbilder“, „Nachbilder“ oder „eingebrannte“ Bilder bezeichnet. Solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten Bilder“ zählen zu den bekannten Phänomenen der LCD-Panel-Technologie. In den meisten Fällen verschwinden solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten Bilder“ bei abgeschaltetem Gerät im Laufe der Zeit von selbst.

• Aktivieren Sie grundsätzlich einen bewegten Bildschirmschoner, wenn Sie Ihren Monitor verlassen.
• Achten Sie grundsätzlich darauf, dass das Bild bei der Anzeige statischer Inhalte auf Ihrem LCD-Monitor von Zeit zu Zeit gewechselt wird – zum Beispiel durch einen passenden Bildschirmschoner.
• Wenn Sie keinen Bildschirmschoner oder eine Anwendung zur regelmäßigen Aktualisierung des Bildschirminhaltes aktivieren, kann dies „eingebrannte Bilder“, „Nachbilder“ oder „Geisterbilder“ erzeugen, die nicht mehr verschwinden und nicht reparabel sind. Solche Schäden werden nicht durch die Garantie abgedeckt.

Bild ist verzerrt. Text erscheint verschwommen oder ausgefranst.

- Stellen Sie die Anzeigewauflösung des Computers auf die physikalische Auflösung des Monitors ein.

Grüne, rote, blaue, schwarze oder weiße Punkte sind im Bild zu sehen

- Es handelt sich um Pixelfehler. Auch in der heutigen, modernen Zeit können solche Effekte bei der LCD-Technologie nicht ausgeschlossen werden. Weitere Details entnehmen Sie bitte unserer Pixelfehler-Richtlinie.

* Die Betriebsanzeige leuchtet zu hell und stört mich

- Sie können die Helligkeit der Betriebsanzeige unter LED-Einstellungen im OSD-Hauptmenü entsprechend anpassen.

Weitere Unterstützung erhalten Sie über die in der Anleitung mit wichtigen Informationen aufgelisteten Servicekontaktdaten oder durch Kontaktaufnahme mit einem Philips-Kundendienstmitarbeiter.

* Funktionalität variiert je nach Display.

7.2 Allgemeine häufig gestellte Fragen

F 1: Was soll ich tun, wenn mein Monitor die Meldung „Dieser Videomodus kann nicht angezeigt werden“ zeigt?

Antwort: EmpfohleneAuflösungdieses Monitors: 1920 x 1080 bei 60 Hz.

• Trennen Sie sämtliche Kabel, schließen Sie den PC wieder an den Monitor an, den Sie zuvor genutzt haben.
• Wählen Sie Einstellungen/Systemsteuerung aus dem Windows-Startmenü. Rufen Sie in der Systemsteuerung den Eintrag Anzeig auf. Wählen Sie in der AnzeigeSystemsteuerung das „Einstellungen“-Register. Stellen Sie im Feld „Desktop-Bereich“ eine Auflösung von 1920 x 1080 Pixeln mit dem Schieber ein.

- Öffnen Sie die „Erweiterten Einstellungen“, stellen Sie im Register „Monitor“ eine Bildschirmaktualisierungsrate von 60 Hertz ein, klicken Sie anschließend auf OK.

- Starten Sie den Computer neu, wiederholen Sie die Schritte 2 und 3 und vergewissern Sie sich, dass Ihr PC nun mit der Auflösung 1920 x 1080 bei 60 Hz arbeitet.

- Fahren Sie den Computer herunter, trennen Sie den alten Monitor und schließen Sie Ihren neuen Philips-LCD-Monitor wieder an.

• Schalten Sie den Monitor und anschließend den PC ein.

F 2: Welche Bildwiederholfrequenz wird bei LCD-Monitoren empfohlen?

Antwort: Bei LCD-Monitoren wird eine Bildschirmaktualisierungsrate

von 60 Hz empfohlen. Bei Bildstörungen können Sie auch Bildschirmaktualisierungsraten bis 75 Hz testen.

F 3: Welche Funktion haben die inf- und icm-Dateien auf der CD? Wie installiere ich die Treiber (inf und icm)?

Antwort: Bei diesen Dateien handelt es sich um die Treiberdateien für Ihren Monitor. Installieren Sie die Treiber wie in der Bedienungsanleitung beschrieben. Bei der ersten Installation des Monitors werden Sie von Ihrem Computer eventuell nach Monitortreibern (inf- und icm-Dateien) oder nach einer Treiberdiskette gefragt. Legen Sie die mitgelieferte CD nach Aufforderung in das CD- oder DVD-Laufwerk ein. Die Monitortreiber (inf- und icm-Dateien) werden automatisch installiert.

F 4: Wie stelle ich die Auflösung ein?

Antwort: DieverfügbarenAuflösungen werden durch die Kombination Grafikkarte/Grafiktreiber und Monitor vorgegeben. Sie können die gewünschte Auflösung in der Windows® - Systemsteuerung unter „Anzeigeeigenschaften“ auswählen.

F 5: Was kann ich tun, wenn ich mich bei den Monitoreinstellungen über das OSD komplett verzettele?

Antwort: Klicken Sie einfach auf die OK-Schaltfläche, rufen Sie die Werksvorgaben anschließend mit „Rücksetzen“ wieder auf.

7. Problemlösung und häufig gestellte Fragen

F 6: Ist der LCD-Bildschirm unempfindlich gegenüber Kratzern?

Antwort: Generell empfehlen wir, die Bildfläche keinen starken Stößen auszusetzen und nicht mit Gegenständen dagegen zu tippen. Achten Sie beim Umgang mit dem Monitor darauf, keinen Druck auf die Bildfläche auszuüben. Andernfalls kann die Garantie erlöschen.

F 7: Wie reinige ich die Bildfläche?

Antwort: Zur regulären Reinigung benutzen Sie ein sauberes, weiches Tuch. Bei hartnäckigen Verschmutzungen setzen Sie zusätzlich etwas Isopropylalkohol (Isopropanol) ein. Verzichten Sie auf sämtliche Lösungsmittel wie Ethylalkohol, Ethanol, Azeton, Hexan, und so weiter.

F 8: Kann ich die Farbeinstellungen meines Monitors ändern?

Antwort: Ja, Sie können die Farbeinstellungen über das OSD ändern. Dazu führen Sie bitte die folgenden Schritte aus:

• Blenden Sie das OSD-Menü (Bildschirmmenü) mit der OK-Taste ein.

• Wählen Sie die Option „Farbe“ mit der „Abwärtstaste“, bestätigen Sie die Auswahl mit der OK-Taste. Nun können Sie unter den folgenden drei Einstellungen wählen.

• Farbtemperatur: Hier stehen Ihnen die sechs Auswahlmöglichkeiten 5000K, 6500K, 7500K, 8200K, 9300K und 11500K zur Verfügung. Mit der Einstellung 5000K erzielen „Sie eine warme, leicht rötliche Bilddarstellung, bei 11500K

erscheint das „Bild kühler, mit einem leichten Blaustich“.

1. sRGB: Dies ist eine Standardeinstellung zur korrekten Farbdarstellung beim Einsatz unterschiedlicher Geräte (z. B. Digitalkameras, Monitore, Drucker, Scanner usw.).

2. Benutzerdefiniert: Bei dieser Option können Sie Ihre eigenen Farbeinstellungen definieren, indem Sie die Intensitäten von Rot, Grün und Blau vorgeben.

Hinweis

Eine Methode zur Messung der Lichtfarbe, die ein Objekt beim Erhitzen abstrahlt. Die Ergebnisse dieser Messung werden anhand einer absoluten Skala (in Grad Kelvin) ausgedrückt. Niedrige Farbtemperaturen wie 2004K erscheinen rötlich, höhere Farbtemperaturen wie 9300K weisen einen Blaustich auf. Eine neutrale Farbtemperatur liegt bei 6504K.

F 9: Kann ich meinen LCD-Monitor an jeden PC, Mac oder an Workstations anschließen?

Antwort: Ja. Sämtliche Philips-Monitore sind mit Standard-PCs, Macs und Workstations vollständig kompatibel. Zum Anschluss an Mac-Systeme benötigen Sie einen Kabeladapter. Ihr Philips-Verkaufsrepräsentant informiert Sie gerne über Ihre individuellen Möglichkeiten.

F 10: Funktionieren Phillips-LCD-Monitore nach dem Plug-and-Play-Prinzip?

Antwort: Ja, die Monitore sind unter Windows 10/8.1/8/7 und Mac OS X Plug-and-Play-kompatibel

7. Problemlösung und häufig gestellte Fragen

F 11: Was sind Geisterbilder oder eingebrannte Bilder bei LCD-Bildschirmen?

Antwort: Wenn längere Zeit Bilder angezeigt werden, die sich nicht verändern, können sich solche Bilder einbrennen – dies wird als „Geisterbilder“, „Nachbilder“ oder „eingebrannte“ Bilder bezeichnet. Solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten Bilder“ zählen zu den bekannten Phänomenen der LCD-Panel-Technologie. In den meisten Fällen verschwinden solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten“ Bilder bei abgeschaltetem Gerät im Laufe der Zeit von selbst. Aktivieren Sie grundsätzlich einen bewegten Bildschirmschoner, wenn Sie Ihren Monitor verlassen. Achten Sie grundsätzlich darauf, dass das Bild bei der Anzeige statischer Inhalte auf Ihrem LCD-Monitor von Zeit zu Zeit gewechselt wird – zum Beispiel durch einen passenden Bildschirmschoner.

Warning

Wenn Sie keinen Bildschirmschoner oder eine Anwendung zur regelmäßigen Aktualisierung des Bildschirminhaltes aktivieren, kann dies „eingebrannte Bilder“, „Nachbilder“ oder „Geisterbilder“ erzeugen, die nicht mehr verschwinden und nicht reparabel sind. Solche Schäden werden nicht durch die Garantie abgedeckt.

F 12: Warum erscheinen Texte nicht scharf, sondern ausgefranst?

Antwort:IhrLCD-Monitorfunktioniert bei seiner nativen Auflösung von 1920 x 1080 bei 60 Hz am besten. Stellen Sie zur

optimalen Darstellung diese Auflösung ein.

F 13: Wie entsperre/sperre ich meine Schnelltaste?

Antwort: Bitte halten SieOK Sekunden lang gedrückt, um die Schnelltaste zu entsperren/sperren; dadurch erscheint „Achtung“ zur Anzeige des Freigabe-/Sperrstatus am Monitor, wie nachstehend abgebildet.

F 14: Wo kann ich die in der EDFU erwähnte Anleitung mit wichtigen Informationen finden?

Antwort: Die Anleitung mit wichtigen Informationen kann von der Support-Seite der Philips-Webseite heruntergeladen werden.

2019 © TOP Victory Investment Ltd. Alle Rechte vorbehalten.

Dieses Produkt wurde von Top Victory Investments Ltd. hergestellt und wird in deren Verantwortung verkauft, und Top Victory Investments Ltd. ist der Garantiegeber in Beziehung zu diesem Produkt. Philips und das Philips Shield Emblem sind eingetragene Marken von Koninklijke Philips N.V. und werden unter Lizenz verwendet.

Technischen Daten können sich ohne Vorankündigung ändern.

Version: M72X3SE1L
