Produkttyp	LCD-Monitor mit integriertem Android-System (SMART All-in-One)
Panel-Typ	IPS
Hintergrundbeleuchtung	WLED-System
Bildschirmgröße	58,4 cm (23 Zoll)
Native Auflösung	1920 × 1080 bei 60 Hz
Helligkeit	250 cd/m²
Reaktionszeit (typisch)	14 ms; SmartResponse: 5 ms
Betrachtungswinkel	178° horizontal / 178° vertikal (C/R > 10)
Anzeigefarben	16,7 Millionen
Betriebssystem	Android 4.2
Prozessor	nVidia Tegra T33 Quad-Core 1,6 GHz
Arbeitsspeicher / interner Speicher	2 GB DDR3 / 8 GB eMMC Flash
Externe Speichererweiterung	SDHC-Karte oder USB-Flash-Laufwerk bis 64 GB (optional)
Audio	2 × 2,0 W Lautsprecher
Videoeingänge	VGA (D-Sub), HDMI
Weitere Anschlüsse	RJ-45 (10/100 Mbit/s), USB 2.0 (2× Downstream, 1× Upstream, 1× Micro-USB), SDHC-Kartensteckplatz, Kopfhörerausgang, Audioeingang (3,5 mm)
Drahtlose Verbindungen	WLAN 802.11a/b/g/n + Bluetooth
Integrierte Webcam	1,0 Megapixel mit Mikrofon und LED-Anzeige
Ständerneigung	12° bis 57,5°
Stromversorgung	Eingang: 100–240 V~, 50/60 Hz; Ausgang: 19 V Gleichspannung
Stromverbrauch (typisch)	Betrieb: 28,9 W; Bereitschaft: 0,445 W; Aus: 0,5 W
Abmessungen (mit Ständer)	563 × 393 × 77 mm (B × H × T)
Gewicht (mit Ständer)	5,0 kg
Gehäusefarbe / Oberfläche	Schwarzkirsche & Weiß / glänzend

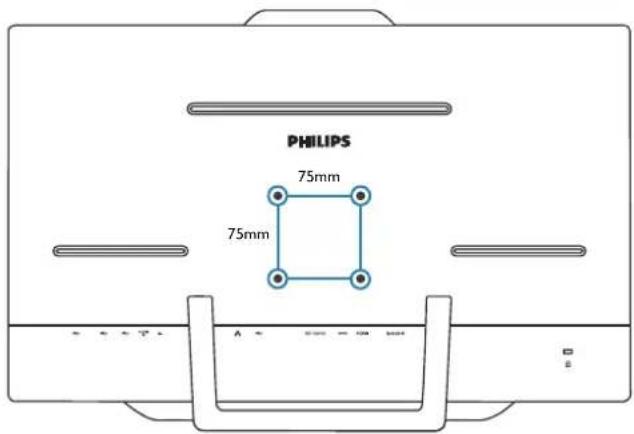

VESA-Halterung	75 × 75 mm (Schraubenlöcher)
Diebstahlsicherung	Kensington-Schloss
Zertifikate	TCO Certified, Energy Star, EPEAT, CE, FCC Klasse B, RoHS

Häufig gestellte Fragen - Brilliance S231C4 PHILIPS

Was soll ich tun, wenn mein Monitor die Meldung „Cannot display this video mode“ zeigt?

Empfohlene Auflösung: 1920 × 1080 bei 60 Hz. Trennen Sie alle Kabel, schließen Sie den PC wieder an den Monitor an. Wählen Sie in den Windows-Anzeigeeinstellungen die Auflösung 1920 × 1080 und stellen Sie die Bildwiederholfrequenz auf 60 Hz ein. Starten Sie den Computer neu.

Welche Bildwiederholfrequenz sollte ich beim SMART All-in-One einstellen?

Die empfohlene Bildwiederholfrequenz beträgt 60 Hz. Falls Bildstörungen auftreten, können Sie versuchsweise 75 Hz einstellen.

Welche Funktion haben die inf- und icm-Dateien auf der CD? Wie installiere ich die Treiber?

Die inf- und icm-Dateien sind die Treiberdateien für Ihren Monitor. Bei der ersten Installation werden Sie vom Computer nach den Treibern gefragt. Legen Sie die mitgelieferte CD ein; die Treiber werden automatisch installiert.

Wie stelle ich die Auflösung ein?

Die verfügbaren Auflösungen werden durch Grafikkarte und Treiber vorgegeben. Wählen Sie die gewünschte Auflösung in den Windows-Anzeigeeigenschaften aus. Die native Auflösung ist 1920 × 1080 bei 60 Hz.

Was kann ich tun, wenn ich mich bei den Monitoreinstellungen über das OSD komplett verzettele?

Rufen Sie im OSD-Menü die Option Reset (Rücksetzen) auf, um die Werkseinstellungen wiederherzustellen.

Ist der LCD-Bildschirm unempfindlich gegenüber Kratzern?

Generell empfehlen wir, die Bildfläche keinen starken Stößen auszusetzen und nicht mit Gegenständen zu berühren. Drücken Sie nicht auf die Bildfläche, da dies die Garantie beeinträchtigen kann.

Wie reinige ich die Bildfläche?

Verwenden Sie ein sauberes, weiches Tuch. Bei hartnäckigen Verschmutzungen können Sie etwas Isopropylalkohol (Isopropanol) verwenden. Keine Lösungsmittel wie Ethylalkohol, Azeton oder Hexan verwenden.

Kann ich die Farbeinstellungen meines Monitors ändern?

Ja, über das OSD-Menü unter Color können Sie die Farbtemperatur (z. B. 6500K oder 9300K), sRGB oder benutzerdefinierte Farben (Rot, Grün, Blau) einstellen.

Kann ich den SMART All-in-One an jeden beliebigen PC, Mac oder an Workstations anschließen?

Ja, der Monitor ist mit Standard-PCs, Macs und Workstations kompatibel. Für Mac-Systeme benötigen Sie ggf. einen Kabeladapter.

Ist der Philips SMART All-in-One Plug-and-Play-fähig?

Ja, der Monitor ist unter Windows 7, Vista, XP, NT, Mac OSX und Linux Plug-and-Play-kompatibel.

BEDIENUNGSANLEITUNG Brilliance S231C4 PHILIPS

DE Bedienungsanleitung 1

Kundendienst und Garantie 31

Problemlösung und häufig gestellte Fragen 37

Inhalt

1. Zu Ihrer Sicherheit ....1

1.1 Zu Ihrer Sicherheit......1
1.2 Reinigung 2
1.3 Besondere Hinweise zum SMART All-in-One 2
1.4 Geräte und Verpackungsmaterialien richtig entsorgen ....3

2. Monitor einrichten 4

2.1 Installation 4
2.2 Monitor bedienen 6

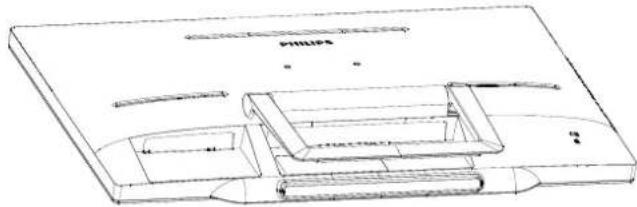

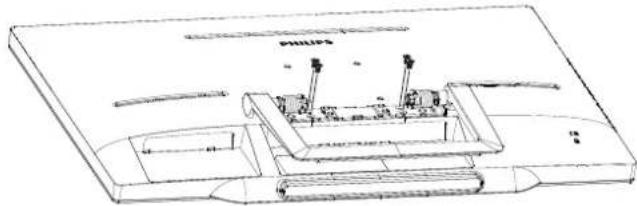

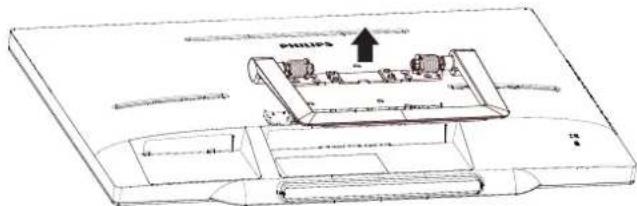

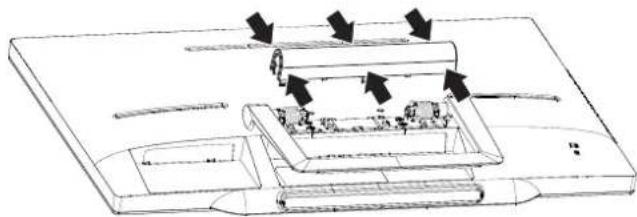

2.3 Scharnier zur VESA-Montage abnehmen....8

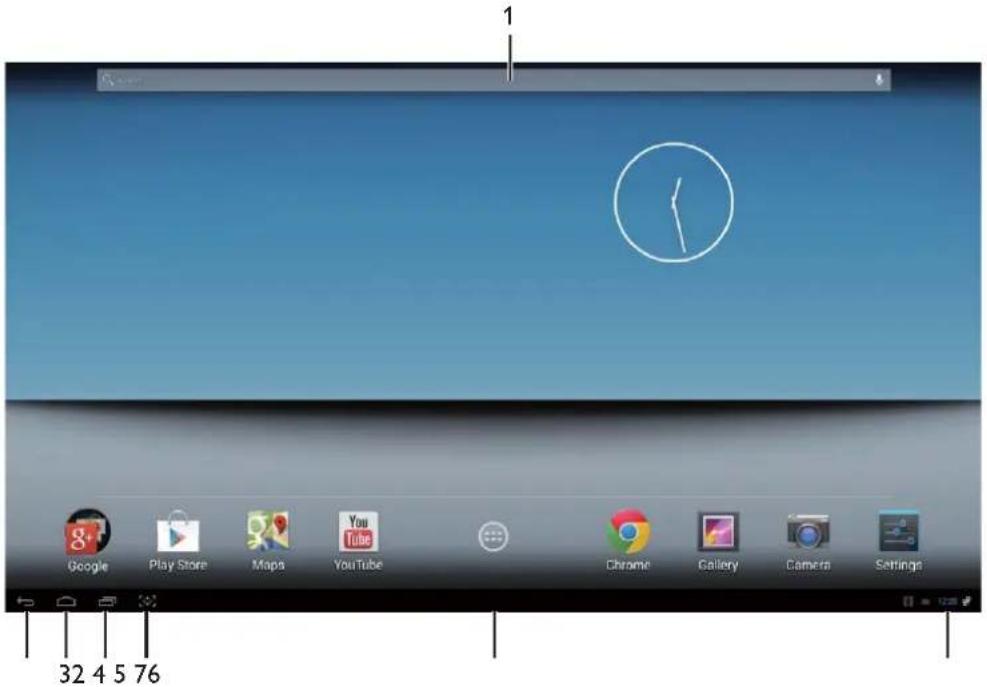

2.4 SMART All-in-One Bedienung......10

3. Bildoptimierung......16

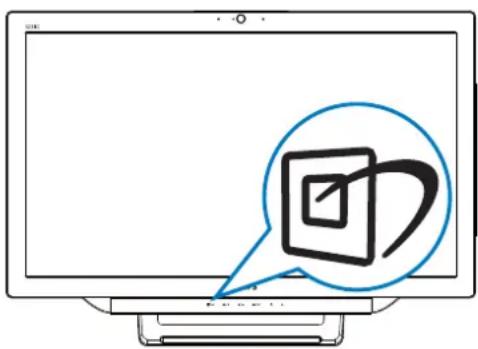

3.1 SmartImage....16

4. Technische Daten....18

4.1 Auflösung und voreingestellte PC-Modi 20

5. Behördliche Vorschriften .....21

6. Kundendienst und Garantie ....31

6.1 Philips-Richtlinien zu Flachbildschirm-Pixeldefekten....31
6.2 Kundendienst und Garantie......34

7. Problemlösung und häufig gestellte

Fragen 37

7.1 Problemlösung 37
7.2 Allgemeine häufig gestellte Fragen 38
7.3 SMART All-in-One FAQs ....41

1. Zu Ihrer Sicherheit

Lesen Sie diese Anleitung bitte gründlich durch, bevor Sie den SMART All-in-One bedienen. Bewahren Sie diese Anleitung am besten auf, damit Sie später darin nachlesen können.

Hinweise zu Funkstörungen – FCC-Klasse B WARNUNG: (bei FCC-zertifizierten Modellen)

Hinweis:

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

1. Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
2. Vergrößern des Abstands zwischen Gerät und Empfänger.
3. Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.
4. Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

HINWEIS:

1. Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung von Vorgaben verantwortlichen Stelle zugelassen sind, können die Berechtigung des Anwenders zum Betrieb des Gerätes erlöschen lassen.
2. Zur Einhaltung der Emissionsgrenzwerte müssen abgeschirmte Schnittstellenkabel

und Netzkabel verwendet werden, sofern vorhanden.

1. Der Hersteller haftet nicht für jegliche Radio- oder Fernsehstörungen, die durch nicht autorisierte Modifikation des Gerätes verursacht werden. Das Abstellen solche Störungen obliegt dem Anwender.

WARNUNG:

Damit es nicht zu Bränden oder Stromschlägen kommt, setzen Sie den Monitor weder Regen noch sonstiger Feuchtigkeit aus. Im Inneren des Monitors herrscht gefährliche Hochspannung. Öffnen Sie nicht das Gehäuse. Überlassen Sie Wartungs- und Reparaturarbeiten ausschließlich qualifizierten Fachleuten.

1.1 Zu Ihrer Sicherheit

• Benutzen Sie den SMART All-in-One nicht in der Nähe von Wasser – beispielsweise nicht in der Nähe von Badewannen, Waschzubern, Waschbecken, Schwimmbecken und nicht in feuchten Kellern.
• Stellen Sie den SMART All-in-One nicht auf instabile Wagen, Ständer oder Tische. Falls der SMART All-in-One umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen oder Ständer, die vom Hersteller empfohlen oder mit dem SMART All-in-One verkauft werden.
• Die Schlitze und sonstigen Öffnungen an der Rückseite und am Boden des Gehäuses dienen der Belüftung. Damit Ihr SMART All-in-One stets zuverlässig funktioniert und sich nicht überhitzt, dürfen diese Schlitze und sonstigen Öffnungen keinesfalls blockiert oder abgedeckt werden. Stellen Sie den SMART All-in-One nicht auf weiche Unterlagen wie Betten, Sofas, Teppiche und Ähnliches. Stellen Sie den SMART All-in-One nicht in der Nähe und nicht über einer Heizung auf. Installieren Sie den SMART All-in-One nicht in Regalen oder Schränken, sofern keine ordentliche Belüftung gegeben ist.

1.Zu Ihrer Sicherheit

• Der SMART All-in-One darf ausschließlich mit der auf dem Typenschild angegebenen Stromquelle betrieben werden. Falls Sie nicht absolut sicher sind, welche Stromquellen bei Ihnen zuhause genutzt werden, wenden Sie sich an den Händler oder an Ihren örtlichen Stromversorger.
• Das Netzkabel des SMART All-in-One ist mit einem Stecker mit Schutzkontakt, einem Schukostecker, ausgestattet. Dieser Stecker lässt sich aus Sicherheitsgründen nur in Steckdosen mit Schutzkontakt (Schukosteckdosen) einstecken. Falls der Stecker nicht in Ihre Steckdosen passen sollte, lassen Sie eine passende Steckdose durch einen Elektriker installieren oder verwenden einen Adapter zur ordnungsgemäßen Erdung des Gerätes. Versuchen Sie niemals, die Schutzfunktion des Schukosteckers zu umgehen.
• Trennen Sie das Gerät bei Gewitterlage und wenn Sie das Gerät längere Zeit nicht benutzen von der Stromversorgung. So schützen Sie den SMART All-in-One vor Beschädigungen durch Spannungsspitzen.
• Achten Sie darauf, dass Steckdosenleisten und Verlängerungskabel nicht überlastet werden. Bei Überlastung besteht Brand- und Stromschlaggefahr.
• Schieben Sie niemals Fremdkörper in die Gehäuseöffnungen des SMART All-in-One. Andernfalls kann es zu Kurzschlüssen kommen, die wiederum Brände oder Stromschläge verursachen können. Lassen Sie niemals Flüssigkeiten in oder auf den SMART All-in-One geraten.
• Versuchen Sie niemals, den SMART All-in-One selbst zu warten oder zu reparieren – das Öffnen des Gerätes und Entfernen von Abdeckungen kann zu Stromschlägen und anderen Gefährdungen führen. Überlassen Sie sämtliche Wartungs- und Reparaturarbeiten ausschließlich qualifizierten Fachleuten.
• Damit Ihr Monitor stets einwandfrei funktioniert, nutzen Sie den SMART All-in-One ausschließlich mit UL-gelisteten Computern mit korrekt konfigurierten Stromanschlüssen im Bereich

100 – 240 V Wechselspannung, mindestens 5 A.

• Die Steckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
- Nutzen Sie das Gerät ausschließlich mit dem mitgelieferten Netzteil (Ausgang: 19 V Gleichspannung) mit UL-/CSA-Zertifizierung. Dies gilt nur für Monitore mit Netzteil.

Modell: ADPC1965

Hersteller: TPV ELECTRONICS (FUJI-AN) CO., LTD.

Modell: ADS-65LSI-19-1 19065G

Hersteller: SHENZHEN HONOR ELECTRONIC CO., LTD.

1.2 Reinigung

• Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen.
• Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit der Bildschirm nicht verkratzt wird.
• Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen.

1.3 Besondere Hinweise zum SMART All-in-One

Folgende Dinge sind beim SMART All-in-One völlig normal und weisen nicht auf Fehlfunktionen hin.

Hinweis

• Aufgrund technischer Eigenschaften der Hintergrundbeleuchtung kann der Bildschirm beim ersten Einsatz flackern. Das Flackern verschwindet, wenn Sie das Gerät mit dem Netzschalter aus- und wieder einschalten.
• Je nach Bildinhalt kann es vorkommen, dass das Bild nicht 100-prozentig gleichmäßig ausgeleuchtet erscheint.

1. Zu Ihrer Sicherheit

• Der LCD-Bildschirm weist eine effektive Pixelfehlerfreiheit von mindestens 99,99 % auf. Daher kann es vorkommen, dass 0,01 % oder weniger Pixel nicht oder dauerhaft leuchten.
• Aufgrund technischer Charakteristiken von LCD-Bildschirmen kann es zu Nachbildern kommen, wenn längere Zeit identische, unbewegte Bilder angezeigt werden. Solche Effekte verschwinden beim SMART All-in-One wieder im Laufe der Zeit.
• Falls der Bildschirm schwarz bleibt, flackert oder nicht mehr beleuchtet wird, lassen Sie das Gerät durch Ihren Händler oder den Kundendienst reparieren. Versuchen Sie nicht, den Bildschirm selbst zu reparieren!

1.4 Geräte und

Verpackungsmaterialien richtig entsorgen

Elektrische und elektronische Altgeräte

Diese Kennzeichnung am Produkt oder an seiner Verpackung signalisiert, dass dieses Produkt gemäß europäischer Direktive 2012/19/EU zur Handhabung elektrischer und elektronischer Altgeräte nicht mit dem regulären Hausmüll entsorgt werden darf. Sie müssen dieses Gerät zu einer speziellen Sammelstelle für elektrische und elektronische Altgeräte bringen. Ihre Stadtverwaltung, Ihr örtliches Entsorgungsunternehmen oder der Händler, bei dem Sie das Produkt erworben haben, informieren Sie gerne über geeignete Sammelstellen für elektrische und elektronische Altgeräte in Ihrer Nähe.

Ihr neuer Monitor enthält Rohstoffe, die recycelt und wiederverwendet werden können. Das Gerät kann von spezialisierten Unternehmen

sachgerecht recycelt werden; so können möglichst viele Materialien wiederverwertet werden, während nur ein geringer Teil entsorgt werden muss.

Wir haben auf sämtliches unnötiges Verpak- kungsmaterial verzichtet und dafür gesorgt, dass sich die Verpackung leicht in einzelne Materialien trennen lässt.

Ihr Vertriebsrepräsentant informiert Sie gerne über örtliche Regelungen zur richtigen Entsorgung Ihres alten Monitors und der Verpackung.

Hinweise zu Rücknahme und Recycling

Philips verfolgt technisch und ökonomisch sinnvolle Ziele zur Optimierung der Umweltverträglichkeit ihrer Produkte, Dienste und Aktivitäten.

Von der Planung über das Design bis hin zur Produktion legt Philips größten Wert darauf, Produkte herzustellen, die problemlos recycelt werden können. Bei Philips geht es bei der Behandlung von Altgeräten vorrangig darum, möglichst an landesweiten Rücknahmeinitiativen und Recyclingsprogrammen mitzuwirken – vorzugsweise in Zusammenarbeit mit Mitbewerbern –, in deren Rahmen sämtliche Materialien (Produkte und zugehöriges Verpackungsmaterial) in Harmonie mit Umweltschutzgesetzen und Rücknahmeprogrammen von Vertragsunternehmen recycelt werden.

Ihr Anzeigegerät wurde aus hochwertigen Materialien und Komponenten gefertigt, die recycelt und wiederverwendet werden können.

Wenn Sie mehr über unser Recyclingprogramm erfahren möchten, besuchen Sie bitte:

2. Monitor einrichten

2. Monitor einrichten

2.1 Installation

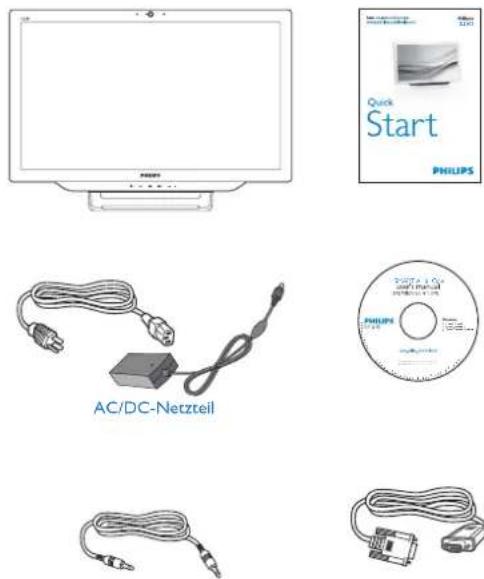

1 Lieferumfang

VGA-Kabel (optional) Audiokabel (optional)

• Damit Ihr SMART All-in-One lange Zeit wie neu aussieht, reinigen Sie ihn von Zeit zu Zeit mit einem weichen Tuch. Bei hartnäckigen Verschmutzungen leistet ein leicht mit einer milden Reinigungslösung angefeuchtetes Tuch gute Dienste. Benutzen Sie niemals starke Lösungsmittel wie Verdünnung, Benzin oder Scheuermittel – solche Mittel beschädigen das Gehäuse. Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den SMART All-in-One reinigen.
• Kratzen Sie nicht mit harten Gegenständen über den Bildschirm; dadurch können irreparable Beschädigungen entstehen.
• Lassen Sie keine Flüssigkeiten in den Monitor eindringen; interne Komponenten können dadurch schwer beschädigt werden.

Hinweis

• Verwenden Sie ausschließlich das von Philips gelieferte Netzteil.
• Stellen Sie den SMART All-in-One nicht in der Nähe von Wärmequellen wie Heizungen oder Heizungskanälen und nicht an Stellen auf, an denen das Gerät direkter Sonneneinstrahlung, starkem Staubaufkommen, Vibrationen oder Stößen ausgesetzt wird.
• Bewahren Sie den Originalkarton und die Verpackungsmaterialien auf; diese Dinge erweisen sich als praktisch, falls Sie Ihren Monitor einmal transportieren oder versenden möchten.
• Damit der Monitor beim Transport optimal geschützt wird, packen Sie ihn wieder so ein, wie er ab Werk geliefert wurde.

2. Monitor einrichten

2 Anschließen

1 VGA-Eingang (D-Sub)
2 HDMI-Eingang
3 DC-Netzeingang
4 SDHC-Kartensteckplatz
5 USB-Upstream (Typ B)
6 Netzwerkanschluss (RJ-45)
7 Kopfhörerausgang (3,5-mm-Klinkenbuchse)
8 Audioeingang (3,5-mm-Klinkenbuchse)
9 USB-Downstream (Typ A)
10 Micro-USB (Mini-A)
11 Kensington-Diebstahlsicherung

SD-Karte einlegen

1. Ziehen Sie den Netzstecker.
2. Setzen Sie die SDHC-Karte in den Kartensteckplatz ein.

VGA/HDMI-Eingang anschließen

1. Schließen Sie ein VGA- oder HDMI-Kabel vom PC oder AV-Gerät an den SMART All-in-One an.
2. Schließen Sie das Netzkabel an den SMART All-in-One an, achten Sie auf einen festen Sitz, drücken Sie dann die Netztaste.
3. Der SMART All-in-One schaltet sich ein und wechselt zur zuletzt ausgewählten Eingangsquelle.
4. Wählen Sie eine VGA- oder HDMI-Quelle mit der Eingangstaste 🔒.

SMART All-in-One per WLAN oder Kabelnetzwerk verbinden

1. Bei Kabelnetzwerkverbindung schließen Sie ein Netzwerkkabel mit RJ-45 -Stecker an den Netzwerkanschluss des Gerätes an.
2. Schließen Sie das Netzkabel an den SMART All-in-One an, achten Sie auf einen festen Sitz, drücken Sie dann die Netztaste.
3. Der SMART All-in-One schaltet sich ein und wechselt zur zuletzt ausgewählten Eingangsquelle.
4. Wählen Sie mit der Eingangstaste Android als Eingangsquelle.

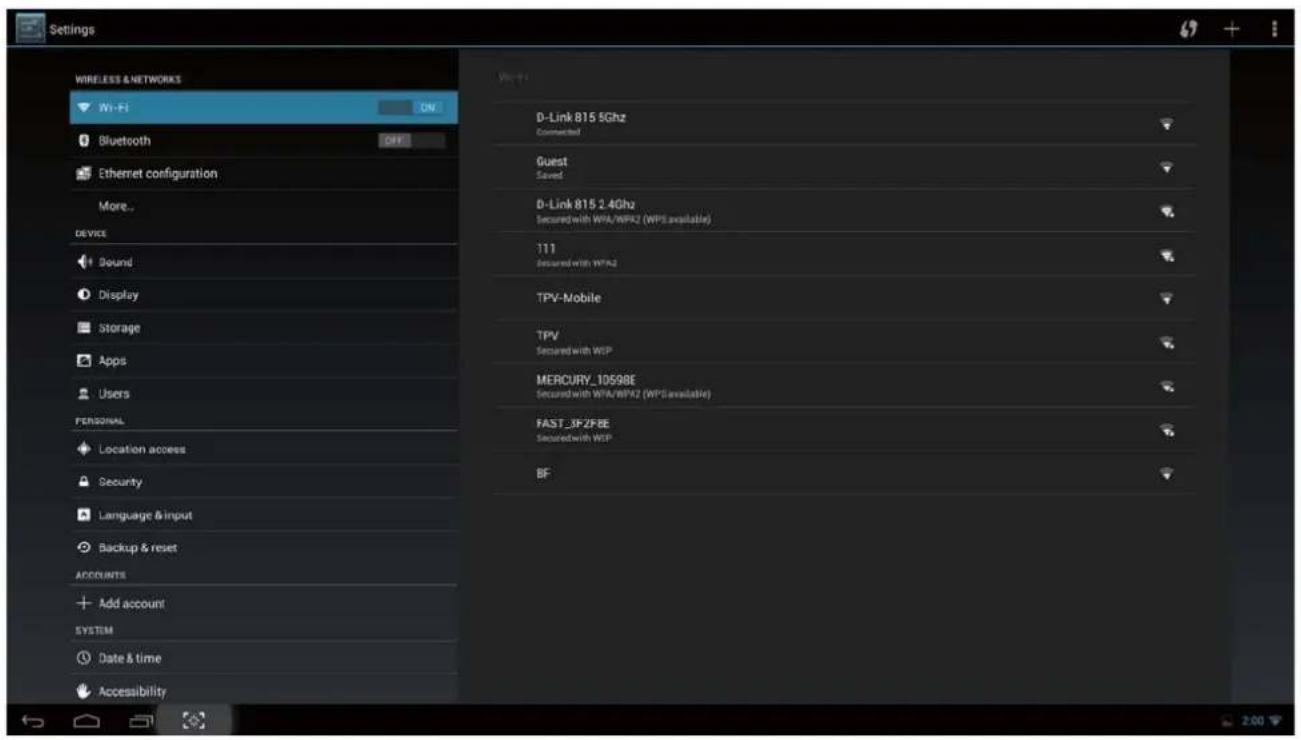

5. Schalten Sie die WLAN-Funktionalität in den Android-Systemeinstellungen ein.

2. Monitor einrichten

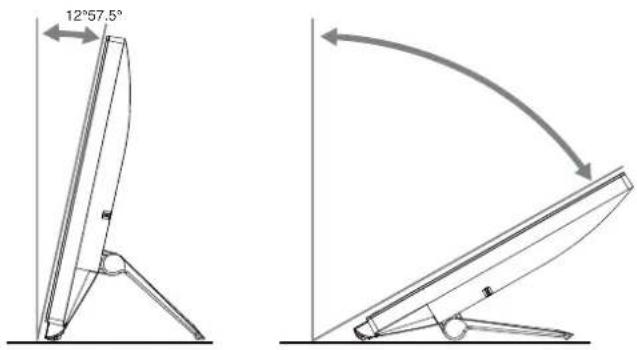

3 Neigungswinkel einstellen

Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm des SMART All-in-One schauen und den Neigungswinkel des SMART All-in-One dann nach Geschmack angleichen.

Der Neigungswinkel des SMART All-in-One ist von 12° bis 57,5° einstellbar.

12°57.5°

Hinweis

• Achten Sie darauf, bei der Neigungsverstellung möglichst nicht den LCD-Bildschirm zu berühren. Andernfalls kann es zu Beschädigungen bis hin zum Brechen des LCD-Bildschirms kommen.
• Achten Sie gut darauf, sich bei der Neigungsverstellung nicht Finger oder Hände einzuklemmen.
• Wir empfehlen, das Gerät bei einem Neigungswinkel von 12° oder weniger zusätzlich zu fixieren.
• Meiden Sie möglichst Neigungswinkel von weniger als 12°. Der Monitor steht in diesem Fall nicht mehr stabil und kann leicht umkippen.
• Bei Displays mit glänzender Blende sollte der Benutzer beim Aufstellort des Gerätes beachten, dass die Blende störende Reflektionen von umliegenden Lichtquellen und hellen Oberflächen verursachen kann.

2.2 Monitor bedienen

Sie können den SMART All-in-One entweder als unabhängigen SMART All-in-One für Android-Systeme oder bei PC-Verbindung auch als normalen PC-Monitor einsetzen.

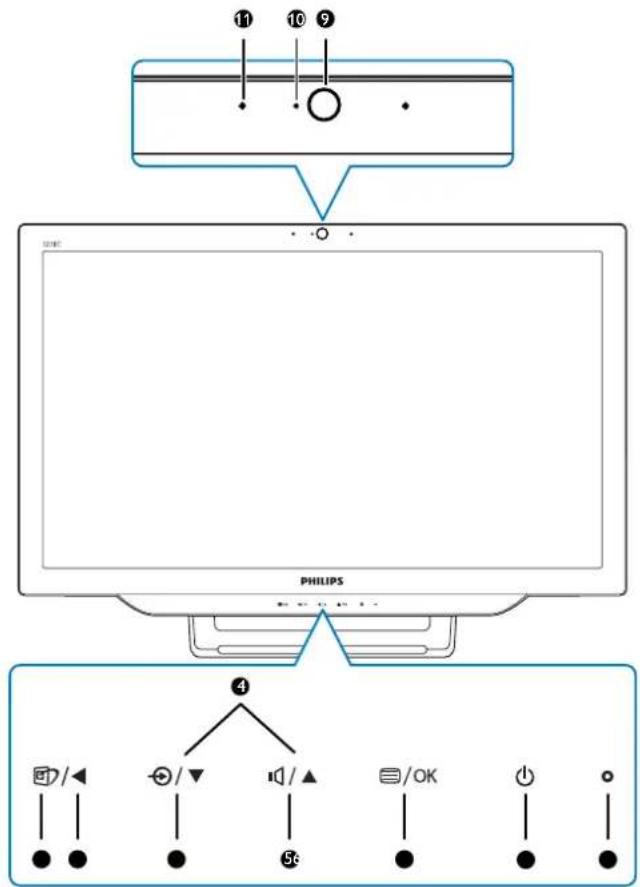

1 Frontbedienelemente

11 10 9 PHILIPS 4 +/▼ /▲ /OK 5

1. Monitor einrichten

1	○	Strom-LED
2	[IMAGE]	Zum Ein- und Ausschalten des SMART All-in-One.
3		Ruft das OSD-Menü zum VGA-und HDMI-Eingang auf.Im OSD-Menü: Zum Bestätigen einer OSD-Einstellung.
4		Im OSD-Menü: Zur Auswahl von Einstellungen.
5		Schnelltaste zur Lautstärkeregelung der internen Lautsprecher.
6	[SYTT]	Zum Auswählen der gewünschten Eingangsquelle: VGA, HDMI oder Android.
7		Im OSD-Menü: Zurück zur letzten Menüebene.
8	[SKDK]	Schnelltaste zur SmartImage-Auswahl.
9	1,0-Megapixel-Webcam
10	Webcam-Aktivitätsleuchte
11	Mikrofon

2 Beschreibung der Bildschirmanzeige

Was ist ein Bildschirmmenü (OSD)?

Sämtliche SMART All-in-One sind mit einem OSD (Bildschirmmenü) ausgestattet. Über das OSD können Sie per Bildschirmeinblendung direkt Bildeinstellungen ändern und Monitorfunktionen auswählen.

So rufen Sie das OSD-Menü auf

1. Drücken Sie die Schnelltaste 📄 an der Frontblende.
2. Wählen Sie die gewünschten Menüoptionen mit den Tasten ▲ ▼.
3. Mit der Tastebestätigen Sie eine Auswahl im OSD-Menü.
4. Mit der Taktkehren Sie zur letzten Menüebene zurück.
5. Zum Verlassen des OSD-Menüs drücken Sie mehrmals die Taste ◀ mehrere Male.

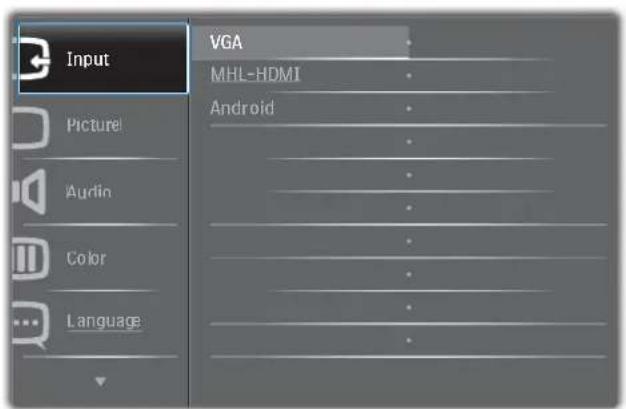

Nachstehend finden Sie eine Abbildung des anwenderfreundlichen OSD-Menüs:

Input VGA MHL-HDMI Android Picture1 Audio Color Language

2. Monitor einrichten

Der Aufbau des OSD-Menüs

Nachstehend finden Sie eine Gesamtübersicht über die OSD-Struktur; so gelangen Sie schnell und ohne Umwege zu den gewünschten Einstellungen.

Main menu Sub menu

Input	VGA
	MHL-HDMI
	Android
Picture	Picture Format	Wide Screen, 4:3
	Brightness	0~100
	Contrast	0~100
	SmartKolor	On, Off
	SmartTxt	On, Off
	SmartResponse	Off, Fast, Faster, Fastest
	SmartContrast	On, Off
	Gamma	1.8, 2.0, 2.2, 2.4, 2.6
	Pixel Orbiting	On, Off
	Over Scan	On, Off
Audio	Volume	0~100
	Mute	On, Off
	Audio Source	Audio In, HDMI In
Color	Color Temperature	5000K, 6500K, 7500K, 8200K,9300K,11500K
	sRGB
	User Define	Red: 0~100Green: 0~100Blue: 0~100
Language	English, Deutsch, Español, Éllynuikí, Français, Italiano, Maryar, Nederlands, Português, Português do Brazil, Polski, Русский, Svenska, Suomi, Türkçe, Čeština, Українська, 简体中文, 繁體中文, 日本語, 한국어
OSD Settings	Horizontal	0~100
	Vertical	0~100
	Transparency	Off, 1, 2, 3, 4
	OSD Time Out	5s, 10s, 20s, 30s, 60s
Setup	Auto
	H.Position	0~100
	V.Position	0~100
	Phase	0~100
	Clock	0~100
	Resolution Notification	On, Off
	S.Power on sync	On, Off
	Reset	Yes, No
	Information

3 Hinweis zur Auflösung

Der Monitor kann seine volle Leistung bei einer physikalischen Auflösung von 1920 × 1080 Bildpunkten bei 60Hz Bildwiederholfrequenz ausspielen.

Ein entsprechender Hinweis auf die physikalische Auflösung lässt sich bei Bedarf über das OSD-Menü abschalten.

2.3 Scharnier zur VESA-Montage abnehmen

Halten Sie sich beim Abnehmen des Scharniers an die folgenden Hinweise, damit es nicht zu Schäden oder Verletzungen kommt.

1. Platzieren Sie den Bildschirm mit dem Panel nach unten auf einem weichen Untergrund. Achten Sie darauf, dass der Bildschirm nicht zerkratzt oder beschädigt wird.

1. Drücken Sie die Scharnierabdeckung etwas mit den Fingern zusammen, bis sich der Haken aus dem Schlitz löst.

1. Lösen Sie die vier Schrauben mit einem Schraubendreher.

1. Nehmen Sie den Ständer vom Monitor ab.

2. Monitor einrichten

Hinweis

Der Monitor kann an einer VESA-Standardhalterung (75mm Lochabstand) angebracht werden.

Philips SMART All-in-One kommt mit Android-System, wodurch Sie ihn mittels Touchscreen-Technologie als eigenständigen PC nutzen können. Es muss kein PC angeschlossen werden; die Bedienung erfolgt durch Berührung des Bildschirms zur Auswahl und Bestätigung. Rufen Sie den Android-Home screen (Startbildschirm) mit der Schnelltaste → an der Frontblende auf und wählen Android als Eingangsquelle.

2.4-1 Home screen (Startbildschirm)

Der Home screen (Startbildschirm) besteht aus fünf Bildschirmbereichen. Wenn Sie den Home screen (Startbildschirm) durch Antippen und Wischen über den Bildschirm nach links oder rechts schieben, kommen weitere Widgets, Verknüpfungen und andere Elemente in den verschiedenen Bildschirmbereichen zum Vorschein.

In den einzelnen Bildschirmbereichen können Sie auch weitere Verknüpfungen und Widgets hinzufügen oder einen anderen Hintergrund auswählen.

1 Google Play Store Maps YouTube Chrome Gallery Camera Settings 32 4 5 76

Nein.	Symbol Beschreibungen
1		Verknüpfung zur Google-Suche
2		Zurück zur letzten Seite
3		Zurück zum Android-Home screen (Startbildschirm)
4		Zeigt zuletzt genutzte Applikationen an
5		Nimmt eine Bildschirmaufnahme (Screenshot) auf
6		Apps-Galerie
7	9:07	Benachrichtigungen, lokale Zeit, Einstellungen

©

©

2.4-4 Apps-Galerie

1. Klicken Sie auf das Symbol in der Systemleiste – Sie gelangen zur Apps-Galerie.

2. Klicken Sie zum Öffnen auf das jeweilige App-Symbol.

3. Durch Anklicken des Symbols gelangen Sie zum Home screen (Startbildschirm), mit dem Symbol zum vorherigen Bildschirm zurück.

2.4-5 Android-Systemeinstellungen

Klicken Sie auf das Symbol

Settings

im zentralen Android-Home Screen (Startbildschirm).

Hauptmenü Untermenü Elementbeschreibung
Wireless (WLAN) und networks (Netzwerke)	Wi-Fi (WLAN) WLAN einrichten
	Bluetooth Bluetooth-Einstellungen
	Ethernet Kabelnetzwerkkonfiguration
	More (Mehr) VPN & tragbaren Hotspot einrichten
Device (Gerät)	Sound (Ton) Lautstärkeeinstellungen.
	Display (Anzeige) Hintergrundbild, Einschlaftimer und Schriftgröße des SMART All-in-One festlegen.
	Storage (Speicher) Zeigt Informationen zum Speicher.
	Apps	Zum Verwalten installierter Apps.
	Users (Nutzer)	Nutzer hinzufügen
Personal (Persönlich)	Location access (Standortdienste)	Zugriff auf den eigenen Standort und auf Standort-quellen.
	Security (Sicherheit)	Zum Anpassen der Sicherheitsfunktionen.
	Language (Sprache) und input (Eingabe)	Zum Einstellen von Sprach- und Eingabeoptionen.
	Backup (Sichern) und reset (zurücksetzen)	Zum Sichern aktueller Einstellungen und zum Wieder-herstellen von Standardeinstellungen.

1. Monitor einrichten

Accounts (Konten)	Add account (Konto hinzufügen)	Zum Zufügen unterschiedlicher Konten.
System Date (Datum)	und time (Uhrzeit)	Zum Einstellen von Datum und Uhrzeit.
	Accessibility (Eingabehilfe)
	Developer options (Entwickler-Optionen)	Bietet Zugang zu unterschiedlichen erweiterten Optionen.
	About (Info) Informationen	zum SMART All-in-One anzeigen.

Hinweis

- Die Grafiken dienen nur der Veranschaulichung und können je nach Land variieren. Bitte orientieren Sie sich am eigentlichen Produkt.

3. Bildoptimierung

3. Bildoptimierung

1 Was ist das?

SmartImage bietet Ihnen Vorgabeeinstellungen, die Ihren Bildschirm optimal an unterschiedliche Bildinhalte anpassen und Helligkeit, Kontrast, Farbe und Schärfe in Echtzeit perfekt regeln. Ob Sie mit Texten arbeiten, Bilder betrachten oder ein Video anschauen – Philips SmartImage sorgt stets für ein optimales Bild.

2 Wieso brauche ich das?

Sie wünschen sich einen Monitor, der Ihnen unter allen Umständen ein optimales Bild bietet. Die SmartImage-Software regelt Helligkeit, Kontrast, Farbe und Schärfe in Echtzeit und sorgt damit jederzeit für eine perfekte Darstellung.

3 Wie funktioniert das?

SmartImage ist eine exklusive, führende Philips-Technologie, welche die auf dem Bildschirm dargestellten Inhalte analysiert. Je nach ausgewähltem Einsatzzweck passt SmartImage Einstellungen wie Kontrast, Farbsättigung und Bildschärfe ständig optimal an die jeweiligen Inhalte an – und dies alles in Echtzeit mit einem einzigen Tastendruck.

3.1 SmartImage

1. Rufen Sie das SmartImage-OSD mit der Schnelltaste 📋 auf.
2. Wählen Sie mit den Tasten ▼/ ▲die gewünschten SmartImage-Einstellungen.

3. Das SmartImage-OSD wird 5 Sekunden lang angezeigt; alternativ können Sie auch die Taste ☐ zur Bestätigung drücken.

4. Wenn SmartImage aktiv ist, wird die sRGB-Darstellung automatisch abgeschaltet. Wenn Sie sRGB nutzen möchten, müssen Sie bei SmartImage die Option {Off (Aus)} einstellen.

Sie können aus sieben Modi auswählen: Text, Office (Büro), Photo (Foto), Movie (Film), Game (Spiel), Economy (Energiesparen) und Off (Aus).

SmartImage Text Office Photo Movie Game Economy Off

• Text: Verbessert die Lesbarkeit textbasierter Anwendungen wie PDF-eBooks. Durch Einsatz eines speziellen Algorithmus, der Kontrast und Schärfe von Textinhalt erhöht, wird die Anzeige zum augenschonenden Lesen optimiert, indem Helligkeit, Kontrast und Farbtemperatur des Monitors angepasst werden.
• Office (Büro): Verbessert die Textdarstellung und vermindert die Helligkeit; so können Sie Texte besser lesen und überlasten Ihre Augen nicht. Dieser Modus eignet sich ganz besonders zur Verbesserung von Lesbarkeit und Produktivität, wenn Sie mit Tabellenkalkulationen, PDF-Dateien, gescannten Artikeln und anderen allgemeinen Büroanwendungen arbeiten.
• Photo (Foto): Dieses Profil kombiniert verbesserte Farbsättigung, Schärfe und dynamischen Kontrast zur Darstellung von Fotos und anderen Bildern in lebendigen Farben – ohne störende Artefakte und blasse Farbwiedergabe.
  • Movie (Film): Stärkere Leuchtkraft, satte Farben, dynamische Kontraste und rasiermesserscharfe Bilder sorgen für eine detailgetreue Darstellung auch in

3. Bildoptimierung

dunkleren Bildbereichen Ihrer Videos; ohne Farbschlieren in helleren Bereichen – zum optimalen, naturgetreuen Videogenuss.

• Game (Spiel): Aktiviert eine spezielle Overdrive-Schaltung und ermöglicht kürzeste Reaktionszeiten, glättet Kanten schnell bewegter Objekte, verbessert den Kontrast – kurz: Sorgt für ein mitreißendes Spielerlebnis.

• Economy (Energiesparen): Bei diesem Profil werden Helligkeit, Kontrast und Hintergrundbeleuchtung fein angepasst; dieser Modus eignet sich ganz besonders für die tägliche Büroarbeit bei geringem Stromverbrauch.
  • Off (Aus): Die Bildoptimierung durch SmartImage bleibt abgeschaltet.

• Technische Daten

Bild/Display
Art des LCD-Panels IPS
Hintergrundbeleuchtung WLED-System
Panelgröße 58,4 cm/23 Zoll
Effektiver Anzeigebereich 509,184 (H) mm × 286,416 (V) mm
Bildformat 16:9
Optimale Auflösung	Android: 1080p, PC: 1920 × 1080 bei 60 Hz
Reaktionszeit (typisch)	14 ms
SmartResponse	5 ms
Helligkeit	250 cd/m2
Betrachtungswinkel	178 ° (H) / 178 ° (V) bei C/R > 10
Bildverbesserungen	SmartImage
Anzeigefarben	16,7 Millionen
Betriebssystem
Android	Android 4.2
Prozessor	Quad-Core, nVidia Tegra T33 bei 1,6 GHz
Sound (Ton)
Intern-Audio	2,0 W × 2
Video-/Audiowiedergabe
Videomodi	MPEG4, H.264, MPEG2
Audioformate	MP2, MP3, AAC, Vorbis, AMR-NB
Bildformate	JPEG
Speichermedium
Interne Speicherkapazität	2GB DDR3, 8 GB EMMC-Flash
Externe Speichererweiterung	Externe SDHC-Karte oder USB-Flash-Laufwerk bis 64 GB (jeweils optional)
Anschlüsse
USB 2.0	2 × USB-Downstream (Typ A)1 × USB-Upstream (Typ B)1 × Micro-USB (Mini-A)
Signaleingang	VGA, HDMI, RJ-45
SD-Karte	SDHC-Kartensteckplatz
Drahtlose Verbindungen	Wi-Fi (integriert), WLAN 802.11a/b/g/n+ Bluetooth-Karte
Audioeingang/-ausgang	PC-Audioeingang, Kopfhörerausgang
Zusätzliche Merkmale
Integrierte Webcam	1,0-Megapixel-Kamera mit Mikrofon und LED-Anzeige
Komfortfunktionen
Vorinstallierte Applikationen	Google Play, Youtube, Browser, Email, Galerie, Musik, Kamera, Einstellungen
OSD-Sprachen	English, Deutsch, Español, Еллнвикн, Français, Italiano, Maryar, Nederlands, Português, Português do Brazil, Polski, Русский, Svenska, Suomi, Türkçe, Čeština, Українська, 简体中文, 繁體中文, 日本語, 한국어

1. Technische Daten

Sonstige Komfortmerkmale	Kensington-Schloss, VESA-Halterung (75 × 75 mm)
Plug and Play-Kompatibilität	DDC/CI, Mac OS X, sRGB, Windows 7, Windows 8
LAN-Geschwindigkeit 10/100 Mb/s
HF-Modul-M/N BCM94330LGA
Ständer
Neigung 12° ~ 57,5°
Stromversorgung
Betrieb 28,9 W (typisch), 42,41 W (max.)
Monitor-Bereitschaftsmodus	0,445 W (typisch)
Android-Bereitschaftsmodus	5,5 W (typisch)
Ausgeschaltet 0,5 W (typisch)
Betriebsanzeige-LED Betrieb:	Weiß. Bereitschaftsmodus: Weiß (blinkend)
Stromversorgung Eingang:	100 bis 240 V~, 50 bis 60 HzAusgang: 19 V Gleichspannung
Abmessungen
Gerät mit Ständer	563 × 393 × 77 mm (B × H × T)
Gerät mit Verpackung	125 × 463 × 623 mm (B × H × T)
Gewicht
Gerät mit Ständer	5,0 kg
Gerät mit Verpackung	6,74 kg
Betriebsbedingungen
Temperaturbereich (Betrieb)	0 bis 40 °C
Temperaturbereich (Lagerung)	-20 bis 60 °C
Relative Luftfeuchtigkeit	20% ~ 80%
Mittlere Ausfallzeit	30.000 Stunden
Nachhaltigkeit
Umwelt und Energie RoHS, China RoHS, Bleifrei, Quecksilberfrei, EPEAT
Recyclingfähiges Verpak-kungsmaterial	100 %
Einhaltung von Richtlinien
Zulassungen	TCO-Zertifizierung, Energy Star-Zertifizierung, EU EEI, Semko, CU-EAC, CCC, CECP, C-Häkchen, SASO, ETL, FCC
Gehäuse
Farbe	Schwarzkirsche & Weiß
Design	Glänzend

4.1 Auflösung und voreingestellte PC-Modi

1 Maximale Auflösung

1920 × 1080 bei 60 Hz (Analogeingang)

1920 × 1080 bei 60Hz (Digitaleingang)

2 Empfohlene Auflösung

1920 × 1080 bei 60Hz (Digitaleingang)

Horizon-talfrequenz (kHz)	Auflösung	Vertikalfre-quenz (Hz)
31,47 720	× 400 70,09
31,47 640	× 480 59,94
35,00 640	× 480 66,67
37,86 640	× 480 72,81
37,50 640	× 480 75,00
37,88 800	× 600 60,32
46,88 800	× 600 75,00
48,36 1024	× 768 60,00
60,02 1024	× 768 75,03
63,89 1280	× 1024 60,02
79,98 1280	× 1024 75,03
55,94 1440	× 900 59,89
70,64 1440	× 900 74,98
65,29 1680	× 1050 59,95
67,50 1920	× 1080 60,00

Anmerkung

Bitte beachten Sie, dass Ihr Bildschirm bei seiner nativen Auflösung von 1920 x 1080 bei 60 Hz am besten funktioniert. Zur Erzielung optimaler Anzeigequalität befolgen Sie bitte diese Auflösungempfehlung.

5. Behördliche Vorschriften

TCO Certified

Congratulations!

5. Behördliche Vorschriften

EPEAT

(www.epeat.net)

CE-Konformitätserklärung

Dieses Produkt erfüllt folgende Vorgaben:

• EN60950-1:2006 + A11:2009 + A1:2010 + A12:2011 (Einrichtungen der Informationstechnik – Sicherheit).
• EN55022:2010 (Einrichtungen der Informationstechnik – Funkstöregenschaften).
• EN55024:2010 (Einrichtungen der Informationstechnik – Störfestigkeitseigenschaften).
  • EN61000-3-2:2006 + A1:2009 + A2:2009 (Grenzwerte für Oberschwingungsströme).
• EN61000-3-3:2008 (Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker) gemäß geltenden Vorgaben.
  • 2006/95/EC (Niederspannungsdirektive).
  • 2004/108/EC (EMV-Direktive).
  • 2009/125/EC (ErP-Richtlinie, EGV 1275/2008, Richtlinie zum Stromverbrauch im Bereitschafts- und im Aus-Zustand); Produktion durch ISO9000-zertifizierte Unternehmen.

Zusätzlich erfüllt das Gerät folgende Vorgaben:

5. Behördliche Vorschriften

- TCO CERTIFIED (Vorgaben zur Umweltschutzkennzeichnung hinsichtlich Ergonomie, Energie, Ökologie und Emissionen, TCO: Swedish Confederation of Professional Employees) bei TCO-Versionen.

5. Behördliche Vorschriften

5. Behördliche Vorschriften

5. Behördliche Vorschriften

Ergonomie Hinweis (nur Deutschland)

Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch Röntgenstrahlen" festgelegten Vorschriften.

Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III a 5 Abs. 4 der Röntgenverordnung erfüllt sind.

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß

1. Reparaturen nur durch Fachpersonal durchgeführt werden.
2. nur original-Ersatzteile verwendet werden.
3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem Zeichenkontrast wären die Folge). Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß NETZ-STECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

EU Energy Label

EU Energy Label PHILIPS ENERG ENERGY XIXPFJXXXXXX/XX A** A* A C D E ENERGLY: ENOPTAR ENOPTA: ENERGLY ENERGY: ENRIGUE ENERG XYZ Watt XYZ kWh/annum XYZ CTM XYZ inch XXX

5. Behördliche Vorschriften

China RoHS

5. Behördliche Vorschriften

- EN 301 489-17

5. Behördliche Vorschriften

5. Behördliche Vorschriften

6. Kundendienst und Garantie

6.1 Philips-Richtlinien zu Flachbildschirm-Pixeldefekten

Philips ist stets darum bemüht, Produkte höchster Qualität anzubieten. Wir setzen die fortschrittlichsten Herstellungsprozesse der Branche ein und führen strengste Qualitätskontrollen durch. Jedoch sind die bei TFT-Bildschirmen für Flachbildschirme eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben, jedoch wird von Philips garantiert, dass alle Bildschirme mit einer inakzeptablen Anzahl an Defekten entweder repariert oder gemäß der Gewährleistung ersetzt werden. In diesem Hinweis werden die verschiedenen Arten von Pixelfehlern erläutert, und akzeptable Defektstufen für jede Art definiert. Um ein Anrecht auf Reparaturen oder einen Ersatz gemäß der Gewährleistung zu haben, hat die Anzahl der Pixeldefekte eines TFT-Monitors diese noch akzeptablen Stufen zu überschreiten. So dürfen beispielsweise nicht mehr als 0,0004 % der Subpixel eines Monitors Mängel aufweisen. Da einige Arten oder Kombinationen von Pixeldefekten offensichtlicher sind als andere, setzt Philips für diese noch strengere Qualitätsmaßstäbe. Diese Garantie gilt weltweit.

Pixel und Subpixel

Ein Pixel oder Bildelement besteht aus drei Subpixeln in den Grundfarben rot, grün und blau. Bilder werden durch eine Zusammensetzung vieler Pixel erzeugt. Wenn alle Subpixel eines Pixels erleuchtet sind, erscheinen die drei farbigen Subpixel als einzelnes weißes Pixel. Wenn alle drei Subpixel nicht erleuchtet sind, erscheinen die drei farbigen Subpixel als einzelnes schwarzes Pixel. Weitere Kombinationen beleuchteter und unbeleuchteter Pixel erscheinen als Einzel-pixel anderer Farben.

Arten von Pixeldefekten

Pixel- und Subpixeldefekte erscheinen auf dem Bildschirm in verschiedenen Arten. Es gibt zwei Kategorien von Pixeldefekten und mehrere Arten von Subpixeldefekten innerhalb dieser Kategorien.

Ständig leuchtendes Pixel

Ständig leuchtende Pixel erscheinen als Pixel oder Subpixel, die immer erleuchtet („eingeschaltet“) sind. Das heißt, dass ein heller Punkt ein Subpixel ist, der auf dem Bildschirm hell bleibt, wenn der Bildschirm ein dunkles Bild zeigt. Die folgenden Typen von Bright-Dot-Fehlem kommen vor.

G R B

Ein erleuchtetes rotes, grünes oder blaues Subpixel.

P Y C

6. Kundendienst und Garantie

Zwei benachbarte erleuchtete Subpixel:

• Rot + Blau = Violett
• Rot + Grün = Gelb
• Grün + Blau = Zyan (Hellblau)

W

Drei benachbarte erleuchtete Subpixel (ein weißes Pixel).

Hinweis

Ein roter oder blauer Bright-Dot ist über 50 Prozent heller als benachbarte Punkte; ein grüner Bright-Dot ist 30 Prozent heller als benachbarte Punkte.

Ständig schwarzes Pixel

Ständig schwarze Pixel erscheinen als Pixel oder Subpixel, die immer dunkel „ausgeschaltet“ sind. Das heißt, dass ein dunkler Punkt ein Subpixel ist, der auf dem Bildschirm dunkel bleibt, wenn der Bildschirm ein helles Bild zeigt. Die folgenden Typen von Black-Dot-Fehlern kommen vor.

Abstände zwischen den Pixeldefekten

Da Pixel- und Subpixeldefekte derselben Art, die sich in geringem Abstand zueinander befinden, leichter bemerkt werden können, spezifiziert Philips auch den zulässigen Abstand zwischen Pixeldefekten.

6. Kundendienst und Garantie

Toleranzen bei Pixeldefekten

Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur oder Ersatz infolge von Pixeldefekten haben, muss ein TFT-Bildschirm in einem Flachbildschirm von Philips Pixel oder Subpixel aufweisen, die die in den nachstehenden Tabellen aufgeführten Toleranzen überschreiten.

Ständig leuchtendes Pixel Akzeptables Niveau
1 Leucht-Subpixel 3
2 anliegende Leucht-Subpixel 1
3 anliegende Leucht-Subpixel (ein weißes Pixel) 0
Abstand zwischen zwei defekten Hellpunkten* >15 mm
Gesamtzahl der defekten Hellpunkte aller Art 3
Ständig schwarzes Pixel Akzeptables Niveau
1 Dunkel-Subpixel 5 oder weniger
2 anliegende Dunkel-Subpixel 2 oder weniger
3 anliegende Dunkel-Subpixel	0
Abstand zwischen zwei defekten Dunkelpunkten*	>15 mm
Gesamtzahl der defekten Dunkelpunkte aller Art	5 oder weniger
Gesamtzahl der defekten Punkte	Akzeptables Niveau
Gesamtzahl der defekten Hell- oder Dunkelpunkte aller Art	5 oder weniger

Hinweis

1 oder 2 anliegende Subpixel defekt = 1 Punkt defekt

6.2 Kundendienst und Garantie

Informationen über Garantieabdeckung und zusätzliche Anforderungen zur Inanspruchnahme des Kundendienstes in Ihrer Region erhalten Sie auf der Webseite www.philips.com/support. Alternativ können Sie Ihren örtlichen Philips-Kundendienst über eine der nachstehenden Nummern kontaktieren.

Kontaktdaten in Westeuropa:

Land CSP Hotlinenummer Preis Bürozeiten
Austria RTS [phone] € 0,07 Mon to Fri : 9am - 6pm
Belgium Ecare	+32 078	250851 € 0,06 Mon to Fri : 9am - 6pm
Cyprus	Alman	[phone]	Free of charge	Mon to Fri : 9am - 6pm
Denmark	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Finland	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
France	Mainteq	[phone] € 0,09 Mon to Fri : 9am - 6pm
Germany	RTS [phone] € 0,09 Mon to Fri : 9am - 6pm
Greece	Alman	[phone]	Free of charge	Mon to Fri : 9am - 6pm
Ireland	Celestica	[phone]	Local call tariff	Mon to Fri : 8am - 5pm
Italy	Anovo Italy	[phone]	€ 0,08	Mon to Fri : 9am - 6pm
Luxembourg	Ecare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Netherlands	Ecare	[phone]	€ 0,10	Mon to Fri : 9am - 6pm
Norway	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Poland	MSI	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Portugal	Mainteq	[phone]	Free of charge	Mon to Fri : 8am - 5pm
Spain	Mainteq	[phone]	€ 0,10	Mon to Fri : 9am - 6pm
Sweden	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Switzerland	ANOVO CH	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
United Kingdom	Celestica	[phone]	Local call tariff	Mon to Fri : 8am - 5pm

6. Kundendienst und Garantie

Kontaktdaten in Zentral- und Osteuropa:

Land Callcenter CSP Kundendienstnummer
Belarus N/A IBA +375 17	217 3386		[phone]
Bulgaria N/A LAN Service	[phone]
Croatia	N/A	MR Service Ltd [phone]
Czech Rep. N/A Asupport	[phone]
Estonia N/A FUJITSU	[phone] (General)		[phone] (workshop)
Georgia	N/A Esabi	[phone]	34 71
Hungary	N/A	Profi Service	[phone] (General)[phone] (For AOC & Philips only)
Kazakhstan	N/A	Classic Service l.l.c.	[phone]
Latvia	N/A	ServiceNet LV	[phone]+371 27260399
Lithuania	N/A	UAB Servicenet	[phone] (general)[phone] (for Philips)
Macedonia	N/A AMC	[phone]
Moldova	N/A Comel	[phone]
Romania	N/A Skin	[phone]
Russia	N/A CPS [phone]
Serbia & Montenegro	N/A	Kim Tec d.o.o.	[phone]
Slovakia	N/A	Datalan Service	[phone]
Slovenia	N/A PC H.and [phone]
The Republic of Belarus	N/A	ServiceBy	[phone]
Turkey	N/A	Tecpro	[phone]
Ukraine	N/A Topaz	[phone]	64 95
Ukraine	N/A Comel	[phone]	44225

Kontaktdaten in China:

Land	Callcenter	Kundendienstnummer
China	PCCW Limited	4008 800 008

Kontaktdaten in Nordamerika:

Land	Callcenter	Kundendienstnummer
U.S.A.	EPI - e-center	[phone]
Canada EPI - e-center	(800) 479	-6696

6. Kundendienst und Garantie

Kontaktdaten zur Region Asien/Pazifik / Naher Osten / Afrika:

Land ASP Kundendienstnummer Bürozeiten
Australia AGOS	NETWORK PTY LTD 1300 360 386 Mon.~Fri. 9:00am-5:30pm
New Zealand Visual Group Ltd. 0800 657447 Mon.~Fri. 8:30am-5:30pm
Hong Kong Macau	Company: Smart Pixels Technology Ltd.	Hong Kong: Tel: [phone] Macau: Tel: [phone]	Mon.~Fri. 9:00am-6:00pmSat. 9:00am-1:00pm
India	REDINGTON INDIA LTD	Tel: [phone]SMS: PHILIPS to 56677	Mon.~Fri. 9:00am-5:30pm
Indonesia	PT. CORMIC SERVISINDO PERKASA	[phone] (Customer Hotline)[phone] (Customer Hotline)	Mon.~Thu. 08:30-12:00; 13:00-17:30Fri. 08:30-11:30; 13:00-17:30
Korea	Alphascan Displays, Inc	1661-5003	Mon.~Fri. 9:00am-5:30pmSat. 9:00am-1:00pm
Malaysia	R-Logic Sdn Bhd	[phone]	Mon.~Fri. 8:15am-5:00pmSat. 8:30am-12:30am
Pakistan	TVONICS Pakistan	[phone]	Sun.~Thu. 10:00am-6:00pm
Singapore	Philips Singapore Pte Ltd (Philips Consumer Care Center)	(65) 6882 3966	Mon.~Fri. 9:00am-6:00pmSat. 9:00am-1:00pm
Taiwan	FETEC.CO	0800-231-099	Mon.~Fri. 09:00 - 18:00
Thailand	Axis Computer System Co., Ltd.	[phone]	Mon.~Fri. 08:30am~05:30pm
South Africa	Computer Repair Technologies	011 262 3586	Mon.~ Fri. 08:00am~05:00pm
Israel	Eastronics LTD	1-800-567000	Sun.~Thu. 08:00-18:00
Vietnam	FPT Service Informatic Company Ltd. - Ho Chi Minh City Branch	[phone] Ho Chi Minh City+84 5113.562666 Danang City+84 5113.562666 Can tho Province	Mon.~Fri. 8:00-12:00, 13:30-17:30Sat. 8:00-12:00
Philippines	EA Global Supply Chain Solutions, Inc.	[phone]; 6359456	Mon.~Fri. 8:30am~5:30pm
Armenia Azerbaijan Georgia Kyrgyzstan Tajikistan	Firebird service centre	[phone]	Sun.~Thu. 09:00 - 18:00
Uzbekistan	Soniko Plus Private Enterprise Ltd	[phone]	Mon.~Fri. 09:00 - 18:00
Turkmenistan	Technostar Service Centre	+(99312) 460733, 460957	Mon.~Fri. 09:00 - 18:00
Japan	フィリップスモニター・サポートセンター	0120-060-530	Mon.~Fri. 10:00 - 17:00

7. Problemlösung und häufig gestellte Fragen

7.1 Problemlösung

Auf dieser Seite finden Sie Hinweise zu Problemen, die Sie in den meisten Fällen selbst korrigieren können. Sollte sich das Problem nicht mit Hilfe dieser Hinweise beheben lassen, wenden Sie sich bitte an den Philips-Kundendienst.

1 Allgemeine Probleme

Kein Bild (Betriebs-LED leuchtet nicht)

• Überzeugen Sie sich davon, dass das Netzkabel sowohl mit der Steckdose als auch mit dem Netzanschluss an der Rückseite des Monitors verbunden ist.
• Schauen Sie zunächst nach, ob die Ein-/Austaste an der Vorderseite des Monitors auf Aus eingestellt ist. In diesem Fall stellen Sie den Monitor mit der Ein-/Austaste auf Ein.

Kein Bild (Betriebs-LED leuchtet weiß)

• Vergewissem Sie sich, dass der Computer eingeschaltet ist.
• Überzeugen Sie sich davon, dass das Signalkabel richtig an den Computer angeschlossen ist.
• Achten Sie darauf, dass die Anschlussstifte am Monitorkabel nicht verbogen sind. Falls ja, lassen Sie das Kabel reparieren oder austauschen.
• Möglicherweise wurde die Energiesparen-Funktion aktiviert.

Der Bildschirm zeigt

- Überzeugen Sie sich davon, dass das Monitorkabel richtig an den Computer angeschlossen ist. (Lesen Sie auch in der Schnellstartanleitung nach.)

• Prüfen Sie, ob die Anschlussstifte im Stecker verbogen oder gebrochen sind.
• Vergewissern Sie sich, dass der Computer eingeschaltet ist.

AUTO-Taste funktioniert nicht

• Die Auto-Funktion arbeitet nur im VGA-Analog (analogen VGA)-Modus. Bitte korrigieren Sie die entsprechenden Werte manuell über das OSD-Menü.

Hinweis

Die Auto-Funktion arbeitet nicht im DVI-Digital (digitalen DVI)-Modus, da sie hier überflüssig ist.

Sichtbare Rauch- oder Funkenbildung

• Führen Sie keine Schritte zur Problemlösung aus.
• Trennen Sie den Monitor aus Sicherheitsgründen unverzüglich von der Stromversorgung.
• Wenden Sie sich unverzüglich an den Philips-Kundendienst.

2 Bildprobleme

Das Bild ist nicht zentriert

• Passen Sie die Bildposition mit der Auto-Funktion unter OSD-Hauptmenü an.
• Passen Sie die Bildposition über die Setup (Einrichtung) Phase/Clock (Takt) unter OSD-Hauptmenü an. Dies funktioniert lediglich im VGA-Modus.

Das Bild zittert

- Vergewissem Sie sich, dass das Signalkabel richtig und wackelfrei an den Grafikkartenausgang angeschlossen ist.

Vertikale Bildstörungen

• Passen Sie das Bild mit der Auto-Funktion im OSD-Hauptmenü an.
- Beseitigen Sie die Bildstörungen über die Einstellungen Phase/Clock (Takt) unter Setup (Einrichtung) im OSD-Hauptmenü. Dies funktioniert lediglich im VGA-Modus.

7. Problemlösung und häufig gestellte Fragen

Horizontale Bildstörungen

• Passen Sie das Bild mit der Auto-Funktion im OSD-Hauptmenü an.
- Beseitigen Sie die Bildstörungen über die Einstellungen Phase/Clock (Takt) unter Setup (Einrichtung) im OSD-Hauptmenü. Dies funktioniert lediglich im VGA-Modus.

Bild ist verschwommen, undeutlich oder zu dunkel

- Passen Sie Helligkeit und Kontrast im OSD-Menü an.

Ein „Nachbild“, „Geisterbild“ oder „einge-branntes Bild“ verbleibt auf dem Bildschirm.

• Wenn längere Zeit Bilder angezeigt werden, die sich nicht verändern, können sich solche Bilder einbrennen – dies wird als „Geisterbilder“, „Nachbilder“ oder „eingebrannte Bilder“ bezeichnet. Solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten Bilder“ zählen zu den bekannten Phänomenen der LCD-Panel-Technologie. In den meisten Fällen verschwinden solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten Bilder“ bei abgeschaltetem Gerät im Laufe der Zeit von selbst.
• Aktivieren Sie grundsätzlich einen bewegten Bildschirmschoner, wenn Sie Ihren Monitor verlassen.
• Achten Sie darauf, immer eine Anwendung zum Aktualisieren der Bildschirminhalte zu aktivieren, wenn Sie statische (unbewegte) Bilder mit Ihrem SMART All-in-One darstellen.
• Wenn Sie keinen Bildschirmschoner oder eine Anwendung zur regelmäßigen Aktualisierung des Bildschirminhaltes aktivieren, kann dies „eingebrannte Bilder“, „Nachbilder“ oder „Geisterbilder“ erzeugen, die nicht mehr verschwinden und nicht reparabel sind. Solche Schäden werden nicht durch die Garantie abgedeckt.

Bild ist verzerrt. Text erscheint verschwommen oder ausgefranst.

- Stellen Sie die Anzeigeauflösung des Computers auf die physikalische Auflösung des Monitors ein.

Grüne, rote, blaue, schwarze oder weiße Punkte sind im Bild zu sehen.

- Es handelt sich um Pixelfehler. Auch in der heutigen, modernen Zeit können solche Effekte bei der LCD-Technologie nicht ausgeschlossen werden. Weitere Details entnehmen Sie bitte unserer Pixelfehler-Richtlinie.

Die Betriebsanzeige leuchtet zu hell und stört mich.

- Sie können die Helligkeit der Betriebsanzeige unter LED-Einstellungen im OSD-Hauptmenü entsprechend anpassen.

Wenn Sie weitere Unterstützung wünschen, schauen Sie sich bitte unsere Liste mit Kundendienstzentren an und wenden sich an einen Philips-Kundendienstmitarbeiter.

7.2 Allgemeine häufig gestellte Fragen

F 1: Was soll ich tun, wenn mein Monitor die Meldung „Cannot display this video mode“ (Dieser Videomodus kann nicht angezeigt werden) zeigt?

Antwort: Empfohlene Auflösung dieses Monitors: 1920 × 1080 bei 60 Hz.

• Trennen Sie sämtliche Kabel, schließen Sie den PC wieder an den Monitor an, den Sie zuvor genutzt haben.
• Wählen Sie Settings (Einstellungen)/Control Panel (Systemsteuerung) aus dem Windows-Startmenü. Rufen Sie in der Systemsteuerung den Eintrag Display (Anzeig) auf. Wählen Sie in der Display Control Panel (AnzeigeSystemsteuerung) das „Settings“ (Einstellungen)-Register. Stellen Sie im Feld „Desktop Area“ (Desktop-Bereich) eine Auflösung von 1920 x 1080 Pixeln mit dem Schieber ein.

7. Problemlösung und häufig gestellte Fragen

• Öffnen Sie die „Advanced Properties“ (Erweiterten Einstellungen), stellen Sie im Register „Monitor“ die Option Refresh Rate (Bildschirmaktualisierungsrate) von 60 Hertz ein, klicken Sie anschließend auf OK.
• Starten Sie den Computer neu, wiederholen Sie die Schritte 2 und 3 und vergewissern Sie sich, dass Ihr PC nun mit der Auflösung 1920 x 1080 bei 60 Hz arbeitet.
• Fahren Sie den Computer herunter, trennen Sie ihren alten Monitor, schließen Sie dann Ihren Philips SMART All-in-One an.
• Schalten Sie den Monitor und anschließend den PC ein.

F 2: Welche Bildwiederholfrequenz sollte ich beim SMART All-in-One einstellen?

Antwort: Die empfohlene Bildwiederholfrequenz des SMART All-in-One beträgt 60 Hz. Falls es zu Bildstörungen kommen sollte, können Sie versuchsweise auch 75 Hz einstellen.

F 3: Welche Funktion haben die inf- und icm-Dateien auf der CD? Wie installiere ich die Treiber (inf und icm)?

Antwort: Bei diesen Dateien handelt es sich um die Treiberdateien für Ihren Monitor. Installieren Sie die Treiber wie in der Bedienungsanleitung beschrieben. Bei der ersten Installation des Monitors werden Sie von Ihrem Computer eventuell nach Monitortreibern (inf- und icm-Dateien) oder nach einer Treiberdiskette gefragt. Legen Sie die mitgelieferte CD nach Aufforderung in das CD- oder DVD-Laufwerk ein. Die Monitortreiber (inf- und icm-Dateien) werden automatisch installiert.

F 4: Wie stelle ich die Auflösung ein?

Antwort: Die verfügbaren Auflösungen werden durch die Kombination Grafikkarte/Grafiktreiber und Monitor vorgegeben. Sie können die gewünschte

Auflösung in der Windows® Control Panel (Windows®-Systemsteuerung) unter „Display properties“ (Anzeige-eigenschaften) auswählen.

F 5: Was kann ich tun, wenn ich mich bei den Monitoreinstellungen über das OSD komplett verzettele?

Antwort: Klicken Sie einfach auf die OK-Schaltfläche, rufen Sie die Werksvorgaben anschließend mit „Reset (Rücksetzen)“ wieder auf.

F 6: Ist der LCD-Bildschirm unempfindlich gegenüber Kratzern?

Antwort: Generell empfehlen wir, die Bildfläche keinen starken Stößen auszusetzen und nicht mit Gegenständen dagegen zu tippen. Achten Sie beim Umgang mit dem Monitor darauf, keinen Druck auf die Bildfläche auszuüben. Andernfalls kann die Garantie erlöschen.

F 7: Wie reinige ich die Bildfläche?

Antwort: Zur regulären Reinigung benutzen Sie ein sauberes, weiches Tuch. Bei hartnäckigen Verschmutzungen setzen Sie zusätzlich etwas Isopropylalkohol (Isopropanol) ein. Verzichten Sie auf sämtliche Lösungsmittel wie Ethylalkohol, Ethanol, Azeton, Hexan, und so weiter.

F 8: Kann ich die Farbeinstellungen meines Monitors ändern?

Antwort: Ja, Sie können die Farbeinstellungen auf folgende Weise über das OSD ändern:

• Blenden Sie das OSD-Menü (Bildschirmmenü) mit der OK-Taste ein.
• Wählen Sie die Option „Color“ (Farbe) mit der „Down Arrow“ (Abwärtstaste), bestätigen Sie die Auswahl mit der OK-Taste. Nun können Sie unter den folgenden drei Einstellungen wählen.

7. Problemlösung und häufig gestellte Fragen

1. Color Temperature (Farbtemperatur): Mit der Einstellung 6500K erzielen Sie eine warme, leicht rötliche Bilddarstellung, bei 9300K erscheint das Bild kühler, mit einem leichten Blaustich.
2. sRGB: Dies ist eine Standardeinstellung zur korrekten Farbdarstellung beim Einsatz unterschiedlicher Geräte (z. B. Digitalkameras, Monitore, Drucker, Scanner usw.).
3. User Define (Benutzerdefiniert): Bei dieser Option können Sie Ihre eigenen Farbeinstellungen definieren, indem Sie die Intensitäten von Rot, Grün und Blau vorgeben.

Hinweis

Eine Methode zur Messung der Lichtfarbe, die ein Objekt beim Erhitzen abstrahlt. Die Ergebnisse dieser Messung werden anhand einer absoluten Skala (in Grad Kelvin) ausgedrückt. Niedrige Farbtemperaturen wie 2004K erscheinen rötlich, höhere Farbtemperaturen wie 9300K weisen einen Blaustich auf. Eine neutrale Farbtemperatur liegt bei 6504K.

F 9: Kann ich den SMART All-in-One an jeden beliebigen PC, Mac oder an Workstations anschließen?

Antwort: Ja. Sämtliche Philips SMART All-in-One sind vollständig mit Standard-PCs, -Macs und -Workstations kompatibel. Zum Anschluss an Mac-Systeme benötigen Sie einen Kabeladapter. Ihr Philips-Verkaufsrepräsentant informiert Sie gerne über Ihre individuellen Möglichkeiten.

F 10: Ist der Philips SMART All-in-One Plug-and-Play-fähig?

Antwort: Ja, die Monitore sind unter Windows 7, Vista, XP, NT, Mac OSX und Linux Plug and Play-kompatibel.

F 11: Was sind Geisterbilder oder einge-brannte Bilder bei LCD-Bildschirmen?

Antwort: Wenn längere Zeit Bilder angezeigt werden, die sich nicht verändern,

können sich solche Bilder einbrennen – dies wird als „Geisterbilder“, „Nachbilder“ oder „eingebrannte Bilder“ bezeichnet. Solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten Bilder“ zählen zu den bekannten Phänomenen der LCD-Panel-Technologie. In den meisten Fällen verschwinden solche „Geisterbilder“, „Nachbilder“ oder „eingebrannten“ Bilder bei abgeschaltetem Gerät im Laufe der Zeit von selbst.

Aktivieren Sie grundsätzlich einen Bildschirmschoner mit wechselnder Darstellung, wenn Sie ihren Monitor längere Zeit verlassen.

Aktivieren Sie stets eine Anwendung, die den Bildschirminhalt ändert,, wenn Sie mit dem SMART All-in-One statische (nicht wechselnde) Bilder darstellen.

Warning

Wenn Sie keinen Bildschirmschoner oder eine Anwendung zur regelmäßigen Aktualisierung des Bildschirminhaltes aktivieren, kann dies „eingebrannte Bilder“, „Nachbilder“ oder „Geisterbilder“ erzeugen, die nicht mehr verschwinden und nicht reparabel sind. Solche Schäden werden nicht durch die Garantie abgedeckt.

F 12: Warum erscheinen Texte nicht scharf, sondern ausgefranst?

Antwort: Ihr SMART All-in-One funktioniert bei seiner nativen Auflösung von 1920 x 1080 bei 60 Hz am besten. Stellen Sie zur optimalen Darstellung diese Auflösung ein.

F 13: Welche Bildwiederholfrequenz sollte ich beim SMART All-in-One einstellen?

Antwort: Die empfohlene Bildwiederholfrequenz des SMART All-in-One beträgt 60 Hz. Falls es zu Bildstörungen kommen sollte, können Sie versuchsweise auch 75 Hz einstellen.

7.3 SMART All-in-One FAQs

F 1: Wie kann ich Apps herunterladen?

Antwort: Sie können Apps je nach Land aus dem Google Play Store oder Philips' App Store herunterladen. Auf dem Startbildschirm finden Sie bereits ein entsprechendes Symbol, das Sie mit einem Mausklick dorthin bringt.

F 2: Wie kann ich mich mit dem SMART All-in-One mit dem Internet verbinden?

Antwort: Zur Internetverbindung können Sie die integrierte Kabel- oder WLAN-Netzwerkfunktionalität nutzen.

F 3: Kann ich das integrierte Android-Betriebssystem in Windows oder Linux ändern?

Antwort: Nein, das integrierte Android-Betriebssystem kann nicht ersetzt werden.

F 4: Kann ich das Gerät als Anzeigegerät für mehrere Betriebssysteme einsetzen?

Antwort: Dieser SMART All-in-One ist mit einem integrierten Android-Betriebs-system ausgestattet, lässt sich daher als eigenständiges Gerät einsetzen, das keines weiteren Zubehörs bedarf. Zusätzlich können Sie das Gerät über VGA-/HDMI-Standardverbinder auch mit anderen Videoquellen verbinden. So können Sie das Gerät auch als normalen Desktop-Monitor einsetzen – beispielsweise mit einem normalen Notebook- oder Desktop-Computer. Ihren PC können Sie mit einem Betriebssystem Ihrer Wahl ausstatten. Auf diese Weise können Sie zwischen dem integrierten Android-Betriebssystem und einem externen Computer nach Wunsch „umschalten“.

F 5: Kann ich das integrierte Android-Betriebssystem aktualisieren?

Antwort: Ja, dies ist möglich, sofern eine offizielle Aktualisierung zur Verfügung steht. Bitte wenden Sie sich an den technischen Kundendienst, falls Sie Fragen zur Systemaktualisierung haben.

F 6: Kann ich den Bildschirm drehen?

Antwort: Nein, der Bildschirm kann nicht gedreht werden. Er lässt sich lediglich im Querformat einsetzen.

PHILIPS

© 2013 Koninklijke Philips N. V. Sämtliche Rechte vorbehalten.

Philips und das Philips-Schild-Symbol sind eingetragene Marken der Koninklijke Philips N. V. und werden unter Lizenz der Koninklijke Philips N. V. verwendet.

Technischen Daten können sich ohne Vorankündigung ändern.
