BEDIENUNGSANLEITUNG MCM 15P1 FUJITSU

Bildschirm / Moniteur / Monitor / Skärm / Beeldscherm

BETRIEBSANLEITUNG OPERATING MANUAL

Sie haben ...

... technische Fragen oder Probleme?

Wenden Sie sich bitte an:

- unsere Hotline: Mo-Fr: 9 - 18 Uhr Sa: 9 - 14 Uhr Tel.: ++49 (0) 180 3777 000

• einen unserer Servicepartner
• Ihren zuständigen Vertriebspartner
- Ihre Verkaufsstelle

Die Adressen Ihrer Servicepartner finden Sie im Garantieheft oder im Service-Adressenheft.

Aktuelle Informationen zu unseren Produkten, Tips, Updates usw. finden Sie im Internet: http://www.fujitsu-siemens.com

Is there ...

Dieses Handbuch wurde auf Recycling-Papier gedruckt.

Herausgegeben von/Published by

Fujitsu Siemens Computers B.V.

Bestell-Nr./Order No.: A26361-K561-Z100-1-5E19

Printed in Taiwan

AG 1099 10/99

MCM 15P1 Farbbildschirm Color monitor Moniteur couleur Monitor de color Monitor a colori Färgskärm Kleurenbeeldscherm

Deutsch

English

Français

Español

Italiano

Svenska

Nederlands

TCO'95

Betriebsanleitung

Operating Manual

VESA, DDC und DPMS sind eingetragene Warenzeichen der Video Electronics Standards Association.

Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.

Zuwiderhandlungen verpflichten zu Schadenersatz.

Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM-Eintragung.

Liefermöglichkeiten und technische Änderungen vorbehalten.

Copyright □ Fujitsu Siemens Computers B. V. 1999

Darstellungsmittel 1

Wichtige Hinweise....2

Sicherheitshinweise 2

Hinweise des Herstellers.... 3

Hinweis zur Röntgenstrahlung.... 4

Wichtiger Hinweis zur Netzleitung 4

Entsorgung und Recycling 4

Überprüfen der Lieferung 5

Einrichten eines ergonomischen Bildschirmarbeitsplatzes 5

Befestigen des Bildschirmfußes 6

Anschließen des Bildschirms 7

Bedienen des Bildschirms....8

Bildschirm einschalten 9

Bildschirm ausschalten 9

Hinweise zum Power-Management....9

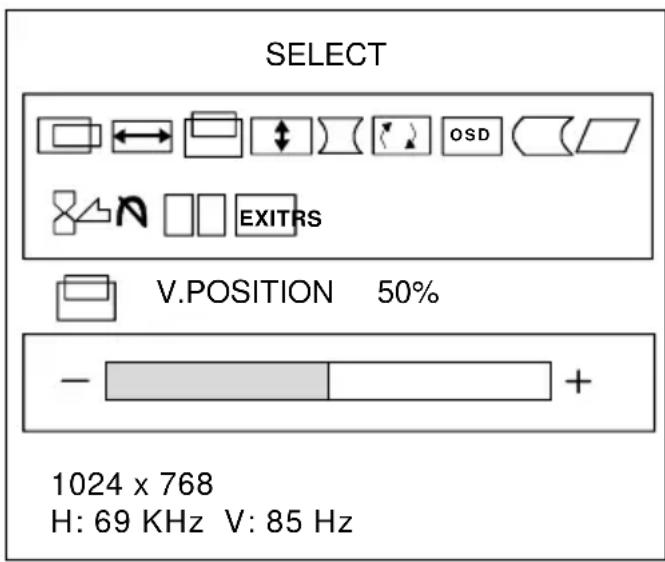

Bildschirmeinstellungen ändern.... 10

Hinweise zur ergonomischen Farbeinstellung 14

Technische Daten 14

VESA-DDC-kompatible VGA-Schnittstelle 15

Voreingestellte Betriebsarten 16

Bildschirmanschluß D-SUB (15polig) 16

Fehlerbehandlung 17

Einleitung

Ihr neuer Bildschirm MCM 15P1 bietet ein hochwertiges Farbbild bei hoher Auflösung und ergonomischen Bildwiederholfrequenzen. Er verfügt außerdem über zahlreiche nützliche Eigenschaften und Funktionen, z. B.:

• 38 cm (15") Bildröhre mit hoher Auflösung (0,28 mm Punktabstand)
- automatische Abtastung aller Horizontalfrequenzen von 30 bis 70 kHz und aller Bildwiederholfrequenzen (Vertikalfrequenzen) von 50 bis 120 Hz
• digitale Bildschirmsteuerung mit Mikroprozessor für die Speicherung von 23 verschiedenen Darstellungsmodi
- Farbeinstellung zur Anpassung der Bildschirmdarstellung an Druckwiedergabe und individuelle Sehgewohnheiten
• VESA-DDC-Kompatibilität
• Power-Management zur Reduzierung der Leistungsaufnahme um bis zu 95% bei Inaktivität des PC-Systems
• Einhaltung der neuesten Ergonomie-Vorschriften (ISO 9241-3)
• Einhaltung der Empfehlungen nach TCO '95

In dieser Betriebsanleitung finden Sie wichtige Informationen, die Sie für die Inbetriebnahme und Bedienung Ihres Bildschirms benötigen.

Der Bildschirm arbeitet eng mit dem Bildschirm-Controller (Grafikkarte) Ihres PC zusammen. Er verarbeitet die Daten, die ihm vom Bildschirm-Controller geliefert werden. Für die Einstellung der Modi (Auflösung und Bildwiederholfrequenz) ist der Bildschirm-Controller bzw. die zugehörige Treiber-Software zuständig.

Zielgruppe

Um die beschriebenen Arbeiten auszuführen, müssen Sie kein "Fachmann" sein. Beachten Sie aber unbedingt das Kapitel "Wichtige Hinweise" in der Betriebsanleitung des PC und in dieser Betriebsanleitung!

Bei Problemen wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service.

Weitere Informationen

Wie Sie Auflösungen und Bildwiederholfrequenzen einstellen, entnehmen Sie bitte den Dokumentationen Ihres Bildschirm-Controllers bzw. der dazugehörigen Treiber-Software.

Darstellungsmittel

In diesem Handbuch werden folgende Darstellungsmittel verwendet.

kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Gerätes oder die Sicherheit Ihrer Daten gefährdet ist.

kennzeichnet zusätzliche Informationen und Tips.

▶ kennzeichnet einen Arbeitsschritt, den Sie ausführen müssen.

"Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen.

Wichtige Hinweise

In diesem Kapitel finden Sie Sicherheitshinweise, die Sie beim Umgang mit Ihrem Bildschirm unbedingt beachten müssen.

Sicherheitshinweise

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik, einschließlich elektrischer Büromaschinen für den Einsatz in Büroumgebung. Falls Sie Fragen haben, ob Sie das Gerät in der vorgesehenen Umgebung aufstellen können, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service.

• Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung auftreten. Warten Sie, bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen.
• Beachten Sie beim Aufstellen und vor Betrieb des Gerätes die Hinweise für die Umgebungsbedingungen im Kapitel "Technische Daten" und das Kapitel "Einrichten eines ergonomischen Bildschirmarbeitsplatzes".
• Um eine ausreichende Belüftung zu gewährleisten, darf der Bildschirm nur mit montiertem Bildschirmfuß betrieben werden.
• Der Farbbildschirm darf nicht starken Dauermagnetfeldern (z. B. verursacht durch magnetische Büroklammerhalter oder Lautsprecher) ausgesetzt werden. Starke Dauermagnetfelder können dauerhafte Bildverfärbungen hervorrufen.
• Beim Einschalten wird der Bildschirm automatisch entmagnetisiert. Dadurch entsteht um den Metallrand der Bildröhre ein magnetisches Feld, das Daten auf Datenträgern in der Nähe beschädigen kann. Legen Sie magnetische Datenträger daher nicht in der Nähe des Bildschirms ab.
• Das Gerät stellt sich automatisch auf eine Netzspannung im Bereich von 100 V bis 120 V und 200 V bis 240 V ein. Stellen Sie sicher, daß die örtliche Netzspannung diesen Bereich weder unter- noch überschreitet.
• Stellen Sie sicher, daß die Steckdose am Gerät frei zugänglich ist.
• Der Ein-/Ausschalter trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie den Netzstecker ziehen.
• Verlegen Sie die Leitungen so, daß sie keine Gefahrenquelle (Stolpergefahr) bilden und nicht beschädigt werden. Beachten Sie beim Anschließen des Gerätes die entsprechenden Hinweise im Kapitel "Anschließen des Bildschirms".
• Während eines Gewitters dürfen Sie Datenübertragungsleitungen weder anschließen noch lösen.
• Achten Sie darauf, daß keine Gegenstände (z. B. Schmuckkettchen, Büroklammern etc.) oder Flüssigkeiten in das Innere des Gerätes gelangen (elektrischer Schlag, Kurzschluß).
• In Notfällen (z. B. bei Beschädigung von Gehäuse, Bedienelementen oder Netzleitung, bei Eindringen von Flüssigkeiten oder Fremdkörpern) schalten Sie das Gerät sofort aus, ziehen Sie den Netzstecker, und verständigen Sie Ihre Verkaufsstelle oder unseren Service.

• Reparaturen am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Durch unbefugtes Öffnen und unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen (elektrischer Schlag, Brandgefahr).

• Unsachgemäße Eingriffe, insbesondere das Verändern der Hochspannung oder der Einbau eines anderen Bildröhrentyps, können dazu führen, daß Röntgenstrahlung in erheblicher Stärke auftritt. Derartig veränderte Geräte entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben werden.

• Stellen Sie nur die Bildschirmauflösungen und Bildwiederholfrequenzen ein, die im Kapitel "Technische Daten" angegeben sind. Wenn Sie andere Werte einstellen, kann der Bildschirm beschädigt werden. Wenden Sie sich im Zweifelsfall an Ihre Verkaufsstelle oder an unseren Service.
• Heben Sie diese Betriebsanleitung zusammen mit dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch die Betriebsanleitung weiter.

Hinweis zur Reinigung

• Ziehen Sie den Netzstecker, bevor Sie den Bildschirm reinigen.
• Der Gehäuseinnenraum darf nur von einem Servicetechniker gereinigt werden.
- Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel.
• Lassen Sie keine Flüssigkeit in das Innere des Gerätes dringen.
- Achten Sie darauf, daß die Lüftungsschlitze am Bildschirm frei bleiben.
- Reinigen Sie die Glasoberfläche des Bildschirms nur mit einem weichen, leicht angefeuchteten Tuch, um das Glas nicht zu verkratzen.

Zur Reinigung der Gehäuseoberfläche des Bildschirms ist ein trockenes Tuch ausreichend. Bei starker Verschmutzung kann ein feuchtes Tuch verwendet werden, das in Wasser mit mildem Spülmittel getaucht und gut ausgewrungen wurde.

Hinweis zum Transport

• Achten Sie auch beim Transport darauf, daß der Bildschirm keinen starken Magnetfeldern ausgesetzt wird.
• Transportieren Sie den Bildschirm nur in der Originalverpackung oder einer anderen geeigneten Verpackung, die Schutz gegen Stoß und Schlag gewährt.
• Der Bildschirm darf keinesfalls herunterfallen. Bei Beschädigung der Bildröhre besteht Implosionsgefahr!

Hinweise des Herstellers

Energy Star

Der Farbbildschirm MCM 15P1 von Fujitsu Siemens Computers B. V. verfügt über ein Power-Management, das die Leistungsaufnahme im Standby- und Suspend-Modus auf weniger als 10 W und im OFF-Modus auf weniger als 5 W reduziert. Damit erfüllt der MCM 15P1 die Bedingungen der US-Umweltschutzbehörde EPA (Environmental Protection Agency).

Die EPA schätzt, daß Computersysteme etwa 5 % der elektrischen Energie im Bürobereich verbrauchen; mit rasch wachsendem Anteil. Wenn alle Desktop-PC und Peripheriegeräte einen Energiesparmodus für die Arbeitspausen besäßen, könnte dadurch jährlich für etwa 2 Milliarden US-Dollar elektrische Energie eingespart werden. Dadurch würden auch 20 Millionen Tonnen Kohlendioxyd weniger in die Atmosphäre emittiert - dies entspricht dem Ausstoß von 5 Millionen Autos.

Als Energy Star-Partner hat die Fujitsu Siemens Computers B. V. festgestellt, daß dieses Produkt den Energy Star-Richtlinien zum Energiesparen entspricht.

CE-Kennzeichnung

Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 89/336/EWG "Elektromagnetische Verträglichkeit" und 73/23/EWG "Niederspannungsrichtlinie".

Hinweis zur Röntgenstrahlung

Dieses Gerät entspricht der deutschen Verordnung über den Schutz vor Schäden durch Röntgenstrahlung (Röntgenverordnung - RöV). Die abgegebene Ortsdosisleistung ist im Abstand von 0,1 m kleiner als 1 μSv/h (Mikro-Sievert pro Stunde).

Wichtiger Hinweis zur Netzleitung

Verwenden Sie die mitgelieferte Leitung, um sicheren Betrieb zu gewährleisten. Wenn es notwendig ist, die ursprünglich mitgelieferte Leitung zu ersetzen, sind die folgenden Richtlinien unbedingt zu beachten.

• Stecker und Buchse der Netzleitung müssen den Vorschriften von CEE-22 entsprechen.
  • Die Leitung muß den VDE- bzw. HAR-Bestimmungen entsprechen. Das VDE- bzw. HAR-Zeichen ist auf der Kabelaußenhülle oder auf einer der inneren Leiterisolationshüllen zu finden.
• Für Geräte, die auf Schreibtischen, Tischen etc. aufgestellt werden, ist die Verwendung von Netzleitungsausführungen SVT bzw. SJT zulässig. Bei Aufstellung auf dem Fußboden sind ausschließlich SJT-Netzleitungen zulässig.
• Bei der Auswahl der Leitung ist der für das Gerät erforderliche Nennstrom zu beachten.

Entsorgung und Recycling

Dieses Gerät wurde weitestgehend aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können. Die Bildröhre des Geräts ist cadmiumfrei.

Nach seinem Gebrauch wird das Gerät zurückgenommen, um es einer Wiederverwendung bzw. wertstofflichen Verwertung zuzuführen, soweit es in einem Zustand zurückgegeben wird, der dem bestimmungsgemäßen Gebrauch entspricht. Nicht verwertbare Geräteteile werden sachgemäß entsorgt.

Hiermit wird erklärt, daß die Reparatur eines mit dem Umweltzeichen gekennzeichneten Geräts für mindestens 5 Jahre ab Produktionseinstellung sichergestellt wird.

Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich bitte an Ihre Verkaufsstelle, an unseren Service oder direkt an:

Fujitsu Siemens Computers GmbH

Recyclingcenter

D-33106 Paderborn

Tel.: [phone] / Fax: [phone]

Überprüfen der Lieferung

Packen Sie alle Teile aus.
Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden.
Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. Zur vollständigen Lieferung gehören:

– ein Bildschirm mit Datenleitung
- eine Netzleitung
- ein Bildschirmfuß
- ein Garantieheft
- diese Betriebsanleitung

Wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen, informieren Sie unverzüglich Ihre Verkaufsstelle!

Wir empfehlen Ihnen, die Originalverpackung des Geräts nicht wegzuwerfen. Bewahren Sie sie für einen eventuellen Transport auf.

Einrichten eines ergonomischen Bildschirmarbeitsplatzes

Bevor Sie Ihr Gerät aufstellen, sollten Sie sich einen geeigneten Platz für das Arbeiten am Bildschirm auswählen. Beherzigen Sie die folgenden Ratschläge, wenn Sie einen Bildschirmarbeitsplatz einrichten.


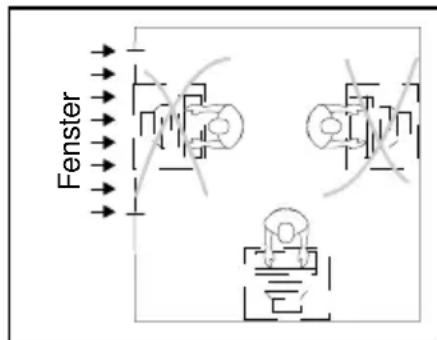

Vermeiden Sie Direktblendung und Reflexionsblendung.

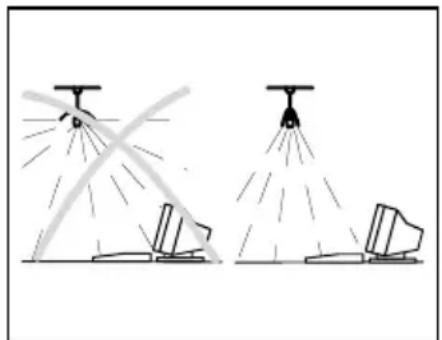

Vermeiden Sie Reflexionsblendung durch elektrische Lichtquellen.

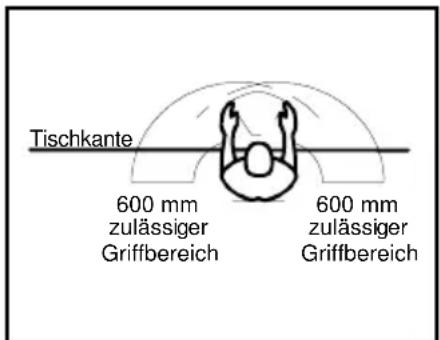

Plazieren Sie die Tastatur im optimalen Greifbereich.

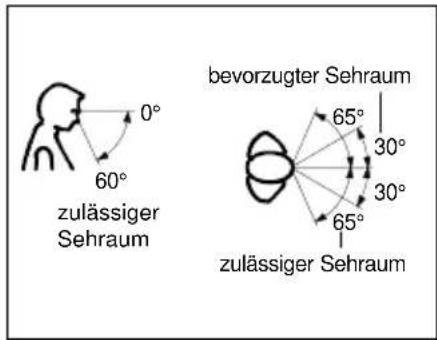

Plazieren Sie den Bildschirm im bevorzugten Sehraum. Der Augenabstand zum Bildschirm sollte ca. 50 cm betragen.

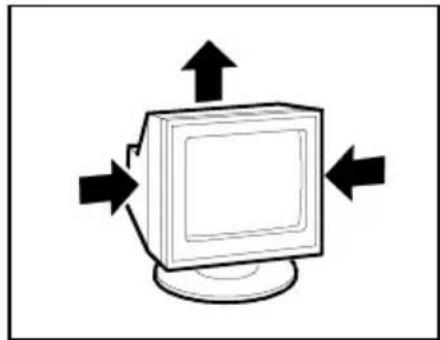

Halten Sie die Be- und Entlüftungsflächen des Bildschirms frei.

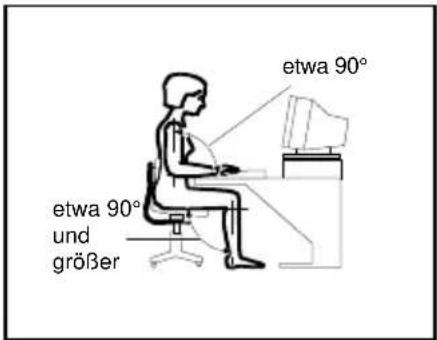

Achten Sie bitte auch auf die richtige Sitzhaltung.

Befestigen des Bildschirmfußes

Zu der Lieferung Ihres Bildschirms gehört ein Bildschirmfuß, der es erlaubt, den Bildschirm zu drehen und zu neigen und so optimal an Ihre Sitzposition anzupassen.

Um den Bildschirmfuß zu befestigen, führen Sie die folgenden Schritte durch:

▶ Stellen Sie den Bildschirm auf den Kopf.

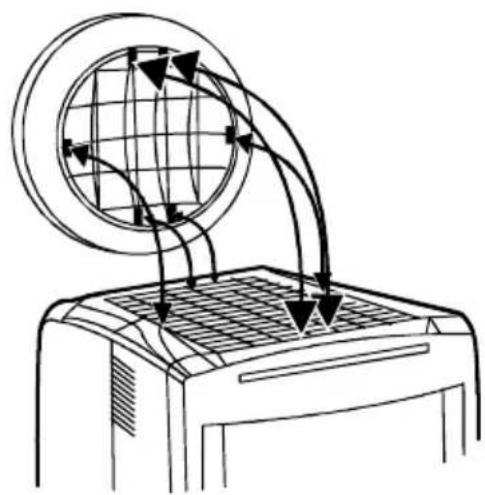

Setzen Sie den Bildschirmfuß so auf, daß die Haken des Bildschirmfußes in die Vertiefungen des Bildschirms passen.
▶ Schieben Sie den Bildschirmfuß in Pfeilrichtung, bis er einrastet.
Drehen Sie den Bildschirm wieder um.

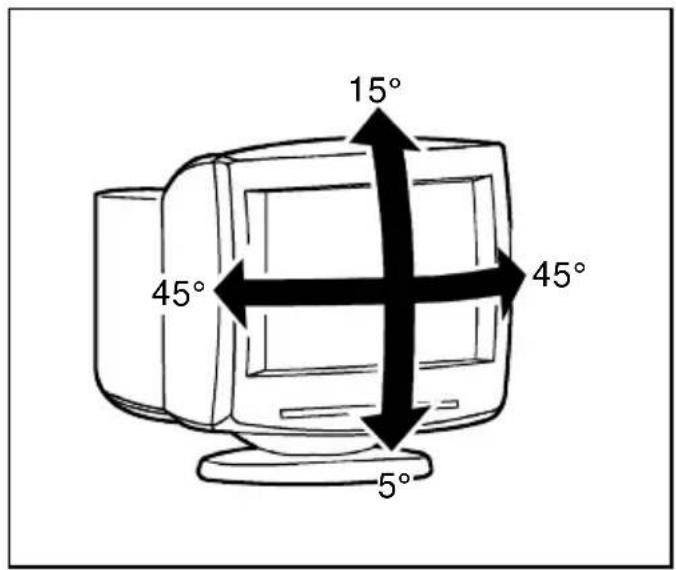

Dreh- und Neigungsbereich

Anschließen des Bildschirms

Informationen über die Anschlüsse an der Systemeinheit finden Sie in der Betriebsanleitung Ihres PC.

Beachten Sie die "Sicherheitshinweise" im Kapitel "Wichtige Hinweise" in dieser Betriebsanleitung.

Die Öffnungen für die Zu- und Abluft dürfen nicht verdeckt werden!

Wenn Sie Bildschirme nebeneinander aufstellen, müssen Sie einen Mindestabstand von 30 cm bei Bildschirmen gleicher Bauart einhalten, um Bildstörungen zu vermeiden. Bei anderen Bildschirmen müssen Sie den Abstand gegebenenfalls vergrößern.

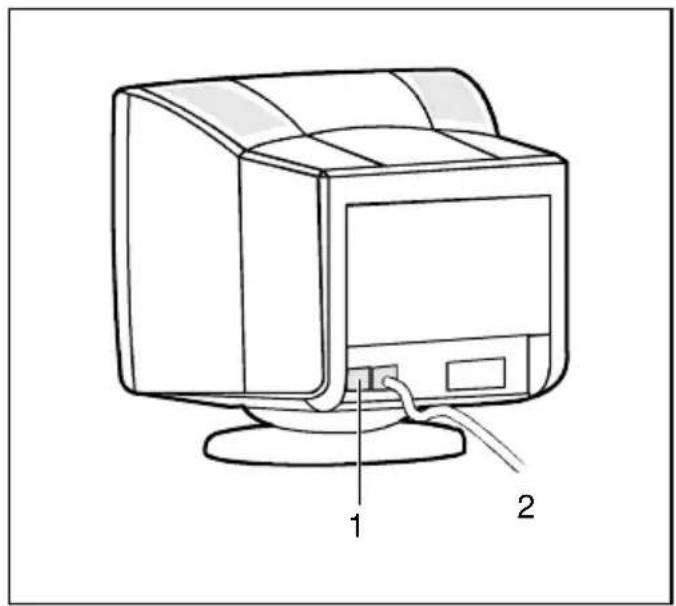

1 = Netzanschlußbuchse

2 = Datenleitung

▶ Stellen Sie sicher, daß der Bildschirm und die Systemeinheit ausgeschaltet sind.

Der Netzstecker der Systemeinheit muß gezogen sein!

Die Datenleitung (2) ist fest am Bildschirm installiert. Sie hat einen 15poligen D-SUB-Stecker für den Bildschirmanschluß der Systemeinheit.

Informationen über die Anschlüsse an der Systemeinheit finden Sie in der Betriebsanleitung Ihres PC.

Stecken Sie den 15poligen Stecker der Datenleitung an den (aktiven) Bildschirmanschluß der Systemeinheit, und sichern Sie die Steckverbindung durch Anziehen der Sicherungsschrauben.

Wenn Ihre Systemeinheit zwei Bildschirmanschlüsse hat (Bildschirm-Controller "onboard" und separate Grafikkarte), so ist im allgemeinen der Bildschirmanschluß der separaten Grafikkarte aktiv.

Stecken Sie die mitgelieferte Netzleitung an die Netzanschlußbuchse des Bildschirms.
Stecken Sie die Netzleitung in die Bildschirmsteckdose an der Rückseite der Systemeinheit.
Stecken Sie den Netzstecker der Systemeinheit in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose.

Wenn Sie den Bildschirm das erste Mal in Betrieb nehmen, sollten Sie die passenden Grafiktreiber für Ihre Anwendungsprogramme installieren. Informationen dazu finden Sie in den Dokumentationen Ihres Bildschirm-Controllers bzw. der dazugehörigen Treiber-Software.

Bedienen des Bildschirms

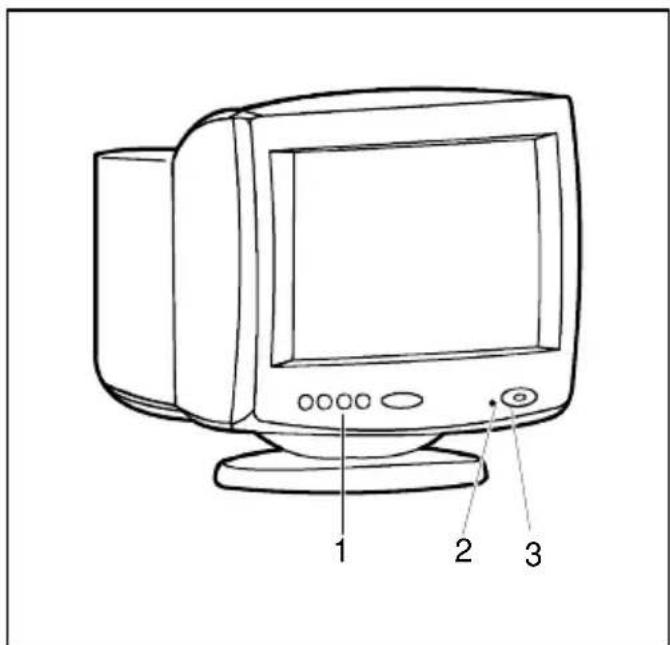

1 = Bedienfeld mit Tasten für das OSD-Menü (On-Screen Display)
2 = Netzanzeige
3 = Ein-/Ausschalter

Bildschirm einschalten

Drücken Sie den Ein-/Ausschalter (3).

Die Netzanzeige (2) leuchtet grün, wenn die Systemeinheit eingeschaltet ist.

Wenn Ihr PC mit einem Power-Management (Energiesparmodus) ausgestattet ist, lesen Sie bitte auch die "Hinweise zum Power-Management" des Bildschirms in diesem Kapitel.

Bildschirm ausschalten

Drücken Sie den Ein-/Ausschalter (3).

Die Netzanzeige (2) erlischt.

Hinweise zum Power-Management

Wenn Ihr PC mit einem Power-Management (Energiesparmodus) nach VESA DPMS (Video Electronics Standard Association, Display Power Management Signaling) ausgestattet ist, kann Ihr Bildschirm diese Funktion voll unterstützen. Der Bildschirm verfügt über ein vierstufiges Power-Management.

Stufe EIN	Standby-Modus Sus	pend-Modus OFF-Modus
Netzanzeige grün gelb gelb bernsteinfarben
Funktion Bildschirm arbeitet normal		Bildschirm ist dunkel	Bildschirm ist dunkel	Bildschirm ist dunkel
Leistungs-aufnahme	normal< 85 W	reduziertauf < 10 W	reduziertauf < 10 W	reduziertauf < 5 W

Wenn der PC Inaktivität erkennt (keine Eingabe), gibt er an den Bildschirm ein entsprechendes Signal, das die Leistungsaufnahme reduziert. Die Netzanzeige des Bildschirms wechselt die Farbe, um die Statusänderung anzuzeigen.

Erfolgt weiterhin keine Eingabe, so wird die Leistungsaufnahme weiter reduziert (OFF-Modus).

Nach einer Eingabe am PC wird der Bildschirminhalt bei voller Leistungsaufnahme wiederhergestellt.

Die Dauer der einzelnen Stufen wird durch das Power-Management des PC bestimmt. Genauere Informationen über die Funktionsweise des Energiesparmodus entnehmen Sie bitte der Betriebsanleitung oder dem Technischen Handbuch Ihres PC.

Die Lebensdauer Ihres Bildschirms verlängert sich, wenn der OFF-Modus frühestens nach 30 Minuten eingeschaltet wird (Einstellung im Bildschirmschoner oder im BIOS-Setup Ihres PC).

Wenn der Bildschirm durch das Power-Management in den OFF-Modus geschaltet wird, bleibt eine Leistungsaufnahme von bis zu 5 W erhalten, um die Schaltung für die Wiederherstellung des Bildschirminhalts zu versorgen.

Um die Leistungsaufnahme vollständig auszuschalten, drücken Sie den Ein-/Ausschalter an der Vorderseite des Bildschirms.

Bildschirmeinstellungen ändern

Mit den Tasten des Bedienfeldes können Sie das integrierte OSD-Menü (On-Screen Display) am Bildschirm aufrufen und bedienen.

1

2

3

4

Helligkeit und Kontrast einstellen

Helligkeit und Kontrast können Sie direkt über die entsprechenden Tasten einstellen.

i

Sie verlängern die Lebensdauer der Bildröhre, wenn Sie die Helligkeit und den Kontrast auf mittlere Werte einstellen.

Drücken Sie die Taste Helligkeit bzw. die Taste Kontrast.

Ein entsprechendes Fenster mit einer Einstellskala wird angezeigt.

BRIGHTNESS
50% CONTRAST

Drücken Sie die Pfeiltaste ▲ oder ▼, um die gewählte Funktion einzustellen.
Drücken Sie die Taste Helligkeit bzw. die Taste Kontrast wieder, um das Einstellfenster auszublenden.

Einstellungen über das OSD-Hauptmenü

Um eine Einstellung über das OSD-Hauptmenü vorzunehmen, gehen Sie folgendermaßen vor:

Drücken Sie die Menütaste um das OSD-Hauptmenü zu aktivieren.

Am Bildschirm erscheint das Hauptmenü mit Symbolen für die Einstellfunktionen.

Bei voreingestellten Modi finden Sie in der untersten Zeile Informationen über die aktuelle Auflösung, Horizontalfrequenz und Bildwiederholfrequenz.

Drücken Sie die Menütaste noch einmal oder mehrmals, um das gewünschte Symbol zu markieren.
Das ausgewählte Symbol ändert seine Farbe von blau zu rot.
(Wenn Sie das Menü verlassen wollen, wählen Sie EXIT.)
Drücken Sie die Pfeiltaste ▲ oder ▼, um die gewählte Funktion einzustellen.

Alle Änderungen werden automatisch gespeichert. Das OSD-Hauptmenü wird nach kurzer Zeit (z. B. 10 Sekunden) ausgeblendet. Die Zeit kann unter OSD DISPLAY TIME im Hauptmenü eingestellt werden.

Wenn Sie andere Einstellungen ändern wollen, wählen Sie die entsprechende Funktion aus dem OSD-Hauptmenü. Alle Einstellmöglichkeiten des Hauptmenüs werden im folgenden beschrieben.

Einstellmöglichkeiten des Bildschirms im Hauptmenü

Symbol Funktion
	Horizontale Bildlage einstellen (H.POSITION)Mit dieser Funktion können Sie das Bild nach links oder nach rechts verschieben.
	Horizontale Bildgröße einstellen (H.SIZE)Mit dieser Funktion können Sie das Bild verschmälern oder verbreitern.
	Vertikale Bildlage einstellen (V.POSITION)Mit dieser Funktion können Sie das Bild nach unten oder nach oben verschieben.
	Vertikale Bildgröße einstellen (V.SIZE)Mit dieser Funktion können Sie das Bild vertikal stauchen oder strecken.
	Kissenverzerrung korrigieren (PINCUSHION)Kissenverzerrung liegt vor, wenn sich die Seitenkanten der Bildschirmanzeige nach innen oder außen biegen.
	Trapezverzerrung korrigieren (TRAPEZOID)Trapezverzerrung liegt vor, wenn die Ober- oder Unterkante der Bildschirmanzeige zu breit oder zu schmal ist.
	Bilddrehung einstellen (TILT)Die Bilddrehung muß eingestellt werden, wenn die Bildschirmanzeige nicht achsensymmetrisch ausgerichtet ist.Mit dieser Funktion können Sie das Bild im oder gegen den Uhrzeigersinn drehen.
	Position des OSD-Menüs einstellen (OSD POSITION)Mit dieser Funktion können Sie die Position des OSD-Menüs am Bildschirm horizontal verschieben.
	Unsymmetrische Kissenverzerrung korrigieren (SPB)Unsymmetrische Kissenverzerrung liegt vor, wenn sich die Seitenkanten der Bildschirmanzeige einseitig nach innen oder außen biegen.
	Parallelogrammverzerrung korrigieren (PARALLEL)Parallelogrammverzerrung bedeutet, daß sich die Bildkanten zur rechten oder linken Seite neigen.
	Bildschirm entmagnetisieren (DEGAUSS)Magnetische Felder können die Farbdarstellung des Bildschirms beeinflussen. Der Bildschirm wird daher bei jedem Einschalten automatisch entmagnetisiert. Verwenden Sie die Funktion im OSD-Menü nur, wenn Sie Farbunreinheiten am Bildschirm feststellen, nachdem Sie den Bildschirm eingeschaltet haben. Die Funktion sollte nur einmal innerhalb von 30 Minuten ausgeführt werden.
	Einblenddauer für das OSD-Menü einstellen (OSD DISPLAY TIME)Sie können wählen zwischen 10, 20 und 30 Sekunden. Wenn die eingestellte Zeit abgelaufen ist, ohne daß Einstellungen vorgenommen wurden, wird das OSD-Menü automatisch ausgeblendet.
	Werkseinstellungen aktivieren (RECALL)Werkseinstellungen existieren für Helligkeit und Kontrast, für Bildgröße und Bildlage und für die Bildgeometrie in den voreingestellten Betriebsarten.Durch Drücken der Pfeiltaste ▲ oder ▼ wählen Sie OK.
	Menü verlassen (EXIT)Durch Drücken der Pfeiltaste ▲ oder ▼ wählen Sie OK.

Einstellung der Farbtemperatur über das COLOR-Menü

Mit Hilfe der Farbtemperatur wird die "Wärme" der Bildschirmfarben eingestellt. Der Bildschirm hat zwei fest eingestellte Farbtemperaturen, 9300 K und 6500 K (K = Kelvin) und eine benutzerdefinierte Farbtemperatur (USER COLOR).

Um eine Einstellung über das COLOR-Menü vorzunehmen, gehen Sie folgendermaßen vor:

Drücken Sie die Taste COLOR, um das COLOR-Menü zu aktivieren.

COLOR SELECT

9300°K

6500°K

USER COLOR

EXIT

Drücken Sie die Taste COLOR noch einmal oder mehrmals, um die gewünschte Farbtemperatur zu markieren und drücken Sie die Pfeiltaste ▲.

(Wenn Sie das Menü verlassen wollen, wählen Sie EXIT.)

Die eingestellte Farbtemperatur wird durch das Symbol 🎨 markiert.

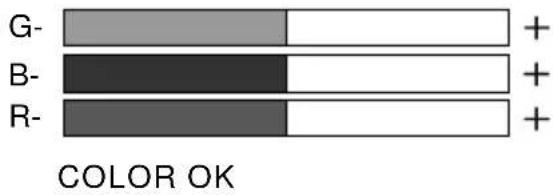

Wenn Sie USER COLOR ausgewählt haben, können Sie mit der Taste COLOR eine Farbe auswählen und dann mit den Pfeiltasten ▲ oder ▼ den jeweiligen Wert einstellen und mit COLOR OK bestätigen.

Hinweise zur ergonomischen Farbeinstellung

Wenn Sie in Ihren Anwendungsprogrammen Farben für den Bildschirm einstellen, sollten Sie die folgenden Hinweise beachten.

Die Grundfarben Blau und Rot auf dunklem Hintergrund erreichen nicht den Mindestkontrast von 3:1 und sind deshalb für dauernde Text- und Dateneingabe nicht geeignet.

Bei Einsatz von mehreren Farben für Zeichen und Hintergrund bei voller Aussteuerung der Primärfarben können Sie gut geeignete Farbkombinationen aus folgender Tabelle wählen:

Hintergrund	Zeichen
	schwarz w	weiß purpur	blau cyan	grün gelb	rot
schwarz +	+ - + + + -
weiß + +	+ - - - +
purpur	+	+		-	-	-	-	-
blau	- + -		+	- + -
cyan + -	- +		- -	-
grün	+	-	-	+	-		-	-
gelb	+ -	+ + - -			+
rot	-	+	-	-	-	-	+

• Farbkombination gut geeignet; helle Untergrundfarben sind nur für Geräte geeignet, die mit einer Bildwiederholfrequenz von mindestens 75 Hz betrieben werden.
• Farbkombination nicht geeignet, da entweder Farborte zu nah beieinander liegen, dünnlinige Zeichen nicht erkennbar sind oder hohe Anforderungen an den Scharfeinstellungsmechanismus der Augen gestellt werden.

Technische Daten

Abmessungen und Gewicht

Bildröhre:	38 cm (15")
Sichtbare Diagonale:	35 cm
Punktabstand:	0,28 mm
Maximale Auflösung:	1280 x 1024 Punkte
Voreingestellte Bildgröße:	260 mm x 195 mm
Abmessungen (B x H x T):	368 mm x 398 mm x 405 mm
Gewicht:	12,5 kg
Zubehör:	Netzleitung (1,5 m)Bildschirmfuß
Speicherbare Darstellungsmodi:	23 (davon 9 voreingestellt)

Elektrische Kennwerte

Video:	Analog, Positiv, 0,7 V_SS , 75 Ohm
Synchronisation:	TTL
Horizontalfrequenz:	30 kHz .... 70 kHz (Multi-Scan)
Bildwiederholfrequenz:	50 Hz .... 120 Hz
Maximale Pixelrate:	108 MHz
Spannungsversorgung:	automatisch umschaltend100 V .... 240 V, 50 Hz - 60 Hz
Leistungsaufnahme:(siehe Power-Management):	< 85 W im Normalbetrieb< 10 W im Standby-Modus< 10 W im Suspend-Modus< 5 W im OFF-Modus

Umgebungsbedingungen

Klimaklasse 3K2, DIN IEC 721
Nennbetriebsbereich:	15 °C .... 35 °C
Luftfeuchtigkeit:	20 % .... 85 %
Grenzbetriebsbereich:	5 °C .... 40 °C
Luftfeuchtigkeit:	20 % .... 85 %

Betauung ist in beiden Fällen nicht zulässig.

VESA-DDC-kompatible VGA-Schnittstelle

Der Bildschirm ist mit einer VESA-DDC-kompatiblen VGA-Schnittstelle ausgestattet. VESA-DDC (Video Electronics Standard Association, Display Data Channel) dient als Kommunikations-Schnittstelle zwischen Bildschirm und PC. Wenn auch Ihr PC mit einer VESA-DDC-kompatiblen VGA-Schnittstelle ausgerüstet ist, dann kann er automatisch die Daten für den optimalen Betrieb aus Ihrem Bildschirm auslesen und die entsprechenden Einstellungen vornehmen.

Wenn der Bildschirm MCM 15P1 im Auswahlmenü für Bildschirme noch nicht angezeigt wird, kann alternativ einer der folgenden Bildschirme ausgewählt werden:

Voreingestellte Betriebsarten

i

Für die aufgeführten Betriebsarten sind die Bildlage und Bildgröße werkseitig optimal eingestellt. Je nach eingesetztem Bildschirm-Controller können sich Veränderungen der Bildlage oder Bildgröße ergeben. In diesem Fall können Sie die Einstellungen ändern und speichern (siehe "Bedienen des Bildschirms").

Horizontalfrequenz Bildwiederholfrequenz Bildschirmauflösung
31,5 kHz	70 Hz	720 x 400
31,5 kHz	60 Hz	640 x 480
37,8 kHz	84 Hz	720 x 400
43,3 kHz	85 Hz	640 x 480
50,6 kHz	100 Hz	640 x 480
53,7 kHz	85 Hz	800 x 600
60,0 kHz	75 Hz	1024 x 768
63,9 kHz	100 Hz	800 x 600
68,7 kHz	85 Hz	1024 x 768

Aus ergonomischen Gründen ist eine Bildwiederholfrequenz von mindestens 75 Hz und eine Bildschirmauflösung von maximal 800 x 600 Punkten zu empfehlen.

Bildschirmanschluß D-SUB (15polig)

Controller-Seite Bildschirmseite

Stift Bedeutung Stift Bedeutung
1 Video-Eingang Rot 9 PC +5 V
2 Video-Eingang Grün 10 Logik Masse
3 Video-Eingang Blau 11 Masse
4 Masse	12
5	DDC-Return
6	Video Masse Rot
7	Video Masse Grün
8 Video Masse Blau

Serielle DDC-Datenleitung (SDA)
13	H-Sync.
14	V-Sync.
15	Serielle DDC-Taktsignalleitung(SCL)

Fehlerbehandlung

Bei Auftreten eines Fehlers überprüfen Sie zunächst die im folgenden genannten Punkte. Falls das Fehlerbild dadurch noch nicht beseitigt wurde, sollte der Bildschirm nach Möglichkeit an einem anderen PC geprüft werden.

Wenn Sie das Problem nicht lösen können, verständigen Sie bitte unseren Service.

Selbsttestanzeige erscheint

Wenn die Datenleitung nicht oder nicht richtig an der Systemeinheit angeschlossen und der Bildschirm eingeschaltet ist, erscheint die folgende Anzeige auf dem Bildschirm:

Die Selbsttestfunktion ist hilfreich, um die Betriebsbereitschaft des Bildschirms zu testen.

Die Bildschirmanzeige ist zu klein oder nicht mittig

Der Bildschirm erkennt eine noch nicht eingestellte Betriebsart (siehe "Technische Daten").

Stellen Sie die Bildgröße und Bildlage richtig ein, und speichern Sie die Einstellungen (siehe "Bedienen des Bildschirms").

Die Farben sind unrein oder verschoben

Entmagnetisieren Sie den Bildschirm (siehe "Bedienen des Bildschirms").

Stellen Sie sicher, daß sich in der Nähe des Bildschirms keine Geräte oder Gegenstände befinden, die magnetische Felder verursachen (z. B. Lautsprecher).

Die Bildschirmanzeige flimmert

Stellen Sie mit Hilfe der PC-Software eine ergonomische Bildwiederholfrequenz (≥ 75 Hz) ein (siehe Dokumentation Ihres PC oder Ihres Bildschirm-Controllers bzw. Ihrer Grafikkarte).

Stellen Sie sicher, daß der Mindestabstand von 30 cm zu anderen Bildschirmen gleicher Bauart eingehalten wird. Bei Bildschirmen unterschiedlicher Bauart müssen Sie den Abstand gegebenenfalls vergrößern.

Es erscheint keine Bildschirmanzeige (Netzanzeige leuchtet nicht)

Prüfen Sie, ob der Bildschirm eingeschaltet ist.

Prüfen Sie, ob die Netzleitung des Bildschirms richtig gesteckt ist.

Prüfen Sie, ob die Netzsteckdose Spannung hat.

Es erscheint keine Bildschirmanzeige (Netzanzeige leuchtet)

Prüfen Sie, ob die Systemeinheit eingeschaltet ist.

Prüfen Sie, ob die Datenleitung des Bildschirms fest mit dem Bildschirmanschluß der Systemeinheit verschraubt ist.

Prüfen Sie, ob der verwendete Bildschirmanschluß der Systemeinheit aktiv ist.

Drücken Sie eine beliebige Taste der PC-Tastatur - eventuell ist der PC im Energiesparmodus.

Verändern Sie die Helligkeit und/oder den Kontrast - eventuell ist der Bildschirm auf ganz dunkel gestellt.
Stellen Sie eine Bildwiederholfrequenz ein, die der Bildschirm verarbeiten kann (siehe "Technische Daten"). Möglicherweise ist eine zu hohe Bildwiederholfrequenz eingestellt.

Nach dem Einschalten ist ein Summgeräusch zu hören

Der Bildschirm wird automatisch bei jedem Einschalten entmagnetisiert. Dadurch entsteht das Summgeräusch. Es liegt keine Fehlfunktion vor.
