BEDIENUNGSANLEITUNG LED 8260F Ozelot CMX

Alle Rechte vorbehalten. Reproduktion aller Art ohne Zustimmung der Firma cmx®, dürfen nicht in Verkehr gebracht werden.

cmx® behält sich Erweiterungen und Änderungen des Gerätes vor.

Das neueste Handbuch können Sie sich auf www.cmx-electronics.com unter der jeweiligen Rubrik, beim Produkt unter dem Punkt „Support“ downloaden.

1.1. Grundlegende Sicherheitshinweise ...... - 4 -
1.2. Stromschlaggefahr - 4 -
1.3. Brand- und Verletzungsgefahr...... - 4 -
1.4. Sicherheit für Kinder ...... - 5 -
1.5. Entsorgung des Altgerätes ....- 5 -
1.6. Entsorgung von Batterien ....- 6 -
1.7. Hinweis zum Urheberrecht ...... - 6 -
1.8. Gehörschutz....- 6 -
1.9. Wartung und Pflege ...... - 6 -
1.10. Informationen zum LED-Bildschirm ...... - 6 -

2. LEISTUNGSBESCHREIBUNG - 7 -

3. LISTE DER TASTEN-/ ANSCHLUSSPOSITIONEN ....-8 -

3.1. Hauptgerät – Bedienelement ...... - 8 -
3.2. Hauptgerät – Anschlüsse....- 9 -
3.3. Fernbedienung....- 10 -

4. VORBEREITUNG.... - 13 -

4.1. Anschluss der Antenne ...... - 13 -
4.2. Anschluss über Mini-SCART - 13 -
4.3. Anschluss über HDMI - 13 -
4.4. Anschluss am PC.... - 13 -
4.5. Anschluss über Composite Video....- 14 -
4.6. Anschluss über Komponenten Audio/Video ...... - 14 -
4.7. Einlegen der Batterien in Fernbedienung ...... - 14 -
4.8. USB 2.0-Anschuss.... - 14 -

5. INBETRIEBNAHME -15 -

5.1. Erstinstallation bei Verwendung mit Antennen-Kabel.... - 15 -
5.2. Erstinstallation bei Verwendung von einer DVB-T Antenne ....- 15 -
5.3. Signalquellen - 15 -

6. GRUNDFUNKTIONEN ...... -16 -

6.1. BILD - 16 -
6.2.TON....-17-
6.3.ZEIT -18-
6.4. OPTIONEN - 19 -
6.5. SPERRE - 20 -

7. ANSCHLUSS MIT ANTENNEN-KABEL -21 -

7.1. Einstellungsmenü....- 21 -

8. ANSCHLUSS MITTELS DVB-T ANTENNE -23 -

8.1. Einstellungsmenü....- 23 -

9. WEITERE FUNKTIONEN - 25 -

9.1. Aufnahme über USB - 25 -
9.2. Teletext - 25 -
9.3. Elektronischer Programmführer - 25 -

10. USB 2.0 -26 -

10.1. USB-Menü - 26 -
10.2. Anforderungen USB.... - 26 -
10.3. Fotos - 26 -
10.4. Musik....- 27 -
10.5. Filme - 27 -

11. WANDMONTAGE....-28 -

WANDMONTAGE - 28 -

FEHLERSUCHTABELLE -29-

1. GARANTIE....- 30 -

13.1. Vorgehensweise bei Garantiefall ....- 30 -
13.2. Garantie ist abgelaufen....- 30 -
13.3. Einsendung des Gerätes ...... - 31 -

1. LIEFERUMFANG....-34 -
2. TECHNISCHE DATEN....- 35 -
3. KONFORMITÄTSERKLÄRUNG....-36 -

1. Allgemeine Informationen

1.1. Grundlegende Sicherheitshinweise

Als Spannungsquelle darf nur eine Netzsteckdose (230 Volt/50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
Trennen Sie den Receiver bei Gewitter vom Netz und schrauben Sie das LNB-Kabel zur Satellitenantenne ab.
⚠ Lassen Sie das Gerät nach dem Kauf für eine Stunde stehen, damit das Gerät sich an die Temperatur anpassen kann.
Im Standby-Betrieb verbraucht das Gerät etwas Strom. Um es vollständig vom Netz zu trennen, muss das Gerät vom Strom genommen werden.

1.2. Stromschlaggefahr

Stellen Sie das Gerät nicht in der Nähe von Wasser oder anderen Flüssigkeiten auf, z.B. Waschbecken.

Gerät kann einen Kurzschluss verursachen.
- Sie können einen Stromschlag bekommen.

Stecken Sie das Gerät beim Verbinden mit anderen Geräten (auch Antennenanschluss), Störungen oder bei der Reinigung des Gerätes aus.

Gerät kann einen Kurzschluss verursachen.
Gerät kann einen Brand auslösen.
- Sie können einen elektrischen Schlag bekommen.

1.3. Brand- und Verletzungsgefahr

Vor jeder Inbetriebnahme überprüfen Sie das Gerät. Es darf nicht in Betrieb genommen werden, wenn

Das Gerät sichtbare Schäden aufweist
Das Gerät einmal heruntergefallen ist
⊗ das Kabel beschädigt ist
Gerät kann einen Kurzschluss verursachen.
Gerät kann einen Brand auslösen.
- Sie können einen elektrischen Schlag bekommen.

• Stellen Sie keinen mit Flüssigkeiten gefüllten Behälter auf das Gerät.
• Stellen Sie das Gerät nicht in der Nähe von Wasser auf, z.B. Waschbecken. Das Gerät könnte hineinfallen und einen Kurzschluss verursachen.
• Setzen Sie das Gerät nicht direkten Sonnenstrahlen oder hohen Temperaturen aus, da dies zu einem Brand führen kann.
• Halten Sie mindestens 10 cm Freiraum an Ober- und Rückseite des Gerätes und 5 cm an beiden Seiten, um eine Überhitzung zu vermeiden.

1.4. Sicherheit für Kinder

Kinder oder Personen mit eingeschränkter Fähigkeit sollten dieses Gerät nicht verwenden. Lassen Sie das Gerät niemals unbeaufsichtigt angesteckt oder eingeschaltet.

• Kinder oder Personen können sich verbrennen.
  Gerät kann Brand auslösen.
• Gerät kann in Berührung mit Wasser kommen und kann einen Kurzschluss verursachen.
  Kinder erkennen Gefahren nicht.

Räumen Sie die Verpackung und die Verpackungsmaterialien, wie z.B. Plastikbeutel, Folien, aus der Reichweite von Kindern.

Kinder können ersticken.
- Kinder können Teile der Verpackung essen.
Kinder erkennen Gefahren nicht.

1.5. Entsorgung des Altgerätes

Ihr Produkt wurde aus hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und wiederverwertet werden können.

Informieren Sie sich über die örtlichen Sammelstellen für elektronische Geräte.

Bitte entsorgen Sie das Altgerät nicht mit dem normalen Haushaltsmüll.

Das Symbol auf dem Produkt, der Anleitung oder der Verpackung weist daraufhin.

1.6. Entsorgung von Batterien

Sie sind gesetzlich verpflichtet, Batterien nach dem Gebrauch an öffentliche Sammelstellen oder wo die Batterien gekauft wurden, zurückzugeben.

Bitte entsorgen Sie die Batterien nicht mit dem normalen Haushaltsmüll.

1.7. Hinweis zum Urheberrecht

Das Kopieren, Senden, Zeigen, über Kabel ausstrahlen, öffentlich Spielen oder Verleihen von urheberrechtlich geschützten Materialien ohne Genehmigung ist unzulässig.

1.8. Gehörschutz

Wählen Sie eine moderate Lautstärke um Ihrem Gehör nicht zu schaden.
Stellen Sie die Lautstärke nur so hoch ein, dass Sie Umgebungsgeräusche noch wahrnehmen können.

1.9. Wartung und Pflege

Stecken Sie das Gerät vorher aus, sodass das Gerät keinen Schaden nimmt.
Verwenden Sie keine Flüssigkeiten bzw. nassen Tücher, da dies zu einem Kurzschluss führen könnte.

Reinigen des Gehäuses

Benutzen Sie ein trockenes Tuch um das Gehäuse zu reinigen.

Reinigen des LED-Bildschirms

Benutzen Sie ein trockenes Tuch um das Gehäuse zu reinigen.

Bei stärkerer Verschmutzung feuchten Sie ein Tuch an und wischen Sie vorsichtig über den Bildschirm.

1.10. Informationen zum LED-Bildschirm

Bei der Herstellung des Bildschirms mit hohem Technologiestatus ist es möglich, dass einige schwarze oder bunte Punkte beständig sichtbar sind. Dies ist keine Fehlfunktion und ist innerhalb allgemeiner Industriestandards.
Im Betrieb 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte des Fernsehers Spuren der Ränder entstehen. Schäden, die durch dies verursacht werden, fallen nicht unter die Garantie.
Bei längerer Ansicht von Standbildern kann es zu einem Abdruck des Bildes kommen bzw. ein Doppelbild kann entstehen, dies verschwindet nach einigen Augenblicken wieder.

Der Bildschirm und das Gehäuse erwärmen sich, wenn der Fernseher in Betrieb ist.
Die Helligkeits- und Kontrastwerte sollten soweit reduziert werden, sodass noch immer die gewünschte Bildqualität vorhanden ist. Zu hohe Werte können das Ausbrennen beschleunigen.
Vermeiden Sie jede Art von Gewaltanwendung am Bildschirm.

2. Leistungsbeschreibung

Der LED 8260F OZELOT ist LED-TV's mit integriertem Tuner (analog und digital). Das Modell ist „FULL HD“.

Der LED-TV arbeitet mit der LED EDGE-Technik. Durch die Leuchtdioden an den Innenseiten des Bildschirms werden Bilder naturgetreuer dargestellt. Die hohe Langlebigkeit und der geringere Stromverbrauch sind ebenso Argumente für die LED-Technik.

Das Gerät verfügt weiters über einen USB-Anschluss. Hier kann ein externes Speichermedium angeschlossen und die DVB-T Sendung aufgezeichnet werden.

Eine Vielfalt von Anschlüssen wie 2 x HDMI, Mini-Scart, VGA, AUX etc. stehen ebenfalls zu Verfügung.

3. Liste der Tasten-/ Anschlusspositionen

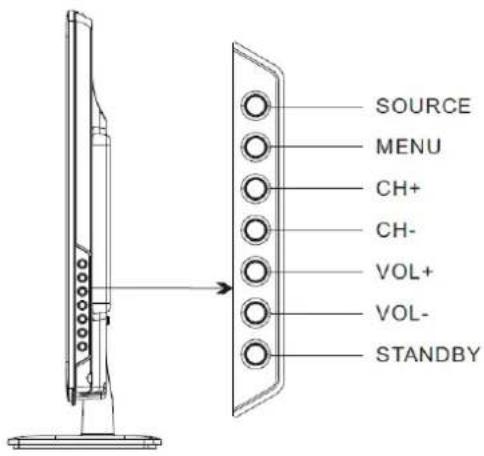

3.1. Hauptgerät – Bedienelement

SOURCE MENU CH+ CH- VOL+ VOL- STANDBY

Symbolabbildung

1 SOURCE Auswahl der Signalquelle
2 MENU Aufrufen des Menüs / Zurück zum Hauptmenü
3 CH+ Zum nächsten Kanal / zum nächsten Untermenü- /Menüpunkt
4 CH- zum vorherigem Kanal / zum vorherigen Untermenü-/Menüpunkt
5 VOL+ Erhöhen der Lautstärke
6 VOL- Verringern der Lautstärke
7 STANDBY Ein-/Ausschalter

3.2. Hauptgerät – Anschlüsse

1 AV Komposite Audio/Video Eingang
2 L / R 2-Kanal Audio Eingang
3 POWER DC-Anschluss
4 Y, Pb, Pr Komponenten-Eingang
5 HDMI2 HDMI Digital Audio/Video Eingang

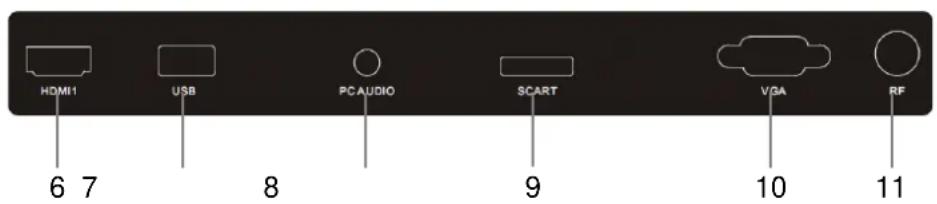

HDMI 6 7 USB 8 PCAUDIO 9 SCART VGA 10 RF

6 HDMI1 HDMI Digital Audio/Video Eingang

7 USB USB-Anschluss für USB-Speichermedien

8 PC AUDIO Anschluss für andere Audiogeräte / PC

9 SCART Mini-Scart Audio/Video Eingang

10 VGA Anschluss für den PC

11 RF

Antennen-Eingang (75 Ω)

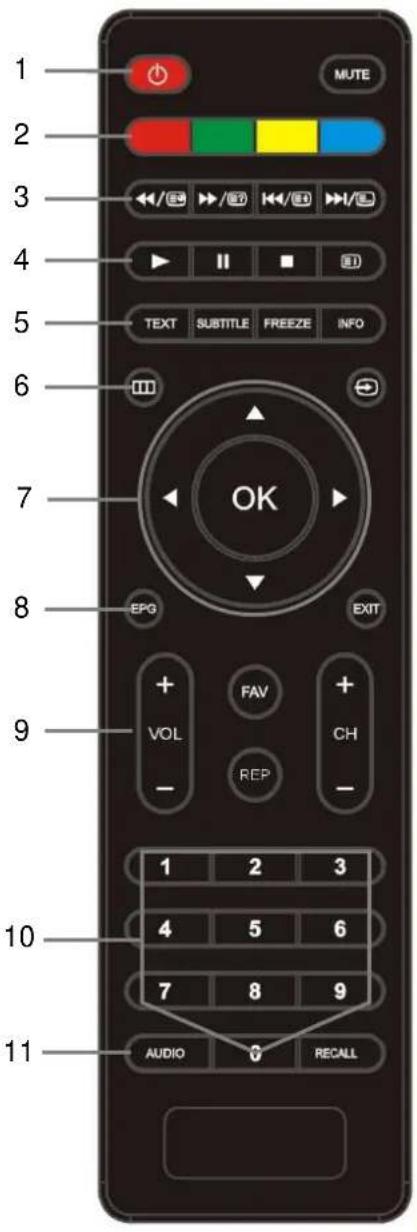

3.3. Fernbedienung

1 MUTE 2 3 4 5 TEXT SUBTITLE FREEZE INFO 6 7 OK 8 EPG EXIT 9 + VOL FAV + REP CH - 1 2 3 4 5 6 7 8 9 AUDIO RECALL 11

1 POWER Ein- und Ausschalten

2	ROT Farbtaste für die Bearbeitung im Menü und Teletext
3	◀ / ☉	USB: schneller Rücklauf / TTX: Unterseite aufrufen
4	▶	USB: Starten der Wiedergabe
5	TEXT TTX: Aufrufen des Teletextes
6	☐☐☐	Aufrufen des Menüs / Zurück zum Hauptmenü
7	◀, ▶, ▲, ▼OK	Auswahltasten von Optionen im MenüBestätigen der Auswahl / Vorgang
8	EPG DVB-T: Aufrufen des elektronischen Programmführers
9	+VOL- Erhöhen und Verringern der Lautstärke
10	0, 1-9 Zifferntasten für Kanalwechsel
11	AUDIO Auswahl der Audiosprache

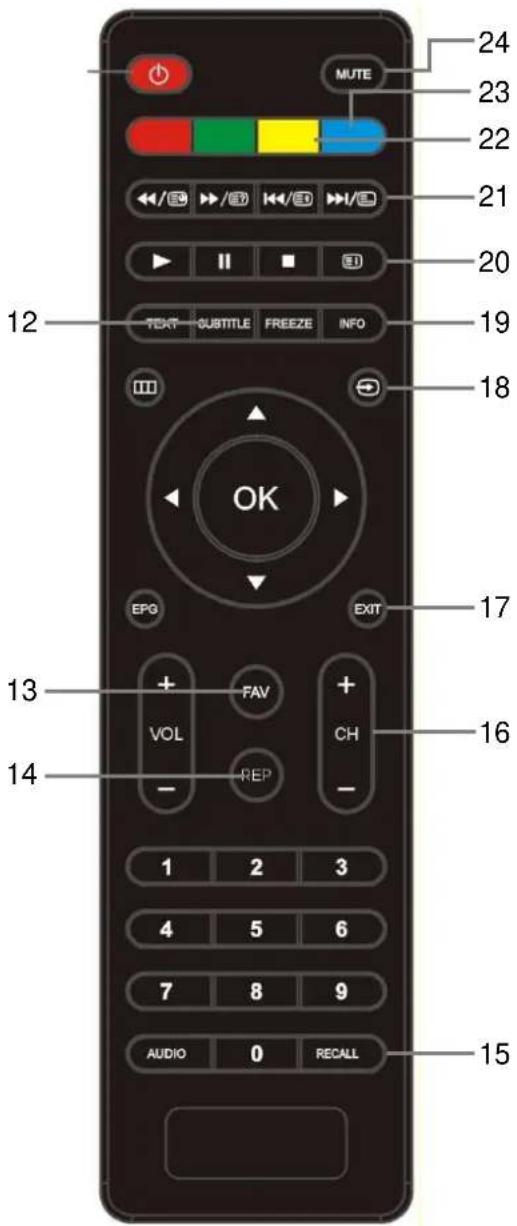

MUTE 24 23 22 21 20 19 18 17 16 15 14 OK EXIT FAV VOL CH - REP 1 2 3 4 5 6 7 8 9 AUDIO 0 RECALL

12 SUBTITLE TTX: Untertitel aktivieren/deaktivieren (falls gesendet)

13 FAV Aufrufen der Favoritenliste

14 REP USB: Wiederholungsmodus einstellen

15 RECALL DVB: zum vorherigem Kanal

16 +CH- Zum nächsten Kanal/Programm / Zum vorherigen Kanal/Programm

17 EXIT Zu vorherigem Menü / Menü verlassen

18 → Auswahl der Signalquelle

19 INFO DVB: Information über den aktuellen Kanal/Programm

21 USB: Zum nächsten Kapitel/Titel

TTX: Auflistung Teletext (falls unterstützt)

22 GELB Farbtaste für die Bearbeitung im Menü und Teletext

23 BLAU Farbtaste für die Bearbeitung im Menü und Teletext

24 MUTE Stummschaltung des Tones

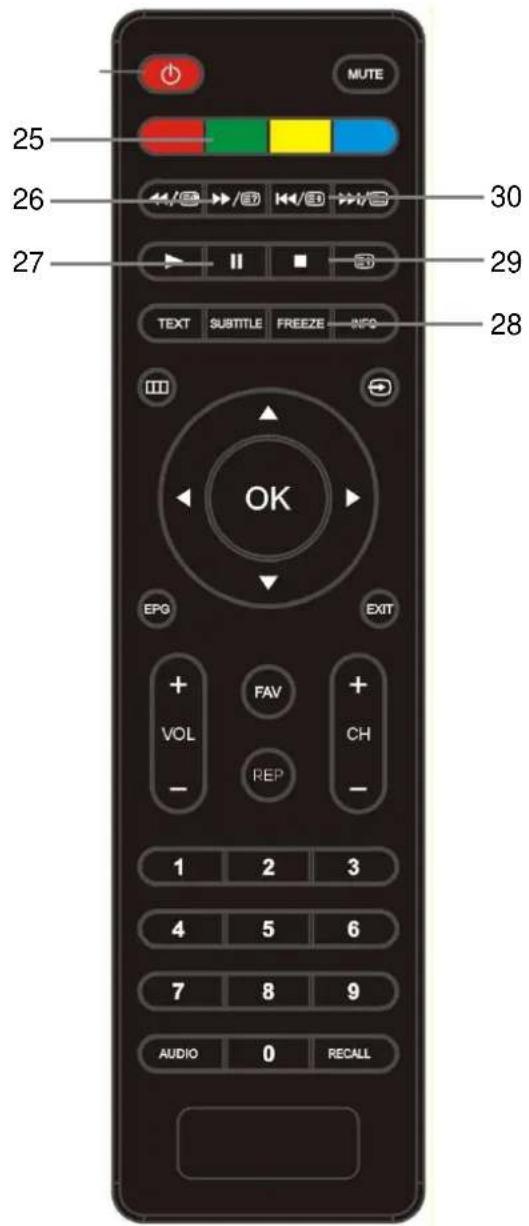

MUTE 25 26 27 30 29 28 TEXT SUBTITLE FREEZE INFO OK EPG EXIT + FAV + VOL CH - REP 1 2 3 4 5 6 7 8 9 AUDIO 0 RECALL

25 GRÜN Farbtaste für die Bearbeitung im Menü und Teletext

26 ▶/ USB: Schneller Vorlauf

TTX: Verborgene Inhalte einblenden (für 6 Sekunden)

27 II Anhalten der Wiedergabe

28 FREEZE Bild einfrieren

29 Stoppen der Wiedergabe

30 / USB: Zum vorherigen Kapitel/Titel

TTX: Anhalten des Teletextes

4. Vorbereitung

Vergewissern Sie sich, dass alle Geräte beim Verbinden ausgeschaltet und vom Strom getrennt sind.
Erst wenn alle gewünschten Geräte angeschlossen sind, verbinden Sie die Geräte mit dem Strom bzw. schalten Sie die Geräte ein.
⚠️ Verwenden Sie ausschließlich das mitgelieferte Netzgerät für den Betrieb des Fernsehers.
⚠ Nehmen Sie am Netzgerät keiner Veränderungen vor.

4.1. Anschluss der Antenne

OZELOT	OZELOTOZELOT
Antennenkabel von Kabelfernsehanlage	√
Antennenkabel von DVB-T Antenne	√

Bei Verwendung von einer Kabelfernsehanlage wählen Sie bitte mit den Eingang ATV.
Bei Verwendung von einer DVB-T Antenne wählen Sie bitte mit den Eingang DTV.
Beachten Sie die Bedienungsanleitungen der anderen Geräte.

4.2. Anschluss über Mini-SCART

Scart ist ein analoger Audio-/Video-Eingang für analoge und digitale Geräte wie z.B. ein DVD-Player oder eine Spielkonsole.

Um ein Scart-Kabel anschließen zu können, verwenden Sie das Mini-Scart Adapterkabel im Lieferumfang.

4.3. Anschluss über HDMI

HDMI ist ein digitaler Audio-/Video-Eingang für digitale Geräte. Wenn Sie einen Blu-Ray Player haben oder eine Spielkonsole mit HDMI-Anschluss haben verwenden Sie diese Anschlussart und HD-TV genießen zu können.

Bei Anschluss der Geräte über HDMI ist keine weitere Audioverbindung erforderlich.

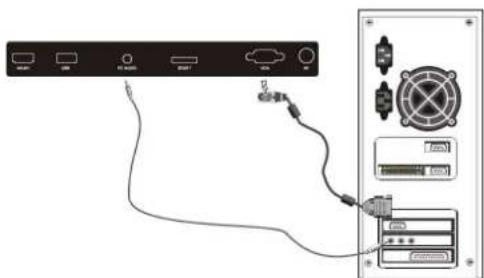

4.4. Anschluss am PC

Verwenden Sie hierfür den VGA- und den PC Audio In-Anschluss um den Fernseher mit Ihrem PC zu verbinden.

4.5. Anschluss über Composite Video

Anschluss für analoge Geräte wie z.B. ein Videorekorder.

Bei Anschluss des Gerätes über Composite Video müssen Sie auch ein Kabel beim 2-Kanal Eingang anschließen.

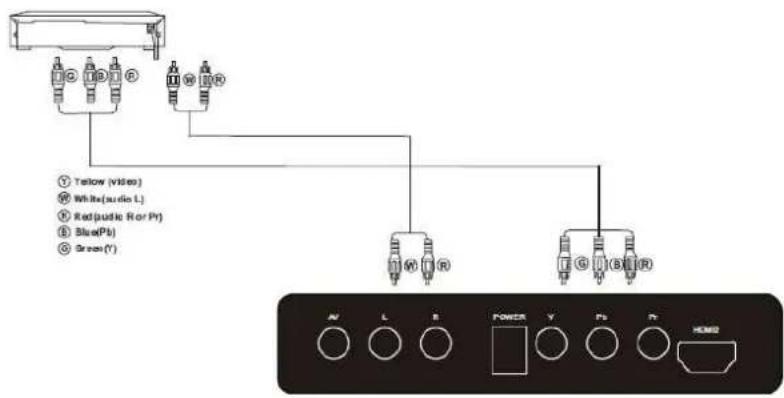

4.6. Anschluss über Komponenten Audio/Video

Analoger Audio-/Video-Eingang für analoge und digitale Geräte, wie z. B. ein DVD-Player oder eine Spielkonsole.

Bei Anschluss des Gerätes müssen Sie auch ein Kabel beim 2-Kanal Eingang anschließen.

Yellow (video) White(audio L) Red(pudic R or Pr) Blue(Pb) Green(Y)

4.7. Einlegen der Batterien in Fernbedienung

Das Batteriefach befindet sich auf der Unterseite der Fernbedienung.

1. Legen Sie zwei AAA Batterien (1,5 V) unter Beobachtung der Polaritätsmarkierung (+ und -) in das Batteriefach ein.

Richten Sie die Fernbedienung auf den IR-Empfänger am Gerät aus (Reichweite 5m mit 30° Winkel in beiden Richtungen).

Die Lebensdauer einer Batterie im Normalbetrieb ist ca. 6 Monate.

Wenn die Fernbedienung länger nicht benutzt wird, nehmen Sie die Batterien hinaus, um mögliche Schäden zu vermeiden.

4.8. USB 2.0-Anschuss

Zur Erweiterung Ihres Gerätes können Sie einen MP3-Player, USB-Stick oder eine Festplatte anschließen.

5. Inbetriebnahme

1. Wenn Sie nun alle Geräte angeschlossen haben, dann prüfen Sie bitte nochmals alle Verbindungen.
2. Verbinden Sie die Geräte mit dem Strom und schalten Sie den Fernseher ein.

5.1. Erstinstallation bei Verwendung mit Antennen-Kabel

Nachdem Sie das Gerät zum ersten Mal eingeschalten haben, folgt die Erstinstallation:

1. Wählen Sie den Suchmodus ATV ▲, ▼, ◀ oder ▶ aus
2. Wählen Sie die Sprache mit ▲, ▼, ◀ oder ▶ aus. Danach drücken Sie OK.
3. Wählen Sie das Land mit ▲, ▼, ◀ oder ▶ aus. Danach drücken Sie OK Die Kanäle werden nun gesucht.

⚠️ Wenn Sie Kabelfernsehen nutzen, dann können Sie die Suche von DTV überspringen.

5.2. Erstinstallation bei Verwendung von einer DVB-T Antenne

Nachdem Sie das Gerät zum ersten Mal eingeschalten haben, folgt die Erstinstallation:

1. Wählen Sie den Suchmodus DTV ▲, ▼, ◀ oder ▶ aus
2. Wählen Sie die Sprache mit ▲, ▼, ◀ oder ▶ aus. Danach drücken Sie OK.
3. Wählen Sie das Land mit ▲, ▼, ◀ oder ▶ aus. Danach drücken Sie OK Die Kanäle werden nun gesucht.

⚠️ Wenn Sie eine DVB-T Antenne nutzen, dann können Sie die Suche von ATV überspringen.

5.3. Signalquellen

Drücken Sie um die Signalquelle auszuwählen:

DTV Für die Verwendung des digitalen Tuners

ATV Für die Verwendung des analogen Tuners

AV Für die Verwendung des Composite-Anschlusses

SCART Für die Verwendung des SCART-Anschlusses

YPBPR Für die Verwendung des Komponenten-Anschlusses

HDMI1 Für die Verwendung des HDMI-Anschlusses

HDMI2 Für die Verwendung des HDMI-Anschlusses

VGA Für die Verwendung des VGA-Anschlusses

USB Für die Verwendung des USB-Anschlusses

6. Grundfunktionen

In diesem Kapitel werden die Hauptmenüs näher erklärt und beschrieben.

6.1. BILD

Um Bildeinstellungen durchzuführen, gehen Sie bitte wie folgt vor:

1. Drücken Sie auf
2. Drücken Sie die Taste ▶ bis Sie das Menü BILD erreicht haben.

Mit ▼ und ▲ gelangen Sie ins Untermenü.
Um einen Punkt ändern zu können, drücken Sie OK.
Um ins Hauptmenü zurück zu gelangen, nachdem Sie einen Punkt ausgewählt haben, drücken Sie die Taste.

Hier können Sie die voreingestellten Bildeinstellungen auswählen.

⚠️ Wenn Sie einen Wert wie Kontrast, Helligkeit, Farbe, Schärfe oder Farbton ändern wollen, wählen Sie Benutzer.

Farbtemperatur

Hier können Sie die Farbintensität einstellen.

⚠️ Wenn Sie einen Farbwert ändern wollen, wählen Sie Benutzer.

Bildformat

Hier können Sie das Bildformat einstellen.

⚠️ Nicht bei jeder Signalquelle stehen alle Bildformate zur Verfügung.

AUTO	Wenn Sie diese Einstellung wählen, kann es bei Kanälen dazu kommen, dass sich das Bild immer automatisch umstellt. Dies ist abhängig von der Sendung die ausgestrahlt wird.
4:3	Diese Einstellung sollte gewählt werden, wenn Sie Sendungen oder Filme im Format 4:3 ansehen.⚠ Auf den beiden Seiten sind schwarze Balken zu sehen.
16:9	Diese Einstellung sollte gewählt werden, wenn Sie Sendungen oder Filme im Format 16:9 ansehen.⚠️ Der Film wird im Vollbild-Modus abgespielt.
ZOOM1	Diese Einstellung sollte gewählt werden, wenn Sie noch leichte schwarze Balken sehen.
ZOOM2	Diese Einstellung sollte gewählt werden, wenn Sie dicke schwarze Balken sehen.
Panorama	Diese Einstellung sollte gewählt werden, wenn die Landschaft der Bildinhalt ist. Menschen erscheinen bei diesem Bildformat kleiner.

Rauschreduktion

Die Rauschreduktion vermindert Bildschirmrauschen und Konturunschärfe. Hier stehen Ihnen vier Einstellungsmöglichkeiten zur Verfügung.

Bildschirm

⚠️ Nur bei Verwendung als PC-Monitor verfügbar.

Hier können Sie die horziontale und vertikale Position etc. einstellen.

6.2. TON

Um Toneinstellungen durchzuführen, gehen Sie bitte wie folgt vor:

1. Drücken Sie auf
2. Drücken Sie die Taste ▶ bis Sie das Menü TON erreicht haben.

Mit ▼ und ▲ gelangen Sie ins Untermenü.
Um einen Punkt ändern zu können, drücken Sie OK.
Um ins Hauptmenü zurück zu gelangen, nachdem Sie einen Punkt ausgewählt haben, drücken Sie die Taste.

Sound Mode Standard Balance Auto Volume SOUND

Effekt

Hier können Sie die voreingestellten Toneinstellungen auswählen.

⚠️ Wenn Sie einen Wert bei den Höhen oder den Bass ändern wollen, wählen Sie Benutzer.

Balance

Hier können Sie die Balance zwischen linken und rechten Lautsprecher an die Hörposition anpassen.

Autom. Lautstärke

Diese Funktion passt die Lautstärke automatisch an, sodass die Lautstärke gleichmäßig laut/leise ist.

Surround Sound

Diese Einstellung sollten Sie einschalten, wenn Sie mehr als die Lautsprecher des TV-Gerätes nutzen.

6.3. ZEIT

Um Einstellungen rund um die Zeit durchzuführen, gehen Sie bitte wie folgt vor:

1. Drücken Sie auf
2. Drücken Sie die Taste ▶ bis Sie das Menü ZEIT erreicht haben.

⚠️ Mit ▼ und ▲ gelangen Sie ins Untermenü.
Um einen Punkt ändern zu können, drücken Sie OK.
Um ins Hauptmenü zurück zu gelangen, nachdem Sie einen Punkt ausgewählt haben, drücken Sie die Taste.

Clock -- Off Time On Time Sleep Timer Auto Sleep Time Zone < TIME >

Uhr

Hier können Sie keine Einstellung durchführen. Die Zeit wird nach dem ersten Sendersuchlauf automatisch gespeichert.

Ausschaltzeit

Hier können Sie die automatische Ausschaltzeit einstellen.

Mit ▶ wählen Sie eine Wiederholung aus.

Folgende Einstellungen sind möglich:

Einschaltzeit

Hier können Sie die automatische Einschaltzeit einstellen.

Mit ▶ wählen Sie eine Wiederholung aus.

Folgende Einstellungen sind möglich:

Sleeptimer

Hier können Sie den Sleeptimer einschalten bzw. einstellen.

Abschaltautomatik

Hier können Sie automatische Abschaltung ein- bzw. ausschalten.

Zeitzone

Hier können Sie die Zeitzone einstellen.

6.4. OPTIONEN

Um Einstellungen rund um die Sprache durchzuführen, gehen Sie bitte wie folgt vor:

1. Drücken Sie auf

2. Drücken Sie die Taste ▶ bis Sie das Menü OPTIONEN erreicht haben

Mit ▼ und ▲ gelangen Sie ins Untermenü.

Um einen Punkt ändern zu können, drücken Sie OK.

Um ins Hauptmenü zurück zu gelangen, nachdem Sie einen Punkt ausgewählt haben, drücken Sie die Taste.

Hier können Sie die Menüsprache auswählen.

Audiosprache

Hier können Sie die Audiosprache wählen.

Untertitelsprache

Hier können Sie die Untertitelsprache wählen.

Land

Hier ist keine Einstellung möglich. Dies dient nur zur Ihrer Info, welches Land Sie gewählt haben.

Formatierung

Hier können Sie das Speichermedium formatieren und prüfen lassen.

Werkseinstellungen

Hier können Sie das Gerät auf die Werkseinstellungen zurücksetzen.

Alle von Ihnen eingestellten Änderungen und die gesuchten Kanäle werden zurückgesetzt bzw. gelöscht.

6.5. SPERRE

Um die Kanal- oder Kindersperre einzustellen, gehen Sie bitte wie folgt vor:

1. Drücken Sie auf
2. Drücken Sie die Taste ▶ bis Sie das Menü SPERRE erreicht haben

⚠️ Mit ▼ und ▲ gelangen Sie ins Untermenü.
⚠ Um einen Punkt ändern zu können, drücken Sie OK.
Um ins Hauptmenü zurück zu gelangen, nachdem Sie eine Punkt mit ausgewählt haben, drücken Sie die Taste.

Hier können Sie die Sperren einschalten bzw. ausschalten.

⚠️ Passworteingabe ist erforderlich. Werksseitiges Passwort: 0000.

Passwort ändern

Hier können Sie das werksseitige Passwort auf ein von Ihnen gewünschtes Passwort ändern.

Sie müssen zuerst das alte Passwort eingeben, danach das neue Passwort und dieses zur Sicherheit nochmals eingeben.

⚠️ Bitte merken Sie sich Ihr neues Passwort.

Kanalsperre

Hier können Sie einen Kanal sperren.

Kindersperre

Hier können Sie das Alter einstellen Ihres Kindes. 4 - 18 Jahre und AUS

7. Anschluss mit Antennen-Kabel

⚠️ Bitte schließen Sie das Antennen-Kabel an.

⚠️ Drücken Sie die Taste um auf ATV umzustellen.

7.1. Einstellungsmenü

Um Einstellungen rund um die Kanäle durchzuführen, gehen Sie bitte wie folgt vor:

1. Drücken Sie auf

2. Drücken Sie die Taste ▶ bis Sie das Menü KANAL erreicht haben

Mit ▼ und ▲ gelangen Sie ins Untermenü.

⚠ Um ins Hauptmenü zurück zu gelangen, drücken Sie die Taste.

⚠️ Um Ihre Eingabe zu Bestätigen, drücken Sie OK.

Auto Tuning DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information Software Update(USB)

Sendersuche

Hier können Sie die automatische Sendersuche starten.

1. Wählen Sie den gewünschten Suchmodus ATV mit ◀ und ▶ aus

2. Wählen Sie Ihre Land mit und drücken Sie OK.

Die Kanäle werden nun gesucht.

Wenn Sie nur ATV+DTV gewählt haben, dann können Sie die DTV-Suche überspringen, sobald die Anfrage erscheint.

Manuelle DVB Suche

Diese Suche ist nur für den Betrieb mit DVB-T Antenne nützlich.

Manuelle ATV Suche

Die manuelle ATV Suche sollten Sie nur dann durchführen, wenn ein Kanal bei der automatischen

Suche nicht gefunden wurde oder ein neuer Kanal vorhanden ist.

ATV Manual Tuning Storage To 1 System HG Current CH 1 Search Fine-Tune Frequency 255.25 MHz Save MENU

Speicher unter	Hier wählen Sie bitte eine Kanalnummer, welche nicht belegt ist.
System	Hier wählen Sie das TV-Empfangssystem aus.⚠ Bitte beachten Sie, dass ein für Ihr Land unpassendes System auch zu Farbverzögerungen im Fernsehbild führen kann.
Aktueller Kanal	Hier wählen Sie bitte eine Kanalnummer, welche nicht belegt ist.
Suchen	Hier starten Sie die Kanalsuche.
Feinabstimmung	Hier können Sie die Frequenz noch adjustieren um z.B. ein leichtes Rieseln zu beheben.

Kanalbearbeitung

Hier können Sie die Kanäle bearbeiten.

⚠️ Drücken Sie um das Untermenü zu verlassen.
Drücken Sie EXIT um das komplette Menü zu verlassen.

Kanal löschen	1. Drücken Sie die Farbtaste ROT um einen Kanal zu löschen
Favoriten anlegen	1. Drücken Sie die FAV-Taste um einen Kanal als Favoriten anzulegen.
Kanal verschieben	1. Drücken Sie die Farbtaste GELB um den Kanal auszuwählen, welcher verschoben werden soll.2. Geben Sie die Nummer des Kanalplatzes ein.3. Drücken Sie OK um den Kanal an die gewählte Position zu verschieben.
Kanalüberspringen	1. Drücken Sie die Farbtaste BLAU um den Kanal auszuwählen, welcher übersprungen werden soll.⚠ Kanal bleibt in der Liste vorhanden und wird bei der Kanalwahl übersprungen.

8. Anschluss mittels DVB-T Antenne

⚠️ Bitte schließen Sie die DVB-T Antenne an.

⚠️ Drücken Sie die Taste um auf DTV umzustellen.

8.1. Einstellungsmenü

Um Einstellungen rund um die Kanäle durchzuführen, gehen Sie bitte wie folgt vor:

1. Drücken Sie auf
2. Drücken Sie die Taste ▶ bis Sie das Menü KANAL erreicht haben

Mit ▼ und ▲ gelangen Sie ins Untermenü.
⚠ Um ins Hauptmenü zurück zu gelangen, drücken Sie die Taste.
⚠️ Um Ihre Eingabe zu Bestätigen, drücken Sie OK.

Auto Tuning DTV Manual Tuning ATV Manual Tuning Programme Edit Signal Information Software Update(USB)

Sendersuche

Hier können Sie die automatische Sendersuche starten.

1. Wählen Sie den gewünschten Suchmodus DTV mit ◀ und ▶ aus
2. Wählen Sie Ihre Land mit und drücken Sie OK.

Die Kanäle werden nun gesucht.

Wenn Sie nur ATV+DTV gewählt haben, dann können Sie die ATV-Suche überspringen, sobald die Anfrage erscheint.

Manuelle DVB Suche

Die manuelle DVB Suche sollten Sie nur dann durchführen, wenn ein Kanal bei der automatischen

Suche nicht gefunden wurde oder ein neuer Kanal vorhanden ist.

Diese Suche ist nur für den Betrieb mit Antennen-Kabel nützlich.

Kanalbearbeitung

Hier können Sie die Kanäle bearbeiten.

Drücken Sie um das Untermenü zu verlassen.

Drücken Sie EXIT um das komplette Menü zu verlassen.

Kanal löschen	1. Drücken Sie die Farbtaste ROT um einen Kanal zu löschen
Favoriten anlegen	1. Drücken Sie die FAV-Taste um einen Kanal als Favoriten anzulegen.
Kanal verschieben	1. Drücken Sie die Farbtaste GELB um den Kanal auszuwählen, welcher verschoben werden soll.2. Geben Sie die Nummer des Kanalplatzes ein.3. Drücken Sie OK um den Kanal an die gewählte Position zu verschieben.
Kanal überspringen	1. Drücken Sie die Farbtaste BLAU um den Kanal auszuwählen, welcher übersprungen werden soll.⚠ Kanal bleibt in der Liste vorhanden und wird bei der Kanalwahl übersprungen.

9. Weitere Funktionen

9.1. Aufnahme über USB

Mit ● REC können Sie die Aufnahme starten.

⚠ Sobald Sie das Menü aufrufen, wird automatisch aufgenommen.
Es erscheint während der Aufnahme ein Navigationsmenü. So können Sie die Aufnahme bequem stoppen und sofort abspielen, wenn Sie möchten.

9.2. Teletext

Drücken Sie die TEXT-Taste um den Teletext aufzurufen.

1. Geben Sie die gewünschte Seitenzahl ein.

⚠ Um den Teletext zu schließen, drücken Sie erneuert die TTX-Taste.

9.3. Elektronischer Programmführer

1. Drücken Sie EPG um den elektronischen Programmführer aufzurufen.

10. USB 2.0

10.1. USB-Menü

Um Einstellungen rund um die Kanäle durchzuführen, gehen Sie bitte wie folgt vor:

1. Drücken Sie auf
2. Drücken Sie die Taste ▶ bis Sie das Menü ANWENDUNGEN erreicht haben

⚠️ Mit ▼ und ▲ gelangen Sie ins Untermenü.

⚠ Um ins Hauptmenü zurück zu gelangen, drücken Sie die Taste.
⚠ Um Ihre Eingabe zu Bestätigen, drücken Sie OK
⚠️ Bitte stecken Sie vorher das Gerät an und dann erst schalten Sie den TV ein.

1. Drücken Sie auf der Fernbedienung und wählen Sie USB. Es erscheint nun die Information des Speichermediums.
2. Mit ◀ und ▶ wählen Sie aus, ob Sie Bilder, Musik, Videos oder Textdateien wiedergeben wollen.
3. Danach drücken Sie OK um die Auswahl zu bestätigen.

10.2. Anforderungen USB

Speichermedium

Speichermedium darf maximal eine Größe von 320GB haben.
Speichermedium muss im Format FAT32 sein und sollte bevor Sie das Speichermedium verwenden vom LED-TV formatiert werden.
√ Festplatten sollten ab einer Größe von 160GB eine externe Stromversorgung haben.

Musik-, Bild- und Video-Wiedergabe

Umso größer die Datei ist umso länger dauert die Ladezeit.

Videos dürfen nur einen 2-Kanalton sprich Stereo haben, da ansonsten keine Wiedergabe möglich ist bzw. nur ein Bild vorhanden ist.

.3. Fotos

Wenn Sie einen Ordner angelegt haben, dann wählen Sie bitte den Ordner aus.

⚠️ Wenn Sie keine Ordner angelegt haben, dann werden Ihnen automatisch die JPEG- und BMP-Dateien angezeigt.

1. Wählen Sie alle Bilder aus, welche Sie wiedergeben möchten mit OK.

2. Dann drücken Sie ▶II um die Bilder wiederzugeben.

Wiedergabe starten & Anhalten	Drücken Sie ▶II auf der Fernbedienung.
Wiedergabe stoppen	Drücken Sie ■ auf der Fernbedienung
Nächstes Foto Drücken Sie ▶	▶▶ auf der Fernbedienung.
Vorheriges Foto Drücken Sie ◀◀	◀◀ auf der Fernbedienung

Wenn Sie INFO drücken erscheint eine Bearbeitungsleiste. Hier können Sie dann die Bilder wiederholen, drehen, vergrößern und verkleinern, uvm.. Folgen Sie den Anweisungen.

10.4. Musik

Wenn Sie einen Ordner angelegt haben, dann wählen Sie bitte den Ordner aus.

⚠️ Wenn Sie keine Ordner angelegt haben, dann werden Ihnen automatisch die MP3-Dateien angezeigt.

1. Wählen Sie alle Titel aus, welche Sie wiedergeben möchten mit OK.
2. Dann drücken Sie ▶II um die Wiedergabe zu starten.

Wiedergabe starten & Anhalten	Drücken Sie ▶II auf der Fernbedienung.
Wiedergabe stoppen	Drücken Sie ■ auf der Fernbedienung
Nächster Titel Drücken Sie ▶	▶▶ auf der Fernbedienung.
Vorheriger Titel Drücken Sie ◀◀	◀◀ auf der Fernbedienung

Wenn Sie INFO drücken erscheint eine Bearbeitungsleiste. Hier können Sie dann die Titel wiederholen oder zu einem bestimmten Punkt springen. Folgen Sie den Anweisungen.

10.5. Filme

Wenn Sie einen Ordner angelegt haben, dann wählen Sie bitte den Ordner aus.

⚠️ Wenn Sie keine Ordner angelegt haben, dann werden Ihnen automatisch die MPEG4 (AVI, MP4)- und MPEG1/2 (VOB, DAT, MPG)-Dateien angezeigt.

1. Wählen Sie alle Videos aus, welche Sie wiedergeben möchten mit OK.
2. Dann drücken Sie ▶II um die Wiedergabe zu starten.

Wiedergabe starten & Anhalten	Drücken Sie ▶II auf der Fernbedienung.
Wiedergabe stoppen	Drücken Sie ■ auf der Fernbedienung
Nächstes Video Drücken Sie ▶	▶▶ auf der Fernbedienung.
Vorheriges Video Drücken Sie ▶◀	◀◀ auf der Fernbedienung

Wenn Sie INFO drücken erscheint eine Bearbeitungsleiste. Hier können Sie dann die Videos wiederholen, Zeitlupe aktiveren, uvm.. Folgen Sie den Anweisungen.

11. Wandmontage

Der LED-TV kann auf die Wand montiert werden mit einer Wandmontage-Halterung. Die VESA-Norm ist 100 x 100.

Achten Sie darauf dass die Wandhalterung eine weiteren Abstand zur Wand hat um den DVD-Player richtig nutzen zu können.

12. Fehlersuchtabelle

Treten beim Gebrauch des Gerätes Probleme auf, welche hier nicht genannt sind, kontaktierten Sie die Servicehotline oder nutzen Sie das Kontaktformular auf der Homepage.

Fehler Lösung
Kein Bild / Kein Ton	Prüfen Sie die Anschlüsse.Prüfen Sie die Ausrichtung der Antenne.Prüfen Sie die Einstellungen der Geräte.
Kein Ton bei eine bestimmten Sender / Film	Prüfen Sie den Ton der Kanäle.Prüfen Sie ob das Video einen Stereoton hat.
Kein / schwaches Signal	Prüfen Sie die Ausrichtung der Antenne.Prüfen Sie die Anschlüsse.
Blinkende Flecken / Streifen	Vergewissern Sie sich, dass keine Geräte zu nahe beim Fernseher sind um Störungen zu verursachen.
Bildfarbe oder –qualität verschlechtert sich	Überprüfen Sie die Videoeinstellungen, wie Helligkeit, Kontrast, etc.
Bild oder Farbe ist nicht korrekt	Prüfen Sie das Signalkabel.Wenn der LED-TV mit dem PC verbunden ist, dann können Sie die Auflösung am PC ändern.
Fernbedienung funktioniert nicht	Verringern Sie die Entfernung.Tauschen Sie die Batterien aus.Richten Sie die Fernbedienung direkt auf den IR-Sensor.
Bild ist schwarz/weiß	Schalten Sie auf die korrekte Farbnorm um.
Software ist abgestürzt	Ziehen Sie den Netzstecker und warten Sie ein paar Sekunden, danach stecken Sie den Stecker wieder in die Steckdose.

13. Garantie

Die Garantie beträgt 24 Monate ab Kaufdatum.

Bitte heben Sie zum Nachweis den Kaufbeleg auf!

Die Garantie umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn ein Fertigungs- oder Materialfehler vorliegt.

Von der Garantie ausgenommen sind Schäden oder Störungen, die

durch unsachgemäßen Gebrauch
natürlichen Verschleiß
Eingriff von Dritten

zurückgeführt werden kann.

Nicht in der Garantieleistung inkludiert

Displaybrüche
Updates von Firmware
Sturzschäden

Durch eine Garantiereparatur tritt keine Verlängerung der Garantiezeit ein.

13.1. Vorgehensweise bei Garantiefall

Sollte es zu Störungen oder Problemen kommen, nehmen Sie bitte Kontakt auf mit:

Ihrem Händler
Servicehotline
- Österreich: [phone] – Null muss mit gewählt werden!
- Deutschland: [phone] 621
○ Schweiz: [phone]
Kontaktformular – www.cmx-electronics.com

13.2. Garantie ist abgelaufen

Wenn die Garantie des Gerätes abgelaufen ist, wenden Sie sich per Telefon oder Kontaktformular an uns. Wir helfen Ihnen gerne weiter!

Bitte teilen Sie uns folgendes mit:

Gerätetype
Kaufdatum
Fehler

13.3. Einsendung des Gerätes

Im Fall, dass Sie das Gerät zu uns einschicken, bitte folgendes beachten, da sonst keine schnelle Erledigung gewährleistet werden kann:

Gerät und Zubehör einsenden
portofrei an Servicecenter einsenden
Kaufbeleg beilegen
ausgefüllte Garantiekarte beilegen
Fehlerbeschreibung

Beispiel für Fehlerbeschreibung

Falsch	Richtig
Gerät ist defekt Gerät reagiert auf keinen Tastendruck
Gerät funktioniert nicht Gerät lässt sich nicht einschalten

- Absenderinformation: Name, Adresse, PLZ, Ort und Telefonnummer und Email-Adresse Schneide Sie die Garantiekarte aus.

cmx®

2 Jahre Garantie auf Gerät

Die Garantie ist nur gültig bei gleichzeitiger Vorlage von Rechnung und Garantiekarte. Der Garantieanspruch erlischt unter folgenden Bedingungen:
- Ändern oder entfernen der Seriennummer,
- Änderung oder Verlust der Garantiekarte, - Kauf bei nicht autorisiertem Händler.
Bei falscher Anwendung, Missbrauch oder versehentlicher Beschädigung des Gerätes, erlischt der Garantieanspruch. Dazu zählen:
- Fehlfunktion, die durch das Gerät nicht geeignete Versorgungs-
/Betriebsspannung verursacht wurden, • Mechanische Beschädigung,
• Durchgeschnittene Kopfhörerkabel.
Die Vertragsbedingungen können ohne vorheriger Benachrichtigung geändert werden.

Hotline Austria [phone] (Inlandstarif – Null mit wählen) |

Hotline Germany [phone] 621 |

Hotline Switzerland + 41 (0) 848 00 33 22

Zentrale: Darius HandelsgmbH · Konstanziagasse 31-35 · 1220 Wien · Austria · [e-mail]

14. Lieferumfang

Sollte eines der unten angeführten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler.

Hier werden Symbolfotos dargestellt!

Standfuß Fernbedienung

2 AAA-Batterien Benutzerhandbuch

Mini-Scart Adapterkabel

15. Technische Daten

LED 8260F827BEOT-SerLeSerie

Display
Bildschirmgröße 66,04 cm LED-TV
Videoauflösung 1920 x 1080 Pixel
Farben 16,7 Millionen
Helligkeit 250 cd/m2
Kontrast 1000:1
Reaktionszeit	5 ms
Fernsehnorm
Analog	B/G, D/K, I
Anschlüsse
Eingänge	2-Kanal AudioAntenne für Antennenkabel oder DVB-T AntenneDC-AnschlussKomponenten VideoKomposite VideoPC AUDIOMini-Scart Audio/VideoUSB 2.0VGA (15pin)zweimal HDMI Digital Audio/Video
Allgemeine
Stromverbrauch	55 Watt (Standby < 1 Watt)
Netzspannung	AC 100-240Volt 50/60 Mhz (DC 12V 3A)
Lautsprecher	2 Lautsprecher mit max. 60 Watt PMPO
Abmessungen	640 x 429 x 40 mm

16. Konformitätserklärung

Hersteller

cmx electronics sro

Svrcia, Karlova ves.,

84104 Bratislava

SLOVAKIA

Email: [e-mail]

Internet: www.cmx-electronics.com

cmx electronics sro erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:

Niederspannungsrichtlinie 2006/95/EC

• EN60065:2002+A1:2006+A11:2008

Richtlinien zur elektromagnetischen Verträglichkeit 2004/108/EC

• EN55013:2001+A1:2003+A2:2006
• EN55020:2007
• EN55022:2006+A1
• EN55024:1998+A1:2001+A2:2003
• EN61000-3-3:2008

cmx®

CREATE MORE XITEMENT
