BEDIENUNGSANLEITUNG LDD2750 Reflexion

27” TFT-LED-Fernseher mit DVB-C, DVB-T, DVB-S2, CI+ SLOT & DVD Laufwerk

Modelnr.: LDD2750 / LDD2750W

Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das Produkt benutzen. Bewahren Sie diese für den weiteren Gebrauch gut auf.

Inhaltsverzeichnis

1 SICHERHEITSHINWEISE....5

1.1 Warnung bei der Nutzung von Ohr- bzw. Kopfhörern.... 7
1.2 Aufstellungsort 7
1.3 LCD/LED-Bildschirme 8
1.4 LIEFERUMFANG 8

2 ANSICHT DES GERÂTES 8

2.1 Frontansicht 8

3 FERNBEDIENUNG 10

3.1 Einlegen der Batterien in die Fernbedienung 12

4 ANTENNENANSCHLUSS....13

4.1 Antennenanschluss bzw. Kabelanschluss herstellen 13
4.2 ANSCHLUSS EXTERNER GERÄTE 13
4.3 HDMI 13
4.4 SCART 13
4.5 VGA....13

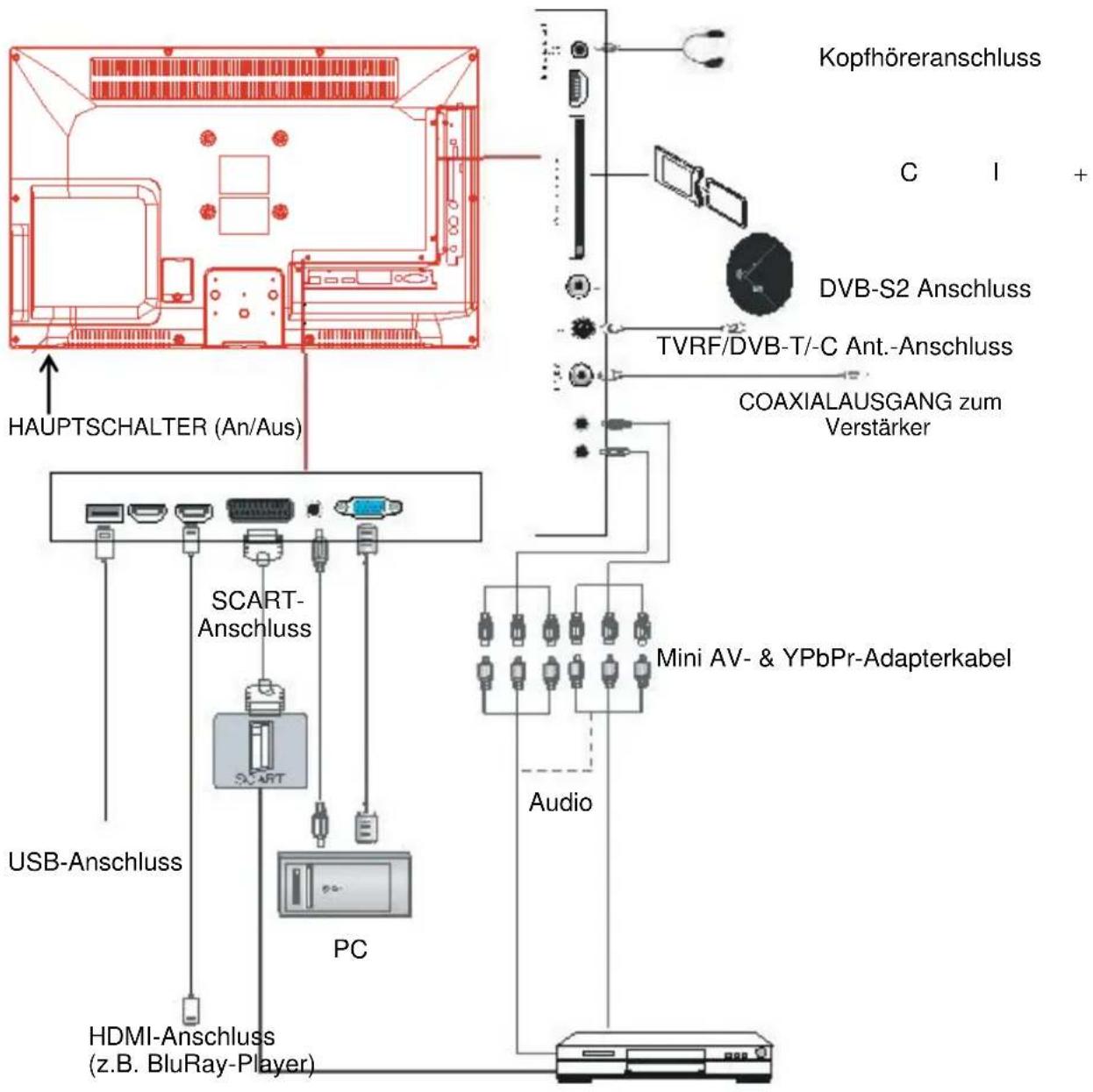

5 ANSCHLUSS EXTERNER GERÄTE 14

5.1 PC Anschluss.... 15
5.2 VGA-, HDMI-, PC-Anschluss.... 16
5.3 Satelliten-Anschluss 16
5.4 Anschluss einer Videokamera oder eines Videorekorders.... 17

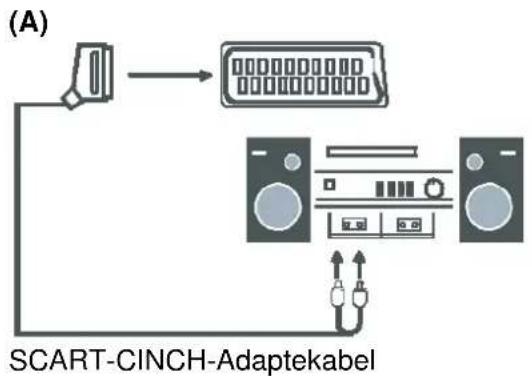

5.5 Anschluss an ein Audiosystem (Verstärker)...... 17
5.6 Anschluss eines DVD-/BluRay-Players 18

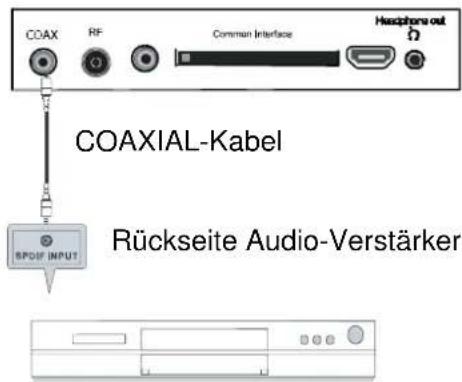

5.7 COAXIAL-Audio Anschluss 19

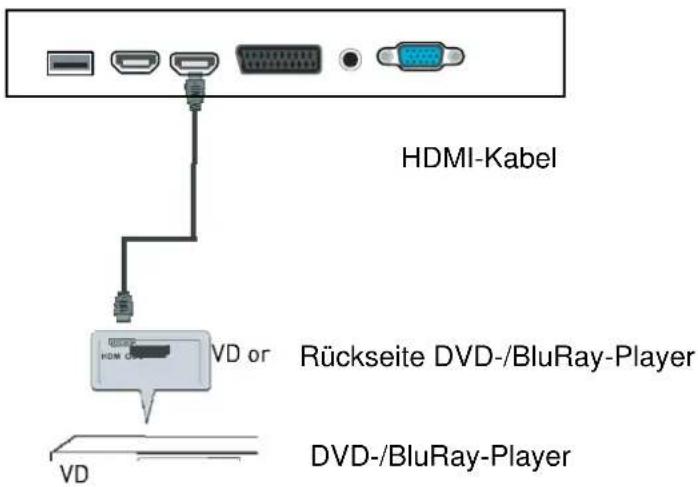

5.8 HDMI-Anschluss.... 19

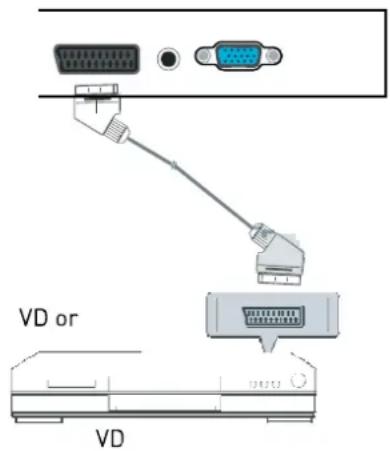

5.9 SCART-Anschluss.... 20
5.10 USB-Anschluss 20

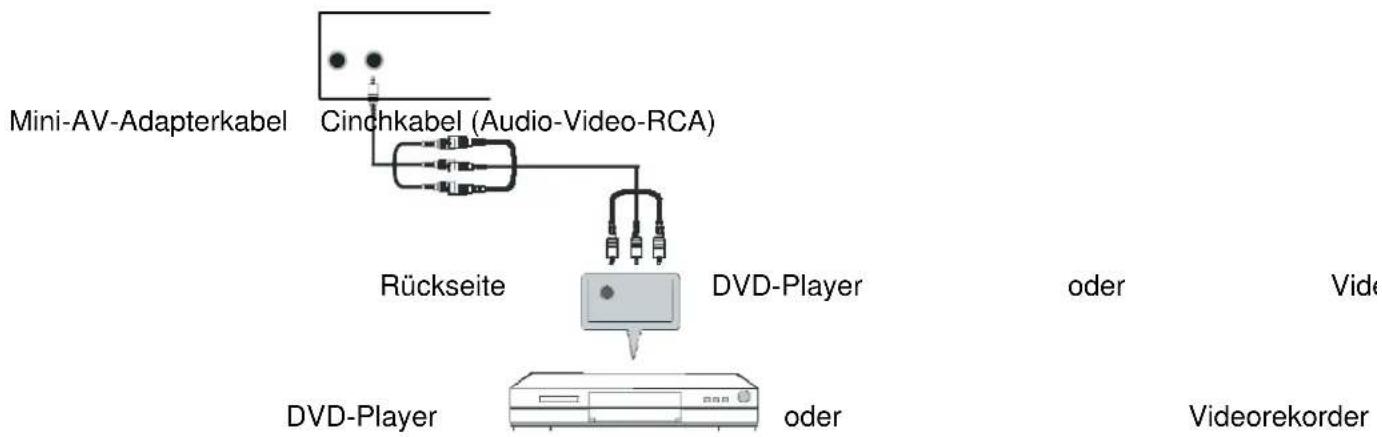

5.11 AV-Anschluss (Mini-AV-Adapterkabel im Lieferumfang) 21

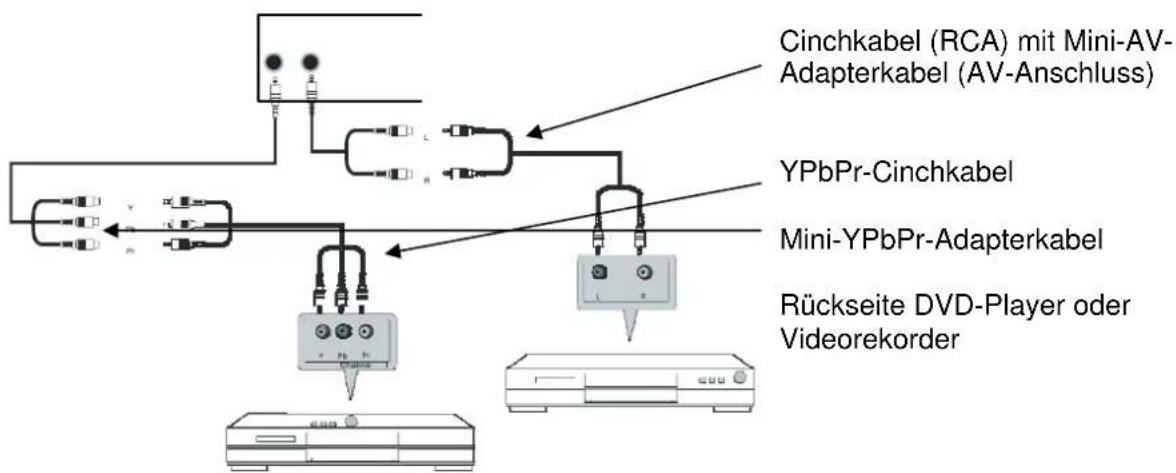

5.12 YPbPr-Anschluss (Mini-YPbPr-Adapterkabel im Lieferumfang) 21

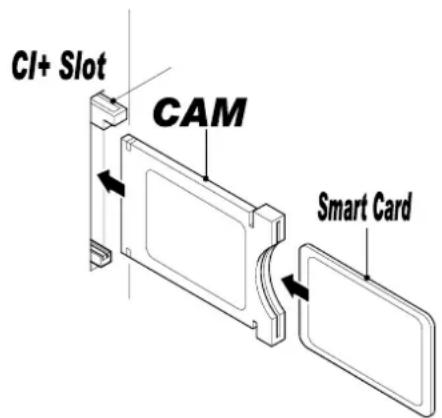

6.1 Nutzung des Common Interface Slots.... 22

7 ERSTINBETRIEBNAHME 23

7.1 Ein-/Ausschalten des LED-Fernsehers 23

8 INSTALLATIONSMENÜ 23

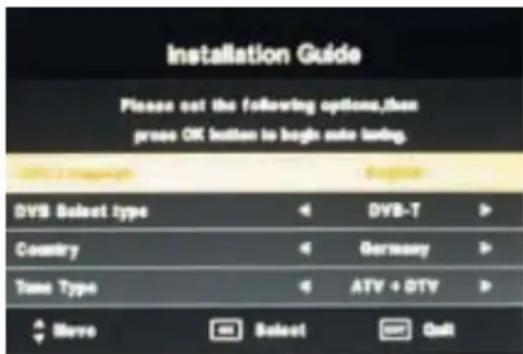

8.1 Installationsanleitung....23

8.1.1 Menüsprache 23
8.1.2 DVB Typ.... 23
8.1.3 Land 23
8.1.4 Suchmodus 23

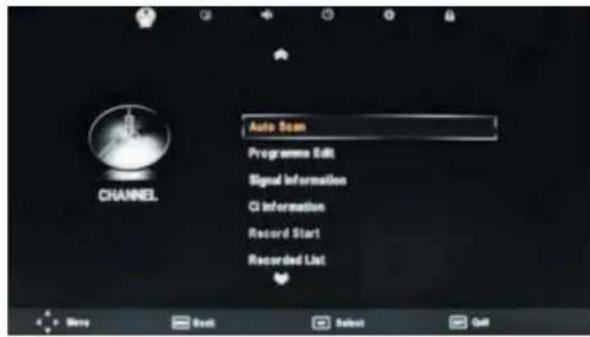

9 TV Einstellungsmenü.... 24

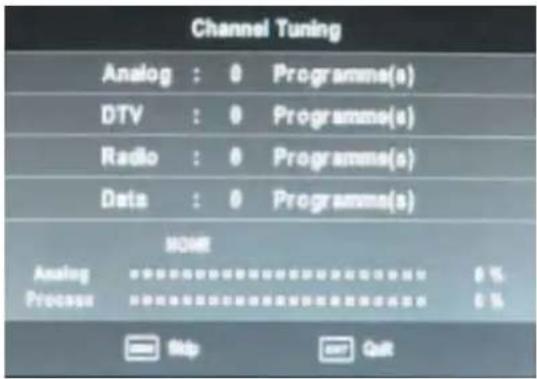

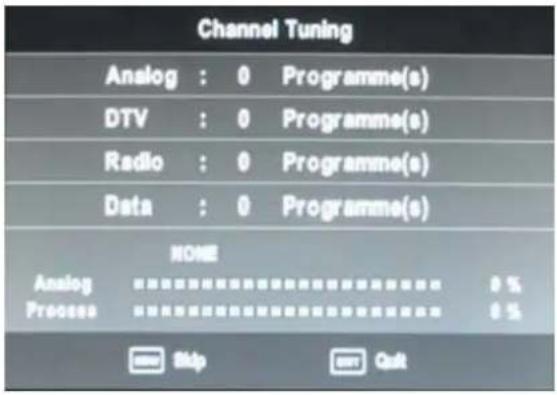

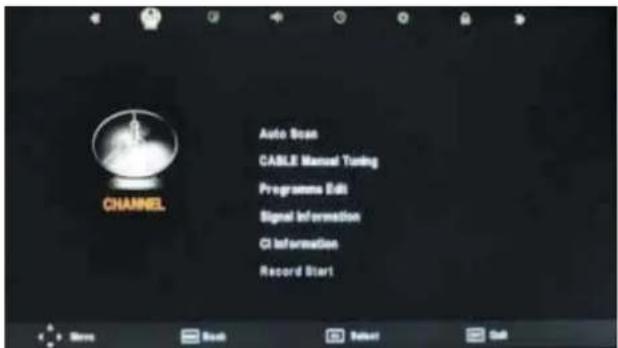

10 Automatischer und manueller Sendersuchlauf 26

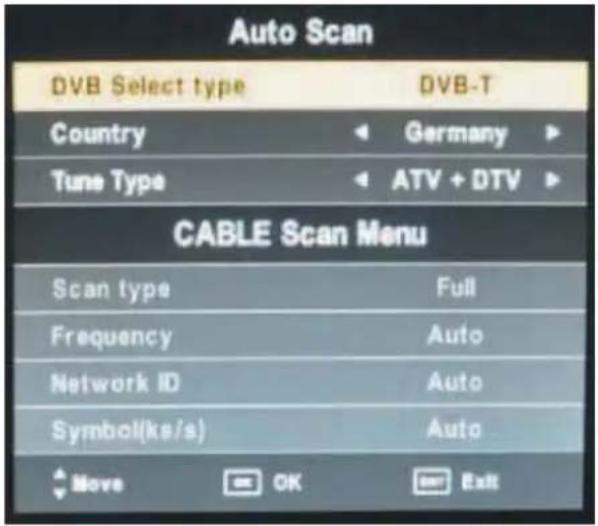

10.1.1 Automatische Sendersuche: 26

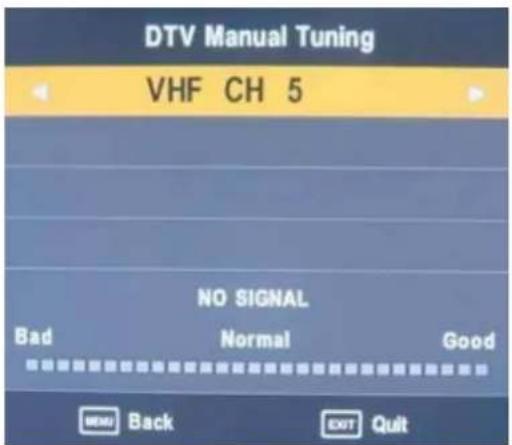

10.1.2 DVB-T Manueller Sendersuchlauf 27

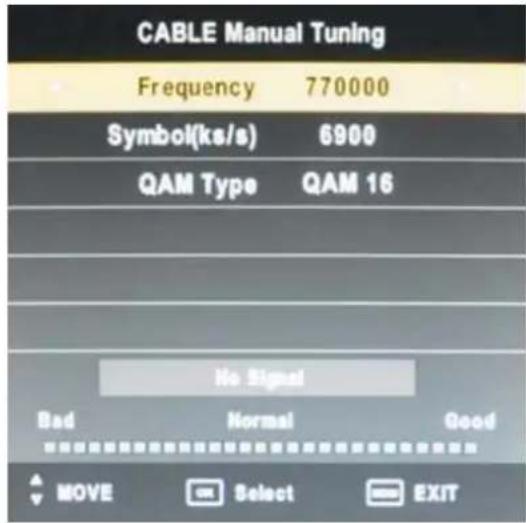

10.1.3 DVB-C Manueller Sendersuchlauf 28

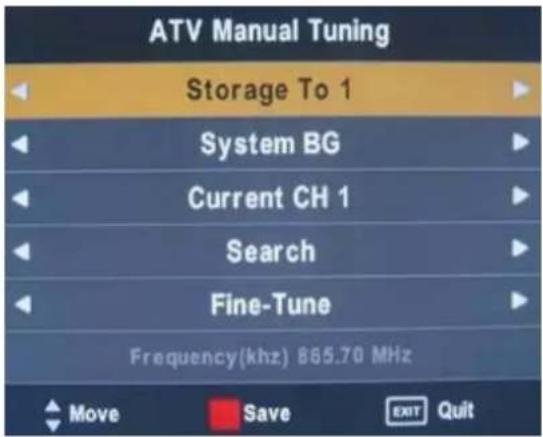

10.1.4 ATV Manueller Sendersuchlauf 28

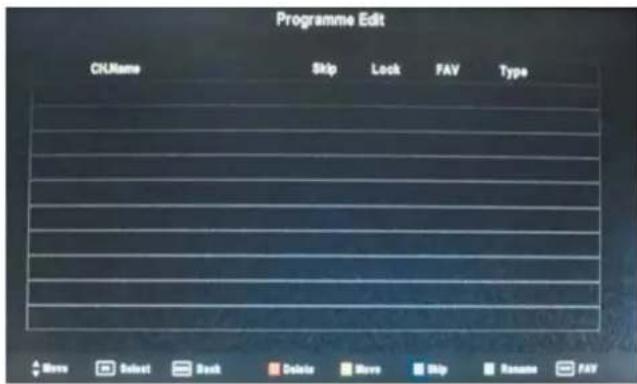

11 Programmbearbeitung 29

11.1.1 Löschen 29
11.1.2 Verschieben 29
11.1.3 Überspringen.... 29
11.1.4 Umbenennen (Diese Funktion ist nur im ATV Modus verfügbar) ...... 29

11.1.5 Favoriten 30

12 Signalinformationen 31

13 CI Informationen 31

14 Satelliteneinstellungen 31

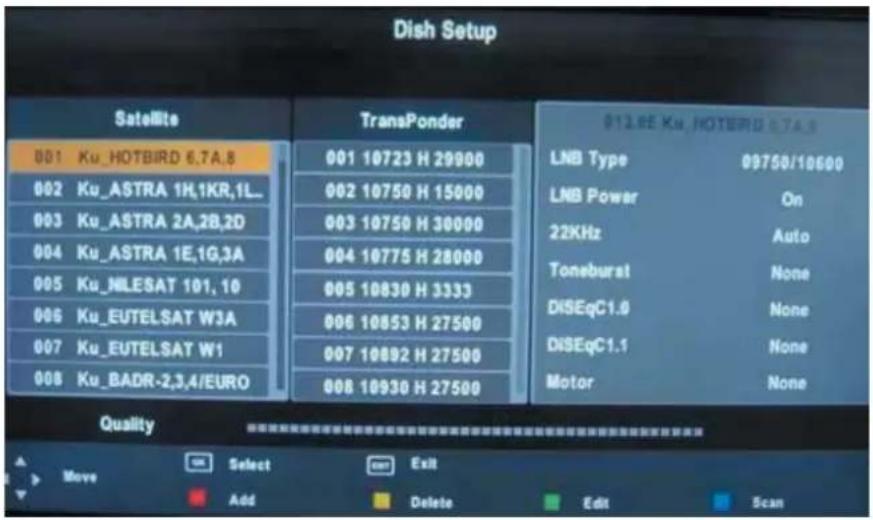

14.1.1 Einen anderen Satelliten oder LNB einstellen 32

14.1.2 Mehrere Satelliten und LNB's einstellen (Nur möglich bei einer Multifeed-Anlage) 32

14.1.3 Satelliten bearbeiten 33

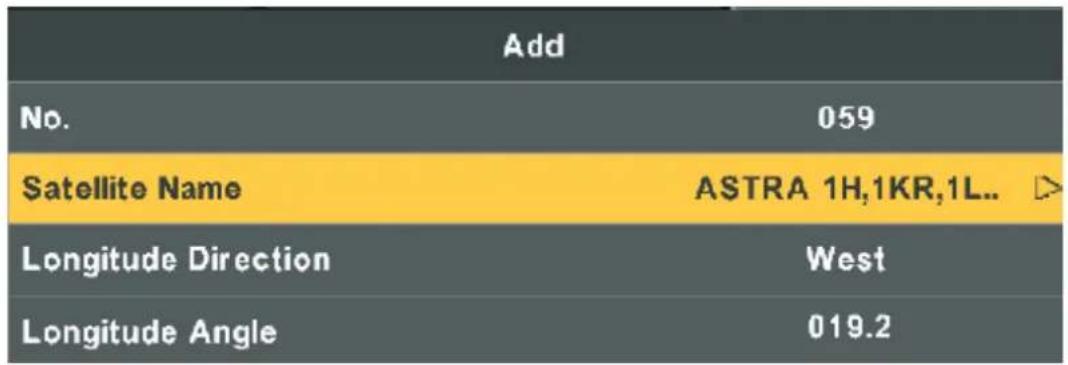

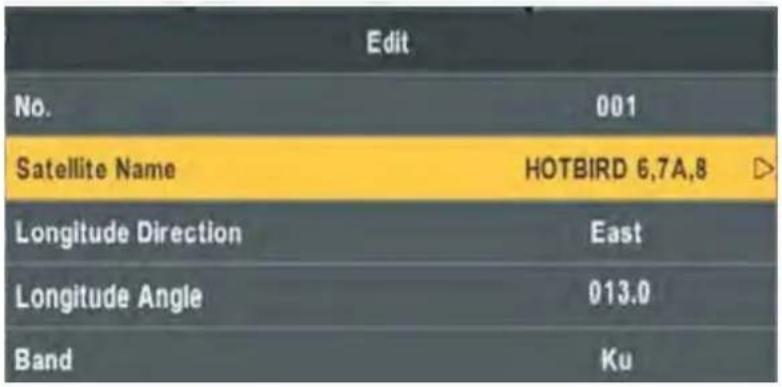

14.1.4 Nummer 33

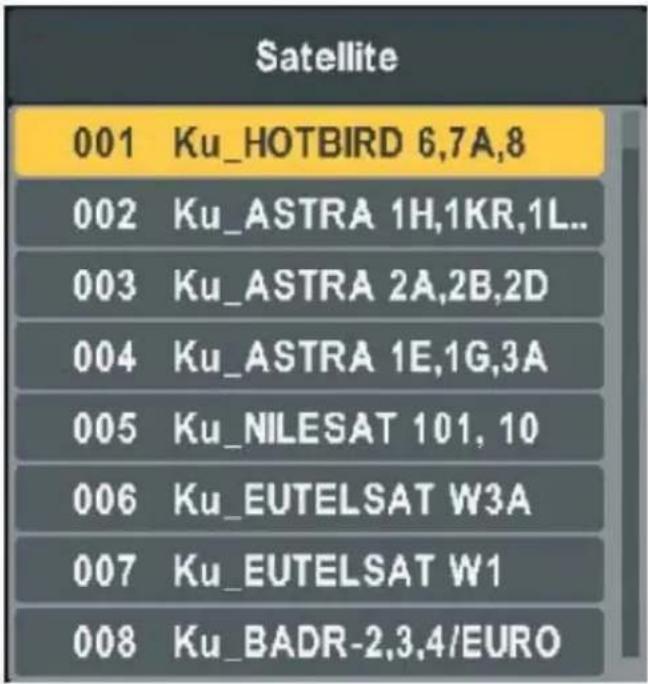

14.1.5 Satellitenliste 33

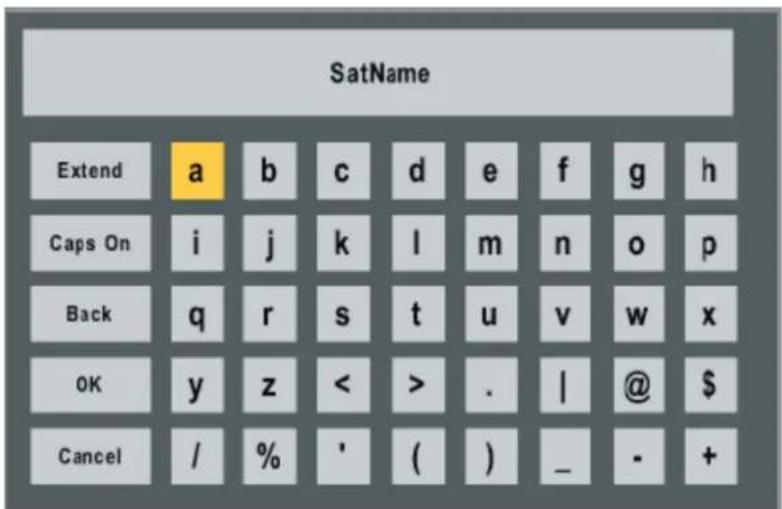

14.1.6 OSD-Tastatur (Eingaberahmen) 34

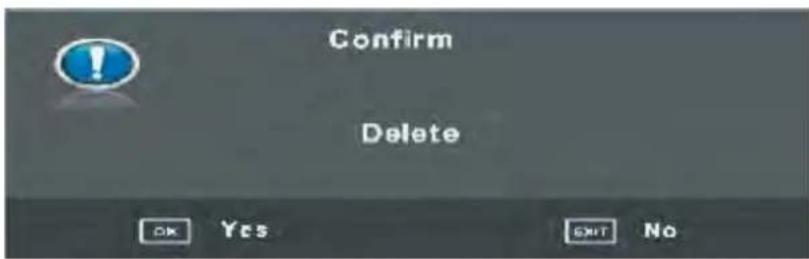

14.1.7 Satelliten löschen 34

14.1.8 Satelliten hinzufügen 35

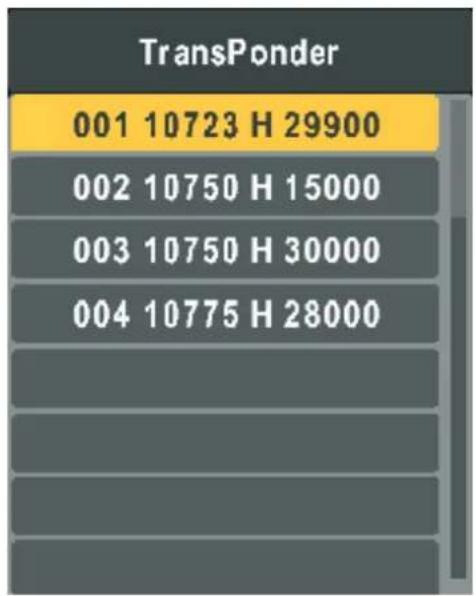

14.1.9 Transponder bearbeiten.... 36

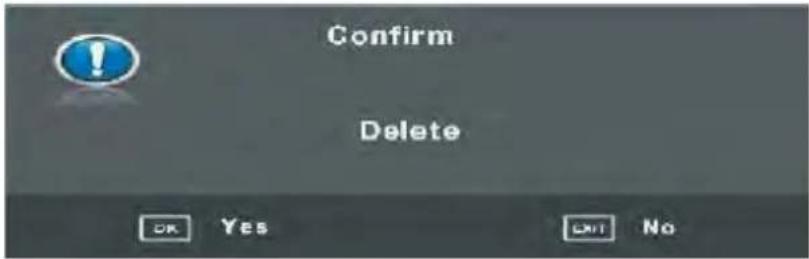

14.1.10 Transponder löschen 36

14.1.11 Transponder hinzufügen 37

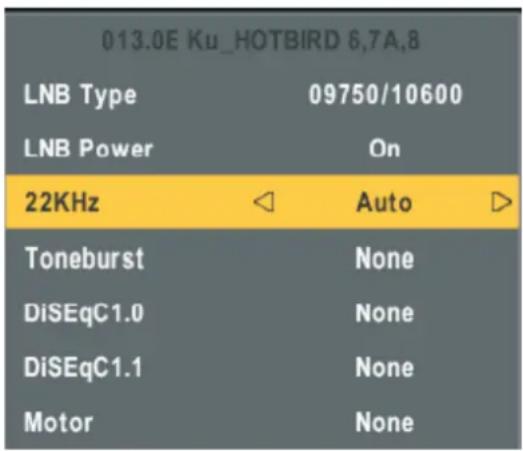

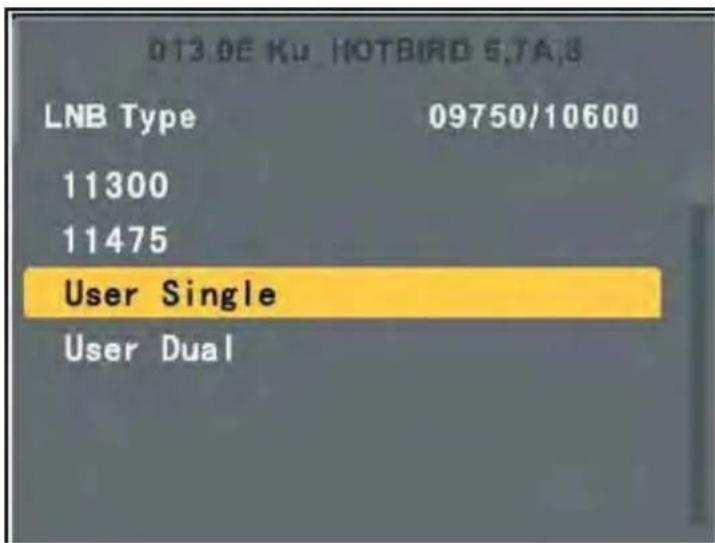

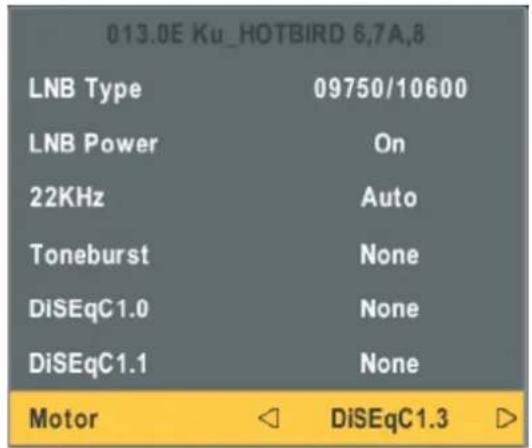

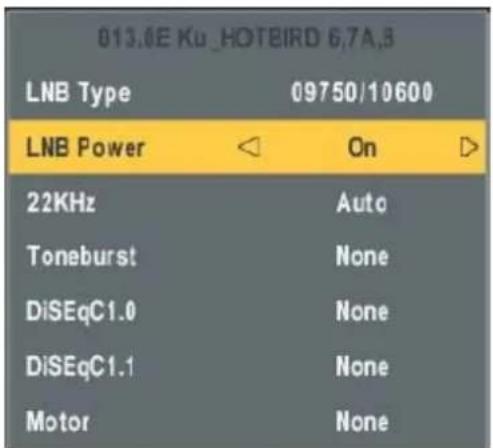

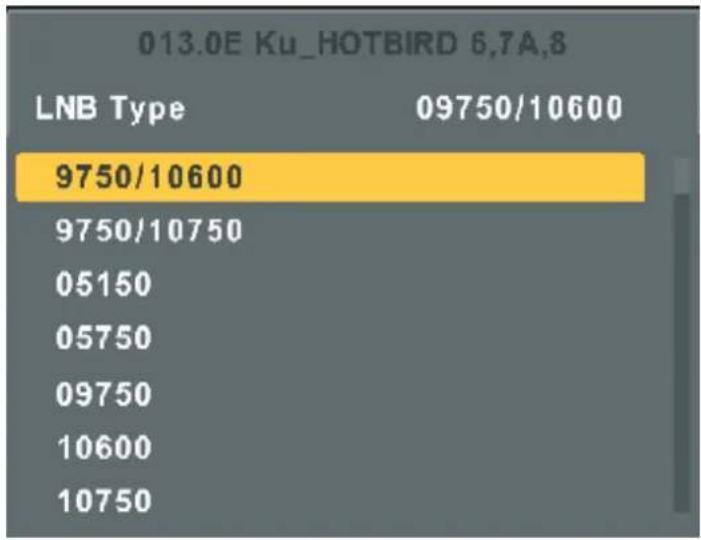

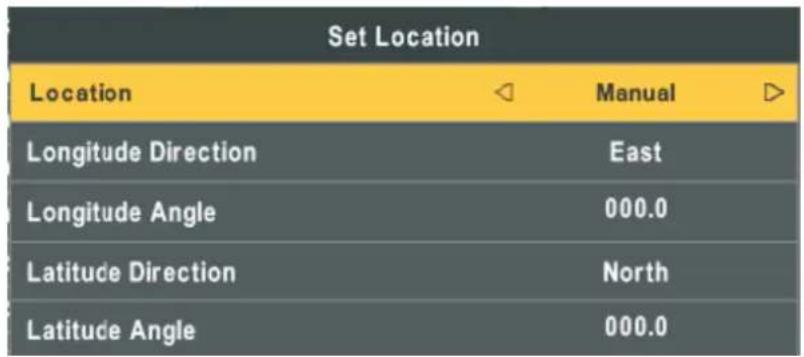

14.1.12 SAT-Steuerung/LNB-Parameterliste 37

14.1.13 Sendersuchlauf 42

15 MENÜEINSTELLUNGEN 44

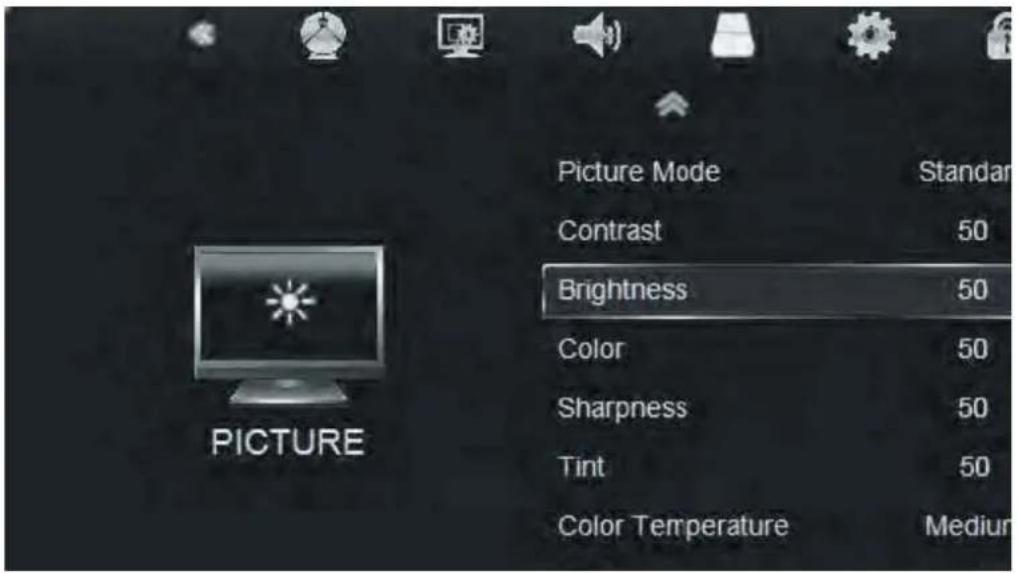

15.1 Bildmenü 44

15.1.1 Bildmodus 44

15.1.2 Kontrast / Helligkeit / Farbe / Schärfe / Farbton 44

15.1.3 Farbtemperatur 44

15.1.4 Rot / Grün / Blau 45

15.1.5 Seitenverhältnis 45

15.1.6 Rauschreduktion 45

15.1.7 PC-Konfiguration.... 45

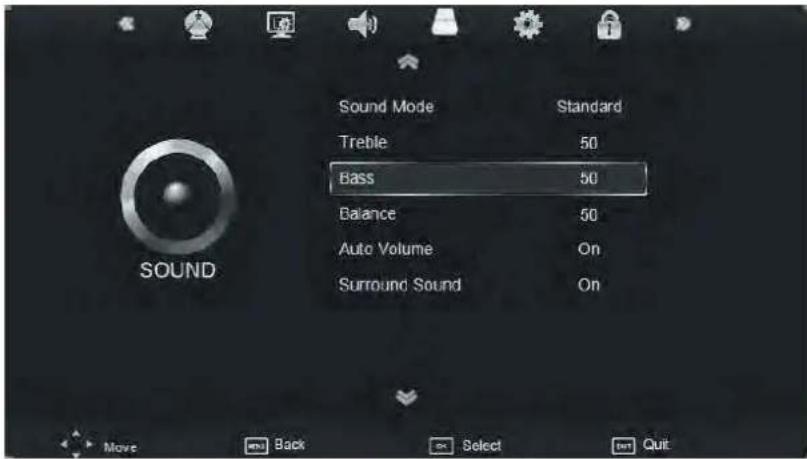

15.2 Tonmenü 46

15.2.1 Effekt 46

15.2.2 Höhen / Tiefen.... 46

15.2.3 Balance 46

15.2.4 Automatische Lautstärke.... 46

15.2.5 Surround Sound 46

15.2.6 SPDIF Mode 47

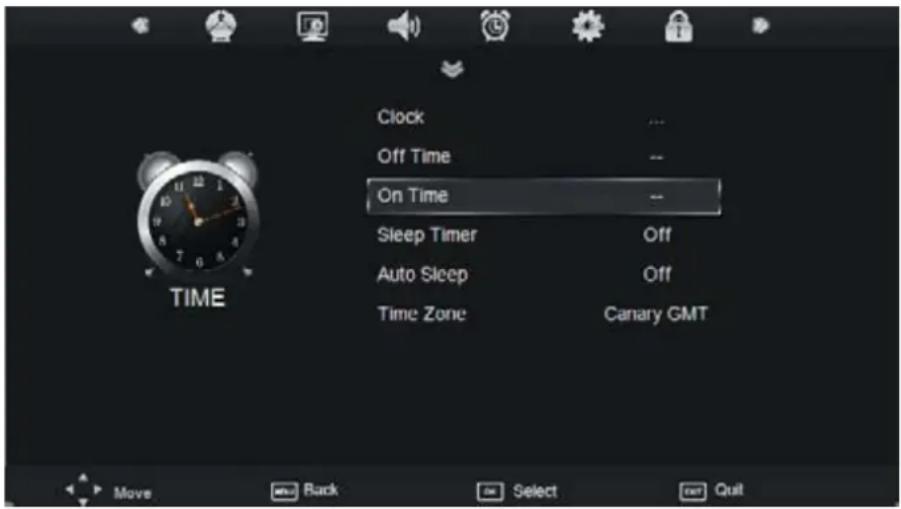

15.3 Zeitmenü 47

15.3.1 Uhr 47

15.3.2 Schaltuhr aus 47

15.3.3 Schaltuhr ein 48

15.3.4 Sleep Timer.... 48

15.3.5 Automatisches Ausschalten 48

15.3.6 Zeitzone 48

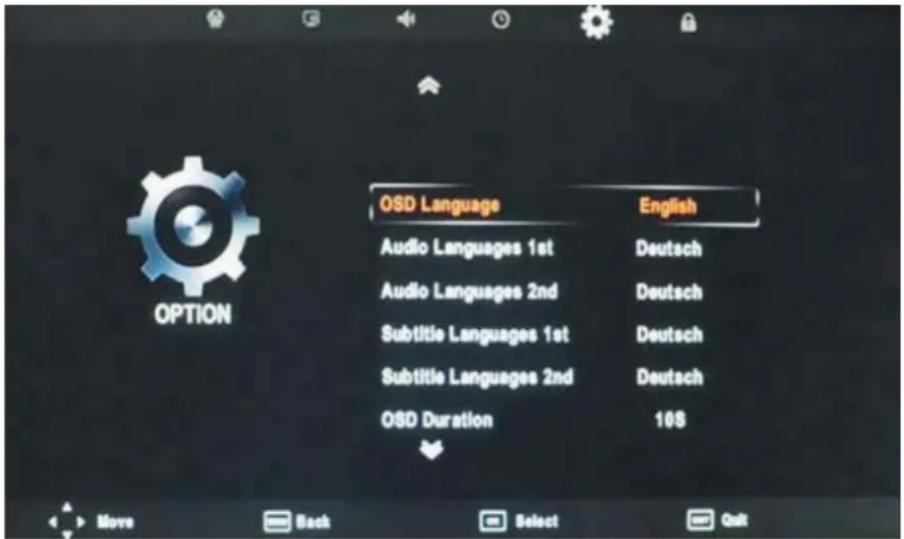

15.4 Funktionsmenü 49

15.4.1 Menüsprache 49

15.4.2 Audiosprache 49

15.4.3 Audiosprache 49

15.4.3.1 Untertitelsprache 49

15.4.3.2 Untertitelsprache 49

15.4.4 Menü ausblenden.... 50

15.4.5 Land 50

15.4.6 Werkseinstellungen.... 50

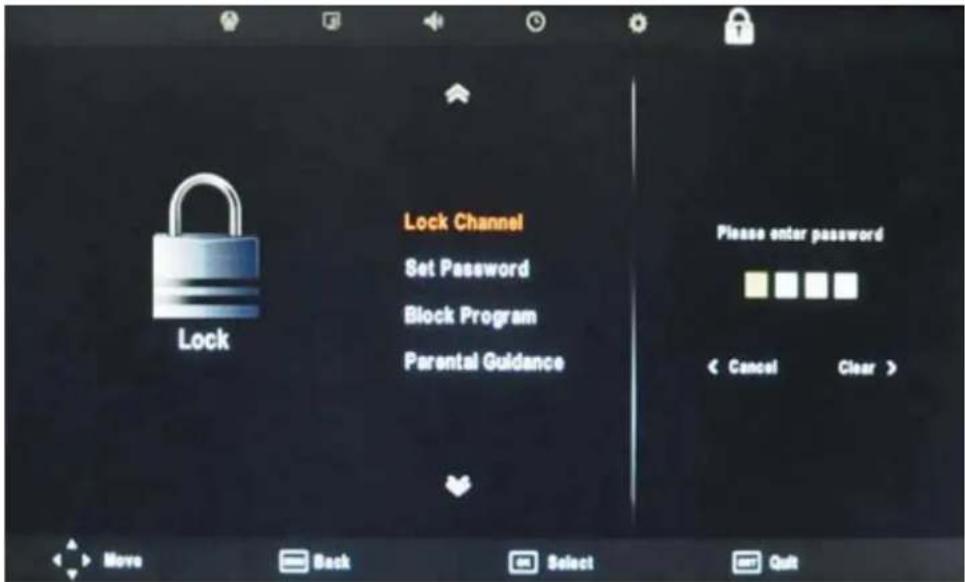

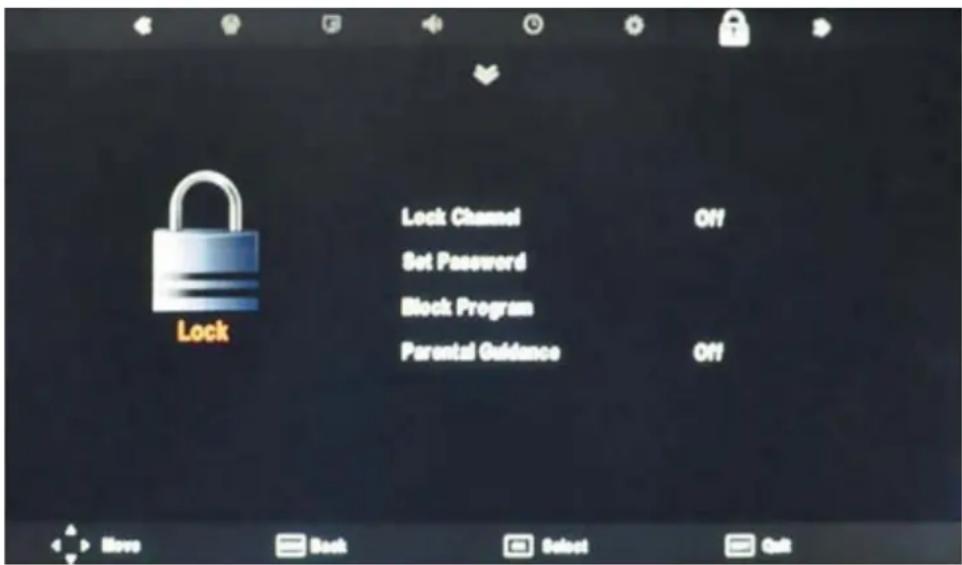

15.5 Sperrmenü 50

15.5.1 Kindersicherung 50

15.5.2 PIN-Code ändern 51

15.5.3 Sender sperren 51

15.5.4 Jugendschutz 51

15.5.5.2 Sender sperren 52

15.5.5.3 Eingangsquelle wählen....52

15.5.5.4 Bildmenü sperren 52

15.5.5.5 Tastensperre.... 53

15.5.5.6 Maximale Lautstärke 53

15.5.5.7 Eingangsquellen sperren 53

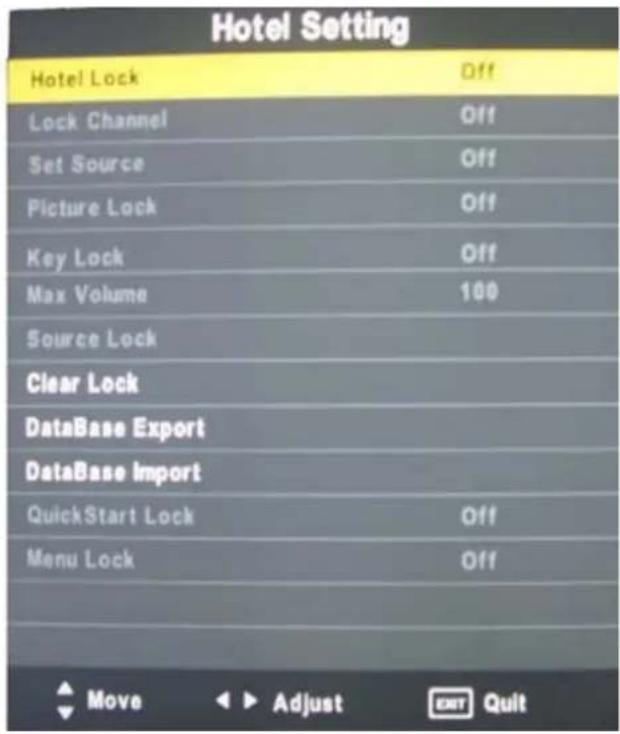

15.5.5.8 Hotel Mode aufheben 53

15.5.5.9 Senderliste exportieren 53

15.5.5.10 Senderliste importieren 53

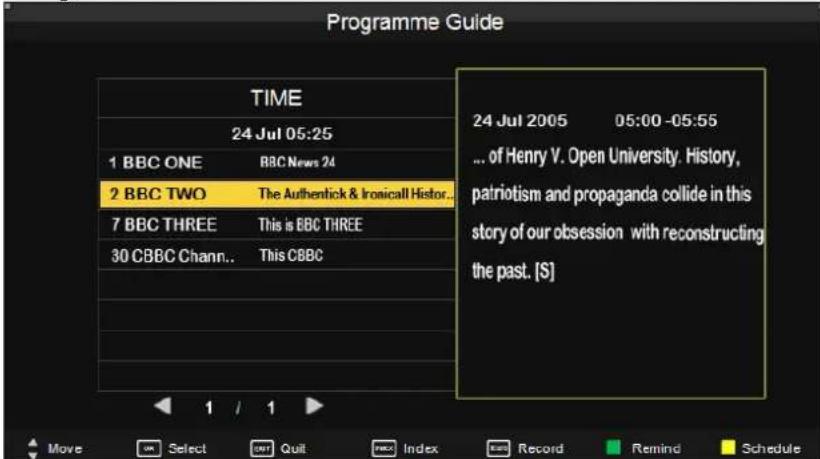

16 EPG 54

16.1.1 Index 54

17 Favoritenliste 54

18 PC-Konfiguration 54

19 Multimedia Betrieb (USB) 55

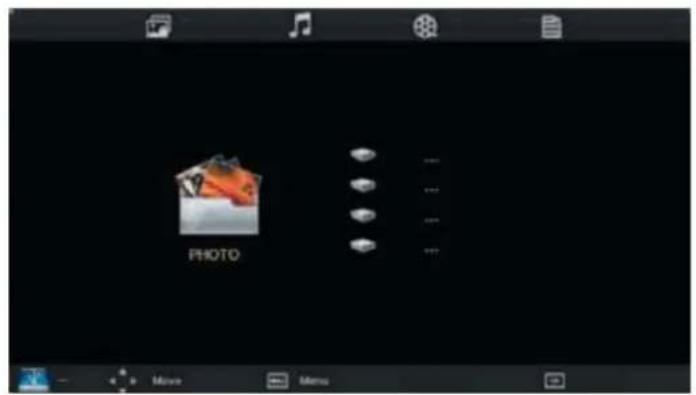

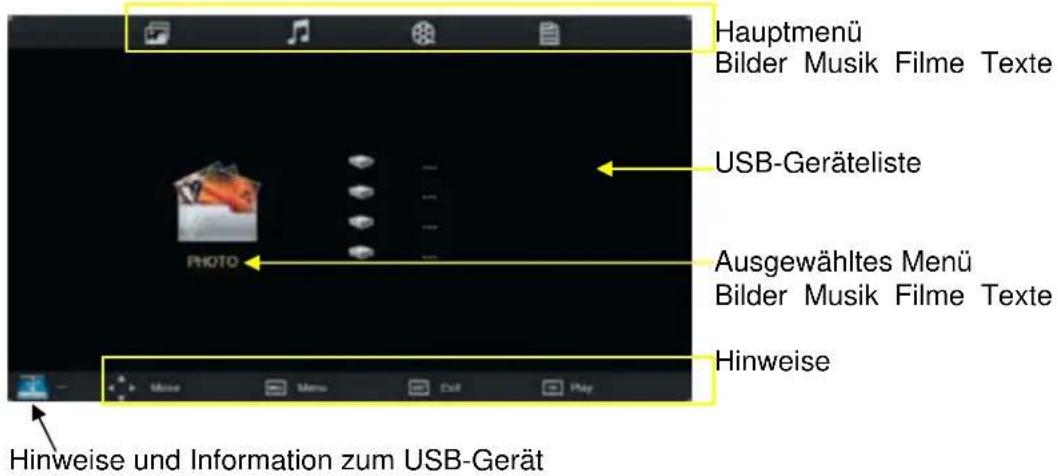

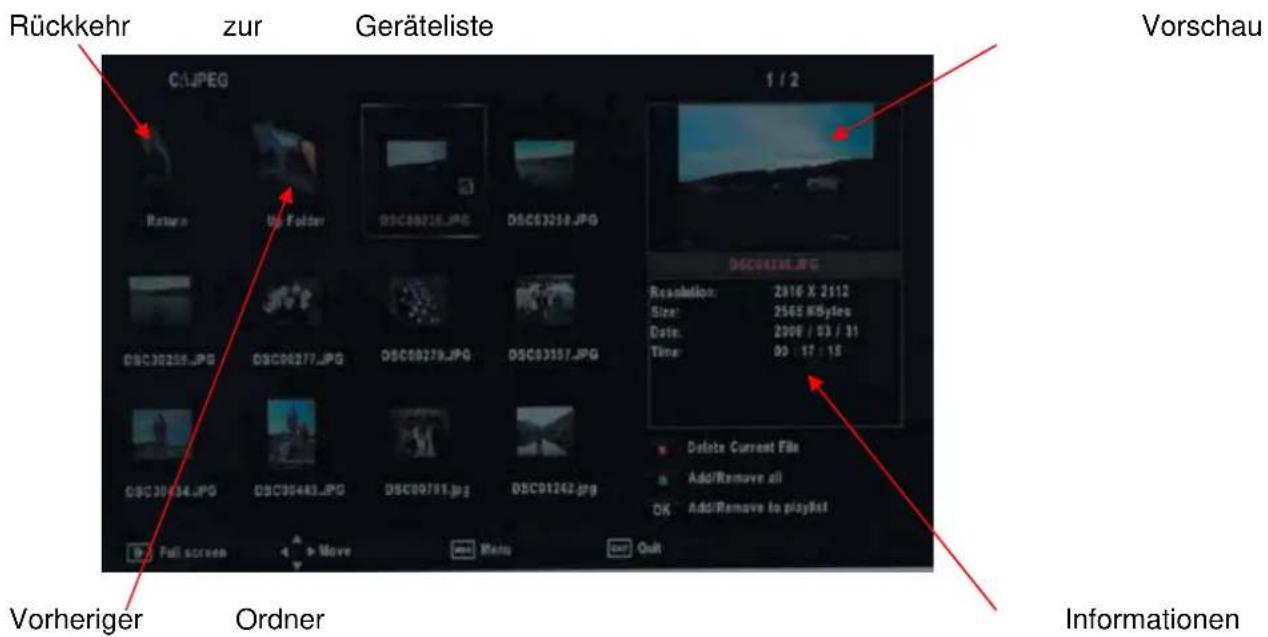

19.1 Grundlegende Bedienung 55

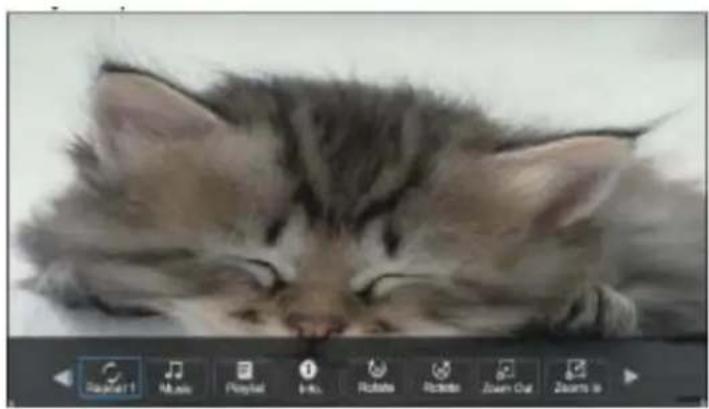

19.2 Fotos 56

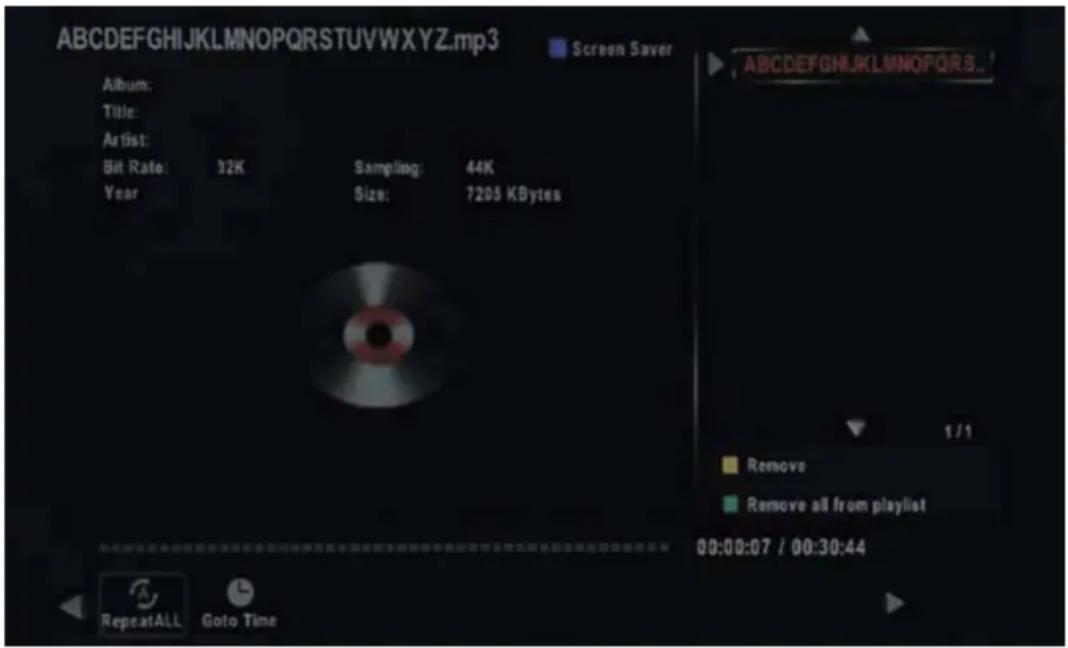

19.3 Musik 57

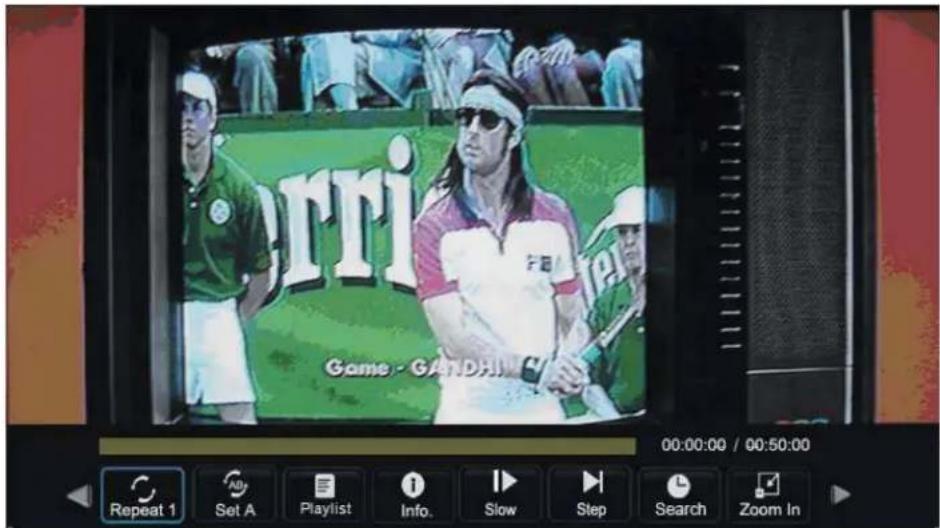

19.4 Filme 58

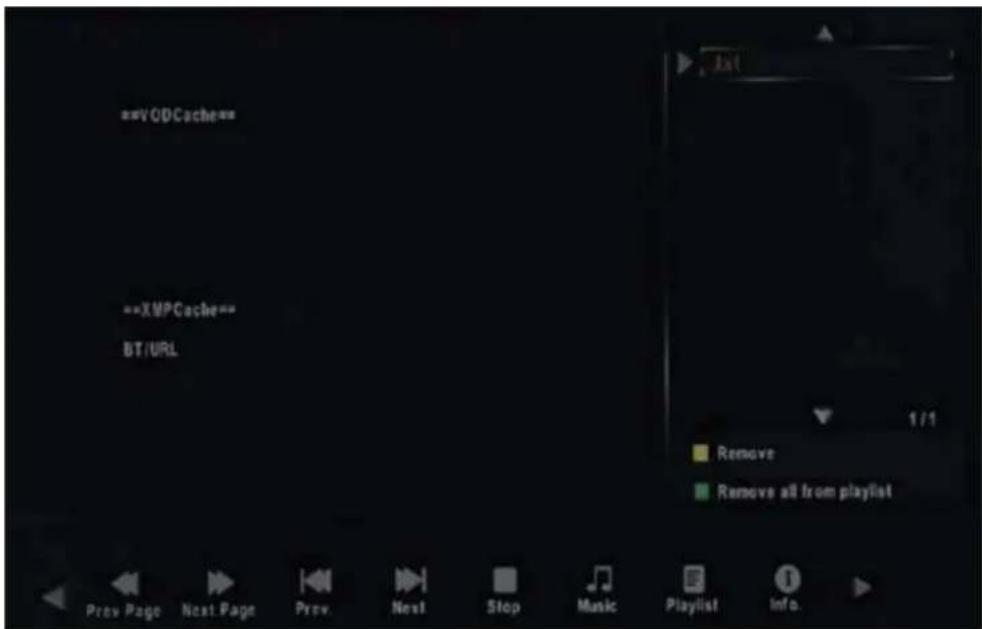

19.5 Texte 59

20 DVD Betrieb 60

20.1 Wiedergabe 60

20.2 DVD Funktionen 61

20.3 Einstellungen.... 62

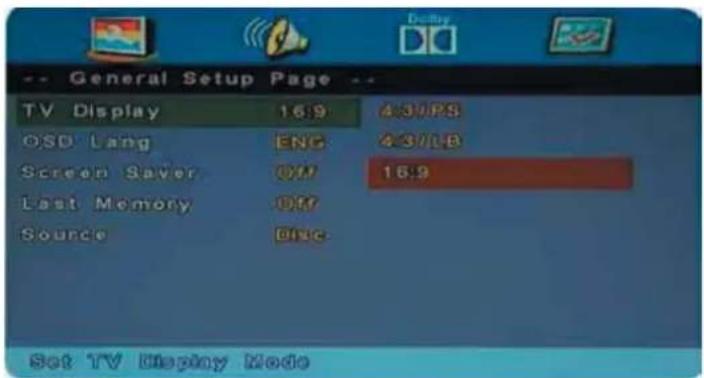

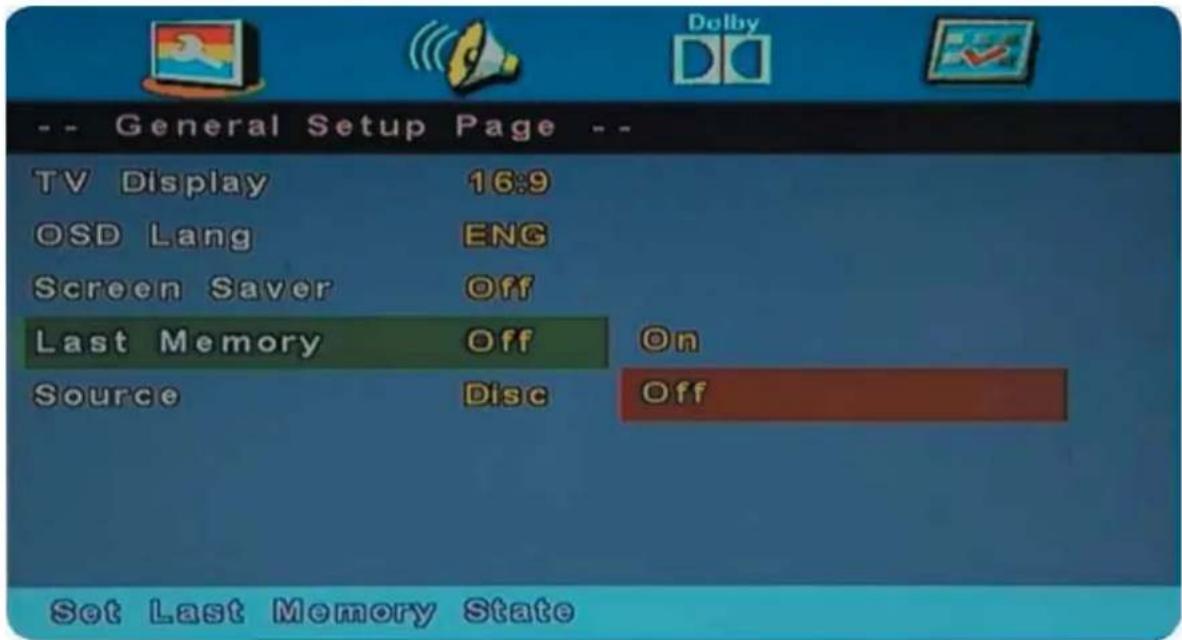

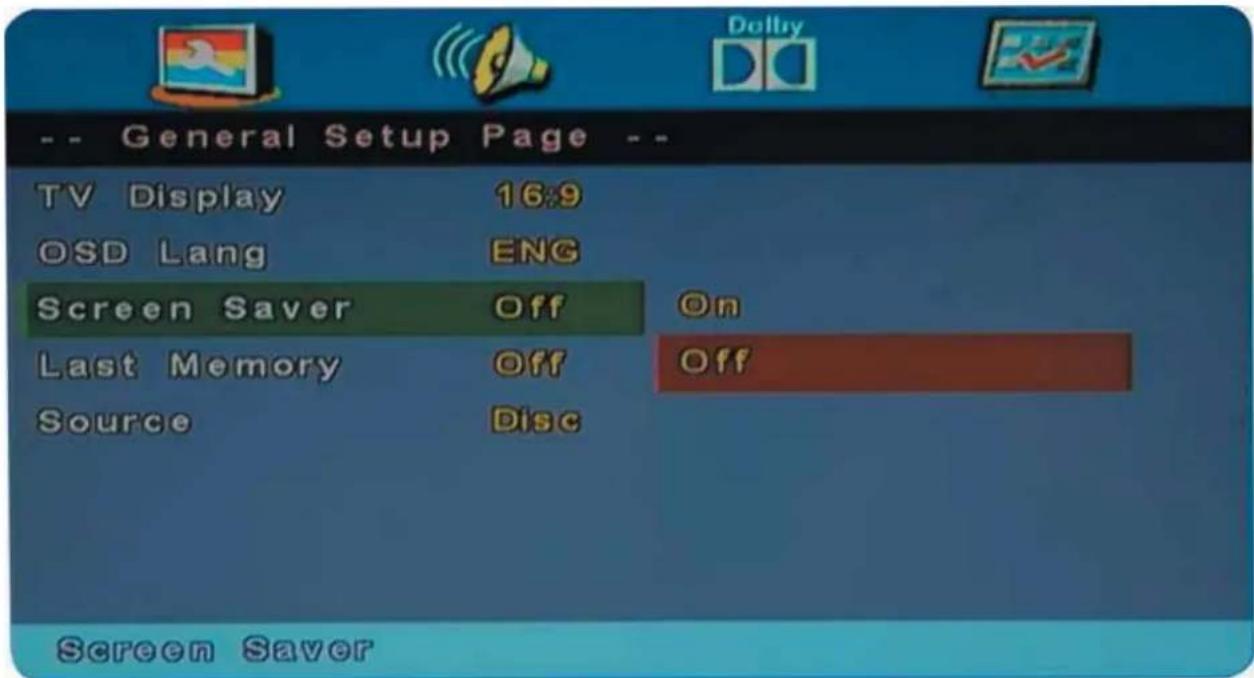

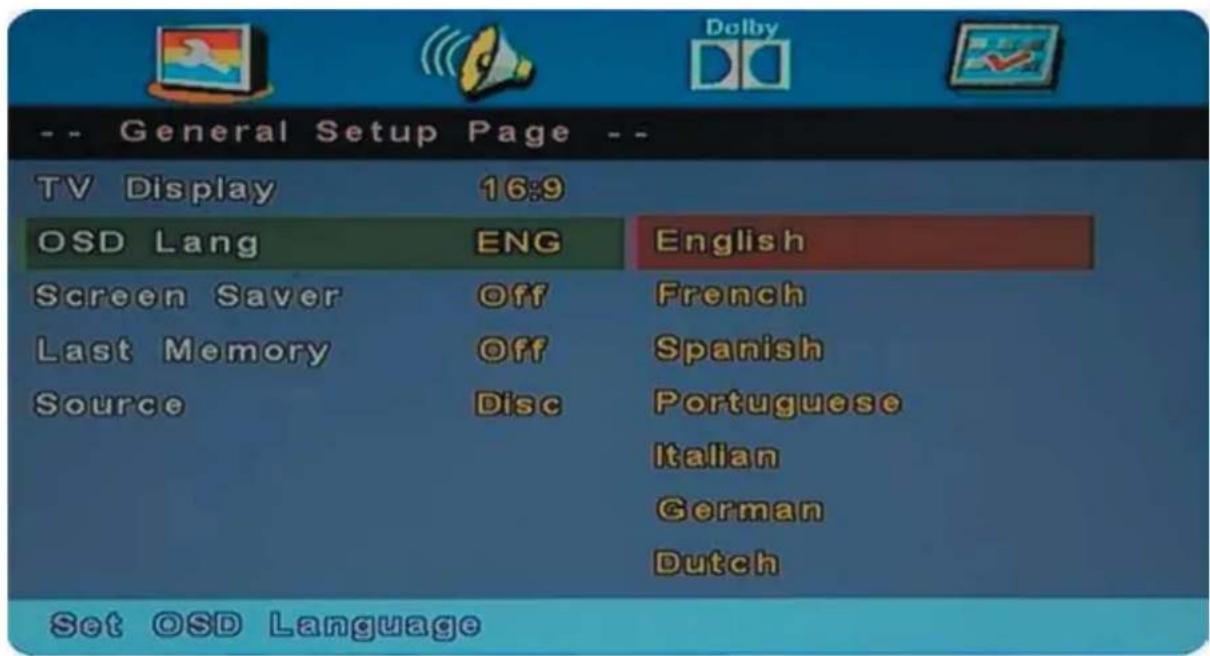

20.3.1 Allgemeine Einstellungen.... 63

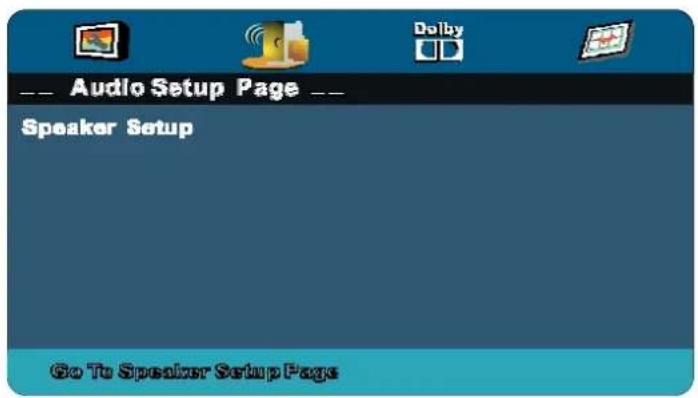

20.3.2 Audio Einstellungen 65

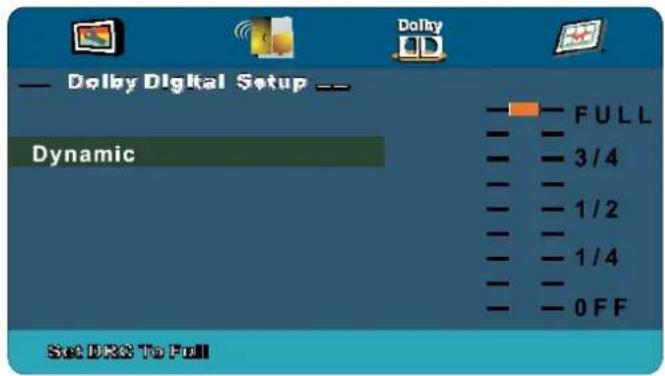

20.3.3 Dolby Digital Einstellungen 65

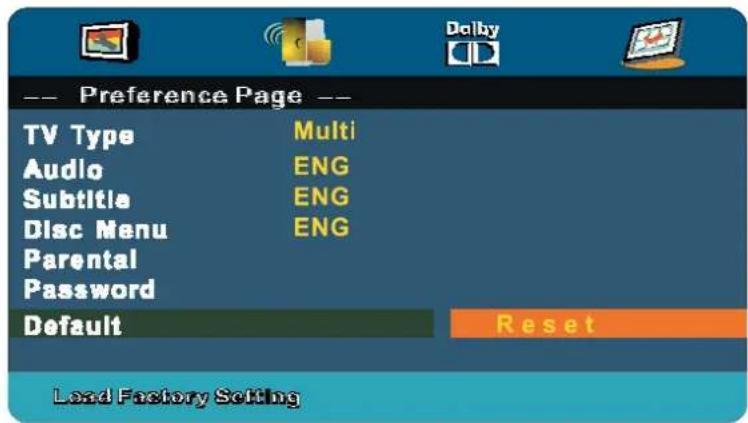

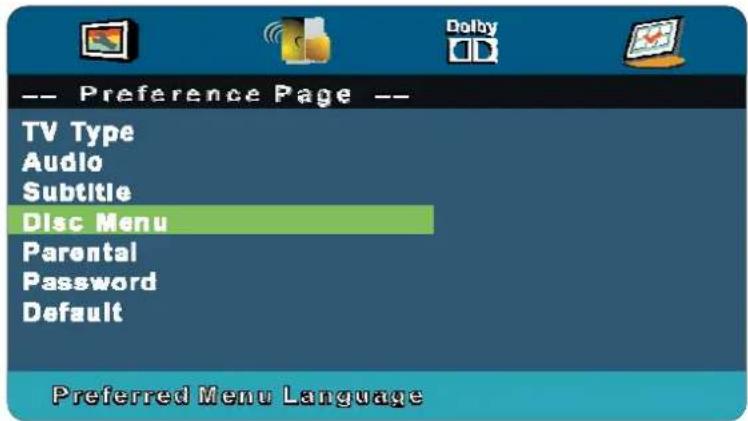

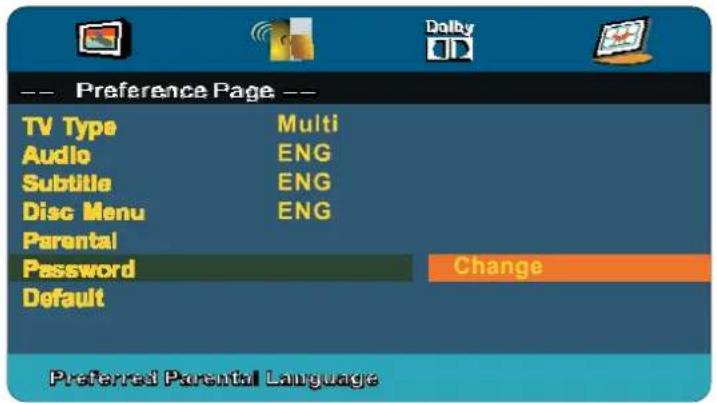

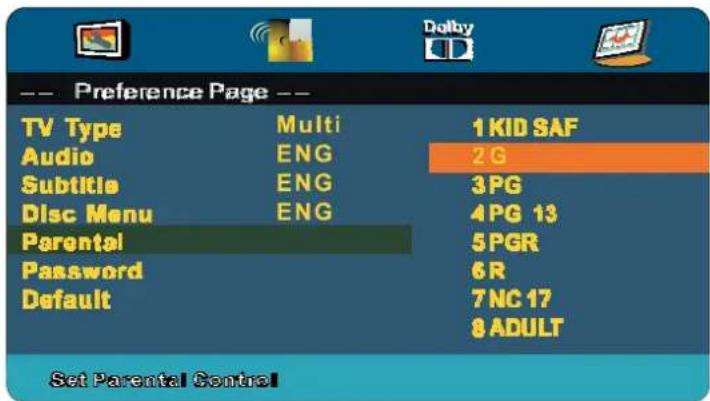

20.3.4 Präferenzen 66

21 Störungen & Fehlerbehebung 70

21.1 DVD Player 70

21.2 TV/Monitor 70

21.3 Hinweise....71

22 Technische Daten 72

23 Allgemeine Hinweise.... 73

23.1 Entsorgung elektrischer und elektronischer Geräte 73

23.2 BATTERIE-ENTSORGUNGSHINWEIS: 73

24 Garantie 74

Einleitung

Sehr geehrter Kunde,

Vielen Dank für den Kauf des TFT-LED TV/Monitors. Wir empfehlen, diese Bedienungsanleitung aufmerksam zu lesen, bevor Sie das Gerät in Betrieb nehmen. Produkt- und Funktionskenntnis vor der Installation helfen, Pannen und Schäden zu vermeiden.

HDMI

HDMI (High Definition Multimedia Interface) ist eine neu entwickelte Schnittstelle für die volldigitale Übertragung von Audio- und Video-Daten in der Unterhaltungselektronik. Sie vereinheitlicht existierende Verfahren und übermittelt in einem Kabel unkomprimierte Audio- und Videosignale. Dieses Gerät kann bei Anschluss an den HDMI-Eingang, hochauflösende Videosignale wiedergeben.

Sicherheit geht vor

Um Ihre und die Sicherheit anderer Personen nicht zu gefährden, bitten wir Sie, die Bedienungsanleitung VOR dem Gebrauch aufmerksam zu lesen.

Haftungsausschluss

Die Bilder des Gerätes, des Zubehörs oder des Menüs in dieser Bedienungsanleitung, können von der tatsächlichen Darstellung des Produktes abweichen.

Änderung von Design und Spezifikationen, auch ohne Vorankündigung, vorbehalten.

1 SICHERHEITSHINWEISE

WICHTIGE SICHERHEITSHINWEISE – VOR DER BENUTZUNG DES GERÄTES BITTE SORGFÄLTIG DURCHLESEN!

Beachten Sie die folgenden Sicherheitshinweise, die sich auf der Rückseite des Gerätes befinden.

ZUR VERMEIDUNG VON STROMSCHLÄGEN ÖFFNEN SIE NIEMALS DAS GEHÄUSE! IM INNEREN DES GERÄTES BEFINDEN SICH KEINE TEILE; DIE DURCH DEN BENUTZER GEWARTET ODER INSTAND GESETZT WERDEN KÖNNEN! WENDEN SIE SICH UMGEHEND AN IHREN HÄNDLER ODER QUALIFIZIERTES FACHPERSONAL!

Dieses Symbol verweist auf wichtige Bedienungs- und Wartungshinweise in der beigelegten Bedienungsanleitung.

Das nebenstehende Symbol weist auf die Stromschlaggefahr durch gefährliche Spannungen im Inneren des Gerätes hin.

Bewahren Sie die Bedienungsanleitung gut auf, um jederzeit darauf zugreifen zu können.

• Benutzen Sie den LED-Fernseher niemals in der Nähe von Wasser!
• Reinigen Sie das Gerät nur mit einem leicht angefeuchtetem weichen Tuch.

• Verdecken Sie niemals die Belüftungsöffnungen an der Rückseite des Gerätes.

• Stellen Sie das Gerät entsprechend den Anweisungen in der Bedienungsanleitung auf.

• Schützen Sie das Netzkabel vor Druck- und Zugeinwirkung, insbesondere am Stecker oder am Ausgangspunkt des Gerätes.
• Achten Sie darauf, dass das Netzkabel nicht über Tischkanten verlegt wird.
• Ziehen Sie bei Gewitter oder bei längerer Nichtbenutzung des Gerätes den Stecker aus der Steckdose.

WARNUNG! ZUR VERMEIDUNG DER FEUER- UND STROMSCHLAGGEFAHR

SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT BZW. SPRITZ- ODER TROPFWASSER AUS. VERGEWISSERN SIE SICH, DASS KEINE MIT FLÜSSIGKEITEN GEFÜLLTE GEFÄSSE IN DER NÄHE DES GERÄTES GESTELLT WERDEN. HALTEN SIE

HIERFÜR EINEN ABSTAND VON MIND. 2 METER EIN.

HINWEIS: Gegenstände mit offenen Flammen, wie z. B. Kerzen, Teelichter, etc., sollten ebenfalls niemals in der Nähe des Gerätes aufgestellt werden. Halten sie hierfür einen Abstand von mind. 1 Meter ein.

WICHTIGE SICHERHEITSHINWEISE

Dieses Gerät wurde allen geltenden Sicherheitsvorschriften entsprechend hergestellt. Die folgenden Sicherheitshinweise sind dazu gedacht, den Benutzer auf vorhandene Gefahren hinzuweisen und vor fahrlässiger Benutzung zu warnen.

Obwohl dieses Gerät mit aller Sorgfalt hergestellt wurde und vor der Auslieferung einer eingehenden Überprüfung unterzogen wurde, ist es möglich, wie bei anderen elektrischen Geräten auch, dass Probleme auftreten können. Bei Rauchbildung, Überhitzung oder anderen unerwartet auftretenden Erscheinungsbildern, ziehen Sie bitte umgehend den Netzstecker aus der Steckdose.

Vergewissern Sie sich, dass das Gerät ausreichend belüftet wird. Stellen Sie es niemals neben oder unter Vorhängen auf!

Wenn ein Netzstecker oder eine Steckdose zum Ein- und Ausschalten des Gerätes benutzt wird, achten Sie bitte darauf, dass die Steckdose immer durch den Benutzer erreichbar bleibt.

Dieses Gerät darf nur an eine Stromversorgung angeschlossen werden, die den Angaben auf dem Typenschild auf der Gehräterückseite entspricht. Versuchen Sie niemals das Gerät an einer anderen Stromversorgung mit anderen Spezifikationen anzuschließen.

Die Steckdose sollte sich im Bereich des Gerätes befinden und leicht zugänglich sein.

Um eine Überlastung zu vermeiden, sollte die verwendete Steckdose nicht mit anderen elektrischen Geräten zur gleichen Zeit genutzt werden.

Geräte der Sicherheitsklasse I sollten nur an geerdeten Steckdosen angeschlossen werden.

Halten Sie Haustiere vom Gerät fern. Haustiere genießen es in elektrische Leitung zu beißen.

Fassen Sie das Stromkabel immer auf der isolierten Seite des Netzsteckers an, wenn Sie es aus der Steckdose ziehen. Ziehen Sie niemals am Kabel, um eine Beschädigung oder einen Kurzschluss zu vermeiden.

Stellen Sie das Gerät so auf, dass Sie nicht über das Netzkabel stolpern können.

Stellen Sie keine Gegenstände auf das Netzkabel, um auch hier Beschädigungen zu vermeiden.

Beachten Sie bitte, dass das Gerät insbesondere das Netzkabel für Kleinkinder unzugänglich bleibt.

Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf. Das Gehäuse und das Netzkabel können durch Hitzeeinwirkung beschädigt werden.

Legen Sie niemals heiße Gegenstände oder Objekte mit offener Flamme auf oder direkt neben den Fernseher.

Hohe Temperaturen können Plastik zum Schmelzen bringen und die Feuergefahr erhöhen.

Der Bildschirm besteht aus Kunststoff und kann durch unsachgemäße Handhabung beschädigt werden oder sogar brechen. Seien Sie vorsichtig, wenn Sie Stücke des beschädigten Displays aufsammeln um Verletzungen zu vermeiden.

Vermeiden Sie es, das Gerät auf Oberflächen aufzustellen, die Vibrationen oder Stößen ausgesetzt werden können.

Um das Gerät während eines Gewitters zu schützen, ziehen Sie bitte das Netzkabel aus der Steckdose und trennen Sie die Antennen-/Kabelverbindung. ACHTUNG: Berühren Sie nicht den Antennenanschluss!

Wenn Sie das Gerät für längere Zeit nicht benutzen, trennen Sie bitte zur Sicherheit ebenfalls die Strom- und Antennen-/Kabelverbindung.

Das Gerät erwärmt sich während des Betriebes. Decken Sie es nicht ab, um eine Überhitzung zu vermeiden. Die Belüftungsöffnungen dürfen nicht abgedeckt werden. Benutzen Sie das nicht in unmittelbarer Nähe von Heizkörpern oder anderen Wärmequellen. Wenn Sie das Gerät in ein Regal einbringen oder in einem Schrank aufstellen, achten Sie darauf, dass ein Mindestabstand von mind. 5 cm zu allen Seiten eingehalten wird.

Das Gerät darf nur in einer trockenen Umgebung in Betrieb genommen werden. Benutzen Sie es nicht in nassen oder feuchten Räumen, wie z.B. in Badezimmern, heißfeuchten Küchen oder neben Swimmingpools.

Benutzen Sie das Gerät nicht bei kondensierter Feuchtigkeit. Wird das Gerät Temperaturschwankungen von mehr als 10 Grad ausgesetzt, sollte vor der Wiederinbetriebnahme ein Akklimatisierungszeitraum von mind. 3-4 Stunden eingehalten werden.

Eventuelle Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden. Öffnen Sie niemals das Gerät. Falsche oder unsachgemäß durchgeführte Reparaturen bedeuten ein hohes Gefahren- und Brandpotenzial!

In das Gerät versehentlich geschüttete Flüssigkeiten können schwere Schäden verursachen. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose. Wenden Sie sich dann umgehend an den Service, bevor Sie das Gerät wieder in Betrieb nehmen sollten.

Drücken und schütteln Sie niemals das Gerät, da dadurch die Elektronik beschädigt werden kann. Behandeln Sie die Fernbedienung mit Sorgfalt und lassen diese nicht fallen. Zur Reinigung des Gerätes benutzen Sie bitte ein weiches, leicht angefeuchtetes Tuch. Benutzen Sie auf keinen Fall Lösungsmittel oder benzinbasierende Reinigungsmittel. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden.

1.1 Warnung bei der Nutzung von Ohr- bzw. Kopfhörern

Laute Musik kann Ihr Gehör irreversibel schädigen. Stellen Sie daher die Lautstärke auf ein niedriges Niveau ein, wenn Sie Ohr- bzw. Kopfhörer verwenden. Dies gilt insbesondere, wenn Sie über einen längeren Zeitraum die Ohr- bzw. Kopfhörer benutzen.

1.2 Aufstellungsort

Stellen Sie den Fernseher an einem Ort auf, an dem er keinem direkten Sonnenlicht oder einer besonders hellen Beleuchtung ausgesetzt ist. Es wird empfohlen eine indirekte Beleuchtung in der Nähe des Gerätes zu nutzen. Nutzen Sie Vorhänge oder Jalousien um zu verhindern, dass direktes Sonnenlicht auf das Gerät fällt. Stellen Sie das Gerät auf eine stabile ebene Unterlage.

Vergewissern Sie sich, dass der Fernseher an einem Ort aufgestellt ist, an dem er nicht durch andere Gegenstände getroffen oder beschädigt werden könnte. Bei Druck auf das Display kann dieses beschädigt werden oder sogar brechen. Dies gilt ebenfalls für Gegenstände, die durch die Belüftungsöffnungen in das Innere des Gerätes gelangen könnten.

1.3 LCD/LED-Bildschirme

Das in diesem Gerät verbaute LCD-Display wurde nach sehr hohen technischen Maßstäben entwickelt und gefertigt. Dennoch kann es vorkommen, dass einzelne Bildpunkte ausfallen oder einzelne Pixel aufleuchten. Es handelt sich hierbei um Pixelfehler und nicht um einen technischen Fehler am Gerät.

Das Gerät unterliegt der Pixelfehlerklasse II nach ISO 13406-2.

1.4 LIEFERUMFANG

LED Fernseher

Fernbedienung

Batterien für die Fernbedienung

Chinch-Kabel, Mini AV & YPbPr-Kabel (Klinke auf Cinch)

2 ANSICHT DES GERÄTES

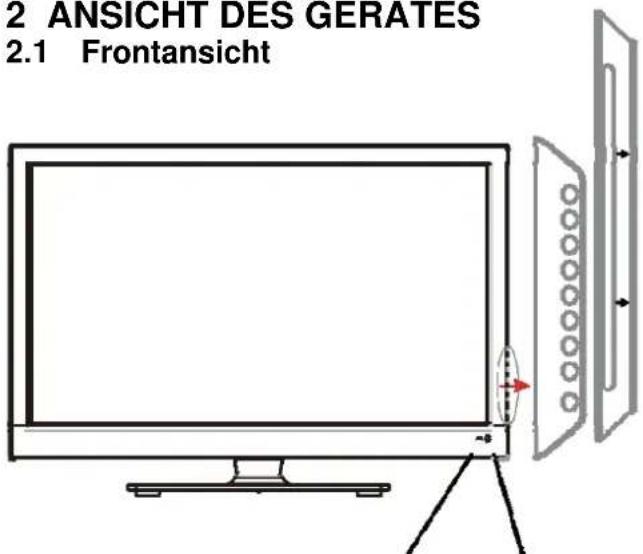

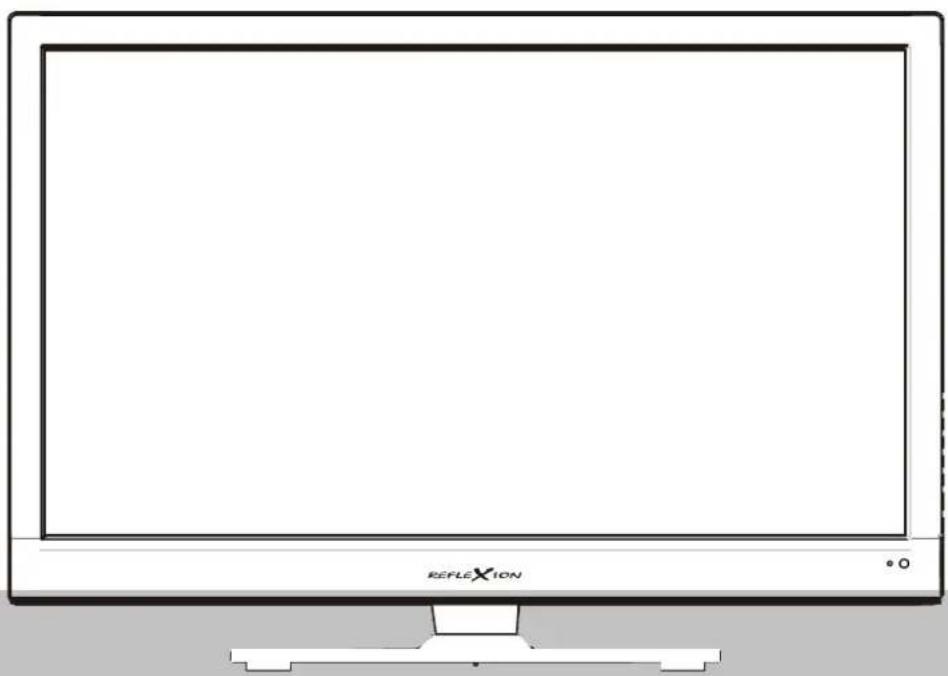

2.1 Frontansicht

2 ANSICHT DES GERATES 2.1 Frontansicht

Tasten am Gerät:

(IR): Infrarot-Empfänger (empfängt Signale der Fernbedienung

(Power on/StandBy): LED-Anzeige

Im StandBy leuchtet LED blau

Im Betrieb des TV ist diese LED

ausgeschaltet

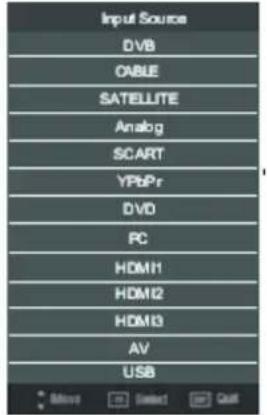

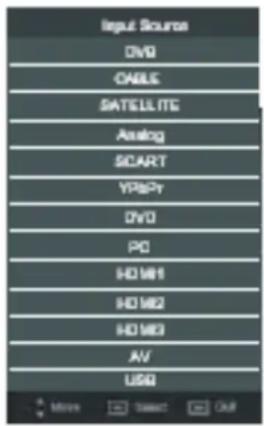

INPUT: Aufrufen des Eingangsignalmenüs

MENU: Aufrufen des Systemmenüs

CH +/- : Kanalwahl hoch(+), runter(-)

VOL +/- : Lautstärke lauter(+), leiser(-)

PLAY: Play/Pause bei CD/DVD

EJECT: Auswurf der CD/DVD

POWER: Einschalten / StandBy des Gerätes

DVD-Slot für 12 cm CD's & DVD's

Standby-Kontrollleuchte Infrarotempfänger (nicht abdecken)

Verpackungsmaterialien sind keine Spielzeuge! Bitte bewahren Sie die Verpackungsmaterialien nicht in der Nähe von Kindern auf! Plastiktüten können zum Ersticken führen, wenn sie über den Kopf gezogen werden!

Dieses Gerät kann mit jeder im Handel erhältlichen DVB-T Antenne betrieben werden, an einem analogen oder digitalem Kabelanschluss oder mit einer Satellitenschüssel inklusive

einem Universal LNB. Es ist ebenfalls möglich andere LNB's zu verwenden oder andere/weitere Satelliten zu nutzen. Hierfür ist jedoch eine Neueinrichtung (Sendersuche, Transponder einstellen, Satellitenschüssel neu ausrichten, etc.) erforderlich. Das Gerät ist bereits voreingestellt und z. B. bei Nutzung des ASTRA 19.2E Satelliten ohne einen Suchlauf sofort einsatzbereit.

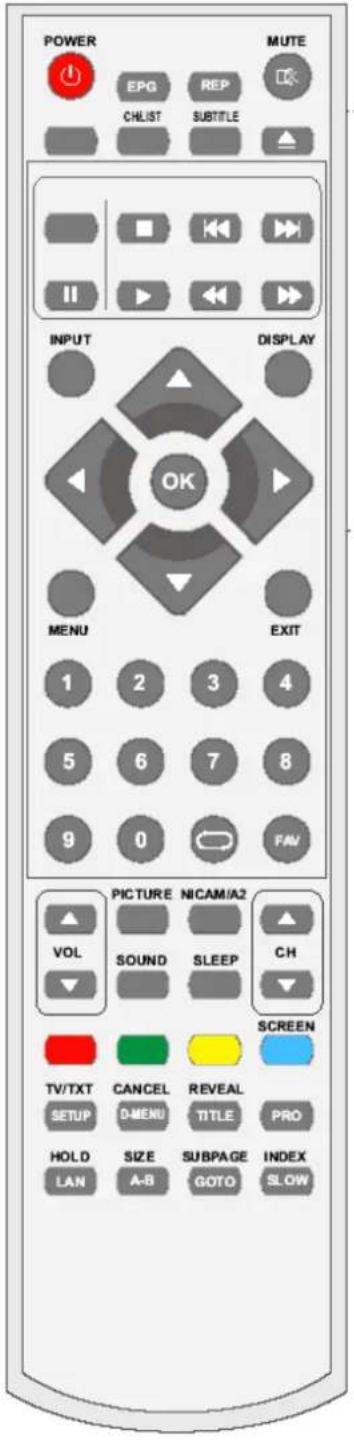

3 FERNBEDIENUNG

Die Fernbedienung arbeitet mit Infrarot (IR). Richten Sie die Fernbedienung immer in Richtung des Infrarotempfängers am Gerät. Die Fernbedienung arbeit nicht richtig, wenn Sie sich außerhalb der Reichweite befinden oder in einem falschen Winkel zum Gerät stehen.

POWER EPG REP CHLIST SUBTITLE MUTE INPUT DISPLAY OK MENU EXIT 1 2 3 4 5 6 7 8 9 0 FAN PICTURE NICAM/A2 VOL SOUND SLEEP CH SCREEN TV/TXT CANCEL REVEAL SETUP D-MENU TITLE PRO HOLD SIZE SUBPAGE INDEX LAN A-B GOTO SLOW

POWER: Einschalten des Gerätes bzw.

MUTE: Ausschalten der Tonwiedergabe, durch erneutes Drücken oder durch Drücken VOL+Taste schalten Sie den Ton wieder ein.

CH/LIST: Öffnet die Senderliste

SUBTITLE: Untertitel aufrufen (DTV & DVD)

EPG: Öffnet den Elektronischen Programm Guide (DTV)

REP: Einen Titel oder ein Kapitel wiederholen (DVD & USB)

EJECT: Auswurf der DVD

Weitere Funktionen für den DVD & USB Modus:

STOP: Wiedergabe stoppen/beenden

SKIP RÜCKWÄRTS: Vorherigen Titel bzw. Kapitel auswählen

SKIP VORWÄRTS: Nächsten Titel bzw. Kapitel auswählen

PAUSE: Wiedergabe unterbrechen

PLAY: Wiedergabe starten

SCHNELLER RÜCKLAUF: Schneller Rücklauf innerhalb eines Titels

SCHNELLER VORLAUF: Schneller Vorlauf innerhalb eines Titels

INPUT: Aufrufen des Eingangssignalmenüs

DISPLAY: Aufrufen der Kanalinformationen

MENU: Aufrufen des Systemmenüs

EXIT: Systemmenü verlassen

FAV: Aufrufen der Favoritenliste

ZIFFERN-TASTEN: Drücken Sie die Tasten 0-9, um einen Programmplatz direkt anzuwählen

RETURN: Den vorherigen Kanal anwählen

NAVIGATIONSTASTEN: Mit den Navigations- tasten steuern Sie durch das OSD-Menü oder die Systemein- stellungen

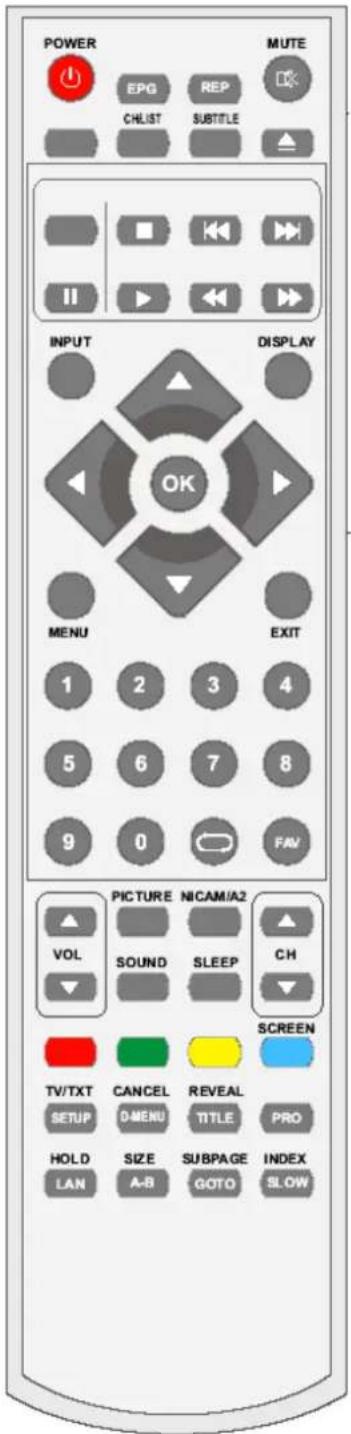

FERNBEDIENUNG

POWER MUTE EPG REP CHLIST SUBTITLE INPUT DISPLAY OK MENU EXIT 1 2 3 4 5 6 7 8 9 0 FAV PICTURE NICAM/A2 VOL SOUND SLEEP CH SCREEN TV/TXT CANCEL REVEAL SETUP D-MENU TITLE PRO HOLD SIZE SUBPAGE INDEX LAN A-B GOTO SLOW

CH HOCH/RUNTER: Tasten zur Kanalauswahl

VOL HOCH/RUNTER: Einstellen der Lautstärke

PICTURE: Auswahl des Bildmodus

NICAM/A2: Auswahl von NICAM oder Mono-Ton

SOUND: Auswahl des Soundmodus

SLEEP: Sleep-Timer einstellen

SCREEN: Bildschirm ein-/ausschalten

TV/TXT: Videotext aufrufen

CANCEL: Videotext verlassen

REVEAL: Anzeigen/Ausblenden von versteckten Textstellen im Videotext

HOLD: Videotextseiten anhalten

SIZE: Benutzen Sie diese Taste, um die angezeigte Textgröße in der oberen Bildschirmhälfte zu vergrössern. Drücken Sie die Taste erneut, um auch die Textgröße in der unteren Bildschirmhälfte zu vergrössern. Wenn Sie die Taste ein weiteres Mal drücken, kehren Sie zur normalen Textgröße zurück.

SUBPAGE: Unterseiten im Videotext aufrufen

INDEX: Indexseite im Videotext aufrufen

SETUP: Aufrufen des DVD-Menüs

D-MENÜ: Aufrufen des Disc-Menüs/DVD Wiedergabeliste

TITLE: Aufrufen des DVD-Titelmenüs

PRO: DVD Programmwiedergabe

LAN: Auswahl der DVD-Sprache

A-B: Auswahl einer Filmsequenz.

GOTO: Aufrufen eines bevorzugten Titels/Kapitels/Stücks

SLOW: Zeitlupenwiedergabe im DVD-Modus

FARBTASTEN: Auswahltasten Videotext

3.1 Einlegen der Batterien in die Fernbedienung

1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung, indem Sie die Klappe nach unten abziehen.
2. Legen Sie die mitgelieferten Batterien ein. Achten Sie dabei auf die Polarität.
3. Verschliessen Sie nun wieder das Batteriefach.

Fernbedienung benutzen

Richten Sie die Fernbedienung immer direkt auf das Gerät. Der Nutzungsbereich der Fernbedienung beträgt 6 Meter. Der Nutzungsradius sollte nicht mehr als 30 Grad nach links oder rechts von der Mitte des Gerätes aus betragen.

HINWEIS: Direktes Sonnenlicht oder andere starke Lichtquellen können die Funktion der Fernbedienung beeinträchtigen. Drehen Sie in diesem Fall den Fernseher von der Lichtquelle weg.

WARNUNG! LASSEN SIE NIEMALS BATTERIEN ÜBER EINEN LÄNGEREN ZEITRAUM UNGENUTZT IN DER FERNBEDIENUNG DA DIESE AUSLAUFEN ODER KORRODIEREN KÖNNEN. PRÜFEN SIE GELEGENTLICH DEN ZUSTAND DER BATTERIEN UND WECHSELN SIE DIESE FALLS ERFORDERLICH.

WARNUNG! VERWENDEN SIE NIEMALS UNTERSCHIEDLICHE BATTERIETYPEN! SOLLTEN DIE BATTERIEN VERBRAUCHT SEIN, WECHSELN SIE IMMER PAARWEISE. MISCHEN SIE NIEMALS ALTE UND NEUE BATTERIEN.

WARNUNG! VERBRAUCHTE ODER BESCHÄDIGTE BATTERIEN MÜSSEN EINER UMWELTGERECHTEN ENTSORGUNG ZUGEFÜHRT WERDEN. WENDEN SIE SICH AN IHREN REGIONALEN ENTSORGUNGSFACHBETRIEB. BATTERIEN UND AKKUS DÜRFEN NICHT IN DEN HAUSMÜLL ENTSORGT WERDEN!

WARNUNG! SETZEN SIE BATTERIEN NIEMALS EXTREMEN WÄRMEQUELLEN AUS. WERFEN SIE BATTERIEN NICHT INS FEUER.

4 ANTENNENANSCHLUSS

ACHTUNG! ACHTEN SIE DARAUF, DASS DER FERNSEHER UND ALLE ANGESCHLOSSENEN GERÄTE VOM STROMANSCHLUSS GETRENNT SIND, BEVOR SIE DIE ANTENNE ANSCHLIESSEN BZW. DEN KABELANSCHLUSS HERSTELLEN! ANDERFALLS KANN ES ZU KURZSCHLÜSSEN ODER BESCHÄDIGUNGEN AM GERÄT KOMMEN!

4.1 Antennenanschluss bzw. Kabelanschluss herstellen

Schliessen Sie die Antenne an den 75 Ohm Antenneneingang an. Um das beste Ergebnis zu erzielen, nutzen Sie eine Hochleistungsantenne, die entweder auf dem Dach oder dem Dachboden angebracht ist.

Um einen schlechten Empfang zu verbessern, nutzen Sie einen Signalverstärker oder eine aktive Antenne.

Wollen Sie einen weiteren Fernseher an die Antenne anschliessen, nutzen Sie eine Signalweiche („Splitter“; nicht im Lieferumfang enthalten).

TV ANTENNA / CABLE

4.2 ANSCHLUSS EXTERNER GERÄTE

In dieser Anleitung werden Ihnen die einfachsten und effektivsten Methoden zum Anschluss externer Geräte an den Fernseher dargestellt. Beachten Sie die nachfolgenden Grafiken und Anleitungen.

4.3 HDMI

Sie können kompatible Geräte mit einem HDMI-Kabel anschliessen. Auf diese Weise erhalten Sie die bestmögliche Bildqualität.

Schliessen Sie das Kabel Ihres HDMI-Gerätes an einen der HDMI-Anschlüsse des Fernsehers an (Unterstützte HDMI Version 1.3).

4.4 SCART

Sie können kompatible Geräte mit einem SCART-Kabel anschliessen. Diese Verbindung verwendet ein Component-Videosignal, d.h. rote, grüne und blaue (RGB) Signale werden separat übertragen.

4.5 VGA

Sie können Ihren Fernseher als Monitor für Ihren PC verwenden, indem Sie ein VGA-Kabel benutzen. Das Audiosignal des PC's kann ebenfalls über den Fernseher wiedergegeben werden.

5 ANSCHLUSS EXTERNER GERÄTE

HAUPTSCHALTER (An/Aus) SCART-Anschluss USB-Anschluss PC HDMI-Anschluss (z.B. BluRay-Player) Audio Mini AV- & YPbPr-Adapterkabel COAXIALAUSGANG zum Verstärker TVRF/DVB-T/-C Ant.-Anschluss DVB-S2 Anschluss C I + Kopfhöreranschluss

ANSCHLUSS EXTERNER GERÄTE

ANSCHLÜSSE

Beschriftung

Funktionsbezeichnung

AC-Netzkabel

Stromanschluss

HDMI 1/2/3 Anschluss an einen HDMI-Ausgang eines BluRay-Players oder SAT-Receivers

DVB-S2 Anschluss einer SAT-Anlage

VGA (PC IN) Anschluss eines PC's

PC IN PC Audioeingang

Mini YpbPr Anschluss an einen YPbPr-Ausgang eines externen Gerätes

Mini AV Anschluss an einen AV-Ausgang eines externen Gerätes

SCART Anschluss an einen SCART-Ausgang/- Eingang eines externen Gerätes

RF TVRF/DVB-T/-C Antenneneingang 75Ohm

Headphone

Kopfhöreranschluss

Cl

Cl+

Slot

Coax Anschluss an einen Verstärker

USB Anschluss externer USB-Speichermedien zur Wiedergabe von

Musik/Fotos/Videos

ACHTUNG:

Bitte beachten Sie die folgenden Punkte, beim Anschluss externer Geräte:

Stellen Sie sicher, dass die Geräte vom Stromanschluss getrennt sind, um eventuelle Schäden zu vermeiden

Stellen Sie sicher, dass alle erforderlichen Verbindungen hergestellt werden Stellen Sie sicher, dass alle Stecker und Steckverbindungen ordentlich und fest sitzen, bevor Sie den Stromanschluss wieder herstellen

5.1 PC Anschluss

Haben Sie an Ihren PC bisher einen normalen Röhrenmonitor (CRT) angeschlossen, so müssen Sie beim Anschluss an den LED-Fernseher unter Umständen einige Systemeinstellungen Ihrer PC-Grafikkarte vornehmen, da ansonsten das Bild nicht korrekt dargestellt werden könnte. Schalten Sie dafür Ihren PC ein (der PC ist nach wie vor mit dem CRT-Monitor verbunden) und stellen Sie die Bildschirmauflösung neu ein. Wählen Sie eine 60Hz-Bildwiederholungsfrequenz. Schalten Sie nun den PC aus, entfernen Sie den Monitor und stellen Sie die Verbindung zum LED-Fernseher her.

Welche Anschlüsse Sie hierfür nutzen können, sehen Sie in der folgenden Grafik.

5.2 VGA-, HDMI-, PC-Anschluss

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang), um den PC an Ihren LED-Fernseher anzuschliessen. Sie können ebenfalls ein HDMI-Kabel benutzen, wenn die Grafikkarte Ihres PC's über einen entsprechenden Anschluss verfügt. Wenn das HDMI-Kabel verwendet wird, ist ein zusätzliches Audio-Kabel nicht mehr erforderlich. Wenn Sie ein HDMI-DVI-Adapterkabel verwenden, müssen Sie ein Audio-Kabel benutzen. Seien Sie beim Anschluss der Kabel vorsichtig und achten Sie darauf, dass die Anschlüsse nicht beschädigt werden.

Bei Verwendung eines VGA-Kabels:

Schalten Sie den Fernseher ein

Schalten Sie den PC ein

Wählen Sie PC/VGA als Eingangssignal

Bei Verwendung eines HDMI-Kabels:

Schalten Sie den Fernseher ein

Schalten Sie den PC ein

Wählen Sie den entsprechenden HDMI-Eingang

(Alle abgebildeten Kabel sind nicht im Lieferumfang enthalten.)

5.3 Satelliten-Anschluss

Schliessen Sie das Antennenkabel Ihrer SAT-Anlage an den DVB-S2 Anschluss des Fernsehers an. Wählen Sie DVB-S als Eingangssignal.

5.4 Anschluss einer Videokamera oder eines Videorekorders

Videokamera:

Schliessen Sie das AV-Kabel unter Verwendung des Mini-AV-Adapterkabels an den Fernseher und an die Videokamera an

Schalten Sie beide Geräte ein

Wählen Sie als Eingangssignal AV/CVBS

Auf dem Bildschirm sollten Sie nun das Bild der Videokamera sehen

HINWEIS:

Zum Anschluss der Videokamera unter Verwendung anderer Kabel, lesen Sie bitte die Bedienungsanleitung Ihrer Kamera

Videorekorder:

Schliessen Sie das SCART-Kabel an den Fernseher und den Videorekorder an

Schalten Sie beide Geräte ein

Wählen Sie als Eingangssignal SCART

Auf dem Bildschirm sollten Sie nun das Bild des Videorekorders sehen

HINWEIS:

Zum Anschluss des Videorekorders unter Verwendung anderer Kabel, lesen Sie bitte die Bedienungsanleitung Ihres Videorekorders

Verwendung eines SCART-Kabels

AV

AV Mini-AV-Adapterkabel Videokamera

(Mini-AV-Adapterkabel im Lieferumfang)

5.5 Anschluss an ein Audiosystem (Verstärker)

Sie können die Audiowiedergabe Ihres Fernsehers auf eine Stereoanlage (A) unter Verwendung des SCART-Anschlusses übertragen. Nutzen Sie hierfür ein spezielles SCART-CINCH-Adapterkabel (Lesen Sie hierfür bitte die Bedienungsanleitung Ihres Hi-Fi-Gerätes für weitere Informationen).

Wenn Sie über einen Surround-Sound-Verstärker/Decoder (B) verfügen, benutzen Sie hier ein SCART-Kabel oder das spezielle SCART-CINCH-Adapterkabel.

(B) SCART-Kabel

(Alle abgebildeten Kabel sind nicht im Lieferumfang enthalten.)

5.6 Anschluss eines DVD-/BluRay-Players

Schliessen Sie Ihren DVD-Player entweder mit einem SCART-Kabel oder mit einem HDMI-Kabel an (Nur für externe Geräte mit HDMI-Ausgang).

HDMI auf HDMI SCART

Wenn Sie ein SCART-Kabel nutzen: Schalten Sie den Fernseher ein Schalten Sie den DVD-Player ein Wählen Sie als Eingangssignal SCART

Wenn Sie ein HDMI-Kabel nutzen: Schalten Sie den Fernseher ein Schalten Sie den DVD-/BluRay-Player ein Wählen Sie den entsprechenden HDMI-Eingang

5.7 COAXIAL-Audio Anschluss

Rückseite Fernseher

COAX RF Common Interface Hearphone out COAXIAL-Kabel Rückseite Audio-Verstärker SPOF INPUT

Audio-Verstärker

Schliessen Sie den Audio-Verstärker an den COAXIAL-Anschluss auf der Rückseite des Gerätes an.

5.8 HDMI-Anschluss

Rückseite Fernseher

HDMI-Kabel Rückseite DVD-/BluRay-Player DVD-/BluRay-Player VD or VD

Schliessen Sie Ihr externes Gerät per HDMI-Kabel an einen der HDMI-Eingänge des Fernsehers an. Der HDMI-Anschluss ermöglicht es Ihnen alle Signale (Audio/Video) digital zu übertragen.

5.9 SCART-Anschluss

SCART-Kabel

Rückseite DVD-Player oder Videorekorder

VD or VD

DVD-Player oder Videorekorder

Schliessen Sie das SCART-Kabel an das externe Gerät an und anschliessend an den Fernseher. Der SCART-Anschluss kann sowohl als Eingang als auch als Ausgang genutzt werden. Wird ein vorhandener SCART-Anschluss nicht automatisch von dem Fernseher erkannt, so wählen Sie manuell als Eingangssignal SCART mit der INPUT-Taste auf der Fernbedienung oder am Gerät.

5.10 USB-Anschluss

Schliessen Sie Ihr USB-Speichermedium an den USB-Anschluss auf der Rückseite des Fernsehers an. Wählen Sie als Eingangssignal USB mit der INPUT-Taste auf der Fernbedienung oder am Gerät.

USB-Anschluss

An dem USB-Anschluss können USB-Speichermedien ohne externe Stromquelle bis max. 500 GB angeschlossen und genutzt werden. Verwenden Sie niemals USB-Hubs!

5.11 AV-Anschluss (Mini-AV-Adapterkabel im Lieferumfang)

Rückseite Fernseher

Schliessen Sie Ihr externen DVD-Player oder Videorekorder per Cinchkabel und dem Mini-AV-Adapterkabel an den AV-Anschluss des Fernsehers an. Beachten Sie hierbei die Farben der Stecker: Gelb=Videosignal, Weiss=Audiosignal links & Rot=Audiosignal rechts. Wählen Sie als Eingangssignal AV mit der INPUT-Taste auf der Fernbedienung oder am Gerät.

5.12 YPbPr-Anschluss (Mini-YPbPr-Adapterkabel im Lieferumfang)

Rückseite Fernseher

DVD-Player oder Videorekorder

Schliessen Sie Ihr externen DVD-Player oder Videorekorder per Cinchkabel und dem Mini-YPbPr-Adapterkabel für die Videosignalübertragung an den YPbPr-Anschluss an und mit einem weiteren Audio-Cinchkabel und dem Mini-AV-Adapterkabel für die Audiosignalübertragung an den AV-Anschluss des Fernsehers an. Beachten Sie hierbei die Farben der Stecker: Grün=Y, Blau=Pb, Rot=Pr, Weiss=Audiosignal links & Rot=Audiosignal rechts. Wählen Sie als Eingangssignal YPbPr mit der INPUT-Taste auf der Fernbedienung oder am Gerät.

6.1 Nutzung des Common Interface Slots

Der Common Interface (CI+) Slot ist geeignet für Conditional Access Module (CAM) und den entsprechenden Smart Cards um PayTV oder andere Dienste zu nutzen. Bei Fragen zum Nutzungsumfang der CI-Module und Smart Cards oder zu den Pay-TV-Angeboten, wenden Sie sich bitte an die entsprechenden Anbieter.

HINWEIS: Conditional Access Module und Smart Cards sind nicht im Lieferumfang enthalten. ACHTUNG! SCHALTEN SIE DAS GERÄT AUS; BEVOR SIE EIN CAM-MODUL IN DEN CI-SLOT EINSTECKEN: STECKEN SIE DANACH DIE SMART CARD IN DAS CAM-MODUL.

Nachdem Sie das CAM-Modul und die Smart Card eingesteckt haben:

1. Schalten Sie das Gerät ein und wählen Sie als Eingangssignal DVB-T, DVB-C oder DVB-S (je nachdem, welchen Antenneneingang Sie nutzen).
2. Wurde das CAM-Modul von dem Fernseher erkannt, erscheint folgende Meldung auf dem Bildschirm: "Common Interface Modul eingesetzt". Warten Sie einige Sekunden bis die Smart Card aktiviert ist.
3. Wählen Sie die gewünschten Pay-TV-Kanäle aus.
4. Detaillierte Informationen zur Smart Card können Sie über das Menü aufrufen.
5. Beachten Sie die Bedienungsanleitung des CAM-Moduls und/oder der Smart Card für Einstellungen des Systems
6. Wenn Sie das CAM-Modul entfernen, erscheint folgende Meldung auf dem Bildschirm: "Common Interface Modul wurde entfernt".

HINWEIS:

Nutzen Sie sowohl den DVB-T, den DVB-C und den DVB-S Modus, so entfernen Sie bitte vor der Umschaltung in einen anderen Modus die CI Karte. Es können sonst Störungen oder Softwareprobleme am Gerät auftreten!

7 ERSTINBETRIEBNAHME

7.1 Ein-/Ausschalten des LED-Fernsehers

Nachdem Sie alle Anschlüsse und die Stromversorgung hergestellt haben drücken Sie die POWER-Taste am Gerät oder auf der Fernbedienung um das Gerät einzuschalten. Die Standby-Kontrollleuchte erlischt.

8 INSTALLATIONSMENÜ

8.1 Installationsanleitung

Wenn Sie das Gerät das erste Mal in Betrieb nehmen, erscheint die ERSTINSTALLATION auf dem Bildschirm.

Wählen Sie mit den Navigationstasten ▲ oder ▼die Menüpunkte und mit den Navigationstasten ◀ oder ▶die gewünschten Einstellungen aus. Drücken Sie die OK-Taste zur Bestätigung.

8.1.1 Menüsprache

Wählen Sie hier die gewünschte Menüsprache aus.

8.1.2 DVB Typ

Wählen Sie hier den gewünschten DVB-Tuner aus.

HINWEIS:

Bei Auswahl von DVB-S öffnet sich nach der Bestätigung das Satellitenmenü. Wählen Sie hier den/die gewünschten Satelliten aus. Beachten Sie hierfür auch den Punkt 10.5.

8.1.3 Land

Wählen Sie hier das bevorzugte Land aus.

8.1.4 Suchmodus

Wählen Sie hier den Suchmodus aus, ob Sie nur im ATV-Bereich, nur im DTV-Bereich oder im ATV- & DTV-Bereich einen Suchlauf durchführen wollen.

HINWEIS:

ATV installiert analoges Kabelfernsehen. DTV installiert digitales Fernsehen.

Das Gerät wird nun für den gewählten Antenneneingang alle zu empfangenen Sender abspeichern.

Während des Sendersuchlaufs wird Ihnen der Fortschritt auf dem Bildschirm angezeigt.

Um die Erstinstallation abzubrechen, drücken Sie die EXIT-Taste auf der Fernbedienung.

9 TV Einstellungsmenü

HINWEIS:

In dieser Anleitung können die Abbildungen vom OSD-Menü, von dem Menü, das auf Ihrem Fernsehbildschirm angezeigt wird, abweichen und ohne vorherige Ankündigung verändert werden. Es handelt sich hierbei lediglich um eine Muster-Anleitung, mittels derer Ihnen demonstriert werden soll, wie Sie Ihr Fernsehmenü konfigurieren können. Einige Funktionen des OSD-Menüs sind nicht in jedem Modus (ATV, DVB-T, DVB-C, DVB-S, DVD, AV, YPbPr, SCART, HDMI oder PC) verfügbar und können daher nicht aktiviert werden.

Input Source DVD CABLE SATELLITE Analog SCART VPSPy DVD PC HDMI1 HDMI2 HDMI3 AV USB More Select Out

Alle gezeigten Sendersuchen können über den Menüpunkt KANAL aufgerufen werden. Um einen Sendersuchlauf durchführen zu können, muss die richtige Eingangsquelle (ATV, DVB-T, DVB-C oder DVB-S) ausgewählt sein.

Mit der INPUT-Taste wählen Sie die gewünschte Eingangsquelle aus. Sind Sie bereits im richtigen Modus, drücken Sie die MENÜ-Taste auf der Fernbedienung und öffnen Sie das Hauptmenü.

Nutzen Sie die Navigationstasten ◀ oder ▶ um die Untermenüs (KANAL, BILD, TON, ZEIT, FUNKTIONEN, SPERRE) aufzurufen. Mit der OK-Taste oder Navigationstaste ▼ öffnen Sie die Menüs, mit der MENÜ-Taste oder der Navigationstaste ▲ kehren Sie zum Hauptmenü zurück.

HINWEIS: Der Menüpunkt KANAL ist nur im ATV, DVB-T, DVB-C & DVB-S Modus verfügbar.

ATV/Kabel analog Einstellungen

DTV/DVB-S Einstellungen

CHANNEL Auto Scan CABLE Manual Tuning Programms Edit Signal Information CI Information Record Start

DTV/DVB-C Einstellungen

CHANNEL Auto Scan CABLE Manual Tuning Programme Edit Signal Information CI Information Record Start

10 Automatischer und manueller Sendersuchlauf

10.1.1 Automatische Sendersuche:

Nehmen Sie hier die Einstellungen für das gewünschte Land und den Suchmodus vor.

Auto Scan DVB Select type DVB-T Country < Germany > Tune Type < ATV + DTV > CABLE Scan Menu Scan type Full Frequency Auto Network ID Auto Symbol(ks/s) Auto Move OK Exit

Wählen Sie mit den Navigationstasten ▲ oder ▼den gewünschten Menüpunkt aus und nehmen Sie mit den Navigationstasten ◀ oder ▶die Auswahl vor. Starten Sie den Suchlauf mit der OK-Taste.

Wählen Sie im Suchmodus aus, ob Sie nur im ATV-Bereich, nur im DTV-Bereich oder im ATV- & DTV-Bereich einen Suchlauf durchführen wollen.

HINWEIS:

Die Bezeichnung DTV ist für das digitale Fernsehen und bezieht sich auf den DVB-T, DVB-C und DVB-S Modus!

Um den Suchlauf abzubrechen drücken Sie die EXIT-Taste und bestätigen dies mit der Navigationstaste ◀. Das Gerät kehrt zum Hauptmenü zurück.

Um einen Suchlauf zu überspringen (Nur bei Auswahl von ATV & DTV), drücken Sie die MENÜ-Taste. Das Gerät überspringt den ATV-Suchlauf und startet den DTV-Suchlauf.

Haben Sie als Suchmodus ATV & DTV ausgewählt, so ist die untere Statusanzeige in der ersten Hälfte für den ATV- und in der zweiten Hälfte für den DTV-Modus.

Während des Suchlaufs erscheint folgendes Menü auf dem Bildschirm.

Channel Tuning Analog : 0 Programme(a) DTV : 0 Programme(a) Radio : 0 Programme(a) Data : 0 Programme(a) HOME Analog 8 % Process 8 % Skip Quit

Alle Sender werden in der Reihenfolge abgespeichert, wie sie vom Satelliten übermittelt und empfangen werden.

Channel Tuning Analog : 0 Programme(s) DTV : 0 Programme(s) Radio : 0 Programme(s) Data : 0 Programme(s) NONE Analog 0 % Process 0 % Skip Quit

Die Automatische Sendersuche ersetzt alle bereits gespeicherten Sender. Um einen zusätzlichen Satelliten auszuwählen benötigen Sie ein entsprechendes ausgerichtetes LNB in der Satellitenschüssel bzw. einen Multischalter. Wählen Sie dann den Menüpunkt SATELLITENEINSTELLUNGEN aus.

10.1.2 DVB-T Manueller Sendersuchlauf

DTV Manual Tuning VHF CH 5 NO SIGNAL Bad Normal Good MEM Back EXIT Quit

Drücken Sie im DVB-T Modus die MENÜ-Taste und wählen Sie den Menüpunkt MANUELLE SENDERSUCHE DVB-T. Wählen Sie mit den Navigationstasten ◀ oder ▶den gewünschten DVB-T Kanal aus. Mit der OK-Taste starten Sie den Suchlauf.

10.1.3

DVB-C

Manueller

Sendersuchlauf

CABLE Manual Tuning Frequency 770000 Symbol(ks/s) 6900 QAM Type QAM 16 No Signal Bad Normal Good MOVE Select EXIT

Drücken Sie im DVB-C Modus die MENÜ-Taste und wählen Sie den Menüpunkt MANUELLE SENDERSUCHE DVB-C. Wählen Sie mit den Navigationstasten ▲ oder▼die Kanalfrequenz, die Symbolrate und den QAM-Typ aus. Mit der OK-Taste starten Sie den Suchlauf.

10.1.4 ATV Manueller Sendersuchlauf

ATV Manual Tuning Storage To 1 System BG Current CH 1 Search Fine-Tune Frequency(khz) 865.70 MHz Move Save EXIT Quit

Drücken Sie im ATV Modus die MENÜ-Taste und wählen Sie den Menüpunkt MANUELLE SENDERSUCHE ATV. Wählen Sie mit den Navigationstasten ▲ oder ▼den Speicherplatz und die TV Norm aus. Gehen Sie auf den Punkt SUCHLAUF. Nutzen Sie die Navigationstasten ◀ oder ▶ um den Suchlauf vorwärts oder rückwärts durchzuführen. In dem Menüpunkt FEINABSTIMMUNG können Sie mit den Navigationstasten ◀ oder ▶ für die gefundenen Sender nachträglich eine Feinabstimmung durchführen um eine optimale Bildwiedergabe zu erhalten.

Speichern Sie jeden Sender durch Drücken der ROTEN-Taste. Führen Sie einen weiteren manuellen Suchlauf durch, ohne den vorherigen Sender gespeichert zu haben, so wird dieser gelöscht und Sie müssen einen erneuten Suchlauf durchführen.

HINWEIS: Der Menüpunkt MANUELLE SENDERSUCHE ist im DVB-S Modus nicht verfügbar. Nutzen Sie hierfür die SATELLITENEINSTELLUNGEN.

11 Programmbearbeitung

Nach erfolgtem Sendersuchlauf können Sie nun die Senderliste aufrufen um Sender zu löschen, verschieben oder zu überspringen.

Im linken Bereich sehen Sie die gespeicherten Sender. Oben drüber sehen Sie die Spalten für ÜBERSPRINGEN, SPERREN und FAVORITEN.

Mit der CH+ oder CH- Taste können Sie die Liste durchblättern.

11.1.1 Löschen

Wählen Sie mit den Navigationstasten ▲ oder ▼ einen Sender aus. Um diesen zu löschen, drücken Sie die ROTE-Taste. Auf der rechten Seite der Liste erscheint eine Markierung. Durch erneutes Drücken der ROTEN-Taste wird der Sender gelöscht. Mit der MENU-Taste kehren Sie zum Hauptmenü zurück.

11.1.2 Verschieben

Wählen Sie mit den Navigationstasten ▲oder ▼inen Sender aus. Drücken Sie die GELBE-Taste um den Sender zu markieren. Mit den Navigationstasten ▲ oder ▼können Sie den Sender nun an den von Ihnen gewünschten Sendeplatz verschieben. Zur Speicherung drücken Sie die GELBE-Taste erneut.

11.1.3 Überspringen

Wählen Sie mit den Navigationstasten ▲oder ▼inen Sender aus. Drücken Sie die BLAUE-Taste um den Sender zu markieren. Beim Durchschalten im Fernsehbetrieb werden nun die markierten Sender nicht mehr angezeigt.

Durch entfernen der Markierung wird der Sender wieder angezeigt.

HINWEIS: Die Funktionen ÜBERSPRINGEN und FAVORITEN können nicht gleichzeitig ausgewählt werden!

11.1.4 Umbenennen (Diese Funktion ist nur im ATV Modus verfügbar)

Wählen Sie mit den Navigationstasten ▲oder ▼ einen Sender aus. Drücken Sie die GRÜNE-Taste um den Sender auszuwählen. Mit den Navigationstasten ◀, ▶, ▲ and können Sie nun die Sendernamen ändern. Drücken Sie die GRÜNE-Taste oder die OK-Taste zur Speicherung.

11.1.5 Favoriten

Wählen Sie mit den Navigationstasten ▲oder ▼ einen Sender aus. Drücken Sie die FAV-Taste um den Sender zu markieren. Im Fernsehbetrieb können Sie nun durch Drücken der FAV-Taste Ihre persönliche Favoritenliste aufrufen.

Durch entfernen der Markierung wird der Sender aus der Favoritenliste gelöscht.

HINWEIS: Die Funktionen ÜBERSPRINGEN und FAVORITEN können nicht gleichzeitig ausgewählt werden!

12 Signalinformationen

HINWEIS: Dieser Menüpunkt ist nur im DVB-T, DVB-C & DVB-S Modus verfügbar! In diesem Menüpunkt erhalten Sie Informationen über den Kanalplatz, die Übertragungsart oder den Satelliten, die Modulation, die Signalstärke und die Signalqualität. Mit der MENU-Taste kehren Sie zum Hauptmenü zurück, mit der EXIT-Taste verlassen Sie das Menü.

13 CI Informationen

HINWEIS: Dieser Menüpunkt ist nur im DVB-T, DVB-C & DVB-S Modus verfügbar! Beachten Sie bitte, dass durch unterschiedliche Karten bzw. Anbieter auch unterschiedlich lange Einlese- bzw. Aktivierungszeiten auftreten können! Dies ist kein Fehler am Gerät.

In diesem Menüpunkt erhalten Sie Informationen über die eingesteckte CI-Karte. Desweiteren können Sie den PIN-Code ändern, die Menüsprache anpassen oder ein Softwareupdate für die CI-Karte durchführen. Wurde keine Karte eingesteckt, erhalten Sie einen Hinweis dies zu tun. Mit der MENU-Taste kehren Sie zum Hauptmenü zurück, mit der EXIT-Taste verlassen Sie das Menü.

HINWEIS:

Bitte beachten Sie bei dem Umgang mit dem PIN-Code bzw. bei der Durchführung eines Softwareupdates der CI-Karte die Hinweise und Anweisungen Ihres Anbieters! Softwareupdates geschehen auf eigene Gefahr und daraus resultierende Schäden sind von der Garantie ausgeschlossen!

14 Satelliteneinstellungen

1. Nutzen Sie die Einstellungsmöglichkeiten in diesem Menüpunkt, wenn Sie keine fest installierte Satellitenanlage für den ASTRA 19.2E Satelliten nutzen wollen.
2. Nutzen Sie die Einstellungsmöglichkeiten in diesem Menüpunkt, wenn Sie eine fest installierte Satellitenanlage für einen anderen Satelliten oder einen anderen LNB nutzen wollen.
3. Nutzen Sie die Einstellungsmöglichkeiten in diesem Menüpunkt, wenn Sie eine motorbetriebene Satellitenschüssel mit einer DiSEqC-Steuerung und mehrere Satelliten nutzen wollen.
4. Nutzen Sie die Einstellungsmöglichkeiten in diesem Menüpunkt, wenn Sie den Fernseher an einen DiSEqC-Schalter anschliessen wollen.

Die ersten beiden Möglichkeiten können von jedem Nutzer eingestellt und durchgeführt werden, wenn der Satellitenstandpunkt und die Art des LNB's bekannt sind.

Die dritte und vierte Möglichkeit sollten nur von erfahrenen Nutzern eingestellt und durchgeführt werden.

HINWEIS:

Bitte beachten Sie, dass jede Veränderung an den spezifischen Satelliteneinstellungen dazu führen kann, dass der ausgewählte Satellit nicht mehr richtig empfangen werden kann und Sie somit keinen oder nur einen schlechten Empfang haben!

Das Gerät unterstützt keine „Einkabellösung“ (Unicable)!

14.1.1 Einen anderen Satelliten oder LNB einstellen

Drücken Sie im DVB-S Modus die MENÜ-Taste und wählen Sie den Menüpunkt SATELLITENEINSTELLUNGEN. Drücken Sie die OK-Taste um das Menü zu öffnen.

Dish Setup Satellite TransPonder 012 BE Ku HOTERID 6.7A.8 001 Ku_HOTBIRD 6.7A.8 001 10723 H 29900 LNB Type 09750/10600 002 Ku_ASTRA 1H,1KR,1L_ 002 10750 H 15000 LNB Power On 003 Ku_ASTRA 2A,2B,2D 003 10750 H 30000 22KHz Auto 004 Ku_ASTRA 1E,1G,3A 004 10775 H 28000 Toneburst None 005 Ku_MLESAT 101, 10 005 10830 H 3333 DISEqC1.0 None 006 Ku_EUTELSAT W3A 006 10853 H 27500 DISEqC1.1 None 007 Ku_EUTELSAT W1 007 10892 H 27500 Motor None 008 Ku_BADR-2,3,4/EURO 008 10930 H 27500 Quality Select Exit Move Add Delete Edit Scan

14.1.2 Mehrere Satelliten und LNB's einstellen (Nur möglich bei einer Multifeed-Anlage)

Wählen Sie mit den Navigationstasten ▲ oder ▼ den Satelliten aus, auf den Ihre Anlage ausgerichtet ist. Drücken Sie die OK-Taste. Neben dem ausgewählten Satelliten erscheint eine Markierung.

Drücken Sie die Navigationstaste ▶ um die Einstellungen für das entsprechende LNB vorzunehmen. Mit der BLAUEN-Taste können Sie dann einen Sendersuchlauf durchführen.

Mit der EXIT-Taste und der Navigationstaste ◀ können Sie nun einen weiteren Satelliten auswählen.

Wählen Sie mit den Navigationstasten ▲ oder ▼den zweiten Satelliten aus, auf den Ihre Anlage ebenfalls ausgerichtet ist. Drücken Sie die OK-Taste. Neben dem ausgewählten Satelliten erscheint die gleiche Markierung.

Drücken Sie die Navigationstaste ▶ um die Einstellungen für das entsprechende LNB vorzunehmen.

Mit der BLAUEN-Taste können Sie dann einen Sendersuchlauf auf allen markierten Satelliten durchführen.

Eine ausführlichere Beschreibung der Satelliteneinstellungen für den Sendersuchlauf auf mehrere Satelliten unter Verwendung von DiSEqC-Schaltern und DiSEqC-Positionierern folgt auf den nächsten Seiten. Dies sollte nur von erfahrenen Nutzern verwendet werden.

Das Satelliteneinstellungsmenü zeigt die wichtigsten Menüpunkte. Diese Menüpunkte beinhalten eine Satellittenliste, eine Transponderliste und eine SAT-Steuerung/LNB-Parameterliste

14.1.3 Satelliten bearbeiten

Drücken Sie die GRÜNE-Taste um das Menü BEARBEITEN zu öffnen. Folgendes Menü erscheint auf dem Bildschirm:

14.1.4 Nummer

Die aktuelle Nummer des ausgewählten Satelliten in der Satellitenliste. Um die Eingabe mit der OSD-Tastatur zu bearbeiten, drücken Sie Navigationstaste ▶.

Edit No. 001 Satellite Name HOTBIRD 6,7A,8 Longitude Direction East Longitude Angle 013.0 Band Ku

14.1.5 Satellitenliste

In der Satellitenliste sehen Sie die Namen der einzelnen Satelliten.

Satellite 001 Ku_HOTBIRD 6,7A,8 002 Ku_ASTRA 1H,1KR,1L.. 003 Ku_ASTRA 2A,2B,2D 004 Ku_ASTRA 1E,1G,3A 005 Ku_NILESAT 101, 10 006 Ku_EUTELSAT W3A 007 Ku_EUTELSAT W1 008 Ku_BADR-2,3,4/EURO

14.1.6

OSD-Tastatur

(Eingaberahmen)

Nutzen Sie die Navigationstasten ◀, ▶, and zur Auswahl und die OK-Taste zur Bestätigung.

SatName Extend a b c d e f g h Caps On i j k l m n o p Back q r s t u v w x OK y z < > . | @ $ Cancel / % ' ( ) _ - +

Erweiterungen: Erweiterte Zeichen

Groß-/Kleinschreibung: Wechselt zwischen Groß- und Kleinbuchstaben

Zurück: Löscht die Eingabe

OK: Bestätigung und Speicherung der Eingabe und Rückkehr zum Hauptmenü

Abbrechen: Rückkehr zum Hauptmenü

Längengrad Richtung: Die Position des Satelliten bestimmen. Drücken Sie die Navigationstaste ◀ um zu wählen zwischen Ost und West.

Längengrad Winkel: Geben Sie mit den Navigationstasten ◀ oder ▶den entsprechenden Wert ein.

Band: Geben Sie mit den Navigationstasten ◀ oder ▶den entsprechenden Wert ein.

14.1.7 Satelliten löschen

Drücken Sie die GELBE-Taste um das Menü LÖSCHEN zu öffnen. Folgendes Menü erscheint auf dem Bildschirm. Drücken Sie die OK-Taste zur Bestätigung.

14.1.8 Satelliten hinzufügen

Drücken Sie die ROTE-Taste um das Menü HINZUFÜGEN zu öffnen. Folgendes Menü erscheint auf dem Bildschirm:

Nummer

Die aktuelle Nummer des ausgewählten Satelliten in der Satellitenliste. Die Nummer kann nicht bearbeitet werden.

Add No. 059 Satellite Name ASTRA 1H,1KR,1L.. Longitude Direction West Longitude Angle 019.2

Transponderliste

In der Transponderliste sehen Sie die einzelnen Transponder des ausgewählten Satelliten.

14.1.9 Transponder bearbeiten

Drücken Sie die GRÜNE-Taste um das Menü BEARBEITEN zu öffnen. Folgendes Menü erscheint auf dem Bildschirm:

Edit
TransPonder	001
Frequency	10723
Symbol(ks/s)	29900
Polarity	H

Nummer

Die aktuelle Nummer des ausgewählten Transponders in der Transponderliste. Die Nummer kann nicht bearbeitet werden.

Frequenz: Auswahl der Transponderfrequenz

Symbolrate (ks/s): Auswahl der Symbolrate

Polarität: Wählen Sie mit den Navigationstasten ◀ oder ▶horizontal oder vertikal

14.1.10 Transponder löschen

Drücken Sie die GELBE-Taste um das Menü LÖSCHEN zu öffnen. Folgendes Menü erscheint auf dem Bildschirm. Drücken Sie die OK-Taste zur Bestätigung.

14.1.11 Transponder hinzufügen

Drücken Sie die ROTE-Taste um das Menü HINZUFÜGEN zu öffnen. Folgendes Menü erscheint auf dem Bildschirm:

Add
TransPonder	001
Frequency	00000
Symbol(ks/s)	22000
Polarity	H

Nummer

Die aktuelle Nummer des ausgewählten Transponders in der Transponderliste. Die Nummer kann nicht bearbeitet werden.

Frequenz: Auswahl der Transponderfrequenz

Symbolrate (ks/s): Auswahl der Symbolrate

Polarität: Wählen Sie mit den Navigationstasten ◀ oder ▶horizontal oder vertikal

14.1.12 SAT-Steuerung/LNB-Parameterliste

LNB-Typ: Auswahl der Transponderfrequenz

013.0E Ku_HOTBIRD 6,7A,8
LNB Type	09750/10600
LNB Power	On
22KHz	Auto
Toneburst	None
DiSEqC1.0	None
DiSEqC1.1	None
Motor	None

Geben Sie mit den Navigationstasten ◀ oder ▶den entsprechenden Wert ein. Mit der OK-Taste bestätigen Sie Ihre Eingabe.

013.0E Ku_HOTBIRD 6,7A,8 LNB Type 09750/10600 9750/10600 9750/10750 05150 05750 09750 10600 10750

013.0E Ku HOTBIRD 5.7A.8 LNB Type 09750/10600 11300 11475 User Single User Dual

LNB-Power: LNB-Spannung für die Polarisation. Wählen Sie mit den Navigationstasten ◀ oder ▶ Ein oder Aus

013.0E Ku_HOTEIRD 6,7A,3 LNB Type 09750/10600 LNB Power On > 22KHz Auto Toneburst None DiSEqC1.0 None DiSEqC1.1 None Motor None

Ein: Einschalten der Horizontal/Vertikal Polarisation

Aus: Die Spannung ist ausgeschaltet

22KHz: Einstellen der 22KHz-Schaltung (Diese Schaltung nur bei Verwendung einer Single-Anlage aktivieren)

Wählen Sie mit den Navigationstasten ◀ oder ►Auto; Ein oder Aus

Auto: Das 22KHz-Signal wird automatisch aktiviert

Ein/Aus: Manuelle Steuerung der 22KHz-Schaltung

Toneburst: Umschaltung zwischen zwei Satelliten (Nur möglich bei Verwendung einer Toneburst-Schaltung)

Wählen Sie mit den Navigationstasten ◀ oder ▶Burst A, Burst B oder Keine

Burst A/Burst B: Manuelle Umschaltung zwischen den beiden Satelliten

DiSEqC 1.0: Steuerung von bis zu 4 LNB's bzw. Polarisationsebenen (Die SAT-Anlage muss das DiSEqC 1.0 Protokoll unterstützen)

Wählen Sie mit den Navigationstasten ◀ oder ▶LNB1 - LNB4 oder Keine

DiSEqC 1.1: Steuerung von bis zu 16 LNB's bzw. Polarisationsebenen (Die SAT-Anlage muss das DiSEqC 1.0 Protokoll unterstützen. Um weitere LNB's steuern zu können, muss das DiSEqC 1.1 Protokoll unterstützt werden)

Wählen Sie mit den Navigationstasten ◀ oder ▶LNB1 – LNB16 oder Keine

Motor: Steuerung von Elektromotoren von Drehanlagen (Die SAT-Anlage muss das DiSEqC 1.2 oder DiSEqC 1.3 Protokoll unterstützen)

Wählen Sie mit den Navigationstasten ◀ oder ▶DiSEqC 1.2, DiSEqC 1.3 oder Inaktiv

Bei der Auswahl DiSEqC 1.2 haben Sie folgende Einstellungsmöglichkeiten:

Drücken Sie die ROTE-Taste um den Menüpunkt SET LIMIT oder die OK-Taste um den Menüpunkt SET POSITION zu öffnen.

Nutzen Sie zur Auswahl der Einstellungen die Navigationstasten ◀ oder ▶

Set Limit
Move Continue	◀	STOP ▷
Move Step		STOP
Set West Limit
Set East Limit
Goto Reference
Disable Limit

Move Continue: Permanente Drehung der Anlage auf der Ost West Achse

Move Step: Schrittweise Drehung der Anlage auf der Ost West Achse

Set West Limit: Westbegrenzung einstellen

Set East Limit: Ostbegrenzung einstellen

Goto Reference: Zur ursprünglichen Position zurück kehren

Disable Limit: Löschen der zuvor gesetzten Ost/West-Begrenzungen

Set Position
Move Auto	◀	STOP ▷
Move Continue		STOP
Move Step		STOP
Store Position
Goto Position
Goto Reference

Move Auto: Automatische Drehung der Anlage auf der Ost West Achse

Move Continue: Permanente Drehung der Anlage auf der Ost West Achse

Move Step: Schrittweise Drehung der Anlage auf der Ost West Achse

Store Position: Speicherung der eingestellten Position

Goto Position: Die Anlage auf die gespeicherte Position anfahren

Goto Reference: Zur ursprünglichen Position zurück kehren

Bei der Auswahl DiSEqC 1.3 haben Sie folgende Einstellungsmöglichkeiten:

Drücken Sie die ROTE-Taste um den Menüpunkt SET LIMIT zu öffnen.

Nutzen Sie zur Auswahl der Einstellungen die Navigationstasten ◀ oder ▶ Die Menüpunkte sind die gleichen wie bei DiSEqC 1.2.

013.0E Ku_HOTBIRD 6,7A,8 LNB Type 09750/10600 LNB Power On 22KHz Auto Toneburst None DiSEqC1.0 None DiSEqC1.1 None Motor DiSEqC1.3

Drücken Sie die GRÜNE-Taste um den Menüpunkt SET LOCATION zu öffnen.

Nutzen Sie zur Auswahl der Einstellungen die Navigationstasten ◀ oder ▶

Set Location Location ◀ Manual ▶ Longitude Direction East Longitude Angle 000.0 Latitude Direction North Latitude Angle 000.0

Location: Auswahl des Standpunktes der Anlage

Longitude Direction: Einstellen der geografischen Längsrichtung. Auswahl Ost/West

Longitude Angle: Einstellen des geografischen Längswinkels. Zur Auswahl nutzen Sie die Ziffern-Tasten

Latitude Direction: Einstellen der geografischen Breitenrichtung. Auswahl Nord/Süd

Latitude Angle: Einstellen des geografischen Breitenwinkels. Zur Auswahl nutzen Sie die Ziffern-Tasten

Drücken Sie die OK-Taste um den Menüpunkt SET POSITION zu öffnen. Nutzen Sie zur Auswahl der Einstellungen die Navigationstasten ◀ oder ▶

Set Position
Move Auto	◀	STOP ▷
Move Continue		TOP
Move Step		TOP
Store Position
Goto Position
Goto Reference
GotoX

Move Auto: Automatische Drehung der Anlage auf der Ost West Achse

Move Continue: Permanente Drehung der Anlage auf der Ost West Achse

Move Step: Schrittweise Drehung der Anlage auf der Ost West Achse

Store Position: Speicherung der eingestellten Position

Goto Position: Die Anlage auf die gespeicherte Position anfahren

Goto Reference: Zur ursprünglichen Position zurück kehren

Goto X: Durch Eingabe der oben genannten Daten, wird automatisch die Position des Satelliten errechnet. Diese wird bei Auswahl Goto X angefahren.

14.1.13 Sendersuchlauf

Haben Sie alle benötigten Einstellungen vorgenommen, drücken Sie die BLAUE-Taste um den Suchlauf zu starten.

Scan Mode: Wählen Sie hier die gewünschte Art des Suchlaufs aus.

Default: Suchlauf mit den Standardwerten des ausgewählten LNB's

Blind Scan: Suchlauf mit den eingegebenen Werten des ausgewählten LNB's

Network: Suchlauf der bekannten Senderfrequenzen des ausgewählten LNB's und der

Werkssatelliteneinstellungen

Channel Type: Wählen Sie hier die gewünschten Sendereigenschaften aus.

FTA: Nur frei empfangbare Sender

ALL: Frei empfangbare und Pay-TV-Sender

Service Type: Wählen Sie hier die gewünschten Sendertypen aus.

DTV: Nur Fernsehprogramme

Radio: Nur Radioprogramme

All: Fernseh- und Radioprogramme

Polarization: Wählen Sie hier die gewünschte Polarisation aus.

H: Horizontale Polarisation

V: Vertikale Polarisation

Auto: Alle Polarisationen gemäß der eingestellten LNB-Eigenschaften werden abgesucht

15 MENÜEINSTELLUNGEN

15.1 Bildmenü

Drücken Sie zunächst die MENU-Taste auf der Fernbedienung und die Navigationstaste ▶, um das Menü BILD wie folgt am Bildschirm anzuzeigen. Wählen Sie mit den Navigationstasten ▲ oder ▼den gewünschten Menüpunkt aus:

Picture Mode Contrast Brightness Color Sharpness Tint Color Temperature Standard 50 50 50 50 50 Medium

15.1.1 Bildmodus

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ◀ oder ▶den gewünschten Bildmodus auswählen. Verfügbare Bildmodi: BENUTZER / DYNAMISCH / STANDARD / WEICH

15.1.2 Kontrast / Helligkeit / Farbe / Schärfe / Farbton

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem jeweiligen Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ◀ oder ▶den gewünschten Wert einstellen. Verfügbarer Einstellbereich: 0 – 100

HINWEIS:

Der Menüpunkt FARBTON ist nur im NTSC-Format verfügbar.

15.1.3 Farbtemperatur

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ◀ oder ▶ die gewünschte Farbtemperatur auswählen. Verfügbare Modi: BENUTZER / KALT / MITTEL / WARM

15.1.4 Rot / Grün / Blau

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem jeweiligen Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ◀ oder ▶ den gewünschten Wert einstellen um somit die Farbtemperatur auf Ihre Bedürfnisse anzupassen. Verfügbarer Einstellbereich: 0 – 100

15.1.5 Seitenverhältnis

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ◀ oder ▶ das gewünschte Seitenverhältnis auswählen. Verfügbare Modi: 4:3 / 16:9 / ZOOM1 / ZOOM2 / PANORAMA

15.1.6 Rauschreduktion

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ◀ oder ▶ die gewünschte Rauschreduktion auswählen. Verfügbare Modi: AUS / NIEDRIG / MITTEL / HOCH

15.1.7 PC-Konfiguration

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können im PC Modus eine automatische oder eine manuelle Bildeinstellung vornehmen.

HINWEIS:

Dieser Menüpunkt ist nur im PC Modus bei einem anliegenden PC-Signal verfügbar.

Mit der MENU-Taste kehren Sie zum Menü zurück, mit der EXIT-Taste verlassen Sie das Menü.

15.2 Tonmenü

Drücken Sie zunächst die MENU-Taste auf der Fernbedienung und die Navigationstaste ▶, um das Menü TON wie folgt am Bildschirm anzuzeigen. Wählen Sie mit den Navigationstasten ▲ oder ▼den gewünschten Menüpunkt aus:

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ◀ oder ▶den gewünschten Toneffekt auswählen. Verfügbare Tonmodi: BENUTZER / STANDARD / MUSIK / FILM / SPORT

15.2.2 Höhen / Tiefen

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem jeweiligen Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ◀ oder ▶den gewünschten Wert einstellen. Verfügbarer Einstellbereich: 0 - 100

15.2.3 Balance

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ◀ oder ▶ die Balance der Lautsprecher ändern um eventuelle Lautstärkeunterschiede zwischen dem linken und rechten Lautsprecher auszugleichen. Verfügbarer Einstellbereich: - 50 (linker Lautsprecher) - +50 (rechter Lautsprecher)

15.2.4 Automatische Lautstärke

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und betätigen Sie dann die OK-Taste um die Funktion ein- oder auszuschalten.

15.2.5 Surround Sound

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und betätigen Sie dann die OK-Taste um die Funktion ein- oder auszuschalten.

15.2.6 SPDIF Mode

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼den gewünschten SPDIF Mode auswählen. Verfügbare Modi: AUS / PCM / AUTO

Mit der MENU-Taste kehren Sie zum Menü zurück, mit der EXIT-Taste verlassen Sie das Menü.

15.3 Zeitmenü

Drücken Sie zunächst die MENU-Taste auf der Fernbedienung, um das Menü ZEIT wie folgt am Bildschirm anzuzeigen. Wählen Sie mit den Navigationstasten ▲ oder ▼den gewünschten Menüpunkt aus:

Clock Off Time On Time Sleep Timer Auto Sleep Time Zone Canary GMT TIME Move Back Select Quit

15.3.1 Uhr

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼ die Menüpunkte DATUM, MONAT, JAHR, STUNDE & MINUTE wählen und mit den Navigationstasten ◀ oder ▶ die Einstellungen vornehmen. Drücken Sie die OK-Taste zur Speicherung.

HINWEIS:

Dieser Menüpunkt ist nur verfügbar, wenn kein Antennen bzw. SAT-Signal anliegt! Bei einem vorhanden Signal wird die Uhr automatisch gestellt! Der Menüpunkt ist dann grau unterlegt.

15.3.2 Schaltuhr aus

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ◀ oder ▶ den Wiederholungsmodus wählen (AUS / EINMAL / TÄGLICH / MO\~FR / MO\~SA / SA\~SO / SONNTAG). Mit den Navigationstasten ▲ oder ▼ können Sie nun die Menüpunkte STUNDE & MINUTE wählen und mit den Navigationstasten ◀ oder ▶ die Einstellungen vornehmen.

HINWEIS:

Der Menüpunkt SCHALTUHR AUS ist in der Funktion ähnlich wie ein Sleep-Timer!

15.3.3 Schaltuhr ein

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼ die Menüpunkte WIEDERHOLUNGSMODUS (AUS / EINMAL / TÄGLICH / MO\~FR / MO\~SA / SA\~SO / SONNTAG), STUNDE, MINUTE, QUELLE & LAUTSTÄRKE wählen und mit den Navigationstasten ◀ oder ▶ die Einstellungen vornehmen.

15.3.4 Sleep Timer

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼die gewünschte Zeit einstellen um den Sleep Timer zu aktivieren, so dass sich das Gerät nach Ablauf der eingestellten Zeit automatisch in den Bereitschaftsbetrieb (Standby) schaltet. Verfügbare Einstellungen: AUS / 10MIN / 20MIN / 30MIN / 60MIN / 90MIN / 120MIN / 180MIN / 240MIN

15.3.5 Automatisches Ausschalten

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und betätigen Sie dann die OK-Taste um die Funktion ein- oder auszuschalten.

HINWEIS:

Ist dieser Menüpunkt aktiviert, so schaltet sich das Gerät 4 Stunden nach der letzten Bedienung mit der Fernbedienung oder am Gerät aus!

15.3.6 Zeitzone

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼die gewünschte Zeitzone auswählen.

Mit der MENU-Taste kehren Sie zum Menü zurück, mit der EXIT-Taste verlassen Sie das Menü.

15.4 Funktionsmenü

Drücken Sie zunächst die MENU-Taste auf der Fernbedienung, um das Menü FUNKTIONEN wie folgt am Bildschirm anzuzeigen. Wählen Sie mit den Navigationstasten ▲ oder ▼den gewünschten Menüpunkt aus:

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼die gewünschte Menüsprache auswählen.

15.4.2 Audiosprache

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼die gewünschte Audiosprache auswählen.

15.4.3 Audiosprache

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼ eine weitere Audiosprache auswählen.

15.4.3.1 Untertitelsprache

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼die gewünschte Untertitelsprache auswählen.

15.4.3.2 Untertitelsprache

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼ eine weitere Untertitelsprache auswählen.

15.4.4 Menü ausblenden

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den Navigationstasten ▲ oder ▼die gewünschte Anzeigedauer des OSD-Menüs einstellen. Verfügbare Einstellungen: 5SEK / 10SEK / 15SEK / 20SEK / 25SEK / 30SEK / 35SEK / 40SEK

15.4.5 Land

Diese Menüpunkt ist grau unterlegt und kann nicht durch den Nutzer eingestellt werden. Die Landesauswahl erfolgt automatisch durch den zuvor durchgeführten Sendersuchlauf.

15.4.6 Werkseinstellungen

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und betätigen Sie dann die OK-Taste. Wählen Sie mit den Navigationstasten ▲ oder ▼ JA, um die Werkseinstellungen herzustellen oder NEIN, um den Vorgang abzubrechen.

Mit der MENU-Taste kehren Sie zum Menü zurück, mit der EXIT-Taste verlassen Sie das Menü.

15.5 Sperrmenü

Drücken Sie zunächst die MENU-Taste auf der Fernbedienung, um das Menü SPERRE wie folgt am Bildschirm anzuzeigen. Wählen Sie mit den Navigationstasten ▲ oder ▼den gewünschten Menüpunkt aus:

15.5.1 Kindersicherung

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und betätigen Sie dann die OK-Taste. Geben Sie nun den PIN-Code ein um das Untermenü zu öffnen.

Mit der Navigationstaste ◀ beenden Sie die Eingabe und kehren zum Hauptmenü zurück. Mit der Navigationstaste ▶ löschen Sie die Eingabe und können erneut einen PIN-Code eingeben.

Nach erfolgreicher Eingabe des PIN-Codes können Sie nun die nachfolgenden Untermenüs konfigurieren. Desweiteren sind die wichtigsten Menüpunkte gesperrt und werden erst nach Eingabe des PIN-Codes frei gegeben.

HINWEIS:

Der PIN-Code ist werksseitig auf „0000“ eingestellt.

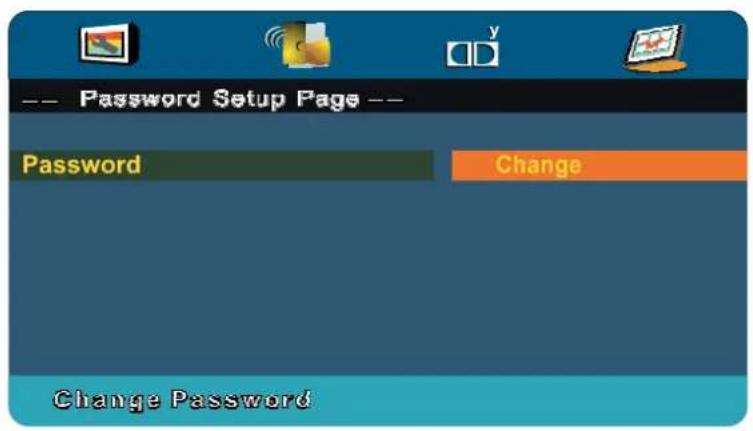

15.5.2 PIN-Code ändern

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und betätigen Sie dann die OK-Taste. Geben Sie nun den alten PIN-Code ein, danach den neuen PIN-Code und bestätigen diesen mit einer erneuten Eingabe.

HINWEIS:

Bitte notieren Sie sich Ihren neuen PIN-Code! Der PIN-Code wird nicht gelöscht durch Wiederherstellung der Werkseinstellungen!

15.5.3 Sender sperren

Wählen Sie mit den Navigationstasten ▲oder ▼ einen Sender aus. Drücken Sie die GRÜNE-Taste um den Sender zu markieren. Der ausgewählte Sender ist nun gesperrt und kann nur nach Eingabe des PIN-Codes freigeschaltet werden. Durch erneutes Drücken der GRÜNEN-Taste wird die Markierung wieder aufgehoben. Mit der MENU-Taste kehren Sie zum Menü zurück.

Mit der CH+ oder CH- Taste können Sie die Liste durchblättern.

15.5.4 Jugendschutz

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun mit den

Navigationstasten ▲ oder ▼die gewünschte Altersstufe einstellen.

Mit der MENU-Taste kehren Sie zum Menü zurück, mit der EXIT-Taste verlassen Sie das Menü. Verfügbare Einstellungen: AUS / 4 - 18

15.5.5 Hotel Mode

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren und bestätigen Sie mit der OK-Taste. Sie können nun die Einstellungen für den HOTEL MODE vornehmen.

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren. Mit den Navigationstasten ◀ oder ▶ können Sie die Funktion ein- oder ausschalten.

15.5.5.2 Sender sperren

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren. Mit den Navigationstasten ◀ oder ▶ können Sie die Funktion ein- oder ausschalten.

15.5.5.3 Eingangsquelle wählen

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren. Mit den Navigationstasten ◀ oder ▶ können Sie nun die Eingangsquelle festlegen, die beim Einschalten des Gerätes gestartet werden soll.

15.5.5.4 Bildmenü sperren

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren. Mit den Navigationstasten ◀ oder ▶ können Sie die Funktion ein- oder ausschalten.

15.5.5.5 Tastensperre

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren. Mit den Navigationstasten ◀ oder ▶ können Sie die nun die Tasten am Gerät sperren.

HINWEIS:

Das Gerät kann nun nur noch mit der Fernbedienung geschaltet werden!

15.5.5.6 Maximale Lautstärke

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren. Mit den Navigationstasten ◀ oder ▶ können Sie nun die maximal durch den Nutzer einzustellende Lautstärke festlegen.

15.5.5.7 Eingangsquellen sperren

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren. Sie können nun mit den Navigationstasten ▲ oder ▼ die Eingangsquellen auswählen und mit den Navigationstasten ◀ oder ▶ diese ein- oder ausschalten.

HINWEIS:

Die gerade genutzte Eingangsquelle ist grau unterlegt und kann daher nicht ausgewählt werden.

15.5.5.8 Hotel Mode aufheben

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren. Mit den Navigationstasten ◀ oder ▶ können Sie nun den Hotel Mode ausschalten und die Einstellungen löschen.

15.5.5.9 Senderliste exportieren

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren. Mit der Navigationstaste ▶ können Sie nun die Senderliste als .bin-Datei abspeichern.

HINWEIS:

- Um die Funktion nutzen zu können, muss ein USB-Speichermedium angeschlossen sein.

15.5.5.10 Senderliste importieren

Drücken Sie die Navigationstasten ▲ oder ▼, um den Cursor auf dem Menüpunkt zu positionieren. Mit der Navigationstaste ▶ können Sie nun eine gespeicherte Senderliste installieren. Das Gerät schaltet sich nach der Installation der Senderliste aus.

16 EPG

Drücken Sie die EPG-Taste auf der Fernbedienung, um das EPG-Menü wie folgt am Bildschirm anzuzeigen.

Die EPG-Funktion ist nur im DVB-T, DVB-C und DVB-S Modus verfügbar.

Im linken Bereich sehen Sie die einzelnen Sender mit den zur Zeit laufenden Programmen. Mit den Navigationstasten ◀ und ▶können Sie die Senderliste durchblättern.

16.1.1 Index

Drücken Sie die INDEX-Taste auf der Fernbedienung. Das Menüfeld ZEIT ist nun farblich unterlegt. Mit den Navigationstasten ◀ und ▶ können Sie nun wählen zwischen ZEIT und KANAL.

Bei der Auswahl ZEIT sehen Sie das EPG-Menü für alle Sender der gerade laufenden Programme. In der Spalte darunter können Sie nun den Tag auswählen.

Bei der Auswahl KANAL sehen Sie das komplette EPG-Menü eines Senders. In der Spalte darunter können Sie nun den gewünschten Sender auswählen.

17 Favoritenliste

Haben Sie einzelne oder mehrere Sender den Favoritenlisten zugewiesen (Beachten Sie hierfür den Punkt 10.2.5 Favoriten, können Sie diese mit der FAV-Taste aufrufen. Wenn Sie die Taste gedrückt haben, öffnet sich die Favoritenliste. Wählen Sie mit den

Navigationstasten ▲ oder ▼den gewünschten Sender aus und bestätigen mit der OK-Taste. Mit der EXIT-Taste beenden Sie das Favoritenmenü. Im Fernsehbetrieb können Sie mit den FAV- und FAV+ Tasten, die als Favoriten gespeicherten Sender, vor- bzw. zurückschalten.

18 PC-Konfiguration

Bei einem PC VGA-Signal als Eingangsquelle betätigen Sie zunächst die MENU-Taste auf der Fernbedienung, wählen Sie den Menüpunkt PC-BILDSCHIRM und drücken Sie die OK-Taste.

Wählen Sie mit den Navigationstasten ▲ oder ▼den Menüpunkt AUTO POSITION aus.

Drücken Sie die OK-Taste, um die automatische Synchronistaion zu aktivieren.

Sie können die Navigationstasten ▲ oder ▼nutzen, um die H-Position (horizontale Ausrichtung des Bildes), V-Position (vertikale Ausrichtung des Bildes), die Größe oder die Phase (reduziert horizontale Streifen des Bildes) des Bildes auszuwählen. Dann justieren Sie den Wert des jeweiligen Elements mit den Navigationstasten ◀ oder ▶

Mit der MENU-Taste kehren Sie zum Menü zurück, mit der EXIT-Taste verlassen Sie das Menü.

19 Multimedia Betrieb (USB)

19.1 Grundlegende Bedienung

1. Drücken Sie die INPUT-Taste und wählen Sie mit den Navigationstasten ▲ oder ▼die Funktion USB. Drücken Sie die OK-Taste um das Multimedia Menü aufzurufen.

Input Source DVB CABLE SATELLITE Analog SCART YPbPr DVD PC HDMI1 HDMI2 HDMI3 AV USB

PHOTO Move Menu

1. Stecken Sie dann ein USB-Speichermedium in den USB-Anschluss auf der Rückseite des Gerätes. Auf dem Bildschirm wird das USB-Gerät dann angezeigt.

Hauptmenü Bilder Musik Filme Texte USB-Geräteliste Ausgewähltes Menü Bilder Musik Filme Texte Hinweise Hinweise und Information zum USB-Gerät

1. Wählen Sie mit den Navigationstasten ◀ und ▶das richtige Untermenü (Fotos, Musik, Filme oder Texte) aus, um die gewünschten Dateien abspielen zu können. Mit den Navigationstasten ▲ oder ▼ wählen Sie das USB-Speichermedium aus. Drücken Sie die OK-Taste zur Bestätigung.

Rückkehr zur Geräteliste Vorschau C:\JPEG 1 / 2 Return Ine Folder DSC00216.JPG DSC03210.JPG DSC03256.JPG DSC00277.JPG DSC00279.JPG DSC03357.JPG DSC03354.JPG DSC00483.JPG DSC00791.jpg DSC01242.jpg Full screen Move Menu Quit Vorheriger Ordner Informationen

Nutzen Sie die Navigationstasten ◀, ▶, ▲ oder ▼ um die einzelnen Ordner und Dateien auszuwählen und bestätigen die Auswahl mit der OK-Taste.

Drücken Sie PLAY-Taste um die Wiedergabe zu starten. Mit der STOP-TASTE beenden Sie die Wiedergabe.

HINWEIS:

Achten Sie darauf, das richtige Untermenü ausgewählt zu haben! Als Beispiel: Haben Sie das Untermenü FOTO gewählt, so ist es nicht möglich Musiktitel wiederzugeben.

19.2 Fotos

Wiedergabe von Fotos

Drücken Sie zunächst die Navigationstasten ◀ oder ▶ und wählen Sie das FOTO Symbol aus. Drücken Sie die OK-Taste um das Foto-Menü zu öffnen. Benutzen Sie die Navigationstasten, um die gewünschte Datei auszuwählen und bestätigen Sie mit der OK-Taste. Sie haben ebenfalls die Möglichkeit mit der GRÜNEN-Taste alle Bild-Dateien auszuwählen oder die Auswahl aufzuheben oder mit der ROTEN-Taste Dateien zu löschen. Drücken Sie die PLAY-Taste um die ausgewählte Bild-Datei wiederzugeben. Haben Sie mehrere Dateien ausgewählt, werden diese als Diashow auf dem Bildschirm wiedergegeben. Mit der STOP-Taste beenden Sie die Wiedergabe. Mit der DISPLAY-Taste rufen Sie das Steuerungsmenü im unteren Teil des Bildschirms auf. Nutzen Sie die Navigationstasten und die OK-Taste um die einzelnen verfügbaren Menüpunkte wie, Bild drehen, Bild vergrössern/verkleinern, Info, Wiederholung, etc. zu nutzen.

Mit der STOP-Taste beenden Sie die Wiedergabe, mit der EXIT-Taste kehren Sie zum Hauptmenü zurück.

19.3 Musik

Wiedergabe von Musik

Drücken Sie zunächst die Navigationstasten ◀ oder ▶ und wählen Sie das MUSIK Symbol aus. Drücken Sie die OK-Taste um das Musik-Menü zu öffnen. Benutzen Sie die Navigationstasten, um die gewünschte Datei auszuwählen und bestätigen Sie mit der OK-Taste. Sie haben ebenfalls die Möglichkeit mit der GRÜNEN-Taste alle Musik-Dateien auszuwählen oder die Auswahl aufzuheben oder mit der ROTEN-Taste Dateien zu löschen. Drücken Sie die PLAY-Taste um die ausgewählten Musik-Dateien wiederzugeben. Mit der STOP-Taste beenden Sie die Wiedergabe, mit der EXIT-Taste kehren Sie zum Hauptmenü zurück.

19.4 Filme

Wiedergabe von Filmen

arri Game - GANDAI 00:00:00 / 00:50:00 Repeat 1 Set A Playlist Info. Slow Step Search Zoom In

Drücken Sie zunächst die Navigationstasten ◀ oder und wählen Sie das FILM Symbol aus. Drücken Sie die OK-Taste um das Film-Menü zu öffnen. Benutzen Sie die Navigationstasten, um die gewünschte Datei auszuwählen und bestätigen Sie mit der OK-Taste. Sie haben ebenfalls die Möglichkeit mit der GRÜNEN-Taste alle Film-Dateien auszuwählen oder die Auswahl aufzuheben oder mit der ROTEN-Taste Dateien zu löschen. Drücken Sie die PLAY-Taste um die ausgewählten Film-Dateien wiederzugeben. Mit der STOP-Taste beenden Sie die Wiedergabe. Mit der DISPLAY-Taste rufen Sie das Steuerungsmenü im unteren Teil des Bildschirms auf. Nutzen Sie die Navigationstasten und die OK-Taste um die einzelnen verfügbaren Menüpunkte wie, Markierung A-B setzen, Info, Zeitlupe, Schrittweises vorspulen, etc. zu nutzen.

Mit der STOP-Taste beenden Sie die Wiedergabe, mit der EXIT-Taste kehren Sie zum Hauptmenü zurück.

19.5 Texte

Anzeigen von Texten

Drücken Sie zunächst die Navigationstasten ◀ oder ▶ und wählen Sie das TEXT Symbol aus. Drücken Sie die OK-Taste um das Text-Menü zu öffnen. Benutzen Sie die

Navigationstasten, um die gewünschte Datei auszuwählen und bestätigen Sie mit der OK-Taste. Sie haben ebenfalls die Möglichkeit mit der GRÜNEN-Taste alle Text-Dateien auszuwählen oder die Auswahl aufzuheben oder mit der ROTEN-Taste Dateien zu löschen. Drücken Sie die PLAY-Taste um die ausgewählte Text-Datei wiederzugeben. Mit der STOP-Taste beenden Sie die Wiedergabe. Mit der DISPLAY-Taste rufen Sie das Steuerungsmenü im unteren Teil des Bildschirms auf. Nutzen Sie die Navigationstasten und die OK-Taste um die einzelnen verfügbaren Menüpunkte wie, vorspulen, zurückspulen, stopp, Info, etc. zu nutzen.

Mit der STOP-Taste beenden Sie die Wiedergabe, mit der EXIT-Taste kehren Sie zum Hauptmenü zurück.

HINWEIS:

Es können nur Dateien mit der Endung .txt geöffnet und angezeigt werden!

ALLGEMEINE HINWEISE ZUM USB-ANSCHLUSS:

1. Wird ein MP3-Player an den USB-Port angeschlossen, kann es bei einigen MP3-Playern passieren, dass Aufgrund von Unterschieden im MP3-Kodierformat die Wiedergabe über den USB-Port nicht möglich ist. Hierbei handelt es sich nicht um eine Fehlfunktion des Systems.

2. Es ist nicht möglich, per USB-Kabel die Daten direkt von einem oder auf einen Computer zu übertragen!

3. Auf Grund der Vielzahl von USB-Speichermedien die sich auf dem Markt befinden, ist es nicht auszuschliessen, dass einige schlecht oder gar nicht eingelesen und abgespielt werden. Dies ist kein Fehler am Gerät sondern ist auf eine Inkompatibilität zwischen Speichermedium und dem Gerät zurück zuführen

4. Empfehlungen in Bezug auf den Hersteller oder bestimmter Typen können wir bei der Vielzahl der sich auf dem Markt befindlichen USB-Speichermedien nicht geben.

5. Sollte es während der Wiedergabe von Daten des USB-Speichermediums zu Störungen kommen, so trennen Sie bitte das Gerät für einige Sekunden komplett von der Stromversorgung und wiederholen den Vorgang.

6. Das Gleiche gilt, wenn Sie ein USB-Speichermedium anschliessen und dieses nicht erkannt wird. Trennen Sie auch hier das Gerät für einige Sekunden von der Stromversorgung.

20 DVD Betrieb

HINWEIS:

In dieser Anleitung kann das OSD-Menü vom Menü, das auf Ihrem Fernsehbildschirm angezeigt wird, abweichen und ohne vorherige Ankündigung verändert werden. Es handelt sich hierbei lediglich um eine Muster-Anleitung, mittels derer Ihnen demonstriert werden soll, wie Sie Ihr Fernsehmenü konfigurieren können.

Schalten Sie das Gerät ein. Drücken Sie die INPUT-Taste und wählen Sie den DVD Modus aus.

20.1 Wiedergabe

1. Laden einer CD/DVD

Führen Sie die Disc in den Einzug des DVD-Laufwerks, der Player zieht die Disc automatisch ein. Die Bildschirmanzeigen 'CLOSE' und 'READ' erfolgen. Nach dem Einlesen des Mediums schaltet der Player automatisch in den Wiedergabemodus um und die Disc wird wiedergegeben.

Hinweis:

Führen Sie die Disc mit dem Aufdruck zur Rückseite zeigend ein. Bei falschem Einführen kann das Laufwerk beschädigt werden. Während des Ladens hören Sie leichte Nebengeräusche, das ist völlig normal und keine Fehlfunktion.

Einige Discs werden nach dem Laden nicht automatisch wiedergegeben. Starten Sie in diesem Fall die Wiedergabe über das Startmenü der Disc.

2. DVD Wiedergabe

Entsprechend der Inhalte wird das Menü angezeigt. Während der Wiedergabe schalten Sie mit der PLAY-Taste zwischen Wiedergabe und Pause um. Dieses Gerät unterstützt ebenfalls Menü-, Titel-, Sequenz- und Programmwiedergabe.

3. Menüwiedergabe

(a) Mit der D.MENU-Taste öffnen Sie während der Wiedergabe das Discmenü oder kehren ins Hauptmenü zurück.

Für DVD's wird das DVD-Menü angezeigt. Mit den Navigationstasten wählen Sie markierte Inhalte aus und geben sie wieder.

Für Super VCD und VCD2.0 Discs wird das SVCD und VCD2.0

Discmenü angezeigt (drücken Sie die D.MENU-Taste zur Anzeige des PBC Status ---'PBC OFF', Wiedergabe von SVCD und VCD2.0, die Standardeinstellung 'PBC' Status ist 'ON'). Mit den Zifferntasten geben Sie die gewünschten Inhalte direkt wieder (HINWEIS: 'PBC' muss auf 'OFF' stehen).

(b) Mit der OK- oder PLAY-Taste starten Sie die Wiedergabe der markierten Inhalte. Mit der STOP-Taste halten Sie die Wiedergabe an, mit der PLAY-Taste setzen Sie die Wiedergabe von gleicher Stelle aus fort. Wenn Sie die STOP-Taste zweimal drücken, stoppt die Wiedergabe endgültig. Mit der PLAY-Taste starten Sie nun die Wiedergabe vom Anfang der Disc.

HINWEIS:

Bei unterschiedlichen Discs werden mit der D.MENU-Taste unterschiedliche Informationen angezeigt.

Vor der Ausgabe der Disc drücken Sie stets die STOP- und danach die EJECT-Taste. Halten Sie die Disc vorsichtig an der Außenkante, wenn Sie diese aus dem Laufwerk nehmen, um Kratzer zu vermeiden.

Bitte entnehmen Sie die Disc nach jedem Abspielen und besonders bei längerer Nichtbenutzung zum Schutz des Laufwerks.

HINWEIS:

VERSUCHEN SIE KEINE 8-CM DISCS ABZUSPIELEN, DIESE BLEIBEN IM LAUFWERK STECKEN.

20.2 DVD Funktionen

1. Wiedergabe

(a) Bei DVD's drücken Sie die PLAY-Taste im Stamm- oder Titelmenü.
(b) Bei SVCD und VCD Discs wählen Sie Ihre Lieblingstracks während der Wiedergabe mit den ZIFFERN-Tasten aus.

HINWEIS: In Programmwiedergabe oder mit 'PCB' ON Status können Sie die Tracks nur mit der SKIP VOR- oder RÜCKWÄRTS-Taste umschalten.

(c) Bei CD's wählen Sie Ihre Lieblingstracks während der Wiedergabe mit den ZIFFERN-Tasten aus.

(d) Bei MP3/JPEG Discs wählen Sie Ihre Lieblingstracks während der Wiedergabe mit den ZIFFERN-Tasten im Verzeichnis aus.

HINWEIS: Ungültige Tracknummern werden verworfen.

2. Skip Vorwärts und Skip Rückwärts

(a) Während der Wiedergabe wird mit der SKIP RÜCKWÄRTS-Taste der vorherige Titel/Kapitel/Track abgespielt, mit der SKIP VORWÄRTS-Taste der nächste Titel/Kapitel/Track.
(b) Für SVCD und VCD Discs mit 'PBC' in 'OFF' Status: Ist der aktuelle Track der erste Track, dann halten Sie mit der SKIP RÜCKWÄRTS-Taste die Wiedergabe an. Ist der aktuelle Track der letzte Track, dann halten Sie mit der SKIP VORWÄRTS-Taste die Wiedergabe an.
(c) Wegen unterschiedlicher DVD Eigenschaften sind nicht immer alle Funktionen verfügbar oder werden anders wiedergegeben.

3. Schneller Vorlauf und Schneller Rücklauf

(a) Mit der SCHNELL VORLAUF-Taste schalten Sie zwischen unterschiedlichen Vorlauf-Geschwindigkeiten um: x2, x4 x8, x16, x32, Normalwiedergabe. Mit der SCHNELL RÜCKLAUF-Taste schalten Sie zwischen unterschiedlichen Rücklauf-Geschwindigkeiten um: x2, x4, x8, x16, x32, Normalwiedergabe.

Im Vorlauf und Rücklauf kehren Sie mit der PLAY-Taste zur Normalgeschwindigkeit zurück. Bei SVCD's und VCD's im 'PBC' 'ON' startet bei einem schnellen Rücklauf die Disc wieder vom ersten Track.

HINWEIS:

Im schnellen Vorlauf bzw. Rücklauf erfolgt keine Tonwiedergabe über die Lautsprecher.

4. Zeitlupe

(a) Mit der SLOW-Taste schalten Sie zwischen unterschiedlichen Zeitlupen-Geschwindigkeiten um: 1/2, 1/4, 1/8, 1/16, Normalwiedergabe. Mit der PLAY-Taste kehren Sie zur Normalgeschwindigkeit zurück.

HINWEIS:

Während der Zeitlupe erfolgt keine Tonwiedergabe über die Lautsprecher.

5. Pause

Für CD, CD-G, HD-CD und MP3/JPEG Discs drücken Sie die PAUSE-Taste zur Unterbrechung der Wiedergabe. Ein Tastendruck auf die PLAY-Taste setzt die Wiedergabe fort.

Für DVD, SVCD und VCD Discs drücken Sie die PAUSE-Taste zur Unterbrechung der Wiedergabe. Ein Tastendruck auf die PLAY-Taste setzt die Wiedergabe fort. Wenn Sie die SLOW-Taste mehrfach drücken, können Sie den Film Bild für Bild vorlaufen lassen.

6. Wiederholung

Drücken Sie einmal die REP-Taste zur Anzeige des aktuellen Wiederholungsmodus.

Für SVCD, VCD, CD, CD-G und HD-CD Discs stehen Ihnen die Wiederholungsfunktionen in Sequenzwiedergabe zur Verfügung. Sie haben 3 Wiederholungsmodi, die Sie mit der REP-Taste zwischen OFF/REPEAT 1/ REPEAT ALL umschalten.

Für DVD's kann die Wiederholung ebenfalls eingestellt werden, Ihnen stehen 4 Modi zur Verfügung, die mit der REP-Taste umgeschaltet werden: OFF/REP CHAPTER/REP TITLE/REP ALL.

Für MP3/JPEG Discs können Sie während der Wiedergabe den Wiederholungsmodus einstellen. Ihnen stehen 4 Modi zur Verfügung, die mit der REP-Taste umgeschaltet werden: OFF/REPEAT 1/ REPEAT DIR/REPEAT ALL.

7. Display

Mit der DISPLAY-Taste aktivieren Sie das Bildschirmbanner für aktuellen Titel, Kapitel, Spielzeit und weitere Informationen.

Drücken Sie abschließend die DISPLAY-Taste zur Deaktivierung des Banners.

8. Goto

Mit dieser Funktion können Sie einen gewünschten Titel/Track oder ein Kapitel aufrufen. Drücken Sie die GOTO-Taste zur Aktivierung der Menüanzeige. Geben Sie Titel/Kapitel/Track entsprechend der Markierungen mit den ZIFFERN-Tasten ein. Zur Wiedergabe des Kapitels drücken Sie OK-Taste.

HINWEIS:

Keine Funktion bei ungültiger Eingabe.

Im 'PBC' 'ON' Status schaltet diese Funktion auf 'OFF' um.

9. Untertitel (nur DVD's und SVCD's)

Drücken Sie einmal die SUBTITLE-Taste zur Anzeige der aktuellen Untertitelsprache. Drücken Sie erneut die SUBTITLE-Taste zum Durchlaufen der Untertitelsprachemodi.

HINWEIS:

Für mehrsprachige DVD und SVCD Discs können Sie mit der SUBTITLE-Taste die Untertitelsprache auswählen.

10. Stummschaltung

Mit der MUTE-Taste schalten Sie den Ton vorübergehend ab. Mit erneutem Tastendruck oder durch drücken der VOL+ Taste heben Sie die Stummschaltung wieder auf.

11. A-B Wiederholung

Während der Wiedergabe, dem schnellem Vorlauf oder Rücklauf: Drücken Sie A-B-Taste zur Festlegung des Startpunktes A zur Wiederholung eines bestimmten Abschnitts, auf dem Bildschirm wird „REPEAT A-“ angezeigt.

Drücken Sie erneut die A-B-Taste zur Festlegung des Endpunktes B, auf dem Bildschirm wird „REPEAT A-B“ angezeigt. Der Abschnitt zwischen den Punkten A und B wird nun wiederholt.

Drücken Sie die A-B-Taste ein drittes Mal. Auf dem Bildschirm wird „A-B CANCEL“ angezeigt, die AB-Wiederholungsfunktion ist deaktiviert.

HINWEIS:

Für SVCD, VCD und CD Discs haben Sie die AB-Wiederholung nur innerhalb eines Tracks. Für DVD's haben Sie die AB-Wiederholung nur innerhalb eines Titels/Kapitels.

12. Lautstärke

Mit den VOL+ und VOL- Tasten stellen Sie die Lautstärke ein.

20.3 Einstellungen

Mit der SETUP-Taste rufen Sie das DVD MENU auf. Mit den Navigationstasten ▲, ▼, ◀ und ▶ wählen oder verlassen Sie ein Untermenü, mit der OK-Taste bestätigen Sie Ihre Auswahl. HINWEIS:

In dieser Anleitung können die Abbildungen vom OSD-Menü, von dem Menü, das auf Ihrem Fernsehbildschirm angezeigt wird, abweichen und ohne vorherige Ankündigung verändert werden. Es handelt sich hierbei lediglich um eine Muster-Anleitung, mittels derer Ihnen demonstriert werden soll, wie Sie Ihr Fernsehmenü konfigurieren können.

20.3.1 Allgemeine Einstellungen

a. TV Format

Einstellen des Bildseitenverhältnisses auf: 4:3 PS/4:3LB/16:9

4:3PS (Normal)

Normal Pan & Scan ist die Standardeinstellung der meisten Fernseher. Das Bildseitenverhältnis ist 4:3. In dieser Einstellung haben Sie ein Vollbild, es ist jedoch bei DVD Wiedergabe links und rechts beschnitten.

4:3LB (Normal)

Normal Letter Box zeigt die DVD Wiedergabe im Original Bildseitenverhältnis, jedoch möglicherweise mit schwarzen Balken oben und unten im Bild.

16:9 (Breitbild)

Wählen Sie diese Einstellung bei DVD's mit 16:9 Wiedergabe.

HINWEIS:

Die Wiedergabe ist vom Bildseitenverhältnis auf der DVD abhängig.

Discs im 4:3 Format können nur im 4:3 Format angezeigt werden.

General Setup Page TV Display 16:9 4:3/PS OSD Lang ENG 4:3/LB Screen Saver ON 16:9 Last Memory Off Source Disc Set TV Display Mode

b. OSD-Sprache

Wählen Sie die gewünschte OSD-Sprache aus.

c. Bildschirmschoner

Schalten Sie hier den Bildschirmschoner ein. Befindet sich das Gerät im Stopp-Modus, wird automatisch nach wenigen Minuten der Bildschirmschoner aktiviert. Dies schützt den Bildschirm.

-- General Setup Page -- TV Display 16:9 OSD Lang ENG Screen Saver Off On Last Memory Off Off Source Disc Screen Saver

d. Letzte Wiedergabeposition

Nutzen Sie diese Funktion, um die zuletzt genutzte Wiedergabeposition zu speichern. Wenn Sie das Gerät nun aus- und wieder einschalten, startet die Wiedergabe an der letzten Wiedergabeposition.

-- General Setup Page -- TV Display 16:9 OSD Lang ENG Screen Saver Off Last Memory Off On Source Disc Off Set Last Memory State

Hinweis:

Wenn Sie die CD/DVD entfernen erlischt die Speicherung.

20.3.2

Audio

Einstellungen

a. Lautsprecher einstellen

Auswahl zwischen 2 Audio-Ausgangseinstellungen wie unten dargestellt: Downmix Lt/Rt / Downmix Stereo

Bei Einstellung auf FULL ist das Spitzensignal am geringsten, bei Einstellung auf OFF am höchsten.

Dolky Digital Setup -- Dynamic FULL 3/4 1/2 1/4 0 FF Set DRS To Full

©

d. DVD Menüsprache

Treffen Sie hier Ihre entsprechende Sprachauswahl für die DVD Menüsprache.

-- Preference Page -- TV Type Audio Subtitle Disc Menu Parental Password Default Preferred Menu Language

e. Jugendschutz

Die Wiedergabe von einigen bewerteten DVD's ist gesperrt. Wählen Sie die entsprechende Einstellung zwischen den 8 Möglichkeiten von KINDERSICHERUNG bis ERWACHSENER.

Hinweis:

Bei der Auswahl ERWACHSENER ist die Sperre aufgehoben.

-- Preference Page -- TV Type Multi 1 KID SAF Audio ENG 2 G Subtitle ENG 3 PG Disc Menu ENG 4 PG 13 Parental 5 PGR Password 6 R Default 7 NC 17 8 ADULT Set Parental Control

f. Kennwort (PIN-Code)

Die Standard Kennworteinstellung ist gesperrt. Kindersicherung und Passwortänderung können nicht eingestellt werden. Zur Änderung der Altersbeschränkungen geben Sie bitte den werksseitigen PIN-Code "123456" mit den ZIFFERN-Tasten ein.

-- Preference Page -- TV Type Multi Audio ENG Subtitle ENG Disc Menu ENG Parental Password Change Default Preferred Parental Language

Stellen Sie hier die Werkseinstellungen wieder her

-- Preference Page -- TV Type Multi Audio ENG Subtitle ENG Disc Menu ENG Parental Password Default Reset Load Factory Setting

SICHERHEITSHINWEISE FÜR DEN UMGANG MIT DEM DVD-PLAYER

Dieses Produkt arbeitet mit einem Laser der Klasse 1. Der unsichtbare Laserstrahl kann zu Beschädigungen des Auges führen. Schauen Sie daher niemals direkt in den Laserstrahl und versuchen Sie niemals den Schutzmechanismus für das DVD-Laufwerk zu umgehen! Sollte eine Fehlfunktion am DVD-Player auftreten, versuchen Sie nicht selbst das Gerät zu reparieren, sondern wenden sich bitte umgehend an Ihren Händler oder autorisiertes Fachpersonal.

ACHTUNG: Öffnen Sie niemals das Gehäuse! In dem Gerät befinden sich keine Teile die durch den Benutzer repariert oder in Stand gehalten werden können.

CAUTION!

21 Störungen & Fehlerbehebung

Bei Problemen überprüfen Sie bitte zunächst das Gerät anhand unten stehender Tabelle, bevor Sie sich an den Kundendienst wenden. Reparaturen und Eingriffe dürfen nur durch einen autorisierten Kundendienst durchgeführt werden.

21.1 DVD Player

PROBLEM	URSACHE LÖSUNG SVORSCHLAG
Kein Ton	Falscher oder loser Anschluss. System stumm geschaltet.	Überprüfen Sie die Anschlüsse. Heben Sie die Stummschaltung auf.
Disk spielt nicht korrekt ab	Disk verschmutzt oder verkratzt.	Disk reinigen oder austauschen.
Disk spielt nicht ab	Disk verkehrt herum eingelegt.	Drehen Sie die Disk um.
Fernbedienung funktioniert nicht	Hindernisse zwischen Fernbedienung und Empfänger. Batterien sind verbraucht. Reichweite überschritten.	Entfernen Sie die Hindernisse. Tauschen Sie die Batterien aus. Reichweite beachten.
System funktioniert nicht	Externe Störungen des CPU.	Ziehen Sie den Netzstecker für einige Sekunden.

21.2 TV/Monitor

Problem	Lösungsvorschlag
Keine Spannungsversorgung	1. Vergewissern Sie sich, dass der Netzstecker in der Steckdose steckt.2. Ziehen Sie den Netzstecker für 60 Sekunden.
Kein Bild	1. Vergewissern Sie sich, dass die Antenne korrekt angeschlossen ist.2. Stellen Sie einen anderen Kanal ein.3. Ändern Sie die Kontrasteinstellung.4. Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist.
Kein Ton	1. Erhöhen Sie die Lautstärke.2. Heben Sie die Stummschaltung auf.3. Vergewissern Sie sich, dass das Soundsystem korrekt eingestellt ist.4. Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist.
Farbabweichungen	1. Vergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.2. Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist.
Bild/Ton gestört 1. Vergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.2. Richten Sie die Antenne aus.
Fernbedienung funktioniert nicht	1. Vergewissern Sie sich, dass die Batterien mit korrekter Polarität eingesetzt sind.2. Reinigen Sie den Sensor der Fernbedienung.3. Entfernen Sie die Hindernisse zwischen Sensor und Fernbedienung.4. Die Reichweite der Fernbedienung beträgt 6 m.
Bild im PC Modus verwackelt	1. Stellen Sie den Computer zurück und wählen die korrekte Bildschirmauflösung.
Linien im PC Modus 1. Frequenzeinstellung nicht korrekt, ändern Sie die Einstellung im PC.
TV lässt sich über die Power-Taste am Gerät nicht einschalten	1. Prüfen Sie, ob die Tastensperre aktiviert ist
Bildstörungen bei SAT-Programmen mit einer Frequenz von 12480 MHz	1. Störung wird evtl. durch Funktelefone (DECT) in der Nähe des Receivers hervorgerufen

21.3 Hinweise

- Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durch.

- Zum vollständigen Ausschalten des Geräts drücken Sie bitte den NETZSCHALTER auf der Unterseite des Gerätes und/oder ziehen Sie den Netzstecker.

- Drücken Sie bei Nichtbenutzung keine Tasten. Trennen Sie das Gerät komplett von der Stromversorgung und entnehmen bei längerer Nichtbenutzung auch die Batterien aus der Fernbedienung.

- Bitte achten Sie auf das Sicherheitssymbol! Überlassen Sie Reparaturen bitte nur dem autorisierten Kundendienst, nehmen Sie keine Eingriffe selbst vor.

- Bei plötzlichen Temperaturschwankungen oder schwankender Luftfeuchtigkeit kann es zu Kondensation im Gerät kommen, das führt zu Fehlfunktionen. Bitte warten Sie 3 bis 4 Stunden, bis die Feuchtigkeit verdunstet ist, das Gerät funktioniert anschließend wieder normal. Bitte wischen Sie feuchte Disks von innen nach außen mit einem trockenen Tuch ab.

- Benutzen Sie keine beschädigten Disks. Das kann bei den hohen Umdrehungen des Laufwerks zu Beschädigungen im oder am Gerät führen. Reparieren Sie keine Disks. Hören Sie bei der Wiedergabe eigenartige Geräusche, so halten Sie die Wiedergabe sofort an und entnehmen die Disk.

- Entnehmen Sie Disks stets nach dem Abspielen und bewahren diese in einer Schutzhülle auf, um Verschmutzungen vorzubeugen.

Vermeiden Sie direkte Sonneneinstrahlung, hohe Temperaturen und Feuchtigkeit.

- Bekleben Sie auf keinen Fall die Oberfläche einer Disk!

22 Technische Daten

Art des Displays LCD/TFT mit LED-Beleuchtung
Bildschirmgröße 27 Zoll (68,6 cm)
Bildseitenverhältnis		16:9
Auflösung 1920 x 1080
Kontrastverhältnis		600:1
Helligkeit 250 cd/m2
Farben 16.7M colors
Betrachtungswinkel 160° (horizontal) / 160° (vertikal)
Reaktionszeit 5 ms
Lebenserwartung Leuchtkörper 30.000 Stunden
Video Farbsystem PAL / SECAM
TV Funktion	TV Standard PAL BG/I/DK, SECAM L/L'
	TV Senderwahl Automatische Voreinstellung
	Tuner	TDTC-G901D
	CATV (optional) S1~S41 Kanal, Hyper Band
	Kanäle (ATV / DVB-T / -C / -S) 100 / 1000 / 1000 / 5000
	Videotext (ATV / DTV) 1000 / 1000 Seiten
Anschlüsse	USB	1
	HDMI	3
	SCART	1
	PC AUDIO IN	1
	VGA	1
	YPBPR (per Adapterkabel)	1
	AV (per Adapterkabel)	1
	COAXIAL AUSGANG	1
	DVB-T/-C / TVRF ANT. EING.	1
	DVB-S ANTENNEN EINGANG	1
	CI+ SLOT	1
	KOPFHÖRER AUSGANG	1
OSD Sprache		Englisch/Deutsch/Französisch/usw.
Audio Ausgang		2 x 8 Watt
Gewicht		7.4 kg
Spannungsversorgung		AC110~240V, 50Hz/60Hz
Leistungsaufnahme		Max. 60 W
Standby		< 0,5 W
VESA		100 x 100

Hinweis: Änderung von Design und Spezifikationen, auch ohne Vorankündigung, vorbehalten.

23 Allgemeine Hinweise

23.1 Entsorgung elektrischer und elektronischer Geräte

Dieses Produkt muß am Ende seiner Gebrauchsfähigkeit ordnungsgemäß entsorgt werden, eine Entsorgung mit dem Hausmüll ist nicht statthaft.

Dieses Produkt muss bei den entsprechenden Recycling-Sammelstellen oder dem Fachhändler abgegeben werden, von dem ein gleichartiges Produkt erneut erworben wird.

Das Symbol bestätigt, dass dieses Produkt den Bestimmungen der Umwelt-

Richtlinien (2002/95/EC, 2002/96/EC, 2003/108/EC) entspricht und entsprechend ordnungsgemäß entsorgt werden muss.

Nähere Einzelheiten zu den Recycling-Sammelstellen erfahren Sie von Ihren örtlichen Behörden.

Zuwiderhandlungen werden entsprechend verfolgt.

23.2 BATTERIE-ENTSORGUNGSHINWEIS:

Batterien und Akkus dürfen nicht in den Hausmüll!

Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

BATTERIEN UND AKKUS BITTE NUR IM ENTLADENEN ZUSTAND ABGEBEN!

*) GEKENNZEICHNET MIT :

CD = CADMIUM,

HG = QUECKSILBER,

PB = BLEI

!!!! Wichtiger Hinweis !!!

HINWEIS ZU DEN USB-SPEICHERMEDIEN:

Diese Gerät ist nach dem letzten Stand der technischen Entwicklungen im USB-Bereich entwickelt worden. Die große Anzahl von verschiedenen USB-Speichermedien jeglicher Art die heute am Markt angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen USB-Speichermedien zu gewährleisten.

Die Firma UltraMedia GmbH & Co.

Handels KG

Steinstr. 5

D-21357 Bardowick

Tel.: +49/ (0) 4131/9239-20, Fax:+49/ (0) 4131/9239-55

(Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00)

www.ultramedia.de

[e-mail]

übernimmt für dieses Produkt eine Garantie für die Dauer von 24 Monaten ab Kaufdatum.

Ausgeschlossen von der Garantie sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Garantiesiegel oder nicht lesbarer Seriennummer, sowie die Schäden durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem Grund verursacht werden, die den "Reflexion" Produkten nicht zuzuschreiben sind.

Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung.

Im Garantiefall senden Sie das System in der Originalverpackung, mit komplettem Zubehör und mit Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt Fracht) an oben angegebene Adresse. Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt UltraMedia keine Haftung ! UltraMedia sendet frei Haus zurück. Vor einem eventuellen Versand des Systems setzen Sie sich bitte, sollten noch Fragen bestehen, mit uns unter der oben angegebenen Adresse, Tel.-, Faxnummer oder Mailadresse in Verbindung.

Für Rückfragen stehen wir gerne zur Verfügung!

Notizen:

Notizen:
