BEDIENUNGSANLEITUNG MTW-728TWIN DENVER

Sicherheitshinweise 1

Ausstattung 2

Geräteansicht 2

Monitor 3

Fernbedienung 4

Lieferumfang 5

Spannungsversorgung und Installation 6

Anschluss des Monitors 7

Anschluss externer Lautsprecher 8

Allgemeine Bedienungshinweise 9

Systemeinstellungen 14

Spezifikationen 17

Störungserkennung 18

Einleitung

Vielen Dank, dass Sie sich für diesen portablen DVD-Player entschieden haben. Das System besteht aus zwei Geräten, dem Player und einem externen Monitor. Das Gerät befindet sich auf dem neuesten Stand der Technik und ist zum Gebrauch zu Hause, im Hotel oder Büro konzipiert. Die kompakte Größe erleichtert Transport und Installation. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren sie für späteres Nachschlagen auf.

Sicherheitshinweise

Warnung: Zur Vermeidung von Feuer und Stromschlag Gerät weder Regen noch Feuchtigkeit aussetzen.

1) Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und folgen den Anleitungen für einen sicheren Betrieb des Geräts.

2) Gerät nicht in Wassernähe betreiben. Gerät nicht über wassergefüllten Behältnissen aufstellen.

3) Gerät nicht in unmittelbarer Nähe von Wärmequellen, wie Heizungen, Heizkörpern, Herden oder sonstigen wärmeerzeugenden Geräten (einschließlich Verstärkern) installieren.

4) Bei längerer Nichtbenutzung und während eines Gewitters ziehen Sie bitte den Netzstecker.

5) Reinigung: Ziehen Sie den Netzstecker und reinigen das Gerät mit einem feuchten Tuch. Benutzen Sie keine Flüssig- oder Spühreiniger.

6) Benutzen Sie nur von Hersteller empfohlenes Zubehör.

7) Wenden Sie sich mit Reparaturen stets an einen autorisierten Kundendienst. Ziehen Sie stets den Netzstecker und wenden sich an einen autorisierten Kundendienst, wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit oder Fremdkörper in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, das Gerät fallen gelassen oder beschädigt wurde, das Gerät nicht wie gewöhnlich funktioniert oder schwere Veränderungen der Leistungsmerkmale zeigt.

8) Benutzen Sie nur runde Standard Discs, keine außergewöhnlichen Formate wie Herzen oder Sterne. Diese Discs können zu Fehlfunktionen führen.

Ausstattung

Heller 7"Farb-LCD Bildschirm

Kompatibel mit DVD, VCD, SVCD, MPEG4 Format

Eingebaute Stereo Lautsprecher

Unterstützt PALund NTSC System

Unterstützt mehrsprachiges OSD, schnellen Vorlaufund Rücklauf,

Wiederholung

Zoom

Geräteansicht

16-17 2 5 i 3 6 j 4 7 8 9 10 1 13 11 14 15 12

Monitor

1. EIN/AUS
2. Lautstärke
3. Ohrhörerbuchse
4. AVEingang
5. DC IN9V Netzteileingang
6. LCD Monitor

7. Helligkeit

8. Laufwerk öffnen 2. Ohrhörerbuchse

9. Lautstärke 4. EIN/AUS
10. MODUS 6. MENÜ
11. EINSTELLUNGEN 8. Wiedergabe/Pause
14. DC IN9V Netzteileingang 14. DC Ausgang
15. AVEingang/Ausgang 16. USB Port
16. SD Kartenschlitz

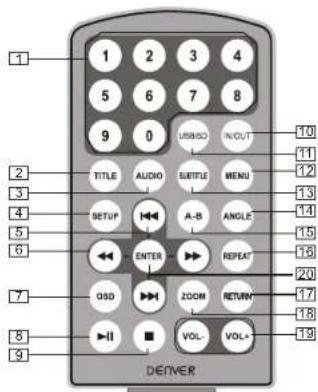

Fernbedienung

1 2 3 4 5 6 7 8 9 0 US/SD IN/OUT TITLE AUDIO BTITLE MENU 2 3 4 5 6 SETUP A-B ANGLE ENTER REPEAT 7 OSO ZOOM RETURN 8 II VOL. VOL. DENVER

1. Zifferntasten
2. TITLE (Anzeigevon Titelinformationen)
3. AUDIO(Auswahl Filmsprache)
4. SETUP (Aufrufendes Einstellungsmenüs)
5. (Skip zum vorherigen/nächsten Kapitel)
6. ◀◀ ▶ (Schneller Vorlauf/Rücklauf mit 2-, 4-, 8-, 16-oder 32-facher Geschwindigkeit)
7. OSD (Anzeigenvon Informationen zur Disc, wie abgelaufene Spielzeit)
8. Wiedergabe/Pause

9. STOP (einfacher Tastendruck zur Unterbrechung, dann mit Hortsetzung der Wiedergabe vongleicher Stelle aus; zweifacher astendruck zurengültigen Unterbrechung.)

10. IN/OUT (UmschaltenEingangs-/Ausgangssignal)

11. USB/SD(Umschalten der Quelle)
12. MENU (Aufrufen/Verlassendes Menüs)
13. SUBTITLE (Auswahl der Untertitelsprache bei DVD Discs)
14. ANGLE(Umschalten des Kamera-Blickwinkels, sofern mehrere Blickwinkelauf der DVD aufgezeichnet sind)
    15.A-B (Wiederholungssschleife A bis B, erneuter Tastendruckzum Verlassender Funktion)
    16.REPEAT(Wiederholung von Titel, Kapitel oder Track)
15. RETURN (Rückkehrs Hauptmenü)
16. ZOOM (Vergrüßern/Verkleinern des Bildes)
17. VOL+/- (Lautstärke)
18. ENTER (Bestätigungstaste)

Benutzung der Fernbedienung

Setzen Sie die Batterie in die Fernbedienung ein wie nachstehend dargestellt.

Vergewissern Siesich, dass die Fernbedienung auf das IR-Sensorfensterauf dem Gerät ausgerichtet ist. Die Reichweite beträgt etwa 3 m, siehe Abbildung rechts.

1. Fernbedienung nichtfallen lassen oder feucht werden lassen.
2. Vermeiden Sie direkte Sonneneinstrahlung.
3. Bitte tauschen Sie eine erschöpfte Batterie rechtzeitig aus.

Lieferumfang

Audio/Viden Kabel	1
Fernbedienung mit Batterie	1
Netzteil	1
Fahrzeugadapter	1
Bedienungsanleitung	1
Ohrhörer	1

©

©

©

Systemeinstellungen

Mit SETUP rufen Sie das Hauptmenü auf. Mit ▲ markieren Sie ein Untermenü. Mit OK rufen Sie das Untermenü auf. Mit ▲ wählen Sie eine Option. Mit OK bestätigen Sie die Auswahl. Mit ▲ verlassen Sie das Menü wieder.

Allgemeine Einstellungen

	TV Display:In dieser Option stellen Sie die Bildanzeige ein (Nomal/PS, Nomal/LB, Breitbild)Die Werkseinstellung ist Breitbild.Hinweis• IDie Funktion ist vom Bildsaitenverhältnis der DVD abhängig.• Wählen Sie Breitbild (16:9) bei Anschluss eines Breitbildfernsehers.
	TV Typ:In dieser Option wählen Sie den TV Typ als PAL oder NTSC.Die Werkseinstellung Ist PAL.
	Blickwinkelmarkierung:Sofern auf der DVD verfügbar, wird das Blickwinkelsymbol auf dem Bildschirm angezeigt, wenn eine Szene mit verschiedenen Kameraeinstellungen zur Verfügung steht. Mit AUS deaktivieren Sie die Funktion.
	OSD Sprache:In dieser Option wählen Sie die OSD Sprache als Englisch, Deutsch, Dänisch oder Spanisch.Die Werkseinstellung ist Englisch.

Systemeinstellungen

Gesamt Sondere Page
TV Display	Wide
TV Type	PAL
Angle Mode	OFF
OEM Length	EING
Bild Schirms Page	SUN
Liz. Memory	DN
End To Video Sondere Page

Videoeinstellungen

	Hier stellen Sie die Bildqualität des Videoausgangs ein. Sie können Helligkeit, Kontrast und Farbsättigung einstellen. Die Werkseinstellung für alle drei Optionen ist 00.
	Hier stellen Sie die Bildqualität des Bildschirms ein. Hier können Sie Helligkeit, Kontrast, Farbe und Farbsättigung einstellen. Die Werkseinstellung für alle vier Optionen ist 00.

Passworteinstellungen

In dieser Option stellen Sie das 4-stellige Passwort ein. Die Kindersicherung ist passwortgeschützt.Die Werkseinstellung ist 8888.

Systemeinstellungen

Präferenzen

	Filmsprache:In dieser Option wählen Sie für DVD's die Filmsprache aus. Die Werkseinstellung ist Englisch.Hinweis• IDie Filmsprachen sind discabhängig.• Die Filmsprache kann ebenfalls mit AUDIO umgeschaltet werden.
	Untertitelsprache:In dieser Option wählen Sie für DVD's die Untertitelsprache aus. Die Untertitelsprachen sind discabhängig. Die Untertitelsprache kann ebenfalls mit SUBTITLE umgeschaltet werden.
	Menüsprache:In dieser Option wählen Sie für DVD's die Menüsprache aus. Die Werkseinstellung ist Englisch. Diese Funktion haben Sie nur auf DVD's.
	Kindersicherung:In dieser Option bestimmen Sie, welche Art Filme Ihre Kinder betrachten dürfen. Die Funktion ist discabhängig. Die Werkseinstellung ist ERWACHSENE.
	Standardeinstellungen:In dieser Option wählen Sie mit OK die Rückstellung aller Einstellungen zu den Werkseinstellungen.

Spezifikationen

Kompatible Discformate: DVD/VCD/CD/MP3/MPEG4

Signalsystem: PAL/NTSC

Bildschirmdiagonale: 7 Zoll

Frequenzbereich: 20Hz bis 20kHz

Videoausgang: 1 Vp-p/75 Ohm, unsymmetrisch

Audioausgang: 1,4Vrms/10kOhm

Audio Rauschabstand: besser als 80dB

Dynamik: besser als 85dB

Laser: Halbleiter-Laser, Wellenlange: 650 nm/795 nm

Spannungsversorgung: DC 9-12V

Leistungsaufnahme: 10W

Betriebstemperatur: 5°C bis 40°C

Gewicht: 0,7 kg

Abmessungen (B x T x H): 255x 146 x 36 mm

Hinweis:

1. Qualität und Geschwindigkeit beim Lesen von JPEG Fotos hängt von der Auflösung und Kompression ab. Einige JPEG Fotos werden möglicherweise nicht wiedergegeben.
2. Einige DVD+R/RW, DVD-R/RW, CD-R/RW Discs werden möglicherweise aufgrund der Brennerbedingungen nicht wiedergegeben.

Störungserkennung

PROBLEM	LÖSUNGSVORSCHLAG	Hinweise zum Umweltschutz
Kein oder verzerrter Ton	Vergewissern Sie sich, dass das Gerät korrekt angeschlossen ist und alle Kabel ordnungsbemäß angeschlossen sind.
Kein schneller Vorlauf bei Filmwiedergabe	Sie haben keinen schnellen Vorlauf durch den Vorspann und die Warnhinweise.	www.denver-electronics.com
Wird angezeigt	Die Funktion steht nicht zur Verfügung, weil:1. nicht auf der Disc aufgezeichnet;2. die Software der Disc die Funktion nicht unterstützt (z.B. Blickwinkel);3. das Feature nicht verfügbar ist;4. Sie eine Titel- oder Kapitelnummer aufrufen wollen, die es nicht gibt.	Entsorgen Sie dieses Produkt nicht mit Ihrem normalen Haushaltsmüll. Geben Sie das Produkt zur Entsorgung an einer Recyclingsammelstelle für elektrischen und elektronischen Abfall ab. Das auf dem Produkt angebrachte Symbol, die Gebrauchshinweise oder die Verpackung geben Ihnen Hinweise zur fachgerechten Entsorgung.Die Materialien sind, wie auf dieser Kennzeichnung angegeben, recyclebar. Mit dem Recycling, Materialrecycling oder anderen Formen der Wiederverwendung aller Geräte tragen Sie einen wichtigen Teil zum Umweltschutz bei. Bitte erfragen Sie bei Ihren örtlichen Behörden die Adresse einer autorisierten Annahmestelle.
Bild ist verzerrt	Die Disc ist möglicherweise beschädigt, versuchen Sie eine andere Disc. Bei schnellem Vorlauf und Rücklauf sind einige Bildverzerrungen normal.
Kein schneller Vorlauf und Rücklauf	Einige Discs haben Kapitel oder Titel, die nicht übersprungen werden können. Sie haben beispielsweise keinen schnellen Vorlauf durch den Vorspann und die Warnhinweise.
Aufgrund ständiger Verbesserungen sind Änderungen der Spezifikationen, auch ohne Vorankündigung, vorbehalten.
