BEDIENUNGSANLEITUNG ULTRA DUO PLUS 60 GRAUPNER

Um alle Eigenschaften Ihres neuen Ladegerätes voll nutzen zu können, lesen Sie vor Inbetriebnahme, die nachfolgende Beschreibung vollständig und sorgfältig durch. Beachten Sie vor allem die Warn- und Sicherheitshinweise. Diese Anleitung ist an einem sicheren Ort aufzubewahren und einem nachfolgenden Benutzer des Ladegerätes unbedingt mit auszuhändigen.

Mit dem LADEGERÄT haben Sie ein ausgereiftes Produkt mit überragenden Eigenschaften erworben. Durch den Einsatz modernster Halbleitertechnologie, gesteuert durch einen leistungsfähigen RISC-Mikroprozessor werden überragende Ladeeigenschaften, einfache Bedienbarkeit und optimale Zuverlässigkeit, erreicht.

Mit dem LADEGERÄT lassen sich nahezu alle im Modellbau vorkommenden Nickel-Cadmium (Ni-Cd)-Sinterzellenakkus, Nickel-Metall-Hydrid (Ni-MH) Akkus, Lithium-Polymer (LiPo) Akkus, Lithium Mangan (LiMn) Akkus, Lithium-Ionen (Lilo) Akkus wie auch Blei-Gel oder Blei-Säure (Plumbum, Pb) Akkus aufladen. Diese gasdicht verschlossenen Akkus haben sich für den RC - Betrieb am besten bewährt. Sie sind mechanisch robust, lageunabhängig und störunanfällig. Bei der Lagerung sind außer der Überwachung vor Tiefentladung keine besonderen Vorkehrungen erforderlich. Zusätzlich können Sie mit dem LADEGERÄT auch Akkus entladen und ihre Akkus formieren. NiMH/NiCd und alle Li-Akkus lassen sich mit dem LADEGERÄT ausbalancieren.

Weitere Funktionen ermöglichen die genaue Erwärmung von Heizdecken und das Einlaufen von Gleichstrombürstenmotoren.

Hinweis

Es sind stets die Ladehinweise der Akkuhersteller zu beachten, sowie die Ladeströme und Ladezeiten einzuhalten. Es dürfen nur Akkus schnell geladen werden, welche ausdrücklich für diesen hohen Ladestrom geeignet sind! Bitte bedenken Sie, dass neue Akkus evtl. erst nach mehreren Lade-/ Entladezyklen ihre volle Kapazität erreichen, auch kann es bei neuen Akkus zu einer vorzeitigen Ladungsabschaltung kommen. Überzeugen Sie sich unbedingt durch mehrere Probeladungen von der einwandfreien und zuverlässigen Funktion der Ladeabschaltautomatik und der eingeladenen Kapazität.

Ersatzteile/Zubehör:

Best.-Nr. Bezeichnung

6444.1 Temperatursensor für

SUB-C-Akkus mit Magnet

.2 Temperatursensor ohne
Magnet z.B. für Reifenheizdecken

.6 Akkuhalterung für bis zu

7 SUB-C-Zellen mit Einzelzellenabgriff

.USB Schnittstellenkabel Mini-USB/PC-USB

©

©

©

Um Schäden im Senderinneren durch Überhitzung und Wärmestau zu vermeiden, sollte der Senderakku aus dem Sender-Batteriefach herausgenommen werden.

Der Sender muss während des gesamten Ladevorgangs auf „OFF“ (AUS) geschaltet sein! Niemals einen Fernsteuersender, solange er mit dem Ladegerät verbunden ist, einschalten.

Eine, auch nur kurzzeitige Unterbrechung des Ladevorgangs kann die Ladespannung durch das Ladegerät derart ansteigen lassen, dass der Sender durch Überspannung sofort zerstört wird.

Führen Sie keine Akku-Entladungen oder Akkupflegeprogramme über die Ladebuchse durch! Die Ladebuchse ist für diese Verwendung nicht geeignet.

- Das Ladegerät stellt den geforderten Lade-/Entladestrom nur dann ein, wenn dadurch die technischen Möglichkeiten des Ladegerätes nicht überschritten werden! Soll durch das Ladegerät ein Lade-/Entladestrom erbracht werden, den das Ladegerät technisch bedingt nicht leisten kann, wird der Wert automatisch auf den maximal möglichen Wert reduziert. Der tatsächlich benutzte Lade-/Entladestrom wird angezeigt.

Haftungsausschluss

Die Einhaltung der Betriebsanleitung sowie die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Ladegerätes können von der Fa. GRAUPNER nicht überwacht werden. Daher übernimmt die Fa. GRAUPNER keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Es darf nur original Zubehör von GRAUPNER oder GM-RACING verwendet werden.

A-4. EMPFOHLENE LADEKABEL UND POLARITÄTEN

Verschiedene Anforderungen bei der Verwendung und Einsatz von wieder aufladbaren Akkus machen auch unterschiedliche Steckverbindungen erforderlich. Beachten Sie, dass Anschlüsse, Bezeichnungen und Polaritäten anderer Hersteller unterschiedlich sein können. Verwenden Sie deshalb immer nur zueinander passende, Original-Steckverbindungen gleicher Bauart.

Für die Aufladung geeignet sind folgende Ladekabel:

Pure electrical connector diagram without any text, numbers, or symbols

JAPAN-LADEKABEL
Best.-Nr. 3371

G2-LADEKABEL
Best.-Nr. 3011

Pure electrical connector diagram without any text, numbers, or symbols

BEC-LADEKABEL
Best.-Nr. 3037

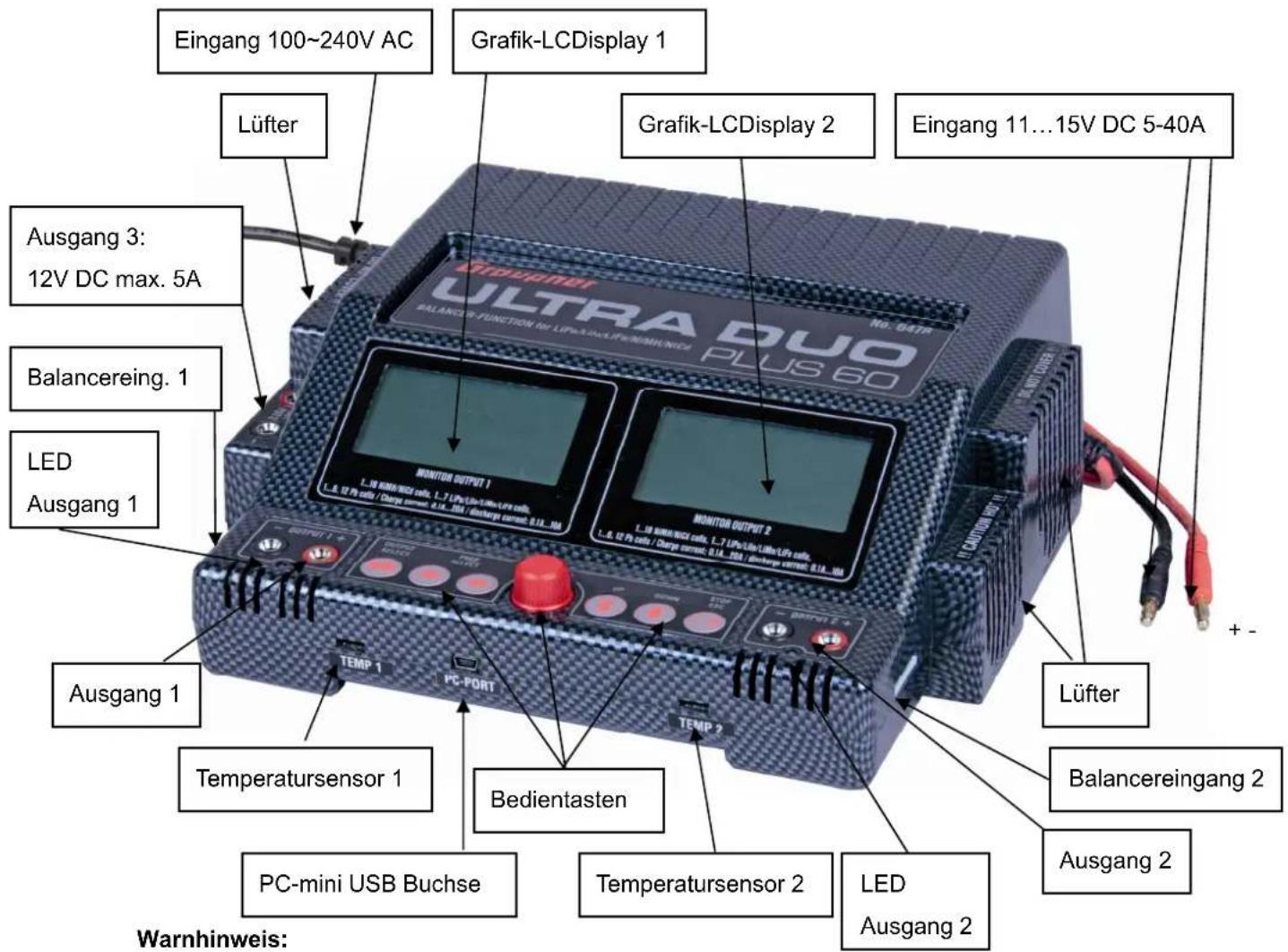

A-5. BEDIENELEMENTE/ANSCHLÜSSE

Eingang 100~240V AC Lüfter Grafik-LCDisplay 1 Grafik-LCDisplay 2 Eingang 11...15V DC 5-40A Ausgang 3: 12V DC max. 5A Balancereing. 1 LED Ausgang 1 Ausgang 1 TEMP 1 PC-FORT MONITOR OUTPUT 1 1.18 KINN/NOCA cells, 1.7 LPS/100V/Life cells, 1.6.12 Pb cells / Charge sensor: 0.14...304 / discharge sensor: 0.14...304 MONITOR OUTPUT 2 1.18 KINN/NOCA cells, 1.7 LPS/100V/Life cells, 1.6.12 Pb cells / Charge sensor: 0.14...304 / discharge sensor: 0.14...304 LÜfter Balancereingang 2 Ausgang 2 Bedientasten Temperature sensor 1 PC-mini USB Buchse Temperature sensor 2 LED Ausgang 2 Warnhinweis:

Warnhinweis:

Der Ausgangsstrom des Ausgangs 3 wird bei der Berechnung der Ladeleistung nicht berücksichtigt! Bei Überlastung des internen Netzteiles kommt es daher zu einem Neustart des Ladegerätes. Um eine Überlastung des internen Netzteils zu verhindern, wird daher empfohlen bei Anschluss von größeren Stromverbrauchern mit über 1A Stromverbrauch, wie z. B. Peltierkühler oder Heizdecken nur mit einem der beiden Ladeausgänge zu laden und die Leistungsverteilung auf 50%/50% einzustellen. Der zweite Ausgang kann in diesem Fall noch zum Entladen und Angleichen eines Akkus verwendet werden.

BALANCERSTECKER:

EHR-8

PIN1 = 0V = Masse = Akku - = GND2 = 3,7V = + Zelle 13 = 7,4V = + Zelle 24 = 11,1V = + Zelle 35 = 14,8V = + Zelle 46 = 18,5V = + Zelle 57 = 22,2V = + Zelle 68 = 25,9V = + Zelle 7

Der GraupnerBalancerstecker 3-8poligmuss rechtsbündig in denzum Ausgang gehörigenBalancereingangeingesteckt werden.

GRAUPNER-BALANCER STECKER TYP EHR-8

A-6. INBETRIEBNAHME

Das Ladegerät wird am Eingang 100\~240V AC an eine Steckdose angeschlossen oder am Eingang 12V DC mit einer Autobatterie (mind. 50Ah) oder einem Netzteil 5A-40A mit 11...15V DC richtig gepolt verbunden.

A-7. REINIGUNG UND WARTUNG

Das Ladegerät arbeitet wartungsfrei und benötigt daher keinerlei Wartungsarbeiten. Bitte schützen Sie es jedoch in Ihrem eigenen Interesse unbedingt vor Staub, Schmutz und Feuchtigkeit!

Zur Reinigung das Ladegerät von Autobatterie und Akku trennen und nur mit einem trockenen Lappen (keine Reinigungsmittel verwenden!) leicht abreiben.

A-8. HINWEISE ZUM UMGANG MIT AKKUS, LADEVERFAHREN

• Das Laden einzelner NiCd- oder NiMH- Zellen oder Batterien mit 1...4 Zellen stellt die
  Abschaltautomatik vor eine schwere Aufgabe, da hier der Spannungs- Peak nicht sehr ausgeprägt ist, kann eine einwandfreie Funktion nicht garantiert werden. Die Automatik kann nicht oder nicht richtig ansprechen. Überprüfen Sie deshalb durch mehrfache, überwachte Probeladungen ob bei den von Ihnen verwendeten Akkus eine einwandfreie Abschaltung erfolgt.
• Warme Batterien sind leistungsfähiger als kalte, wundern Sie sich deshalb nicht wenn Ihre Batterien im Winter nicht so leistungsfähig sind.
• Überladen sowie Tiefentladung führt zu irreparabler Beschädigung der Zellen und schädigt dauerhaft die Leistungsfähigkeit des Akkus und vermindert die Kapazität.
• Akkus niemals ungeladen, leer oder teilweise geladen für längere Zeit lagern. Vor der Lagerung Akkus aufladen und von Zeit zu Zeit Ladezustand überprüfen. NiMH- Zellen sollten 1,2V pro Zelle und Lilo/LiPo-Zellen sollten 3V pro Zelle niemals unterschreiten, um eine optimale Lebensdauer zu erreichen.
• Beim Kauf von Akkus auf gute Qualität achten, neue Akkus zunächst nur mit kleinen Strömen aufladen und erst allmählich an höhere Ströme herantasten.

• Akkus erst kurz vor der Verwendung aufladen, die Akkus sind dann am leistungsfähigsten.

• An den Akkus nicht löten - Die beim Löten auftretenden Temperaturen beschädigen meist die Dichtungen und Sicherheitsventile der Zellen, der Akku verliert daraufhin Elektrolyt oder trocknet aus und büßt seine Leistungsfähigkeit ein.

• Überladung schädigt die Kapazität des Akkus. Deshalb keine heißen oder bereits geladenen Akkus erneut aufladen.
• Hochstromladungen und -entladungen verkürzen die Lebenserwartung des Akkus. Überschreiten Sie daher nicht die vom Hersteller vorgegebenen Angaben.
• Bleibatterien sind nicht hochstromladefähig. Überschreiten Sie daher niemals die vom Akkuhersteller angegebenen Ladeströme.
• Akkus vor Vibration schützen sowie keiner mechanischen Belastungen aussetzen.
• Beim Laden und während des Betriebs der Akkus kann Knallgas (Wasserstoff) entstehen, achten Sie deshalb auf ausreichende Belüftung.
• Batterien nicht mit Wasser in Berührung bringen, Explosionsgefahr.
• Batteriekontakte niemals kurzschließen, Explosionsgefahr.
• Batterien nicht öffnen, Verätzungsgefahr.
• NiCd- oder NiMH- Akkupacks lassen sich am besten formieren indem zuerst alle Zellen einzeln und separat entladen werden und anschließend den Akkupack aufladen. Das Entladen erfolgt mit dem Ladegerät (Zelle für Zelle).
• Wundern Sie sich auch nicht, wenn Ihre Akkupacks im Winter nicht so ladewillig sind wie im Sommer. Eine kalte Zelle ist nicht so stromaufnahmefähig wie eine warme.
• Hinweise zur Batterieverordnung: Verbrauchte Batterien sind Sondermüll und dürfen nicht über die Mülltonne entsorgt werden. Im Fachhandel, wo Sie die Batterien erworben haben, stehen Batterie-Recycling-Behälter für die Entsorgung bereit. Der Handel ist zur Rücknahme verpflichtet.

DELTA PEAK ABSCHALTUNG für NiCd-/NiMH-Akkus:

Die Ladeabschaltautomatik (Akku-Voll-erkennung) arbeitet nach dem millionenfach bewährten Delta-Peak-Verfahren (auch bekannt als Delta-U- oder Delta-V-Verfahren). Dieses Verfahren wertet das Spannungsmaximum der Ladekurve aus, welches recht genau das Erreichen des maximalen Ladungsinhaltes angibt.

CC-CV LADEVERFAHREN für LiPo/Lilo/LiMn/LiFe- Akkus:

Die Ladeprogramme sind nur zum Laden und Entladen von LiFePO4 (LiFe) -Akkus mit einer Zellenspannung von 3,3 V/Zelle, Lithium Ionen- Akkus mit einer Zellennennspannung von 3,6 V/Zelle, Lithium Polymer- und Lithium Mangan-Akkus mit einer Zellen Nennspannung von 3,7 V/Zelle geeignet.

Lithium-Akkus zeichnen sich vor allem durch ihre, im Vergleich zu anderen Akkutypen, wesentlich höhere Energiedichte aus. Dieser wesentliche Vorteil auf der einen Seite erfordert jedoch andere Behandlungsmethoden in Bezug auf die Ladung / Entladung sowie für einen gefahrlosen Betrieb.

Die hier grundlegenden Vorschriften müssen auf alle Fälle beachtet werden. Weitere entsprechende Angaben und Sicherheitshinweise entnehmen sie bitte den technischen Angaben des Akkuherstellers.

Spannung Strom Ladezeit

Prinzipiell können Akkus auf Lithiumbasis NUR_ mit speziellen Ladegeräten geladen werden, die auf den jeweiligen Akkutyp (Ladeschlussspannung, Kapazität) eingestellt sind. Die Aufladung erfolgt anders als bei NiCd- oder NiMH- Akkus durch eine sogenannte Konstantstrom/Konstantspannungsmethode.

Der für die Ladung erforderliche Ladestrom ergibt sich aus der Akkukapazität und wird vom Ladegerät automatisch eingestellt. Lithiumakkus werden gewöhnlich mit 1 C Ladestrom aufgeladen (1 C Ladestrom = Kapazitäts-Ladestrom. Beispiel: Bei einer Kapazität von z. B.: 1500mAh ist der entsprechende 1 C Ladestrom = 1500mA = 1,5A).

Da manche Zellentypen auch 2C oder 4C zulassen, muss am Ladegerät der Ladestroms und die Kapazität des Akkus eingestellt werden. Wird die zum jeweiligen Akkutyp gehörende, spezifische Ladeschlussspannung erreicht, wird der Ladestrom automatisch reduziert, um ein Überschreiten der Ladeschlussspannung zu verhindern. Gibt der Akku-Hersteller einen kleineren als den 1 C Ladestroman, so muss auch der Ladestrom entsprechend verringert werden.

Für eine optimale Ladung und eine höhere Lebensdauer und eine höhere Sicherheit bei der Ladung empfehlen wir dringend den Balancerstecker beim Laden und Entladen an das LADEGERÄT anzuschließen.

Weiterhin empfehlen wir die Akkus in einem GRAUPNER LiPo- Sicherheitskoffer Best.-Nr. 8372 zu laden.

Probleme bei Fehlbehandlung der Akkus:

Lithium-Ionen-Akkus sind durch Überladung stark gefährdet. Sie kann zu Gasentwicklung, Überhitzung und sogar zur Explosion der Zelle führen. Wird die Ladeschlussspannung von 3,6 V/Zelle (LiFePO _4 ), 4,1 V/Zelle (Lithium Ionen) bzw. 4,2 V/Zelle (Lithium Polymer und Mangan) um mehr als 1% überschritten, so beginnt in der Zelle die Umwandlung der Lithium-Ionen in metallisches Lithium. Dieses reagiert jedoch in Verbindung mit Wasser aus dem Elektrolyten sehr heftig, was zur Explosion der Zelle führt. Andererseits darf die Ladeschlussspannung aber auch nicht unterschritten werden, da die Li Ionen-Akkuzelle sonst eine deutlich geringere Kapazität aufweist. 0,1V unter der Schwelle bedeuten bereits etwa 7% Kapazitätsverlust. Tiefentladung von Lithium-Akkus führt zum rapiden Kapazitätsverlust. Dieser Effekt ist nicht umkehrbar, sodass man es auf jeden Fall vermeiden muss, den Akku unter 2,5 V/Zelle zu entladen.

Achtung: Der eingestellte Zellentyp, die Zellenkapazität und die Zellenanzahl müssen immer mit dem zu ladenden Akku übereinstimmen und darf niemals abweichen - Brandgefahr und Explosionsgefahr! Es dürfen keine Akkus mit integrierten Lademechanismen angeschlossen werden! Laden Sie Ihre Lithium-Akkus nur auf brandsicherem Untergrund.

Weiterhin empfehlen wir die Akkus in einem GRAUPNER LiPo- Sicherheitskoffer Best.-Nr. 8372 zu laden.

A-9. PC-INTERFACE

Laden Sie sich bei www.graupner.de oder bei www.gm-racing.de im Downloadbereich Software den entsprechenden USB- Seriell-Treiber CP210x_Drivers.exe für dieses Ladegerät herunter und installieren Sie den Treiber.

Stecken Sie das miniUSB- Kabel in die PC-Schnittstelle des Ladegerätes an. Schließen Sie das USB-Kabel an eine frei USB- Schnittstelle an den PC an.

Eine PC-Software können Sie unter www.graupner.de, www.gm-racing.de oder www.logview.info herunterladen.

Um die Daten unseres Ladegerätes auszuwerten arbeiten wir eng mit dem Hersteller von LogView.info zusammen. Mit Hilfe der Software LogView ist es so möglich, die seriellen Daten zu visualisieren, zu analysieren und in verschiedenster Weise zu exportieren.

Die Software kann unter der Webadresse www.graupner.de ____ oder www.logview.info als Donationware bezogen werden. Bei Gefallen der Software besteht die Möglichkeit einer Spende für die Entwickler, ansonsten ist die Software kostenfrei zu nutzen.

LogView bietet unter einer intuitiv bedienbaren Oberfläche die Möglichkeit, ein sehr breites Spektrum an verschiedenen Geräten abzudecken. Die Daten der Geräte werden dabei in immer gleicher Art und Weise dargestellt was dem Benutzer den Umgang mit seinem Equipment erleichtert. Die erzeugten Dateien sind von anderen Benutzern direkt ladbar, auch wenn er das Gerät nicht selber besitzt.

Weitere Features der Software sind:

- Leistungsstarke Grafikengine mit vielen Auswert- und Messfunktionen. Die Ansicht der Kurven kann durch eine Vielzahl von Optionen an die eigenen Bedürfnisse angepasst werden.

- Durch den eingebauten Etikettendruck können Sie Label für Ihre Akkus erstellen.

- Mit der Objektverwaltung besteht die Möglichkeit, die erzeugten Aufzeichnungen und Informationen zu einem Akku geordnet abzulegen und zu verwalten.

- Zahlreiche Exportfunktionen für die Grafik und die Tabelle erleichtern die Verwendung der Daten in anderen Anwendungen.

- Analysefunktionen helfen den Akku genauer zu untersuchen.

- Durch das Hilfesystem bekommen Sie zu den wichtigsten Funktionen schnell und unkompliziert Informationen.

- Durch den Kurvenvergleich ist es möglich, Unterschiedliche Lade- und Entladevorgänge in einer Grafik darzustellen. Auf diese Weise lässt sich die Qualität des Akkus beurteilen.

©

©

©

©

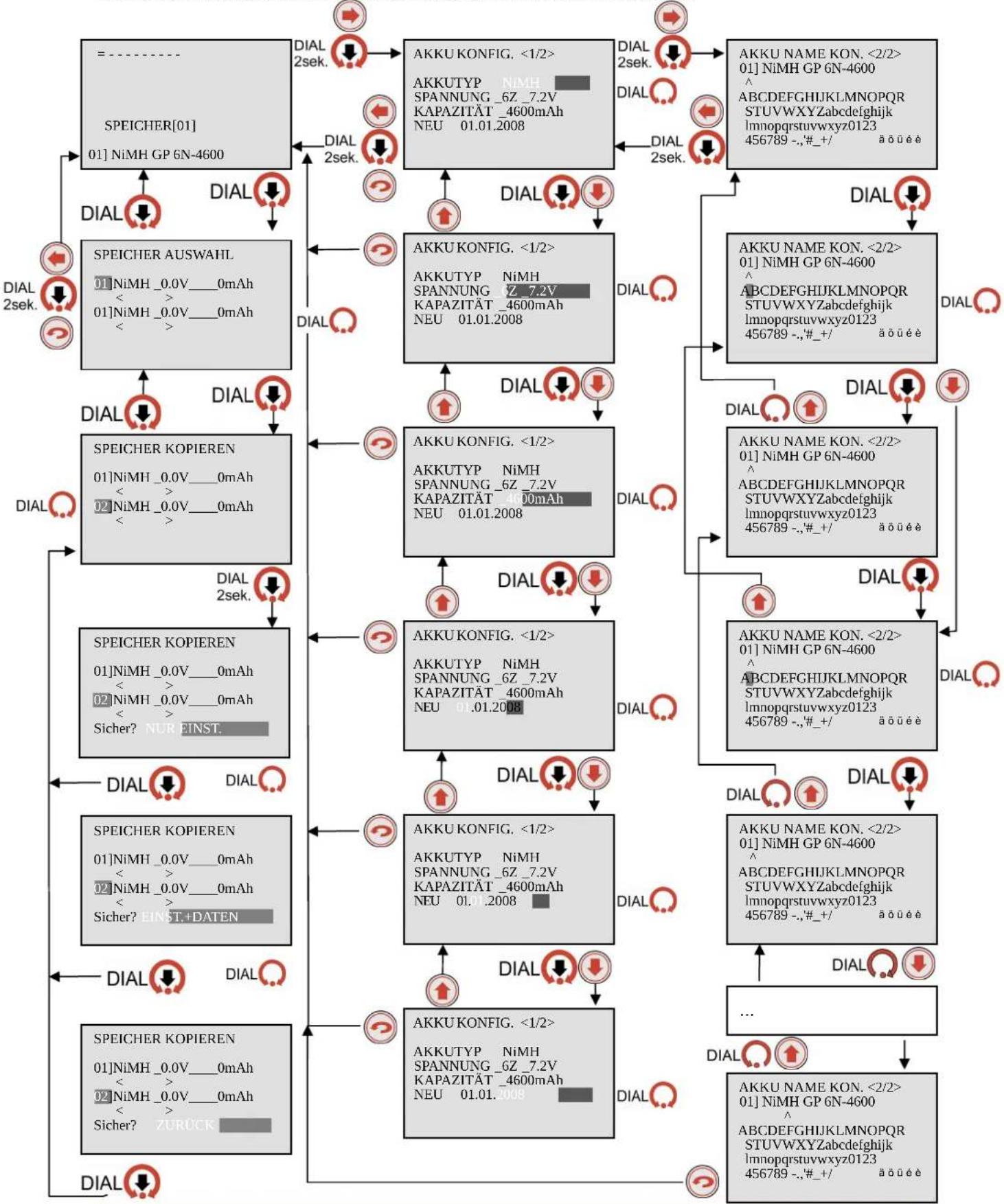

1. ANZEIGE DES AKKUSPEICHERS UND AKKUKONFIGURATIONSMENÜS

1-1. Auswahl des Akkuspeichers

• Im Hauptmenü SPEICHER[00] den Rotationsdruckknopf 'DIAL' drücken und durch drehen und drücken den gewünschten Akkuspeicher auswählen.
• Es können die Akkuspeicher 0, 1-60 ausgewählt und auch kopiert werden. (TIP: Beschriften Sie den entsprechenden Akku mit seiner zugehörigen Nummer!)
  Für beide Ausgänge kann jeder der Akkuspeicher 0, 1-60 ausgewählt werden, außer der Speichernummer, die für den anderen Ausgang gewählt wurde.
• Die Speichernummer "0" für Automatikladen kann für beide Ausgänge 1 oder 2 gewählt werden.
• Die Akkudaten werden bei der Speichernummer „0“ nicht gespeichert. Nur der Akkutyp wird gespeichert.
  Im Automatikmodus [0] können nur folgende Hauptmenüs gewählt werden - SPEICHER LADEN ENTLADEN DATENANZEIGE EINSTELLUNGEN

1-2. Akkukonfiguration

• Durch Drücken der “-> Taste” im Hauptmenü SPEICHER[00] gelangt man in das Menü Akku Konfiguration.
• Mit dem Rotationsdruckknopf 'DIAL' und den Tasten 'UP' und 'DOWN' wählen Sie den gewünschten Akkutyp, Zellenzahl und Zellenspannung sowie die Kapazität.
  Wenn der Akkutyp geändert wird, müssen alle Akkudaten eingestellt werden und es werden alle Daten im Menü DATENVERGLEICH und DATEN ANZEIGE gelöscht.
• Geben Sie das Kaufdatum des Akkus ein (Tag. Monat. Jahr)
  Wenn der Akkutyp geändert wird, wird das Kaufdatum automatisch auf das aktuelle Datum eingestellt.

- Im Akkuspeicher “0” wechselt das Programm automatisch in das Ladekonfigurationsmenü, wenn der Akkutyp geändert wurde und der Rotationsdruckknopf ‘DIAL’ gedrückt wird.

1-3. Einstellung Akkuname

- Mit dem Rotationsdruckknopf ‘DIAL’ und den Tasten ‘UP’ und ‘DOWN’ kann man einen Akkunamen mit bis zu 16 Buchstaben eingeben.

1-4. Automatische Konfigurierung von Akkuparametern

- Wenn der Akkutyp geändert wurde, so werden automatisch alle Werte im Ladekonfigurationsmenü auf Standardwerte zurückgesetzt.

- max. Strom:

Der max. Lade- oder Entladestrom sollte auf 1C eingestellt werden.

Der Sicherheitstimer wird automatisch geändert.

Der Batterietyp und der max. Ladestrom muss jedoch richtig eingestellt werden. Ansonsten kann der Akku Schaden nehmen und sogar explodieren und brennen.

©

©

©

3. ENTLADE KONFIGURATION

ENTLADEN

E:00.0A 0.8V/Z 00°C

ENTLADE KONFIG.<1/1>

ENTLADESTROM

ENTLADESPG. _0.0v/z

ABSCHALT-TEMP. 0°C

MAX KAPAZITÄT 0%

BALANCERSPG. _0.00v

... 4x

ENTLADE KONFIG.<1/1>

ENTLADESTROM 0.0A

ENTLADESPG. _0.0V/Z

ABSCHALT-TEMP. _0°C

MAX KAPAZITÄT ____0%

BALANCERSPG.

3. ENTLADE KONFIGURATION

Warnung: Zu tiefe Entladung von Zellen und zu hohe Entladeströme können Akkuzellen schädigen und können Explosion und Feuer verursachen!

3-1. ENTLADESTROM

- Stellen Sie den gewünschten Entladestrom ein. Beachten Sie den max. Entladestrom des Akkus in der Bedienungsanleitung oder wählen Sie max. 4C für Graupner Akkus bzw. max. 2A für Senderakkus.

3-2. ENTLADESPANNUNG

- Stellen Sie die ENTLADESCHLUSSSPANNUNG pro Zelle ein.

Wenn die ENTLADESPANNUNG auf 1,0V/Zelle eingestellt ist und der Akkupack 6 Zellen hat, so wird die Entladung bei 6,0V beendet.

NiCd/NiMH –Akkus sollten nicht unter 1,1V/Zelle entladen werden.

LiFe – Akkus sollten nicht unter 2,5V/Zelle und LiPo/Lilo – Akkus sollten nicht unter 3,0V/Zelle entladen werden, um ein hohe Lebensdauer zu erreichen.

Tiefentladung kann einen Kapazitätsverlust zur Folge haben und im schlimmsten Fall kann es den Akku zerstören. Explosion und Feuer können die Folge sein.

- Die Entladung wird beendet, wenn bei angeschlossenem Balancerstecker die Zelle mit der niedrigsten Spannung die Entladespannung unterschreitet.

Nur wenn der Balancerstecker erst während der Entladung angeschlossen wird, wird die Entladung nicht nach der niedrigsten Zellenspannung beendet, sondern nach der gesamten Akkuspannung.

3-3.

ABSCHALT

-

TEMPERATUR

• Bringen Sie den Temperatursensor an den Akkupack an. Wenn die eingestellte Abschalt-Temperatur erreicht ist, wird der Entladevorgang abgebrochen. Normale Einstellungen sind 50-70°C.
• Diese Funktion wird in der Regel nicht für die Entlade - Abschaltung, sondern zum Schutz vor Überhitzung benutzt.

3-4. MAX KAPAZITÄT

• Die max. entladene Kapazität im Verhältnis zur Akkukapazität kann mit dieser Funktion begrenzt werden.
• Wenn die max. Kapazität auf "AUS" gestellt ist, dann ist diese Funktion deaktiviert.
• Beispiel: Wenn die Akkukapazität auf 3000mAh eingestellt ist und die max. Kapazität auf 10% eingestellt ist, dann beendet das Ladegerät den Entladevorgang nach 300mAh.

3-5. BALANCERSPANNUNG

• Nur für NiCd und NiMH - Akkus.
• Der Balancermodus wird aktiviert, wenn im Entladeprogramm der "BALANCER" Modus gewählt wird.
• Um diesen Modus zu aktivieren, muss das Balancerkabel am entsprechenden Balancereingang angeschlossen sein.
• Der Akku wird bis zum erreichen der Entladespannung der niedrigsten Zelle mit dem eingestellten Entladestrom entladen und anschließend werden die Zellen ausgeglichen (balanciert).
• Ist die eingestellte Entladespannung auf die gleiche Spannung eingestellt, wie die Balancerspannung, dann wird der Entladestrom reduziert, um die Entladespannung auf den eingestellten Wert konstant zu halten.
  Hochstromfähige Wettbewerbsakkus sollten vor dem Laden unbedingt balanciert werden. Das Balancieren erhöht die Lebensdauer der Akkupacks und erhöht die Sicherheit beim Laden.

©

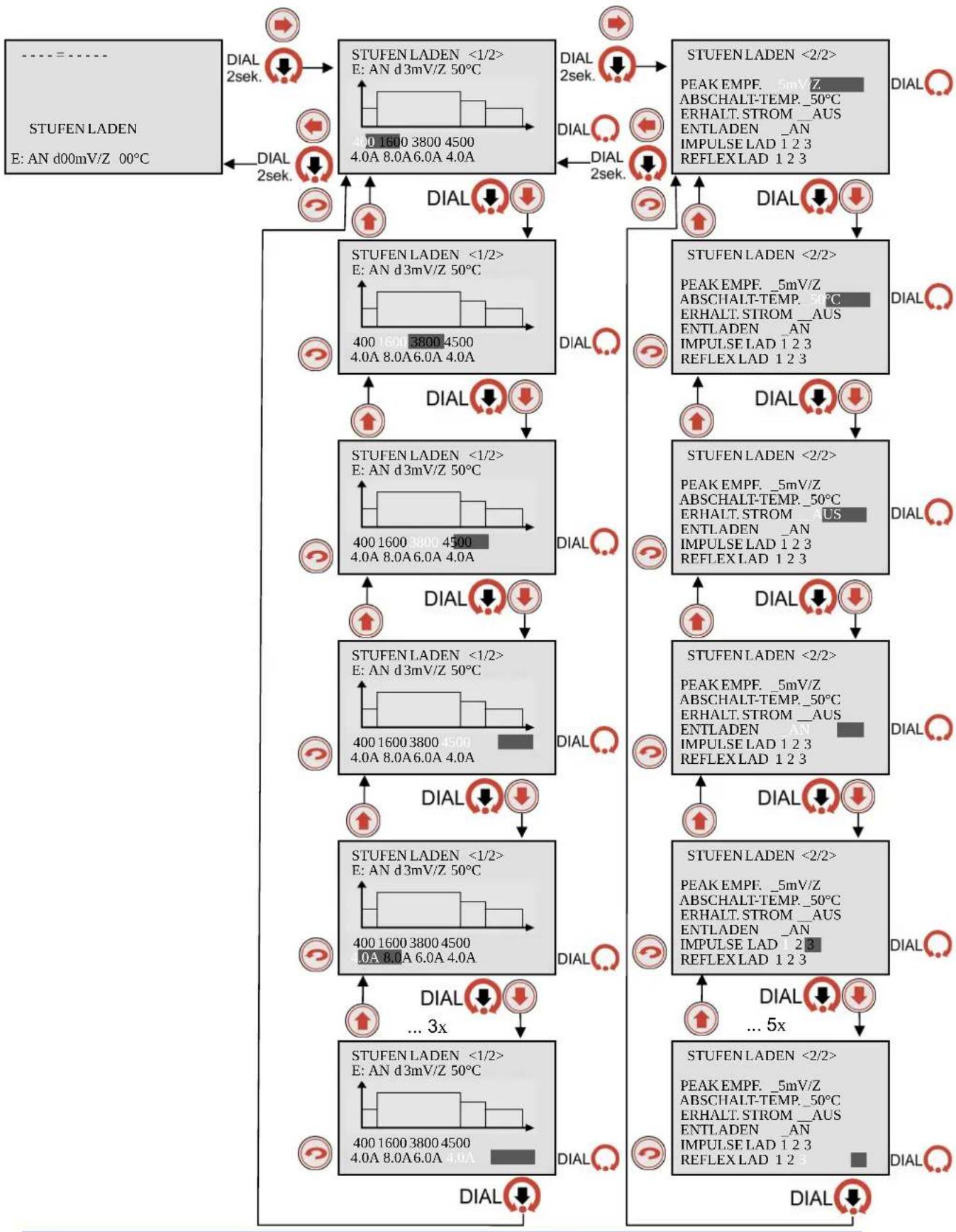

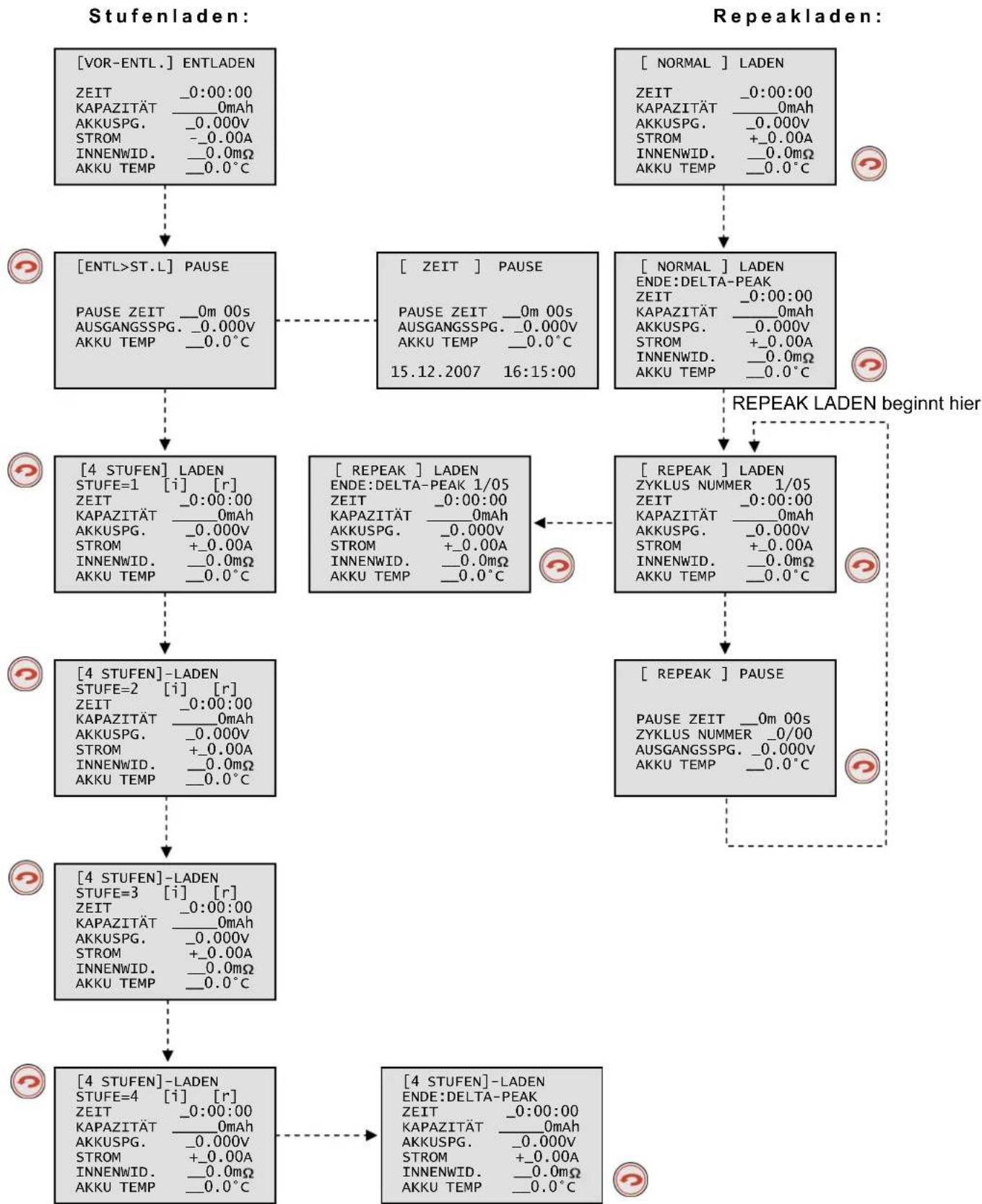

1. STUFEN LADEKONFIGURATION

5. STUFEN LADEKONFIGURATION

5-1. STUFEN KAPAZITÄT

• Dieser Lademodus ist für NiMH – Akkus, die vor dem Laden entladen und balanciert wurden. Laden Sie in diesem Modus niemals volle oder halbvolle Akkus. Verwenden Sie in diesem Modus aus Sicherheitsgründen unbedingt den Temperaturfühler.
• Stellen Sie die gewünschte Ladekapazität pro Stufe ein.
• Die Stufenladung sollte in der 4. Stufe basierend auf der für die in der 4. Stufe eingestellte Kapazität beendet werden.

Stellen Sie die max. Ladekapazität ein, die maximal eingeladen werden darf. Wenn der Akku 4600mAh hat und bis zu 5500mAh eingeladen werden können, stellen Sie max. 5600mAh ein. (100mAh – Toleranz).

• Wenn Sie nur 3 Stufen einstellen möchten, stellen Sie die Kapazität in der 2. und 3. Stufe auf den gleichen Wert ein. In diesem Fall wird die 3. Stufe übersprungen und mit der 4. Stufe fort gefahren.
• Die Werte können durch langes drücken des Rotationsdruckknopfes „DIAL’ automatisch konfiguriert werden.

5-2. STUFEN LADESTROM

- Stellen Sie die gewünschten Ladeströme der einzelnen Stufen ein.

- Die Werte können durch langes drücken des Rotationsdruckknopfes „DIAL’ automatisch konfiguriert werden.

5-3. PEAK EMPFINDLICHKEIT

• Stellen Sie die gewünschte Peak Empfindlichkeit (Delta Peak) ein.
• Die eingestellte Delta Peak - Spannung wird in jeder Stufe überwacht.

5-4. ABSCHALT-TEMPERATUR

• Bringen Sie den Temperatursensor an den Akkupack an. Wenn die eingestellte Abschalt-Temperatur erreicht ist, wird der Ladevorgang abgebrochen. Normale Einstellungen sind 35-50°C.
• Diese Funktion wird in der Regel nicht für die Ladeabschaltung, sondern zum Schutz vor Überladung und Überhitzung benutzt.

5-5. ERHALTUNGSSTROM

- Stellen Sie den Erhaltungsstrom nach der Schnellladung ein.

©

©

©

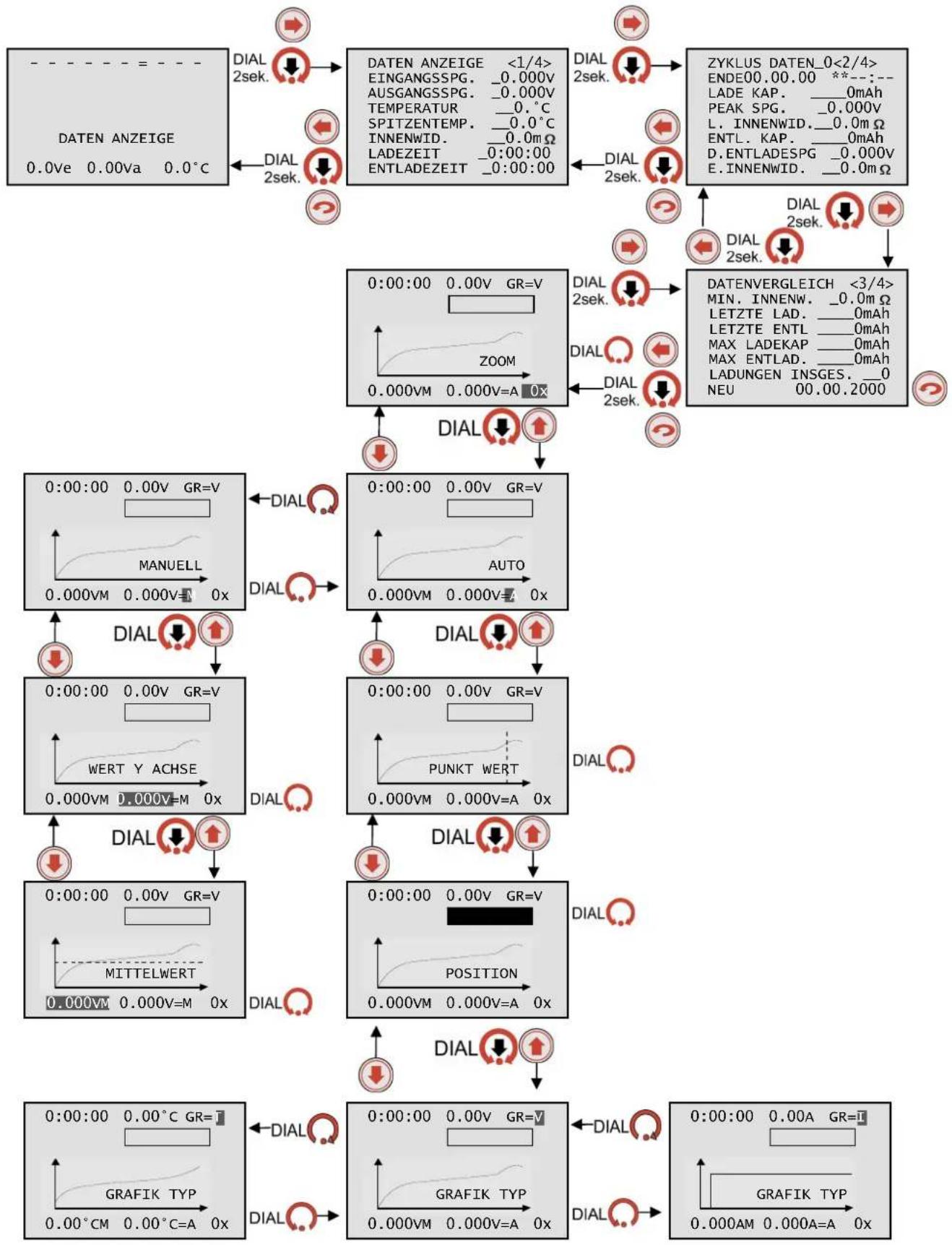

1. DATEN ANZEIGE


7-1. DATEN ANZEIGE <1/4>

- Diese Anzeige zeigt den Ladestatus an.

EINGANGSSPG.	0.000V	-	Eingangsspannung = Spannung am Eingang
AUSGANGSSPG.	0.000V		- Ausgangsspannung = Spannung am Ausgang
TEMPERATUR	0.0°C		- Temperatur des Temperatursensors
SPITZEN TEMP	0.0°C		- Höchste Temperatur des Temperatursensors
INNENWID.	0.0mΩ		- Innenwiderstand des Akkus nach dem Lade-/Entladevorgang
LADEZEIT	0:00:00		- Ladezeit nach Beendigung des Ladevorgangs
ENTLADEZEIT	0:00:00		- Entladezeit nach Beendigung des Entladevorgangs

7-2. ZYKLUS DATEN <2/4>

• Diese Anzeige speichert und zeigt verschiedene Zyklusfunktionen und Daten an.

• Insgesamt 11 Speicher (Speicher 0\~10)

• Der Speicher befindet sich im "ROM" und behält auch dann seine Daten, wenn keine Betriebsspannung anliegt.

• Der Speicher "0" beinhaltet die neuesten Daten und der Speicher 10 die ältesten Daten. Der Speicher 0

Nach mehr als 10 Zyklen werden die ältesten Daten überschrieben.

ZYKLUS DATEN	0<2/4>	- Daten ZYKLUS Nummer
ENDE00.00.2000	10:00	- Datum und Uhrzeit des Zyklus
LADE KAP.	0mAh	- Ladekapazität
PEAK SPG.	0.000V	- Spitzen (Peak-) Spannung während des Ladevorgangs
L. INNENWID.	0.0mΩ	- Innenwiderstand des Akkus beim Laden
ENTL. KAP.	0mAh	- Entladene Kapazität
D. ENTLADESPG	0.000V	- Durchschnittliche Entladespannung
ENTL. INNENWID.	0.0mΩ	- Innenwiderstand des Akkus beim Entladen

- DATENSPEICHER

- LADE, ENTLADEMODUS

Daten werden in den Datenspeicher "0" gespeichert

- ZYKLUS MODUS

Wenn der E:L->E Modus mit 10 Zyklen eingestellt wurde, wird die erste Entladung im Speicher "10" und die Zyklen 1\~10 im Speicher 9\~0 gespeichert.

Wenn der L→E, E→L Modus mit 10 Zyklen eingestellt wurde, so werden die Zyklen 1\~10 im Speicher 9\~0 gespeichert.

Die letzten Daten werden im Speicher 0 gespeichert.

- STUFEN LADEN

ENTLADUNG Speicher "1"

1. • 1. STUFE Speicher "0"

- REPEAK LADEN

Da dieser Modus zum Nachladen bereits geladener Akkus ist, werden die Ladedaten im Speicher "0" gespeichert.

7-3. DATENVERGLEICH <3/4>

- Der Datenvergleich ist zur Überprüfung der Akkukondition.

- Dieser Speicher ist im "ROM" und bleibt auch dann gespeichert, wenn die

Eingangsspannung unterbrochen wird.

DATENVERGLEICH

MIN. INNENWID. 0.0m		- Minimaler Innenwiderstand, bis jetzt
LETZTE LAD.	0mAh	- Letzte eingeladene Kapazität
LETZTE ENTL	0mAh	- Letzte entladene Kapazit ät
MAX LADEKAP	0mAh	- Höchste eingeladene Kapazität
MAX ENTLAD.	0mAh	- Höchste entladene Kapazität
LADUNGEN INSGES. 0		- Ladungen insgesamt
NEU 00.00.2007		- Datum der ersten Benutzung des Akkus

7-4. GRAFIK

- Die Grafik wird nicht für jeden Speicher gespeichert, sondern es wird nur die letzte

Grafik des letzten Vorgangs gespeichert.

- Die Grafik kann den Spannungsverlauf, den Stromverlauf und den

Temperaturverlauf anzeigen.

- Dieser Speicher ist im "ROM" und bleibt auch dann gespeichert, wenn die

Eingangsspannung unterbrochen wird.

0x (Zoom) - Die Zeit-Skala der X-Achse kann verändert werden.

Zoomfaktor 1\~43.

Beispiel) Wenn auf der Anzeige der X-Achse 1X eingestellt ist, entspricht dies 2 Minuten, 10x entspricht

20 Minuten, die in der Anzeige dargestellt werden.

Je größer der Zoomfaktor ist, umso ungenauer wird die Grafik. AT=AUTOZOOM

A,M(Auto, Manuell) – Wählen Sie Auto oder Manuell für die Y-Achse.

A(Auto) : Wenn Auto ausgewählt wurde, wird der Mittelwert VM und Skalenwert (Empfindlichkeit) Vy automatisch eingestellt.

M(Manuell) : Wenn Manuell gewählt wurde, wird der Mittelwert VM und der Skalenwert

(Empfindlichkeit) Vy manuell eingestellt.

Y Achse Skal. - Skalierung der Y-Achse, Empfindlichkeit pro Strich

Mittelwert - VM ist der Mittelwert der Mittelposition der Y-Achse.

Position - Der Abschnitt der Grafik kann ausgewählt werden

Grafik Typ - V – Spannungsverlauf V mit Anzeige eines

Spannungspunktes (Punktwert = A Aktueller Wert)

I – Stromverlauf A mit Anzeige eines

Spannungspunktes

T – Temperaturverlauf mit Anzeige eines

Temperaturpunktes

8. (REIFEN-, AKKU-) HEIZUNG, NETZTEILFUNKTION

......=...

HEIZUNG <1/1>

NETZTEIL <2/2>

HEIZUNG & NETZTEIL

HEIZZEIT 1

SPANNUNGSBEGR. 12.0V

HEIZTEMP 1 0°C

STROMBEGR. 5.0A

HEIZPAUSE _0min

HEIZZEIT 2 _0min

HEIZTEMP 2 _0.0°C

HEIZ. & NETZT. START

HEIZUNG <1/1>

NETZTEIL

HEIZZEIT 1 _0min

SPANNUNGSBEGR. 12.0V

HEIZTEMP 1 _0°C

STROMBEGR. 5.0A

HEIZPAUSE _0min

HEIZZEIT 2 _0min

HEIZTEMP 2 _0.0°C

MAXIMALER STROM

-- VERBINDUNG --

PRÜFEN

LEISTUNG

AC LEISTUNG 60.0W

NETZTEIL

NETZTEIL

NEZTEIL

SPANNUNGSBEGR. 12.0V

SPANNUNGSBEGR.

SPANNUNGSBEGR. 12.0V

STROMBEGR. 5.0A

STROMBEGR. 5.0A

STROMBEGR.

LEISTUNG 50%

LEISTUNG 50%

LEISTUNG 50%

AC LEISTUNG 60.0W

AC LEISTUNG 60.0W

AC LEISTUNG 60.0W

©

©

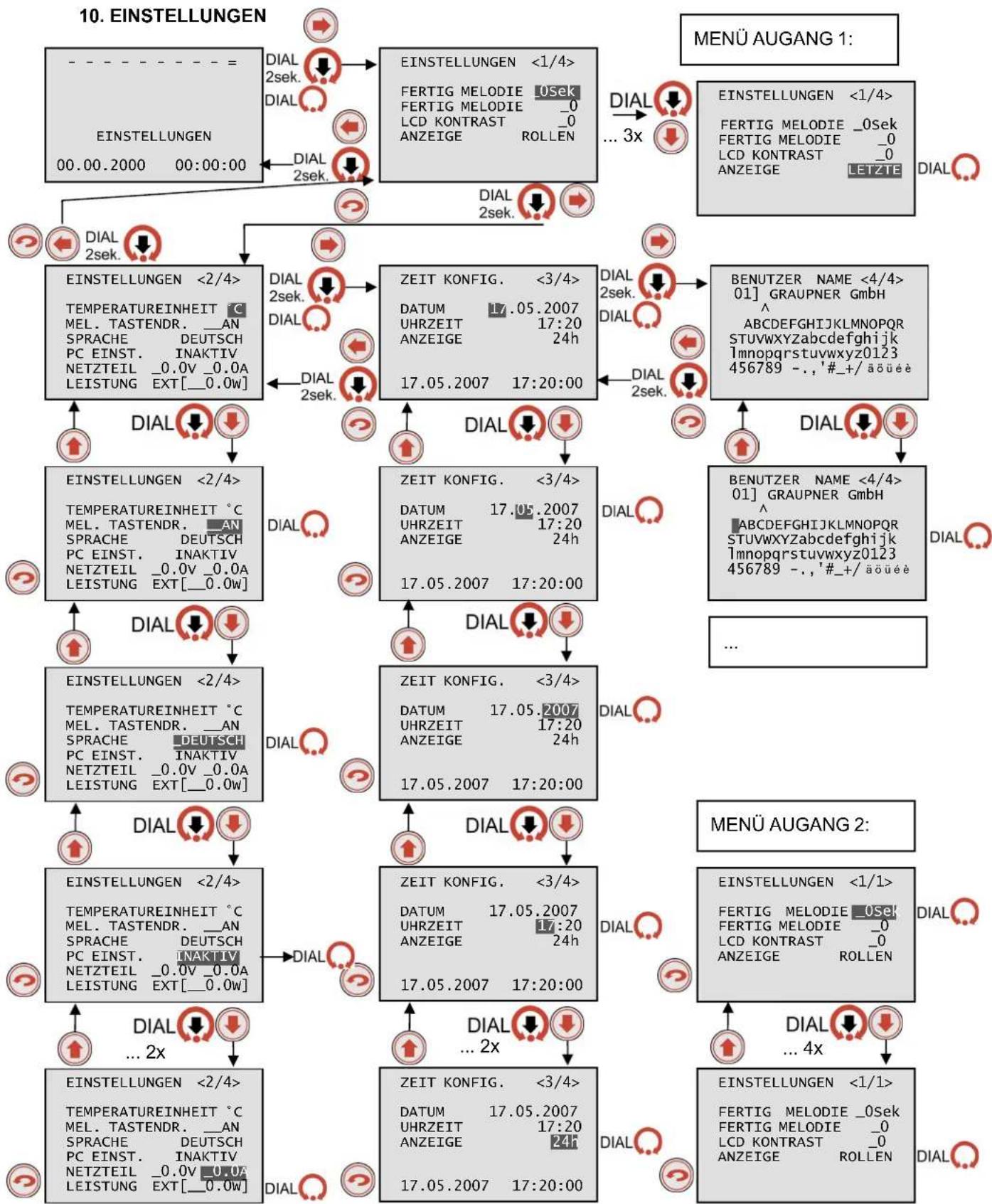

10-1. EINSTELLUNGEN <1/4> und <2/4>

• TEMPERATUREINHEIT → Die Temperatureinheit kann in "C" = Celsius oder "F" = Fahrenheit eingestellt werden
• MELODIE TASTENDRUCK→ Die Melodie für einen Tastendruck kann AN oder AUS gestellt werden.

Auch wenn die Melodie für den Tastendruck auf AUS gestellt ist, piepst

das Ladegerät, wenn ein Fehler auftritt.

• FERTIG MELODIE → Wählen Sie die Zeit, wie lange die Fertig Melodie ertönen soll.
• FERTIG MELODIE → Wählen Sie die Melodie für die FERTIG = ENDE MELDUNG.
• LCD KONTRAST → Stellen Sie den Kontrast für die LC-Anzeige ein.
• ANZEIGE → ROLLEN oder LETZTE nach dem Einschalten
• SPRACHE → Wählen Sie die Sprache aus, in der Sie das Ladegerät bedienen wollen.
• PC EINST. → INAKTIV / AKTIV = Auslesen und programmieren Sie die Akkuspeicher mit dem PC.
• NETZTEIL Stellen Sie die Spannung und den Strom des externen DC-Netzteils ein, wenn ein externes Netzteil angeschlossen wird.

Wenn die Spannung und der Strom eingestellt sind wird die Eingangsleistung automatisch berechnet.

Die Ausgangsleistung wird dann automatisch begrenzt, so dass die Eingangsleistung nicht überschritten wird. (siehe Punkt 13 der Funktionsbeschreibung)

10-3. ZEIT KONFIGURATION

• Stellen Sie das aktuelle Datum ein. Drücken Sie die „Down“-Taste zum übernehmen der Daten. Wenn Sie die „DIAL“-Taste verwenden, wird das Datum nicht übernommen.
• Stellen Sie die aktuelle Uhrzeit ein. Um die eingestellte Zeit zu übernehmen, drücken Sie die „DOWN“-Taste. Wenn Sie die „DIAL“-Taste verwenden, wird die Zeit nicht übernommen.
• Wählen Sie das Zeitformat. Das Datum und die Uhrzeit wird nach dem Bestätigen in der untersten Zeile angezeigt.

10-4. BENUTZER NAME

• Stellen Sie Ihren Benutzernamen mit bis zu 16 Buchstaben ein.

• Der Benutzername wird nach dem Einstecken der Stromversorgung im Initialisierungsdisplay angezeigt.

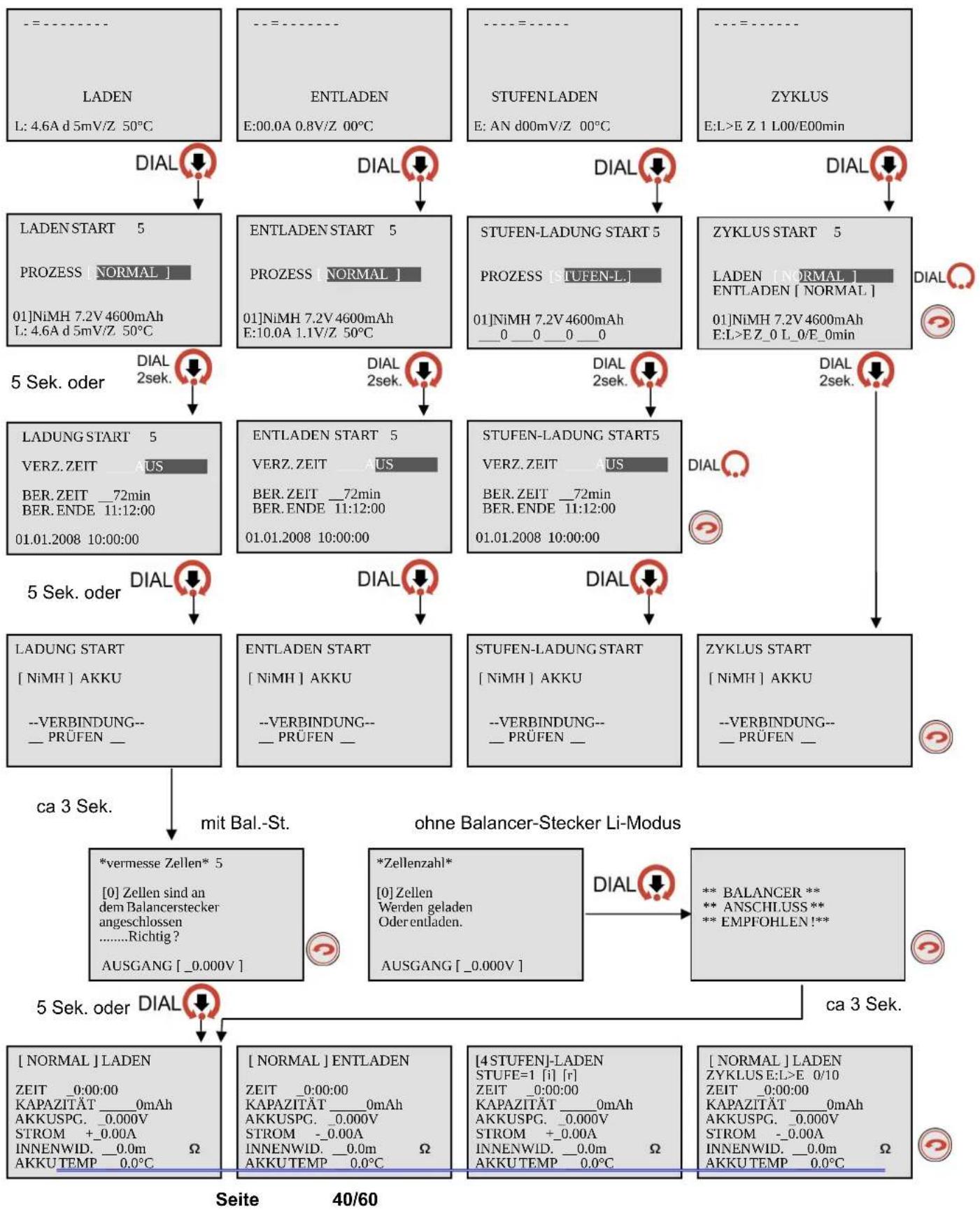

• AUSWAHL DER START ANZEIGE

11. AUSWAHL DER START ANZEIGE

11-1.

LADEN

START

- LADEVORGANG STARTEN

a. Durch drücken des Rotationsdruckknopfes 'DIAL' im Hauptmenü LADEN gelangt man in die LADEN START Anzeige.
b. Wählen Sie das gewünschte Ladeverfahren aus.
c. Bei VERZÖGERUNGS ZEIT "AUS", drücken Sie den
Rotationsdruckknopf 'DIAL', um den Ladevorgang zu starten, oder wählen Sie eine Zeit, nach der der Ladevorgang gestartet werden soll.
d. Es erscheint die Anzeige 'VERMESSE AKKU', während der Akku vermessen wird.
e. Der Ladevorgang wird gestartet.

PROZESS

Stellen Sie sicher, dass der richtige Akkutyp und die richtige Zellenzahl eingestellt sind.

Akkus können zerstört werden und explodieren oder brennen, wenn der falsche Akkutyp oder die falsche Zellenzahl ausgewählt ist. (z. B. Li-Akkus im NiMH - Modus)

Wenn im NiCd/NiMH Lademodus der Balancerstecker angeschlossen ist, so werden die einzelnen Zellenspannungen angezeigt, es hat aber keinen Einfluss auf den Ladevorgang.

Der einzige Unterschied ist, dass die Beendigung des Ladevorgangs beendet wird, wenn die erste Zelle die Delta - Peak Abschaltspannung erreicht hat.

a.

NiCd/NiMH

Akku

AUTOMATIK

Der Ladestrom und die Zellenzahl wird automatisch ermittelt.

Der Innenwiderstand des Akkus wird regelmäßig vermessen um den Ladestrom zu berechnen und um mit dem berechneten Strom weiter zu laden.

Die Delta Peak Abschaltspannung ist für NiCd = 8mV/Zelle und für NiMH = 6mV/Zelle.

Die ABSCHALT-TEMPERATUR, die im Lademenü eingestellt ist wird verwendet.

b.

Lilo/Po/Fe Akku AUTOMATIK

Der Ladestrom und die Zellenzahl wird automatisch ermittelt.

Aus Sicherheitsgründen muss unbedingt der Balancerstecker an den entsprechenden Eingang angeschlossen sein.

©

Der CV-VERB. PROZESS ist zum gleichzeitigen Laden und Starten zweier zusammengehörender Akkupacks an den beiden Ausgängen so dass der andere Ausgang nicht extra bedient werden muss.

Dieser Modus ist zum gleichzeitigen Laden zweier zusammengehörender Packs, die auch im Modell zusammen geschalten werden (z. B. in Reihe).

z. B. wenn 7-Zellen Akkus in Serie zu einem 14-Zellen Akku geschalten werden. Dieser Modus lädt die Akkupacks einzeln, aber gleichzeitig.

Wenn die Kapazität die gleiche ist, kann auch z. B. ein 7-Zellen Akku, bestehend aus einem 4-Zellen Akku an den Ausgang 1 und einem 3-Zellen Akku an den Ausgang 2 angeschlossen und einzeln, aber doch gleichzeitig geladen werden.

Wenn der Ladevorgang im CV-VERBUNDEN Modus gestartet wird, dann wird automatisch der Akku am jeweils anderen Ausgang mit überprüft und geladen.

Der Ausgang, an dem der Ladevorgang gestartet wurde ist der „Master“ - Ausgang und der andere der „Sklaven“ - Ausgang.

Alle Parameter für den ‘Sklaven’ - Ausgang werden automatisch von dem ‘Master’ - Ausgang benutzt, nur die Hardware wird vom ‘Sklaven’ – Ausgang benutzt.

Nur die Zelleninformationen (Zellenzahl, Zellenspannungen) des „Sklaven“ – Ausgangs werden von dem Balancer – Eingang des „Sklaven“ – Kanals gemessen.

Nachdem die CV - Verbunden Ladung beendet ist, werden die Ladedaten des „Master“ – Ausgangs im „Master“ - Datenspeicher gespeichert, da von dem anderen Ausgang nur die Hardware benutzt wird. Die Daten des „Sklaven“ – Ausgangs werden daher nicht gespeichert.

k. Lagerprogramm (Lagerprog)

Nur für Lilo/LiPo/LiFe Akkus.

Konstantstrom zu Konstantspannungsmethode. (CC = Konstantstrom, CV = Konstantspannung)

Optimale Lagerspannung mit Rotationsdruckknopf DIAL einstellbar. (drücken, drehen und drücken) (LiPo: 3,8V, LiIo: 3,7V, LiFe: 3,4V). Aus Sicherheitsgründen wird der Anschluss des Balancerkabels dringend empfohlen.

11-2. ENTLADEN START

- ENTLADEN PROZESS

a. AUTOMATIK

Das Ladegerät berechnet den Entladestrom und die Zellenzahl automatisch.

Das Ladegerät berechnet den Innenwiderstand des Akkus.

ENTLADESPANNUNG:

NiCd=0,9V/Zelle

NiMh=1,0V/Zelle

Lilo/Po=3,0V/Zelle

LiFe=2,5V/Zelle

Pb=1,8V/Zelle

Die Entladeschlussspannung des Akkupacks wird mit den oben aufgeführten Werten berechnet.

Die ABSCHALT – TEMPERATUR von der Entladekonfiguration wird für die Sicherheitsabschaltung verwendet.

c. NORMAL

Der Entladestrom wird jede Minute unterbrochen, um den Innenwiderstand zu messen und anzuzeigen.

d. LINEAR

Durchgehende Entladung ohne Unterbrechung.

Nur nach 3min wird die Entladung kurz unterbrochen, um den Innenwiderstand zu messen und anzuzeigen.

e. BALANCER

siehe 3-5. BALANCERSPANNUNG

Wenn die Differenz der Zellenspannungen größer als 7mV ist, erscheint im Display die Anzeige 'KONT:BALANCER'.

Ist die Differenz <7mV, dann erscheint ,ENDE:BALANCER'.

Der Balancer arbeitet dann jedoch weiterhin, um die Differenz noch weiter zu verringern. (dieser Vorgang kann lange dauern).

Der Benutzer kann die Zellenspannungen und die Spannungsdifferenz ablesen und den Vorgang jederzeit beenden.

f. VERBUNDEN

Nur für Lilo/LiPo/LiFe Akkus.

Die VERBUNDEN – Entladung funktioniert genau so, wie die CV – VERBUNDEN Ladung. Die Entladung wird nach der Einstellung in

"KONT:BALANCER "

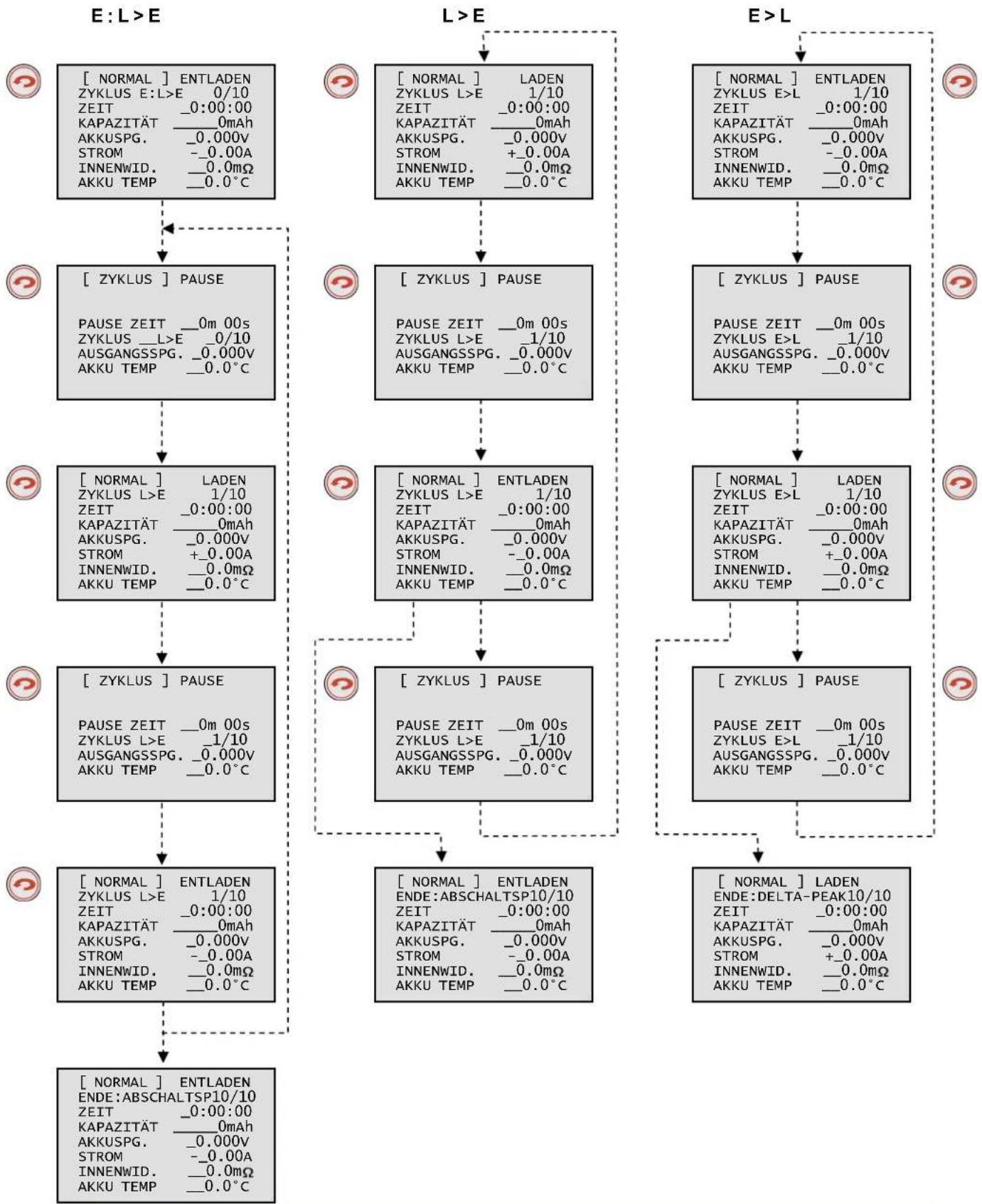

Zyklus:
    A["Stufenladen: [VOR-ENTL."] ENTLADEN
ZEIT _0:00:00
KAPAZITÄT _0mAh
AKKUSPG. _0.000V
STROM _-0.00A
INNENWID. _0.0mΩ
AKKU TEMP _0.0°C] --> B["[ENTL>ST.L."] PAUSE
PAUSE ZEIT _0m 00s
AUSGANGSSPG. _0.000V
AKKU TEMP _0.0°C]
    B --> C["[4 STUFEN"] LADEN
STUFE=1["i"] [r]
ZEIT _0:00:00
KAPAZITÄT _0mAh
AKKUSPG. _0.000V
STROM +_0.00A
INNENWID. _0.0mΩ
AKKU TEMP _0.0°C]
    C --> D["[4 STUFEN"]-LADEN
STUFE=2["i"] [r]
ZEIT _0:00:00
KAPAZITÄT _0mAh
AKKUSPG. _0.000V
STROM +_0.00A
INNENWID. _0.0mΩ
AKKU TEMP _0.0°C]
    D --> E["[4 STUFEN"]-LADEN
STUFE=3["i"] [r]
ZEIT _0:00:00
KAPAZITÄT _0mAh
AKKUSPG. _0.000V
STROM +_0.00A
INNENWID. _0.0mΩ
AKKU TEMP _0.0°C]
    E --> F["[4 STUFEN"]-LADEN
STUFE=4["i"] [r]
ZEIT _0:00:00
KAPAZITÄT _0mAh
AKKUSPG. _0.000V
STROM +_0.00A
INNENWID. _0.0mΩ
AKKU TEMP _0.0°C]
    F --> G["[4 STUFEN"]-LADEN
ENDE:DELTA-PEAK
ZEIT _0:00:00
KAPAZITÄT _0mAh
AKKUSPG. _0.000V
STROM +_0.00A
INNENWID. _0.0mΩ
AKKU TEMP _0.0°C]
    G --> H["[REPEAK"] LADEN
ENDE:DELTA-PEAK 1/05
ZEIT _0:00:00
KAPAZITÄT _0mAh
AKKUSPG. _0.000V
STROM +_0.00A
INNENWID. _0.0mΩ
AKKU TEMP _0.0°C]
    H --> I["[REPEAK"] LADEN
ZYKLUS NUMMER 1/05
ZEIT _0:00:00
KAPAZITÄT _0mAh
AKKUSPG. _0.000V
STROM +_0.00A
INNENWID. _0.0mΩ
AKKU TEMP _0.0°C]
    I --> J["[REPEAK"] PAUSE
PAUSE ZEIT _0m 00s
ZYKLUS NUMMER _0/0O
AUSGANGSSPG. _0.0MΩ
AKKU TEMP _0.0°C]
    J --> K["[4 STUFEN"]-LADEN
ENDE:DELTA-PEAK
ZEIT _0:00:00
KAPAZITÄT _0mAh
AKKUSPG. _0.0MΩ
STROM +_0.0MΩ
INNENWID. _-MΩ
AKKU TEMP _-MΩ]
    K --> L["[4 STUFEN"]-LADEN
ENDE:DELTA-PEAK
ZEIT _-MΩ]
    L --> M["[REPEAK"] LADEN beginnt hier]

Balancer:

HEIZUNG <1/1>	===AKTIV===
HEIZZEIT 1 __0min	HEIZZEIT 1 __0min
HEIZTEMP 1 __0°C	HEIZTEMP 1 __0°C
HEIZPAUSE __0min	HEIZPAUSE __0min
HEIZZEIT 2 __0min	ZEIT __0m_00s
HEIZTEMP 2 __0.0°C	TEMPERATUR __0.0°C
MAXIMALER STROM_0.0A	STROM __0.0A
***FERTIG***	===AKTIV===	===AKTIV===
HEIZZEIT 2 __0min	HEIZZEIT 2 __0min	HEIZZEIT 1 __0min
HEIZTEMP 2 __0°C	HEIZTEMP 2 __0°C	HEIZTEMP 1 __0°C
		>HEIZPAUSE __0min
ZEIT __0m_00s	ZEIT __0m_00s	ZEIT __0m_00s
TEMPERATUR __0.0°C	TEMPERATUR __0.0°C	TEMPERATUR __0.0°C
STROM __0.0A	STROM __0.0A	STROM __0.0A

Motorfunktion:

MOTOR EINLAUFEN<1/3>	===AKTIV===	***FERTIG***
AUSGANGSSPG. _0.00V	AUSGANGSSPG. _0.00V	AUSGANGSSPG. _0.00V
DAUER __0m_0s	DAUER __0m_0s	DAUER __0m_0s
LAUFZEIT 000m00s	LAUFZEIT 000m00s	LAUFZEIT 000m00s
SPANNUNG _0.00V	SPANNUNG _0.00V	SPANNUNG _0.00V
STROM _0.00A	STROM _0.00A	STROM _0.00A

Programm Modus <2/3>	===AKTIV===	***FERTIG***
1. 2. 3. 4.	1. 2. 3. 4.	1. 2. 3. 4.
V> _0.0 _0.0 _0.0 _0.0	V> _0.0 _0.0 _0.0 _0.0	V> _0.0 _0.0 _0.0 _0.0
Z> _0m _0m _0m _0m	Z> _0m _0m _0m _0m	Z> _0m _0m _0m _0m
P> _0m _0m _0m _0m	P> _0m _0m _0m _0m	P> _0m _0m _0m _0m
ANLAUF:0 ZYKL: :_0	ANLAUF:0 ZYKL: :_0	ANLAUF:0 ZYKL: :_0
_0.00V_0.00A_0ZYKL.	_0.00V_0.00A_0ZYKL.	_0.00V_0.00A_0ZYKL.
_0m00s -00000s	_0m00s -00000s	_0m00s -00000s

MOTOR Test <3/3>	===AKTIV===	***FERTIG***
TEST SPANNUNG _0.0V	TEST SPANNUNG _0.0V	TEST SPANNUNG _0.0V
1.) _0.0Adur _0.0Apk	1.) _0.0Adur _0.0Apk	1.) _0.0Adur _0.0Apk
2.) _0.0Adur _0.0Apk	2.) _0.0Adur _0.0Apk	2.) _0.0Adur _0.0Apk
3.) _0.0Adur _0.0Apk	3.) _0.0Adur _0.0Apk	3.) _0.0Adur _0.0Apk
4.) _0.0Adur _0.0Apk	4.) _0.0Adur _0.0Apk	4.) _0.0Adur _0.0Apk
5.) _0.0Adur _0.0Apk	5.) _0.0Adur _0.0Apk	5.) _0.0Adur _0.0Apk
6.) _0.0Adur _0.0Apk	6.) _0.0Adur _0.0Apk	6.) _0.0Adur _0.0Apk

13. ANZEIGE IM BETRIEB (LED AN)

13-1. LADEN, ENTLADEN, ZYKLUS ANZEIGE

a. ANZEIGE beim LADEN, ENTLADEN, ZYKLUS – Programm

:

- Diese Anzeige erscheint während der folgenden Programme, wenn diese aktiv sind (LED leuchtet): LADEN, ENTLADEN, STUFENLADEN, ZYKLUS. (Betriebs-ZEIT, KAPAZITÄT, AKKUSPG., STROM, INNENWID., AKKU TEMP)

- Der eingestellte Strom kann während der Ausführung in folgenden Programmen verändert werden:

NORMAL, LINEAR, REFLEX, CC/CV, CV-VERBUNDEN Lade - Programm.

NORMAL, LINEAR, VERBUNDEN Entlade - Programm,

Der Strom kann aber nicht gleichzeitig in beiden LADE- oder ENTLADE- Programmen im VERBUNDEN - Programm verändert werden.

:

- B. LADEENDE

Die Zeit für das berechnete Ladeende wird angezeigt.

Dies wird in den folgenden Modi angezeigt:

AUTO, LADEN, ENTLADEN

- ENDE ZEIT

Wenn die Funktion beendet ist, so wird die ENDE ZEIT END**** angezeigt.

Während des Betriebs wird diese Zeit noch nicht angezeigt.

- ZEIT, DATUM

Zeigt die aktuelle Zeit und das aktuelle Datum an.

- LADELEISTUNG (Einstellung)

Die Ladeleistung der beiden Ausgänge kann verändert werden. (Einstellung in %)

Wenn beide Ausgänge benutzt werden und die Ladeleistung an einem Ausgang erhöht wird, so wird die Ladeleistung des anderen Ausgangs automatisch dementsprechend reduziert.

Aufgrund der plötzlich veränderten Ausgangsleistung kann im NiCd/NiMH Lademodus eine Delta Peak – (Früh-) Abschaltung

erfolgen.

Die DC Ausgangsleistung hängt von der verwendeten AC oder DC Eingangsleistung ab. Die DC Ausgangsleistung hängt außerdem noch von der max. internen Ladeleistung ab.

Beispiel 1) INTERNES LEISTUNGSLIMIT des Ladegerätes = 360W Eine externe DC Spannungsquelle mit 15V / 20A = (300W) ist am DC EINGANG 11-15V angeschlossen.

Wenn die LADELEISTUNG auf 50% eingestellt ist, so kann der AUSGANG 1 = 150W und der AUSGANG 2 = 150W mit jeweils maximal 150 W laden.

Beispiel 2) INTERNES LEISTUNGSLIMIT des Ladegerätes = 2x 180W = 360W oder 1x 250W für einen Ausgang

Das interne Netzteil (120W) ist am AC EINGANG an 100\~240V AC angeschlossen.

Wenn die LADELEISTUNG auf 50% eingestellt ist, so kann der AUSGANG 1 = 60W und der AUSGANG 2 = 60W mit jeweils maximal 60 W laden.

Ein Ausgang benötigt 250W.

Beispiel 3) INTERNES LEISTUNGSLIMIT des Ladegerätes = 360W Max. Leistung eines Ausgangs = 250W

DC Spannungsquelle 15V / 30A (450W)

Wenn die LADELEISTUNG für den AUSGANG 1 auf 90% eingestellt ist, so würde 450W X 90%= 405W zur Verfügung stehen, aber es kann nur mit 250W geladen werden, da die maximale Ladeleistung eines Ausgangs auf 250W limitiert ist.

b. GRAFIK ANZEIGE

- Die Grafikanzeige ist aktiv siehe 7.

c. BALANCER GRAFIK

- Die Balancer Grafikanzeige ist aktiv, siehe 6.

13-2. ANZEIGE ZYKLUS FUNKTION

- Die entsprechende aktuelle Anzeige ZYKLUS erscheint.

13-3. ANZEIGE STUFEN-LADEN

- Die entsprechende aktuelle Anzeige STUFEN-LADEN erscheint.

- Wenn "ENTLADEN AUS" eingestellt wurde, dann wird die Ladefunktion gestartet, sobald die Verzögerungszeit abgelaufen ist.

15. TECHNISCHE DATEN

Akku:

Ladeströme / Leistung 100 mA bis 20,0A / max. 120W mit Netzanschluss 100\~240VAC 100 mA bis 20,0A / max. 1x 250W bei Verwendung von einem Ausgang oder 2x 180W mit 11...15VDC/40A - Anschluss am Eingang

Entladeströme / Leistung 100 mA - 10 A / max. 80 W je Ausgang

2 gleichwertige Ausgänge mit folgenden Daten:

NiCd & NiMH-Akkus:

Zellenzahl	1 - 18 Zellen
Kapazität	ab 0,1 Ah bis 9,9 Ah

Lithium-Akkus:

Zellenzahl 1-7 Zellen

Zellenspannungen	3,2...3,3V (LiFe), 3,6 V (Lilo) bzw. 3,7 V (LiPo)
Kapazität	ab 0,1 Ah-20 Ah

PB- Akkus:

Zellenzahl 1, 2, 3, 4, 5, 6, 12

Akkuspannungen 2, 4, 6, 8, 10, 12, 24V

Kapazität 0,1-45 Ah

Sonstiges:

Betriebsspannungsbereich DC-Eingang: 11,0 bis 15 V

Betriebsspannungsbereich AC-Eingang: 100\~240V

Erforderliche Autobatterie 12 V, min. 50 Ah

Netzgerät für 12V DC-Anschluss: 11-15V, min. 5-40A stabilisiert ^1)

Leerlaufstromaufnahme ca. 0,3...0,6A

Unterspannungs- Abschaltung ca. 11,0 V

Balanceranschluss: 1...7 NiMH/NiCd/LiPo/Lilo/LiFe Zellen

Balancierstrom ca: NiMH/NiCd: 0,3A, LiPo/Lilo/LiFe: 0,4A

Ausgang 3: 12V DC max. 5A

Gewicht ca. 2200 g

Abmessungen ca. (B x T x H) 230 x 225 x 83 mm

Alle Daten bezogen auf eine Autobatteriespannung von 12.7 V.

Die angegeben Werte sind Richtwerte, die abhängig vom verwendeten Akkuzustand, Temperatur usw. abweichen können.

^1) Der einwandfreie Betrieb des Ladegeräts an einem Netzteil ist von vielen Faktoren wie z.B. Brummspannung, Stabilität, Lastfestigkeit usw. abhängig. Bitte verwenden Sie nur die von uns empfohlenen Geräte.

©

18. GARANTIE

Herstellererklärung Fa. Graupner GmbH & Co KG,

Henriettenstr. 94 -96, D 73230 Kirchheim/Teck

Inhalt der Herstellererklärung:

Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher ( § 13 BGB ) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner GmbH & Co KG, Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.

Rechte aus dieser Herstellererklärung kann der Verbraucher nicht geltend machen, wenn die Beeinträchtigung der Brauchbarkeit des Gegenstandes auf natürlicher Abnutzung, Einsatz unter Wettbewerbsbedingungen, unsachgemäßer Verwendung (einschließlich Einbau) oder Einwirkung von außen beruht.

Diese Herstellererklärung lässt die gesetzlichen oder vertraglich eingeräumten Mängelansprüche und –rechte des Verbrauchers aus dem Kaufvertrag gegenüber seinem Verkäufer (Händler) unberührt.

Umfang der Garantieleistung

Im Garantiefall leisten wir nach unserer Wahl Reparatur oder Ersatz der mangelbehafteten Ware. Weitergehende Ansprüche, insbesondere Ansprüche auf Erstattung von Kosten im Zusammenhang mit dem Mangel (z.B. Ein-/Ausbaukosten) und der Ersatz von Folgeschäden sind – soweit gesetzlich zugelassen – ausgeschlossen. Ansprüche aus gesetzlichen Regelungen, insbesondere nach dem Produkthaftungsgesetz, werden hierdurch nicht berührt.

Voraussetzung der Garantieleistung

Der Käufer hat den Garantieanspruch schriftlich unter Beifügung des Originals des Kaufbelegs (z.B. Rechnung, Quittung, Lieferschein) und dieser Garantiekarte geltend zu machen. Bei Fahrtenreglern muss der verwendete Motor mit eingeschickt werden und die verwendete Zellenzahl angegeben werden, damit die Ursache für den Defekt untersucht werden kann. Der Käufer hat zudem die defekte Ware auf seine Kosten an die o.g. Adresse einzusenden. Die Einsendung hat an folgende Adresse zu erfolgen:

Fa. Graupner GmbH & CO KG, Serviceabteilung,

Henriettenstr.94 -96, D 73230 Kirchheim/Teck

Serviceabteilung: Tel. [phone]
